ASUS P6T Deluxe OC Palm Edition : The Absolute Power

/ บทความโดย: admin , 07/01/2009 21:55, 2,946 views / view in EnglishEN
«»
Share

   สวัสดีครับ วันนี้พบกับผมVenom-Crusherกันอีกครานะครับ คราวนี้ผมมีมาเธอร์บอร์ดสุดแรงสำหรับCPUสุดแรง สุดฮอต อย่างIntel Core i7 มารีวิวให้ชมกันแบบมันส์ๆ พร้อมคอนฟิคแน่นๆสำหรับการOverclockแบบเสถียรๆใช้งานได้ยาวๆ มาเธอร์บอร์ดที่ว่าก็ไม่ใช่ยี่ห้ออื่นไกลที่ไหน ASUSที่เราๆท่านๆรู้จักกันดีนี่เองครับ ซึ่งคราวนี้ตัวที่ทางเราได้รับมาเพื่อทำการทดสอบจะเป็นรุ่น P6T Deluxe OC Palm Edition นะครับ ไปชมรายละเอียดต่างๆของตัวบอร์ดกันก่อนเลยครับ































































CPU

Intel® Socket 1366 Core™ i7 Processor Extreme Edition/Core™ i7 Processor Supports Intel® Dynamic Speed Technology

Chipset

Intel® X58 / ICH10R

System Bus

Up to 6400 MT/s ; Intel® QuickPath Interconnection

Memory

6 x DIMM, Max. 12 GB, DDR3 1600(O.C.)/1333/1066 Non-ECC,Un-buffered Memory
Triple channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
*Refer to www.asus.com or this user manual for the Memory QVL(Qualified Vendors Lidts).

Expansion Slots

3 x PCIe 2.0 x16 (at x16/x16/x1 or x16/x8/x8 mode)
1 x PCIe x4
2 x PCI

Multi-GPU Support

Supports NVIDIA® 2-Way or Quad-GPU SLI™ Technology
Supports ATI® CrossFireX™ Technology

Storage

Southbridge
6 xSATA 3 Gb/s ports
Intel Matrix Storage Technology Support RAID 0,1,5,10
Marvell 88SE6320
2 x SAS (RAID 0 and 1)
Marvell 88SE6111
1 xUltraDMA 133/100/66 for up to 2 PATA devices
1 xExternal SATA 3.0 Gb/s port (SATA On-the-Go)

LAN

Dual Gigabit LAN controllers 2*Marvell88E8056® PCIe Gigabit LAN controller featuring AI NET2

Audio

ADI® AD2000B 8 -Channel High Definition Audio CODEC
- Support Jack-Detection, Multi-Streaming, and Front Panel Jack-Retasking
- Coaxial / Optical S/PDIF out ports at back I/O

IEEE 1394

VIA® VT6308 controller supports 2 x 1394a ports (one at mid-board; one at back panel)

USB

14 USB 2.0 ports (6 ports at mid-board, 8 ports at back panel)

ASUS Unique Features

ASUS Exclusive Features:
- ASUS TurboV
- ASUS OC Palm
- ASUS True 16+2 Phase Power Design
- Express Gate SSD
ASUS Power Saving Solution
- ASUS EPU-6 Engine
- ASUS AI Nap
ASUS Quiet Thermal Solution:
- ASUS Fanless Design: Wind-Flow Heat-pipe solution
- ASUS Fanless Design: Stack Cool 2
- ASUS Fan Xpert
- ASUS Optional Fan for Water-cooling or Passive-Cooling only
ASUS Crystal Sound:
- ASUS Noise Filter
ASUS EZ DIY:
- ASUS Q-Shield
- ASUS Q-Connector
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2

Overclocking Features

ASUS TurboV utility
Precision Tweaker2:
- vCore: Adjustable CPU voltage at 0.00625V increment
- vCPU PLL: 36-step reference voltage control
- vDRAM Bus: 49-step DRAM voltage control
- vChipset(N.B.): 31-step chipset voltage control
- vNB-PCIe: 65-step chipset-PCIe voltage control
SFS (Stepless Frequency Selection)
- Internal Base Clock tuning from 100MHz up to 500MHz at 1MHz increment - PCI Express frequency tuning from 100MHz up to180MHz at 1MHz increment
Overclocking Protection:
- ASUS C.P.R.(CPU Parameter Recall)

Special Features

Multi-language BIOS
ASUS MyLogo 2

Back Panel I/O Ports

1 x PS/2 Keyboard/ Mouse combo port
1 x S/PDIF Out (Coaxial + Optical)
1 x External SATA
1 x IEEE1394a
2 x RJ45 port
8 x USB 2.0/1.1
8-channel Audio I/O

Internal I/O Connectors

3 x USB connectors support additional 6 USB ports
1 x Floppy disk drive connector
1 x IDE connector
6 x SATA connectors
2 x SAS connectors
1 x CPU Fan connector
3 x Chassis Fan connector
1 x Power Fan connector
1 x IEEE1394a connector
Front panel audio connector
1 x S/PDIF Out Header
Chassis Intrusion connector
CD audio in
24-pin ATX Power connector
1 x 8-pin ATX 12V Power connector
System Panel(Q-Connector)

BIOS

16 Mb Flash ROM
AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.3, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3

Manageability

WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE

Accessories

OC Palm
UltraDMA 133/100/66 cable
6 x Serial ATA cables
2 x SAS cables
ASUS Q-Shield
User’s manual
2 in 1 Q-connector
1 x 2-port USB2.0 / 1-port IEEE1394 (4-pin) module
1 x SLI bridge cable
2 x Screw pillar
1 x Optional Fan for Water-Cooling or Passive-Cooling only

Form Factor

ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

รายละเอียดต่างๆที่ได้ข้อมูลมาจากเวบไซต์ของASUSนะครับ ไปชมรายละเอียดกันต่อพร้อมๆกันเลยครับ






หน้ากล่องครับ






หลังกล่องครับ






รายละเอียดหลังกล่อง เน้นโชว์Featureเด่นของตัวบอร์ดครับ













Super Hybrid Engine ปรับให้แรงได้ด้วยโปรแกรม TurboV ปรับให้ประหยัดพลังงานได้ด้วย EPU แรงเลือกได้เลยครับ

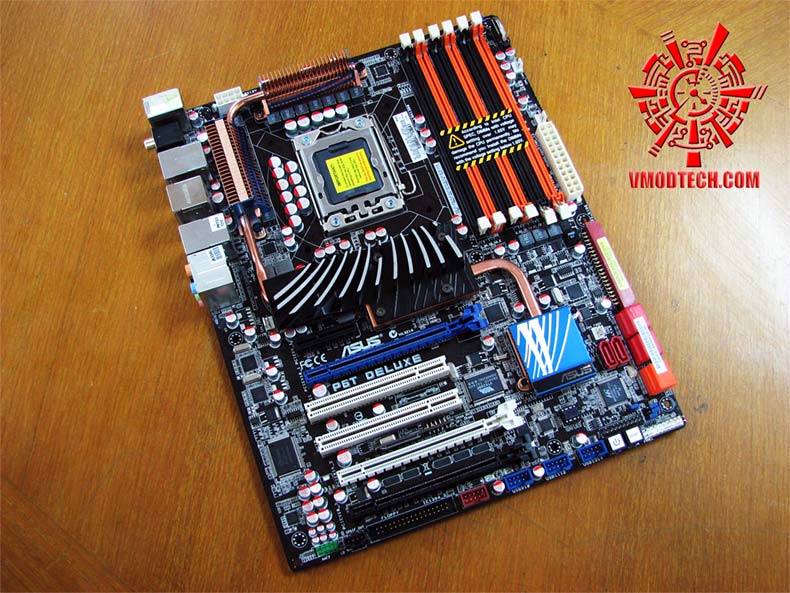

หน้าตาเมนบอร์ดครับ ความเห็นส่วนตัวผมคิดว่ามันดูหล่อจริงๆเลยครับ






ขนาดหลังเมนบอร์ด ยังหล่อด้วย STACK COOL2 เอกสิทธิ์เฉพาะของASUSเขาเลยครับ




————————————————–

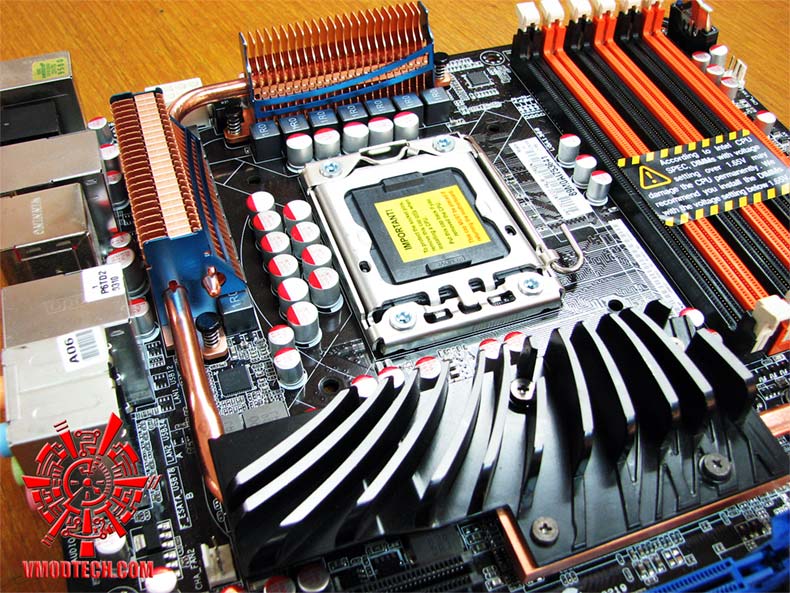

ซิงค์ของP6T Deluxe ตัวนี้ ผมว่าดูยังไงก็งามครับ ไฟ16+2เฟสอีกต่างหาก สงสัยต้องแรงแน่ๆเลย

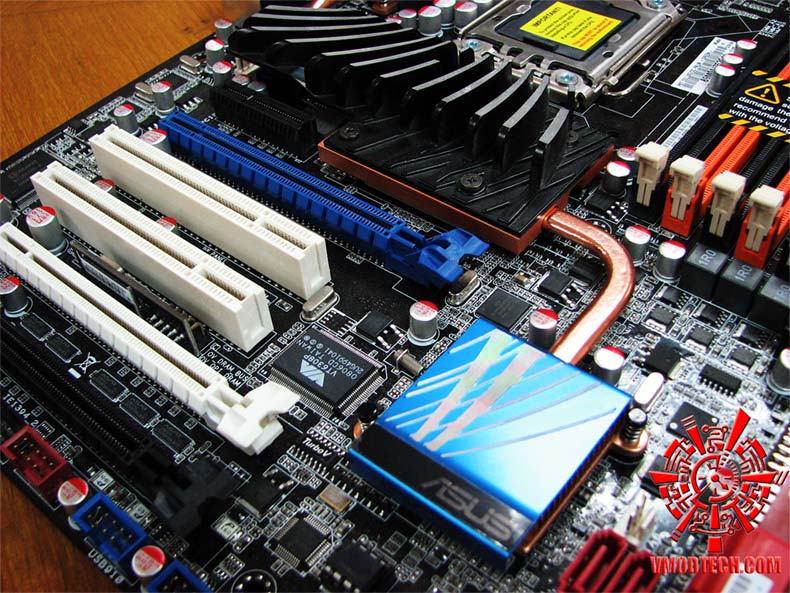

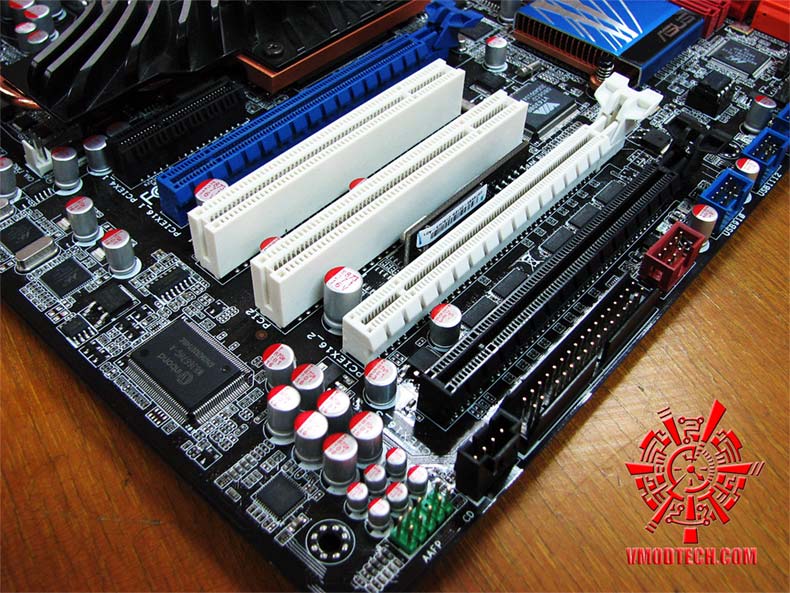

สลอตPCI-E 16X มี3สล๊อตครับ แต่น่าเสียดายที่สล๊อต2กับ3อยู่ชิดกัน ทำให้ไม่สามารถ3-Way SLI กับการ์ดที่หนา2สล๊อตได้ครับ

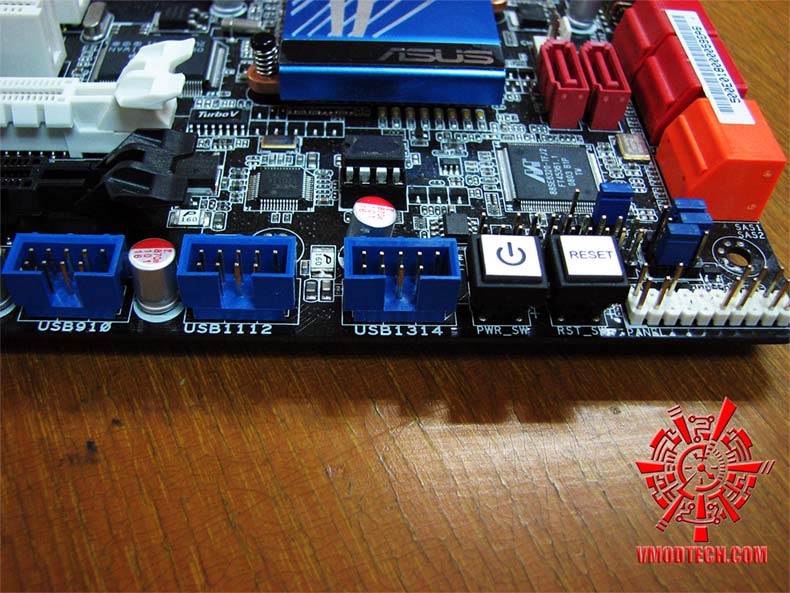

สวิตซ์ เปิด-ปิด และรีเซ็ตบนเมนบอร์ดโดยตรง เหมือนจะขาดไม่ได้เสียแล้วครับ สำหรับเมนบอร์ดแรงๆสมัยนี้

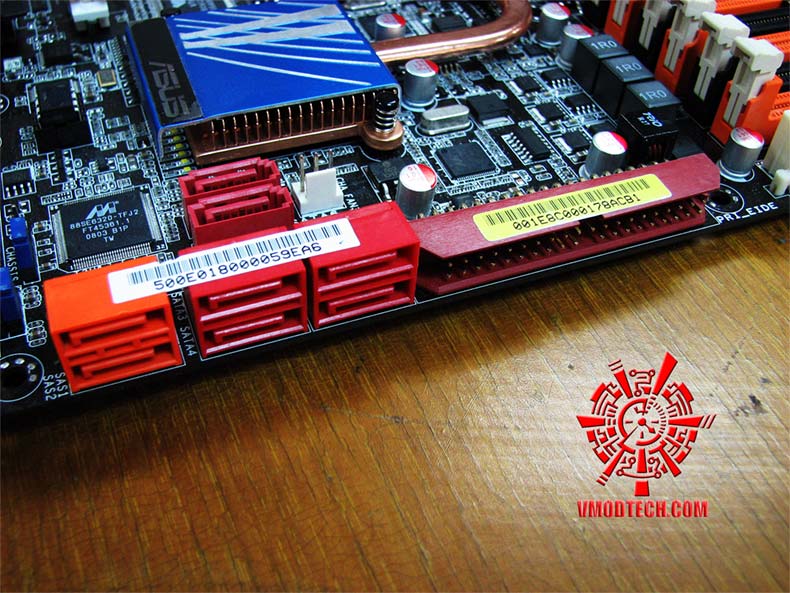

ช่องSATAคือบริเวณที่เป็นสีแดงนะครับ ส่วนช่องสีส้มคือทีเด็ดของเมนบอร์ดรุ่นนี้ คือสามารถใส่ฮาร์ดดิสต์แบบSASได้นั่นเองครับ ซึ่งSASก็คือฮาร์ดดิสต์SCSI ที่มีอินเตอร์เฟสแบบSATAนั่นเองครับ ซึ่งราคาฮาร์ดดิสต์แบบนี้ก็ไม่ถือว่าแพงมากแล้วนะครับตอนนี้ 140GB 15,000RPM ราคาตกอยู่ที่9,000กว่าบาทเท่านั้น ต่อRAIDทีแรงหลุดโลกแน่นอนเลยครับแบบนี้

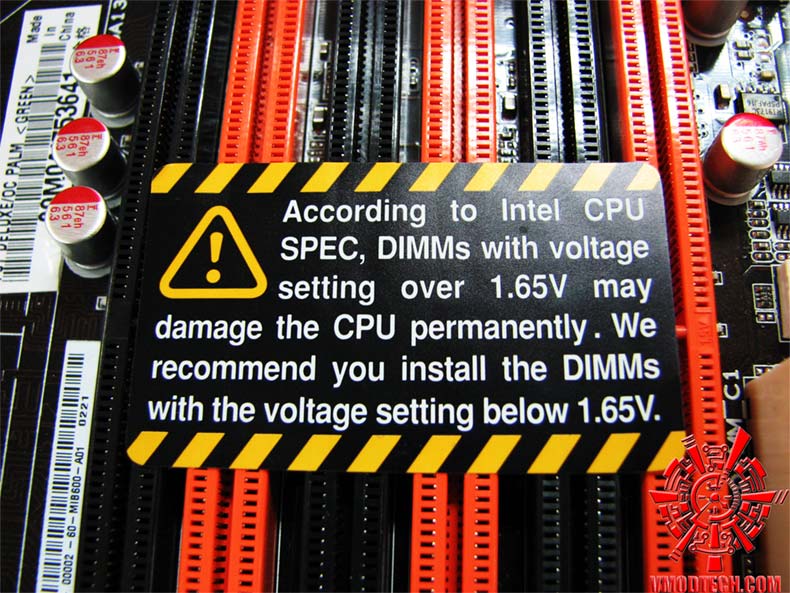

ไม่ควรใช้ไฟแรมเกิน1.65V. เพราะอาจทำให้ตัวCPUเสียหายได้ ซึ่งตอนนี้ก็ยังไม่มีข้อพิสูจน์ใดๆออกมานะครับ ว่าคำเตือนนี้จะเป็นจริงหรือไม่ แต่ยังไงเขาเตือนๆกันแล้ว ไม่เชื่อก็ไม่ควรไปลบหลู่ดีกว่านะครับ อิอิ

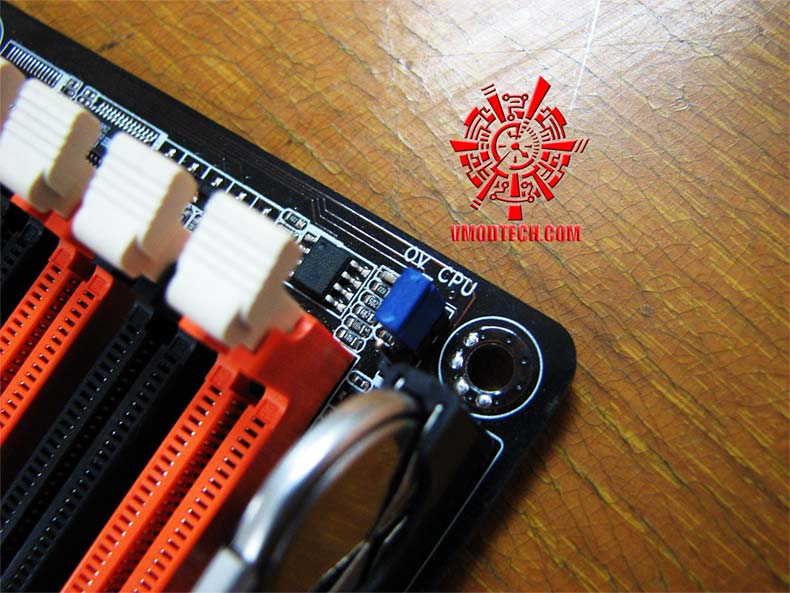

จัมเปอร์OV_CPU ที่สับเพื่อให้ไฟVCOREของCPUปรับได้สูงขึ้นจนทะลุ2V. ก็ยังคงมีให้ปรับในบอร์ดตัวนี้ครับ




————————————————–

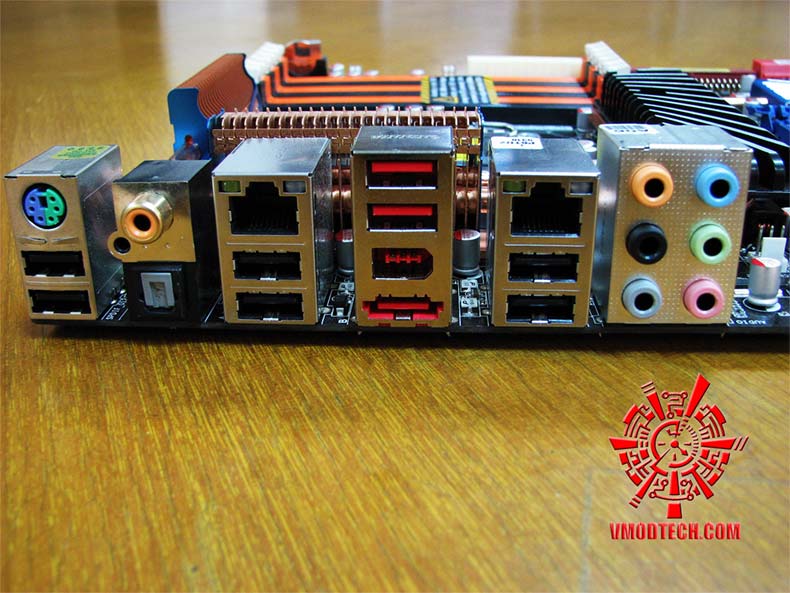

พอร์ตด้านหลังของเมนบอร์ดตัวนี้ครับ

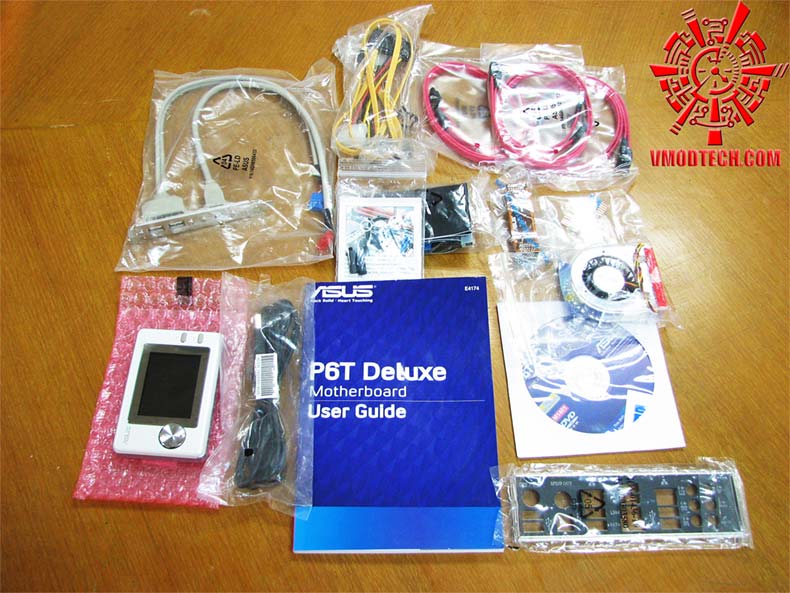

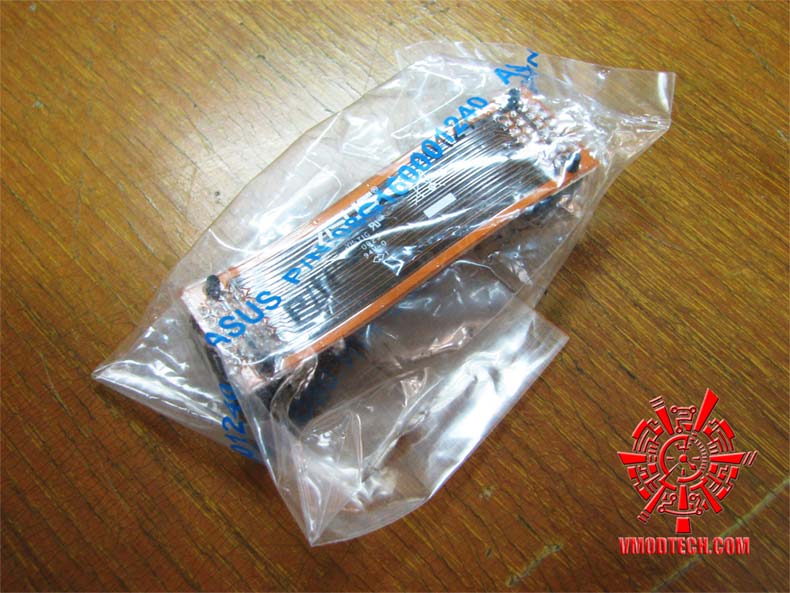

ของแถมที่มากับเมนบอร์ดตัวนี้นะครับ

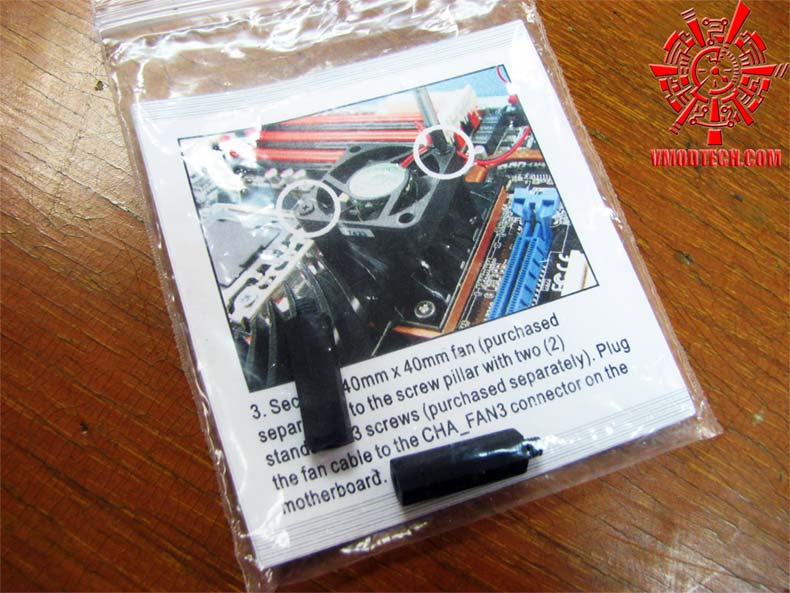

มีตัวเสริมให้ซิงค์ชิปเซตของเมนบอร์ด ติดพัดลมได้ด้วยครับ ใส่ใจรายละเอียดดีจริงๆเลยครับ






มีBridge SLI แถมมา1เส้นครับ

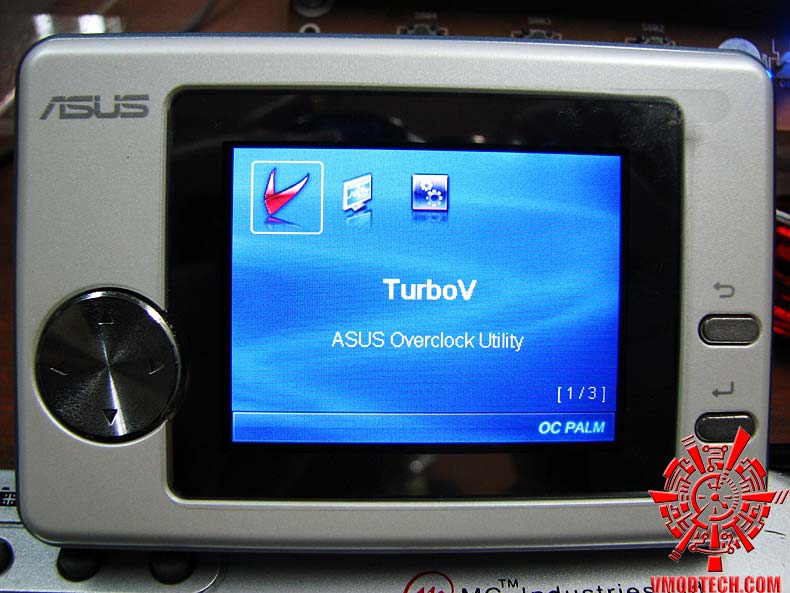

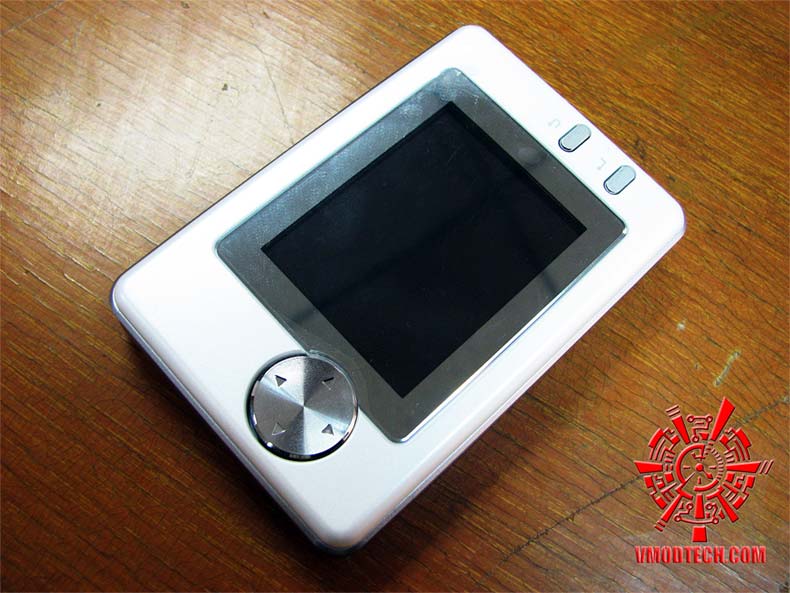

OC Palm ของเล่นชิ้นใหม่ที่ ASUS แถมมาให้ครับ






เขาแถมมาให้เพื่อใช้Overclockกันแบบสะดวกสบาย ในวินโดว์ได้เลยนั่นเองครับ ข้อดีก็คือทำให้เครื่องเราไม่จำเป็นต้องทำงานหนักตลอดเวลา เช่นตอนเล่นเนต พิมพ์งาน เราก็ตั้งเป็นDefaultไว้ เพราะว่าถึงแรงไปเราก็ดูไม่ออก แต่พอตอนจะเล่นเกมส์ เราก็งัดเจ้าตัวนี้ออกมา กดๆปรับๆนิดเดียว CPUเราก็จะวิ่งแรงขึ้น จนเล่นเกมส์ได้อย่างลื่นไหล ข้อเสียของเจ้าOC Palmตัวนี้ที่ผมเจอก็คือ ปรับได้ยังไม่ละเอียดเท่ากับการปรับในไบออส ทำให้อัดสุดๆได้ไม่เท่ากับการปรับในไบออสนั่นเองครับ

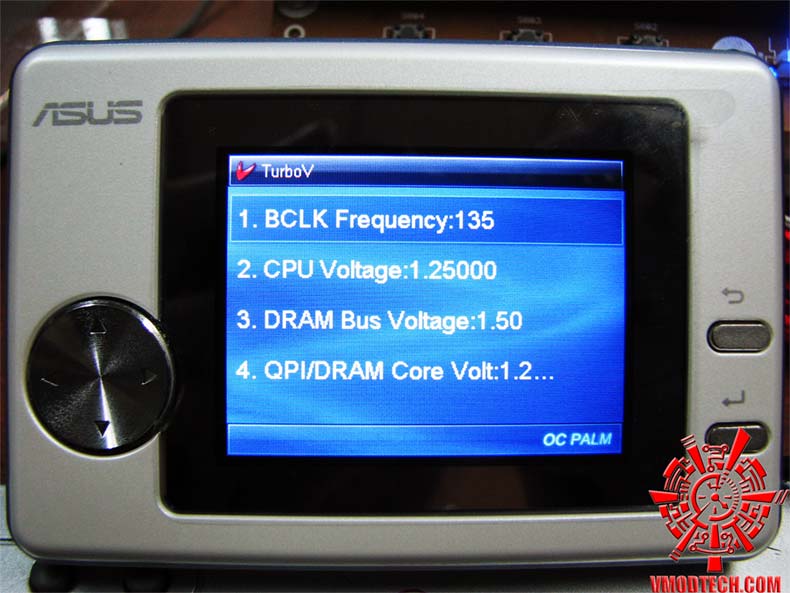

ฟังค์ชั่นในการOverclockที่มีให้ปรับ จะมี4หัวข้อเท่าที่เห็นนะครับ และจะมีในส่วนของ Yahoo! Widgets ไว้รายงานสภาพอากาศทั่วโลกแบบออนไลน์ และยังมีSystem Monitor ไว้คอยรายงานอุณหภูมิของเครื่องตามจุดต่างๆอีก แจ่มจริงๆครับ เจ้าOC Palmตัวนี้





ว่ากันมาเนิ่นนาน เราไปเริ่มทำการทดสอบกันดีกว่าครับ

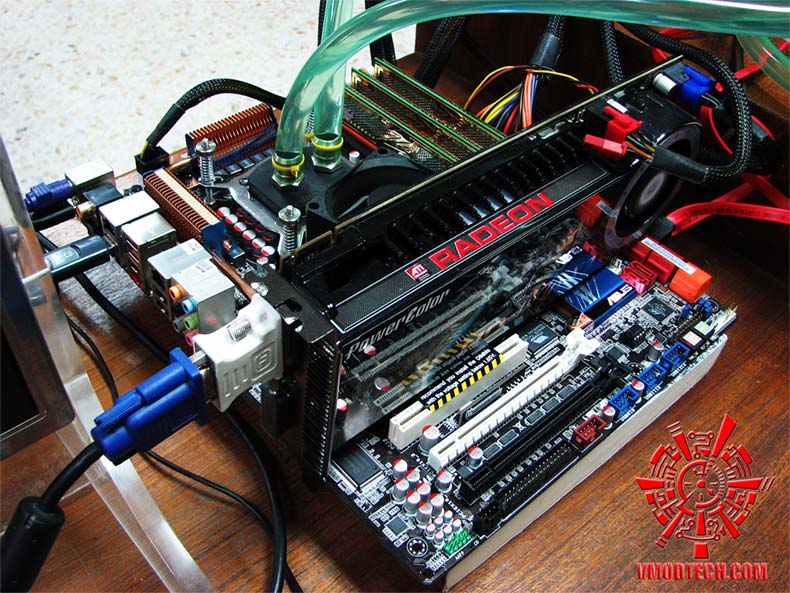

หน้าตาของระบบที่ใช้ในการทดสอบครับ































SYSTEM

Mainboard ASUS P6T Deluxe OC Palm Edition
CPU Intel Core i7 920
Memory

OCZ Gold Series DDR3-12800 8-8-8 @ 1.65V. Triple Channel

VGA PowerColor HD4870X2
Harddrive Seagate 500GB
PSU ThermalTake Toughpower 1200W
Operation System      Windows XP 32-bit SP3 & Windows Vista Ultimate 64-bit SP1


ไปลุยกันหน้าถัดไปเลยครับ




————————————————–

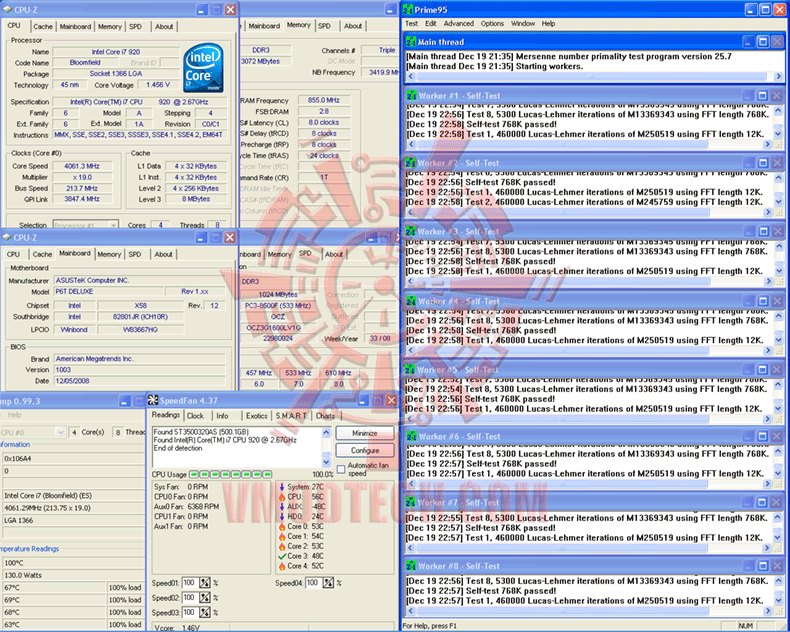

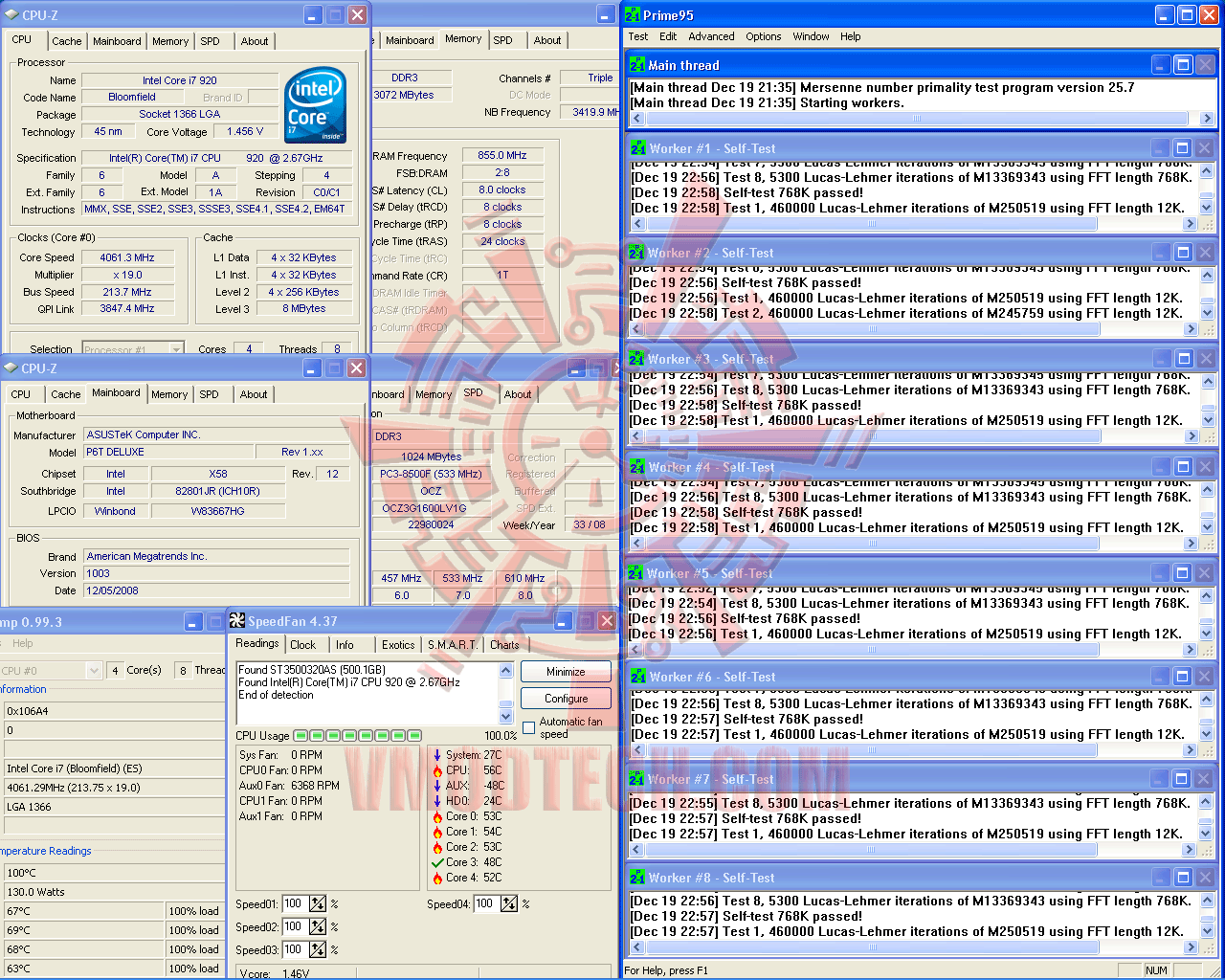

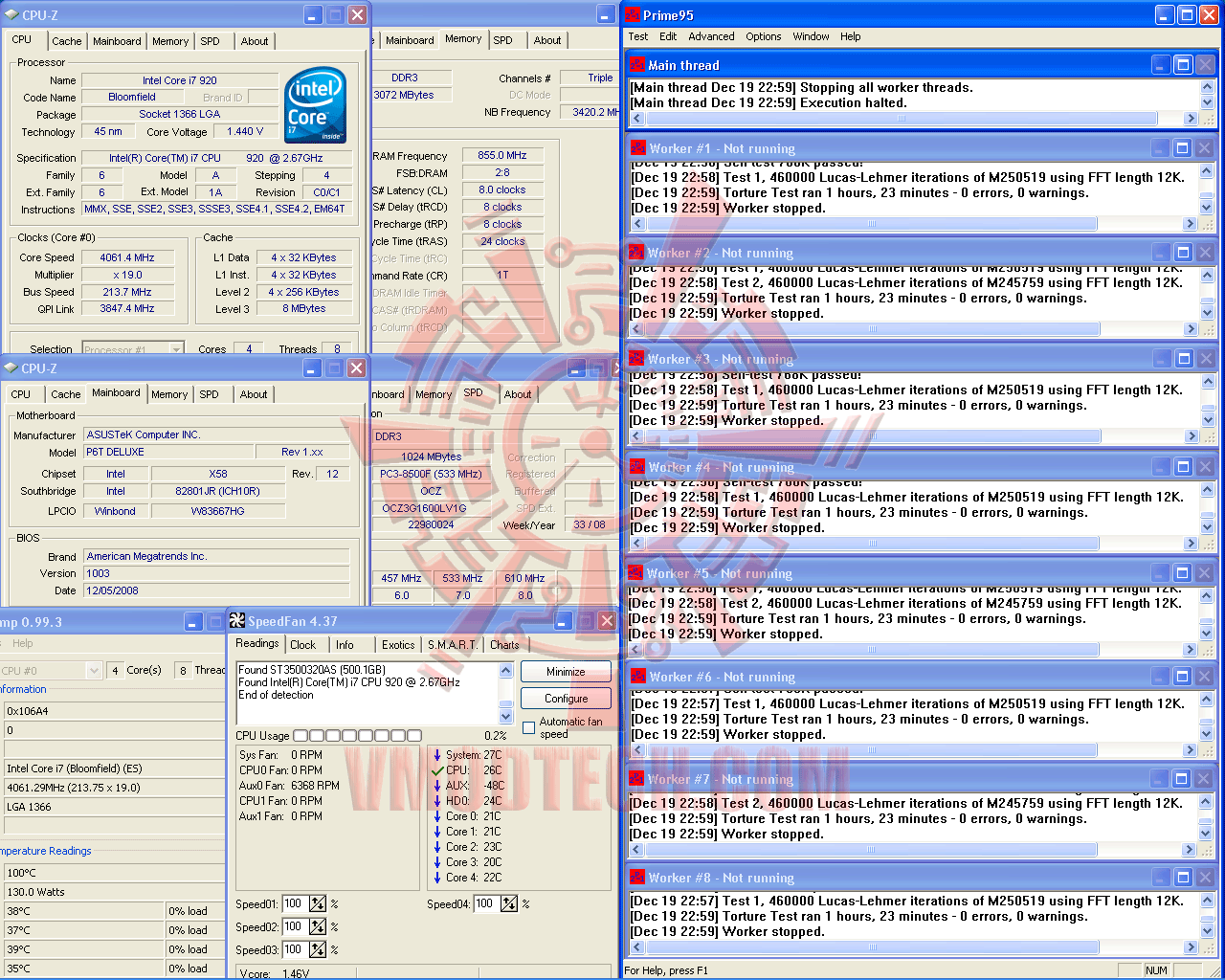

Intel Core i7 920 @ 4,061MHz Bclk214MHz Prime95 (Blend Mode) 1.23Hours Stable!!!










ครับ ไปดูที่อื่นอาจเห็นครับที่ความเร็วขนาดนี้ ไม่น่าแปลกใจเท่าไหร่ แต่เทสต์อะไรผ่านบ้าง เสถียรพอจะใช้งานจริงๆอย่างหมดห่วงหรือไม่ อันนี้ต้องมาดูกันครับ ผ่านPrime95 ในหัวข้อBlend เป็นเวลา1.23ชั่วโมง ผมถึงหยุดเอง เพราะไม่ได้มีเวลาในการลองมากมาย และต้องการทำความเร็วให้ได้มากที่สุดเท่าที่จะทำได้และเวลาอำนวย ก็พอยืนยันถึงความเสถียรได้เป็นอย่างดี แบบที่ในประเทศไทยไม่มีที่ไหนเขาทำกันครับ (ที่ต้อง1.23ชั่วโมง  ก็เพื่อให้ผ่านหัวข้อเทสต์โหดๆทั้งของCPU ของแรม และของบัสระบบผ่านทั้งหมดในรอบเดียวคอนฟิคเดียวครับ นั่นก็คือ 1,024k 8K 10K 896K และ768K)


ดูผมทำให้ดูว่าเมนบอร์ดตัวนี้เจ๋งขนาดไหน ผมว่าดูไปก็เท่านั้น เอาคอนฟิคของผมไปเล่นกันเลยดีกว่าครับ ขอบอกก่อนนะครับว่าคอนฟิคที่เห็นนี่ ผมค้นคว้าเองกับมือนะครับ ไม่ใช่วันๆได้แต่ไปเฝ้าเวบบอร์ดฝรั่งนั่งลอกคอนฟิคเขามาแล้วก็มาปิดบังไม่ยอมเปิดเผยให้คนไทยด้วยกันเองรู้ถึงเทคนิค เพราะกลัวคนไทยคนอื่นเจ๋งกว่าตน ทำให้ตนเองไม่ใช่ที่หนึ่งในไทย ไม่ใช่ที่นี่ที่แรก ผมว่าคนพวกนี้น่าส่งออกไปพร้อมกับพวกแขกโรฮิงญาให้มันไกลๆประเทศไทยซะทีนะครับ อิอิ เอ้านอกเรื่องอีกแล้วไปดูคอนฟิคกันเลยดีกว่าครับ




————————————————–

BIOS SETUP FOR 19*214MHz

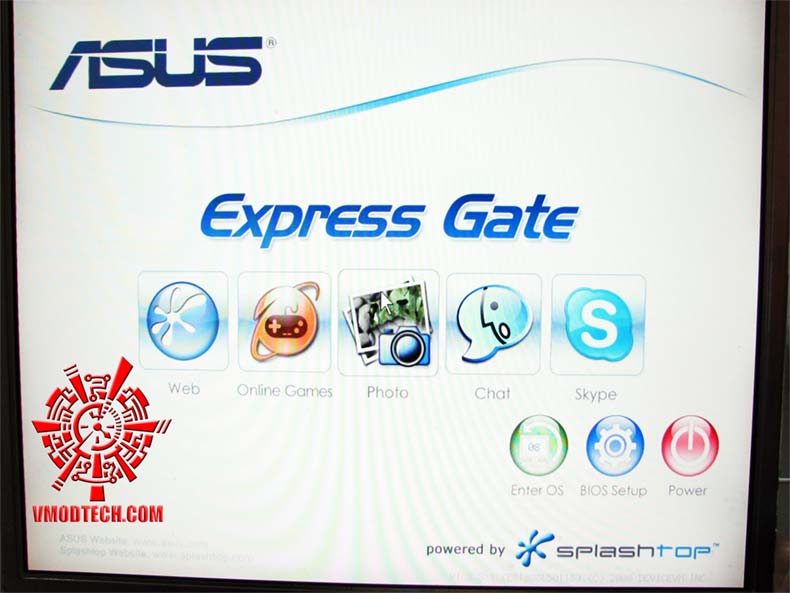

บูตเครื่องมาหน้าแรกจะเข้าสู่หน้าExpress Gateนะครับ ซึ่งทางASUSเองได้Build in OS เล็กๆที่เป็นLinuxมาให้เลย ทำให้ท่านไม่จำเป็นต้องมีฮาร์ดดิสต์หรือลงOSใดๆ ก็เข้าเนต เล่นเกมส์Online แต่งภาพ Chat หรือแม้กระทั่งโทรศัพท์ผ่านSkypeได้เลย ซึ่งตรงส่วนนี้ถ้าเราไม่ใช้ก็สามารถปิดไปได้ในไบออสนะครับ

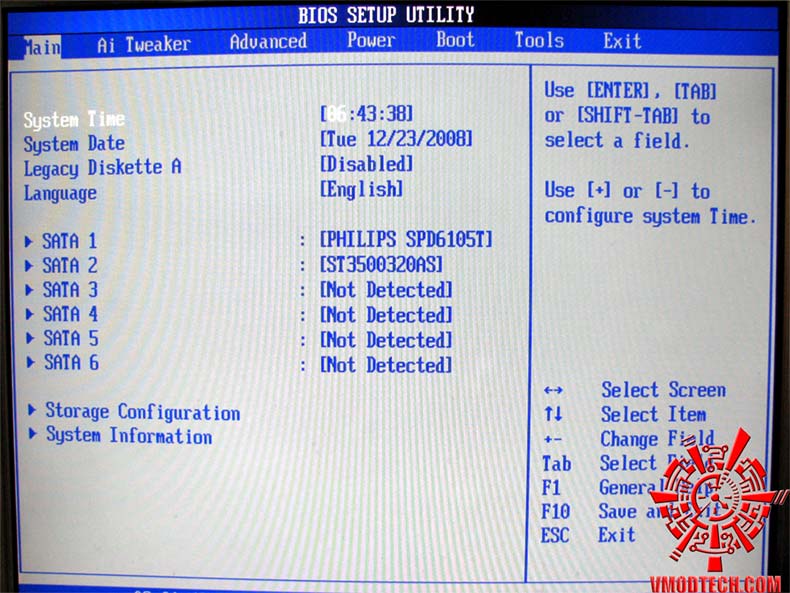

หน้าแรกของไบออสครับ ในส่วนการOC เราจะเข้าไปที่หัวข้อ AI Tweakerเป็นหลัก และหัวข้อAdvancedอีกเล็กน้อยนะครับ

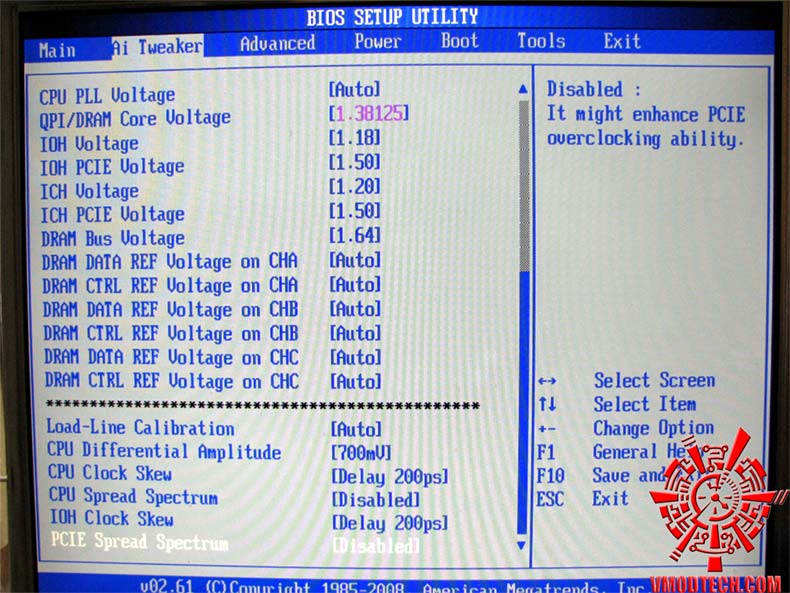

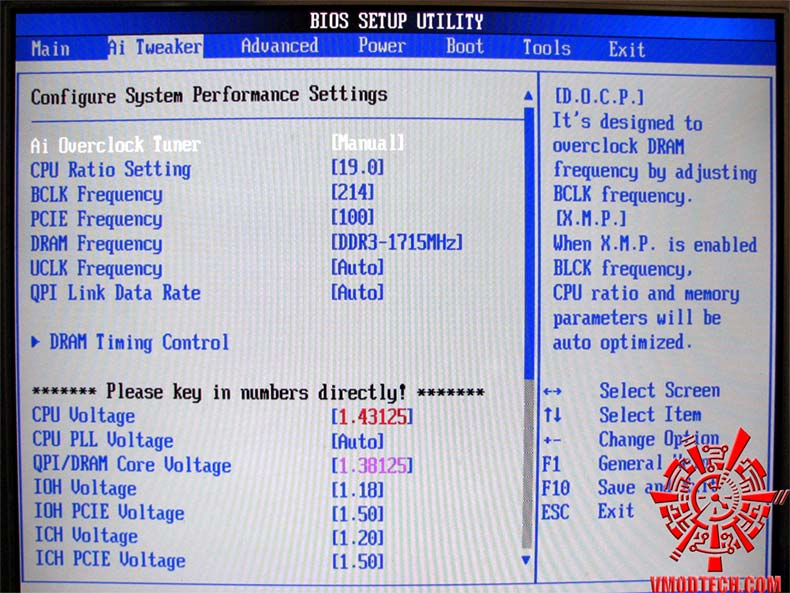

กดกันง่ายๆตามรูปเลยนะครับ แต่บัสในวินโดว์จะเหลือแค่213.7MHzนะครับ ส่วนแรมก็เอาตามที่เราซื้อมานะครับ ถ้าดีๆหน่อยอย่างพวก DDR1600 8-8-8 ขึ้นไป ก็เอาตามที่ผมตั้งได้เลยครับ ส่วนค่าไฟต่างๆ เวลาเล่นบัสสูงๆพยายามอย่าปล่อยautoนะครับ ให้ตั้งตามแนวทางที่ผมให้ อาจมีปรับขึ้นปรับลงบ้างก็เป็นเรื่องธรรมดานะครับ เพราะ CPUกับแรมของแต่ละคนความสามารถย่อมไม่เท่ากัน ให้ลองไฟน้อยๆก่อนไม่ไหวก็ค่อยๆเพิ่ม เพิ่มมากไปไม่เสถียรก็ลองลดครับ เคล็ดลับความแรงจริงๆก็มีแค่นี้เองครับ






ที่ผมตั้งๆก็ลองไปเรื่อยๆ ได้ค่าที่เสถียร ก็ตามรูปเลยครับ การเพิ่มCPU & IOH Clock Skew ให้มีDelay จากที่ผมลอง จะช่วยให้CPUเราใช้Vcoreได้น้อยลงกว่าที่ควรจะเป็นอีกเล็กน้อย ก็จะช่วยให้ระบบเสถียรขึ้นอีกได้ครับ

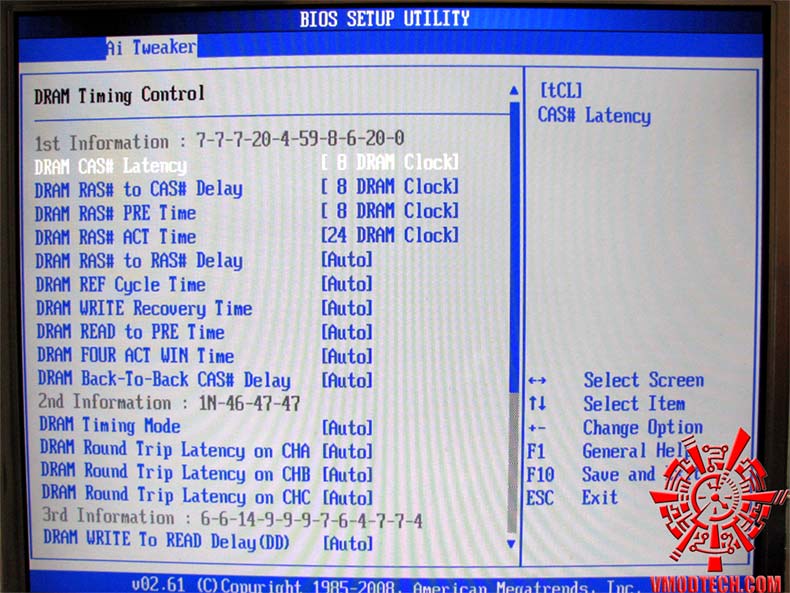

ในส่วนของTimming Ram ก็ปรับกันหมูๆตามภาพเลยครับ ค่าAUTOของASUS เขาเจ๋งอยู่แล้วครับ อิอิ

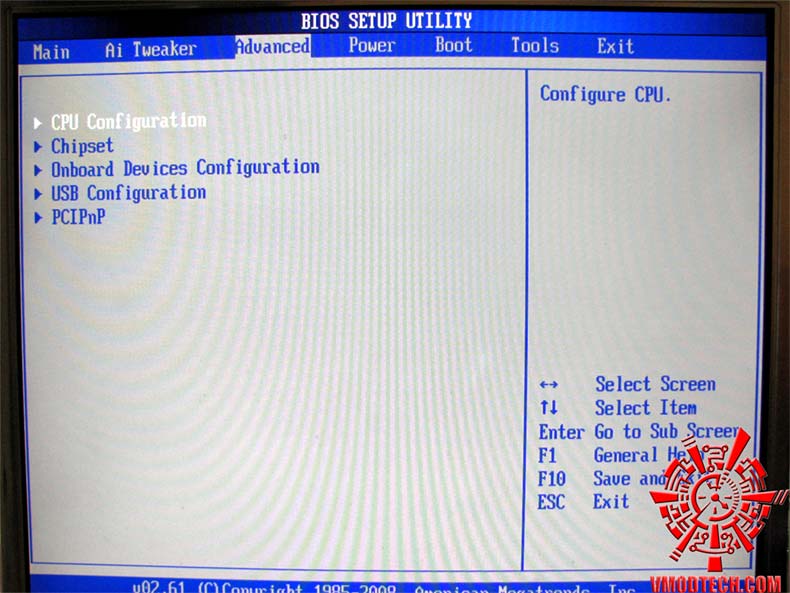

ทีนี้ก็ไปในส่วนของAdvanced อีกเล็กน้อยนะครับ

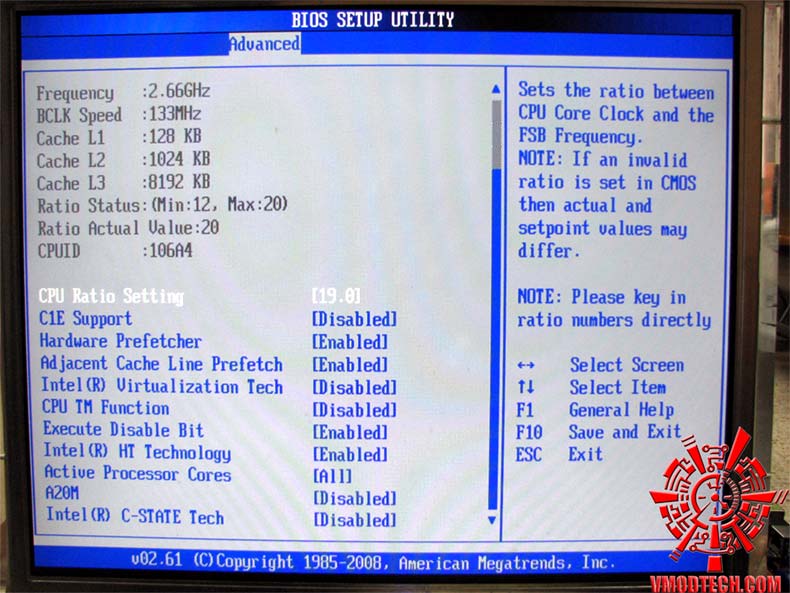

ตั้งกันตามรูปเลยครับ วิทยาศาสตร์บ้าง ไสยศาสตร์บ้าง ปนๆกันไป ซึ่งทั้งหมดนี้ที่ผมให้ไป ขอให้เอาไปเป็นเพียงแค่แนวทางในการปรับแต่งนะครับ ไม่ใช่สูตรตายตัวอะไร ลองไปปรับๆต่อยอดกันเพิ่มเติมได้นะครับ




————————————————–

ตัวอย่างภาคจบ ASUS P6T Deluxe OC Palm Edition!!!

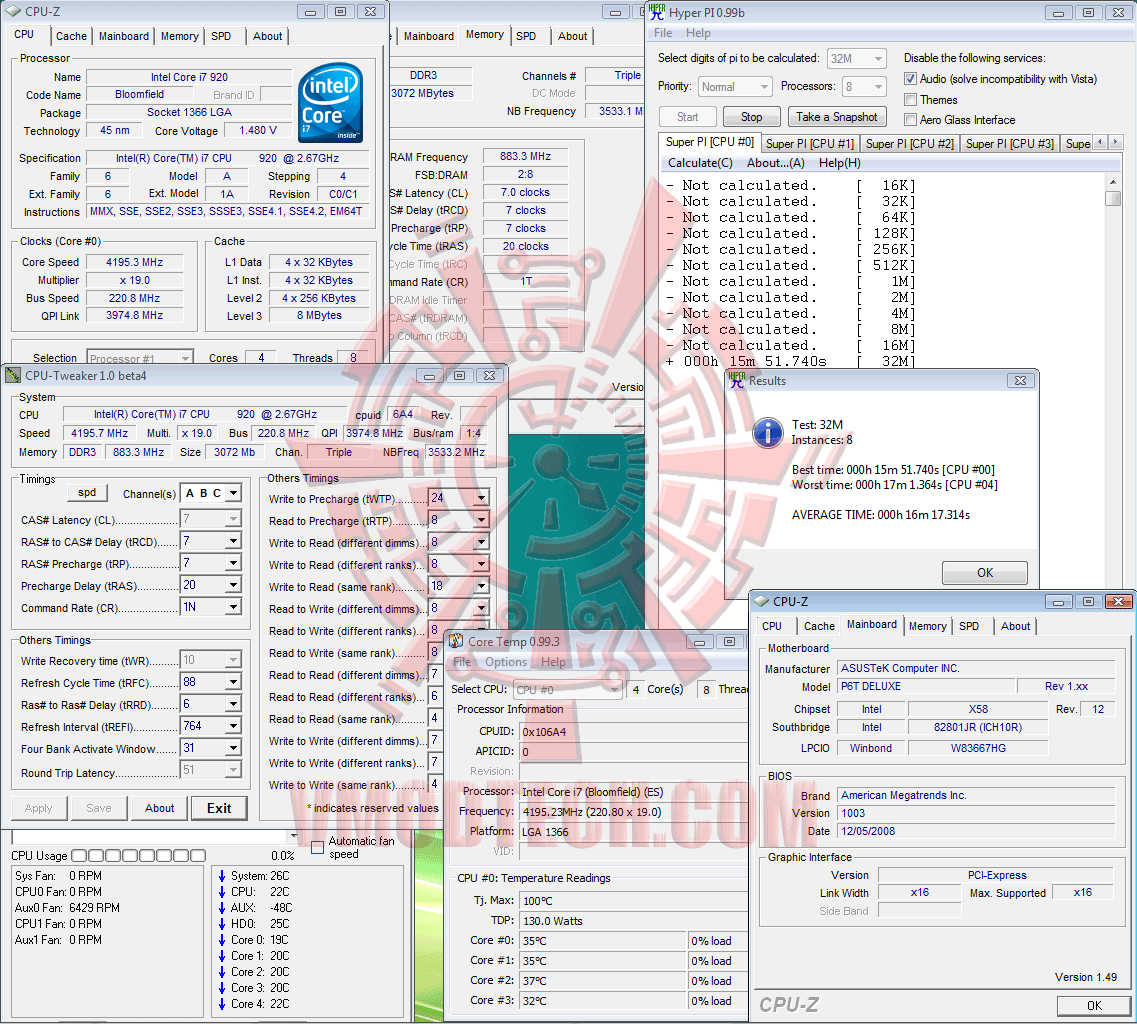

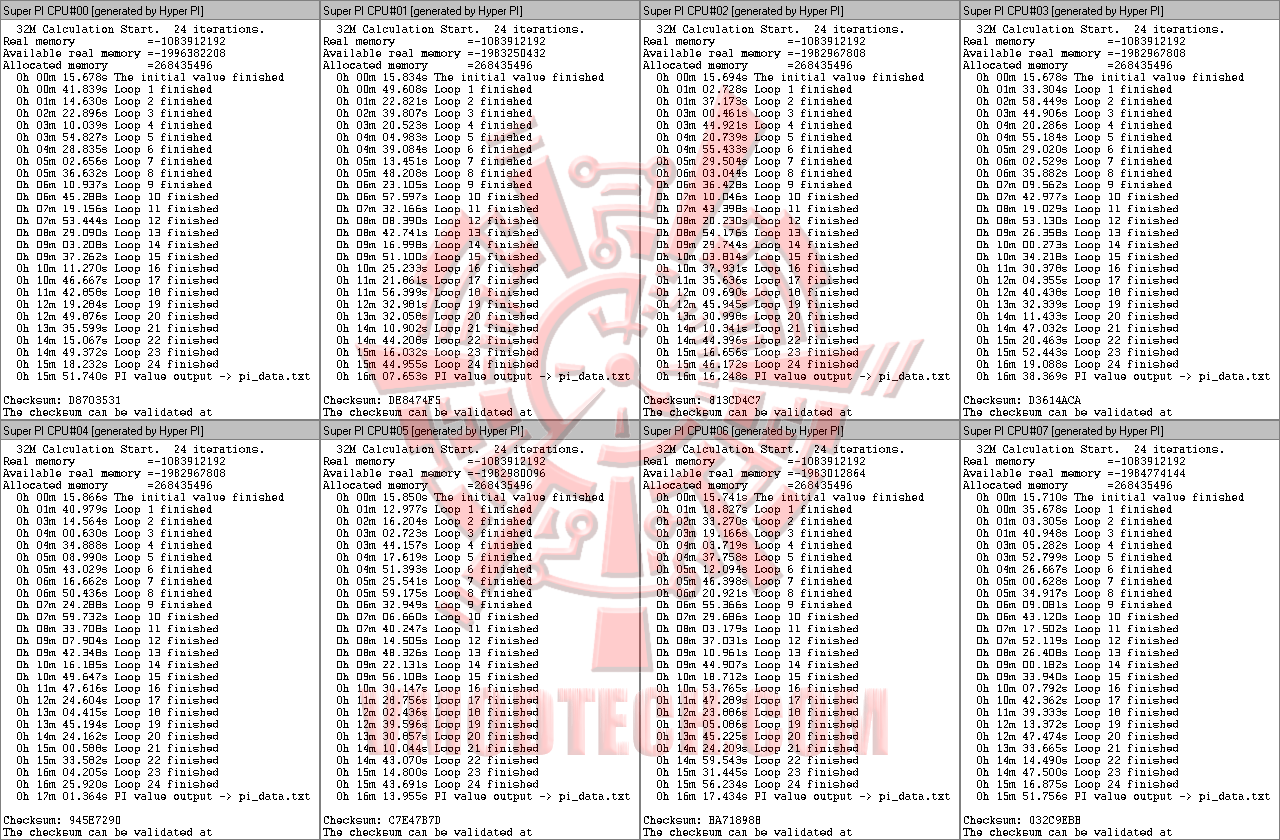

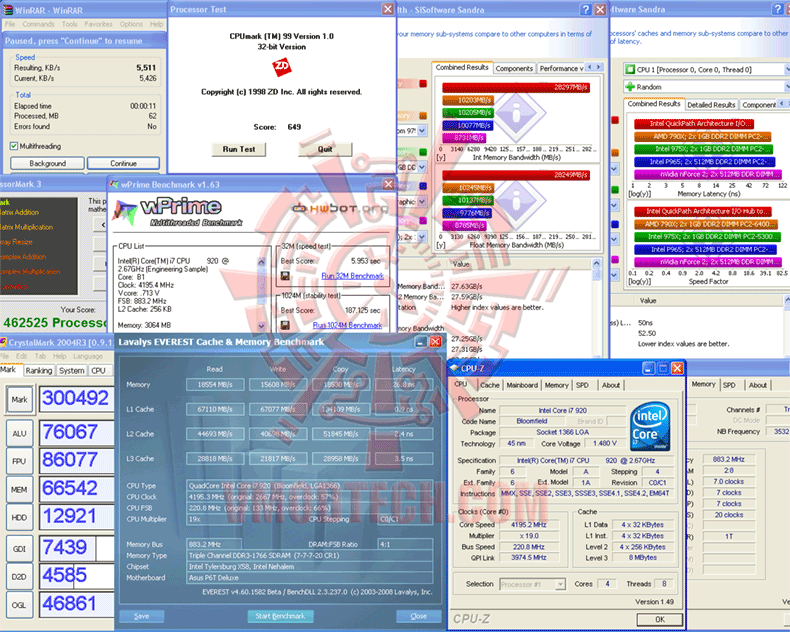

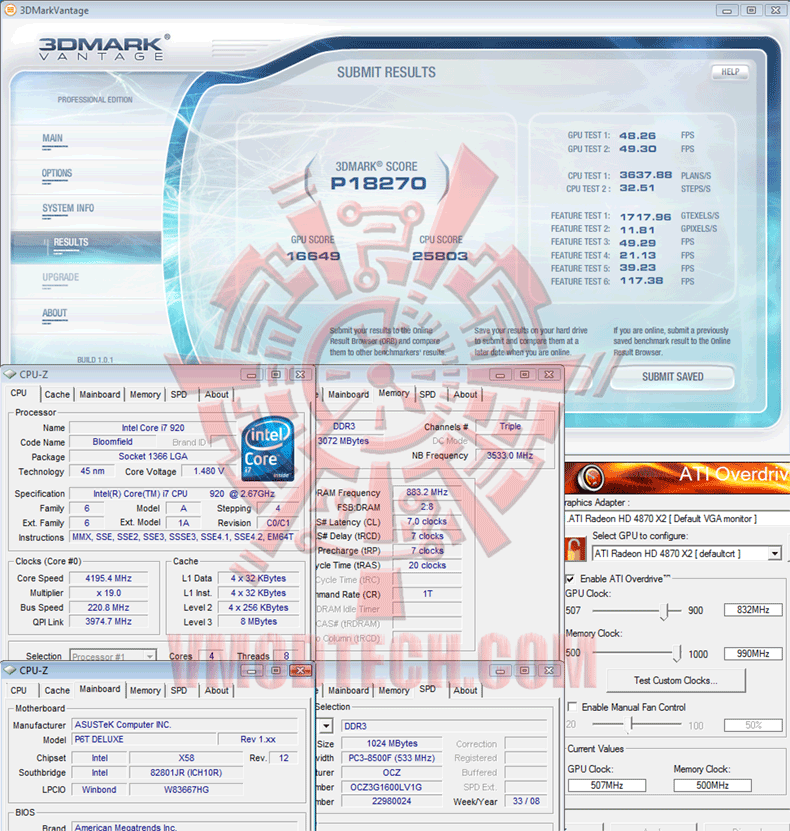

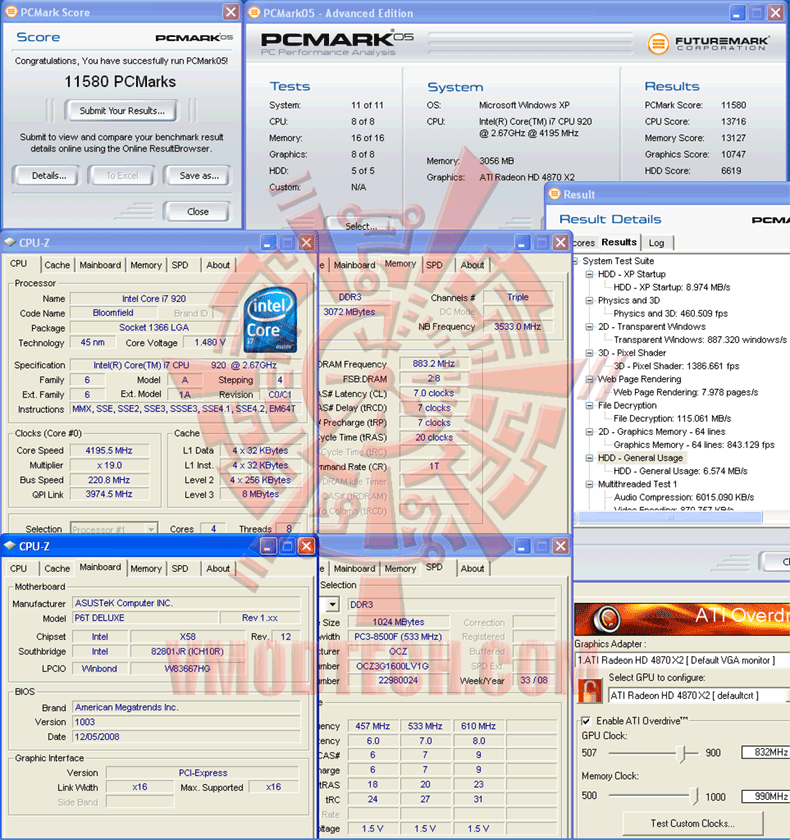

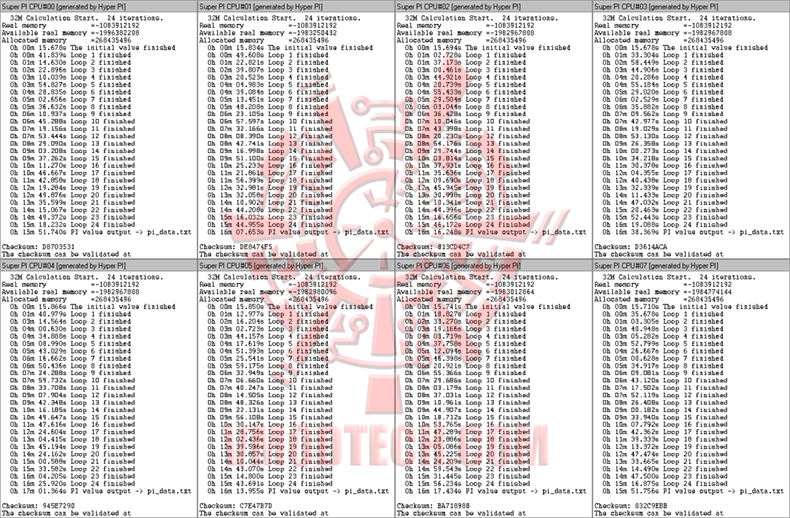

Intel Core i7 920 @ 4,195MHz Bclk221MHz All Benchmark Stable!!!































ใช่ครับ…Bclk 221MHz (เซตในไบออส) ผ่านหมดทุกBenchmarkโหดๆ แบบไม่ต้องหลบไปหลบมา ด้วยระบบระบายความร้อนด้วยน้ำธรรมดาเพียงแค่นั้น!! ASUS P6T Deluxe เขาแรงจริงๆครับ คนไทยเราก็ทำได้ครับ ฝรั่งที่XSยังต้องมาขอคอนฟิคกันเลย ลองดูที่กระทู้ นี้ กันดูนะครับ


และเตรียมพบภาคจบแห่งขีดสุดของพลังของCore i7 ด้วยเมนบอร์ดASUS P6T Deluxe พร้อมคอนฟิคใหม่สำหรับบัส221MHzได้…พรุ่งนี้ครับ!!
