ENASUS P7H57D-V EVO Motherboard Review
| Share | Tweet |
…สวัสดีวันศุกร์ครับ สำหรับในวันนี้ผมก็มีเมนบอร์ดรุ่นล่าสุดที่ส่งมาจากทาง ASUS Thailand มานำเสนอรีวิวให้ชมกันนะครับ (แต่รู้สึกบอร์ดตัวนี้จะออกมาครึ่งปีแล้วนะเนี่ย สงสัยไปหลงตกอยู่ถังขยะเปียกที่ไหนซักแห่งแน่ๆเลย ฮ่า) ซึ่งมาเธอร์บอร์ดนี้ จะมีชื่อรุ่นว่า P7H57D-V EVO ที่ใช้ชิปเซต H57 จากทางอินเทลนั่นเองครับ และเพื่อไม่ให้เป็นการเสียเวลาไปดูสเป็ค ต่างๆของตัวมาเธอร์บอร์ดกันก่อนเลยนะครับ
.
CPU, Chipset and Graphics features
LGA1156 Intel® Lynnfield/Clarkdale Processor Ready
This motherboard supports the latest Intel® Lynnfield and Clarkdale processors in LGA1156 package, which has memory and PCI Express controller integrated to support 2-channel (4 DIMMs) DDR3 memory and 16 PCI Express 2.0 lanes providing higher graphics performance. Moreover, Intel® Clarkdale integrated Graphics Processing Unit (GPU) processors which goes with Intel® H57/H55 chipset with VGA out can bring you to the whole new experience of the next generation VGA performance. It also provides separated 3D, 2D and Video Engines to execute different graphic control in hardware.
Quad-GPU SLI and Quad-GPU CrossFireX Support!
Flexible Multi-GPU solutions, Your Weapon of Choice!
P7H57D-V EVO brings you the multi-GPU choice of either SLI™ or CrossFireX. The motherboard features the most powerful Intel H57 platform to optimize PCIe allocation in multiple GPU configurations. Expect a brand-new gaming style you’ve never experienced before!
*SLI™ and CrossFireX™ mode are available only for Intel non-integrated graphics (Lynnfield) processors.
Intel H57
The Intel® H57 Express Chipset is the latest one-chipset design to support latest 1156 socket Intel® Core™ i7/ Core™ i5/Core™ i3/ Pentium® Processors. Intel® H57 chipset improved performance by utilizing serial point-to-point links, allowing increased bandwidth and stability. Using Intel® Core™ i5 6 Series and Core™ i3 5 Series and Pentium® CPU with H57 Express Chipset to enjoy the latest Intel integrated graphic performance!
PCIe 2.0
Double Speed; Double Bandwidth
This motherboard supports the latest PCIe 2.0 devices for double speed and bandwidth which enhances system performance.
VGA Output Support
HDMI Support
Enjoy Full HD 1080p Multimedia Home-Theater Entertainment
High-Definition Multimedia Interface (HDMI) is a set of digital video standards that delivers multi-channel audio and uncompressed digital video for full HD 1080p visuals through through a single cable. Supporting HDCP copy protection such as HD DVD and Blu-ray Discs, HDMI provides you with the highest-quality home theater experience.
DVI Support
DVI (Digital Visual Interface) provides high visual quality of digital display devices such as LCD monitor. The interface of this motherboard supports dual VGA output both DVI-D/HDMI and RGB.
Memory Features
Dual-Channel DDR3 2133(O.C.) / 1600 / 1333 / 1066 support
The motherboard supports DDR3 memory that features data transfer rates of 2133(O.C.) / 1600 /1333 / 1066 MHz to meet the higher bandwidth requirements of the latest 3D graphics, multimedia, and Internet applications. The dual-channel DDR3 architecture enlarges the bandwidth of your system memory to boost system performance.
Future Transfer Technology
True USB 3.0 Support
Unique PCIe x4 Bridge Chip for Ultra Performance
Experience ultra-fast data transfers at 4.8Gbps with USB 3.0—the latest connectivity standard. Built to connect easily with next generation components and peripherals, USB 3.0 transfers data 10X faster and is also backward compatible with USB 2.0 components.
True SATA 6Gb/s Support
Unique PCIe x4 Bridge Chip for Ultra Performance
Supporting next-generation Serial ATA (SATA) storage interface, this motherboard delivers up to 6.0Gb/s data transfer rates. Additionally, get enhanced scalability, faster data retrieval, double the bandwidth of current bus systems.
ASUS Xtreme Design - Hybrid Precessor
ASUS TurboV EVO
Ultimate O.C. Processor
Whether novice or enthusiast, TurboV EVO satisfies overclockers of any level. Intelligently push systems to the fastest, stable clock speeds with Auto-Tuning. Turbo Key boosts performance with a simple touch, while TurboV offers additional advanced options for breaking those records!
CPU Level UP
Ever wish that you could have a more expansive CPU? Upgrade your CPU at no additional cost with CPU Level UP! Simply pick the processor you wanted to OC to, and the motherboard will do the rest! See the new CPU speed and enjoy that performance instantly. Overclocking is never as easy as this.
GPU Boost
Instant iGPU Level Up!
GPU Boost overclocks the integrated GPU in real time for the best graphics performance. User-friendly UI facilitates flexible frequency and voltage adjustments. Its ability to deliver multiple overclocking profiles also provides rapid and stable system-level upgrades.
Auto Tuning
Auto System Level Up
extreme yet stable overclocking results automatically with Auto Tuning! With built-in stability testing, Auto Tuning lets even beginners improve performance with no additional cost.
ASUS Xtreme Design - Hybrid Phase
T.Probe
Leading Active Cooling Technology
The T.Probe microchip detects and balances power phase loads and temperatures real-time. With optimal power phase functions, components run cooler and extend system lifespan.
ASUS 8+3 Phase Power Design
Longer Life & Higher Efficiency!
Unleashes ultimate memory performances with independent power to core components, while providing fast transient response and stability for the CPU under heavy loading or overclocking modes.
ASUS Xtreme Design - Hybrid OS
ASUS Express Gate
0 to Internet in Seconds!
Express Gate™ is an ASUS exclusive OS that provides you with quick access to the Internet and key applications before entering Windows®.
ASUS Exclusive Features
ASUS EPU
System Level Energy Saving
The new ASUS EPU - the world´s first power saving engine, has been upgraded to a new six engine version, which provides total system power savings by detecting current PC loadings and intelligently moderating power in real-time. With auto phase switching for components (which includes the CPU, VGA card, memory, chipset, drives and system fan), the EPU automatically provides the most appropriate power usage via intelligent acceleration and overclocking - helping save power and money.
MemOK!
Any Memory is A-OK!
MemOK! quickly ensures memory boot compatibility. This remarkable memory rescue tool requires a mere push of a button to patch memory issues. MemOK! determines failsafe settings and dramatically improves your system boot success. Get your system up and running in no time!
ASUS Quiet Thermal Solution
ASUS Fanless Design - Heatsink solution
The crystal-shaped heatsink features 0-dB thermal solution that offers users a noiseless PC environment. Not only the beautiful shape upgrades the visual enjoyment for motherboard users, but also the heatsink design lowers the temperature of the chipset and power phase area through high efficient heat-exchange. Combined with usability and aesthetics, the ASUS crystal-shaped heatsink will give users an extremely silent and cooling experience with the elegant appearance!
Fan Xpert
Active Quiet & Cool
ASUS Fan Xpert intelligently allows users to adjust both the CPU and chassis fan speed according to different ambient temperature , which is caused by different climate conditions in different geographic regions and system loading.Built-in variety of useful profiles offer flexible controls of fan speed to achieve a quiet and cool environment.
Up to 11°C Cooler - Stack Cool 3
ASUS Xtreme Phase Power Design plus Stack Cool 3 provides a better thermal solution with more efficient heat dissipation up to 11%. Lowering the onboard temperature improves overall motherboard performance and prolongs the lifespan of critical components.
ASUS Crystal Sound
8-channel Audio
Enjoy high-end sound system on your PC!
The onboard 8-channel HD audio (High Definition Audio, previously codenamed Azalia) CODEC enables high-quality 192KHz/24-bit audio output, jack-sensing feature, retasking functions and multi-streaming technology that simultaneously sends different audio streams to different destinations. This motherboard now adopts the future standard to deliver the most vivid audio enjoyment!!
Noise Filter
Eliminate background noise while recording
This feature detects repetitive and stationary noises like computer fans, air conditioners, and other background noises then eliminates it in the incoming audio stream while recording.
DTS
DTS Surround Sensation UltraPC
DTS Surround Sensation UltraPC delivers exceptional 5.1 surround experience through the most common PC audio setups - your existing stereo speakers or headphones. In addition to virtual surround, “Bass enhancement” provides stronger low frequency bass sound, and “Voice clarification” provides clear human dialogue even with loud background sound. With these technologies, you may experience a better home-theater audio with ease.
ASUS EZ DIY
Q- Shield
Easy and Comfortable Installations
The specially designed ASUS Q-Shield does without the usual “fingers” - making it convenient and easy to install. With better electric conductivity, it ideally protects your motherboard against static electricity and shields it against Electronic Magnetic Interference (EMI).
Q-Connector
Make connection quick and accurate!
The ASUS Q-Connector allows you to connect or disconnect chassis front panel cables in one easy step with one complete module. This unique adapter eliminates the trouble of plugging in one cable at a time, making connection quick and accurate.
CrashFree BIOS 3
Simply restore corrupted BIOS data from USB flash disk
The ASUS CrashFree BIOS 3 allows users to restore corrupted BIOS data from a USB flash disk containing the BIOS file. This utility saves users the cost and hassle of buying a replacement BIOS chip.
ASUS Q-Design
DIY quickly, DIY easily!
ASUS Q-Design enhances your DIY experience. All of Q-LED, Q-Slot and Q-DIMM design speed up and simplify the DIY process!
EZ-Flash 2
Simply update BIOS from a USB flash disk before entering the OS
EZ Flash 2 is a user-friendly BIOS update utility. Simply launch this tool and update BIOS from a USB flash disk before entering the OS. You can update your BIOS only in a few clicks without preparing an additional floppy diskette or using an OS-based flash utility.
O.C. Profile
Conveniently store or load multiple BIOS settings
Freely share and distribute favorite overclocking settings The motherboard features the ASUS O.C. Profile that allows users to conveniently store or load multiple BIOS settings. The BIOS settings can be stored in the CMOS or a separate file, giving users freedom to share and distribute their favorite overclocking settings.
Industry Standard
IEEE 1394a interface
IEEE 1394a interface provides high speed digital interface for audio/video appliances such as digital television, digital video camcorders, storage peripherals & other PC portable devices.
S/PDIF-out on Back I/O Port
This motherboard provides convenient connectivity to external home theater audio systems via optical S/PDIF-out (SONY-PHILIPS Digital Interface) jacks. It allows to transfer digital audio without converting to analog format and keeps the best signal quality.
RoHS
GreenASUS
The motherboard and its packaging comply with the European Union´s Restriction on the use of Hazardous Substances (RoHS). This is in line with the ASUS vision of creating environment-friendly and recyclable products and packaging to safeguard consumers´ health while minimizing the impact on the environment.
Specifications
| CPU | Intel® Socket 1156 Core™ i7 Processor/Core™ i5 Processor/Core™ i3 Processor/ Pentium® Processor Supports Intel® Turbo Boost Technology * The Intel Turbo Boost Technology support depends on the CPU types. ** Refer to www.asus.com for Intel CPU support list |
| Chipset | Intel® H57 Express Chipset |
| Memory | 4 x DIMM, Max. 16 GB, DDR3 2133(O.C.)*/1600/1333/1066 Non-ECC,Un-buffered Memory Dual Channel memory architecture Supports Intel® Extreme Memory Profile (XMP) *Hyper DIMM support is subject to the physical characteristics of individual CPUs. Some hyper DIMMs only support one DIMM per channel. Please refer to Memory QVL for details. **Refer to www.asus.com or this user manual for the Memory QVL(Qualified Vendors Lists). |
| Expansion Slots | 2 x PCIe 2.0 x16 (single at x16 or dual at x8/x8 mode) 1 x PCIe 2.0 x1 (5GT/s, blue slot) 2 x PCIe 2.0 x1 (2.5GT/s, gray slots) 2 x PCI *Dual x8 mode is only supported by Intel non-Integrated graphics (Lynnfield) processors. For more detail please visit www.Intel.com |
| VGA | Multi-VGA output support: HDMI, DVI-D, RGB Supports HDMI with max. resolution 1920 x 1200@60Hz Supports DVI with max. resolution 1920 x 1200@60Hz Supports RGB with max. resolution 2048 x 1536@75Hz Maximum shared memory of 1748 MB |
| Multi-GPU Support | Supports ATI® Quad-GPU CrossFireX™ Technology Supports NVIDIA® Quad-GPU SLI™ Technology *SLI™ and CrossFireX™ mode are available only for Intel non-iIntegrated graphics (Lynnfield) processors. |
| Storage | Intel® H57 Express Chipset built-in 6 xSATA 3.0 Gb/s ports Intel Matrix Storage Technology Support RAID 0,1,5,10 Marvell® SATA 6Gb/s controller: - 2 x SATA 6.0 Gb/s ports (gray) Marvell® 88SE6111 SATA & PATA controller: - 1 x UltraDMA 133/100/66 for up to 2 PATA devices - 1 x eSATA 3Gb/s port (SATA on-the-go) |
| LAN | Realtek® 8112L Gigabit LAN controller featuring AI NET2 |
| Audio | Realtek® ALC889 8-Channel High Definition Audio CODEC - Absolute Pitch BD192/24 - DTS Surround Sensation UltraPC - BD audio layer Content Protection - Supports Jack-Detection, Multi-streaming, Front Panel Jack-Retasking - Optical S/PDIF out ports at back I/O |
| IEEE 1394 | VIA® 6308P controller supports 2 x 1394a port(s) (one at mid-board; one at back panel) |
| USB | NEC® USB 3.0 controller: - 2 x USB 3.0 ports (blue; at back panel) Intel® H57 Express Chipset: - 12 x USB 2.0 ports (8 ports at mid-board, 4 ports at back panel) |
| ASUS Unique Features | Unique PCIe X4 Bridge Chip for Ultra Performance - True USB 3.0 Support - True SATA 6Gb/s Support ASUS Xtreme Design: ASUS Hybrid Processor - TurboV EVO - TurboV, Auto Tuning, CPU Level UP and Turbo Key - GPU Boost ASUS 12 Hybrid Phase* - T.Probe Technology for Active Cooling - 8+3 Phase Power Design * 12 Hybrid Phase = 8+3 Phase x T.Probe ASUS Hybrid OS - Express Gate ASUS Xtreme Design ASUS Exclusive Features - MemOK! - ASUS EPU ASUS Quiet Thermal Solution - ASUS Fanless Design: Stylish Heat-sink solution - ASUS Fanless Design: Stack Cool 3 - ASUS Fan Xpert ASUS Crystal Sound - ASUS Noise Filter ASUS EZ DIY - ASUS Q-Shield - ASUS Q-Connector - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2 - Multi-language BIOS ASUS Q-Design - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM |
| Overclocking Features | Precision Tweaker 2 - vCore: Adjustable CPU voltage at 0.00625V increment - vIMC: 128-step IMC voltage control - vDRAM Bus: 64-step DRAM voltage control - vPCH: 152-step chipset voltage control - vCPU_PLL: 32-step reference voltage control - iGPU: Adjustable iGPU voltage at 0.0125V increment SFS (Stepless Frequency Selection) - PCI Express frequency tuning from 100MHz up to 200MHz at 1MHz increment - Internal Base Clock tuning from 80MHz up to 500MHz at 1MHz increment Overclocking Protection - ASUS C.P.R.(CPU Parameter Recall) |
| Back Panel I/O Ports | 1 x DVI 1 x D-Sub 1 x HDMI 1 x S/PDIF Out (Optical) 1 x IEEE 1394a 1 x LAN(RJ45) port 8 -Channel Audio I/O 1 x PS/2 Keyboard (Purple) 1 x External SATA 3Gb/s 2 x USB 3.0/2.0 ports (blue) 4 x USB 2.0/1.1 |
| Internal I/O Connectors | 4 x USB connectors support additional 8 USB ports 1 x IDE connector 1 x COM port connector 2 x SATA 6.0Gb/s connectors 6 x SATA 3.0Gb/s connectors 1 x CPU Fan connector 2 x Chassis Fan connector (1×4-pin, 1×3-pin) 1 x Power Fan connector 1 x IEEE1394a connector Front panel audio connector 1 x S/PDIF Out Header 24-pin ATX Power connector 1 x 8-pin ATX 12V Power connector System Panel(Q-Connector) 1 x MemOK! button |
| BIOS | 64 Mb Flash ROM , AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 |
| Manageability | WfM 2.0,DMI 2.0,WOL by PME,WOR by PME,PXE |
| Accessories | User’s manual 2 in 1 Q-connector 1 x UltraDMA 133/100 cable 2 x Serial ATA 3.0Gb/s cables 2 x Serial ATA 6.0Gb/s cables 1 x 2-port USB and eSATA module 1 x ASUS SLI bridge connector ASUS Q-Shield |
| Support Disc | Drivers Anti-virus software (OEM version) ASUS Update ASUS Utilities |
| Form Factor | ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) |
More informations >>Click<<
…อยากบอกว่าเมนบอร์ดตัวนี้ สเป็คมากันเต็มเหนี่ยวยาวเหยียดจริงๆครับ ว่าแล้วอย่ารอช้าตามไปดูหน้าตาเมนบอร์ดงามๆตัวนี้ พร้อมๆกันที่หน้าถัดๆไปกันเลยดีกว่าครับ
Package & Bundle
หน้าตาตัวกล่องหน้าหลัง โทนสีฟ้าสบายตามาแต่ไกลครับ
อุปกรณ์ต่างๆที่ Bundle มาในกล่อง ที่พิเศษคือ SLI Bridge นั่นเองครับ
Motherboard Appearance
หน้าตาของตัวเมนบอร์ด โทนน้ำเงิน-ฟ้า-น้ำตาลเข้ม ยังคงถูกนำมาใช้กันเช่นเคย
หมุนให้ชมกันอีกมุมมอง หล่อจริงๆอีกแล้ว
พลิกดูหลังบอร์ดกันบ้าง น้ำตาลเข้มสนิทกันไปครับ
…Socket LOTES ครับ สำหรับมาเธอร์บอร์ดตัวนี้ FOXXCON คนขายเขาว่าไม่มีปัญหา แต่ทำไมหลังๆ เริ่มไม่มีใครเอามาใช้ ก็ไม่ทราบเหมือนกันครับ ฮ่า

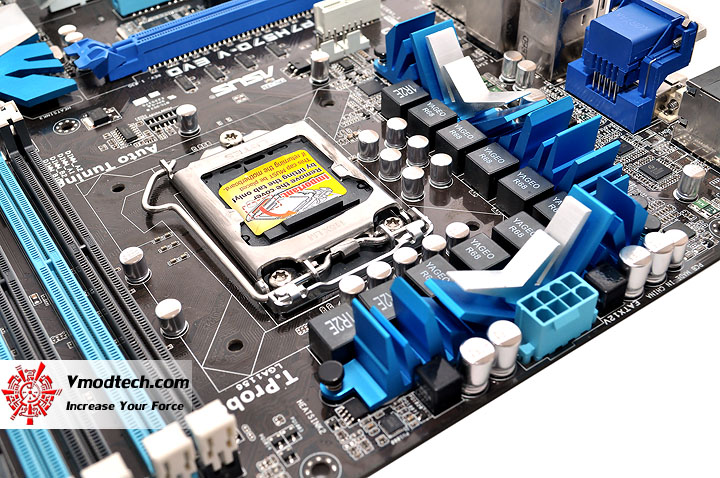

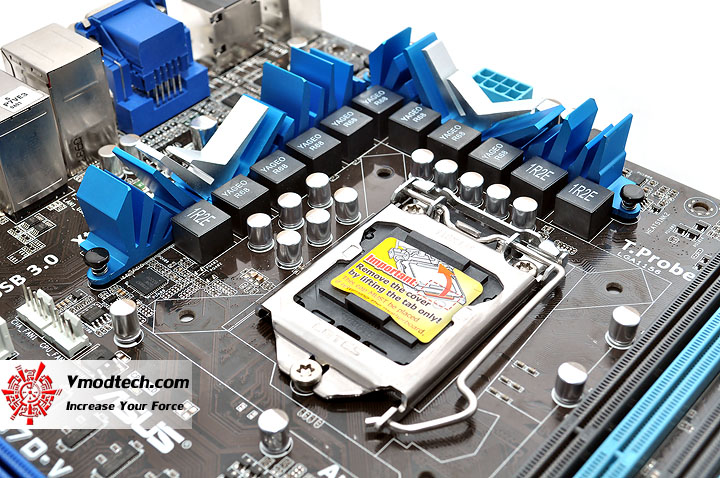

ภาคจ่ายไฟแบบ 12 Hybrid Phase Design ของทาง ASUS เรียงตัวกันไปอย่างสวยงามครับ

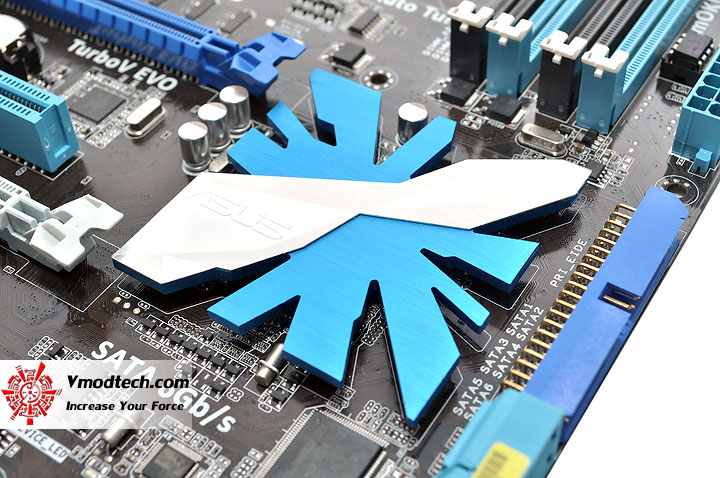

ซิงค์อลูมิเนียมสำหรับระบายความร้อนให้ภาคจ่ายไฟอันหรูหรา รูปร่างหน้าตาบ่งบอกว่า เย็นเหมือนภูเขาน้ำแข็งขั้วโลกกันเลยครับ

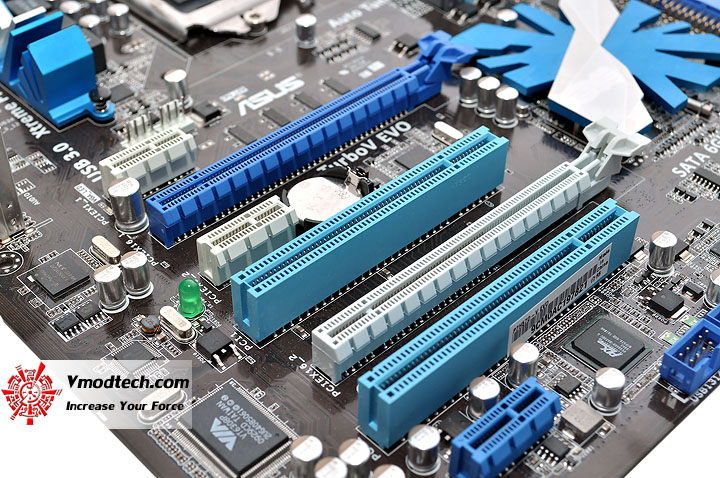

สลอต PCI-e X16 X2, PCI-e X1 X3 และ PCI 32-bit X2 มาเรียงตัวให้เลือกใช้ กันอย่างเต็มเหยียดครับ

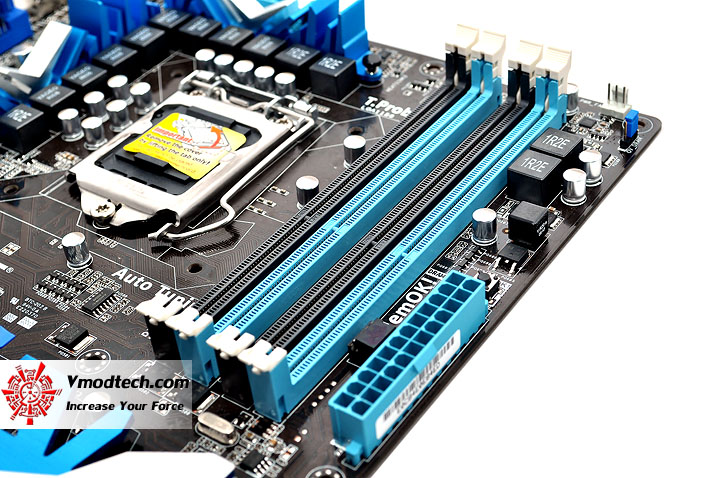

สลอตแรม แบบ Dual Channel 4สลอต พร้อมภาคจ่ายไฟแรมเฉพาะ 2เฟส และปุ่ม Mem OK ไว้แก้ปัญหาแรมไม่เสถียร
ซิงค์ของ ชิป H57 ขนาดยักษ์แต่บางดีไซด์เก๋

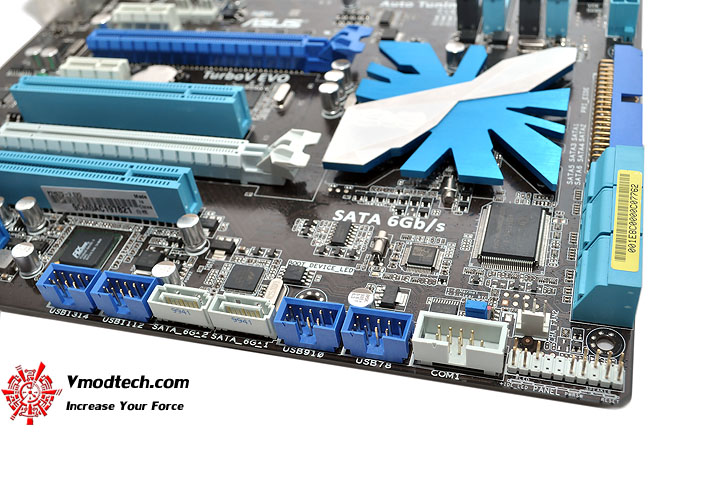

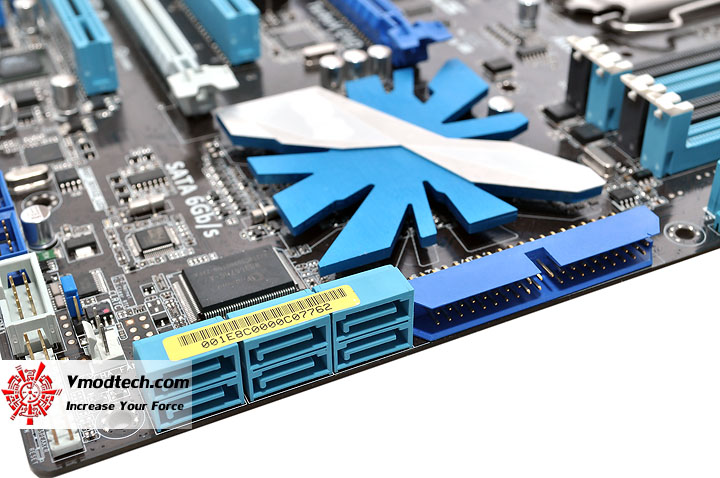

ช่องเชื่อมต่อ Front Panel ครบครัน และช่อง SATA3 2Ports จะอยู่บริเวณนี้ครับ
SATA2 6Ports และ PATA อีก 1Port 2Devices จะอยู่บริเวณนี้ครับ

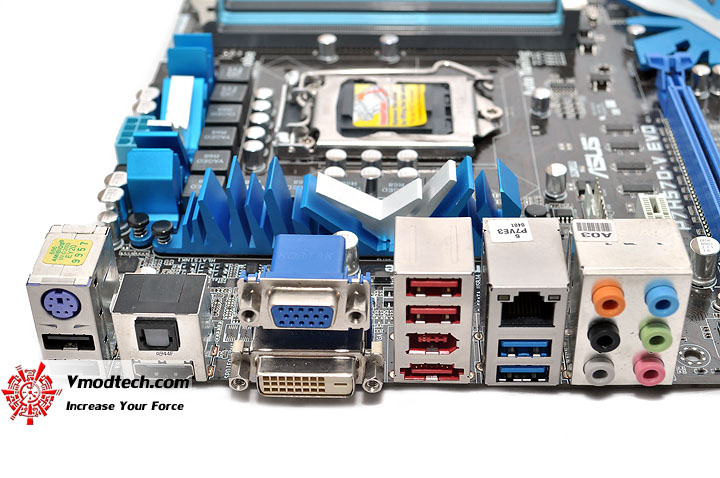

Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก 2ช่องทาง

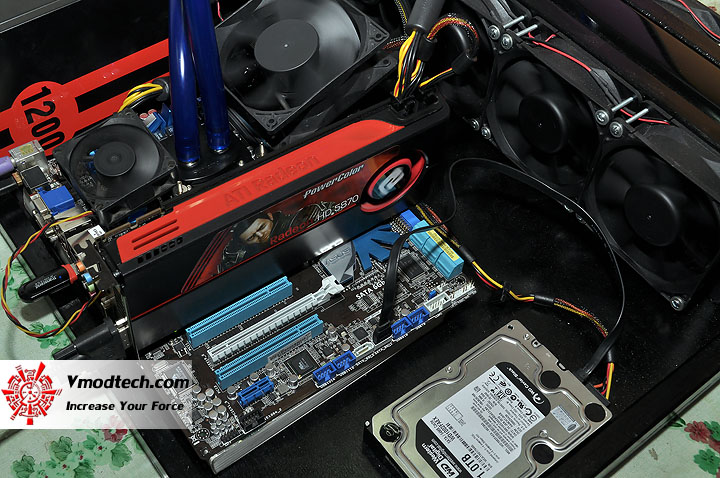

Test Setup
| .SYSTEMS | |
| .CPU | ..Intel Core i5 670 |
| .Motherboard | ..ASUS P7H57D-V EVO |
| .Memory | ..G.Skill PI PC17600 CL7D-4GBPIS 2GB*2 Dual Channel |
| .Graphic Card | ..PowerColor HD 5870 1GB DDR5 @ 1,050/1,300MHz |
| .Harddisk | ..WD1002FAEX 1TB SATA3 |
| .CPU Cooler | ..Water Cooling @ Ambient 25C |
| .Power Supply | ..Antec TPQ-1200 OC Version 1200W |
| .Operation System | ..Windows 7 Ultimate 32-bit |
เพื่อไม่ให้เป็นการเสียเวลา เริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ ตามแนวถนัดของผมกันเลยดีกว่าครับ

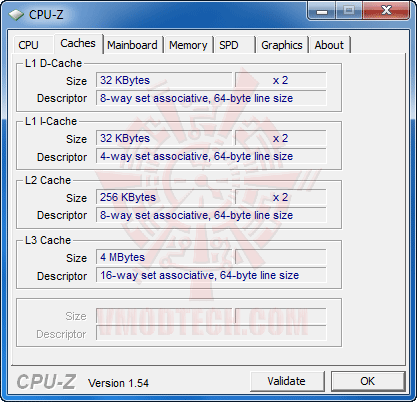

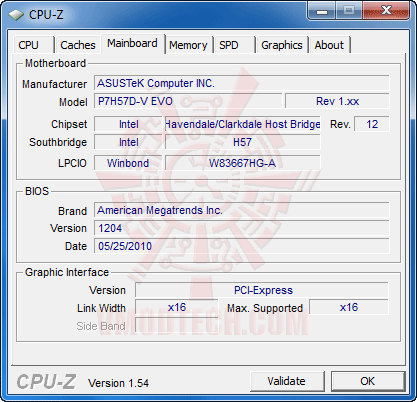

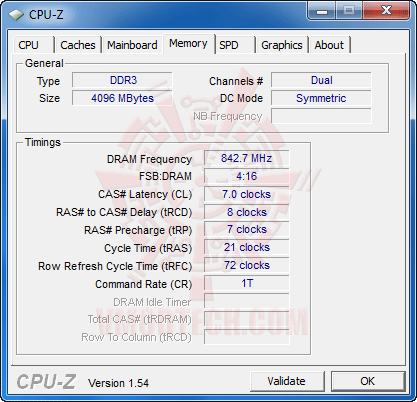

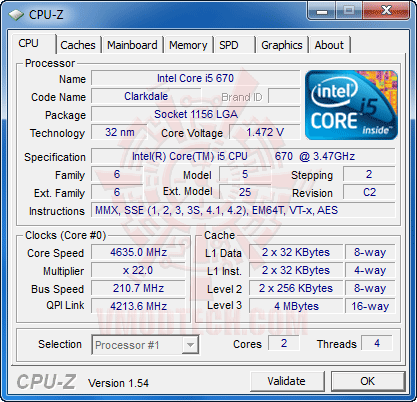

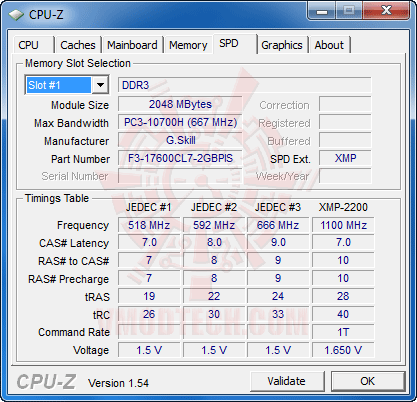

CPU-Z Detail
…ถึงตัวคูณซีพียูตัวที่ผมใช้จะมีเยอะ แต่เราไม่ใช้ครับ จัดกันไปแค่ 22 เท่ากับ Intel Core i3 530 พอครับ เพราะว่าซีพียูเบอร์นี้ชาวบ้านชาวช่องเขาใช้กันเยอะ

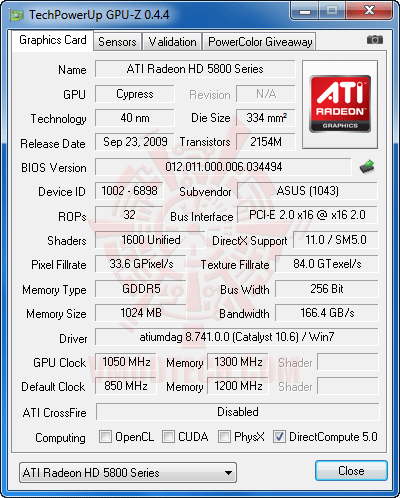

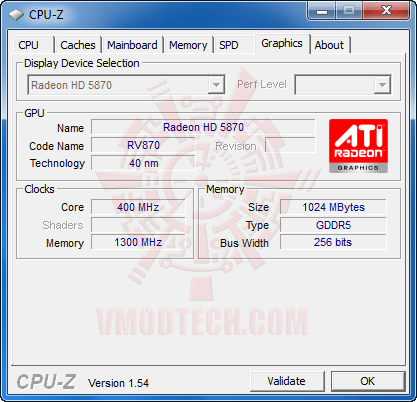

GPU-Z Detail
.

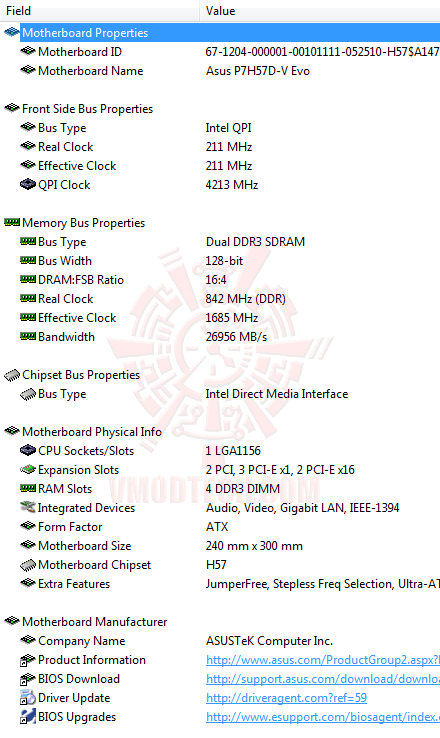

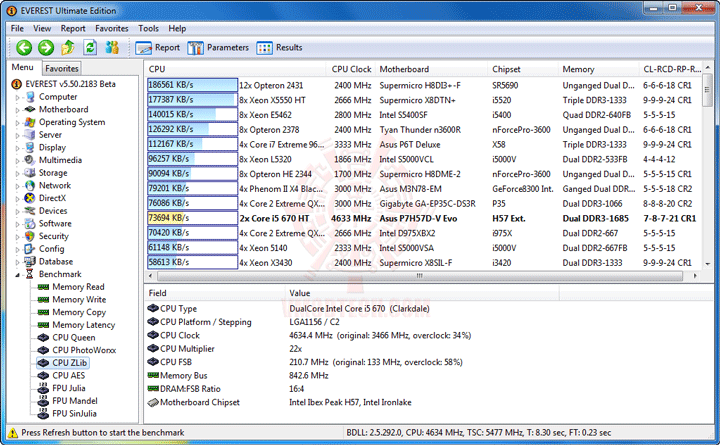

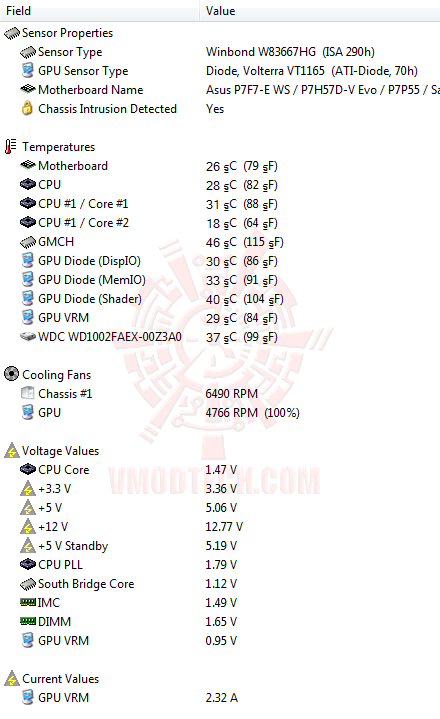

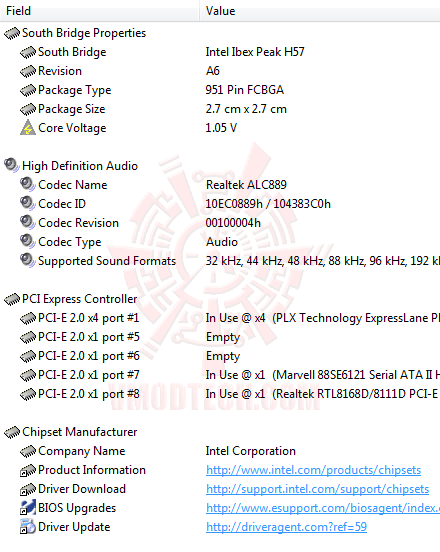

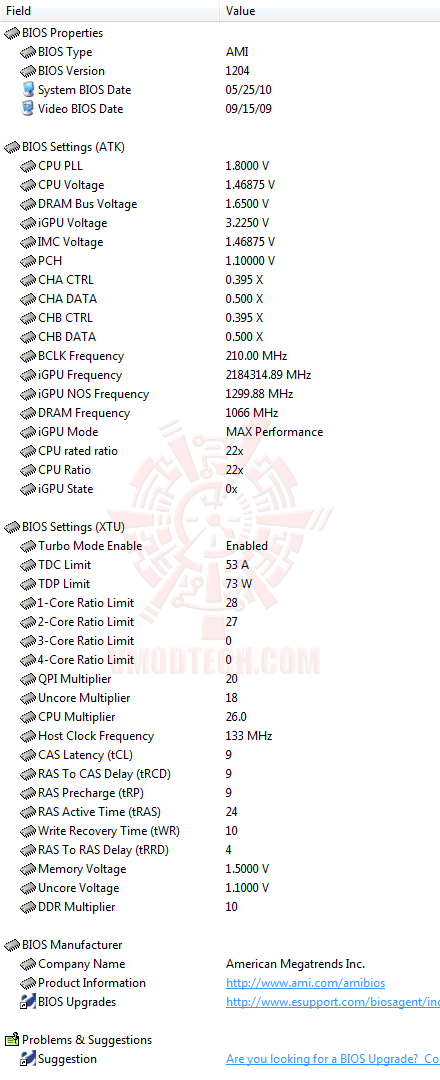

EVEREST Detail

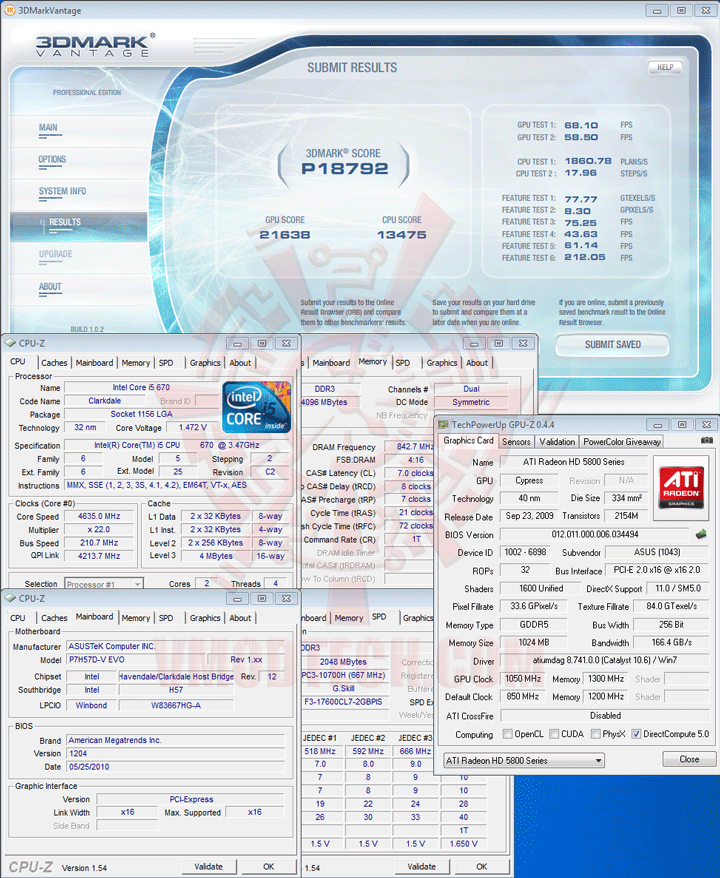

…แล้วก็ไปลุยทดสอบที่ความเร็ว 4,635MHz QPI 4,213MHz BClk 210MHz DDR3-1685 7-8-7-21-1T กันดูเลยครับว่าอะไรจะผ่านบ้าง

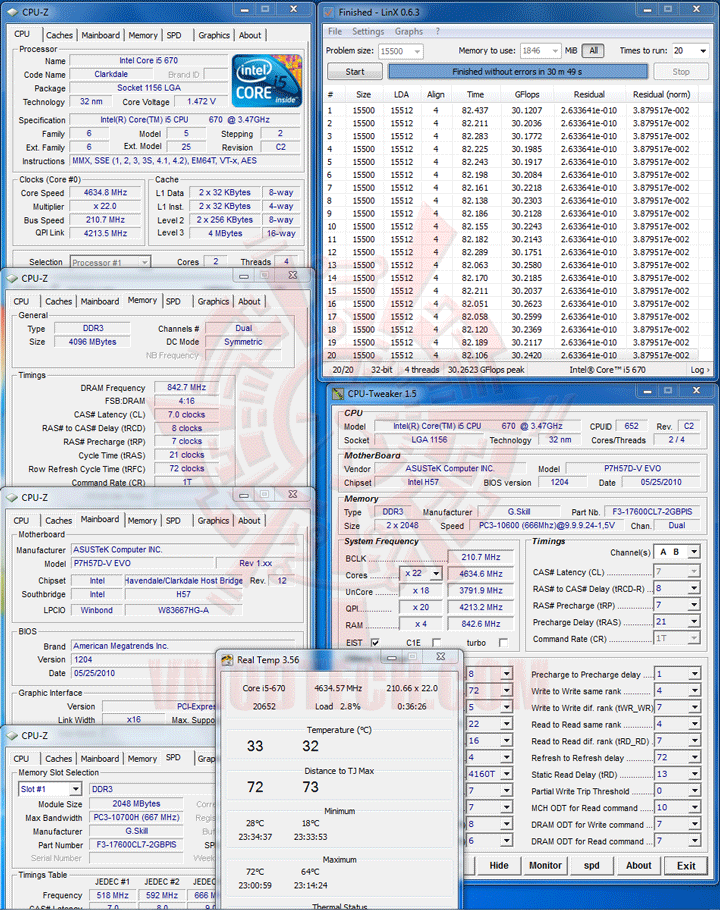

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops
จัดกันไป 20Loops กันตามมาตรฐานนะครับ ผ่านกันสบายๆ

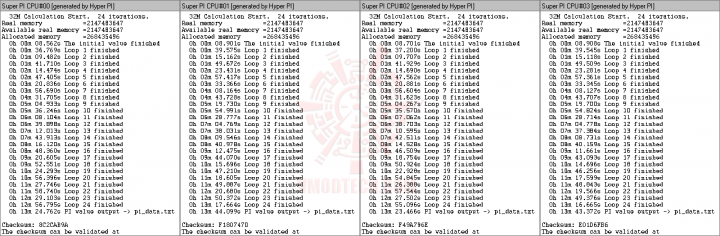

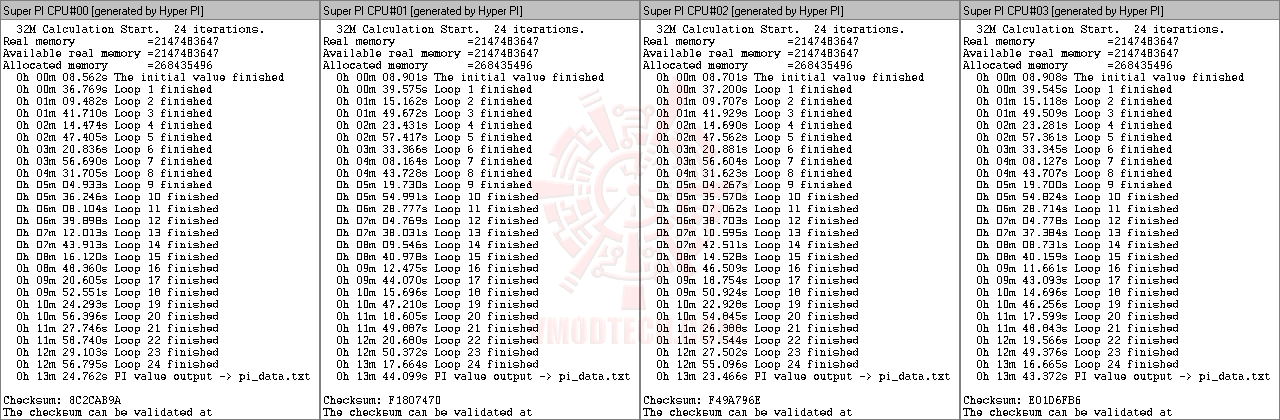

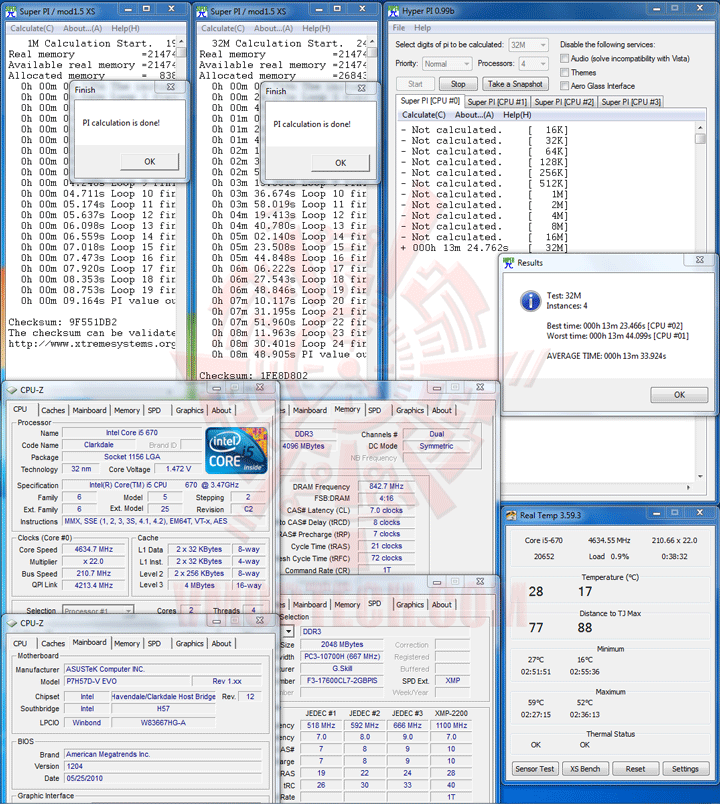

SuperPI 1M 1Thread, 32M 1Thread & 32M 4Threads
.
(Click Picture to Enlarge)
…ผ่านการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 4Threads กันแบบสบายๆครับที่ความเร็วนี้ ด้วยระดับเวลาเฉลี่ยที่ประมาณ 13.34นาที ก็ถือว่าเร็วพอใช้ได้เลยครับเมื่อเทียบกับความเร็วของระบบโดยรวมที่ทำได้ ส่วน 32M 1Thread ก็ใช้เวลากันไปที่ 8.48.905นาที และสุดท้าย 1M 1Thread ก็ใช้เวลากันไป 09.164วินาทีครับ

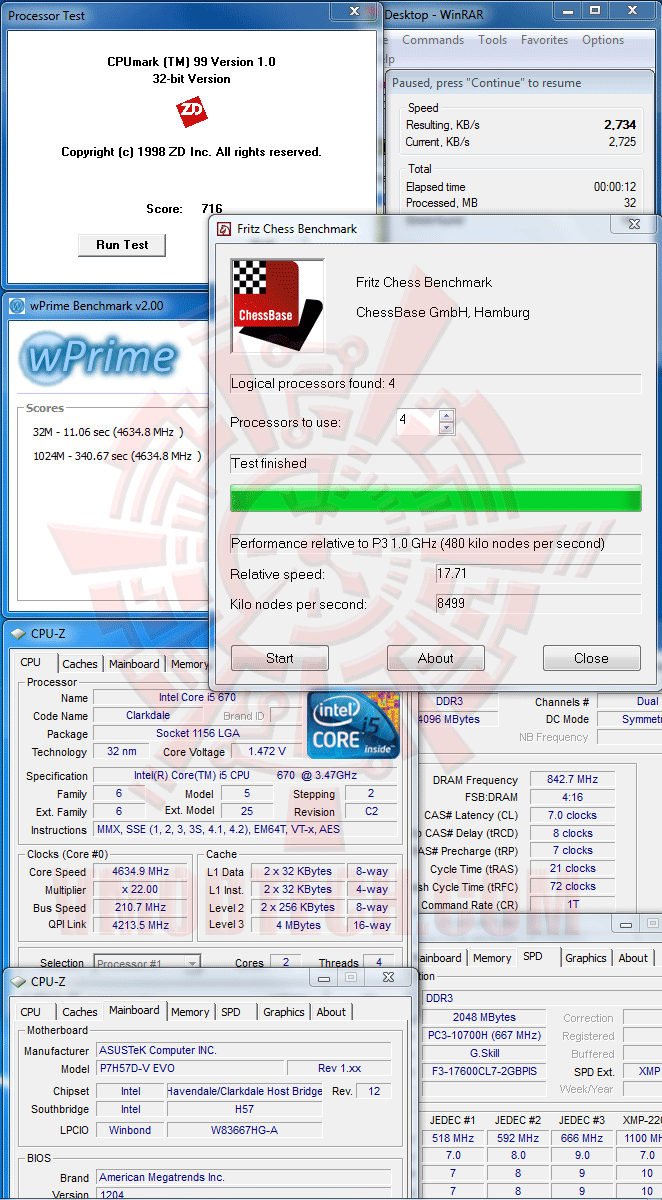

WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess
ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้เลยครับ

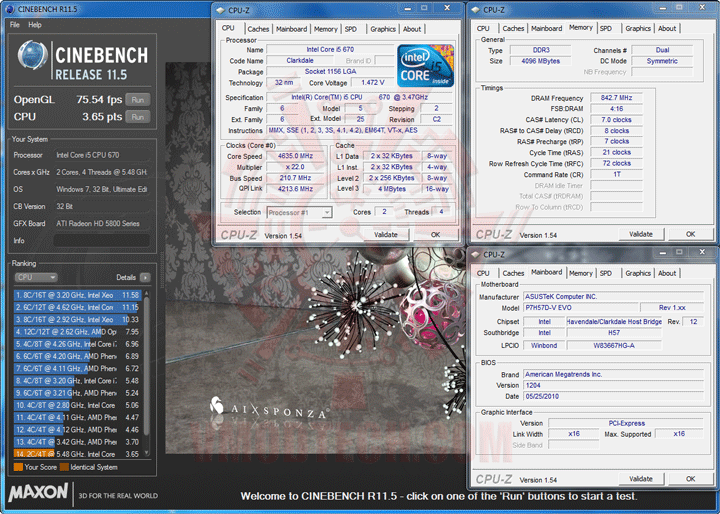

CINEBENCH R11.5
.
PCMark 05
.

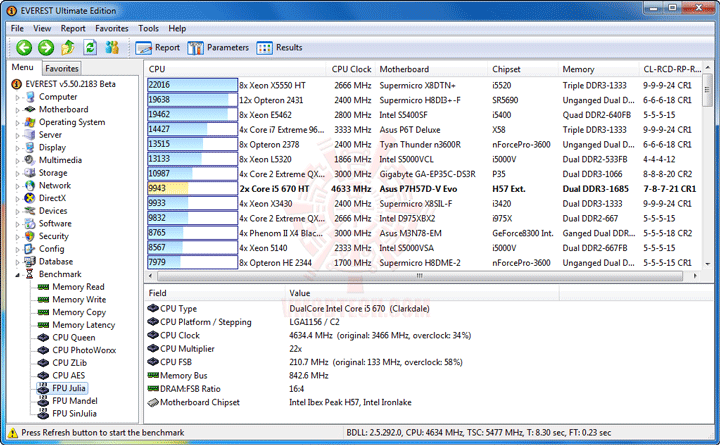

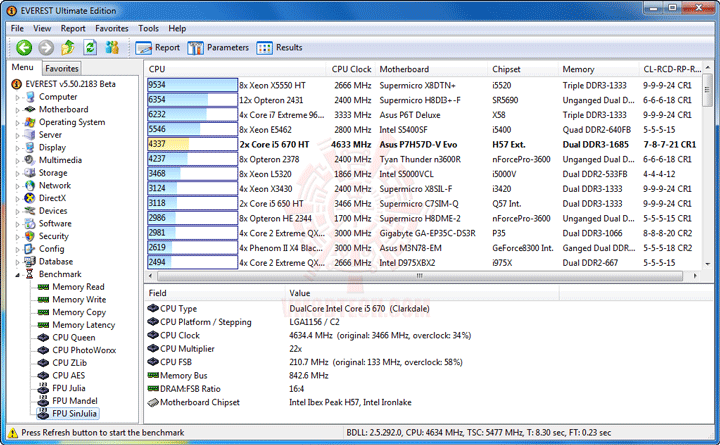

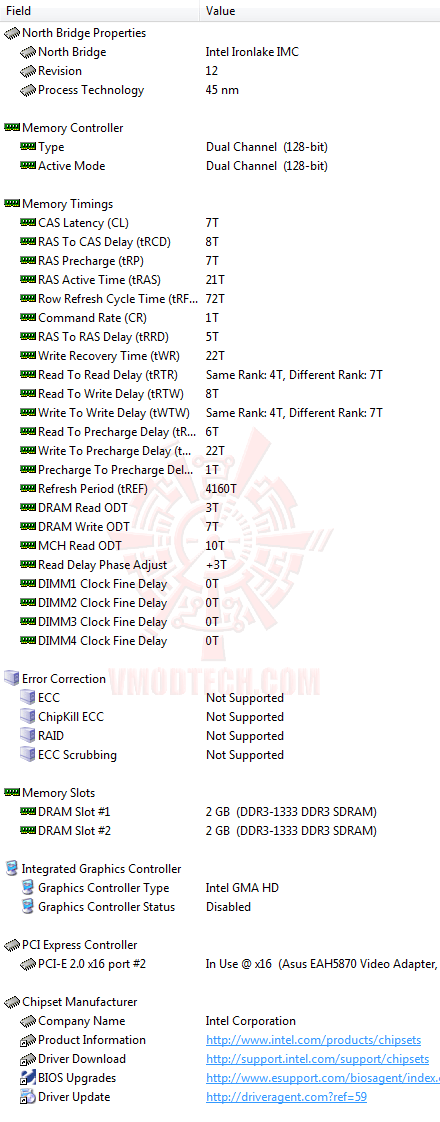

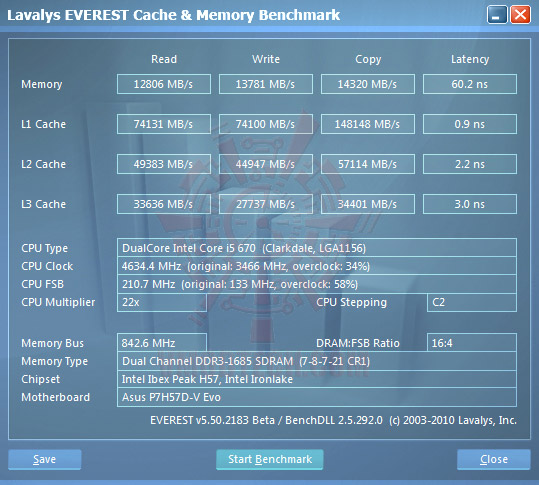

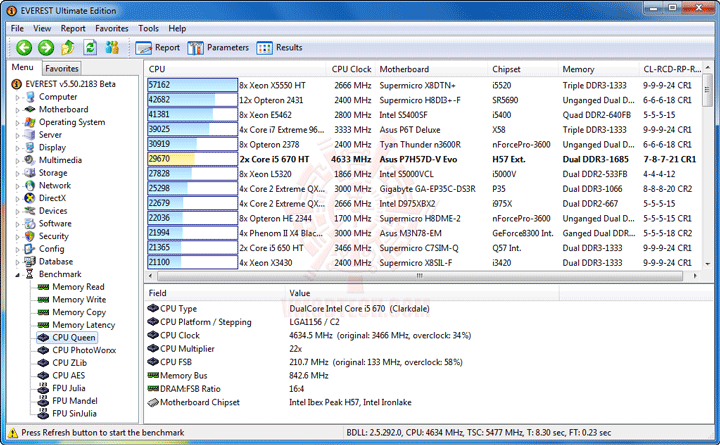

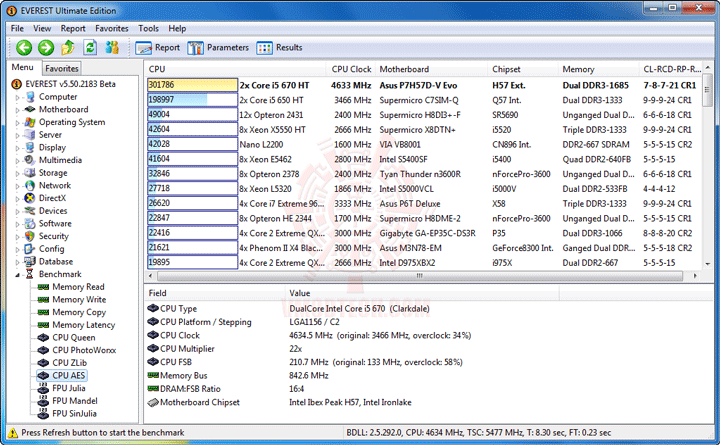

EVEREST Ultimate Edition
.

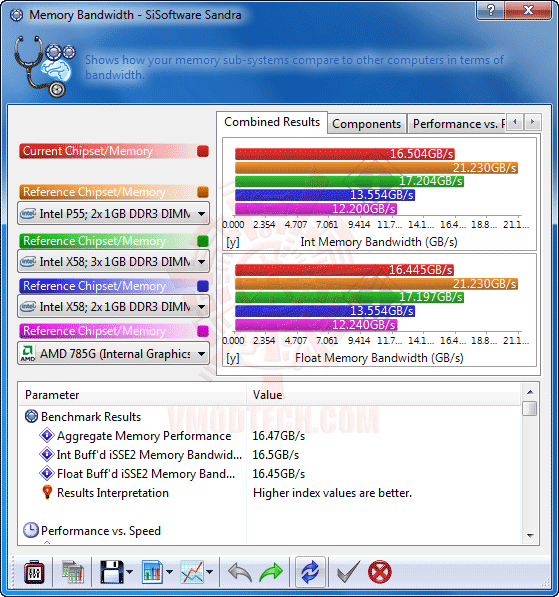

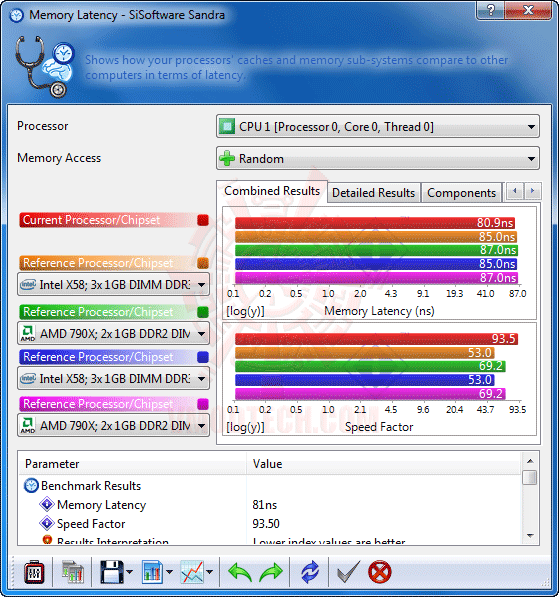

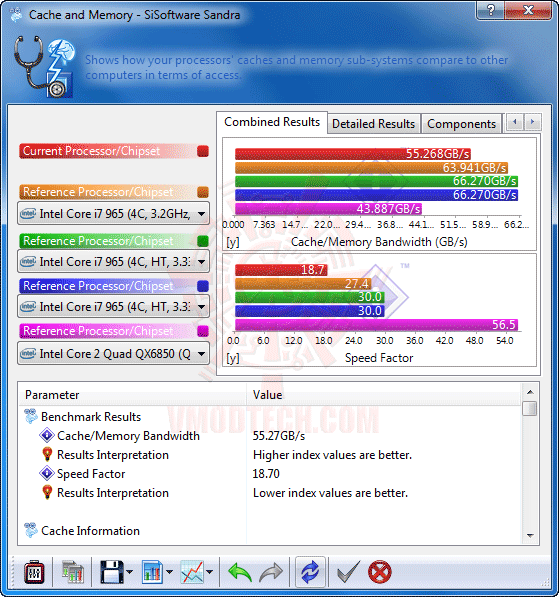

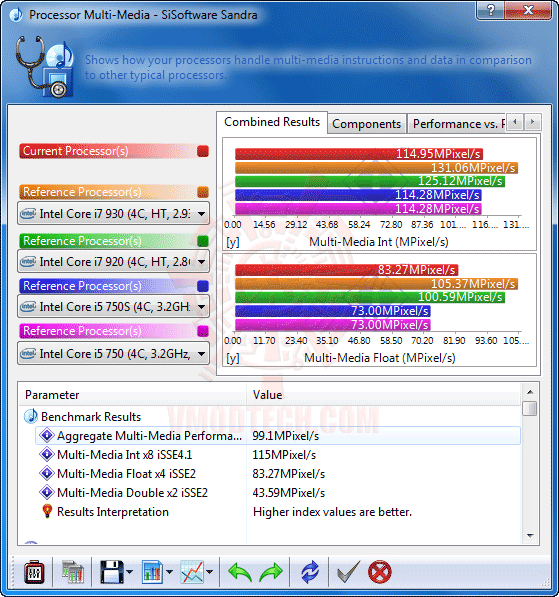

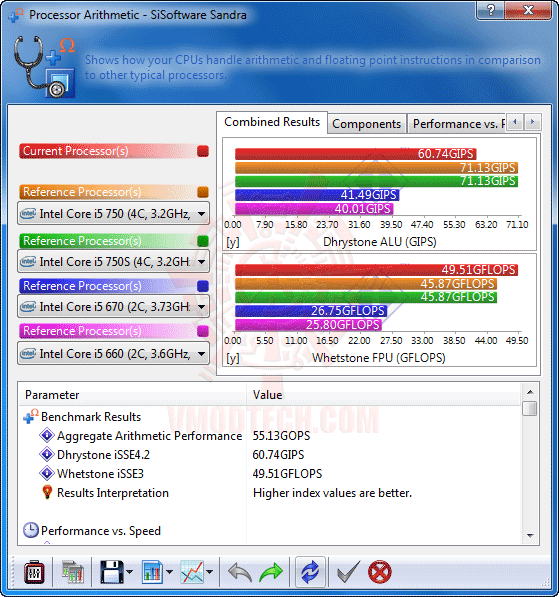

Sisoft Sandra 2010
.
3DMark 03

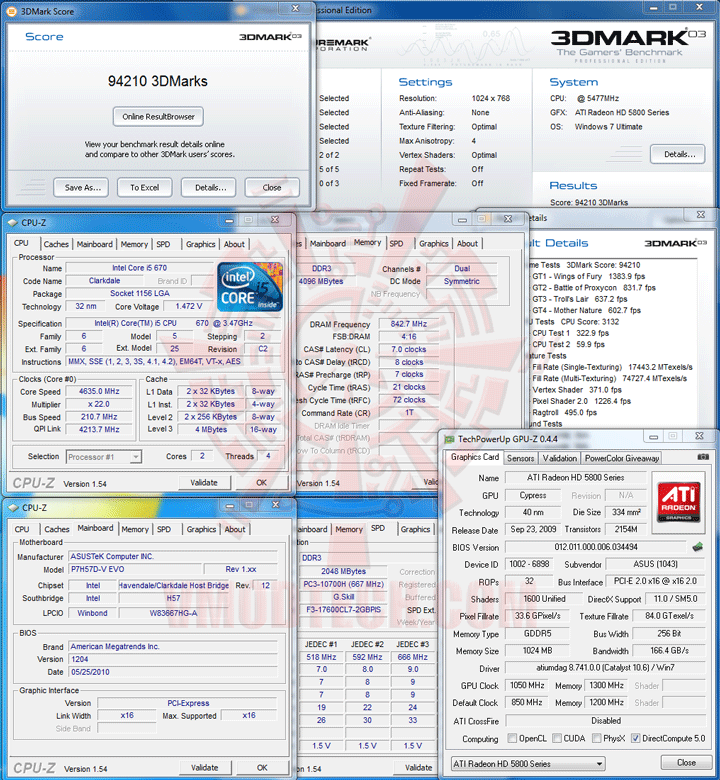

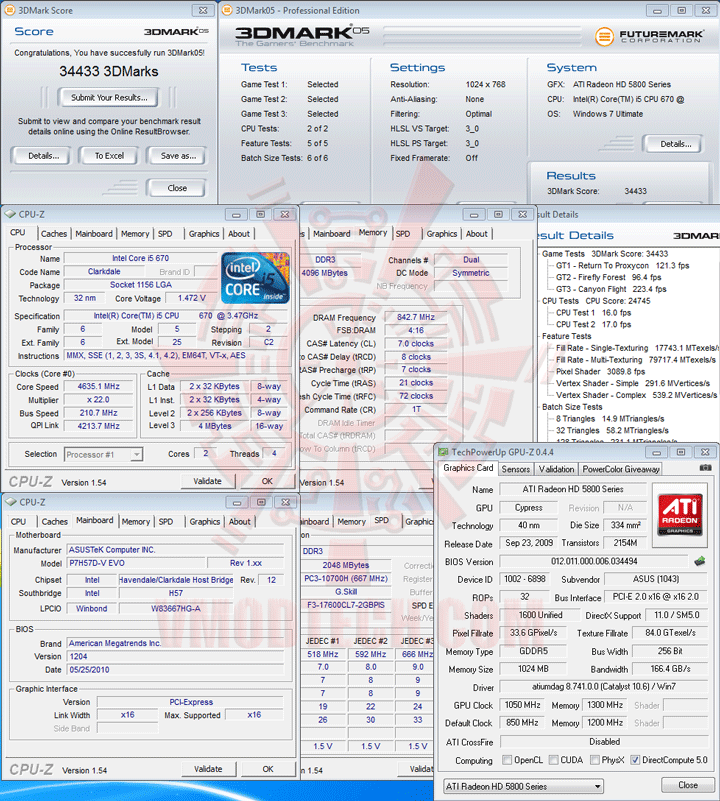

3DMark 05
3DMark 06
3DMark Vantage
.
Conclusion
…ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงกันไปพอสมควรเลยครับสำหรับเมนบอร์ด ASUS P7H57D-V EVO ตัวนี้ ที่ความเร็ว 4,635MHz QPI 4,213MHz BClk 210MHz DDR3-1685 7-8-7-21-1T ก็สามารถผ่านฉลุยทุกเบนซ์มาร์คทุกหัวข้อที่โหดๆ หรือแม้แต่ LinX 20Loops ก็ยังไม่หวั่น แถมพร้อมสรรพด้วย TRUE USB 3.0, SATA3, SLI, CrossfireX และมีกราฟฟิคออนบอร์ดให้เลือกใช้ได้กรณีที่ใช้ Intel CPU Core i3-i5 32nm อีกต่างหาก น่าใช้ดีเหมือนกันครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ
.
.
ขอขอบคุณ
