head introduction Asus P8H67 M EVO : Review

—– Introduction & Specifications —–



_/|_ สวัสดีครับ ช่วงนี้สภาวะการต่อสู้ทางด้านความคิด และความถูกต้องของเหตุการณ์บ้านเมืองมันช่างร้อนแรงเสียจริงๆ ได้ฟังได้ติดตามแบบเกาะขอบจออยู่ที่บ้านนอกแล้ว มันช่างอึดอัดใจยิ่งนักกับแนวทางการบริหารประเทศชาติ ของผู้ปกครองบ้านเมืองในปัจจุบัน ไม่รู้ว่าเมื่อไหร่ชาติบ้านเมืองจะสงบสุขและลงตัวในทุกๆ ด้านเสียที…ดูมาก ติดตามมาก ก็คิดมาก ปวดหัว ปวดใจเปล่าๆ เรามารีแล็คซ์ด้วยการอยู่บ้าน อาบน้ำ ปะแป้ง เปิดแอร์ อัดคอมฯ กันดีกว่า วันนี้ผมมีโอกาสแกะกล่องลองของใหม่กับเมนบอร์ดจาก Asus บนแฟลตฟอร์ม LGA1155 Sandy Bridge ที่เว็บไซต์เราได้เอามารีวิวกันเป็นลำดับที่ 19 กันแล้วนะครับ โดยคราวนี้จะเป็นโมเดล P8H67-M EVO ซึ่งจัดเป็นเมนบอร์ดขนาดเล็ก รูปแบบ mATX ก่อนอื่นดูรายละเอียดสเปค แล้วตามต่อด้วยผลการทดสอบกันเลยครับ… : )

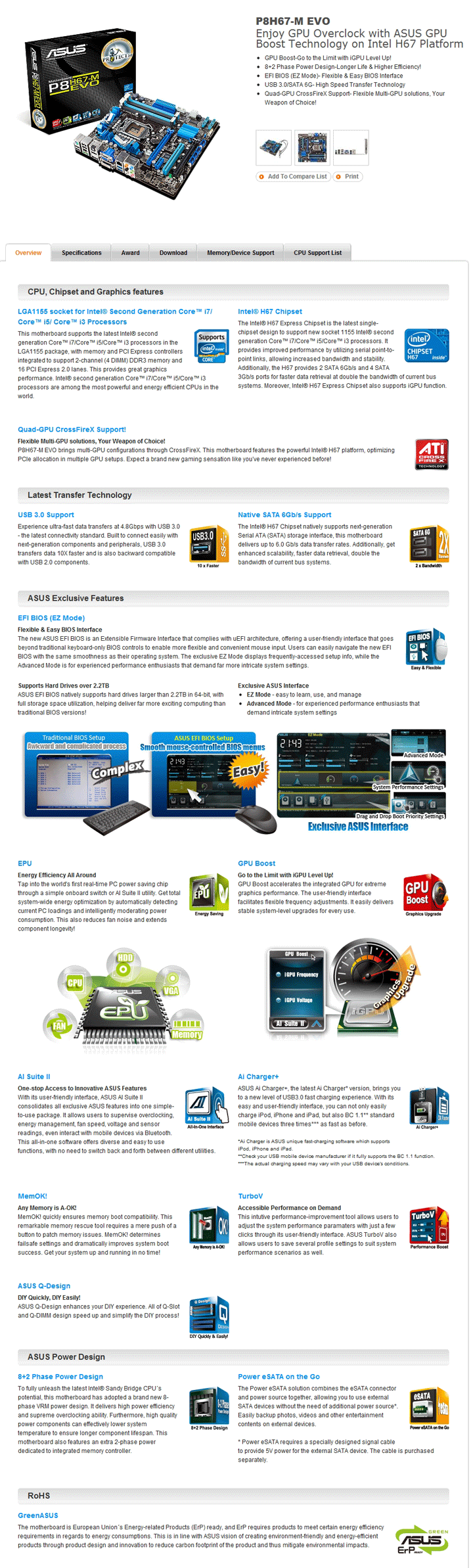

info overview Asus P8H67 M EVO : Review

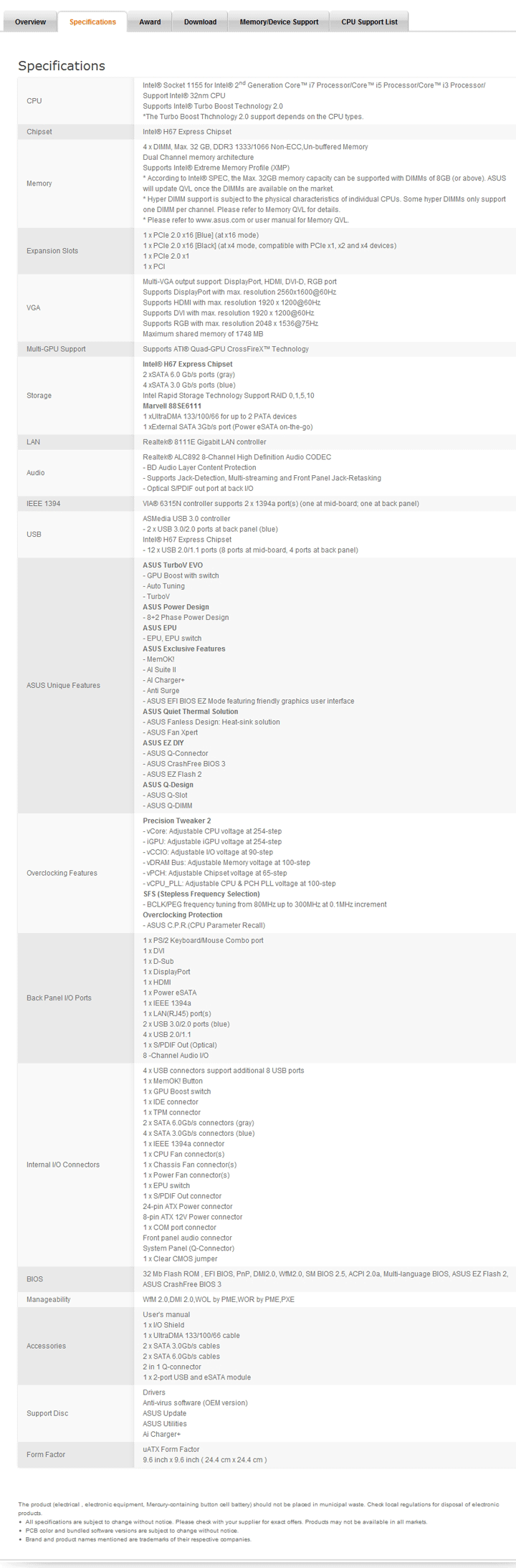

info specification Asus P8H67 M EVO : Review

รายละเอียดอื่นๆ เพิ่มเติมจากเวปผู้ผลิต >>> Click <<<

ดูรายละเอียด เช็คสเปค กันเรียบร้อยร้อยแล้ว รูดสกอร์เม้าส์คลิกหน้าถัดไปดูหน้าตาเมนบอร์ดตัวนี้ พร้อมกับผลทดสอบการใช้งานกันต่อแลยครับ : )

————————————————–

—– Package, Bundle & Motherboard Appearance —–



หน้าตาแพ็คกิ้งของ P8H67-M EVO มากันในรูปแบบขนาดมาตรฐานทั่วไปของเมนบอร์ดไซด์ mATX ตัวแพ็คกิ้งสีดำลายจุดสีขาว ตัดกับสีเขียวของตัวอักษรที่ระบุชื่อรุ่น ดูแล้วสวยสดงดงาม และรายละเอียดคุณสมบัติเบื้องต้นต่างๆ ของเมนบอร์ดก็บอกไว้อย่างชัดเจน

p8h67m evo 01 Asus P8H67 M EVO : Review



ด้านหลังกล่องยุบยิบไปด้วยตัวอักษร ระบุถึงฟีเจอร์ต่างๆ ที่ตัวเมนบอร์ด P8H67-M EVO มีมาให้ อ่านแล้วดูจูงใจชวนให้น่าหาใช้เสียจริงๆ : )

p8h67m evo 02 Asus P8H67 M EVO : Review



อุปกรณ์ที่บันเดิลมาให้ในกล่อง มีมาให้พอเพียงต่อการใช้งาน รุ่นนี้ให้สายสัญญาณ SATA เป็นสีดำ หัวเสียบขลิบสีขาว ล็อคได้ และมีมาให้ทั้งแบบเสียบตรง กับแบบหัวฉาก ดูแล้ว ‘เดิร์นมาก เอิ้กๆๆ

p8h67m evo 03 Asus P8H67 M EVO : Review



มาดูตัวเมนบอร์ด P8H67-M EVO กันบ้าง หมุนให้ดูกันแบบจตุรทิศ ทั้ง 4 ด้านเลยครับ ตัวเมนบอร์ดขนาดมาตรฐาน mATX ทั่วๆ ไป สีแผงวงจรของรุ่นนี้ใช้สีน้ำตาลเข้ม ตัดกับสล๊อตโทนสีฟ้า ซึ่งเป็นเอกลักษณ์อันโดดเด่นที่พบเห็นได้โดยทั่วไปบนเมนบอร์ด Asus และเมนบอร์ดรุ่นนี้ใช้ชิปเซต Intel H67 Express สนับสนุนการใช้งาน CPU i7, i5 และ i3 บนซ๊อกเก็ต 1155 ซึ่งชิปเซตตัวนี้สามารถใช้ความสามารถ VGA on CPU ได้ แปลเป็นไทยได้ความหมายว่าเราสามารถใช้ช่องเสียบ VGA บนตัวเมนบอร์ดได้ โดยไม่ต้องจัดหาการ์ดจอแยกส่วนนั่นเอง ดีครับประหยัดดีสำหรับผู้ใช้ที่ไม่ต้องการเพิ่มงบประมาณในส่วนของ VGA การ์ดแบบแยกส่วน

p8h67m evo 04 Asus P8H67 M EVO : Review

p8h67m evo 05 Asus P8H67 M EVO : Review

p8h67m evo 06 Asus P8H67 M EVO : Review

p8h67m evo 07 Asus P8H67 M EVO : Review



ด้านหลังเมนบอร์ดดูเป็นระเบียบเรียบร้อย งานเนียนดีจัง และแผงเสริมความแข็งแรงให้กับตัวซ๊อกเก็ตของเมนบอร์ดรุ่นนี้ใช้บริการของค่าย LOTES

p8h67m evo 08 Asus P8H67 M EVO : Review

p8h67m evo 09 350x263 custom Asus P8H67 M EVO : Review   p8h67m evo 10 Asus P8H67 M EVO : Review

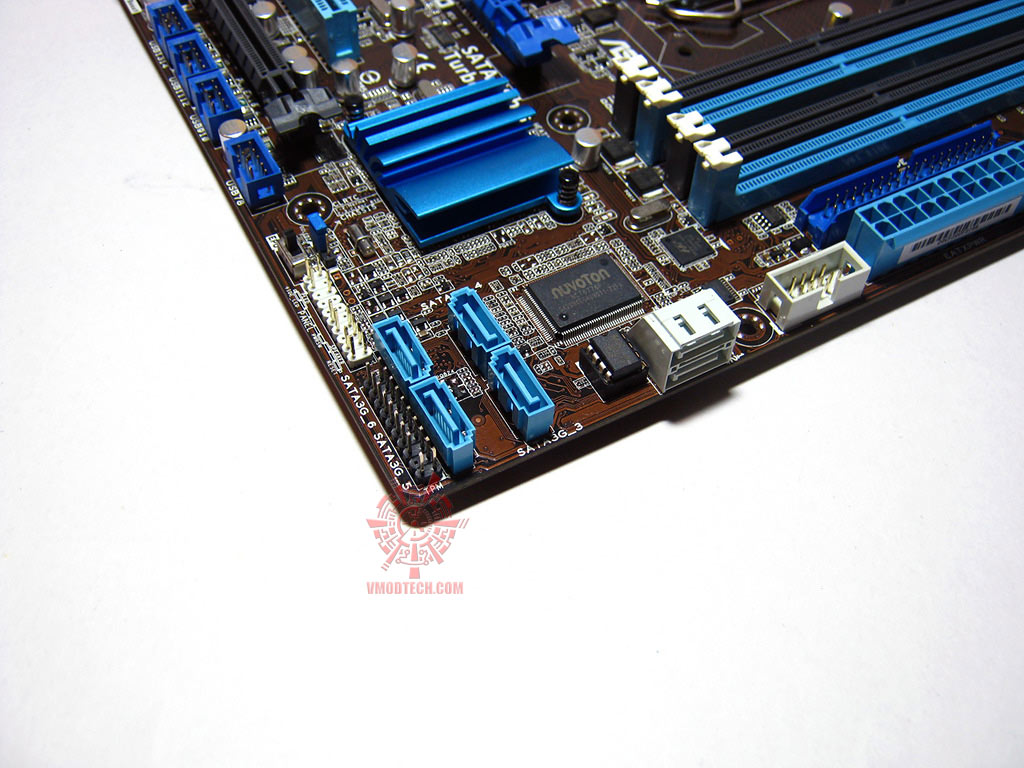

มุมนี้เป็นจุดเชื่อมต่อสายสัญญาณต่างๆ กับตัวเคส อาจเสียบยากหน่อยถ้าเสียบลงไปตรงๆ เพราะรุ่นนี้ไม่ได้ทำเป็นคีย์สีติดมาให้ แต่เมนบอร์ดของ Asus มักจะมีอแดปเตอร์ชุดเสียบแถมติดมาให้เสมอ เพื่ออำนวยความสะดวกในการประกอบใช้งาน   Expansion Slots มีมาให้ 4 สล๊อต มี PCIe 2.0 x16 มาให้ 2 ช่อง สนับสนุนการทำงานเฉพาะรูปแบบ CrossFireX เท่านั้น (ช่องสีน้ำเงิน ทำงานโหมด x16 และในส่วนช่องสีดำ ทำงานโหมด x4 และช่องเสียบทั้ง 2 นี้ สามารถใช้งานกับการ์ดอื่นๆ ที่อยู่ในรูปแบบ PCIe x1, x2, x4 ได้เช่นกัน) ส่วนอีก 2 ช่องที่เหลือเป็น PCIe 2.0 x1 กับ PCI ธรรมดา อย่างละ 1 ช่อง

p8h67m evo 11 Asus P8H67 M EVO : Review   p8h67m evo 14 Asus P8H67 M EVO : Review
ตัวฮีตซิงค์ภาคจ่ายไฟรอบๆ ซ๊อกเก็ต CPU มาในโทนสีน้ำเงินขลิบฟ้า ดีไซน์ของตัวฮีตซิงค์ ผมจินตนาการดูแล้วคล้ายกับอาคาร Sydney Opera House ที่ออสเตรเลียเลยครับ   ภาคจ่ายไฟ 8+2 Phase และช่องเชื่อมต่อ EPS 12v 8Pins อยู่ในตำแหน่งขอบด้านบนของตัวเมนบอร์ด ดีครับแบบนี้จัดสายไฟภายในเคสได้ง่าย ดูเรียบร้อยดี

p8h67m evo 15 Asus P8H67 M EVO : Review   ช่องเชื่อมต่อ SATA 3Gb/s (สีฟ้า) มีมาให้จำนวน 4 ช่อง สนับสนุนการเชื่อมต่อ RAID 0, 1, 5 และ 10 ควบคุมการทำงานโดย Intel H67 Express Chipset
ในส่วนของ SATA 6Gb/s (สีเทา) มีให้มา 2 ช่อง และสนับสนุนการเชื่อมต่อ RAID 0, 1, 5 และ 10 ควบคุมการทำงานโดย Intel H67 Express Chipset เช่นกัน   p8h67m evo 16 Asus P8H67 M EVO : Review

p8h67m evo 13 Asus P8H67 M EVO : Review   p8h67m evo 12 Asus P8H67 M EVO : Review
ช่องเชื่อมต่อ I/O ด้านหลังตัวเมนบอร์ดมีมาให้ใช้งานอย่างครบครัน ช่อง USB2.0 ด้านหลังมีให้มา 4 ช่อง ควบคุมการทำงานโดย Intel H67 Express Chipset และในส่วนของ USB3.0 (ช่องสีฟ้า) จำนวน 2 ช่อง ควบคุมการทำงานโดย ASMedia Controller   ช่องเชื่อมต่อ Memory DDR3 มีมาให้ 4 Slots ใส่ได้เต็มที่ 32 GB สนับสนุนการทำงานรูปแบบ Dual Channel และสนับสนุน XMP หรือ Extreme Memory Profile จากตัว Memory ที่มีคุณสมบัตินี้อยู่

————————————————–

—– Test Setup —–

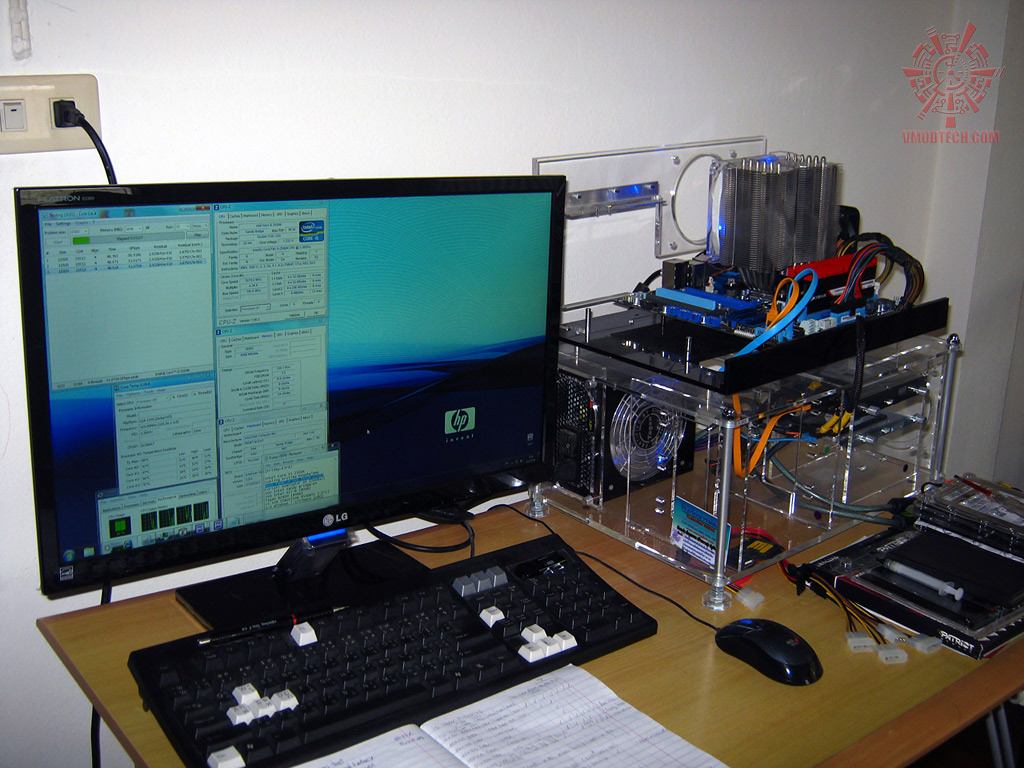

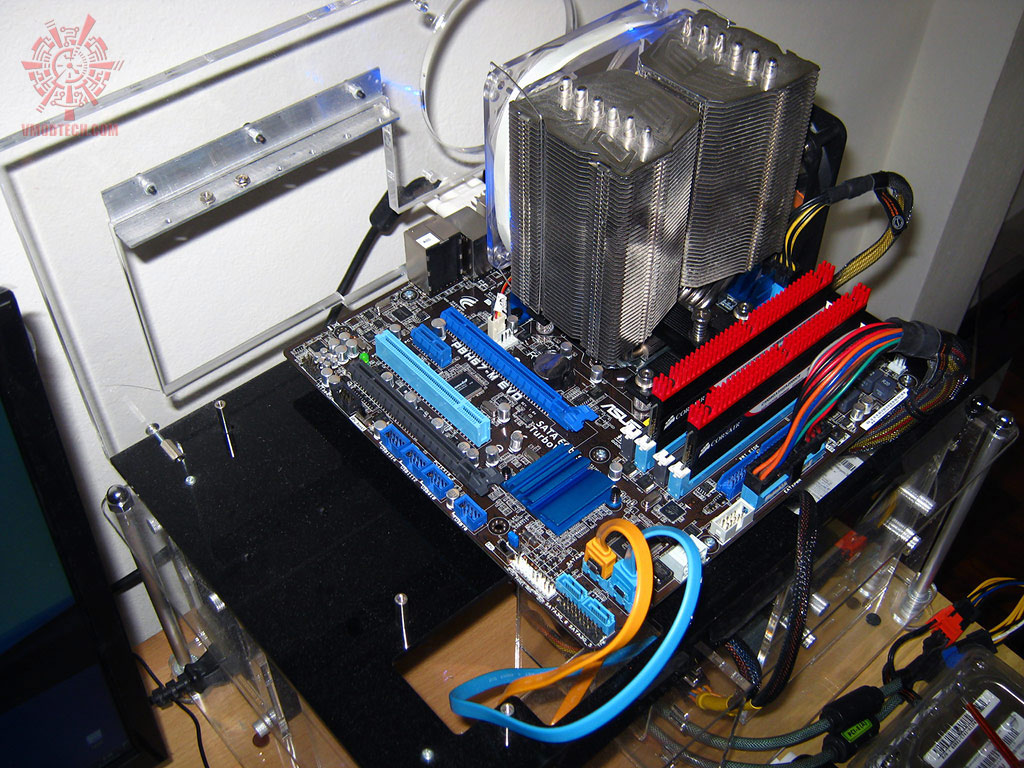

เข้าสู่การเซตอัพระบบเพื่อทดสอบกันต่อเลยครับ  รอบนี้ก็ยังคงใช้ i5 2500K วิ่งบนเมนบอร์ดชิปเซต H67 ระบายความร้อนด้วยระบบอากาศ และใช้งานในห้องปรับอากาศโดยคุมอุณหภูมิไว้ที่ 27 องศาC เช่นเดิมเหมือนทุกคราว โดยปกติแล้ว ณ วันนี้ CPU Socket 1155 ที่ลงท้ายด้วยรหัส K ก็ยังคงเป็นอุปสรรคในการ O/C ด้วยการเพิ่มตัวคูณบนเมนบอร์ดชิปเซต H67 กล่าวคือมันเพิ่มตัวคูณไม่ได้นั่นเอง  อิอิกำ…ครั้นจะวิ่งเดิมๆ หรือใช้งานแบบสแตนดาร์ดก็กะไรอยู่  ผมเลยขอเพิ่ม Bus Speed ตัว CPU ไปซักนิด โดยหยุดอยู่ที่ 105 MHz  และ Turbo Boost พาตัวคูณไปหยุดอยู่ที่ x34 เมื่อกดเครื่องคิดเลขแล้วได้ความเร็วตีนปลาย 3.57 GHz จากความเร็วเดิม 3.33 GHz  ขยับขึ้นมาซักนิดหน่อยก็ยังดี  และในส่วนระบบกราฟฟิกก็ใช้งาน จาก VGA on CPU แล้วมันต่างจาก VGA on Board ในสมัยก่อนอย่างไรล่ะ กล่าวคือ ปัจจุบันตัวกราฟฟิคมันฝังอยู่ในตัว CPU ในขณะที่สมัยก่อนตัวกราฟฟิคมันฝังตัวอยู่บนชิปเซตบนเมนบอร์ดฯ เอ้า…เดี๋ยวมาดูกันว่าทั้งระบบจะแรงแค่ไหน พร้อมแล้วเริ่มเทสเลยดีกว่า  : )

ระบบทดสอบ (System Test)
CPU Intel Core i5 2500K
CPU Cooling Prolima Tech Megahalems [+Fan 2700 rpm]
Motherboard Asus P8H67-M EVO [Bios:1204]
Memory Corsair Dominator GT PC3-10700 [2048x2]
VGA Intel(R) HD Graphics Family
Harddisk 1.) Intel X25-M SSD [80GB]
2.) Samsung 103UJ [1TB]
Power Supply Tagan BZ800 (800w)
Air Condition LG 9500BTU @ 27c
O/S Windows 7 Ultimate SP1 [x86]

system test 02 Asus P8H67 M EVO : Review   system test 01 Asus P8H67 M EVO : Review

CPUZ & AIDA64 Detail

info cpuz Asus P8H67 M EVO : Review

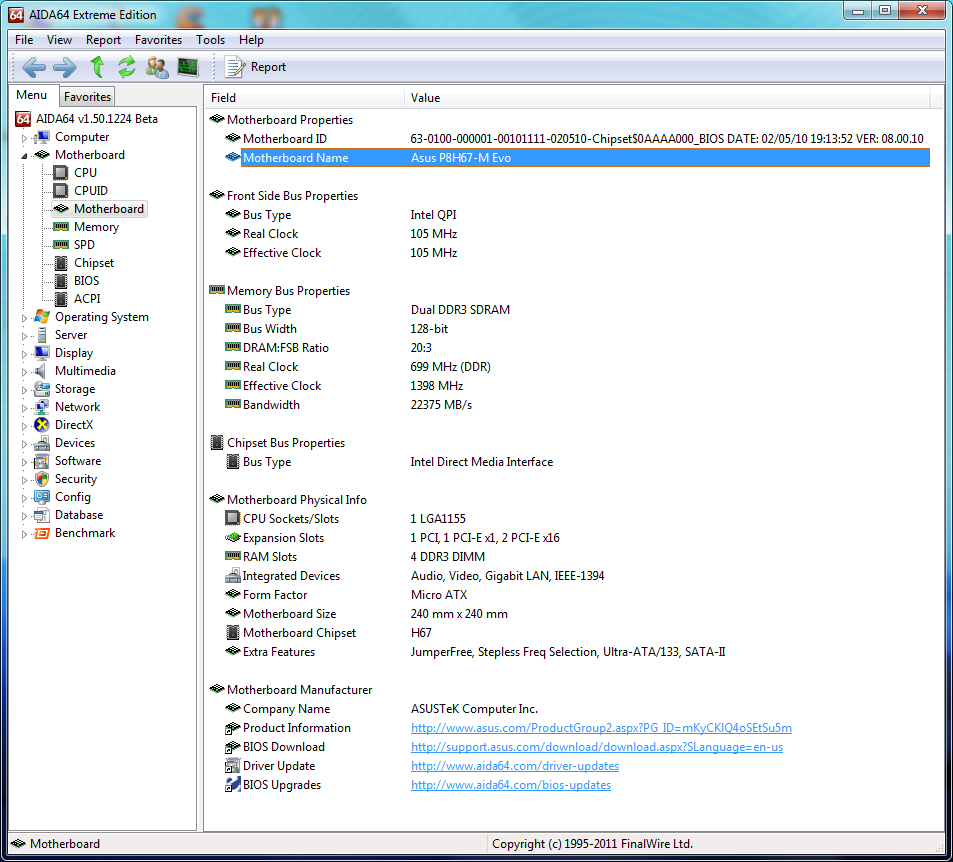

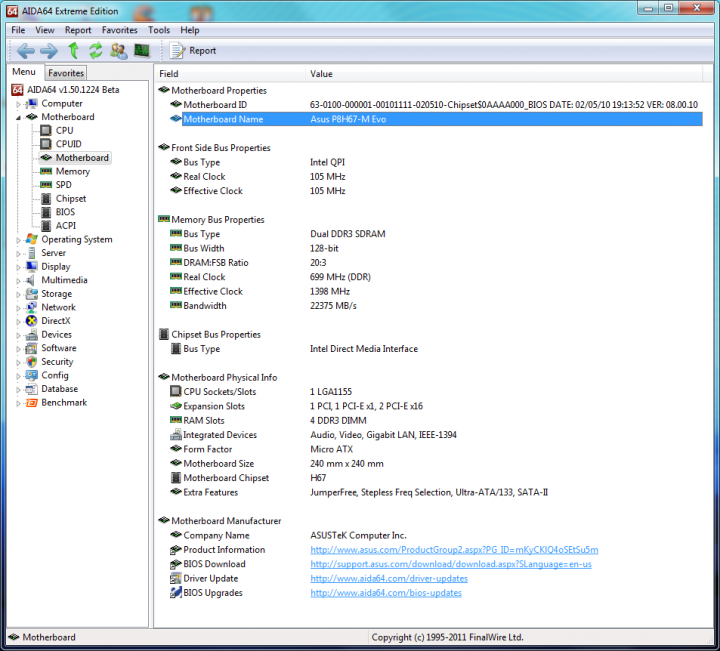

info aida64 mb 720x651 Asus P8H67 M EVO : Review

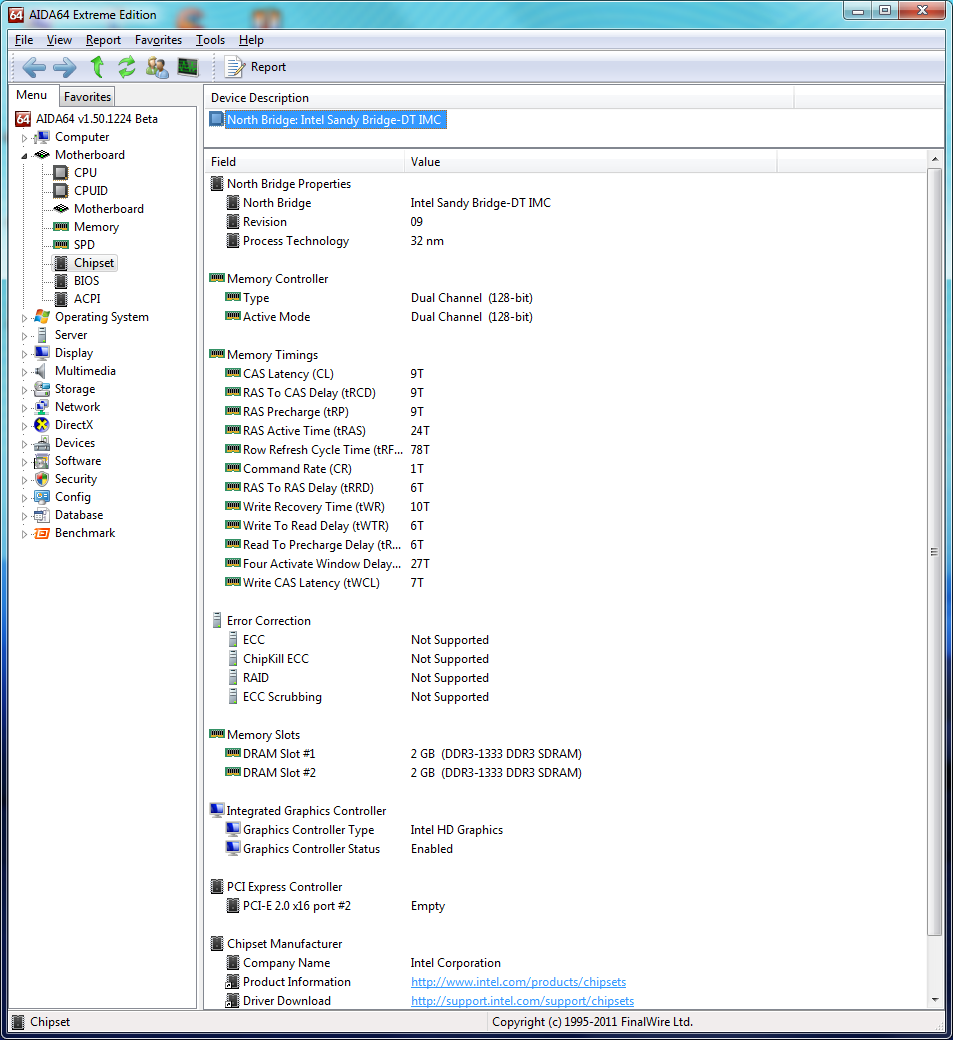

info aida64 chipset Asus P8H67 M EVO : Review

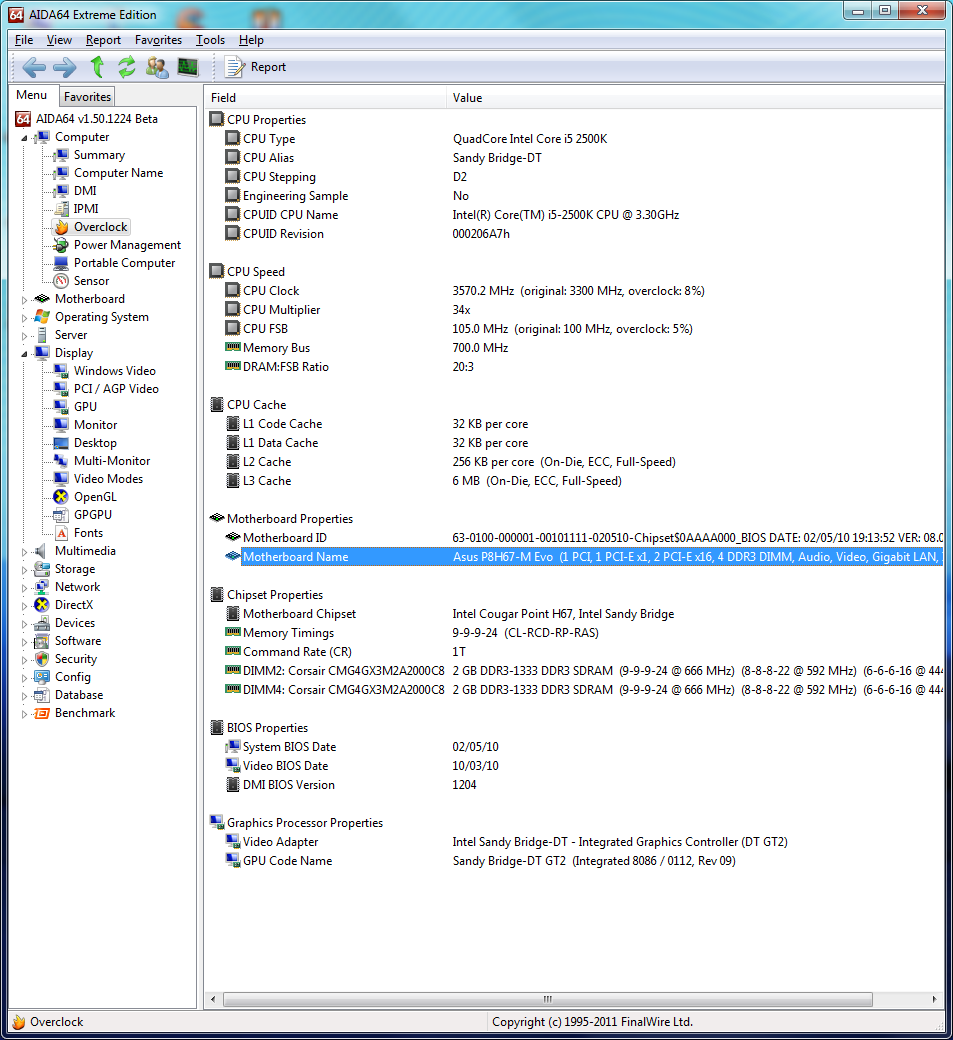

info aida64 overclock Asus P8H67 M EVO : Review

————————————————–

—– Stabilities Test —–

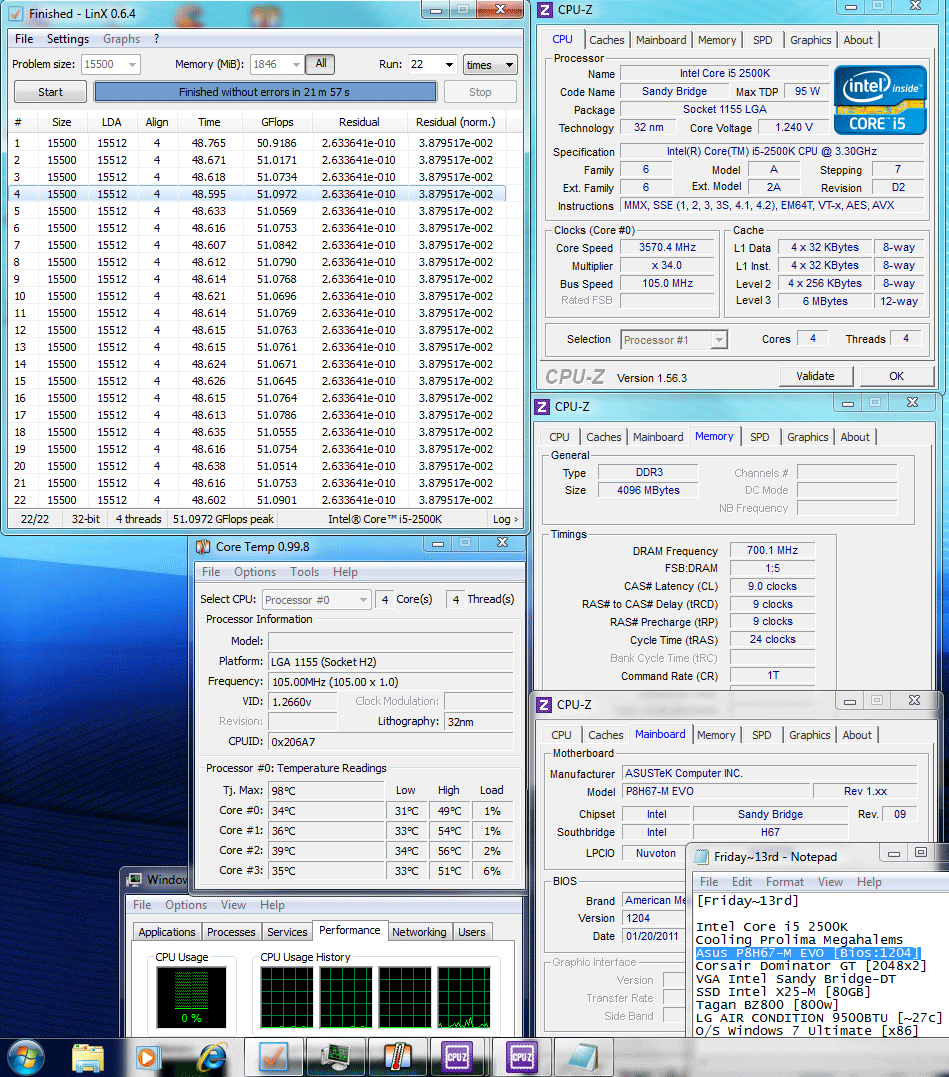

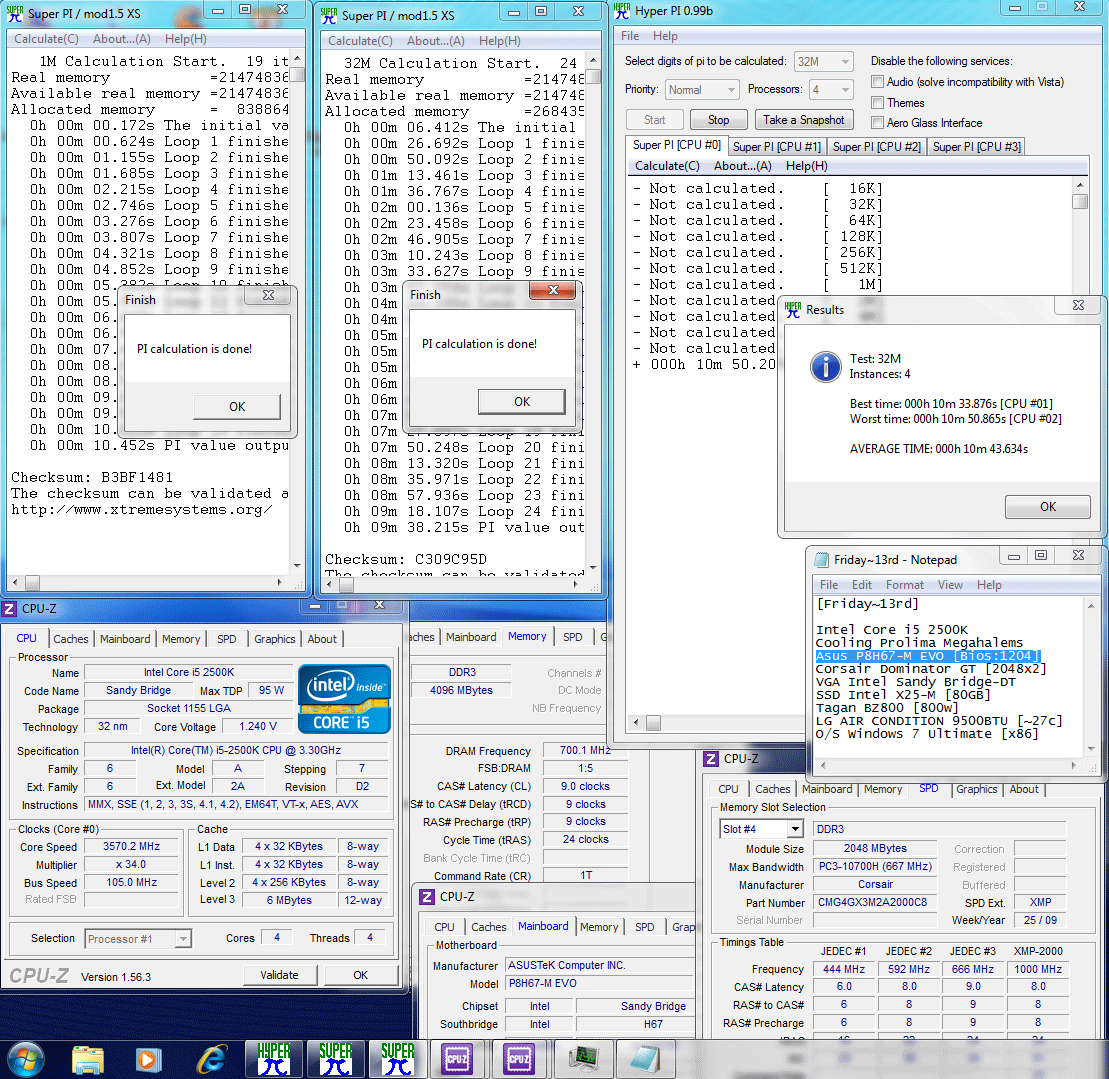

ก่อนอื่นลองรันระบบเพื่อดูความเสถียรของอุปกรณ์กันก่อน จัด HyperPi 32M All Cores พร้อมกับ LinX All Problem size อุณหภูมิ Peak เต็มที่กับ LinX อยู่ที่ 56 องศาC เย็นสบายจริงๆ ดีเหมือนกันครับไม่บั่นทอนสุขภาพ CPU ในระยะยาว เอิ้กๆๆ

105x34 hyperpi32m superpi1m32m 720x700 Asus P8H67 M EVO : Review

105x34 linxallmem 01 Asus P8H67 M EVO : Review

105x34 linxallmem 02 Asus P8H67 M EVO : Review

————————————————–

—– Winrar, Fritz Chess & CPUMark99 —–

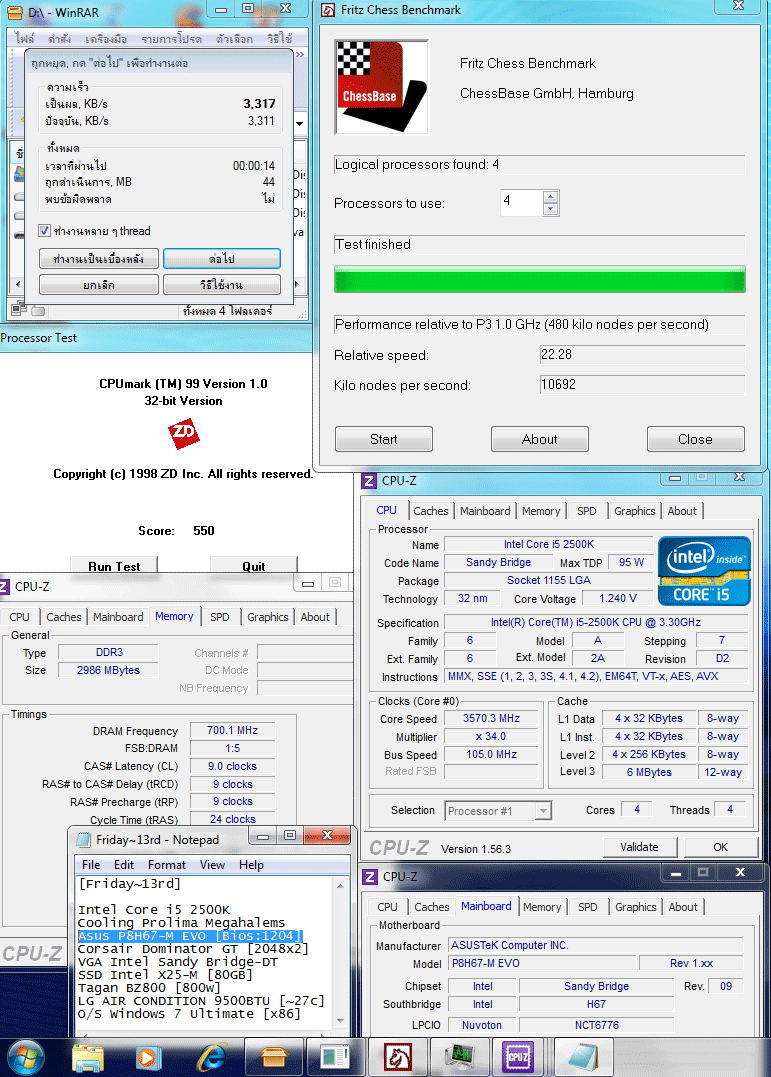

อันนี้…รวมมิตรเบนมาร์ค นี่ขนาดวิ่งเกือบเดิมๆ แรงดีเหมือนกันครับ หากเทียบกับ CPU รุ่นที่เก่ากว่า เง้อ ! อิอิกำ  555+

105x34 winrar fritz cpumark99 Asus P8H67 M EVO : Review

————————————————–

—– PCMark05 & CINEBENCH Rx.x Series —–

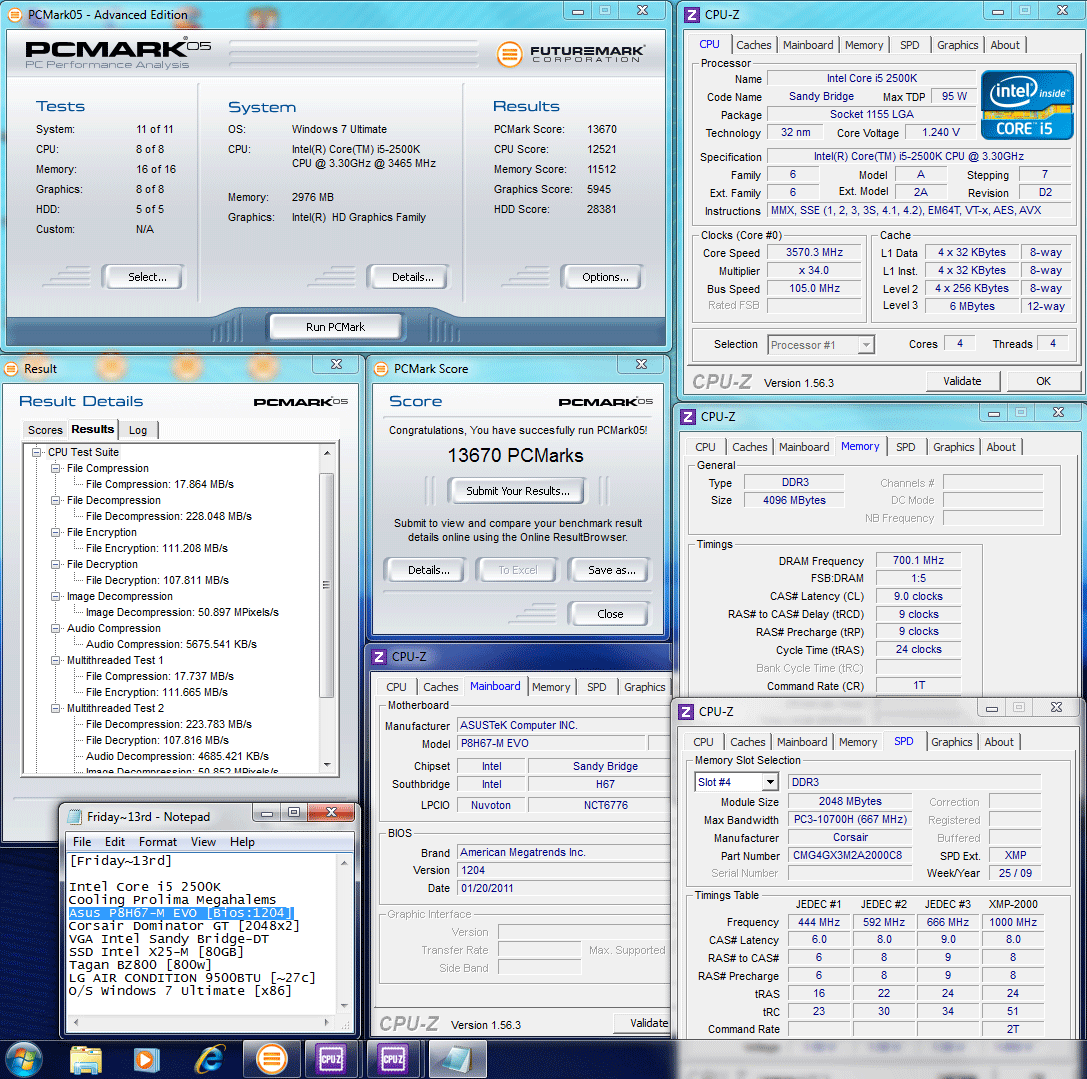

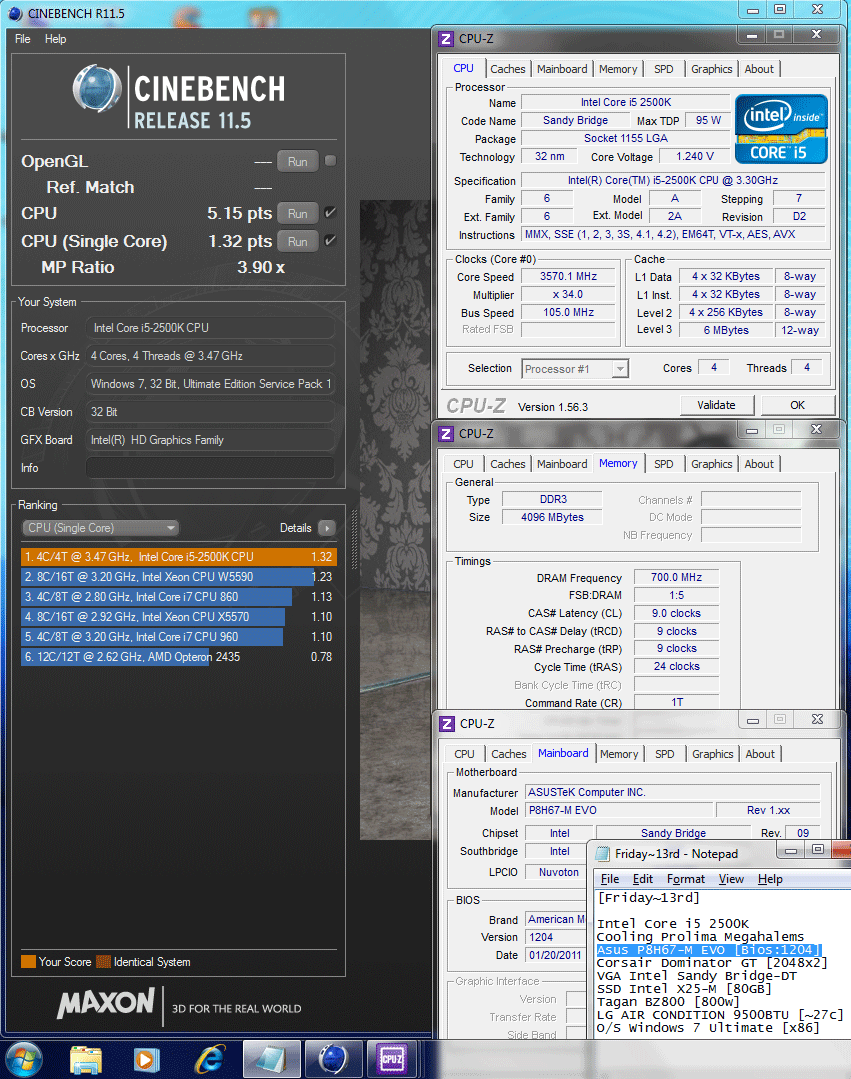

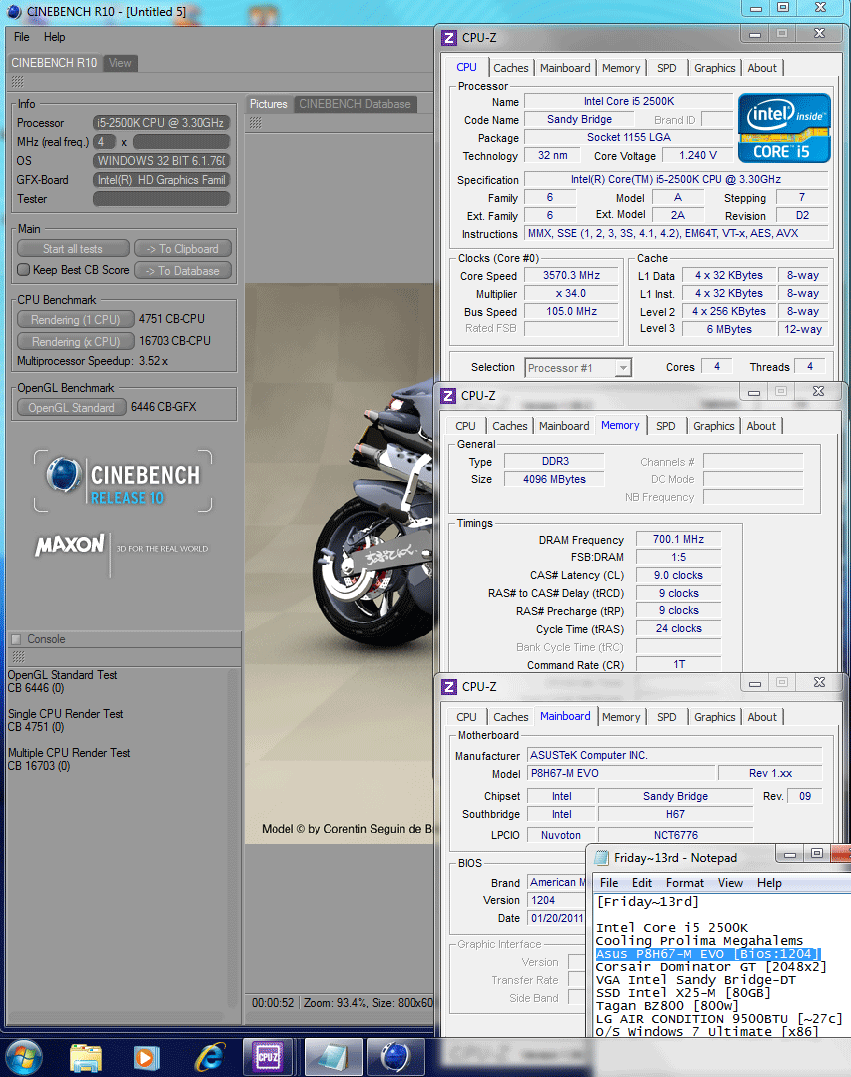

ชุดนี้เป็น PCMark05 กับ CINEBENCH Series  ดูๆ ไปก็แรงใช่เล่น ครับ 555+

105x34 pcmark05 13670 720x714 Asus P8H67 M EVO : Review

105x34 cinebench r10 Asus P8H67 M EVO : Review

105x34 cinebench r115 Asus P8H67 M EVO : Review

————————————————–

—– AIDA64 Benchmark —–

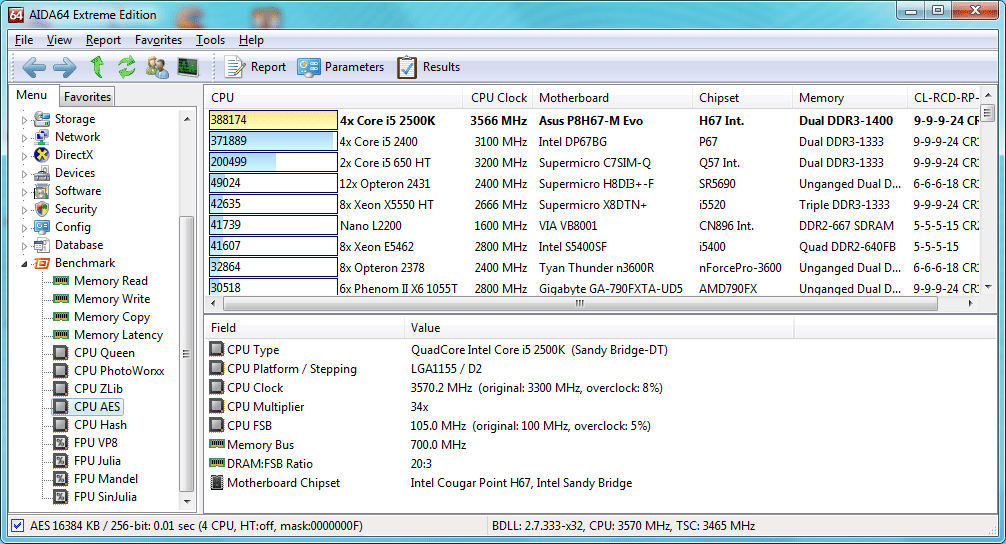

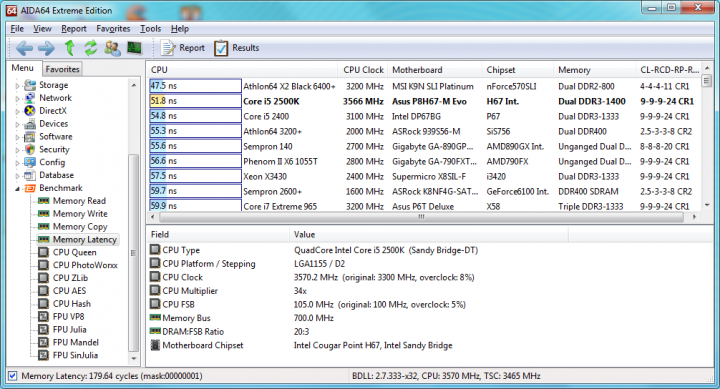

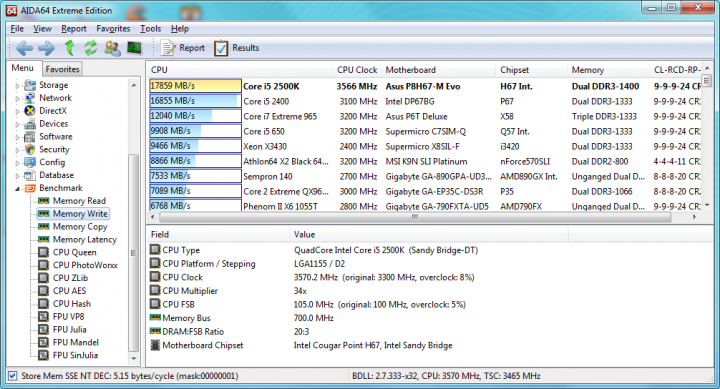

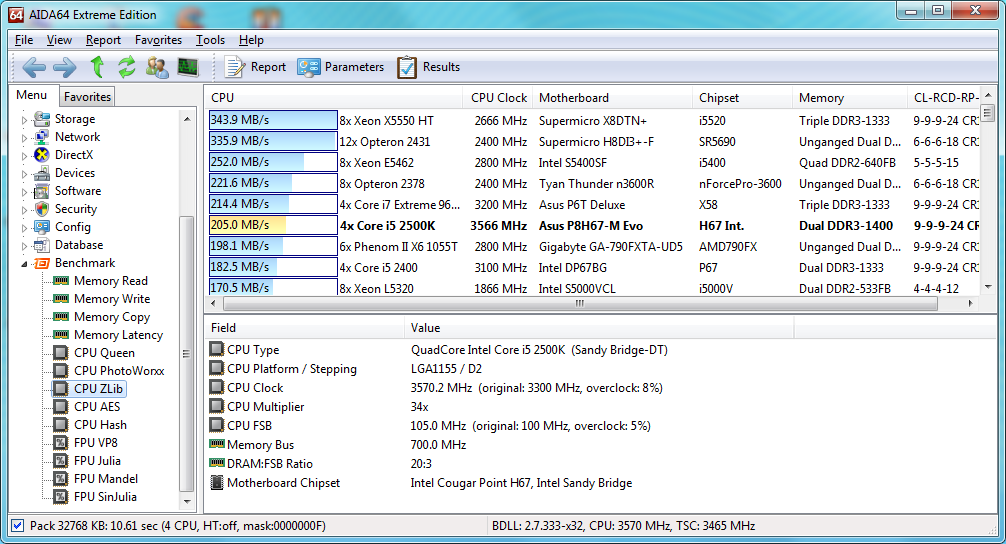

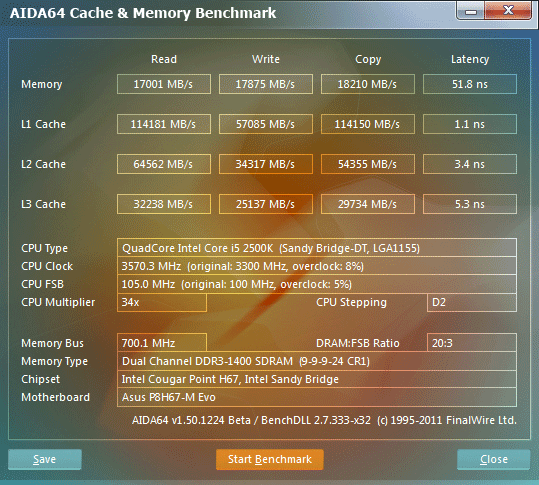

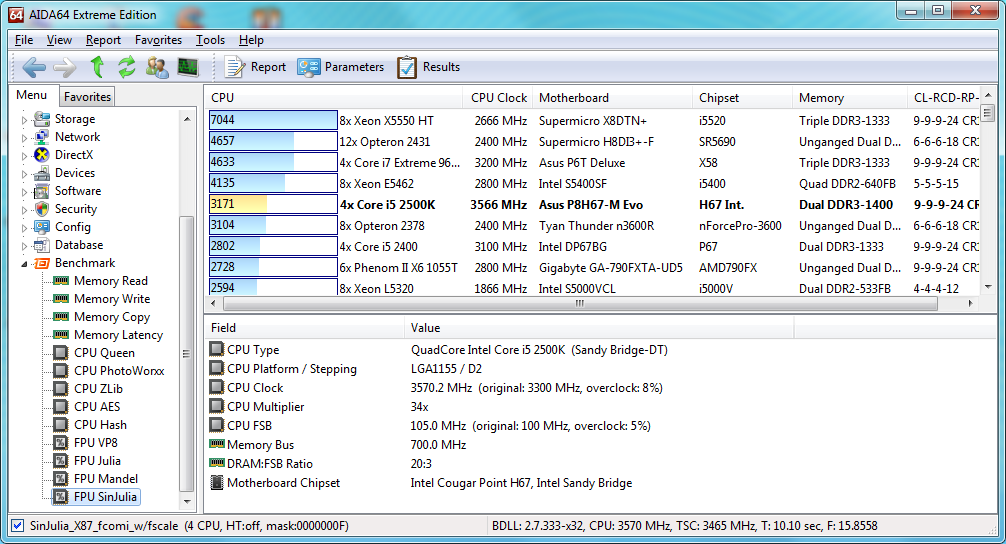

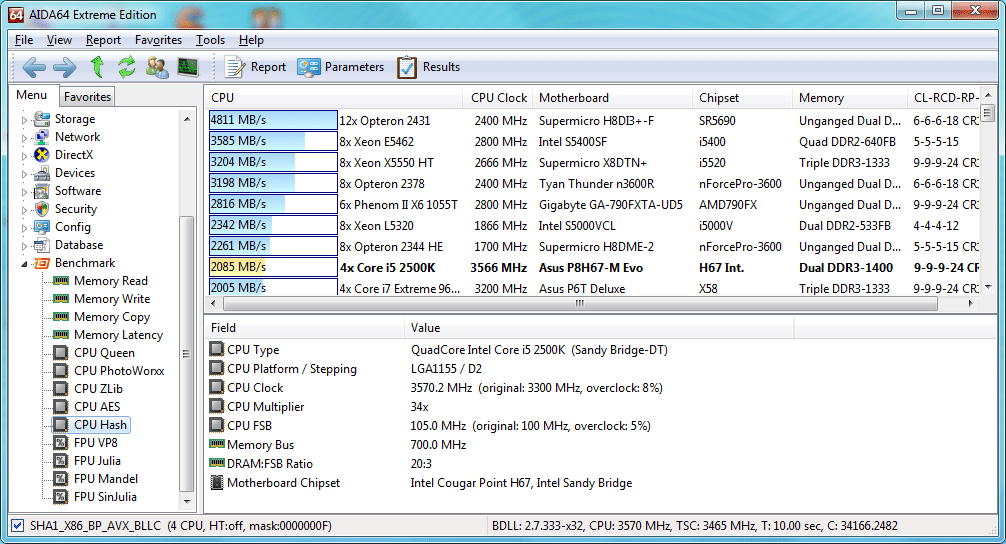

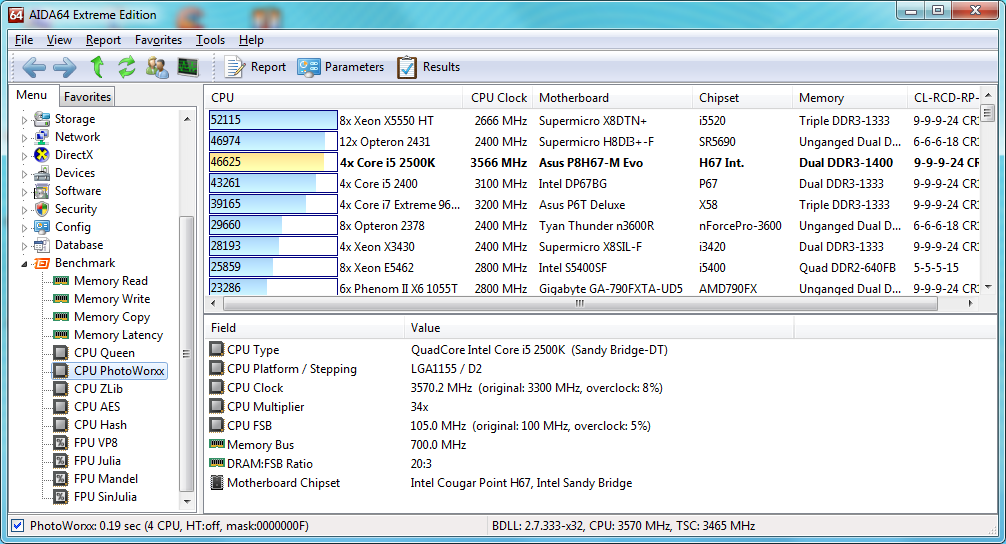

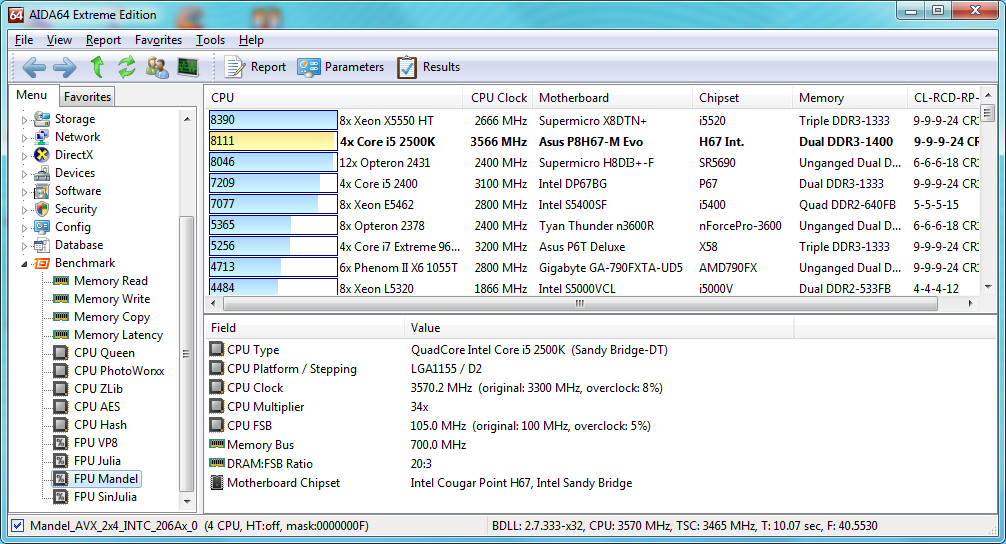

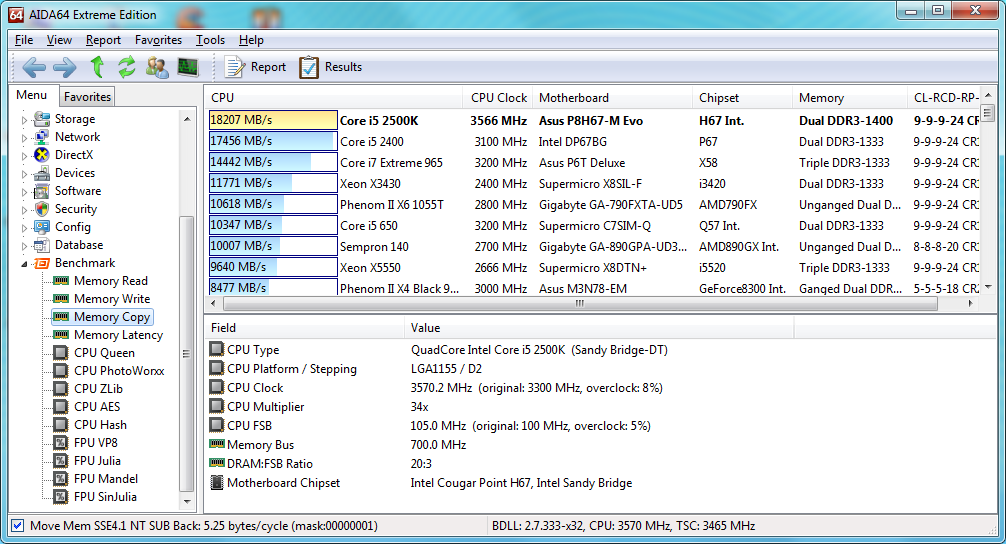

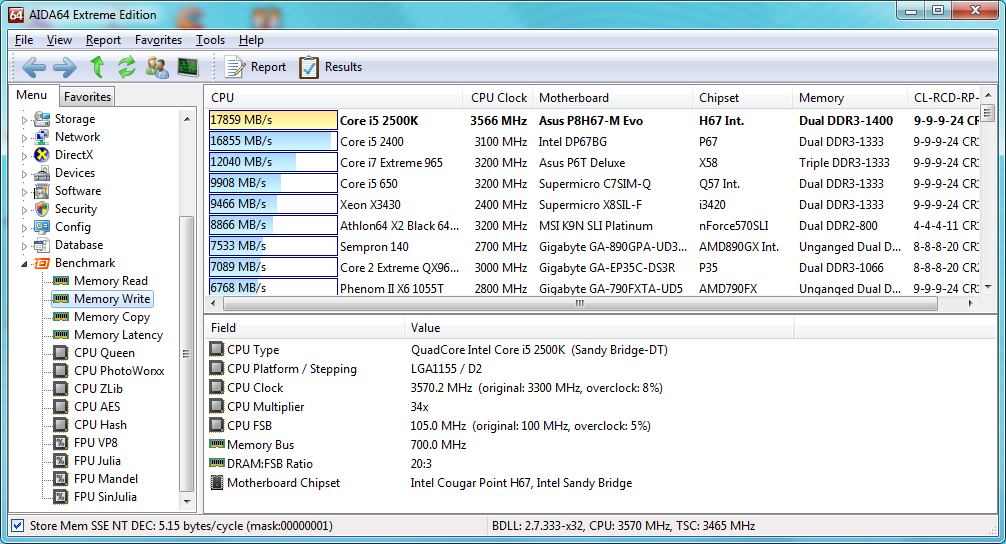

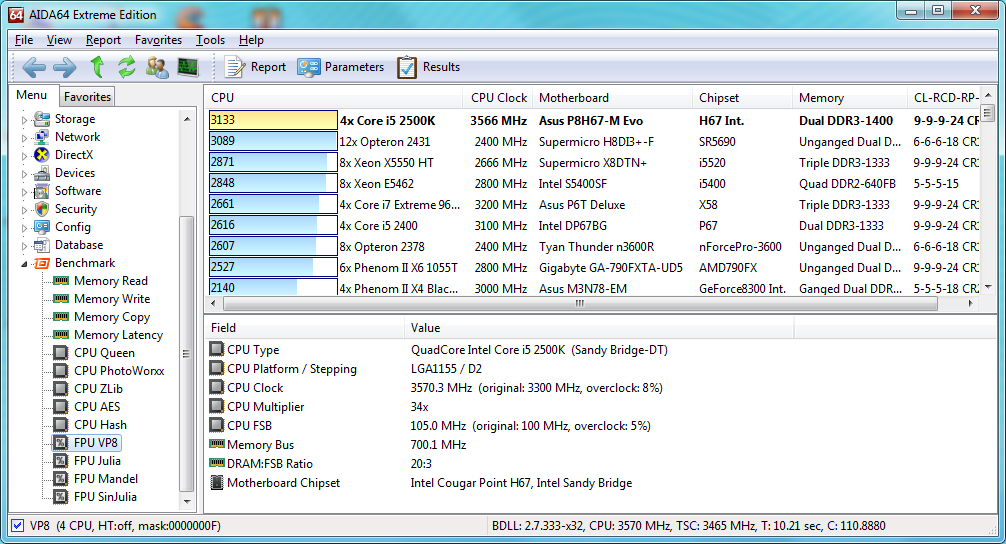

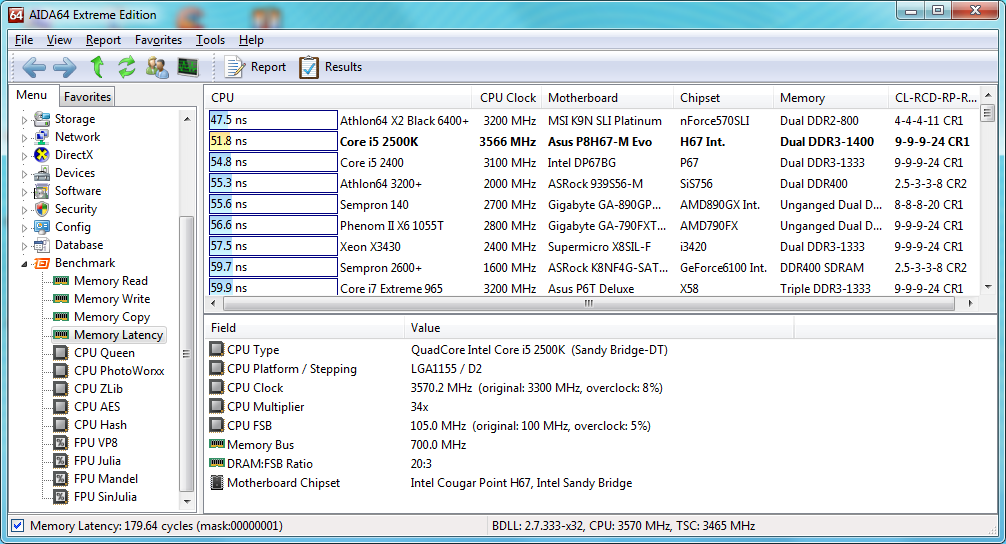

AIDA64 ชุดนี้มีหลายหัวข้อทดสอบ…  รูด (สกอร์เม้าส์) ดูกันยาวๆ เลยครับ

105x34 aida64 cachememory Asus P8H67 M EVO : Review

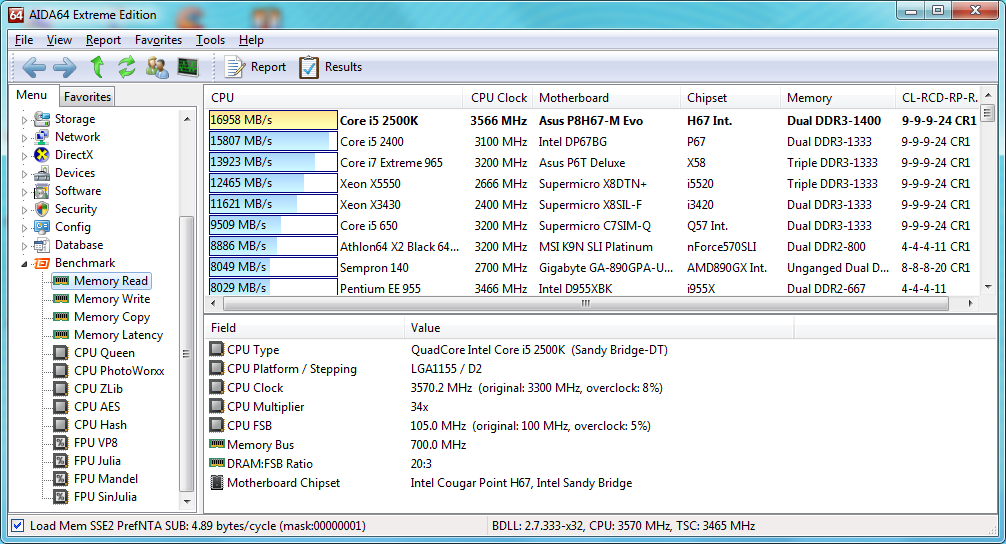

105x34 aida64 memoryread 720x389 Asus P8H67 M EVO : Review

105x34 aida64 memorywrite 720x389 Asus P8H67 M EVO : Review

105x34 aida64 memorycopy 720x389 Asus P8H67 M EVO : Review

105x34 aida64 memorylatency 720x389 Asus P8H67 M EVO : Review

105x34 aida64 cpuqueen 720x389 Asus P8H67 M EVO : Review

105x34 aida64 cpuphotoworxx 720x389 Asus P8H67 M EVO : Review

105x34 aida64 cpuzlib 720x389 Asus P8H67 M EVO : Review

105x34 aida64 cpuaes 720x389 Asus P8H67 M EVO : Review

105x34 aida64 cpuhash 720x389 Asus P8H67 M EVO : Review

105x34 aida64 fpuvp8 720x389 Asus P8H67 M EVO : Review

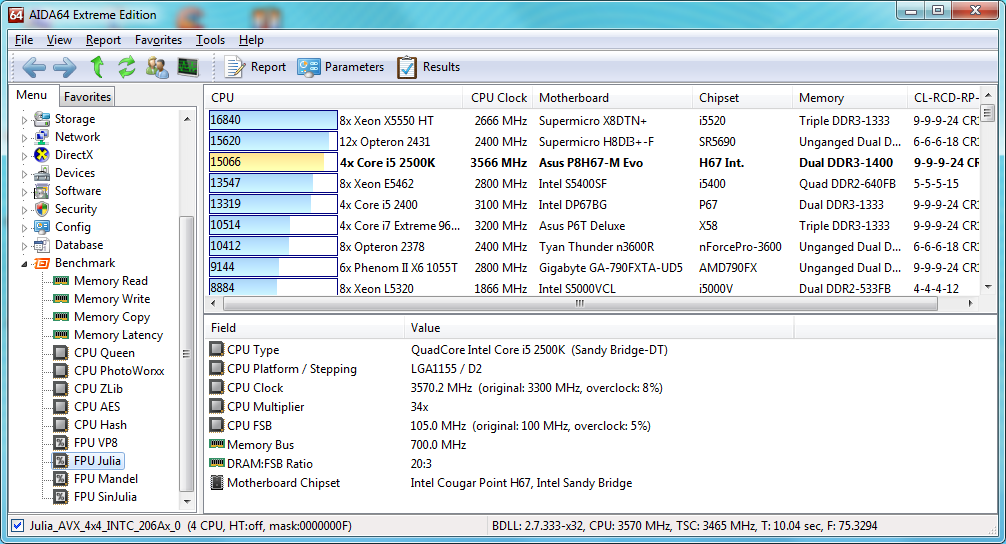

105x34 aida64 fpujulia 720x389 Asus P8H67 M EVO : Review

105x34 aida64 fpumandel 720x389 Asus P8H67 M EVO : Review

105x34 aida64 fpusinjulia 720x389 Asus P8H67 M EVO : Review

————————————————–

—– 3DMark 05 & 3DMark 06 : Benchmark —–

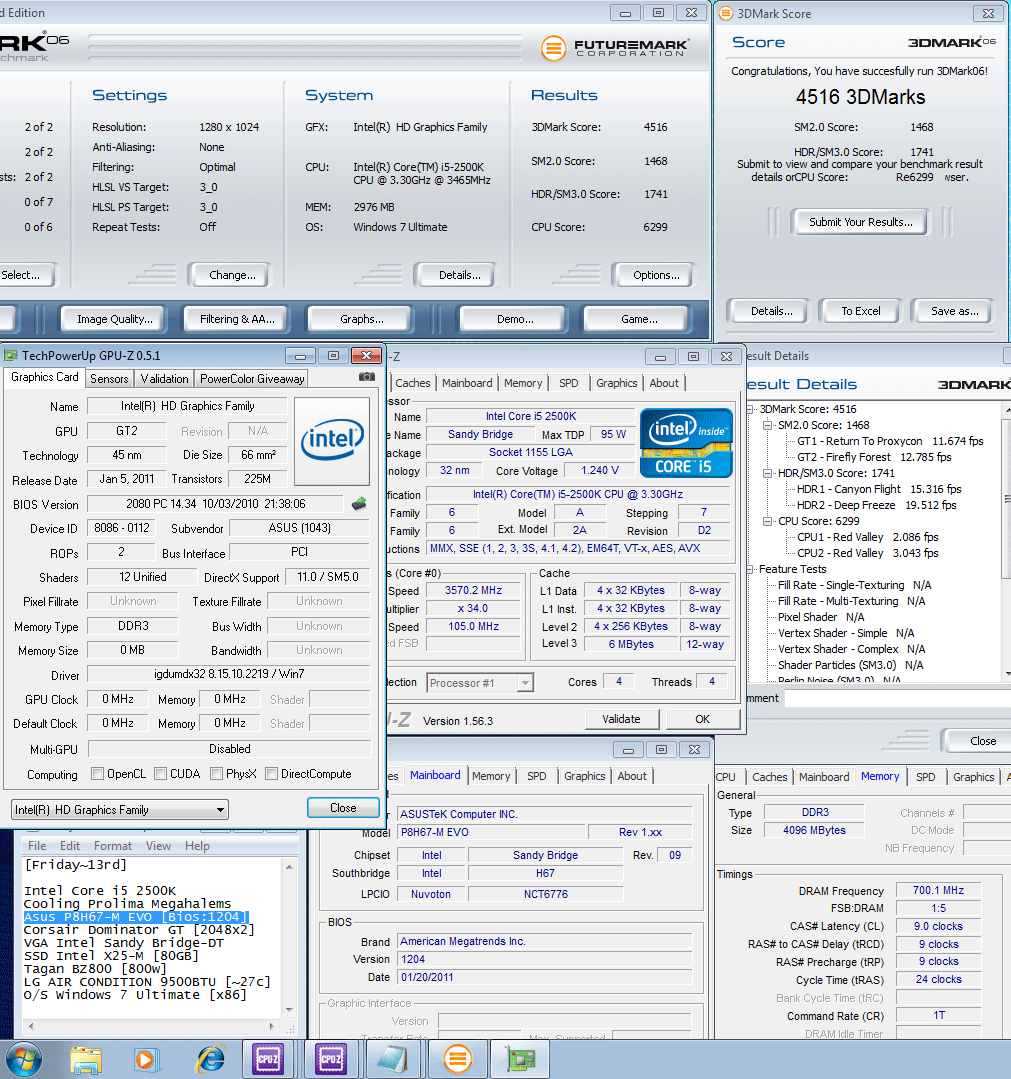

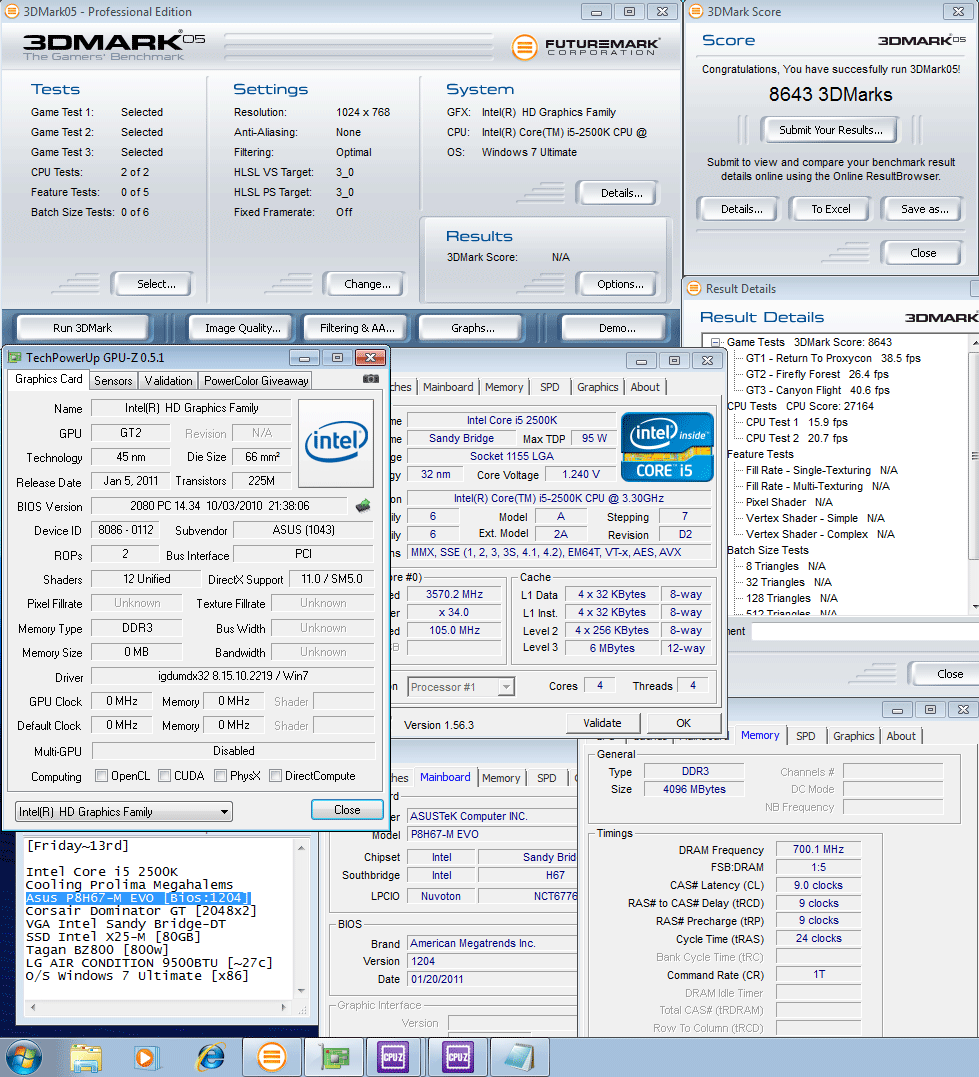

3D2k05 จัดไป 8643 Score ส่วน 3D2k06 จัดไป 4561 Score เง้อ !!! แรงแค่นี้แล้วจะเล่นเกมส์อะไรได้บ้างน๊า ??? เอิ้กๆๆ  : )

105x34 3d2k5 8643 720x792 custom Asus P8H67 M EVO : Review

105x34 3d2k6 4516 Asus P8H67 M EVO : Review

————————————————–

—– Games Benchmark & Screen Shot —–



มาดูกันครับว่า VGA on CPU บน H67 ชิปเซต มันพอจะปั่น FPS ออกมาให้พอเล่นเกมส์ได้มากน้อยซักแค่ไหน โดยผมลองกำหนด Res. ของเกมส์ให้อยู่ในระดับ 1024×768 พร้อมทั้งปรับรายละเอียดความสวยงามของเกมส์อยู่ที่ความละเอียดต่ำสุด ในส่วนลดรอยหยักตรงขอบภาพ หรือ AA เซตอยู่ที่ noAA ตลอดการทดสอบ เอิ้กๆๆ

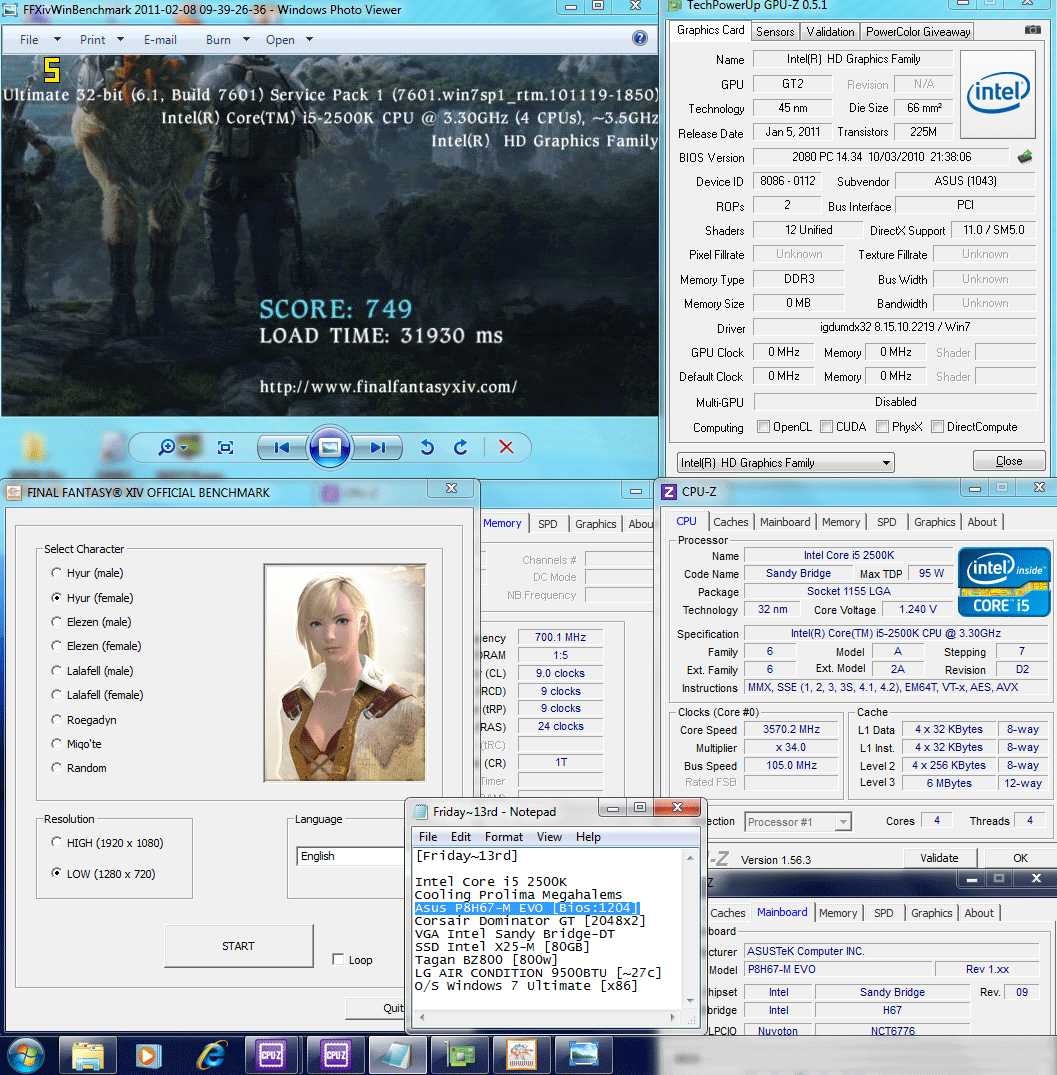

“FFXiv หรือ Final Fantasy 14″ ได้ Score : 749

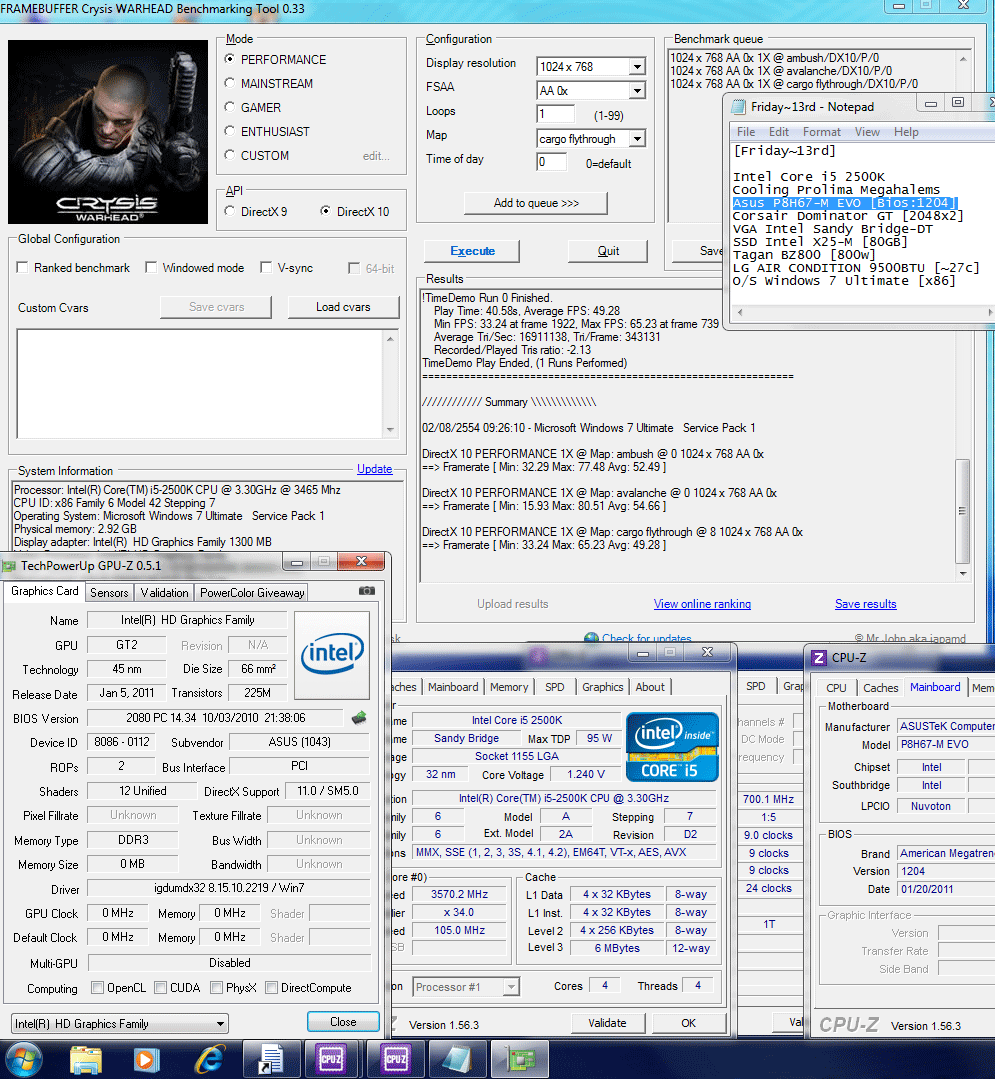

“Crysis WARHEAD” ผมลองทดสอบไป 3 ฉาก, FPS เฉลี่ยอยู่ที่ระดับ 50+/- FPS (52.49, 54.66, 49.28 FPS) โอ้ว…แบบนี้เล่นได้ลื่นสบาย เพียงแต่คุณภาพของภาพในตัวเกมส์อาจดูธรรมดาไปบ้าง แต่ก็น๊ะเล่นได้โดยไม่ต้องลงทุนจัดหา VGA แยก แค่นี้ก็สบายกระเป๋าไปเยอะแล้วครับ

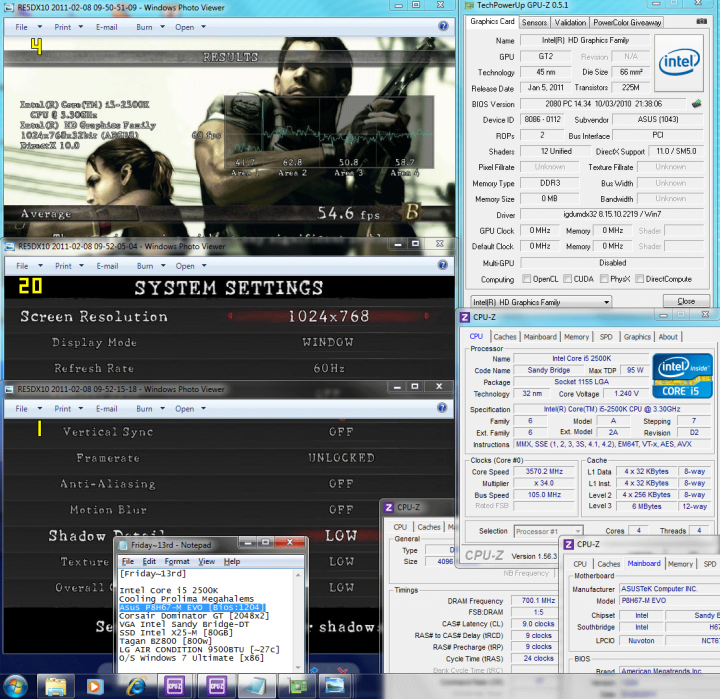

“Resident Evil 5″ FPS เฉลี่ยอยู่ที่ระดับ 54.6 แบบนี้ก็เล่นได้สบายๆ เช่นกัน

105x34 dx9 ffxiv 749 Asus P8H67 M EVO : Review

105x34 dx10 crysiswh Asus P8H67 M EVO : Review

105x34 dx10 re5 546 720x699 Asus P8H67 M EVO : Review

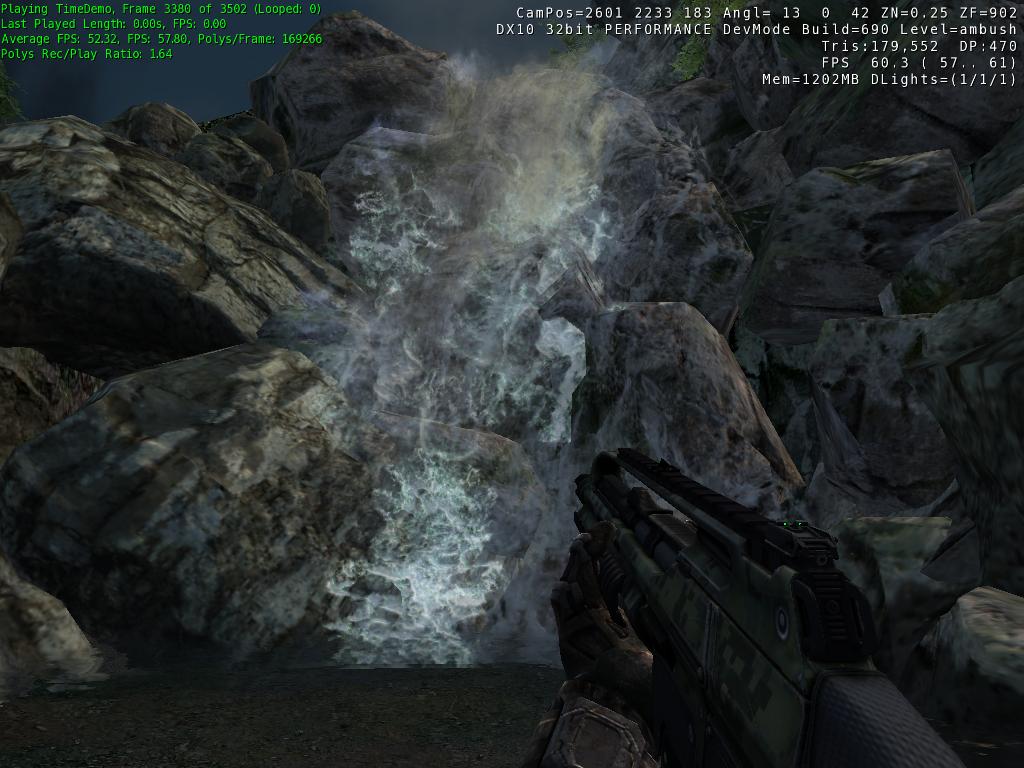

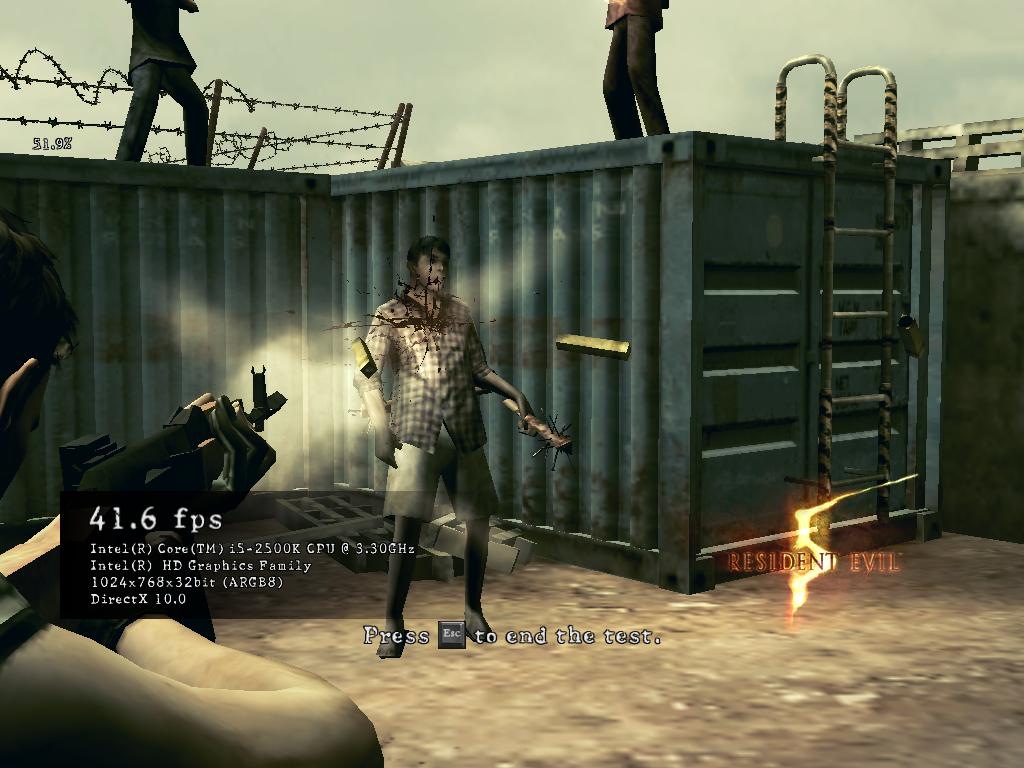

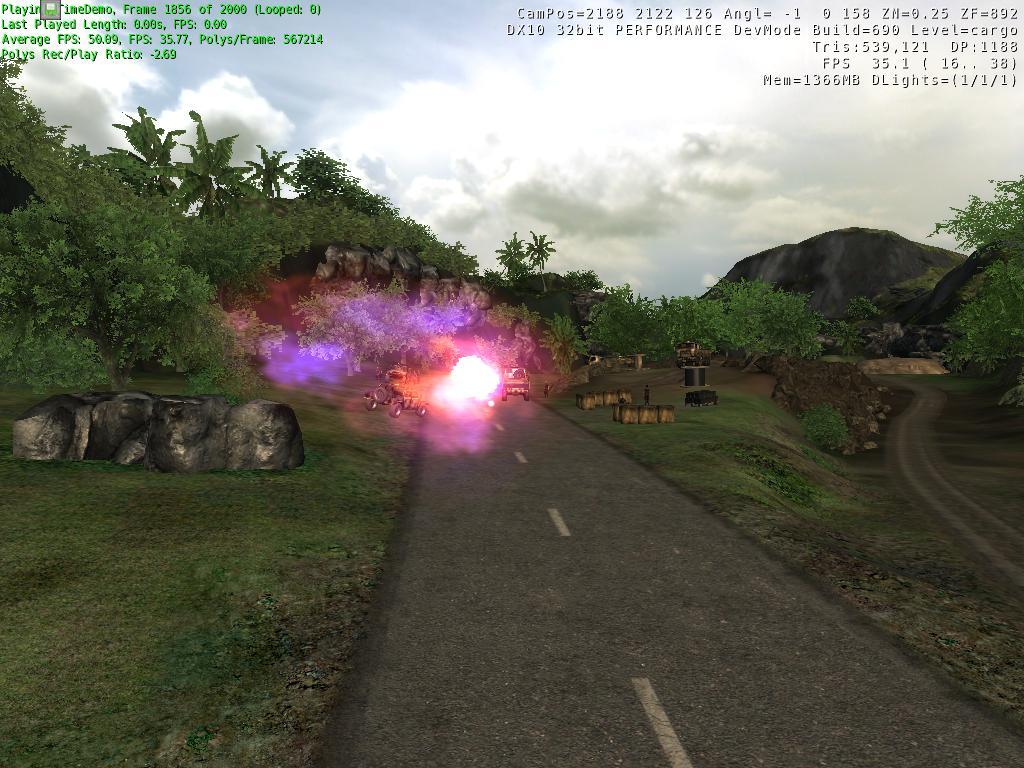

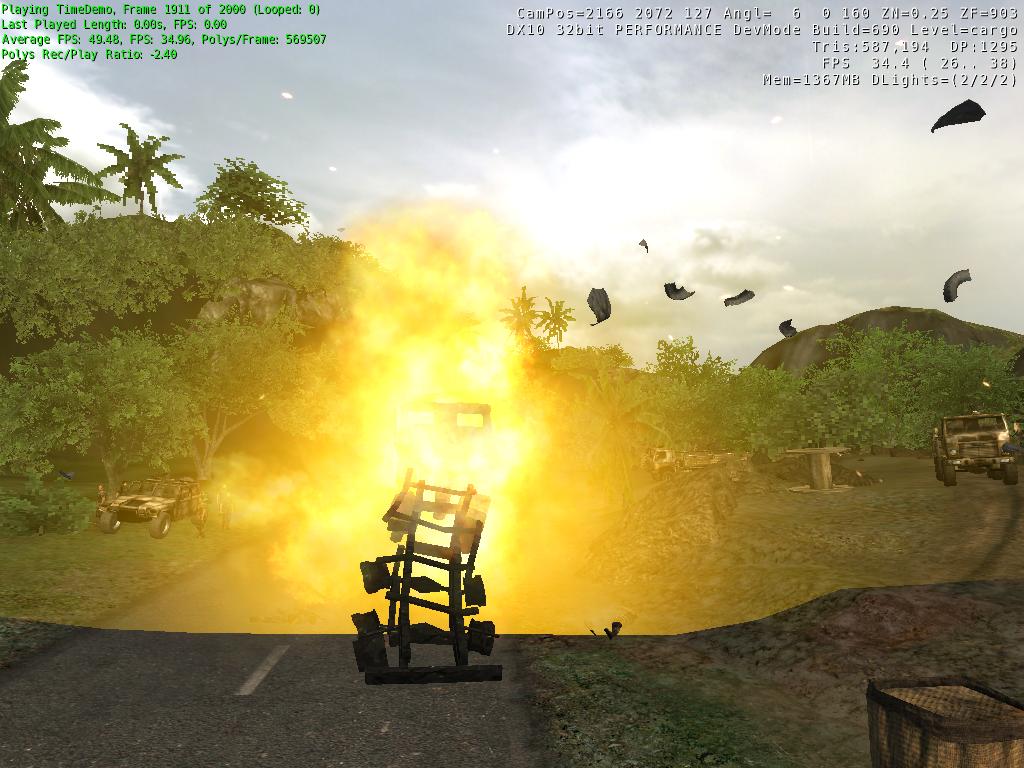

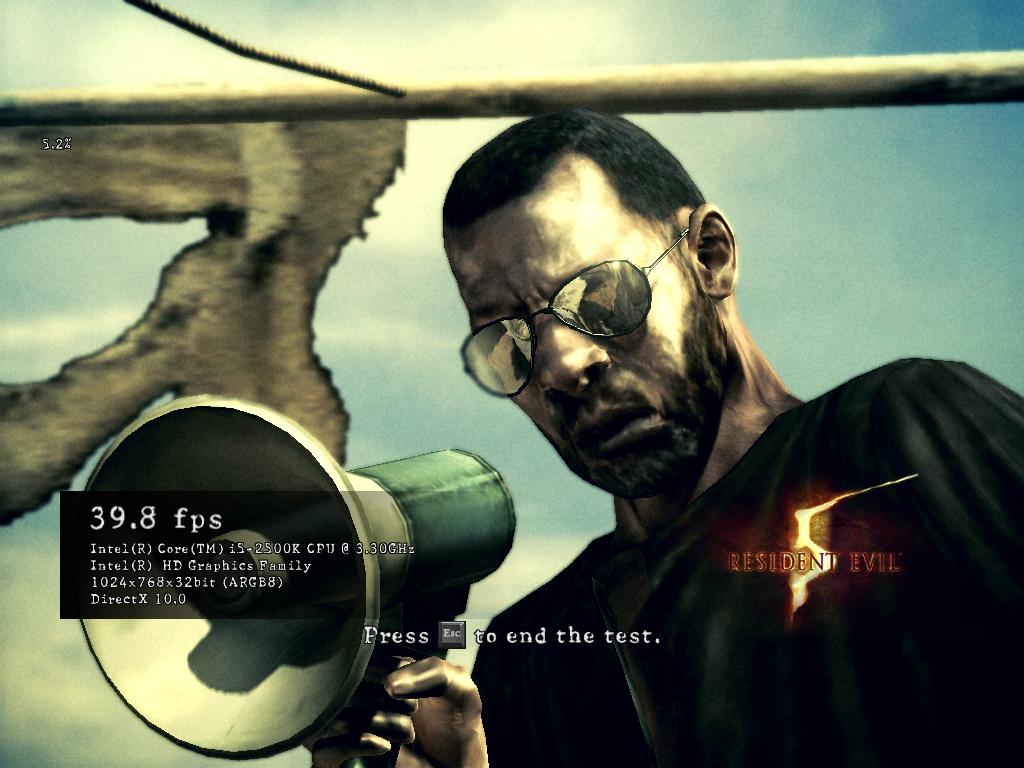

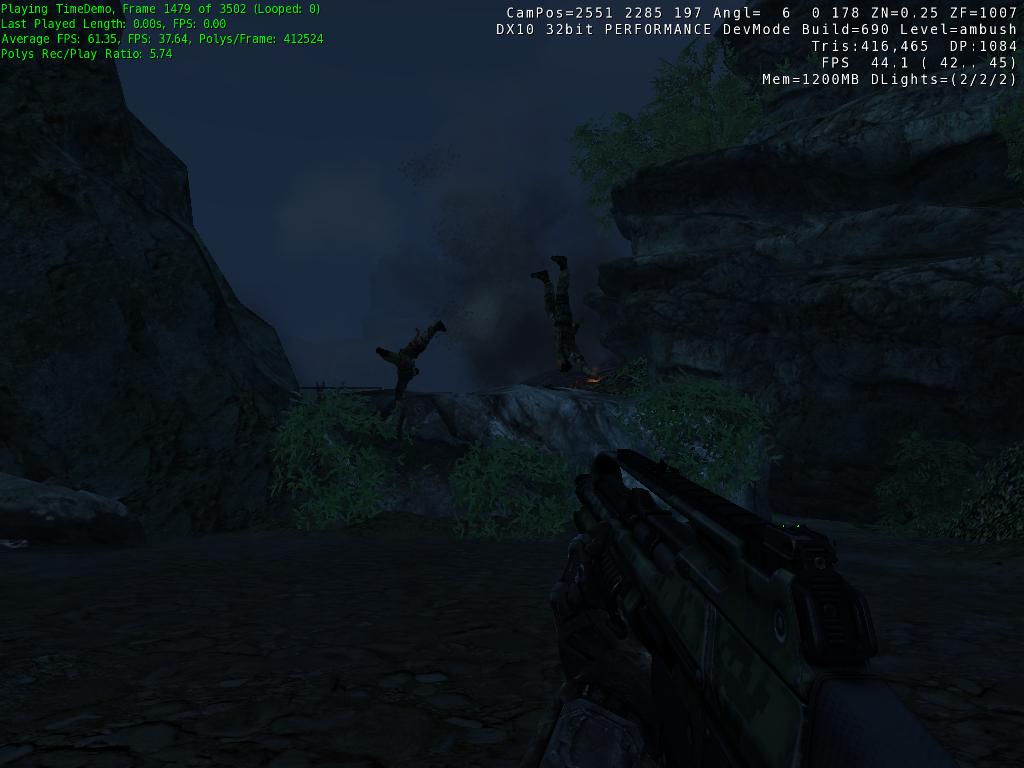

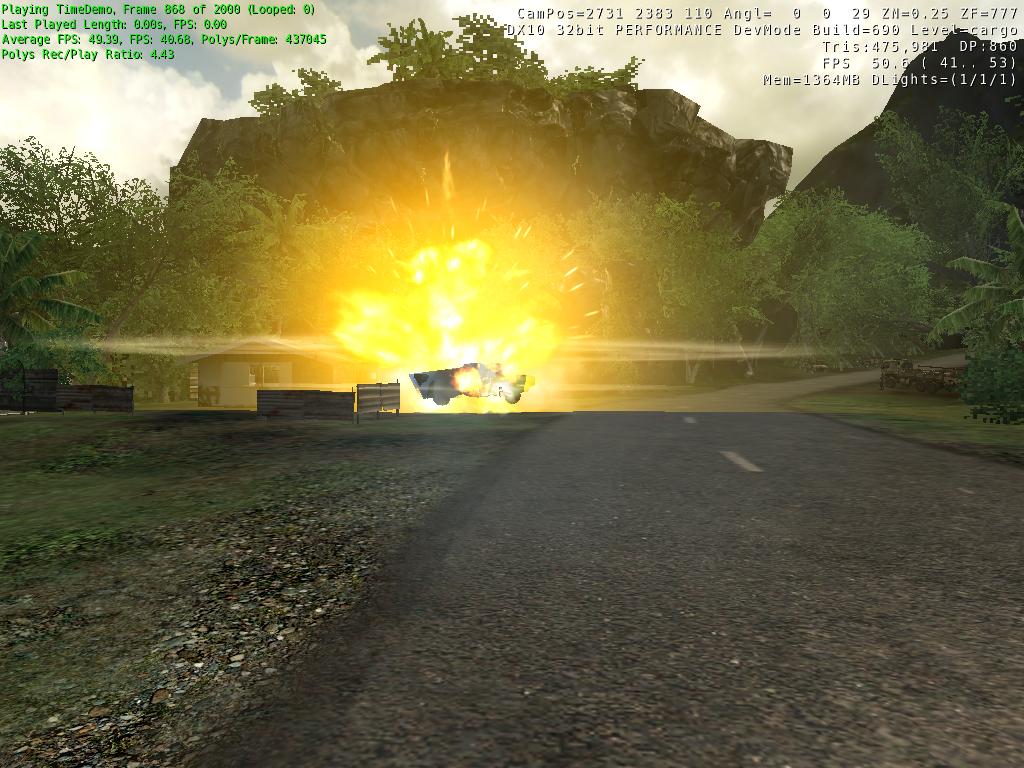

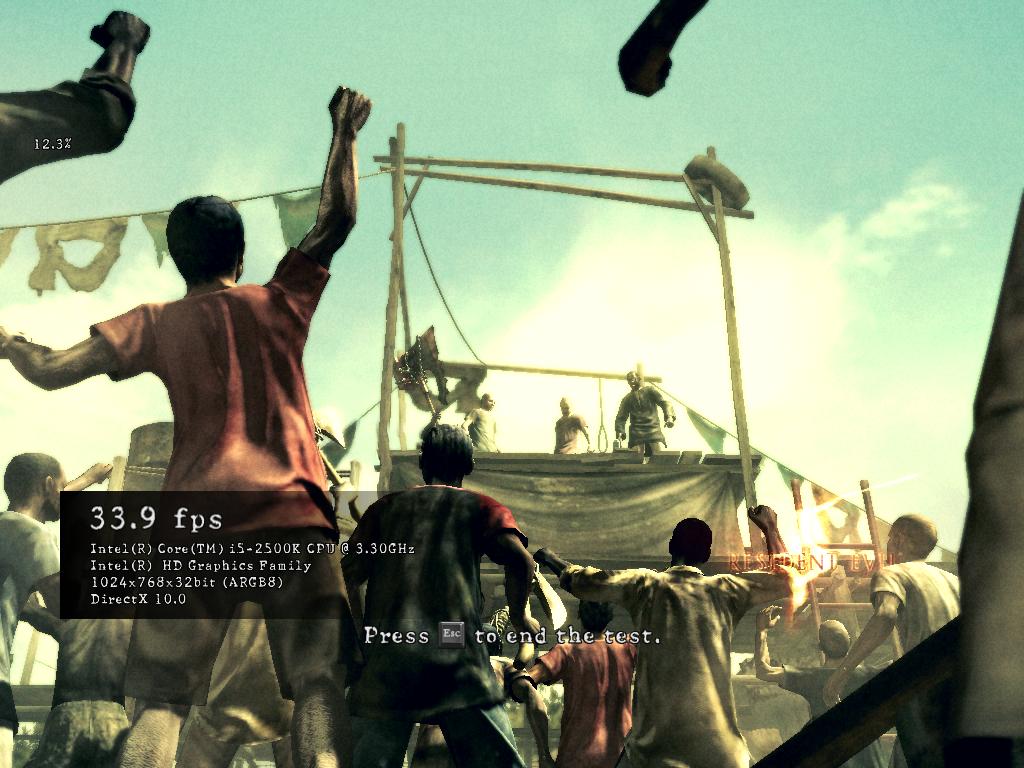

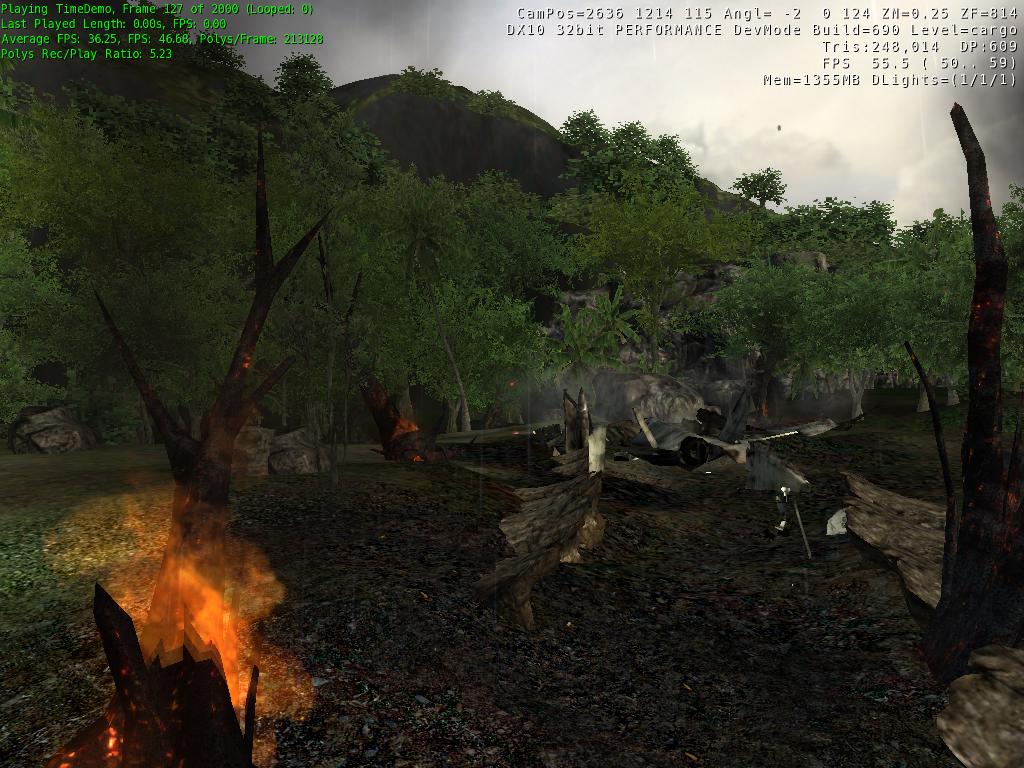

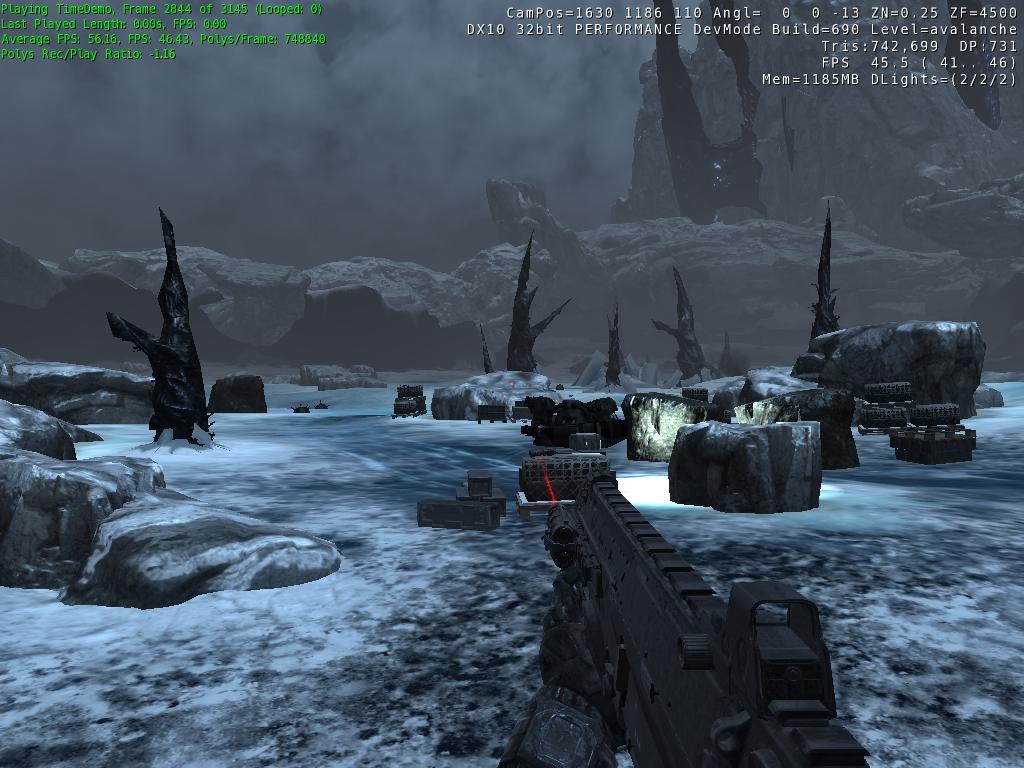

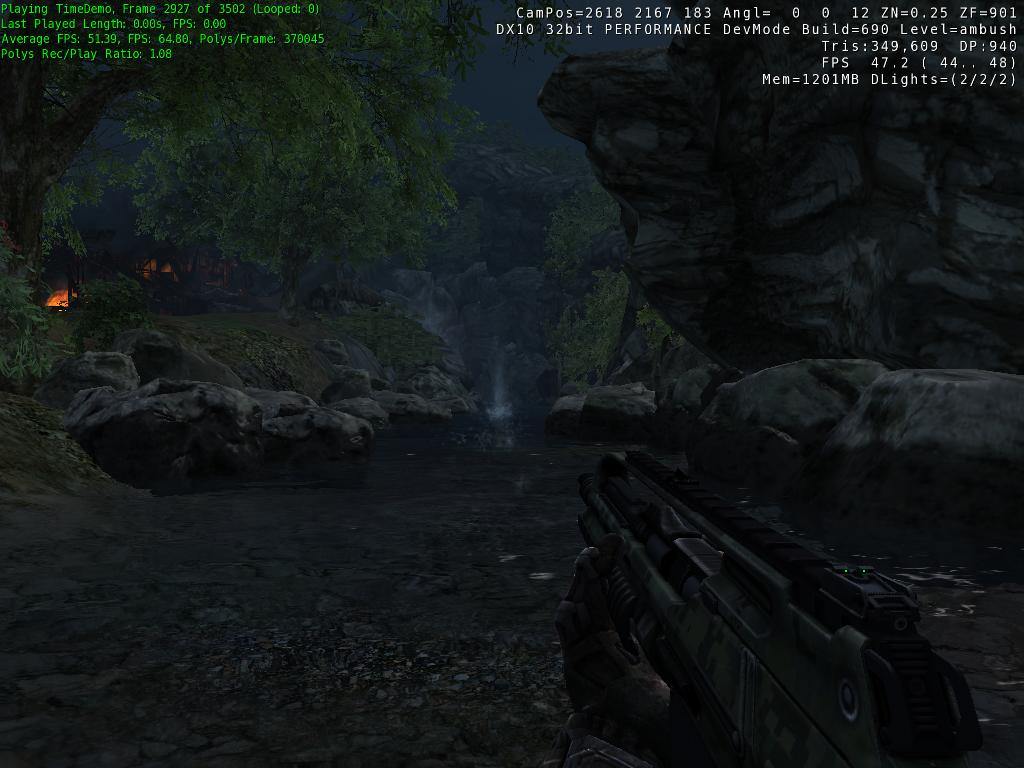

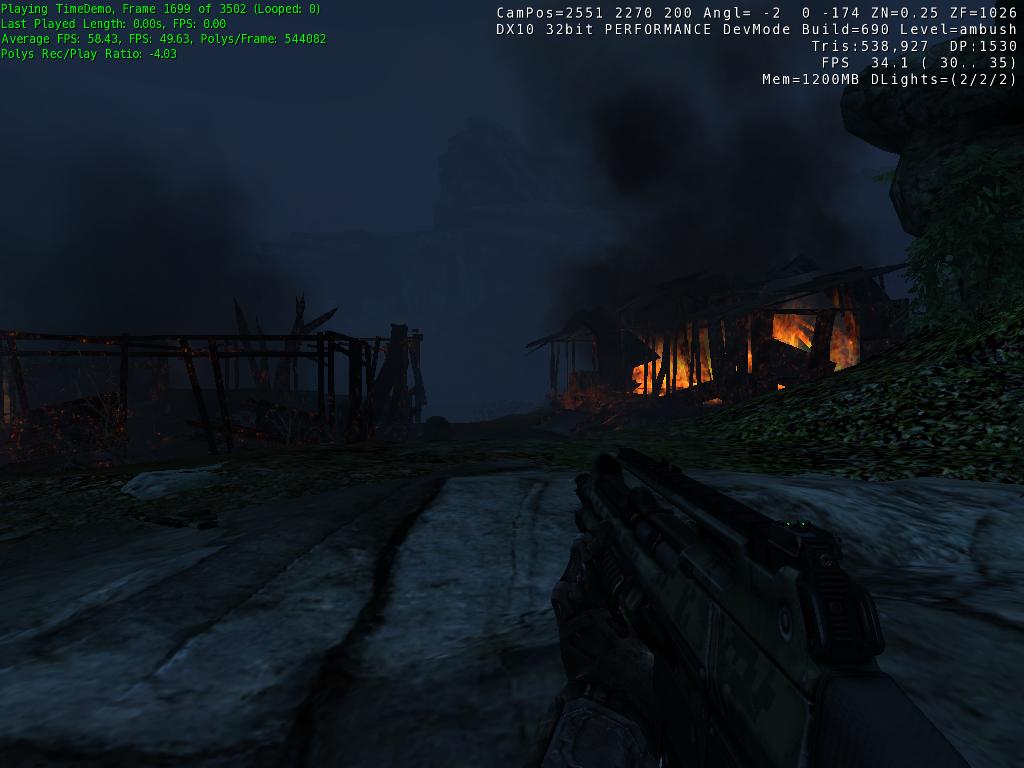

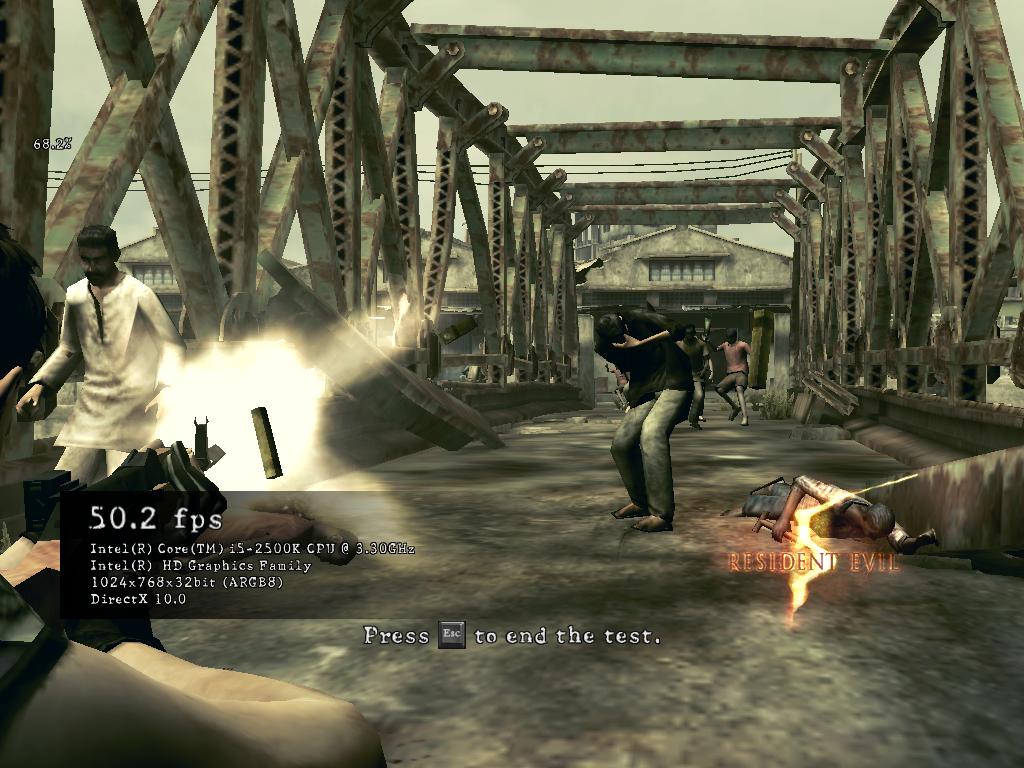

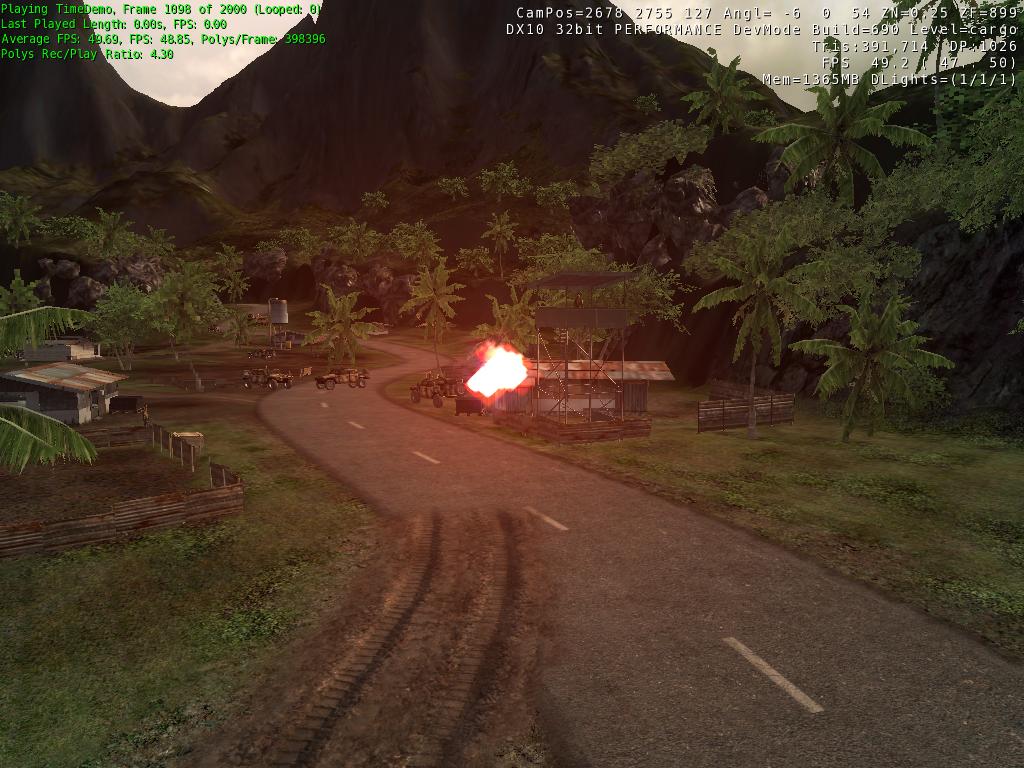

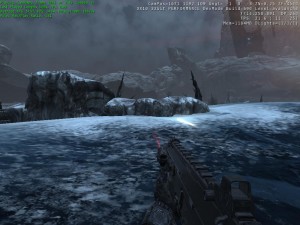

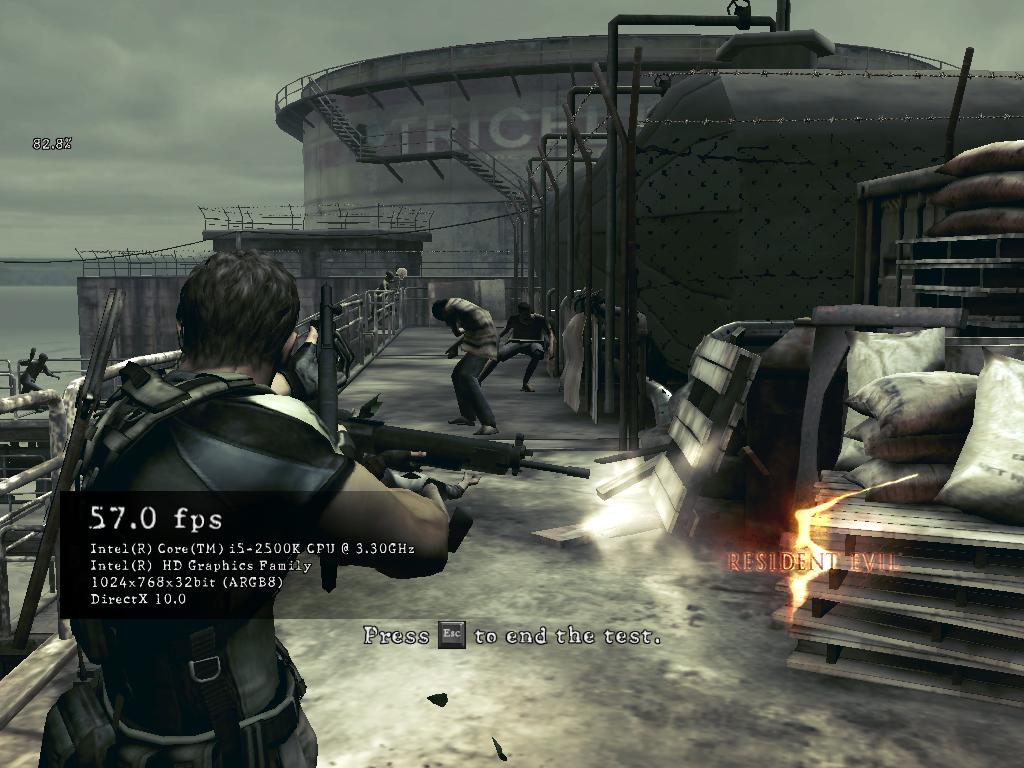

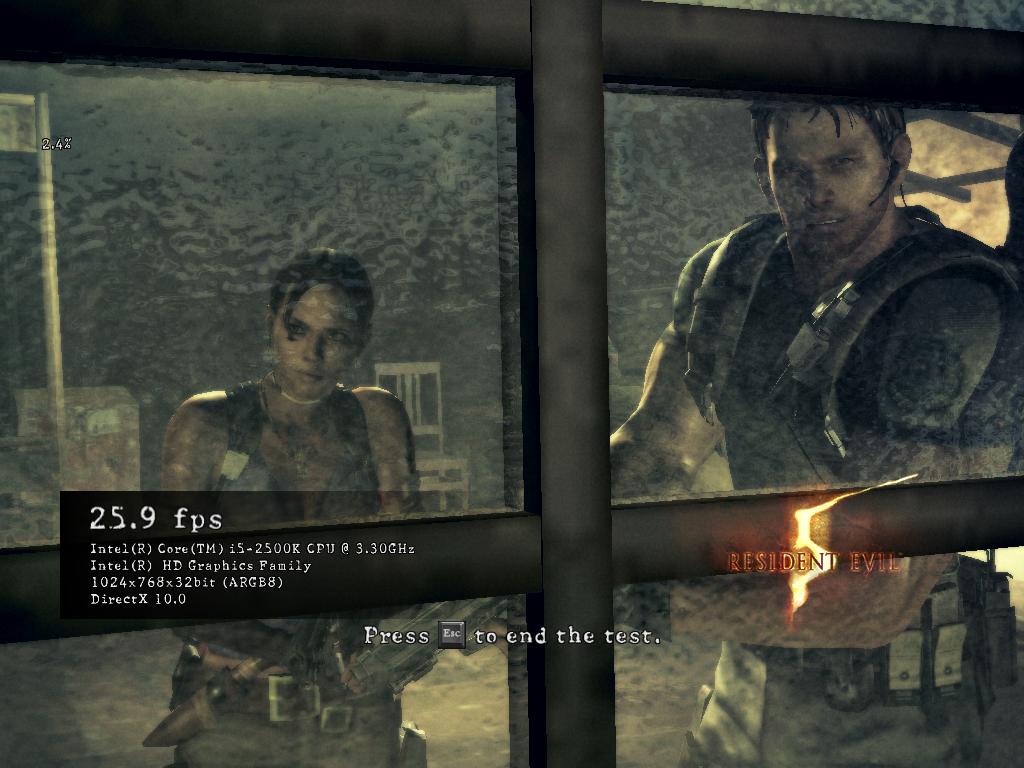

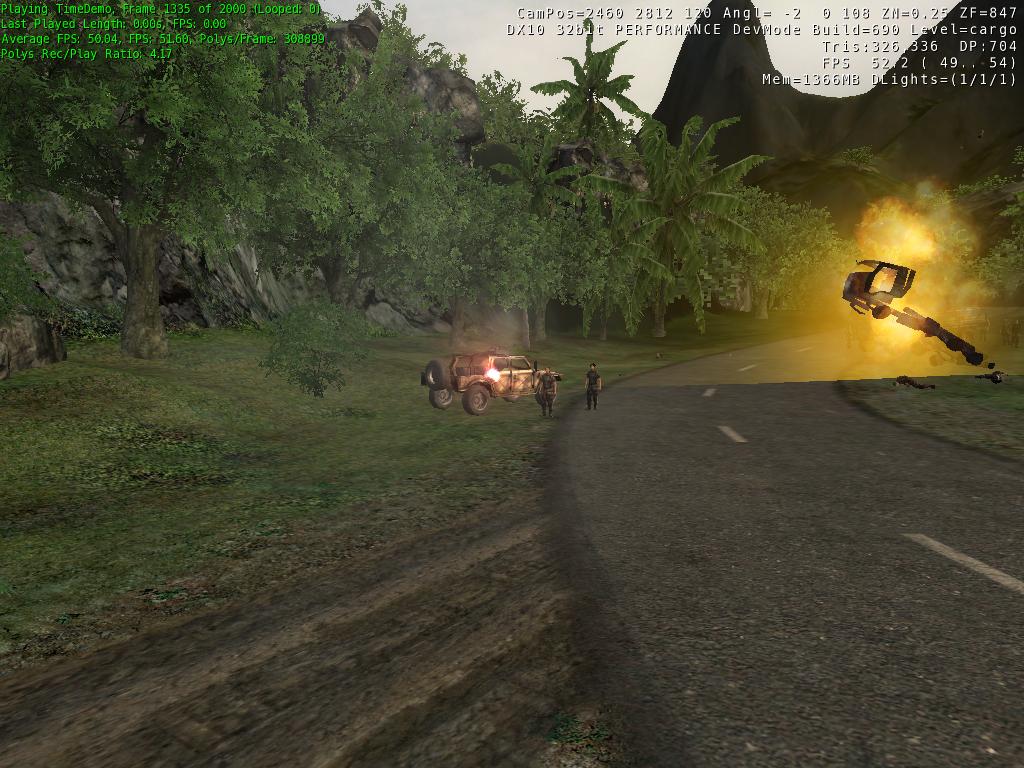

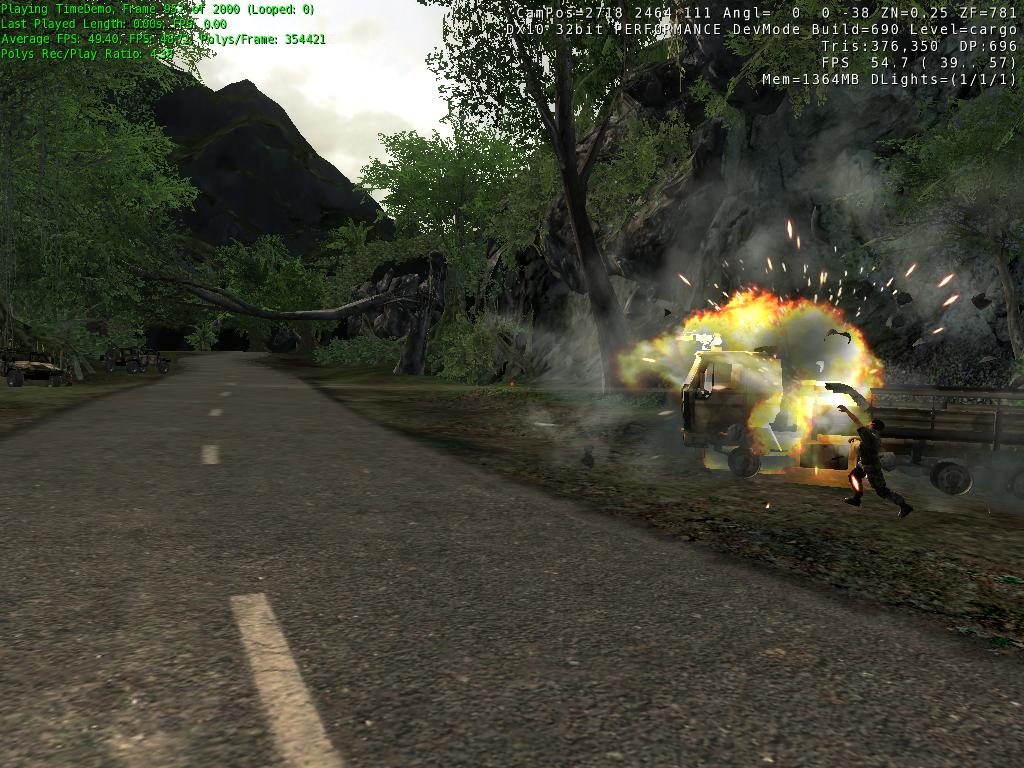

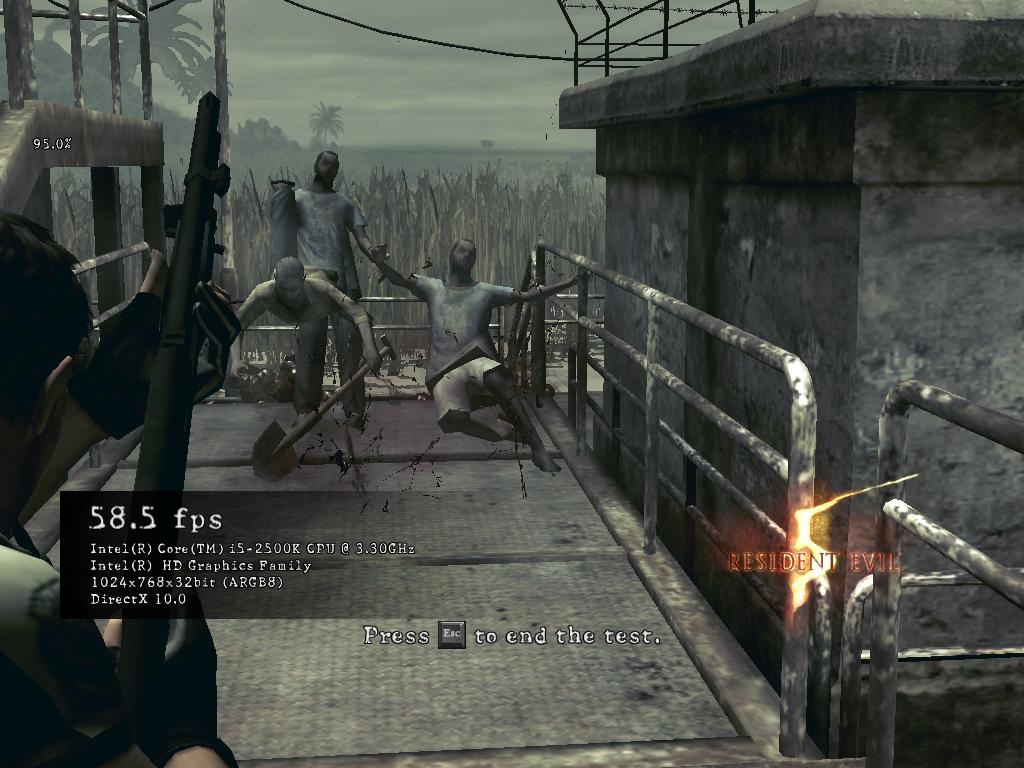

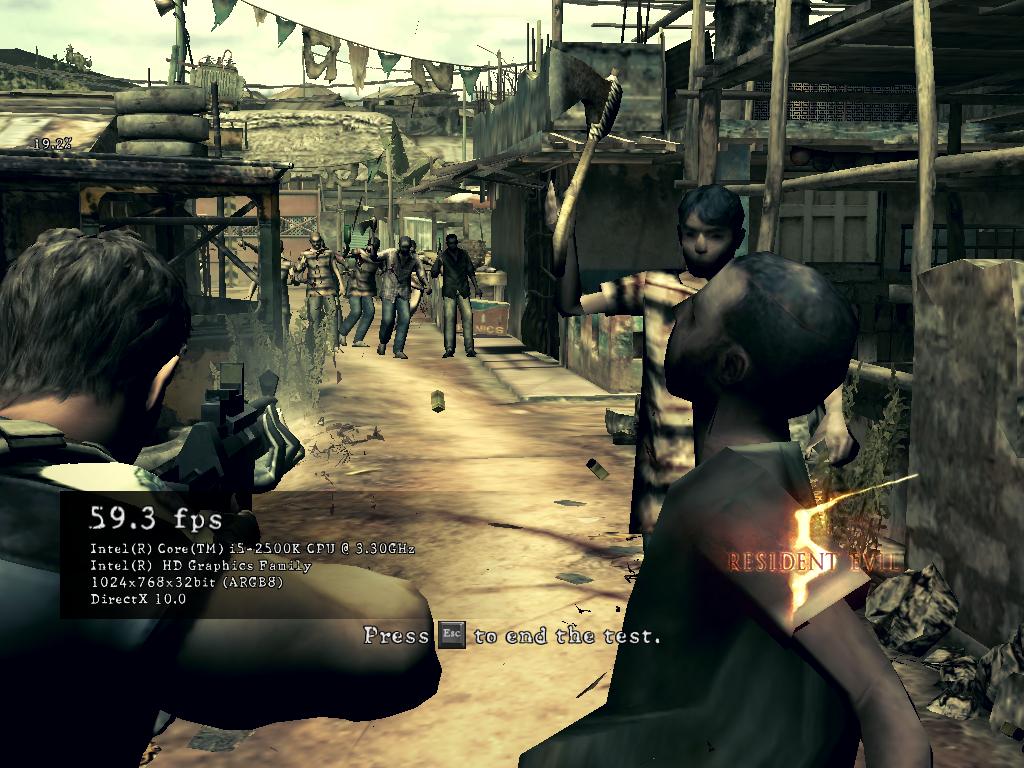

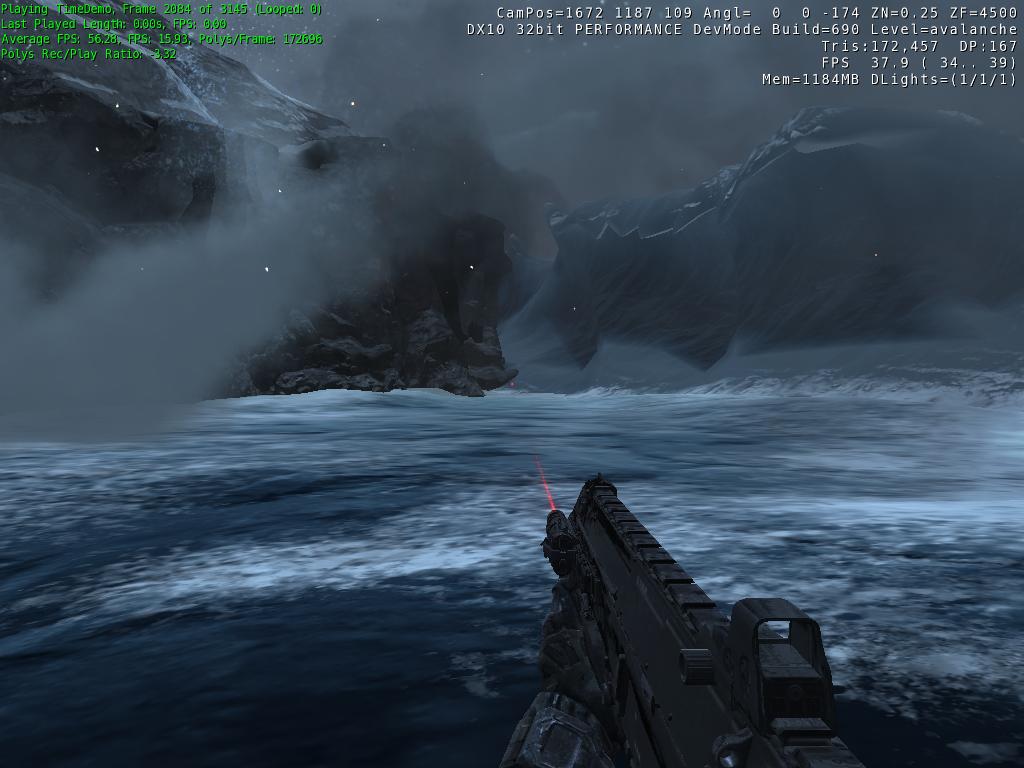

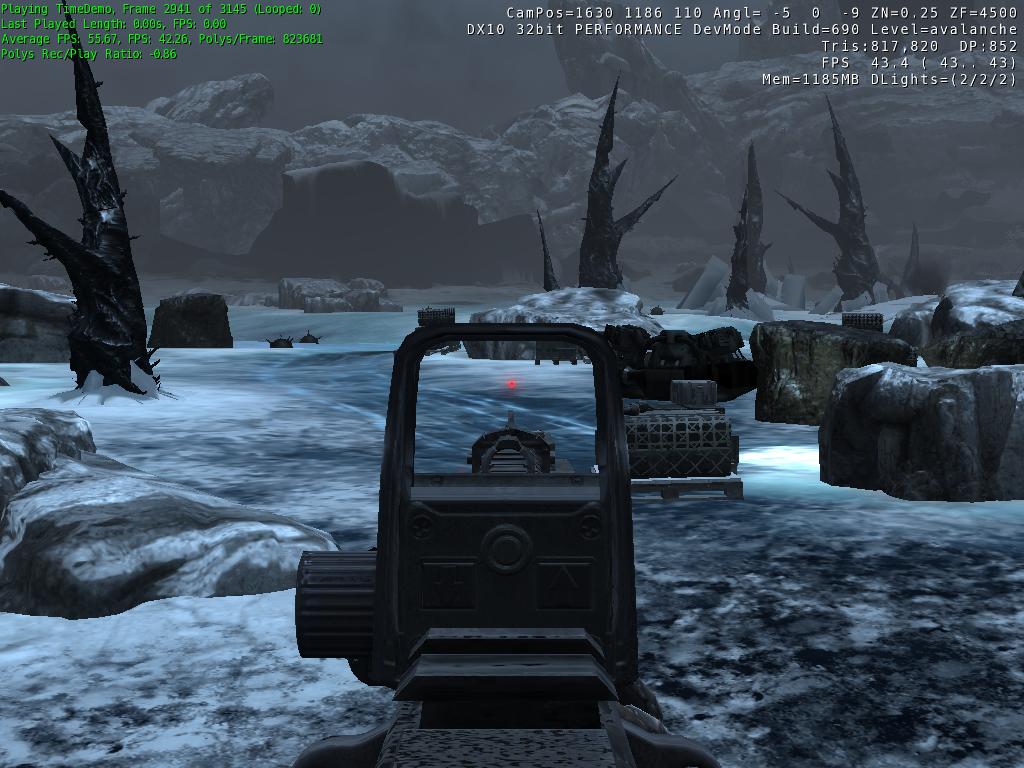

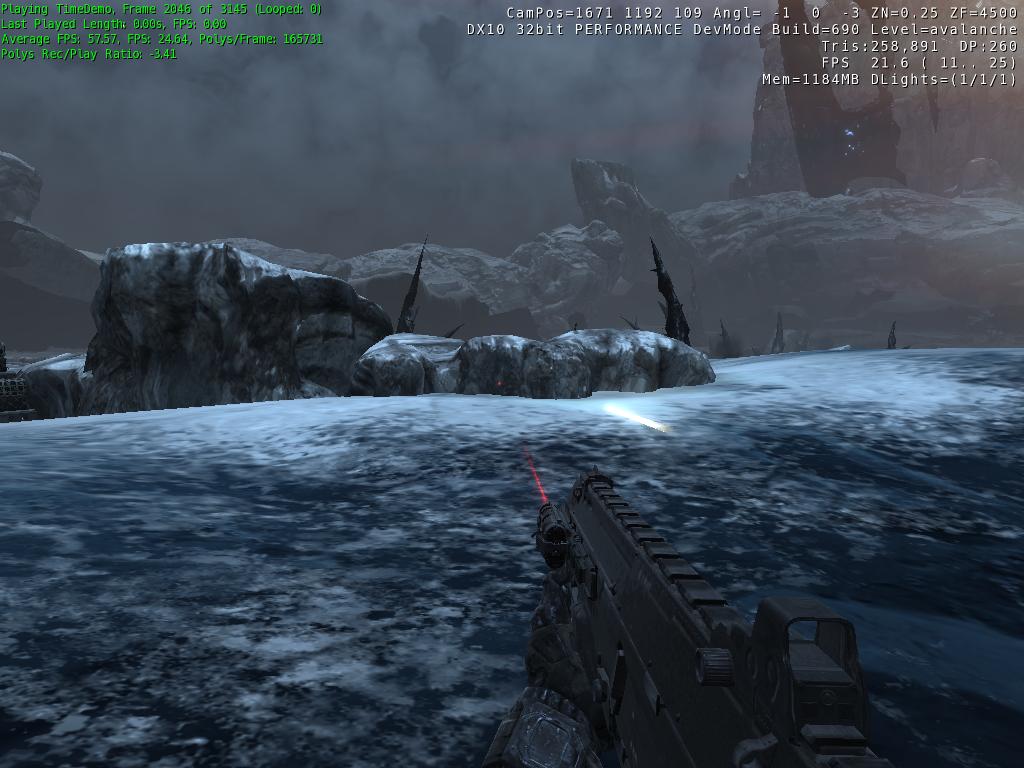

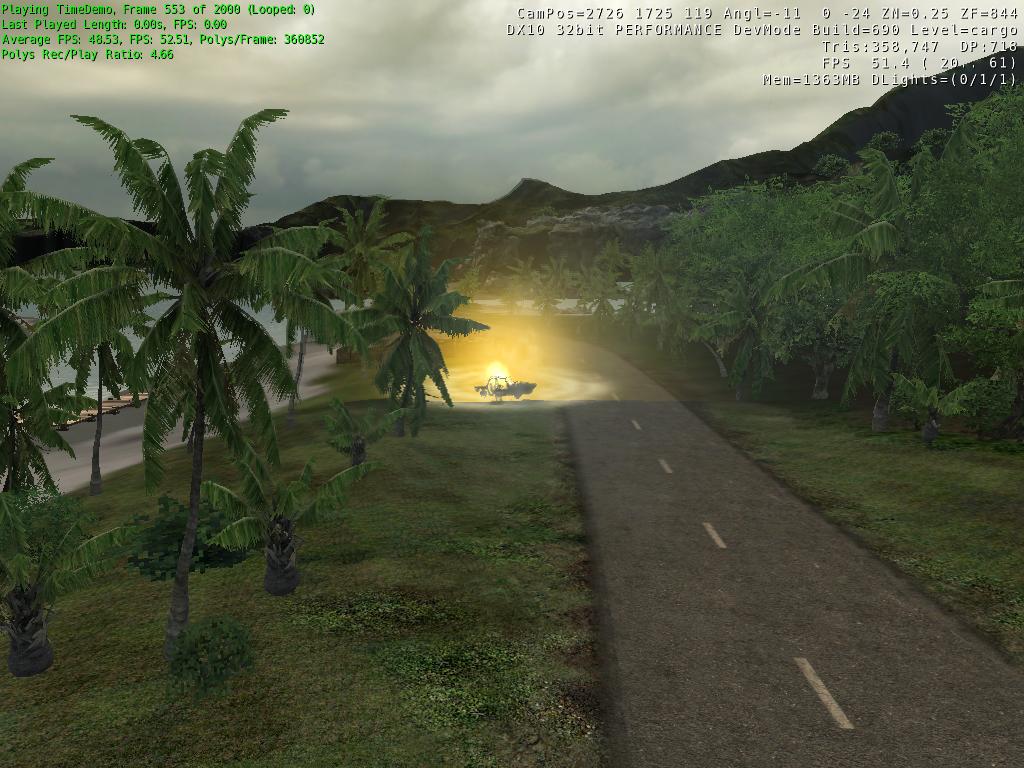

ชุดนี้เป็น SS หรือ Screen Shot ของตัวเกมส์ระหว่างการทดสอบ ลองพิจารณาดูว่าความสวยงามแจ๋วเพียงใด  กับ VGA on CPU บน H67 ชิปเซต

crysis 2011 02 08 09 25 20 82 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 25 25 81 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 25 53 77 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 26 01 46 200x200 Asus P8H67 M EVO : Review

crysis 2011 02 08 09 27 18 14 300x225 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 27 19 52 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 27 33 15 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 27 35 37 200x200 Asus P8H67 M EVO : Review

crysis 2011 02 08 09 28 32 11 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 28 40 10 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 28 46 33 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 28 48 03 200x200 Asus P8H67 M EVO : Review

crysis 2011 02 08 09 28 50 86 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 28 55 47 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 29 05 92 200x200 Asus P8H67 M EVO : Review   crysis 2011 02 08 09 29 07 50 200x200 Asus P8H67 M EVO : Review

re5dx10 2011 02 08 09 43 25 21 200x200 Asus P8H67 M EVO : Review   re5dx10 2011 02 08 09 43 37 73 200x200 Asus P8H67 M EVO : Review   re5dx10 2011 02 08 09 44 09 06 200x200 Asus P8H67 M EVO : Review   re5dx10 2011 02 08 09 44 42 65 200x200 Asus P8H67 M EVO : Review

re5dx10 2011 02 08 09 47 10 86 200x200 Asus P8H67 M EVO : Review   re5dx10 2011 02 08 09 48 22 90 200x200 Asus P8H67 M EVO : Review   re5dx10 2011 02 08 09 49 30 48 200x200 Asus P8H67 M EVO : Review   re5dx10 2011 02 08 09 50 24 39 200x200 Asus P8H67 M EVO : Review

————————————————–

—– FullHD Running —–

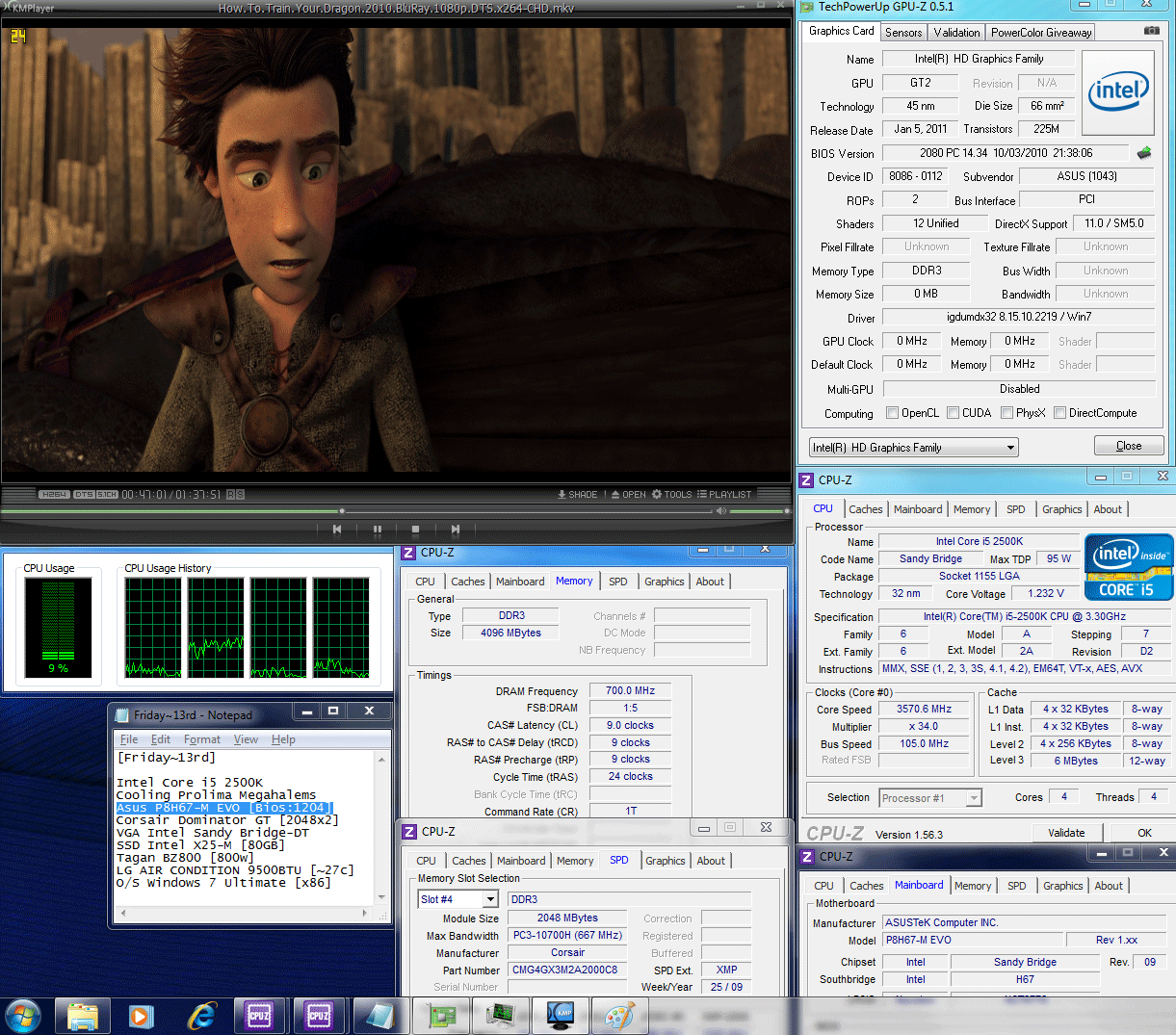

อันนี้ลองรันไฟล์ภาพยนตร์ 1080p หรือ FullHD เพื่อดูระดับของ CPU Usage  ใช้งานไปประมาณ 9%นิดเดียวเองครับ แบบนี้เลื่อนสกอร์บาร์บนตัวโปรแกรมดูหนัง เดินหน้า-ถอยหลังได้อย่างสบาย ไม่มีอาการสะอึก หรืออึ้งไปให้เห็นอีกแล้ว เอิ้กๆๆ : )

105x34 fullhd 01 720x633 Asus P8H67 M EVO : Review

————————————————–

—– Power Consumption —–

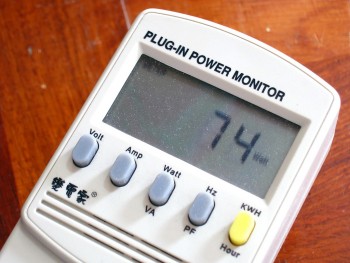

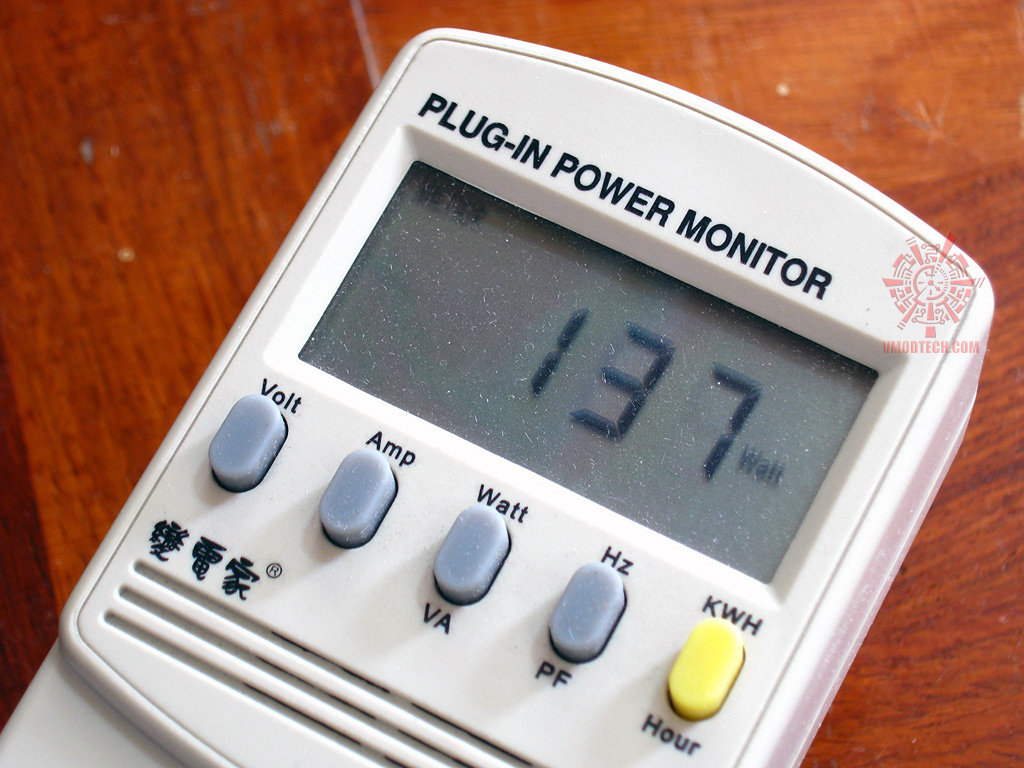

มาดูระดับการใช้พลังของ System ชุดนี้กันบ้างโดยมีอุปกรณ์ต่อพ่วงที่ช่วยเรียกโหลด ดังนี้ HDD 2 ตัว, พัดลม 120มม. 2 ตัว, Memory 2 แถว  โดยโหมด Idel ใช้พลังงานไป 74 วัตต์ ในขณะที่ Full Load อัดด้วย LinX ใช้พลังงานสุดๆ 137 วัตต์ เท่านั้นเอง  แบบนี้ Power Supply สเปคพื้นฐานก็ใช้งานได้สบายๆ ล่ะซิ : )

โหมด IDEL : 74 Watt   โหมด Full Load : 137 Watt
temp idel 350x263 custom Asus P8H67 M EVO : Review   temp peak Asus P8H67 M EVO : Review

————————————————–

head conclusion Asus P8H67 M EVO : Review

—– Conclusion! —–



เข้าสู่หน้าสุดท้ายหัวข้อบทสรุปกันแล้วครับ ถึงแม้ P8H67-M EVO จาก Asus ตัวนี้ เมื่อบวกกับ i5 2500K แล้ว แม้ว่าจะโอเว่อร์คล๊อกได้แบบเล็กๆ แต่โดยภาพรวมจากผลการทดสอบถือได้ว่าจี๊ดพอตัวเหมาะสมกับยุคสมัยของมัน โดยเฉพาะพลังจาก VGA on CPU บน H67 ชิปเซต นั้นสามารถปั่น FPS จากตัวเกมส์ที่ถือว่ามีความโหดอยู่พอตัว อย่างเช่น Crysis  โดยความสวยงามของตัวเกมส์กำหนดไว้ที่ระดับพื้นฐาน และใช้ Resolution แบบพอเหมาะ ก็สามารถเล่นเกมส์ได้ลื่นไหลสบายๆ แล้ว นี่ถ้าเป็น Online Games ผมประเมินว่าคงลื่น และได้ความสวยงามของตัวภาพในเกมส์ดีกว่านี้แน่ๆ เอาน่าได้เท่านี้ก็เจ๋งแล้ว  ส่วนอื่นๆ ของตัวเมนบอร์ดที่โดดเด่น ถึงแม้มันจะเป็นเพียง mATX เมนบอร์ด แต่มันก็ยังเผื่อ PCIe x16 สำหรับ VGA การ์ดแบบแยกมาให้ถึง 2 ช่องเสียบ นั่นหมายความว่าเราสามารถเล่นการ์ด 2 ใบได้นั่นเอง โดยรูปแบบการเชื่อมต่อทำได้เพียงรูปแบบ CrossFireX เทคโนโลยีเท่านั้น และส่วนอื่นๆ โดยเฉพาะ I/O ด้านหลังเมนบอร์ด ก็มีช่องเชื่อมต่อให้ครบและพอเพียงต่อการใช้งานในปัจจุบันอย่างแน่นอน ยังไงก็ฝากไว้ให้พิจารณาเป็นอีก 1 ตัวเลือก สำหรับท่านฯ ที่กำลังคิดจะขยับขยาย หรืออัพเกรดระบบน๊ะครับ…รีวิวฯ รอบนี้ของผมจบลงแล้ว พบเจอกันได้อีกในรีวิวถัดไปครับ bye  : )

vmod award performance good Asus P8H67 M EVO : Review vmod award innovation good Asus P8H67 M EVO : Review

Special Thank : Asus (Thailand) เอื้อเฟื้ออุปกรณ์ทดสอบ
