.…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® H77 Express Chipset กันอีกครั้งนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดขนาดจิ๋ว แต่มาจากแบรนด์ยักษ์ใหญ่อันดับหนึ่งตลอดกาลแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS P8H77-M มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนนะครับ

Overview

Specifications

สเป็คจัดเต็มมาแบบล้นขนาดบอร์ดเล็กๆกันเลยครับ สำหรับ ASUS P8H77-M

More Information >>Click<<

เพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS P8H77-M Appearance

Package & Bundle

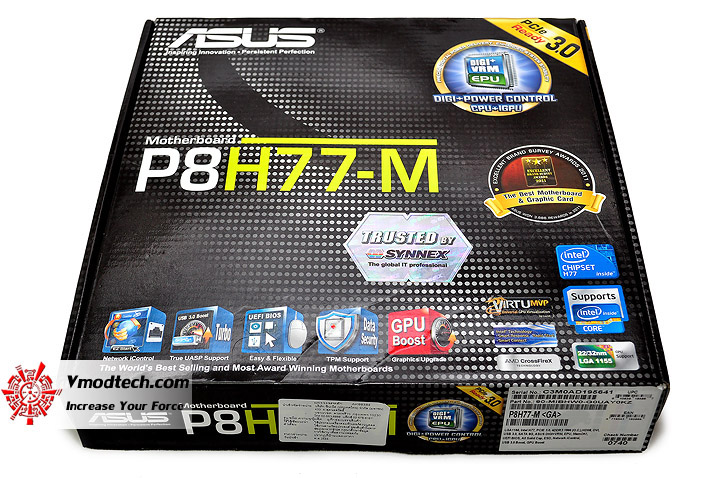

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำหรูหราเช่นเคย

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ

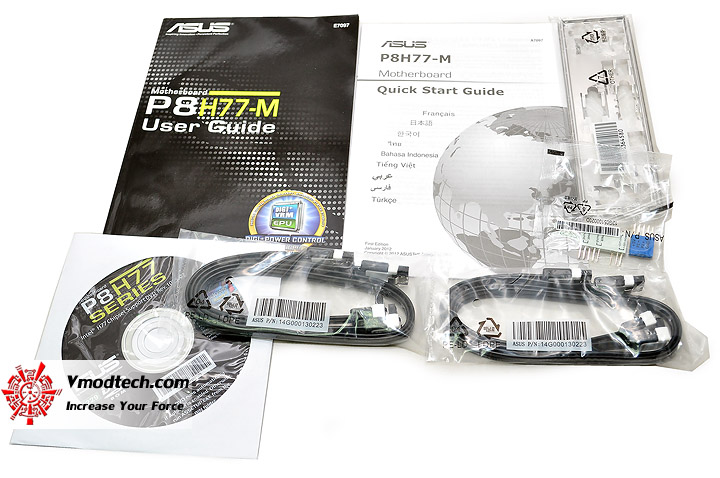

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

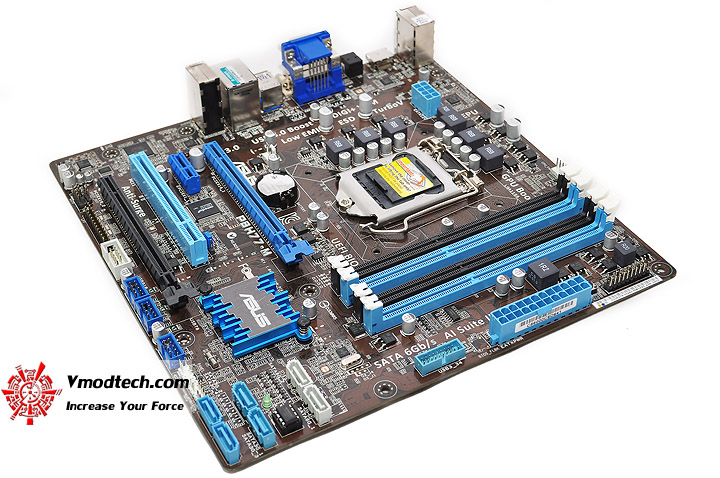

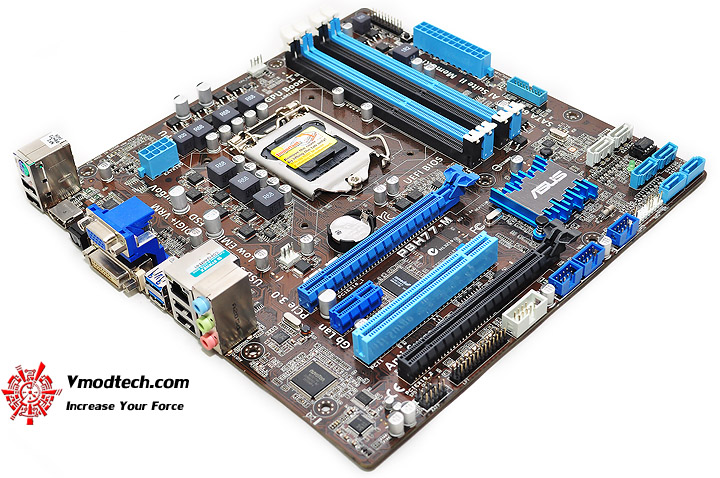

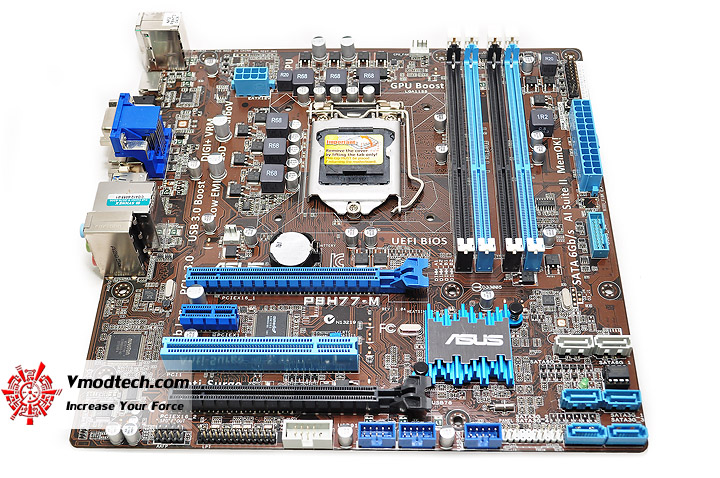

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกเรียบหรูสง่างาม ตามคอนเซปต์ของบอร์ดตระกูลนี้ครับ

สวยงามหรูหราเกินราคา ทุกมุมมองจริงๆครับ

ด้านหลังบอร์ดหรูหราด้วยผิว PCB สีน้ำตาลเช่นเดียวกับด้านหน้าครับ

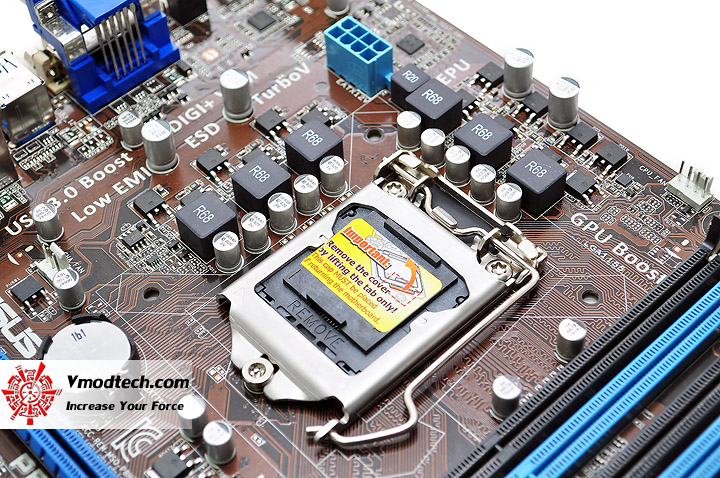

ภาคจ่ายไฟขนาดรวม 6 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

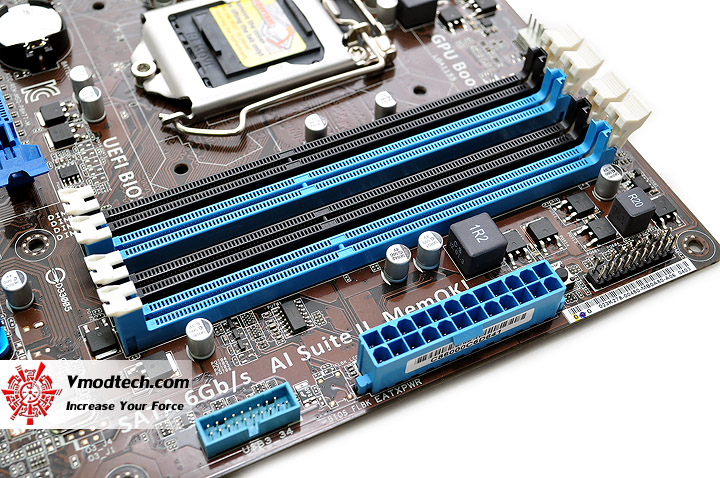

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ รุ่นเล็กแต่จัดเต็มจริงๆ

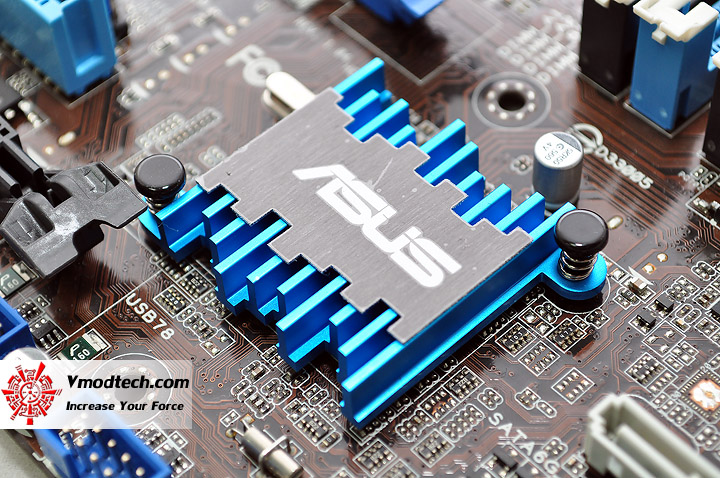

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต H77 ที่สวยงามเล็กกระทัดรัด เข้ากับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดีครับ

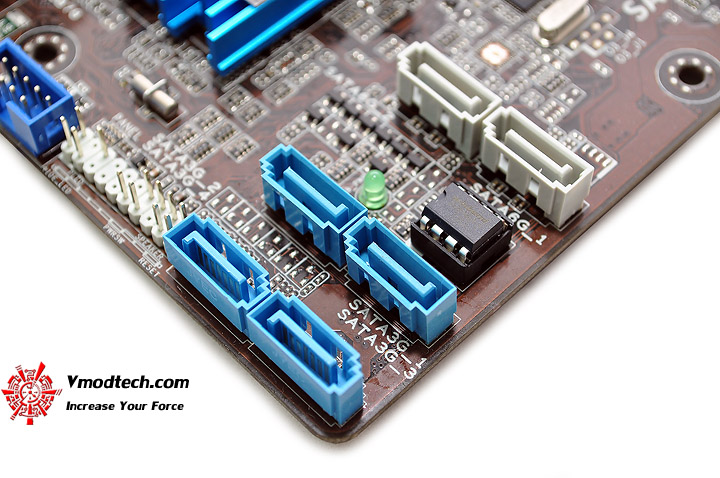

SATA 6 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 4 ช่องสีฟ้า และ SATA3 6.0GB/s 2 ช่องสีเทาครับ

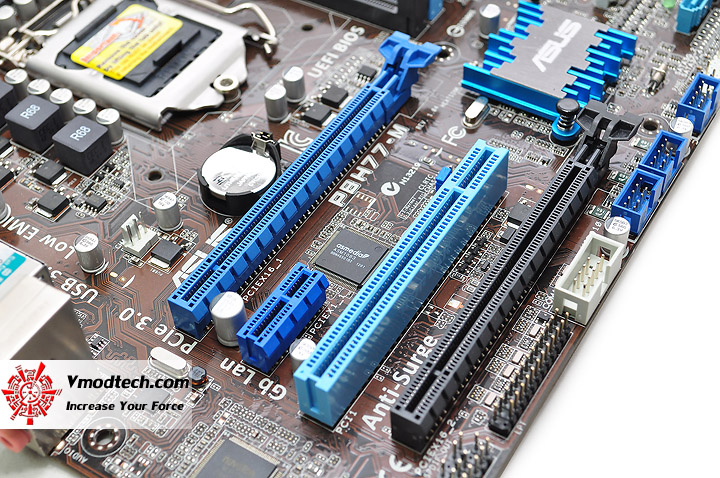

…PCI-E 3.0/2.0 X16 Slot 1 ช่องทาง และ PCI-E 2.0 X16 Slot ที่ทำงานในโหมด X4 อีก 1 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ CrossFireX แบบ X16+X4 ตามด้วย PCI-E 2.0 X1 Slot อีก 1 ช่องทาง และ PCI 32-Bit อีก 1 ช่องทางครับ

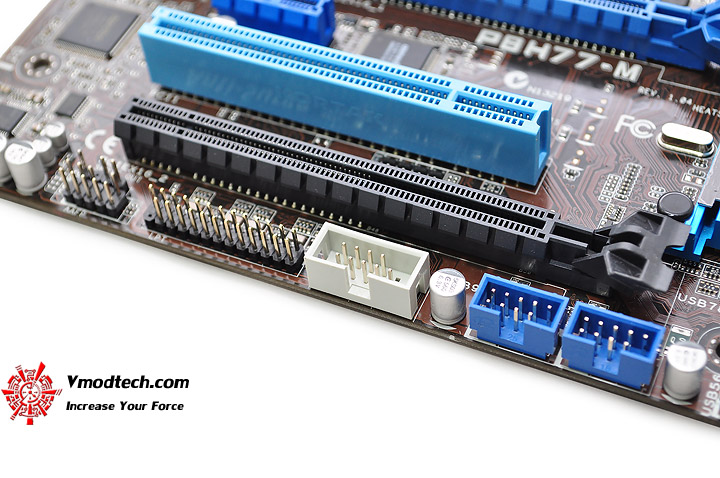

แผงเชื่อมต่อ Front Panel ด้านล่างบอร์ดก็มากันครบๆตามมาตรฐาน ไม่ขาดตกบกพร่องแต่อย่างใด

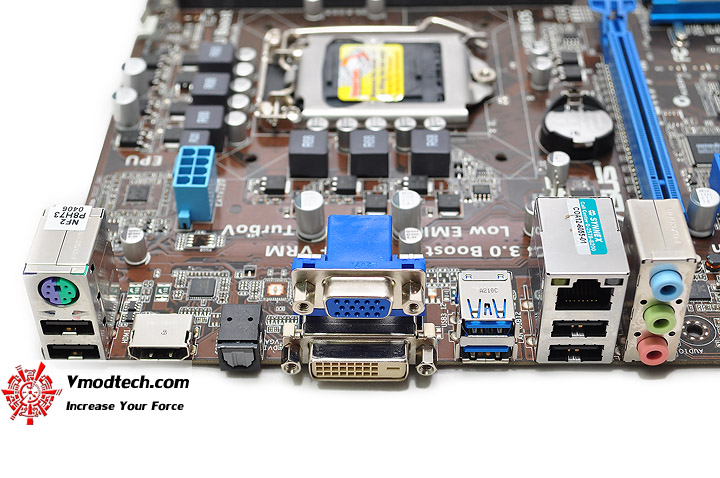

ส่วนแผง Back Panel ด้านหลังก็มากันแบบครบเครื่องตามมาตรฐานเช่นกันครับ

SYSTEMS
.CPU	..3rd Generation Intel® Core™ i7-3770K Retail Box
.Motherboard	..ASUS P8H77-M

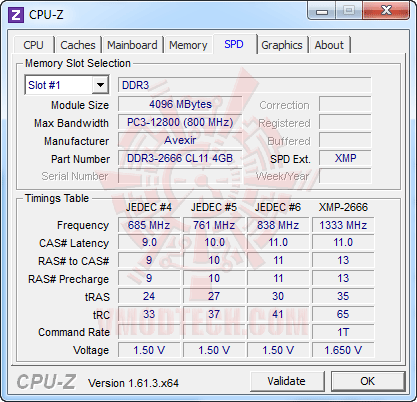

.Memory	..AVEXIR CORE Series DDR3-2666C11 8 GB kits
.Graphic Card	..NVIDIA GeForce GTX 680 2GB GDDR5 @ 1,168/1,220 Boost/6,848MHz
.Harddisk	..SSD OCZ Vertex 4 128GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 7 Ultimate 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

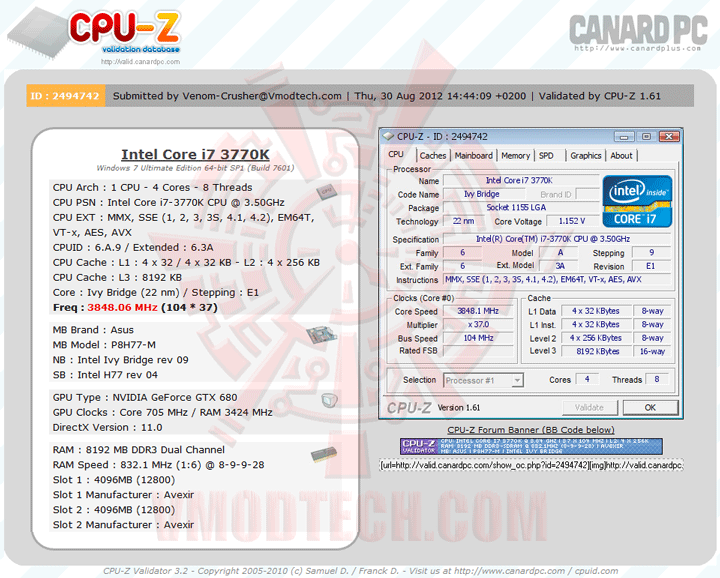

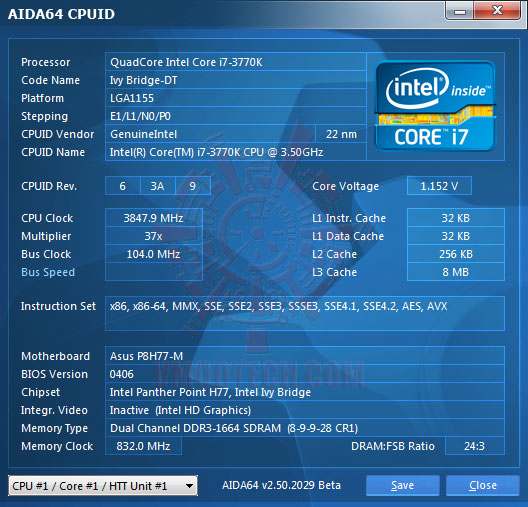

Overclocked Settings

3rd Generation Intel® Core™ i7-3770K

@ 3,848 MHz DDR3 1664 CL8-9-9-28-1T 1.65V

(Click ScreenShot to Validation Link)

…โอเวอร์คล็อคกันอย่างเบาะๆนะครับในคราวนี้ เนื่องจากติดปัญหาที่ชิปเซต H77 ไม่สนับสนุนด้านนี้ แต่ ASUS P8H77-M ก็ยังสามารถโอเวอร์คล็อคได้อยู่ประมาณ 10% ของความเร็วเดิมด้วยการล็อคตัวคูณที่สูงกว่ามาตรฐานสองสเต็ปและเพิ่มบัสไปได้ที่ 104MHz แบบไม่ต้องเพิ่มไฟเลี้ยงซีพียูใดๆเพิ่มครับ

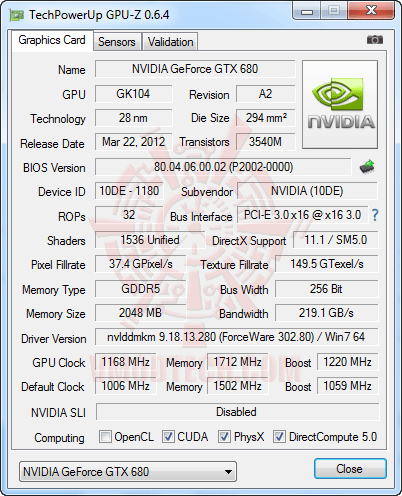

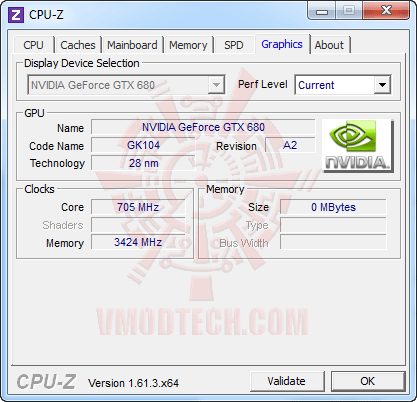

NVIDIA GeForce GTX 680 จัดความเร็วไปที่ 1,168/1,220 Boost/6,848MHz กันเลยครับ

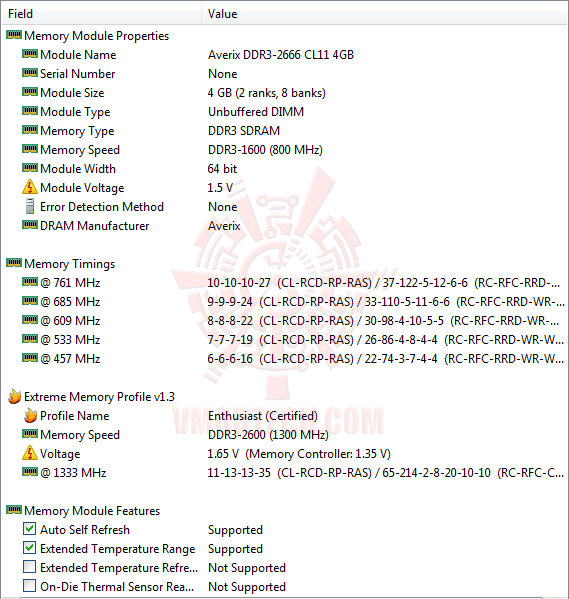

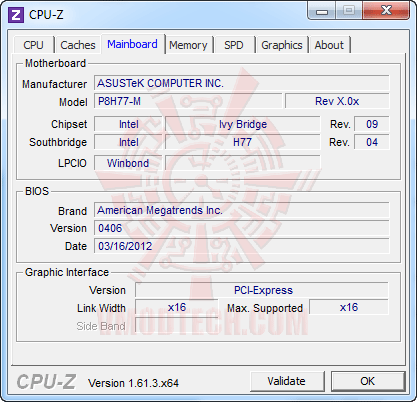

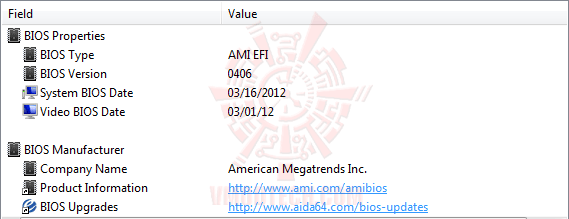

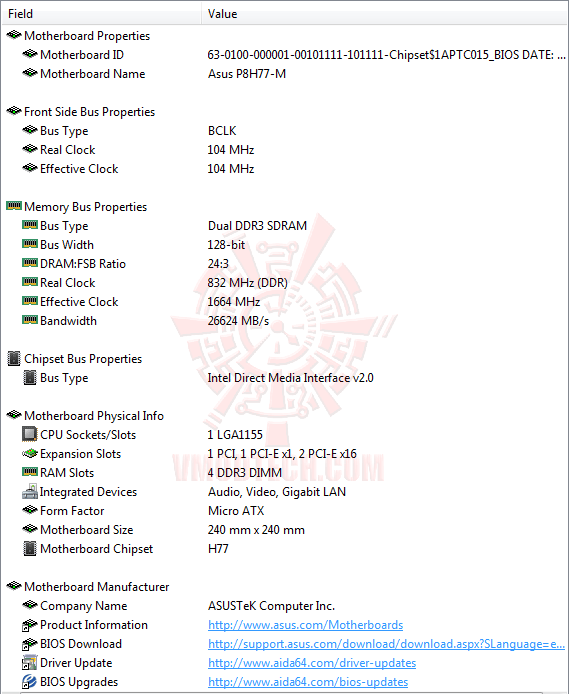

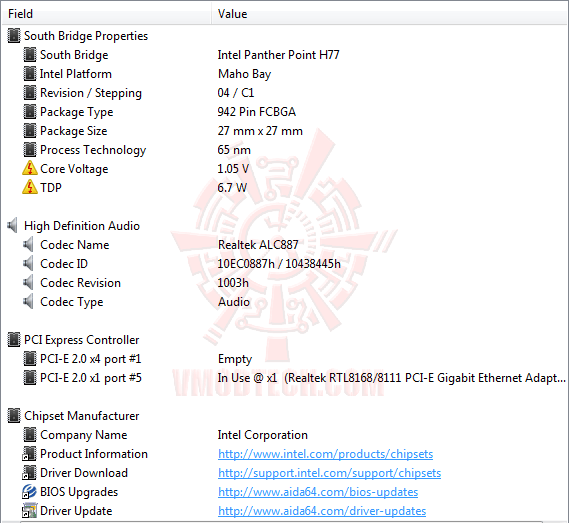

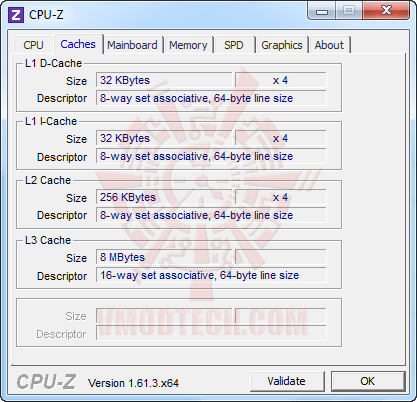

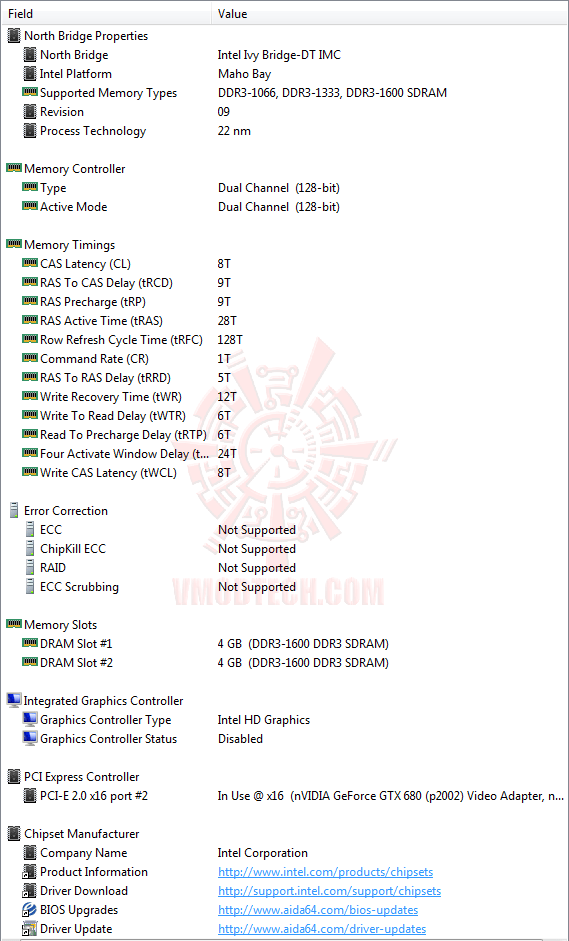

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

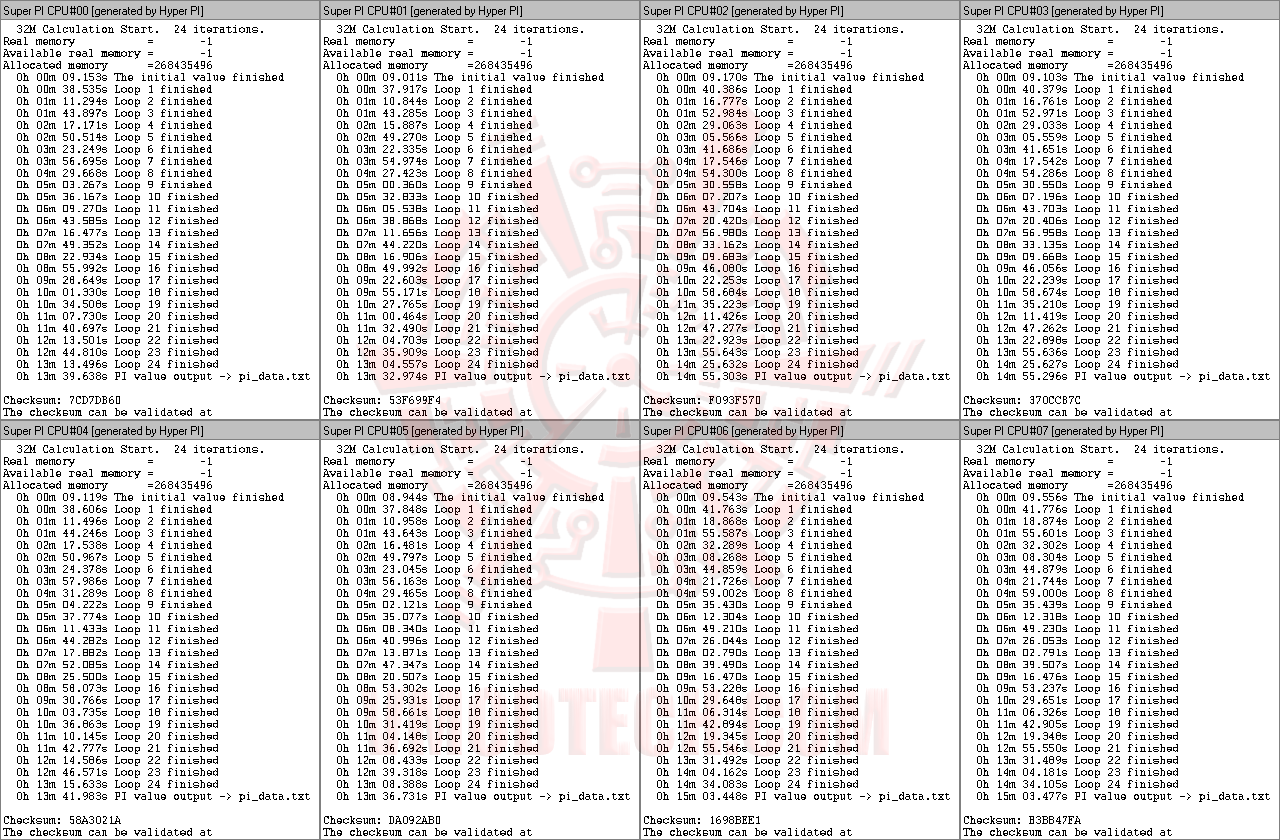

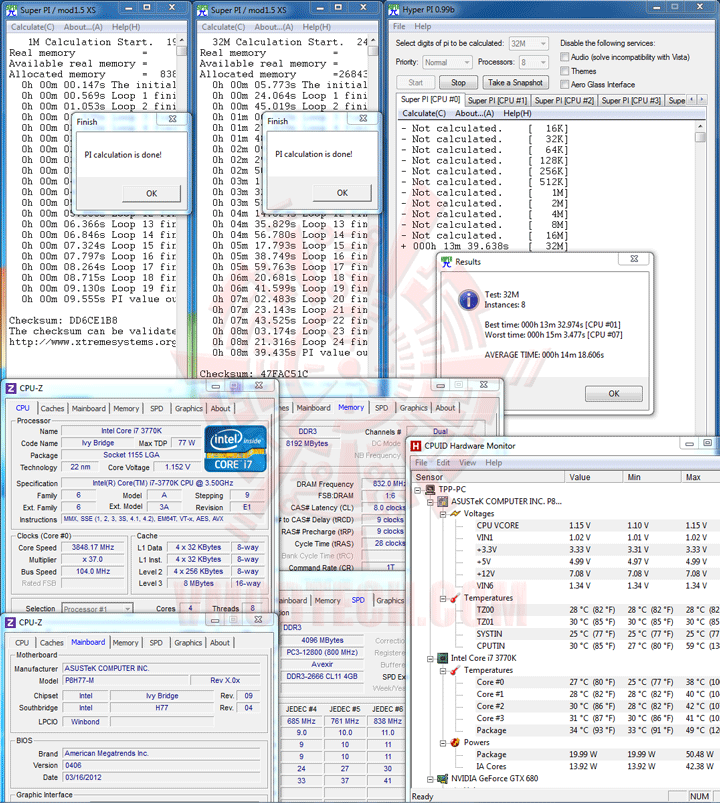

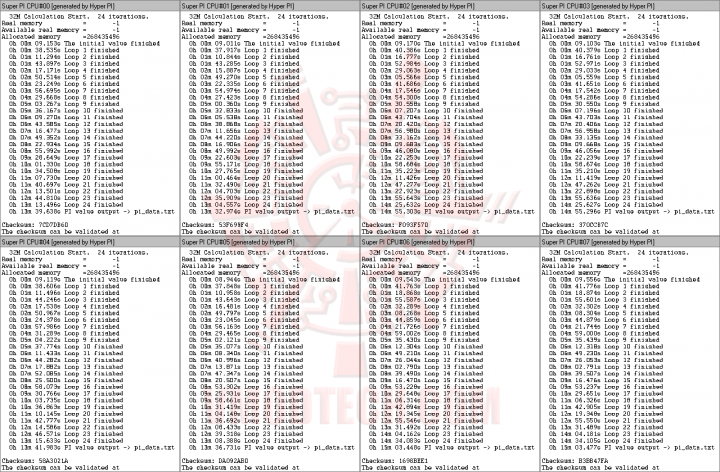

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

เร็วแรงประสิทธิภาพเยี่ยมแม้จะวิ่งที่ความเร็วที่ไม่สูงครับ สำหรับชุดการทดสอบ SuperPI

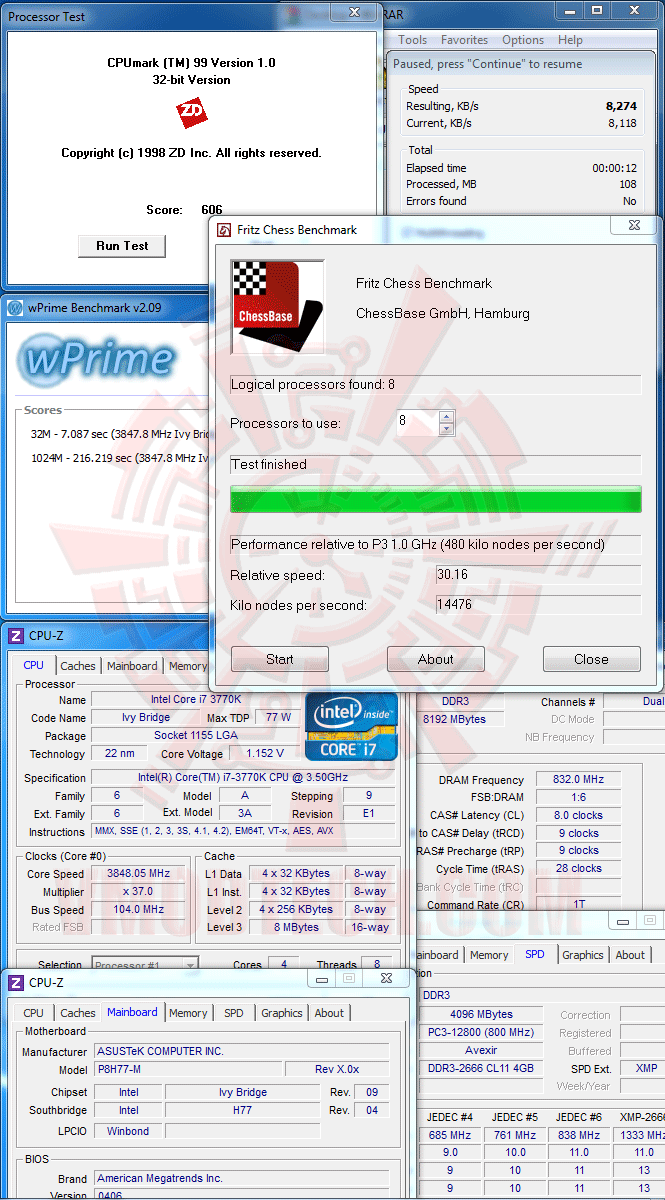

WinRAR4.20 Beta3 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ winrar 4.20 Beta 3 ยังกดกันไปถึงระดับ 8,274 KB/s

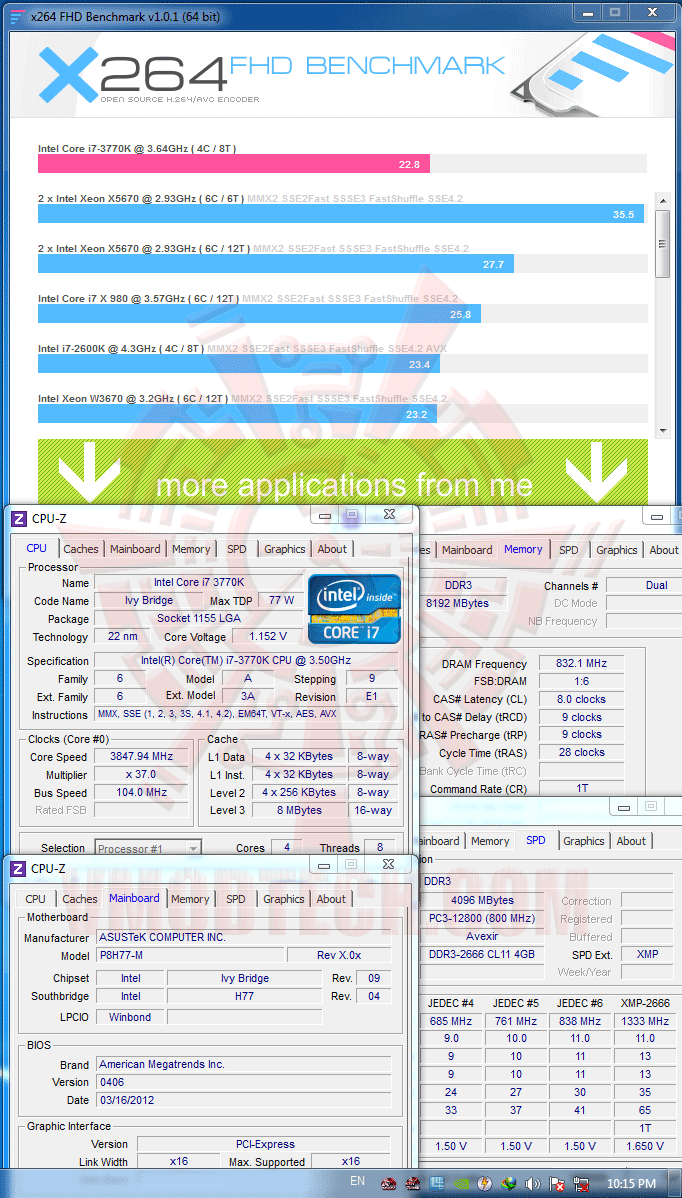

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงที่ระดับ 22.8 FPS

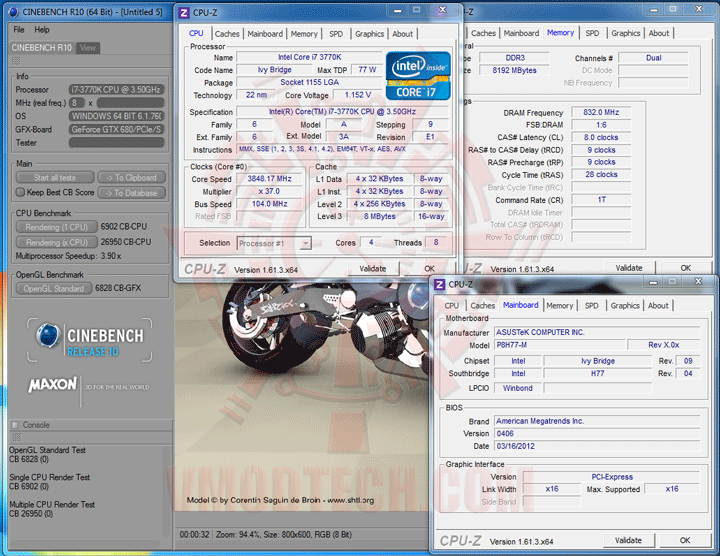

CINEBENCH R10

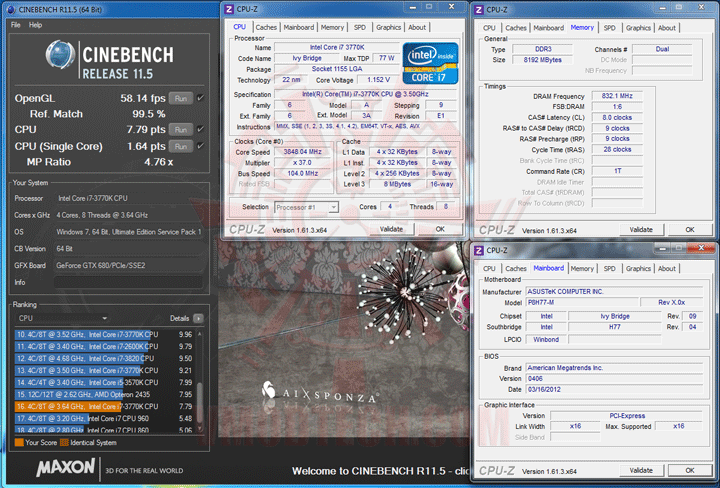

CINEBENCH R11.5

Cinebench Series ก็แรงใช้ได้ครับ

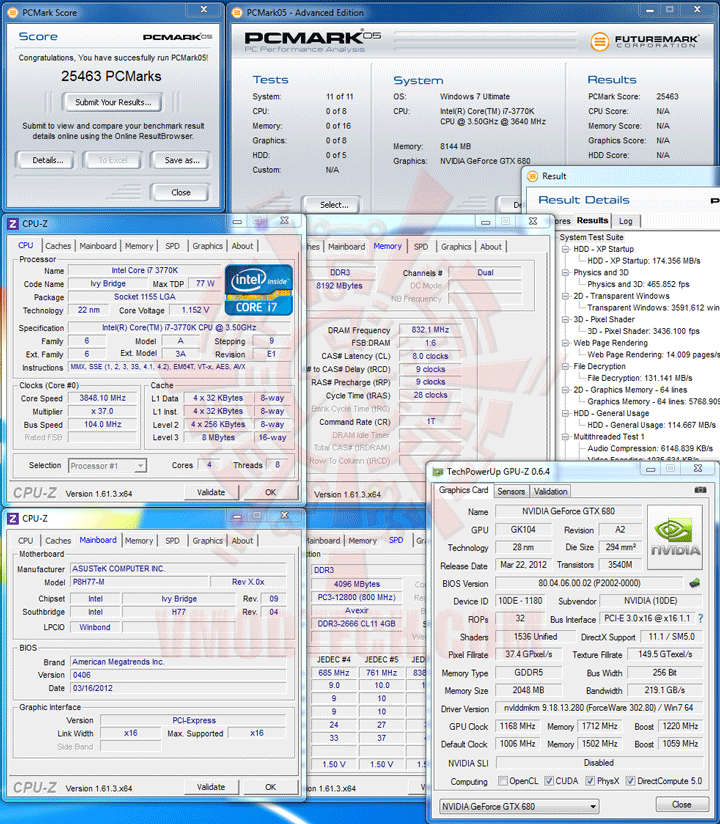

PCMark 05

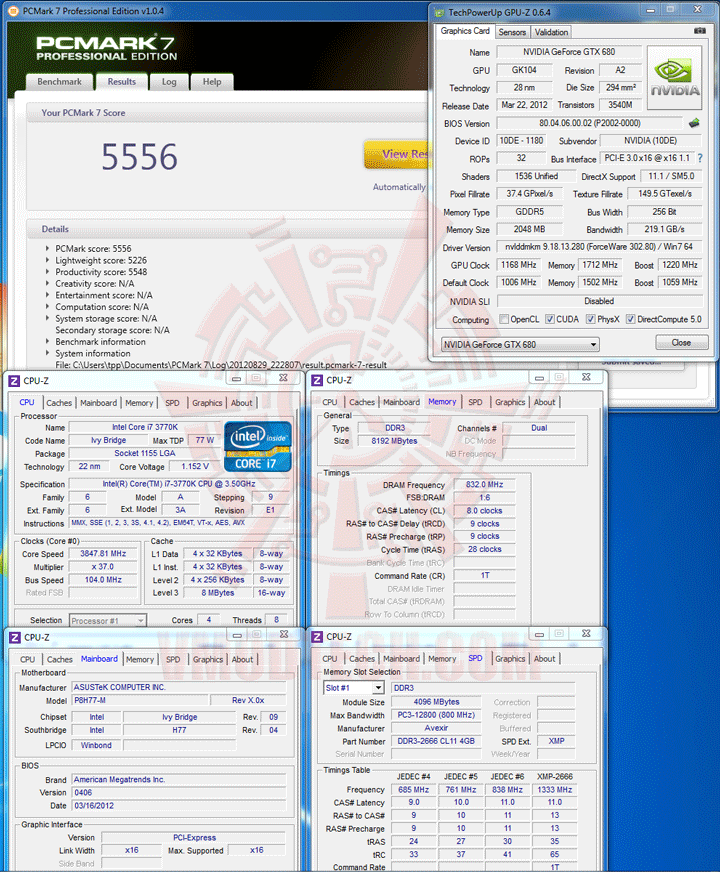

PCMark 7

แรงใช้ได้เลยครับ สำหรับตระกูล PCMark

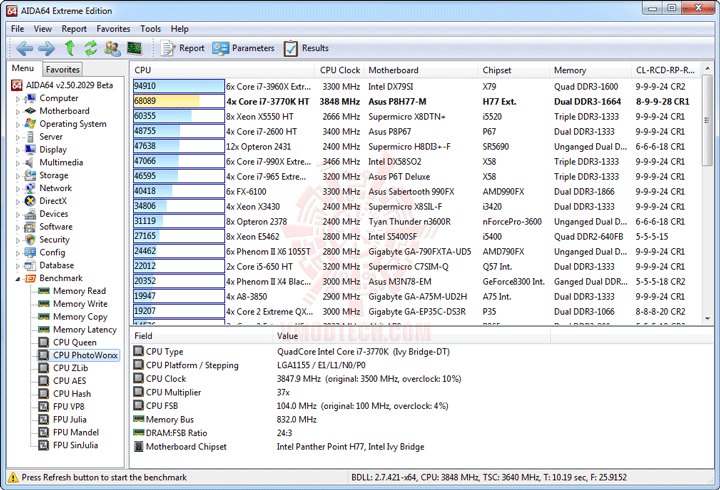

AIDA64 Extreme Edition

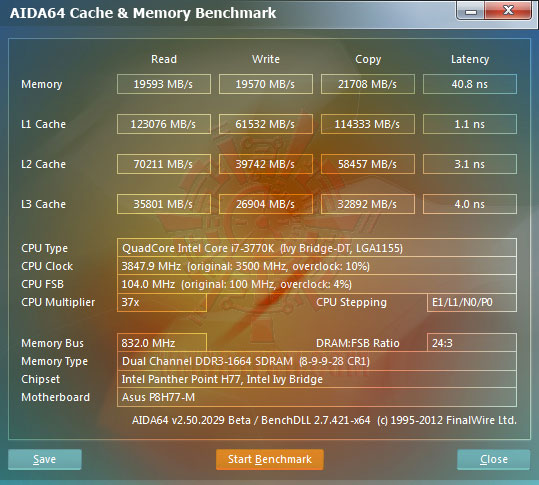

AIDA64 Cache & Memory Benchmark

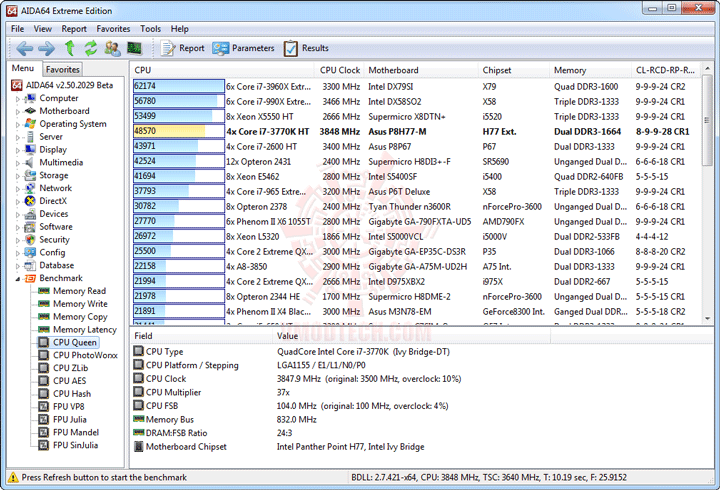

CPU Queen

CPU PhotoWorxx

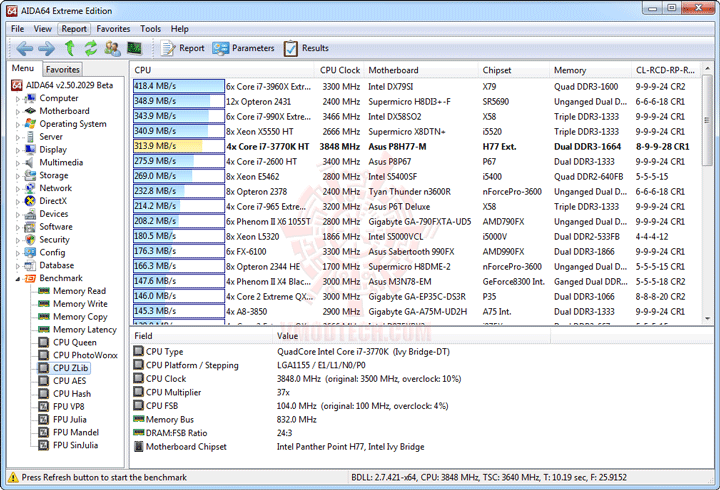

CPU ZLib

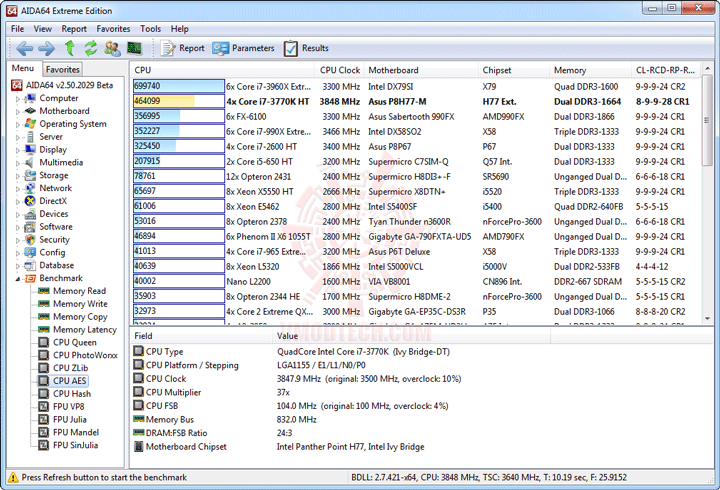

CPU AES

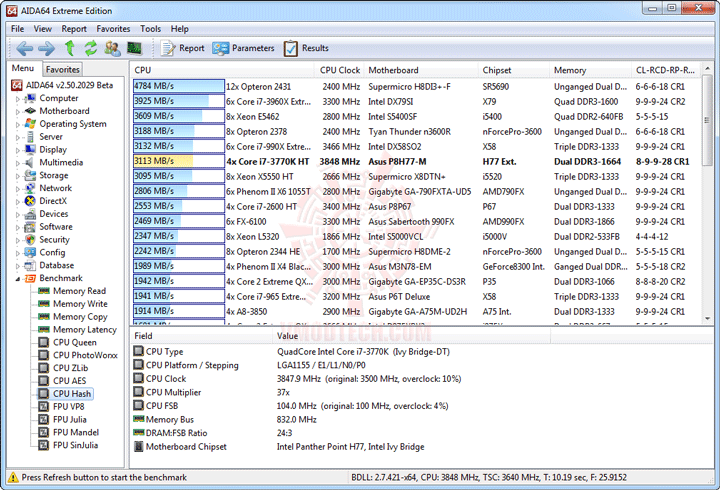

CPU Hash

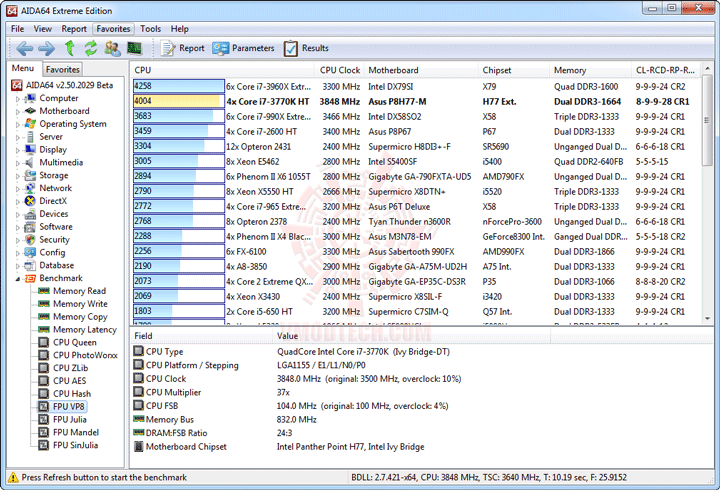

FPU VP8

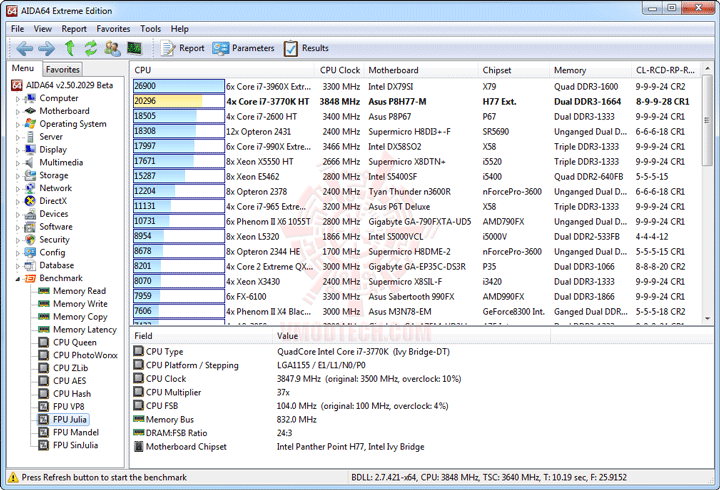

FPU Julia

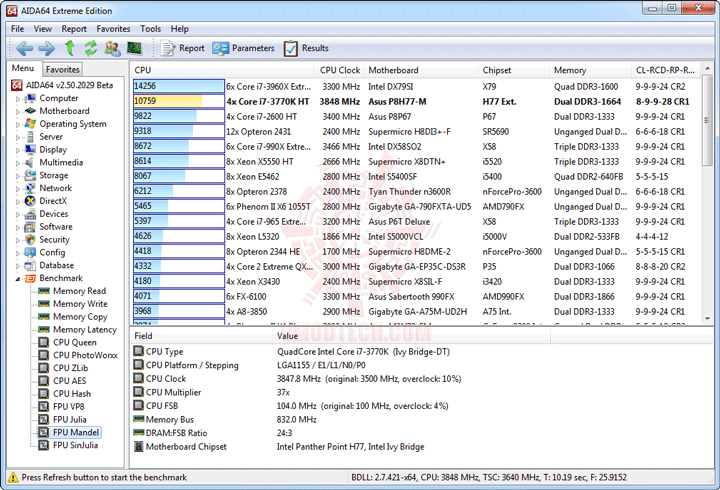

FPU Mandel

FPU SinJulia

ซีพียูแค่ 4 หัว 8 เธรด วิ่งด้วยความเร็วที่ไม่ได้สูงมากมาย แต่ก็ยังแรงใช้ได้กันเลยทีเดียวครับ

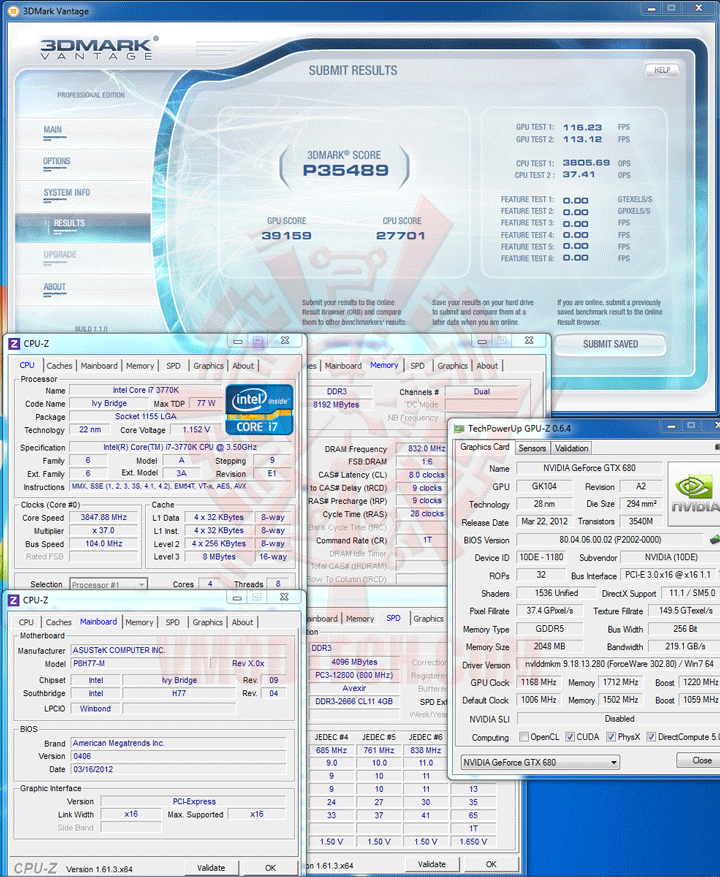

3DMark Vantage

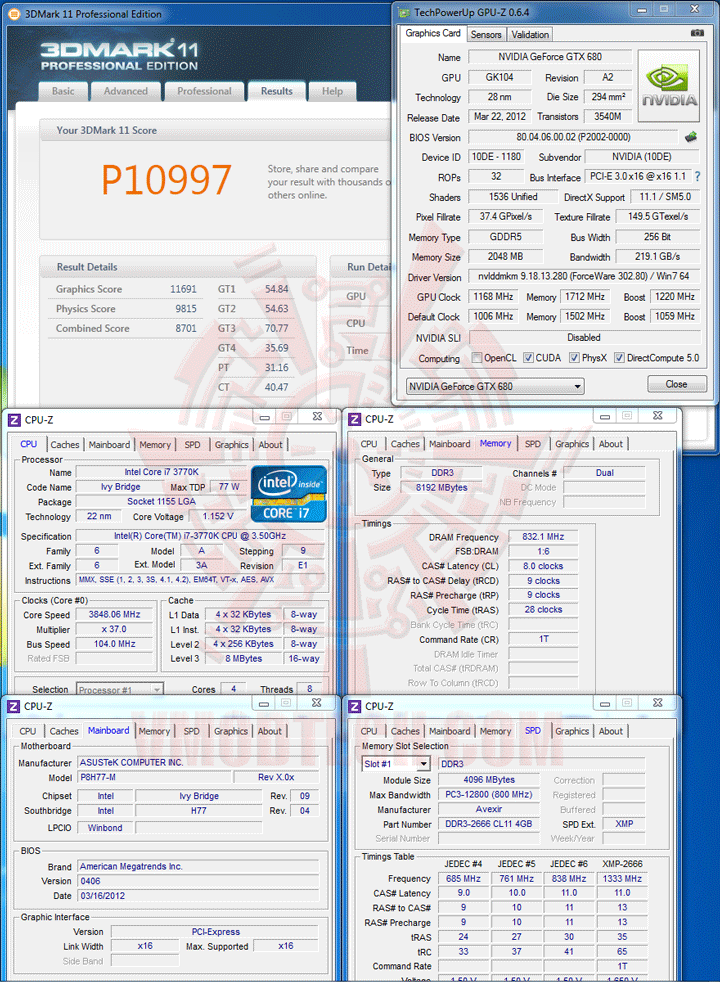

3DMark 11

ผลการทดสอบของตระกูล 3DMark ก็แรงไปกับพลังของ NVIDIA GeForce GTX 680

Unigine Heaven DX11 Benchmark 3.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

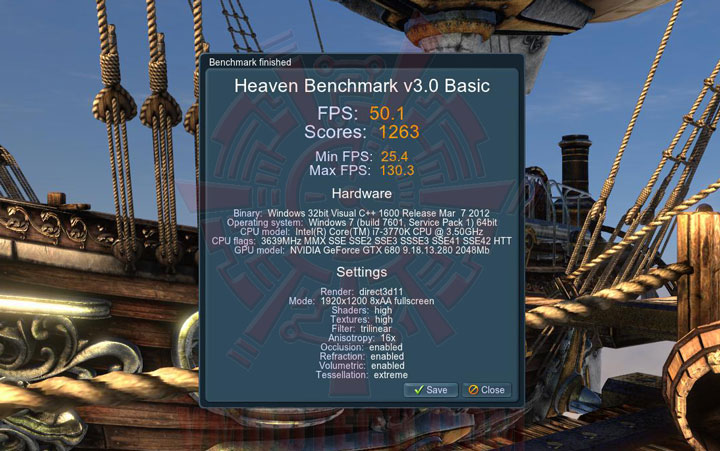

Unigine Heaven DX11 Benchmark 3.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 50.1 FPS

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS P8H77-M ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดรุ่นเล็กอีกรุ่นหนึ่งที่ใช้ Intel® H77 Express Chipset ที่น่าสนใจมากๆครับ โดดเด่นด้วย Features ใหม่ๆ อาทิเช่น USB 3.0 Boost UASP , LucidLogix Virtu MVP , PCI-E 3.0 Ready , SATA 6GB/s ฯลฯ และแถมยังโอเวอร์คล็อคแบบล็อคตัวคูณและลาก BClk กันได้แบบเสถียรๆที่ 3,848MHz @ BClk 104 MHz โดยไม่ต้องเพิ่มไฟเลี้ยงซีพียูใดๆทั้งสิ้นเลยอีกต่างหาก และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามเล็กกระทัดรัด หรูหราดูดีทุกมุมมอง ใครที่ต้องการความแรงขนาดเล็กแบบไม่ต้องจ่ายเงินแพงๆ ก็ไม่ควรพลาดในการพิจารณามาเธอร์บอร์ดรุ่นนี้นะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
