ASUS P8Z77-V Intel Z77 Motherboard Review

/ บทความโดย: tpp , 01/05/2012 15:04, 19,937 views / view in EnglishEN
«»
Share

.

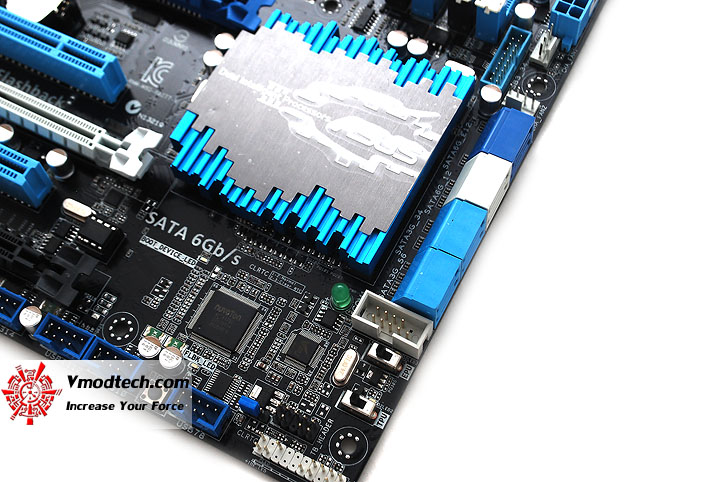

dsc 3860 ASUS P8Z77 V Intel Z77 Motherboard Reviewเลื่อนขึ้นมาด้านบนก็จะเห็น Heatsink ของ Z77 ที่มีการออกแบบเล่นลวดลายได้น่าชมเลย ใกล้ๆกันก็จะมีสวิทซ์ TPU และ EPU ในส่วนของ USB ที่มีมาบนบอร์ดนั้นสามารถจำแนกได้ตามนี้

ASMedia® USB 3.0 controller : *7
2 x USB 3.0 port(s) (2 ที่ back panel, ช่องสีฟ้า)
Intel® Z77 chipset : *7
4 x USB 3.0 port(s) (2 ที่ back panel, ช่องสีฟ้า, และอีกสองจากช่องเสียบกลางบอร์ด)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (
2 ที่ back panel, ช่องสีดำ, และอีกแปดจากช่องเสียบกลางบอร์ด)

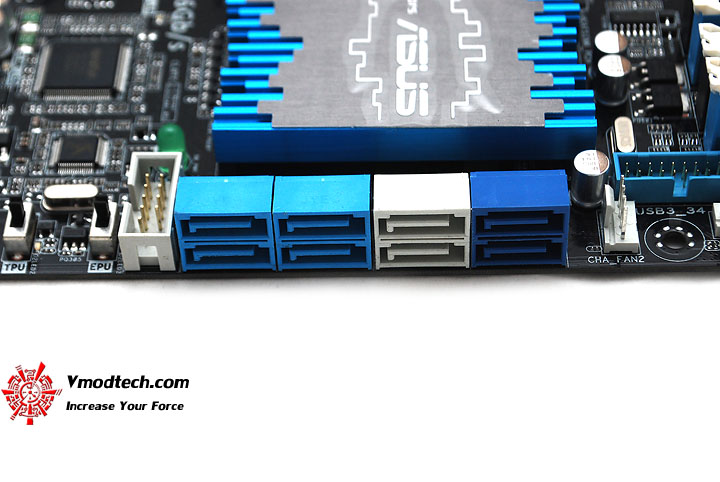

dsc 3861 ASUS P8Z77 V Intel Z77 Motherboard ReviewSATA Port

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), ช่องสีขาวขุ่น
4 x SATA 3Gb/s port(s), ช่องสีฟ้า
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *5
ASMedia® PCIe SATA controller : *6
2 x SATA 6Gb/s port(s), สีน้ำเงินเข้ม

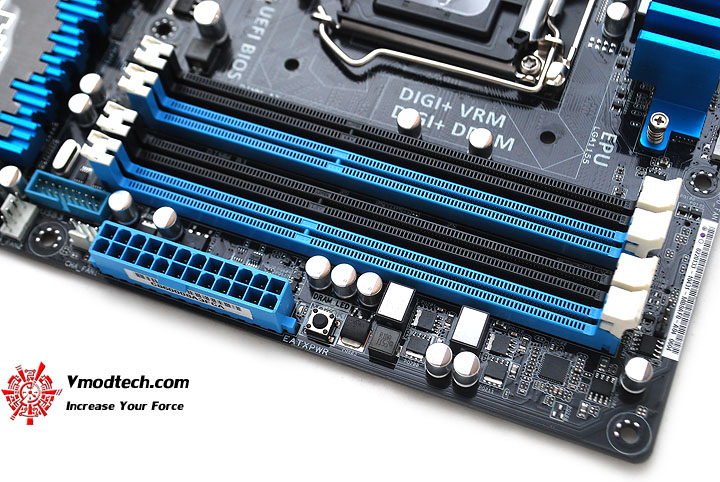

dsc 3862 ASUS P8Z77 V Intel Z77 Motherboard ReviewSlot Ram แบบ DDR3 มากันสี่ช่องเสียบแบบ Dual Channel ตามสเปก สามารถรองรับความจุได้สูงสุด 32GB และความเร็วที่รองรับก็ DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory

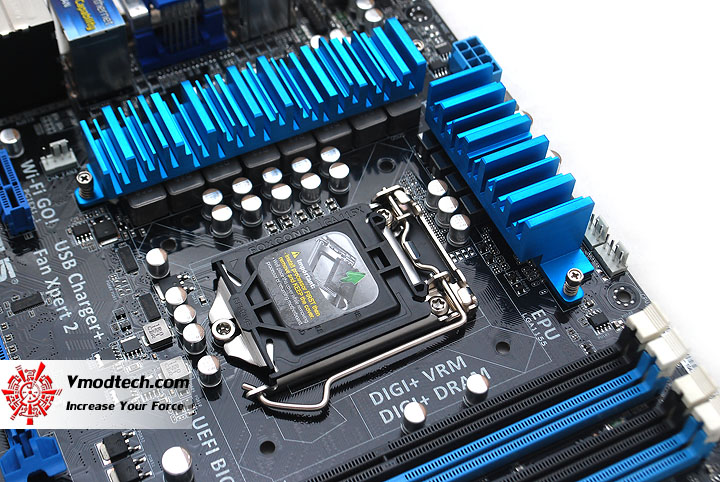

dsc 3863 ASUS P8Z77 V Intel Z77 Motherboard Reviewภาคจ่ายไฟแบบ 12 เฟส จัดกันมาพอควรครับ

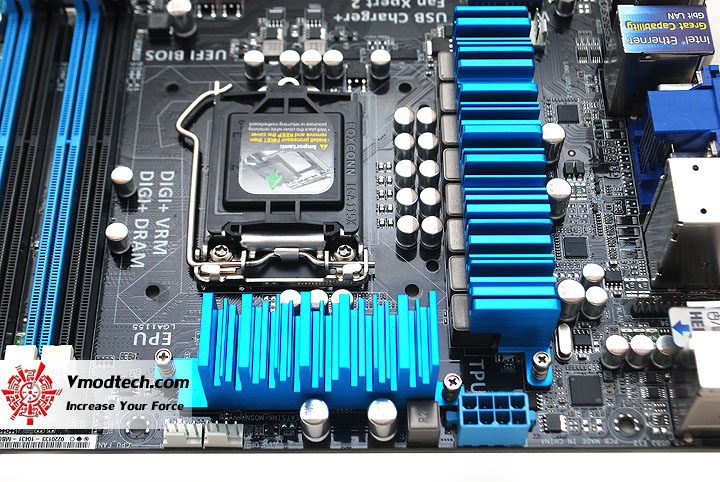

dsc 3865 ASUS P8Z77 V Intel Z77 Motherboard Reviewมุมมองจากด้านหัวของบอร์ดครับ โดยที่ Socket จะเป็น Foxxcon นะครับ

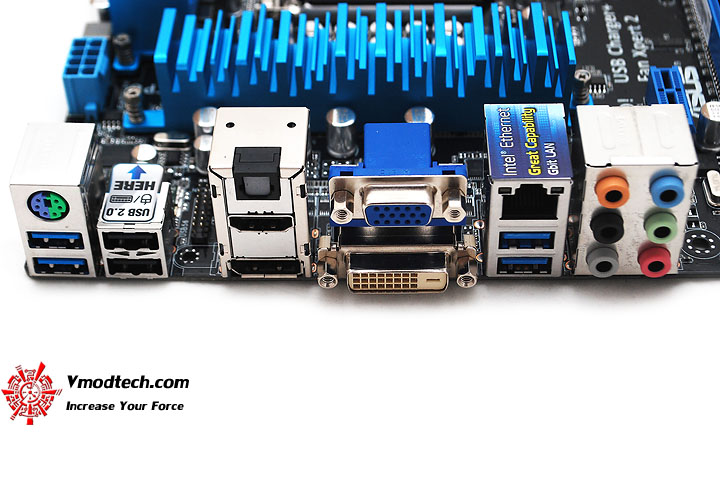

.dsc 3866 ASUS P8Z77 V Intel Z77 Motherboard Reviewด้านท้ายบอร์ดครับบรรจุมาเพียบ

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module

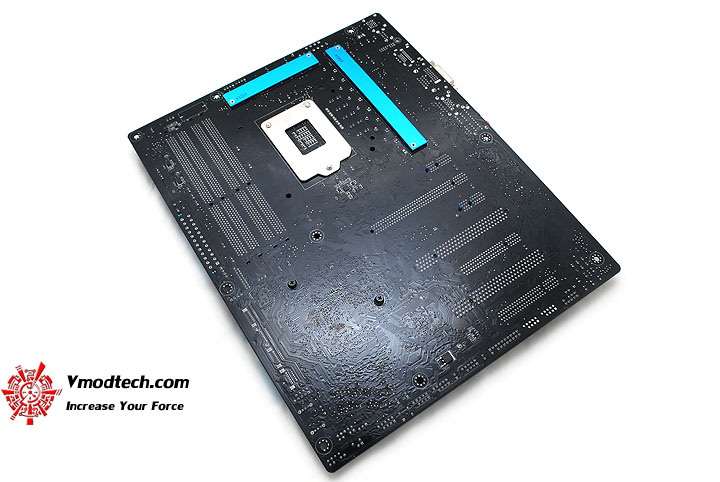

dsc 3867 ASUS P8Z77 V Intel Z77 Motherboard Reviewด้านหลังบอร์ดครับ ตัว PCB จะเป็นสีเข้มด้านๆสวยงามรวมทั้งมีแผ่นเพลทระบายความร้อนภาพจ่ายไฟหลักด้วย

.
