สวัสดีครับสมาชิก Vmodtech.com ทุกๆท่าน ขอนำเอาบทความรีวิว ASUS P8Z77-V เมนบอร์ด LGA1155 ที่มาพร้อมกับชิพเซต Z77 จาก ASUS มาให้ได้ชมกันครับ สำหรับ ASUS P8Z77-V นั้นก็ถือว่าเป็นรุ่นกลางของซีรีย์ P8Z77 ครับ แต่ถ้ามองจากตัวบอร์ด feature และของแถมที่มีมากับชุดนี้แล้ว อยากบอกว่า ASUS เอาใจใส่กับมันมากเช่นเคย เดี๋ยวเราไปรับชมรายละเอียดของตัว ASUS P8Z77-V กันก่อนเลยครับ

ASUS Website

รายละเอียด ASUS P8Z77-V นั้นแม้ว่าจะไม่ใช่รุ่นใหญ่สุดแต่ก็อัดแน่นด้วยฟีเจอร์ที่น่าสนใจทั้งนั้นเลยนะครับ

.

.

New Intel Core 3rd generation “Ivy-Bridge”

…เวลาผ่านไปอย่างไม่รีรอจริงๆ ผมยังคงจำได้ว่าในครั้งก่อนยังได้มาพบกับท่านผู้อ่านกันในบทความช่วงสมัยที่ Intel Core 2nd generation โค้ดเนม Sandy-Bridge เปิดตัวแรกๆ จนมาถึงวันนี้ก็ได้มาถึงเวลาสำหรับงานสถาปัตยกรรมระดับไมโคร (Micro-Architure) ของตัวโปรเซสเซอร์ใหม่จากทางอินเทล ที่จะให้ว่ากันง่ายๆ เจ้าสถาปัตยกรรมใหม่นี้ที่อินเทลเรียกชื่อการค้าว่า Intel Core 3rd generation นั้นมันก็คือ Sandy-Bridge ที่ถูกปรับปรุงรายละเอียดยิบย่อยตั้งแต่เทคโนโลยีการผลิต (22นาโนเมตร) ไปจนถึงฟีเจอร์ต่างๆของตัวโปรเซสเซอร์ ให้ดียิ่งๆขึ้นไปนั้นเองครับ แต่ยังคงพื้นฐานของ Sandy-Bridge ไว้ ถ้าให้พูดกันง่ายๆก็คือเป็น Sandy-Bridge Minorchange ออกมาเรียกว่า “Ivy-Bridge”

…ทุกครั้งที่อินเทลมีการเปิดตัวสถาปัตยกรรมระดับไมโครใหม่ หรือมีการเปิดตัวโปรเซสเซอร์เจเนอร์เรชั่นใหม่ ก็คงจะได้หยิบยกเอาโมเดล “Tick-Tock” ของทางอินเทลขึ้นมาอธิบายอยู่ร่ำไป ครั้งนี้ก็เช่นกัน กล่าวได้คือจังหวะนาฬิกาเทคโนโลยีของอินเทลเดินไปในช่วง “Tock” นั้นหมายถึงการเปลี่ยนแปลงสถาปัตยกรรมระดับไมโครขนานใหญ่ หรือว่ากันให้เข้าใจง่ายๆก็ต้องใช้คำว่า “Modelchange” ส่วนจังหวะ “Tick” นั้นหมายถึงการเปลี่ยนแปลงสถาปัตยกรรมระดับไมโครด้วยการอิงพื้นฐานของโมเดลเริ่มต้น และนำมาปรับปรุงฟีเจอร์ให้ดียิ่งขึ้น โดยมากเป็นการปรับปรุงเทคโนโลยีการผลิตให้ละเอียดขึ้น (นาโนเมตร)

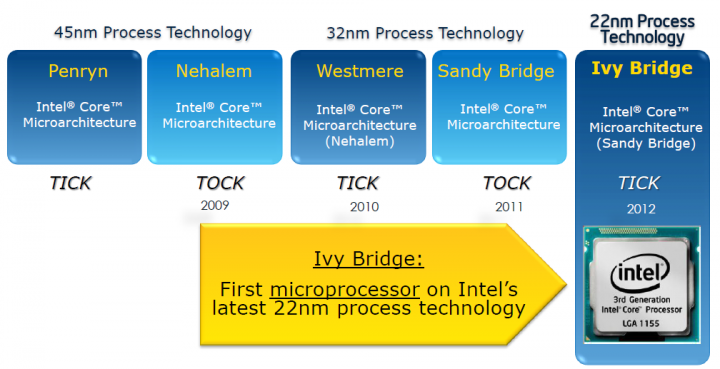

…แน่นอนครับว่า Ivy-Bridge ที่ถูกจัดให้อยู่ในช่วงจังหวะการเดินทาง “Tick” นั้นคือการปรับเปลี่ยนสถาปัตยกรรมระดับไมโครของอินเทลโดยอิงพื้นฐานมาจาก “Sandy-Bridge” ที่เราคุ้นเคยกันดี อินเทลเรียกนับให้ Ivy-Bridge ให้เป็น “Intel Core 3rd generation processor” โดยมีการนำเอาเทคโนโลยีการผลิตระดับ 22นาโนเมตร มาใช้ในการผลิต ซึ่งถือได้ว่าเป็นผลิตภัณฑ์เซมิคอนดักเตอร์อย่างแรกของทางอินเทลที่ใช้เทคโนโลยีการผลิตนี้ ตลอดจนมีการปรับปรุงระบบกราฟฟิคอินติเกรตภายในตัวซีพียูให้มีประสิทธิภาพดีขึ้น นำเอาเทคนิคการจัดเรียงโครงสร้างทรานซิสเตอร์แบบใหม่มาใช้ ที่เรียกว่า “3D Tri-gate” ซึ่งจะทำให้ทรานซิสเตอร์มีขนาดเล็กลงและมีการใช้พลังงานได้อย่างคุ้มค่ามากขึ้น นอกจากเทคนิคการผลิตใหม่ๆ อินเทลยังได้ทำให้ 3rd generation processor ของพวกเขาให้สนับสนุนการเชื่อมต่อ I/O แบบใหม่ๆด้วยตัวแพลตฟอร์มโดยไม่ต้องอาศัยคอนโทรลเลอร์เพิ่มเติมใดๆในระบบ อย่าง PCI Express 3.0, SATA 6GB/s, USB3.0 ที่จะเป็นมาตรฐานสำหรับแพลตฟอร์มใหม่ของอินเทล และมีการสนับสนุนระบบไร้สายต่างๆอย่างกว้างขวางด้วยการเปิดตัวออฟชั่นของการ์ดไวเรสใหม่ถึง 5 ตัวด้วยกันครับ

…สถาปัตยกรรมโดยภาพรวมนั้นยังคงเป็นลักษณะที่มีการแชร์กันของ Level 3 Cache อยู่ระหว่างแกนประมวลผลทั้งสี่แกน และตัวประมวลผลกราฟฟิค และแน่นอนว่า System agent ต่างๆทั้งเมมโมรีคอนโทรลเลอร์ ส่วนควบคุมหน่วยแสดงผล ส่วนเชื่อมต่อบัสความเร็วสูง ยังคงมีอยู่ในตัวซีพียู (ส่วนประกอบที่เป็นชิปเซ็ตทิศเหนือเดิม) ซึ่งใน Ivy-Bridge นั้นก็ได้มีการสนับสนุนเมมโมรีแบบ DDR3L ซึ่งเป็นมาตรฐานเมมโมรีกินไฟต่ำของทาง JEDEC รวมไปถึงหน่วยประมวลผลกราฟฟิคใหม่ที่สนับสนุน DirectX 11 จากเดิมที่เป็น Intel HD2000 และ HD3000 ใน Sandy-Bridge อัพเกรดมาเป็น Intel HD2500 และ Intel HD4000 ใน Ivy-Bridge

OVERCLOCKING

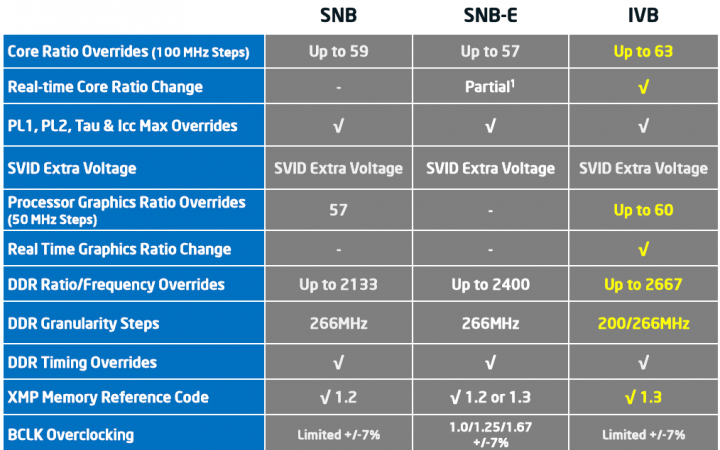

…ในส่วนของการโอเวอร์คล๊อก เนื่องจาก Ivy-Bridge นั้นยังคงเป็นซีพียูที่มีพื้นฐานคล้ายคลึงอยู่กับ Sandy-Bridge เดิม รายละเอียดส่วนใหญ่นั้นบอกได้เลยว่าไม่มีอะไรเปลี่ยนแปลงนักครับ จะมีเพียงแค่ตัวคูณที่สามารถปรับได้สูงสุด 63 จากเดิม 59 และกลไกการปรับตัวคูณแบบ real-time แบบใหม่ รวมไปถึงความสามารถในการปรับแต่งความเร็วของตัวประมวลผลกราฟฟิคภายในที่จะสามารถปรับให้ได้แรงขึ้นกว่าเดิม และสุดท้ายคือเรื่องของเมมโมรีที่สนับสนุนโปรไฟล์เมมโมรีประสิทธิภาพสูงแบบ XMP 1.3 พร้อมทั้งสามารถปรับอัตตราทดแรมต่อความเร็วซีพียูให้ดันความเร็วแรมไปได้ถึงระดับ DDR 2667MHz จากเดิมที่เคยทำได้เพียง 2133 และ 2400 สำหรับ SNB-E ครับ

Graphics

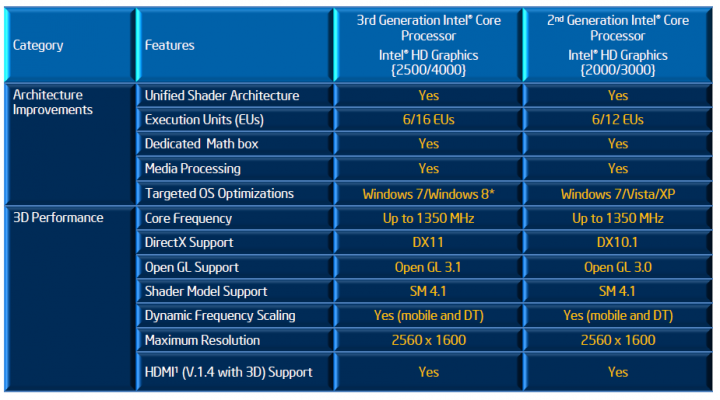

…การปรับปรุงใน Ivy-Bridge ในด้านของกราฟฟิคสำหรับ Intel HD2500/4000 ก็จะมีตั้งแต่เพิ่มตัวประมวลผล EU (Execution Units) ที่ปกติเราๆจะคุ้นเคยกันในชื่อของ Shader Units (มันคือสิ่งเดียวกัน) เพิ่มขึ้นจากเดิมที่มี 12 ใน HD3000 เป็น 16 ใน HD4000 รวมไปถึงมีการออกแบบมาเพื่อพร้อมที่จะสนับสนุนการทำงานกับ Windows 8 อย่างเต็มรูปแบบ ด้วยการสนับสนุน API ล่าสุดอย่าง Direct X11 ที่สามารถทำ tesselation ภาพกราฟฟิคได้ครับ ซึ่งแต่เดิมใน HD2000 และ 3000 ใน 2nd gen นั้นจะสนับสนุนเพียงแค่ Direct X 10.1 เท่านั้น นอกจากนี้ยังคงการสนับสนุน HTML5.0 อย่างเต็มรูปแบบด้วยครับ

New 7 series Chipset

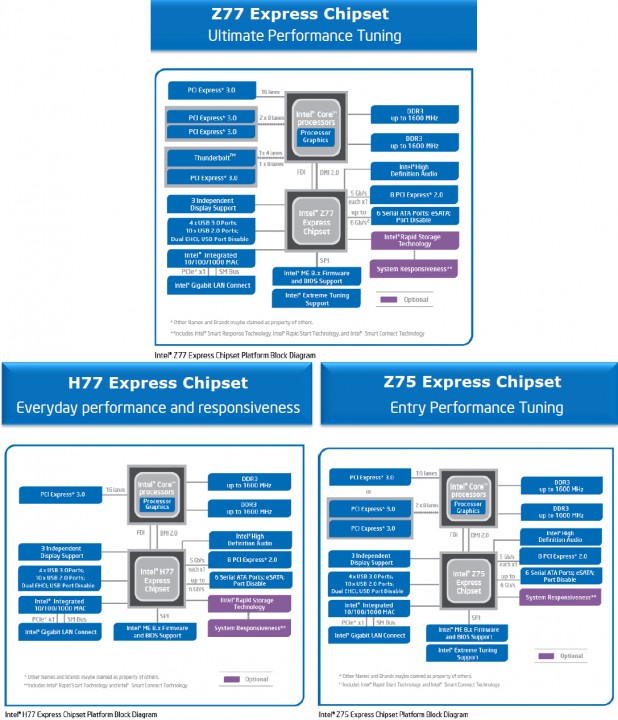

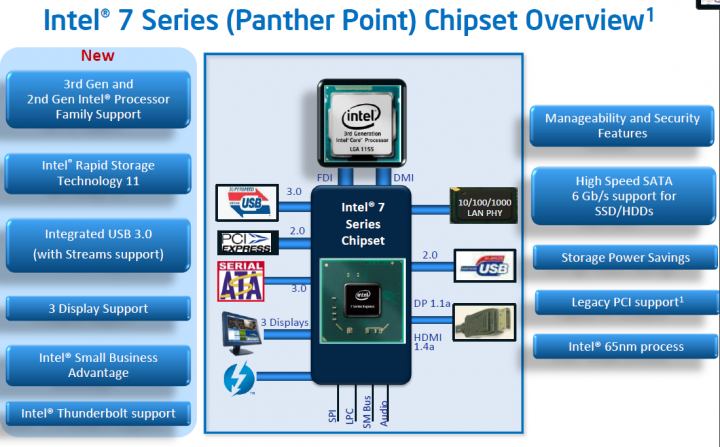

…Ivy-Bridge ถึงแม้จะเป็นการอัพเดตสถาปัตยกรรมของ Sandy-Bridge ด้วยการเพิ่มฟีเจอร์ต่างๆ ไม่ใช่เป็นการยกเครื่องโครงสร้างใหม่หมด แต่ก็ยังคงมีชิปเซ็ตตระกูลใหม่เปิดตัวตามๆกันมาอย่าง Intel 7 Series ที่จะใช้เทคโนโลยีการผลิตระดับ 65 นาโนเมตร สนับสนุนซีพียูทั้ง Sandy-Bridge และ Ivy-Bridge รองรับการต่อออกหน้าจอถึง 3 หน้าจอด้วยกัน มีตัวควบคุม SATA 6GB/s และ USB3.0 มาให้ในตัว รวมไปถึงเทคโนโลยียิบย่อยต่างๆของอินเทลตัวอย่างเช่น Rapid Storage เทคโนโลยีที่จะช่วยทำให้การเข้าถึงข้อมูลของฮาร์ดดิสก์จานหมุนลูกใหญ่ๆนั้นเร็วขึ้นด้วยการ cache ข้อมูลลงในฮาร์ดไดร์ฟ SSD ที่ไม่จำเป็นต้องมีขนาดใหญ่เท่าฮาร์ดดิสก์ลูกหลักก็ได้

…อินเทลยังคงยืนหยัดกับรหัสนำหน้าชิปเซ็ตของตนในระบบเดิมครับคือ Z series กับ H series สำหรับผู้ใช้ทั่วไป และเฟดเอาชื่อ P series เดิมออกไป โดยที่ Z series นั้นจะเป็นตระกูลที่สามารถทำการปรับแก้ไขตัวคูณของซีพียูเพื่อทำการโอเวอร์คล๊อกได้ โดยจะมี Z77 และ Z75 ทั้งสองตัวนั้นต่างกันตรงที่การสนับสนุนบัส PCI-E ใน 77 นั้นมากกว่า 75 และเทคโนโลยี Intel Rapid Storage ที่จะไม่มีใน Z75 ส่วน H77 นั้นเรียกง่ายๆคือเป็น Z77 ที่ถูกตัดความสามารถในการปรับแต่งความเร็วซีพียู (โอเวอร์คล๊อก) ออกไปนั้นเองครับ นอกจากนี้ยังคงมี Q Series ที่ผมไม่ได้ยกมาพูดถึง ณ ตรงนี้ ซึ่ง Q series นั้นจะเป็นตระกูลสำหรับแพลตฟอร์ที่ใช้ในระดับองค์กร มีฟีเจอร์ทางด้านความปลอดภัยและการจัดการที่จะทำมาให้เหมาะสมกับการใช้งานในองค์กรครับ

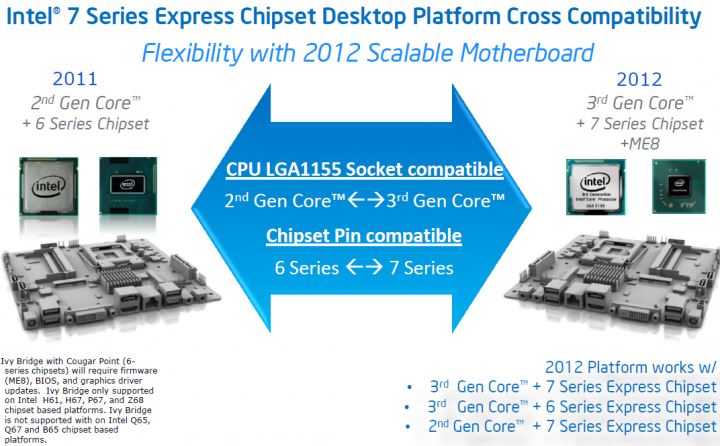

…ชิปเซ็ต 7 series ใหม่และซีพียูใหม่ในปี 2012 นี้ (Ivy-Bridge) ยังคงยืนหยัดอยู่บนซอกเก็ต LGA1155 อยู่ครับ สำหรับคนที่มีเมนบอร์ด 6 series ใช้งานอยู่แล้วหากต้องการอัพเกรดมาเป็น Ivy-Bridge ก็จะสามารถทำได้ด้วยการอัพเฟิร์มแร์ไบออส ME8 ลงไป ซึ่งจะทำได้เฉพาะกับชิปเซ็ต H61,67,P67 และ Z68 เท่านั้น ไม่รองรับ Q67 และ B65 ส่วนในขณะที่ผู้ที่ซื้อเมนบอร์ด 7 series ไป ก็ยังจะสามารถนำเอาซีพียูรุ่นเก่ามาใช้งานบนบอร์ดตัวใหม่ได้เช่นกัน ซึ่งการนำ Sandybridge มาใช้กับบอร์ด 7 series นั้นก็ต้องทำความเข้าใจว่าจะไม่สามารถใช้งาน PCI Express 3.0 ได้เนื่องจากตัวซีพียูไม่มีส่วนควบคุม ซึ่งถ้าท่านศึกษาเอาจาก block diagram ดีดีก็จะเข้าใจครับว่า PCI Express 3.0 เป็นระบบบัสความเร็วสูงที่ขึ้นตรงอยู่กับซีพียู เมนบอร์ดจะใช้ได้หรือไม่ได้ ก็ขึ้นอยู่กับซีพียู เป็นสำคัญ

Core i7 Ivy-Bridge Model Line-up

Model	Core/Thread	Base Freq.	Turbo Freq.	L3 Cache	Graphic	iGFX Clock/Turbo	TDP
Core i7 3770K	4/8	3.5GHz	3.9GHz	8MB	HD4000	650/1350MHz	77W
Core i7 3770	4/8	3.4GHz	3.9GHz	8MB	HD4000	650/1350MHz	77W
Core i7 3770T	4/8	2.5GHz	3.7GHz	8MB	HD4000	650/1350MHz	45W
Core i7 3770S	4/8	3.1GHz	3.9GHz	8MB	HD4000	650/1350MHz	65W

สิ่งแรกที่จะพบได้ในตารางแสดงรุ่นของ Ivy-Bridge นี้คือในซีพียูรุ่นใหม่นี้จะมีตัวเลขนำหน้ารหัสโมเดลเป็นเลข 3 ส่วนรหัสลงท้ายที่เป็นตัวอักษร ยังคงมีความหมายเหมือนเดิม K คือ Unlock คือเป็นโมเดลที่สามารถทำการ overclock โดยปรับตัวคูณได้ ส่วนโมเดล T นั้นคือโมเดลประหยัดไฟพิเศษ (TDP 45watt) และ S คือโมเดลประหยัดไฟ (TDP 65W) ส่วนโมเดลที่ไม่มีอะไรลงท้ายก็หมายถึงโมเดลปกติทั่วไปครับ

Core i5 Ivy-Bridge Model Line-up

Model	Core/Thread	Base Freq.	Turbo Freq.	L3 Cache	Graphic	iGFX Clock/Turbo	TDP
Core i5 3570K	4/4	3.4GHz	3.8GHz	6MB	HD4000	650/1350MHz	77W
Core i5 3570	4/4	3.4GHz	3.8GHz	6MB	HD2500	650/1150MHz	77W
Core i5 3550	4/4	3.3GHz	3.7GHz	6MB	HD2500	650/1150MHz	77W
Core i5 3550S	4/4	3.0GHz	3.7GHz	6MB	HD2500	650/1150MHz	65W
Core i5 3470	4/4	3.2GHz	3.6GHz	6MB	HD2500	650/1100MHz	77W
Core i5 3450	4/4	3.1GHz	3.5GHz	6MB	HD2500	650/1100MHz	77W
Core i5 3450S	4/4	2.8GHz	3.5GHz	6MB	HD2500	650/1100MHz	65W
Core i5 3330	4/4	3.0GHz	3.2GHz	6MB	HD2500	650/1050MHz	77W

ในส่วนของ Core i5 นั้นก็จะต่างกับ i7 ตรงที่ L3 cache จะน้อยกว่าอยู่ที 6MB และกราฟฟิคโดยส่วนใหญ่จะเป็น HD2500 (ที่มี EUs เพียง 6 หน่วย) และไม่มีเทคโนโลยี Hyper Threading ซึ่งก็จะทำให้นับแกนซีพียูได้เพียงแค่ 4 แกนทั้งแบบจำลองและแบบจริง ส่วน Core i3 นั้นก็จะมีรายละเอียดมาในภายหลัง

หลังจากนี้ก็ขอให้ท่านได้เตรียมพร้อมไปชมความแรงของ Ivy-bridge กับบททดสอบตามสไตล์ของเรากันได้เลยครับ

..

.

Mother Board Appearance

.

กล่องสีดำตัดด้วยลวดลายในแบบของ ASUS ที่มีมาตั้งแต่เริ่มครับ

ฟังก์ชั่นและ Feature ที่เป็นเอกลักษณ์ของซีรีย์นี้

.

เปิดกล่องมาก็จะพบกับ Motherboard เลย

อุปกรณ์ที่มากับกล่องครับ

User’s manual
I/O Shield
2 x SATA 3Gb/s cable(s)
2 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)
1 x ASUS Wi-Fi GO! card(s)
1 x Wi-Fi Ring Moving Antenna(s)

.บอร์ดขนาด ATX ปกติด้วยโทนสีฟ้าตัดกับ Motherboard สีเข้มๆ

PCI Express Slot

2 x PCIe 3.0/2.0 x16 (x16 or dual x8) *³
1 x PCIe 2.0 x16 (x4 mode, black)
2 x PCIe 2.0 x1 *⁴
2 x PCI

บริเวณขวาล่างของบอร์ดจะเป็นส่วนของ Front Panel Connector ครับ

.

.

เลื่อนขึ้นมาด้านบนก็จะเห็น Heatsink ของ Z77 ที่มีการออกแบบเล่นลวดลายได้น่าชมเลย ใกล้ๆกันก็จะมีสวิทซ์ TPU และ EPU ในส่วนของ USB ที่มีมาบนบอร์ดนั้นสามารถจำแนกได้ตามนี้

ASMedia® USB 3.0 controller : *⁷
2 x USB 3.0 port(s) (2 ที่ back panel, ช่องสีฟ้า)
Intel® Z77 chipset : *⁷
4 x USB 3.0 port(s) (2 ที่ back panel, ช่องสีฟ้า, และอีกสองจากช่องเสียบกลางบอร์ด)
Intel® Z77 chipset :
10 x USB 2.0 port(s) (2 ที่ back panel, ช่องสีดำ, และอีกแปดจากช่องเสียบกลางบอร์ด)

SATA Port

Intel® Z77 chipset :
2 x SATA 6Gb/s port(s), ช่องสีขาวขุ่น
4 x SATA 3Gb/s port(s), ช่องสีฟ้า
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *⁵
ASMedia® PCIe SATA controller : *⁶
2 x SATA 6Gb/s port(s), สีน้ำเงินเข้ม

Slot Ram แบบ DDR3 มากันสี่ช่องเสียบแบบ Dual Channel ตามสเปก สามารถรองรับความจุได้สูงสุด 32GB และความเร็วที่รองรับก็ DDR3 2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory

ภาคจ่ายไฟแบบ 12 เฟส จัดกันมาพอควรครับ

มุมมองจากด้านหัวของบอร์ดครับ โดยที่ Socket จะเป็น Foxxcon นะครับ

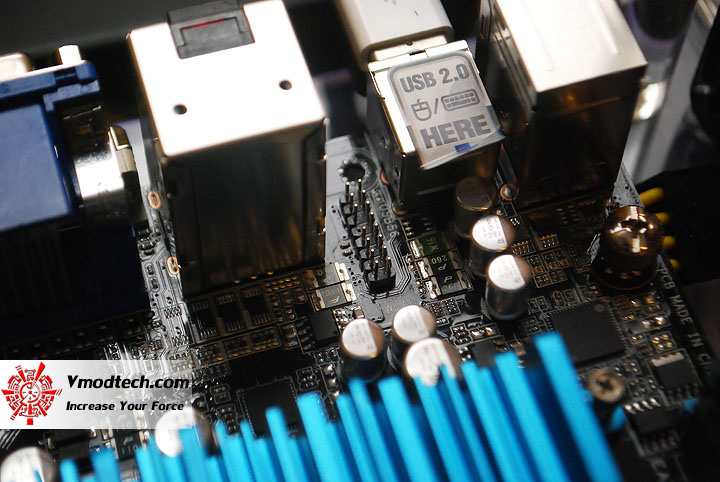

.ด้านท้ายบอร์ดครับบรรจุมาเพียบ

1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D
1 x D-Sub
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
4 x USB 3.0
2 x USB 2.0
1 x Optical S/PDIF out
6 x Audio jack(s)
1 x WLAN connector(s) for ASUS wireless module

ด้านหลังบอร์ดครับ ตัว PCB จะเป็นสีเข้มด้านๆสวยงามรวมทั้งมีแผ่นเพลทระบายความร้อนภาพจ่ายไฟหลักด้วย

.

.

Core i7 3770K

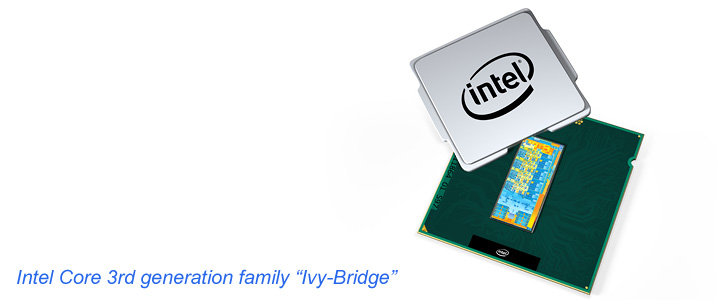

มาถึงตัว CPU ที่เป็นพระเอกในวันนี้ครับ Intel Core i7 3770K Ivy Bridge

Details from AIDA64

.

ASUS P8Z77-V Intel Z77 Motherboard Details from AIDA64

ครบถ้วนสมบูรณ์กันไปแล้ว

.

.

System Configuration

SYSTEMS
.CPU	..Intel Core i7 3770K Ivy Bridge
.Motherboard	..ASUS P8Z77-V Intel Z77 Motherboard
.Memory	..G.SKILL RipjawsX F3-17000CL9Q 4GB x 2
.Graphic Card	..NVIDIA GTX680
.Harddisk	..OCZ Octane 128 GB
.CPU Cooler	..Water Cooling (EK HF, MCP655, XSPC RX480+240)
.Power Supply	..Thermaltake Toughpower 1500 Watt
.Operating System.	..Windows 7 Ultimate 64-bit

ภาพของชุดทดสอบนี้

งามหยดกันจริงๆ

CPU Validate Link

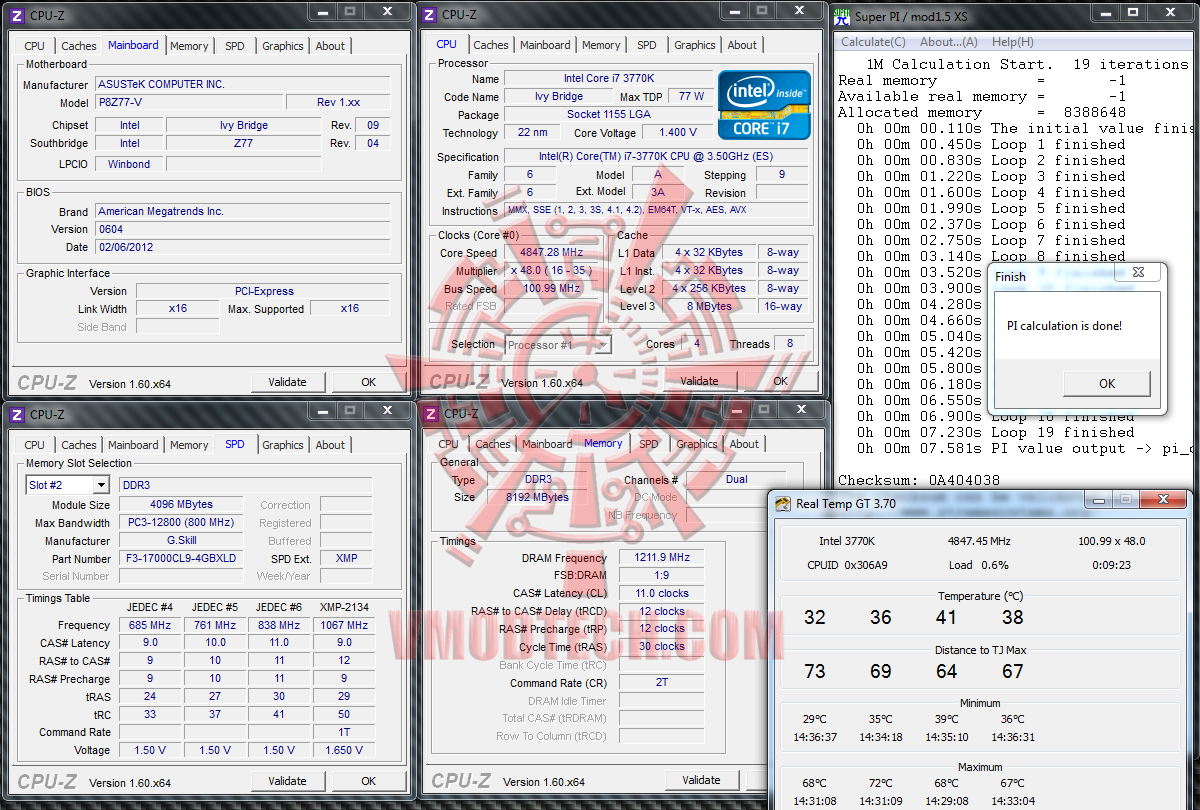

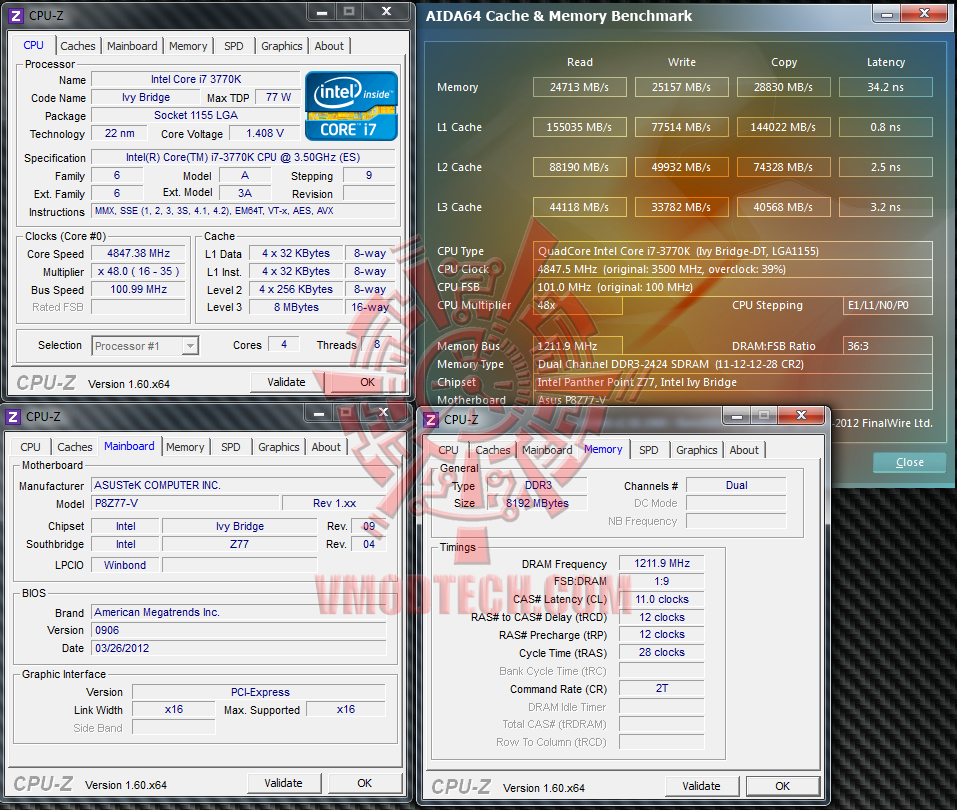

สำหรับ ASUS P8Z77-V ในวันนี้นั้น ถือว่าทำผลงานได้ดีพอควรครับที่ตัวคูณ 48 x BUS 101 ได้ความเร็วที่ 4.847 GHz ด้วยไฟที่จ่ายจาก Bios 1.41v Load Line Calibration ที่ Ultra High เพื่อจะตรึงไม่ให้ VCore ร่วง และมันก็ทำได้ดีมาก

โดยที่วันนี้ผมขอทดสอบที่ค่านี้ครับคือ 48 x 101 = 4.847 GHz ด้วยไฟที่จ่ายจากบอร์ดที่ 1.40v ค่าไฟอื่นๆนั้นออโต้หมด ในส่วนของแรมนั้นผมเซตไว้ที่บัส 2400 MHz ครับวันนี้

..

แรมวันนี้วิ่งได้ที่ประมาณสองพันสี่ครับ เล่นแรมได้ง่ายครับ

.การ์ดจอที่ร่วมเทสก็ยังเป็น Galaxy GTX680 เช่นเคย

.

.

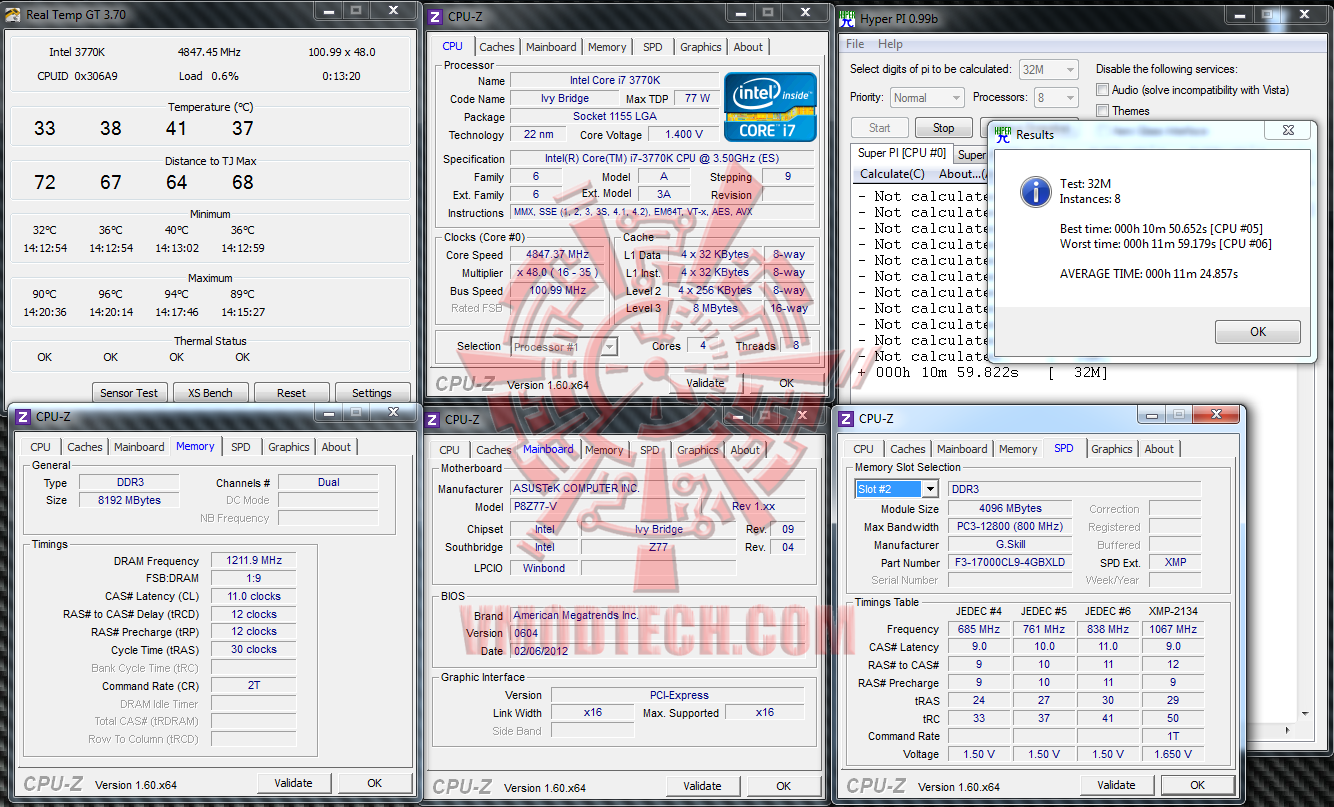

.SuperPI Suites

SuperPI 1M Single Thread

เร็วจริงๆครับสำหรับ SuperPI 1 เมกที่เวลาเจ็ดวิกลางๆ

SuperPI 32M Multi Thread

สำหรับ 32 เมกมัลติเทรดนั้นก็จบเร็วมากเช่นกันที่สิบนาทีเกือบๆสิบเอ็ดนาที

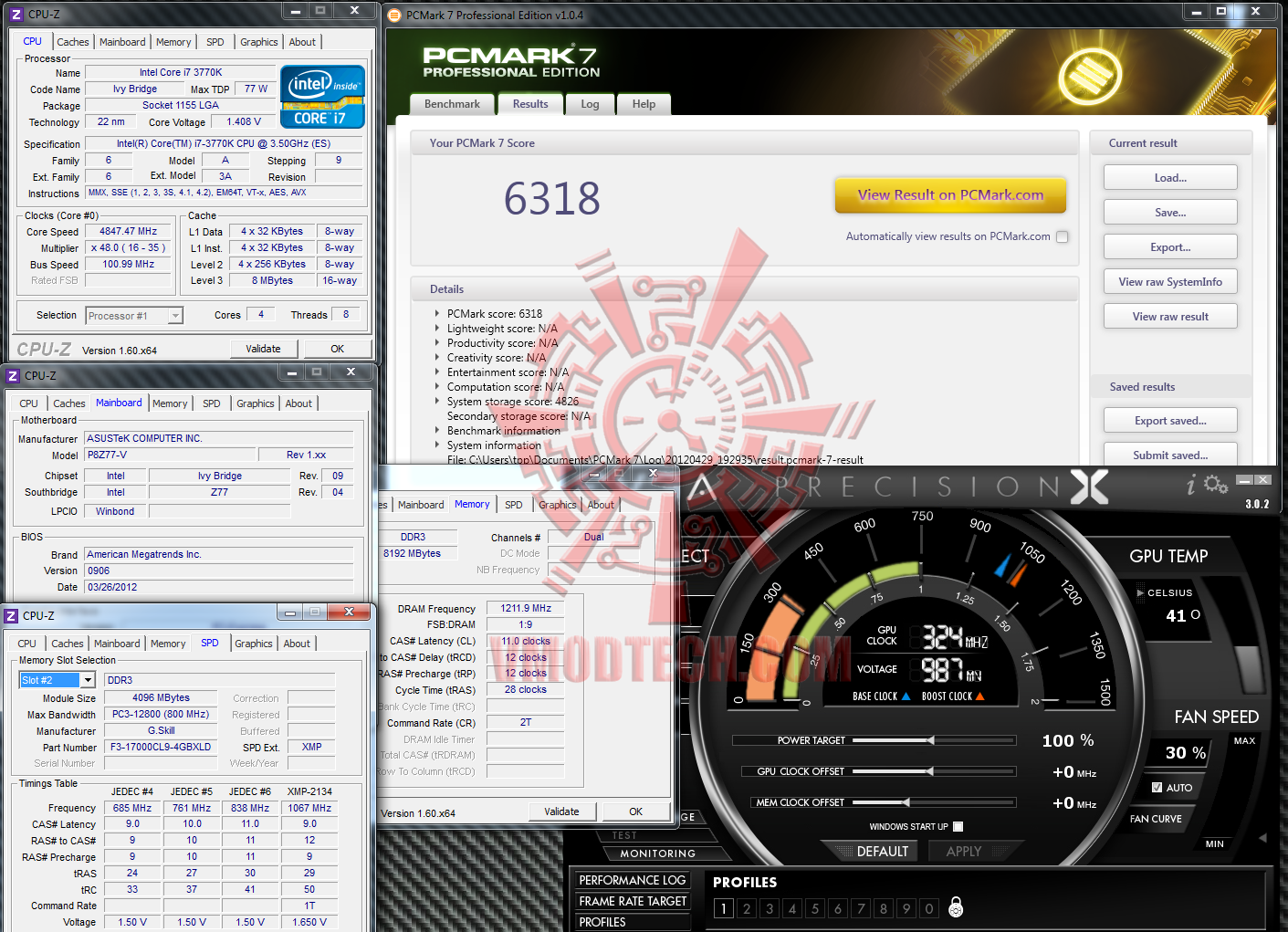

PCMark 7

คะแนนหกพันนิดๆบน PCMark 7
.

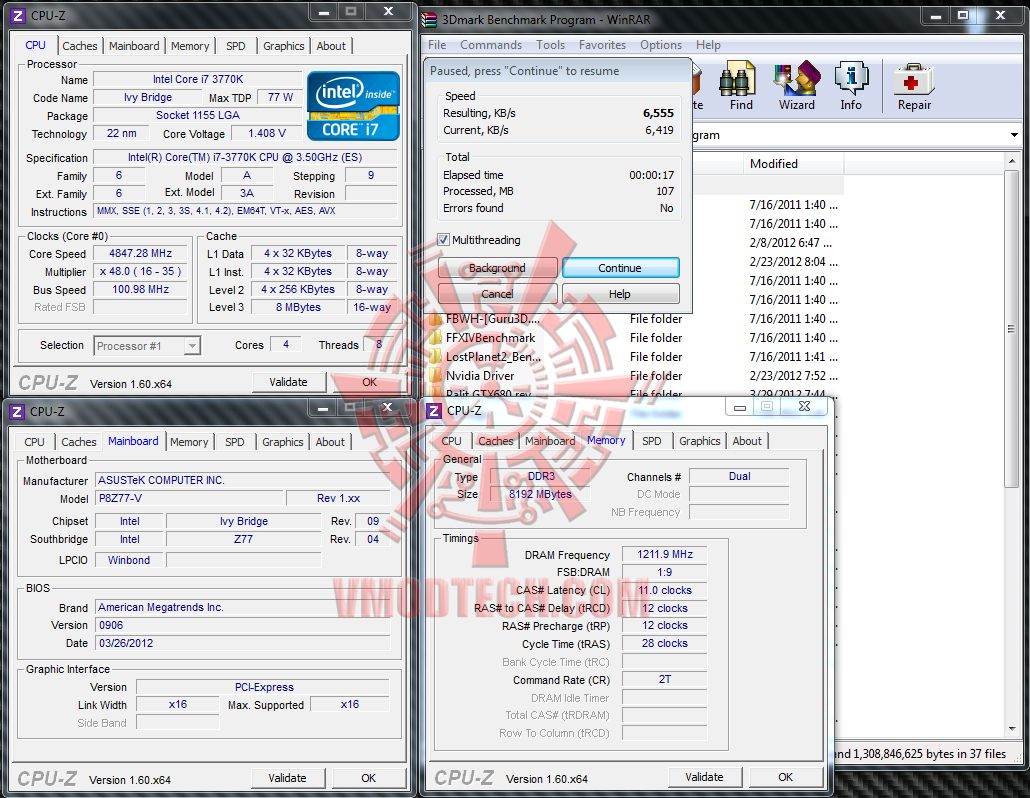

WinRAR Benchmark

คะแนนออกมาสวยงามมากครับที่ 6555 555

AIDA64 Cache & Memory Benchmark

โห ได้ Bandwidth เอาเรื่องเลยนะครับสำหรับบัสประมาณ 2400 MHz

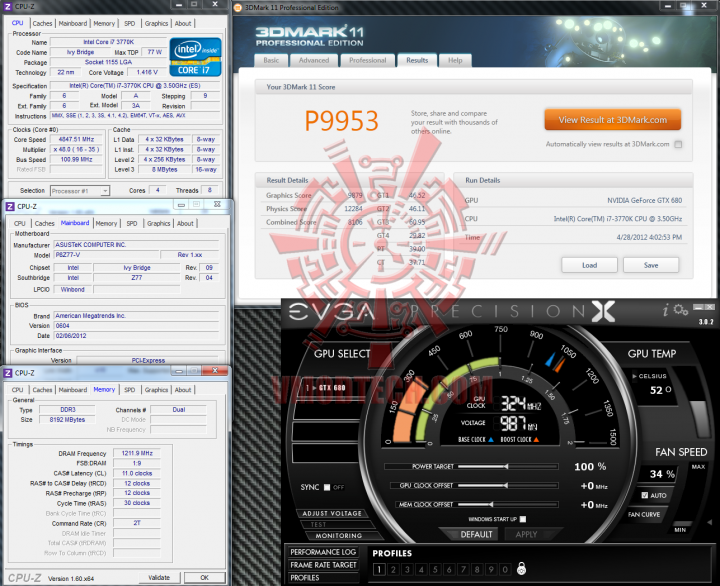

3DMark 11

เกือบๆหนึ่งหมื่นกันไปครับ นี่ยังไม่ได้ลากการ์ดจอนะครับเนี่ย อิอิ

..

.

Wi-Fi GO! Performing

วันนี้ Benchmark หมดแล้วนะครับ เปลี่ยนคอนเส็ปบ้างไม่ให้เบื่อเพราะเดี๋ยวเราก็จะมีรายละเอียดและ Benchmark แรงๆจากท่านน่อมมาให้ได้รับชมกันในอาทิตย์นี้กันยาวๆแน่นอน สำหรับวันนี้ในส่วนของคุณสมบัติพิเศษที่ทาง ASUS ได้แถมมากับ P8Z77-V นั้น เป็นจุดที่น่าสนใจมาก ทำให้ผมต้องนำเอามาฝากสมาชิกให้ได้รับชมรายละเอียดในส่วนนี้กันครับ นั่นก็คือ Wi-Fi GO นั่นเอง ก่อนอื่นไปชมอุปกรณ์ต่อเชื่อมสำหรับงานนี้กันก่อน

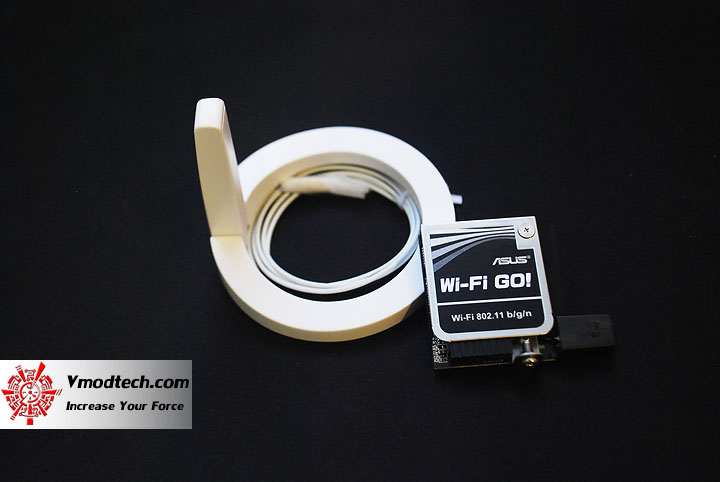

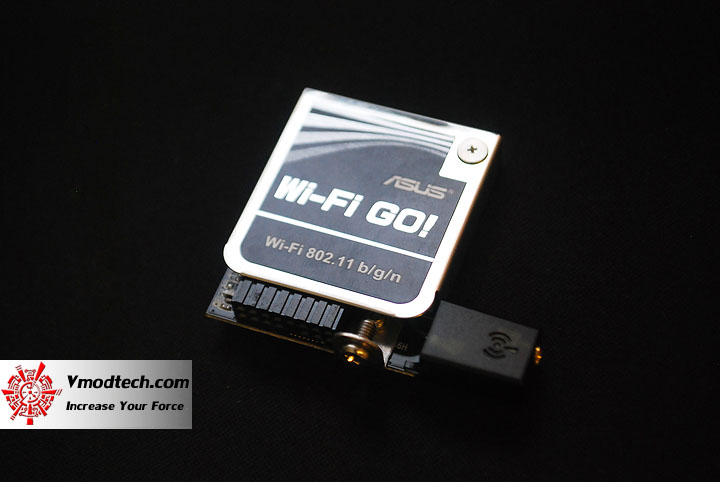

ในรูปก็จะเป็นการ์ด Wi-Fi GO! กับ Wi-Fi Ring Moving Antenna หรือเสาที่สามารถเอาไปติดไว้ที่ไหนก็ได้นั่นเอง อิอิ กำ

ใกล้ๆอีกครับกับการ์ด Wi-Fi GO! ซึ่งตัวมันเองสามารถเป็นได้ทั้ง WiFi Adapter หรือว่าจะเป็น AP ก็ได้ครับ

	.
		.

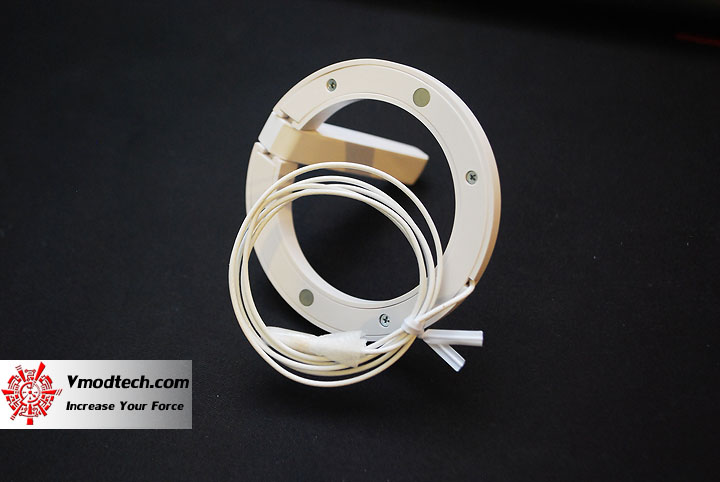

นี่เป็นเสาครับ ด้านล่างที่เห็นเป็นวงกลมๆนั้นจะเป็นแม่เหล็กนะครับ ดูดติดเคสที่เป็นโลหะได้สบายๆเลย

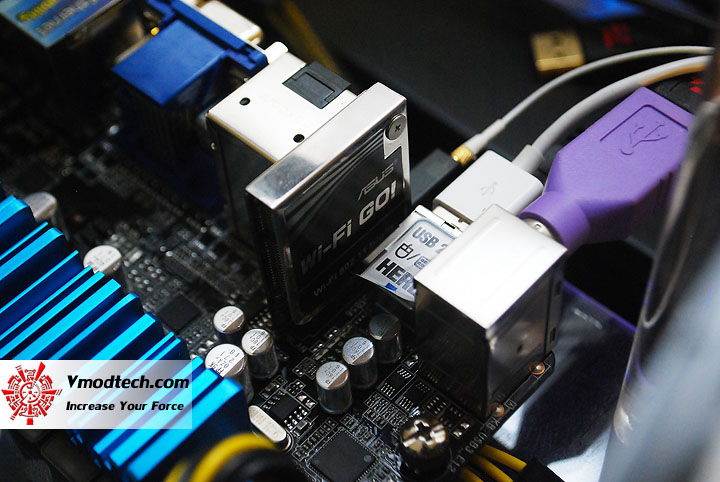

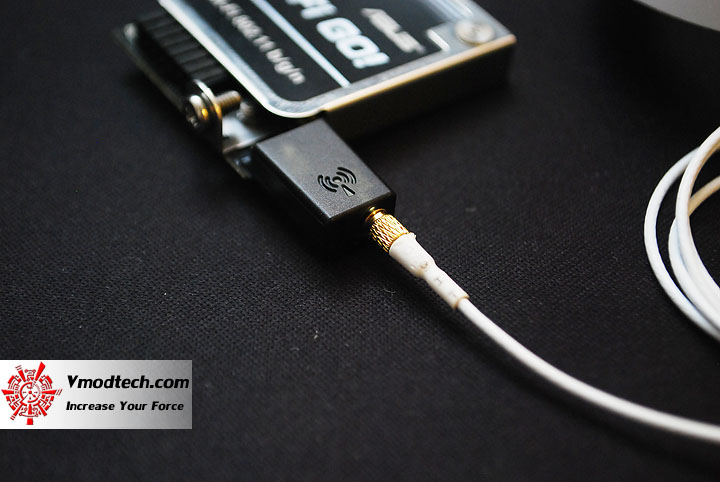

ผมลองเชื่อมต่อตัวสายอากาศกับตัวการ์ด Wi-Fi GO! ให้ชมกัน ดันหัวเข้าไปในช่องให้ได้ยินเสียงคลิ๊กเบาๆ แค่นี้ก็พอ

ก่อนติดตั้ง	.	หลังติดตั้ง
.		.

วิธีติดตั้งการ์ด Wi-Fi GO! ก็ไม่ยากครับ มันจะมีช่องเสียบอยู่ตรง Back I/O ซึ่งกรณีใครที่ทำการประกอบคอมเข้าเคสละก็ ต้องติดตั้งการ์ด Wi-Fi GO! ไว้ก่อนจะประกอบบอร์ดนะครับ จะได้ยึดสกรูการ์ดกับบอร์ดได้แน่นหนาด้วย

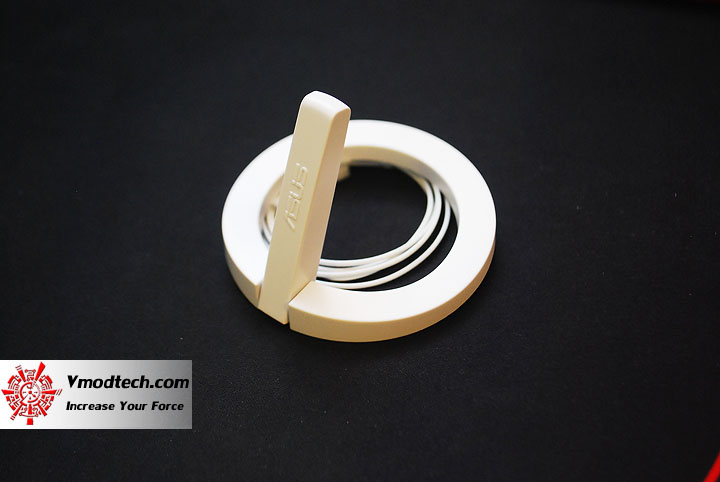

เอาสายอากาศมาวางไว้ในที่โล่งๆ

Desktop Software

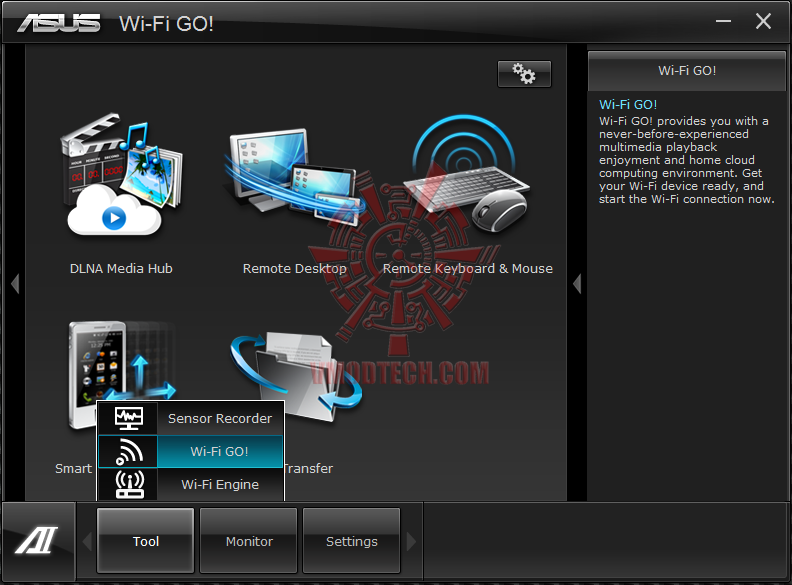

หน้าตา Software ASUS AI Suite II ในส่วนของ Wi-Fi GO! ครับ

.

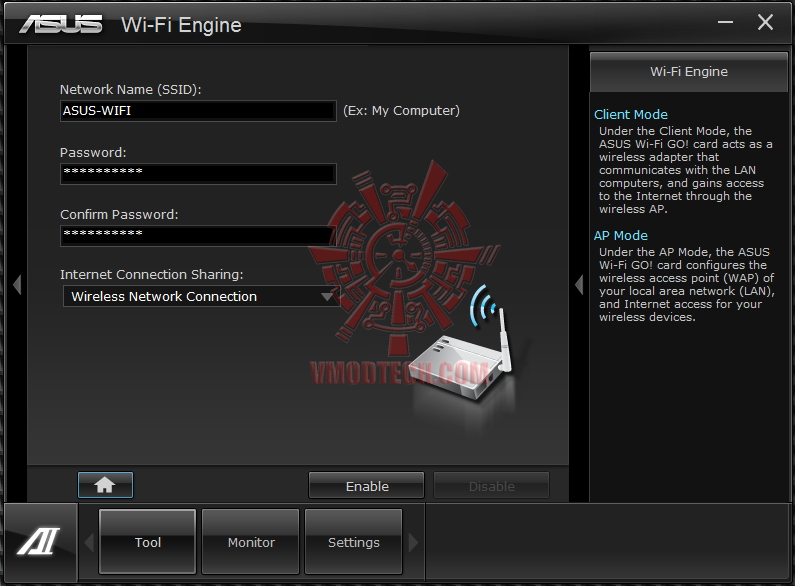

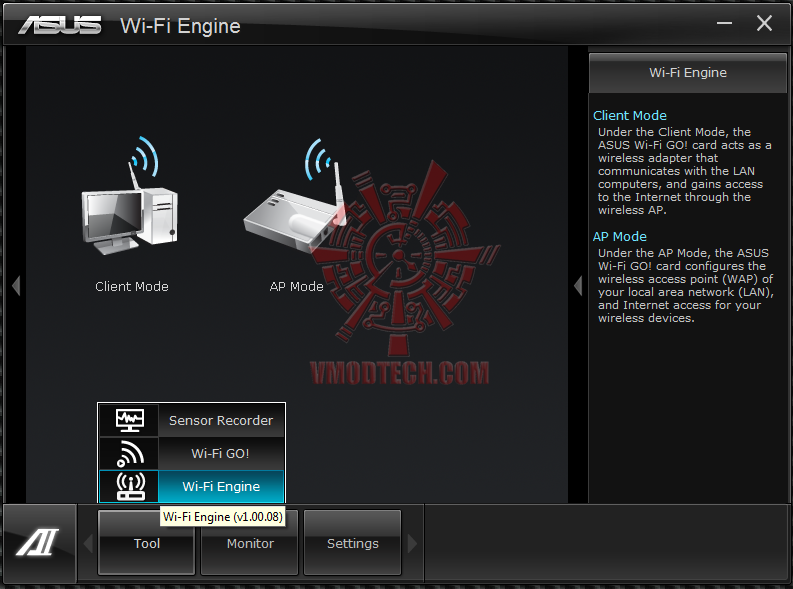

ขั้นแรกเราต้องมาตั้ง Wi-Fi Engine กันก่อนครับ โดยเราสามารถเลือกว่าจะให้สัญญาณ Wi-Fi จาก Wi-Fi GO! นั้นเป็นโหมดใดระหว่าง Client หรือ AP

.

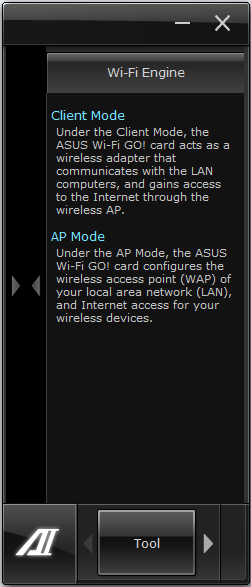

ไม่ต้องกลัวครับ ทาง ASUS มีคำอธิบายไว้ให้เราเข้าใจด้วยครับว่าถ้าเราเซตเป็น Client โหมดนั้น ตัว Wi-Fi GO! จะทำหน้าที่เป็น Wireless Adaptor แต่ถ้าปรับเป็น AP นั้น ก็จะทำหน้าที่เป็น Wireless Access Point นั่นเอง

.

วันนี้ผมเซตเป็น AP นะครับ หลังจากนั้นก็เป็นการเซ็ตในส่วนของ Password

.

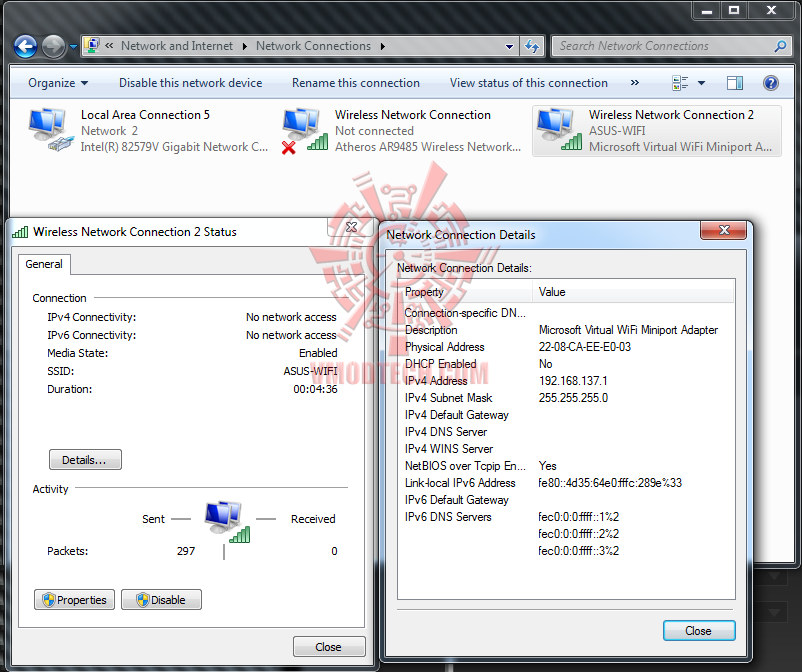

เห็นเป็น Adapter แล้วครับ

Mobile Device

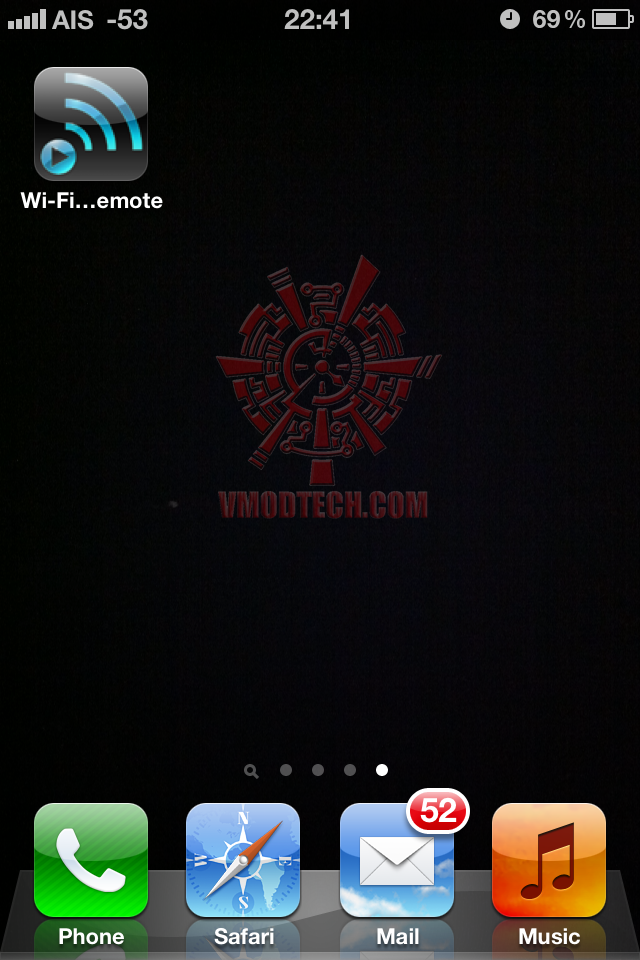

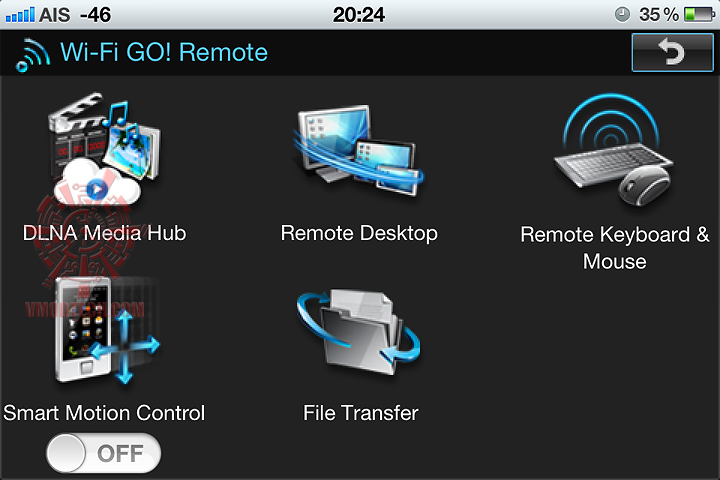

ตรงนี้เป็นส่วนของ Mobile Device ซึ่งวันนี้จะทดสอบด้วย iPhone 4 นะครับ อย่างแรกก็ต้องไป Download app จาก app Store มาก่อนเลย

.

ลำดับต่อไปก็ทำการเชื่อมต่อกับ network ที่เราได้จัดเตรียมไว้ด้านบน

.

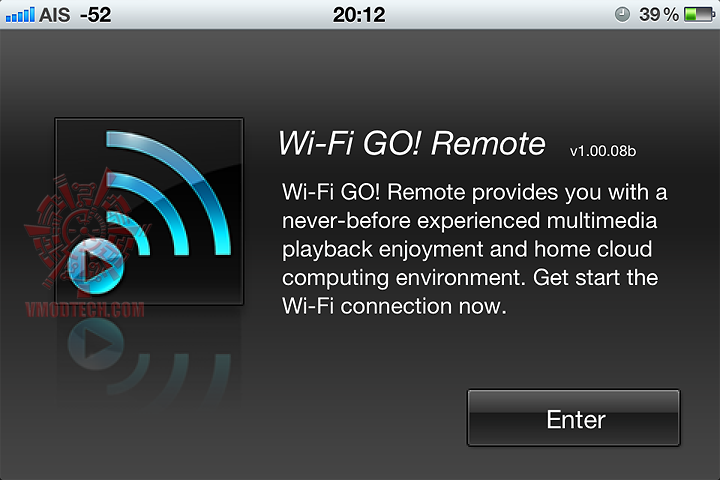

เมื่อเราเข้ามาในหน้าของ app ครับ

.

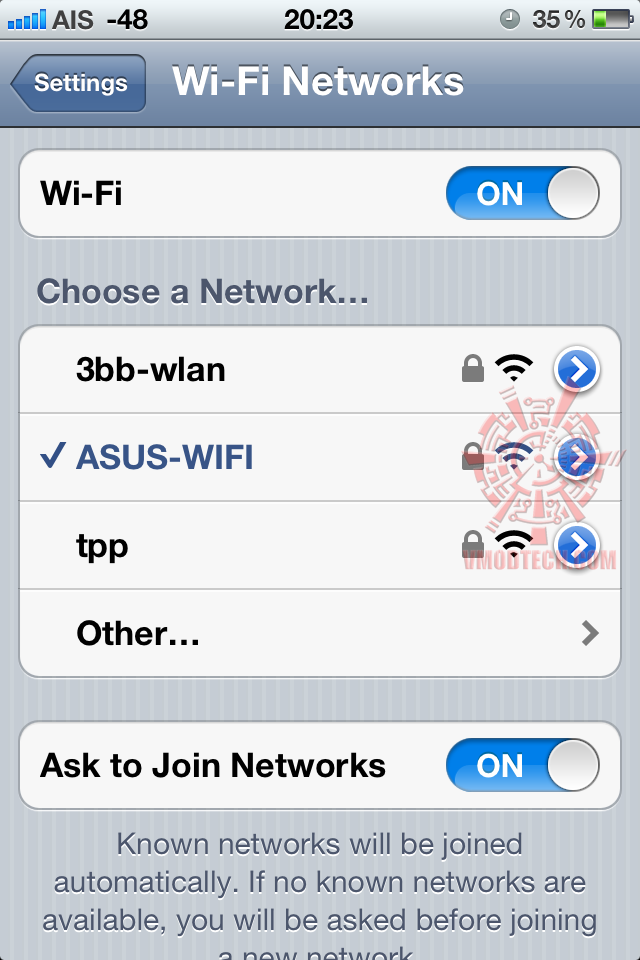

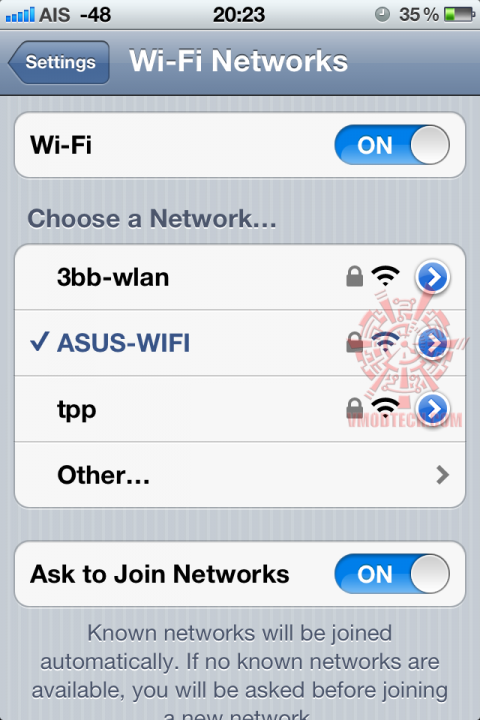

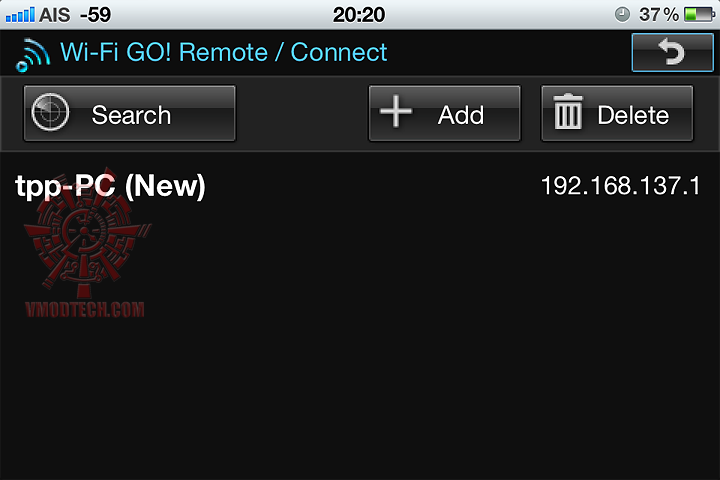

ให้ app ทำการค้นหา network ก็จะพบตามรูป ในส่วนนี้ถ้าเราทำการ fix IP บน AP ก็จะทำให้เราเชื่อมต่อภายหลังได้ง่ายด้วยครับ

.

นี่ก็เป็นฟังก์ชั่นบน app ซึ่งจะเห็นเหมือนกับบน desktop เลยครับ

.

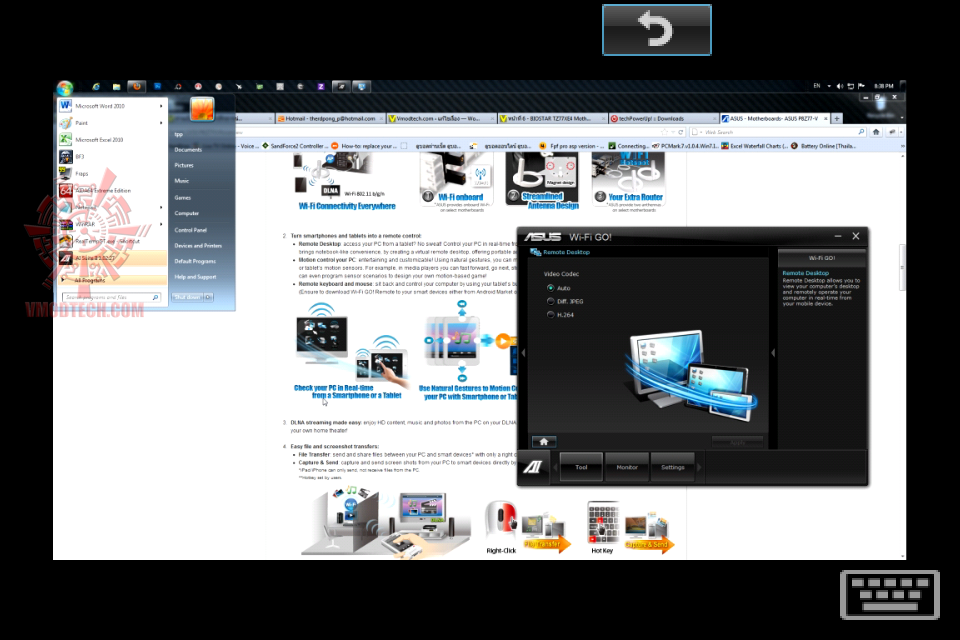

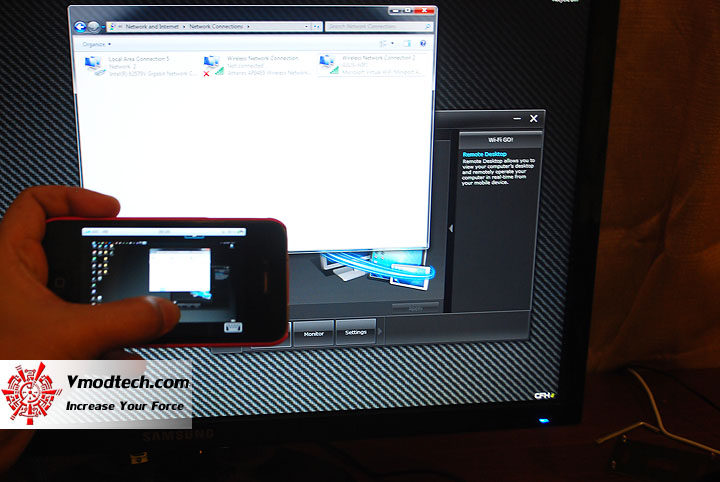

เดี๋ยวผมจะลองเล่นฟังก์ชั่นซักสองฟังชั่นนะครับ ตัวแรกผมลองใช้งาน Remote Desktop จาก iPhone ไปที่คอมพิวเตอร์ครับ วิธีการก็ง่ายและรวดเร็วอย่างเหลือเชื่อครับ คือแค่คลิ๊กที่ Remote Desktop บน Mobile Device แค่นี้เองครับมันก็จะเชื่อมต่อผ่านทาง Wi-Fi GO ทำการโชว์หน้าจอ Desktop ของเราทันที ความคมชัดก็เรียกว่าคมมากครับ ต่างจากโปรแกรม Remote Desktop อื่นๆอยู่พอควรเลย

รายละเอียดความคมชัดก็ขั้นยอดเยี่ยมเลย

.

สามารถบังคับเคอร์เซอร์บนหน้าจอ desktop ได้อย่างง่ายดายและรวดเร็วดีครับ ไม่มีอาการหน่วงเหมือนกับ BT Go สมัยก่อนเลย

.

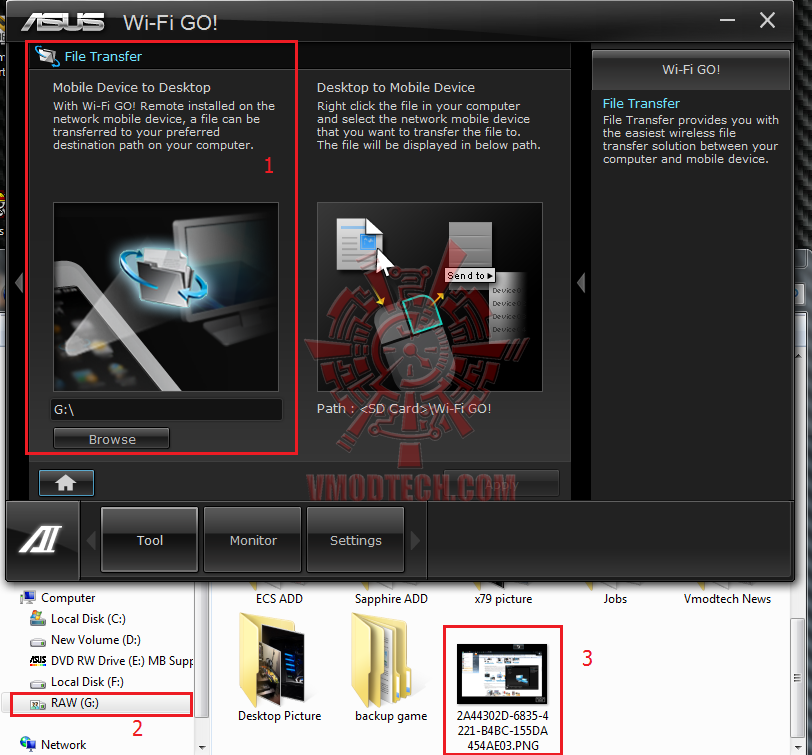

ทดสอบโยนไฟล์กันบ้างครับ โดยผมส่งไฟล์รูปที่เห็นในบทความนี้จากโทรศัพท์ไปยัง Desktop คอม โดยเราต้องทำการกำหนดปลายทางของไฟล์ที่จะโยนไปด้วยตามรูปครับ

ในส่วนของ File Transfer นั้น ก็ต้องทำการเซตนิดหน่อยครับตามขั้นตอนที่ผมได้ mark ตัวเลขไว้ได้เลย

.

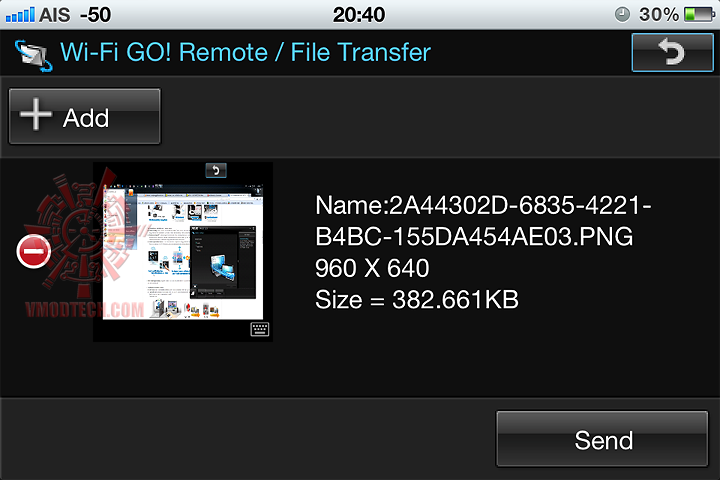

สำหรับ iPhone จะสามารถส่งไฟล์ได้อย่างเดียวรับไม่ได้ครับ ตัวอย่างผมลองส่งไฟล์รูปจากโทรศัพท์ไปยัง desktop ที่ได้ทำการเชื่อมต่อเอาไว้

.

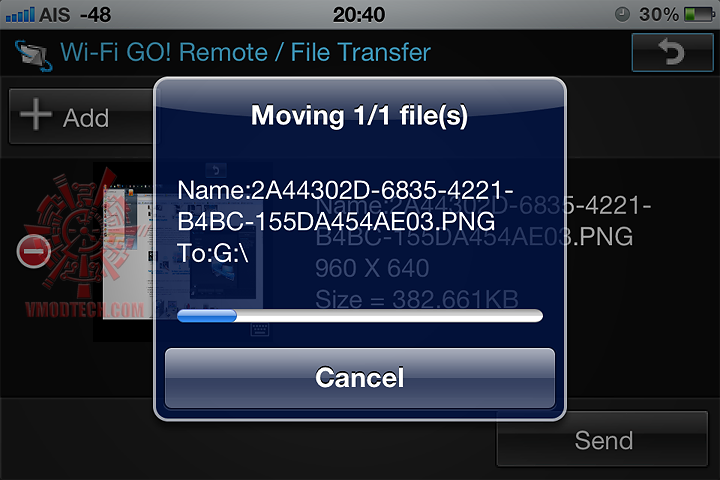

หน้าตาตอนที่กำลังโยนไฟล์ครับ ก็ถือว่าไม่ช้านะสำหรับไฟล์ขนาด 300 กว่าเค

.

..
Conclusion

.

จะเห็นได้ว่าแม้ ASUS P8Z77-V จะเป็นเพียงบอร์ดในระดับกลางของซีรีย์แต่ก็ได้อัดฟีเจอร์สำคัญๆที่น่าใช้งานไว้เยอะไปหมดเลยครับ รวมถึงการออกแบบของบอร์ดที่สามารถ overclock IVY Bridge Core i7 3770K ไปได้ถึง 4.85 GHz กันเลย น่าจะมาจากภาคจ่ายไฟแบบ 12 เฟสที่ติดตั้งมาครับ และไฟก็ไม่ดร๊อบเลยถ้าตั้ง Load Line Calibration ไว้ที่ Ultra High นิ่งสนิทเลย

.

นอกเหนือจากจะเป็น Motherboard ที่สามารถ Overclock ได้อย่างดีเยี่ยมบอร์ดนึงแล้วเนี่ย การวางตัวเป็นบอร์ดสำหรับ Media Center ของบ้านก็สามารถทำได้อย่างยอดเยี่ยมเลย ดังจะเห็นได้จากการทดสอบคร่าวๆในส่วนของ Wi-Fi GO! ด้านบน จากเมื่อก่อนที่ฟังก์ชั่นการทำงานเหล่านี้จะเชื่อมต่อโดย Bluetooth ที่ ASUS เรียกมันว่า BT GO! ซึ่งการเชื่อมต่อนั้นล่าช้าและมีหนืดหลายๆครั้งจนผมไม่ได้ใช้งานเลยหลังจากทดสอบเสร็จ (ส่วนตัวก็ใช้ Motherboard ASUS เป็นส่วนตัวอยู่ด้วย) แต่มาวันนี้ข้อจำกัดในเรื่องการ transfer สัญญาณนั้นได้หมดไปแล้วด้วยการเชื่อมต่อผ่านทาง Wifi ด้วย Wi-Fi GO! ซึ่งผมอยากจะบอกว่ามันน่าเล่นครับ แต่อาจจะต้องทำการศึกษานิดหน่อยเพื่อให้ฟังก์ชั่นการทำงานนั้นสมบูรณ์เหมาะกับการใช้งานของเรา

.

ฝากไว้เป็นตัวเลือกที่น่าสนใจอีกตัวนึงครับสำหรับ ASUS P8Z77-V ที่ราคาค่าตัวก็แถวๆ 7000 บาท ซึ่งมันน่าจะสามารถตอบสนองความต้องการในรูปแบบการดำเนินชีวิตของหลายๆคนได้เป็นอย่างดีครับไม่ว่าจะอัดเอามันหรือว่าจะนำมาเป็นศูนย์กลางความบันเทิงของครอบครัว

.
