.…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z77 Express Chipset กันอีกครั้งนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดจากแบรนด์ยักษ์ใหญ่ อันดับหนึ่งตลอดกาลแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS P8Z77-V PREMIUM มานำเสนอกันนะครับ และก็ขอบอกเลยครับว่ามาเธอร์บอร์ดหน้าตาดูสวยเรียบๆรุ่นนี้มีดีแบบไม่น่าเชื่ออย่างแน่นอน ก็ลองค่อยๆติดตามอ่านกันดูนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนนะครับ

Overview

Specifications

สเป็คจัดเต็มกันมาแบบสุดขอบเทคโนโลยีในปัจจุบันนี้จริงๆครับ สำหรับ ASUS P8Z77-V PREMIUM

More Information >>Click<<

เพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS P8Z77-V PREMIUM Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำหรูหราด้วยลวดลายนูนต่ำทั้งกล่อง

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ

สเป็คล้นจนต้องทำฝาสองชั้นเพื่อบรรยายคุณสมบัติต่างๆให้ครบถ้วน

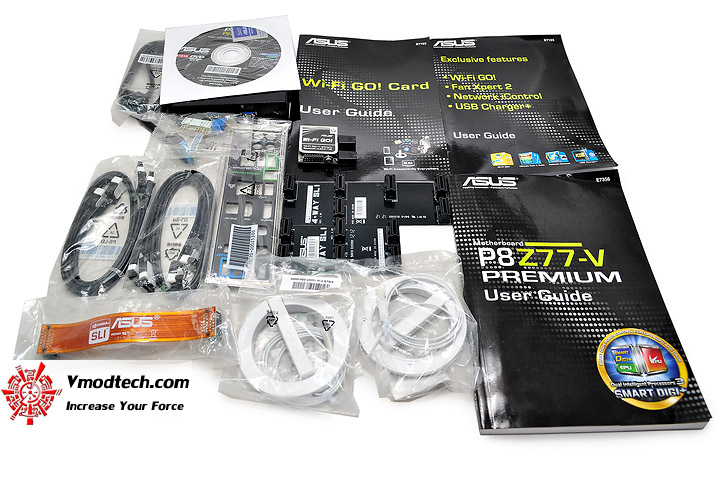

…หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ มี Wi-Fi GO! แบบ Dual เสาคู่ไว้สำหรับเชื่อมต่อกับอุปกรณ์ Mobile ต่างๆอาทิ Smart Phone TabletPC Pad ต่างๆ ให้ใช้งานร่วมกันได้ โดยมี Desktop PC ที่ใช้มาเธอร์บอร์ดรุ่นนี้เป็นดั่งศูนย์กลางการเชื่อมต่อ หรือจุด Hot Spot นั่นเองครับ ยังไม่พอครับยังมี SLI Bridge สำหรับเชื่อมต่อกราฟฟิคการ์ดของ NVIDIA แถมมาให้ทั้งในแบบ 2-Way SLI สายอ่อน สำหรับเชื่อมต่อในรูปแบบสุดขีดที่ X16+X16 SLI ด้วยชิป NF200 Onboard ด้วยครับ และยังมี 3-Way & 4-Way SLI Bridge แบบแผ่น PCB แข็ง 2 ตัวอีกต่างหาก 4-Way SLI Supported ด้วยครับรุ่นนี้ แถมยังพกกล่อง Front USB 3.0 box มาให้อีก ครบครันแบบไม่ธรรมดาจริงๆครับ

Motherboard Appearance

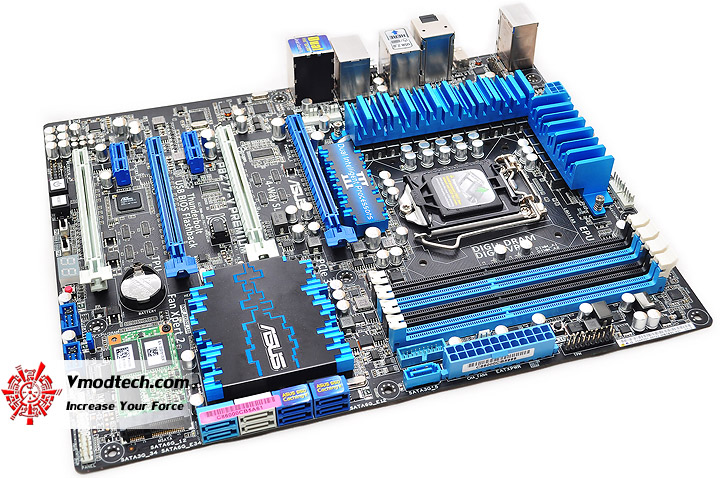

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกเรียบหรูสง่างาม ตามคอนเซปต์ของบอร์ดตระกูลนี้ครับ

สวยงามหรูหราทุกมุมมองจริงๆครับ

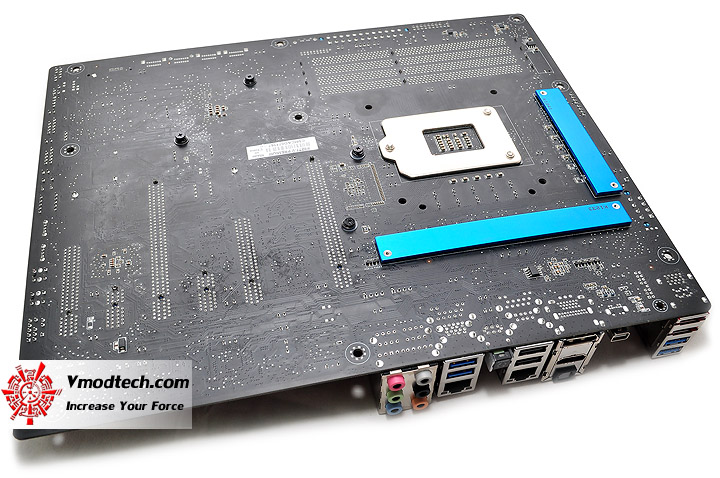

…ด้านหลังบอร์ดหรูหราด้วยผิว PCB ดำด้านเช่นเดียวกับด้านหน้า แถมยังมีแผ่นซิงค์ระบายความร้อนขนาดใหญ่ให้ภาคจ่ายไฟด้านหลังด้วยครับ ใส่ใจทุกรายละเอียดจริงๆ

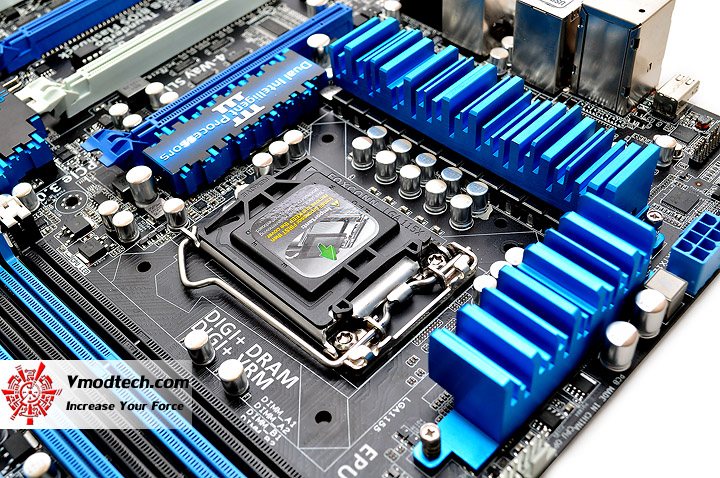

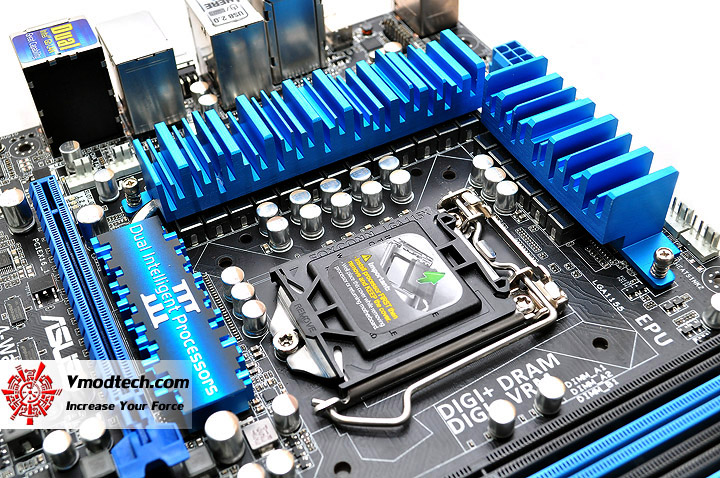

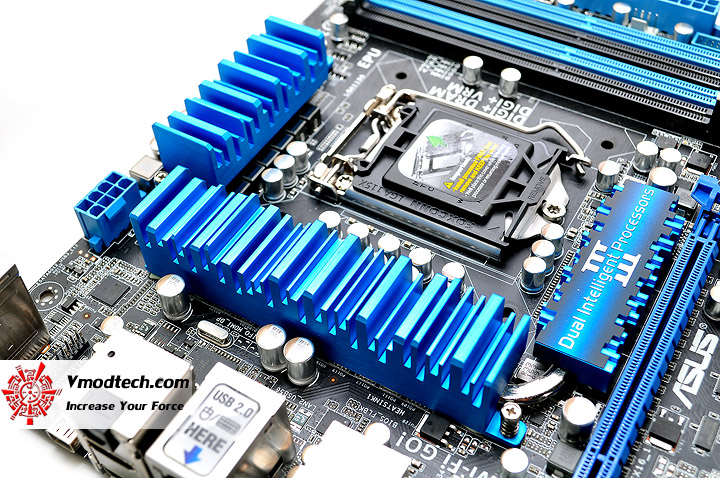

ภาคจ่ายไฟขนาดรวมมหึมาถึง 20 เฟสครับ แรงนิ่งสุดขีดแน่ๆครับแบบนี้

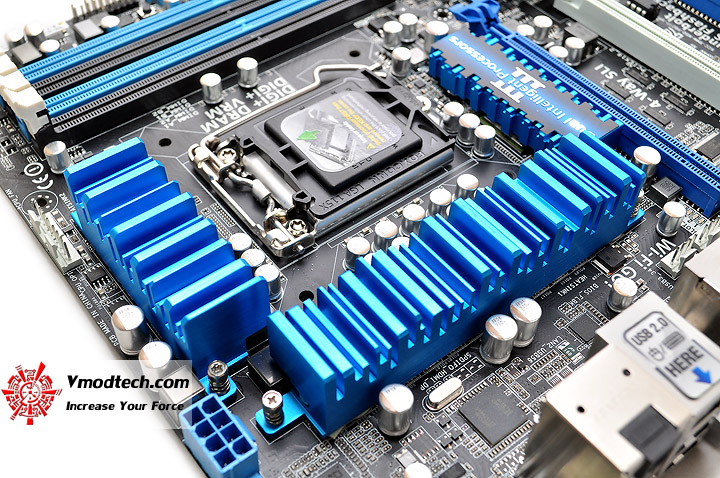

ส่วนชุดระบายความร้อนของภาคจ่ายไฟก็สวยงามอย่างมีศิลปะทุกมุมมองด้วยครับ

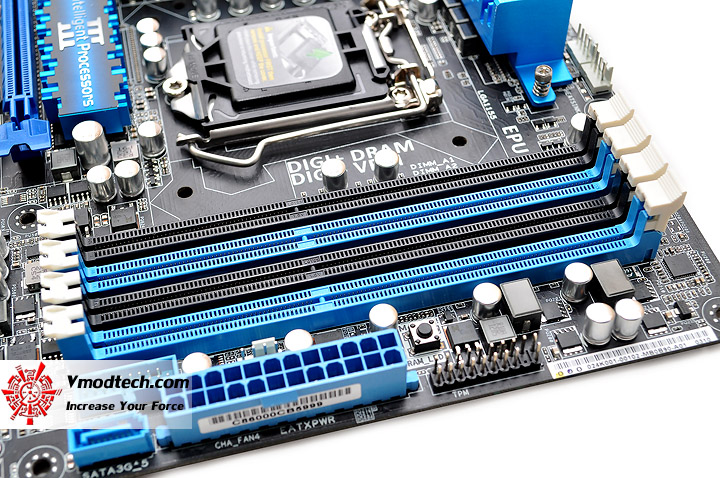

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

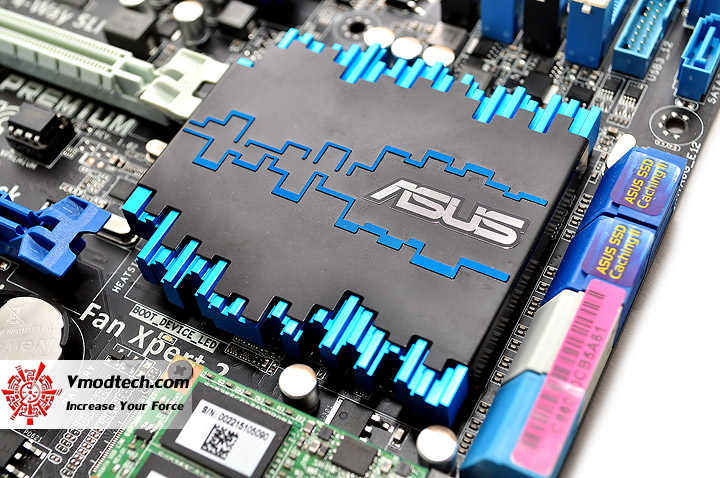

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z77 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดีครับ

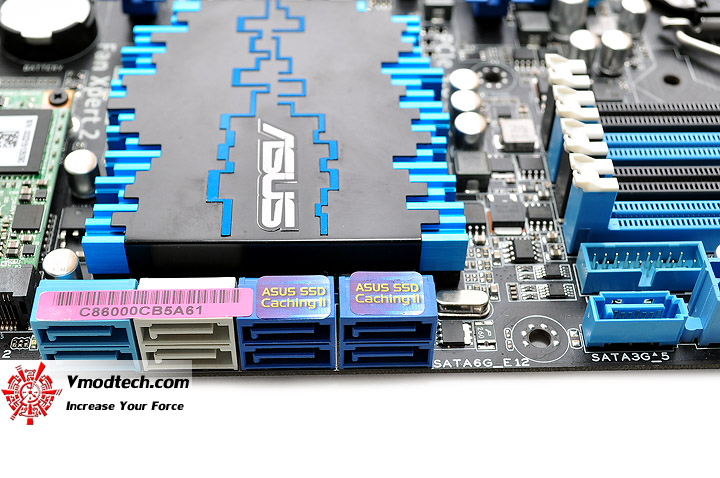

SATA 9 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 3 ช่องสีฟ้า และ SATA3 6.0GB/s 6 ช่องสีเทาและน้ำเงินครับ

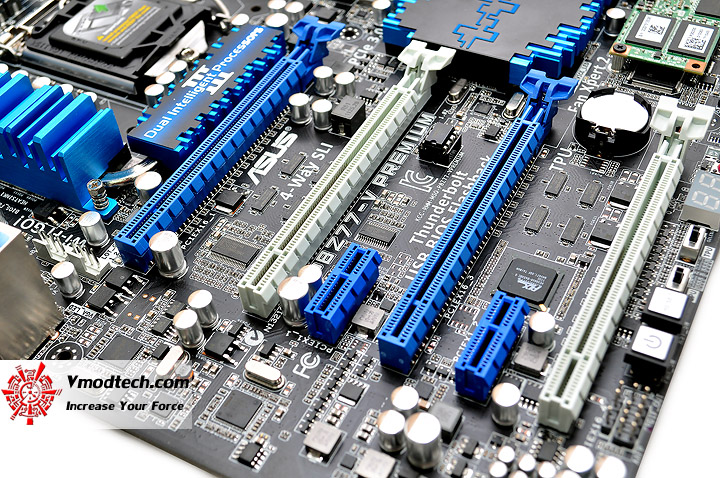

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 4 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX โดยเมื่อทำงานแบบ 2-Way จะทำงานเต็มสปีดที่ X16+X16 ตามด้วย 3-Way จะทำงานแบบ X16+X8+X8 และ 4-Way จะทำงานแบบ X8+X8+X8+X8 ตามด้วย PCI-E 2.0 X1 Slot อีก 2 ช่องทางครับ

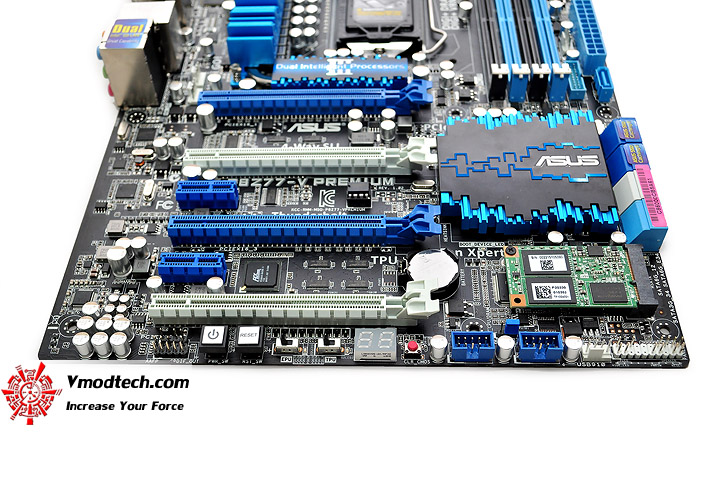

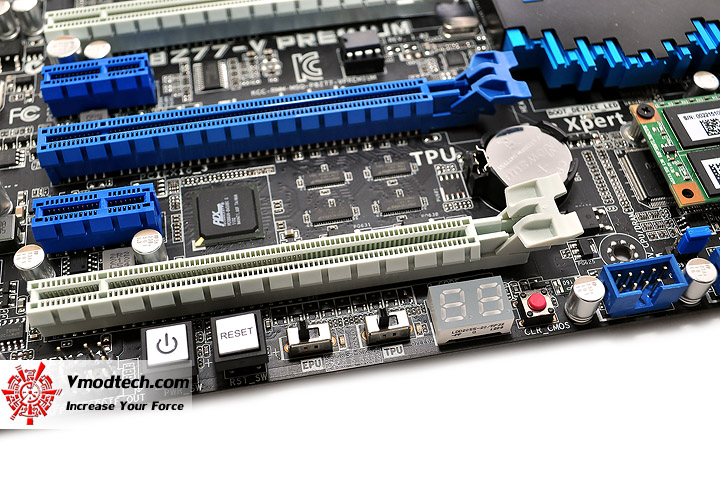

มาดูแผงด้านล่างบอร์ดกันต่อครับ ว่ามีตรงจุดไหนน่าสนใจอีกบ้าง

…สวิทซ์ Start และ Reset , EPU , TPU , Clear CMOS จะอยู่บริเวณด้านล่างบอร์ดนี้ทั้งหมดนะครับ แถมด้วยไฟ DEBUG บอกสถานะการบูตอีกต่างหาก ครบครันสมชื่อพรีเมียมจริงๆ

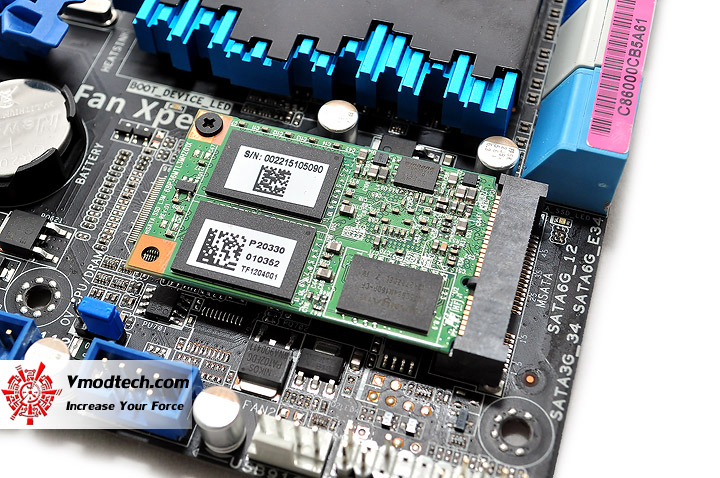

…mSATA SSDs ขนาดใหญ่ถึง 32 GB เพื่อช่วยเพิ่มความเร็วในการบูตระบบและเรียกคืนระบบตามมาตรฐานของ Intel® Smart Response และ Rapid Start Technology™ ก็มี Bundle มาให้กับมาเธอร์บอร์ดรุ่นนี้โดยไม่ต้องซื้อเพิ่มเติมด้วยครับ สุดยอดจริงๆ

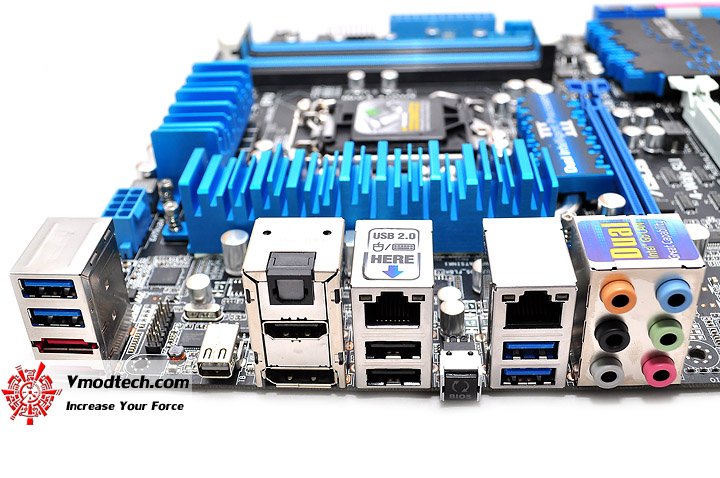

…Back Panel ด้านหลังก็มากันแบบครบเครื่อง โดดเด่นด้วยการเชื่อมต่อในรูปแบบ Thunderbolt™ ที่มีความเร็วสูงสุดถึง 10 Gbps และยังรองรับ USB 3.0 Boost UASP (USB Attached SCSI Protocol) ที่เร็วสูงสุดกว่า USB 3.0 แบบเดิมๆถึง 170% อีกต่างหาก และยังมี Dual Gigabit LAN จาก Intel อีก หาสุดยอดขนาดนี้จากมาเธอร์บอร์ดรุ่นอื่นนอกเหนือจากนี้ทางด้านเทคโนโลยี คงจะไม่มีอีกแล้วครับ

SYSTEMS
.CPU	..3rd Generation Intel® Core™ i7-3770K Retail Box
.Motherboard	..ASUS P8Z77-V PREMIUM
.Memory	..Team Xtreem LV Series PC3 17000 DDR3 2133 8 GB kits CL9-11-11-28
.Graphic Card	..NVIDIA GeForce GTX 680 2GB GDDR5 SLI @ 1,168/1,220 Boost/6,848MHz
.Harddisk	..SSD OCZ Vertex 4 128GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 7 Ultimate 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

…โฉมหน้าของ 3rd Generation Intel® Core™ i7-3770K Retail Box ที่ใช้ร่วมในการทดสอบคราวนี้ครับ ซึ่งตัวซีพียูกลายเป็นปัจจัยสำคัญอย่างหนึ่งสำหรับการเล่นแรมให้วิ่งไกลๆเลยนะครับ เนื่องจากตัว IMC ในซีพียูแต่ละตัวจะมีความสามารถไม่เท่ากัน ซึ่งถ้าตัวไหนไม่ดีมากๆ อาจบูตแรมตั้งแต่ค่า DDR3 2600 ไม่ติดแล้วครับ และเพื่อความปลอดภัยสำหรับผู้ที่ต้องการเล่นแรมให้ไกลๆแรงๆควรจะเลือกใช้ซีพียูตัวท็อปของอินเทลอย่างรุ่น 3rd Generation Intel® Core™ i7-3770K Retail Box นะครับ เพราะว่าเขารับประกันกันในหมู่นักโอเวอร์คล็อคว่าสามารถเล่นแรมได้ไกลตั้งแต่ DDR3 2600 ขึ้นไปได้อย่างแน่นอนทุกตัว

Overclocked Settings

3rd Generation Intel® Core™ i7-3770K

@ 5 GHz DDR3 2666 CL10-12-12-28-1T 1.75V

(Click ScreenShot to Validation Link)

5 GHz IVY Bridge 3770K อีกแล้วครับท่านงานนี้

แรมความเร็วสูงที่มาพร้อมกับ Timming สวยๆแน่นๆเสถียรๆครับงานนี้

NVIDIA GeForce GTX 680 SLI X16+X16 จัดความเร็วไปที่ 1,168/1,220 Boost/6,848MHz กันเลยครับ

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

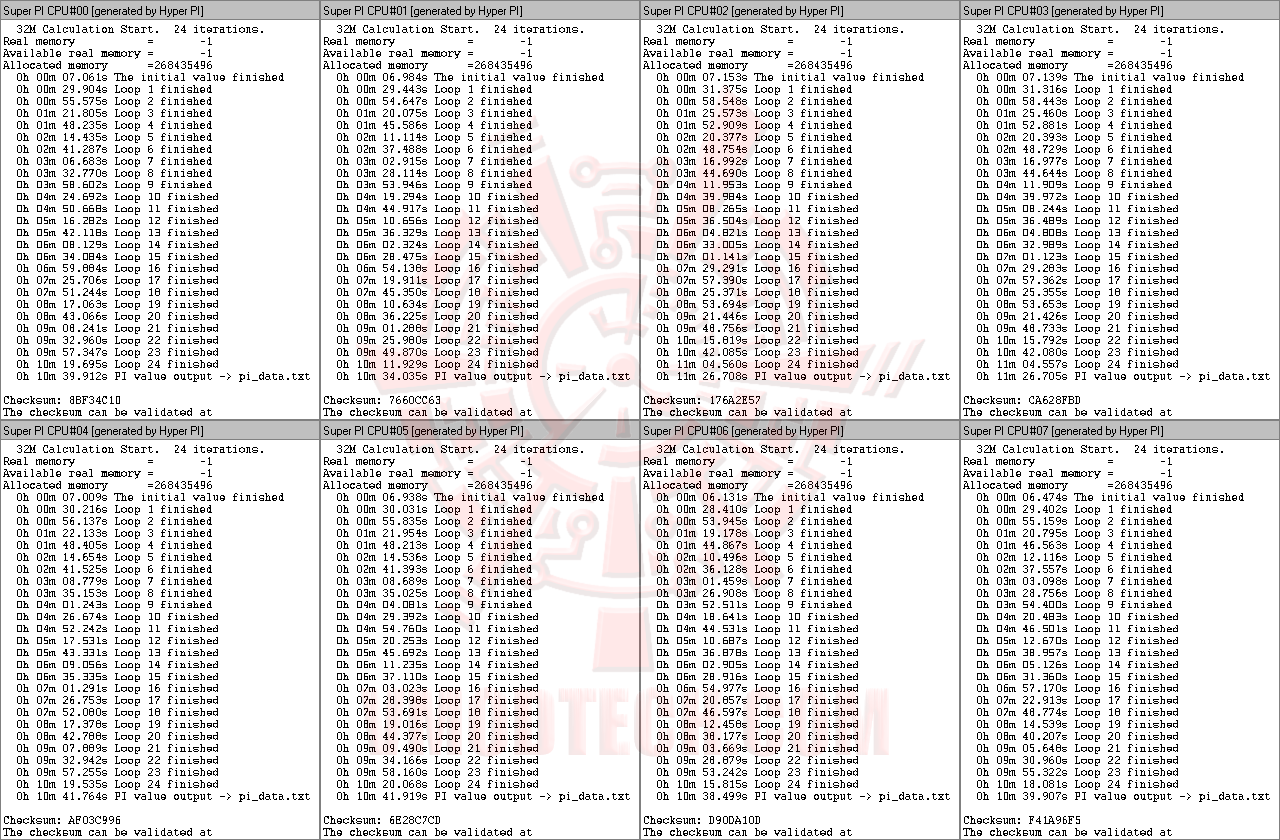

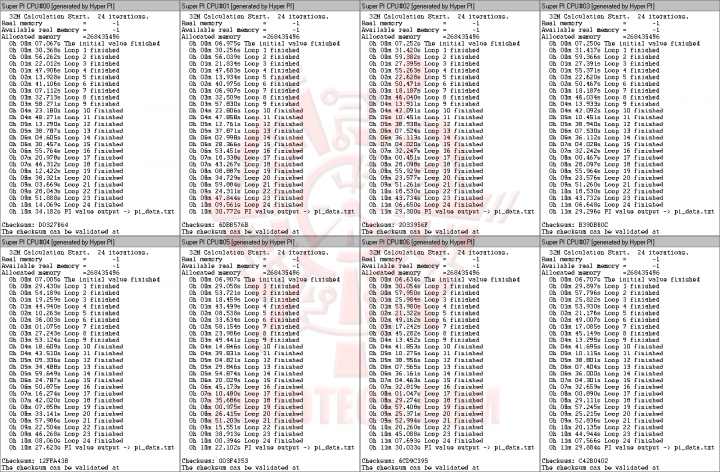

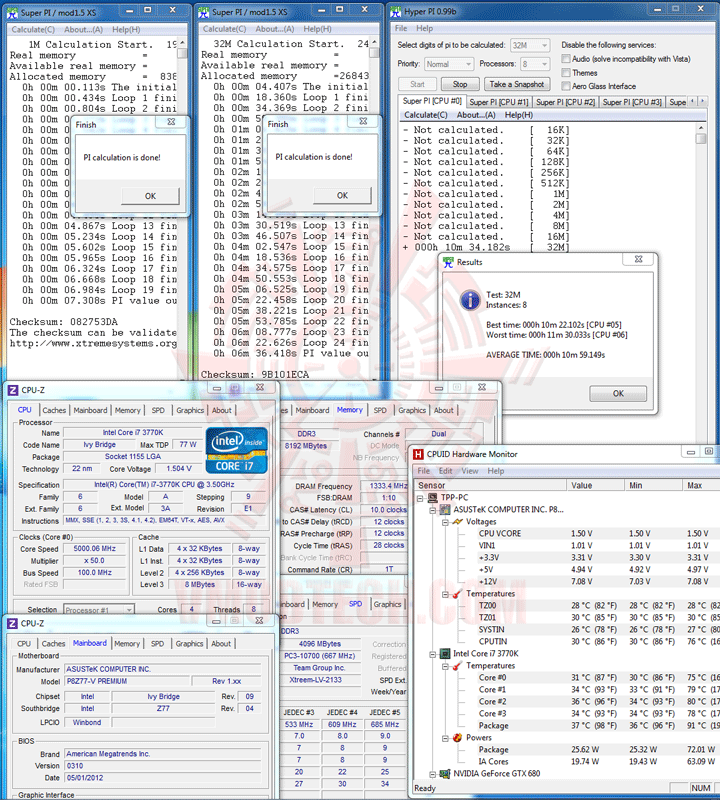

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

เร็วแรงประสิทธิภาพเยี่ยมยอดจริงๆครับ สำหรับชุดการทดสอบ SuperPI

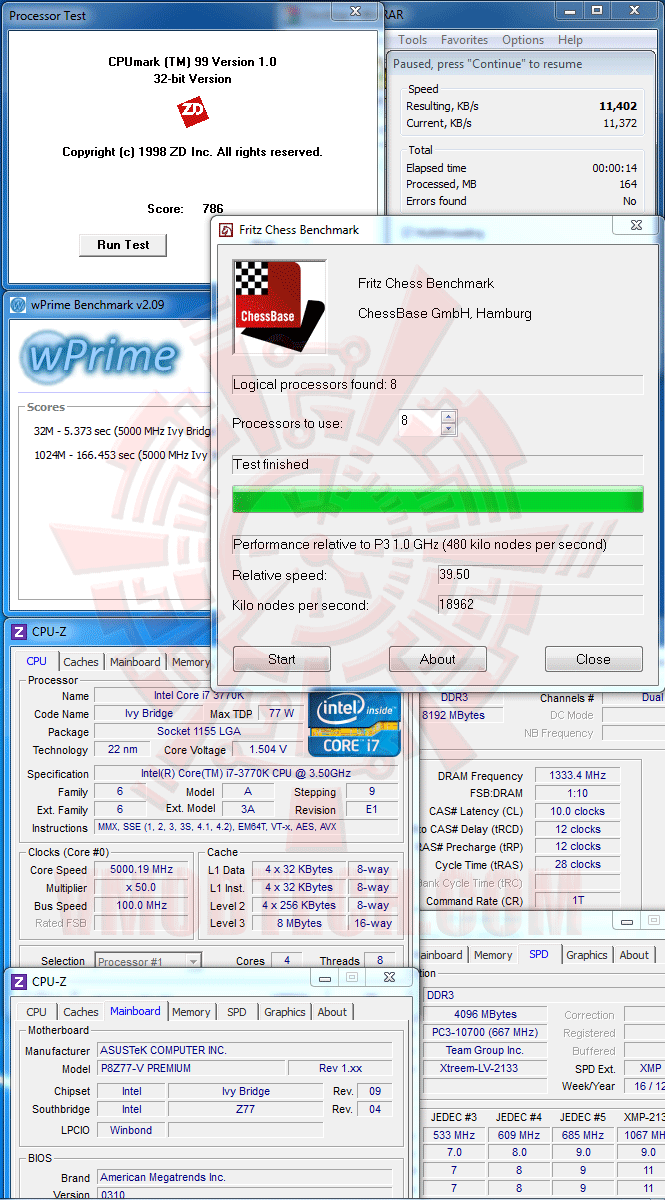

WinRAR4.20 Beta3 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ winrar 4.20 Beta 3 กดกันไปถึงระดับ 11,402 KB/s

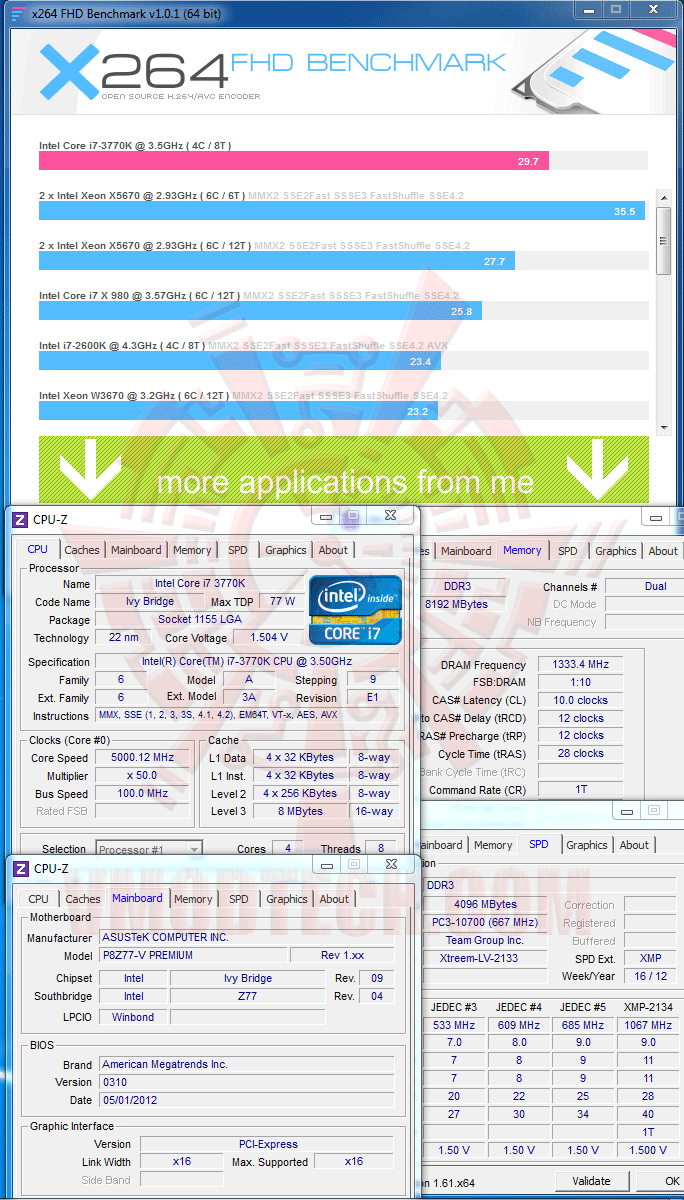

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 29.7 FPS กันไปเลยครับ!!

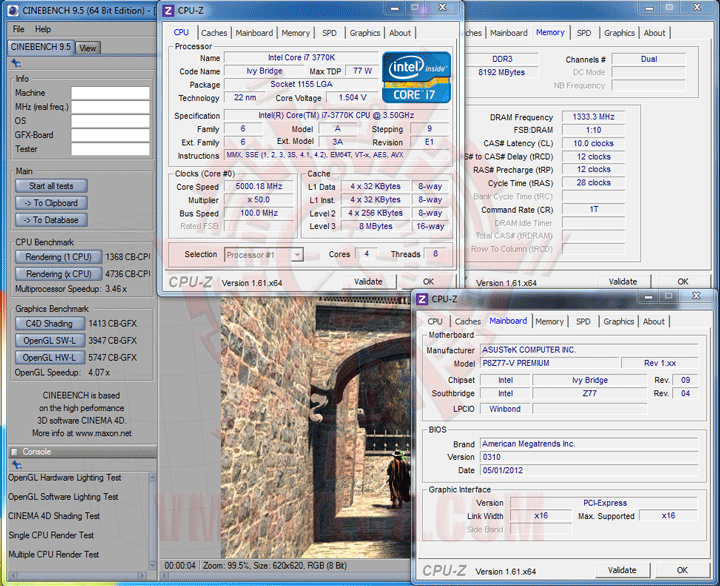

CINEBENCH R9.5

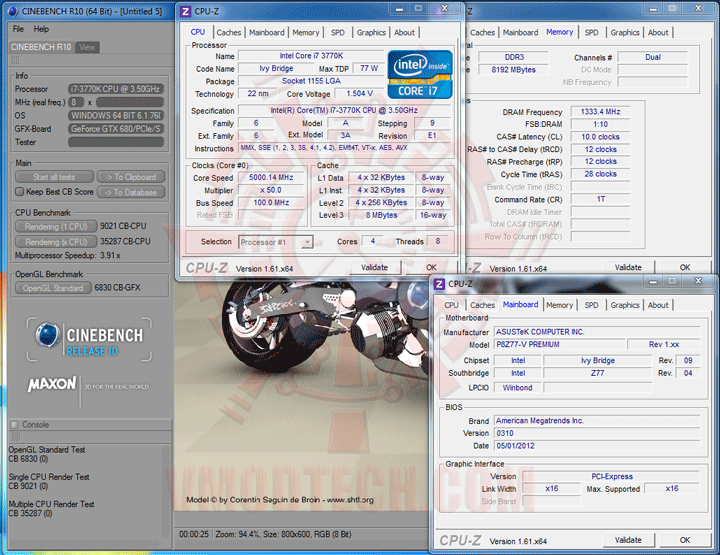

CINEBENCH R10

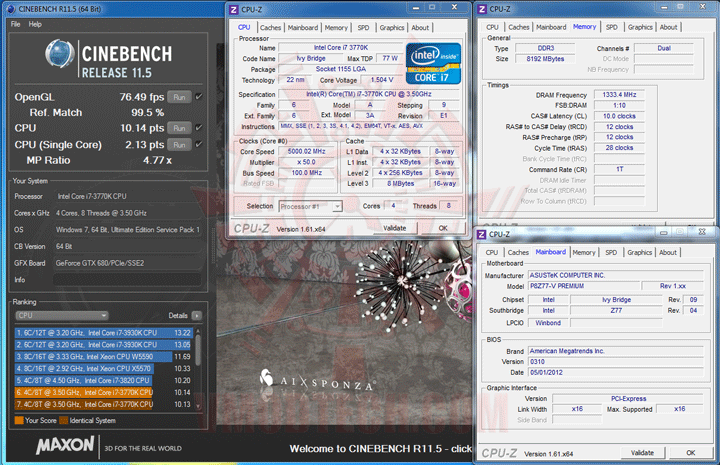

CINEBENCH R11.5

Cinebench Series ก็แรงมากมายครับ

PCMark 05

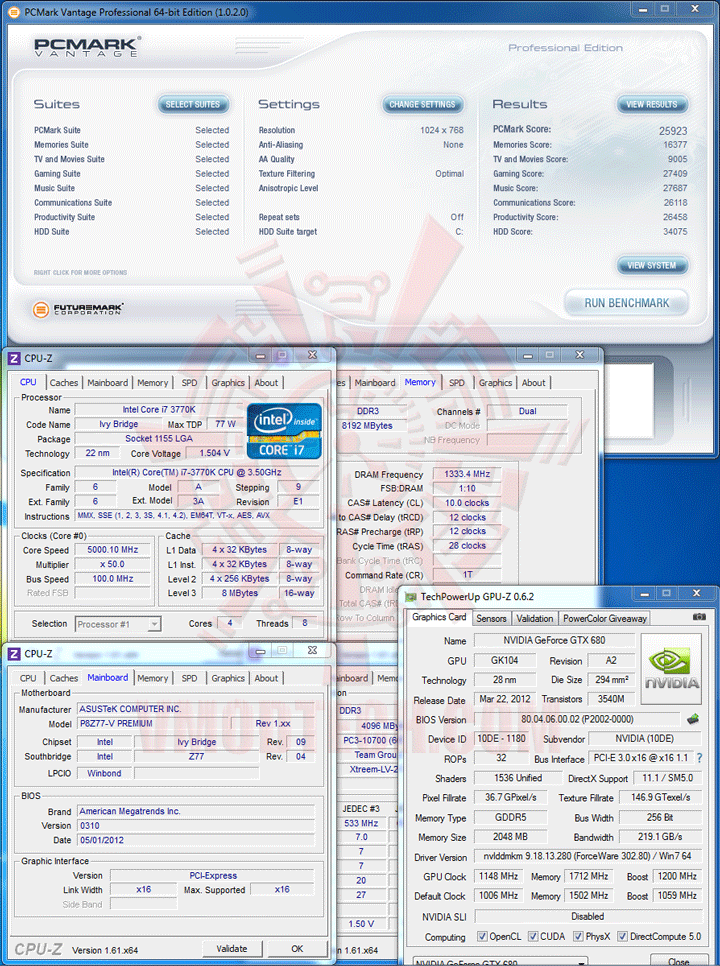

PCMark Vantage

PCMark 7

แรงกระฉูดครับ สำหรับตระกูล PCMark

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

CPU Hash

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

ซีพียูแค่ 4 หัว 8 เธรด แต่ว่าแรงกันจนซีพียู 6-8 หัวปาดเหงื่อกันเลยทีเดียวครับ

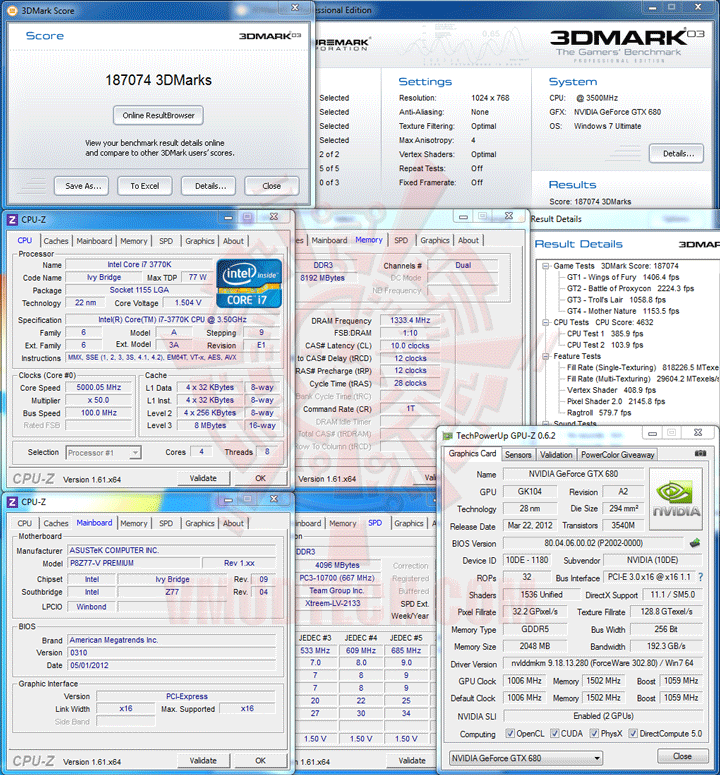

3DMark 03

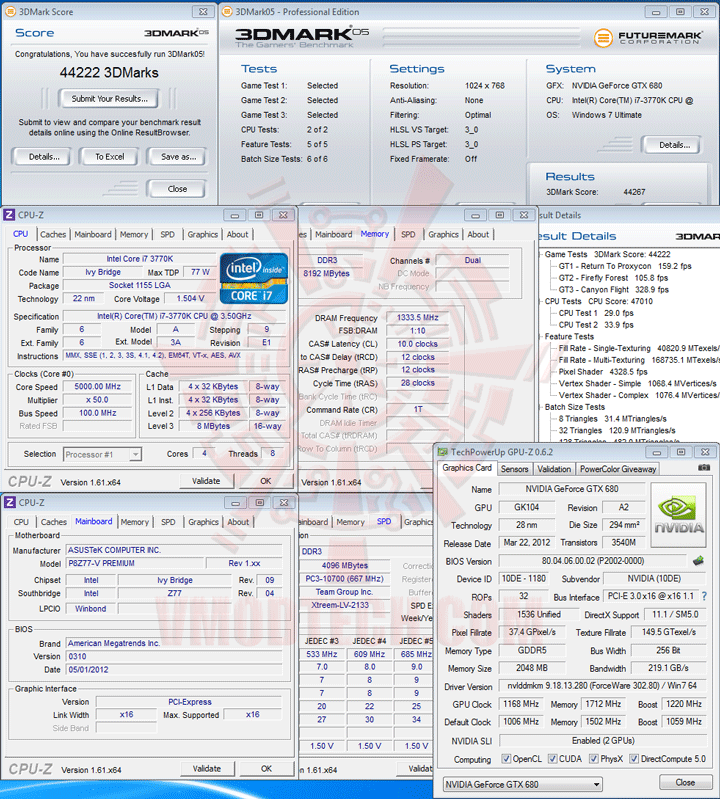

3DMark 05

3DMark 06

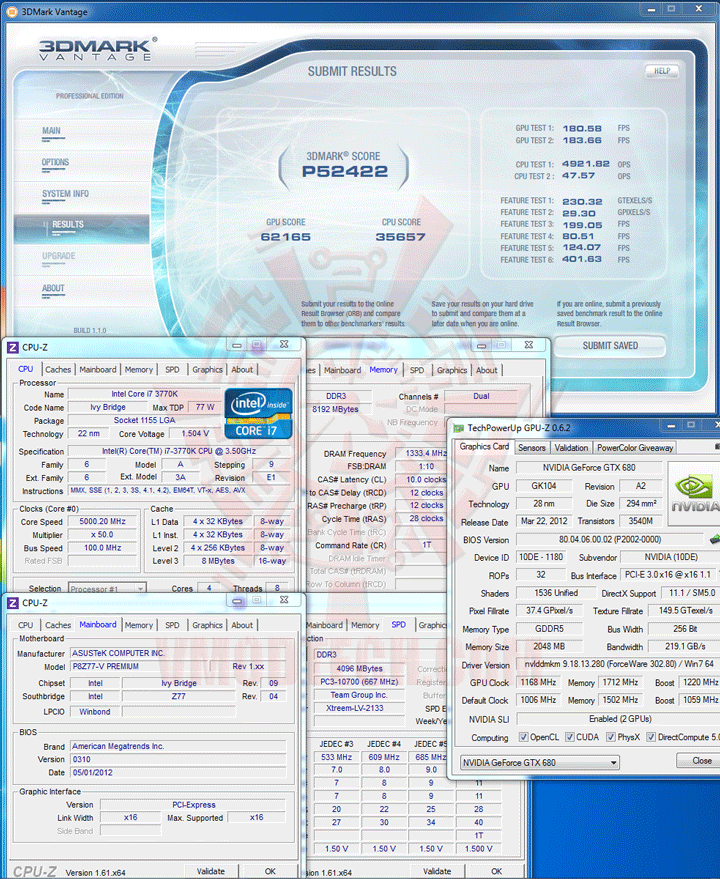

3DMark Vantage

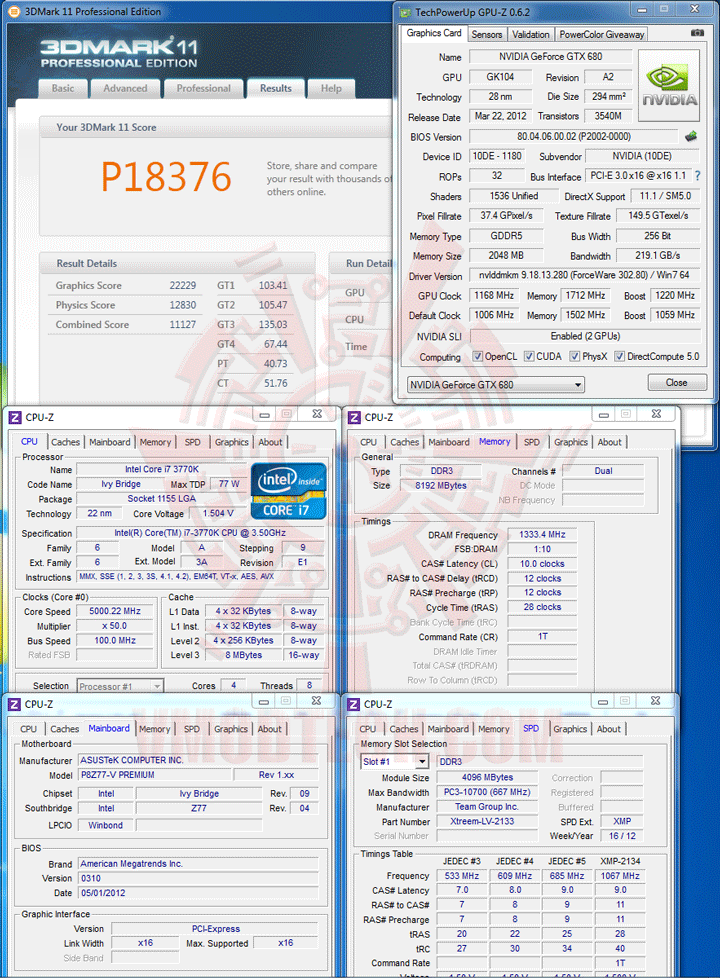

3DMark 11

ผลการทดสอบของตระกูล 3DMark ก็แรงหลุดโลกไปกับพลัง NVIDIA GeForce GTX 680 SLI X16+X16

Unigine Heaven DX11 Benchmark 3.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

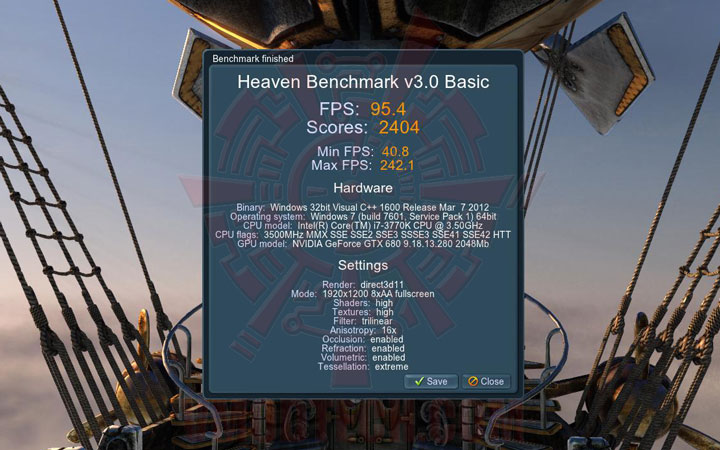

Unigine Heaven DX11 Benchmark 3.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.4 FPS

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS P8Z77-V PREMIUM ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z77 Express Chipset ที่ต้องการเทคโนโลยีต่างๆที่ครบเครื่องทั้งสำหรับวันนี้และในอนาคต ที่มากันครบถ้วนทุก Features แบบเต็มพิกัด โดดเด่นด้วย Features ใหม่ๆที่มากันเพียบ อาทิเช่น Thunderbolt™ Onboard , mSATA 32GB SSD Onboard , 4-Way SLI , Dual Intelligent Processors 3 with SMART DIGI+ Technology , Wi-Fi GO! , LucidLogix Virtu MVP , DTS Connect  , DTS UltraPC II , Front USB 3.0 box , USB 3.0 Boost UASP , PCI-E 3.0 Ready , SATA 6GB/s ฯลฯ และแถมพกกันมาด้วยพลังในการโอเวอร์คล็อคที่รุนแรงระดับสุดยอดของแท้ โดยสามารถลากซีพียู 3rd Generation Intel® Core™ i7-3770K Processor Retail Box ไปได้ถึง 5 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา เทียบเท่ากันกับรุ่นพี่ใหญ่แห่งการโอเวอร์คล็อคที่ทางเราได้ทดสอบไปก่อนหน้านี้อย่าง ASUS ROG MAXIMUS V EXTREME แถมหน่วยความจำยังลากกันกระจุยกระจาย จากหน่วยความจำความเร็วบ้านๆ DDR3 2133 ยังลากไปได้ถึงระดับ DDR3 2666 10-12-12-28 1T กันอย่างมีเสถียรภาพผ่านการทดสอบ Benchmark โหดๆกันทุกตัวทุกหัวข้อแบบไม่มีหลบเลี่ยง และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบอย่างครบครันที่มากันในราคาประมาณหมื่นกว่าๆ แบบไม่ต้องซื้อหาอะไรมาเสียบเพิ่มเติมอีกแล้ว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
