สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในชิบเซ็ต H270 ในแพลตฟอร์ม Intel กันครับ โดยมากันในแบรนด์ ASUS โดยในรุ่นที่จะนำมาทดสอบในวันนี้ก็คือ ASUS PRIME H270-PLUS ซึ่งเป็นเมนบอร์ดเมนบอร์ด PRIME ซีรี่ย์อีกรุ่น ที่ออกแบบมาให้ใช้งานได้ทนทานที่เน้นการใช้งานทั่วไปหรือในองค์กรเหมาะกับท่านที่เน้นเมนบอร์ดใช้งานแบบ 24/7 ตลอด 24ชั่วโมงนั่นเองครับ ด้วยดีไซน์ในแนวโทนสีดำสลับฮีตซิงค์ชิบเซ็ตสีเทาเงินดูเรียบง่าย พร้อมด้วยมาตรฐาน 5X Protection III ของทางเอซุสที่ขนฟีเจอร์มาให้อย่างมทากมายไม่ว่าจะเป็น SafeSlot Core , LANGuard , Overvoltage Protection , DRAM Overcurrent Protection , DIGI+ VRM , Stainless-Steel Back I/O , ESD Guards , Fan Xpert 2+ , Intel Optane Memory Ready และอื่นๆอีกมากมาย ด้วยตัวเมนบอร์ด PRIME ซีรี่ย์ในรุ่น ASUS PRIME B250M-A นั้นผ่านการทดสอบอย่างยาวนานถึง 8,000 ชั่วโมง รวมไปถึงการออกแบบมาให้รองรับกับบรรดาอุปกรณ์เชื่อมต่อต่างๆถึง 10,000ชิ้นกันเลยทีเดียว เรียกได้ว่าเป็นเมนบอร์ดที่ออกแบบมาให้ใช้งานได้หลากหลายและที่สำคัญความทนทานต่อการใช้งานนั่นเองครับ โดยจุดเด่นของเมนบอร์ด ASUS PRIME H270-PLUS อีกอย่างก็คือสล๊อต PCIe 3.0/2.0 x1 ที่ให้กันมาถึง 4ช่องและ PCIe x16 , x4 ให้มา 2ช่องกัน รวมแล้ว 6ช่องกันเลยทีเดียวครับ ถ้า ณ เวลานี้ก็น่าจะถูกใจสายขุดไม่มากก็น้อยเลยครับกับเมนบอร์ดทนๆแถมช่องสล๊อต PCIe จัดเต็มแบบนี้ ส่วนประสิทธิภาพการทำงานจะเป็นเช่นไรนั้น เดี๋ยวเราไปชมในบททดสอบได้เลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS PRIME H270-PLUS กันต่อเลยครับ

.

ASUS PRIME H270-PLUS Appearance

มากันในกล่องดำบอกชื่อรุ่น ASUS PRIME H270-PLUS ไว้ชัดเจนครับ พร้อมฟีเจอร์ต่างๆหน้ากล่องครบถ้วน ที่เน้น 5X Protection III ความทนทานเป็นหลัก

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 1ชุด

ตัวเมนบอร์ดเป็นโทนสีดำสนิทครับตามสไตล์ PRIME ซีรี่ย์นั่นเอง

ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor ใหญ่สุดครับ

ดีไซน์ก็มาในแนว PRIME ซีรี่ย์ดูเรียง่ายแต่เน้นความทนทานเป็นหลักนั่นเองครับ

ตัวบอร์ดก็ดูแน่นใช้ได้ครับจัดบรรดาช่องเชื่อมต่อต่างๆได้อย่างตัวและมากมาย

เฟสไฟทั้งหมดมี 5 เฟส DIGI+VRM 5+1 Phase digital power design ซ๊อกเก็ต Intel® Socket 1151 for 7^th/6^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors

สล๊อตแรมมีทั้งหมด 4ช่อง รองรับแรมสูงสุด 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Non-ECC, Un-buffered Memory ความจุ 64GB ครับ

ฮีตซิงค์ชิบเซ็ต Intel® H270  ตัวฮีตซิงค์เป็นสีเทาเงินครับ

ช่อง SATA ประกอบด้วย  6 x SATA 6Gb/s port(s)

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 1 x PCIe 3.0/2.0 x16 (x16 mode)  , 1 x PCIe 3.0/2.0 x16 (max at x4 mode)  , 4 x PCIe 3.0/2.0 x1 จัดเต็มสายขุดน่าจะชอบครับ ให้มาครบๆจบๆ

ช่อง  1 x M.2 Socket 3*1, with M Key, type 2242/2260/2280 storage devices support (SATA mode & X4 PCIE mode) , 1 x M.2 Socket 3*2, with M Key, type 2242/2260/2280 storage devices support (both SATA & x2 PCIE mode)*1 มีมาให้ 2ช่องครับ

ระบบเสียงเป็น Realtek® ALC887 8-Channel High Definition Audio CODEC , Audio Shielding พร้อมมีไฟแสดงผลสวยงามอีกด้วยครับ

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย 1 x PS/2 keyboard (purple) , 1 x PS/2 mouse (green) , 1 x DVI-D , 1 x D-Sub , 1 x HDMI , 1 x LAN (RJ45) port(s) , 4 x USB 3.1 Gen 1 (blue) Type-A  , 2 x USB 2.0 , 3 x Audio jack(s)

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..INTEL Core i7 7700K
.Thermal Grease
.Motherboard	. ASUS PRIME H270-PLUS
.Memory	..G.SKILL TRIDENZ RGB DDR4 3200MHZ
.Graphic Card	. GTX 1070
.Harddisk	. OCZ VECTOR 150
.CPU Cooler	..Thermaltake Water 3.0 Riing RGB 240
.Power Supply	..Thermaltake 650W
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL Core i7 7700K ตัวใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับกราฟฟิกการ์ดตัวแรงอย่าง GTX 1060 ตัวแรงใช้ในการทดสอบวันนี้ครับ

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

CPU-Z

ในการทดสอบก็เป็นซีพียู INTEL Core i7 7700K ใช้งานที่ความเร็วเดิมๆที่ 4.4Ghz บัสแรม 2400Mhz CL16-18-18-38-420 2T ใช้งานได้จริงอย่างมีเสถียรภาพตลอดการทดสอบครับ ส่วนการ์ดจอนั้นเป็น GTX 1070 ตัวแรงในการทดสอบร่วมครั้งนี้ครับ

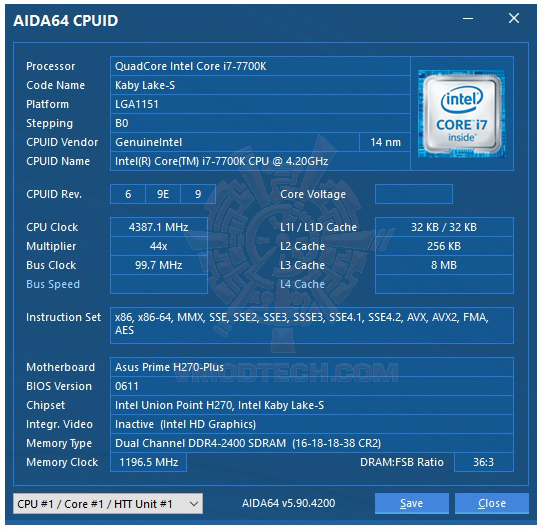

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

SuperPI 1MB

SuperPI 32MB

HyperPI 32M 4Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 8.324วินาที SuperPI 32 อยู่ที่เวลา 7นาที 54.7389วินาที  HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 11 นาที ทั้ง 8เทรด ทำได้ดีเยี่ยมมากๆครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

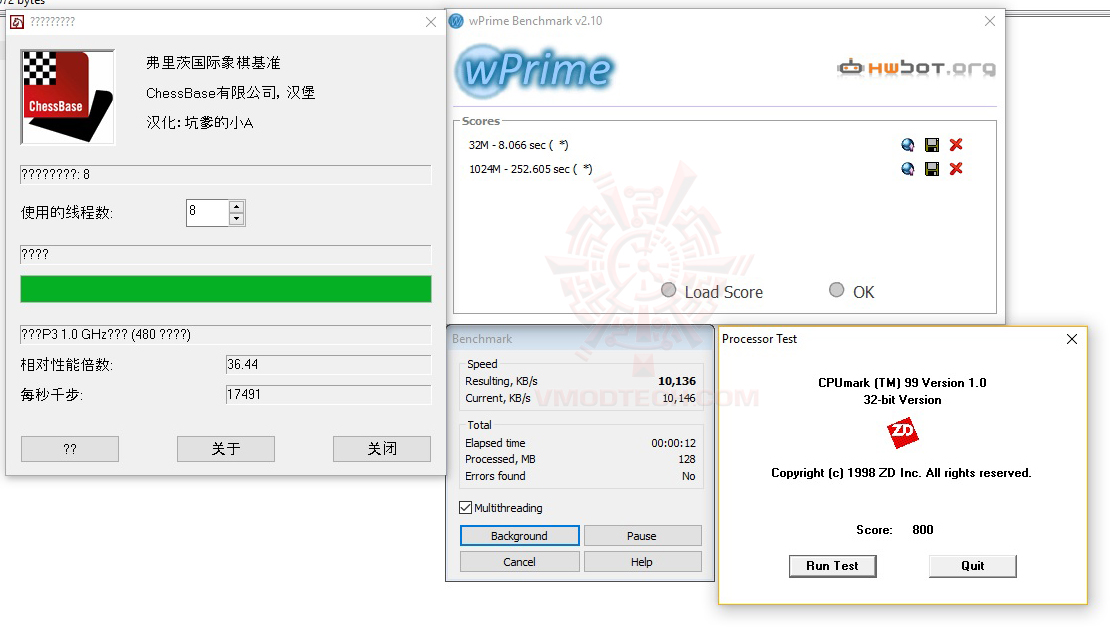

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

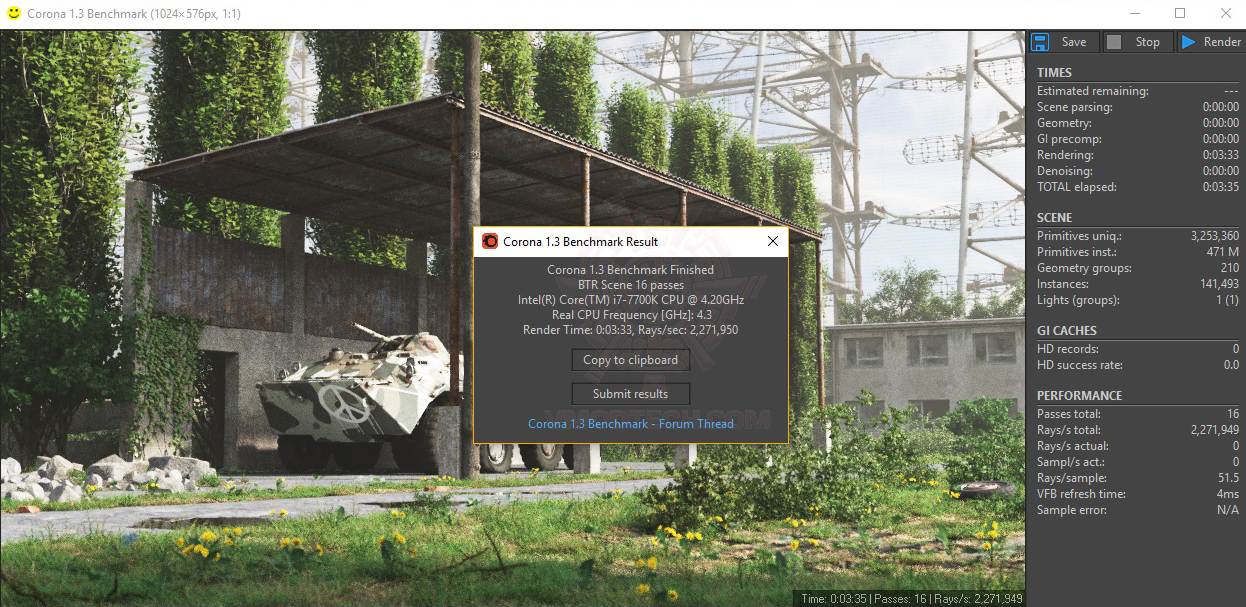

Corona 1.3 Benchmark

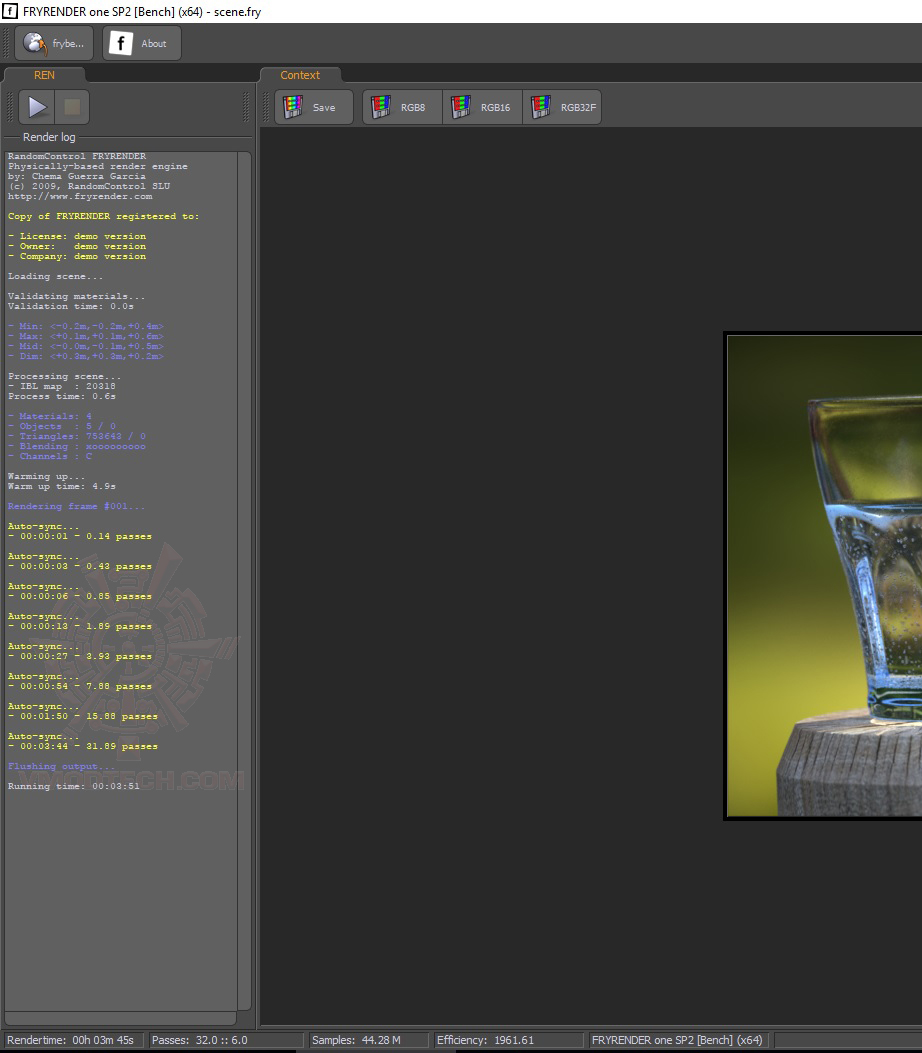

FRYRENDER X64

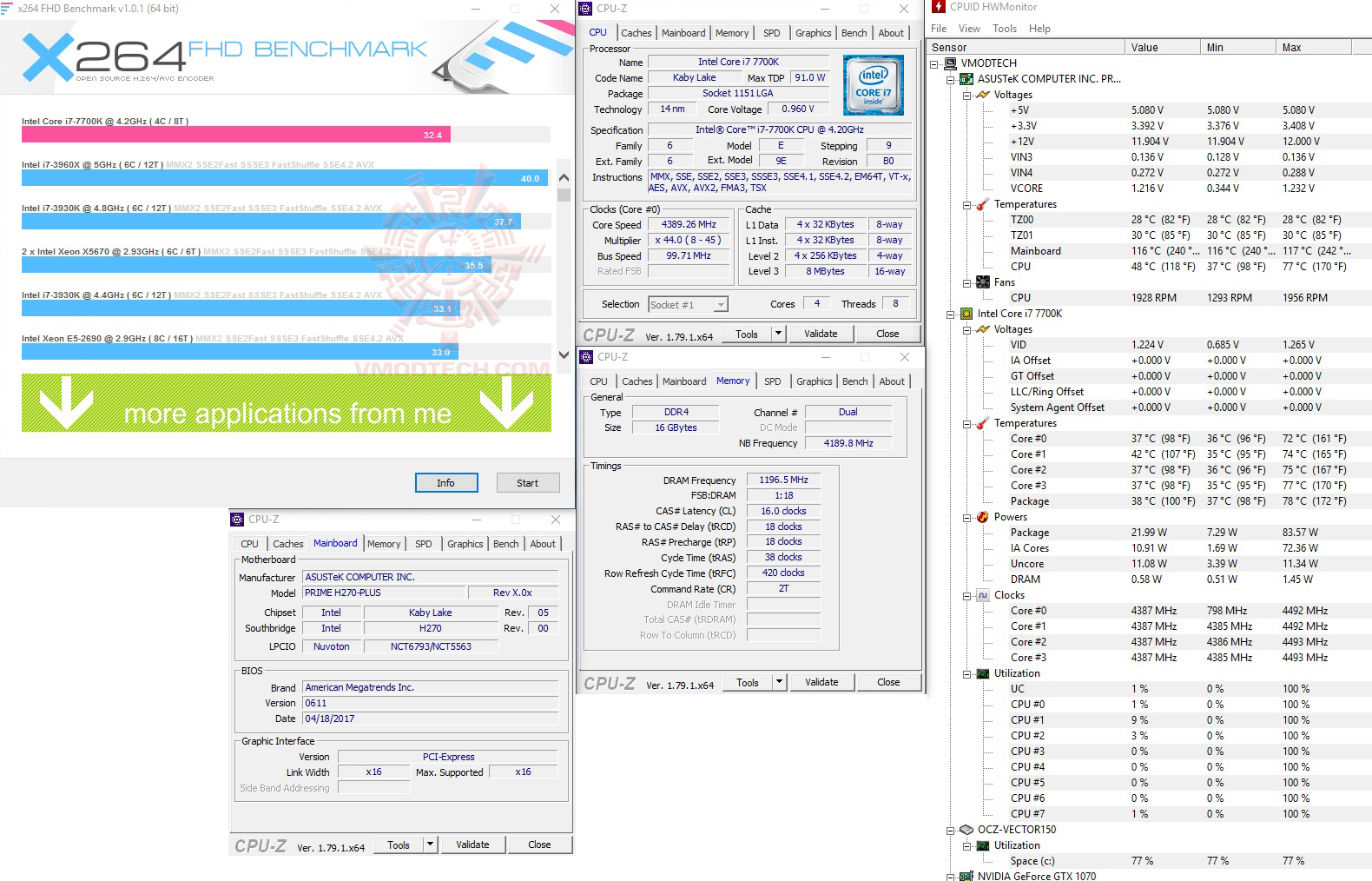

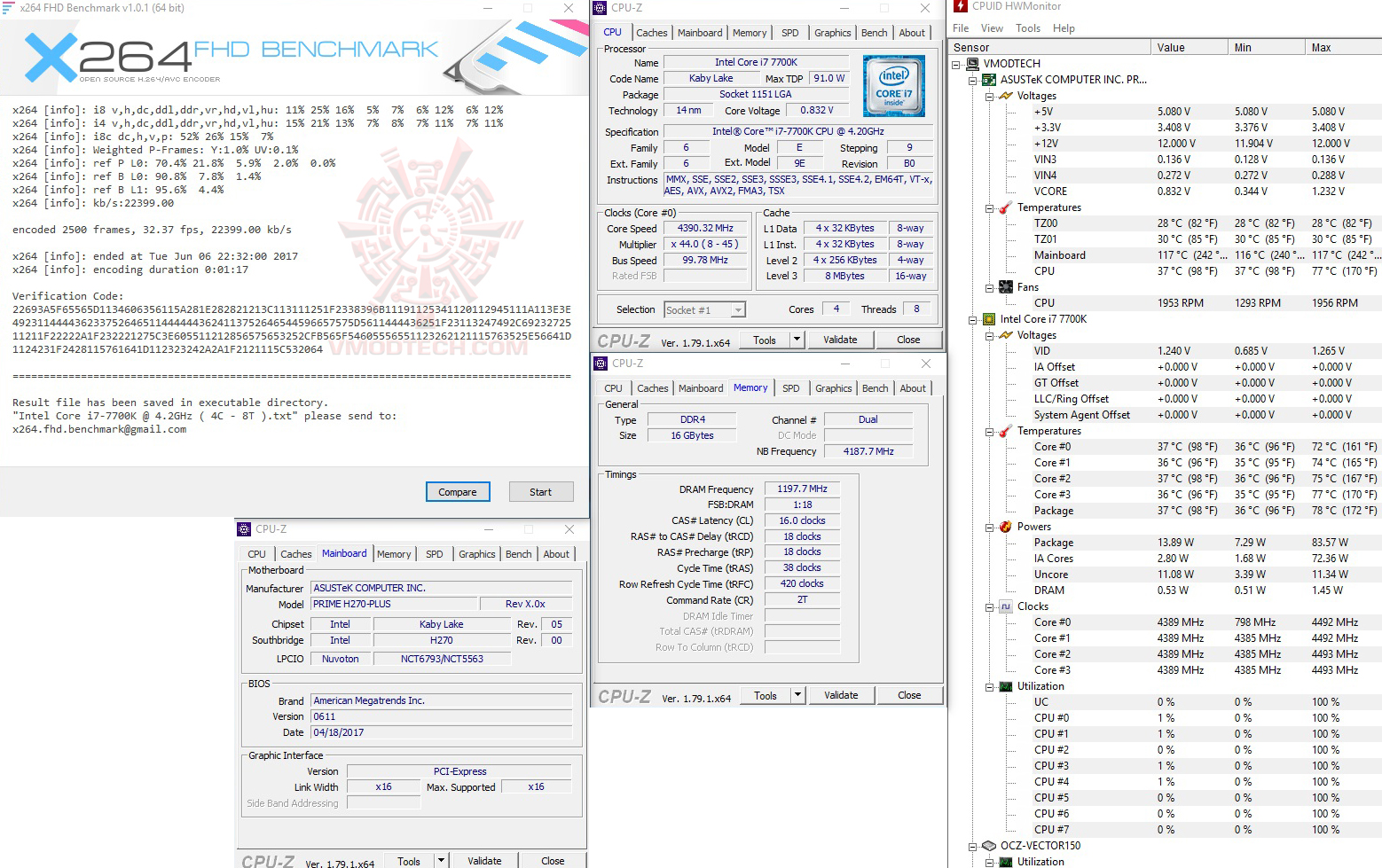

X264 FHD

ผล ทดสอบ โดยรวม X264 กดกันไป32.37FPS ส่วน Fritz Chess อยู่ที่ 36.44และ Winrar อยู่ที่ 10136KB/s แรงมากครับ

AIDA64 Extreme

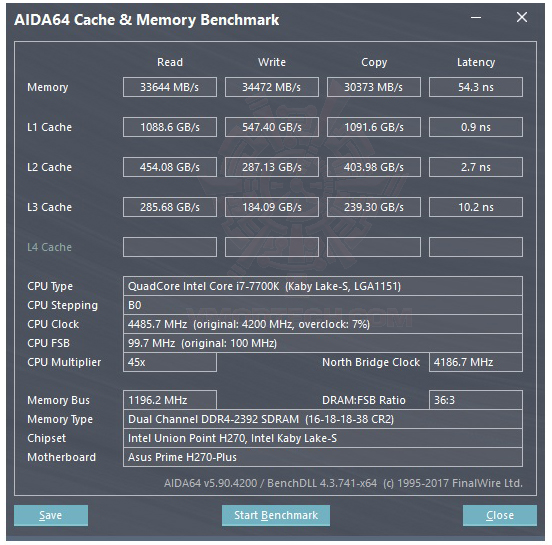

AIDA64 Cache & Memory Benchmark

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 33644MB/s และ Write 34472MB/s กับบัส 2400Mhz แรงตามมาตรฐานบัส 2400Mhz เลยครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

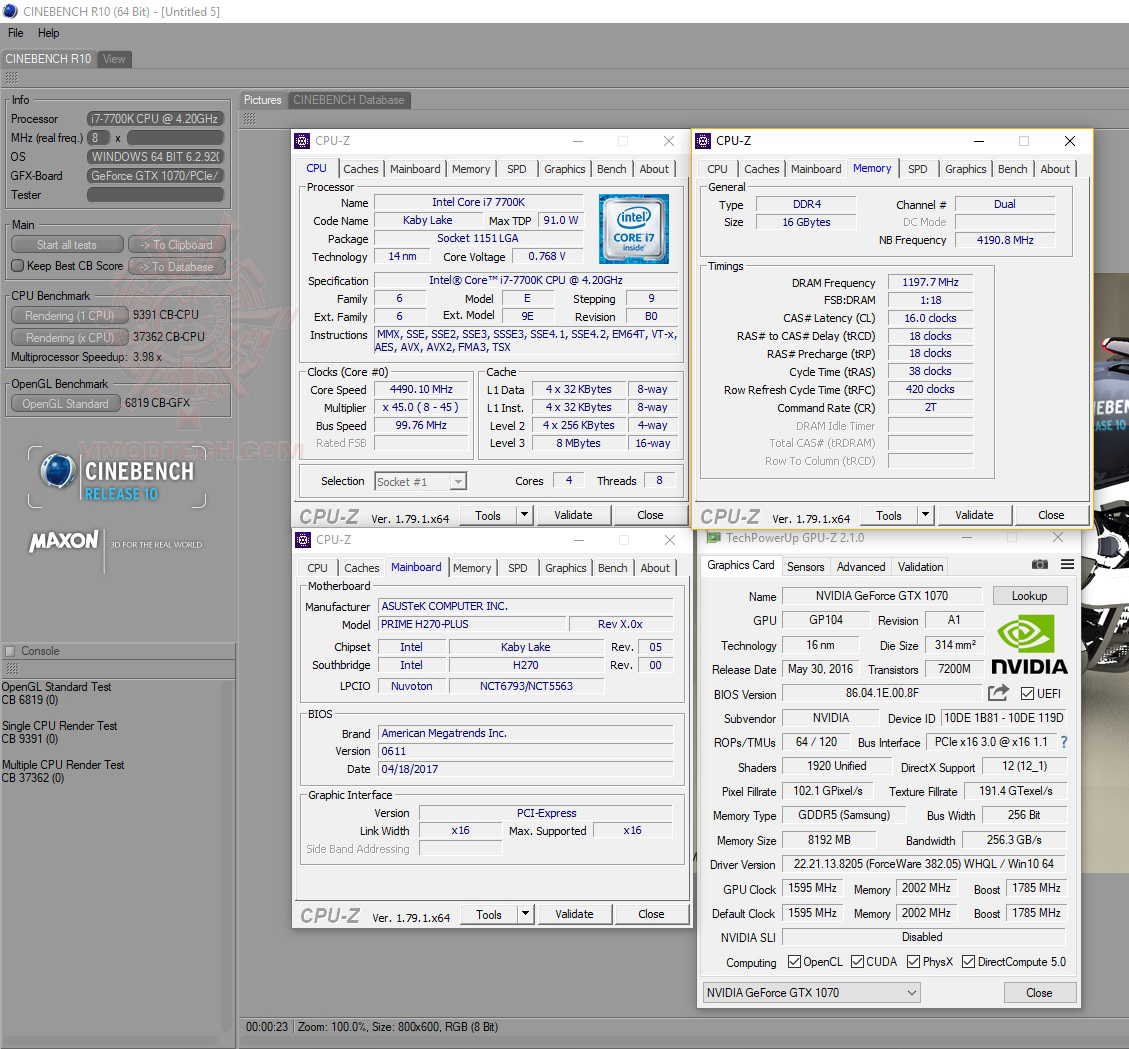

Cinebench 10

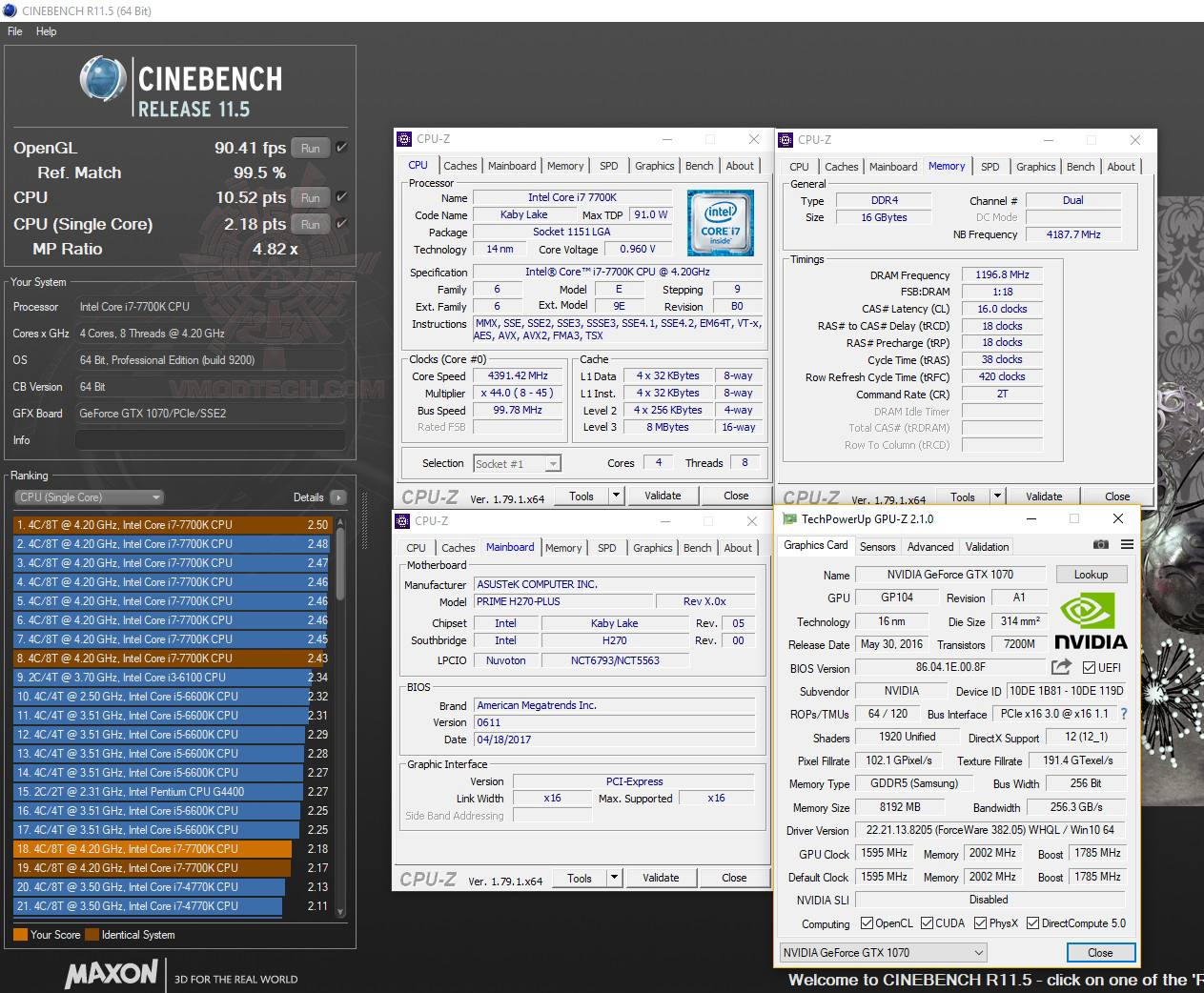

Cinebench 11.5

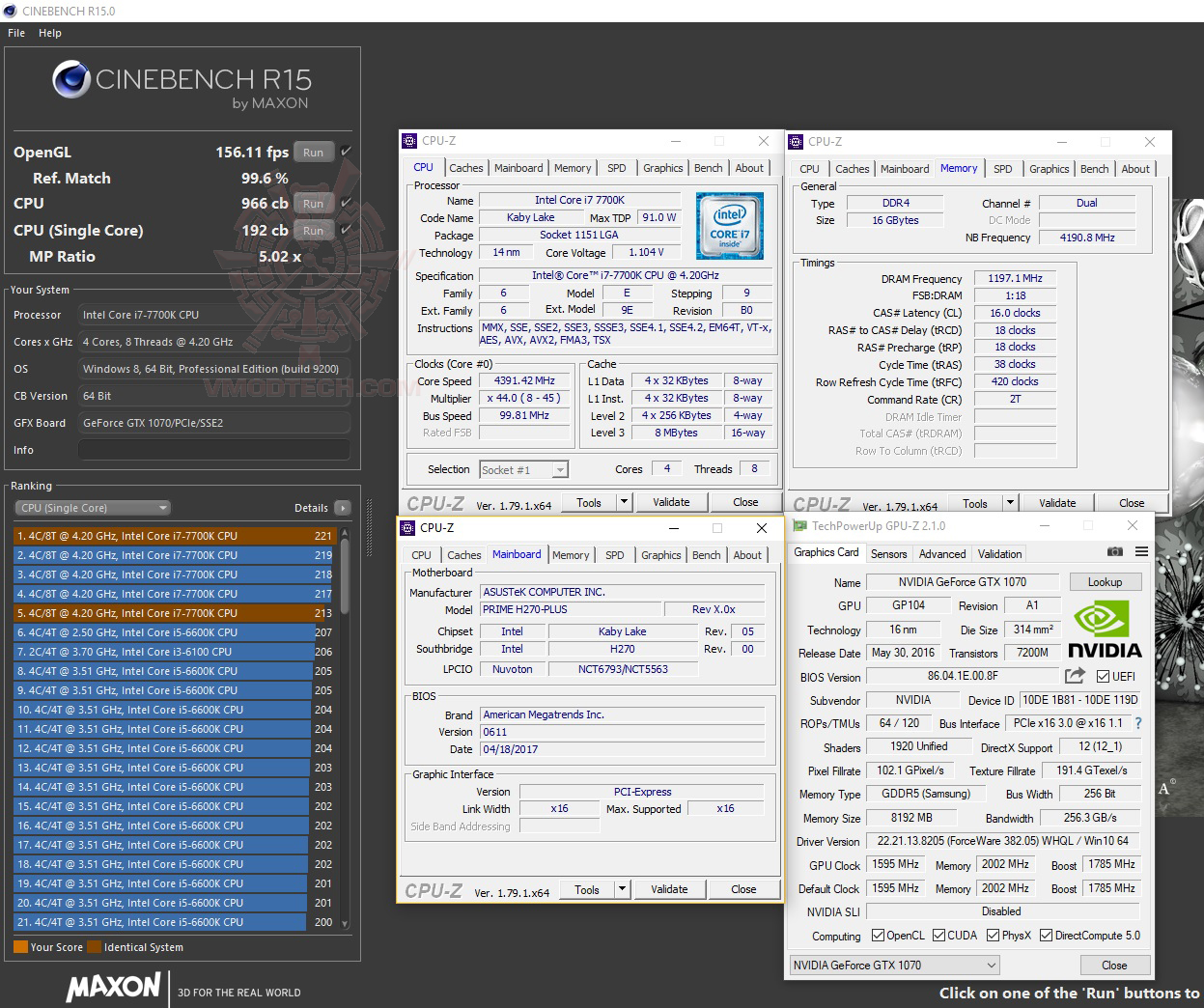

Cinebench 15

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 8หัว เรนเดอร์กันได้ดีตามมาตรฐาน 7700K ครับ เรนเดอร์ได้ดีทุกการทดสอบ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

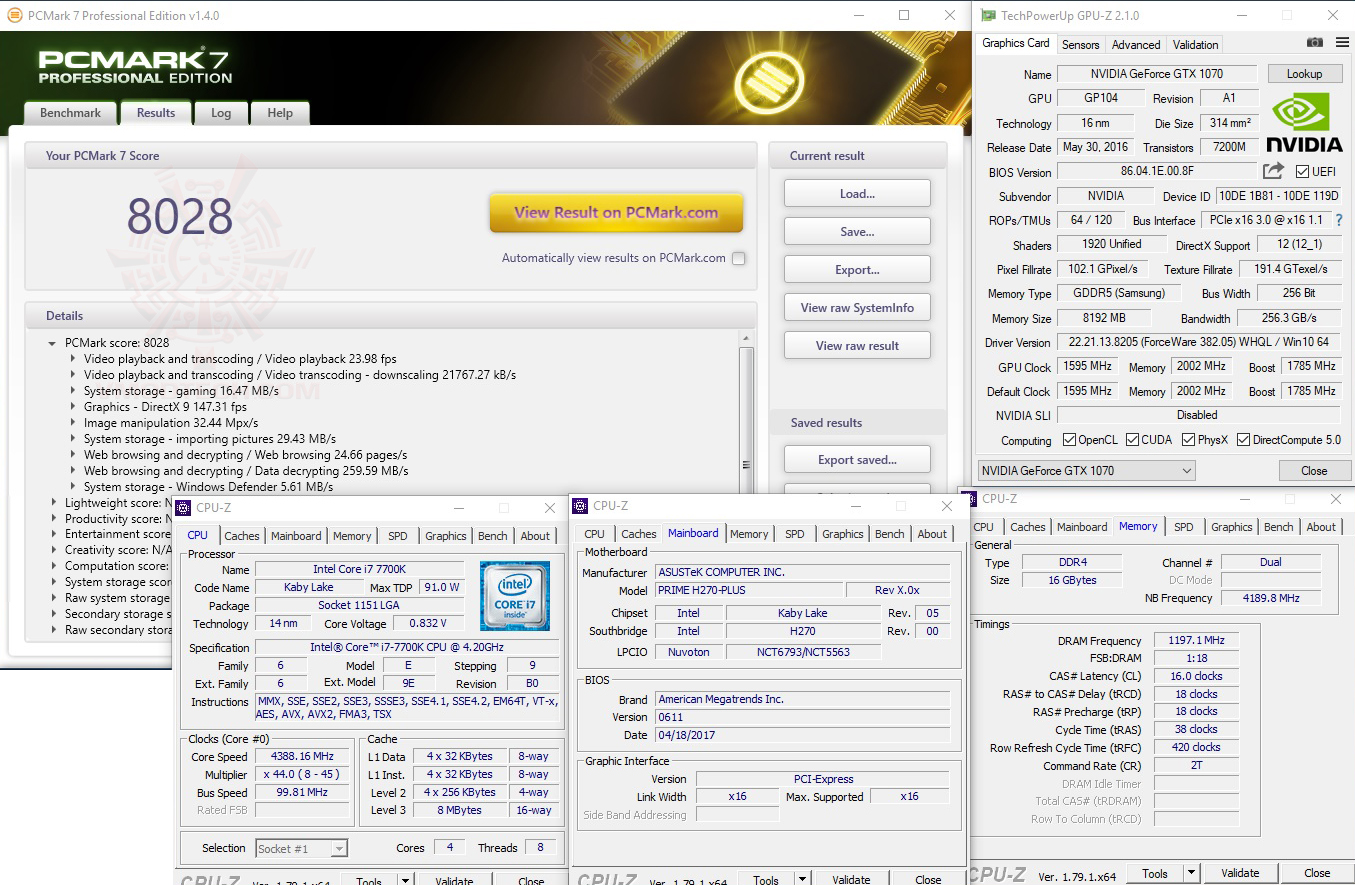

PCMark7

PCMark7 อยู่ที่ 8028คะแนน แรงครับ

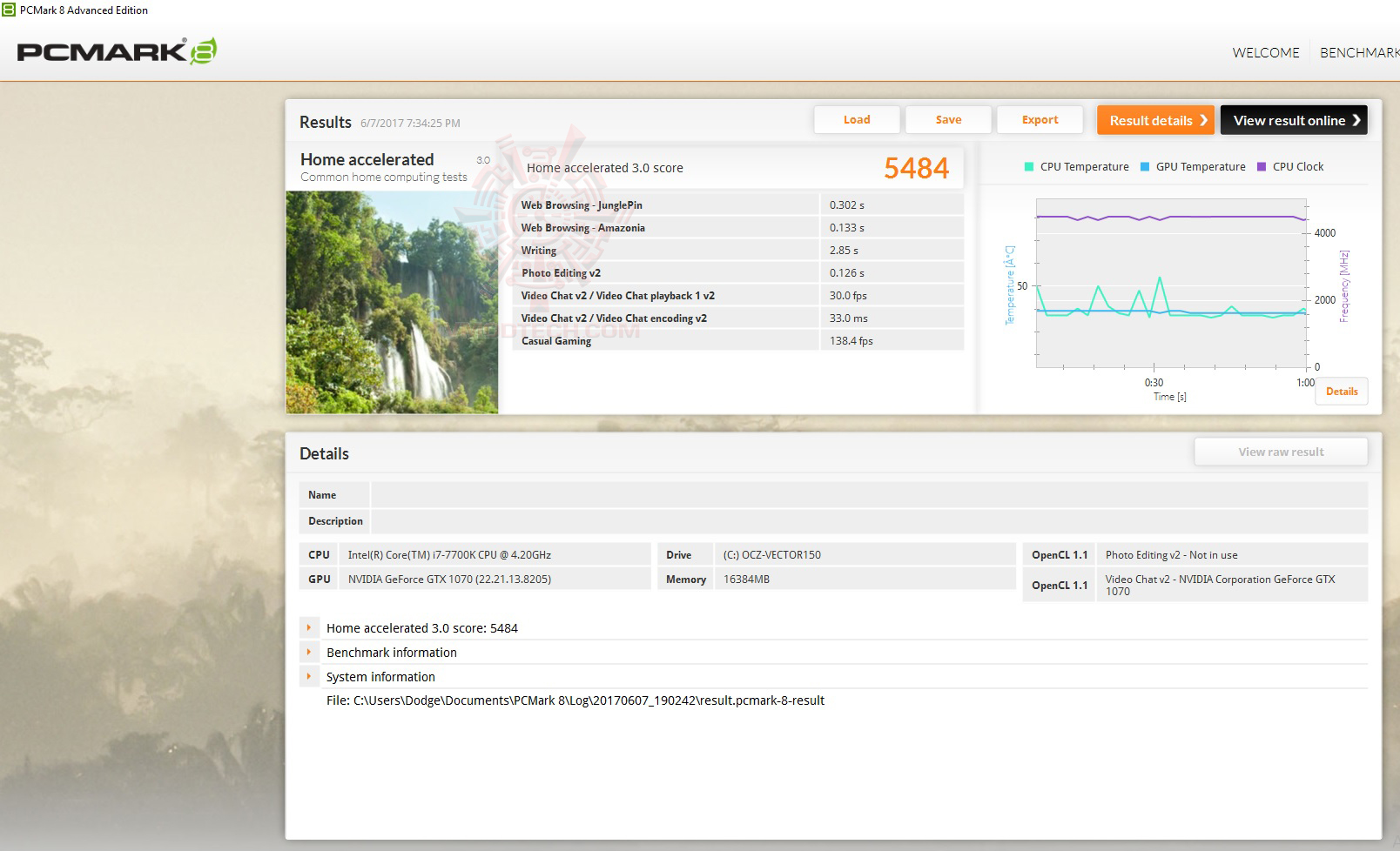

PCMark8

PCMark8 อยู่ที่ 5484คะแนน แรงครับ

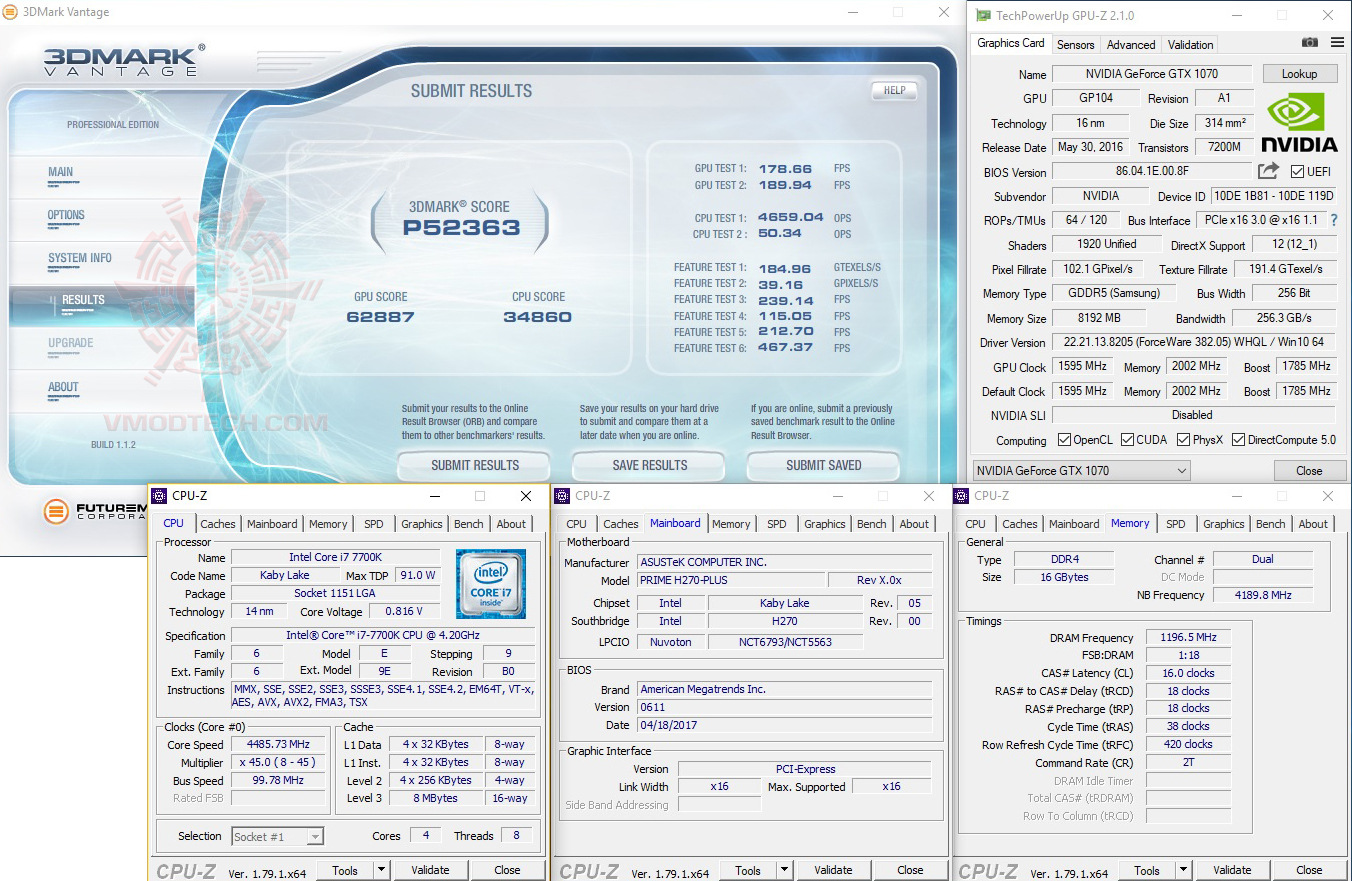

3DMark Vantage

3DMark Vantage คะแนนอยู่ที่ 52363คะแนน แรงจริงๆ

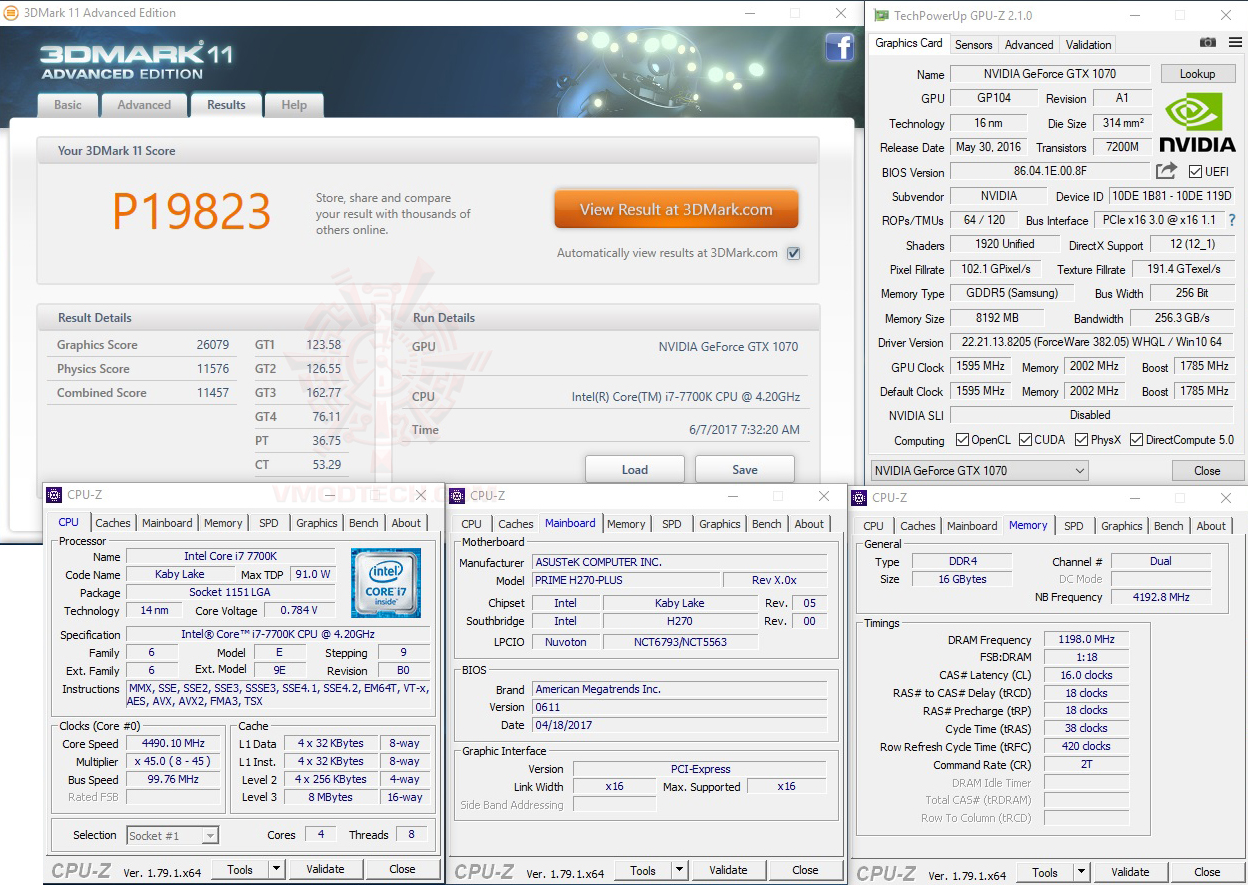

3DMark11

3Dmark11 อยู่ที่ 19823คะแนน ทำได้ดีครับ

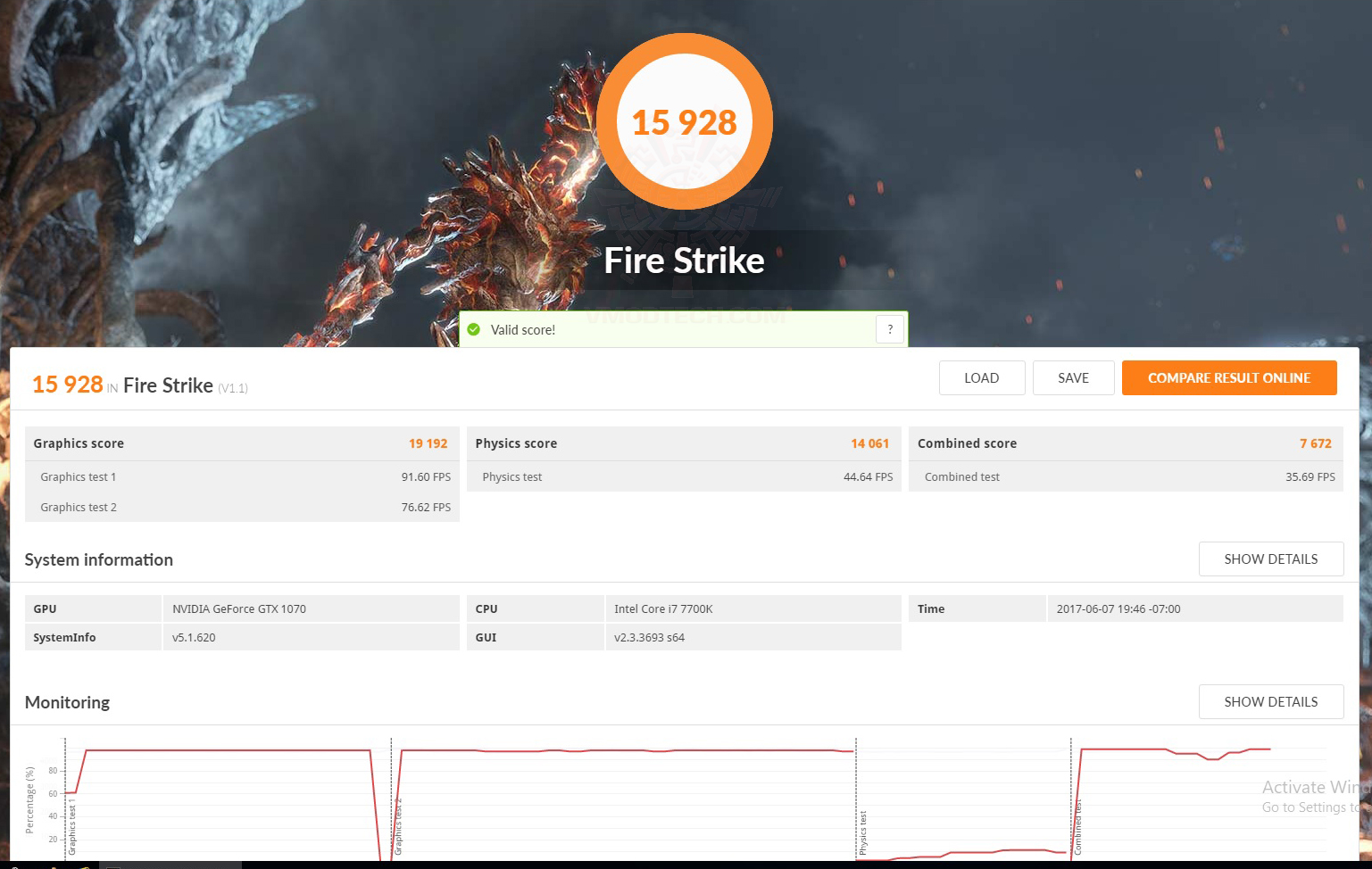

3DMark 2013

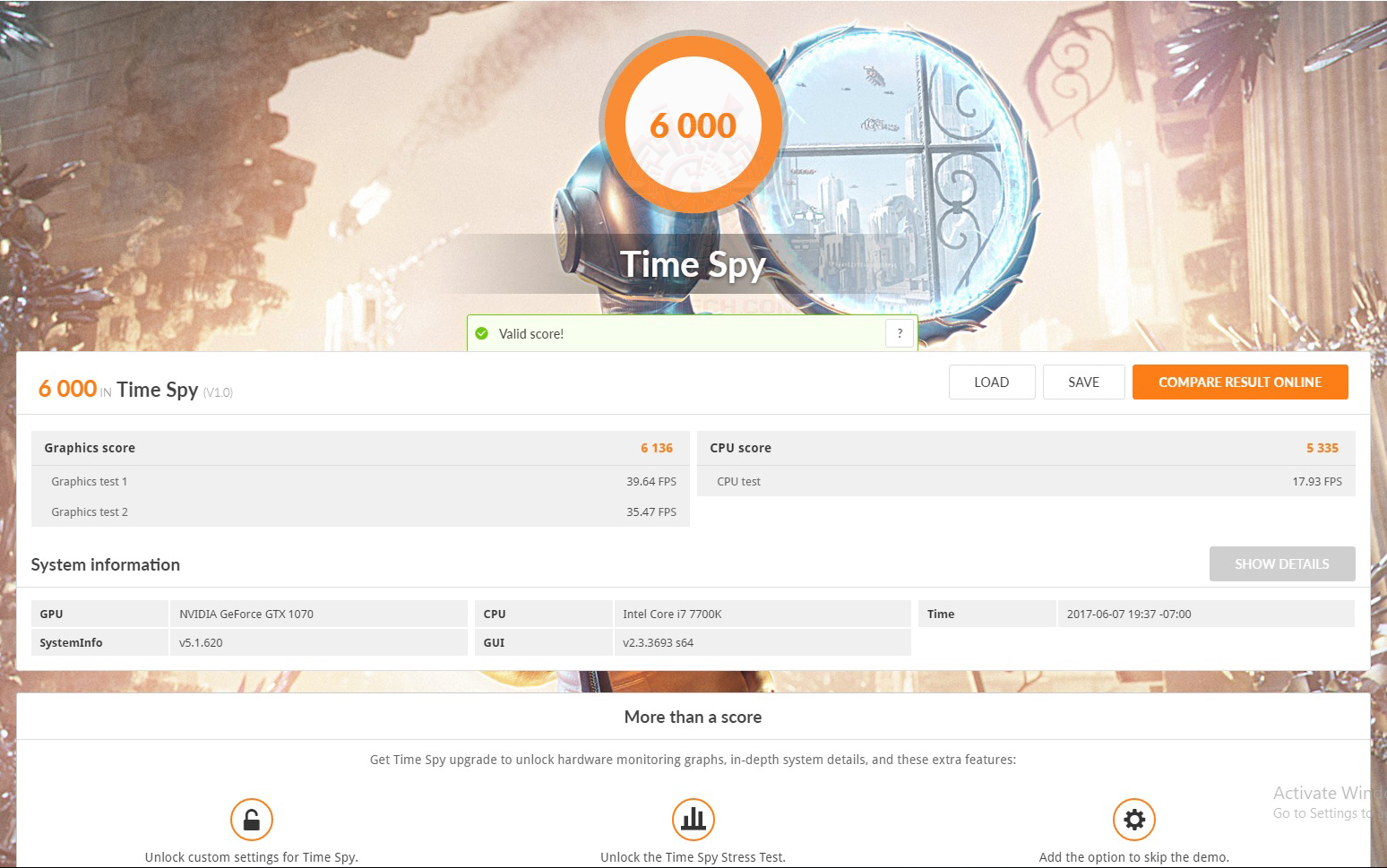

3DMark แรงทุกการทดสอบครับ Fir Strike กดไปทะลุ 15928คะแนนและ Time Spy กดไป 6000คะแนน แรงทุกการทดสอบเลยครับ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS PRIME H270-PLUS ที่วันนี้ทำผลงานได้ดีเลยทีเดียวครับ สามารถใช้งานกับซีพียูในรุ่นท๊อปสุดอย่าง Intel Core i7 7700K ได้อย่างเต็มประสิทธิภาพและเสถียรภาพตลอดการทดสอบ ด้วยฟีเจอร์ที่เน้นความทนทานการป้องกันอย่างเหนือระดับด้วยมาตรฐาน 5X Protection III ที่ช่วยปกป้องการใช้งานต่างๆอย่างครบถ้วนไม่ว่าจะเป็น SafeSlot Core , LANGuard , Overvoltage Protection , DRAM Overcurrent Protection , DIGI+ VRM , Stainless-Steel Back I/O , ESD Guards , Fan Xpert 2+ , Intel Optane Memory Ready ที่ให้กันมาอย่างครบถ้วนในเมนบอร์ดของ PRIME ซีรี่ย์ในรุ่น ASUS PRIME H270-PLUS ที่ออกแบบมาเน้นการใช้งานแบบ 24/7 เป็นเอกลักษณ์โดดเด่นของทางเอซุสในเมนบอร์ดซีรี่ย์ใหม่ ด้วยดีไซน์ที่เน้นโทนสีดำดูเรียบง่าย แต่แฝงไว้ด้วยประสิทธิภาพและความทนทานในการใช้งาน ด้วยบรรดาเฟสไฟที่ให้มาเป็นแบบ DIGI+ VRM ที่จ่ายไฟได้ดีเยี่ยมพร้อมทั้งชุดปกป้องอันตรายจากไฟต่างๆที่ให้กันมาครบครันและสล๊อต PCIe แบบ ASUS SafeSlot Core ถือเป็นเมนบอร์ดในรุ่นเล็กๆที่ราคาคุ้มค่ามากๆกับฟีเจอร์ที่ให้กันมา ที่กล่าวมาก็เหมือนกับรุ่น PRIME ซีรี่ย์ที่ผมเคยได้รีวิวไปแต่ในรุ่นนี้จะเน้นบรรดาฟีเจอร์สล๊อตต่างๆที่มากขึ้นโดยเฉพาะ PCIe ที่หกช่องพอดีสำหรับสายขุดบิตคอยล์(ขออนุญาตตามกระแสสักเล็กน้อย) ก็คือไม่ต้องไปหาชุด PCIe มาต่อเพิ่มพร้อมใช้งานได้เลยรวมไปถึงตัวเมนบอร์ดนั้นออกแบบมาให้เน้นการใช้งานแบบ 24/7 อันนี้ก็ตรงคอนเซปสำหรับท่านที่ใช้งานด้านนี้พอดี ทำให้มั่นใจได้เลยครับว่าใช้เมนบอร์ดกันได้ถูกงานและเหมาะสมแน่นอนหรือในงานองค์กรที่เน้นเมนบอร์ดฟีเจอร์เยอะทนทานต่อการใช้งานก็เป็นตัวเลือกที่ดีเช่นกันครับ อย่างที่ผมอธิบายมาทุกฟีเจอร์นั้นออกแบบมาเน้นความทนทานและป้องกันอันตรายต่างๆโดยตรงถือเป็นตัวเลือกของสายขุดและท่านที่กำลังมองหาเมนบอร์ดทนๆพร้อมใช้งานกันตลอด 24/7 ชั่วโมง ASUS PRIME H270-PLUS พร้อมเป็นตัวเลือกของท่านแล้วครับ สำหรับราคาวางจำหน่ายอยู่ที่ประมาณ 43XXบาทครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

…

…

ขอบคุณที่ติดตาม
