ASUS PRIME X570-P/CSM REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 22/08/2019 13:02, 51,746 views / view in EnglishEN
«»
Share

ASUS PRIME X570-P/CSM Appearance

dsc 6656 ASUS PRIME X570 P/CSM REVIEW

มากันในกล่องสีดำมีรูปเมนบอร์ดและบอกชื่อรุ่น ASUS PRIME X570-P/CSM พร้อมรายละเอียดเบื้องต้นครับ

dsc 6673 ASUS PRIME X570 P/CSM REVIEW

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

dsc 6681 ASUS PRIME X570 P/CSM REVIEW


อุปกรณ์ที่ให้มามีคู่มือการติดตั้งต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2

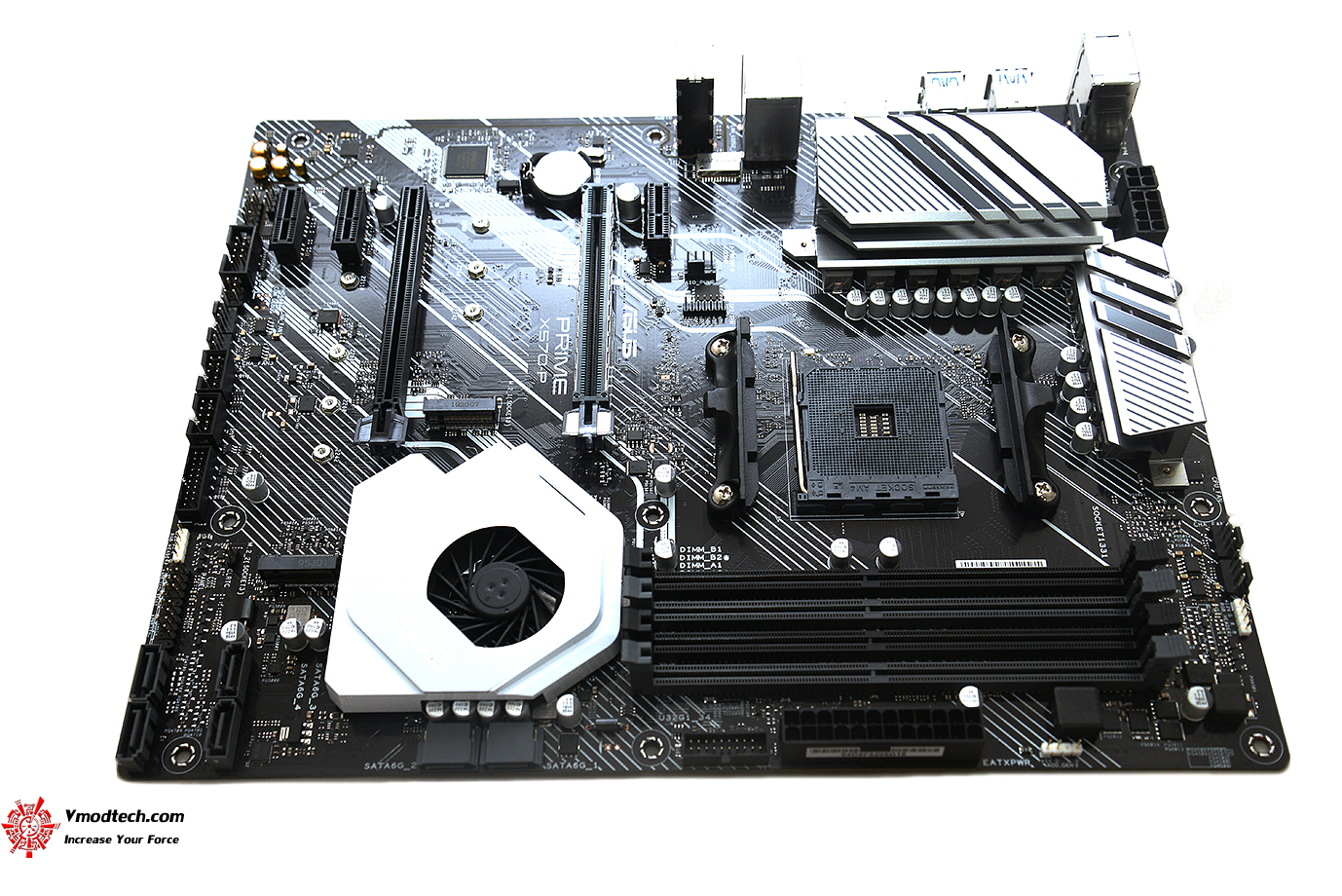

dsc 6717 ASUS PRIME X570 P/CSM REVIEW

ตัวเมนบอร์ดนั้นสีดำสนิทสลับด้วยลวดลายสีขาวและฮีตซิงค์ระบายความร้อนเป็นสีเงินและขาว

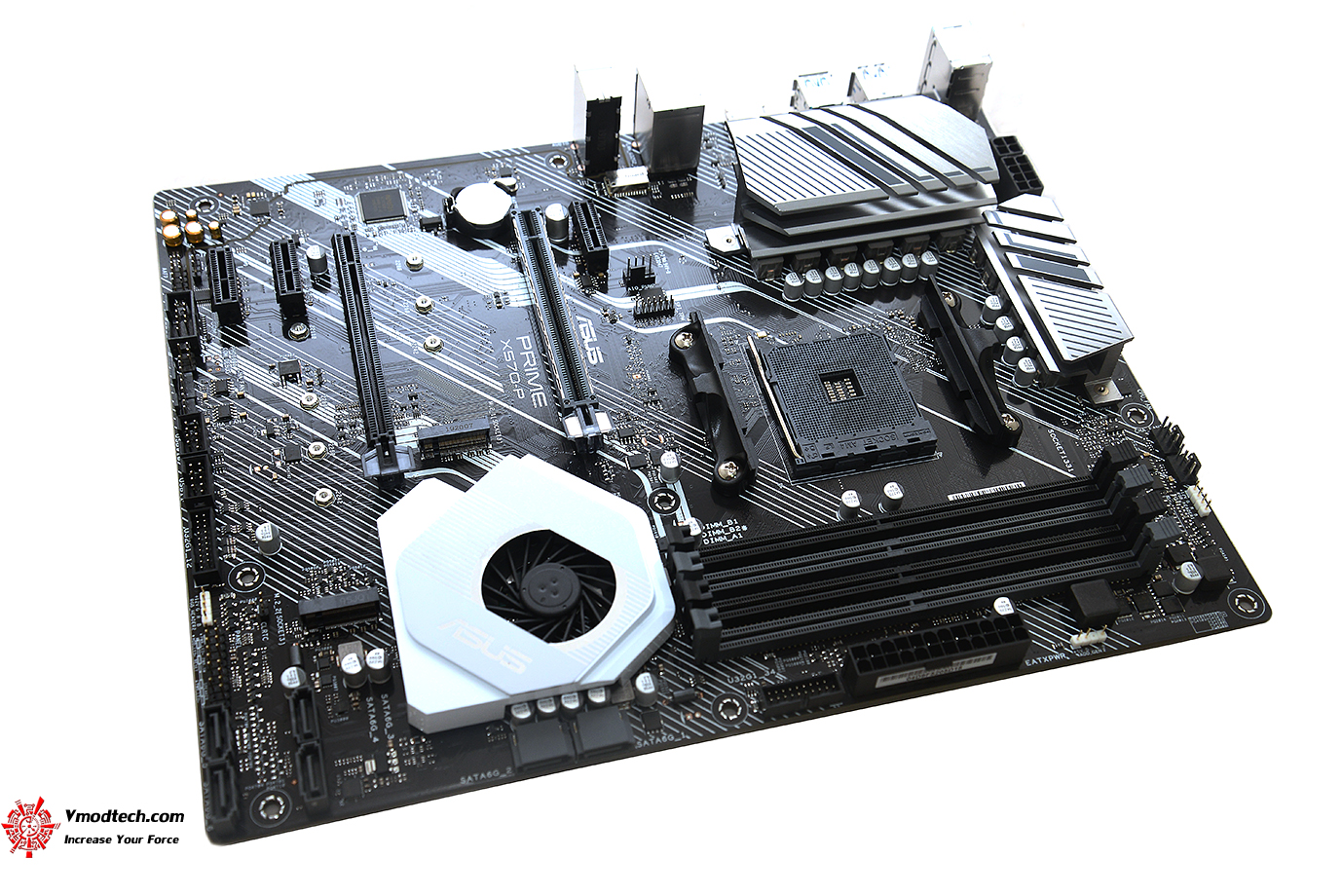

dsc 6703 ASUS PRIME X570 P/CSM REVIEW

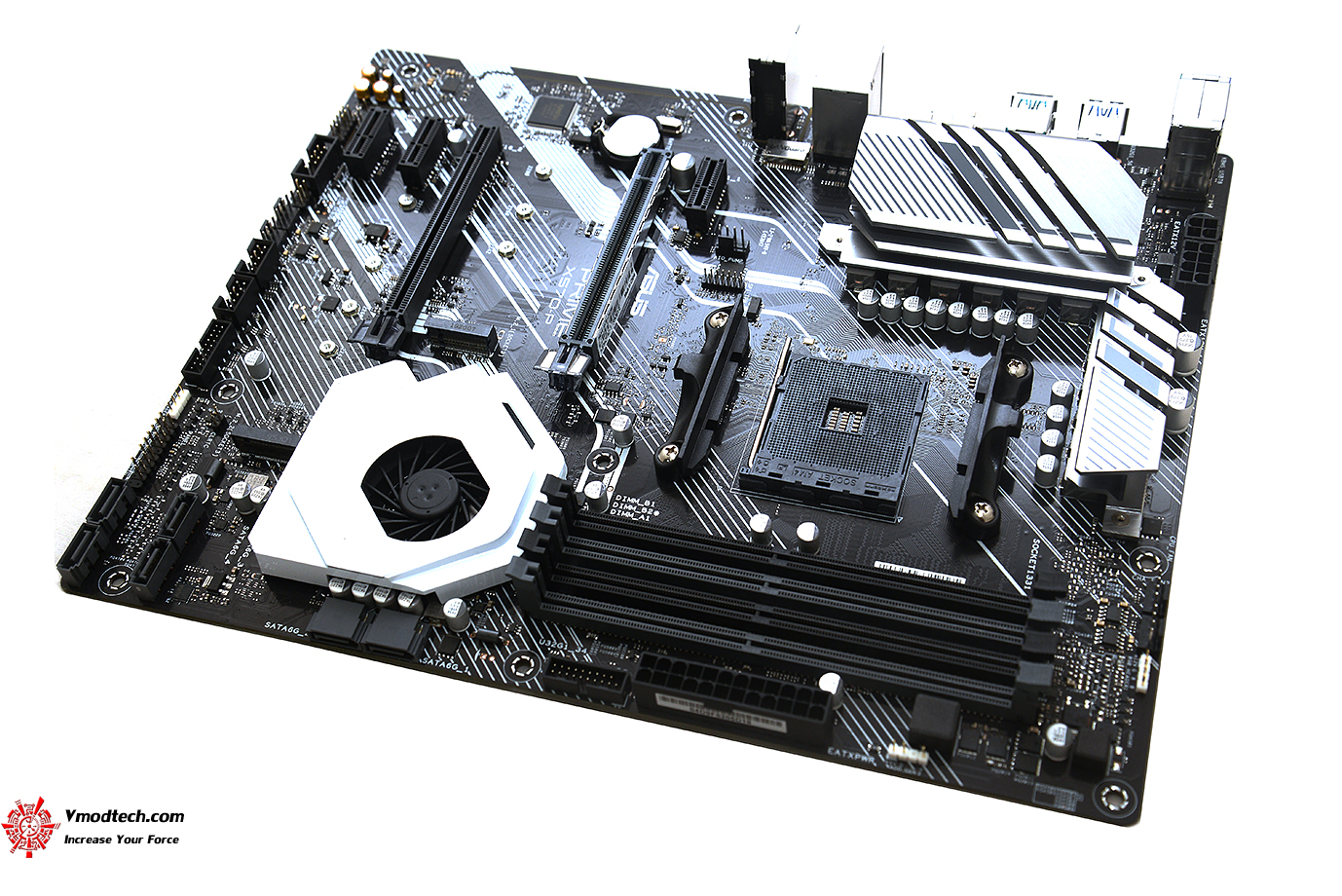

เมนบอร์ดขนาด ATX Form Factor 12.0 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) dsc 6734 ASUS PRIME X570 P/CSM REVIEW

ตัวเมนบอร์นั้นเน้นจัดวางอุปกรณ์ได้อย่างลงตัวครับดูไม่แน่นเกินไปและมีจุดเชื่อมต่อต่างๆให้ค่อนข้างครบเลยครับ

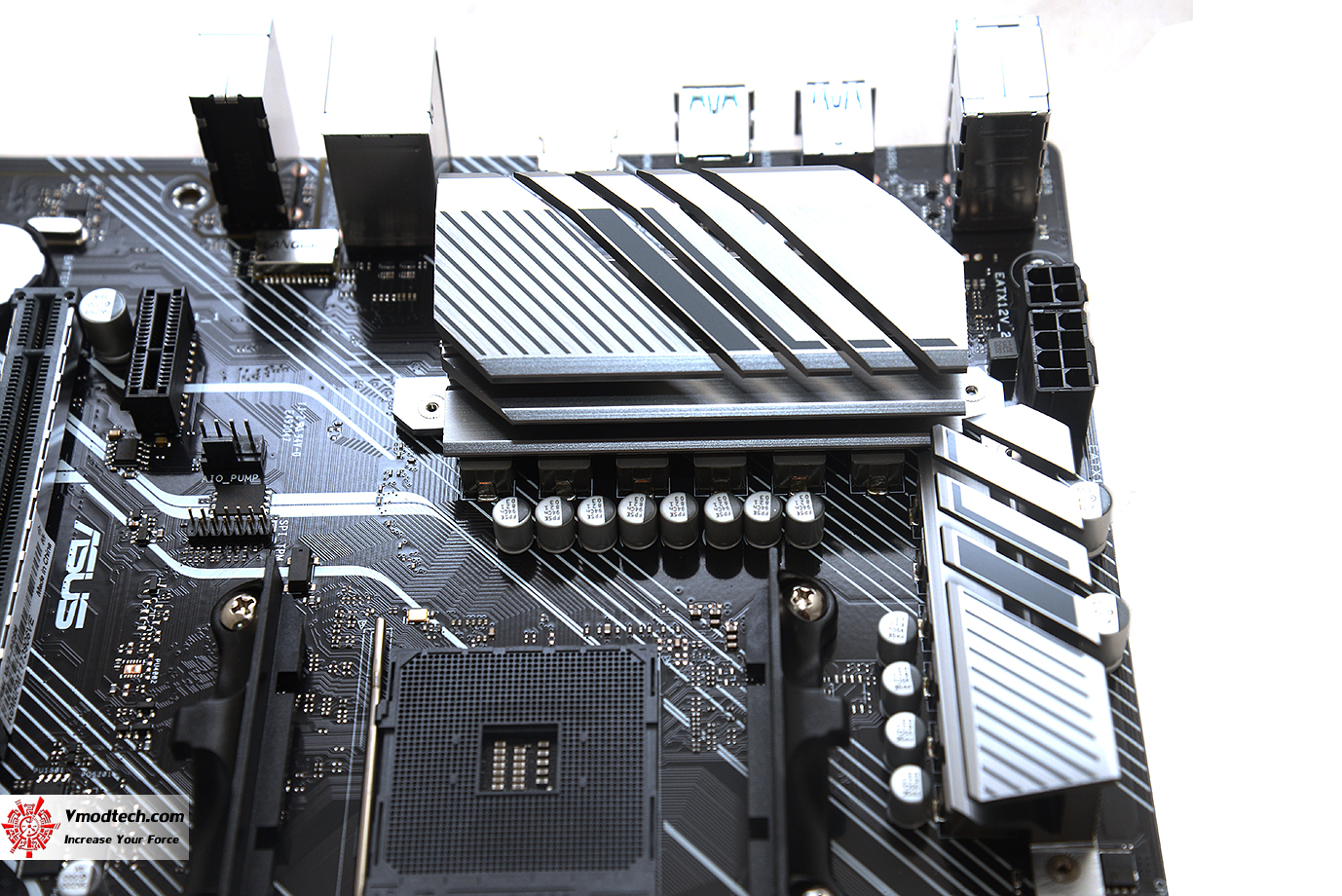

dsc 6748 ASUS PRIME X570 P/CSM REVIEW

มีฮีตซิงค์อลูมิเนียมทั้งสองฝั่งของภาคจ่ายไฟครับ

dsc 6750 ASUS PRIME X570 P/CSM REVIEW

ภาคจ่ายไฟแบบ VRM 8+4 เฟส พร้อมระบบ Dr.MOS power stages ที่จัดเต็มด้วยมอสเฟสคุณภาพเยี่ยมกับ Alloy chokes และคาปาซิเตอร์เกรดโรงงานคุณภาพเยี่ยม Durable capacitors ที่เน้นความทนทานกับประสิทธิภาพที่สูงกว่าคาปาซิเตอร์ทั่วไปถึง 110% เลยทีเดียว กับช่องต่อไฟเลี้ยงซีพียูแบบ ProCool connectors ที่รองรับการจ่ายไฟได้อย่างเต็มประสิทธิภาพรองรับการโอเวอร์คล๊อกอย่างเต็มรูปแบบเลยครับ AMD AM4 Socket 3rd and 2nd AMD Ryzen™/2nd and 1st Gen AMD Ryzen™ with Radeon™ Vega Graphics Processors

dsc 6765 ASUS PRIME X570 P/CSM REVIEW

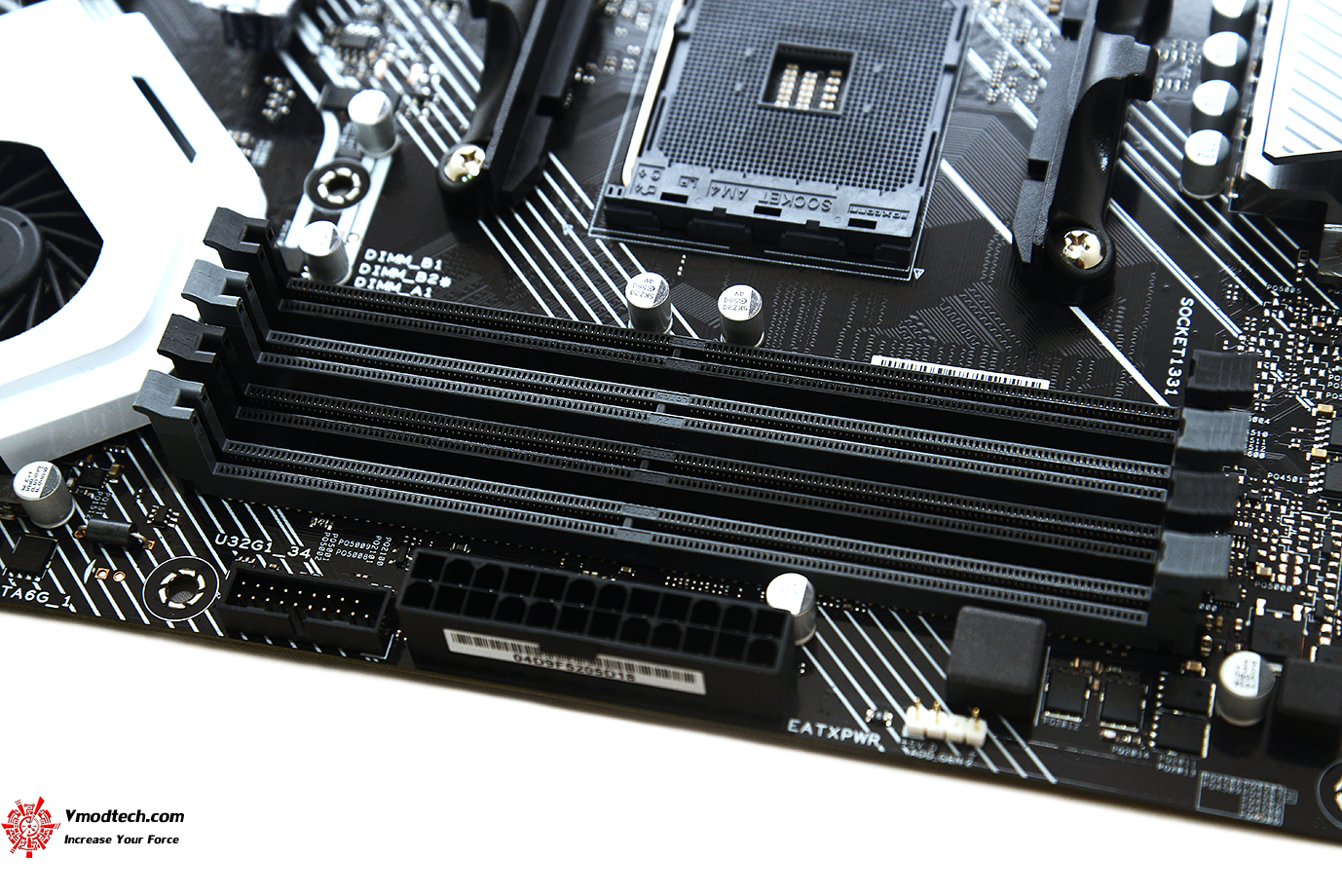

โดยแรมให้กันมา 4ช่องรองรับความจุสูงสุด 128GB  4 x DIMM, Max. 128GB, DDR4 4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3200/3000/2933/2800/2666/2400/2133 MHz Un-buffered Memory

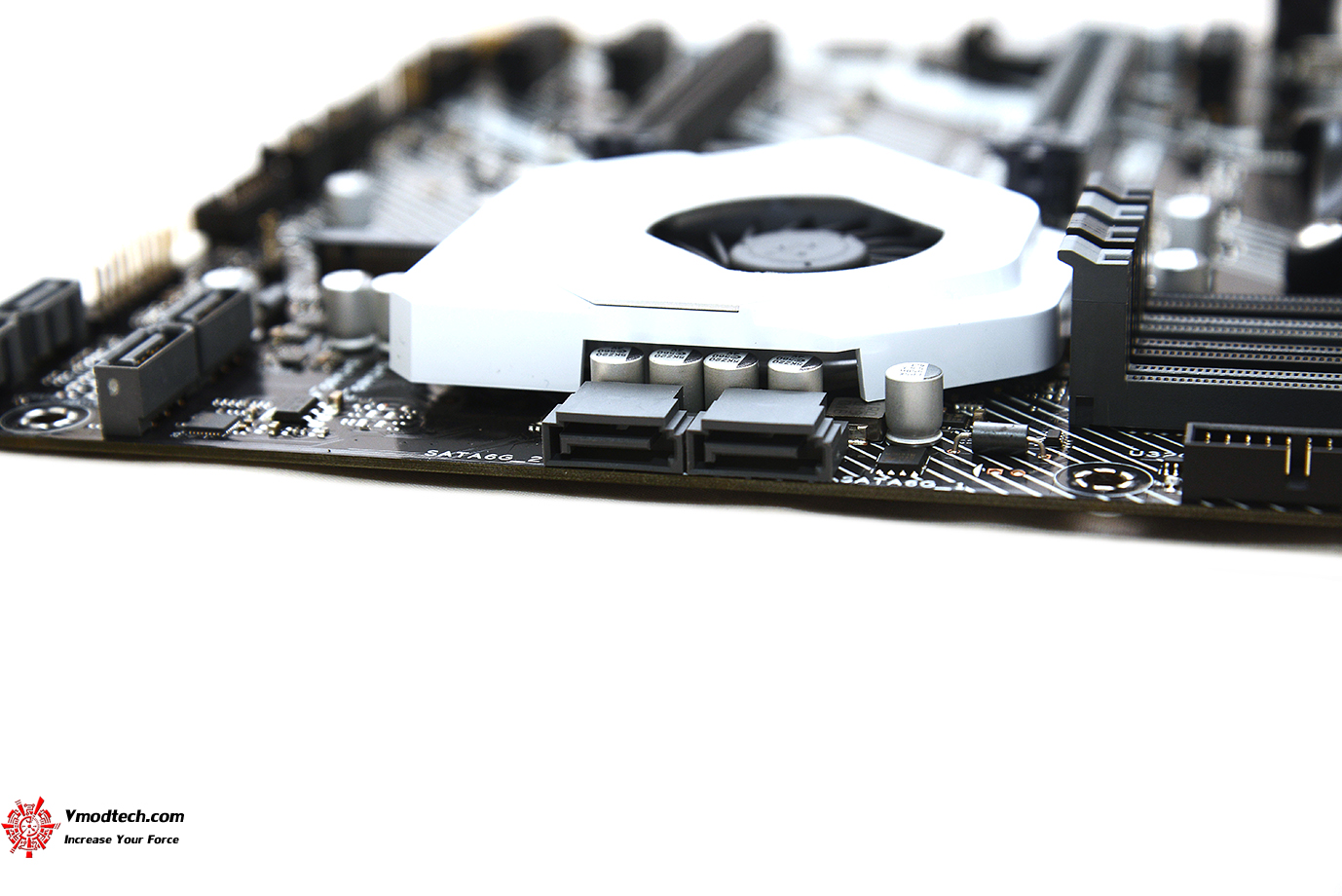

dsc 6778 ASUS PRIME X570 P/CSM REVIEW

dsc 6781 ASUS PRIME X570 P/CSM REVIEW

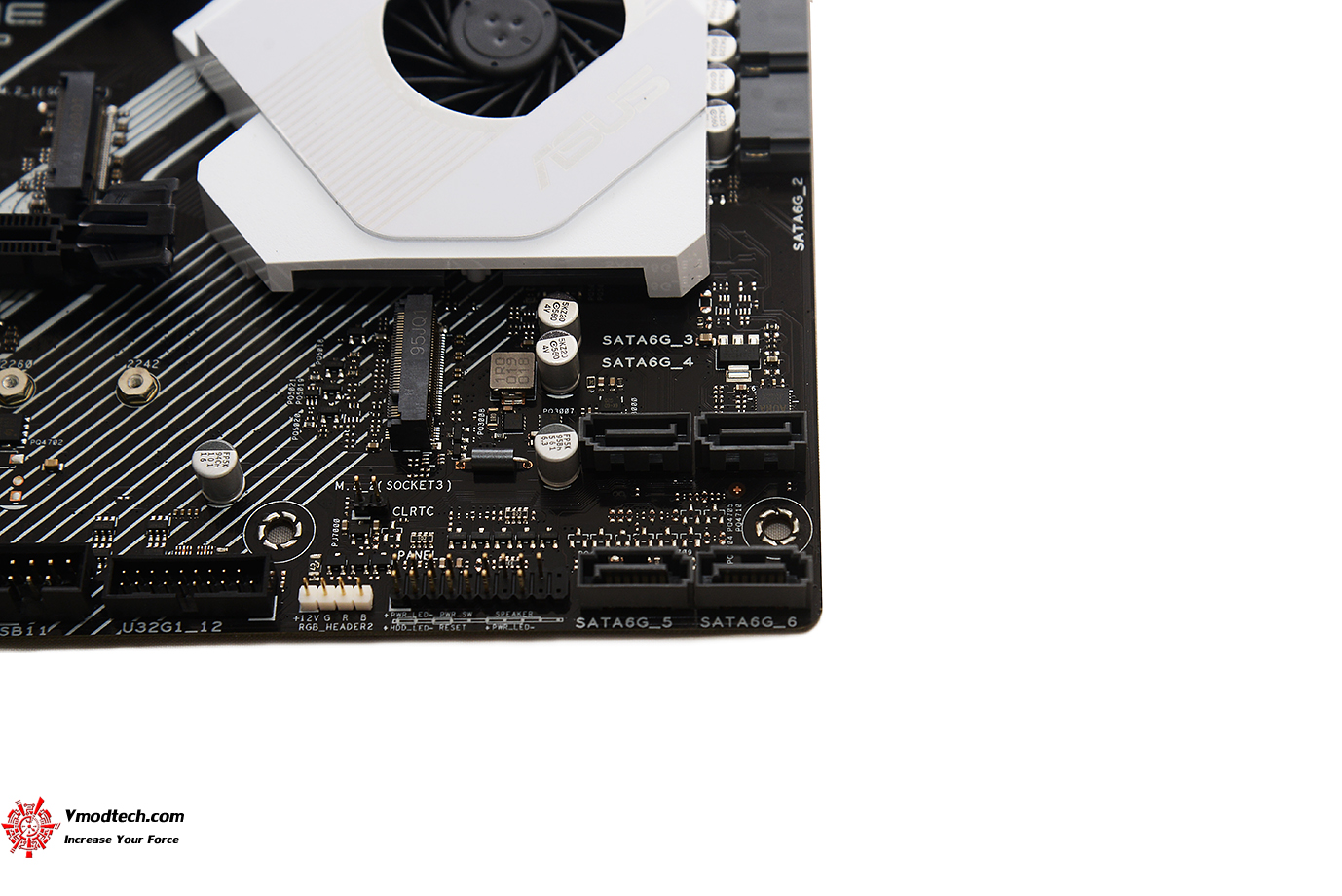

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port(s),

dsc 6773 ASUS PRIME X570 P/CSM REVIEW

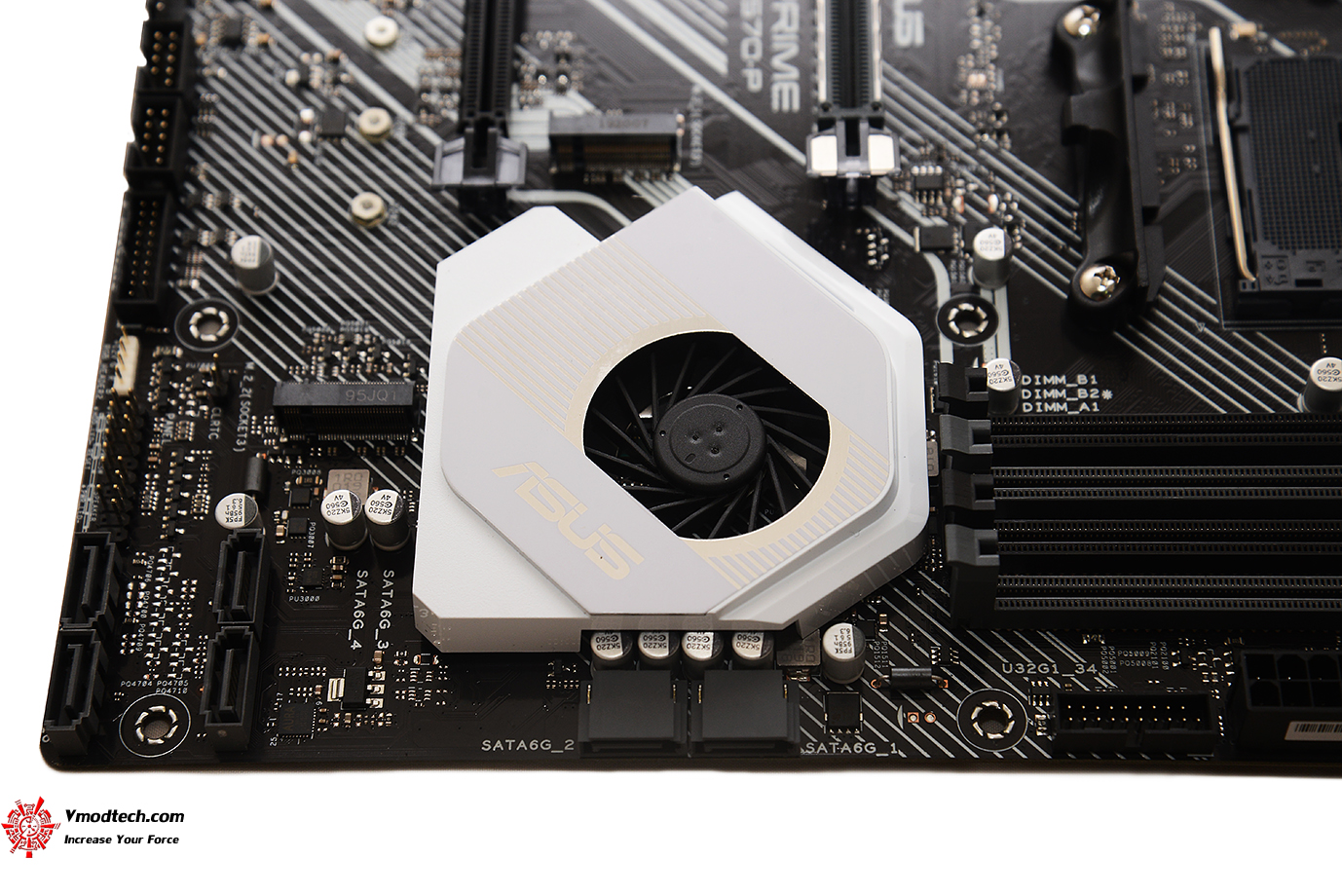

ฮีตซิงค์ชิบเซ็ต AMD X570 Chipset รุ่นใหม่ล่าสุดครับเป็นแบบ Active Chipset Heatsink Solution ที่ควบคุมการทำงานด้วยระบบ Fan Xpert 4 เน้นการระบายความร้อนที่เป็นเยี่ยมเลยครับ

dsc 6786 ASUS PRIME X570 P/CSM REVIEW

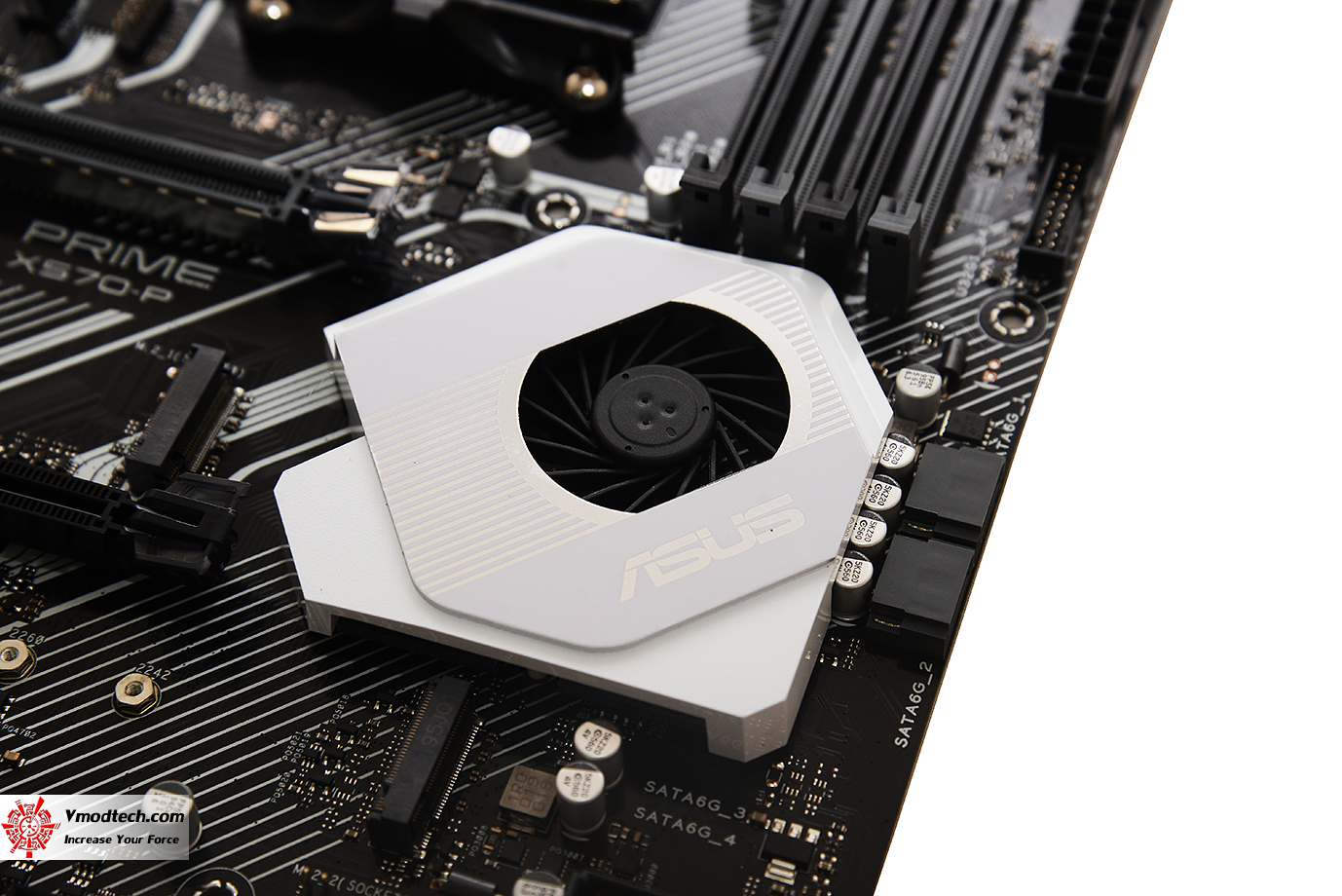

ตัวฮีตซิงค์นั้นมีโลโก้ ASUS อยู่ด้านล่างและด้านใต้ก็มีแสงไฟสีฟ้าอมม่วงที่สวยงามเลยทีเดียวครับ

dsc 6808 ASUS PRIME X570 P/CSM REVIEW

ช่อง M.2 เป็น Dual PCIe 4.0 M.2 รุ่นใหม่ล่าสุด PCIe 4.0 ความเร็วสูงด้วยเทคโนโลยรใหม่ล่าสุดกันเลยครับ โดยมีให้ใช้งานกัน 2ช่องใช้งาน 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 4.0 x4 and SATA modes) storage devices support , 1 x M.2_1 socket 3, with M Key, Type 2242/2260/2280 (PCIE 3.0 x4 and SATA modes) storage devices support

dsc 6816 ASUS PRIME X570 P/CSM REVIEW

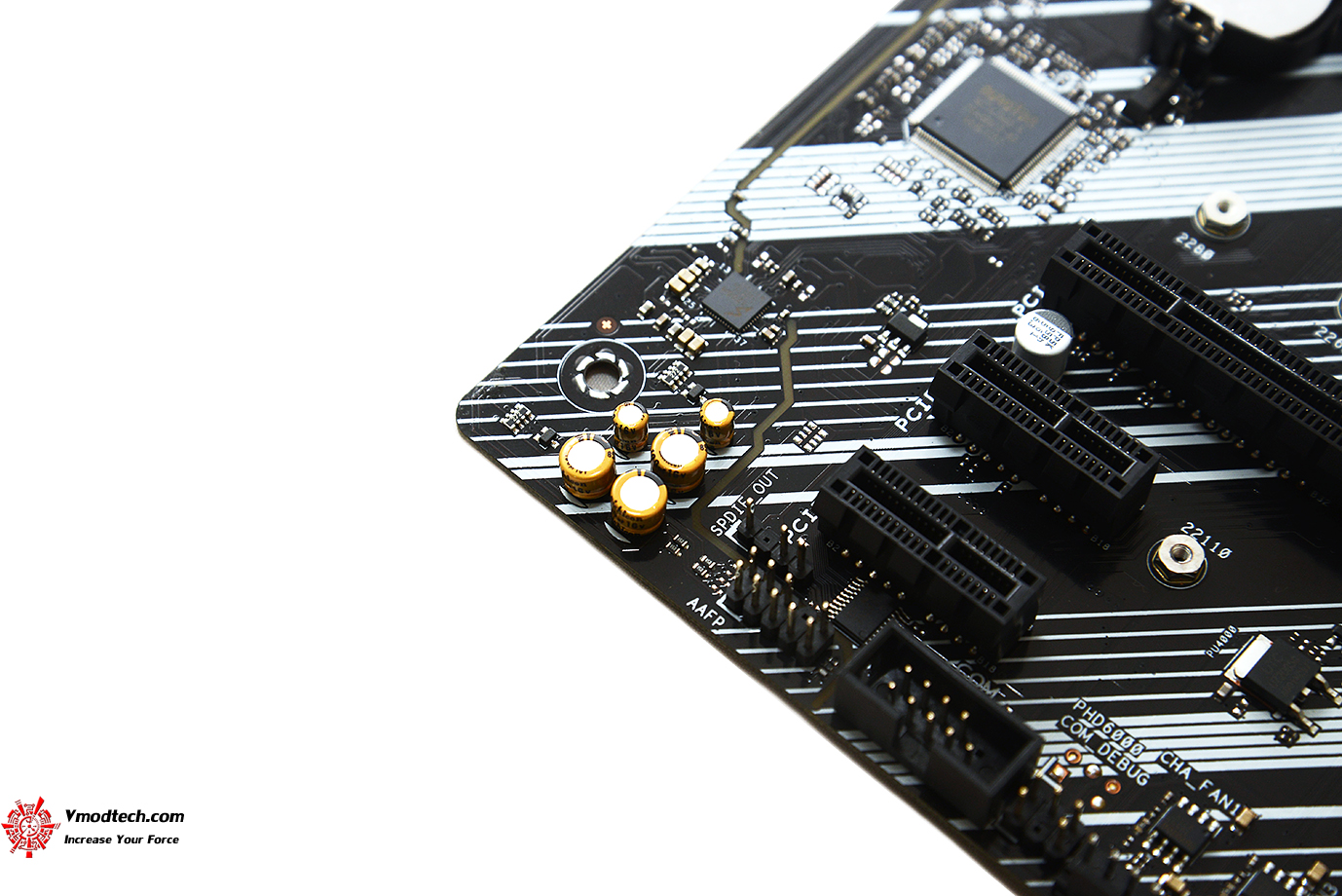

ระบบเสียงเป็น Realtek® S1200A 8-Channel High Definition Audio CODEC

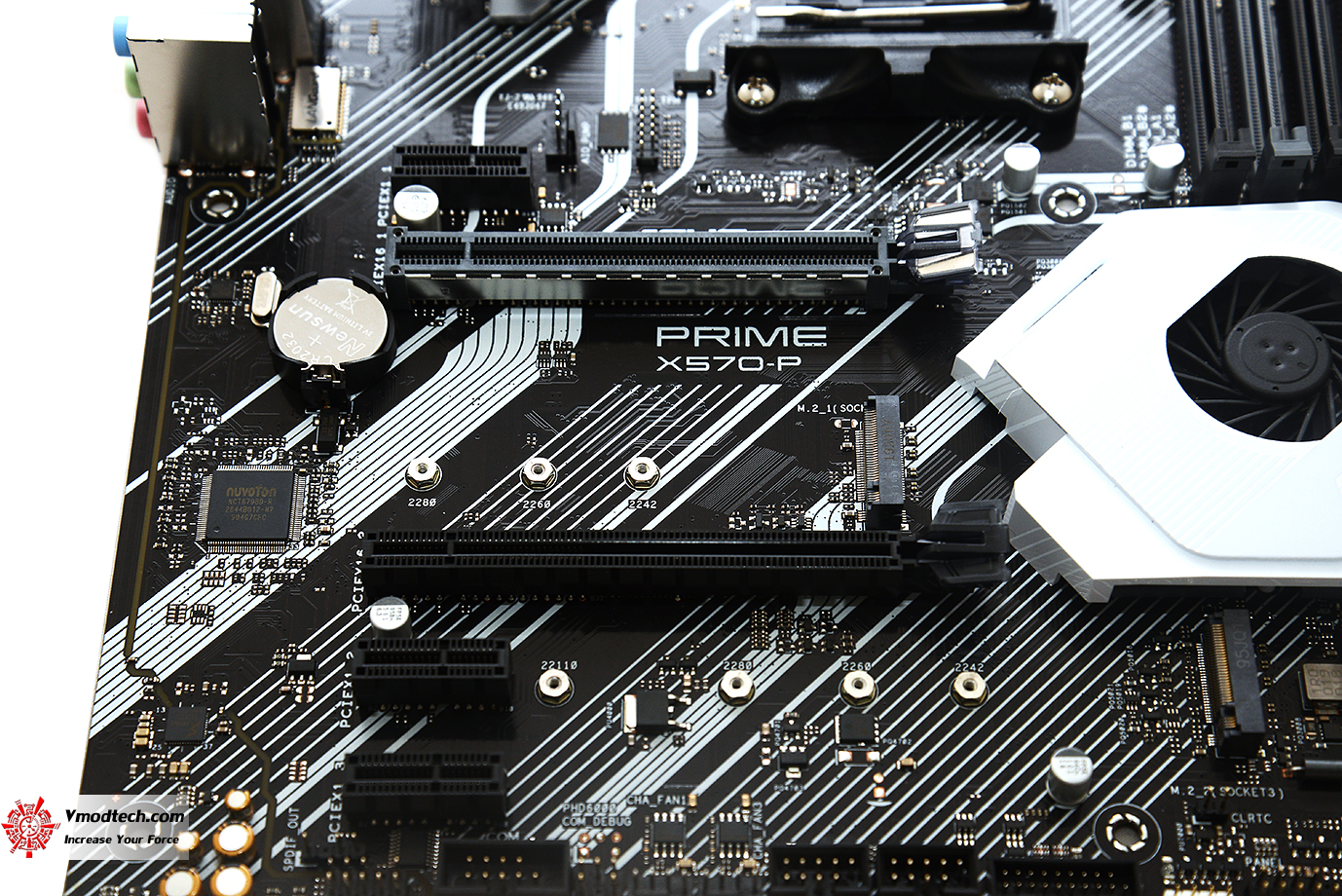

dsc 6804 ASUS PRIME X570 P/CSM REVIEW

ทุกสล๊อตนั้นเป็น ASUS SafeSlot ที่ปกป้องการ์ดจอเสริมแกร่งเน้นความทนทานและเป็น PCIe 4.0 รุ่นใหม่ล่าสุด ประกอบด้วย 1 x PCIe 4.0 x16 (x16 mode) , 1 x PCIe 3.0 x16 (x8 mode) , 3 x PCIe 4.0 x1

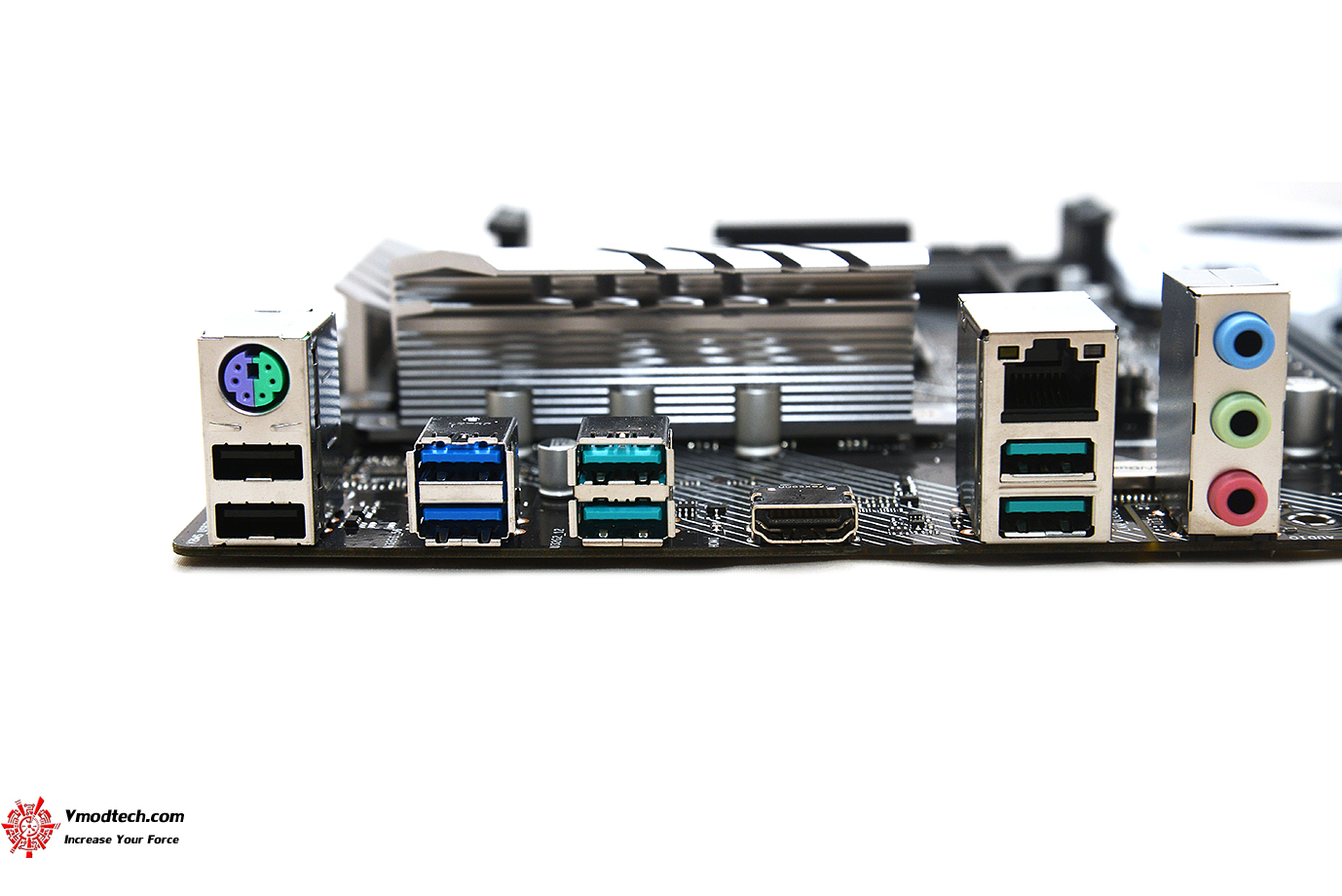

dsc 68471 ASUS PRIME X570 P/CSM REVIEW

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังเป็น  ROG-patented pre-mounted I/O shield เน้นป้องกันอันตรายในการใช้งานc]tช่วยให้คุณสามารถเชื่อมต่อกับพอร์ตต่างๆ ได้อย่างสะดวกสบายโดยไม่จำเป็นต้องติดตั้งแผ่นสเเตนเลสที่ด้านหลังอีกต่อไป ประกอบด้วย

1 x PS/2 keyboard/mouse combo port(s)

1 x HDMI

1 x LAN (RJ45) port(s)

2 x USB 2.0

3 x Audio jack(s)

2 x USB 3.2 Gen 1 (up to 5Gbps) ports Type-A

4 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A *)

dsc 6854 ASUS PRIME X570 P/CSM REVIEW

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
