ASUS PRIME Z690-A REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 23/11/2021 23:19, 48,592 views / view in EnglishEN
«»
Share

ASUS PRIME Z690-A Appearance

dsc 9513 ASUS PRIME Z690 A REVIEW

ตัวกล่องมาในแนวสีดำ มาในแนว PRIME ซีรี่ย์บอกชื่อรุ่น ASUS PRIME Z690-A เอาไว้อย่างชัดเจน

dsc 9524 ASUS PRIME Z690 A REVIEW

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

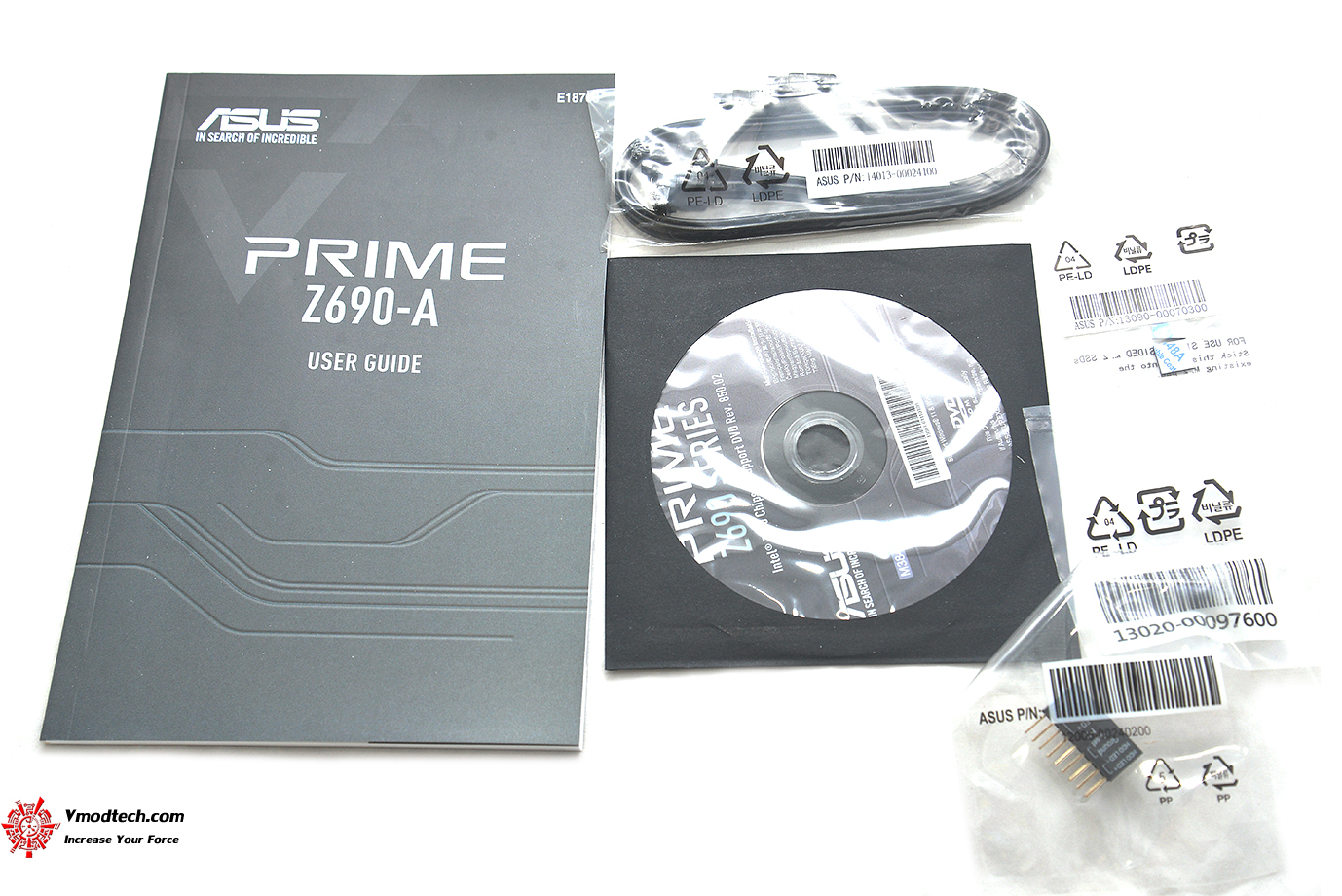

dsc 9547 ASUS PRIME Z690 A REVIEW

อุปกรณ์ต่างๆ ประกอบด้วย  2 x SATA 6Gb/s cables , Miscellaneous , 1 x M.2 Rubber Package(s) , 1 x Q-connector , 1 x M.2 Q-Latch package(s) , 1 x Support DVD , 1 x User guide

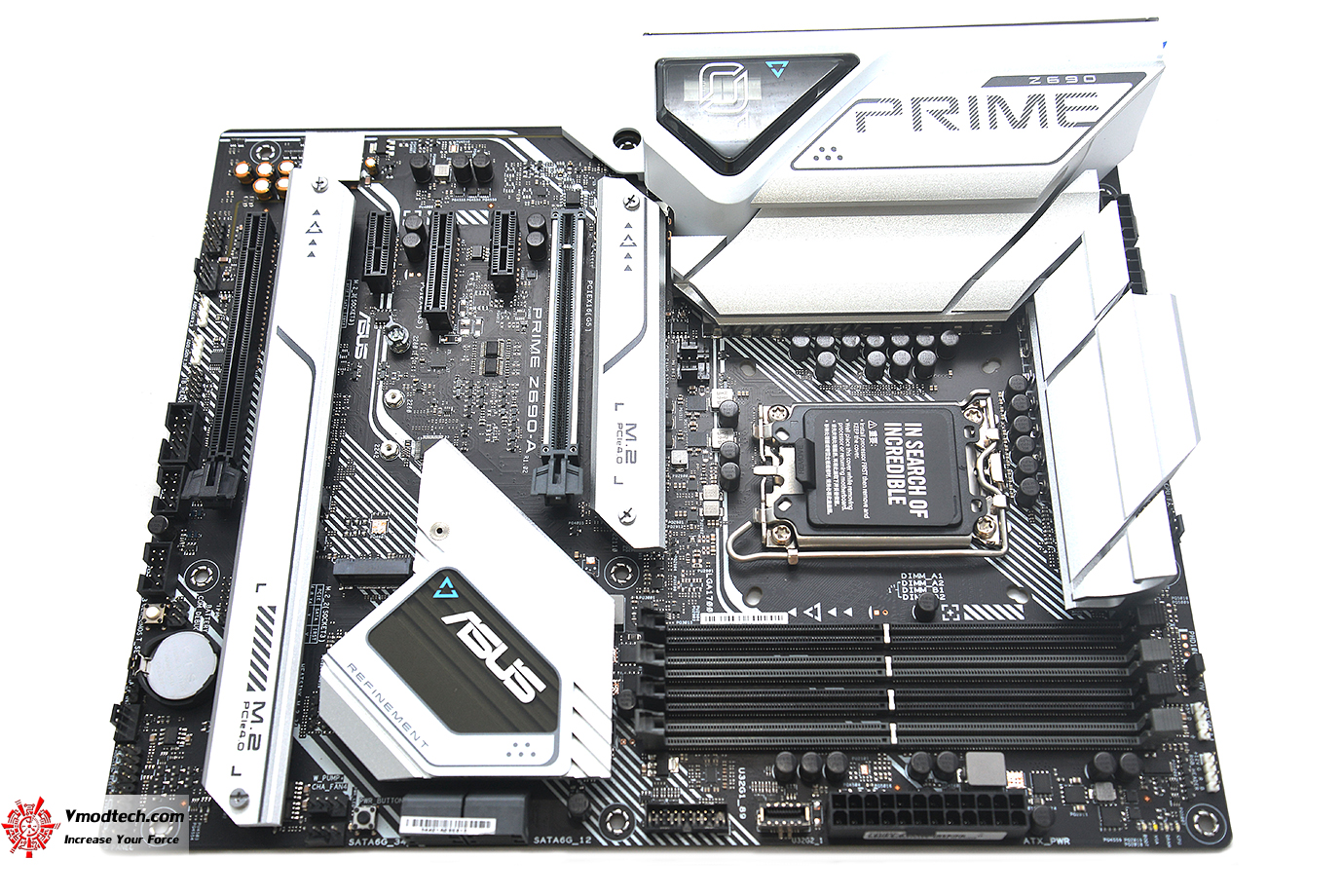

dsc 9554 ASUS PRIME Z690 A REVIEW

ตัวเมนบอร์ดดีไซน์ PCB สีดำสนิทสลับด้วยฮีตซิงค์สีขาวสวยงามโดดเด่นเลยครับ

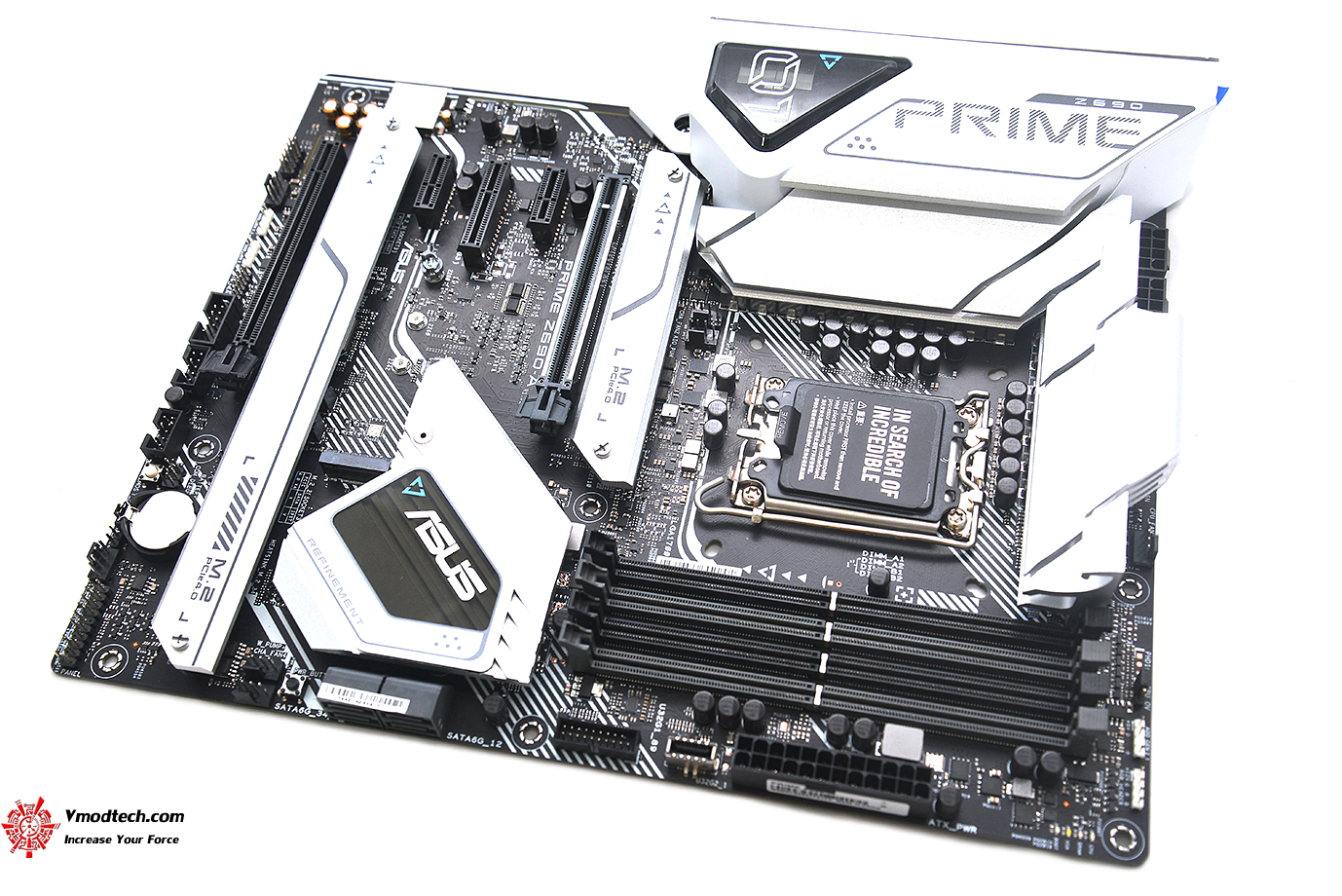

dsc 9559 ASUS PRIME Z690 A REVIEW

ขนาดเมนบอร์ด ATX 30.5cm x 24.4cm

dsc 9568 ASUS PRIME Z690 A REVIEW

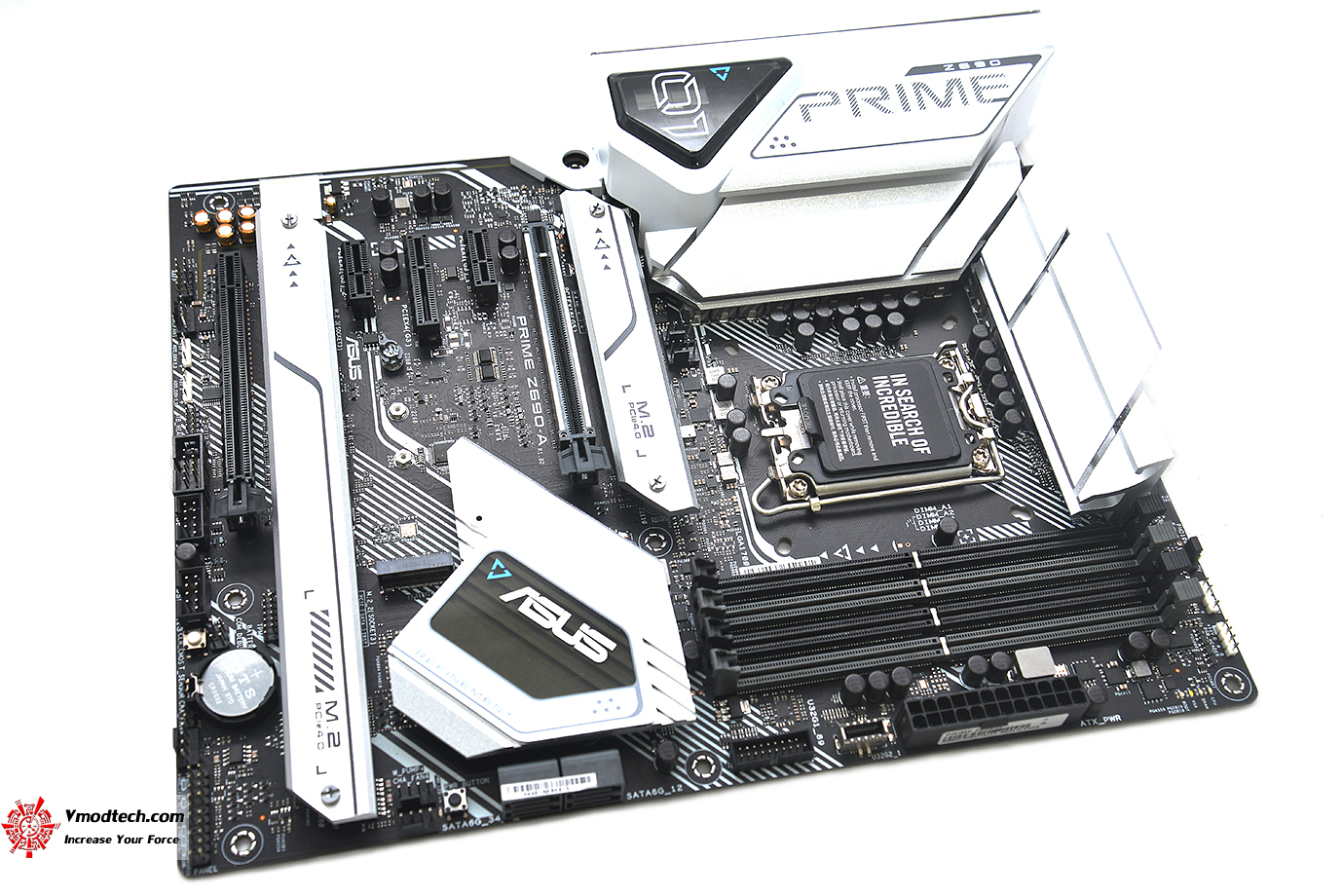

ดีไซน์นั้นเป็นกระสวยอวกาศที่ดูสวยงามโดดเด่นมากๆ ฮีตซิงค์ระบายความร้อนเชื่อมต่อและคลอบคลุมอยู่ทั่วเมนบอร์ดทำให้มั่นใจในเรื่องการระบายความร้อนได้เป็นอย่างดีเลยครับ

dsc 9689 ASUS PRIME Z690 A REVIEW

เมนบอร์ด ASUS PRIME Z690-A ออกแบบมาให้รองรับการ DIY อย่างครบถ้วนพร้อมใช้งานกันได้สบายๆ ครับ

dsc 9577 ASUS PRIME Z690 A REVIEW

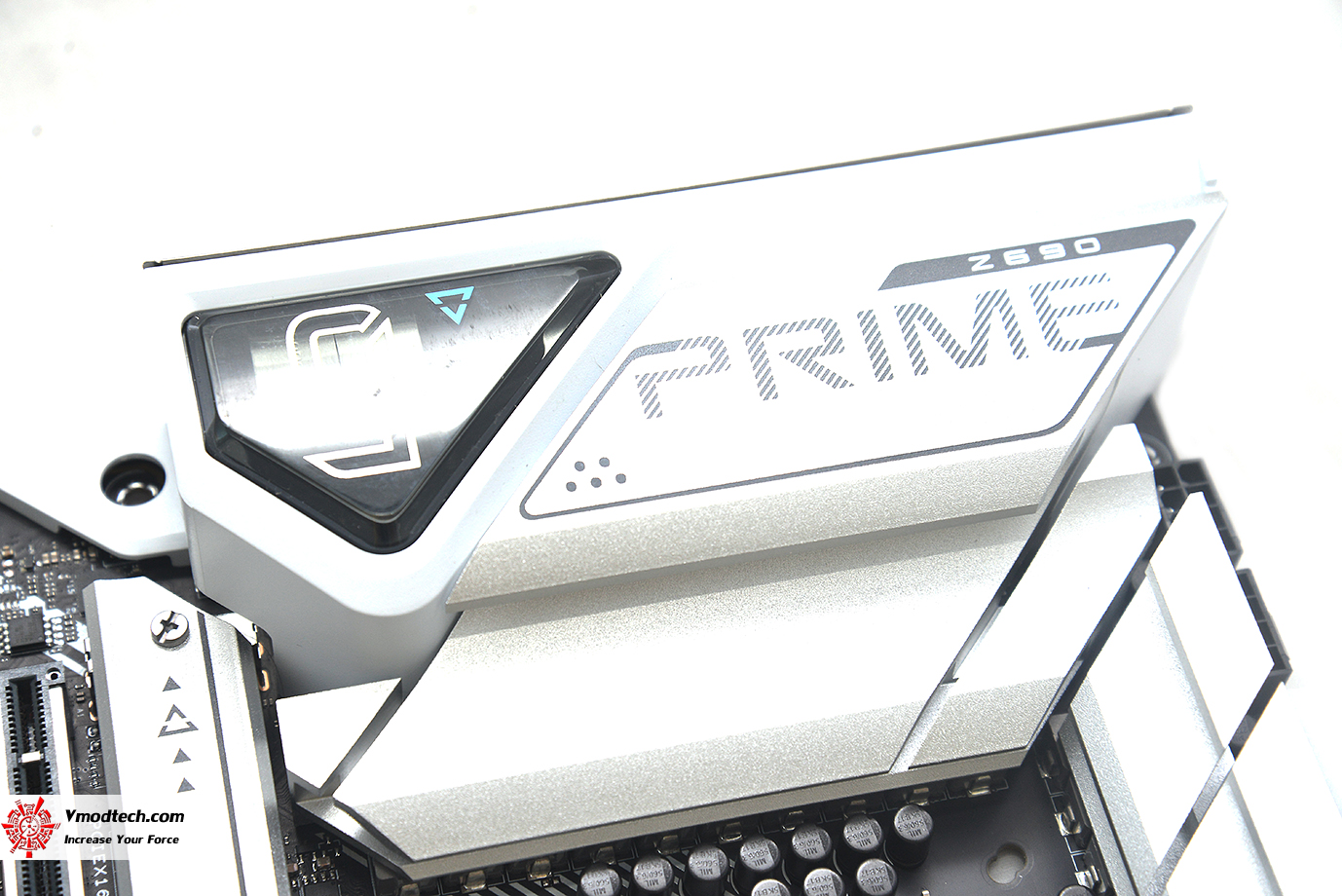

ด้านบน VRM heatsinks มีโลโก้ PRIME สวยงามมากๆ

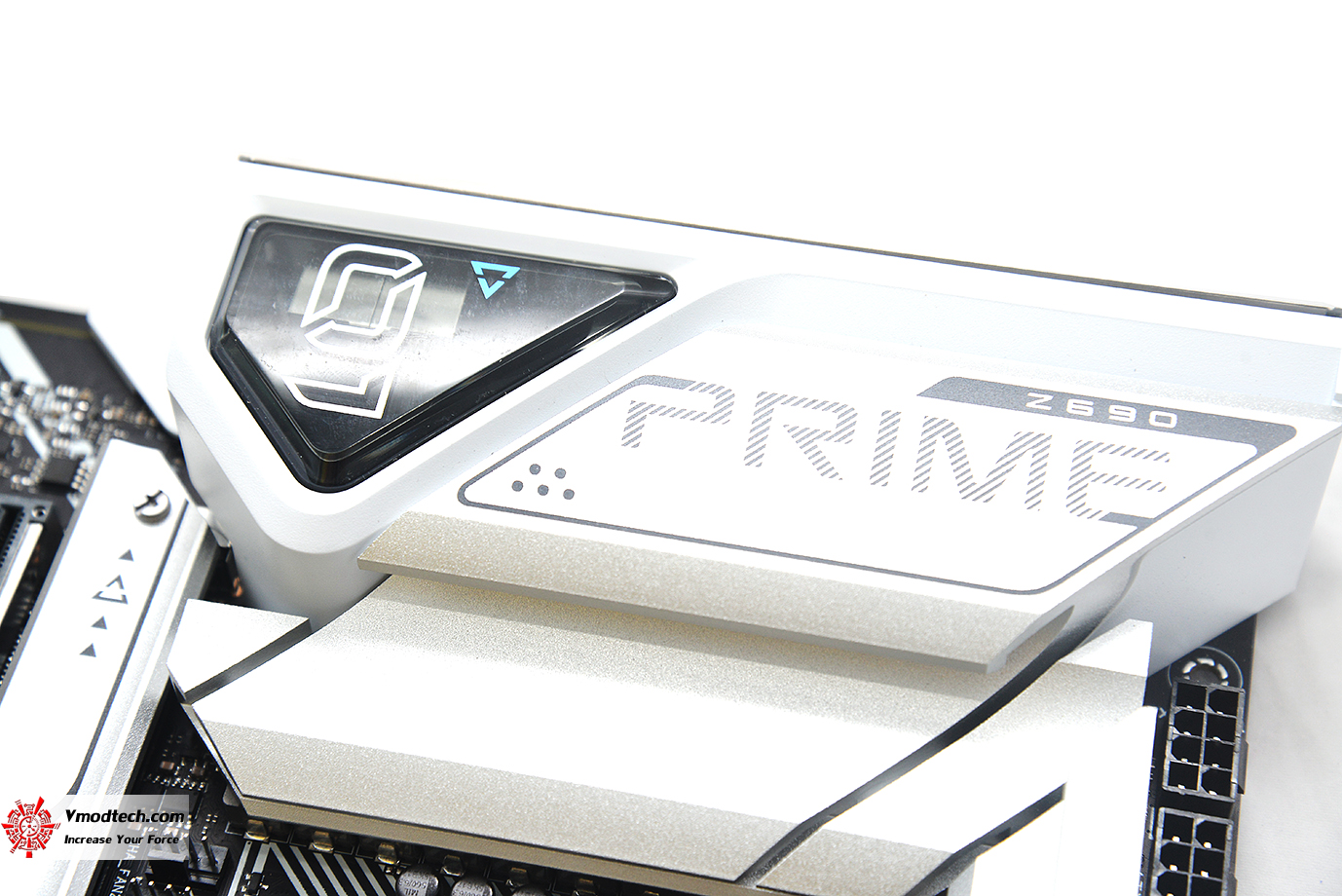

dsc 9583 ASUS PRIME Z690 A REVIEW

ด้านบนมีไฟ RGB ที่แสดงผลให้อย่างสวยงามอลังการ ที่มาพร้อมภาคจ่ายไฟแบบ Robust Power Design 16+1 DrMOS, ProCool sockets, alloy chokes และคาปาซิเตอร์ durable capacitors เน้นจ่ายไฟอย่างเต็มประสิทธิภาพและเสถียรภาพตลอดการใช้งานครับ

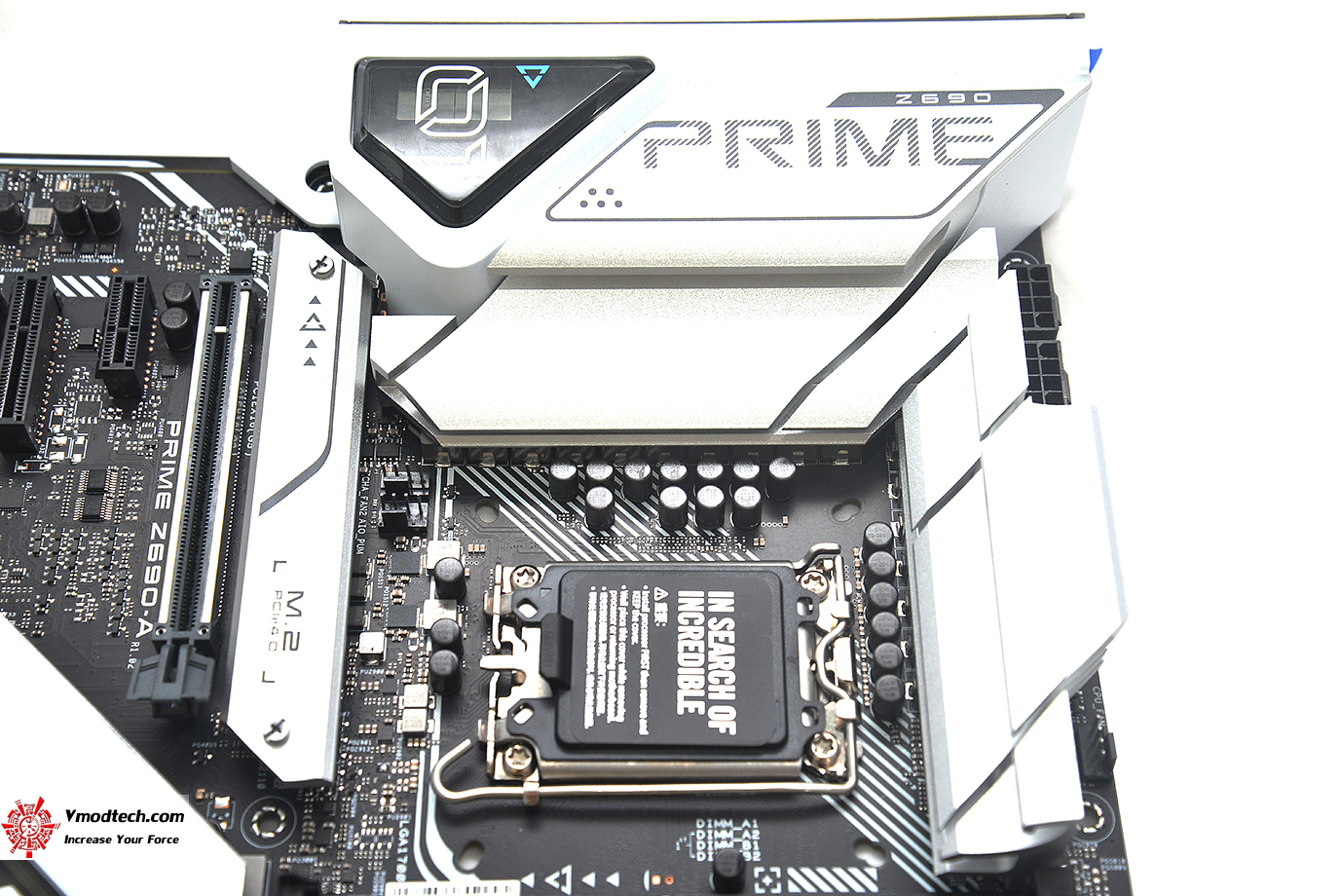

dsc 9574 ASUS PRIME Z690 A REVIEW

ซ็อกเก็ตใหม่ LGA 1700 ที่รองรับซีพียู Intel 12th Gen ในรหัส Alder Lake จะสังเกตุว่ามีช่องอัพเกรดติดตั้งแบบสองรูติดกันดูแล้วก็จะยังใช้งานร่วมกับ LGA1150 / 1200 ได้อยู่ครับสำหรับเมนบอร์ดในรุ่น ASUS PRIME Z690-A นี้ ทำให้ท่านที่มีชุดระบายความร้อนในรุ่นเดิมก็อาจจะใช้งานได้ครับผม การรองรับซีพียู Intel® Socket LGA1700 for 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0

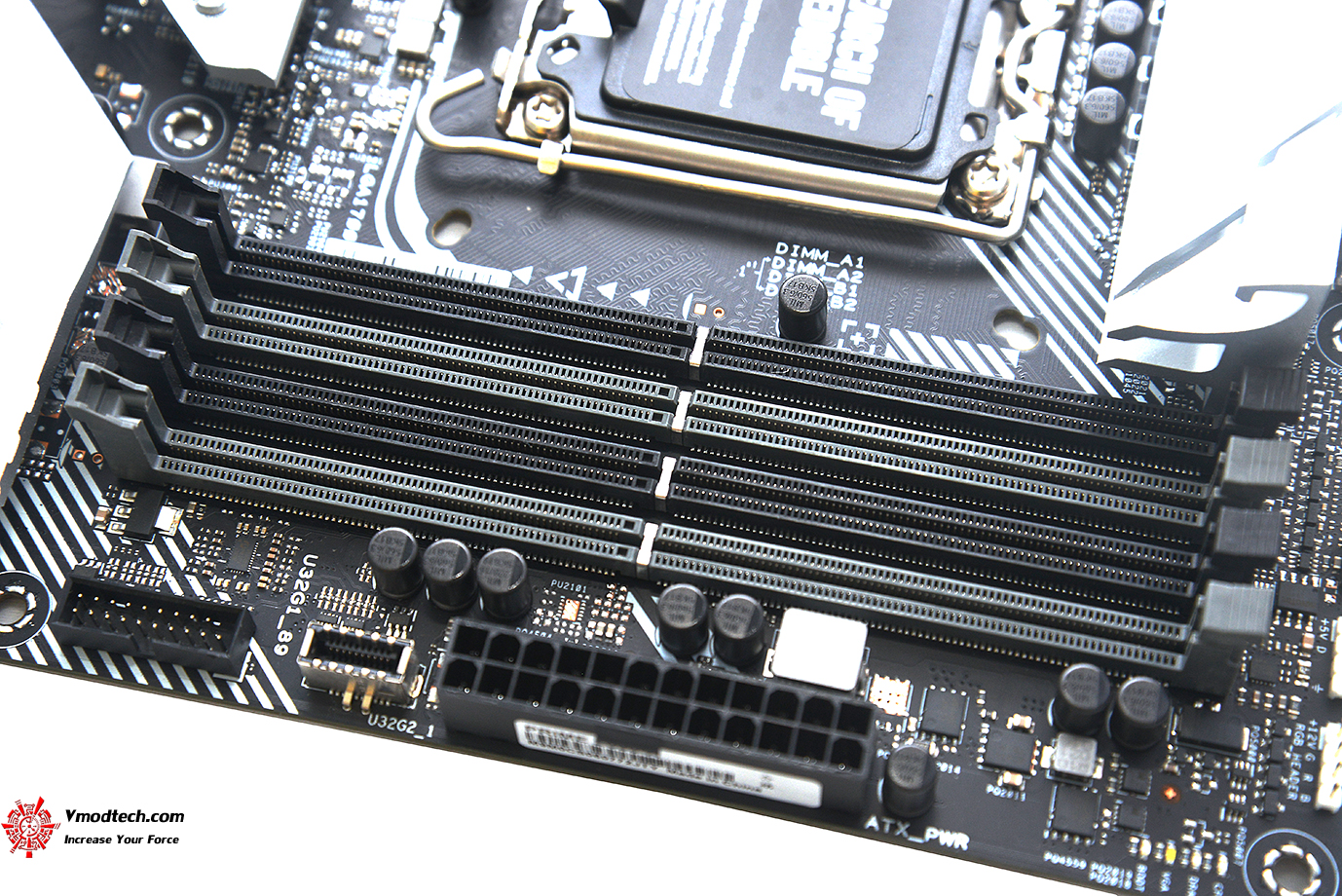

dsc 9605 ASUS PRIME Z690 A REVIEW

สล็อตแรมมีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, Un-buffered Memory

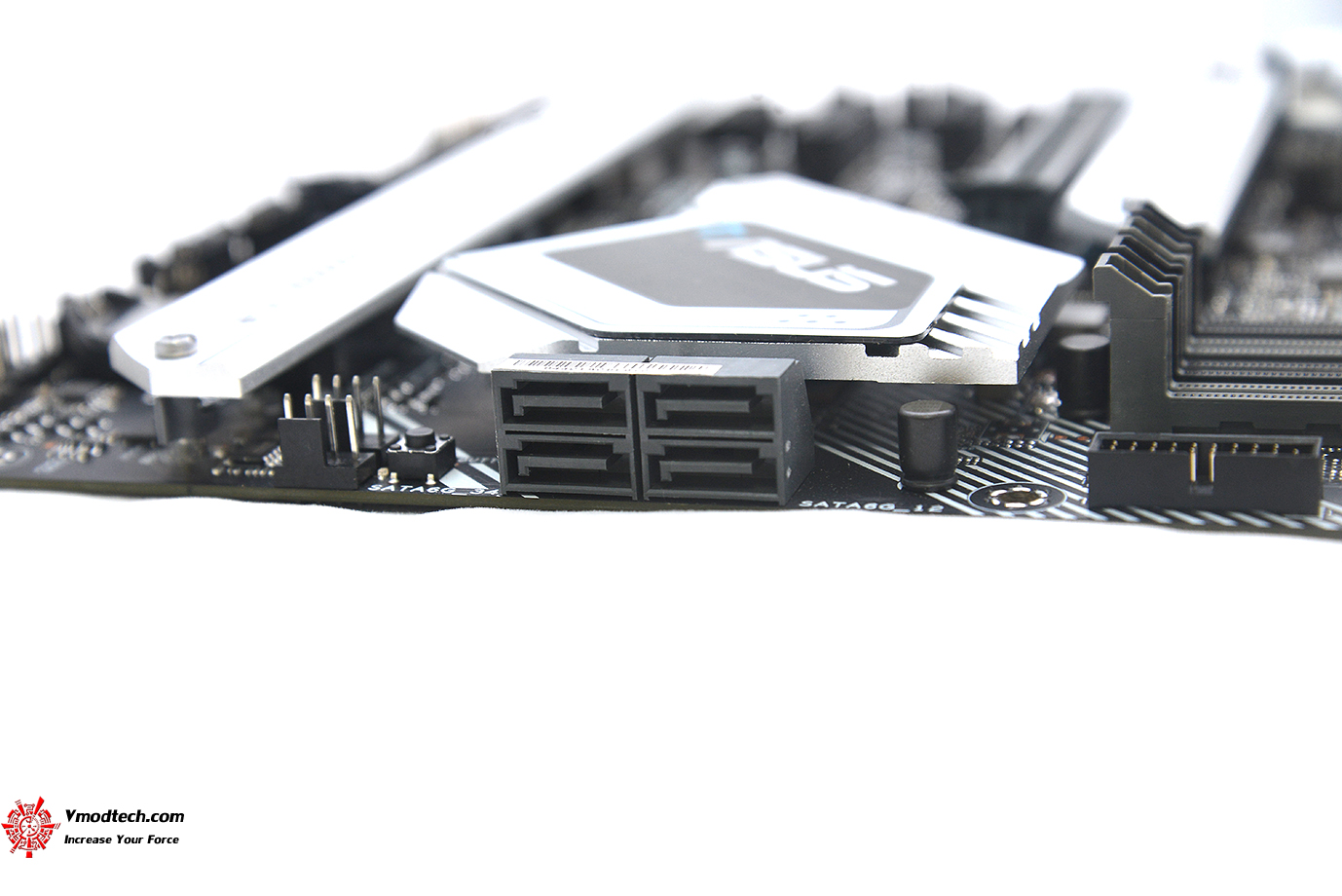

dsc 9618 ASUS PRIME Z690 A REVIEW

ช่อง SATA มี 4ช่องทำงานด้วยกัน 4 x SATA 6Gb/s ports

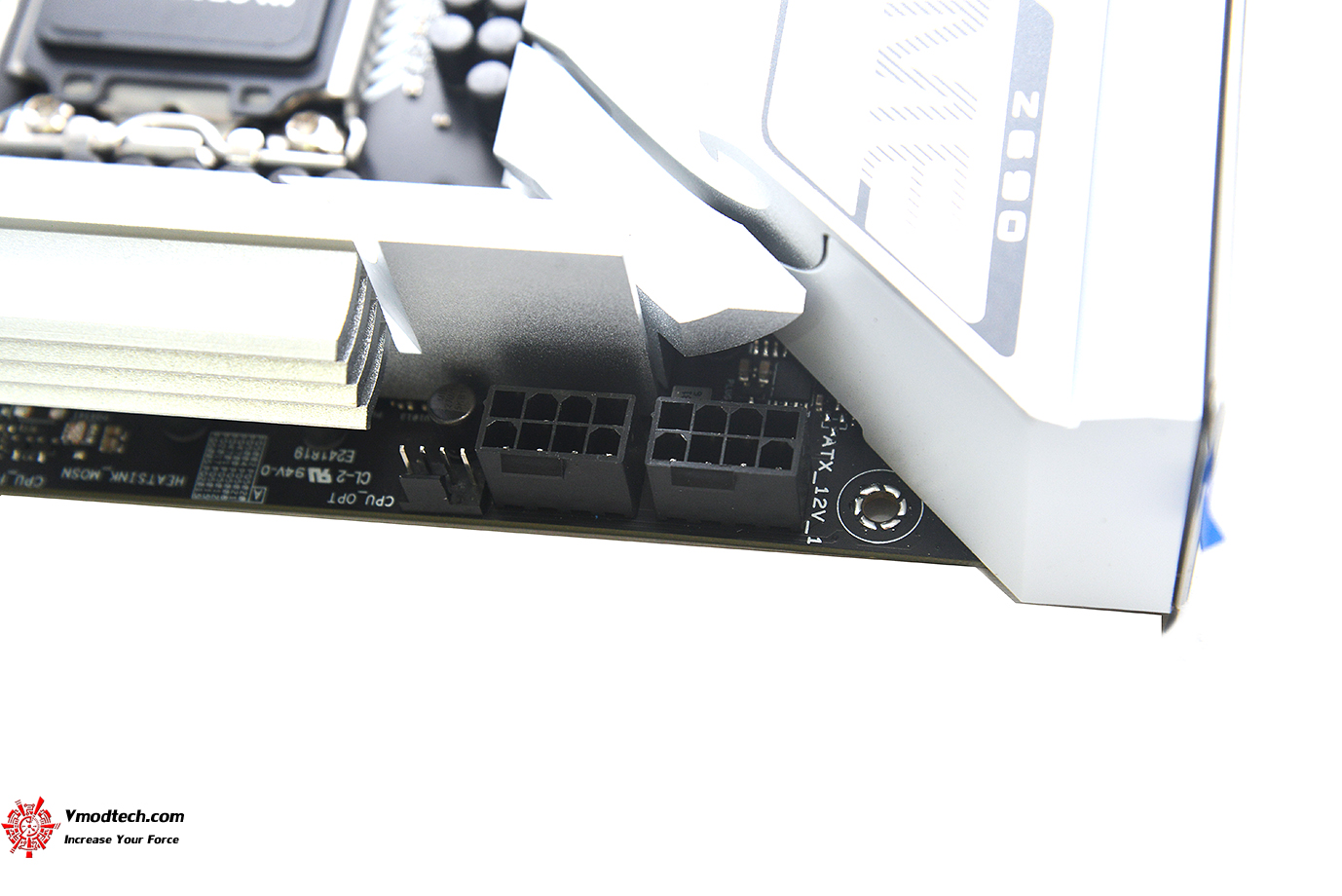

dsc 9613 ASUS PRIME Z690 A REVIEW

ไฟเลี้ยงซีพียู 8พิน Power Connector 2ช่องครับ

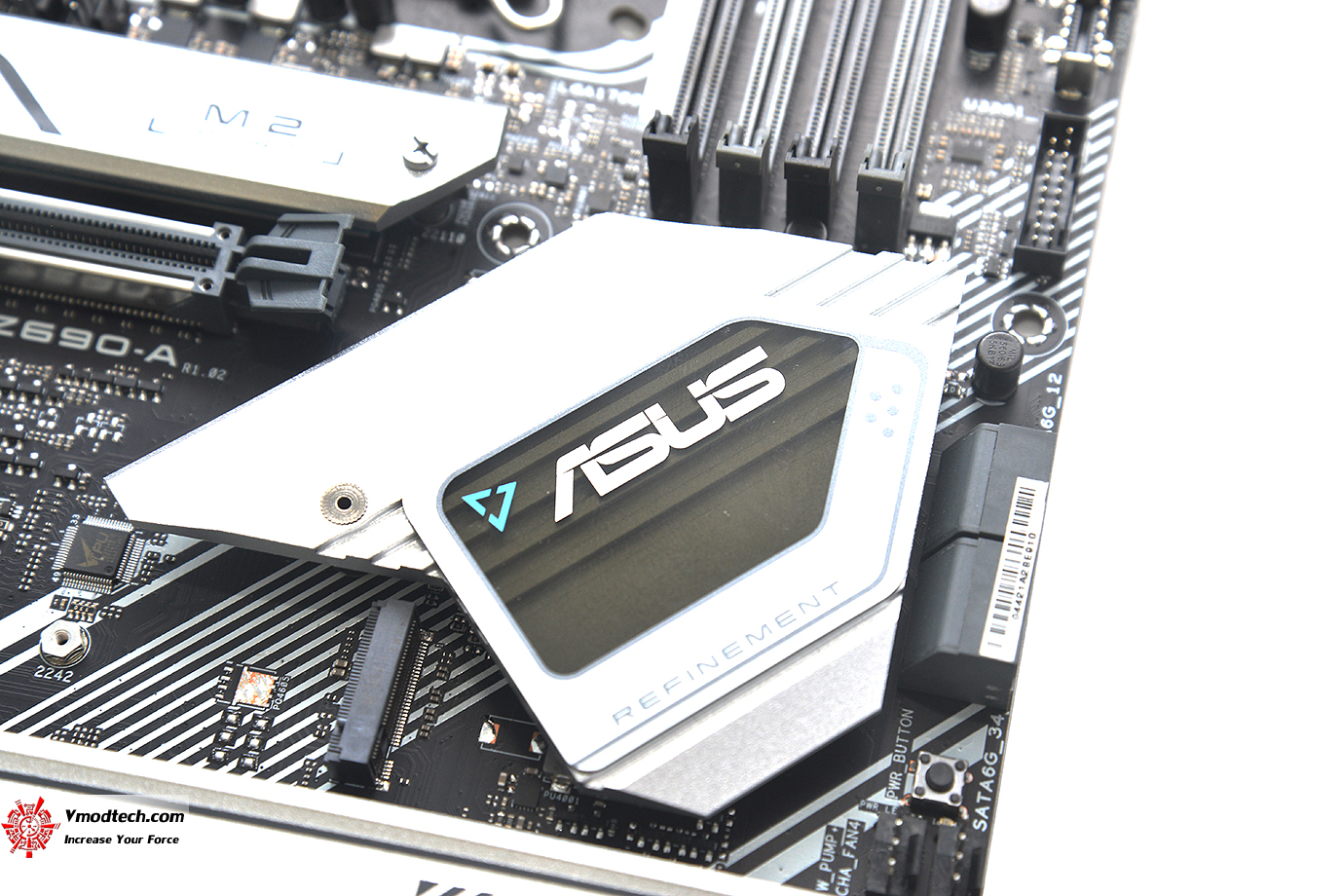

dsc 9647 ASUS PRIME Z690 A REVIEW

ชิปเซ็ต Z690 รุ่นใหม่ล่าสุดมีฮีตซิงค์ระบายความร้อนสวยงามใหญ่โตเน้นระบายความร้อนอย่างเต็มประสิทธิภาพครับ

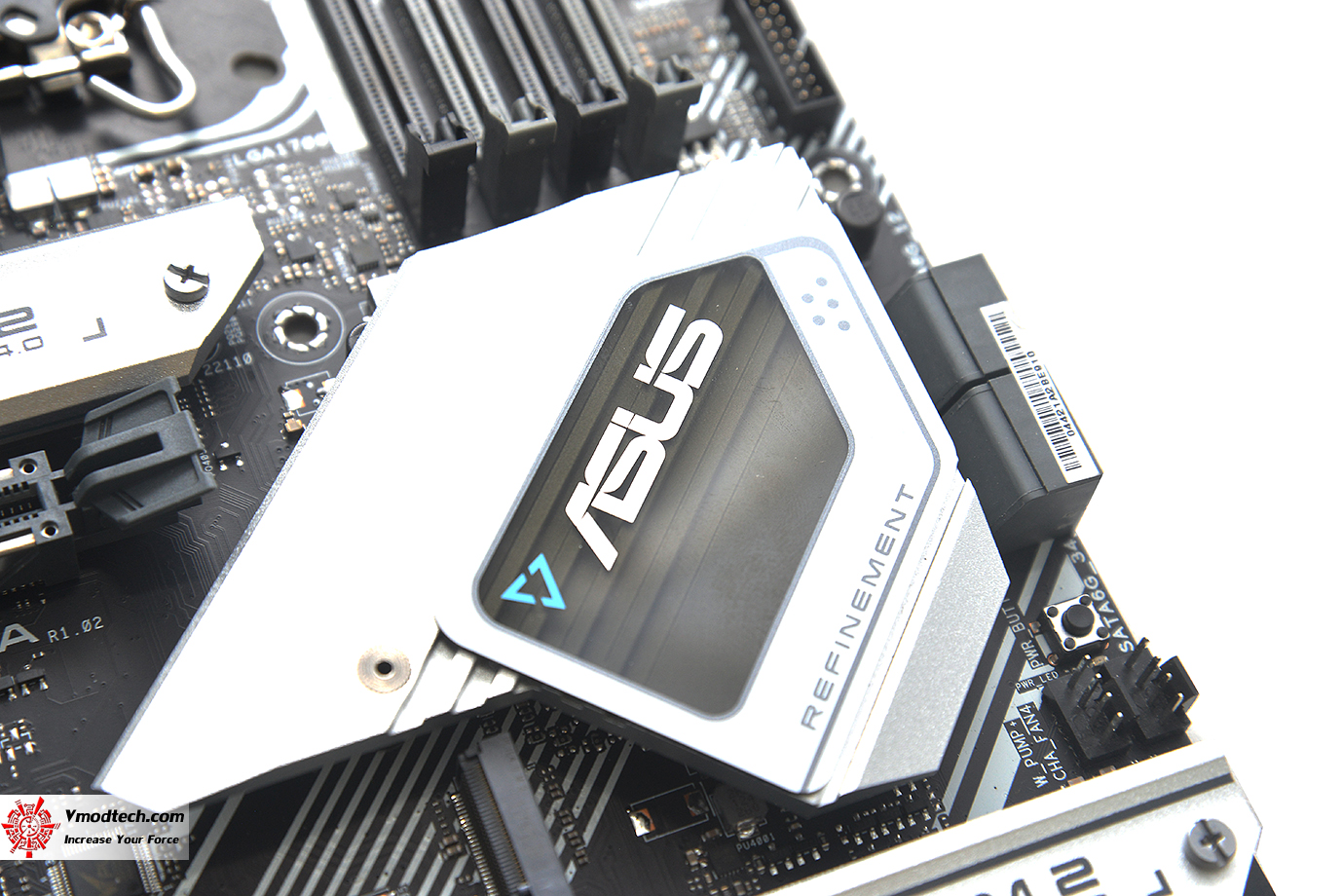

dsc 9662 ASUS PRIME Z690 A REVIEW

ฮีตซิงค์มีโลโก้ ASUS สวยงามโดดเด่นมากครับ

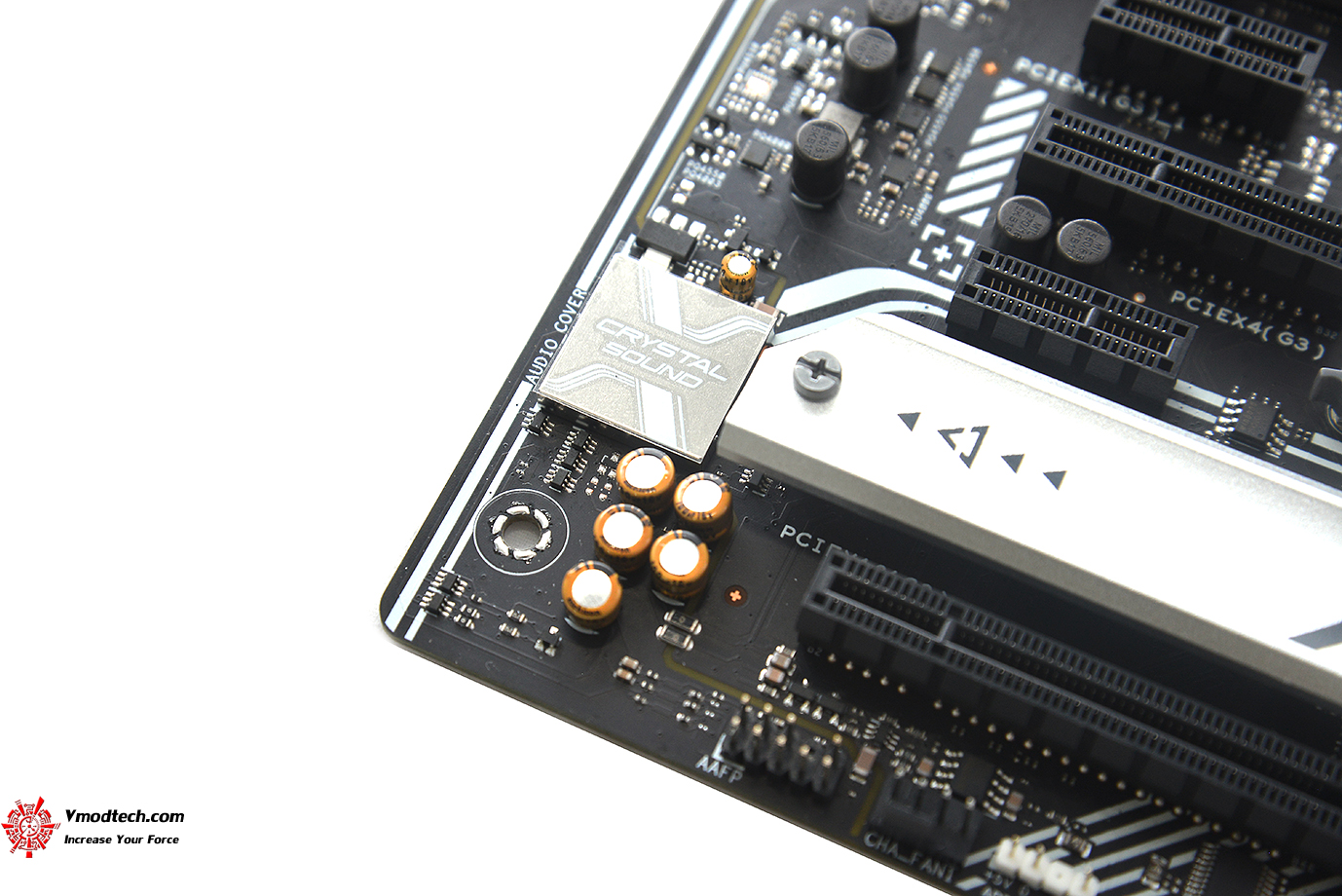

dsc 9679 ASUS PRIME Z690 A REVIEW

อีกฝั่งก็จะเป็นระบบเสียง Crytal Sound จัดเต็มด้วย Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC เน้นเสียงที่คมชัดฟังได้ลื่นหูเลยครับ

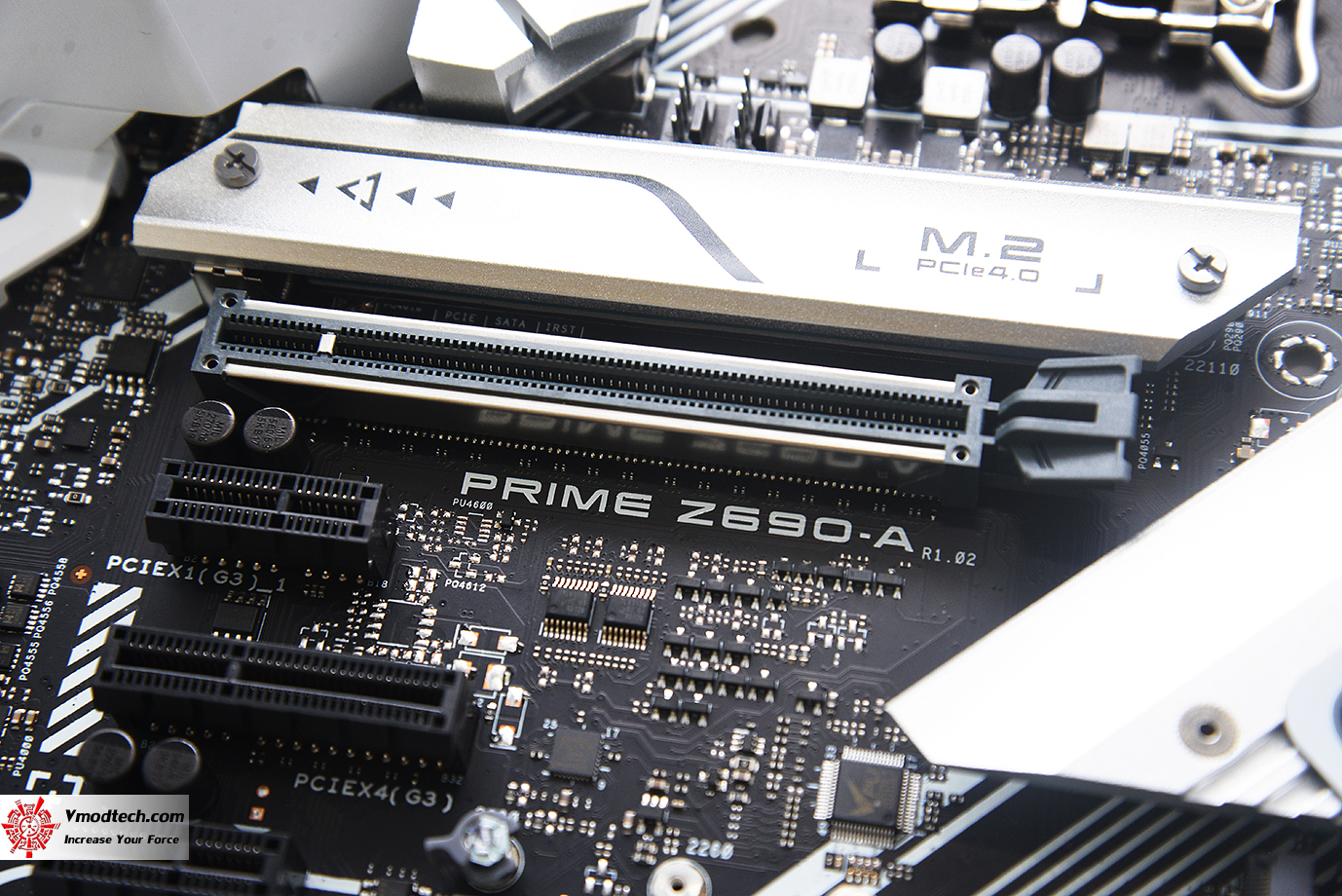

dsc 9637 ASUS PRIME Z690 A REVIEW

PCIe ช่องแรกเสริมแกร่งด้วย Safe Slot ครับ

dsc 9643 ASUS PRIME Z690 A REVIEW

สล็อต PCIe 5.0 มีสองช่อง 1 x PCIe 5.0/4.0/3.0 x16 slot(s) 1ช่องครับ และ 1 x PCIe 3.0 x16 slot (supports x4 mode) , 1 x PCIe 3.0 x4 slot , 2 x PCIe 3.0 x1 slots

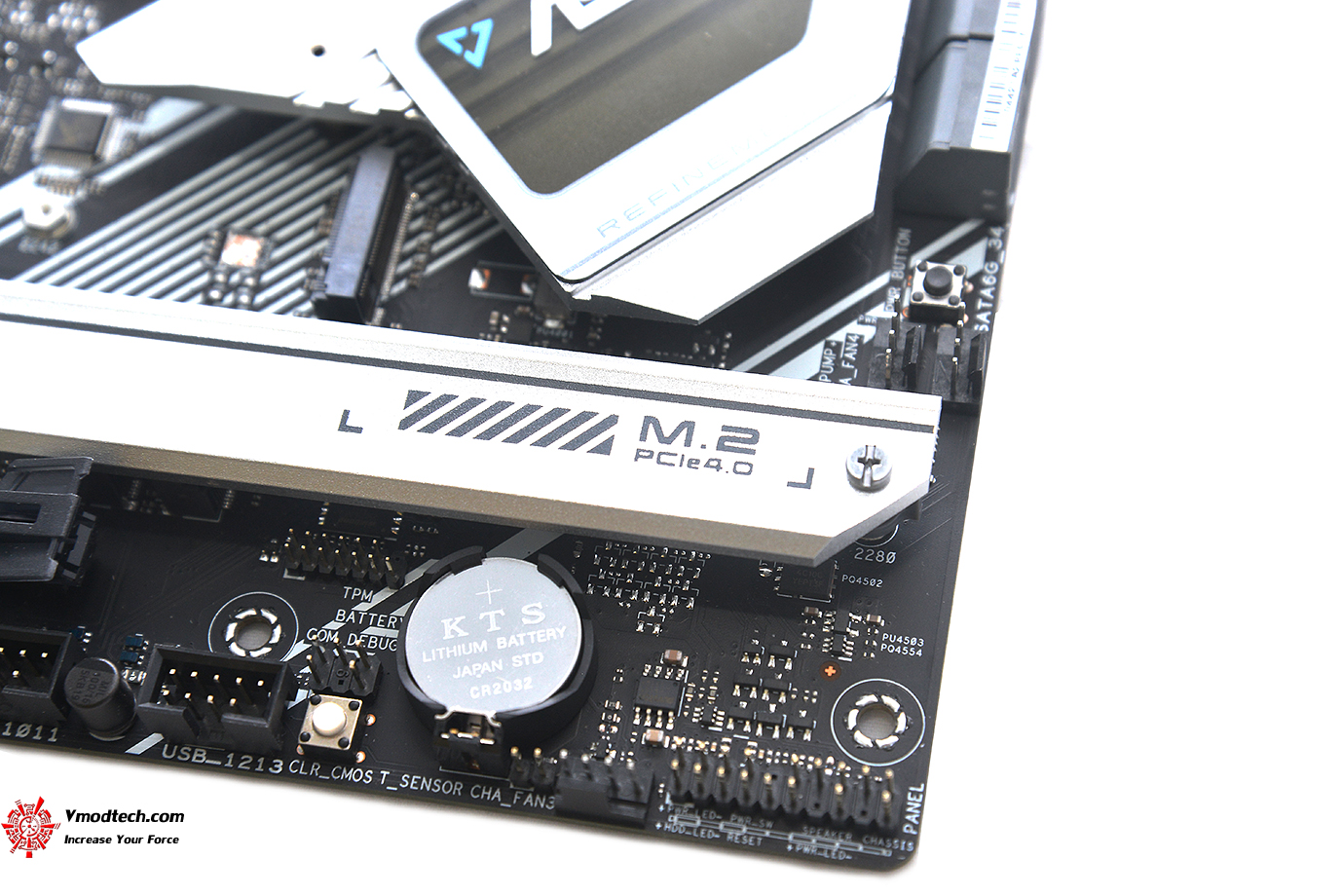

dsc 9621 ASUS PRIME Z690 A REVIEW

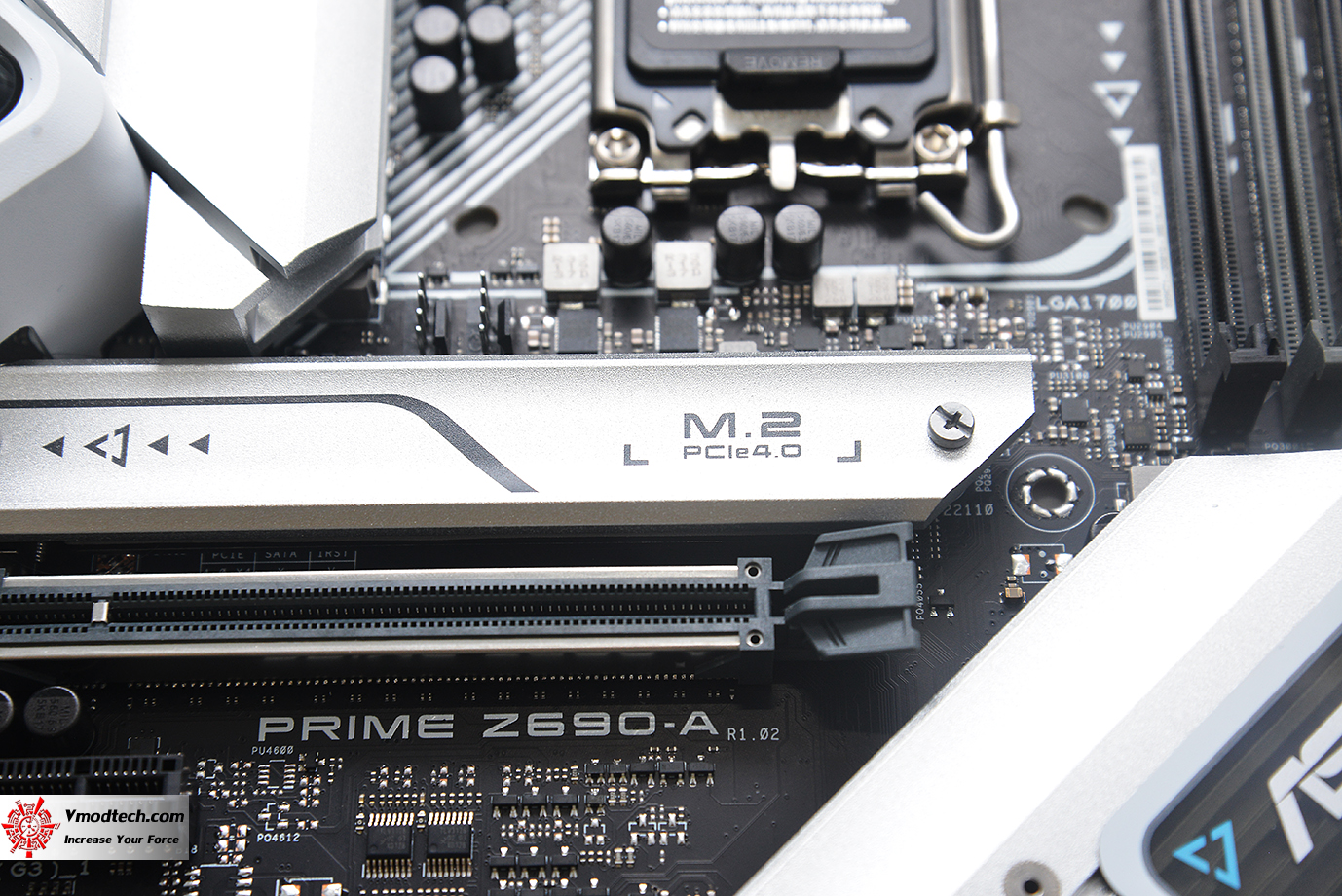

dsc 9628 ASUS PRIME Z690 A REVIEW

ช่อง M.2 มีทั้งหมด 4ช่องพร้อมฮีตซิงค์ M.2 heatsinks 4 x M.2 slots

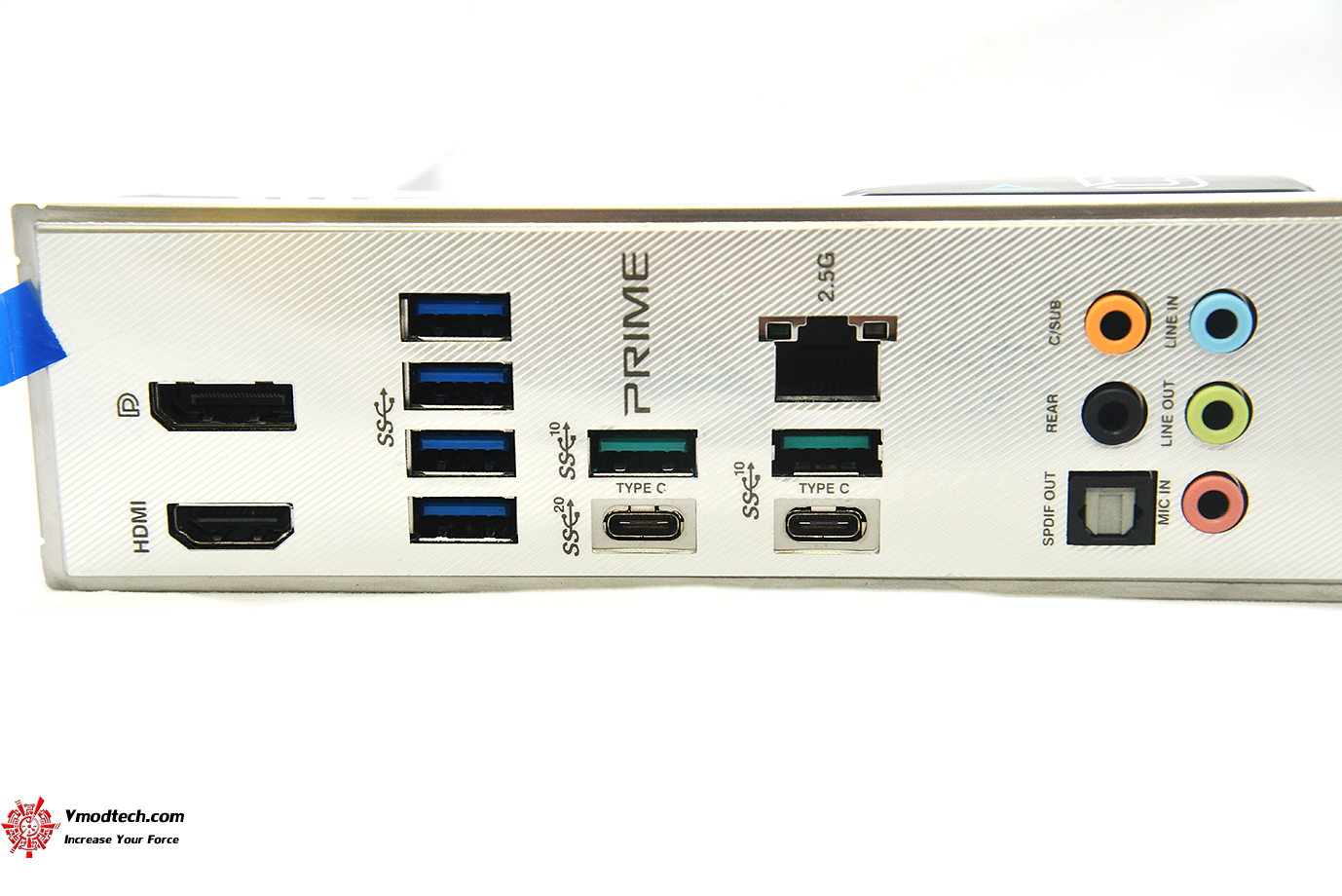

dsc 9692 ASUS PRIME Z690 A REVIEW

ช่องเชื่อมต่อด้านหลังให้มาพอสมควรครับ

1 x USB 3.2 Gen 2×2 port(s) (1 x USB Type-C®)

3 x USB 3.2 Gen 2 port(s) (2 x Type-A, 1 x Type-C® )

4 x USB 3.2 Gen 1 port(s) (4 x Type-A)

1 x DisplayPort

1 x HDMI® port

1 x Intel® 2.5Gb Ethernet port

5 x Audio jacks

1 x Optical S/PDIF out port

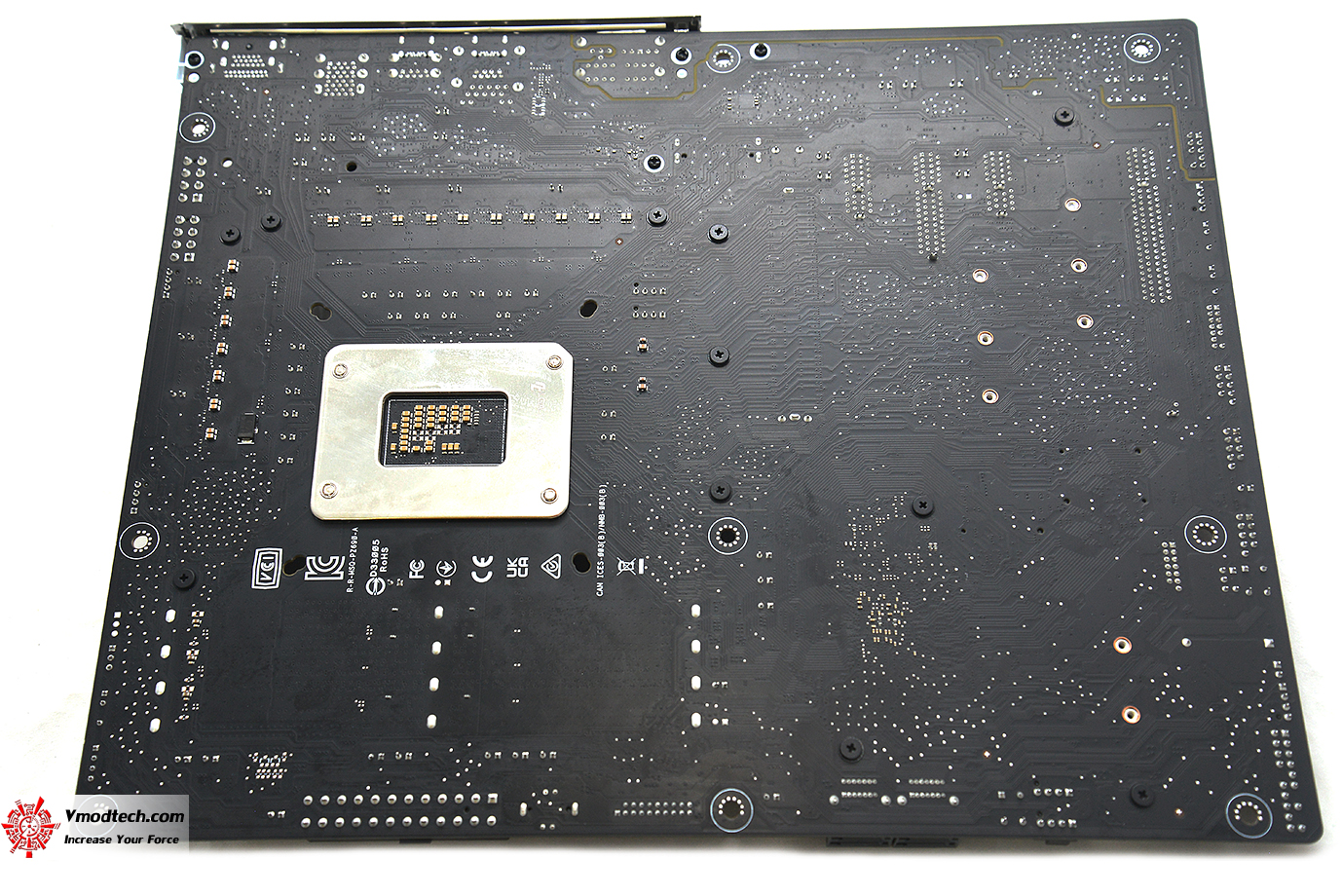

dsc 9710 ASUS PRIME Z690 A REVIEW

PCB ด้านหลังสีดำสนิทครับ
