ASUS Pro WS C246-ACE Appearance

dsc 0483 ASUS Pro WS C246 ACE Review



มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS Pro WS C246-ACE รุ่นใหม่ล่าสุด

dsc 0491 ASUS Pro WS C246 ACE Review

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

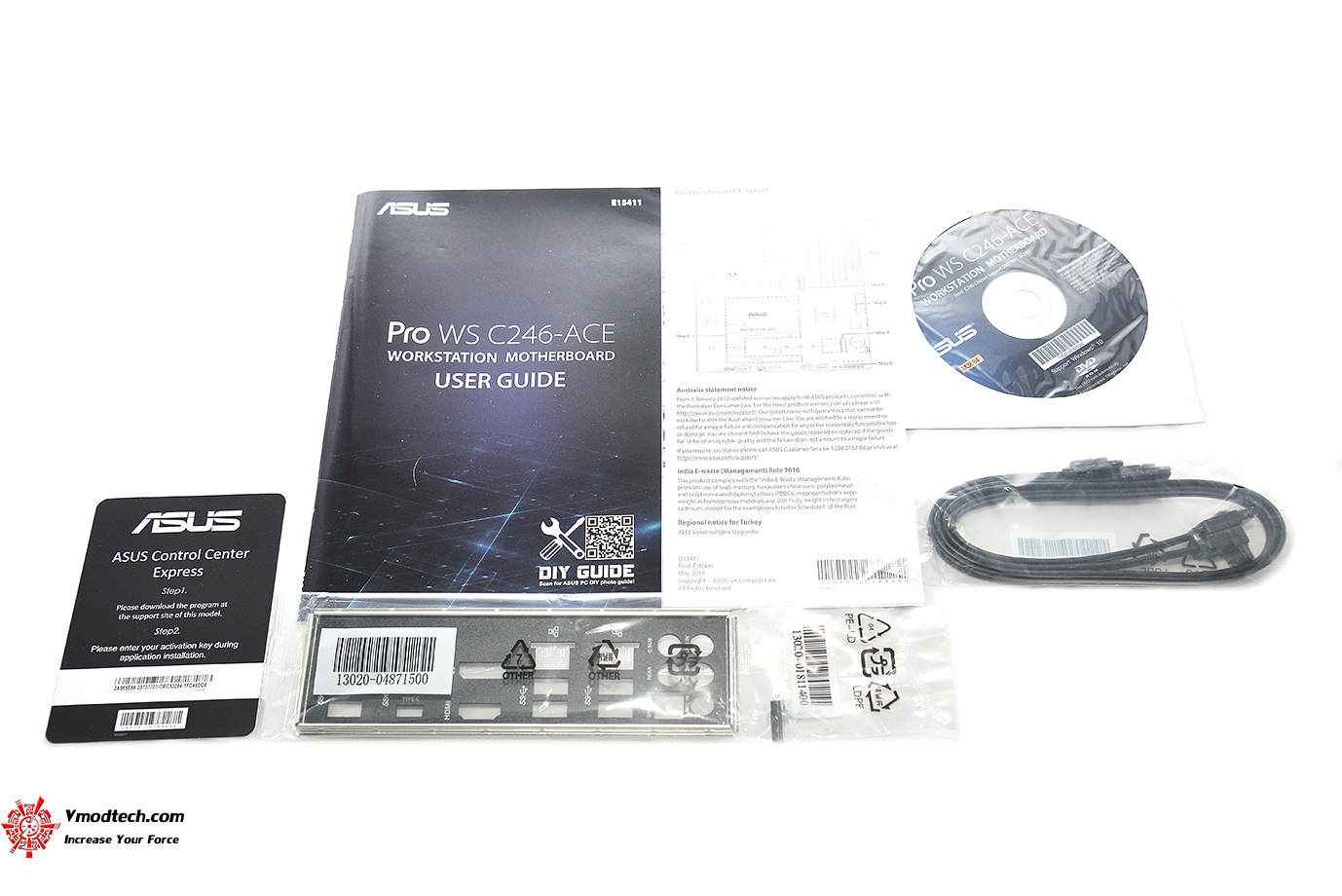

dsc 0499 ASUS Pro WS C246 ACE Review

อุปกรณ์ที่ให้มามีทั้งคู่มือการติดตั้งต่างๆ สาย SATA 1 ชุด ฝาหลัง น๊อตยึด M.2 และโค๊ดต่างๆให้มาอย่างครบครัน

dsc 0505 ASUS Pro WS C246 ACE Review

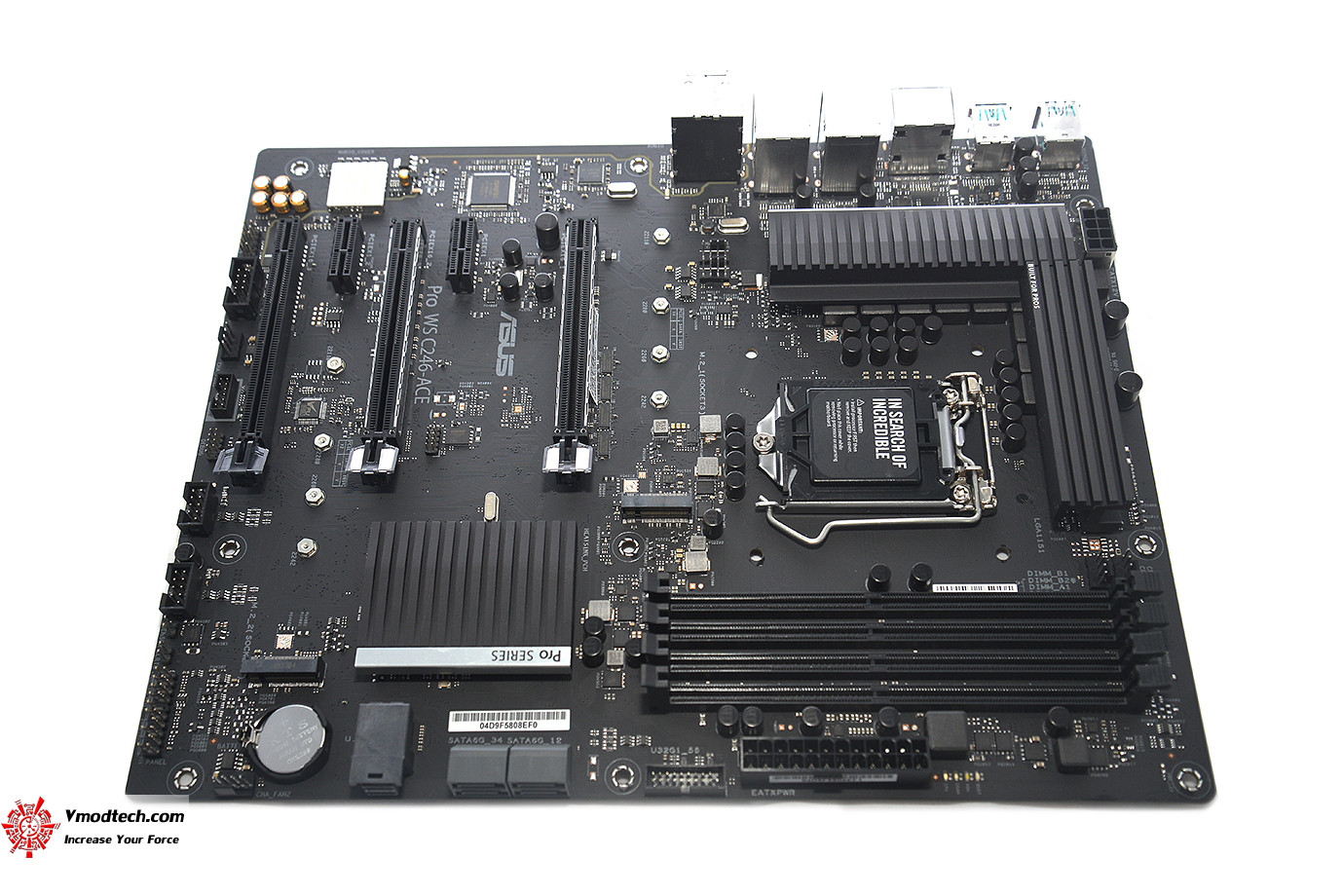

ตัวเมนบอร์ด ASUS Pro WS C246-ACE ดีไซน์นั้นมาในแนว Workstation ครับ ดูแล้วก็ดูเรียบง่ายดุดันสวยงามมีสไตล์แบบมืออาชีพไปอีกแบบ

dsc 0509 ASUS Pro WS C246 ACE Review

ขนาดของเมนบอร์ด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

dsc 0513 ASUS Pro WS C246 ACE Review

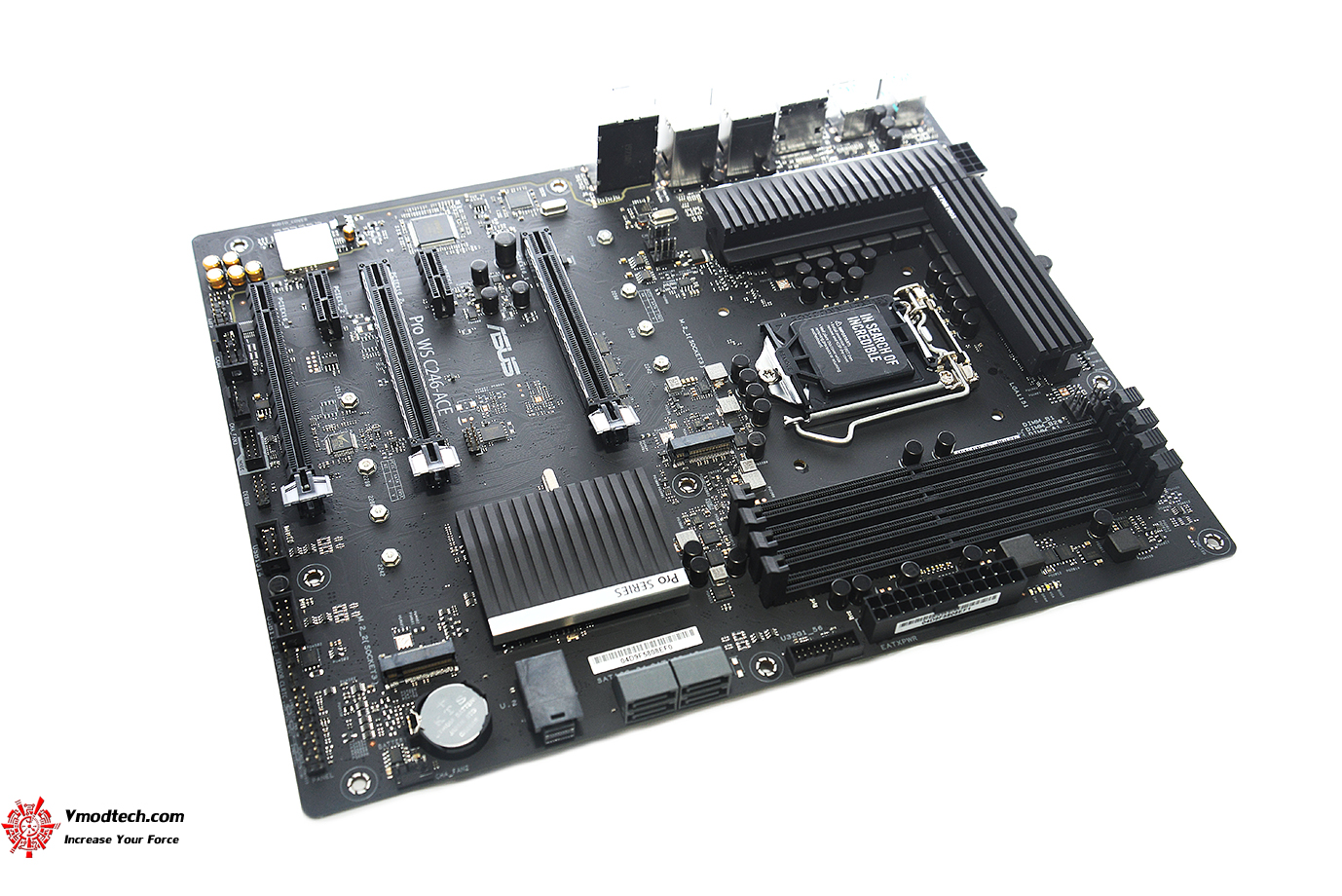

ตัวเมนบอร์ดมาในแนวโทนสีดำสนิทพร้อมตัวฮีตซิงค์เป็นอะลูมิเนียมสีดำเพิ่มความดุดันและความเป็นมือโปรฯ ง่ายต่อการใช้งานครับ ช่องเชื่อมต่อนั้นก็มีมากมายครับไม่ว่าจะเป็น

1 x AAFP connector

1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)

2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)

1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)

1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & x2 PCIE mode)

4 x SATA 6Gb/s connector(s)

1 x CPU Fan connector(s)

1 x CPU OPT Fan connector(s)

3 x Chassis Fan connector(s) ()

1 x 24-pin EATX Power connector(s)

2 x 8-pin ATX 12V Power connector(s)

1 x Thermal sensor connector(s)

1 x Clear CMOS jumper(s)

1 x Node Connector(s)

1 x U.2 connector

1 x System panel connector

1 x COM port header

1 x AIO PUMP Header

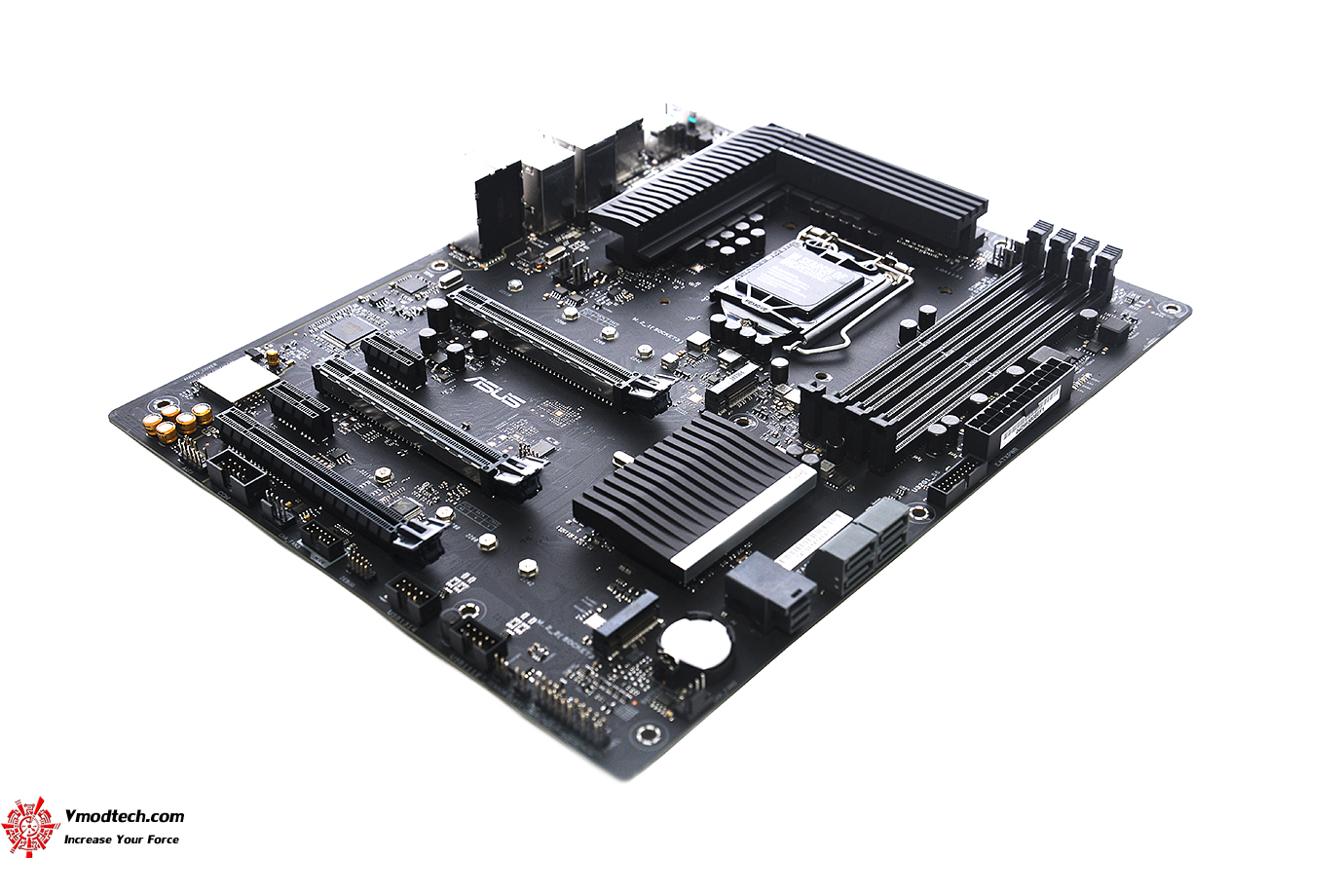

dsc 0576 ASUS Pro WS C246 ACE Review

ตัวเมนบอร์ออกแบบจัดวางอุปกรณ์ต่างๆได้อย่างลงตัวครับ

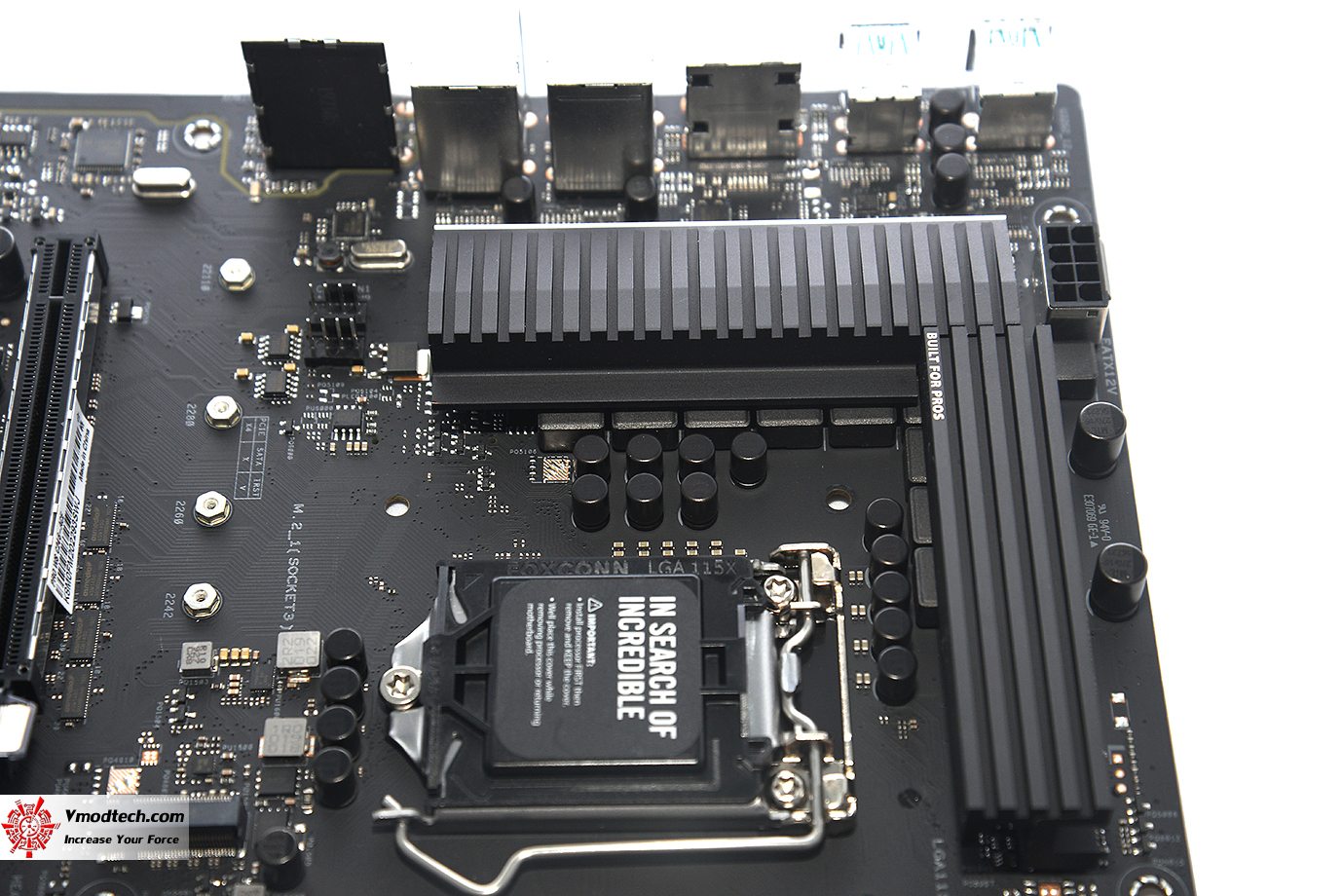

dsc 0520 ASUS Pro WS C246 ACE Review

ฮีตซิงค์ภาคจ่ายไฟนั้นจะมีฮีตซิงค์ระบายความร้อนอยู่ทั้งสองฝั่ง

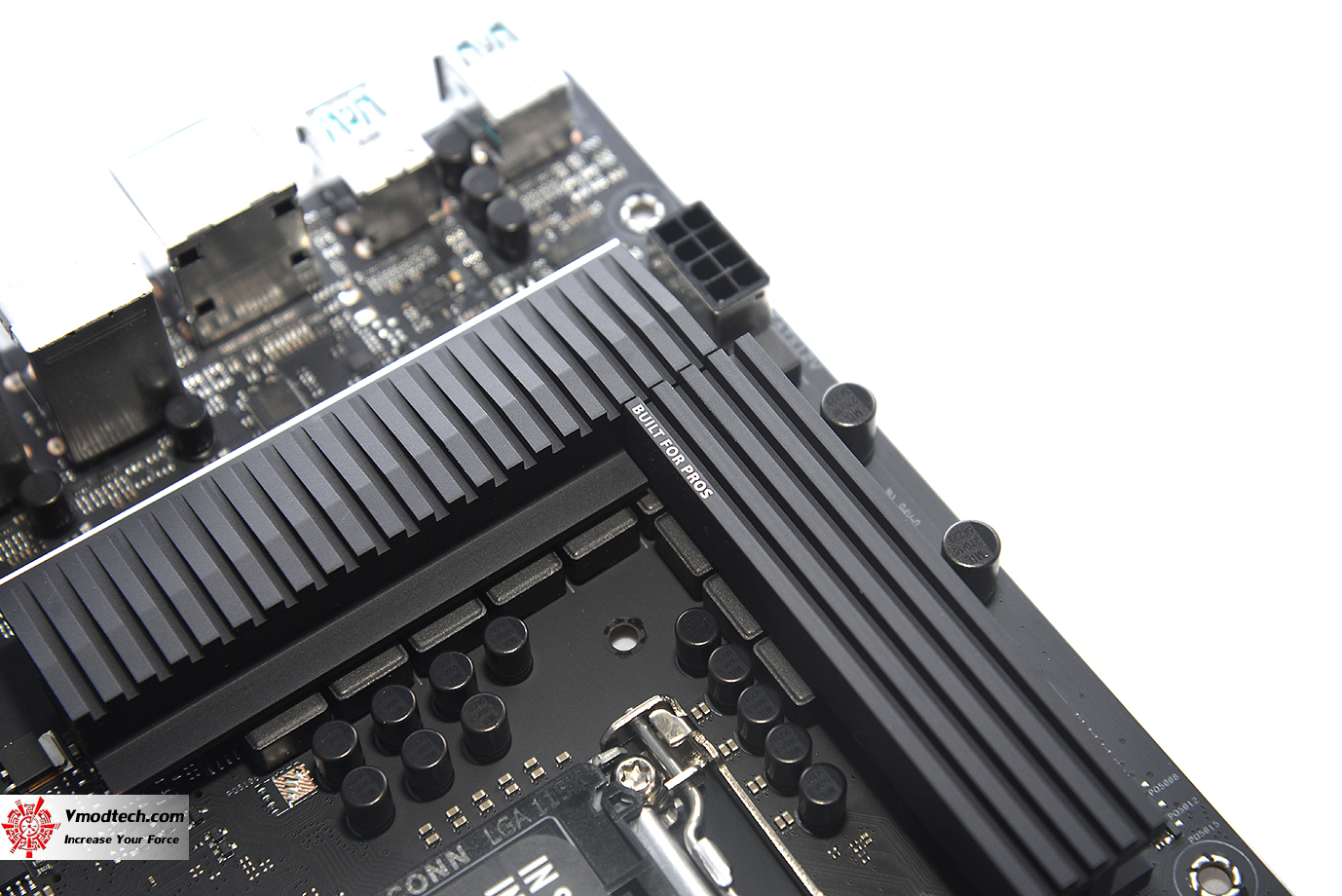

dsc 0526 ASUS Pro WS C246 ACE Review

ภาคจ่ายไฟเป็น 8เฟส DIGI+EPU สามารถใช้งานกับซีพียูรุ่นใหญ่สุดอย่าง Core i9 9900K ได้อย่างสบายๆเลยครับ ซีพียูที่รองรับการทำงาน Intel® Socket 1151 For Xeon® E-2200/E-2100 family 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors

dsc 0537 ASUS Pro WS C246 ACE Review

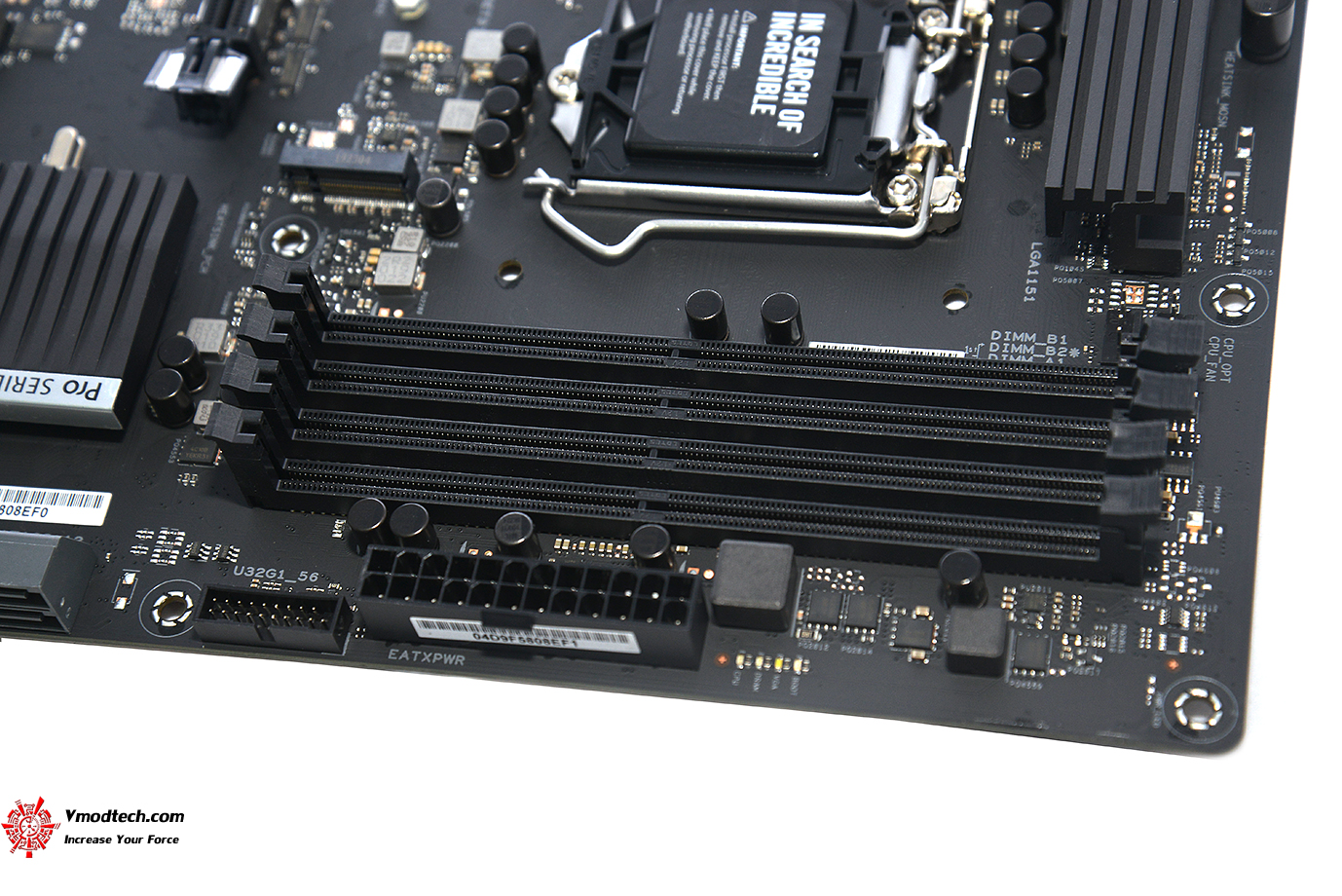

สล๊อตแรมให้กันมา 4ช่องรองรับความจุสูงสุด 128GB  4 x DIMM, Max. 128GB, DDR4 2666/2400/2133 MHz ECC Memory รองรับแรมแบบ Ecc ได้อีกด้วยครับ

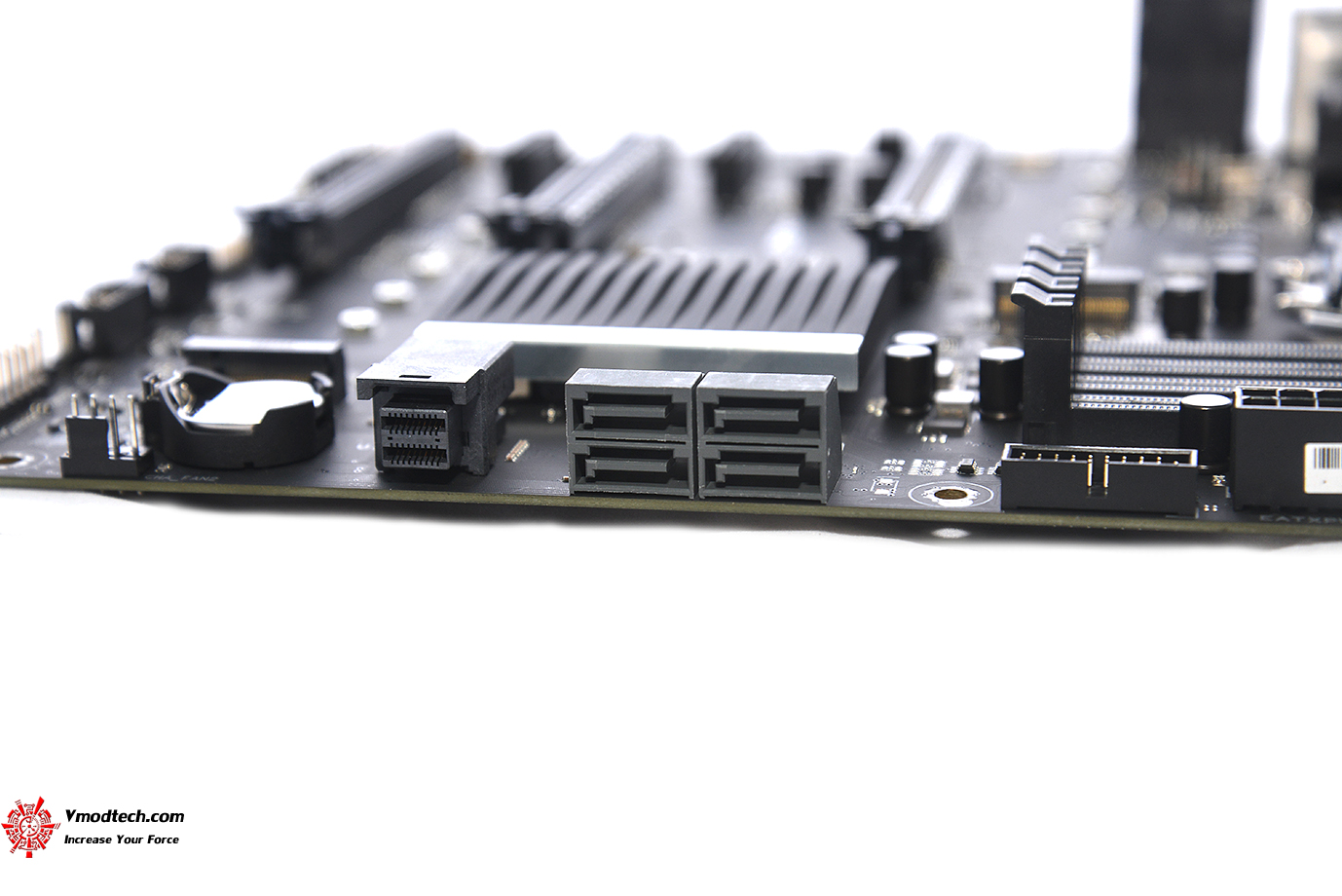

dsc 05423 ASUS Pro WS C246 ACE Review

ช่อง SATA ให้กันมา 4 x SATA 6Gb/s port(s) , 1 x U.2 connector

dsc 0553 ASUS Pro WS C246 ACE Review

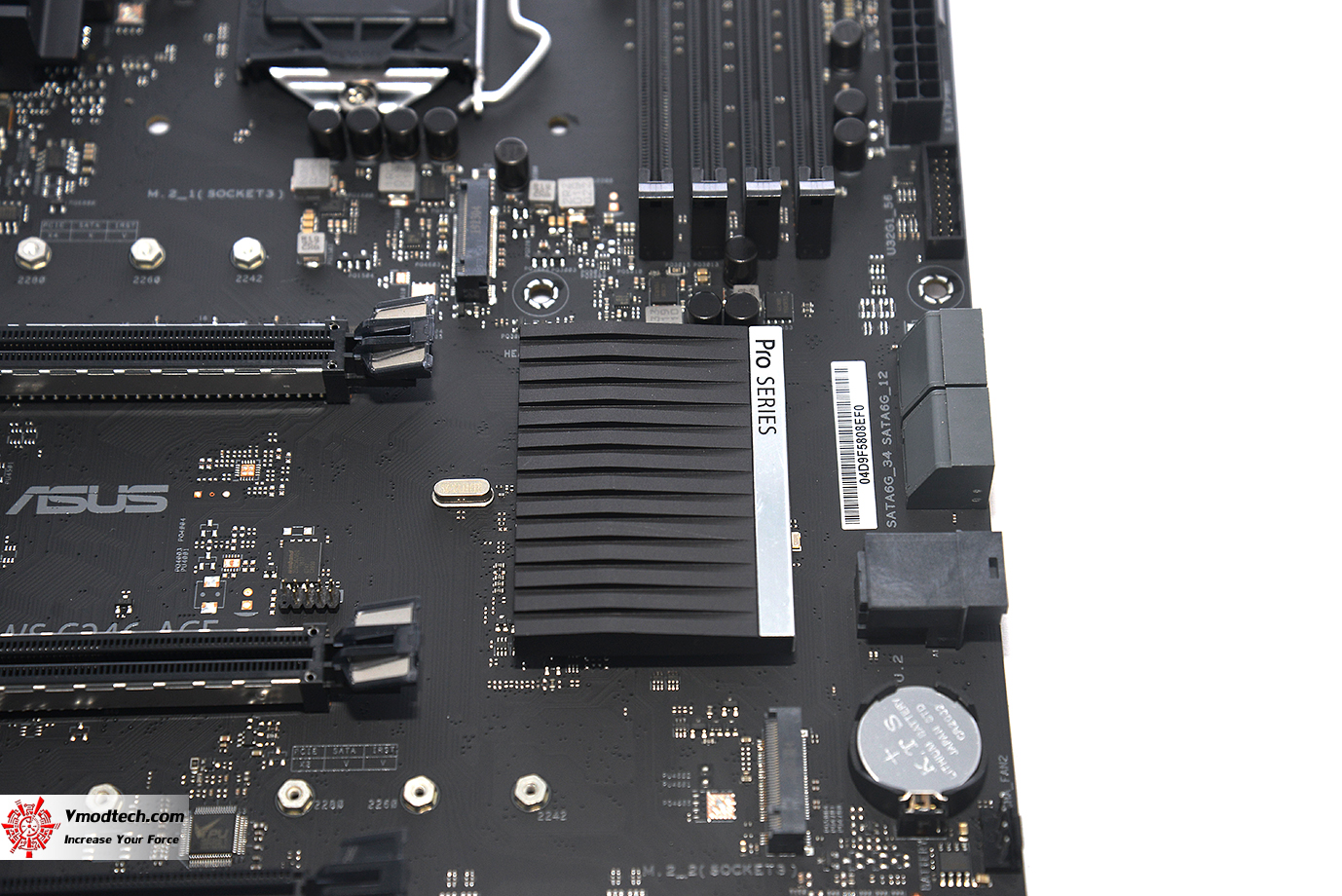

ตัวฮีตซิงค์ระบายความร้อนสีดำสนิท ด้านบนมีโลโก้ Pro Series ดูสวยงามครับ

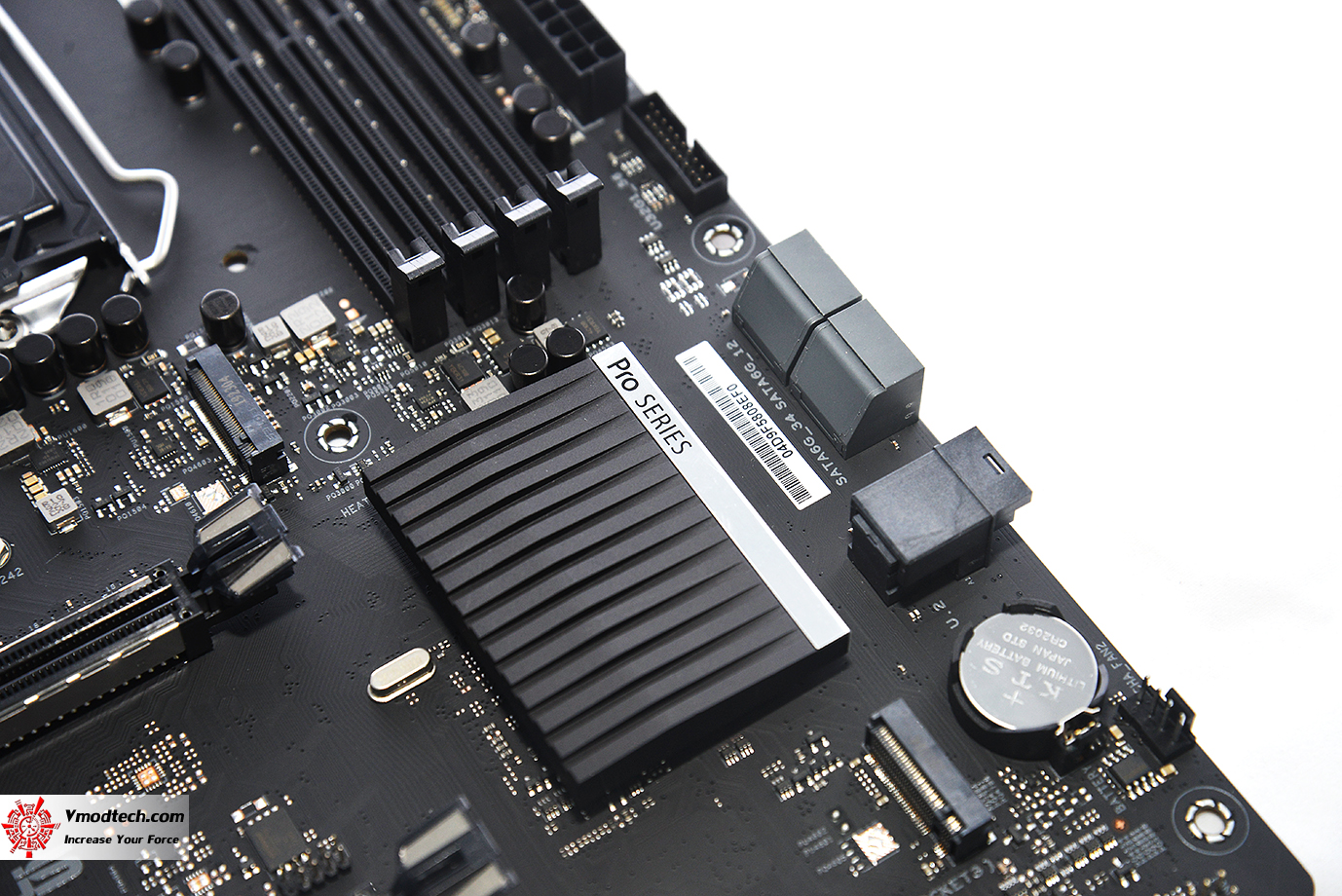

dsc 0556 ASUS Pro WS C246 ACE Review

ฮีตซิงค์ชิบเซ็ต Intel® C246 รุ่นใหม่ล่าสุดครับ

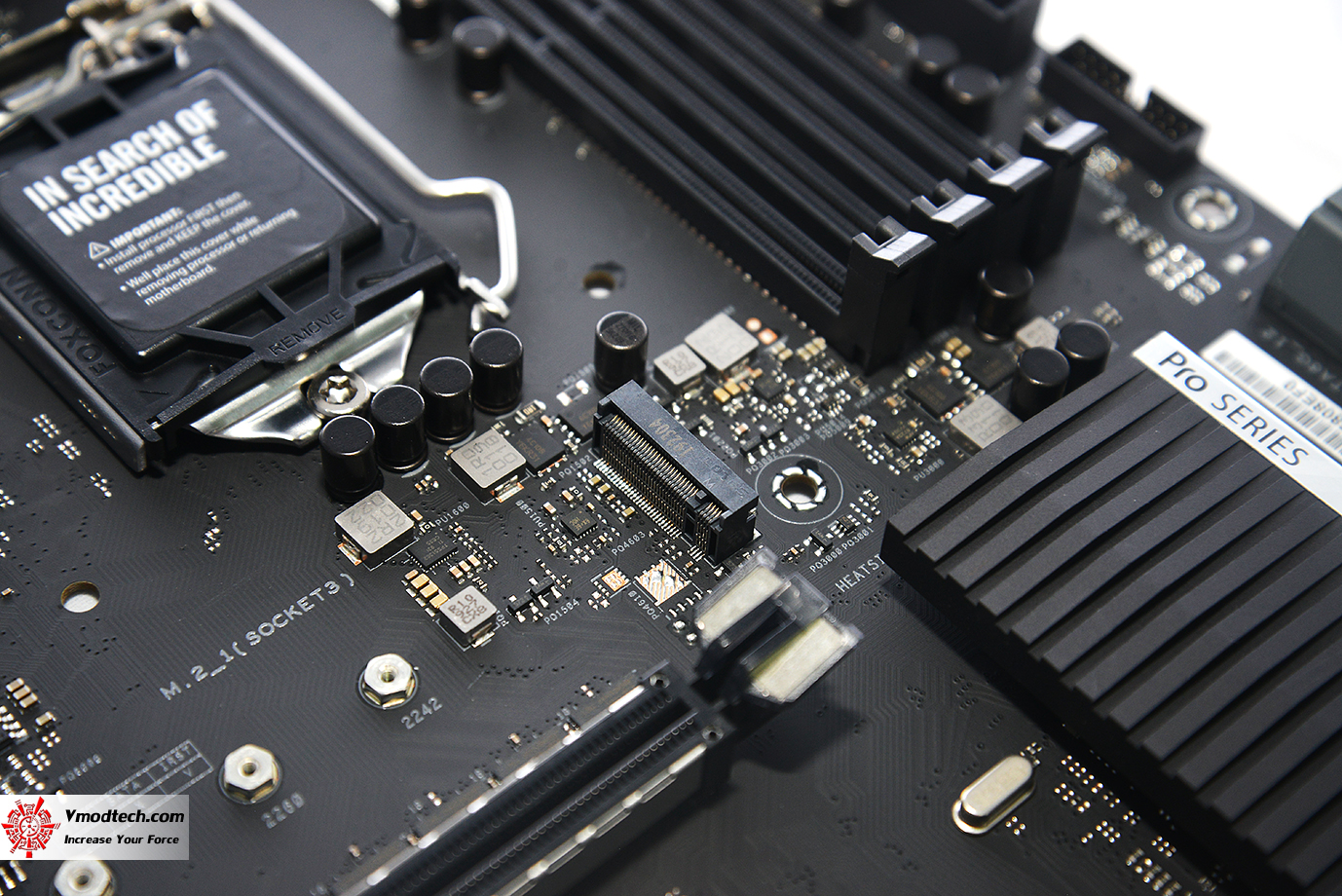

dsc 0566 ASUS Pro WS C246 ACE Review

dsc 0565 ASUS Pro WS C246 ACE Review

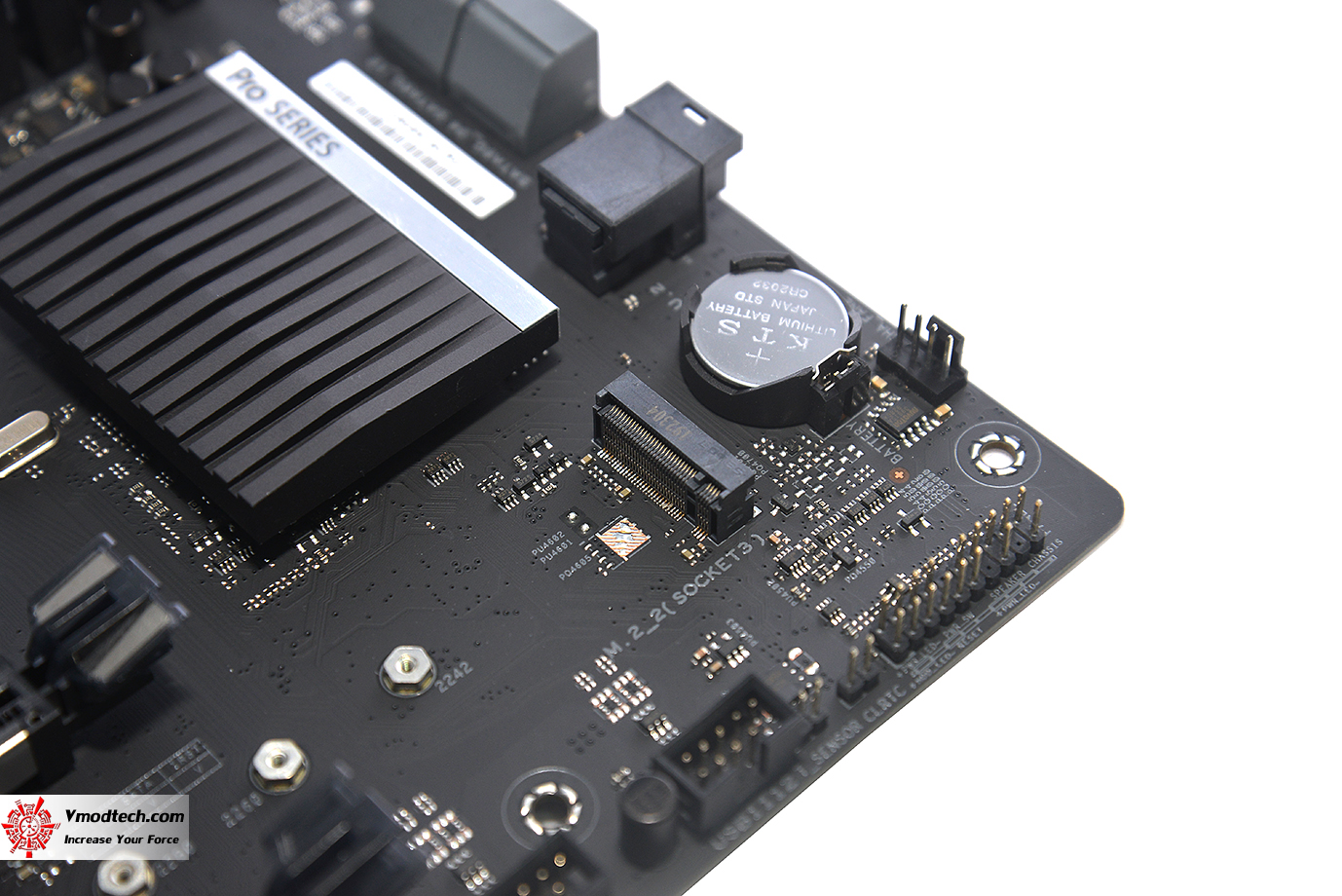

ช่อง M.2 มี 2ช่อง เป็น 1 x M.2_1 socket 3, , with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode) , 1 x M.2_2 socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode)

dsc 0559 ASUS Pro WS C246 ACE Review

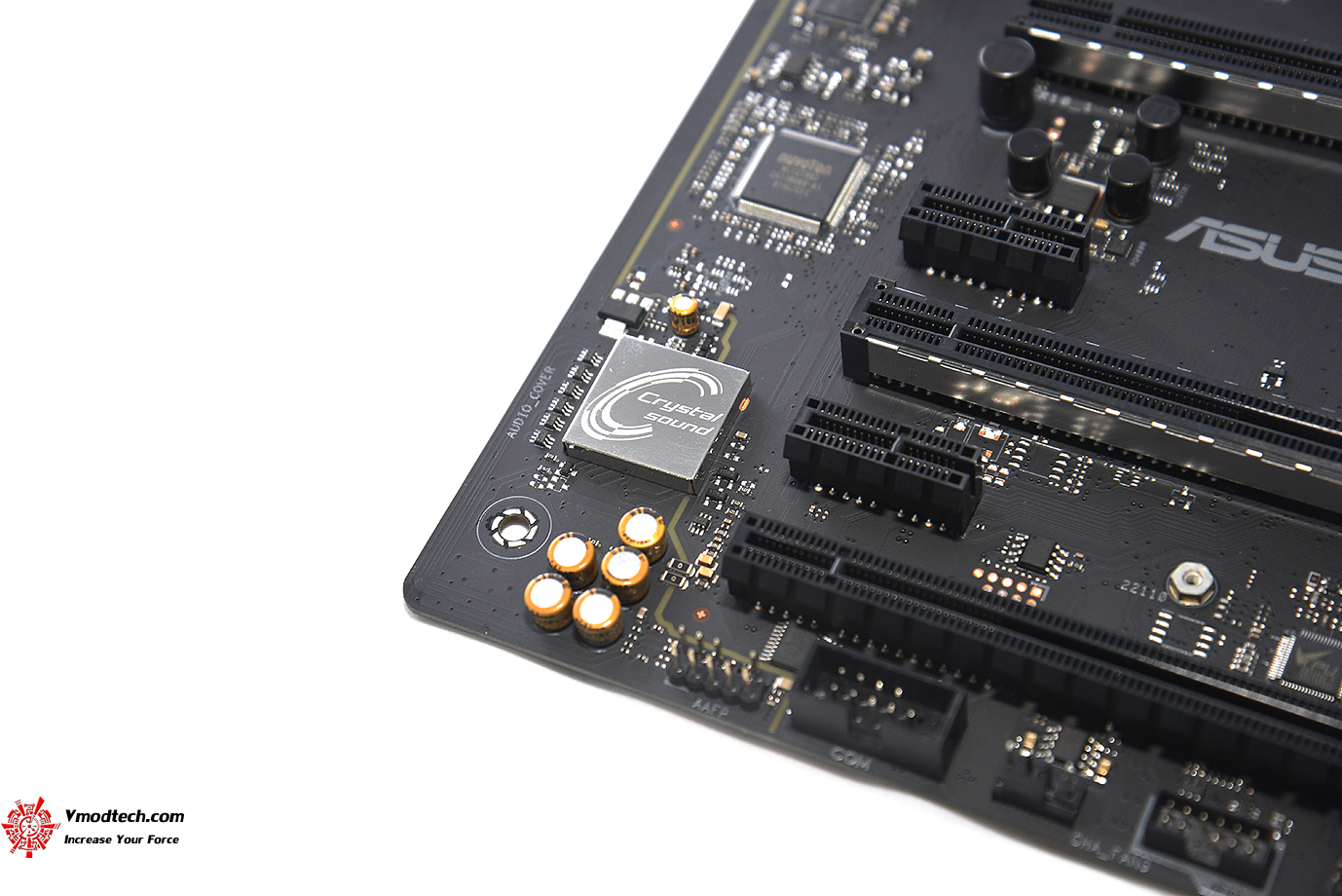

ระบบเสียงเป็น Realtek® ALC S1220A 8-Channel High Definition Audio CODEC พร้อมระบบ Crystal Sound 3 ให้ใช้งานกันแบบคุ้มๆเลยครับ

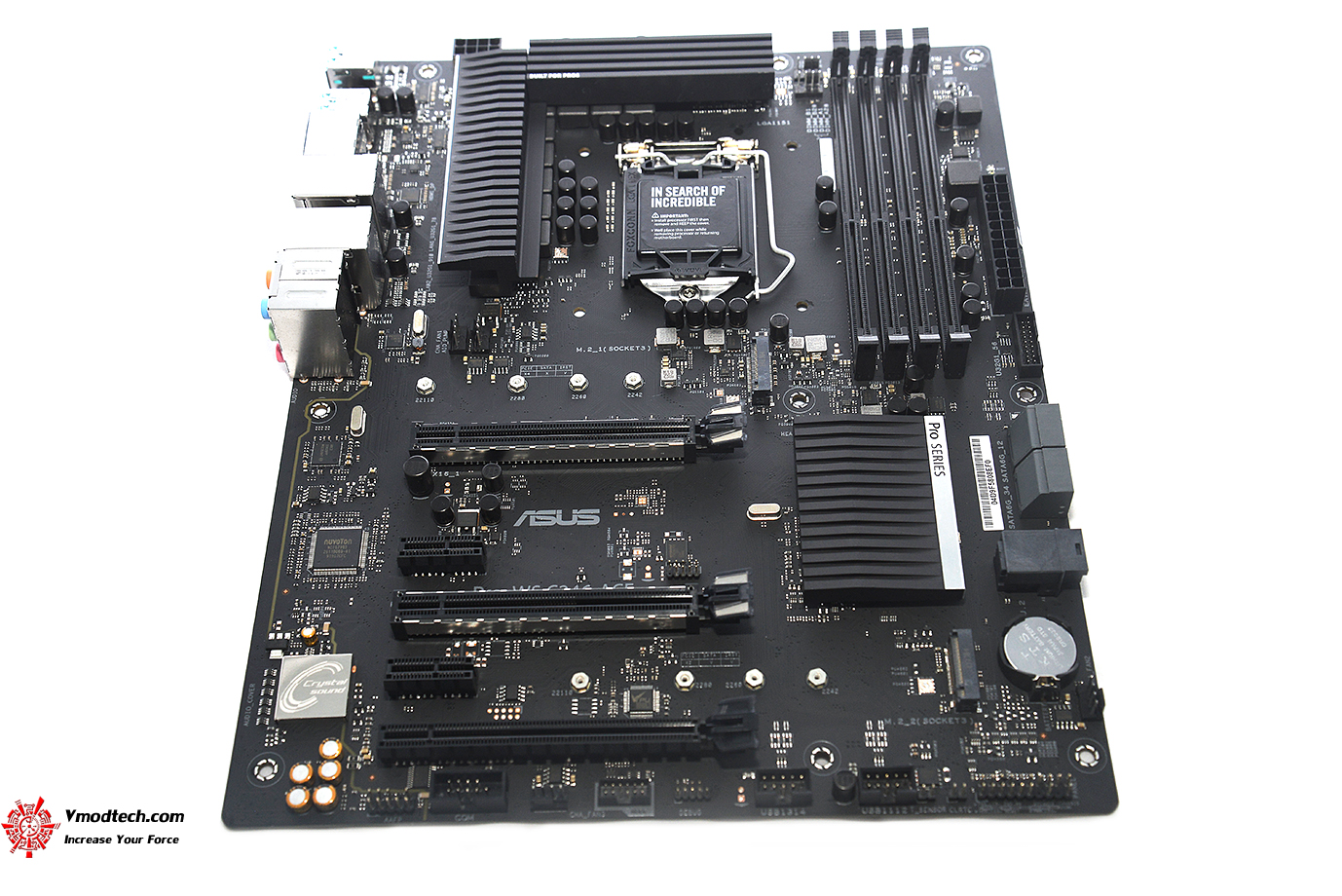

dsc 0548 ASUS Pro WS C246 ACE Review

dsc 0572 ASUS Pro WS C246 ACE Review

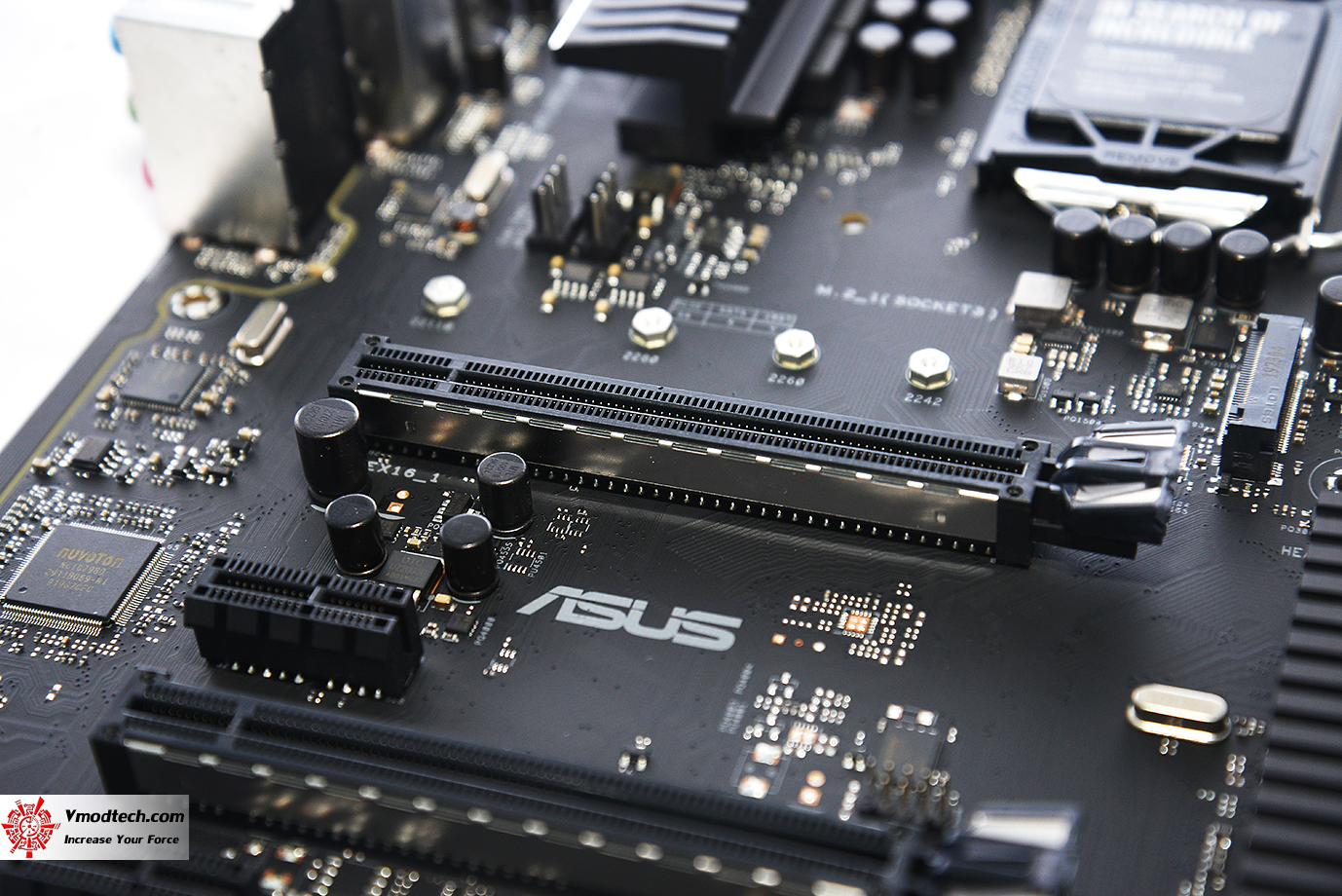

สล๊อตเชื่อมต่อต่างๆ ประกอบด้วย 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) , 1 x PCIe 3.0/2.0 x16 (max at x2 mode) , 2 x PCIe 3.0/2.0 x1 โดยสองช่องแรกเสริมแกร่งด้วย ASUS SafeSlot Core ให้ทั้งสองช่องแรกเลยครับ

dsc 0585 ASUS Pro WS C246 ACE Review

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังมี Pre-installed I/O Shielding ป้องกันอันตราย โดยมีช่องเชื่อมต่อดังนี้

1 x PS/2 keyboard/mouse combo port(s)

1 x DVI-D

1 x D-Sub

1 x HDMI

1 x LAN (RJ45) port(s)

4 x USB 3.1 Gen 1 (blue) up to 5Gbps

2 x USB 2.0

3 x Audio jack(s)

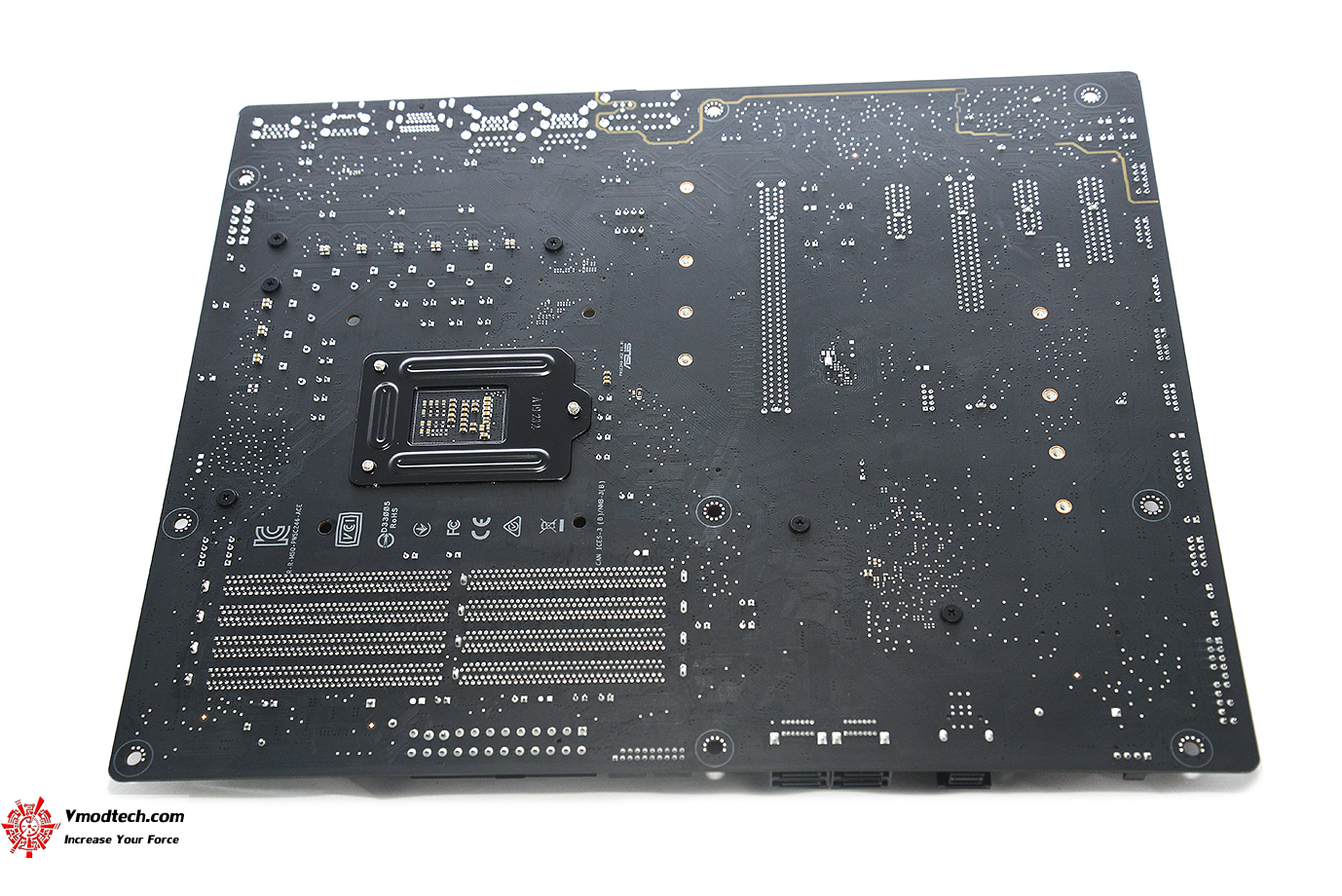

dsc 0590 ASUS Pro WS C246 ACE Review

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
