ASUS PROART Z690-CREATOR WIFI REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 06/09/2022 21:05, 38,341 views / view in EnglishEN
«»
Share

ASUS PROART Z690-CREATOR WIFI Appearance

dsc 7691 ASUS PROART Z690 CREATOR WIFI REVIEW

ตัวกล่องมาในแนวสีสนิทตามสไตล์ PROART ซีรี่ย์พร้อมบอกชื่อรุ่น ASUS PROART Z690-CREATOR WIFI และฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจน

dsc 7698 ASUS PROART Z690 CREATOR WIFI REVIEW

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

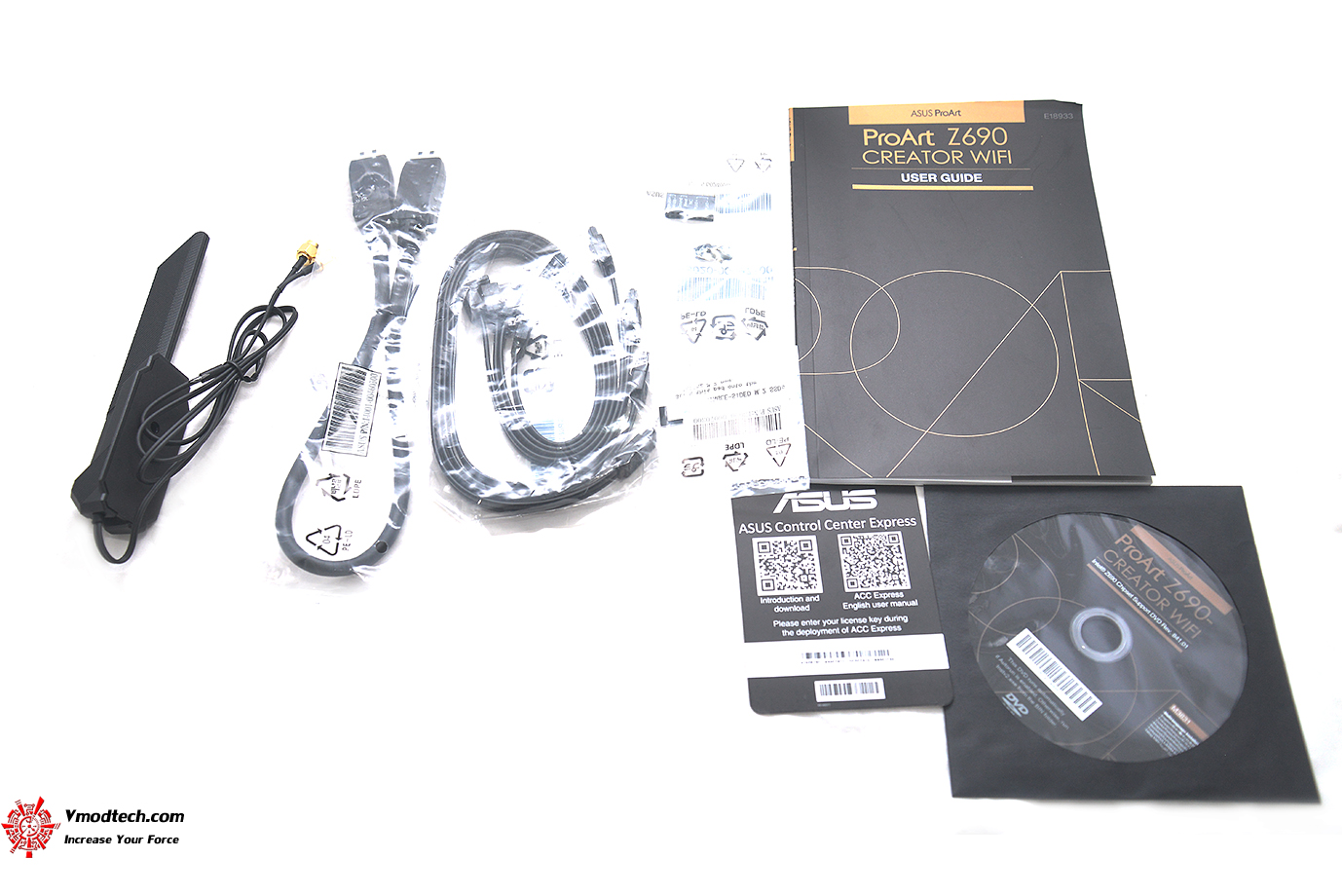

dsc 7700 ASUS PROART Z690 CREATOR WIFI REVIEW

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA 4เส้น เสาไวไฟ และน๊อตยึด M.2 ครับ

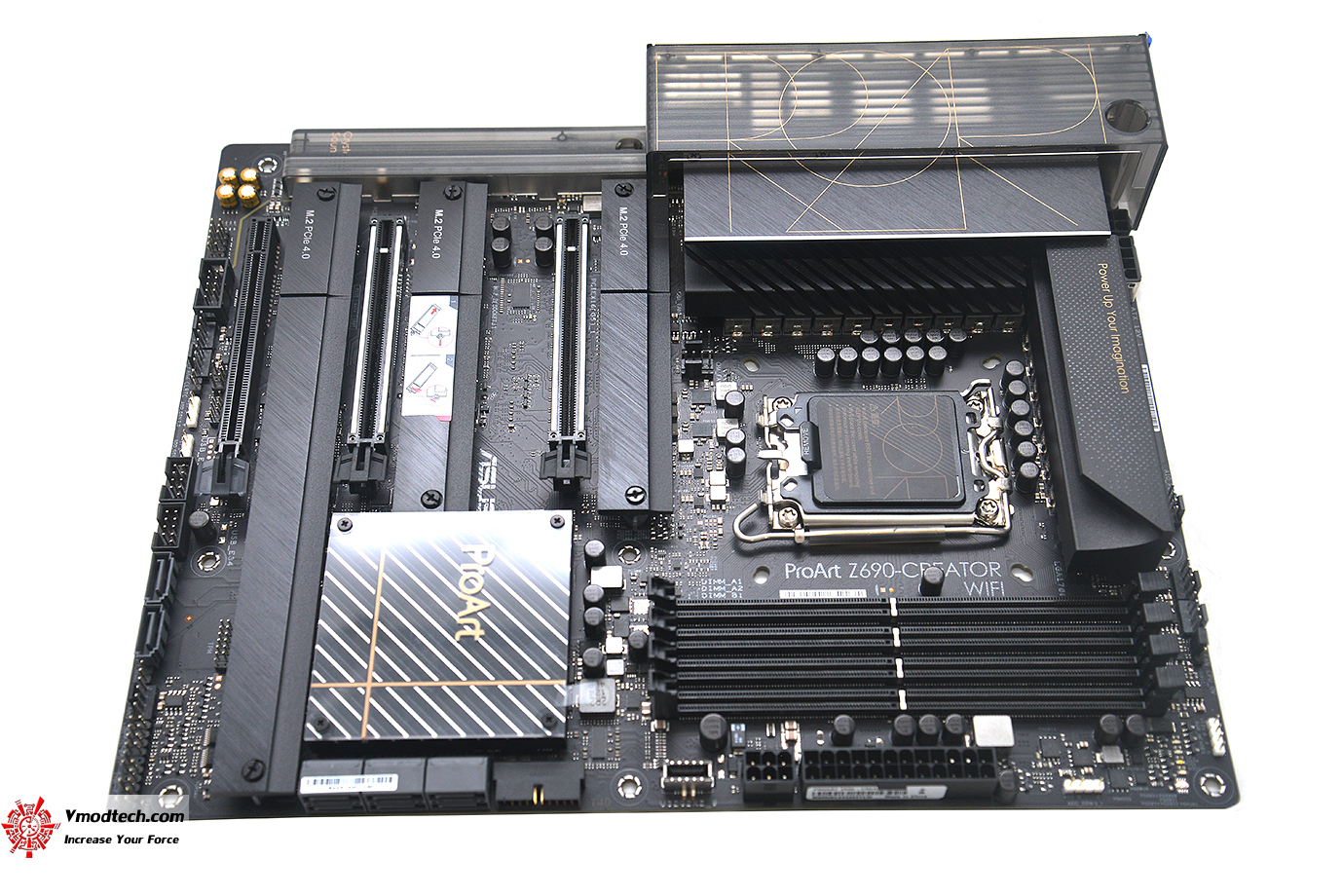

dsc 7707 ASUS PROART Z690 CREATOR WIFI REVIEW

ตัวเมนบอร์ดดีไซน์สีดำสลับลวดลายสีทองดูสวยงาม พร้อมฮีตซิงค์จัดเต็มทั่วเมนบอร์ดครับ ตามสไตล์ ProArt ซีรี่ย์

dsc 7711 ASUS PROART Z690 CREATOR WIFI REVIEW

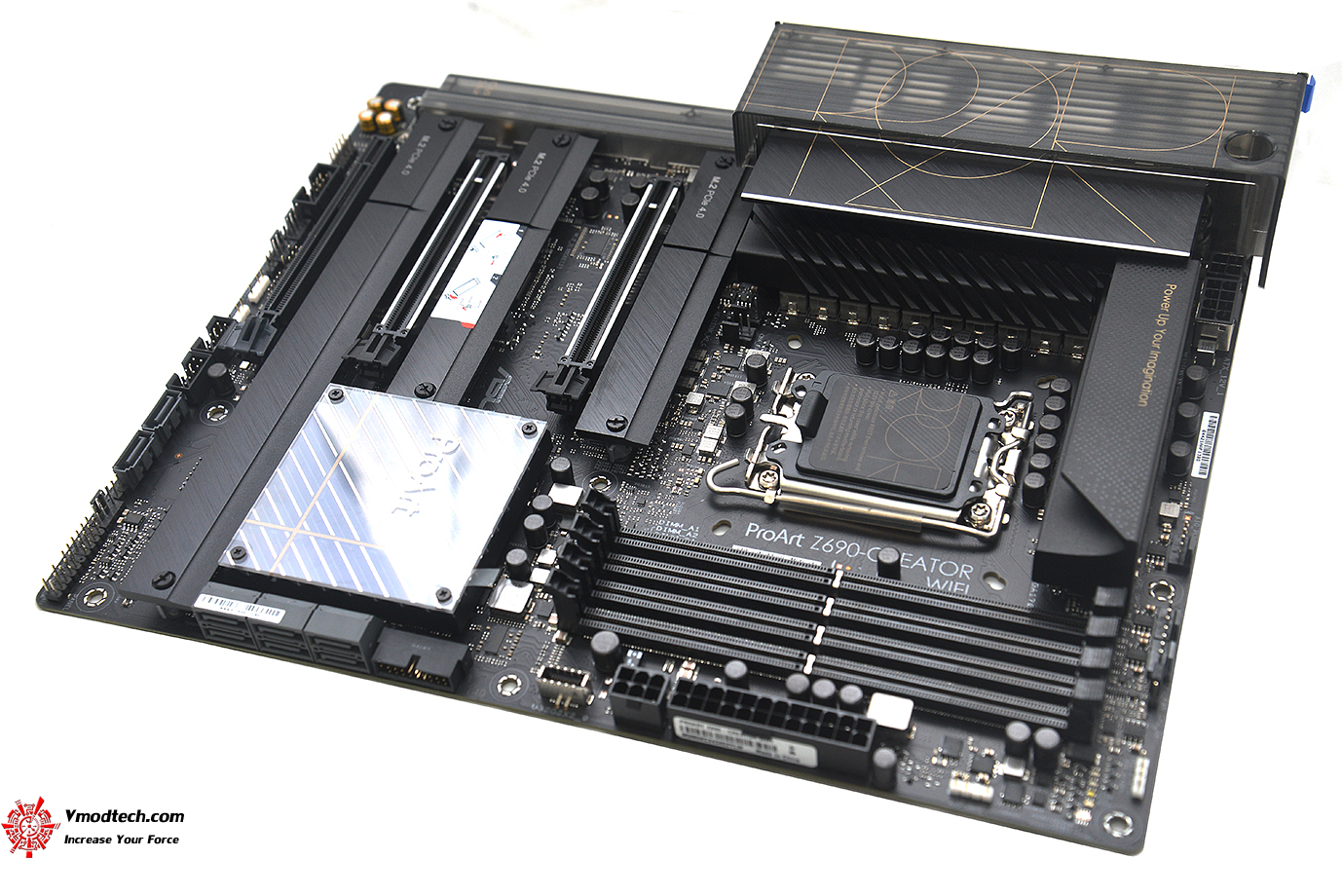

เมนบอร์ดขนาดโดยรวม ATX Form Factor 30.5 ซม. * 24.5 ซม.

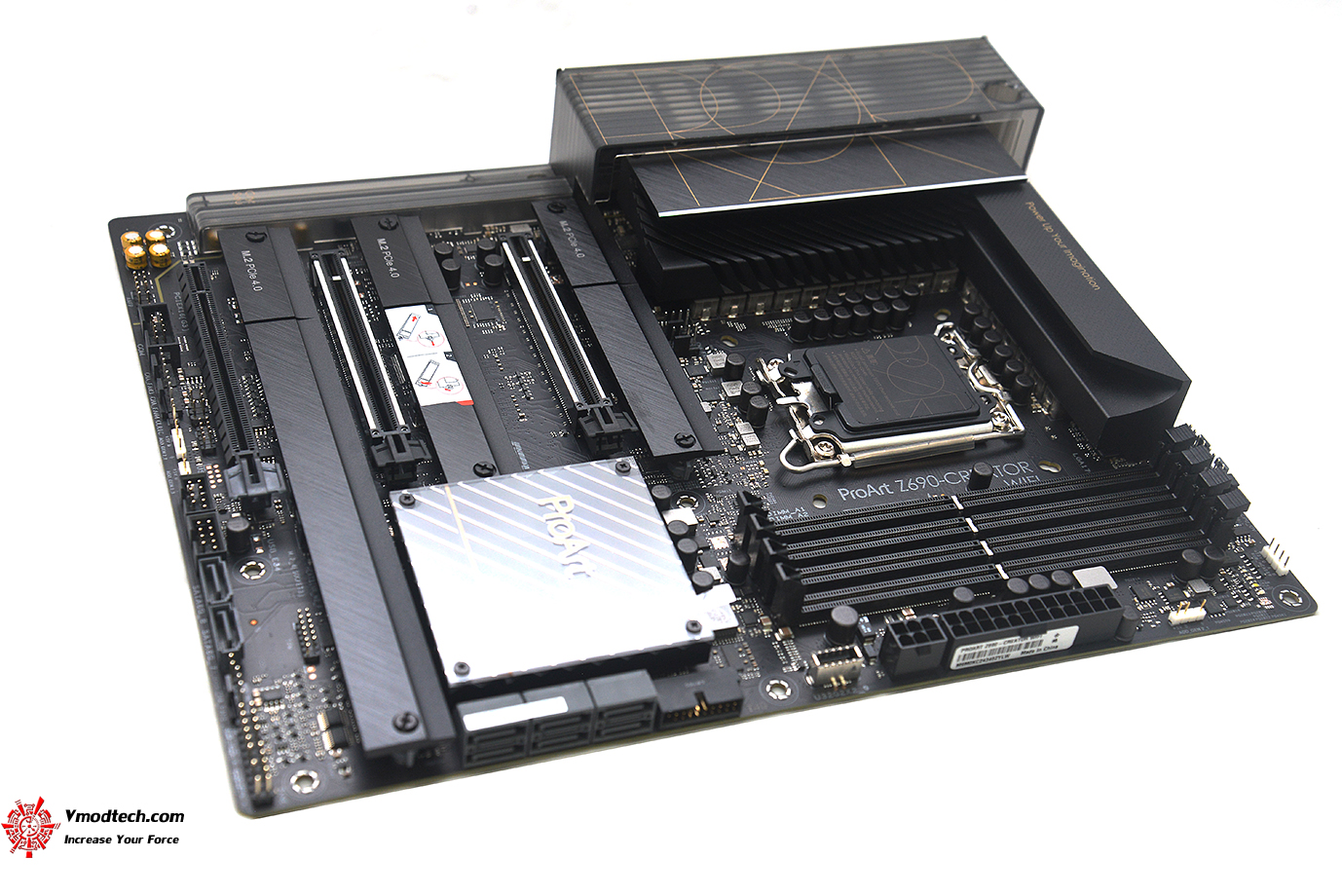

dsc 7718 ASUS PROART Z690 CREATOR WIFI REVIEW

การจัดวางอุปกรณ์เชื่อมต่อให้มาแบบเพียบพร้อมจัดเต็มเพื่อมืออาชีพโดยเฉพาะครับ

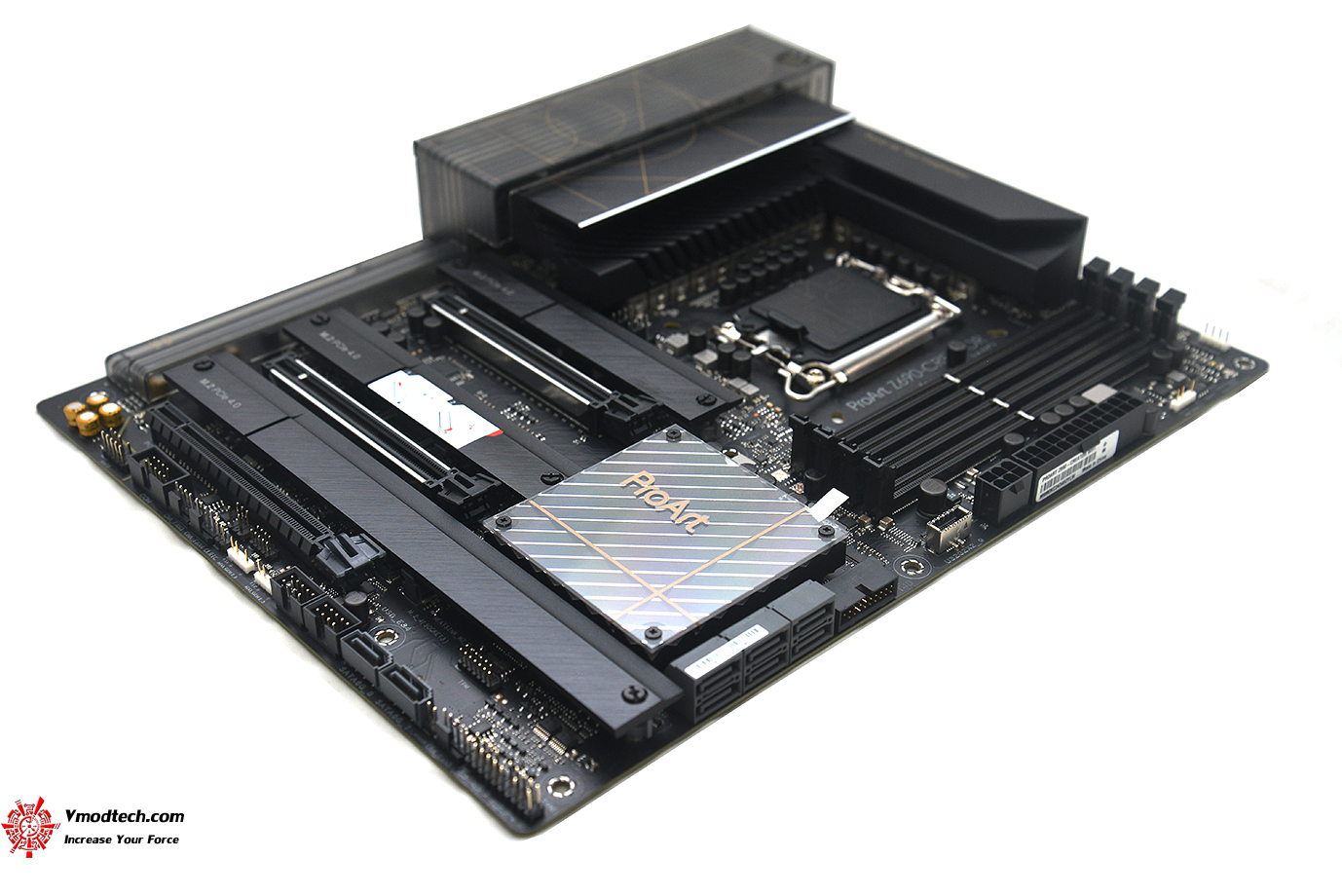

dsc 7759 ASUS PROART Z690 CREATOR WIFI REVIEW

ดีไซน์สวยงามโดดเด่นด้วยชุดระบายความร้อนทั่วเมนบอร์ดจัดเต็ม

dsc 7751 ASUS PROART Z690 CREATOR WIFI REVIEW

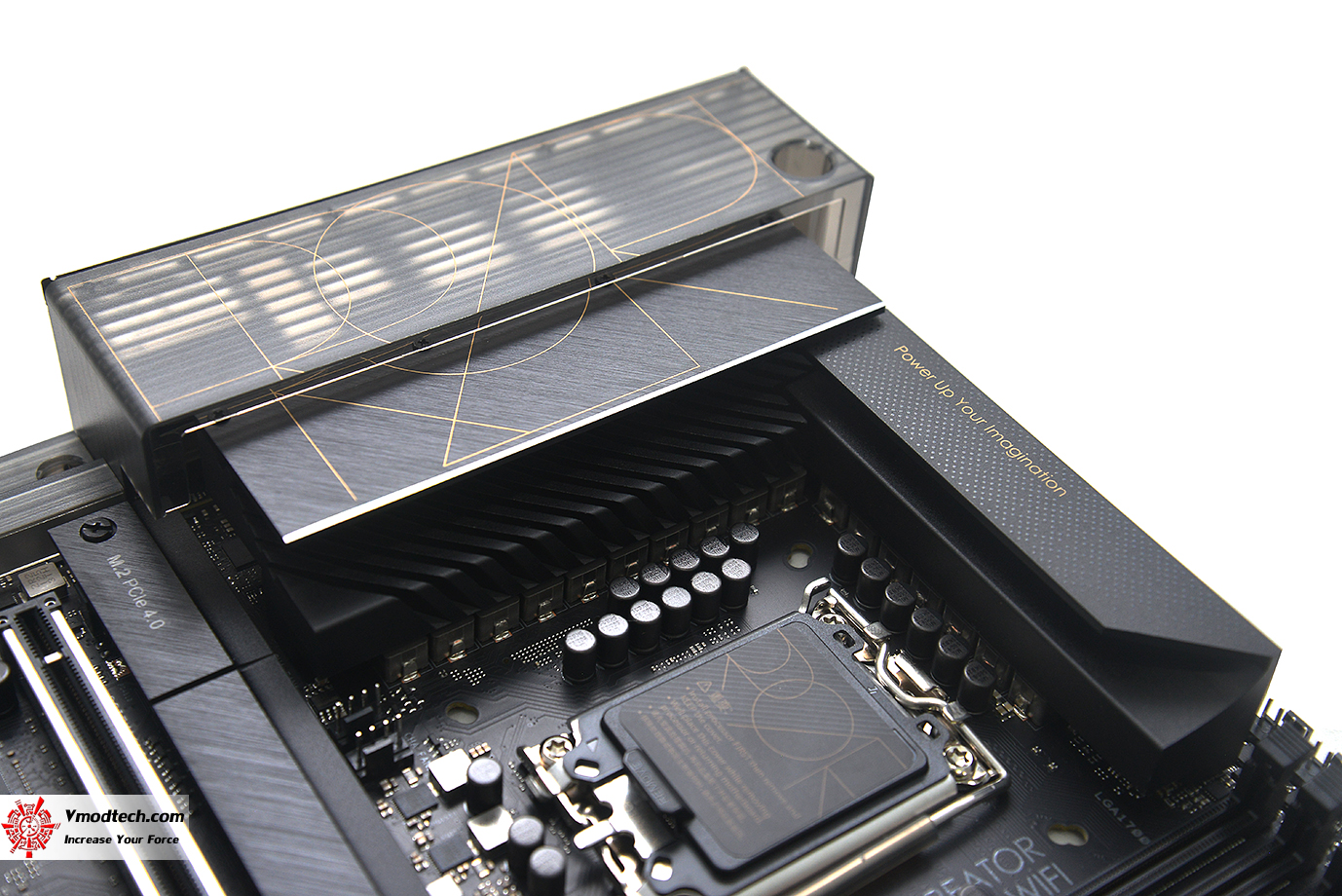

ตัวเมนบอร์ดดีไซน์ด้วยฮีตซิงค์แบบ VRM heatsinks ที่ใหญ่โตสีดำสวยงามทั้งสองฝั่งเน้นระบายความร้อนภาคจ่ายไฟอย่างมีประสิทธิภาพครับ มีโลโก้ ProArt ที่ด้านบน ภาคจ่ายไฟแบบ Digi+ VRM กับภาคจ่ายไฟ 16+1 power stages (70 A) และ Chokes & Capacitors คุณภาพสูงประสิทธิภาพสูงเน้นการใช้งานที่ทนทานรองรับการโอเวอร์คล๊อกได้สบายๆ ครับเพื่อมืออาชีพโดยเฉพาะ

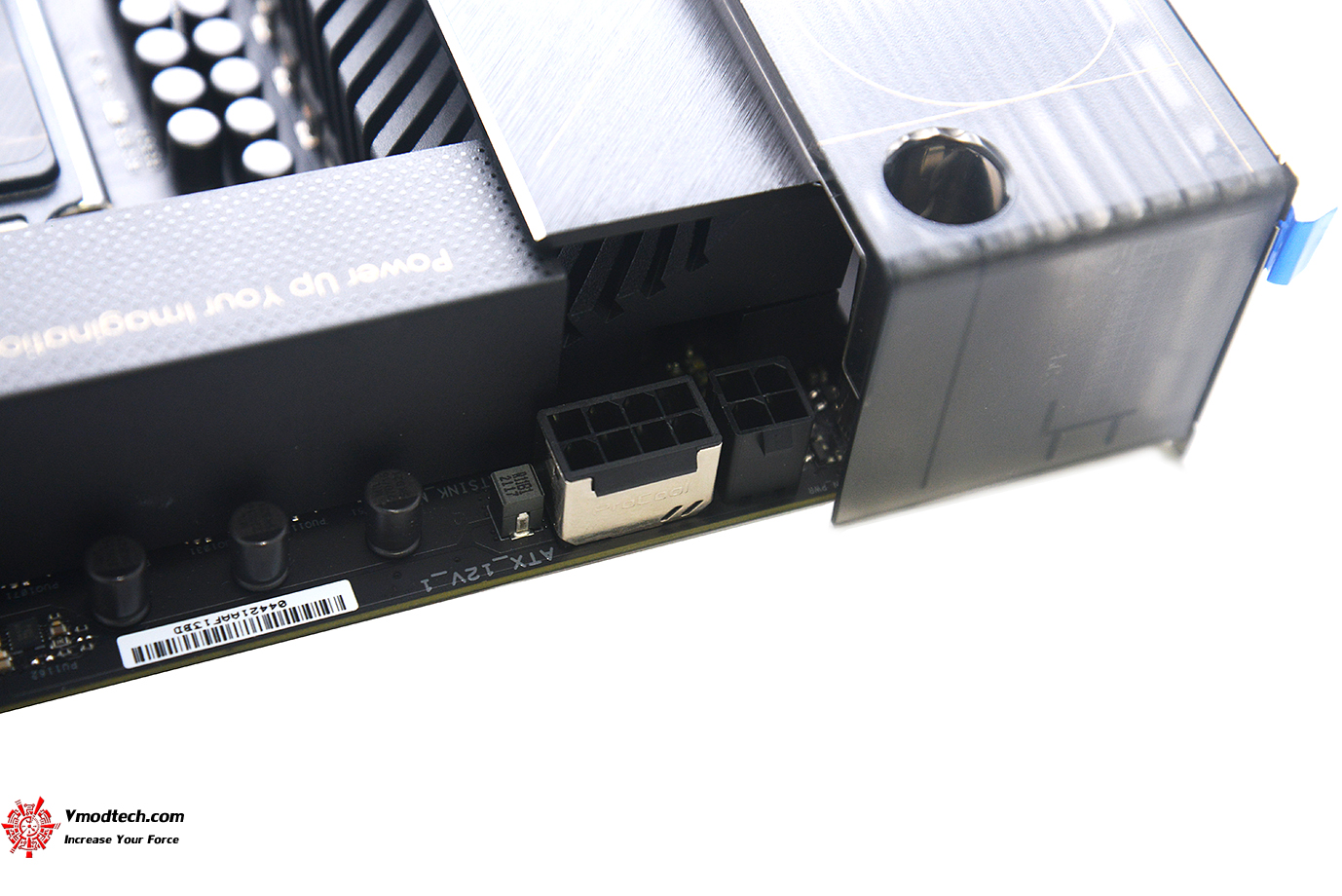

dsc 7738 ASUS PROART Z690 CREATOR WIFI REVIEW

ไฟเลี้ยงซีพียู 8+4 pin ProCool connectors 2ช่องครับ

dsc 7748 ASUS PROART Z690 CREATOR WIFI REVIEW

ซ๊อกเก็ต Intel® LGA 1700 socket: รองรับซีพียู 12th Gen Intel Core™, Pentium® Gold and Celeron® Processors

dsc 7733 ASUS PROART Z690 CREATOR WIFI REVIEW

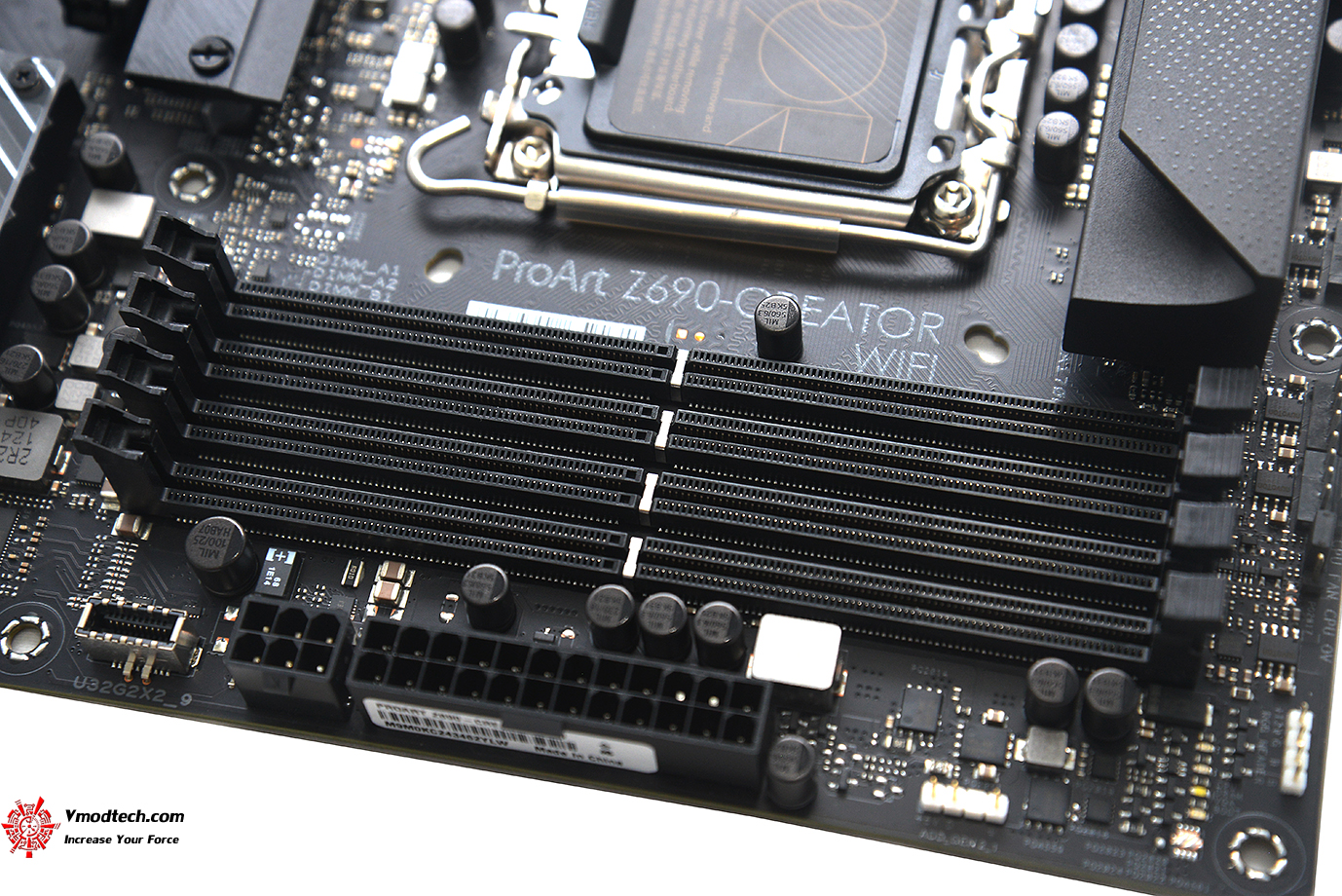

สล็อตแรม DDR4 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, Un-buffered Memory

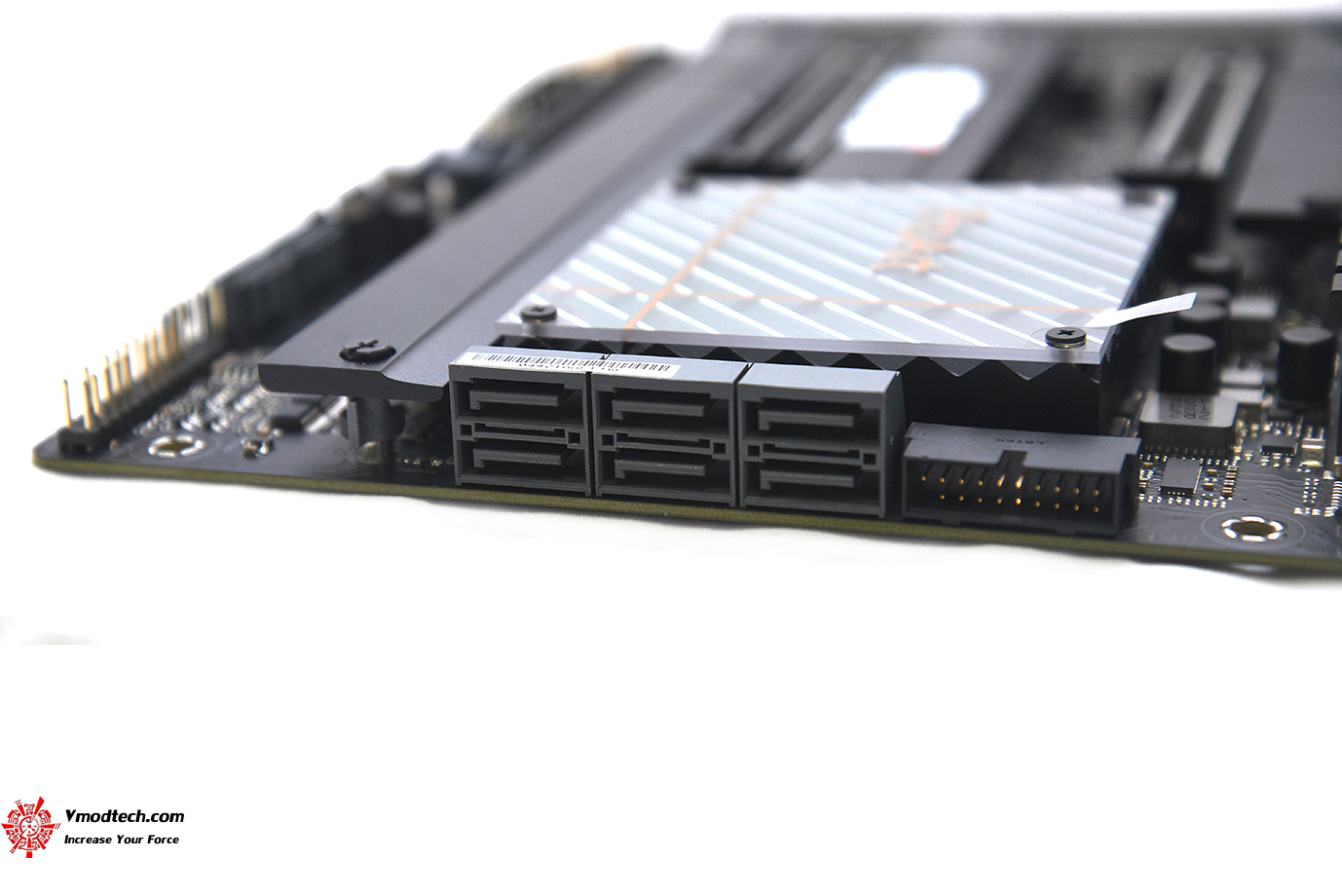

dsc 7754 ASUS PROART Z690 CREATOR WIFI REVIEW

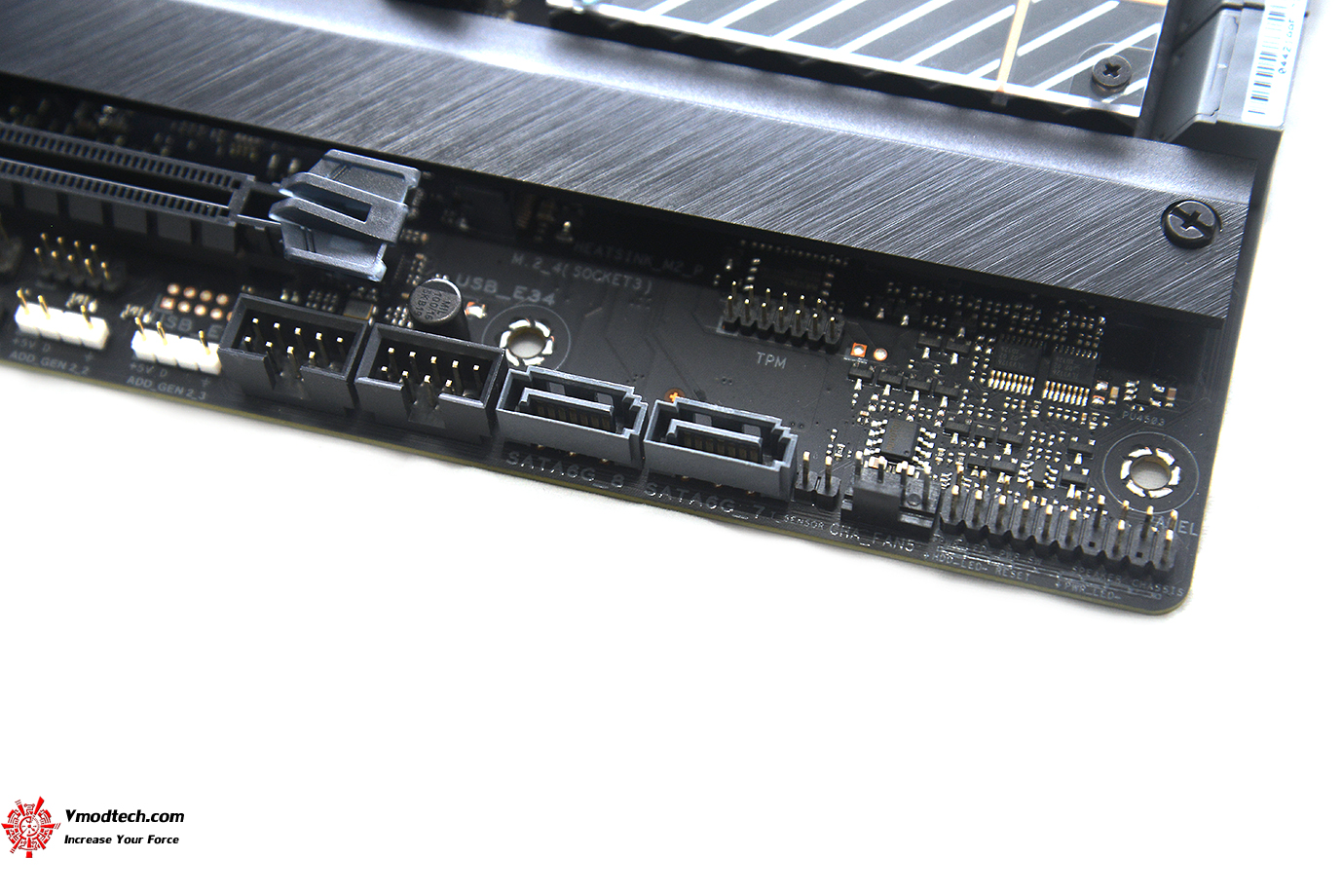

dsc 7796 ASUS PROART Z690 CREATOR WIFI REVIEW

ช่อง SATA มี 8ช่องการทำงานครับ 8 x SATA 6Gb/s ports ด้านหน้า 4 ช่องและด้านข้างอีก 2ช่อง

dsc 7768 ASUS PROART Z690 CREATOR WIFI REVIEW

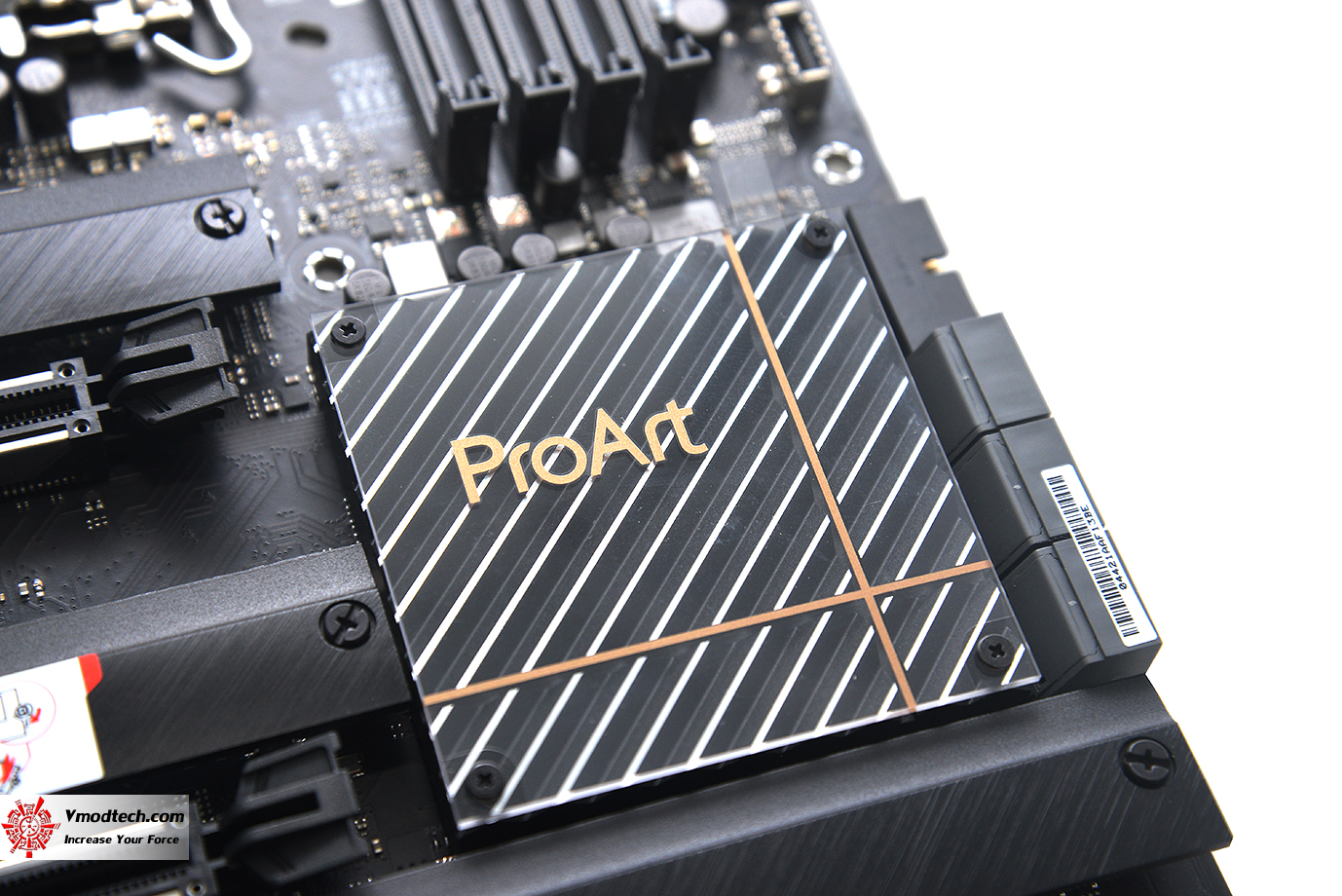

ชิปเซ็ต Z690 รุ่นใหม่ล่าสุด

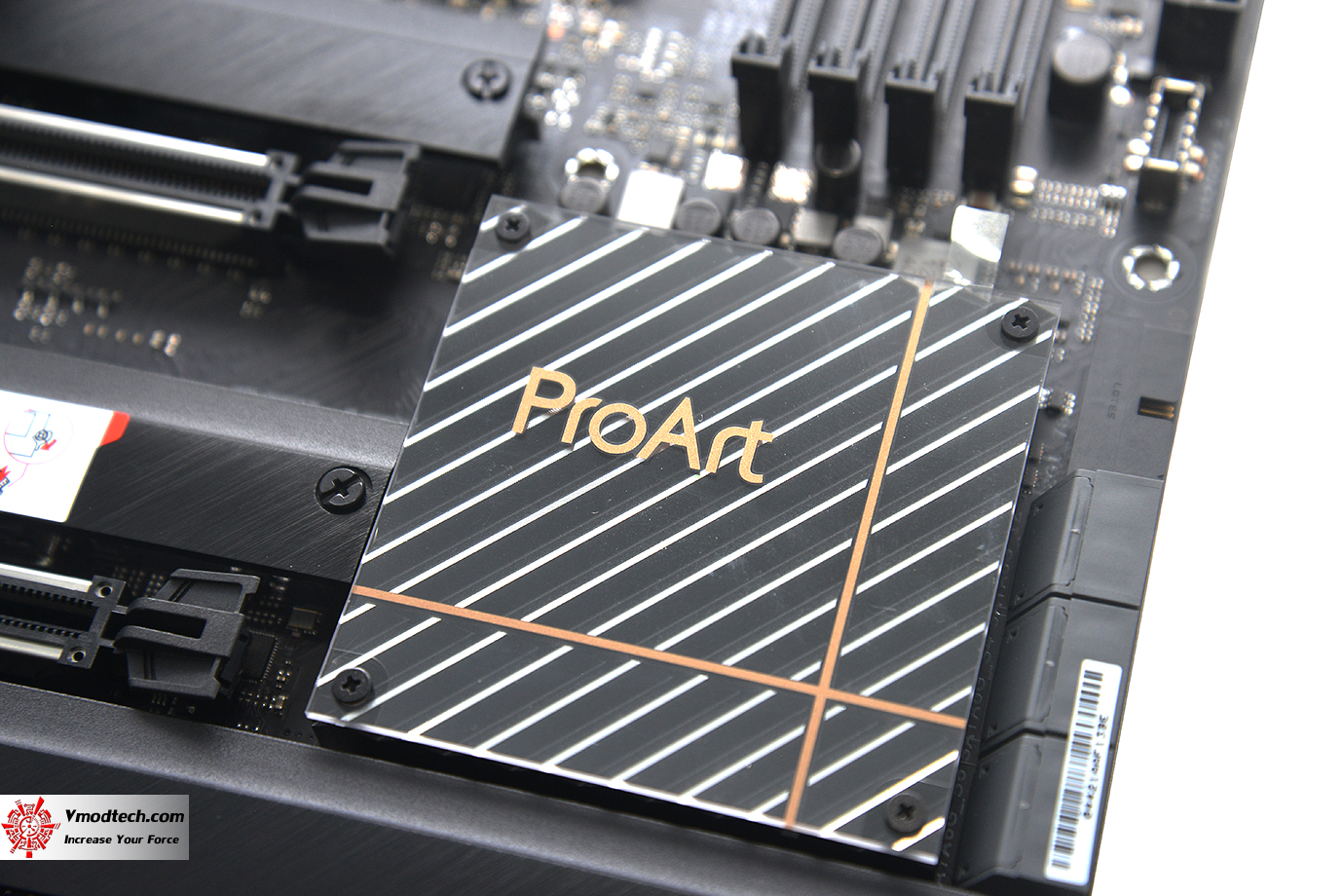

dsc 7774 ASUS PROART Z690 CREATOR WIFI REVIEW

มีโลโก้ ProArt สีทองสวยงามและเน้นระบายความร้อนอย่างเต็มประสิทธิภาพเช่นกันครับ

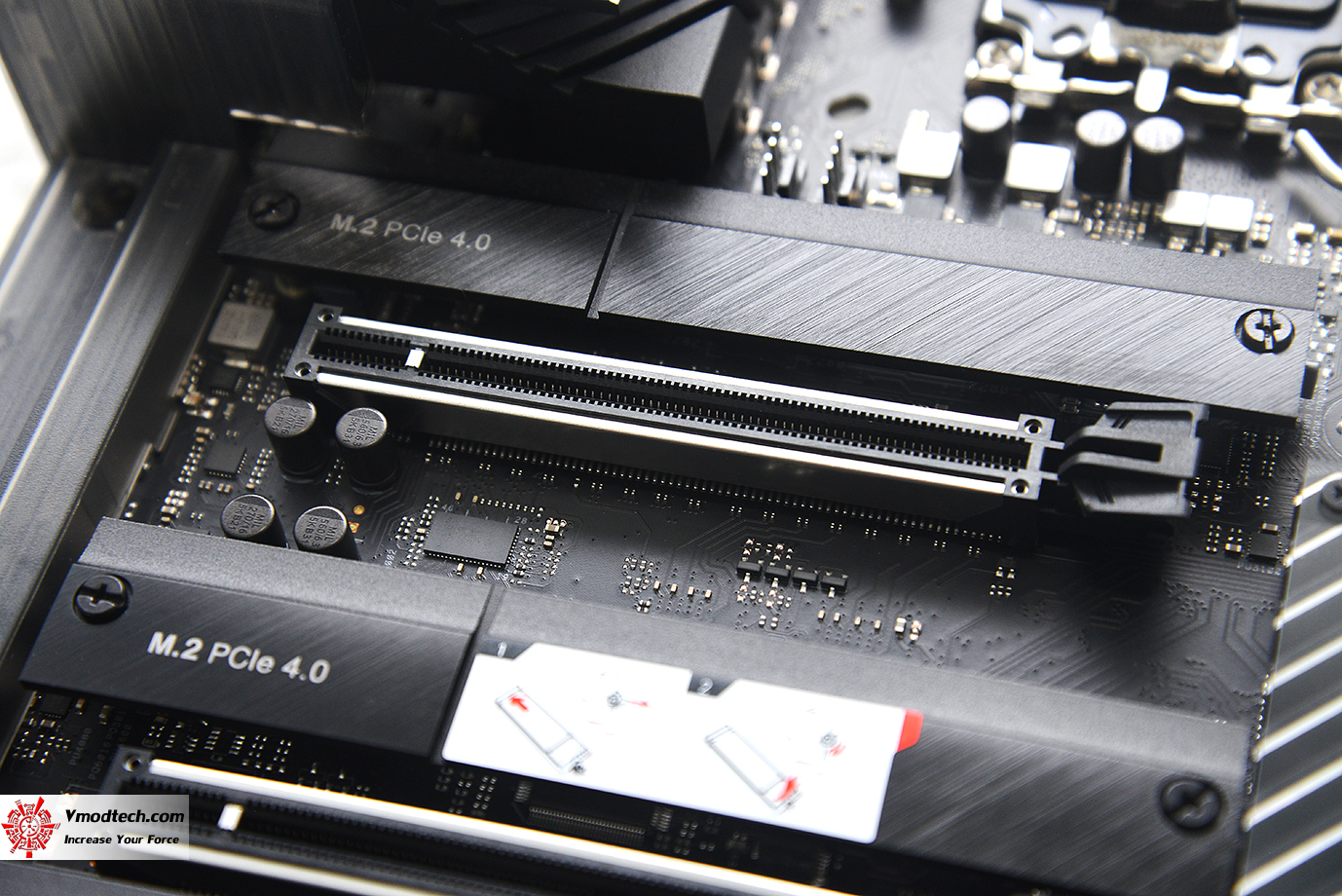

dsc 7785 ASUS PROART Z690 CREATOR WIFI REVIEW

สล็อต PCIe 5.0 มี 2 ช่อง เสริมแกร่งด้วย Safe Slot มาให้ใช้งานกันเลยครับ ช่องอื่นๆ ประกอบด้วยสล๊อต PCIe ช่องแรกเสริมแกร่งด้วย Self Slot

dsc 7793 ASUS PROART Z690 CREATOR WIFI REVIEW

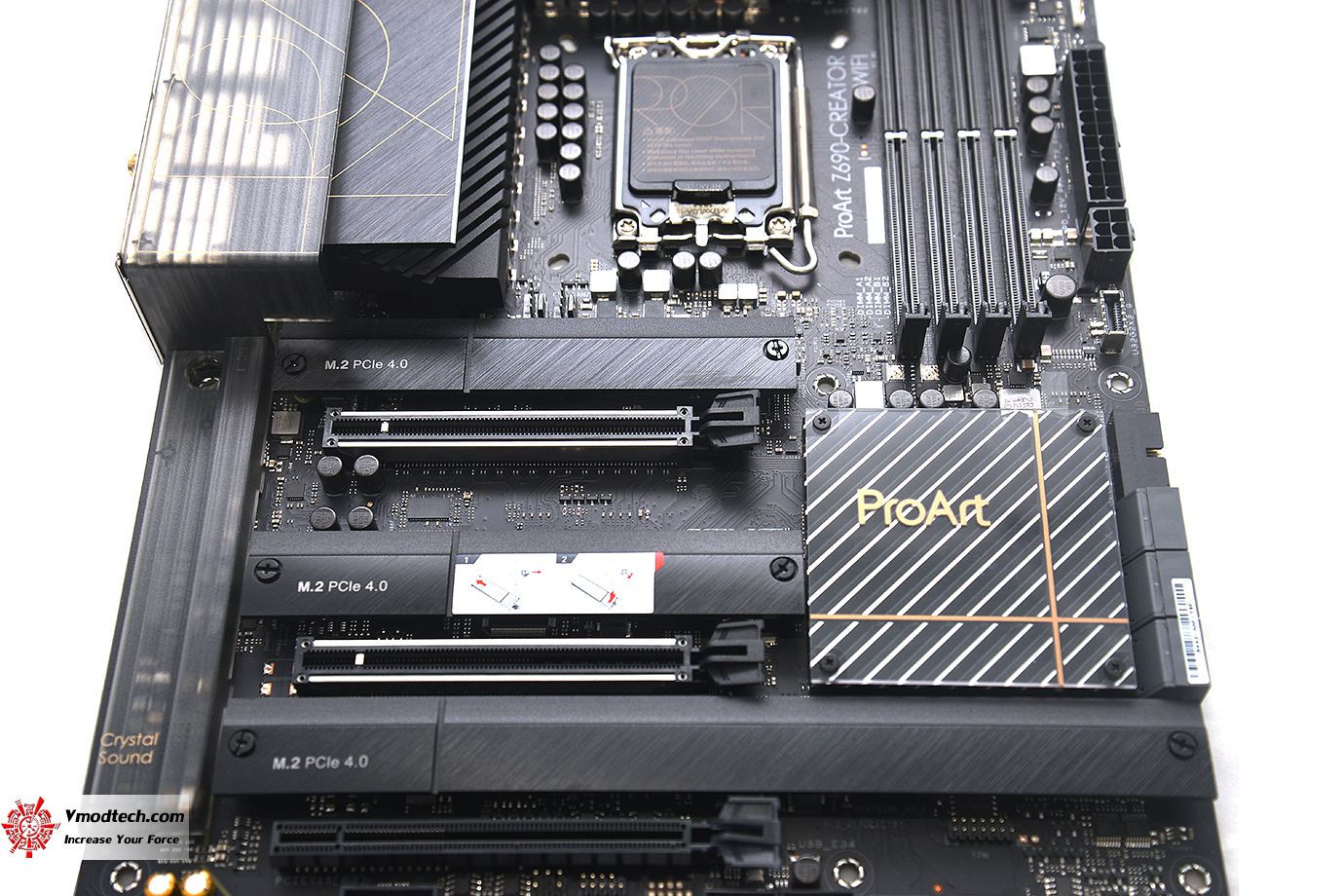

ช่องเชื่อมต่อมีมาให้เยอะมากครับ 2 x PCIe 5.0/4.0/3.0 x16 slot(s) (supports x16 or x8/x8 mode(s)) , 1 x PCIe 3.0 x16 slot (supports x4 mode)

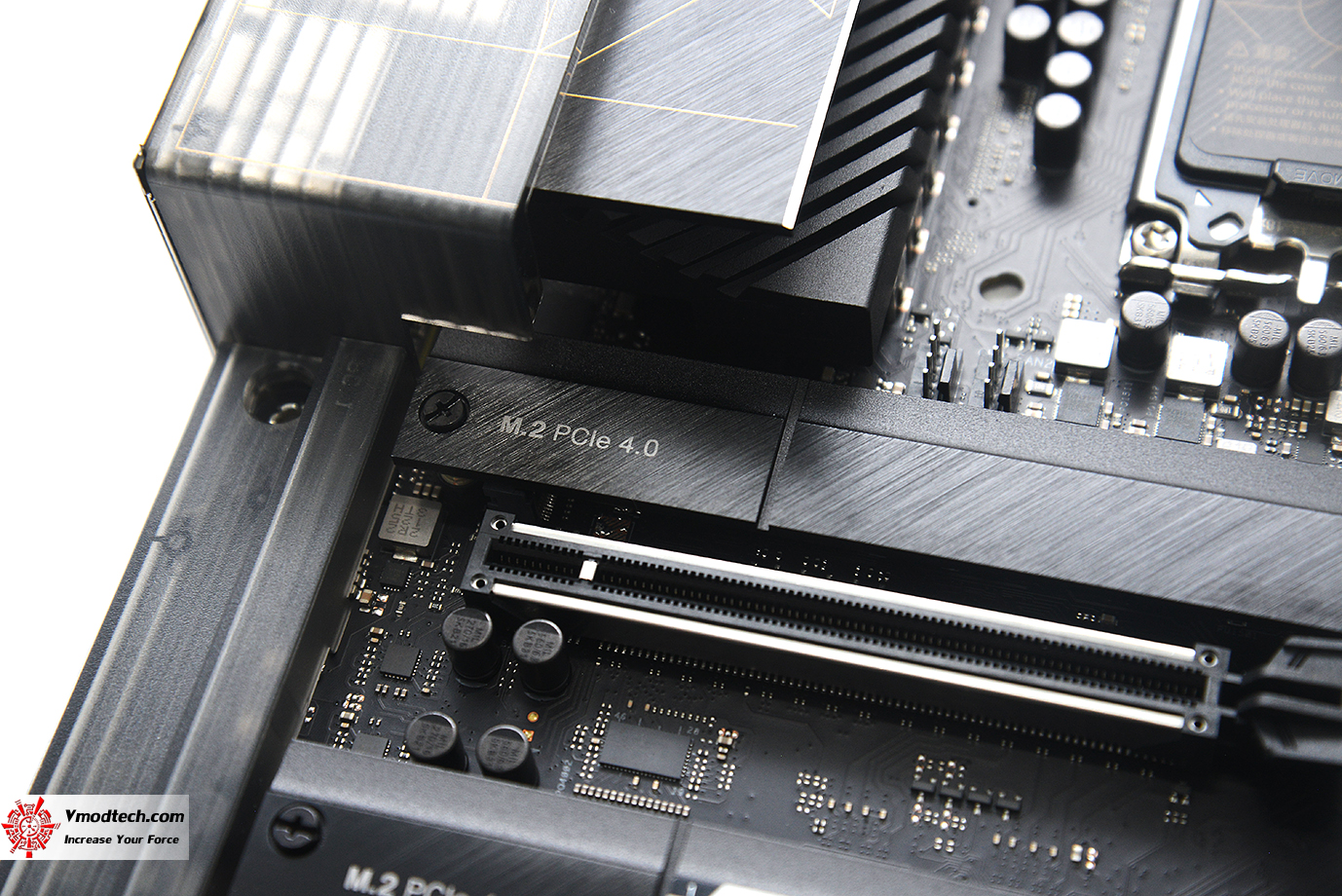

dsc 7781 ASUS PROART Z690 CREATOR WIFI REVIEW

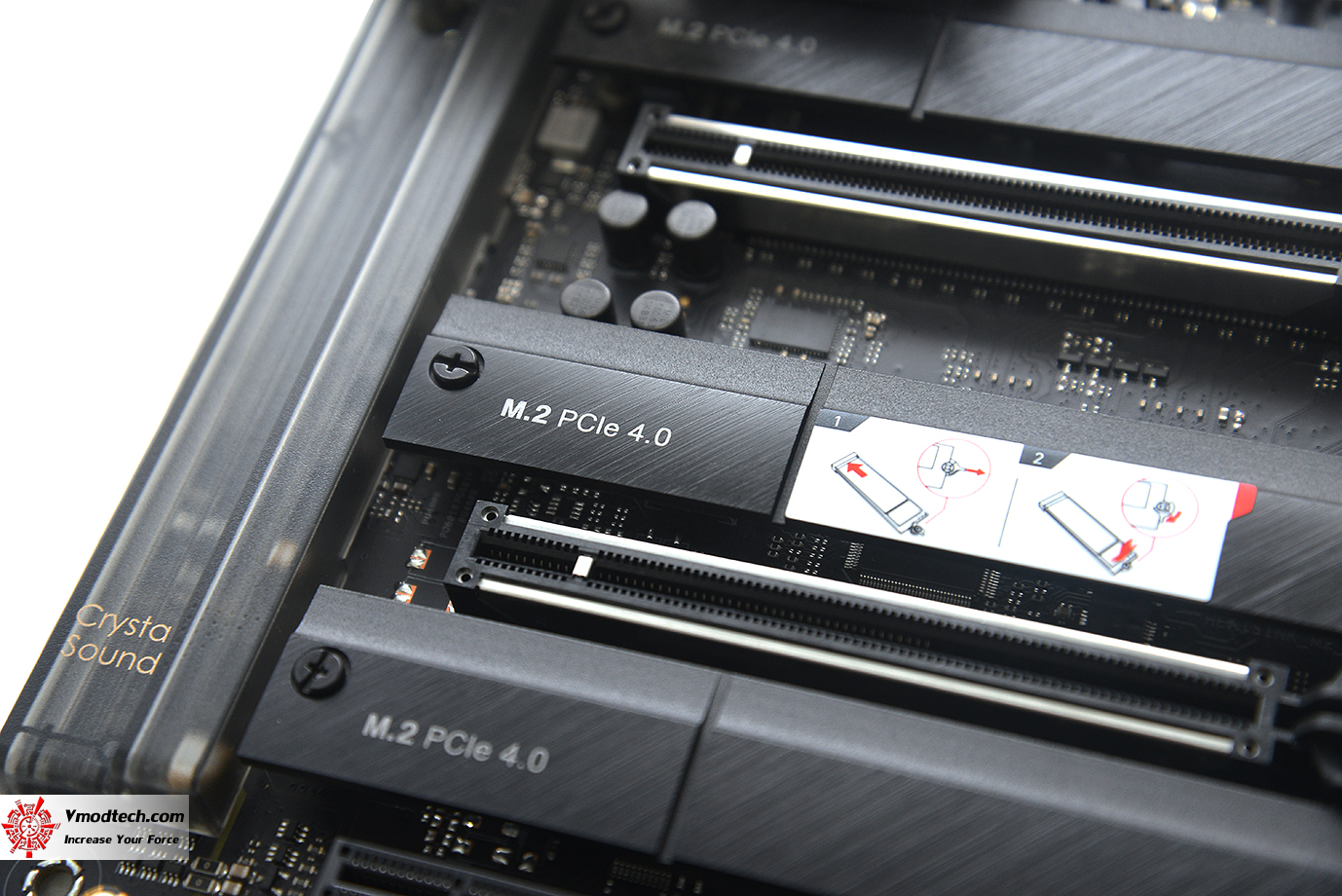

dsc 7788 ASUS PROART Z690 CREATOR WIFI REVIEW

M.2 มีทั้งหมด ช่องการทำงานครับ 4 x M.2 slots โดย 4ช่องมี M.2 heatsink ให้ในการระบายความร้อนให้อีกด้วยครับ เย็นเฉียบจริงๆ

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)

M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

dsc 7805 ASUS PROART Z690 CREATOR WIFI REVIEW

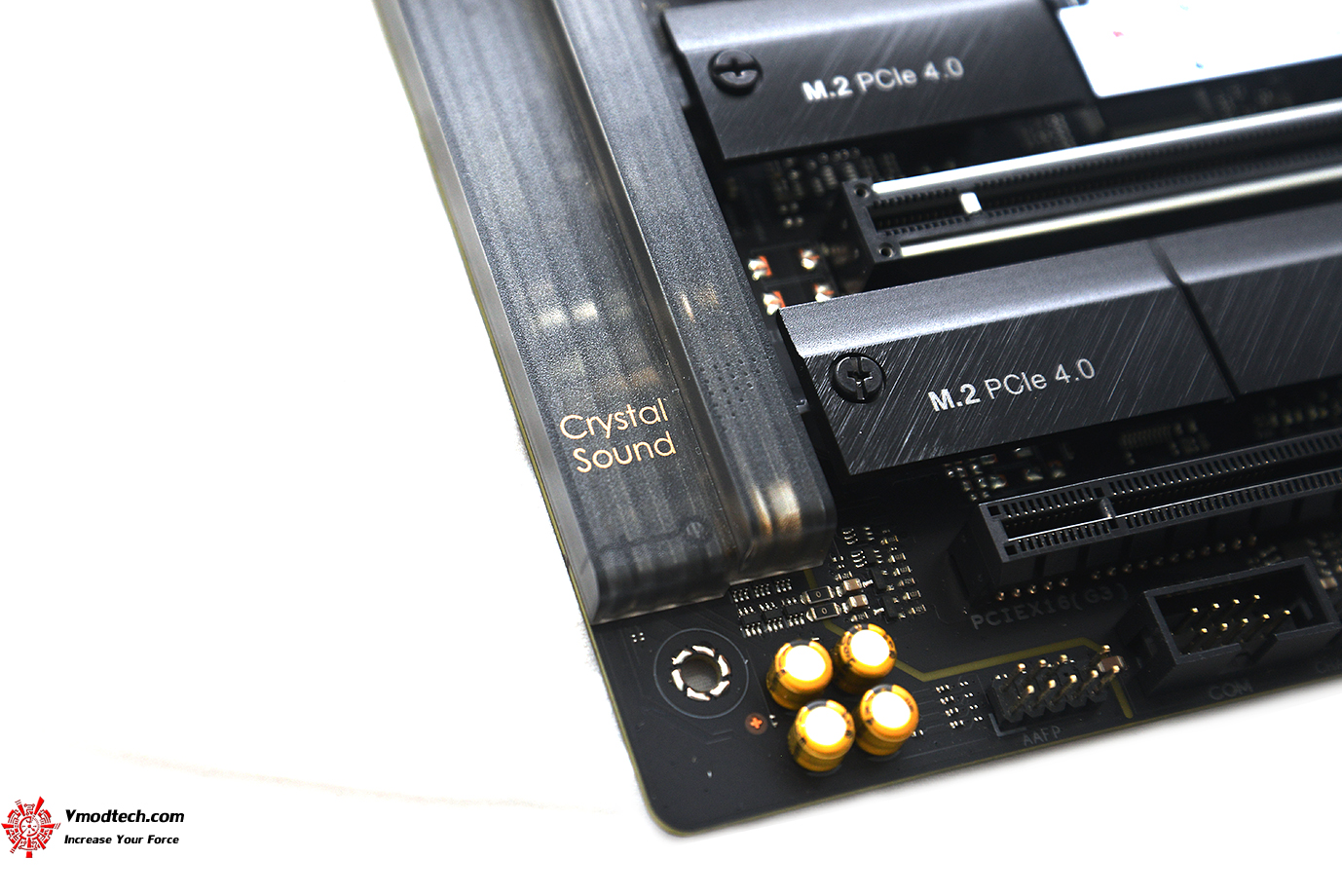

ระบบเสียงจัดเต็มด้วย Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC0 เพื่อครีเอเตอร์มืออาชีพโดยเฉพาะครับ

dsc 7821 ASUS PROART Z690 CREATOR WIFI REVIEW

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

2 x Thunderbolt™ 4 USB Type-C® port(s)

6 x USB 3.2 Gen 2 port(s) (6 x Type-A)

2 x DisplayPort (Input only)

1 x HDMI® port

1 x ASUS Wi-Fi Module

1 x Marvell® AQtion 10Gb Ethernet port

1 x Intel® 2.5Gb Ethernet port

5 x Audio jacks

1 x BIOS FlashBack™ button

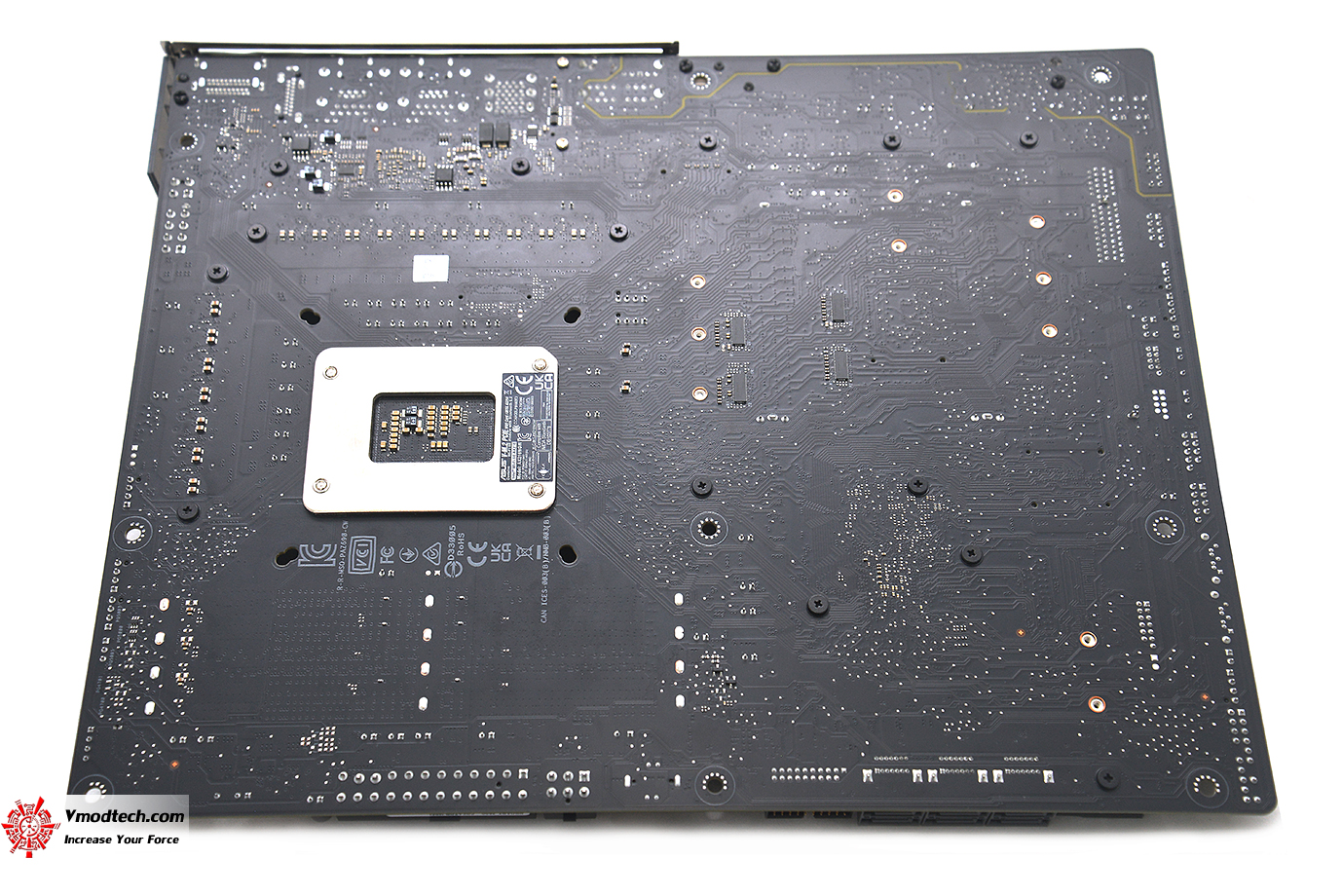

dsc 7834 ASUS PROART Z690 CREATOR WIFI REVIEW

PCB ด้านหลังสีดำสนิทครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
