ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

/ บทความโดย: Venom-Crusher , 03/07/2012 04:43, 12,549 views / view in EnglishEN
«»
Share

asus radeon hd 7970 directcu ii top ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

สวัสดีครับ สำหรับในวันนี้ ผมก็จะมีกราฟฟิคการ์ดที่ใช้ชิป Tahiti XT 28 nm รุ่นสูงสุดจากทาง AMD ที่มีชื่อทางการค้าว่า AMD Radeon HD 7970 มานำเสนอกันอีกหนึ่งรุ่น โดยในคราวนี้จะมากันในแบรนด์ ASUS ที่มากันในชื่อรุ่น ASUS Radeon HD 7970 DirectCU II TOP ก่อนอื่นไปชมรายละเอียดต่างๆของการ์ดรุ่นนี้กันก่อนเลยครับ

Overview

Deploy the Cool. Reign in Silence.

ASUS Exclusive Innovation

directcuii ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
DirectCU II

20% cooler and 14dB quieter with exclusive DirectCU II thermal solution

01 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

vga ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
VGA hotwire

Propreitary VGA hotwire allows you to plug and solder wires on the card’s voltage regulators and accurately read and control Vcore, Vmem, and PLL voltages from ASS ROG MBs on a hardware level

02 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

gputweak ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
GPU Tweak

GPU Tweak co-developed with the most authoritative GPU-Z to provide the most accurate information

digivrm ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
DIGI+ VRM with 12-phase Super Alloy Power

Acclaimed DIGI+ VRM with 12-phase Super Alloy Power technology Delivers precise Digital Power and Enhance Durability for stable overlocking

3gbgddr5 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
Gigantic 3GB GDDR5 Memory

On-board memory for the best gaming experience & the best solution

1000mhzoverclock ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
1000 MHz Overclock

1000 MHz Overclock for better performance and outstanding gaming experience

Graphics GPU Features

radeongraphicsamd ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
Powered by AMD Radeon™ HD 7970
28nm ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
28nm GPU

Less power consumption & more efficient transistor

pcieready30 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
PCIE3.0

Delivers double the bandwidth per lane of PCIe Gen 2 for faster GPU – CPU communication

6eyefinity ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
AMD Eyefinity Technology

Extends your visual horizon across six displays for engaging gameplay and entertainment

amdhd3dtechnology ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
AMD HD3D™ Technology

Optimize stereoscopic 3D gaming and movie-watching entertainment.

fulldirectx11support ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
DirectX® 11 Support

Bring new levels of visual realism to gaming on the PC and get top-notch performance

amdcrossfirextechnology ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
AMD CrossFireX™ Technology

Multi-GPU technology for extreme performance

compatiblewithwindows7 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review
Microsoft® Windows® 7 Support

Enable PC users to enjoy an advanced computing experience and to do more with their PC

I/O Ports Highlight

ioports2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review ioports ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

.

Specification

Graphics Engine AMD Radeon HD 7970
Bus Standard PCI Express 3.0
Video Memory GDDR5 3GB
Engine Clock 1000 MHz
Memory Clock 5600 MHz ( 1400 MHz GDDR5 )
RAMDAC 400 MHz
Memory Interface 384-bit
Resolution D-Sub Max Resolution : 2048×1536
DVI Max Resolution : 2560×1600
Interface DVI Output : Yes x 1 (DVI-I), Yes x 1 (DVI-D)
HDMI Output : Yes x 1 (via DVI to HDMI adaptor x 1 )
Display Port : Yes x 4 (Regular DP)
HDCP Support : Yes
Accessories 1 x CrossFire cable
1 x Power cable
1 x DVI to HDMI adaptor
Software ASUS Utilities & Driver
ASUS Features DirectCU Series
TOP Series
Super Alloy Power
Dimensions 11 ” x 5.1 ” x 2.1 ” Inch
Note *To have the best cooling performance, ASUS HD7970-DC2T-3GD5 extends the fansink to 2.5 slots. Please double check you Chassis and Motherboard dimension prior to purchase to make sure it fits in your system!
*Support for six simultaneous displays may require complementary products compatible with DisplayPort.
  • คุณสมบัติอาจมีการเปลี่ยนแปลง โดยมิจำเป็นต้องแจ้งให้ทราบล่วงหน้า กรุณาสอบถามได้ที่ตัวแทนจำหน่าย ผลิตภัณฑ์ในบางรุ่น อาจไม่มีจำหน่ายในประเทศไทย
  • สีของ PCB และซอฟต์แวร์ที่แถมอาจมีการเปลี่ยนแปลง โดยมิแจ้งให้ทราบล่วงหน้า
  • ในกรณีที่ ต้องการนำคุณสมบัติเพื่อยื่นซองประมูล กรุณาติดต่อเพื่อรับเอกสารจากตัวแทนจำหน่ายเท่านั้น เนื่องจากคุณสมบัติบนเว็บไซต์อาจมีการเปลี่ยนแปลงอยู่ตลอดเวลา
  • เครื่องหมายการค้า และ ผลิตภัณฑ์ เป็นลิขสิทธิ์ของบริษัทฯ
  • การตัดสินของเอซุส ถือเป็นที่สิ้นสุด

More Informations >>Click<<

GeForce
GTX 580
Radeon
HD 7950
Radeon
HD 7970
ASUS Radeon HD 7970 DirectCU II TOP GeForce
GTX 680
Radeon
HD 6990
GeForce
GTX 590
GeForce
GTX 690
Shader Units 512 1792 2048 2048 1536 2x 1536 2x 512 2x 1536
ROPs 48 32 32 32 32 2x 32 2x 48 2x 32
Graphics Processor GF110 Tahiti Pro Tahiti XT Tahiti XT
GK104 2x Cayman 2x GF110 2x GK104
Transistors 3000M 4310M 4310M 4310M 3500M 2x 2640M 2x 3000M 2x 3500M
Memory Size 1536 MB 3072 MB 3072 MB 3072 MB 2048 MB 2x 2048 MB 2x 1536 MB 2x 2048 MB
Memory Bus Width 384 bit 384 bit 384 bit 384 bit 256 bit 2x 256 bit 2x 384 bit 2x 256 bit
Core Clock 772 MHz 800 MHz 925 MHz 1000 MHz 1006 MHz+ 830 MHz 607 MHz 915 MHz+
Memory Clock 1002 MHz 1250 MHz 1375 MHz 1400 MHz 1502 MHz 1250 MHz 855 MHz 1502 MHz
Price $380 $380 $450 $500 $500 $700 $750 $999

ปิดท้ายหน้านี้กันด้วยตารางเปรียบเทียบสเป็คครับ

————————————————–

ASUS Radeon HD 7970 DirectCU II TOP Appearance

Package & Bundle

dsc 0319 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

หน้าตาตัวกล่องจะมาในรูปแบบที่คุ้นตา มองปราดเดียวก็ทราบทันทีว่าเป็นกราฟฟิคการ์ดจาก ASUS

dsc 0326 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

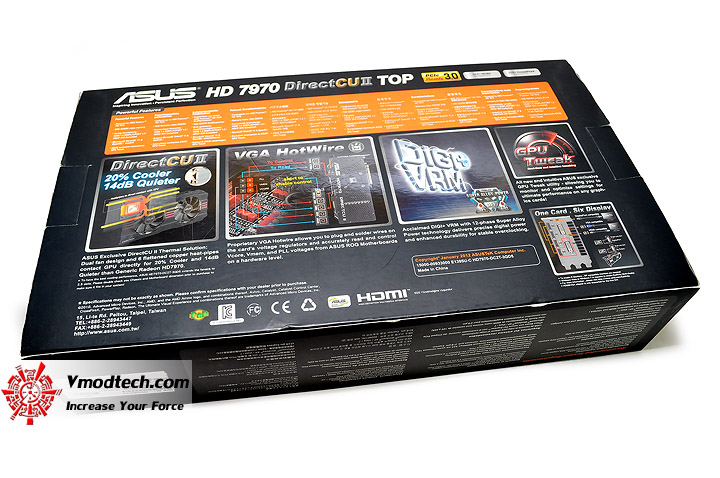

ด้านหลังกล่องก็บรรยายความสามารถของตัวการ์ดกันอย่างละเอียด ตามรายละเอียดที่กล่าวมาในหน้าแรกครับ

dsc 0315 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

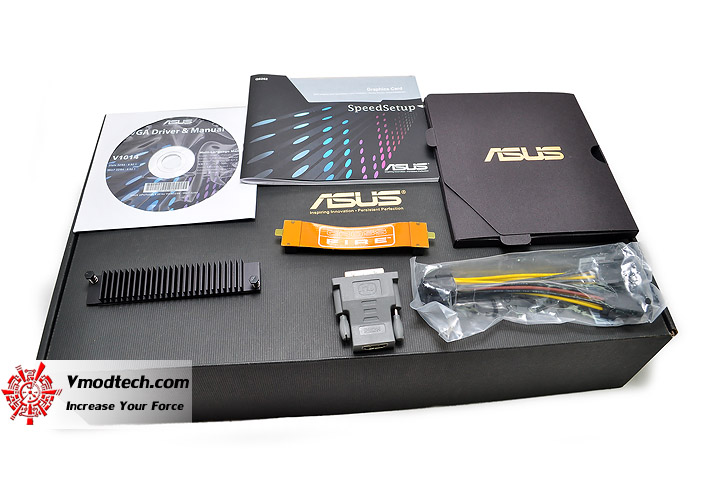

อุปกรณ์ต่างๆที่ Bundle มากับตัวการ์ดครับ

Graphic Card Appearance

dsc 0270 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

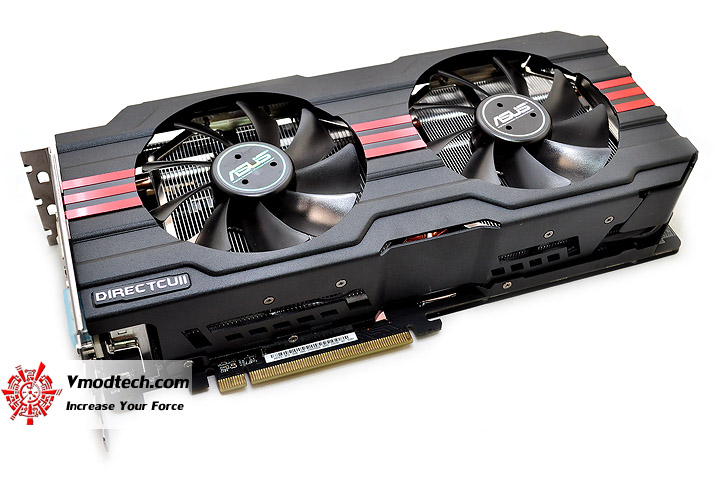

มาชมหน้าตาตัวการ์ดกันเลยครับ สวยงามดุดันใหญ่โตสามสล็อตกันไปเลยครับ

dsc 0271 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

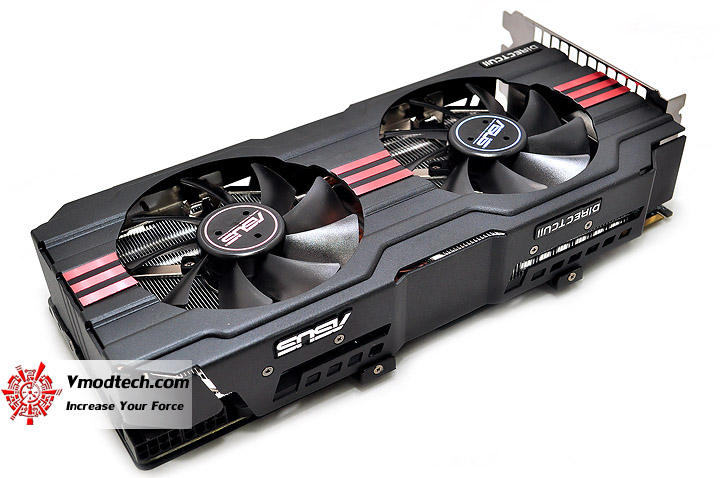

dsc 0288 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

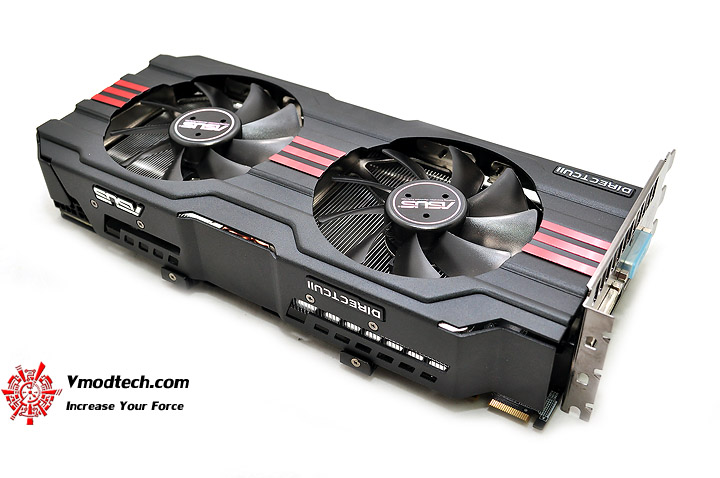

dsc 0284 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

dsc 0277 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

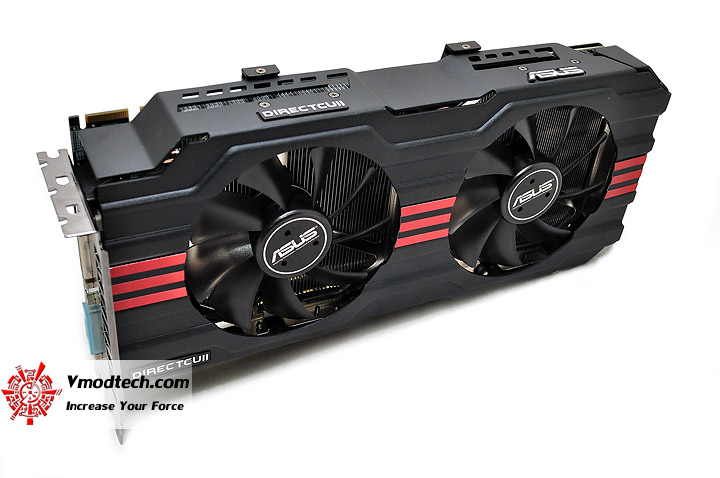

สวยงามดุดันแต่กลมกลืนทุกมุมมองดีครับ

dsc 0280 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

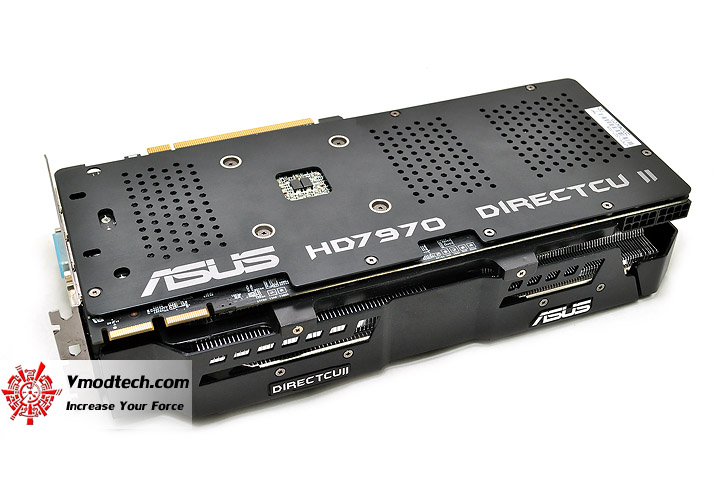

ด้านหลังตัวการ์ดปิดด้วยแผ่นอลูมิเนียมสีดำอโนไดซ์สวยงามหรูหราครับ

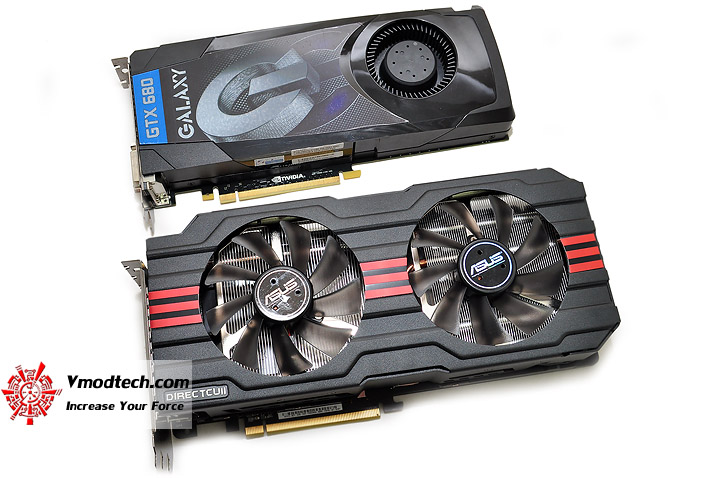

dsc 0268 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ลองเทียบขนาดกับกราฟฟิคการ์ด Nvidia GeForce GTX 680 ขนาดมาตรฐานดู จะเห็นว่าใหญ่โตกว่าพอสมควรเลยครับ

dsc 0273 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

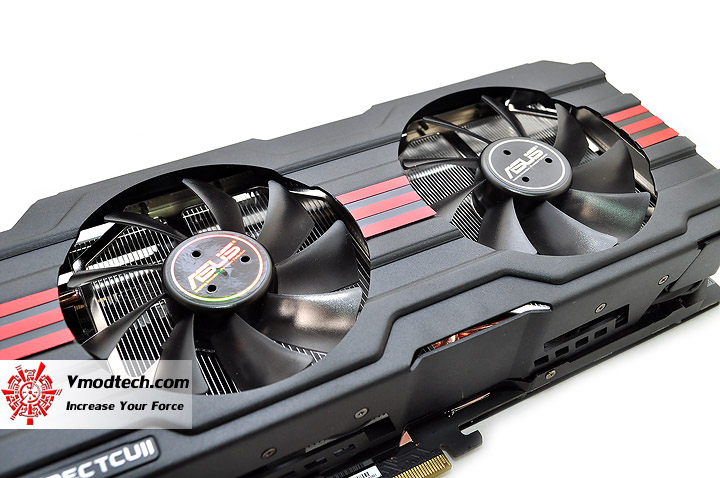

พัดลมคู่ที่ทำงานอย่างเงียบกริบ หรือจะเร่งรอบเพื่อความเย็นเป็นพิเศษก็ทำได้ แต่ก็ต้องแลกกับเสียงรบกวนที่เพิ่มขึ้นเล็กน้อย

dsc 0289 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

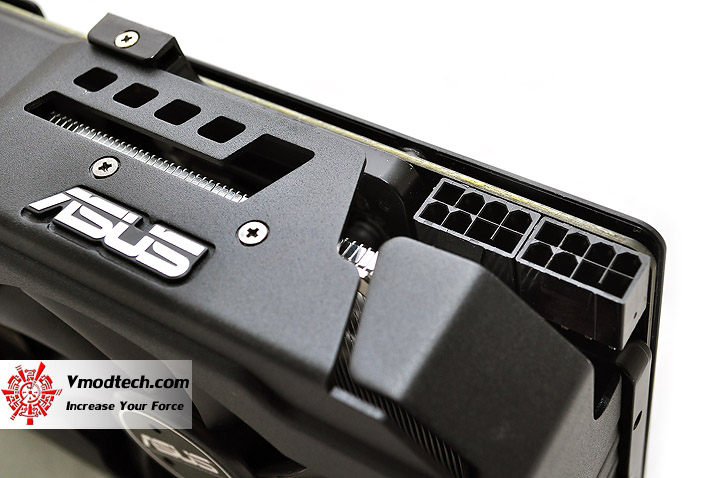

ขั้วต่อไฟแบบ 8+8 พิน เหนือมาตรฐานเดิม 8+6 พิน เพื่อเสถียรภาพในการโอเวอร์คล็อคที่ดียิ่งขึ้น

dsc 0300 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

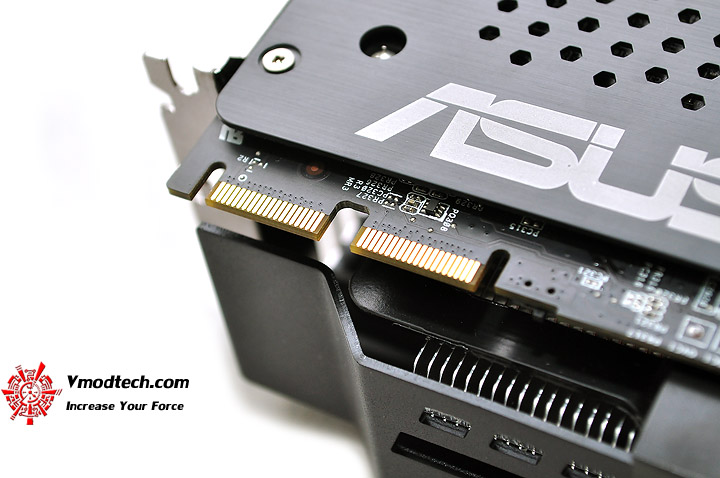

จุดเชื่อมต่อ CrossFireX แบบคู่ รองรับ 4-way CrossFireX แต่ด้วยความหนาของตัวการ์ด จึงน่ารองรับได้สูงสุดเพียง 3-way

dsc 0297 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

dsc 0294 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

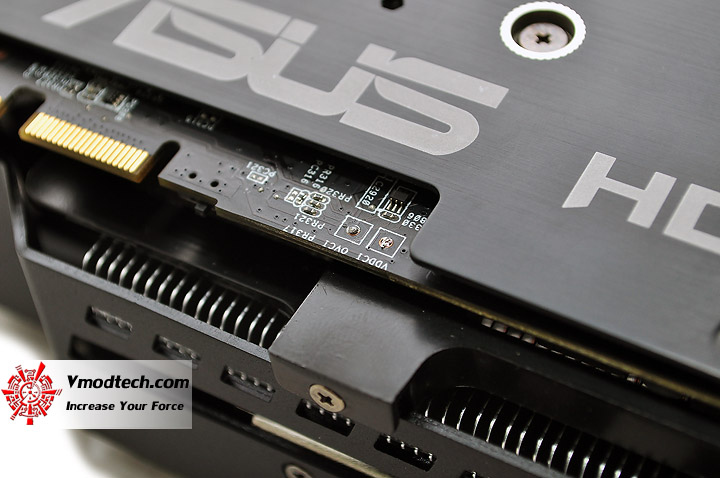

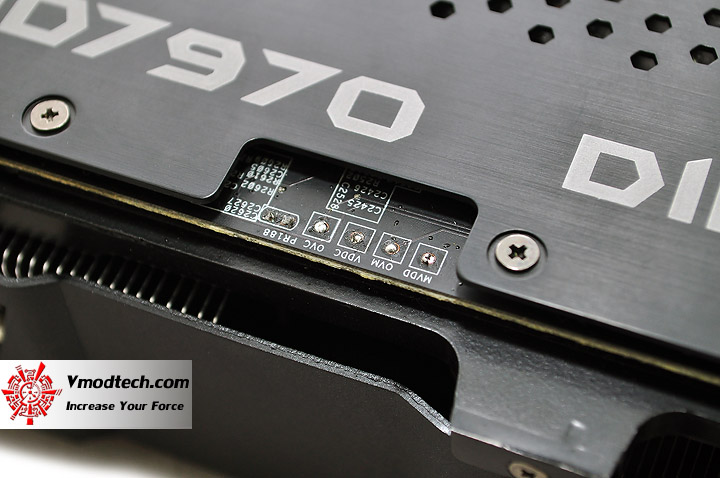

จุดเชื่อมต่อ VGA HotWire เพื่ออ่านค่าและปรับไฟเลี้ยงเพิ่มลดได้ ผ่านไบออสและโปรแกรมเสริมของมาเธอร์บอร์ด ASUS ในตระกูล ROG เพื่อความเป็นที่สุดในการปรับแต่งโอเวอร์คล็อค

dsc 0306 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

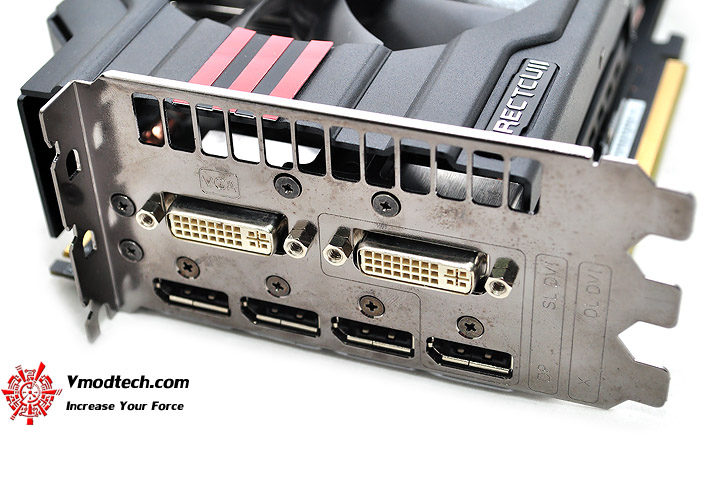

จุดเชื่อมต่อมอนิเตอร์บนตัวการ์ดก็จะมี DVI-I X1 , DVI-D X1 & Display Port X4 และยังต่อออก HDMI ได้ด้วยหัวแปลง DVI to HDMI ที่แถมมาด้วยอีกต่างหาก

————————————————–

Test Setup

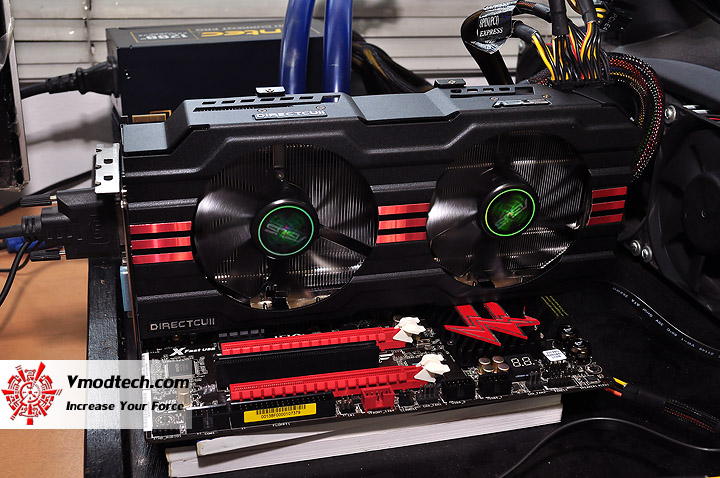

dsc 0252 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

SYSTEMS
.CPU ..Intel Core i7 2600K @ 5.1GHz
.Motherboard ..ASRock Fatal1ty Z77 Professional
.Memory ..Geil EVO Corsa PC3-17000 DDR2133 CL10-11-11-30 4GB*2 Dual Channel
.Graphic Card ..ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5
.Harddisk ..SSD OCZ Vertex4 128 GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200W
.Operation System ..Windows 7 Ultimate 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ โดยทดสอบกันง่ายๆเช่นเดิมที่ห้องอุณหภูมิประมาณ 25 องศาเซลเซียส

hpi 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

hpi 2 720x472 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ก็ผ่านการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เราไปได้เป็นอย่างดีครับสำหรับความเร็วที่ใช้ทดสอบในคราวนี้

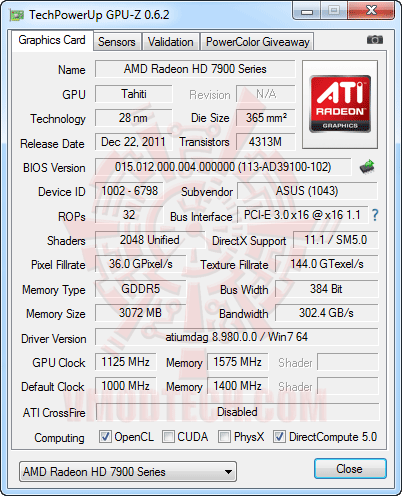

Detail in GPU-Z

ASUS Radeon HD 7970 DirectCU II TOP

gpuz ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ในคราวนี้ผมจะทำการทดสอบกันที่ 2 ความเร็ว โดยนำไปเปรียบเทียบกับ Nvidia GeForce GTX 670 และ Nvidia GeForce GTX 680 นะครับ โดยความเร็วเดิมของตัวการ์ดจะอยู่ที่ 1,000/5,600MHz ต่อมาก็เป็นการโอเวอร์คล็อคโดยไม่เพิ่มไฟเลี้ยงช่วยที่ 1,125/6,300MHz สุดขอบของโปรแกรมที่ใช้ในการโอเวอร์คล็อคกราฟฟิคการ์ดในบทความนี้กันเลยนะครับ

————————————————–

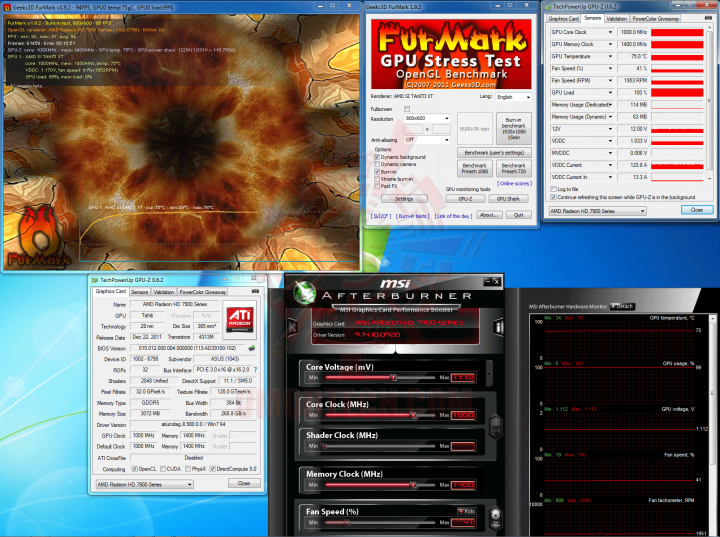

Stabilities Test by FurMark 1.9.2

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

fur 1 720x537 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

Test กันโหดๆด้วย FurMark เริ่มกันด้วยค่า Default พัดลมหมุนเอื่อยๆเงียบกริบ จัดกันไปสุดๆที่ 76 องศาเซลเซียสครับ

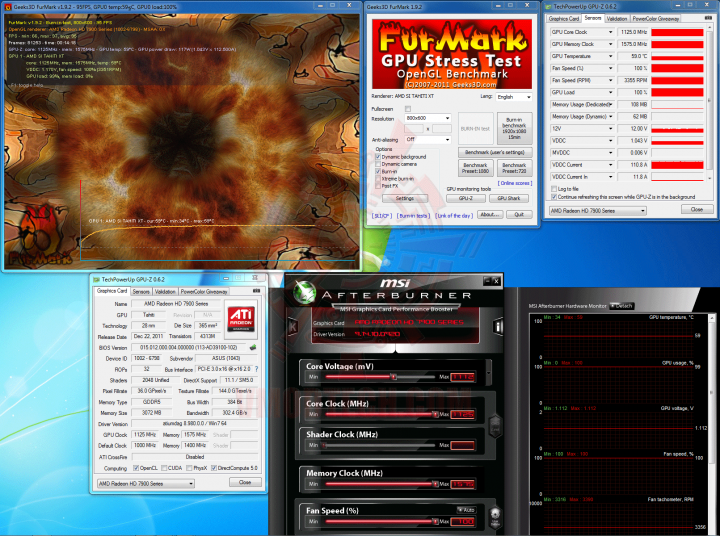

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

fur 2 720x536 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ตามด้วยการเปิดพัดลมรอบสุดที่ 100% และลากความเร็วเพิ่ม ก็ไปจบกันที่ความเร็ว 1,125/6,300MHz หมดแม็กโปรแกรมที่ลากด้วยไฟเลี้ยงเดิมๆกันอย่างมีเสถียรภาพ และอุณหภูมิที่ร้อนสูงสุดแค่ 59 องศาเซลเซียสเพียงเท่านั้น

Power Consumption

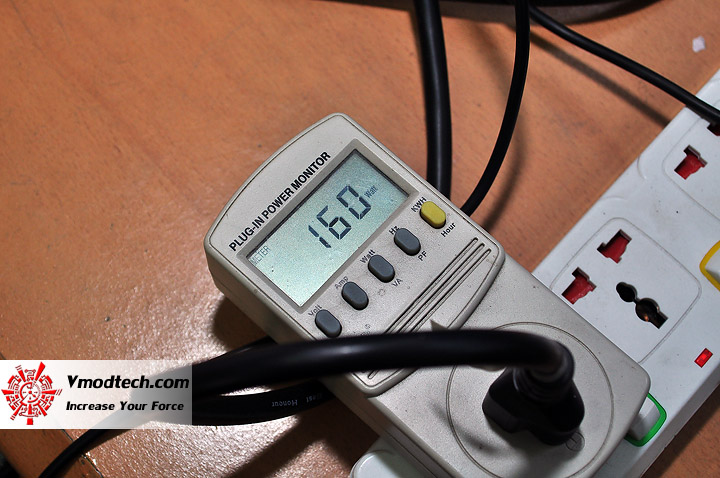

dsc 0239 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

Idle เพียงแค่ประมาณ 160 W ขนาด OC ทั้งระบบกับ 2600K @ 5.1GHz นะเนี่ย กินไฟน้อยจริงๆ

dsc 0256 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

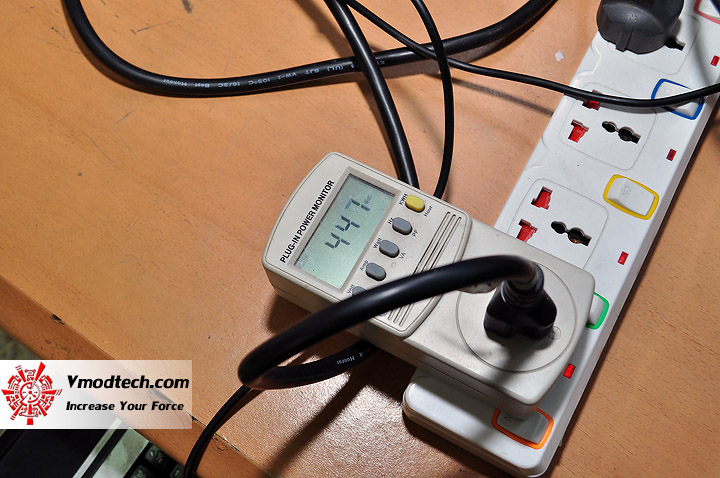

และพอ GPU FullLoad สุดๆด้วย Furmark กินไฟสูงสุดแค่ 447 W เพียงเท่านั้น ประหยัดไฟใช้ได้เลยครับ

————————————————–

3DMark 03

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

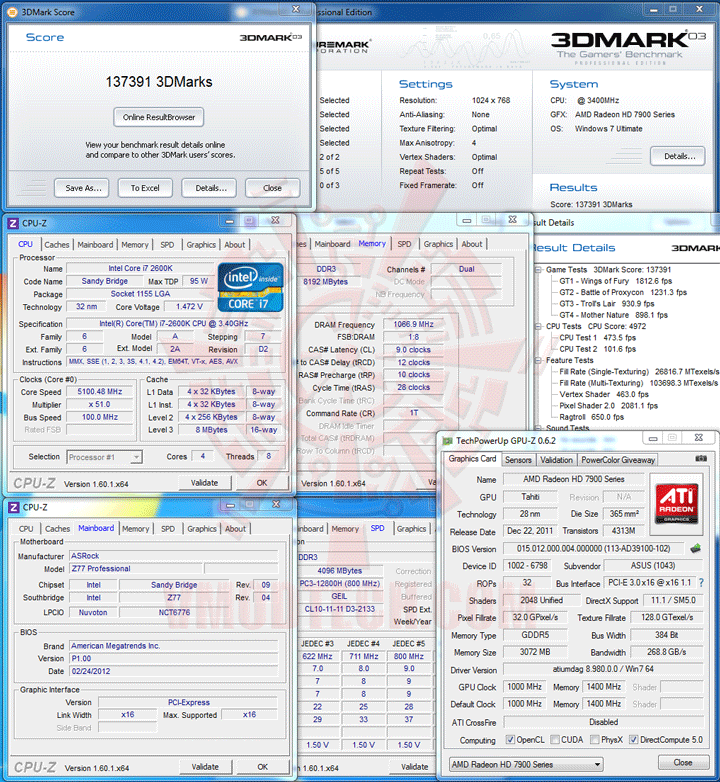

03 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

03 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

Summary Graphs

03 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

3DMark 05

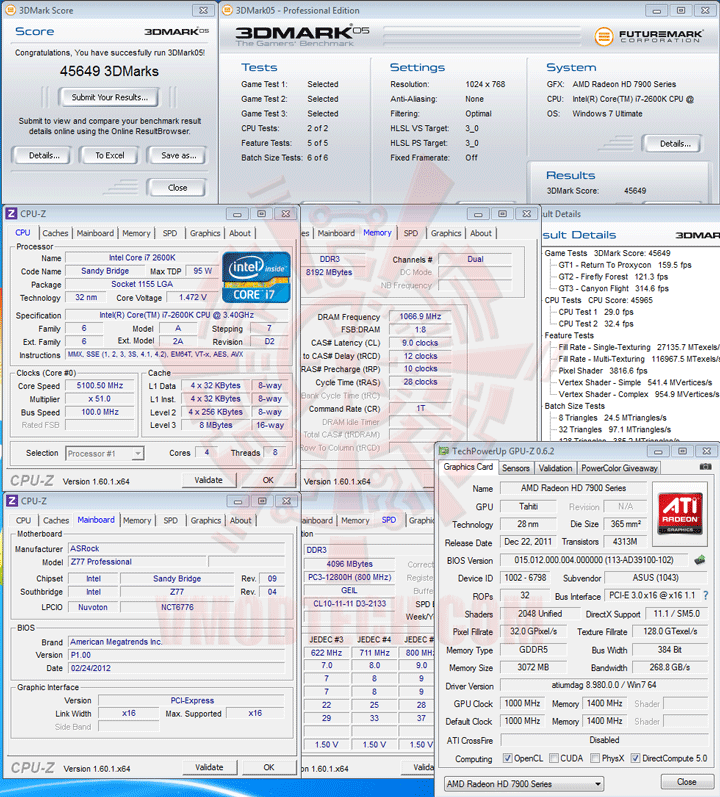

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

05 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

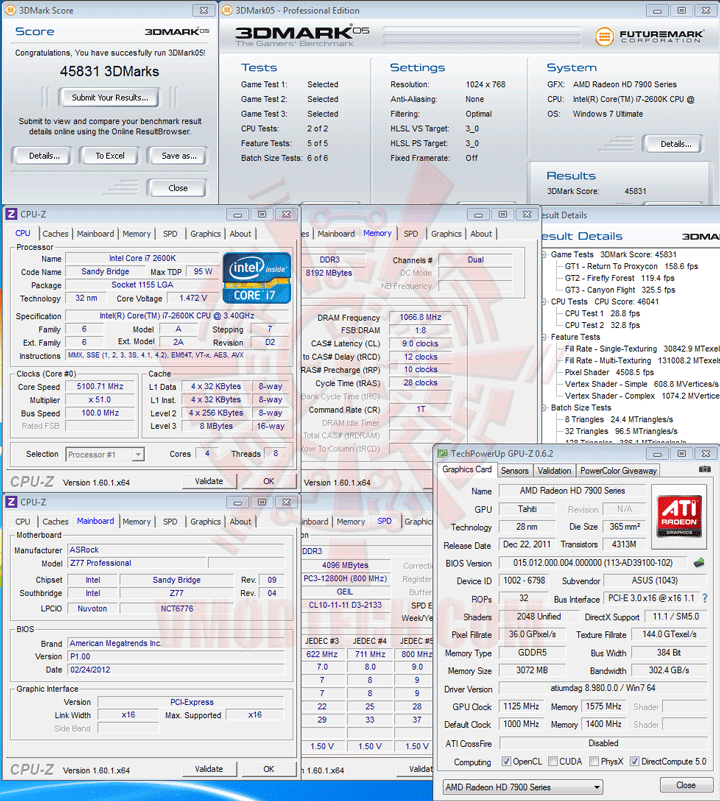

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

05 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

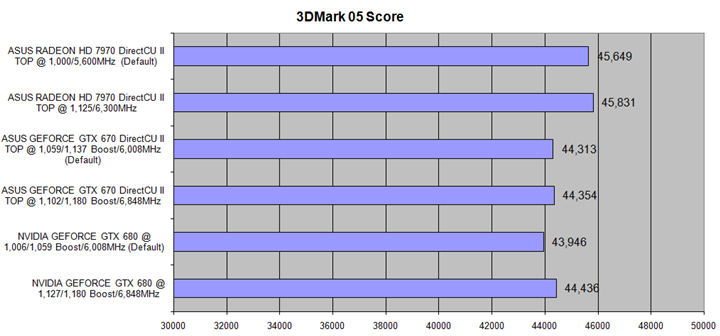

Summary Graphs

05 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

3DMark 06

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

06 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

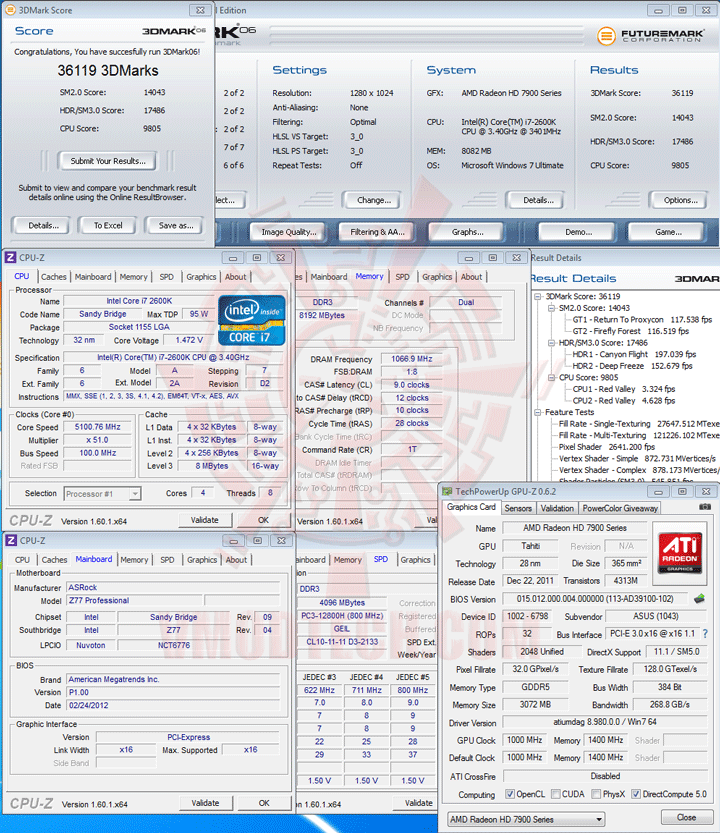

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

06 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

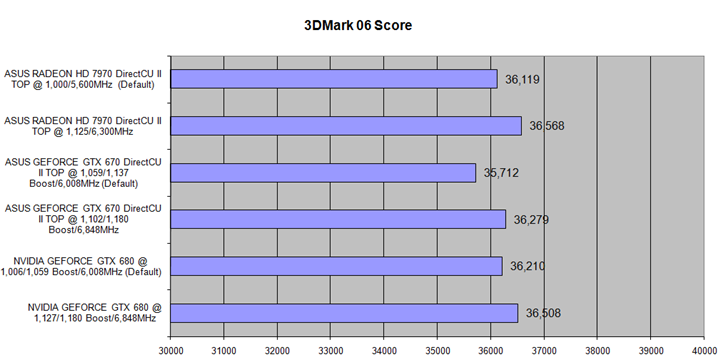

Summary Graphs

06 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

————————————————–

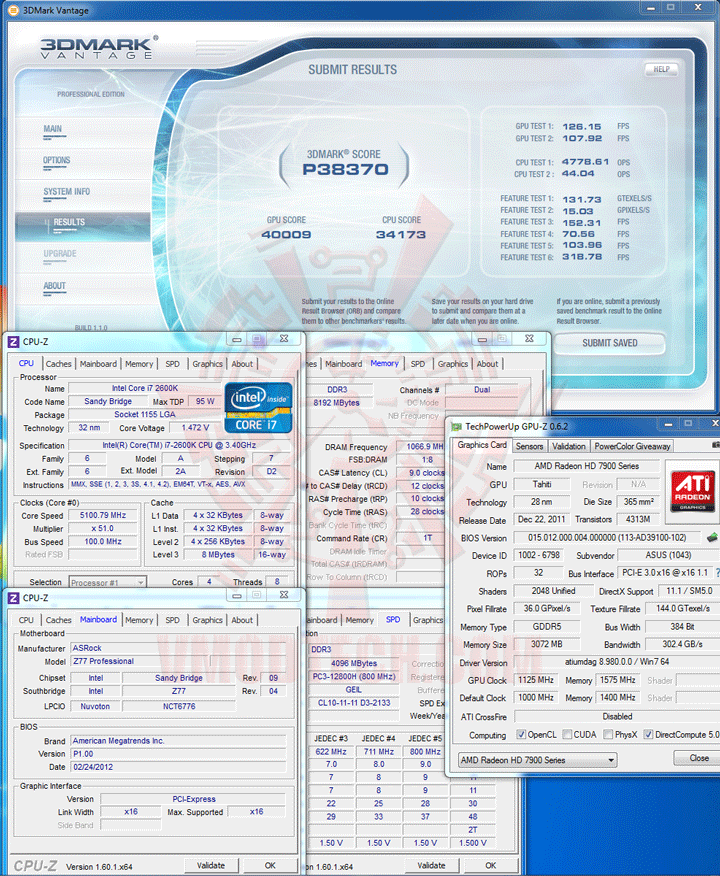

3DMark Vantage

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

07 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

07 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

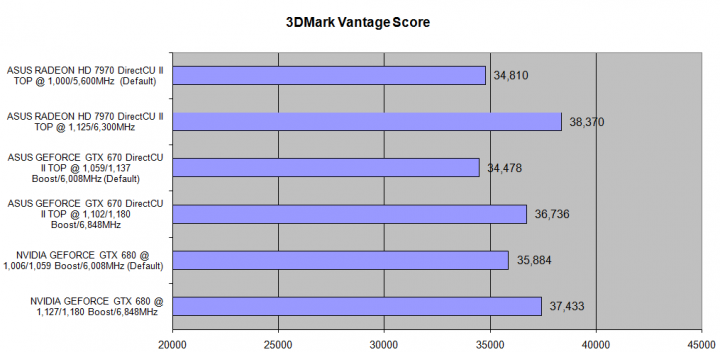

Summary Graphs

07 720x352 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

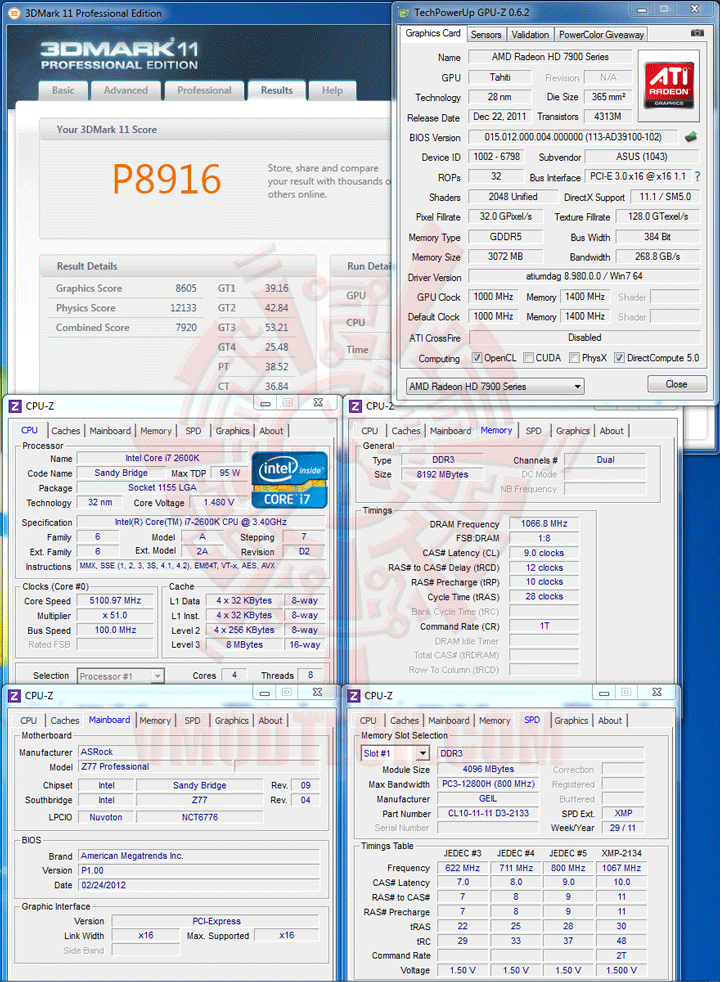

3DMark 11

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

11 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

11 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

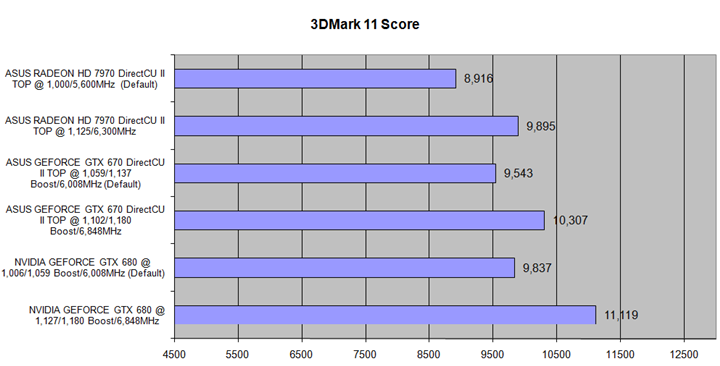

Summary Graphs

11 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

Unigine Heaven Benchmark 3.0

SETTINGS

heavenset ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

เซตกันไปสุดๆครับ

Results

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

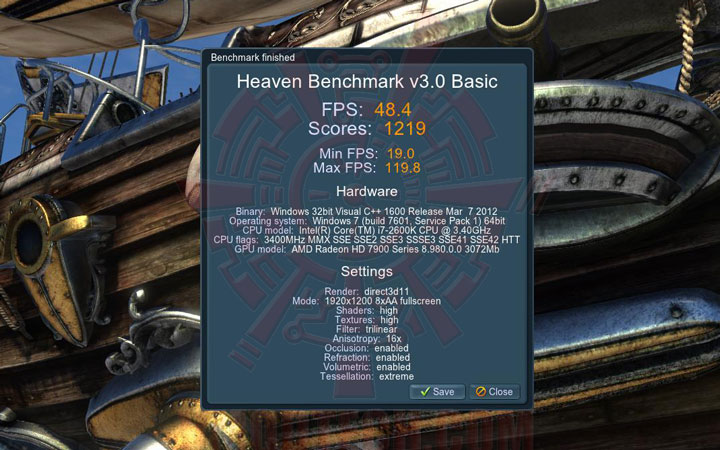

heaven 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

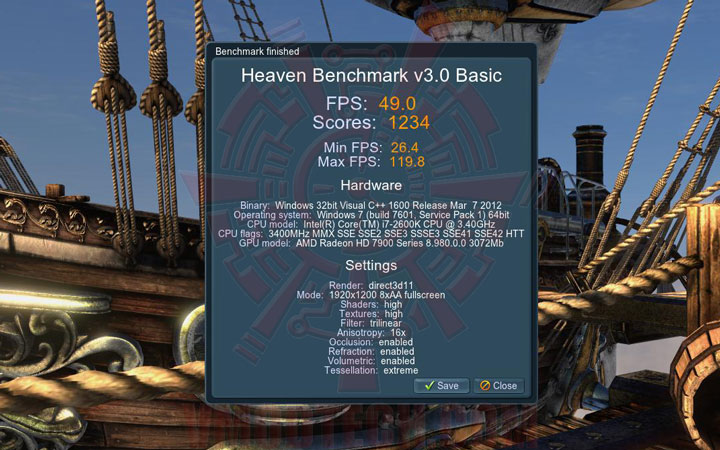

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

heaven 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

Summary Graphs

12 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

————————————————–

Lost Planet 2 Benchmark

SETTINGS

lp2dx11 2012 04 14 04 06 34 73 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

lp2dx11 2012 04 14 04 06 38 81 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

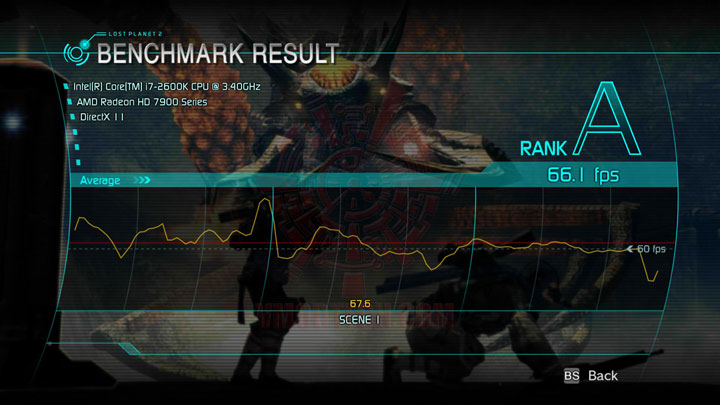

lp2dx11 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

lp2dx11 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

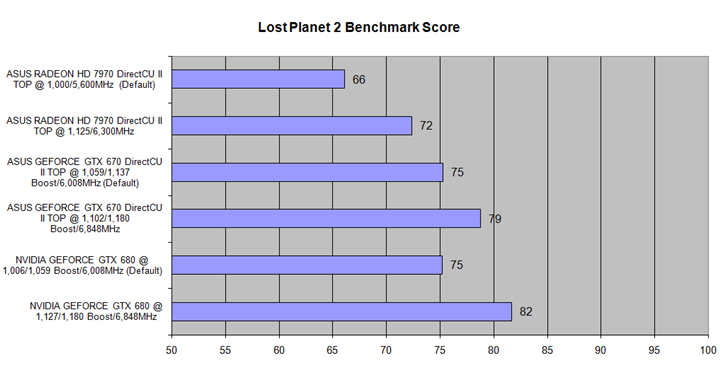

Summary Graphs

lp ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

Crysis WARHEAD Benchmark

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

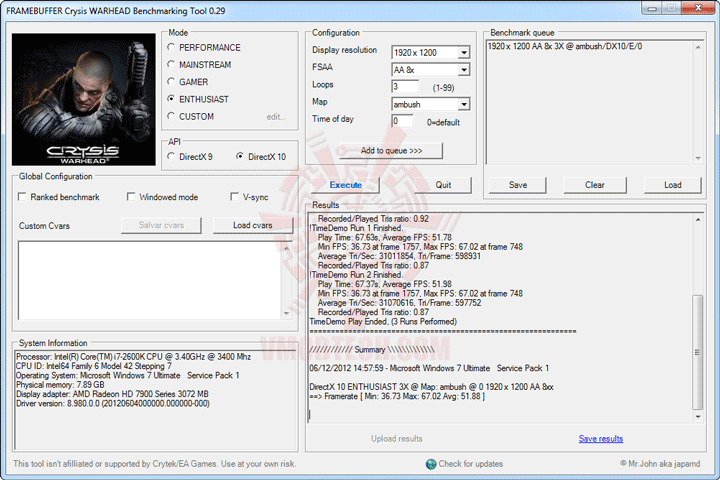

wh 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

wh 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

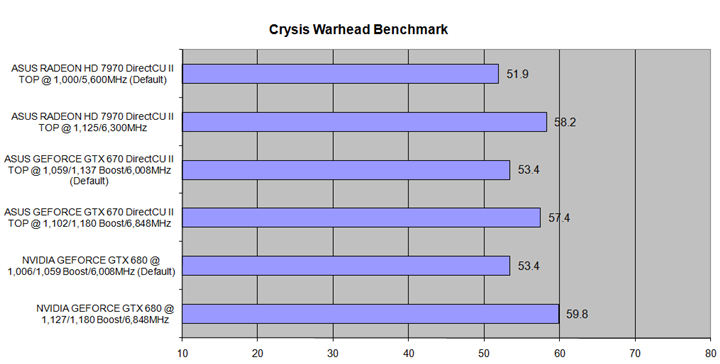

Summary Graphs

wh ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

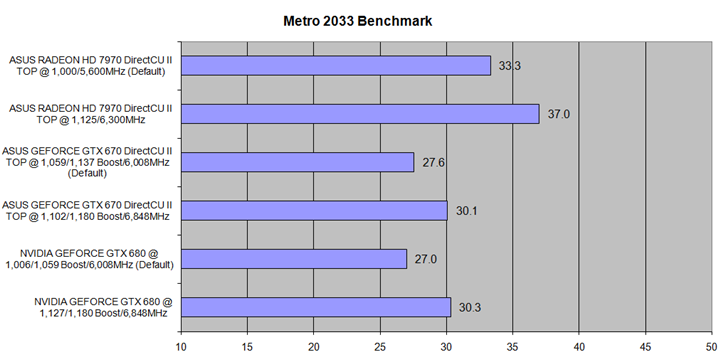

Metro 2033 Benchmark

SETTINGS

m2033set ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

เซตกับสุดขอบหมดเช่นเดิมครับ กับเกมส์ DX11 สุดโหดแห่งยุคเกมส์นี้

ASUS Radeon HD 7970 DirectCU II TOP @ 1,000/5,600MHz (Default)

m2033 1 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

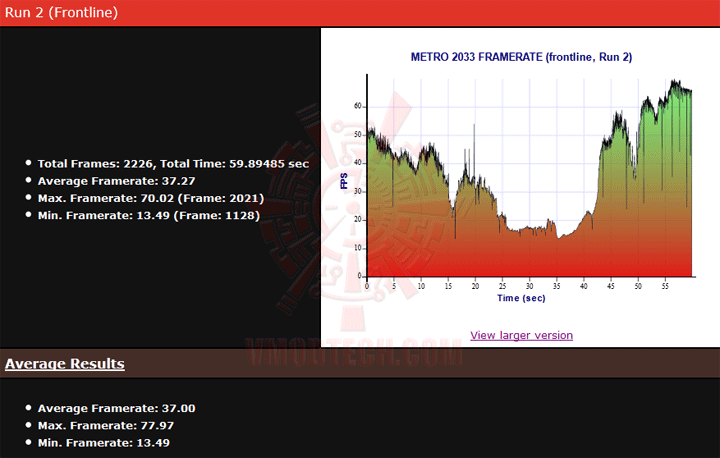

ASUS Radeon HD 7970 DirectCU II TOP @ 1,125/6,300MHz

m2033 2 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

Summary Graphs

mt ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

————————————————–

Conclusion

dsc 0277 ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

ก็มาถึงบทสรุปของการทดสอบกราฟฟิคการ์ด ASUS Radeon HD 7970 DirectCU II TOP ตัวนี้กันแล้วนะครับ ก็ขอบอกว่าเป็นกราฟฟิคการ์ดที่แรงสุดยอดเย็นสุดเยี่ยมน่าเล่นมากๆอีกรุ่นหนึ่งกันเลยนะครับ สำหรับท่านที่เน้นเล่นเกมส์แรงๆต่อกันสามจอลงทุนการ์ดรุ่นนี้ตัวเดียวปรับกันสุดๆ จบแบบไม่ต้องซื้ออะไรเพิ่มเติมกันเลยนะครับ แถมยังประหยัดไฟกันด้วยเทคโนโลยีการผลิตที่ 28 nm อีกต่างหาก ท่านที่ชื่นชอบ GPU จากค่าย AMD ก็ไม่ควรพลาดกันเป็นอันขาดนะครับสำหรับกราฟฟิคการ์ดรุ่นนี้  และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้นะครับ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Reviewvmod award value good ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Reviewvmod award innovation good ASUS Radeon HD 7970 DirectCU II TOP 3GB DDR5 Review

.

ขอขอบคุณ

ASUS

«ก่อนหน้า 1 2 3 4 5 6 7 8 แสดงทั้งหมด ถัดไป»

ร่วมแสดงความคิดเห็นหรือวิจารณ์ Click!!!
Bookmark บทความ : Zickr Kudd Duocore Techkr aJigg Oncake Lefthit Meetgamer Siamcollective TagToKnow Dunweb Digza
«»
