ASUS RAMPAGE III EXTREME Motherboard Review

/ บทความโดย: Venom-Crusher , 20/07/2010 07:37, 14,238 views / view in EnglishEN
«»
Share

rampageiiiextreme 1 ASUS RAMPAGE III EXTREME Motherboard Review

สวัสดีวันอังคารครับ สำหรับในวันนี้ก็พบกับผม Venom-Crusher กันอีกครั้งนะครับ ซึ่งในวันนี้ผมก็มีเมนบอร์ดรุ่นเรือธงใหญ่ยักษ์ล่าสุดจากทาง ASUS มานำเสนอรีวิวให้ได้ชมกัน โดยจะมาในชื่อรุ่น RAMPAGE III EXTREME เพื่อไม่ให้เป็นการเสียเวลาไปดูสเป็คต่างๆของตัวมาเธอร์บอร์ดกันก่อนเลยนะครับ

spec1 ASUS RAMPAGE III EXTREME Motherboard Review

spec2 ASUS RAMPAGE III EXTREME Motherboard Review

More informations >>Click<<

เมื่อชมสเป็คกันครบถ้วนแล้ว อย่ารอช้าตามไปดูหน้าตามาเธอร์บอร์ดงามๆตัวนี้ พร้อมๆกันที่หน้าถัดๆไปเลยดีกว่าครับ

————————————————–

Package & Bundle

dsc 0157 ASUS RAMPAGE III EXTREME Motherboard Review

หน้าตาตัวกล่องด้านหน้า โทนแดงเลือดหมูแบบนี้ ASUS ตระกูล R.O.G. แน่นอนครับ

dsc 0165 ASUS RAMPAGE III EXTREME Motherboard Review

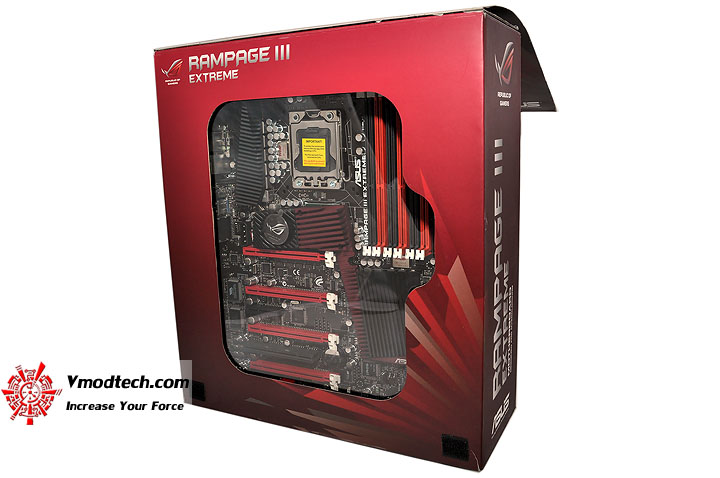

เปิดแผ่นปิดหน้ากล่องขึ้นมา ก็จะเจอฝาพลาสติกใส เห็นความสวยงามของมาเธอร์บอร์ดภายในกันไปครับ

dsc 0169 ASUS RAMPAGE III EXTREME Motherboard Review

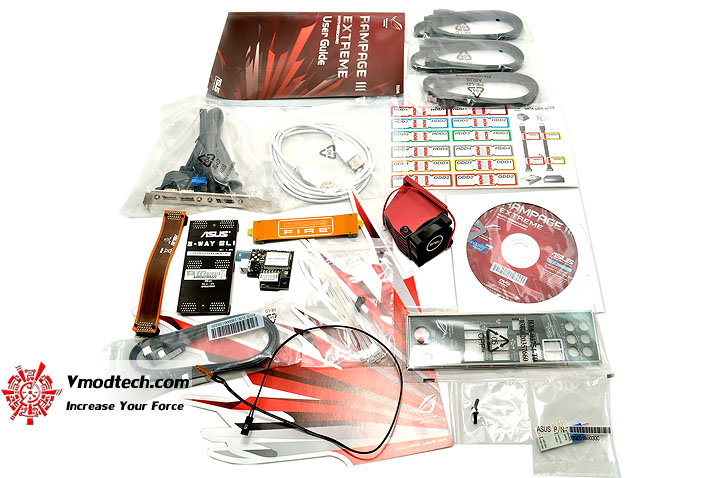

อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันเพียบเช่นเคยสำหรับบอร์ดรุ่นใหญ่จากทาง ASUS อุปกรณ์ที่ Bundle มา จะโดดเด่นที่ ซิงค์ติดพัดลมสีแดง ที่มีไว้สำหรับประกบที่ซิงค์ระบายความร้อนของชิปเซตบนมาเธอร์บอร์ดนั่นเองครับ

Motherboard Appearance

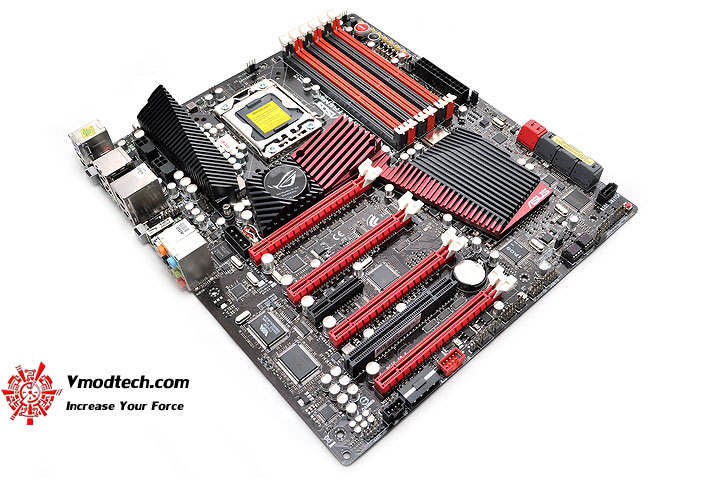

dsc 0175 ASUS RAMPAGE III EXTREME Motherboard Review

หน้าตาของตัวมาเธอร์บอร์ด โทนสีดำ-แดง ยังคงถูกนำมาใช้กันเช่นเคยสำหรับมาเธอร์บอร์ดตระกูลท็อปอย่าง R.O.G.

dsc 0171 ASUS RAMPAGE III EXTREME Motherboard Review

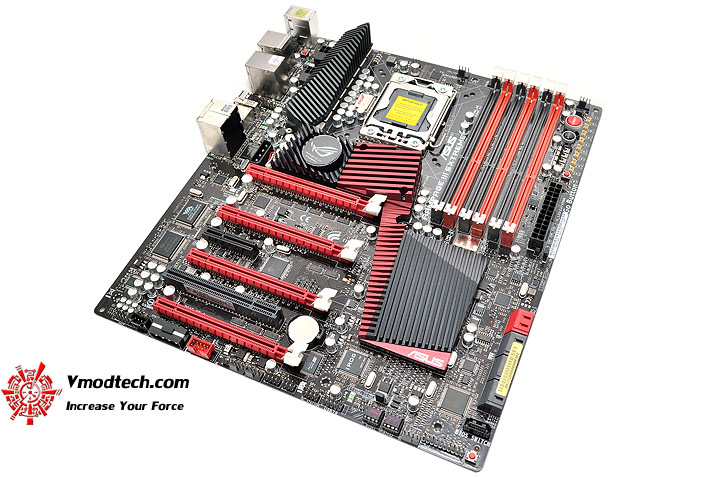

หมุนให้ชมกันอีกมุมมอง จะสังเกตได้ว่าซิงค์ดีไซด์ใหม่ของทาง ASUS สวยงามมากทุกมุมมองเลยครับ

dsc 0190 ASUS RAMPAGE III EXTREME Motherboard Review

ซูมเข้าไปอีกนิดให้ชัดๆ งามอย่างมีศิลปะจริงๆ

dsc 0200 ASUS RAMPAGE III EXTREME Motherboard Review

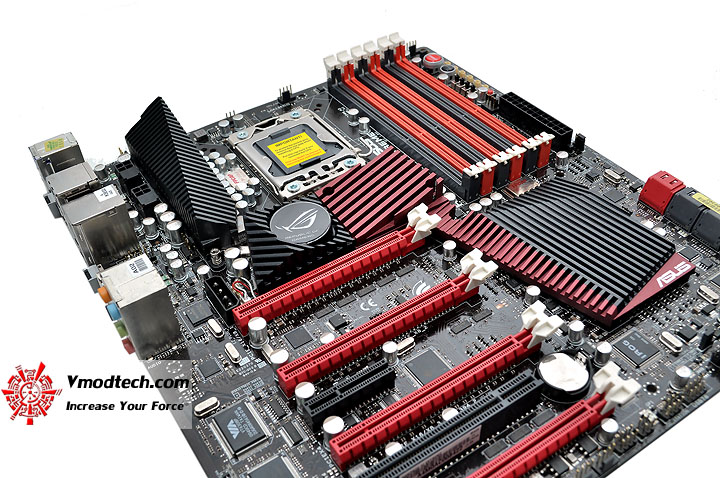

อยากรู้จักชื่อคนออกแบบจัง สวยงามลงตัวจริงๆ

dsc 0232 ASUS RAMPAGE III EXTREME Motherboard Review

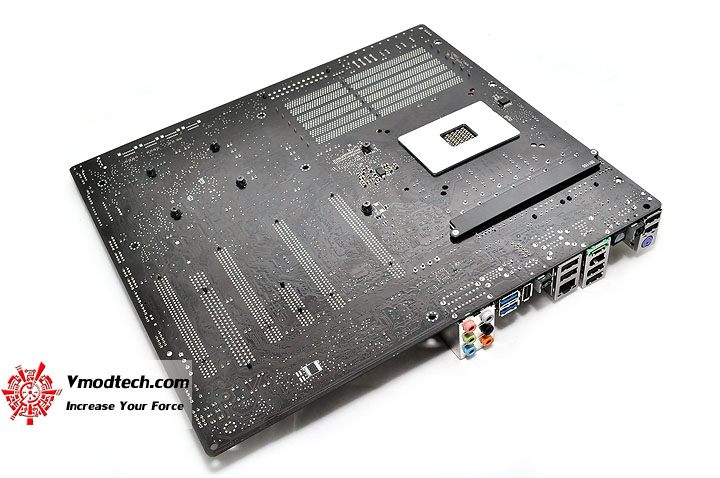

พลิกชมหลังบอร์ดกันบ้าง ดำล้วนอย่างมีศิลปะจริงๆครับ

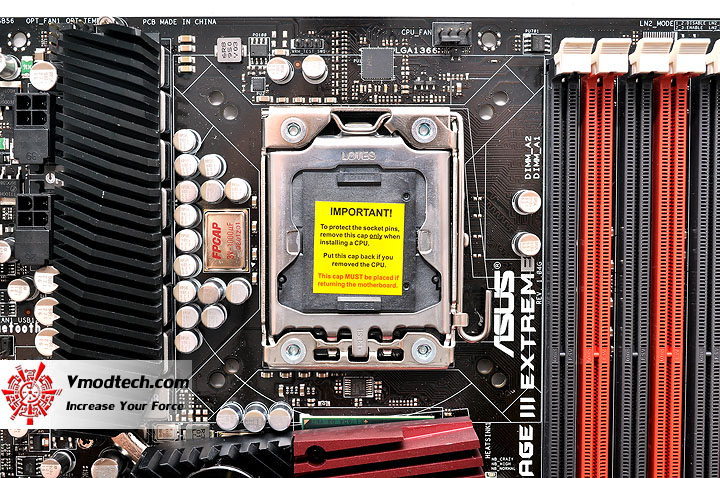

dsc 0219 ASUS RAMPAGE III EXTREME Motherboard Review

Socket LOTES อีกแล้วครับท่าน ส่วนรูยึดอุปกรณ์ระบายความร้อน เจาะเพิ่มรูของ LGA775 มาให้ด้วย แบบนี้ใครมีชุดระบายความร้อนเจ๋งๆของ LGA775 นำมาใช้กับบอร์ดนี้ได้เลยครับ โดยไม่ต้องซื้อขายึดใหม่เพิ่ม

————————————————–

dsc 0196 ASUS RAMPAGE III EXTREME Motherboard Review

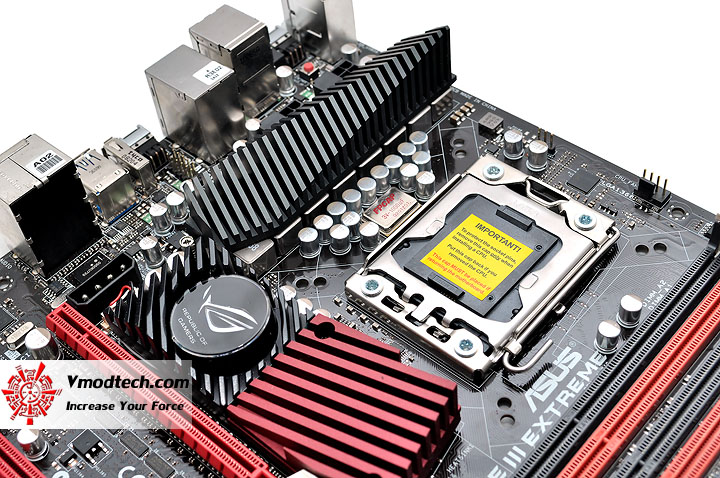

มาชมซิงค์ภาคจ่ายไฟกับชิปเซต X58 กันชัดๆอีกที ซึ่งดวงตา R.O.G. เวลาที่บอร์ดทำงานจะมีไฟสีแดงด้วยนะครับ

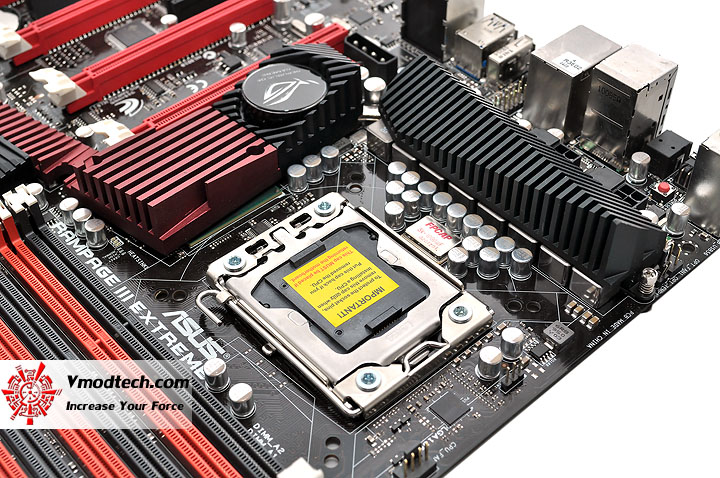

dsc 0210 ASUS RAMPAGE III EXTREME Motherboard Review

หมุนชมมุมมองดูอีกด้าน ขนาดการจัดวาง Capacitor ก็ยังมีศิลปะการจัดเรียงรอบๆ FPCAP สำหรับภาคจ่ายไฟซีพียู

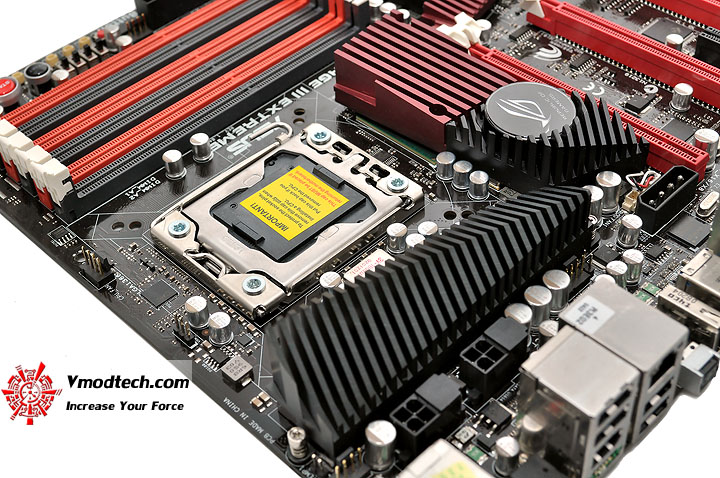

dsc 0211 ASUS RAMPAGE III EXTREME Motherboard Review

หมุนมาอีกนิด เห็นขอบของชิป X58 สีเขียวๆ โผล่แพลมๆออกมา ดูดีมีศิลปะอีกแล้วครับ

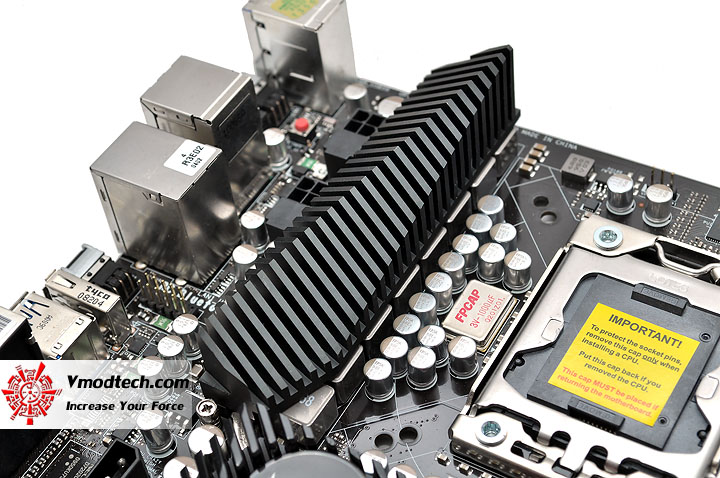

dsc 0192 ASUS RAMPAGE III EXTREME Motherboard Review

ดูให้ชัดๆ ซิงค์ของภาคจ่ายไฟ ยังกับงานปฏิมากรรมชั้นดีเลยครับ

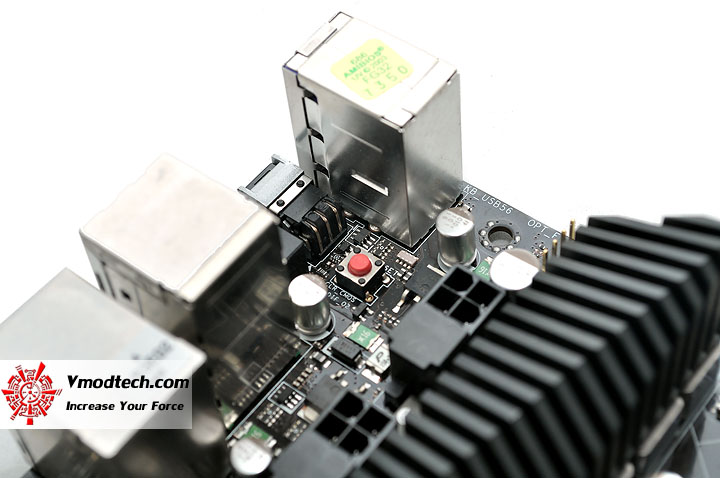

dsc 0224 ASUS RAMPAGE III EXTREME Motherboard Review

ปุ่มแดงๆที่เห็นคือปุ่ม Clear CMOS นะครับ ซึ่ง Back Panel ก็มีปุ่มที่ทำงานแบบนี้อีกหนึ่งปุ่มเช่นกันครับ

dsc 0213 ASUS RAMPAGE III EXTREME Motherboard Review

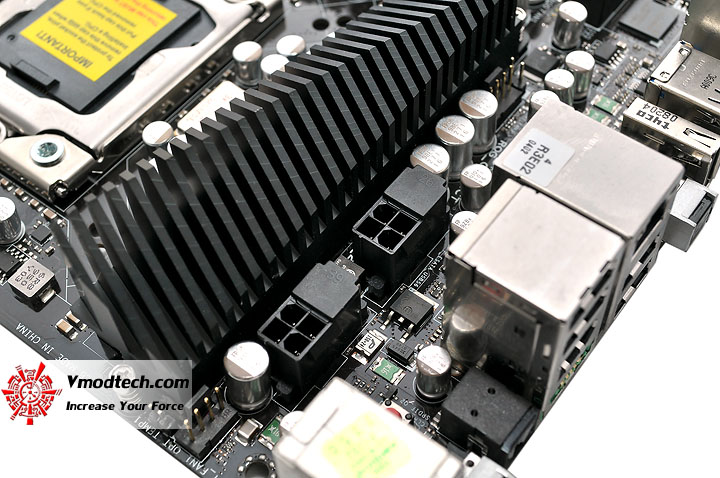

ใช่ครับ ช่องเสียบไฟเลี้ยง CPU 12V แบบ 8พิน มากันถึง 2ชุด เผื่อเหลือดีกว่าเผื่อขาดครับ

dsc 0191 ASUS RAMPAGE III EXTREME Motherboard Review

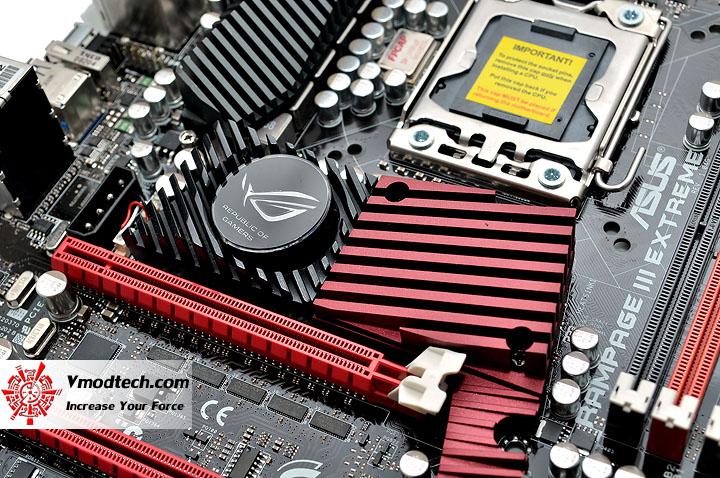

กลับมาดูซิงค์ X58 กัยชัดๆอีกแล้วครับ เดี๋ยวเงามัน เดี๋ยวด้าน ดูดีมีศิลปะจริงๆอีกแล้วครับ

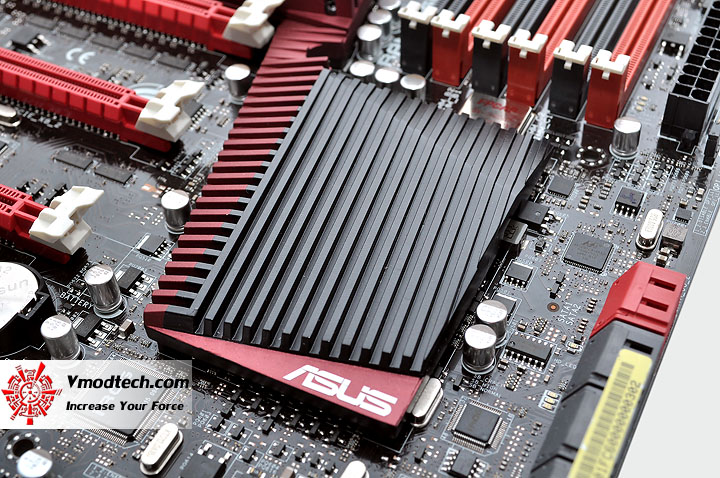

dsc 0189 ASUS RAMPAGE III EXTREME Motherboard Review

ซิงค์สำหรับ ICH ขนาดใหญ่สวยงาม ด้านใต้บรรจุชิป Intel ICH10R ครับ

dsc 0237 ASUS RAMPAGE III EXTREME Motherboard Review

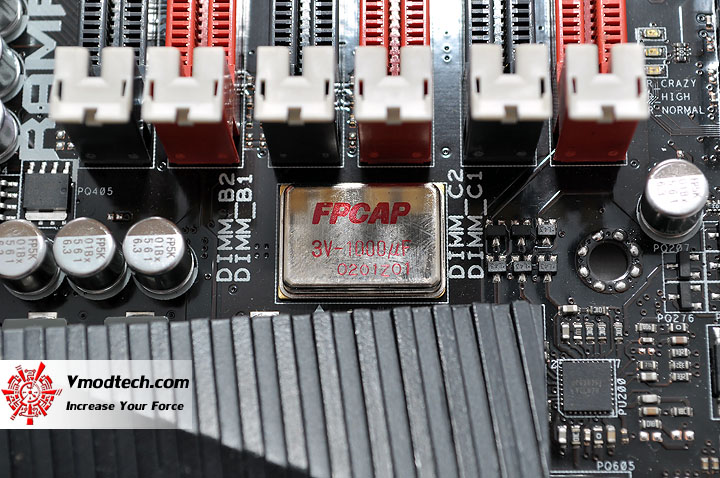

FPCAP สำหรับภาคจ่ายไฟแรมก็มีนะครับสำหรับบอร์ดนี้ แรงแน่ๆ

————————————————–

dsc 0185 ASUS RAMPAGE III EXTREME Motherboard Review

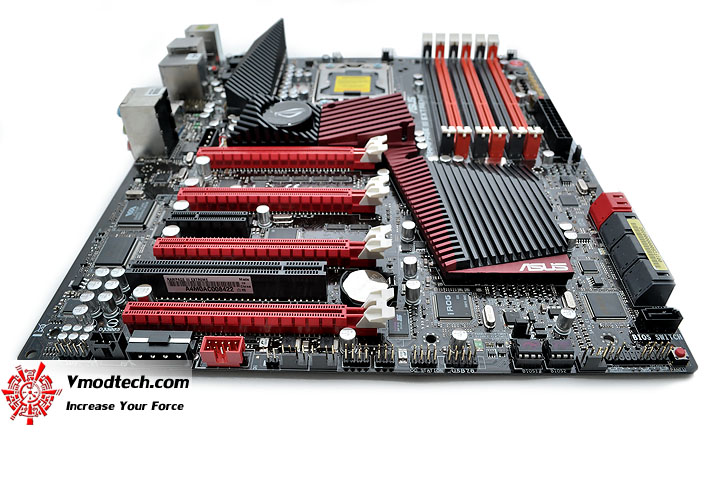

มาดูส่วนท้ายบอร์ดกันต่อครับว่ามีอะไรบ้าง

dsc 0183 ASUS RAMPAGE III EXTREME Motherboard Review

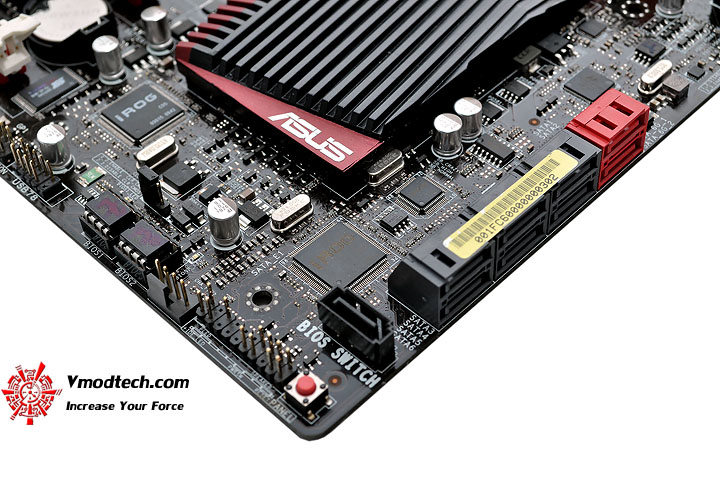

ไบออสของบอร์ดตัวนี้มากัน 2ตัวเลยครับ ส่วนช่องเสียบ Front Panel จะอยู่บริเวณมุมนี้ พร้อมปุ่ม BIOS Switch อีกแล้วครับ

dsc 0198 ASUS RAMPAGE III EXTREME Motherboard Review

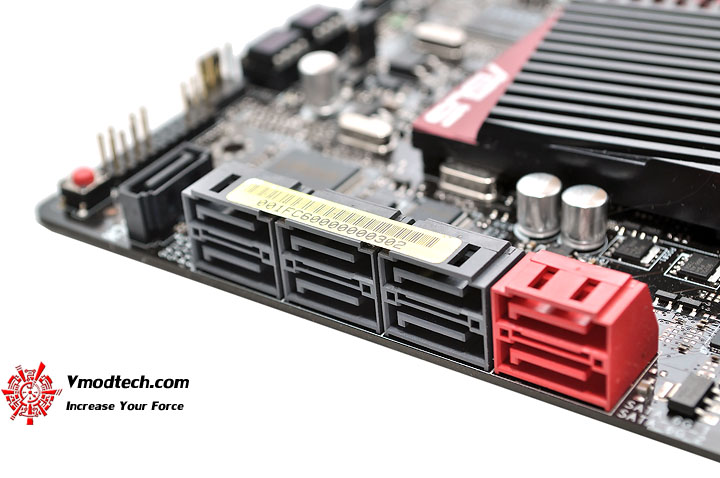

SATA2 7Ports สีดำ SATA3 2Ports สีแดง เรียงตัวกันไปจากซ้ายไปขวาครับ

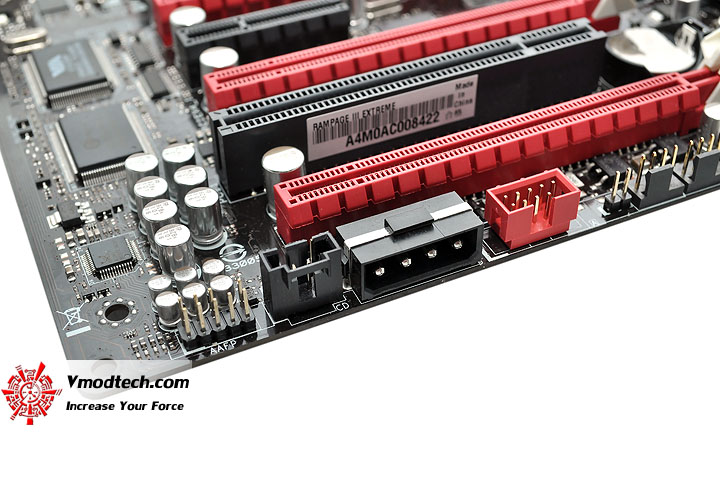

dsc 0201 ASUS RAMPAGE III EXTREME Motherboard Review

ช่องเสียบไฟเลี้ยงแบบ 4พิน สำหรับเพิ่มเติมความแรงให้กับการ์ด PCI-e อีกหนึ่งช่องทาง

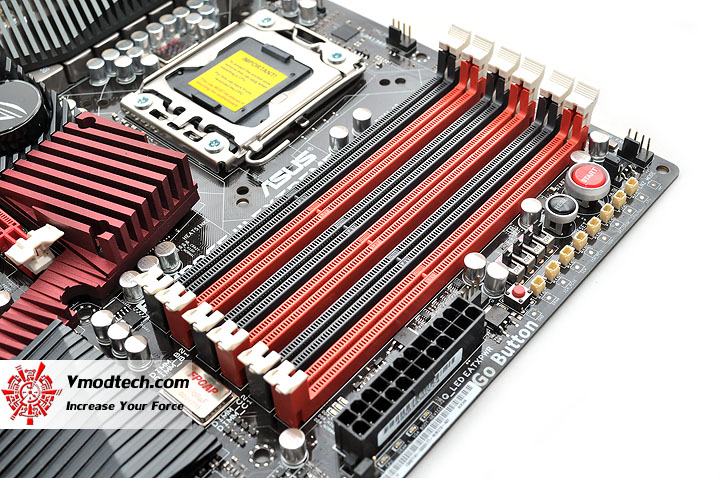

dsc 0178 ASUS RAMPAGE III EXTREME Motherboard Review

สลอตแรมแบบ Triple Channel 6สลอตกันเช่นเคยครับ

dsc 0182 ASUS RAMPAGE III EXTREME Motherboard Review

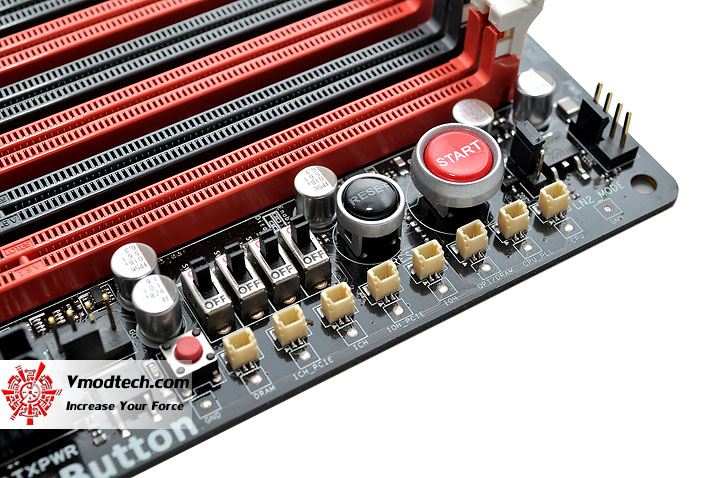

ตำแหน่งของสวิทซ์ Power และ Reset บนตัวบอร์ด จะอยู่ข้างๆสลอตแรมนะครับ พร้อมแถมด้วยสวิทซ์ Over Voltage ไฟเลี้ยงจุดต่างๆอีก 4จุด แถมด้วยที่วัดไฟแบบมิเตอร์จิ้ม และสุดท้ายปุ่ม GO Button มากันครบๆสำหรับคนวัยแรงจริงๆครับ

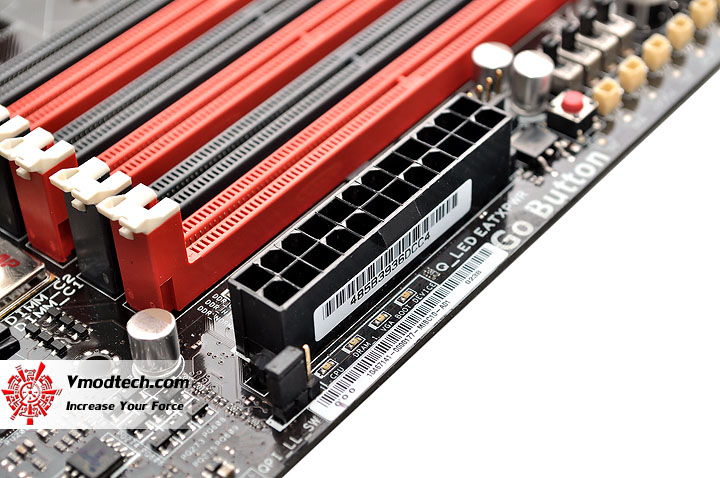

dsc 0197 ASUS RAMPAGE III EXTREME Motherboard Review

ช่องเสียบไฟ ATX 24Pins ยังเป็นสีดำหล่อเข้ม ไม่หลุดคอนเซปต์ครับ

dsc 0226 ASUS RAMPAGE III EXTREME Motherboard Review

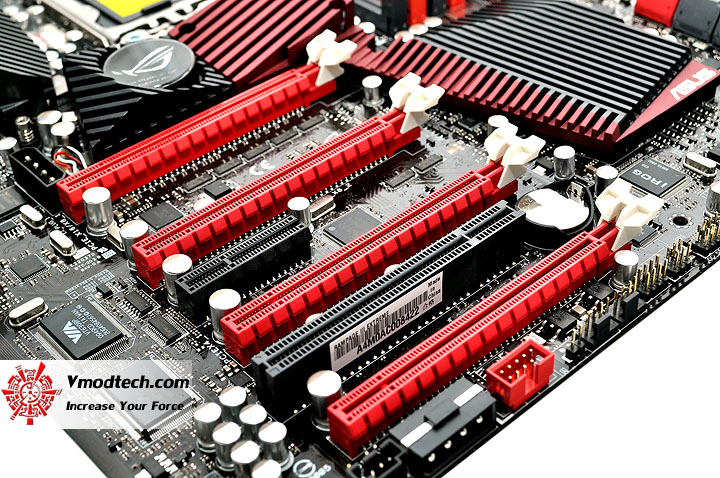

สลอต PCI-e X16 ที่มากัน 4สลอต 3Way-SLI , CrossfireX Supported กันครบๆครับ

dsc 0234 ASUS RAMPAGE III EXTREME Motherboard Review

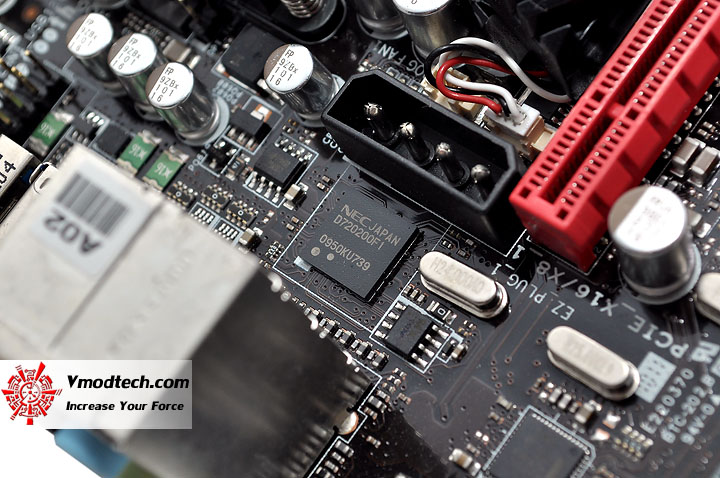

ช่องเสียบไฟเลี้ยงแบบ 4พิน สำหรับเพิ่มเติมความแรงให้กับการ์ด PCI-e อีกหนึ่งช่องทาง และบอร์ดตัวนี้จะใช้ชิปจาก NEC เพื่อควบคุมการทำงานของช่อง USB 3.0 นะครับ

dsc 0208 ASUS RAMPAGE III EXTREME Motherboard Review

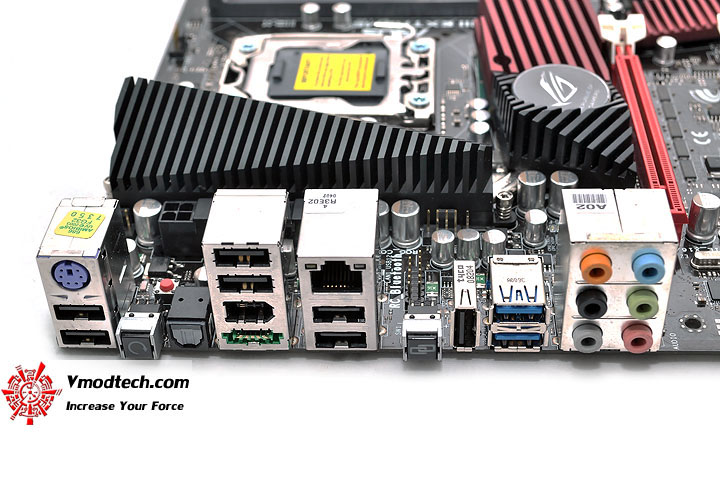

Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก 2ช่องทาง

————————————————–

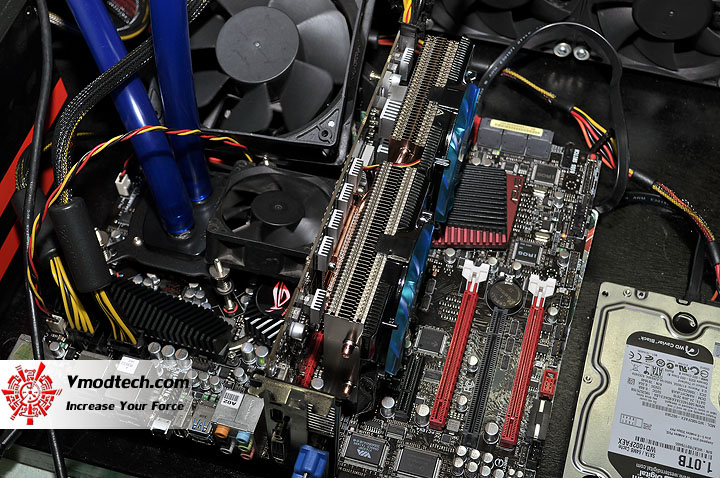

Test Setup

dsc 0061 ASUS RAMPAGE III EXTREME Motherboard Review

.SYSTEMS
.CPU ..Intel Core i7 980X Extreme Edition by P.PEGAZUS
.Motherboard ..ASUS RAMPAGE III EXTREME
.Memory ..G.Skill Trident PC12800 CL6D-6GBTD 2GB*3 Triple Channel
.Graphic Card ..PowerColor HD 5870 1GB DDR5 @ 1,070/1,300MHz
.Harddisk ..WD1002FAEX 1TB SATA3
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..Antec TPQ-1200 OC Version 1200W
.Operation System ..Windows 7 Ultimate 32-bit

เพื่อไม่ให้เป็นการเสียเวลา เริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ ตามแนวถนัดของผมกันเลยดีกว่าครับ

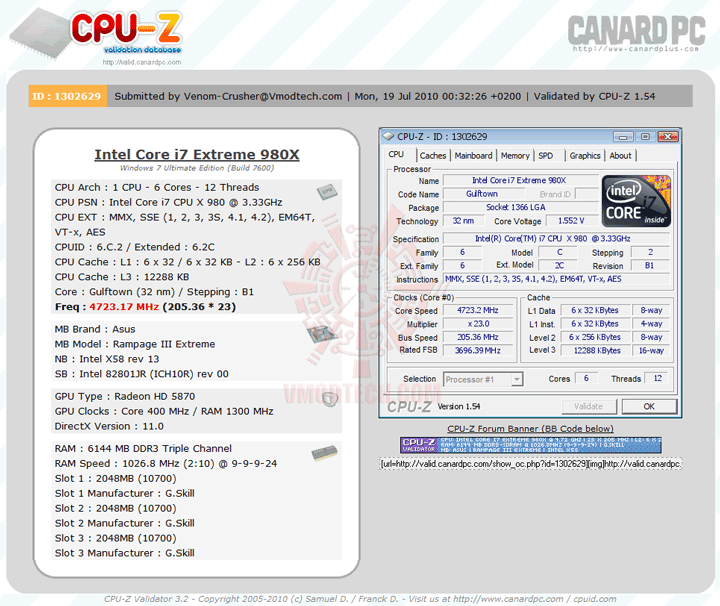

CPU-Z Validation

validate ASUS RAMPAGE III EXTREME Motherboard Review

(Click Picture to Validation Link)

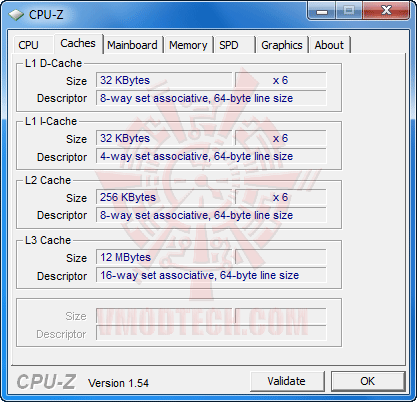

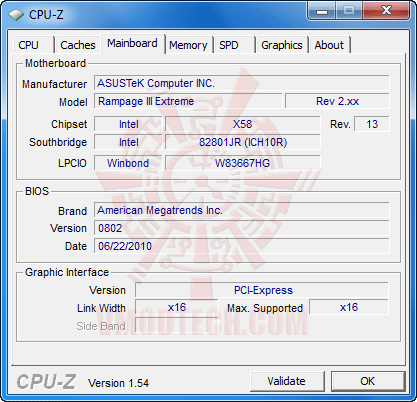

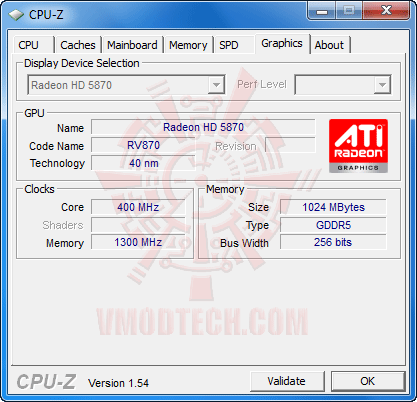

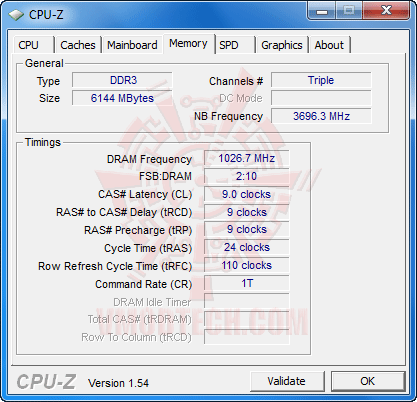

CPU-Z Detail

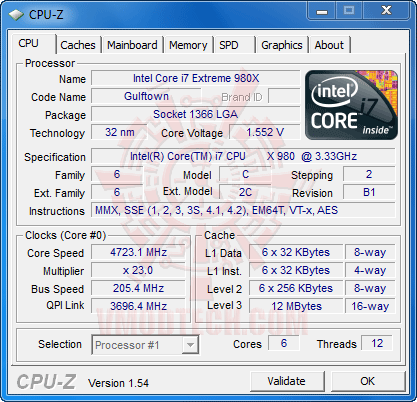

c1 ASUS RAMPAGE III EXTREME Motherboard Review

c2 ASUS RAMPAGE III EXTREME Motherboard Review

c3 ASUS RAMPAGE III EXTREME Motherboard Review

c4 ASUS RAMPAGE III EXTREME Motherboard Review

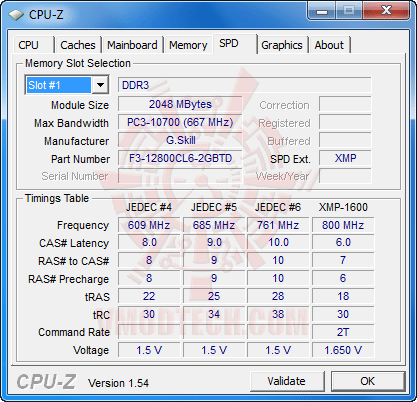

c5 ASUS RAMPAGE III EXTREME Motherboard Review

c6 ASUS RAMPAGE III EXTREME Motherboard Review

Intel Core i7 980X @ 4,723MHz แรงขนาดนี้ผมไม่เคยทำได้มาก่อน อะไรจะผ่านบ้างนะ เดี๋ยวเรามารอชมกันครับ

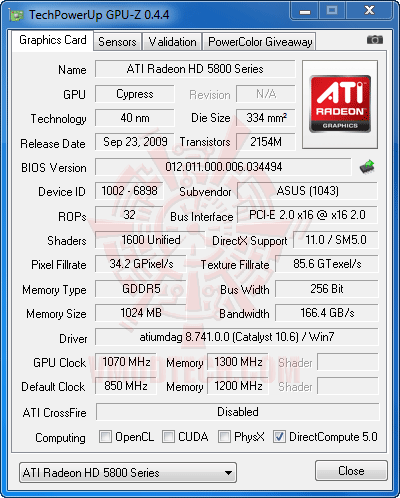

GPU-Z Detail

c7 ASUS RAMPAGE III EXTREME Motherboard Review

สำหรับการ์ดจอ ได้ซิงค์ใหม่ GELID ICY VGA Cooler ขอกดเพิ่มไป 1,070/1,300MHz พอครับ

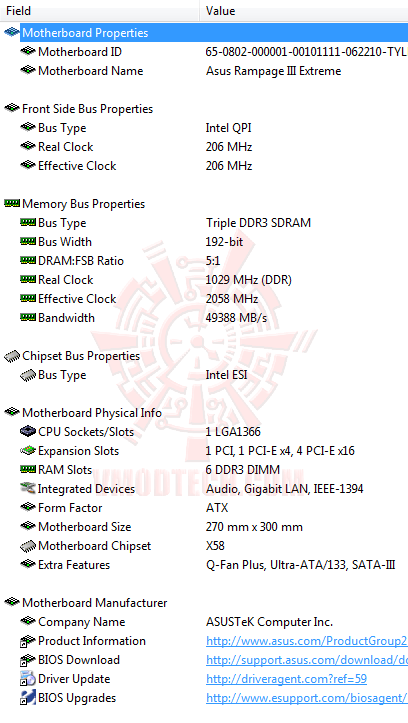

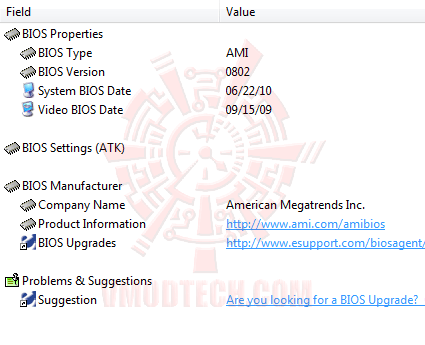

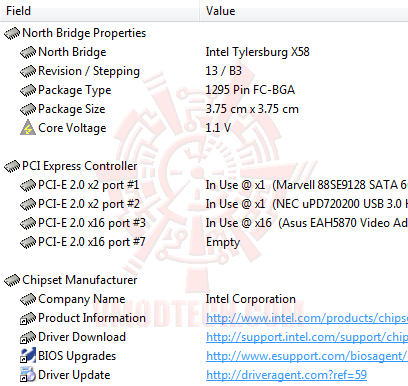

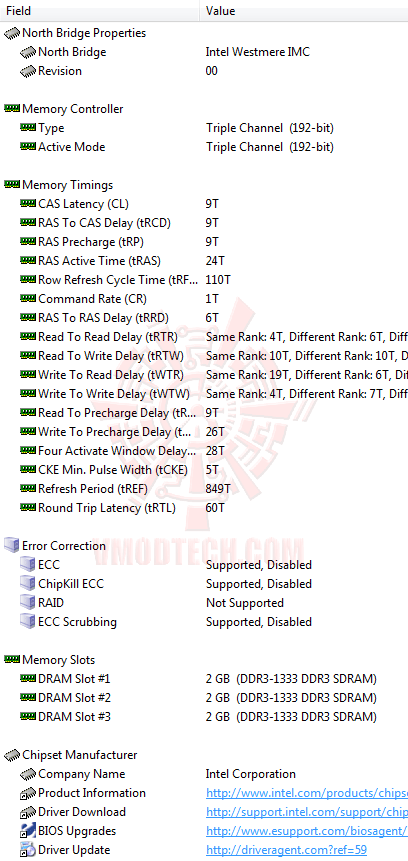

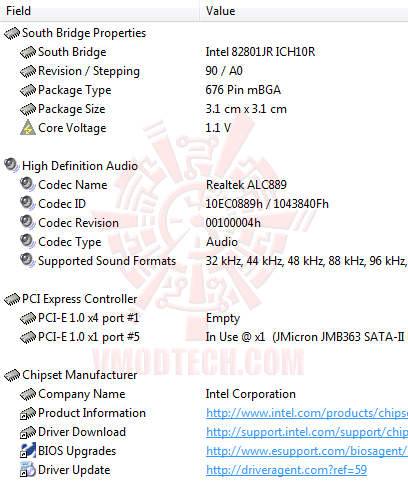

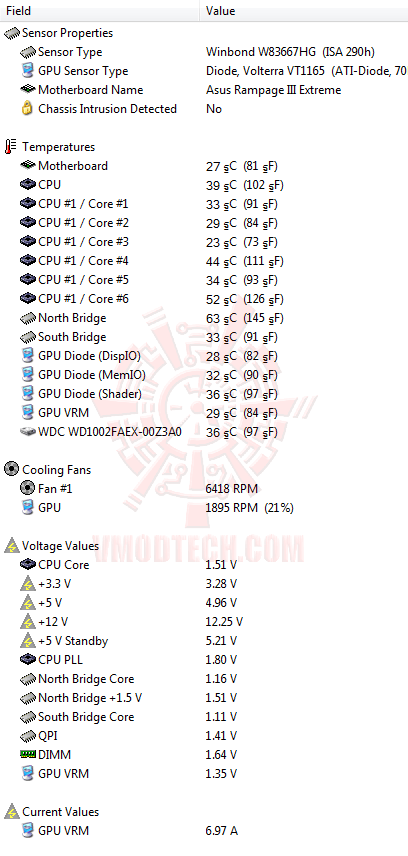

EVEREST Detail

ed1 ASUS RAMPAGE III EXTREME Motherboard Review

ed2 ASUS RAMPAGE III EXTREME Motherboard Review

ed3 ASUS RAMPAGE III EXTREME Motherboard Review

ed4 ASUS RAMPAGE III EXTREME Motherboard Review

ed5 ASUS RAMPAGE III EXTREME Motherboard Review

ed6 ASUS RAMPAGE III EXTREME Motherboard Review

แล้วก็ไปลุยทดสอบที่ความเร็ว 4,723MHz QPI 3,696MHz BClk 205MHz UncoreClk 3,696MHz DDR3-2053 9-9-9-24-1T กันดูเลยครับว่าอะไรจะผ่านบ้าง

————————————————–

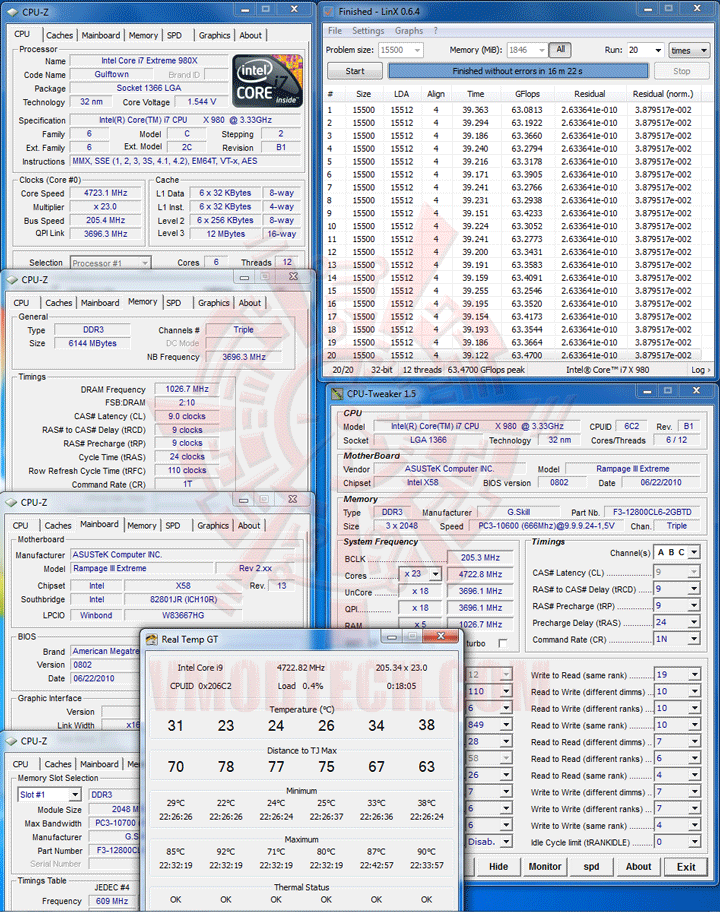

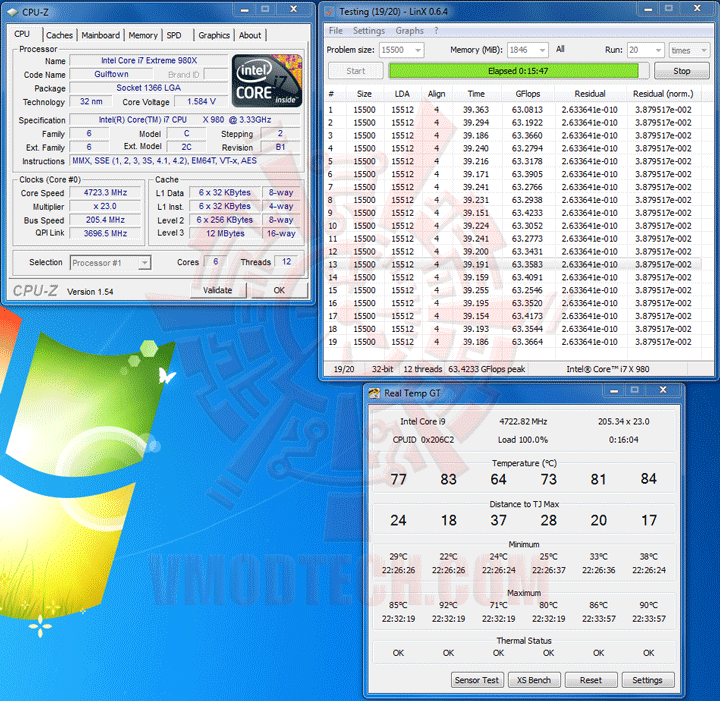

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

linx1 ASUS RAMPAGE III EXTREME Motherboard Review

linx2 ASUS RAMPAGE III EXTREME Motherboard Review

จัดกันไป 20Loops กันตามมาตรฐานนะครับ ผ่านสบายครับสำหรับ LinX

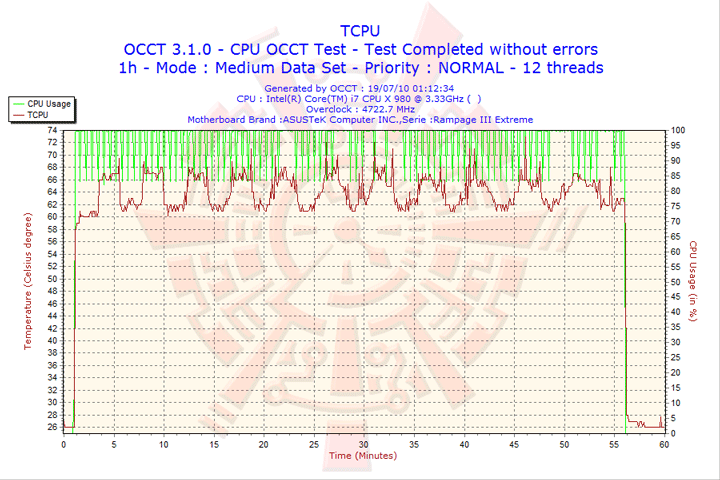

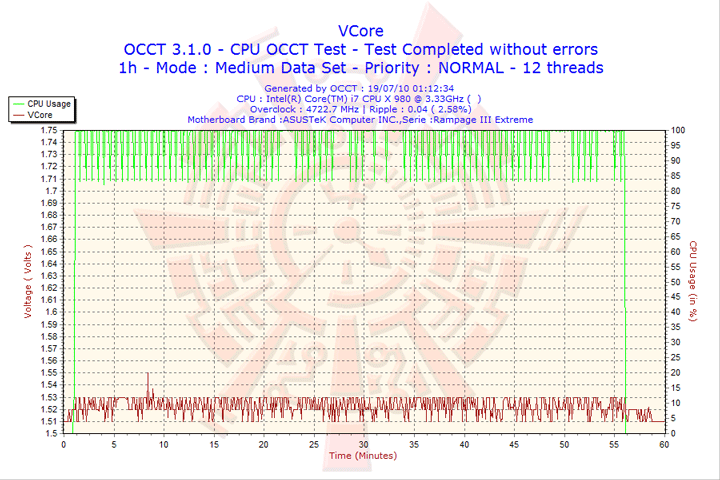

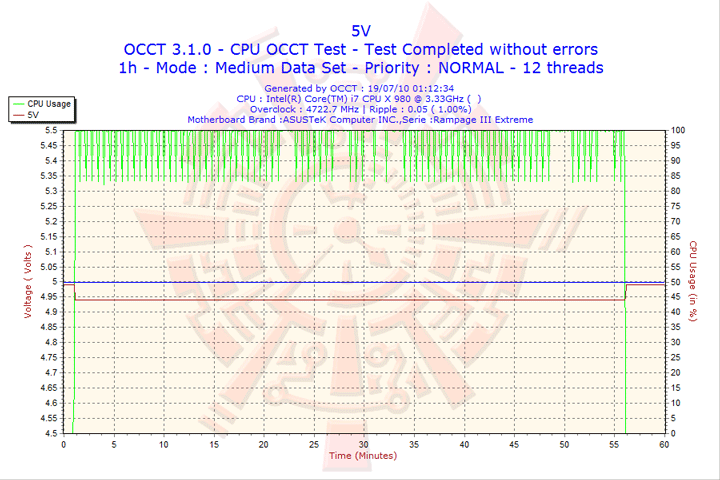

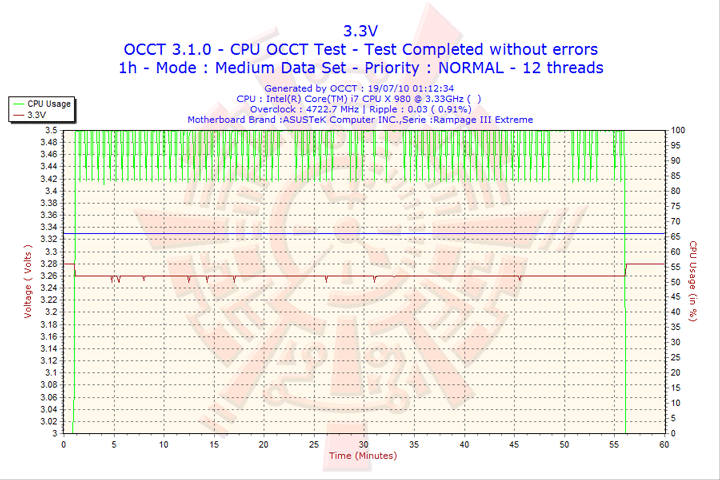

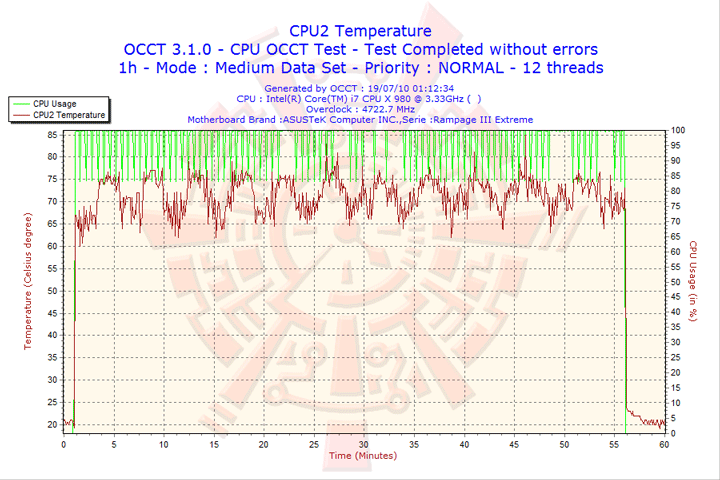

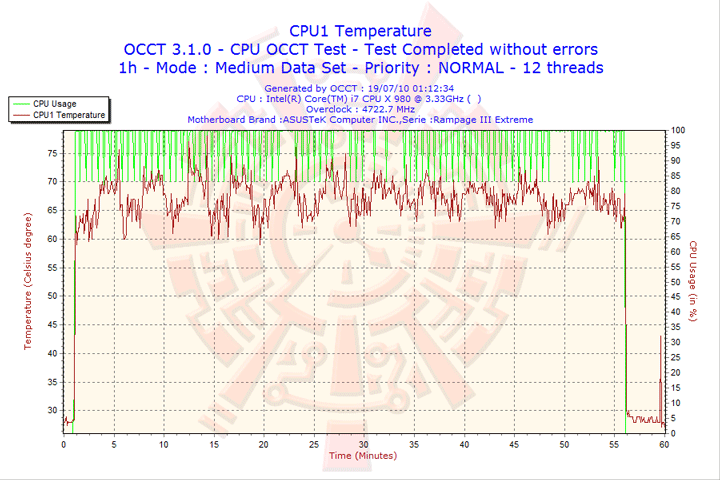

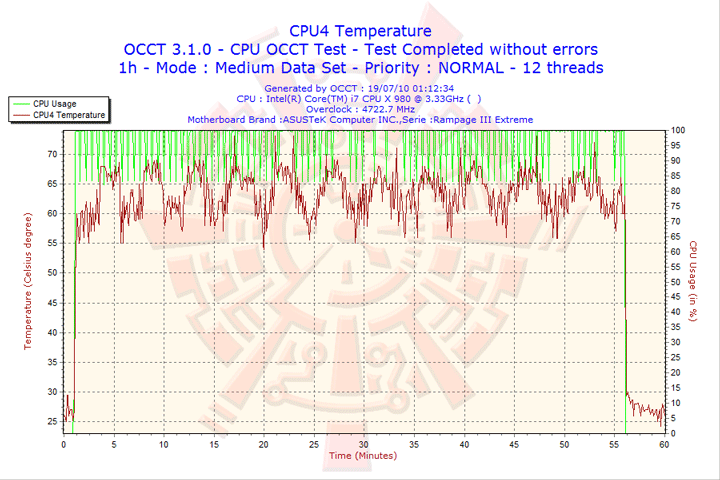

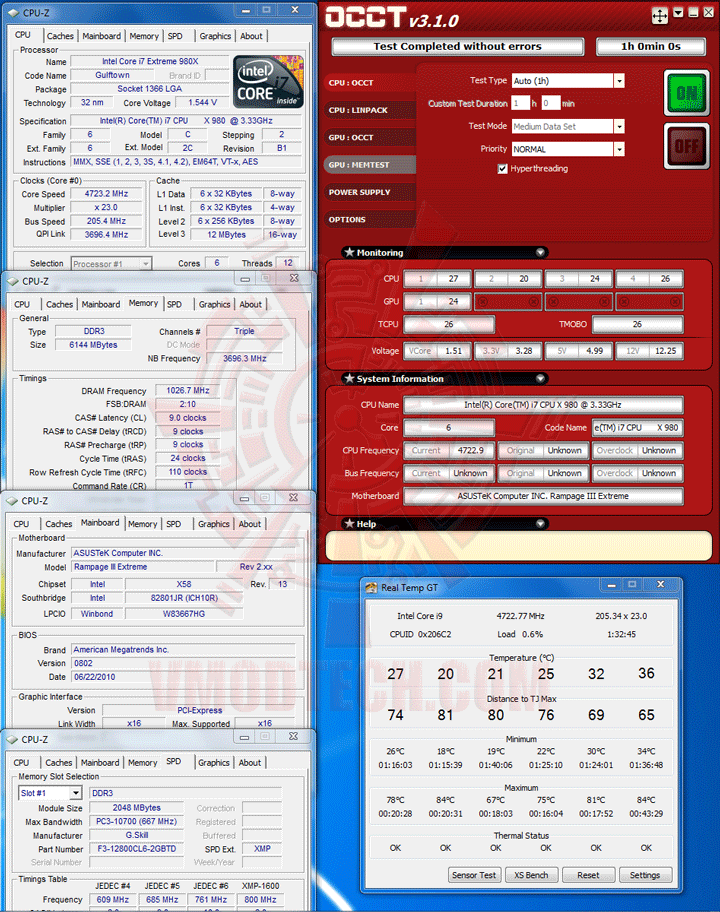

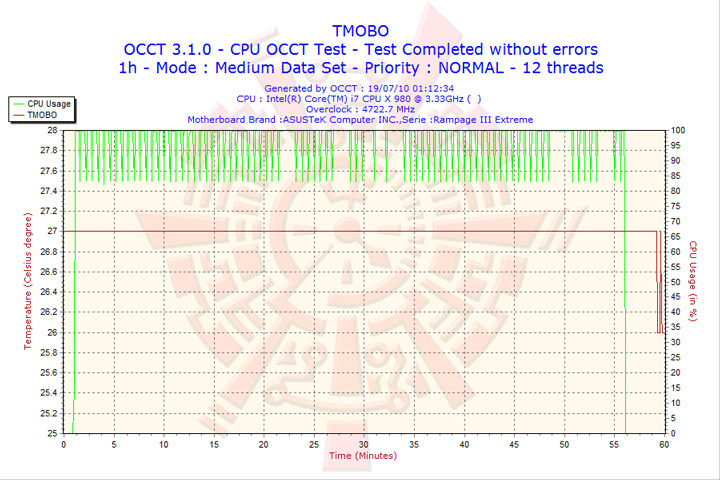

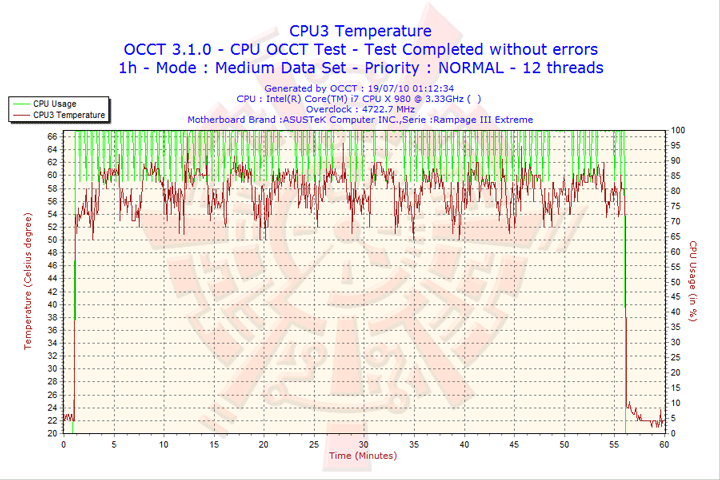

OCCT V3.1.0 Medium Data Set Priority Normal 1Hour (Default Mode)

occt ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 cpu1 ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 cpu2 ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 cpu3 ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 cpu4 ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 tcpu ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 tmobo ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 vcore ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 volt3 ASUS RAMPAGE III EXTREME Motherboard Review

2010 07 19 01h12 volt5 ASUS RAMPAGE III EXTREME Motherboard Review

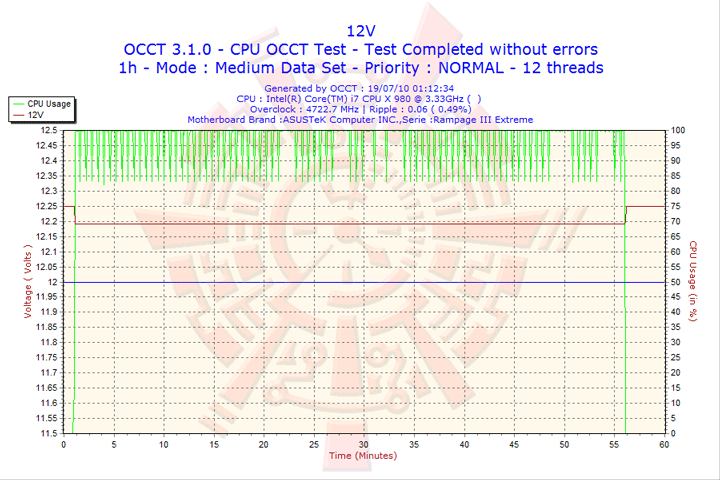

2010 07 19 01h12 volt12 ASUS RAMPAGE III EXTREME Motherboard Review

จัดกันไป OCCT อีก 1ชั่วโมงเต็มๆ ผ่านสบายกันอีกแล้วครับ ไปต่อกันที่ Prime95 กันดีกว่าครับ

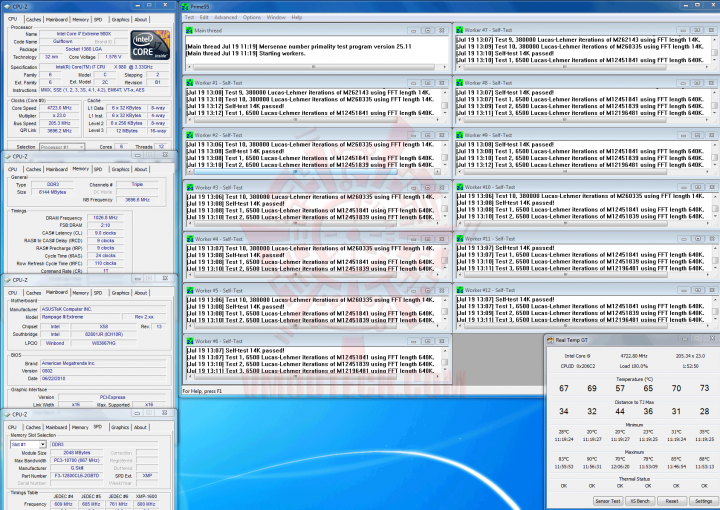

Prime95 Version 25.11 Blend Mode 1Hour 53Minute

prime1 720x510 ASUS RAMPAGE III EXTREME Motherboard Review

(Click ScreenShot to Enlarge)

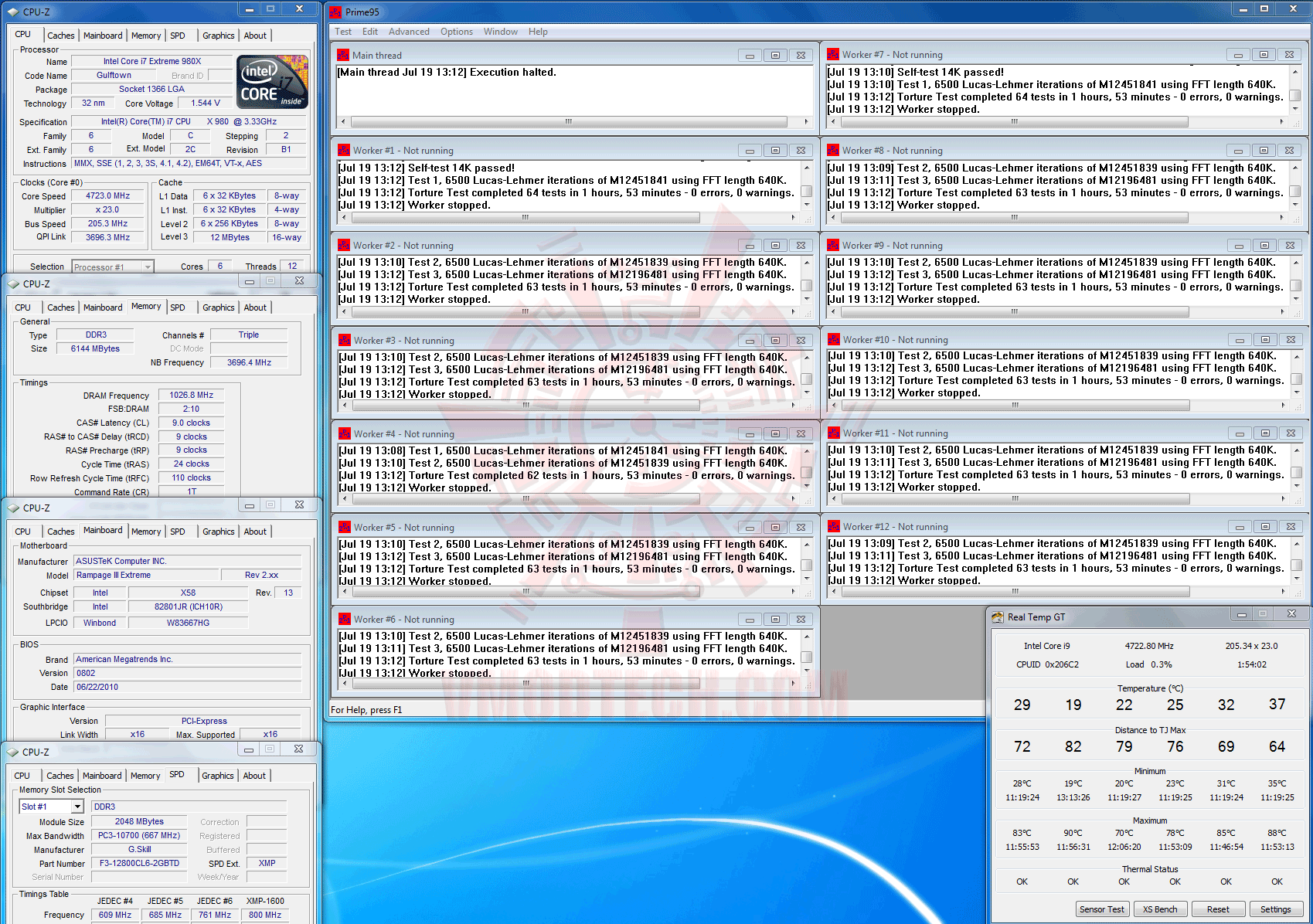

prime2 720x506 ASUS RAMPAGE III EXTREME Motherboard Review

(Click ScreenShot to Enlarge)

1024K 8K 10K 896K 768K 12K 14K ผ่านในรอบเดียว ได้ความเสถียรทั้ง CPU BClk และ Memory กันไปครบถ้วนครับ

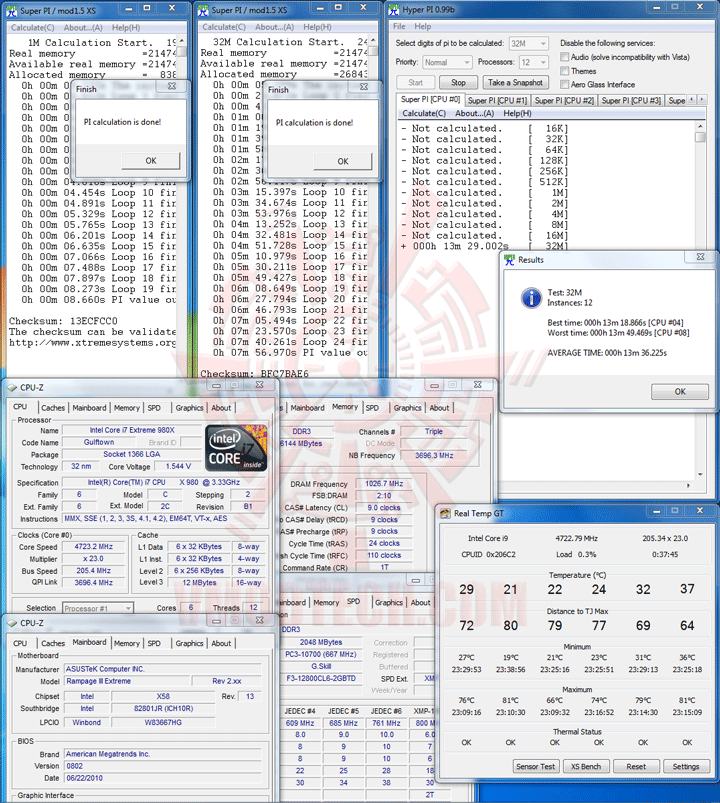

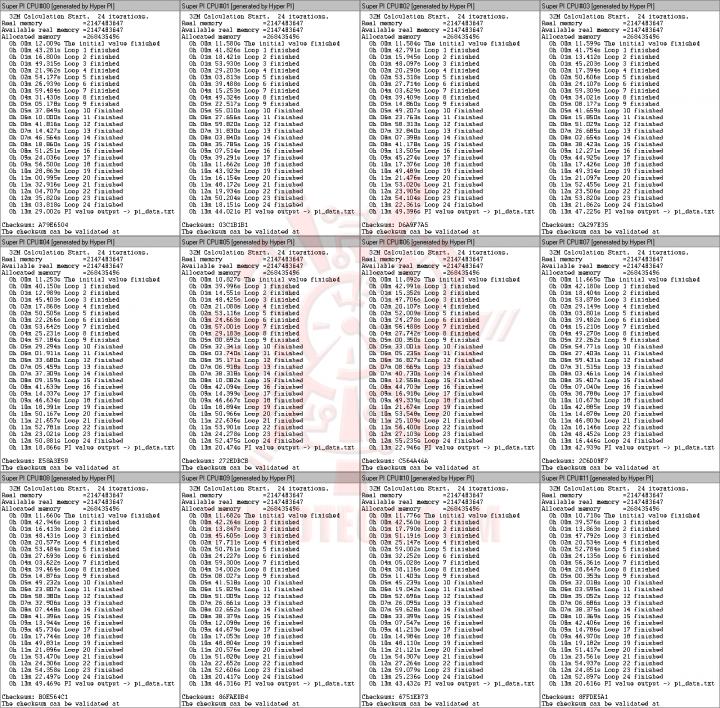

SuperPI 1M 1Thread, 32M 1Thread & 32M 12Threads

hpi 1 ASUS RAMPAGE III EXTREME Motherboard Review

hpi 2 720x708 ASUS RAMPAGE III EXTREME Motherboard Review

(Click ScreenShot to Enlarge)

ส่วนการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 12Threads ก็ต้องผ่านกันแบบสบายๆครับที่ความเร็วนี้ ด้วยระดับเวลาเฉลี่ยที่ประมาณ 13.36นาที ส่วน SuperPI 32M 1Thread ก็ทำเวลาไป 7นาที 56.970วินาที และ SuperPI 1M 1Thread ก็ทำเวลาไป 08.660วินาที ทำเวลายอดเยี่ยมกันไปเลยครับ

————————————————–

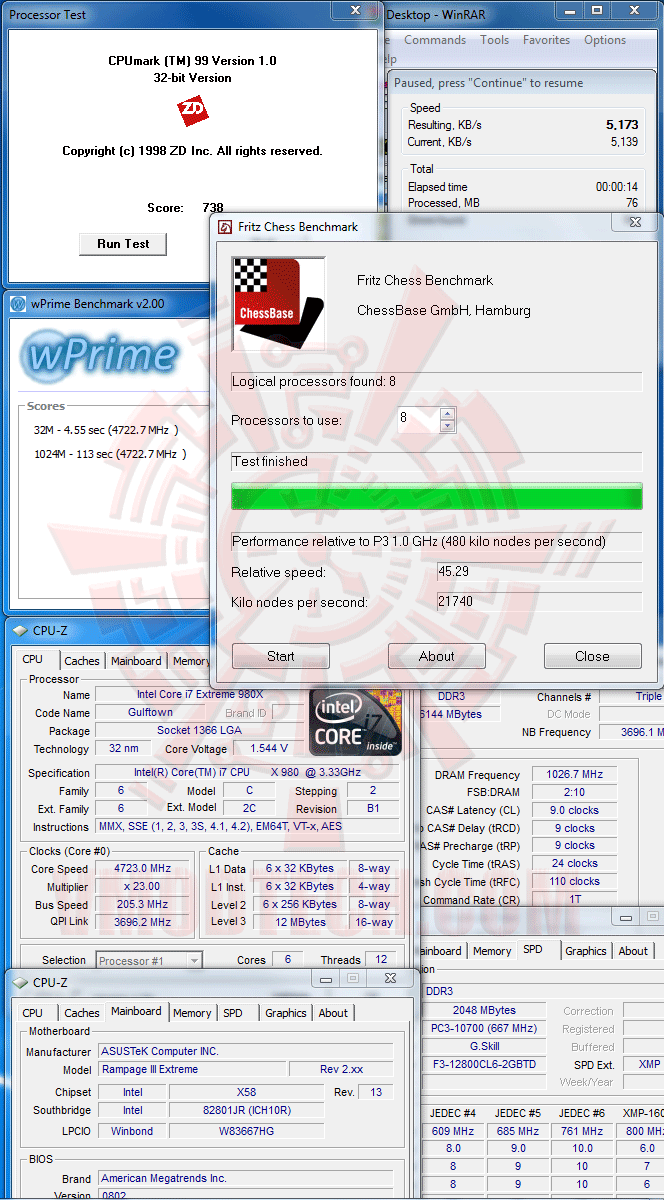

WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess

v ASUS RAMPAGE III EXTREME Motherboard Review

ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้เลยครับ

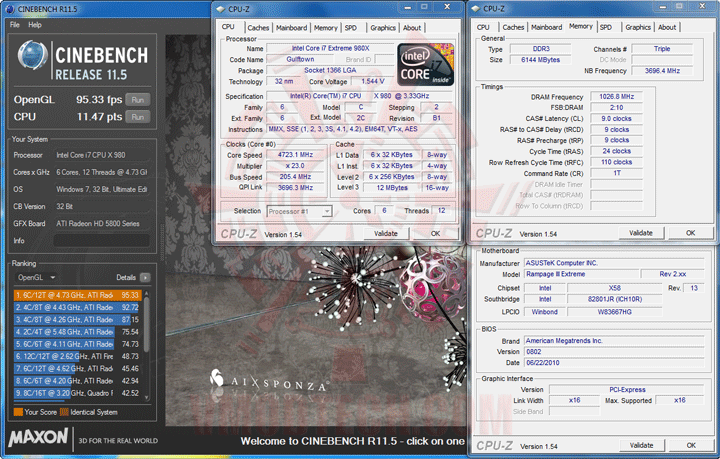

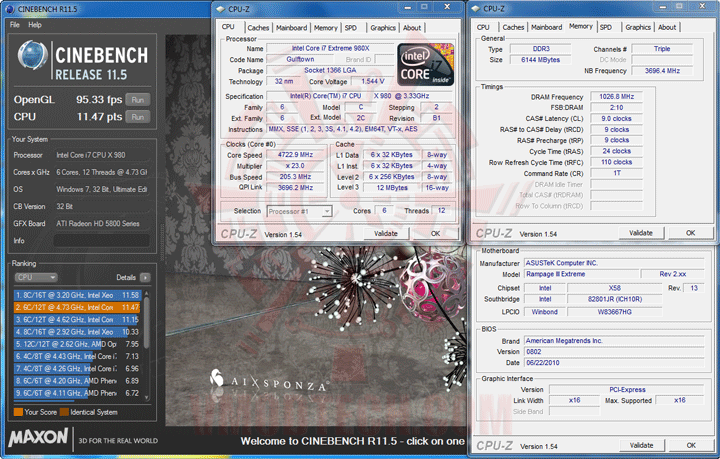

CINEBENCH R11.5

cine115 1 ASUS RAMPAGE III EXTREME Motherboard Review

cine115 2 ASUS RAMPAGE III EXTREME Motherboard Review

แรงทะลุครับ สำหรับ CineBench R11.5

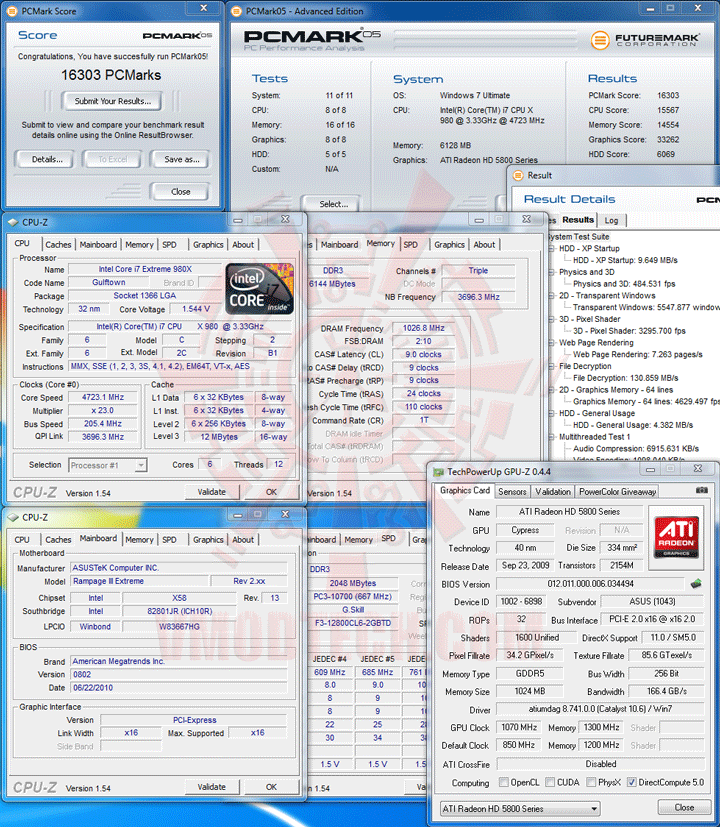

PCMark 05

pc5 ASUS RAMPAGE III EXTREME Motherboard Review

PCMark 05 ก็แรงกันไปไม่ใช่เล่น แม้จะใช้แค่ฮาร์ดดิสต์จานหมุนลูกเดียวธรรมดา

————————————————–

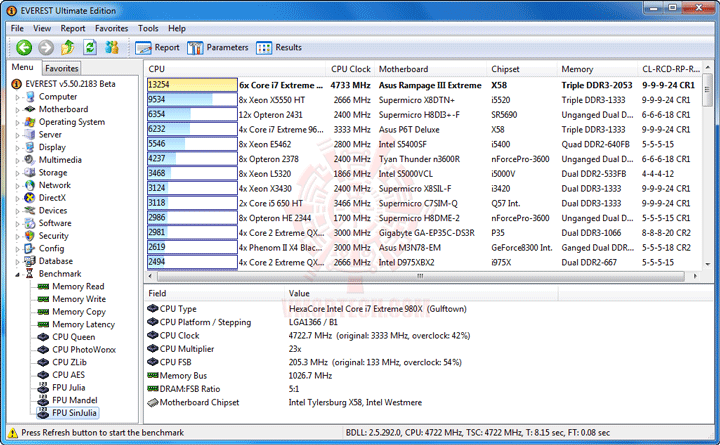

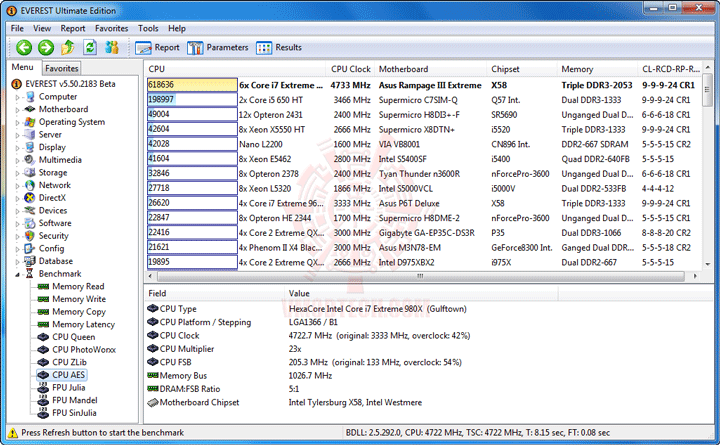

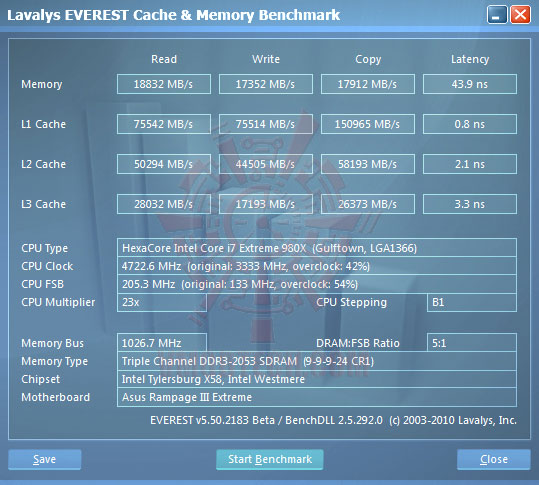

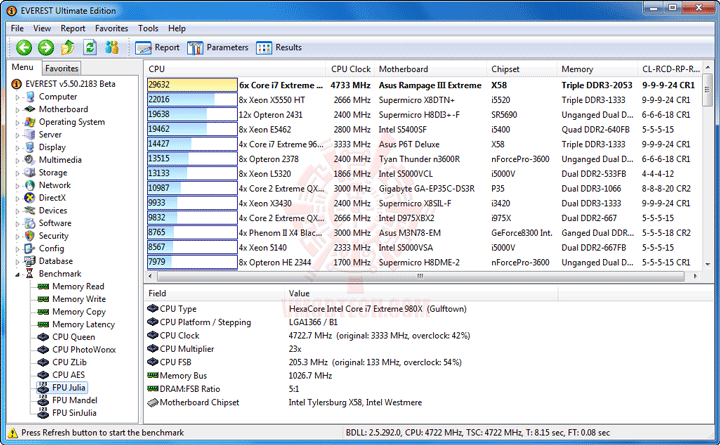

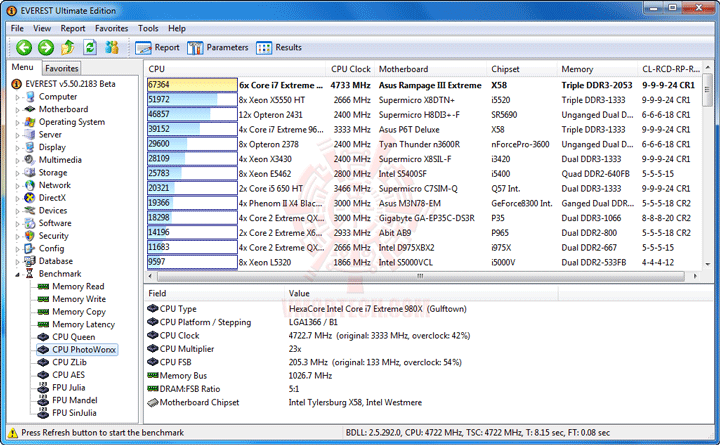

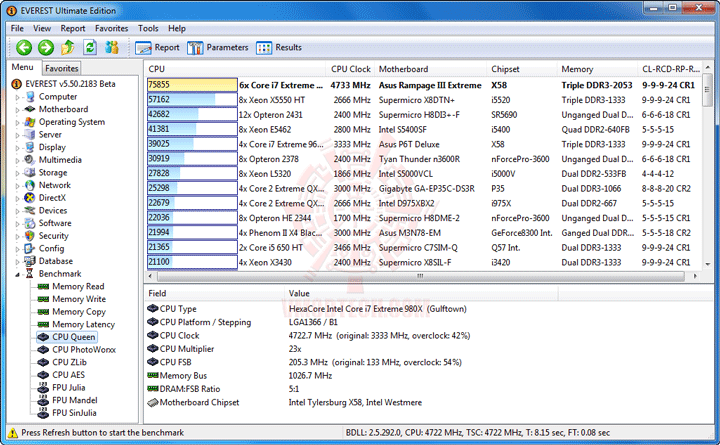

EVEREST Ultimate Edition

e1 ASUS RAMPAGE III EXTREME Motherboard Review

e2 ASUS RAMPAGE III EXTREME Motherboard Review

e3 ASUS RAMPAGE III EXTREME Motherboard Review

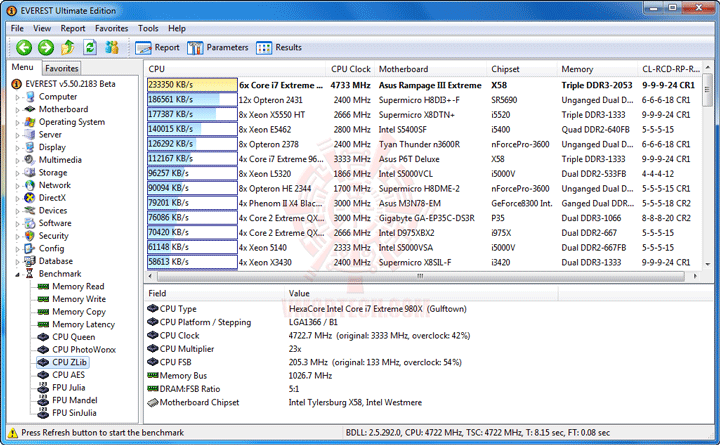

e4 ASUS RAMPAGE III EXTREME Motherboard Review

e5 ASUS RAMPAGE III EXTREME Motherboard Review

e6 ASUS RAMPAGE III EXTREME Motherboard Review

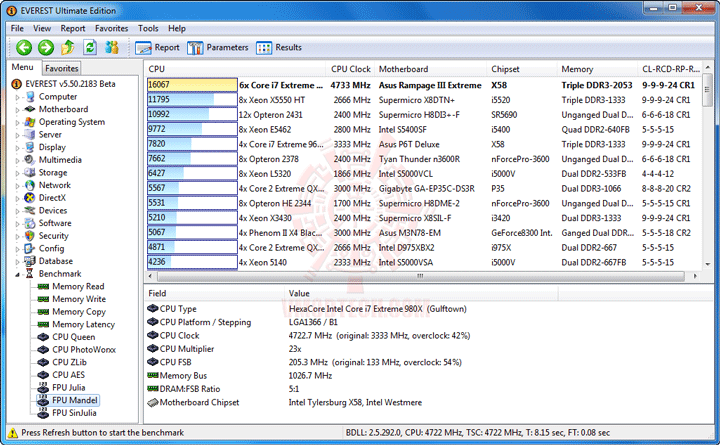

e7 ASUS RAMPAGE III EXTREME Motherboard Review

e8 ASUS RAMPAGE III EXTREME Motherboard Review

แรงอันดับหนึ่งกันไปอย่างครบถ้วนครับ สำหรับ Everest

————————————————–

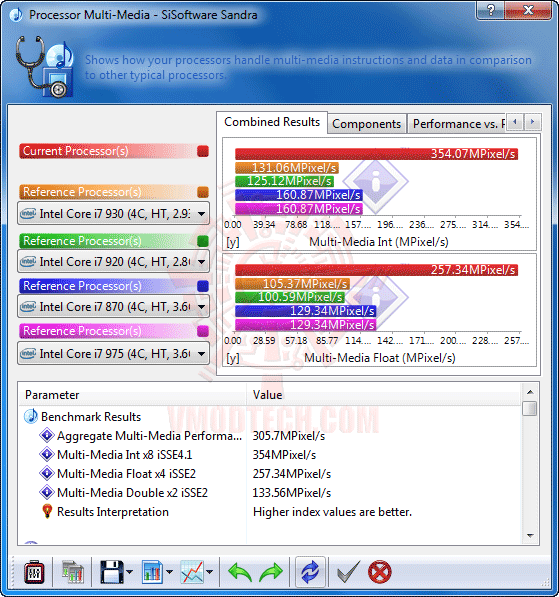

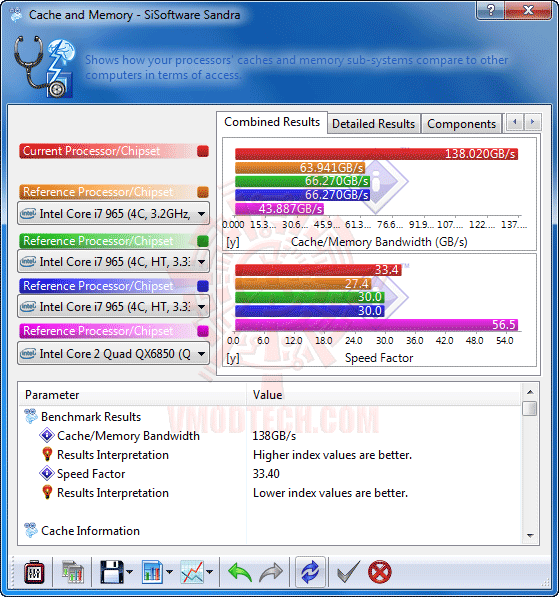

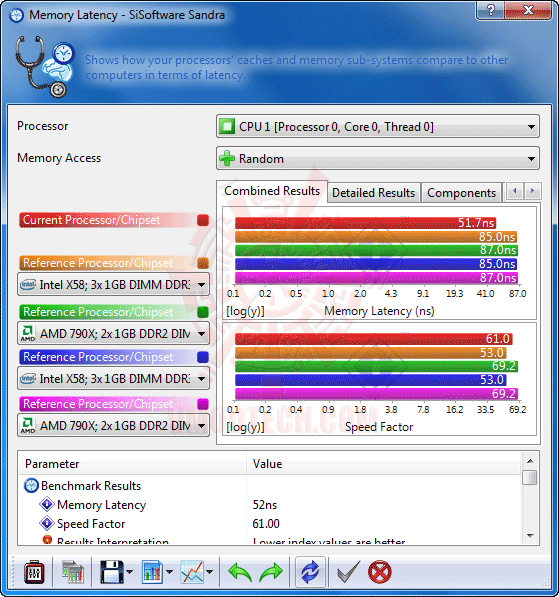

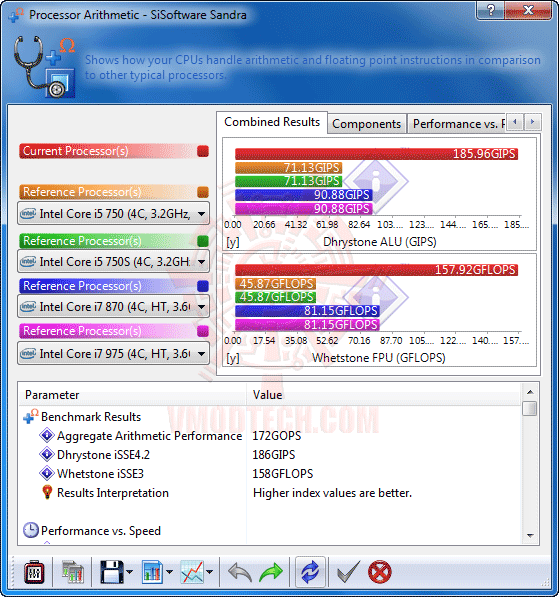

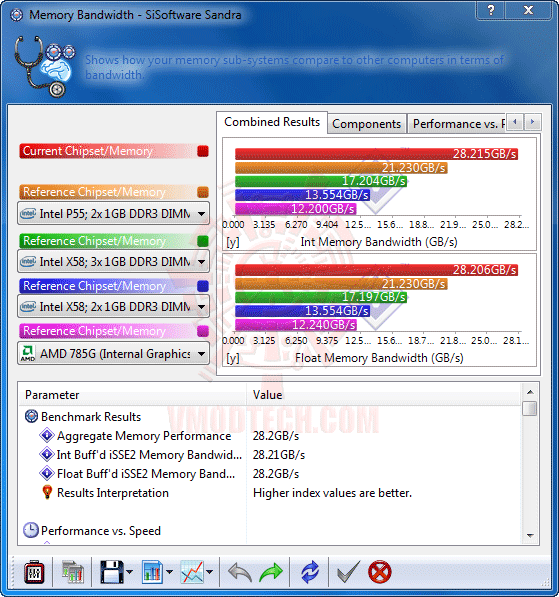

Sisoft Sandra 2010

s1 ASUS RAMPAGE III EXTREME Motherboard Review

s2 ASUS RAMPAGE III EXTREME Motherboard Review

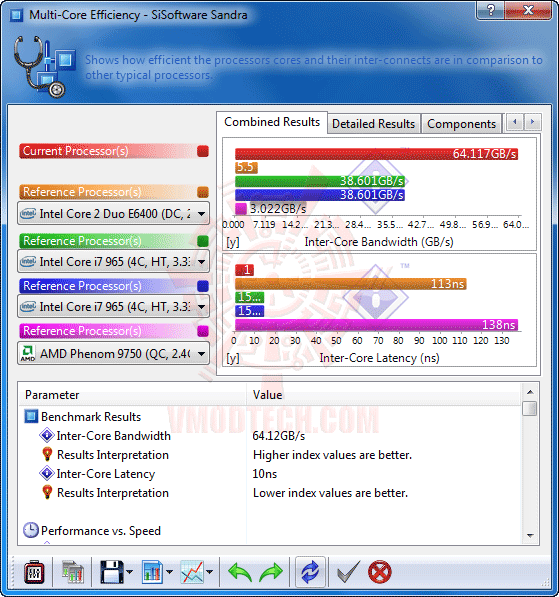

s3 ASUS RAMPAGE III EXTREME Motherboard Review

s4 ASUS RAMPAGE III EXTREME Motherboard Review

s5 ASUS RAMPAGE III EXTREME Motherboard Review

s6 ASUS RAMPAGE III EXTREME Motherboard Review

แรงทิ้งห่างเช่นกันครับสำหรับ Sisoft

————————————————–

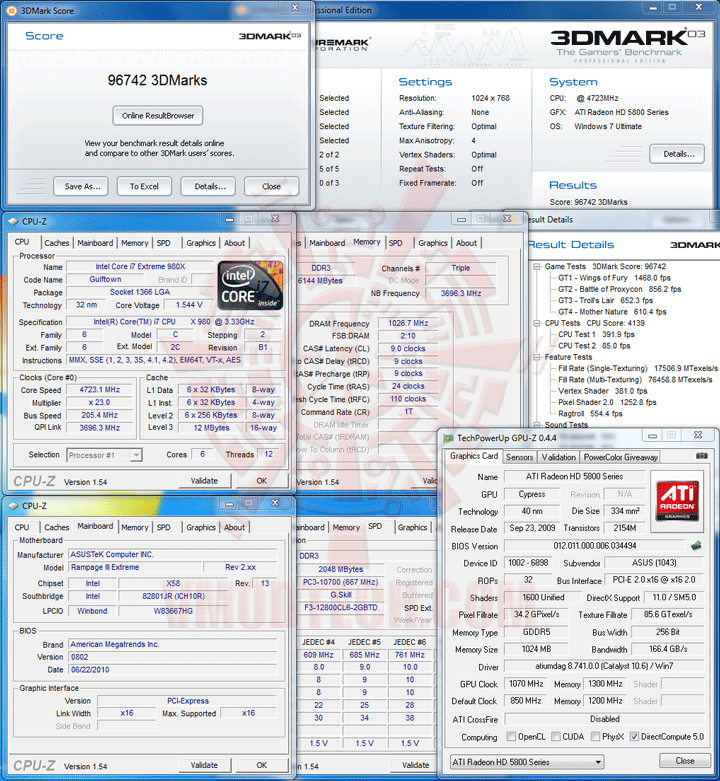

3DMark 03

03 ASUS RAMPAGE III EXTREME Motherboard Review

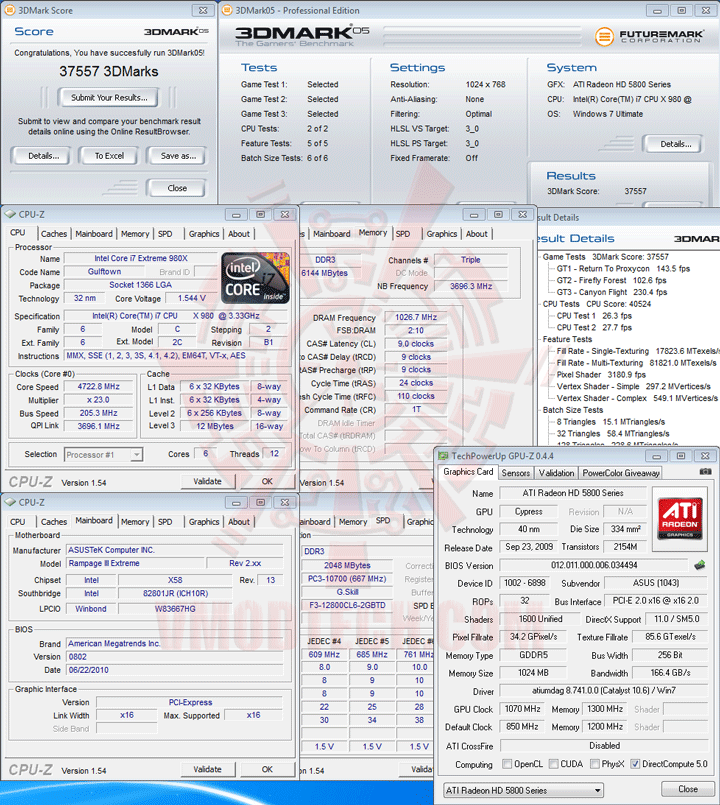

3DMark 05

05 ASUS RAMPAGE III EXTREME Motherboard Review

3DMark 06

06 ASUS RAMPAGE III EXTREME Motherboard Review

3DMark Vantage

07 ASUS RAMPAGE III EXTREME Motherboard Review

HD 5870 แค่ตัวเดียวก็แรงได้ครับ ฮ่า ฮ่า

————————————————–

Extreme Tweaker in BIOS SETUP

dsc 0080 ASUS RAMPAGE III EXTREME Motherboard Review

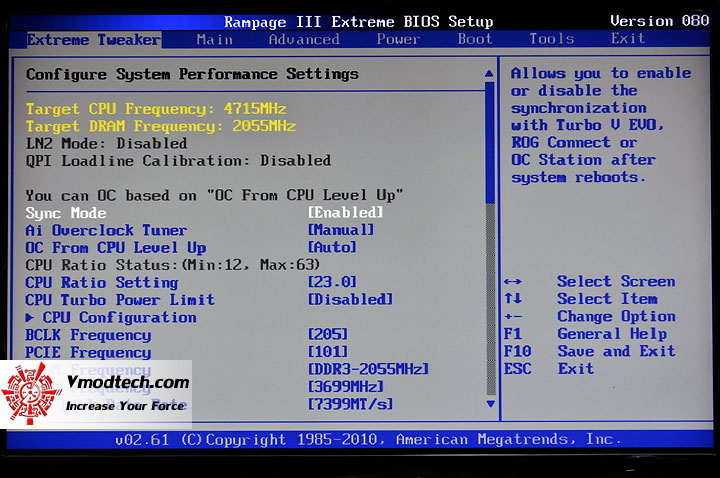

มาดูในส่วนของการปรับแต่งโอเวอร์คล็อคของบอร์ดตัวนี้กันบ้าง เข้าไปที่หน้าแรก Extreme Tweaker กันเลยครับ

dsc 0084 ASUS RAMPAGE III EXTREME Motherboard Review

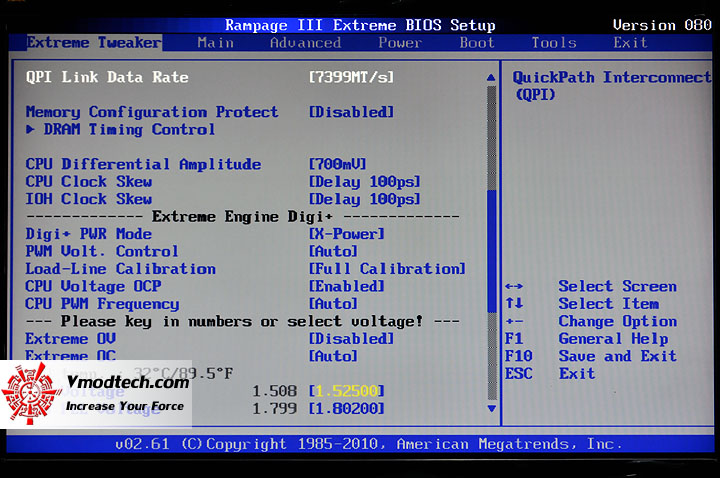

ทั้งหมดที่เห็นนี้ คือค่าที่ผมปรับแต่งใช้งานในบทความนี้นะครับ

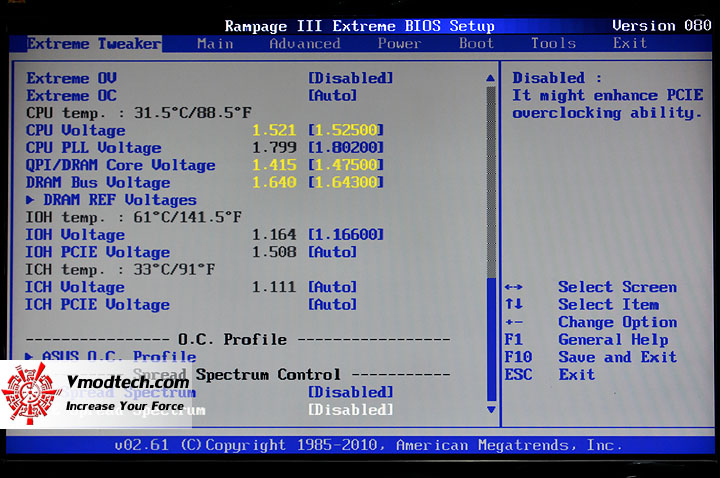

dsc 0090 ASUS RAMPAGE III EXTREME Motherboard Review

ปรับแต่งกันไปตามภาพครับ มีผลบ้าง ไม่มีผลบ้าง แต่ผมก็ปรับกันตามภาพนะครับ

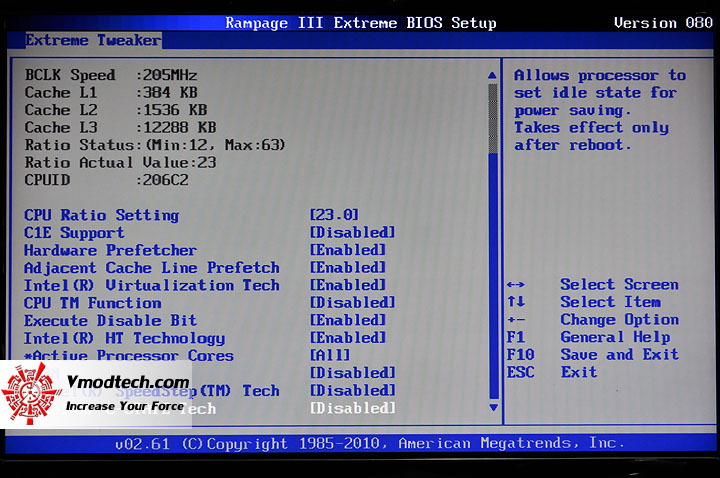

dsc 0096 ASUS RAMPAGE III EXTREME Motherboard Review

CPU Configulation ผมก็ปรับกันไปตามภาพที่เห็นนะครับ

dsc 0102 ASUS RAMPAGE III EXTREME Motherboard Review

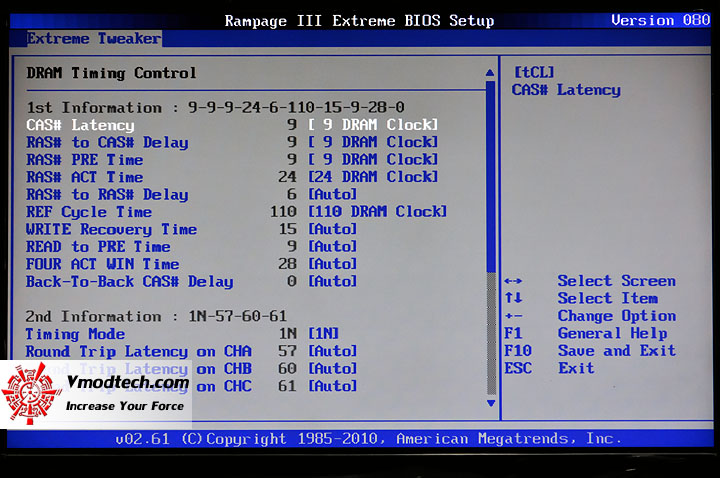

มาดูในส่วนการปรับแต่ง DRAM Timing Control กันบ้าง จัดไปง่ายๆตามภาพเลยครับ

————————————————–

Conclusion

dsc 0190 ASUS RAMPAGE III EXTREME Motherboard Review

ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงกันไปสมควรกับขนาดเลยครับสำหรับเมนบอร์ด ASUS RAMPAGE III EXTREME ตัวนี้ ที่ความเร็ว 4,723MHz QPI 3,696MHz BClk 205MHz UncoreClk 3,696MHz DDR3-2053 9-9-9-24-1T ก็สามารถผ่านฉลุยทุกการทดสอบและทุกหัวข้อที่โหดๆ หรือแม้แต่ LinX 20Loops ,OCCT และ Prime95 ก็ยังไม่หวั่น กับราคาขายที่ประมาณ 13,XXXบาท ก็ถือว่าธรรมดาไม่แพงและไม่ถูกแล้วครับ สำหรับมาเธอร์บอร์ดที่ใช้ชิป X58 รุ่นใหญ่สุดของแต่ละแบรนด์ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good ASUS RAMPAGE III EXTREME Motherboard Reviewvmod award innovation good ASUS RAMPAGE III EXTREME Motherboard Review

.

ขอขอบคุณ

ASUS

.

Special Thanks

พี่ Pegazus ที่เอื้อเฟื้อให้ยืมซีพียูสำหรับใช้ในการทดสอบนี้ครับ
