ASUS Rampage III GENE Micro-ATX Motherboard Review

/ บทความโดย: Venom-Crusher , 20/08/2010 07:10, 12,646 views / view in EnglishEN
«»
Share

rampageiiigene 1 ASUS Rampage III GENE Micro ATX Motherboard Review

สวัสดีวันศุกร์สุดสัปดาห์ครับ สำหรับในวันนี้ก็พบกับผม Venom-Crusher กันอีกครั้ง ซึ่งในวันนี้ผมก็มีมาเธอร์บอร์ดรุ่นประหยัดเนื้อที่แต่ไม่ประหยัดความแรงจากทาง ASUS มานำเสนอรีวิวให้ได้ชมกันก่อนใคร โดยมาเธอร์บอร์ดรุ่นนี้จะมากันในชื่อรุ่น Rampage III GENE ซึ่งแน่นอนว่ามากันในชื่อนี้ก็ต้องอยู่กันในตระกูลแรงสุดของทาง ASUS อย่าง REPUBLIC OF GAMERS (R.O.G.) กันอย่างแน่นอน เล็กกันแบบนี้จะแรงสมกับอยู่ในตระกูลนี้หรือไม่ คำตอบอยู่ในบทความนี้ครับ แต่ก่อนอื่นเราไปชมสเป็คต่างๆของตัวมาเธอร์บอร์ดตัวนี้กันก่อนนะครับ

.

Specifications

CPU Intel® Socket 1366 Core™ i7 Processor Extreme Edition/Core™ i7 Processor
Support Intel® Turbo Boost Technology
* Refer to www.asus.com for Intel CPU support list
Chipset Intel® X58 / ICH10R
System Bus Up to 6400 MT/s with QuickPath Interconnection
Memory 6 x DIMM, Max. 24 GB, DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1800(O.C.)/1600/1333/1066 Non-ECC,Un-buffered Memory
Triple channel memory architecture
Supports Intel® Extreme Memory Profile (XMP)
*Hyper DIMM support is subject to the physical characteristics of individual CPUs.
*Refer to www.asus.com or this user manual for the Memory QVL (Qualified Vendors Lidts).
Expansion Slots 2 x PCIe 2.0 x16 (dual x16 mode)
1 x PCIe x4
1 x PCI 2.2
Multi-GPU Support Support NVIDIA SLI™ / ATI CrossFireX™ Technology
Storage Intel ICH10R controller
6 xSATA 3.0 Gb/s ports (gray)
Intel Matrix Storage Technology Support RAID 0,1,5,10
Marvell® 9128 PCIe SATA6Gb/s controller
2 xSATA 6.0 Gb/s ports (red)
LAN Intel® Gigabit LAN
Audio SupremeFX X-Fi 2 Built-in
- 8-channel High Definition Audio CODEC
- EAX® Advanced™ HD 5.0
- THX TrueStudio PC
- X-Fi® Xtreme Fidelity™
- Creative ALchemy
- Supports Blu-ray audio layer content protection
- Supports Jack-detection, Multi-streaming, Front Panel Jack-retasking
- Supports 1 x Optical S/PDIF out port at back panel
IEEE 1394 2 x 1394a port(s) (1 port at back panel, 1 port at midboard)
USB NEC® USB 3.0 controller
- 2 x USB 3.0/2.0 ports (at back panel)
Intel® ICH10R Southbridge
- 11 x USB 2.0/1.1 ports (4 ports at midboard; 6 ports at back panel,1 reserved for ROG Connect)
ASUS Unique Features Power Design:
- 8-phase CPU power
- 2-phase QPI/DRAM power
- 2-phase NB power
ROG Connect
ProbeIt
iROG
GameFirst
CPU Level Up
MemOK!
Extreme Tweaker
Q-Fan Plus (without thermal sensor cables)
Loadline Calibration
Intelligent Overclocking Tools:
- ASUS TurboV EVO
- O.C Profile
Overclocking Protection:
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS MyLogo3
ASUS Fan Xpert
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ASUS Q-Connector
ASUS Q-Slot
ASUS Q-DIMM
Back Panel I/O Ports 1 x PS/2 Keyboard
1 x S/PDIF Out (Optical)
1 x IEEE 1394a
1 x LAN(RJ45) port
8 -Channel Audio I/O
1 x Clr CMOS switch
1 x ROG Connect On/Off switch
2 x USB 3.0/2.0 ports (Blue)
7 x USB 2.0/1.1 ports (1 port also for ROG Connect)
Internal I/O Connectors 2 x USB 2.0 connectors support additional 4 USB 2.0 ports
8 x SATA connectors: 2 x SATA 6G connectors (Red); 6 x standard SATA connectors (Gray)
5 x Fan connectors: 1 x CPU / 1 x PWR / 2 x Chassis / 1 x Optional
8 x ProbeIt Measurement Points
1 x Go Button
1 x Thermal sensor connector
1 x IEEE1394a connector
1 x SPDIF_Out Connector
1 x 24-pin ATX Power connector
1 x 8-pin ATX 12V Power connectors
1 x En/Dis-able Clr CMOS header
1 x En/Dis-able QPI_LL header
1 x START (Power On) button
1 x RESET button
1 x Front panel audio connector
1 x System panel connector
BIOS 16 Mb Flash ROM PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WOL by PME,WOR by PME,PXE
Accessories 1 x ROG Connect cable
1 x SLI Cable
1 x 2 in 1 ASUS Q-Connector Kit
3 x 2-in-1 SATA signal cables
1 x 2-in-1 SATA 6G cables
1 x I/O Shield
1 x Cable Ties Pack
1 x 12-in-1 ROG Cable Label
1 x ROG theme label
1 x User’s Manual
Support Disc Support DVD:
- Drivers and Applications
Sound Blaster X-Fi MB2 Utility
Kaspersky Anti-Virus
ROG GameFirst Utility
ASUS AI Suite II
ASUS PC Probe II
ASUS Update
Form Factor uATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

.

More informations >>Click<<

เมื่อชมสเป็คกันครบถ้วนแล้ว ก็ไปดูหน้าตามาเธอร์บอร์ดตัวนี้ พร้อมๆกันที่หน้าถัดๆไปเลยดีกว่าครับ

————————————————–

Package & Bundle

dsc 0012 ASUS Rampage III GENE Micro ATX Motherboard Review

หน้าตาตัวกล่องด้านหน้า โทนสีแดงเลือดหมูที่คุ้นเคย

dsc 0017 ASUS Rampage III GENE Micro ATX Motherboard Review

แต่คราวนี้มาแปลกกันเล็กน้อย ที่ฝาเปิดกล่องมี 2ชั้น ที่ทำแบบนี้ก็เนื่องจากว่ากล่องมีขนาดเล็กเกินไป จนไม่มีเนื้อที่พอที่จะบรรยายสรรพคุณต่างๆของมาเธอร์บอร์ดตัวนี้ได้หมด ก็เลยต้องเบิ้ลฝากล่องนี้เป็น 2ชั้นนั่นเองครับ

dsc 0113 ASUS Rampage III GENE Micro ATX Motherboard Review

ด้านหลังกล่องก็โทนสีแดงเลือดหมูเช่นกัน พร้อมบรรยายสเป็คต่างๆของตัวบอร์ดกันต่อ

dsc 0021 ASUS Rampage III GENE Micro ATX Motherboard Review

อุปกรณ์ต่างๆที่ Bundle มาในกล่อง มากันเยอะพอสมควรเลยครับ

Motherboard Appearance

dsc 0084 ASUS Rampage III GENE Micro ATX Motherboard Review

หน้าตาของตัวมาเธอร์บอร์ด โทนสีดำ-แดง-ขาวครีม ยังคงถูกนำมาใช้กันอยู่เช่นเดิมครับ

dsc 0025 ASUS Rampage III GENE Micro ATX Motherboard Review

หมุนให้ชมกันอีกมุม สวยงามทุกมุมมองเลยครับ

dsc 0086 ASUS Rampage III GENE Micro ATX Motherboard Review

ตัวเล็ก สวย รูปร่างดี น่าจะถูกใจหลายๆท่านนะครับ

dsc 0097 ASUS Rampage III GENE Micro ATX Motherboard Review

แถมมุมมองตรงๆให้อีกภาพครับdsc 0082 ASUS Rampage III GENE Micro ATX Motherboard Review

พลิกชมหลังบอร์ดกันบ้าง น้ำตาลล้วนครับ

————————————————–

dsc 0031 ASUS Rampage III GENE Micro ATX Motherboard Review

มาชมภาคจ่ายไฟของบอร์ดกันชัดๆครับ 8-phase CPU power , 2-phase QPI/DRAM power และ 2-phase NB power

dsc 0070 ASUS Rampage III GENE Micro ATX Motherboard Review

หมุนชมกันอีกมุมมอง ขนาดการจัดวาง Layout ต่างๆของบอร์ดบริเวณนี้ สวยงามลงตัวดีครับ

dsc 0030 ASUS Rampage III GENE Micro ATX Motherboard Review

ซิงค์ของภาคจ่ายไฟ สวยงามเรียบร้อยดีครับ

dsc 0073 ASUS Rampage III GENE Micro ATX Motherboard Review

ช่องเสียบไฟเลี้ยง CPU 12V แบบ 8พิน เหมือนกับมาเธอร์บอร์ดรุ่นใหญ่เลยครับ

dsc 0029 ASUS Rampage III GENE Micro ATX Motherboard Review

มาดูซิงค์ของชิป X58 กันชัดๆ นอกจากแผ่นโลโก้ที่ปิดด้านหน้าแล้ว ตัวซิงค์ดูเหมือนจะถูกพ่นฉาบด้วยเซรามิคสำหรับดูดความร้อน แบบเดียวกันกับมาเธอร์บอร์ด SABERTOOTH 55i เลยครับ

dsc 0060 ASUS Rampage III GENE Micro ATX Motherboard Review

ตัวซิงค์จะมาแนวเฉียงๆเอียงๆ ดูดีมีศิลปะไปอีกแบบครับ

dsc 0043 ASUS Rampage III GENE Micro ATX Motherboard Review

ซิงค์สำหรับชิป ICH10R ขนาดเล็กแต่ก็ยังคงความสวยงาม พร้อมพ่นเคลือบด้วยเซรามิคสีดำเช่นเดียวกันครับ

————————————————–

dsc 0027 ASUS Rampage III GENE Micro ATX Motherboard Review

มาดูส่วนท้ายบอร์ดกันต่อครับว่ามีอะไรบ้าง ช่องทางต่อไปยัง Front Panel และ Back Panel มากันเพียบเช่นเคย และยังมาพร้อมกับปุ่ม Power , Reset และ Clear CMOS กันแบบครบๆ ส่วนสลอต PCI-e X16 ที่มากัน 2สลอต จะ Supported SLI & CrossfireX โดยจะทำงานที่ X16 ทั้งคู่ แม้ขณะทำงานแบบ SLI หรือ CrossfireX ตามด้วยบนสุดกับช่อง PCI-e X4 1สลอต ที่เป็นแบบท้ายสลอตเปิด ทำให้ใส่การ์ดที่เป็น PCI-e X16 ได้ด้วย แต่จะทำงานเพียงแค่ X4 เท่านั้น และสุดท้าย PCI 32-bit 1สลอต ครบเซตครับ

dsc 0056 ASUS Rampage III GENE Micro ATX Motherboard Review

หน้าตาตัวปุ่ม Power , Reset และ Clear CMOS ชัดๆครับ

dsc 0048 ASUS Rampage III GENE Micro ATX Motherboard Review

Sound on Board จะเป็นของ X-FI 2 Supreme FX เสียงดีกันไปฟรีๆเลยครับ

dsc 0064 ASUS Rampage III GENE Micro ATX Motherboard Review

SATA2 6Ports , SATA3 2Ports มากันเพียบอย่างกับบอร์ดรุ่นใหญ่เลยครับ

dsc 0037 ASUS Rampage III GENE Micro ATX Motherboard Review

ถึงบอร์ดจะตัวเล็ก แต่สลอตแรมก็จะยังคงมากันแบบ Triple Channel 6สลอตกันเช่นเคยครับ

dsc 0071 ASUS Rampage III GENE Micro ATX Motherboard Review

หมุนอีกมุมมองจะสังเกตเห็นว่ามีจุดวัดไฟเลี้ยงแบบใช้มิเตอร์จิ้มวัด ที่ข้างๆหัวต่อไฟ ATX 24Pins ด้วยนะครับ Extreme กันจริงๆ

dsc 0040 ASUS Rampage III GENE Micro ATX Motherboard Review

BATTERY ของบอร์ดตัวนี้ จะใส่แนวตั้งฉากกับตัวบอร์ดนะครับ สงสัยทำเพื่อประหยัดเนื้อที่

dsc 0075 ASUS Rampage III GENE Micro ATX Motherboard Review

บอร์ดตัวนี้จะใช้ชิปจาก NEC เพื่อควบคุมการทำงานของช่อง USB 3.0 นะครับ

dsc 0090 ASUS Rampage III GENE Micro ATX Motherboard Review

Back Panel ด้านหลังมากันครบๆทุกการเชื่อมต่อ พร้อมช่อง USB 3.0 สีฟ้าอีก 2ช่องทาง และปุ่ม ROG Connect สำหรับเชื่อมต่อกับ Notebook เพื่อปรับแต่ง Overclock กันแบบรถแข่งเลยครับ

————————————————–

Test Setup

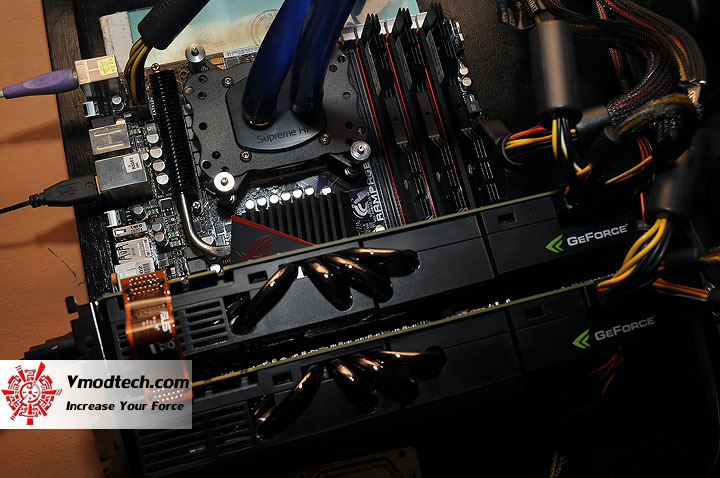

dsc 0009 ASUS Rampage III GENE Micro ATX Motherboard Review

.SYSTEMS
.CPU ..Intel Core i7 920
.Motherboard ..ASUS Rampage III GENE
.Memory ..G.Skill Trident PC12800 CL6D-6GBTD 2GB*3 Triple Channel
.Graphic Card ..MSI GTX 480 & GALAXY GTX 480 SLI @ 850/1,700/4,000MHz
.Harddisk ..WD1002FAEX 1TB SATA3
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..Antec TPQ-1200 OC Version 1200W
.Operation System ..Windows 7 Ultimate 32-bit

เพื่อไม่ให้เป็นการเสียเวลา เริ่มทำการทดสอบกันในแบบโอเวอร์คล็อคล้วนๆ ตามแนวถนัดของผมกันเลยดีกว่าครับ

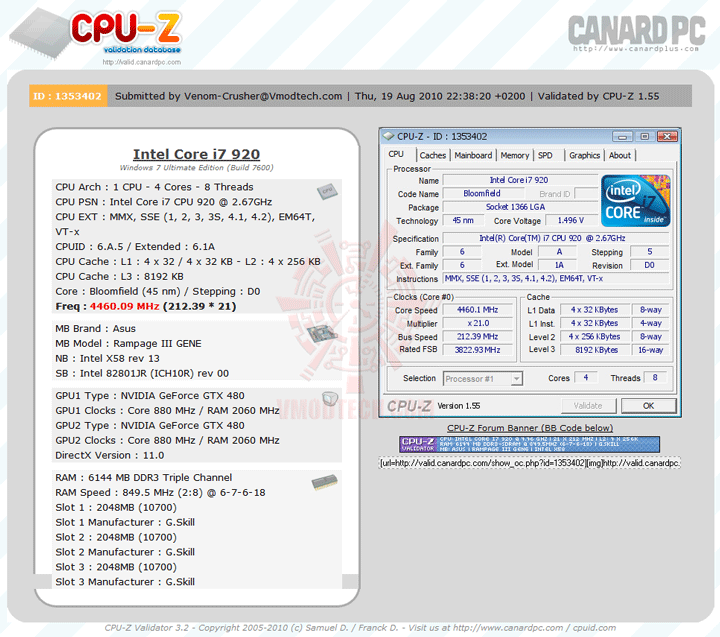

CPU-Z Validation

vali ASUS Rampage III GENE Micro ATX Motherboard Review

(Click Picture to Validation Link)

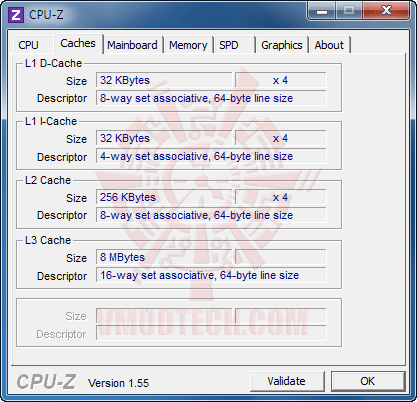

CPU-Z Detail

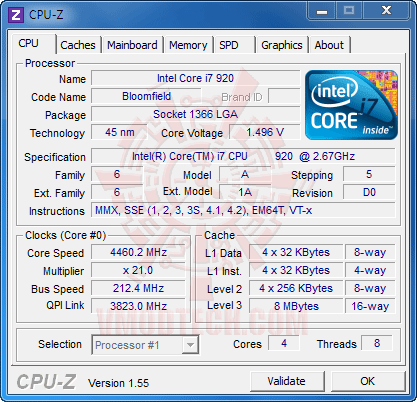

c1 ASUS Rampage III GENE Micro ATX Motherboard Review

c2 ASUS Rampage III GENE Micro ATX Motherboard Review

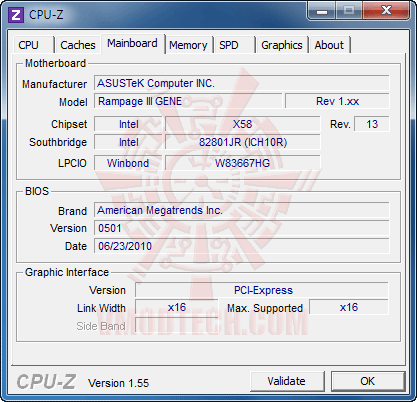

c3 ASUS Rampage III GENE Micro ATX Motherboard Review

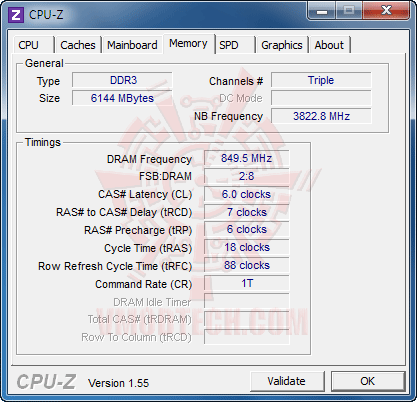

c4 ASUS Rampage III GENE Micro ATX Motherboard Review

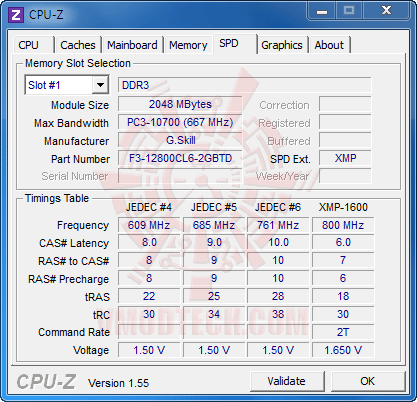

c5 ASUS Rampage III GENE Micro ATX Motherboard Review

c6 ASUS Rampage III GENE Micro ATX Motherboard Review

กับ CPU Core i7 920 ตัวเดิมของผม บอร์ดเล็กๆกลับทำได้เกินหน้าบอร์ดรุ่นใหญ่ที่เคยเล่นๆมาไปเล็กน้อยเลยนะเนี่ย

GPU-Z Detail

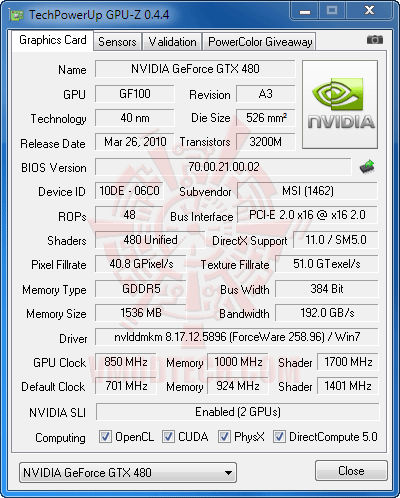

c7 ASUS Rampage III GENE Micro ATX Motherboard Review

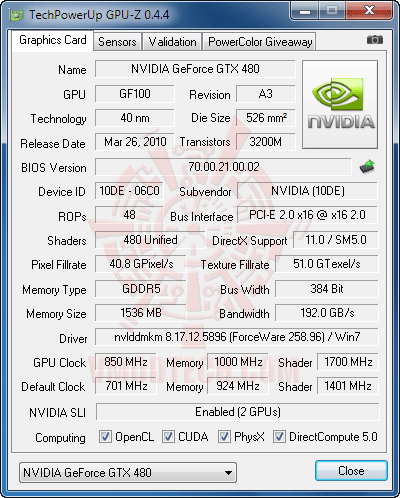

c8 ASUS Rampage III GENE Micro ATX Motherboard Review

GTX 480 SLI ปิดบอร์ดซะเกือบมิดเลยครับงานนี้

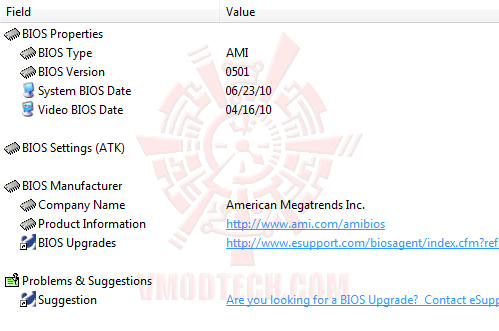

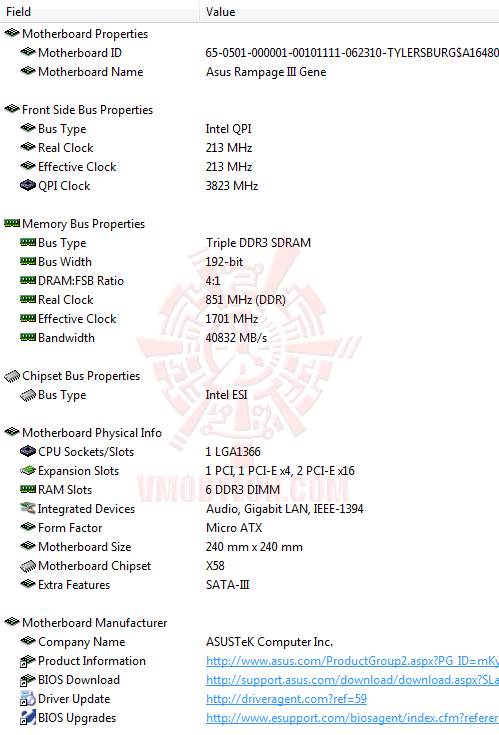

EVEREST Detail

ed1 ASUS Rampage III GENE Micro ATX Motherboard Review

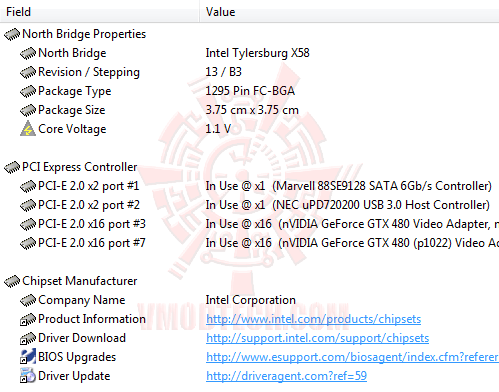

ed2 ASUS Rampage III GENE Micro ATX Motherboard Review

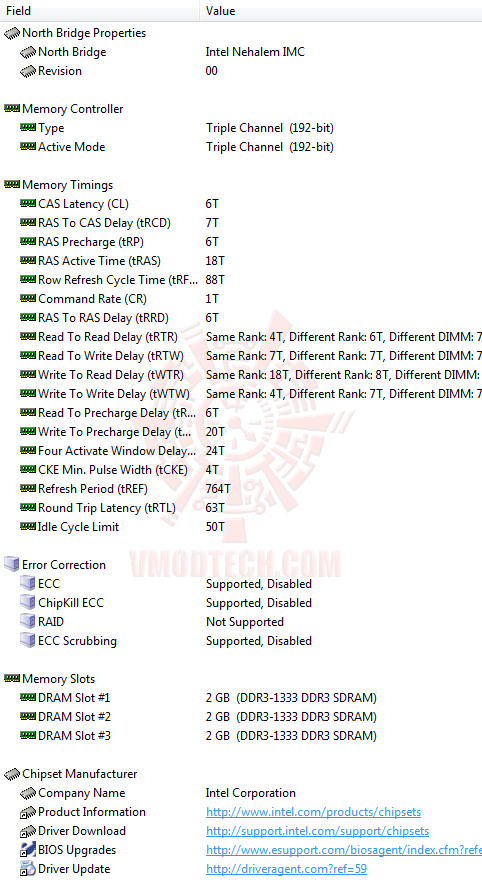

ed3 ASUS Rampage III GENE Micro ATX Motherboard Review

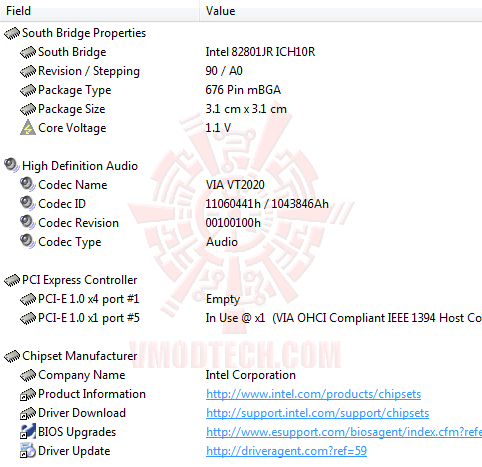

ed4 ASUS Rampage III GENE Micro ATX Motherboard Review

ed5 ASUS Rampage III GENE Micro ATX Motherboard Review

แล้วก็ไปลุยทดสอบที่ความเร็ว 4,460MHz QPI 3,823MHz BClk 212.4MHz UncoreClk 3,823MHz DDR3-1699 6-7-6-18-1T กันดูเลยครับว่าอะไรจะผ่านบ้าง

————————————————–

LinX 0.6.4 Problem size 15500 Memory used 1846MB (All of 32-bit OS) 20Loops

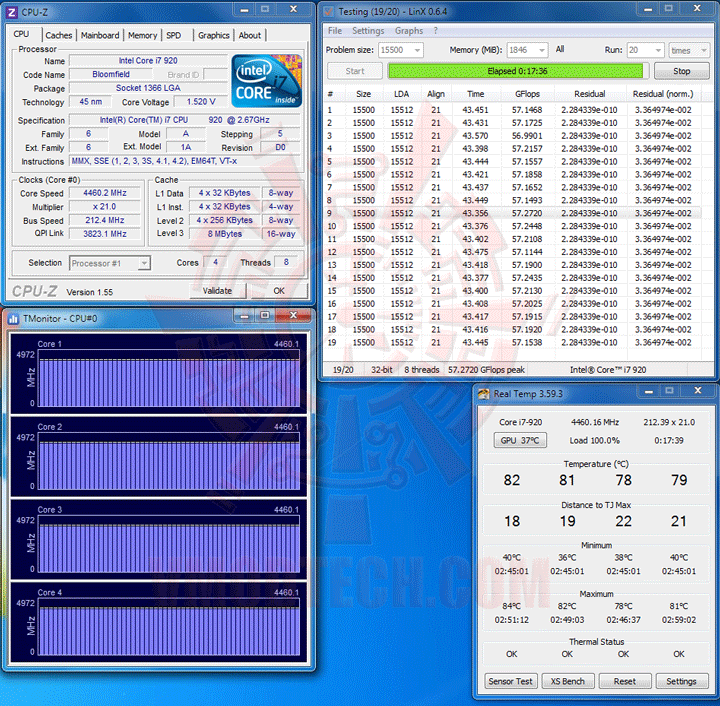

linx 1 ASUS Rampage III GENE Micro ATX Motherboard Review

ความเร็วไม่มีตก แม้จะใช้ตัวคูณ 21 ที่เป็น Turbo Mode ล็อคตัวคูณกันอยู่แน่นอนครับสำหรับบอร์ดนี้

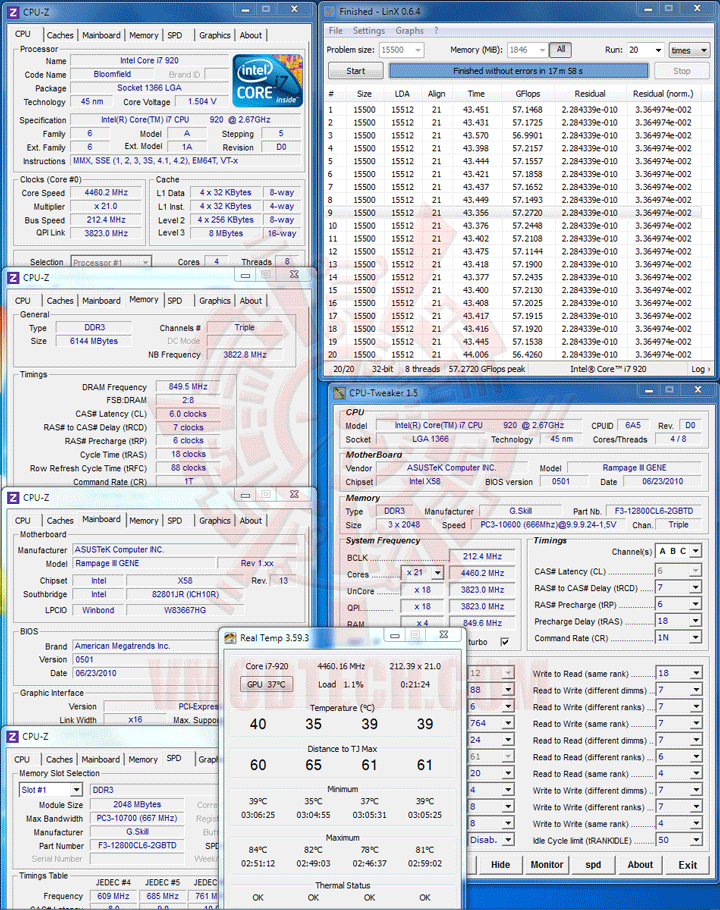

linx 2 ASUS Rampage III GENE Micro ATX Motherboard Review

จัดกันไป 20Loops กันตามมาตรฐานนะครับ ผ่านสบายครับสำหรับ LinX

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

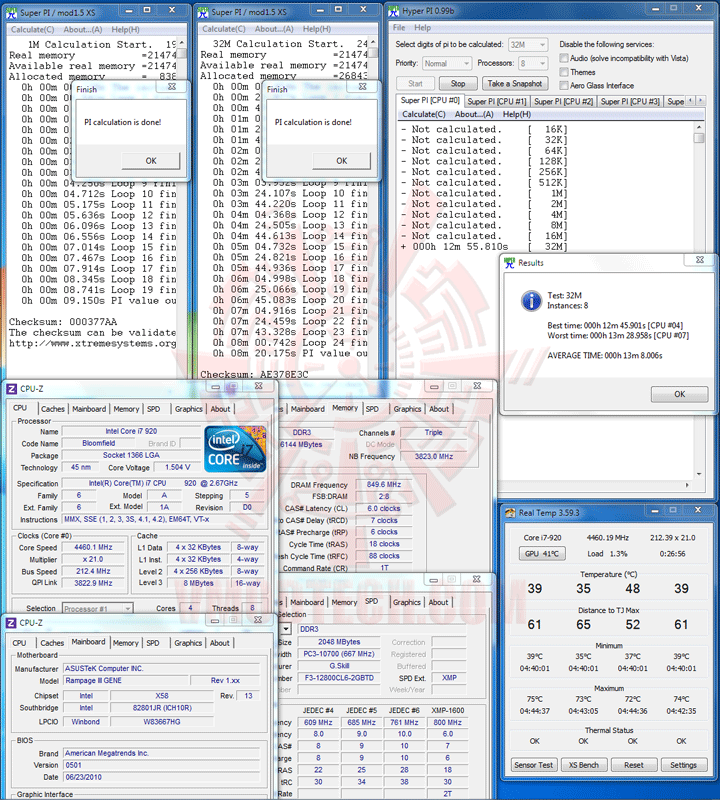

hpi 1 ASUS Rampage III GENE Micro ATX Motherboard Review

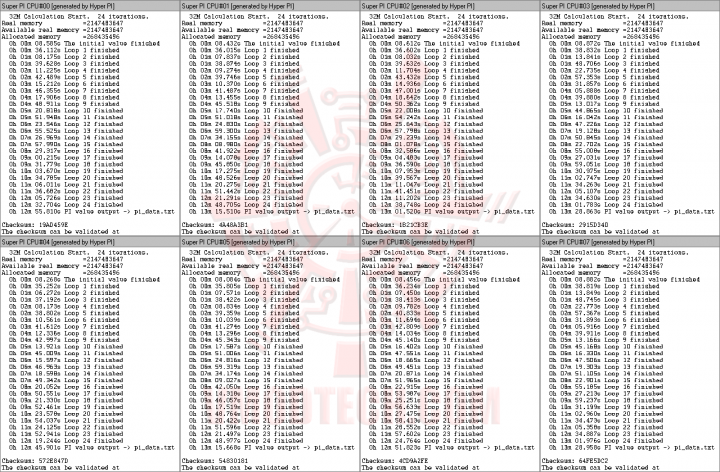

hpi 2 720x472 ASUS Rampage III GENE Micro ATX Motherboard Review

(Click ScreenShot to Enlarge)

ส่วนการทดสอบความเสถียรขั้นต่ำของเว็บไซต์เรา ด้วย SuperPI 32M 8Threads ก็ต้องผ่านกันแบบสบายๆครับที่ความเร็วนี้

————————————————–

WinRAR3.91 ,wPrime2.00 ,CPUMark99 & Fritz Chess

vv ASUS Rampage III GENE Micro ATX Motherboard Review

ผลเทสต์โดยรวมประสิทธิภาพที่ออกมาก็เป็นที่น่าพอใจกับความเร็วที่ทำได้เลยครับ

CINEBENCH R9.5

c95 ASUS Rampage III GENE Micro ATX Motherboard Review

CINEBENCH R10

c10 ASUS Rampage III GENE Micro ATX Motherboard Review

CINEBENCH R11.5

c115 1 ASUS Rampage III GENE Micro ATX Motherboard Review

c115 2 ASUS Rampage III GENE Micro ATX Motherboard Review

แรงทะลุครับ สำหรับ CineBench Series

PCMark 05

pcm05 ASUS Rampage III GENE Micro ATX Motherboard Review

.

————————————————–

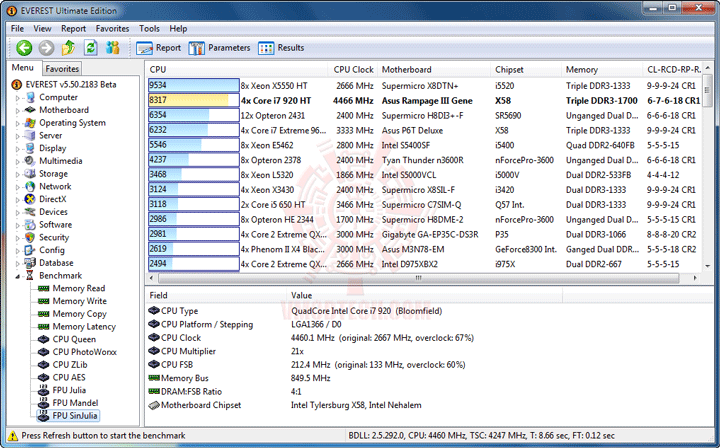

EVEREST Ultimate Edition

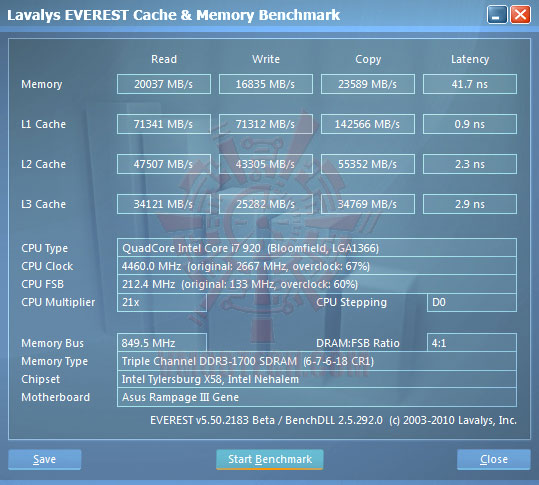

e1 ASUS Rampage III GENE Micro ATX Motherboard Review

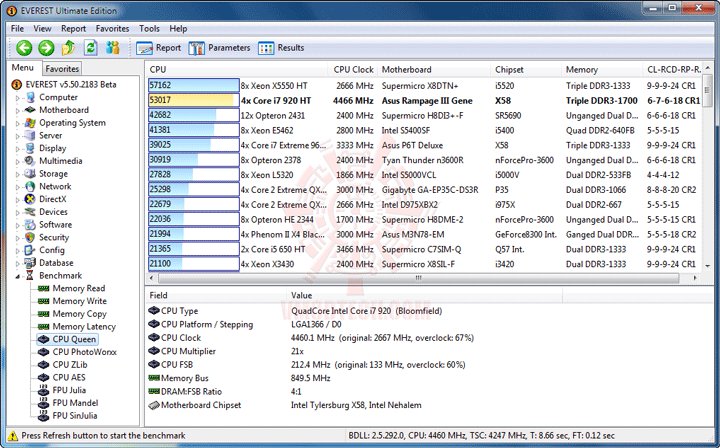

e2 ASUS Rampage III GENE Micro ATX Motherboard Review

e3 ASUS Rampage III GENE Micro ATX Motherboard Review

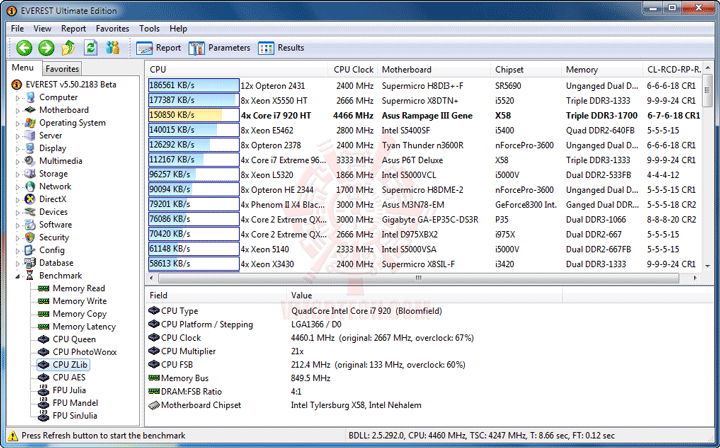

e4 ASUS Rampage III GENE Micro ATX Motherboard Review

e5 ASUS Rampage III GENE Micro ATX Motherboard Review

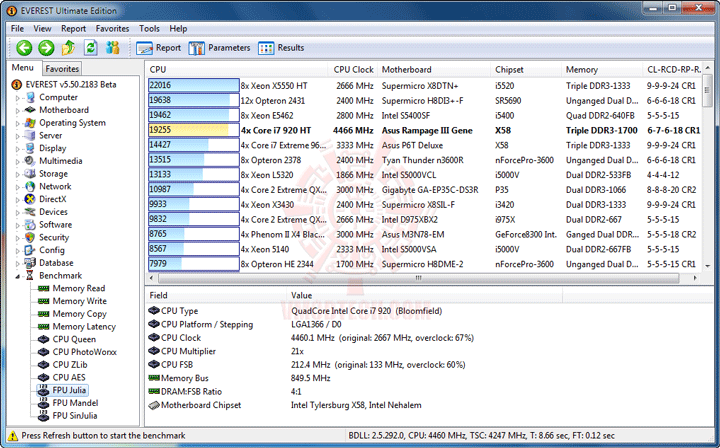

e6 ASUS Rampage III GENE Micro ATX Motherboard Review

e7 ASUS Rampage III GENE Micro ATX Motherboard Review

e8 ASUS Rampage III GENE Micro ATX Motherboard Review

แรงระดับแนวหน้าครับสำหรับ Everest

————————————————–

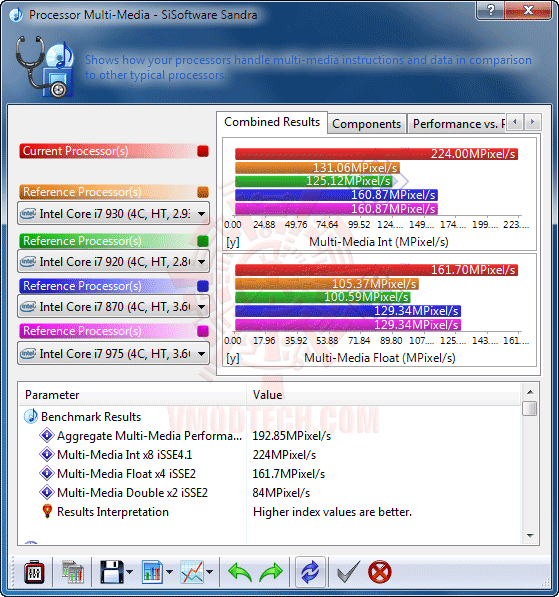

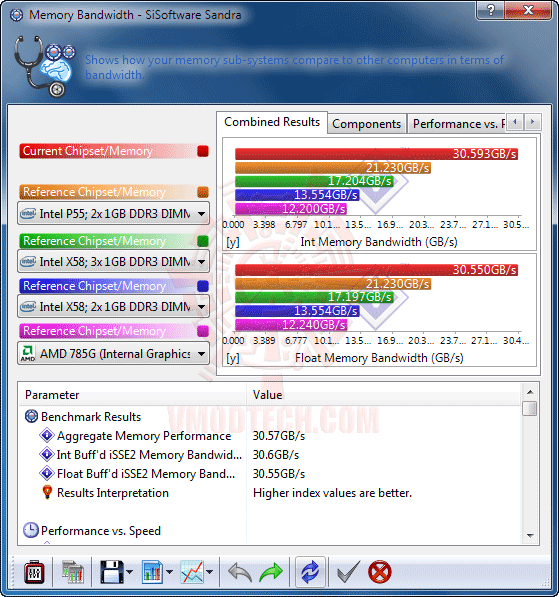

Sisoft Sandra 2010

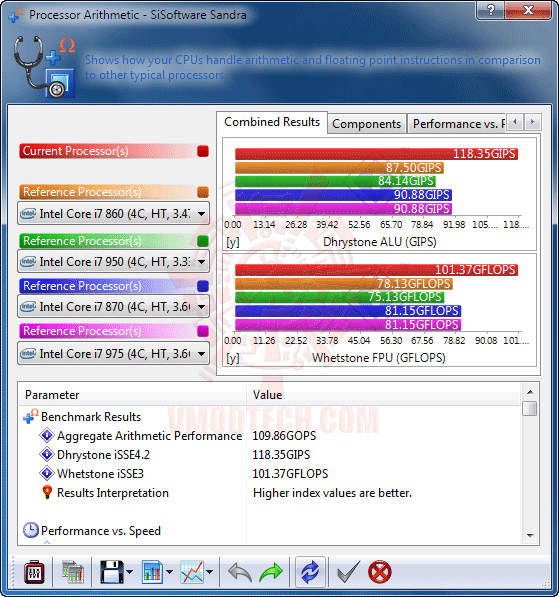

s1 ASUS Rampage III GENE Micro ATX Motherboard Review

s2 ASUS Rampage III GENE Micro ATX Motherboard Review

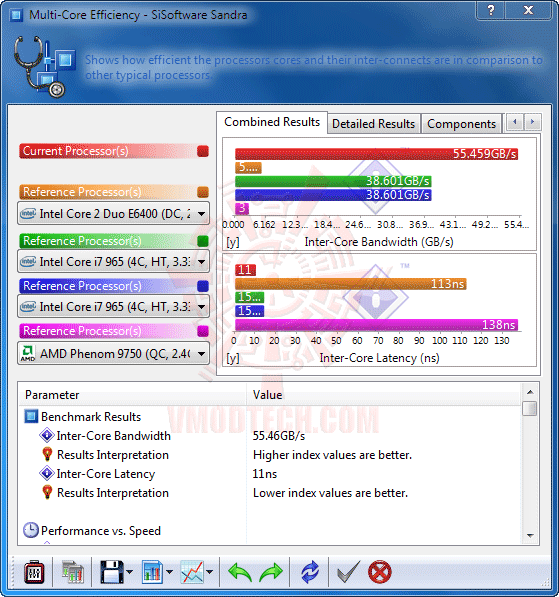

s3 ASUS Rampage III GENE Micro ATX Motherboard Review

s4 ASUS Rampage III GENE Micro ATX Motherboard Review

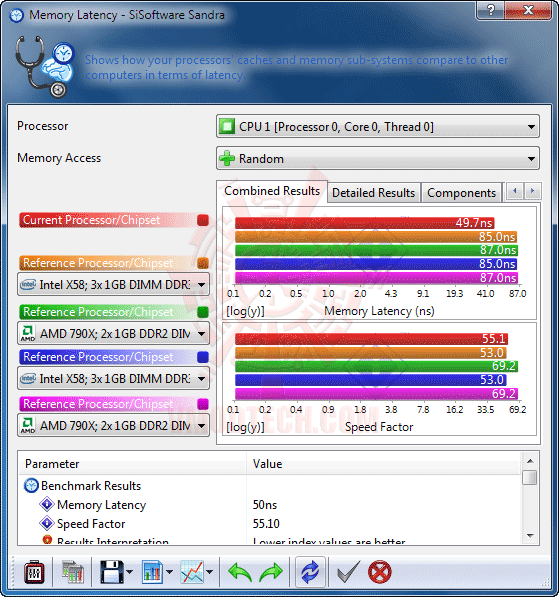

s5 ASUS Rampage III GENE Micro ATX Motherboard Review

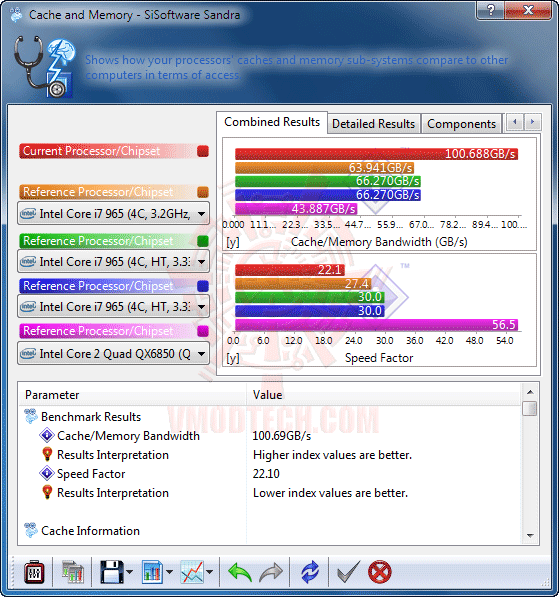

s6 ASUS Rampage III GENE Micro ATX Motherboard Review

แรงเช่นกันครับสำหรับ Sisoft

————————————————–

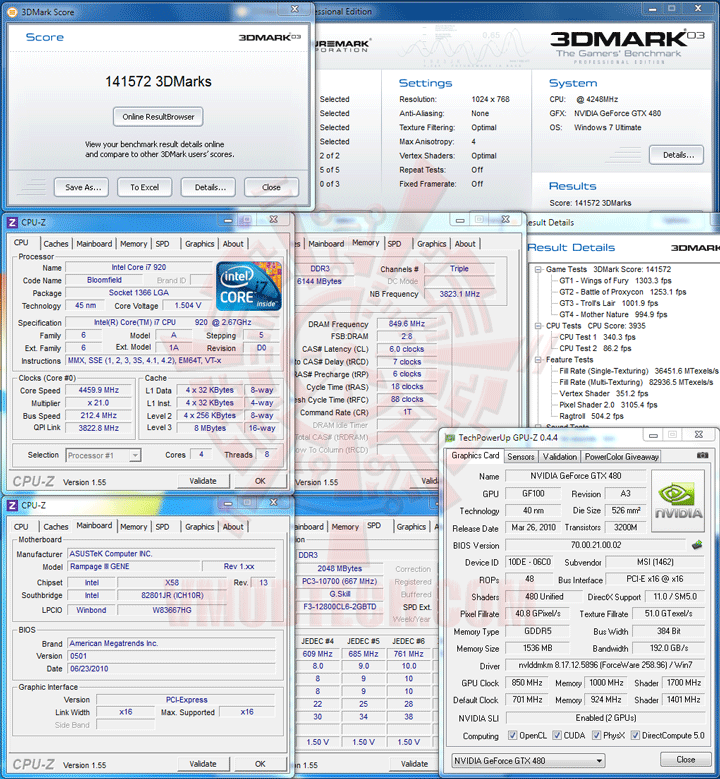

3DMark 03

03 ASUS Rampage III GENE Micro ATX Motherboard Review

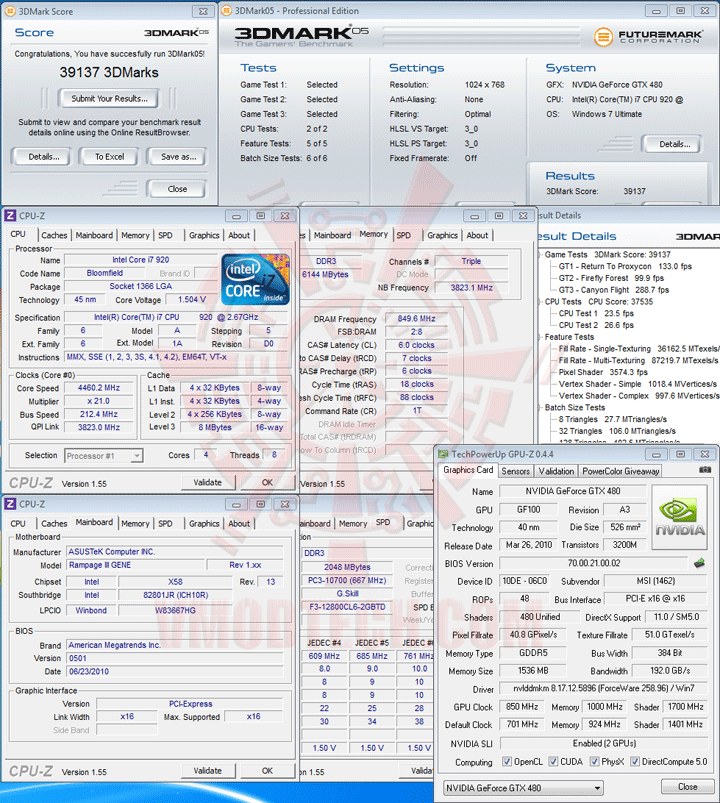

3DMark 05

05 ASUS Rampage III GENE Micro ATX Motherboard Review

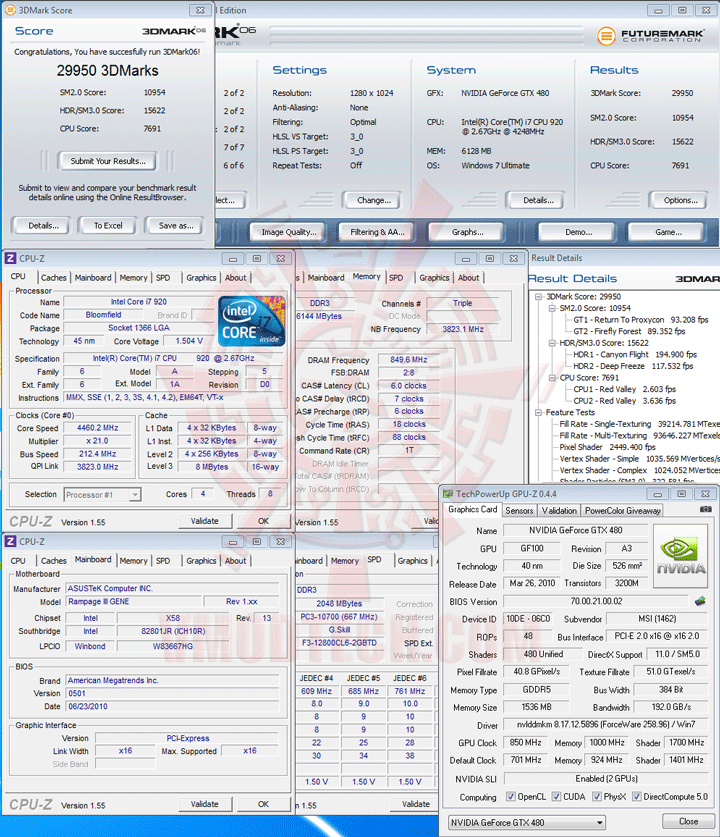

3DMark 06

3d06 ASUS Rampage III GENE Micro ATX Motherboard Review

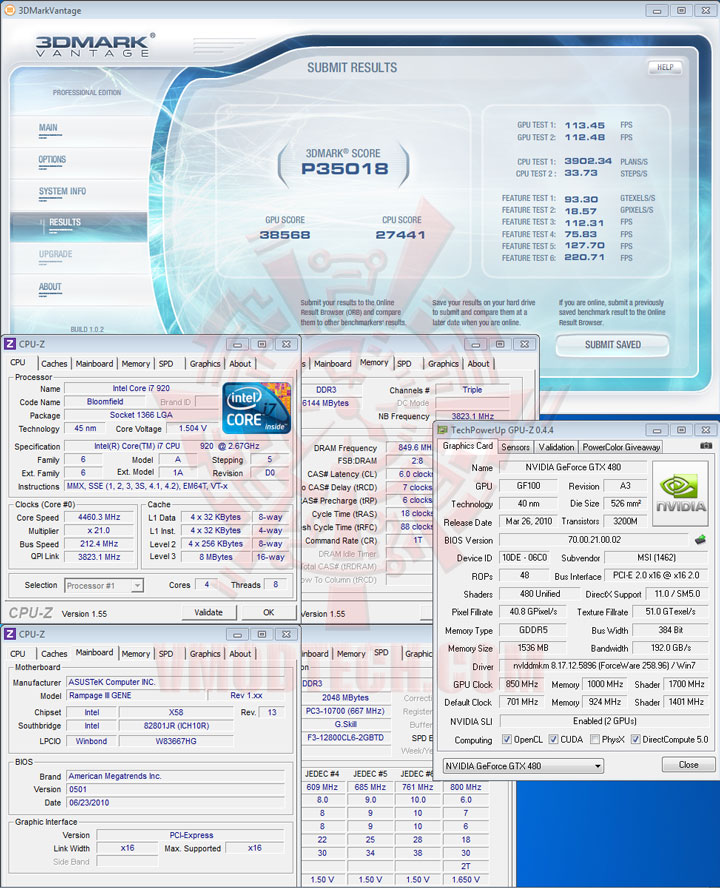

3DMark Vantage PhysX Disable

07np ASUS Rampage III GENE Micro ATX Motherboard Review

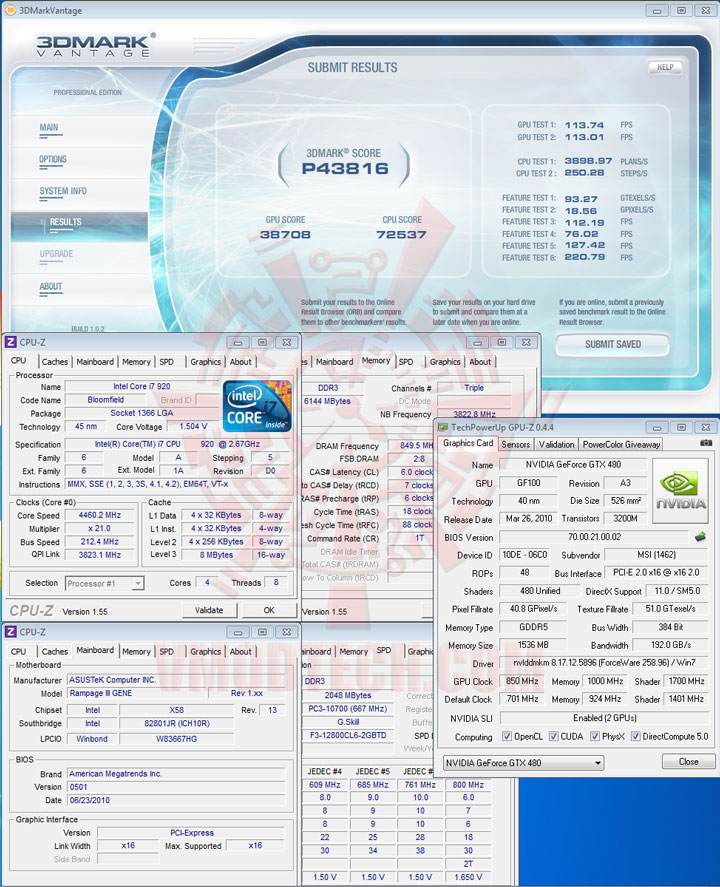

3DMark Vantage PhysX Enable

07p ASUS Rampage III GENE Micro ATX Motherboard Review

GTX 480 SLI แรงจริงๆครับ แต่ 3DMark05-06 ก็ตันที่ซีพียูกันไปอีกตามฟอร์ม

————————————————–

Conclusion

dsc 0092 ASUS Rampage III GENE Micro ATX Motherboard Review

ก็เดินทางมาถึงบทสรุปกันแล้วนะครับ ก็ถือว่าแรงกันไปเกินขนาดตัวเลยนะครับ สำหรับมาเธอร์บอร์ด ASUS Rampage III GENE ตัวนี้ ที่ความเร็ว 4,460MHz QPI 3,823MHz BClk 212.4MHz UncoreClk 3,823MHz DDR3-1699 6-7-6-18-1T ก็สามารถผ่านฉลุยทุกการทดสอบและทุกหัวข้อที่โหดๆ หรือแม้แต่ LinX 20Loops ก็ยังไม่หวั่น ใครสนใจอยากได้บอร์ดเล็กๆ แต่แรงๆ ก็รีบไปหาซื้อกันไวๆเลยนะครับ และสำหรับวันนี้ผมขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันอีกทีในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good ASUS Rampage III GENE Micro ATX Motherboard Reviewvmod award innovation good ASUS Rampage III GENE Micro ATX Motherboard Review

.

ขอขอบคุณ

ASUS

«ก่อนหน้า 1 2 3 4 5 6 7 8 9 10 11 แสดงทั้งหมด ถัดไป»

ร่วมแสดงความคิดเห็นหรือวิจารณ์ Click!!!
Bookmark บทความ : Zickr Kudd Duocore Techkr aJigg Oncake Lefthit Meetgamer Siamcollective TagToKnow Dunweb Digza
«»
