ASUS RAMPAGE IV BLACK EDITION Motherboard Review

, , / บทความโดย: Venom-Crusher , 17/02/2014 21:52, 24,791 views / view in EnglishEN
«»
Share

asus rampage iv black edition ASUS RAMPAGE IV BLACK EDITION Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA2011 รุ่นโคตรเทพที่ถูกออกแบบมาเพื่อกระชากพลังอันแท้จริงของซีพียู 22 nm ล่าสุดบนซ็อคเกตนี้อย่าง IVYBRIDGE-E ออกมาแบบสุดขีด ชนิดที่ว่าหามาเธอร์บอร์ดรุ่นอื่นๆมาทำแบบนี้กันไม่ได้เลยทีเดียว ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS RAMPAGE IV BLACK EDITION มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Specifications

s2 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

สเป็คจัดเต็มสุดขีดดีจริงๆเลยครับ สำหรับ ASUS RAMPAGE IV BLACK EDITION

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS RAMPAGE IV BLACK EDITION Appearance

Package & Bundle

dsc 6228 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีดำเทาดุดันฝุดๆครับ

dsc 6230 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ฝากล่องสองชั้น บรรยายคุณสมบัติกันอย่างเพียบๆๆ

dsc 6232 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ด้านหลังกล่องก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงามอีกเช่นกัน

dsc 6236 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ ครบเครื่องกันสุดขีด Wi-Fi Go! ก็ยังมีแถมมากันด้วย

dsc 62401 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

แผง OC Panel ที่แปลงร่างเป็นได้ทั้งมิเตอร์วัดอุณหภูมิแบบติดลบ และ Front Panel หน้าเครื่องก็มีแถมมาให้กับบอร์ดรุ่นนี้ด้วยครับ

Motherboard Appearance

dsc 6247 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำตัดเทา ตามคอนเซปต์ของชื่อรุ่น BLACK EDITION จาก ASUS ครับ

dsc 6242 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

งดงามทุกมุมมองครับdsc 6308 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามเช่นเดียวกับด้านหน้าครับ

dsc 6310 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

มีเพลทหลังตรงชุดระบายความร้อนชิปเซต X79 ด้วยครับ หล่อเย็นแม้เป็นด้านหลังกันไป

dsc 6312 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

แผงยึดชุดระบายความร้อนซีพียูด้านหลังบอร์ด ก็สามารถถอดเปลี่ยนได้สองแบบให้เหมาะกับชุดระบายความร้อนของเราด้วยครับ สุดยอด

dsc 6263 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ภาคจ่ายไฟขนาดรวมถึง 8+3 เฟสกันเลยนะครับสำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 6274 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

หัวต่อไฟเลี้ยงให้ซีพียูก็มากันแบบคู่ 8+4 พินกันเลยทีเดียว

dsc 6269 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Memory Slot แบบ Quad Channel ที่มากัน 8 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 64 GB ครับ แถมด้วยชุดปุ่ม START , RESET , MEM OK & DEBUG SIGNAL ครบเซ็ต

dsc 6279 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต X79 ที่มีขนาดใหญ่โตและมีดีไซน์ที่สวยงามครับ

dsc 6283 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ช่อง SATA3 6.0GB/s 6 ช่องทาง และ SATA2 3.0GB/s 4 ช่องทางครับ สำหรับบอร์ดรุ่นนี้

dsc 6297 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ระบบเสียง SupremeFX ที่มากันแบบจัดเต็มด้วยอุปกรณ์ IC ระดับพรีเมียมตามภาพ เสียงดีแบบไม่ต้องหาเพิ่มแน่นอนครับ

dsc 6288 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

PCI-E 3.0/2.0 X16 Slot จะมี 4 ช่องทาง รองรับ 4 Way SLI & CrossfireX ตามด้วย PCI-E 2.0 X1 Slotอีก 2 ช่องทางครับ

dsc 6301 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Back Panel ด้านหลังก็มากันครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..Intel® Core™ i7-4930K
.Motherboard ..ASUS RAMPAGE IV BLACK EDITION
.Memory ..Team Xtreem LV 2666CL11 8 GB kits + APACER Thunderbird DDR3-2933 8 GB kits
.Graphic Card ..PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,190/6,680 MHz
..AMD Radeon R9 290X 4GB GDDR5 4 Way CrossfireX @ 1,170/6,200 MHz
..NVIDIA GeForce GTX 780 Ti 3GB GDDR5 4 Way SLI @ 1,220/7,640 MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200W & Corsair 1200W
.Operation System ..Windows 8 Pro 64-bit

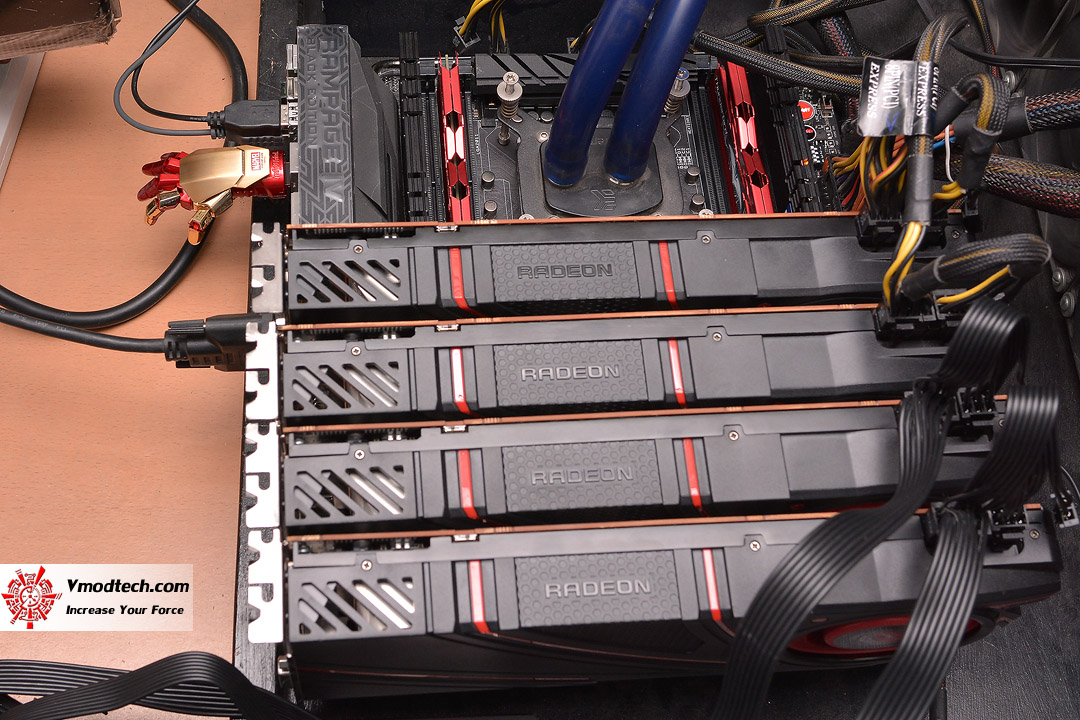

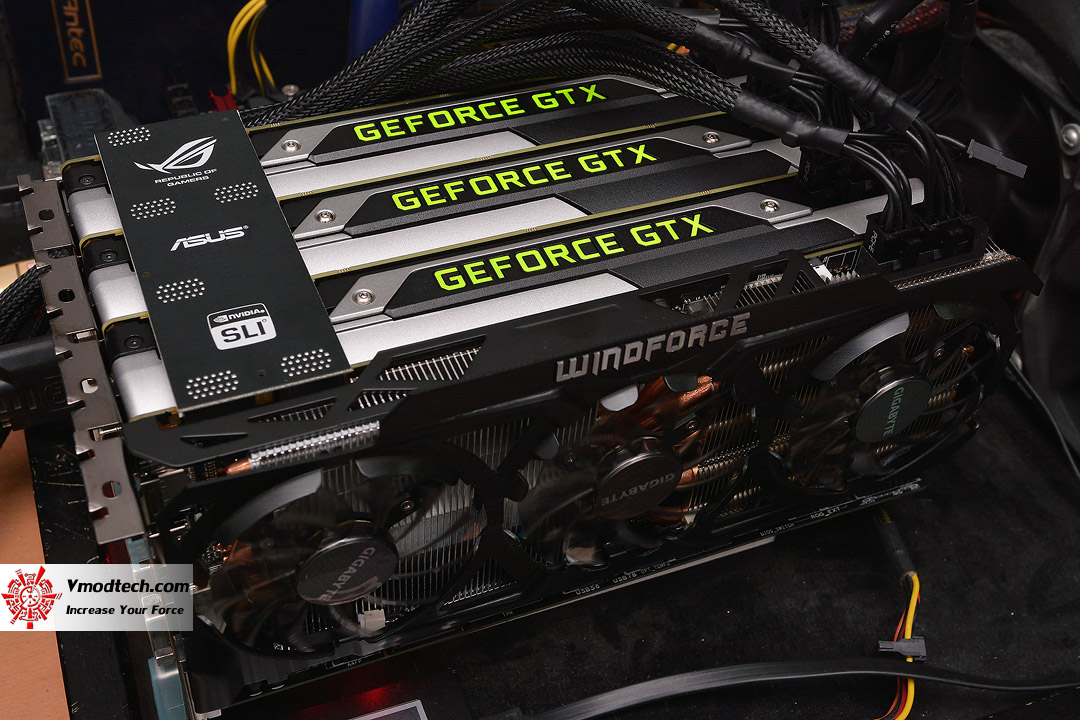

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 6315 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

dsc 6423 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา โดยการทดสอบคราวนี้ จะมีการทดสอบกับกราฟฟิคการ์ดถึงสามรูปแบบกันเลยนะครับคือ PowerColor HD 7990 Devil 13 6GB GDDR5 ในการทดสอบหลักทั่วๆไป และแถมด้วย AMD Radeon R9 290X 4GB GDDR5 4 Way CrossfireX ยังไม่พอครับต่อด้วย NVIDIA GeForce GTX 780 Ti 3GB GDDR5 4 Way SLI กันอีก งานนี้จัดเต็มครับ

Overclocked Settings

Intel® Core™ i7-4930K @ 4.914 GHz Bclk 126MHz

DDR3 2,688MHz 11-13-13-28-1T

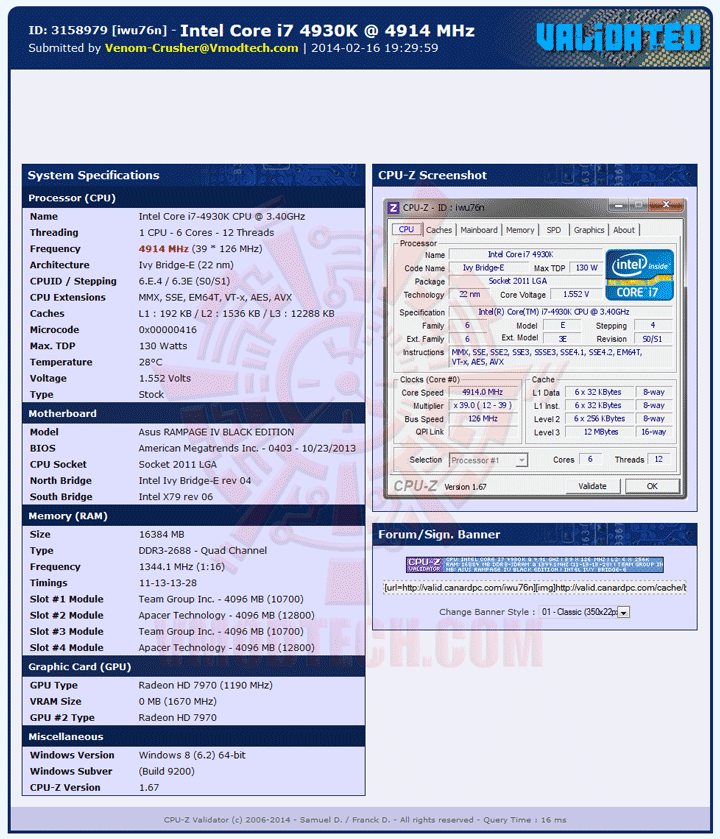

va ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Validation link >>Click<<

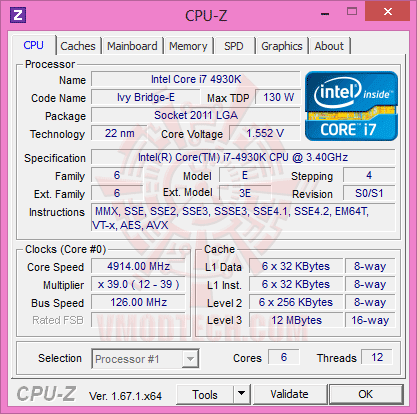

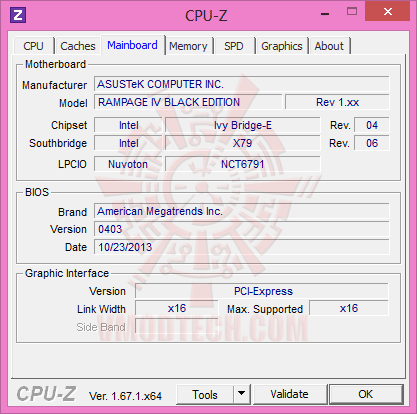

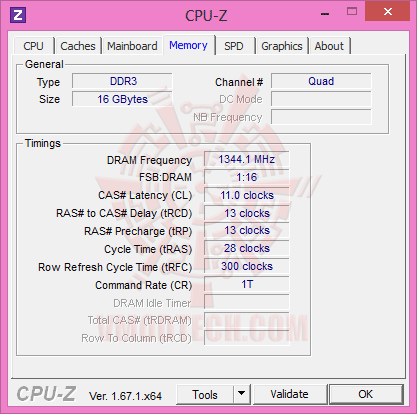

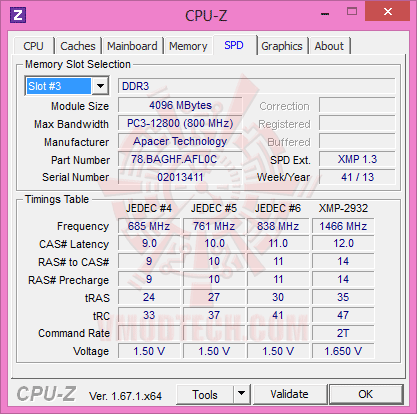

c1 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ซีพียูตัวนี้ปรกติเล่นกับบอร์ดรุ่นอื่นๆ จะเล่นได้เต็มที่ที่ประมาณ 4.7GHz นะครับ พอมาเจอบอร์ดเทพรุ่นนี้เข้าไป จัดไปครับที่ 4.914GHz!!!

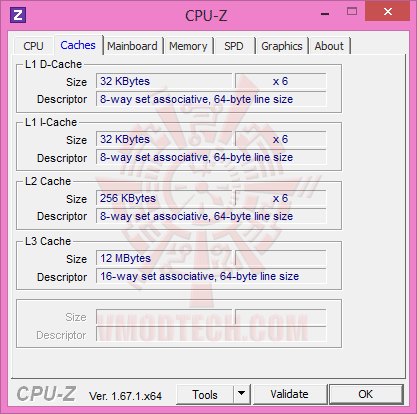

c2 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

c3 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

c4 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

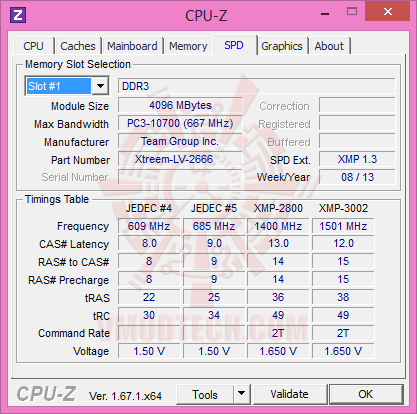

c5 1 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

c5 2 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

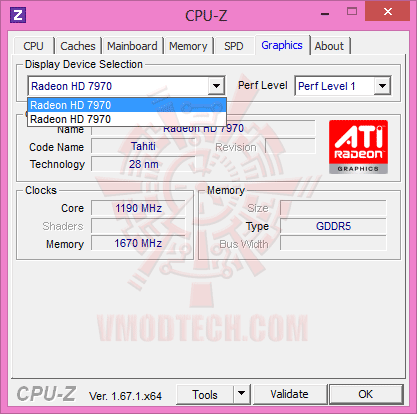

c6 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

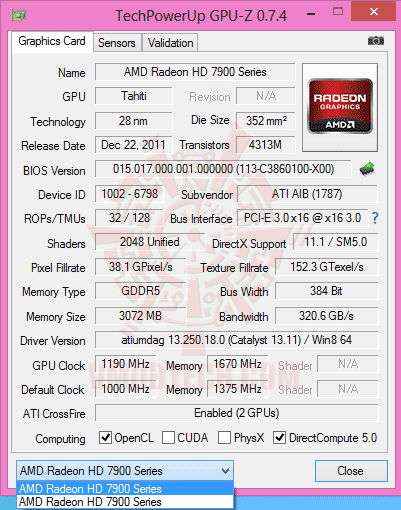

c7 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

PowerColor HD 7990 Devil 13 6GB GDDR5 @ 1,190/6,680 MHz กันต่อครับงานนี้

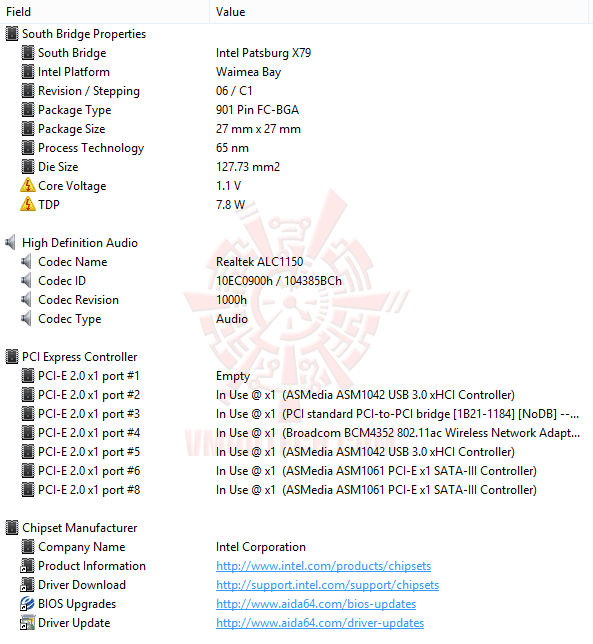

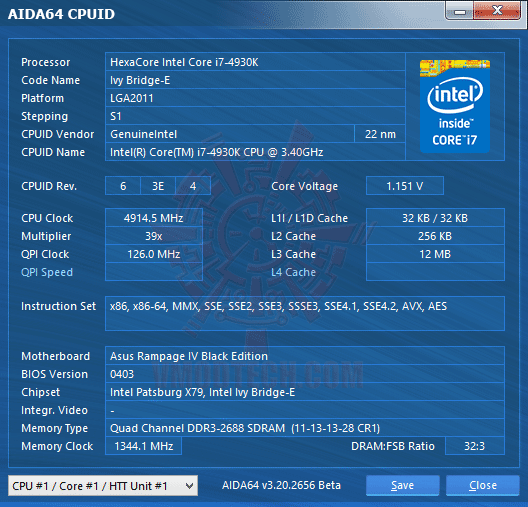

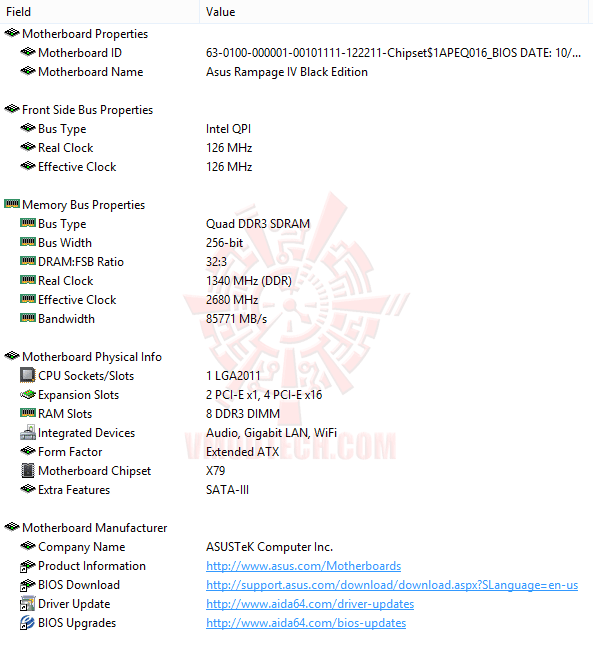

System Properties in AIDA64 Extreme Edition

ed1 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ed2 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

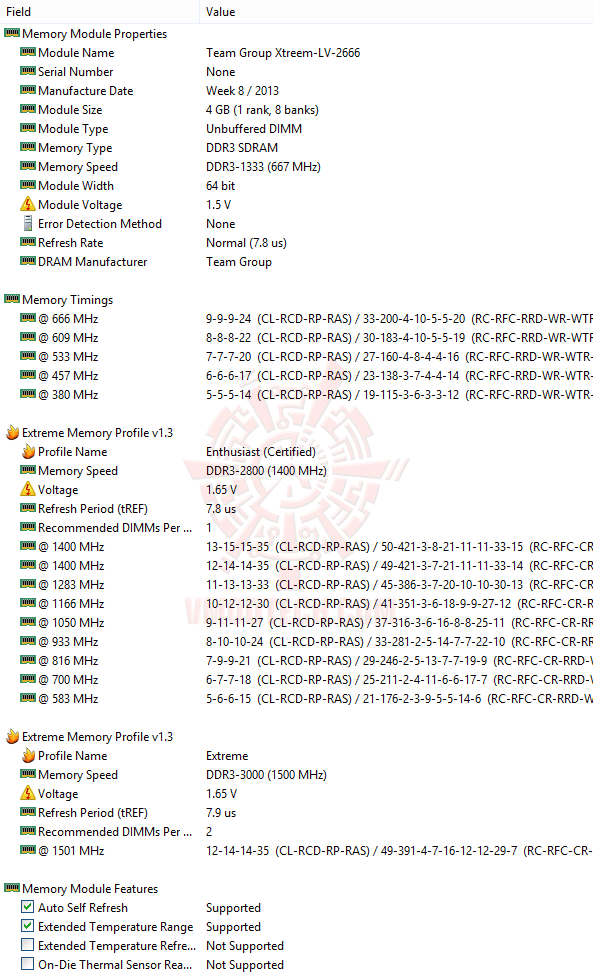

ed3 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

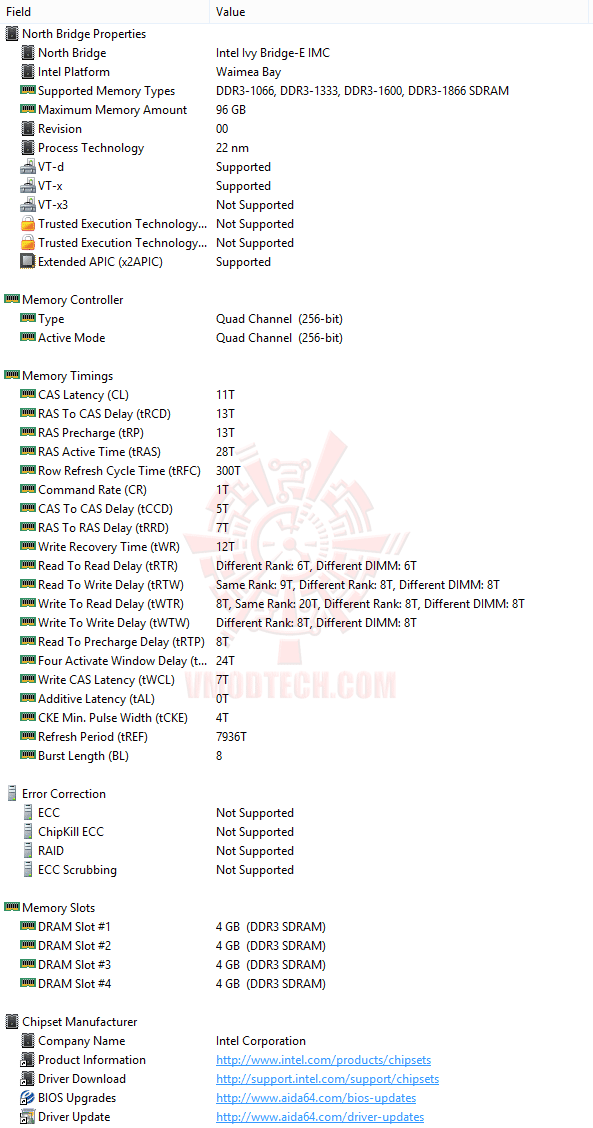

ed4 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ed5 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

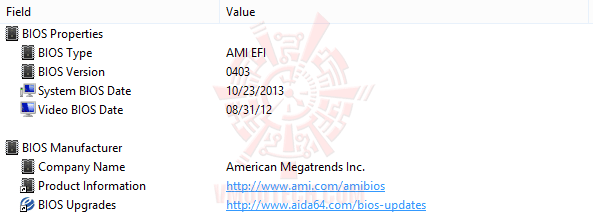

ed6 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1 Thread, 32M 1 Thread & 32M 12 Threads

hpi 1 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

hpi 2 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

(Click ScreenShot to Enlarge)

แรงสุดขีด 12 หัวกันเลยครับงานนี้

————————————————–

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS RAMPAGE IV BLACK EDITION Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ Winrar ทะลุ 18,000 KB/s กันไปแบบน่าขนลุก

X264 FHD Benchmark

x264 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

X264 FHD Benchmark ก็เร็วแรงกระฉูดระดับเทพเจ้าที่ 41.3 FPS

CINEBENCH R9.5

c95 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

CINEBENCH R10

c10 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

CINEBENCH R11.5

c115 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

CPU Queen

e2 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

CPU PhotoWorxx

e3 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

CPU ZLib

e4 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

CPU AES

e5 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

CPU Hash

e6 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

FPU VP8

e7 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

FPU Julia

e8 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

FPU Mandel

e9 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

FPU SinJulia

e10 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

แรงหลังทะลุเบาะแขกอีกแล้วครับ สุดยอดดดด

————————————————–

3DMark 03

03 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

3DMark 05

05 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

3DMark 06

06 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ทวนความจำกันนิด ที่ 3DMark06 คะแนนไม่แรง ก็เพราะรันใน Windows 8 แล้วคะแนนตกนะครับ

3DMark Vantage

07 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

3DMark 11

11 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

3DMark (2013)

13 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ PowerColor HD 7990 Devil 13 6GB GDDR5

AquaMark 3 HWBOT Edition

15 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ตู้ปลาแรงหลังติดเบาะกันแบบเวรี่ควิกเทสต์

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS RAMPAGE IV BLACK EDITION Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 71.2 FPS

Crysis 3

crysis3 ss ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 7990 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

แรงหลังทะลุเบาะกันแบบเวรี่ควิกเทสต์ ต่อกันต่อครับด้วยความแรงแบบ 4 Way ในหน้าถัดไปเลยครับ

————————————————–

AMD Radeon R9 290X 4GB GDDR5 4 Way CrossfireX @ 1,170/6,200 MHz

3DMark Vantage

Performance Score

07 4 oc ASUS RAMPAGE IV BLACK EDITION Motherboard Review

โคตรแรงกันเลยครับงานนี้

Extreme Score

07x 4 oc ASUS RAMPAGE IV BLACK EDITION Motherboard Review

เทสต์กันแบบสุดๆ ก็ยังแรงแบบน่าขนลุก

3DMark 11

Performance Score

11 4 oc ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ทะลุ 30K กันไปแล้วครับ สุดยอด

Extreme Score

11x 4 oc ASUS RAMPAGE IV BLACK EDITION Motherboard Review

คะแนนแบบเอ็กซ์ตรีมก็ยังแรงแบบน่าขนลุก

3DMark (2013)

Performance Score

13 4 oc ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Fire Strike แรงสุดลิ่มทิ่มประตูแขกกันเลยครับงานนี้

Fire Strike Extreme Score

13xx 4 oc ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Fire Strike Extreme ที่ว่าโหดๆ ก็ยังเทสต์กันภาพงามๆๆอย่างไหลลื่นแบบฝุดๆ

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS RAMPAGE IV BLACK EDITION Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 4 oc ASUS RAMPAGE IV BLACK EDITION Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 199.2 FPS

Crysis 3

crysis3 ss ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

cs3 4 oc ASUS RAMPAGE IV BLACK EDITION Motherboard Review

แรงอย่างน่าตกใจจริงๆ ไป NVIDIA GeForce GTX 780 Ti 3GB GDDR5 4 Way SLI กันต่อหน้าถัดไปครับ

————————————————–

NVIDIA GeForce GTX 780 Ti 3GB GDDR5 4 Way SLI @ 1,220/7,640 MHz

3DMark Vantage

Performance Score

07 4way 780 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

4 Way SLI ที่เห็นคะแนนจะออกมามากกว่า 2 Way SLI แค่นิดเดียวนะครับ แถมยังแรงน้อยกว่า 3 Way SLI ด้วย แต่ไม่เป็นไรครับ มาดูแบบ Extreme กันต่อ

Extreme Score

07 4way 780x ASUS RAMPAGE IV BLACK EDITION Motherboard Review

พอมาแบบ Extreme คะแนนกลับแทบไม่ตกเลยครับ แต่ก็ยังน้อยกว่า R9 290X 4 Way อยู่เล็กน้อย

3DMark 11

Performance Score

11 4way 780 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

แต่พอมา 3DMark 11 พลังเทพก็บังเกิด แซง R9 290X 4 Way กันไปพอควรเลยครับ

Extreme Score

11 4way 780x ASUS RAMPAGE IV BLACK EDITION Motherboard Review

พอมาแบบ Extreme ก็ยิ่งแซงขาดไปกันใหญ่

3DMark (2013)

Performance Score

13 4way 780 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Fire Strike แซง R9 290X 4 Way กันไปแบบปลายจมูกนะครับ

Fire Strike Extreme Score

13 4way 780xx ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ในส่วน Fire Strike ก็เช่นกันครับ แซง R9 290X 4 Way ไปนิดเดียว

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS RAMPAGE IV BLACK EDITION Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 4way 780 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 201.6 FPS แซง R9 290X 4 Way ไปจิ๊ดเดียว

Crysis 3

crysis3 ss ASUS RAMPAGE IV BLACK EDITION Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

crysis3 4way 780 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

แต่พอมาเล่นเกมส์ Crysis 3 ก็แซงกันไปแบบไม่ทิ้งฝุ่นเลยครับ

————————————————–

Conclusion

dsc 6242 ASUS RAMPAGE IV BLACK EDITION Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS RAMPAGE IV BLACK EDITION ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® X79 Express Chipset ที่ต้องการความสามารถในการโอเวอร์คล็อคซีพียูในระดับที่สุดยอด โดยที่ในบทความนี้ก็สามารถลากซีพียู Intel® Core™ i7-4930K Processor ไปได้ถึง 4.914 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามบึกบึนดุดันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังที่กล่าวมาทั้งหมดนี้ ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS RAMPAGE IV BLACK EDITION Motherboard Reviewvmod award innovation best ASUS RAMPAGE IV BLACK EDITION Motherboard Review

.
