สวัสดีครับ วันนี้มาชม ASUS RAMPAGE V EXTREME Motherboard ที่ได้ได้เปิดตัวเพื่อรองรับ CPU และ Chipset ใหม่ล่าสุดของ Intel ซึ่งก็คือ Haswell-E และ X99 บนพื้นฐาน Socket LGA 2011-3 ครับ  ผมคิดว่าสาวก ROG นั้นน่าจะกำลังให้ความสนใจกับบอร์ดรุ่นนี้อยู่รวมถึงรออย่างใจจดใจจ่อกับการวางขายด้วย มันจะสวยงามจี๊ดจ๊าดขนาดไหนมาติดตามกันได้ที่หน้าสอง

.

Introduction to Haswell-E

โค๊ดเนมของ CPU นั้นเป็นสถาปัตยกรรมที่มีพื้นฐานบน Haswell ซึ่งมีชื่อบน Platform นี้ว่า Haswell-E

ความต่อเนื่องในการพัฒนาต่อยอดนั้นก็เริ่มต้นมาตั้งแต่ปี 2003 ซึ่งถือเป็นการเริ่มกำเนิด Intel Core แบบ Single Core ดำเนินมาจนถึงวันนี้นั้นปรับเปลี่ยนเป็น 8 คอร์บน Desktop CPU

CPU ซีรีย์ไฮเอ็นด์ของ Intel Haswel-E นั้นจะประกอบไปด้วย CPU ที่มี core 6 และ 8 คอร์

ตัวแรกที่จะทำการเปิดตัวนั่นก็คือ Core i7-5960X ซึ่งเป็น CPU ตัวท๊อปของซีรีย์ โครงสร้างนั้นจะเป็นแบบ 22 นาโนเมตร มีคอร์ทั้งหมด 8 คอร์และจะทำงานที่ 16 เธรด และแน่นอนว่า Cache L3 นั้นมหึมาถึง 20 เมกกะไบท์ ความสามารถนั้นมากมายไม่เพียงแต่จะสร้างขึ้นมาเพื่อประมวลผลเท่านั้น มันยังตอบรับการเล่นเกมส์ การเอ็นโค๊ดวีดีโอ หรือเรียลไทม์พรีวิว และแน่นอนที่สุดว่ามันก็ยังจะโอเวอร์คล๊อกได้เป็นอย่างดีด้วย

ความเร็วพื้นฐานของ Core i7-5960X นั้นจะอยู่ที่ 3.0 GHz และจะบู๊ทไปได้สูงสุดที่ 3.5 GHz ด้วยเทคโนโลยี Intel Turbo Boost 2.0 และรองรับ PCI Express 3.0 จำนวน 40 เลน

จำนวนทรานซิสเตอร์ทั้งหมดนั้นมีมากถึง 2.6 พันล้านภายใต้สถาปัตยกรรมขนาด 22 นาโนเมตร ขนาดได 17.3 x 20.2 มิลลิเมตร

ไลน์อัพของ CPU Haswell-E นั้นจะมีอยู่สามรุ่นก็คือ Core i7 5960X, 5930K, และ 5820K ซึ่งในรุ่นกลางและเล็กจะมีจำนวนคอร์ทั้งหมด 6 คอร์และทำงานแบบ 12 เธรดรวมถึงมีแคช L3 เท่ากันที่ 15MB จุดต่างก็คือการใช้งานในส่วน PCI Express ซึ่งรุ่นเล็กสุดจะวิ่งได้สูงสุดแค่ 28 เลน

ในส่วนของชิบเซต X99 นั้น ได้มีการปรับปรุงและยกระดับขึ้นมามากมายครับ เช่น SATA 6GB/s นั้นมีให้ 10 ช่อง, USB 3.0 ทั้งหมด 6 ช่อง และ M.2/SATA-E

เมื่อทำการเปรียบเทียบกับ CPU เจนเนอร์เรชั่นก่อนอย่าง IVY Bridge E แล้วนั้น จุดต่างหลักๆก็คือเปลี่ยนมาใช้แรมแบบ DDR4

นอกเหนือจากนั้น Thunderbolt 2 ซึ่งเป็นพอร์ทการเชื่อมต่อที่มีความเร็วมากถึง 20 GBps นั้นก็พร้อมสำหรับ X99 chipset แล้ว

.

Intel Core i7 5960X

กล่อง CPU Core i7 5960X ที่ขายจริงครับ

CPU Core i7 5960X สองตัวครับ ตัวซ้ายตัวขายจริงตัวขวา ES

Introduction to ASUS RAMPAGE V EXTREME Motherboard

>> ASUS Website <<

หน้าตาของบอร์ดนั้นดุดันหน้ากลัวมาในสไตล์ ROG Series เช่นเคน

ASUS RAMPAGE V EXTREME Appearance

กล่องบรรจุของ ASUS RAMPAGE V EXTREME นั้นใครเห็นก็ต้องรู้ครับว่ามันคือ ROG รุ่นใหญ่

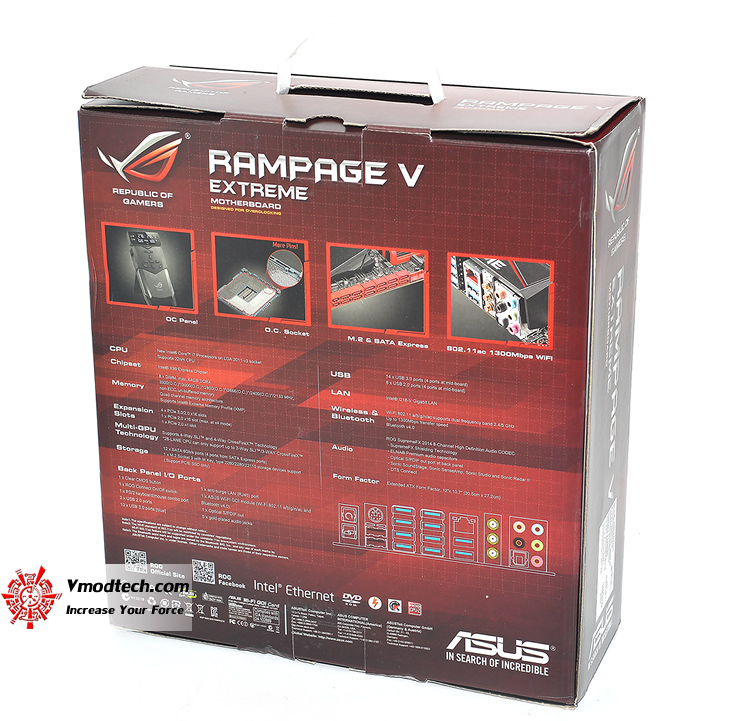

ด้านหลังกล่องนั้นก็ได้มีการแจงรายละเอียดของบอร์ดรวมถึงรายละเอียดในจุดต่างๆบนเลย์เอาท์ไว้ด้วยอาทิเช่นมันแถม OC Panel มา มันมีการใช้ Socket สำหรับ CPU แบบพิเศษที่มีพินมากกว่าปกติทำให้การจ่ายไฟให้กับ CPU นั้นทำได้อย่างมีเสถียรภาพและมากเพียงพอสำหรับนักโอเวอร์คล๊อกเช่นคุณ

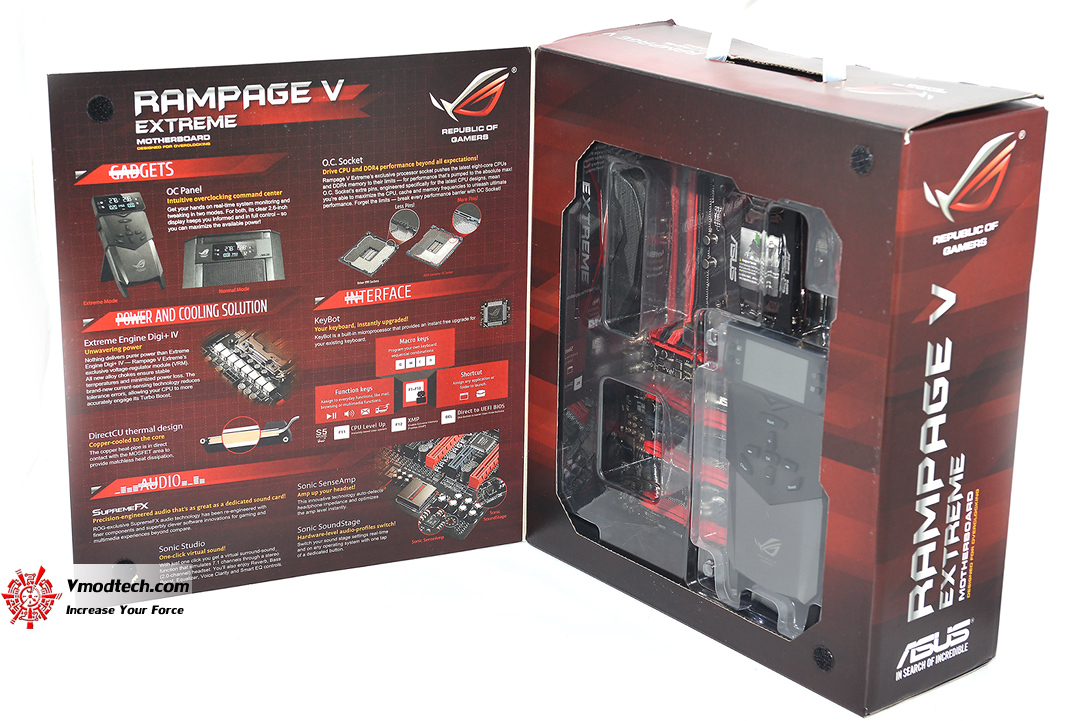

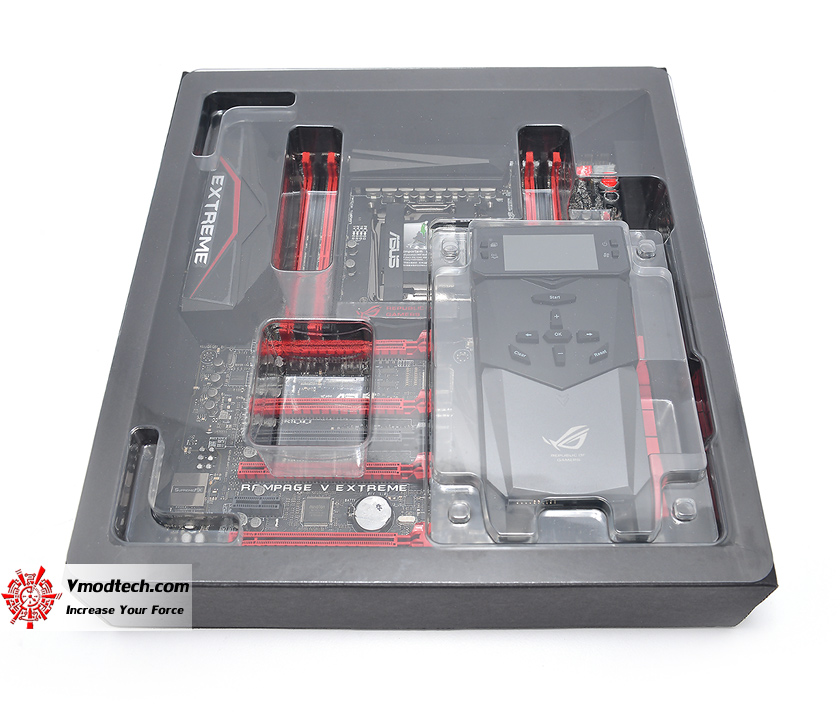

ตามสมัยนิยมครับที่ฝากล่องสามารถเปิดแง้มดูความสวยงามของบอร์ดได้

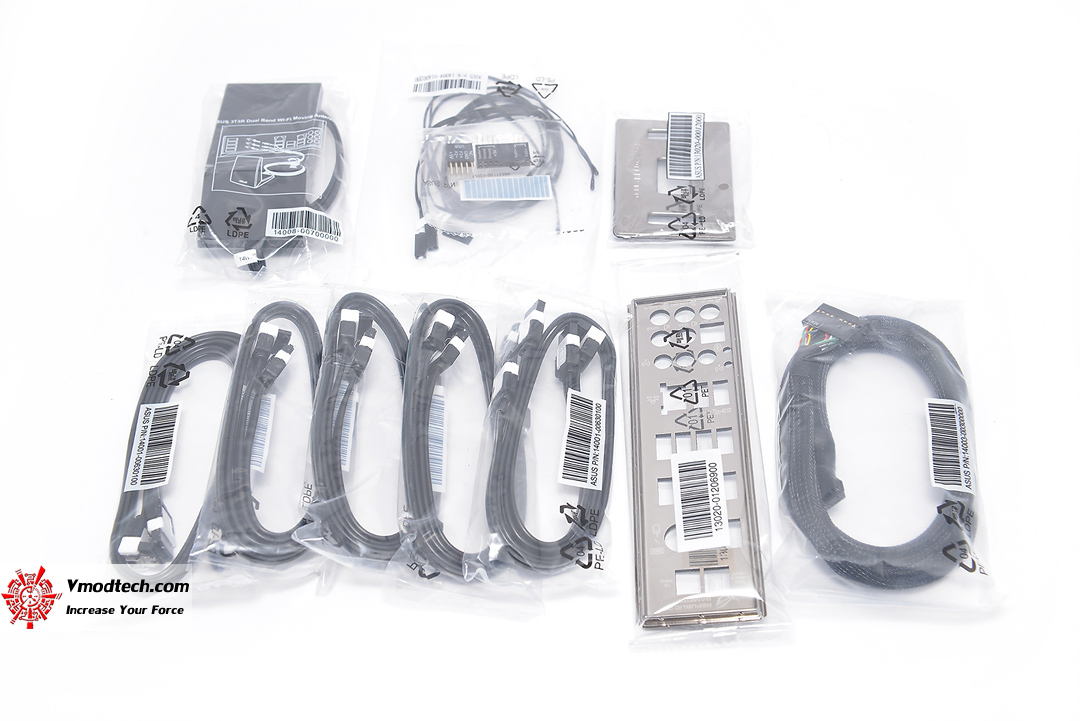

สาย SATA สายเชื่อมต่อบอร์ดกับ OC Panel Back I/O cover สายเซนเซอร์ อุปกรณ์รับสัญญาณ Wifi และ Backplate สำหรับเปลี่ยน backplate ตัวมาตรฐานที่จะช่วยให้สามารถติดตั้ง POT LN2 ได้

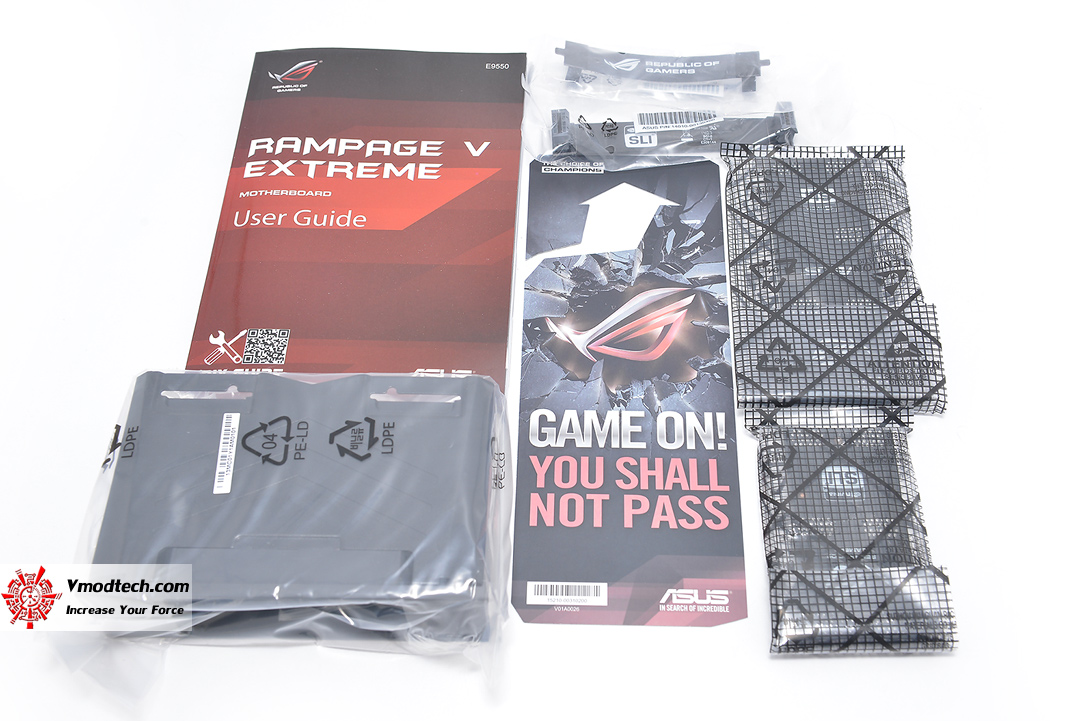

สาย SLI มีทั้งแบบสั้นยาวตอบสนองการต่อเชื่อมสูงสุดสี่ใบ คู่มือ โครงยึด OC Panel เข้ากับเคส

กล่องบรรจุบอร์ดครับ โดยจะสังเกตุได้ว่า OC Panel ได้บรรจุรวมอยู่ในกล่องนี้ด้วย

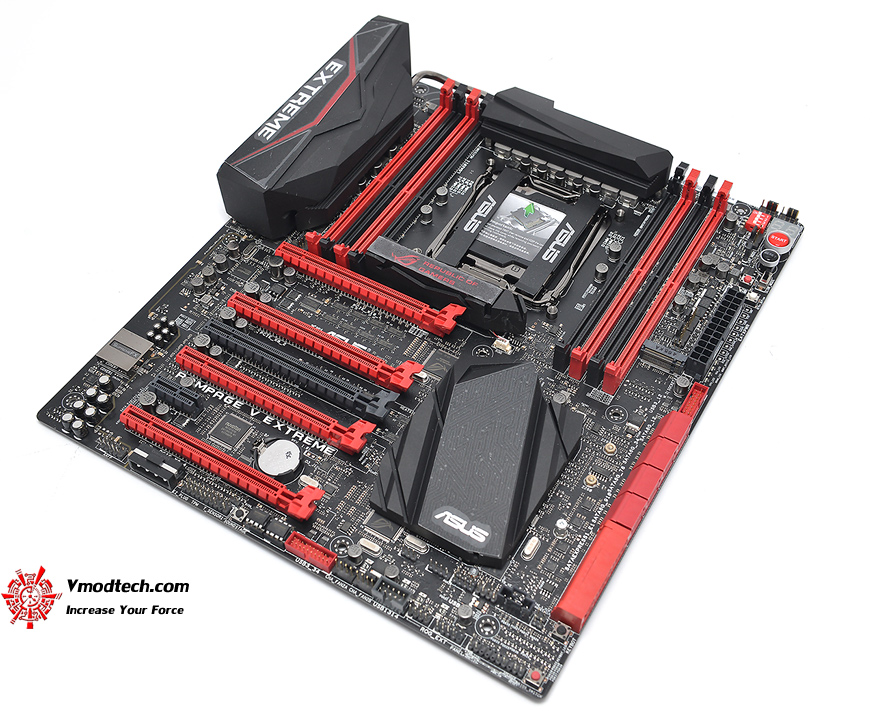

หน้าตาบอร์ดเต็มๆต้องบอกว่าสวยงามดุดันจริงๆ โทนสีก็อย่างที่เห็นครับว่ามันดุดัน ใครเห็นก็ต้องรู้ครับกับดำ/แดงแบบนี้ เลย์เอาท์ไม่มีเส้นสายของฮีทไปท์อะไรที่วิ่งคาดผ่านกลางบอร์ดเหมือนซีรีย์ 4 ครับ

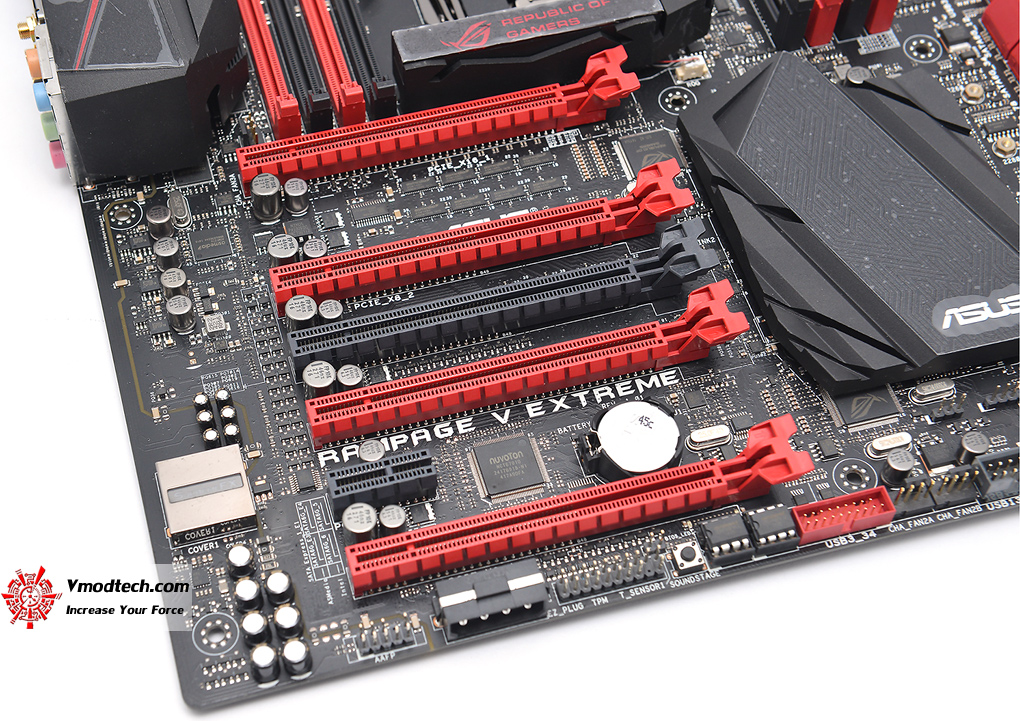

บริเวณ Socket PCI Express ครับ โดยบริเวณนี้จะมี PCI-E x16 gen3 ทั้งหมด 5 ช่อง และแบบ x1 แบบเปิดท้ายจำนวน 1 ช่อง จะสังเกตุว่าช่อง M.2 นั้นไม่ได้อยู่บริเวณนี้ครับ ย้ายไปอยู่แถวๆช่องเสียบไฟ 24 พิน

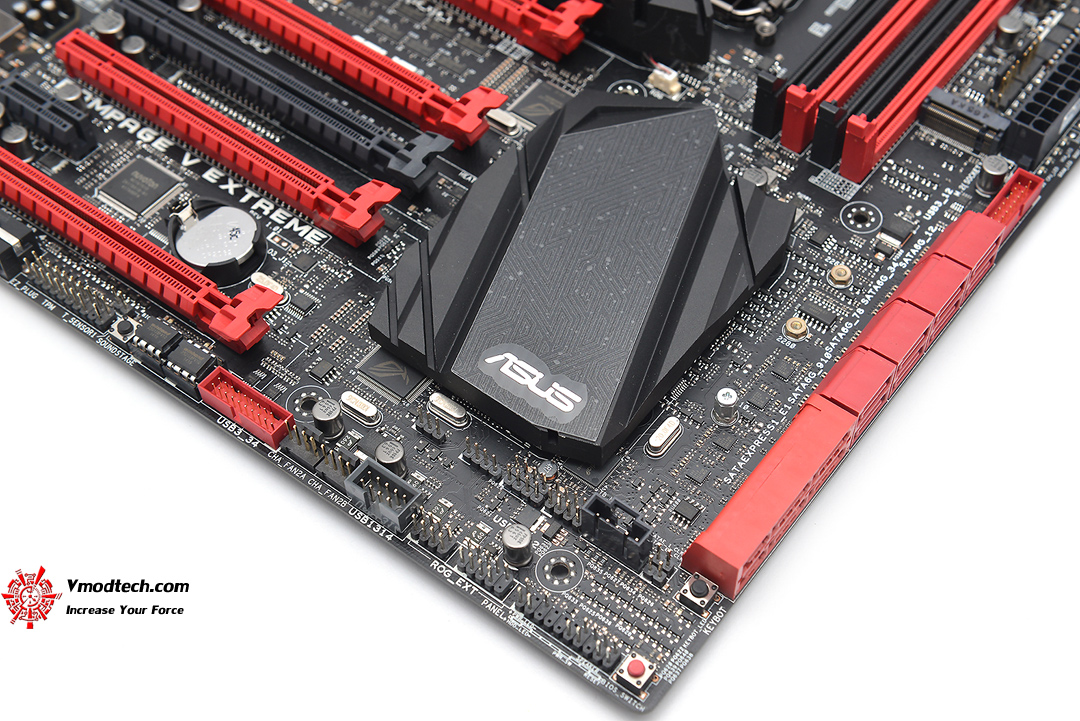

บริเวณฮีทซิ้งค์ของ PCH นั้น Asus ออกแบบมาให้มีเทกเจอร์ที่ดูดุๆครับ โซนซ้ายล่างของบอร์ดนั้นก็เป็นบรรดาช่องต่อสำหรับ Front panel ของเคสเช่นเคย

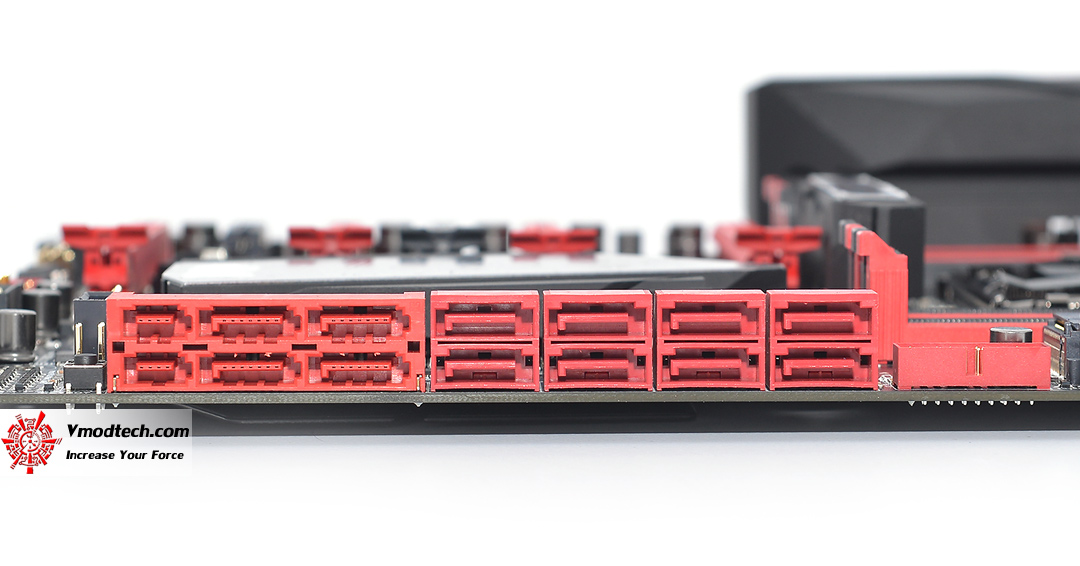

นี่เป็นบริเวณที่ติดตั้งสล๊อด SATA 3 ครั้บ โดยที่จะมีให้ใช้งานทั้งหมด 12 ช่อง SATA Express อีก 2 ครับ

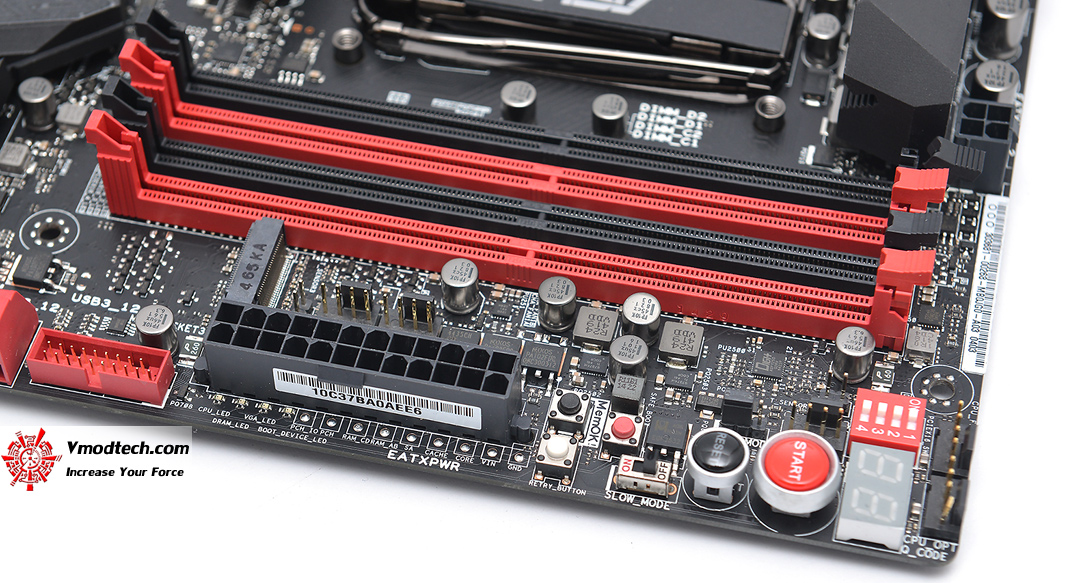

บริเวณตรงนี้คือ OC Zone มันเป็นจุดที่ติดตั้งบรรดาสวิทซ์ต่างในการควบคุมการโอเวอร์คล๊อกเอาไว้ บริเวณเหนือช่องเสียบไฟแบบ 24 พินนั้นจะเป็นที่ตั้งของ Slot M.2 ครับ ย้ายมาตรงนี้ก็ดีเพราะหากติดตั้งไว้บริเวณเดียวกับกราฟฟิกการ์ดแล้วบางคนอาจจะทำงานไม่สะดวก

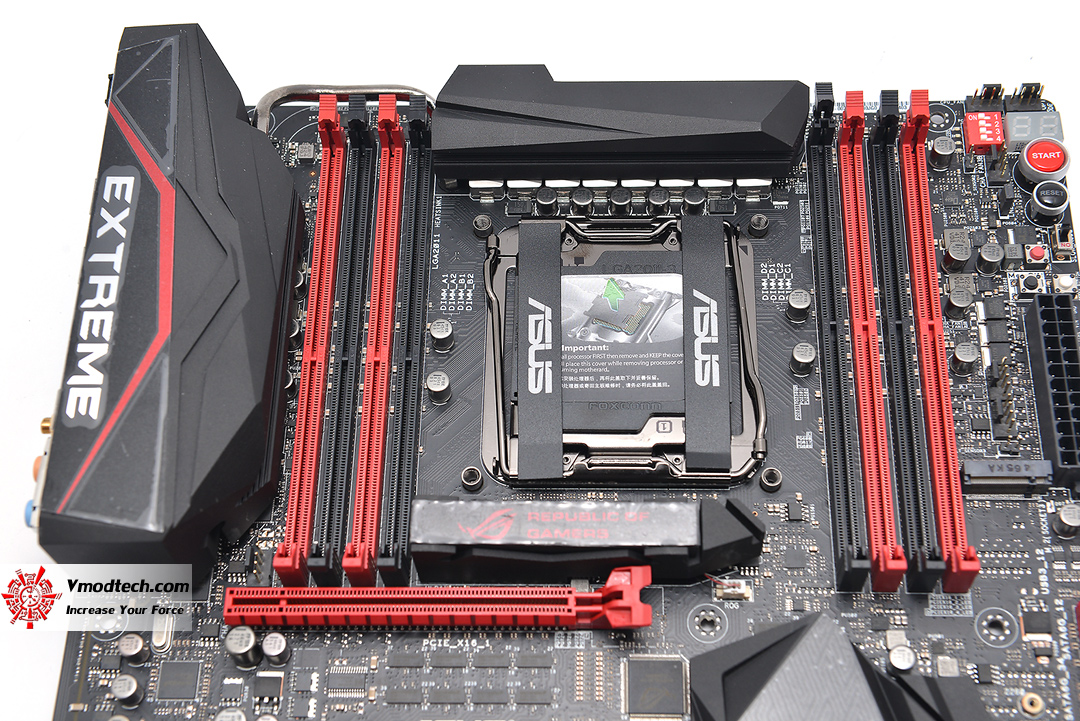

บริเวณห้องเครื่องหลักของบอร์ดนั้นจะเป็นซ๊อกเก็ตสำหรับใส่ CPU ซ้ายขวาก็จะเป็นช่องเสียบแรม DDR4 ซึ่งสามารถเสียบได้ทั้งหมดแปดแถวและความจุรวมที่รับได้สูงสุดนั้นคือ 128 GB ตรงกลางนั้นอย่างที่เห็นว่าไม่มีการเดินฮีทไปท์เชื่อมระหว่าซิ้งค์ต่างๆก็ทำให้ดูแปลกตาออกไปเล็กน้อย

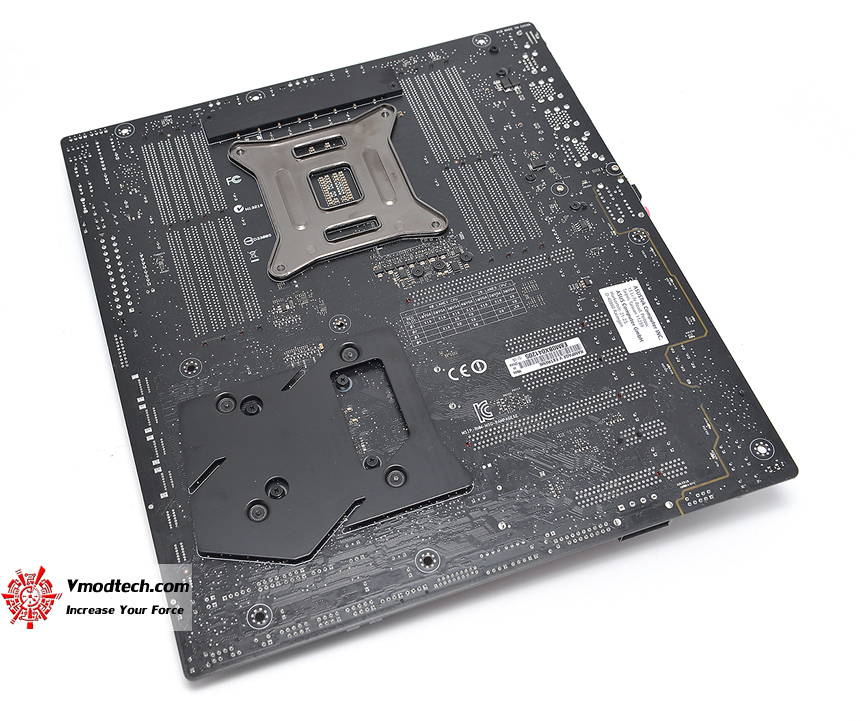

ด้านหลังของบอร์ดนั้นก็สวยงามครับ

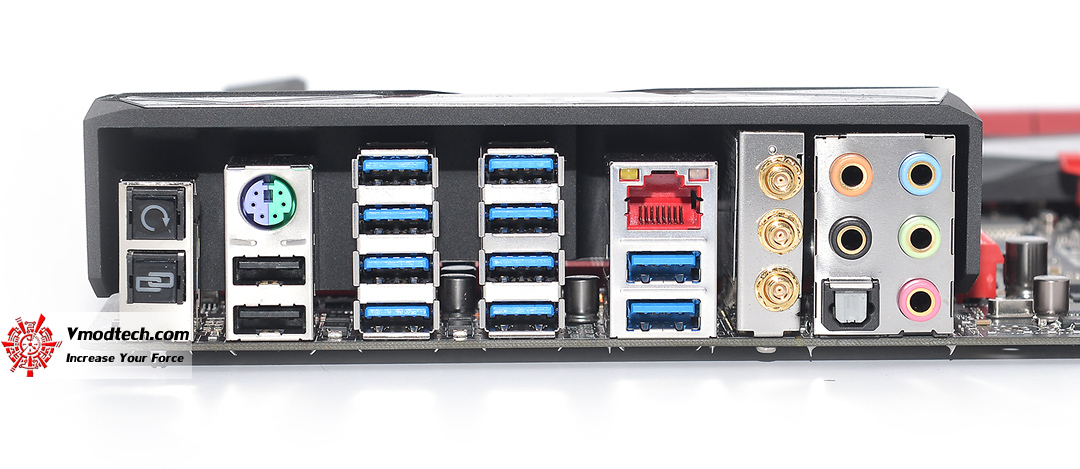

Back Panel ครับ ช่อง USB 3.0 จำนวน 10 ช่อง USB 2.0 2 ช่อง gigabit lan หนึ่งช่อง ปุ่มเคลียร์ Bios ปุ่ม ROG connect สำหรับอัพเดทไบออส ถัดไปจะเป็นส่วนของ Wifi Module ส่วนด้านขวานั้นจะเป็นส่วนของภาคเสียงทั้งหมด

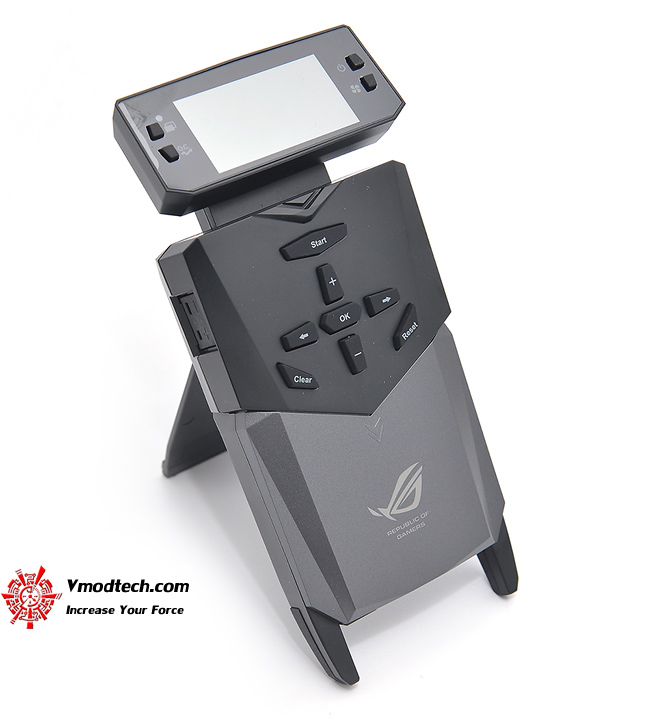

มาถึงตัว OC Panel ครับ หน้าตายังสวยงามดุดันเช่นเคย ปุ่มบังคับนั้นใช้งานง่ายครับเนื่องจากได้ระบุเอาไว้อย่างครบถ้วนและทำความเข้าใจได้ง่ายดาย

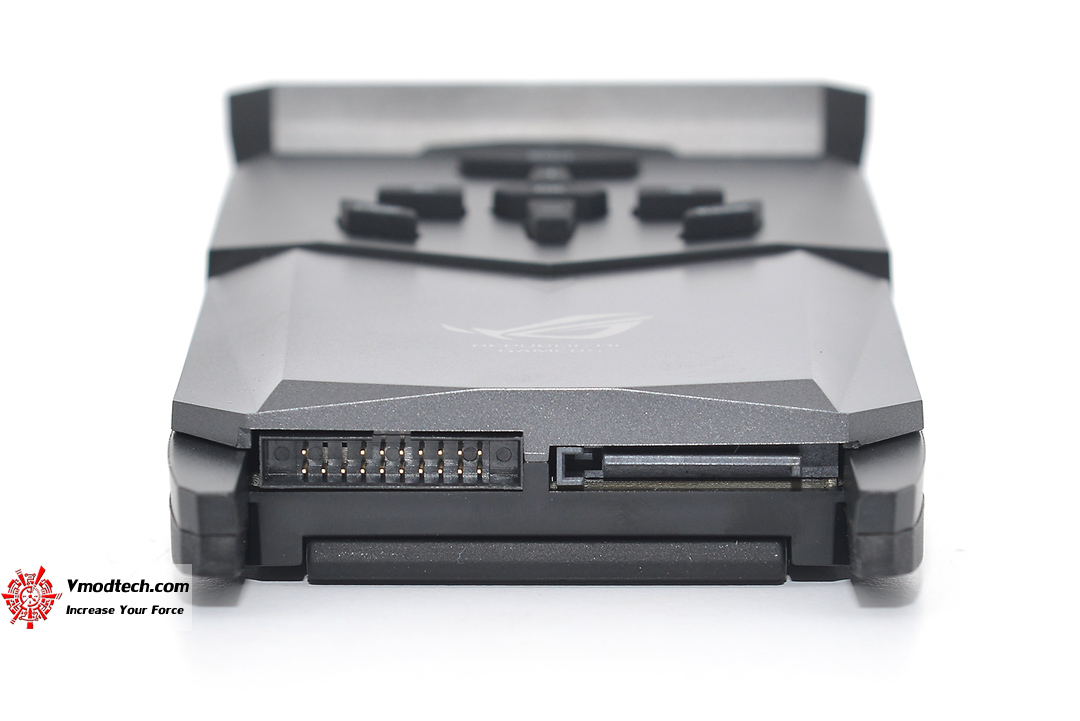

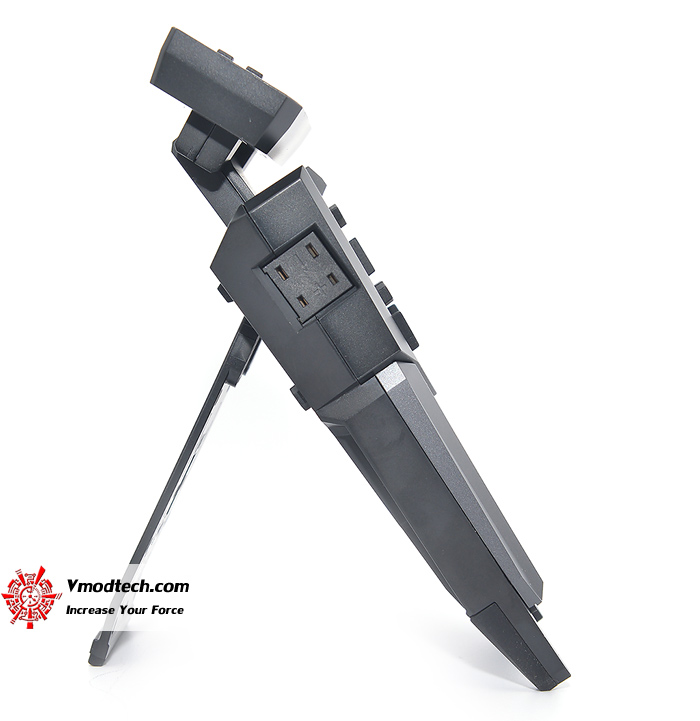

ด้านซ้ายเป็นช่องเสียบสายเฉพาะกับบอร์ดบริเวณด้านล่างขวานะครับ ช่องเสียบขวาคือช่องเสียบไฟเลี้ยงที่มีหัวแบบ SATA

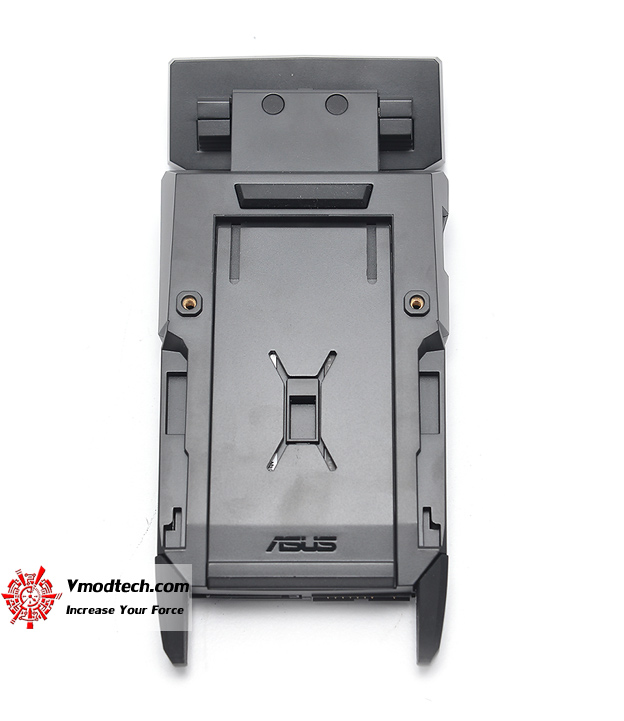

ด้านหลัง OC Panel ก็เรียบๆ

สวยงามและยางที่ด้านล่างนั้นจับยึดแน่นหนาทีเดียว

.

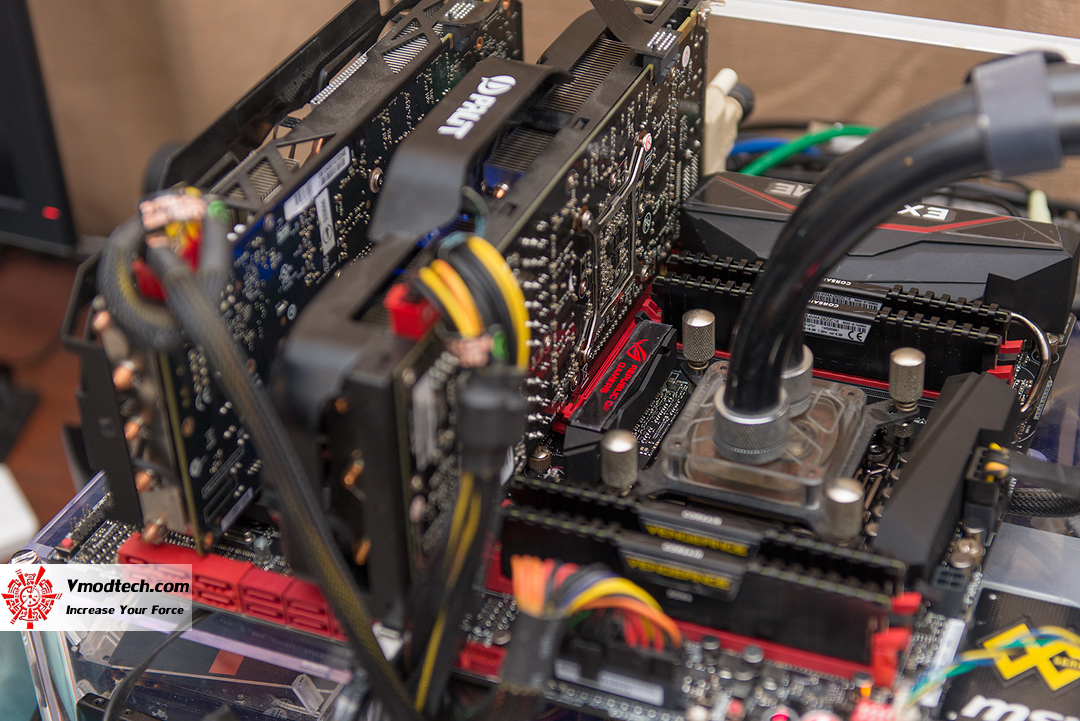

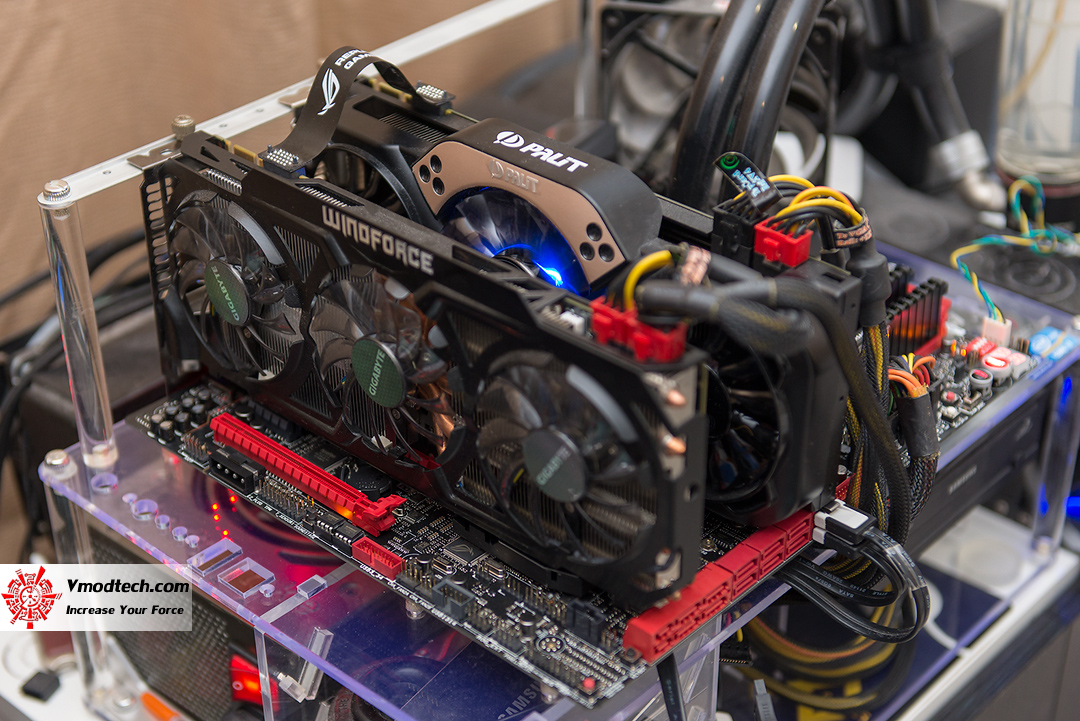

Test Setup

SYSTEMS
.CPU	..Intel Core i7 5960X HASWELL-E LGA 2011-3
.Motherboard	..ASUS RAMPAGE V EXTREME
.Memory	..CORSAIR Vengeance LPX 2,800 MHz DDR4 4×4GB
.Graphic Card	..Palit and Gigabyte Geforce GTX 780 Ti SLI
.Harddisk	..SSD 128GB
.CPU Cooler	..Custom Water Cooling …………………………………..
.Power Supply	..Thermaltake Toughpower 1500 Watt
.Operating System.	..Windows 8.1 Pro 64-bit

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

สวยงามดุดันมาก

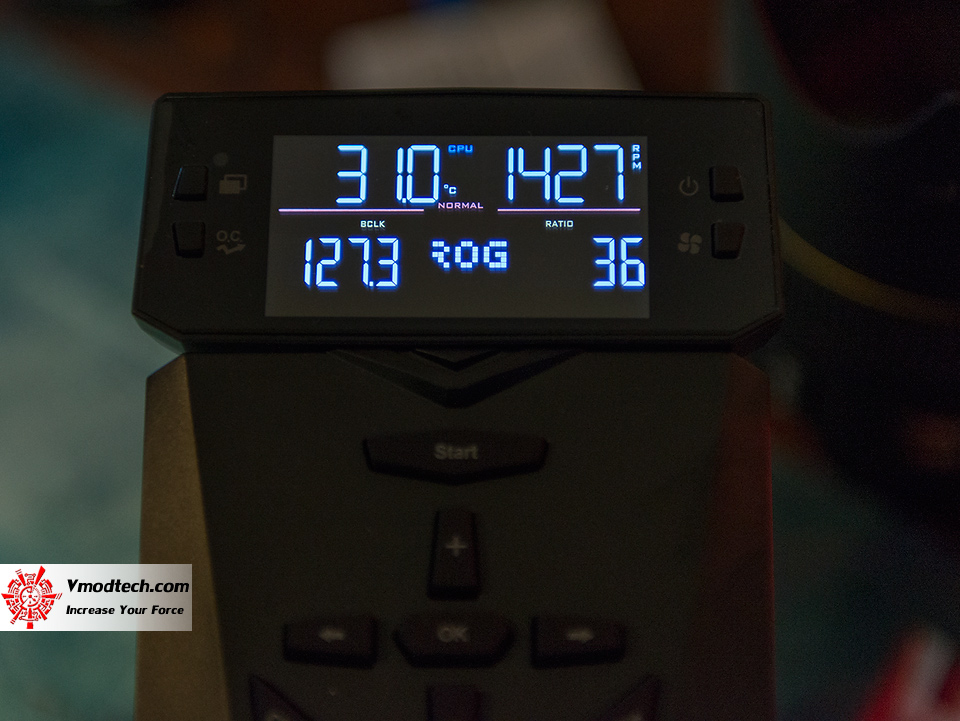

จอแสดงผลการทำงานของ OC Panel ครับ

.

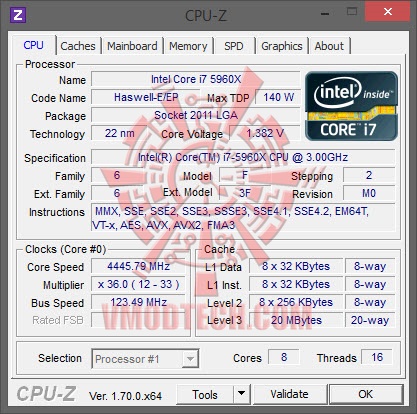

CPUZ Details

สำหรับผลการทดสอบด้วย CPU Core i7 5960X Retail บน ASUS RAMPAGE V EXTREME นั้นก็ไม่ทำให้ผิดหวังครับด้วยความเร็วที่ได้คือ 4.445 GHz

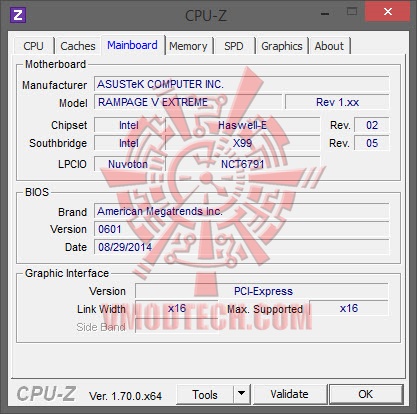

Bios ที่ใช้ในวันนี้เป็นเวอร์ชั่น 0601

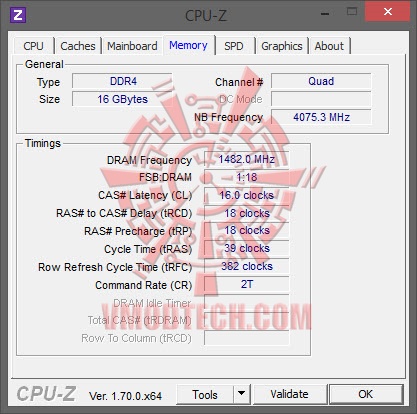

สำหรับแรมวันนี้เราได้นำเอา Corsair DDR4 บัส 2800 MHz มาร่วมทดสอบครับ โดยวันนี้จับวิ่งที่ 2,964 MHz ผลการทดสอบของแรมจะมีตามมาอีกครั้งในบทความต่อๆไป

ความเร็วของ CPU ที่ใช้ทดสอบในวันนี้นั้นเกิดจากการปรับตัวคูณที่ 36 Bus Strap เป็นไปตาม XMP ของแรมที่ความเร็ว 3,000 MHz หลังจากนั้นก็ทดลองปรับ BCLK จนได้ความเร็วค่าที่เสถียรคือผ่าน X264 และ HyperPI คือที่ 4.445 GHz โดยค่านี้สามารถผ่านการทดสอบทุกอย่างสมบูรณ์แบบไม่หลบไม่เกรียน

.

.

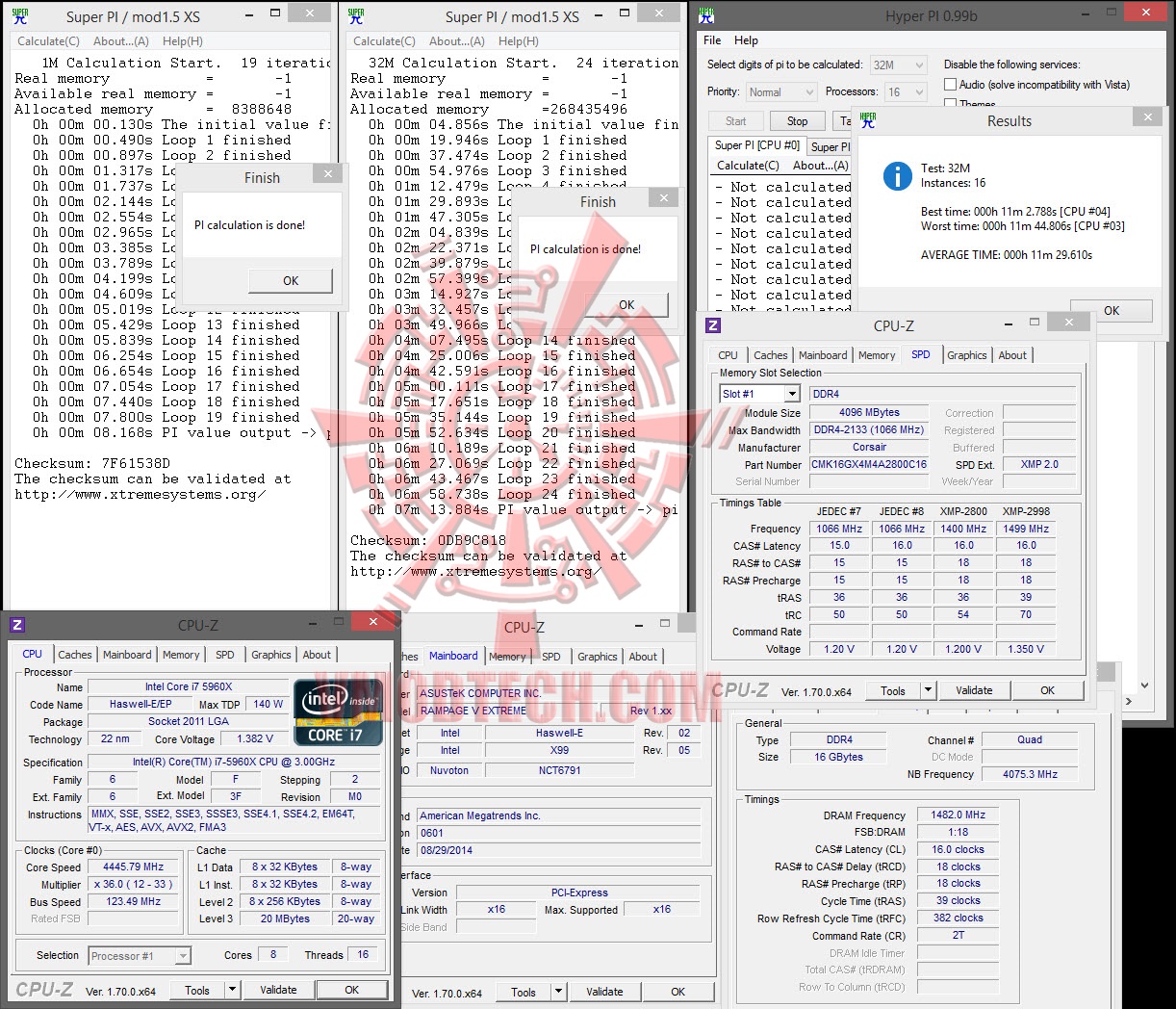

SuperPI Suites

.

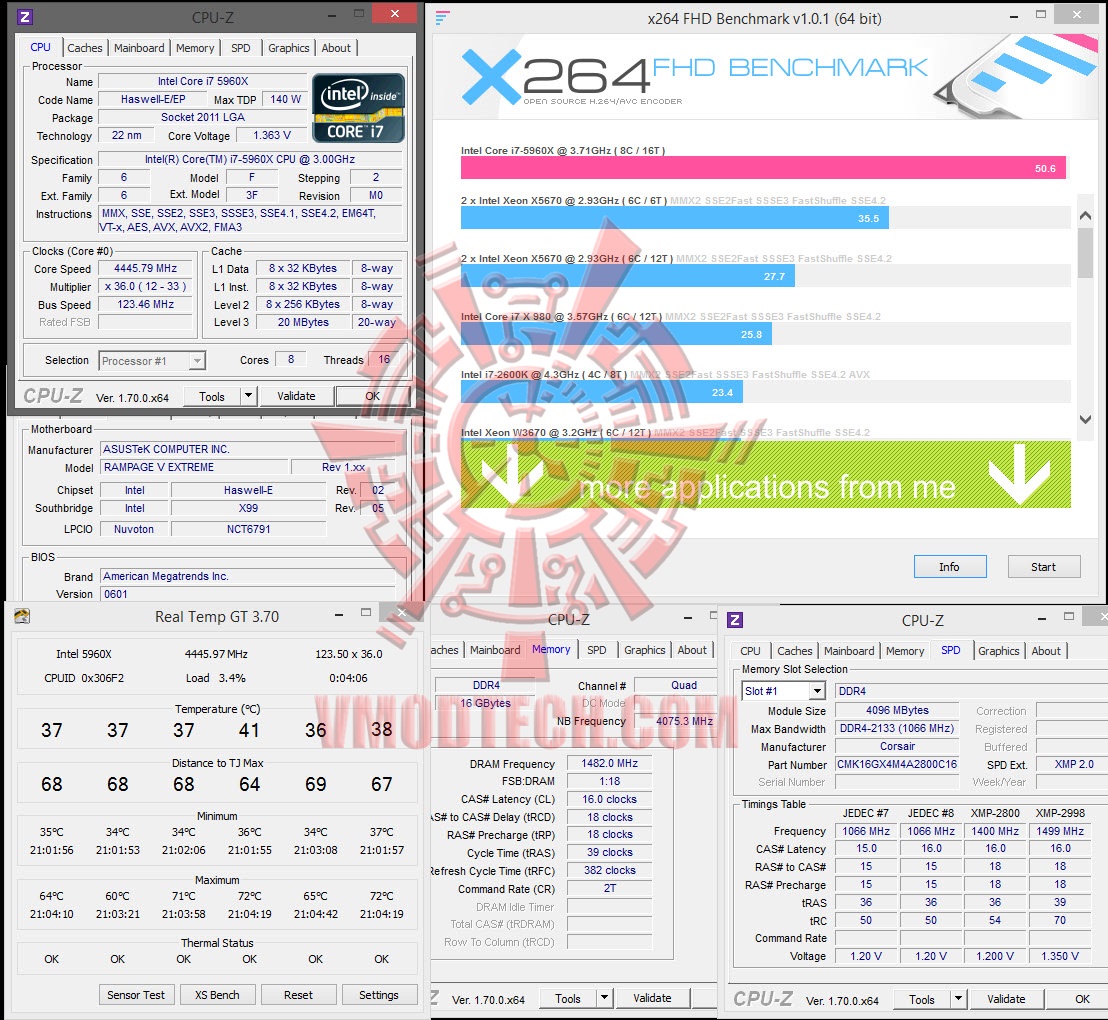

FHD X264 Benchmark

.

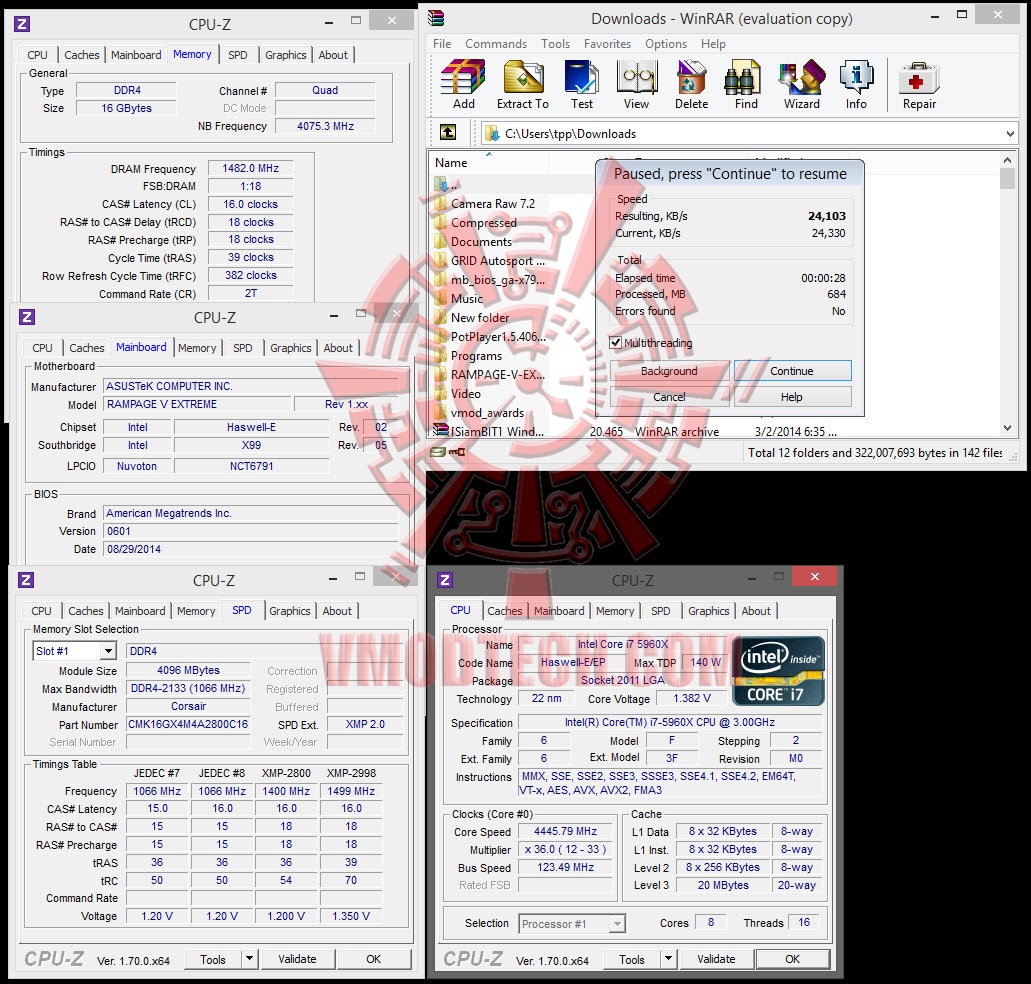

WinRAR Benchmark

.

.Cinebench R11.5 Benchmark

.

..Cinebench R15 Benchmark

.

AIDA Memory Benchmark

..

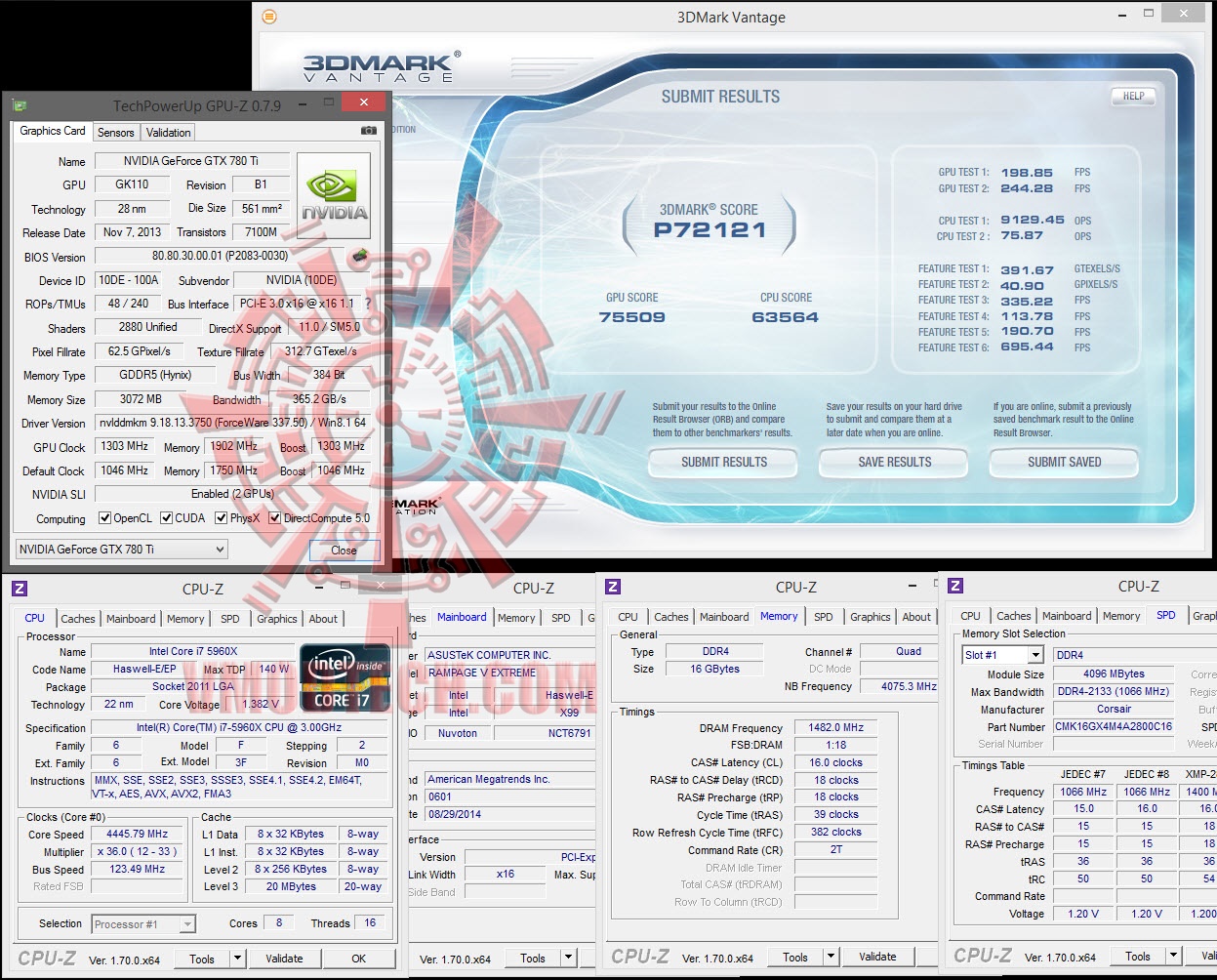

3DMark Vantage

.

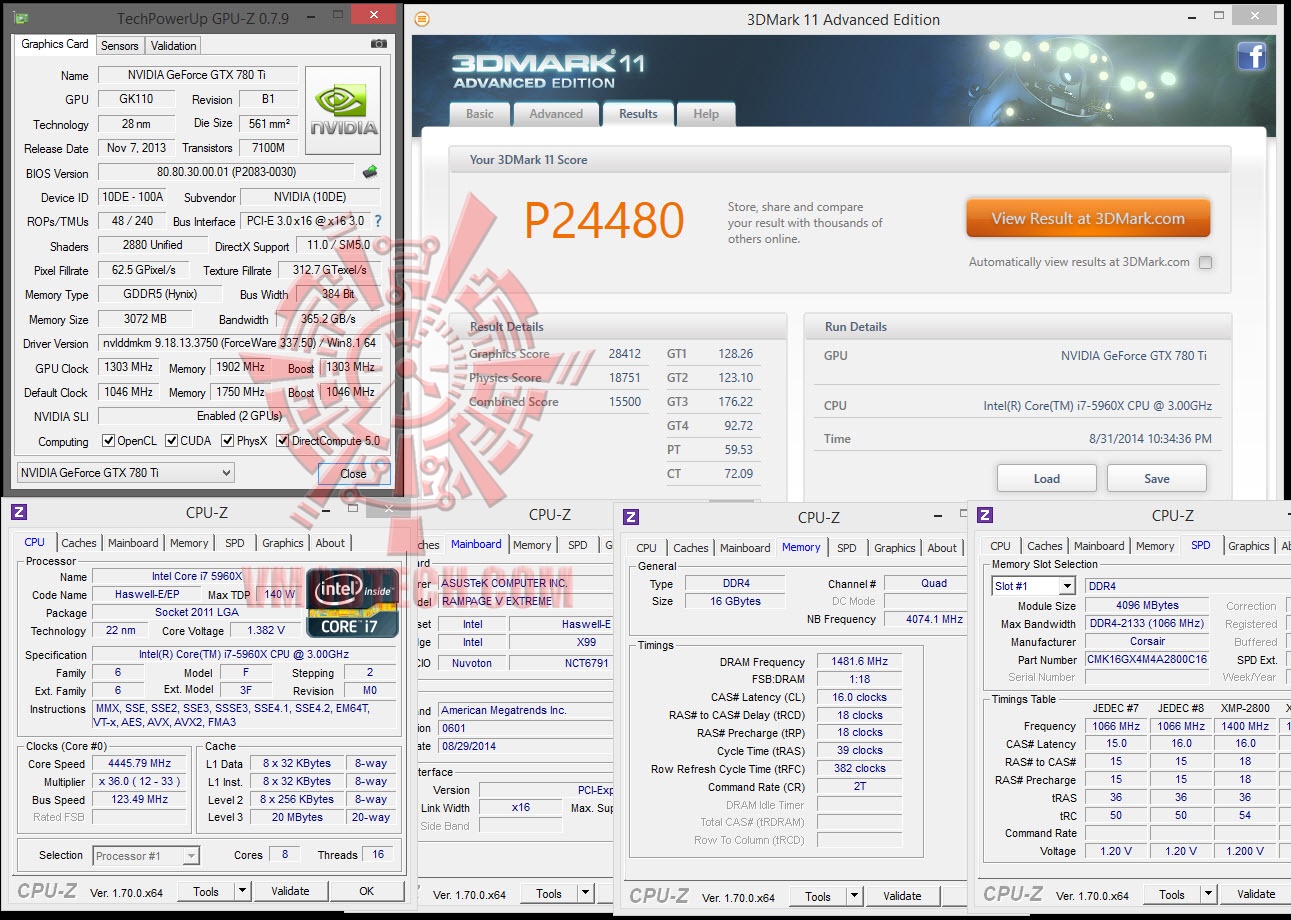

3DMark11 Benchmark

.

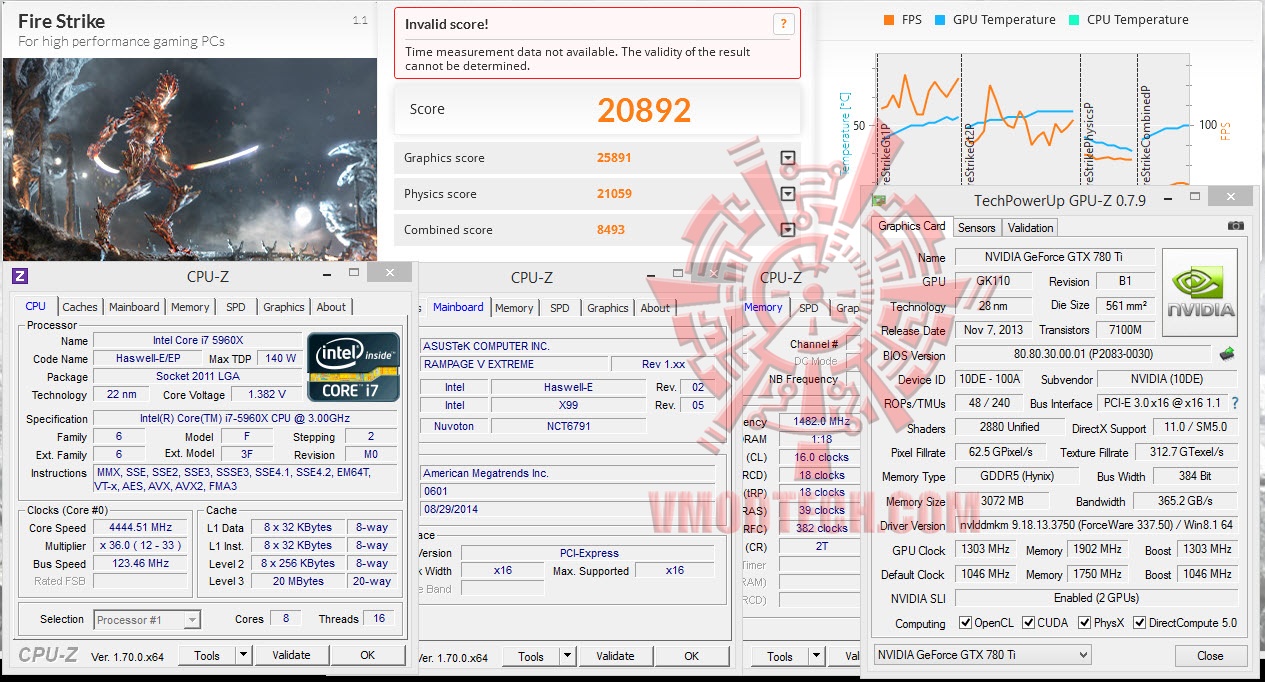

3DMark Fire Strike Benchmark

.

Summary

หากมองถึงในแง่ของการโอเวอร์คล๊อกนั้นผมมองว่ามันสามารถปรับแต่งความเร็วได้ไม่ยากเพียงแค่ปรับไฟสองสามค่าเท่านั้นบน ASUS RAMPAGE V EXTREME และน่าจะสะดวกมากสำหรับขา OC ที่ชอบเสพของเย็นเนื่องจาก ASUS RAMPAGE V EXTREME นั้นได้เตรียม OC Panel ที่ช่วยให้คุณสามารถปรับตัวคูณและ BCLK ได้บน windows เลย BIOS นั้นค่อนข้างเข้าใจง่ายกับผู้ใช้งานที่คุ้นเคย ผมใช้เวลาประมาณสองชั่วโมงสำหรับปรับค่านี้บนพื้นฐาน CPU ที่ขายจริง เเช่นเคยครับ ประสิทธิภาพในการโอเวอร์คล๊อก ณ ขณะนี้อาจจะยังไม่สุดครับ คงต้องรอระยะเวลาอีกซักสองอาทิตย์ให้ทีมงานเค้าปรับแต่งก่อน

.

องค์ประกอบอื่นๆอย่างสีสรรในใช้ตัดกันบนบอร์ดให้มีความน่าสนใจซึ่ง ASUS RAMPAGE V EXTREME เลือกใช้สีดำตัดกับแดงที่เป็นเฉดที่เป็นเอกลักษณ์แสดงความเป็น ROG อย่างสมบูรณ์แบบ ความเนี้ยบของซ๊อกเก็ตต่างๆบนบอร์ดนั้นได้ถูกเอาใจใส่เป็นอย่างดีทั้งนี้ก็เพื่อให้การส่งผ่านสัญญาณระหว่างอุปกรณ์ที่มีการทำงานร่วมกันนั้นมีดีเลย์ไทม์น้อยที่สุดและมีเออเรอร์น้อยที่สุดด้วย ถือเป็นตัวเลือกที่ดีสำหรับ Motherboard คุณภาพสูงจากแบรนด์ที่คุ้นเคยอย่าง ASUS ครับ ใครที่เป็นสาวกคงไม่ต้องเอ่ยอะไรมาก ซื้อได้เลย

.

.

..
