สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ด AM4 ต้อนรับการเปิดตัวของ AMD RYZEN ที่ทางเว็บไซต์ Vmodtech.com ของเราได้ทำการเปิดตัวไปพร้อมกับทั่วโลกให้ทุกๆท่านได้ชมกันอีกเช่นเคยครับ โดยเมนบอร์ดที่ผมจะนำมารีวิวให้ท่านได้ชมกันในวันนี้ก็คือ ASUS ROG CROSSHAIR VI HERO ที่บรรดาสาวก ROG รู้จักคุ้นเคยกันดีกับซีรี่ย์นี้ในแบรนด์ของทาง ASUS ที่เป็นเมนบอร์ดชิบเช็ต X370 ในรุ่นท๊อปสุดที่มากด้วยฟีเจอร์และความแรงออกแบบมาสำหรับบรรดาคอเกมส์มิ่งรวมไปถึงนักโอเวอร์คล๊อกนั่นเองครับ โดย ASUS ROG CROSSHAIR VI HERO รุ่นนี้นั้นได้อัดแน่นด้วยบรรดาฟีเจอร์รองรับการทำงานของซีพียู AMD RYZEN ไว้อย่างมากมายจริงๆครับไม่ว่าจะเป็น ROG Water Cooling Zone , Aura Sync RGB LED , SupremeFX , 5-Way Optimization , Intel Gigabit Ethernet , LANGuard , GameFirst technologies และอื่นๆอีกมากมายครับ ด้วยดีไซน์ที่มาในแนว ROG CROSSHAIR VI ที่เน้นโทนสีเทาดำที่จัดเต็มด้วยไฟแสดงผลแบบ AURA RGB ที่สวยงามอลังการถูกใจคอเกมส์มิ่งอย่างแน่นอนครับ ส่วนประสิทธิภาพการทำงานจะเป็นเช่นไรนั้นเดี๋ยวเราไปชมได้ในบททดสอบเลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS ROG CROSSHAIR VI HERO กันต่อเลยครับ

.

ASUS ROG CROSSHAIR VI HERO Appearance

มากันในกล่องสีแดงสไตล์ ROG บอกโลโก้ชื่อรุ่นชัดเจนรวมทั้งฟีเจอร์ต่างๆครับ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

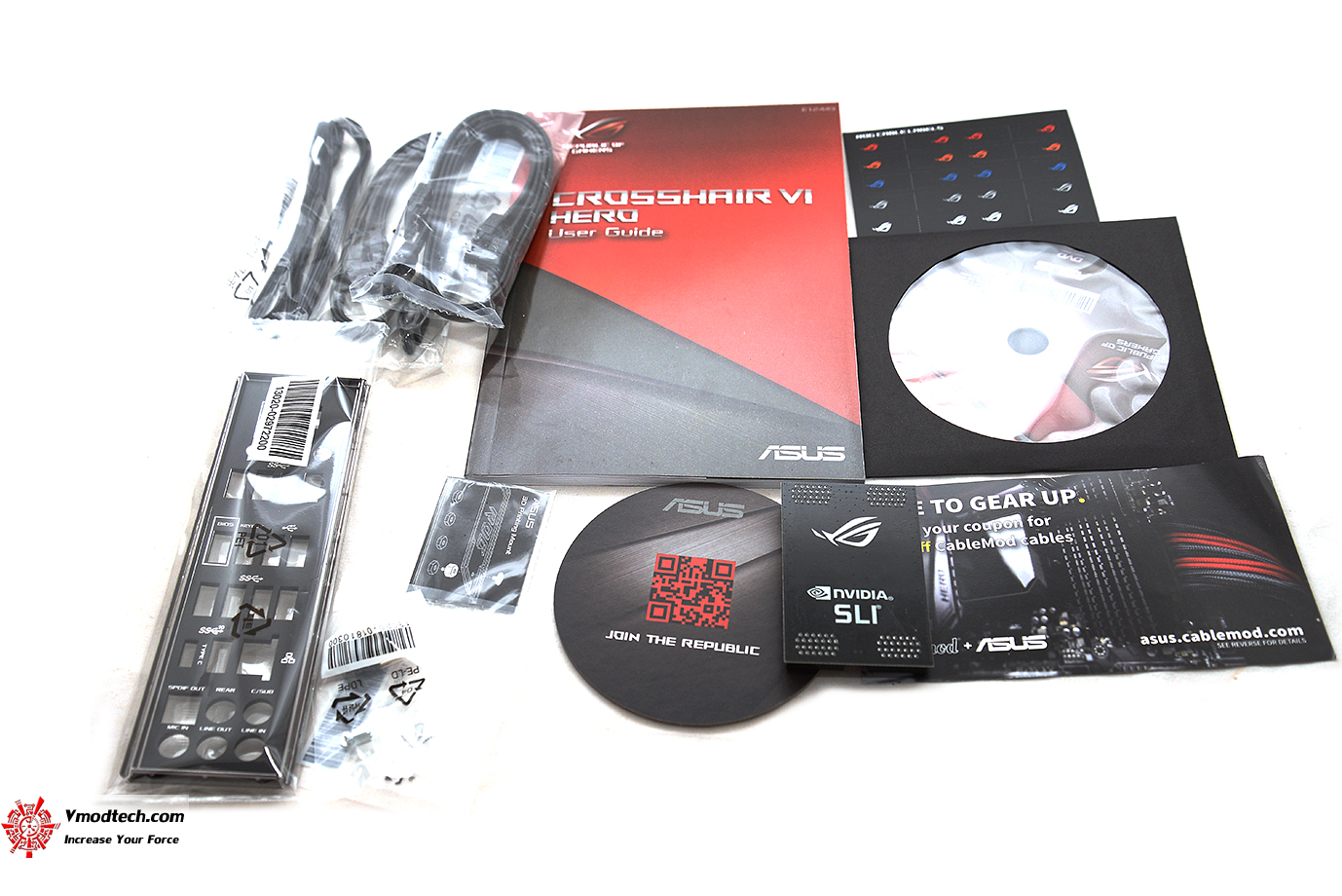

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 4ชุด สติ๊กเกอร์ ROG แผ่นใหญ่ แผ่นบริดจ์ SLI  น๊อตยึด M.2 สายไฟเชื่อมต่อต่างๆ พร้อมทั้งโค๊ดลงทะเบียนจากทาง ROG เพื่อรับสายเคเบิลม๊อดครับ

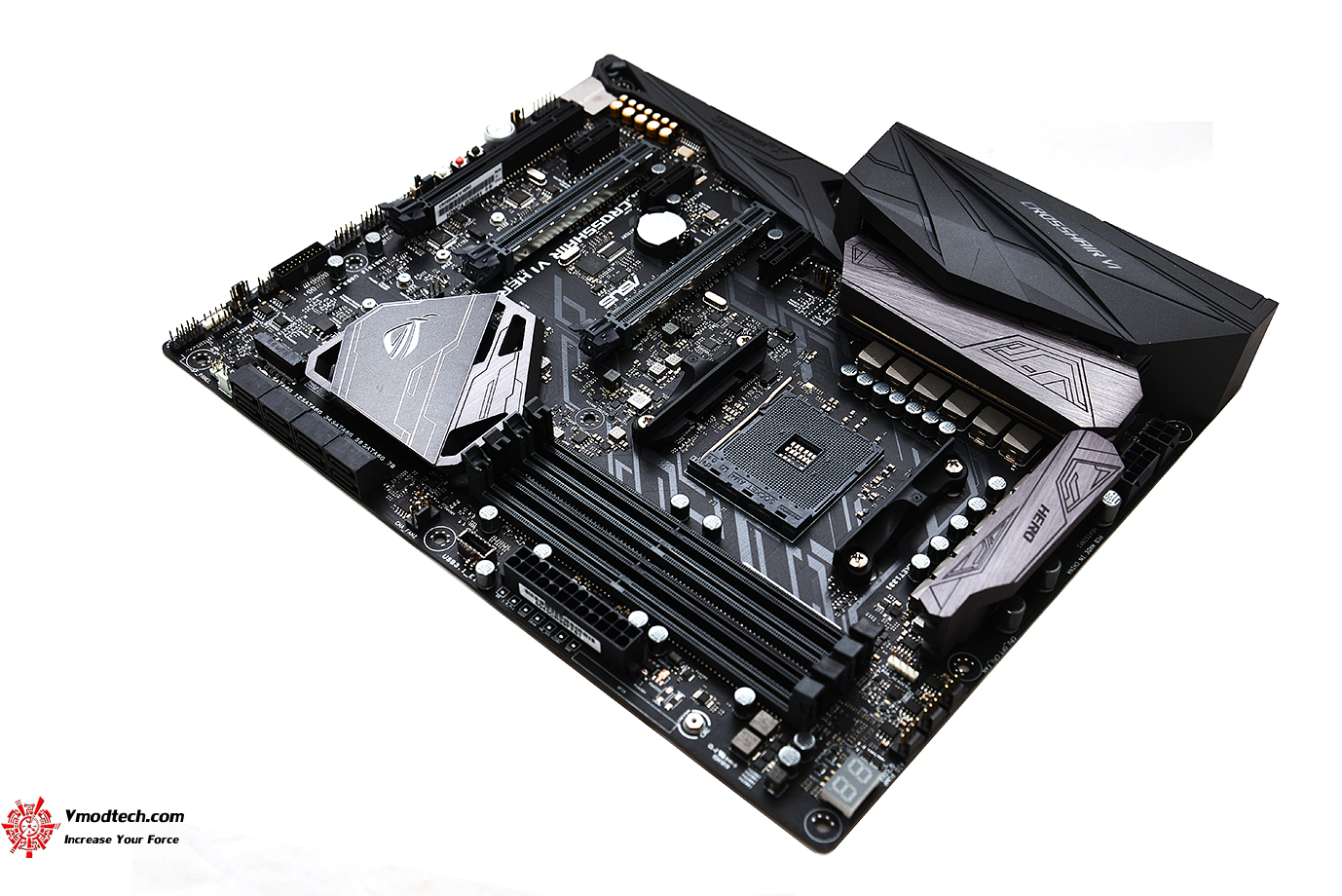

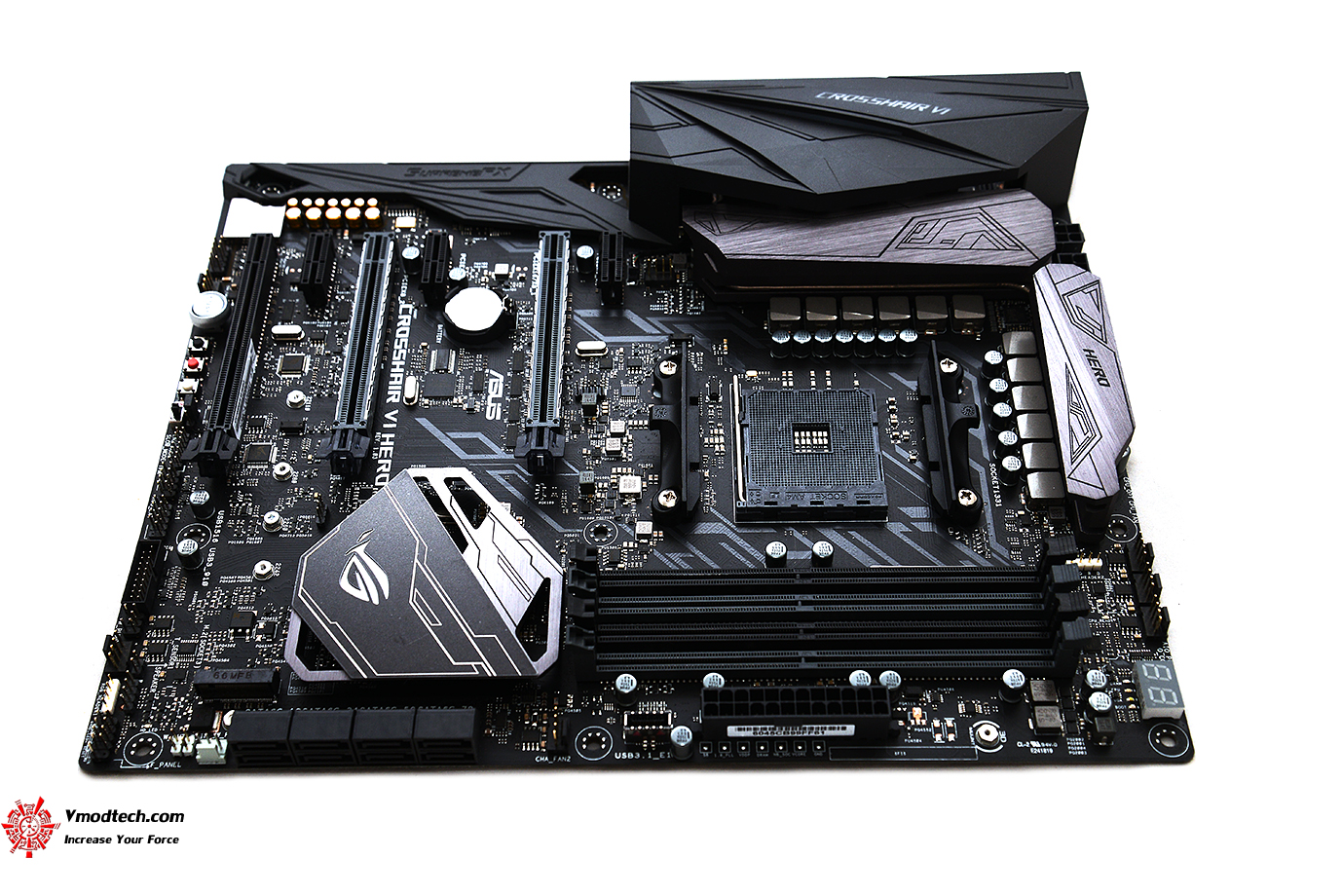

ตัวเมนบอร์ด PCB สีดำสนิทสัลบกับฮีตซิงค์สีเทาสวยงามดุดันครับ

ขนาดของเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( cm x cm ) ใหญ่พอสมควรครับ

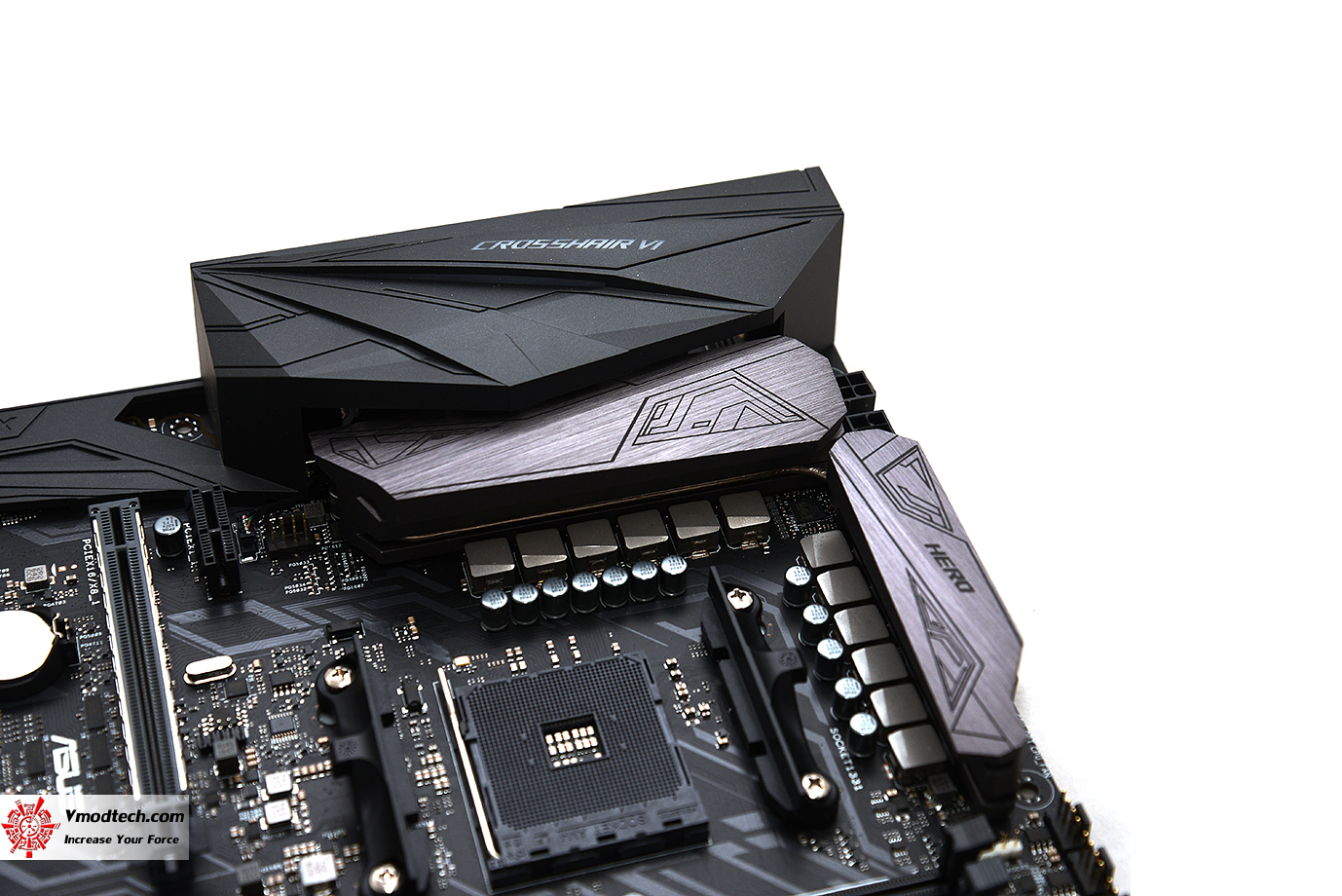

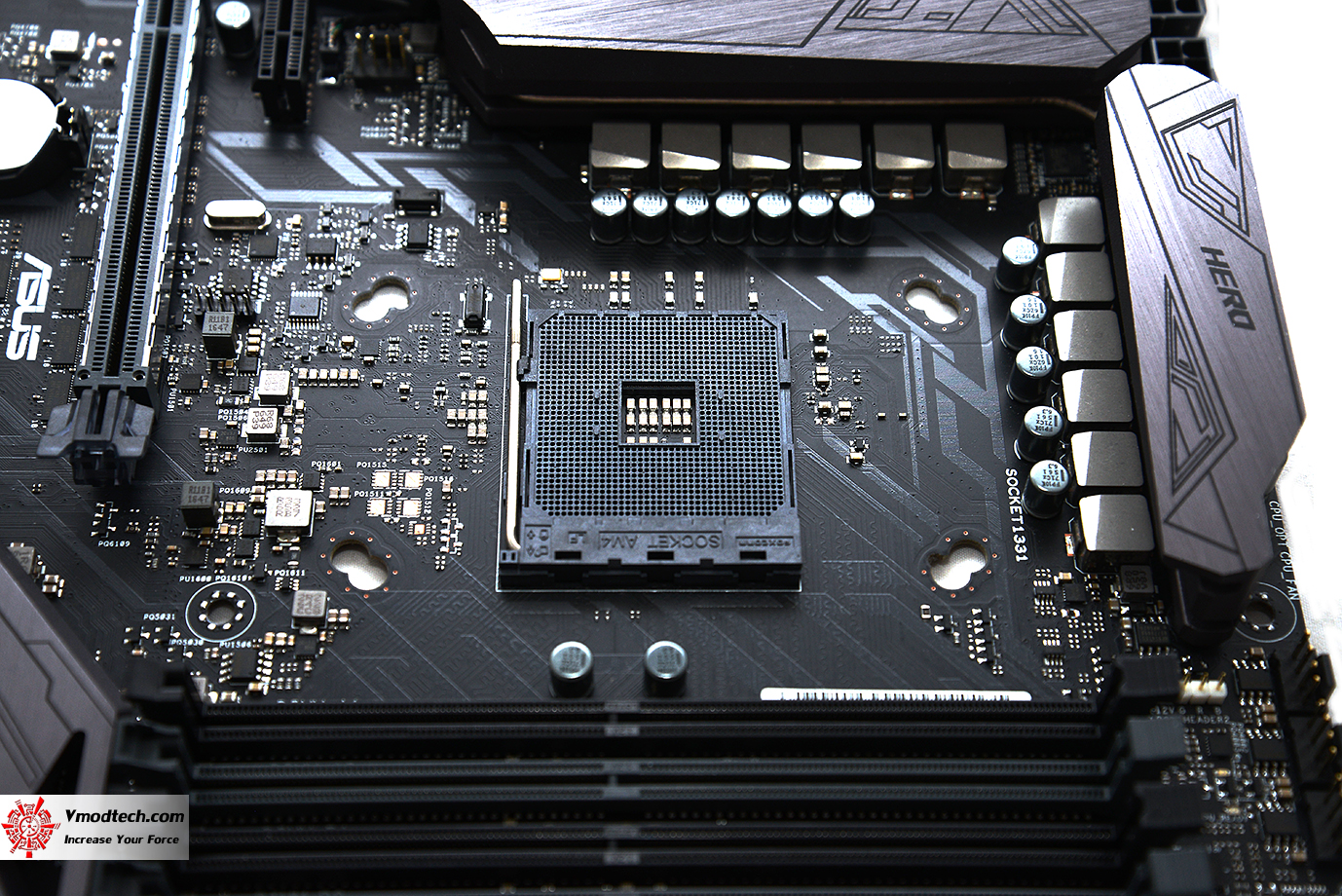

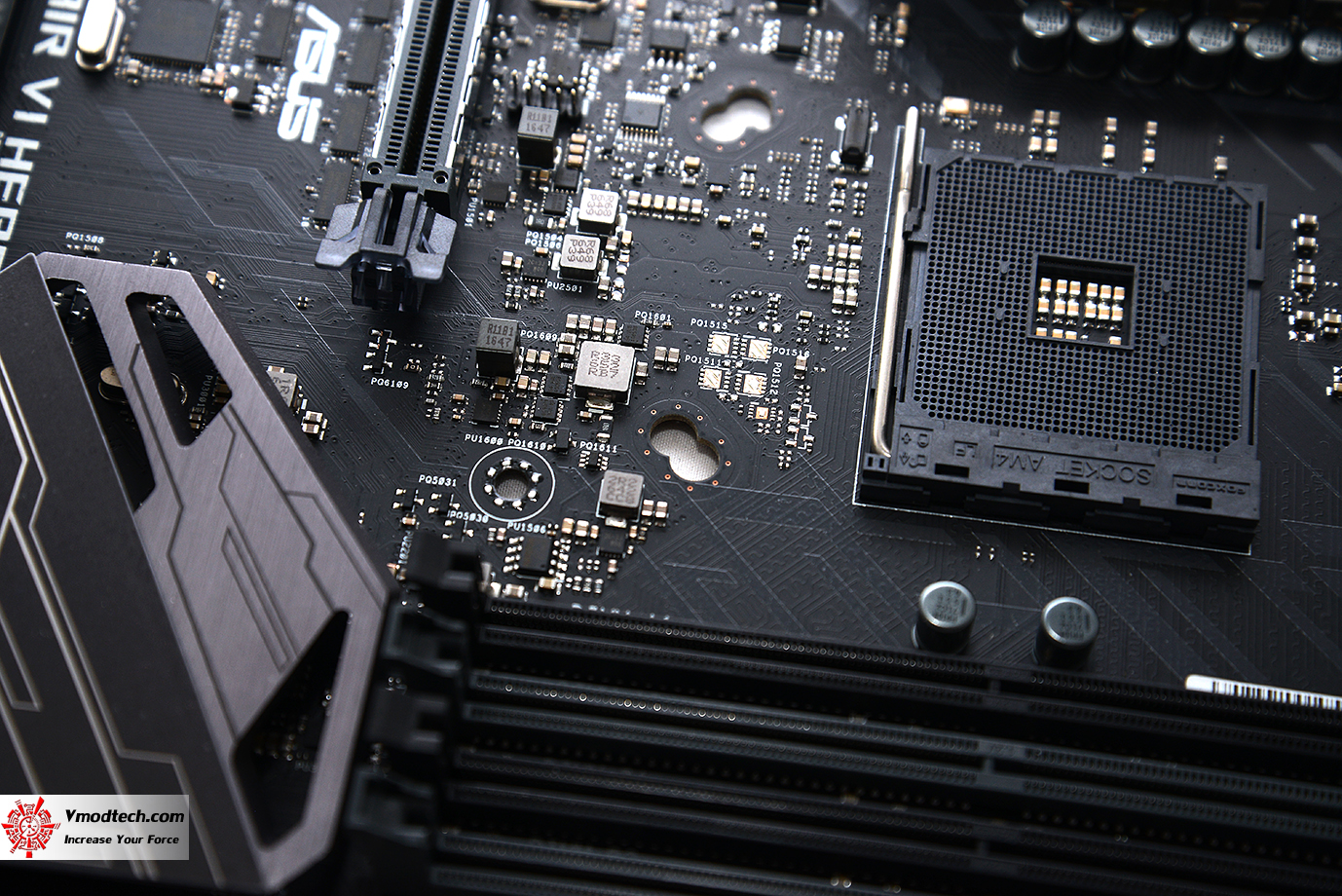

เฟสไฟทั้งหมดมี 12เฟสครับแบบเต็มๆครับเป็นแบบ digital power controller /  Digi+ PWM ด้วยคาปาซิเตอร์เกรดพรีเมี่ยมจากญี่ปุ่น 10K Japanese-made black metallic capacitors พร้อมรองรับการโอเวอร์คล๊อกเต็มรูปแบบ ซีพียูที่รองรับการทำงาน AMD AM4 Socket for AMD Ryzen™/7th Generation A-series/Athlon™ Processors  Supports AM4 Socket 14 nm CPU Supports CPU up to 8 cores จัดเต็มสำหรับขาโอเวอร์คล๊อกจริงๆครับ

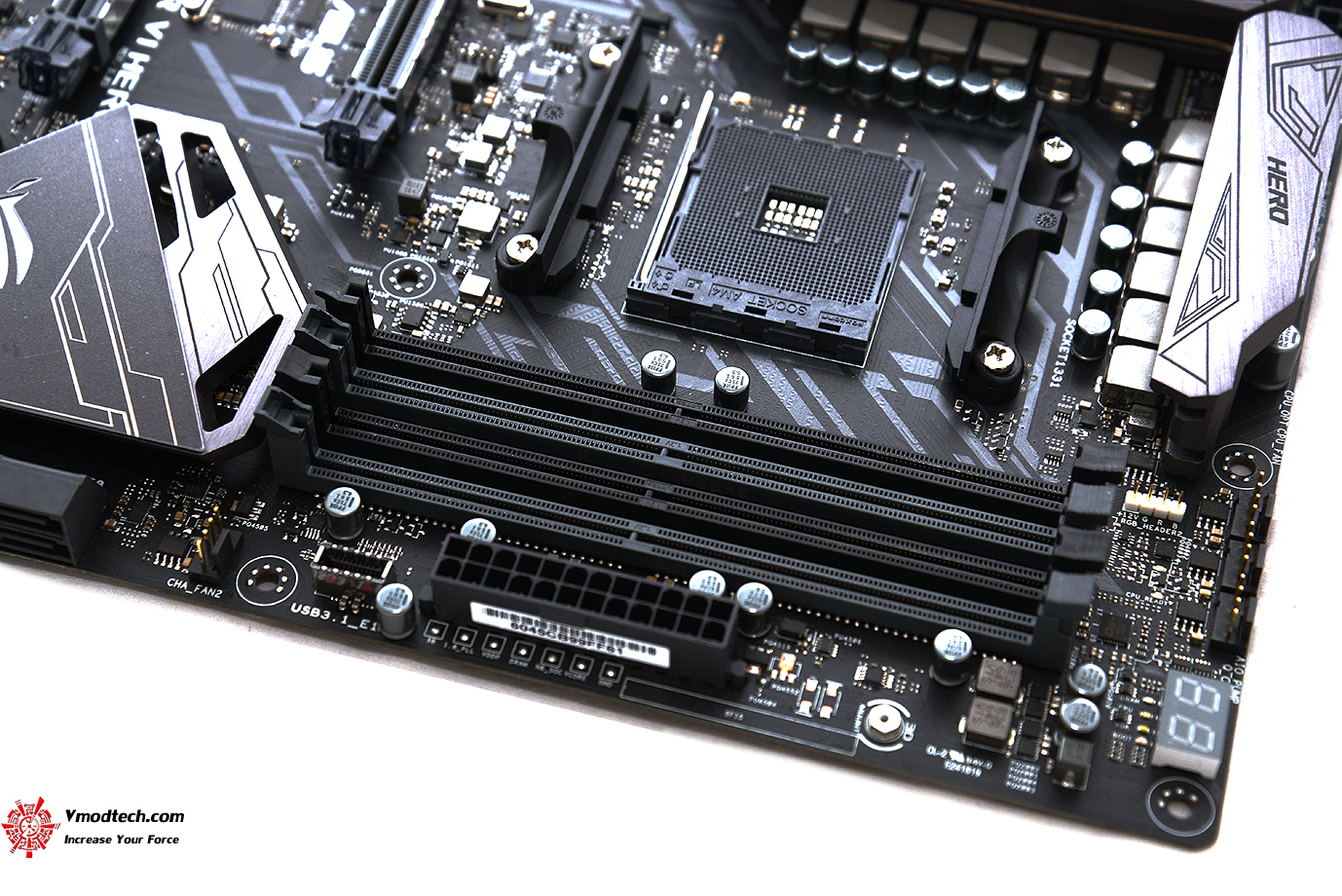

สล๊อตแรมมีทั้งหมด 4ช่อง DDR4 3200(O.C.)/2933(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory ความจุ 64GB ครับ

สวิตช์ปุ่มต่างๆก็มีมาให้ครบครันครับทั้งปุ่ม Power , Reset , Safe Boot , Retry Button และ Ln2 Mode แบบจัดเต็มกันเลยทีเดียว

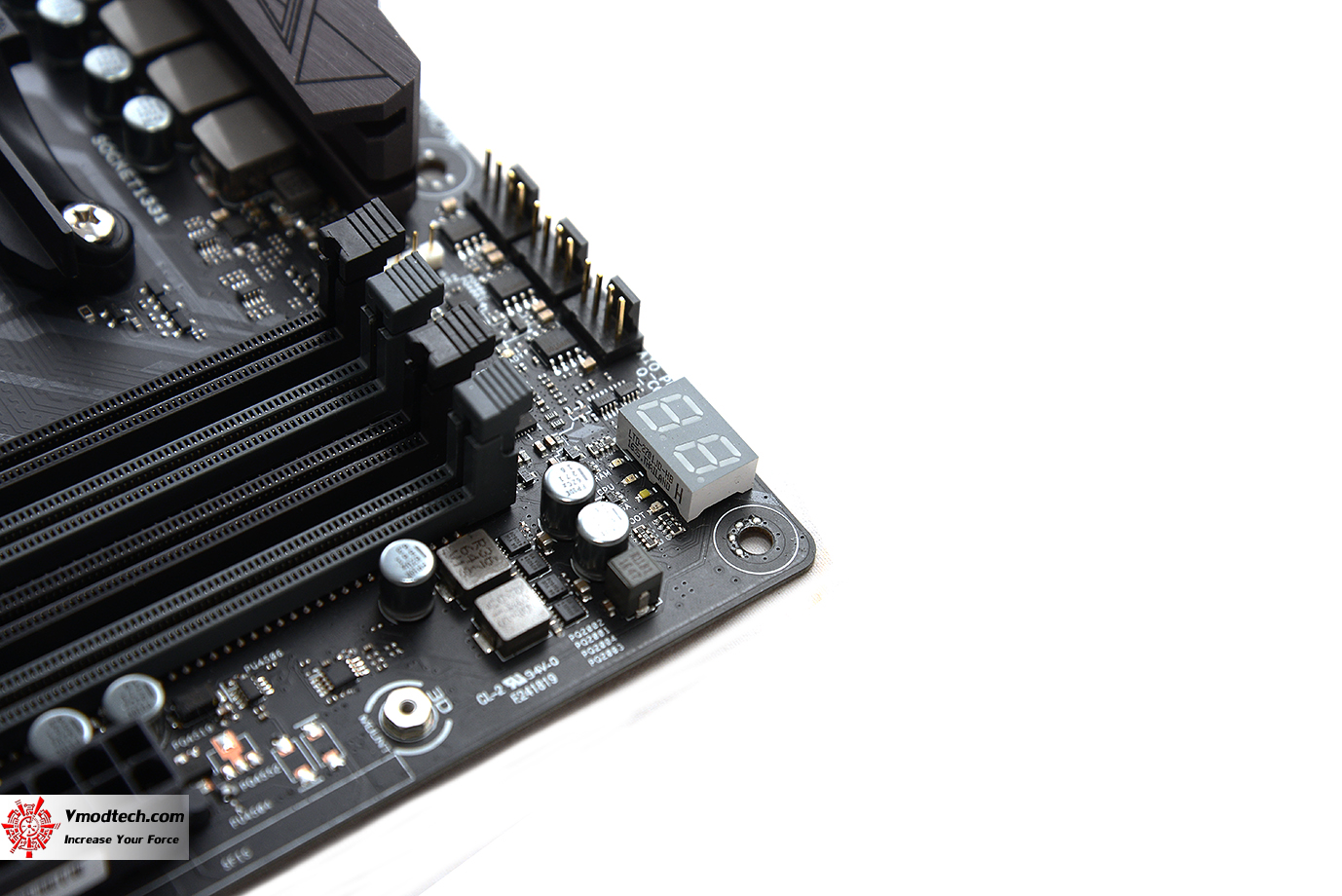

มี Debug Code แสดงผลให้พร้อมเลยครับ

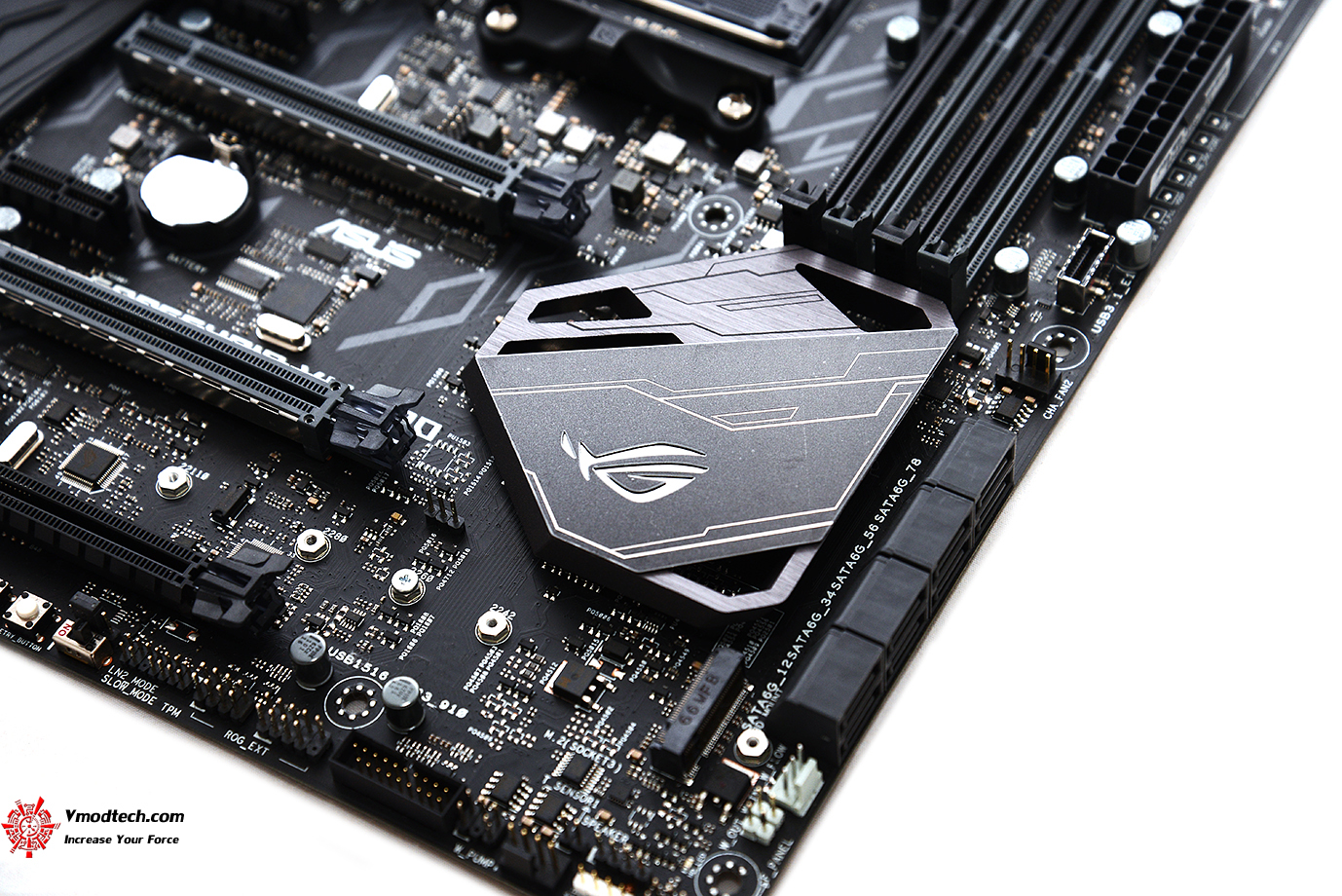

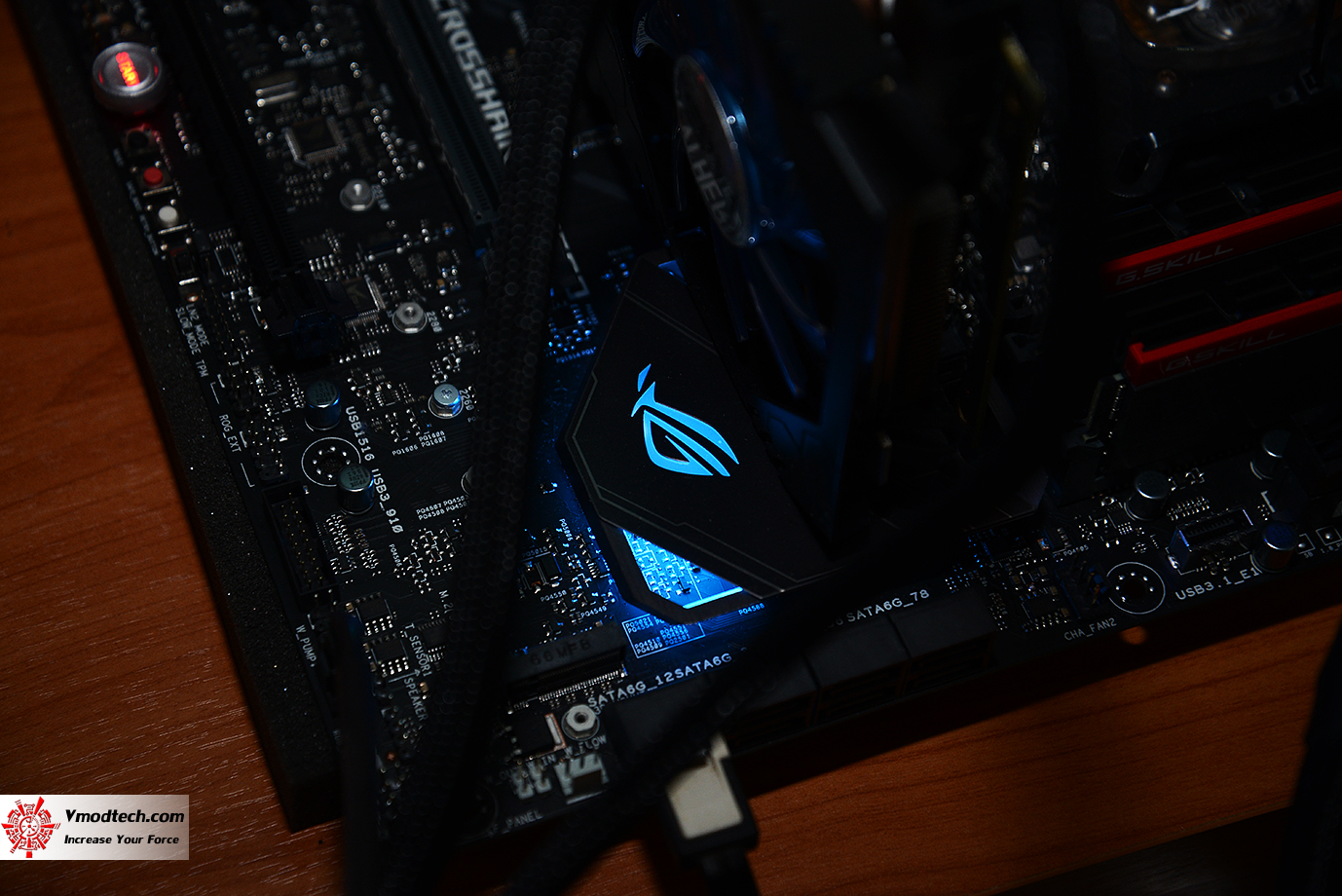

ฮีตซิงค์ชิบเซ็ต AMD X370 ตัวฮีตซิงค์เป็นสีเเทาสลับดำมีตราโลโก้ ROG สวยเด่นเลยครับ พร้อมทั้งมีไฟแสดงผลแบบ ROG LOGO RGB LED ให้อีกด้วยครับ

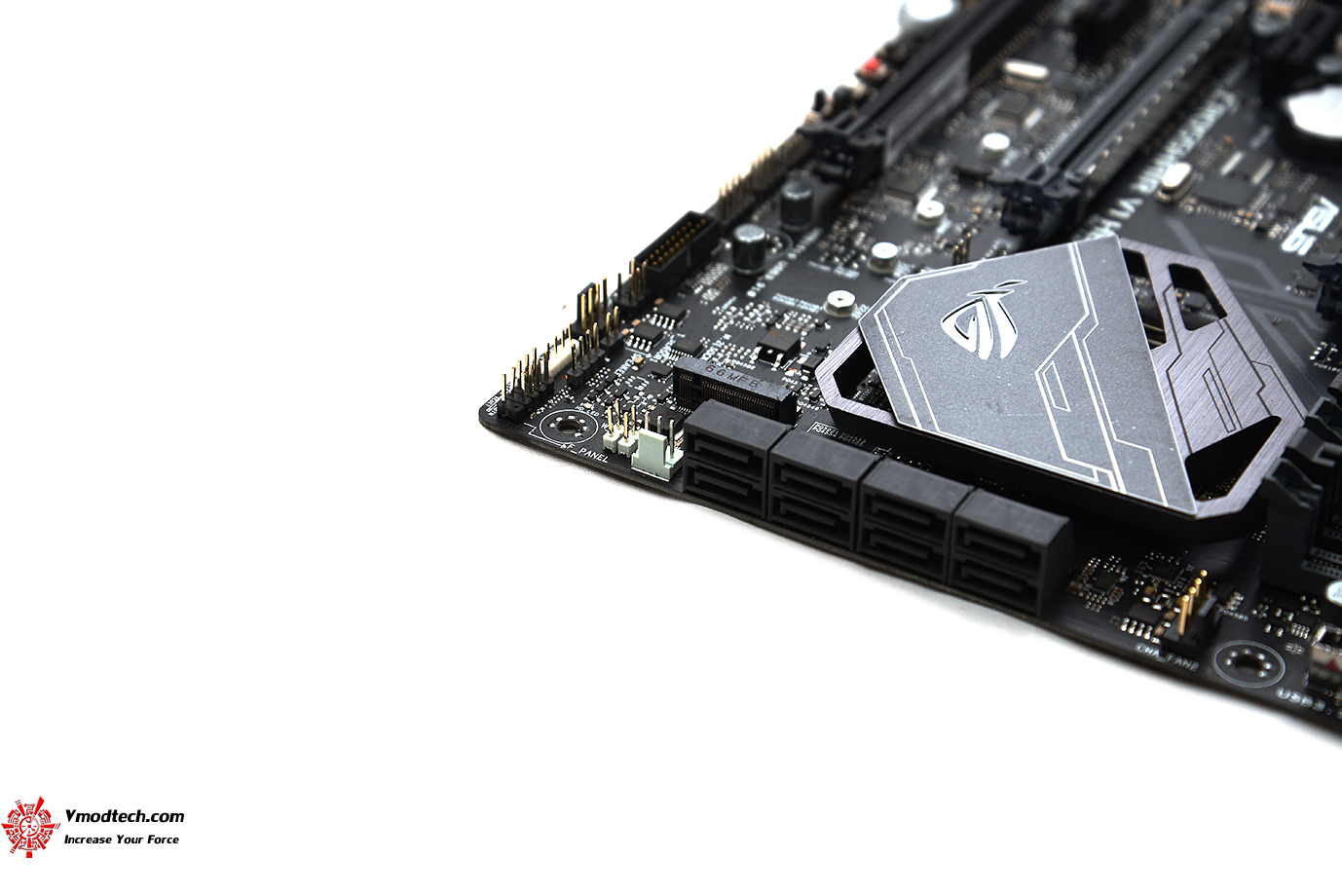

ช่อง SATA ประกอบด้วย  8 x SATA 6Gb/s port(s), Support Raid 0, 1, 10,1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) , 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode) ให้มาเพียบเลยครับ

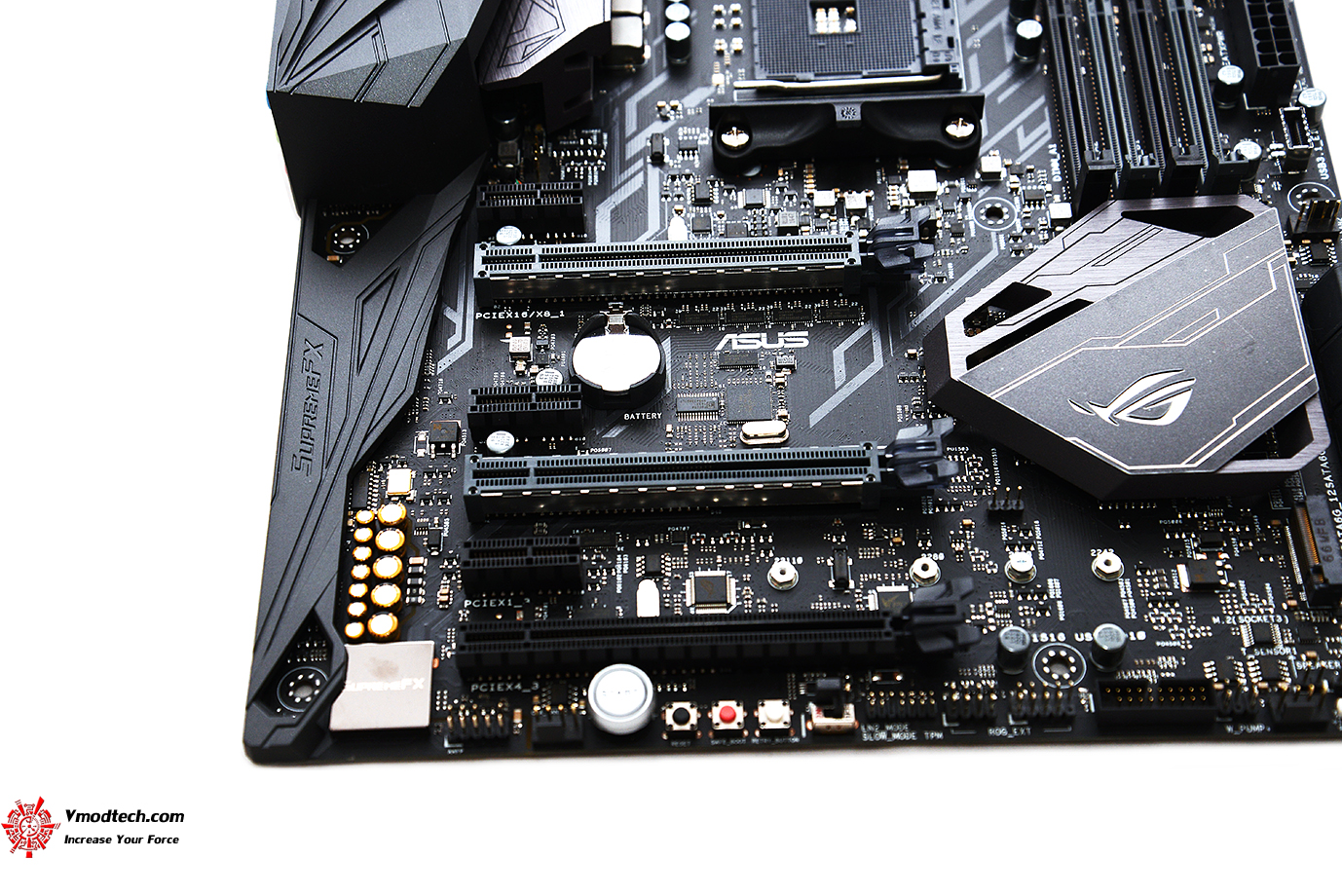

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย AMD Ryzen™ Processors 2 x PCIe 3.0/2.0 x16 (x16 or dual x8)  , AMD 7th Generation A-series/Athlon™ Processors 1 x PCIe 3.0/2.0 x16 (x8 mode)  , AMD X370 chipset 1 x PCIe 2.0 x16 (max at x4 mode)  , 3 x PCIe 2.0 x1 ครับ สล๊อต PCIe นั้นเป็น SAFESLOT ป้องกันอย่างดีครับ ด้วยการติดตั้งชุดโลหะป้องกันอันตรายที่มีทั้งความแข็งแรงทนทานยืดอายุการใช้งานของสล๊อต PCIe ได้เป็นอย่างดีครับ

มาดูจุดเด่นอีกมุมหนึ่งของ ASUS ROG CROSSHAIR VI HERO กันครับกับรูยึดซ๊อกเก็ตที่สามารถใช้งานได้ทั้งซ๊อกเก็ต AM4 และ AM3 นั่นเองครับ

ช่องยึดนั้นมีสองช่องติดกันครับ

สามารถใส่ได้ทั้ง AM4 ,AM3 , AM3+ , FM2+ ได้หมดครับ สุดยอดจริงๆและคุ้มค่ามากๆเลยทีเดียว

ชุดซาวด์ประกอบด้วย SupremeFX audio technology ที่มีซอฟแวร์ Sonic Studio III ในการปรับแต่งออกแบบมาสำหรับเกมส์เมอร์โดยเฉพาะครับ

มาดูพาแนลด้านหลังกันบ้างครับประกอบด้วย 1 x LAN (RJ45) port(s) , 1 x USB 3.1 (black)Type-C , 1 x USB 3.1 (red)Type-A , 8 x USB 3.0 (blue)  , 4 x USB 2.0 (one port can be switched to USB BIOS Flashback)  , 1 x Optical S/PDIF out , 1 x Clear CMOS button(s) , 1 x USB BIOS Flashback Button(s) , 5 x Gold-plated audio jacks , 1 x M.2 Wi-Fi Slot ให้มาแบบเต็มพิกัดเลยครับ

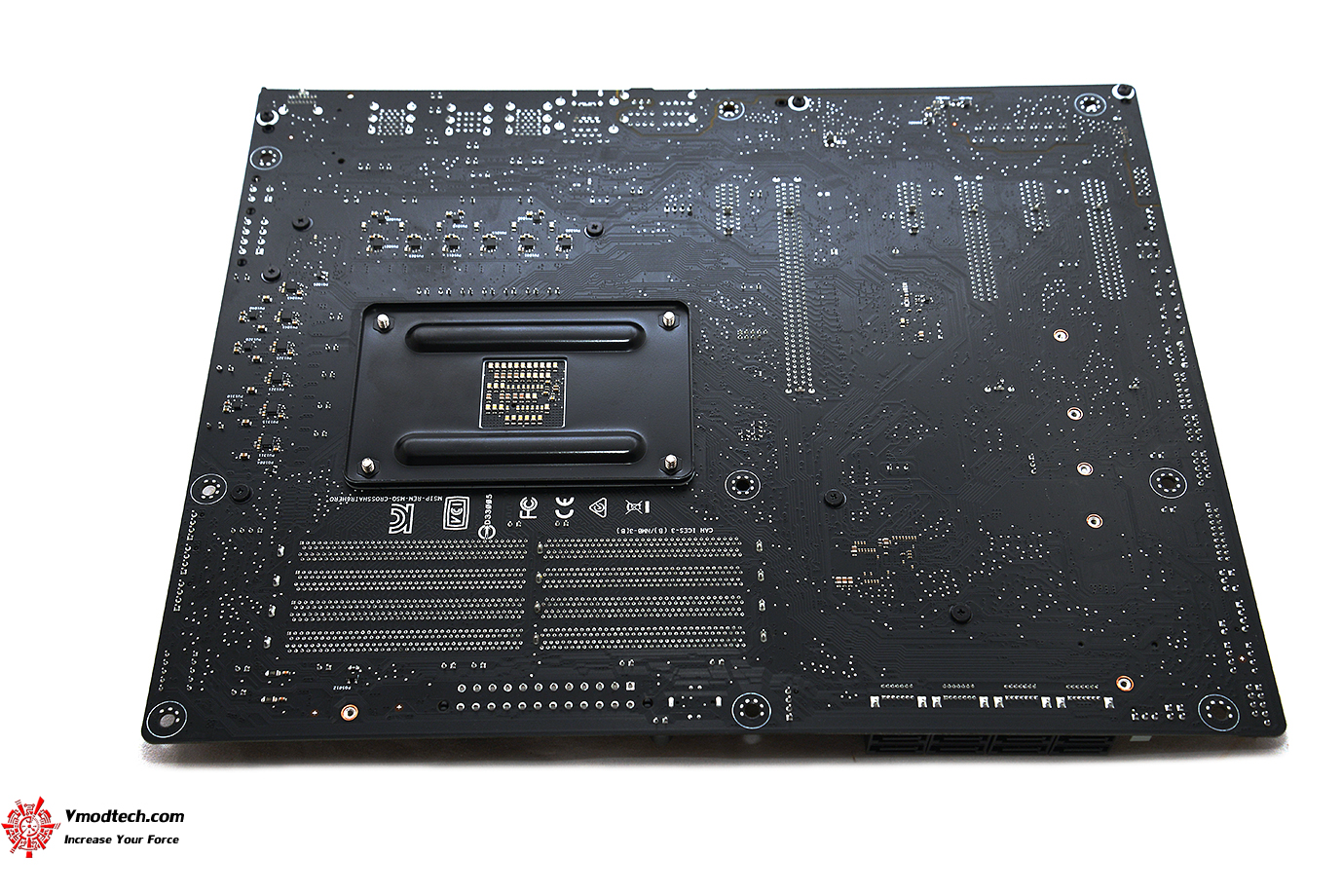

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..AMD RYZEN R7 1700X
.Thermal Grease
.Motherboard	. ASUS ROG CROSSHAIR VI HERO
.Memory	..G.Skill Trident Z DDR4 3600Mhz
.Graphic Card	. HIS RX480
.Harddisk	. Plextor M6 512GB
.CPU Cooler	..AIR Cooling
.Power Supply	..Thermaltake 1500W
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น AMD RYZEN R7 1700X ตัวใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับกราฟฟิกการ์ดตัวแรงอย่าง HIS RX480

ASUS ROG CROSSHAIR VI HERO : Aura RGB

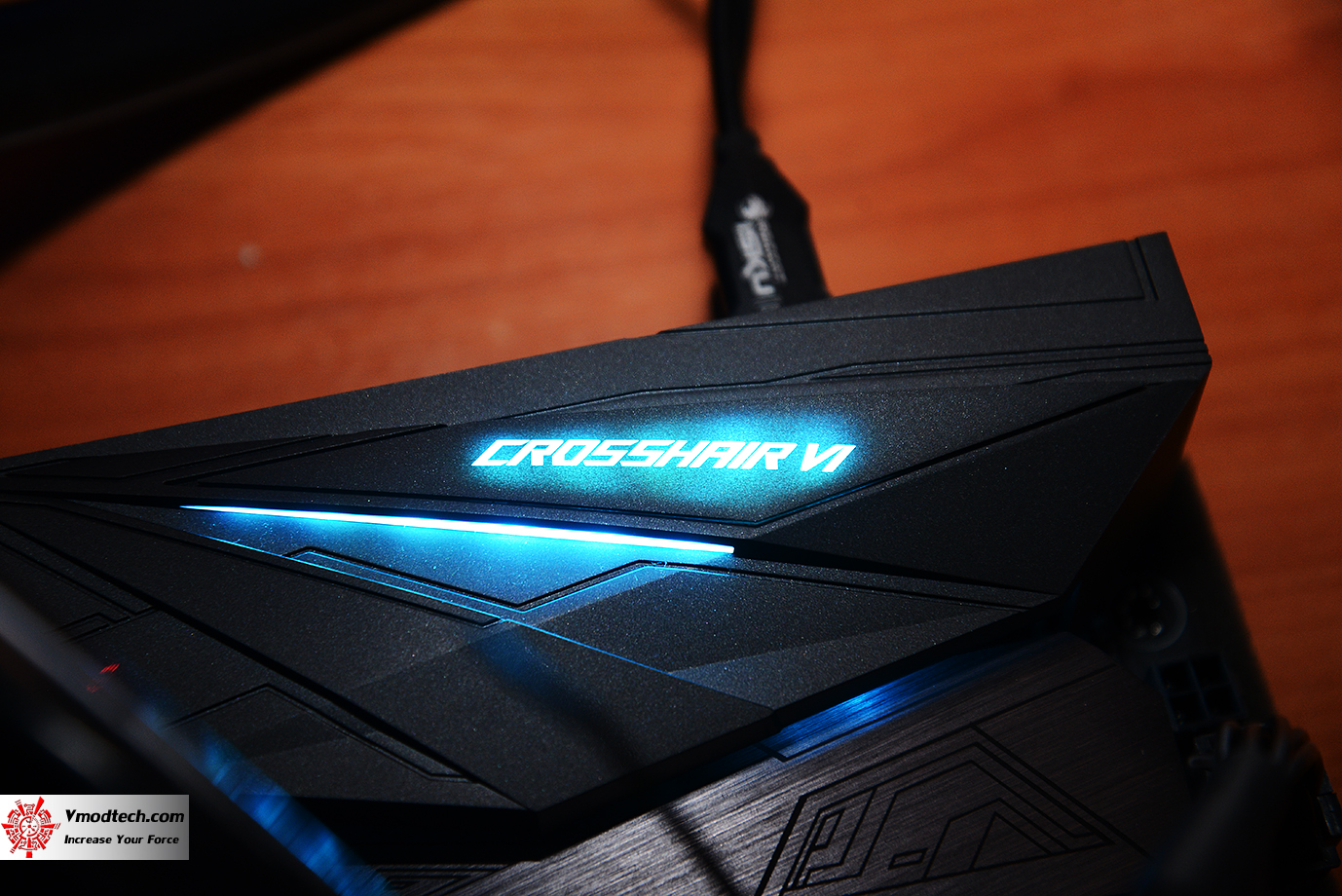

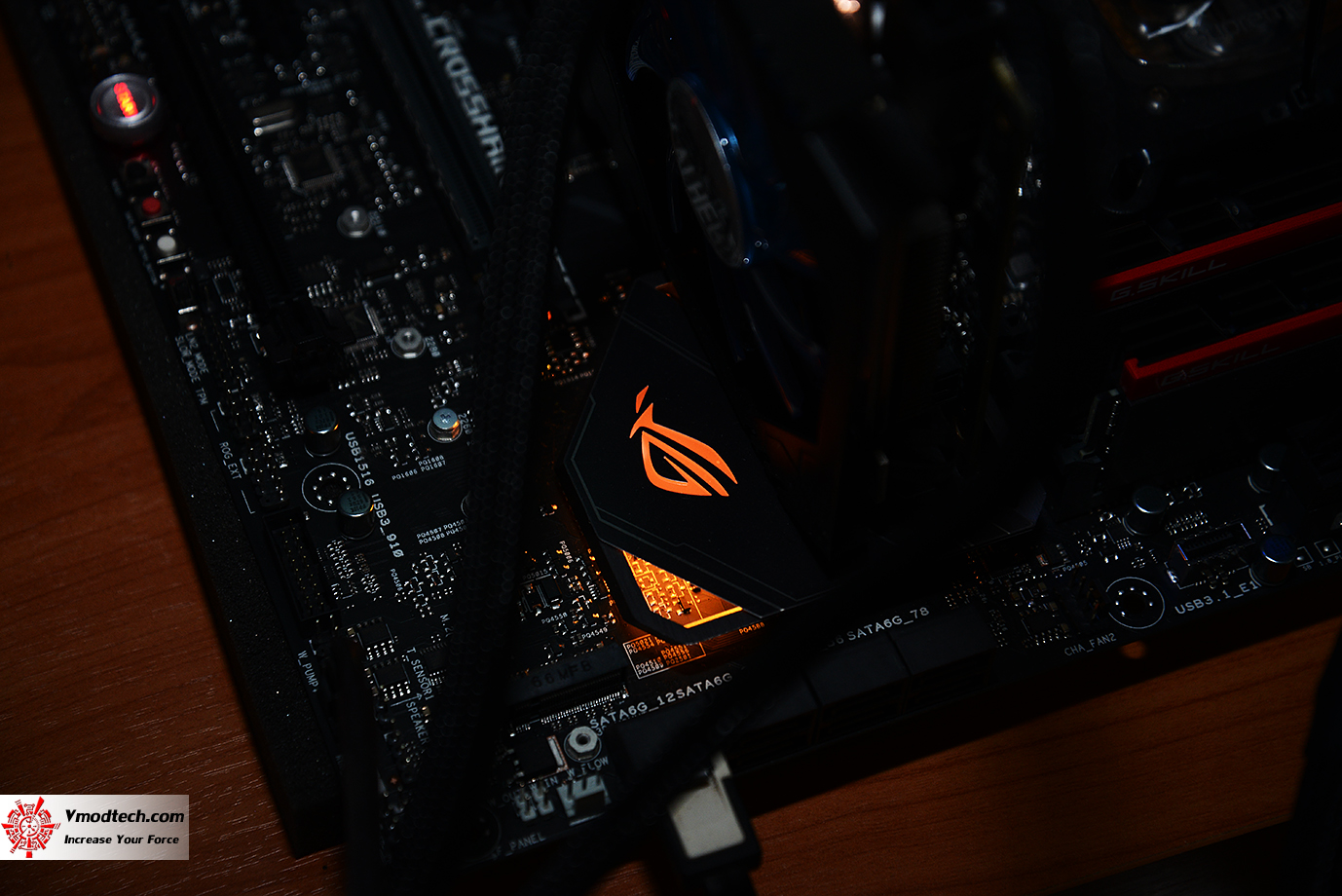

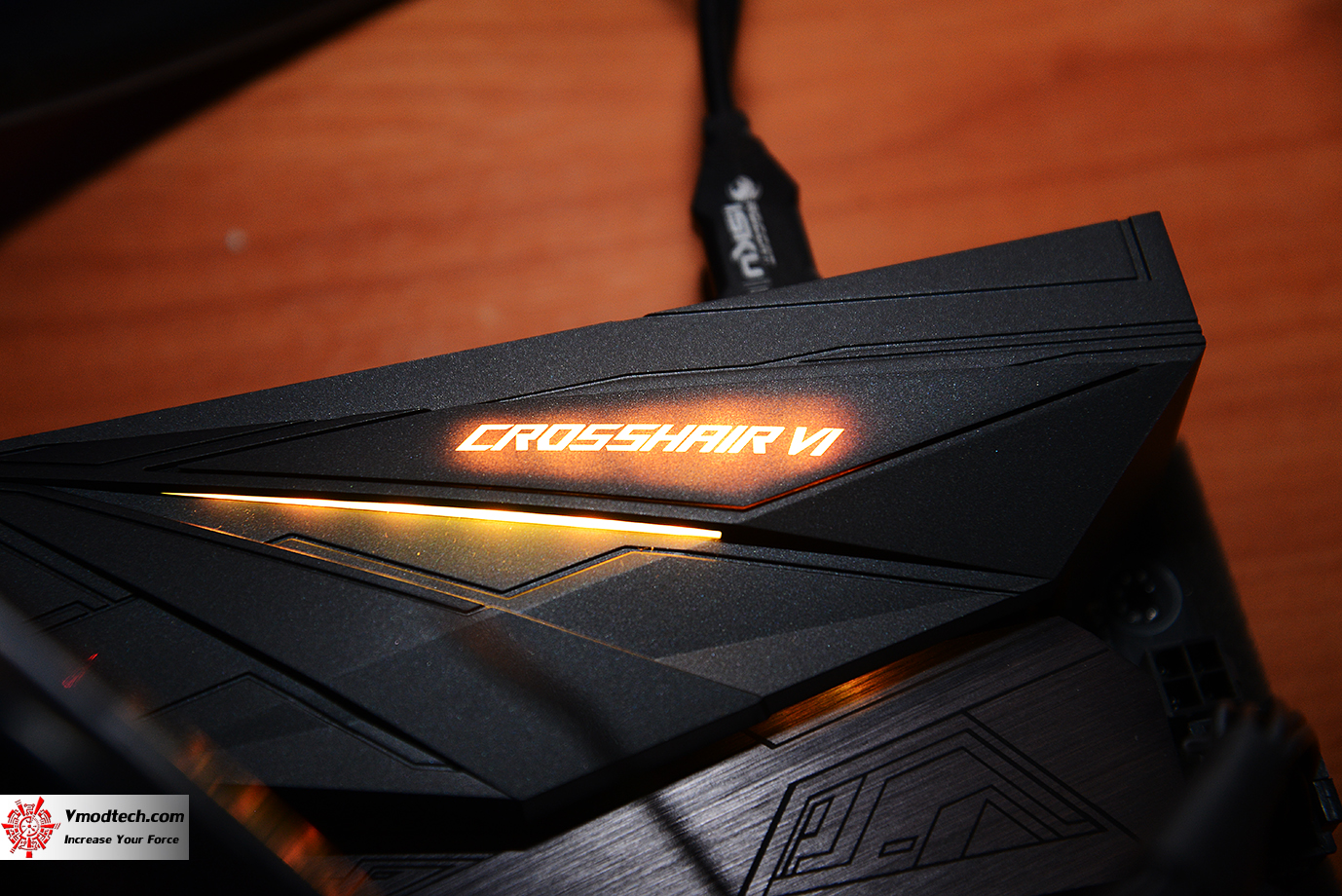

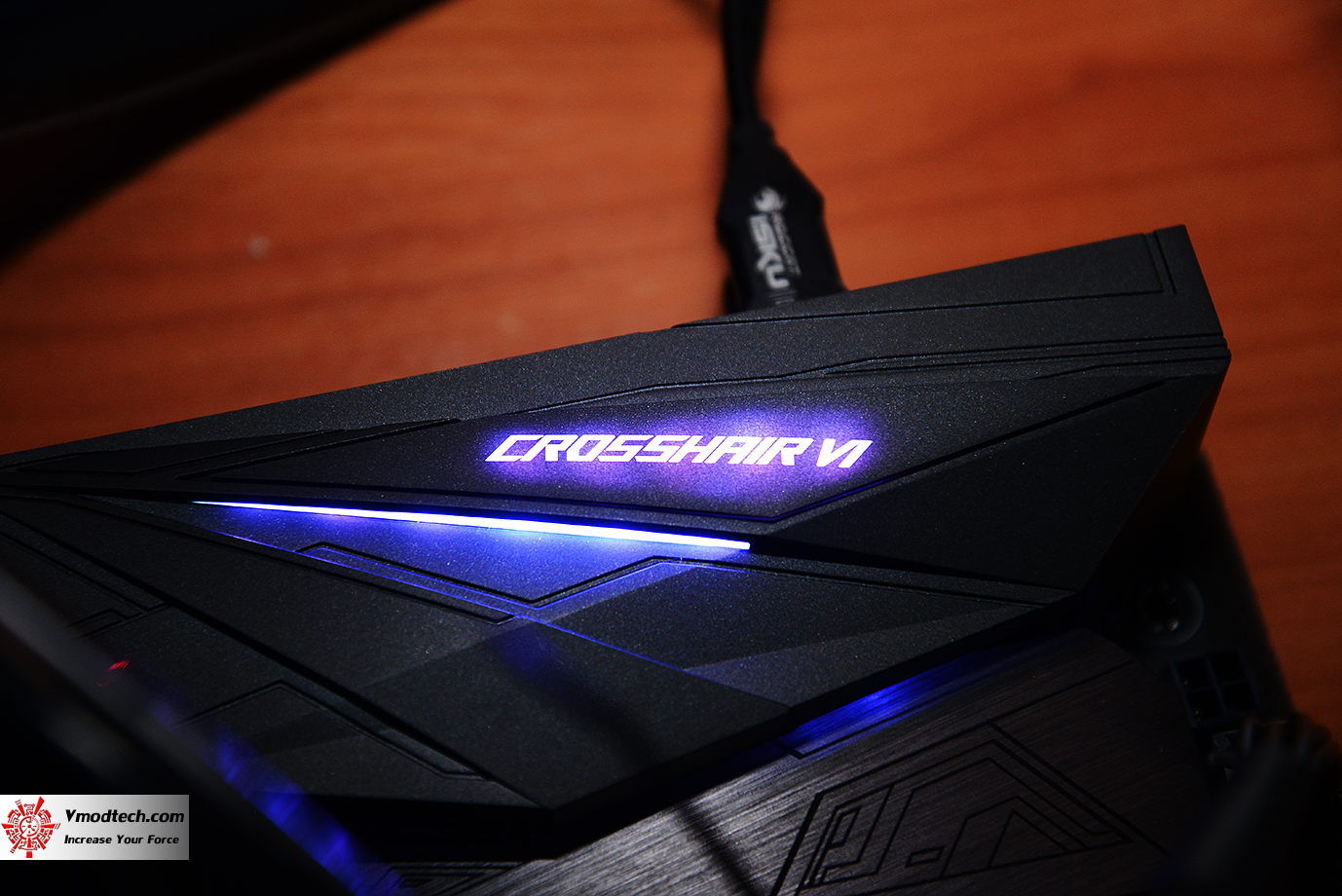

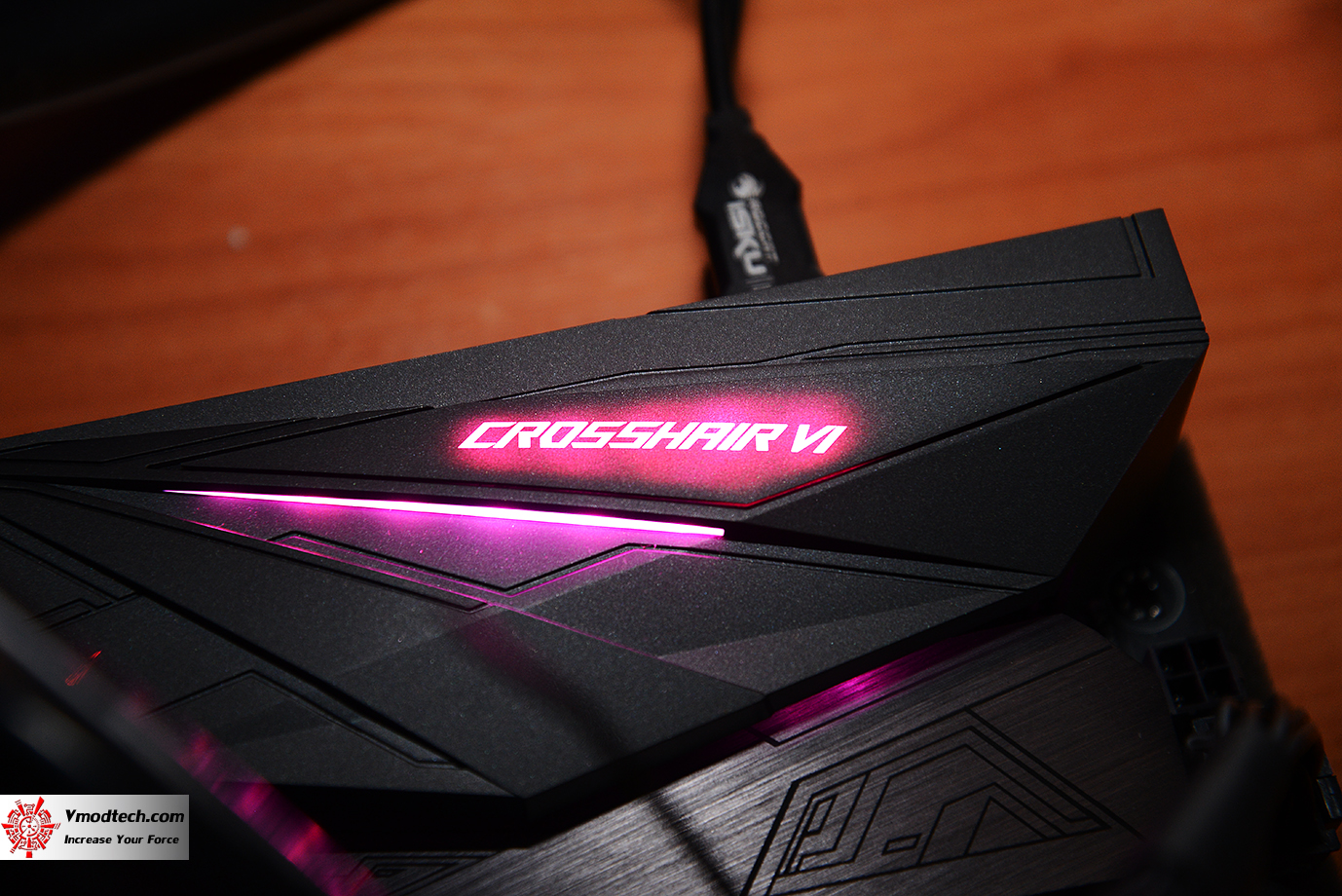

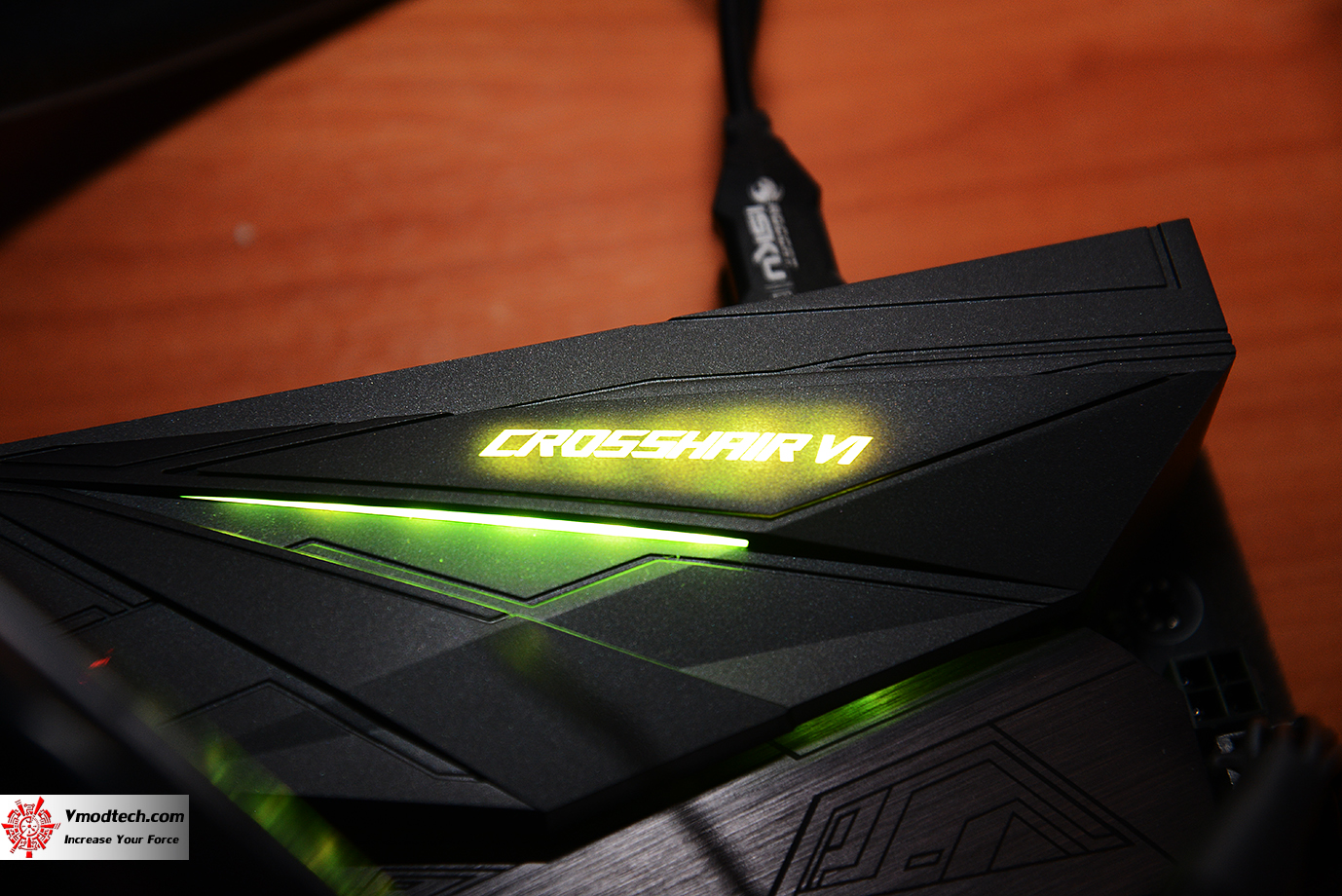

เราไปชมสีสรรของเมนบอร์ด ASUS ROG CROSSHAIR VI HERO  กับชุดไฟแบบ AURA RGB  แบบจัดเต็มกันได้เลยครับ โดยระบบไฟมีให้ปรับอย่างมากมายในซอฟแวร์แบบครบครันเลยครับ ไฟนั้นก็แสดงอยู่บนตัวฮีตวิงค์ทั้งบนเฟสไฟและชิบเซ็ต

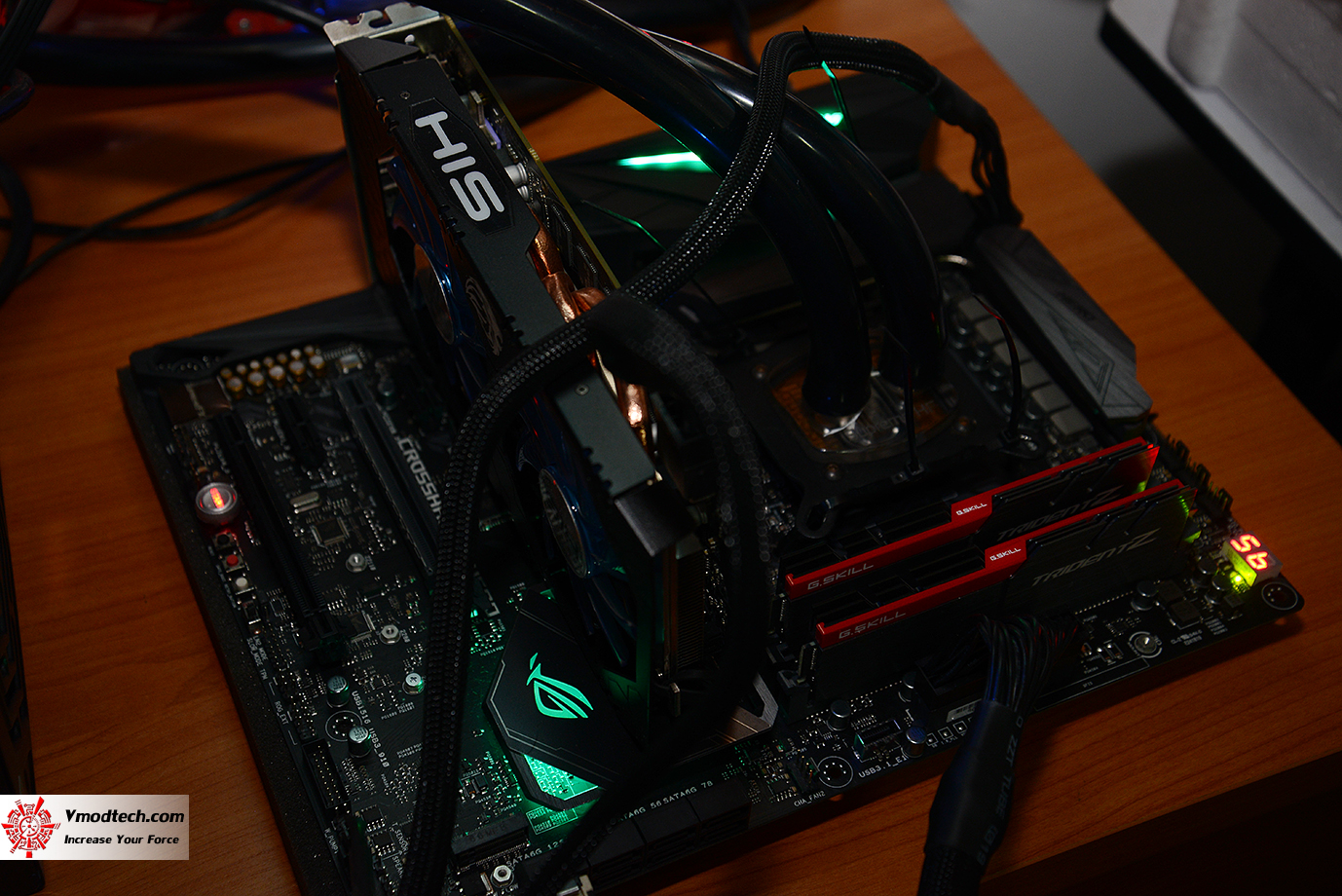

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

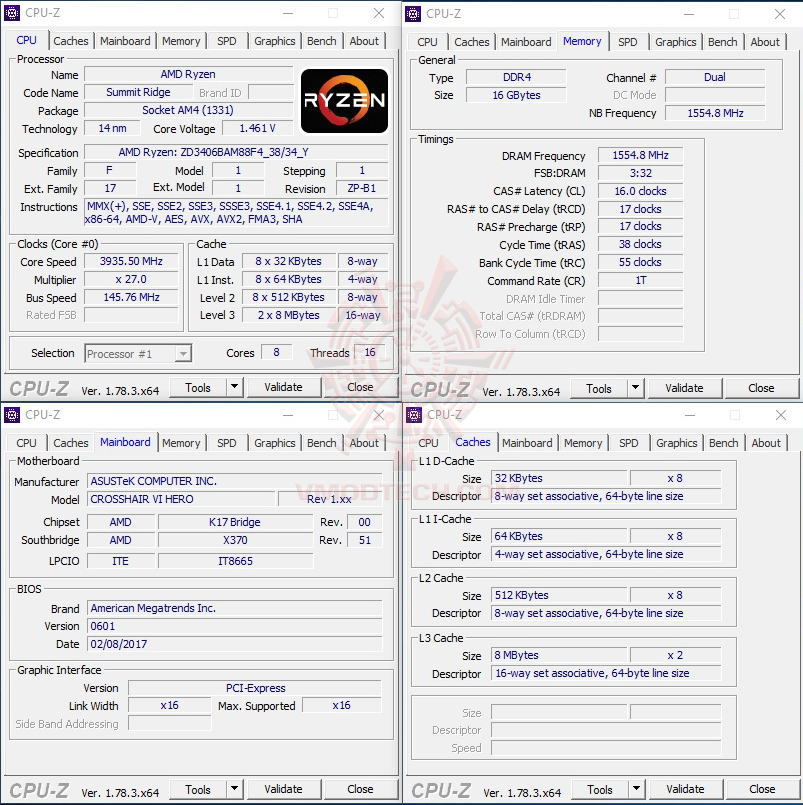

CPU-Z

ในการทดสอบใช้ซีพียู AMD RYZEN 1700X รุ่นใหม่ล่าสุดที่เพิ่งทำการเปิดตัวกันไปครับ โดยโอเวอร์คล๊อกไปที่ความเร็วซีพียู 3.93Ghz 145×27 บัสแรม 3110Mhz CL16-17-17-38-55 1T ใช้งานได้จริงอย่างมีเสถียรภาพตลอดการทดสอบครับ เรียกผลคะแนนได้อย่างเต็มเม็ดเต็มหน่วย แต่น่าเสียดายที่ไบออสนั้นยังเป็นตัวเบต้าอยู่ ซึ่งถ้าได้ตัวเต็มๆมานี่คงจะดีกว่านี้ไม่น้อยเลยครับ แต่อาจจะมีเทสซ้ำรอบสองนะครับ ท่านจะสังเกตุได้ว่าตัวซีพียูนั้นจะเล่นบัสได้ง่ายเหมือนเดิมนะครับไม่ต่างจากพวก FX ทำให้การเซ็ตค่าต่างๆนั้นโอเคเลยครับ เล่นได้ง่ายมากๆ

GPU-Z

ส่วนการ์ดจอนั้นเป็น AMD RX 480 ตัวแรงครับ

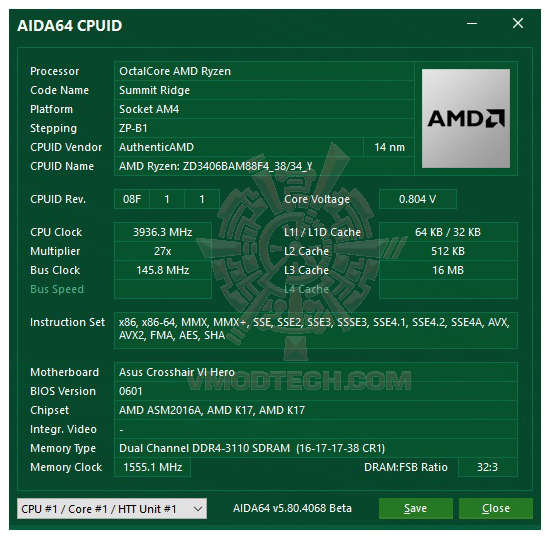

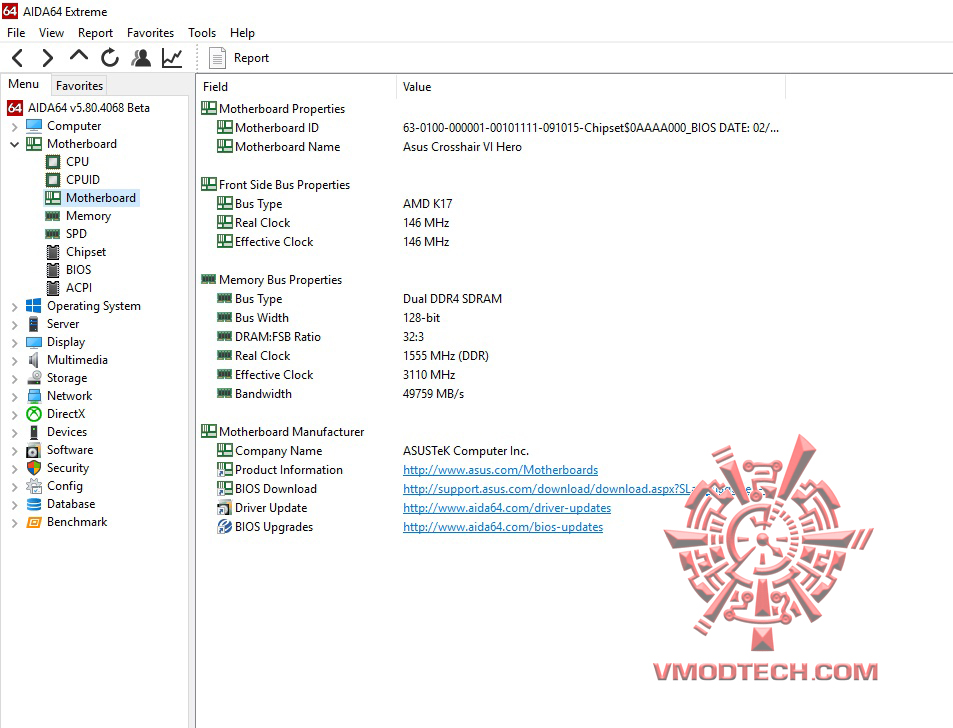

รายละเอียดจาก AIDA64

ASUS ROG APP

สำหรับ APP หรือซอฟแวร์ของทางที่ให้กันมาก็เรียกได้ว่าจัดเต็มเลยครับทั้งในส่วนของการควบคุมไฟ RGB , รวมถึงการซิงค์ต่อสาย LED เพิ่มได้อีกด้วยครับ การปรับโหมดการทำงานต่างๆที่มีให้เลือกอย่างมากมาย

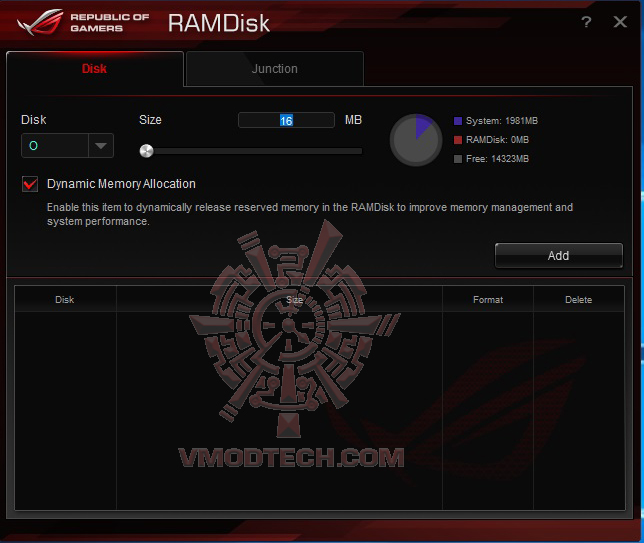

โหมด RAM DISK ก็มีให้ใช้เหมือนเช่นเคยครับ

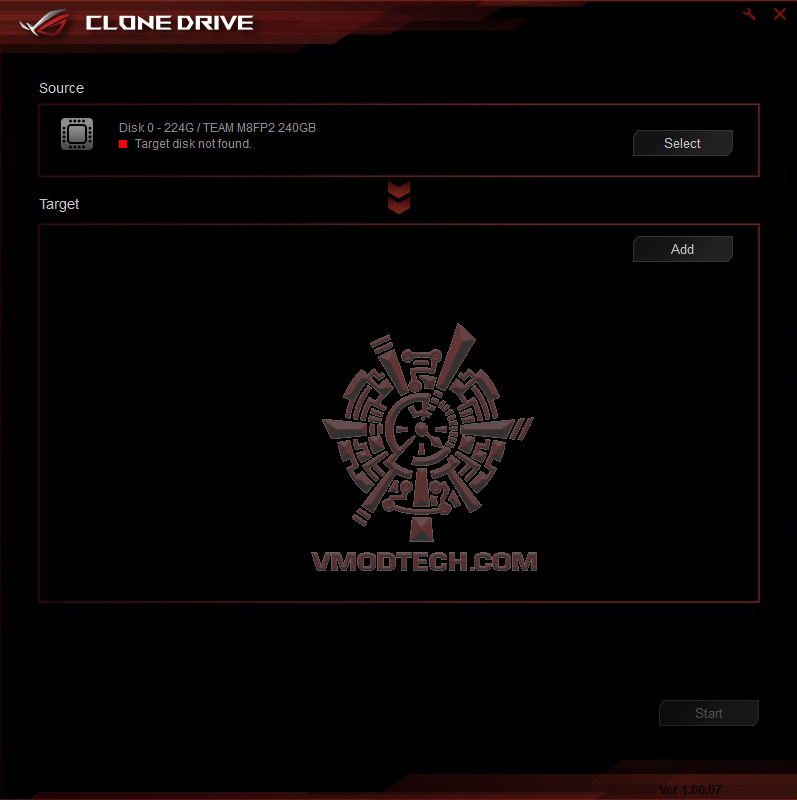

การโคลน HDD ก็มีมาให้ใช้งานเช่นกันครับ สุดยอดมากๆ

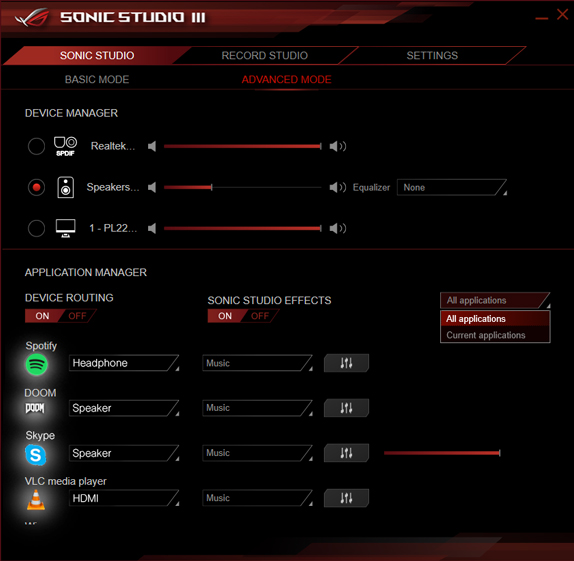

ระบบเสียงก็มีให้บรรดาเกมส์เมอร์ปรับใช้งงานได้อย่างละเอียดเลยครับกับ Sonic Studio III

เราไปชมผลทดสอบกันต่อเลยครับ

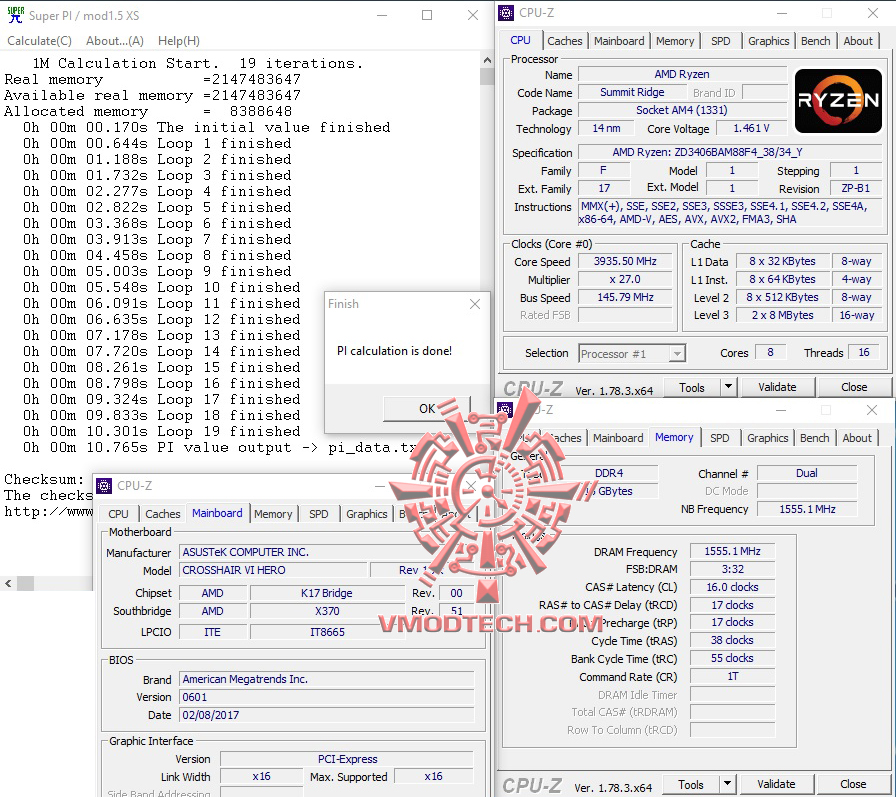

SuperPI 1MB

SuperPI 32MB

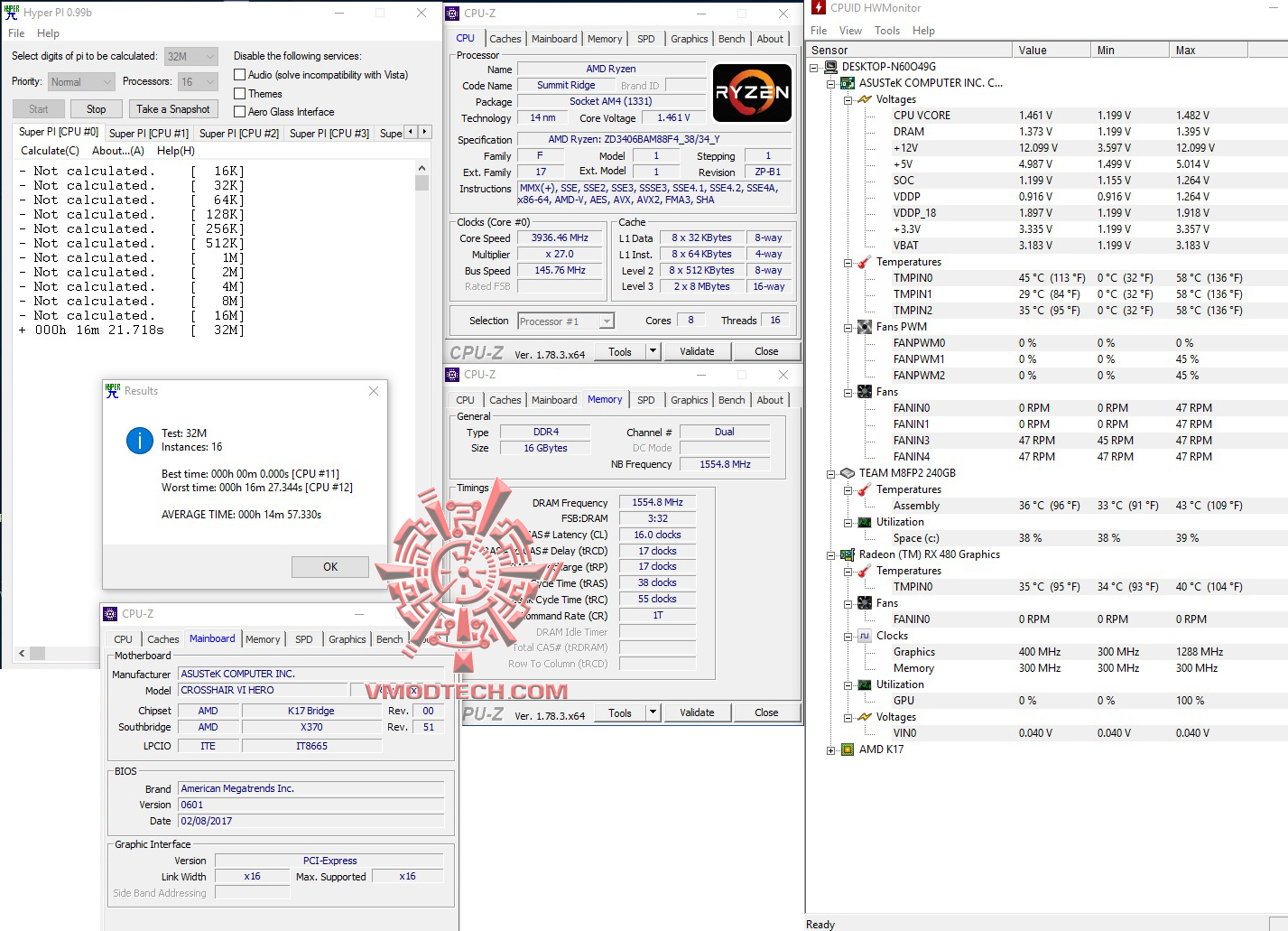

HyperPI 32M 4Thread

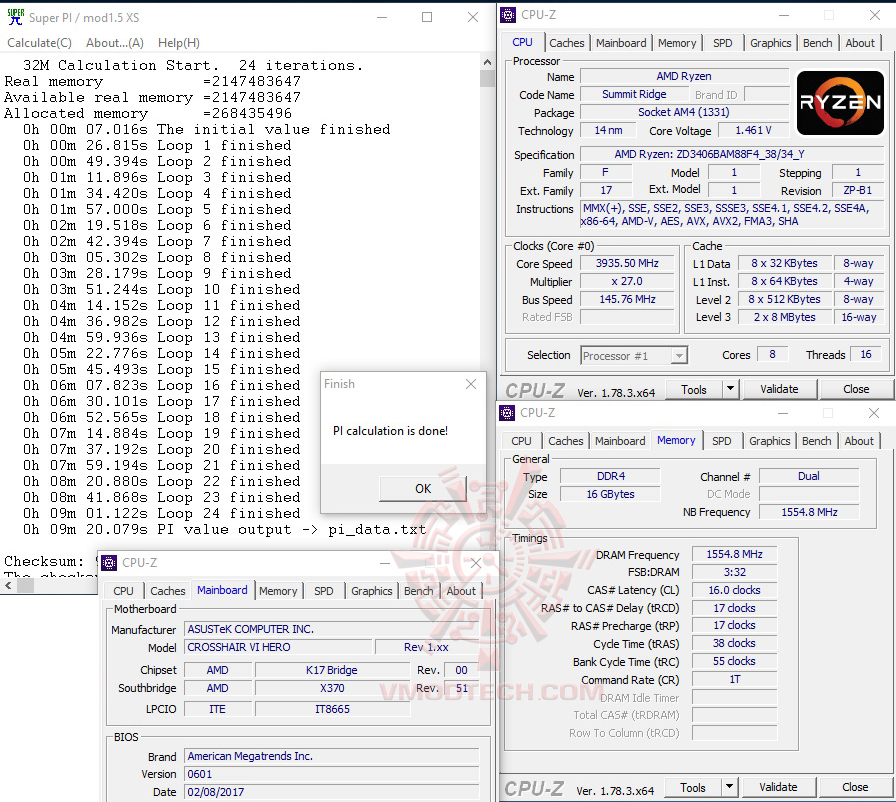

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 10.765วินาที SuperPI32 อยู่ที่เวลา 9 นาที 20.079วินาที  HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 16 นาทีต้นๆ ทั้ง 8เทรด เร็วแรงใช้งานได้แบบนิ่งๆครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

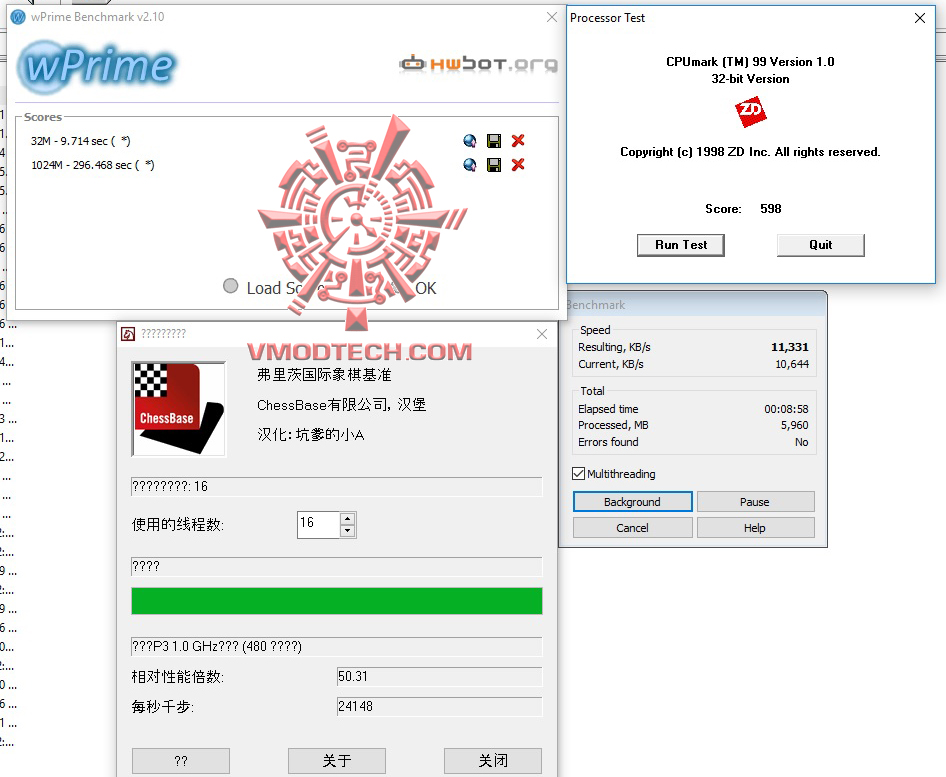

wPrime2.09 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

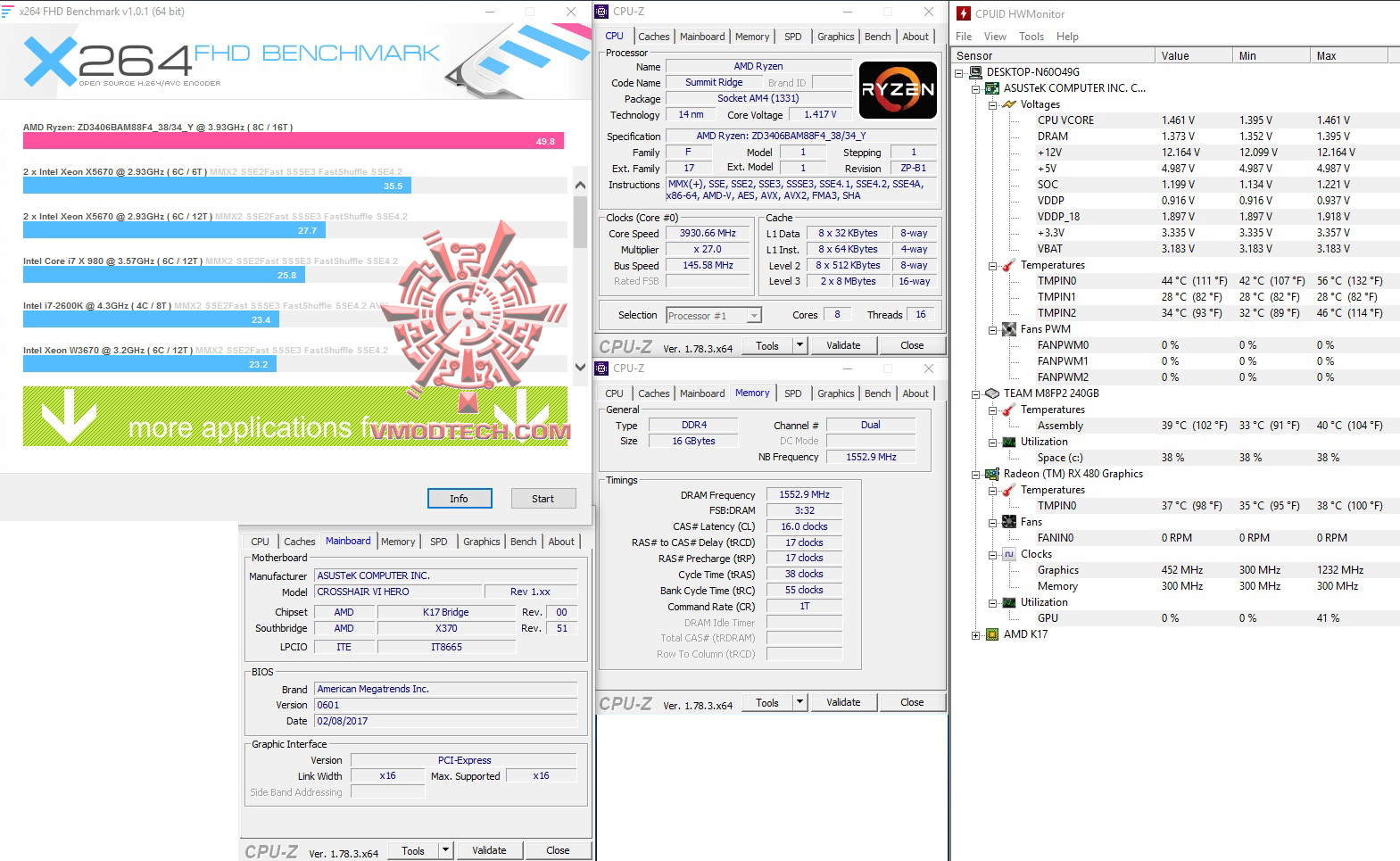

X264 FHD

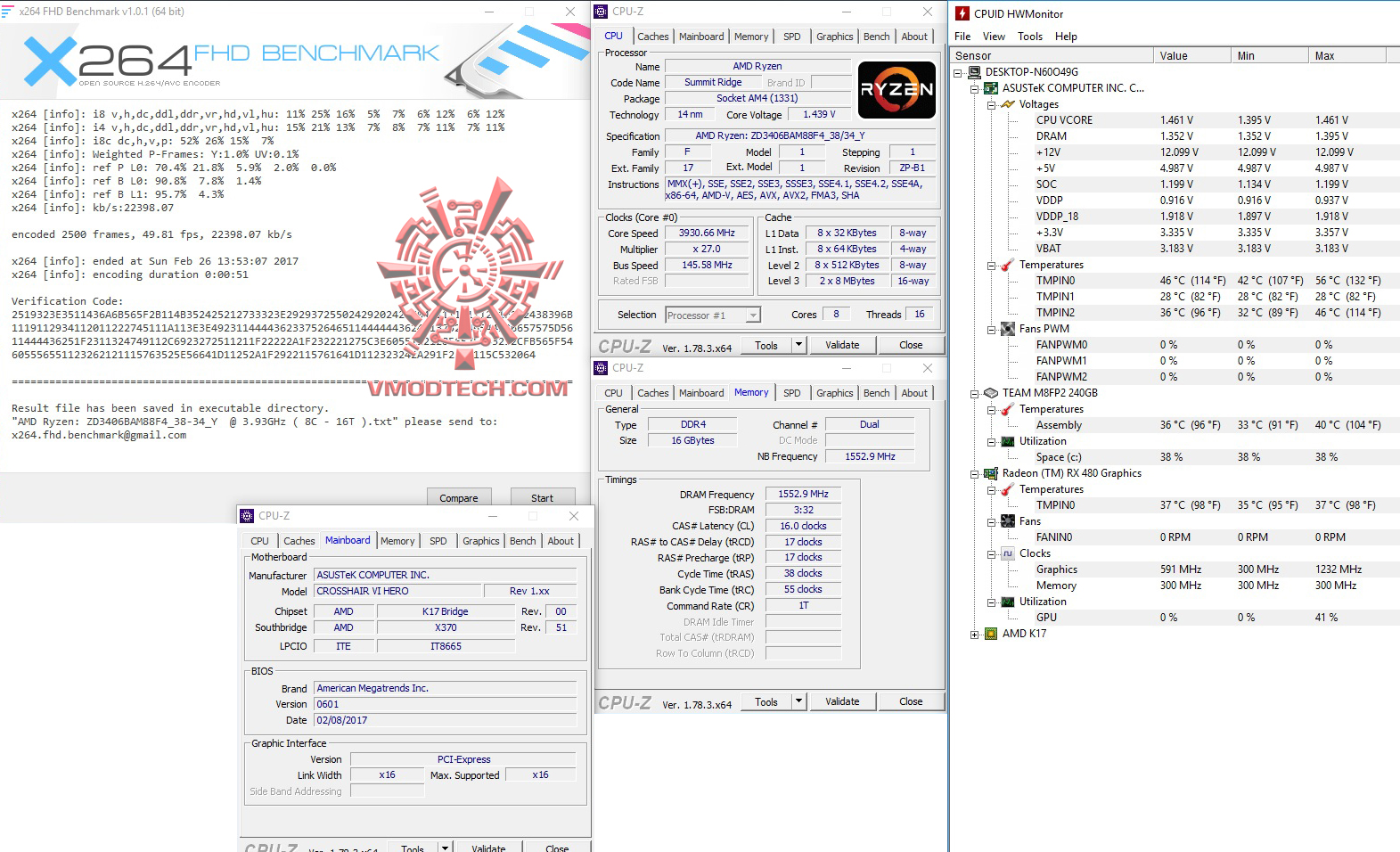

ผล ทดสอบ โดยรวม X264 กดกันไป 49.8FPS ส่วน Fritz Chess อยู่ที่ 50.31 และ Winrar อยู่ที่ 11331KB/s แรงสุดๆครับ คะแนนสูงทุกการทดสอบอย่างน่าตกใจจริงๆครับ เหมือนไม่ใช่ AMD แต่มันคือ AMD จริงๆนะครับ

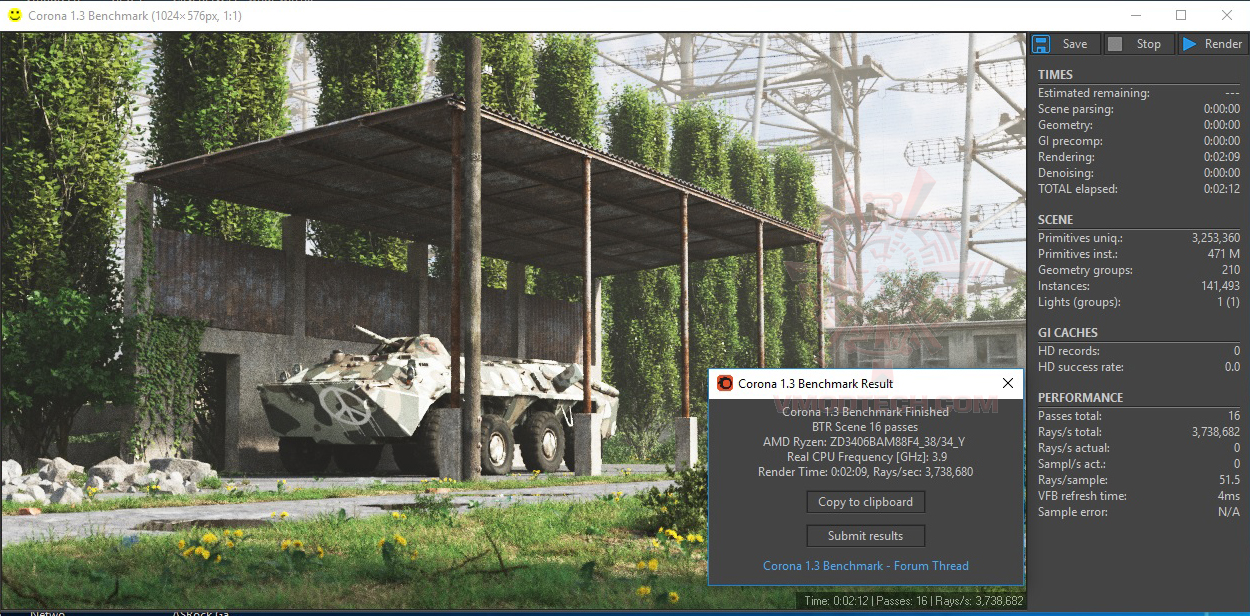

Corona 1.3 Benchmark

AIDA64 Extreme

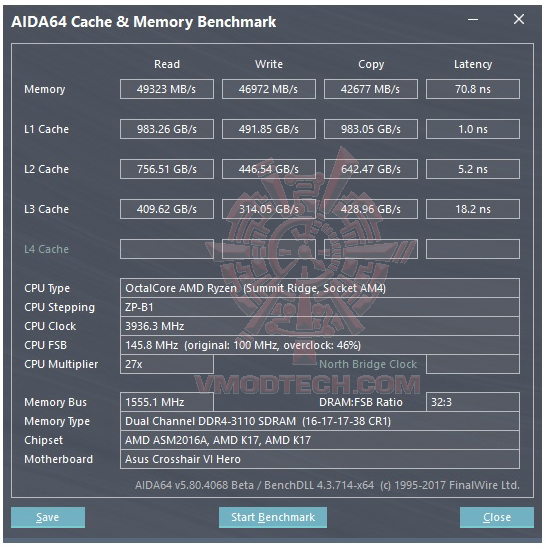

AIDA64 Cache & Memory Benchmark

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 49323MB/s และ Write 46972MB/s แรงการทั้งอ่าน/เขียนเลยครับ สุดยอดมากๆ กับบัสแค่ 3110Mhz ซึ่งก็ถือว่าโอเคครับเพราะเมนบอร์ดนั้นเคลมไว้สูงสุดที่ 3200Mhz OC แต่ผมเชื่อว่ามันลากได้ไกลกว่านี้เพราะไบออสนี่มีฏหมดลากยันทะลุ 4000Mhz+ ได้ครับ ขอรอไบออสแจ่มๆกับเฟ้นหาแรมสักนิดก็น่าจะได้แน่นอนครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

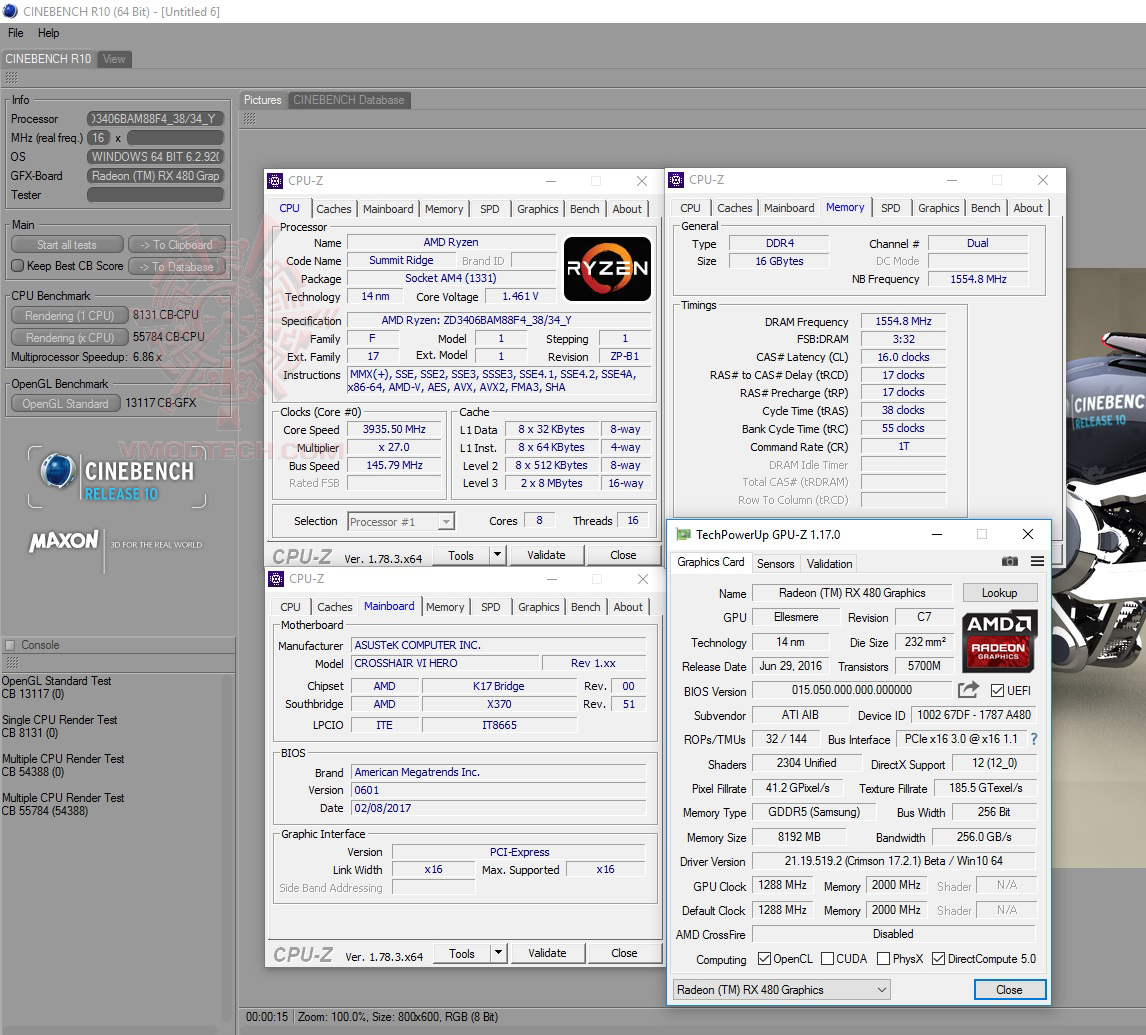

Cinebench 10

Cinebench 11.5

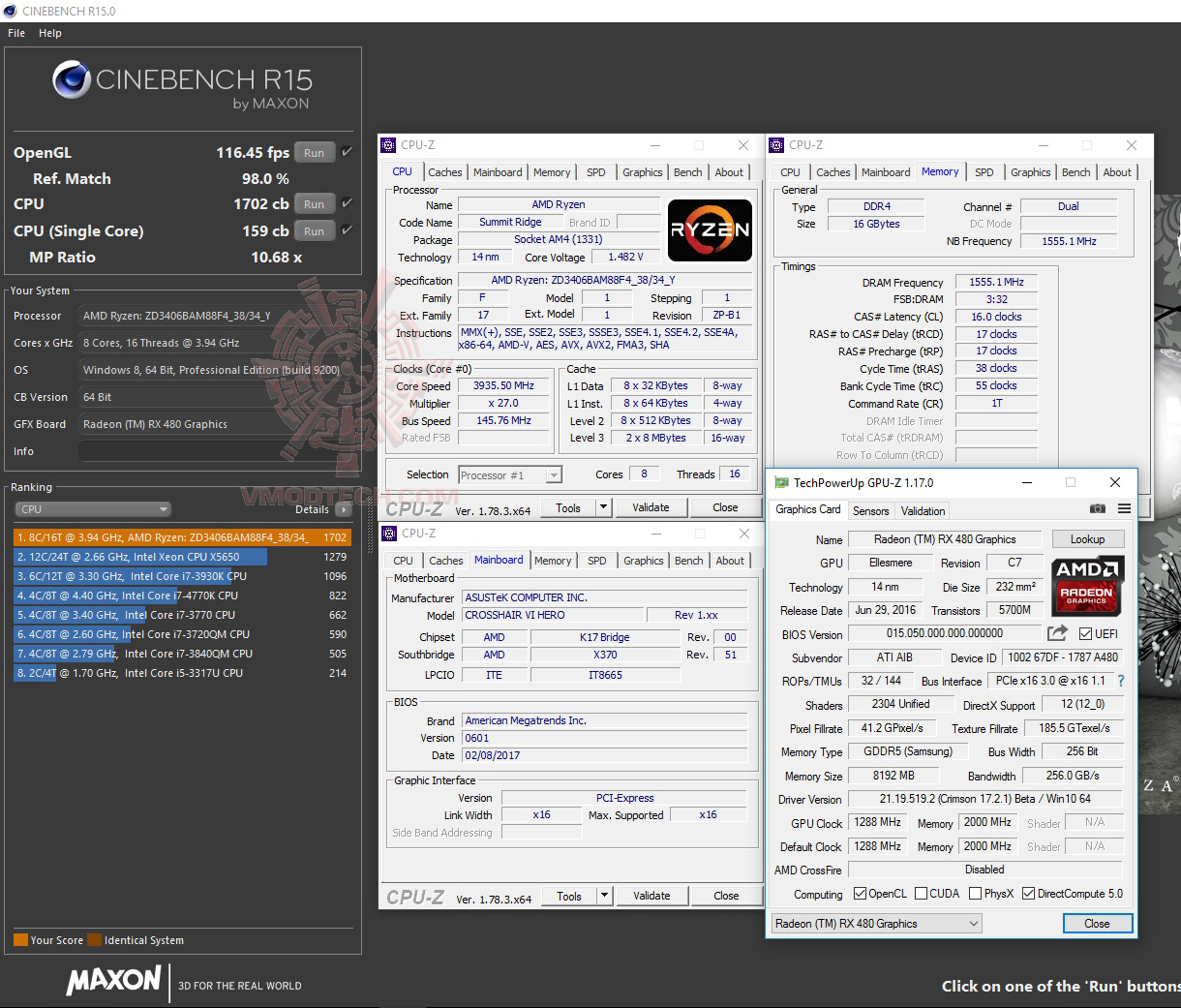

Cinebench 15

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 8หัว เรนเดอร์กันได้ดีเยี่ยมทั้งหมดเลยครับ โดยเฉพาะหัวรวมต้องบอกว่าเห็นแล้วคะแนน Cinebench R15 ทะลุ 1702คะแนนกันเลยครับ โอเวอร์คล๊อกเพียง 3.93Ghz เท่านั้น Performace ที่ได้เยี่ยมมากจริงๆครับ สำหรับเมนบอร์ด ASUS ROG CROSSHAIR VI HERO  รุ่นนี้

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

PCMark7

PCMark7 อยู่ที่ 8906คะแนน แรงจัดจริงๆ

PCMark8

PCMark8 อยู่ที่ 4697คะแนน แรงมากๆครับ

3Dmark05

3DMark05 โปรแกรมมีอายุหรือเก่าๆผลทดสอบก็ออกมาแรงครับ อยู่ที่ 38615คะแนน เลยครับ

3Dmark06

DMark05 โปรแกรมมีอายุหรือเก่าๆ 06 ก็แรงเยี่ยมครับ เรียกได้ว่าโปรแกรมเก่าใหม่ก็สร้างประสิทธิภาพได้ดีครับ

3DMark Vantage

3DMark Vantage คะแนนอยู่ที่ 43154คะแนน สุดยอดครับ

3DMark11

3Dmark11 อยู่ที่ 16531คะแนน แรงเยี่ยมจริงๆ

3DMark 2013

3DMark แรงทุกการทดสอบครับ Fir Strike กดไปทะลุ 11192คะแนนแรงสุดๆ ผล 3D นี่ปั่นคะแนนได้ดีเยี่ยมทุกการทดสอบเลยครับ

Time Spy ผลเทส DX12 อยู่ที่ 4314คะแนน แรงลื่นไหลสุดๆครับ

Heaven 4.0 ก็ลื่นไหลครับ 51เฟรมเรตเลยทีเดียวครับ

เราไปชมผลทดสอบส่งท้ายแบบอัดกันสุดๆกันต่อเลยครับ

Maximum Overclock

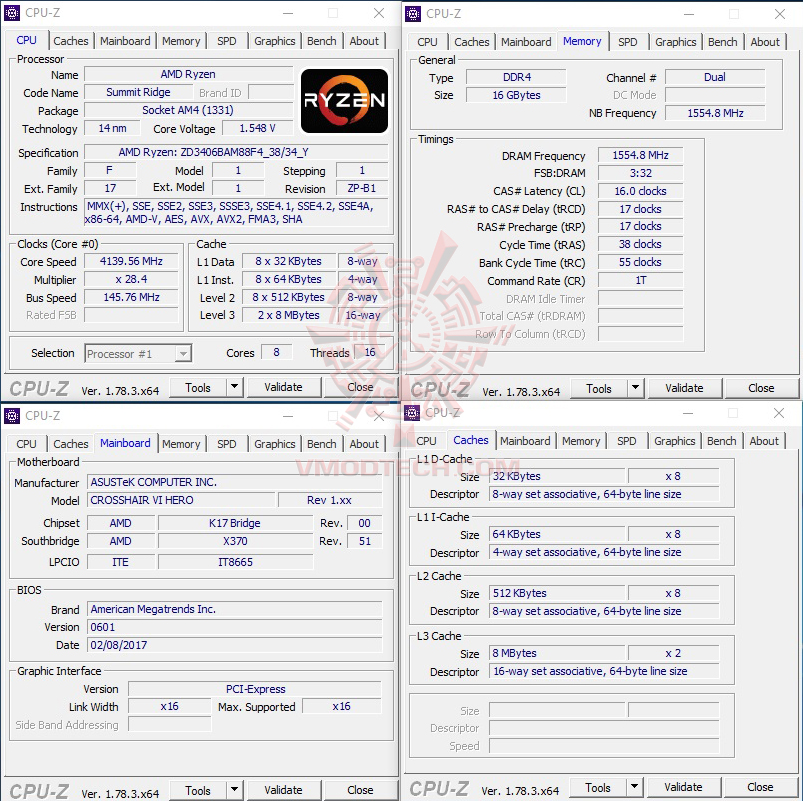

กดกันด้วย ASUS ROG CROSSHAIR VI HERO ความเร็วที่ได้ 4.14Ghz แบบสบายๆครับและยังเล่นบัสได้อย่างง่ายๆอีกด้วย บัสแรมทะลุ 3100Mhz สบายๆครับ ซึ่งถ้าได้แรมและไบออสที่แมตกันกับ AMD RYZEN ผมเชื่อว่าลากกระจายกว่านี้แน่นอน

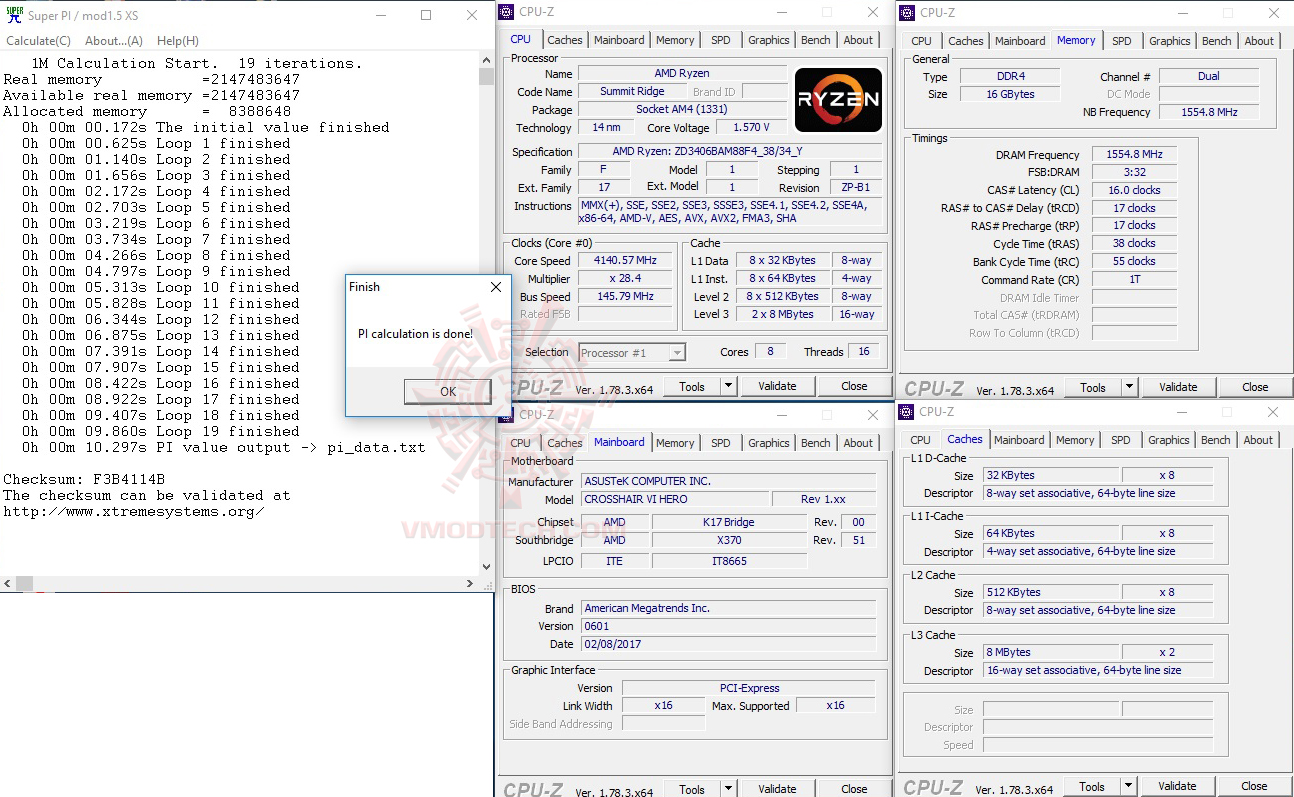

SuperPi 1MB กดทะลุ 10.297วินาทีได้สบายๆเลยครับ เร็วขึ้นอย่างเห็นได้ชัด

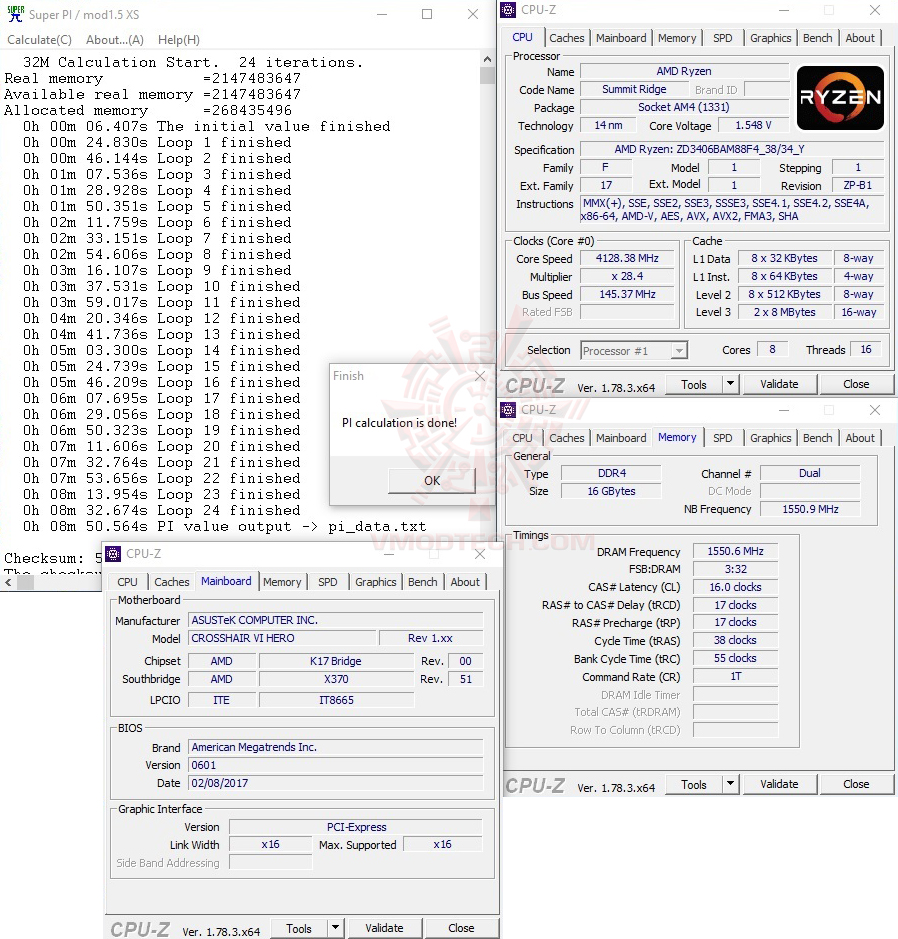

SuperPi 32MB อยู่ที่ 8นาที 50.564วินาที เร็วสุดๆเลยครับ

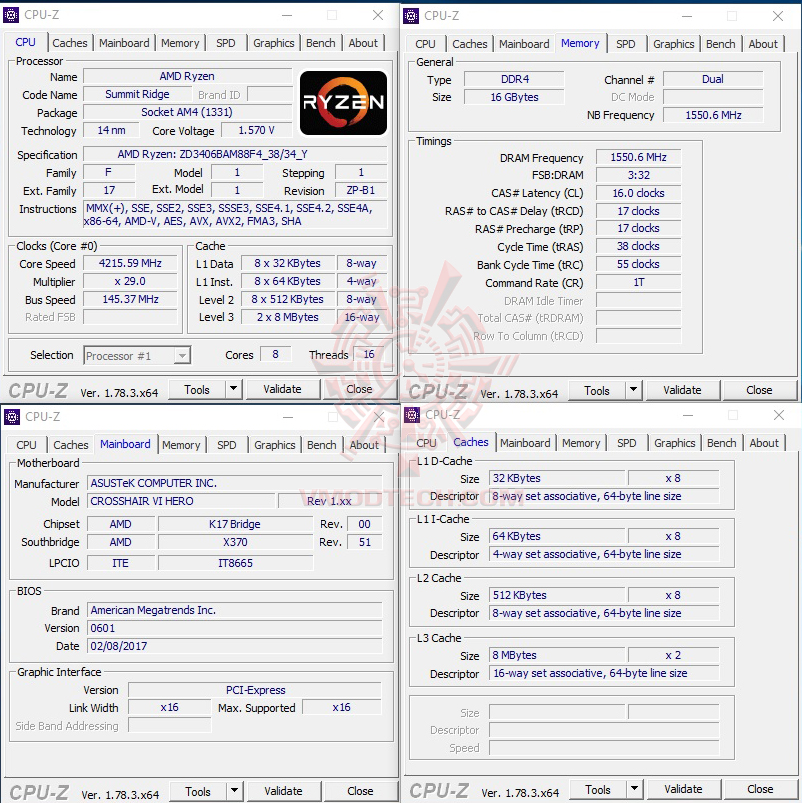

ลองกดโอเวอร์คล๊อกกันแบบสุดๆกับระบบน้ำธรรมดา จัดไปที่ความเร็ว 4.21Ghz ครับ 145×29 บัสแรม 3100Mhz แบบเต็มๆครับ

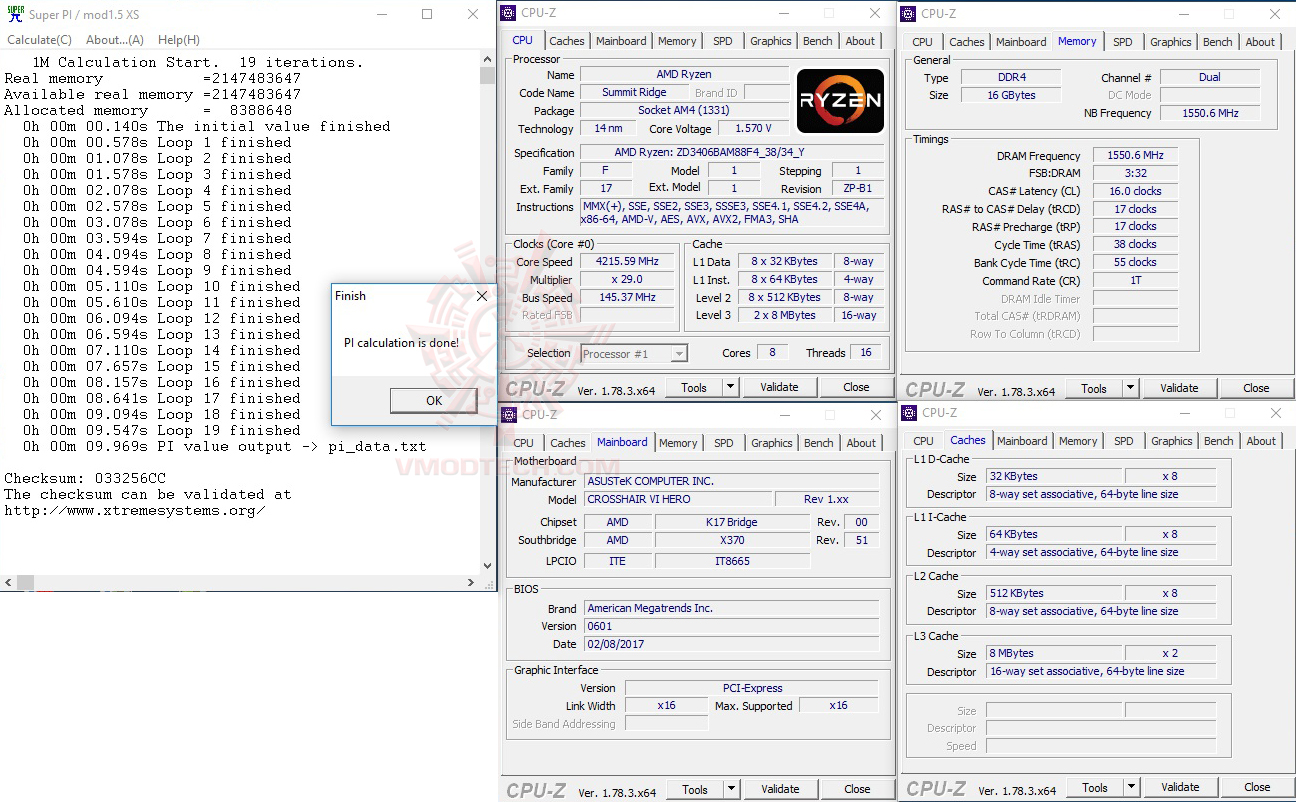

SuperPI 1MB ลงไปที่เวลา 9.969วินาทีแล้วครับ ซึ่ง AMD สามารถลงเลขตัวเดียวได้แล้วครับกับการโอเวอร์คล๊อกแบบธรรมดาในการทดสอบ SuperPI 1MB เห็นเวลาแล้วต้องตกใจครับ ไม่น่าเชื่อว่า AMD จะลงเลขหลักเดียวได้กับระบบระบายความร้อนด้วยน้ำธรรมดาที่เราๆท่านๆใช้งานกันได้จริง สุดยอดจริงๆครับที่ ASUS ROG CROSSHAIR VI HERO ทำได้สบายๆ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

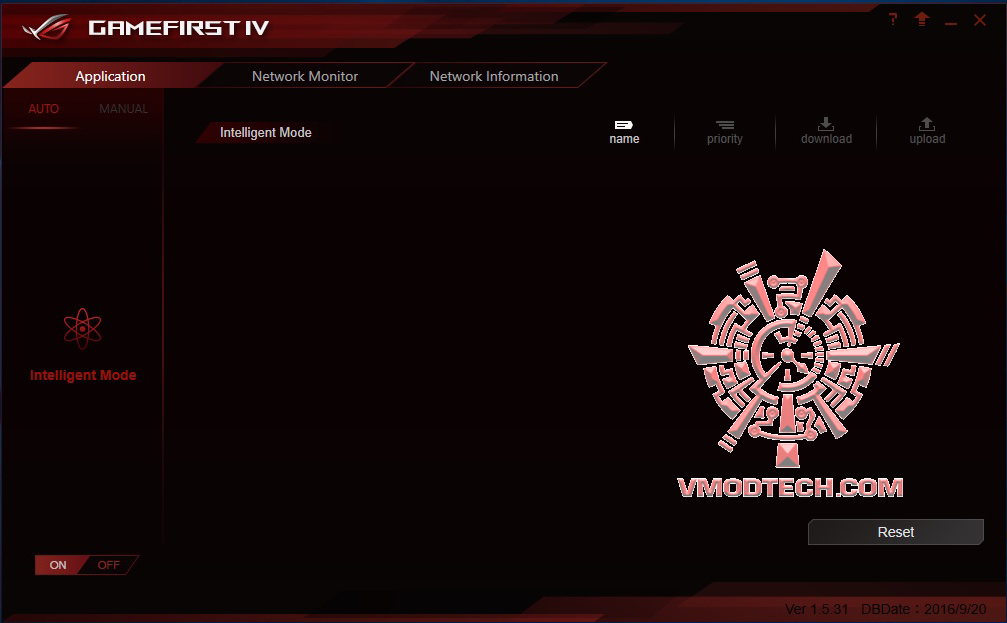

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS ROG CROSSHAIR VI HERO ที่วันนี้ต้องบอกเลยครับว่าเป็นเมนบอร์ดที่จัดเต็มสำหรับคอเกมส์เมอร์สาวก AMD จริงๆ โดยสามารถที่จะโอเวอร์คล๊อกใช้งานได้อย่างมีประสิทธิภาพด้วยความเร็วซีพียู 3.93Ghz 145×27 บัสแรม 3110Mhz CL16-17-17-38-55 1T ใช้งานกันได้จริงอย่างมีเสถียรภาพตลอดการทดสอบครับ พร้อมทั้งอัดแน่นด้วยฟีเจอร์ต่างๆมากมายสำหรับคอเกมส์มิ่งไม่ว่าจะเป็น ROG Water Cooling Zone , Aura Sync RGB LED , SupremeFX , 5-Way Optimization , Intel Gigabit Ethernet , LANGuard , GameFirst technologies เรียกได้ว่าจัดเต็มจริงๆ พร้อมทั้งมีโซนติดตั้งชุดน้ำนั่นก็คือพวกจุดเชื่อมต่อปั๊มน้ำ พัดลม ฯลฯ แยกเป็นสัดส่วนออกแบบมาสำหรับคนที่จะติดตั้งชุดน้ำแยกโดยเฉพาะให้อีกด้วยครับ สำหรับท่านที่เป็นขาม๊อดก็มีพื้นที่ 3D Printing สำหรับในการออกแบบติดตั้งลงไปได้อีกด้วย ในส่วนของดีไซน์ก็ยังคงเอกลักษณ์ความเป็น ROG อยู่เช่นเดิมครับ แม้จะแตกต่างในส่วนของโทนสีที่เน้นสีเทาสลับดำแต่ไฟแสดงผลที่ตราโลโก้ฮีตซิงค์นั้นจัดเต็มสวยงามมากๆครับด้วยระบบไฟแบบ AURA RGB ที่สามารถเลือกโหมดการทำงานกำหนดได้ตามใจชอบหลากหลายโหมดเลยทีเดียว ในส่วนของพอต LAN ด้านหลังก็จัดเต็มด้วย Intel I211-AT , ROG GameFirst IV , Anti-surge LanGuard เพื่อคอเกมส์มิ่งโดยเฉพาะครับทำให้มั่นใจเลยครับว่าสัญญาณอินเตอร์เน็ตที่ได้นั้นลื่นไหลและแรงแน่นอน และระบบเสียง SupremeFX audio ที่พร้อมจัดเต็มให้แบบครบครันอีกเช่นเคย ถือได้ว่าเป็นเมนบอร์ดที่ออกมารองรับการมาของ AMD RYZEN ได้อย่างครบถ้วนจริงๆครับ พร้อมอัดแน่นด้วยฟีเจอร์เกมส์มิ่งแบบครบครันรวมไปถึงฟีเจอร์การโอเวอร์คล๊อกแบบครบถ้วน ออกแบบมาเพื่อคอเกมส์มิ่งและนักโอเวอร์คล๊อกโดยเฉพาะตามแบบฉบับ ROG ที่สัญลักษณ์นี้ไม่ทำให้ท่านผิดหวังกันอย่างแน่นอนครับ สำหรับราคาวางจำหน่ายอยู่ที่ประมาณ 10XXXบาทครับต้นๆครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

…

…
