Asus ROG Front Base Dual-Bay Gaming Panel

/ บทความโดย: HuGnOi , 11/03/2014 01:27, 18,424 views / view in EnglishEN
«»
Share

dsc 1995 Asus ROG Front Base Dual Bay Gaming Panel

……….สวัสดีครับวันนี้มีอะไรแปลกๆใหม่ๆมาเล่นกันอีกแล้วครับ สำหรับขา DIY ชอบแต่ง PC. และท่านที่เบื่อ Front Panel วันนี้พลาดไม่ได้ครับ เพื่อไม่ให้เป็นการเสียเวลา ไปพบกับ Asus ROG Front Base Dual-Bay Gaming Panel กันเลยดีกว่าครับ ซึ่งเจ้า ROG Front Base ตัวนี้จะมีลักษณะการทำงานคล้ายๆกับ Front Panel ของเคสทั่วๆไปนั้นเองครับ แต่จะแตกต่างกันที่ ROG Front Base มีหน้าจอดิจิตอลสำหรับอ่านค่าต่างๆ และทีเด็ดเลยคือ มีปุ่ม โอเวอร์คล็อค ให้เล่นกันถึง 2 ระดับด้วยครับ และยังสามารถปรับรอบพัดลมต่างๆได้ง่ายๆตรงนี้เลย แต่ว่าเรายังต้องใช้งานคู่กับ Front Panel อยู่นะครับเพราะยังต้องพึ่งพา ปุ่มสตาร์ท และ ปุ่มรีสตาร์ทจาก Front Panel อยู่ครับ เดี๋ยวเราจะได้รับชมรายละเอียดต่างๆไปพร้อมๆกัน ช่วงนี้ไปชมรายละเอียดจากผู้ผลิตก่อนครับ

intro 01 Asus ROG Front Base Dual Bay Gaming Panel

intro 02 Asus ROG Front Base Dual Bay Gaming Panel

More Information >>Click<<

.

————————————————–

Asus ROG Front Base Dual-Bay Gaming Panel Appearance

มาดูหน้าตากันก่อนครับ

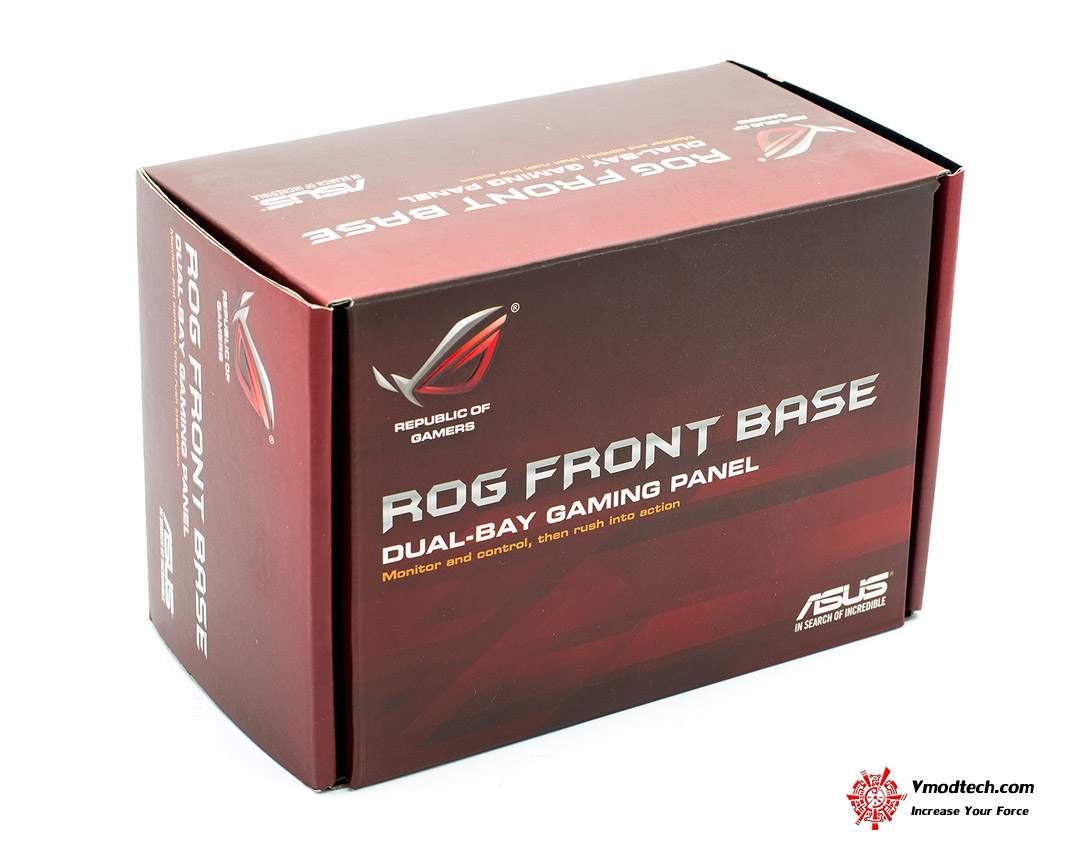

dsc 1991 Asus ROG Front Base Dual Bay Gaming Panel

dsc 1992 Asus ROG Front Base Dual Bay Gaming Panel

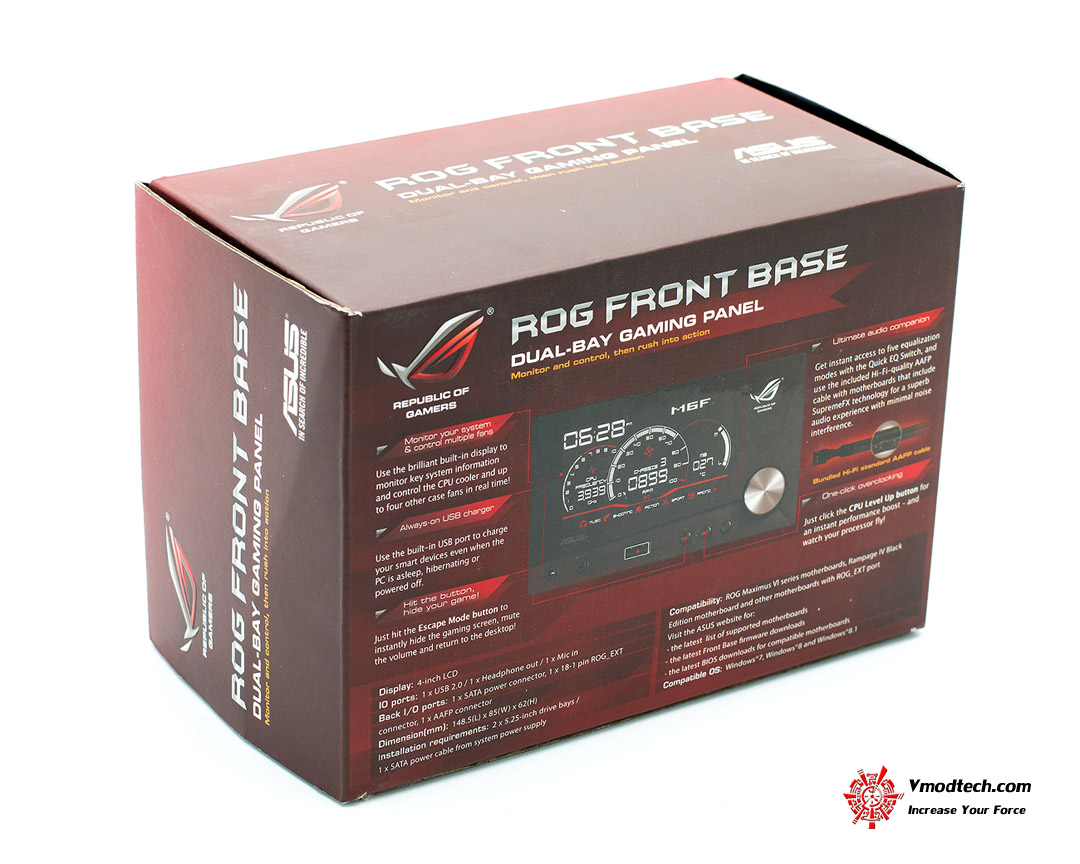

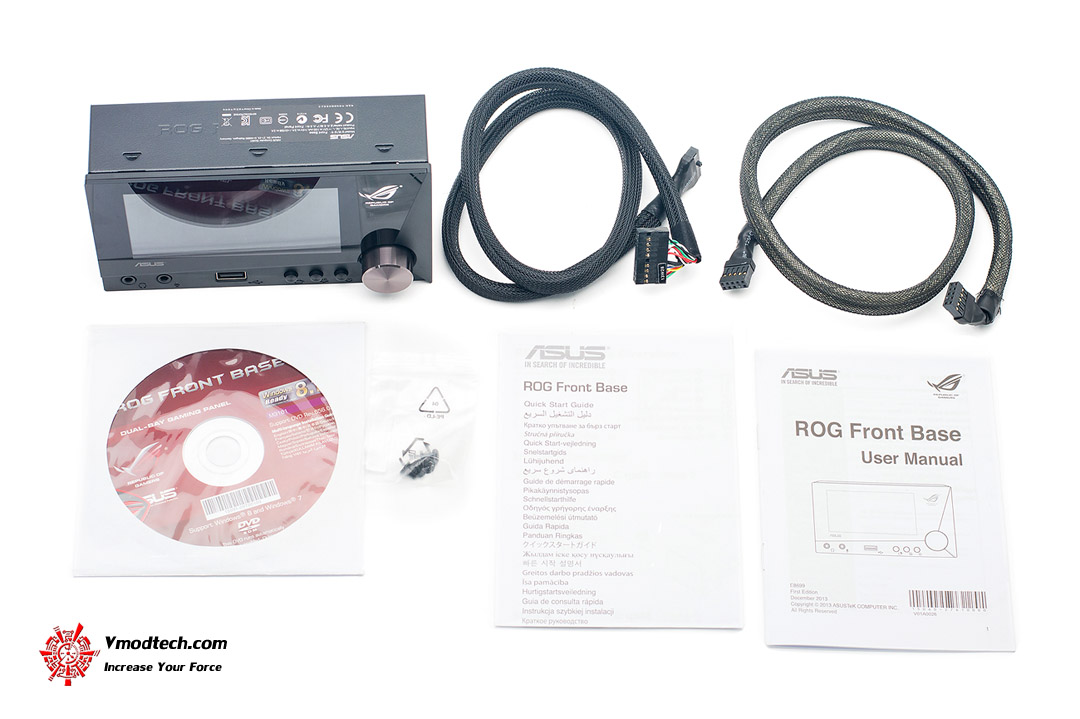

Asus ROG Front Base Dual-Bay Gaming Panel ก็จะถูกบรรจุในกล่องโทนแดงแบบ ROG. นะครับ

dsc 1994 Asus ROG Front Base Dual Bay Gaming Panel

สิ่งที่อยู่ภายในกล่องก็มี ตัว ROG Front Base, สาย AAFP 1 เส้น, สาย ROG_EXT 1 เส้น, แผ่นไดร์เวอร์, และคู่มือครับ

dsc 1995 Asus ROG Front Base Dual Bay Gaming Panel

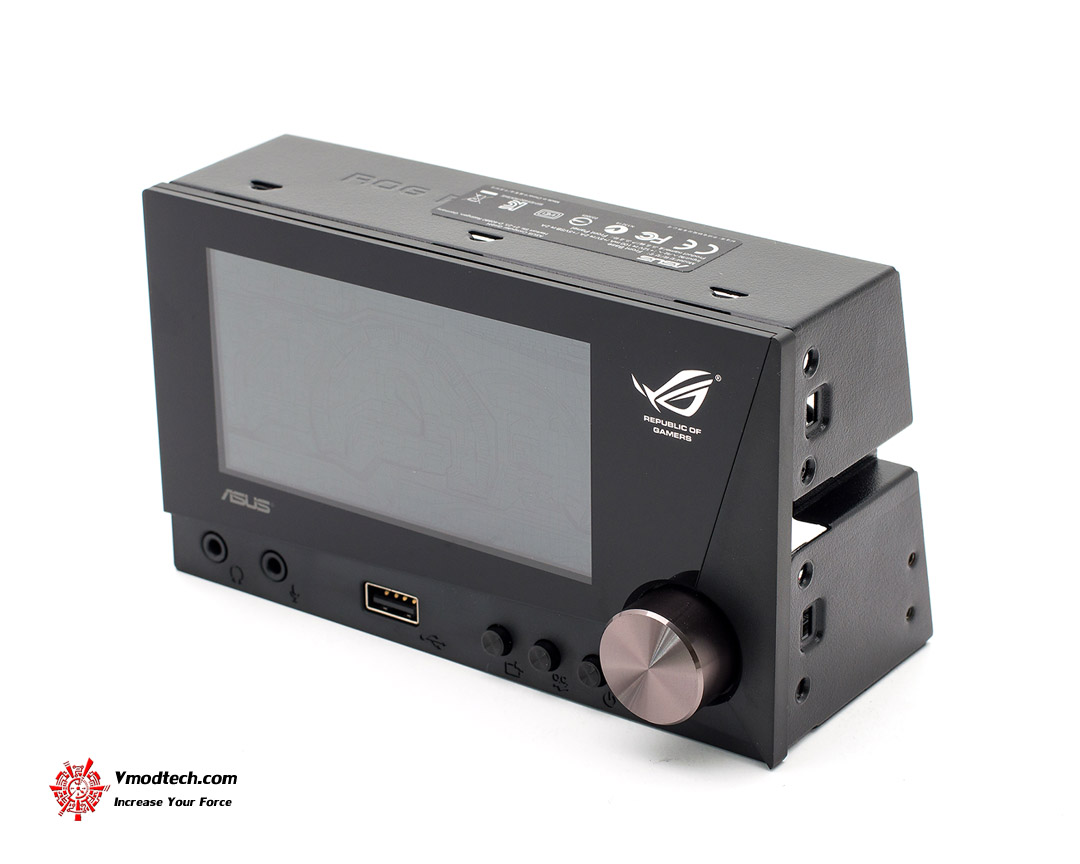

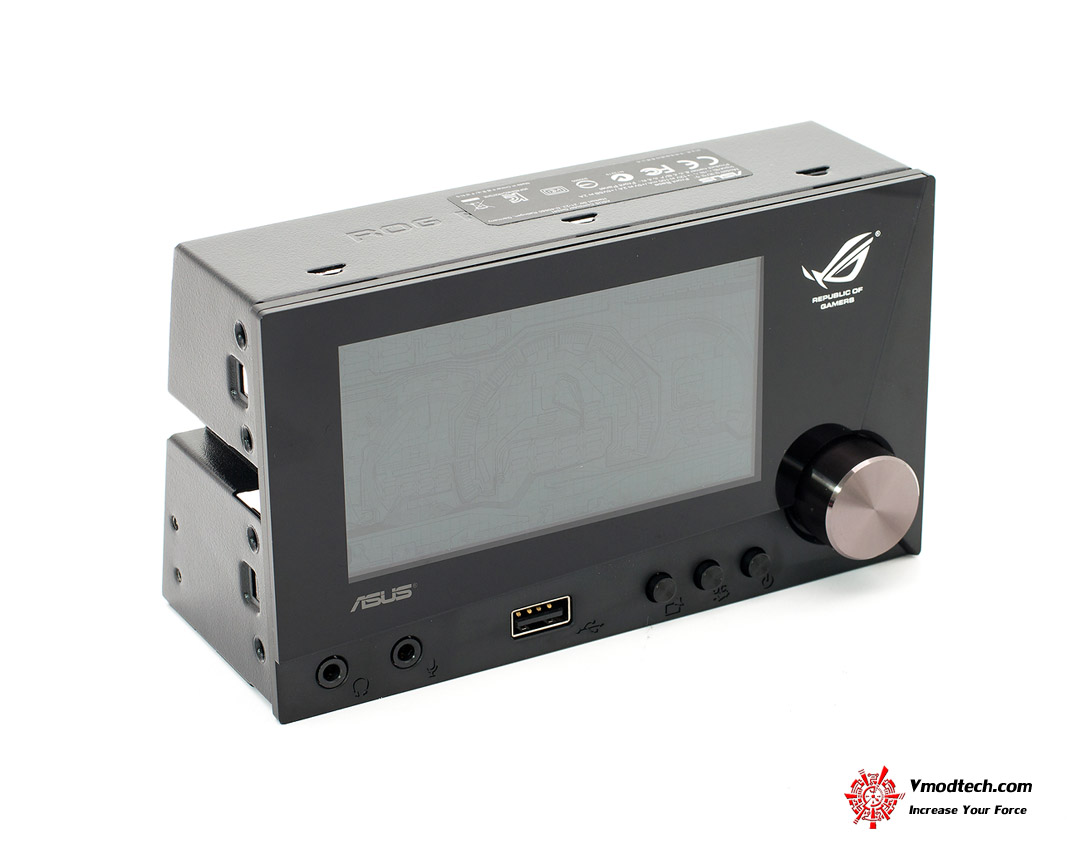

มาดูหน้าตากันจะๆเลยครับ

dsc 1996 Asus ROG Front Base Dual Bay Gaming Panel

ผิวสีดำออกด้านๆหน่อยนะครับ

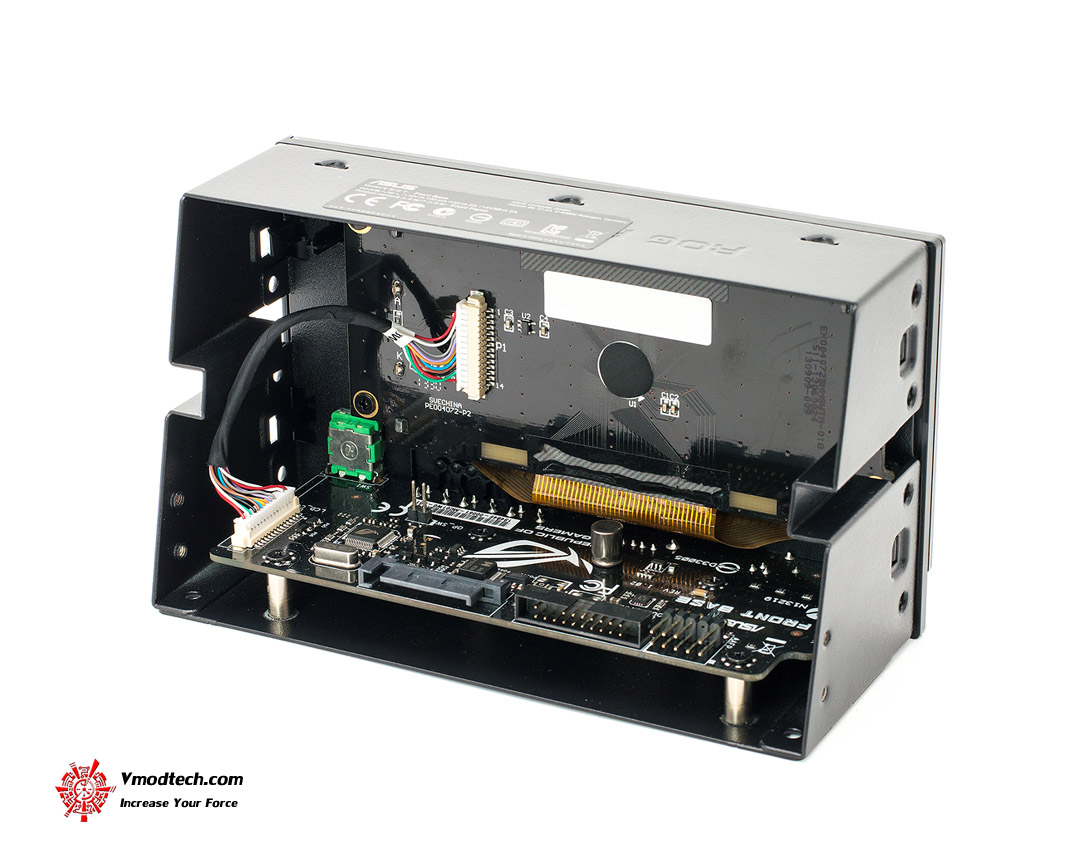

dsc 1997 Asus ROG Front Base Dual Bay Gaming Panel

การติดตั้งนั้นต้องใช้ drive bays 5.25-inch 2 ช่องครับ

dsc 2000 Asus ROG Front Base Dual Bay Gaming Panel

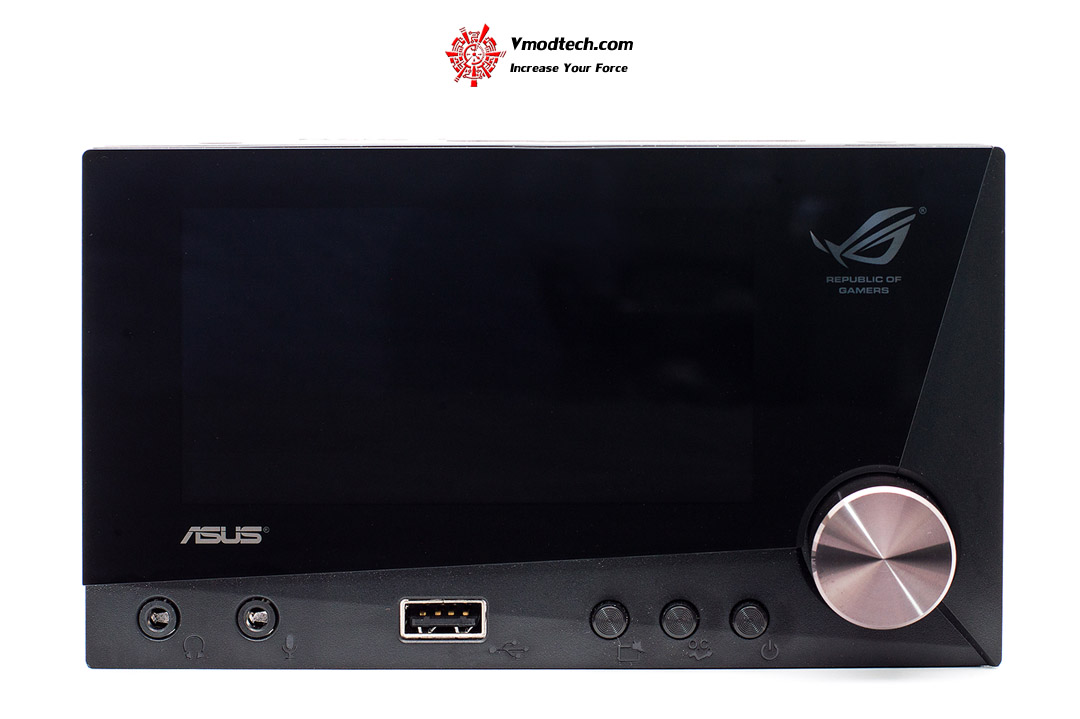

มาดูด้านหน้ากันครับ จอ LCD ขนาด 4 นิ้ว มีตรา ROG. และตา ASUS อยู่ตามภาพครับ แบบนี้ของแท้แน่นอน อิอิกำ

dsc 2000 1 Asus ROG Front Base Dual Bay Gaming Panel

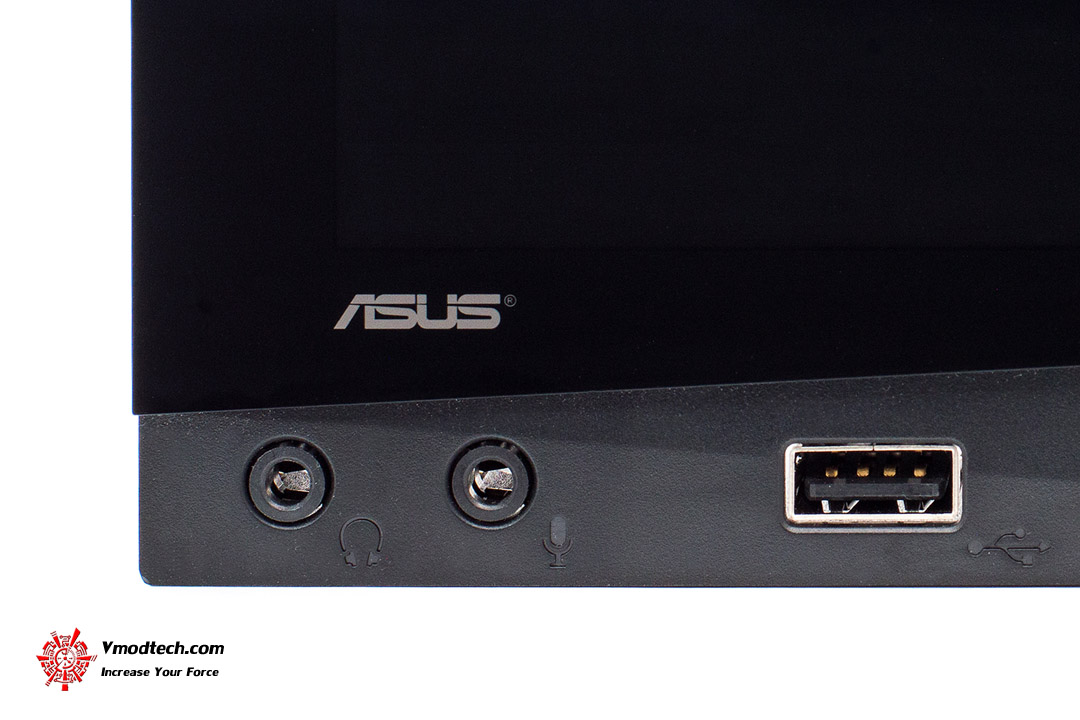

I/O Ports มี Headphone, Microphone และ USB 2.0 อย่างละ 1 ช่องให้เลือกใช้กันตามสะดวกครับ

dsc 2000 2 Asus ROG Front Base Dual Bay Gaming Panel

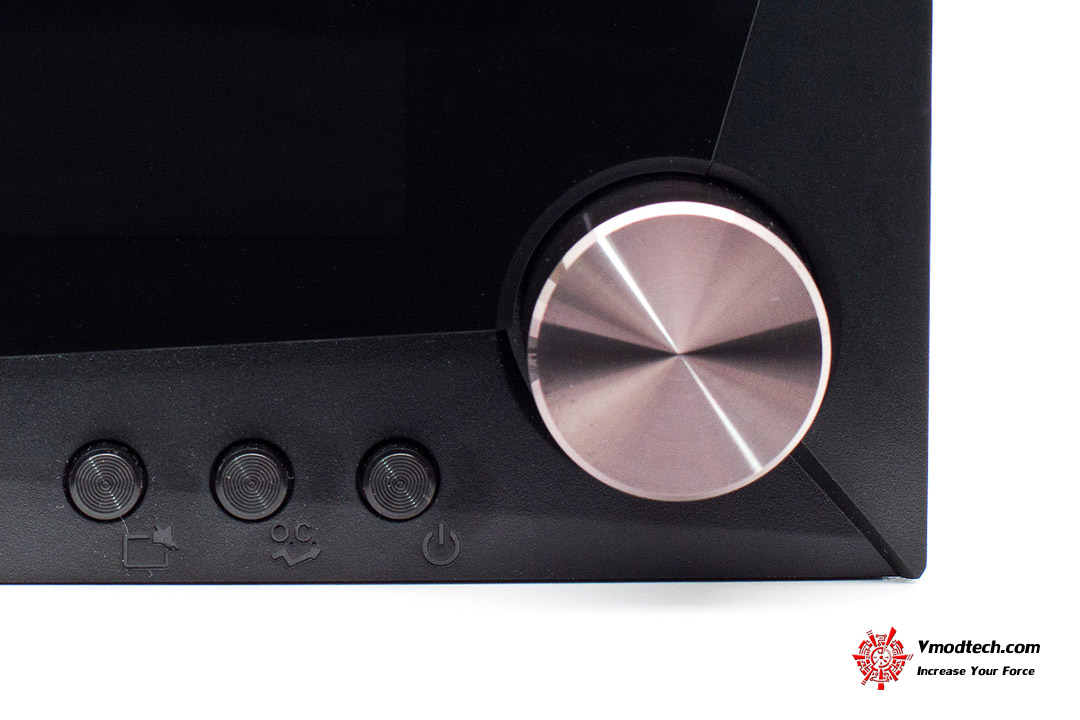

มุมขวาล่างเป็น

- Escape Mode button ใช้สำหรับพับหน้าจลงมาอย่างรวดเร็ว ขณะเล่นเกมส์ 3D อยู่นะครับ แบบนี้เล่นนีส ฟอ สปีดอยู่ ใครทักเฟสบุ๊คเข้ามา ก็พับหน้าจอเปิดเฟสบุ๊คคุยกันได้ไม่ติดขัดครับ สุดยอดดด

- CPU Level Up OC button ปุ่มสำหรับโอเวอร์คล็อก สามารถโอเวอร์คล็อกได้ถึง 2 ระดับกันเลยครับ

- LCD power button ปุ่มเปิด-ปิด จอ LCD

- Selection knob เป็นปุ่มเลือกค่าต่างๆครับ

dsc 2001 Asus ROG Front Base Dual Bay Gaming Panel

ด้านขวาครับ

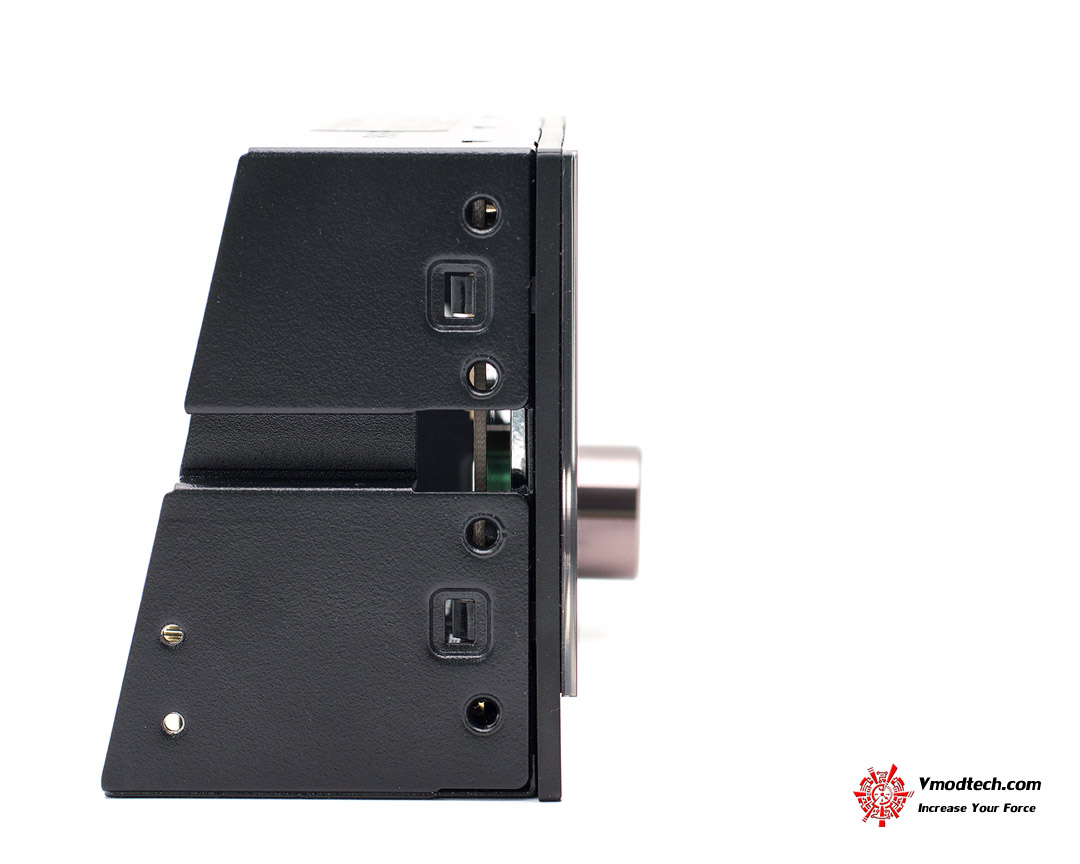

dsc 2002 Asus ROG Front Base Dual Bay Gaming Panel

ด้านซ้าย

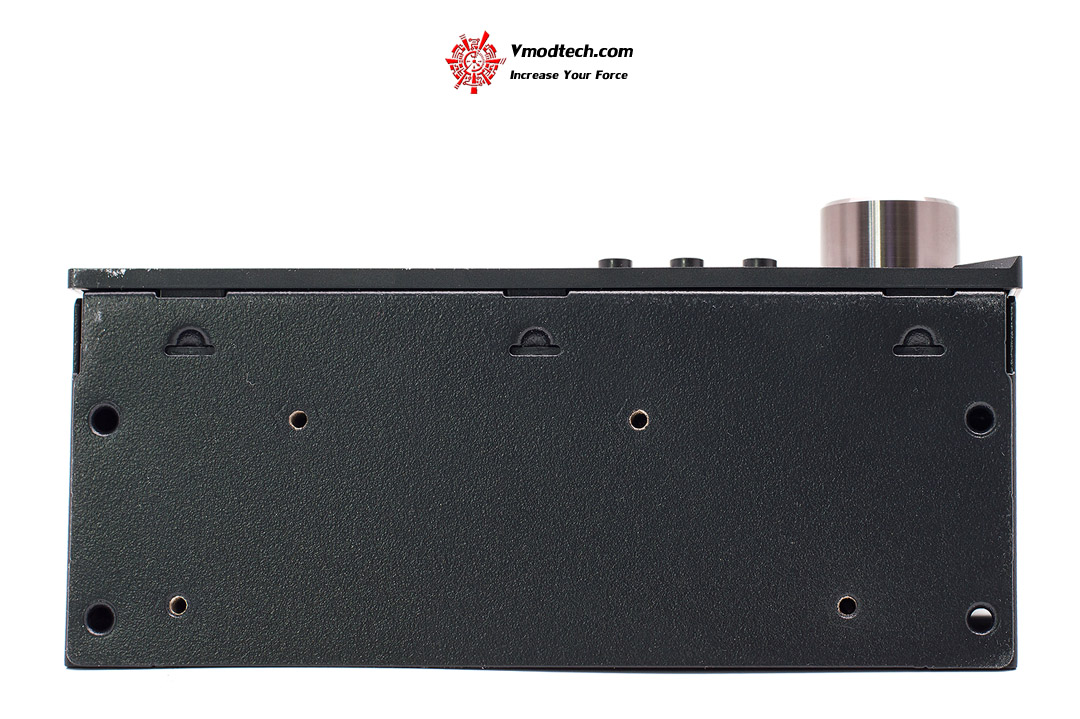

dsc 2003 Asus ROG Front Base Dual Bay Gaming Panel

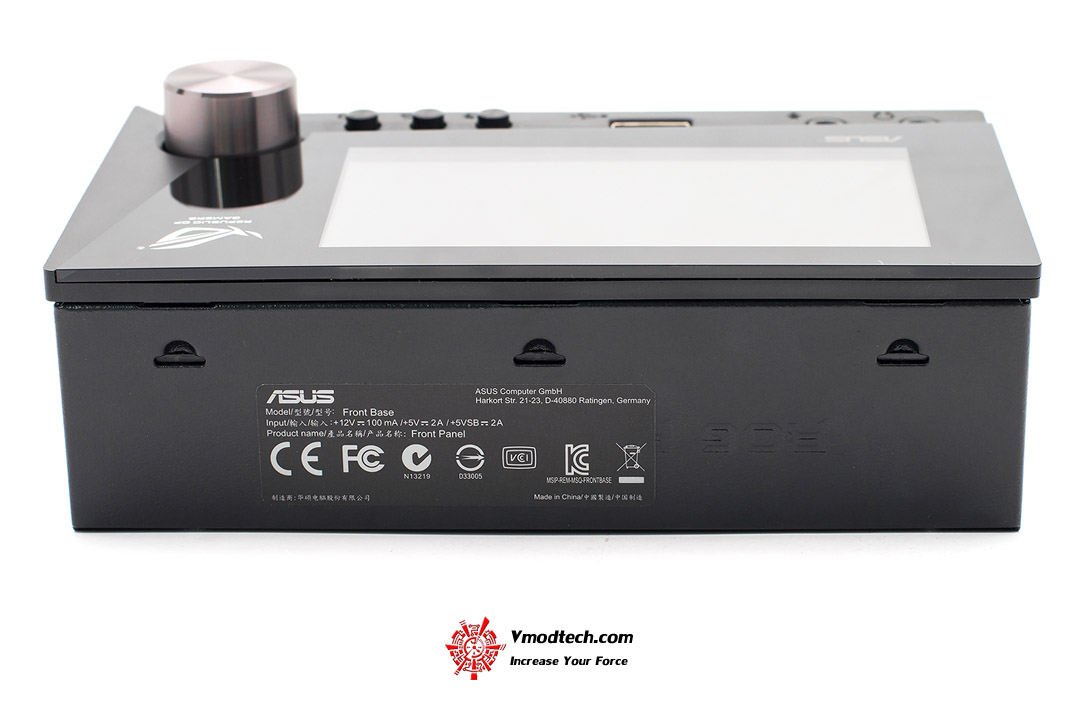

ด้านล่าง

dsc 2004 Asus ROG Front Base Dual Bay Gaming Panel

ด้านบน

dsc 2005 Asus ROG Front Base Dual Bay Gaming Panel

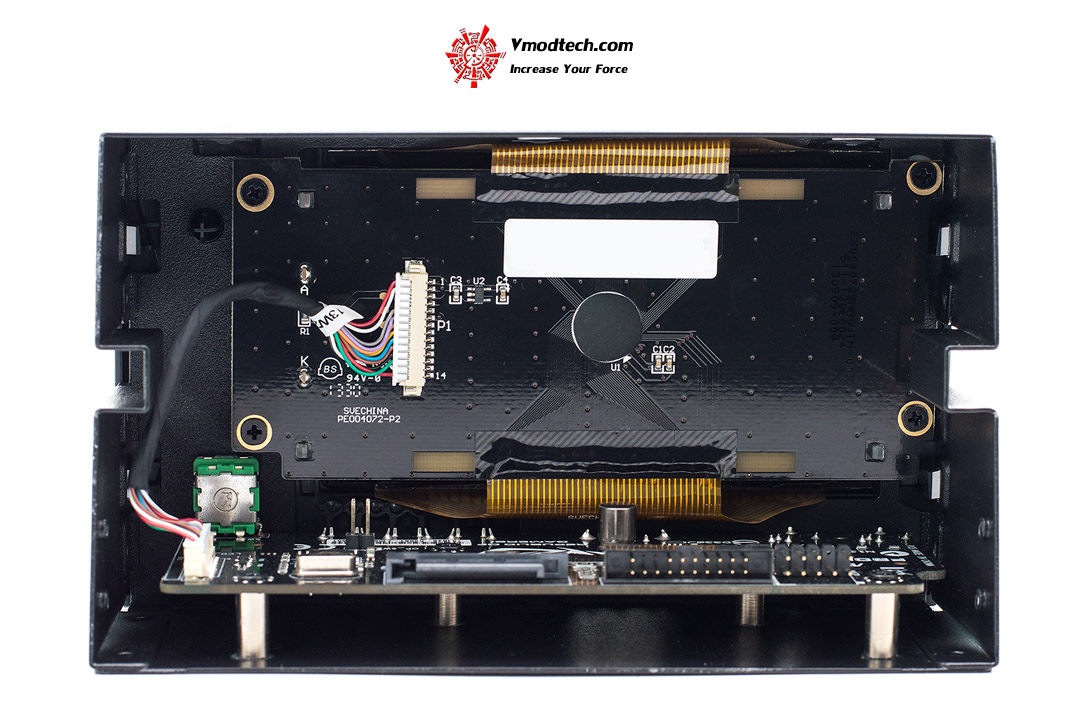

และด้านหลังโล่งๆครับ

dsc 2006 Asus ROG Front Base Dual Bay Gaming Panel

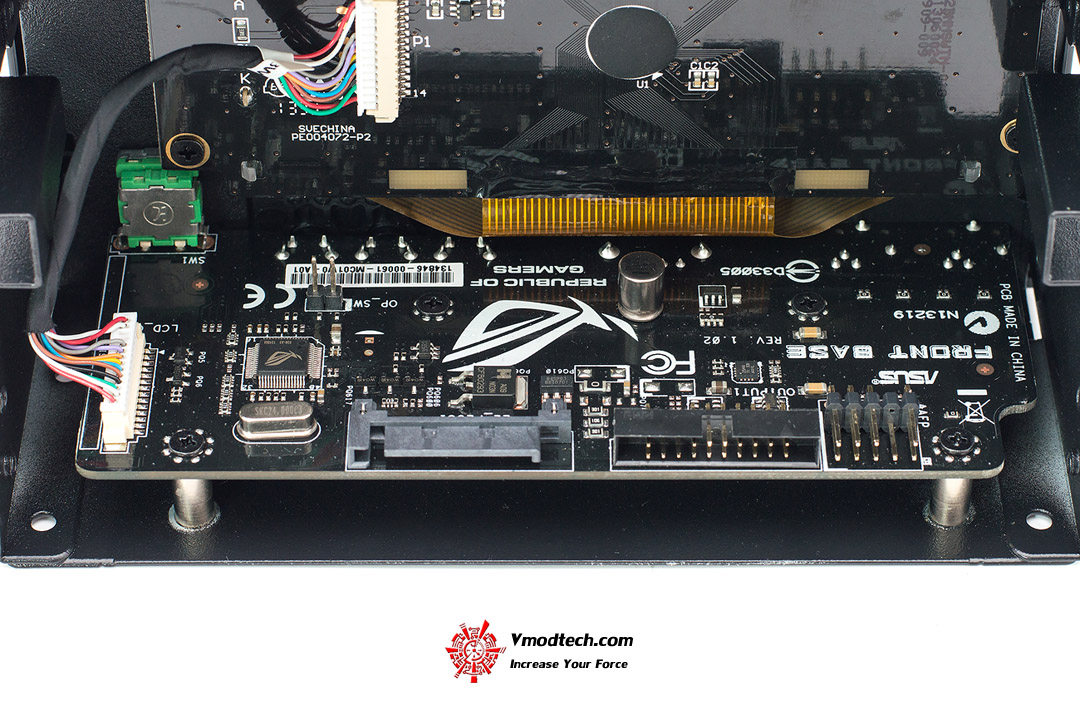

การเชื่อมต่อ ต้องใช้ SATA power connector, 18-1 pin ROG_EXT connector, AAFP connector

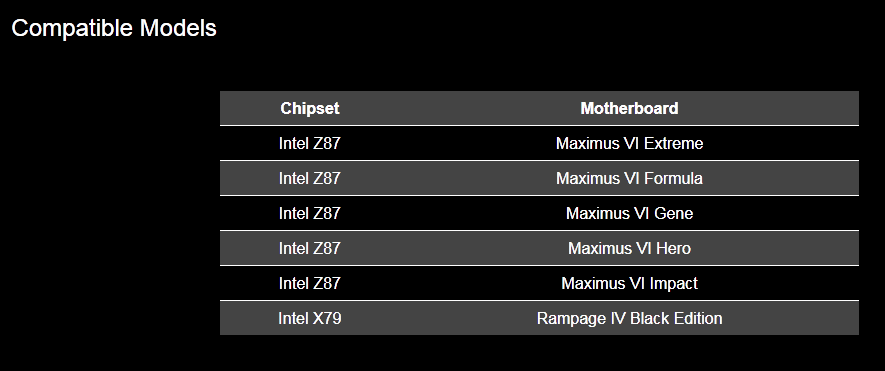

ตรงนี้สำคัญนะครับ ต้องเช็ค มาเธอร์บอร์ดของท่านด้วยว่ามีช่องเชื่อมต่อเหล่านี้หรือเปล่า โดยเฉพาะช่อง 18-1 pin ROG_EXT ซึ่งจะมีเฉพาะ ROG Maximus VI series motherboards และ Rampage IV Black Edition เท่านั้น สามารถดู มาเธอร์บอร์ดรุ่นที่รองรับได้ตามตารางด้านล่างอีกทีครับ

00 Asus ROG Front Base Dual Bay Gaming Panel

————————————————–

SYSTEMS SETUP

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS ROG MAXIMUS VI IMPACT
.Memory . G.SKILL [TridentX] F3-2600C10D-4GTXD DDR3-2600 8 GB kits
.Graphic Card . ASUS AMD Radeon HD 7790 1 GB GDDR5
.Harddisk ..SSD OCZ Vertex 4 256 GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Chassis, Front Panel
..Asus ROG Front Base Dual-Bay Gaming Panel
.Operation System ..Windows 8 Pro 64-bit

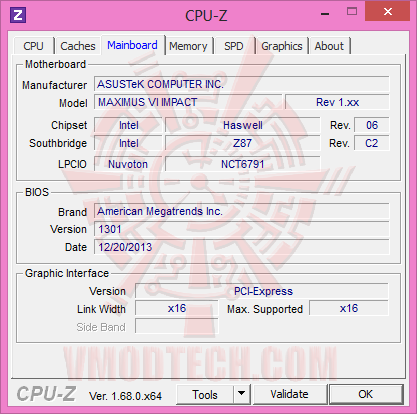

รายละเอียดของ systems ที่ใช้ในการทดสอบก็มากันแบบครอบครัว Asus ครับ ทั้งกราฟิกการ์ด ทั้ง มาเธอร์บอร์ด


4rd Generation Intel® Core™ i7-4770K @ 3,90 GHz

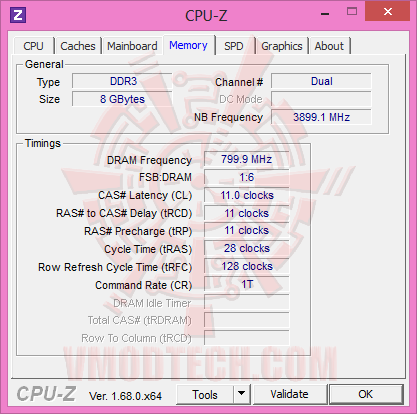

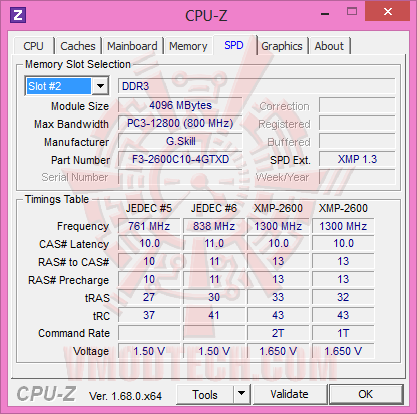

DDR3 1600 CL11-11-11-28-1T

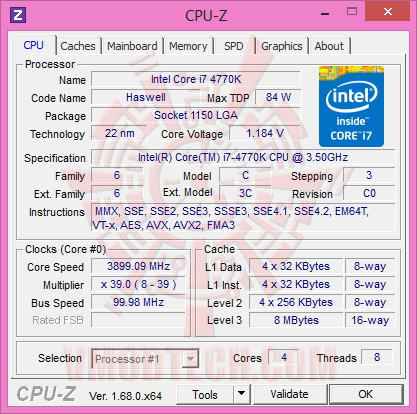

01 Asus ROG Front Base Dual Bay Gaming Panel

02 Asus ROG Front Base Dual Bay Gaming Panel

03 Asus ROG Front Base Dual Bay Gaming Panel

04 Asus ROG Front Base Dual Bay Gaming Panel

05 Asus ROG Front Base Dual Bay Gaming Panel

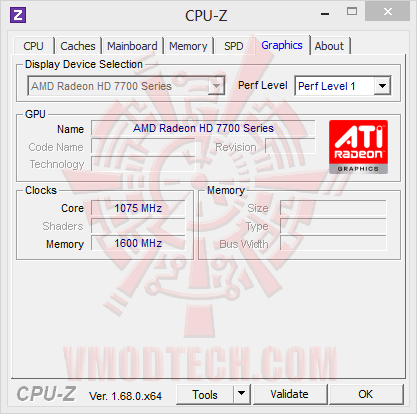

06 Asus ROG Front Base Dual Bay Gaming Panel

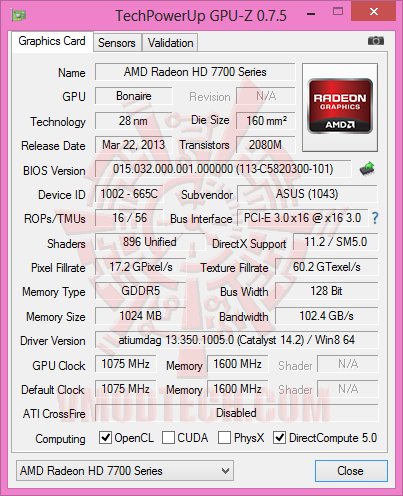

07 Asus ROG Front Base Dual Bay Gaming Panel

วันนี้จะปล่อยให้ระบบวิ่งตามสเป็คเดิมๆครับ เพื่อจะได้ลองปุ่ม OC. กันด้วย

dsc 0779 Asus ROG Front Base Dual Bay Gaming Panel

บรรยากาศการทดสอบครับ

————————————————–

TESTING

มาเริ่มกันเลยดีกว่าว่า Asus ROG Front Base Dual-Bay Gaming Panel มีอะไรให้เล่นบ้าง

dsc 0779 Asus ROG Front Base Dual Bay Gaming Panel

เริ่มจากบูตเครื่องเลยครับ หน้าจอ LCD ของ ROG Front Base จะโชว์สถานะการบูตเครื่องที่มุมบนขวามือครับ

dsc 0795 Asus ROG Front Base Dual Bay Gaming Panel

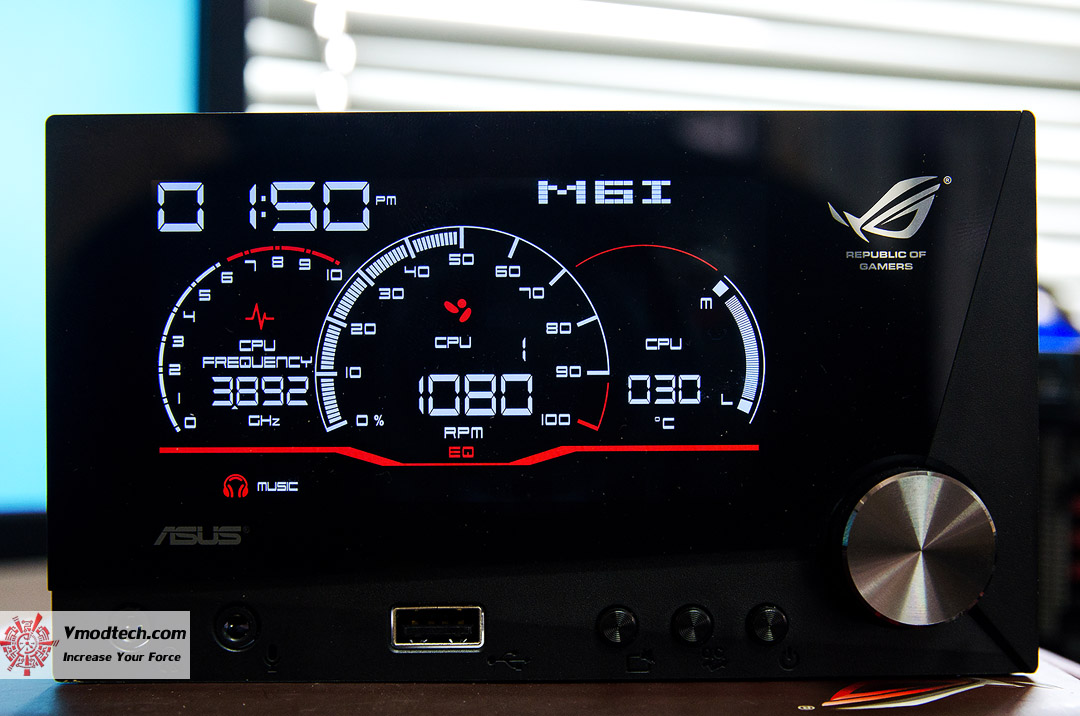

เปิดเครื่องเรียบร้อย หน้าจอ LCD จะโชว์สถานะตามภาพคือ

- มุมซ้ายบนจะเป็นเวลาครับ

- ขวาบนจะเปลี่ยนจากสถานะการบูตเครื่อง เป็นชื่อย่อของรุ่นมาเธอร์บอร์ด ในที่นี้คือ M6I หรือ ASUS ROG MAXIMUS VI IMPACT

- กลมๆซ้ายมือ เป็นการแสดงผล ความเร็วของ CPU ครับ

- กลมๆตรงกลาง เป็นการแสดงผลความเร็วของพัดลมต่างๆ

- กลมๆขวามือ เป็นการแสดงผล ความเร็วของ อุณหภูมิต่างๆครับ

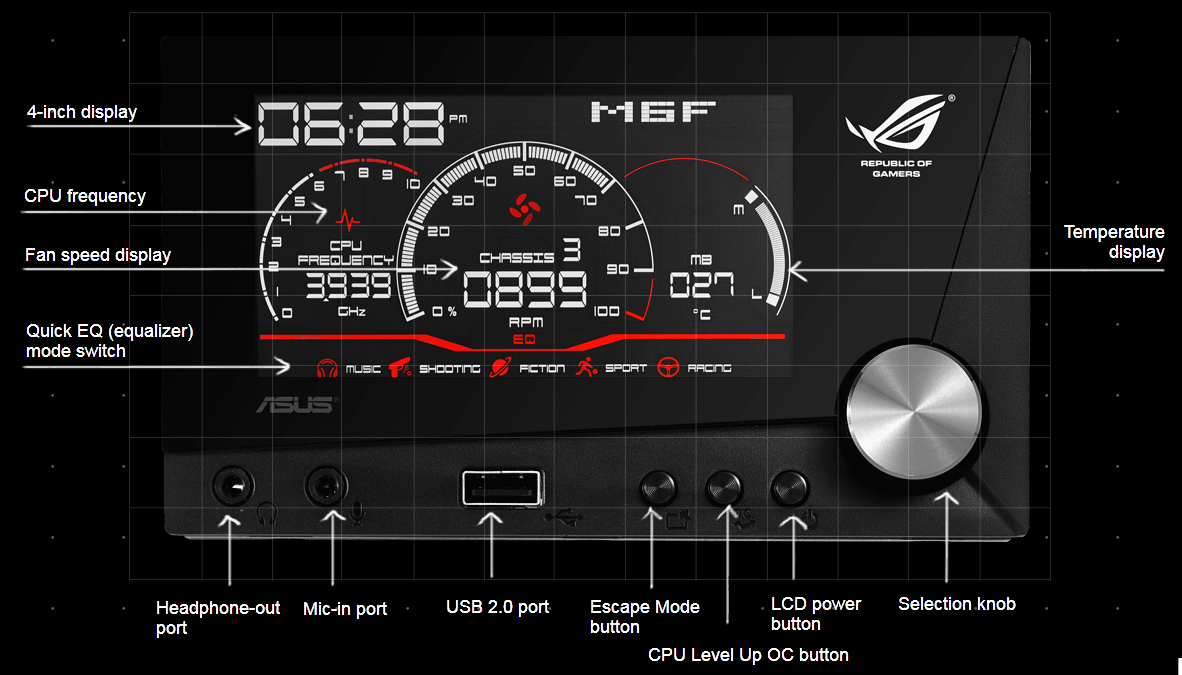

ดูภาพด้านล่างประกอบอีกทีเพื่อความเข้าใจยิ่งขึ้นครับ

011 Asus ROG Front Base Dual Bay Gaming Panel




dsc 0818 Asus ROG Front Base Dual Bay Gaming Panel

เรามาลองหมุนปุ่ม Selection knob เล่นกันดูดีกว่าครับ ปุ่มนี้ถ้าหมุนไปเรื่อยๆก็จะโชว์สถานะต่างๆของทั้งความเร็วพัดลม CPU, ความเร็วพัดลมเคส, อุณหภูมิ CPU, อุณหภูมิ MB

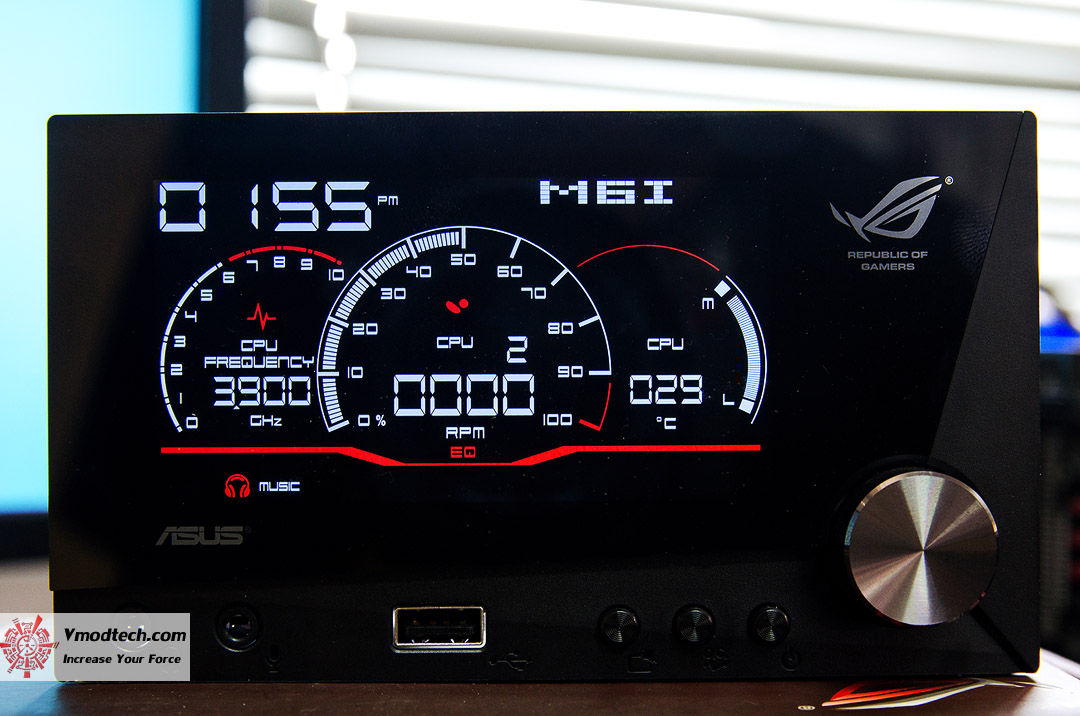

ภาพนี้โชว์สถานะความเร็วของพัดลม CPU1

dsc 0819 Asus ROG Front Base Dual Bay Gaming Panel

ภาพนี้โชว์สถานะความเร็วของพัดลม CPU2

dsc 0820 Asus ROG Front Base Dual Bay Gaming Panel

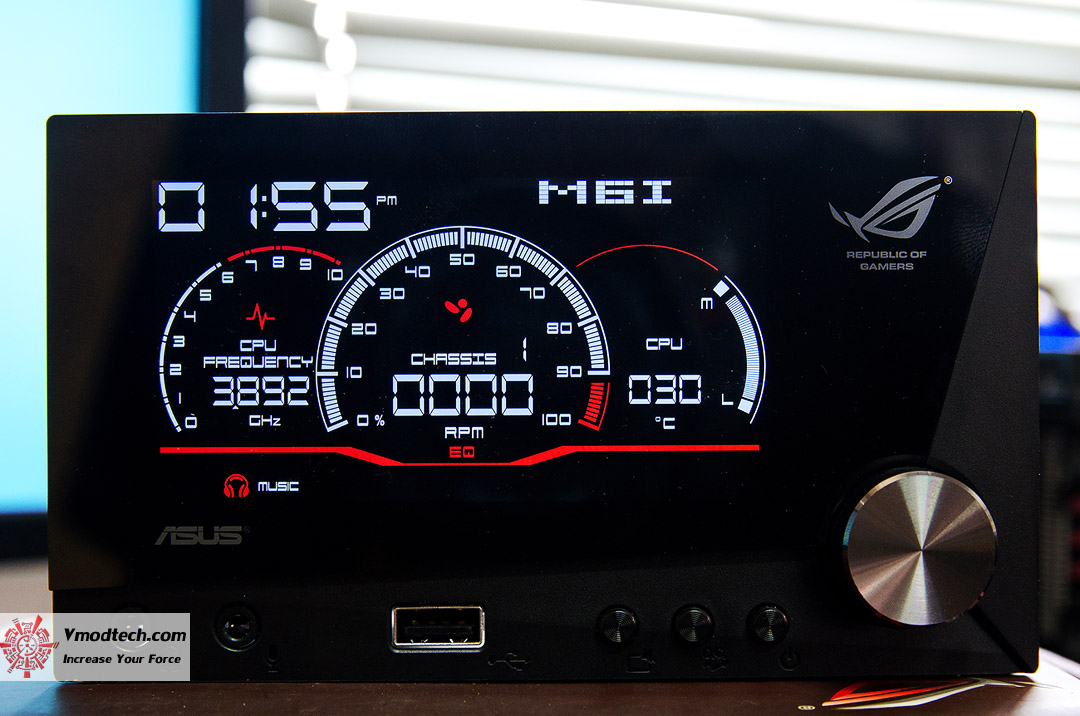

ภาพนี้โชว์สถานะความเร็วของพัดลมเคส 1

dsc 0821 Asus ROG Front Base Dual Bay Gaming Panel

ภาพนี้โชว์สถานะความเร็วของพัดลมเคส 2

dsc 0822 Asus ROG Front Base Dual Bay Gaming Panel

ภาพนี้โชว์สถานะความเร็วของอุณหภูมิ CPU

dsc 0823 Asus ROG Front Base Dual Bay Gaming Panel

ภาพนี้โชว์สถานะความเร็วของอุณหภูมิ MB

dsc 0818 Asus ROG Front Base Dual Bay Gaming Panel

ก็จะหมุนวนมาเรื่อยๆจนมาจบที่ โชว์สถานะความเร็วของพัดลม CPU1 เหมือนเดิมนะครับ

dsc 0826 Asus ROG Front Base Dual Bay Gaming Panel

สำหรับปุ่ม Selection knob นี้ เมื่อเรากด 1 ครั้งจะเป็นการปรับเพิ่มลดเสียงครับ

dsc 0829 Asus ROG Front Base Dual Bay Gaming Panel

ผมทดลองเพิ่มเสียงเป็นระดับ 10 ก็แล้วกัน แต่หูฟังไม่เสียบ อิอิกำ

dsc 0846 Asus ROG Front Base Dual Bay Gaming Panel

ปุ่ม Selection knob นี้ ถ้าเรากดแช่ไว้จะเข้าสู้โหมด Edit เราสามารถปรับรอบพัดลมได้เลยครับ

dsc 0848 Asus ROG Front Base Dual Bay Gaming Panel

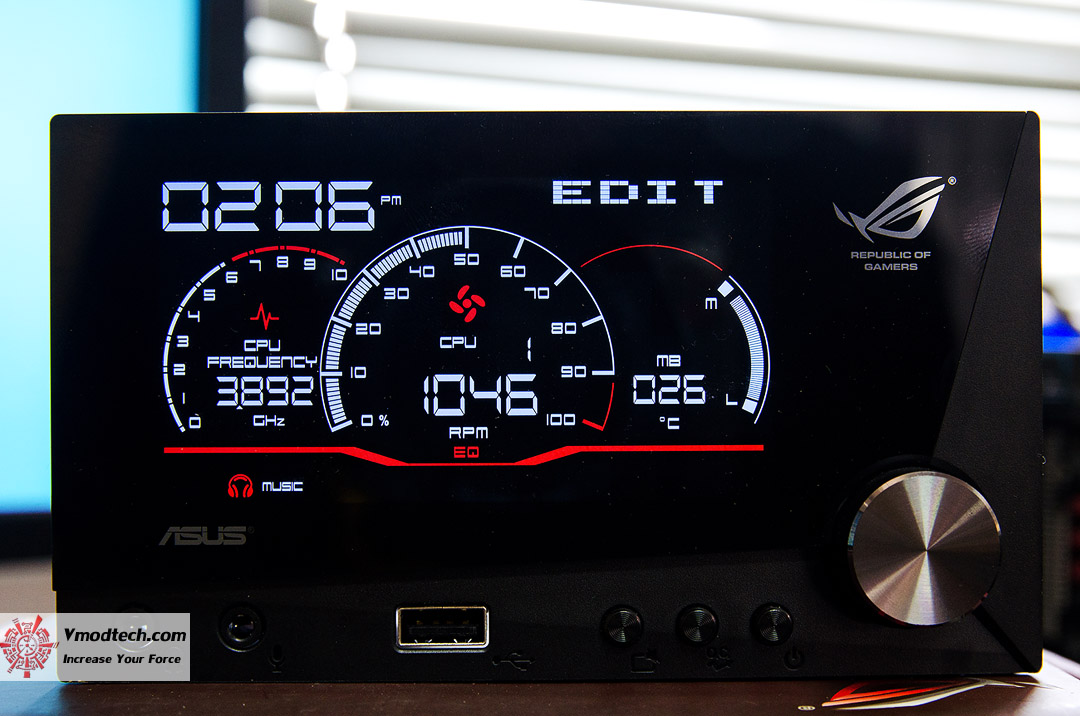

ผมจะลองปรับความเร็วของพัดลม CPU1 ก็แล้วกันครับ เพราะเสียบไว้แค่ตัวเดียว อิอิกำ

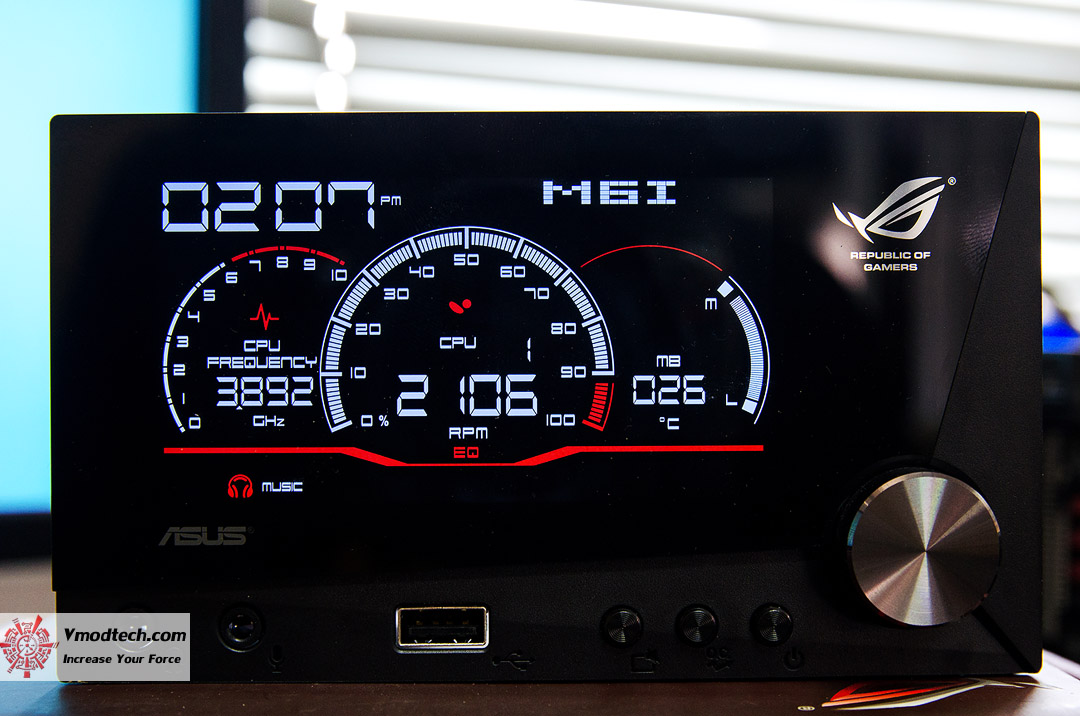

dsc 0850 Asus ROG Front Base Dual Bay Gaming Panel

เพิ่มเป็น 100% กันเลย วิ่งที่ 2100 RPM แบบนี้เย็นแน่นอนครับ

————————————————–

TESTING

dsc 0853 Asus ROG Front Base Dual Bay Gaming Panel

เมื่อเข้าสู้โหมด Edit เราสามารถหมุนปุ่ม Selection knob เพื่อเลือก preset ของเสียงในโหมดเสียงต่างๆได้ครับ

อันแรกนี้เป็น Music

dsc 0855 Asus ROG Front Base Dual Bay Gaming Panel

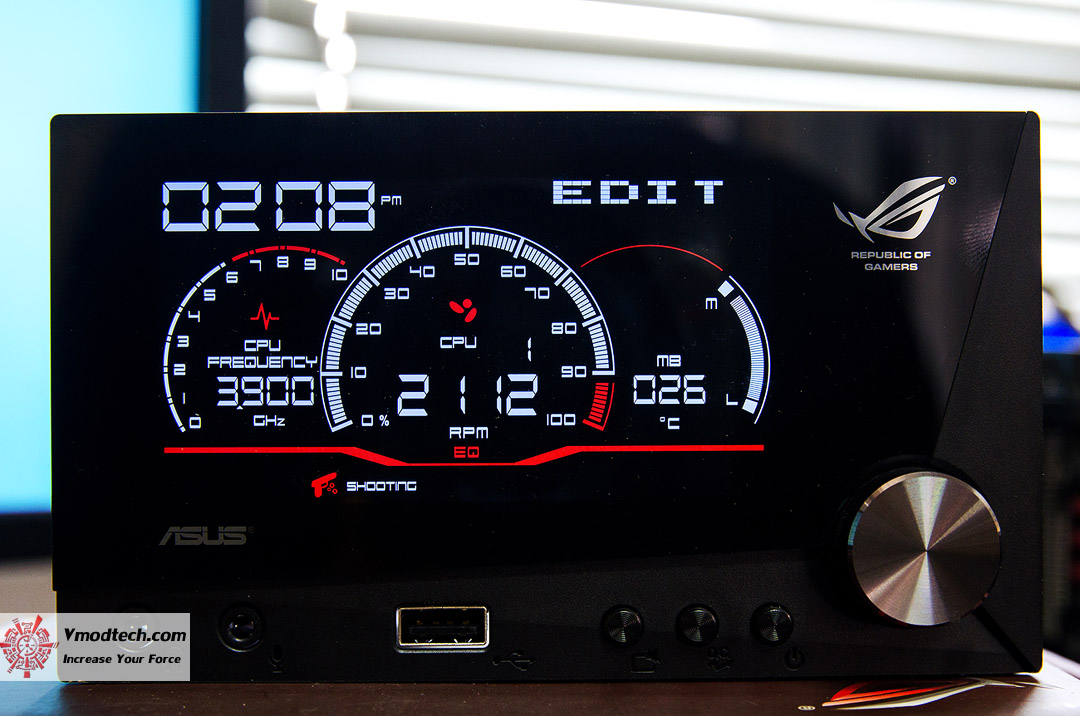

โหมดเสียงสำหรับ Shooting Game

dsc 0857 Asus ROG Front Base Dual Bay Gaming Panel

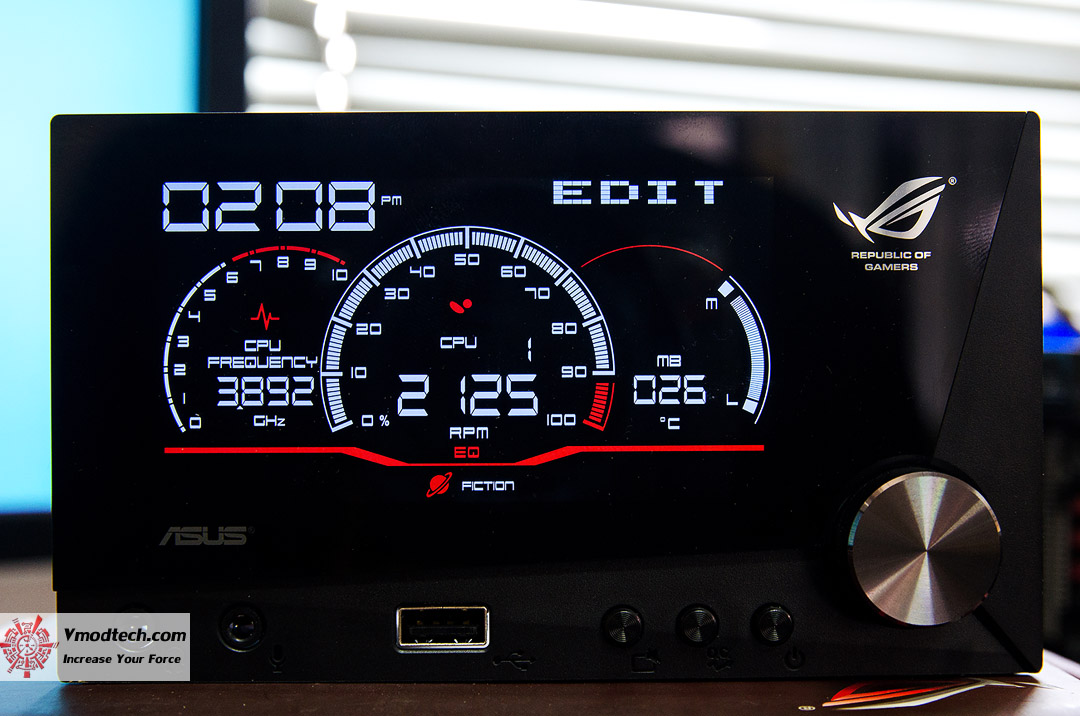

โหมดเสียงสำหรับ fiction

dsc 0859 Asus ROG Front Base Dual Bay Gaming Panel

โหมดเสียงสำหรับ sports

dsc 0860 Asus ROG Front Base Dual Bay Gaming Panel

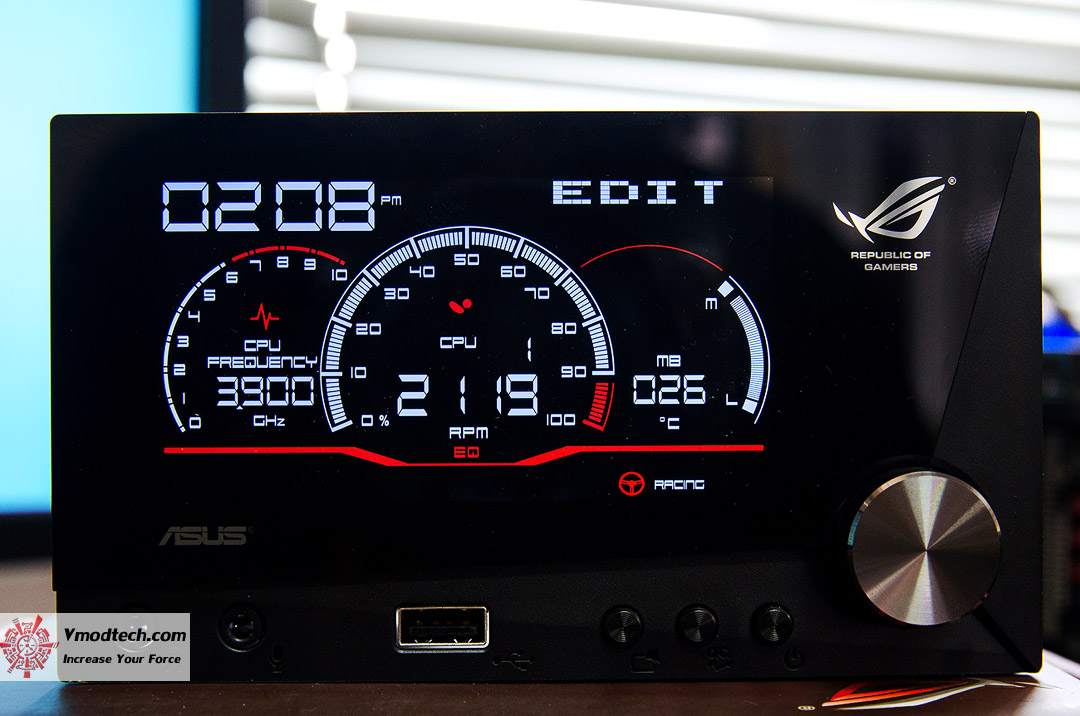

โหมดเสียงสำหรับ racing

dsc 2000 2 Asus ROG Front Base Dual Bay Gaming Panel

มาลองเล่นปุ่ม OC. กันบ้าง

dsc 0862 Asus ROG Front Base Dual Bay Gaming Panel

กด 1 ครั้ง จะขึ้น สถานะ LV1 ที่มุมขวาบน

dsc 0863 Asus ROG Front Base Dual Bay Gaming Panel

ความเร็ว CPU ก็จะวิ่งขึ้นเป็น 4.2 GHz ตามภาพครับ

dsc 0864 Asus ROG Front Base Dual Bay Gaming Panel

กดอีก 1 ครั้ง จะขึ้น สถานะ LV2 ที่มุมขวาบน

dsc 0866 Asus ROG Front Base Dual Bay Gaming Panel

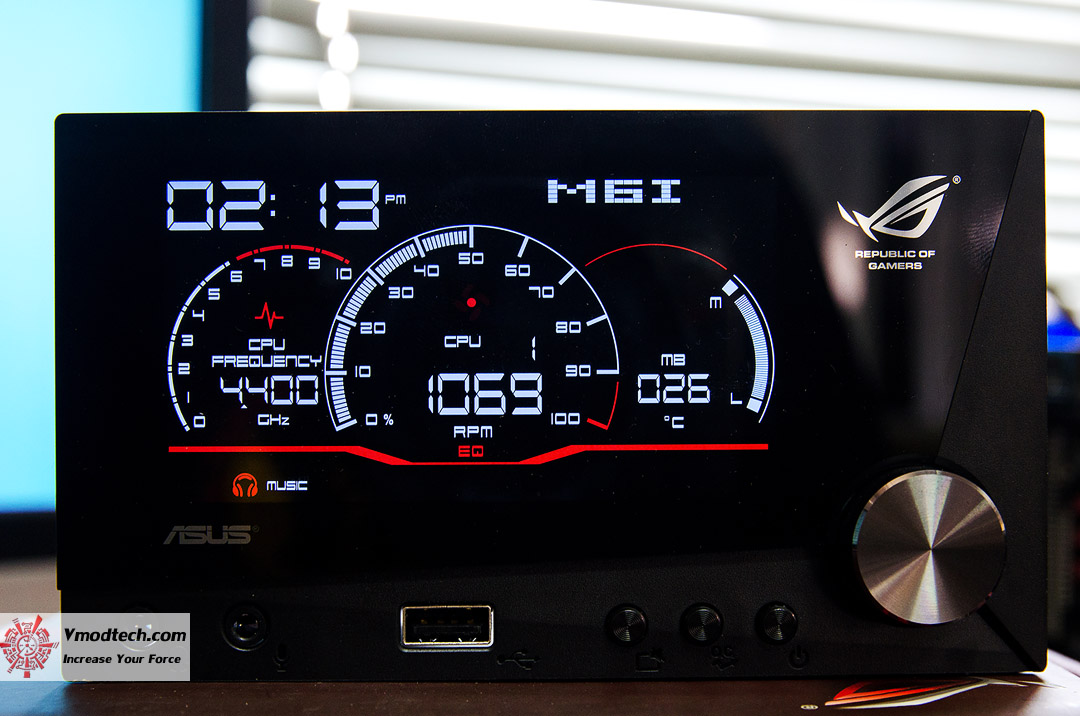

ความเร็ว CPU ก็จะวิ่งขึ้นเป็น 4.4 GHz แรงกันง่ายๆตามภาพครับ

dsc 0869 Asus ROG Front Base Dual Bay Gaming Panel

เมื่อชัตดาวน์ ปิดเครื่องคอมพิวเตอร์ LCD จะโชว์สถานะ USB ที่มุมขวาบนตามภาพ

dsc 0870 Asus ROG Front Base Dual Bay Gaming Panel

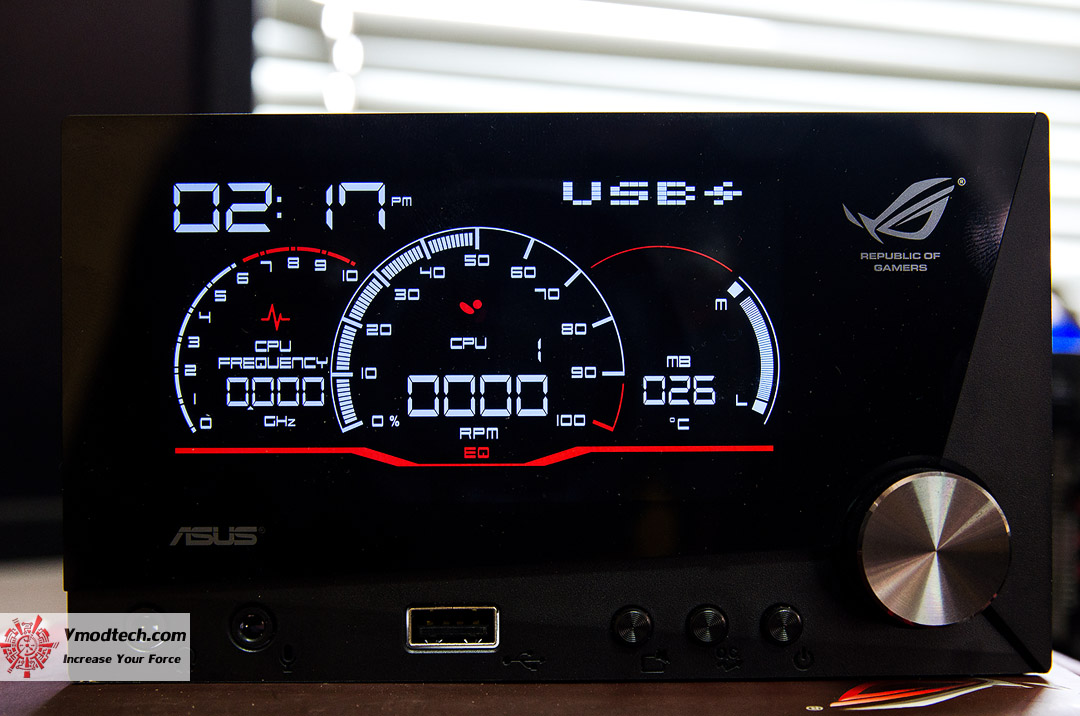

หมุนปุ่ม Selection knob 1 ครั้ง จะกลายเป็น USB Charger สำหรับชาร์จแบ็ตเตอรี่ สมาร์ทโฟน แท็ปเล็ต หรือ อื่นๆได้ตามสะดวกครับ

————————————————–

Conclusion

dsc 1995 Asus ROG Front Base Dual Bay Gaming Panel

……….ก็ผ่านมาถึงบทสรุปกันอีกแล้วครับ สำหรับ Asus ROG Front Base Dual-Bay Gaming Panel ลูกเล่นต่างๆก็มีเยอะแยะครับสามารถบอกสถานะความเร็ว CPU ความเร็วของพัดลม หรือ อุณหภูมิต่างๆ ได้ชัดเจน, สามารถปรับความเร็วของพัดลมได้ง่ายๆ, มีโหมดเสียงให้เลือกฟังกันได้ตามความเหมาะสม, และยังสามารถโอเวอร์คล๊อก CPU ได้แรงกันแบบง่ายๆเพียงแค่กดปุ่มเดียว ที่สำคัญรูปร่างหน้าตาของ ROG Front Base วยงามมีไว้ครอบครองบ่งบอกถึงความมีบารมีใครเห็นต้องเกรงขาม แบบนี้คงต้องหาไว้ซักเครื่องแล้วครับ สำหรับวันนี้ต้องขอลาไปเพียงเท่านี้ สวัสดีครับ

.

vmod award performance best Asus ROG Front Base Dual Bay Gaming Panelvmod award innovation best Asus ROG Front Base Dual Bay Gaming Panel

.
