สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในแพลตฟอร์ม Intel กันบ้างครับ โดยมากันในแบรนด์ ASUS ที่บรรดาเหล่าสาวก ROG รู้จักกันดีกับเมนบอร์ดซีรี่ย์ตัวแรงรุ่นนี้ โดยในมากันในรุ่น ASUS ROG MAXIMUS IX EXTREME ซึ่งเป็นเมนบอร์ดในซีรี่ย์ ROG Extreme ที่เน้นฟีเจอร์การที่พิเศษออกแบบมาสำหรับคอเกมส์มิ่งและนักโอเวอร์คล๊อกโดยเฉพาะ ด้วยดีไซน์ที่สวยงามสุดอลังการที่มีจุดเด่นตรงชุด Water Cooling ที่เป็นชุดบล๊อกซีพียูและเฟสไฟให้แบบครบชุดพร้อมทั้งแสงไฟที่แสดงผลแบบ AURA Sync RGB LED แบบจัดเต็มสวยงามอลังการเป็นอย่างมาก ในส่วนของชุดน้ำนั้นออกแบบโดย Bitspower ที่มีเซนเซอร์ตรวจจับการทำงานของน้ำที่รั่วหรือซึม โดยระบบจะปิดตัวอัตโนมัตถ้ามีเหตุการร์ดังกล่าวเกิดขึ้น ในส่วนของฟีเจอร์การทำงานก็จัดเต็มสมกับเป็นเมนบอร์ดรุ่นท๊อปครับไม่ว่าจเป็น Aura Sync RGB LEDs, Aura 4-pin RGB-strip headers and color-coded LED audio jacks , SupremeFX , Sonic Studio III , Sonic Radar III , 5-Way Optimization , Intel® Gigabit Ethernet , 2×2 802.11ac MU-MIMO Wi-Fi , LANGuard , GameFirst technologies , pre-mounted I/O shield , gold-plated PCB , Front-panel USB 3.1 , onboard Thunderbolt™ 3 ,  dual M.2 , Extreme Engine Digi+ , SafeDIMM slot , 3D printing friendly , ASUS C.P.R.(CPU Parameter Recall) และอื่นๆอีกมากมายครับ ในส่วนของการทดสอบจะเป็นเช่นไรนั้น วันนี้ทดสอบกับซีพียู Intel Core i7 7700K รุ่นใหม่ล่าสุดให้ท่านได้ชมกันแบบเต็มอิ่มอีกเช่นเคยครับ ส่วนประสิทธิภาพการทำงานจะเป็นเช่นไรนั้น เดี๋ยวเราไปชมในบททดสอบได้เลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS ROG MAXIMUS IX EXTREME กันต่อเลยครับ

.

ASUS ROG MAXIMUS IX EXTREME Appearance

ตัวกล่องนี่ดูรู้เลยครับเป็นเอกลักาณ์ของ ROG สีแดงสดใสบ่งบอกถึงความแรงรวมทั้งชื่อรุ่น ASUS ROG MAXIMUS IX EXTREME ชัดเจน

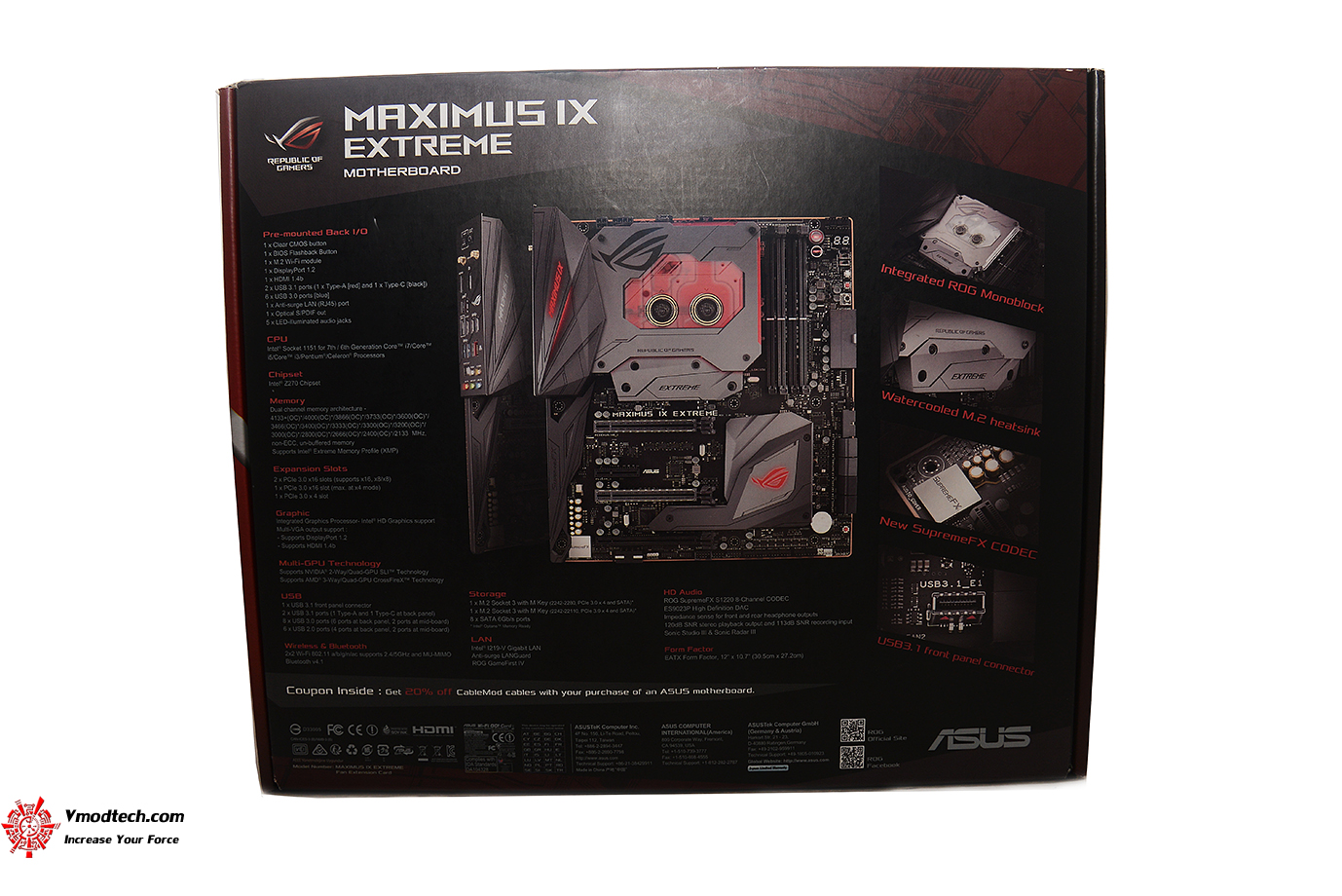

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

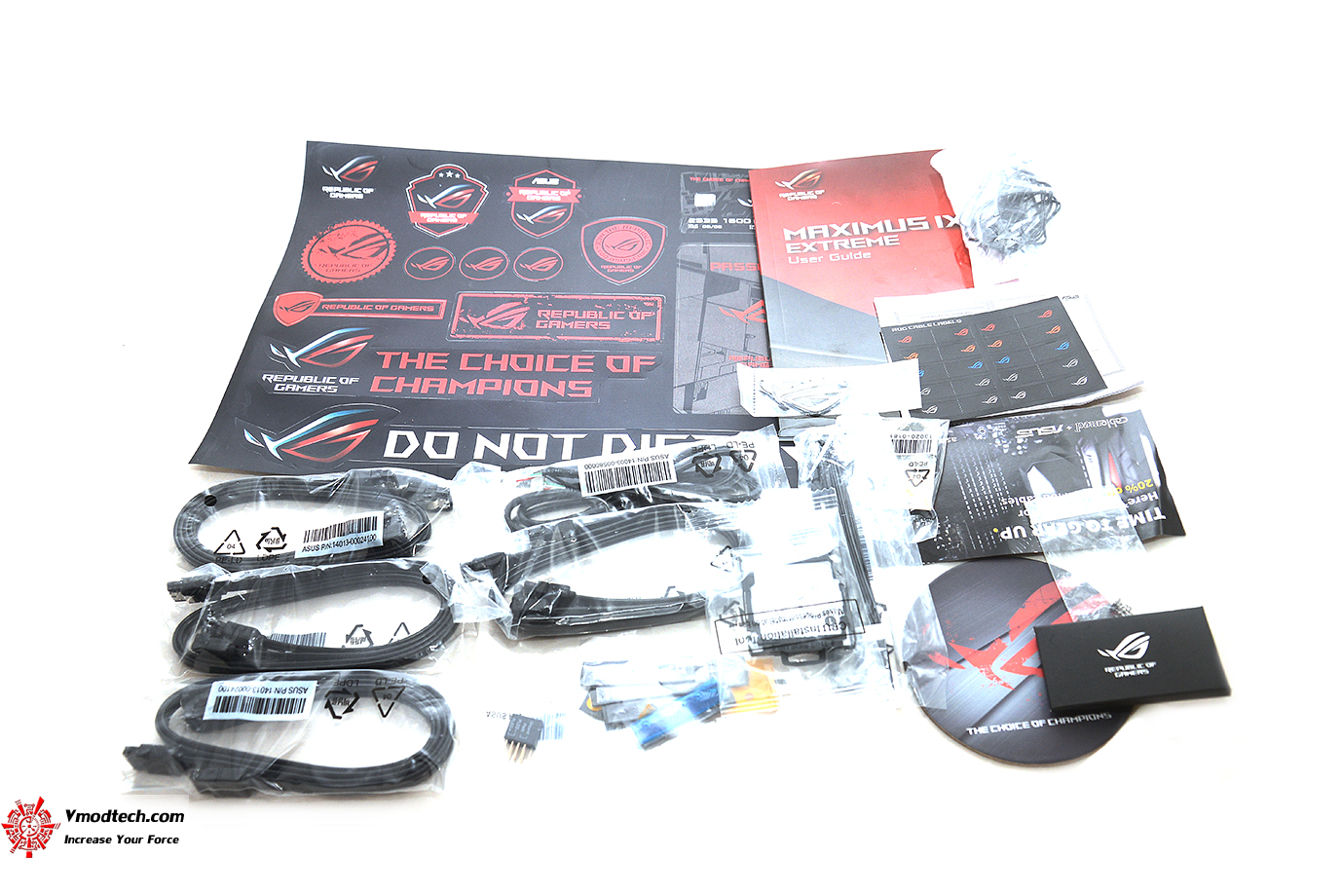

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สติ๊กเกอร์ สาย SATA 8สาย CPU installation tool ,  ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n compliant)  , 10-in-1 ROG cable , label Extension Cable for RGB strips (80 cm) และบริดจ์ SLI 1อันครับ

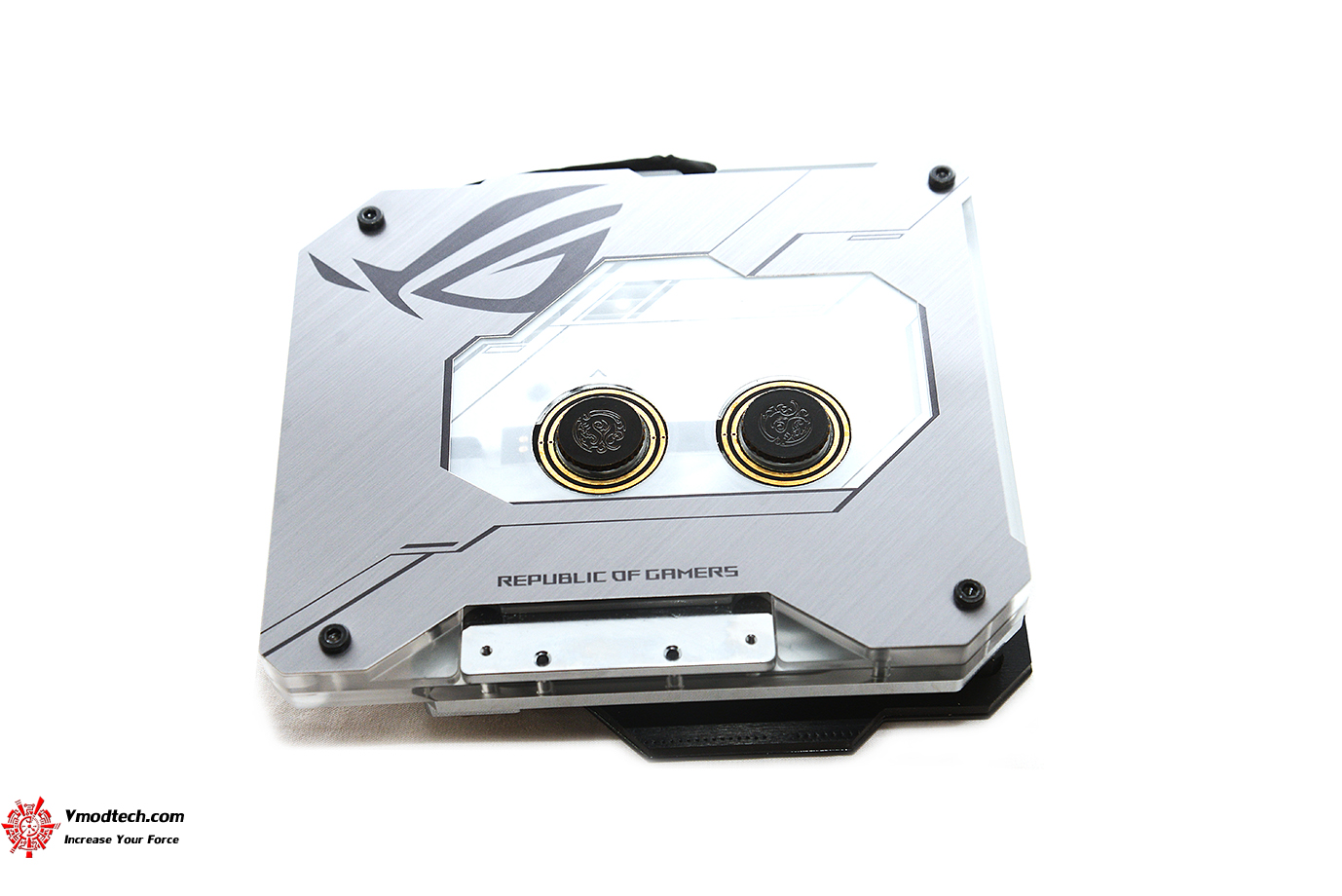

ตัวบล๊อกซีพียูพร้อมทั้งเฟสไฟออกแบบโดย Bitspower มีไฟ RGB ให้แบบจัดเต็ม ตัวบล๊อกนั้นหนักพอสมควรครับ

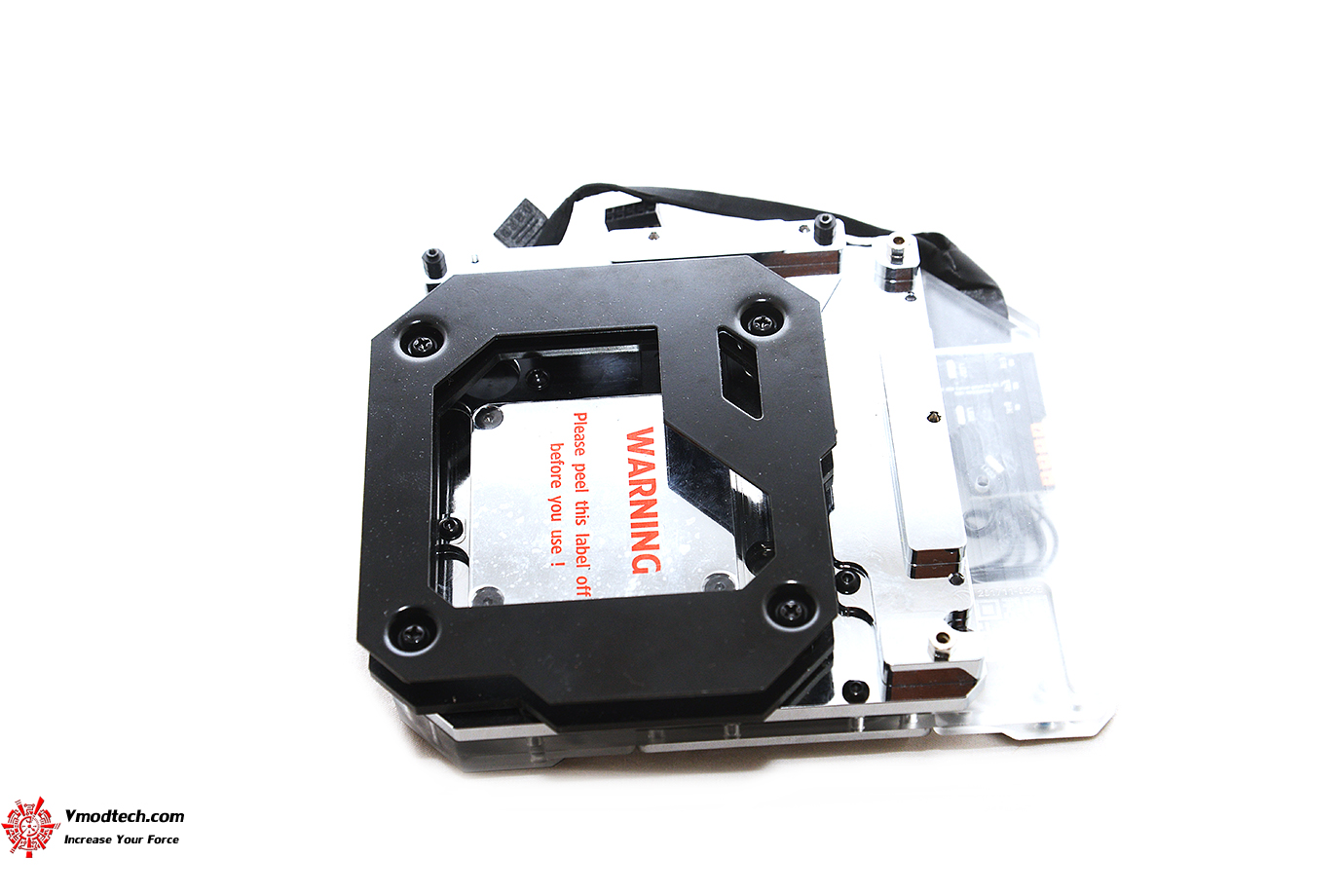

ด้านหลังมีชุดยึดและตัวบล๊อกขัดเงาวับ สวยงามมากๆ

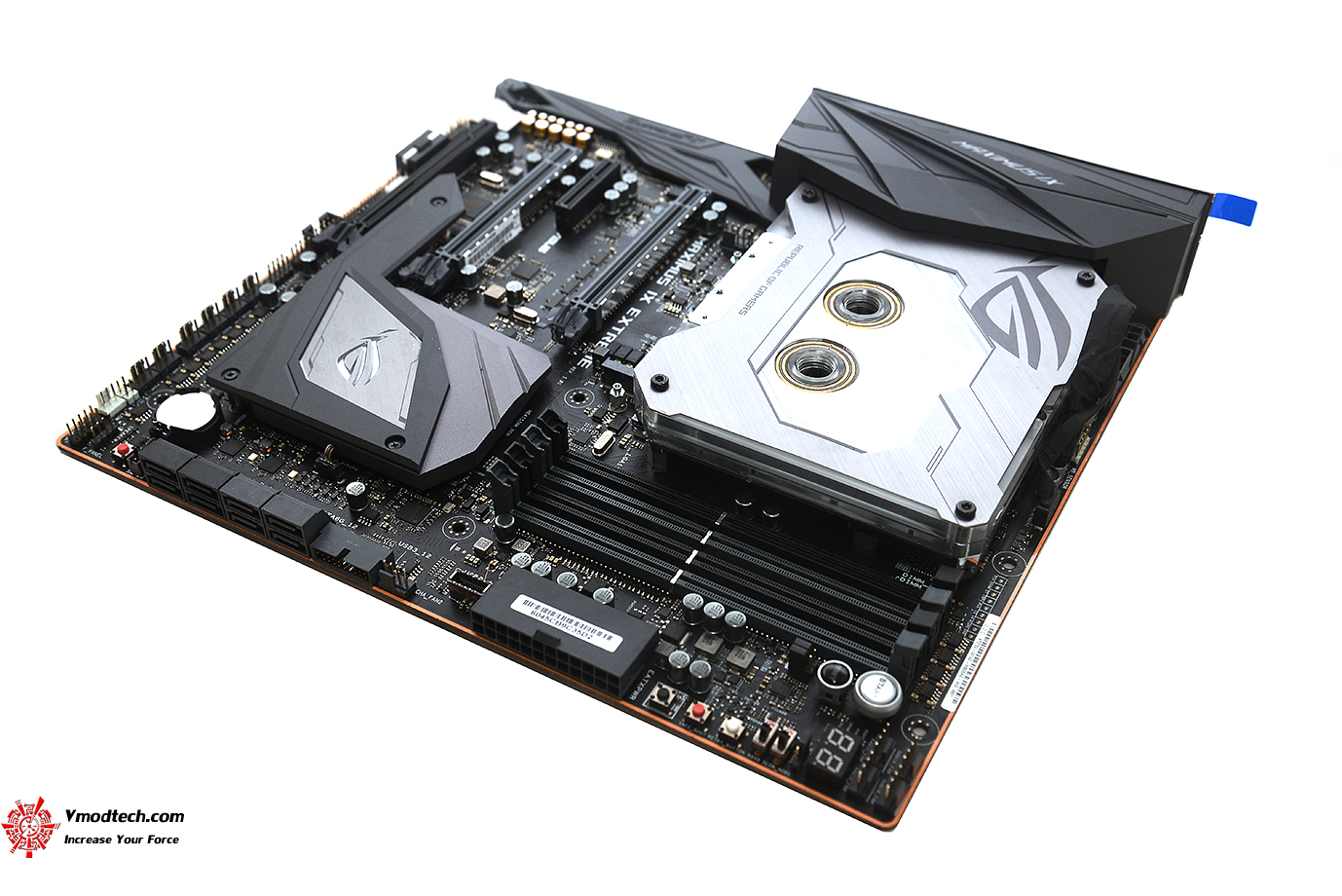

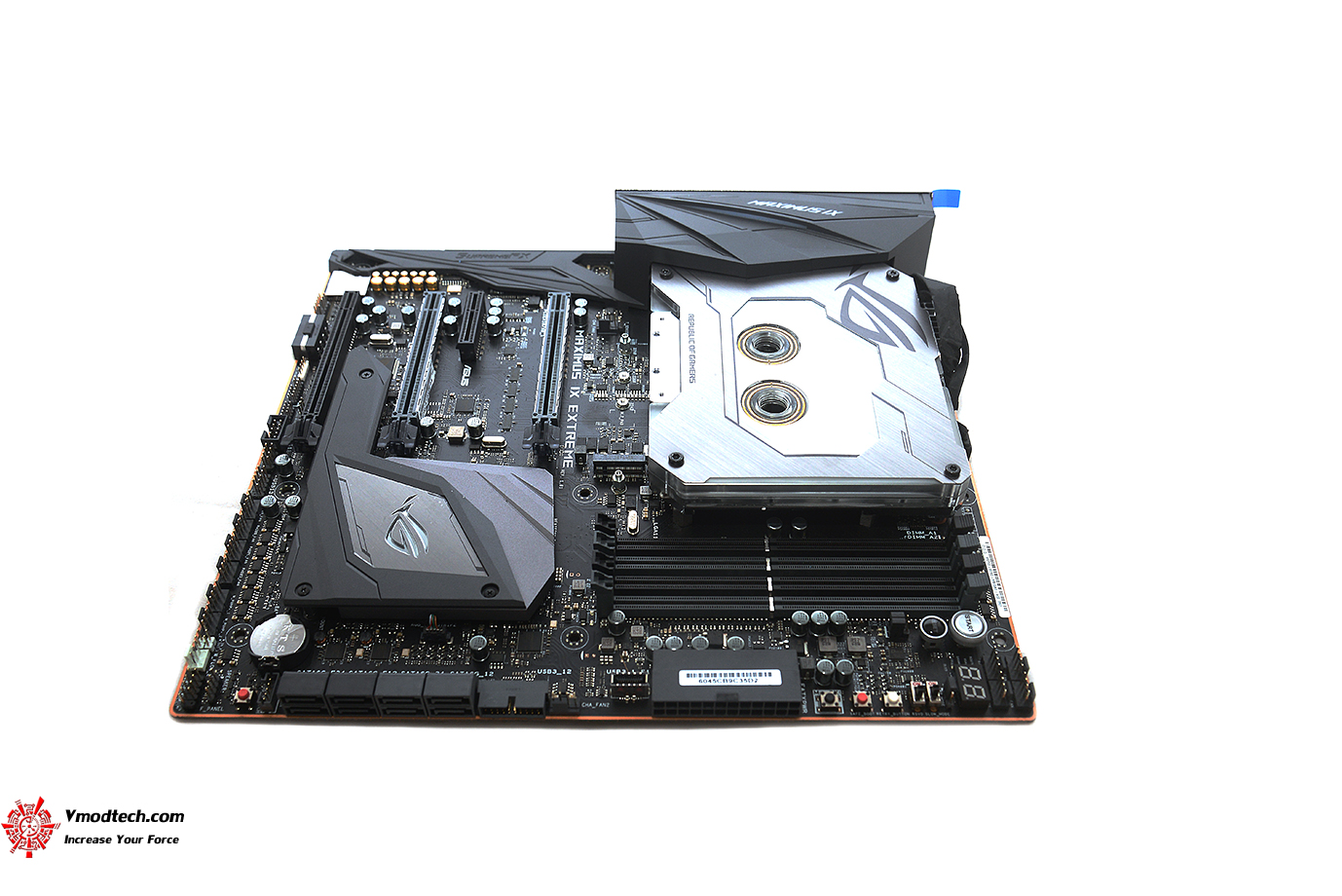

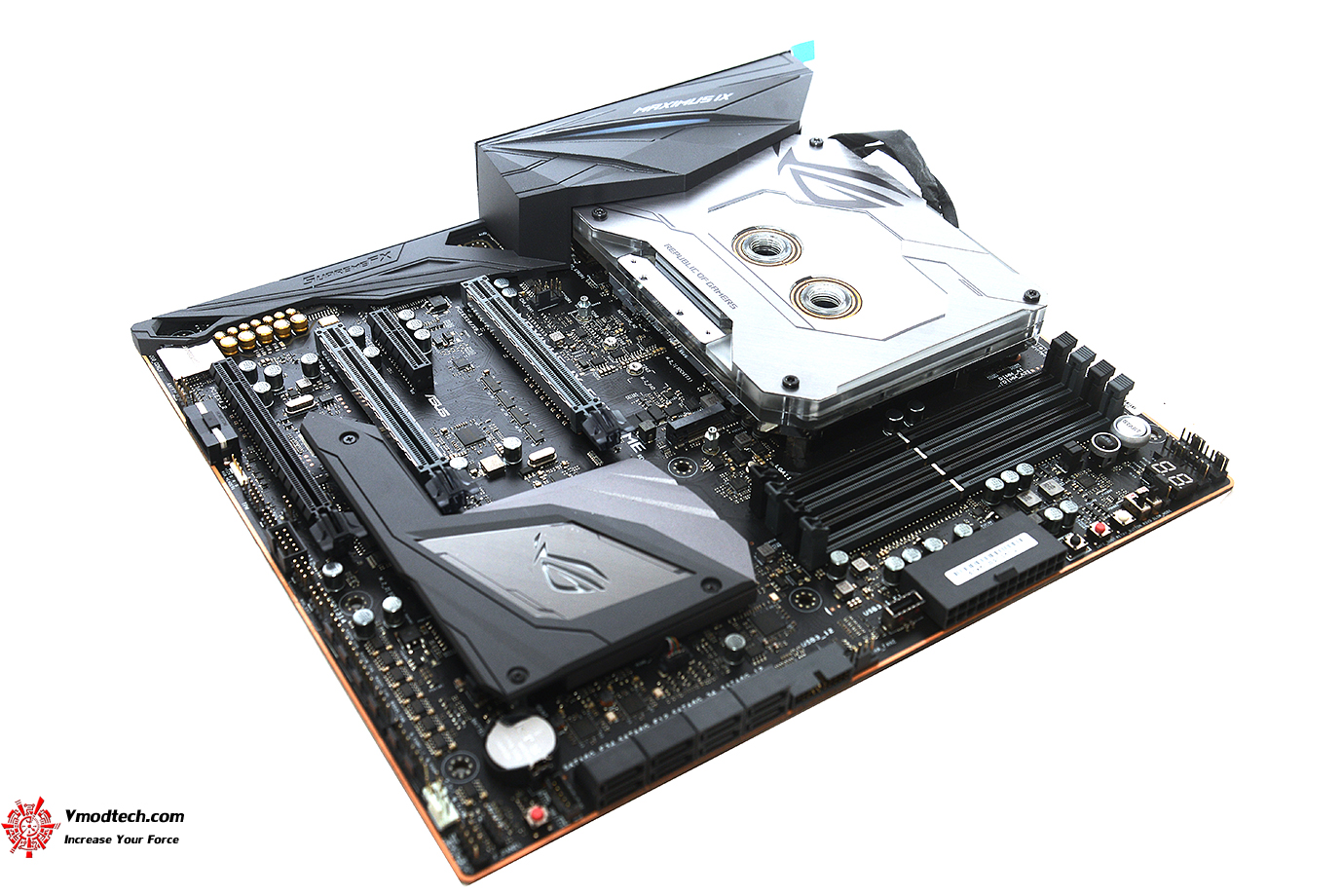

เมื่อประกอบเข้ากับตัวเมนบอร์ดแล้วดูหล่อขึ้นมาสุดๆเลยครับ อลังการมากๆ

การติดตั้งก็ทำได้ไม่ยากแต่ต้องติดเทปกาวนำความร้อนตรงชุดเฟสไฟทั้งหมดก่อนนะครับ

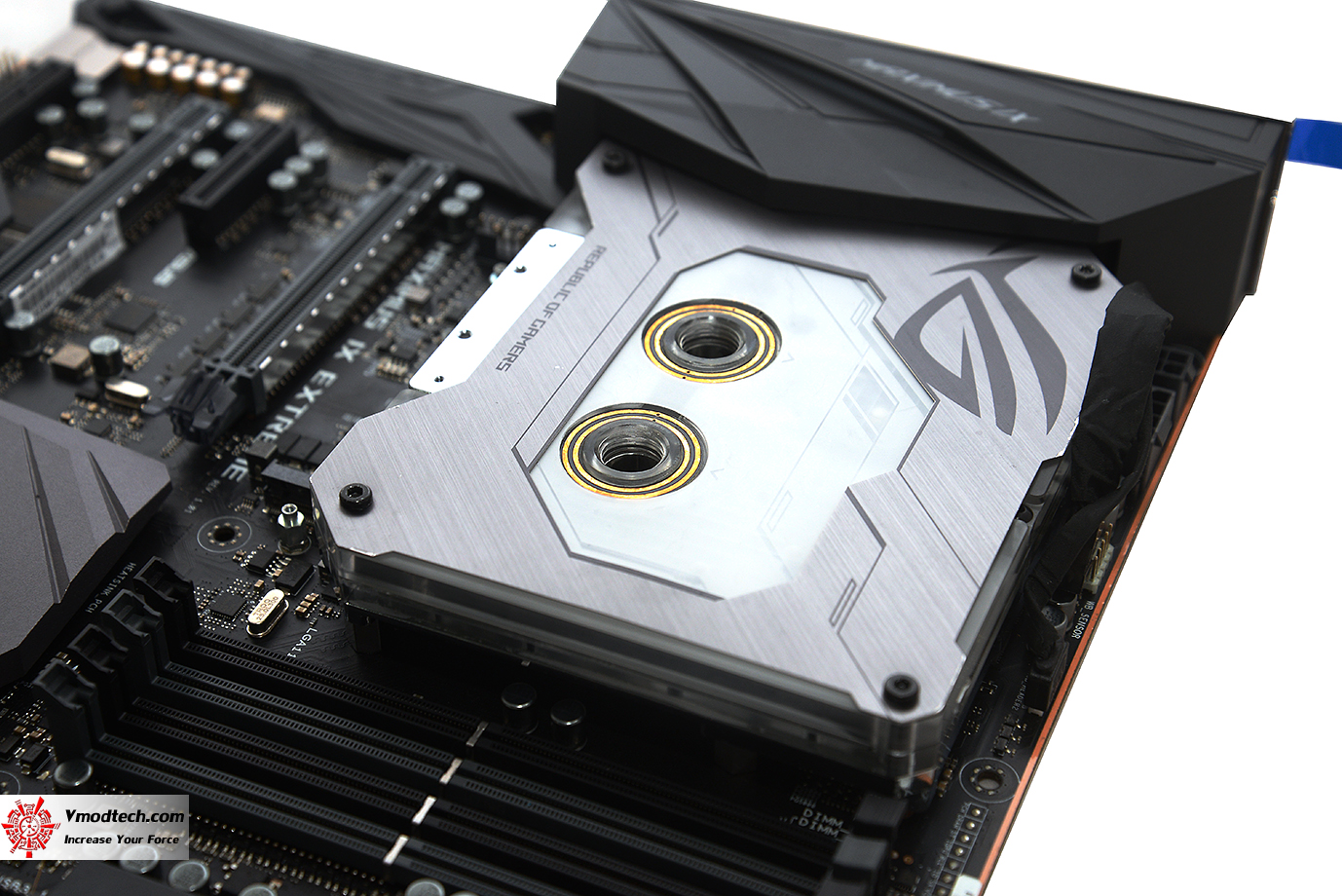

รูน้ำนั้นสามารถติดตั้งฟิตติ้งได้ทุกขนาด

ตัวบล๊อกนั้นมีเซนเซอร์ตรวจจับอุณหภูมิทุกจุดครับ temperature sensors

รวมไปถึงเซนเซอร์ตรวจจับน้ำรั่วให้อีกด้วยและระบบจะปิดตัวเองโดยอัตโนมัติ

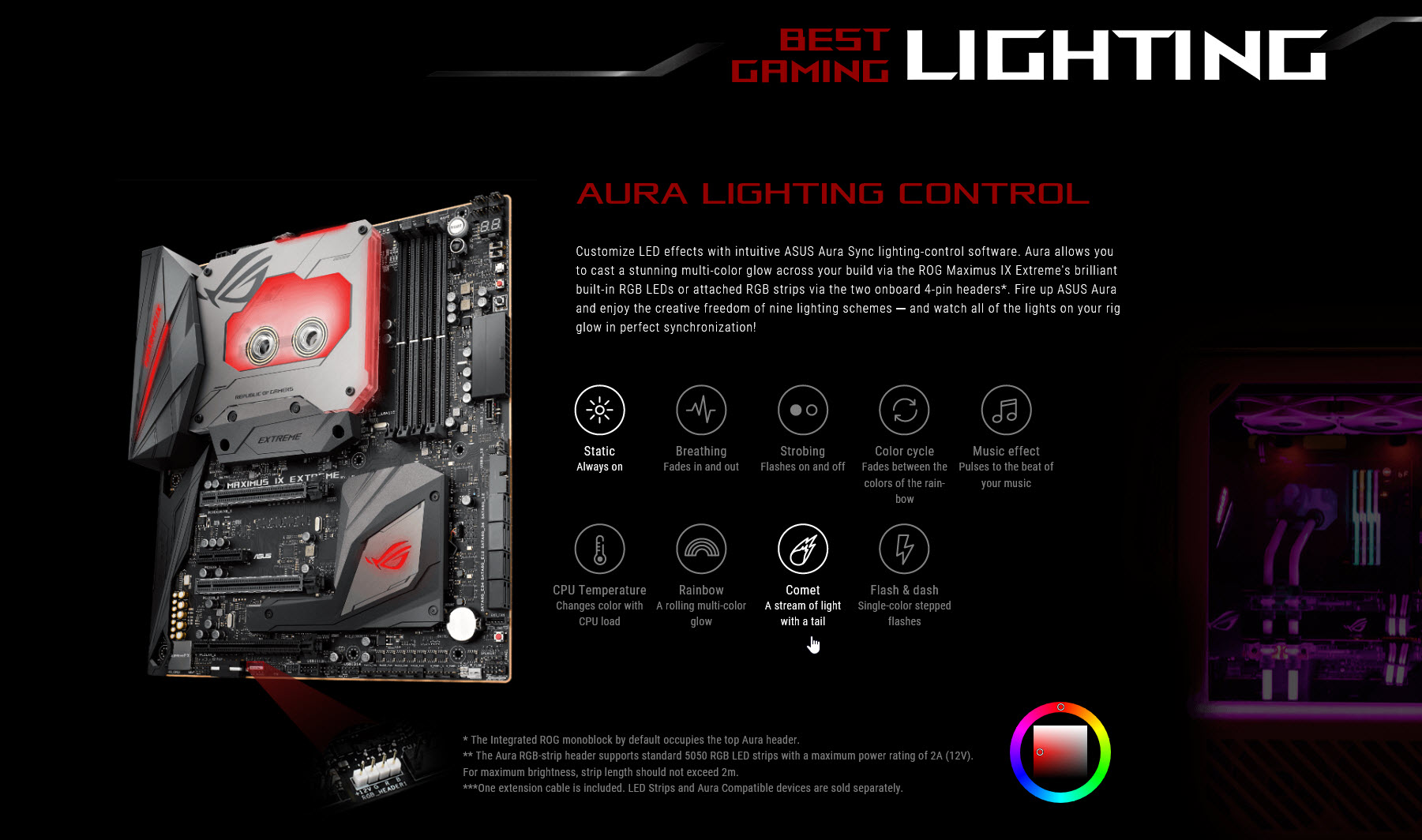

ตัวบล๊อกนั้นมีไฟแสดงผลแบบ Aura Sync RGB lighting สามารถใช้ซอฟแวร์ควบคุมการทำงานได้อีกด้วย

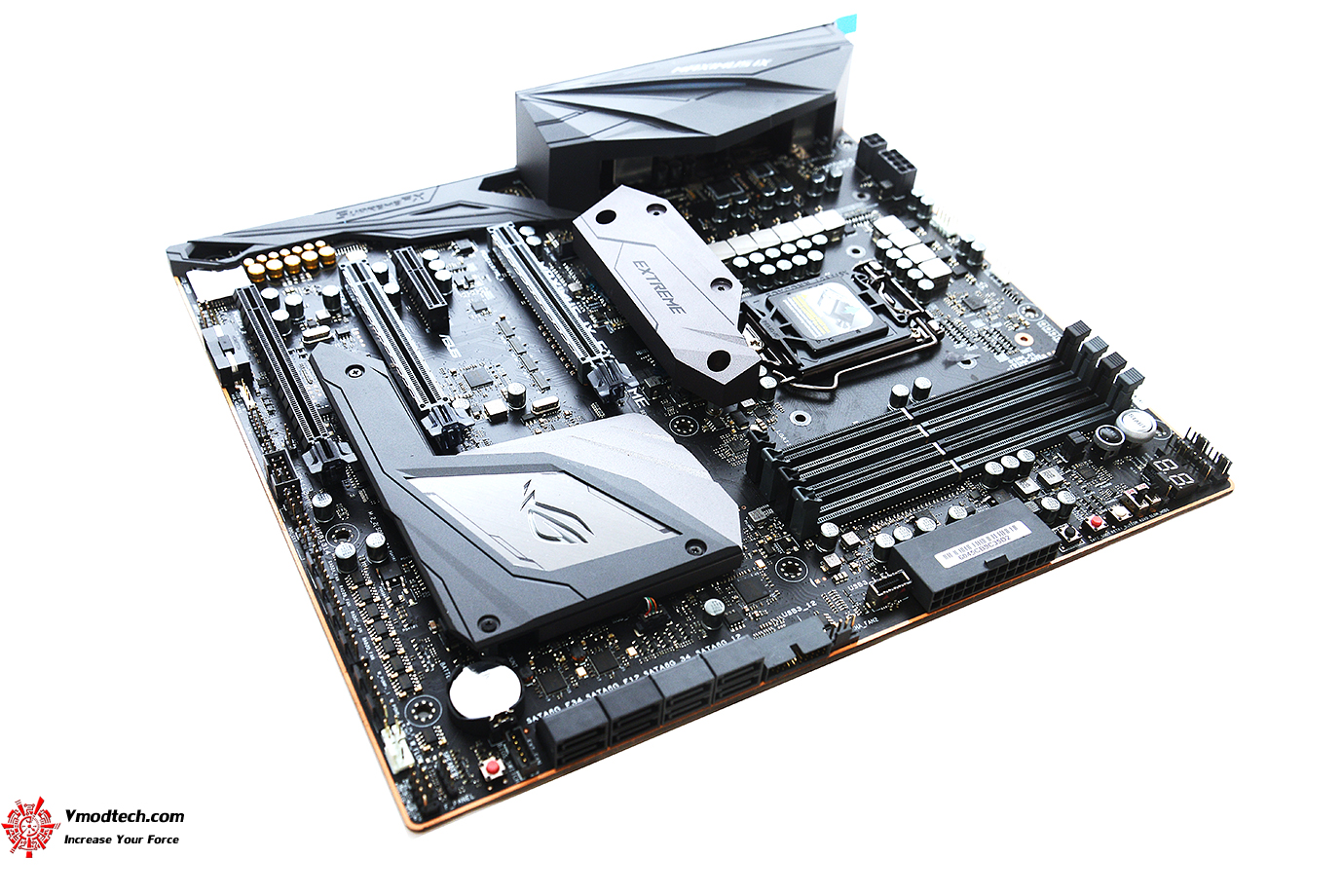

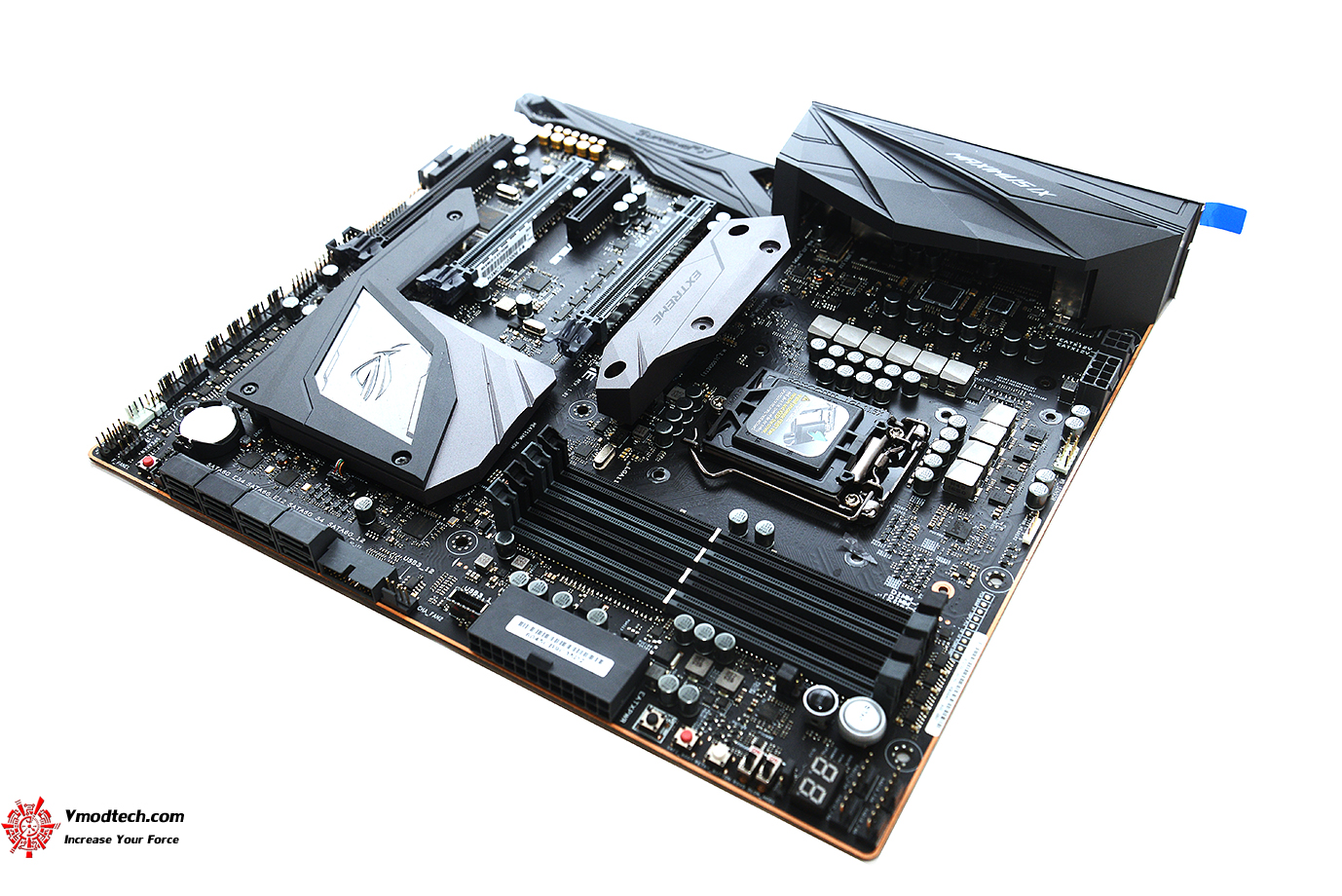

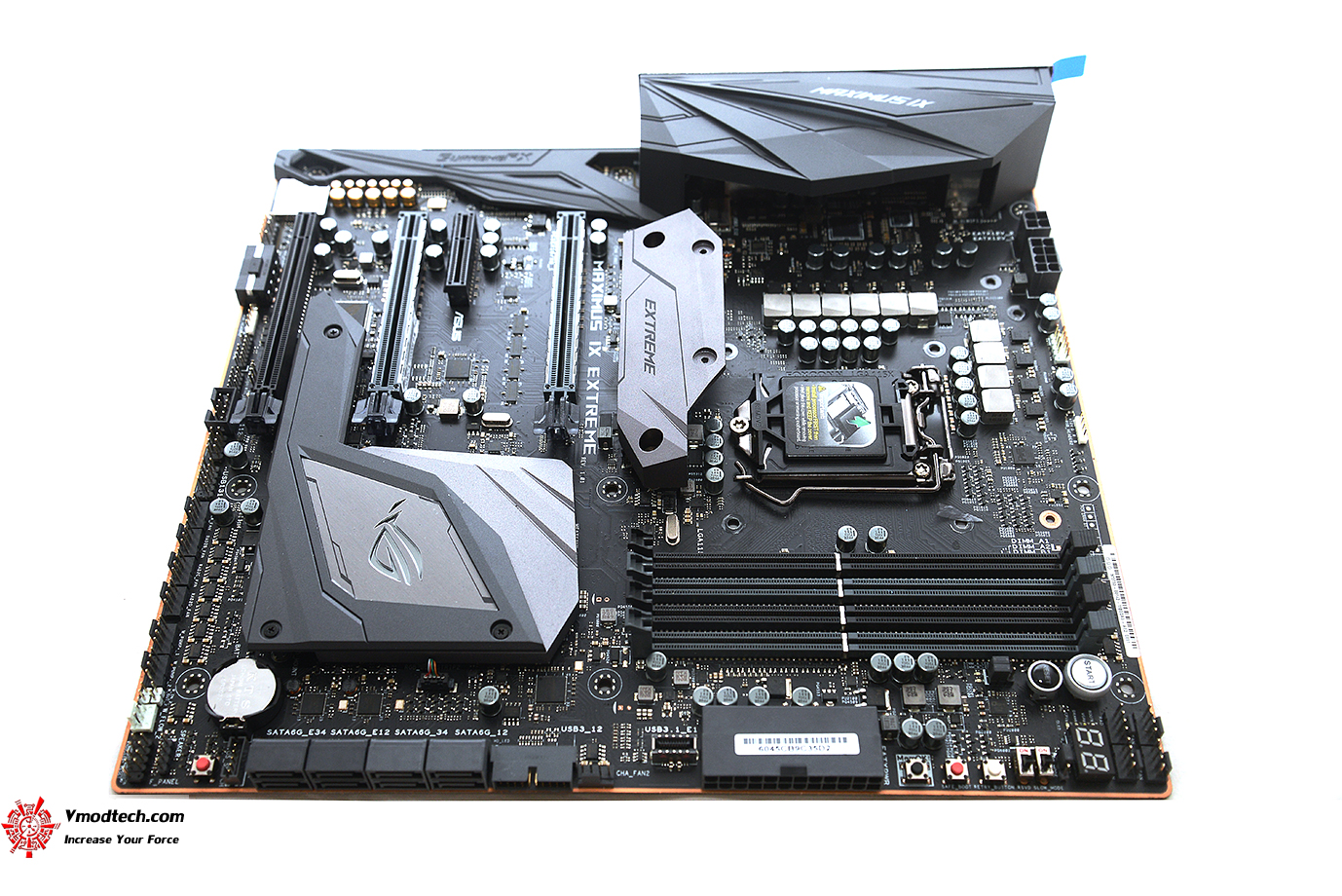

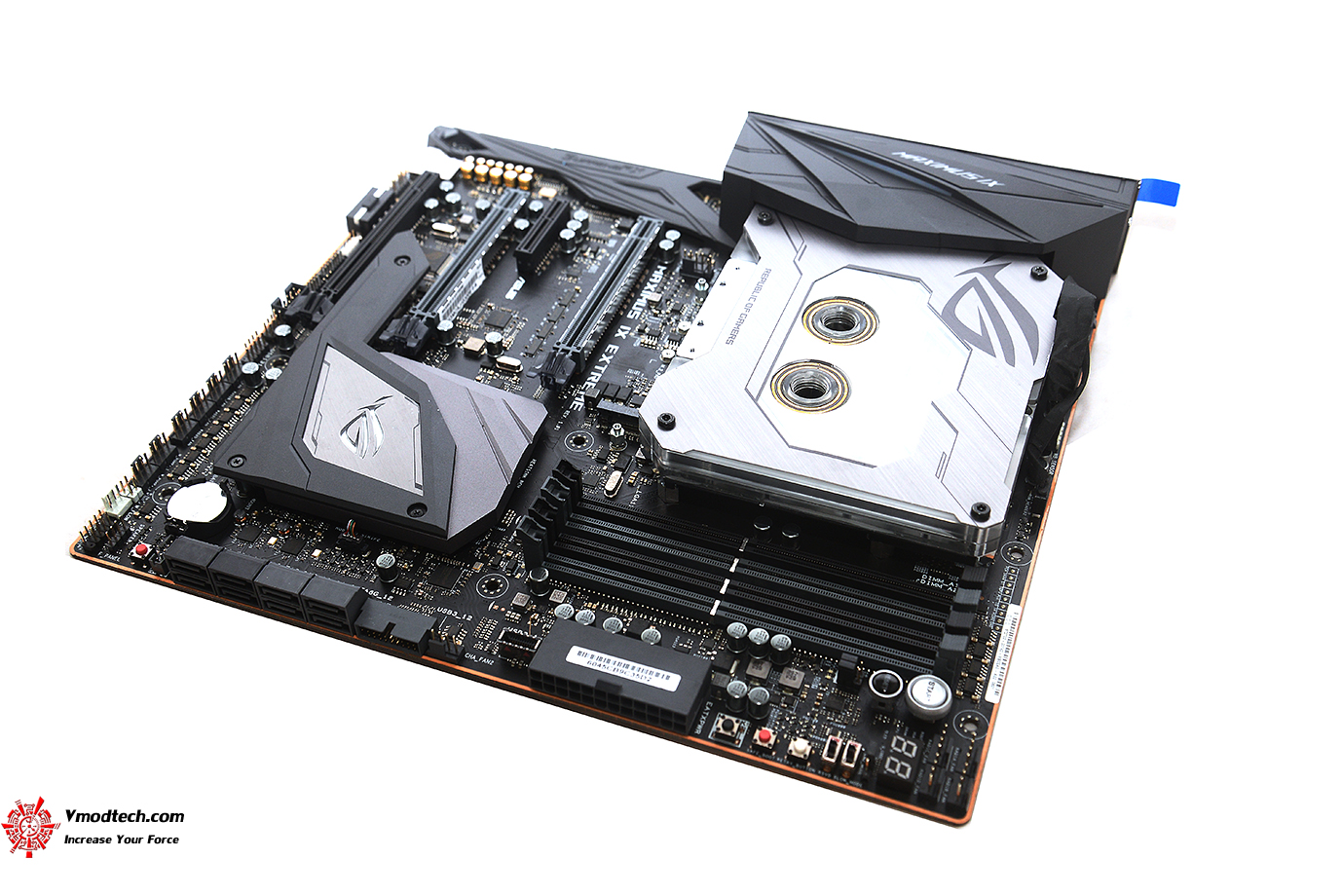

ตัวเมนบอร์ดดูสวยงามครับ เนื้องานดีมากๆ

ด้านบนของฮีตซิงค์เฟสไฟจะเป็นฝาคลอบสีดำเป็น Pre-mounted I/O shield ปกป้องอันตรายต่างๆนั่นเองครับ

ตัวเมนบอร์ดขนาด ATX Form Factor  12 inch x 10.7 inch ( 30.5 cm x 27.2 cm )

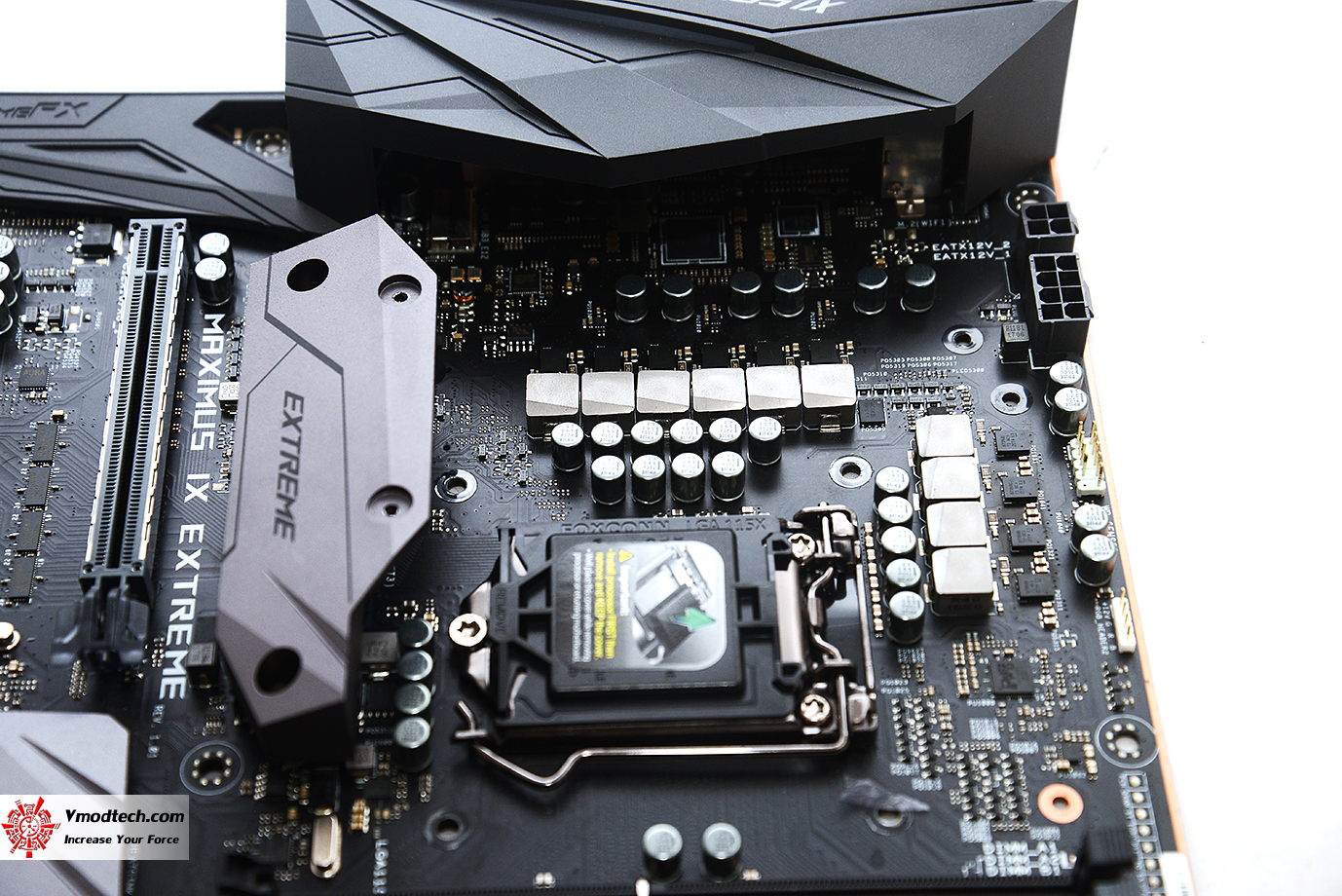

เฟสไฟทั้งหมดมี 10เฟส Extreme Engine Digi+ ด้วย MicroFine Alloy Chokes  NexFET™ Power Block MOSFET 10K Black Metallic Capacitors แบบจัดเต็มประสิทธิภาพและเสถียรภาพอย่างแท้จริง รองรับซีพียู Intel® Socket 1151 for 7^th Generation for 7^th/6^th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors  Supports Intel® 14 nm CPU

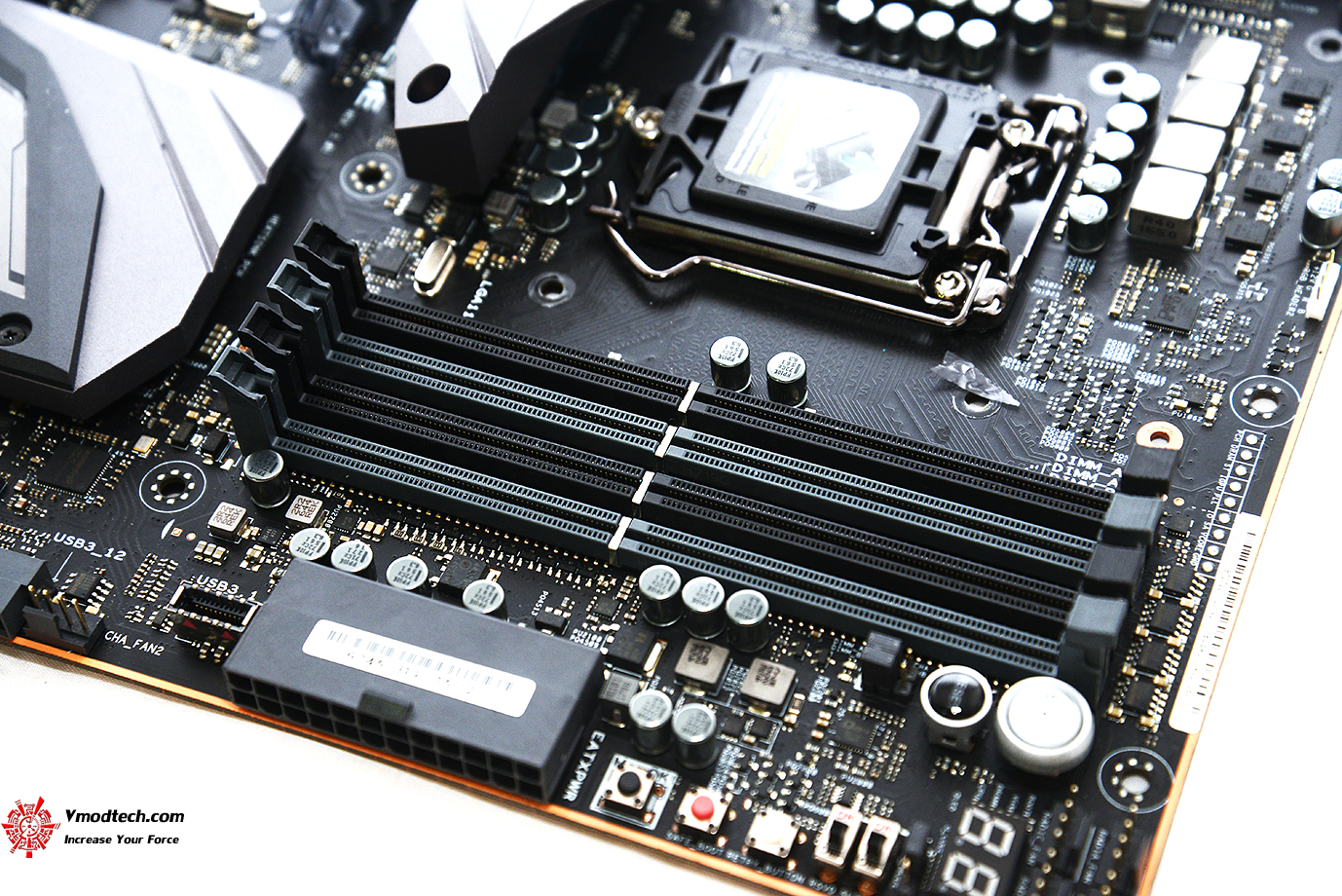

สล๊อตแรมมีทั้งหมด 4ช่อง รองรับแรมสูงสุด สนับสนุน 4 x DIMM, Max. 64GB, DDR4 4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3733(O.C.)/3600(O.C.)/3500(O.C.)/3466(O.C.)/3400(O.C.)/2666(O.C.)/2400(O.C.) MHz Memory ความจุ 64GB ครับ และทั้งหมดเป็น SafeDIMM slot ให้แบบเต็มๆครับ ป้องกันการบิ่นหักงอจากการใช้งาน

มีปุ่ม Power , reset , debug Code , Safe boot , retry button , Mem ok ใหเพร้อมใช้งานเลยครับ

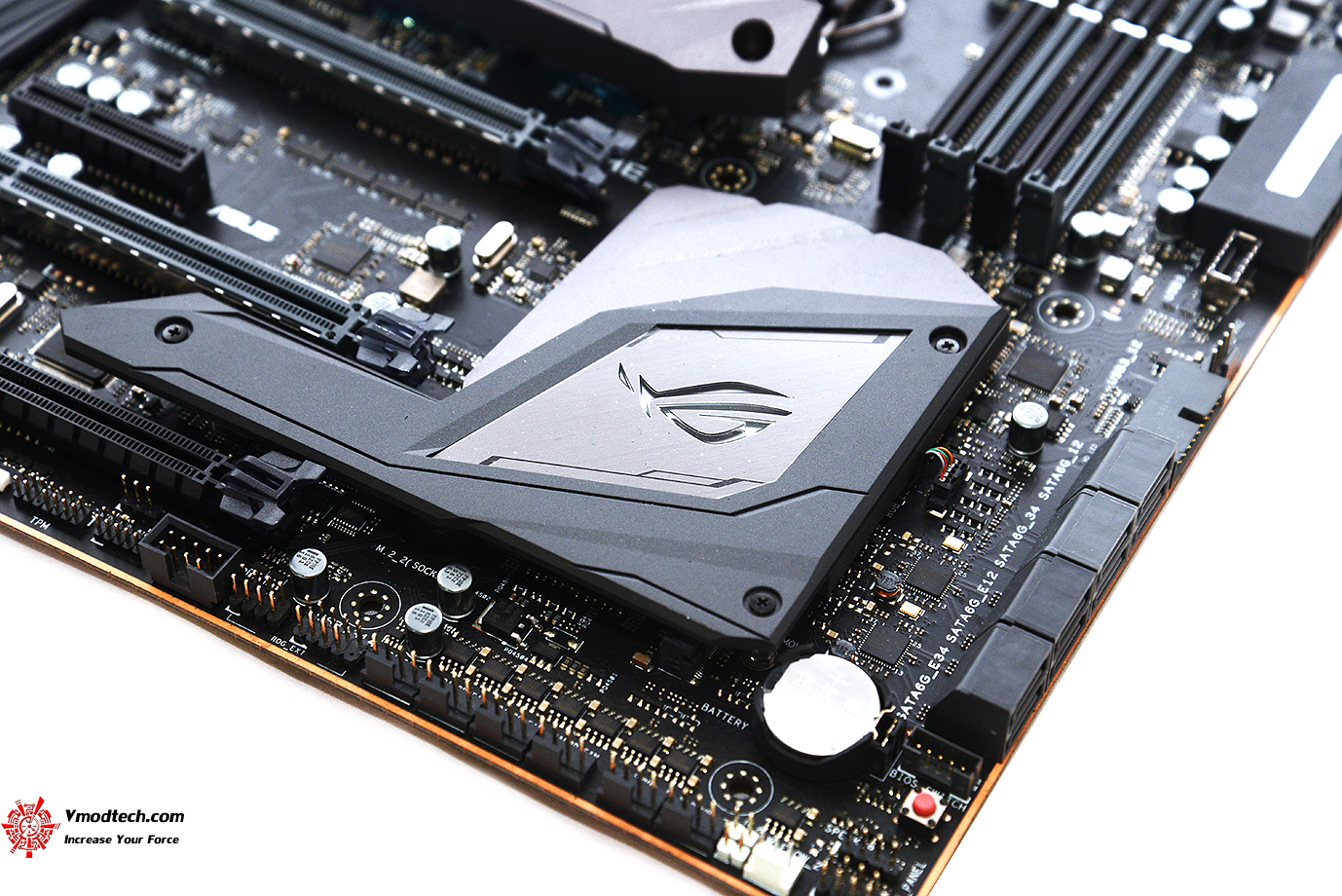

ฮีตซิงค์ชิบเซ็ต Intel^® Z270 ตัวฮีตซิงค์เป็นสีเทามีโลโก้ ROG  อยู่ตรงกลางครับและด้านบนจะมีไฟ RGB LED อีกด้วยครับ

ช่อง SATA ประกอบด้วย   8 x พอร์ต รองรับการเชื่อมต่อ 1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode) , 1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode)*

สล๊อตต่างๆ มี ให้กันมาใช้ได้ครับประกอบด้วย 2 x PCIe 3.0/2.0 x16 (Single at x16, dual at x8/x8)  , 1 x PCIe 3.0/2.0 x16  , 1 x PCIe 3.0 x4 และมี SafeSlot ป้องกันอันตรายจากการหักบิ่นหรืองอของสล๊อตเสริมความทนทานให้แบบบเต็มๆครับ

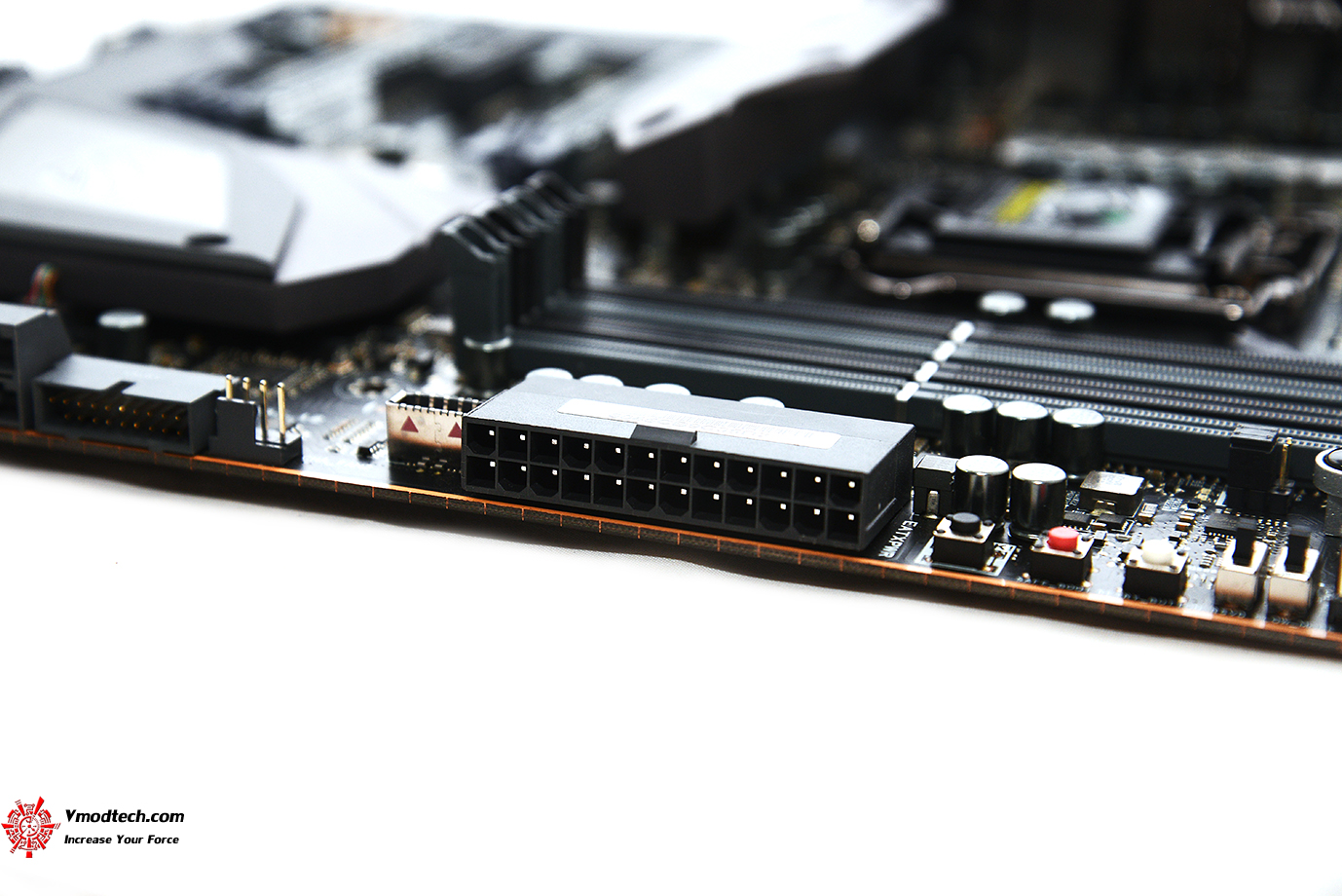

ในช่องสาย 24พินนั้นเป็นแบบแนวเอียงแบบ ProCool power connector เพื่อง่ายต่อการติดตั้งจัดสายการติดตั้งระบบน้ำหรือการม๊อดเคสต่างๆและการจ่ายไฟที่สะดวกเป็นไปอย่างเต็มประสิทธิภาพนั่นเองครับ

ฮีตซิงค์ M.2 มีมาให้ในด้านบนครับ

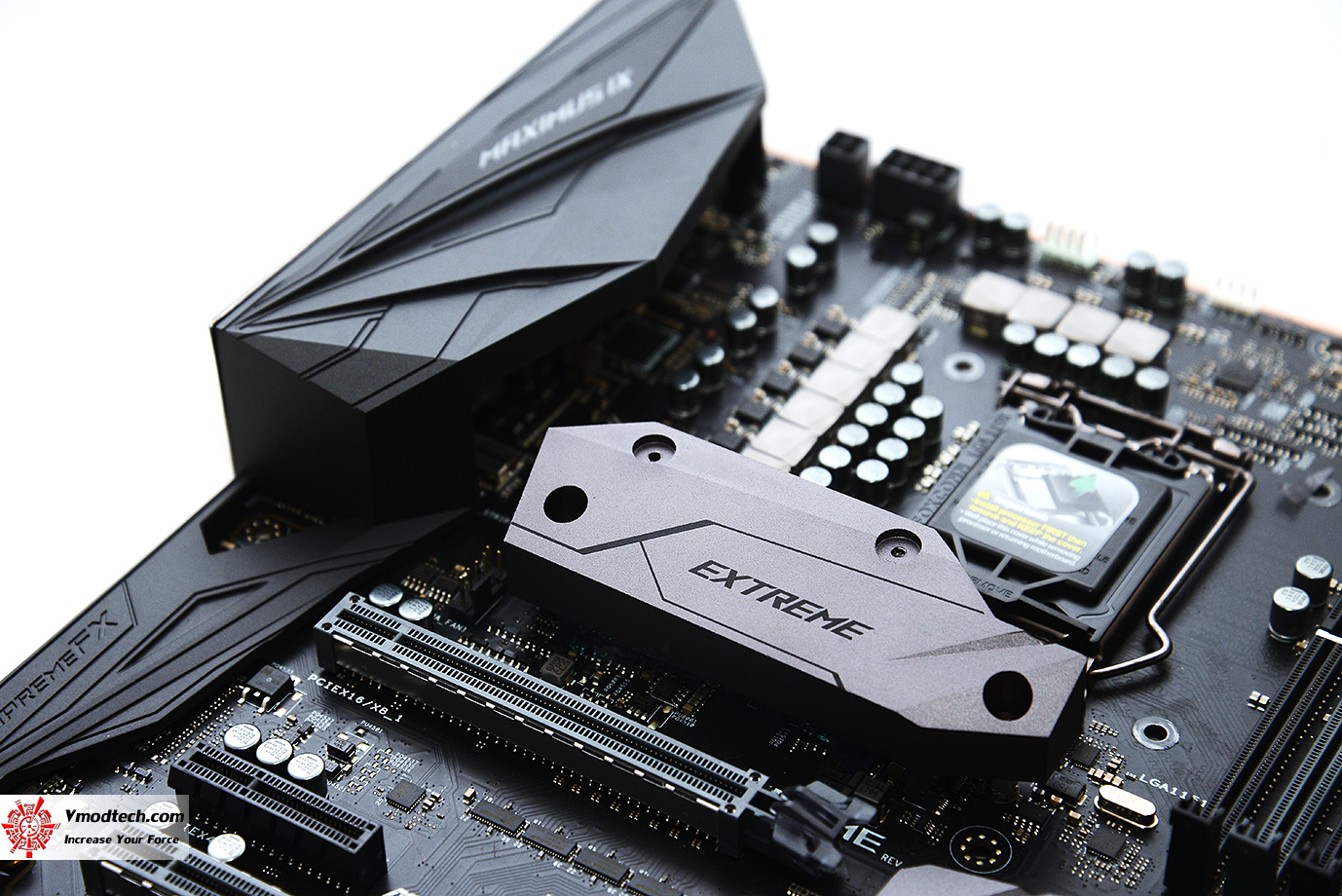

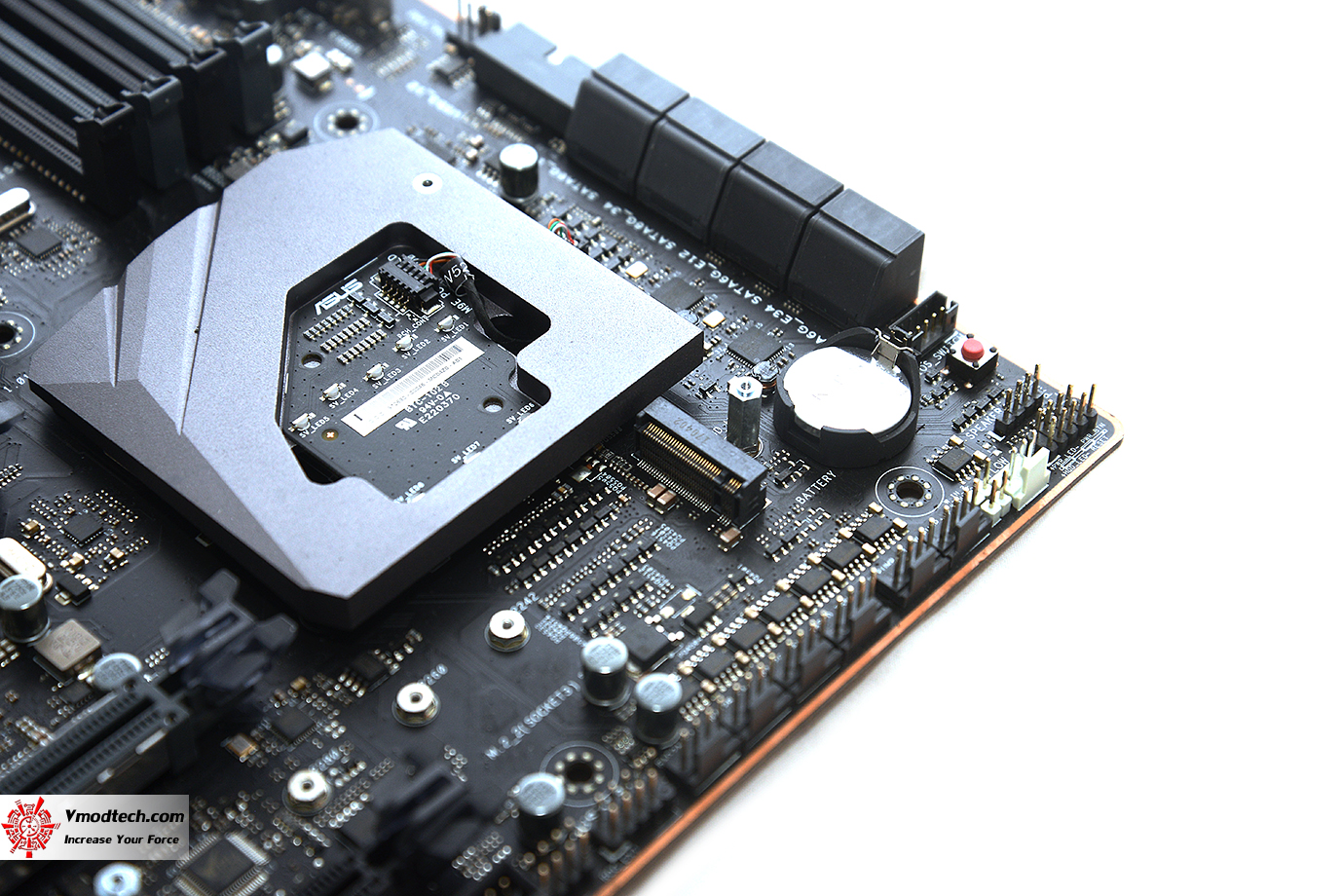

ช่สามารถถอดฮีตซิงค์ชิบเซ็ตเพื่ออัพเกรดใส่ M.2 ได้ด้วยครับ โดยเป็นอีตวิงค์ระบายความร้อนในตัวนั่นเองครับ

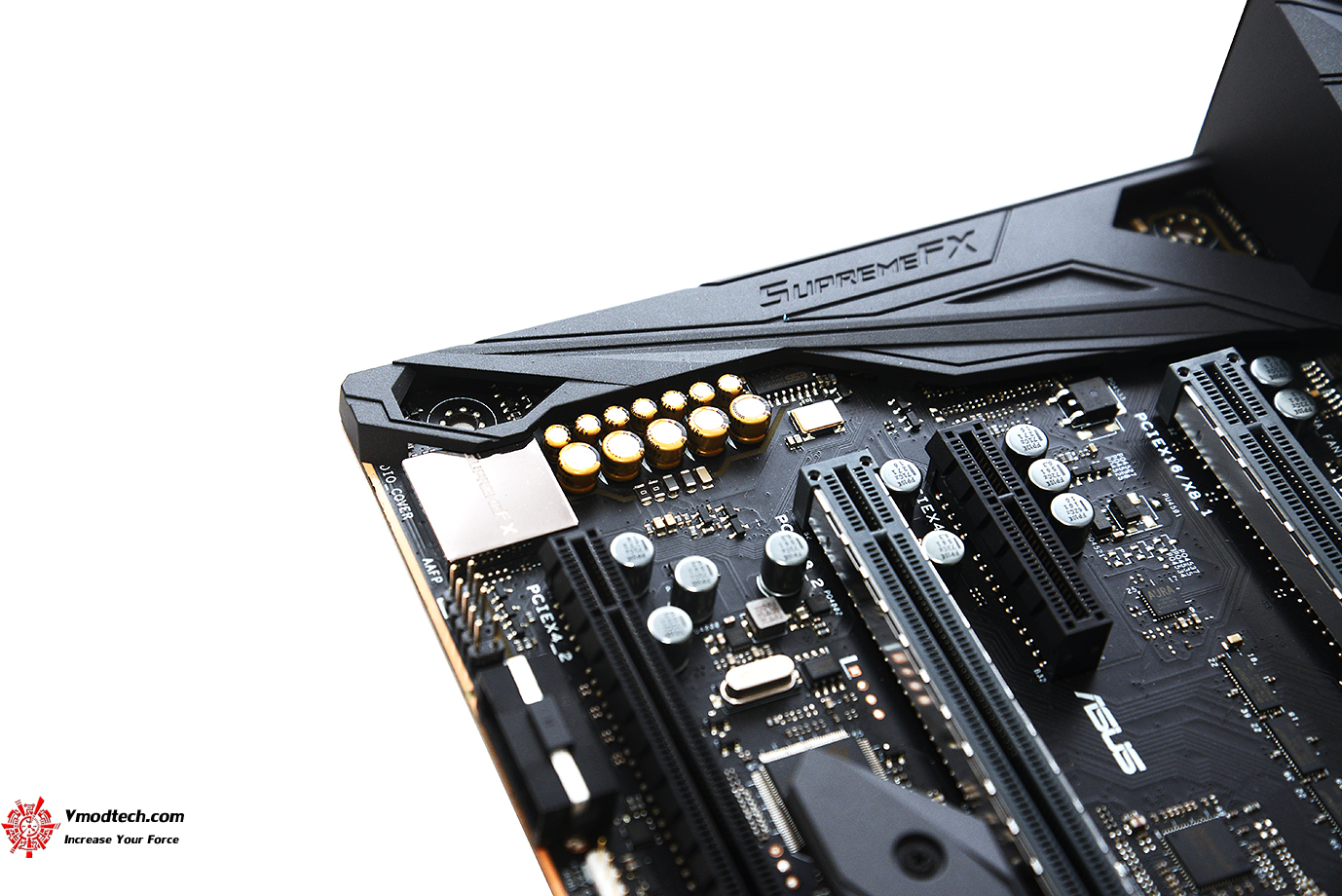

ระบบเสียงเป็น SupremeFX audio technology จัดเต็มด้วย SupremeFX S1220 codec, an ESS® Sabre Hi-Fi ES9023P เพื่อคอเกมส์มิ่งโดยเฉพาะครับ

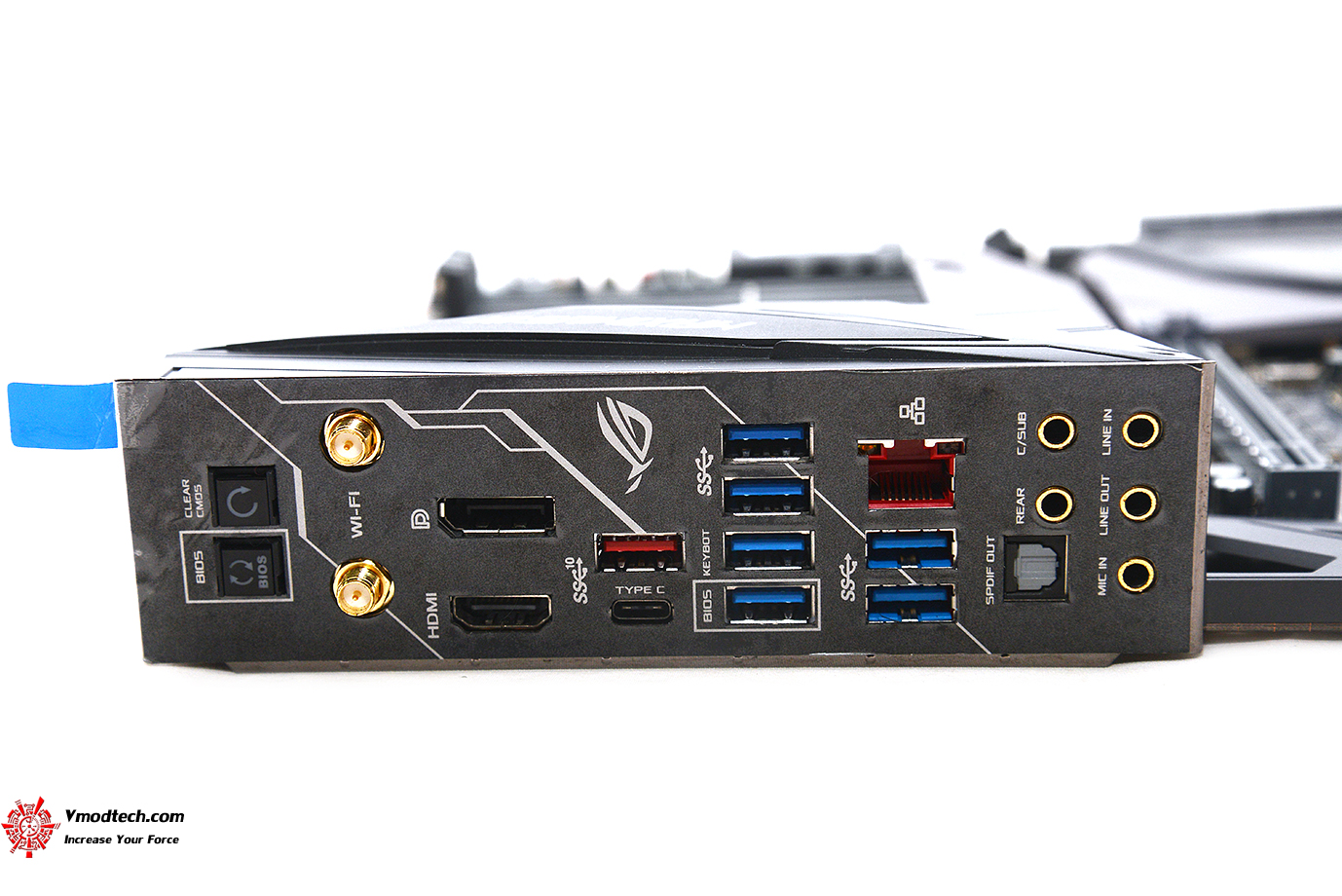

มาดูพาแนลด้านหลังเป็น Pre-mounted I/O shield ประกอบด้วย 1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s) , 2 x USB 3.1 Gen 2 ()Type-A + USB Type-CTM , 6 x USB 3.1 Gen 1 (blue)  , 1 x Optical S/PDIF out , 1 x Clear CMOS button(s) , 1 x USB BIOS Flashback Button(s) , 5 x LED-illuminated audio jacks

PCB ด้านหลังสีดำสนิทครับ พร้อมมีชุดแพลตป้องกันตรงฮีตซิงค์ชิบเซ็ตให้อีกด้วย

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..Intel Core i7 7700K
.Thermal Grease
.Motherboard	. ASUS ROG MAXIMUS IX EXTREME
.Memory	..G.Skill TridentZ 16GB DDR4-3600
.Graphic Card	. GTX 1060
.Harddisk	. OCZ VECTOR 150
.CPU Cooler	..Water Cooling
.Power Supply	..Leadtek Super Flower 1200W Platinium
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel Core i7 7700K ตัวใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับกราฟฟิกการ์ดตัวแรงอย่าง GTX 1060 ตัวแรงใช้ในการทดสอบวันนี้ครับ

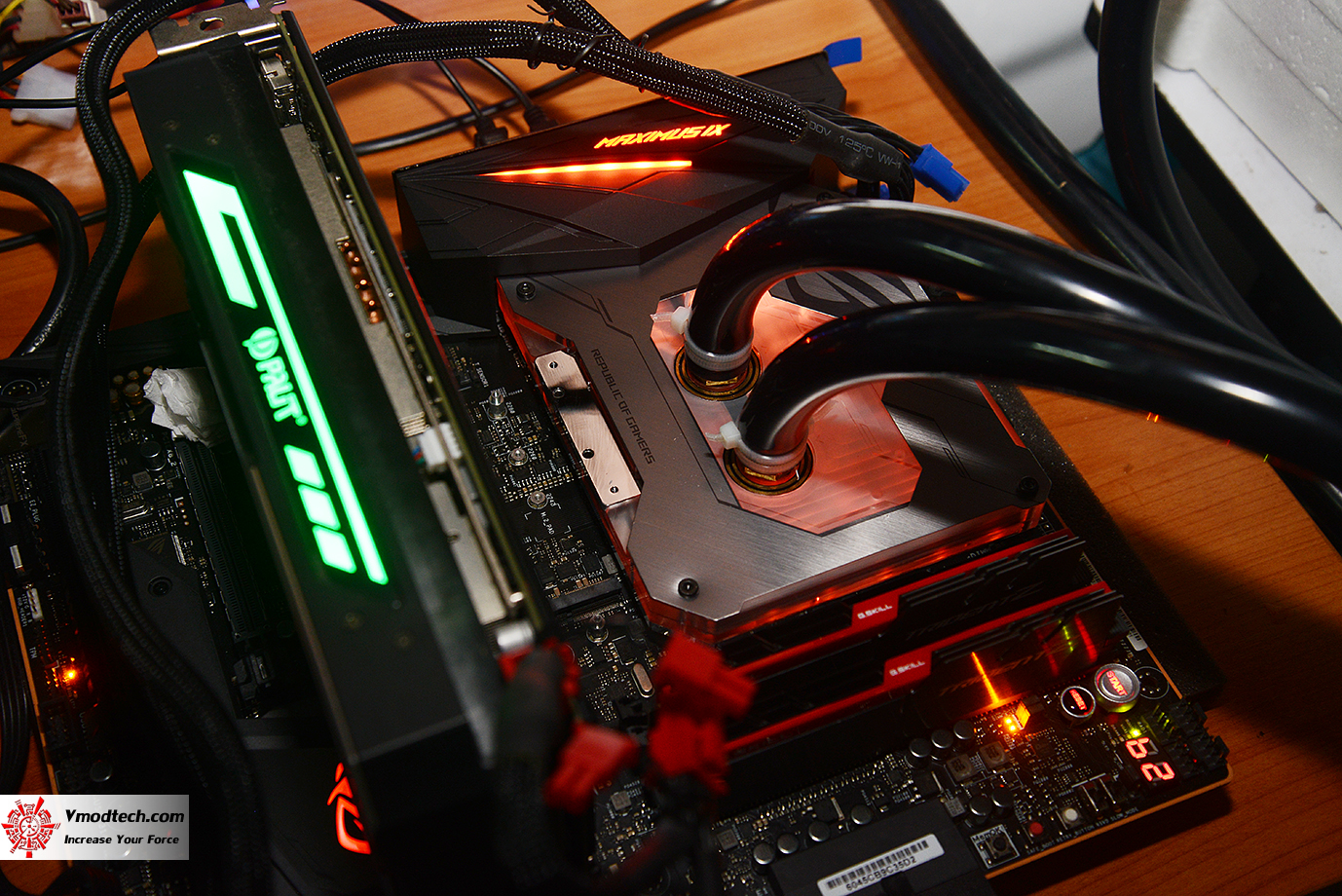

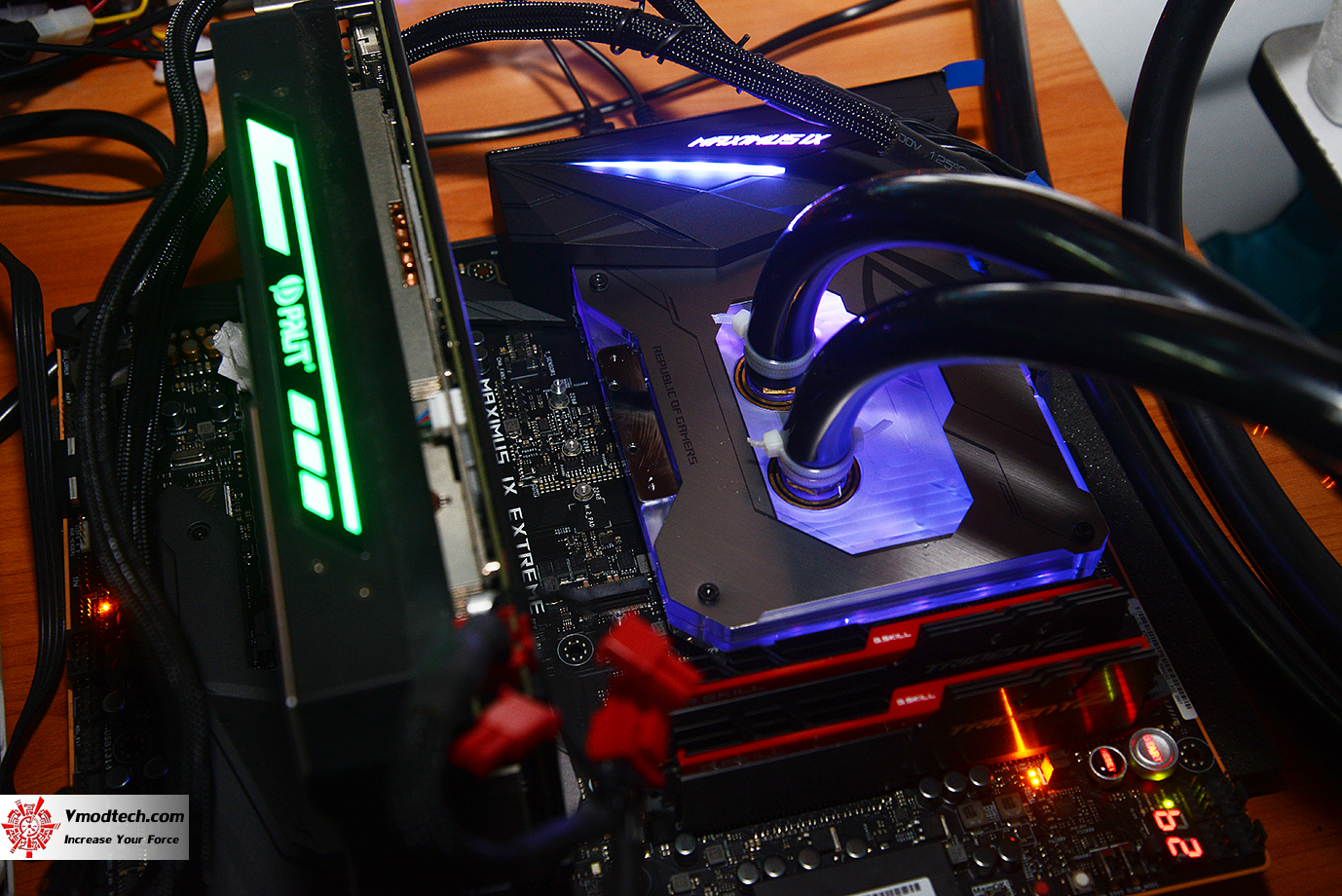

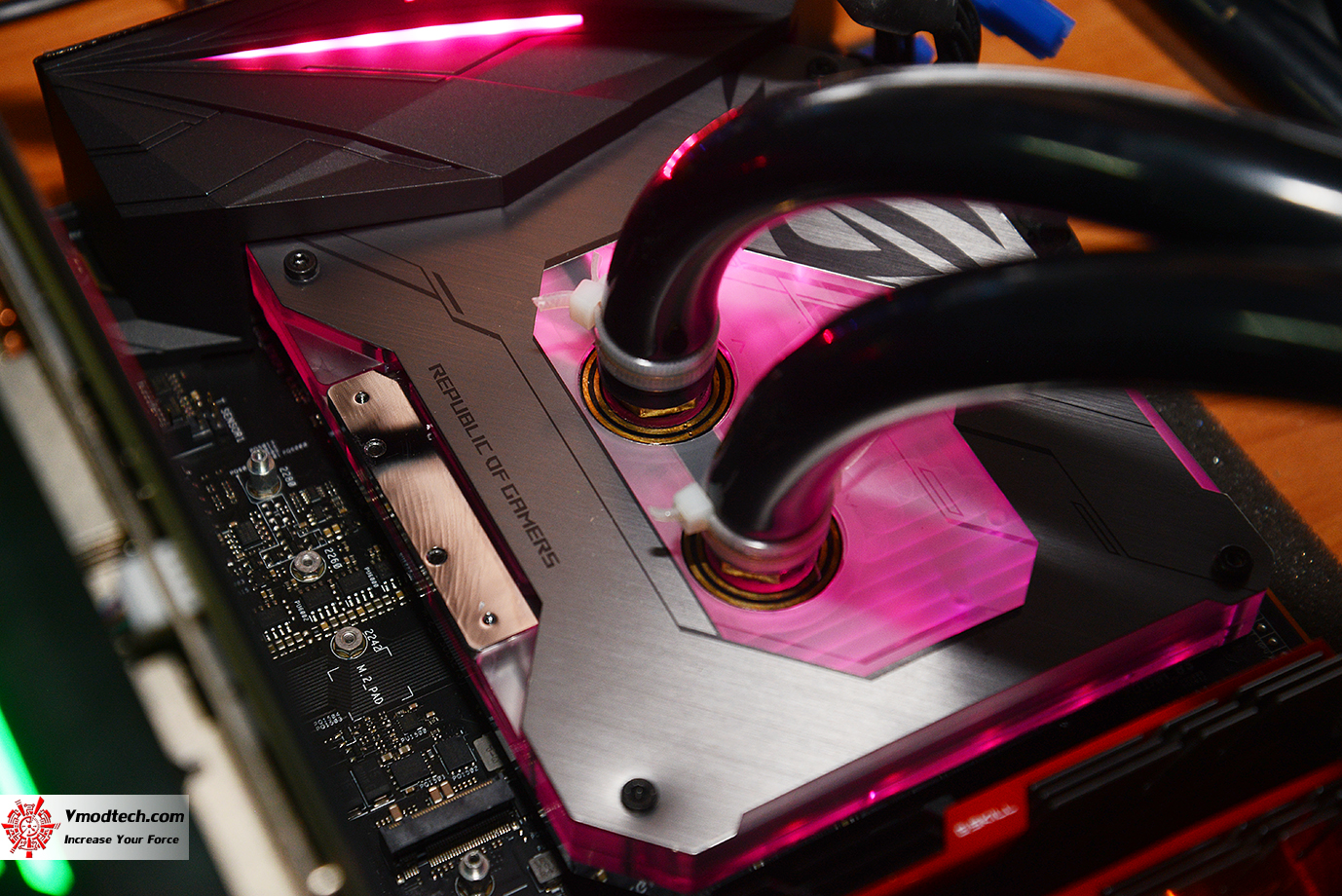

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

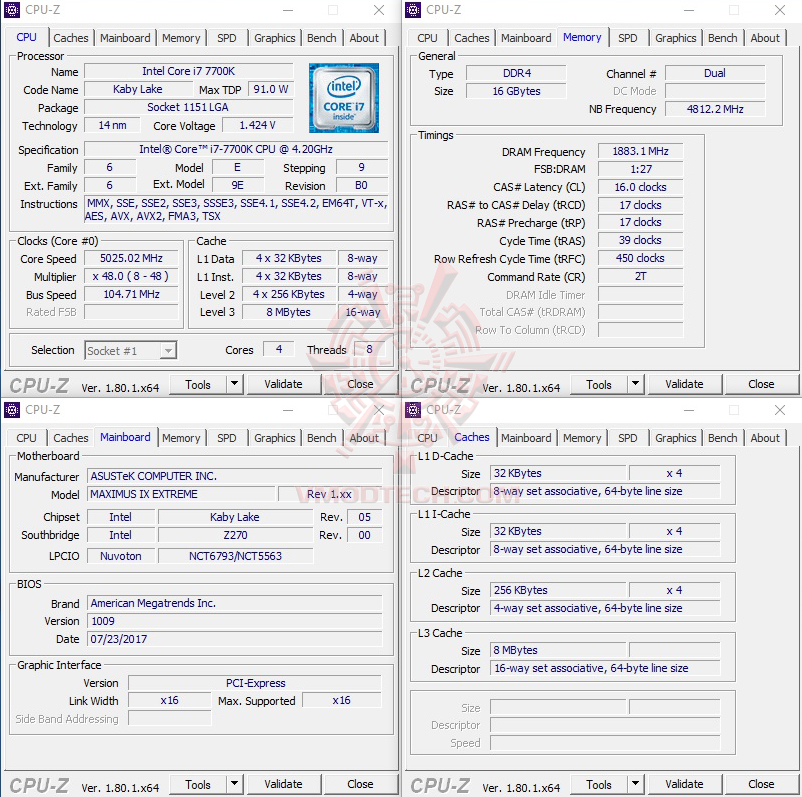

ในการทดสอบก็เป็นซีพียู Intel Core i7 7700K โอเวอร์คล๊อกใช้งานที่ความเร็ว 5.02Ghz บัสแรม 3766Mhz CL16-17-17-39-450 2T ใช้งานได้จริงอย่างมีเสถียรภาพตลอดการทดสอบครับ

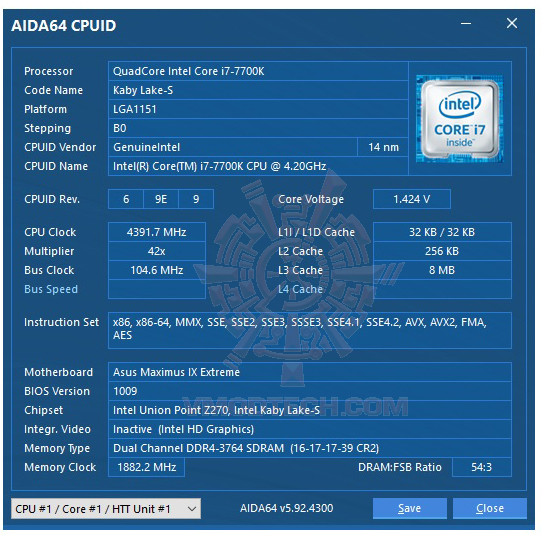

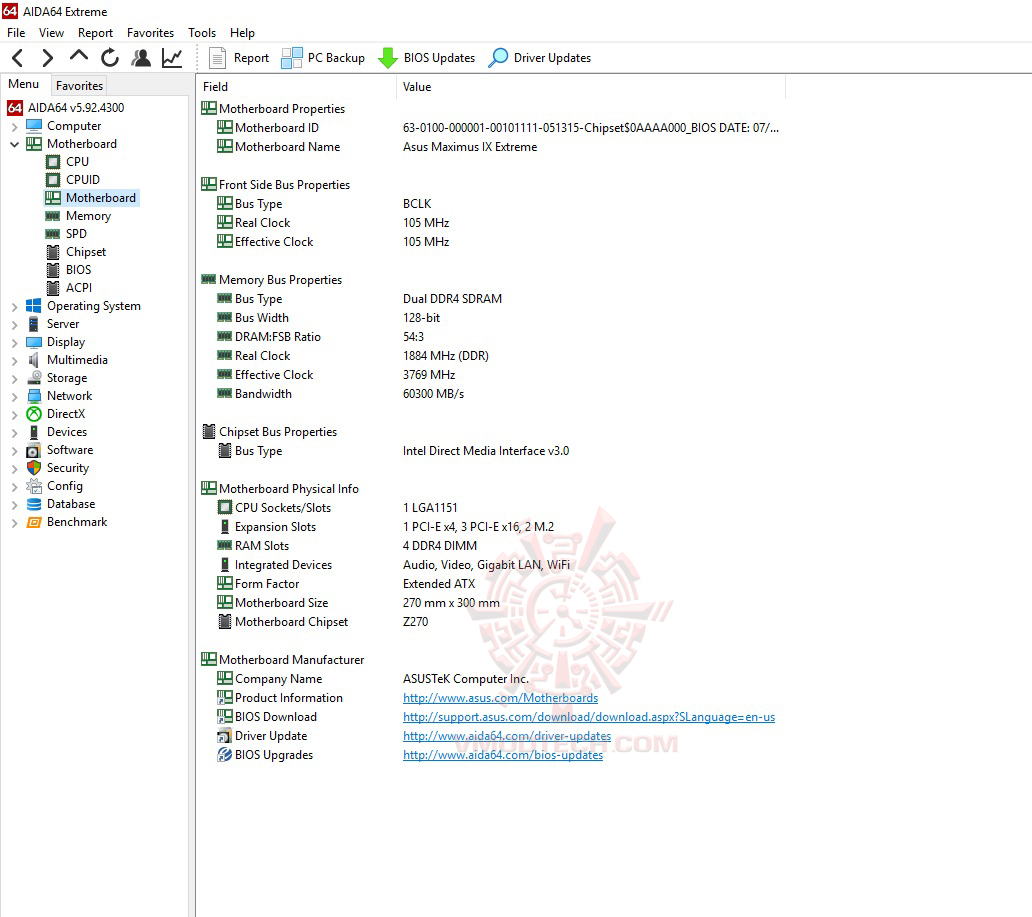

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

Aura Sync RGB lighting

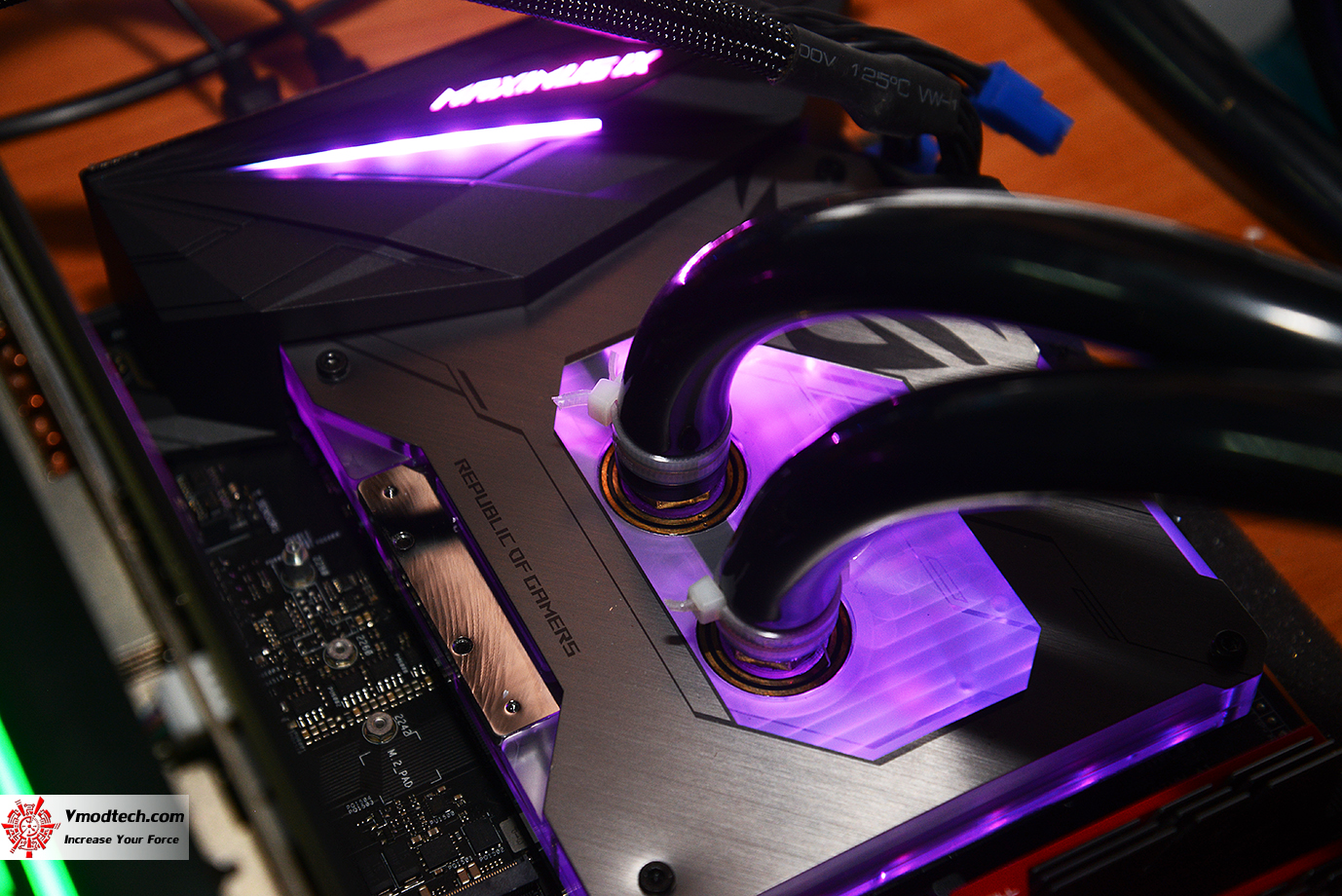

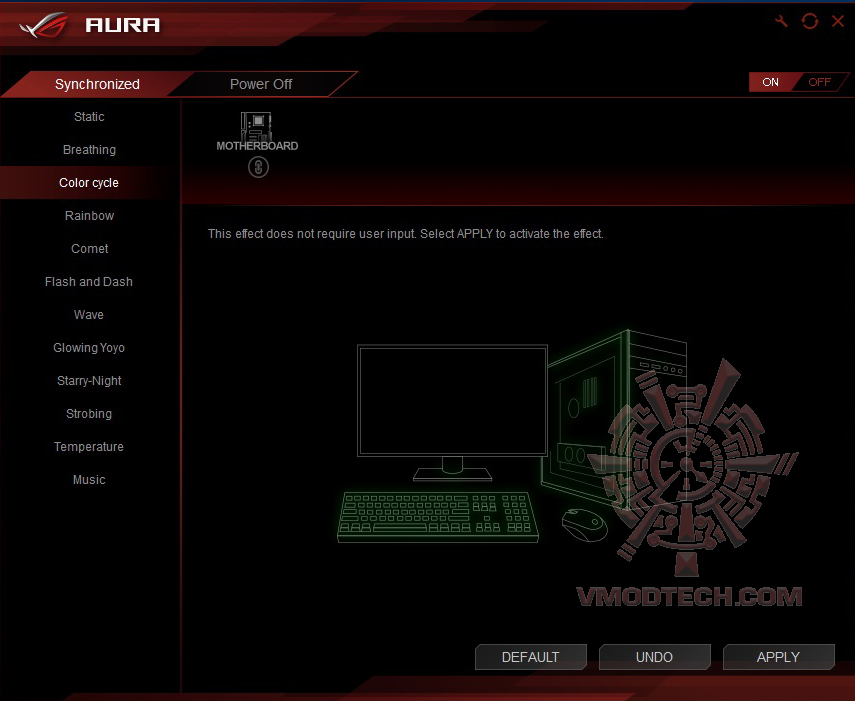

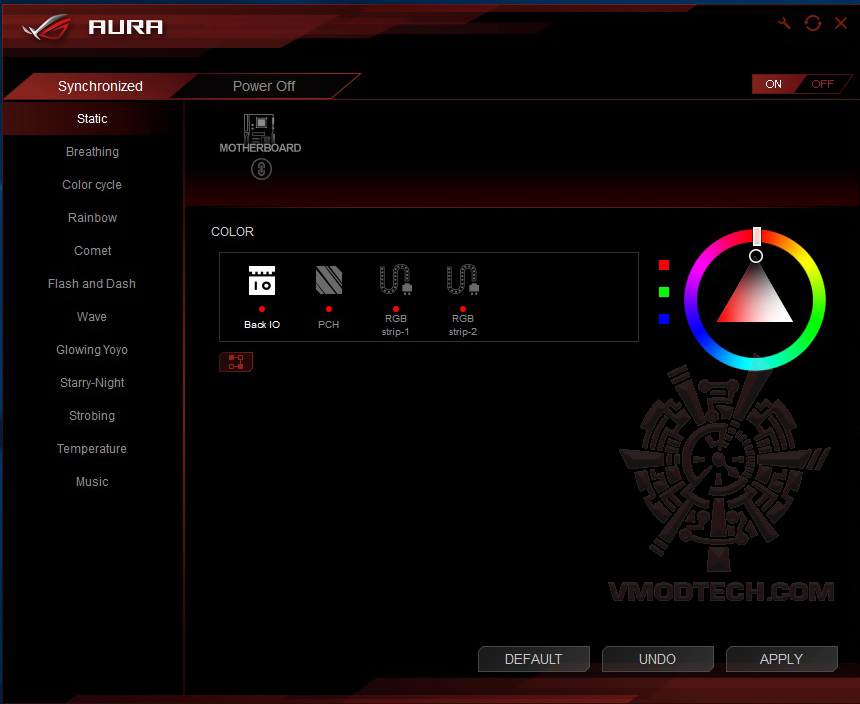

เรามาชมการแสดงผลของไฟ ASUS AURA SYNC RGB ของตัวบล๊อกน้ำและตัวเมนบอร์ดกันครับว่าจะสวยงามมากน้อยขนาดไหน ซึ่งระบบซอฟแวร์นั้นสามารถปรับแต่งการทำงานได้หลากหลายโหมดกันเลยทีเดียว ไม่ว่าจะเป็นการกำหนดสี การแสดงต่างๆ การปรับแต่งการทำงานและอื่นๆอีกมากมาย เราไปชมกันเลยครับ

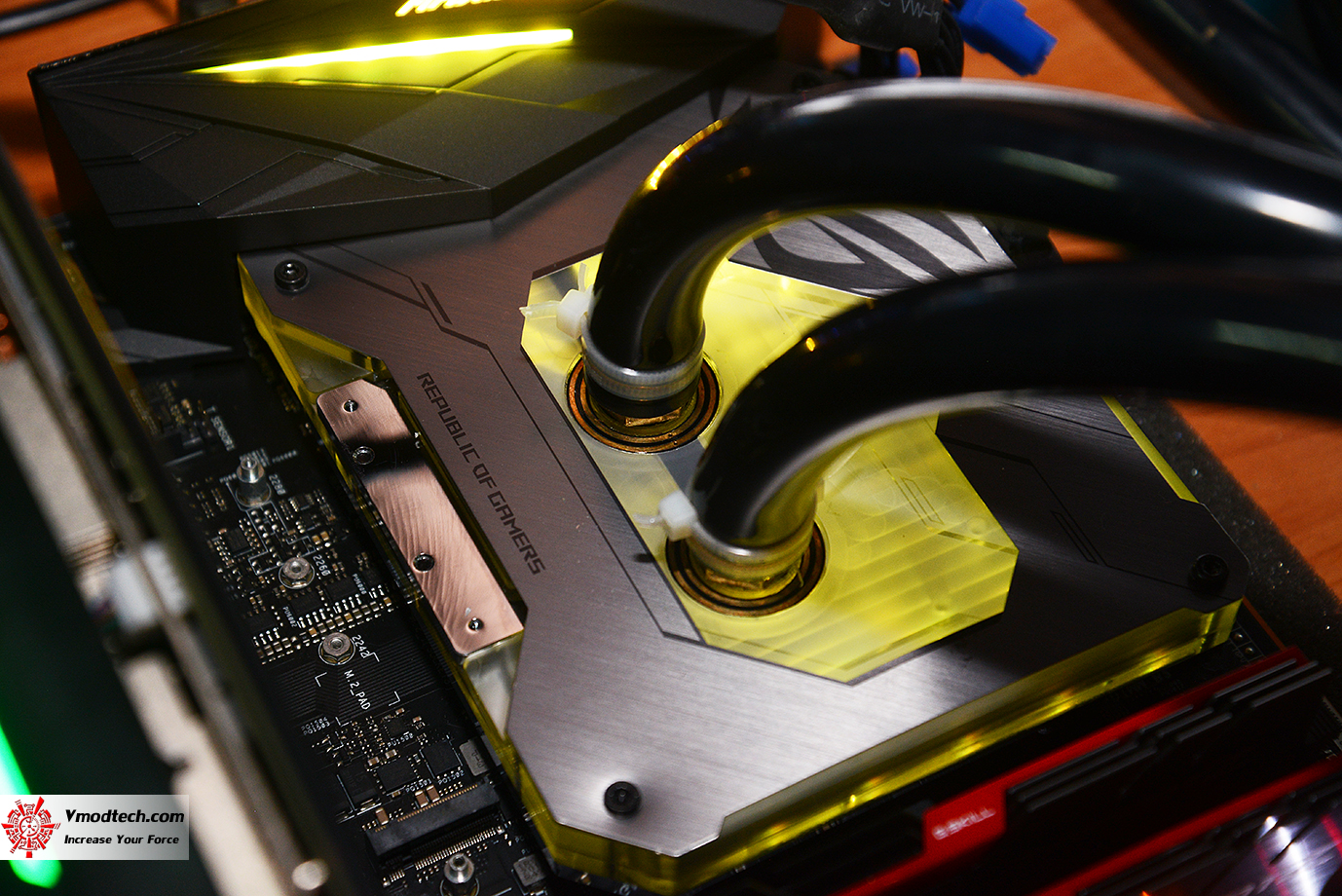

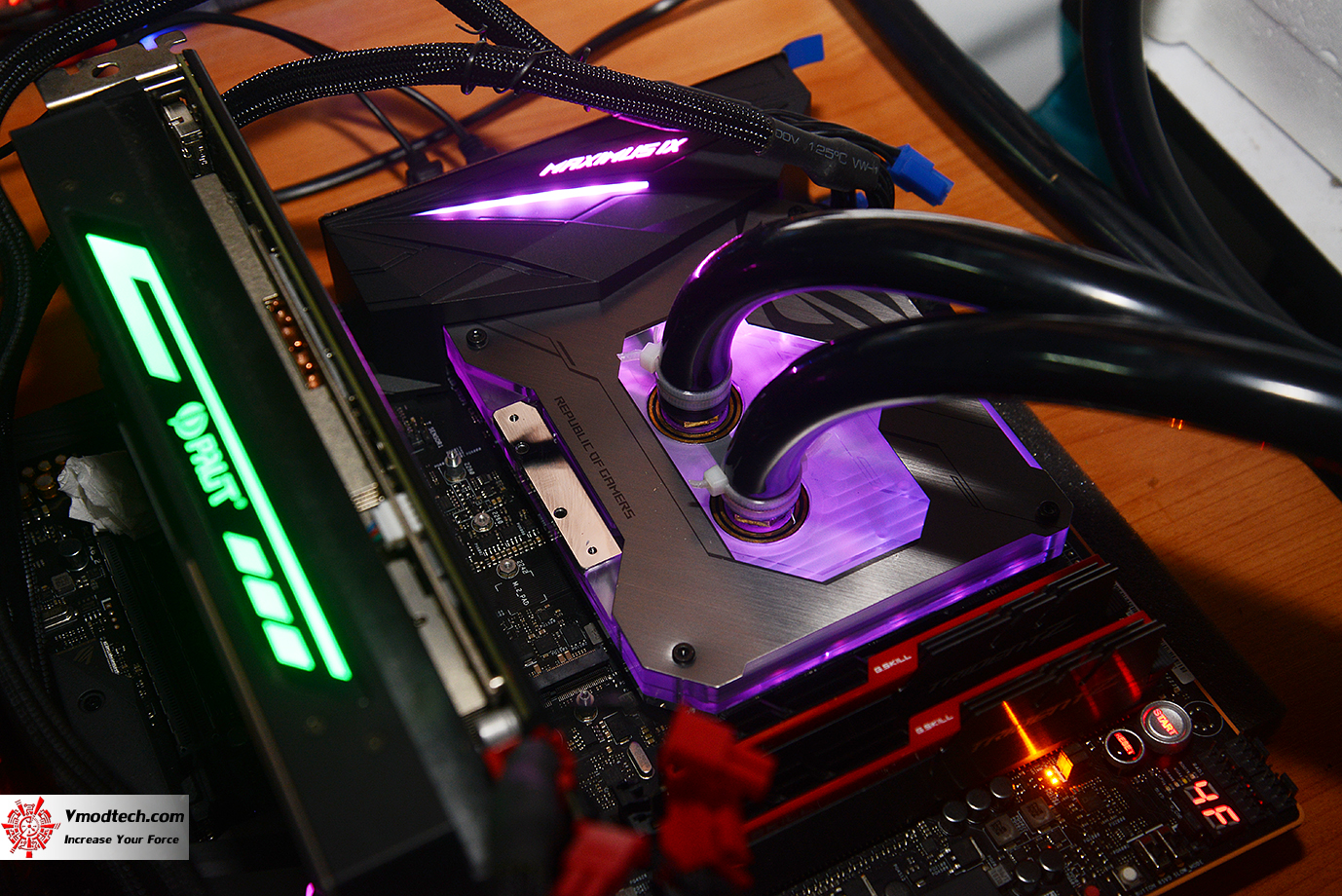

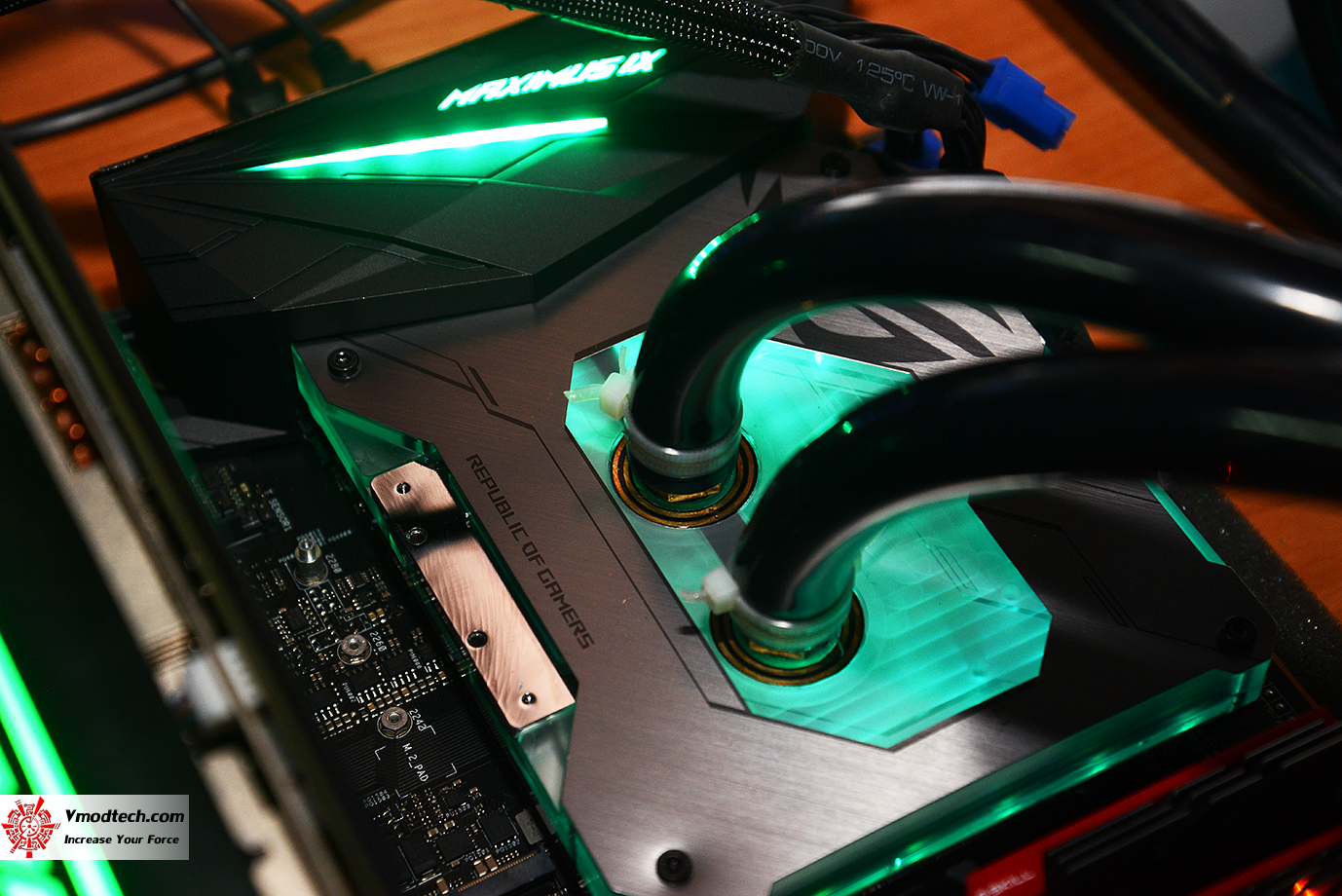

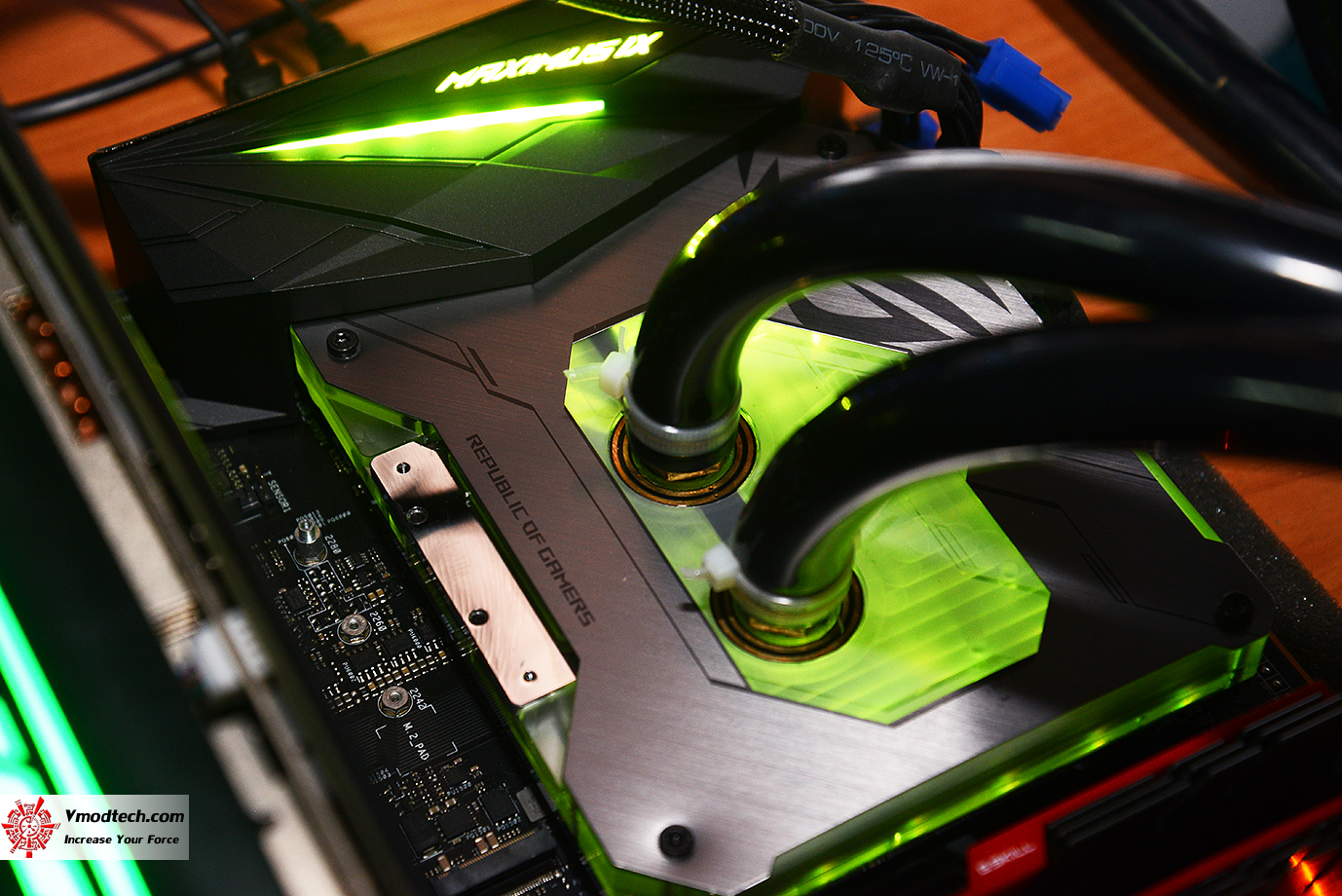

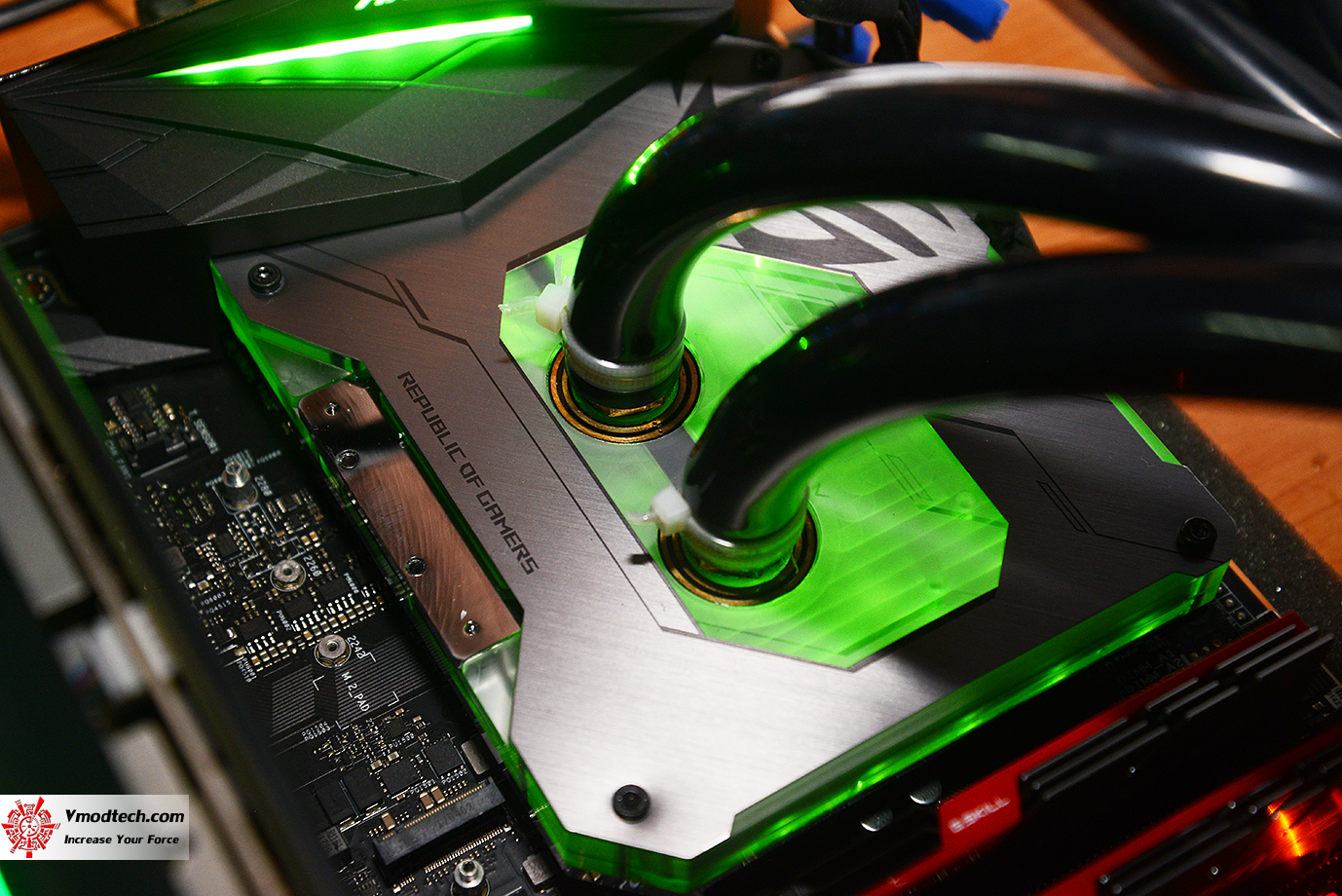

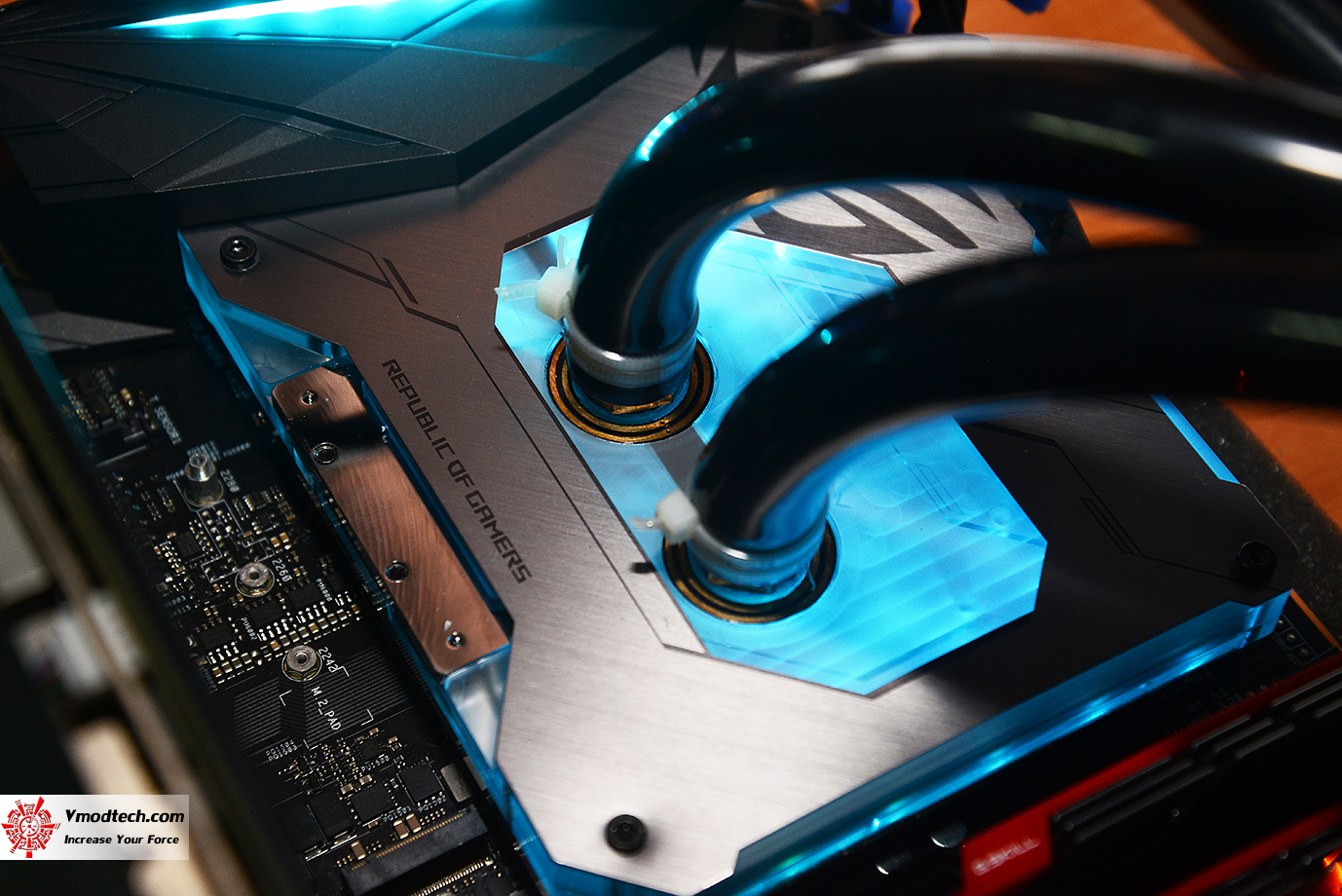

แสงสีจัดเต็ม ใครที่ชอบความอลังการชุดน้ำเทพฯๆแบบนี้แล้วล่ะก็ จัดเลยครับ

เราไปชมผลทดสอบกันต่อเลยครับ

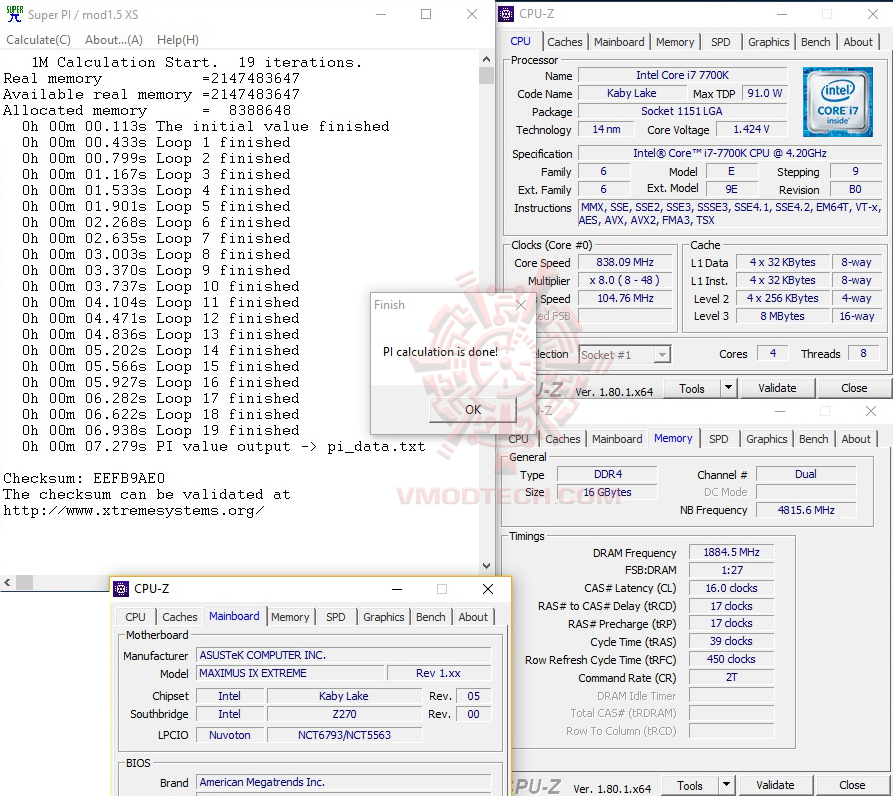

SuperPI 1MB

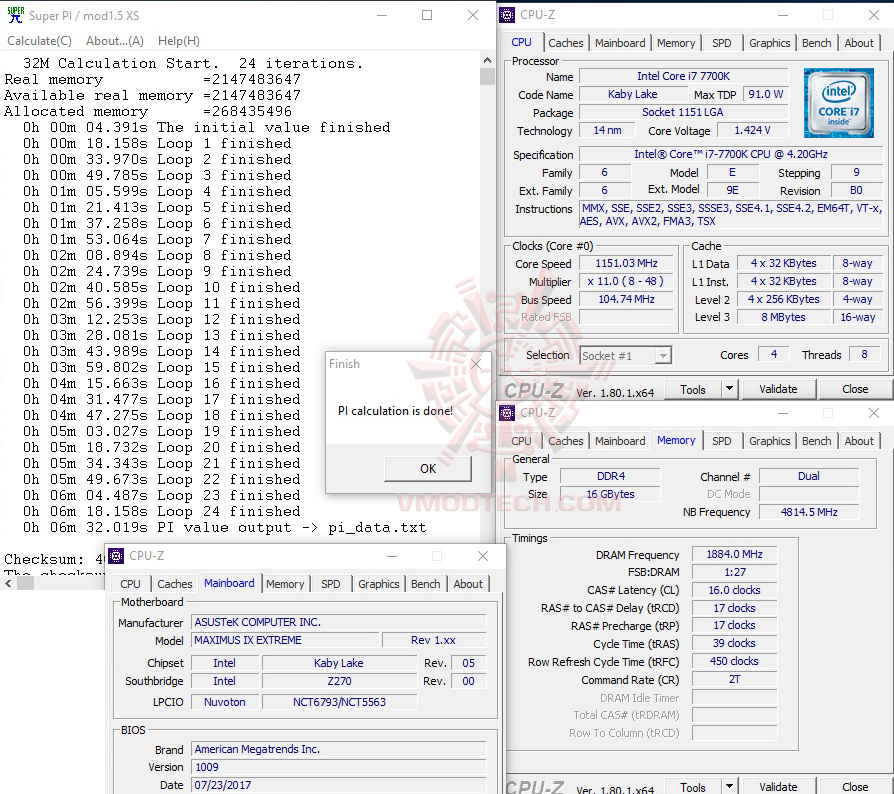

SuperPI 32MB

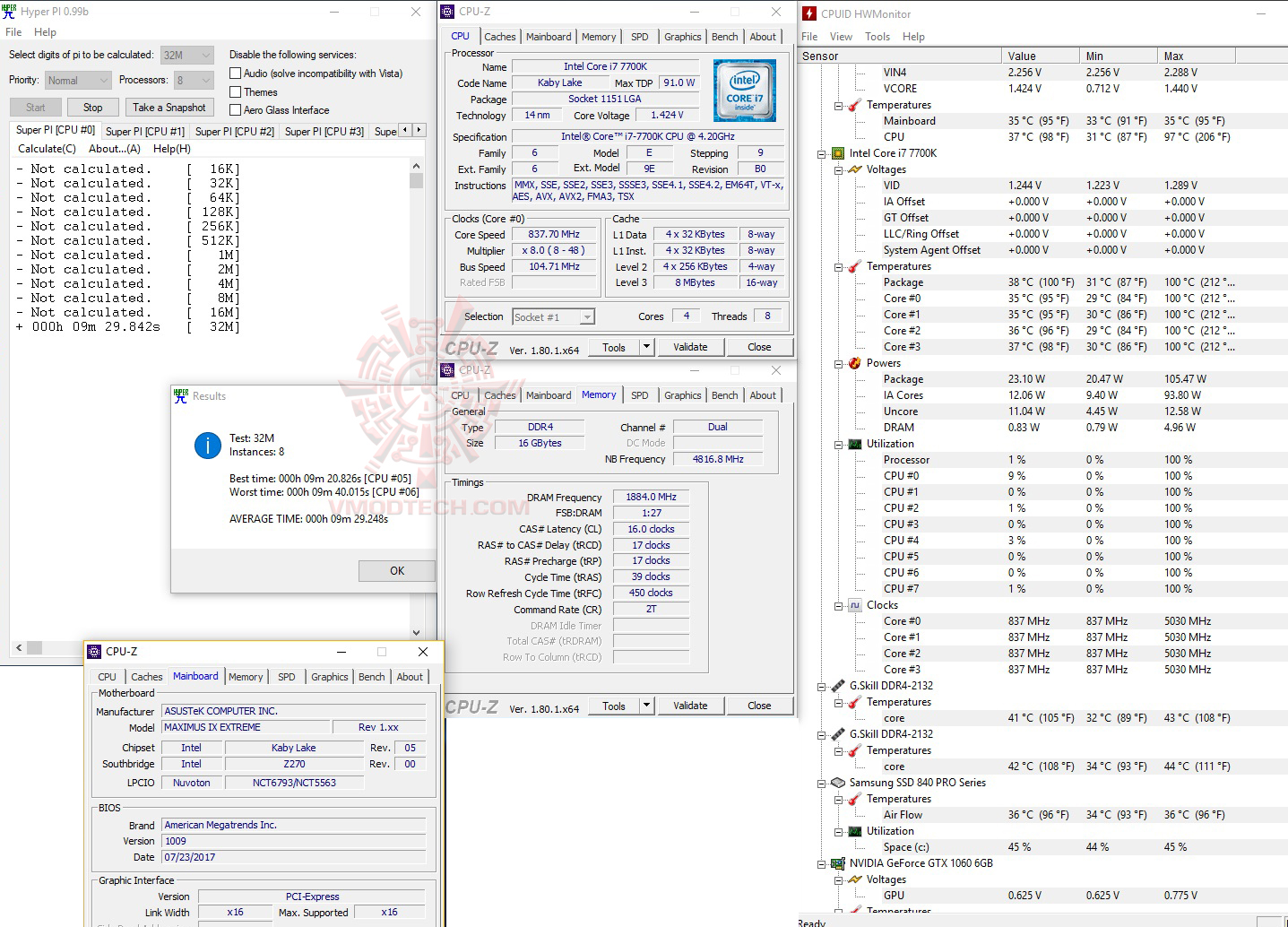

HyperPI 32M 4Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.279วินาที SuperPI 32 อยู่ที่เวลา 6นาที 32.019วินาที  HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 9 นาที ทั้ง 8เทรด ทำได้ดีเยี่ยมมากๆครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

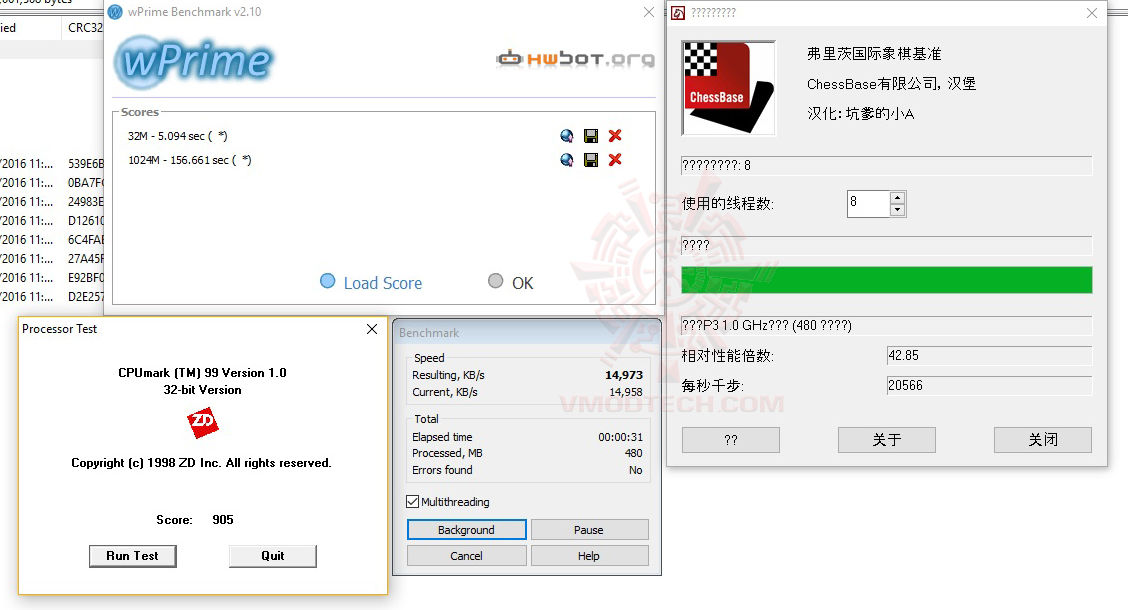

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

Corona 1.3 Benchmark

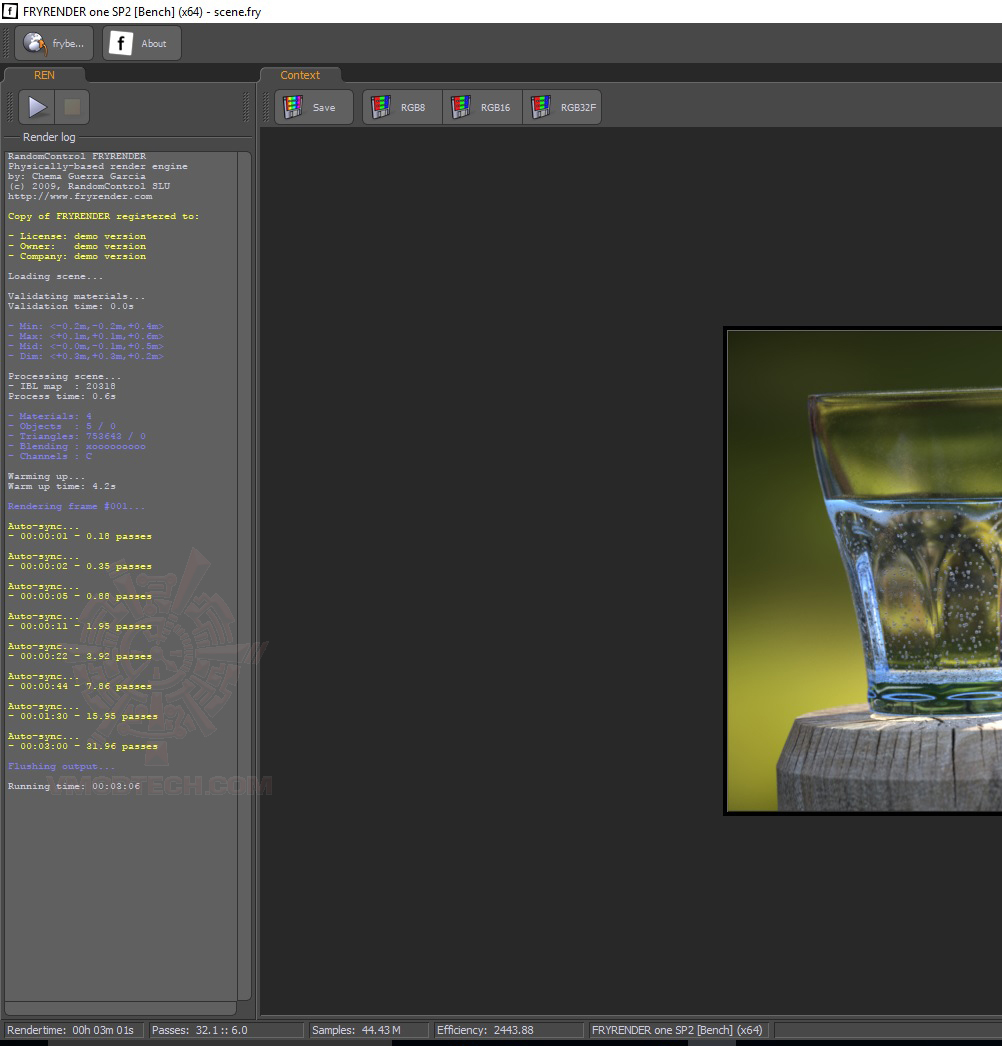

FRYRENDER X64

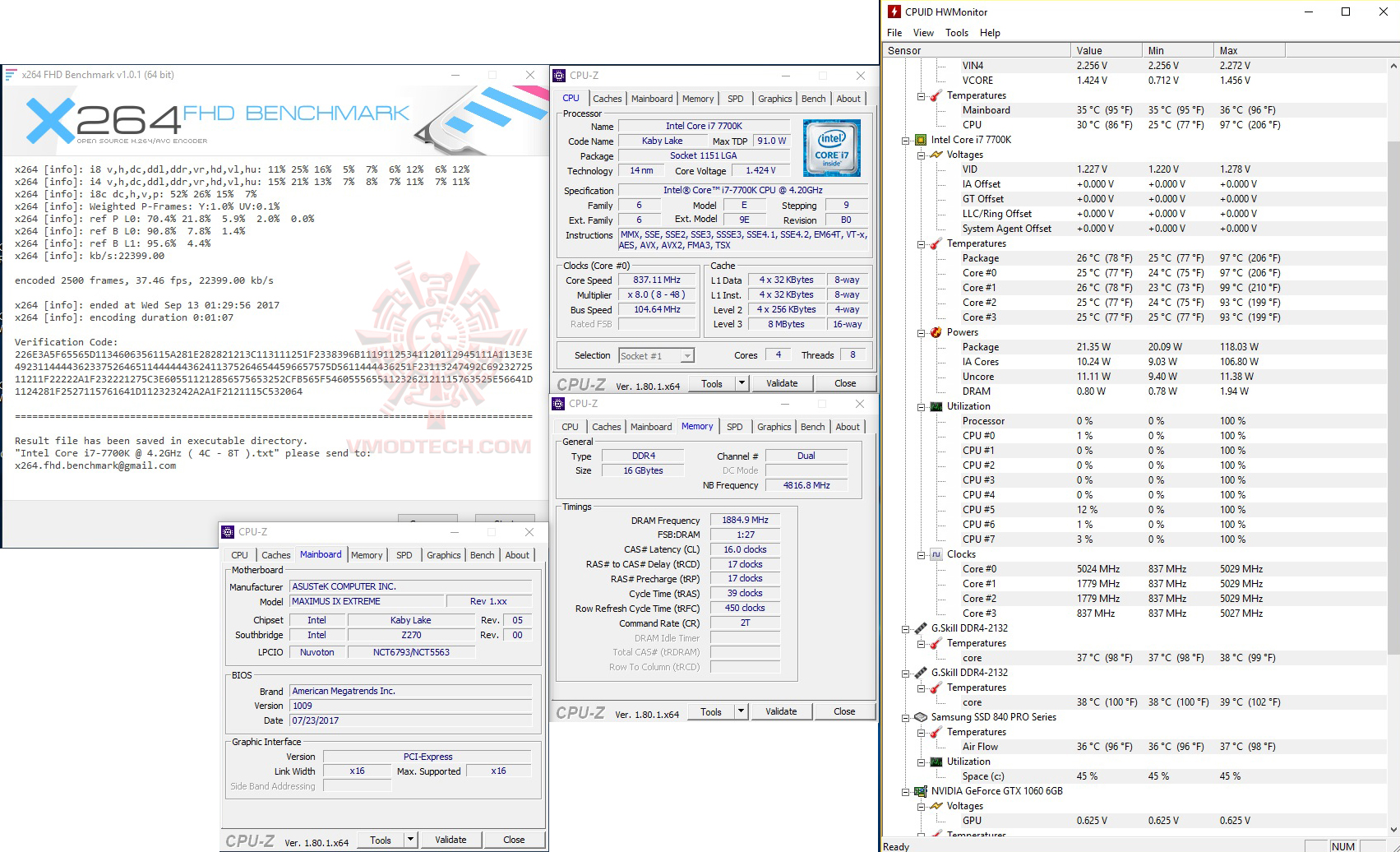

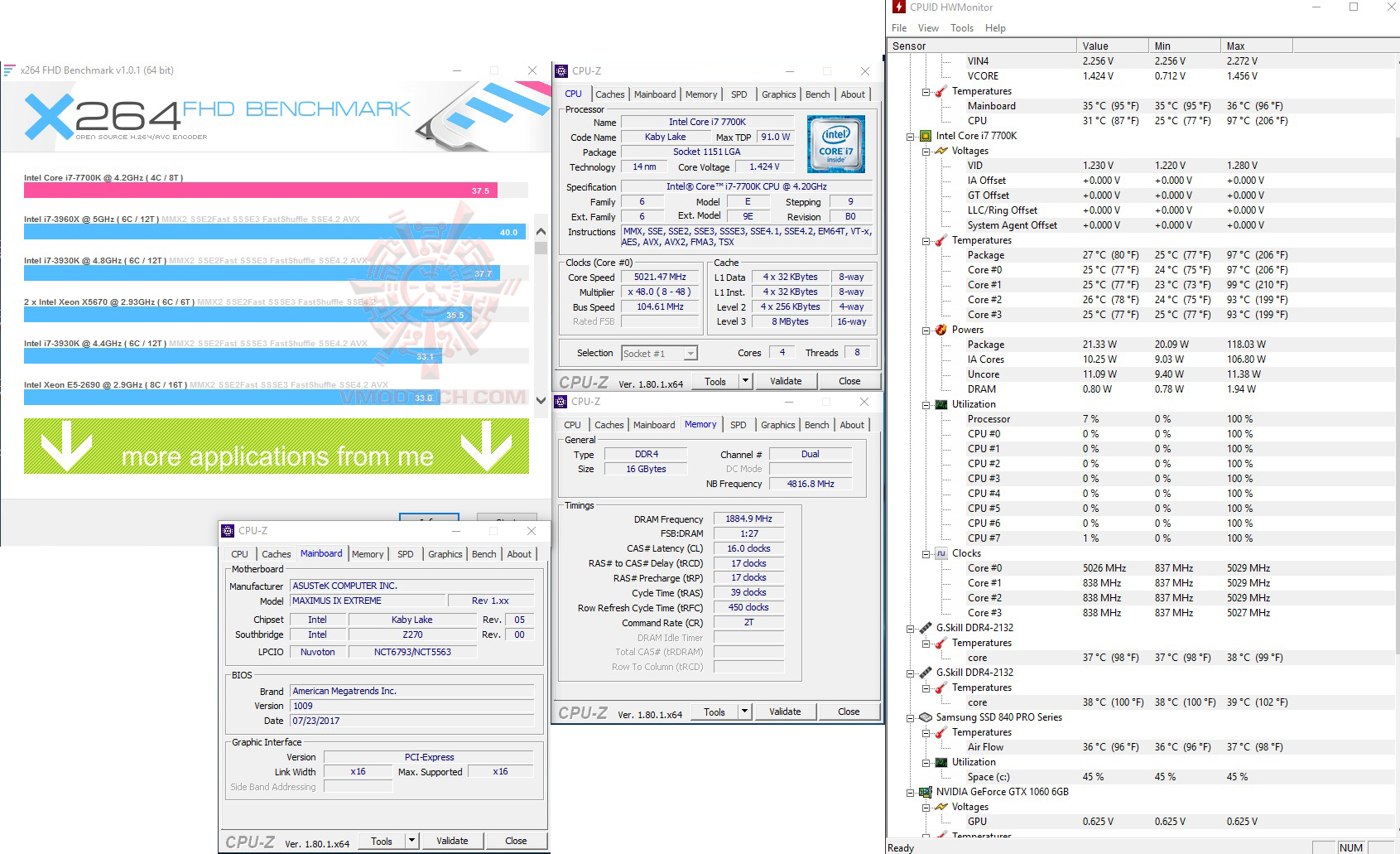

X264 FHD

ผล ทดสอบ โดยรวม X264 กดกันไป 37.5FPS ส่วน Fritz Chess อยู่ที่ 42.85และ Winrar อยู่ที่ 14973KB/s แรงเยี่ยมมากๆครับ

AIDA64 Extreme

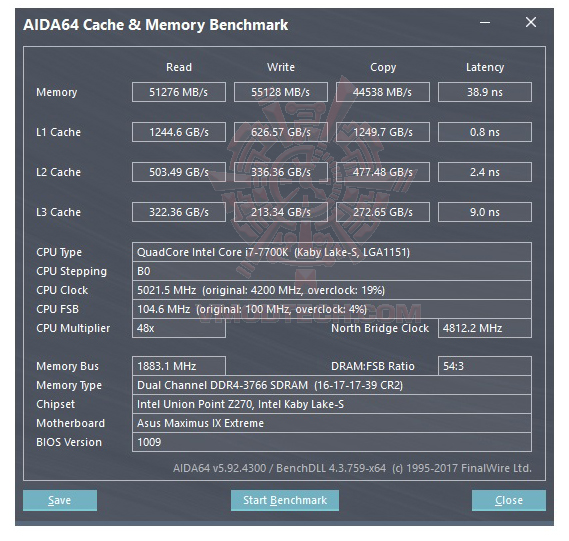

AIDA64 Cache & Memory Benchmark

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 51276MB/s และ Write 55128MB/s กับบัส 3766Mhz แรงเยี่ยมทะลุ 50K+ ทั้งอ่านเขียน Performace ดีมากๆครับ ถึงแม้แรมจะกดกันได้ไม่ไกลเท่าไหร่นัก แต่ค่าที่ออกมาผมพอใจมากๆ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

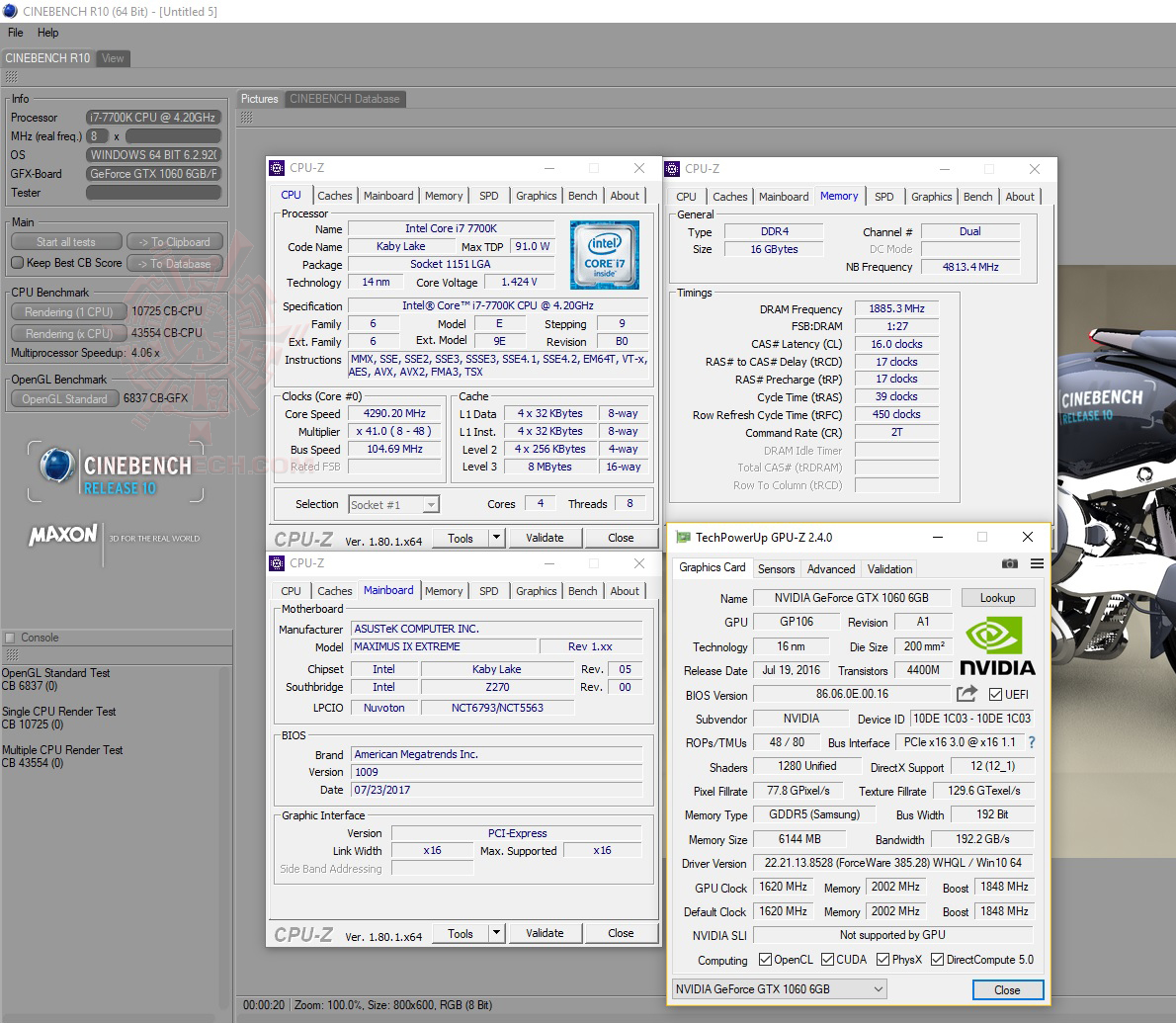

Cinebench 10

Cinebench 11.5

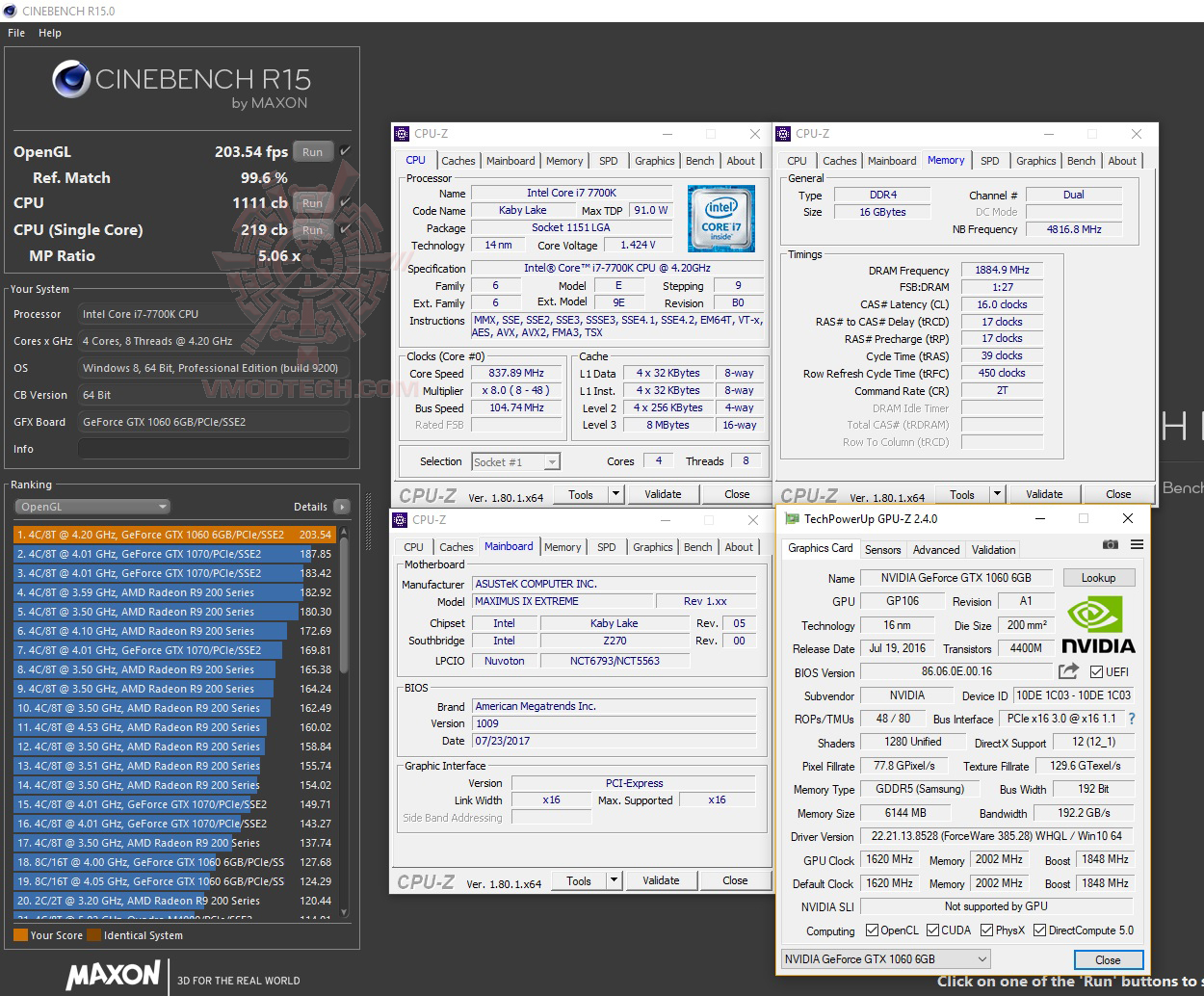

Cinebench 15

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 8หัว เรนเดอร์กันได้ดีแรงเยี่ยมมากทุกการทดสอบครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

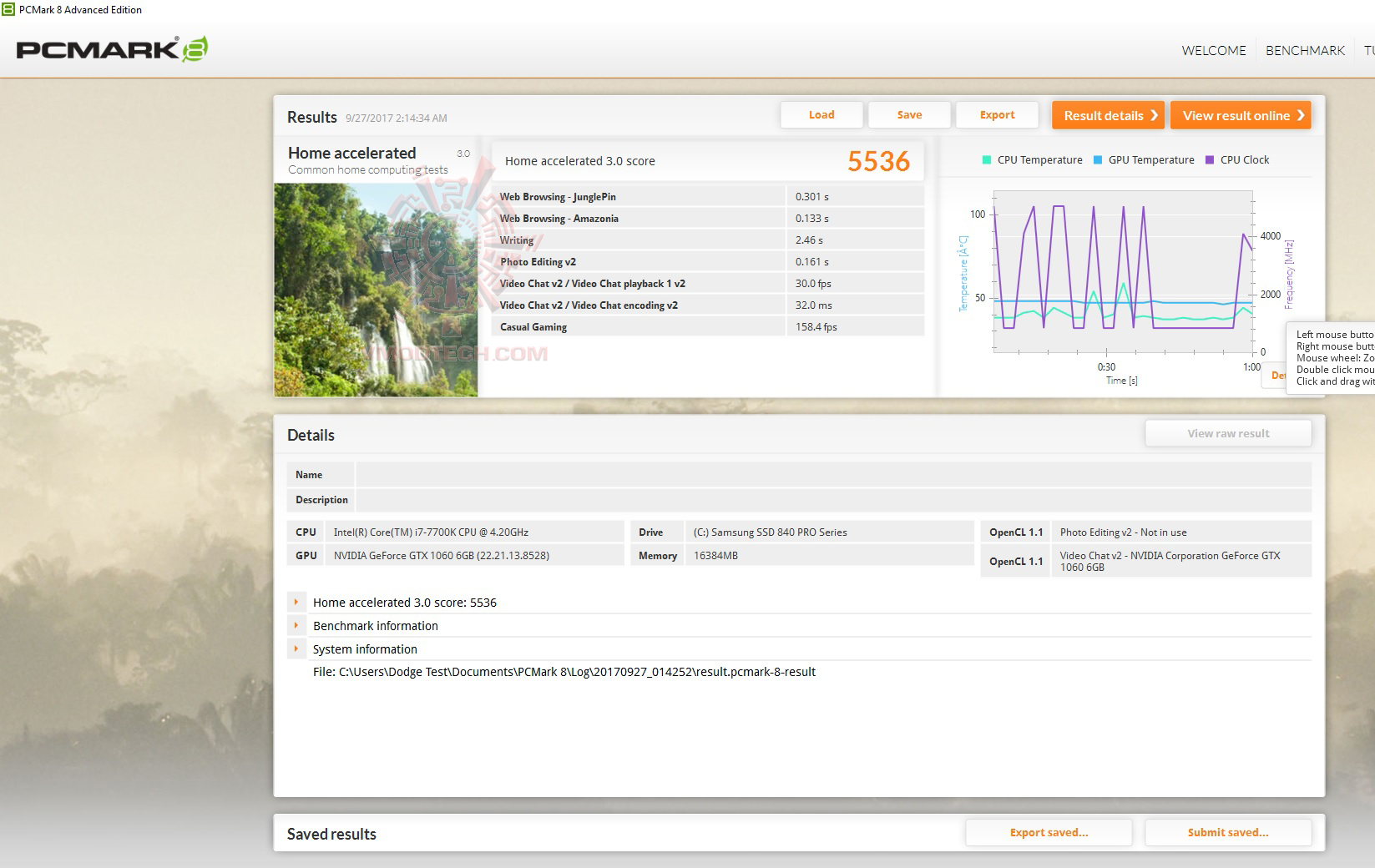

PCMark8

PCMark8 อยู่ที่ 5536คะแนน ทำได้ดีครับ

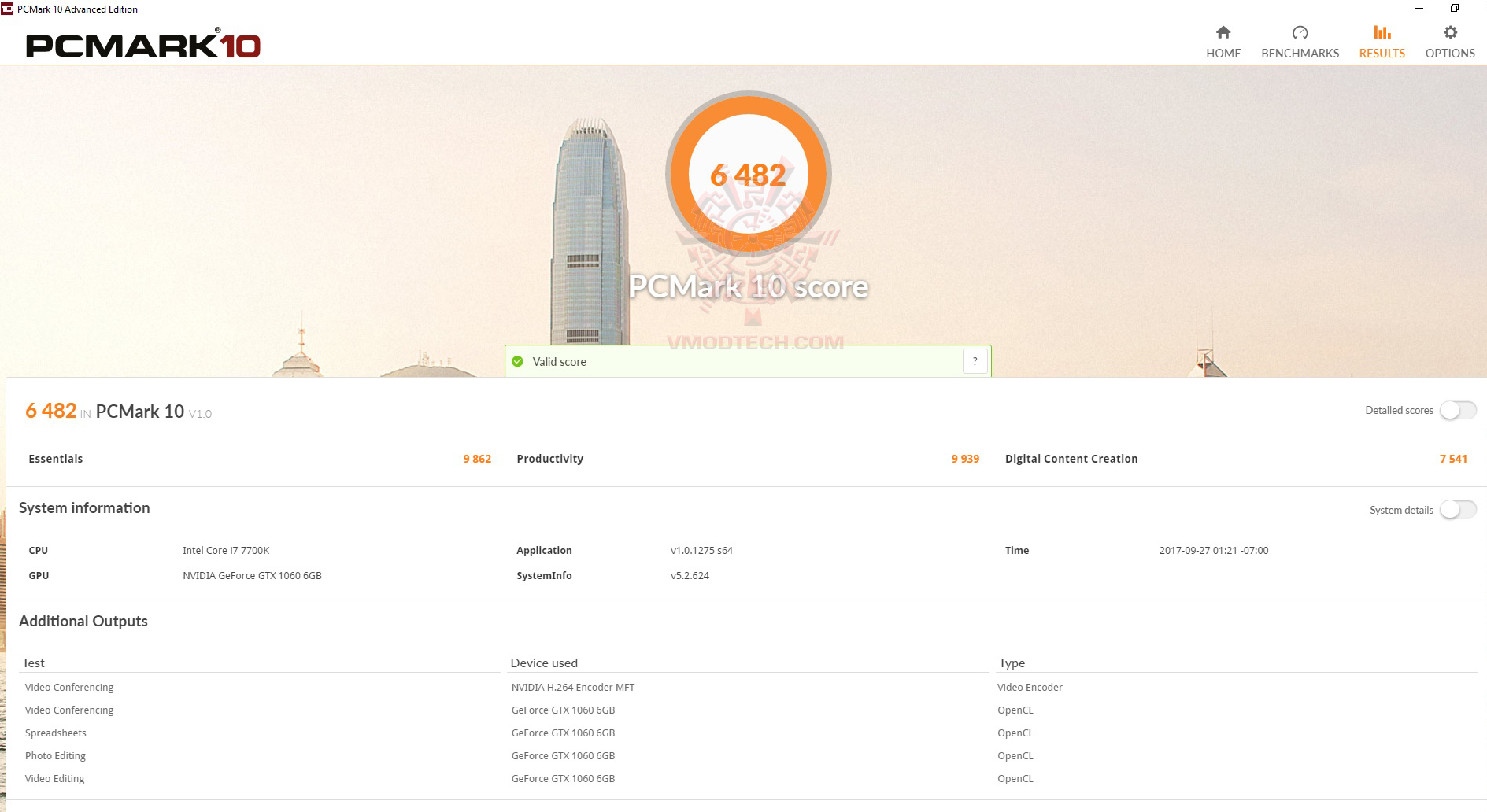

PCMark10

PCMark10 ก็รันได้แรงๆที่ 6482คะแนนครับ แรงมากเลยครับ

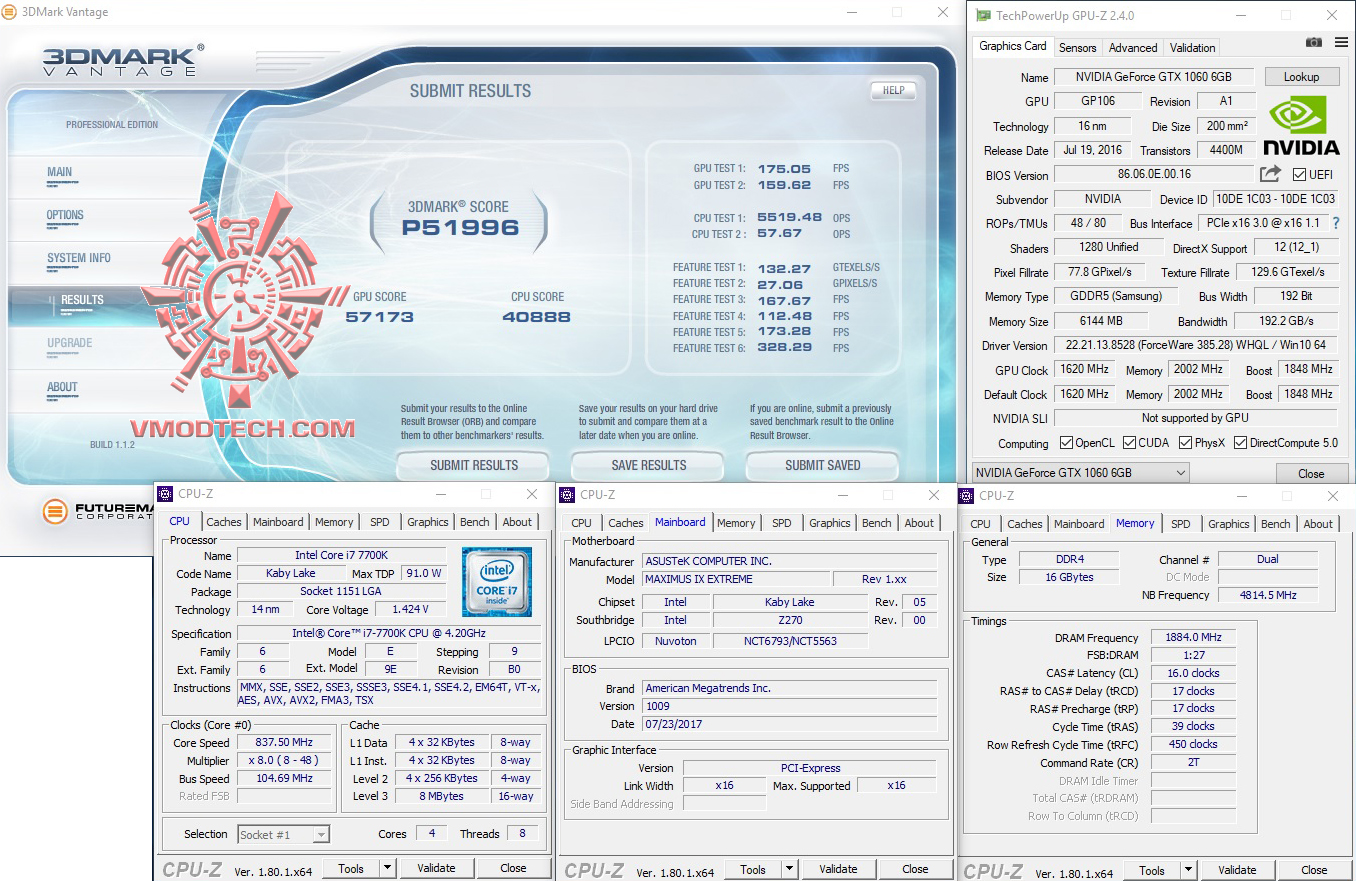

3DMark Vantage

3DMark Vantage คะแนนอยู่ที่ 51996คะแนน ปั่นคะแนนกราฟฟิกได้ดีมากๆ

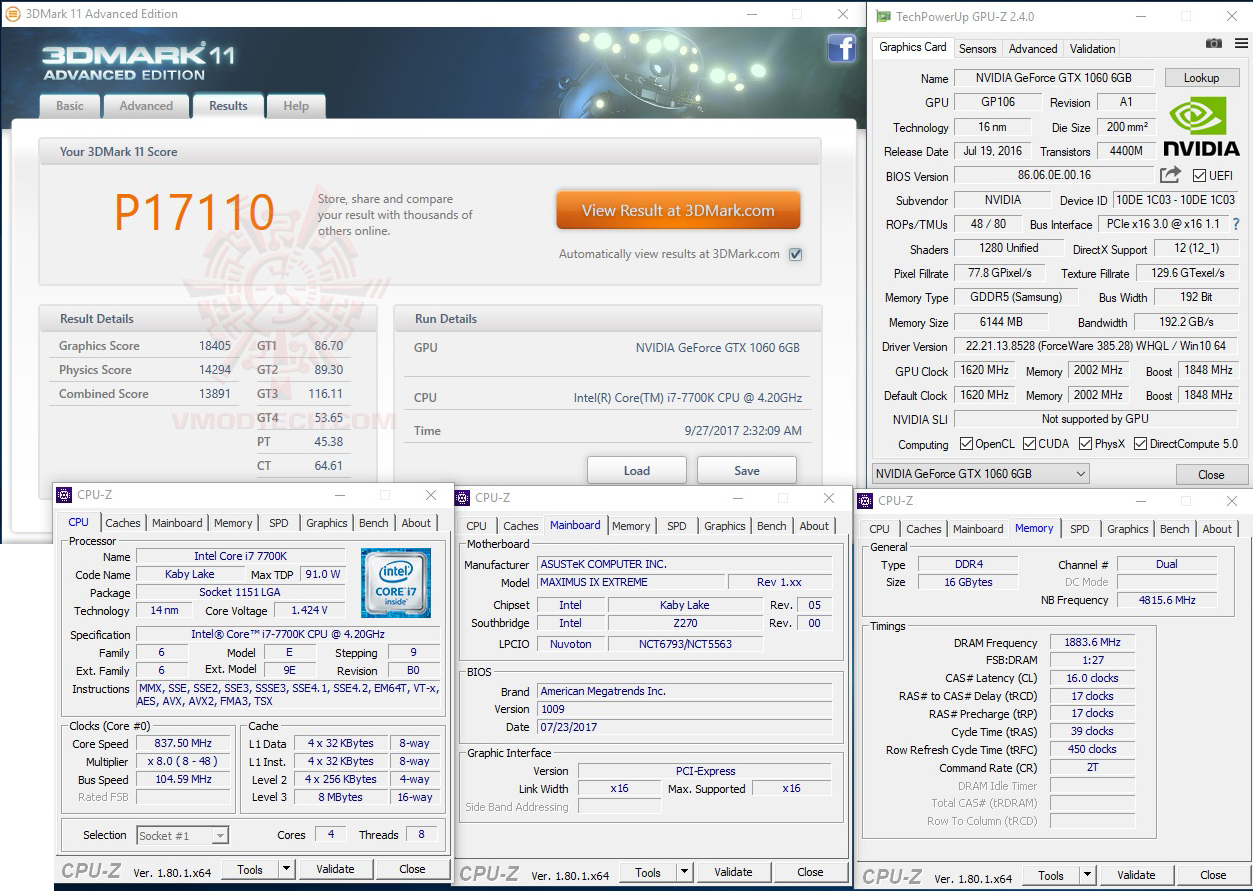

3DMark11

3DMark11 คะแนนอยู่ที่ 17110คะแนน แรงดีเลยครับ

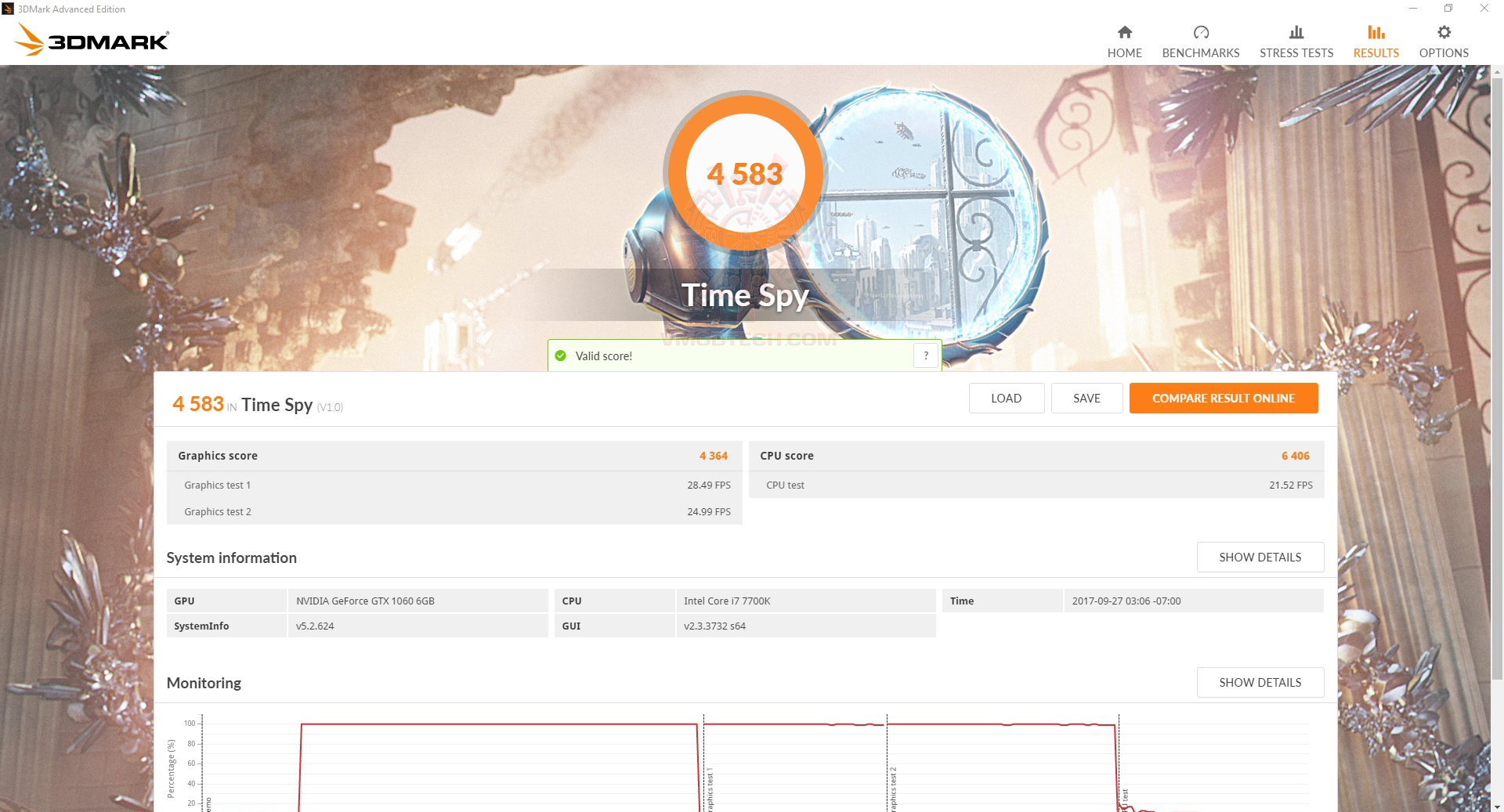

3DMark 2013

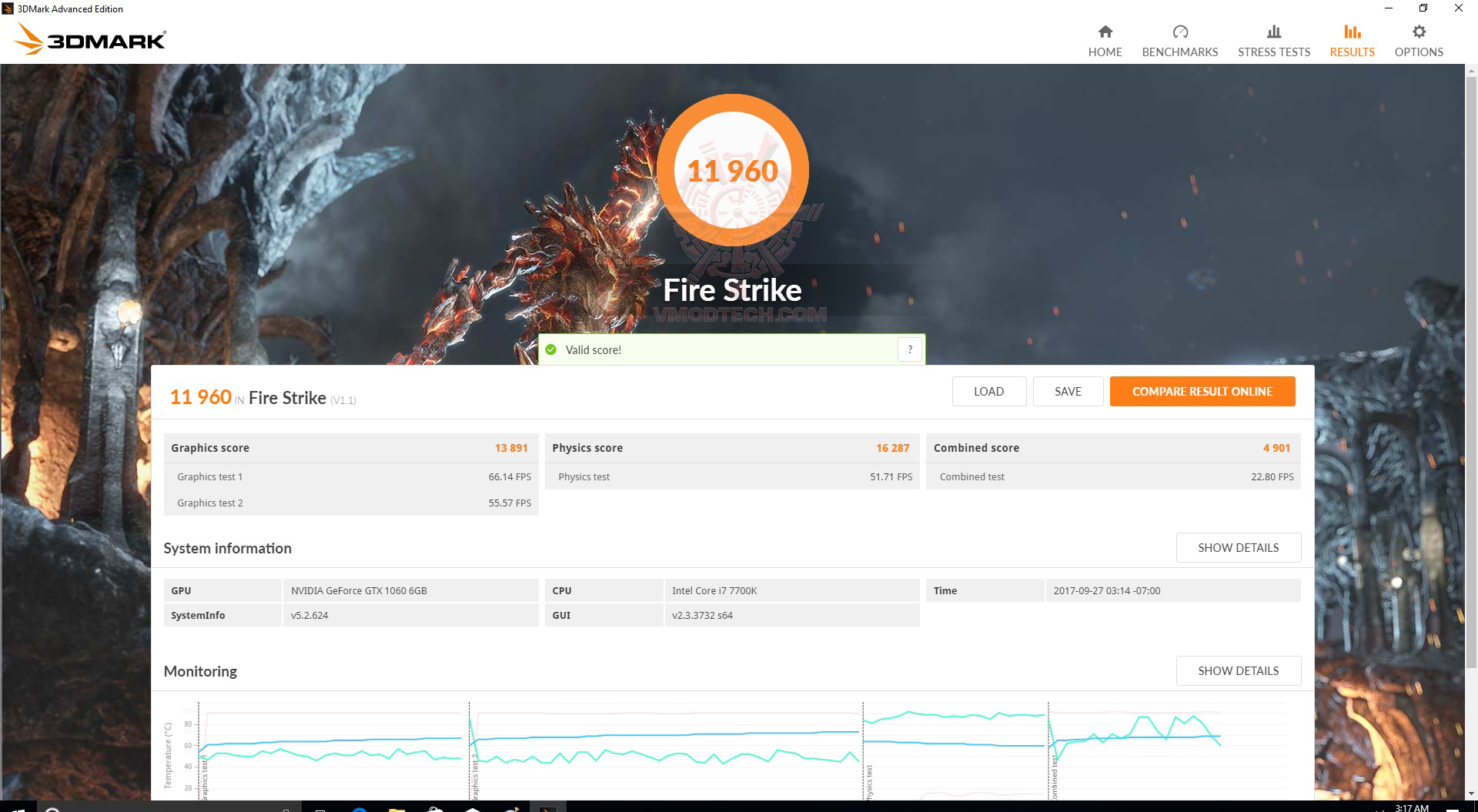

3DMark แรงทุกการทดสอบครับ Fir Strike กดไปทะลุ 11971คะแนนแรงมากๆกับคะแนนบรรดา 3D ต่างๆปั่นได้แรงทุกการทดสอบ

3DMark 2013 ก็ทำได้ดีทุกการทดสอบทั้ง DX11 /DX12

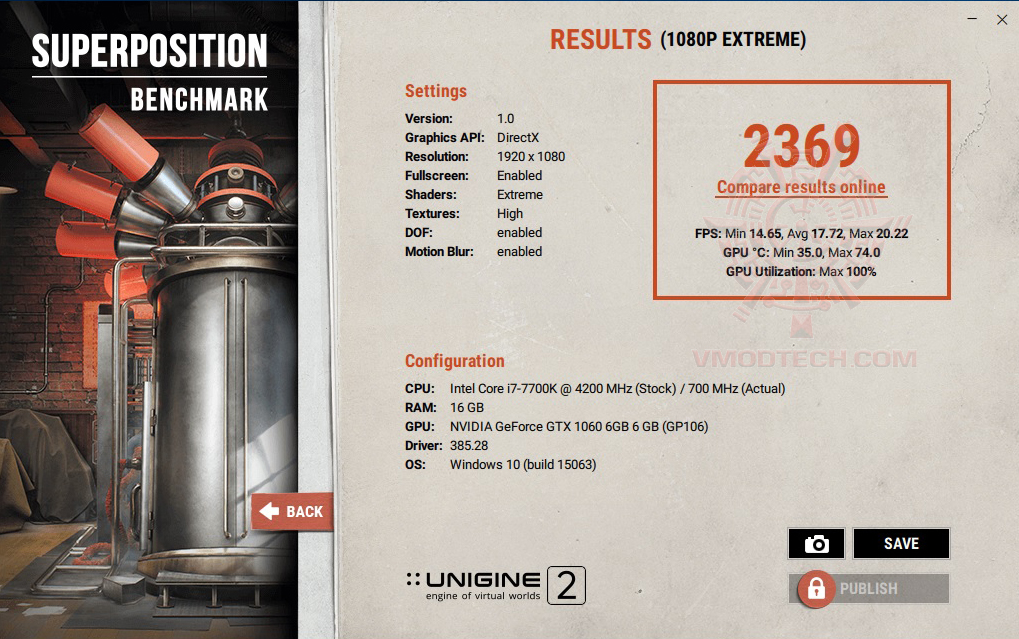

Unigine2

Unigine2 ทำคะแนนได้ 2369คะแนน ดีมากครับ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS ROG MAXIMUS IX EXTREME ที่วันนี้ทำผลงานได้ดีเยี่ยมมากเลยครับ สามารถโอเวอร์คล๊อกซีพียูในรุ่นท๊อปสุดอย่าง Intel Core i7 7700K ได้ที่ความเร็ว 5.02Ghz บัสแรม 3766Mhz ได้อย่างเต็มประสิทธิภาพใช้งานได้อย่างมีเสถียรภาพตลอดการทดสอบและทดสอบผ่านทุกโปรแกรม ด้วยดีไซน์ที่สวยงามอลังการด้วยชุด Water Cooling ที่จัดเต็มดูแล้วสวยงามในแบบพรีเมี่ยมพร้อมมีไฟแสดงผลแบบ Aura Sync RGB LED ให้แบบเต็มพิกัดภายในตัวบล๊อกน้ำแล้วยิ่งทำให้อลังการงานสร้างเข้าไปอีก โดยชุด Water Cooling นั้นได้รับการออกแบบจาก Bitspower ที่มีเซนเซอร์ตรวจจับการทำงานของน้ำที่รั่วหรือซึมรวมทั้งตรวจสอบอุณหภูมิได้อย่างแม่นยำ การติดตั้งที่สามารถติดตั้งได้ง่ายไม่ยุ่งยากอะไร ในส่วนของอุณหภูมิของชุดน้ำนั้นต้องบอกเลยครับว่าเย็นเฉียบจริงๆไม่ได้โชว์เฉพาะความสวยงามเพียงอย่างเดียวแต่ใช้งานจริงนี่เย็นมากๆถือได้ว่าเป็นบล๊อกน้ำระดับพรีเมี่ยมเลยทีเดียว ซึ่งก็ถือเป็นจุดเด่นของเมนบอร์ด ASUS ROG MAXIMUS IX EXTREME  รุ่นนี้เลยก็ว่าได้ครับ มาดูในส่วนของฟีเจอร์ต้องบอกว่าให้มากันแบบพรีเมี่ยมครบครันตามสไตล์เมนบอร์ด ROG รุ่นใหญ่ไม่ว่าจะเป็น Aura Sync RGB LEDs, Aura 4-pin RGB-strip headers and color-coded LED audio jacks , SupremeFX , Sonic Studio III , Sonic Radar III , 5-Way Optimization , Intel® Gigabit Ethernet , 2×2 802.11ac MU-MIMO Wi-Fi , LANGuard , GameFirst technologies , pre-mounted I/O shield , gold-plated PCB , Front-panel USB 3.1 , onboard Thunderbolt™ 3 ,  dual M.2 , Extreme Engine Digi+ , SafeDIMM slot , 3D printing friendly , ASUS C.P.R.(CPU Parameter Recall) เรียกว่าให้มาครบจบๆเลยครับ โดยฟีเจอร์ที่สำคัญเกี่ยวกับการโอเวอร์คล๊อกนี่ก็ให้มากันแบบเพียบเลยครับทั้งชุดภาคจ่ายไฟแบบ 10เฟส Extreme Engine Digi+ ประกอบด้วย MicroFine Alloy Chokes  NexFET™ Power Block MOSFET 10K Black Metallic Capacitors แบบจัดเต็ม รวมทั้งบรรดา re-mounted I/O shield ที่ช่วยปกกันอันตรายต่างๆรวมไปถึงชุด PCB ที่เป็น gold-plated PCB ทำให้เกิดความเสถียรภาพในการใช้งานได้ดีมากยิ่งขึ้นอีกด้วย จากการใช้งานนั้นการ OC ค่าต่างๆก็ทำได้ง่ายครับแล้วผลที่ออกมาก็นิ่งมีเสถียรภาพตลอดการใช้งานอีกด้วย จัดเป็นเมนบอร์ดในระดับเอ๊กตรีมอีกรุ่นที่ต้องบอกว่าครบเครื่องทั้งในเรื่องของการโอเวอร์คล๊อก เกมส์มิ่งเอ๊กตรีม และม๊อดดิ่งในระดับเอ๊กตรีม ทั้งหมดรวมอยู่ใน ASUS ROG MAXIMUS IX EXTREME รุ่นนี้เลยครับ ท่านใดต้องการเมนบอร์ดที่ครบเครื่องทั้งการ OC เกมส์มิ่ง และม๊อดดิ้งแล้วล่ะก็ ASUS ROG MAXIMUS IX EXTREME คือคำตอบที่รวบรวมเอาไว้ให้ท่านเลยครับ สำหรับราคาวางจำหน่ายอยู่ที่ประมาณ 24XXXบาทเท่านั้นครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

…

…

ขอบคุณที่ติดตาม
