…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด ASUS ROG MAXIMUS V FORMULA ที่ใช้ Intel® Z77 Express Chipset ภาคจบมานำเสนอกันอีกครั้งนะครับ โดยจากคราวที่แล้วในบทความ ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5-3570K Retail Box เหมือนกับว่าเราจะยังรีดความสามารถเทพๆของมาเธอร์บอร์ดรุ่นนี้ออกมาไม่หมด เนื่องจากติดข้อจำกัดที่ตัวซีพียู 3nd Generation Intel® Core™ i5-3570K ที่เป็นรุ่นรองท็อปและ IMC ในตัวซีพียูที่ใช้ทดสอบไม่ดีเท่าที่ควร เลยส่งผลให้ลากแรมได้เพียงแค่ DDR3 2600 เพียงเท่านั้น ก็เลยทำให้ไม่สามารถรีดคุณสมบัติเทพๆในการโอเวอร์คล็อคหน่วยความจำให้ไกลๆ แรงๆของมาเธอร์บอร์ดรุ่นนี้ออกมาได้ดีนัก ในคราวนี้ผมก็เลยลงทุนไปจัดซื้อ 3rd Generation Intel® Core™ i7-3770K ในรูปแบบ Retail Box มาเพื่อทำการแสดงการรีดประสิทธิภาพที่แท้จริงของมาเธอร์บอร์ดรุ่นนี้กันอีกครั้ง และก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนอีกครั้งนะครับ

Overview

Specifications

The product (electrical , electronic equipment, Mercury-containing button cell battery) should not be placed in municipal waste. Check local regulations for disposal of electronic products.

• All specifications are subject to change without notice. Please check with your supplier for exact offers. Products may not be available in all markets.
• PCB color and bundled software versions are subject to change without notice.
• Brand and product names mentioned are trademarks of their respective companies.

สเป็คจัดเต็มกันมาแบบสุดๆจริงๆครับ สำหรับ ASUS ROG MAXIMUS V FORMULA

More Information >>Click<<

เพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS ROG MAXIMUS V FORMULA Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงเลือดหมูกันอีกเช่นเคยสำหรับตระกูล ROG

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ

สเป็คล้นจนต้องทำฝาสองชั้นเพื่อบรรยายคุณสมบัติต่างๆให้ครบถ้วน

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ มี Wi-Fi แบบ Dual เสาคู่ด้วยครับ

…mPCIe Combo ก็คือการ์ดสำหรับอุปกรณ์เชื่อมต่อออกทางด้าน Back Panel โดยไม่ต้องเสียพื้นที่สล็อต PCI อันมีค่าของบอร์ดนั่นเองครับ

การติดตั้งก็เป็นไปตามภาพเลยครับ ใส่ได้หลายอย่างเลยครับ อาทิเช่น WiFi , Bluetooth , GPS , 3.5G และ mSATA SSDs

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมแดงดำดุดัน ตามคอนเซปต์บอร์ดสำหรับเกมเมอร์ตระกูล ROG ครับ

แฝงไปด้วยความดุดันแต่สวยงามหรูหราทุกมุมมองครับ

ด้านหลังบอร์ดหรูหราด้วยผิว pcb ดำมันเงาเช่นเดียวกับด้านหน้าครับ

มีแผ่นซิงค์ระบายความร้อนขนาดใหญ่ให้ภาคจ่ายไฟด้านหลังด้วยครับ ใส่ใจทุกรายละเอียดจริงๆ

ภาคจ่ายไฟขนาดรวม 12 เฟสครับ แรงแน่ๆครับแบบนี้

…โดยซิงค์ของภาคจ่ายไฟมาเธอร์บอร์ดรุ่นนี้ จะเป็นรุ่นใหม่ล่าสุดที่มาในชื่อว่า Fusion Thermo นะครับ กล่าวคือจะใช้เปล่าๆแบบระบายความร้อนด้วยอากาศก็ได้ หรือจะต่อเข้ากับชุดระบายความร้อนด้วยน้ำของซีพียูก็ยิ่งดียิ่งเย็นกันเข้าไปใหญ่

แถมผิวของซิงค์ภาคจ่ายไฟจะถูกเคลือบผิวด้วยเซรามิคชนิดเดียวที่ใช้กับกระสวยอวกาศ ดูดและคายความร้อนรวดเร็วแน่นอน

นอกจากประสิทธิภาพดีแล้ว ยังสวยงามทุกมุมมองด้วย สุดยอด

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

สวิทซ์ Start และ Reset Ram OK! จะอยู่บริเวณด้านข้างสล็อตหน่วยความจำทั้งหมดนะครับ

…ส่วนไฟ DEBUG บอกสถานะการบูต และสวิทซ์ Slow Mode สำหรับการเล่นกับการระบายความร้อนแบบติดลบก็จะอยู่บริเวณใกล้ๆกับสล็อตหน่วยความจำเช่นกันครับ

จุดเชื่อมต่อ External USB 3.0 ขาดไม่ได้แน่นอนสำหรับมาเธอร์บอร์ดยุคปัจจุบันนี้

…บริเวณกลางบอร์ดจะเป็นฮีตซิงค์ของชุดภาคจ่ายไฟ I/O ที่มีการติดตั้งชุดไฟ LED สีแดงสวยงามกันตามภาพ ที่จะสว่างขึ้นมาทันทีที่ระบบเริ่มทำงาน งดงามหวือหวากันแน่นอนครับ สำหรับผู้ที่ชอบการตกแต่งเคส

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z77 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

SATA 8 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 2 ช่อง และ SATA3 6.0GB/s 6 ช่องครับ

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX ตามด้วย PCI-E 2.0 X4 Slot แบบเปิดท้ายให้เสียบการ์ดยาวได้ 1 ช่องทาง และ PCI-E 2.0 X1 Slot อีก 3ช่องทางครับ

ช่องเสียบไฟเลี้ยงกราฟฟิคการ์ดเพิ่มเติมบนบอร์ดกรณีใช้กราฟฟิคการ์ดหลายๆตัวพร้อมกันครับ

…ตัวชิปเสียงระดับเทพ SupremeFX ที่มาพร้อมกับ EMI Protection Cover สำหรับป้องกันหน้าสัมผัสของตัวชิปไม่ให้ได้รับความเสียหายจากการถอดหรือใส่อุปกรณ์ต่างๆของระบบ

…แถมระบบเสียงของบอร์ดรุ่นนี้ยังใช้ ELNA Premium Audio Capacitors ที่นิยมใช้กันในเครื่องเสียงไฮเอนด์ชั้นนำระดับสูงมาเป็นตัวเก็บประจุไฟให้กับระบบเสียงของบอร์ดรุ่นนี้ด้วยครับ และคอ Headsets ต้องร้องซี๊ดกันแน่นอนกับชิป 300ohm Headphone Amplifier ระดับเทพที่แถมมาให้ฟรีๆกับบอร์ดรุ่นนี้ครับ ส่วนสุดท้ายก็คือ Red Line Shielding ที่นอกจากจะเพิ่มความสวยงามให้กับระบบด้วยเส้นสาย LED สีแดงอันสวยงามแล้ว ก็ยังมีส่วนช่วยเพิ่มความแม่นยำในการแยกแยะคลื่นรบกวนของระบบเสียงอีกด้วยครับ รวมความเป็นสุดยอดทางด้านระบบเสียงจริงๆครับสำหรับมาเธอร์บอร์ดรุ่นนี้

ชิปควบคุม PCI Express 3.0/2.0 ของบอร์ดรุ่นนี้ครับ

ชิป ROG สำหรับควบคุมระบบการโอเวอร์คล็อค เอกสิทธิ์หนึ่งเดียวของมาเธอร์บอร์ดในตระกูล ASUS ROG

ช่องสำหรับเสียบ Front Panel ต่างๆหน้าเคสครับ

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

SYSTEMS
.CPU	..3rd Generation Intel® Core™ i7-3770K Retail Box
.Motherboard	..ASUS ROG MAXIMUS V FORMULA
.Memory	..Team Xtreem LV Series PC3 17000 DDR3 2133 8 GB kits CL9-11-11-28
.Graphic Card	..NVIDIA GeForce GTX 680 2GB GDDR5 SLI @ 1168/1220 Boost/6,848MHz
.Harddisk	..SSD OCZ Vertex 4 128GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 7 Ultimate 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

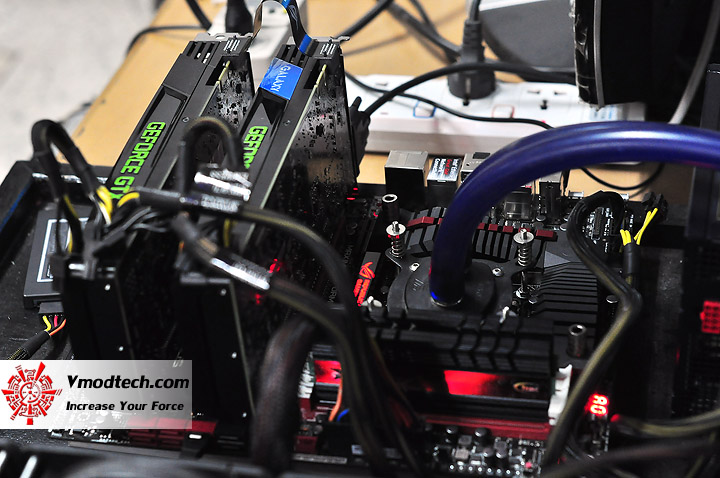

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

…โฉมหน้าของ 3rd Generation Intel® Core™ i7-3770K Retail Box ที่ใช้ร่วมในการทดสอบคราวนี้ครับ ซึ่งตัวซีพียูกลายเป็นปัจจัยสำคัญอย่างหนึ่งสำหรับการเล่นแรมให้วิ่งไกลๆเลยนะครับ เนื่องจากตัว IMC ในซีพียูแต่ละตัวจะมีความสามารถไม่เท่ากัน ซึ่งถ้าตัวไหนไม่ดีมากๆ อาจบูตแรมตั้งแต่ค่า DDR3 2600 ไม่ติดแล้วครับ และเพื่อความปลอดภัยสำหรับผู้ที่ต้องการเล่นแรมให้ไกลๆแรงๆควรจะเลือกใช้ซี พียูตัวท็อปของอินเทลอย่างรุ่น 3rd Generation Intel® Core™ i7-3770K Retail Box นะครับ เพราะว่าเขารับประกันกันในหมู่นักโอเวอร์คล็อคว่าสามารถเล่นแรมได้ไกลตั้งแต่ DDR3 2600 ขึ้นไปได้อย่างแน่นอนทุกตัว

Memory Presets

…ส่วนปัจจัยที่สำคัญมากๆอีกอย่างในการเล่นแรมให้วิ่งไกลๆและเสถียรๆอย่างง่ายๆก็คือ ตัว BIOS ของมาเธอร์บอร์ดว่าจะ Supported ในเรื่องนี้ขนาดไหน ซึ่งมาเธอร์บอร์ดในตระกูล ASUS ROG ที่ใช้ชิป Z77 จะมีในส่วนของฟังค์ชันเทพ Memory Presets อยู่ ซึ่งจะเทพขนาดไหนอย่างไรไปดูกันต่อครับ

…เมื่อเข้าไปในหัวข้อนี้ ก็จะพบกันค่าสำเร็จรูปในการปรับแต่งค่า Timming ต่างๆมากมายหลายชิปดังรูป ซึ่งถ้าเราไม่ทราบว่าตกลงแรมเราใช้ชิปไหนก็ให้เลือกค่า RAW MHz Profile ครับ ซึ่งถ้าซีพียู+แรมของเราคุณสมบัติถึงละก็ เราก็จะสามารถบูตระบบและเข้าวินโดว์ได้แบบง่ายๆและเสถียรๆอย่างแน่นอน

…ซึ่งในการทดสอบนี้ เนื่องจากว่าแรมที่ผมใช้ทำการทดสอบ เป็นแรมที่ใช้ชิปจาก Samsung ผมก็เลยเลือกค่า Tight 4X4GB Samsung Profile เพื่อประสิทธิภาพที่สูงสุดแต่ไม่บีบรัดจนเกินไปมากนัก จากนั้นก็ปรับค่า 5 ตัวแรกเป็น 10-12-12-28-1T และปรับไฟเลี้ยงแรมไปที่ 1.75V เพียงเท่านั้น ก็แรงและเสถียรแบบง่ายๆกันได้แล้วครับ ซึ่งบางท่านอาจเห็นว่าทำไมผมถึงใช้ไฟเลี้ยงแรมสูงมาก ไม่กลัว IMC ในซีพียูหรือชิปแรมจะเสียหายเอาหรือ ก็ขอบอกเลยนะครับว่าตรงจุดนี้เราไม่ต้องกลัวกันแล้วครับ IMC รุ่นใหม่ใน Ivy Bridge ของอินเทล และชิปแรมรุ่นใหม่ๆจาก Samsung สู้ไฟกันได้ยัน 1.85V แบบไม่พังง่ายๆเหมือนสมัยก่อนแล้วครับ งานนี้ผมก็เลยจัดเต็มอย่างยาวๆ ตามที่กล่าวไปครับ

Overclocked Settings

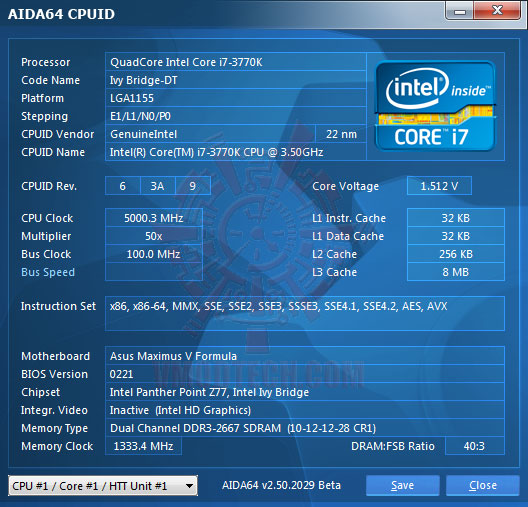

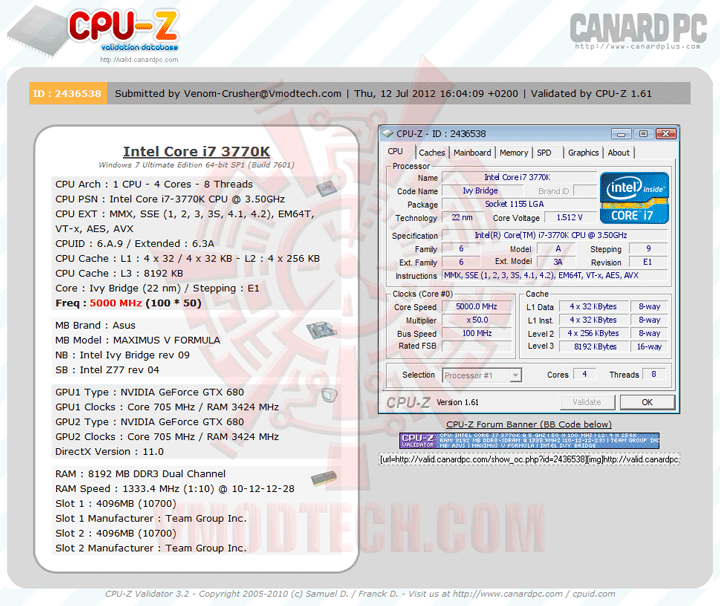

3rd Generation Intel® Core™ i7-3770K

@ 5 GHz DDR3 2666 CL10-12-12-28-1T 1.75V

(Click ScreenShot to Validation Link)

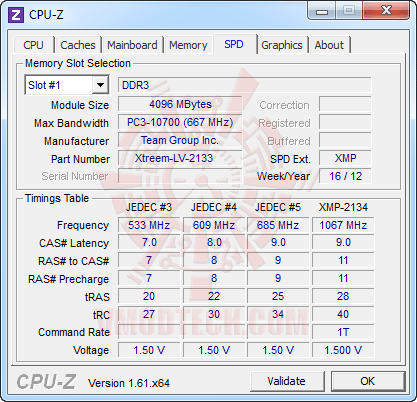

แรมความเร็วสูงที่มาพร้อมกับ Timming สวยๆแน่นๆเสถียรๆครับงานนี้

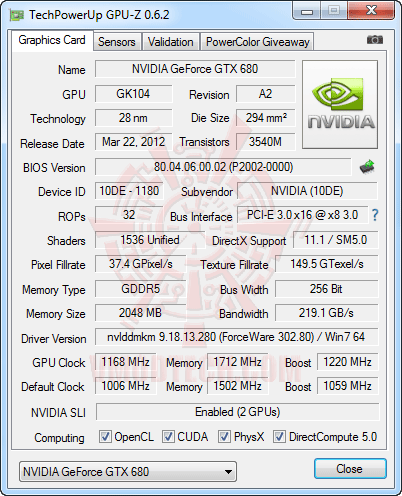

NVIDIA GeForce GTX 680 SLI จัดความเร็วไปที่ 1168/1220 Boost/6,848MHz กันเลยครับ

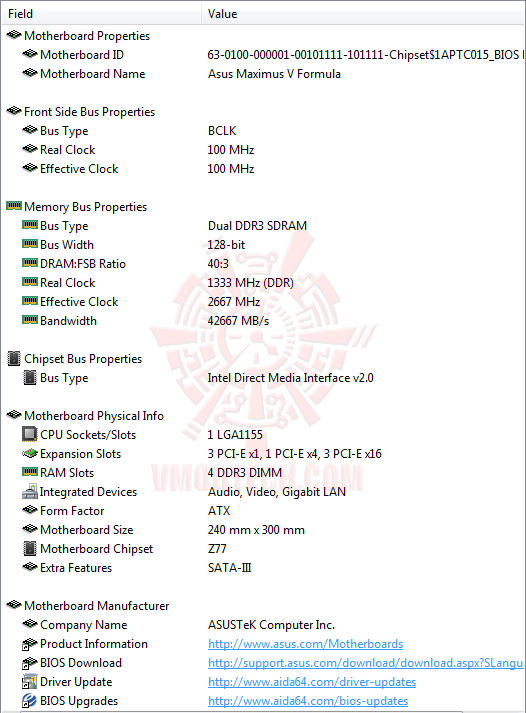

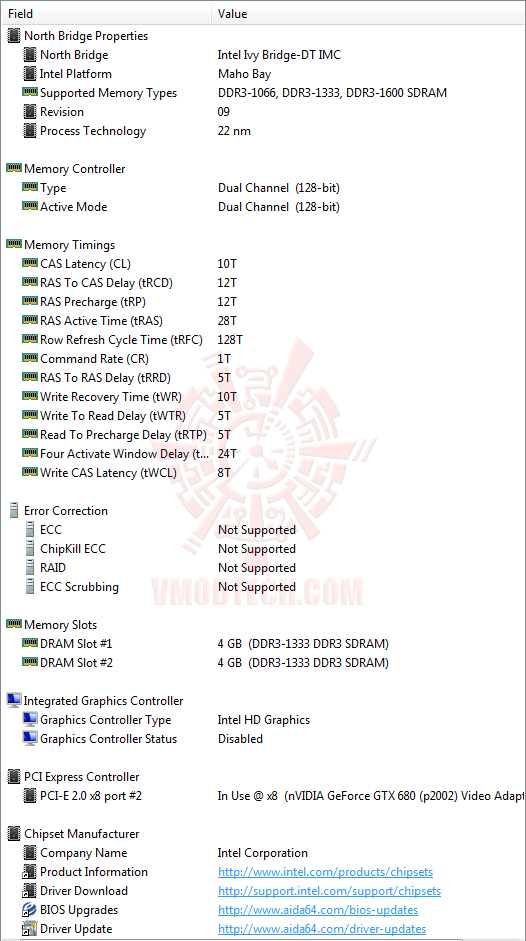

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

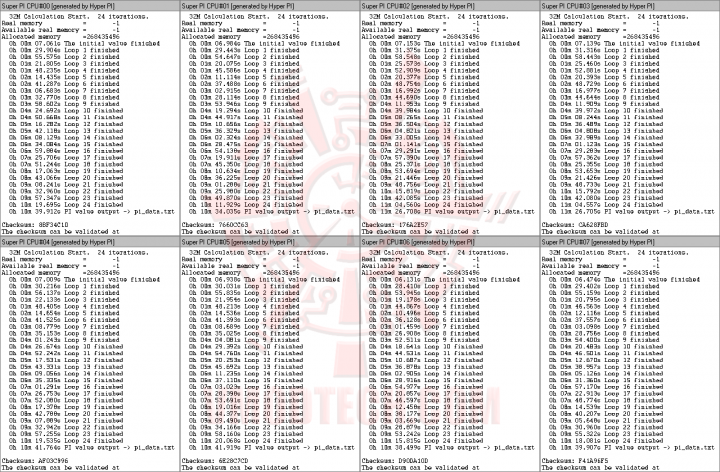

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

เร็วแรงประสิทธิภาพเยี่ยมยอดจริงๆครับ สำหรับชุดการทดสอบ SuperPI

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ winrar 4.20 Beta 3 กดกันไปถึงระดับ 11,457 KB/s เทพ!!

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า

CINEBENCH R9.5

CINEBENCH R10

CINEBENCH R11.5

Cinebench Series ก็แรงมากมายครับ

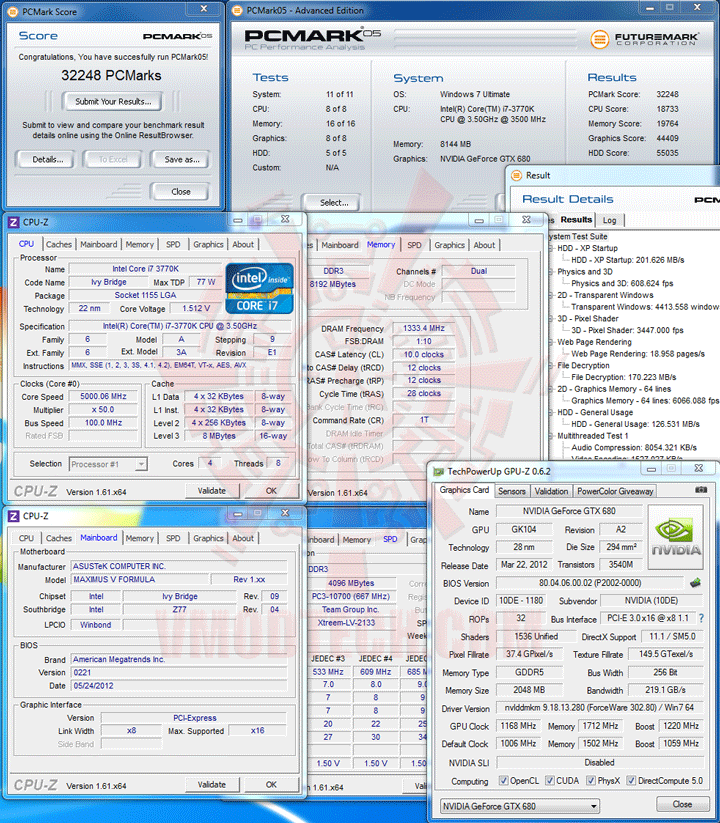

PCMark 05

PCMark Vantage

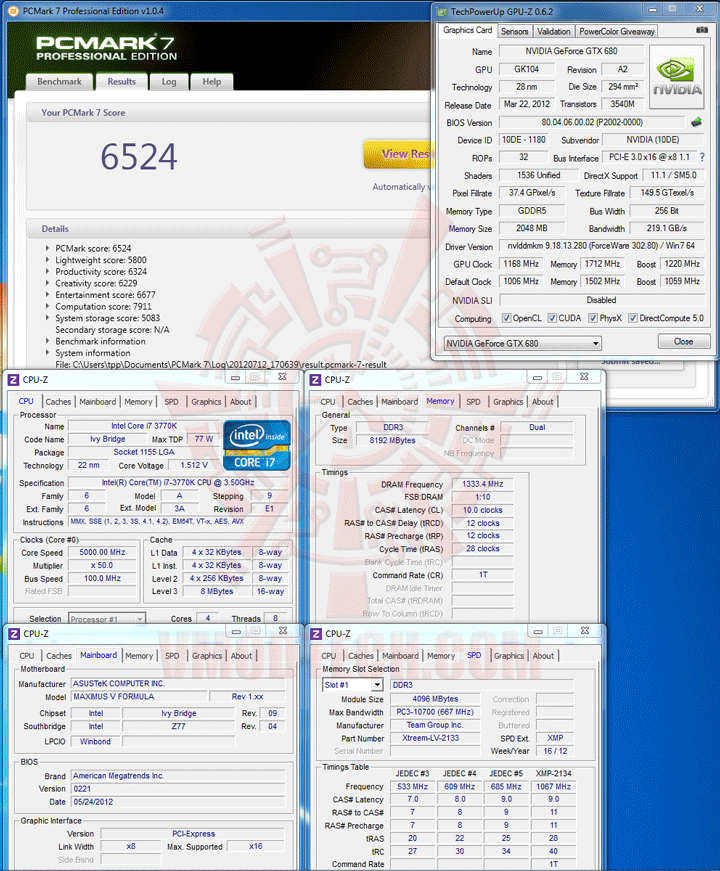

PCMark 7

พอปลด SLI ออก คะแนนเบนซ์มาร์คตระกูล PCMark ก็แรงกระฉูดกันอย่างที่เห็นเลยครับ

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

CPU Queen

CPU PhotoWorxx

CPU ZLib

CPU AES

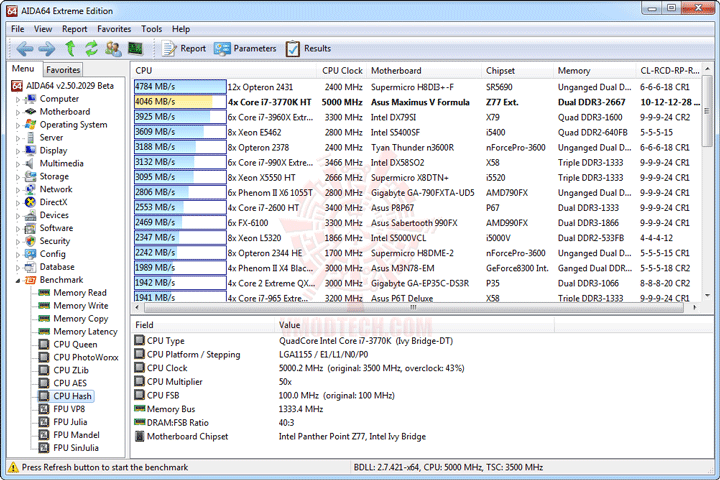

CPU Hash

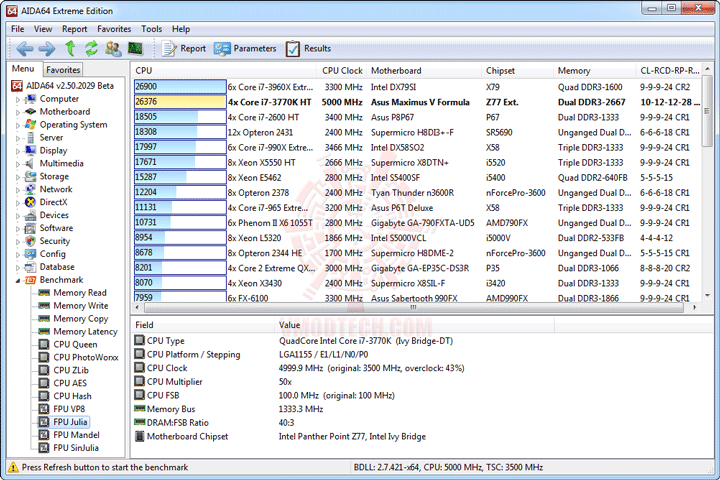

FPU VP8

FPU Julia

FPU Mandel

FPU SinJulia

ซีพียูแค่ 4 หัว 8 เธรด แต่ว่าแรงกันจนซีพียู 6-8 หัวปาดเหงื่อกันเลยทีเดียวครับ

3DMark 03

3DMark 05

3DMark 06

3DMark Vantage

3DMark 11

ผลการทดสอบของตระกูล 3DMark ก็แรงหลุดโลกไปกับพลัง NVIDIA GeForce GTX 680 SLI

Unigine Heaven DX11 Benchmark 3.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 3.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.9 FPS สุดยอดจริงๆครับ

3rd Generation Intel® Core™ i7-3770K

@ 5.016 GHz DDR3 2809 CL11-14-14-28-1T 1.75V

(Click ScreenShot to Validation Link)

คราวนี้ลองมาเล่นแรม DDR3 2809 กันบ้างครับ บูตจาก BIOS เข้ามาง่ายๆดื้อๆเลยครับ แรงงงงงง

DDR3 2809 CL11-14-14-28-1T 1.75V Results

ผลการทดสอบก็แรงสมราคา DDR3 2809 ครับ Memory Copy ของ MaxxMEM ทะลุ 30,000 MB/s กันไปแล้ววว!!!

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG MAXIMUS V FORMULA ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z77 Express Chipset และต้องความรุนแรงระดับสุดยอดของแท้ ที่มากันครบถ้วนทุก Features แบบเต็มพิกัด โดดเด่นด้วย Features ใหม่ๆที่มากันเพียบ อาทิเช่น PCI-E 3.0 , SATA 6GB/s , USB 3.0 ฯลฯ แถมความแรงในการ Overclock ก็ยังสามารถลากซีพียู 3rd Generation Intel® Core™ i7-3770K Processor Retail Box ไปได้ถึง 5 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา เทียบเท่ากันกับรุ่นพี่ใหญ่ที่ทางเราได้ทดสอบไปก่อนหน้านี้อย่าง ASUS ROG MAXIMUS V EXTREME แถมหน่วยความจำยังลากกันกระจุยกระจาย จากหน่วยความจำความเร็วบ้านๆ DDR3 2133 ยังลากไปได้ถึงระดับ DDR3 2809 กันอย่างหน้าตาเฉยด้วยฟังค์ชันเทพ Memory Presets และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาที่ไม่แพง ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
