ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5-3570K Retail Box

/ บทความโดย: Venom-Crusher , 12/07/2012 02:11, 10,654 views / view in EnglishEN
«»
Share

ASUS ROG MAXIMUS V FORMULA Appearance

Package & Bundle

dsc 0137 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงเลือดหมูกันอีกเช่นเคยสำหรับตระกูล ROG

dsc 0142 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ

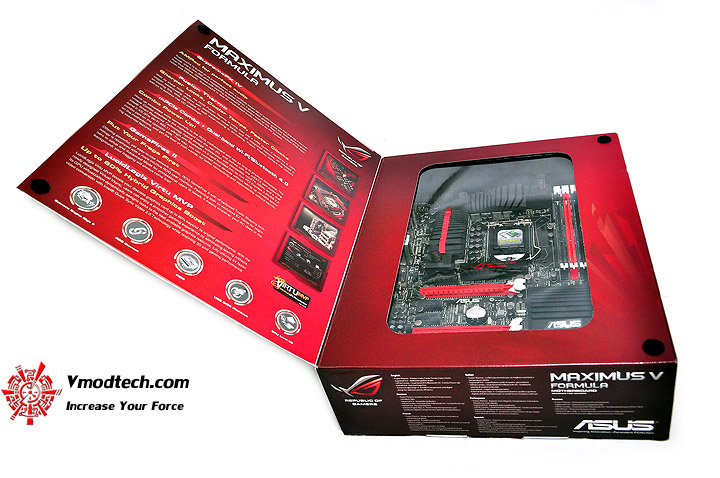

dsc 01399 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

สเป็คล้นจนต้องทำฝาสองชั้นเพื่อบรรยายคุณสมบัติต่างๆให้ครบถ้วน

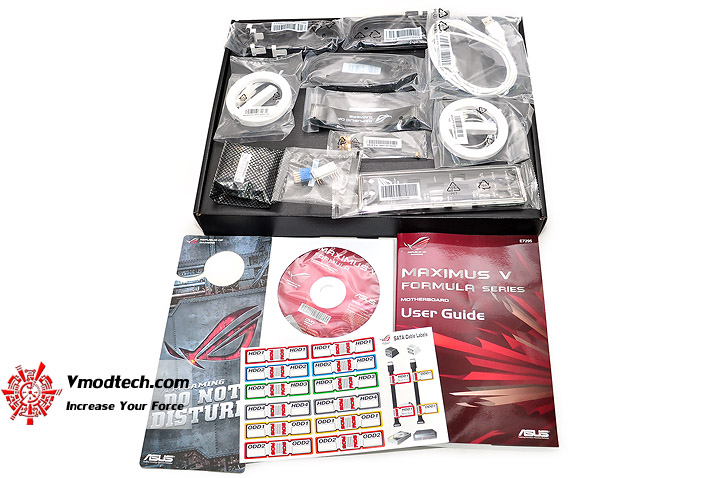

dsc 0226 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ มี Wi-Fi แบบ Dual เสาคู่ด้วยครับ

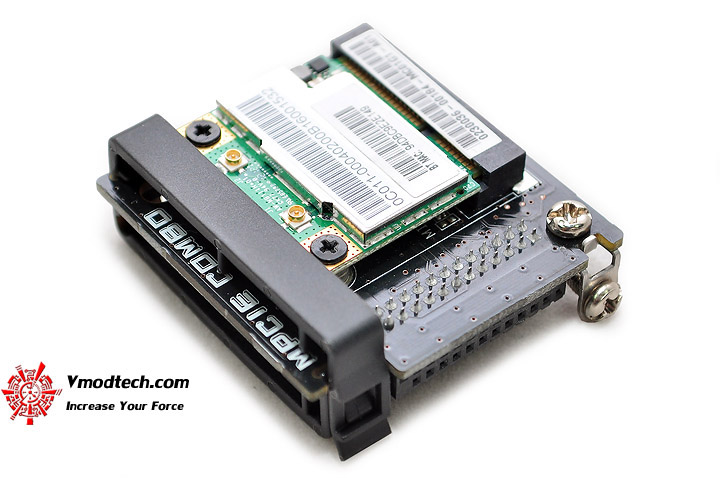

dsc 02288 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

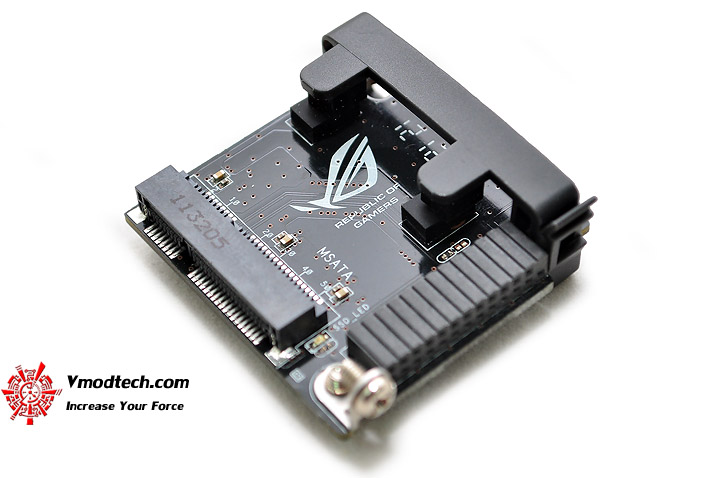

dsc 0230 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

mPCIe Combo ก็คือการ์ดสำหรับอุปกรณ์เชื่อมต่อออกทางด้าน Back Panel โดยไม่ต้องเสียพื้นที่สล็อต PCI อันมีค่าของบอร์ดนั่นเองครับ

s33 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

การติดตั้งก็เป็นไปตามภาพเลยครับ ใส่ได้หลายอย่างเลยครับ อาทิเช่น WiFi , Bluetooth , GPS , 3.5G และ mSATA SSDs

Motherboard Appearance

dsc 0155 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมแดงดำดุดัน ตามคอนเซปต์บอร์ดสำหรับเกมเมอร์ตระกูล ROG ครับ

dsc 0152 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

แฝงไปด้วยความดุดันแต่สวยงามหรูหราทุกมุมมองครับ

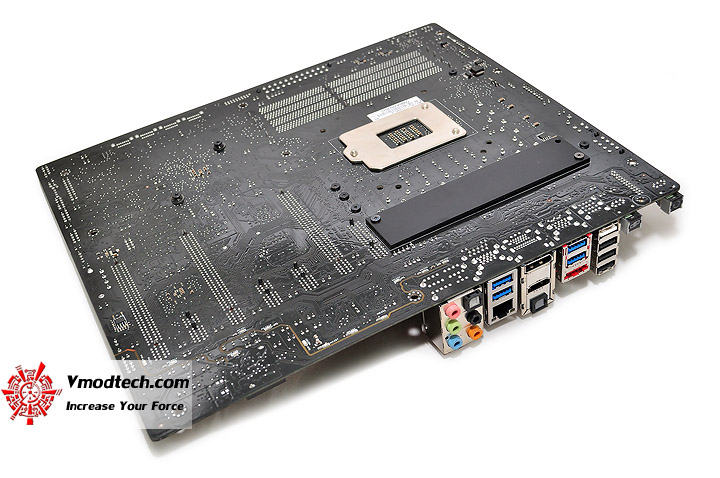

dsc 0214 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ด้านหลังบอร์ดหรูหราด้วยผิว pcb ดำมันเงาเช่นเดียวกับด้านหน้าครับ

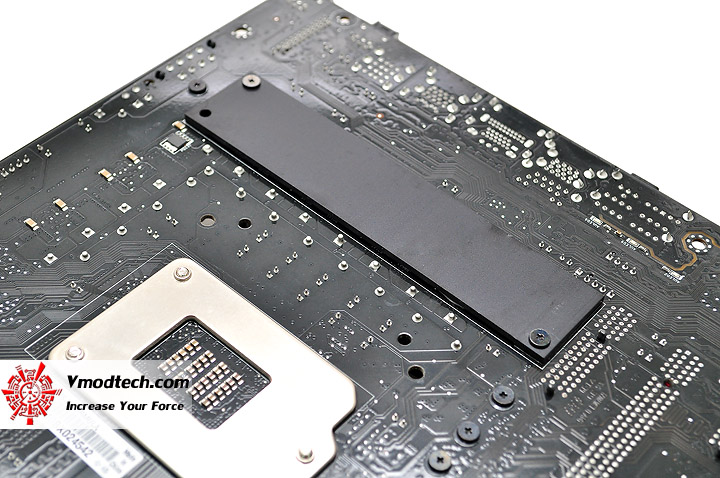

dsc 0218 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

มีแผ่นซิงค์ระบายความร้อนขนาดใหญ่ให้ภาคจ่ายไฟด้านหลังด้วยครับ ใส่ใจทุกรายละเอียดจริงๆ

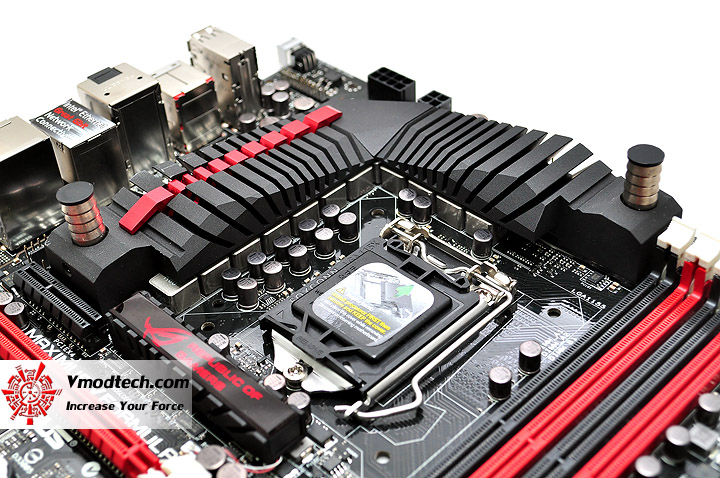

dsc 0178 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ภาคจ่ายไฟขนาดรวม 12 เฟสครับ แรงแน่ๆครับแบบนี้

s11 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

โดยซิงค์ของภาคจ่ายไฟมาเธอร์บอร์ดรุ่นนี้ จะเป็นรุ่นใหม่ล่าสุดที่มาในชื่อว่า Fusion Thermo นะครับ กล่าวคือจะใช้เปล่าๆแบบระบายความร้อนด้วยอากาศก็ได้ หรือจะต่อเข้ากับชุดระบายความร้อนด้วยน้ำของซีพียูก็ยิ่งดียิ่งเย็นกันเข้าไปใหญ่

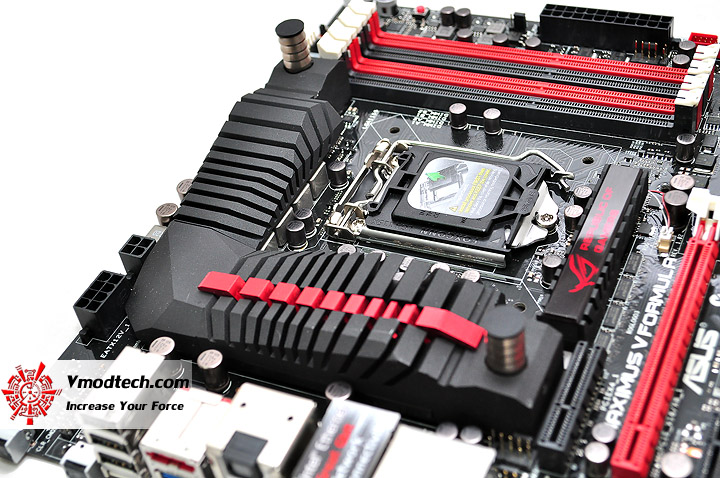

dsc 0173 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

แถมผิวของซิงค์ภาคจ่ายไฟจะถูกเคลือบผิวด้วยเซรามิคชนิดเดียวที่ใช้กับกระสวยอวกาศ ดูดและคายความร้อนรวดเร็วแน่นอน

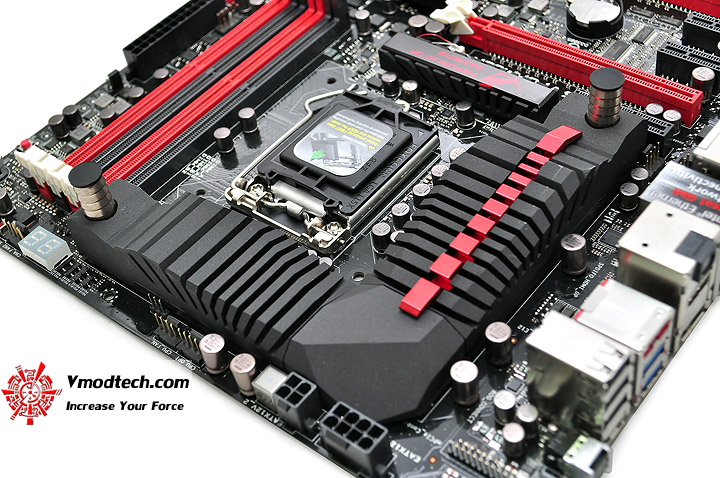

dsc 0175 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

นอกจากประสิทธิภาพดีแล้ว ยังสวยงามทุกมุมมองด้วย สุดยอด

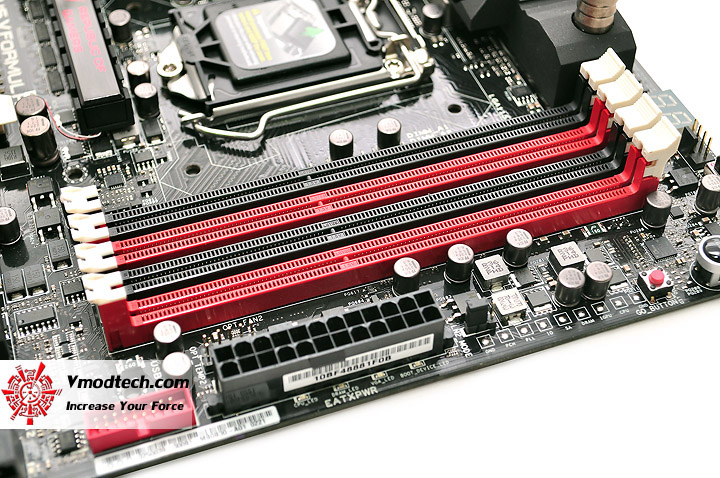

dsc 01977 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

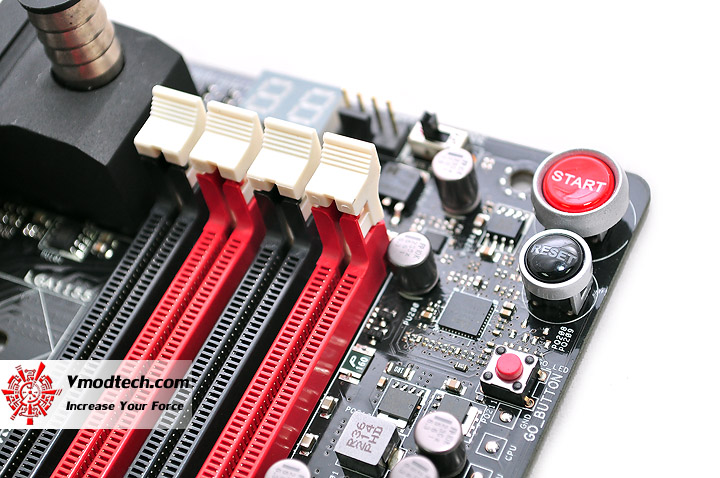

dsc 0207 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

สวิทซ์ Start และ Reset Ram OK! จะอยู่บริเวณด้านข้างสล็อตหน่วยความจำทั้งหมดนะครับ

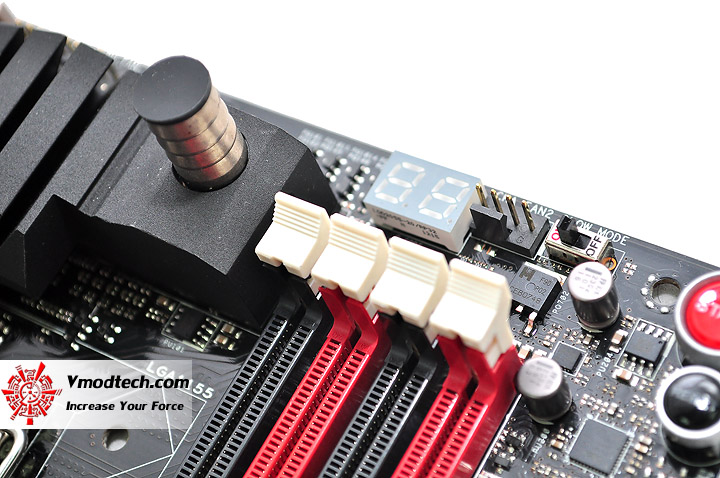

dsc 0211 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ส่วนไฟ DEBUG บอกสถานะการบูต และสวิทซ์ Slow Mode สำหรับการเล่นกับการระบายความร้อนแบบติดลบก็จะอยู่บริเวณใกล้ๆกับสล็อตหน่วยความจำเช่นกันครับ

dsc 0200 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

จุดเชื่อมต่อ External USB 3.0 ขาดไม่ได้แน่นอนสำหรับมาเธอร์บอร์ดยุคปัจจุบันนี้

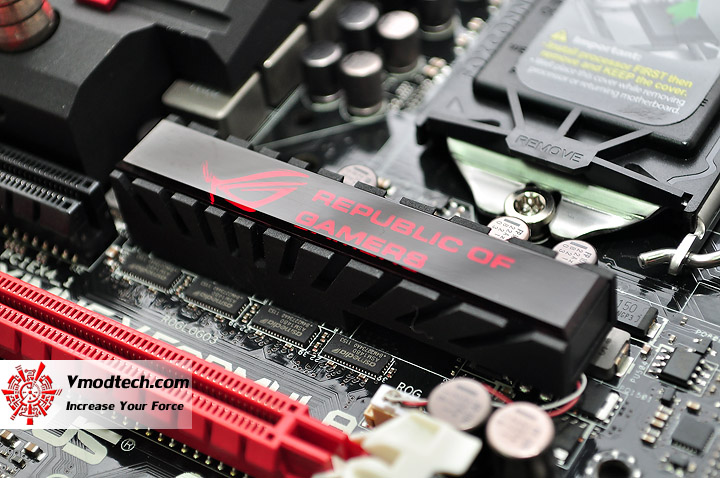

dsc 0180 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

บริเวณกลางบอร์ดจะเป็นฮีตซิงค์ของชุดภาคจ่ายไฟ I/O ที่มีการติดตั้งชุดไฟ LED สีแดงสวยงามกันตามภาพ ที่จะสว่างขึ้นมาทันทีที่ระบบเริ่มทำงาน งดงามหวือหวากันแน่นอนครับ สำหรับผู้ที่ชอบการตกแต่งเคส

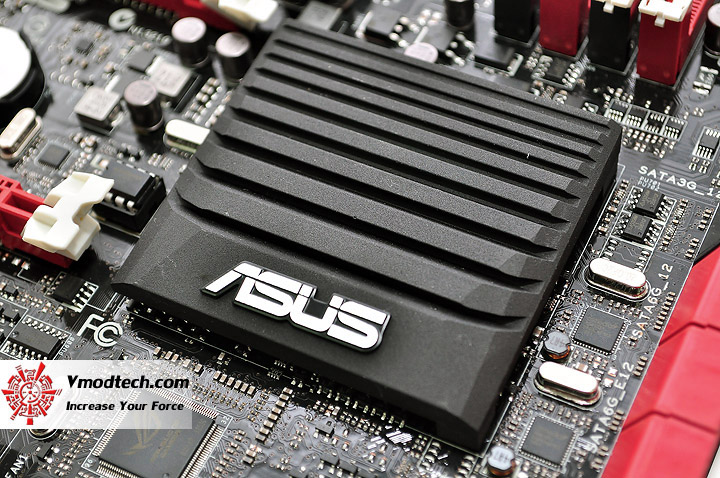

dsc 01833 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z77 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

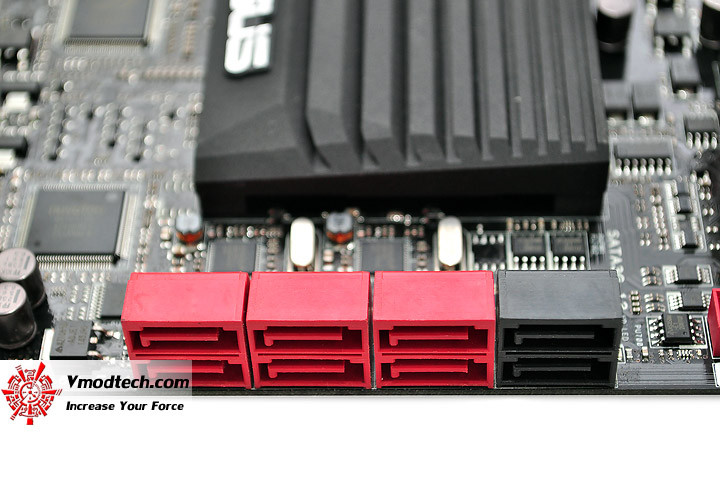

dsc 0202 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

SATA 8 ช่องทาง แบ่งเป็น SATA2 3.0GB/s 2 ช่อง และ SATA3 6.0GB/s 6 ช่องครับ

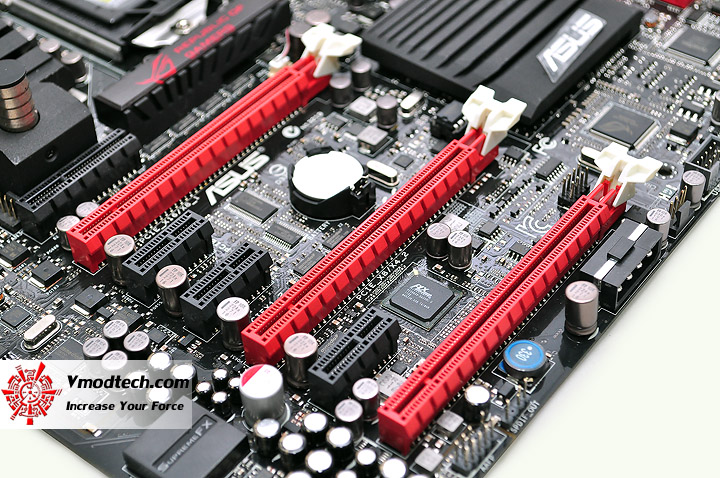

dsc 0172 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกันถึง 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX ตามด้วย PCI-E 2.0 X4 Slot แบบเปิดท้ายให้เสียบการ์ดยาวได้ 1 ช่องทาง และ PCI-E 2.0 X1 Slot อีก 3ช่องทางครับ

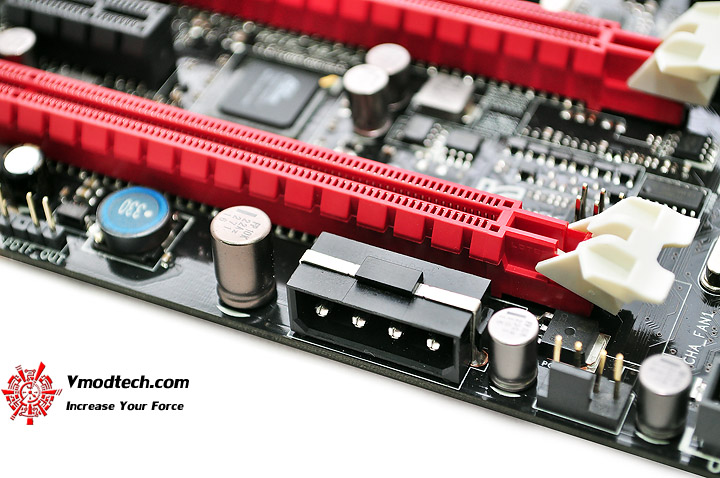

dsc 0204 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ช่องเสียบไฟเลี้ยงกราฟฟิคการ์ดเพิ่มเติมบนบอร์ดกรณีใช้กราฟฟิคการ์ดหลายๆตัวพร้อมกันครับ

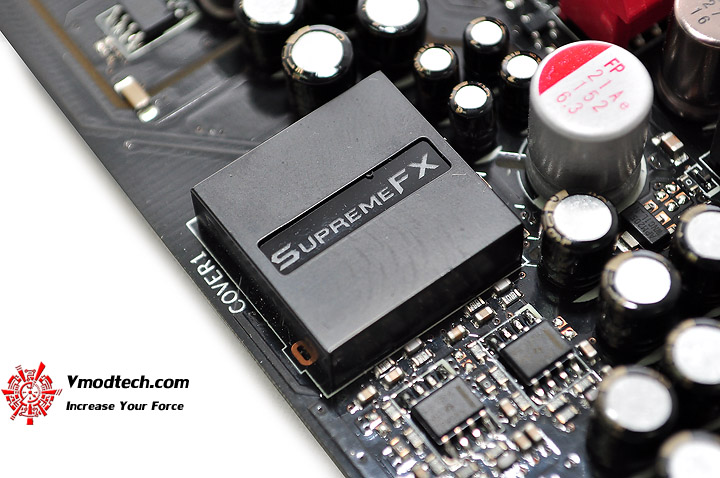

dsc 0187 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ตัวชิปเสียงระดับเทพ SupremeFX ที่มาพร้อมกับ EMI Protection Cover สำหรับป้องกันหน้าสัมผัสของตัวชิปไม่ให้ได้รับความเสียหายจากการถอดหรือใส่อุปกรณ์ต่างๆของระบบ

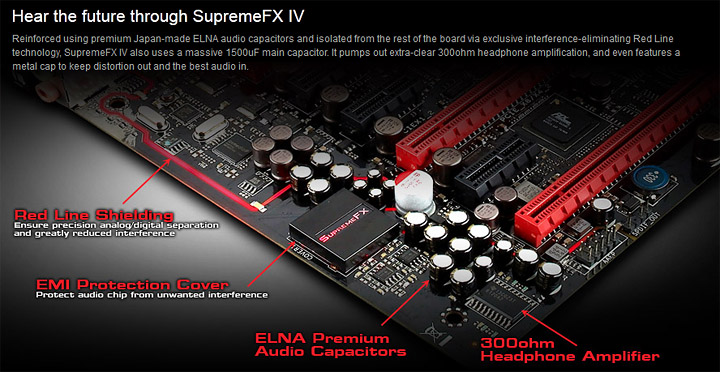

s22 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

แถมระบบเสียงของบอร์ดรุ่นนี้ยังใช้ ELNA Premium Audio Capacitors ที่นิยมใช้กันในเครื่องเสียงไฮเอนด์ชั้นนำระดับสูงมาเป็นตัวเก็บประจุไฟให้กับระบบเสียงของบอร์ดรุ่นนี้ด้วยครับ และคอ Headsets ต้องร้องซี๊ดกันแน่นอนกับชิป 300ohm Headphone Amplifier ระดับเทพที่แถมมาให้ฟรีๆกับบอร์ดรุ่นนี้ครับ ส่วนสุดท้ายก็คือ Red Line Shielding ที่นอกจากจะเพิ่มความสวยงามให้กับระบบด้วยเส้นสาย LED สีแดงอันสวยงามแล้ว ก็ยังมีส่วนช่วยเพิ่มความแม่นยำในการแยกแยะคลื่นรบกวนของระบบเสียงอีกด้วยครับ รวมความเป็นสุดยอดทางด้านระบบเสียงจริงๆครับสำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 0189 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ชิปควบคุม PCI Express 3.0/2.0 ของบอร์ดรุ่นนี้ครับ

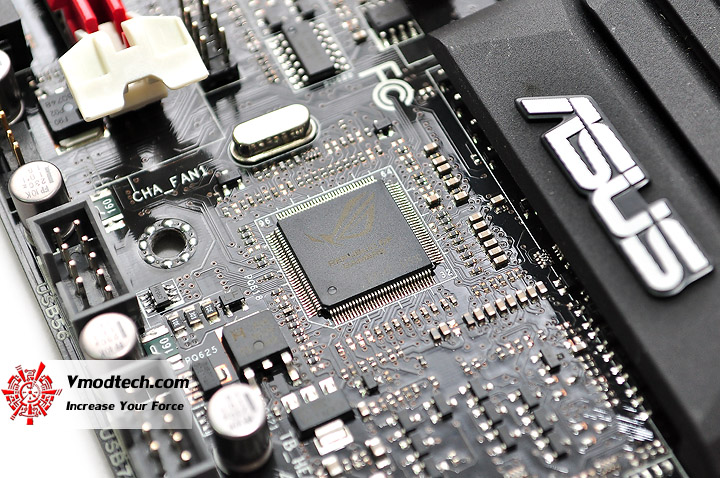

dsc 0191 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ชิป ROG สำหรับควบคุมระบบการโอเวอร์คล็อค เอกสิทธิ์หนึ่งเดียวของมาเธอร์บอร์ดในตระกูล ASUS ROG

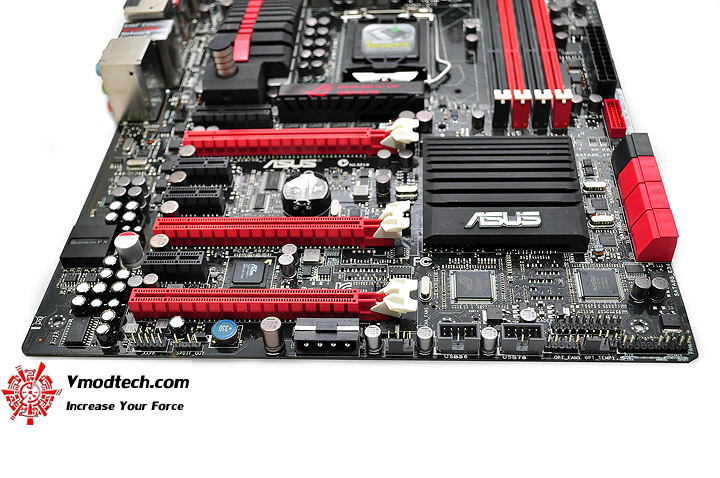

dsc 0194 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

ช่องสำหรับเสียบ Front Panel ต่างๆหน้าเคสครับ

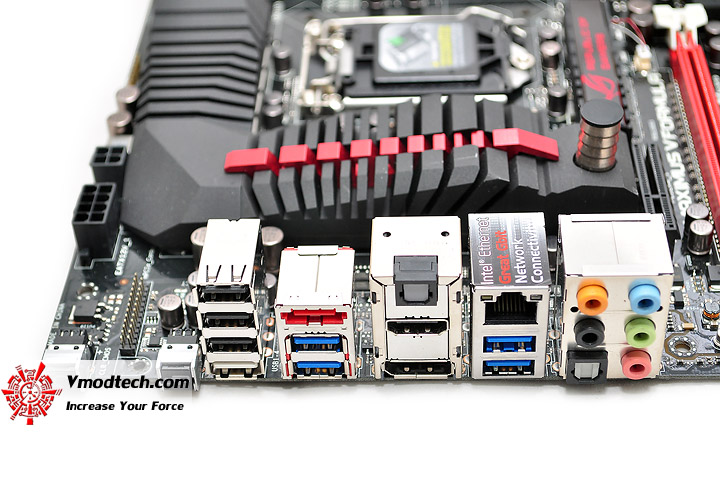

dsc 0164 ASUS ROG MAXIMUS V FORMULA with 3rd Generation Intel® Core™ i5 3570K Retail Box

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ
