.…สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ และในบทความนี้ก็มาถึงมาเธอร์บอร์ดรุ่นที่ 12 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นใหญ่ระดับเรือธง ที่พร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัดสุดๆ จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VI EXTREME มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

Specifications

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS ROG MAXIMUS VI EXTREME

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS ROG MAXIMUS VI EXTREME Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงอันเป็นเอกลักษณ์แห่ง ROG ครับ

ฝากล่องสองชั้นก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

…หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นอยู่หลายๆส่วนเหมือนกัน ไปชมกันทีละส่วนเลยครับ

mPCIe Combo II ที่ใช้สำหรับเชื่อมต่อเนตเวิร์คแบบไร้สายและเป็นจุดเชื่อมต่อ mSATA SSD ได้ในตัวเดียวกันครับ

เสา Wi-Fi คู่ในตัวเดียวกัน ที่มาด้วยดีไซน์สุดชิค

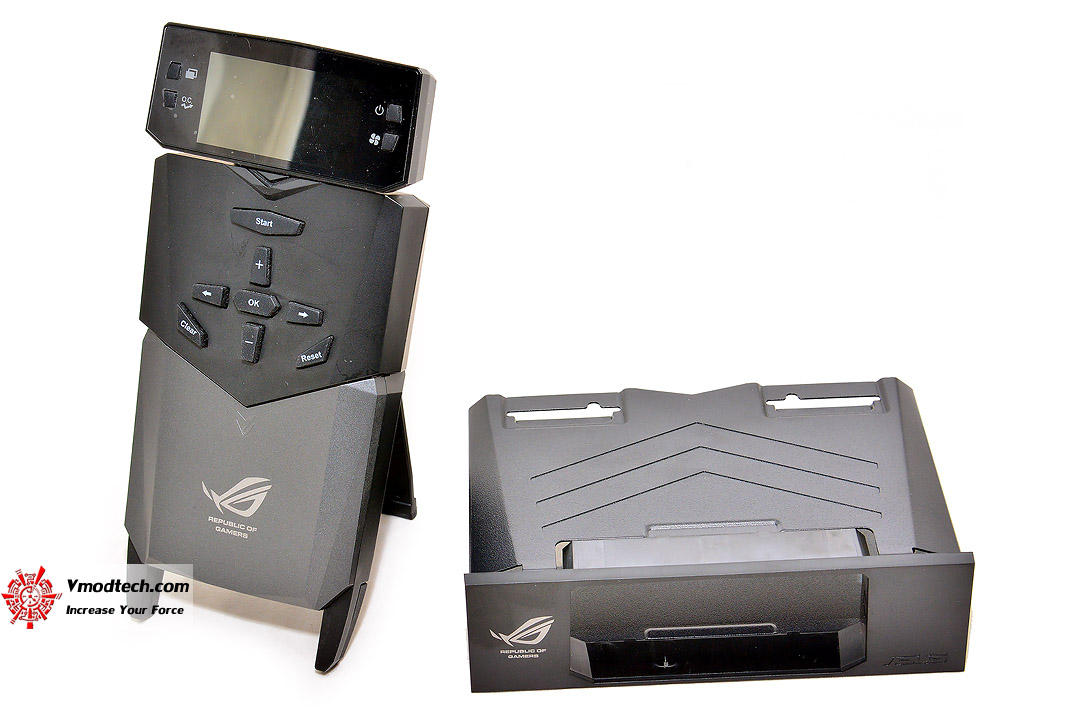

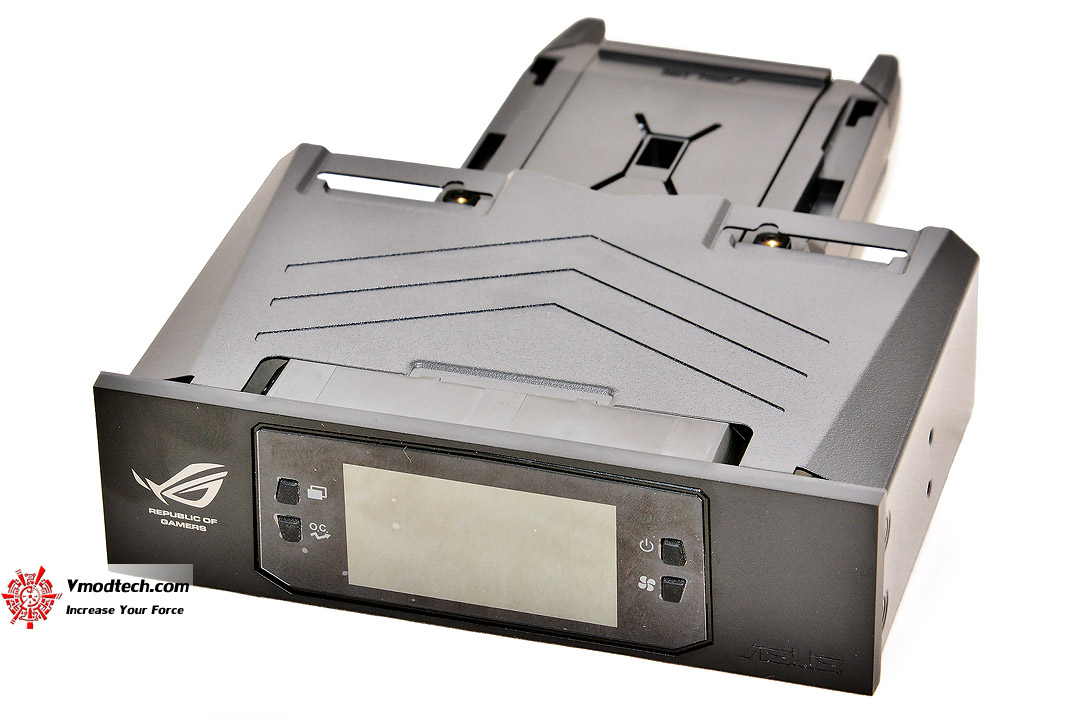

…ตามด้วยอุปกรณ์เทพ OC Panel ที่ใช้สำหรับวัดอุณหภูมิได้ถึงติบลบ 200C และยังสามารถปรับแต่งการโอเวอร์คล็อคต่างๆได้อีกด้วย แถมยังสามารถแปลงร่างไปเสียบที่ช่อง Drive Bay 5.25″ หน้าเครื่องคอมพิวเตอร์ได้อีกต่างหากครับ

แปลงร่างแล้วหล่อตามภาพเลยครับ สุดยอดดด

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล ROG ครับ

สวยงามทุกมุมมองครับ

ด้านหลังบอร์ดก็ยังคงดำเงางามครับ

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

มีช่องเสียบไฟเลี้ยงเพิ่มเติมให้กราฟฟิคการ์ดแบบ 6พินด้วยครับ

หน้าตาของซิงค์สำหรับชิป PLX8747 เพื่อให้บอร์ดนี้รองรับการเชื่อมต่อแบบ 4-Ways SLI & CrossFireX

…Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ START & RESET อยู่บริเวณนี้ด้วยครับ

…หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี ตามด้วยช่อง SATA3 6.0GB/s มากถึง 10ช่องทาง จัดเต็มครับ

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 5 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 4-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X4 Slot อีก 1 ช่องทางครับ

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K
.Motherboard	..ASUS ROG MAXIMUS VI EXTREME
.Memory	..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card	..GIGABYTE WINFORCE GTX 770 2GB GDDR5 @ 1,240/1,292Boost/7,612MHz
.Harddisk	..SSD OCZ Vertex 4 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,866MHz Bclk 124.78MHz

NB Freq. 4,617MHz DDR3 3,244MHz 12-15-15-35-2T

Validation link >>Click<<

NB Freq. 4,617MHz & DDR3 3,244MHz 12-15-15-35-2T Full Bench!!!

Team Xtreem LV 2666CL11 8 GB kits แรงสาดดด

GIGABYTE WINFORCE GTX 770 2GB GDDR5 @ 1,240/1,292Boost/7,612MHz กันบ้างครับงานนี้

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆที่ NB Freq. 4,617MHz DDR3 3,244MHz 12-15-15-35-2T ครับ ของเขาแรงจริงๆ

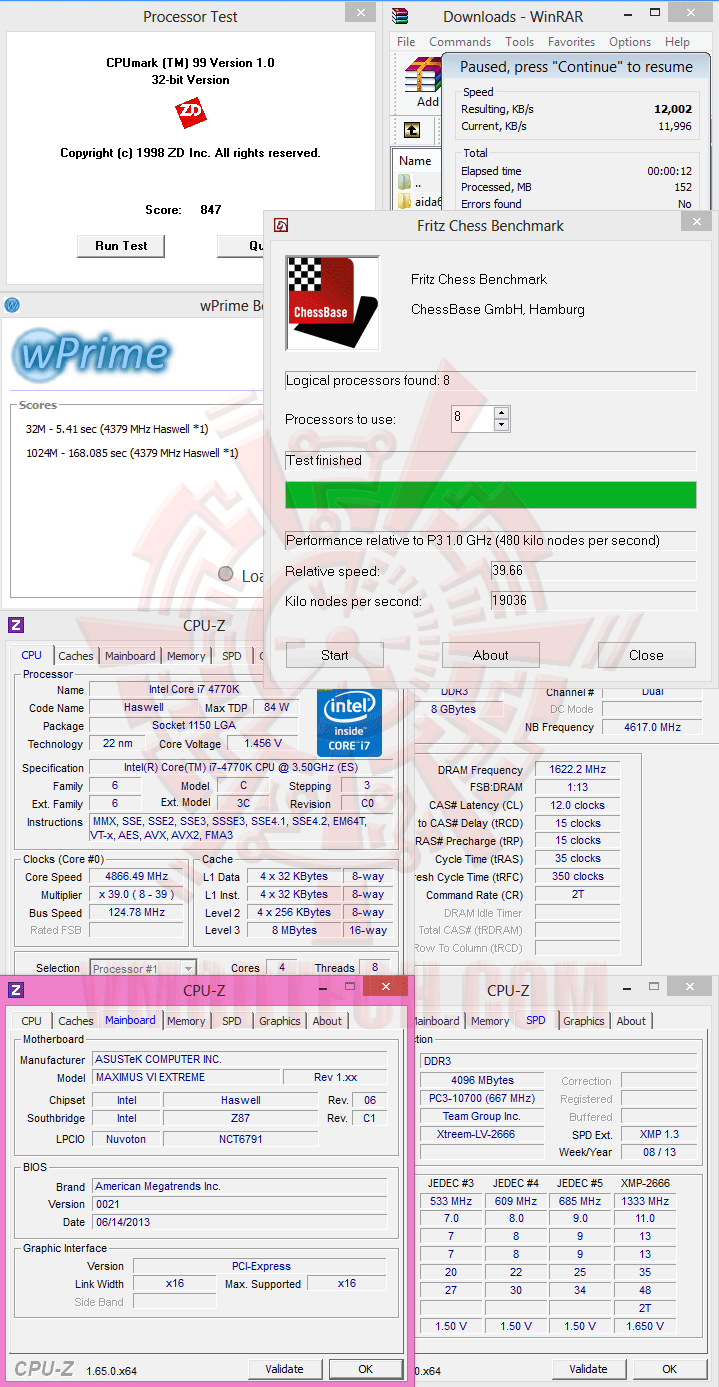

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

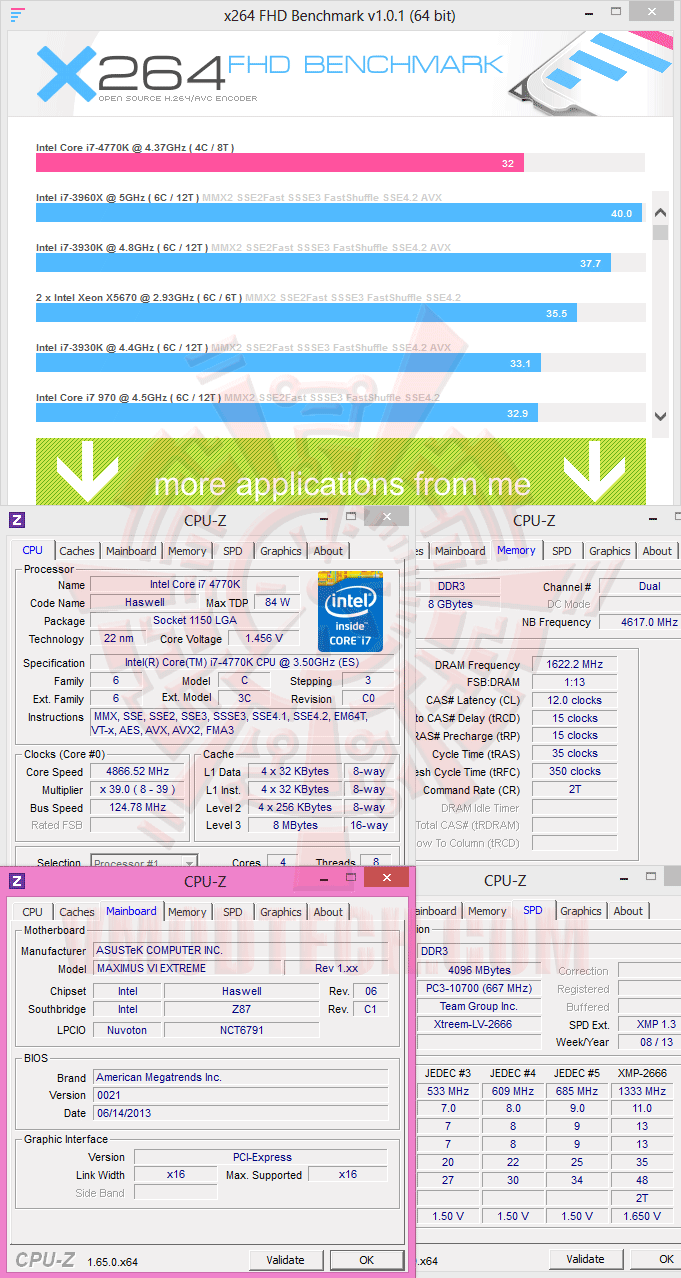

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32 FPS

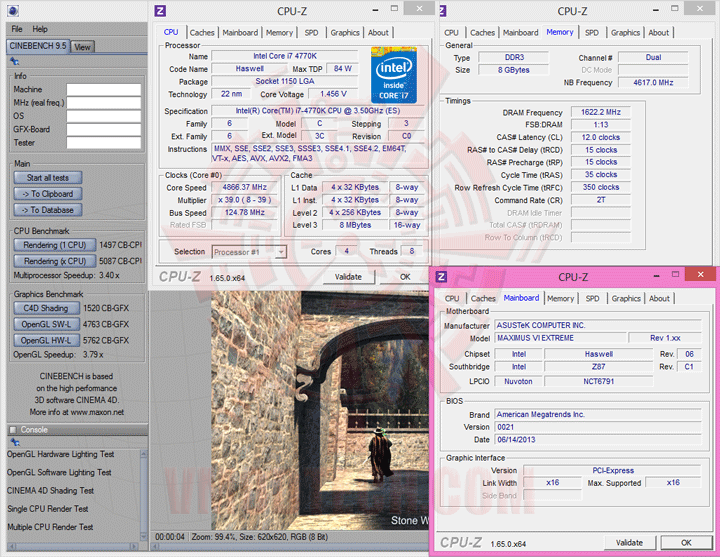

CINEBENCH R9.5

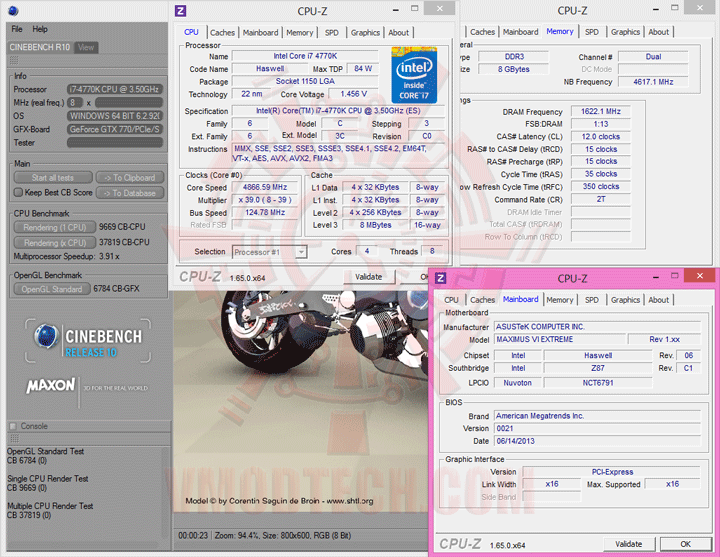

CINEBENCH R10

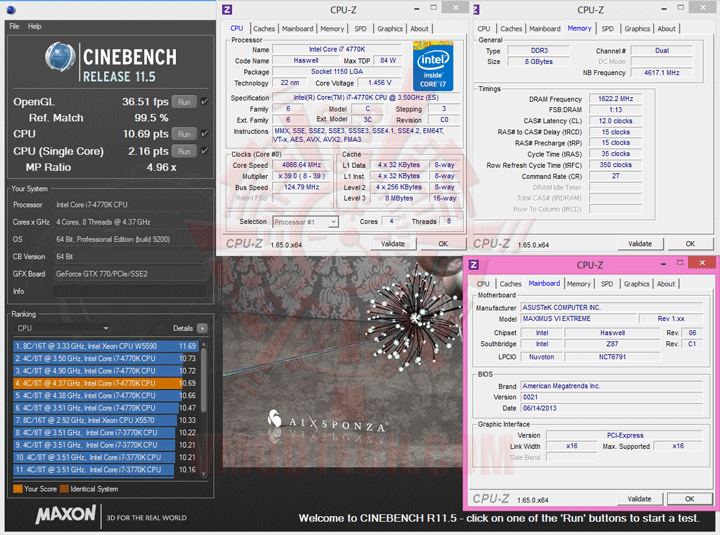

CINEBENCH R11.5

Cinebench Series ก็แรงสุดยอดเลยครับ

PCMark 7

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

AIDA64 Extreme Edition

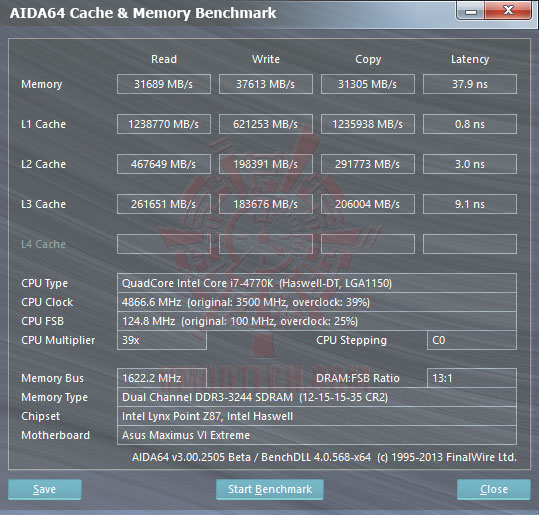

AIDA64 Cache & Memory Benchmark

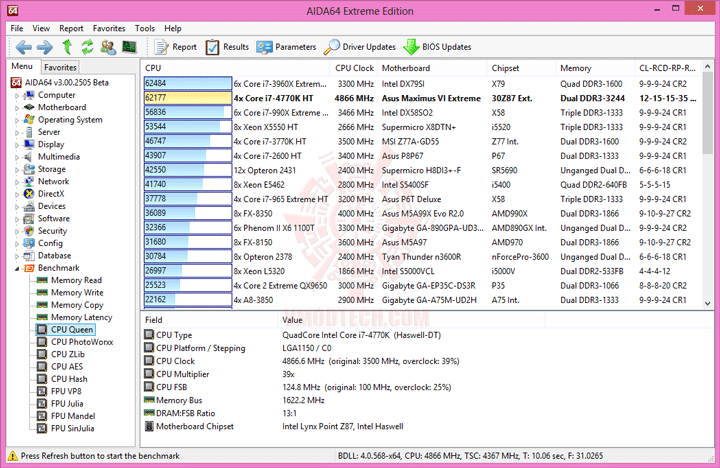

CPU Queen

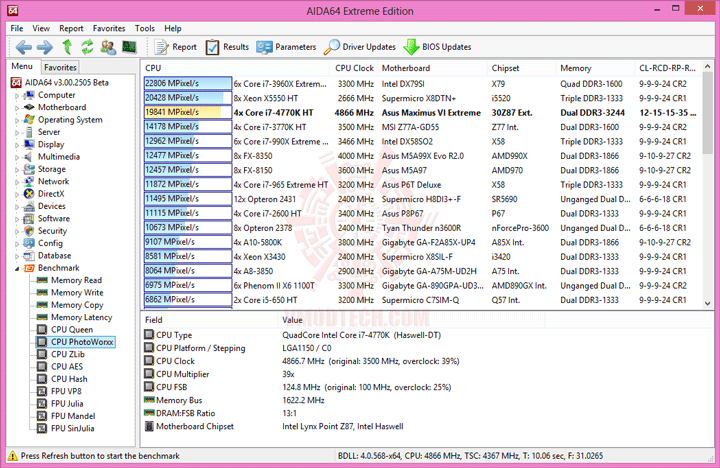

CPU PhotoWorxx

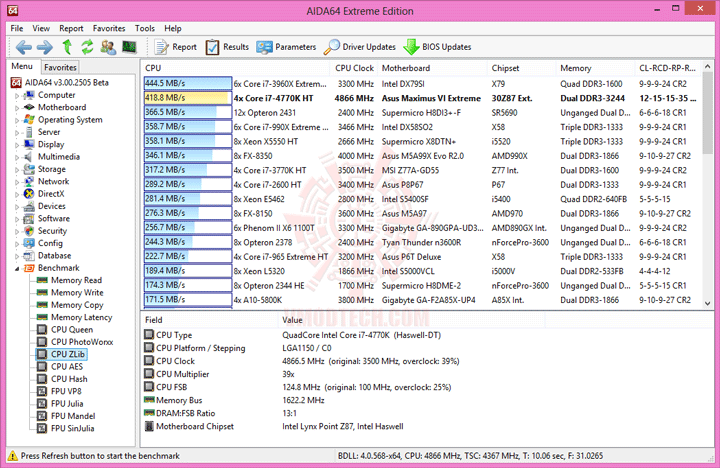

CPU ZLib

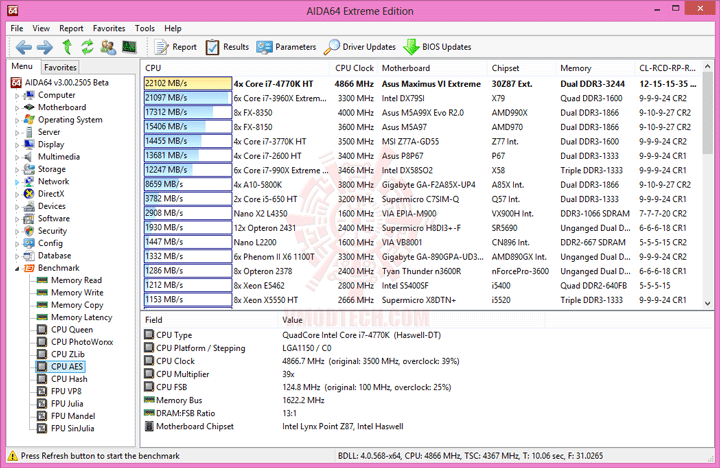

CPU AES

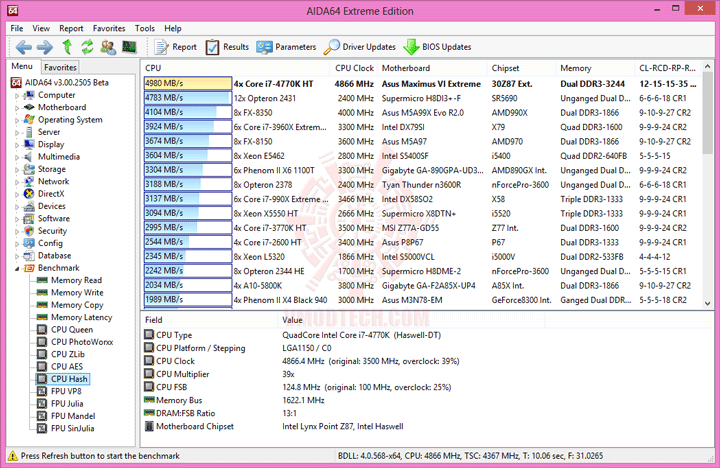

CPU Hash

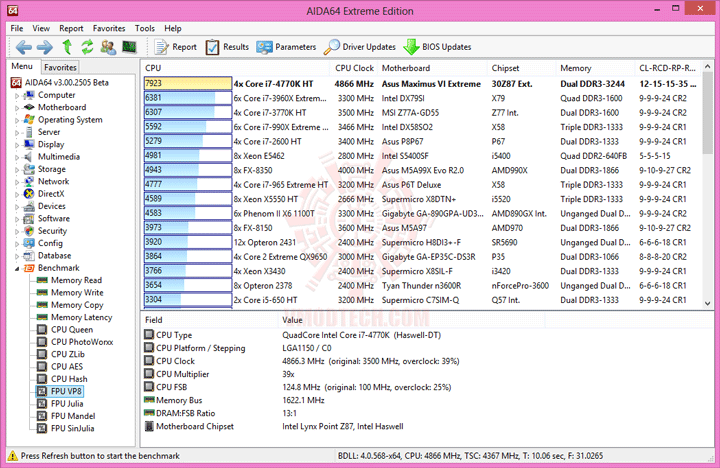

FPU VP8

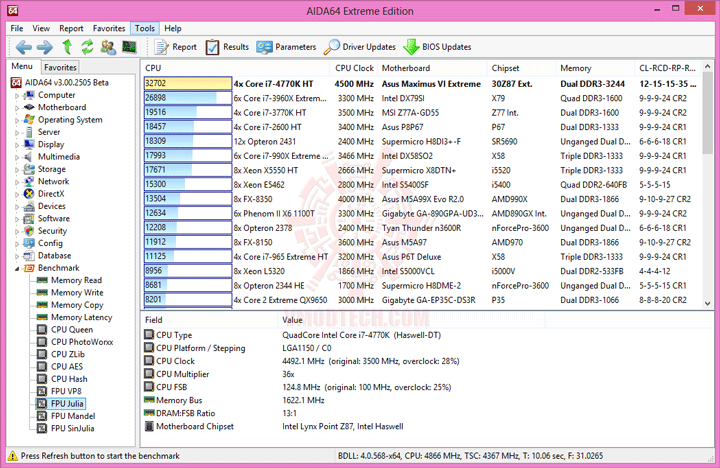

FPU Julia

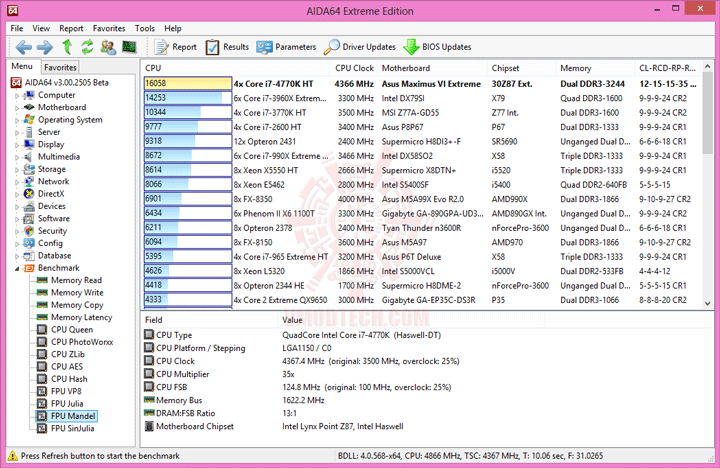

FPU Mandel

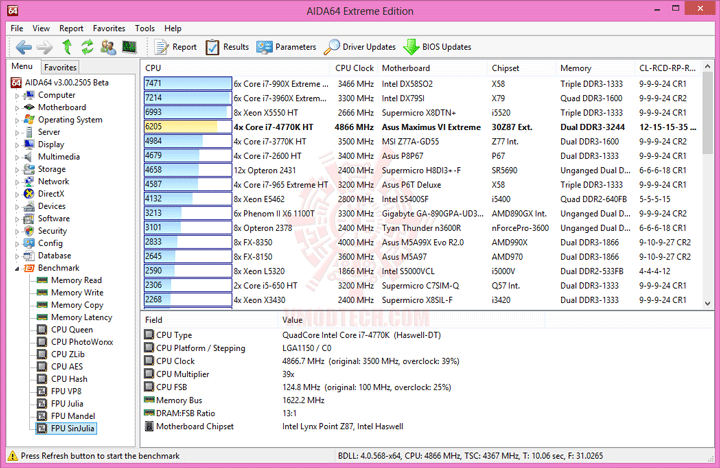

FPU SinJulia

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

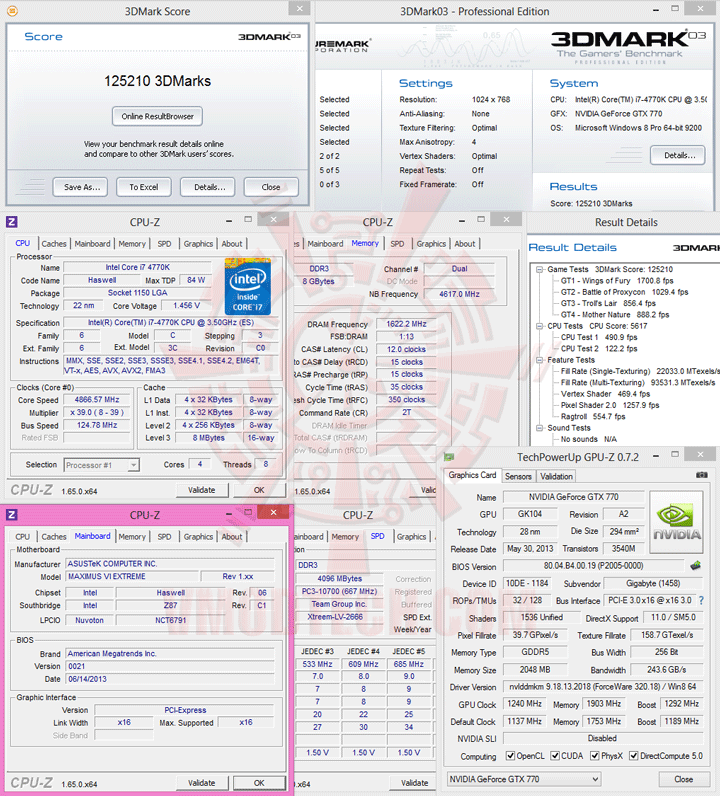

3DMark 03

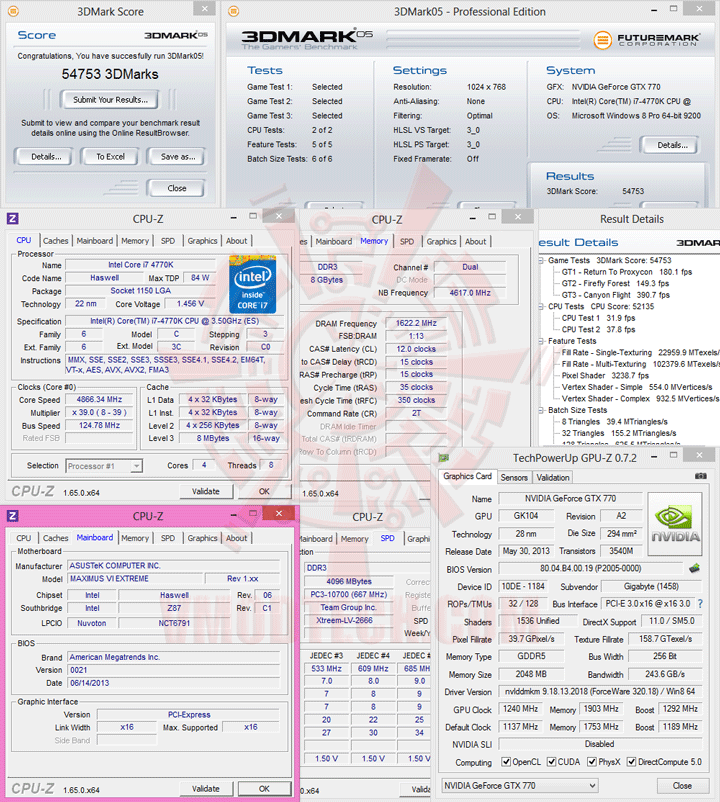

3DMark 05

3DMark 06

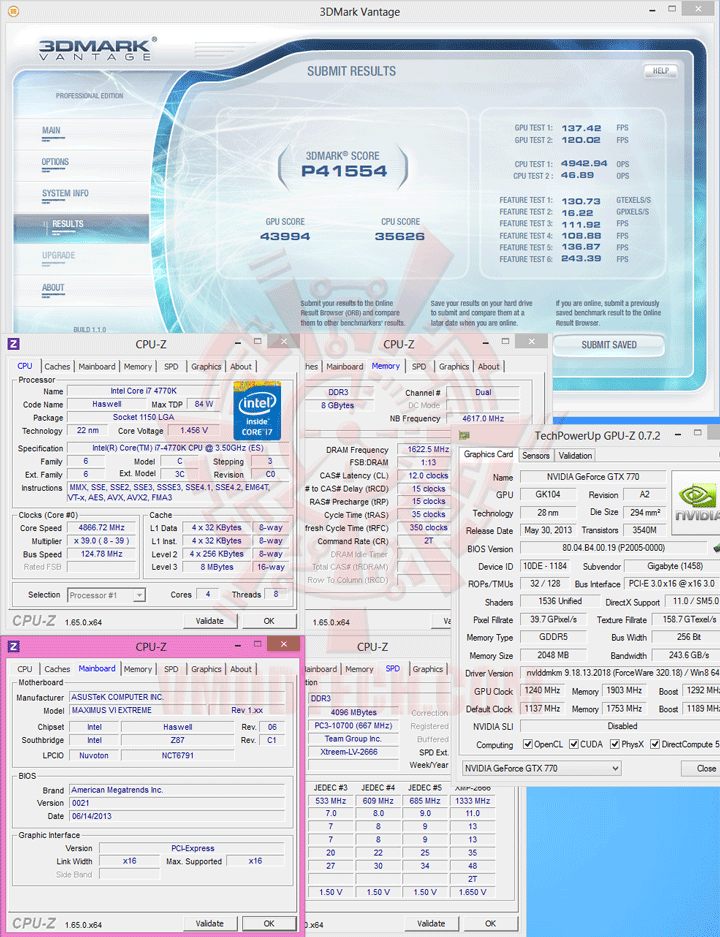

3DMark Vantage

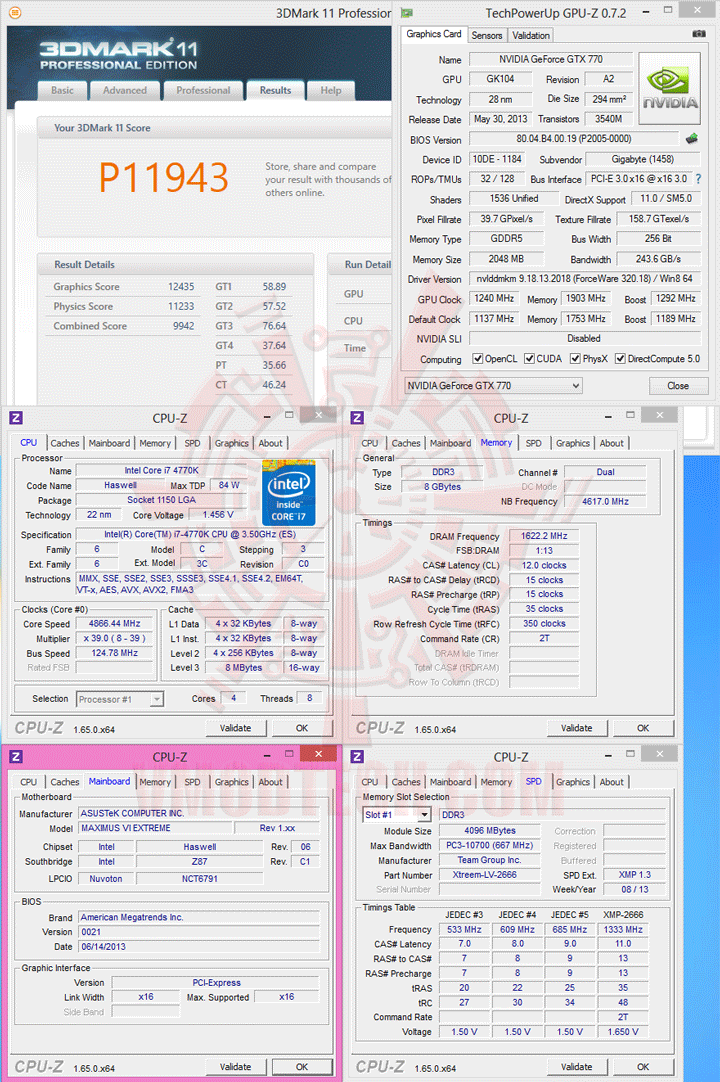

3DMark 11

3DMark

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE GTX 770 2GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 38.8 FPS

AquaMark3 HWBOT edition

…ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

Settings

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

แรงงงงงงงง

Bclk 198.11MHz Stable!!!

…ในมาเธอร์บอร์ดรุ่นนี้จะมีหมวด Extreme Tweaker/Overclocking Presets แบบสำเร็จรูปให้เราเลือกตั้งค่ากันง่ายๆโดยไม่ต้องออกแรงใช้สมองกันด้วยนะครับ ผมลองเลือก Load 195 Bclk Profile แล้วลองลากเพิ่ม Bclk ไปอีกนิดที่ 198.1 MHz โดยที่ไม่ต้องปรับอะไรเพิ่มเติมแม้แต่นิดเดียว ผลก็ออกมาตามรูปด้านล่างกันเลยทีเดียวครับ สุดยอดจริงๆ

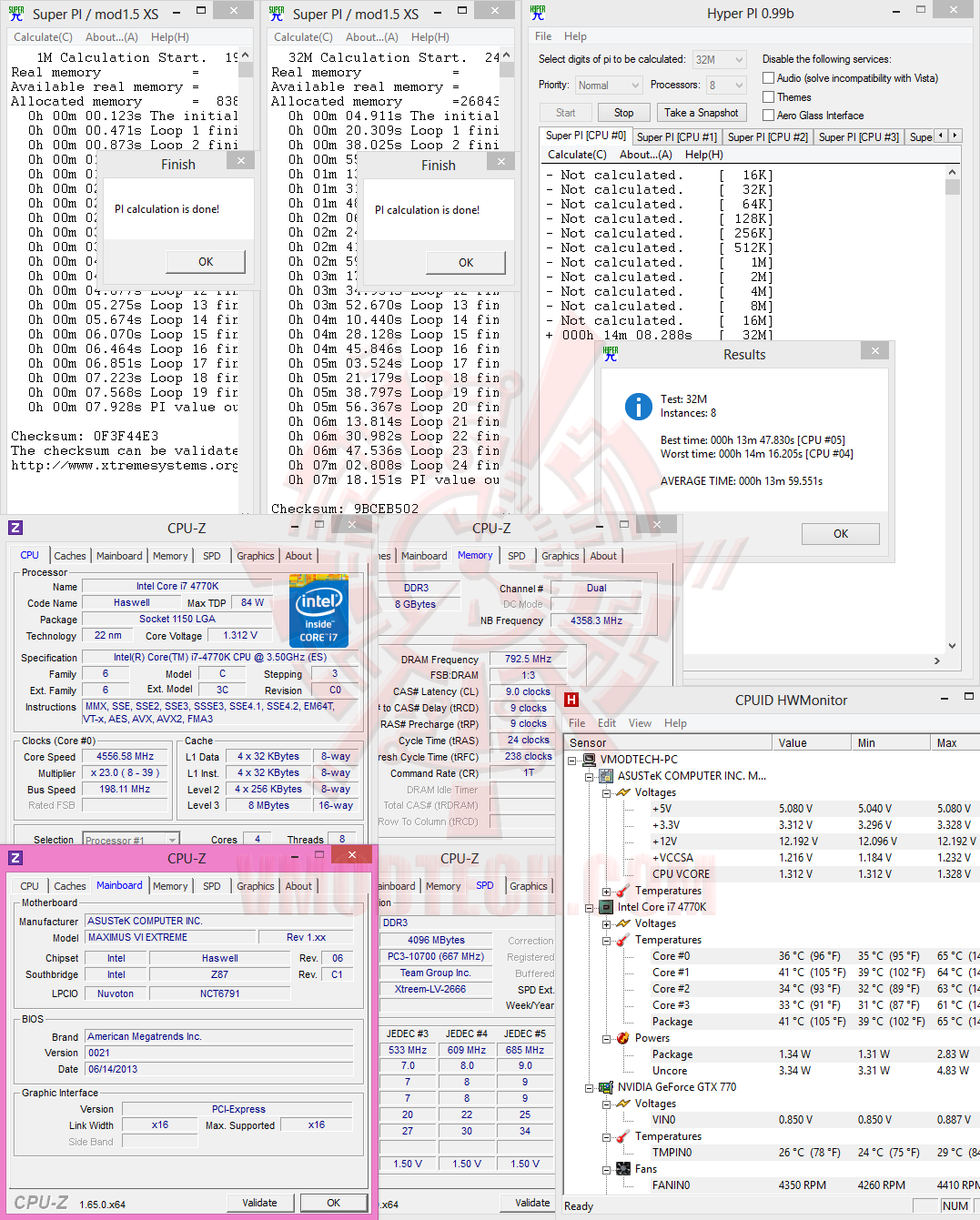

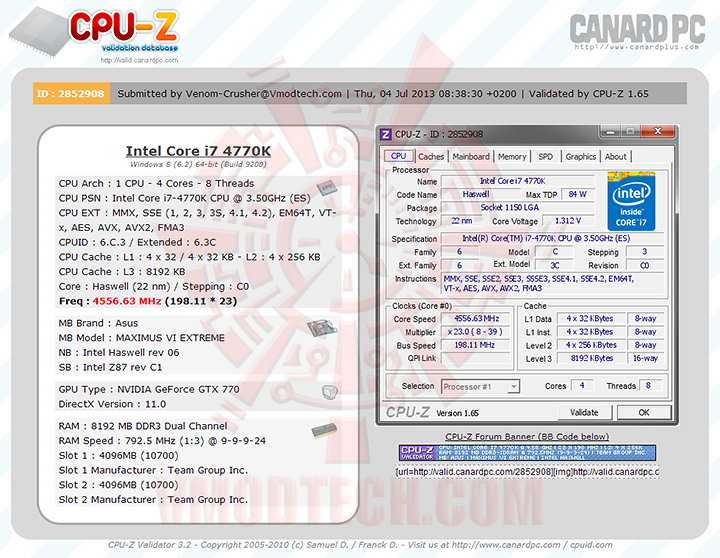

4th Generation Intel® Core™ i7-4770K @ 4,556MHz Bclk 198.11MHz

NB Freq. 4,358MHz DDR3 1,585MHz 9-9-9-24-1T

Validation link >>Click<<

แรงกันแบบสำเร็จรูปไม่ต้องใช้สมองกันเลยครับงานนี้

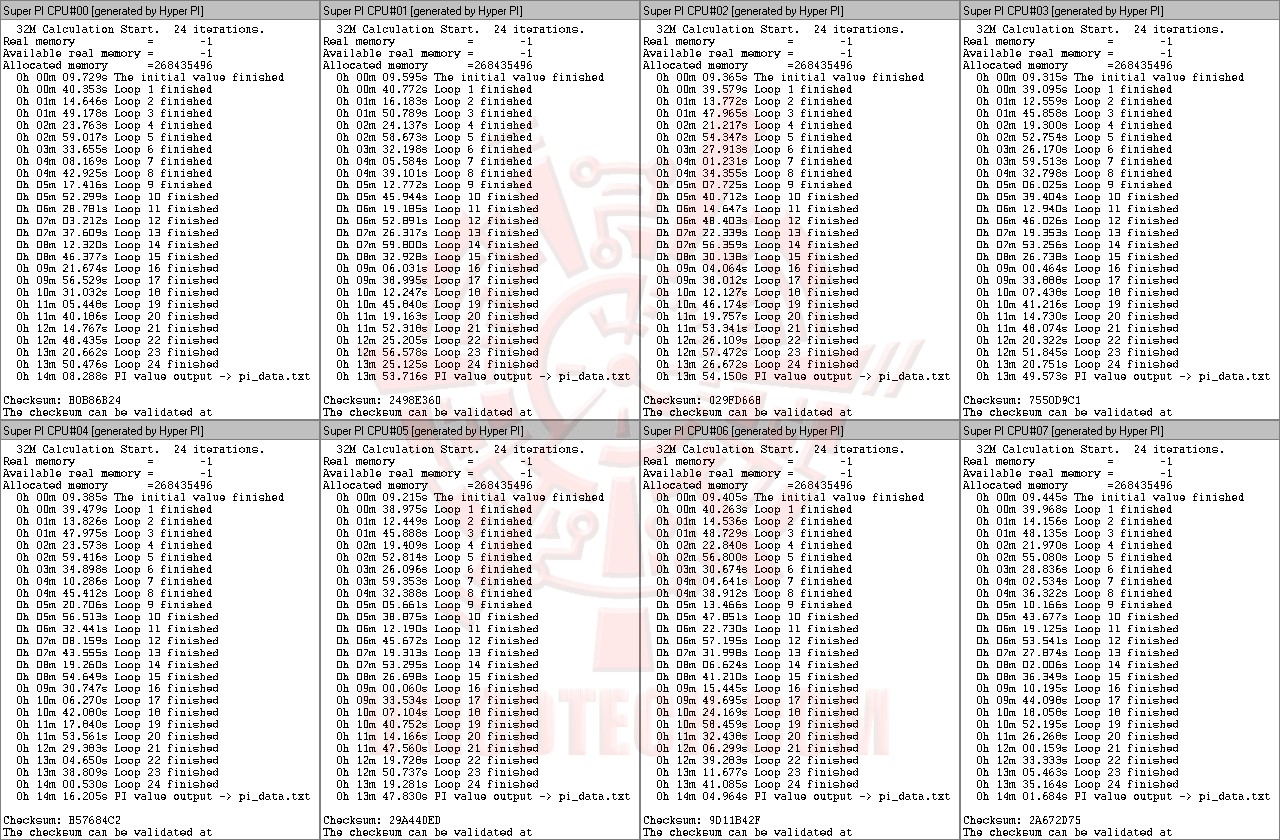

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

BClk 198.11MHz ที่ว่าเซตกันยากๆและตัวผมเองก็ไม่เคยทำได้เลย ก็กลายเป็นว่าสามารถทำได้ง่ายๆเพียงแค่คลิกเดียวแล้วลาก Bclk เพิ่มเพียงเท่านั้น สุดยอดดด

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG MAXIMUS VI EXTREME ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการ Features และความรุนแรงในการโอเวอร์คล็อคในระดับสุดยอดเหนือสุดยอด โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,866MHz Bclk 124.78MHz NB Freq. 4,617MHz DDR3 3,244MHz 12-15-15-35-2T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆ โดยที่ตัวผมเองก็ไม่เคยสามารถลากแรมไปได้ไกลสุดๆขนาดนี้มาก่อนในมาเธอร์บอร์ดรุ่นใดๆที่เคยทดสอบมาก่อนหน้านี้เลย ไบออสของเขาแรงลากกันได้ง่ายๆแทบไม่ต้องออกแรงกันเลยจริงๆครับ และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาประมาณ 15,XXXบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
