.…สวัสดีครับ จากคราวที่แล้วในบทความ ASUS ROG MAXIMUS VI FORMULA Trilogy Review Part 1 : Expert Performance สำหรับวันนี้ผมก็ขอกลับมานำเสนอความแรงของมาเธอร์บอร์ด ASUS ROG MAXIMUS VI FORMULA กันอีกครั้งในภาคที่ 2 นะครับ โดยในภาคนี้ก็จะมากล่าวถึงพลังเทพท่ายาก แต่กลับเล่นกันได้แบบง่ายๆด้วยค่าสำเร็จรูปใน BIOS ของมาเธอร์บอร์ดในตระกูล ROG จาก ASUS เพียงเท่านั้น ซึ่งถ้าท่านใดเป็นเซียนโอเวอร์คล็อคซีพียูในตระกูล HASWELL ก็คงจะพอทราบกันดีว่า BClk แถวๆใกล้ๆกับค่า 100MHz , 125MHz และ 166MHz นั้นเป็นเรื่องง่ายที่ทำได้กันเกือบทุกมาเธอร์บอร์ดที่ใช้ชิปเซตในตระกูล Z87 นะครับ แต่พอเลยจากนั้นไปมากๆ มันจะไปติดปัญหาค่าความเร็วของระบบ PCI-E ทำให้ถึงจะลากไปได้แต่ก็ไม่สามารถทดสอบเกี่ยวกับ 3D Gaming ได้ เนื่องจากว่าพอค่า PCI-E โดนลากไปจนเลย 105MHz จากค่ามาตรฐานที่ 100MHz ขึ้นไป (BClk Strap 1.00 = 105MHz , BClk Strap 1.25 = 131.25MHz & BClk Strap 1.67 = 175MHz) จะทำให้กราฟฟิคการ์ดแยกที่ใส่เข้าไปในระบบทำงานผิดปรกติตั้งแต่ทำงานช้าลงจนถึงหยุดการทำงานนั่นเอง แต่ว่าปัญหาเหล่านี้จะหมดไปเมื่อท่านใช้งานมาเธอร์บอร์ดเทพในตระกูล ROG นะครับ โดยการทดสอบตัวอย่างในบทความนี้ จะทดสอบกันที่ความเร็ว BClk ที่สูงมากถึง 198.6MHz โดยที่ความเร็วของระบบ PCI-E นั้นก็ยังวิ่งกันสูงถึง 119.2MHz กันเลยทีเดียว ซึ่งการทดสอบนี้จะติดปัญหาค้างหรือคะแนนตก หรือว่าราบรื่นตลอดการทดสอบก็ติดตามชมกันได้ในบทความนี้นะครับ มีคำตอบให้ในทุก Benchmark แบบไม่มีหลบอย่างแน่นอน และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

Specifications

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS ROG MAXIMUS VI FORMULA

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS ROG MAXIMUS VI FORMULA Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงอันเป็นเอกลักษณ์แห่ง ROG ครับ

ฝากล่องสองชั้นก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

…หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นอยู่หลายๆส่วนเหมือนกัน ไปชมกันทีละส่วนเลยครับ

mPCIe Combo II ที่ใช้สำหรับเชื่อมต่อเนตเวิร์คแบบไร้สายและเป็นจุดเชื่อมต่อ mSATA SSD ได้ในตัวเดียวกันครับ

เสา Wi-Fi คู่ในตัวเดียวกัน ที่มาด้วยดีไซน์สุดชิค

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล ROG ครับ

โดดเด่นด้วยชุดเกราะอันสวยงามทุกมุมมองครับ

ด้านหลังบอร์ดก็ยังคงมีชุดเกราะอันงดงามครับ

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

…ชุดระบายความร้อนให้ภาคจ่ายไฟจะเปนแบบ Hybrid เล่นน้ำได้โดยเปิดโอกาสให้ใส่ฟิตติ้งเลือกขนาดของสายยางเองตามชอบใจครับ

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

จะมีไฟสีแดงสว่างวาบเป็นจังหวะช้าๆบริเวณกลางบอร์ดด้วยครับ สวยงามเลยทีเดียว

…Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ START & RESET และไฟ DEBUG Display อยู่บริเวณนี้ด้วยครับ

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

ตามด้วยช่อง SATA3 6.0GB/s มากถึง 10ช่องทาง จัดเต็มครับ

ลวดลายบอกชื่อรุ่นบนชุดเกราะอันงดงามครับ

…PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 3 ช่องทางครับ

มีช่องเสียบไฟเลี้ยงเพิ่มเติมให้กราฟฟิคการ์ดแบบ 4พินด้วยครับ ส่วนชุดต่อ Front Panel ก็มากันอย่างครบเซต

SupremeFX Sound ขาดไม่ได้แน่นอนครับ สำหรับบอร์ดตระกูล ROG

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K
.Motherboard	..ASUS ROG MAXIMUS VI FORMULA
.Memory	..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card	..GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5 @ Default
.Harddisk	..SSD OCZ Vertex 4 256GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา และไม่มีการงัดกระดองซีพียู

…ในส่วน BIOS ของมาเธอร์บอร์ดตระกูล ROG ที่ใช้ชิปเซต Z87 นั้น จะมีค่าการปรับแต่งโอเวอร์คล็อคแบบสำเร็จรูปมาให้ในชื่อหัวข้อ Overclocking Presets ซึ่งผมได้ทดลองใช้หัวข้อ Load 195 BCLK Profile ขึ้นมาใช้ และได้มีการปรับแต่งเพิ่มอีกเล็กๆน้อยๆให้แรงขึ้นมาเท่าที่จะทำได้ในทุกๆสัดส่วน ซึ่งผลที่ออกมาก็เป็นไปตามรูปด้านล่างนี้เลยนะครับ

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,767MHz Bclk 198.65MHz

NB Freq. 4,568MHz DDR3 2,780MHz 13-13-13-28-1T

Validation link >>Click<<

…i7-4770K @ 4,767MHz BClk 198.65MHz Uncore Clk 4,568MHz DDR3 2,780MHz 13-13-13-28-1T เป็นไปได้และเป็นไปแล้วครับ อย่าพึ่งไปโทษของว่า BClk CPU ของคุณตันแบบแขก จนกว่าคุณจะได้ลอง MAXIMUS VI FORMULA

…ในการทดเล่นความเร็วหน่วยความจำให้เลย 2600MHz ขึ้นไป เมื่อใช้ BClk สูงๆแบบนี้นั้น จำเป็นต้องมีการปล่อยค่า CL เฉพาะตัวแรกให้หลวมๆในระดับ 13 ขึ้นไปตามภาพนะครับ ไม่เช่นนั้นระบบจะบูตไม่ติด ก็เลยทำให้ค่า Timing ในการทดสอบคราวนี้ดูแปลกๆกันหน่อยนะครับที่ 13-13-13-28-1T

GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5 @ Default กันบ้างครับงานนี้

System Properties in AIDA64 Extreme Edition

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

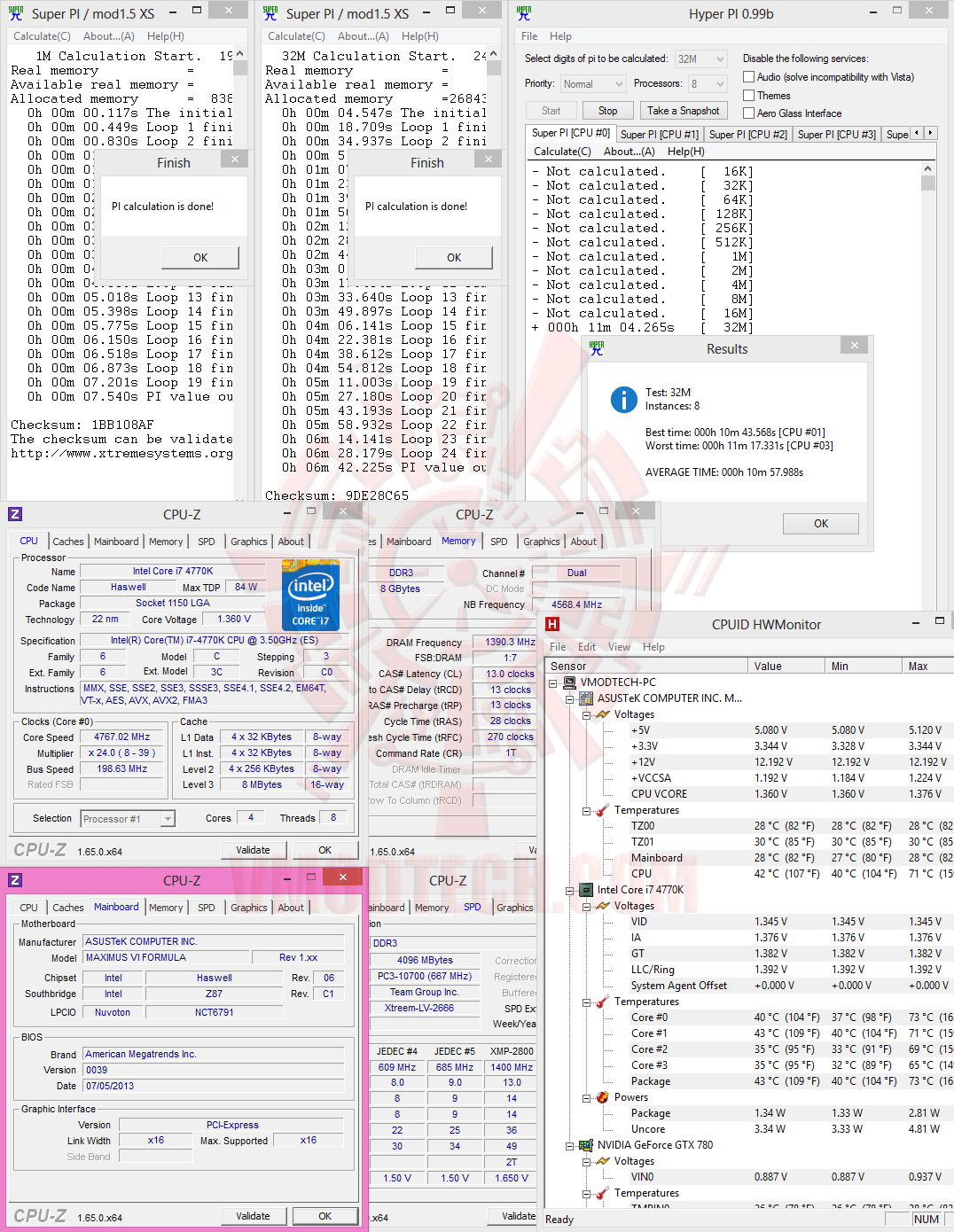

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

(Click ScreenShot to Enlarge)

…เวลาเฉลี่ย 8 หัว 10 นาที 58 วินาที แรงใช้ได้เลยครับสำหรับงานนี้ ซึ่งจริงๆแล้วการเล่นท่ายากแบบนี้ เขาทำกันให้ดูเพื่อที่จะรู้ว่ามาเธอร์บอร์ดรุ่นนี้ “ทำได้” หรือ “ทำไม่ได้” เพียงเท่านั้น ส่วนความแรงที่ได้เพิ่มขึ้นมานั้นก็ถือว่าเป็นของแถมซะมากกว่า ซึ่งของแถมที่ได้มานั้นก็แรงกันเอาเรื่องเลยครับสำหรับการทดสอบในคราวนี้ ขอบอกเลยครับว่า ASUS ROG MAXIMUS VI FORMULA เขาแรงไม่ธรรมดาแม้ท่ายากจริงๆ!!

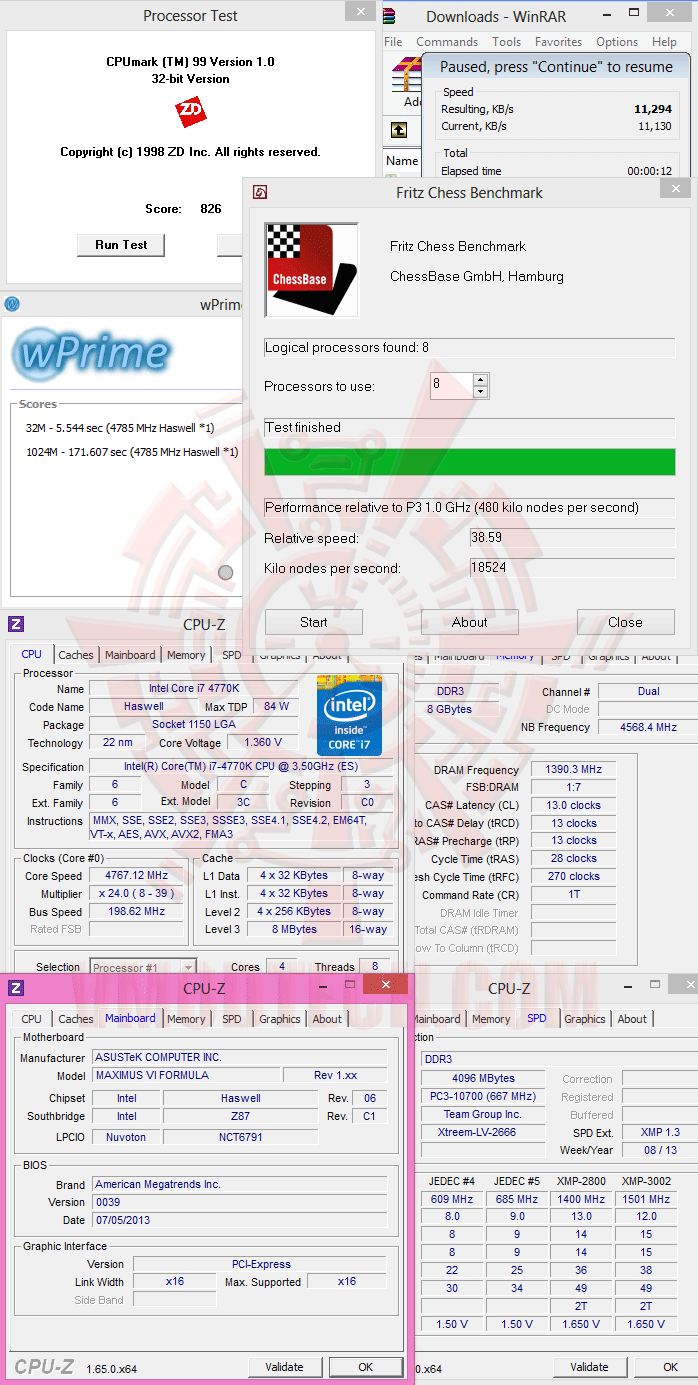

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

เร็วแรงใช้ได้ทุกการทดสอบ ถึงแม้ว่าจะเล่นท่ายากจริงๆเลยครับ

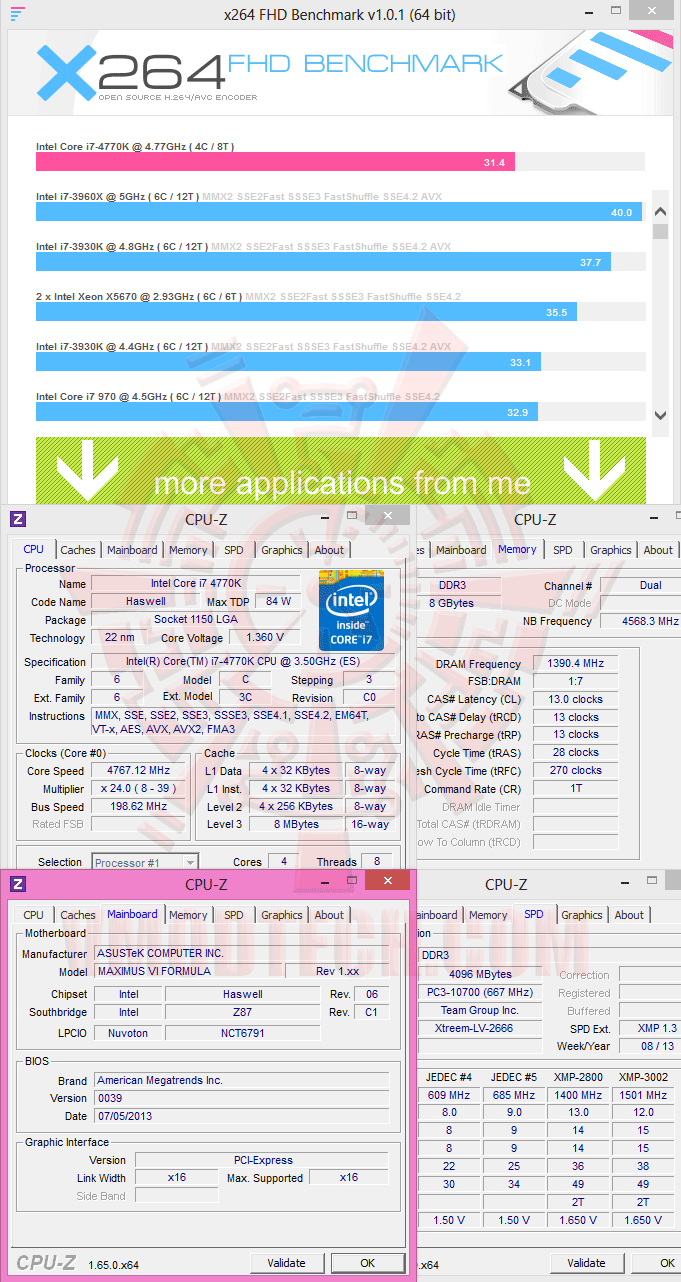

X264 FHD Benchmark

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้าที่ 31.4 FPS

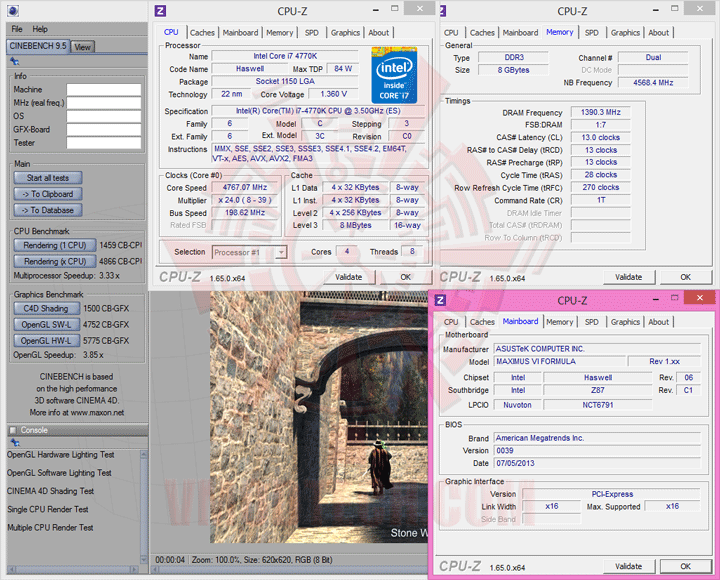

CINEBENCH R9.5

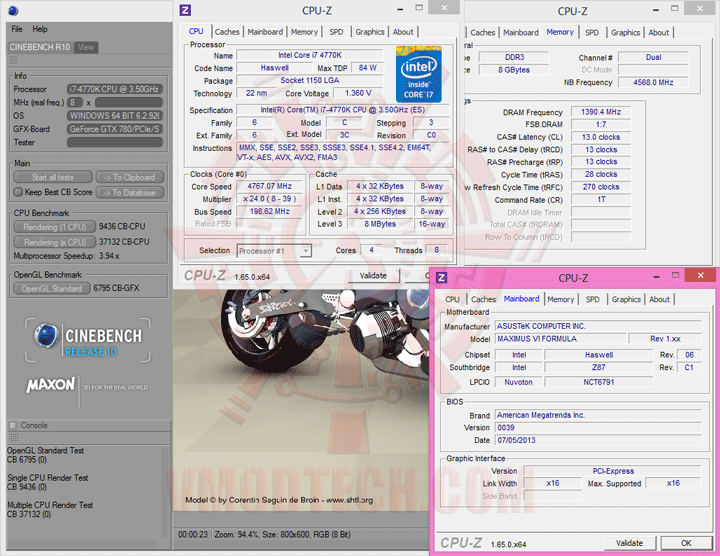

CINEBENCH R10

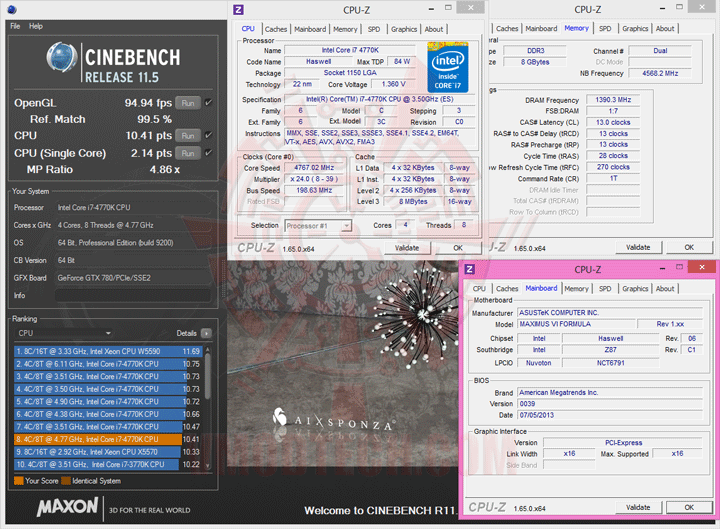

CINEBENCH R11.5

Cinebench Series ก็แรงใช้ได้เลยครับ สมกับความเร็วซีพียูที่ 4.767GHz เป็นอย่างดี

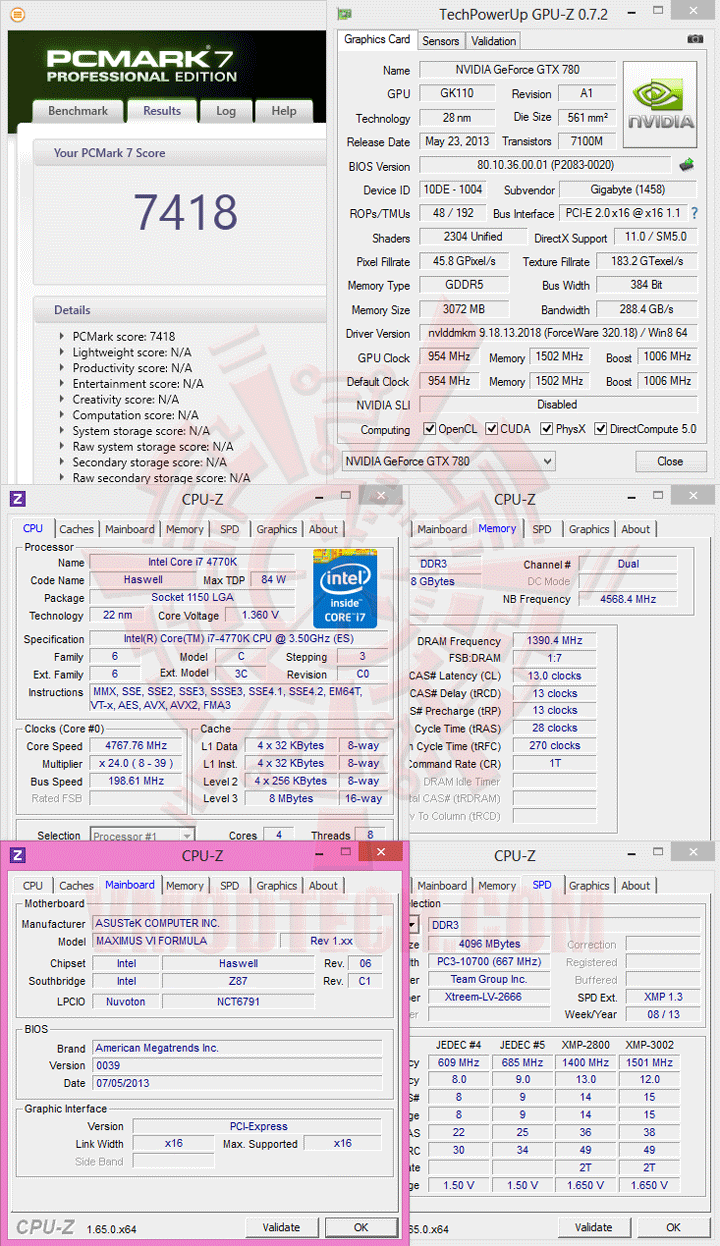

PCMark 7

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

AIDA64 Extreme Edition

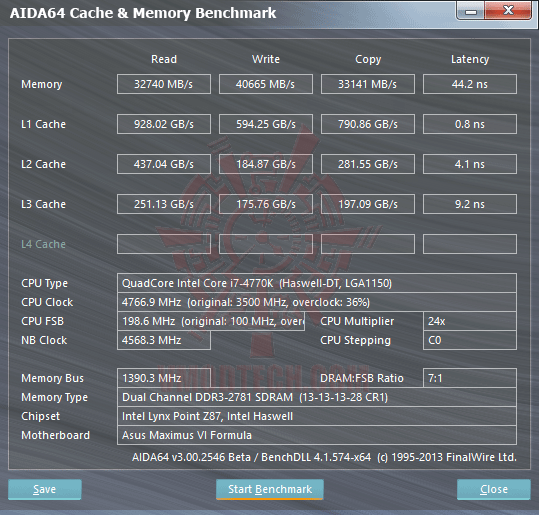

AIDA64 Cache & Memory Benchmark

ถึงแม้จะเล่นท่ายากสุดขีดจน Timing ค่อนข้างหลวม แต่ Memory Bandwidth ก็ยังแรงเอาเรื่องกันเลยครับ

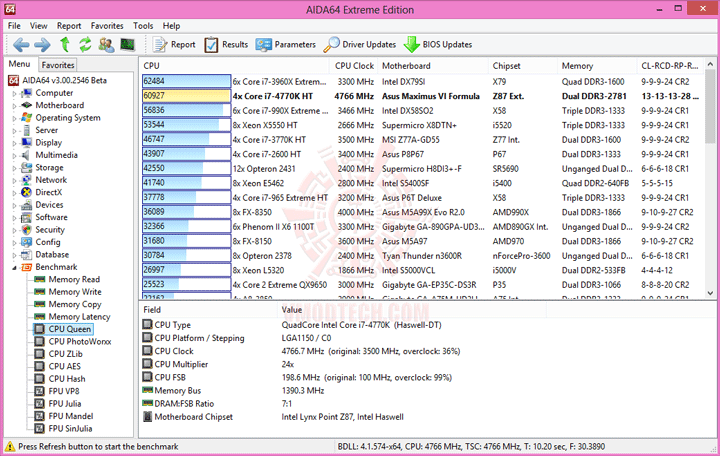

CPU Queen

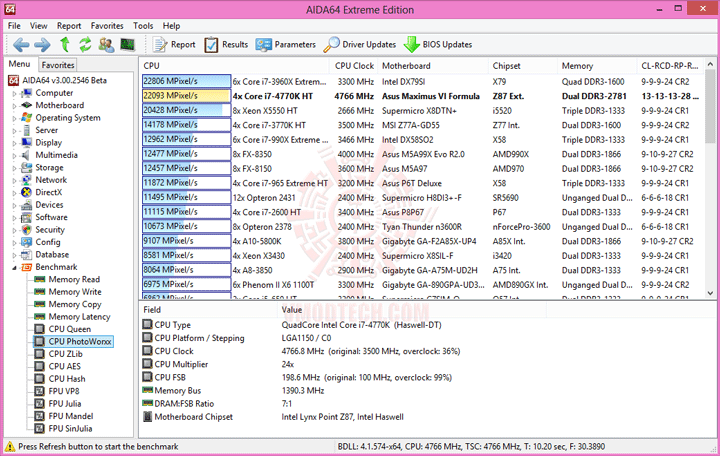

CPU PhotoWorxx

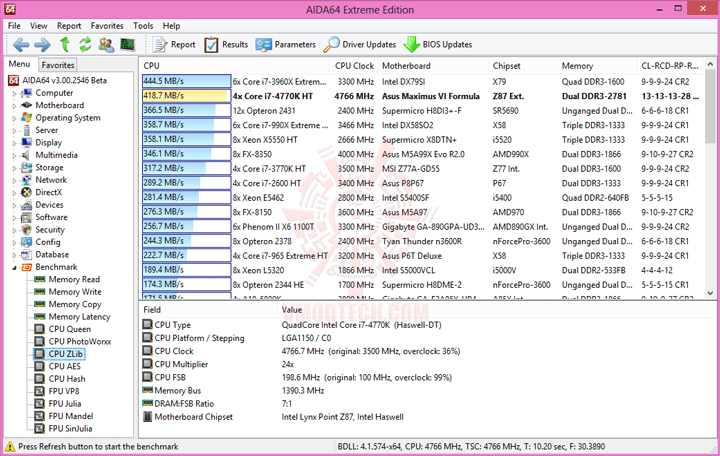

CPU ZLib

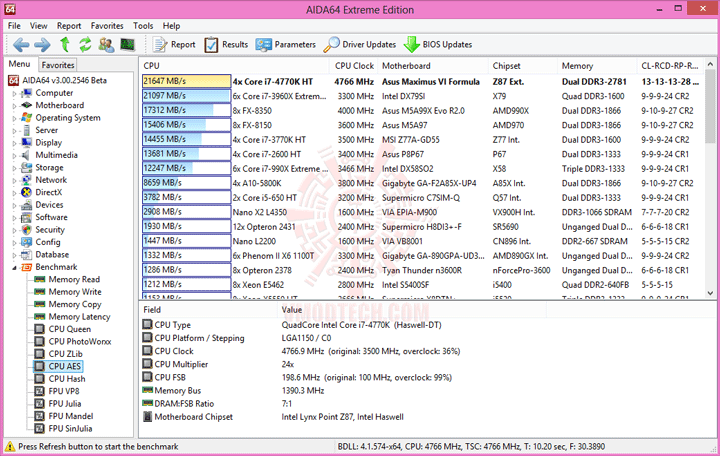

CPU AES

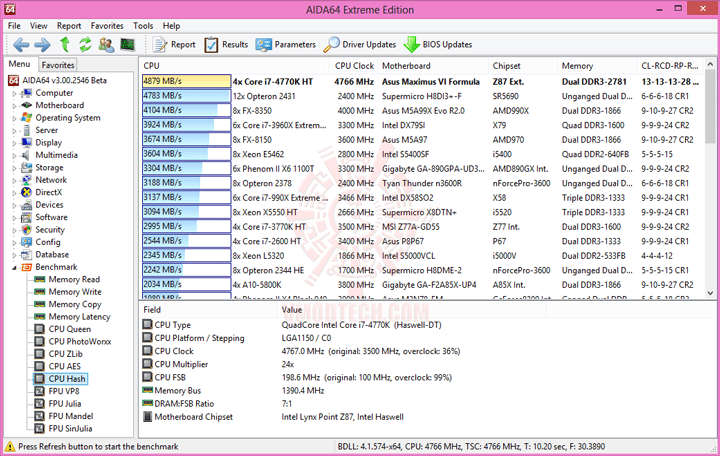

CPU Hash

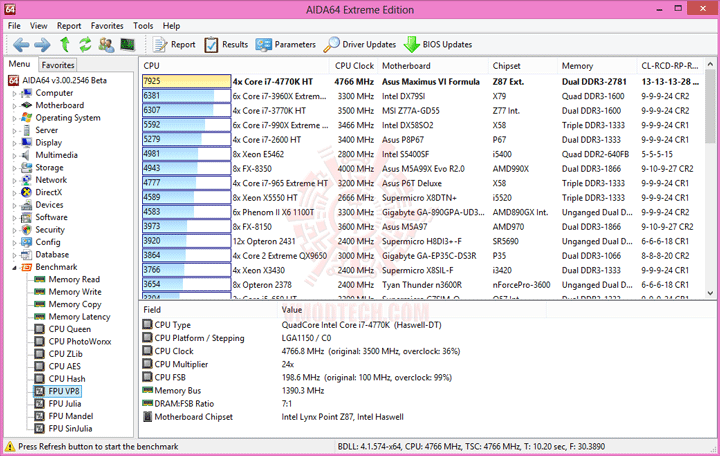

FPU VP8

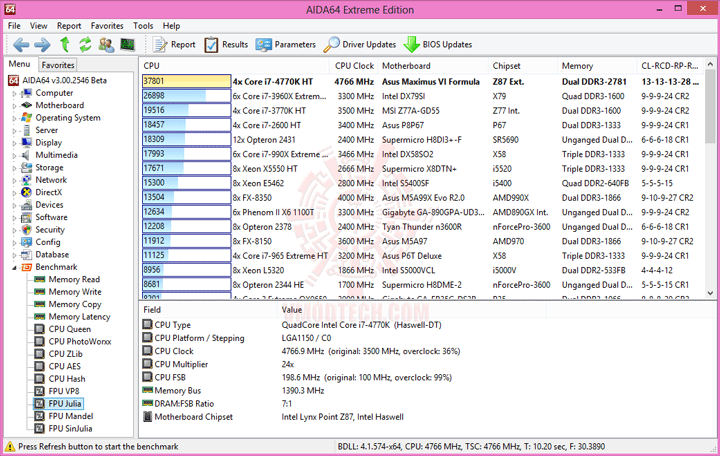

FPU Julia

FPU Mandel

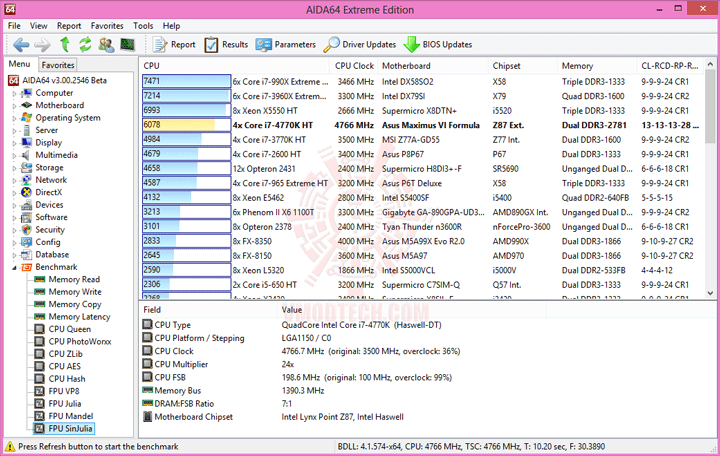

FPU SinJulia

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

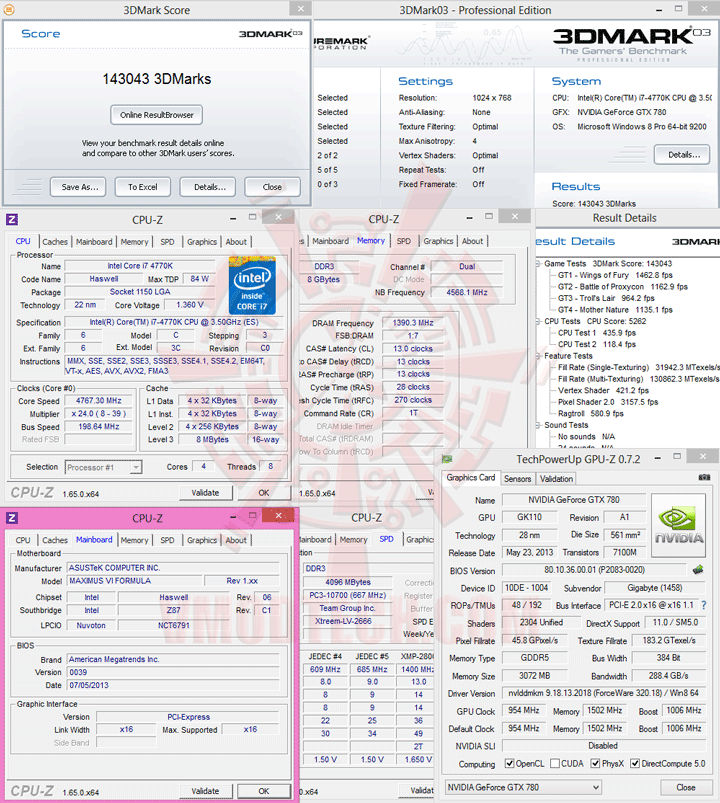

3DMark 03

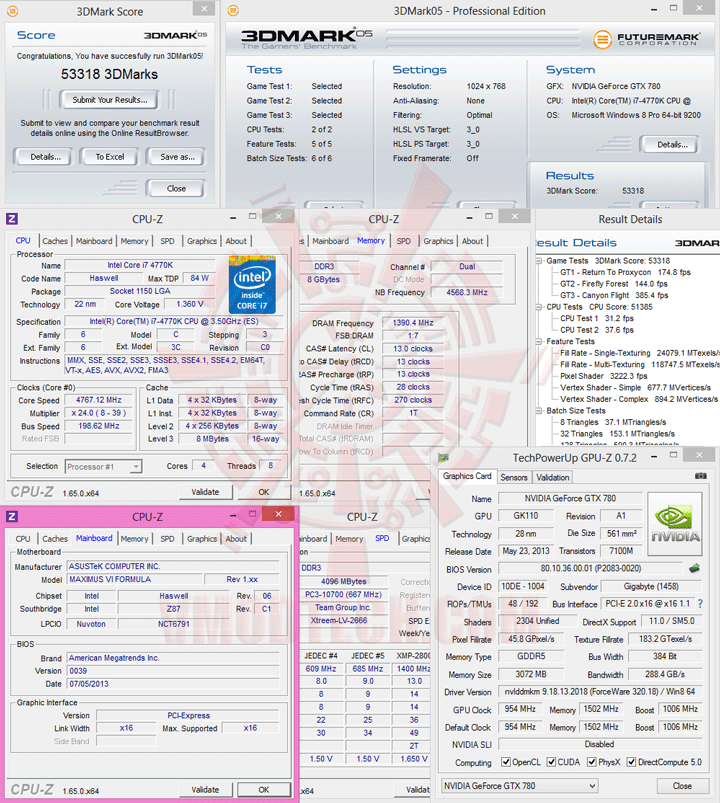

3DMark 05

3DMark 06

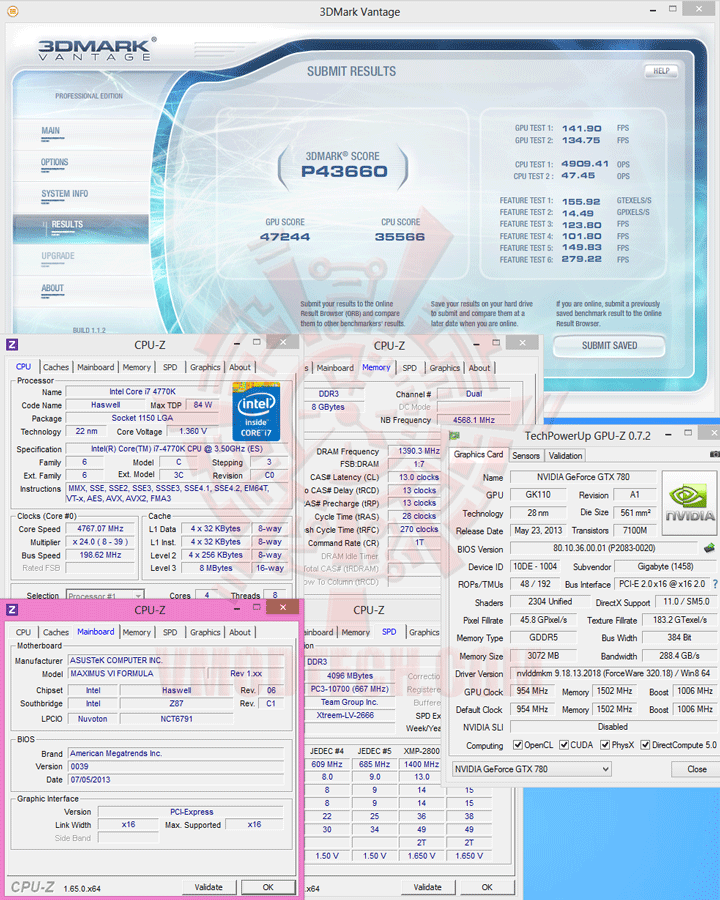

3DMark Vantage

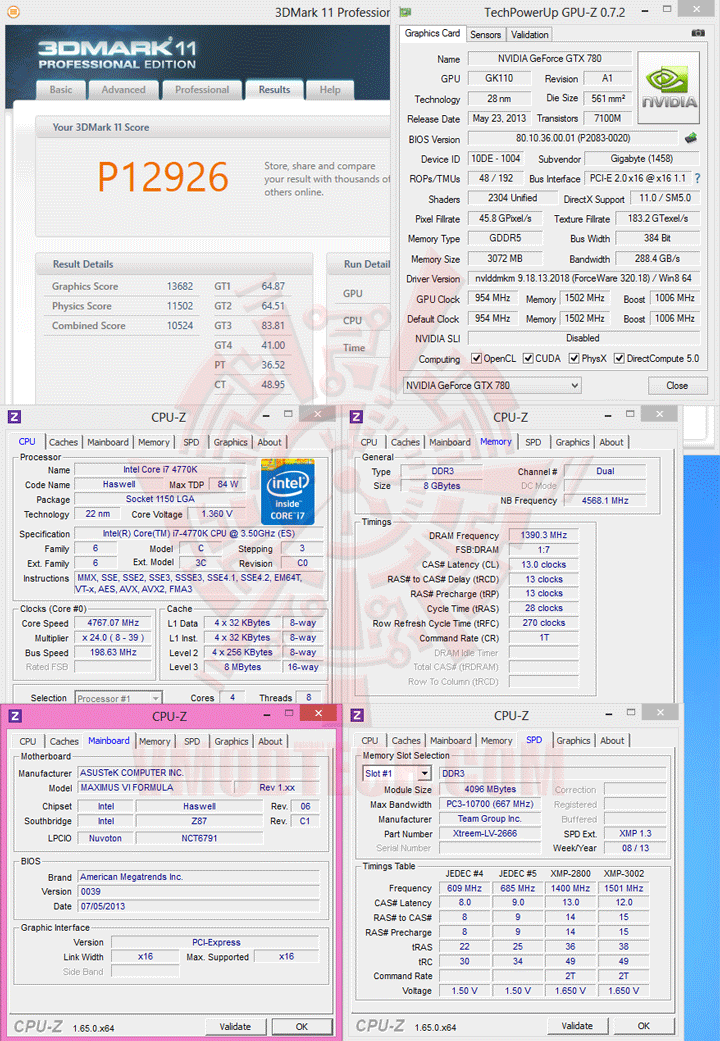

3DMark 11

3DMark

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 50.6 FPS

AquaMark3 HWBOT edition

…ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

Settings

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

…สรุปแล้วถึงแม้ว่าที่ BClk ที่สูงมากถึง 198.6MHz จนทำให้ความเร็วของระบบ PCI-E วิ่งกันสูงมากถึง 119.2MHz การทดสอบกราฟฟิคการ์ดในด้าน 3D Gaming ก็สามารถทำได้อย่างไม่มีปัญหาอะไร คะแนนก็ไม่ตก ค้างก็ไม่ค้าง แบบนี้สอบผ่านใช้งานจริงกันได้อย่างแน่นอนครับสำหรับ ASUS ROG MAXIMUS VI FORMULA สุดยอดดดดด!!!

Conclusion

…ก็มาถึงบทสรุปของการทดสอบภาคสองของมาเธอร์บอร์ด ASUS ROG MAXIMUS VI FORMULA ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการ Features และความรุนแรงในการโอเวอร์คล็อคในระดับสุดยอดเหนือสุดยอด โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor กับท่ายากๆที่ความเร็ว 4,767MHz BClk 198.65MHz Uncore Clk 4,568MHz DDR3 2,780MHz 13-13-13-28-1T กันอย่างมีเสถียรภาพโดยไม่ต้องงัดกระดองซีพียูด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆ แถมคะแนนความแรงในทุกส่วนสัดก็ออกมาแรงเหมะสมกับความเร็วในส่วนต่างๆที่ทำได้กันเป็นอย่างดี ท่ายากสุดๆและยังแรงด้วยแบบนี้ ของเขาไม่ธรรมดาจริงๆครับ และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันเกราะสวยงามกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาประมาณ 13,XXXบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และในส่วนภาค 3 ปิดท้ายนั้น เราจะมาอัดกันในส่วนใดต่อ ติดตามต่อกันได้ภายในอาทิตย์นี้นะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.
