ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

/ บทความโดย: Venom-Crusher , 29/06/2013 04:30, 32,306 views / view in EnglishEN
«»
Share

maximus vi gene ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ และในบทความนี้ก็มาถึงมาเธอร์บอร์ดรุ่นที่ 10 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นใหญ่แต่มีขนาดเล็ก ที่พร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัดสุดๆ จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VI GENE มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

spec1 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Specifications

spec2 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS ROG MAXIMUS VI GENE

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS ROG MAXIMUS VI GENE Appearance

Package & Bundle

dsc 0001 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงอันเป็นเอกลักษณ์แห่ง ROG ครับ

dsc 0002 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ฝากล่องสองชั้นก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 7546 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบ เล็กดีรสโตจริงๆ

dsc 0003 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วย mPCIe Combo II ที่ใช้สำหรับเชื่อมต่อเนตเวิร์คแบบไร้สายและเป็นจุดเชื่อมต่อ mSATA SSD ได้ในตัวเดียวกันครับ

dsc 0004 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

mpcie ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ติดตั้งแล้วงดงามตามรูปเลยครับ หน้าตาก็สวยงามดีเลยทีเดียว

Motherboard Appearance

dsc 0005 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล ROG ครับ

dsc 0006 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

สวยงามทุกมุมมองครับ

dsc 0007 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำเงางามครับ

dsc 0008 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 0009 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

dsc 0010 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

dsc 0011 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 0012 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 0013 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดีครับ

dsc 0014 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

SATA3 6.0GB/s 8 ช่องทาง จัดเต็มครับ

dsc 0015 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX ตามด้วย PCI-E 2.0 X4 Slot อีก 1 ช่องทางครับ

dsc 0016 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

สวิทซ์ START & RESET บนบอร์ด ขาดไม่ได้แน่นอนครับ สำหรับตระกูล ROG

dsc 0017 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ชิปเสียง Supreme FX ก็ขาดกันไม่ได้อย่างแน่นอน สำหรับบอร์ดตระกูล ROG รุ่นใหม่ๆ

dsc 0018 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS ROG MAXIMUS VI GENE
.Memory ..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card ..GIGABYTE WINFORCE GTX 770 2GB GDDR5 @ 1,240/1,292Boost/7,612MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 0019 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,862MHz Bclk 124.68MHz

NB Freq. 4,488MHz DDR3 3,242MHz 12-15-15-35-2T

validate ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Validation link >>Click<<

c1 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

c2 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

c3 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

c4 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

NB Freq. 4,488MHz & DDR3 3,242MHz 12-15-15-35-2T Full Bench!!!

c51 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Team Xtreem LV 2666CL11 8 GB kits แรงสาดดด

c6 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

c7 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

GIGABYTE WINFORCE GTX 770 2GB GDDR5 @ 1,240/1,292Boost/7,612MHz กันบ้างครับงานนี้

System Properties in AIDA64 Extreme Edition

ed1 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ed2 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ed3 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ed4 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ed5 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

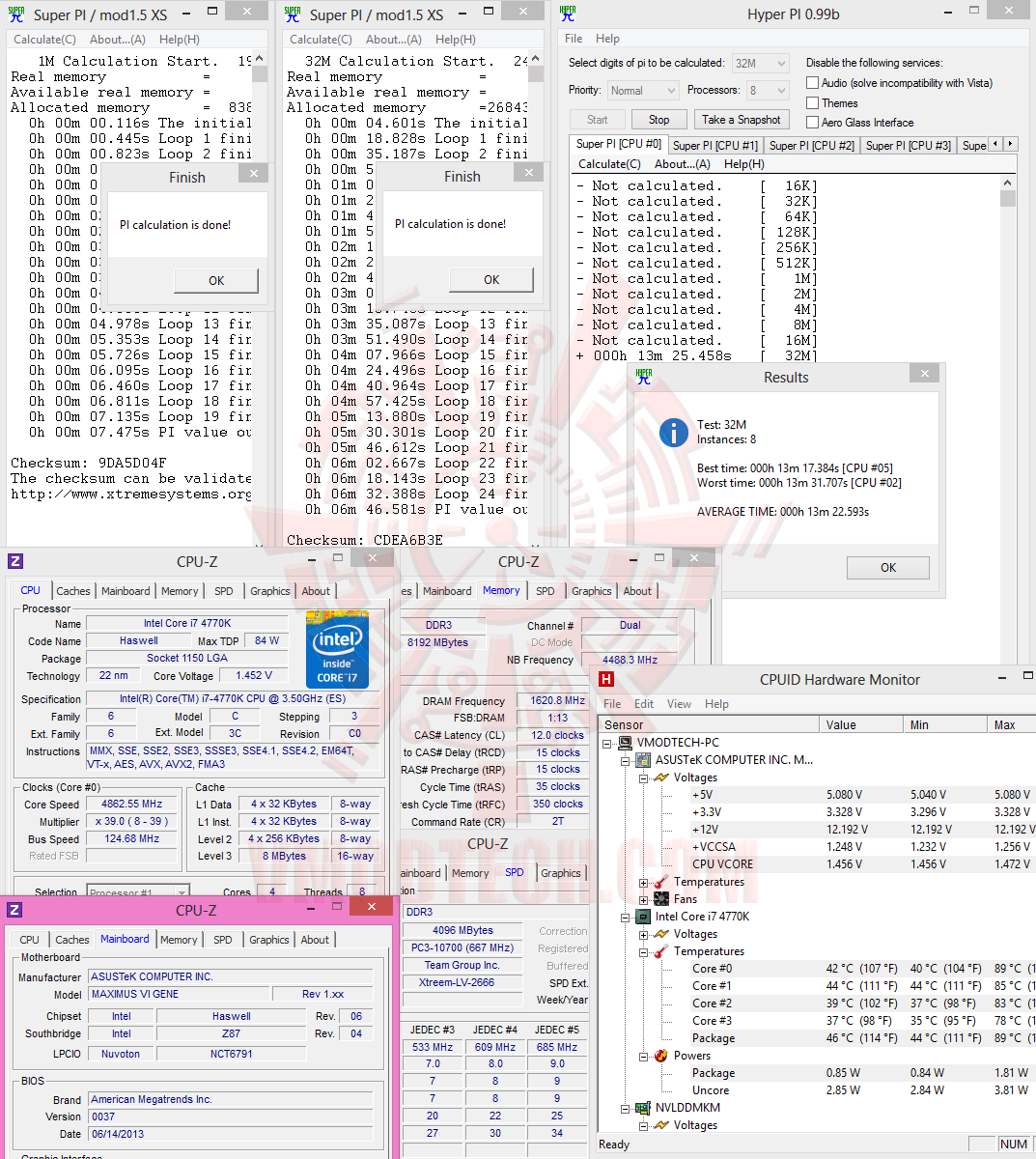

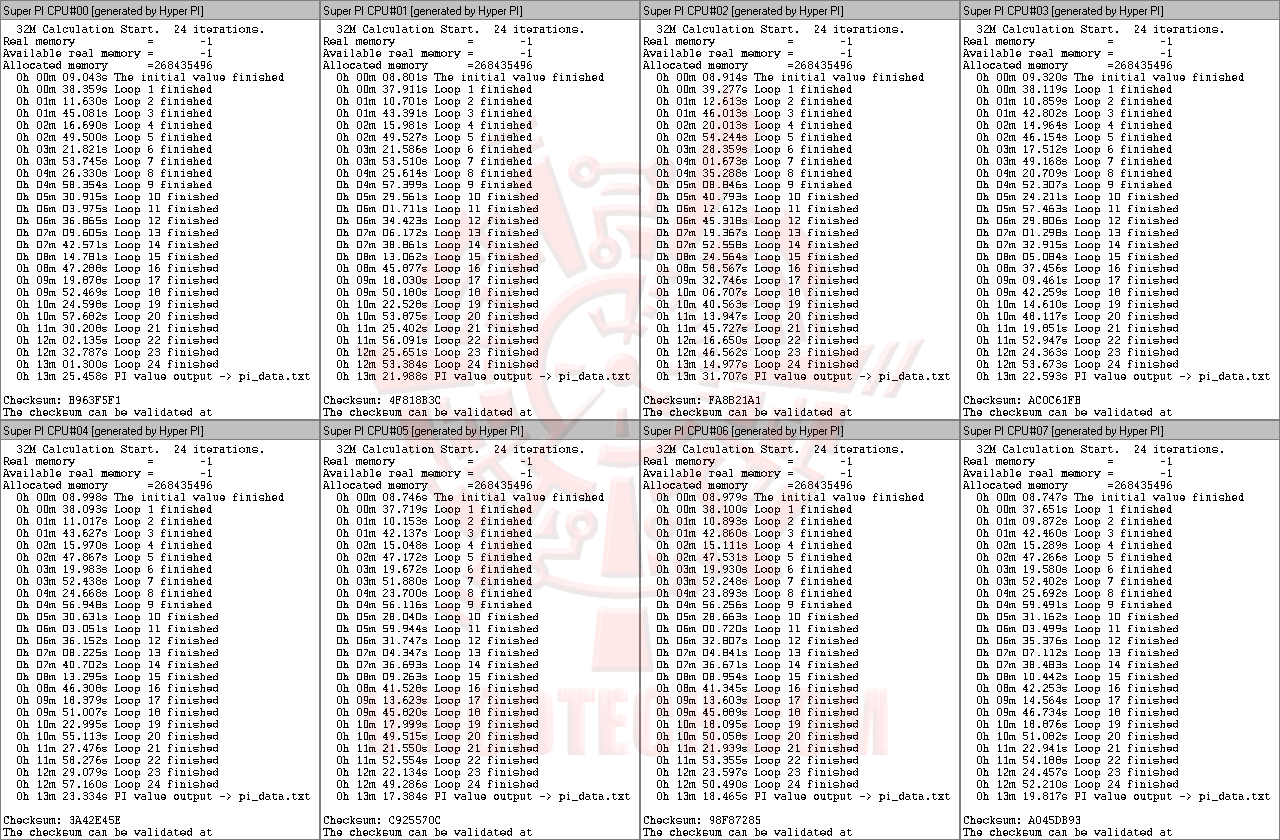

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

hpi 2 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆที่ NB Freq. 4,488MHz DDR3 3,242MHz 12-15-15-35-2T ครับ ของเขาแรงจริงๆ

————————————————–

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32 FPS

CINEBENCH R9.5

c95 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

CINEBENCH R10

c10 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

CINEBENCH R11.5

c115 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

PCMark 7

pcm7 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

CPU Queen

e2 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

CPU PhotoWorxx

e3 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

CPU ZLib

e4 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

CPU AES

e5 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

CPU Hash

e6 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

FPU VP8

e7 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

FPU Julia

e8 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

FPU Mandel

e9 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

FPU SinJulia

e10 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

————————————————–

3DMark 03

03 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

3DMark 05

05 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

3DMark 06

06 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

3DMark Vantage

07 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

3DMark 11

11 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

3DMark

13 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ GIGABYTE WINFORCE GTX 770 2GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 39.6 FPS

AquaMark3 HWBOT edition

15 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

แรงงงงงงงง

————————————————–

Bclk 195MHz Stable!!!

195 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ในมาเธอร์บอร์ดรุ่นนี้จะมีหมวด Extreme Tweaker/Overclocking Presets แบบสำเร็จรูปให้เราเลือกตั้งค่ากันง่ายๆโดยไม่ต้องออกแรงใช้สมองกันด้วยนะครับ ผมลองเลือก Load 195 Bclk Profile โดยที่ไม่ต้องปรับอะไรเพิ่มเติมแม้แต่นิดเดียว ผลก็ออกมาตามรูปด้านล่างกันเลยทีเดียวครับ สุดยอดจริงๆ

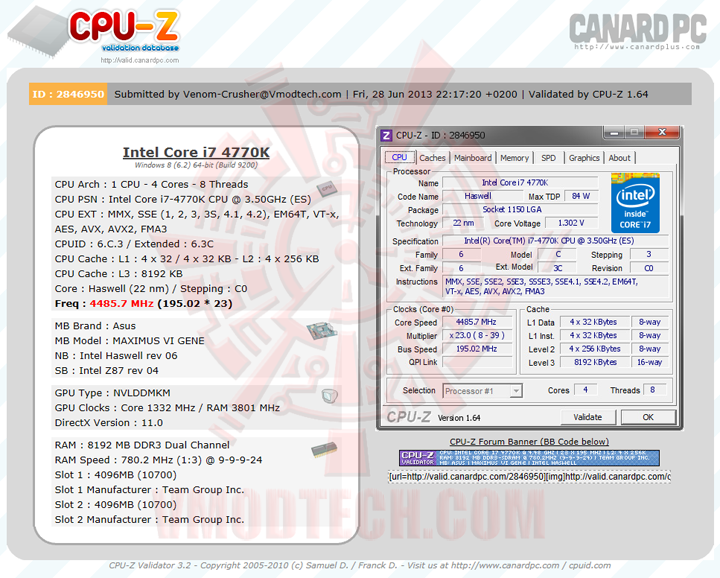

4th Generation Intel® Core™ i7-4770K @ 4,486MHz Bclk 195.02MHz

NB Freq. 4,290MHz DDR3 1,560MHz 9-9-9-24-1T

1955 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Validation link >>Click<<

แรงกันแบบสำเร็จรูปไม่ต้องใช้สมองกันเลยครับงานนี้

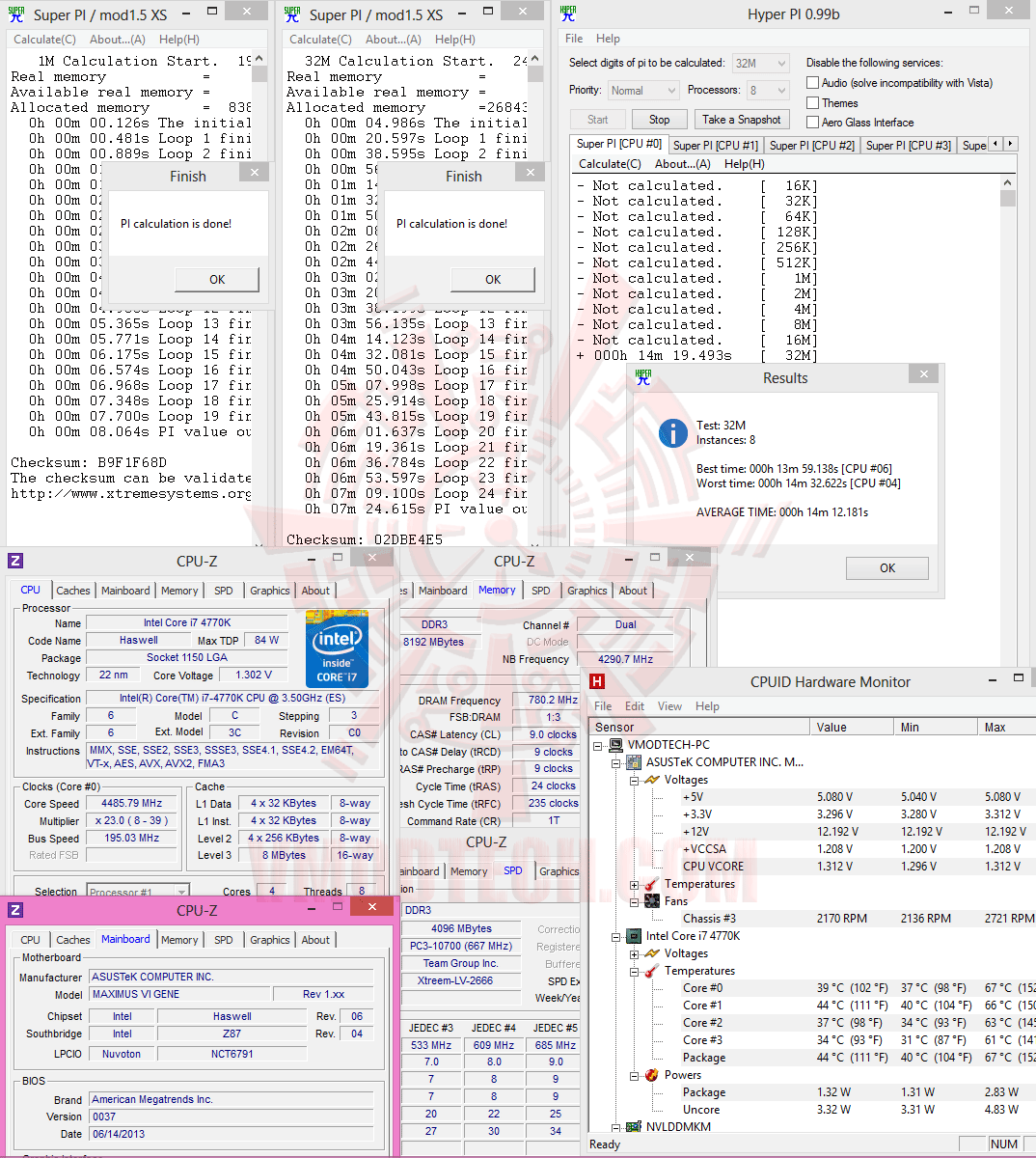

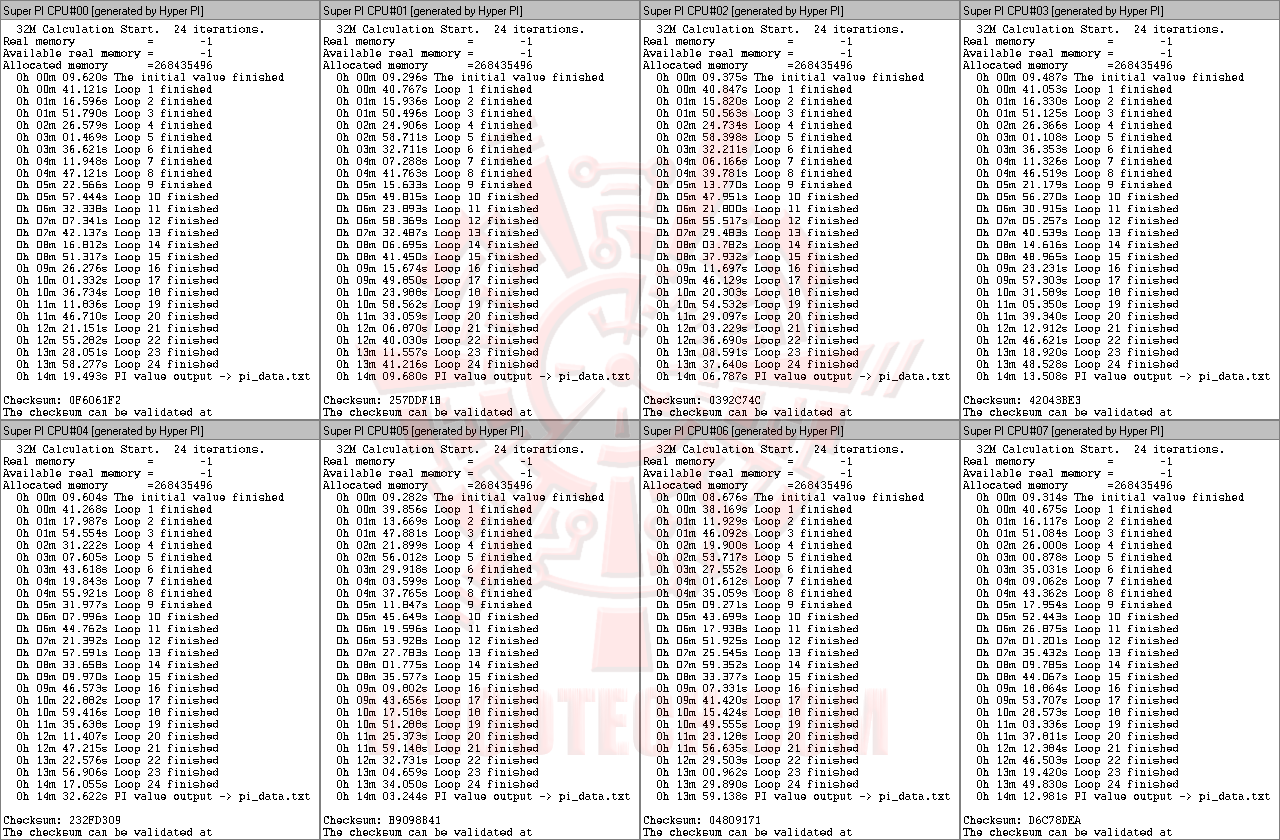

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

195 1 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

195 2 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

(Click ScreenShot to Enlarge)

BClk 195MHz ที่ว่าเซตกันยากๆและตัวผมเองก็ไม่เคยทำได้เลย ก็กลายเป็นว่าสามารถทำได้ง่ายๆเพียงแค่คลิกเดียว สุดยอดดด

.

DDR3 3,348MHz 13-16-16-45-2T!!!

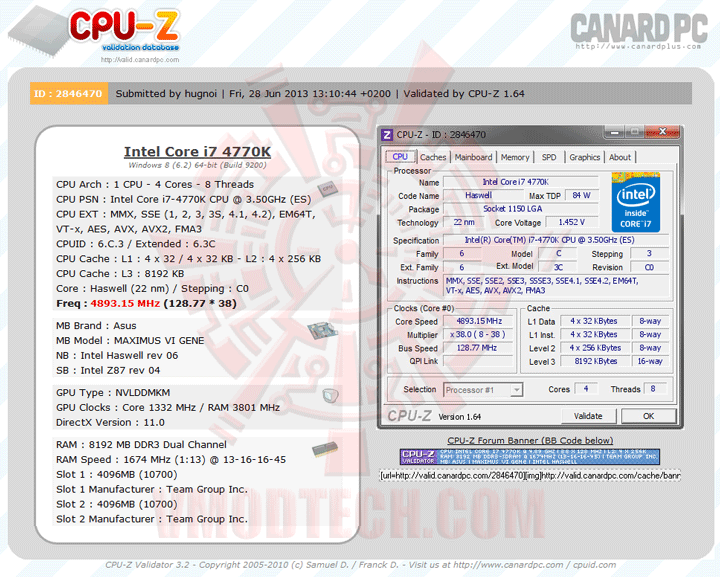

4th Generation Intel® Core™ i7-4770K @ 4,893MHz Bclk 128.77MHz

NB Freq. 4,506MHz DDR3 3,348MHz 13-16-16-45-2T

3348 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

Validation link >>Click<<

ก่อนจบบทความนี้ก็ขอลากแรมแบบเอามันส์ไม่เอาเสถียร ปิดท้ายกันสักหน่อย ผลที่ได้ก็ไกลกันแทบไม่น่าเชื่อเลยครับ

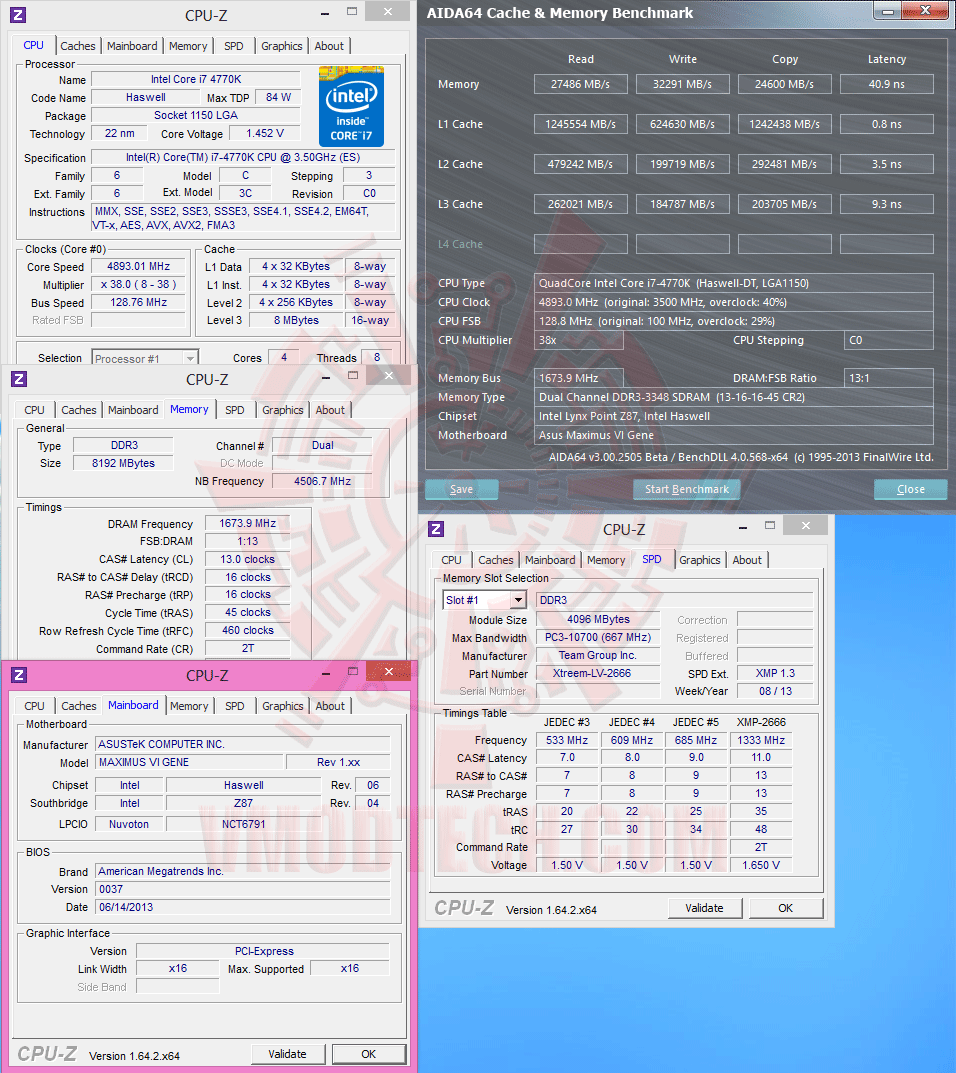

3348 aida64 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

NB Freq. 4,506MHz DDR3 3,348MHz 13-16-16-45-2T ปรับกันในไบออสแบบง่ายๆ บูตเข้ามาเล่นกันได้แบบสบายๆเลยครับ

————————————————–

Conclusion

dsc 0006 ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG MAXIMUS VI GENE ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีความต้องการความรุนแรงในการโอเวอร์คล็อคในระดับสุดยอดเหนือสุดยอด โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,862MHz Bclk 124.68MHz NB Freq. 4,488MHz DDR3 3,242MHz 12-15-15-35-2T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆ โดยที่ตัวผมเองก็ไม่เคยสามารถลากแรมไปได้ไกลสุดๆขนาดนี้มาก่อนในมาเธอร์บอร์ดรุ่นใดๆที่เคยทดสอบมาก่อนหน้านี้เลย ไบออสของเขาแรงลากกันได้ง่ายๆแทบไม่ต้องออกแรงกันเลยจริงๆครับ และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาที่ไม่แพงเพียงแค่ประมาณแปดพันต้นๆ ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS ROG MAXIMUS VI GENE mATX Motherboard Reviewvmod award value best ASUS ROG MAXIMUS VI GENE mATX Motherboard Reviewvmod award innovation best ASUS ROG MAXIMUS VI GENE mATX Motherboard Review

.

ขอขอบคุณ

ASUS
