…สวัสดีครับ สำหรับวันนี้ผมก็ขอเสนอมาเธอร์บอร์ดซ็อคเกต LGA1150 สำหรับซีพียูในตระกูล “มีดี” HASWELL ในลำดับที่ 24 ที่ทางเราได้ทำการรีวิวทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมา โดยในคราวนี้จะเป็นมาเธอร์บอร์ดรุ่นใหญ่แต่ขนาดเล็กจิ๋ว Mini-ITX ที่อัดแน่นด้วย Features เทพๆสำหรับการโอเวอร์คล็อคอย่างครบเครื่อง แถมยังลากแรงกระชากใจกันแบบสุดขีด ซึ่งมาเธอร์บอร์ดรุ่นนี้ก็มาจากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VI IMPACT มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

Specifications

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS ROG MAXIMUS VI IMPACT

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

ASUS ROG MAXIMUS VI IMPACT Appearance

Package & Bundle

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงเลือดหมูกันอีกเช่นเคยสำหรับตระกูล ROG

สเป็คล้นจนต้องทำฝาสองชั้น เพื่อบรรยายคุณสมบัติต่างๆให้ครบถ้วน

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมแดงดำดุดัน ตามคอนเซปต์บอร์ดสำหรับเกมเมอร์ตระกูล ROG ครับ

ขนาดเล็กกระทัดรัด แต่สวยงามเนื้องามเยี่ยมดีจริงๆครับ

ภาคจ่ายไฟถูกออกแบบอย่างชาญฉลาดด้วยการจับให้มาอยู่แนวตั้งฉากกับตัวบอร์ด ช่วยให้ลดพื้นที่ใช้งานบนบอร์ดไปได้เยอะ

และภาคจ่ายไฟยังเป็นรุ่นล่าสุด 60A Blackwing Choke ขนาดรวม 8+2 เฟสครับ แรงแน่ๆครับแบบนี้

…Memory Slot แบบ Dual Channel ที่มากัน 2 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 16GB ครับ ส่วนสวิทซ์ Start , Reset จะอยู่บริเวณด้านข้างสล็อตหน่วยความจำทั้งหมดนะครับ

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงาม และช่อง SATA3 6.0GB/s 4 ช่องทางด้านข้าง

ถ่านบนบอร์ดยังโดนจับตั้งเพื่อประหยัดพื้นที่

PCI-E 3.0/2.0 X16 Slot 1 ช่องทางครับ ตามขนาดของบอร์ด

ตัวชิปเสียงระดับเทพ SupremeFX ก็มากันเป็นแผ่น PCB สำหรับเสียบแนวตั้งกันด้วยครับ

ใส่แล้วก็หล่อกันตามภาพเลยครับ เข้าใจดีไซน์ดีจริงๆ

Back Panel ด้านหลังก็มากันแบบครบเครื่องแถมด้วยไฟ DEBUG บอกสถานะการบูตบริเวณนี้ ดูง่ายแม้ว่าใส่เคสเลยครับ

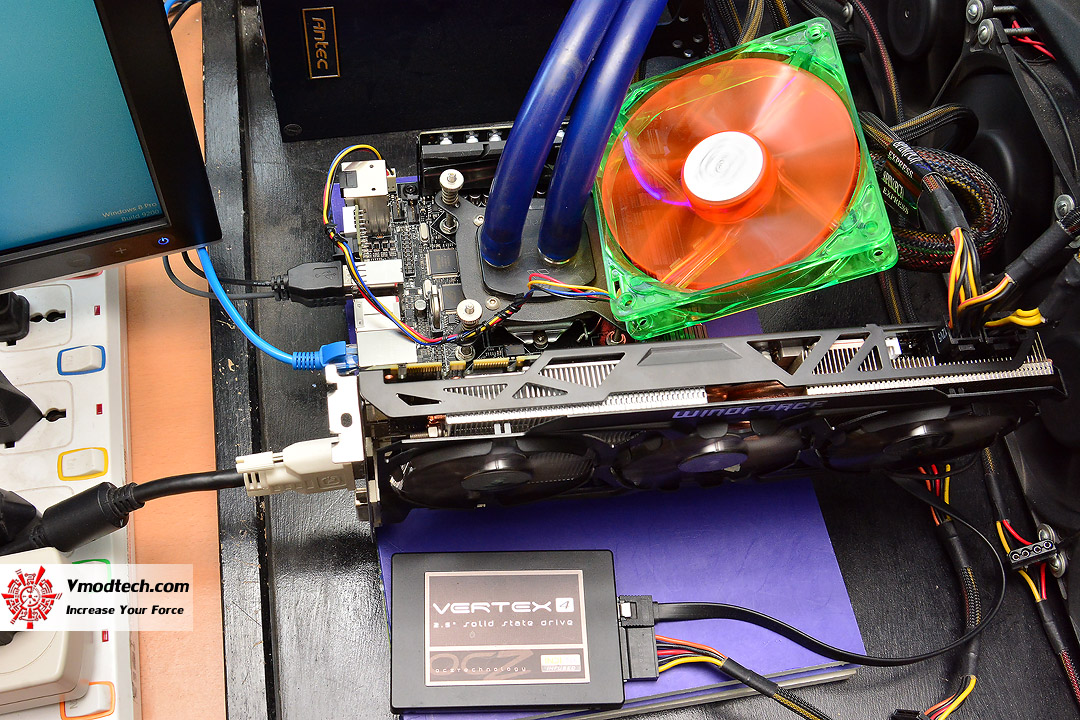

SYSTEMS
.CPU	..4th Generation Intel® Core™ i7-4770K
.Motherboard	..ASUS ROG MAXIMUS VI IMPACT
.Memory	..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits & Team Xtreem LV 2666CL11 8 GB kits

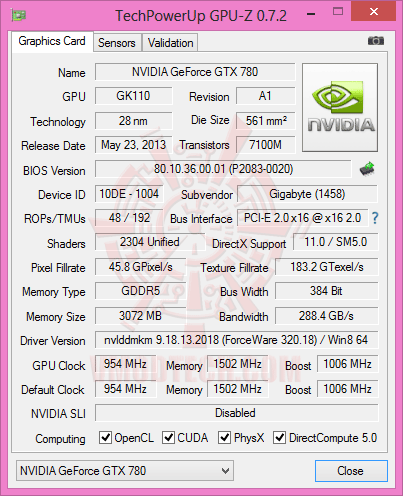

.Graphic Card	..GIGABYTE WINFORCE 3X OC GTX 780 3GB GDDR5 @ Default
.Harddisk	..SSD OCZ Vertex 4 256 GB
.CPU Cooler	..Water Cooling @ Ambient 25C
.Power Supply	..antec 1200w
.Operation System	..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา และไม่มีการงัดกระดองซีพียู

…โดยในบทความนี้ผมจะแถมการทดสอบโอเวอร์คล็อคให้ชมถึง 4 รูปแบบกันเลยนะครับ เพราะว่ามาเธอร์บอร์ดรุ่นนี้สามารถโอเวอร์คล็อคได้หลายท่วงท่ามากๆและแต่ละท่าก็แรงๆเสถียรๆทั้งนั้น ไปดูกันครับว่ามีท่าไหนบ้าง

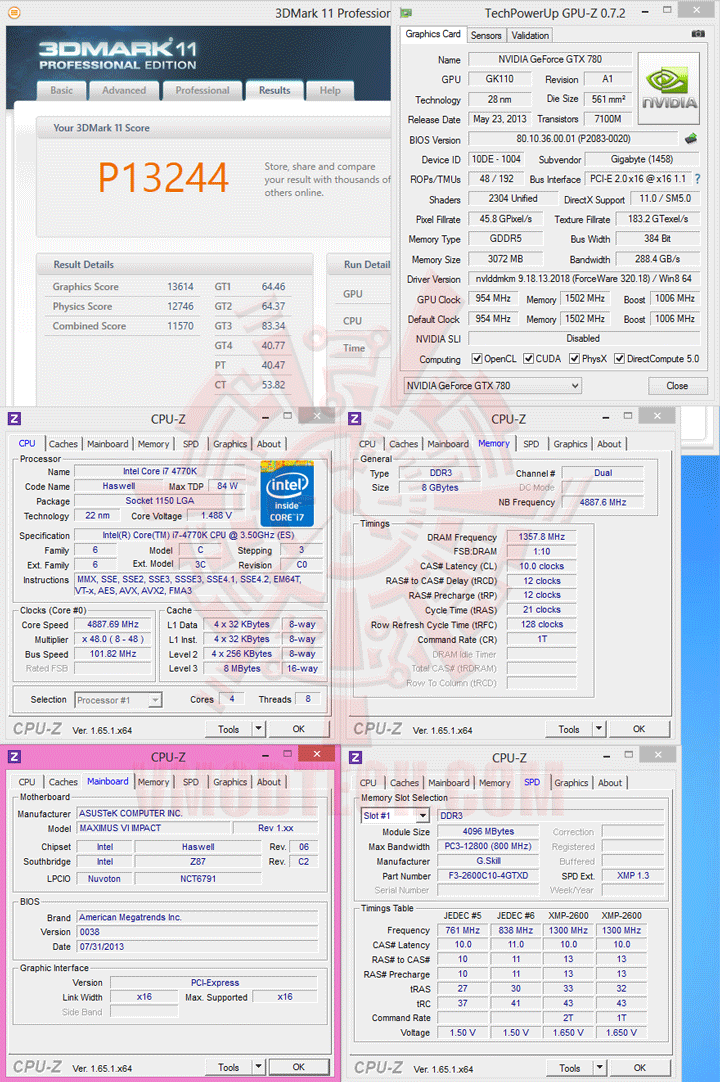

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Validation link >>Click<<

เล่นท่าง่ายๆแต่แรงสุดขีดครับสำหรับการเซตแบบแรก ไม่เชื่อมารอดูกัน

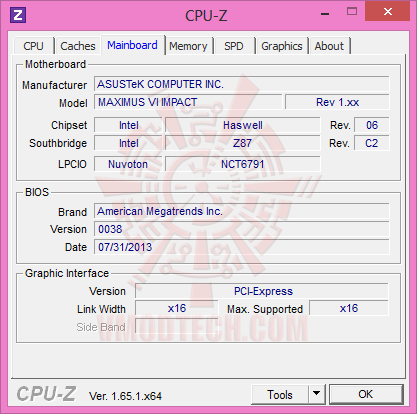

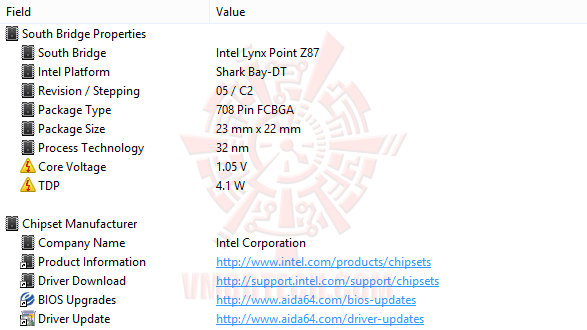

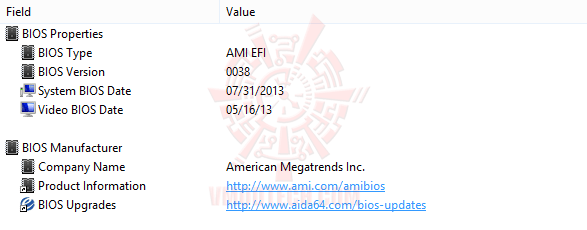

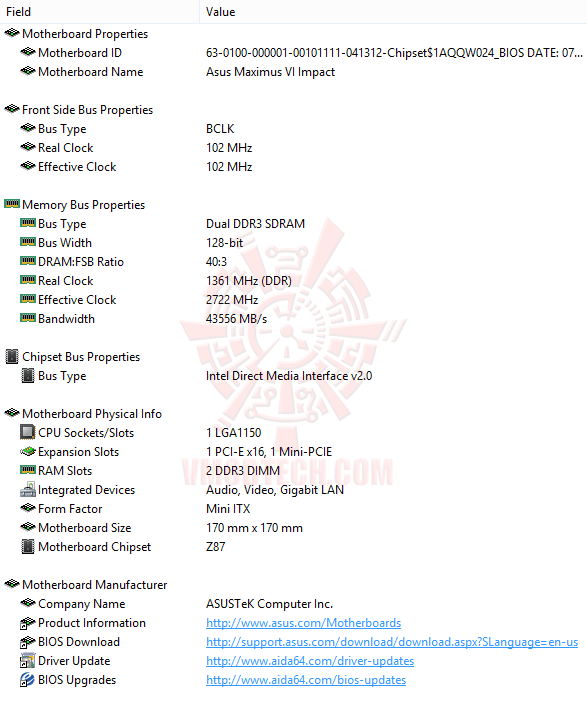

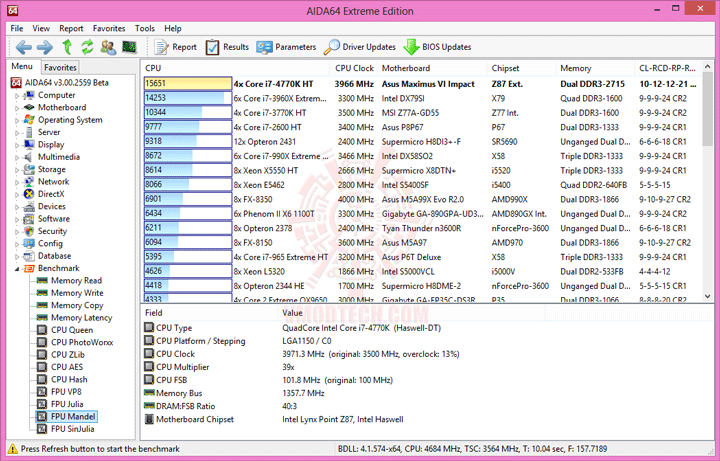

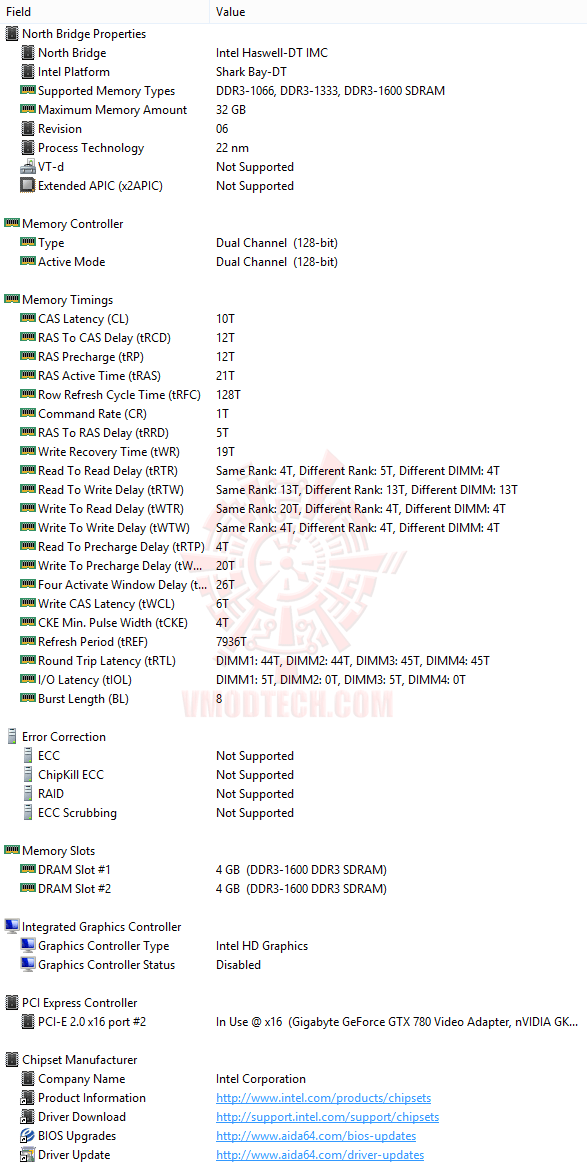

System Properties in AIDA64 Extreme Edition

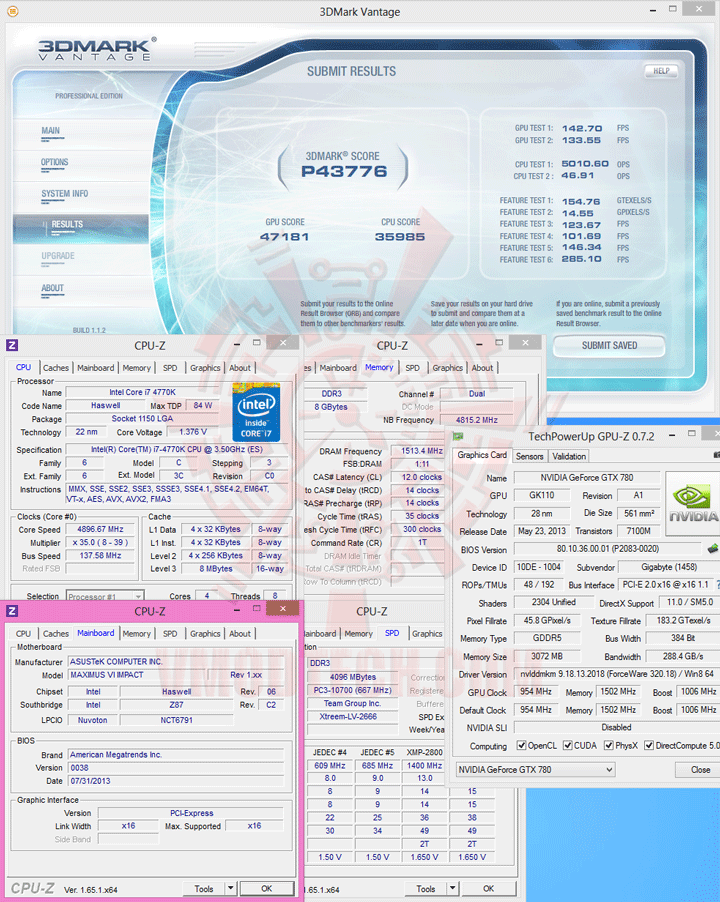

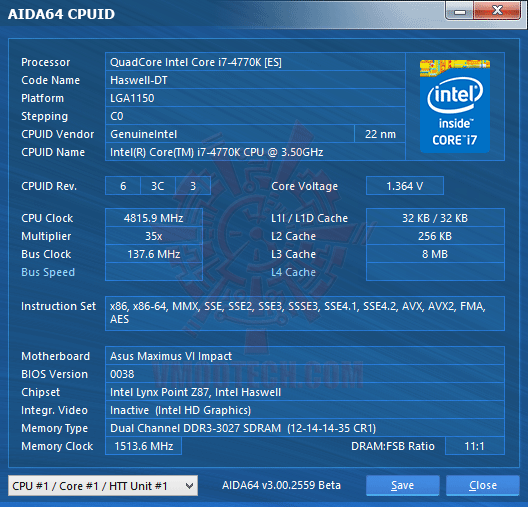

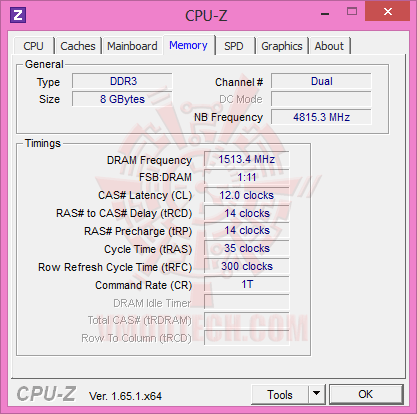

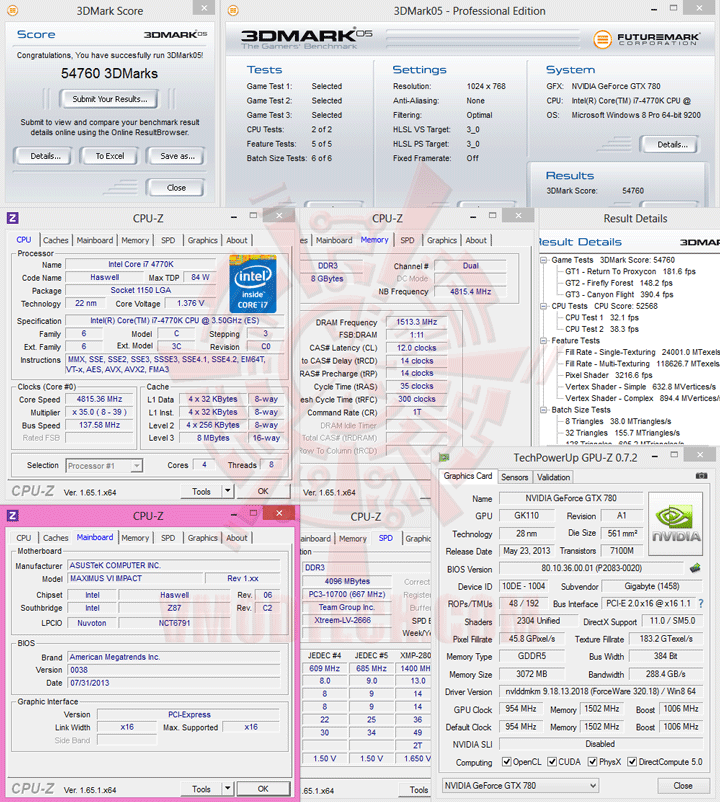

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Validation link >>Click<<

…หัวข้อนี้สำหรับคนที่ชอบโชว์ความถี่สัญญาณนาฬิกาของหน่วยความจำสูงๆ DDR3-3000+ ขึ้นไป แต่ยังต้องการประสิทธิภาพที่สูงในระดับที่น่าพอใจ เดี๋ยวเรามาดูกันครับว่า “Real Performance” ของ DDR 3000+ จริงๆแล้วมันสะกดยังไง

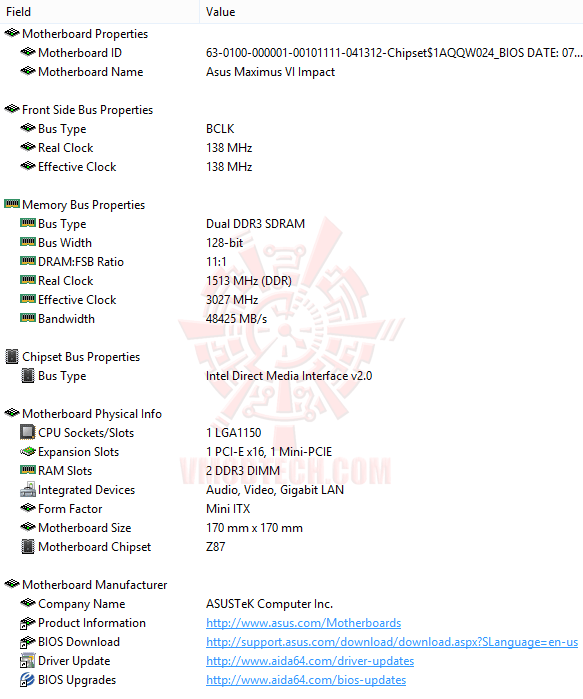

System Properties in AIDA64 Extreme Edition

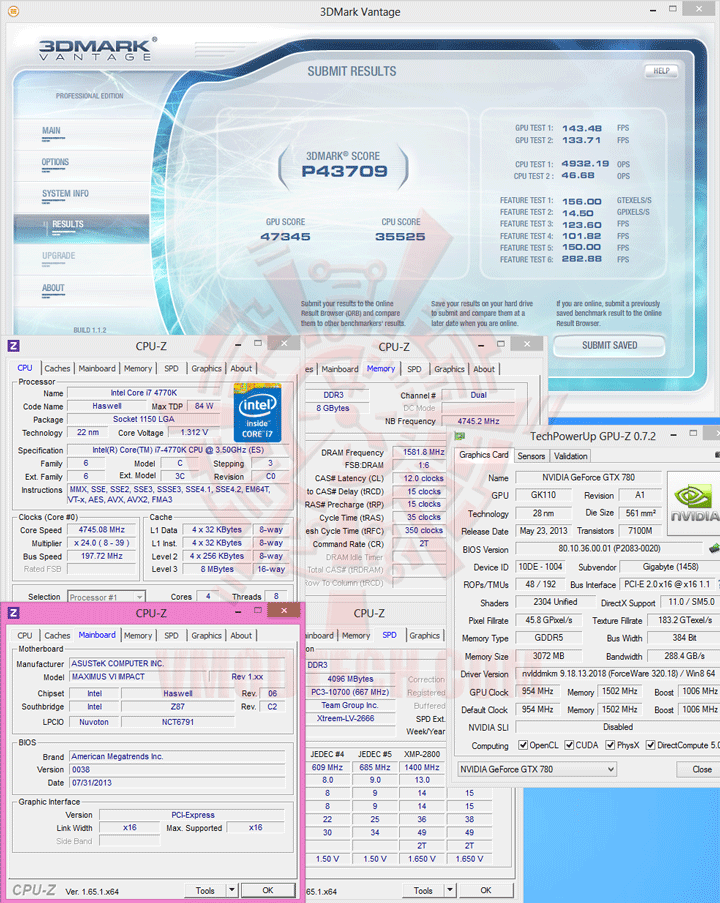

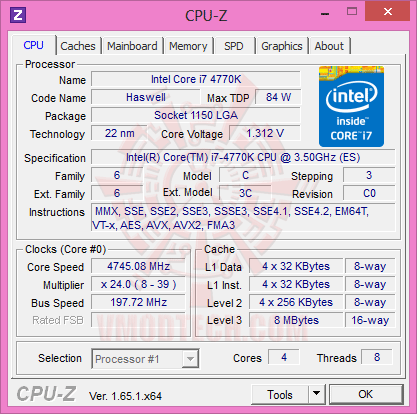

Overclocked Settings 3

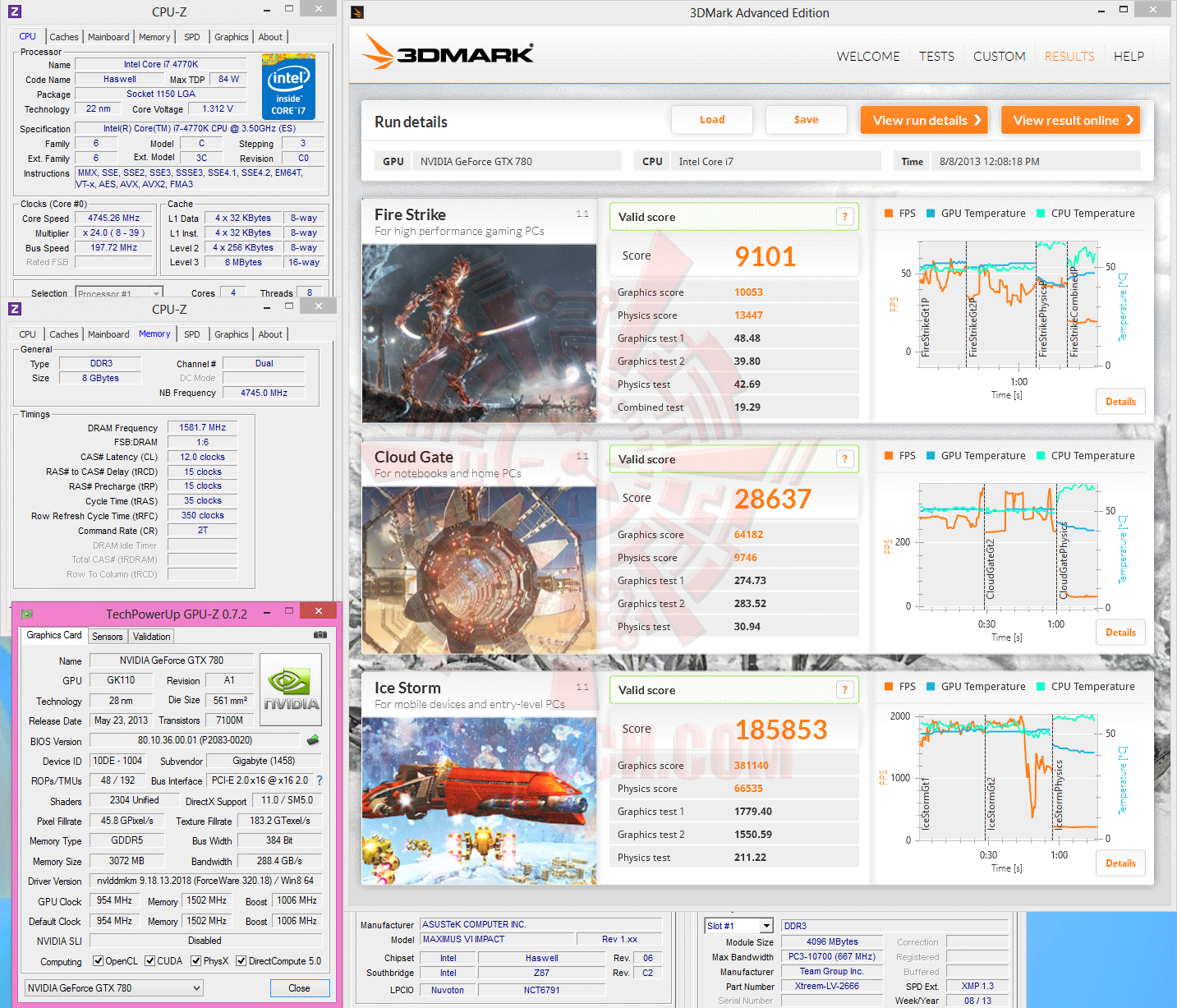

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

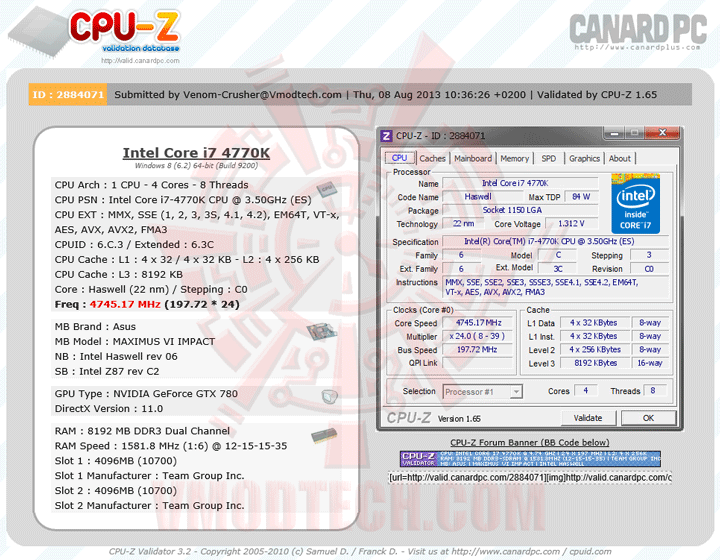

Validation link >>Click<<

…หัวข้อนี้สำหรับเน้นการโชว์ความถี่สัญญาณนาฬิกาของ BClk สูงๆ โดยที่ความถี่สัญญาณนาฬิกาของส่วนต่างๆไม่ว่าจะเป็น CPU Clock , NB Clock และ Memory Clock ก็ยังคงสูงตามไปด้วยนะครับ ขอบอกว่ามาเธอร์บอร์ดรุ่นเล็กแบบนี้ แต่กลับสามารถทำได้อย่างน่ากลัวมาก โดยที่ผมไม่เคยทำได้มาก่อนเลยในมาเธอร์บอร์ดรุ่นอื่นๆที่เคยทดสอบผ่านๆมาครับ

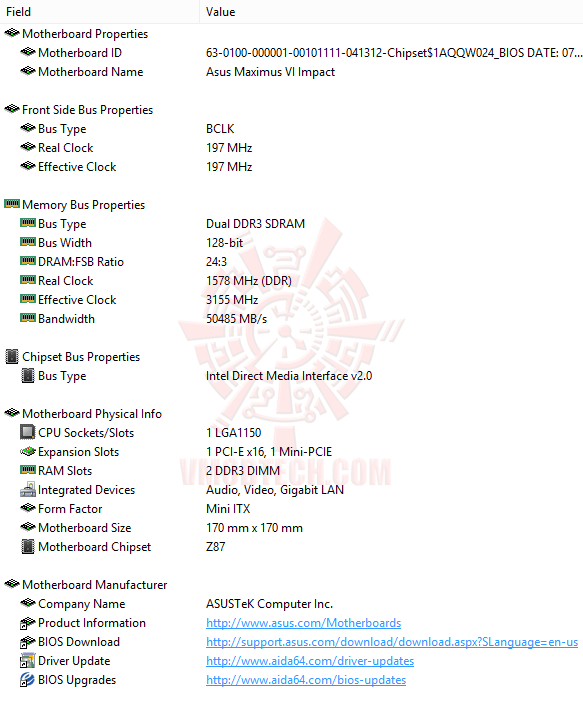

System Properties in AIDA64 Extreme Edition

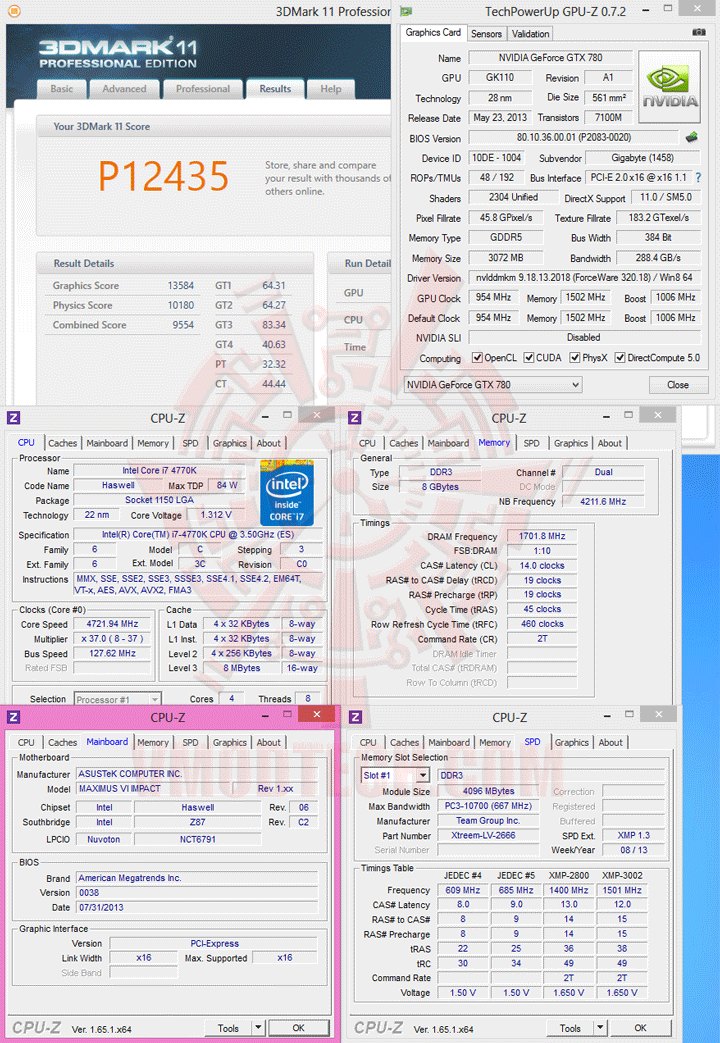

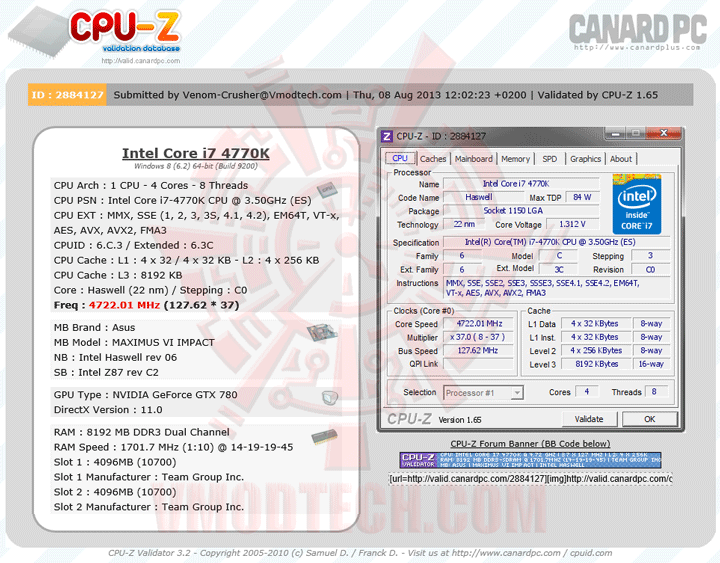

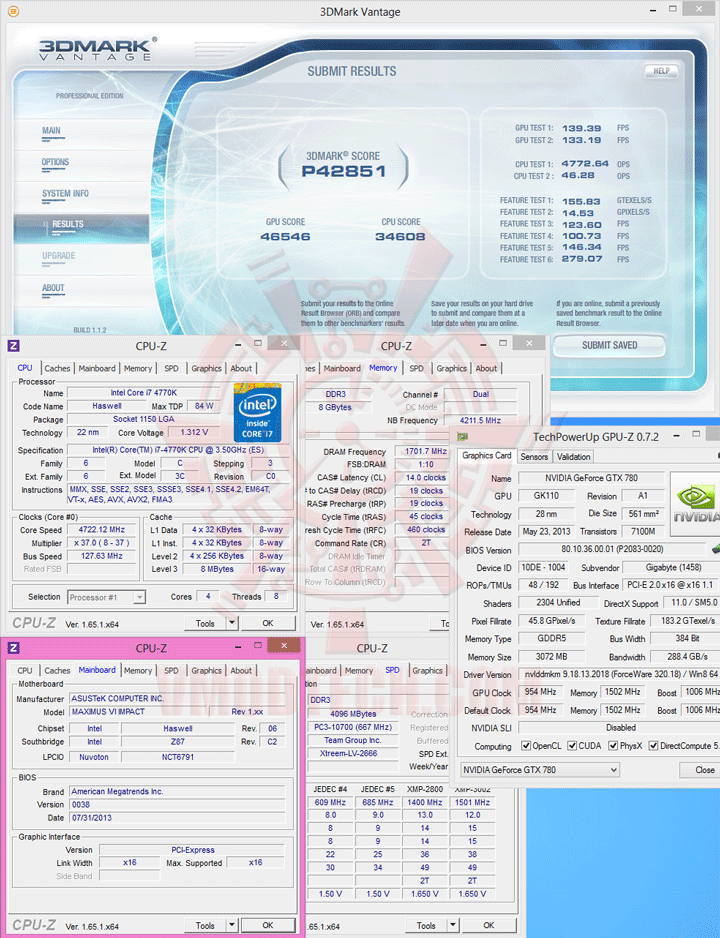

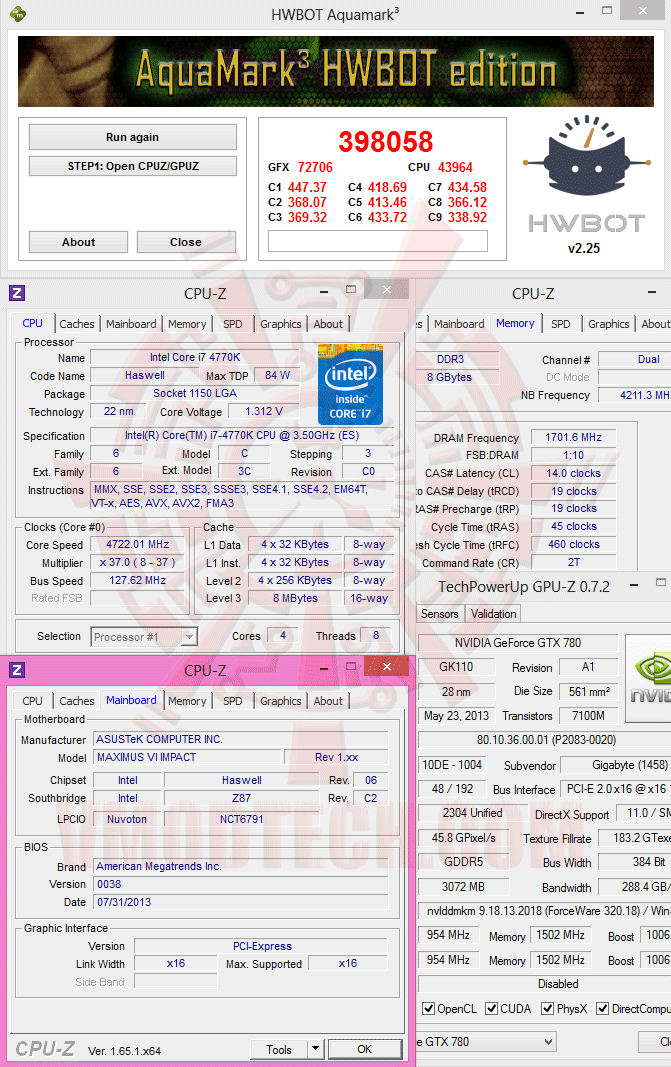

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

Validation link >>Click<<

…หัวข้อนี้สำหรับเน้นการโชว์ความถี่สัญญาณนาฬิกาของหน่วยความจำสูงสุดเท่าที่จะทำได้โดยประสิทธิภาพเป็นเรื่องรองนะครับ ขอบอกว่ามาเธอร์บอร์ดรุ่นเล็กแบบนี้ แต่กลับสามารถทำได้อย่างน่ากลัวมาก ลากกันไปถึง DDR3 3,403MHz 14-19-19-45-2T อย่างมีเสถียรภาพโดยที่ผมและหน่วยความจำ DDR3-2666C11 ของผมไม่เคยทำได้มาก่อนเลยในมาเธอร์บอร์ดรุ่นอื่นๆ ที่เคยทดสอบผ่านๆมาเลยครับ งานนี้หน่วยความจำคู่ละสี่พันกว่าๆก็แรงได้โดยไม่ต้องง้อ DDR3-3000 ที่มีราคาระดับหมื่นกว่าบาทกันเลยครับ

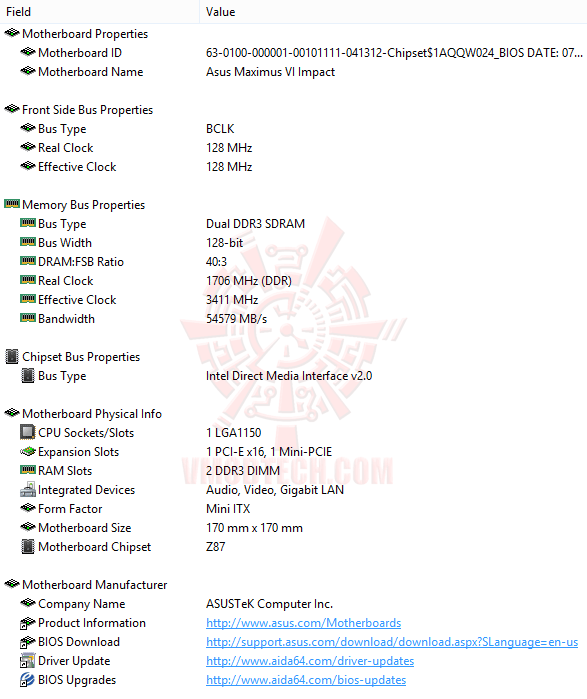

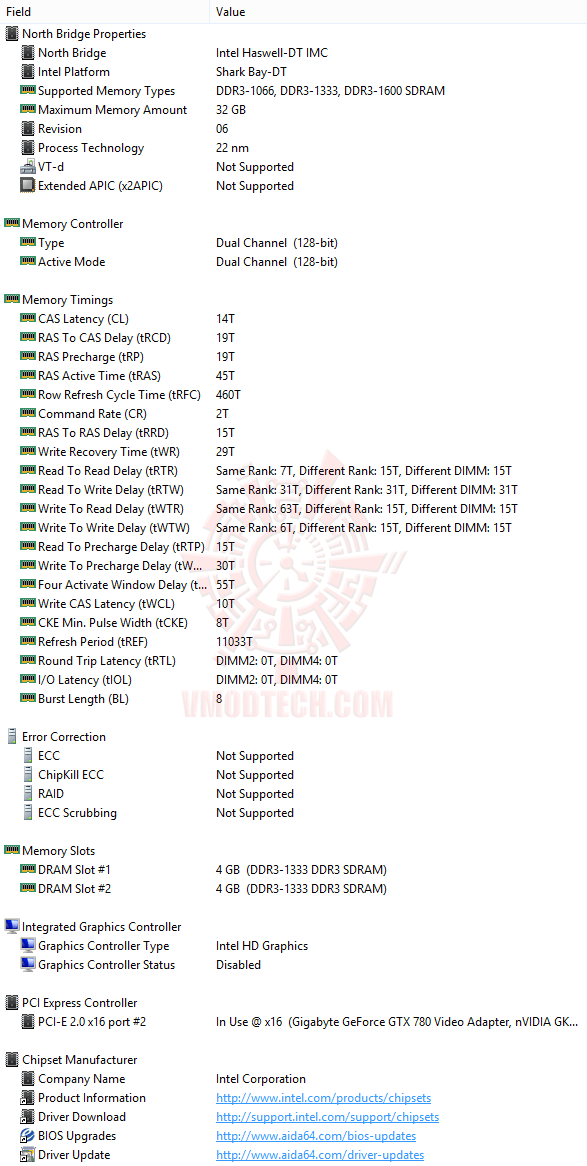

System Properties in AIDA64 Extreme Edition

เมื่อดูกันครบสี่การเซตอัพแล้วก็ไปดูผลการทดสอบยาวๆที่หน้าถัดๆไปกันได้เลยครับ

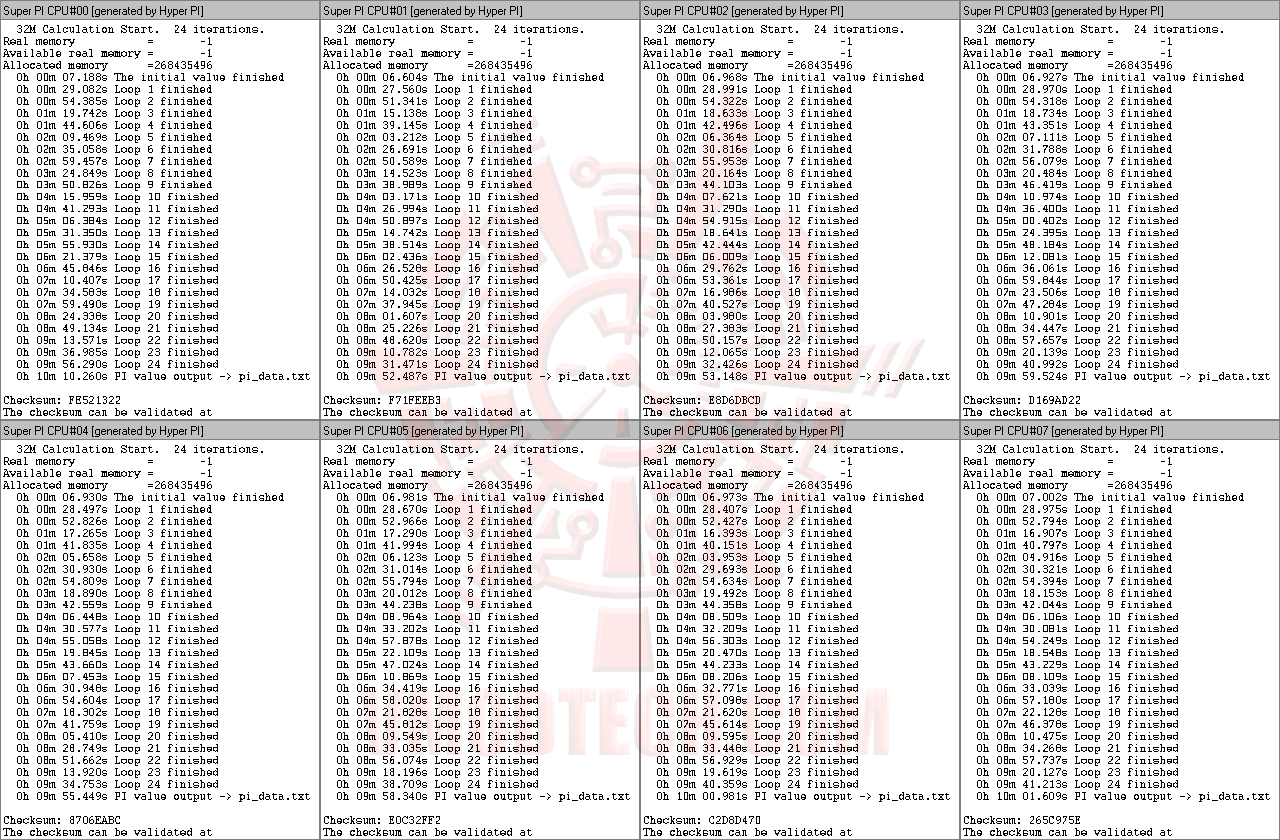

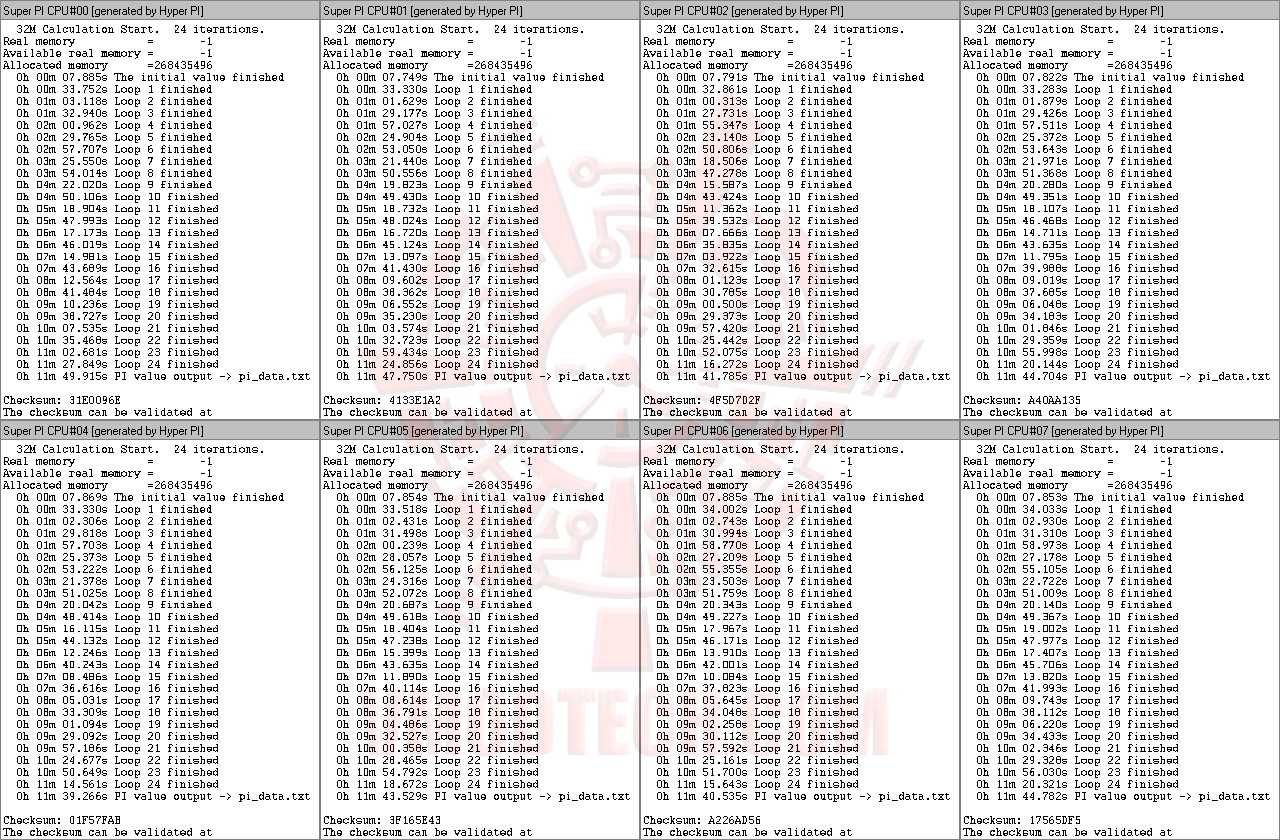

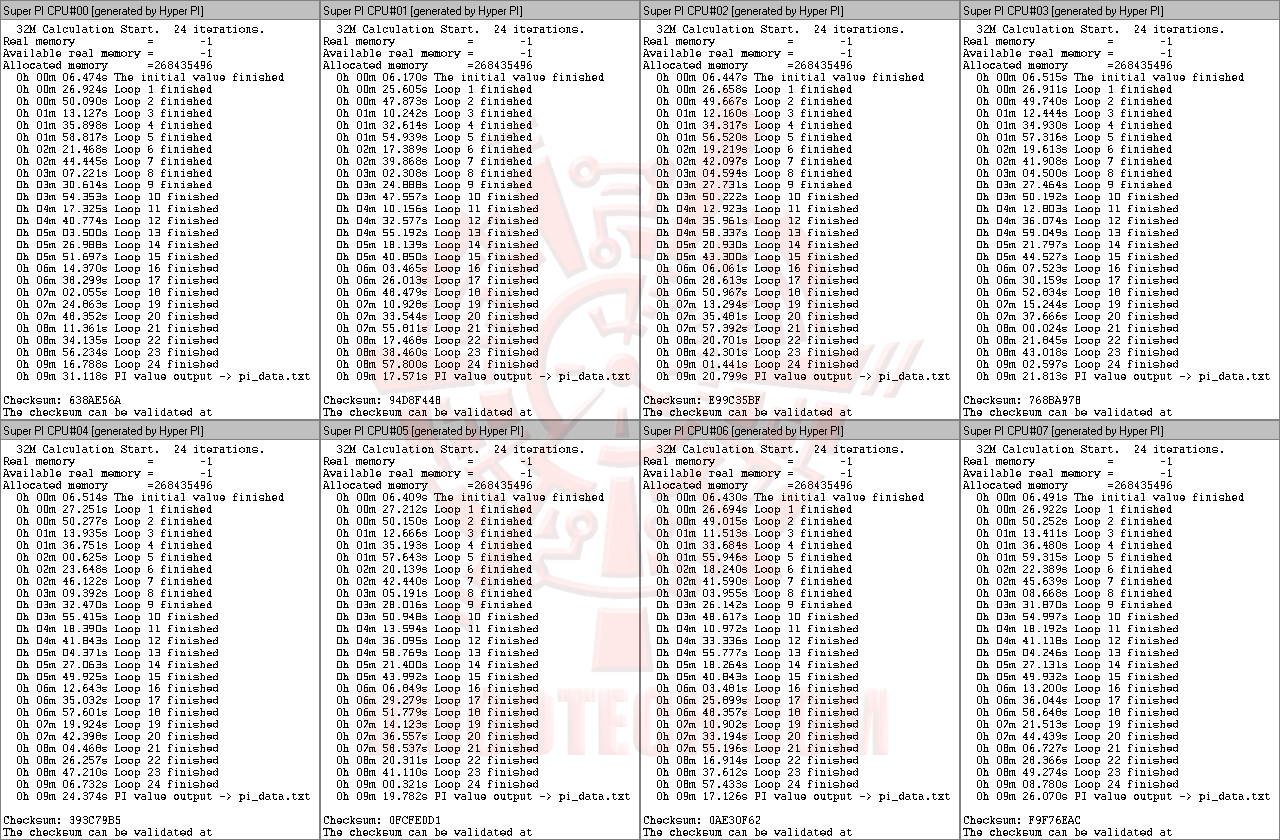

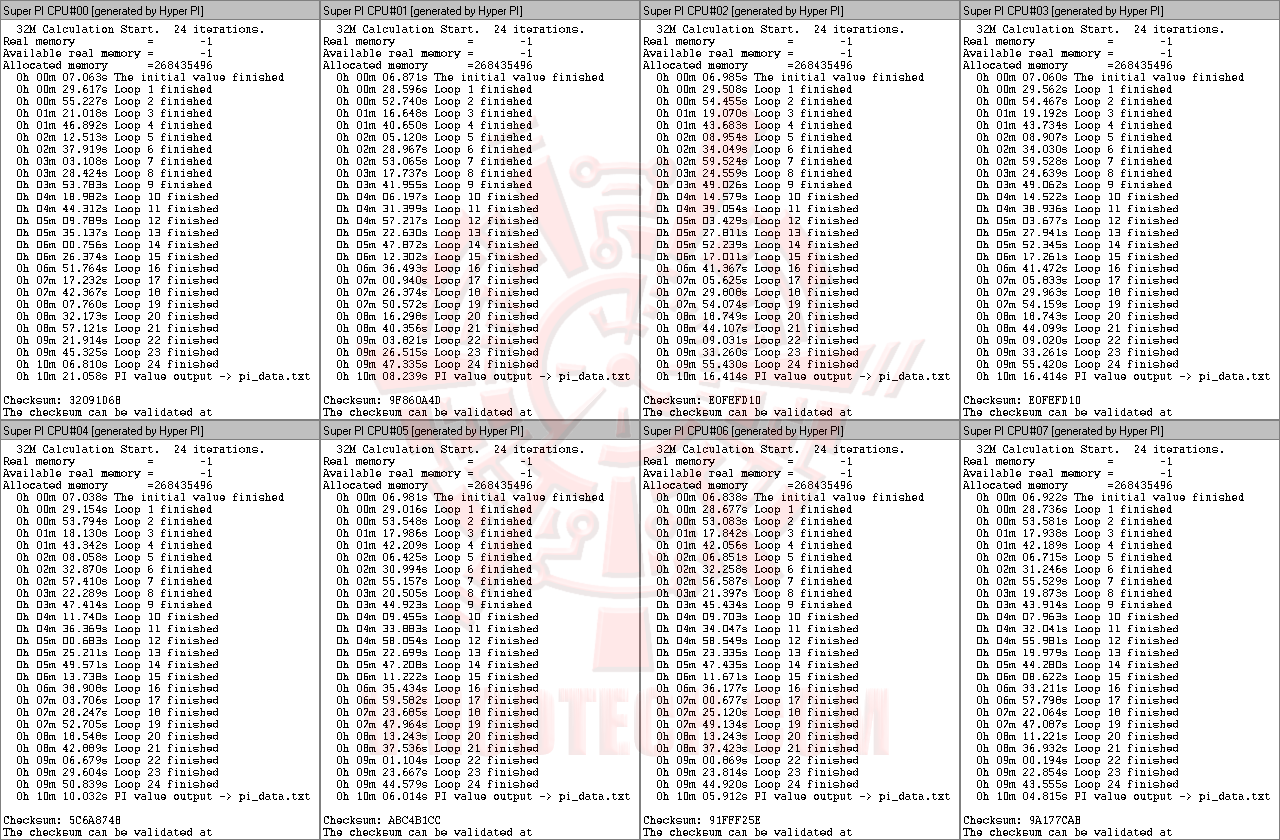

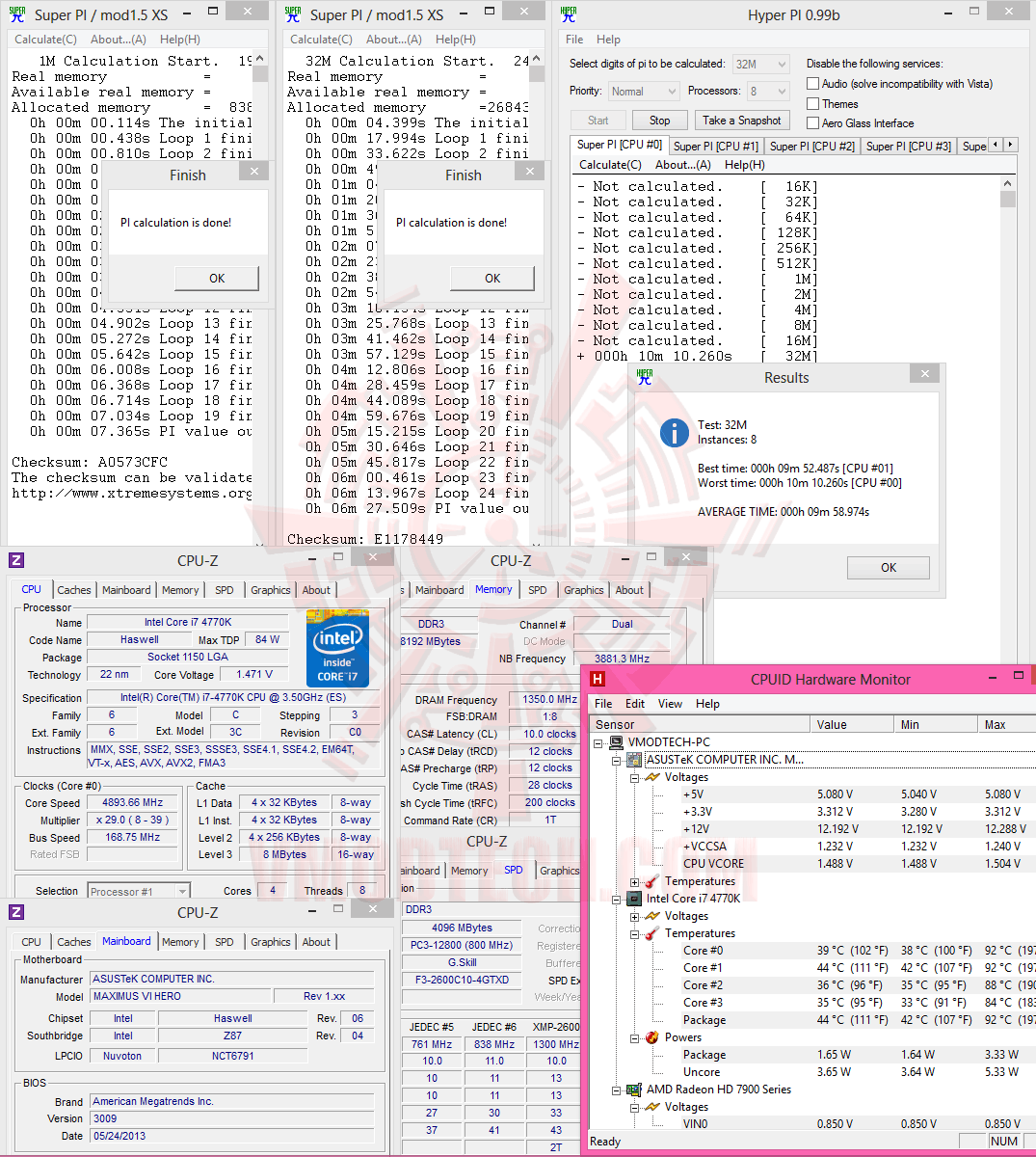

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

(Click ScreenShot to Enlarge)

โคตรแรงเลยครับ SuperPi 8 Threads ใช้เวลาเฉลี่ยรวม 9 นาที 22 วินาที ต้องแบบนี้ครับ Real Performance

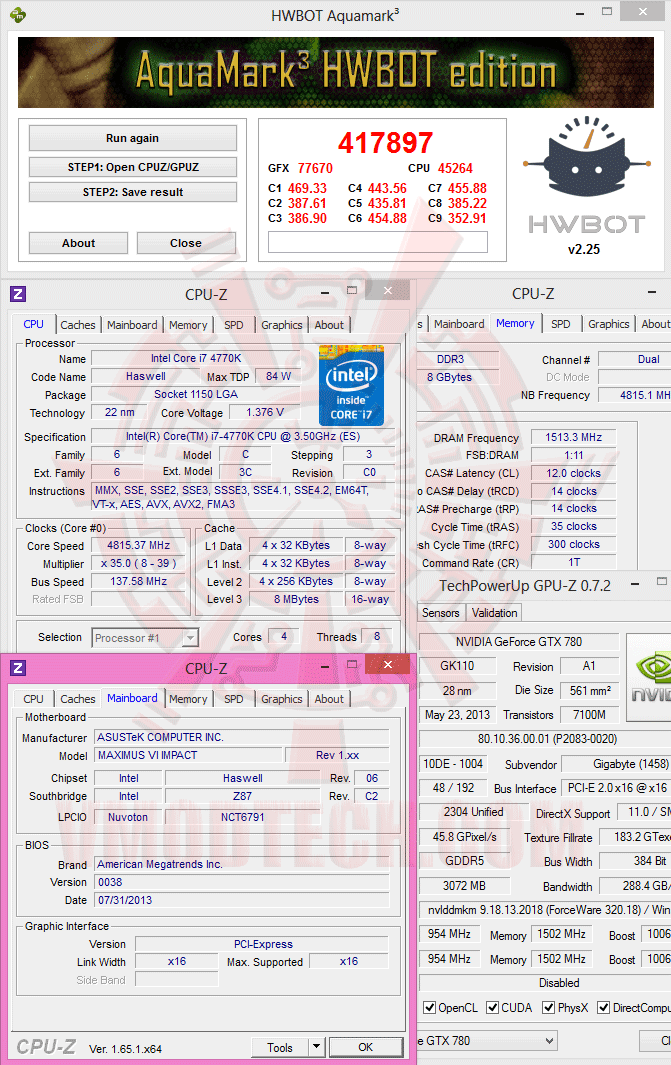

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

(Click ScreenShot to Enlarge)

SuperPi 8 Threads ใช้เวลาเฉลี่ยรวม 10 นาที 28 วินาที ต้องแบบนี้ครับ Real Performance of DDR 3000+

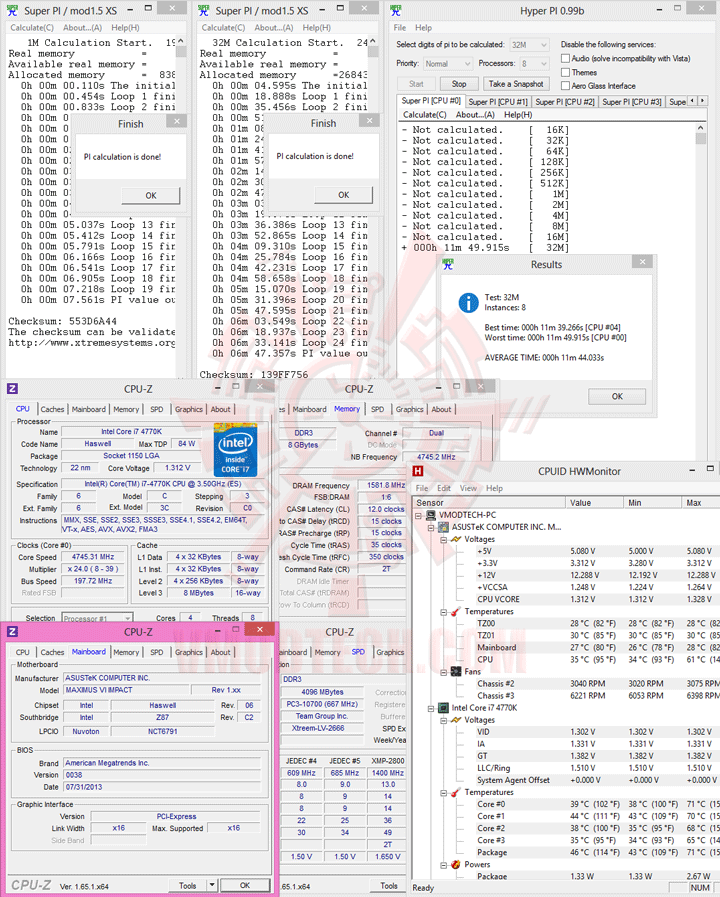

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

(Click ScreenShot to Enlarge)

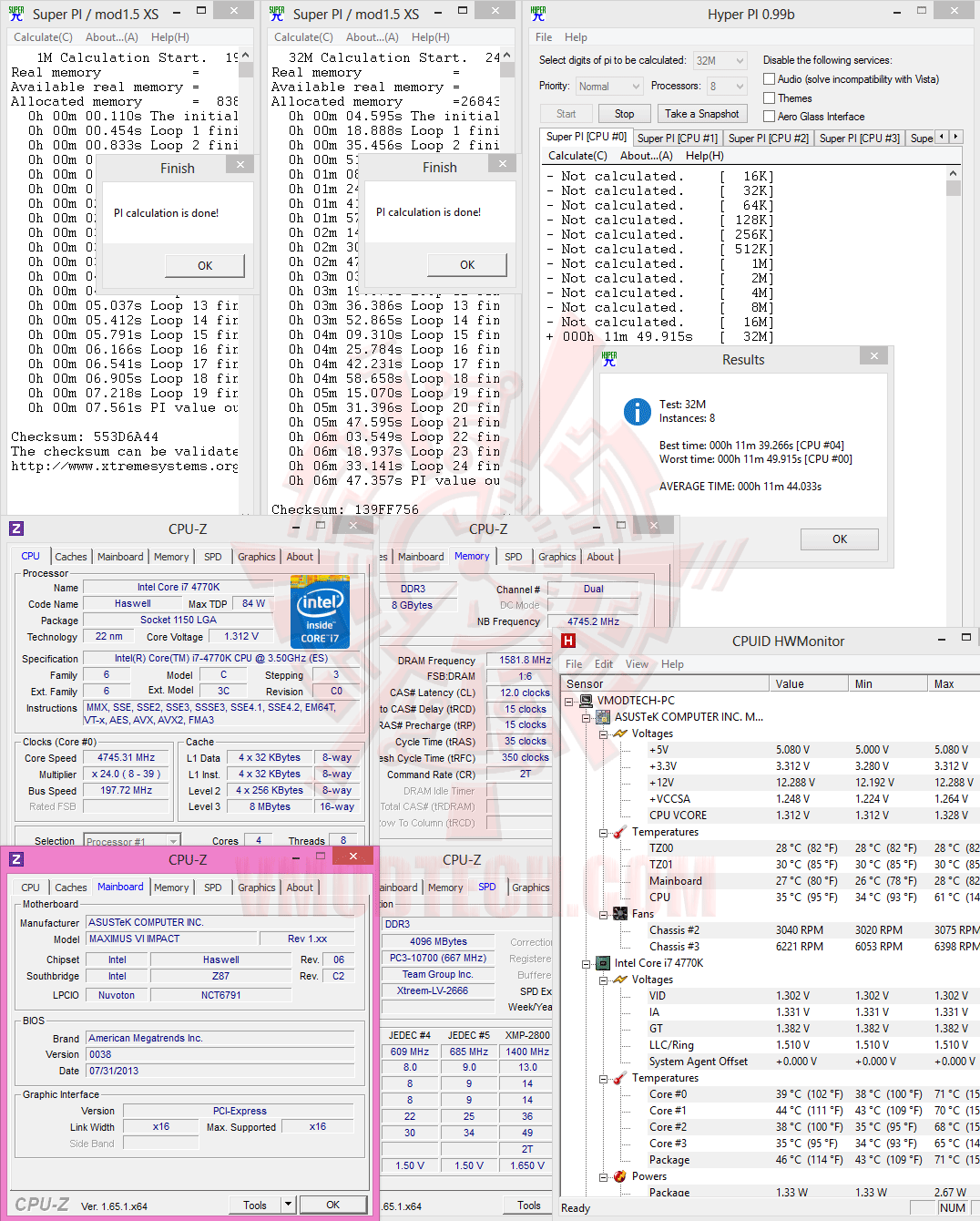

SuperPi 8 Threads ใช้เวลาเฉลี่ยรวม 11 นาที 44 วินาที ก็ยังแรงพอไหวแม้จะเล่นท่ายากสุดขีดแบบนี้

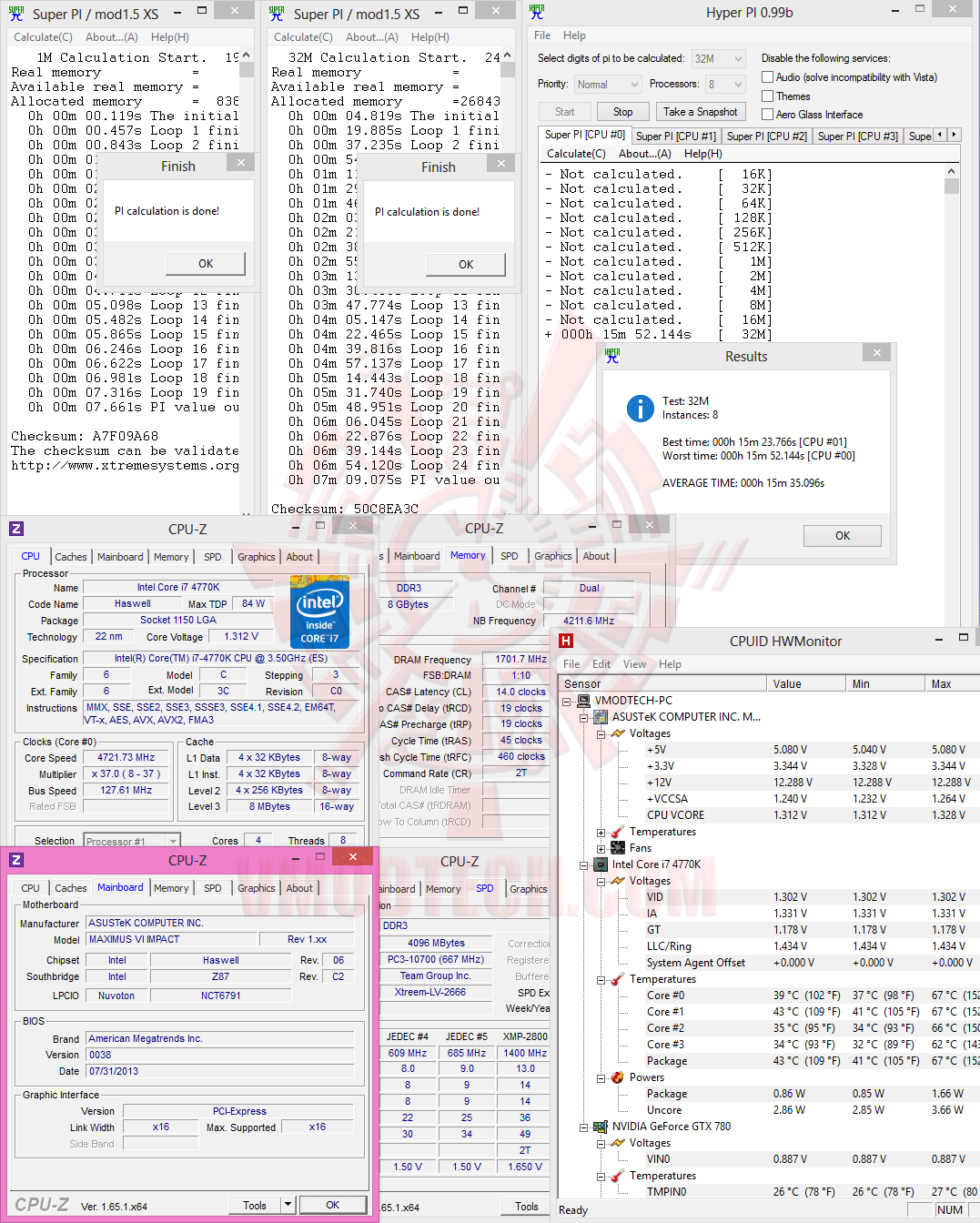

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

(Click ScreenShot to Enlarge)

…เวลาออกมาถือว่าช้ามากนะครับสำหรับ DDR3-3403MHz เพราะว่าผมต้องปล่อยทุกอย่างให้หลวมสุดๆกับหน่วยความจำที่มีความเร็วเบื้องต้นเพียง 2666 C11 ของผม แต่ถ้าดูเรื่อง “ทำได้” กับ “ทำไม่ได้” มาเธอร์บอร์ดตัวอื่นเปิดไม่ติด แต่ตัวนี้เปิดติดไม่พอยังเทสต์เสถียรจบทุกการทดสอบกันไปเลยอีกต่างหาก สุดยอดจริงๆครับสำหรับ ASUS ROG MAXIMUS VI IMPACT

WinRAR 5 Beta 6 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Winrar ทะลุ 13,000 KB/s แล้วล่ะครับ อิอิกำ

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Winrar ระดับ 11,900 KB/s แรงใช้ได้เลยครับ

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Winrar ระดับ 11,900 KB/s แรงใช้ได้เลยเช่นกันครับ

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

ไม่แรงแต่เท่ครับ DDR3-3,403MHz แบบเสถียรๆ

X264 FHD Benchmark

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

แรงขิงๆ 32.4 FPS

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

แรงใช้ได้ 32 FPS

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

แรงพอไหวแม้ท่ายากสุดๆ 31.5 FPS

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

ไม่แรงแต่เท่ครับ DDR3-3,403MHz แบบเสถียรๆ

CINEBENCH R9.5

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

แรงกันทั้งนั้น

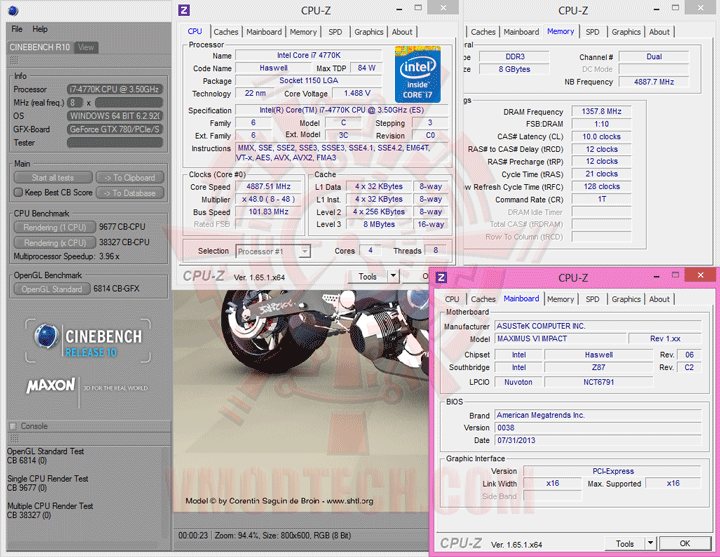

CINEBENCH R10

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

แรงกันทั้งนั้น

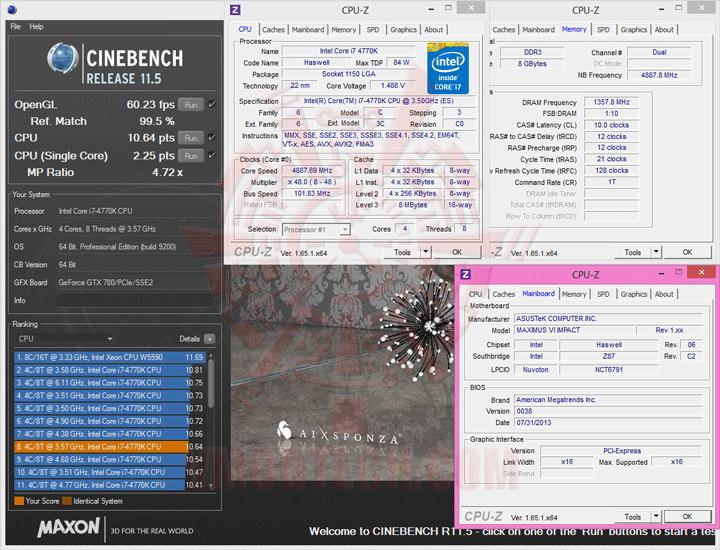

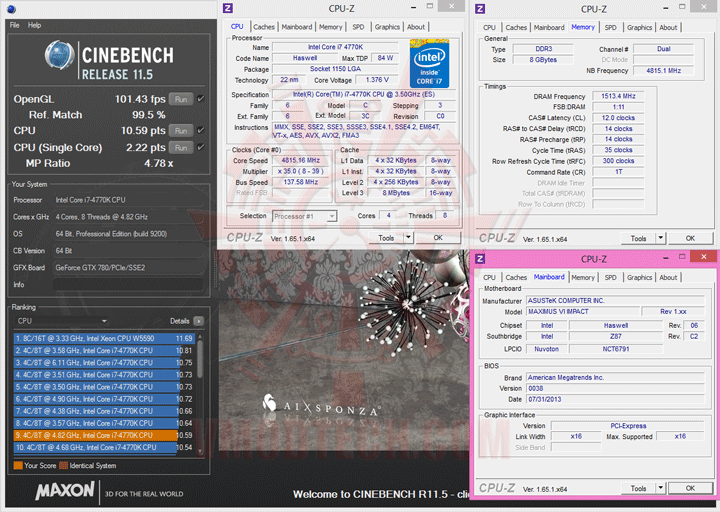

CINEBENCH R11.5

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

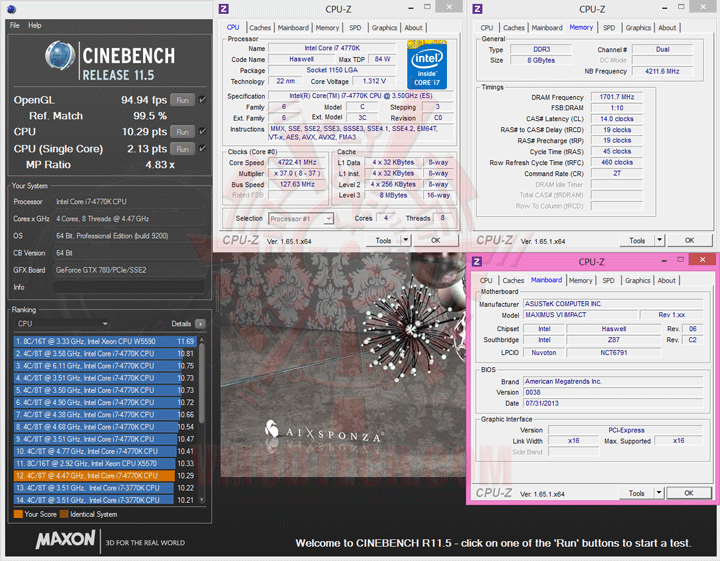

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

แรงกันทั้งนั้น แรงกันนิ่มๆยาวๆ สุดยอดแห่งบอร์ดจิ๋วจริงๆๆๆๆ

PCMark 7

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

แรงลดหลั่นกันมาตามสเต็ปครับ แต่เสถียรเท่าๆกันทุกการทดสอบ

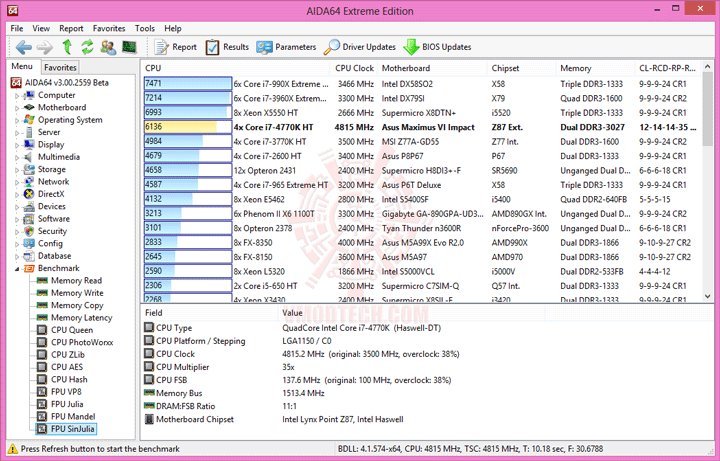

AIDA64 Cache & Memory Benchmark

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

โคตรแรงเลยครับ Dual Channel แรงกว่านี้มีอีกไหม?

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

สุดขีดแห่ง Bandwidth ของ DDR3-3000+ เลยครับ

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

เล่นท่ายากกันสุดขีด แต่ก็ยังแรงกว่าเรียลเพอฟอร์แมนซ์ของแขกครับ อิอิกำ

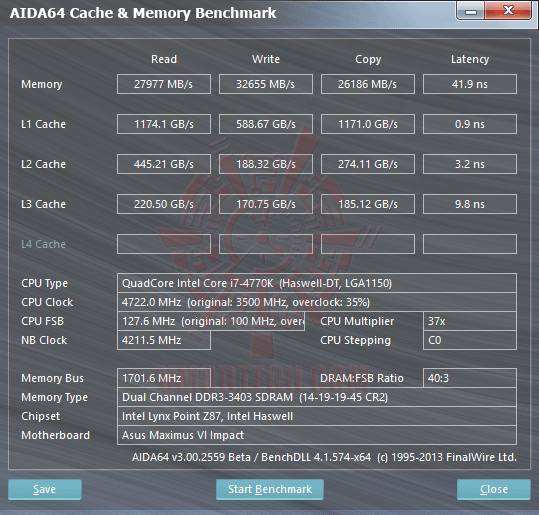

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

ถึงไม่ค่อยแรง แต่ก็เท่กันสุดขีดกับ DDR3-3,403MHz แบบเสถียรๆ

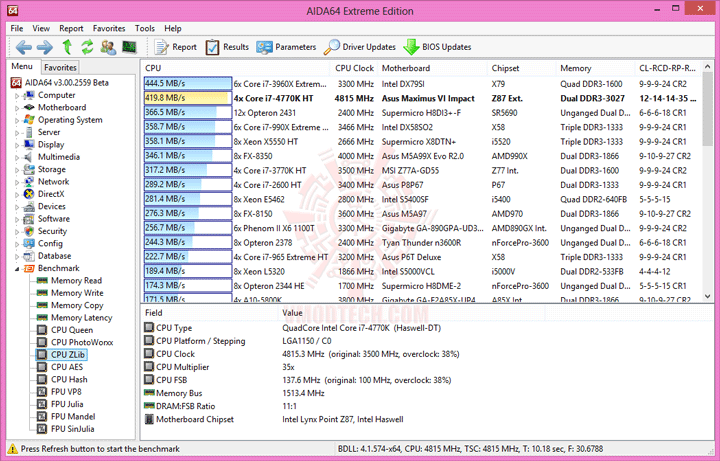

AIDA64 CPU Queen

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

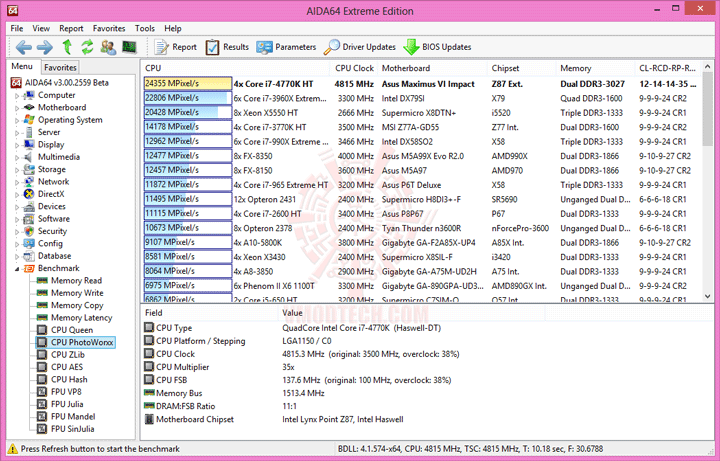

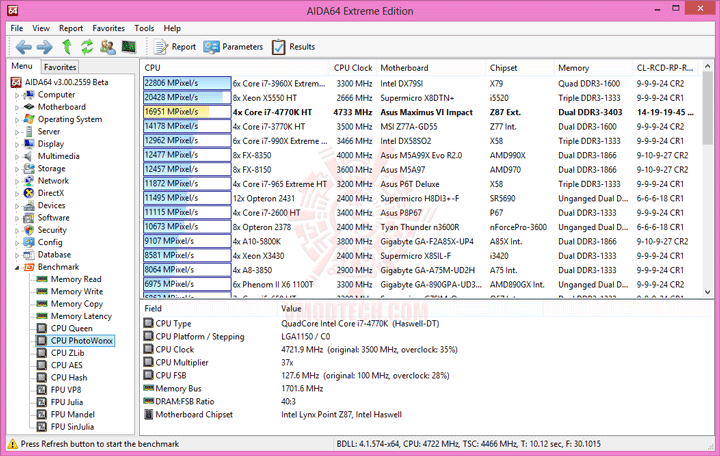

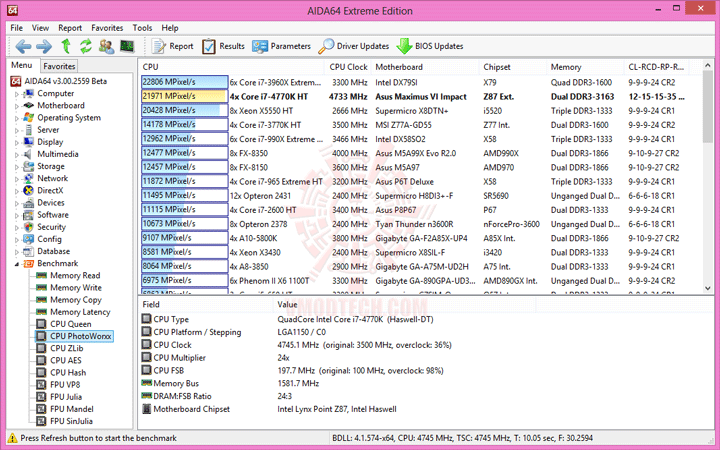

AIDA64 CPU PhotoWorxx

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

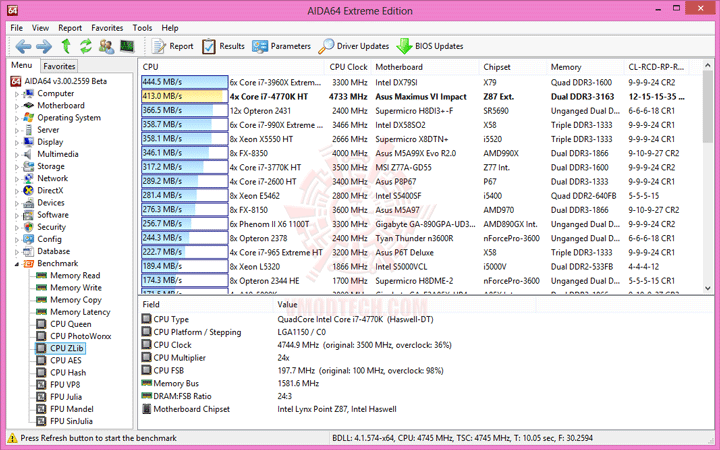

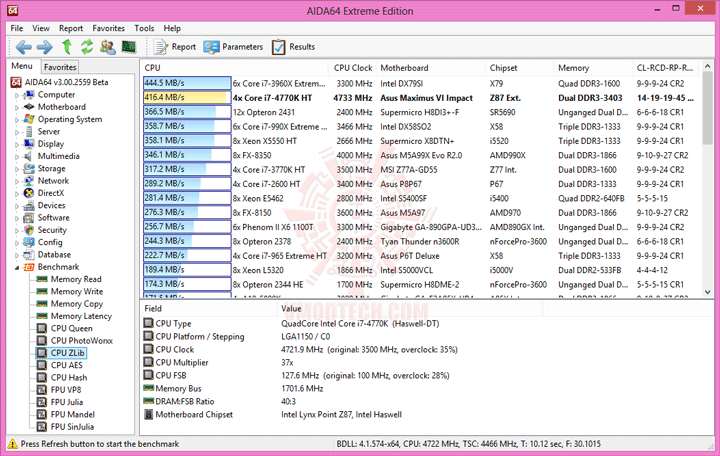

AIDA64 CPU ZLib

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

AIDA64 CPU AES

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

AIDA64 CPU Hash

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

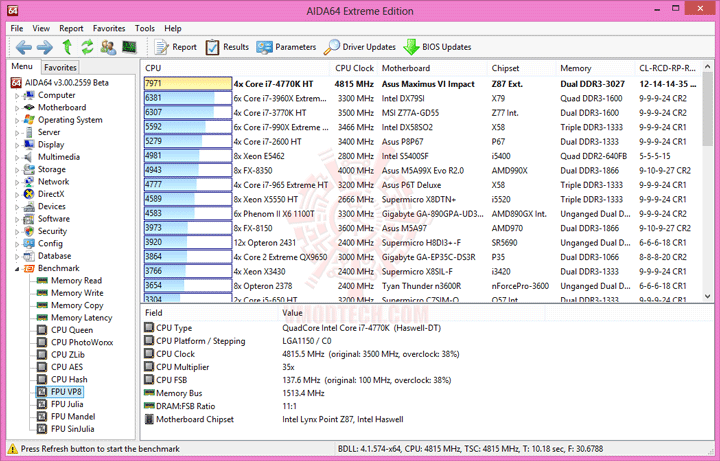

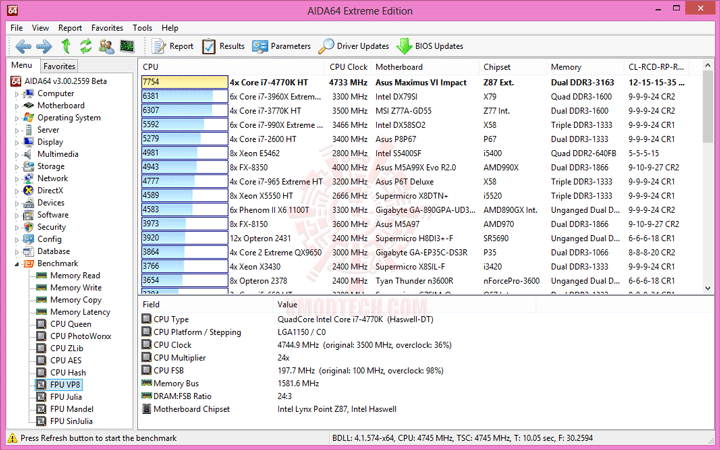

AIDA64 FPU VP8

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

AIDA64 FPU Julia

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

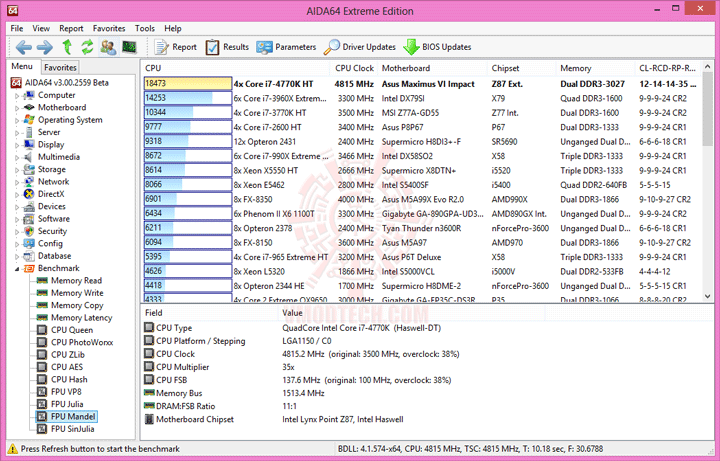

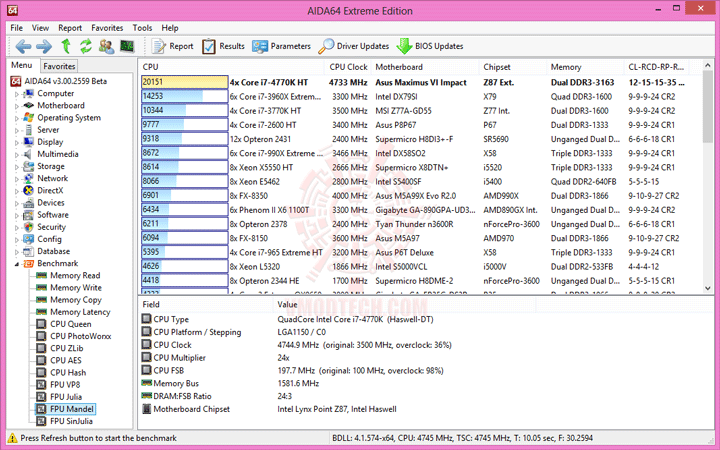

AIDA64 FPU Mandel

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

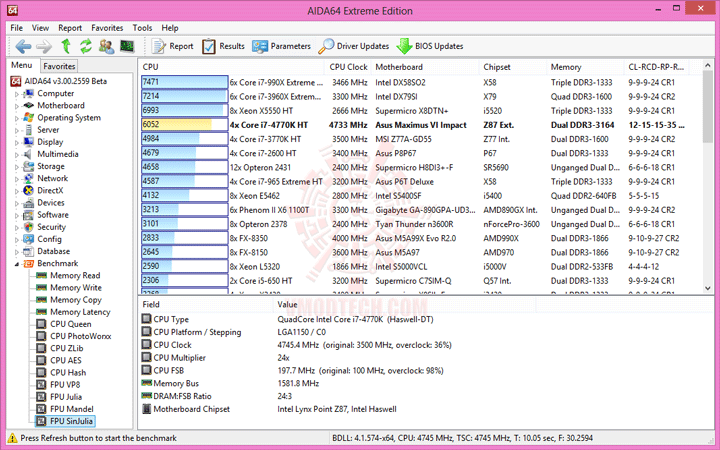

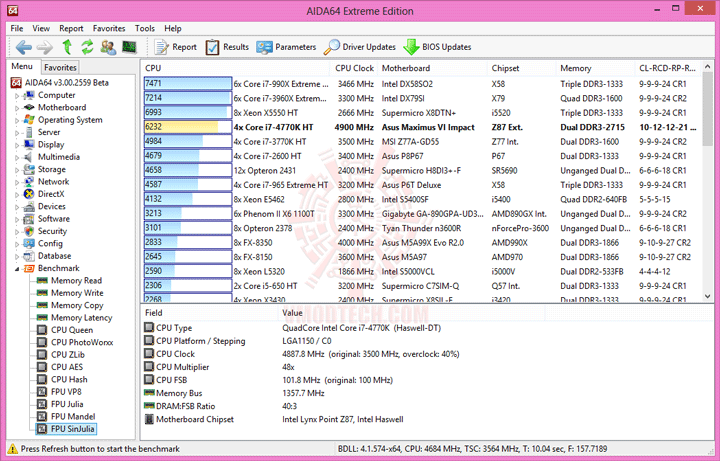

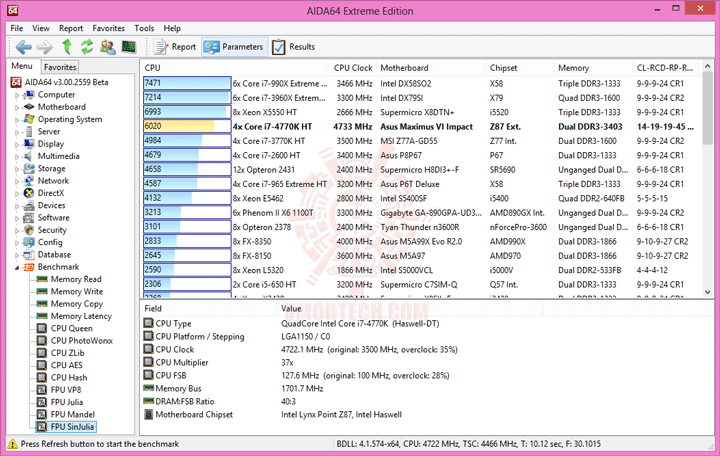

AIDA64 FPU SinJulia

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

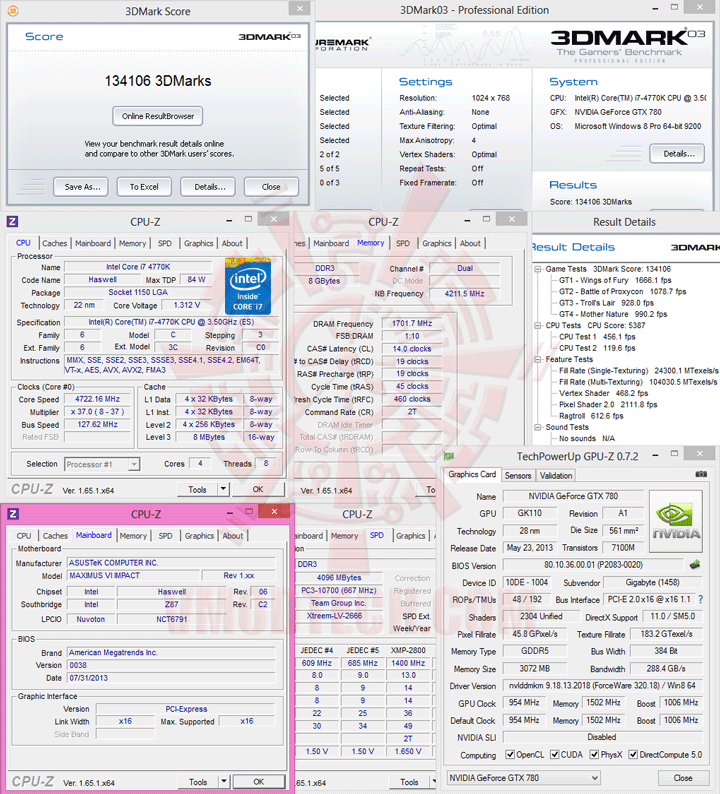

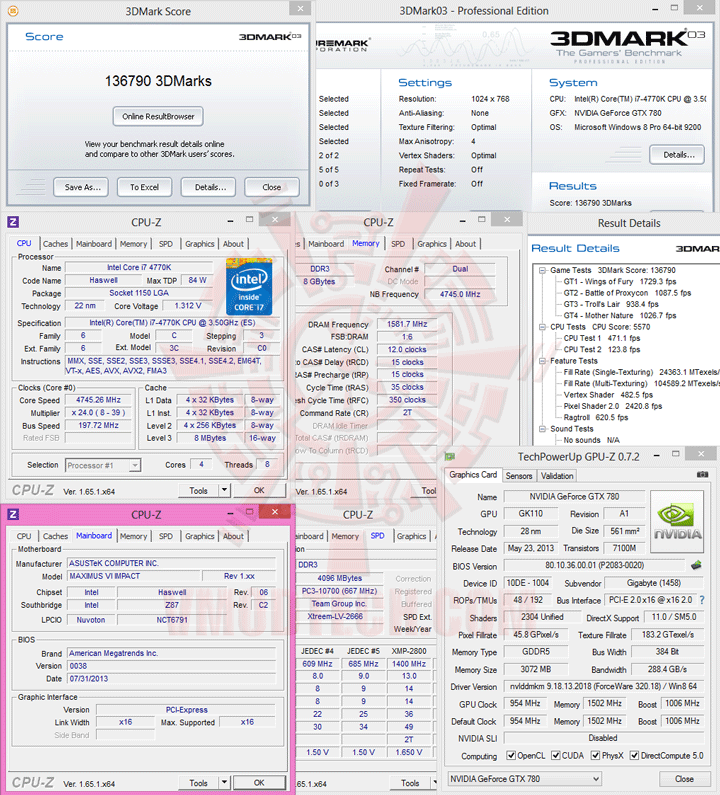

3DMark 03

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

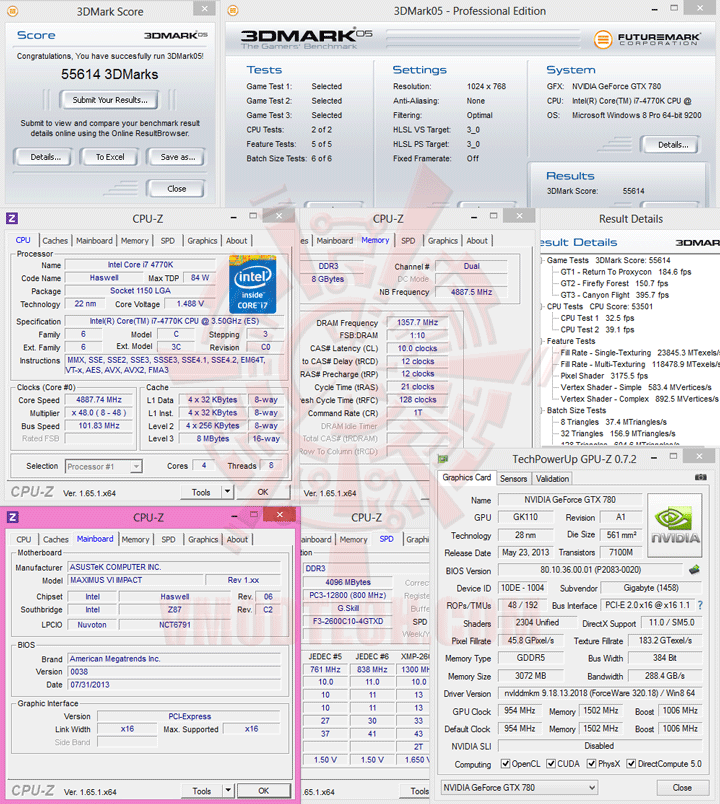

3DMark 05

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

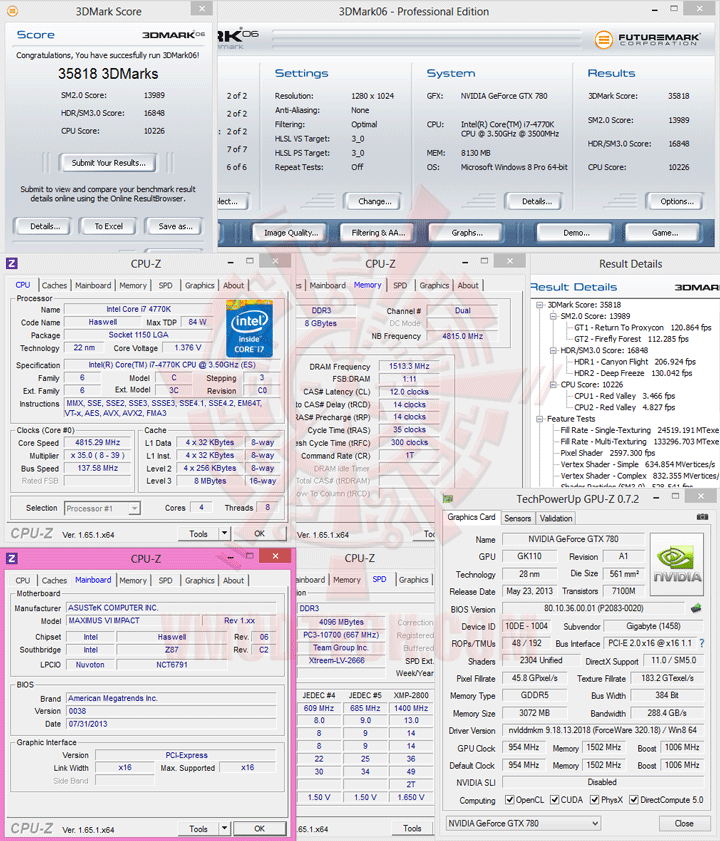

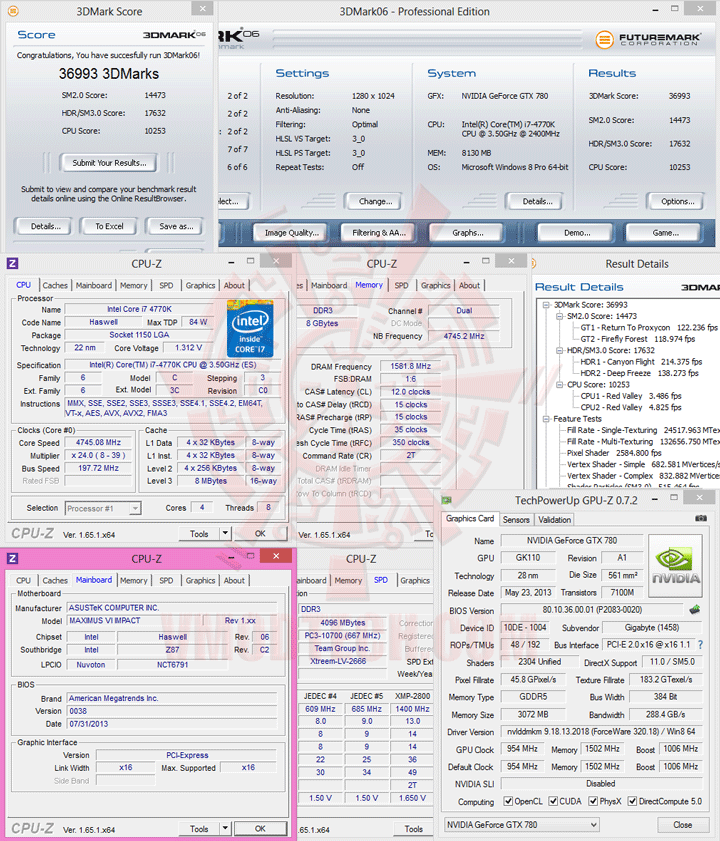

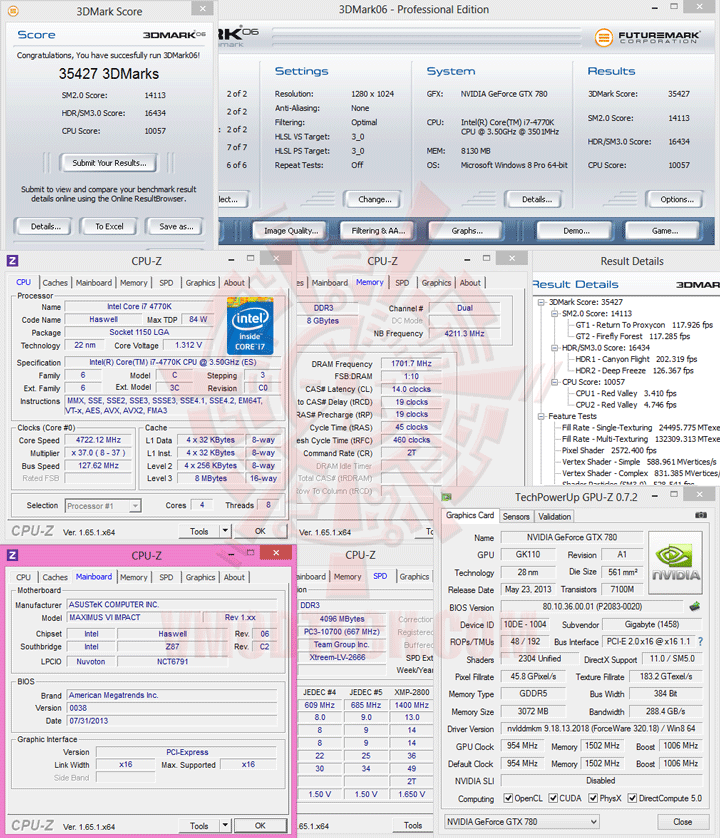

3DMark 06

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

3DMark Vantage

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

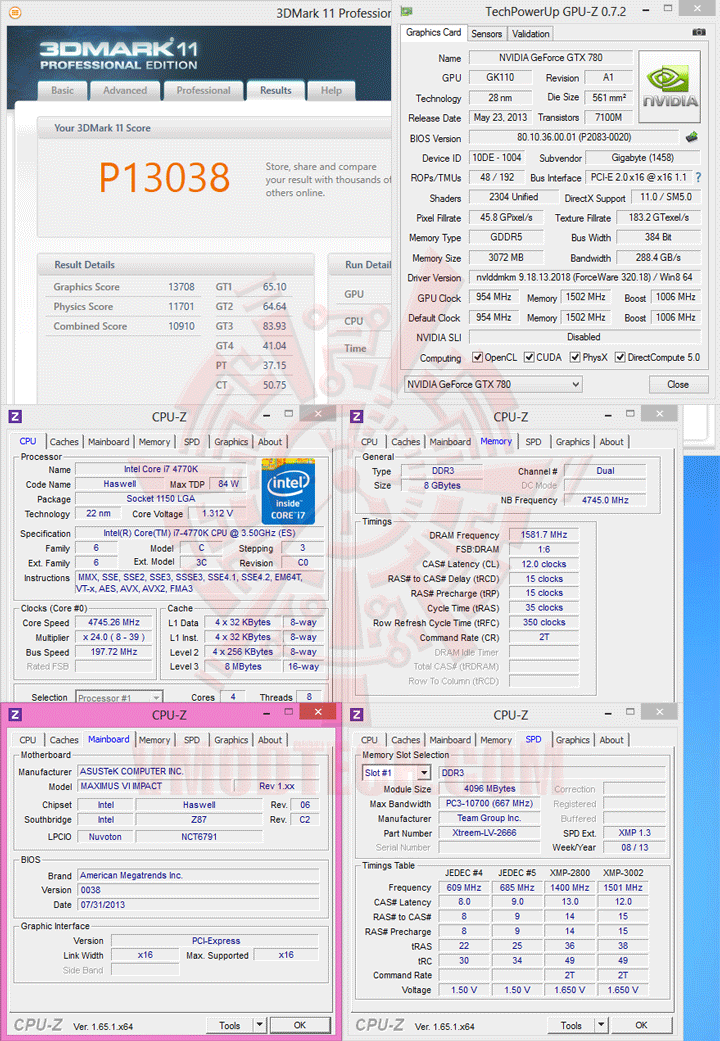

3DMark 11

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

3DMark (2013)

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Validation link >>Click<<

.

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Validation link >>Click<<

.

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Validation link >>Click<<

.

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

Validation link >>Click<<

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

เซตกันไปแบบสุดๆเลยครับ

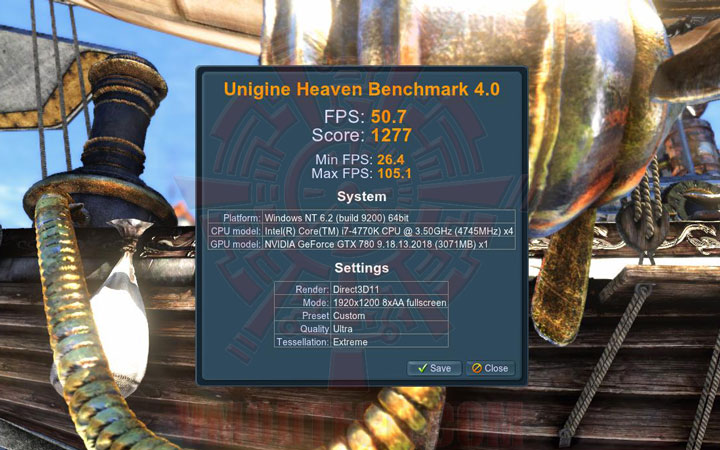

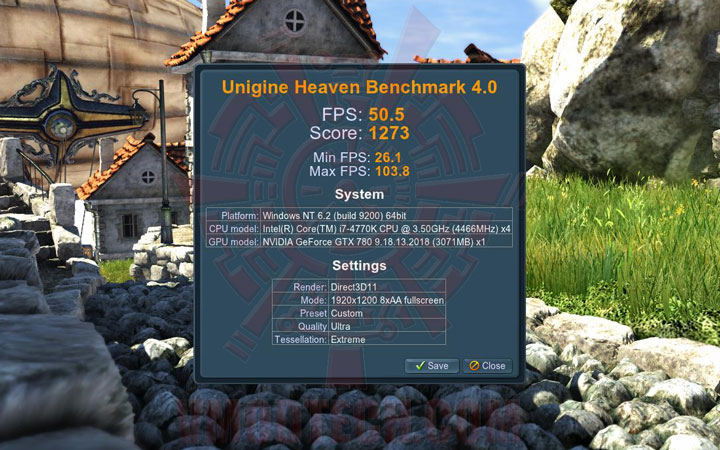

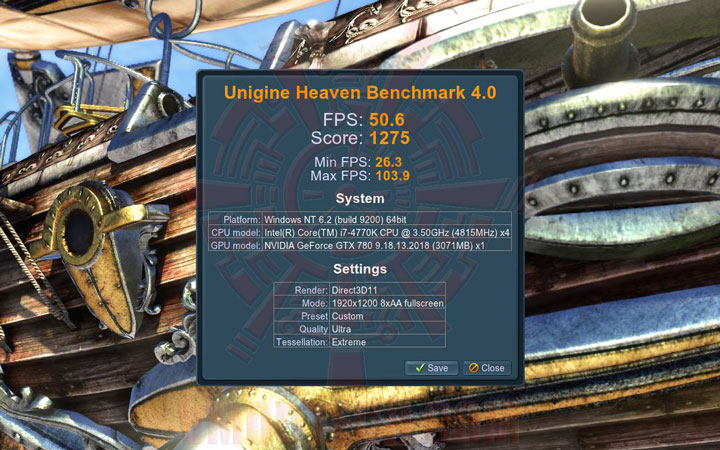

Unigine Heaven DX11 Benchmark 4.0

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

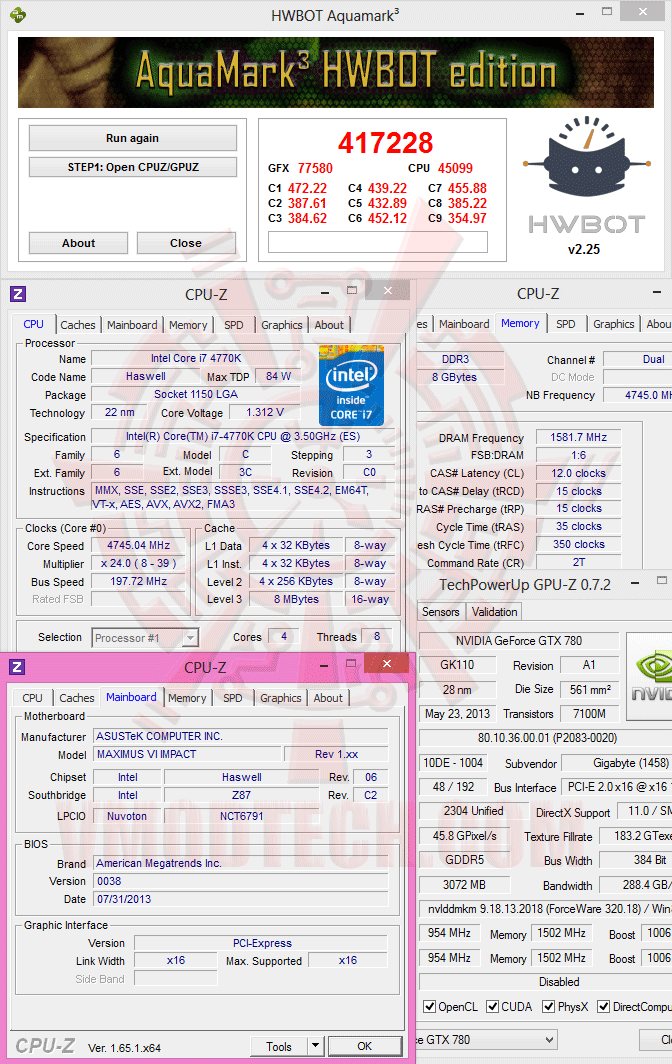

AquaMark3 HWBOT edition

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

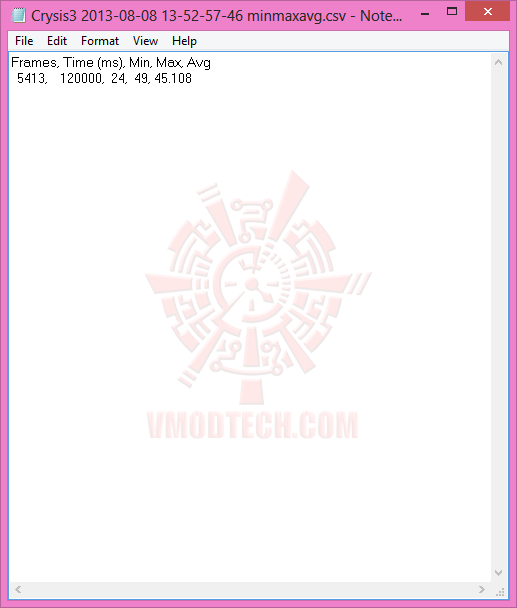

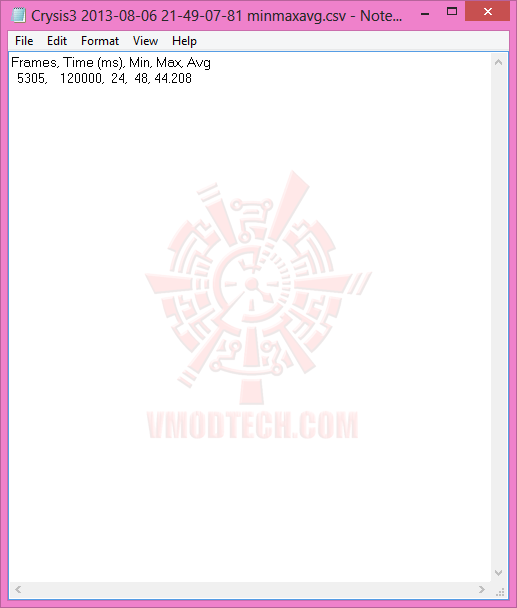

Crysis 3

Settings

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

Overclocked Settings 1

“MAX PERFORMANCE SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,887MHz Bclk 101.8MHz

NB Freq. 4,887MHz DDR3 2,715MHz 10-12-12-28-1T

Overclocked Settings 2

“MAX PERFORMANCE OF DDR3-3000+ SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,815MHz Bclk 137.6MHz

NB Freq. 4,815MHz DDR3 3,027MHz 12-14-14-35-1T

Overclocked Settings 3

“ALL MAX FREQUENCIES OF 197.7MHz BClk SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,745MHz Bclk 197.7MHz

NB Freq. 4,745MHz DDR3 3,164MHz 12-15-15-35-2T

Overclocked Settings 4

“MAX FREQUENCIES OF MEMORY SETTINGS”

4th Generation Intel® Core™ i7-4770K @ 4,722MHz Bclk 127.6MHz

NB Freq. 4,211MHz DDR3 3,403MHz 14-19-19-45-2T

ปิดท้ายกับ Crysis 3 ไม่ว่าซีพียูความเร็วไหนก็อิงกับกราฟฟิคการ์ดเป็นหลักครับ แทบไม่มีความแตกต่าง

MAX BOOT FREQUENCIES OF MEMORY @ DDR3-3,462MHz 13-31-31-39-2T

Validation link >>Click<<

…เล่นความถี่สัญญาณนาฬิกาของหน่วยความจำได้เก่งมากๆครับมาเธอร์บอร์ดรุ่นนี้ ผมเลยต้องมีของแถมปิดท้ายให้สักหน่อยว่า ลากได้ขนาดไหนที่แรม DDR3-2666 C11 ราคาคู่ละสี่พันกว่าของผม จะบูตเข้าวินโดว์ได้บ้างจากการเซตที่ไบออส แบบไม่ได้เล่นเกรียนๆใช้ซอฟต์แวร์ลากเอาในวินโดว์ ก็มาบูตสุดๆเข้าวินโดว์กันได้ที่ความถี่สัญญาณนาฬิกาของหน่วยความจำที่สูงถึง 3,462MHz กันเลยทีเดียว มาดูกันครับว่าเอาแค่บูตติดสุดๆ มันจะเสถียรได้ขนาดไหน

เทสต์ SuperPI 32M เธรดเดียวผ่านซะด้วย ไม่ธรรมดาครับ!

…แต่ถ้าจะเอาประสิทธิภาพที่ดีขึ้นมาอีกหน่อย ก็ต้องกดค่า Timming ให้ต่ำลงอีก ก็จะเทสต์ SuperPI 32M เธรดเดียวผ่านที่ค่า DDR3-3,455MHz เวลาที่ออกมาก็เร็วขึ้นมามากๆอย่างเห็นได้ชัดเลยครับ แต่ก็อย่างที่กล่าวไว้ตอนแรก เล่นแรมลากไกลๆ 3,XXX+ MHz กับชิปเซต Z87 สุดท้ายไปก็ไร้ค่า ได้แต่หล่อเลขความถี่สัญญาณนาฬิกาแต่เพียงอย่างเดียว แต่ทำยังไงก็แรงสู้ DDR3 ที่วิ่งแถวๆ DDR3-2666-27XX MHz แต่ค่า Timming แน่นๆไม่ได้นะครับ แต่ถ้าพูดถึงเรื่อง “ทำได้” กับ “ทำไม่ได้” มาเธอร์บอร์ด ASUS ROG MAXIMUS VI IMPACT รุ่นนี้กินขาดทุกมาเธอร์บอร์ดที่ใช้ชิปเซต Z87 ทั้งหมดในปฐพีนี้อย่างแน่นอนครับ ฟันธง!!

Conclusion

…ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG MAXIMUS IMPACT ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset และต้องความรุนแรงระดับสุดยอดของแท้ ที่มากันครบถ้วนทุก Features สำหรับการโอเวอร์คล็อคแบบเต็มพิกัด ส่วนที่ว่ามันแรงแค่ไหนอย่าให้ผมสรุปตรงนี้เลยครับ ย้อนกลับไปดูผลการทดสอบแต่ละหน้ากันดีกว่า แล้วทุกท่านก็จะทราบเองครับว่า Real Performance จริงๆแล้วสะกดกันยังไง และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันเล็กจิ๋วทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาประมาณ 9,XXX บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

.

ขอขอบคุณ

ASUS

ร่วมแสดงความคิดเห็นหรือวิจารณ์ Click!!!
