asus rog maximus vii formula ASUS ROG MAXIMUS VII FORMULA Motherboard Review

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® 9 Series Chipset ลำดับที่ 30 ที่ทางเราได้ทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมานะครับ และในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดที่มาพร้อมกับฟังค์ชันต่างๆที่รองรับการใช้งานได้อย่างครอบคลุมทุกความต้องการ และยังสวยงามพรั่งพร้อมไปด้วยความแรงไปกันแบบทุกอณูรูขุมขน จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VII FORMULA และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

Specifications

s2 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS ROG MAXIMUS VII FORMULA

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS ROG MAXIMUS VII FORMULA Appearance

Package & Bundle

dsc 3822 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันด้วยหน้าปกเกมส์ WATCH DOGS ที่แถมฟรีมากับบอร์ดรุ่นนี้กันเลยครับ

dsc 3831 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ฝากล่องสองชั้น บรรยายสรรพคุณกันมากมาย

dsc 3828 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 3840 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ Wireless & Bluetooth แถมมากันให้ฟรีเสร็จสรรพ

dsc 0004 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

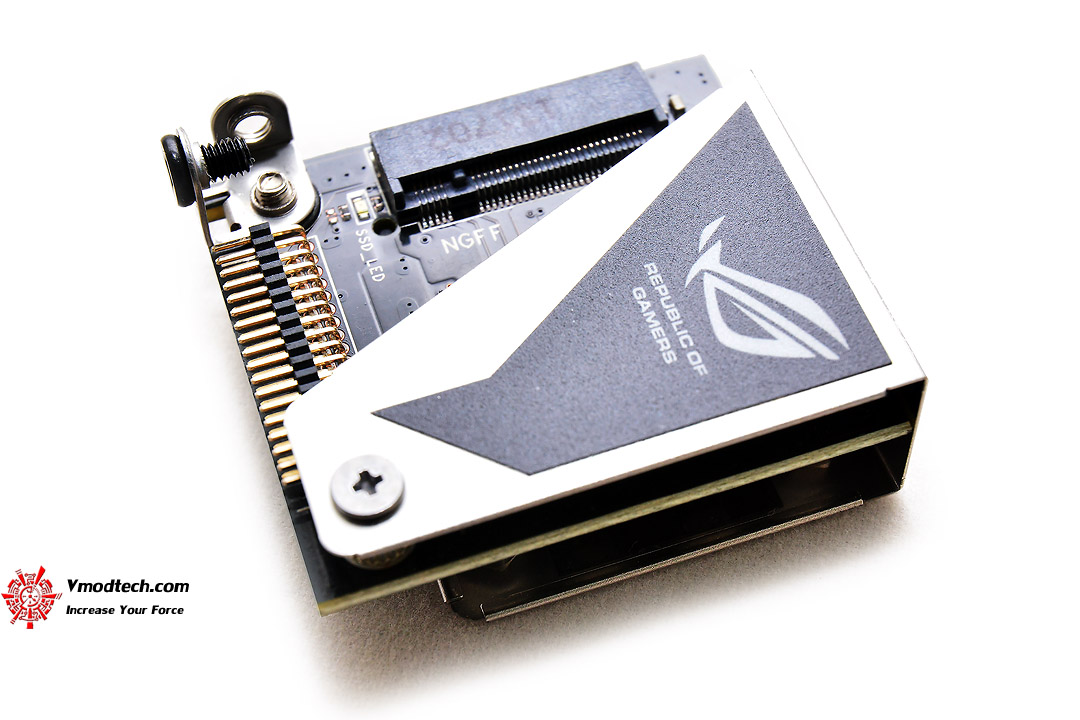

mPCIe Combo II ที่ใช้สำหรับเชื่อมต่อเนตเวิร์คแบบไร้สายและเป็นจุดเชื่อมต่อ mSATA SSD ได้ในตัวเดียวกันครับ

dsc 7793 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

เสา Wi-Fi คู่ในตัวเดียวกัน ที่มาด้วยดีไซน์สุดชิค

Motherboard Appearance

dsc 3845 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล ROG ครับ

dsc 3844 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

งดงามหรูหราทุกมุมมองจริง

dsc 3855 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงาม พร้องเพลทโลหะเคลือบสีอย่างดีด้านหลังด้วยครับ

dsc 3857 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ภาคจ่ายไฟขนาดรวม 8 เฟสจัดเต็มครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 3892 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

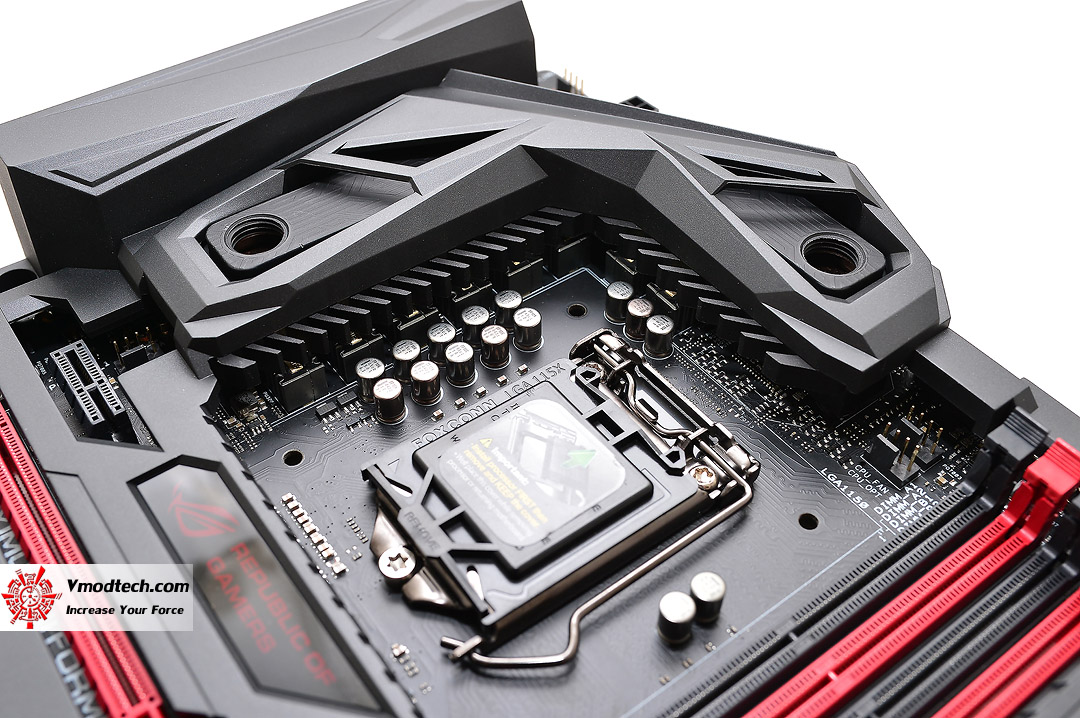

ชุดระบายความร้อนให้ภาคจ่ายไฟจะเปนแบบ Hybrid เล่นน้ำได้โดยเปิดโอกาสให้ใส่ฟิตติ้งได้หลายขนาดครับ

dsc 3860 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

dsc 3861 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

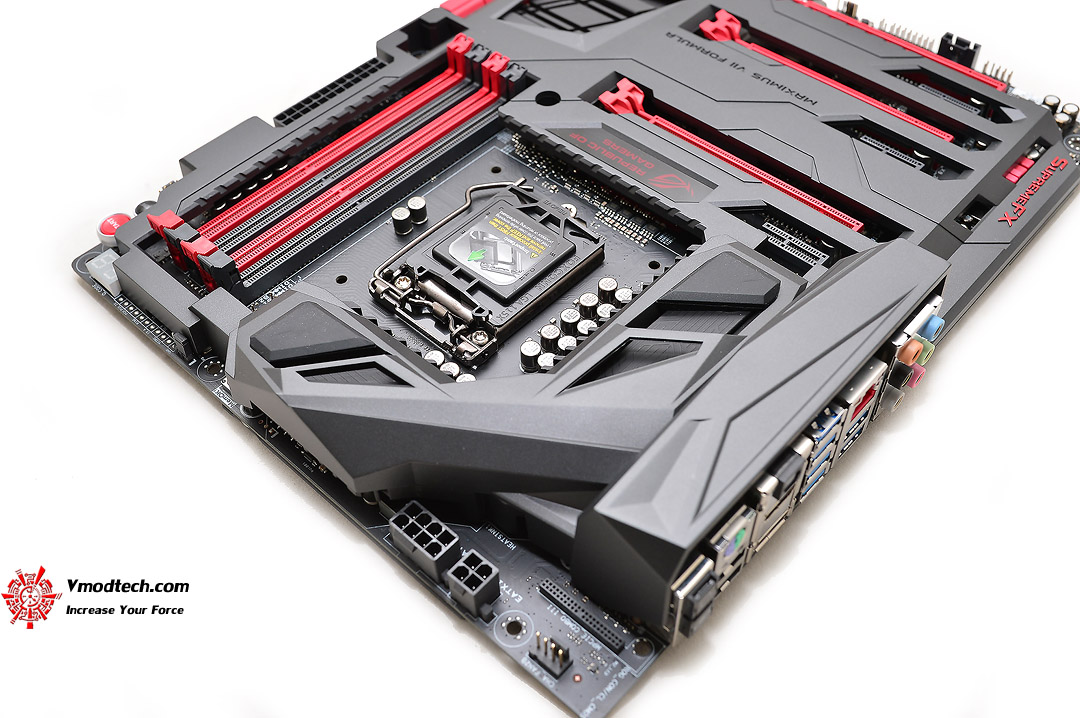

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8+4 พิน จัดเต็มกันเลยนะครับ

dsc 3867 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

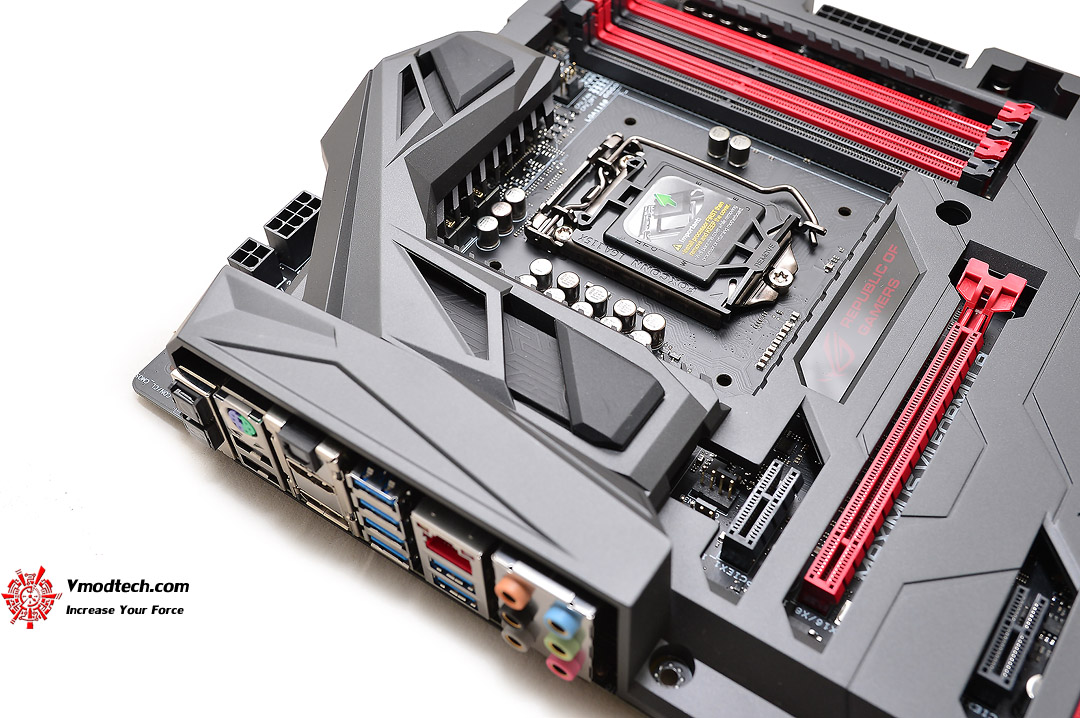

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 3868 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

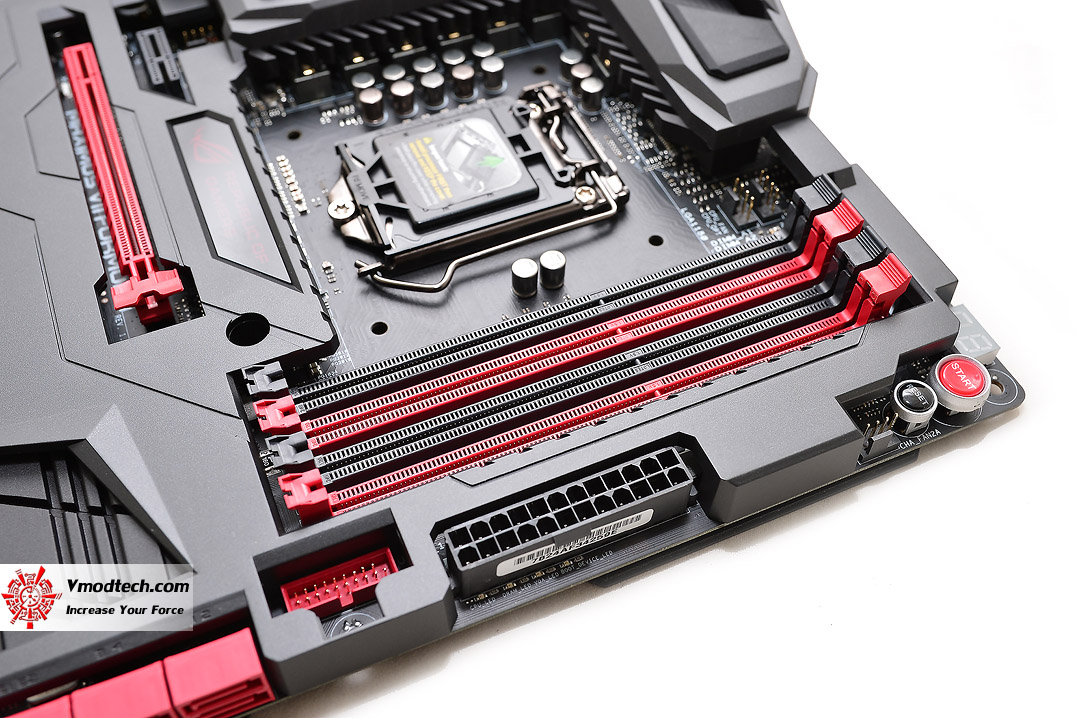

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ START & RESET และไฟ DEBUG Display อยู่บริเวณนี้ด้วยครับ

dsc 3898 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

จะมีไฟสีแดงสว่างวาบเป็นจังหวะช้าๆบริเวณกลางบอร์ดด้วยครับ สวยงามเลยทีเดียว

dsc 3882 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

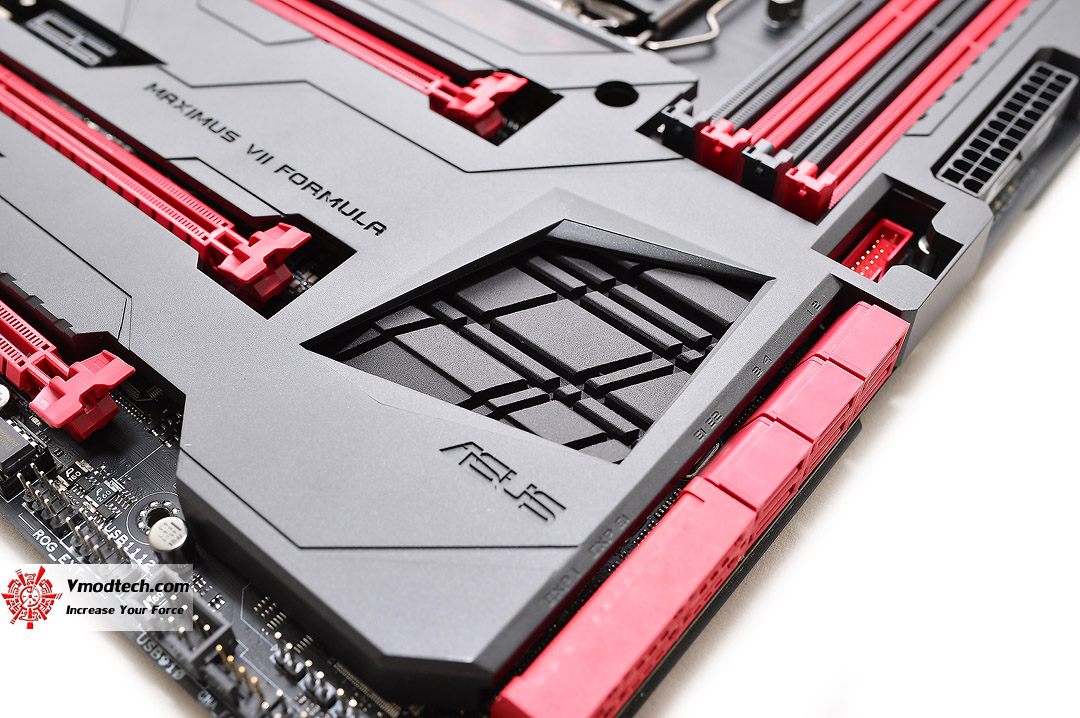

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 3876 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ตามด้วยช่อง SATA-EXPRESS 2 ช่องทาง และ SATA3 6.0GB/s อีก 6 ช่องทางครับ

dsc 3878 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

บริเวณจุดเชื่อมต่อกับ Front Panel ก็จัดเต็มกันอย่างเป็นระเบียบสวยงาม

dsc 3880 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

แถมด้วยระบบเสียงเทพ SupremeFX เวอร์ชันล่าสุดปี 2014 อีกด้วยนะครับ ครบเครื่องจริงๆ

dsc 3884 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 3 ช่องทางครับ

dsc 3888 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วยที่เสียบเสา Wi-Fi GO! คู่ ที่จะช่วยให้คอมพิวเตอร์ของท่านกลายเป็น HUB Entertainment ภายในบ้านได้อย่างง่ายดายอีกด้วยครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4790K
.Motherboard ..ASUS ROG MAXIMUS VII FORMULA
.Memory ..Apacer Thunderbird PC3 23400 DDR3 2933 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 4744 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

dsc 4752 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

จะมีไฟสีแดงสว่างวาบเป็นจังหวะช้าๆบริเวณกลางบอร์ดด้วยครับ สวยงามเลยทีเดียว

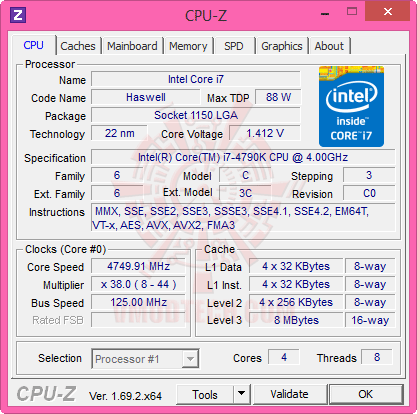

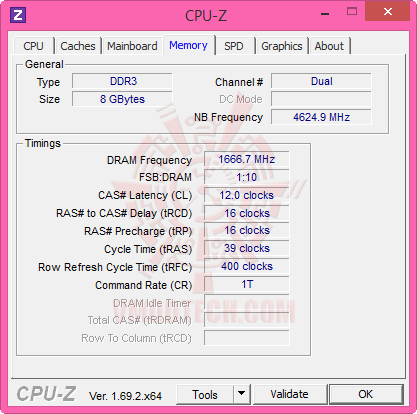

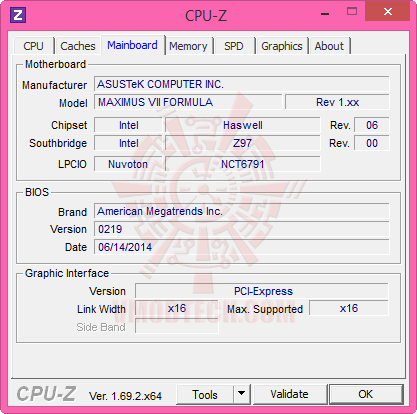

Overclocked Settings

4th Generation Intel® Core™ i7-4790K @ 4,750MHz Bclk 125MHz

NB Freq. 4,625MHz DDR3 3,333MHz 12-16-16-39-1T

vali ASUS ROG MAXIMUS VII FORMULA Motherboard Review

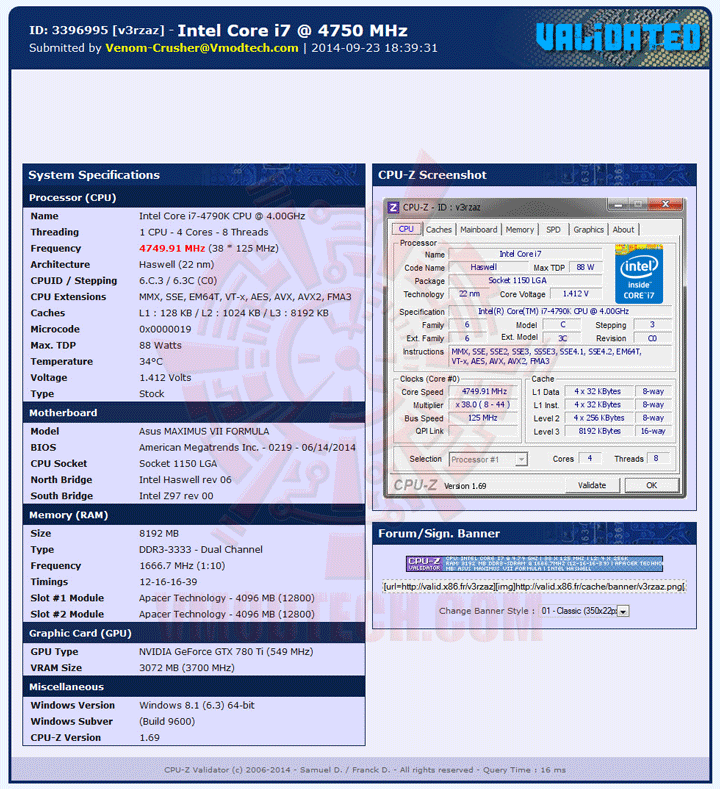

Validation link >>Click<<

c1 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

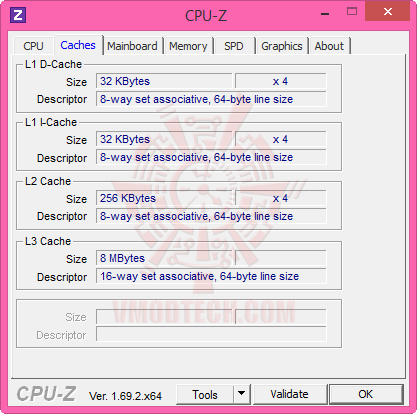

c2 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

c3 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

c4 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

c5 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

c6 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

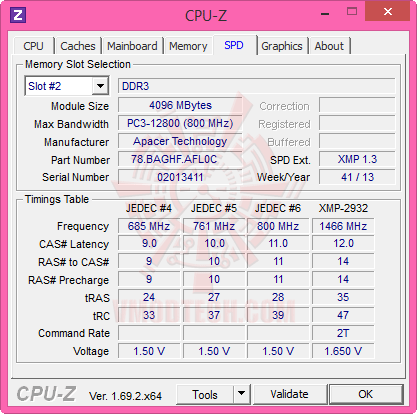

c7 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

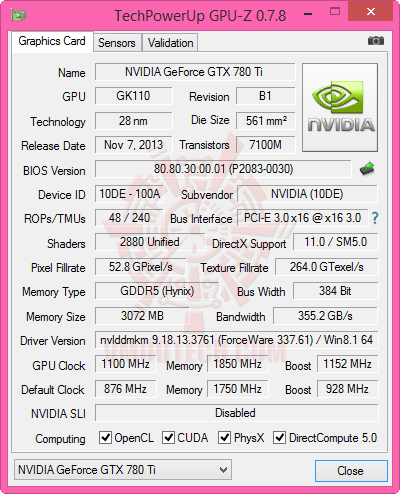

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ 1,100/1,152/7,400MHz กันเลยครับงานนี้

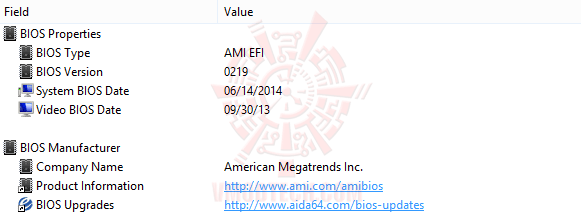

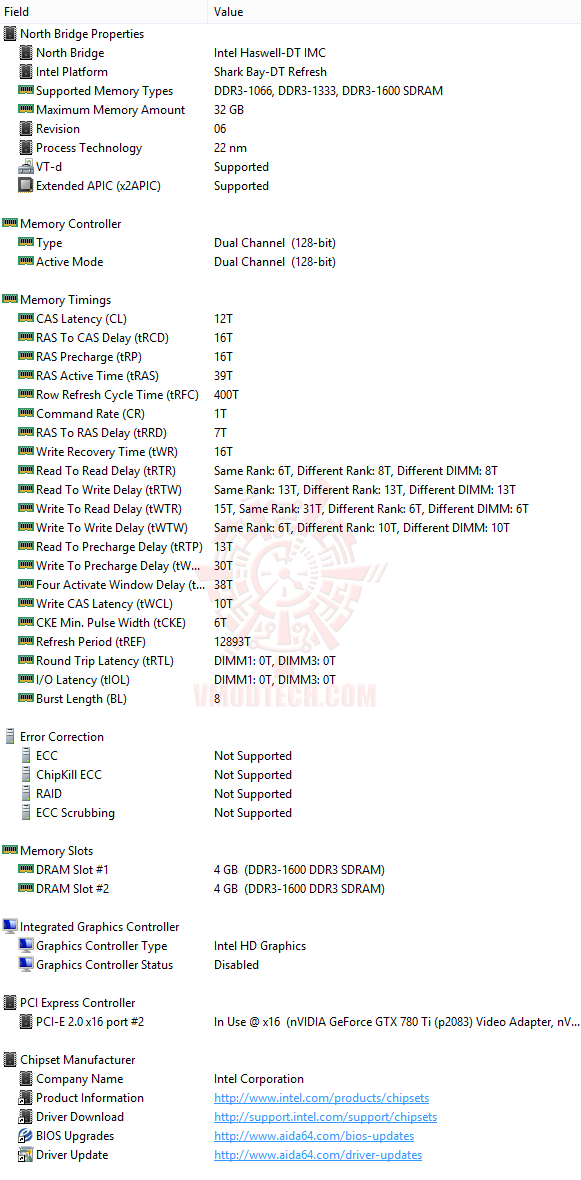

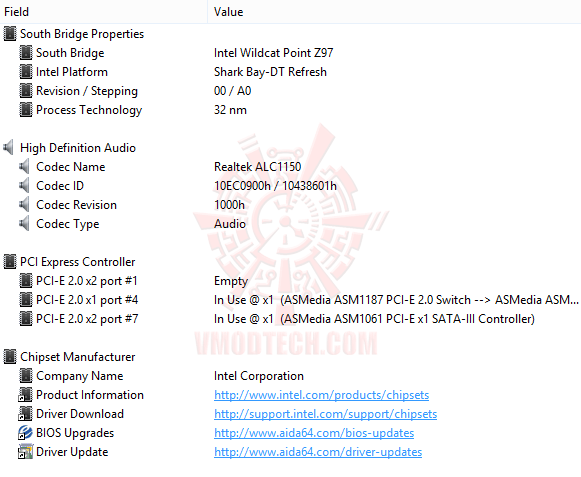

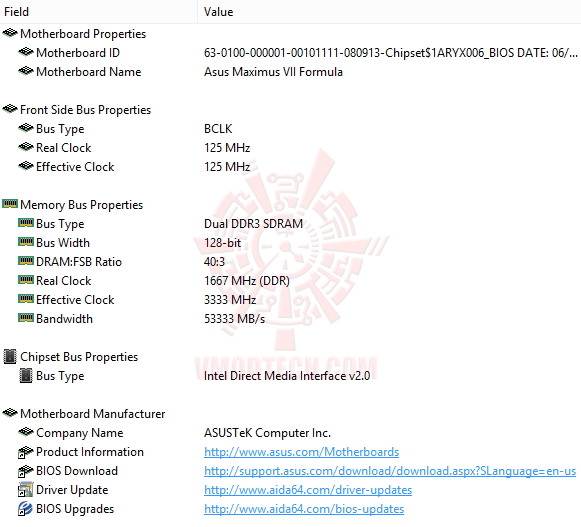

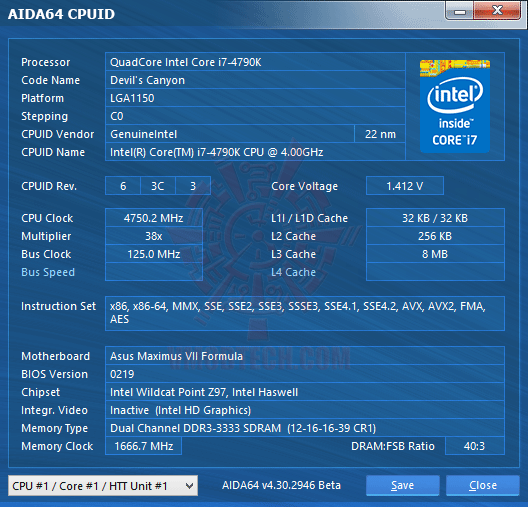

System Properties in AIDA64 Extreme Edition

ed1 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ed4 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ed5 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ed6 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ed7 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

hpi 2 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆกันเลยครับ แถมเวลาก็ทำได้อย่างสุดยอดของหน่วยความจำที่วิ่งอยู่ในราวๆ 3,333MHz อีกด้วยครับ เวลาเฉลี่ยที่ 11 นาทีต้นๆ แรงสุดยอดจริงๆ

————————————————–

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS ROG MAXIMUS VII FORMULA Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 31.46 FPS

CINEBENCH R9.5

c95 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

CINEBENCH R10

c10 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

CINEBENCH R11.5

c115 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

CINEBENCH R15

c15 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

CPU Queen

e2 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

CPU PhotoWorxx

e3 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

CPU ZLib

e4 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

CPU AES

e5 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

CPU Hash

e6 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

FPU VP8

e7 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

FPU Julia

e8 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

FPU Mandel

e9 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

FPU SinJulia

e10 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

3DMark 05

05 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

3DMark 06

06 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

3DMark Vantage

07 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

3DMark 11

11 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

3DMark (2013)

13 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set ASUS ROG MAXIMUS VII FORMULA Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 64.3 FPS

AquaMark3 HWBOT edition

15 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASUS ROG MAXIMUS VII FORMULA Motherboard Review

Settings

16 set ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

แรงงงงงงงง

————————————————–

NB Freq. Faster more than CPU Freq. Settings

uncore ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ความสามารถพิเศษอีกเรื่องหนึ่งของชิปเซต Z97 ที่เหนือกว่าชิปเซต Z87 ก็คือสามารถปรับความเร็วของ Northbridge ใน CPU ให้เร็วกว่าความเร็วของ CPU ได้ ซึ่งในชิปเซต Z87 เดิม จะสามารถปรับความเร็วตรงจุดนี้ให้สูงสุดได้เท่ากับ CPU เพียงเท่านั้น งานนี้ปรับแต่งกันได้อย่างอิสระขึ้นมาอีกระดับจริงๆครับ สำหรับชิปเซตรุ่นใหม่ล่าสุดจากอินเทลตัวนี้

4th Generation Intel® Core™ i7-4790K @ 4,774MHz Bclk 125.64MHz

NB Freq. 4,648MHz DDR3 3,350MHz 12-16-16-45-2T

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 3 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

hpi 4 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆกันเลยครับ กับเทสต์ของแถมปิดท้ายที่ความถี่สัญญาณนาฬิกาสูงขึ้นทุกจุด แต่เวลากลับช้าลง ผมเลยเลือกเทสต์แบบแรกทดสอบยาวๆแทนนะครับ

————————————————–

Conclusion

dsc 3845 ASUS ROG MAXIMUS VII FORMULA Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG MAXIMUS VII FORMULA ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและการใช้งานที่ครอบคลุมอย่างดีเยี่ยม โดยในบทความนี้ก็สามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4th Generation Intel® Core™ i7-4790K @ 4,750MHz Bclk 125MHz NB Freq. 4,625MHz DDR3 3,333MHz 12-16-16-39-1T กันอย่างมีเสถียรภาพแถมยังมีประสิทธิภาพที่ยอดเยี่ยม และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาประมาณ 13,XXXบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS ROG MAXIMUS VII FORMULA Motherboard Reviewvmod award innovation best ASUS ROG MAXIMUS VII FORMULA Motherboard Review

.
