ASUS ROG MAXIMUS VII GENE Motherboard Review

/ บทความโดย: Venom-Crusher , 14/05/2014 02:18, 25,479 views / view in EnglishEN
«»
Share

maximus vii gene ASUS ROG MAXIMUS VII GENE Motherboard Review

.สวัสดีครับ สำหรับวันนี้เราก็มาถึงการรีวิวมาเธอร์บอดที่ใช้ชิปเซต Intel® Z97 Express Chipset ลำดับที่ 6 ที่ทางเราได้ทดสอบแบบจัดเต็มตั้งแต่แรกเป็นต้นมานะครับ และในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดในซีรีย์รุ่นใหญ่ระดับเรือธง ที่พร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัดสุดๆ แต่กลับมีขนาดเล็กกระทัดรัดแค่ Micro ATX เพียงเท่านั้น จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VII GENE และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

Overview

s1 ASUS ROG MAXIMUS VII GENE Motherboard Review

Specifications

s2 ASUS ROG MAXIMUS VII GENE Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS ROG MAXIMUS VII GENE

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS ROG MAXIMUS VII GENE Appearance

Package & Bundle

dsc 68551 ASUS ROG MAXIMUS VII GENE Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงอันเป็นเอกลักษณ์แห่ง ROG ครับ

dsc 6868 ASUS ROG MAXIMUS VII GENE Motherboard Review

ฝากล่องสองชั้นก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 6864 ASUS ROG MAXIMUS VII GENE Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 68521 ASUS ROG MAXIMUS VII GENE Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 6732 ASUS ROG MAXIMUS VII GENE Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล ROG ครับ

dsc 6742 ASUS ROG MAXIMUS VII GENE Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

dsc 6784 ASUS ROG MAXIMUS VII GENE Motherboard Review

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 6794 ASUS ROG MAXIMUS VII GENE Motherboard Review

dsc 6789 ASUS ROG MAXIMUS VII GENE Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พินรุ่นใหญ่กันเลยนะครับ

dsc 6799 ASUS ROG MAXIMUS VII GENE Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 6779 ASUS ROG MAXIMUS VII GENE Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ ส่วนข้างๆจะมีปุ่ม MemOK และไฟบอกสถานะการบูตอยู่บริเวณนี้ด้วยครับ

dsc 6736 ASUS ROG MAXIMUS VII GENE Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 6774 ASUS ROG MAXIMUS VII GENE Motherboard Review

ตามด้วยช่อง SATA3 6.0GB/s อีก 8 ช่องทางครับ

dsc 6769 ASUS ROG MAXIMUS VII GENE Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 2 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & CrossFireX ตามด้วย PCI-E 2.0 X4 Slot แบบเปิดปลายอีก 1 ช่องทางครับ ส่วนบริเวณตรงกลางบอร์ดจะมีที่สำหรับติดตั้ง M.2 Slot (PCIex 2) ได้สองขนาดคือ 60 mm. & 80 mm. ที่สามารถทำความเร็วสูงสุดได้ถึง 10GB/s มาให้ด้วยนะครับ

dsc 6758 ASUS ROG MAXIMUS VII GENE Motherboard Review

และยังมีสวิทซ์ START , RESET , Keybot & Sonic SoundStage ให้มาอีกด้วย ครบเครื่องกันไปเลย

dsc 6822 ASUS ROG MAXIMUS VII GENE Motherboard Review

SupremeFX Impact II Sound รุ่นพัฒนาล่าสุดปี 2014 ก็ถูกแถมมาให้ฟรีๆด้วยครับ

dsc 6818 ASUS ROG MAXIMUS VII GENE Motherboard Review

จะติดตั้งเข้าบริเวณนี้นะครับ สำหรับ SupremeFX Impact II Sound

dsc 6829 ASUS ROG MAXIMUS VII GENE Motherboard Review

dsc 6831 ASUS ROG MAXIMUS VII GENE Motherboard Review

ติดตั้งแล้วก็จะมีลักษณะดังภาพเลยครับ

dsc 6802 ASUS ROG MAXIMUS VII GENE Motherboard Review

และยังมีช่อง mPCIe Slot มาให้บริเวณ Back Panel ด้วยนะครับ ครบเครื่องกันจริงๆ

dsc 6815 ASUS ROG MAXIMUS VII GENE Motherboard Review

ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย Intel Ethernet GameFirst III ที่จัดเต็มความแรงสำหรับเหล่าเกมเมอร์โดยเฉพาะด้วยครับ

11 5 2557 3 20 00 ASUS ROG MAXIMUS VII GENE Motherboard Review

แรงกันขนาดนี้ เกมเมอร์ออนไลน์ไม่ควรพลาดครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS ROG MAXIMUS VII GENE
.Memory ..Apacer Thunderbird PC3 23400 DDR3 2933 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 6907 ASUS ROG MAXIMUS VII GENE Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

dsc 6877 ASUS ROG MAXIMUS VII GENE Motherboard Review

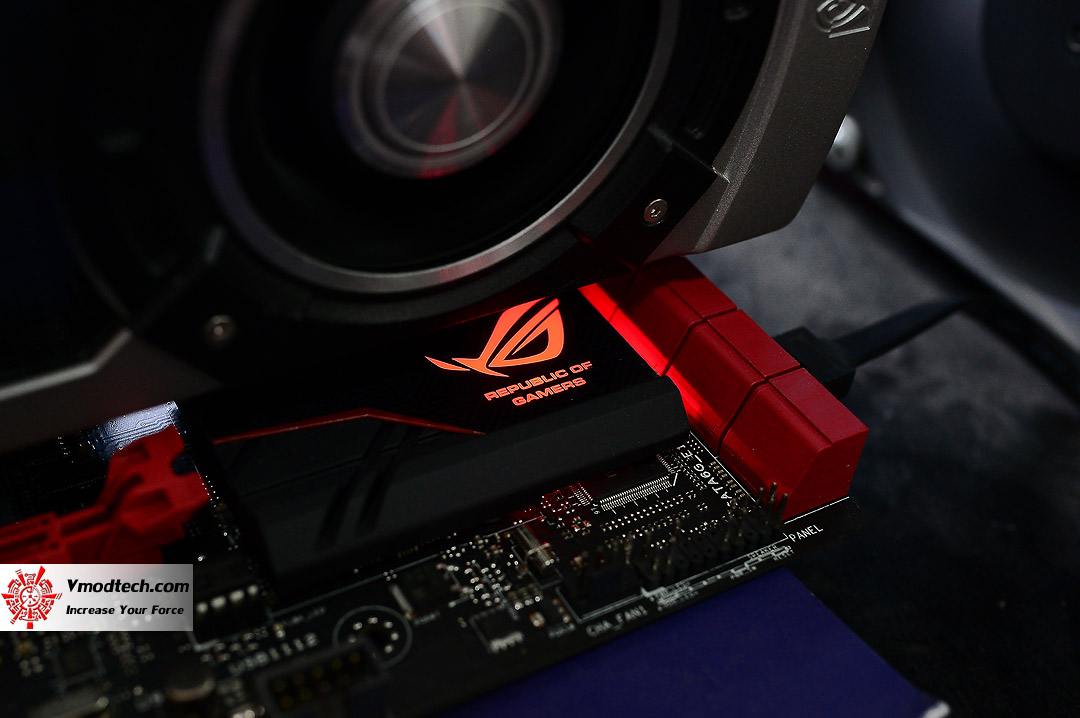

มีไฟสีแดงงดงามที่ตัวซิงค์ของชิปเซต Z97 ขณะทำงานด้วยนะครับ

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,562MHz Bclk 198.38MHz

NB Freq. 4,562MHz DDR3 3,174MHz 12-15-14-35-1T

va ASUS ROG MAXIMUS VII GENE Motherboard Review

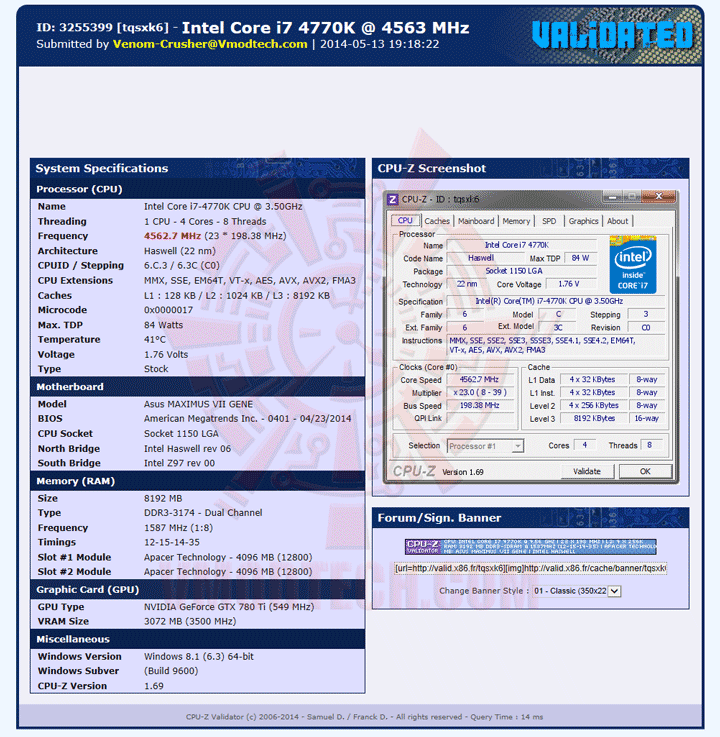

Validation link >>Click<<

c1 ASUS ROG MAXIMUS VII GENE Motherboard Review

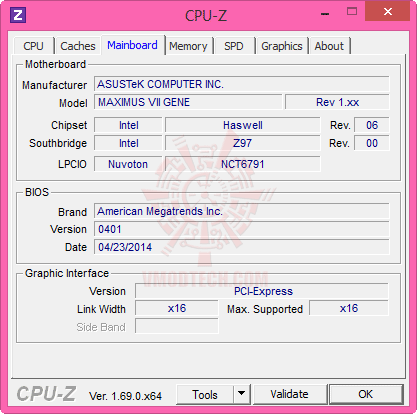

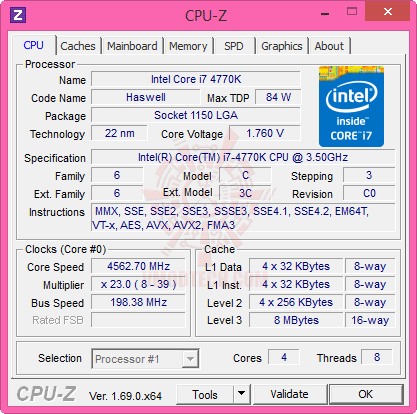

งานนี้ขอจัดระบบโชว์เทพของชิปเซต Z97 ที่สามารถเล่น BClk ได้ดีกว่า Z87 เดิม โดยคราวนี้จะใช้ BClk Strap ที่ 1.67 และดัน BClk ไปต่อถึง 198.38MHz ทำให้ความเร็วของ PCI-E วิ่งไปสูงถึง 119MHz แต่ก็ยังสามารถทำงานได้อย่างมีเสถียรภาพ ไม่ธรรมดาจริงๆครับสำหรับชิปเซตรุ่นใหม่จากอินเทลรุ่นนี้

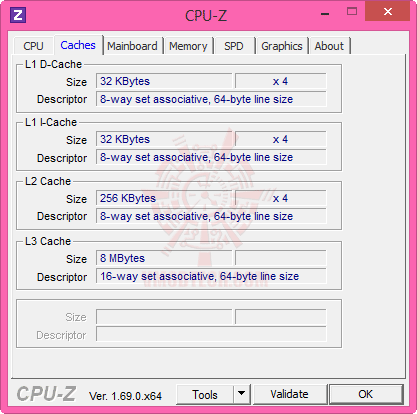

c2 ASUS ROG MAXIMUS VII GENE Motherboard Review

c3 ASUS ROG MAXIMUS VII GENE Motherboard Review

c4 ASUS ROG MAXIMUS VII GENE Motherboard Review

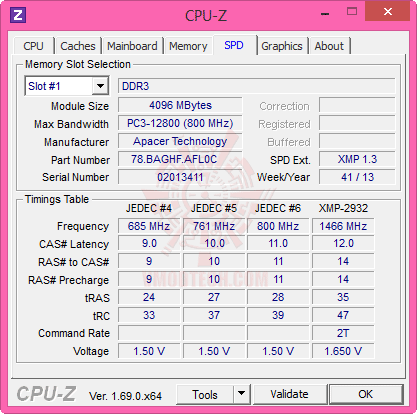

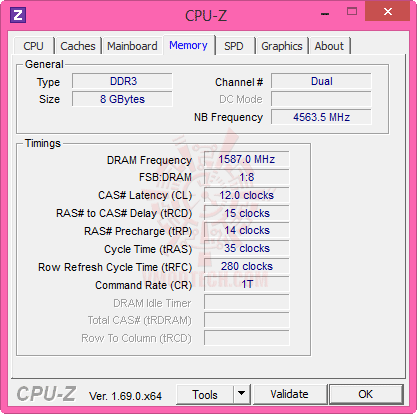

ความเร็วของหน่วยความจำระบบก็สามารถดันไปได้อย่างไม่ธรรมดาแม้จะใช้ BClk สูงๆ ที่ DDR3 3,174MHz 12-15-14-35-1T

c5 ASUS ROG MAXIMUS VII GENE Motherboard Review

c6 ASUS ROG MAXIMUS VII GENE Motherboard Review

c7 ASUS ROG MAXIMUS VII GENE Motherboard Review

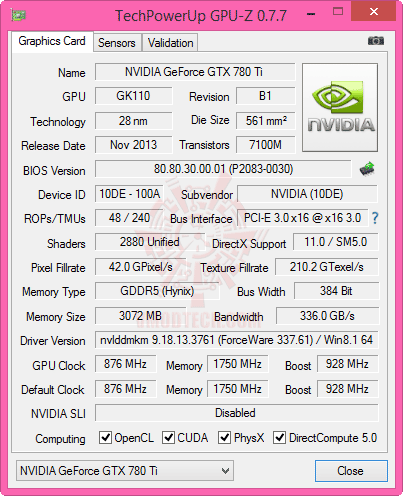

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default กันบ้างครับงานนี้

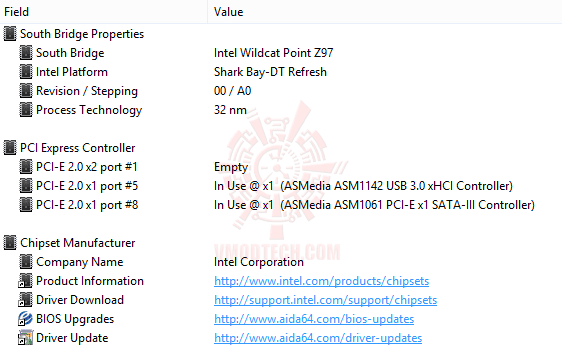

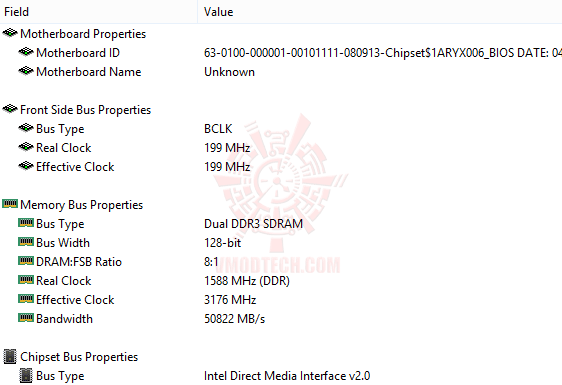

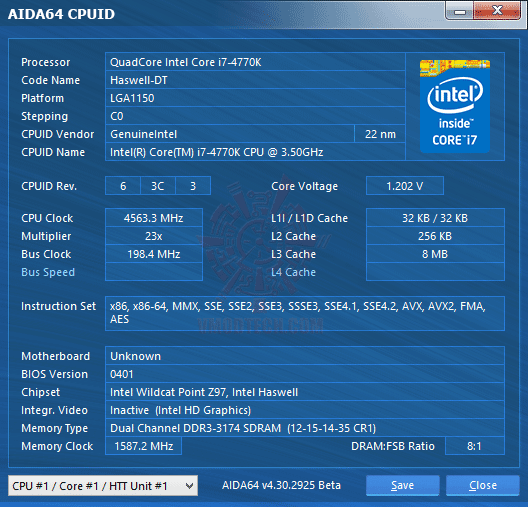

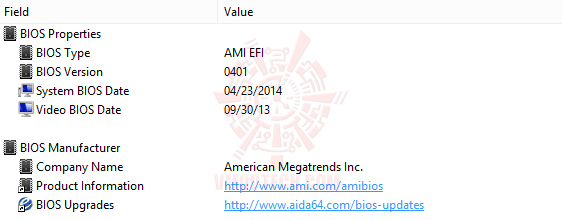

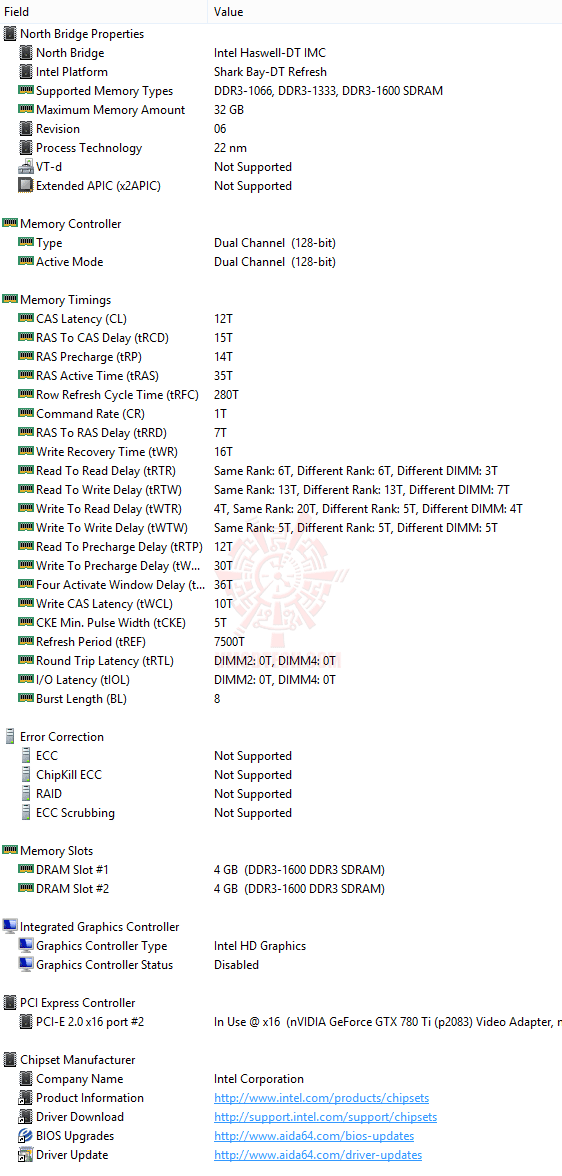

System Properties in AIDA64 Extreme Edition

ed1 ASUS ROG MAXIMUS VII GENE Motherboard Review

ed2 ASUS ROG MAXIMUS VII GENE Motherboard Review

ed3 ASUS ROG MAXIMUS VII GENE Motherboard Review

ed4 ASUS ROG MAXIMUS VII GENE Motherboard Review

ed5 ASUS ROG MAXIMUS VII GENE Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS ROG MAXIMUS VII GENE Motherboard Review

hpi 2 ASUS ROG MAXIMUS VII GENE Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆที่ BClk 198.38MHz ของเขาแรงจริงๆ แถมเวลาก็ทำได้อย่างยอดเยี่ยมอีกด้วย

————————————————–

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS ROG MAXIMUS VII GENE Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 ASUS ROG MAXIMUS VII GENE Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 30.26 FPS

CINEBENCH R9.5

c95 ASUS ROG MAXIMUS VII GENE Motherboard Review

CINEBENCH R10

c10 ASUS ROG MAXIMUS VII GENE Motherboard Review

CINEBENCH R11.5

c115 ASUS ROG MAXIMUS VII GENE Motherboard Review

CINEBENCH R15

c15 ASUS ROG MAXIMUS VII GENE Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS ROG MAXIMUS VII GENE Motherboard Review

CPU Queen

e2 ASUS ROG MAXIMUS VII GENE Motherboard Review

CPU PhotoWorxx

e3 ASUS ROG MAXIMUS VII GENE Motherboard Review

CPU ZLib

e4 ASUS ROG MAXIMUS VII GENE Motherboard Review

CPU AES

e5 ASUS ROG MAXIMUS VII GENE Motherboard Review

CPU Hash

e6 ASUS ROG MAXIMUS VII GENE Motherboard Review

FPU VP8

e7 ASUS ROG MAXIMUS VII GENE Motherboard Review

FPU Julia

e8 ASUS ROG MAXIMUS VII GENE Motherboard Review

FPU Mandel

e9 ASUS ROG MAXIMUS VII GENE Motherboard Review

FPU SinJulia

e10 ASUS ROG MAXIMUS VII GENE Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 ASUS ROG MAXIMUS VII GENE Motherboard Review

3DMark 05

05 ASUS ROG MAXIMUS VII GENE Motherboard Review

3DMark 06

06 ASUS ROG MAXIMUS VII GENE Motherboard Review

3DMark Vantage

07 ASUS ROG MAXIMUS VII GENE Motherboard Review

3DMark 11

11 ASUS ROG MAXIMUS VII GENE Motherboard Review

3DMark (2013)

13 ASUS ROG MAXIMUS VII GENE Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set ASUS ROG MAXIMUS VII GENE Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS ROG MAXIMUS VII GENE Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 52.4 FPS

AquaMark3 HWBOT edition

15 ASUS ROG MAXIMUS VII GENE Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASUS ROG MAXIMUS VII GENE Motherboard Review

Settings

16 set ASUS ROG MAXIMUS VII GENE Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS ROG MAXIMUS VII GENE Motherboard Review

แรงงงงงงงง

————————————————–

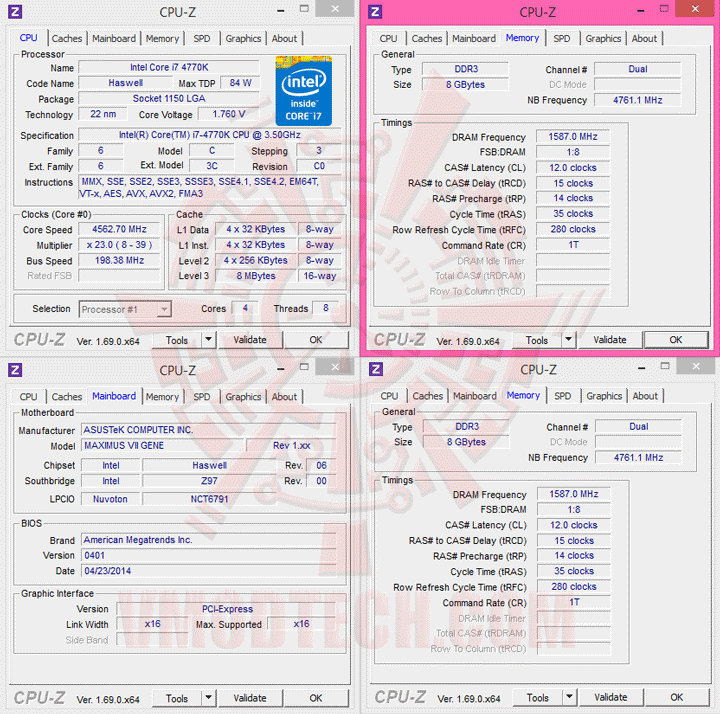

NB Freq. Faster more than CPU Freq. Settings

uncore ASUS ROG MAXIMUS VII GENE Motherboard Review

ความสามารถพิเศษอีกเรื่องหนึ่งของชิปเซต Z97 ที่เหนือกว่าชิปเซต Z87 ก็คือสามารถปรับความเร็วของ Northbridge ใน CPU ให้เร็วกว่าความเร็วของ CPU ได้ ซึ่งในชิปเซต Z87 เดิม จะสามารถปรับความเร็วตรงจุดนี้ให้สูงสุดได้เท่ากับ CPU เพียงเท่านั้น งานนี้ปรับแต่งกันได้อย่างอิสระขึ้นมาอีกระดับจริงๆครับ สำหรับชิปเซตรุ่นใหม่ล่าสุดจากอินเทลตัวนี้

————————————————–

Conclusion

dsc 6732 ASUS ROG MAXIMUS VII GENE Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG MAXIMUS VII GENE ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและเล่นเกมส์ที่ดีเยี่ยมที่มาพร้อมกับขนาดที่กระทัดรัด โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,562MHz Bclk 198.38MHz NB Freq. 4,562MHz DDR3 3,174MHz 12-15-14-35-1T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆแทบไม่ต้องออกแรง และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาประมาณ 8,XXXบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS ROG MAXIMUS VII GENE Motherboard Reviewvmod award value good ASUS ROG MAXIMUS VII GENE Motherboard Reviewvmod award innovation best ASUS ROG MAXIMUS VII GENE Motherboard Review

.
