ASUS ROG MAXIMUS VII RANGER Motherboard Review

/ บทความโดย: Venom-Crusher , 11/05/2014 04:01, 17,398 views / view in EnglishEN
«»
Share

asus rog maximus vii ranger ASUS ROG MAXIMUS VII RANGER Motherboard Review

.สวัสดีครับ สำหรับวันนี้วันที่ 11 พฤษภาคม พ.ศ.2557 ก็จะเป็นวันเปิดตัวอย่างเป็นทางการของชิปเซตล่าสุดจากอินเทลที่มีชื่อรุ่นว่า Intel® Z97 Express Chipset นะครับ และในบทความนี้ทางเราก็จะทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มกันเลยนะครับ กับมาเธอร์บอร์ดในซีรีย์รุ่นใหญ่ระดับเรือธง ที่พร้อมกับพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัดสุดๆ จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VII RANGER และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

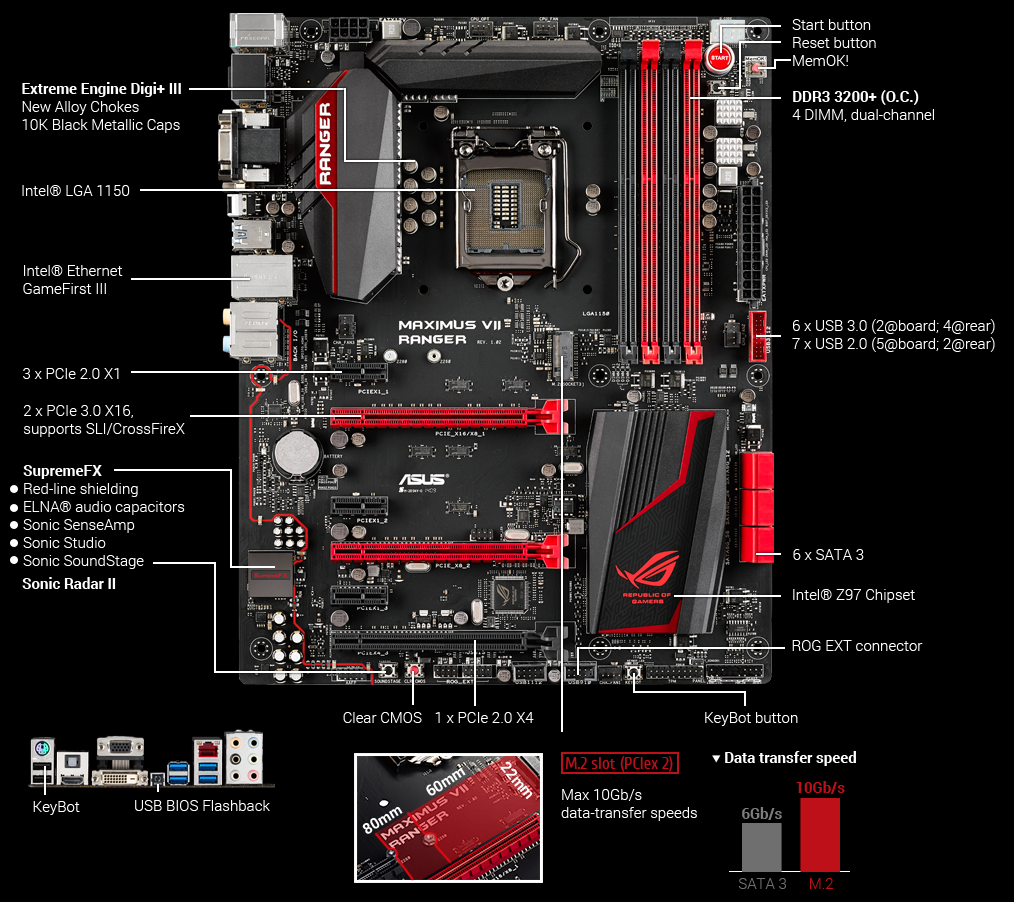

Overview

s0 ASUS ROG MAXIMUS VII RANGER Motherboard Review

s1 ASUS ROG MAXIMUS VII RANGER Motherboard Review

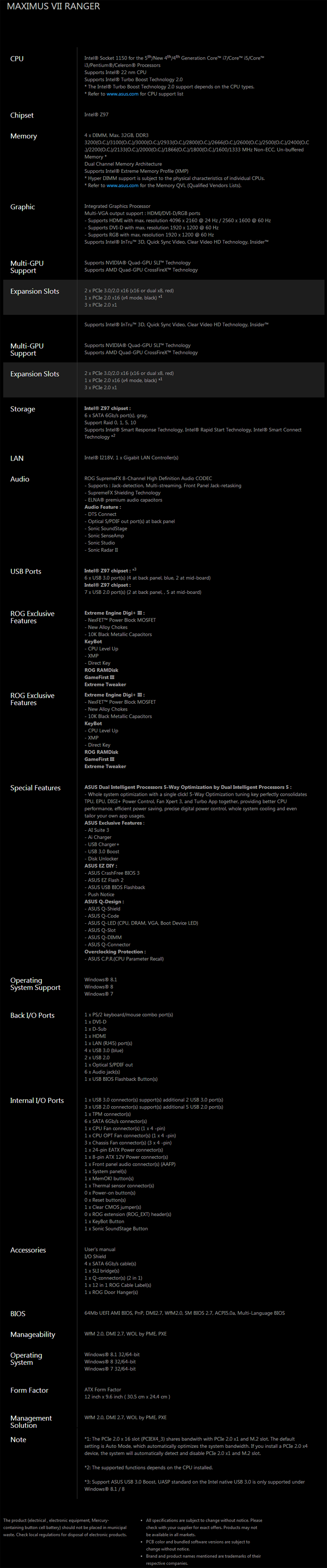

Specifications

s2 ASUS ROG MAXIMUS VII RANGER Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS ROG MAXIMUS VII RANGER

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS ROG MAXIMUS VII RANGER Appearance

Package & Bundle

dsc 5867 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีแดงอันเป็นเอกลักษณ์แห่ง ROG ครับ

dsc 5872 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ฝากล่องสองชั้นก็บรรยายสรรพคุณกันเพียบเรียบร้อยงดงาม

dsc 5879 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ดูกันชัดๆกับคุณสมบัติจัดเต็มของมาเธอร์บอร์ดรุ่นนี้ครับ

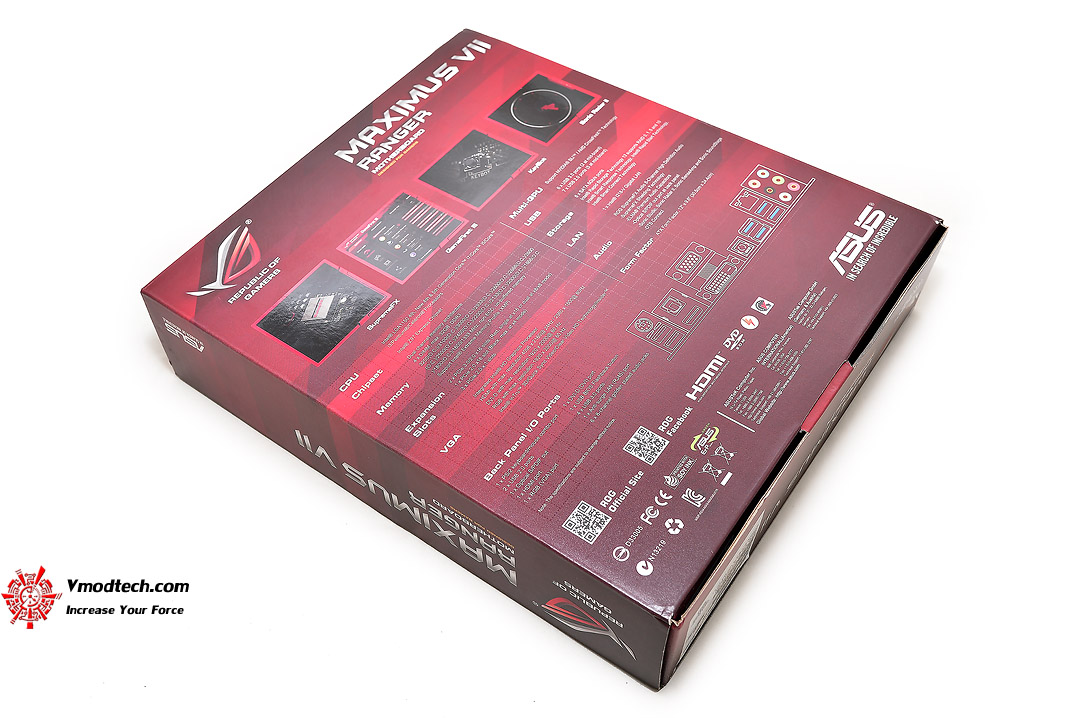

dsc 5882 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

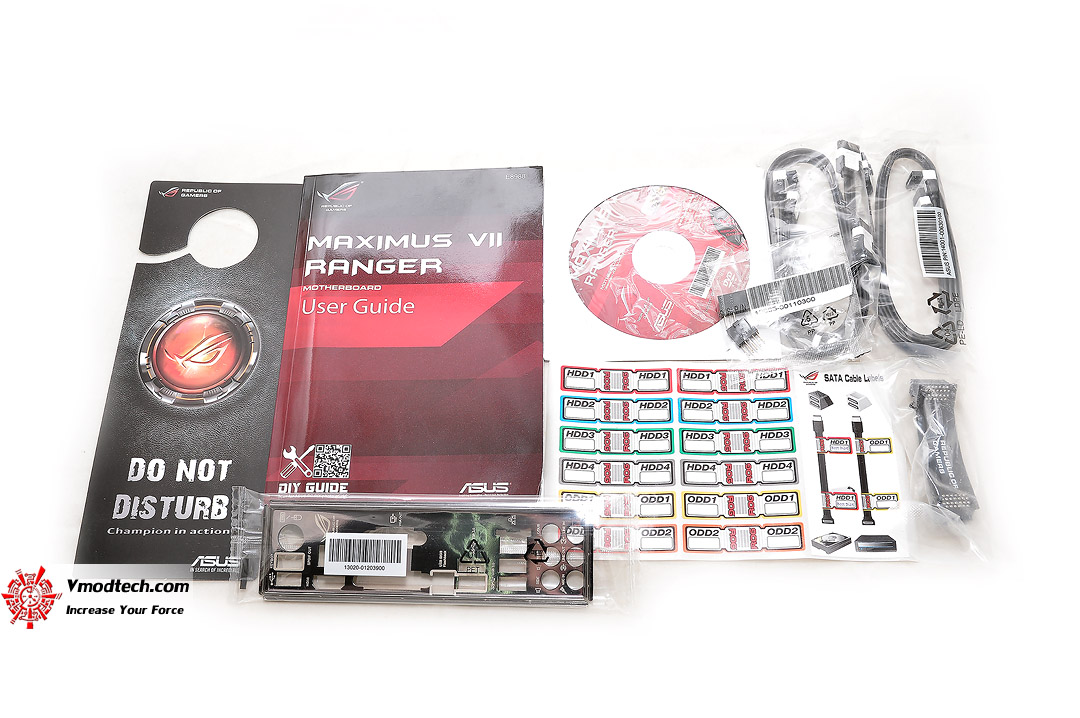

dsc 5885 ASUS ROG MAXIMUS VII RANGER Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 5888 ASUS ROG MAXIMUS VII RANGER Motherboard Review

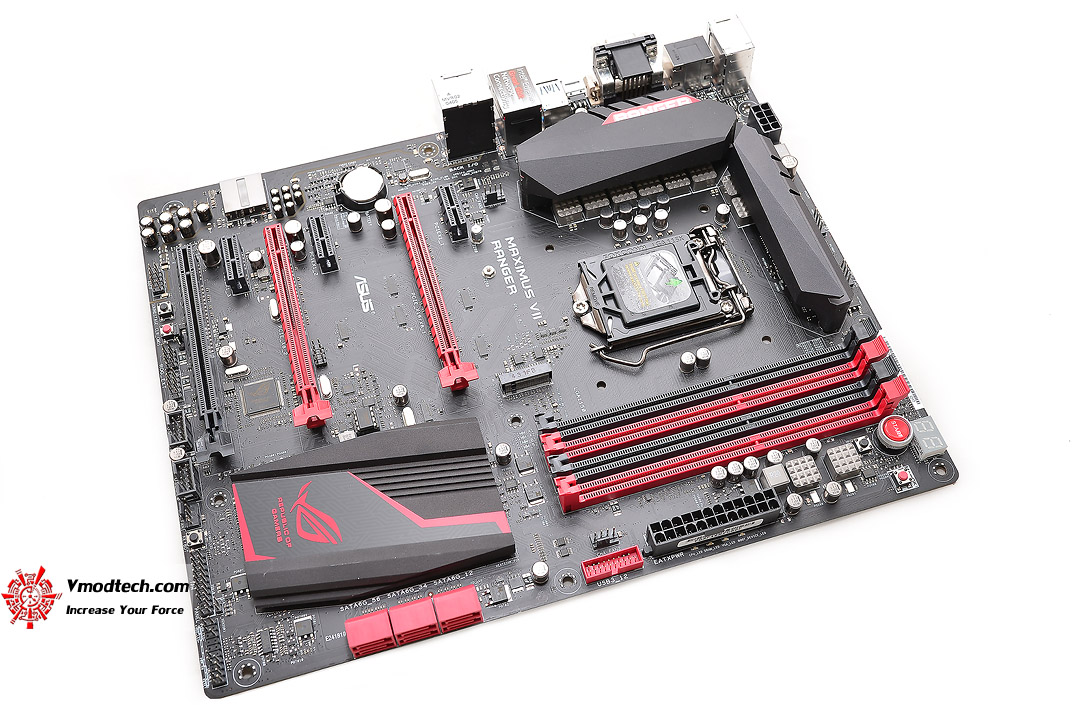

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดแดงดุดัน ตามคอนเซปต์ของบอร์ดในตระกูล ROG ครับ

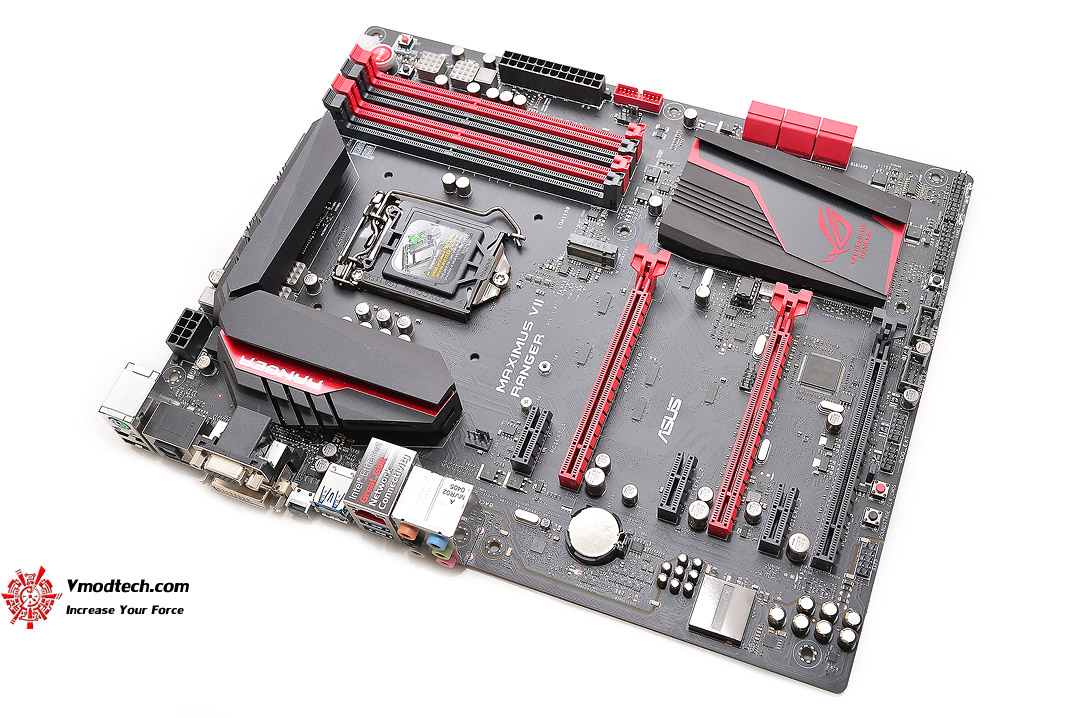

dsc 5889 ASUS ROG MAXIMUS VII RANGER Motherboard Review

สวยงามทุกมุมมองครับ

dsc 5892 ASUS ROG MAXIMUS VII RANGER Motherboard Review

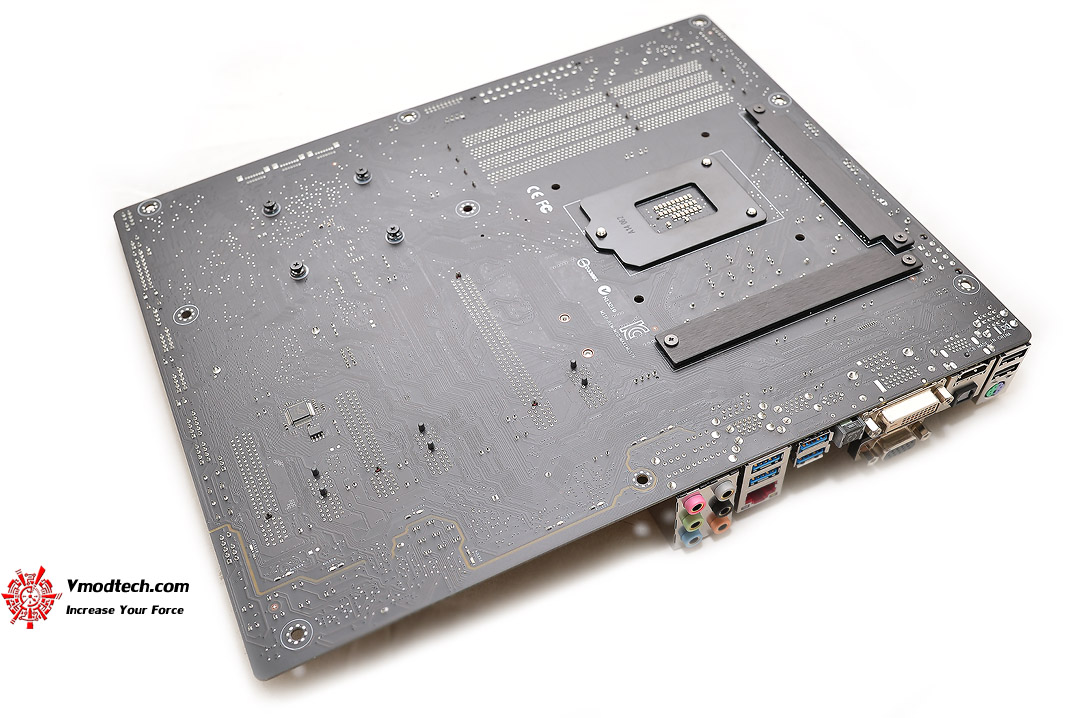

ด้านหลังบอร์ดก็ยังคงดำด้านงดงามครับ

dsc 5893 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

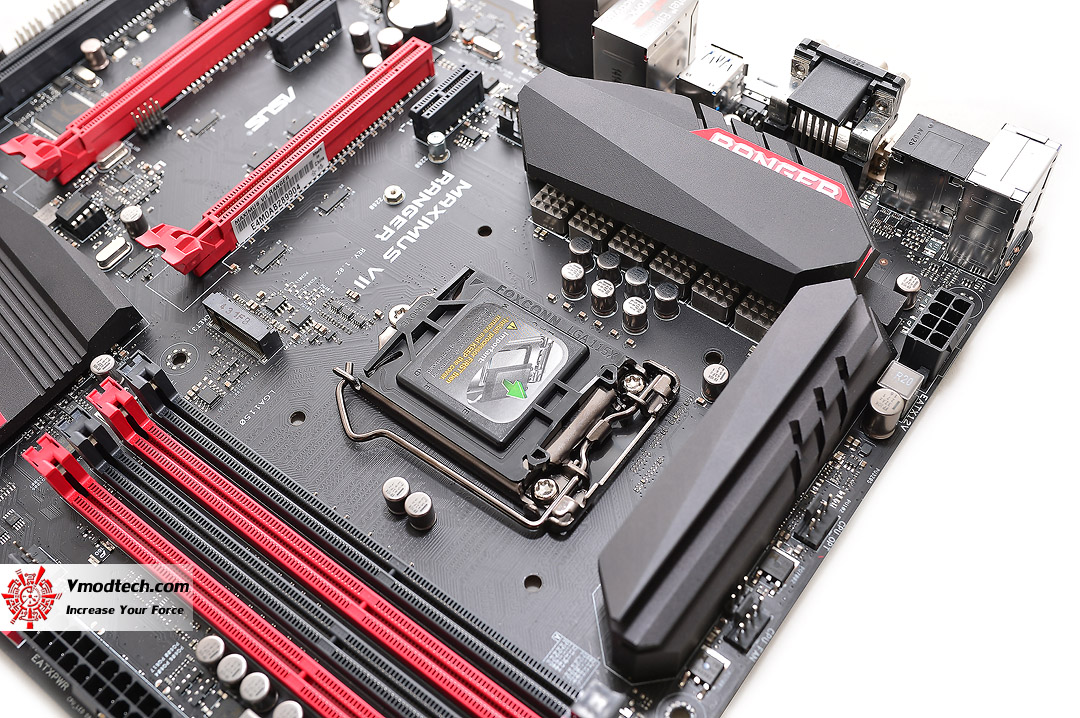

dsc 5904 ASUS ROG MAXIMUS VII RANGER Motherboard Review

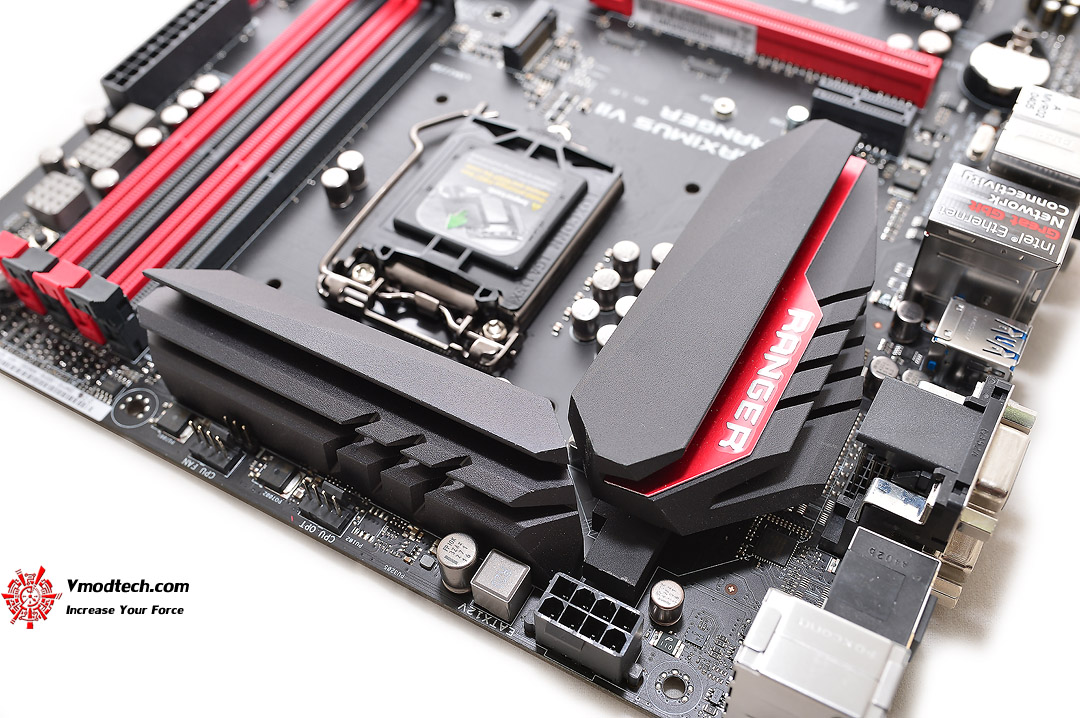

dsc 5896 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พินรุ่นใหญ่กันเลยนะครับ

dsc 5899 ASUS ROG MAXIMUS VII RANGER Motherboard Review

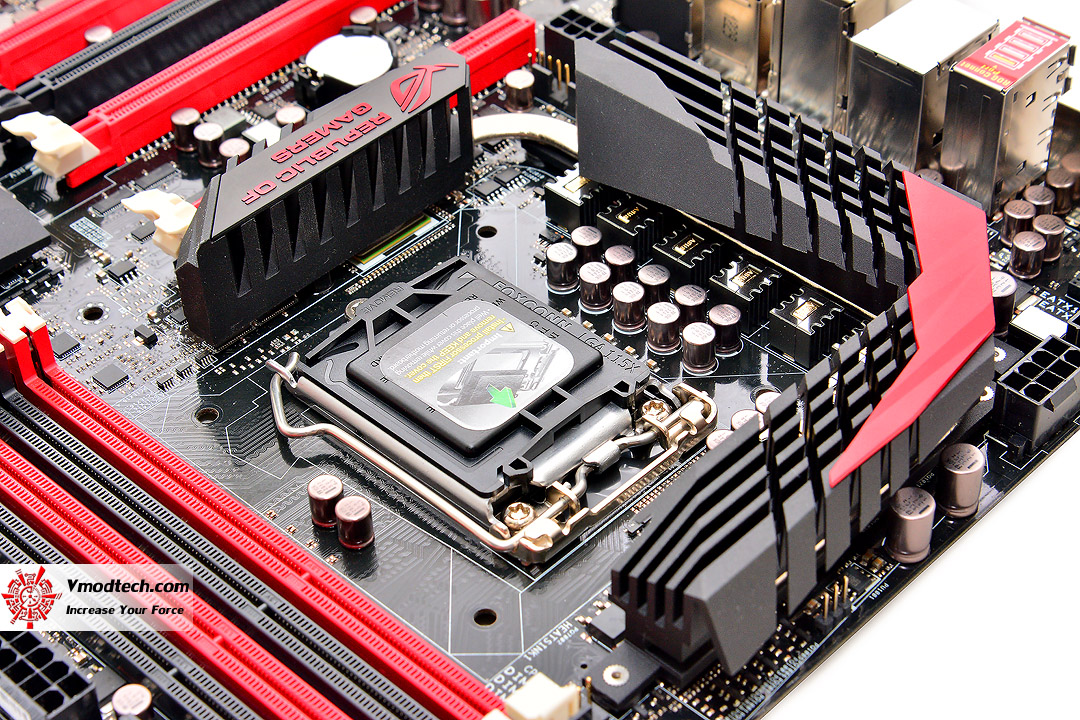

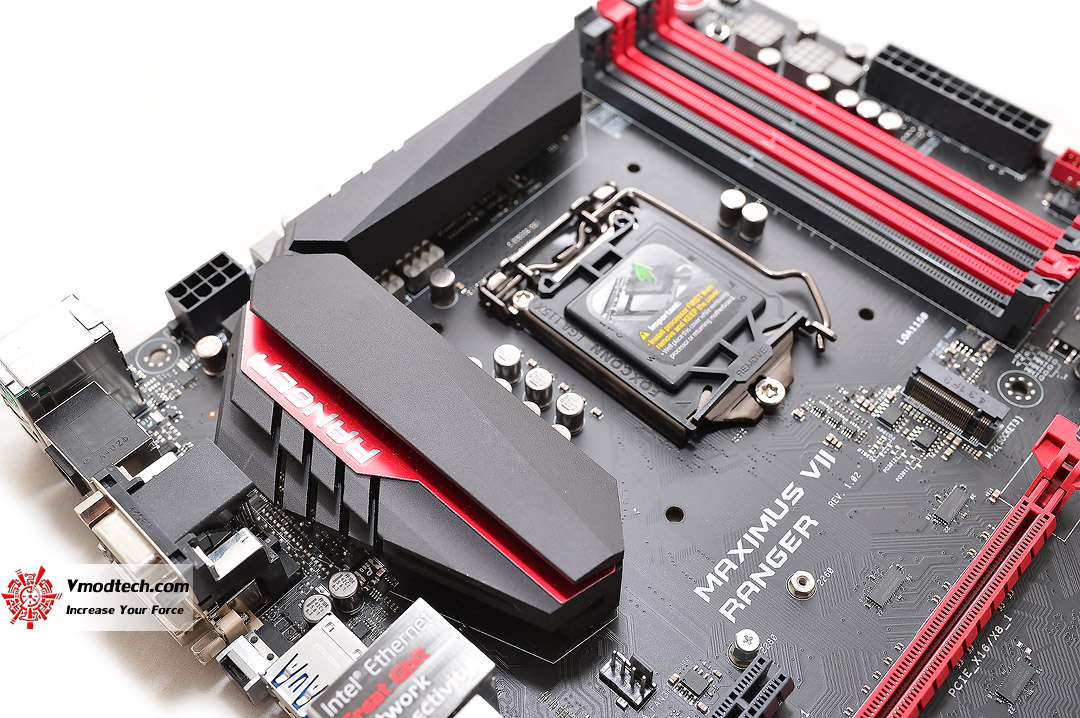

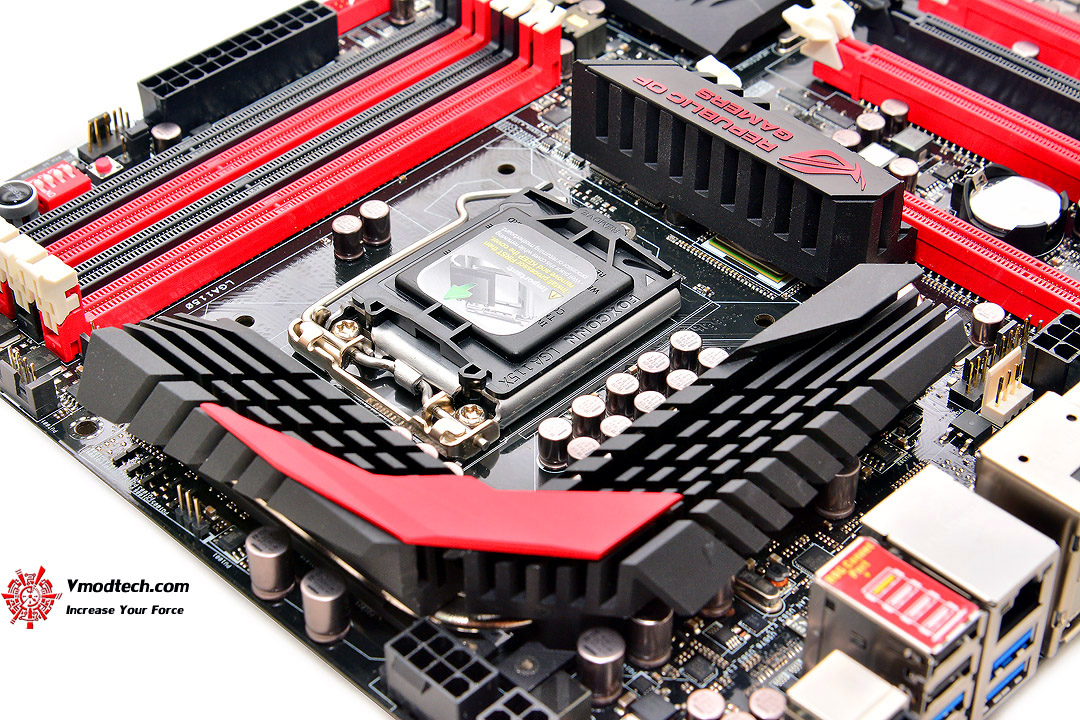

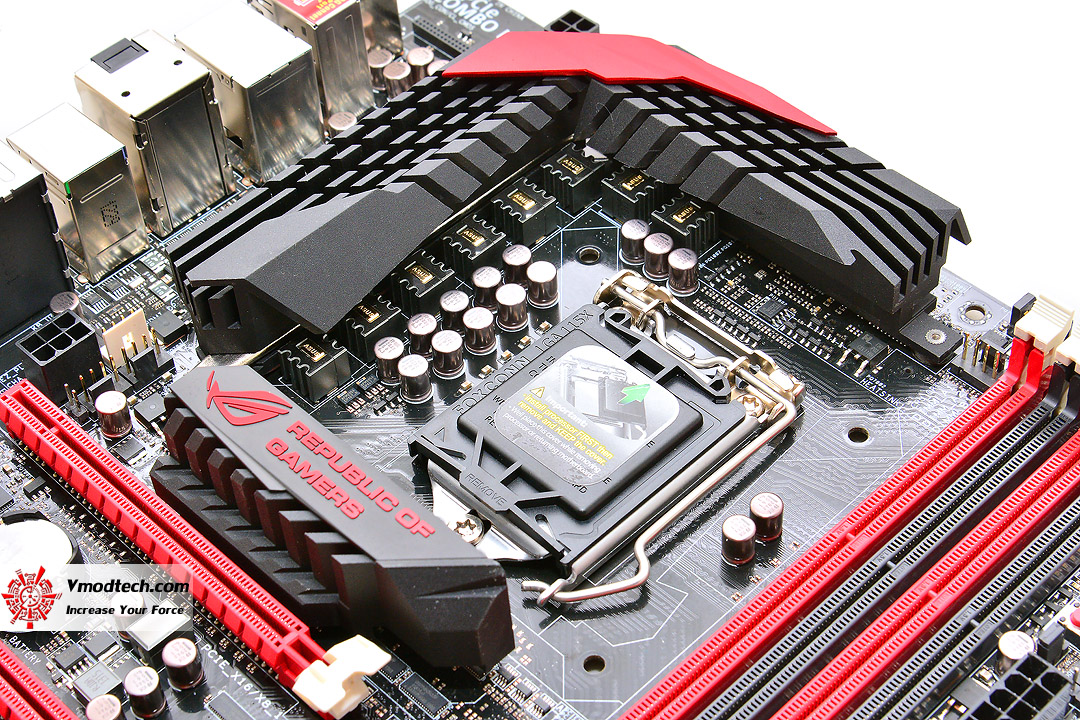

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 5907 ASUS ROG MAXIMUS VII RANGER Motherboard Review

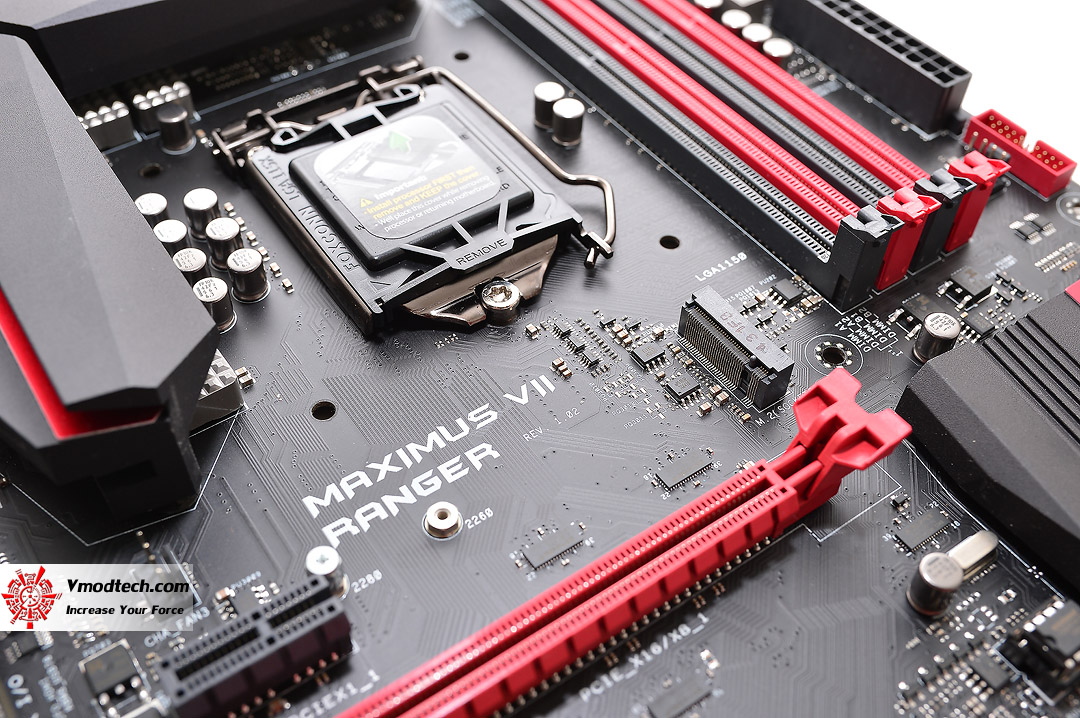

บริเวณกลางบอร์ดจะมีที่สำหรับติดตั้ง M.2 Slot (PCIex 2) ได้สองขนาดคือ 60 mm. & 80 mm. ที่สามารถทำความเร็วสูงสุดได้ถึง 10GB/s มาให้ด้วยนะครับ

dsc 5905 ASUS ROG MAXIMUS VII RANGER Motherboard Review

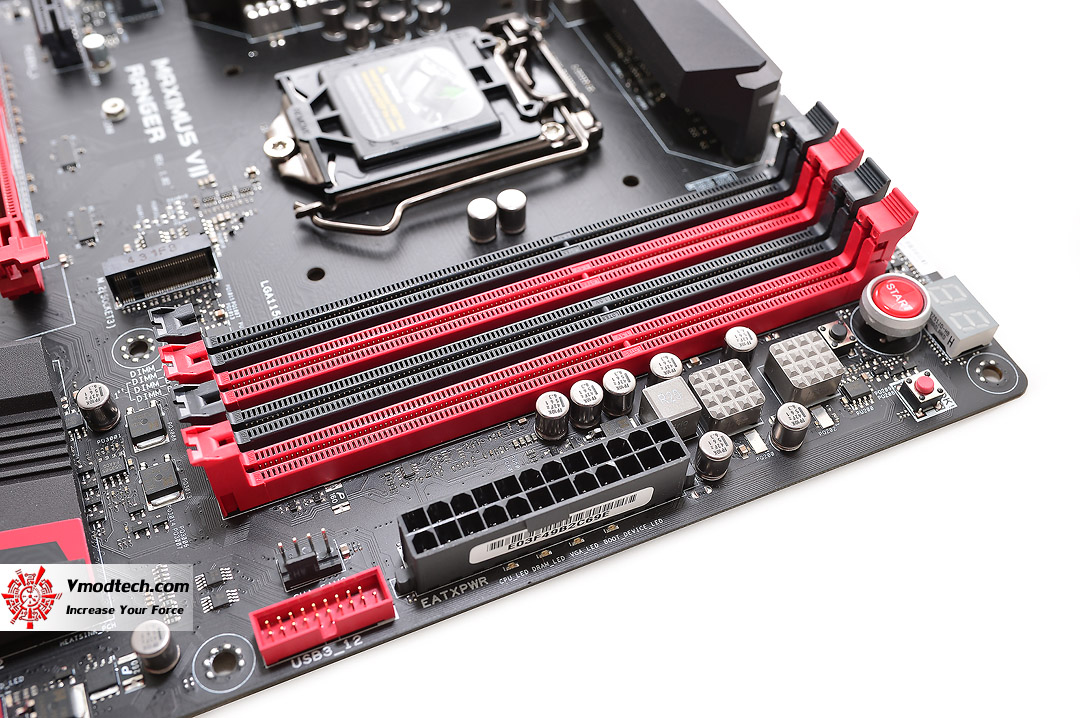

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

dsc 5906 ASUS ROG MAXIMUS VII RANGER Motherboard Review

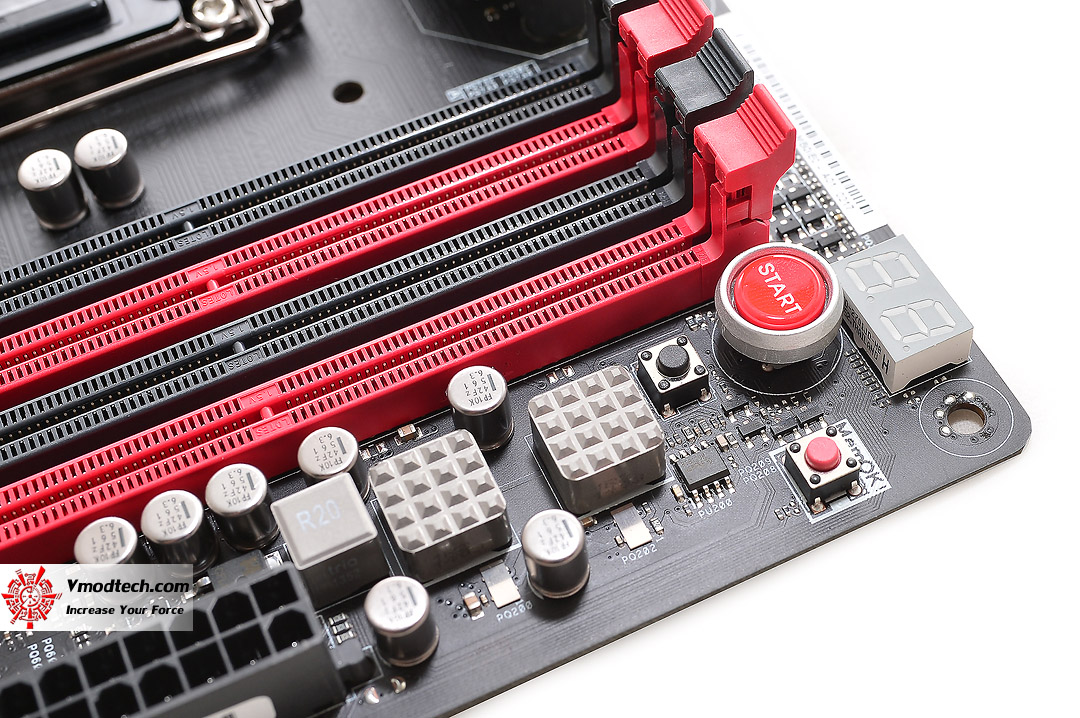

และยังมีสวิทซ์ START , RESET , MemOK และไฟบอกสถานะการบูตอยู่บริเวณนี้ด้วย ครบเครื่องเรื่อง OC กันเลย

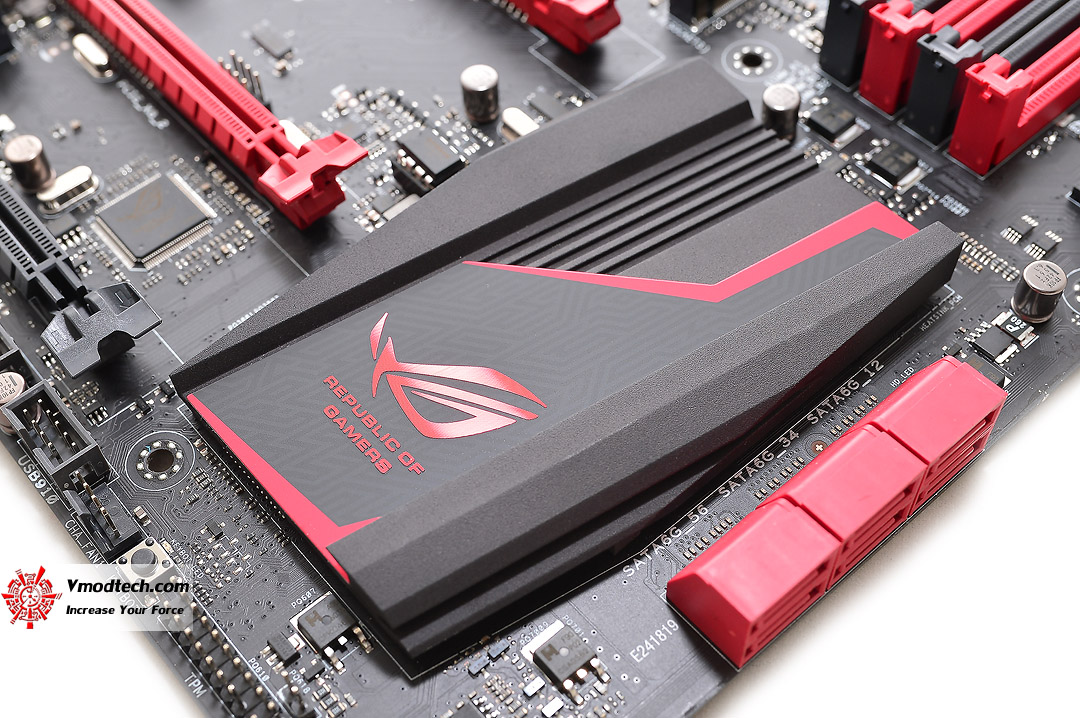

dsc 5908 ASUS ROG MAXIMUS VII RANGER Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z97 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 5909 ASUS ROG MAXIMUS VII RANGER Motherboard Review

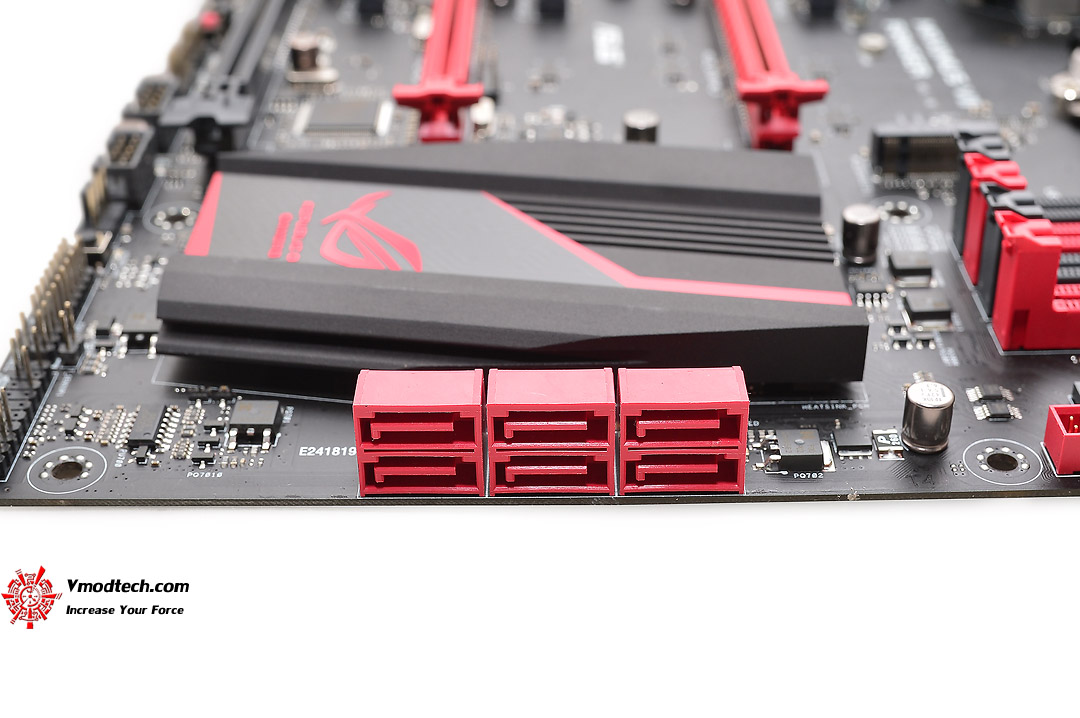

ตามด้วยช่อง SATA3 6.0GB/s อีก 6 ช่องทางครับ

dsc 5912 ASUS ROG MAXIMUS VII RANGER Motherboard Review

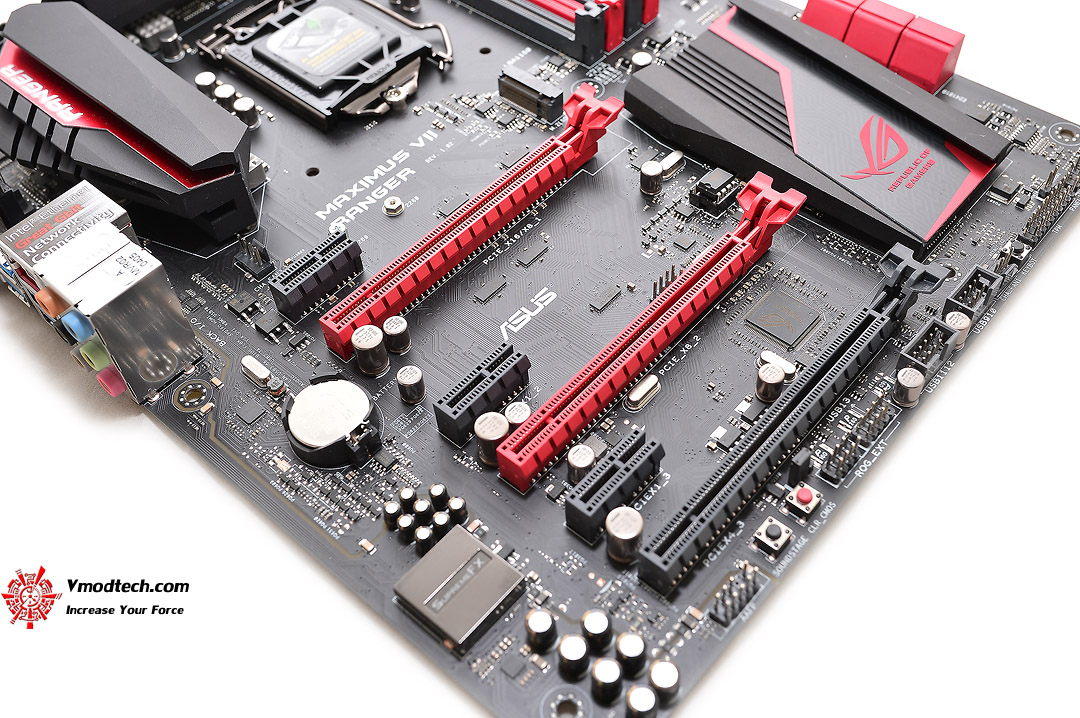

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & 3-Ways CrossFireX ตามด้วย PCI-E 2.0 X1 Slot แบบเปิดปลายอีก 3 ช่องทางครับ

dsc 5914 ASUS ROG MAXIMUS VII RANGER Motherboard Review

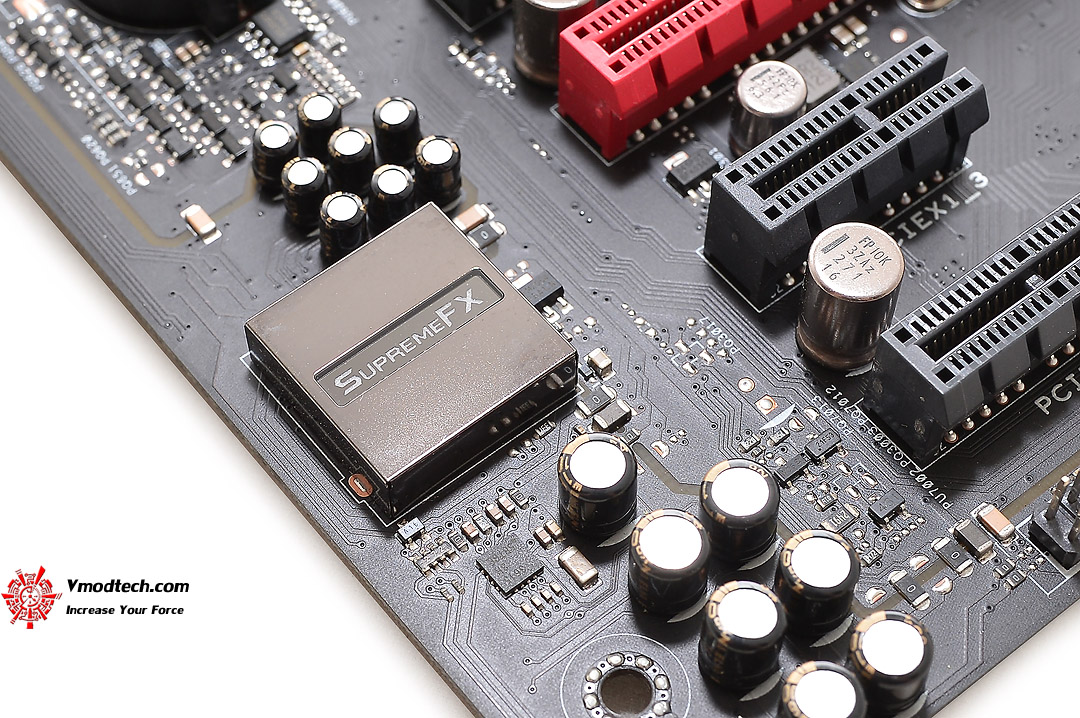

SupremeFX Sound รุ่นพัฒนาล่าสุดปี 2014 ก็ถูกแถมมาให้ฟรีๆด้วยครับ

dsc 5933 ASUS ROG MAXIMUS VII RANGER Motherboard Review

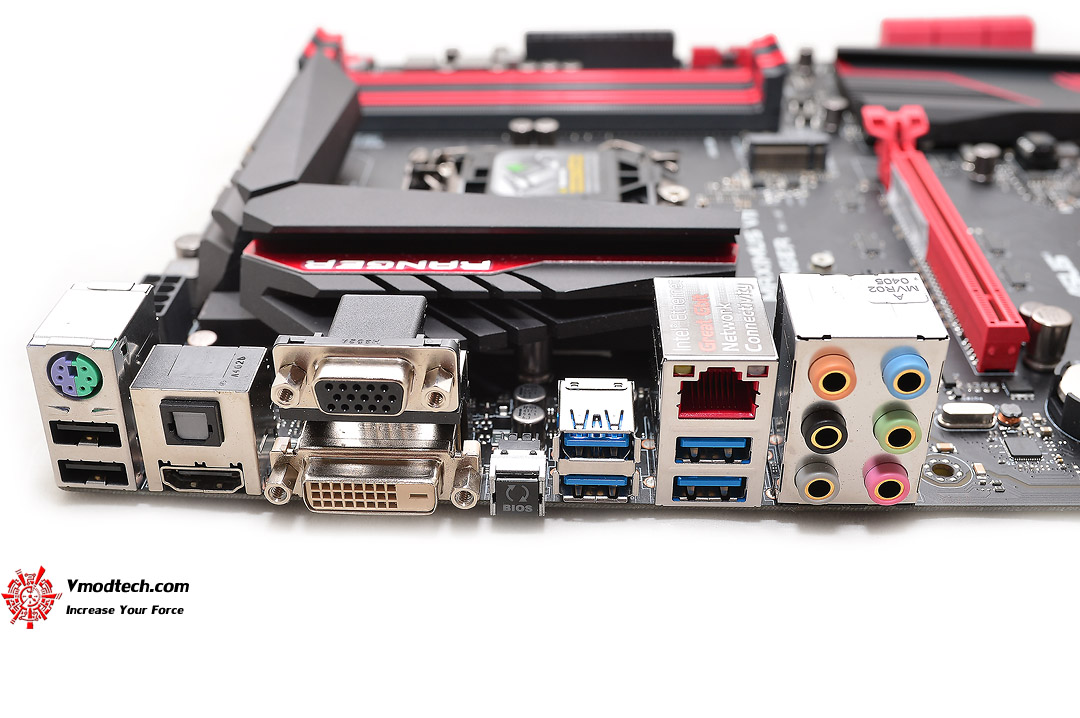

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย Intel Ethernet GameFirst III ที่จัดเต็มความแรงสำหรับเหล่าเกมเมอร์โดยเฉพาะด้วยครับ

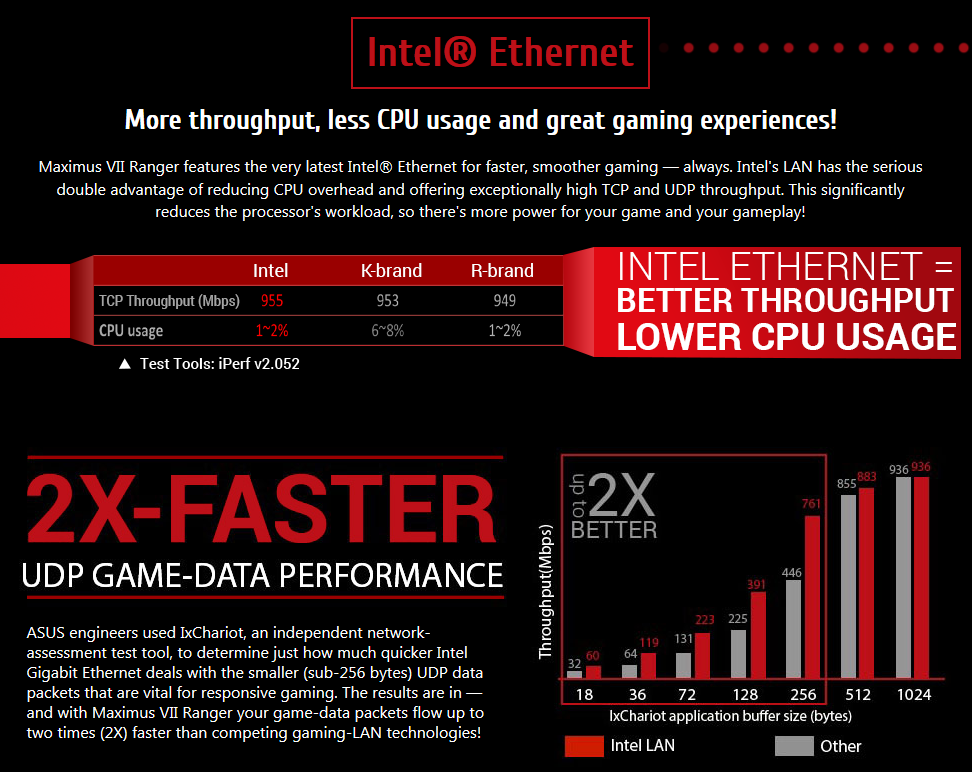

11 5 2557 3 20 00 ASUS ROG MAXIMUS VII RANGER Motherboard Review

แรงกันขนาดนี้ เกมเมอร์ออนไลน์ไม่ควรพลาดครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS ROG MAXIMUS VII RANGER
.Memory ..Team Xtreem LV 2666CL11 8 GB kits
.Graphic Card ..NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default
.Harddisk ..SSD Samsung 840 Pro 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

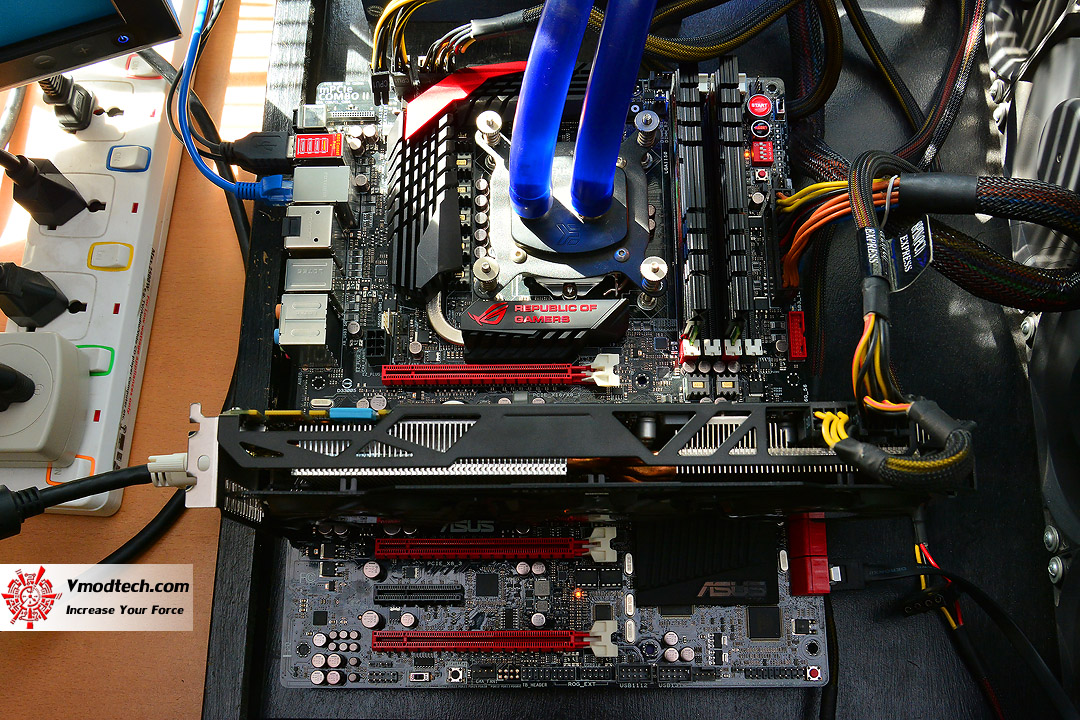

dsc 5942 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

4th Generation Intel® Core™ i7-4770K @ 4,600MHz Bclk 184MHz

NB Freq. 4,600MHz DDR3 2,944MHz 11-14-14-30-1T

va ASUS ROG MAXIMUS VII RANGER Motherboard Review

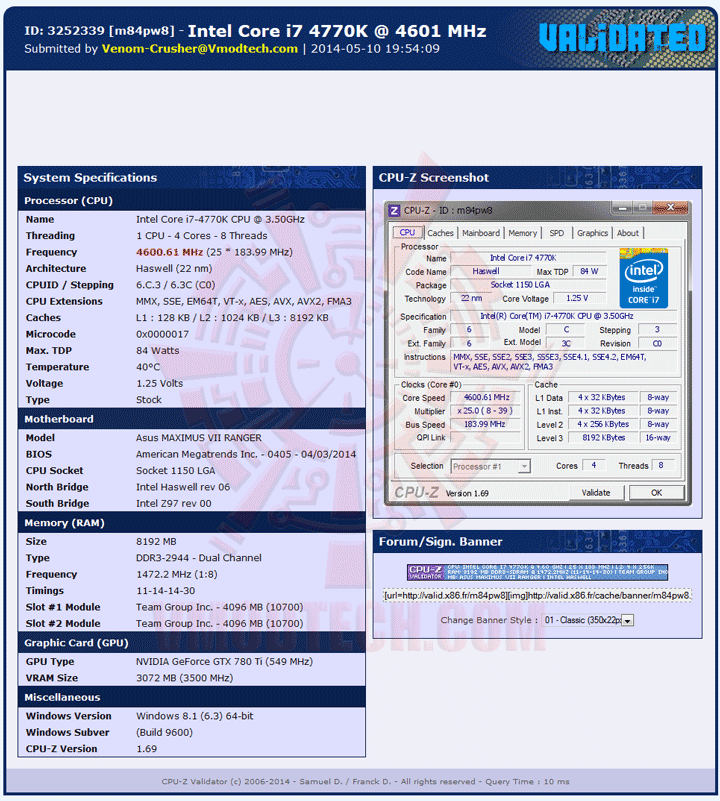

Validation link >>Click<<

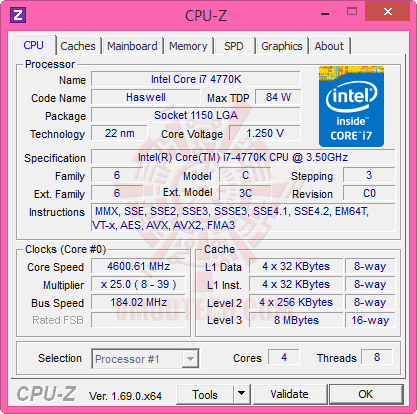

c1 ASUS ROG MAXIMUS VII RANGER Motherboard Review

งานนี้ขอจัดระบบโชว์เทพของชิปเซต Z97 ที่สามารถเล่น BClk ได้ดีกว่า Z87 เดิม ซึ่ง Z87 เดิมถ้าไม่มีชิป External Clockgen ช่วยแบบมาเธอร์บอร์ด ASUS ROG รุ่นใหญ่ๆ ก็สามารถดัน BClk ไปตันสุดๆแค่ประมาณ 170 MHz ต้นๆ แต่พอมาชิปเซตรุ่นใหม่อย่าง Z97 ก็สามารถดัน BClk ไปได้อีกระดับที่ 184MHz อย่างมีเสถียรภาพ ไม่ธรรมดาจริงๆครับสำหรับชิปเซตรุ่นใหม่จากอินเทลรุ่นนี้

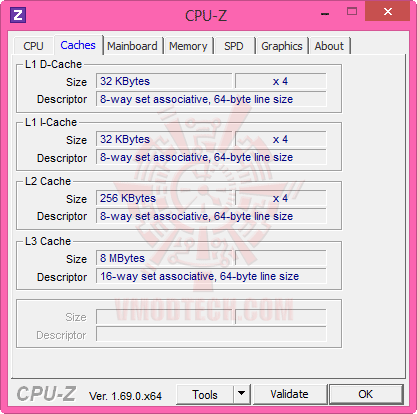

c2 ASUS ROG MAXIMUS VII RANGER Motherboard Review

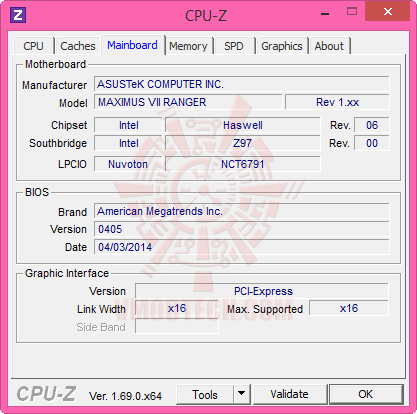

c3 ASUS ROG MAXIMUS VII RANGER Motherboard Review

c4 ASUS ROG MAXIMUS VII RANGER Motherboard Review

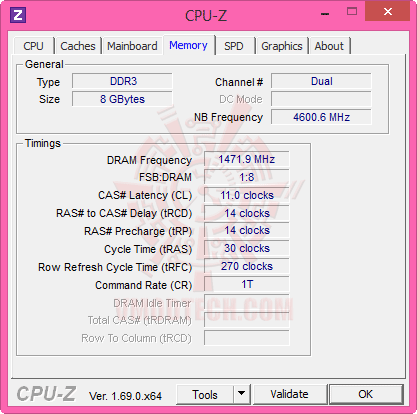

ความเร็วของหน่วยความจำระบบก็สามารถดันไปได้อย่างไม่ธรรมดาแม้จะใช้ BClk สูงๆ ที่ 2,944MHz 11-14-14-30-1T

c5 ASUS ROG MAXIMUS VII RANGER Motherboard Review

c6 ASUS ROG MAXIMUS VII RANGER Motherboard Review

c7 ASUS ROG MAXIMUS VII RANGER Motherboard Review

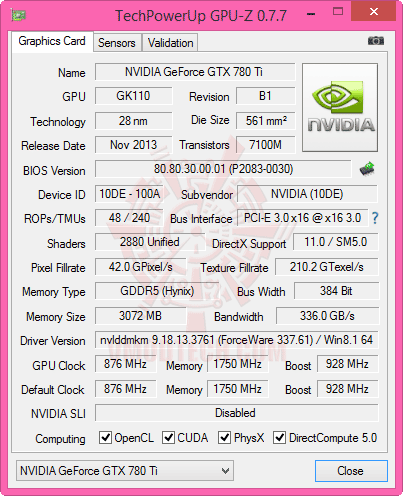

NVIDIA GeForce GTX 780Ti 3GB GDDR5 @ Default กันบ้างครับงานนี้

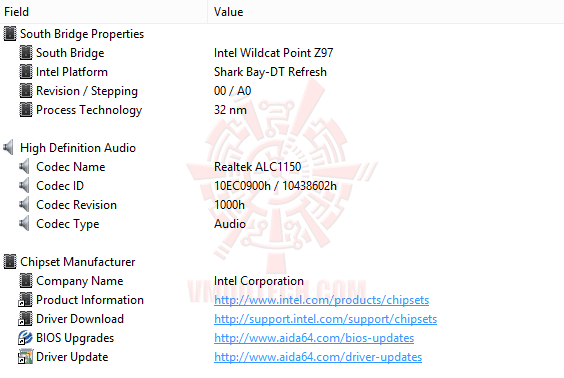

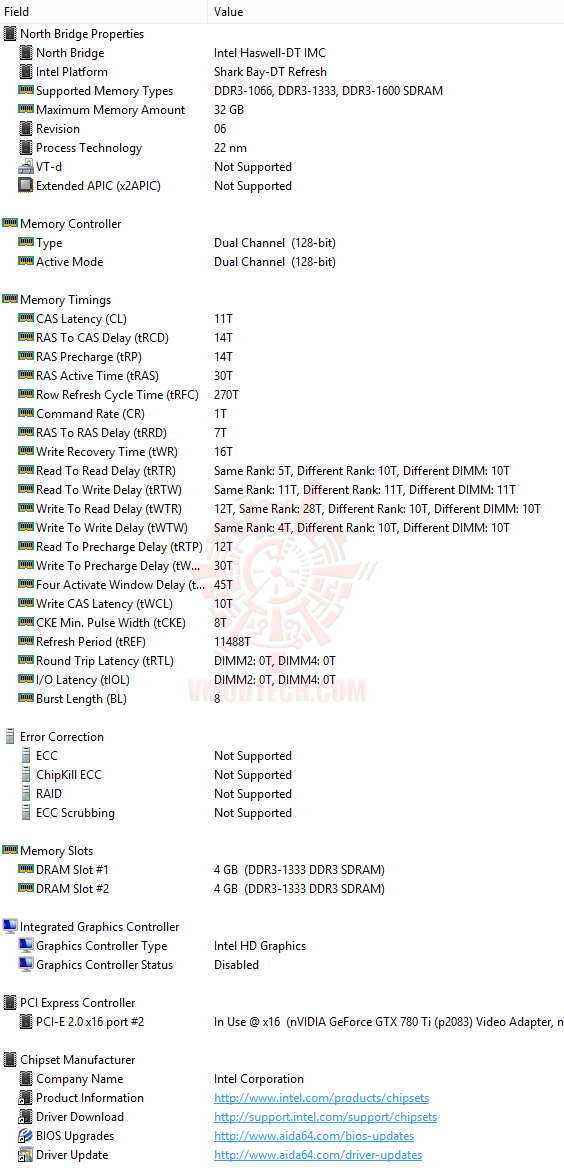

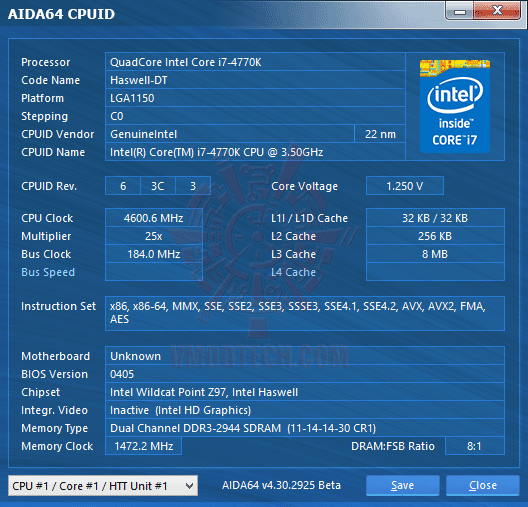

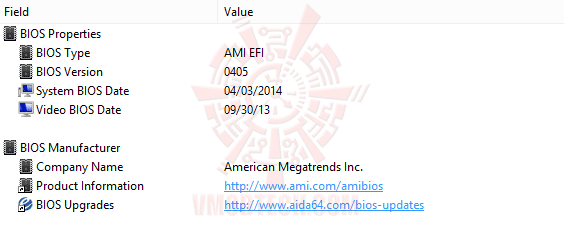

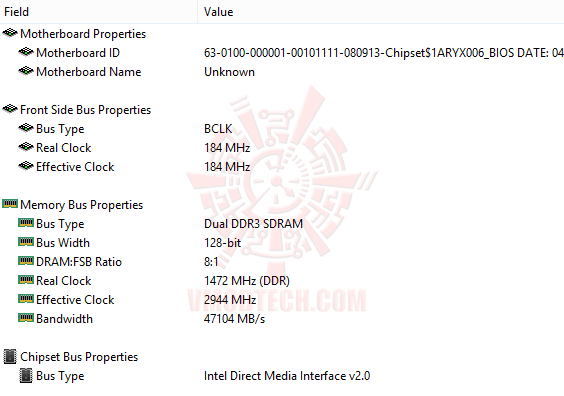

System Properties in AIDA64 Extreme Edition

ed1 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ed2 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ed3 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ed4 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ed5 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

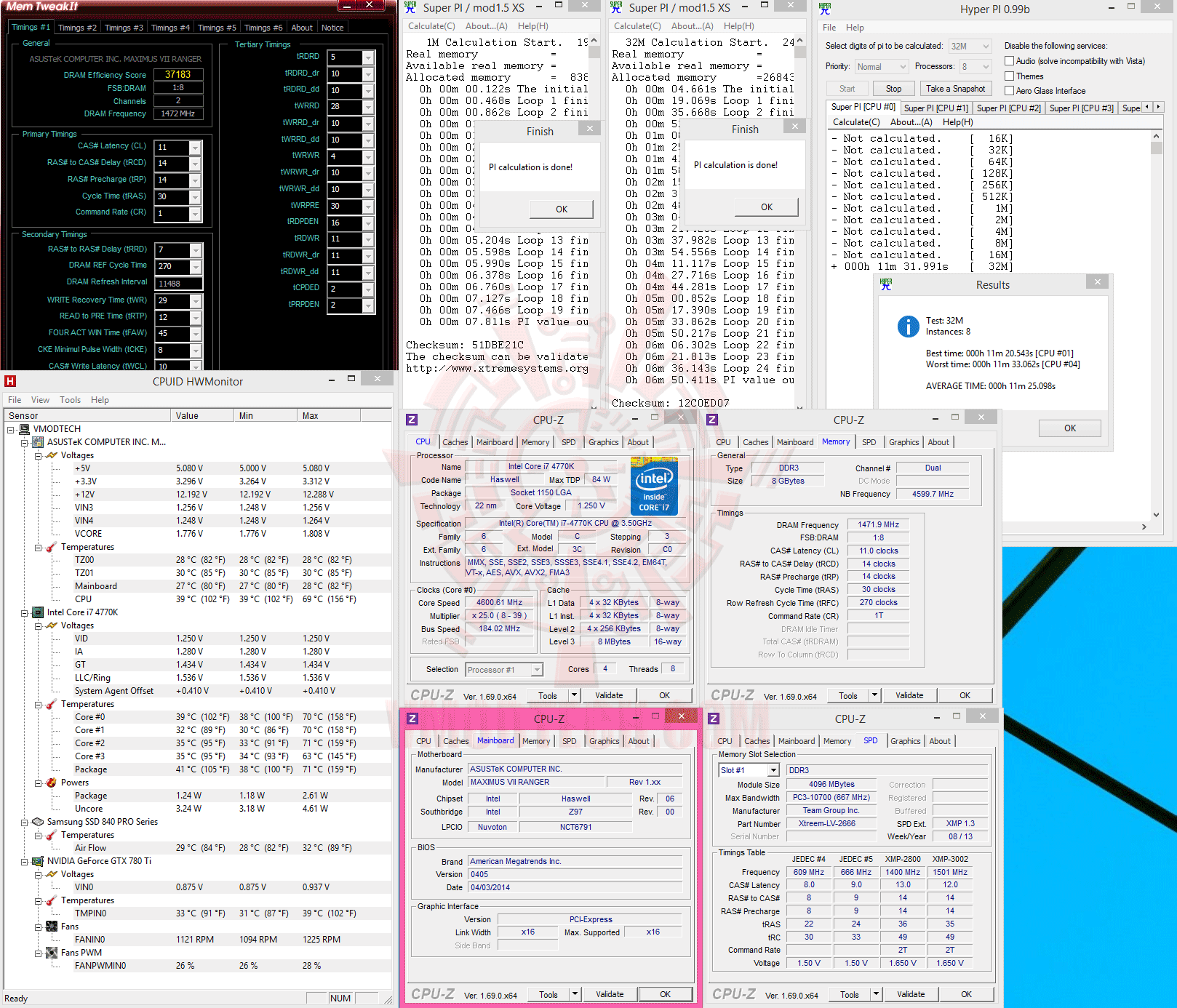

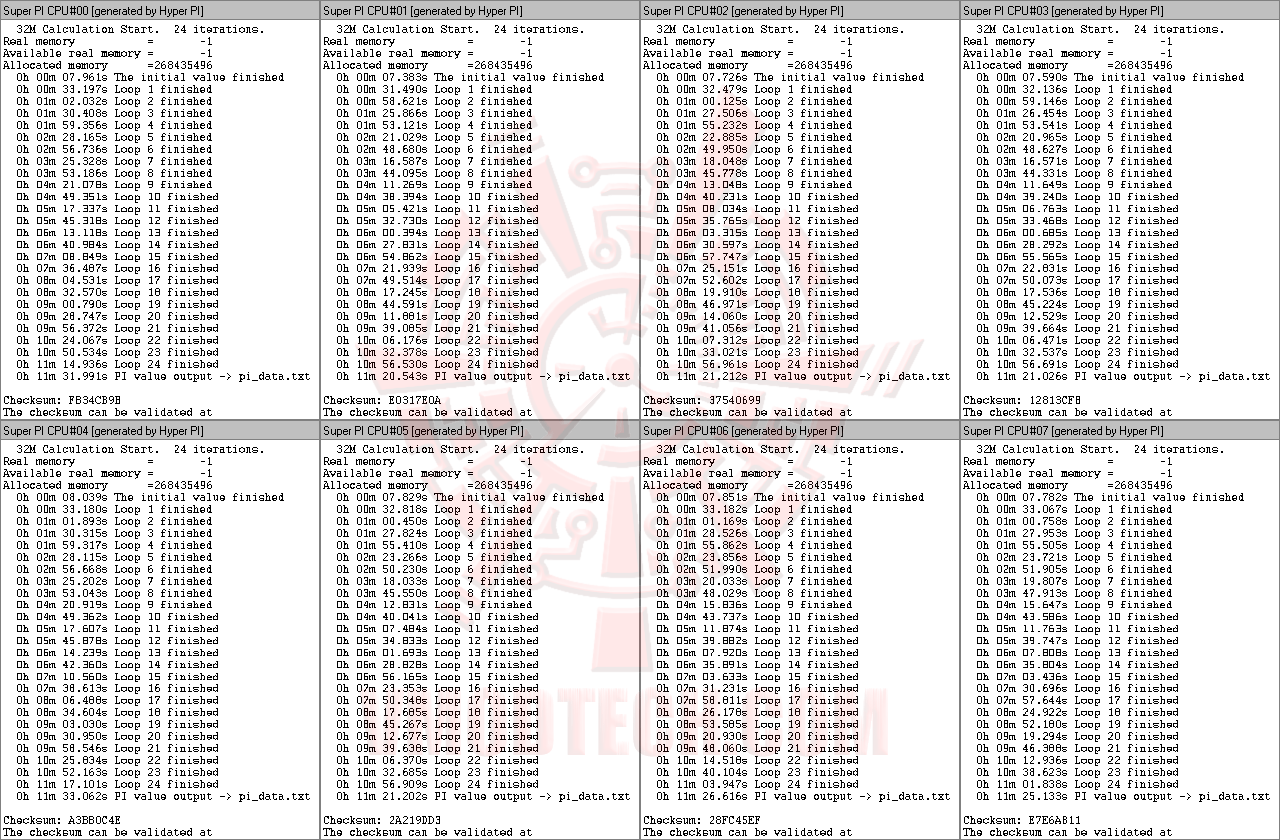

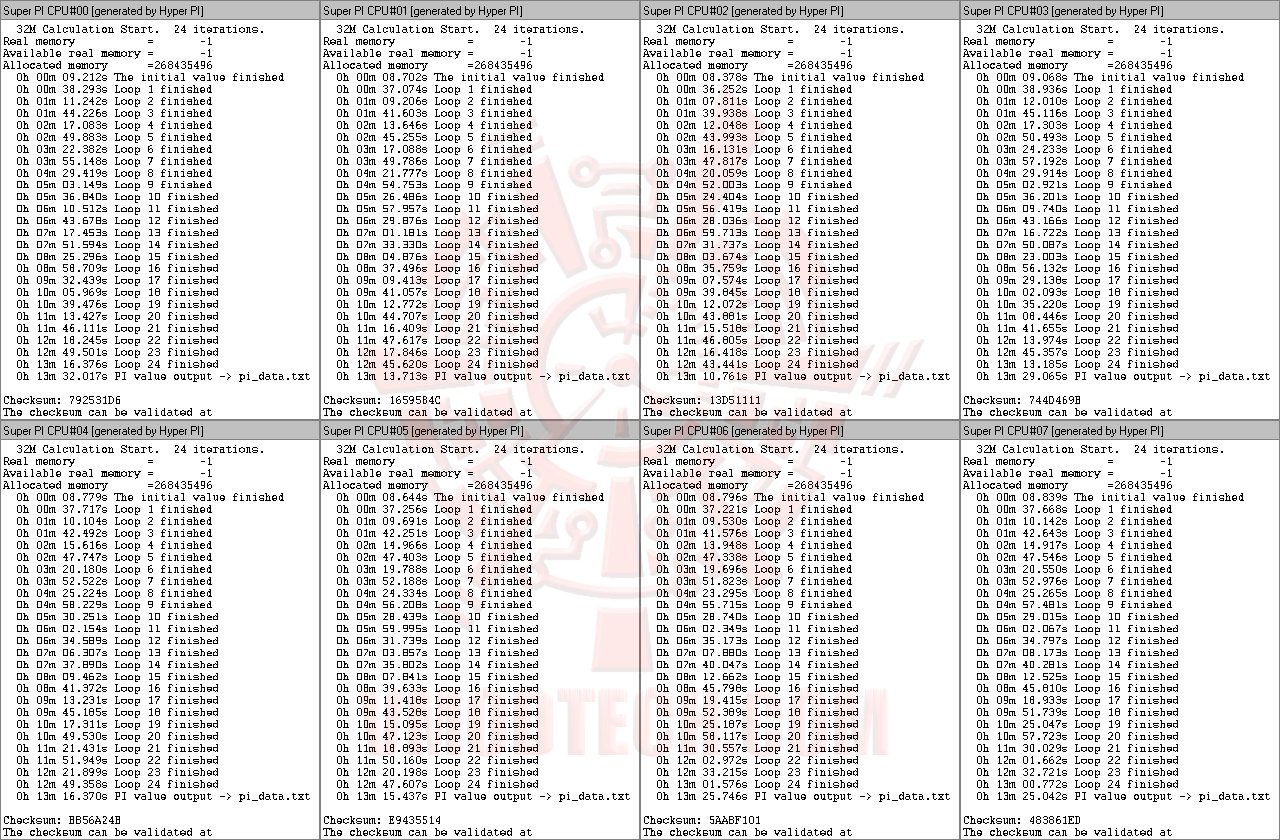

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

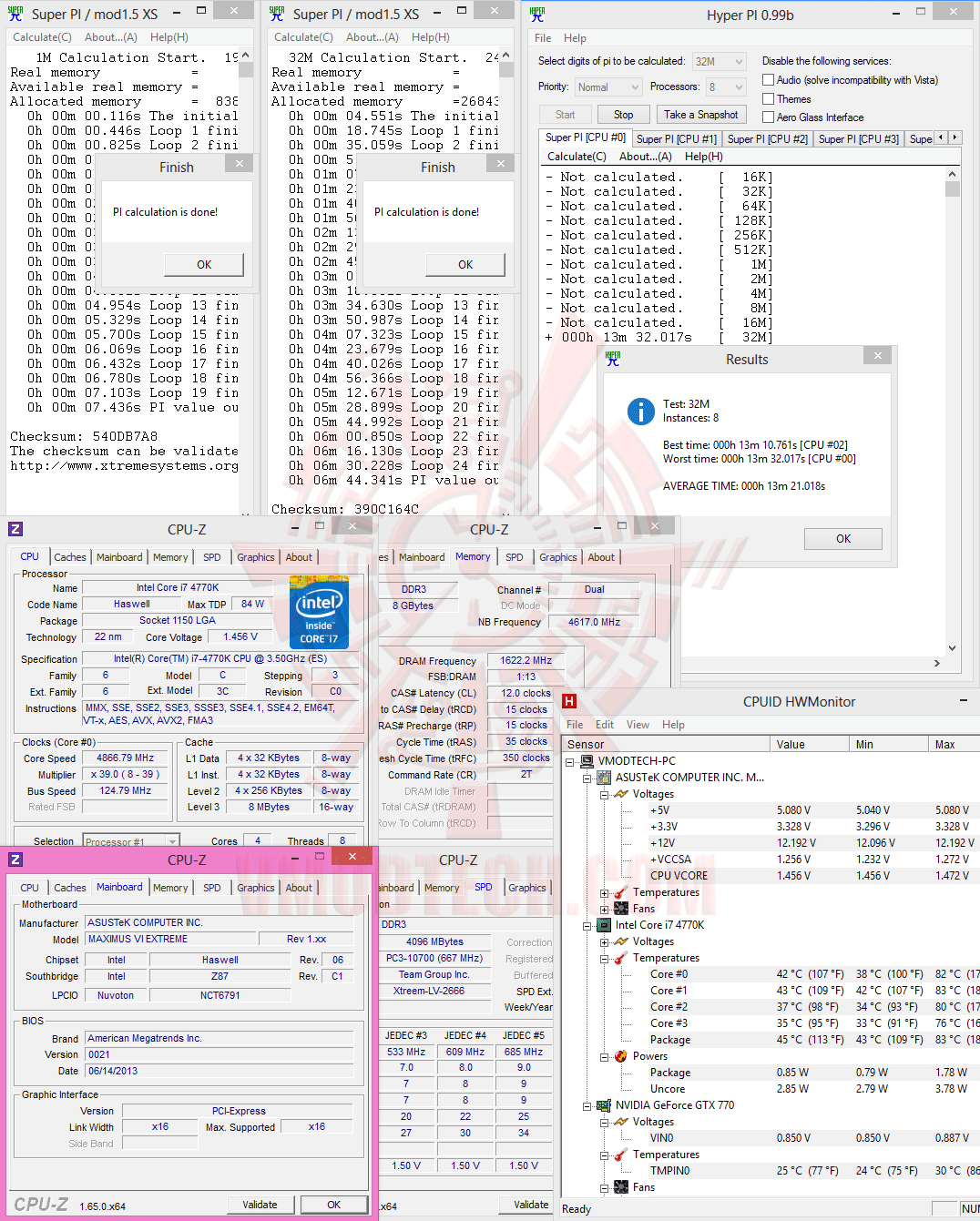

hpi 1 ASUS ROG MAXIMUS VII RANGER Motherboard Review

hpi 2 ASUS ROG MAXIMUS VII RANGER Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆที่ BClk 184MHz ของเขาแรงจริงๆ

————————————————–

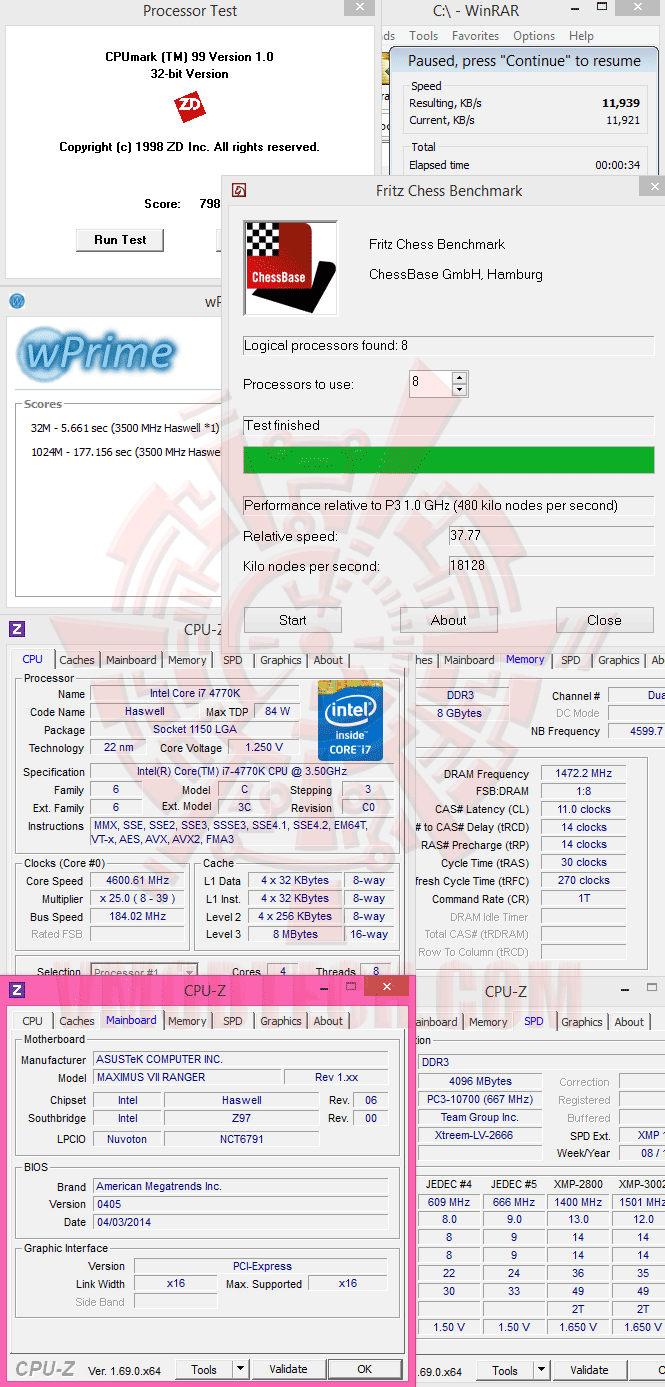

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS ROG MAXIMUS VII RANGER Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 ASUS ROG MAXIMUS VII RANGER Motherboard Review

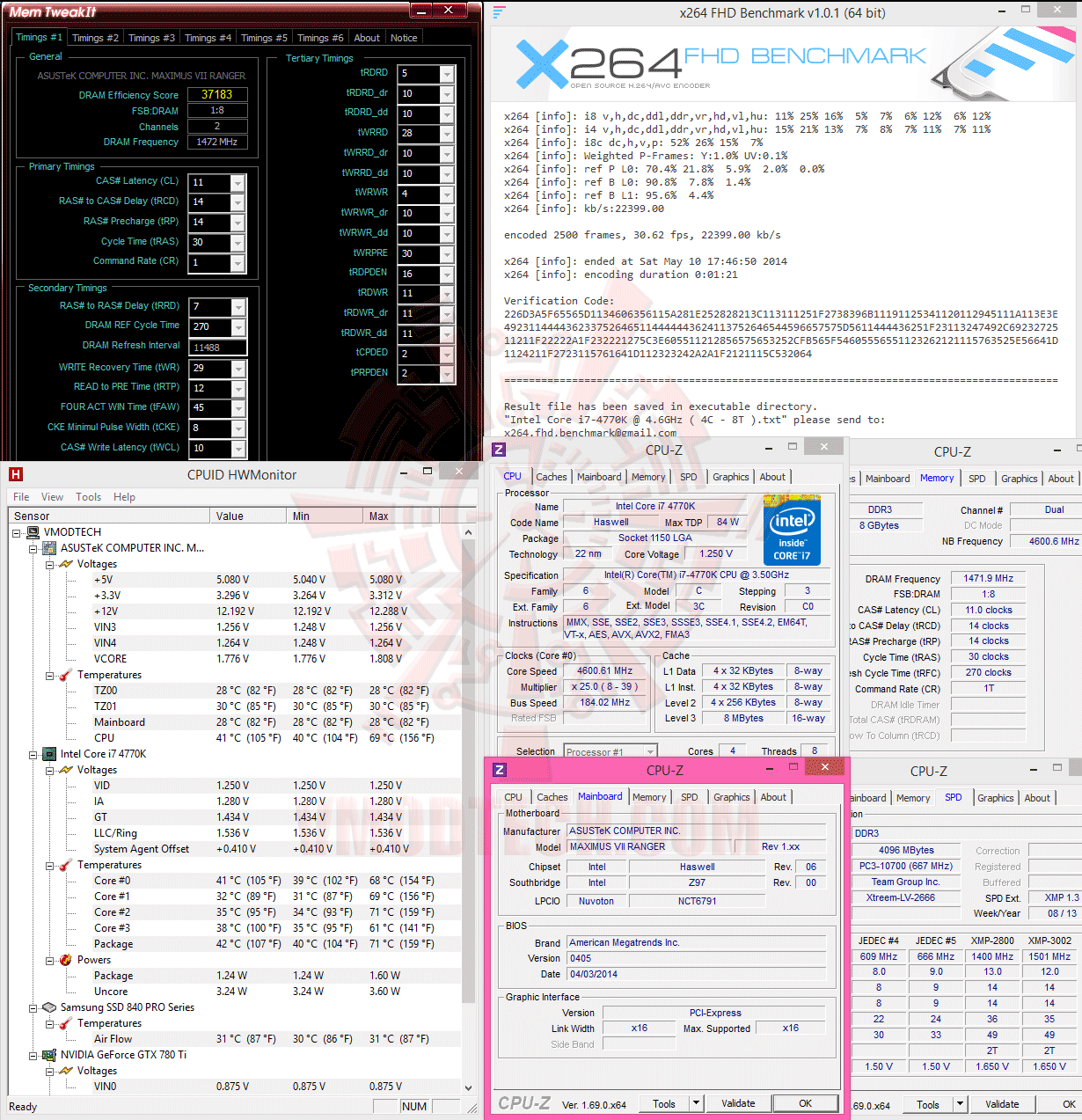

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 30.62 FPS

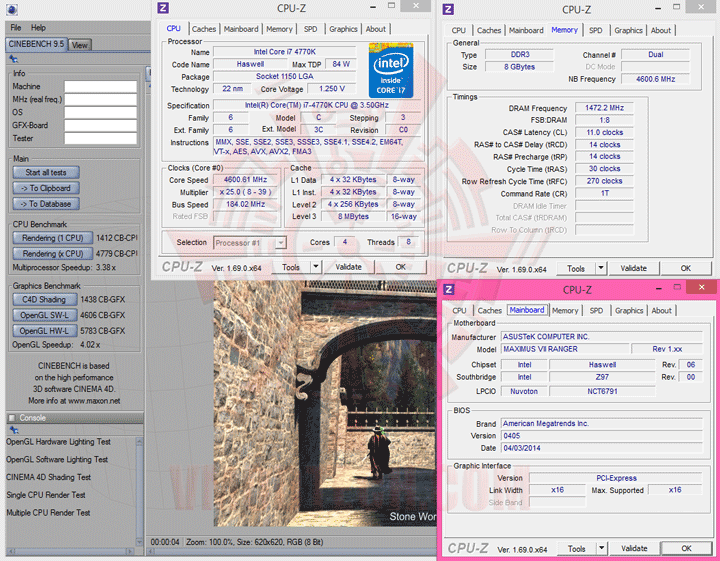

CINEBENCH R9.5

c95 ASUS ROG MAXIMUS VII RANGER Motherboard Review

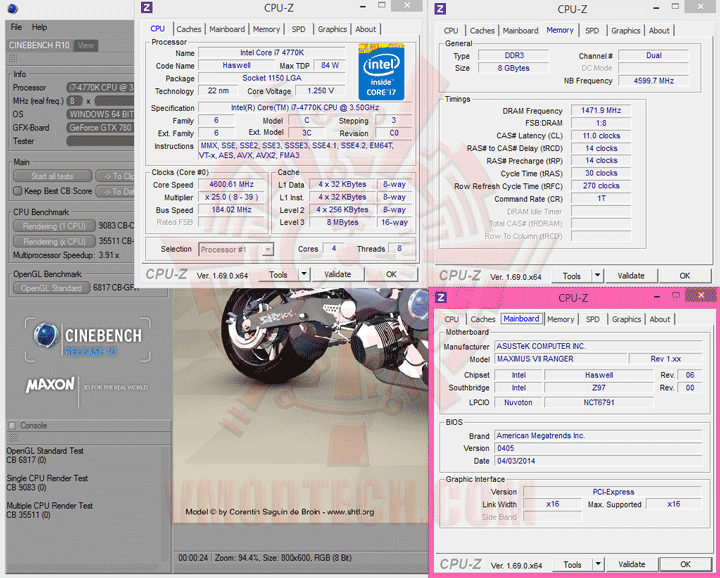

CINEBENCH R10

c10 ASUS ROG MAXIMUS VII RANGER Motherboard Review

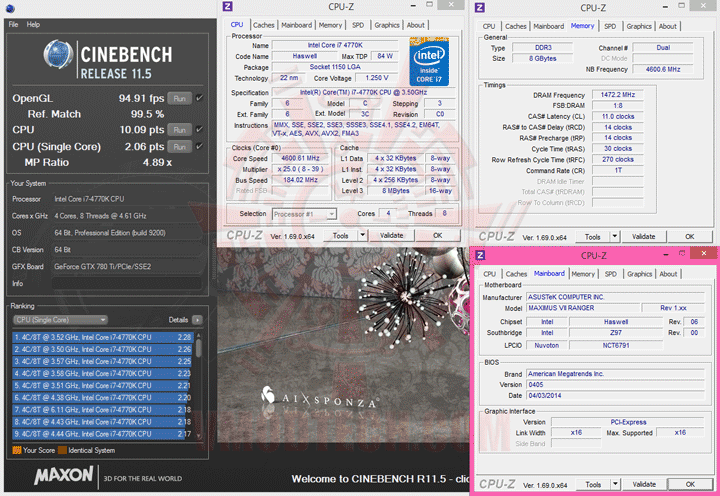

CINEBENCH R11.5

c115 ASUS ROG MAXIMUS VII RANGER Motherboard Review

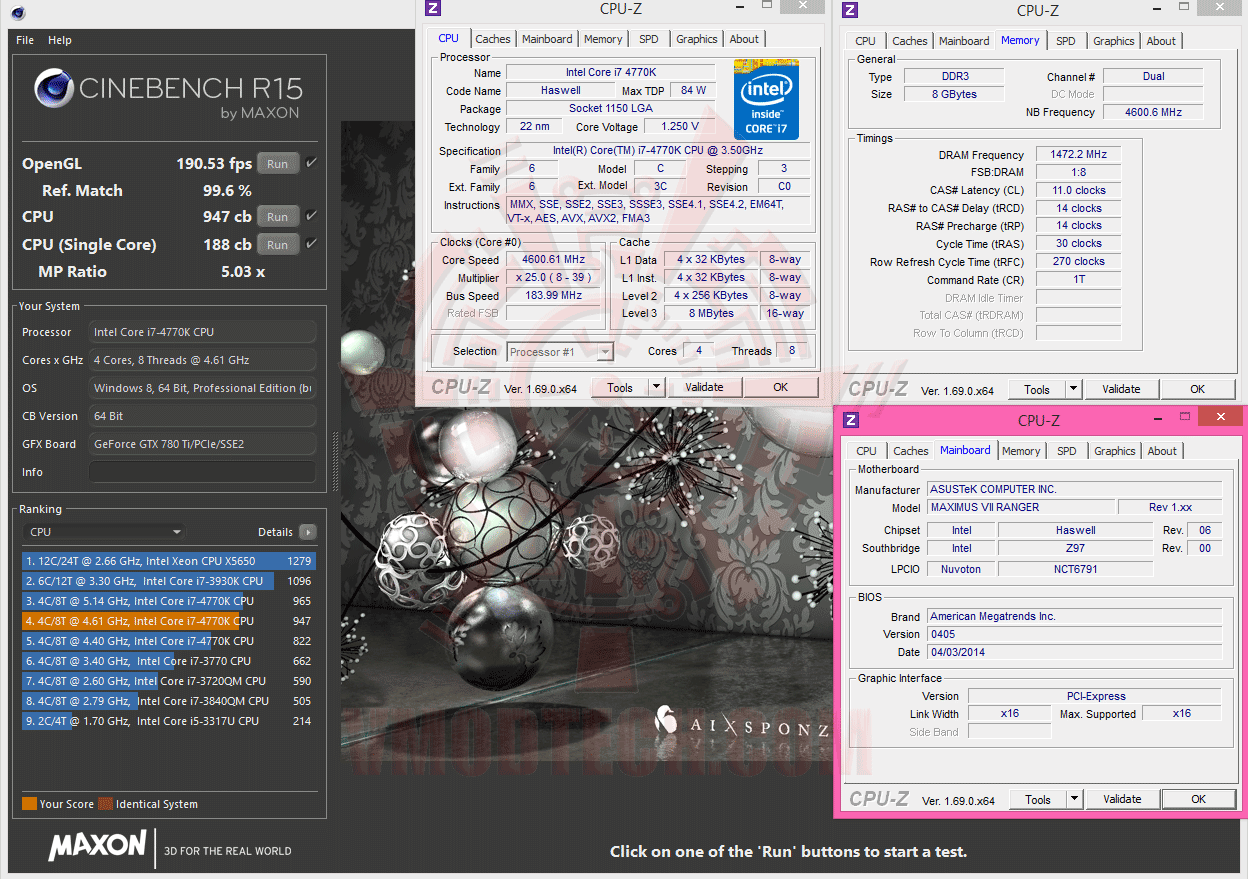

CINEBENCH R15

c15 ASUS ROG MAXIMUS VII RANGER Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

————————————————–

AIDA64 Extreme Edition

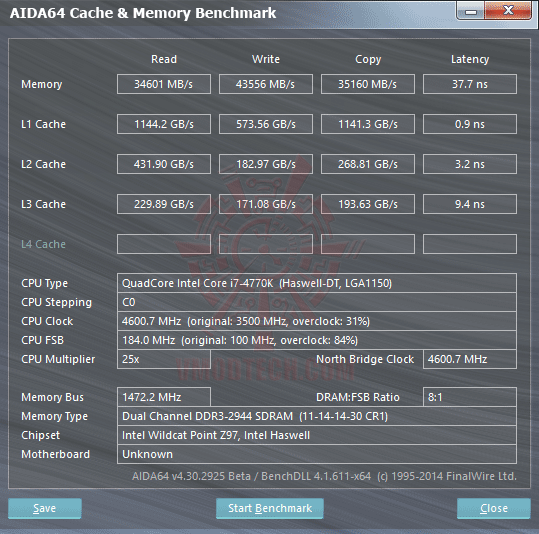

AIDA64 Cache & Memory Benchmark

e1 ASUS ROG MAXIMUS VII RANGER Motherboard Review

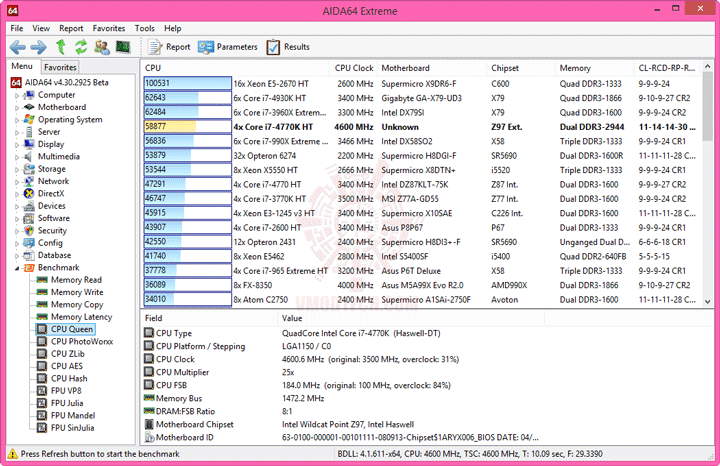

CPU Queen

e2 ASUS ROG MAXIMUS VII RANGER Motherboard Review

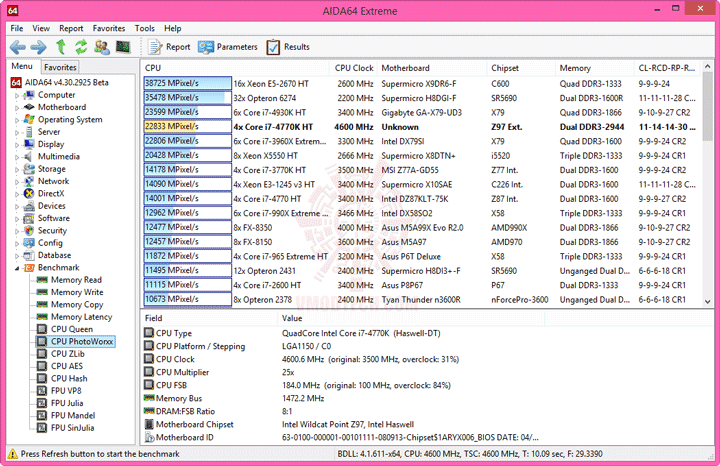

CPU PhotoWorxx

e3 ASUS ROG MAXIMUS VII RANGER Motherboard Review

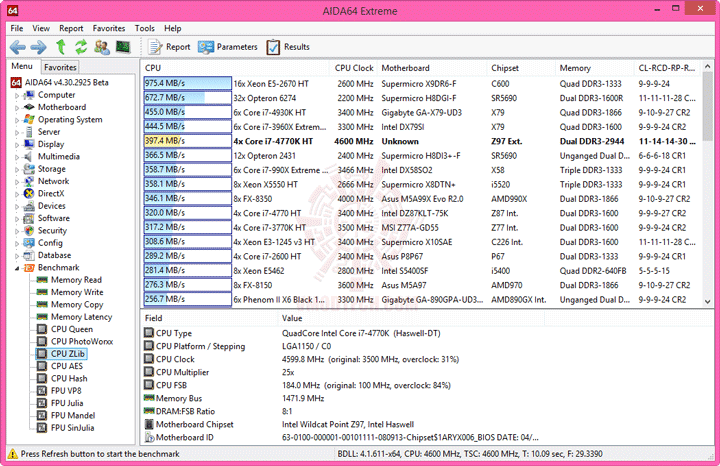

CPU ZLib

e4 ASUS ROG MAXIMUS VII RANGER Motherboard Review

CPU AES

e5 ASUS ROG MAXIMUS VII RANGER Motherboard Review

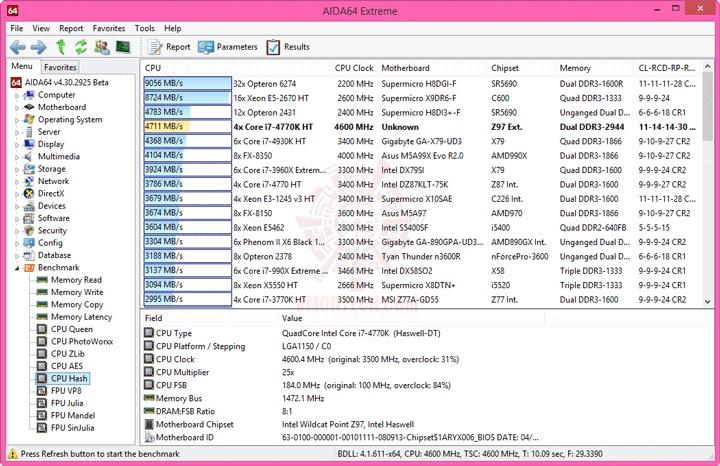

CPU Hash

e6 ASUS ROG MAXIMUS VII RANGER Motherboard Review

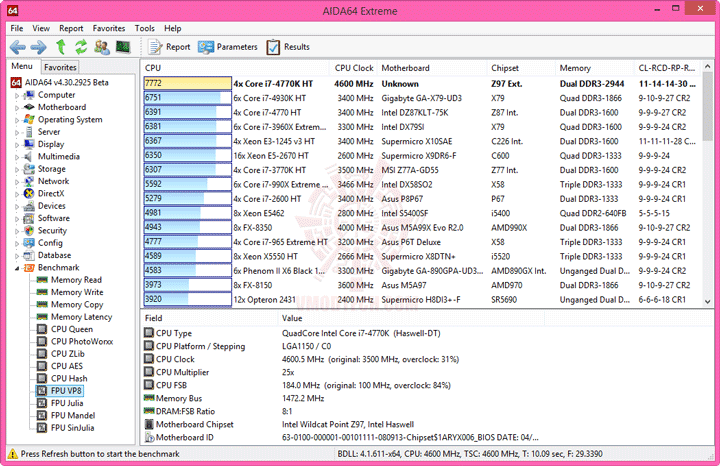

FPU VP8

e7 ASUS ROG MAXIMUS VII RANGER Motherboard Review

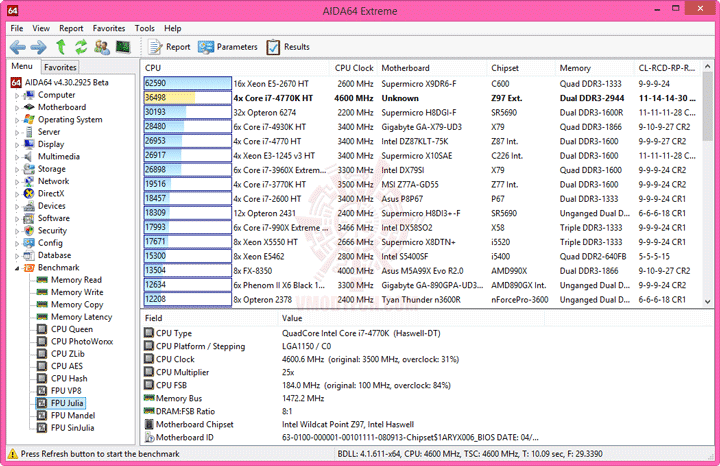

FPU Julia

e8 ASUS ROG MAXIMUS VII RANGER Motherboard Review

FPU Mandel

e9 ASUS ROG MAXIMUS VII RANGER Motherboard Review

FPU SinJulia

e10 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

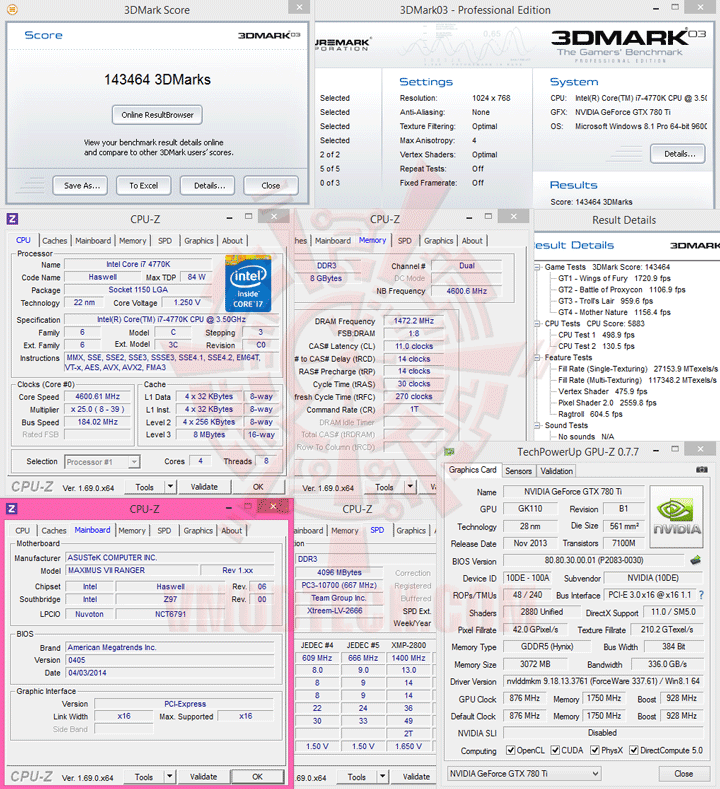

3DMark 03

03 ASUS ROG MAXIMUS VII RANGER Motherboard Review

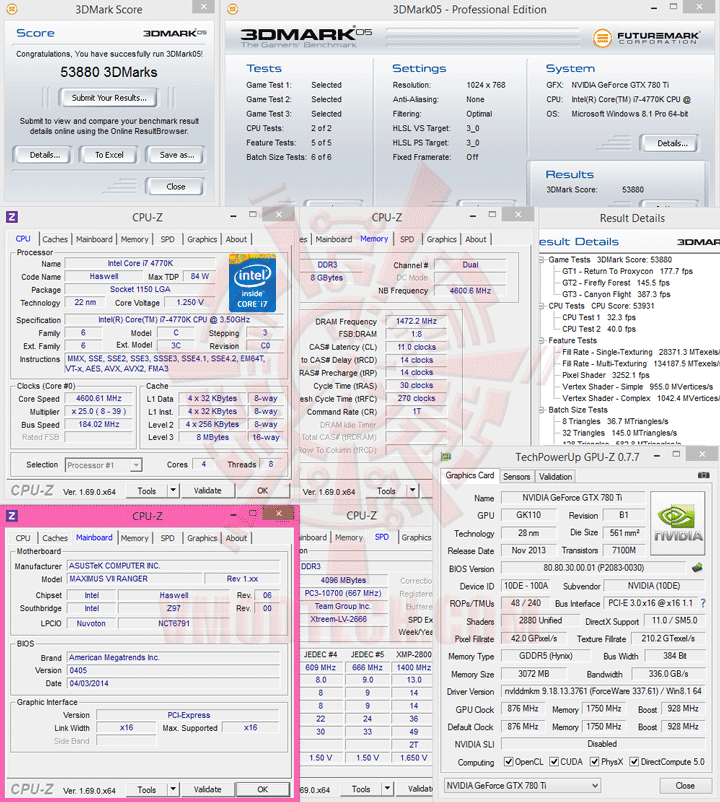

3DMark 05

05 ASUS ROG MAXIMUS VII RANGER Motherboard Review

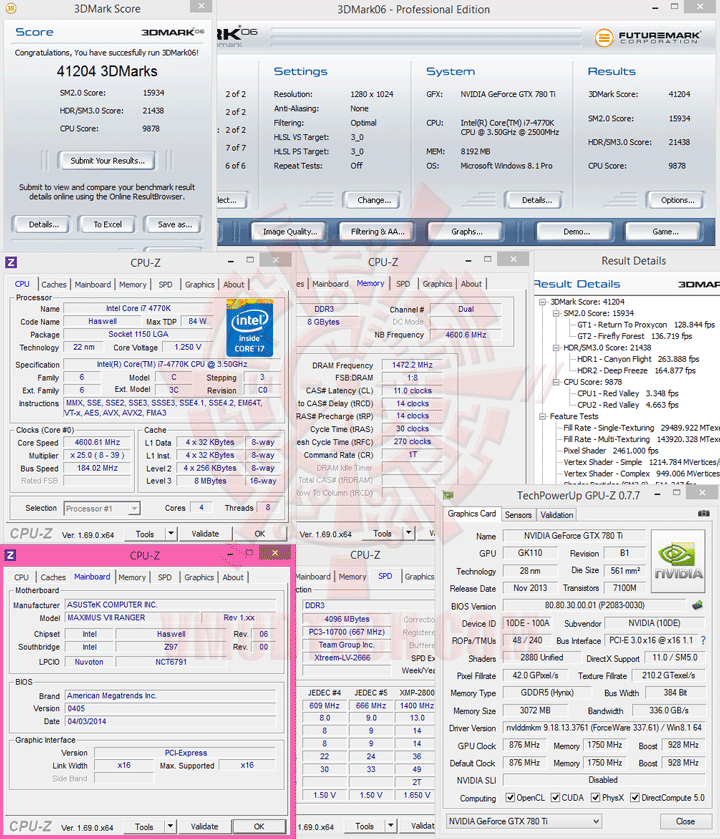

3DMark 06

06 ASUS ROG MAXIMUS VII RANGER Motherboard Review

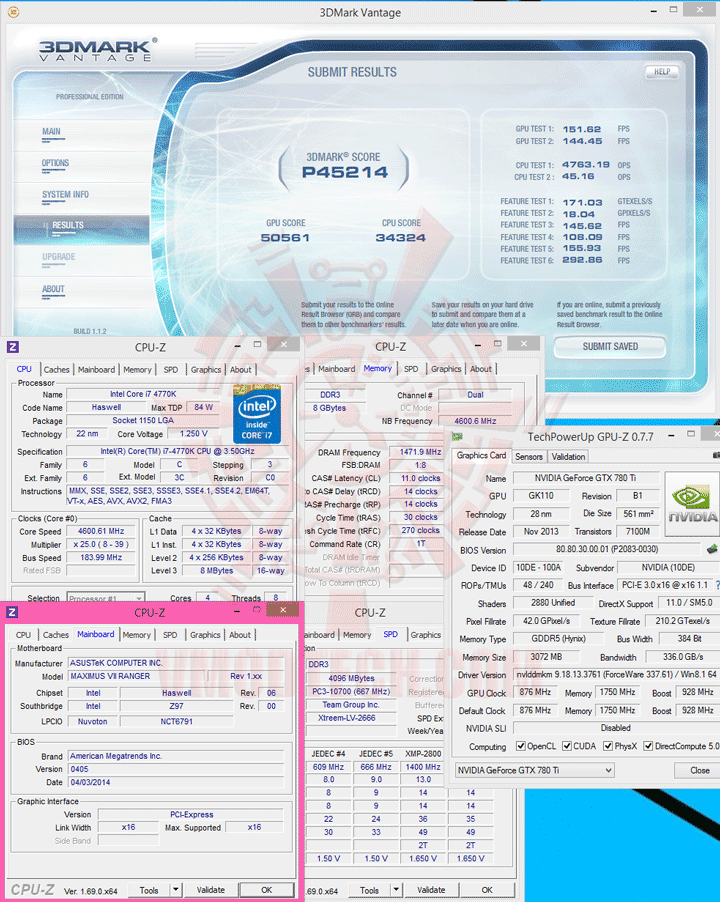

3DMark Vantage

07 ASUS ROG MAXIMUS VII RANGER Motherboard Review

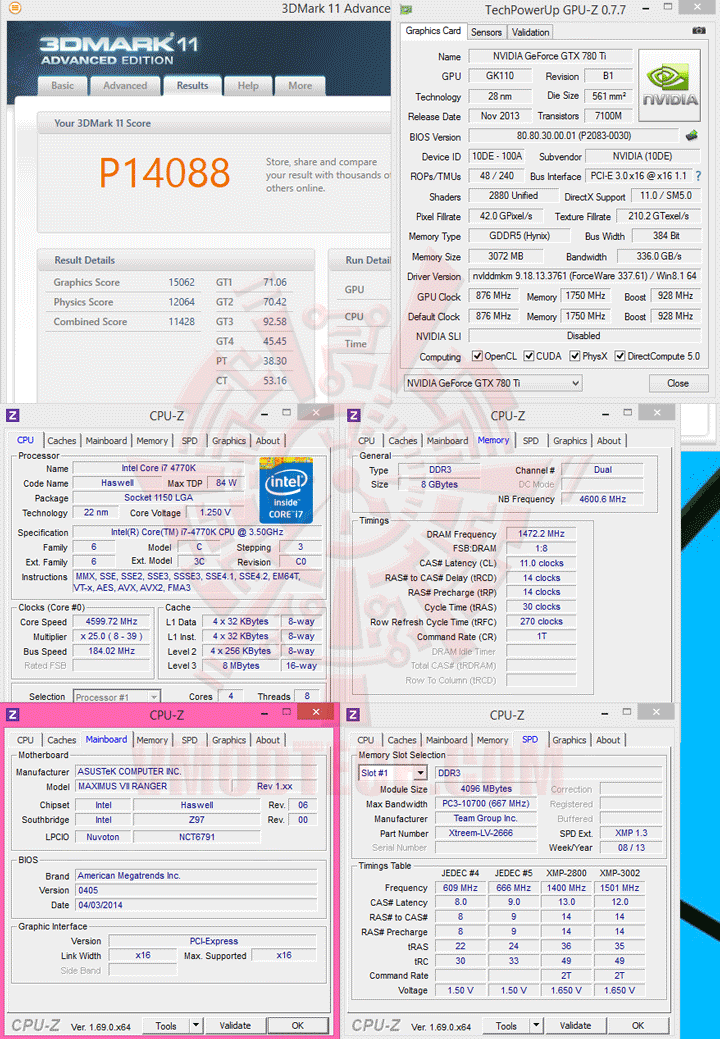

3DMark 11

11 ASUS ROG MAXIMUS VII RANGER Motherboard Review

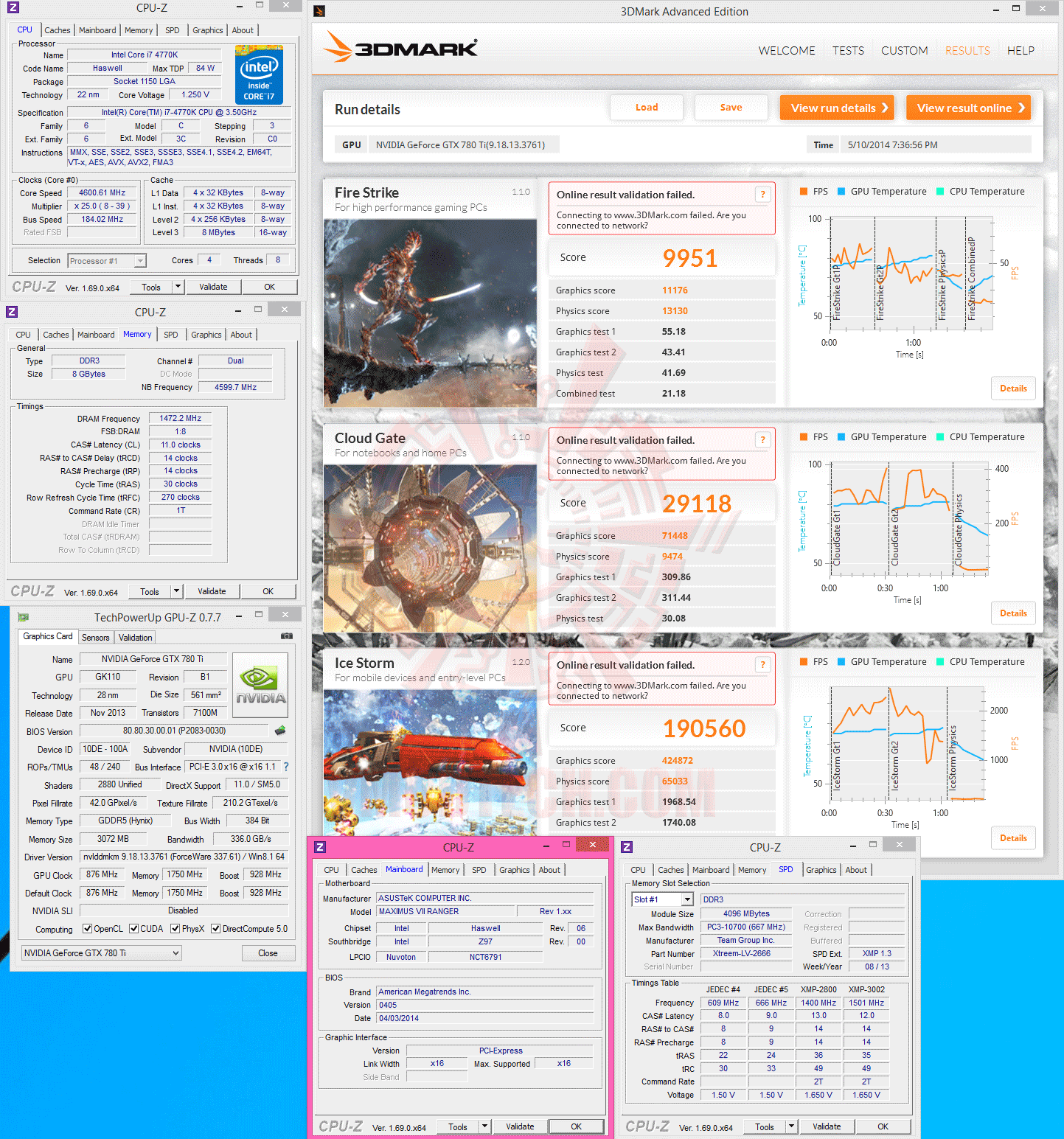

3DMark (2013)

13 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 780Ti 3GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

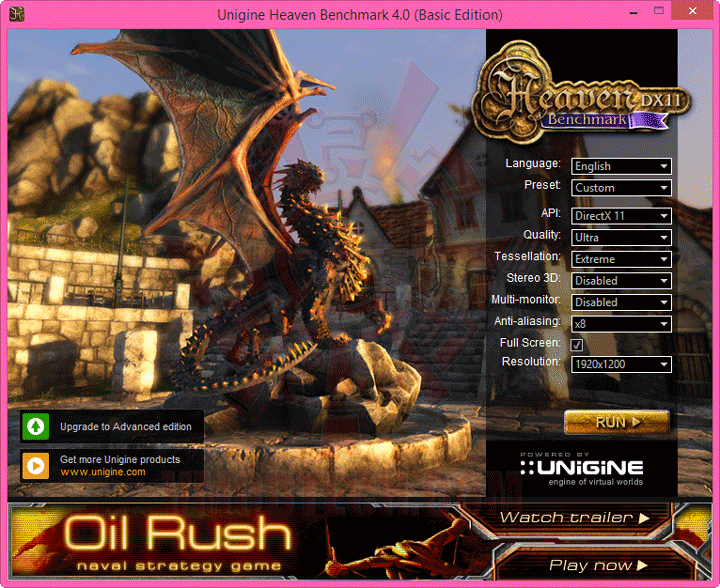

SETTINGS

14 set ASUS ROG MAXIMUS VII RANGER Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

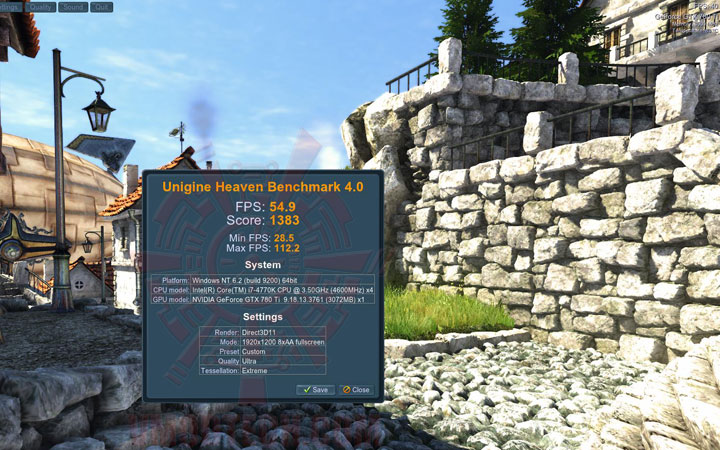

Unigine Heaven DX11 Benchmark 4.0

14 ASUS ROG MAXIMUS VII RANGER Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 54.9 FPS

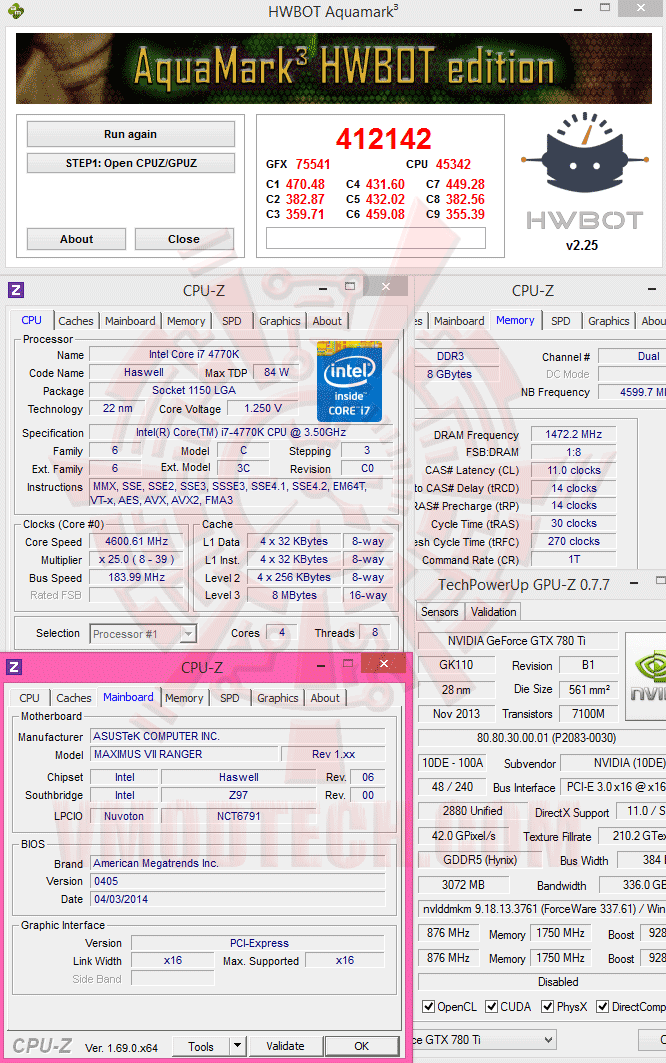

AquaMark3 HWBOT edition

15 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ตู้ปลาก็กลับมาทดสอบกันอีกครั้ง หลังจากได้รับการแก้ไขให้แรงบน Windows 7 และ Windows 8 แล้วนะครับ ในขณะที่ทำการทดสอบแรงกันจนมองตามไม่ทันเลยทีเดียว

Crysis 3

crysis3 ss ASUS ROG MAXIMUS VII RANGER Motherboard Review

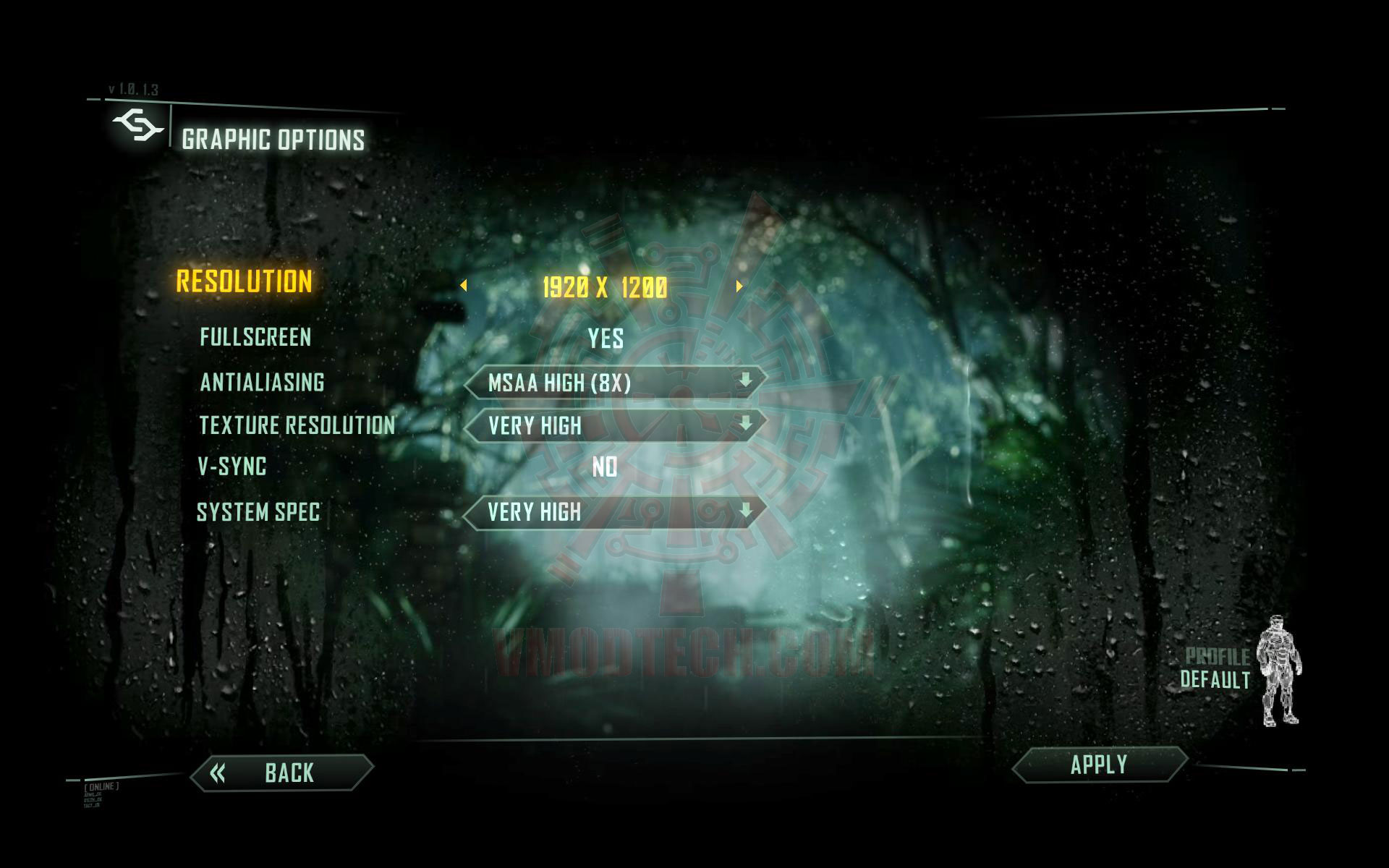

Settings

16 set ASUS ROG MAXIMUS VII RANGER Motherboard Review

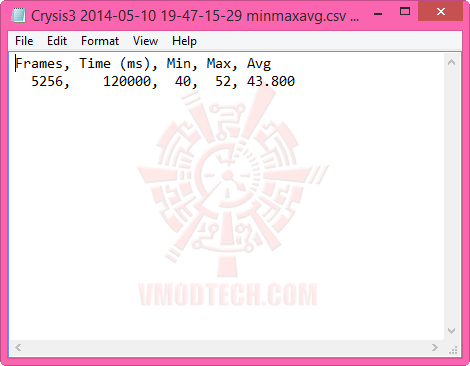

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

16 ASUS ROG MAXIMUS VII RANGER Motherboard Review

แรงงงงงงงง

————————————————–

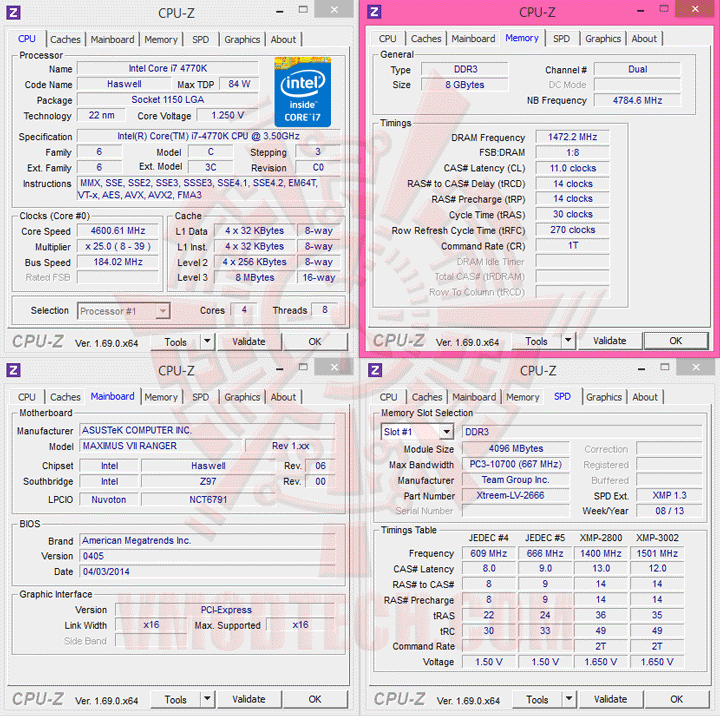

NB Freq. Faster more than CPU Freq. Settings

uncore ASUS ROG MAXIMUS VII RANGER Motherboard Review

ความสามารถพิเศษอีกเรื่องหนึ่งของชิปเซต Z97 ที่เหนือกว่าชิปเซต Z87 ก็คือสามารถปรับความเร็วของ Northbridge ใน CPU ให้เร็วกว่าความเร็วของ CPU ได้ ซึ่งในชิปเซต Z87 เดิม จะสามารถปรับความเร็วตรงจุดนี้ให้สูงสุดได้เท่ากับ CPU เพียงเท่านั้น งานนี้ปรับแต่งกันได้อย่างอิสระขึ้นมาอีกระดับจริงๆครับ สำหรับชิปเซตรุ่นใหม่ล่าสุดจากอินเทลตัวนี้

————————————————–

Conclusion

dsc 5889 ASUS ROG MAXIMUS VII RANGER Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS ROG MAXIMUS VII RANGER ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z97 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและเล่นเกมส์ที่ดีเยี่ยม โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4,600MHz Bclk 184MHz NB Freq. 4,600MHz DDR3 2,944MHz 11-14-14-30-1T กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดากันแบบง่ายๆแทบไม่ต้องออกแรง และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหราดุดันกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ที่มากันในราคาเพียงประมาณ 7,XXXบาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS ROG MAXIMUS VII RANGER Motherboard Reviewvmod award value best ASUS ROG MAXIMUS VII RANGER Motherboard Reviewvmod award innovation best ASUS ROG MAXIMUS VII RANGER Motherboard Review

.
