ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

/ บทความโดย: Venom-Crusher , 19/10/2015 00:01, 12,516 views / view in EnglishEN
«»
Share

maximus viii extreme ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็พามาชมการรีวิวซีพียูของอินเทลตระกูลล่าสุด 6th Generation Intel® Core™ i7-6700K และมาเธอร์บอดที่ใช้ชิปเซตล่าสุด Intel® Z170 Chipset กันอีกครั้งนะครับ โดยในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดที่มาพร้อมกับฟังค์ชันต่างๆ ที่รองรับการใช้งานสำหรับชาวเกมเมอร์ได้อย่างครอบคลุมทุกๆความต้องการในระดับสูงสุด จากแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VIII EXTREME และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

OVERVIEW

s1 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

s2 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

More Informations >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS ROG MAXIMUS VIII EXTREME Appearance

Package & Bundle

dsc 0239 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันด้วยสีแดงหม่นตามสไตล์ ASUS ROG กันอีกเช่นเคย

dsc 0244 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ฝากล่องสองชั้น พร้อมหน้าต่างพลาสติกใสบรรยายสรรพคุณกันมากมาย

dsc 0240 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 0257 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วย ASUS OC PANEL II ที่ช่วยให้เราโอเวอร์คล็อค CPU , BCLK , Memory & Uncore ได้ง่ายยิ่งขึ้นนั่นเอง

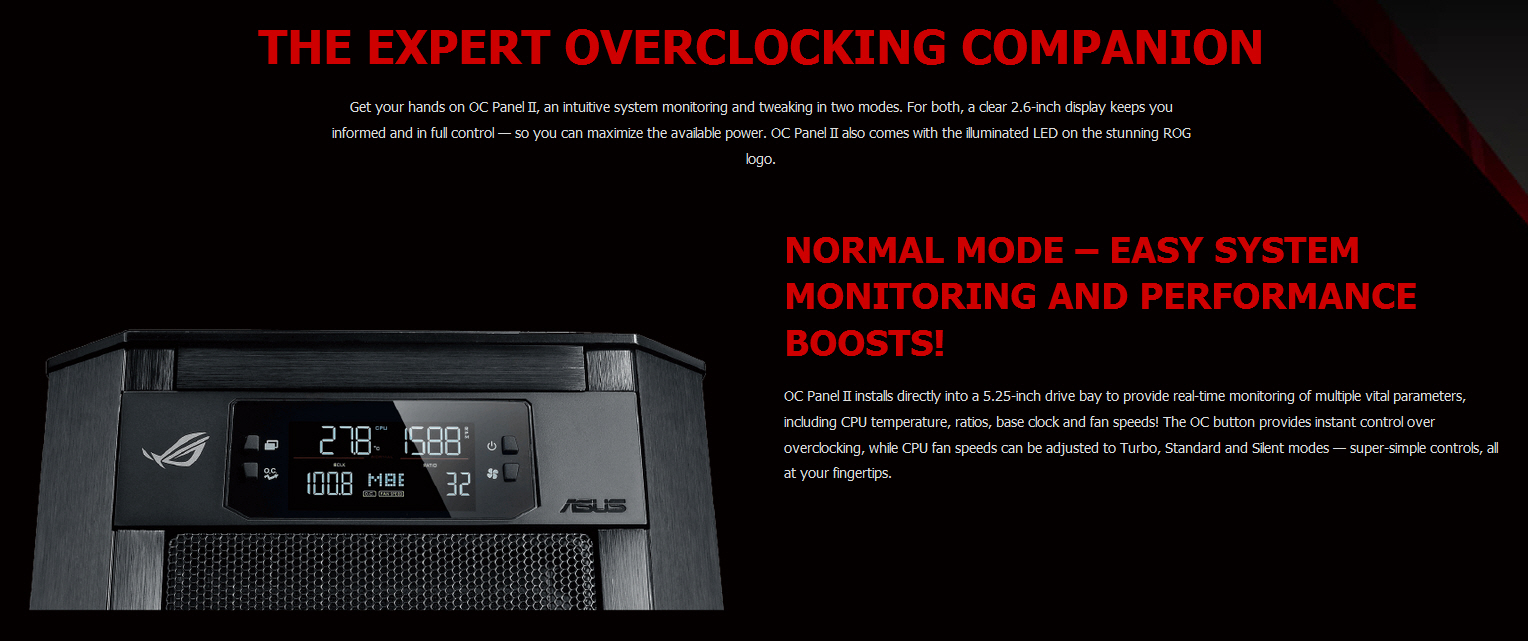

s5 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ASUS OC PANEL II สามารถแปลงร่างให้ติดตั้งได้อย่างง่ายดายที่ช่อง 5.25 นิ้วด้านหน้าเคสครับ

s6 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

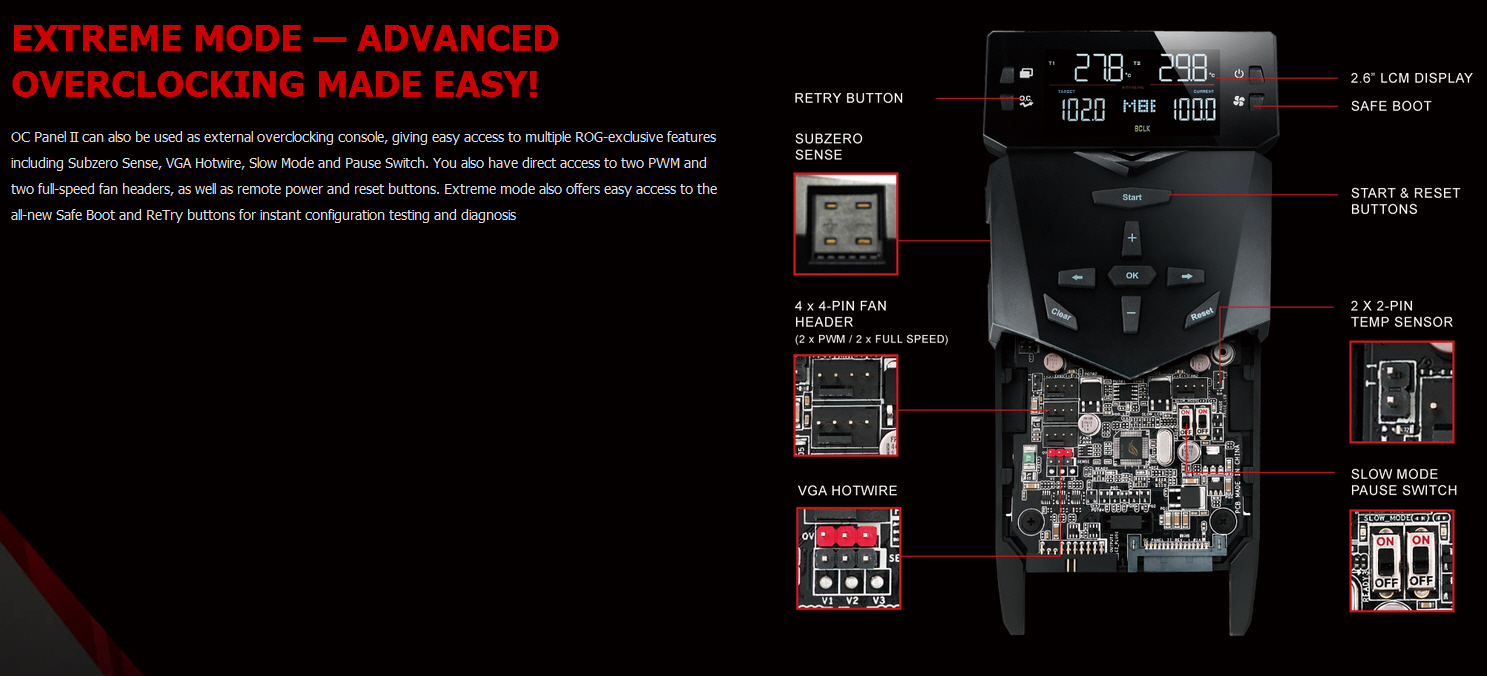

Features ต่างๆมากมายของ ASUS OC PANEL II ตัวนี้ครับ

s7 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ความสามารถในการโอเวอร์คล็อคที่เหนือใครกับ BCLK 400MHz และความเร็ว CPU สูงสุดถึง 5.2GHz

dsc 8038 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

มาชมการสาธิตการใส่ ASUS CPU Installation Tool กันให้ชมสักเล็กน้อยนะครับ

dsc 8040 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

จับคว่ำแล้วก็กดซีพียูเข้าไปให้เขี้ยวพลาสติกล็อคตัวซีพียูไว้ที่เขี้ยว 4 เขี้ยวตามรูปเลยครับ

dsc 8044 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

พอใส่เสร็จก็เอาไปใส่เข้าไปในซ็อคเก็ตซีพียูแบบง่ายๆตามรูปเลยครับ

dsc 8050 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ปิดฝาครอบซีพียูทับไปเลยง่ายๆตามรูป งานนี้ไม่มีใส่พลาดขาซีพียูงออีกต่อไปอย่างแน่นอนครับ

Motherboard Appearance

dsc 0344 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดเทาแดงดุดัน ตามคอนเซปต์ใหม่ล่าสุดของบอร์ดในตระกูล ASUS ROG ครับ

dsc 0345 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

งดงามหรูหราดุดันทุกมุมมองจริงๆครับ

dsc 0354 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงาม พร้องเพลทโลหะระบายความร้อนให้ด้านหลังภาคจ่ายไฟครับ

dsc 0357 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ภาคจ่ายไฟขนาดรวม 13 เฟสจัดเต็มครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

s8 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ภาคจ่ายไฟจะเป็นแบบดิจิตอลเกรดสูงสุด ให้ความเสถียรและแม่นยำในการทำงานเป็นอย่างดีครับ

dsc 0360 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

dsc 0364 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8+4 พิน จัดเต็มกันเลยนะครับ

dsc 0370 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 0377 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ MemOK , SAVE BOOT , RETRY BUTTON , LN2 MODE , OPEN PCI-e 1-4 , RESET , START และไฟ DEBUG Display อยู่บริเวณนี้ด้วยครับ

dsc 0383 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z170 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี แถมตรงโลโก้ตาจะเป็นไฟ LED ที่สามารถเปลี่ยนสีได้ด้วยนะครับ

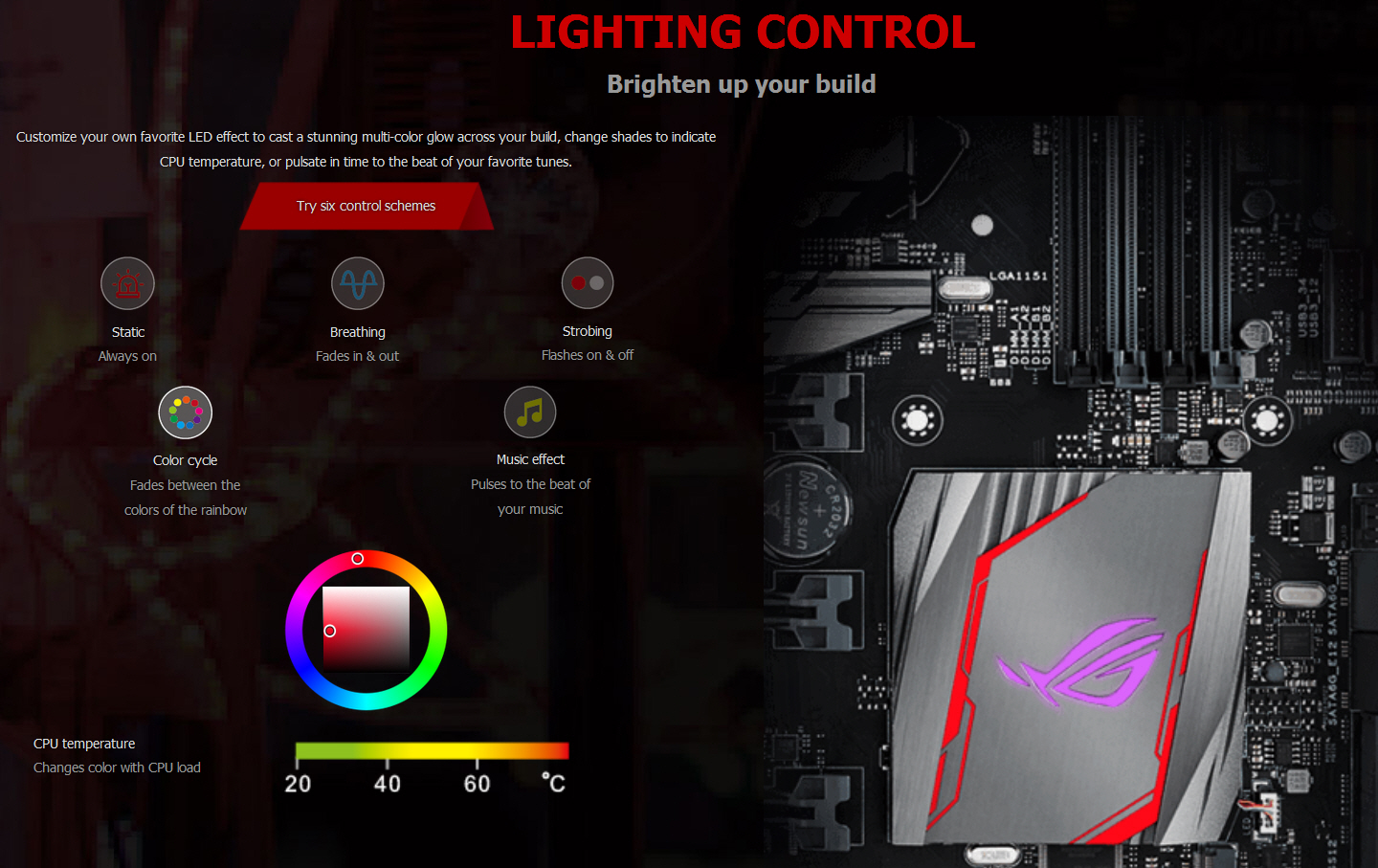

s10 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

สามารถเปลี่ยนสีได้หลายรูปแบบมากมายตามรูปเลยครับ

dsc 0395 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ตามด้วยช่อง SATA-EXPRESS 2 ช่องทาง และ SATA3 6.0GB/s อีก 8 ช่องทางครับ แถมด้วยช่องเชื่อมต่อ SSD Storage ในรูปแบบ NVMe อีกด้วยนะครับ

dsc 0402 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ช่องทางการเชื่อมต่อกับ Front panel ที่มากมาย แถมด้วยช่องต่อไฟเลี้ยงกราฟฟิคการ์ดเพิ่มเติมเวลา OC หนักๆด้วยนะครับ

dsc 0406 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

แถมด้วยระบบเสียงเทพ SupremeFX เวอร์ชันล่าสุดปี 2015 อีกด้วยนะครับ

s3 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

s4 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ครบเครื่องเรื่องความเทพแห่งเสียงจริงๆครับ

dsc 0412 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 4 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & 4-Ways CrossFireX ตามด้วย PCI-E 3.0/2.0 X1 Slot อีก 2 ช่องทางครับ และบริเวณนี้ยังมีจุดเชื่อมต่อกับ M.2 SATA EXPRESS ที่ใส่ได้หลายขนาดมากๆครับ

dsc 0417 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วยช่องต่อ WiFi 3X3 1300Mbit/s , USB 3.1 TYPE-A & TYPE-C จัดเต็มครับ

————————————————–

SYSTEMS
.CPU ..6th Generation Intel® Core™ i7-6700K
.Motherboard ..ASUS ROG MAXIMUS VIII EXTREME
.Memory ..Apacer BLADE DDR4 3600 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 980Ti 6GB GDDR5
.Harddisk ..PLEXTOR M6e Black Edition HHHL PCI Express SSD 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 0423 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

dsc 8169 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

งานนี้ทางเราก็ได้รับการสนับสนุนจาก Apacer ให้หน่วยความจำสเป็คสุดเทพ Apacer BLADE DDR4 3600 8GB Kit มาใช้ร่วมในการทดสอบด้วยนะครับ แรงแน่นอนงานนี้

Overclocked Settings

6th Generation Intel® Core™ i7-6700K @ 4,935.87MHz Bclk 100.73MHz

NB Freq. 4,835.1MHz DDR4 3,626.6MHz 18-19-19-42-2T

va ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

Validation link >>Click<<

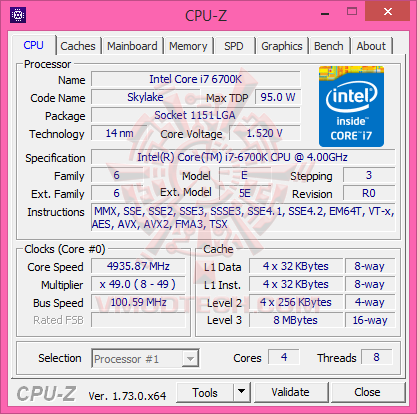

c1 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

เพื่อไม่ให้เป็นการเสียเวลาเราไปโอเวอร์คล็อคกันเลยดีกว่า จัดไปครับ 4.935GHz อย่างมีเสถียรภาพสุดๆ ขอบอกเลยว่าแรงและเสถียรไกลแบบนี้ ผมและซีพียูตัวนี้ของผมไม่เคยทำได้มาก่อนเลยนะครับกับมาเธอร์บอร์ดรุ่นอื่นๆทั้งหมดที่ผมเคยได้ทดสอบมา แรงสมกับชื่อ EXTREME จริงๆครับ

c2 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

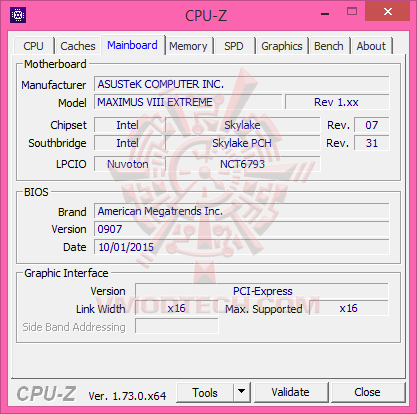

c3 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

c4 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

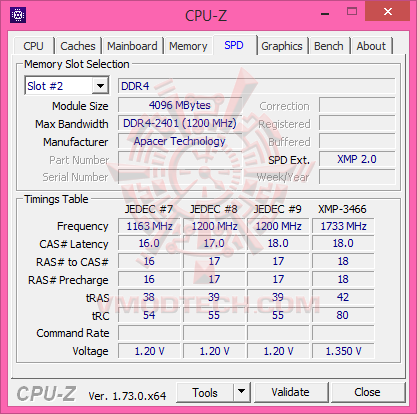

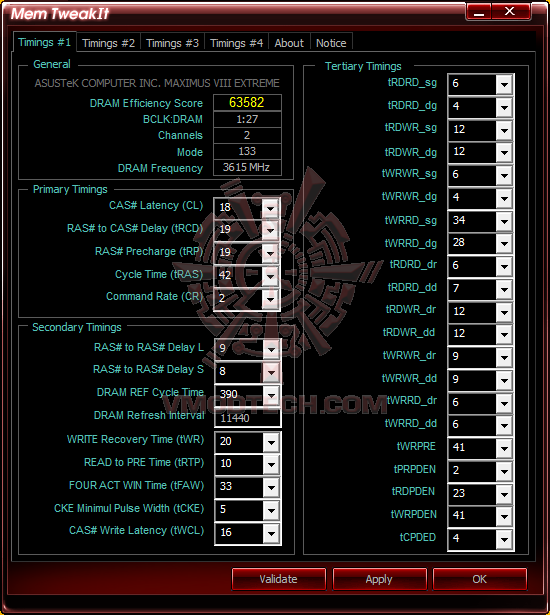

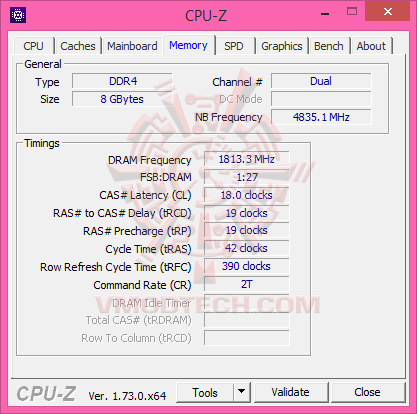

ส่วนแรมก็จัดกันไปเบาะๆที่ความเร็วสูงถึง 3,626MHz 18-19-19-42-2T ตามด้วยความเร็วของ Cache ที่วิ่งได้ที่ 4.835GHz

c5 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

c6 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

c7 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

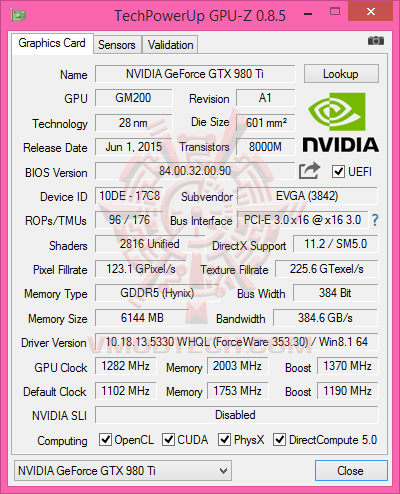

NVIDIA GeForce GTX 980Ti 3GB GDDR5 @ 1,282/1,370/8,012MHz กันเลยครับงานนี้

c8 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

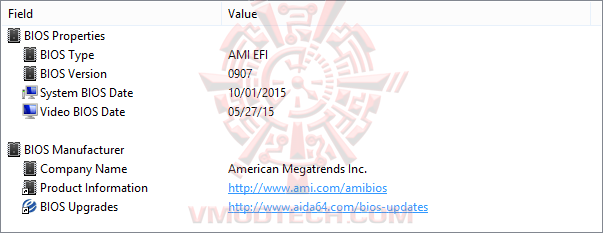

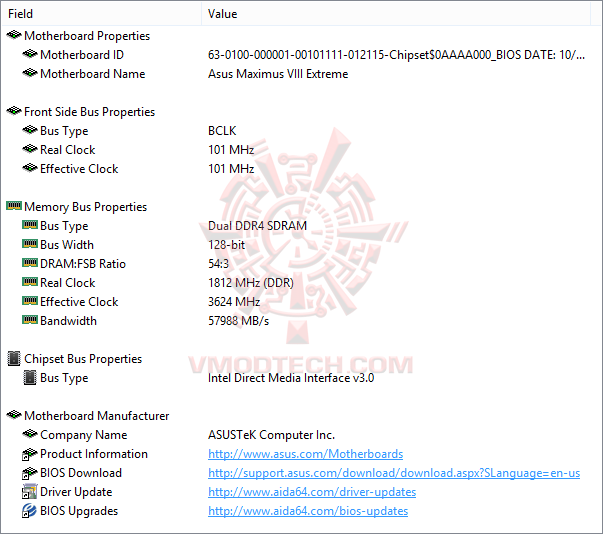

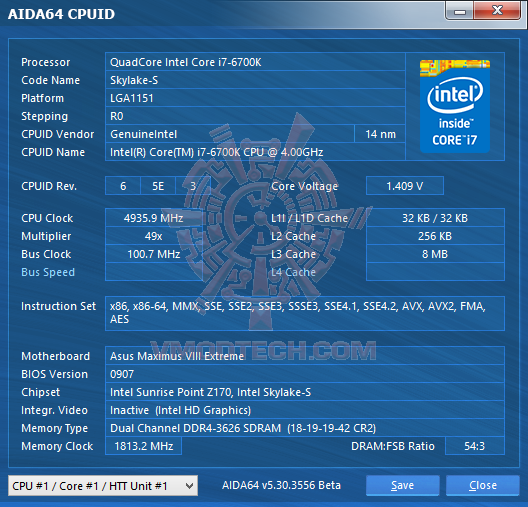

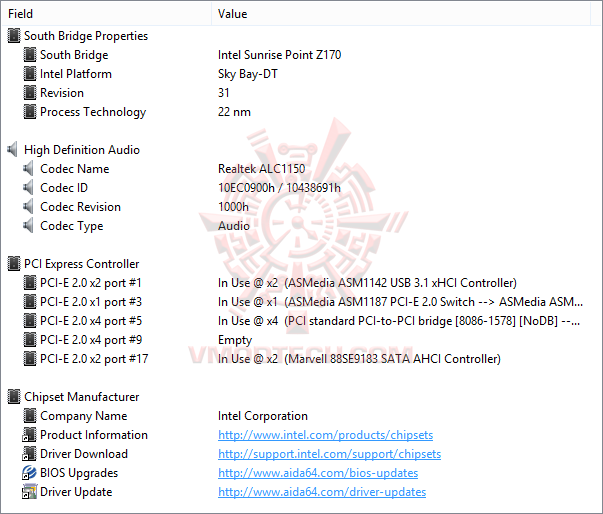

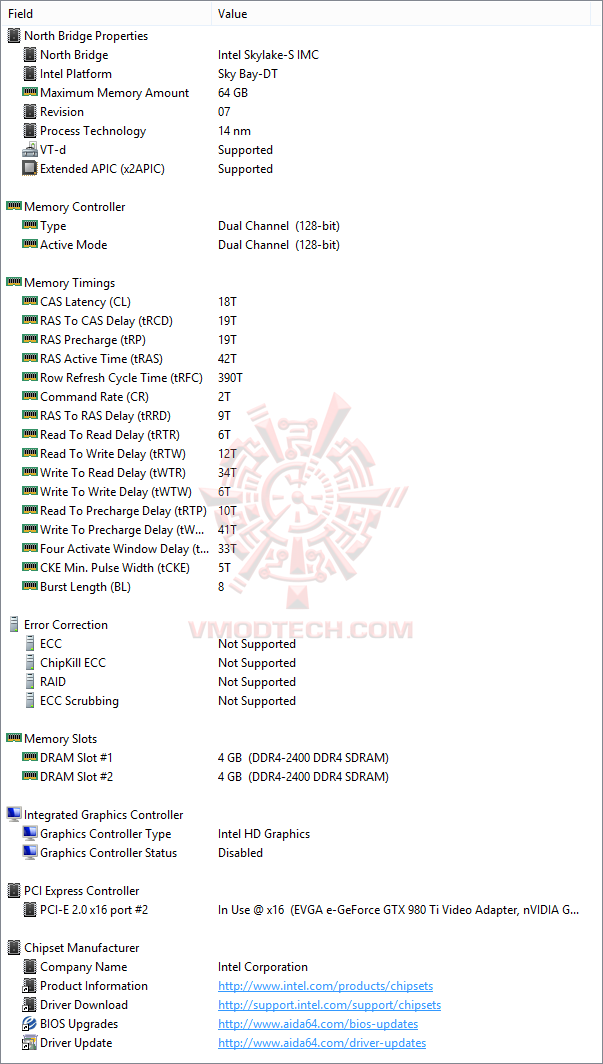

System Properties in AIDA64 Extreme Edition

ed1 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ed2 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ed3 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ed4 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ed5 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

hpi 2 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆกันเลยครับ แถมเวลาก็ทำได้อย่างสุดยอดอีกด้วยครับ เวลาเฉลี่ยที่ 9 นาที 13.798 วินาที 8 หัวพร้อมกัน แรงสุดยอดจริงๆ

————————————————–

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

X264 FHD Benchmark เร็วแรงเยี่ยมระดับสุดยอดของซีพียูควอดคอร์ที่ 36.85 FPS

CINEBENCH R9.5

c95 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

CINEBENCH R10

c10 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

CINEBENCH R11.5

c115 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

CINEBENCH R15

c15 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

PCMark 7

pcm7 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

แรงระเบิดเช่นเดิมครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

CPU Queen

e2 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

CPU PhotoWorxx

e3 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

CPU ZLib

e4 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

CPU AES

e5 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

CPU Hash

e6 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

FPU VP8

e7 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

FPU Julia

e8 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

FPU Mandel

e9 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

FPU SinJulia

e10 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

3DMark 05

05 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

3DMark05 แรงไส้แตกทะลุหกหมื่น!!!

3DMark 06

06 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

3DMark Vantage

07 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

3DMark 11

11 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

Validation link >>Click<<

Validation link >>Click<<

3DMark (2013)

13 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 980Ti 6GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.5 FPS

AquaMark3 HWBOT edition

15 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

————————————————–

Conclusion

dsc 0344 ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

ก็มาถึงบทสรุปของการทดสอบของ ASUS ROG MAXIMUS VIII EXTREME ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z170 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและการใช้งานที่ครอบคลุมอย่างดีเยี่ยม โดยในบทความนี้ก็สามารถลากซีพียู 6th Generation Intel® Core™ i7-6700K Processor ไปได้ถึง 4,935.87MHz Bclk 100.73MHz NB Freq. 4,835.1MHz DDR4 3,626.6MHz 18-19-19-42-2T กันอย่างมีเสถียรภาพผ่านทุกการทดสอบที่โหดๆ แถมยังมีประสิทธิภาพที่ยอดเยี่ยม และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS ROG MAXIMUS VIII EXTREME Motherboard Reviewvmod award innovation best ASUS ROG MAXIMUS VIII EXTREME Motherboard Review

.

ขอขอบคุณ

ASUS
