maximus viii formula ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็พามาชมการรีวิวซีพียูของอินเทลตระกูลล่าสุด 6th Generation Intel® Core™ i7-6700K และมาเธอร์บอดที่ใช้ชิปเซตล่าสุด Intel® Z170 Chipset กันอีกครั้งนะครับ โดยในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดที่มาพร้อมกับฟังค์ชันต่างๆ ที่รองรับการใช้งานสำหรับชาวเกมเมอร์ได้อย่างครอบคลุมทุกๆความต้องการในระดับสูงสุด จากแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VIII FORMULA และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

OVERVIEW

ss1 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ss2 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ss3 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

More Informations >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS ROG MAXIMUS VIII FORMULA Appearance

Package & Bundle

dsc 8420 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันด้วยสีแดงหม่นตามสไตล์ ASUS ROG กันอีกเช่นเคย

dsc 8428 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ฝากล่องสองชั้น พร้อมหน้าต่างพลาสติกใสบรรยายสรรพคุณกันมากมาย

dsc 8424 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 8518 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

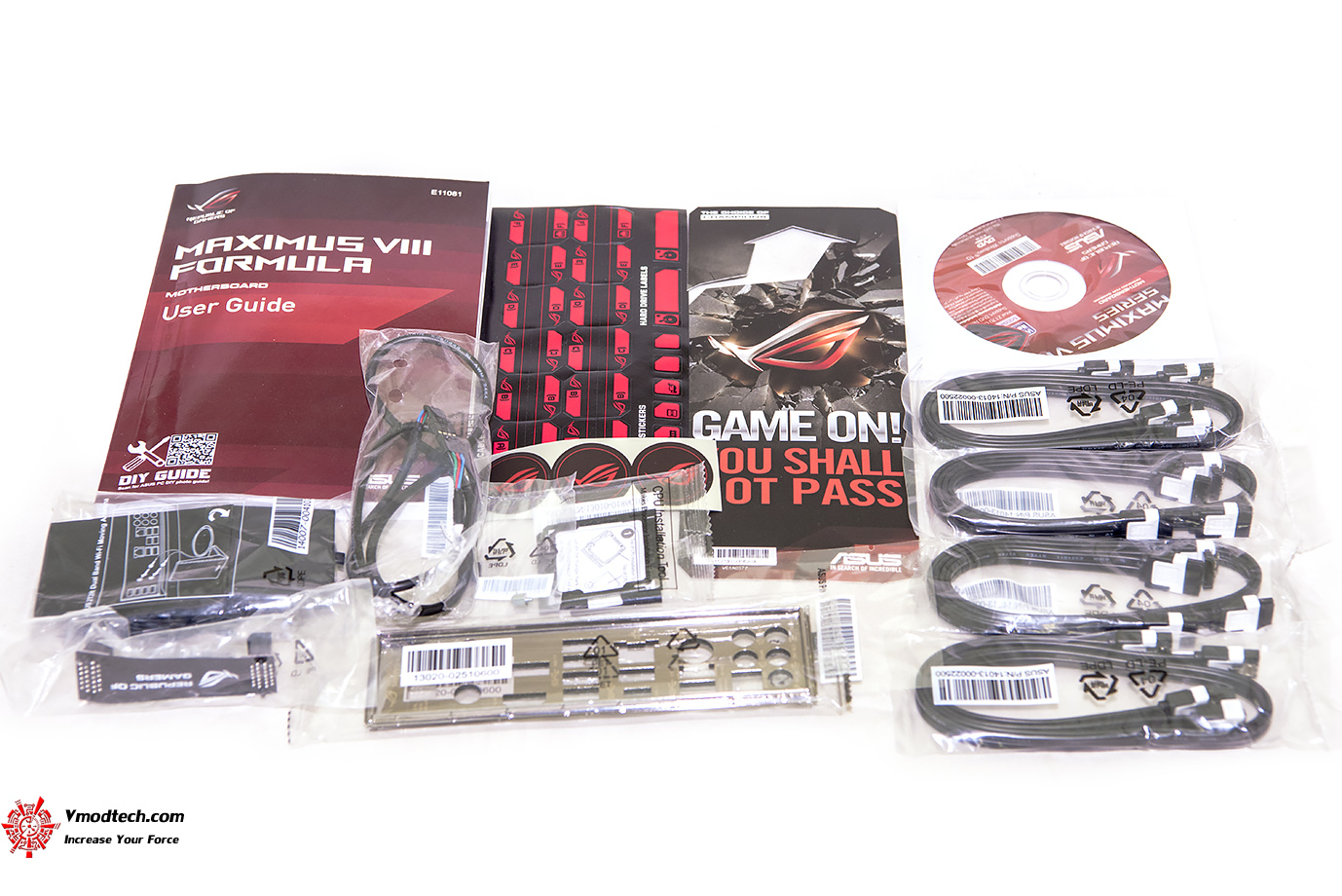

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วย 2X2 802.11AC Wi-Fi with MU-MIMO รุ่นล่าสุด

ss5 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ss6 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

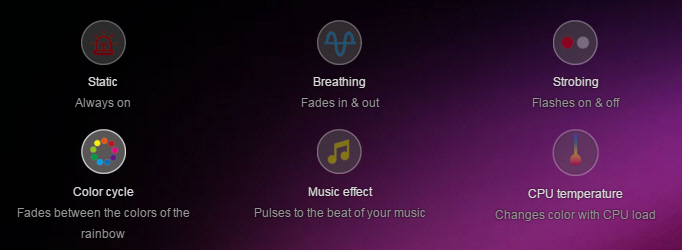

สามารถปรับแสงสี LED แบบ RGB ได้มากมายหลายเฉดสีผ่านซอฟต์แวร์ทั้งบนตัวบอร์ดและแผง LED ต่อพ่วงภายนอกได้อย่างง่ายดายครับ

ss7 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

แถมยังปรับให้บอกค่าการใช้งานต่างๆได้อีกถึง 6 รูปแบบ

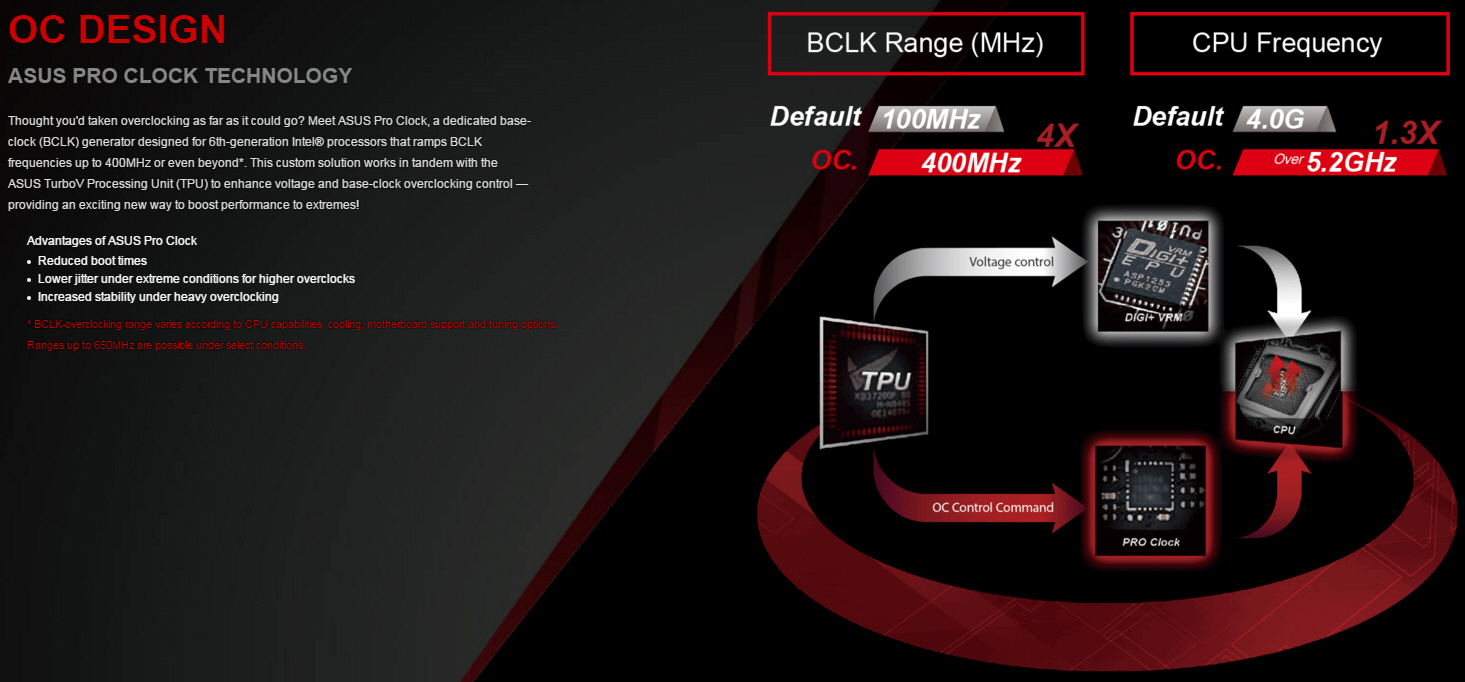

ss10 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

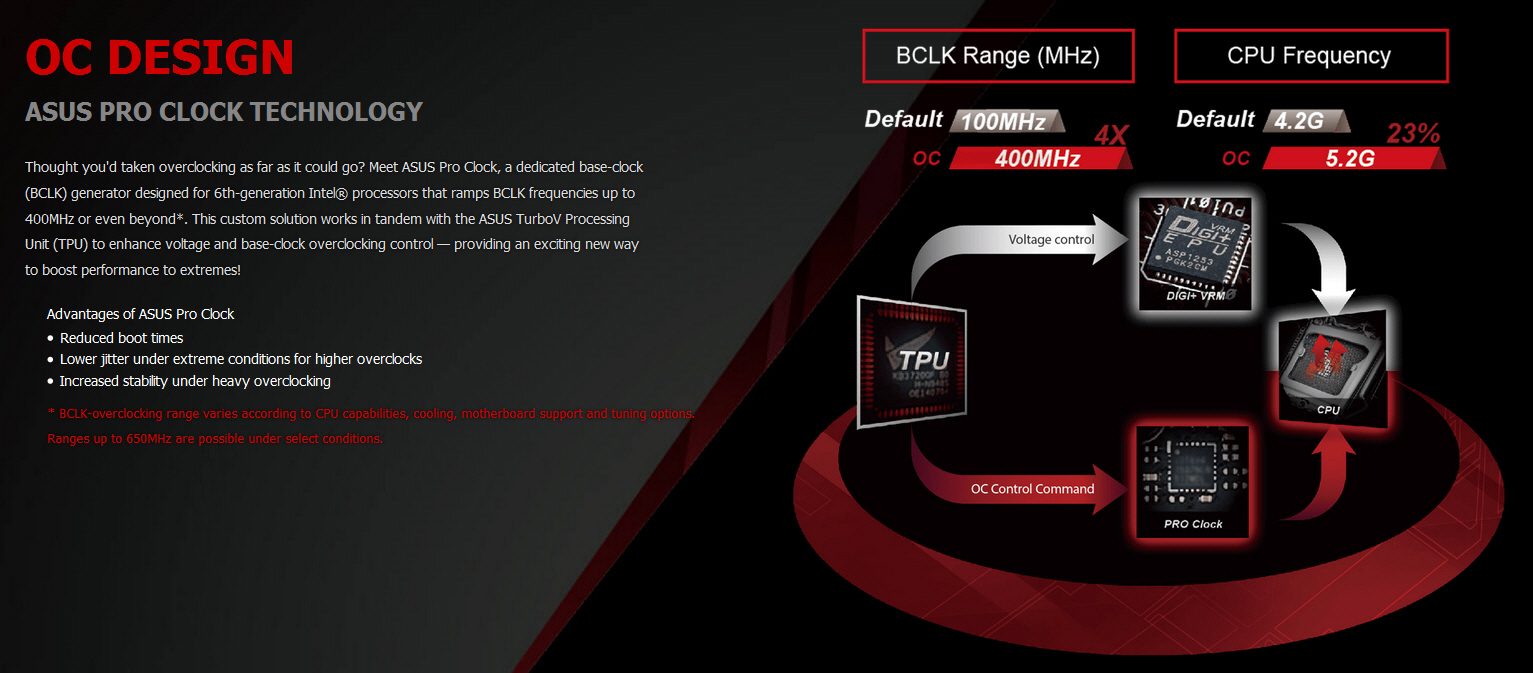

ความสามารถในการโอเวอร์คล็อคที่เหนือใครกับ BCLK 400MHz และความเร็ว CPU สูงสุดถึง 5.2GHz

dsc 8038 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

มาชมการสาธิตการใส่ ASUS CPU Installation Tool กันให้ชมสักเล็กน้อยนะครับ

dsc 8040 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

จับคว่ำแล้วก็กดซีพียูเข้าไปให้เขี้ยวพลาสติกล็อคตัวซีพียูไว้ที่เขี้ยว 4 เขี้ยวตามรูปเลยครับ

dsc 8044 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

พอใส่เสร็จก็เอาไปใส่เข้าไปในซ็อคเก็ตซีพียูแบบง่ายๆตามรูปเลยครับ

dsc 8050 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ปิดฝาครอบซีพียูทับไปเลยง่ายๆตามรูป งานนี้ไม่มีใส่พลาดขาซีพียูงออีกต่อไปอย่างแน่นอนครับ

Motherboard Appearance

dsc 8520 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

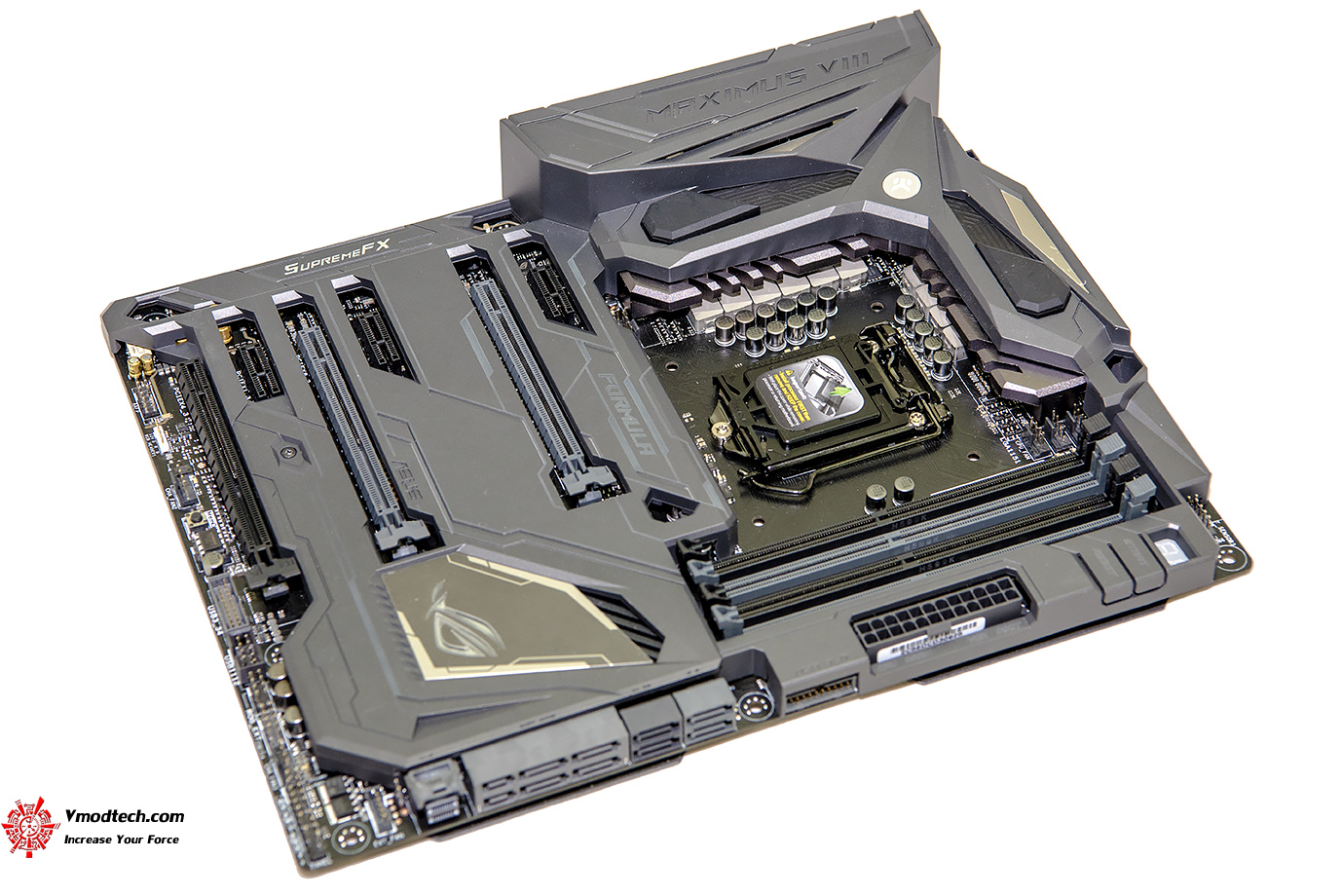

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมชุดเกราะเทาคาดดำดุดัน ตามคอนเซปต์ใหม่ล่าสุดของบอร์ดในตระกูล ASUS ROG ครับ

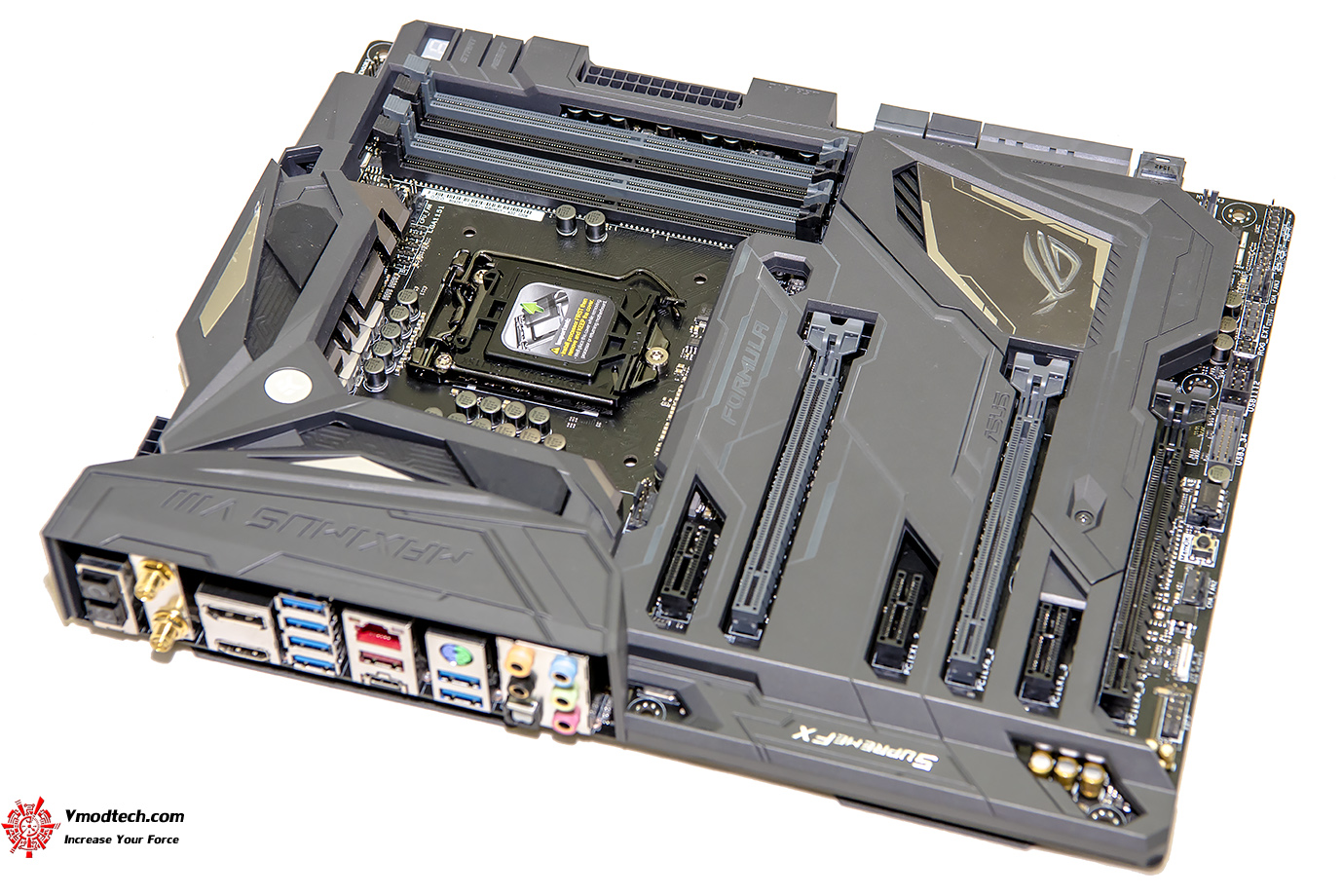

dsc 8525 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

งดงามหรูหราดุดันทุกมุมมองจริงๆครับ

dsc 8532 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

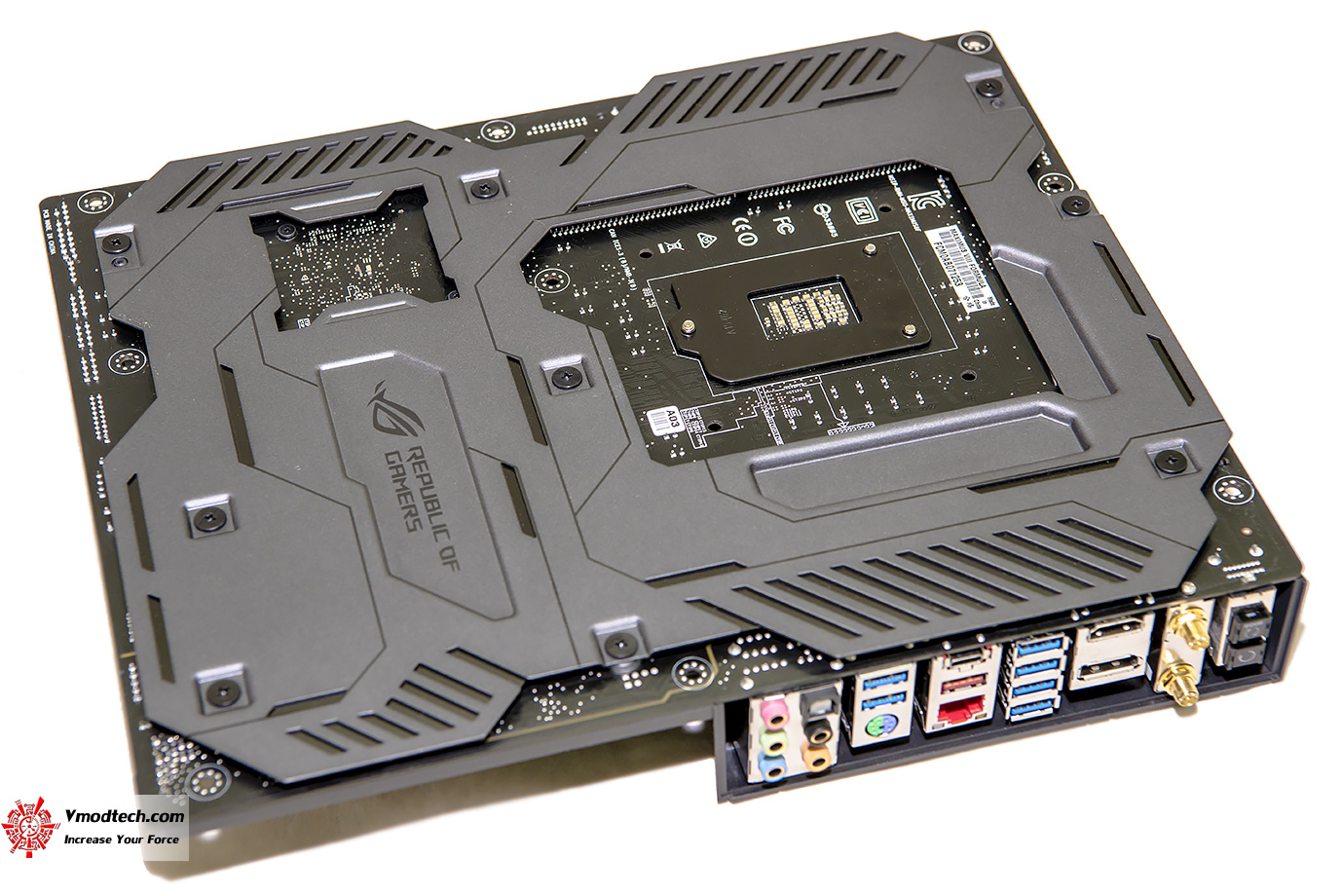

ด้านหลังบอร์ดก็ยังคงดำด้านงดงาม พร้องเพลทโลหะระบายความร้อนให้ด้านหลังอย่างคลอบคลุมครับ

ss16 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ชุดเกราะคลอบคลุมทั้งตัวอย่างงดงามจริงๆครับสำหรับมาเธอร์บอร์ดรุ่นนี้

ss17 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

แถมด้วย Features คุ้มครองความปลอดภัยให้กับตัวมาเธอร์บอร์ดอีกมากมายครับ

dsc 8541 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ภาคจ่ายไฟขนาดรวม 10 เฟสจัดเต็มครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

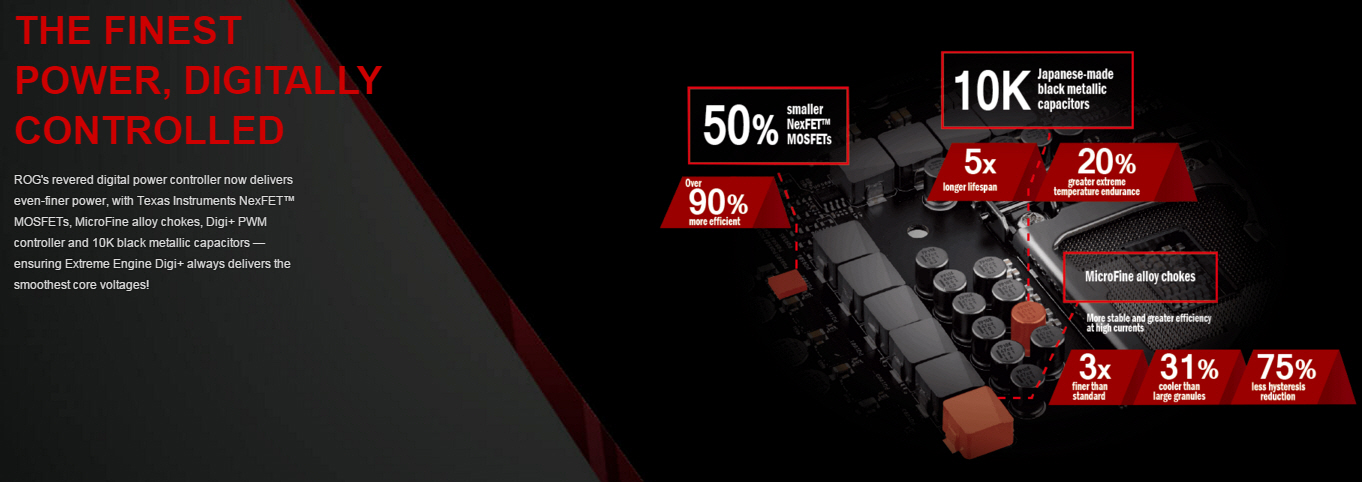

ss11 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ภาคจ่ายไฟจะเป็นแบบดิจิตอลที่มาพร้อมกับอุปกรณ์เกรดสูงสุด ให้ความเสถียรและแม่นยำในการทำงานเป็นอย่างดีครับ

ss4 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

แถมด้วยบล็อคน้ำระบายความร้อนภาคจ่ายไฟแบบ Hybrid จากแบรนด์อันดับ 1 ด้าน Water Cooling อย่าง EK งานนี้เย็นเฉียบแน่นอน

dsc 8545 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

dsc 8549 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

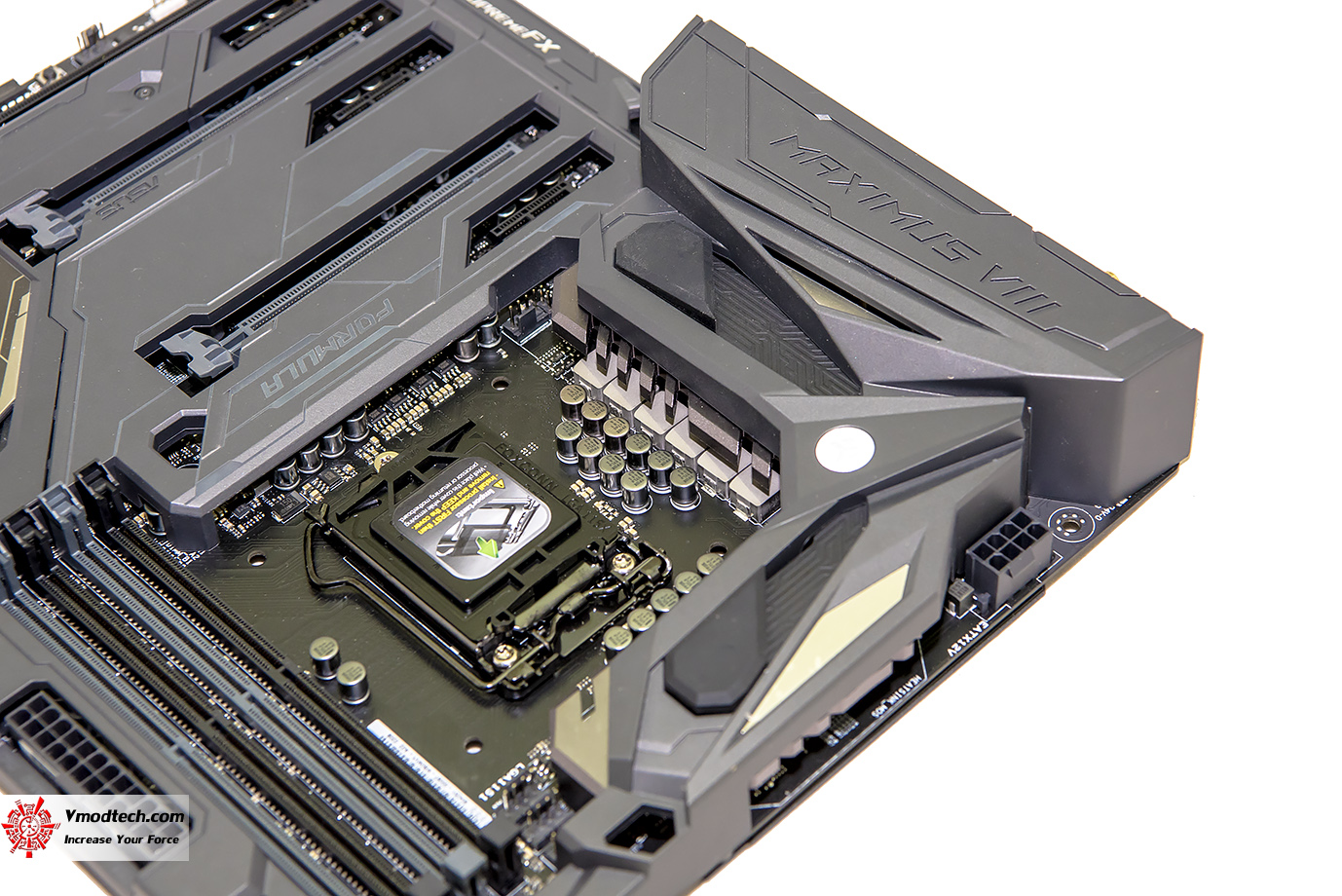

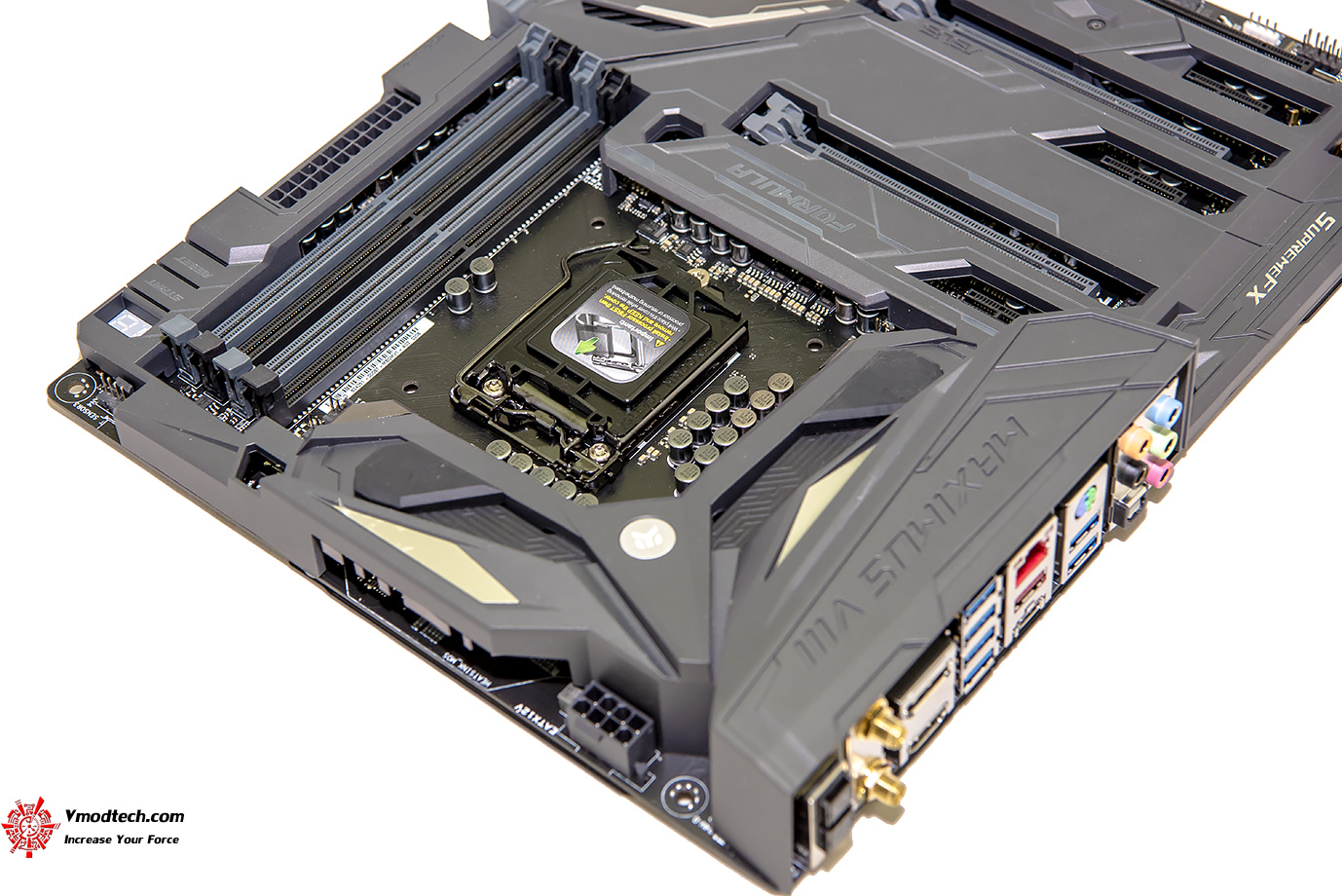

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8+4 พิน จัดเต็มกันเลยนะครับ

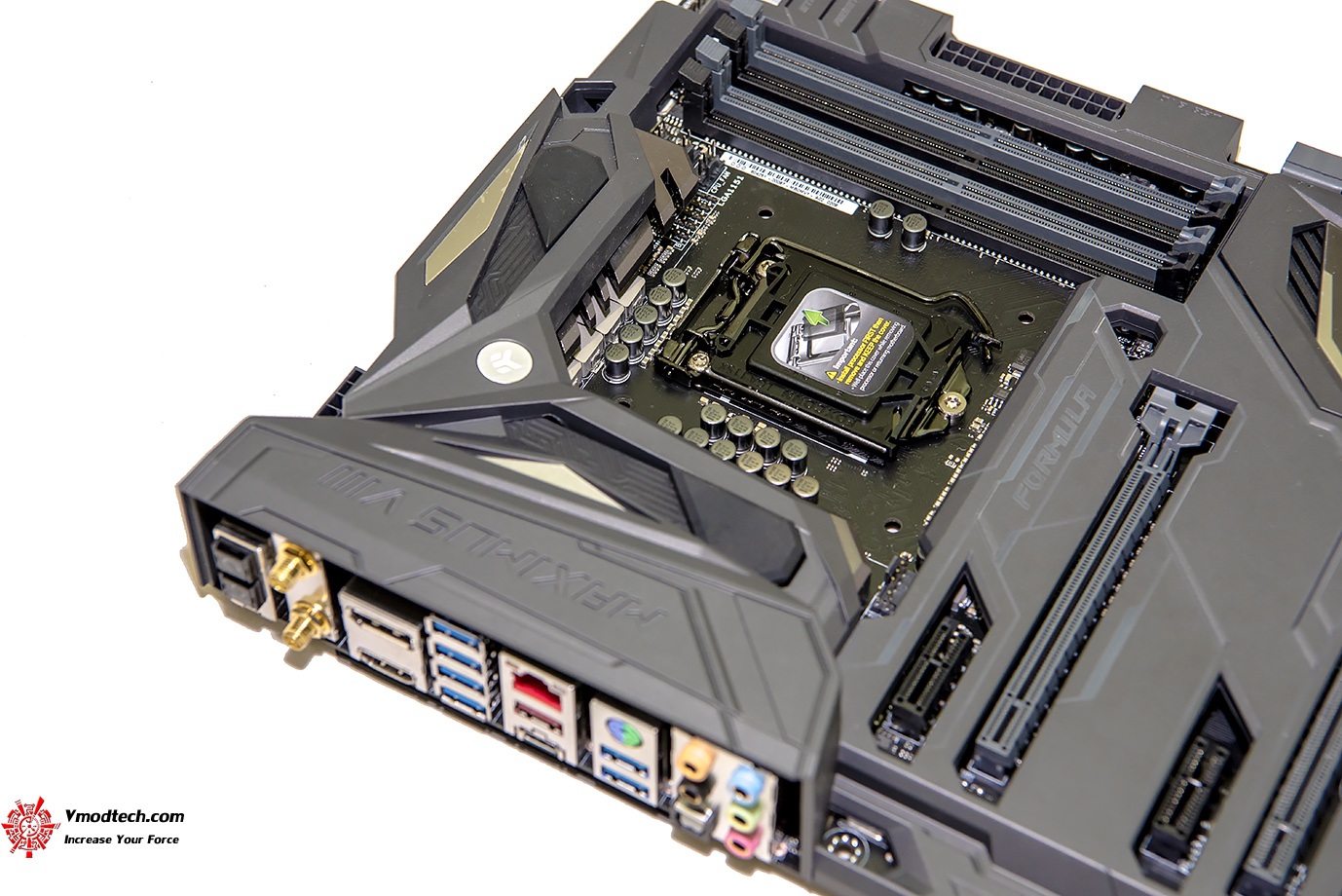

dsc 8553 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

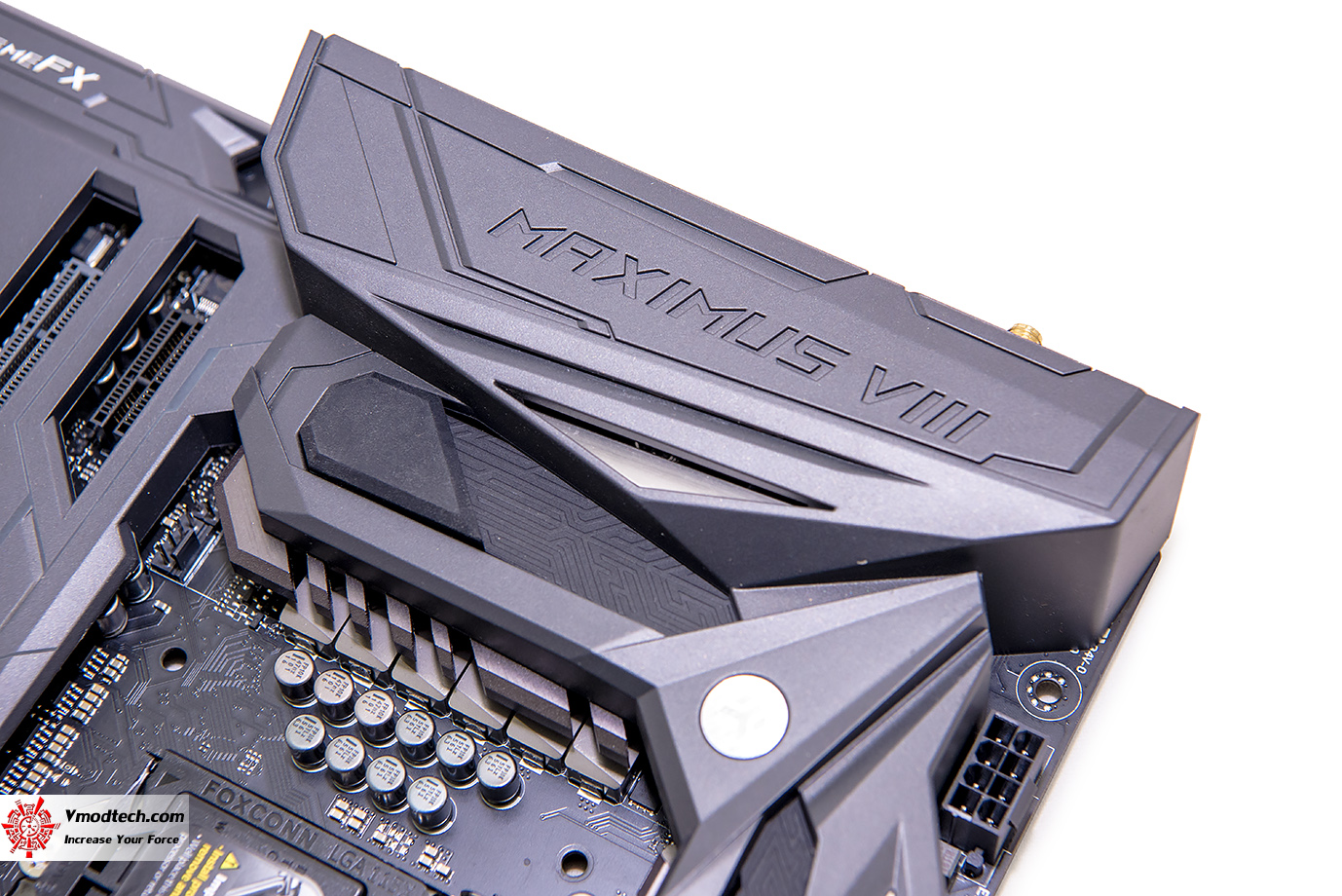

dsc 8619 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

เดี๋ยวเรามาแกะดูบล็อคน้ำของภาคจ่ายไฟดูกันครับ

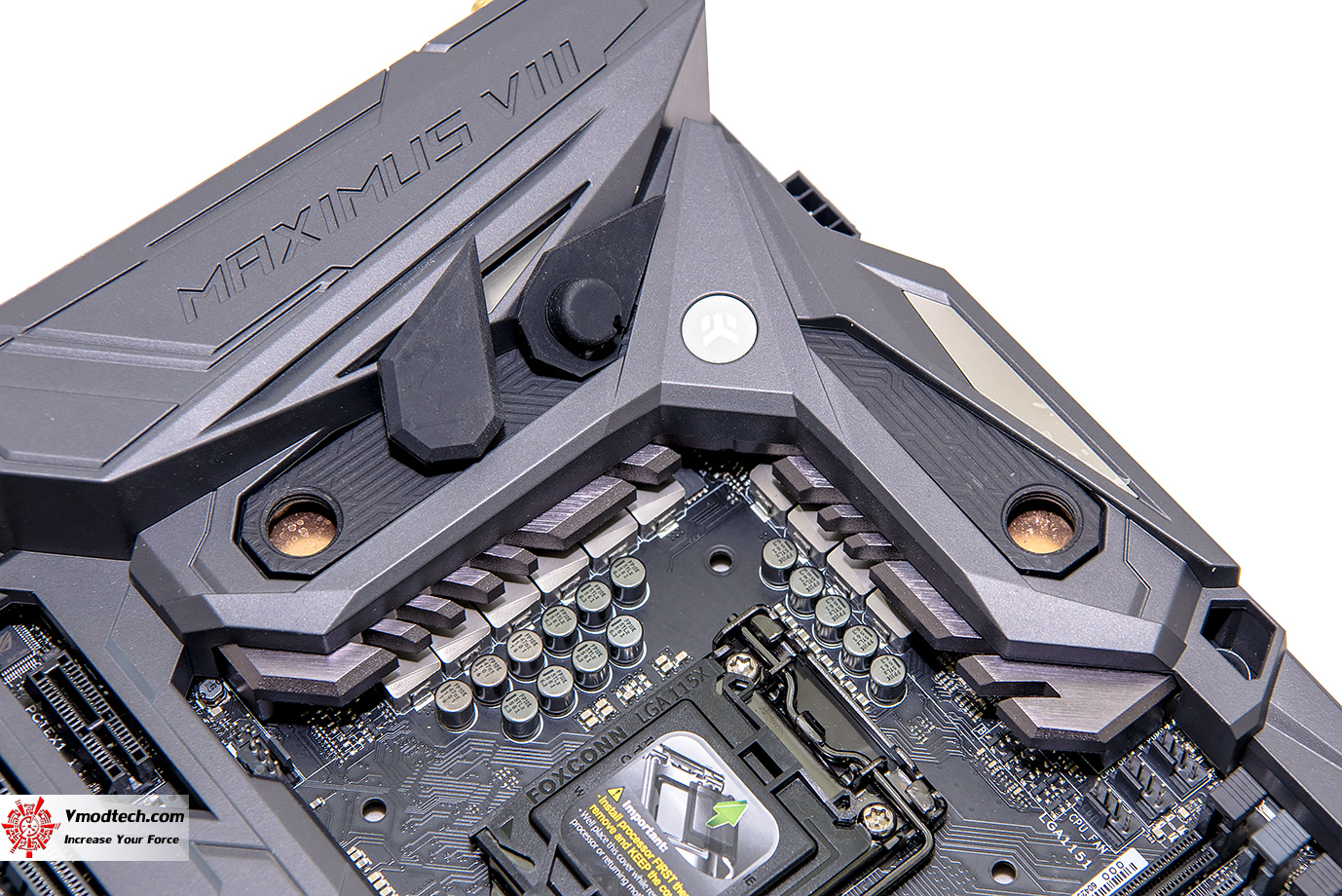

dsc 8601 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

แกะง่ายดายส่วนด้านในก็เป็นทองแดงสวยงามตามภาพเลยครับ

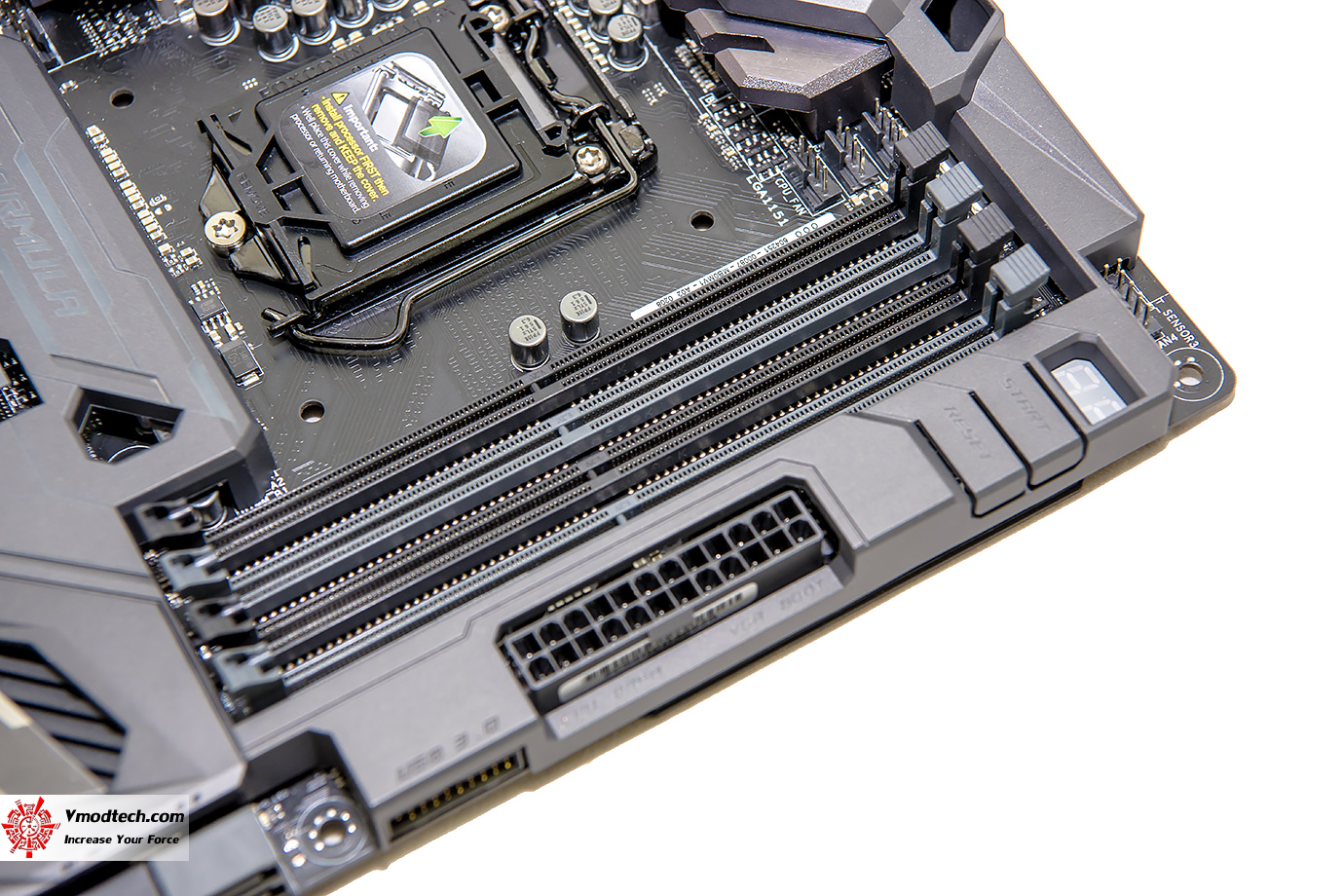

dsc 8561 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

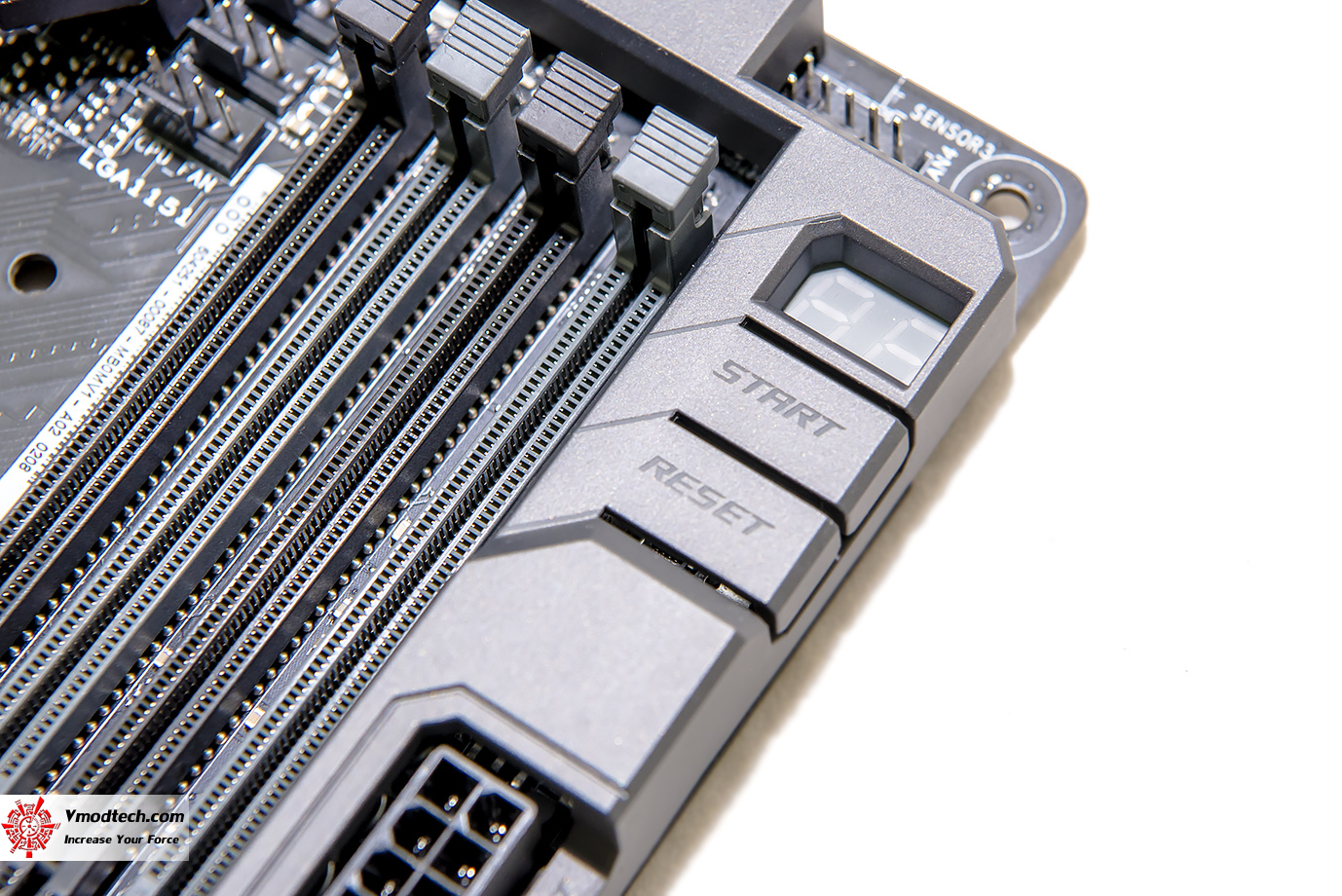

dsc 8595 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

และยังมีสวิทซ์ RESET , START และไฟ DEBUG Display อยู่บริเวณนี้ด้วยครับ

dsc 8562 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

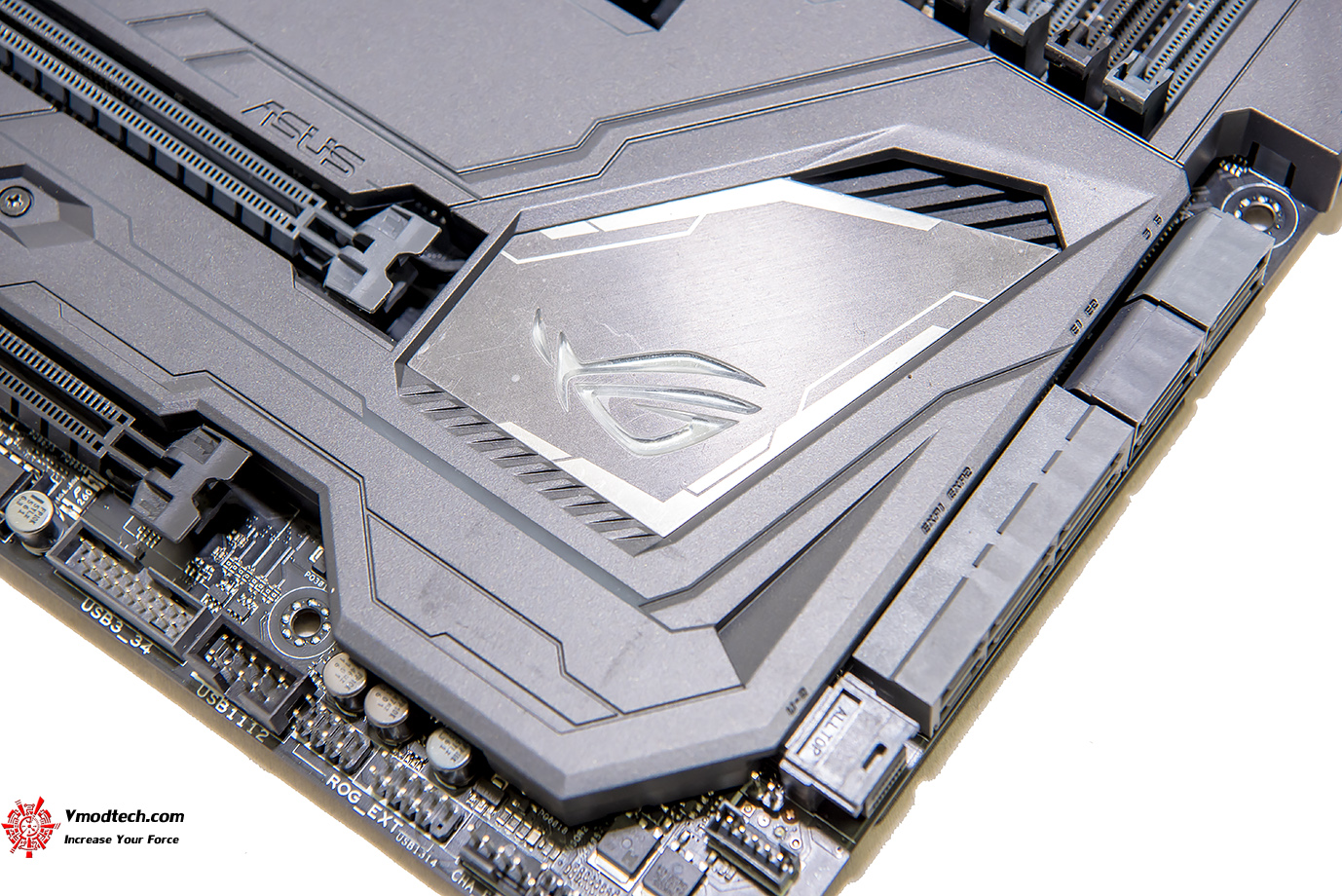

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z170 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี แถมตรงโลโก้ตาจะเป็นไฟ LED ที่สามารถเปลี่ยนสีและจังหวะการกระพริบได้ด้วยซอฟต์แวร์นะครับ

dsc 8590 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ตามด้วยช่อง SATA-EXPRESS 2 ช่องทาง และ SATA3 6.0GB/s อีก 8 ช่องทางครับ แถมด้วยช่องเชื่อมต่อ SSD Storage ในรูปแบบ NVMe อีกด้วยนะครับ

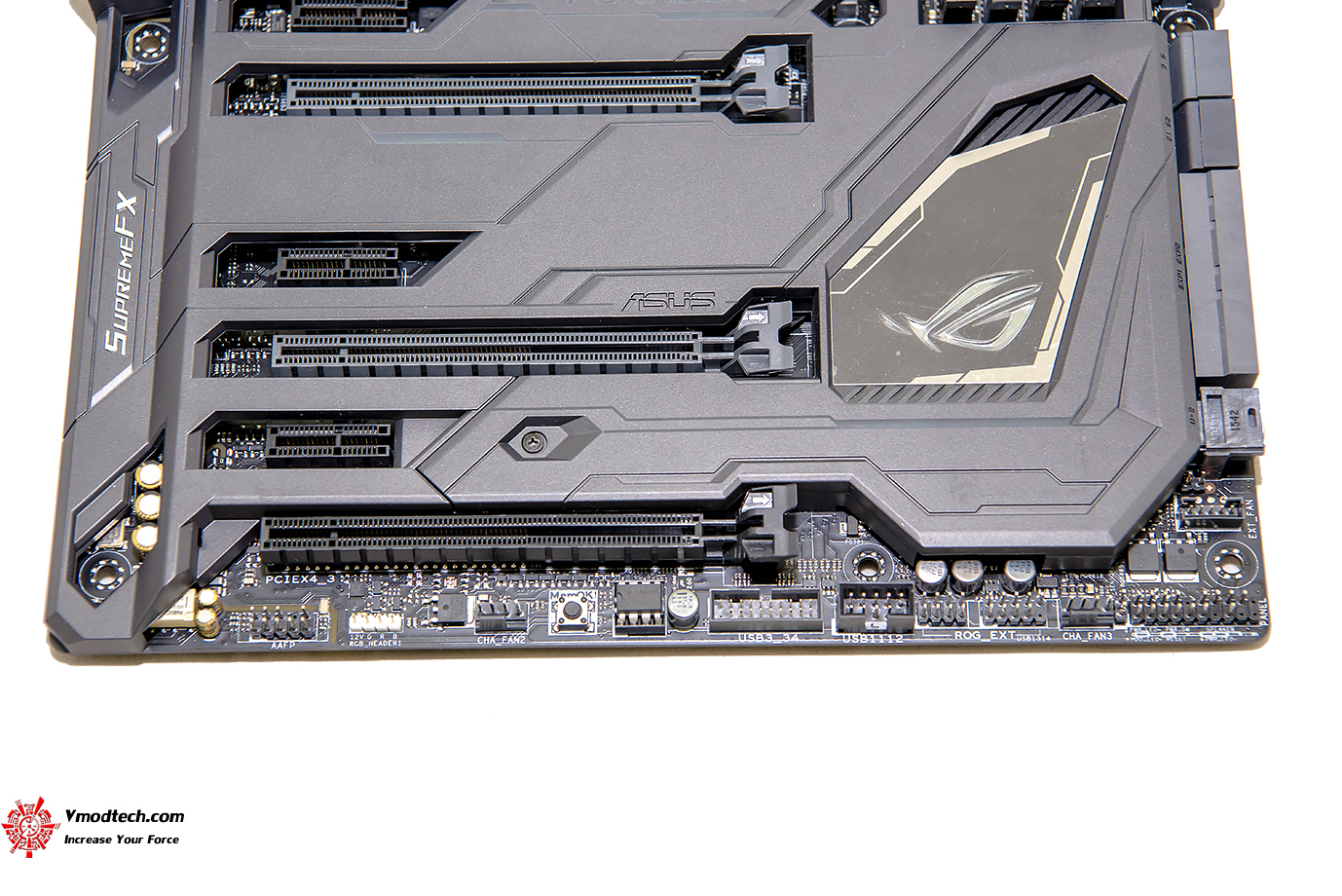

dsc 8570 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ช่องทางการเชื่อมต่อกับ Front panel ที่มากมาย แถมปุ่ม MemOK บริเวณนี้ด้วยนะครับ

dsc 8581 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

แถมด้วยระบบเสียงเทพ SupremeFX เวอร์ชันล่าสุดปี 2016 อีกด้วยนะครับ

ss8 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ครบเครื่องเรื่องความเทพแห่งเสียงจริงๆครับ

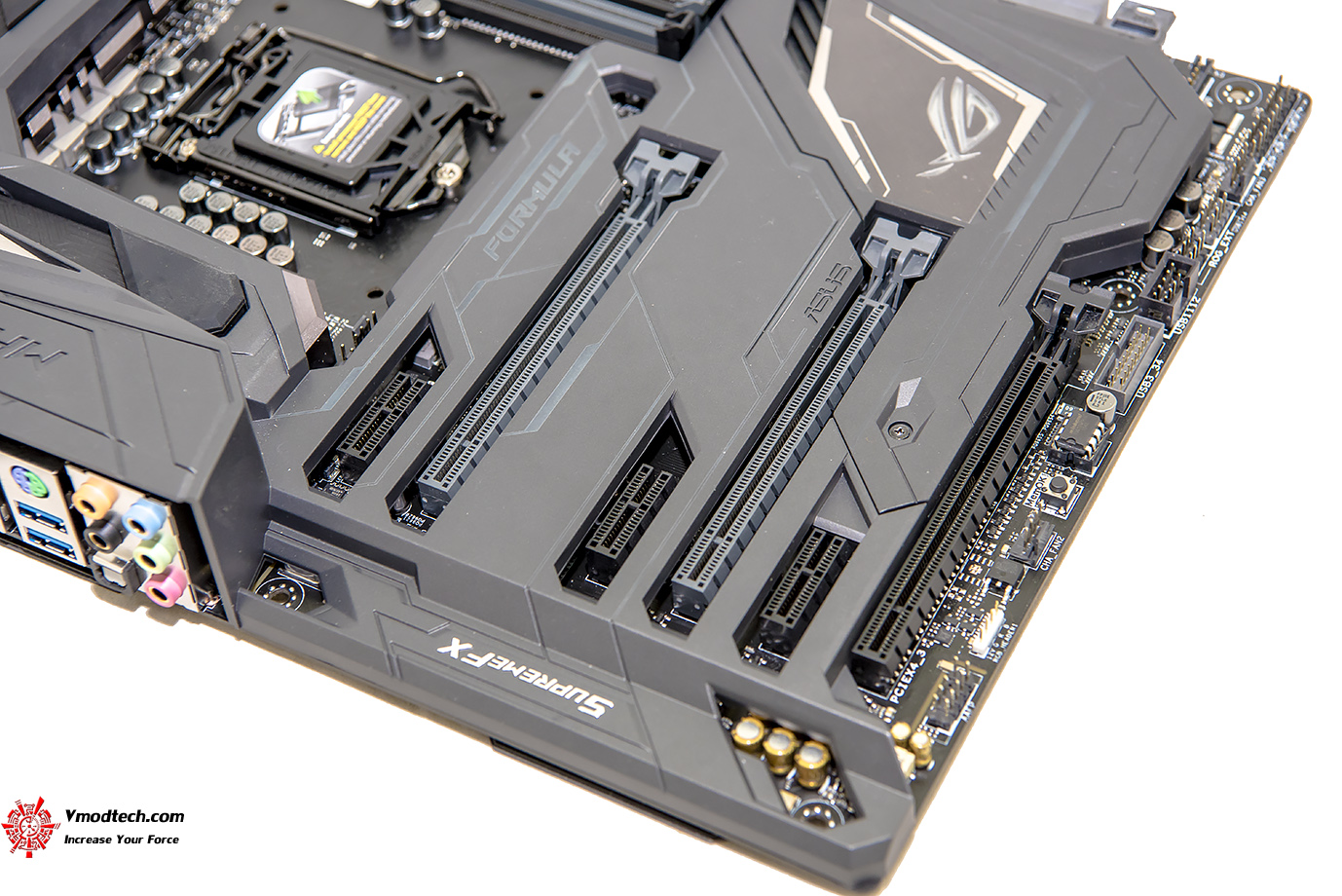

dsc 8575 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & 3-Ways CrossFireX ตามด้วย PCI-E 3.0/2.0 X1 Slot อีก 3 ช่องทางครับ และบริเวณนี้ยังมีจุดเชื่อมต่อกับ M.2 SATA EXPRESS ที่ใส่ได้หลายขนาดซ่อนอยู่ใต้ชุดเกราะด้วยนะครับ

ss12 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

จัดเต็มทุกการเชื่อมต่อในยุคปัจจุบันจริงๆครับ

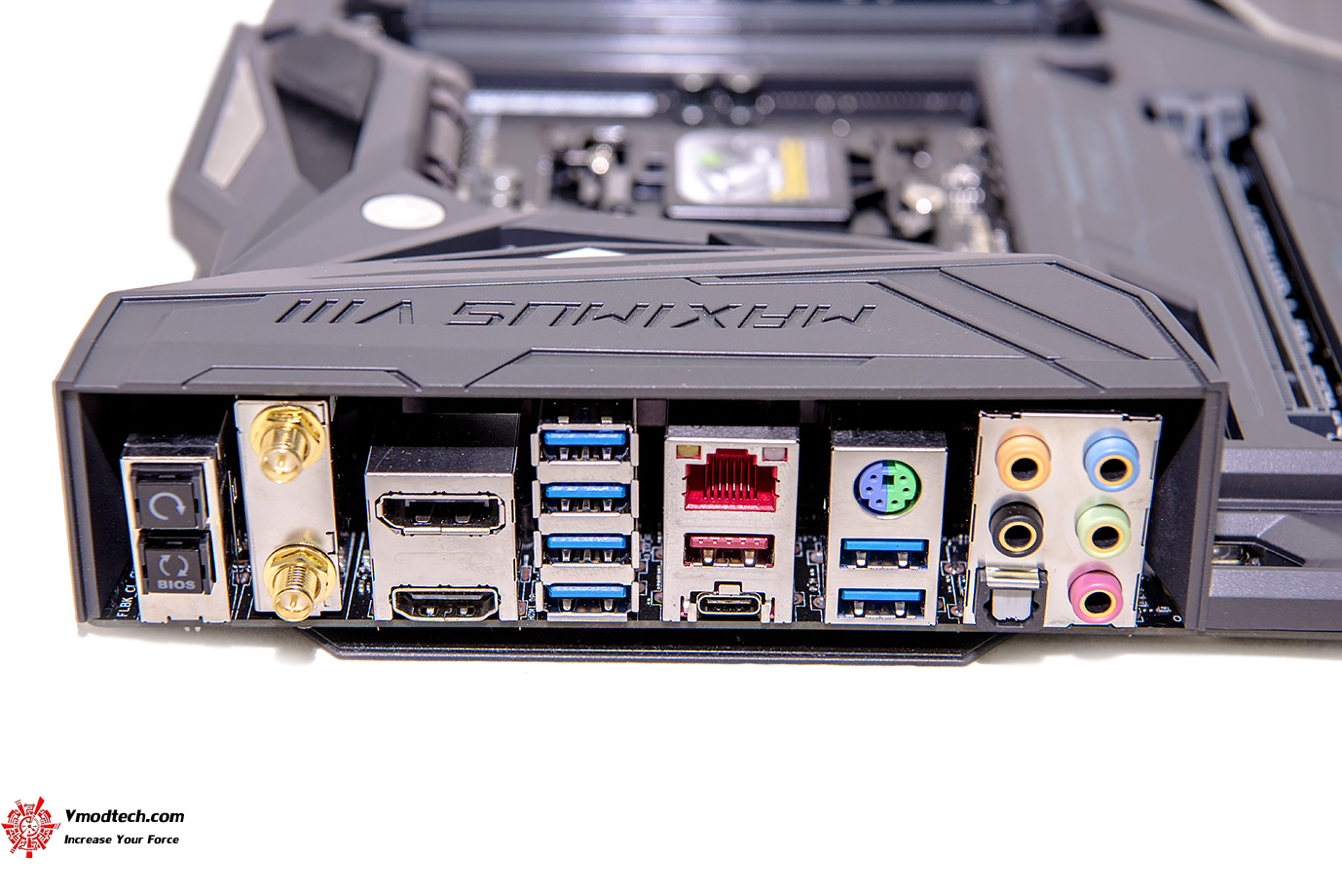

dsc 8604 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วยช่องต่อ 2X2 802.11AC Wi-Fi with MU-MIMO 867Mbit/s , USB 3.1 TYPE-A & TYPE-C จัดเต็มครับ

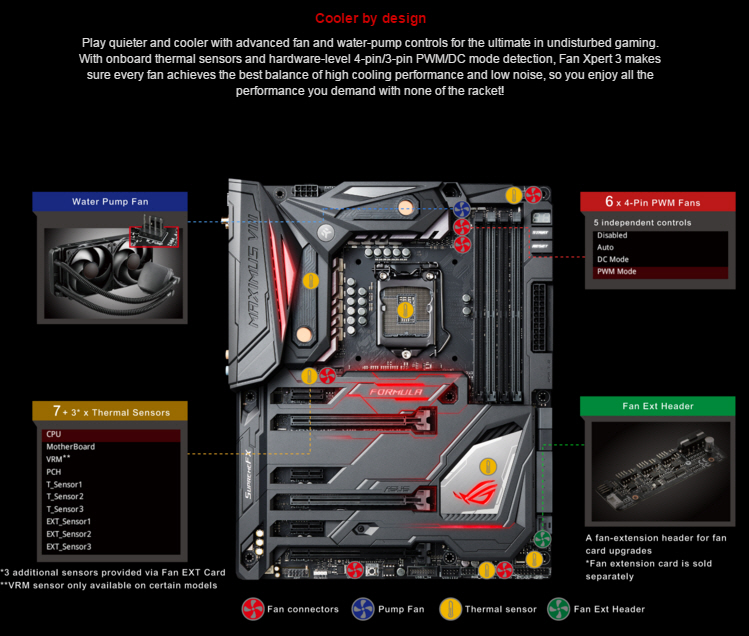

ss9 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review


ss13 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

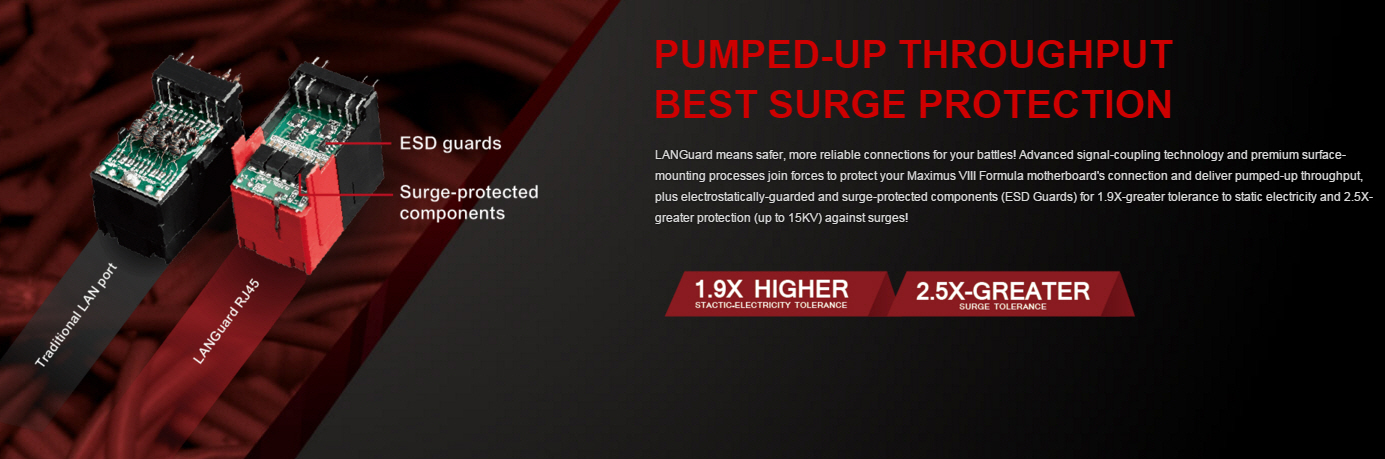

ss14 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

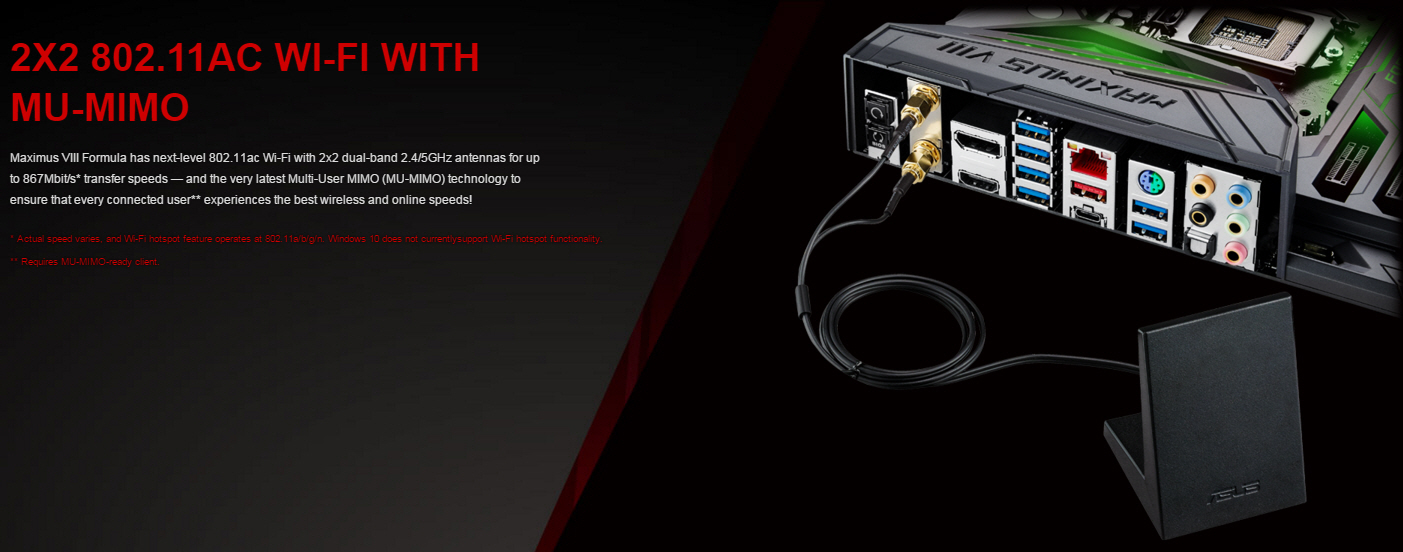

ss15 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ss171 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

เพียบพร้อมทุกการเชื่อมต่อจริงๆครับ

————————————————–

SYSTEMS
.CPU ..6th Generation Intel® Core™ i7-6700K
.Motherboard ..ASUS ROG MAXIMUS VIII FORMULA
.Memory ..AVEXIR IMPACT DDR4 2666 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 980Ti 6GB GDDR5
.Harddisk ..PLEXTOR M6e Black Edition HHHL PCI Express SSD 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 8638 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

dsc 8631 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ปุ่ม Start & Reset แบบ Build in ในชุดเกราะ มีไฟ LED สีขาวสวยงามด้วยครับ

dsc 8657 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

dsc 8655 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

dsc 8649 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ไฟตำแหน่งตามๆบนชุดเกราะที่สามารถเปลี่ยนสีได้มากมาย แถมยังเปลี่ยนรูปแบบการทำงานได้มากถึง 6 รูปแบบครับ

Overclocked Settings

6th Generation Intel® Core™ i7-6700K @ 4,906.66MHz Bclk 102.22MHz

NB Freq. 4,804.4MHz DDR4 3,952.8MHz 19-20-20-42-2T

va ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

Validation link >>Click<<

c1 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

เพื่อไม่ให้เป็นการเสียเวลาเราไปโอเวอร์คล็อคกันเลยดีกว่า จัดไปครับ 4.906.66GHz อย่างมีเสถียรภาพสุดๆ

c2 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

c2 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

c4 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ส่วนแรมก็จัดกันไปเบาะๆที่ความเร็วสูงถึง DDR4 3,952.8MHz 19-20-20-42-2T ตามด้วยความเร็วของ Cache ที่วิ่งได้ที่ 4.804GHz ส่วนความเร็วแรมที่ DDR4 4,000MHz+ แบบทำงานได้อย่างมีเสถียรภาพสุดๆ ก็ติดตามชมกันได้ที่ท้ายบทความนี้นะครับ

c5 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

c6 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

c7 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

NVIDIA GeForce GTX 980Ti 3GB GDDR5 @ 1,282/1,370/8,012MHz กันเลยครับงานนี้

c8 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

DDR4 3,952.8MHz 19-20-20-42-2T

System Properties in AIDA64 Extreme Edition

ed1 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ed2 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ed3 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ed4 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ed5 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

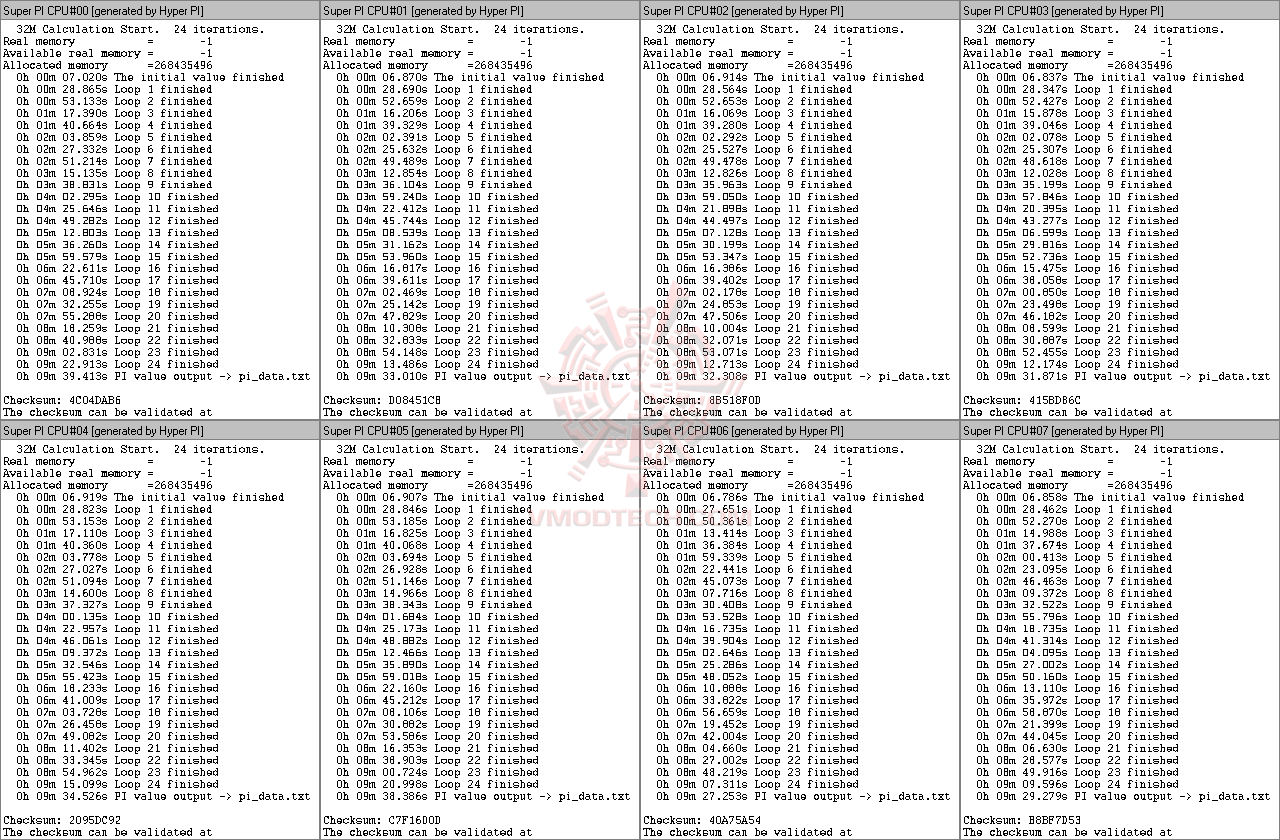

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

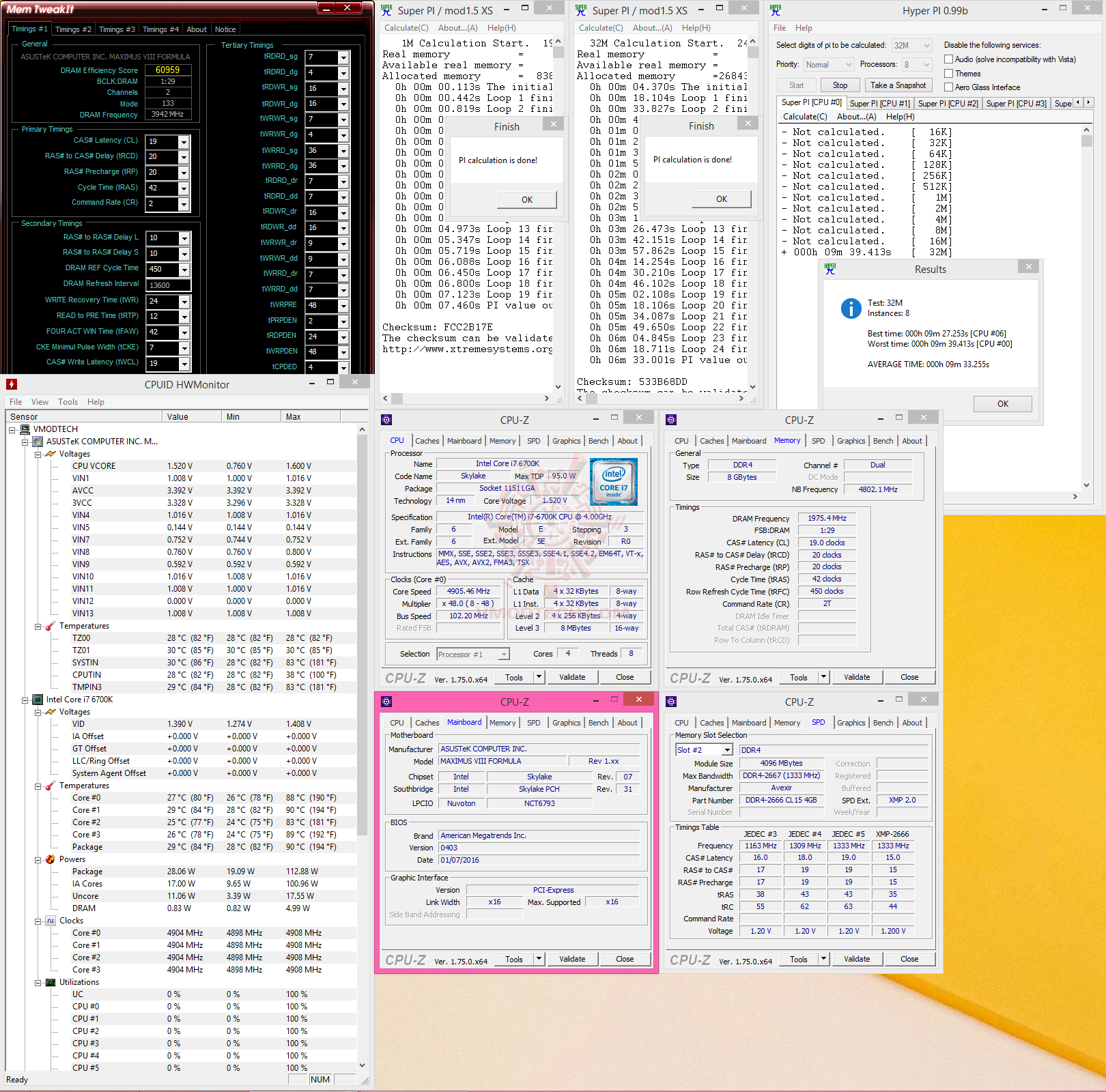

hpi 1 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

hpi 2 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

(Click ScreenShot to Enlarge)

เสถียรผ่านกันแบบนิ่มๆกันเลยครับ แถมเวลาก็ทำได้อย่างสุดยอดอีกด้วยครับ เวลาเฉลี่ยที่ 9 นาที 33.255 วินาที 8 หัวพร้อมกัน

————————————————–

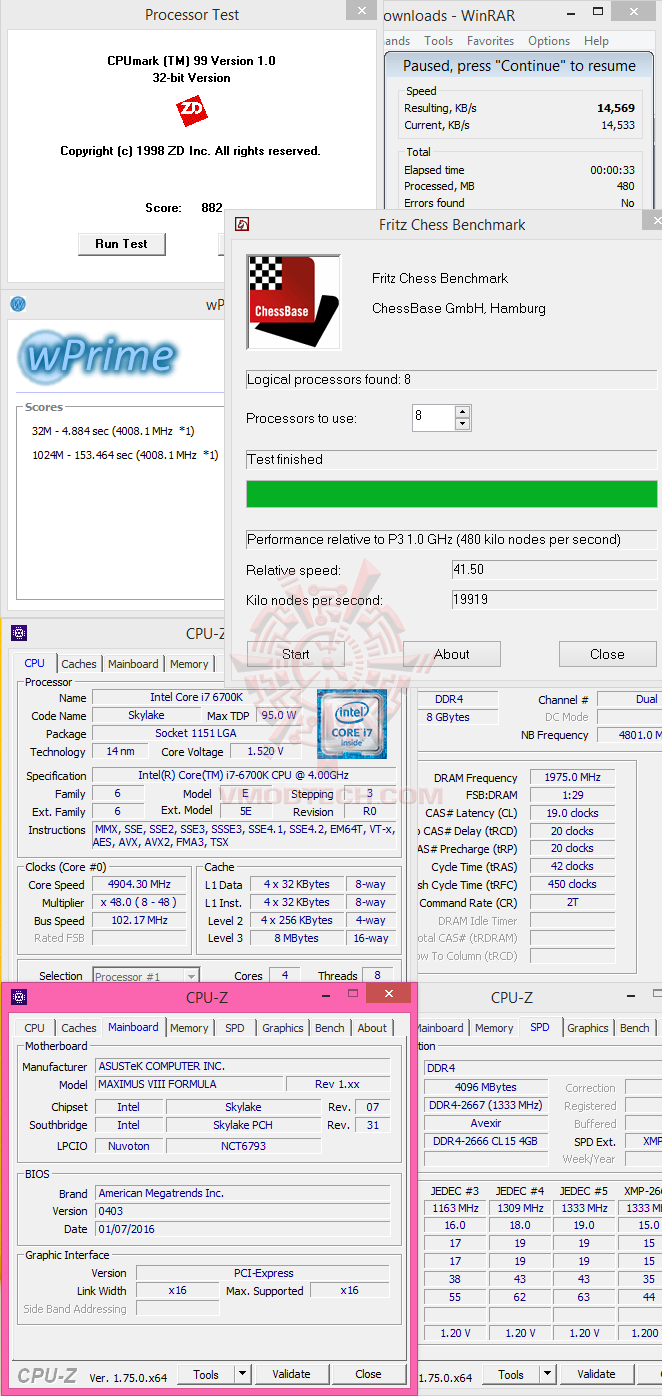

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

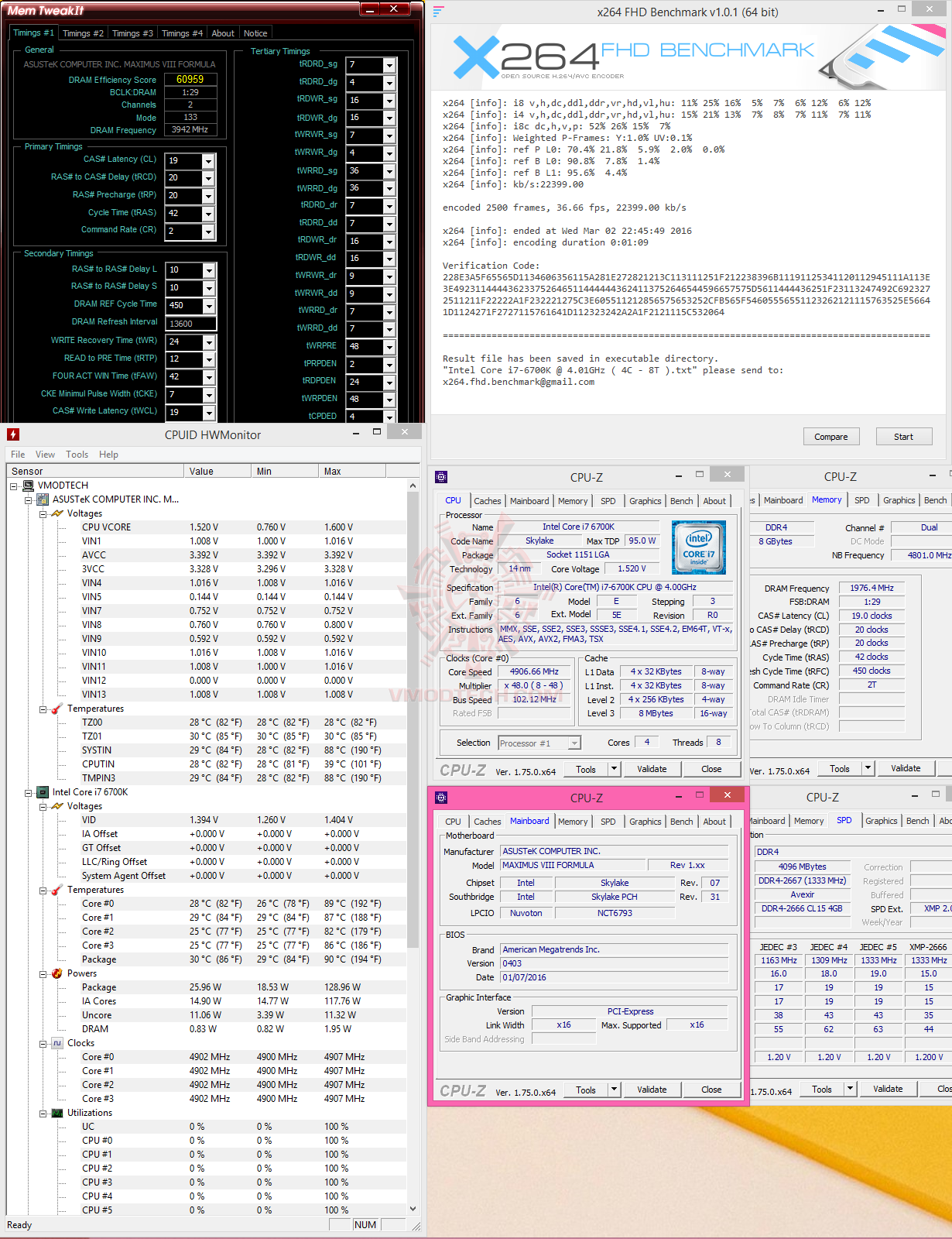

x264 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

X264 FHD Benchmark เร็วแรงเยี่ยมระดับสุดยอดของซีพียูควอดคอร์ที่ 36.66 FPS

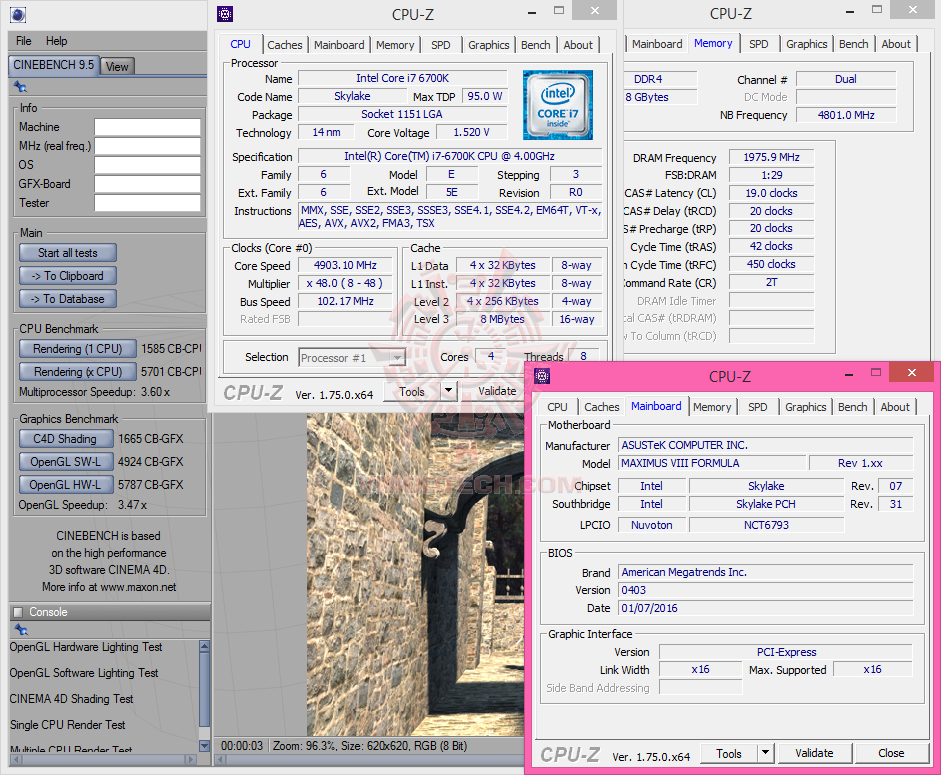

CINEBENCH R9.5

c95 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

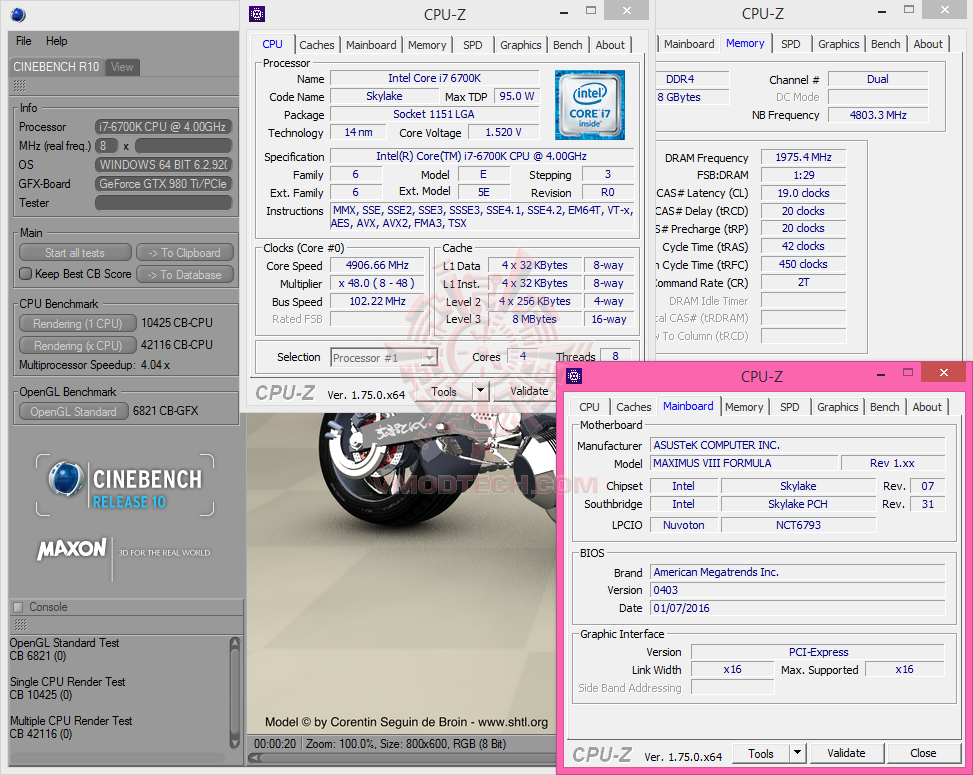

CINEBENCH R10

c10 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

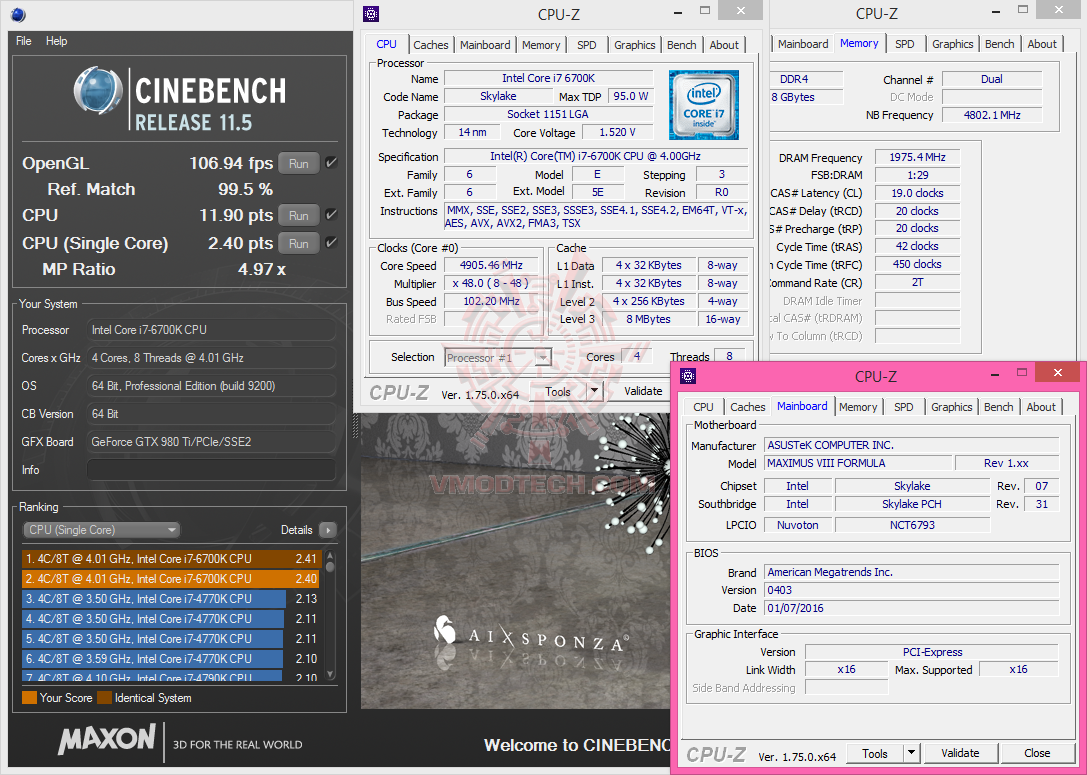

CINEBENCH R11.5

c115 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

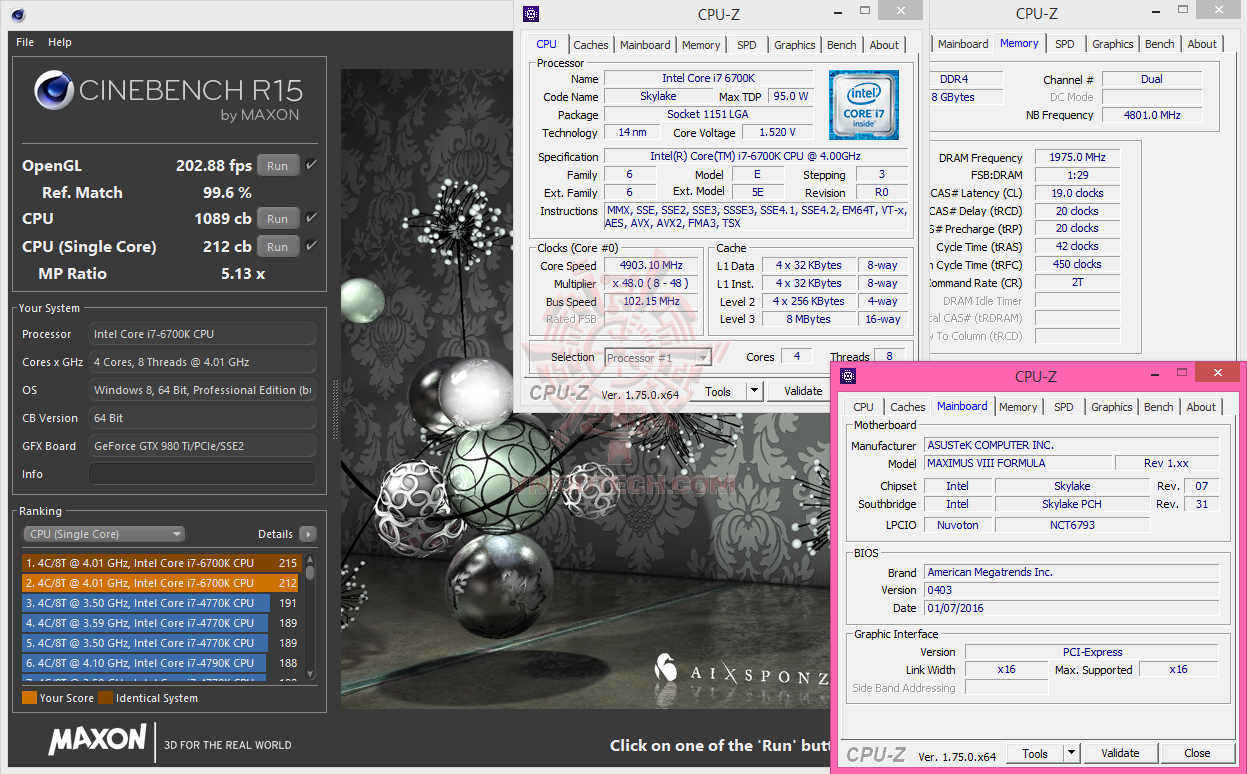

CINEBENCH R15

c15 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

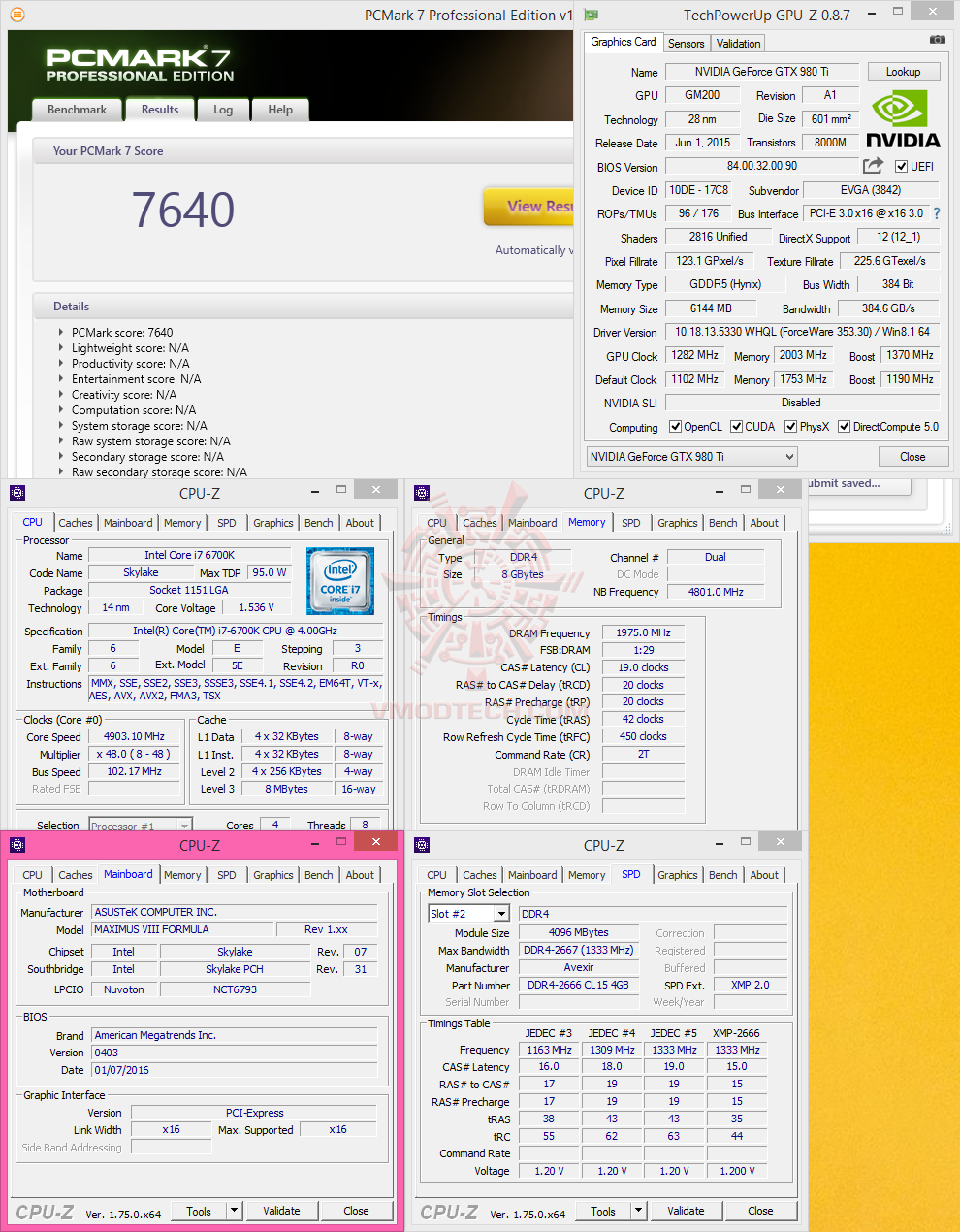

PCMark 7

pcm07 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

แรงระเบิดเช่นเดิมครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

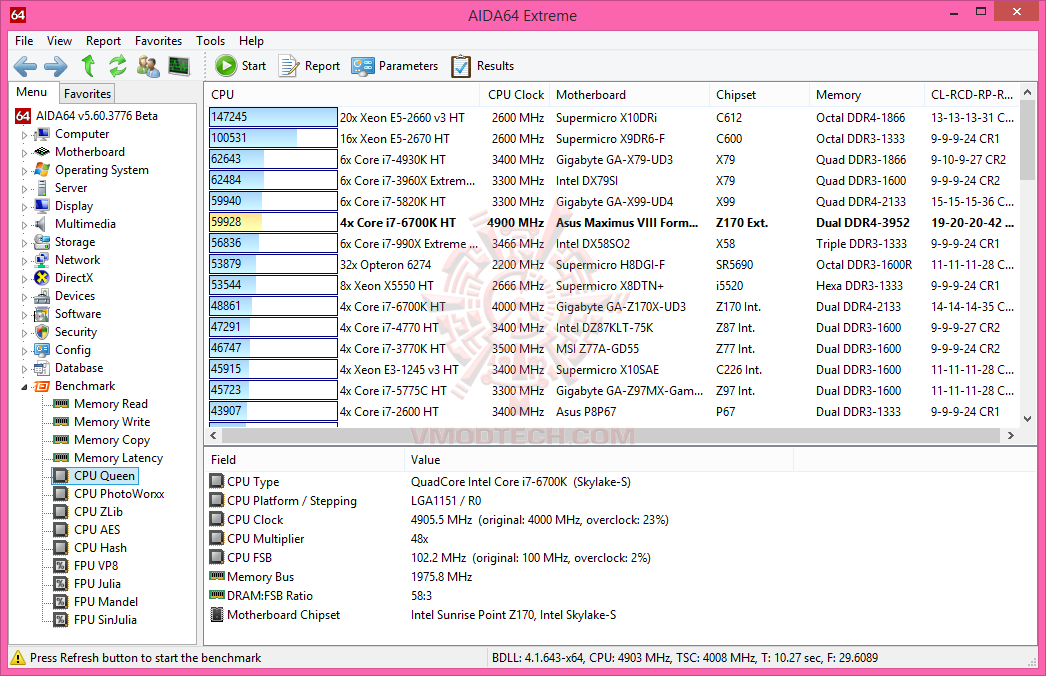

CPU Queen

e2 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

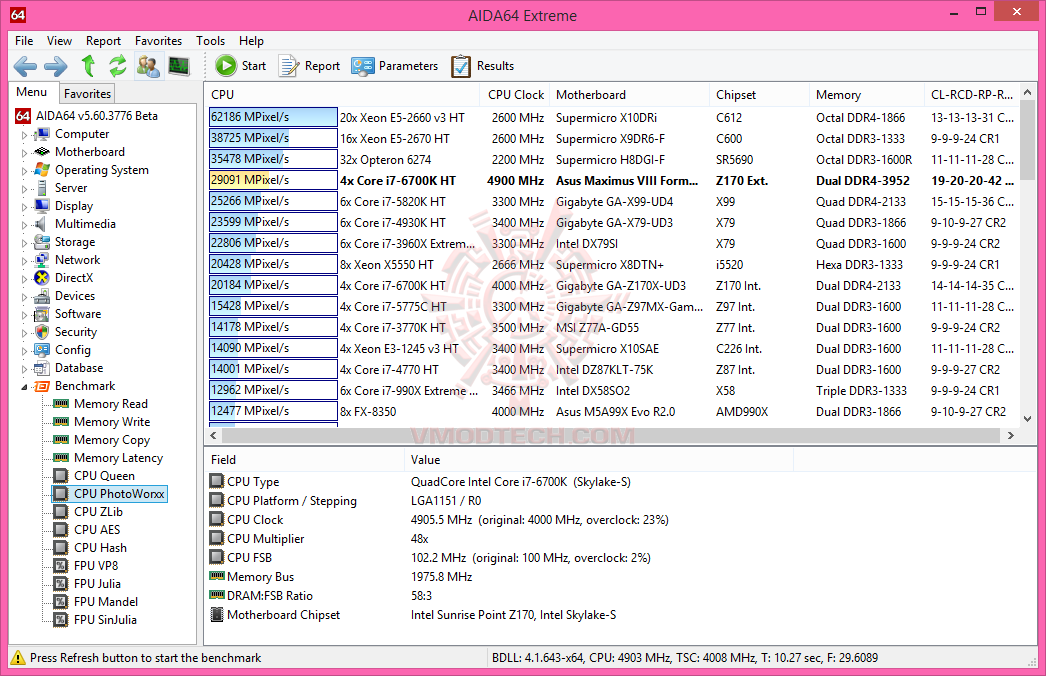

CPU PhotoWorxx

e3 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

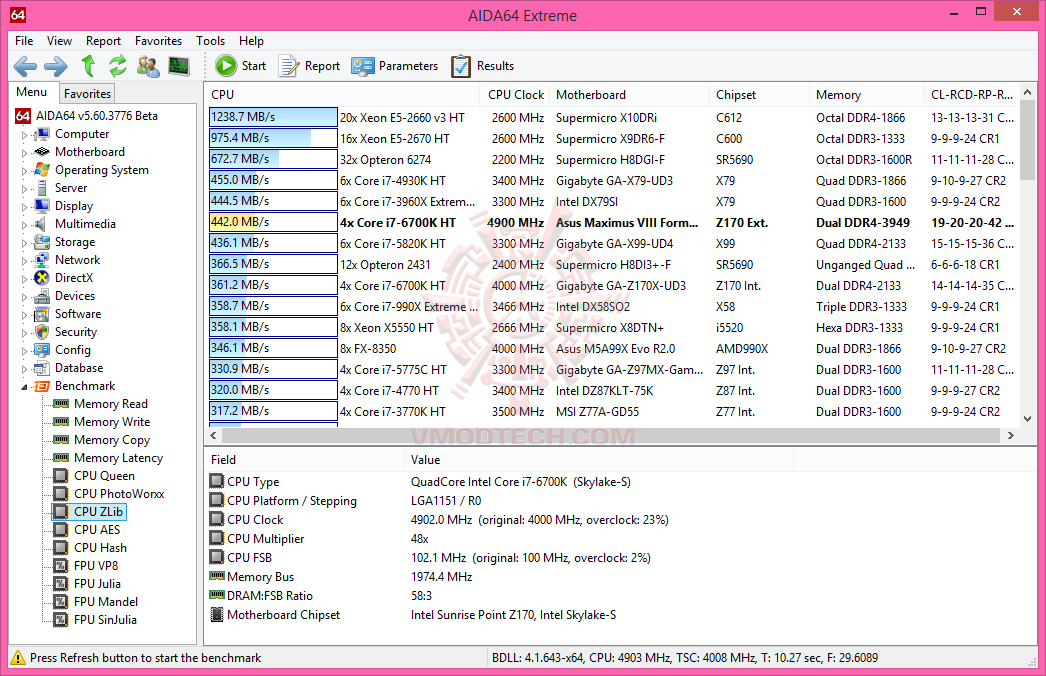

CPU ZLib

e4 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

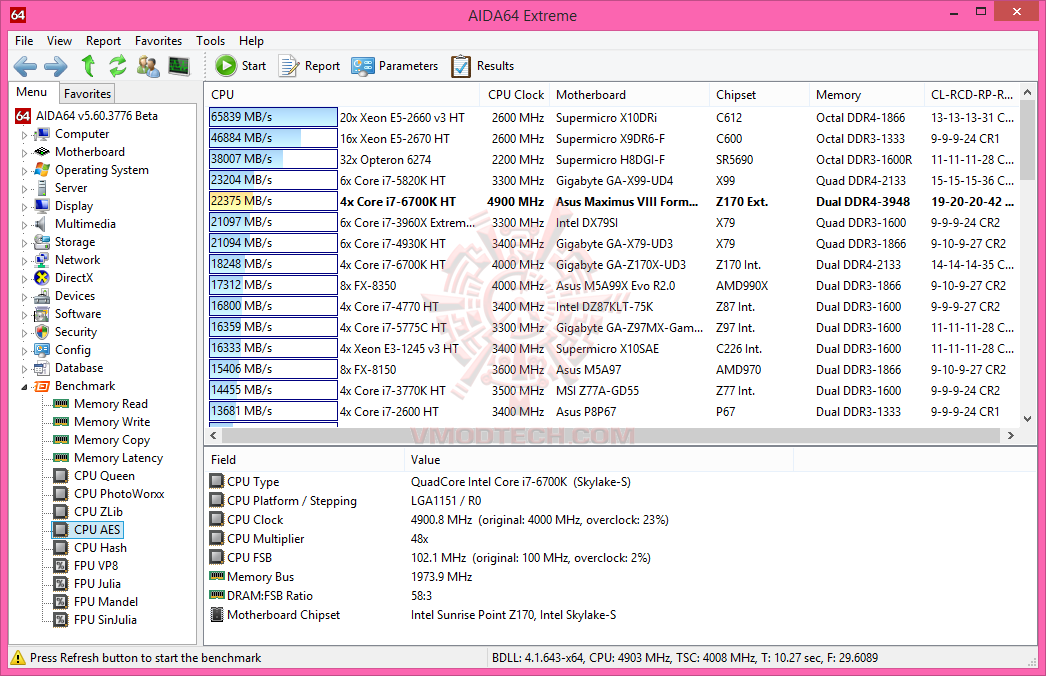

CPU AES

e5 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

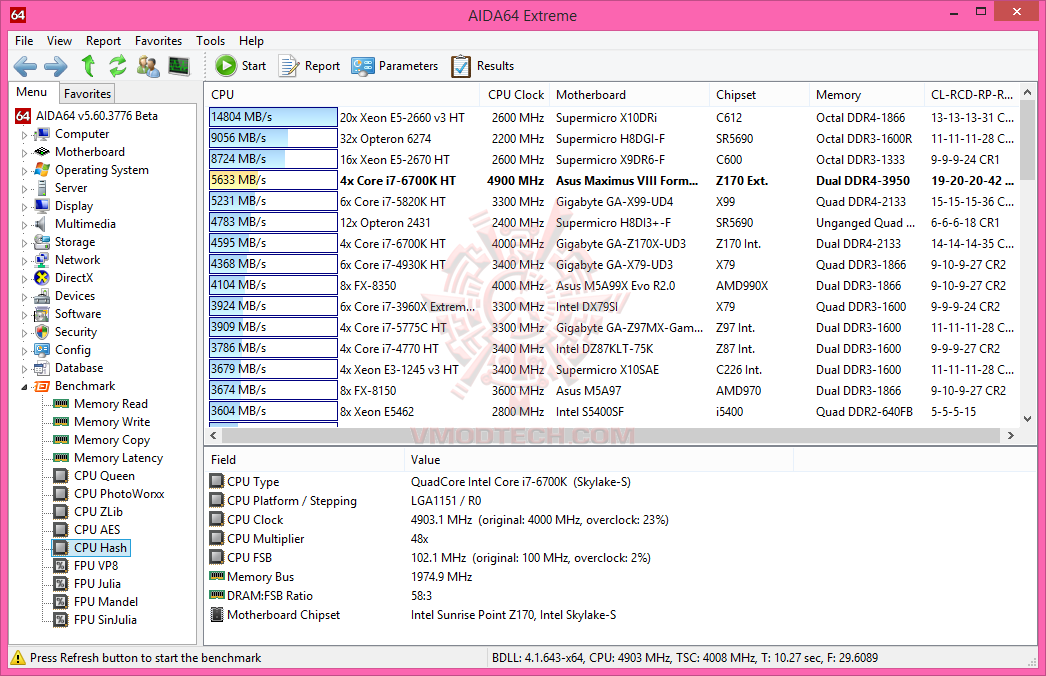

CPU Hash

e6 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

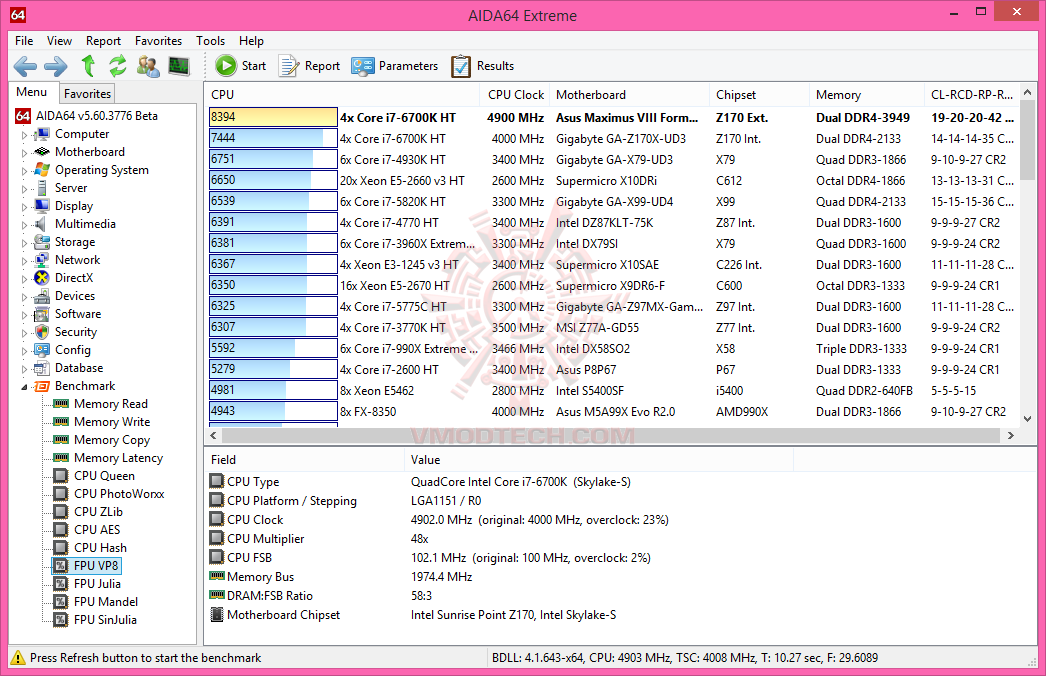

FPU VP8

e7 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

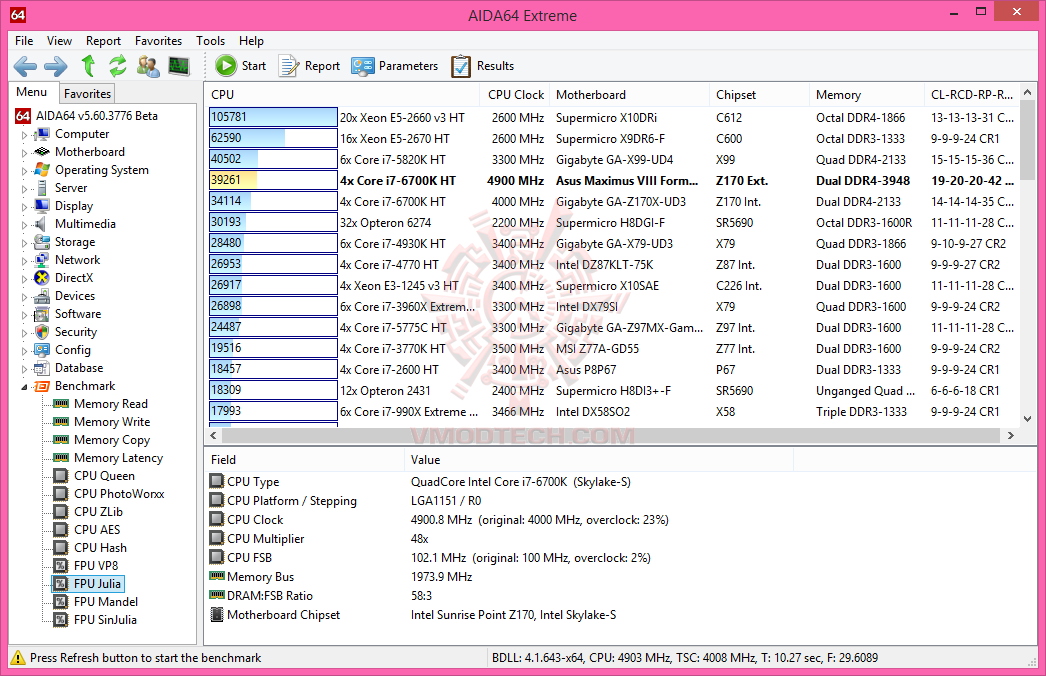

FPU Julia

e8 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

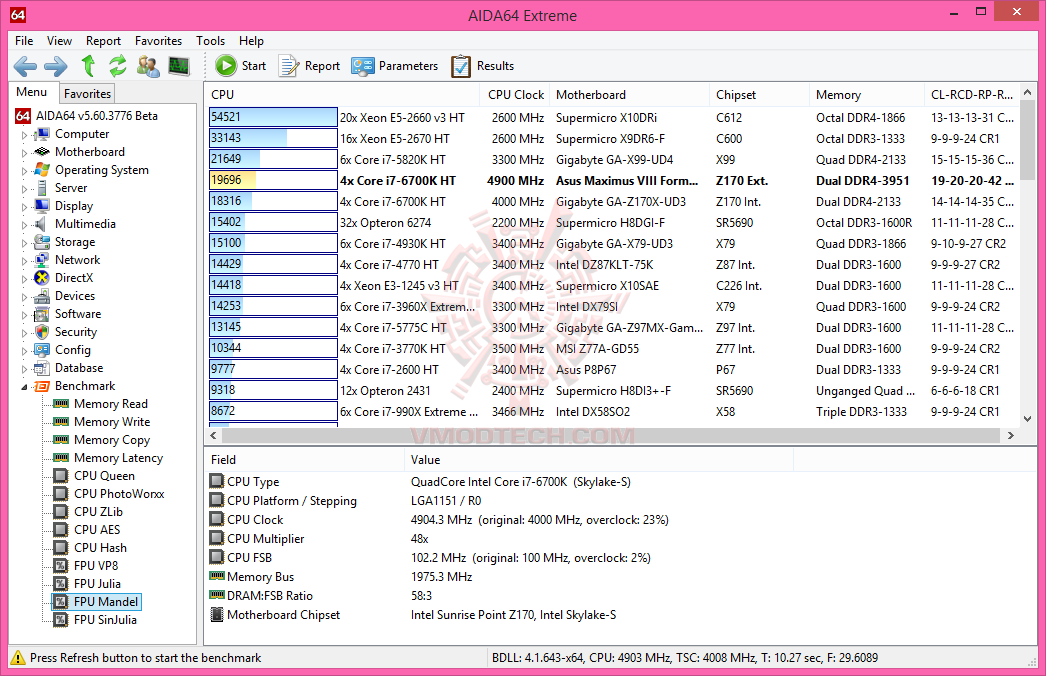

FPU Mandel

e9 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

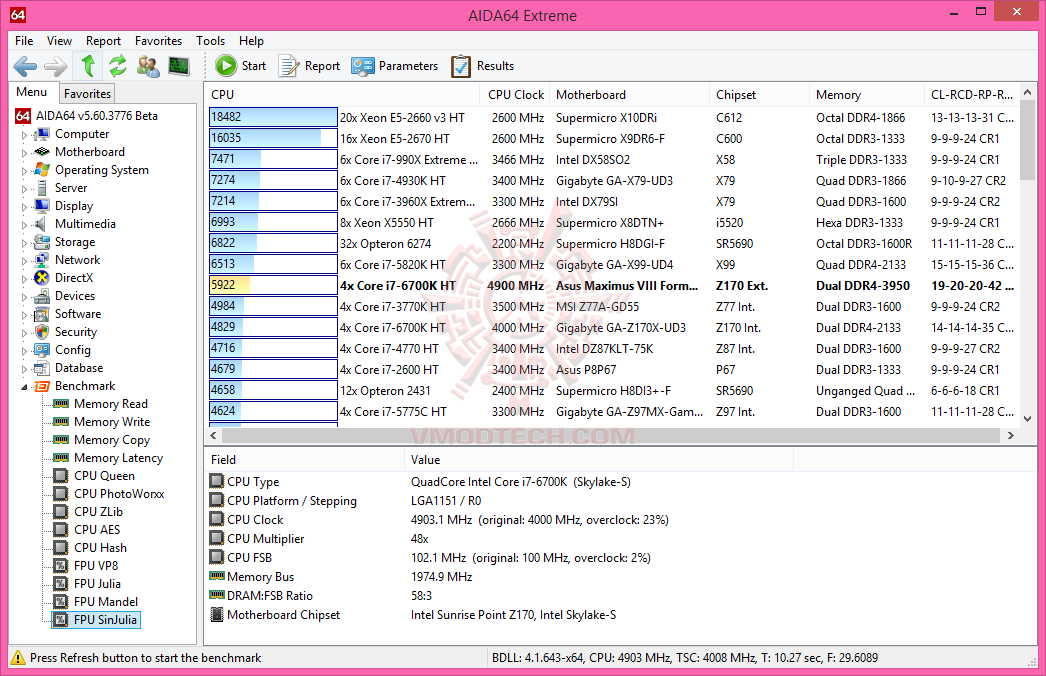

FPU SinJulia

e10 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

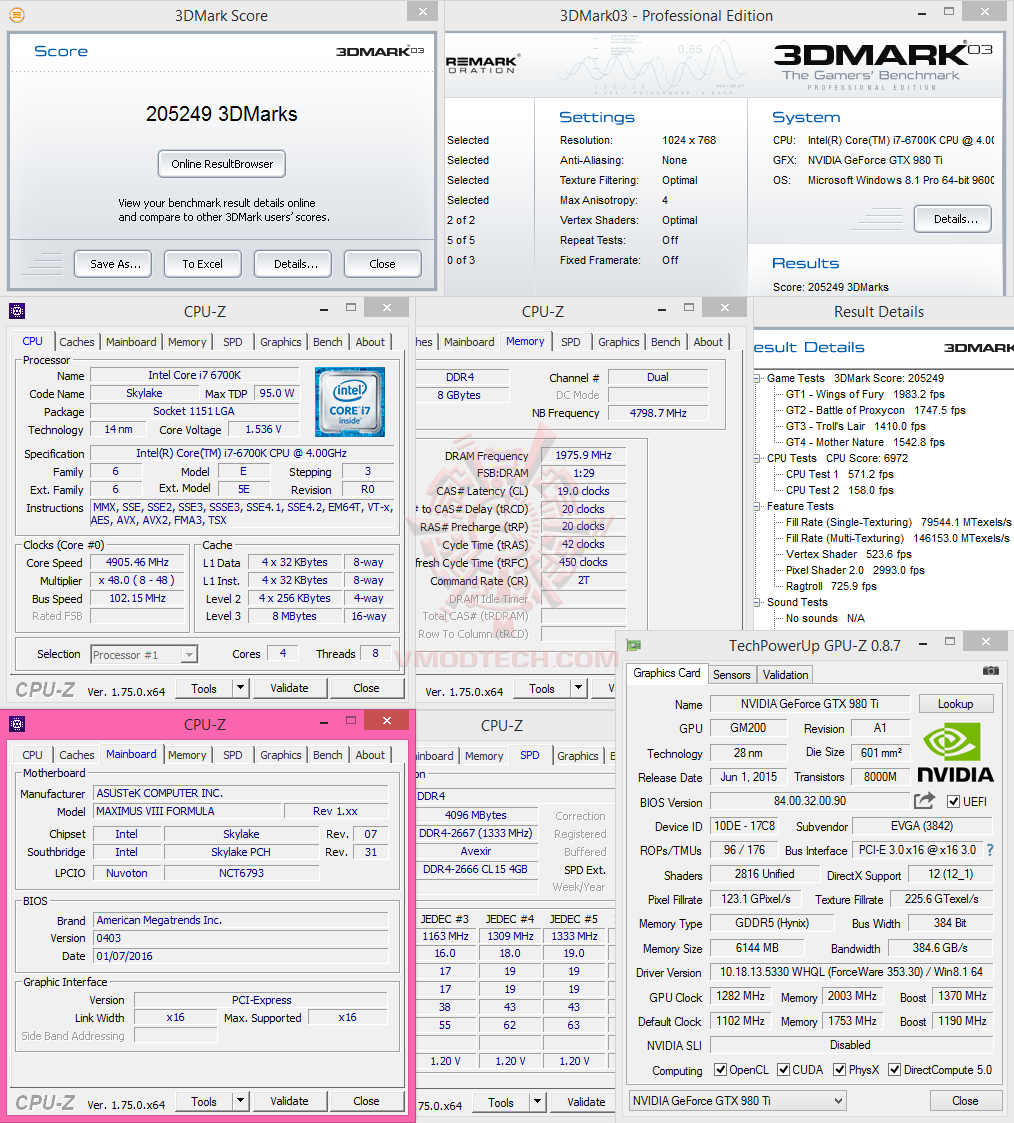

3DMark 03

03 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

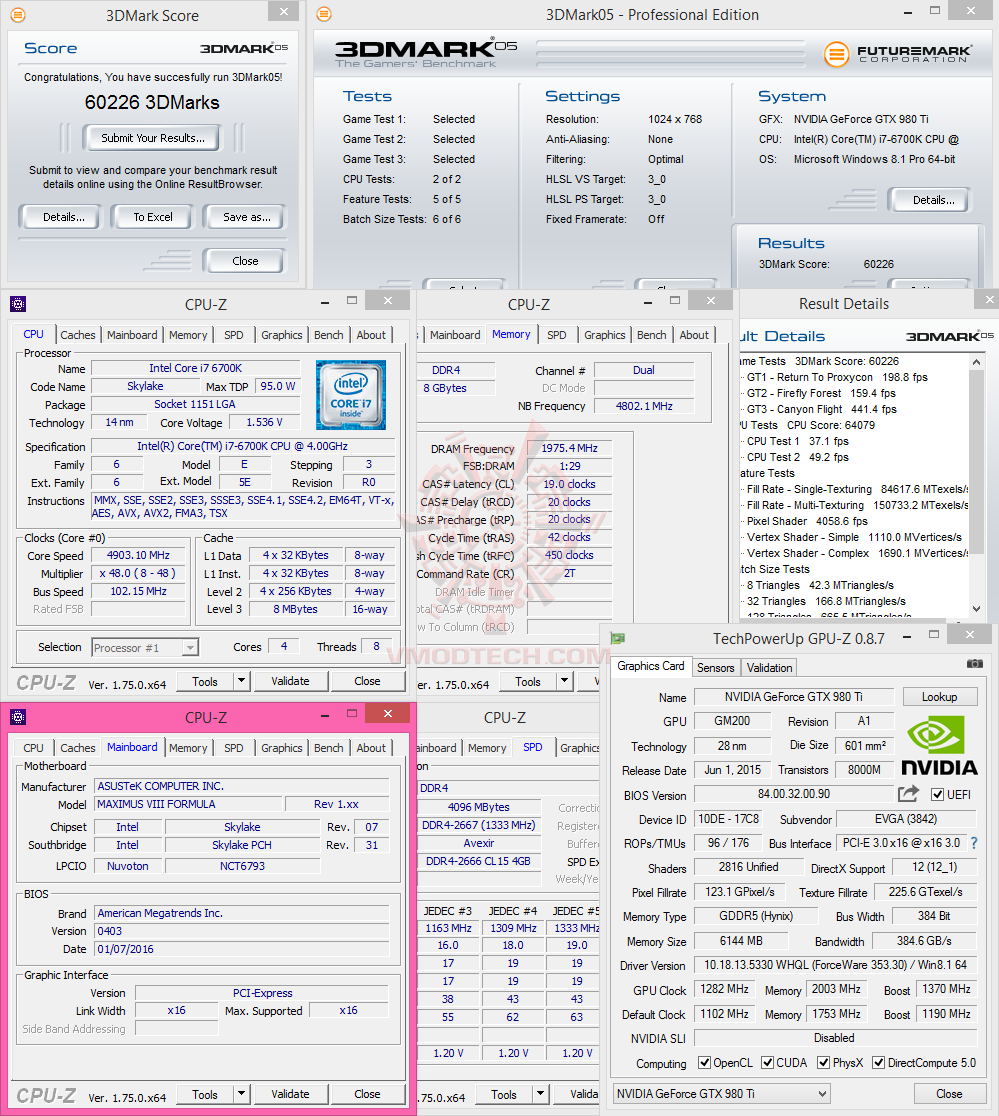

3DMark 05

051 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

3DMark05 แรงไส้แตกทะลุหกหมื่น!!!

3DMark 06

06 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

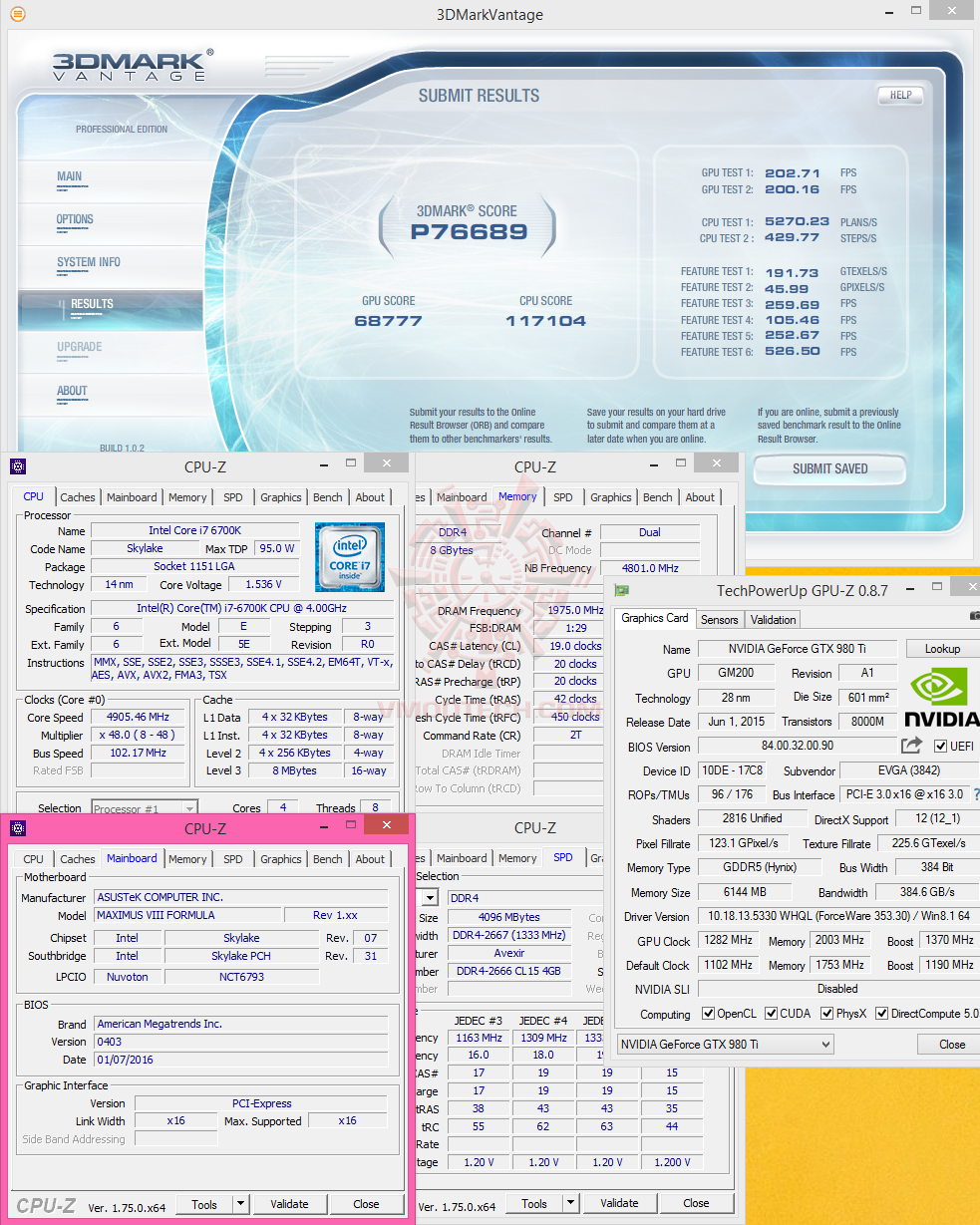

3DMark Vantage

07 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

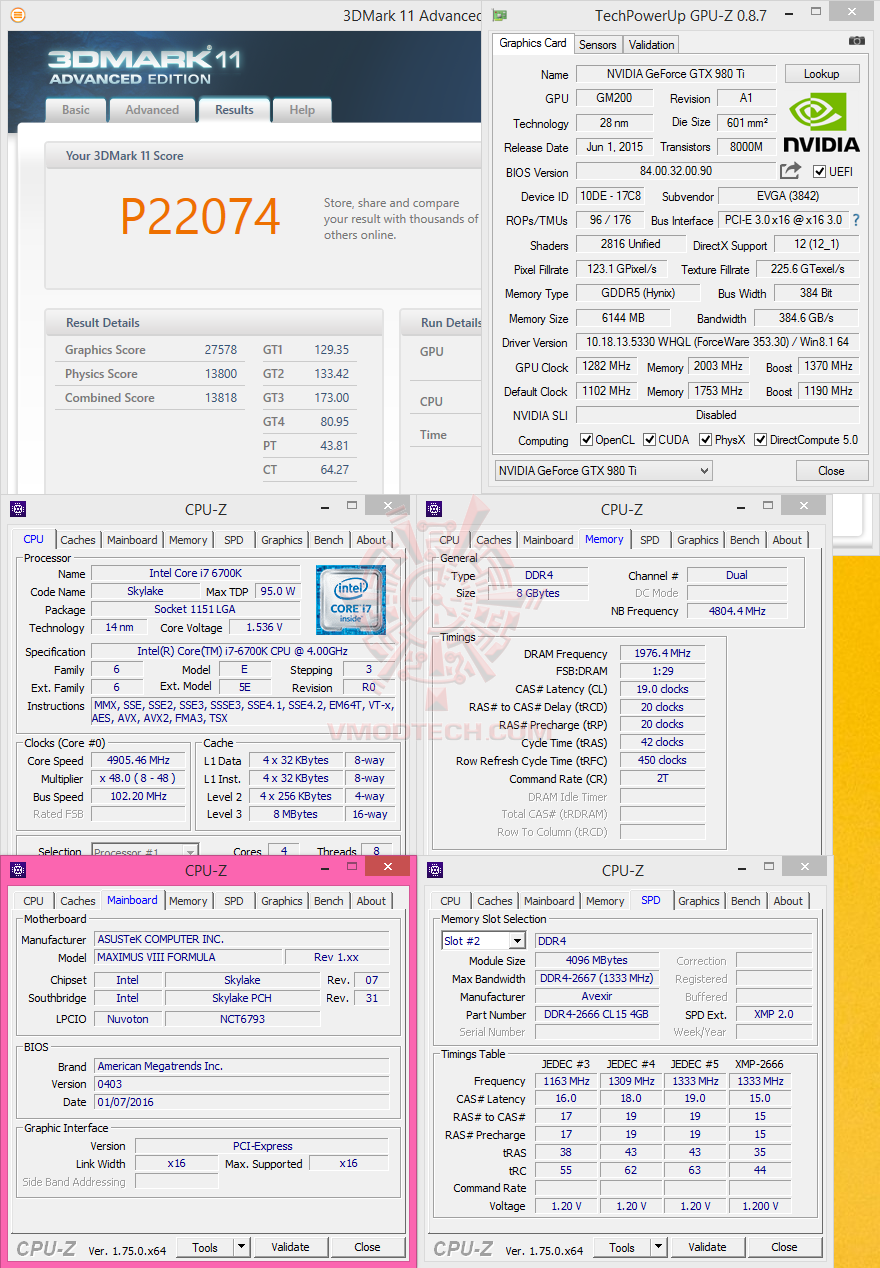

3DMark 11

11 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

Validation link >>Click<<

Validation link >>Click<<

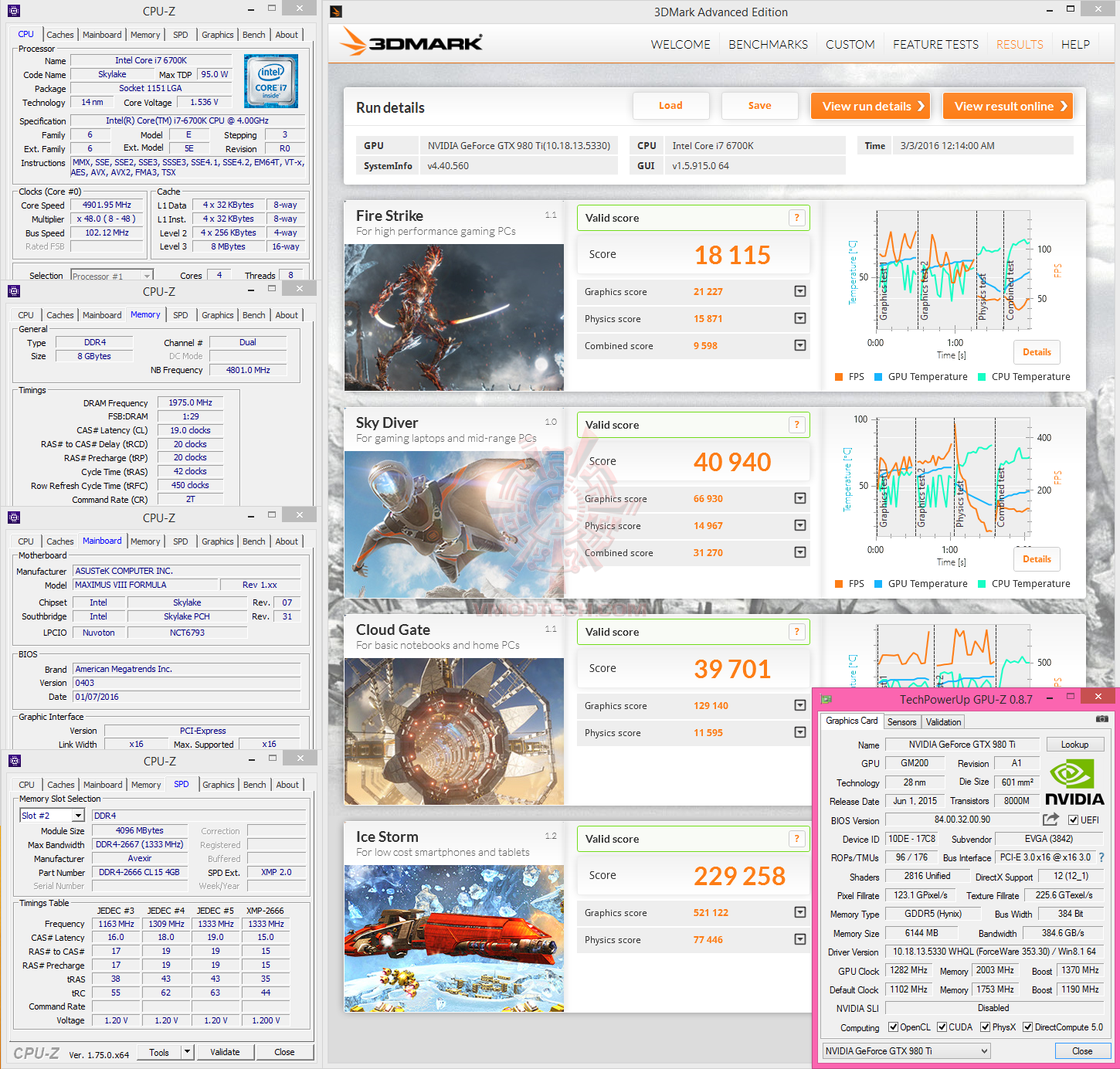

3DMark (2013)

13 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 980Ti 6GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.3 FPS

AquaMark3 HWBOT edition

15 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

————————————————–

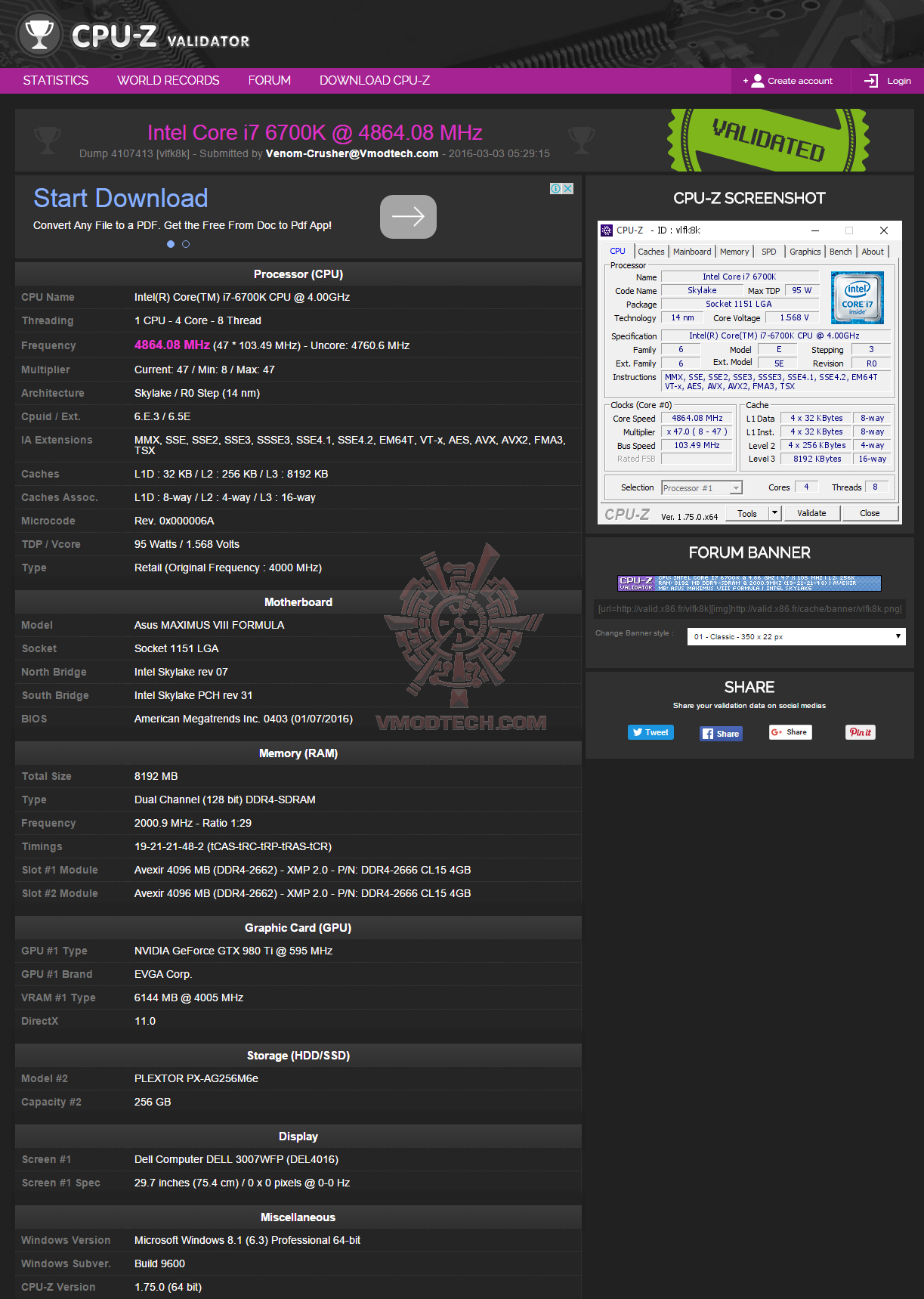

DDR4 4,000MHz+ Stable Results

Overclocked Settings

6th Generation Intel® Core™ i7-6700K @ 4,864.08MHz Bclk 103.49MHz

NB Freq. 4,760.6MHz DDR4 4,001.8MHz 19-21-21-48-2T

va2 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

Validation link >>Click<<

ปิดท้ายด้วยการโชว์ความเร็วแรมเทพระดับ DDR4 4,000MHz+ ที่สามารถใช้งานได้จริงอย่างมีเสถียรภาพ ด้วยการทดสอบสุดโหด SuperPi 32M พร้อมกัน 8 Threads ครับ

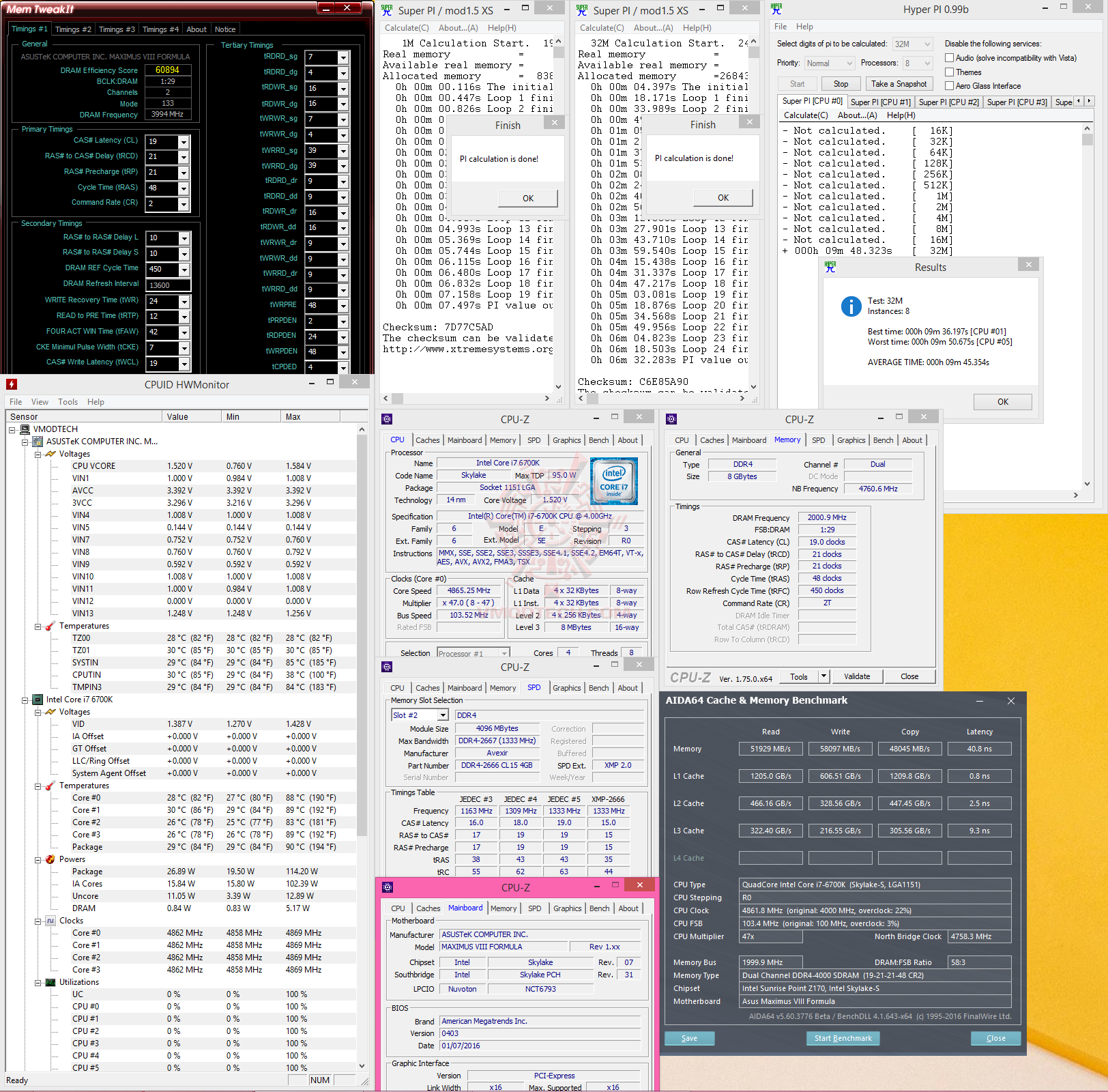

SuperPI 1M 1Thread, 32M 1Thread, 32M 8Threads, AIDA64 Cache & Memory Benchmark

hpi x1 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

SuperPI 32M 8 Threads ผ่านกันนิ่มๆ แถมด้วยการทดสอบ AIDA64 ที่แรงสุดกู่ถึงระดับ Read 51,929 MB/s , Write 58,097 MB/s , Copy 48,045 MB/s และ Latency 40.8 ns

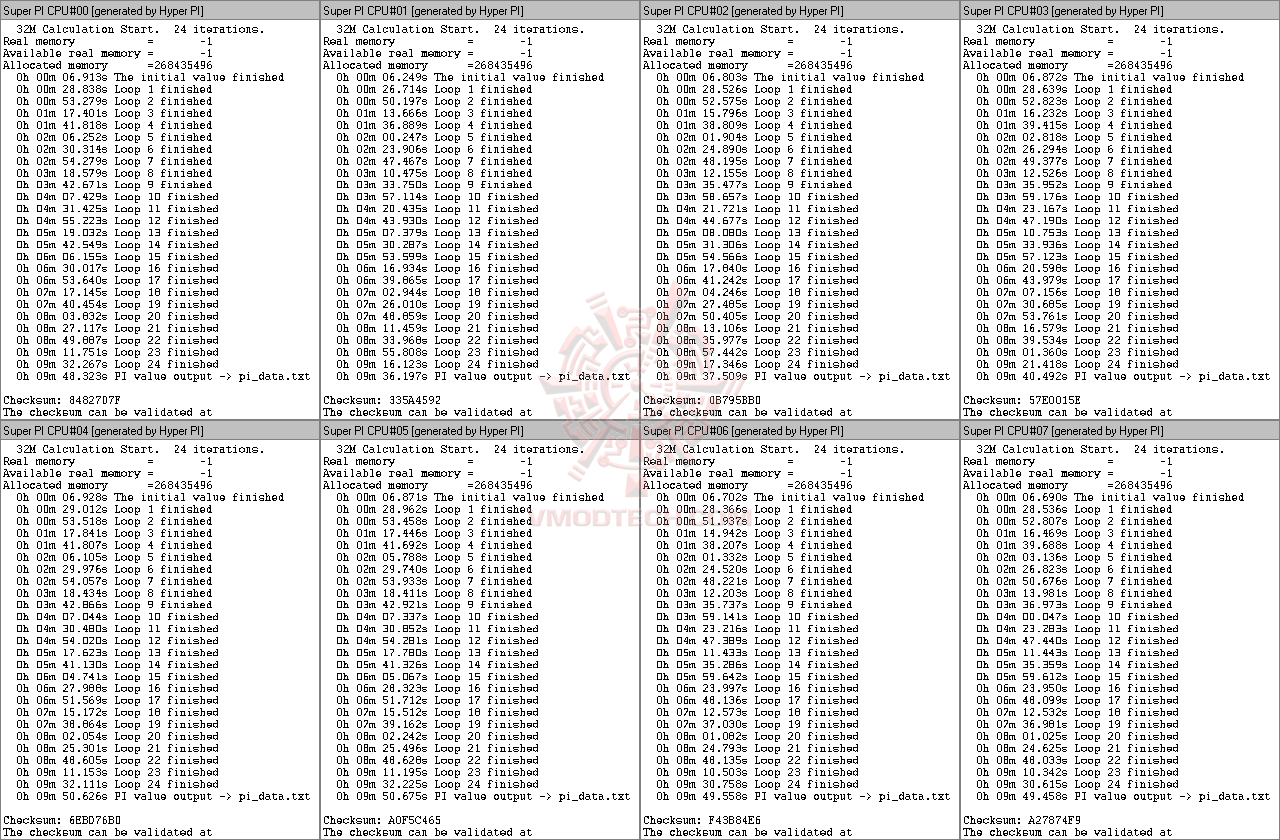

hpi x2 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

(Click ScreenShot to Enlarge)

ต้องรีบไปซื้อแล้วครับ แรงและเสถียรไกลไส้แตกซะขนาดนี้!!

————————————————–

Conclusion

dsc 8520 ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

ก็มาถึงบทสรุปของการทดสอบของ ASUS ROG MAXIMUS VIII FORMULA ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z170 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคที่รุนแรง ความสวยงามของแสงสีในการใช้งาน และการใช้งานด้านต่างๆที่ครอบคลุมอย่างดีเยี่ยม โดยในบทความนี้ก็สามารถลากซีพียู 6th Generation Intel® Core™ i7-6700K Processor ไปได้ถึง 4,906.66MHz Bclk 102.22MHz NB Freq. 4,804.4MHz DDR4 3,952.8MHz 19-20-20-42-2T และ 4,864.08MHz Bclk 103.49MHz NB Freq. 4,760.6MHz DDR4 4,001.8MHz 19-21-21-48-2T กันอย่างมีเสถียรภาพผ่านทุกการทดสอบที่โหดๆ แถมยังมีประสิทธิภาพที่ยอดเยี่ยม และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS ROG MAXIMUS VIII FORMULA Motherboard Reviewvmod award innovation best ASUS ROG MAXIMUS VIII FORMULA Motherboard Review

.
