asus rog maximus viii ranger ASUS ROG MAXIMUS VIII RANGER Motherboard Review

สวัสดีครับ สำหรับวันนี้ผมก็พามาชมการรีวิวซีพียูของอินเทลตระกูลล่าสุด 6th Generation Intel® Core™ i7-6700K และมาเธอร์บอดที่ใช้ชิปเซตล่าสุด Intel® Z170 Chipset กันอีกครั้งนะครับ โดยในบทความนี้ทางเราก็จะทำการทดสอบมาเธอร์บอร์ดที่มาพร้อมกับฟังค์ชันต่างๆ ที่รองรับการใช้งานสำหรับชาวเกมเมอร์ได้อย่างครอบคลุมทุกๆความต้องการในราคาไม่แพง  จากแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS ROG MAXIMUS VIII RANGER และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนเลยนะครับ

OVERVIEW

s1 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

s2 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

More Informations >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS ROG MAXIMUS VIII RANGER Appearance

Package & Bundle

dsc 1089 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันด้วยสีแดงหม่นตามสไตล์ ASUS ROG กันอีกเช่นเคย

dsc 1093 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ฝากล่องสองชั้น บรรยายสรรพคุณกันมากมาย

dsc 1099 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ด้านหลังกล่องก็ยังบรรยายสรรพคุณกันอีกเพียบบบ

dsc 1106 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ โดดเด่นด้วย ASUS CPU Installation Tool ที่ช่วยให้เราใส่ซีพียูได้อย่างง่ายยิ่งขึ้นนั่นเอง

dsc 8038 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

มาชมการสาธิตการใส่ ASUS CPU Installation Tool กันให้ชมสักเล็กน้อยนะครับ

dsc 8040 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

จับคว่ำแล้วก็กดซีพียูเข้าไปให้เขี้ยวพลาสติกล็อคตัวซีพียูไว้ที่เขี้ยว 4 เขี้ยวตามรูปเลยครับ

dsc 8044 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

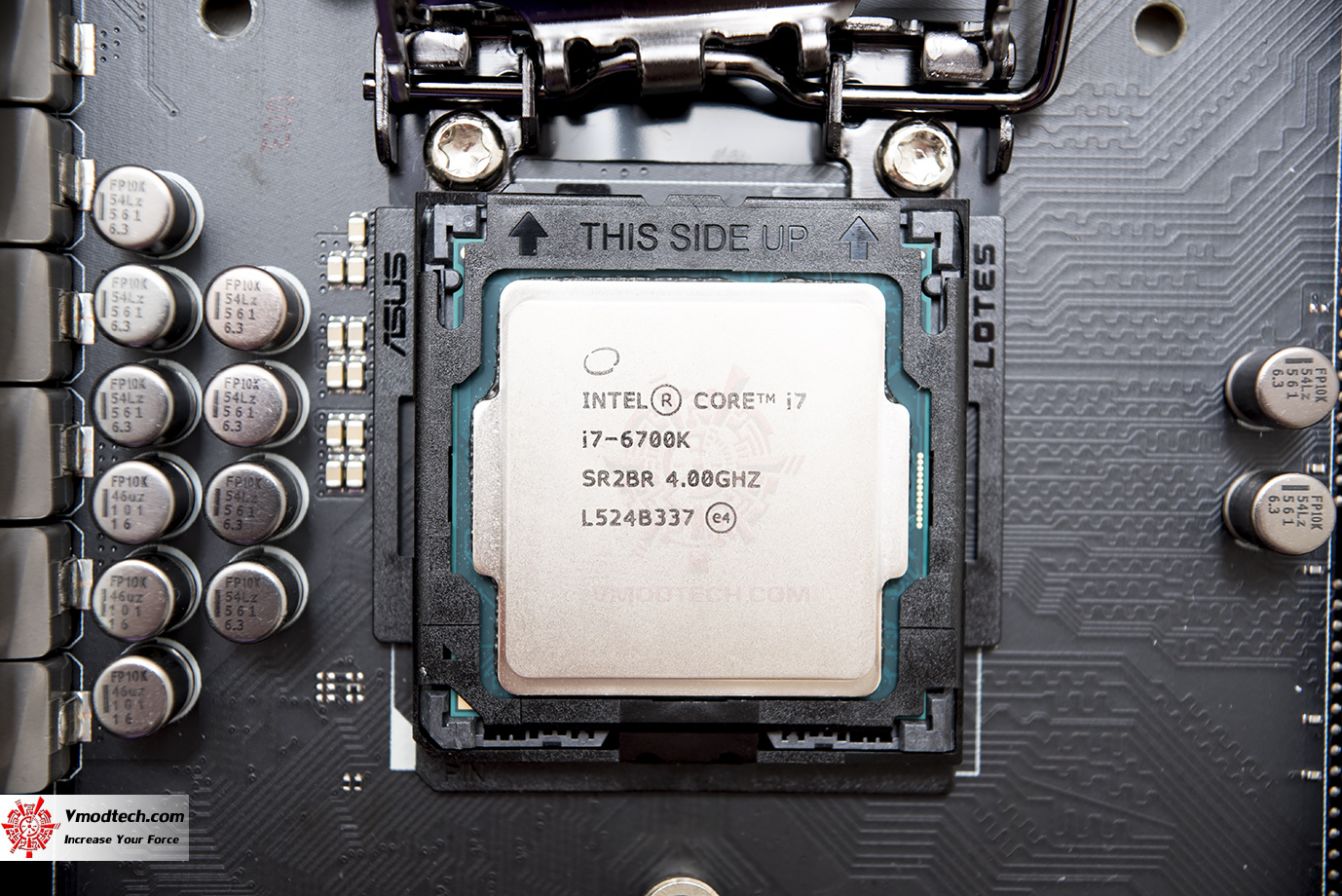

พอใส่เสร็จก็เอาไปใส่เข้าไปในซ็อคเก็ตซีพียูแบบง่ายๆตามรูปเลยครับ

dsc 8050 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

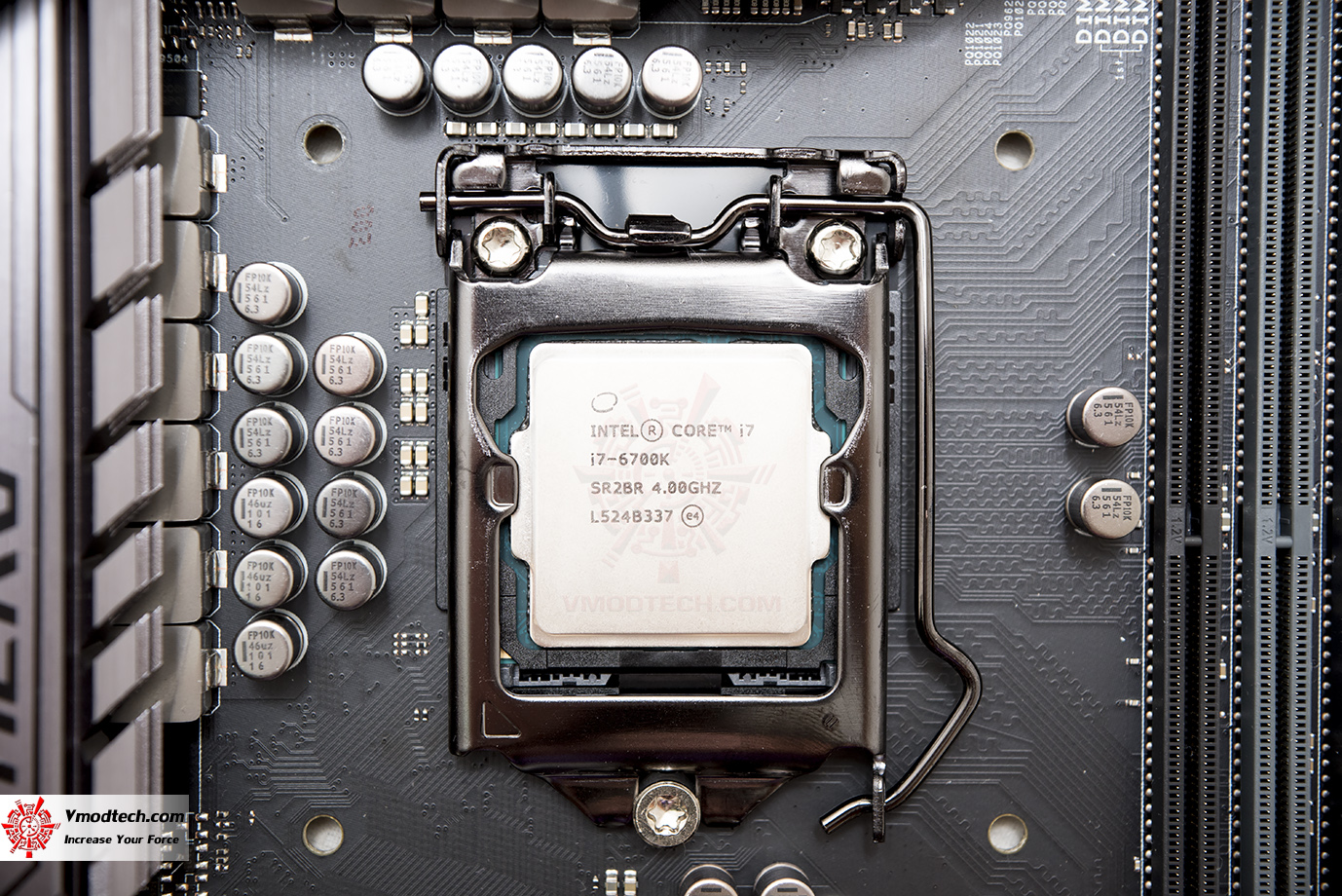

ปิดฝาครอบซีพียูทับไปเลยง่ายๆตามรูป งานนี้ไม่มีใส่พลาดขาซีพียูงออีกต่อไปอย่างแน่นอนครับ

Motherboard Appearance

dsc 1109 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมดำคาดเทาแดงดุดัน ตามคอนเซปต์ใหม่ล่าสุดของบอร์ดในตระกูล ASUS ROG ครับ

dsc 1113 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

งดงามหรูหราดุดันทุกมุมมองจริงๆครับ

dsc 1120 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ด้านหลังบอร์ดก็ยังคงดำด้านงดงาม พร้องเพลทโลหะระบายความร้อนให้ด้านหลังภาคจ่ายไฟครับ

dsc 1124 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ภาคจ่ายไฟขนาดรวม 10 เฟสจัดเต็มครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

dsc 1129 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ช่องเสียบไฟเลี้ยงซีพียูจะเป็นแบบ 8 พิน จัดเต็มกันเลยนะครับ

dsc 1136 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

dsc 1140 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

งดงามทุกมุมมองจริงๆครับ สำหรับบริเวณรอบๆซีพียู

dsc 1146 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ และยังมีสวิทซ์ MemOK และไฟ DEBUG Display อยู่บริเวณนี้ด้วยครับ

dsc 1148 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z170 ที่สวยงามกลมกลืนกับตัวมาเธอร์บอร์ดรุ่นนี้เป็นอย่างดี

dsc 1156 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ตามด้วยช่อง SATA-EXPRESS 2 ช่องทาง และ SATA3 6.0GB/s อีก 6 ช่องทางครับ แถมด้วยช่องเชื่อมต่อ M.2 SATA-EXPRESS อีกด้วยนะครับ

dsc 1168 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ขาดไม่ได้สำหรับบอร์ดในตระกูล ROG กับสวิทซ์ START RESET และ CLR CMOS

dsc 1165 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

แถมด้วยระบบเสียงเทพ SupremeFX เวอร์ชันล่าสุดปี 2015 อีกด้วยนะครับ

dsc 1180 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ 2-Ways SLI & 3-Ways CrossFireX ตามด้วย PCI-E 3.0/2.0 X1 Slot อีก 3 ช่องทางครับ และบริเวณนี้ยังมีจุดเชื่อมต่อกับ M.2 SATA EXPRESS ที่ใส่ได้หลายขนาดมากๆครับ

dsc 1188 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ส่วน Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ โดดเด่นด้วย USB 3.1 TYPE-A & TYPE-C จัดเต็มครับ

————————————————–

SYSTEMS
.CPU ..6th Generation Intel® Core™ i7-6700K
.Motherboard ..ASUS ROG MAXIMUS VIII RANGER
.Memory ..G.SKILL RIPJAWS V DDR4 3200 8GB Kit
.Graphic Card ..NVIDIA GeForce GTX 980Ti 6GB GDDR5
.Harddisk ..PLEXTOR M6e Black Edition HHHL PCI Express SSD 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

dsc 1325 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

6th Generation Intel® Core™ i7-6700K @ 4,905.98MHz Bclk 100.12MHz

NB Freq. 4,805.9MHz DDR4 3,337.6MHz 16-17-17-39-1T

va ASUS ROG MAXIMUS VIII RANGER Motherboard Review

Validation link >>Click<<

c1 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

c2 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

c3 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

c4 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

c5 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

c6 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

c7 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

NVIDIA GeForce GTX 980Ti 3GB GDDR5 @ 1,282/1,370/8,012MHz กันเลยครับงานนี้

c8 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

System Properties in AIDA64 Extreme Edition

ed1 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ed2 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ed3 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ed4 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ed5 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

hpi 2 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

(Click ScreenShot to Enlarge)

————————————————–

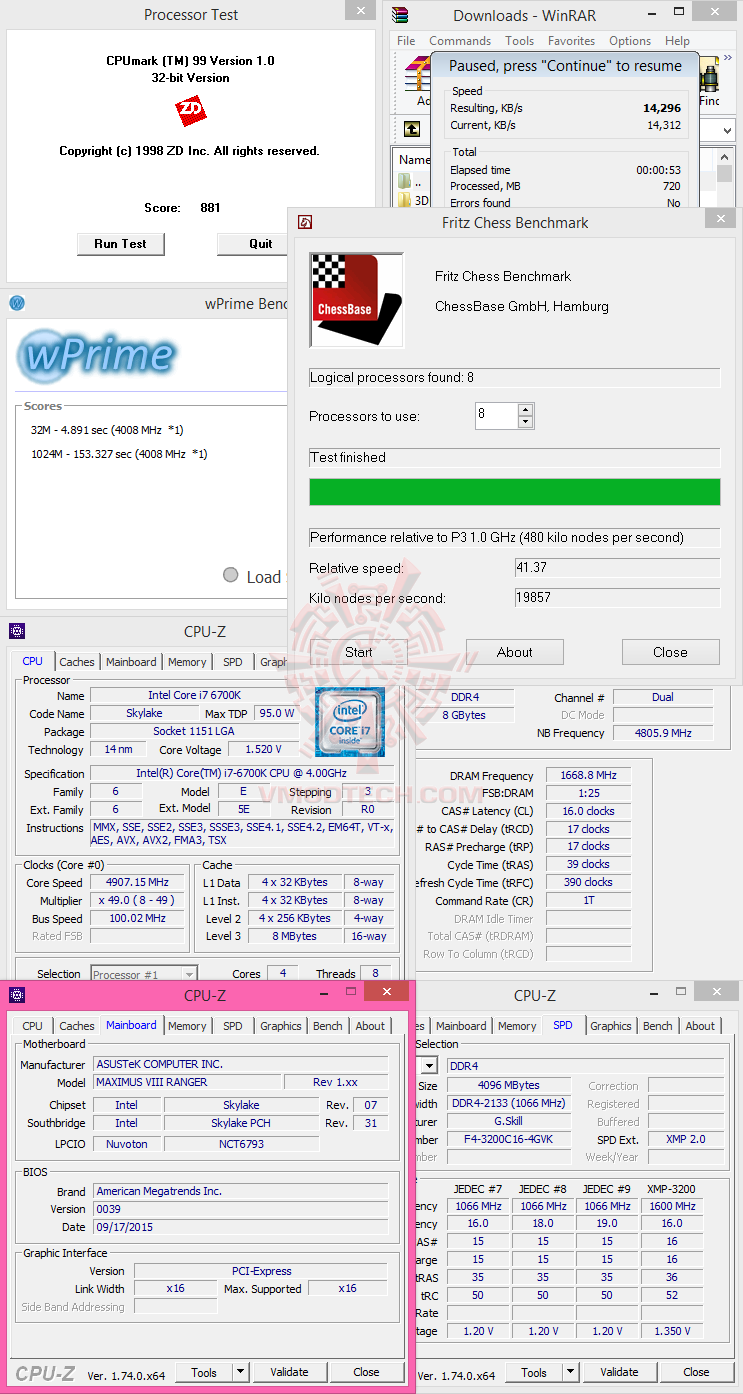

WinRAR 5.10 B4 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS ROG MAXIMUS VIII RANGER Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

X264 FHD Benchmark

x264 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

X264 FHD Benchmark เร็วแรงเยี่ยมระดับสุดยอดของซีพียูควอดคอร์ที่ 36.60 FPS

CINEBENCH R9.5

c95 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

CINEBENCH R10

c10 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

CINEBENCH R11.5

c115 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

CINEBENCH R15

c15 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

PCMark 7

pcm7 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

แรงระเบิดเช่นเดิมครับ

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

CPU Queen

e2 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

CPU PhotoWorxx

e3 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

CPU ZLib

e4 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

CPU AES

e5 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

CPU Hash

e6 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

FPU VP8

e7 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

FPU Julia

e8 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

FPU Mandel

e9 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

FPU SinJulia

e10 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวครับ

————————————————–

3DMark 03

03 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

3DMark 05

05 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

3DMark 06

06 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

3DMark Vantage

07 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

3DMark 11

11 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

Validation link >>Click<<

Validation link >>Click<<

3DMark (2013)

13 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

Validation link >>Click<<

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ NVIDIA GeForce GTX 980Ti 6GB GDDR5

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

14 set ASUS ROG MAXIMUS VIII RANGER Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

14 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 95.5 FPS

AquaMark3 HWBOT edition

15 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

————————————————–

BClk 380 MHz!!

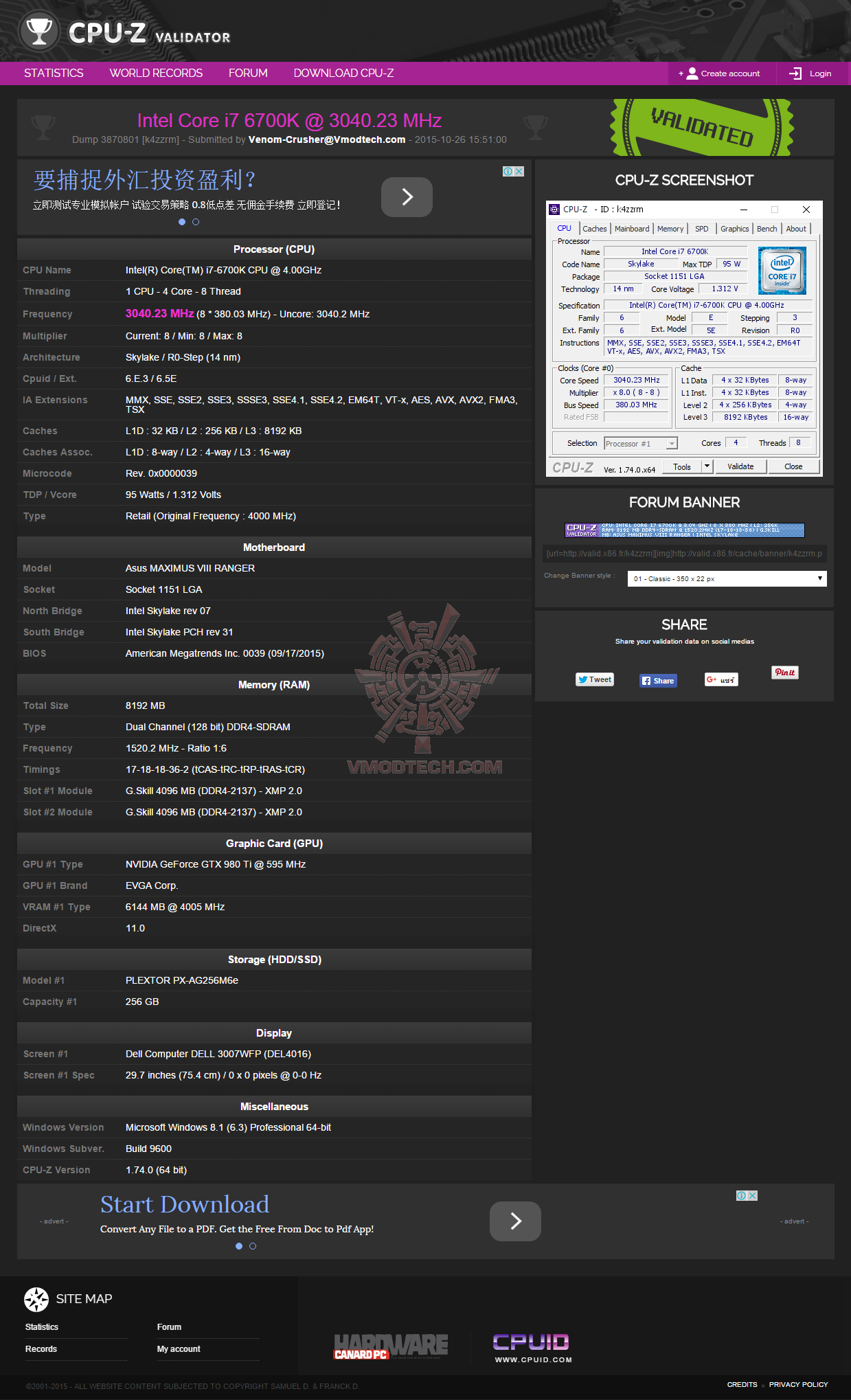

va380 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

Validation link >>Click<<

โอ้ ลาก BClk กันกระจุยถึง 380MHz กันหน้าตาเฉย ทำยังไงมาชมกันครับ

151026215804 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

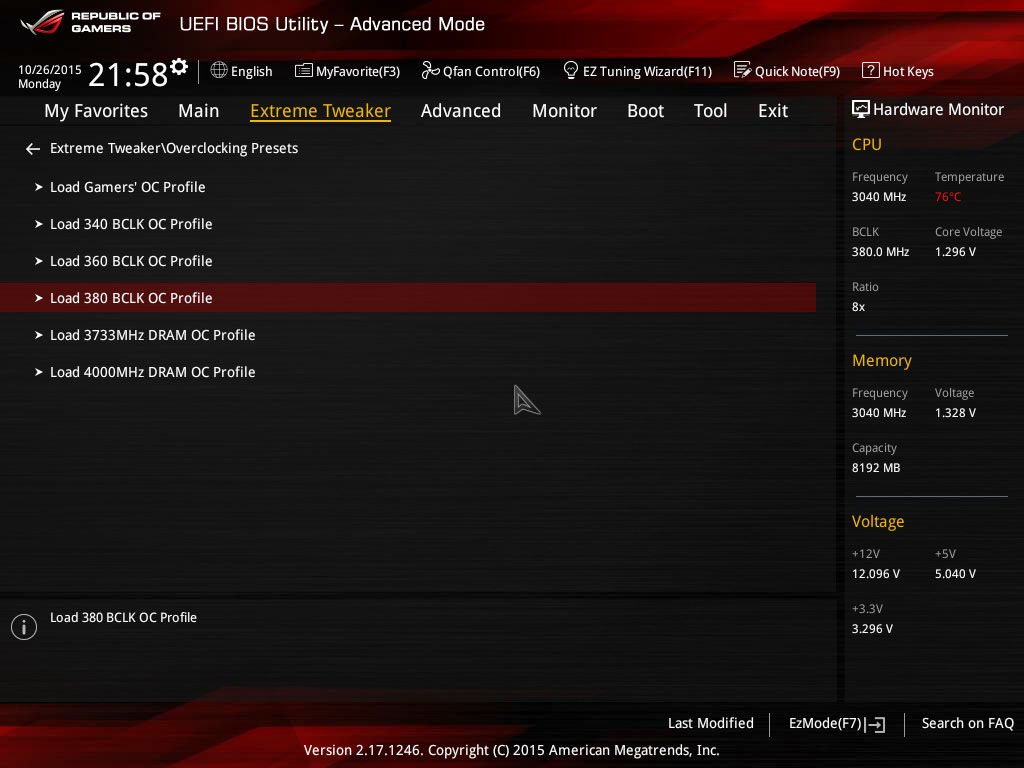

ง่ายๆกันเลยครับ เข้าไป้ซต Preset ในไบออส เลือก Load 380 BClk OC Profile เลยครับ รีสตาร์ทกลับมา ผลเป็นยังไงไปชมครับ

151026215818 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

151026220609 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

151026220629 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

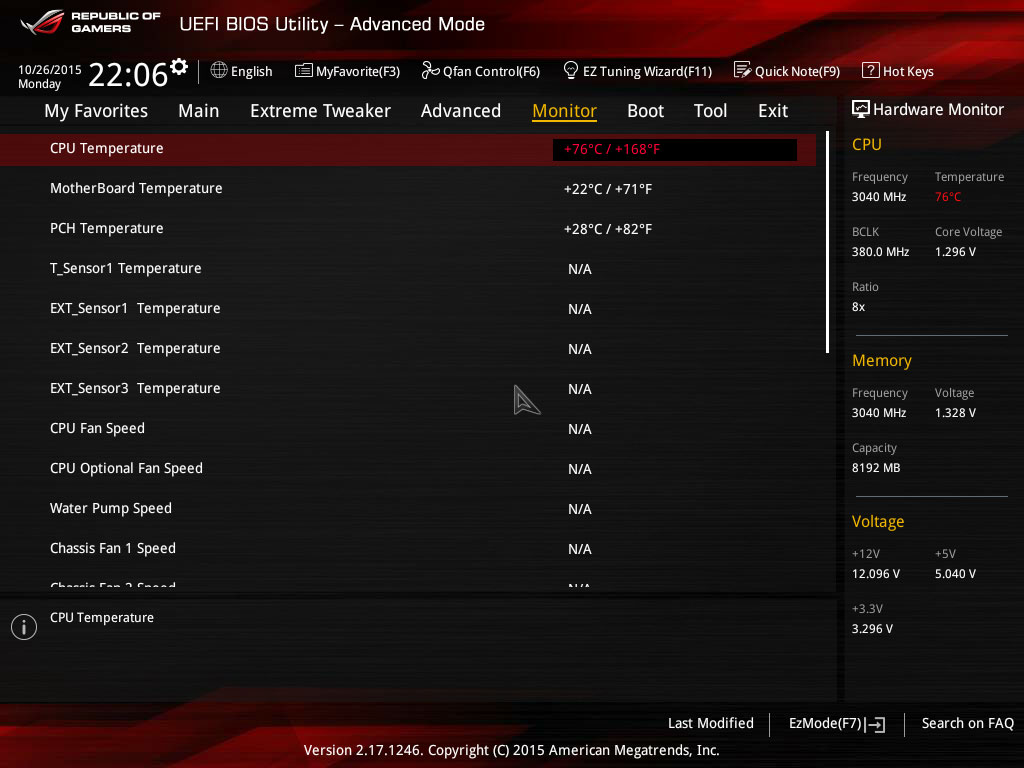

บูตติดเข้าวินโดว์ได้หน้าตาเฉยครับ สุดยอด

bclk 380 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

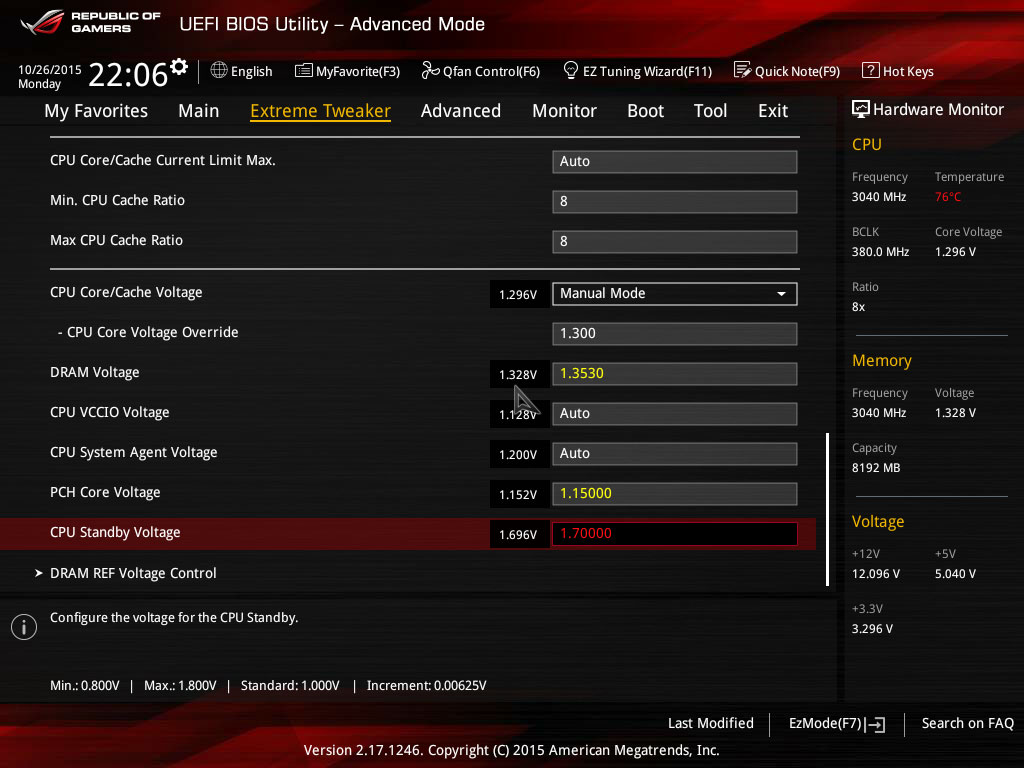

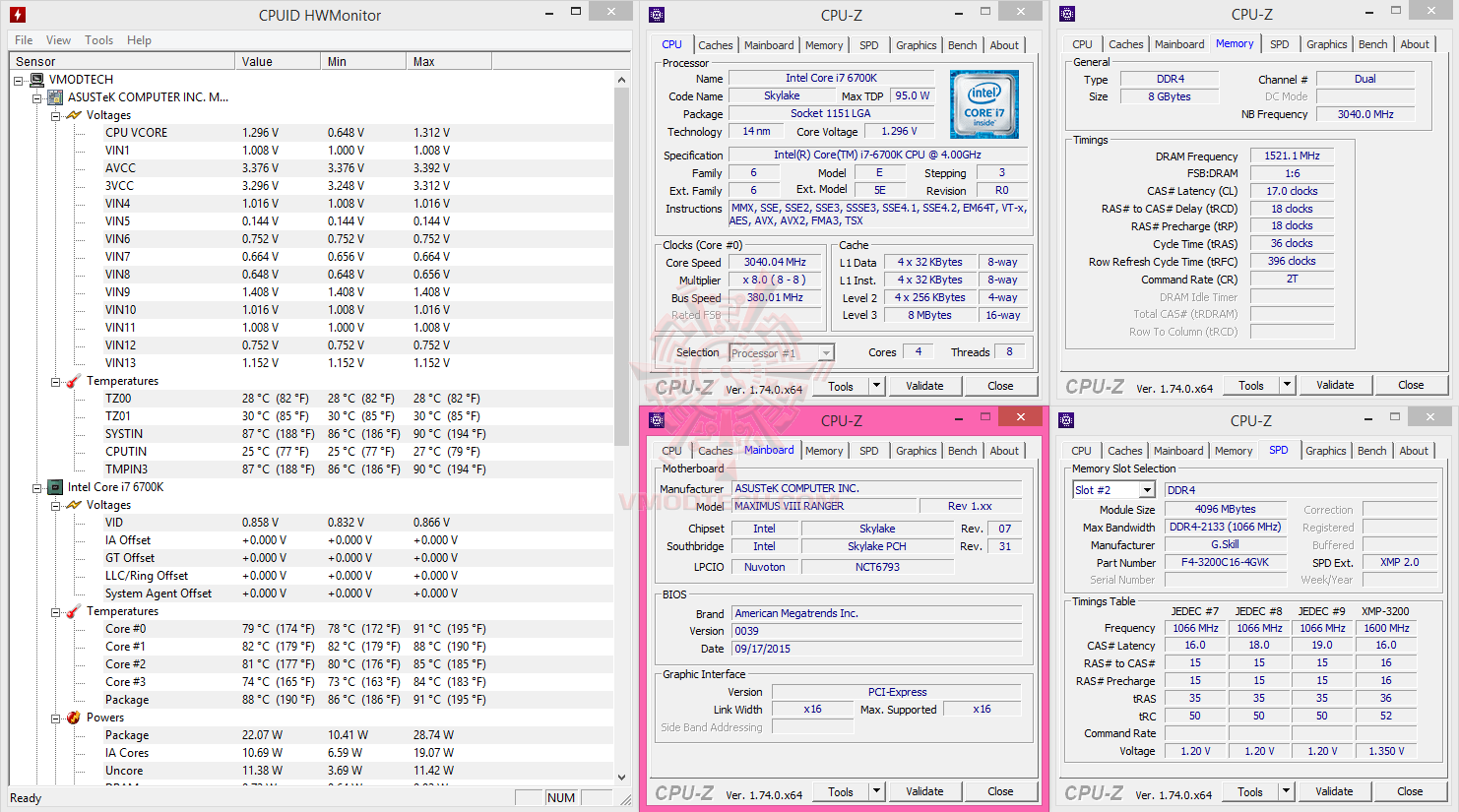

แต่ปัญหาคือค่าไฟ CPU Standby Voltage สูงจนเกินไป เลยทำให้อุณหภูมิของซีพียูสูงมากๆ จนผมไม่กล้าเทสต์ต่อ แต่ก็สามารถเพิ่ม BClk มาได้มากกว่าเดิมถึง 3.8 เท่า สุดยอดจริงๆครับ

————————————————–

Conclusion

dsc 1113 ASUS ROG MAXIMUS VIII RANGER Motherboard Review

ก็มาถึงบทสรุปของการทดสอบของ ASUS ROG MAXIMUS VIII RANGER ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z170 Express Chipset ที่มีความต้องการ Features ในการโอเวอร์คล็อคและการใช้งานที่ครอบคลุมอย่างดีเยี่ยม โดยในบทความนี้ก็สามารถลากซีพียู 6th Generation Intel® Core™ i7-6700K Processor ไปได้ถึง 4,905.98MHz Bclk 100.12MHz NB Freq. 4,805.9MHz DDR4 3,337.6MHz 16-17-17-39-1T กันอย่างมีเสถียรภาพผ่านทุกการทดสอบที่โหดๆ แถมยังมีประสิทธิภาพที่ยอดเยี่ยม และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามหรูหรากันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบดังกล่าว ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance best ASUS ROG MAXIMUS VIII RANGER Motherboard Reviewvmod award value best ASUS ROG MAXIMUS VIII RANGER Motherboard Reviewvmod award innovation best ASUS ROG MAXIMUS VIII RANGER Motherboard Review

.
