สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในแพลตฟอร์ม Intel ตัวแรงในชิบเซ็ตใหม่ล่าสุดนั่นก็คือ Z370 โดยเมนบอร์ดที่จะนำมารีวิวทดสอบให้ท่านได้ชมก็คือ ASUS ROG MAXIMUS X FORMULA ซึ่งเป็นที่แรกที่นำมารีวิวให้ท่านได้ชมกันครับแบบเต็มอิ่ม โดยมากันในรุ่นซีรี่ย์ ROG ที่หลายๆท่านรู้จักกันดีถึงประสิทธิภาพความแรงของรุ่นนี้ กับดีไซน์การออกแบบที่ต้องบอกว่าเป็นเมนบอร์ดระดับไฮเอนด์ที่อลังการงานสร้างจริงๆ ซึ่งถ้าดูแล้วจะคล้ายๆกับรุ่น ROG MAXIMUS X APEX แต่จุดที่แตกต่างกันก็คือบรรดาฮีตซิงค์เฟสไฟหรือภาคจ่ายไฟนั้นจัดเต็มด้วยชุดระบายความร้อนด้วยน้ำจาก CrossChill EK II จากแบรนด์ EK ให้อย่างเต็มรูปแบบลองรับฟิตติ้งทุกขนาด 1/2 3/8 และ 1/4 พร้อมทั้งวัสดุเกรดเยี่ยมด้วยขนาดของพินระบายความร้อนที่ถี่กับทองแดงคุณภาพสูงอีกด้วย ตัวเมนบอร์ดมาในโทนสีดำสนิทออกแบบด้วยเกราะป้องกัน ROG RGB Armor เต็มเมนบอร์ดดูแล้วก็จะคล้ายๆกับรุ่น TUF นั่นเองครับ มาพร้อมไฟแบบ Aura Sync RGB LEDs เต็มรูปแบบและหน้าจอแสดงผลแบบ LiveDash OLED ให้อย่างอลังการด้วยหน้าจอ OLED ที่แสดงผล CPU อุณหภูมิ ไฟเลี้ยง หรือข้อความโลโก้ต่างๆที่เป็นไฟล์ GIF ตามที่เราปรับแต่งได้อีกด้วยครับ ในส่วนของฟีเจอร์ก็จัดเต็มตามมาตรฐาน ROG ให้กันมาแบบครบๆครับไม่ว่าจะเป็น water-cooling , Aura Sync RGB LEDs , Onboard LiveDash OLED , SupremeFX , Sonic Studio III , 5-Way Optimization , Intel Gigabit Ethernet, 2×2 802.11ac MU-MIMO Wi-Fi, front-panel USB 3.1 , dual M.2. , M.2 HEATSINK , ROG RGB Armor, pre-mounted I/O shield , Premium Components , ASUS PRO CLOCK II TECHNOLOGY , จัดเต็มให้นักโอเวอร์คล๊อกและคอเกมส์มิ่งอย่างเต็มรูปแบบกันเลยทีเดียวครับ ในวันนี้จัดเต็มกับซีพียู Intel Core i7 8700K รุ่นใหม่ล่าสุดในเจนเนอร์เรชั่นที่8 ให้ท่านได้ชมกันอีกเช่นเคยครับ เดี๋ยวเราไปชมในบททดสอบได้เลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS ROG MAXIMUS X FORMULA กันต่อเลยครับ

.

ASUS ROG MAXIMUS X FORMULA Appearance

กล่องมาในสีแดงอันเป็นเอกลักษณ์ของ ROG ซีรี่ย์ครับ สวยงามจริงๆ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

สติ๊กเกอร์ แผนไดร์เวอร์ คู่มือ Code Redeem เพื่อรับส่วนลดในการซื้อ มีมาให้ครบๆ

อุปกรณ์ที่ให้มาประกอบด้วย ฝาหลัง สาย SATA 3ชุด  สายไฟเชื่อมต่อ น๊อตยึด M.2 เสาไวไฟ CPU installation tool , SLI HB BRIDGE(2-WAY-M) , 1 x Extension Cable for RGB strips (80 cm) , 1 x Extension cable for Addressable LED , 1 x Q-Connector ให้มาเต็มพิกัดเลยครับ

ตัวเมนบอร์ดสีดำสนิทสลับฮีตซิงค์ขาวเงินสวยงามมากครับ พร้อมชุดน้ำเต็มรูปแบบ CrossChill EK II จาก EK สวยงามอลังการจริงๆ

ตัวเมนบอร์ดขนาด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ใหญ่โตมากครับ

ตัวเมนบอร์ดนั้นดูอลังการใหญ่โตสมกับเป็น ROG ซีรี่ย์รุ่นใหญ่สุดครับ ตัวเมนบอร์ดเสริมแกร่งด้วย ROG Armor ที่เน้นการป้องกันอันตรายอย่างเต็มรูปแบบทั่วทั้งเมนบอร์ดครับ

ด้านบนฮีตซิงค์มีข้อความ FORMULA พร้อมรูฟิตติ้งที่รองรับฟิตติ้งขนาด 1/2 3/8 และ 1/4 ครับ

ด้านข้างก็มีฟิตติ้งพร้อมโลโก้ EK ชุดน้ำ CrossChill EK II

เฟสไฟทั้งหมดมี 10เฟส  DIGI+ VRM รองรับการโอเวอร์คลีอกได้อย่างเต็มประสิทธิภาพ รองรับซีพียู Intel® Socket 1151 for 8^th Generation Core^™ Processors Supports Intel® 14 nm CPU ด้านบนก็จะเป็น pre-mounted I/O shield ปกป้องอันตรายจากการใช้งานครับ

สล๊อตแรมมีทั้งหมด 4 ช่อง DDR4 รองรับแรมสูงสุด 64GB สนับสนุน 4 x DIMM, Max. 64GB, DDR4 4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory

ชิบเซ็ต Intel® Z370 มีโลโก้ ROG สวยงาม

โดยตรงฮีตซิงค์จะมีไฟแสดงผล AURA SYNC RGB ให้อย่างสวยงามครับ

หน้าจอแสดงผลแบบ LiveDash OLED กับหน้าจอ OLED ที่แสดงผล CPU อุณหภูมิ ไฟเลี้ยง หรือข้อความโลโก้ต่างๆที่เป็นไฟล์ GIFซึ่งสามารถโหลดได้จากเว็บไซต์ ASUS ได้โดยตรงครับ

ช่อง SATA ประกอบด้วย 6 x SATA 6Gb/s port(s) , 1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode) , 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)*³

สล๊อตต่างๆ มีให้กันมาใช้ได้ครับประกอบด้วย 2 x PCIe 3.0/2.0 x16 (x16, x8/x8, or x8/x4+x4) , 1 x PCIe 3.0/2.0 x16 (x4 mode, black)  , 3 x PCIe 3.0/2.0 x1 โดยสล๊อตแรกนั้นมี ASUS SafeSlot เสริมความแข็งแกร่งให้กับสล๊อต PCIe ครับ

ปุ่ม RETRY , SAFE BOOTS , MEMOK ก็มีมาให้แบบครบๆเอาใจขา OC จริงๆ

ปุ่ม POWER และ RESET พร้อมไฟ DEBUG โค๊ดก็มีมาให้ใช้งานแบบครบถ้วน

ฮีตซิงค์ชิบเซ็ตสามารถจะถอดอัพเกรด M.2 HEATSINK ได้ครับ

ใส่ M.2 แล้วก็จะเป็น M.2 HEATSINK ระบายความร้อนได้อย่างสบายๆ ความเร็วไม่มีตกครับวิ่งเต็มแน่นอน

ระบบเสียงเป็น SupremeFX พร้อมเทคโนโลยี Sonic Studio III พร้อมจัดเต็มให้คอเกมส์มิ่งแบบเต็มๆครับ

มาดูพาแนลด้านหลังเป็น pre-mounted I/O shield ประกอบด้วย -1 x DisplayPort , 1 x HDMI , 1 x LAN (RJ45) port(s)  ,1 x USB 3.1 Gen 2 (red)Type-A  , 1 x USB 3.1 Gen 2 (black)USB Type-CTM , 4 x USB 3.1 Gen 1 (blue)  , 4 x USB 2.0 , 1 x Optical S/PDIF out  , 5 x Audio jack(s)  , 1 x Clear CMOS button(s)  , 1 x USB BIOS Flashback Button(s)  , 1 x ASUS 2×2 Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.2 module

PCB ด้านหลังสีดำสนิทครับ พร้อมชุดป้องกัน ROG Armor ที่ป้องกันอันตรายและฝุ่นละอองด้วยนั่นเองครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..Intel Core i7 8700K
.Thermal Grease
.Motherboard	. ASUS ROG MAXIMUS X FORMULA
.Memory	..G.Skill TridentZ 16GB DDR4-3600
.Graphic Card	. GTX 1060
.Harddisk	. Plextor SSD 250GB
.CPU Cooler	..Water Cooling
.Power Supply	..Leadtek Super Flower 1200W Platinium
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 8700K ตัวใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับกราฟฟิกการ์ดตัวแรงอย่าง GTX 1060 ตัวแรงใช้ในการทดสอบวันนี้ครับ

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

CPU-Z

ในการทดสอบก็เป็นซีพียู Intel Core i7 8700K รุ่นใหม่ล่าสุดโอเวอร์คล๊อกใช้งานแบบเต็มๆที่ความเร็ว 5.1Ghz ไฟ Vcore 1.36v บัสแรม DDR4 4000Mhz CL 17-20-20-48-480 2T 1.38v ใช้งานได้จริงอย่างมีเสถียรภาพตลอดการทดสอบครับ

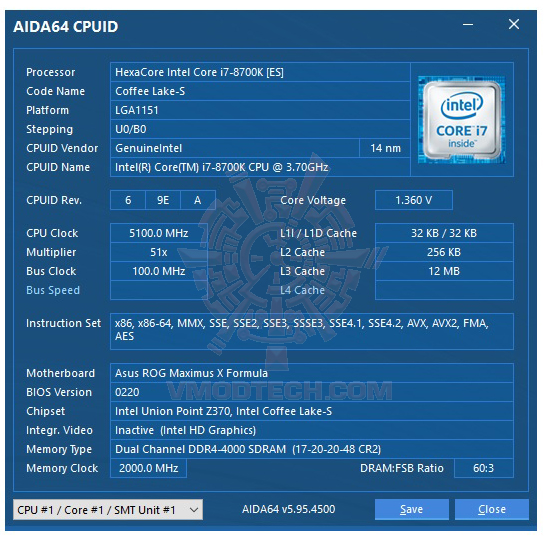

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

ASUS AURA SYNC RGB & ASUS LIVEDASH

เรามาดูแสงไฟ ASUS AURA SYNC RGB กันแบบเต็มๆครับ โดยสามารถเลือกโหมดการทำงานได้หลากหลายพร้อมกำหนดสีสรรแสดงผลได้ตามความต้องการ ซึ่งในแต่ละจุดมีทั้งฮีตซิงค์เฟสไฟ ฮีตซิงค์ชิบเซ็ต สล๊อต PCIe และปุ่ม Power , Reset ครับ

อีกหนึ่งโหมดการทำงานก็คือ ASUS LIVEDASH ที่มีหน้าจอ OLED แสดงผล CPU อุณหภูมิ ไฟเลี้ยง หรือข้อความโลโก้ต่างๆที่เป็นไฟล์ GIF ตามที่เราได้เลือกสรร สวยงามเท่ห์มากๆครับ

เราไปชมผลทดสอบกันต่อเลยครับ

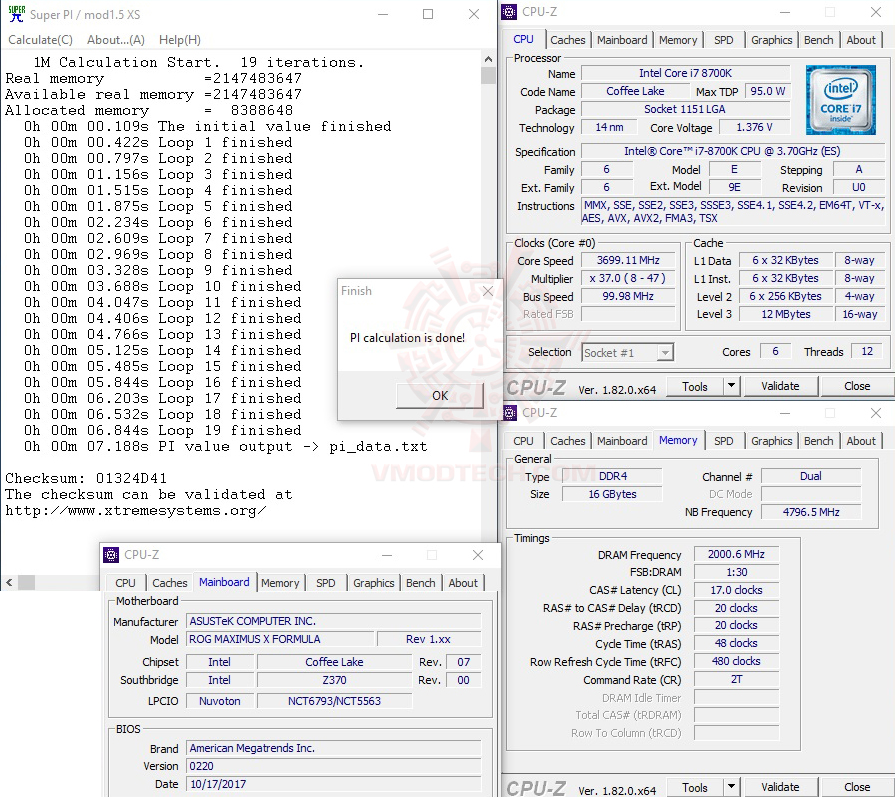

SuperPI 1MB

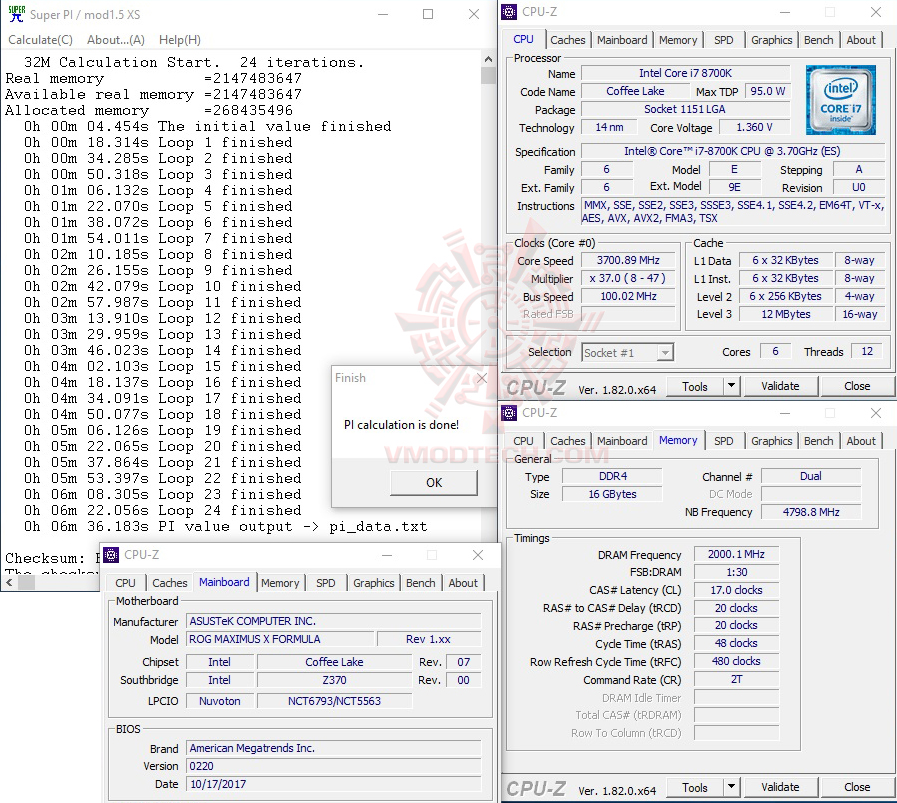

SuperPI 32MB

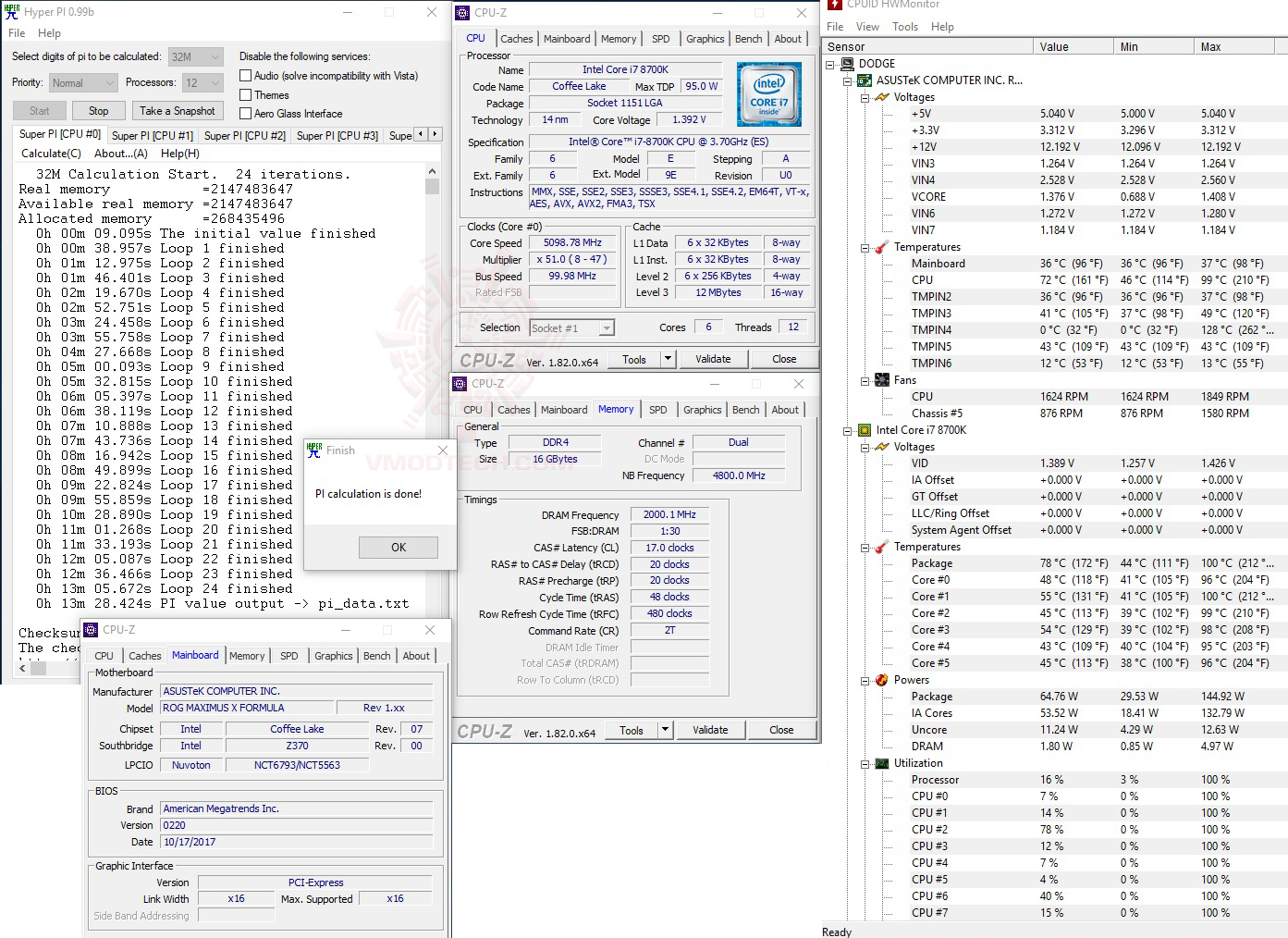

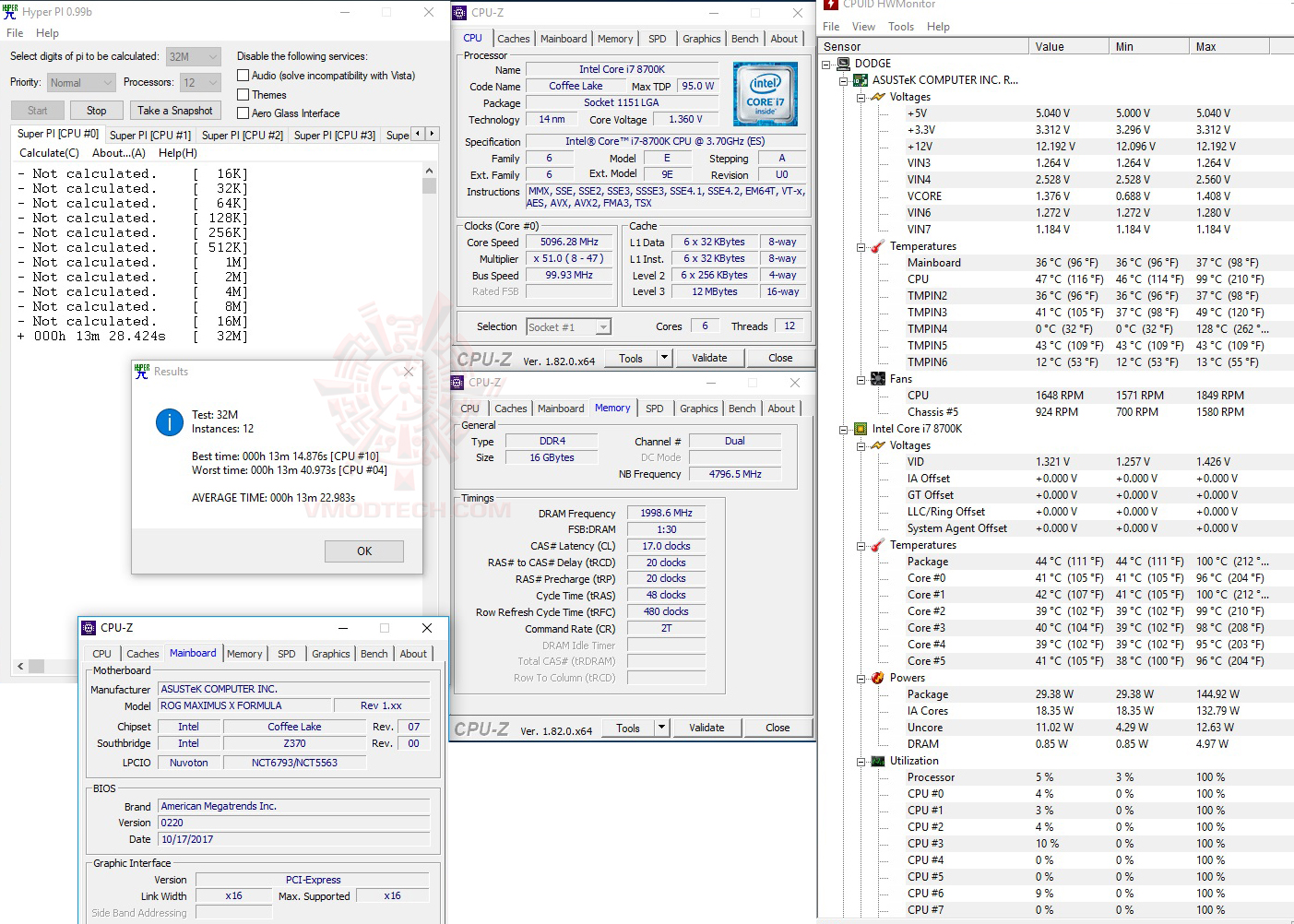

HyperPI 32M 4Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.188วินาที SuperPI 32 อยู่ที่เวลา 6นาที 36.183วินาที  HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 13 นาที ทั้ง 12เทรด ทำได้ดีเยี่ยมมากๆครับ ใช้งานได้แบบเสถียรๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

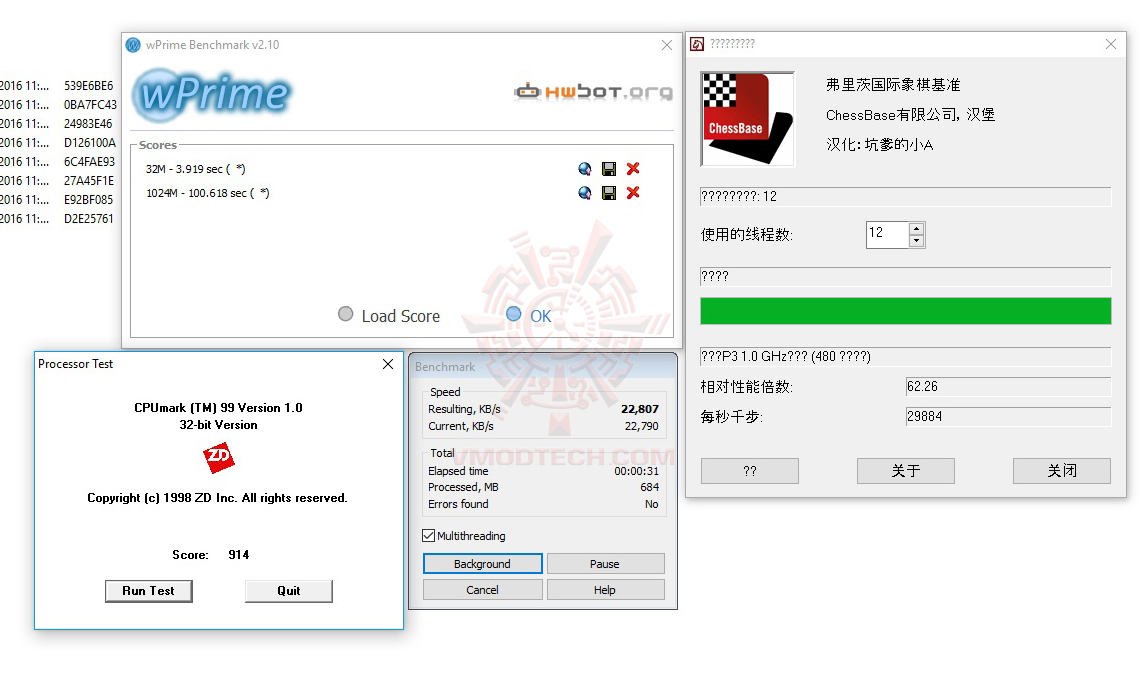

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

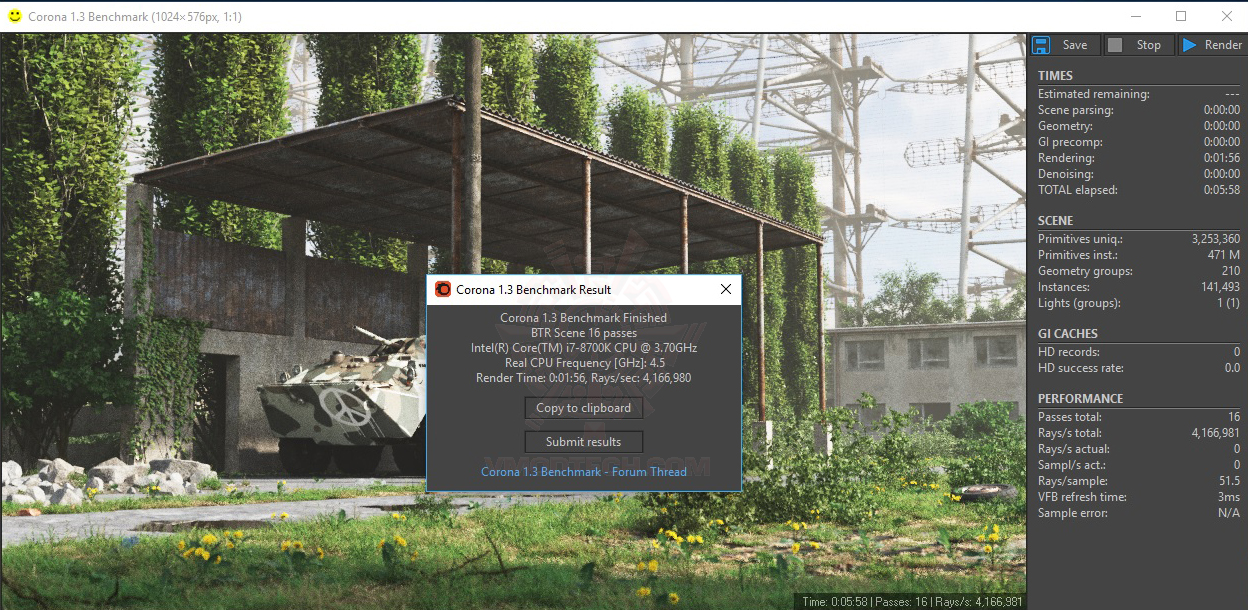

Corona 1.3 Benchmark

Corona เรนเดอร์ทำเวลากันได้เร็วมากๆครับ ทำงานครบทุกเทรดทั้ง 12เทรด ที่เวลา 1.56นาที เรนเดอร์ได้เร็วแรงมากๆครับ

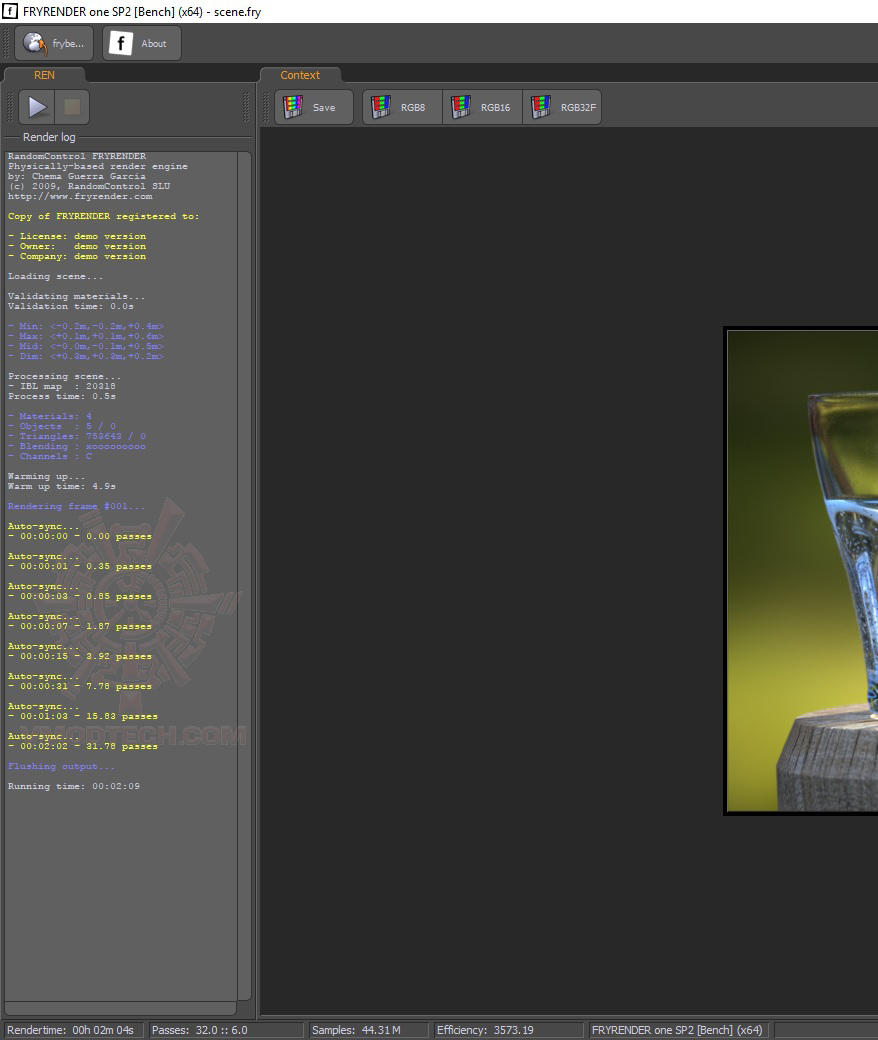

FRYRENDER X64

Fryrender ก็ทำงานได้เต็มประสิทธิภาพครับ เวลาอยู่ที่ 2.09นาทีเท่านั้นเองครับ เร็วแรงมากๆครับ

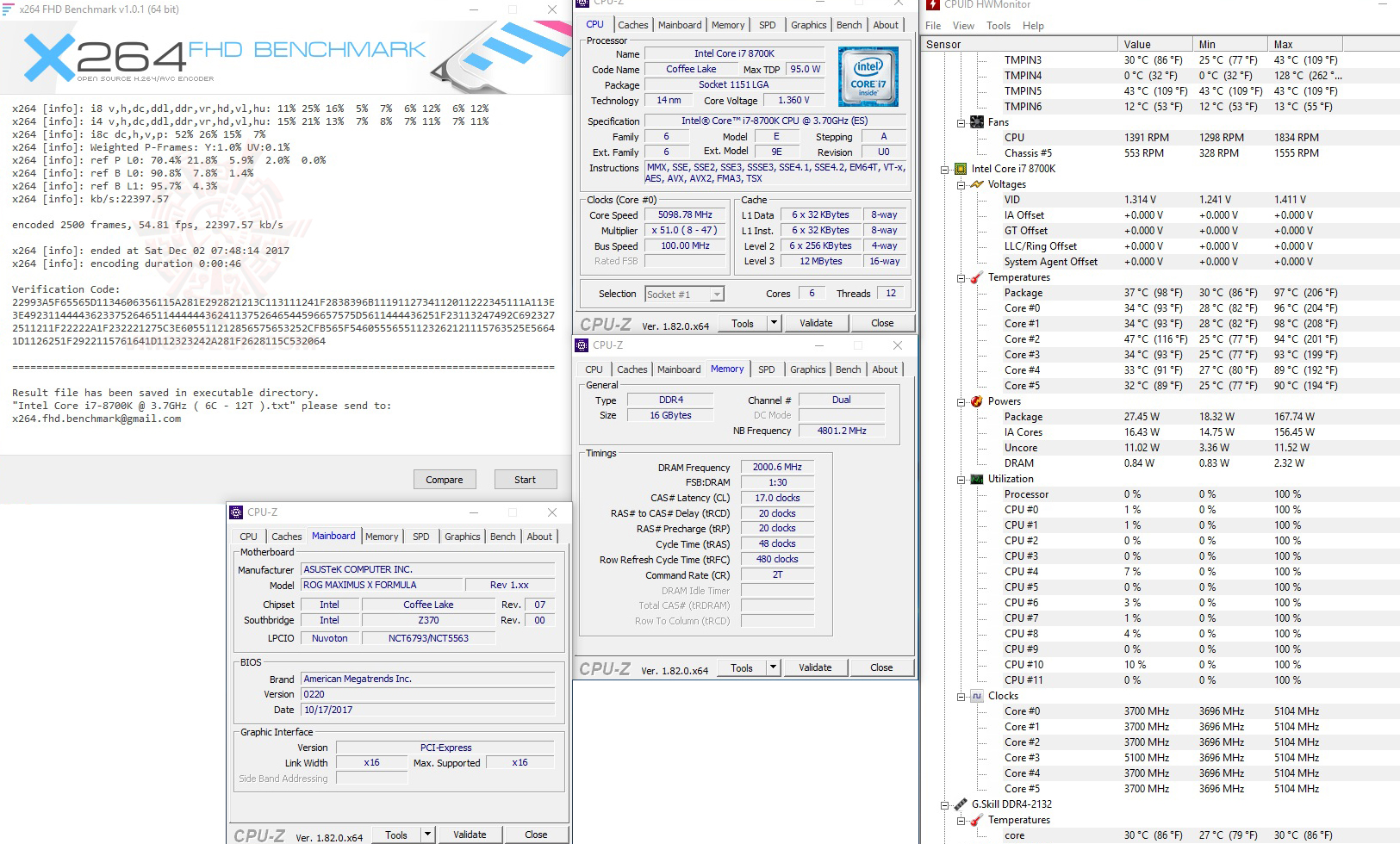

X264 FHD

ผล ทดสอบ โดยรวม X264 กดกันไป 54.8FPS ส่วน Fritz Chess อยู่ที่ 62.26และ Winrar อยู่ที่ 22807KB/s แรงทุกการทดสอบอย่างมีเสถียรภาพทดสอบผ่านกันทุกโปรแกรมเลยครับ

AIDA64 Extreme

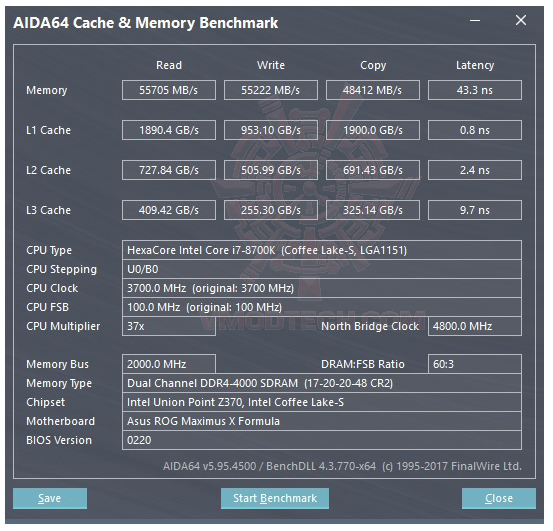

AIDA64 Cache & Memory Benchmark

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 55705MB/s และ Write 55222MB/s แรงดีทั้งอ่าน/เขียนเลยครับ แรงทะลุ 55K/55K ทั้งการอ่านและเขียน

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

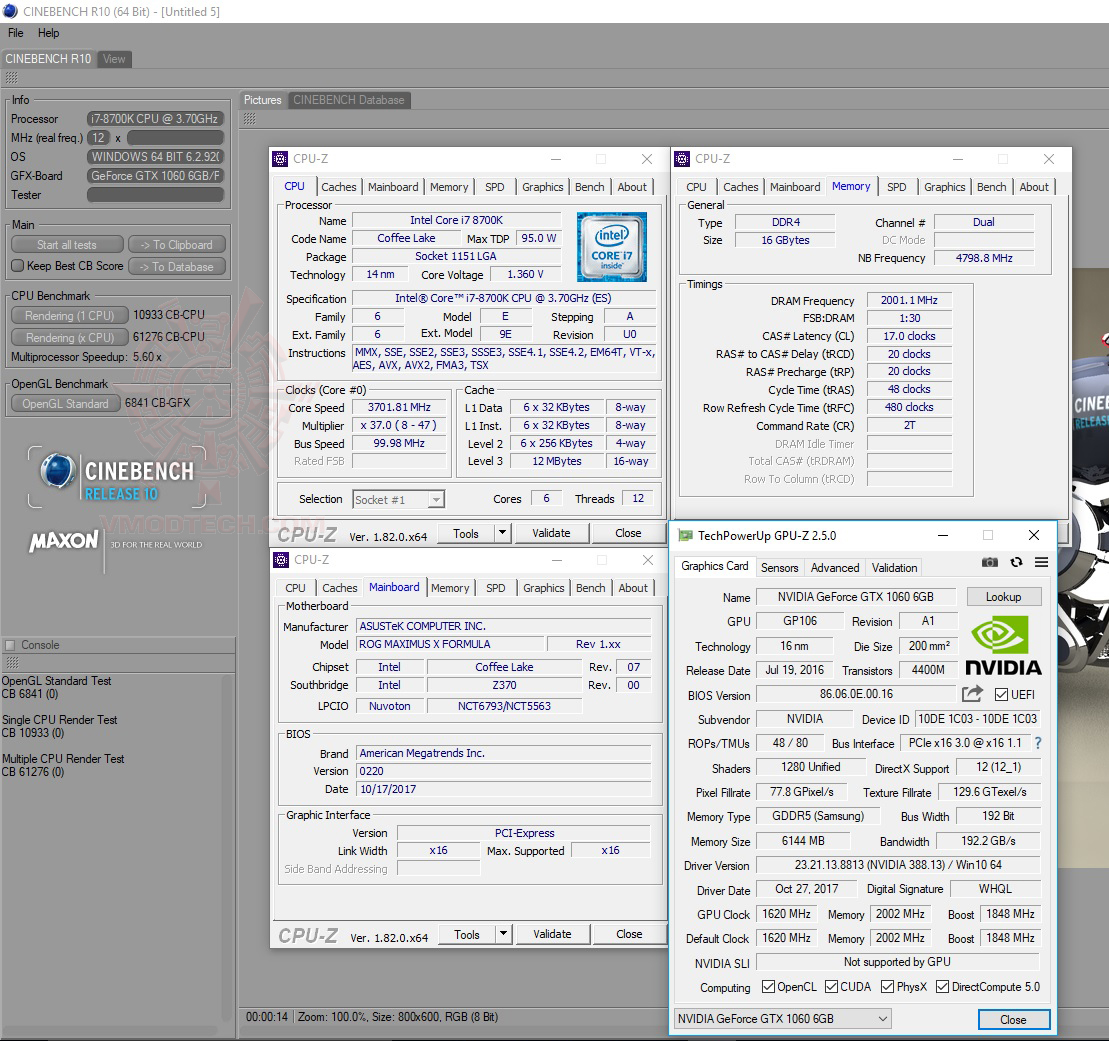

Cinebench 10

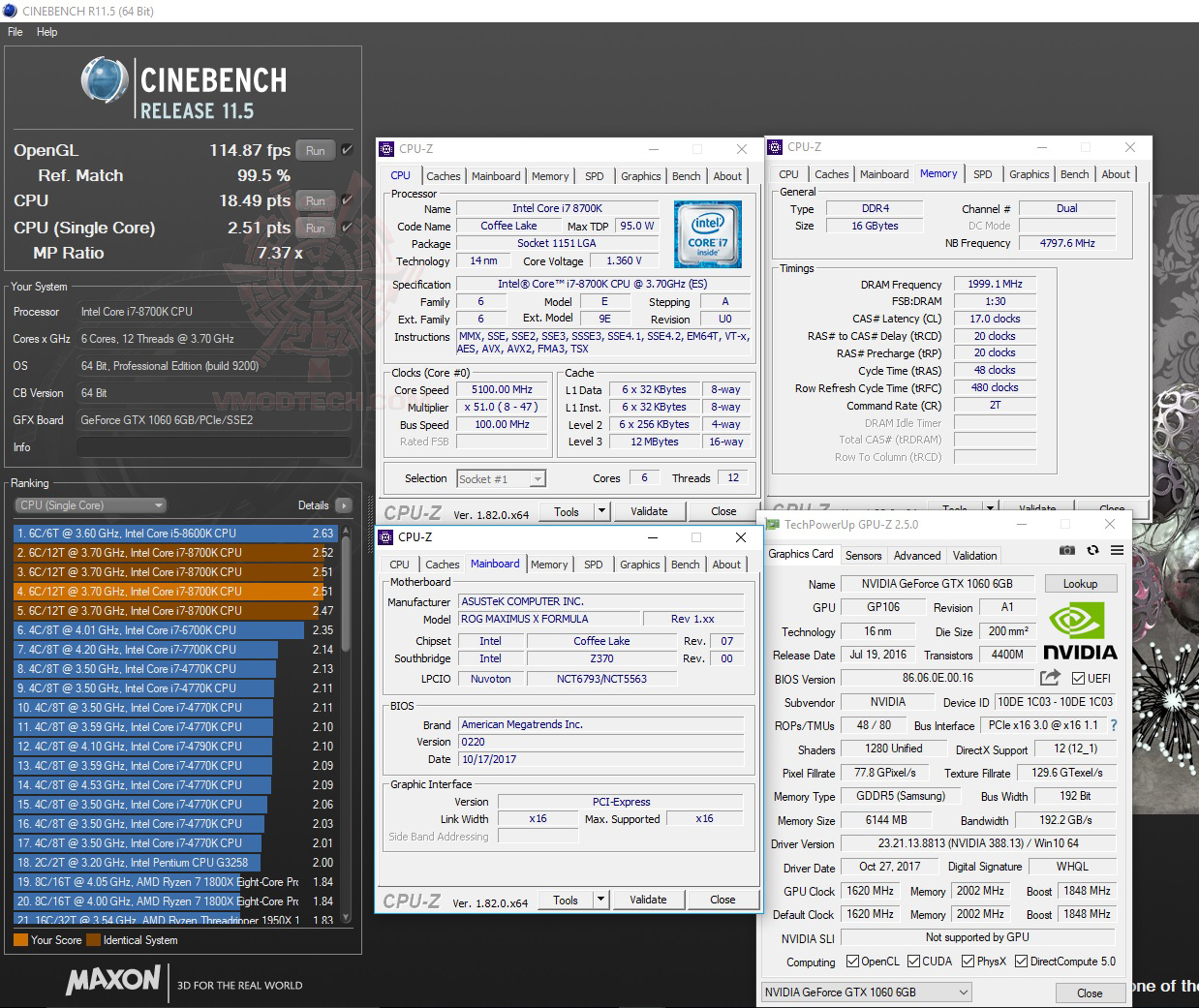

Cinebench 11.5

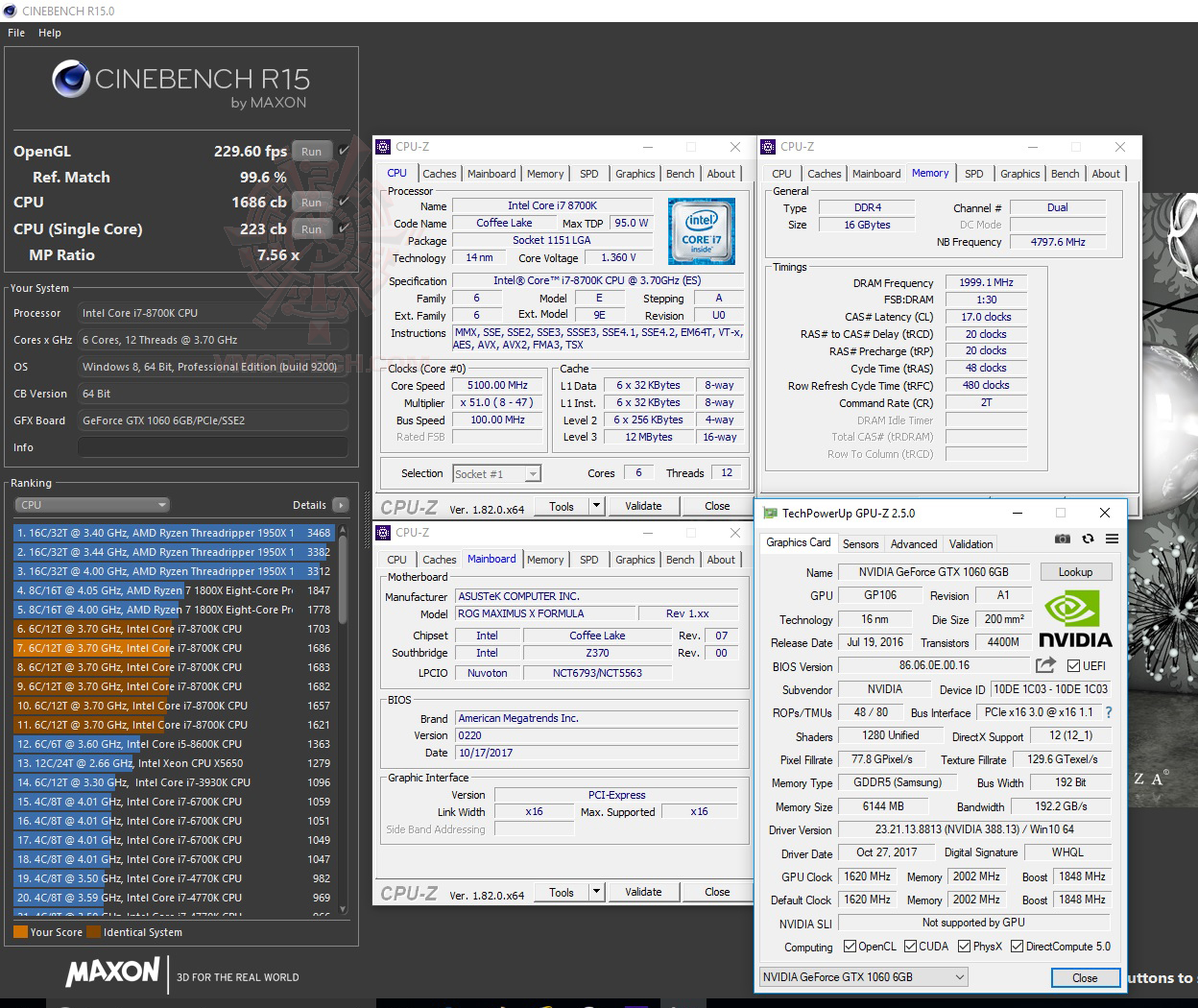

Cinebench 15

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 6หัว เรนเดอร์กันได้ดีแรงเยี่ยมมากทุกการทดสอบครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

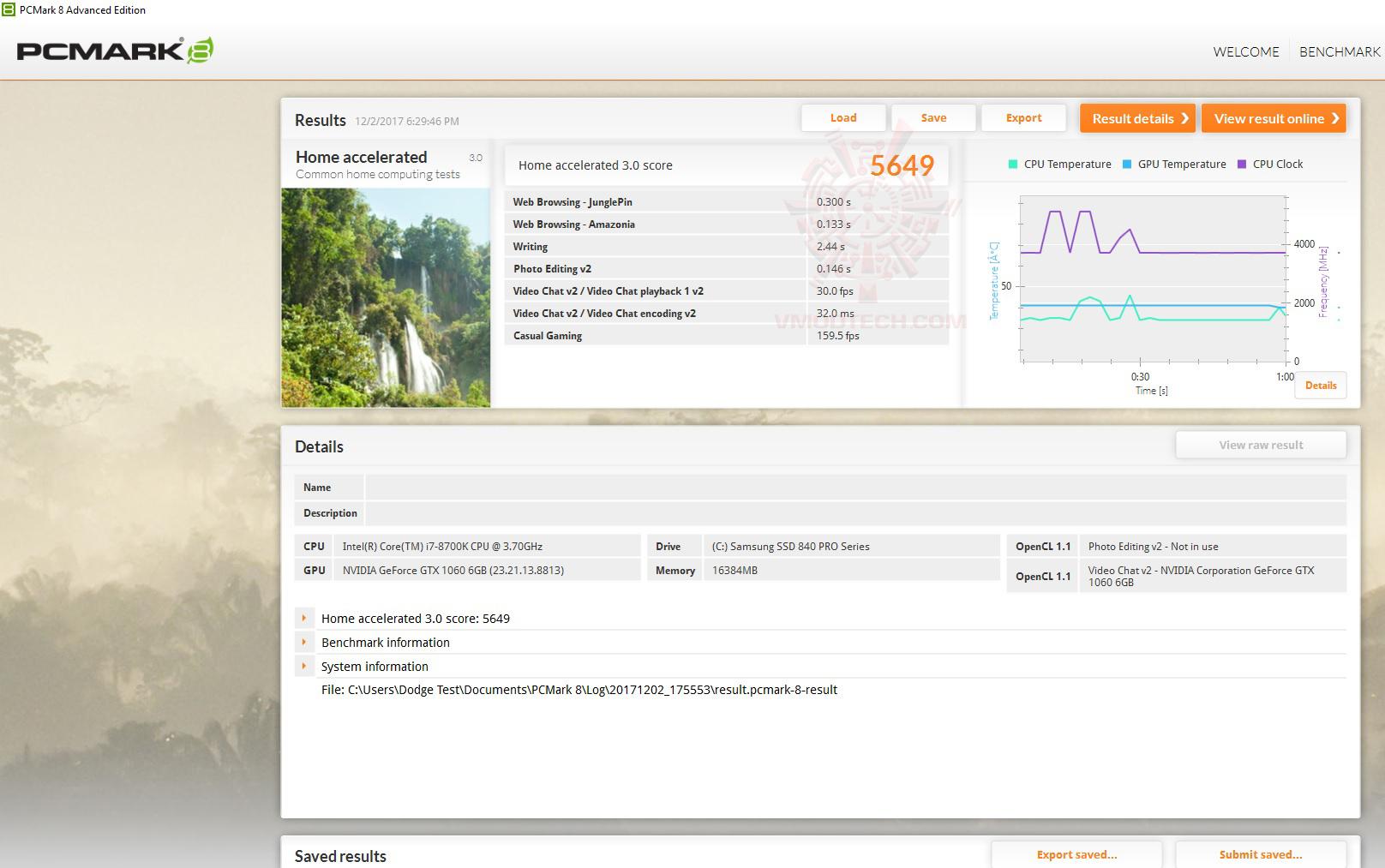

PCMark8

PCMark8 ก็รันได้แรงๆที่ 5649คะแนนครับ แรงเยี่ยมครับ

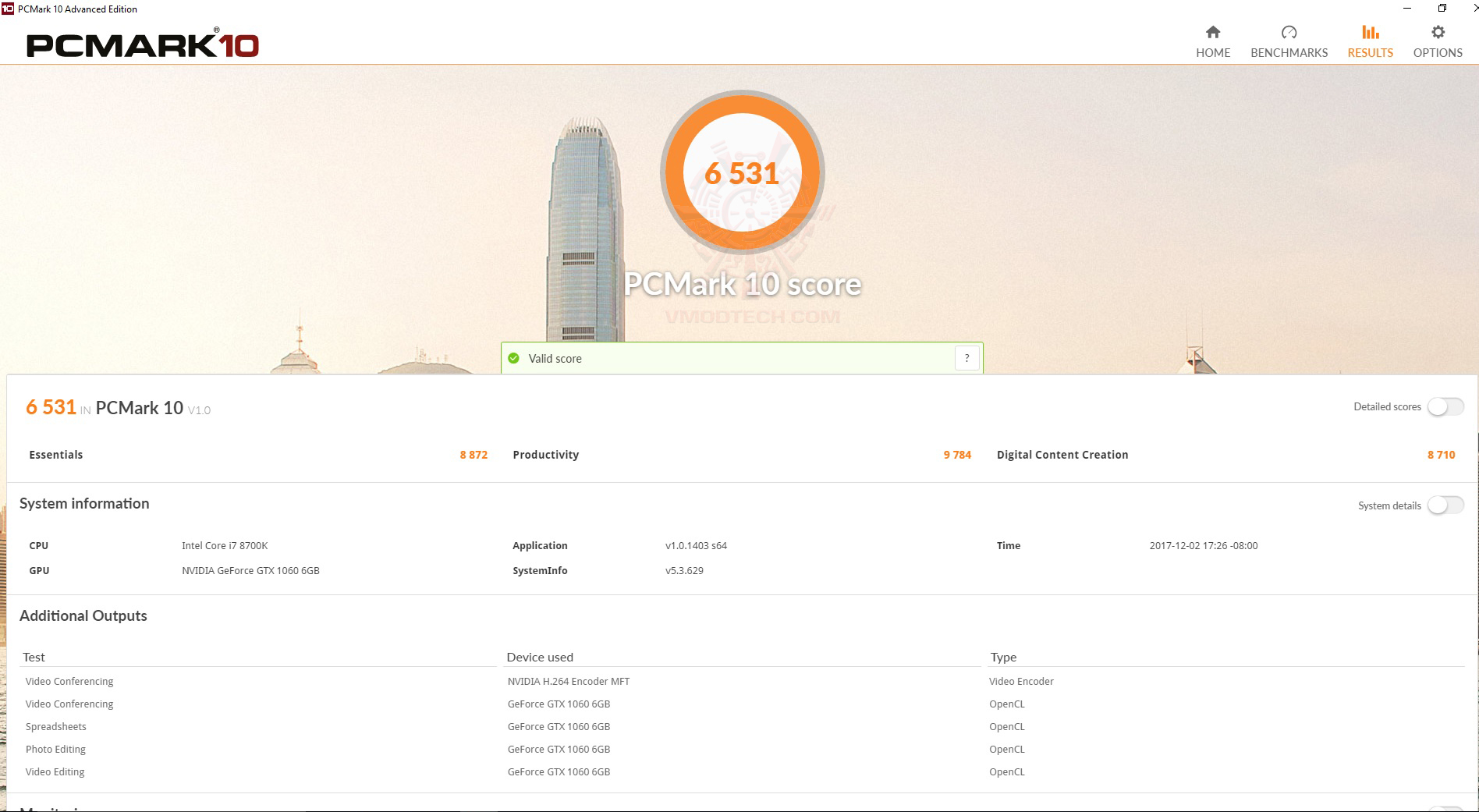

PCMark10

PCMark10 ก็รันได้แรงๆที่ 6531คะแนนครับ แรงมากครับ

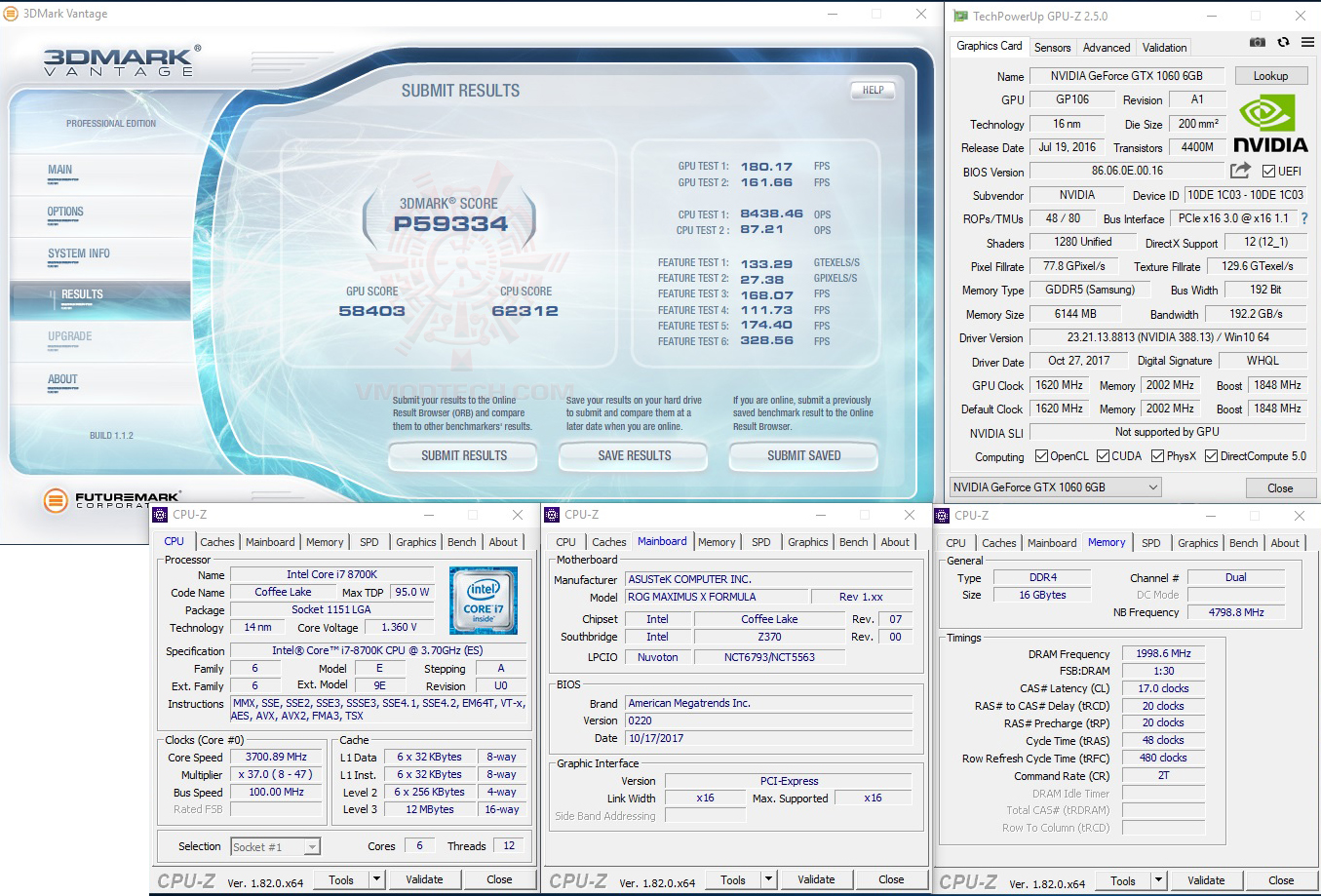

3DMark Vantage

3DMark Vantage คะแนนอยู่ที่ 59334คะแนน แรงสุดๆครับ

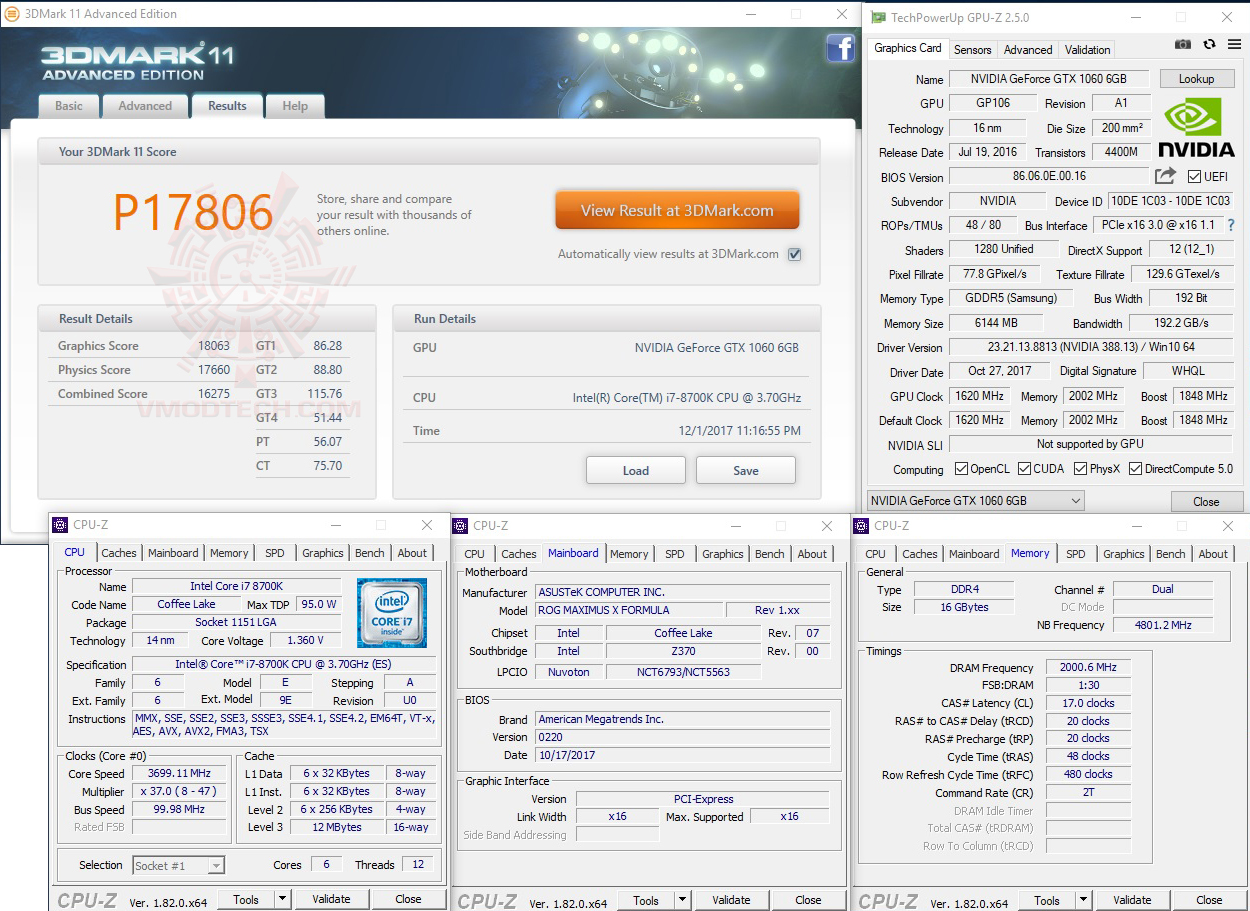

3DMark11

3DMark11 คะแนนอยู่ที่ 17806คะแนน แรงสุดๆเลยทีเดียว

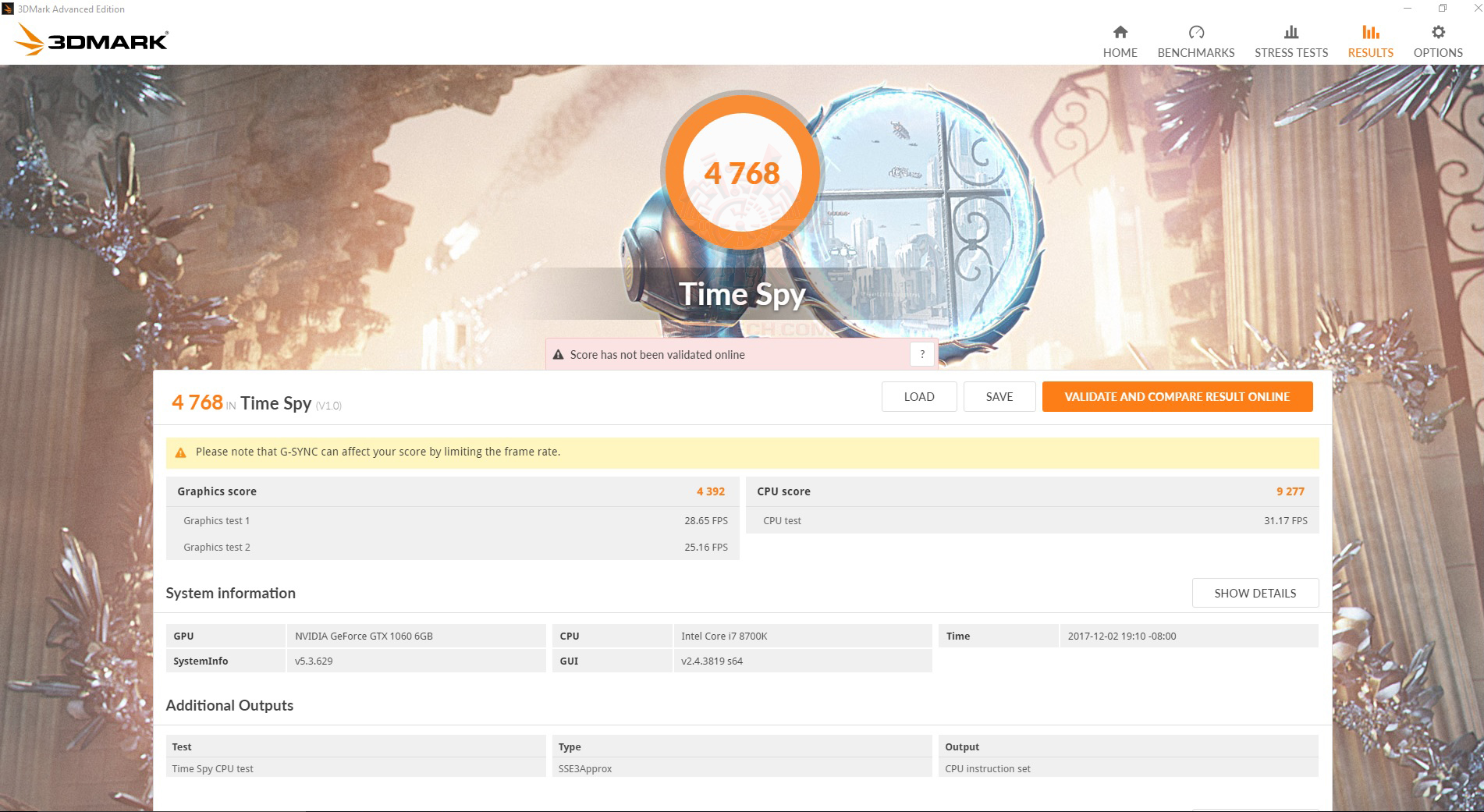

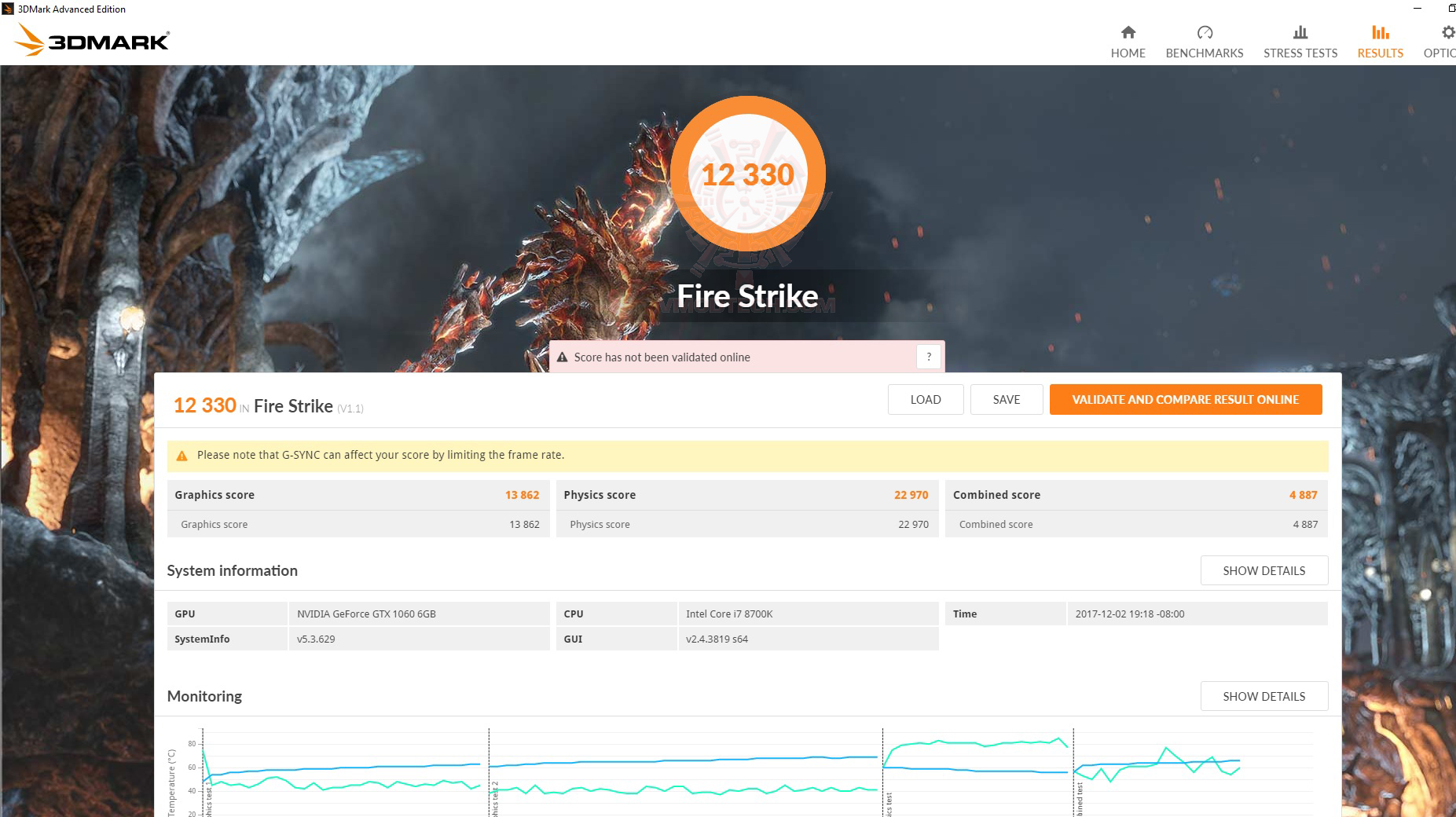

3DMark 2013

3DMark แรงทุกการทดสอบครับ Fir Strike กดไปทะลุ 12330คะแนน Time Spy อยู่ที่ 4768คะแนนครับ คะแนนบรรดา 3D ทำได้ดีทุกการทดสอบทั้ง DX11 และ DX12 ครับ

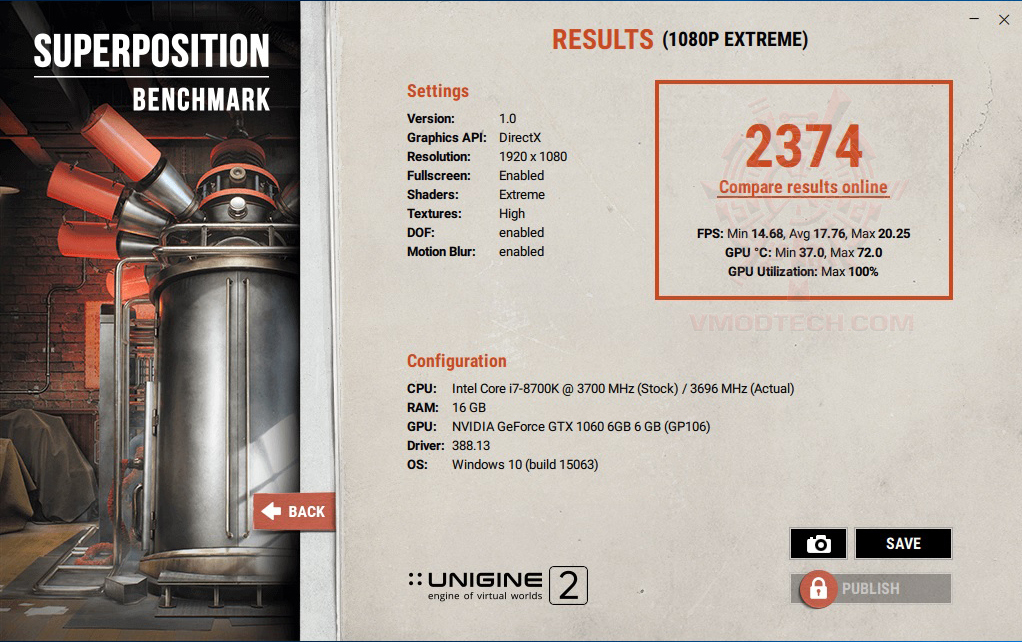

UNIGINE2

Unigine2 คะแนนอยู่ที่ 2374คะแนน แรงมากครับกับผลเทส DX12

Maximum Overclock

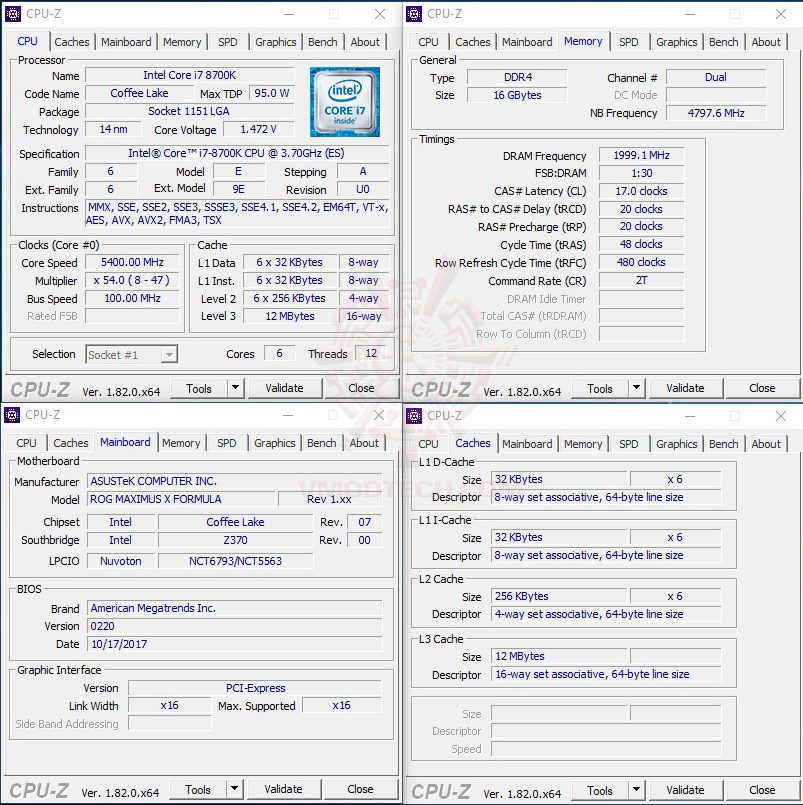

CPUID

เรามาชมผลทดสอบส่งท้ายกันครับกับการโอเวอร์คลีอกกันแบบสุดๆเพื่อรีดประสิทธิภาพความแรงของเมนบอร์ด ASUS ROG MAXIMUS X FORMULA ในรุ่นท๊อปว่าจะมีประสิทธิภาพความแรงมากน้อยขนาดไหนกับซีพียูรุ่นใหญ่สุดอย่าง Intel Core i7 8700K กับฟีเจอร์ของตัวเมนบอร์ดที่เรียกได้ว่าจัดเต็มเอาใจคอเกมส์มิ่งและนักโอเวอร์คล๊อกจริงๆ โดยผมลองอัดกันแบบสุดๆความเร็วไปหยุดที่ 5.4Ghz Uncore 4.8Ghz บัสแรม 4000Mhz CL17 เรียกได้ว่าขาโหดน่าจะพอใจครับกับประสิทธิภาพในการ OC ที่ยอดเยี่ยมจริงๆ

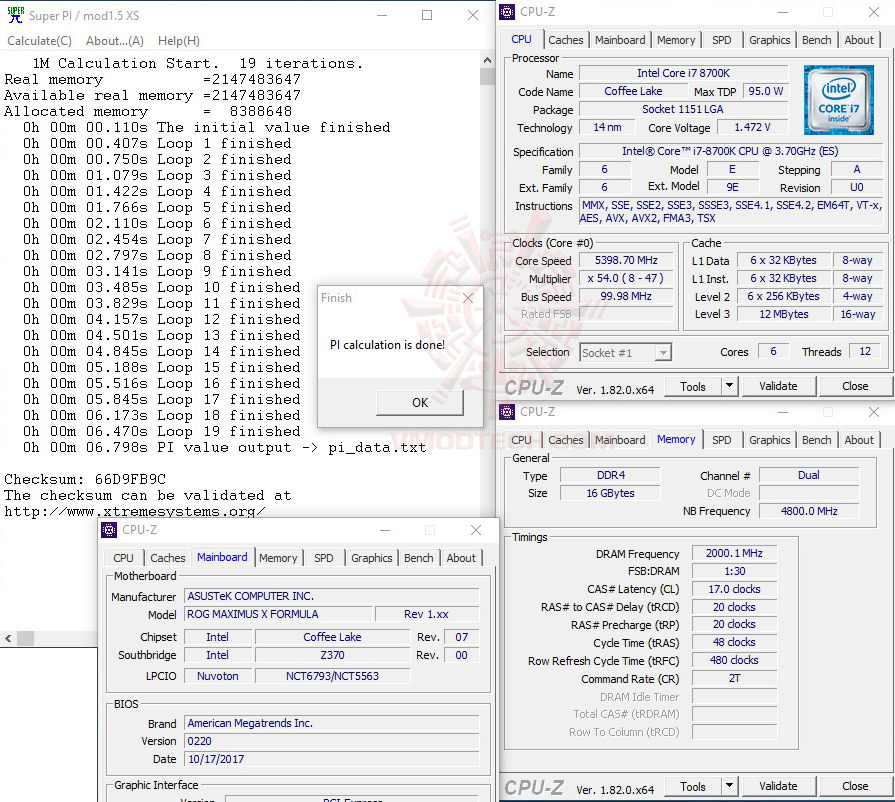

SuperPI 1MB

SuperPi 1MB อยู่ที่ 6.798วินาที เร็วในระดับ 6วินาทีสบายๆครับ แรงกันสุดๆจริงๆ

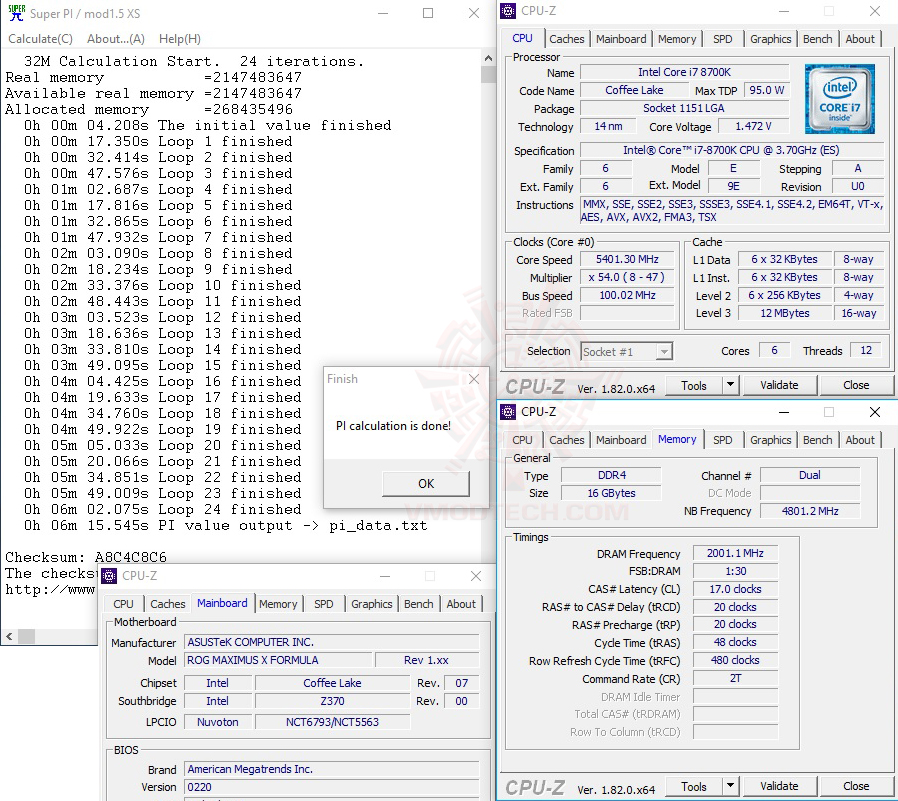

SuperPI32MB

SuperPi 32MB กดกันไปที่ 6นาที 15.545วินาที เร็วในระดับ 6นาทีต้นๆ สุดยอดมากๆครับ

ขาโอเวอร์คล๊อกน่าจะพอใจเลยครับกับประสิทธิภาพที่ ASUS ROG MAXIMUS X FORMULA ทำได้ เรียกได้ว่าแรงกินขาดกันแบบสุดๆจริงๆ

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS ROG MAXIMUS X FORMULA ที่วันนี้ทำผลงานได้อย่างยอดเยี่ยมเลยครับ สามารถโอเวอร์คล๊อกซีพียู Intel 8th Gen “Coffee Lake” รุ่นใหม่ล่าสุดในรุ่นท๊อปอย่าง Intel Core i7 8700K ได้ที่ความเร็ว 5.1Ghz บัสแรม DDR4 4000Mhz ได้อย่างมีเสถียรภาพใช้งานได้จริงๆตลอดการทดสอบ และยังอัดกันแบบโหดๆทะลุความเร็ว 5.4Ghz ได้อย่างสบายๆอีกด้วย สมกับเป็นเมนบอร์ดในตระกูล ROG ซีรี่ย์ที่เน้นความแรงในการโอเวอร์คล๊อกรวมทั้งฟีเจอร์ที่จัดเต็มอย่างครบครัน ด้วยดีไซน์การออกแบบที่ต้องบอกว่าอลังการมากๆครับกับจุดเด่นของชุดน้ำในฮีตซิงค์เฟสไฟจากแบรนด์ดังในรุ่น CrossChill EK II จาก EK พร้อมทั้งชุดเกราะป้องกัน ROG RGB Armor ที่จัดเต็มทั่วทั้งเมนบอร์ดกันเลยทีเดียว ด้วยไฟแสดงผลแบบ ASUS AURA SYNC RGB ที่สวยงามอลังการที่มีอยู่ทั่วเมนบอร์ดรวมไปถึงหน้าจอแสดงผลแบบ OLED ของฟีเจอร์ LiveDash OLED ที่บอกสถานะการทำงาน อุณหภูมิ รวมไปถึงโลโก้สวยๆให้ใช้งานอย่างสุดเท่ห์อีกด้วย ในส่วนของฟีเจอร์ก็จัดเต็มตามมาตรฐาน ROG ให้กันมาแบบครบๆครับไม่ว่าจะเป็น water-cooling , Aura Sync RGB LEDs , Onboard LiveDash OLED , SupremeFX , Sonic Studio III , 5-Way Optimization , Intel Gigabit Ethernet, 2×2 802.11ac MU-MIMO Wi-Fi, front-panel USB 3.1 , dual M.2. , M.2 HEATSINK , ROG RGB Armor, pre-mounted I/O shield , premium componentsb , ASUS PRO CLOCK II TECHNOLOGY , ให้กันมาแบบครบครันแต่ละอย่างนี่ระดับพรีเมี่ยมกันเลยทีเดียวครับ ถือได้ว่าเป็นเมนบอร์ดที่ออกแบบมาได้อย่างสมบรูณ์ตอบโจทย์ทั้งนักโอเวอร์คล๊อก คอเกมส์มิ่ง นักม๊อดที่ชื่นชอบการตกแต่ง ซึ่งทั้งหมดนี้รวมอยู่ใน ASUS ROG MAXIMUS X FORMULA รุ่นนี้นั่นเองครับ ถ้าท่านชอบอะไรที่เป็นที่สุดระดับไฮเอนด์ของเมนบอร์ดในชิบเซ็ต Z370 ซีรี่ย์นี้แล้วล่ะก็ ASUS ROG MAXIMUS X FORMULA รุ่นนี้นั้นรวมเอาไว้ให้ท่านได้เลือกพิจารณาแล้วครับ โดยราคาวางจำหน่ายอยู่ประมาณประมาณ 1XXXX บาทครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

…

…
