ASUS ROG MAXIMUS XI APEX REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 03/03/2019 00:23, 42,089 views / view in EnglishEN
«»
Share

ASUS ROG MAXIMUS XI APEX Appearance

dsc 5792 ASUS ROG MAXIMUS XI APEX REVIEW



มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS ROG MAXIMUS XI APEX รุ่นใหม่ล่าสุดในซีรี่ย์ ROG MAXIMUS ที่เน้นความเป็นเกมส์มิ่งระดับเอ๊กตรีมพร้อมทั้งโอเวอร์คล๊อกได้อย่างเต็มรูปแบบ

dsc 5809 ASUS ROG MAXIMUS XI APEX REVIEW

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

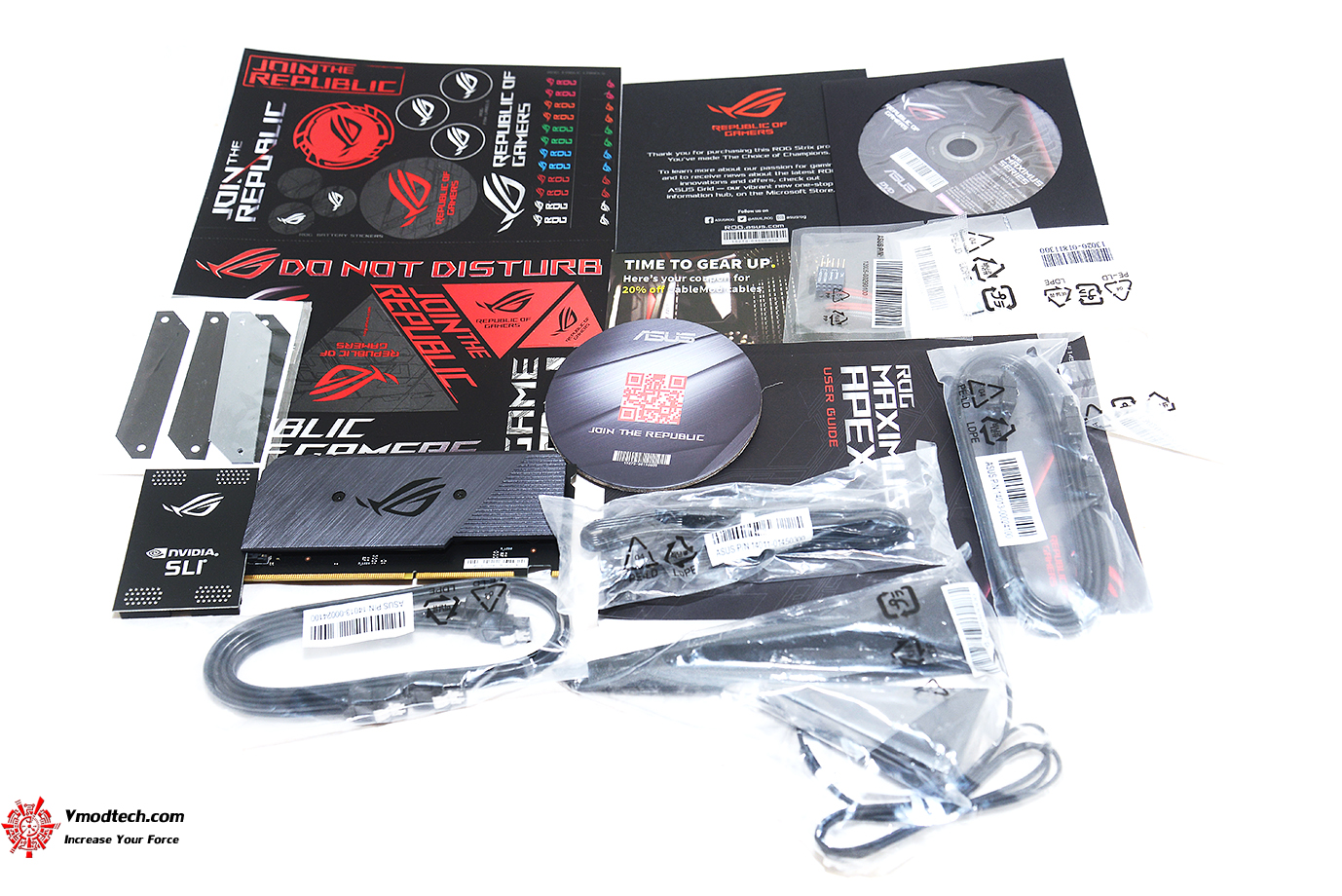

dsc 5814 ASUS ROG MAXIMUS XI APEX REVIEW


อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2 ชุด , ฝาหลัง , น๊อตยึด M.2 , บรรดาสติ๊กเกอร์ เสาไวไฟ , ROG DIMM , Q-Connector ,  SLI HB BRIDGE(2-WAY-M) , จัดเต็มจริงๆครับ

dsc 5824 ASUS ROG MAXIMUS XI APEX REVIEW

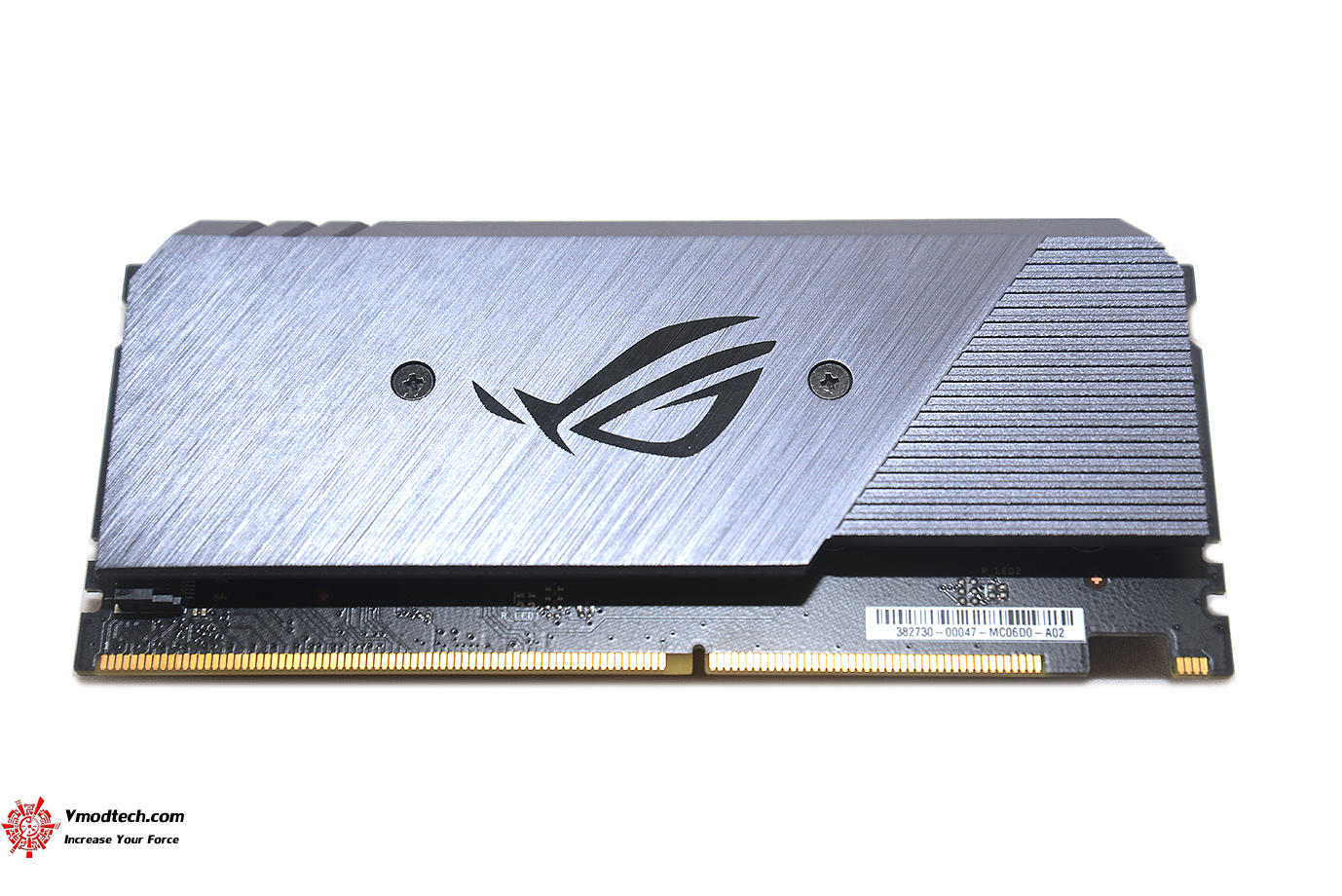

ROG DIMM.2: การ์ดเชื่อมต่อแบบ Dual-M.2 ที่ติดตั้งในแนวตั้งพร้อมฮีทซิงค์เพื่อความเย็นและสมรรถนะสูงสุด มีมาให้อัพเกรด M.2 ได้สองช่องทั้งสองฝั่งครับ เป็นการ์ดในตัวอัพเกรด M.2 และมีฮีตซิงค์ระบายความร้อนให้พร้อม ติดตั้งที่ด้านหน้าช่อง DIMM2

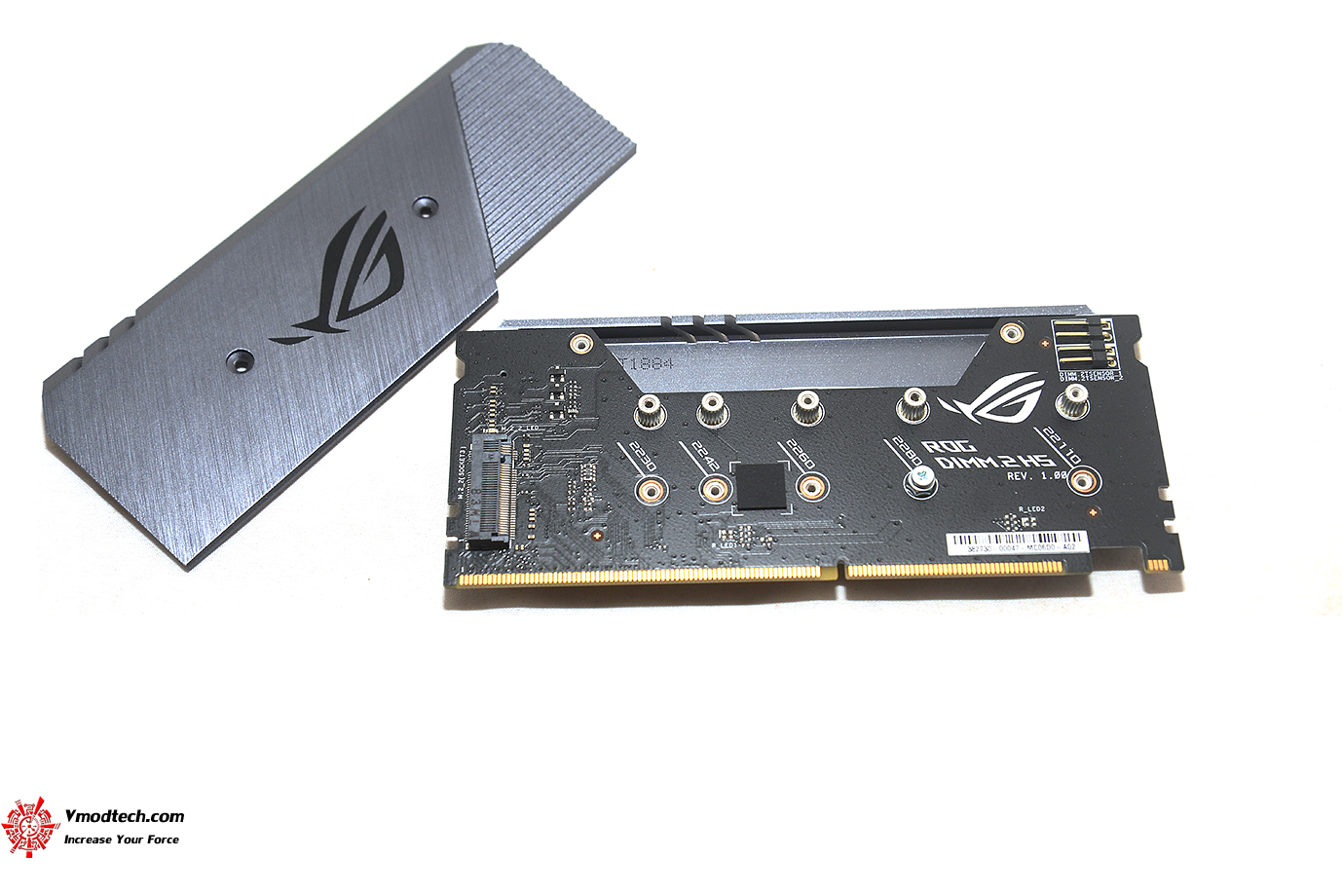

dsc 5847 ASUS ROG MAXIMUS XI APEX REVIEW

dsc 5858 ASUS ROG MAXIMUS XI APEX REVIEW

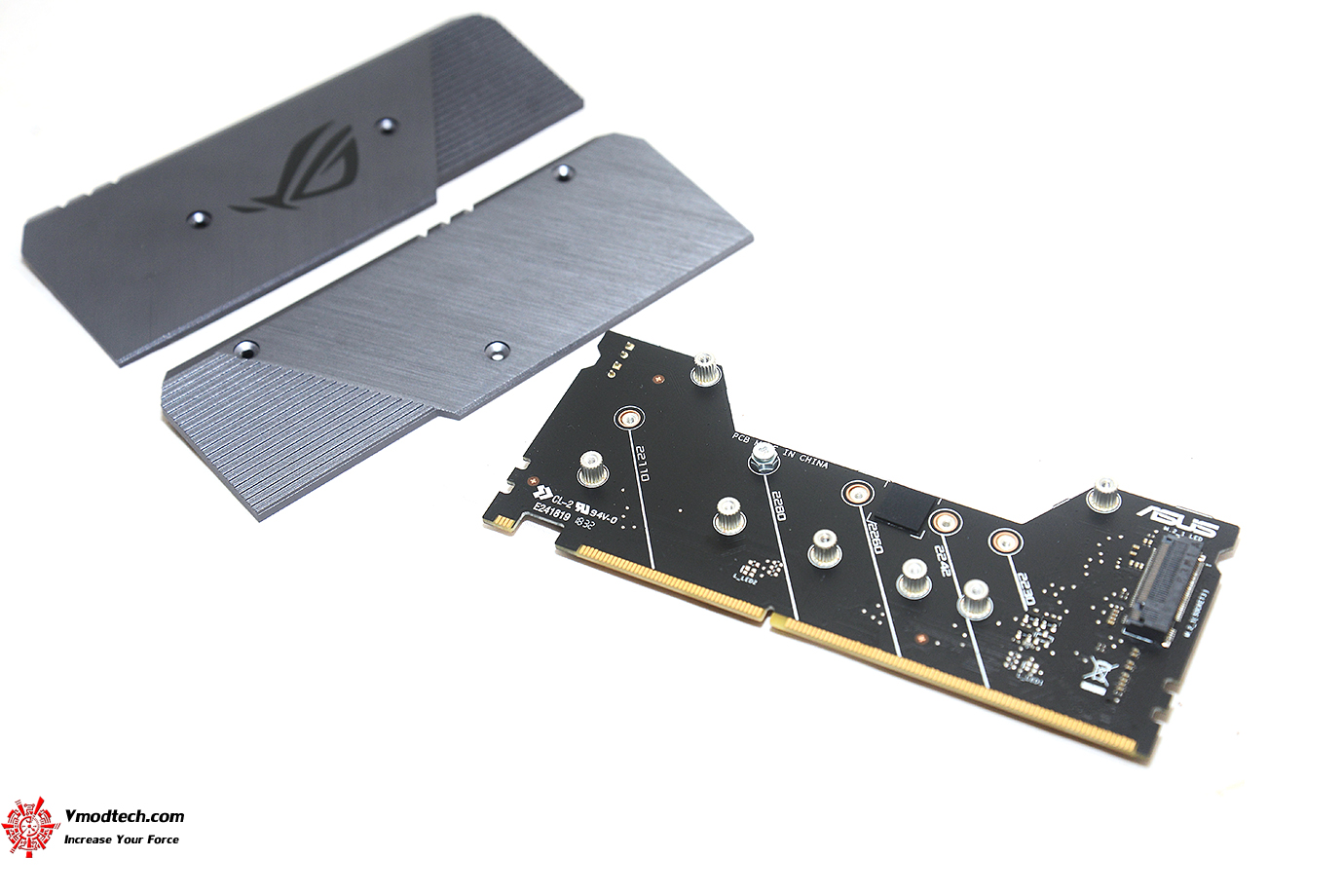

ถอดอัพเกรดใส่ M.2 ใส่ได้ทั้งสองฝั่งครับ 1 x ROG DIMM.2 Module support(PCH_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) , 1 x ROG DIMM.2 Module support(PCH_DIMM.2), with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)

dsc 5873 ASUS ROG MAXIMUS XI APEX REVIEW

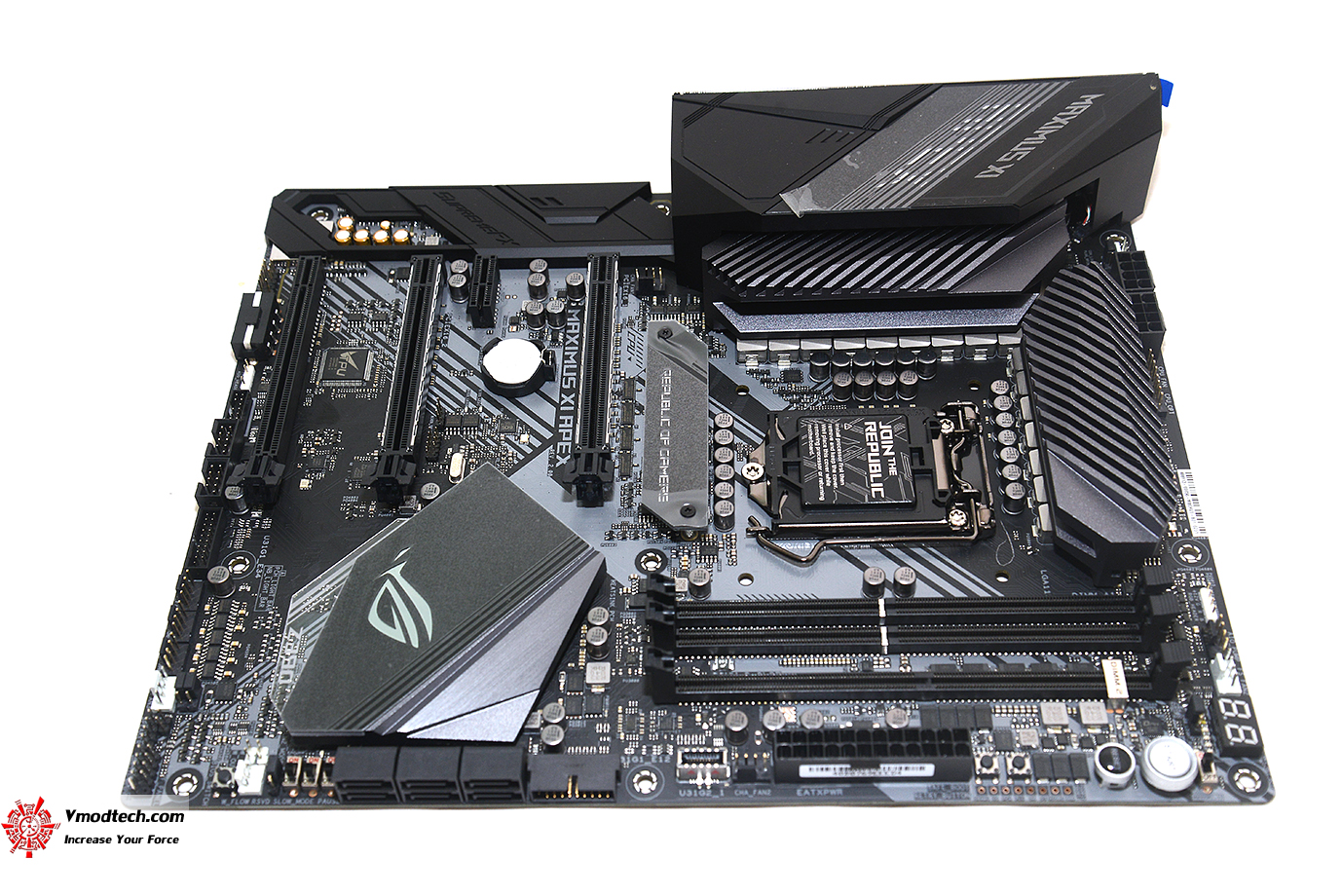

ตัวเมนบอร์ดนั้นออกแบบมาได้อย่างสวยงามอลังการตามแบบฉบับ ROG MAXIMUS ครับ กับบรรดาฮีตซิงค์ระบายความร้อนที่ใหญ่โตพร้อมไฟ RGB ที่อยู่ทั่วเมนบอร์ด

dsc 5878 ASUS ROG MAXIMUS XI APEX REVIEW

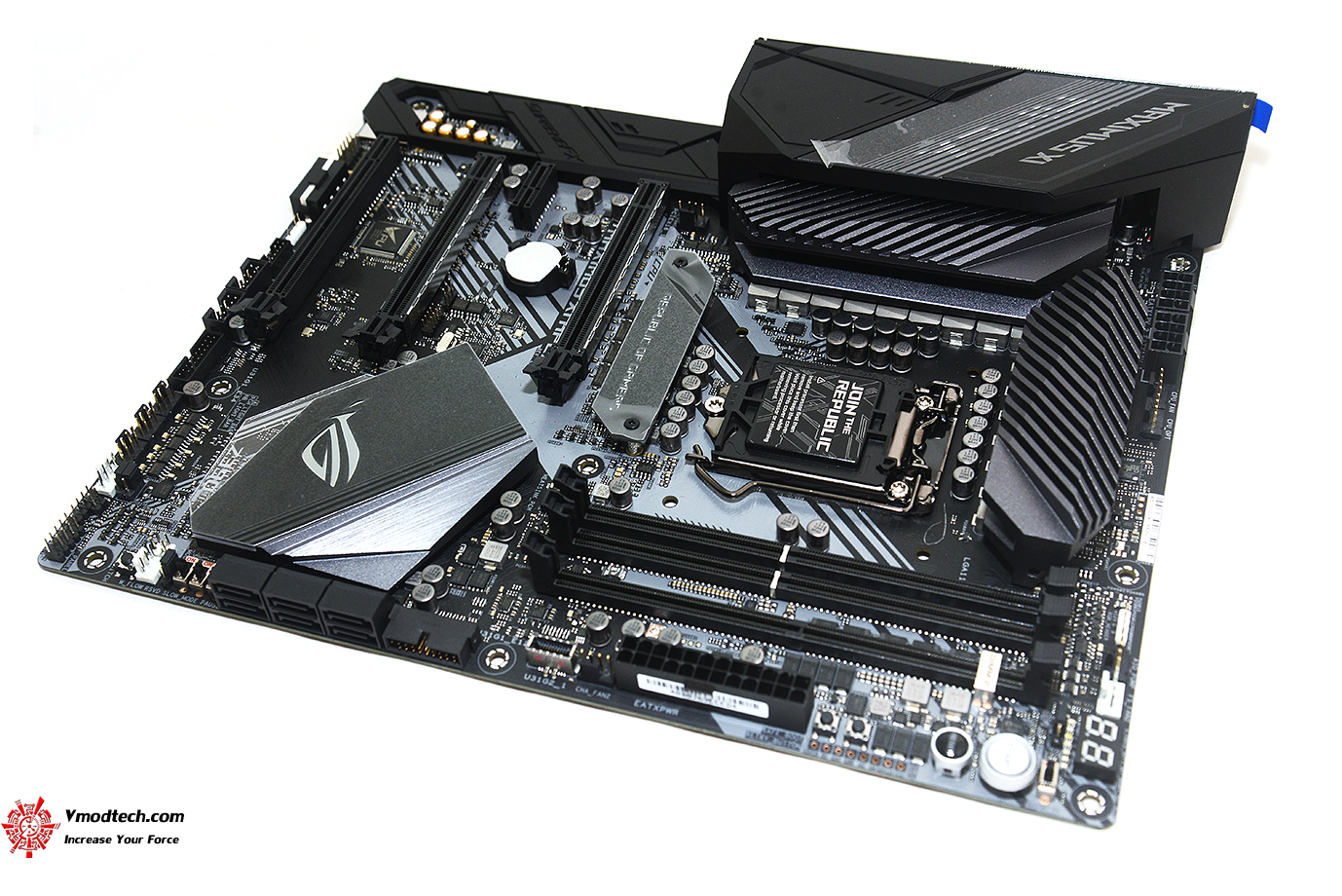

เมนบอร์ดขนาด ATX Form Factor 12 inch x 9.6 inch ( 24.4 cm x 24.4 cm )

dsc 5888 ASUS ROG MAXIMUS XI APEX REVIEW

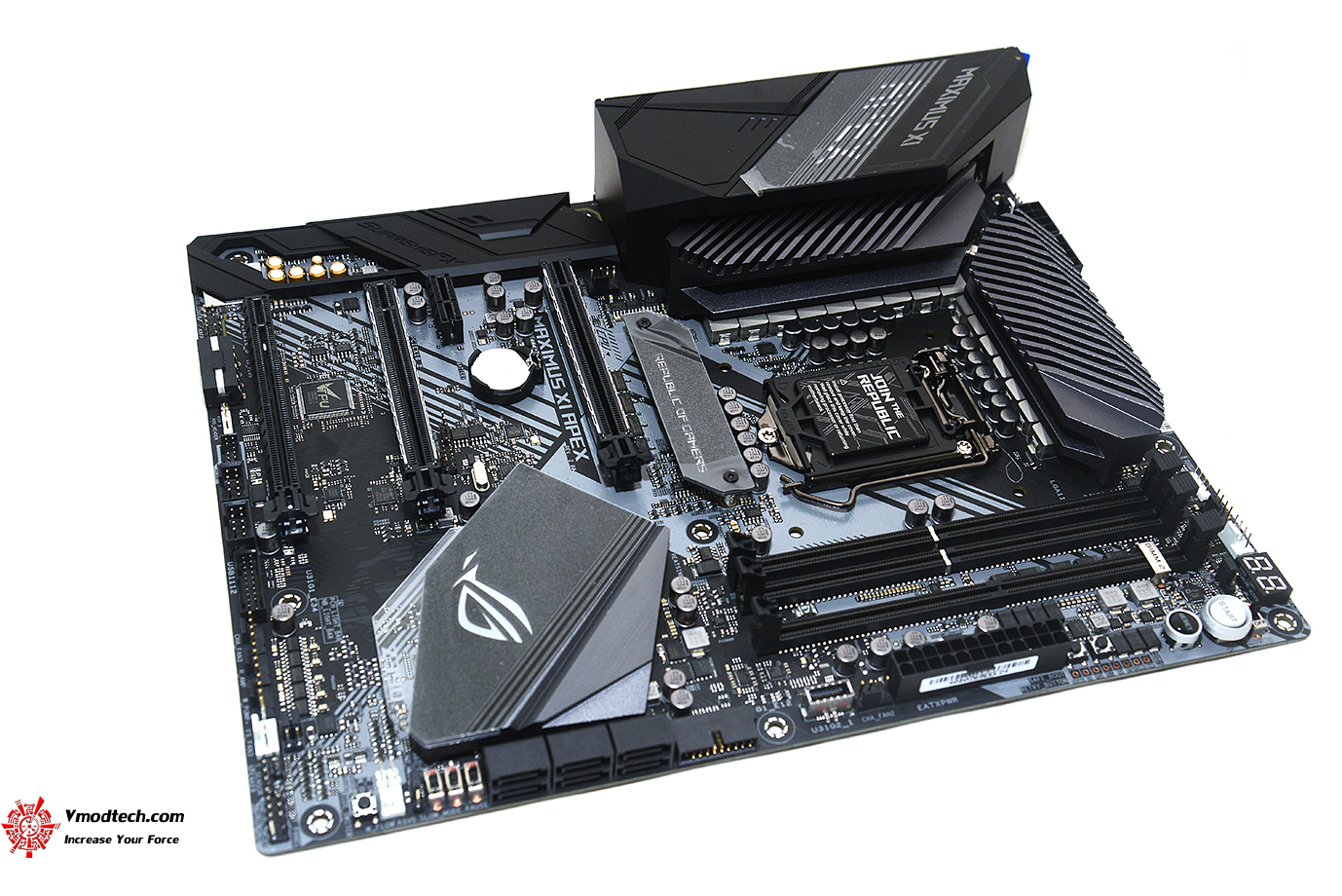

ตัวเมนบอร์ดนั้นสีดำสนิทสลับด้วยสีเทาของลวดลายบน PCB การจัดวางอุปกรณ์ทำได้ดีมากๆลงตัวเลยครับ

dsc 6005 ASUS ROG MAXIMUS XI APEX REVIEW

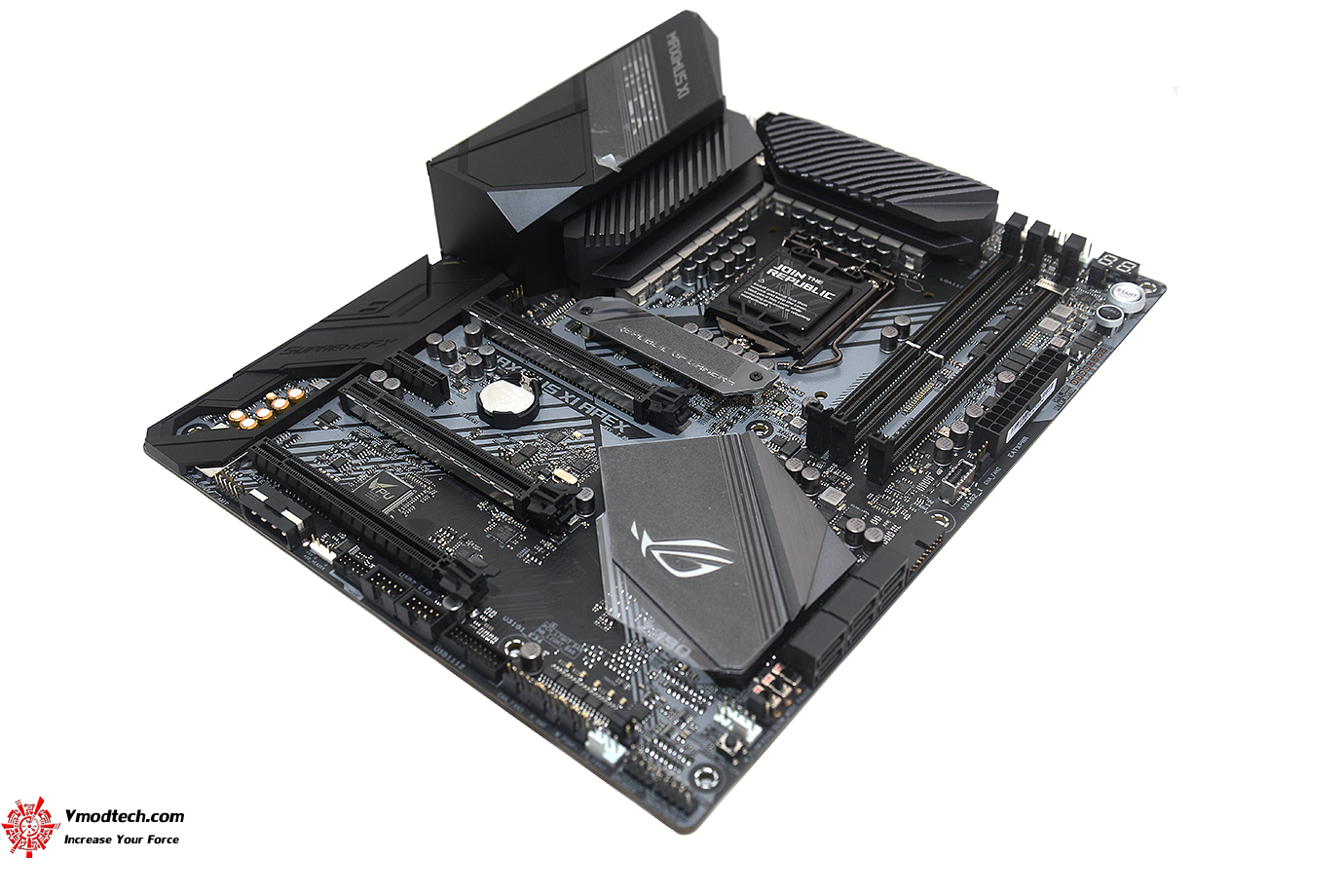

สล๊อตต่างๆรวมไปถึงช่องต่างๆจัดวางได้อย่างลงตัวครับ ออกแบบมาสำหรับคอเกมส์มิ่งและนักโอเวอร์คล๊อกจริงๆ

dsc 6032 ASUS ROG MAXIMUS XI APEX REVIEW

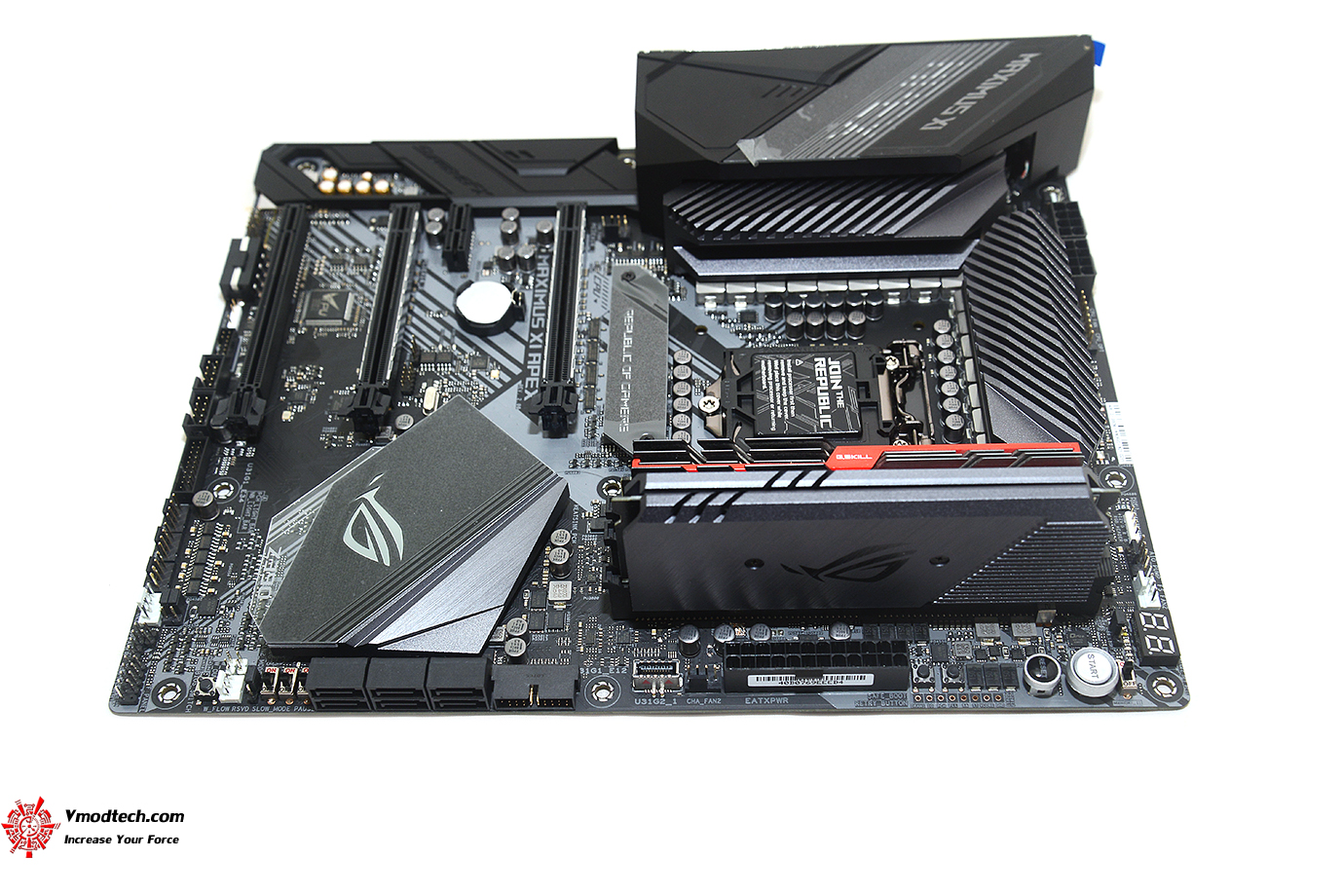

เมื่อใส่แรมและ ROG DIMM2 เข้าไปแล้วก็ไม่เป็นปัญหาครับ ไม่มีปัญหาติดซิงค์หรือเบียดกันอย่างแน่นอนครับ

dsc 6035 ASUS ROG MAXIMUS XI APEX REVIEW

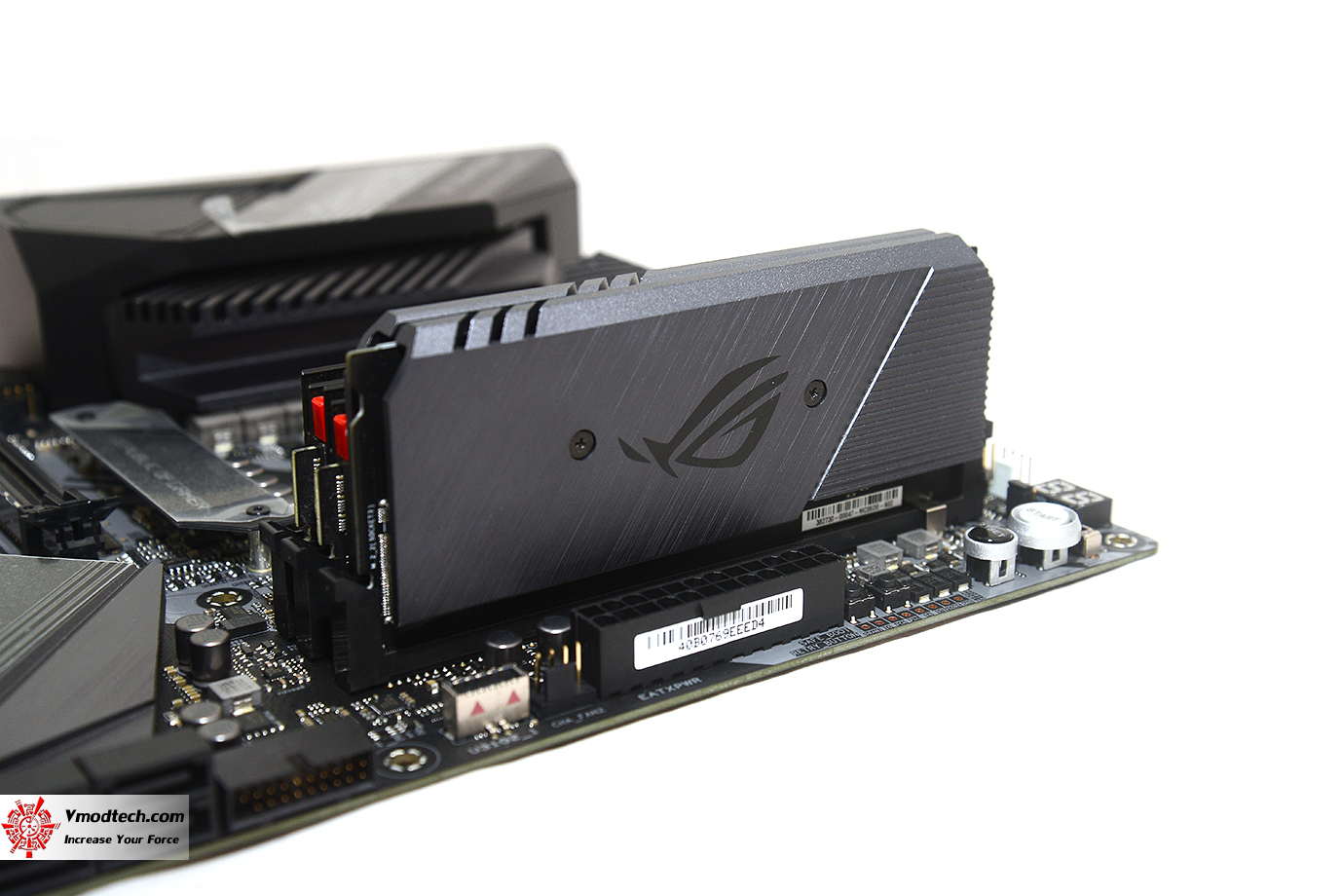

ใส่ ROG DIMM2 เข้าไปแล้วดูหล่อขึ้นมากเลยครับสำหรับเมนบอร์ด ASUS ROG MAXIMUS XI APEX

dsc 6038 ASUS ROG MAXIMUS XI APEX REVIEW

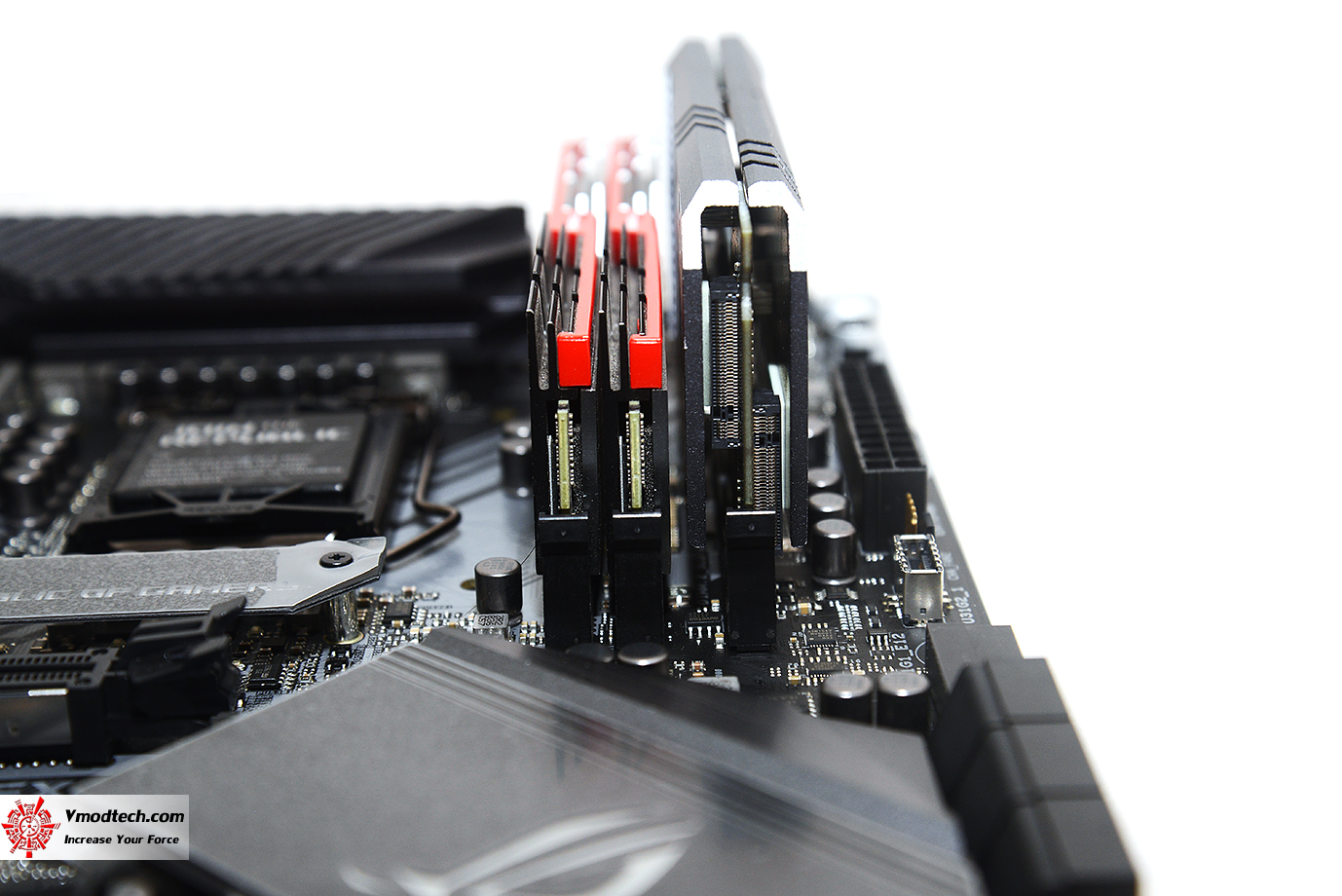

ความห่างระกว่างแรมและ ROG DIMM2 จะประมาณนี้ครับ

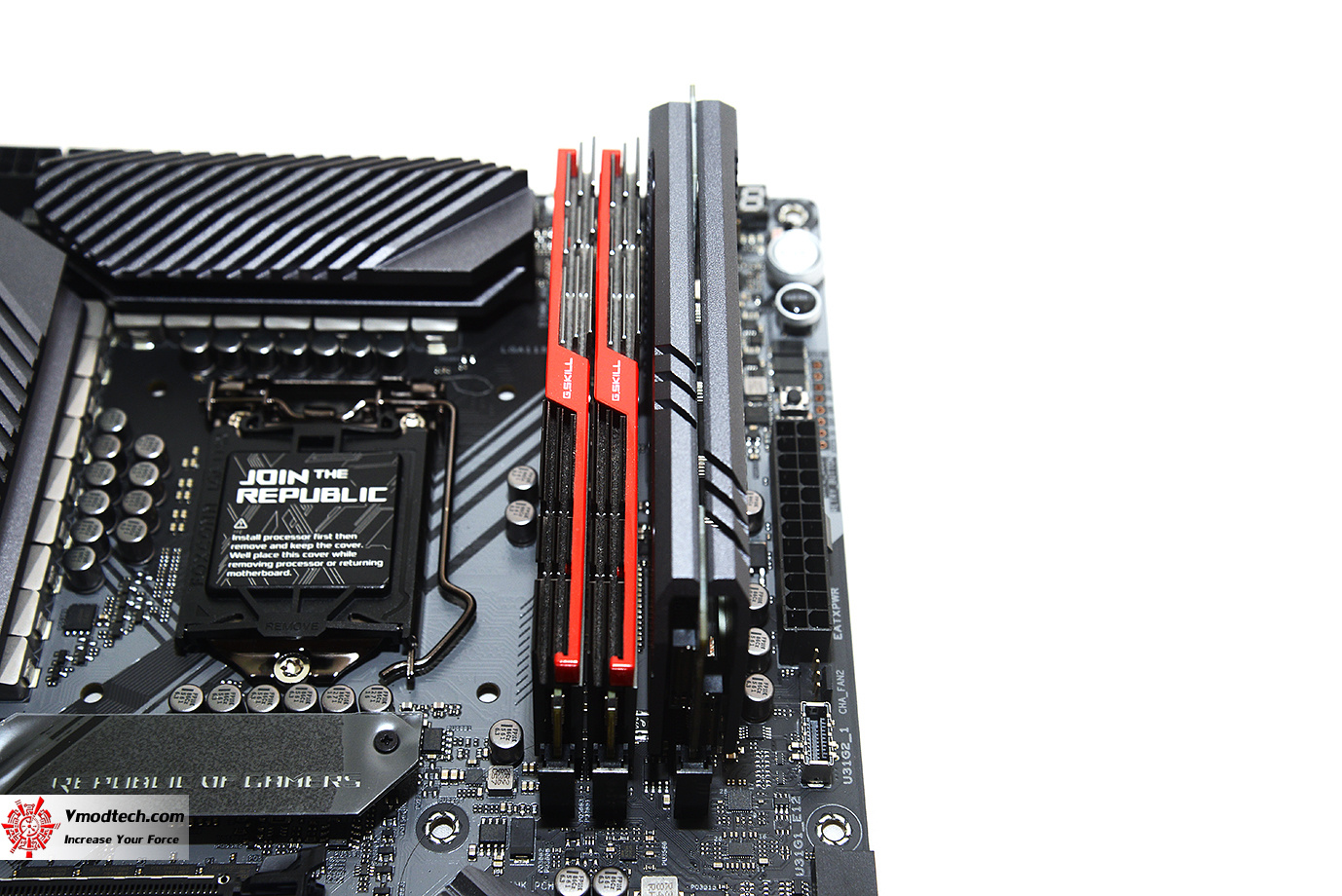

dsc 6048 ASUS ROG MAXIMUS XI APEX REVIEW

มุมมองด้านบน

dsc 5899 ASUS ROG MAXIMUS XI APEX REVIEW

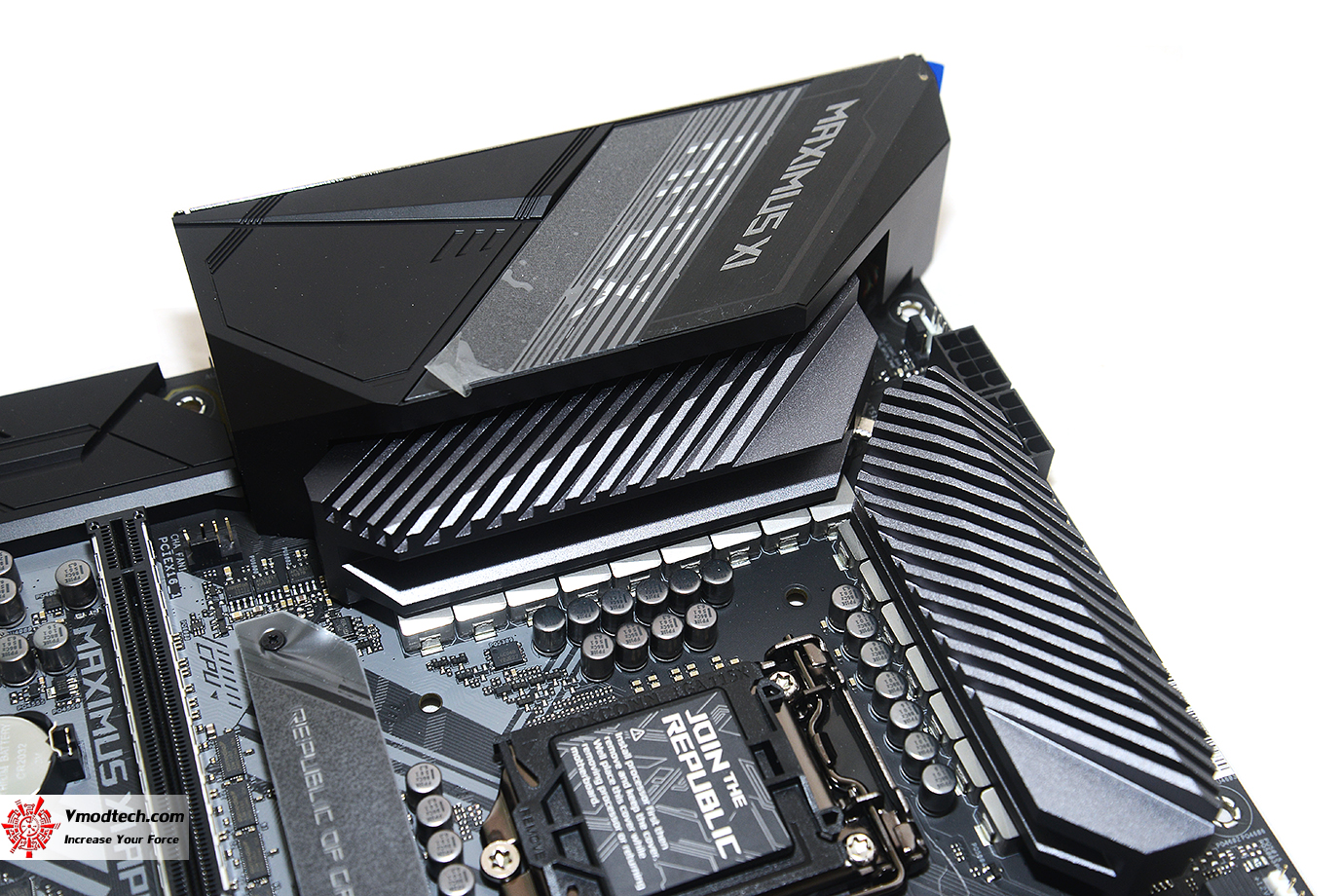

ด้านบนภาคจ่ายไฟเป็นฝาครอบมีโลโก้ MAXIMUS APEX มีไฟ RGB อยู่บนตัวหนังสือ APEX ในส่วนของฮีตซิงค์เฟสไฟที่จัดวางได้เต็มทั้งสองฝั่งพร้อมภาคจ่ายไฟแบบ Digi+ VRM พร้อมกับวัสดุเกรดพรีเมี่ยม PowIRstage® MOSFETs, MicroFine alloy chokes, 10K black metallic capacitors, and the Digi+ PWM controller, Extreme Engine Digi+ technology ที่ออกแบบมารองรับการโอเวอร์คลีอกอย่างเต็มรูปแบบระดับมืออาชีพโดยเฉพาะและเน้นความมีเสถียรภาพอีกด้วย ซีพียูที่รองรับการทำงาน Intel® Socket 1151 9th / 8th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® 14 nm CPU

dsc 6015 ASUS ROG MAXIMUS XI APEX REVIEW

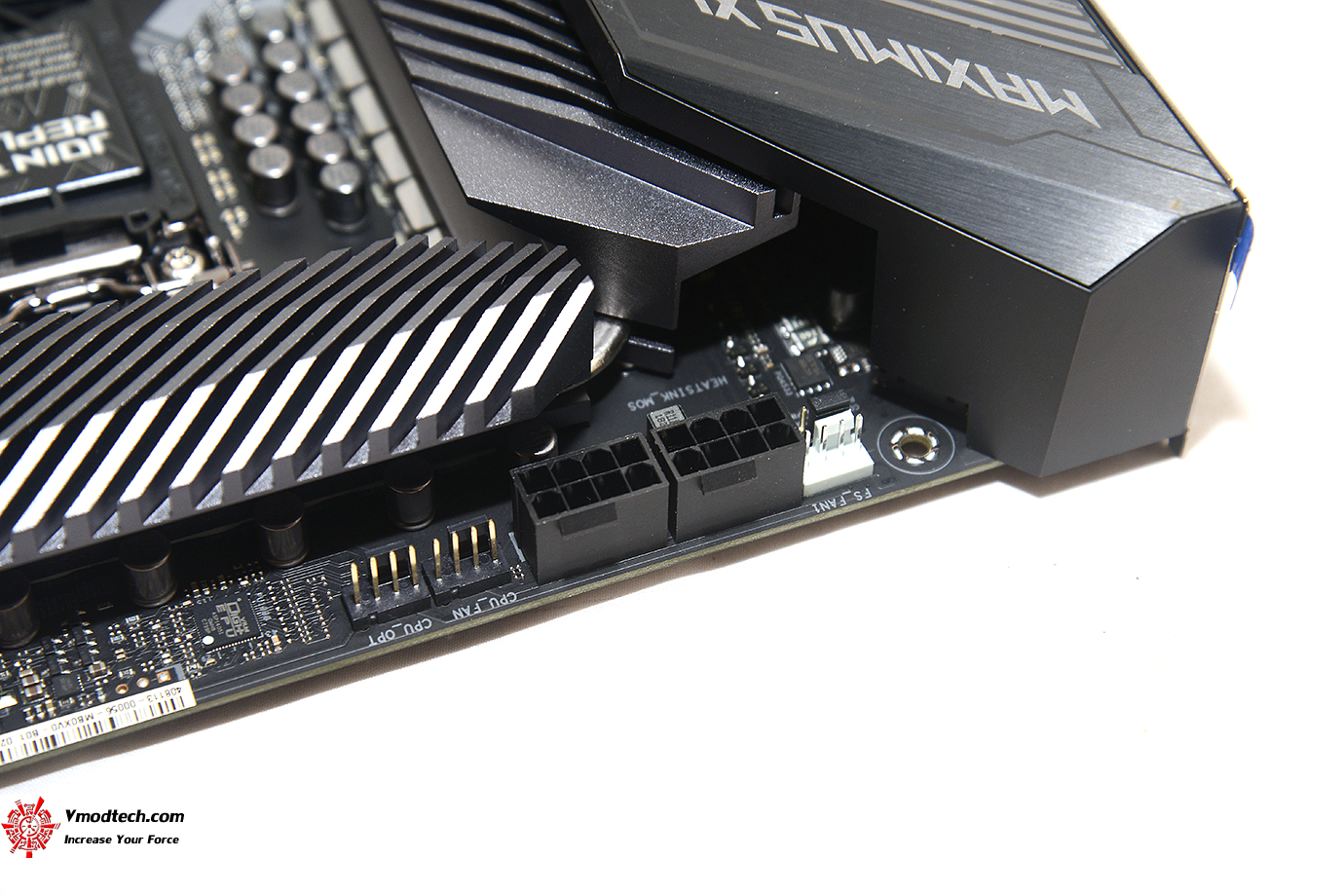

ช่องต่อไฟเลี้ยงซีพียูแบบ Dual ProCool 8-pin ที่เน้นมาเพื่อการโอเวอร์คล๊อกโดยเฉพาะ

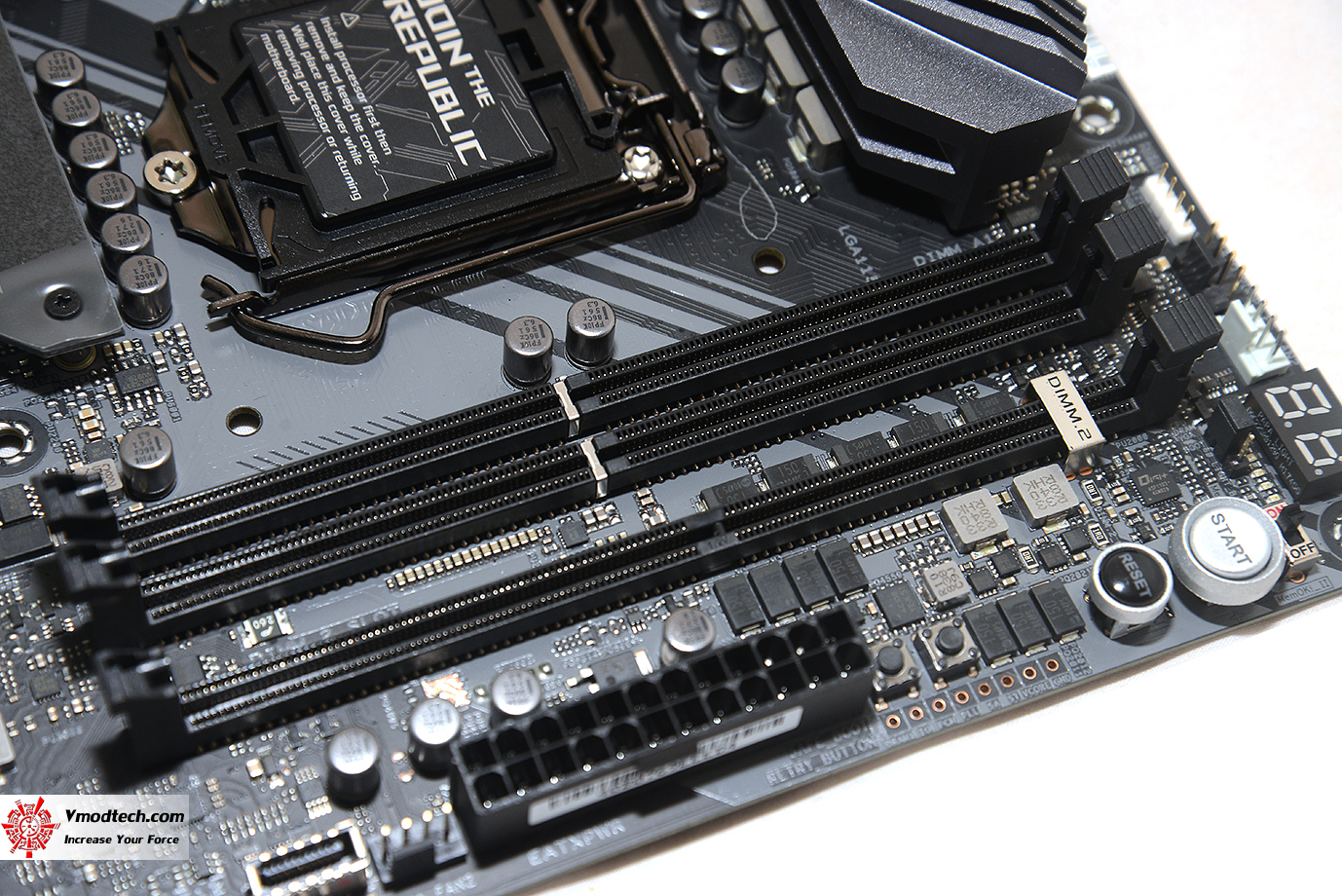

dsc 5912 ASUS ROG MAXIMUS XI APEX REVIEW

แรมให้กันมา 2ช่องรองรับความจุสูงสุด 64GB 2-DIMM ที่สามารถโอเวอร์คล็อคได้สูงถึง 4800MHz + มาให้พร้อมช่องใช้งาน 2x DIMM, Max. 64GB, 64GB, DDR4 4800(O.C.)/4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2133 MHz Memory

dsc 5929 ASUS ROG MAXIMUS XI APEX REVIEW

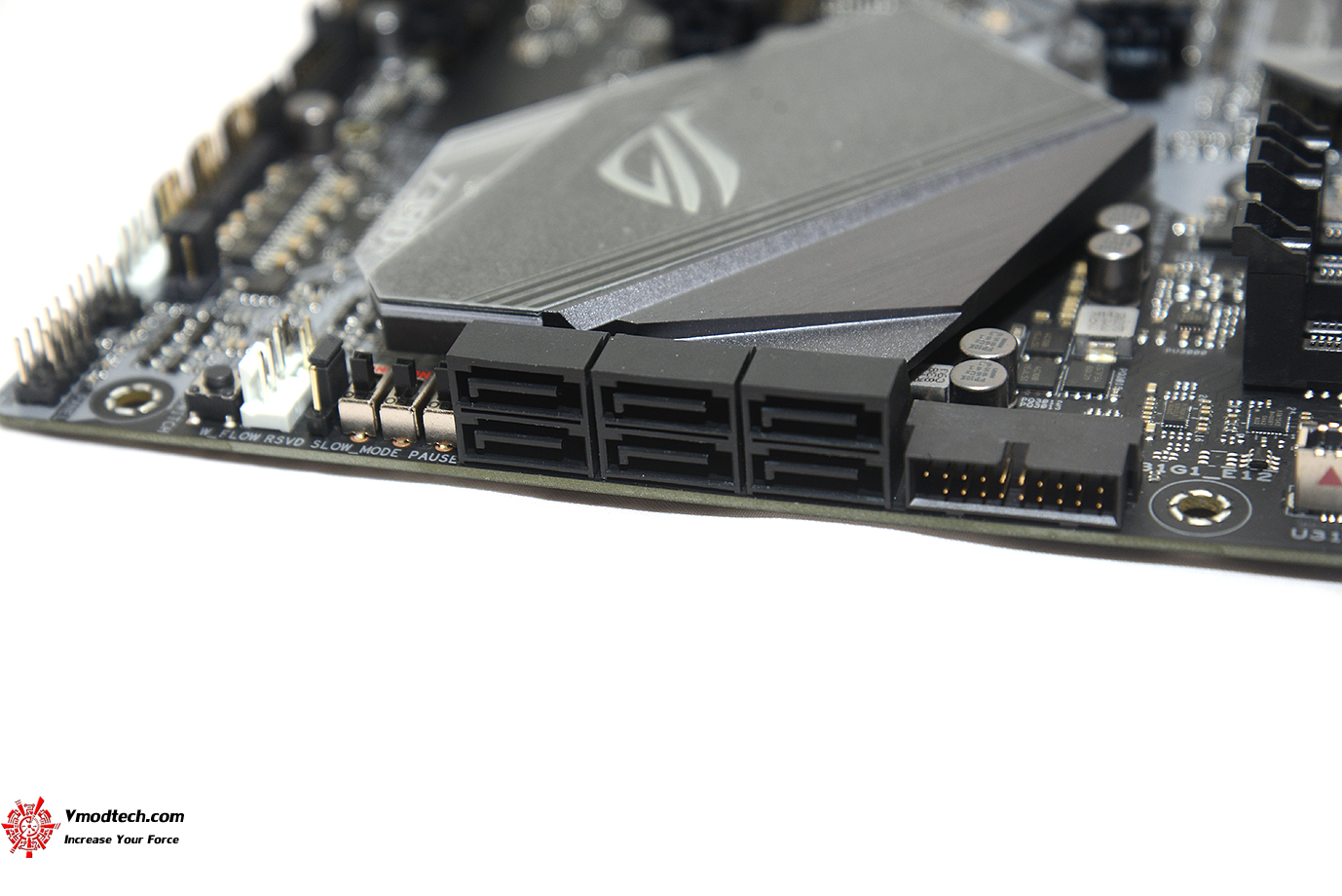

ช่อง SATA ให้กันมา 6 x SATA 6Gb/s port

dsc 5920 ASUS ROG MAXIMUS XI APEX REVIEW

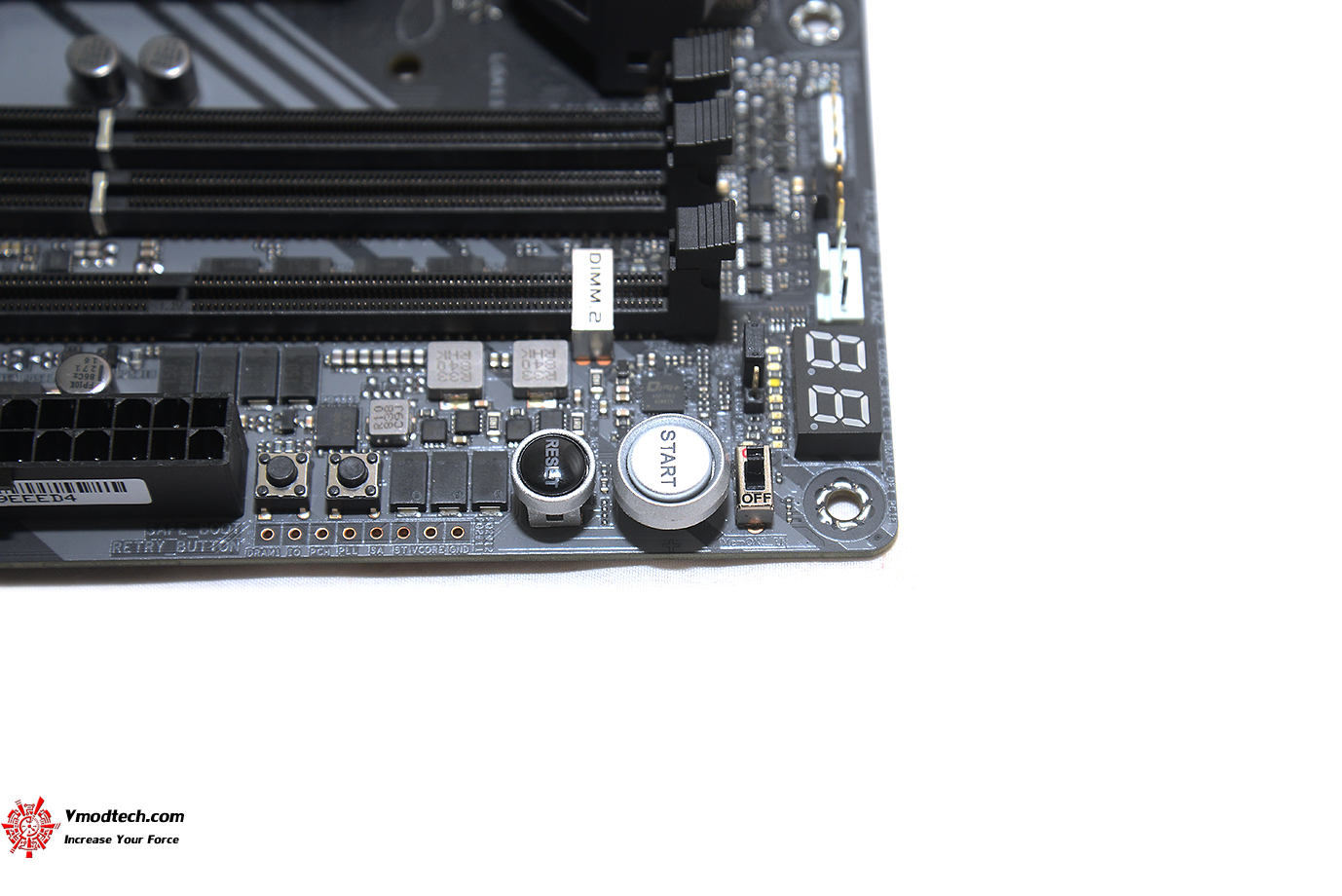

มีปุ่ม Power , Reset , Mem OK , Safe Boot , Retry Button และ Debug Code ให้พร้อมใช้งานแบบครบๆครับ

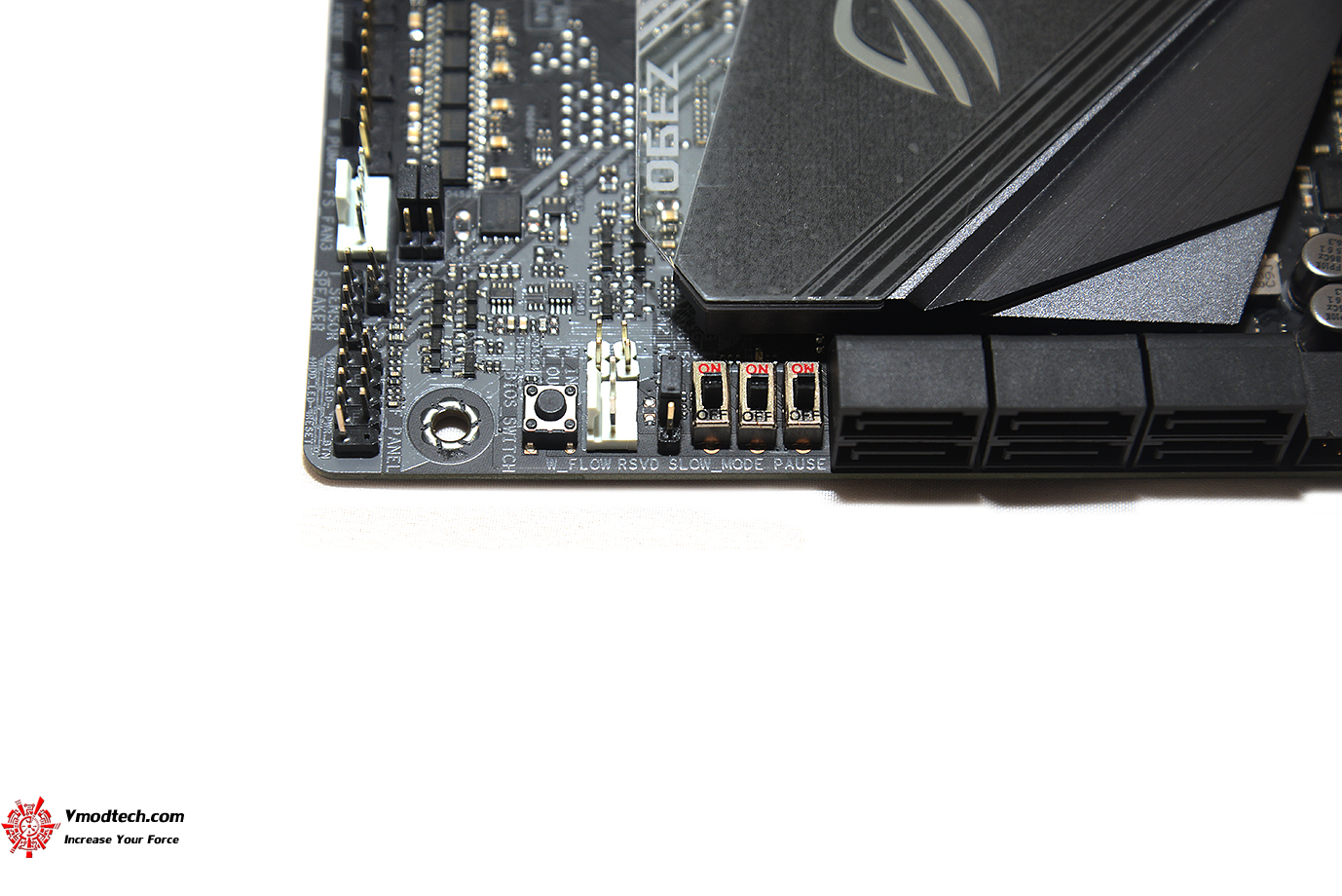

dsc 5934 ASUS ROG MAXIMUS XI APEX REVIEW

บรรดาปุ่ม Slow Mode และ Bios Switch ก็มีมาให้ใช้งานในกรณีเล่น LN2 นั่นเองครับ จัดเต็มสุดๆ

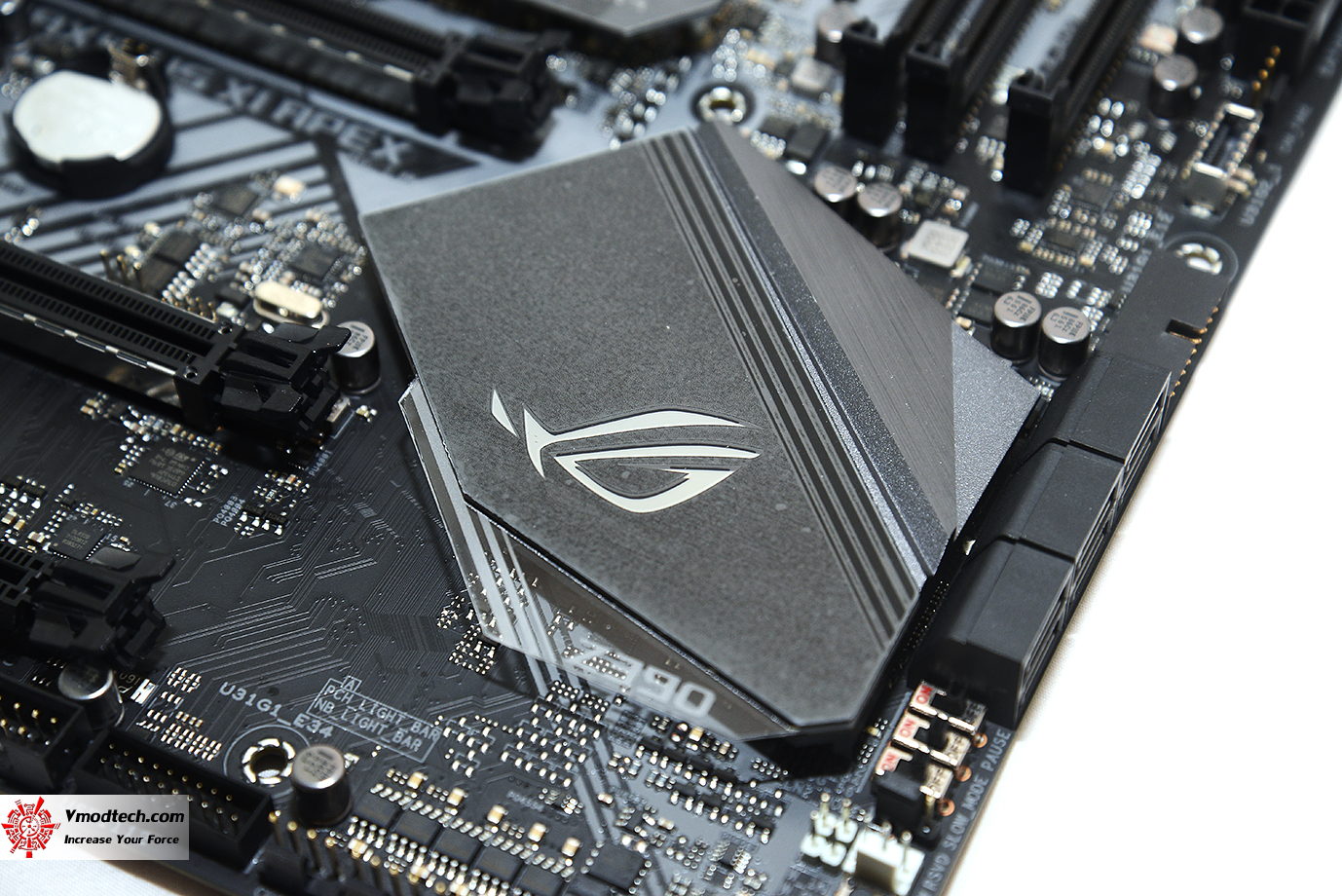

dsc 5949 ASUS ROG MAXIMUS XI APEX REVIEW

ชิบเซ็ต Z390 รุ่นใหม่ล่าสุด

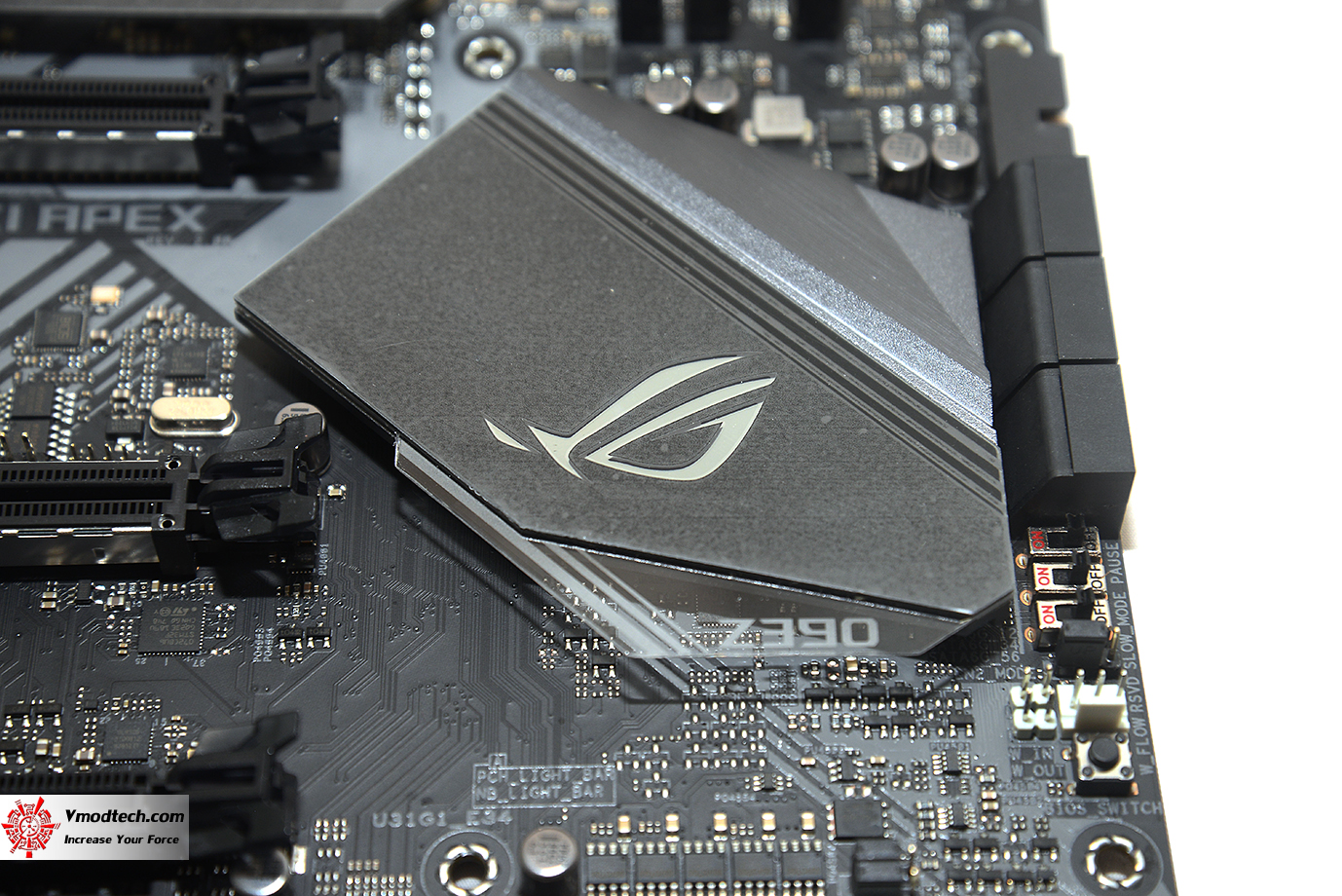

dsc 5957 ASUS ROG MAXIMUS XI APEX REVIEW

ตัวฮีตวิงค์มีโลโก้ ROG พร้อมไฟ RGB ที่สวยงาม

dsc 5970 ASUS ROG MAXIMUS XI APEX REVIEW

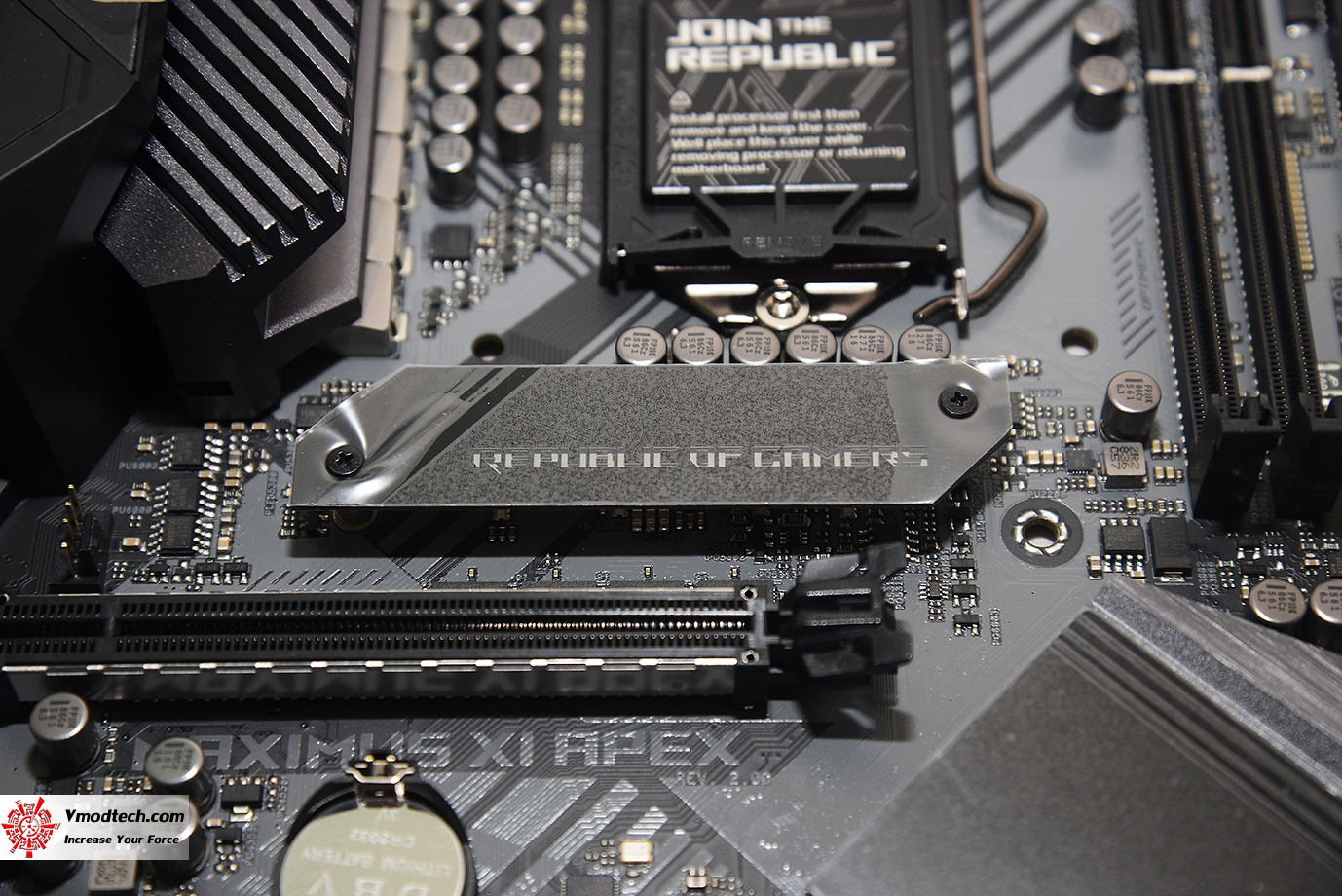

ตรงกลางก็จะมีโลโก้ ROG แสดงผลไฟ RGB ให้อีกด้วยครับ

dsc 5978 ASUS ROG MAXIMUS XI APEX REVIEW

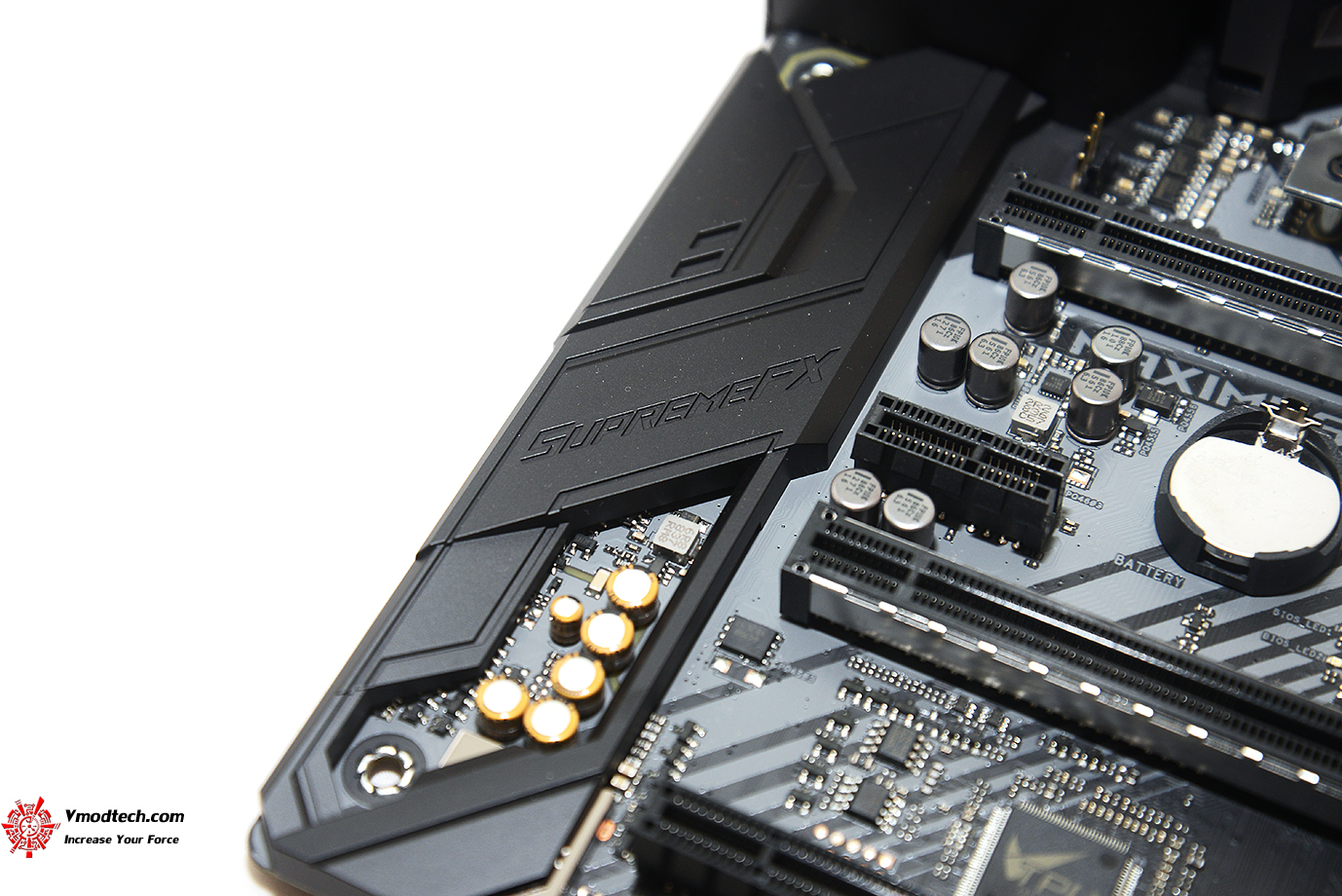

ระบบเสียงเป็น SupremeFX S1220A และ Sonic Studio III เอาไว้ให้ใช้งานอีกด้วยครับ

dsc 5969 ASUS ROG MAXIMUS XI APEX REVIEW

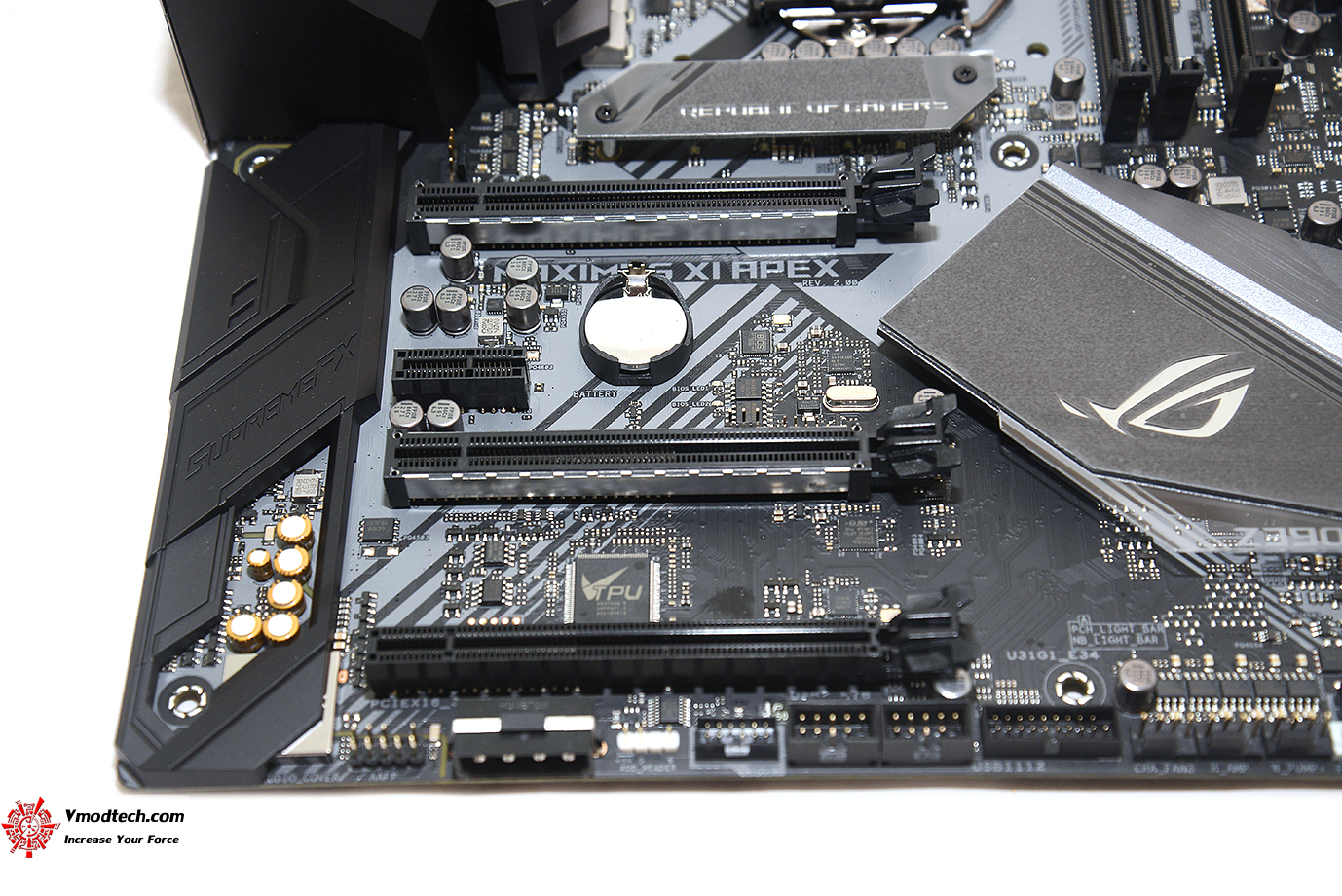

สล๊อต PCI-E มี ASUS SafeSlot ป้องกันอันตรายเสริมแกร่งให้แบบเต็มทั้ง 2สล๊อตครับ สล๊อต PCI-E ประกอบด้วย 2 x PCIe 3.0 x16 (Single at x16, dual at x8/x8) , 1 x PCIe 3.0 x4  , 1 x PCIe 3.0 x1

dsc 5983 ASUS ROG MAXIMUS XI APEX REVIEW

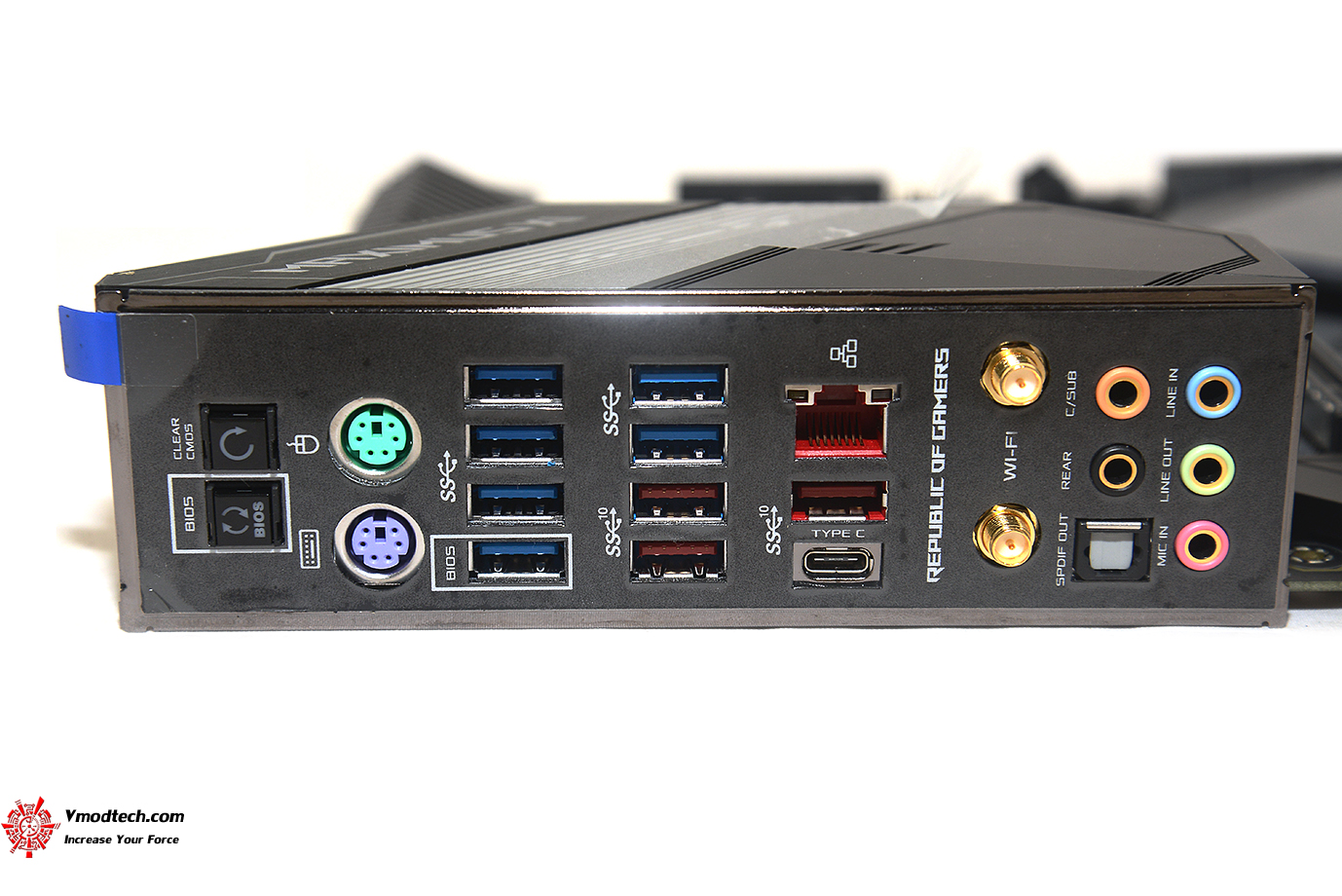

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังมี Pre-mounted I/O Shield ป้องกันอันตรายและระบบ ESD GUARDS ตามช่องต่างๆป้องกันระบบไฟให้อีกด้วยครับ อินเตอร์เฟสประกอบด้วย 1 x PS/2 keyboard (purple) , 1 x PS/2 mouse (green) , 1 x LAN (RJ45) port(s) , 3 x USB 3.1 Gen 2 (red) , 1 x USB 3.1 Gen 2 (black)Type-C,  , 6 x USB 3.1 Gen 1 (blue)  , 1 x Optical S/PDIF out , 1 x Clear CMOS button(s) , 1 x USB BIOS Flashback® Button(s) , 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v5.0  , 5 x Gold-plated audio jacks

dsc 5997 ASUS ROG MAXIMUS XI APEX REVIEW

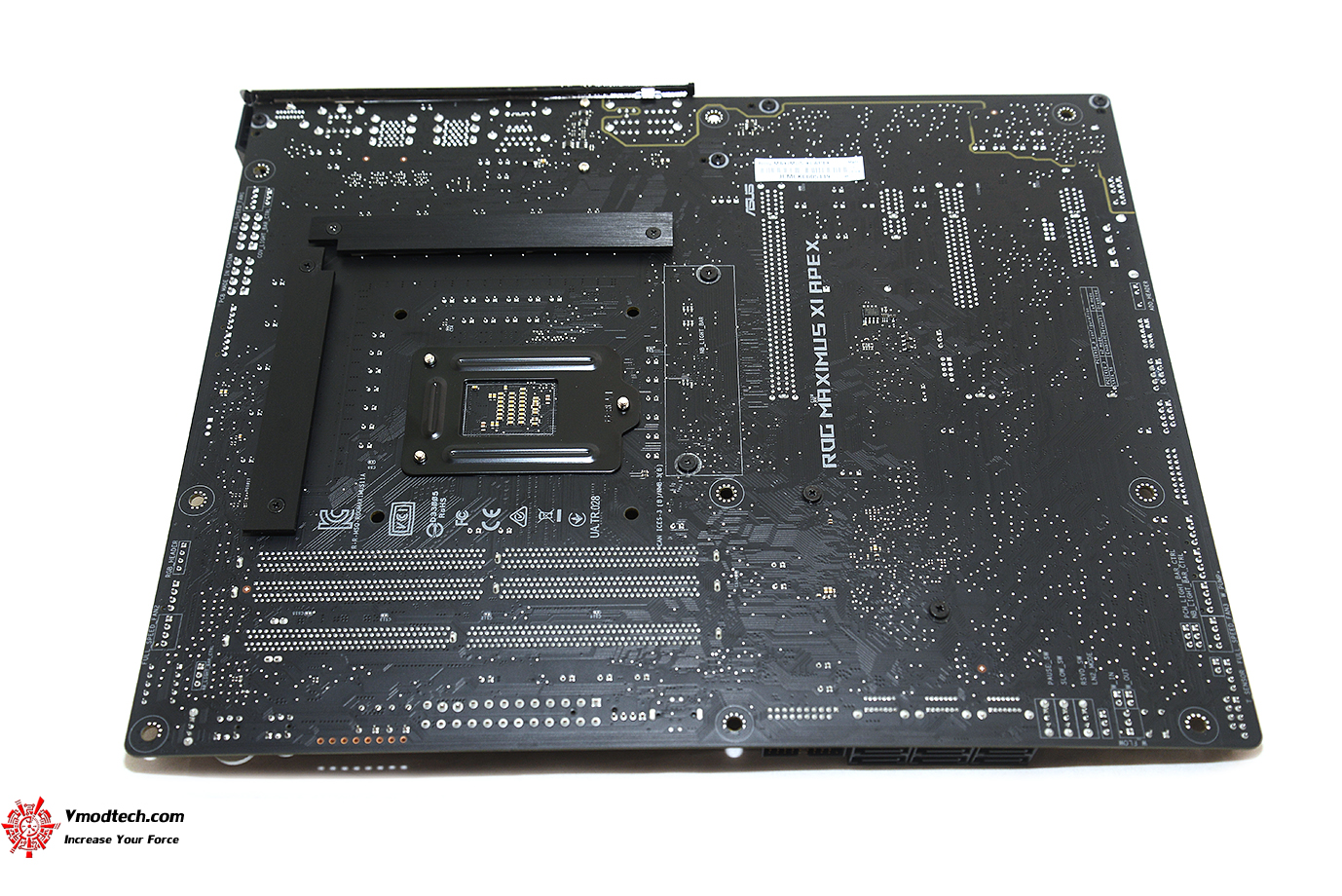

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
