ASUS ROG MAXIMUS XI GENE Appearance

มากันในกล่องสีดำบอกชื่อรุ่นเมนบอร์ด ASUS ROG MAXIMUS XI GENE รุ่นใหม่ล่าสุดในซีรี่ย์ ROG MAXIMUS ที่เน้นประสิทธิภาพสุงสุดทั้งการดอเวอร์คล๊อกและเกมส์มิ่งเข้าด้วยกัน

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆครบถ้วน

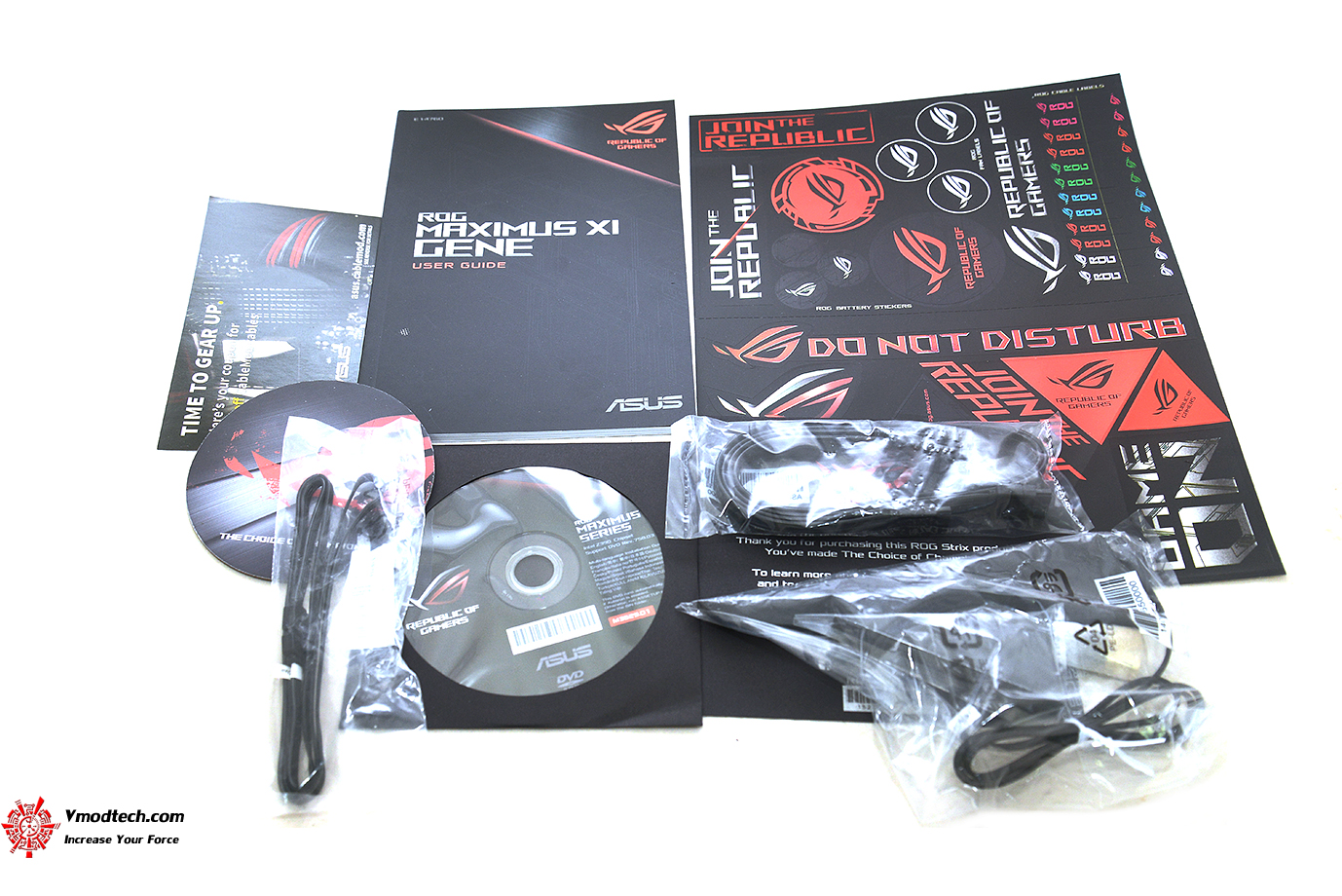

อุปกรณ์ที่ให้มามี คู่มือต่างๆ สาย SATA 2 ชุด ฝาหลัง น๊อตยึด M.2 บรรดาสติ๊กเกอร์ เสาไวไฟ สายไฟเชื่อมต่อระบบไฟ RGB

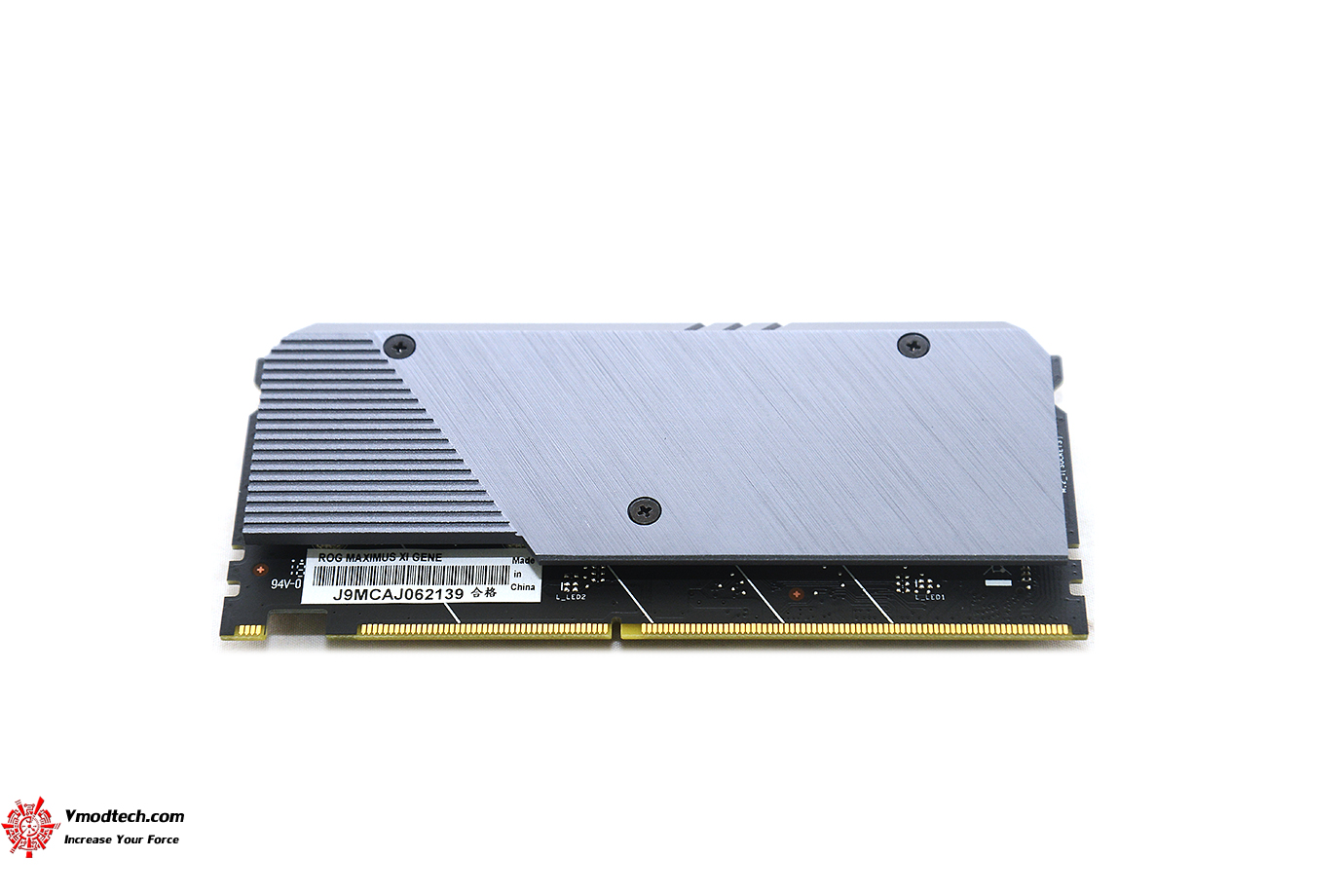

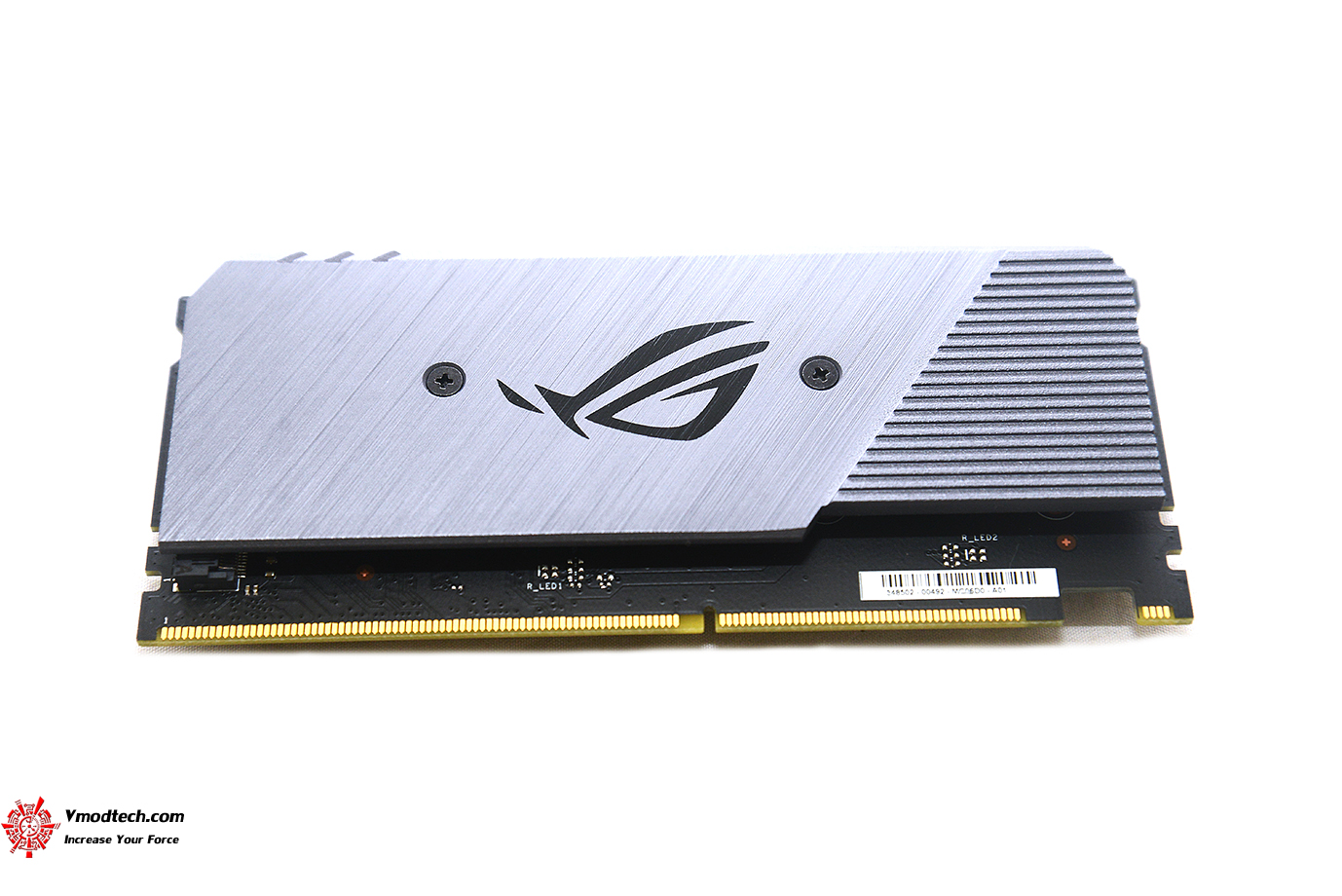

ROG DIMM.2: การ์ดเชื่อมต่อแบบ Dual-M.2 ที่ติดตั้งในแนวตั้งพร้อมฮีทซิงค์เพื่อความเย็นและสมรรถนะสูงสุด มีมาให้อัพเกรด M.2 ได้สองช่องทั้งสองฝั่งครับ เป็นการ์ดในตัวอัพเกรด M.2 และมีฮีตซิงค์ระบายความร้อนให้พร้อม ติดตั้งที่ด้านหน้าช่อง DIMM2

ด้านหลังก็เป็นฮีตซิงค์ถอดอัพเกรดได้ครับ

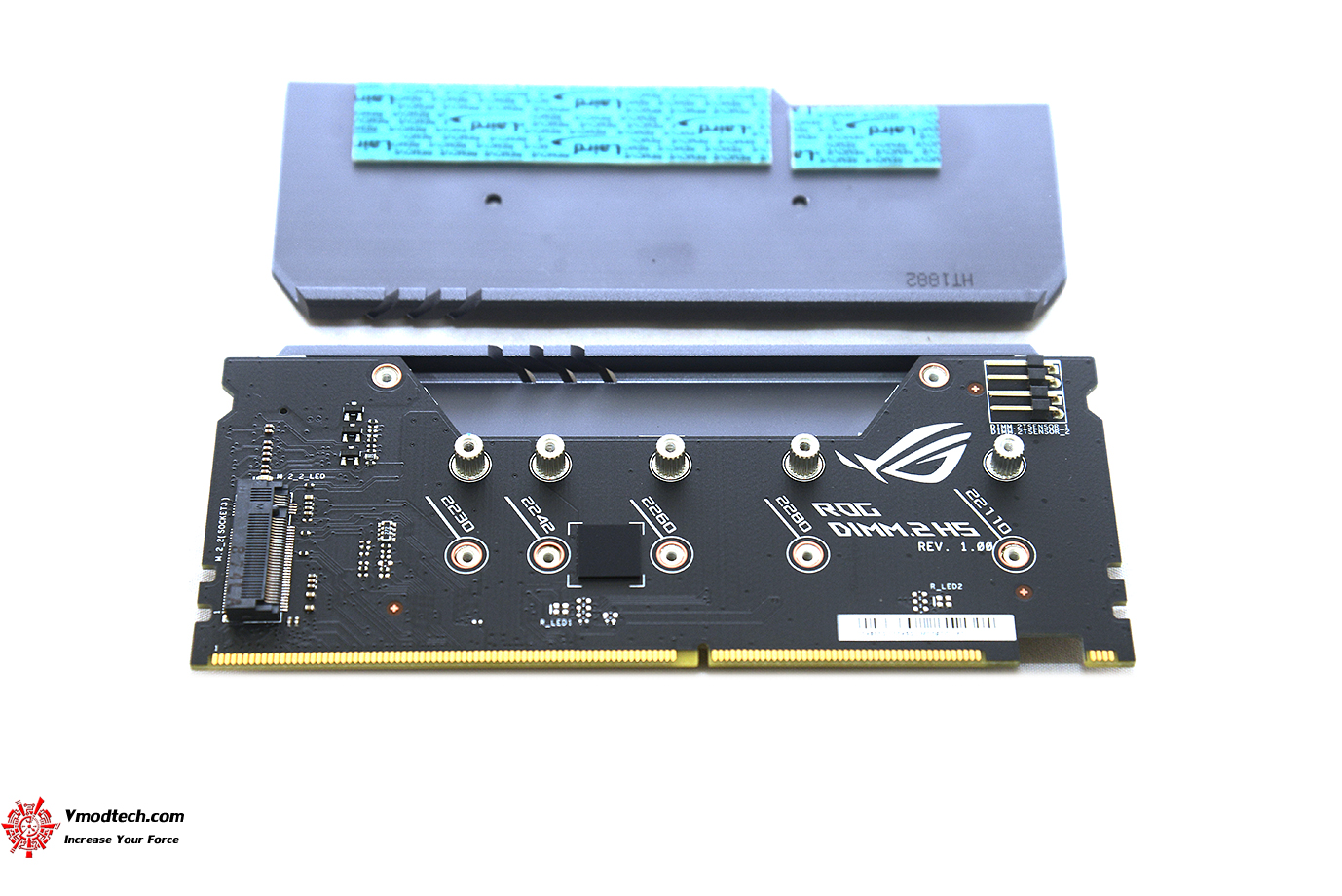

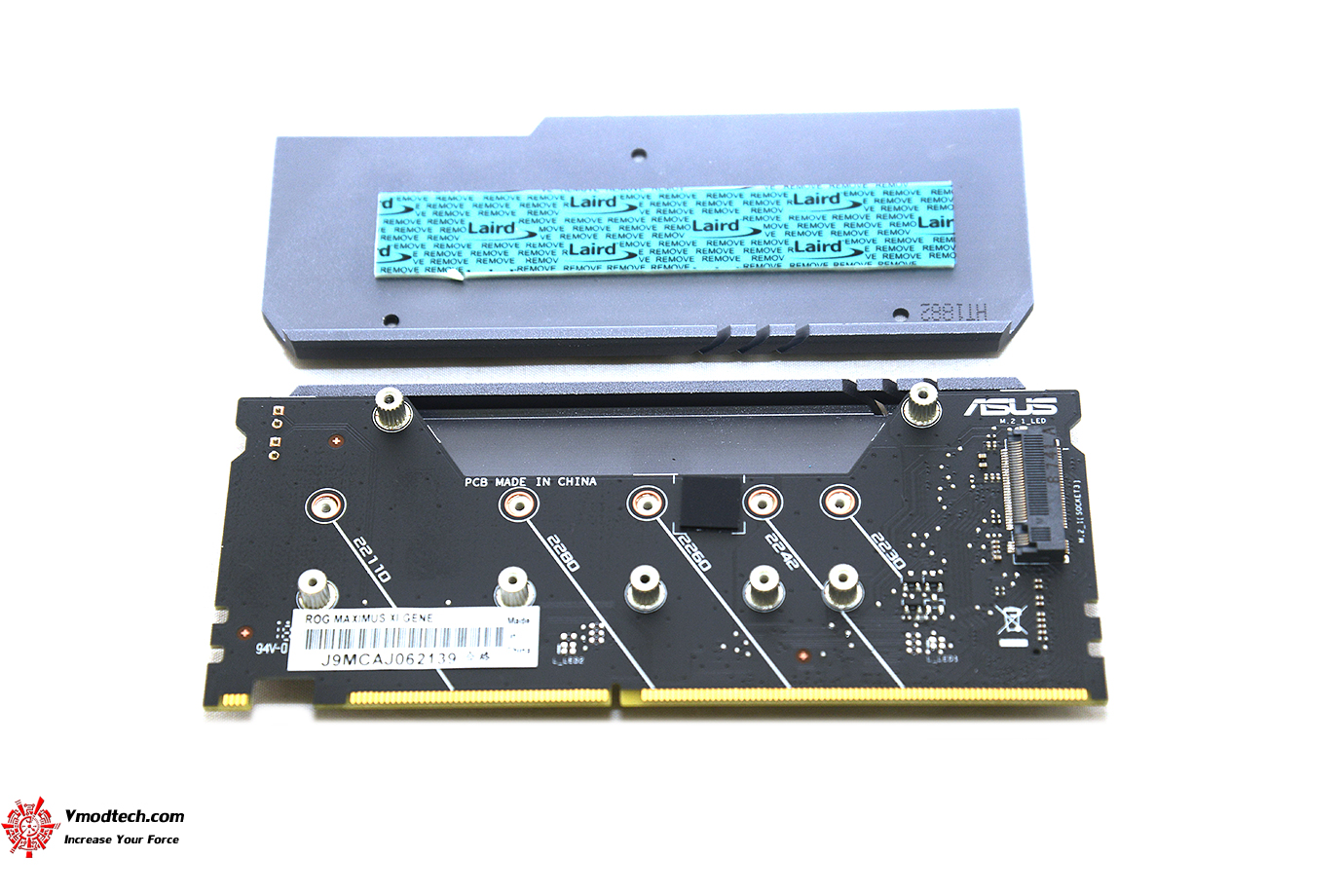

ถอดอัพเกรดใส่ M.2 ใส่ได้ทั้งสองฝั่งครับ 1 x DIMM.2 with Heatsink 2 x Type 2242-22110

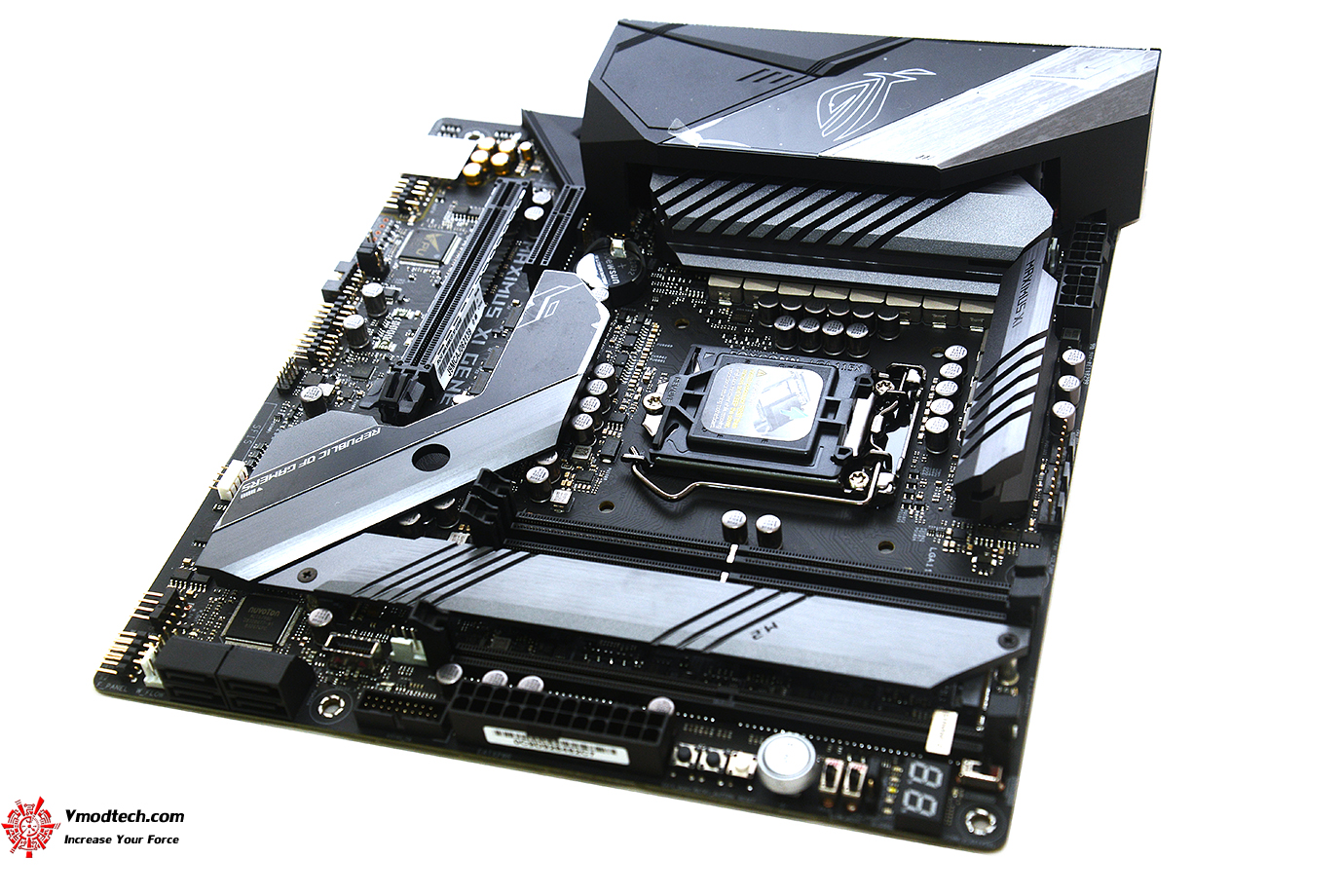

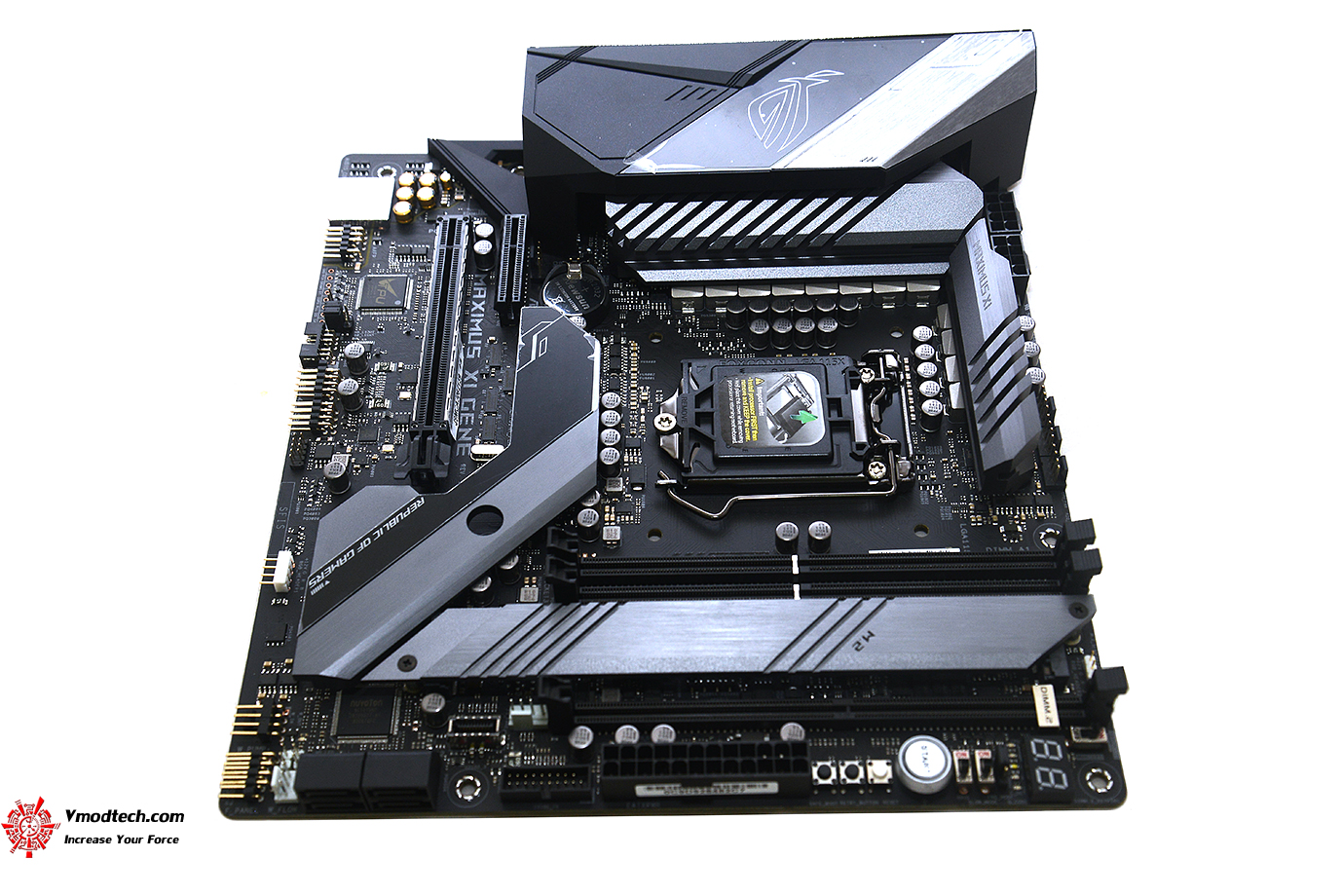

ตัวเมนบอร์ดมาในสไตล์ ROG เน้นโทนสีดำสนิทพร้อมทั้งฮีตซิงค์สีเทามีโลโก้ ROG สวยเด่น ตัวเมนบอร์ด ASUS ROG MAXIMUS XI GENE  เน้นการออกแบบให้ระบายความร้อนได้ดีเยี่ยมครับ โดยจะเน้นฮีตซิงค์ทุกจุดที่สำคัญ Comprehensive cooling zone ซึ่งเมนบอร์ด ROG Maximus XI Gene มีตัวควบคุมความเย็นที่ครอบคลุมมากที่สุดเท่าที่เคยมี และการกำหนดค่าผ่าน Fan Xpert 4 หรือ UEFI BIOS

เมนบอร์ดขนาด mATX Form Factor 9.6 inch x 8.9 inch ( 24.4 cm x 22.6 cm )

ตัวเมนบอร์ด ASUS ROG MAXIMUS XI GENE นั้นจะเน้นไฟ RGB แบบ AURA SYNC ตามจุดต่างๆทั่วเมนบอรืดครับทั้งด้านบนเฟสไฟ ชิบเซ็ตและด้านหน้าเมนบอร์ดให้อย่างสวยงามอลังการครับ

ตัวคลอปด้านบนฮีตซิงค์เฟสไฟจะมีโลโก้ ROG พร้อมแสงไฟ RGB สวยงามโดดเด่นมากๆครับ

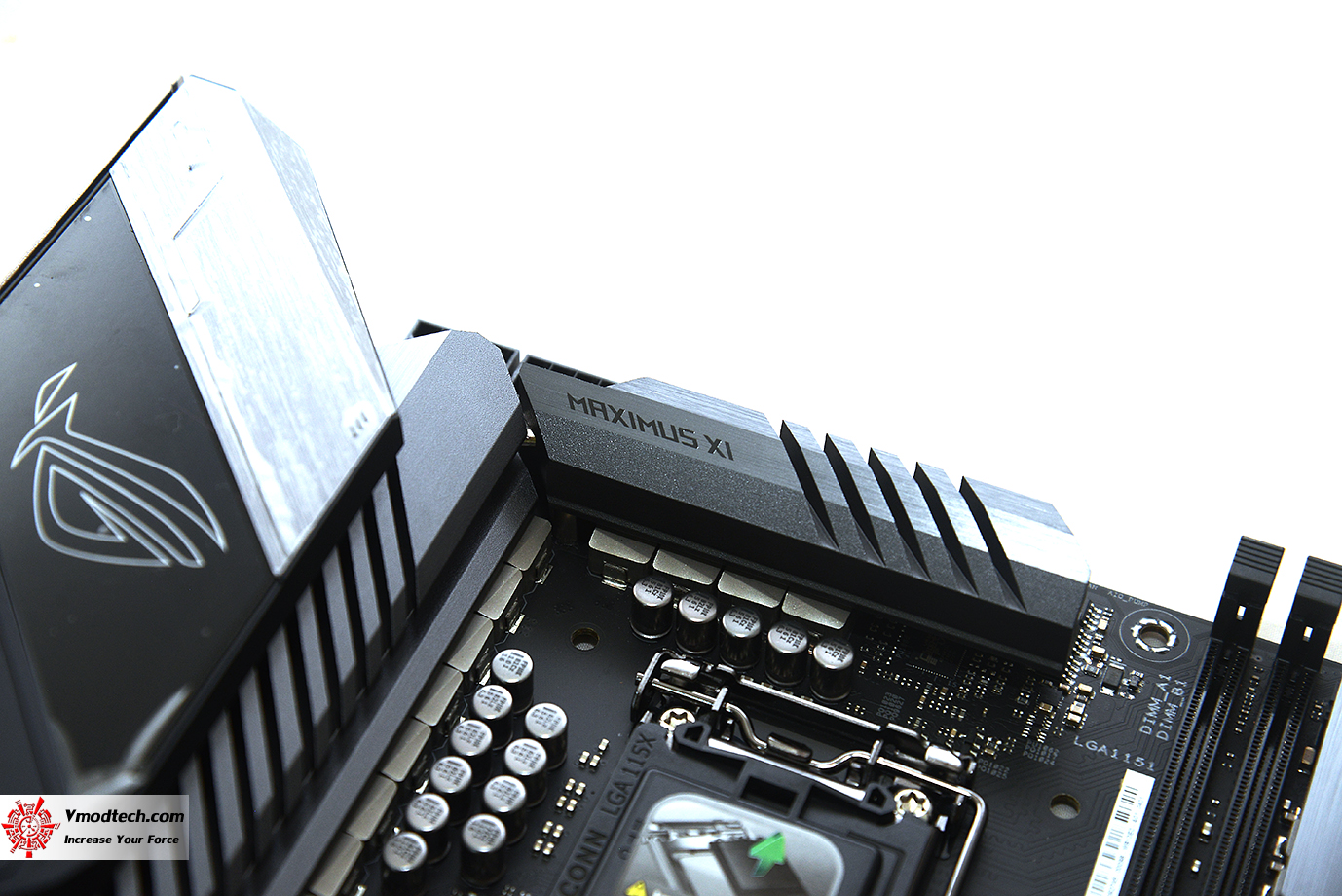

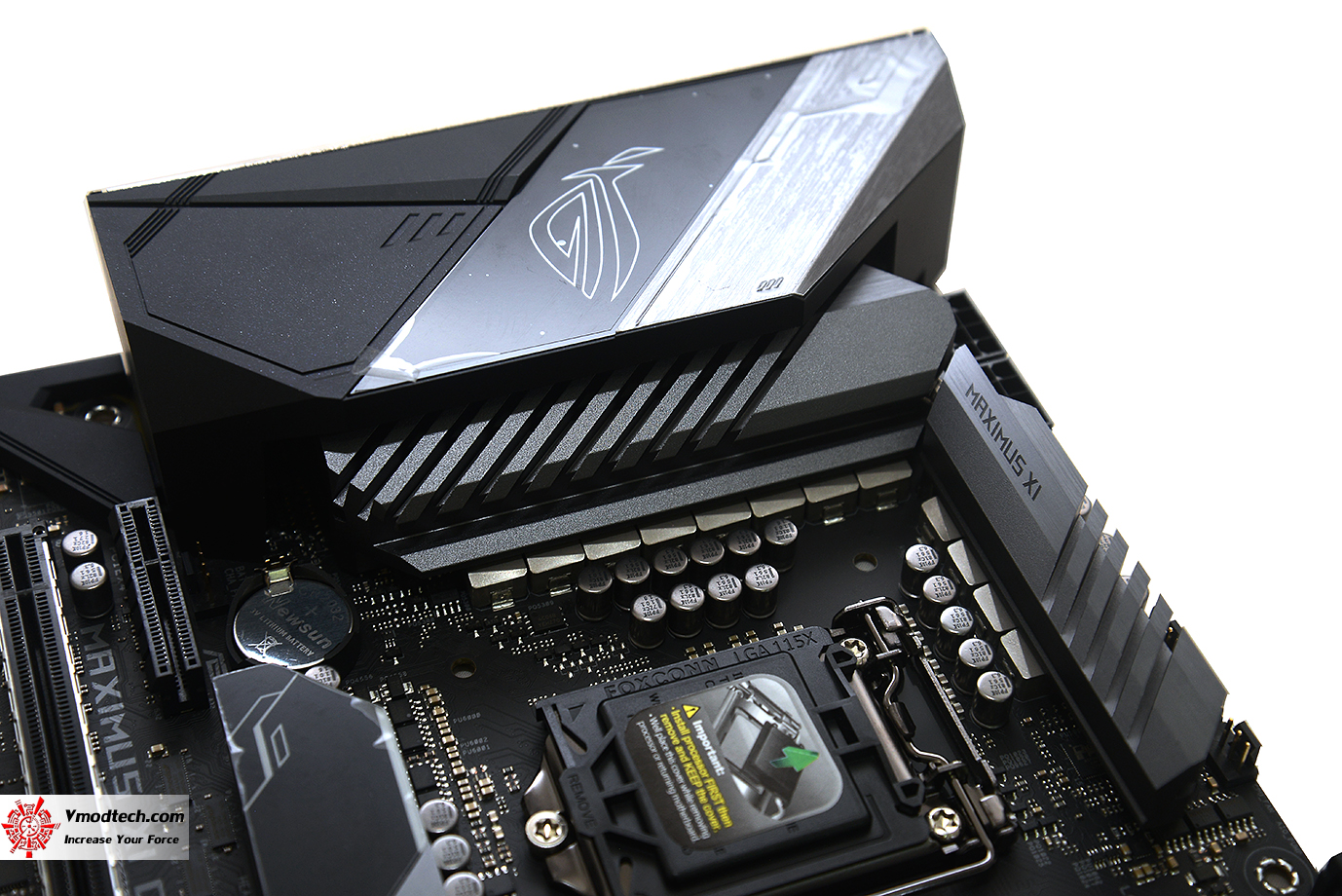

ฮีตซิงค์เฟสไฟที่จัดวางได้เต็มทั้งสองฝั่งพร้อมภาคจ่ายไฟแบบ Digi+ VRM และชุดวัสดุ - MicroFine Alloy Chokes - 10K Black Metallic Capacitors ที่ออกแบบมาเพื่อการโอเวอร์คล๊อกโดยเฉพาะ ROG Maximus XI Gene มี clock generator บนเมนบอร์ดโดยเฉพาะที่ให้ clock อ้างอิงแบบไดนามิกแก่แกน CPU และโดเมนย่อยที่สำคัญซึ่งทำให้คุณสามารถจัดการกับทุก MHz ของระบบ โดยมาพร้อมระบบ Overclocker’s toolkit ที่บอกสถานะการทำงานและช่วยให้การโอเวอร์คล๊อกของท่านง่ายขึ้นด้วยระบบ ASUS AI Overclocking ทำให้การจูนอัตโนมัติทำได้รวดเร็วและชาญฉลาดกว่าที่เคย มีให้เลือกใน Windows หรือผ่าน UEFI โดยตรง โปรไฟล์นี้จะปรับ CPU และกำหนดค่าที่เหมาะสมสำหรับแต่ละระบบ ซีพียูที่รองรับ Intel® Socket 1151 9th / 8th Gen Intel^® Core™, Pentium^® Gold and Celeron^® Processors Supports Intel® 14 nm CPU

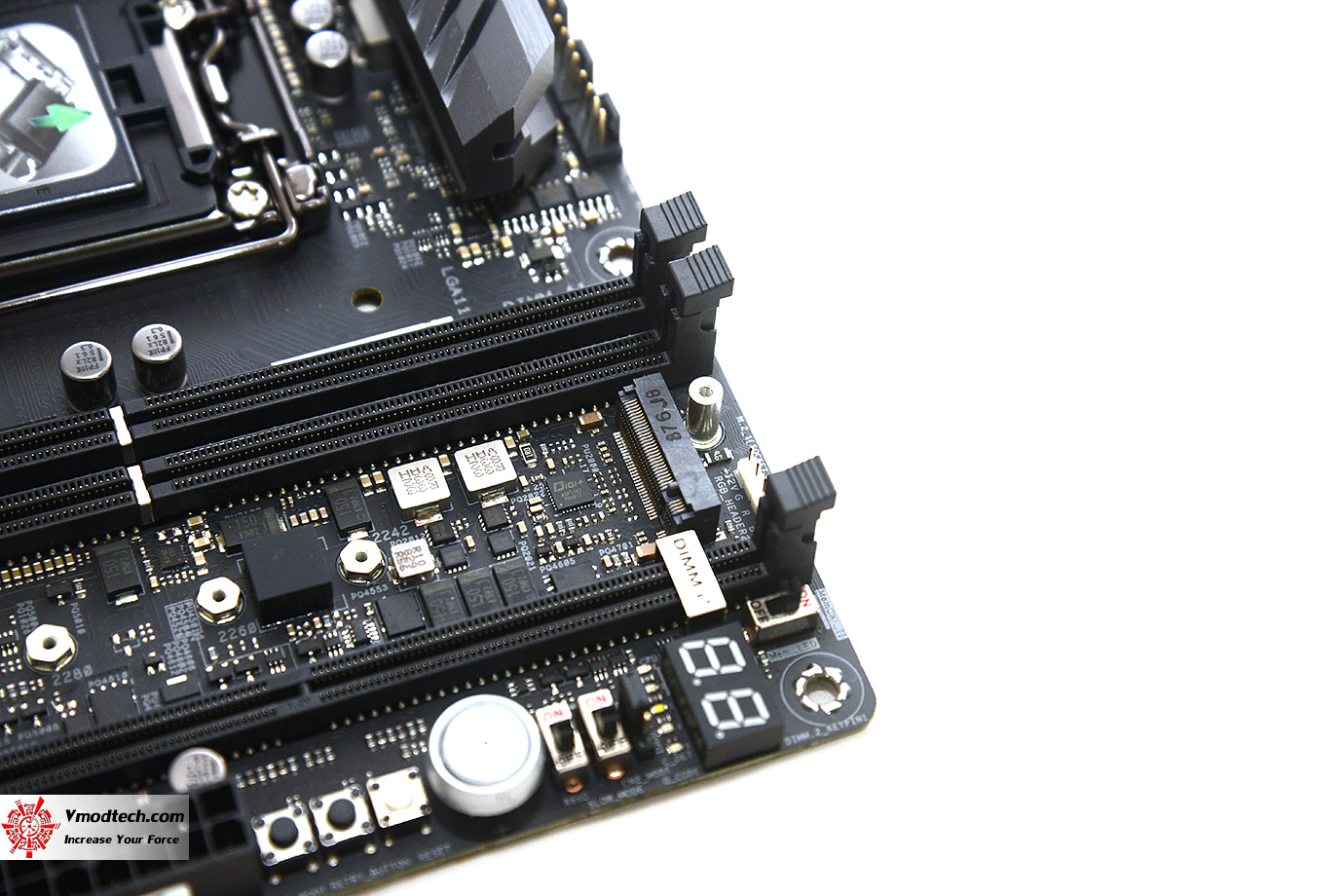

แรมให้กันมา 4ช่องรองรับ ความจุสูงสุด 64GB ครับ 2 x DIMM, Max. 64GB, DDR4 4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400(O.C.)/2133(O.C.) MHz Non-ECC, Un-buffered Memory

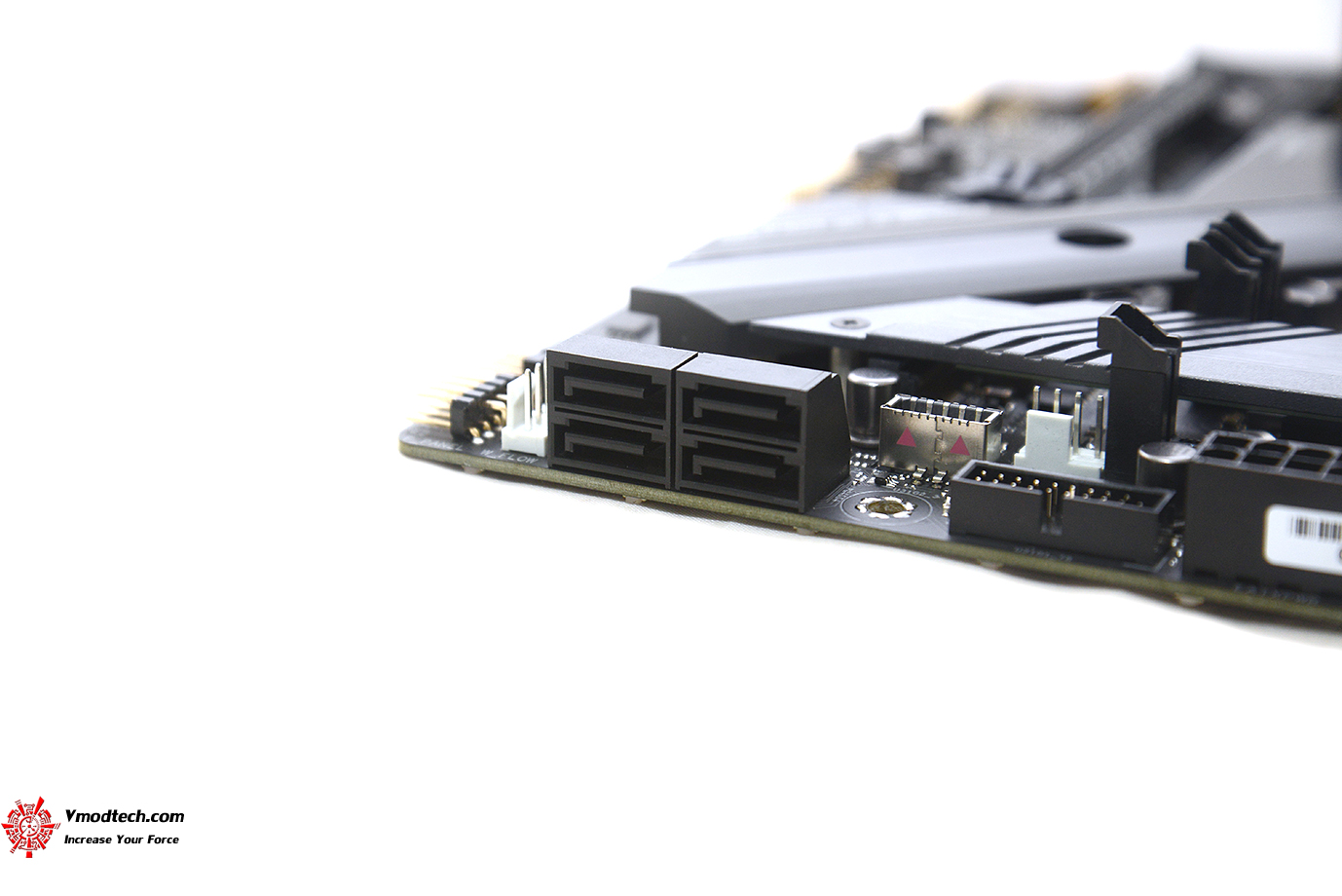

ช่อง SATA ให้กันมา 4 x SATA 6Gb/s port

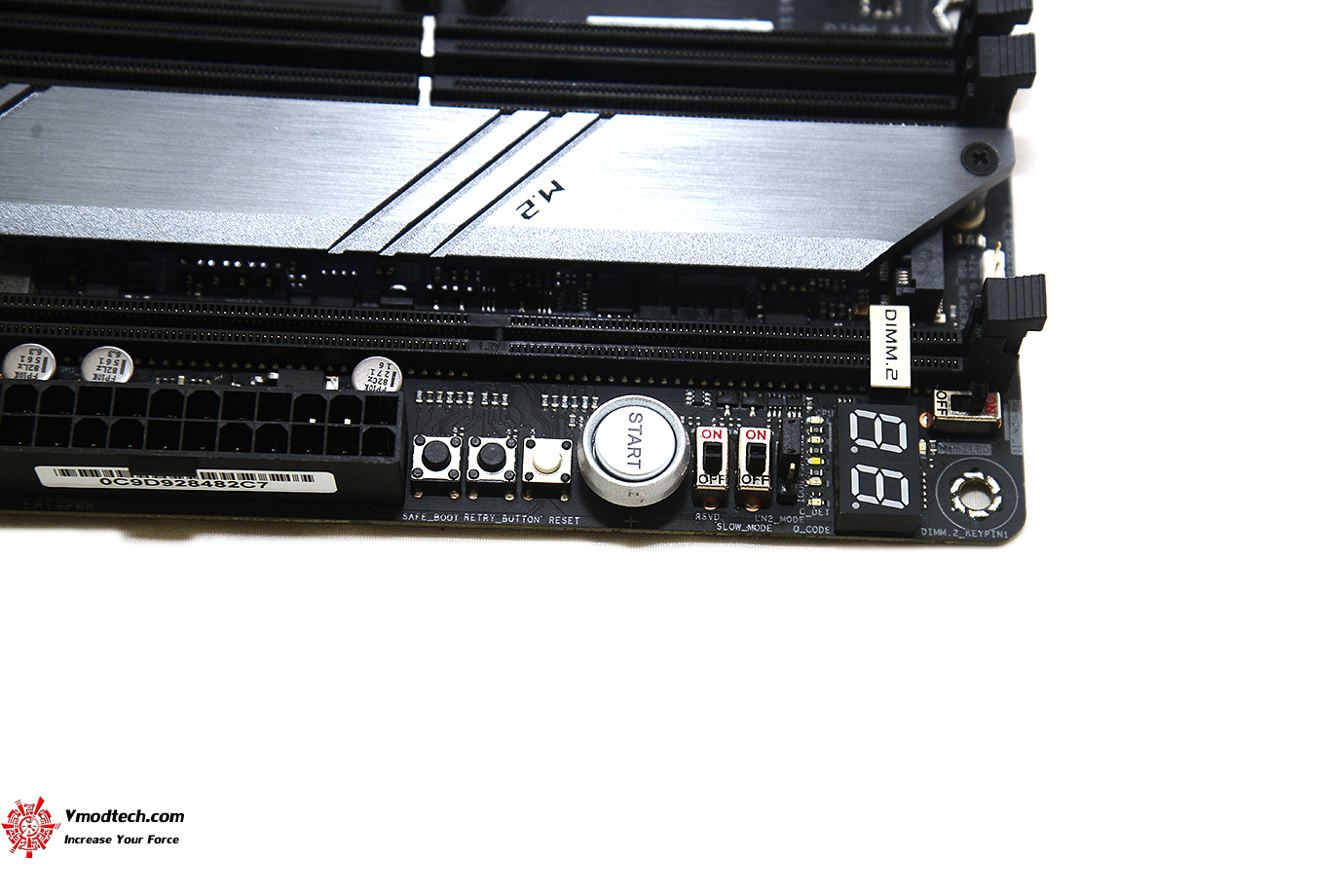

ปุ่มการทำงานต่างๆประกอบด้วยปุ่ม Power ,  Reset Button, Retry , Safe Boot , Slowmode และ Q-Code จัดเต็มสำหรับนักโอเวอร์คล๊อกเลยครับ

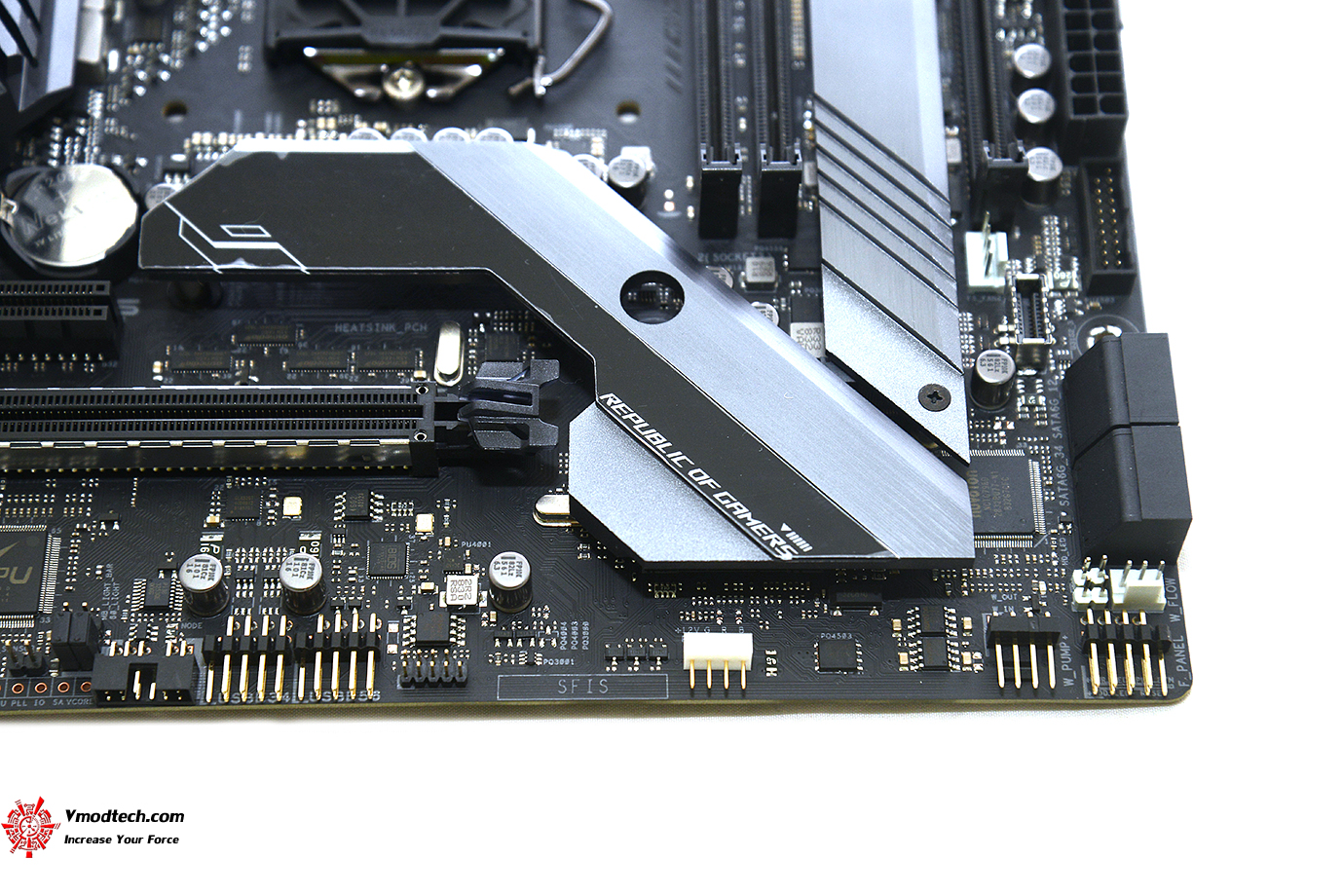

ชิบเซ็ต Z390 รุ่นใหม่ล่าสุดมีโลโก้ ROG เป็นตัวอักษรบนฮีตซิงค์มีขาวสลับเทาสวยพร้อมมีแสงไฟ RGB ที่สวยงามแสดงผลอยู่ด้านบนครับ

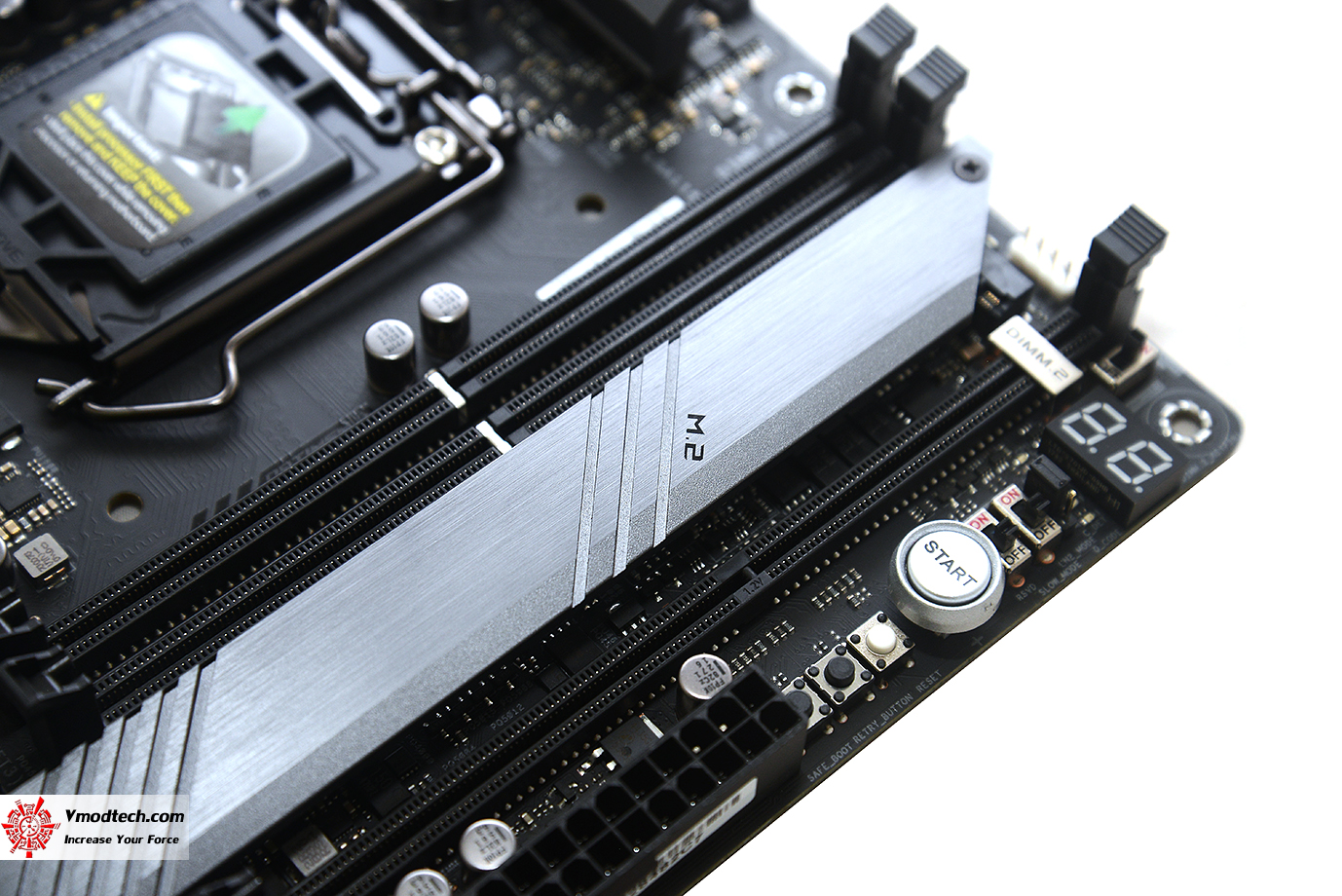

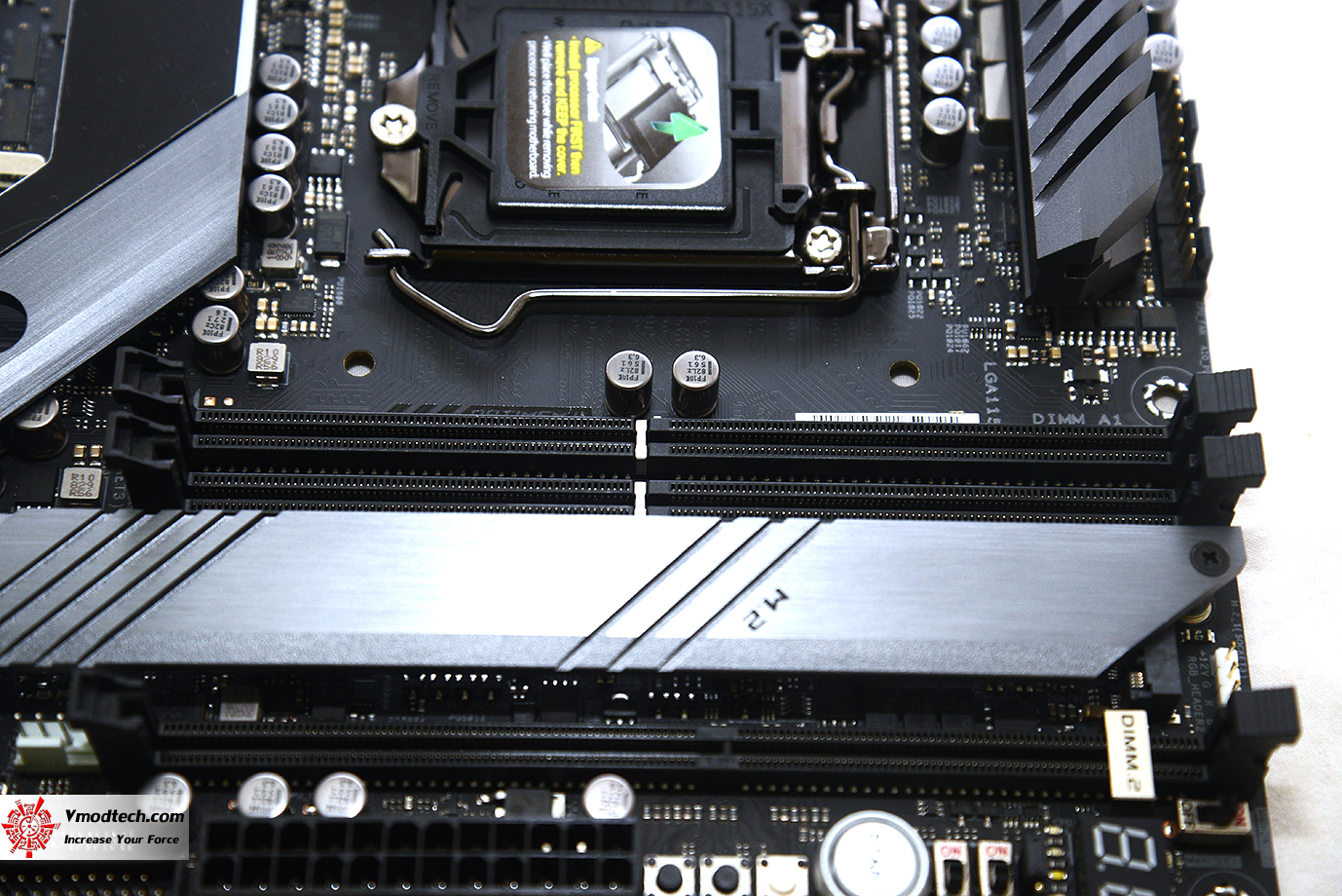

ด้านหน้าจะมีฮีตซิงค์ M.2 สามารถใส่ M.2 ได้สองช่อง 2 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (x4 PCIE mode)

ถอดออกมาสามารถอัพเกรดใส่ได้ทั้งสองฝั่งครับสำหรับ M.2 ประกอบด้วย 2 x M.2 Socket 3 , 2 x Type 2242-2280, supports PCIe 3.0 x 4 mode from PCH

ระบบเสียงเป็น SupremeFX 8-channel audio  / 5 x Gold-plated audio jacks / Optical S/PDIF out , SupremeFX S1220A CODEC / Impedance sense /High quality output and input / SupremeFX shielding พร้อมระบบ Sonic Radar III , Sonic Studio III + Sonic Studio Link จัดเต็มเพื่อคอเกมส์มิ่งไฮเอนด์โดยเฉพาะ

สล๊อต PCI-E มี ASUS SafeSlot ป้องกันอีนตรายเสริมแกร่งให้แบบเต็มครับ

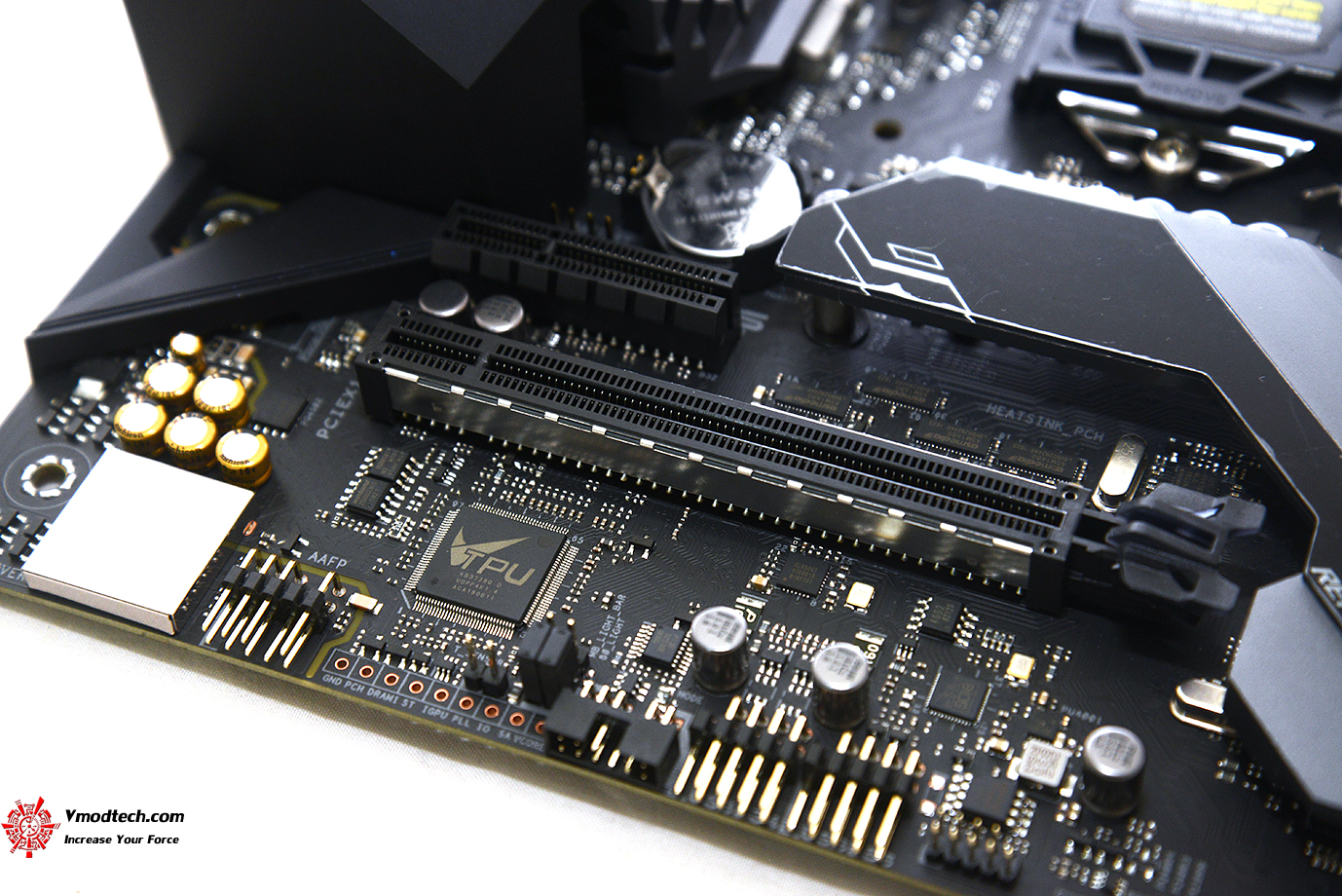

สล๊อต PCI-E ประกอบด้วย 1 x PCIe 3.0 x16 , 1 x PCIe 3.0 x4

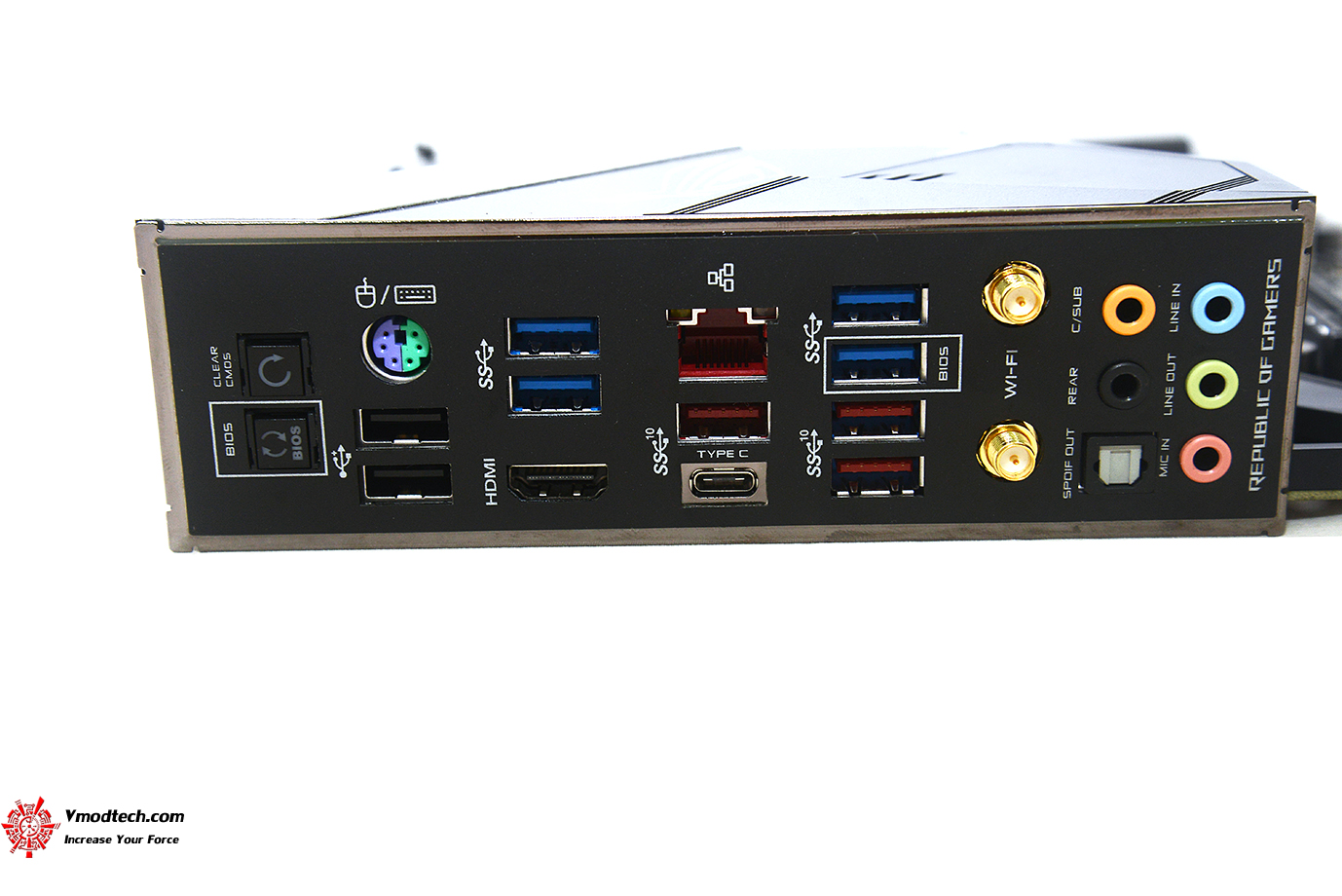

อินเตอร์เฟสช่องเชื่อมต่อด้านหลังมี Pre-mounted I/O Shield ป้องกันอันตราย ช่องต่างๆประกอบด้วย 1 x PS/2 keyboard/mouse combo port(s) , 1 x HDMI , 1 x LAN (RJ45) port(s) , 3 x USB 3.1 Gen 2 (red)Type-A,  , 1 x USB 3.1 Gen 2 (red)Type-C , 6 x USB 3.1 Gen 1 (blue)  , 2 x USB 2.0  , 1 x Clear CMOS button(s) , 1 x Wi-Fi antenna port(s) และจัดเต็มด้วยระบบป้องกันอันตราย ASUS LANGuard: Protects against LAN surges, lightning strikes และ static-electricityอย่างเต็มรูปแบบสำหรับพอตเชื่อมต่อต่างๆให้แบบครบๆครับ

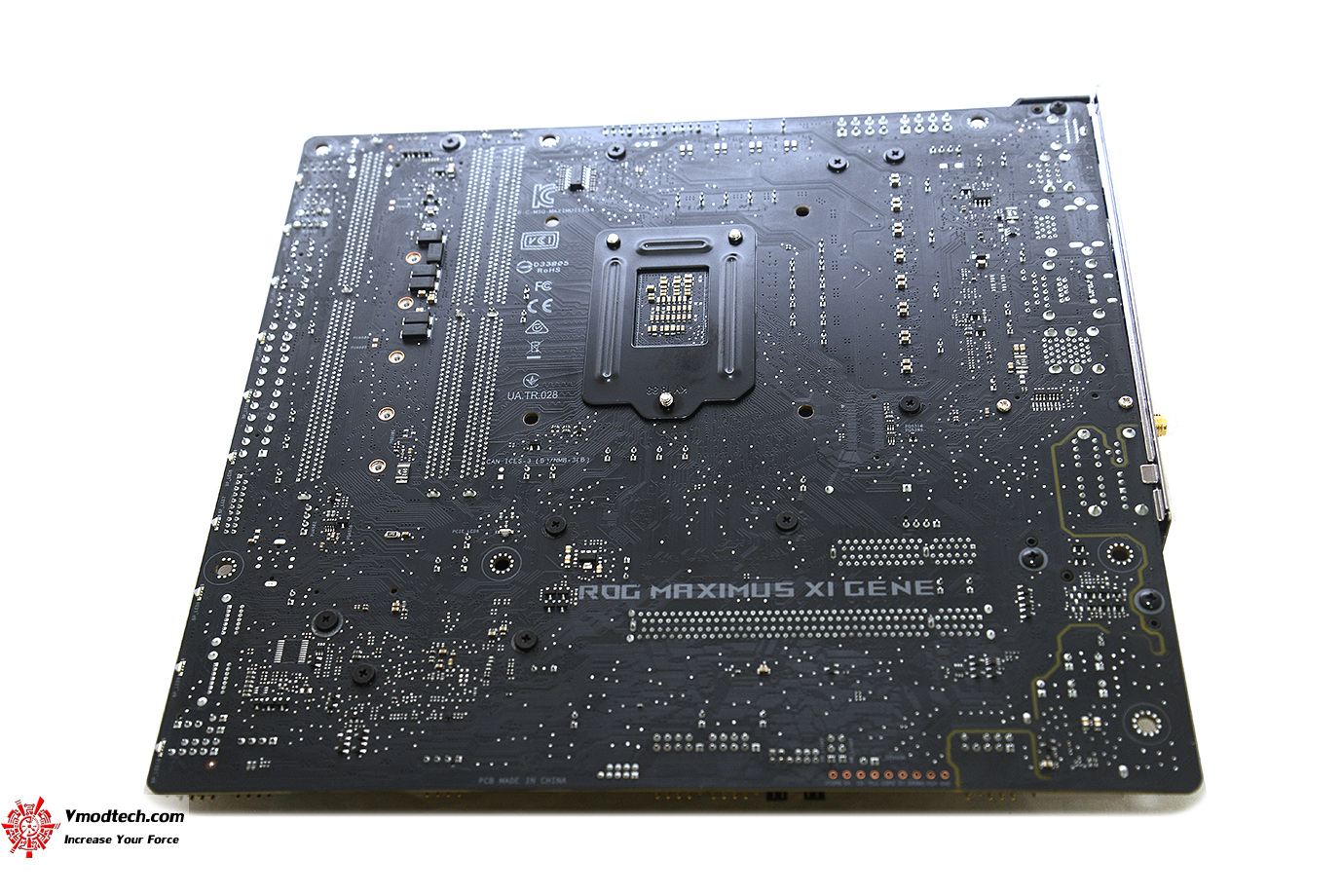

ด้านหลังเป็น PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
