ASUS ROG MAXIMUS XII FORMULA Appearance

ตัวกล่องเมนบอร์ด ASUS ROG MAXIMUS XII FORMULA มาในแนวสีดำสนิทตามสไตล์ ROG MAXIMUS ซีรี่ย์ครับและรองรับซีพียู Intel 10th Gen อย่างเต็มรูปแบบครับ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

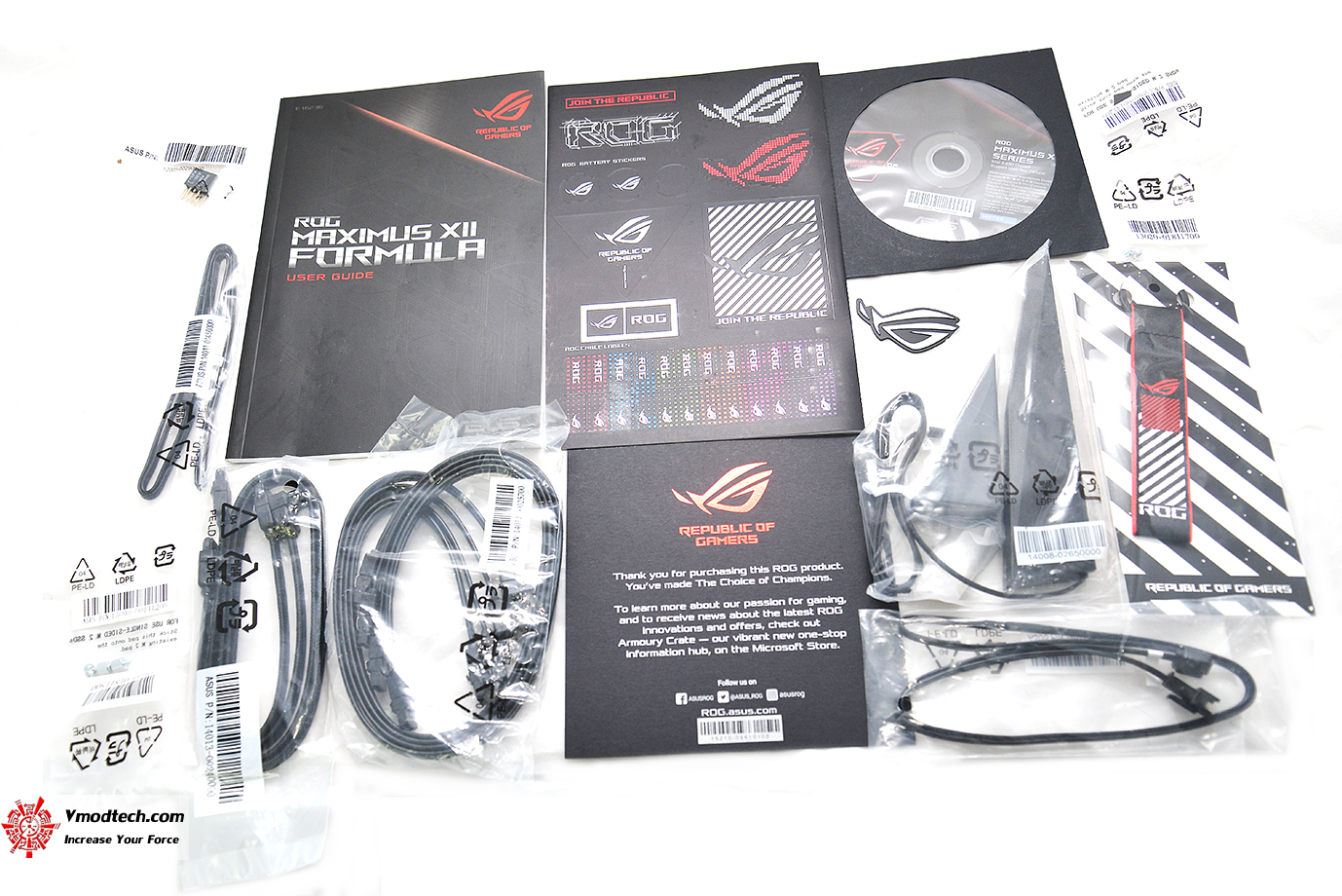

อุปกรณ์เสริมต่างๆ ประกอบด้วย

คู่มือ

Addressable LED extension cable
1 x ROG logo plate sticker
4 x SATA 6Gb/s cable(s)
2 x M.2 Screw Package
1 x Supporting DVD
1 x ROG big sticker
1 x Q-Connector
1 x Wi-Fi Antenna(s)
1 x Extension Cable for RGB strips (40 cm)
2 x ROG weave SATA 6G cable
1 x ROG Thank you card
1 ROG key chain

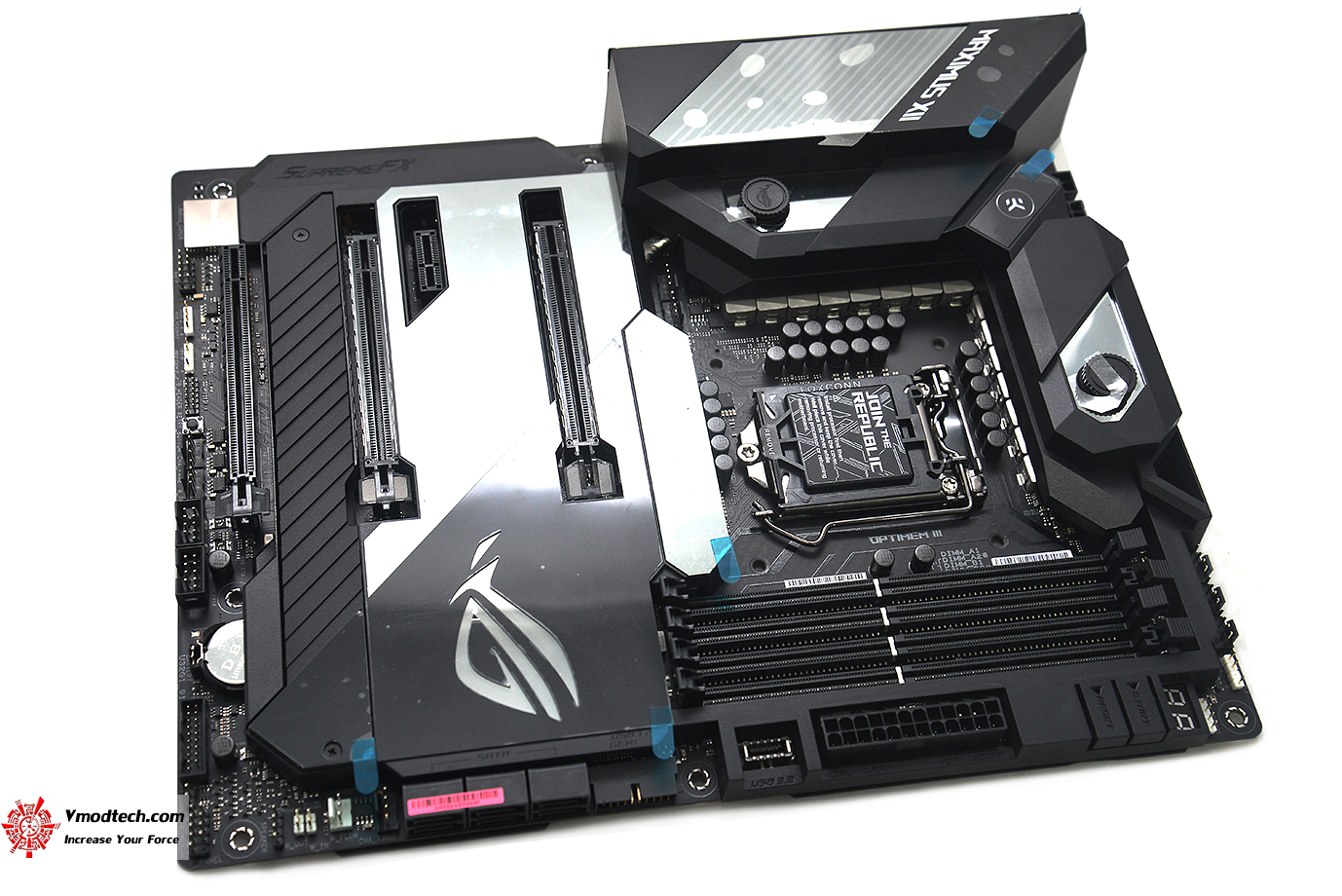

ตัวเมนบอร์ด ASUS ROG MAXIMUS XII FORMULA นั้นดีไซน์ดูสวยงามอลังการดุเข้มตามสไตล์ ROG MAXIMUS ซึ่งถ้าดูผิวเผินก็ใกล้เคียงกับรุ่นที่10 ก่อนหน้านี้ครับ ดีไซน์ใกล้เคียงกันมากๆ แต่รายละเอียดความเนี๊ยบ ASUS ROG MAXIMUS XII FORMULA รู้สึกจะเก็บรายละเอียดได้ดีกว่าเดิมเยอะครับ

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

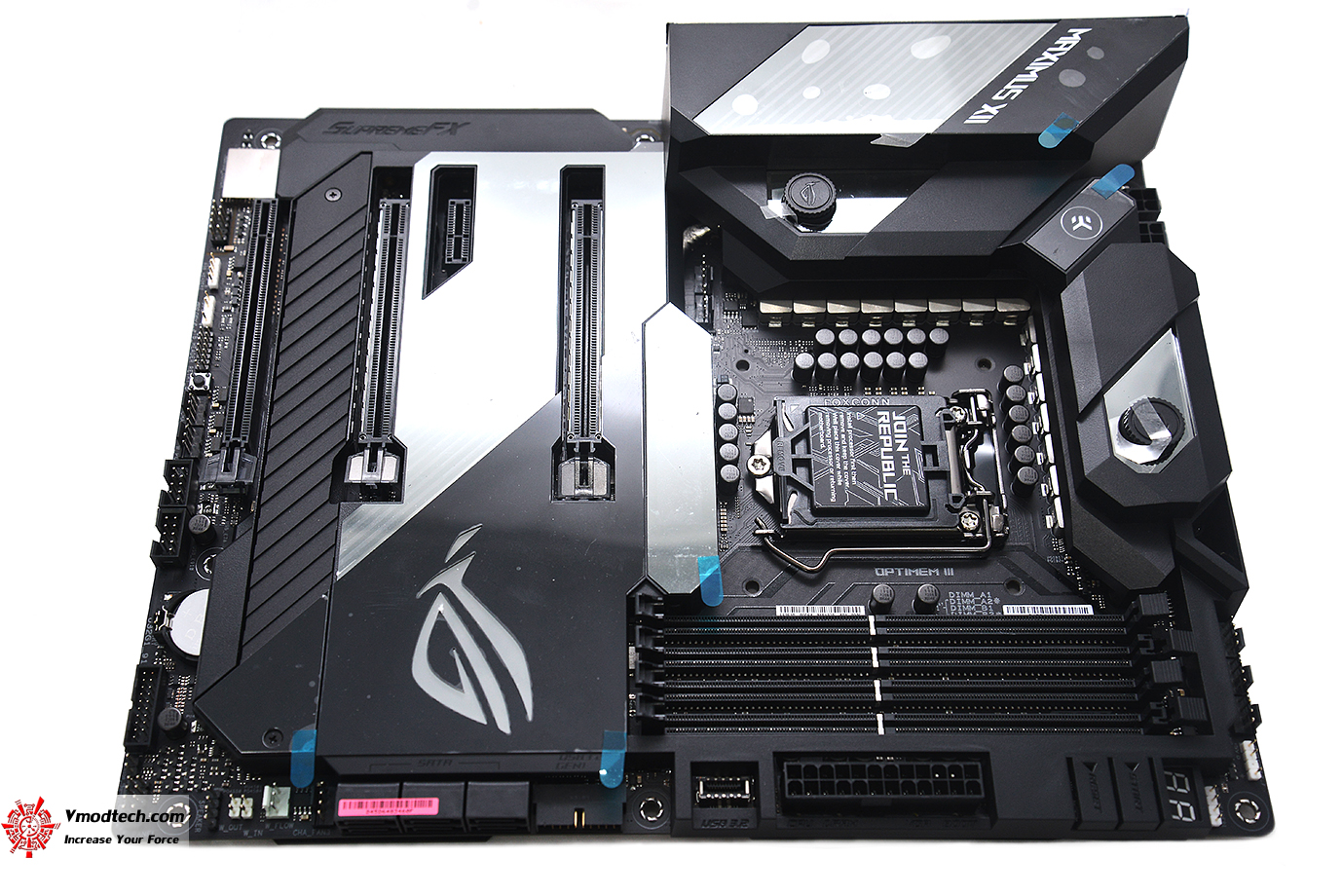

ดีไซน์โดยรวมมาในแนวโทนสีดำสนิททั้ง PCB และฮีตซิงค์ โดยจุดเด่นๆก็คือชุดฮีตซิงค์ภาคจ่ายไฟที่มีชุดบล๊อกน้ำ CrossChill EK III VRM block ที่พร้อมใช้งานแบบ CrossChill hybrid thermal design อีกทั้งมีฮีตซิงค์ระบายความร้อนอยู่ทั่วเมนบอร์ดทุกจุดกันเลยทีเดียวครับ

ตัวเมนบอร์ด ASUS ROG MAXIMUS XII FORMULA ดีไซน์มาให้รองรับการ DIY เต็มรูปแบบและมีจุดเชื่อมต่อพร้อมรองรับระบบไฟ AURA SYNC พร้อมซิงค์การทำงานร่วมกับอุปกรณ์อื่นๆได้อีกด้วย

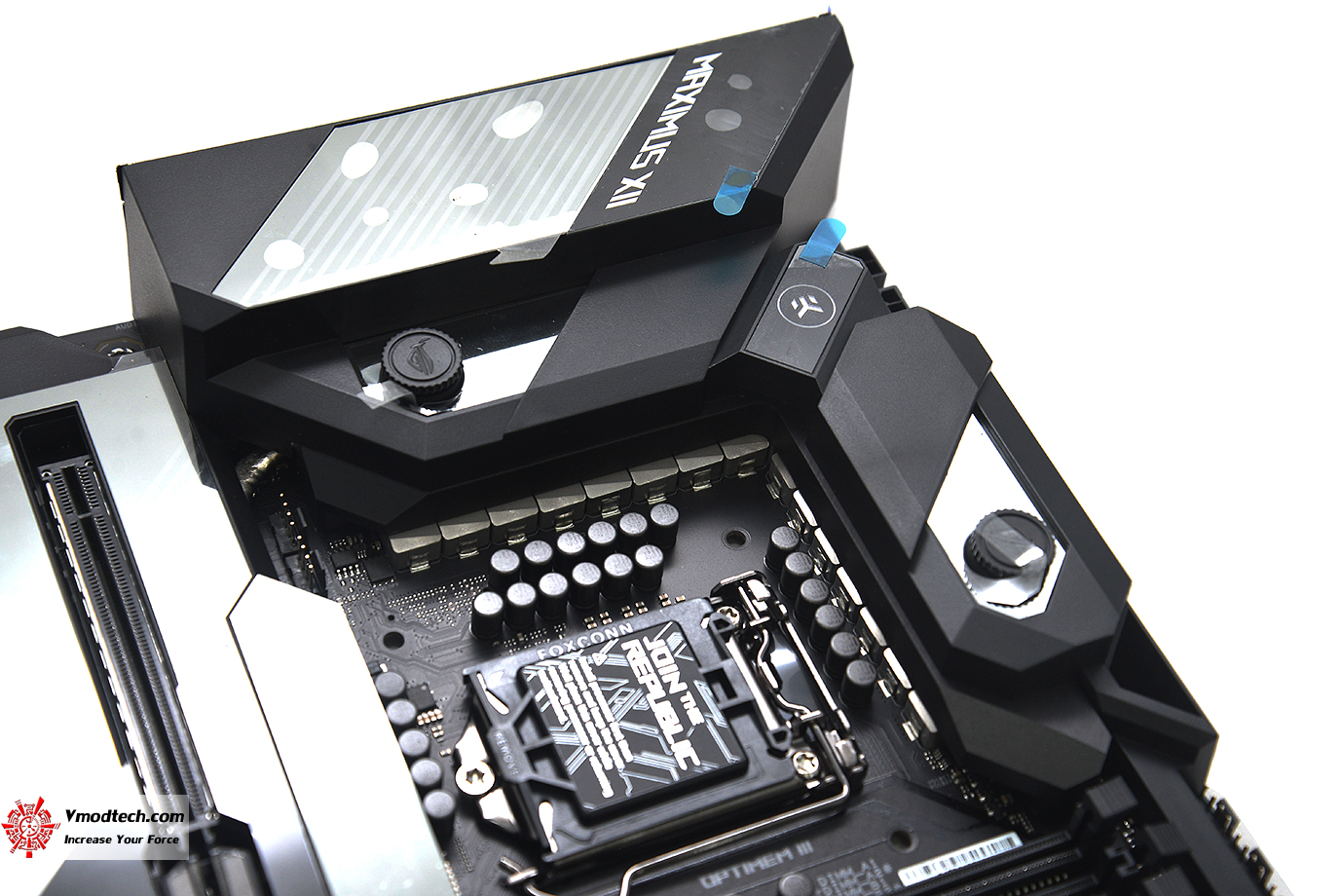

ฮีตซิงค์ภาคจ่ายไฟด้านบนเป็น I/O & Armor Zone Aura Lighting ที่มีสีไฟ RGB แสดงผลตอนใช้งาน

ภาคจ่ายไฟแบบ 16 teamed power stages รองรับการโอเวอร์คล๊อกอย่างเต็มรูปแบบครับและจุดเชื่อมต่อแบบ ProCool ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 1ช่อง และ 4พิน 1ช่อง

ใช้ซ๊อกเก็ต LGA 1200 แบบใหม่ล่าสุด

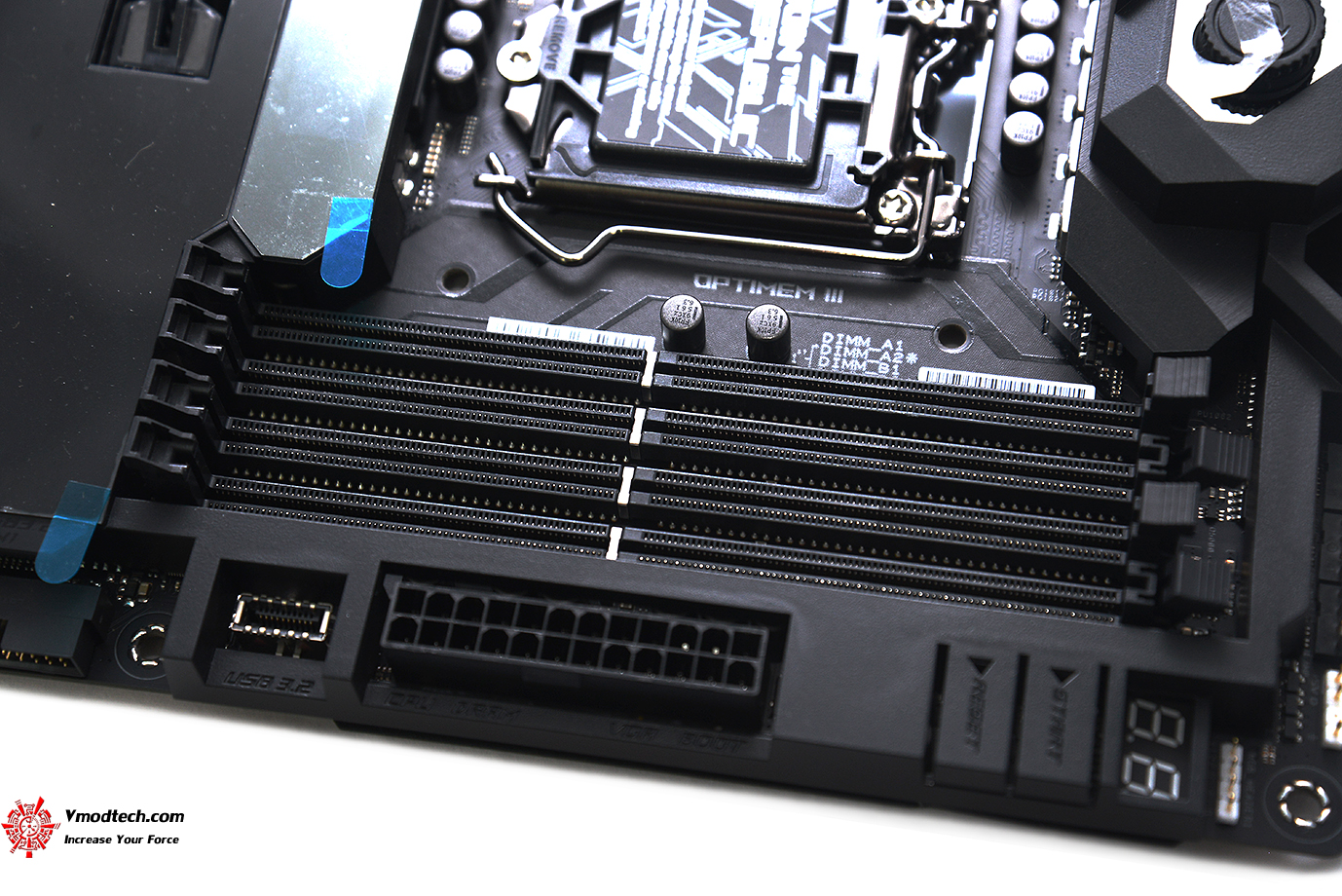

แรมมี 4ช่อง รองรับ DDR4 บัสแรมสูงสุด 4 x DIMM, Max. 128GB, DDR4 4800(O.C.)/4700(O.C)/4600(O.C)/4500(O.C)/4400(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

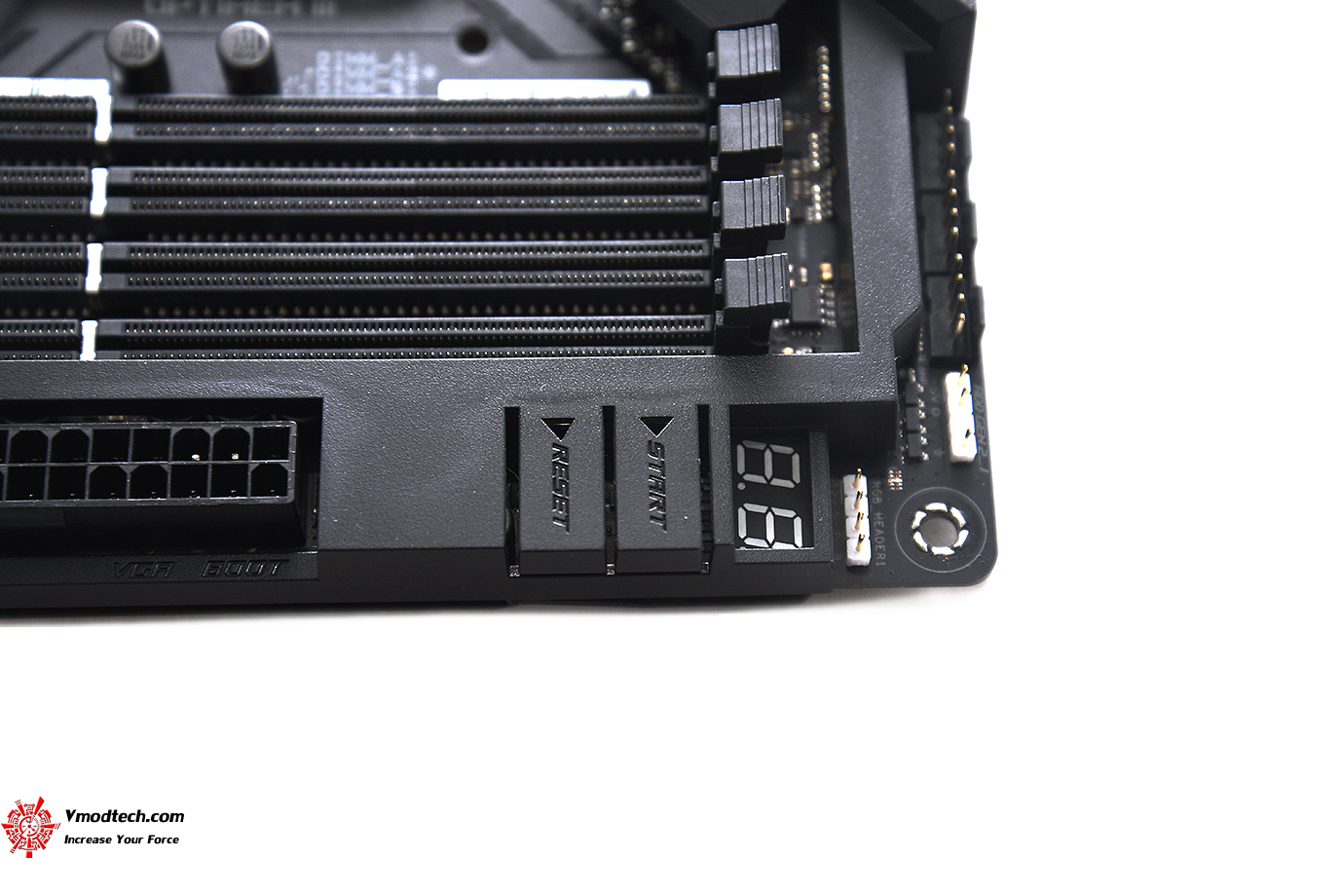

มีปุ่มใช้งานแบบ FlexKey ที่มีทั้ง Power , reset , Debug Code c]t Safe Boot or enter the BIOS

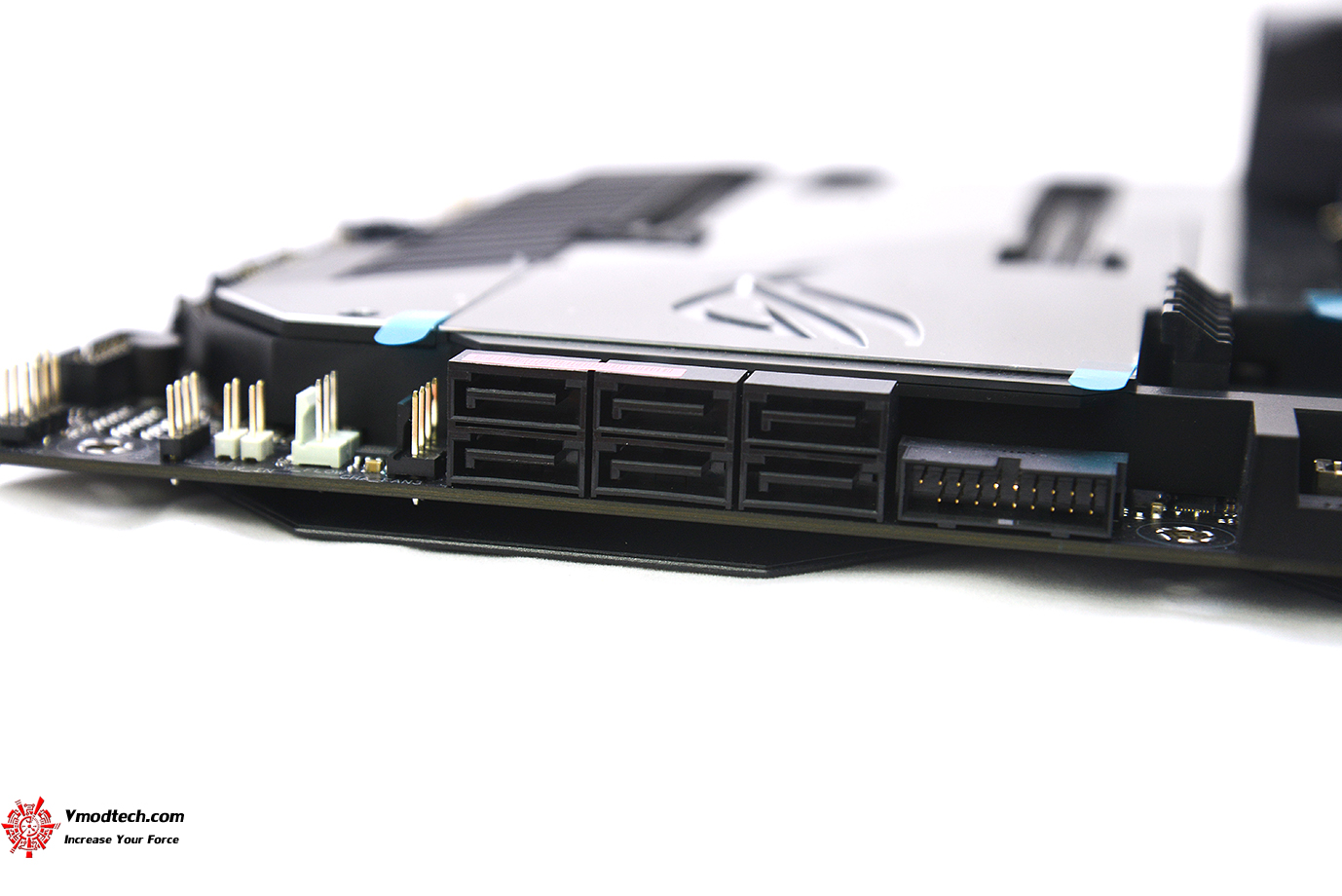

ช่อง SATA มีมาให้ 6ช่อง 6 x SATA 6Gb/s port(s)

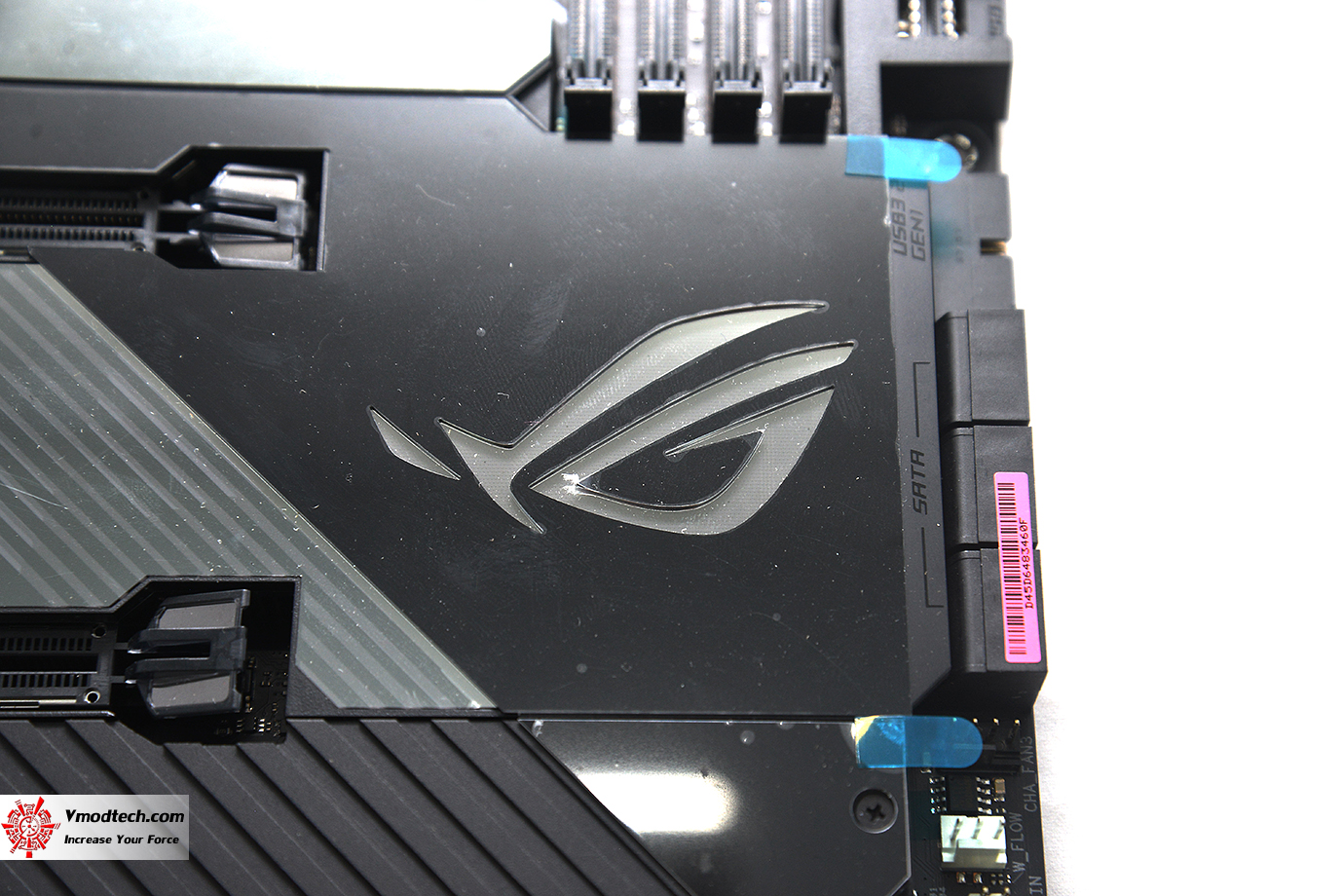

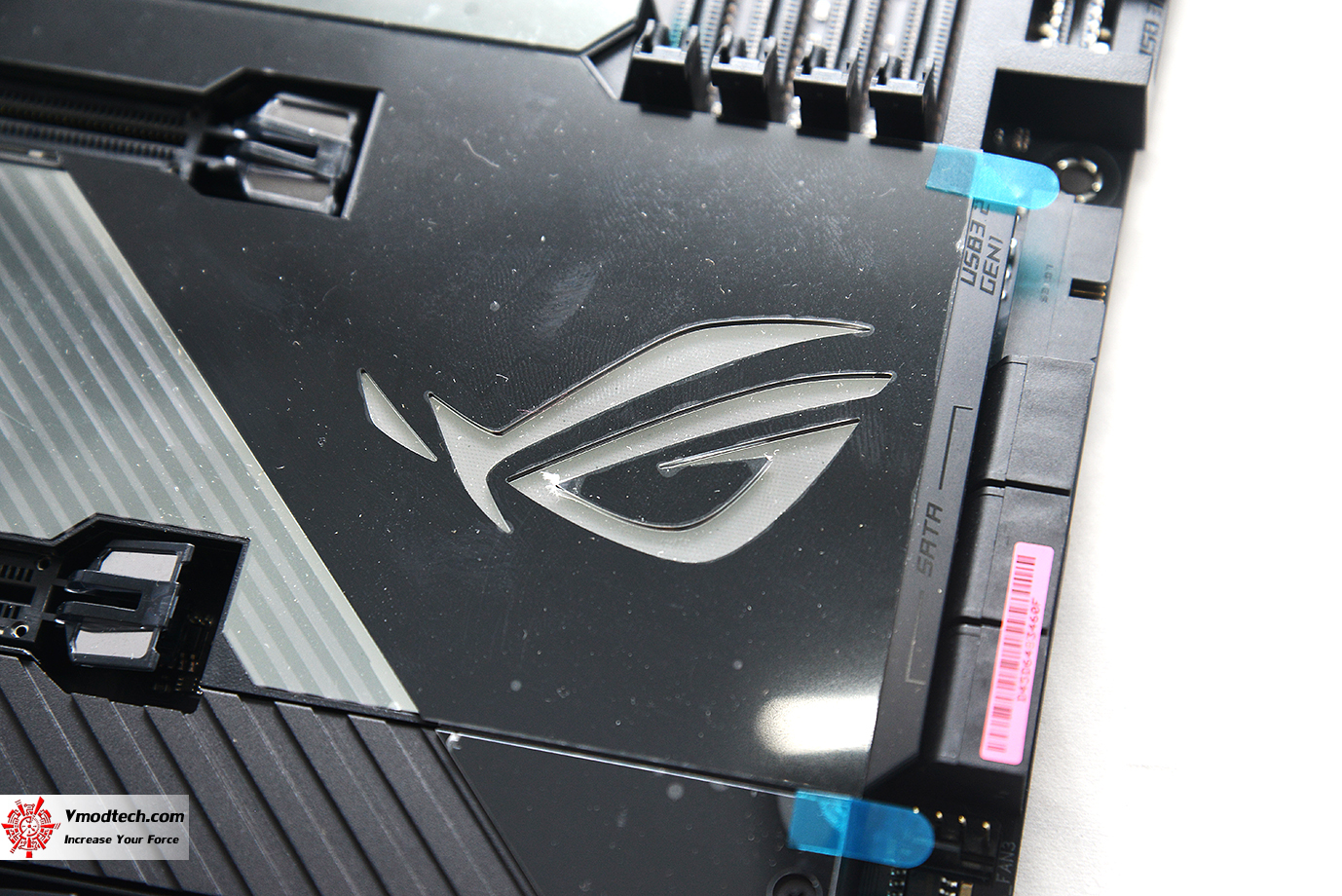

ชิปเซ็ต Z490 รุ่นใหม่ล่าสุดมาพร้อมฮีตซิงค์ระบายความร้อนสวยงามพร้อมโลโก้ ROG ที่มีไฟ RGB แสดงผลให้อย่างสวยงามโดดเด่นครับ

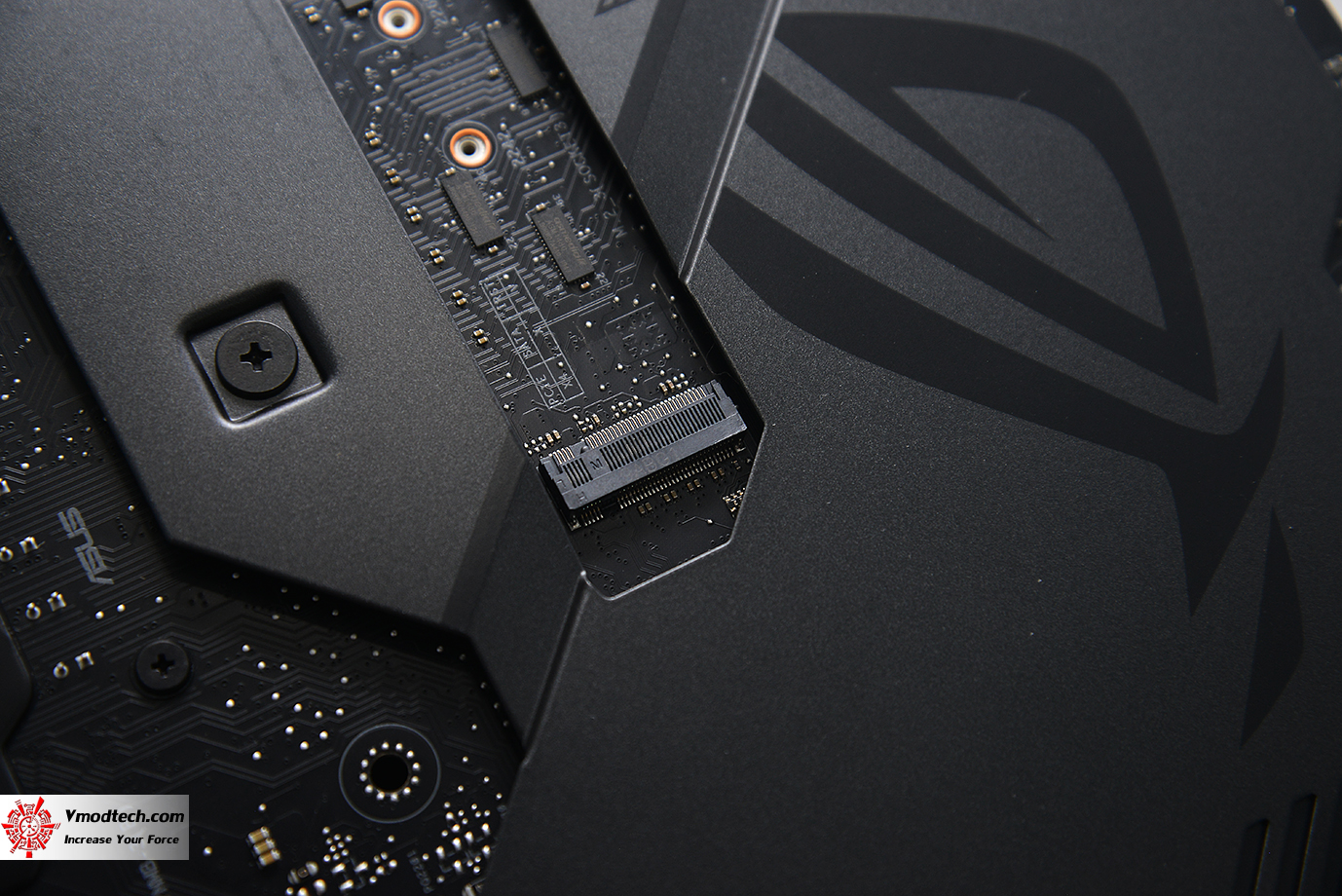

มี M.2 มีฮีตซิงค์ M.2 HEATSINK ให้กันมา 3ช่องครับ 3 x M.2 slots คือ 2ช่องแรกอยู่ด้านบนเมนบอร์ดและอีก 1ช่องอยู่ที่ด้านล่างเมนบอร์ดครับ 1 x M.2_1 socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) , 1 x M.2_2 socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode) , 1 x M.2_3 socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode)

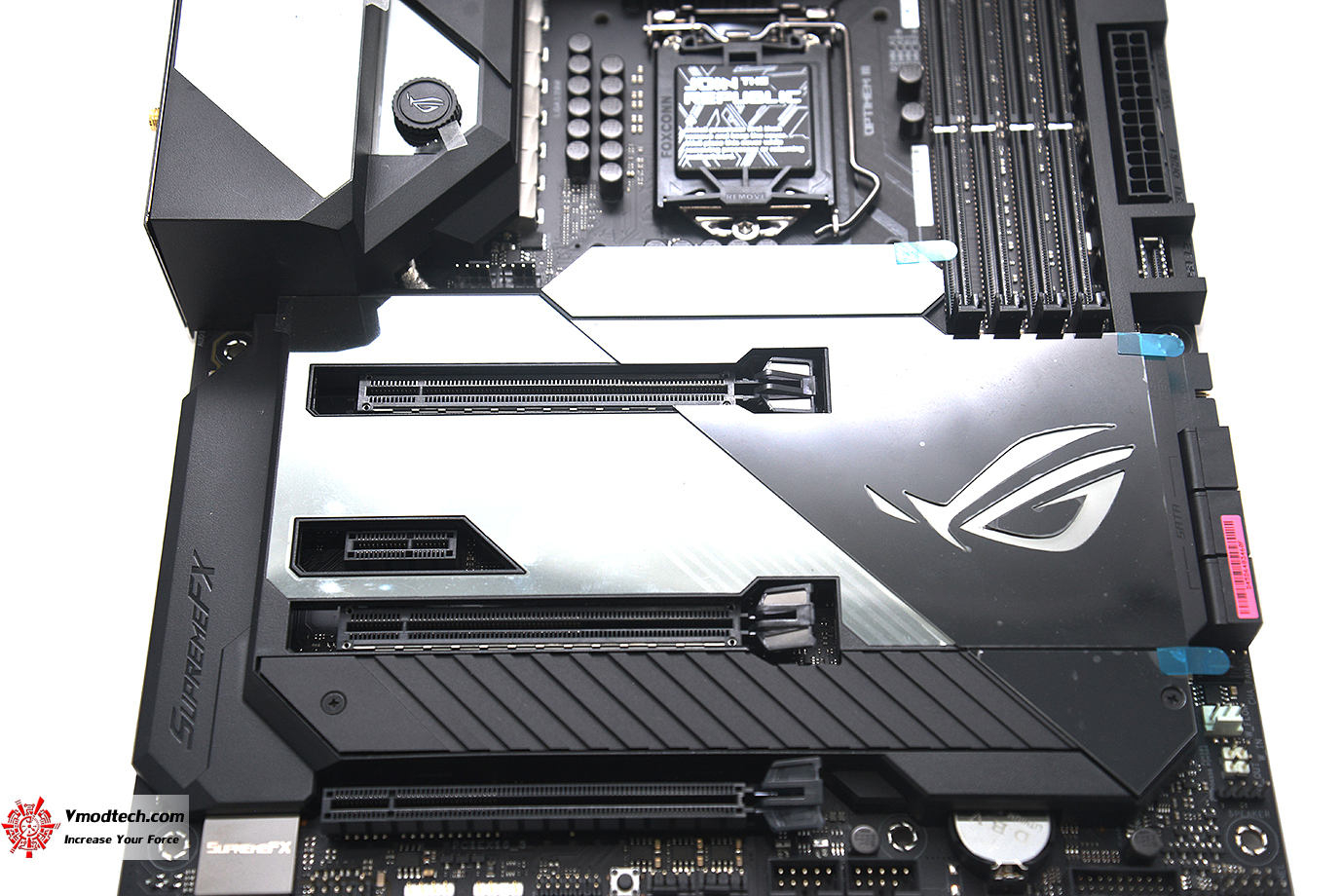

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 2 x PCIe 3.0 x16 (x16 or dual x8) , 1 x PCIe 3.0 x16 (x4 mode) 1 x PCIe 3.0 x1 เสริมแกร่งด้วย SAFESLOT ให้ 2ช่องแรก PCIe 16X

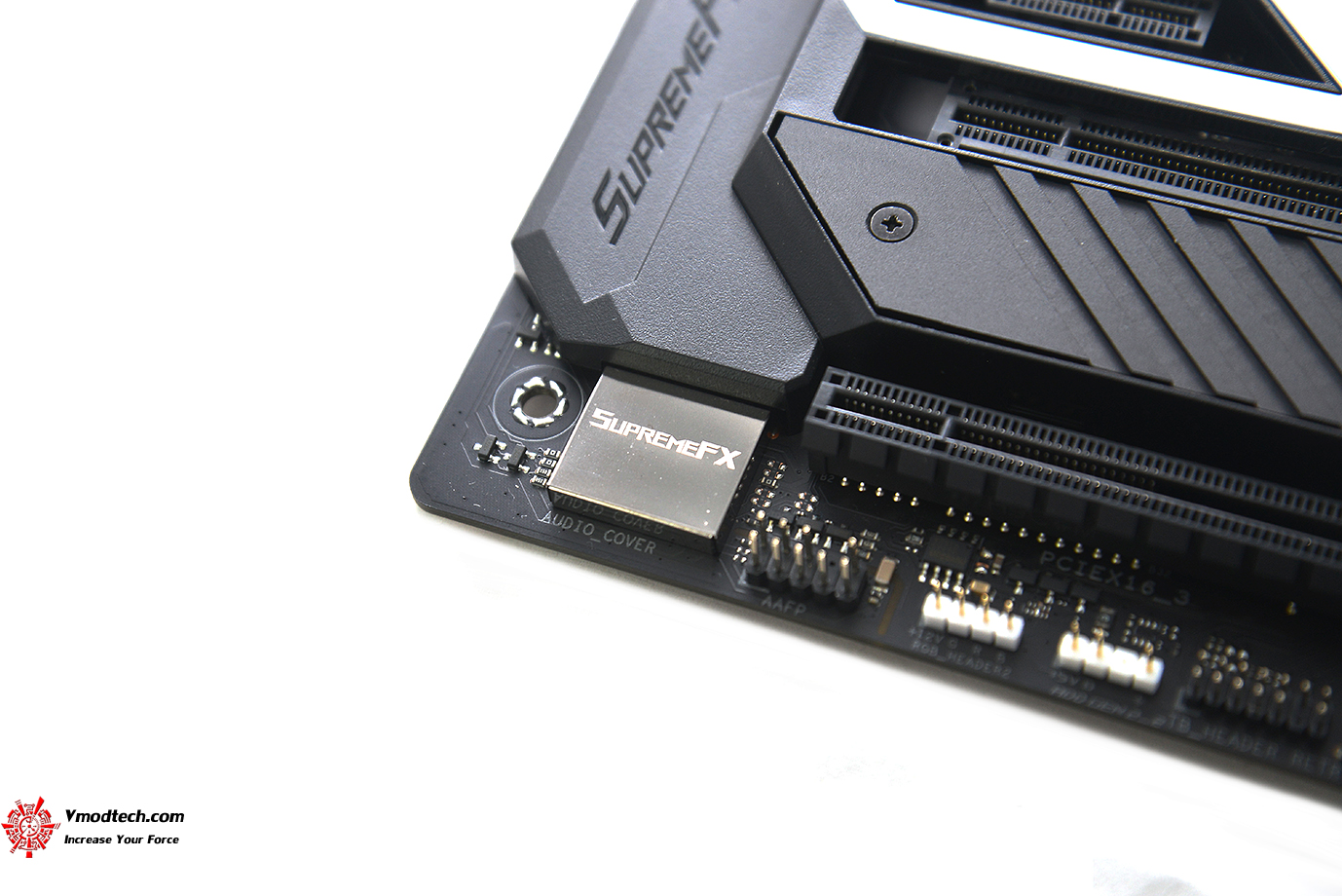

ระบบเสียงเป็น ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC S1220 จัดเต็มให้คอเกมส์เมอร์กันโดยเฉพาะเลยครับ

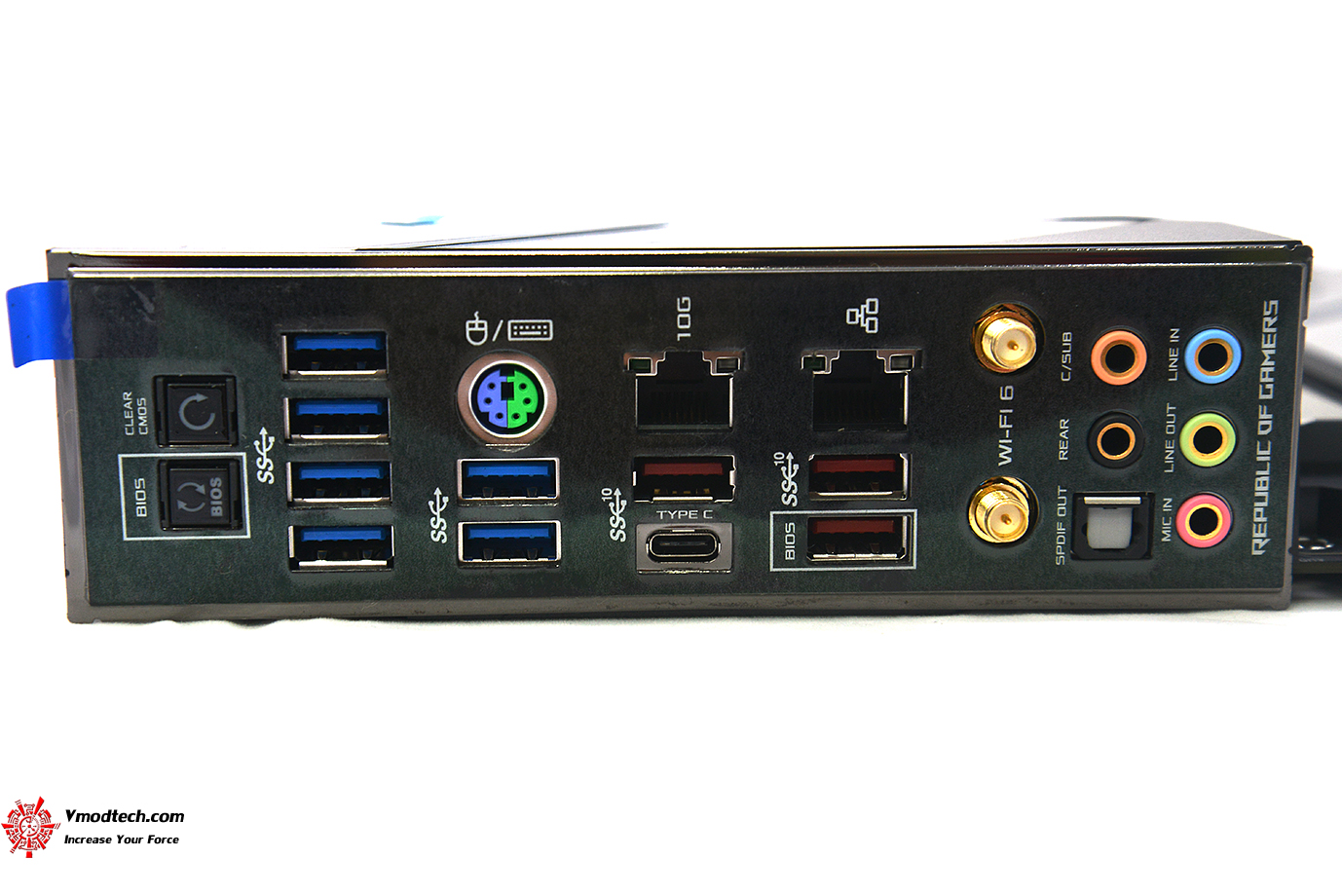

อินเตอร์เฟสด้านหลังประกอบด้วย

1 x Intel® I225-V 2.5Gb Ethernet
1 x PS/2 keyboard/mouse combo port(s)
4 x USB 3.2 Gen 2
6 x USB 3.2 Gen 1
1 x Optical S/PDIF out
1 x Clear CMOS button(s)
1 x USB BIOS FlashBack^™ Button(s)
1 x ASUS Wi-Fi Module
5 x Gold-plated audio jacks
1 x Aquantia AQC-107 10G LAN port

ด้านหลังก็จะมีช่อง M.2 ให้ใช้งานอีก 1ช่องครับ

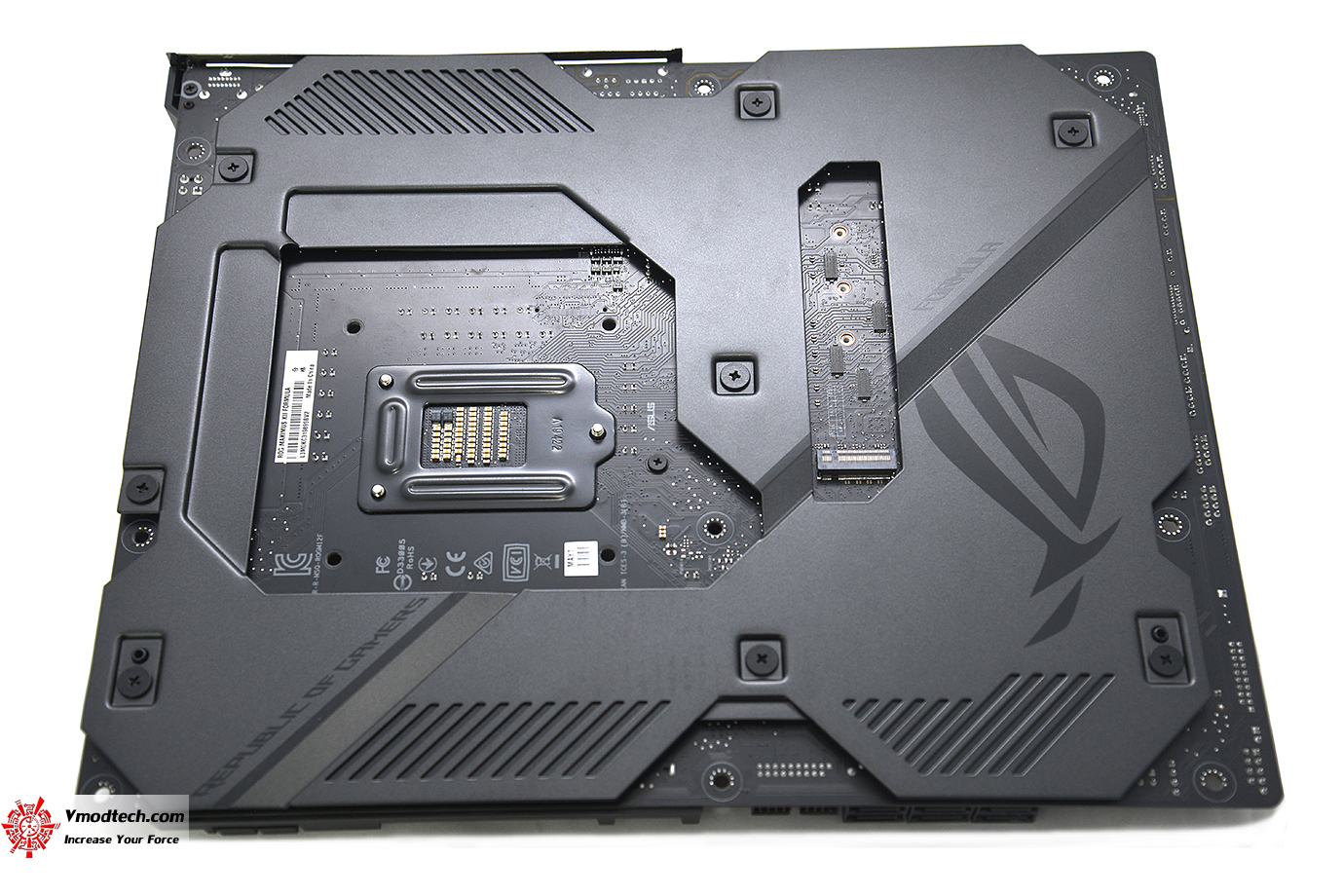

ด้านหลัง PCB สีดำสนิทและมี Solid steel backplate ป้องกันอันตรายให้อีกด้วยครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
