…สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้ผมก็มีรีวิวทดสอบเมนบอร์ดรุ่นใหม่ล่าสุดจากแบรนด์ ASUS แบรนด์ดังคุณภาพเยี่ยมระดับโลกมาให้ท่านได้ชมกันครับกับเมนบอร์ด Intel Z690 ชิปเซ็ตรุ่นใหม่ล่าสุดที่เป็นเมนบอร์ดแพลตฟอร์มของทาง Intel ในซ็อกเก็ต LGA 1700 ที่รองรับซีพียู Intel Alder Lake รุ่นที่ 12 มากันในชื่อรุ่น ASUS ROG MAXIMUS Z690 FORMULA รุ่นใหม่ที่ถือได้ว่าเป็นตัวท็อปอีกรุ่นในตระกูล ROG ที่ชื่อนี้หลายๆท่านคุ้นเคยกันมาหลายรุ่นหลายเจนเนอร์เรชั่นที่สร้างมาตรฐานความแรงเอาไว้ให้บรรดาสาวก ROG ด้วยดีไซน์สุดงามมาในแนวสีขาวล้วนพร้อมอัดแน่นด้วยฟีเจอร์มากมายและแสงไฟ RGB แบบจัดเต็มพร้อมด้วยหน้าจอ LiveDash OLED อีกทั้งยังมีความพิเศษที่รองรับชุดระบายความร้อนด้วยน้ำด้วยฮีตซิงค์  VRM heatsinks  ที่มาพร้อมชุดบล๊อกจาก EK CrossChill III ในการอัพเกรดชุดน้ำได้อีกด้วยครับ

…

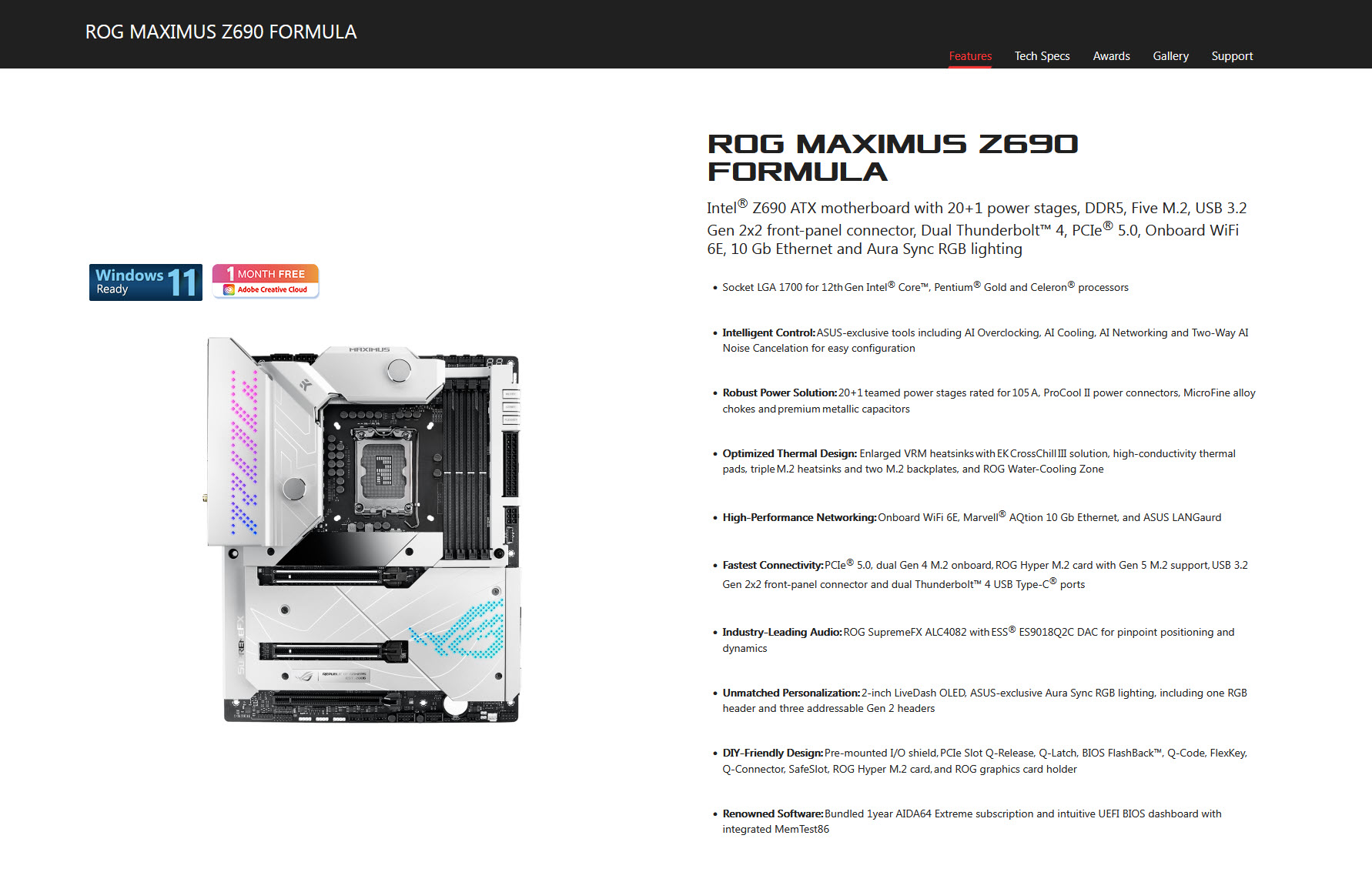

…ด้วยดีไซน์ขนาดตัวเมนบอร์สีขาวทั้งฮีตซิงค์และ PCB สีดำตัดสลับด้วยไฟ Aura Sync RGB ที่มีอยู่ทั่วทั้งเมนบอร์ดทั้งภาคจ่ายไฟ ชิปเซ็ต และมีหน้าจอไฟ LiveDash OLED แสดงผลให้แบบเต็มๆ พร้อมทั้งฟีเจอร์การทำงานที่จัดเต็มไม่ว่าจะเป็น AI Overclocking, AI Cooling, AI Networking , Two-Way AI Noise Cancelation ,ชุดภาคจ่ายไฟระดับพรีเมี่ยม 20+1 teamed power stages rated for 105 A, ProCool II power connectors, MicroFine alloy chokes และ premium metallic capacitors ชุดระบายความร้อนที่จัดเต็มทุกส่วน VRM heatsinks with EK CrossChill III solution, high-conductivity thermal pads, triple M.2 heatsinks and two M.2 backplates, และ ROG Water-Cooling Zone ช่องเชื่อมต่อเน็ตเวิร์คก็จัดเต็มด้วย WiFi 6E, Marvell^® AQtion 10 Gb Ethernet, และ ASUS LANGaurd บรรดาสล๊อตเชื่อมต่อต่างๆก็จัดเต็มด้วย PCIe^® 5.0, dual Gen 4 M.2 onboard, ROG Hyper M.2 card with Gen 5 M.2 support, USB 3.2 Gen 2×2 front-panel connector และ dual Thunderbolt™ 4 USB Type-C^® ports ระบบเสียงระดับพรีเมี่ยมเพื่อคอเกมส์ ROG SupremeFX ALC4082 with ESS^® ES9018Q2C DAC หน้าจอแสดงผล 2-inch LiveDash OLED, ASUS-exclusive Aura Sync RGB lighting, และสุดท้ายบรรดา DIY ต่างๆประกอบด้วย Pre-mounted I/O shield, PCIe Slot Q-Release, Q-Latch, BIOS  FlashBack™, Q-Code, FlexKey, Q-Connector, SafeSlot, ROG Hyper M.2 card,และ ROG graphics card holder จัดเต็มให้แบบครบครันระดับพรีเมี่ยมกันเลยครับ

.

โดยวันนี้ผมจะทดสอบคู่กับซีพียู Intel Core i9 12900K ตัวท็อปรุ่นใหม่ล่าสุดพร้อมแรม DDR5 เรามาดูกันครับว่าเมนบอร์ดระดับท็อปตระกูล ROG อย่าง ASUS ROG MAXIMUS Z690 FORMULA จะมีประสิทธิภาพมากน้อยขนาดไหน ไปชมกันเลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS ROG MAXIMUS Z690 FORMULA กันต่อเลยครับ

ASUS ROG MAXIMUS Z690 FORMULA Appearance

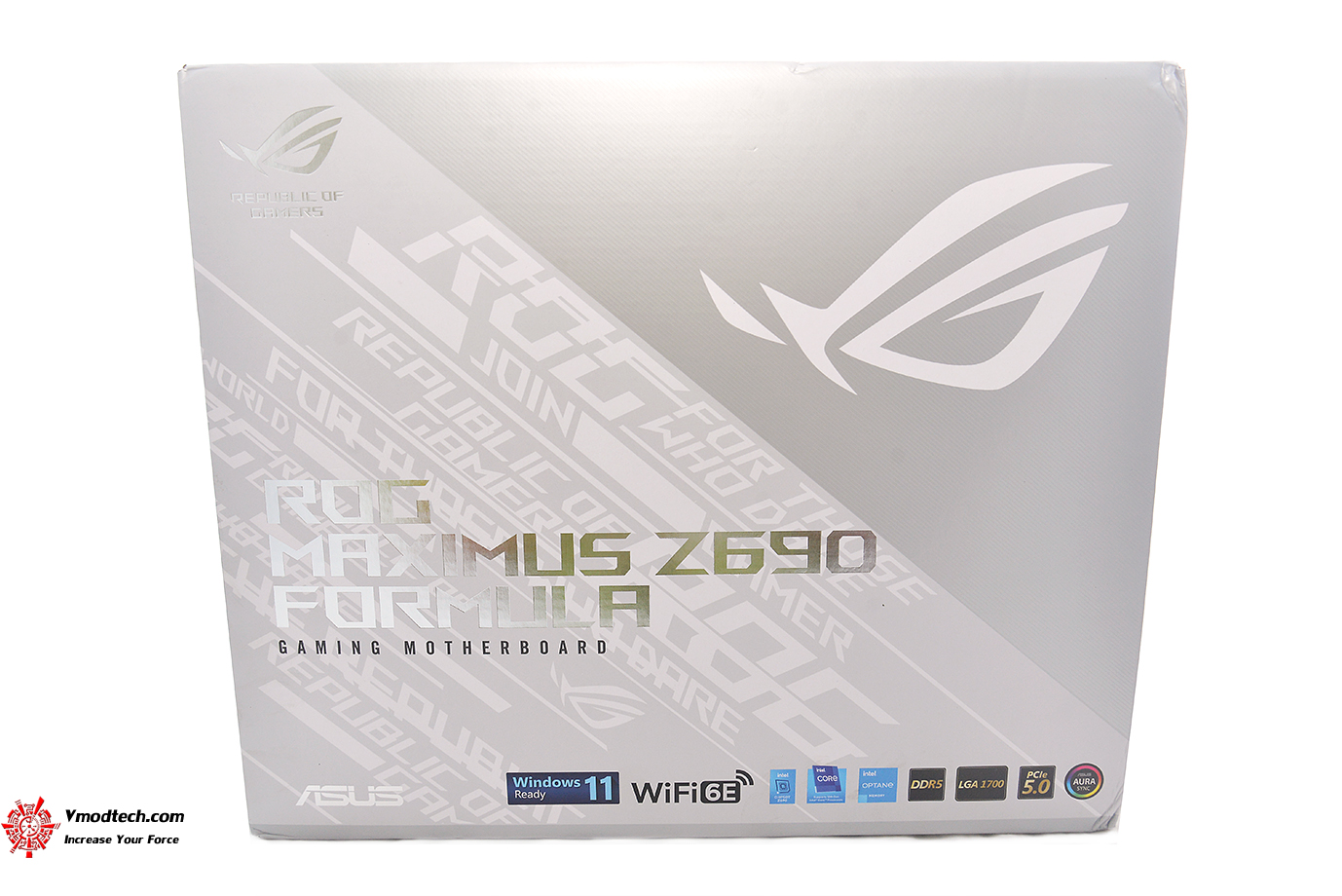

ตัวกล่องมาในแนวสีขาวสลับเทาใน ROG ซีรี่ย์ในตระกูล MAXIMUS ที่บอกชื่อรุ่น ASUS ROG MAXIMUS Z690 FORMULA เอาไว้อย่างชัดเจน

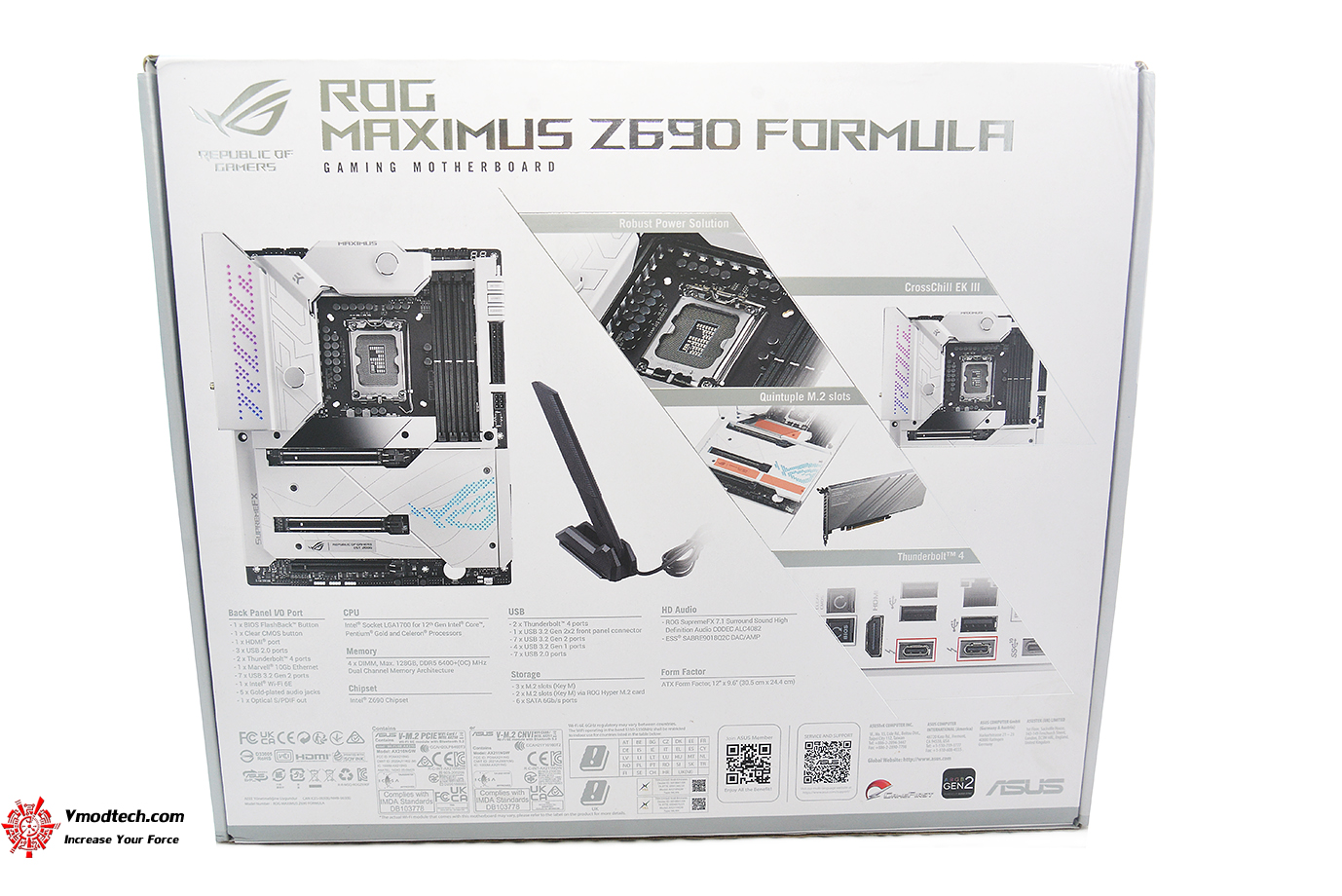

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

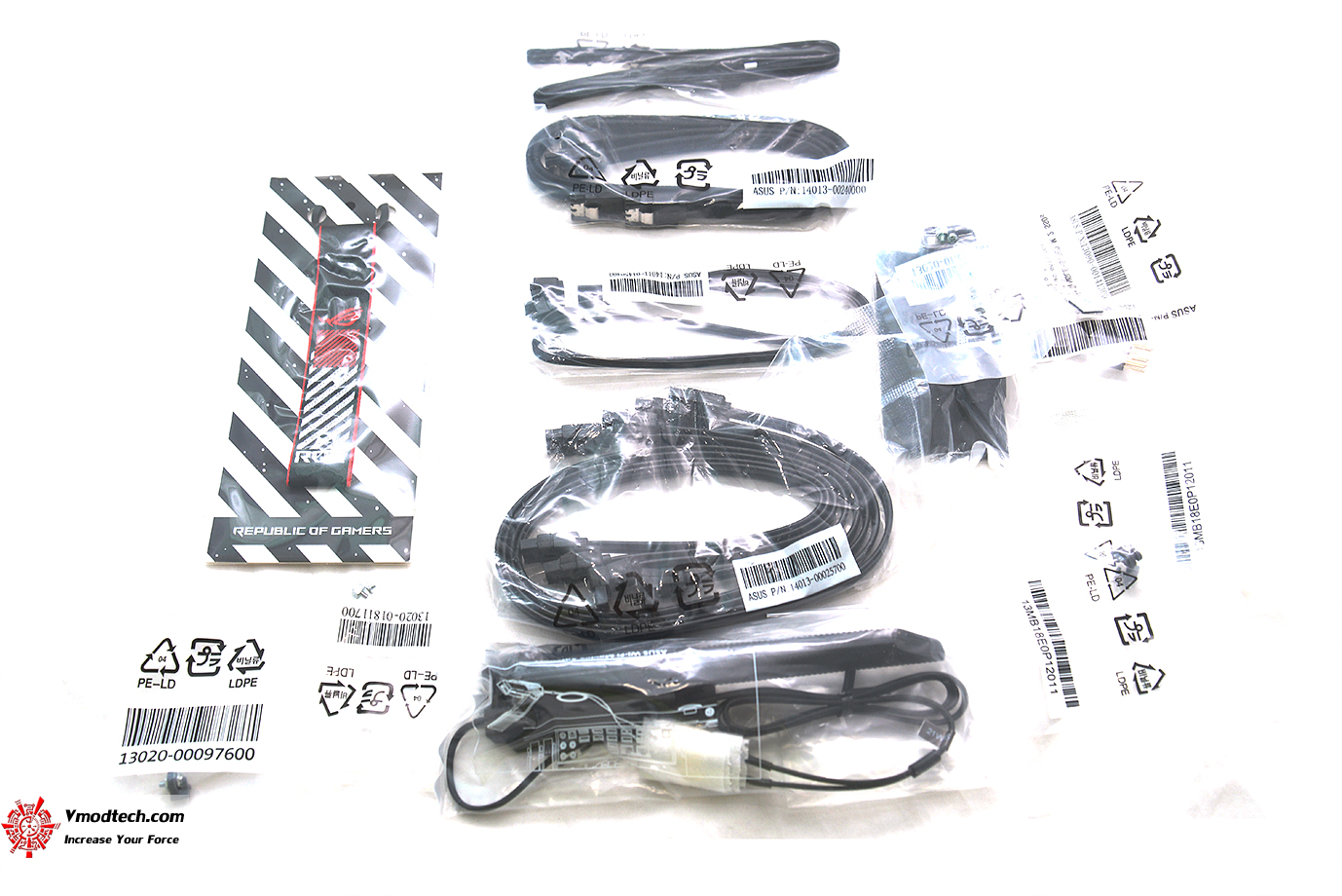

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA สายรัด และสายไฟเชื่อมต่อต่างๆ

Cables

1 x ARGB RGB extension cable

1 x RGB extension cable

2 x ROG weave SATA 6G cables

4 x SATA 6Gb/s cables

ROG Hyper M.2 Card

1 x ROG Hyper M.2 Card

2 x M.2 screw package for ROG Hyper M.2 Card

Miscellaneous

1 x ASUS Wi-Fi moving antennas

1 x M.2 Rubber Package(s)

1 x Q-connector

1 x M.2 Q-Latch package(s)

2 x M.2 Q-Latch packages for M.2 backplate

1 x ROG key chain

1 x ROG stickers

1 x ROG thank you card

1 x ROG Graphic card holder

Installation Media

1 x USB drive with utilities and drivers

Documentation

1 x User guide

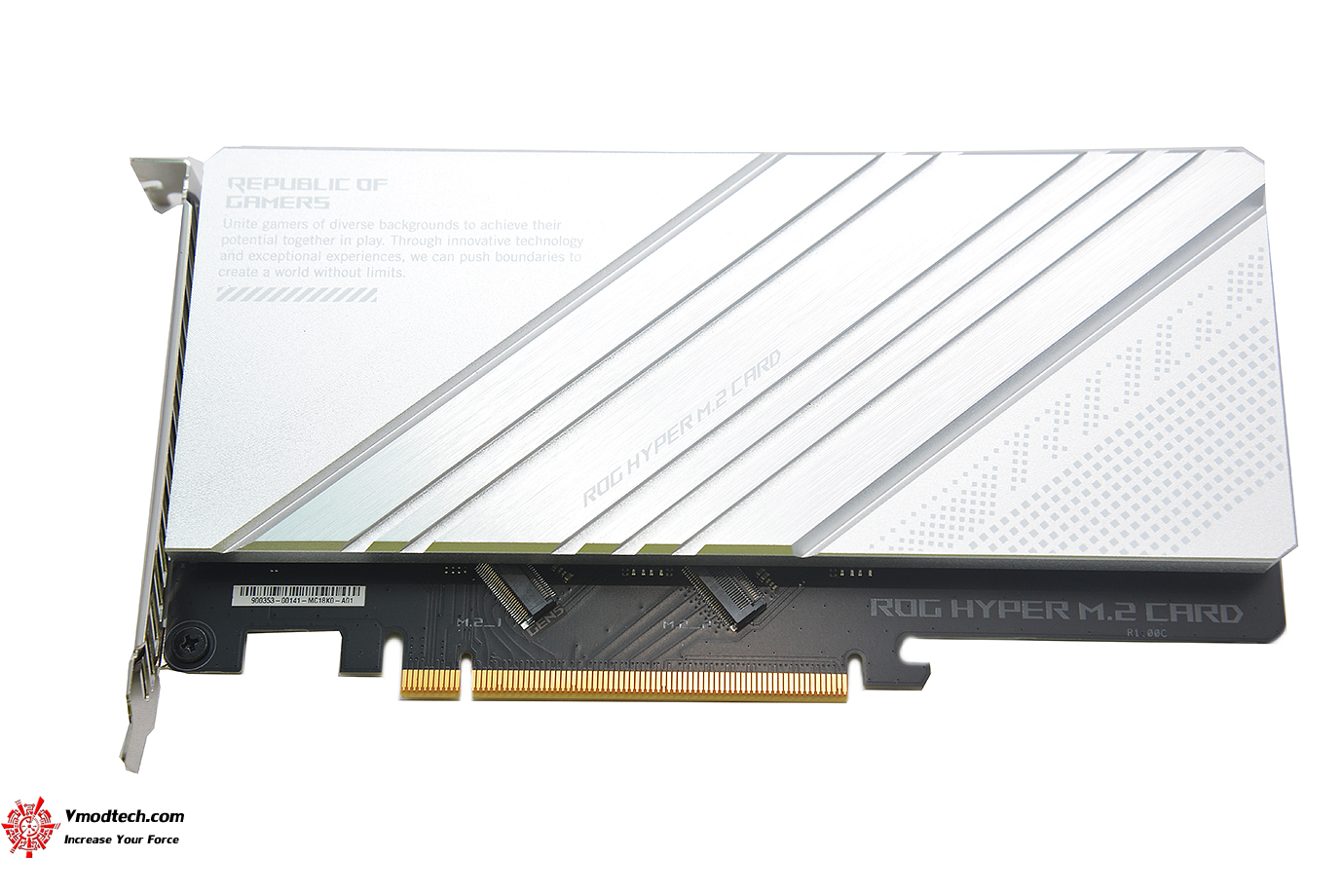

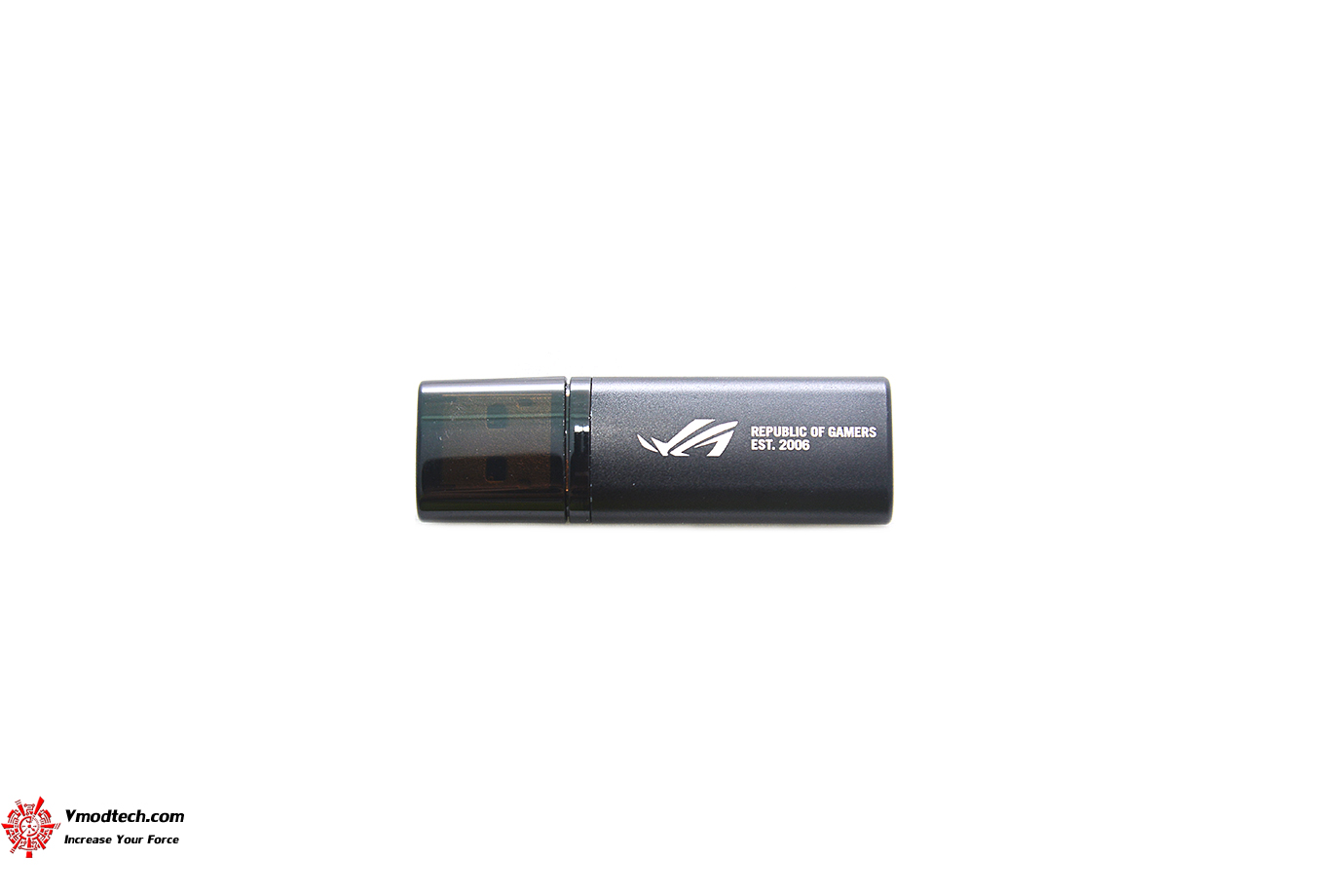

อุปกรณ์เสริมก็มี ROG Hyper M.2 Card ที่รองรับ PCIe 5.0 และแฟสลไดร์ฟ

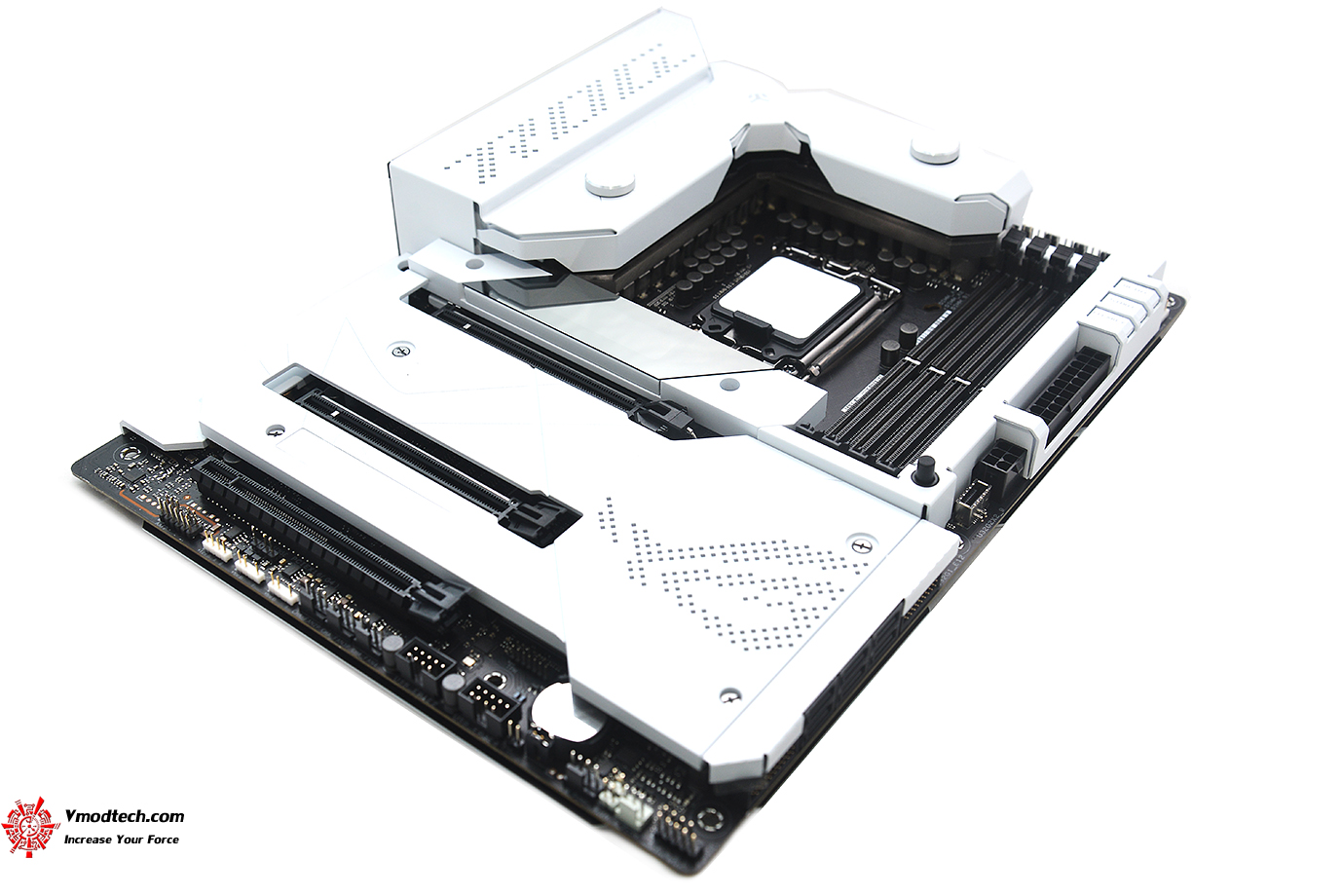

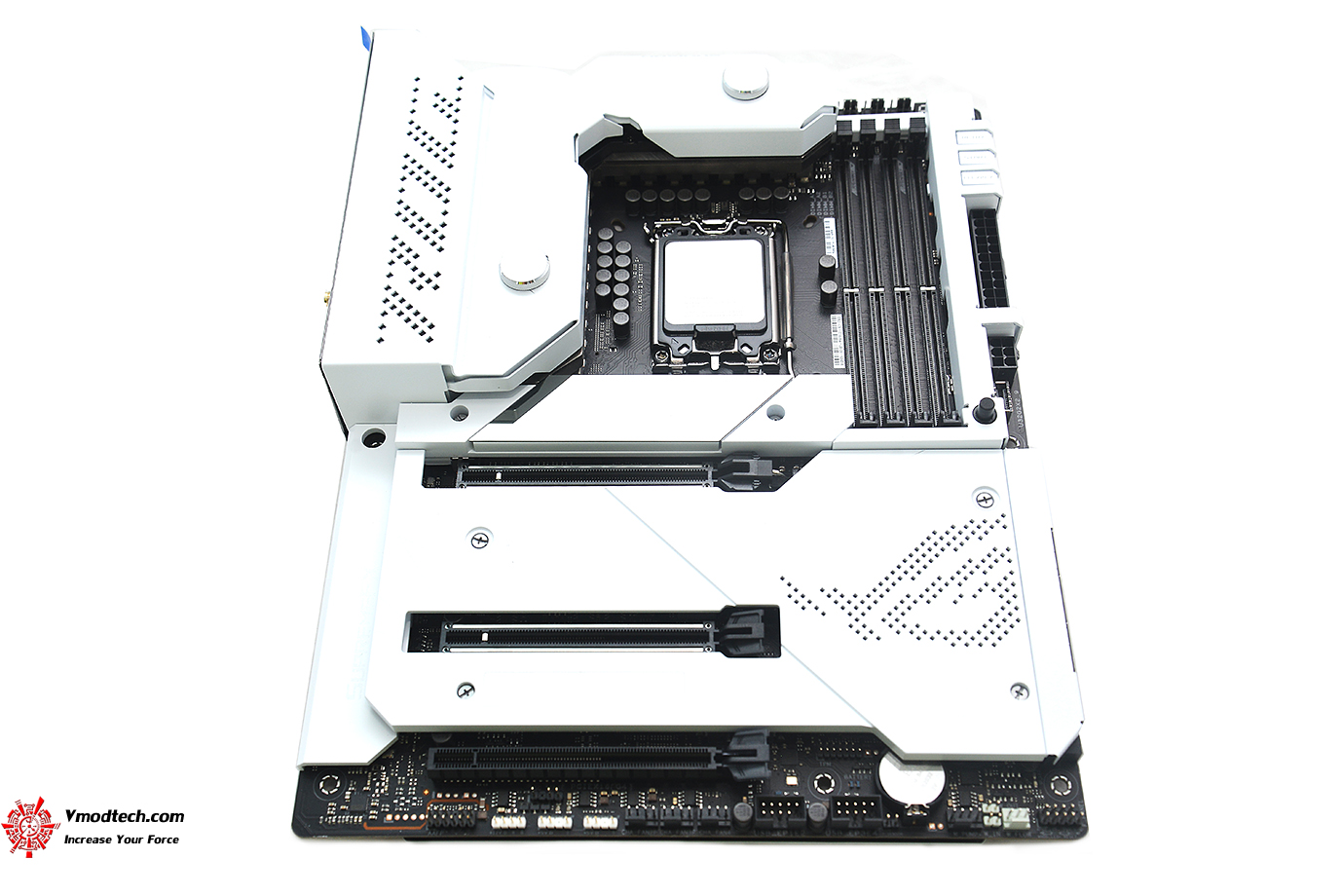

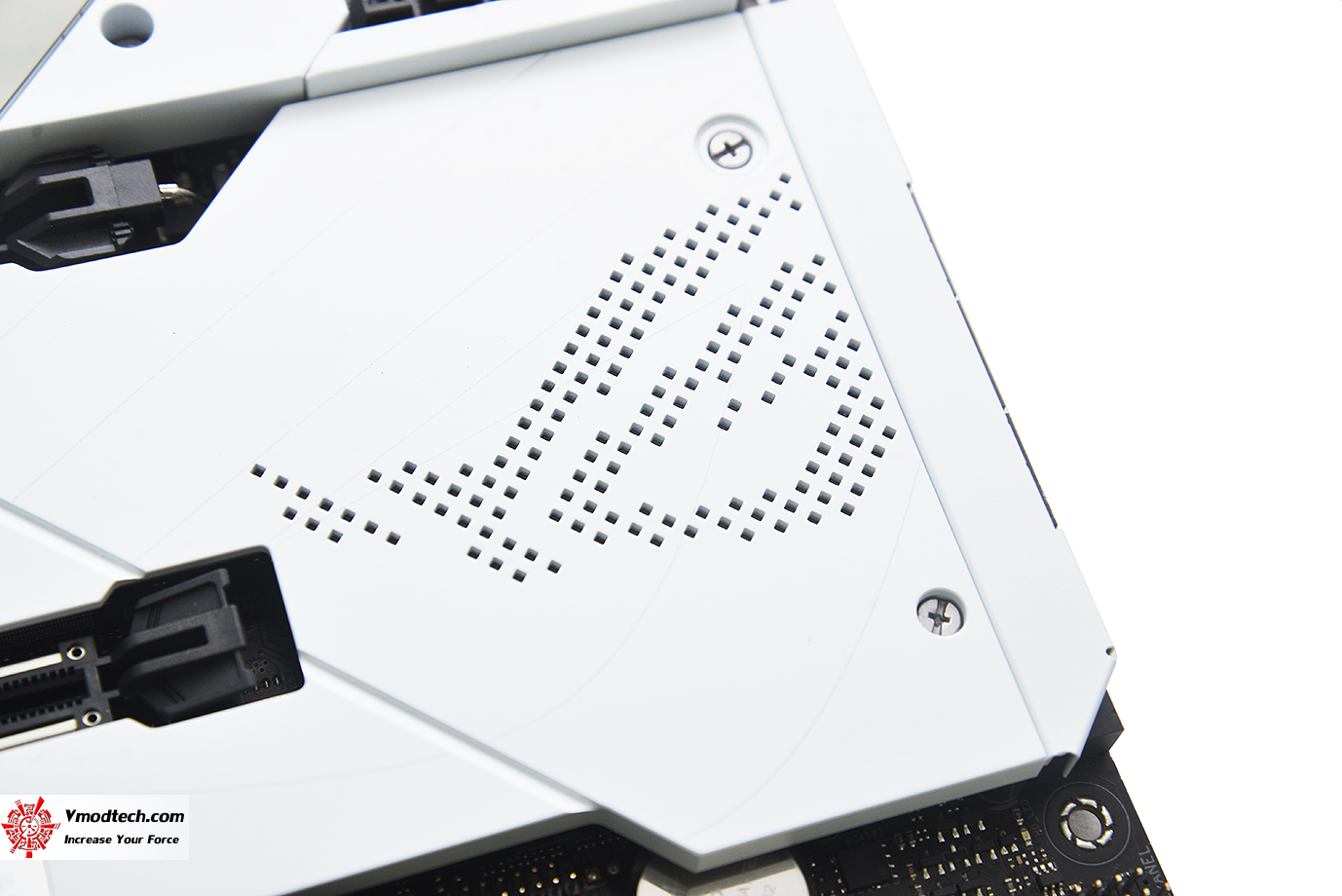

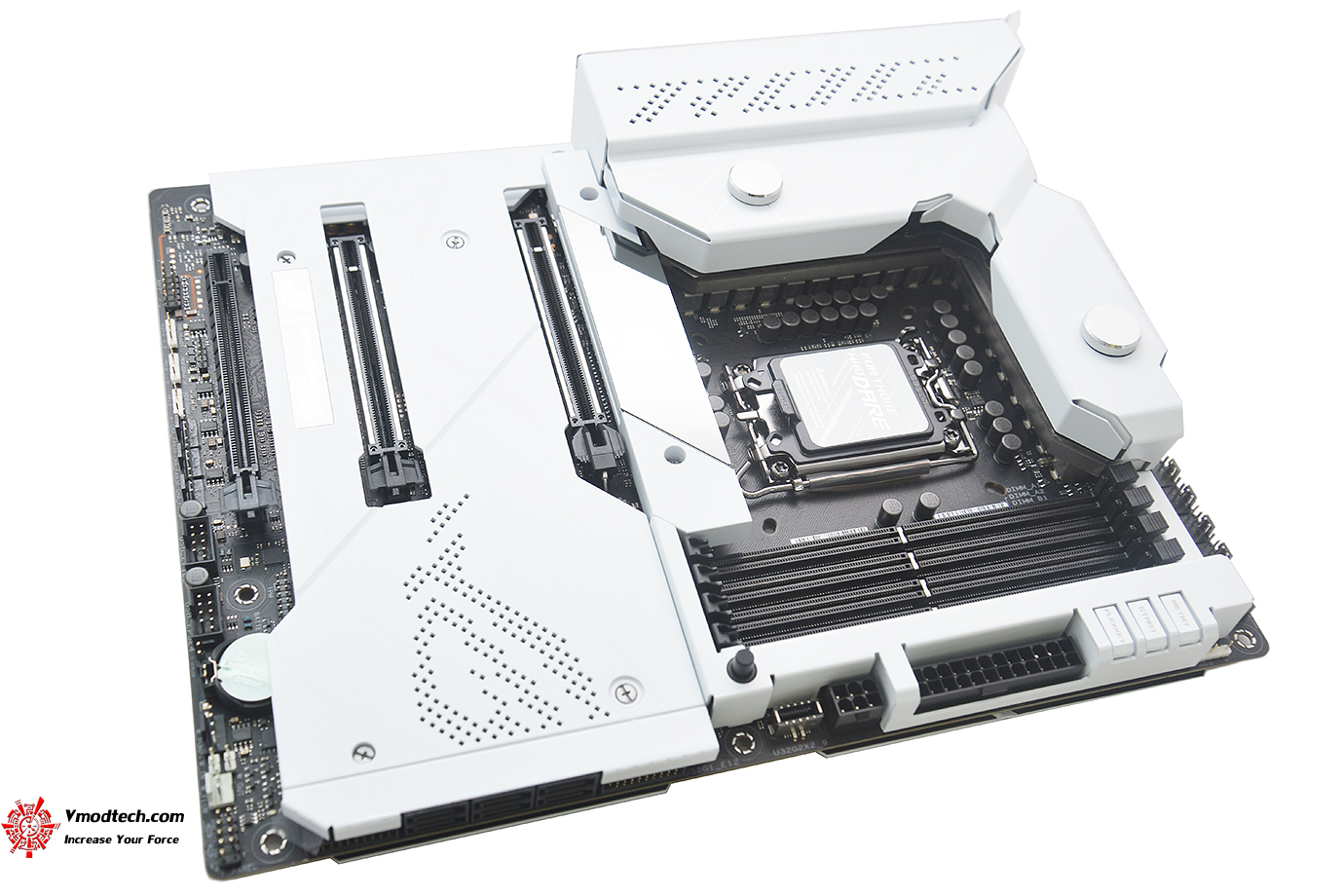

ตัวเมนบอร์ดดีไซน์สีขาวล้วนมีลวดลาย ROG ซีรี่ย์ที่ดูสวยงามโดดเด่นมากครับ

เมนบอร์ดขนาดโดยรวม ATX 30.5cm x 24.4cm

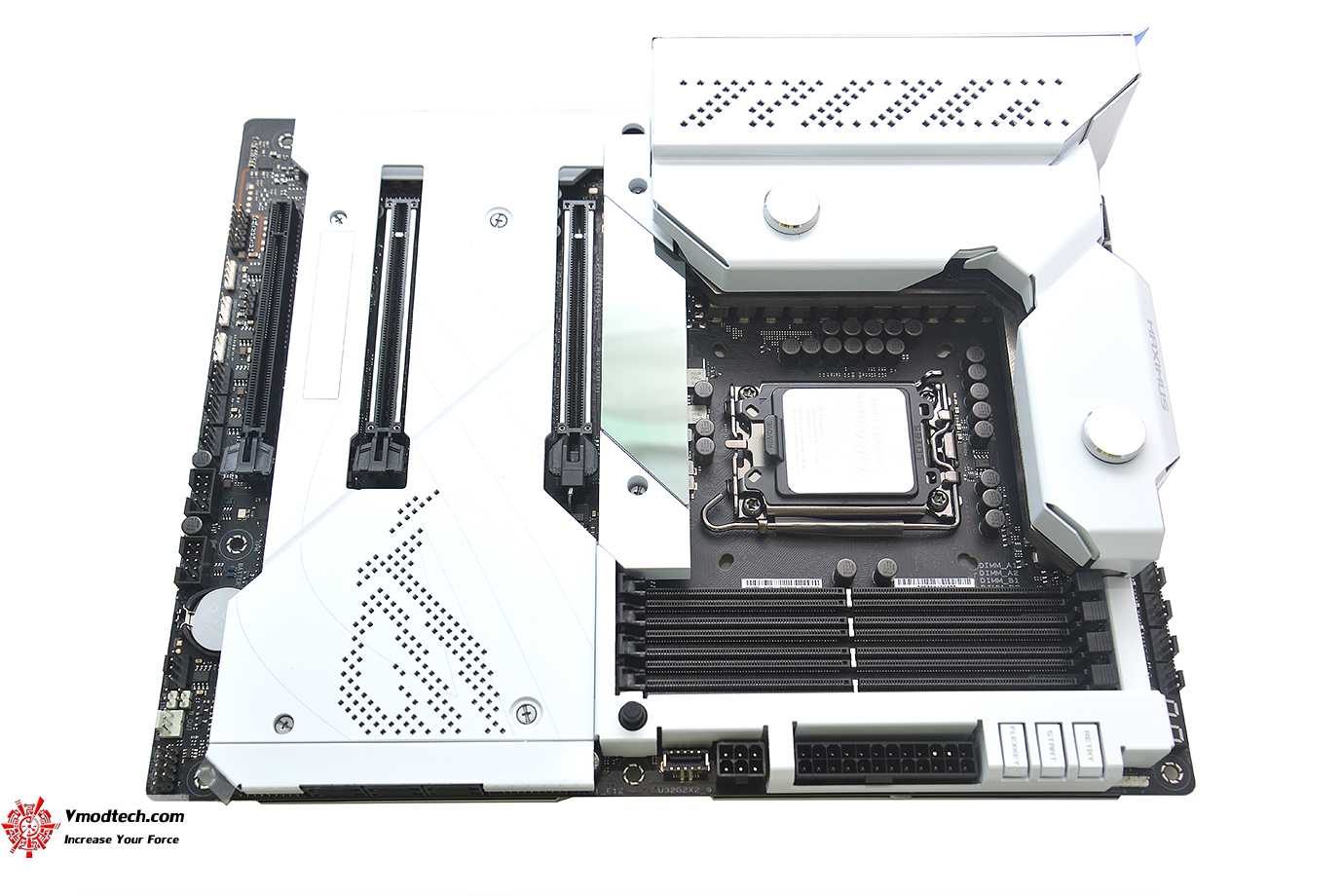

การจัดวางอุปกรณ์นั้นรองรับการ DIY ทำได้อย่างลงตัวสวยงามมีเกราะป้องกันให้ทั่วเมนบอร์ดเน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

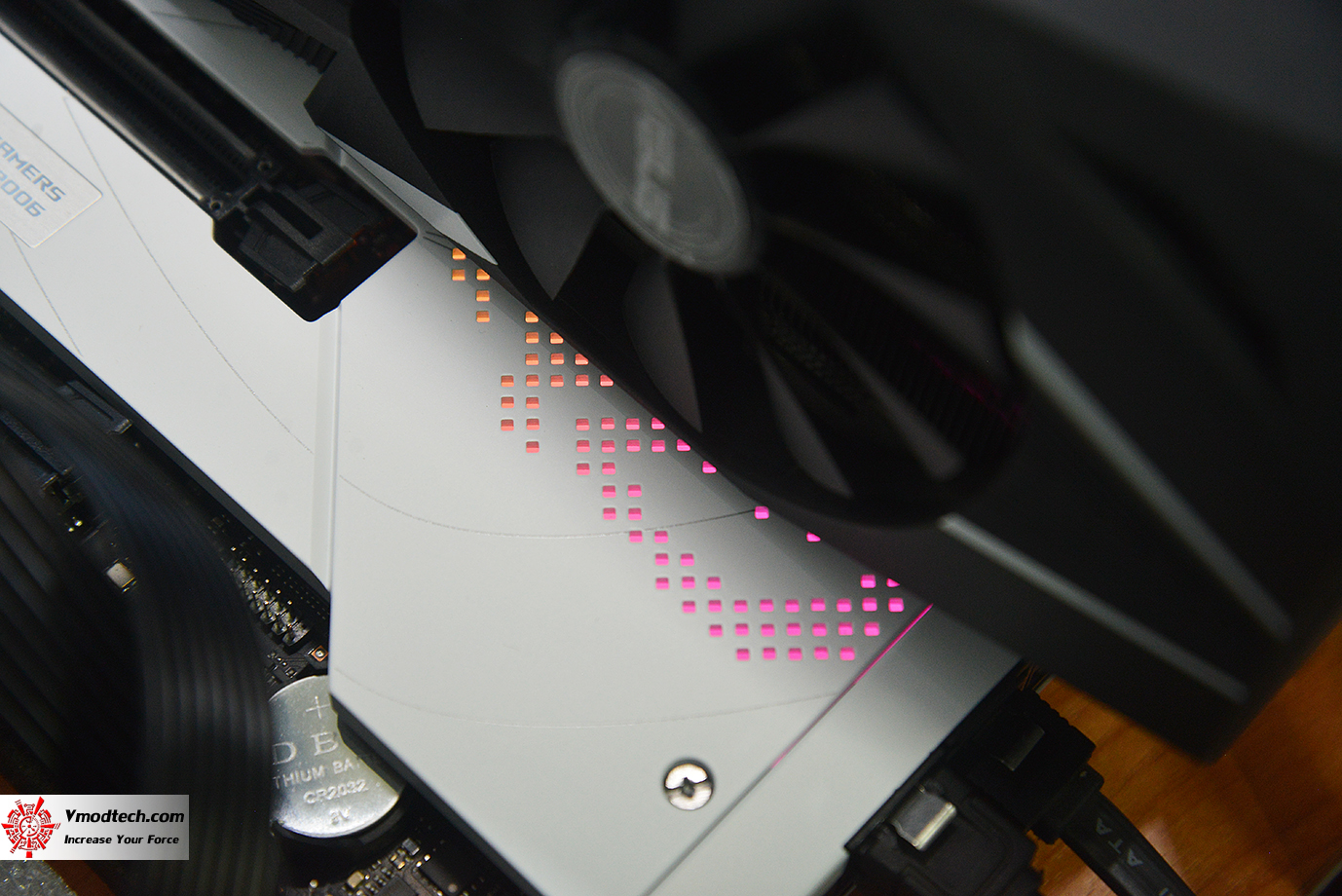

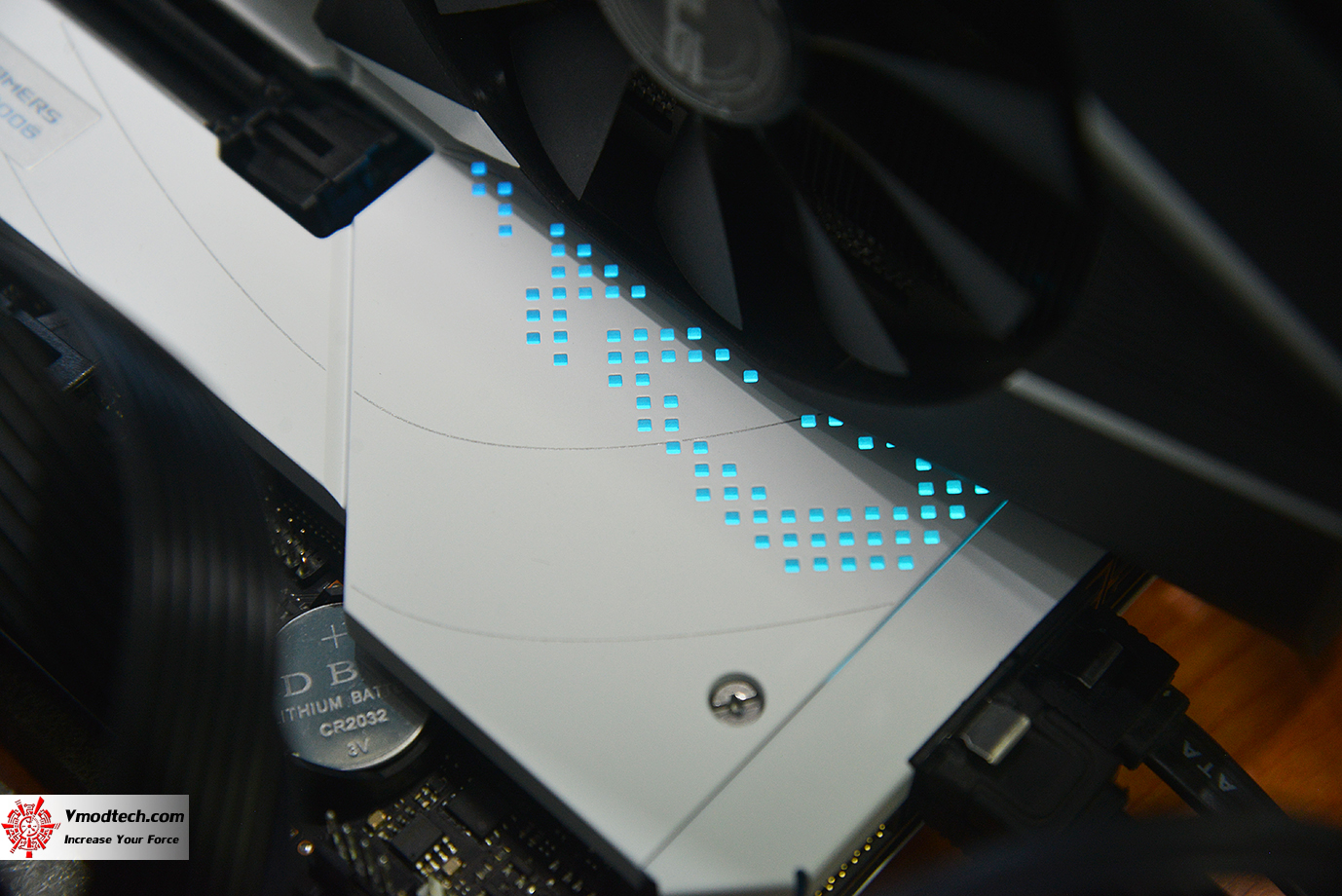

ตัวเมนบอร์ดดีไซน์สวยงามมีไฟ RGB ทั้งด้านบนและด้านล่างชิปเซ็ตให้อย่างสวยงามครับ

ด้านบนมีโลโก้ MAXIMUS EXTREME ดูโดดเด่นสวยงามมากๆ

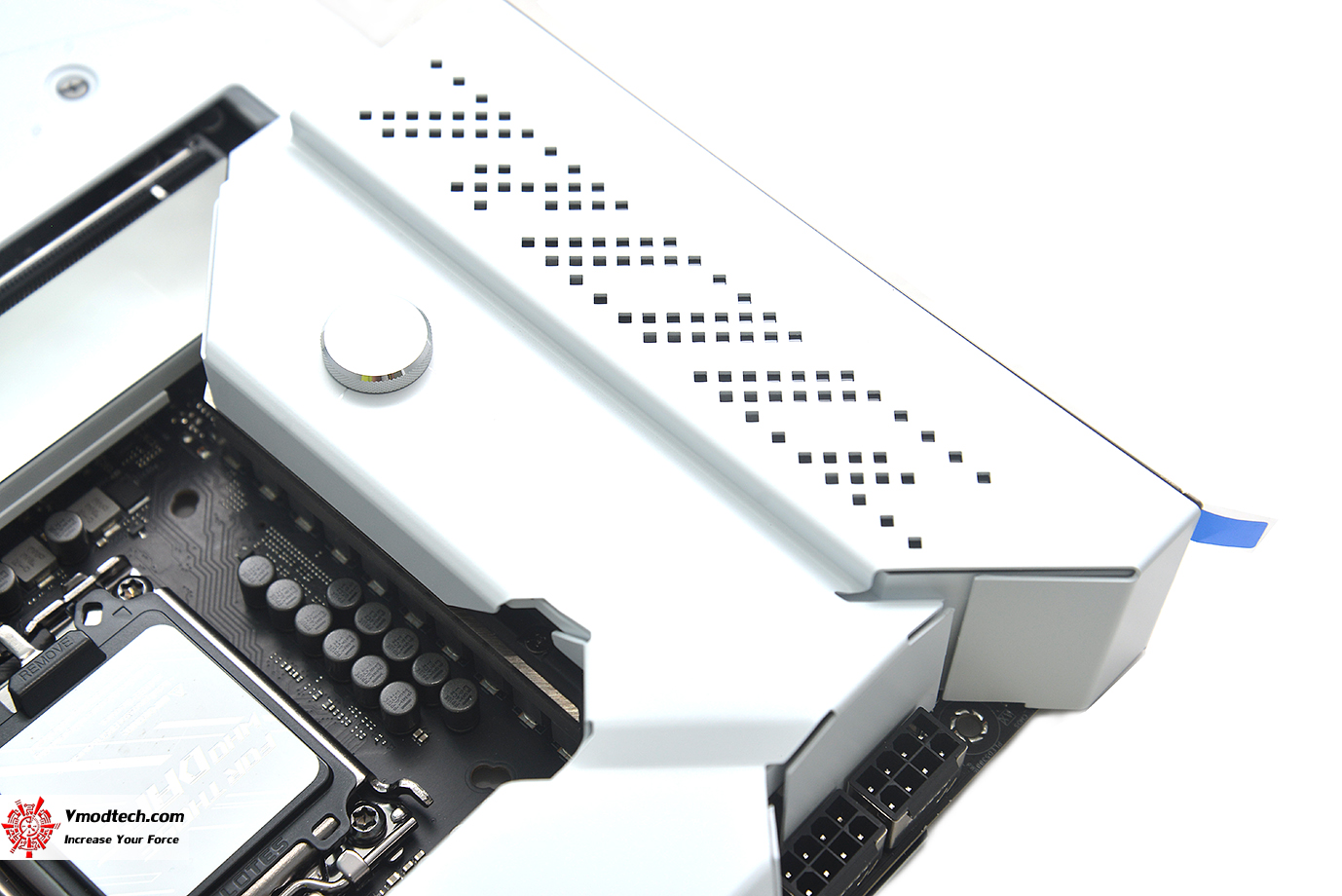

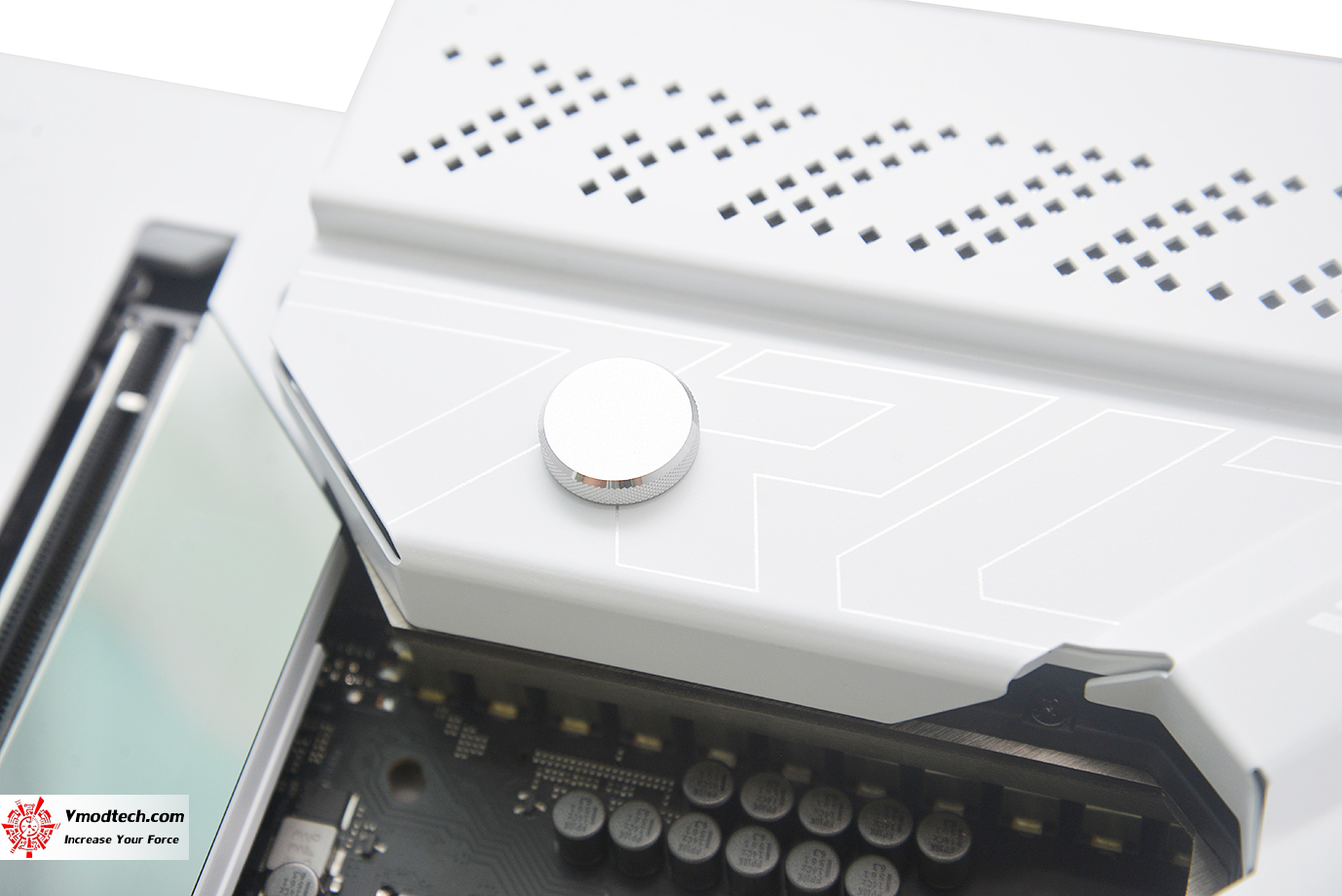

ภาคจ่ายไฟ 20+1 teamed power stages rated for 105 A, ProCool II power connectors, MicroFine alloy chokes และ premium metallic capacitors  ที่ระบายความร้อนด้วยฮีตซิงค์ VRM heatsinks ที่มาพร้อมชุดบล๊อกน้ำในตัว EK CrossChill III สามารถต่ออัพเกรดใช้งานได้อย่างสมบรูณ์แบบครับ

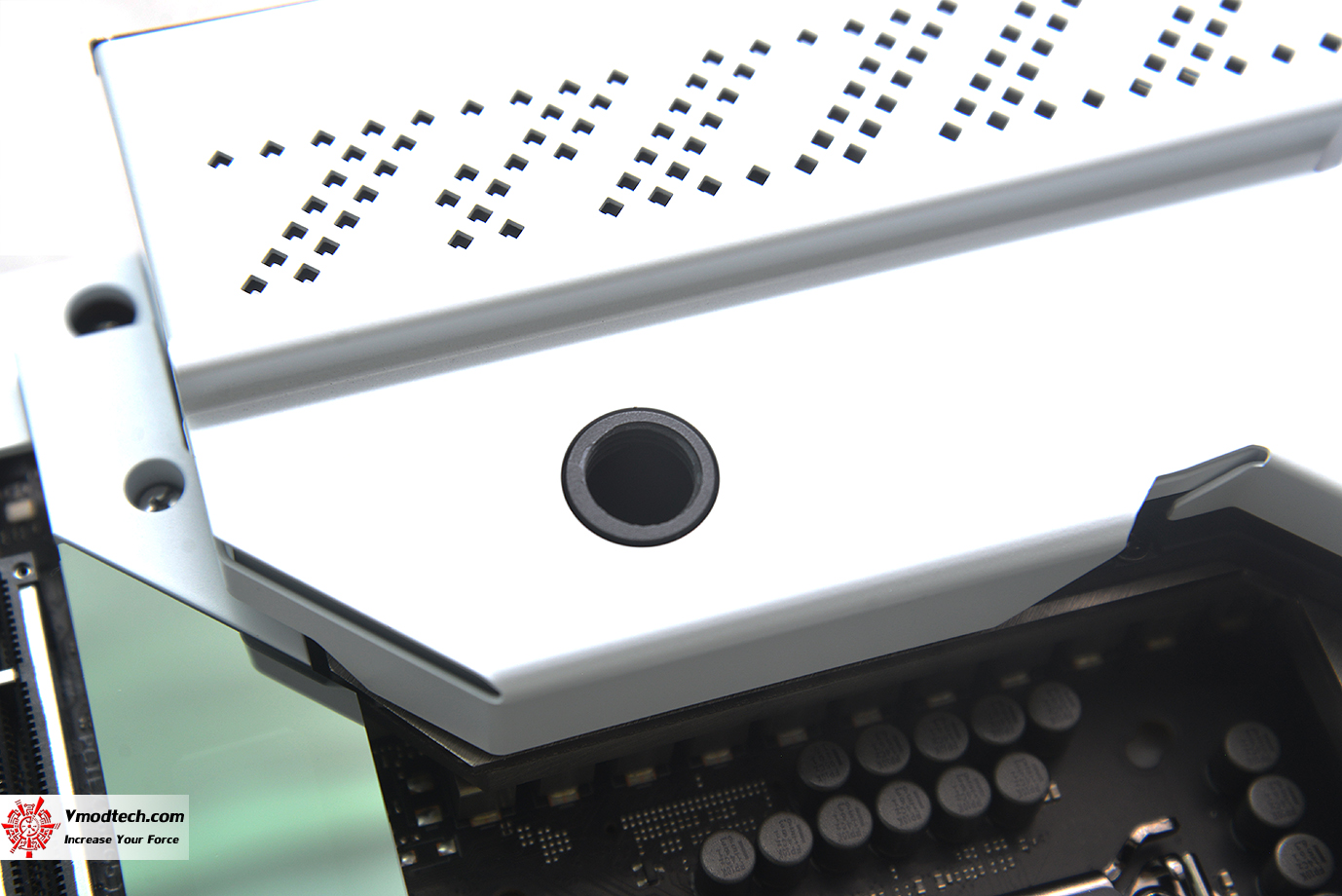

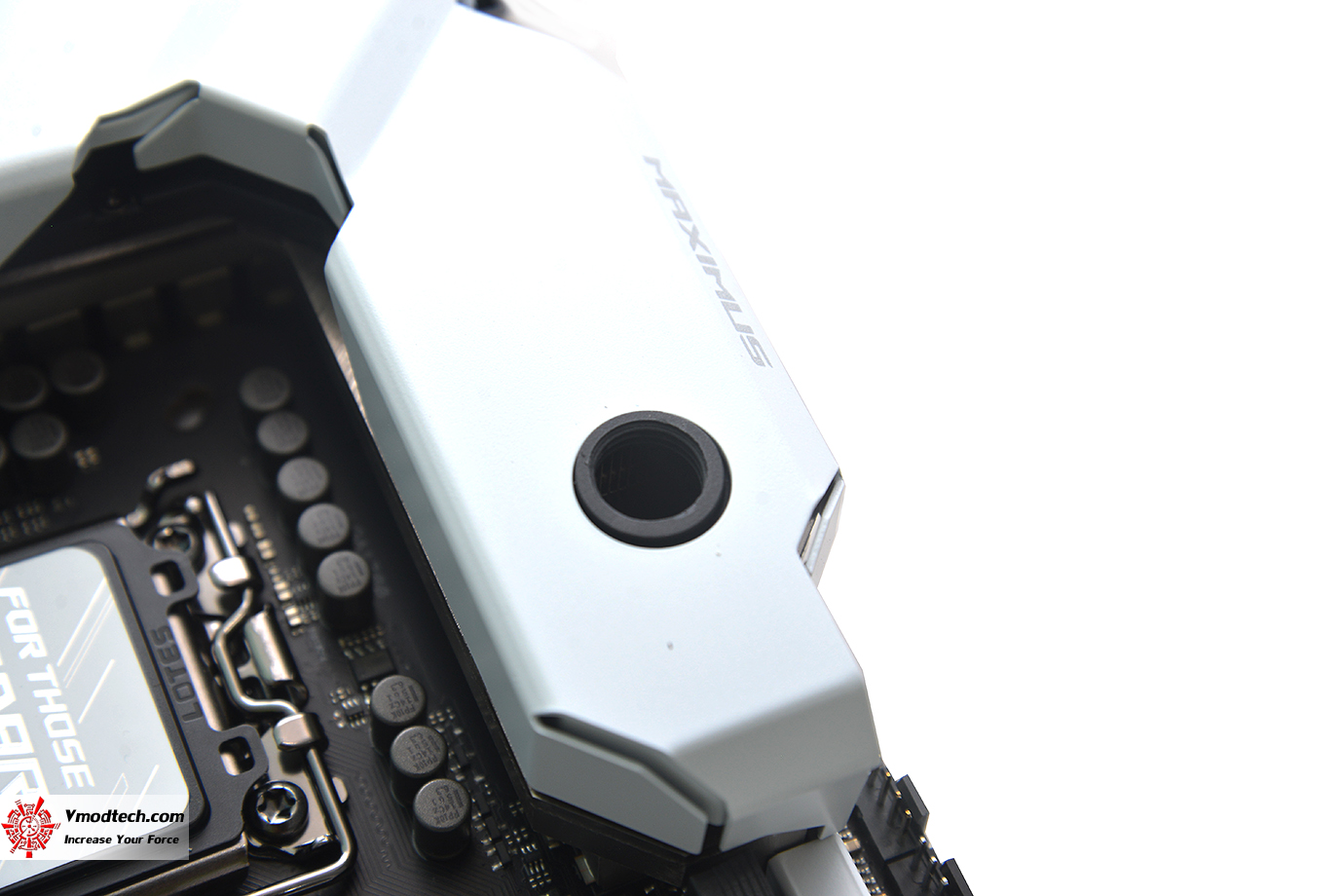

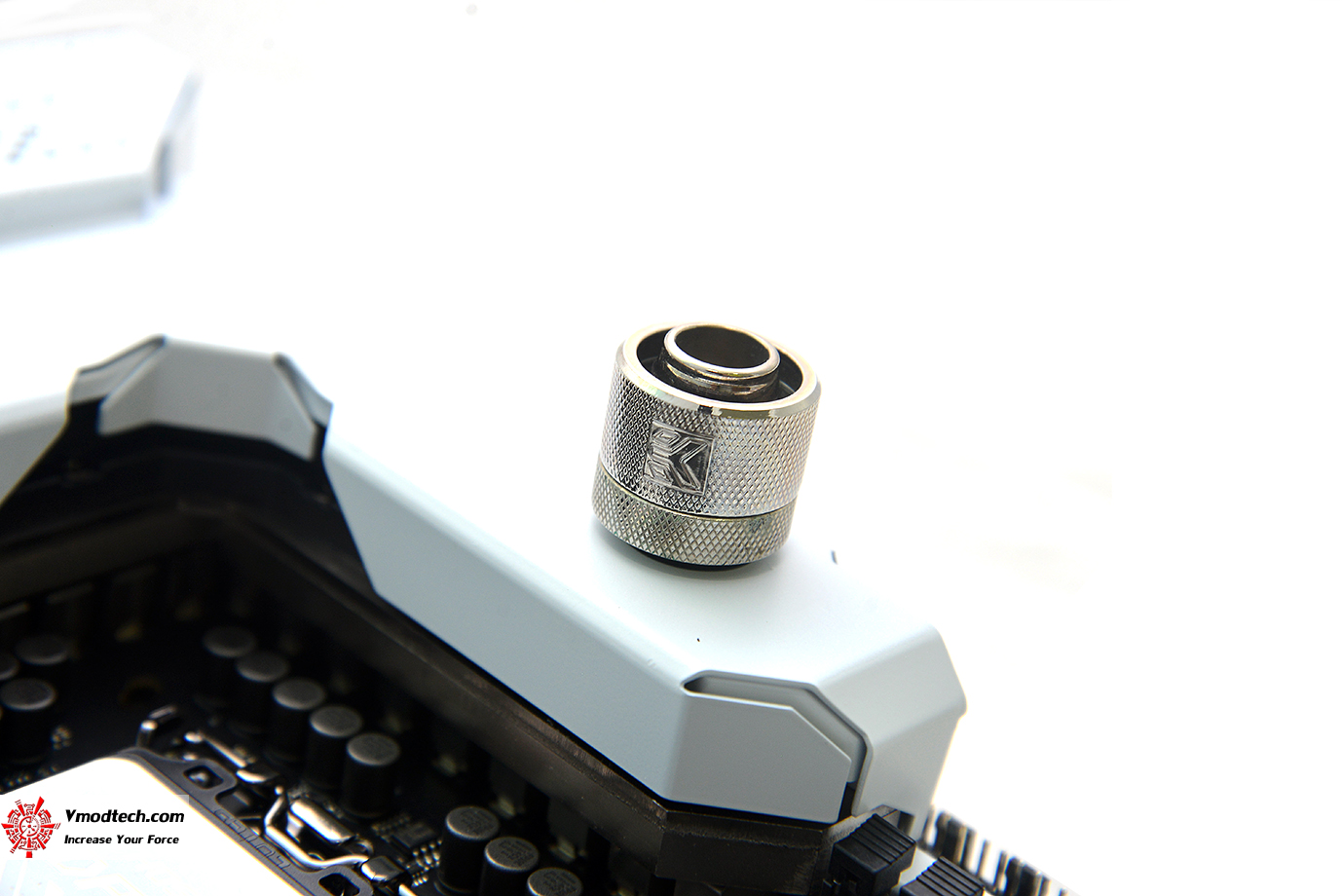

ช่องรูน้ำฟิตติ้งที่สามารถต่อใช้งาน DIY กันได้อย่างง่ายดาย

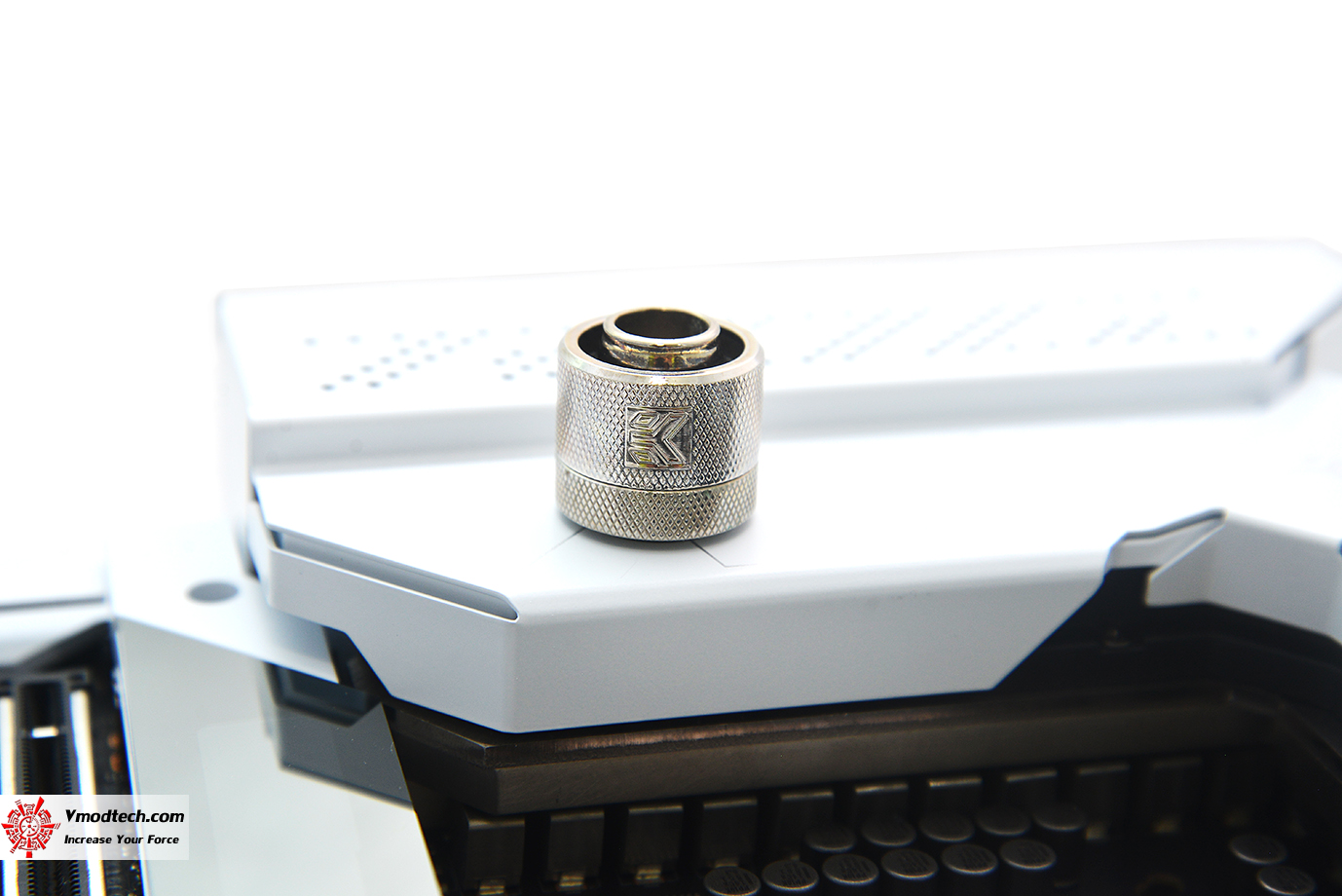

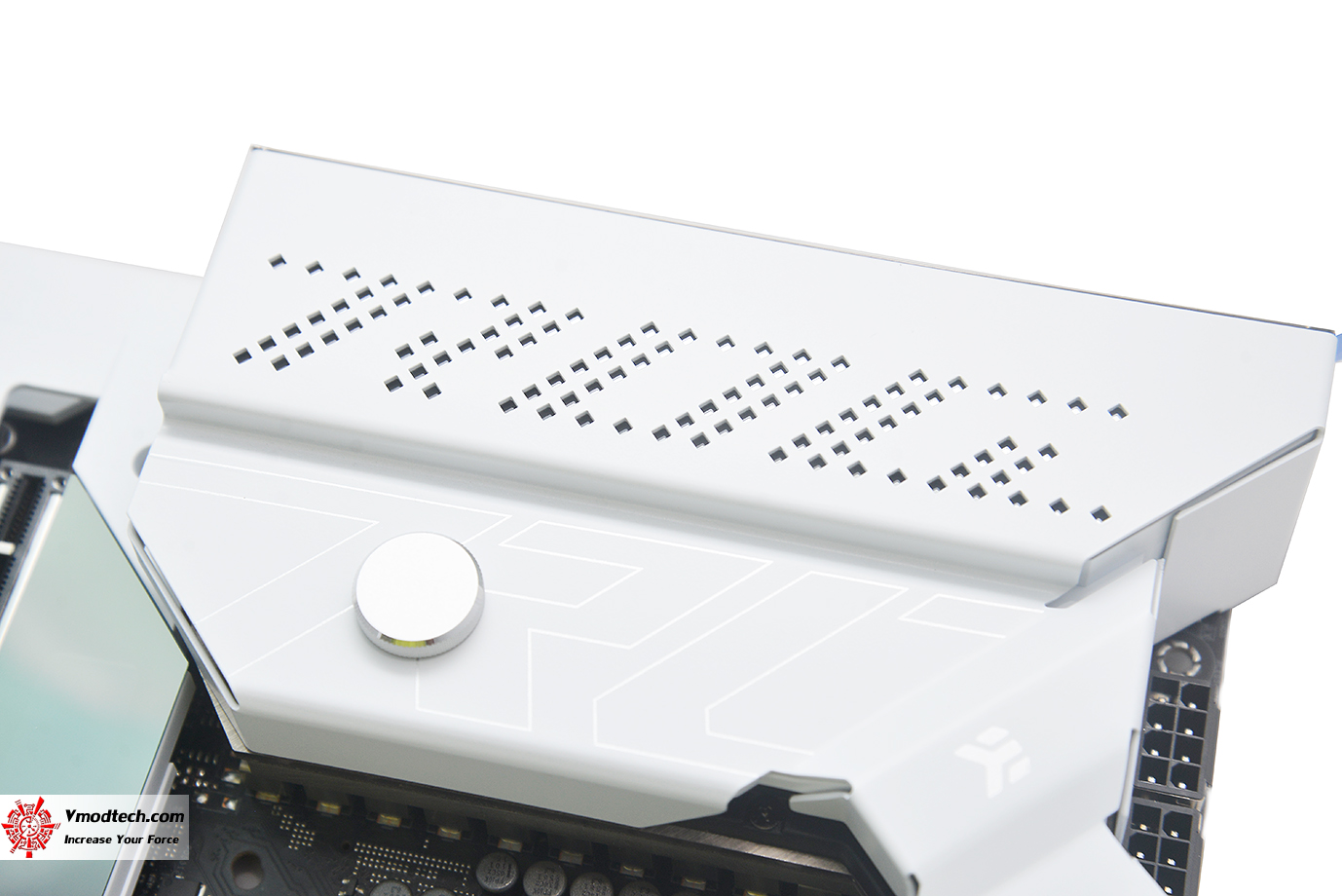

อัพเกรดผิตติ้งของทาง EK ได้อย่างลงตัวสวยงามครับ

ภาคจ่ายไฟระบายความร้อนทั้งสองฝั่งด้วยบล๊อกน้ำครับ ถ้าไม่ต่อชุดน้ำก็ยังเย็นหายห่วงเช่นเดิมครับ

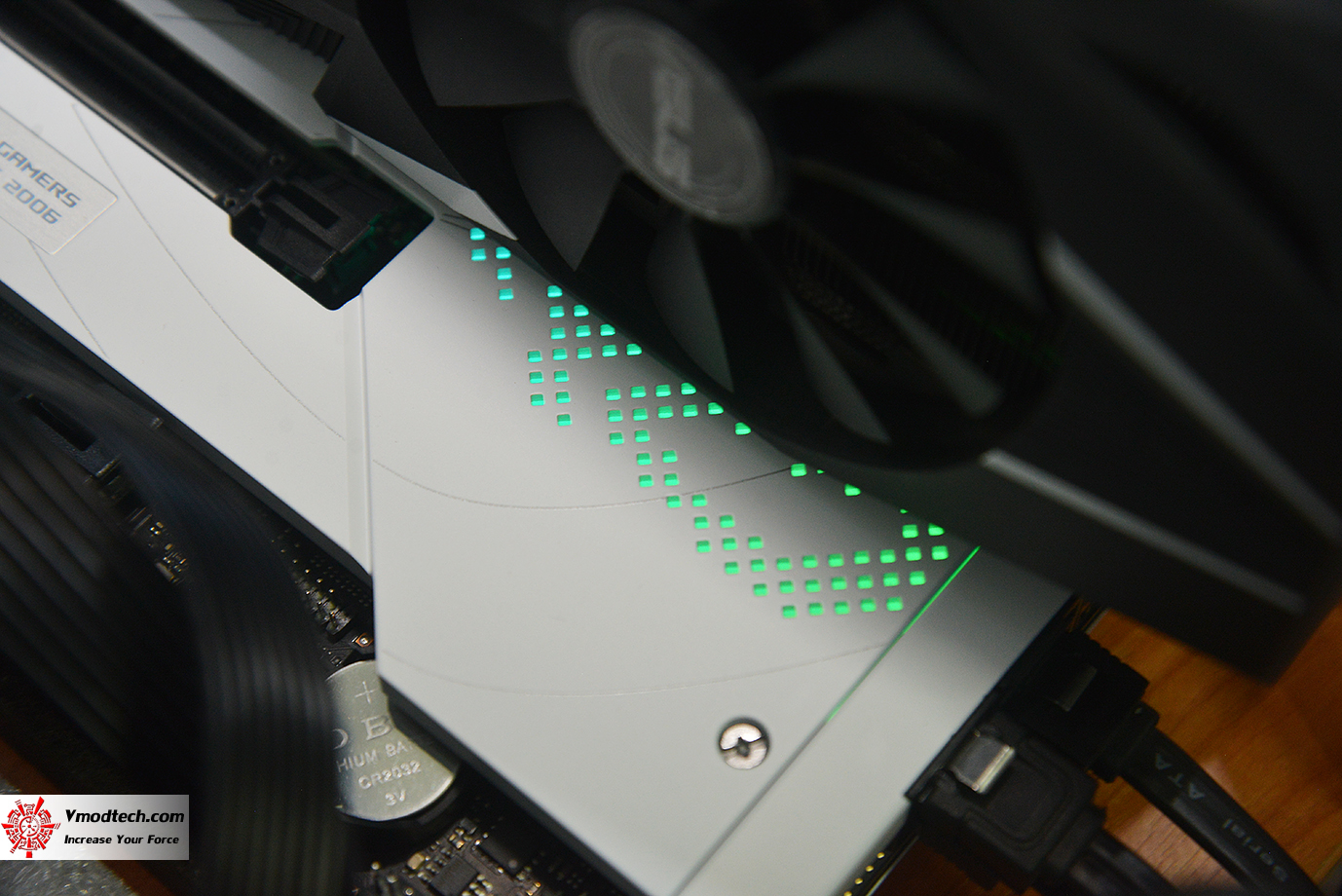

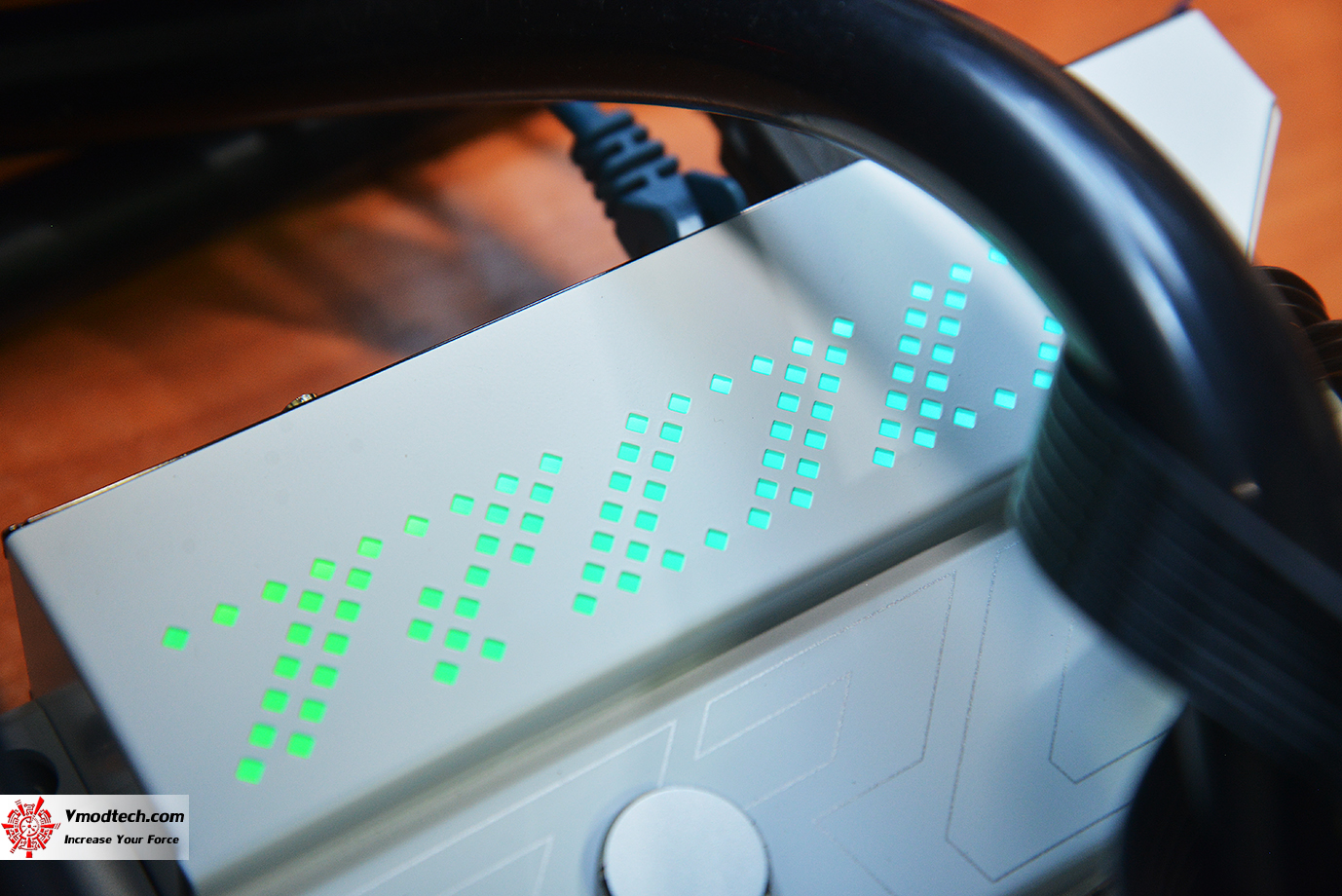

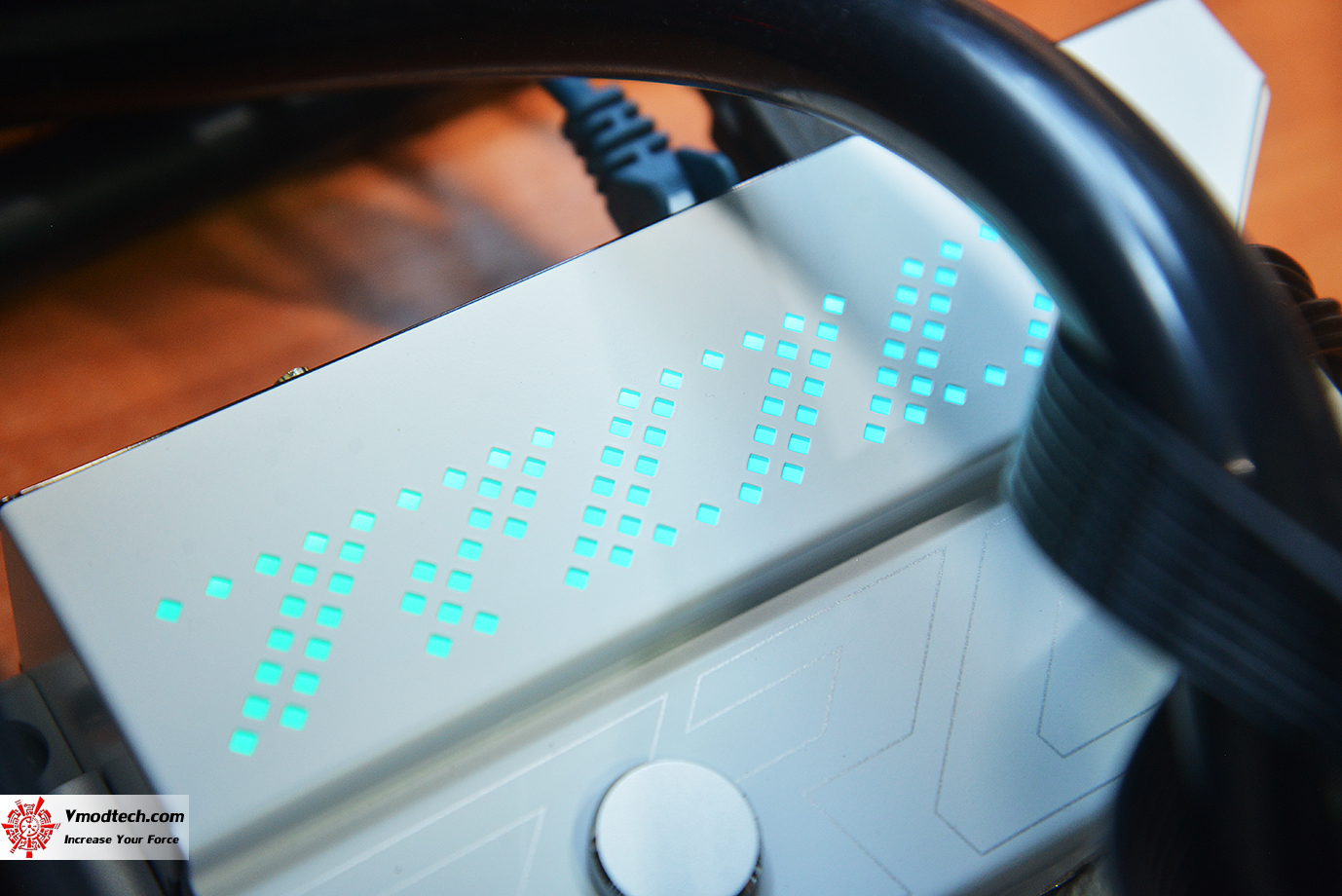

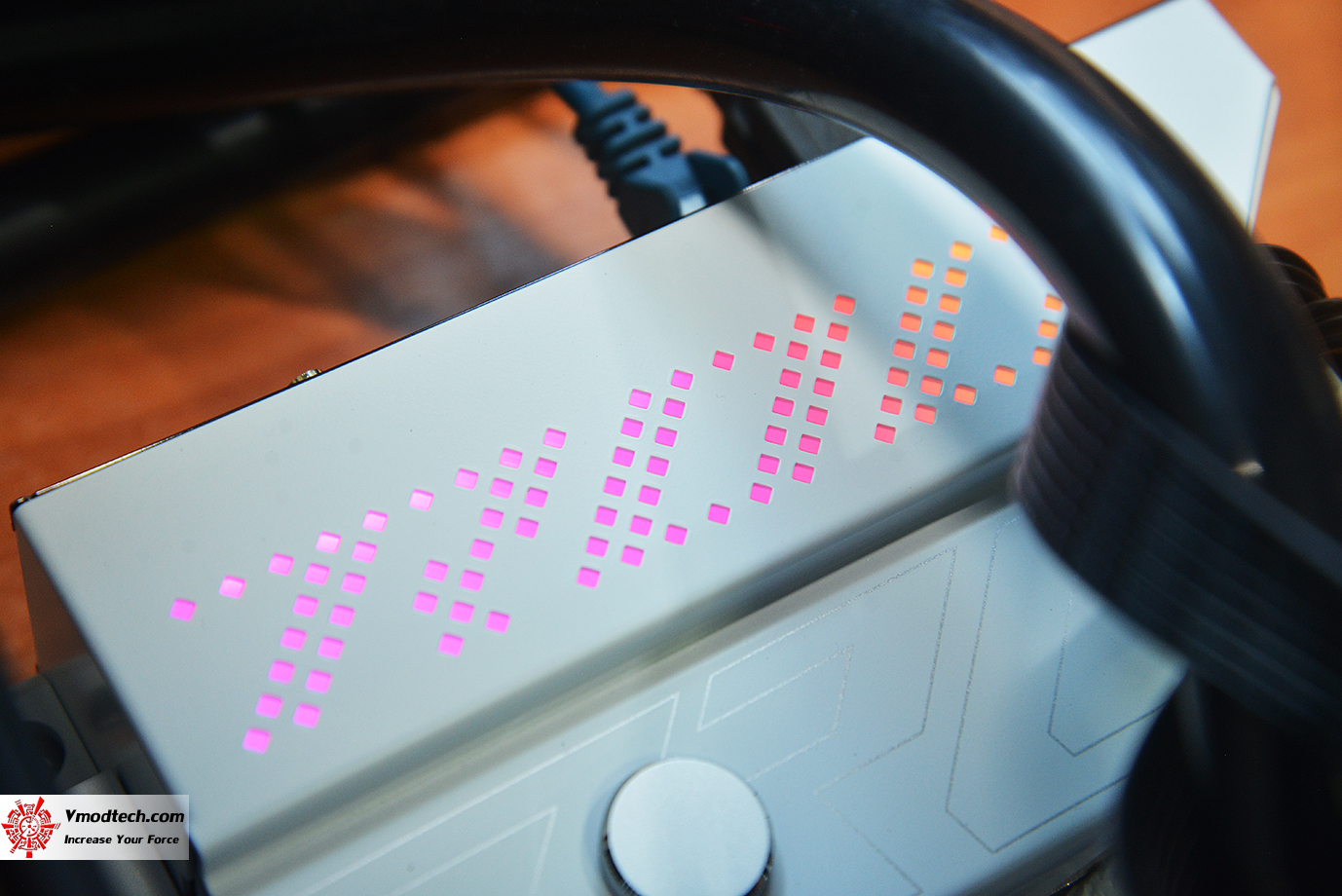

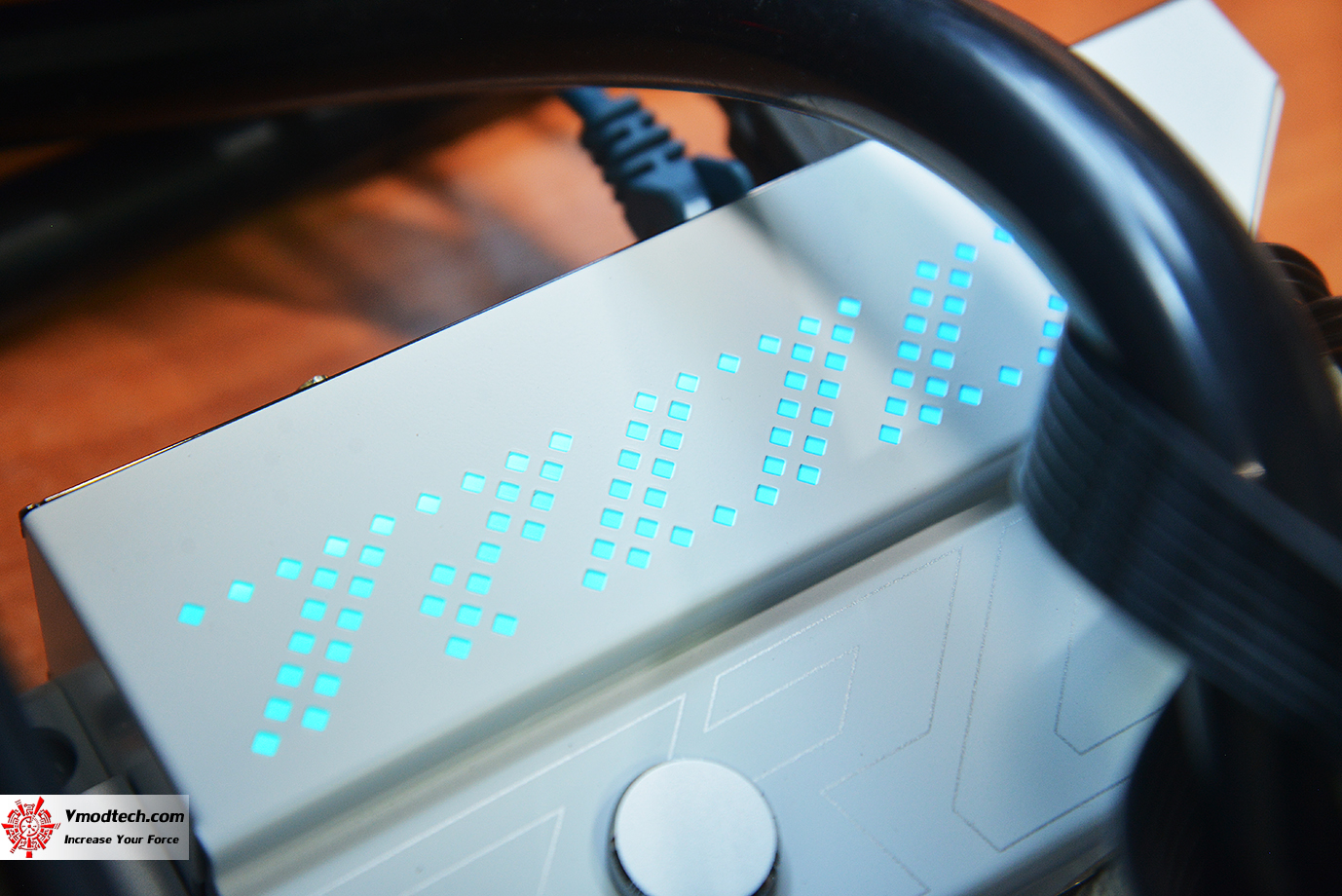

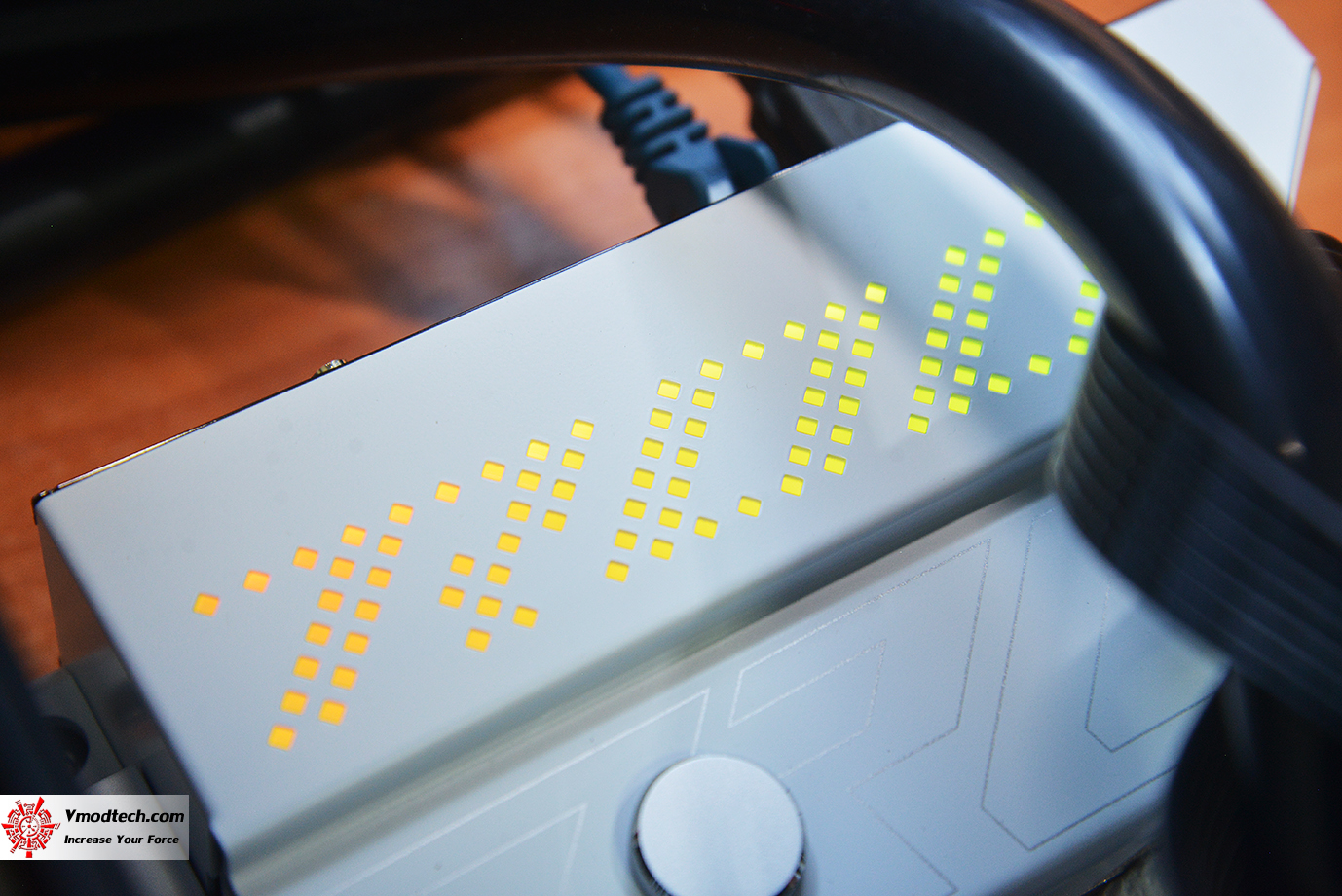

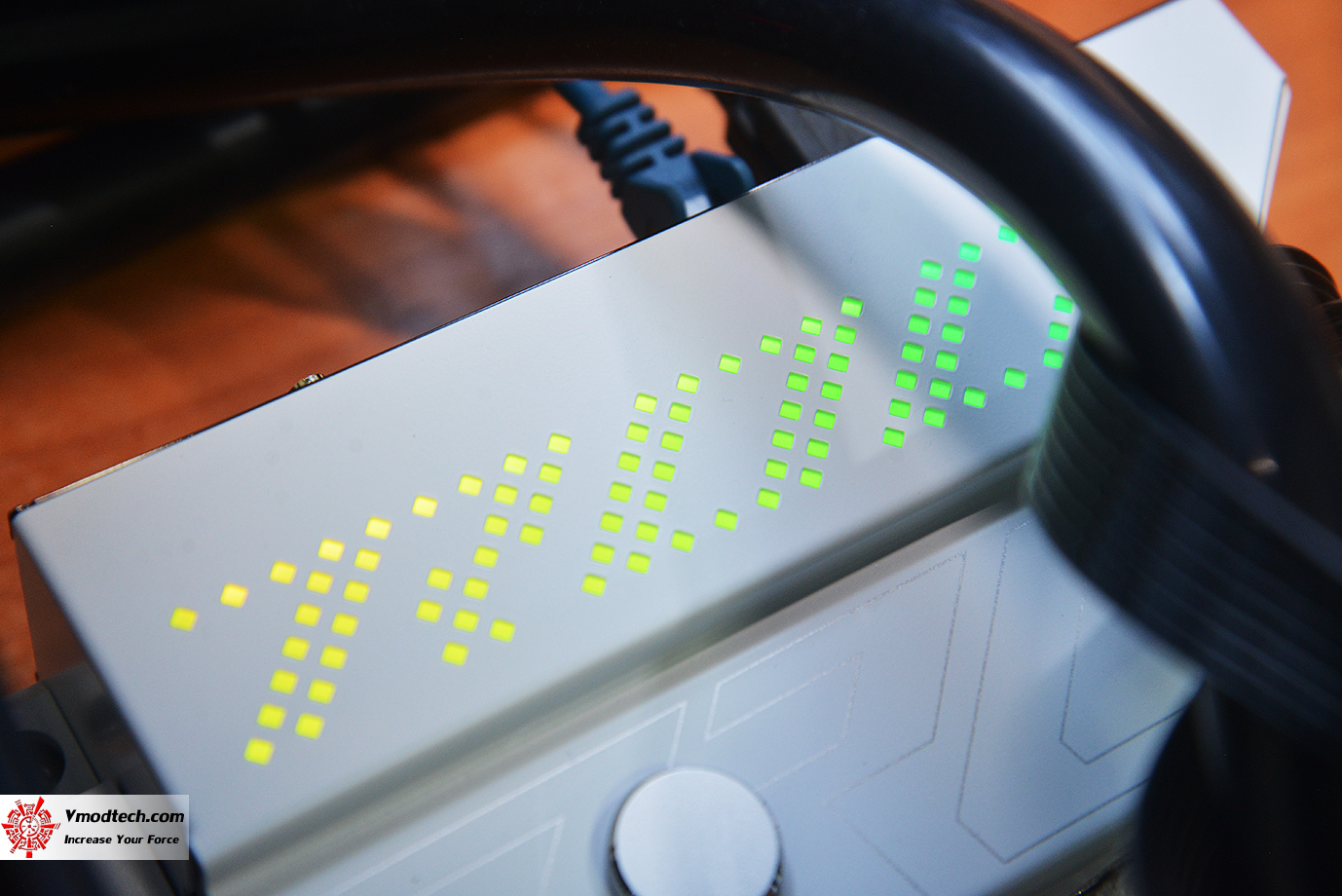

ด้านบนมีไฟ RGB ที่แสดงผลแบบ Aura Sync RGB สวยงามมากๆ เลยครับ

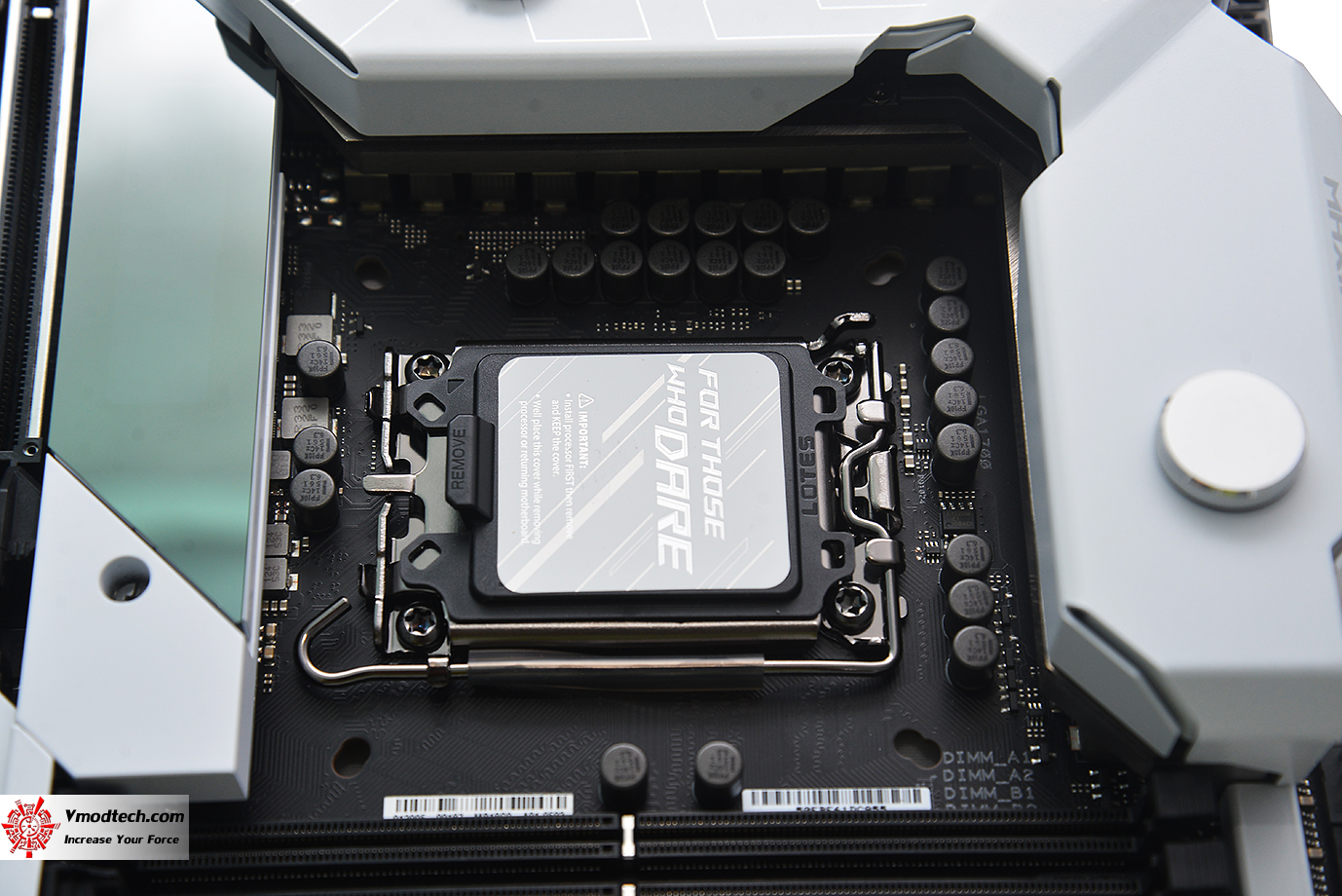

ซ็อกเก็ตใหม่ LGA 1700 ที่รองรับซีพียู Intel 12th Gen ในรหัส Alder Lake จะสังเกตุว่ามีช่องอัพเกรดติดตั้งแบบสองรูติดกันดูแล้วก็จะยังใช้งานร่วมกับ LGA1150 / 1200 ได้อยู่ครับสำหรับเมนบอร์ดในรุ่น ASUS ROG MAXIMUS Z690 FORMULA นี้ ทำให้ท่านที่มีชุดระบายความร้อนในรุ่นเดิมก็อาจจะใช้งานได้ครับผม

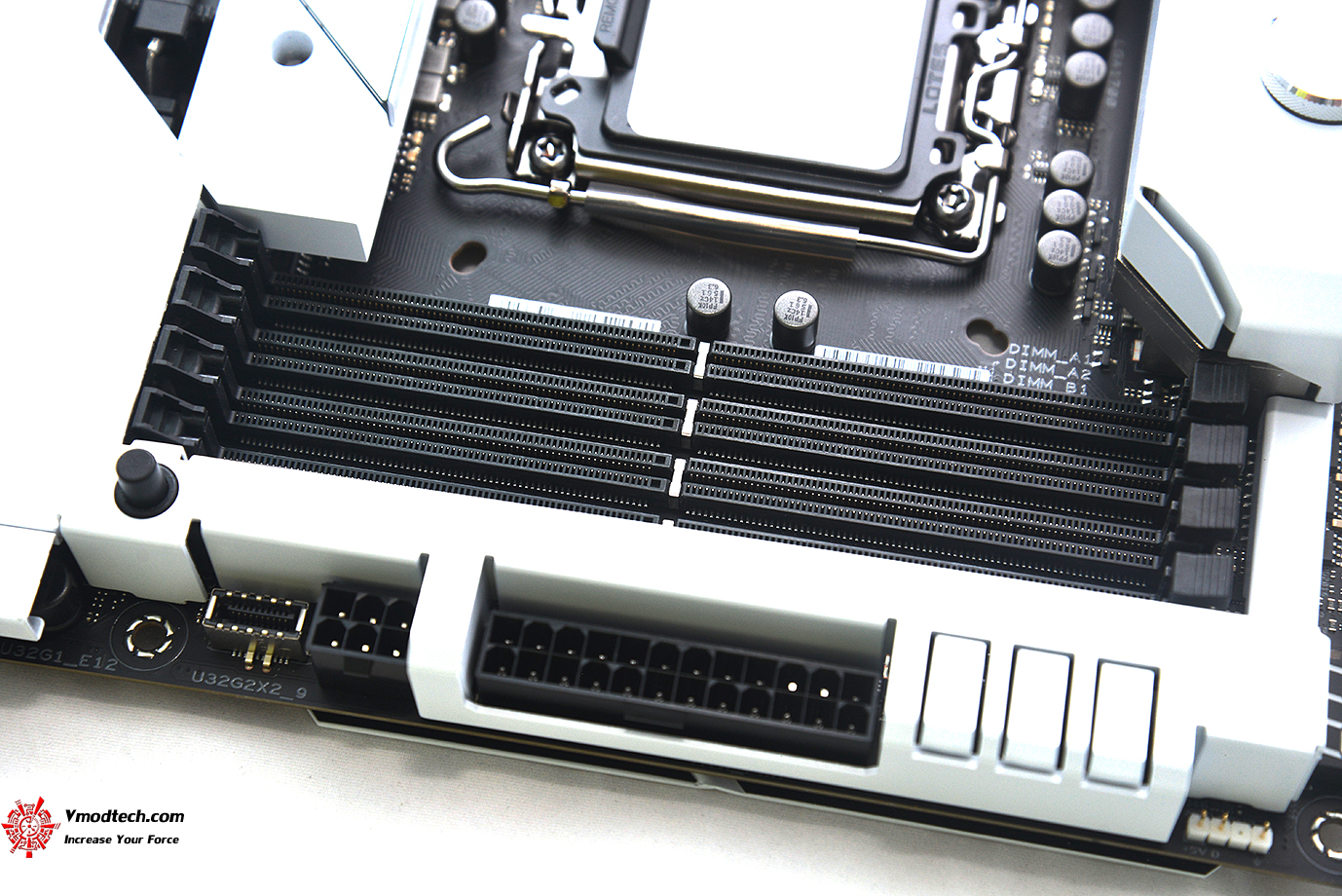

สล็อตแรม DDR5 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR5 6400+(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800MHz Non-ECC, Un-buffered Memory

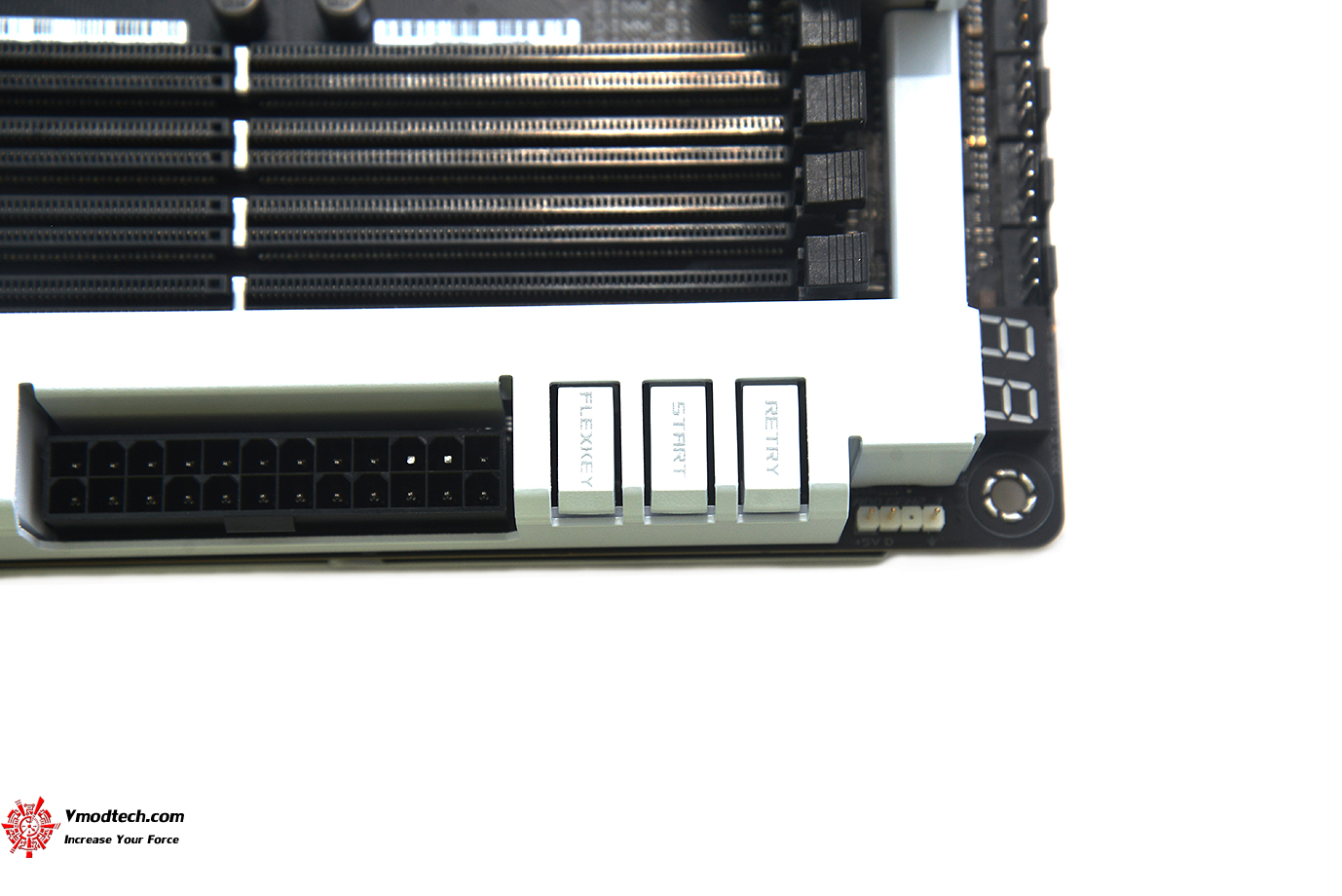

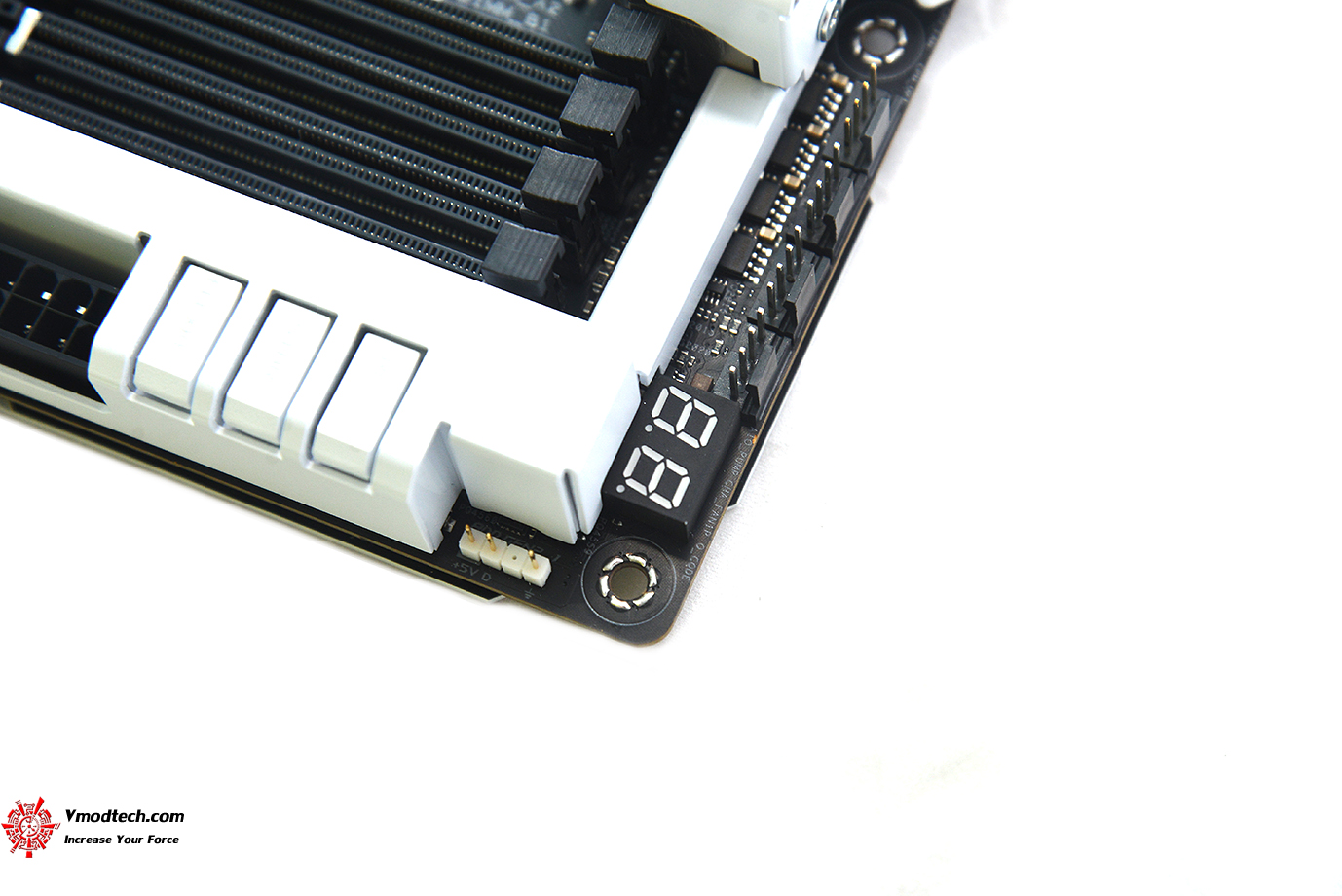

มีปุ่ม Start และ Flexkey อยู่ด้านหน้าและ Debug Code ในการใช้งานที่สะดวก

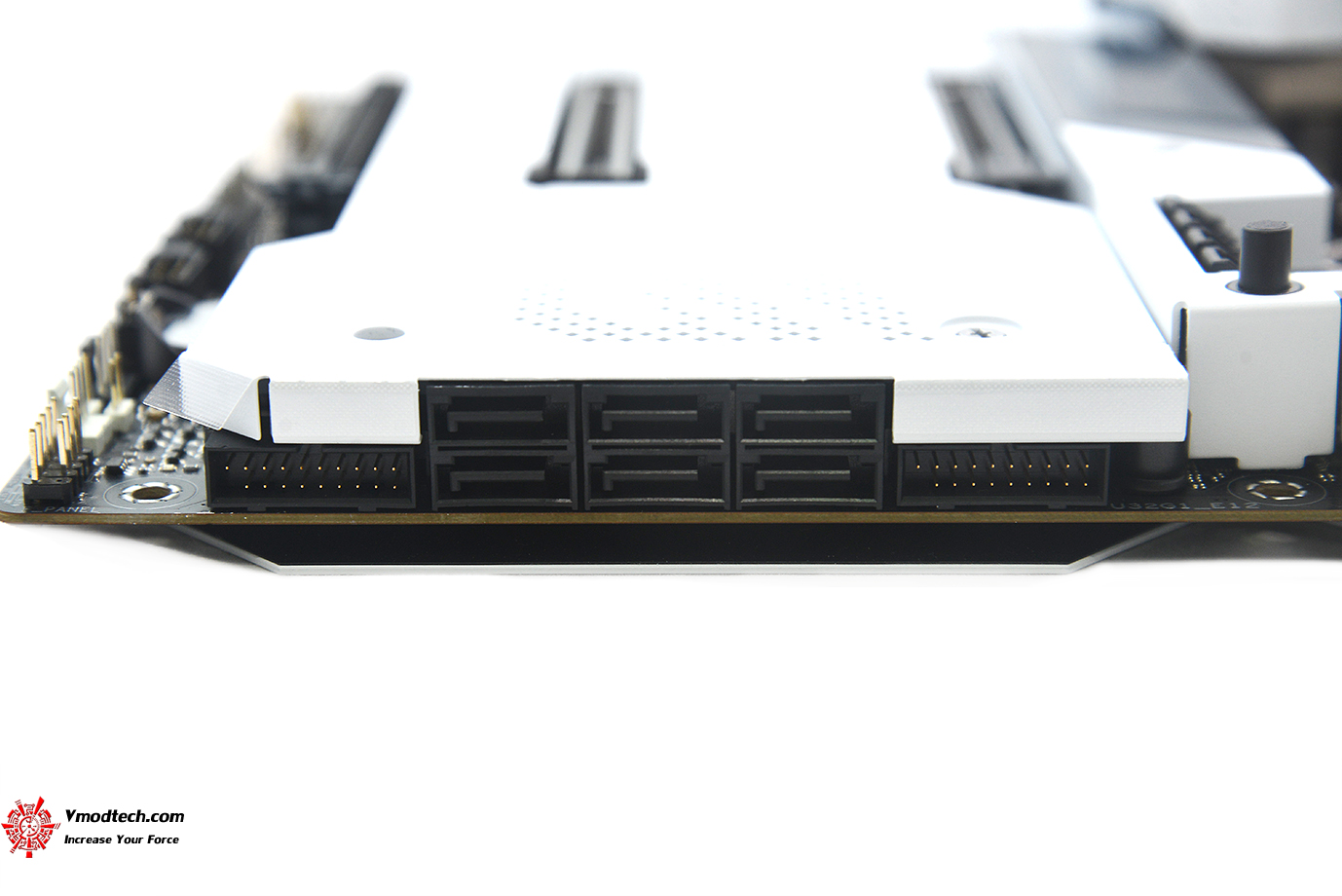

ช่อง SATA มี 6ช่องทำงานด้วยกัน Supports 5 x M.2 slots and 6 x SATA 6Gb/s ports

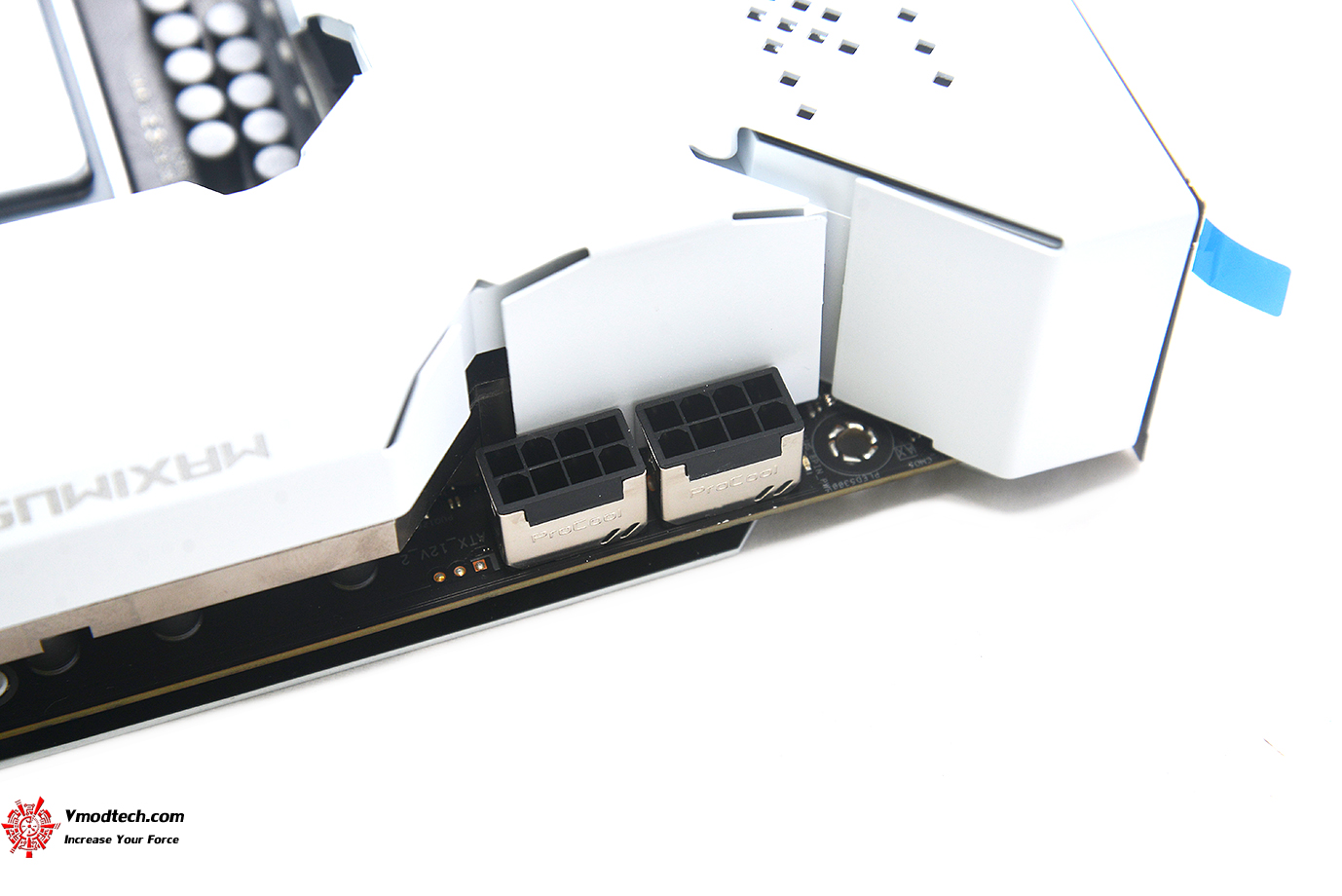

ไฟเลี้ยงซีพียู 8พิน Power Connector 2ช่องครับ

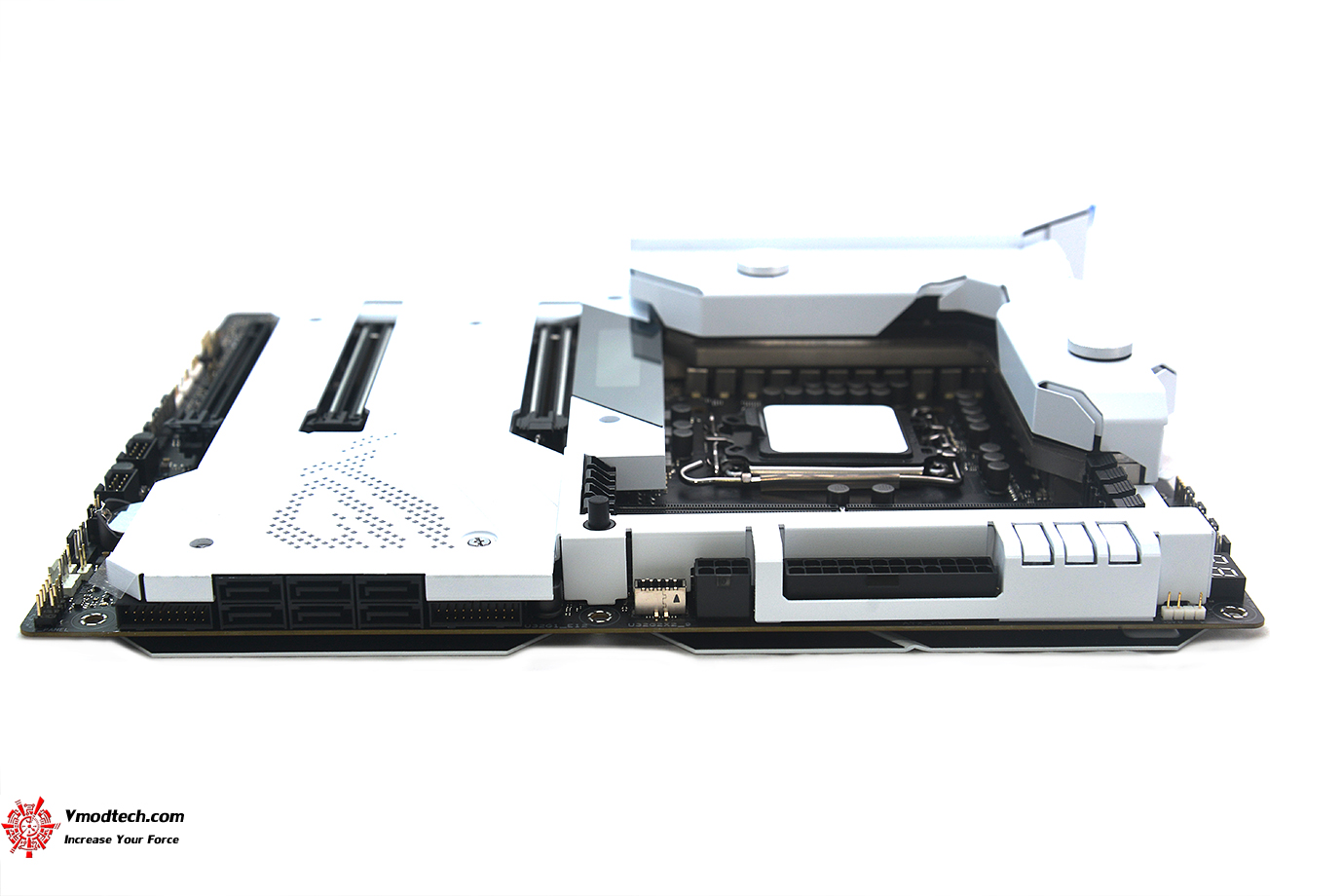

ตัวเมนบอร์ดขนาดใหญ่เน้นการใช้งานที่คลอบคลุมและป้องกันอันตราย

ชิปเซ็ต Z690 รุ่นใหม่ล่าสุดมีฮีตซิงค์ระบายความร้อนสีขาวพร้อมไฟ RGB  โลโก้ ROG ที่สวยงาม

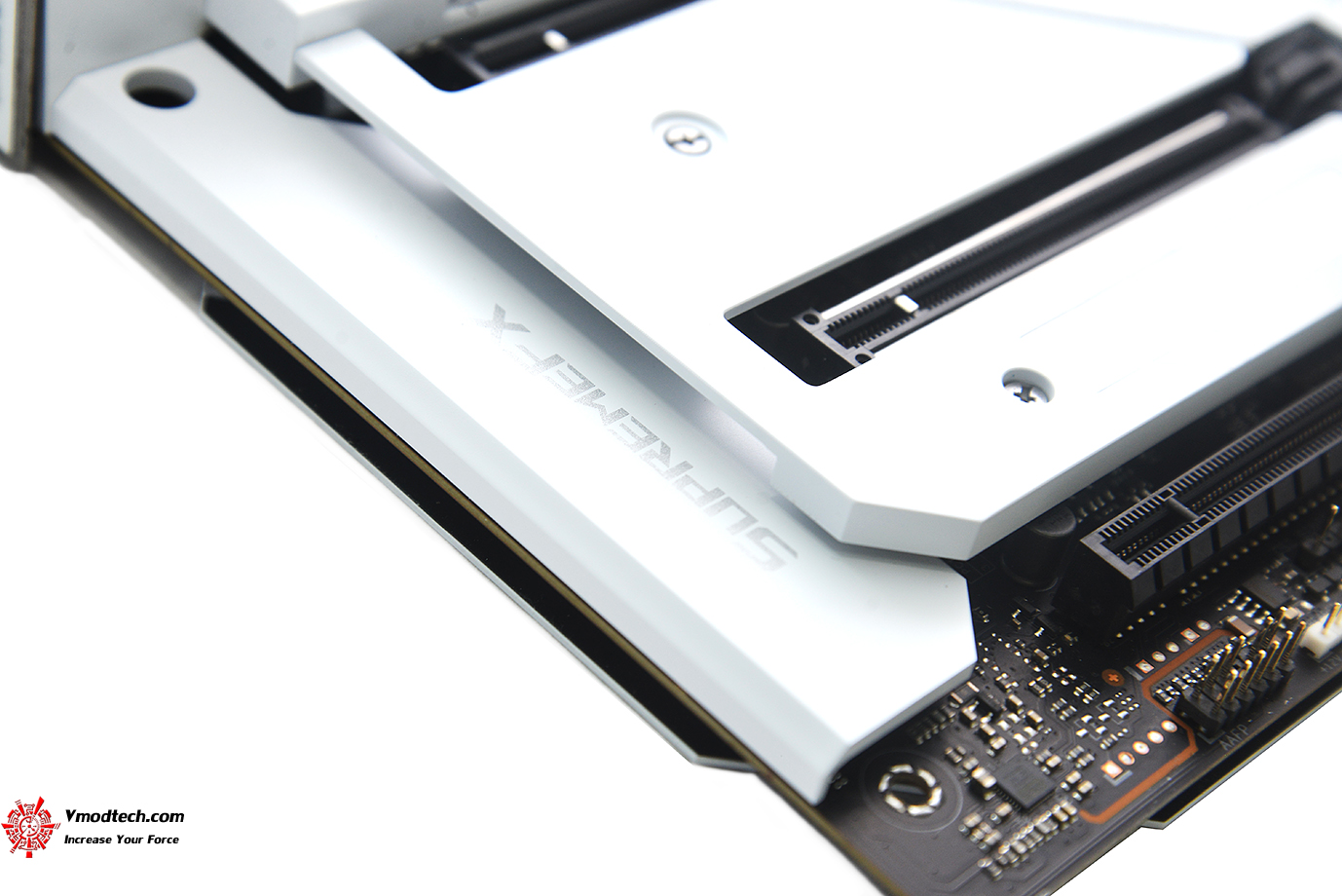

ระบบเสียงที่ยังใช้ ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 สำหรับเกมส์เมอร์โดยเฉพาะครับ

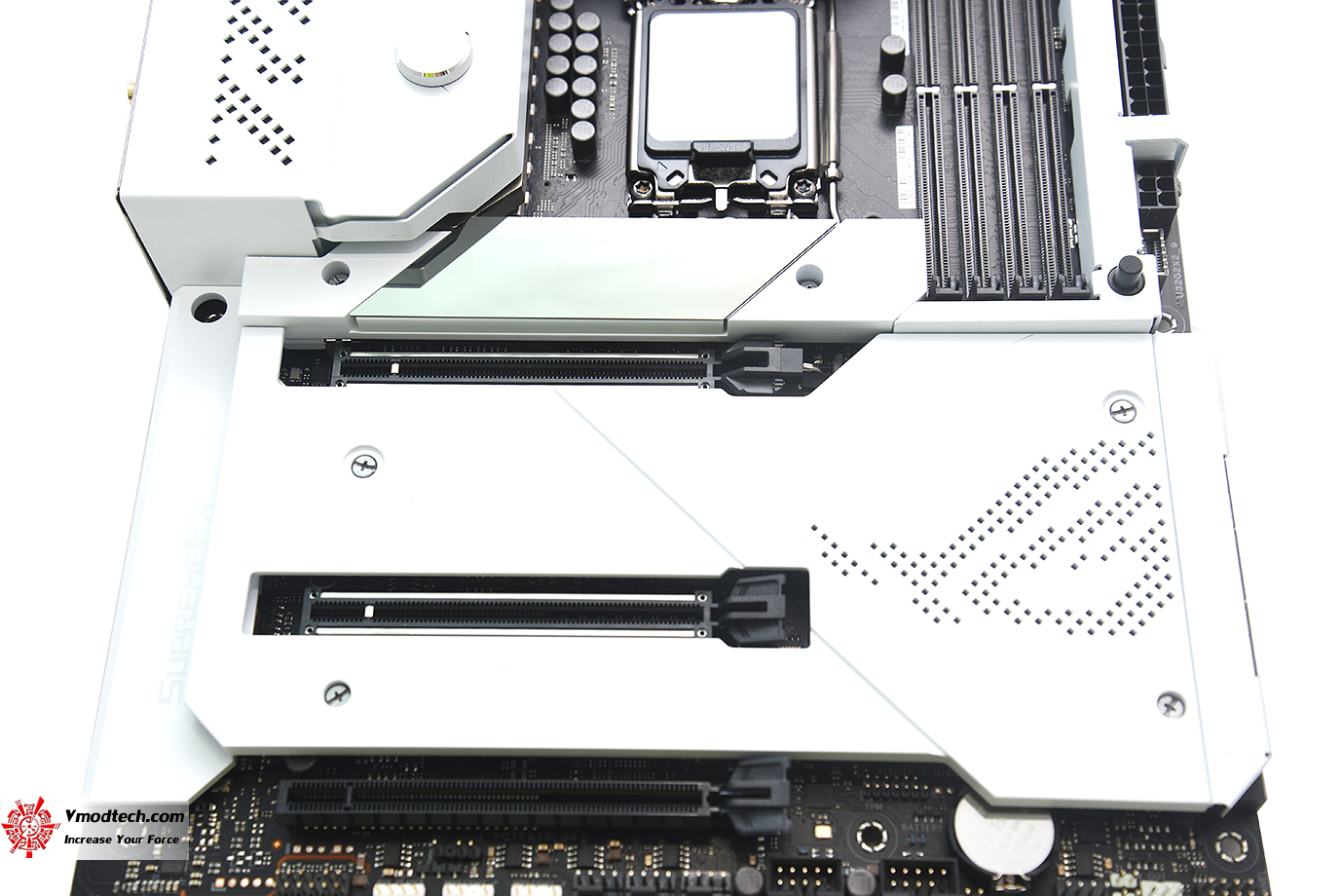

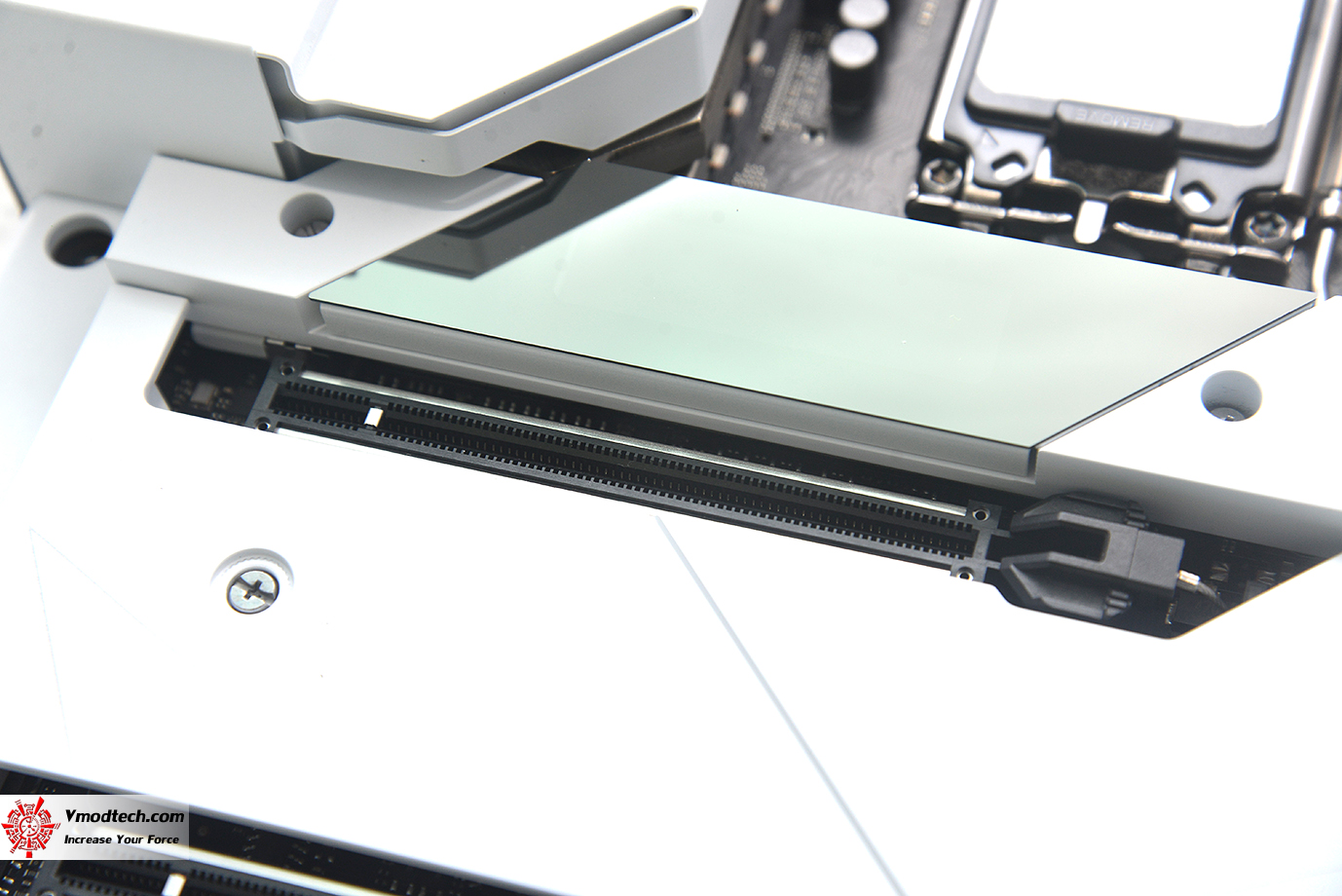

สล็อต PCIe 5.0 มีสองช่อง

Intel® 12th Gen Processors*

2 x PCIe 5.0 x16 slot(s) (supports x16 or x8/x8 mode(s))**

Intel® Z690 Chipset***

1 x PCIe 4.0 x16 slot (supports x4 or x4/x4 mode)***

ด้านบนสามารถติดตั้ง M.2 เพิ่มได้อีก 5ช่องการทำงานครับ

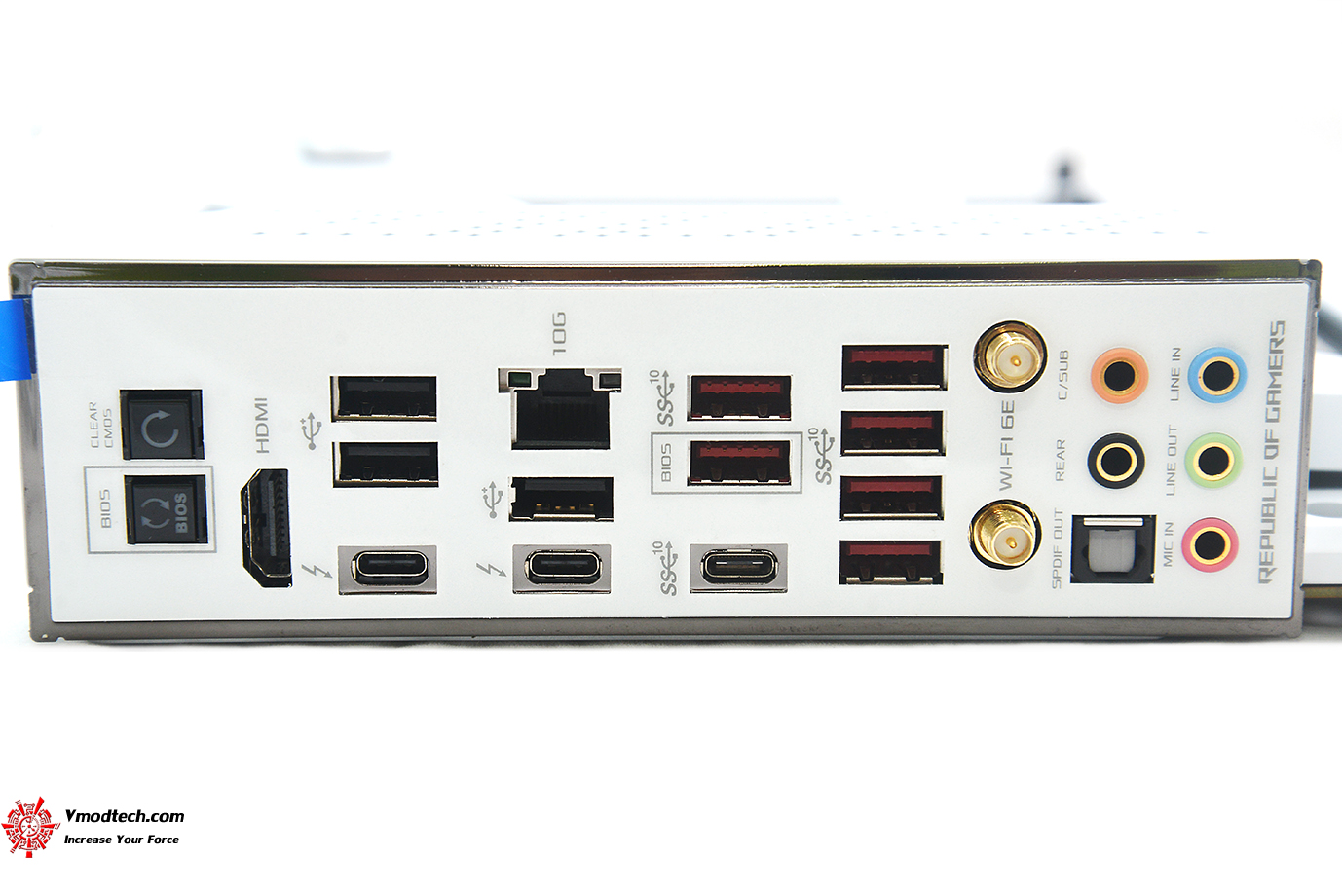

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

2 x Thunderbolt™ 4 USB Type-C® port(s)
7 x USB 3.2 Gen 2 port(s) (6 x Type-A + 1 x USB Type-C®)
3 x USB 2.0 port(s) (3 x Type-A)
1 x HDMI® port
1 x Wi-Fi Module
1 x Marvell® AQtion 10Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack™  button
1 x Clear CMOS button

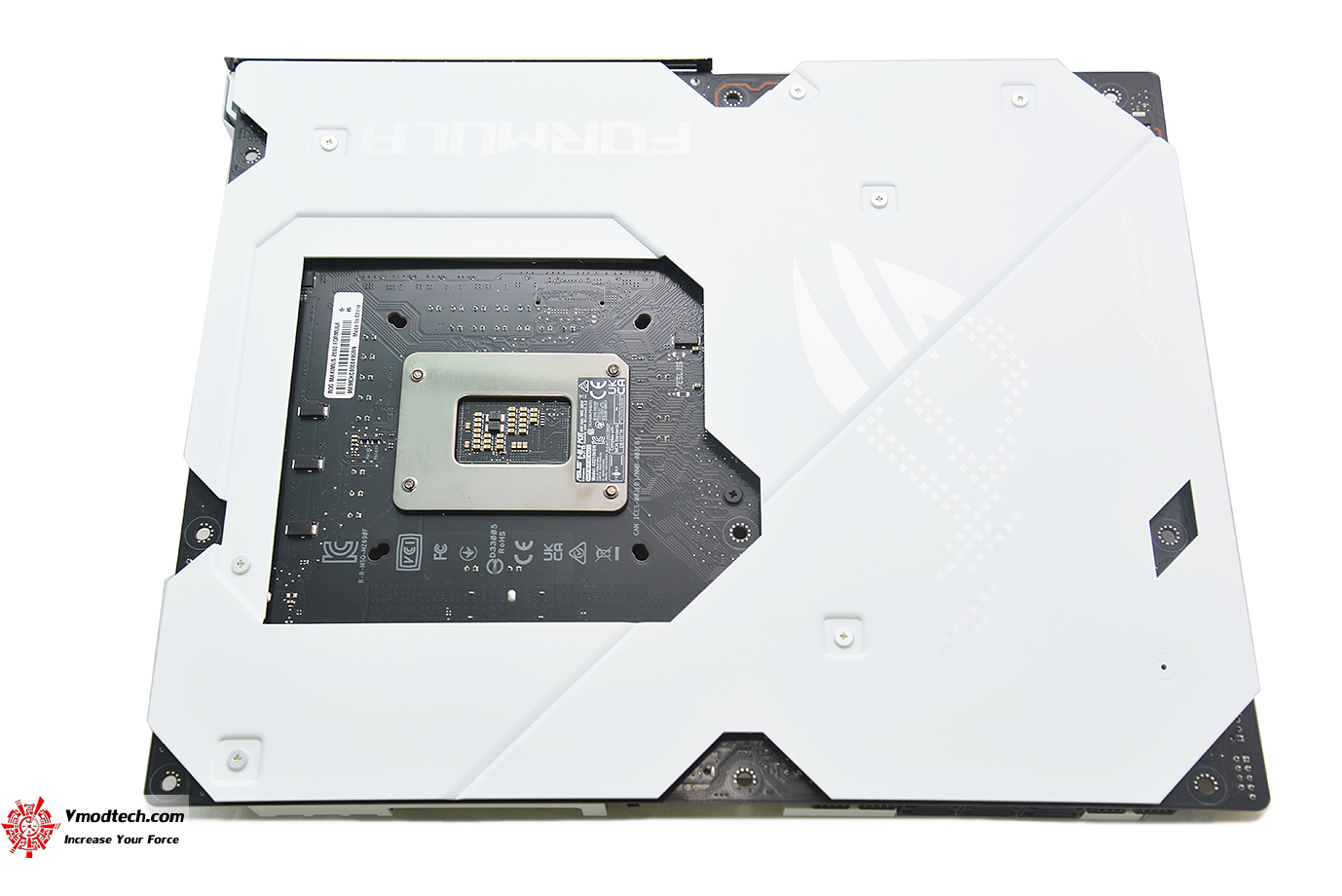

PCB ด้านหลังมี Blackplate ป้องกันอันตรายคลอบให้อีกชั้นครับ จัดเต็มจริงๆ

Armoury Crate

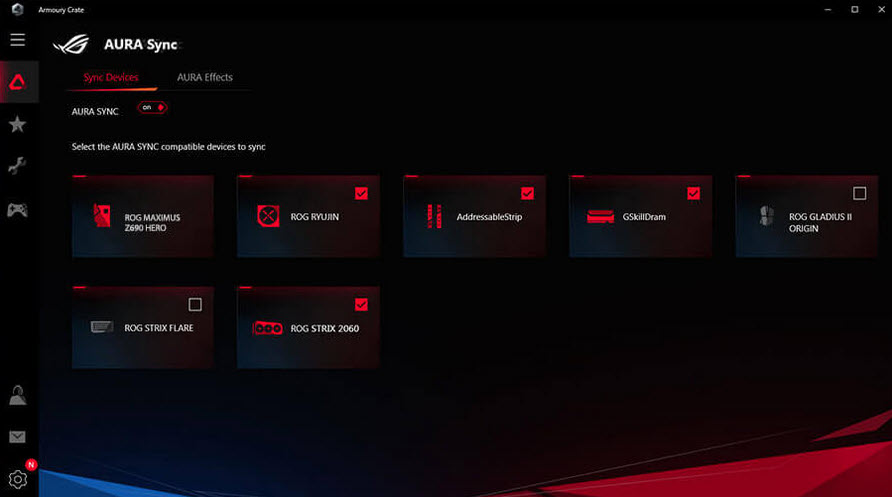

ระบบซอฟแวร์ Armoury Crate ที่สามารถปรับแต่งการทำงานร่วมกับเมนบอร์ด ASUS ROG MAXIMUS Z690 FORMULA ได้อย่างหลากหลายครับ เราไปชมกันเลยครับ

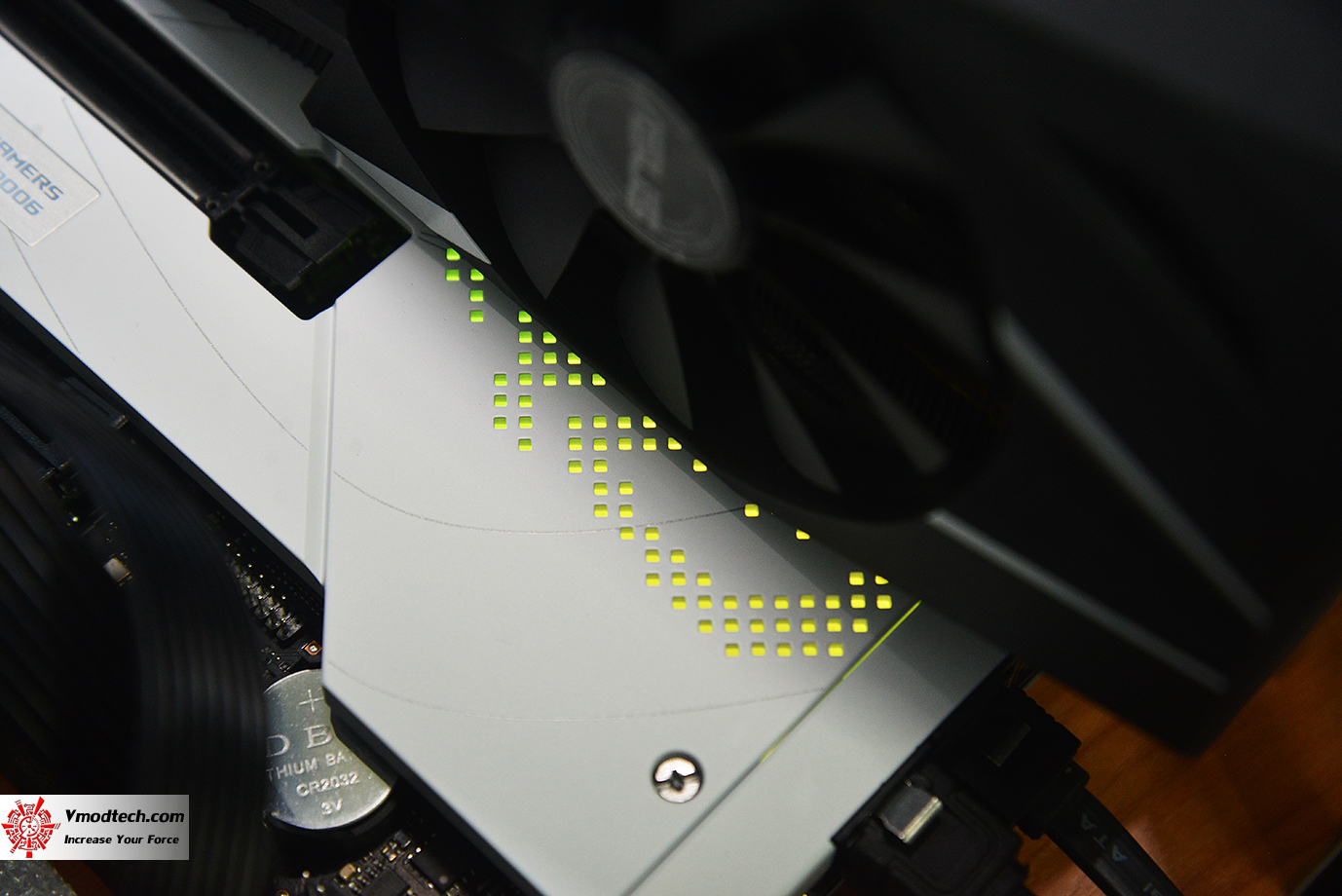

หน้าจอแสดงผลการทำงานความเร็วและการทำงานต่างๆ ได้อย่างครบครันเลยครับ เราไปชมสีสรรไฟที่สวยงามของเมนบอร์ด ASUS ROG MAXIMUS Z690 FORMULA รุ่นใหญ่ตัวท็อปเลยครับจัดเต็มด้วยฟีเจอร์สุดอลังการ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ

Test Setup

SYSTEMS
.CPU	.INTEL CORE i9 12900K
.Thermal Grease	.Noctua NT-H2 THERMAL PASTE
.Motherboard	.ASUS ROG MAXIMUS Z690 FORMULA
.Memory	..CORSAIR DOMINATOR DDR5 5200Mhz 32GB
.Graphic Card	. ASUS GeForce RTX 2080 Ti DUAL
.Harddisk	. Plextor M6PRO 256 / KINGSTON SSD 256GB
.CPU Cooler	..Water Cooling
.Power Supply	..ANTEC 1300W Platinum
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE i9 12900K รุ่นใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับเมนบอร์ดตัวแรง ASUS ROG MAXIMUS Z690 FORMULA ของทาง ASUS รุ่นใหม่ล่าสุดดีไซน์สวยงามแรงแบบจัดเต็มร่วมกับกราฟฟิกการ์ด ASUS GeForce RTX 2080 Ti DUAL จากทางเอซุสครับ

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบระบายความร้อนด้วยน้ำธรรมดา

CPU-Z

โดยผมได้โอเวอร์คล๊อก INTEL CORE i9 12900K ไปที่ความเร็ว 5.1Ghz ไฟเลี้ยงที่ 1.27V ได้อย่างมีเสถียรภาพครับแบบ All Core ทุกคอร์ครับ บัสแรม DDR5 5200Mhz เรียกได้ว่าประสิทธิภาพการโอเวอร์คล๊อกนั้นทำได้ดีเยี่ยมมากครับ ASUS ROG MAXIMUS Z690 FORMULA ใช้งานได้จริงตลอดการทดสอบครับ

GPU-Z

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS GeForce RTX 2080 Ti DUAL ตัวแรงเลยครับ

AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

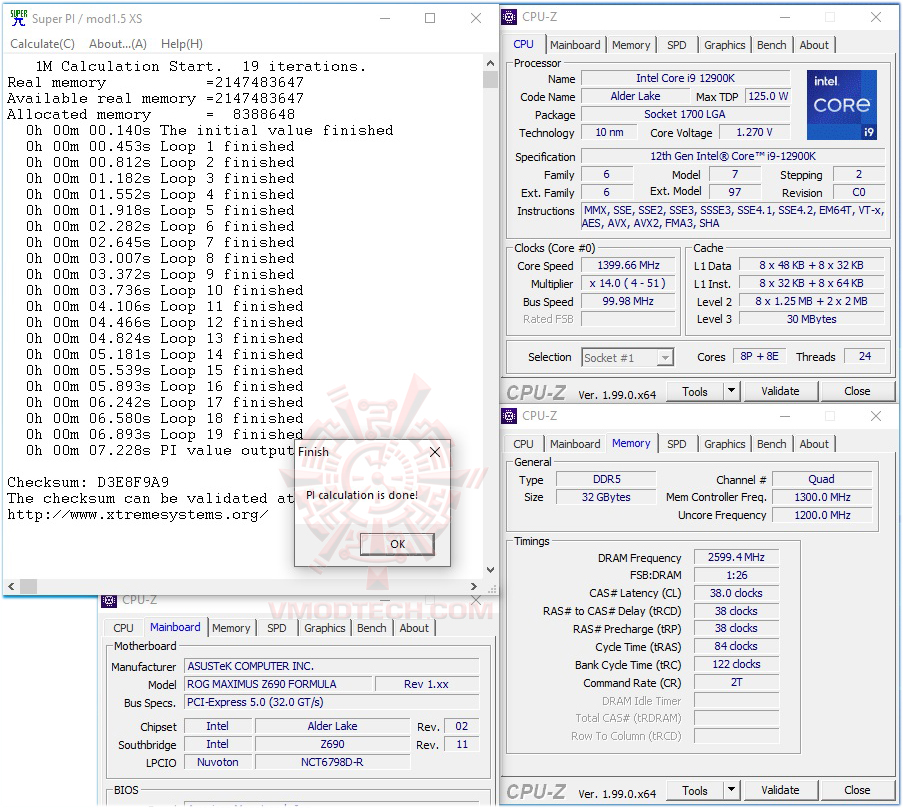

SuperPI 1MB

SuperPI 32MB

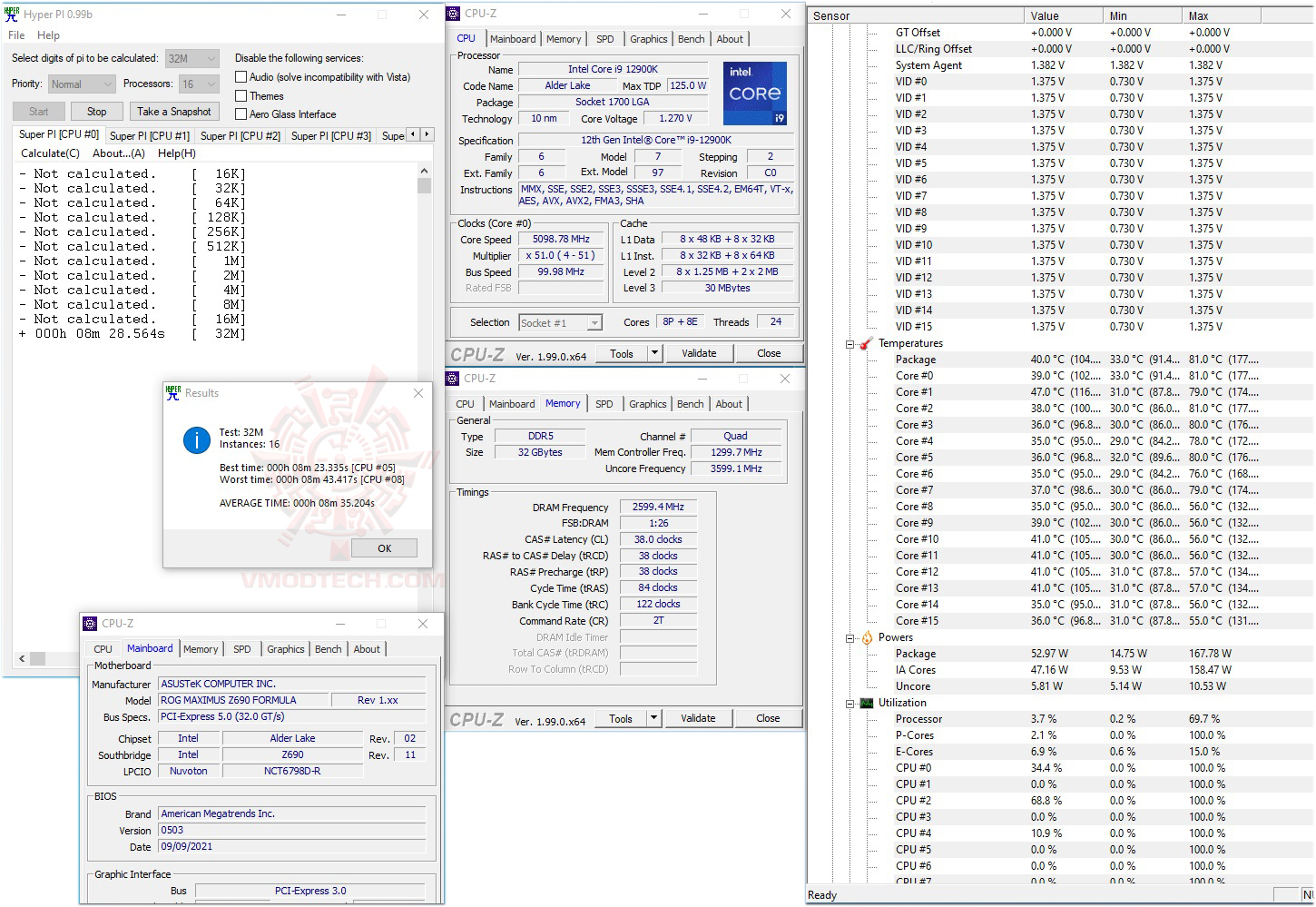

HyperPI32MB

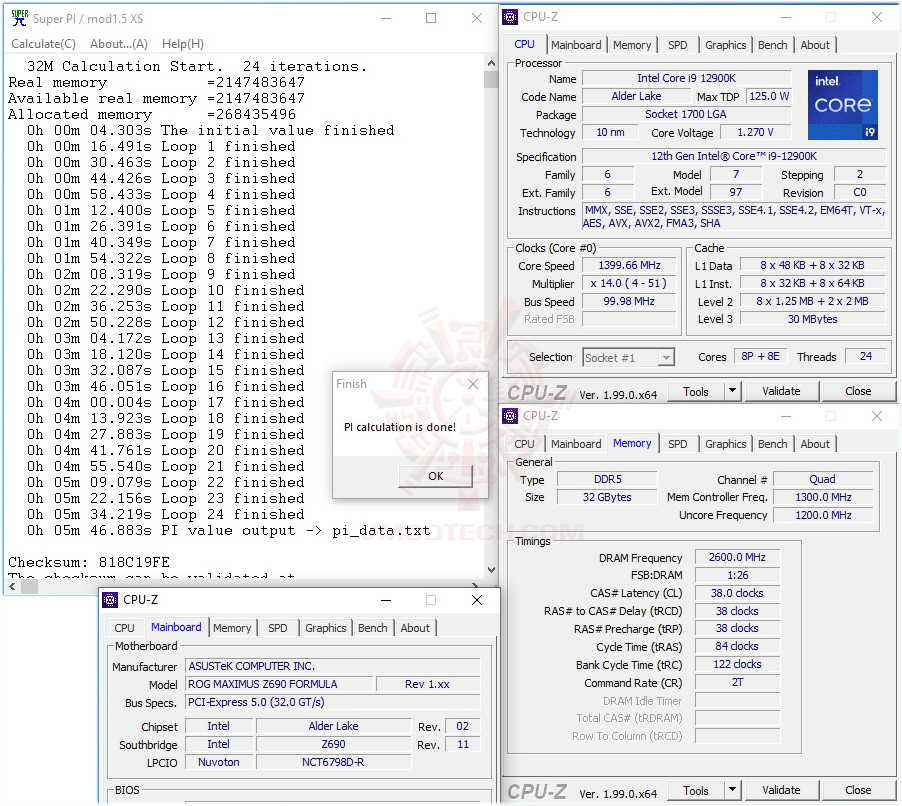

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.228วินาที SuperPI32 อยู่ที่เวลา 5นาที 46.883วินาที ส่วน HyperPI 32MB ก็ผ่านหมดทุกการทดสอบ เวลานั้นเร็วแรงดีเยี่ยมไปเลยครับใช้งานได้จริงอย่างมีเสถียรภาพ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

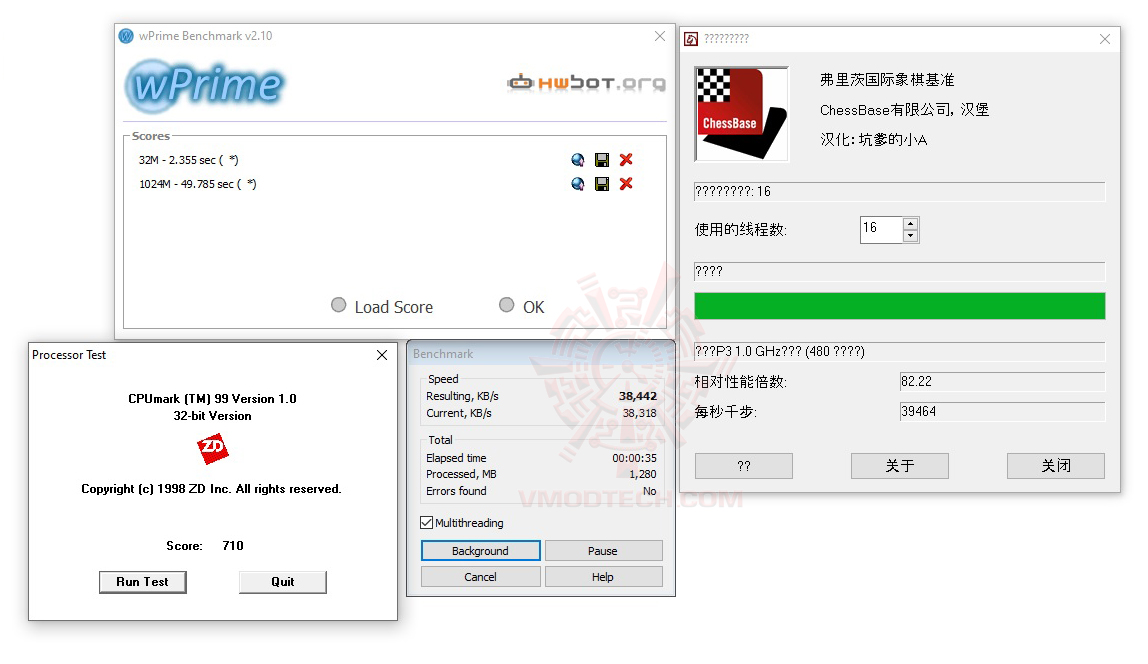

wPrime2.10 , CPUMark99 WINRAR 5.0 Benchmark

ส่วน Winrar นั้นอยู่ที่ 38442KB/s โปรแกรม Fritzchess นั้นอยู่ที่ 82.22คะแนนครับและ wPrime อยู่ที่เวลา 49วินาที แรงเยี่ยมทุกการทดสอบกันเลยทีเดียว

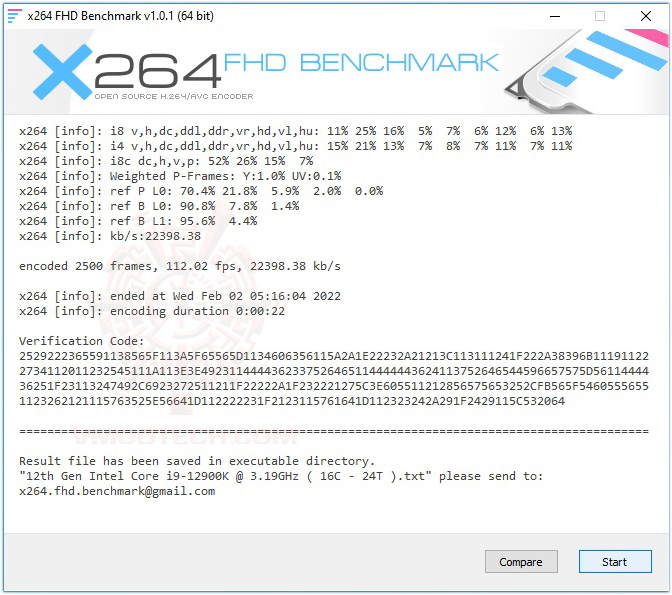

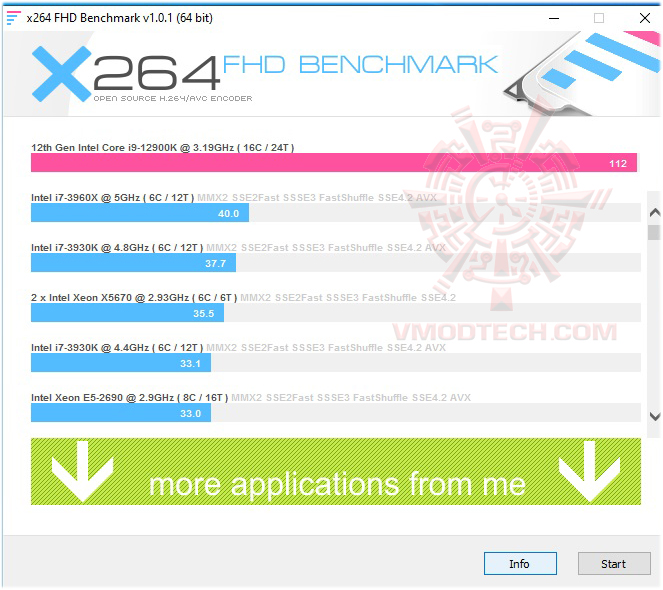

X264 FHD

ผลทดสอบโดยรวม X264 กดกันไป 112FPS แรงเยี่ยมสุดยอดมากๆ ครับ

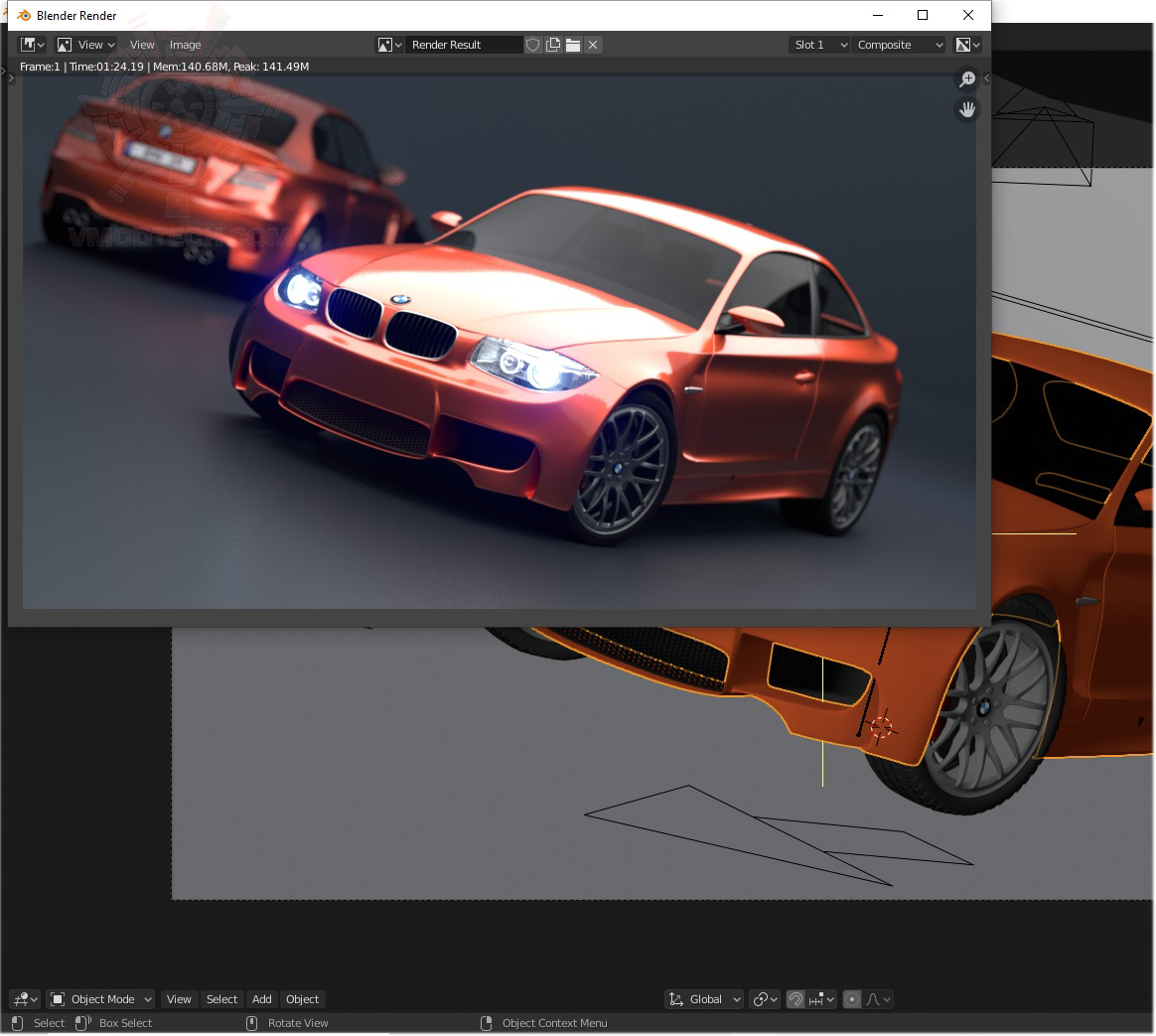

Blender Render Benchmark

Blender เรนเดอร์ที่เวลา 1.24นาทีแรงเร็วมากๆ ครับ

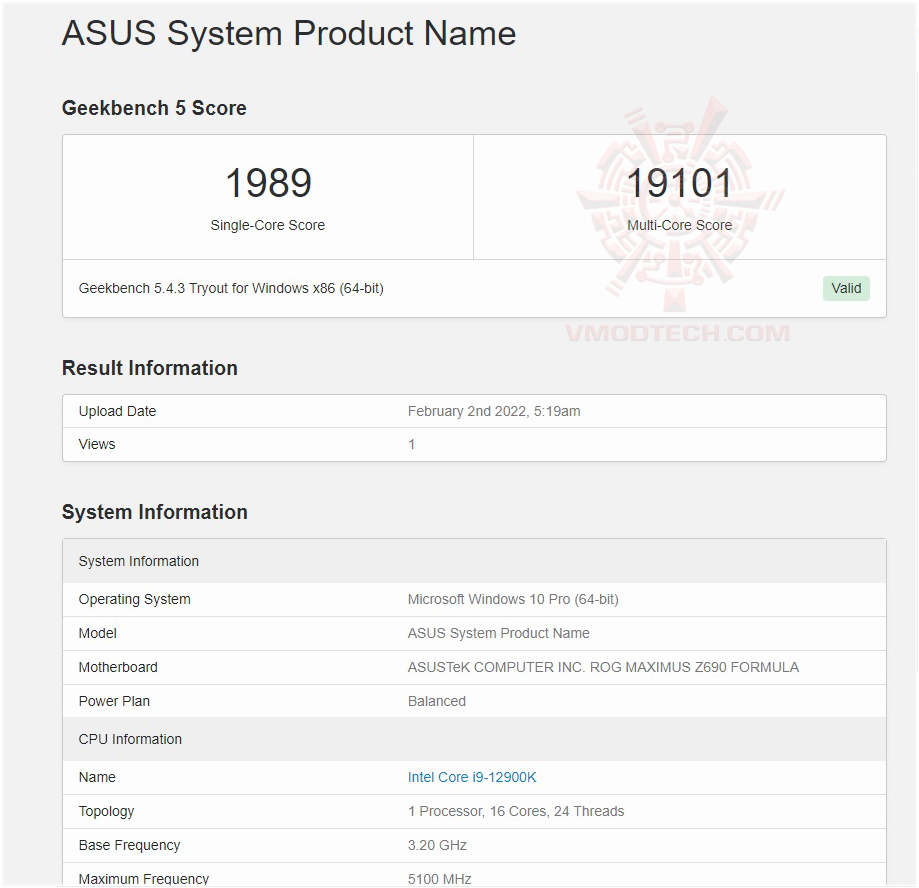

Geekbench 5

Geekbench 5 อยู่ที่ 19101คะแนน แรงเยี่ยมครับ

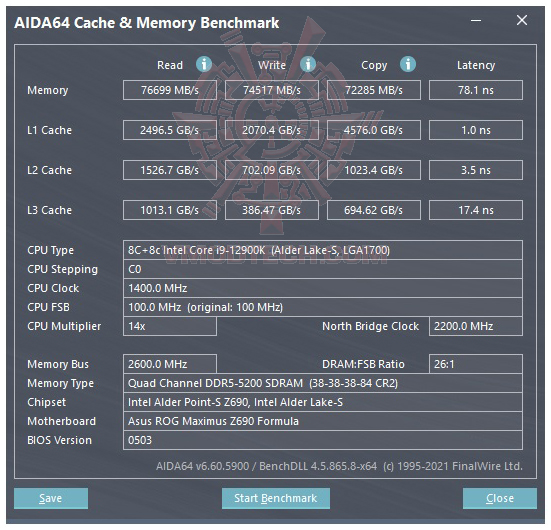

AIDA64 Cache & Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ อยู่ที่ 76699 MB/s , 74517 , 72285MB/s กับบัสแรม DDR5 5200Mhz ซึ่งประสิทธิภาพอ่าน/เขียนแรงดีทั้งคู่ครับ ทั้งอ่าน/เขียนเลยครับ แรงเยี่ยมจริงๆ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

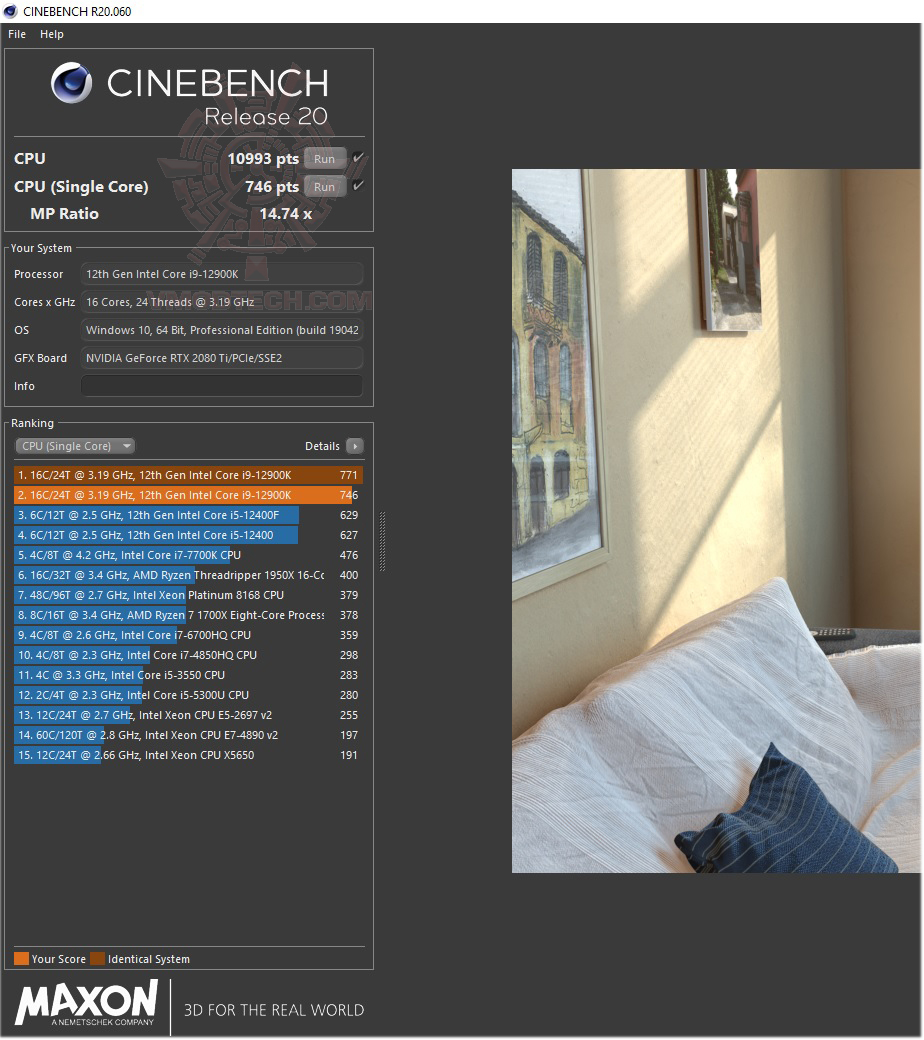

Cinebench 20

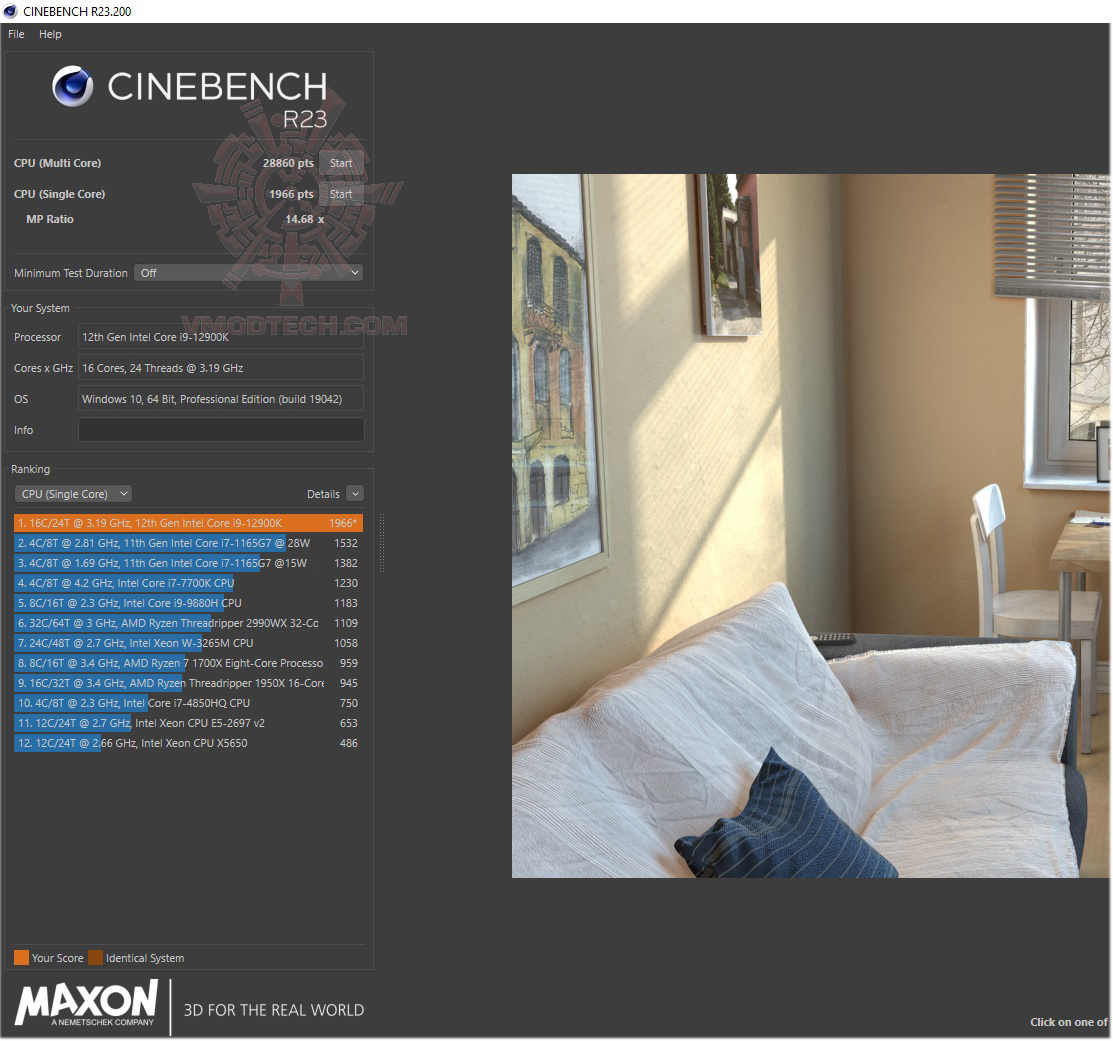

Cinebench 23

โปรแกรม Cinebench ทุกเวอร์ชั่นประสิทธิภาพ Multi Core ที่แรงเต็มพลังทุกการทดสอบเลยครับ แรงทั้ง 16C/24T ทำงานได้เต็มความเร็ว 5.1Ghz แบบเต็มๆ ครับ คะแนนพุ่งทะลุ 28860คะแนนเลยครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

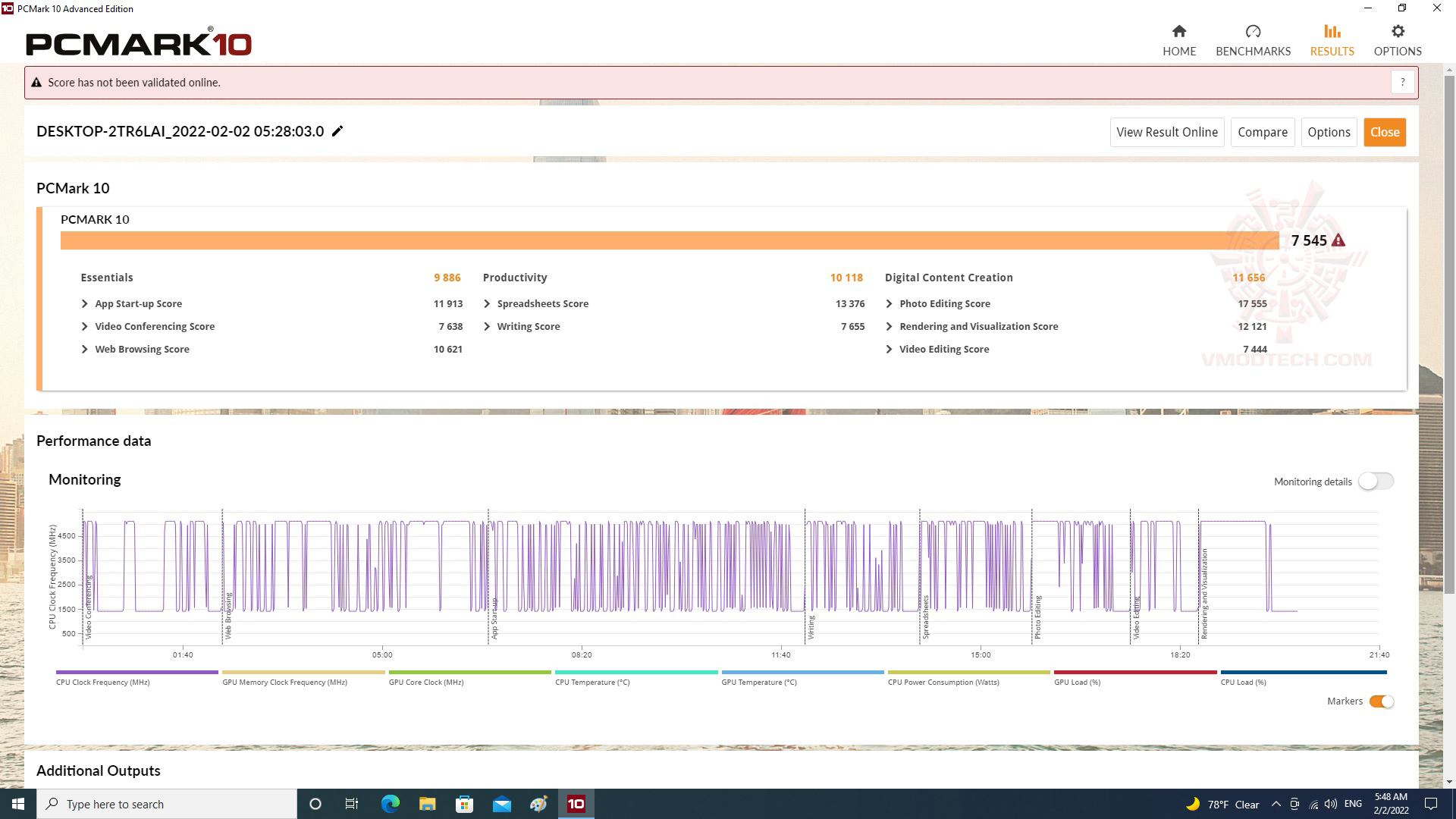

PCMark10

PCMark10 อยู่ที่ 7545คะแนน แรงดีทุกการทดสอบเลยครับ

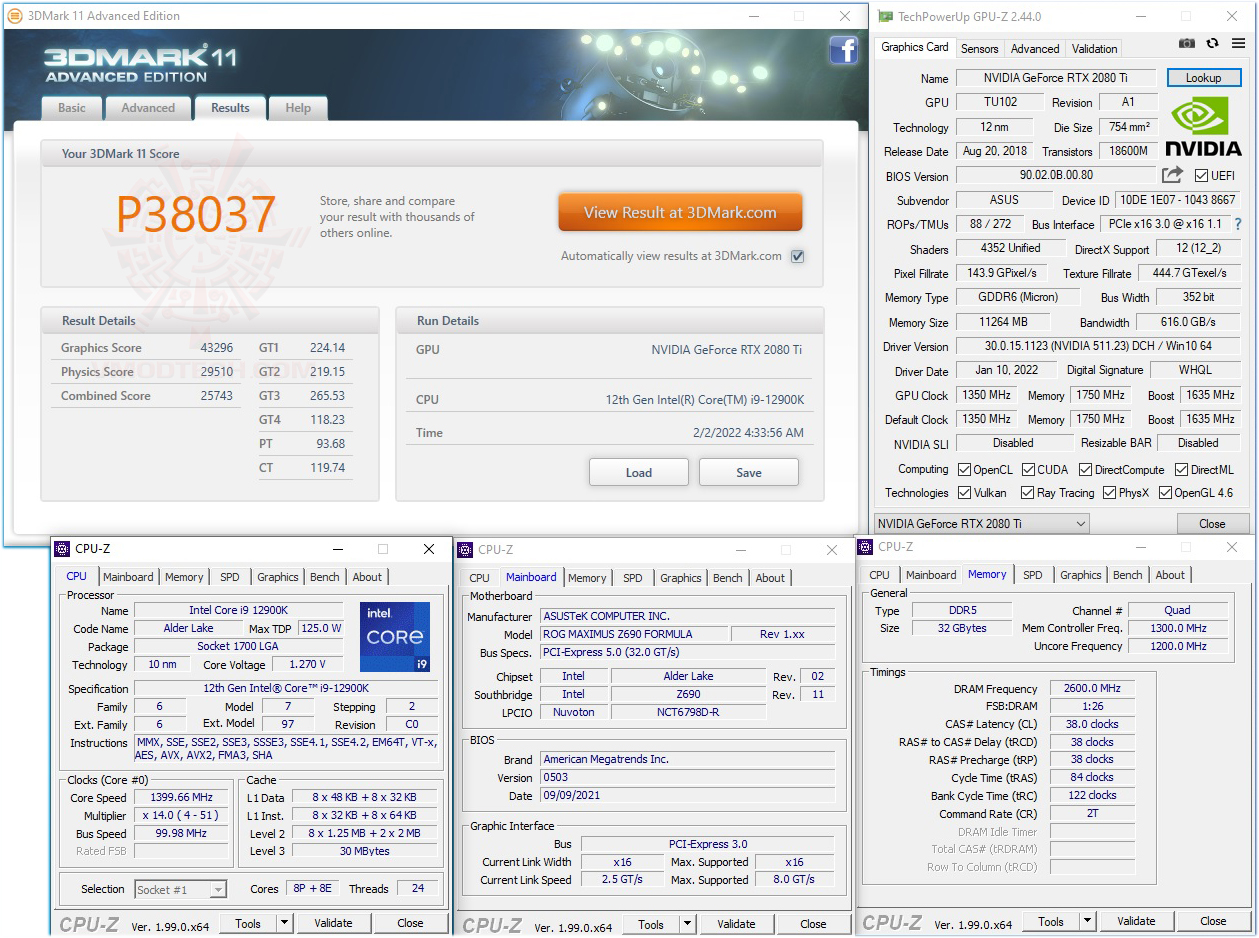

3DMark11

3Dmark11 รวมอยู่ที่ 38037คะแนน แรงสุดยอดมาก

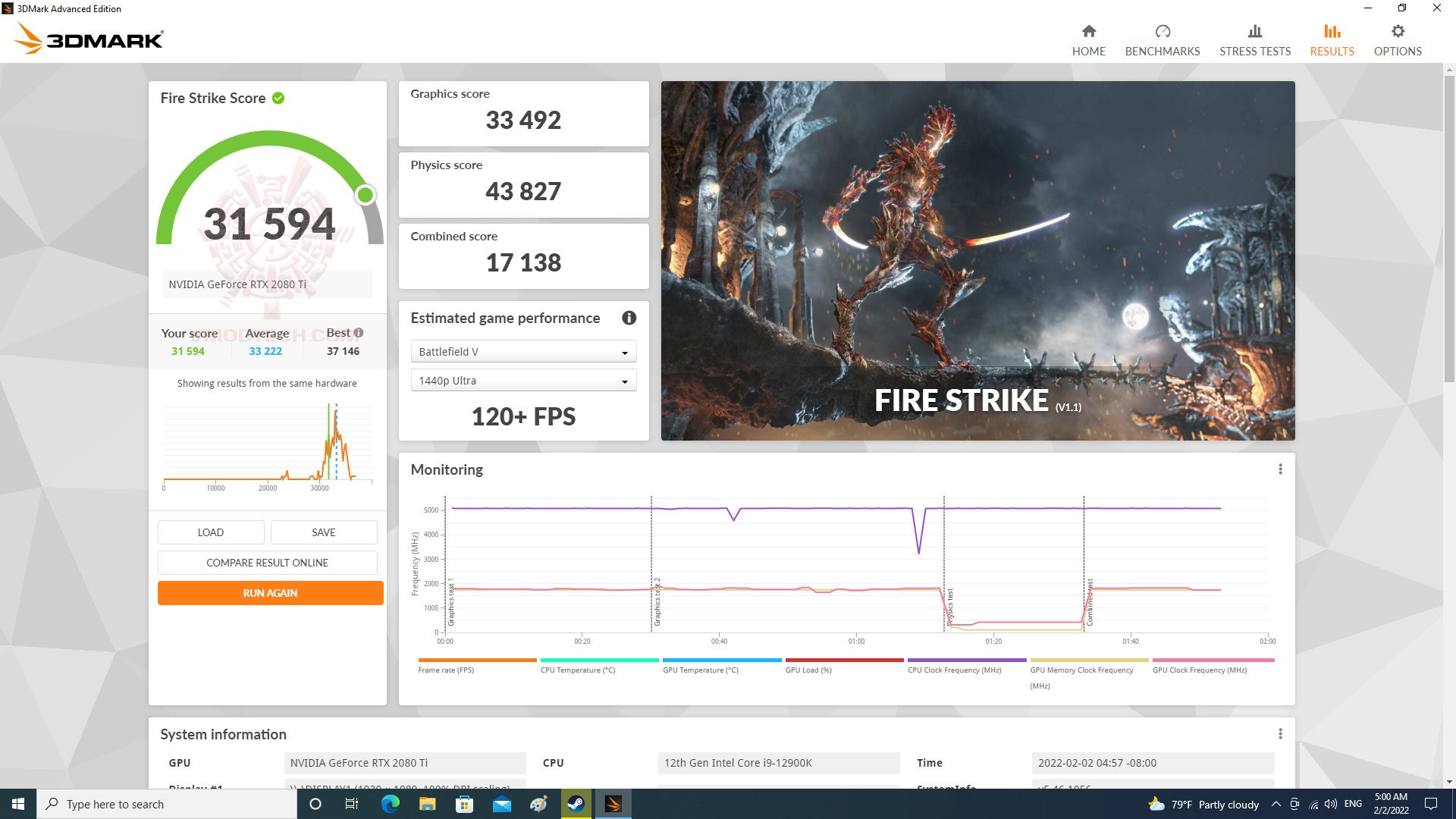

3DMark 2013

Fire Strike คะแนนรวมอยู่ที่ 31594คะแนน แรงมากๆ ครับ

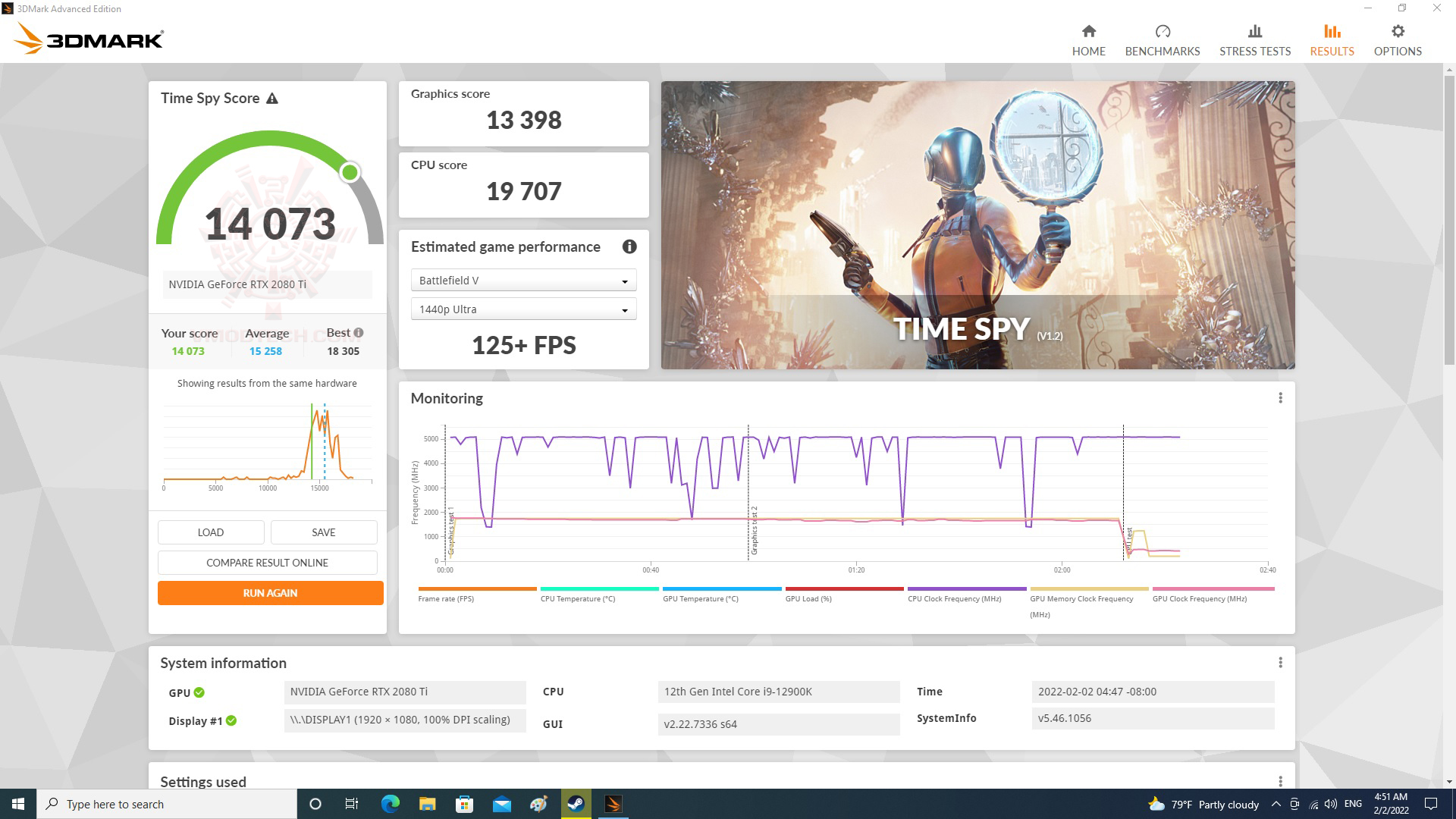

3DMark Time Spy คะแนนรวมอยู่ที่ 14073คะแนน แรงยอดเยี่ยมครับด้านกราฟฟิก DX12 ขับพลังกราฟฟิกออกมาได้อย่างโดดเด่นมากๆ ครับ

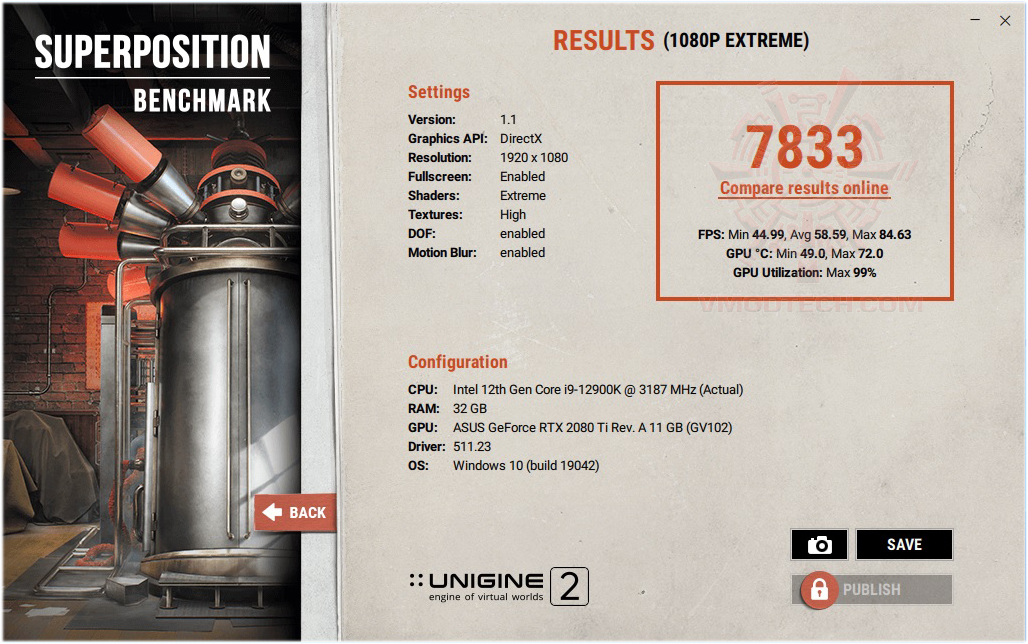

Unigine 2

Unigine2 อยู่ที่ 7833คะแนน แรงเยี่ยมไปเลยครับ

เราไปชมผลทดสอบ Overclock แบบอัดเต็มๆกันต่อเลยครับ

Maximum Overclock

CPU-Z

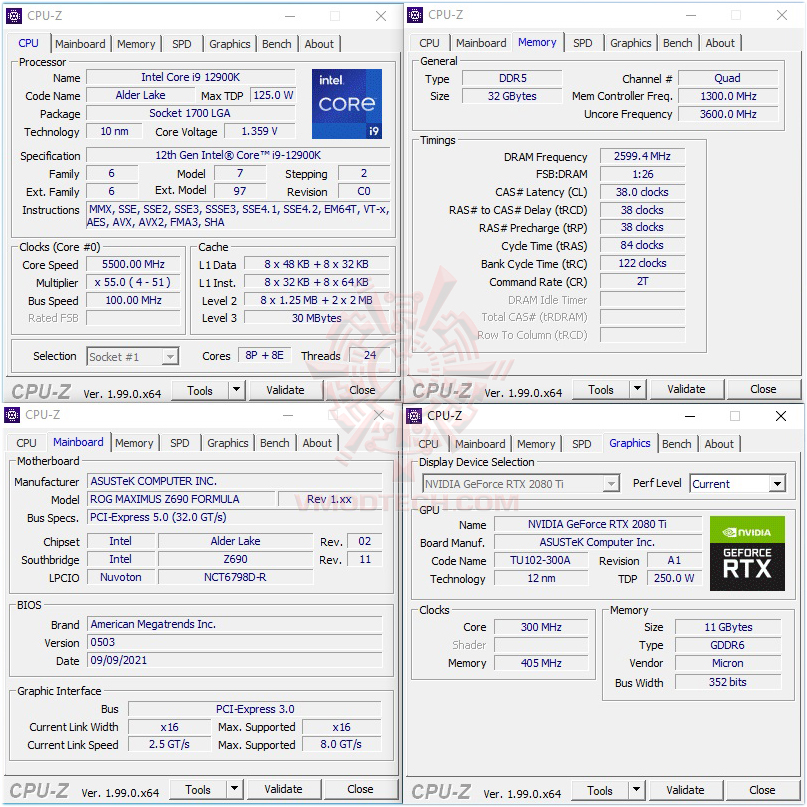

โดยในการทดสอบผมโอเวอร์คล๊อกกันแบบเต็มๆ กับซีพียู INTEL CORE i9 12900K ที่ความเร็ว 5.5Ghz Vcore 1.36v บัสแรม 5200Mhz ซึ่งประสิทธิภาพในการโอเวอร์คล๊อกถือว่าทำได้ดีเยี่ยมมากเลยครับกับชุดระบายความร้อนด้วยน้ำธรรมดา ก็ยังคงมาตรฐานความแรงของเมนบอร์ดตระกูล ROG MAXIMUS เอาไว้ได้อย่างดีเยี่ยมครับ ถูกใจสายโอเวอร์คล๊อกแน่นอนครับแบบนี้

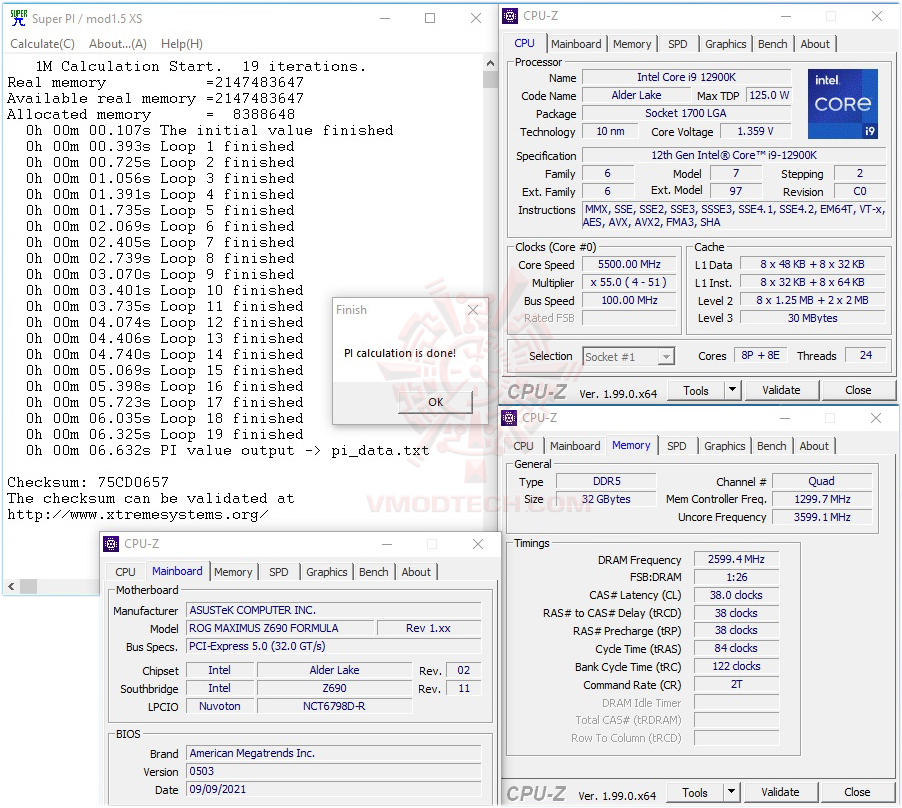

SuperPI 1MB

SuperPI 1MB อยู่ที่เวลา 6.632วินาทีครับ แรงสุดยอดจริงๆ

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

Conclusion

…ก็มาถึงบทสรุปครับกับการรีวิว ASUS ROG MAXIMUS Z690 FORMULA เมนบอร์ดตัวท็อปในชิปเซ็ต Intel Z690 รุ่นใหม่ล่าสุด โดยวันนี้ทดสอบร่วมกับซีพียูรุ่นท็อปสุดอย่าง Intel Core i9 12900K ได้อย่างสมบรูณ์แบบแรงสั่งได้จริงๆ สามารถใช้งานแบบโอเวอร์คล๊อกที่ความเร็ว 5.1Ghz ไฟเลี้ยงเพียง 1.27v บัสแรม 5200Mhz ได้อย่างมีเสถียรภาพตลอดการทดสอบ และสามารถโอเวอร์คล๊อกเค้นพลังแบบอัดกันทะลุ 5.5Ghz กับการปรับจูนที่ทำได้ง่ายและที่สำคัญความสเถียรของภาคจ่ายไฟนั้นทำออกมาได้อย่างดีเยี่ยมครับแม้จะใช้งานกันที่ความเร็วสูงๆ ก็ตาม นักโอเวอร์คล๊อกหรือสายโอเวอร์คล๊อกถูกใจอย่างแน่นอน

…

ในส่วนของฟีเจอร์ก็ต้องบอกเลยครับว่าจัดเต็มระดับพรีเมี่ยมกันจริงๆครับ สำหรับเมนบอร์ด ASUS ROG MAXIMUS Z690 FORMULA ไม่ว่าจะเป็นภาคจ่ายไฟ AI Overclocking, AI Cooling, AI Networking , Two-Way AI Noise Cancelation ,ชุดภาคจ่ายไฟระดับพรีเมี่ยม 20+1 teamed power stages rated for 105 A, ProCool II power connectors, MicroFine alloy chokes และ premium metallic capacitors ชุดระบายความร้อนที่จัดเต็มทุกส่วน VRM heatsinks with EK CrossChill III solution, high-conductivity thermal pads, triple M.2 heatsinks and two M.2 backplates, และ ROG Water-Cooling Zone ช่องเชื่อมต่อเน็ตเวิร์คก็จัดเต็มด้วย WiFi 6E, Marvell^® AQtion 10 Gb Ethernet, และ ASUS LANGaurd บรรดาสล๊อตเชื่อมต่อต่างๆก็จัดเต็มด้วย PCIe^® 5.0, dual Gen 4 M.2 onboard, ROG Hyper M.2 card with Gen 5 M.2 support, USB 3.2 Gen 2×2 front-panel connector และ dual Thunderbolt™ 4 USB Type-C^® ports ระบบเสียงระดับพรีเมี่ยมเพื่อคอเกมส์ ROG SupremeFX ALC4082 with ESS^® ES9018Q2C DAC หน้าจอแสดงผล 2-inch LiveDash OLED, ASUS-exclusive Aura Sync RGB lighting, และสุดท้ายบรรดา DIY ต่างๆประกอบด้วย Pre-mounted I/O shield, PCIe Slot Q-Release, Q-Latch, BIOS  FlashBack™, Q-Code, FlexKey, Q-Connector, SafeSlot, ROG Hyper M.2 card,และ ROG graphics card holder ที่สามารถรองรับการ DIY ตกแต่งเพิ่มเติมกันได้อีกด้วย รวมไปถึงการรองรับการใช้งานกับ Windows 11 อย่างเต็มรูปแบบอีกด้วยครับ

….

… ถ้าให้สรุปเมนบอร์ด ASUS ROG MAXIMUS Z690 FORMULA เป็นเมนบอร์ดตัวท็อปในชิปเซ็ต Z690 รุ่นใหม่ที่ออกแบบมาสำหรับซีพียู Intel 12th Gen รหัส Alder Lake ได้อย่างครบถ้วนสมบรูณ์และขับพลังออกมาได้อย่างเต็มประสิทธิภาพทั้งการใช้งานเดิมๆหรือจะโอเวอร์คล๊อกเค้นพลังก็ทำได้ไม่ยากครับ อีกทั้งยังมีชุดน้ำแบบ DIY จากทาง EK ซัพพอตด้วย EK CrossChill III ในการอัพเกรดชุดน้ำได้อีกด้วยครับ ดีไซน์ที่สวยงามอลังการด้วยไฟ RGB ทั่วเมนบอร์ดและหน้าจอ LiveDash OLED ที่เอาไว้แสดงผลและตกแต่งเพิ่มเติมกันได้ทำให้เหมาะกับบรรดานักม๊อดและ DIY เพิ่มเติมกันได้อย่างเต็มที่ ถือได้ว่าเป็นเมนบอร์ดระดับ Hi End ตัวท็อปอีกรุ่นของซีรี่ย์ ROG ที่คงทั้งความแรง ความสวยงาม และพลังประสิทธิภาพได้อย่างครบถ้วนจริงๆ ถ้าท่านเป็นสาวก ROG อยู่แล้วและคุ้นเคยกับซีรี่ย์ ROG MAXIMUS FORMULA ไม่ต้องคิดมากครับมาตรฐานความแรงความอึดทนครบเครื่องรอบด้านจัดได้เลยครับ แต่ถ้าท่านยังไม่เคยสัมผัสความแรงของ ROG และฟีเจอร์ระดับพรีเมี่ยมผมแนะนำให้รองดูแล้วท่านจะหลงไหลเมนบอร์ด ROG MAXIMUS Z690 FORMULA รุ่นนี้ครับ รับรองจบครบในตัวเดียว

…

…

…โดยราคาวางจำหน่าย 25,XXXบาทไทย พร้อมวางจำหน่ายตามร้านไอทีชั้นนำทั่วไปหรือตัวแทนจำหน่ายในเร็วๆ นี้ครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

…

ราคา 25,XXXบาท 766USD

..

…

.

…
