ASUS ROG MAXIMUS Z790 HERO Appearance

ตัวกล่องนั้นใหญ่โตอลังการมาในสีดำสลับลวดลายสีแดงดีไซน์แนว ROG ซีรี่ย์บอกชื่อรุ่น ASUS ROG MAXIMUS Z790 HERO เอาไว้ชัดเจนพร้อมฟีเจอร์การทำงานครับ

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

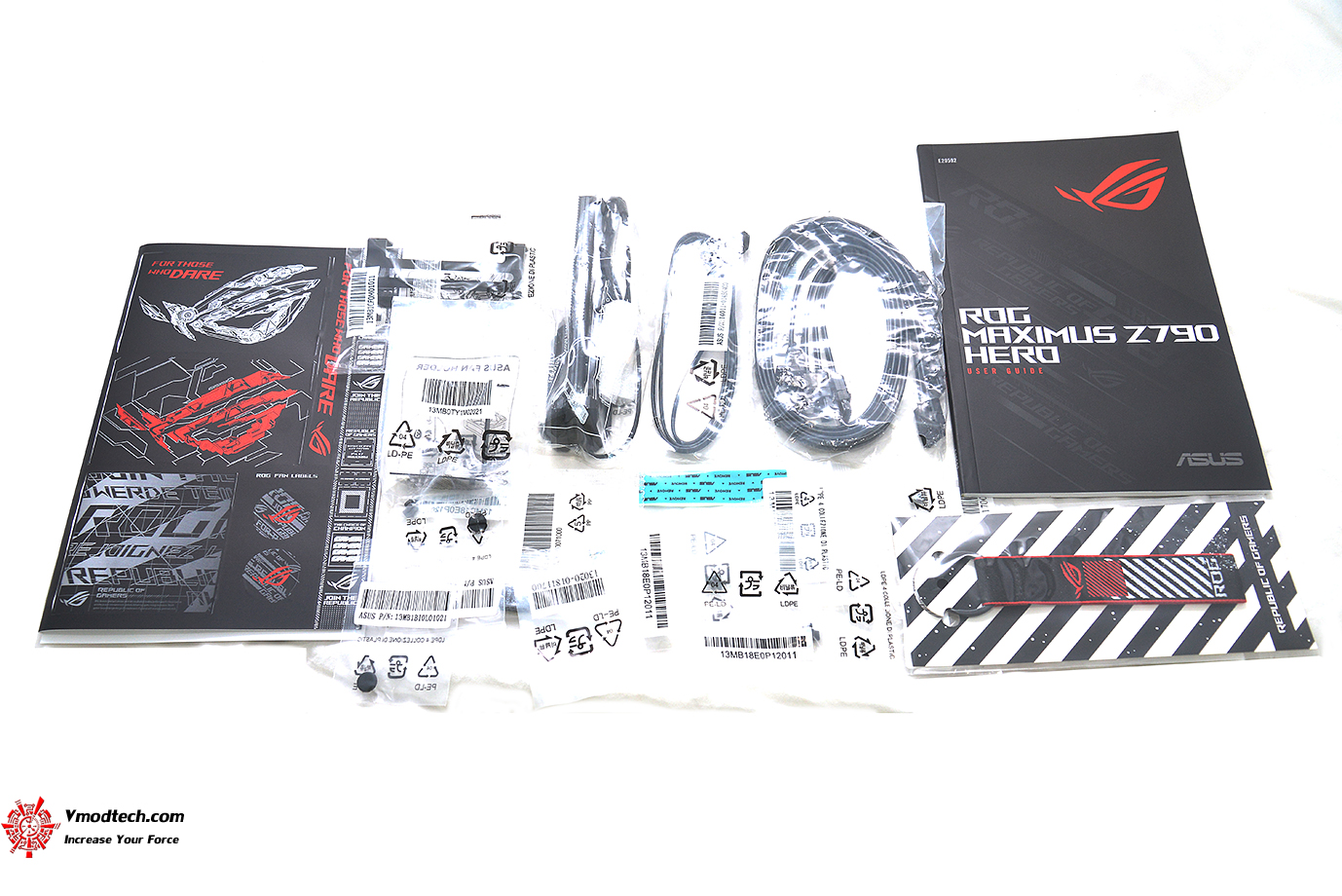

อุปกรณ์ต่างๆ ประกอบด้วย

Cables
1 x ARGB RGB extension cable
4 x SATA 6Gb/s cables

ROG Hyper M.2 Card
1 x ROG Hyper M.2 Card with heatsink
2 x M.2 screw packages for ROG Hyper M.2 Card
Additional Cooling Kit

1 x Thermal pad for M.2
1 x DDR5 Fan holder
1 x VRM Fan holder

Miscellaneous
1 x ASUS Wi-Fi moving antennas
3 x M.2 backplate Q-Latch package
3 x M.2 backplate Rubber Packages
1 x Q-connector
1 x ROG stickers
1 x ROG key chain
1 x ROG VIP card

Installation Media
1 x USB drive with utilities and drivers

Documentation
1 x User Guide

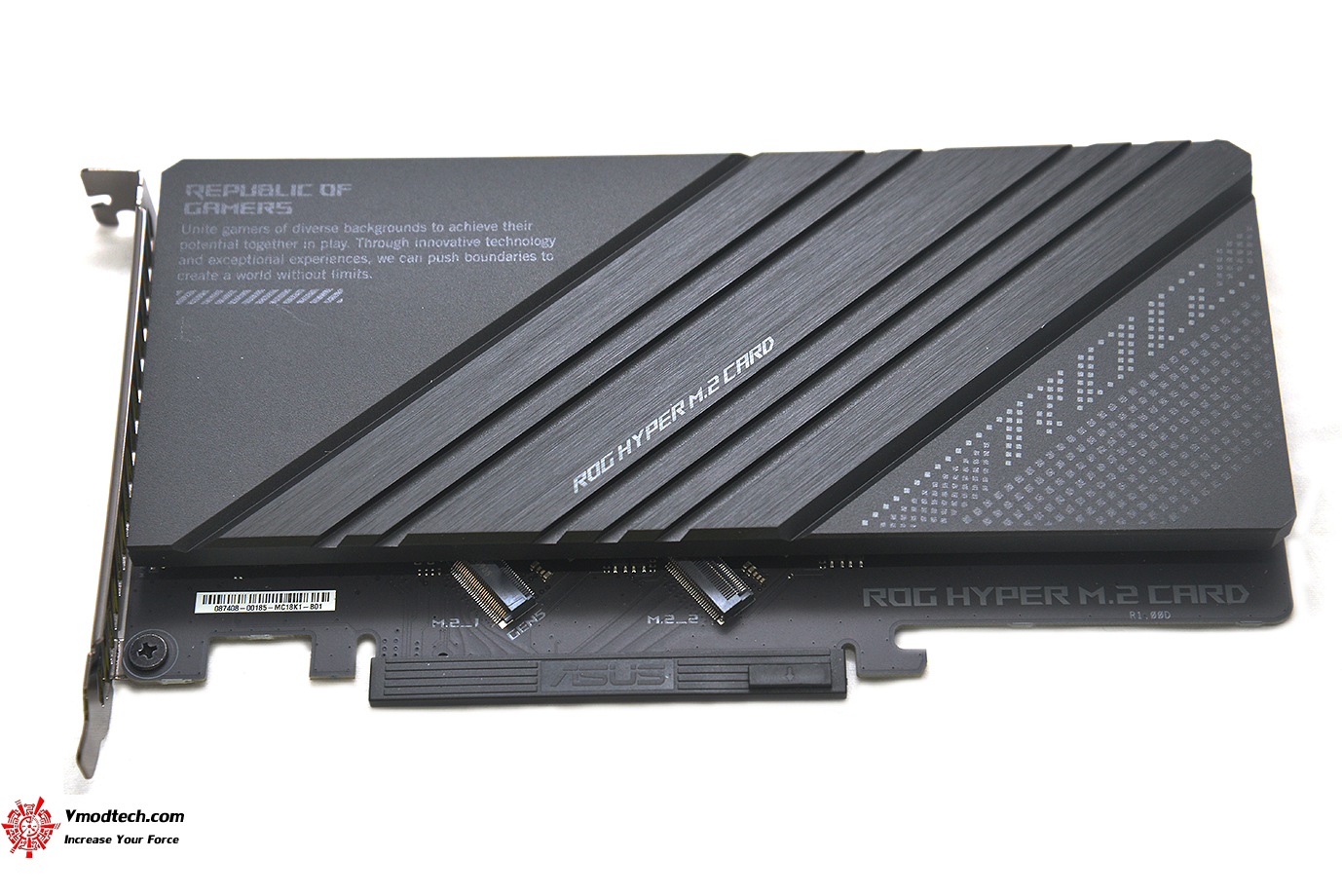

ROG Hyper M.2 Card ที่อัพเกรดติดตั้ง M.2 ได้เพิ่ม 2ช่อองพร้อมรองรับ PCIe 5.0 และมีฮีตซิงค์ระบายความร้อนในตัวด้วยครับ

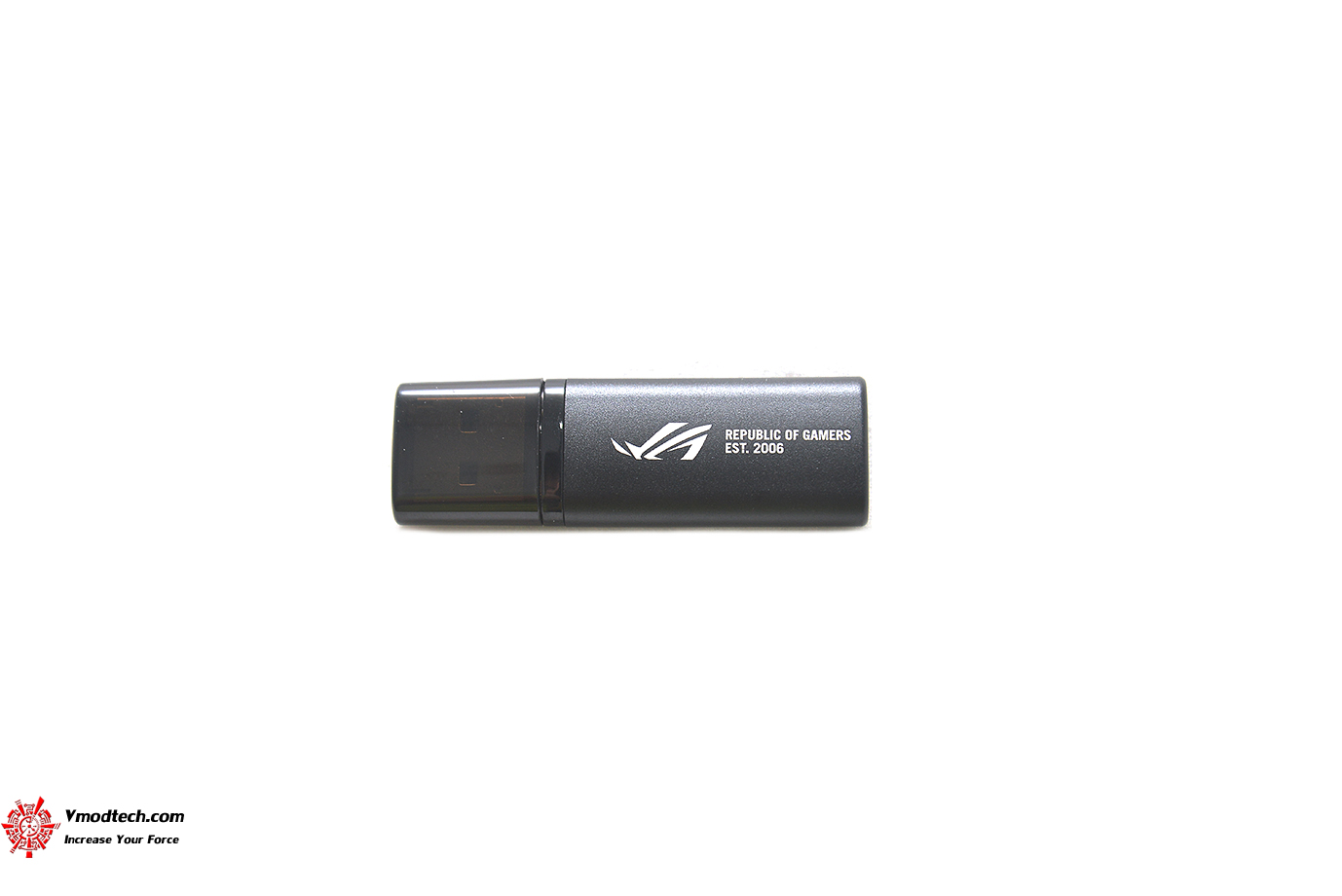

แถม USB drive ที่มีทั้งไดร์เวอร์และคู่มือติดตั้งให้ที่ด้านในด้วยครับ

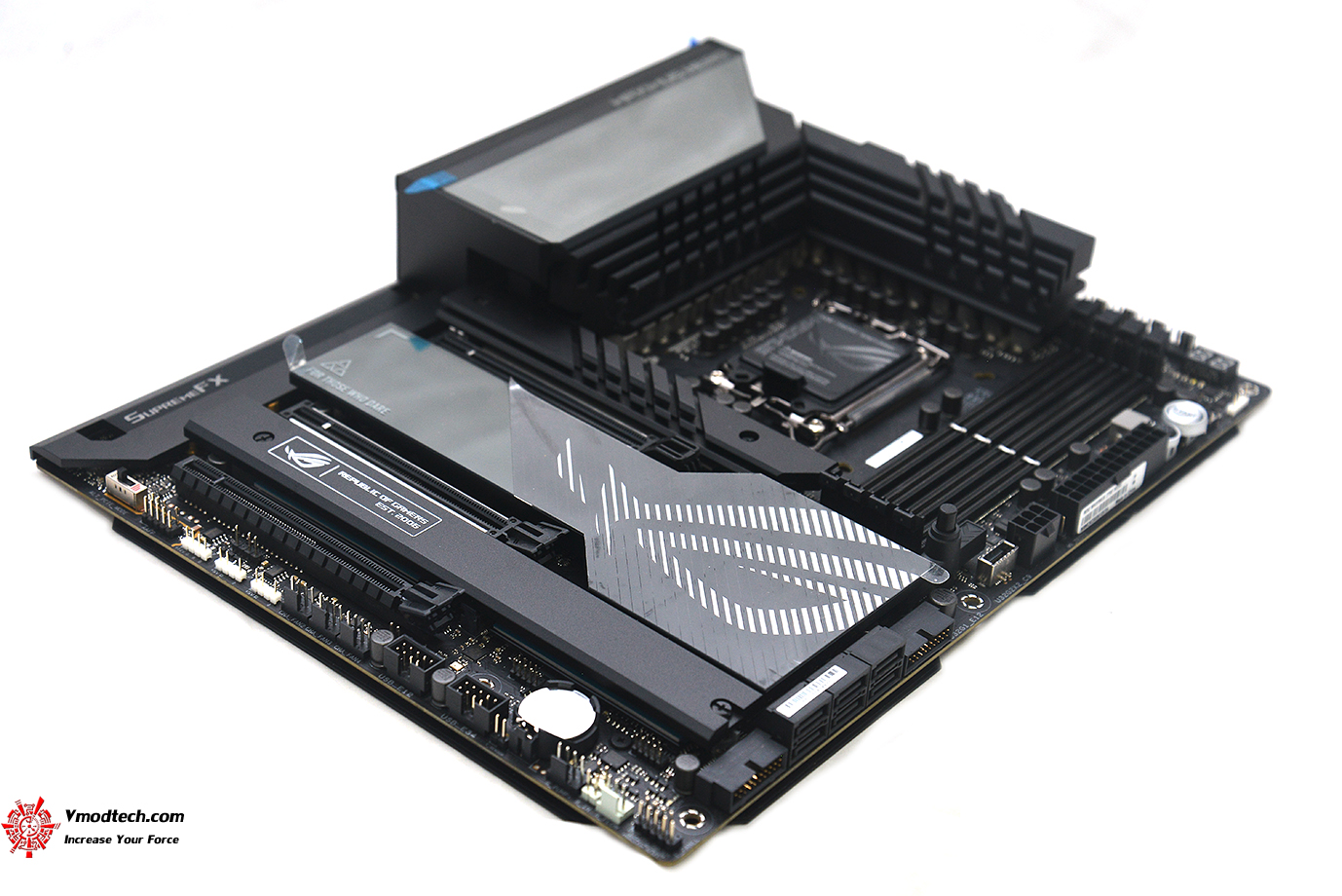

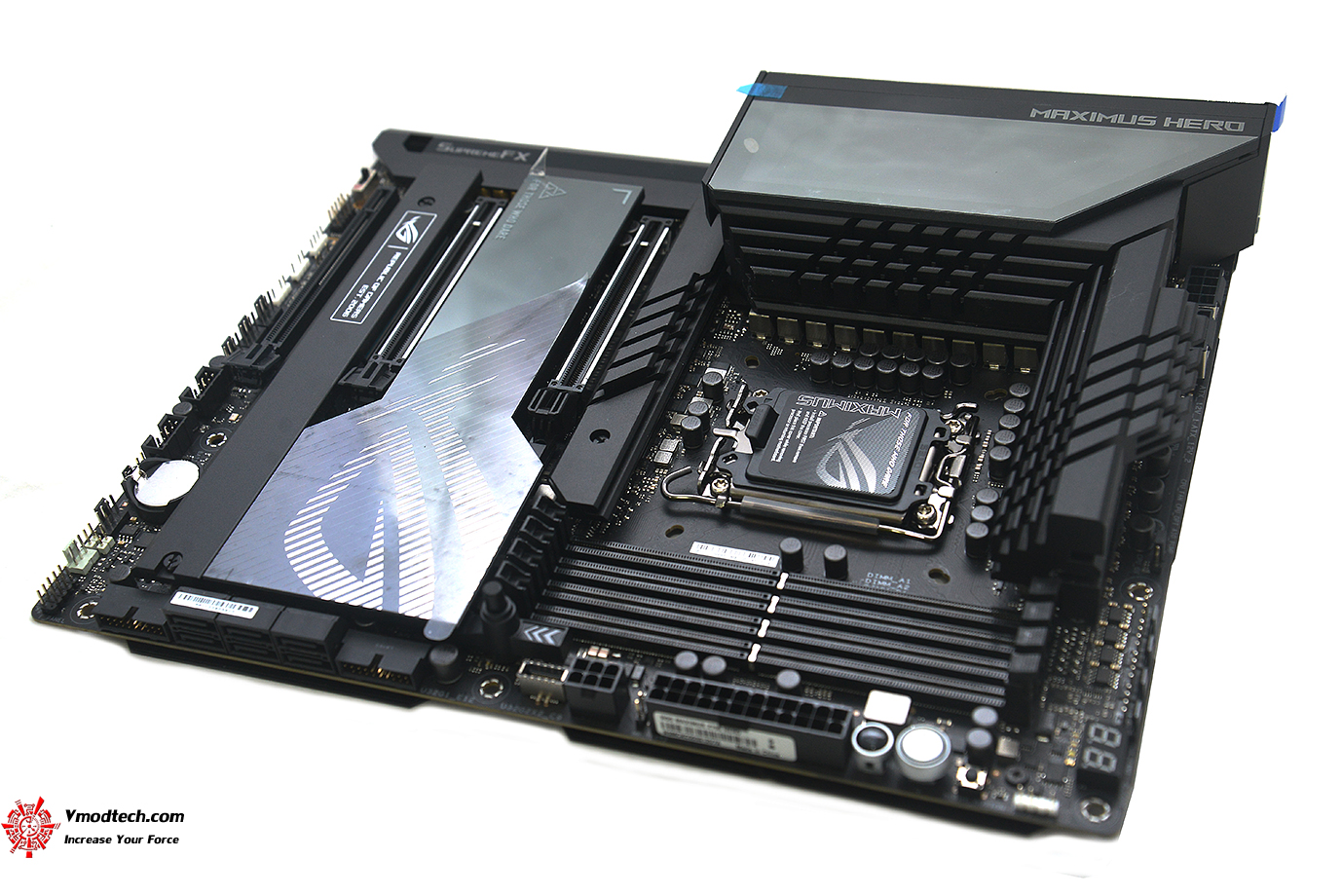

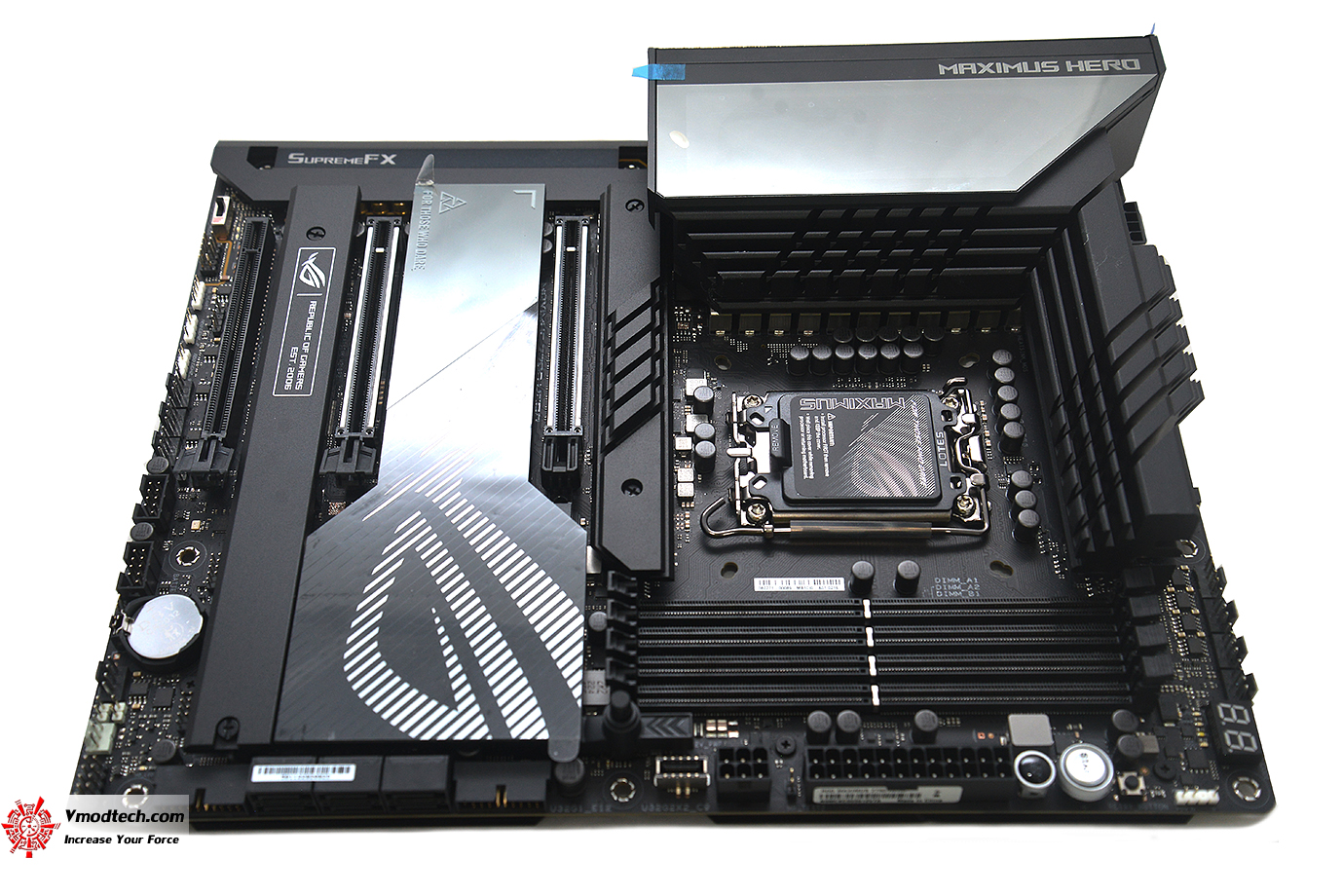

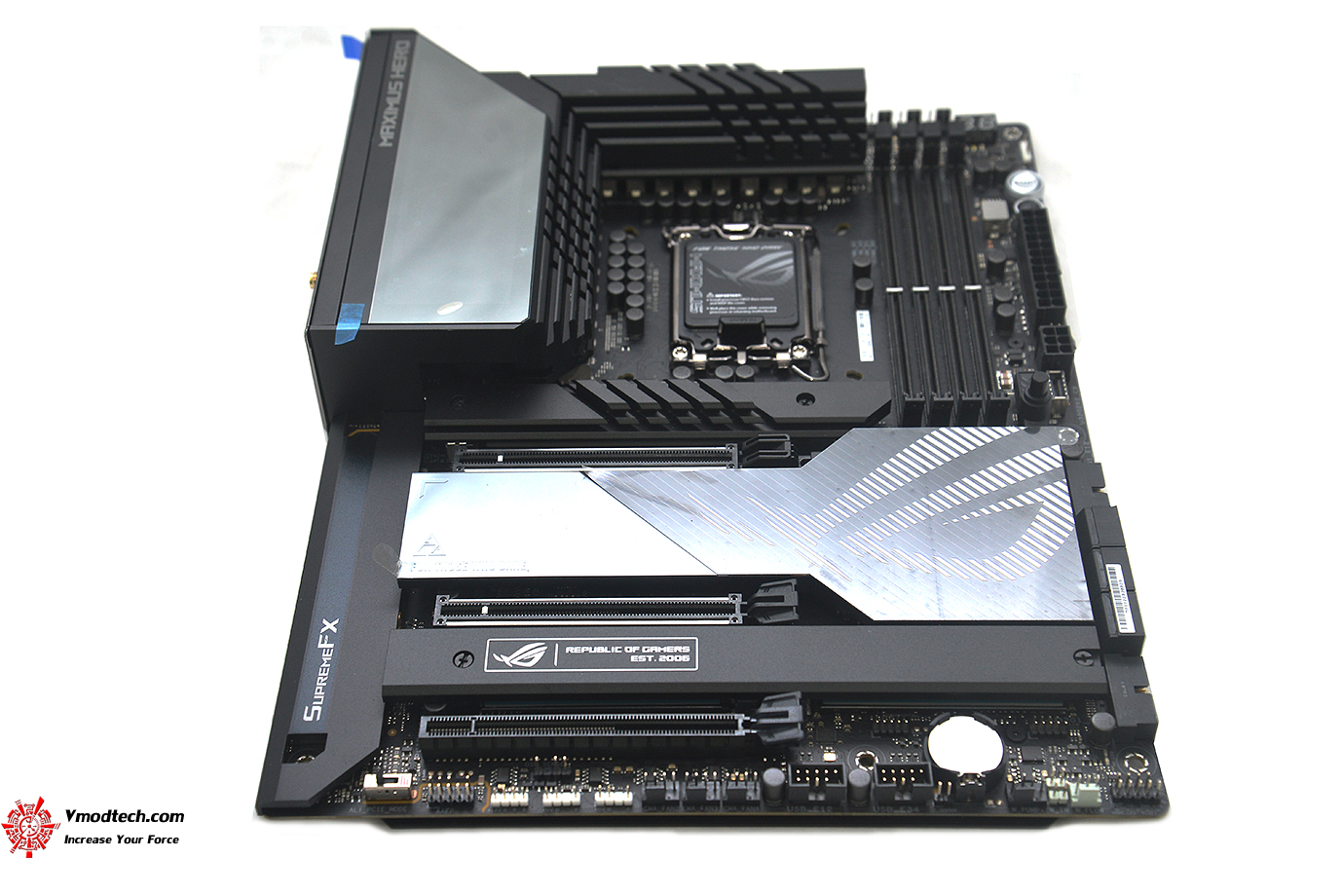

ดีไซน์เมนบอร์ดนั้นดูสวยงามตามสไตล์ ROG MAXIMUS กันชุดฮีตซิงค์ใหญ่ที่จัดเต็มทั่วเมนบอร์ดด้วยโทนสีดำล้วนเน้นความดุดันและเกมส์มิ่งแบบสวยงามระดับพรีเมี่ยมพร้อมโลโก้ ROG ที่ดูโดดเด่นเป็นเอกลักษณ์ ดีไซน์ก็ดูคล้ายๆ กับตัวท็อปครับแต่จะลดฟีเจอร์และอุปกรณ์เสริมลงนิดเดียวเท่านั้น รวมถึงขนาดที่เล็กกว่านิดนึงครับ

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

การออกแบบก็เน้นการระบายความร้อนอย่างจัดเต็มครับด้วยฮีตซิงค์ขนาดใหญ่ทุกจุดคลอบคลุมทั่วเมนบอร์ดไม่ว่าจะเป็น VRM HEATSINKS , HEATSINKS M.2 SLOTS , HEATSINKS PCH

จุดเชื่อมต่อที่มีอยู่ทั่วเมนบอร์ดรองรับการติดตั้งชุดน้ำ ระบบไฟ ที่มากมายตอบโจทย์สาย DIY และนักม๊อดอย่างครบถ้วนสมบรูณ์แบบครับ

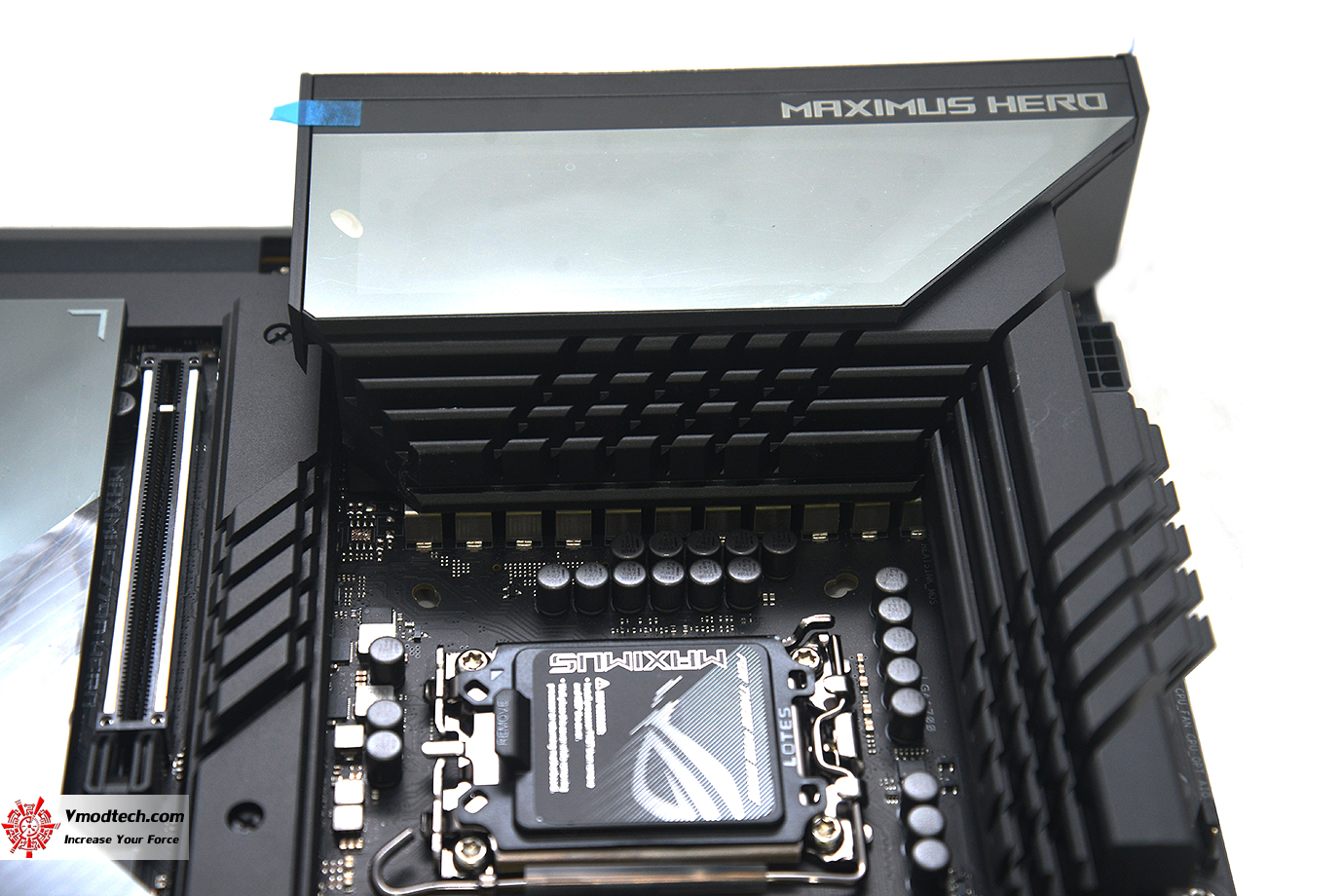

ฮีตซิงค์ภาคจ่ายไฟสุดอลังการพร้อมหน้าจอแสดงผล I/O ZONE POLYMO LIGHTING แสดงผลให้อย่างสวยงามเป็นโลโก้พร้อมไฟ RGBสามารถปรับแต่งการทำงานได้ครับ

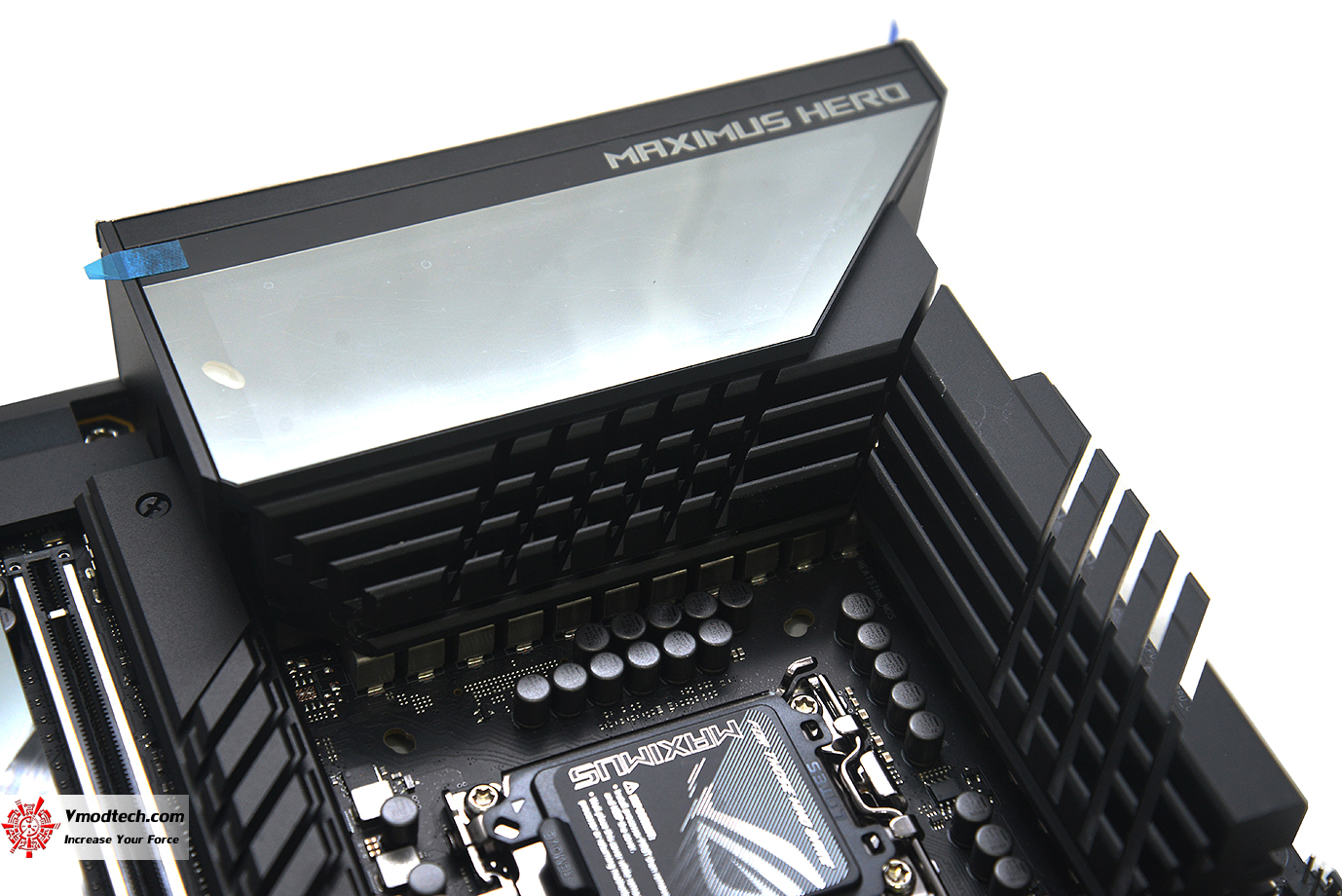

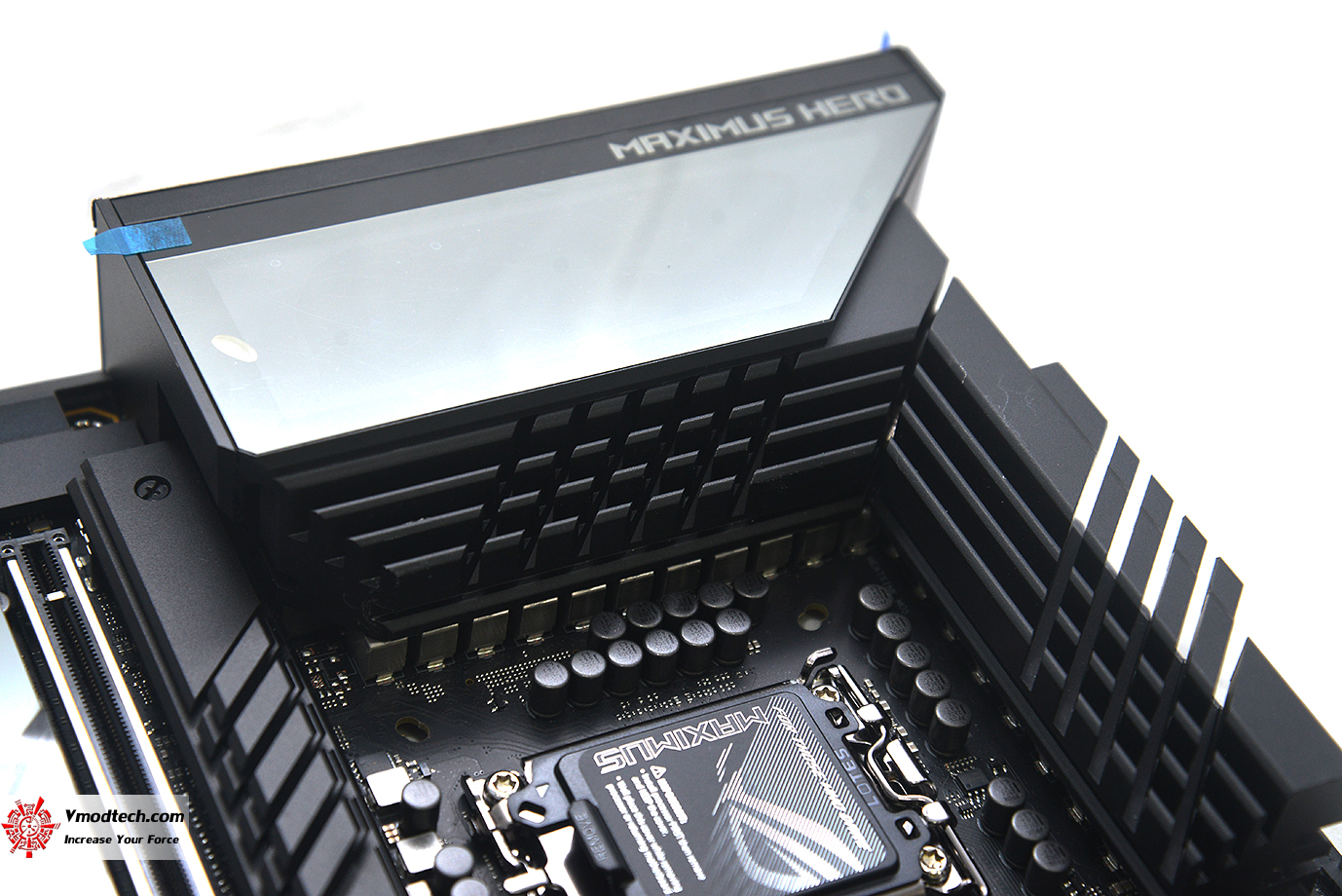

ฮีตซิงค์ภาคจ่ายไฟแบบ  VRM heatsink design ที่เน้นระบายความร้อนอย่างเต็มประสิทธิภาพทั้งสองฝั่งภาคจ่ายไฟครับ

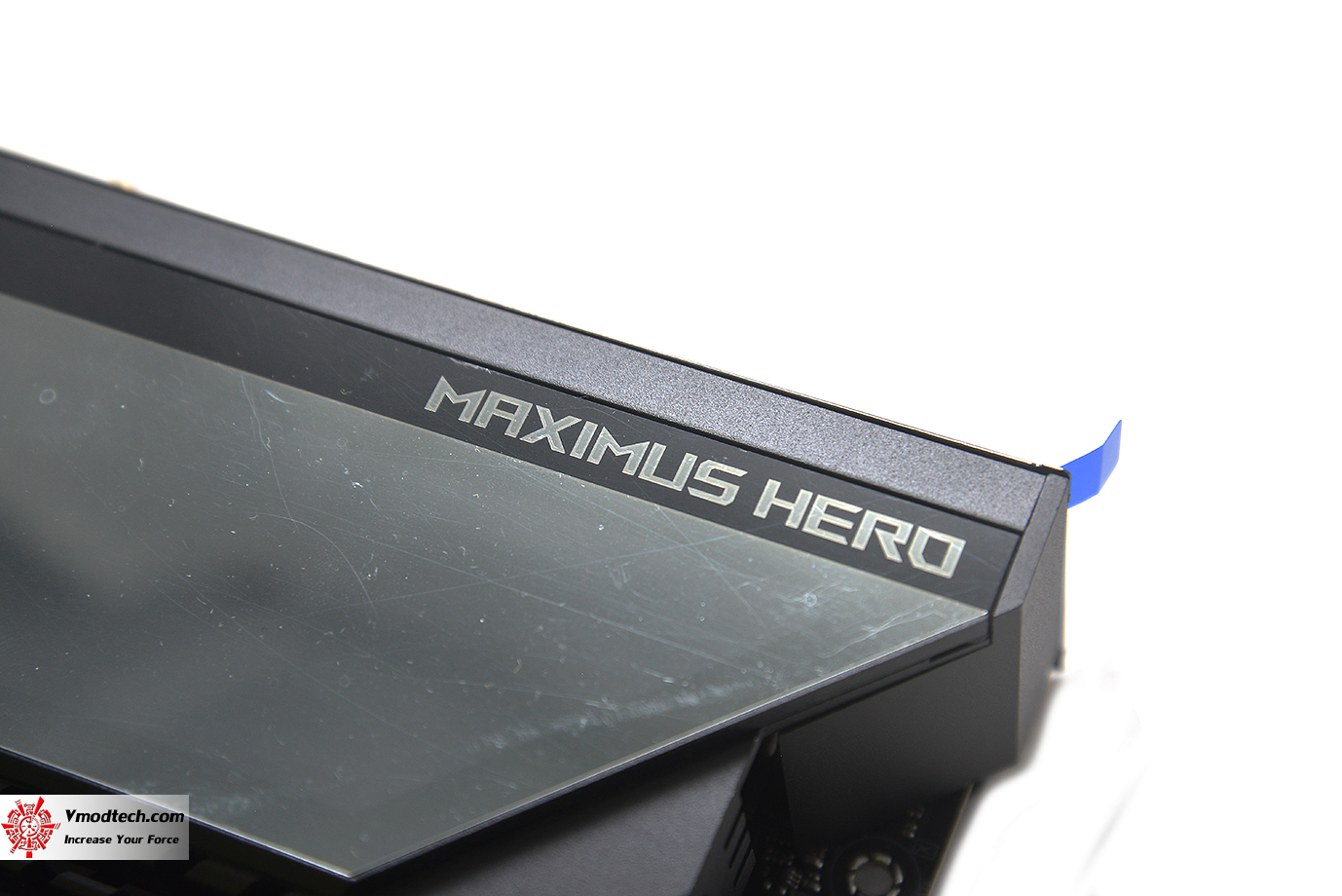

โลโก้ ROG MAXIMUS HERO ที่ด้านบนโดดเด่นชัดเจนครับ

ตัวซ๊อกเก็ต LGA 1700 รองรับซีพียู  Intel® Socket LGA1700 for 13th Gen Intel® Core™ Processors & 12th Gen Intel® Core™, Pentium® Gold and Celeron® Processors Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max Technology 3.0

ภาคจ่ายไฟแบบ ภาคจ่ายไฟแบบ 20 + 1 POWER STAGES พร้อมคาปาซิเตอร์/มอสเฟส  high-side และ low-side MOSFETs และ Superior alloy chokes และ durable capacitors คุณภาพเยี่ยมที่เน้นความทนทานในการใช้งานกันแบบต่อเนื่องจ่ายไฟนิ่งเยี่ยมตลอดการทำงานรองรับการซีพียู Intel 13th Gen รุ่นใหม่ล่าสุด

ช่องต่อไฟเลี้ยงแบบ DUAL PROCOOL II POWER CONNECTORS 8พิน 2ช่องครับ

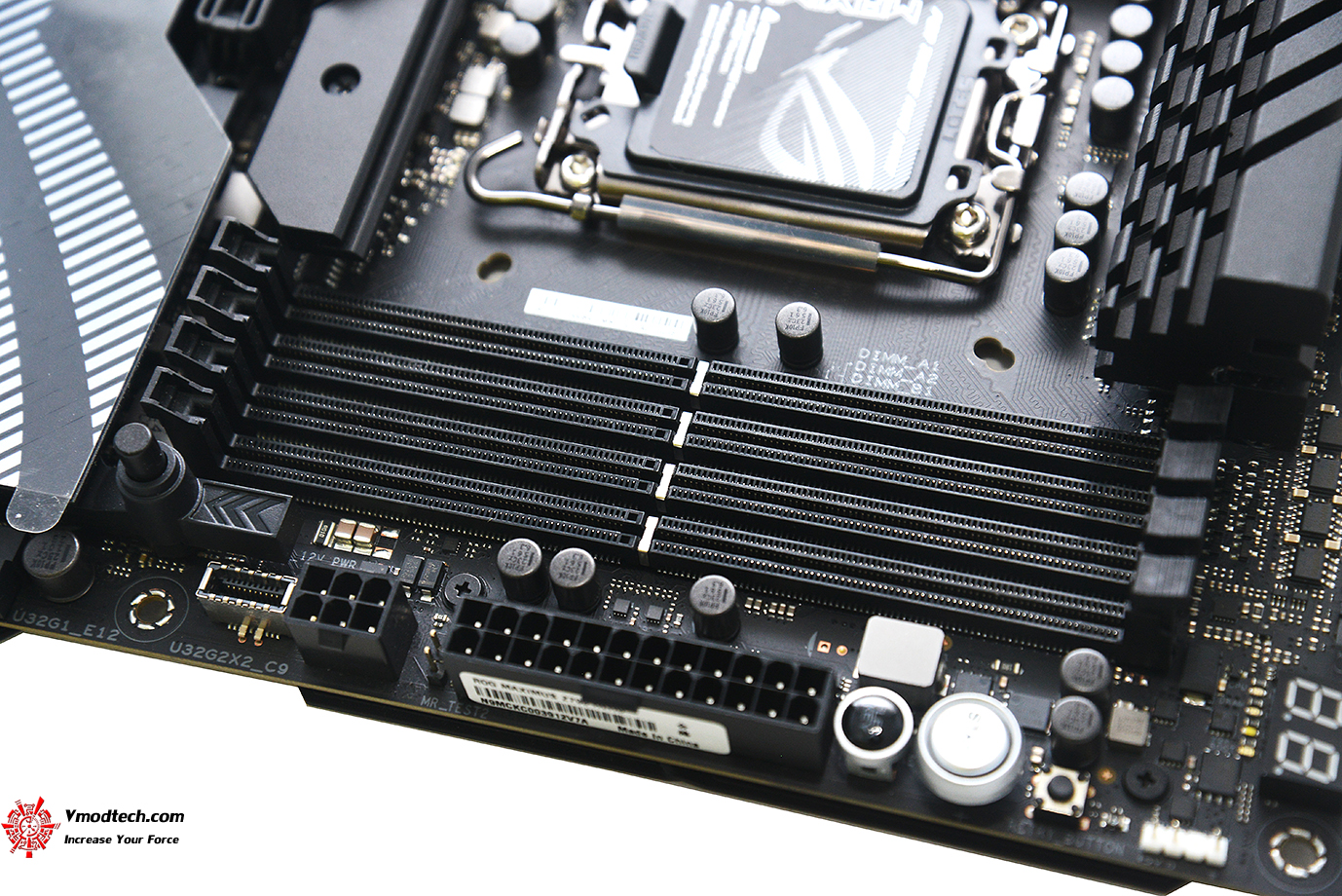

สล็อตแรม DDR4 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 192GB, DDR5 7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800MHz Non-ECC, Un-buffered Memory* รองรับการโอเวอร์คล๊อกเต็มรูปแบบครับ

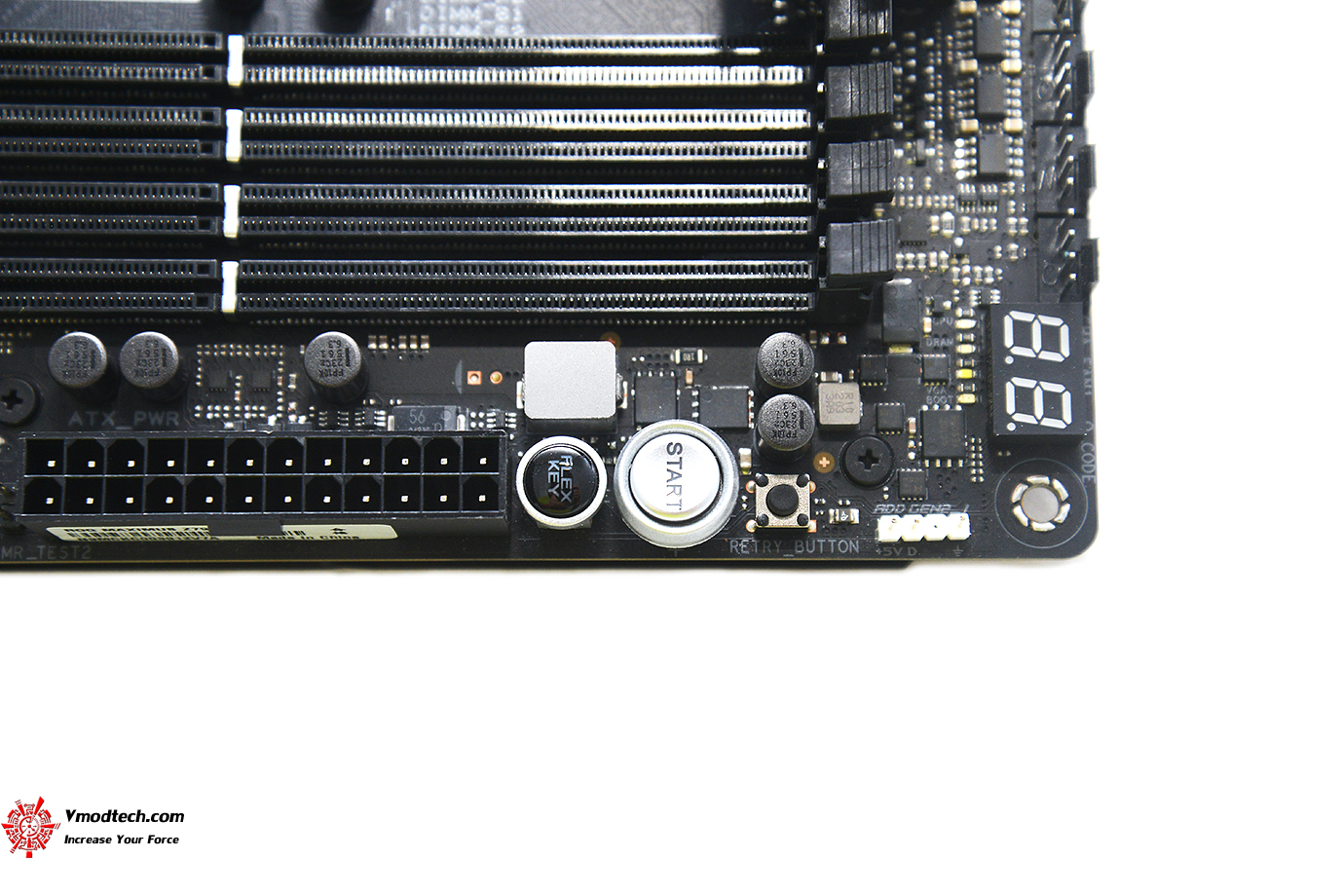

ด้านหน้ามีปุ่ม Power , Reset , Debug Code และ FLEX KEY ให้ครบเลยครับ

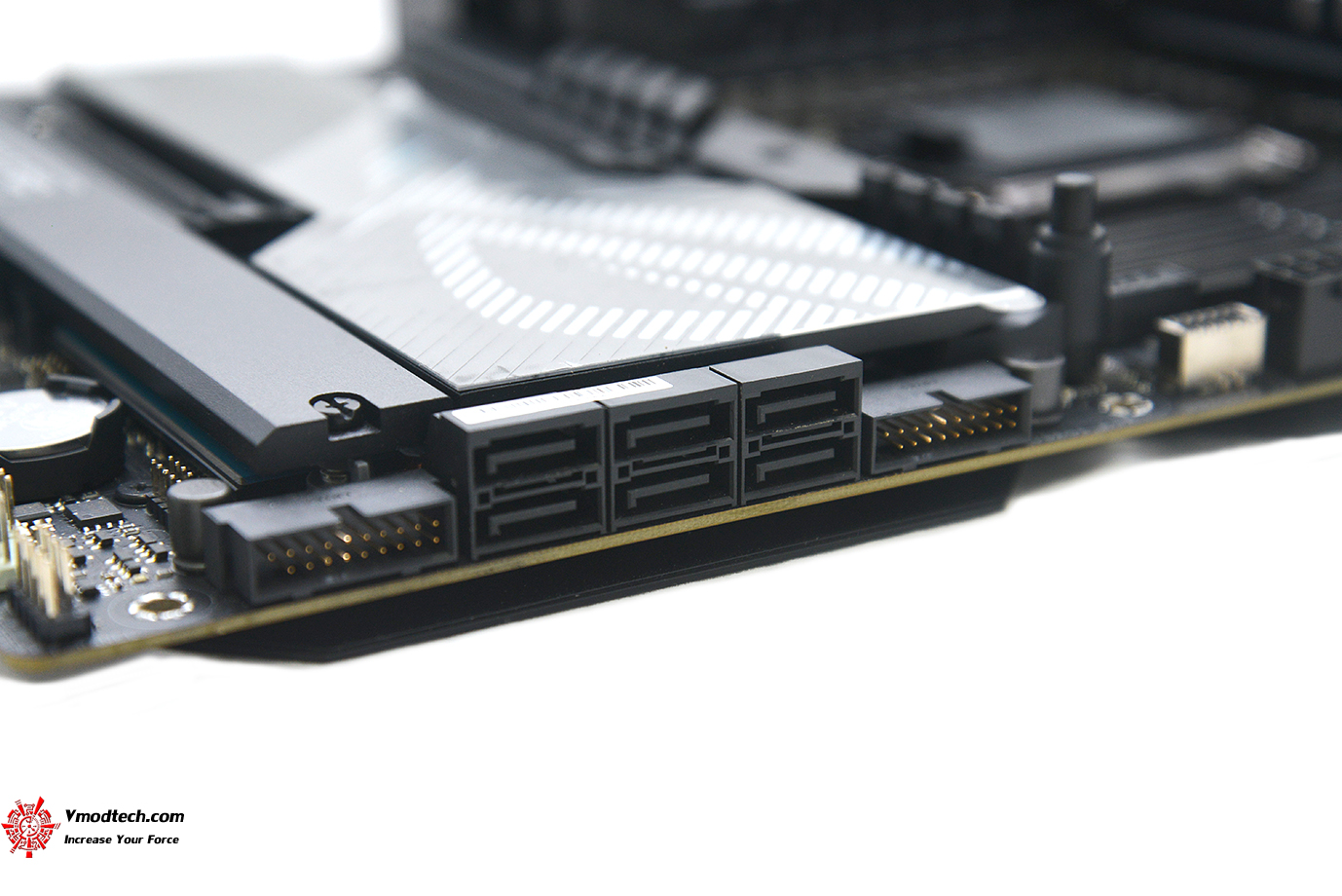

ช่องเชื่อมต่อ SATA มีทั้งหมด 6 x SATA 6Gb/s ports รวม 6ช่อง ครับ

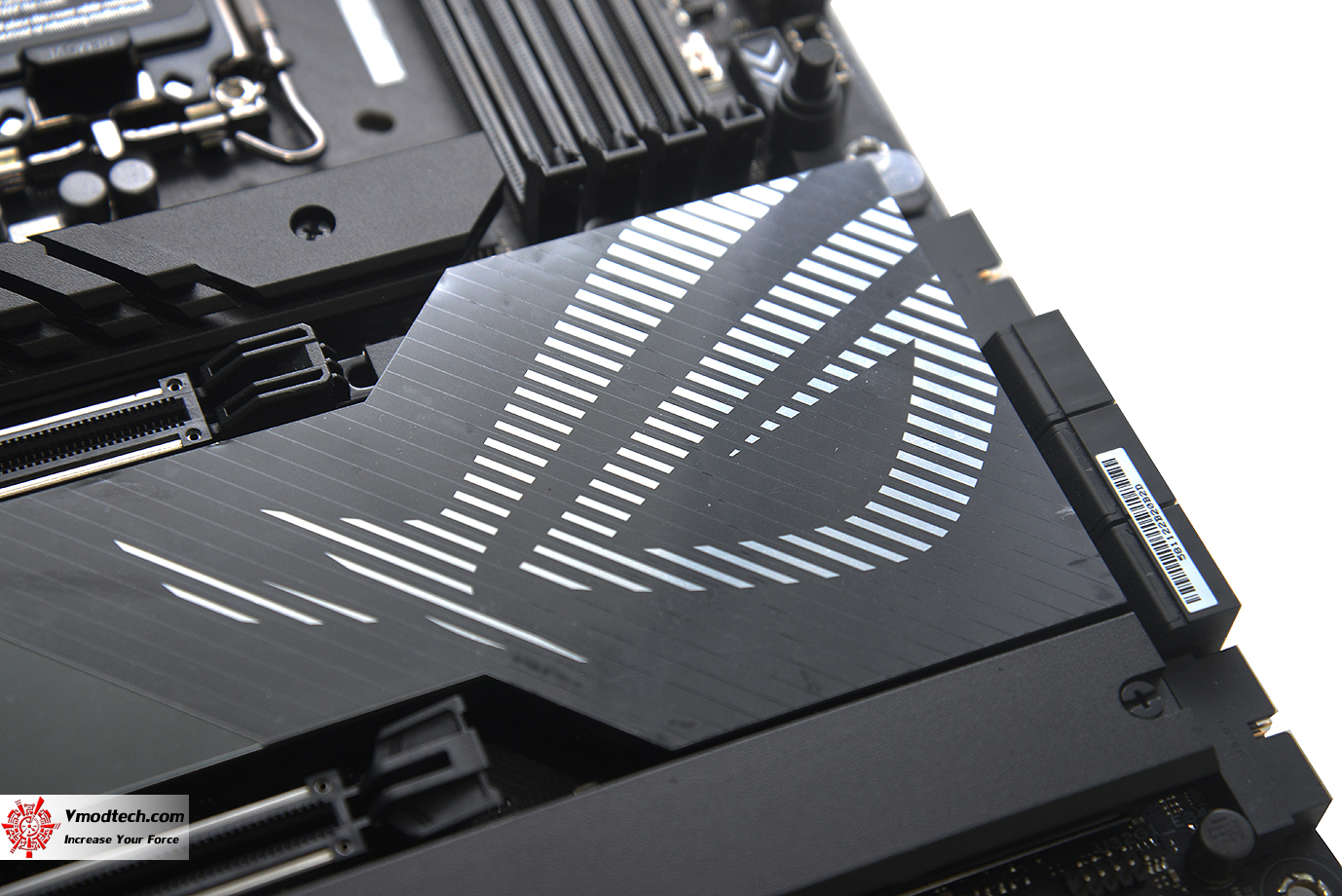

ชิปเซ็ต Intel B790 Chipset ตัวท็อปมาพร้อมฮีตซิงค์ PCH ระบายความร้อนขนาดใหญ่ครับระบายความร้อนอย่างเย็นเฉียบ

มาพร้อมโลโก้ ROG ใหญ่โตสวยงามมากเลยครับ

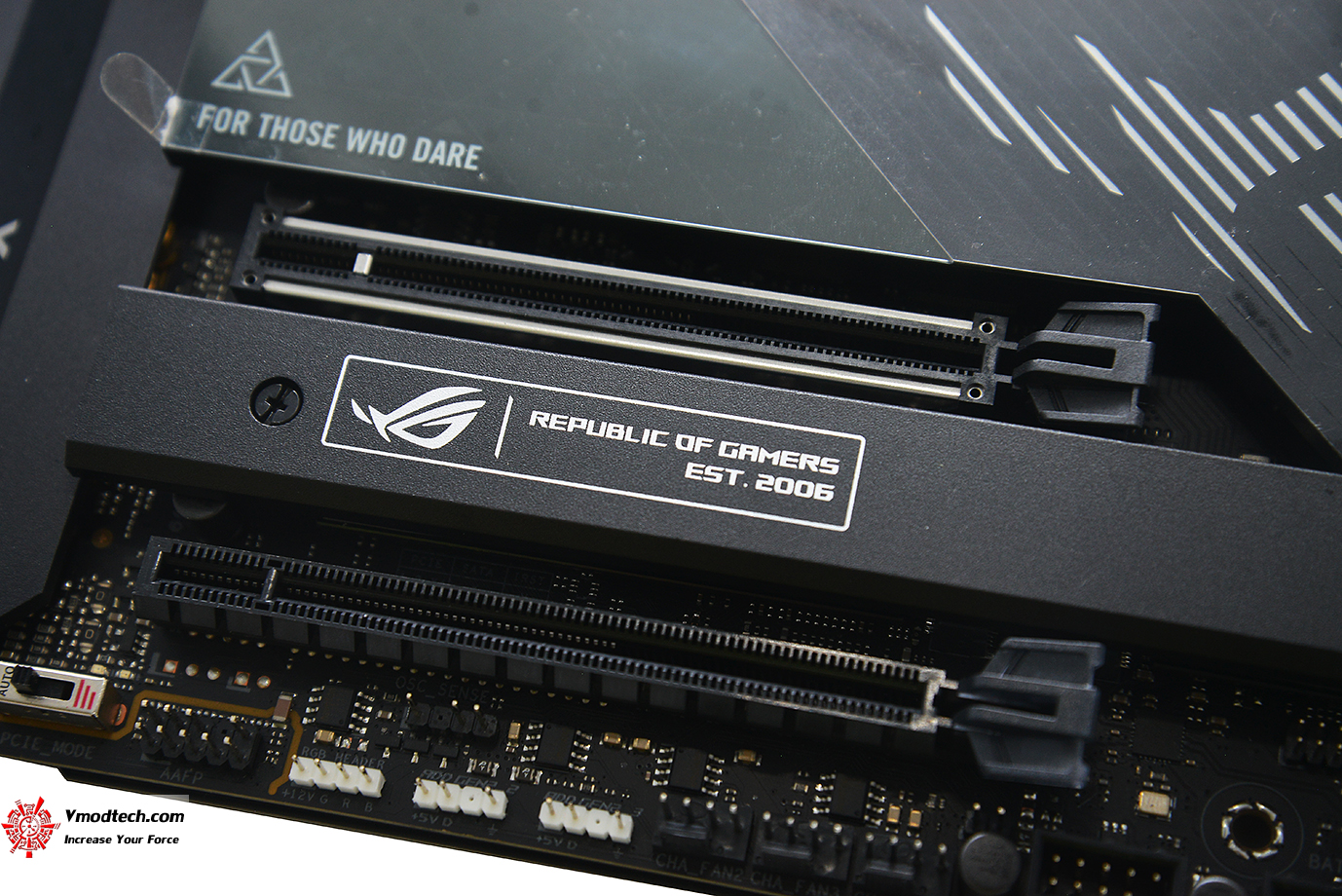

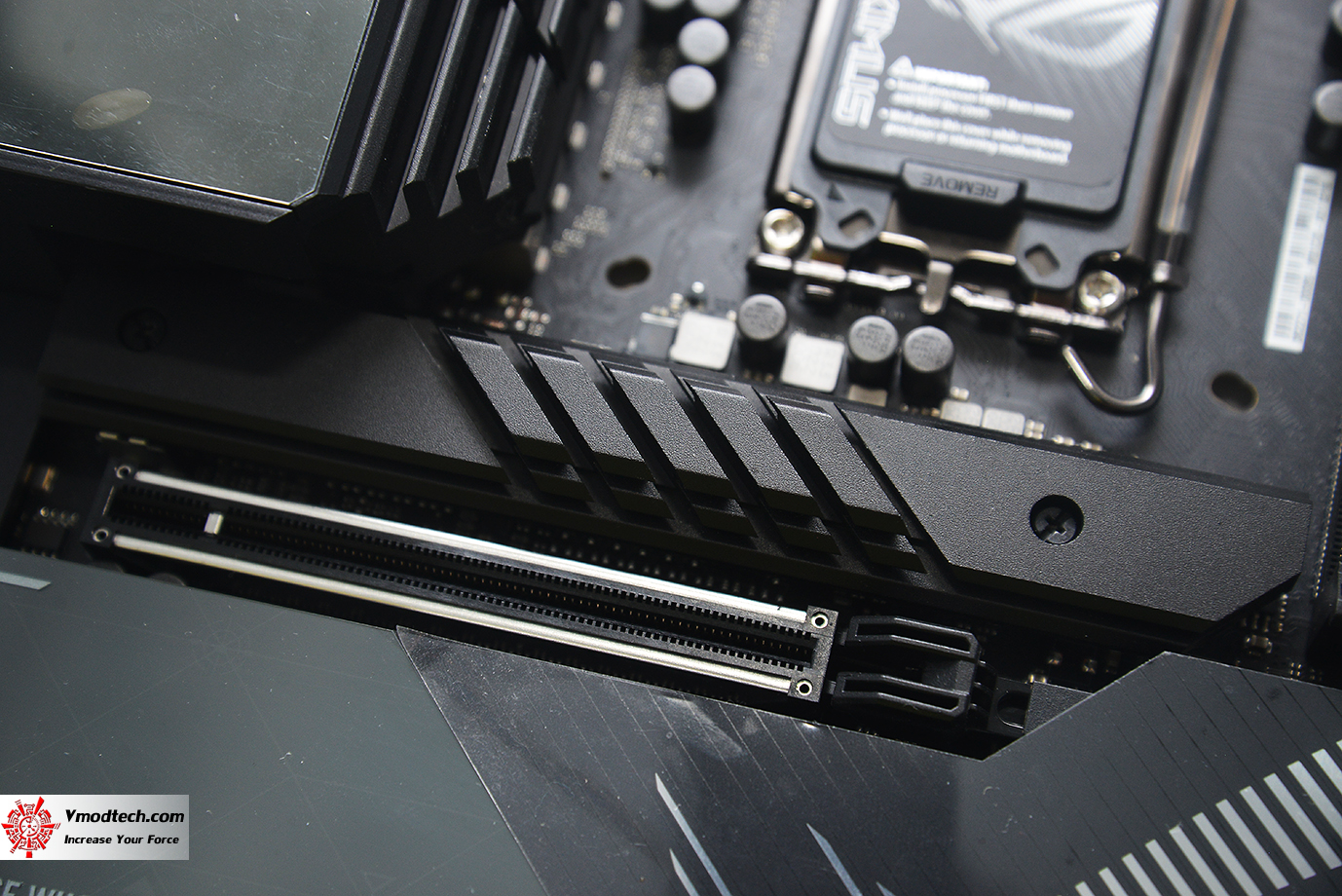

ช่อง PCIe 5.0 ช่องแรกรองรับการ์ดจอ PCIe 5.0 และเสริมแกร่งด้วย Safe Slot ให้ 1ช่องครับ มาพร้อม PCIe Slot Q-Release ให้ใช้งานแบบสะดวกสบายอีกด้วย

ช่องสล๊อตการทำงานประกอบด้วย

Intel® 13th & 12th Gen Processors*
2 x PCIe 5.0 x16 slots (support x16 or x8/x8 modes)**
Intel® Z790 Chipset
1 x PCIe 4.0 x16 slot (supports x4, x4/x4 modes)

M.2 นั้นจัดเต็มด้วยฮีตซิงค์ระบายความร้อน M.2 heatsink ให้ 2ช่องครับ

ช่อง M.2 มีทั้งหมด 5 x M.2 slots ประกอบด้วย

5 x M.2 slots
Total supports 5 x M.2 slots
Intel® 13th & 12th Gen Processors*
M.2_1 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode.)
Hyper M.2_1 slot (Key M) via ROG Hyper M.2 card, type 2242/2260/2280/22110 (supports PCIe 5.0 x4 mode.)
Intel® Z790 Chipset**
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)
Hyper M.2_1 slot (Key M) via ROG Hyper M.2 card, type 2242/2260/2280/22110 (suppports PCIe 4.0 x4 mode)
Hyper M.2_2 slot (Key M) via ROG Hyper M.2 card, type 2242/2260/2280/22110 (suppports PCIe 4.0 x4 mode)

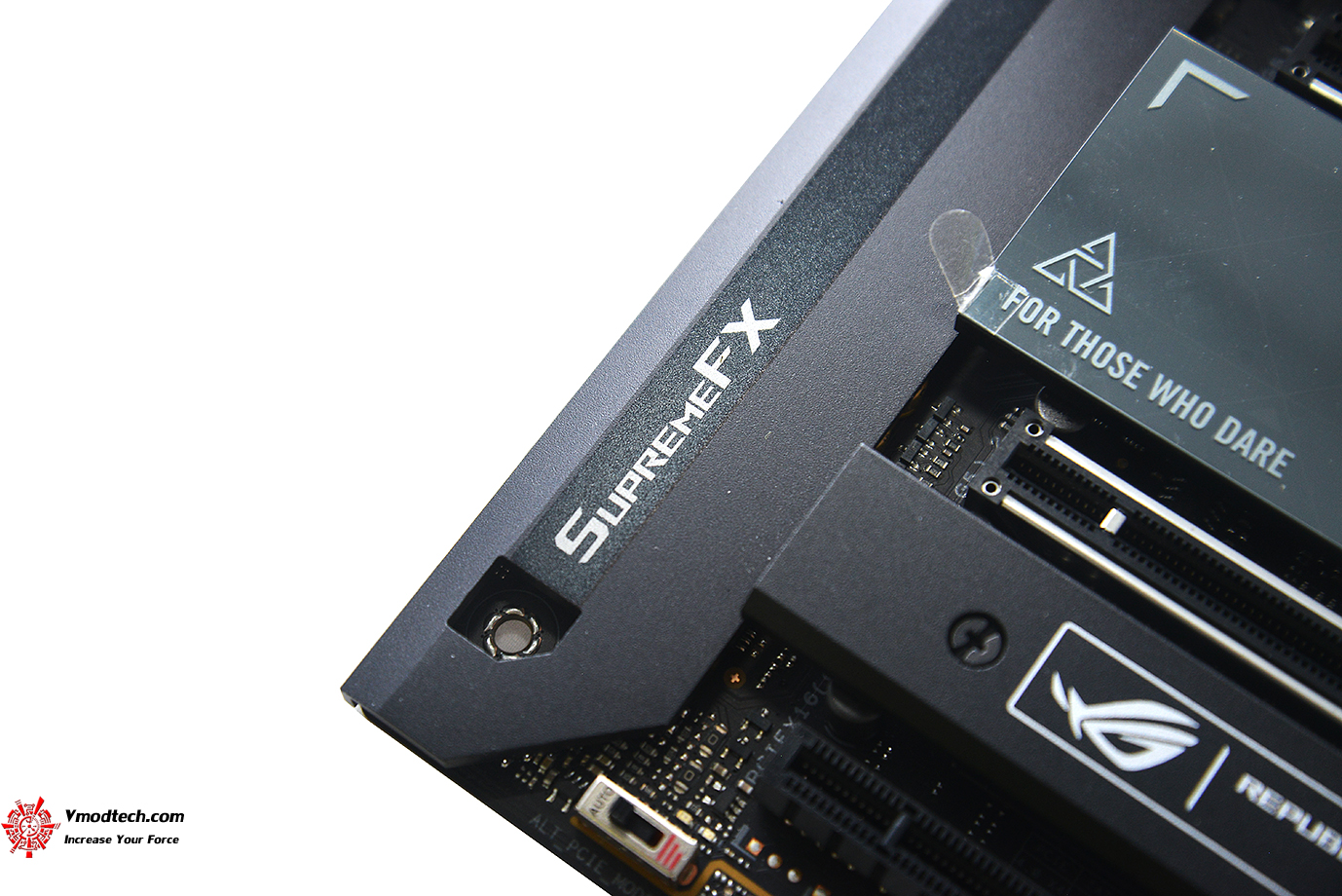

ระบบเสียงจัดเต็มด้วย ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4082 ระบบเสียงขั้นเทพพร้อมฟีเจอร์ SupremeFX Shielding Technology - ESS® ES9218 QUAD DAC จัดเต็มให้เกมเมอร์โดยเฉพาะครับ

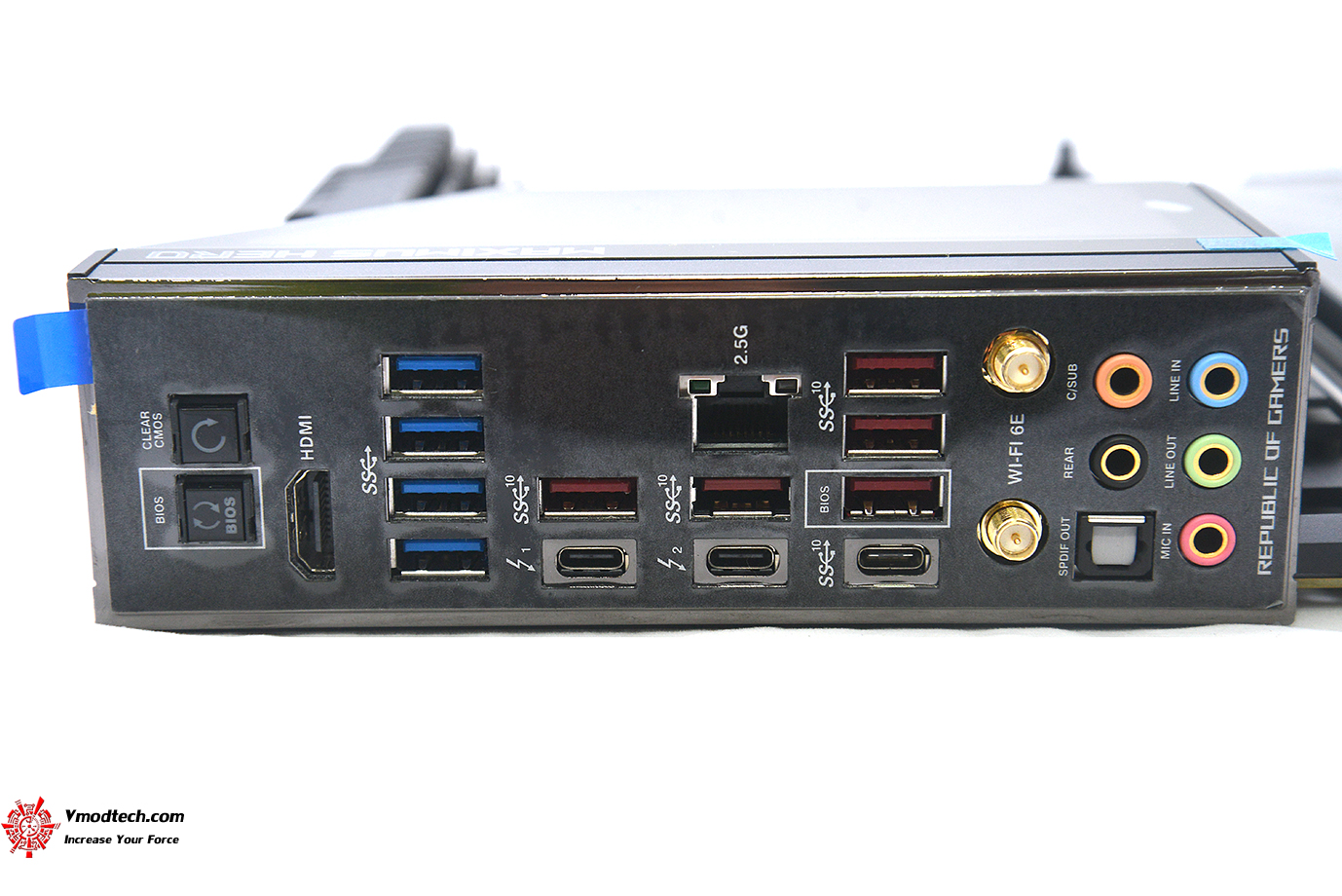

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

2 x Thunderbolt™ 4 USB Type-C® ports
6 x USB 3.2 Gen 2 ports (5 x Type-A + 1 x USB Type-C®)
4 x USB 3.2 Gen 1 ports (4 x Type-A)
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet port
5 x Gold-plated audio jacks*
1 x Optical S/PDIF out port
1 x BIOS FlashBack™  button
1 x Clear CMOS button

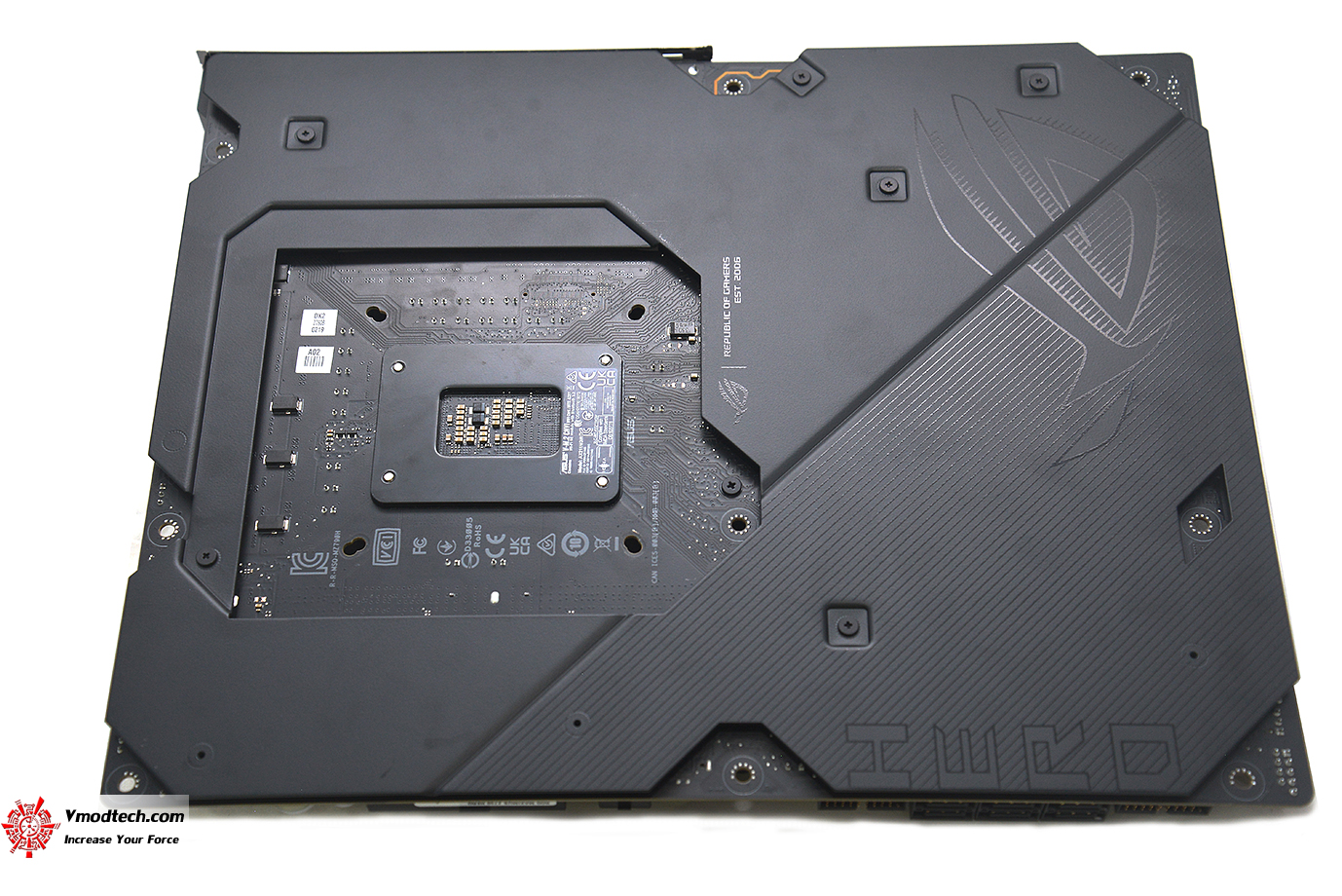

PCB ด้านหลังสีดำสนิทครับ
