main1 ASUS ROG RAMPAGE VI EXTREME Review

สวัสดีครับ พบกับบทความแรงๆเน้นที่ประสิทธิภาพที่ทุกคนอยากทราบกันเช่นเคยครับ จากบทความที่แล้วนะครับที่เราได้ทำการเปิดตัว CPU รุ่นใหม่ล่าสุดบน Platform LGA 2066 ชิพเซต X299 ซึ่งเราได้พูดถึงเจ้า Intel Core i9-7960X Skylake-X กันไปพร้อมๆกับมาเธอร์บอร์ดจากค่าย MSI สำหรับวันนี้เรามาต่อเนื่องกับรีวิวมาเธอร์บอร์ดรุ่นใหญ่สุดจากแบรนด์ ASUS ที่แม้แต่ผมเองก็จับตามองอยู่ ครับเรากำลังพูดถึง ASUS ROG RAMPAGE VI EXTREME นั่นเอง ROG RAMPAGE VI EXTREME ชื่นรุ่นนี้นั้นไม่ต้องบอกถึงประสิทธิภาพ คุณภาพ และความสามารถด้านโอเวอร์คล๊อกของมันเลย เพราะประวัติมันได้บ่งบอกมายาวนานเป็นอย่างดี แต่คราวนี้มาพร้อมๆกับคุณสมบัติต่างๆตามสมัยนิยมครับ เอาเป็นว่าเรามาชมรายละเอียดของสิ่งที่เราจะทำการพูดถึงในวันนีี้กันเลย

.

tpp 1785 ASUS ROG RAMPAGE VI EXTREME Review

tpp 1786 ASUS ROG RAMPAGE VI EXTREME Review

ภาพด้านหน้าและด้านหลังของ CPU Intel Core i9-7960X Skylake-X

.

Introduction to ASUS ROG RAMPAGE VI EXTREME

>> ASUS Website <<

2017 09 27 21 18 12 ASUS ROG RAMPAGE VI EXTREME Review

คุณสมบัติอะไรต่ออะไรมากมายครับ นี่ถ้ามีเวลาอยากจะหยิบมาพูดทุกๆคุณสมบัติครับ น่าสนใจมาก

.

————————————————–

Package Appearance

tpp 1822 ASUS ROG RAMPAGE VI EXTREME Reviewtpp 1823 ASUS ROG RAMPAGE VI EXTREME Review

กล่องบรรจุ ROG RAMPAGE VI EXTREME นั้น จะมีขนาดใหญ่มากครับ ทั้งด้านหล้าและด้านหลังกล่องมีการนำเสนอรายละเอียดของบอร์ดเอาไว้เยอะและครอบคลุมคุณสมบัติเด่นของบอร์ดนี้อย่างครบถ้วน

tpp 1824 ASUS ROG RAMPAGE VI EXTREME Review

เมื่อเปิดฝากล่องขึ้นมาก็จะพบกับหน้าตาของบอร์ดที่อยากจะบอกว่าหล่อเหลามาก

tpp 1825 ASUS ROG RAMPAGE VI EXTREME Review

สติ๊กเกอร์นี้แถมมาให้ครับ สวยงาม

tpp 1826 ASUS ROG RAMPAGE VI EXTREME Review

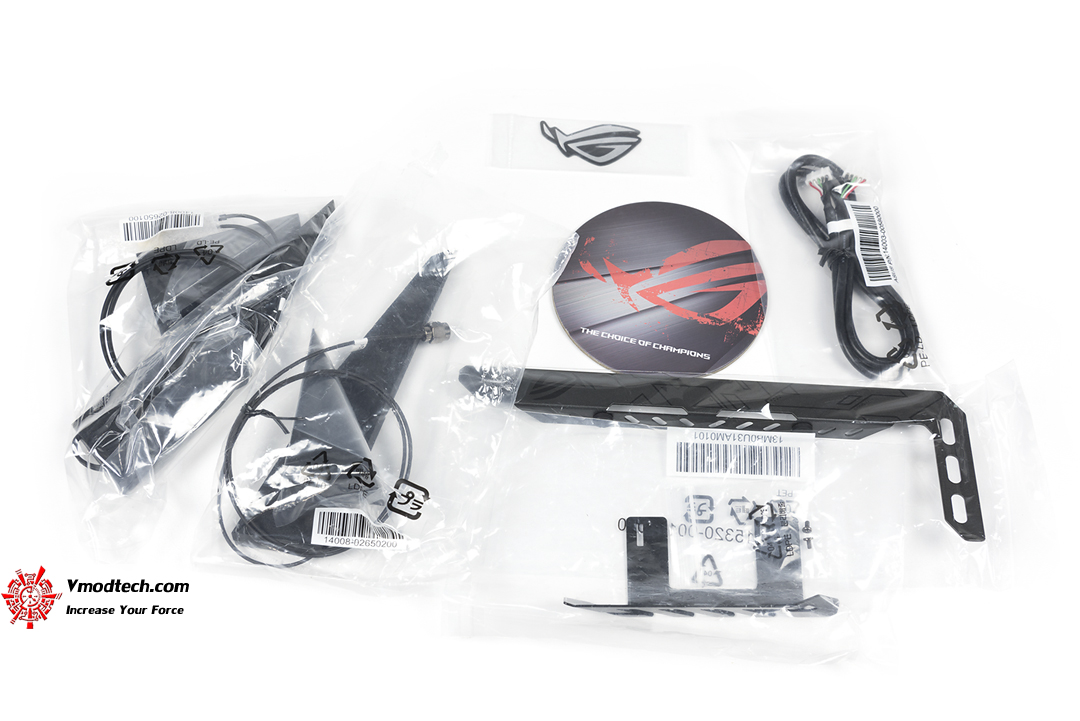

tpp 1828 ASUS ROG RAMPAGE VI EXTREME Review

tpp 1829 ASUS ROG RAMPAGE VI EXTREME Review

tpp 1830 ASUS ROG RAMPAGE VI EXTREME Review

บรรดาสายต่างๆรวมถึงคู่มือ แผ่น Driver, HB Bridge ที่แถมมาให้ในกล่อง มากมาย

tpp 1831 ASUS ROG RAMPAGE VI EXTREME Review

tpp 1832 ASUS ROG RAMPAGE VI EXTREME Review

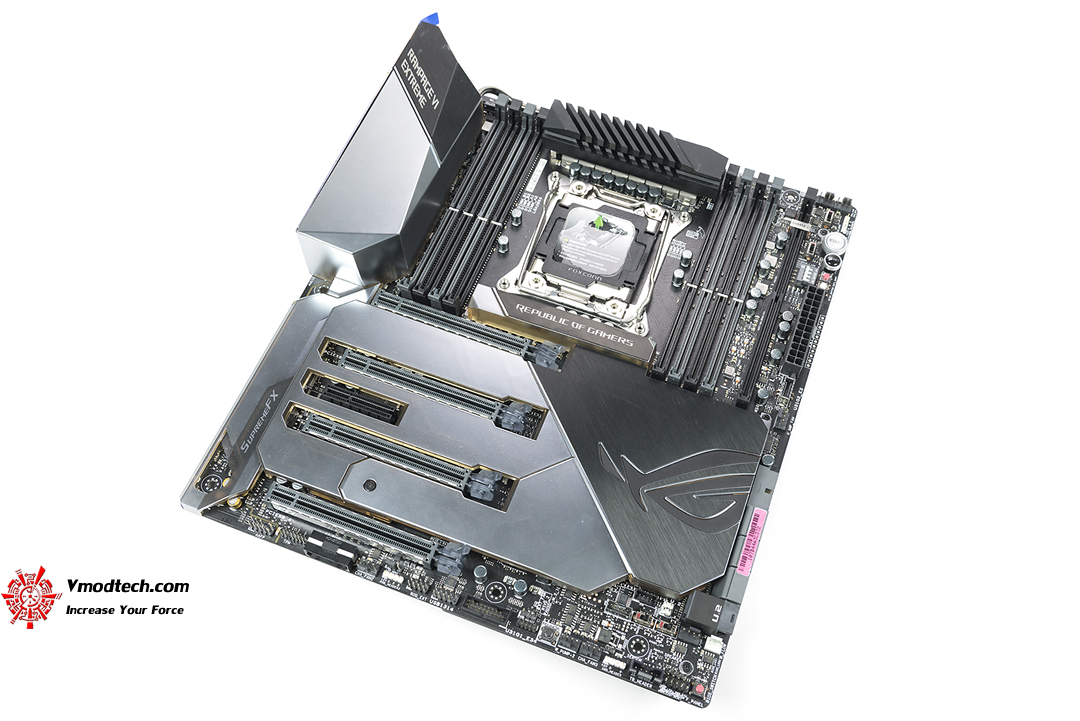

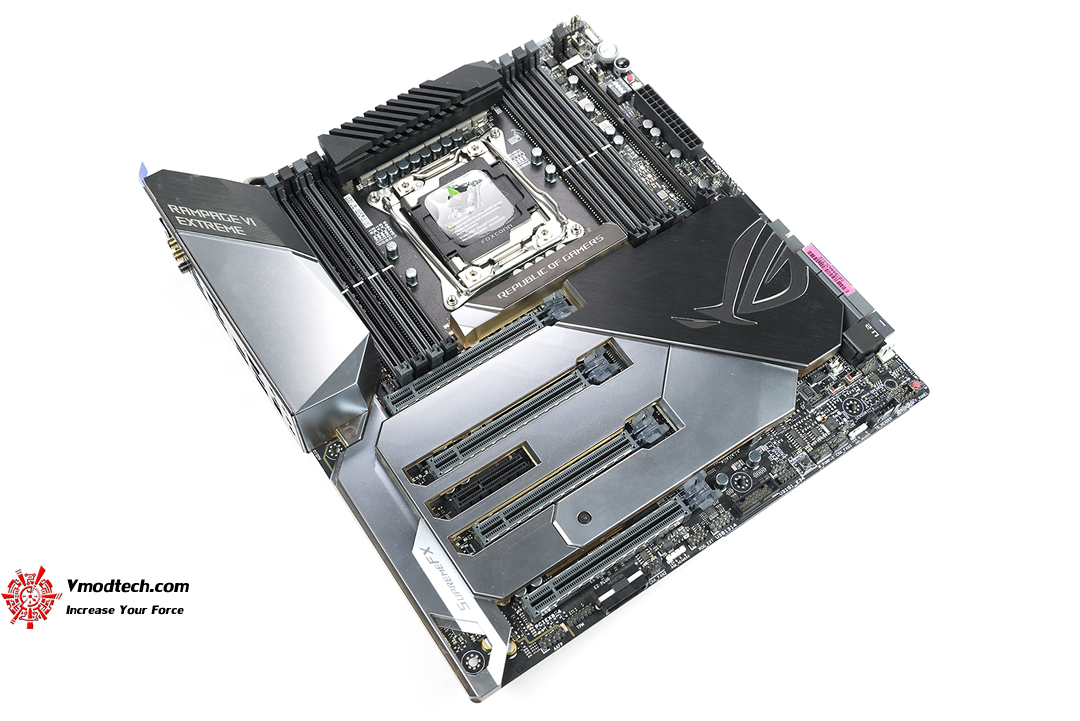

หน้าตาบอร์ด ROG RAMPAGE VI EXTREME แบบเต็มๆครับ สวยงามและหรูหราอยู่ในทีด้วยโทนสีที่ไม่ดำแต่จะออกเงินๆ ขนาดของบอร์ดนั้นจะเรียกว่า Extended ATX Form Factor ซึ่งจะใหญ่กว่า ATX ครับ

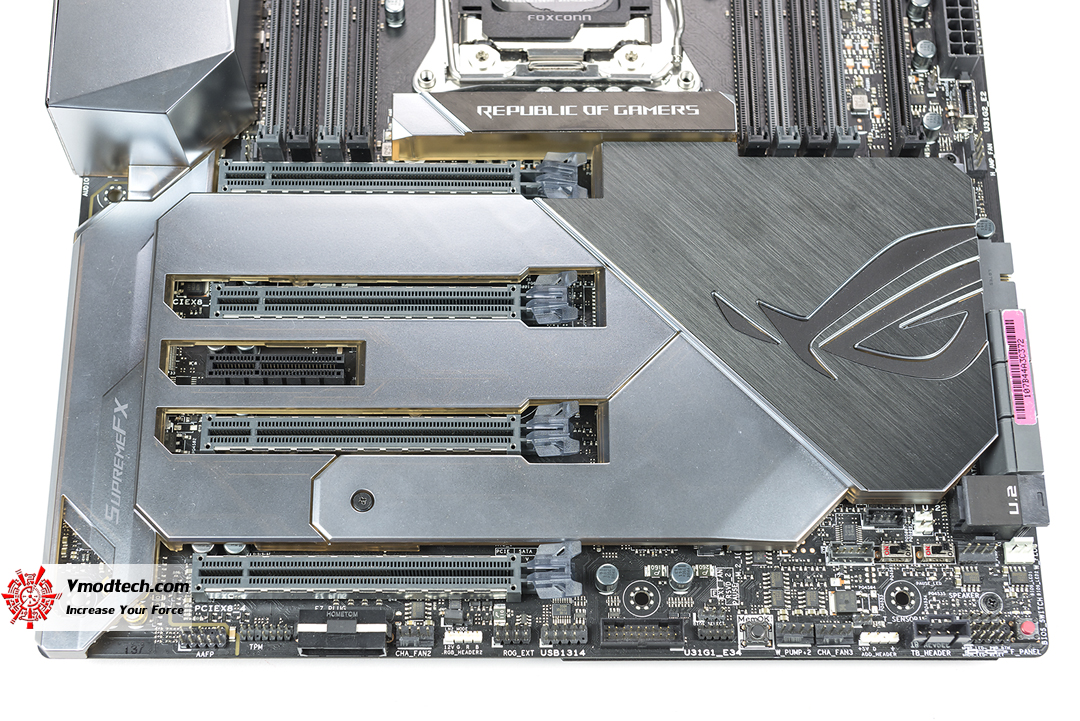

tpp 1833 ASUS ROG RAMPAGE VI EXTREME Review

บริเวณสล๊อด PCIe ครับ ซึ่งสล๊อดแบบ 16X จะมีมาให้สี่ช่อง และแบบ 1X อีกสองช่อง ความสามารถในการเสียบใช้งานกราฟฟิกการ์ดที่ขึ้นอยู่กับเลนของ CPU ที่ใช้งาน

  • Supports NVIDIA® 4-Way SLI™ Technology *
  • Supports NVIDIA® 3-Way SLI™ Technology
  • Supports NVIDIA® 2-Way SLI™ Technology
  • Supports AMD 4-Way CrossFireX Technology *
  • Supports AMD 3-Way CrossFireX™ Technology
  • Supports AMD 2-Way CrossFireX Technology
    * 28-LANE CPUs can only support up to 3-Way SLI™/ 3-Way CrossFireX™

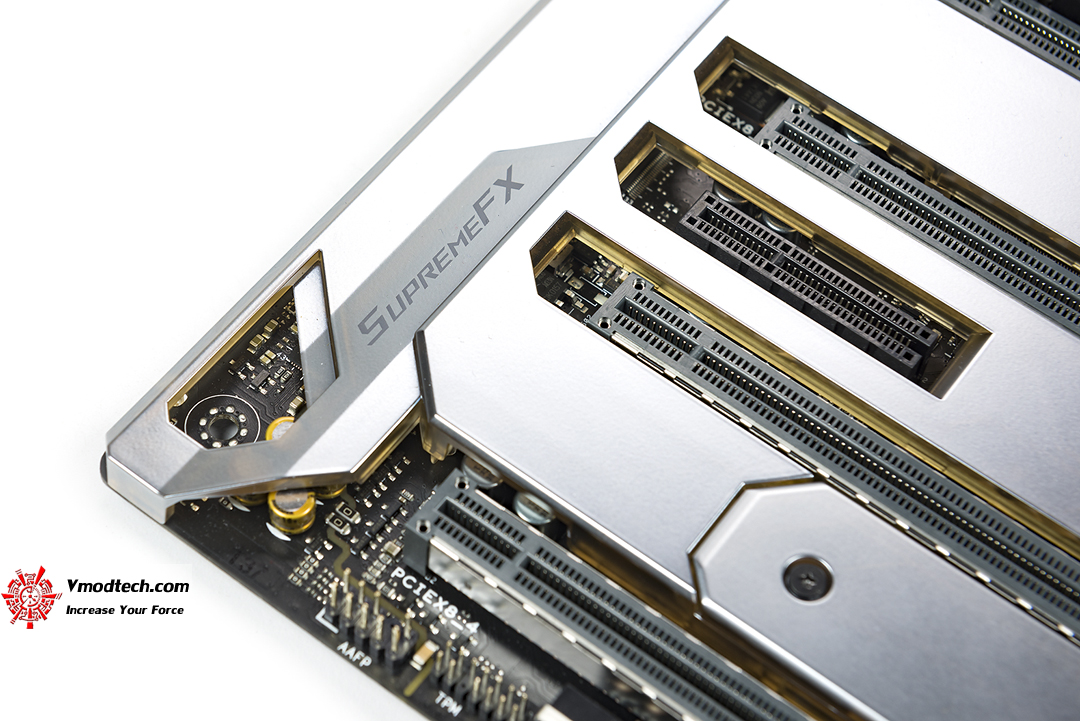

tpp 1836 ASUS ROG RAMPAGE VI EXTREME Review

โซนของอุปกรณ์ด้านเสียงครับ

tpp 1844 ASUS ROG RAMPAGE VI EXTREME Review

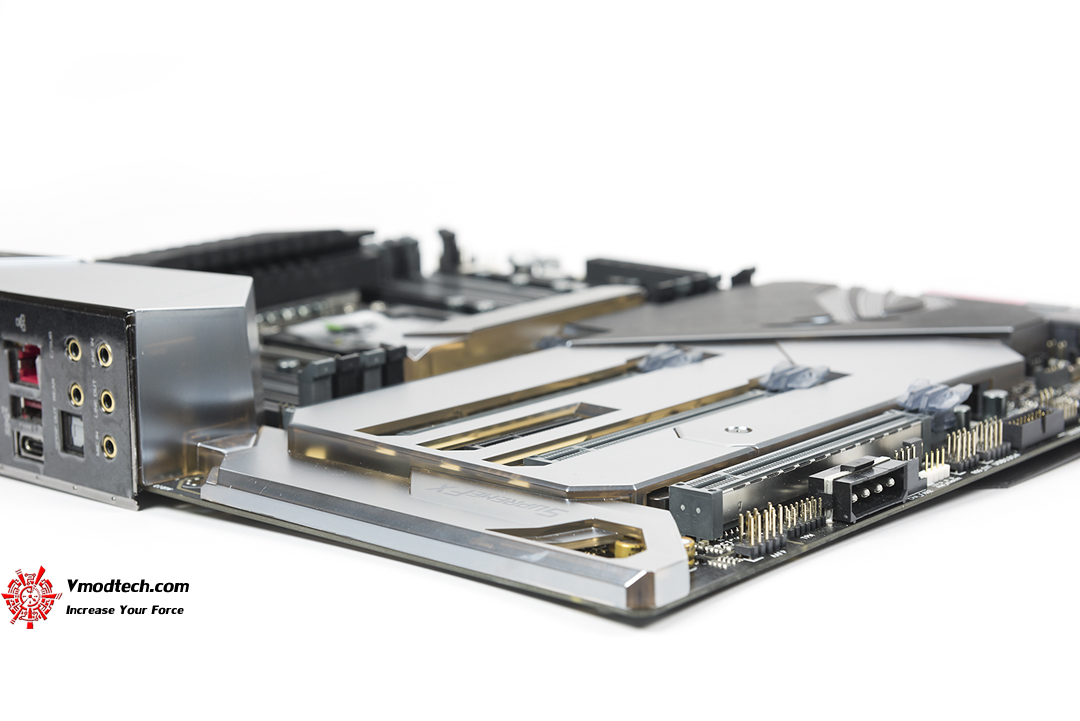

สังเกตุจากมุมนี้จะเห็นว่าบริเวณฝาครอบสล๊อด PCIe นั้นจะเป็นอะคริลิคที่มีการเดินไฟ LED ด้านล่างเอาไว้นะครับ

tpp 1845 ASUS ROG RAMPAGE VI EXTREME Review

ที่ด้านข้างของบอร์ดบริเวณพอร์ท SATA III ก็จะเห็นช่องทางการเชื่อมต่อทั้งหมด 6 และจะมีช่องเสียบ U.2 ด้วย อันนี้ต้องเลือกใช้กันครับ นอกจากนั้นยังมีช่องเสียบ SSD แบบ M.2 บริเวณสล๊อด PCIe ด้วย ซึ่งรายละเอียดการรองรับจะประมาณนี้

Intel® Core™ X-series Processors (6-core above) :

1 x ROG DIMM.2 Module support(CPU_DIMM.2), M.2 X4 with M Key design, type 2230/2242/2260/2280/22110 storage devices support (Support PCIE SSD only)*1

1 x ROG DIMM.2 Module support(PCH_DIMM.2), M.2 X4 with M Key design, type 2230/2242/2260/2280/22110 storage devices support (Support PCIE SSD only)*2

1 x U.2 port, , support PCIe 3.0 x4 NVM Express storage

Intel® X299 Chipset :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)

6 x SATA 6Gb/s port(s),

Support Raid 0, 1, 5, 10

Intel® Rapid Storage Technology 15 support

Supports Intel® Smart Response Technology

Intel® Optane™ Memory Ready

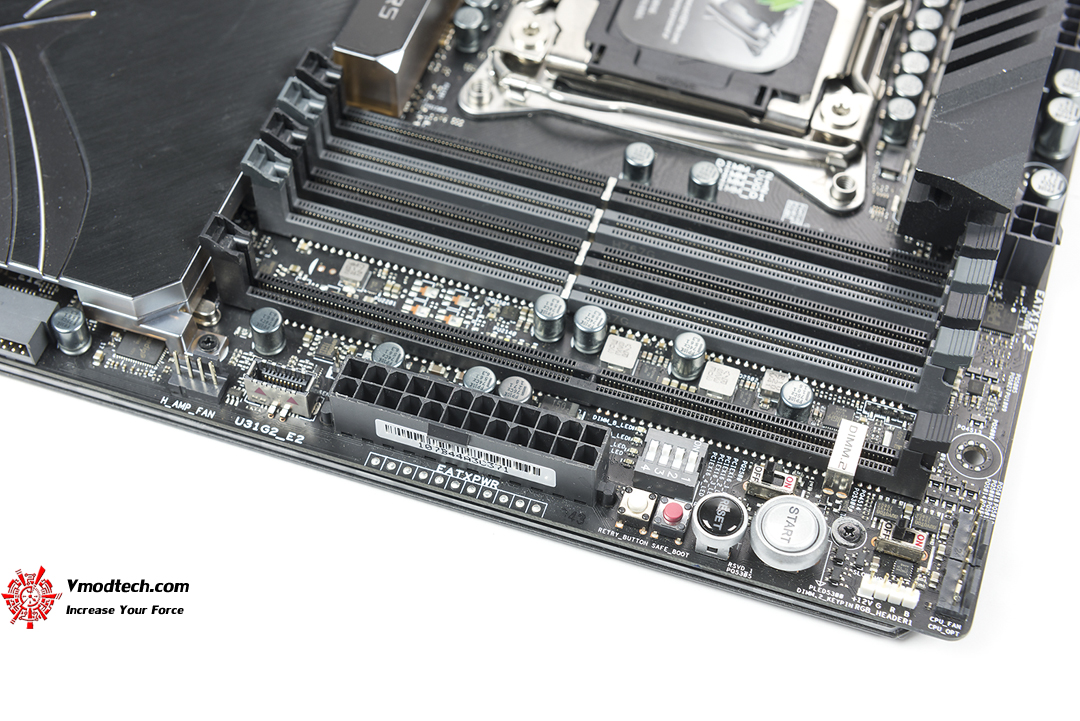

tpp 1838 ASUS ROG RAMPAGE VI EXTREME Review

บริเวณโซนที่ติดตั้งแรมครับ ตัวบอร์ดนั้รองรับแรมหลากหลายครับ

8 x DIMM, Max. 128GB, DDR4 4200(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)

* Hyper DIMM support is subject to the physical characteristics of individual CPUs.

* Refer to www.asus.com for the Memory QVL (Qualified Vendors Lists).

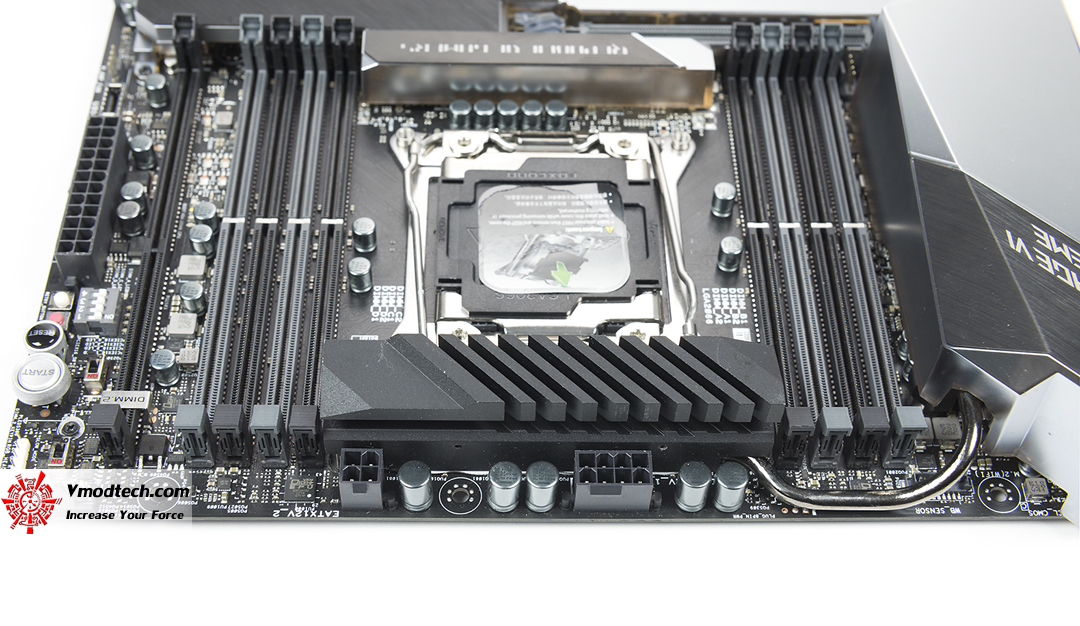

tpp 1839 ASUS ROG RAMPAGE VI EXTREME Review

ด้านบนของบอร์ดจะเป็นที่เสียบไฟเลี้ยง CPU แบบแปดพินหนึ่งหัวและสี่พินอีกหนึ่งหัวครับ

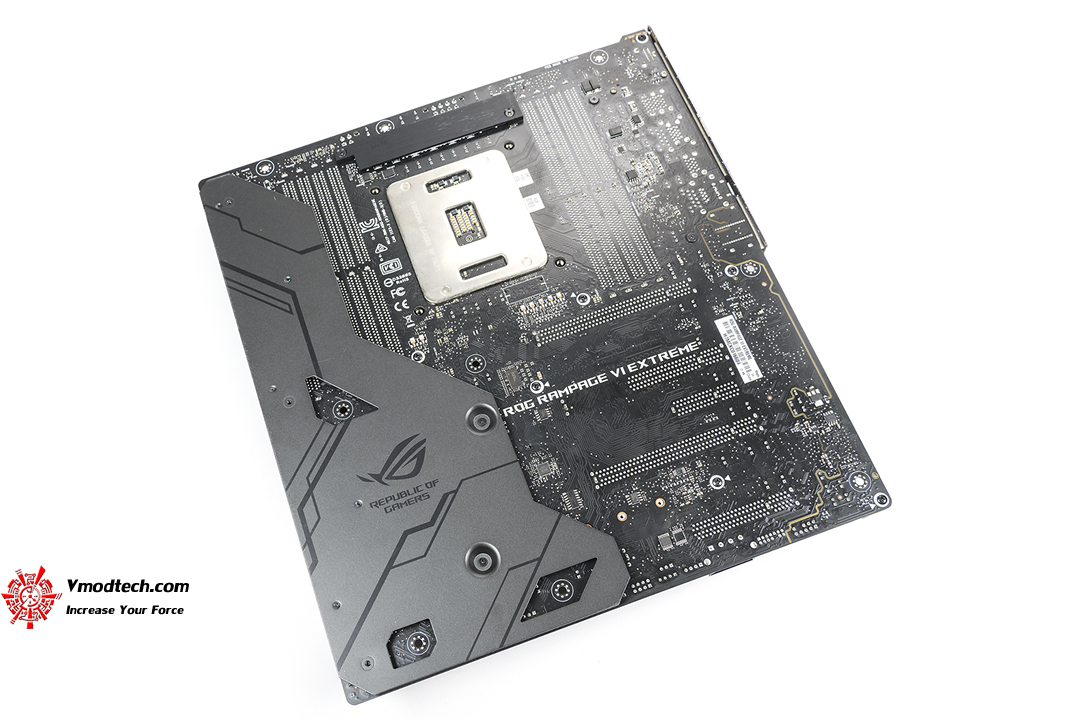

tpp 1841 ASUS ROG RAMPAGE VI EXTREME Review

ด้านหลังของบอร์ดมีการดามโครงด้วยแบคเพลทส่วนนึง ซึ่งจะมีหลอด LED อยู่ด้วย

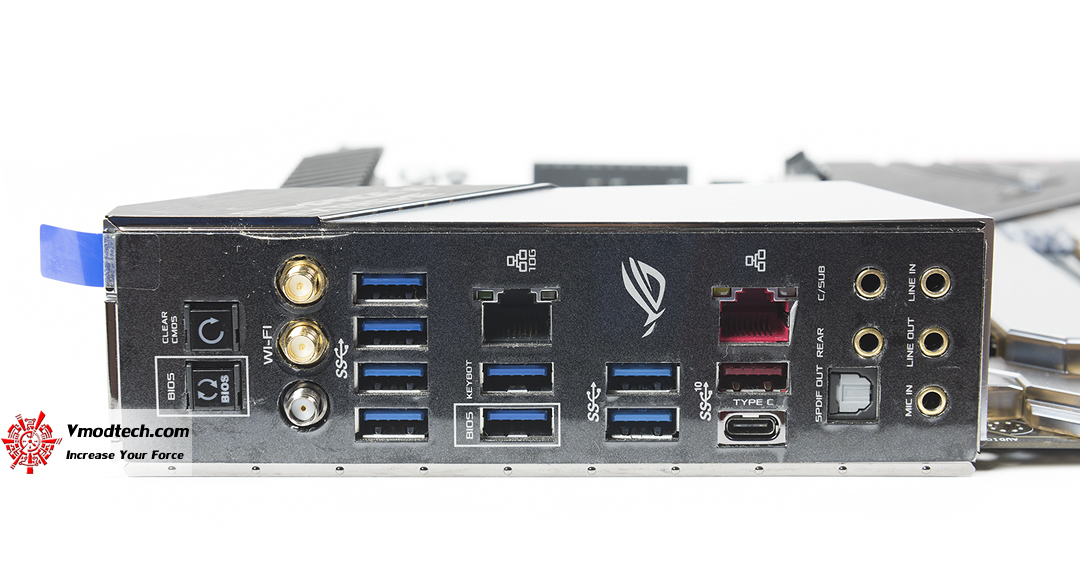

tpp 1843 ASUS ROG RAMPAGE VI EXTREME Review

รายละเอียดของพอร์ทเชื่อมต่อด้านหลังทั้งหมด

1 x LAN (RJ45) port(s)

2 x USB 3.1 Gen 2

8 x USB 3.1 Gen 1

1 x Optical S/PDIF out

1 x Clear CMOS button(s)

1 x USB BIOS Flashback Button(s)

1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac+ WiGig 802.11ad and Bluetooth v4.1)

5 x LED-illuminated audio jacks

.

————————————————–

BIOS

170927215031 ASUS ROG RAMPAGE VI EXTREME Review

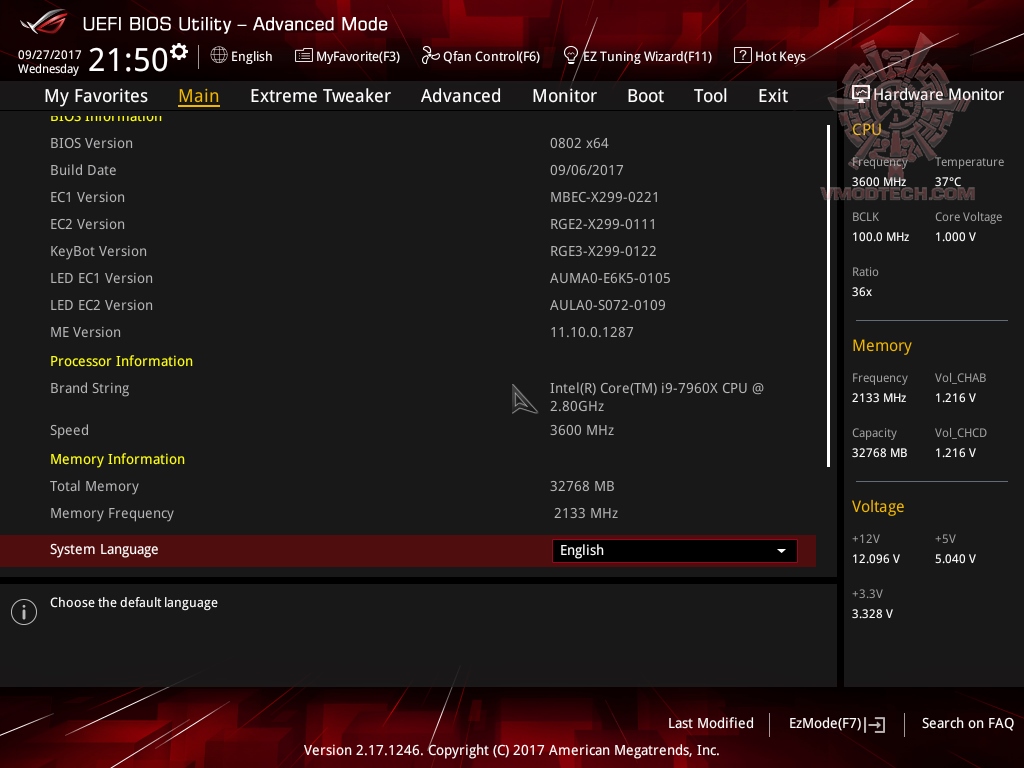

สำหรับการปรับแต่งค่าต่างๆใน BIOS นั้นสามารถปรับแต่งได้ง่ายดาย หน้านี้เป็นหน้าหลักที่จะแสดงรายละเอียดทั่วๆไป

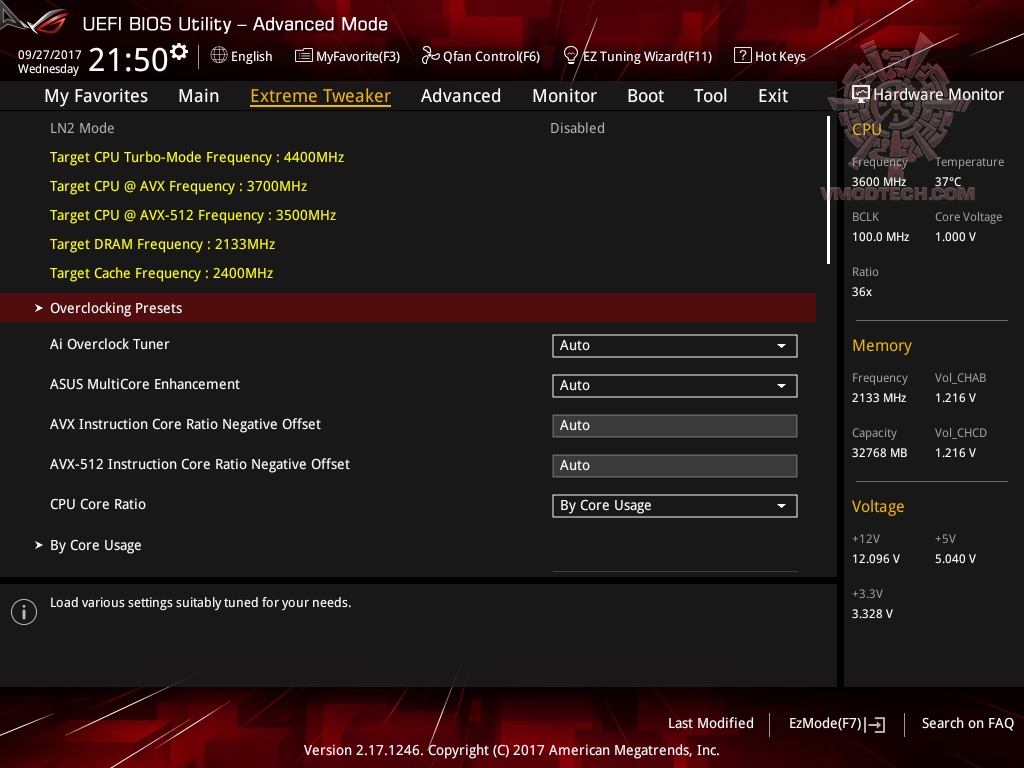

170927215044 ASUS ROG RAMPAGE VI EXTREME Review

หน้าหลักในโหมด Advance

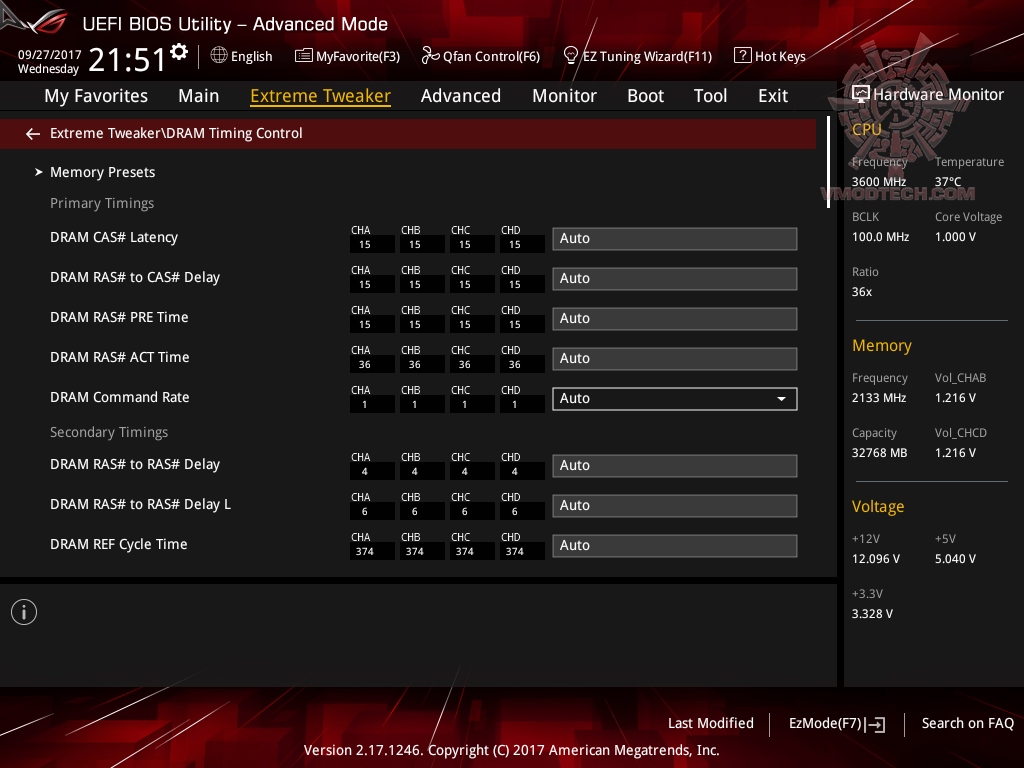

170927215106 ASUS ROG RAMPAGE VI EXTREME Review

หน้านี้จะเป็นการปรับแต่ง timing ram

170927215114 ASUS ROG RAMPAGE VI EXTREME Review

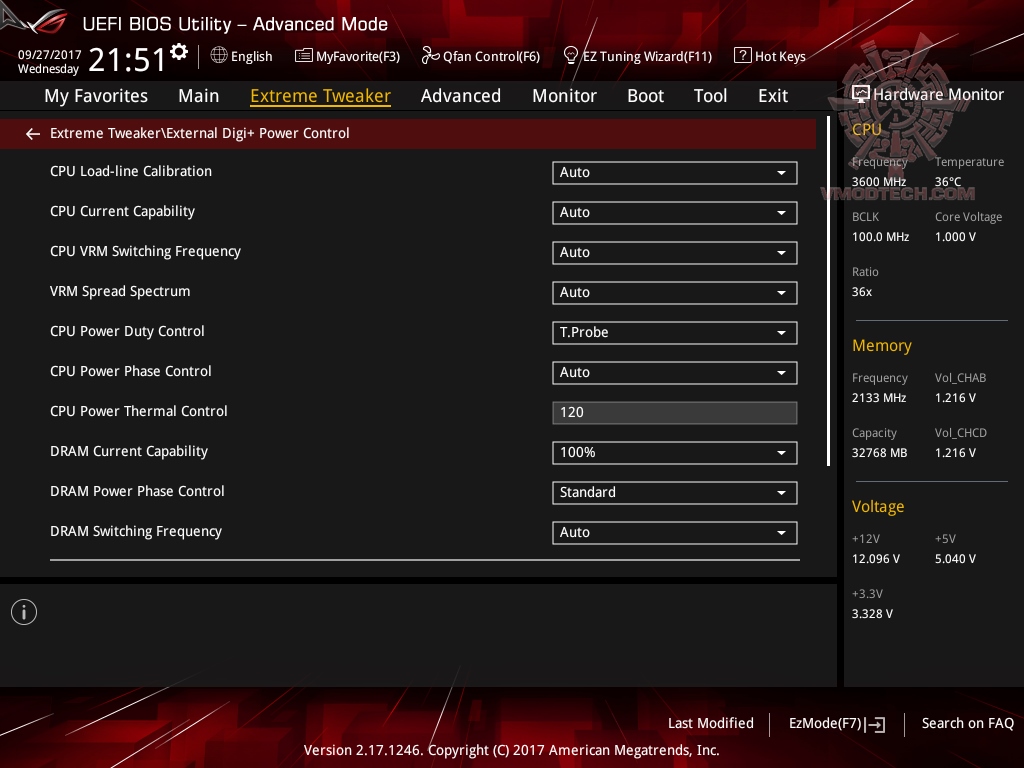

โซนนี้เอาไว้ปรับไฟของชุดพาวเวอร์ใน CPU

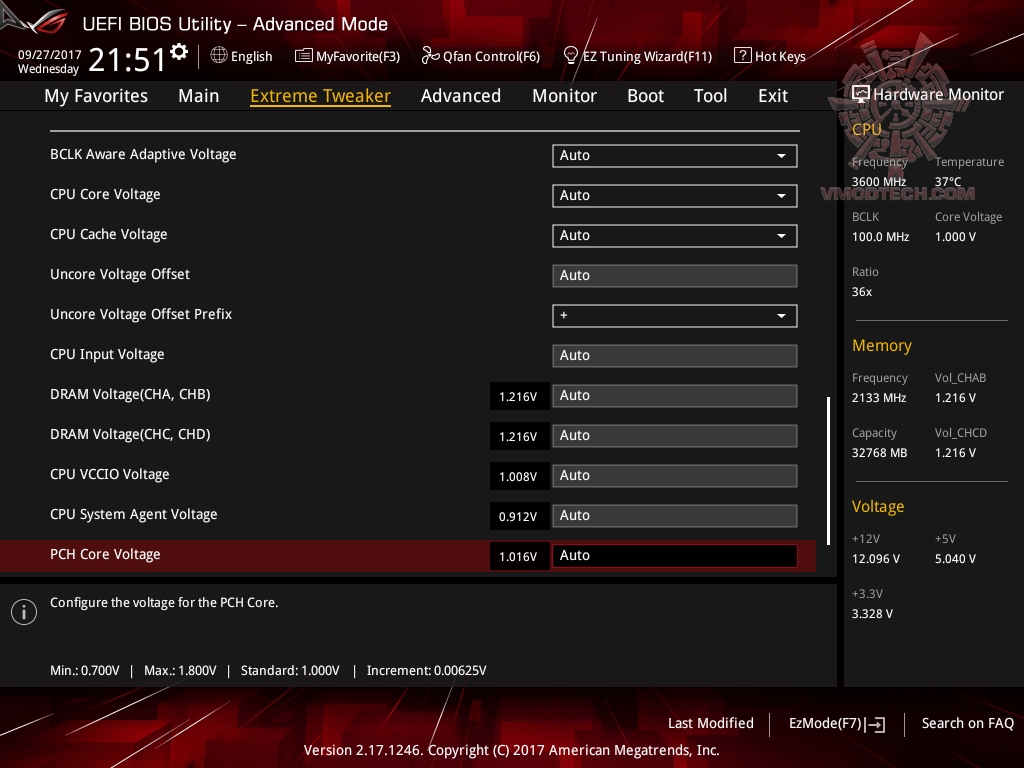

170927215129 ASUS ROG RAMPAGE VI EXTREME Review

หน้านี้สำหรับปรับไฟเลี้ยงต่างๆ

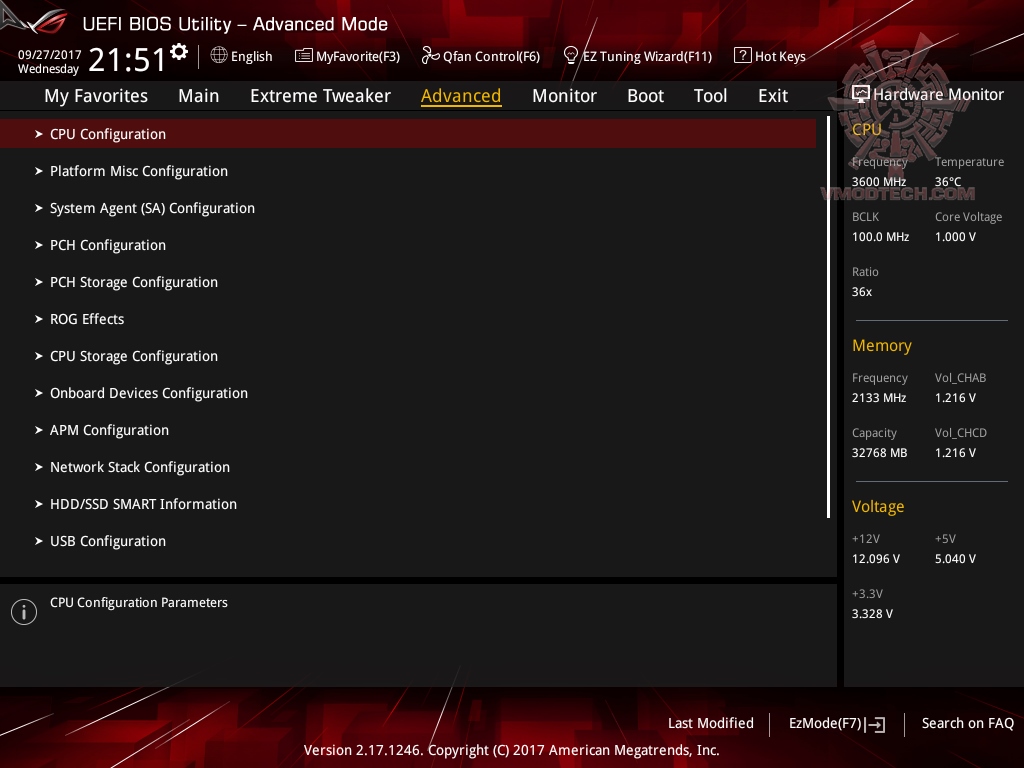

170927215139 ASUS ROG RAMPAGE VI EXTREME Review

170927215152 ASUS ROG RAMPAGE VI EXTREME Review

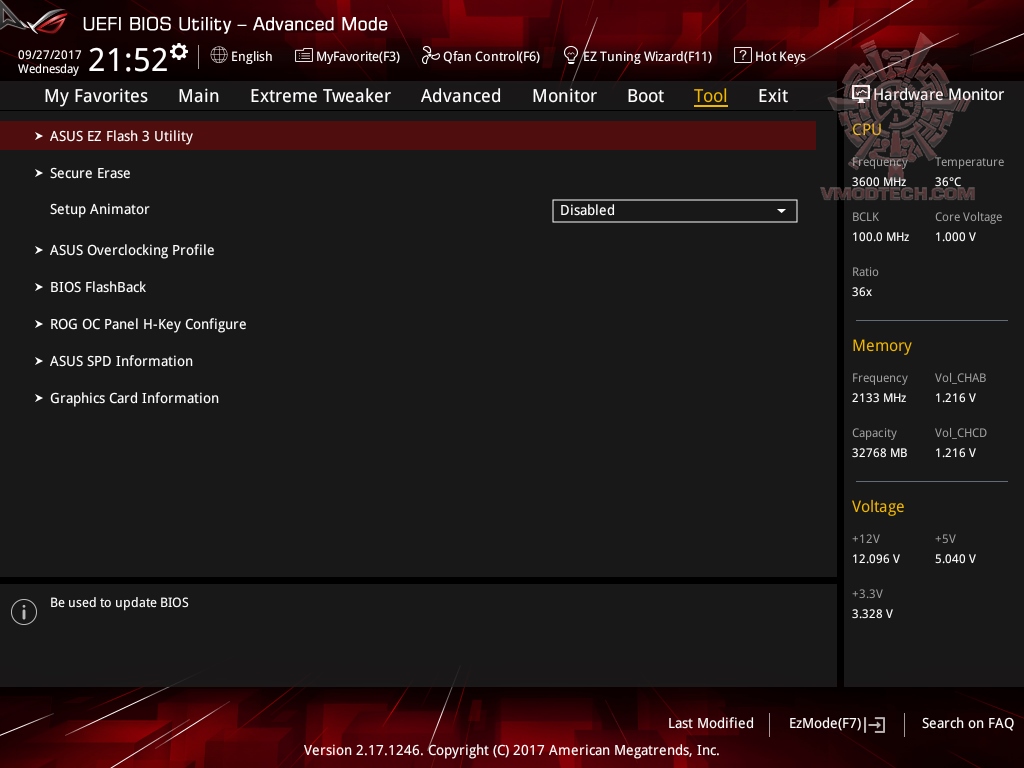

170927215208 ASUS ROG RAMPAGE VI EXTREME Review

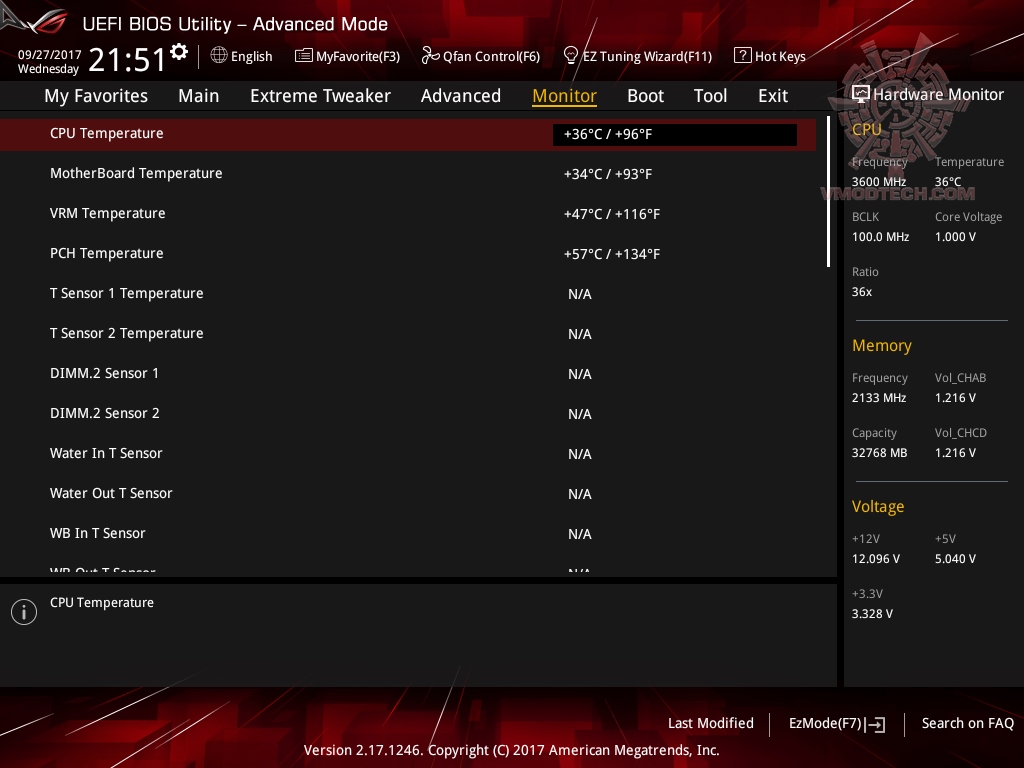

นั่นคือหน้าตาของอินเตอร์เฟสใน Bios ครับ


————————————————–

.

Test Setup

SYSTEMS
.CPU ..Intel Core i9 7960X Skylake-X LGA 2066
.Motherboard ..ASUS ROG RAMPAGE VI EXTREME
.Memory ..G.SKILL F4-4133C19-8GTZA
.Graphic Card ..Geforce GTX 1080 Founder Edition
.Harddisk ..APACER Z280 M.2 PCIe Gen 3 x4 SSD 240GB <Review>
.CPU Cooler ..Custom Water Cooling …………………………………..
.Power Supply ..Corsair RM850X 850 Watt
.Operating System. ..Windows 10 Pro 64-bit

.รายละเอียดของ systems ที่ใช้ในการทดสอบในวันนี้

tpp 1850 ASUS ROG RAMPAGE VI EXTREME Review

tpp 1852 ASUS ROG RAMPAGE VI EXTREME Review

tpp 1855 ASUS ROG RAMPAGE VI EXTREME Review

หน้าตาของบอร์ด ROG RAMPAGE VI EXTREME เมื่อทำการติดตั้งเรียบร้อย สวยงามน่าดูมาก

.

CPUZ Details

cpu1 ASUS ROG RAMPAGE VI EXTREME Review

cpu2 ASUS ROG RAMPAGE VI EXTREME Review

อย่างที่ได้กล่าวไปแล้วว่า Intel Core i9-7960X Skylake-X นั้นเป็น CPU ที่มี 16 คอร์ ทำงานทั้งหมด 32 Thread บนพื้นฐานสถาปัตยกรรมขนาด 14nm ใช้ชิบเซต X299

cpu3 ASUS ROG RAMPAGE VI EXTREME Review

มาเธอร์บอร์ดวันนี้ผมได้ทำการอัพเกรด Bios เป็นเวอร์ชั่นล่าสุด ณ วันที่ 25 กันยายนนะครับ เป็น 0802

cpu4 ASUS ROG RAMPAGE VI EXTREME Review

ความเร็วของ CPU ที่ใช้ทดสอบในวันนี้นั้นเกิดจากการปรับตัวคูณที่ 48 Bus Strap 100 BCLK 102 ได้ความเร็ว CPU ที่ 4.81 GHz แรมเซตให้มีความเร็วที่บัส 3740 MHz โดยค่านี้สามารถผ่านการทดสอบทุกอย่างสมบูรณ์แบบครับ

.

gpu ASUS ROG RAMPAGE VI EXTREME Review

GPU ยังคงเลือกใช้ NVIDIA GeForce GTX 1080 FE ครับ

.

————————————————–

.

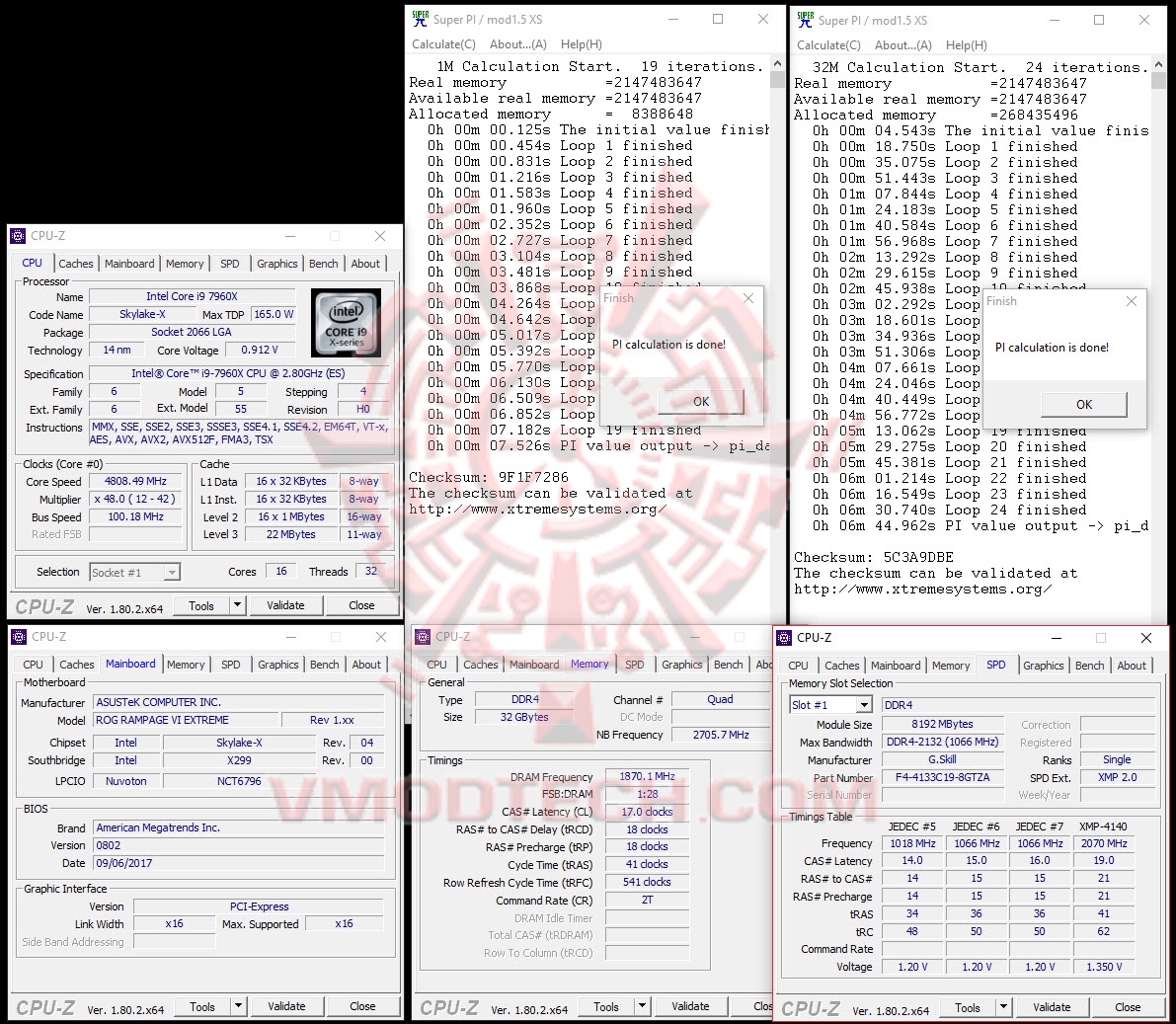

SuperPI Suites

.

superpi ASUS ROG RAMPAGE VI EXTREME Review

..

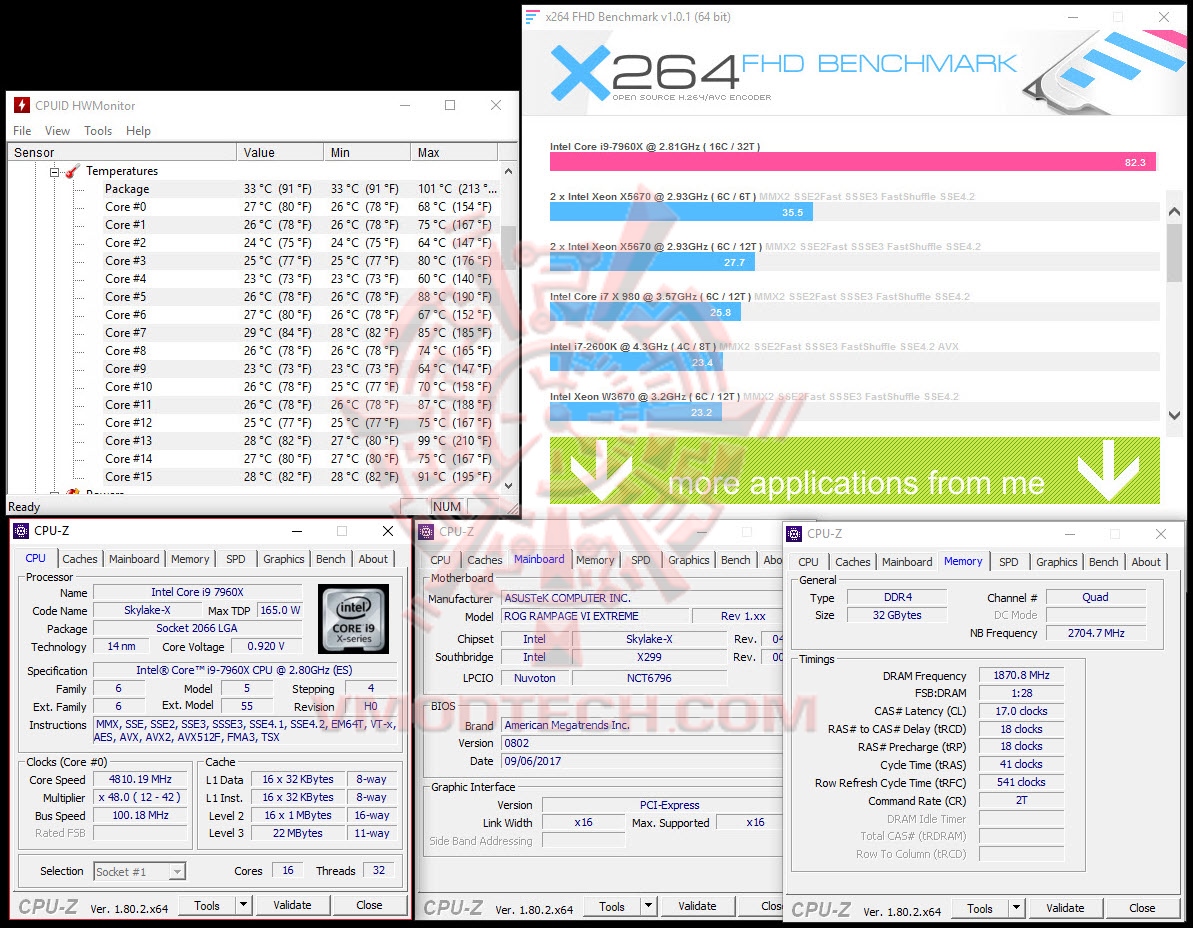

FHD X264 Benchmark

x264 ASUS ROG RAMPAGE VI EXTREME Review

สำหรับการทดสอบ X264 นี้ถ้าไม่ผ่านก็เลิกคุยครับ ผลคะแนนที่ได้นั้นแสดงให้เห็นถึงประสิทธิภาพของ Intel Core i7 7960X ได้เป็นอย่างดีเลย แรงแบบตามราคาที่ 82.3 FPS

.

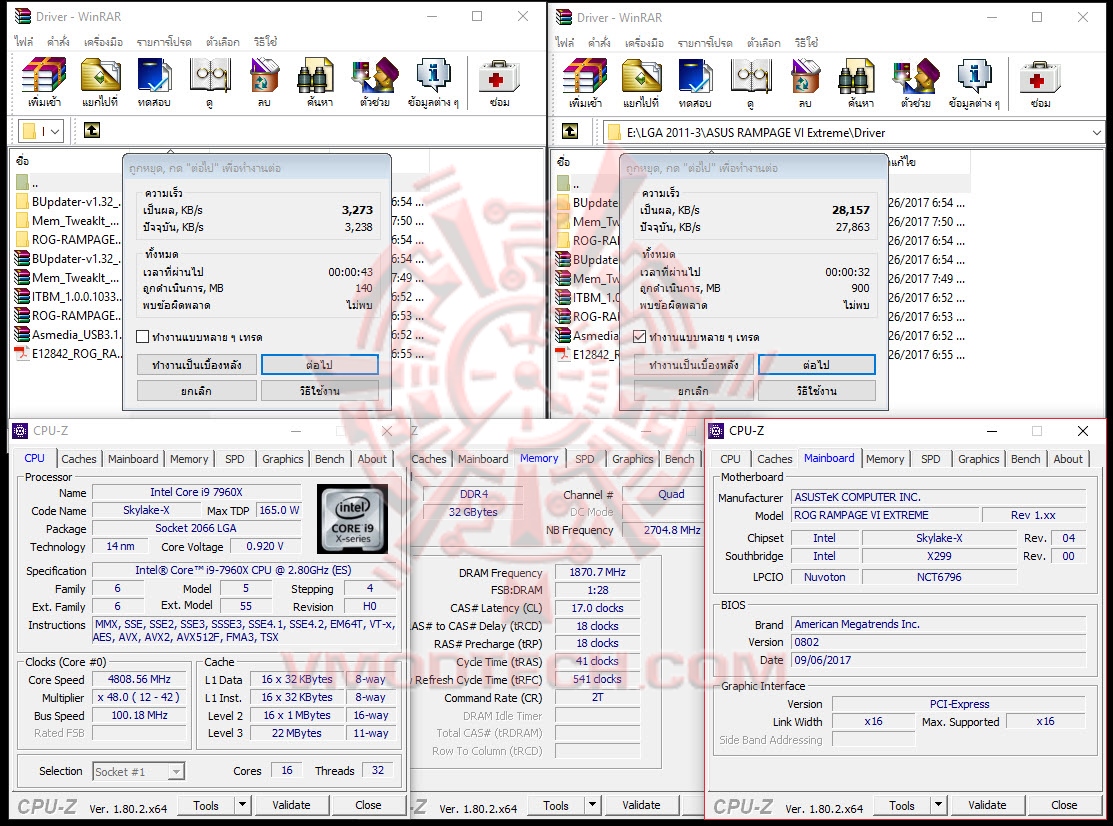

WinRAR Benchmark

winrar ASUS ROG RAMPAGE VI EXTREME Review

.WinRAR นี่ก็แรง

.

————————————————–

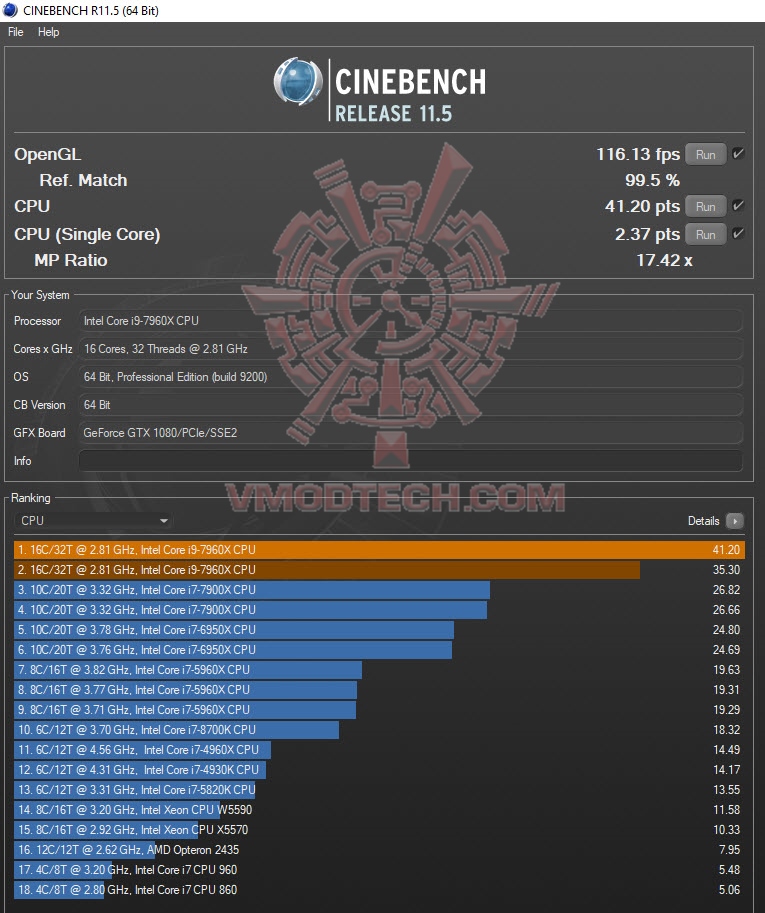

.Cinebench R11.5 Benchmark

cb115 ASUS ROG RAMPAGE VI EXTREME Review

.

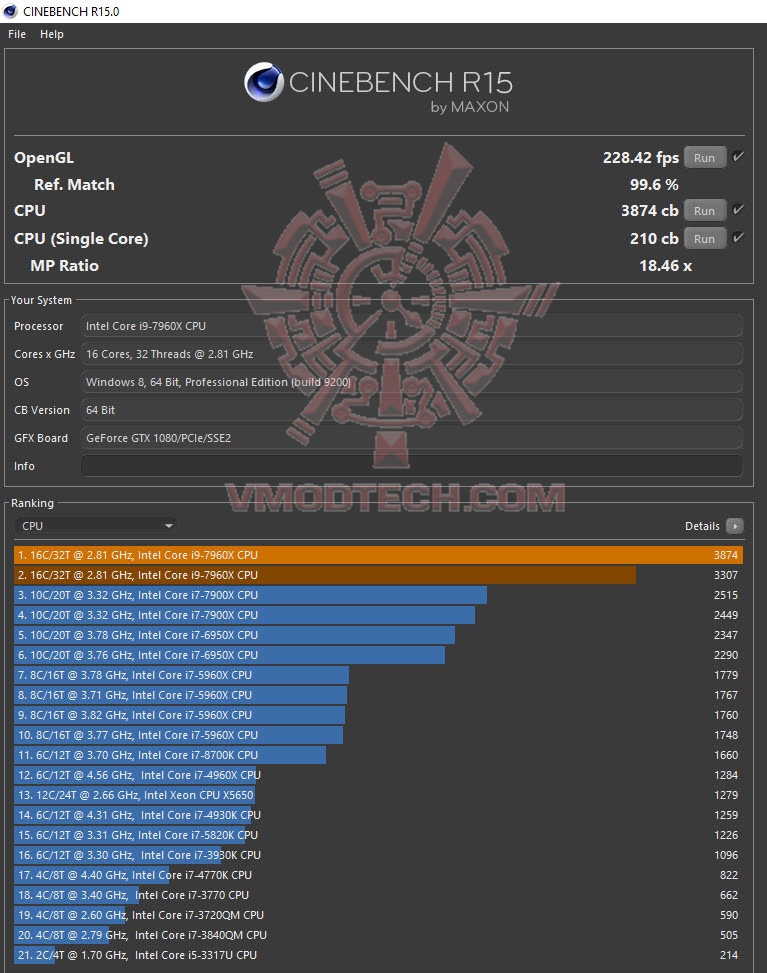

.Cinebench R15 Benchmark

cb15 ASUS ROG RAMPAGE VI EXTREME Review

..

AIDA Memory Benchmark

aida ASUS ROG RAMPAGE VI EXTREME Review

เรนเดอร์ใช้เวลา 54 วินาทีครับ

.

————————————————–

3DMark Vantage

vantage ASUS ROG RAMPAGE VI EXTREME Review

..

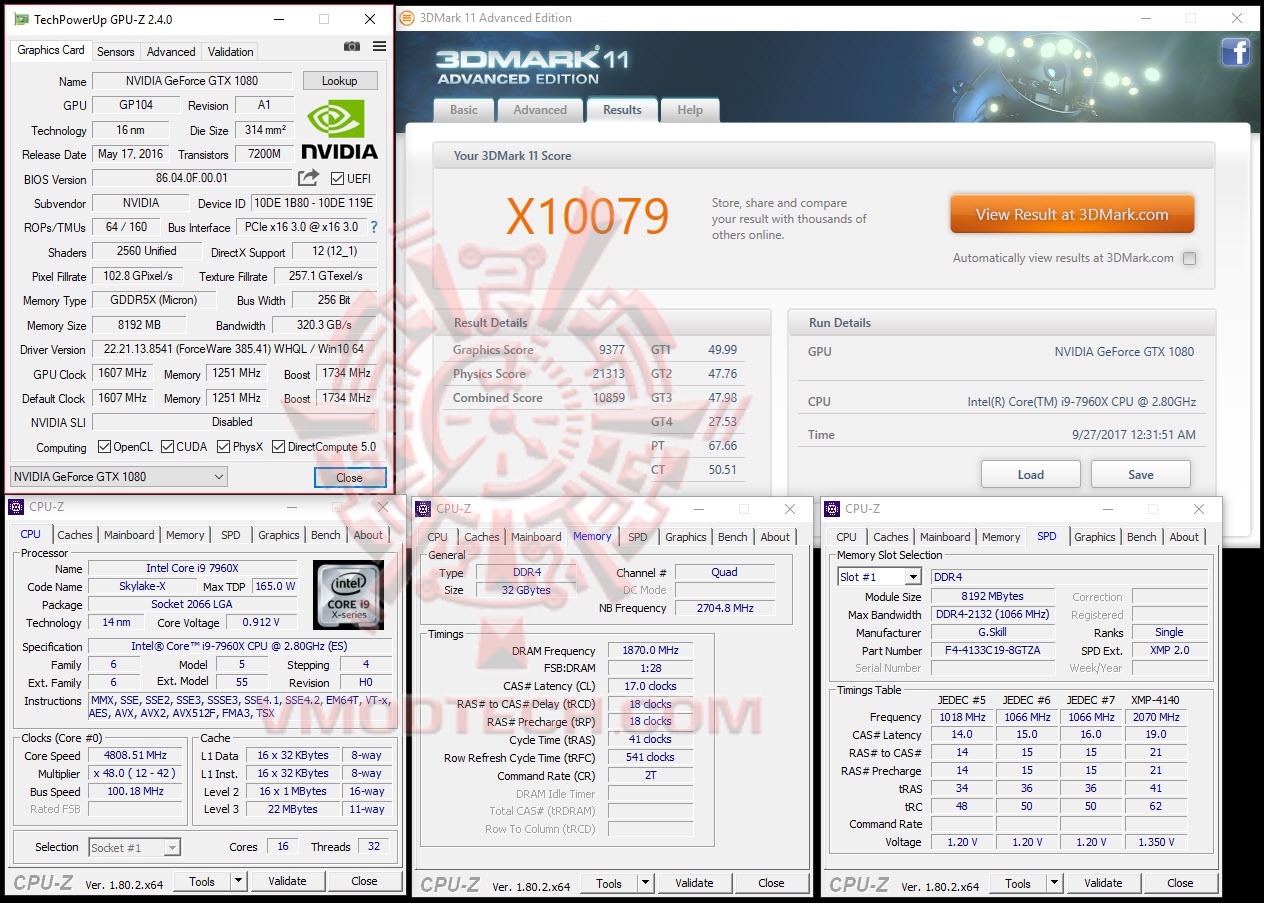

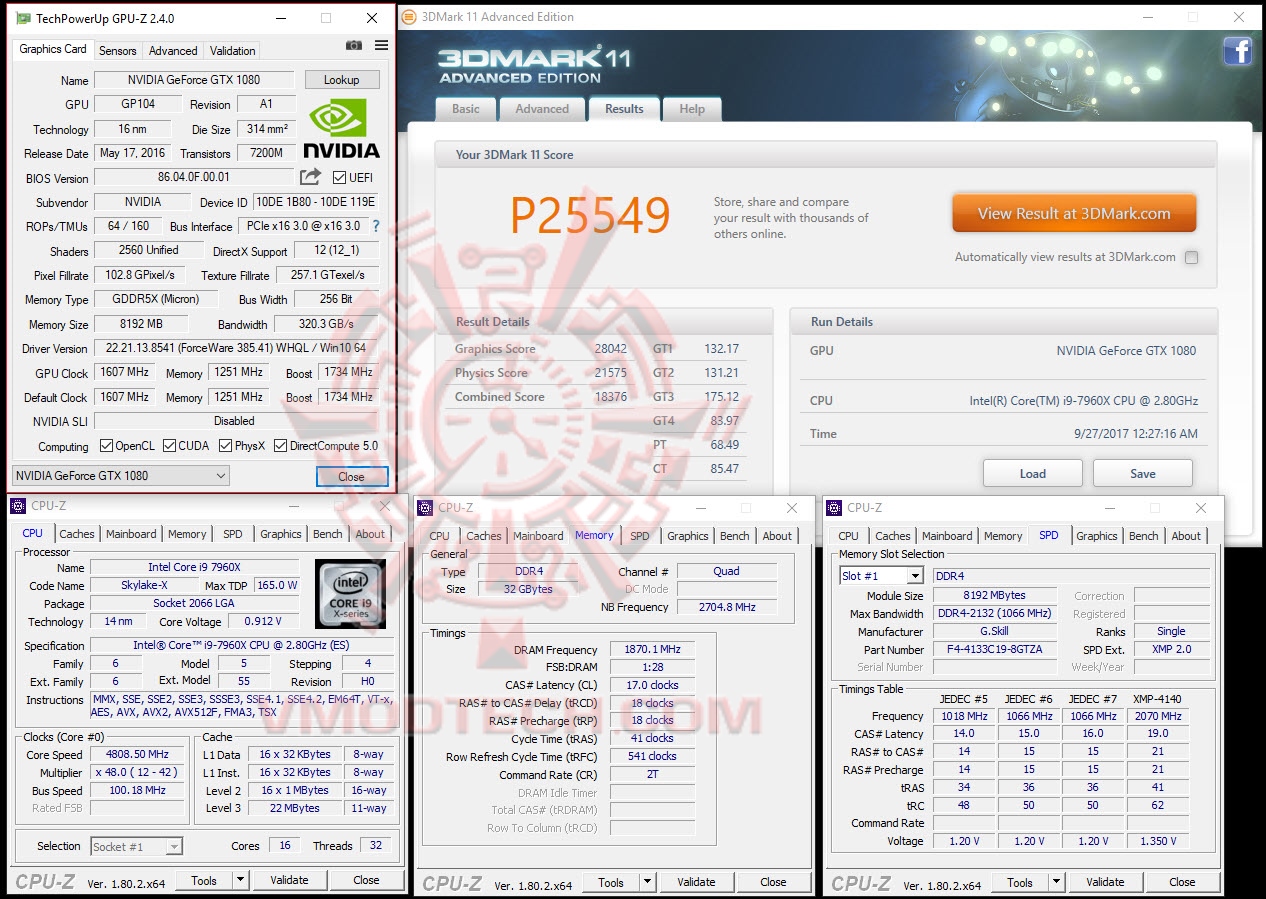

3DMark11 Benchmark

11p ASUS ROG RAMPAGE VI EXTREME Review

11x ASUS ROG RAMPAGE VI EXTREME Review

.

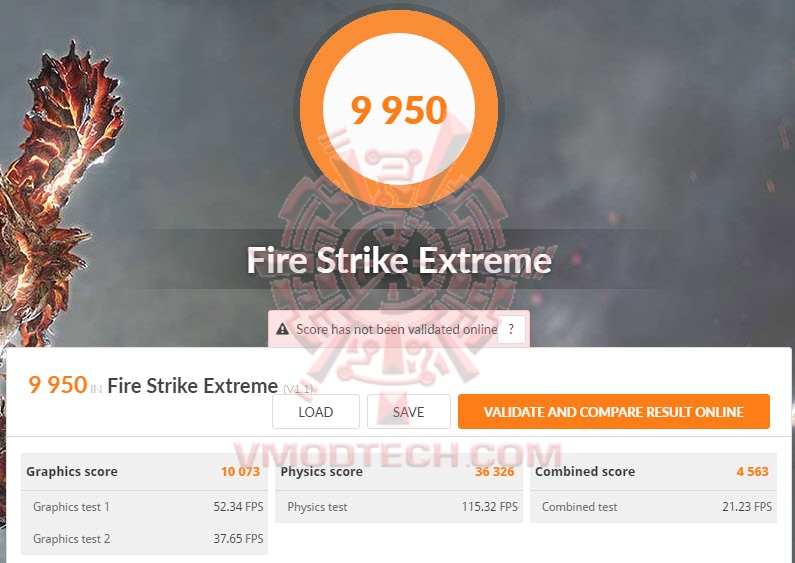

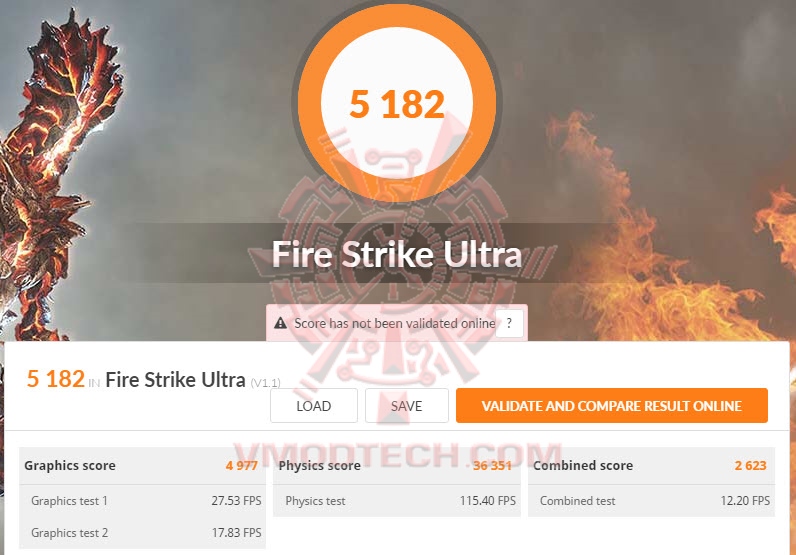

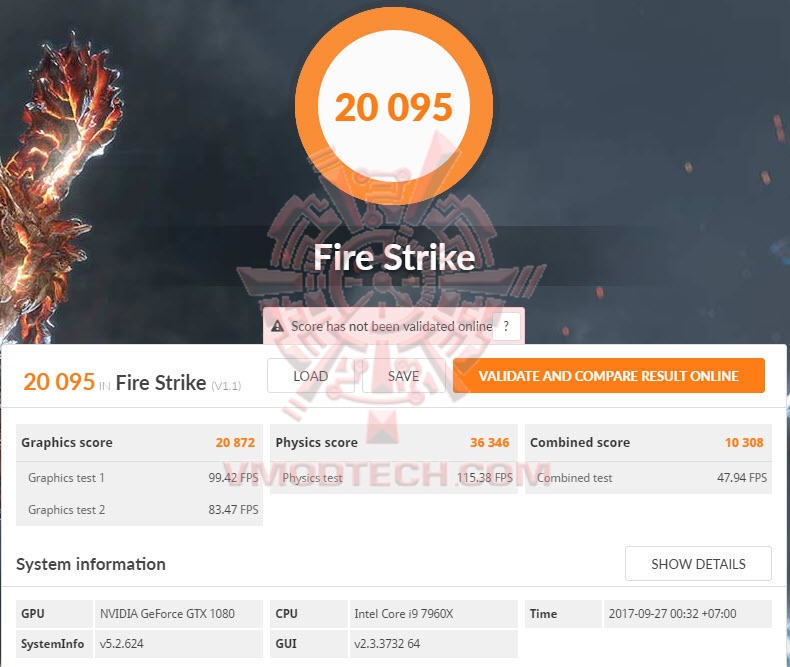

.3DMark Fire Strike Benchmark

fs ASUS ROG RAMPAGE VI EXTREME Reviewfsx ASUS ROG RAMPAGE VI EXTREME Review

fsu ASUS ROG RAMPAGE VI EXTREME Review

ขับดันพลังกราฟฟิกการ์ดได้เหลือเฟือจริงๆครับ

..

————————————————–

Summary


View on YouTube

Motherboard ROG RAMPAGE VI EXTREME นั้นเป็นมาเธอร์บอร์ดคุณภาพสูงสุดในตระกูล X299 จากแบรนด์เอซุสครับ ความสามารถหลักของมันก็คือการโอเวอร์คล๊อกที่ดีมาก ง่าย และมีเสถียรภาพสูง แต่ผมคงต้องบอกตรงๆว่า ณ วันที่ทำการทดสอบนั้น BIOS นั้นน่าจะยังไม่สมบูรณ์นัก เพราะในขณะทำการปรับแต่นั้น ยังต้องมีการฝืนค่าต่างๆอยู่พอสมควรเพื่อที่จะให้ได้ความเร็วตามที่ได้ทดสอบไป ส่วนสำคัญนิดนึงก็คือ Uncore ที่ผมไม่สามารถแตะต้องตัวคูณได้เลยครับ มันจะบู๊ตไม่ได้เลย ต่างจากการโอเวอร์คล๊อก RAMPAGE ที่ผ่านๆมาทุกรุ่น ตรงนี้คิดว่าอีกพักนึงน่าจะนิ่งและปรับง่ายหากมีทักษะครับ

.

นอกเหนือจากคุณสมบัติที่ดีด้านการโอเวอร์คล๊อกแล้ว คุณสมบัติพิเศษต่างๆที่มาบนบอร์ดนั้นบรรยายแทบไม่หมด สิ่งนึงที่เป็นจุดเด่นที่ทุกคนสามารถมองเห็นได้เลยก็คือแสงสี LED ที่สามารถปรับแต่งได้อย่างมากมาย เลย์เอาท์สวยงาม ทีแรกผมก็มองหาครับว่าตัวแสดง DEBUG CODE นั้นอยู่ตรงไหน ที่แท้มันได้ถูกเปลี่ยนเป็น LiveDash OLED ที่อยู่บนฝาครอบ I/O ด้านท้ายบอร์ดนั่นเอง สวยงามหรูหรามาก สรุปสั้นๆจากผลการทดสอบที่ได้ชมกันไปแล้วครับว่า ROG RAMPAGE VI EXTREME นั้นยังเป็นมาเธอร์บอร์ดคุณภาพสูงบนพื้นฐาน LGA 2066 หน้าตาสวยงาม โหด พลาดไม่ได้ครับ

.

..
