Motherboard Appearance
กล่องบรรจุ ROG Strix X299-E Gaming II นั้นจะมีขนาดค่อนไปทางใหญ่ตามขนาดมาเธอร์บอร์ด สีสรรออกแบบมาด้วยโทนสีเทาเข้มตัดกับสีดำ ด้านหลังก็จะมีรายละเอียดสำคัญๆของบอร์ดอธิบายมาให้เข้าใจกันครับ
เปิดกล่องมาก็จะพบกับตัวบอร์ดหน้าตาน่าเกรงขามสุดๆ

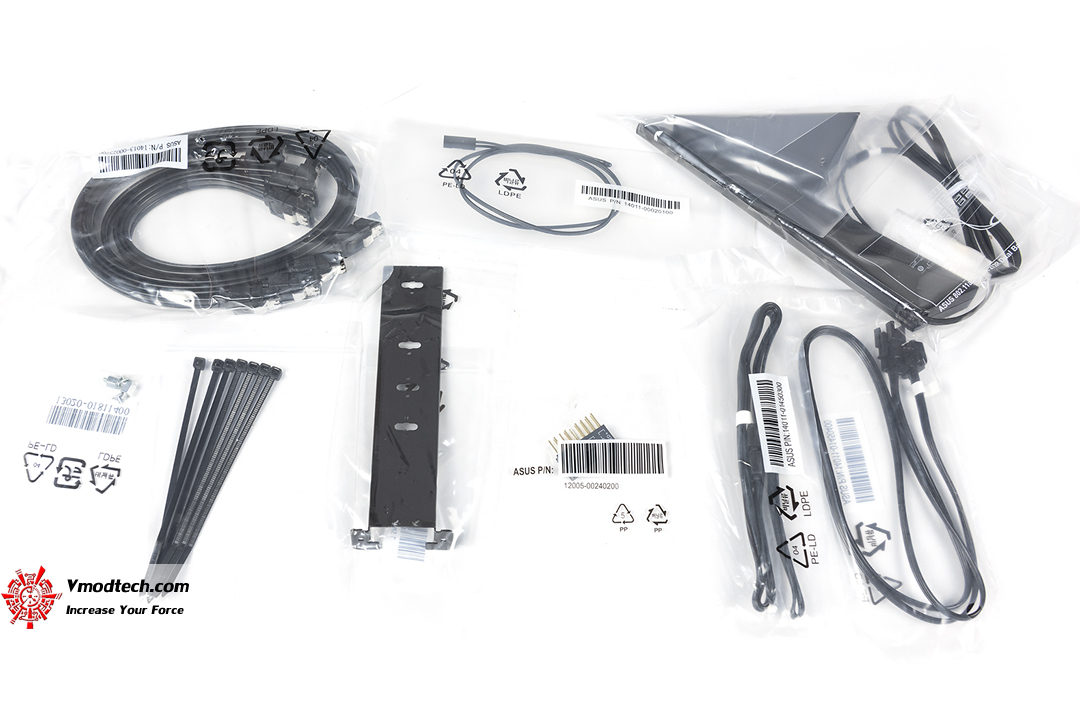

บรรดาสาย และอุปกรณ์ต่างๆรวมถึงคู่มือ แผ่น Driver ที่แถมมาให้ในกล่อง

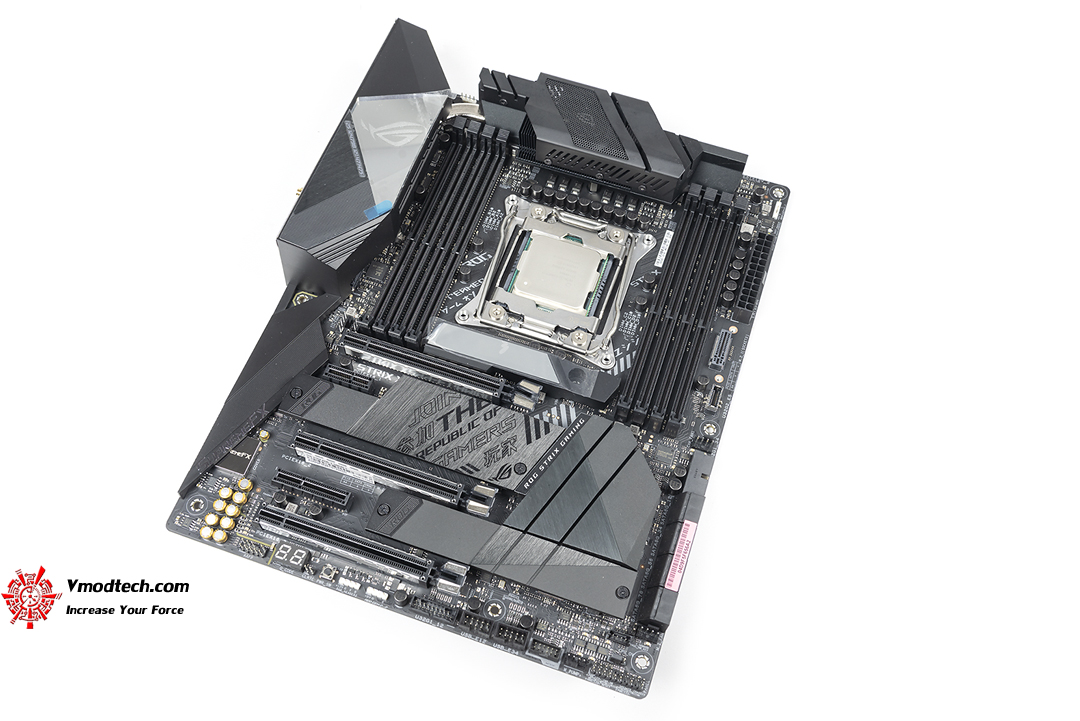

หน้าตาบอร์ด ROG Strix X299-E Gaming II แบบเต็มๆครับด้วยขนาด ATX ปกติ เลย์เอาท์บนบอร์ดนั้นมาแบบเรียบหรูดูดี สีสรรที่เลือกใช้นั้นก็สวยงามด้วยพื้นดำตัดกับสีบนอุปกรณ์ต่างๆได้อย่างลงตัว

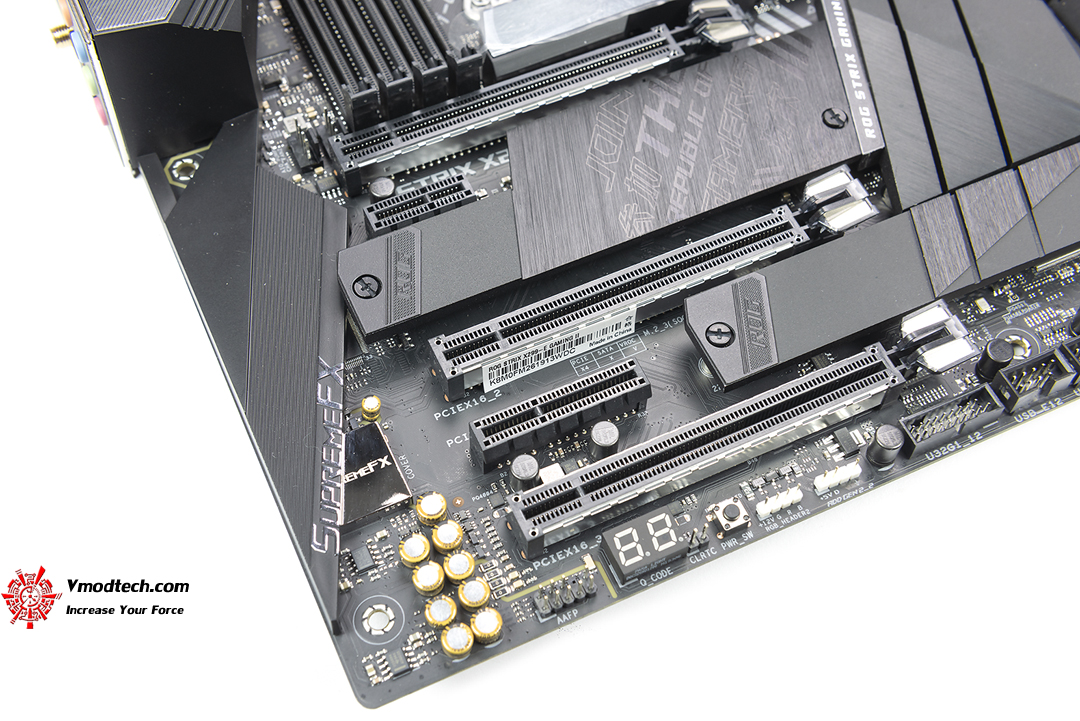

พอร์ทเชื่อมต่อแบบ PCIe 3.0 x16 ที่มีมาให้ 3 ช่อง รวมถึง x4 และ x1 มาให้อย่างละช่อง การเชื่อมต่อกับการ์ดนั้นก็ขึ้นอยู่กับเลน CPU ด้วยครับ สามารถดูรายละเอียดได้ในคู่มือเลย ด้านภาคของเสียงนั้นก็ออกแบบมาเป็นอย่างดีด้วย SupremeFX 8-Channel High Definition Audio CODEC S1220A

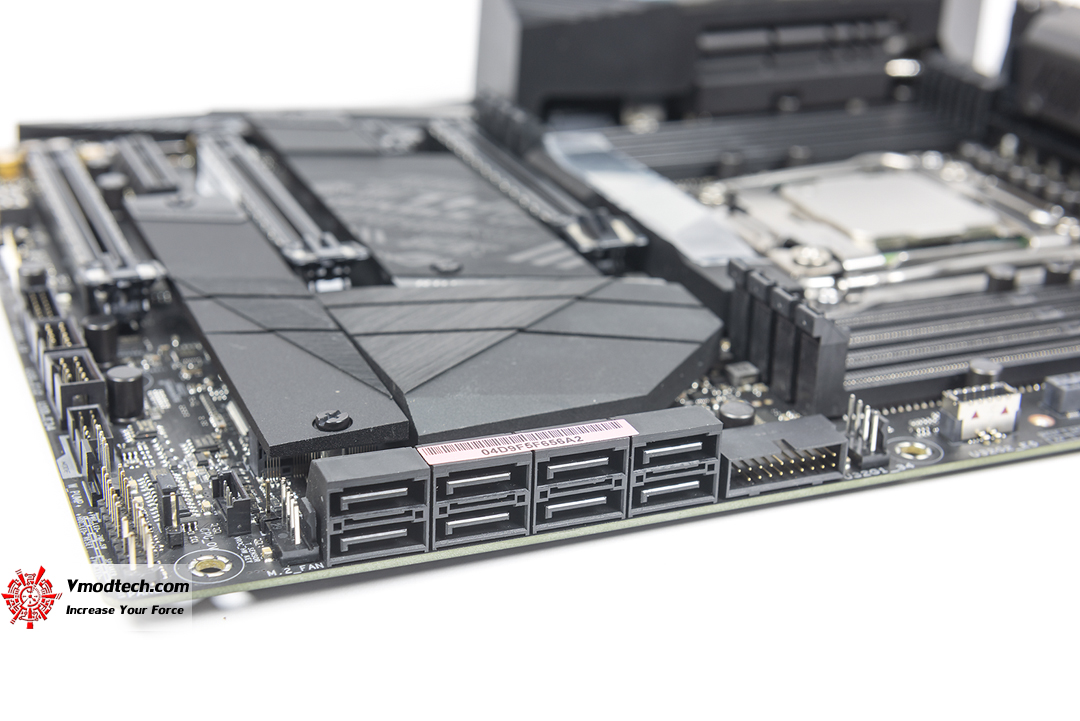

พอร์ทการเชื่อมต่อแบบ SATA III นั้นจะมีมาให้แปดช่องครับ สำหรับ M.2 นั้นจะมีมาให้สามช่อง ซึ่งสองช่องแรกจะรองรับเฉพาะกับ M.2 PCIE 3.0 x4 ส่วนอีกช่องจะรองรับทั้ง M.2 SATA และ M.2 PCIE ครับ

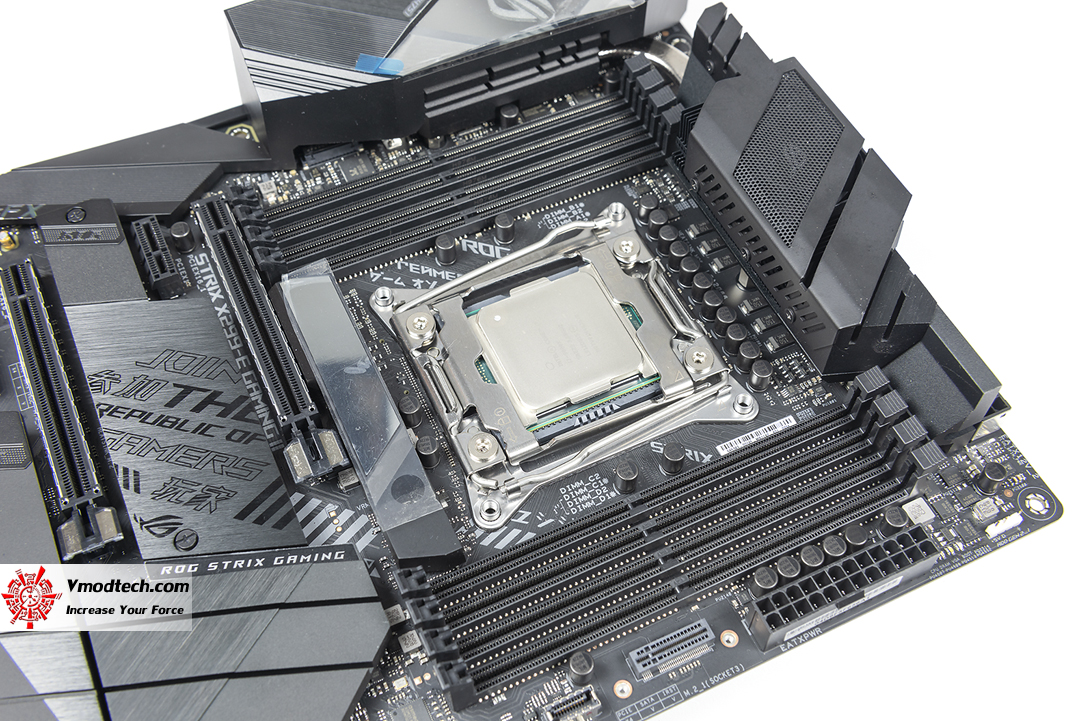

บริเวณโซนกลางซึ่งเป็นโซนของซ๊อกเกตซีพียูและช่องเสียบแรม จะมี LiveDash OLED ที่จะคอยแสดงสถานะการบู๊ตและเมื่อเข้ามายังวินโดว์แล้วก็จะเปลี่ยนมาแสดงความร้อน CPU แรมนั้นรองรับการทำงานตามรายละเอียด้านล่างนี้ครับ
(Intel® Core™ i9 10000 X-Series CPU)
8 x DIMM, Max. 256GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
(Intel® Core™ i9 9000/7000 and i7 9000 X-Series CPU)
8 x DIMM, Max. 256GB, DDR4 4266(O.C.)/4133(O.C.)/4000(O.C.)/3600(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory

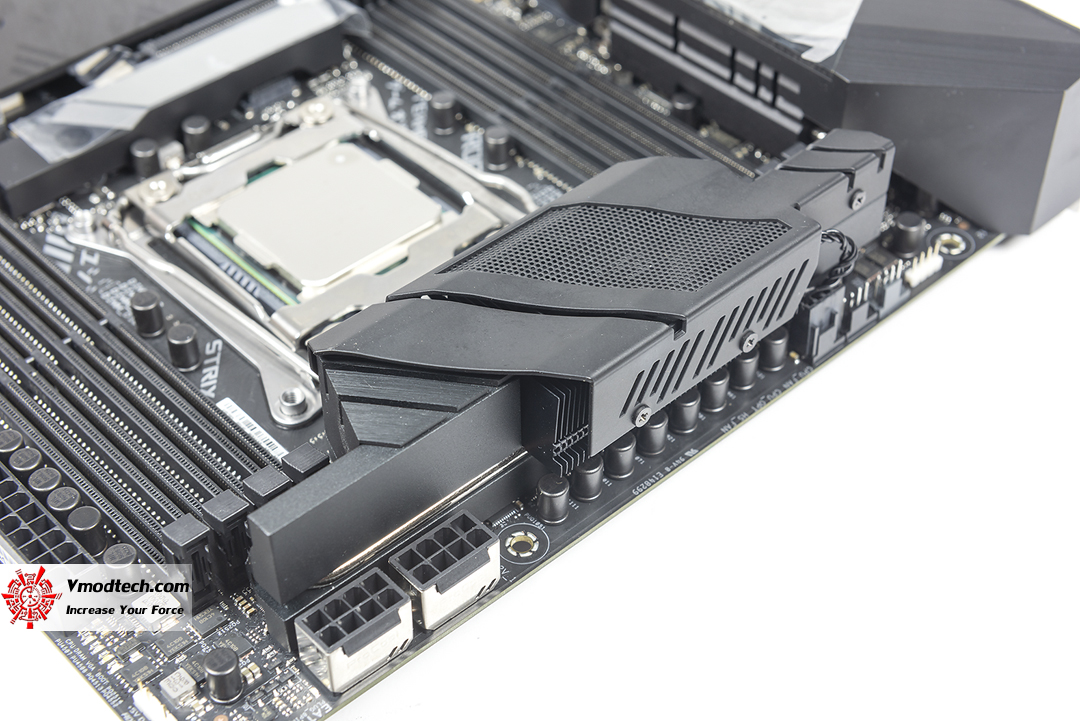

บอร์ดนี้ต้องการไฟเลี้ยง CPU แบบ PCIe แบบ 8 พินจำนวนสองหัว รวมถึงในรูปจะเห็นชุดระบายความร้อนของ VRM ซึ่งภายในนั้นจะมีฮีทไปท์ขนาด 8 มมพัดลมและ stacked fin heatsink ที่จะช่วยยกระดับการระบายความร้อนภายใต้สภาวะการใช้งานโหดๆได้มากครับ

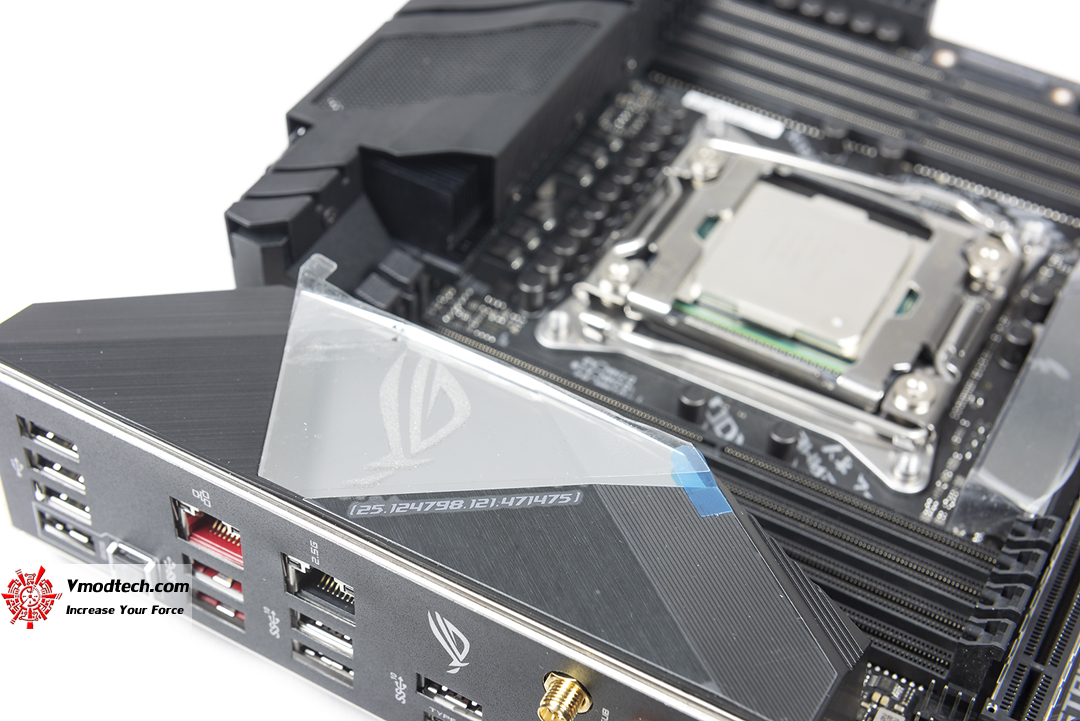

ที่ฝาครอบชุด I/O ด้านหลังจะมีโลโก้ที่สามารถเรืองแสงได้ด้วยนะครับซึ่งจะสามารถสั่งเปลี่ยนสีเปลี่ยนเอฟเฟกการเรืองแสงได้ด้วย

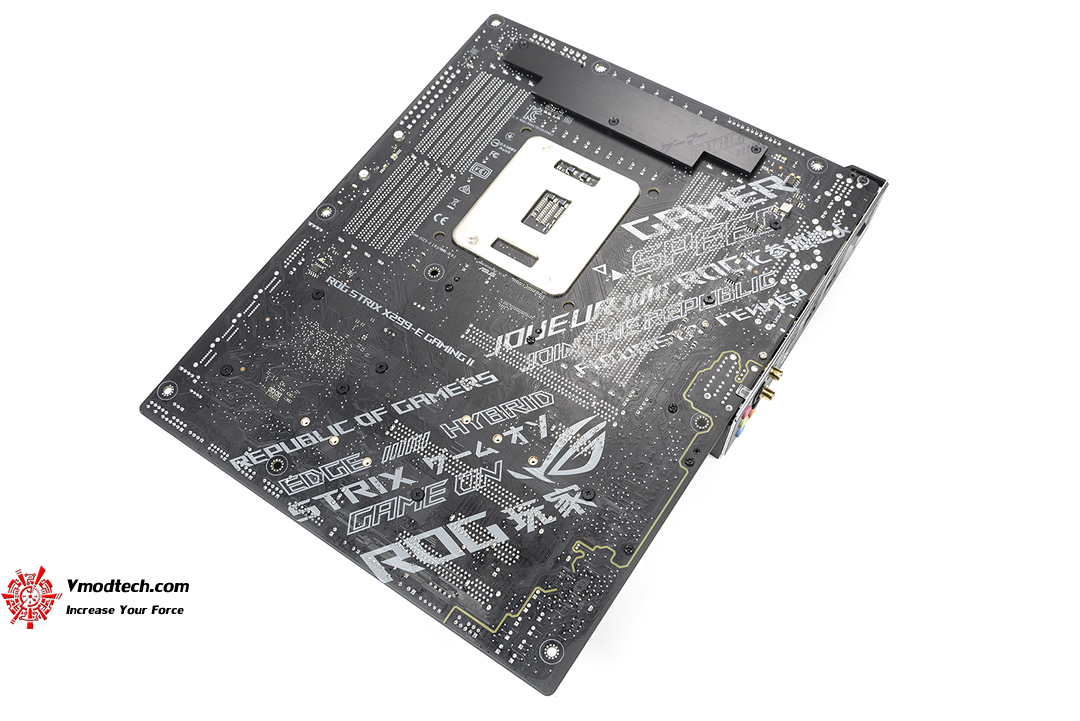

ด้านหลังของบอร์ดก็จะไม่มีฝาครอบมาให้นะ จะมีก็ตรงตรงบริเวณมอสเฟตช่วยบาลานซ์ความร้อนและป้องกันการแอ่นงอด้วย

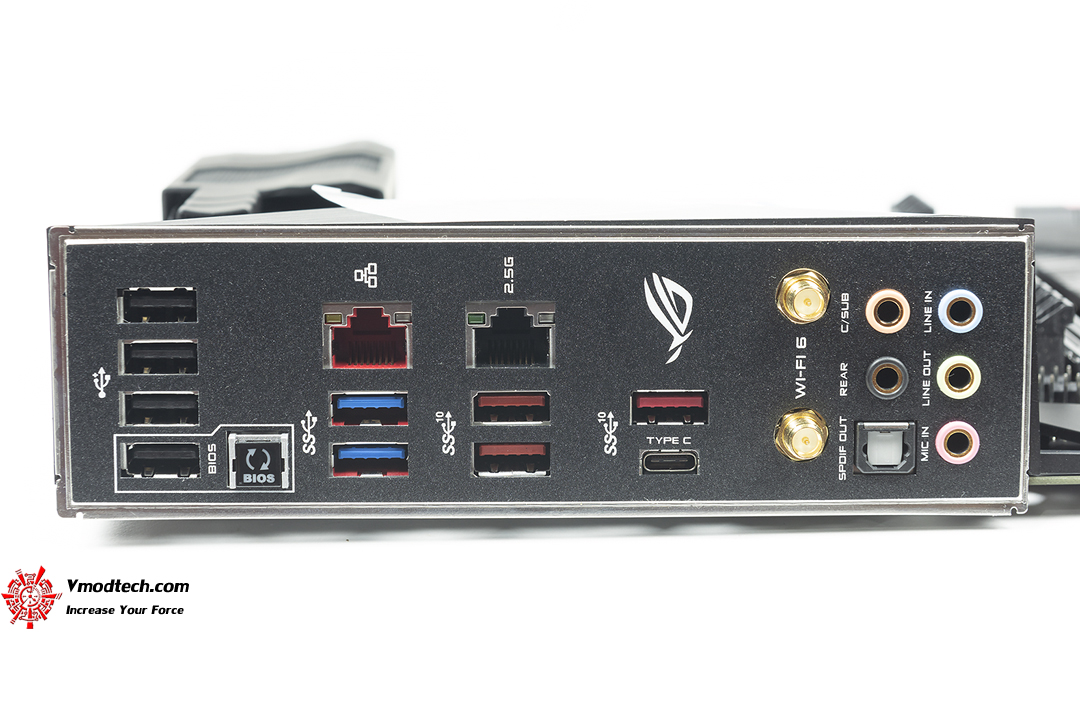

พอร์ทเชื่อมต่อด้านหลังครับ
- 1 x LAN (RJ45) port(s)
- 4 x USB 2.0 (one port can be switched to USB BIOS Flashback®)
- 1 x Optical S/PDIF out
- 5 x Audio jack(s)
- 1 x Anti-surge 2.5G LAN (RJ45) port
- 1 x Wi-Fi antenna port(s)
- 1 x USB BIOS Flashback® Button(s)
- 2 x USB 3.2 Gen 1 (up to 5Gbps) ports Type-A
- 4 x USB 3.2 Gen 2 (up to 10Gbps) ports (Type-A + USB Type-CTM)
