สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดในแพลตฟอร์ม Intel ตัวแรงในชิบเซ็ตใหม่ล่าสุดนั่นก็คือ Z370 โดยเมนบอร์ดที่จะนำมารีวิวทดสอบให้ท่านได้ชมก็คือ ASUS ROG STRIX Z370-H GAMING ในรุ่นกลางๆที่มีดีไม่แพ้รุ่นใหญ่กันเลยครับ มากันใน ROG STRIX ซีรี่ย์ที่เป็นเกมส์มิ่งซีรี่ย์เรารู้จักคุ้นเคยกันดีครับ มากันในแนวดีไซน์สวยงามดุดันตามแบบฉบับ ROG ที่เน้นโทนสีดำสลับสีแดงด้วยฮีตซิงค์สีแดงสวยงามเด่นชัดพร้อมไฟ LED ตรงชิบเซ็ตสีแดงสวยงาม ตัวเมนบอร์ดนั้นอัดแน่นด้วยฟีเจอร์มากมายครับ ไม่ว่าจะเป็น 5-Way Optimization , Gaming audio: SupremeFX S1220A , Gaming connectivity: Dual M.2 , USB 3.1 Gen 2 Type-A , Gaming networking: Intel Gigabit Ethernet, LANGuard , GameFirst , Gamer’s Guardian: ASUS SafeSlot , premium components และอื่นๆอีกมากมาย ถือว่าฟีเจอร์เด่นๆของเกมส์มิ่งให้มากันอย่างครบครันครับ ด้วยดีไซน์ที่เน้นออกแนวเกมส์มิ่งแต่ประสิทธิภาพการทำงานนั้นก็ไม่ธรรมดาครับรองรับการโอเวอร์คล๊อกอย่างเต็มที่เช่นกันไม่ว่าจะเป็นภาคจ่ายไฟแบบ DIGI VRM รองรับการ OC เต็มรูปแบบครับ เดี๋ยวเราไปชมกันครับว่าเมนบอร์ดในรุ่นกลางๆฟีเจอร์คุ้มๆแบบนี้จะอัดไปได้ไกลและแรงมากน้อยขนาดไหน วันนี้จัดเต็มกับซีพียู Intel Core i7 8700K รุ่นใหม่ล่าสุดในเจนเนอร์เรชั่นที่8 ให้ท่านได้ชมกันอีกเช่นเคยครับ เดี๋ยวเราไปชมในบททดสอบได้เลยครับ

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS ROG STRIX Z370-H GAMING กันต่อเลยครับ

.

ASUS ROG STRIX Z370-H GAMING Appearance

ตัวกล่องมาในแนวสีดำแดงบอกฟีเจอร์รุ่นอย่างชัดเจนสวยงาม

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆ

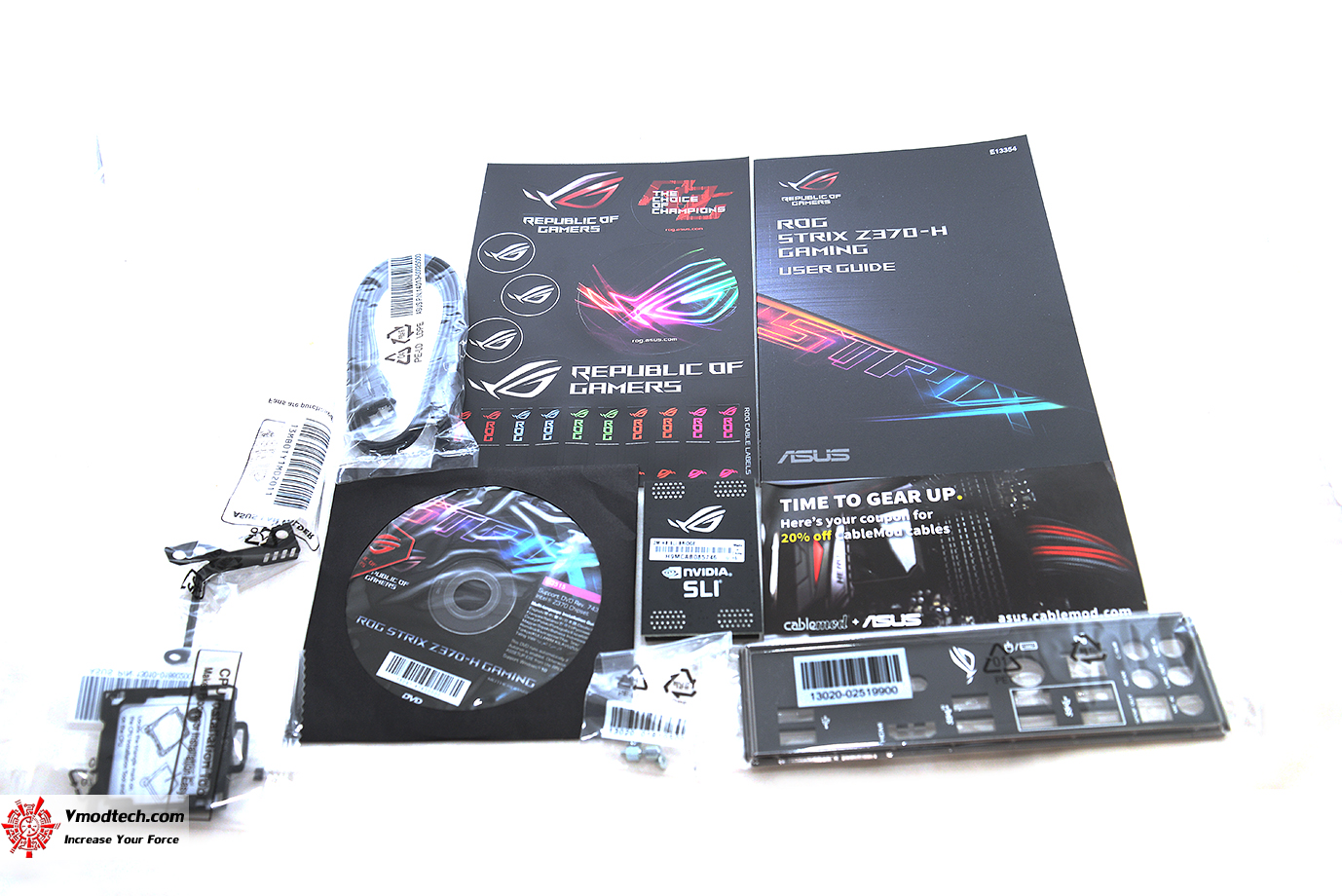

อุปกรณ์ ที่ให้มาประกอบด้วย แผ่นไดร์เวอร์ คู่มือ ฝาหลัง สาย SATA 1ชุด  สายไฟเชื่อมต่อ น๊อตยึด M.2 ตัวรองติดตั้งซีพียู

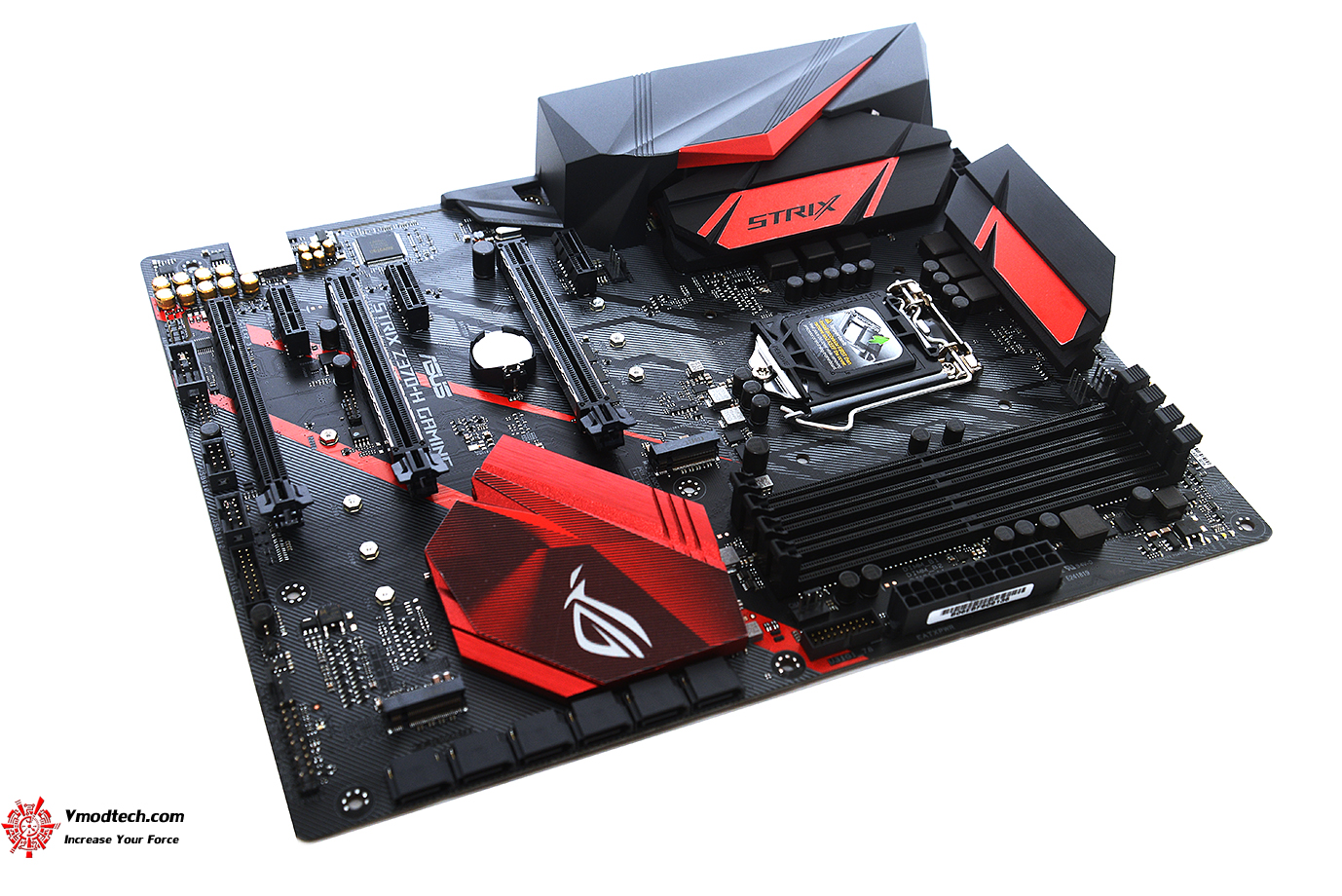

ตัวเมนบอร์ดสีดำสนิทสลับฮีตซิงค์สีแดงทั้งเฟสไฟและชิบเซ็ต มีตราโลโก้ ROG และ Strix อย่างสวยงามเลยครับ

ตัวเมนบอร์ดขนาด ATX Form Factor: 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

การจัดวางอุปกรณ์ต่างๆดูสวยงามลงตัวมากๆครับ สลับด้วยลวดลายสีขาวและแดง สล๊อตช่องเชื่อมต่อมีระบบ Gamer’s Guardian ช่วยป้องกันอันตรายจากการใช้งานให้อีกด้วยครับ

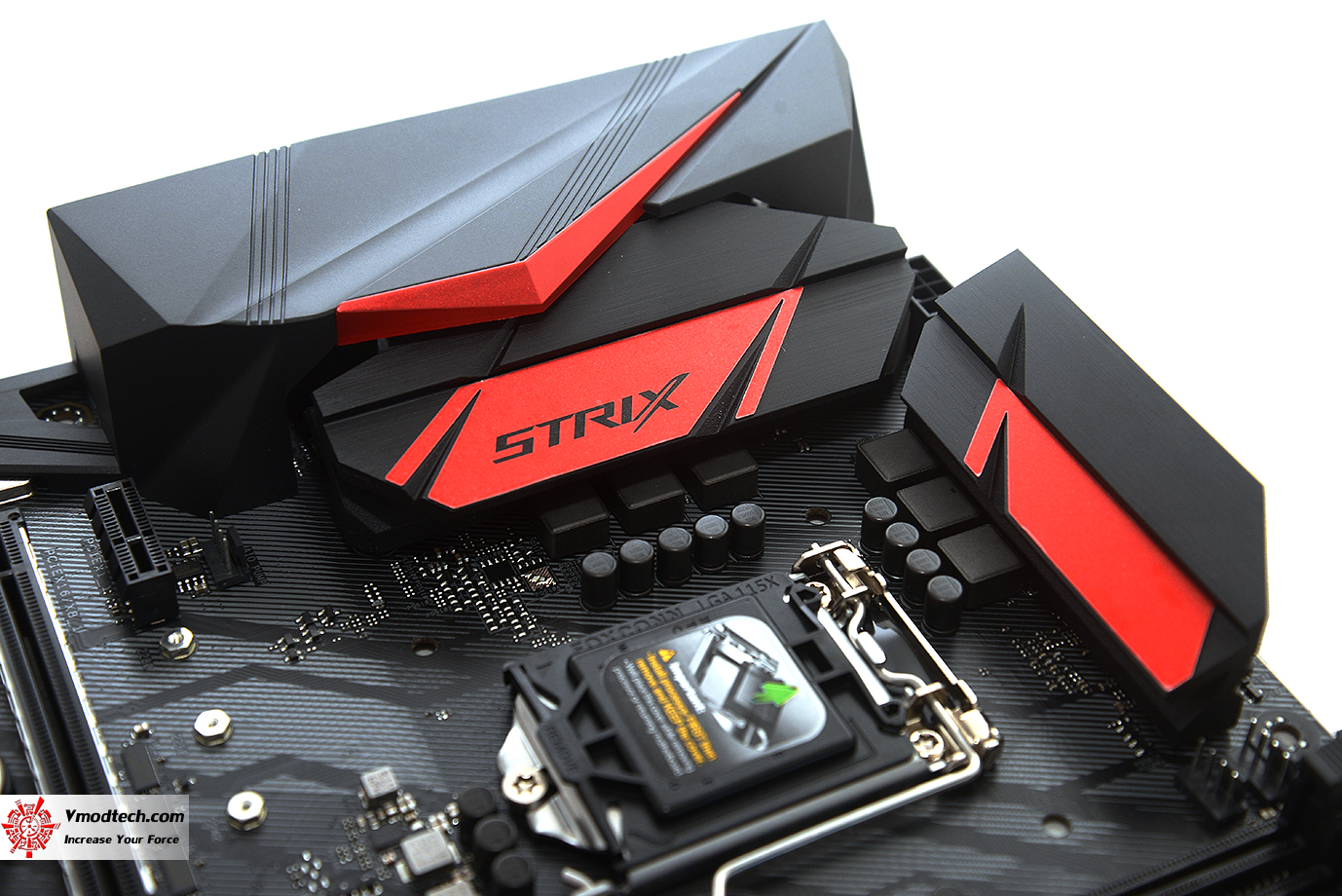

เฟสไฟทั้งหมดมี 6เฟส DIGI+ VRM  รองรับการโอเวอร์คลีอกได้อย่างเต็มประสิทธิภาพ รองรับซีพียู Supports 8^th Generation Intel^® Core™ Processors (Socket 1151)

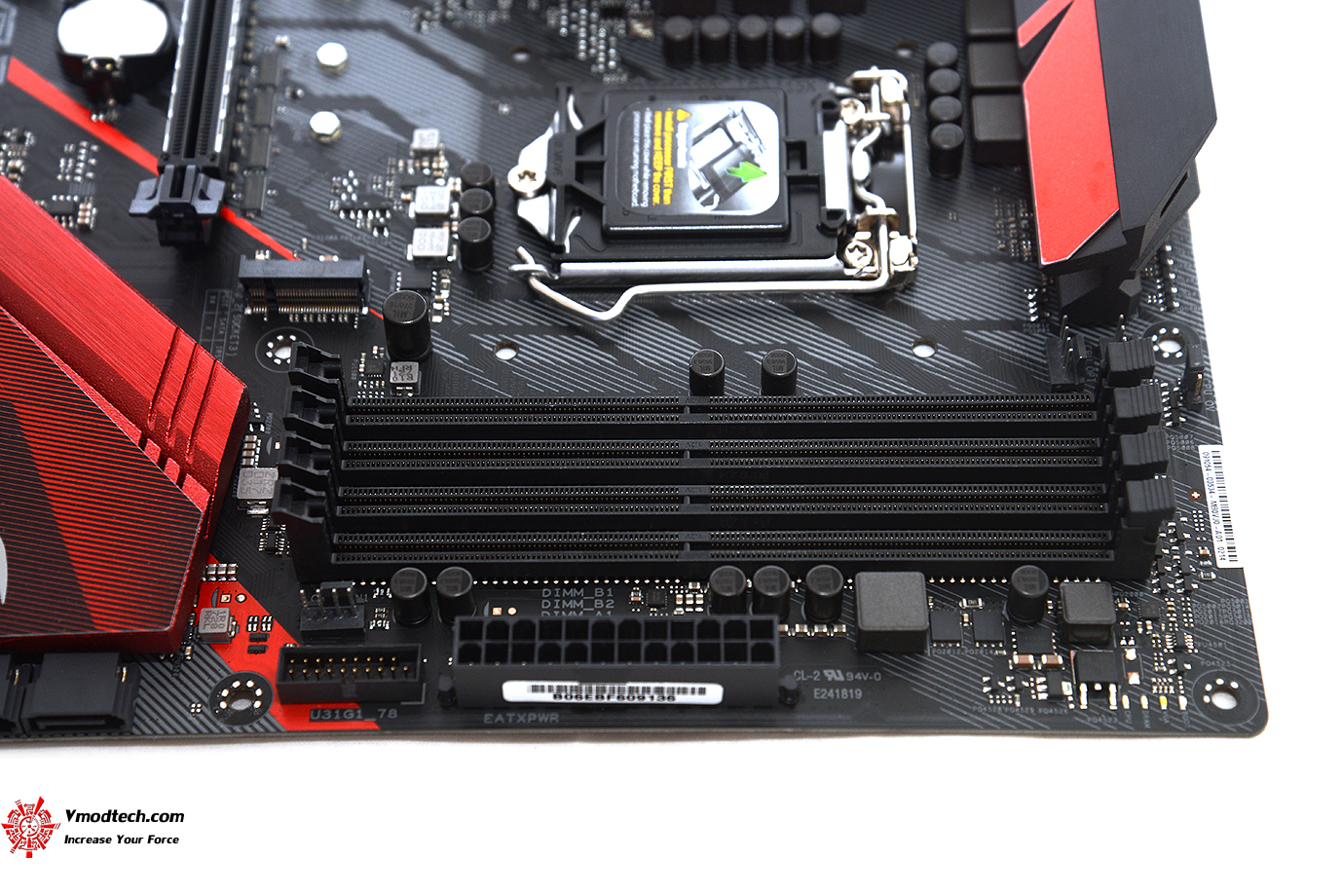

สล๊อตแรมมีทั้งหมด 4 ช่อง DDR4 รองรับแรมสูงสุด 64GB สนับสนุน 4 x DIMM, Max. 64GB, DDR4 4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered, Register Memory พร้อมด้วยระบบ DRAM Overcurrent Protection ป้องกันอันตรายจากไฟเกินให้อีกด้วยครับ

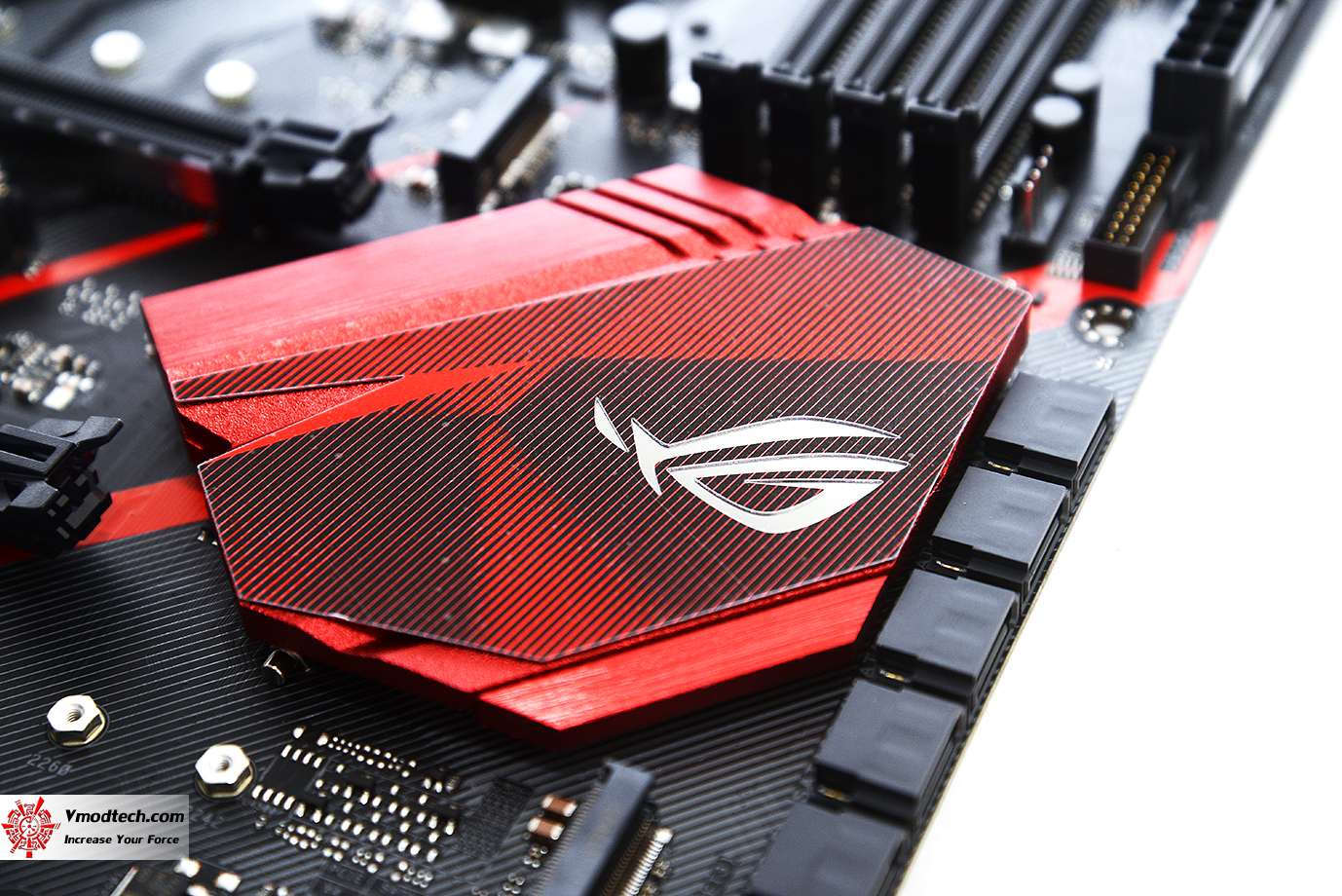

ตรงชิบเซ็ตมีโลโก้ ROG เป็นเอกลักษณ์l;p’k, ฮีตซิงค์ชิบเซ็ต Intel^® Z370 Chipset รุ่นใหม่ล่าสุดจากทางอินเทล ด้านใต้และด้านบนโลโก้นั้นจะมีไฟ ROG LED สีแดงให้ด้วยครับ

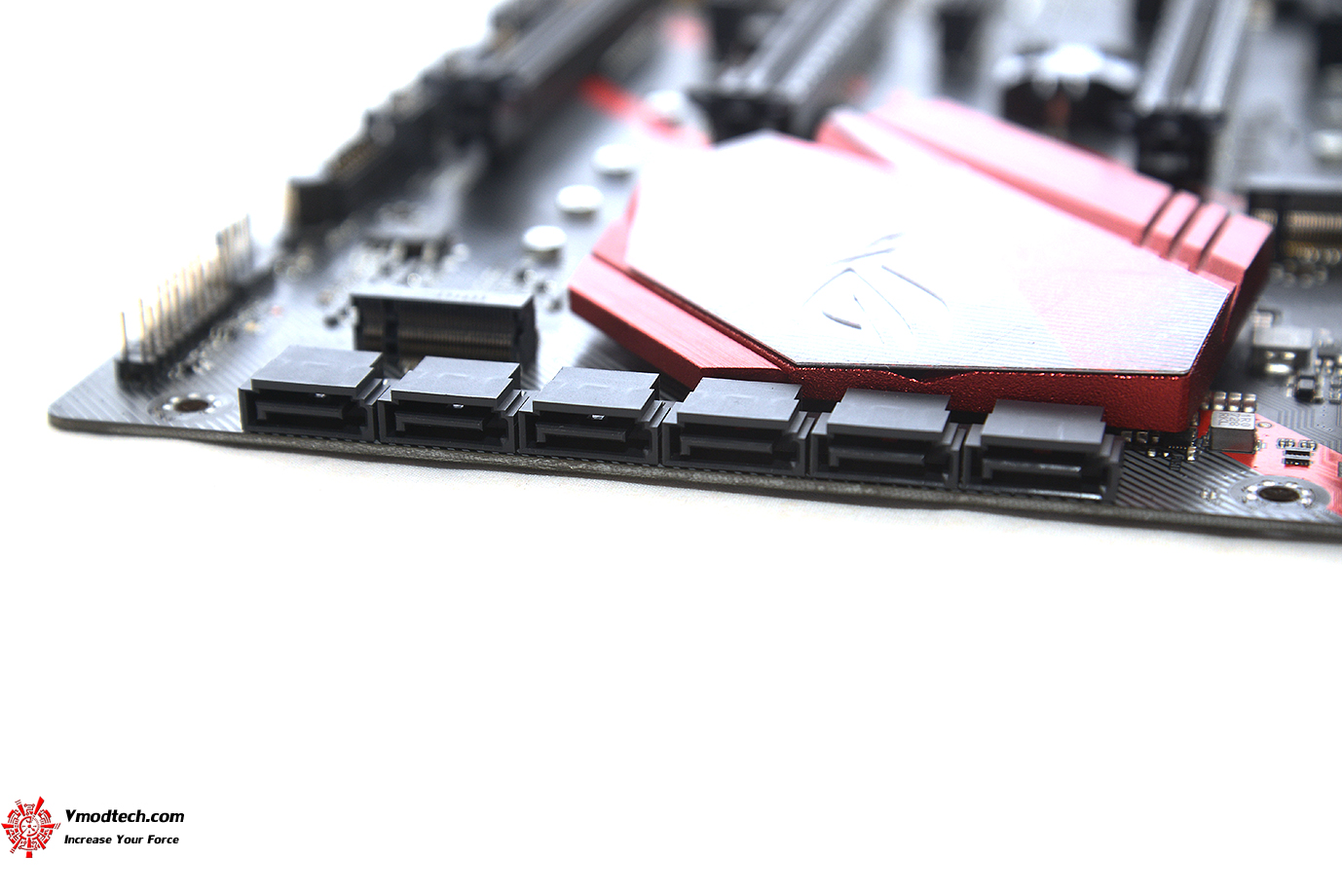

ช่อง SATA ประกอบด้วย  6 x SATA 6Gb/s port(s) ,  1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) , 1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode) อย่างเต็มรูปแบบ

สล๊อตต่างๆ มีให้กันมาใช้ได้ครับประกอบด้วย 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) , 1 x PCIe 3.0/2.0 x16 (x2 mode)  , 3 x PCIe 3.0/2.0 x1 พร้อมมี SafeSlot ให้สองช่องครับ

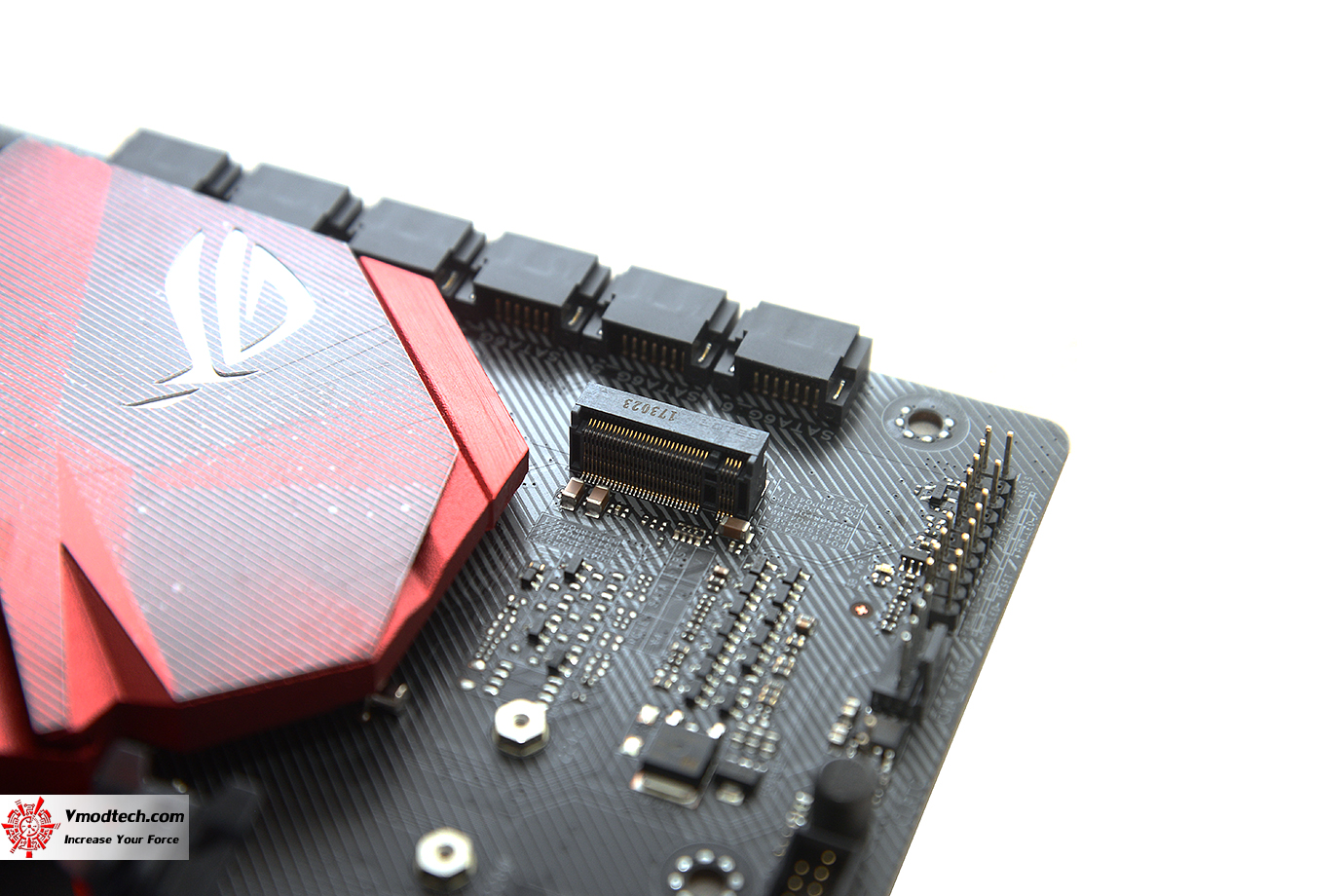

M.2 Socket สามารถใช้งานได้กับ Dual M.2 ได้ 2ช่องครับ

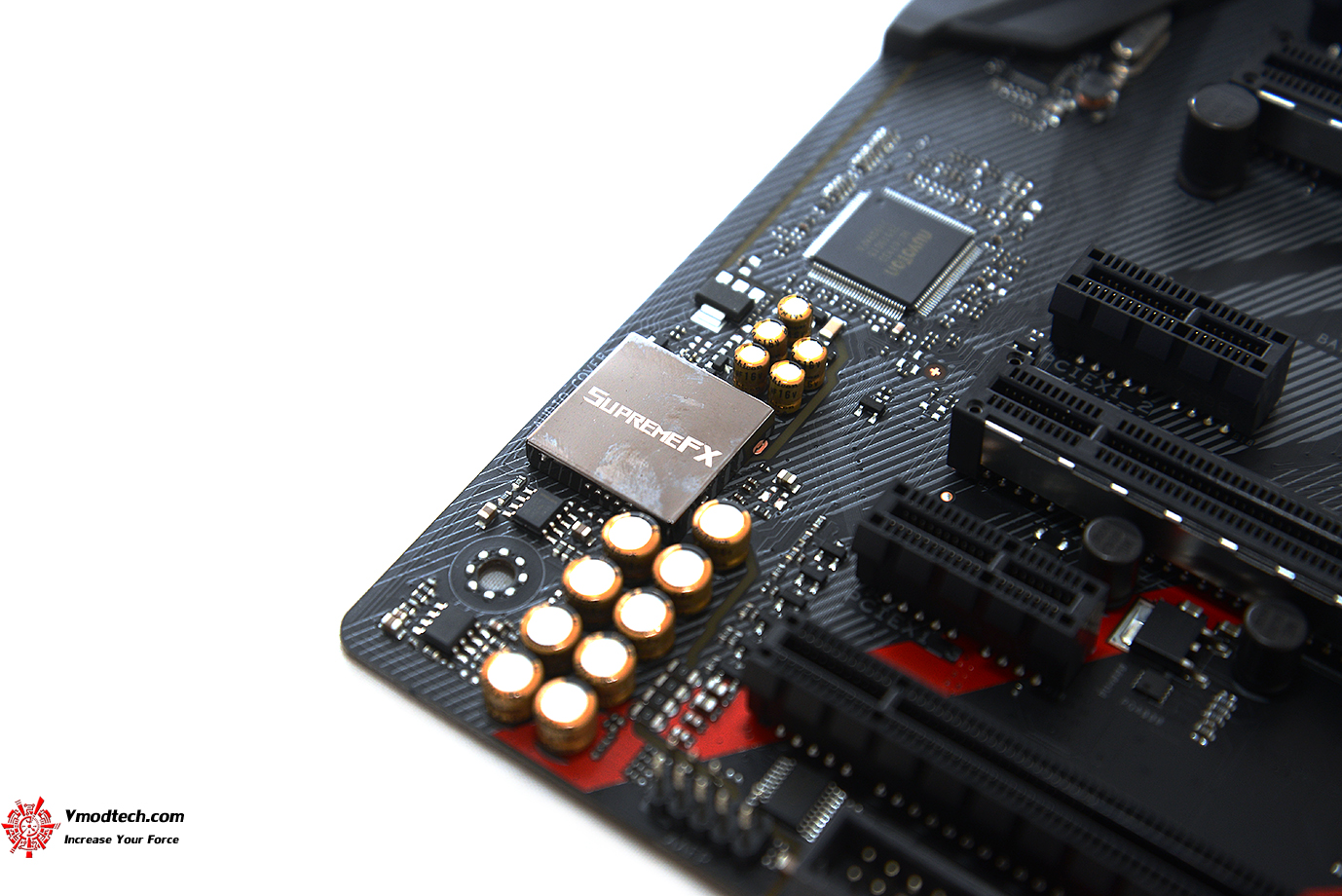

ระบบเสียงเป็น ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A , SupremeFX Shielding™ Technology จัดเต็มด้วยเทคโนโลยี Sonic Radar III , Sonic Studio III พร้อมจัดเต็มเพื่อคอเกมส์มิ่งโดยเฉพาะครับ

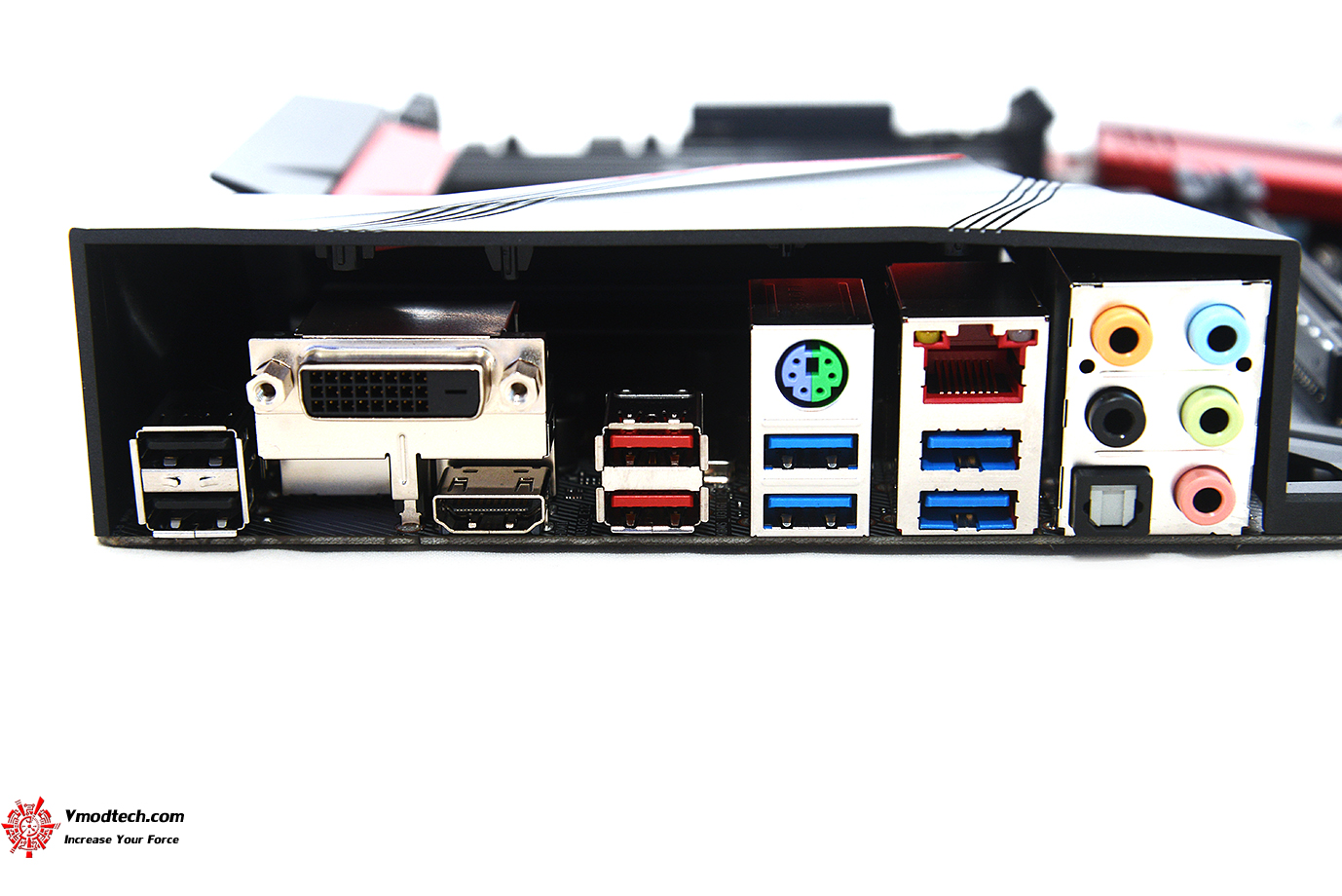

มาดูพาแนลด้านหลังเป็น Stainless Steel Back I/O ประกอบด้วย - 1 x PS/2 keyboard/mouse combo port(s) , 1 x DVI , 1 x HDMI , 1 x LAN (RJ45) port(s) , 2 x USB 3.1 Gen 2 Type-A , 2 x USB 2.0  , 4 x USB 3.1 Gen 1  , 1 x Optical S/PDIF out , 5 x Audio jack(s)

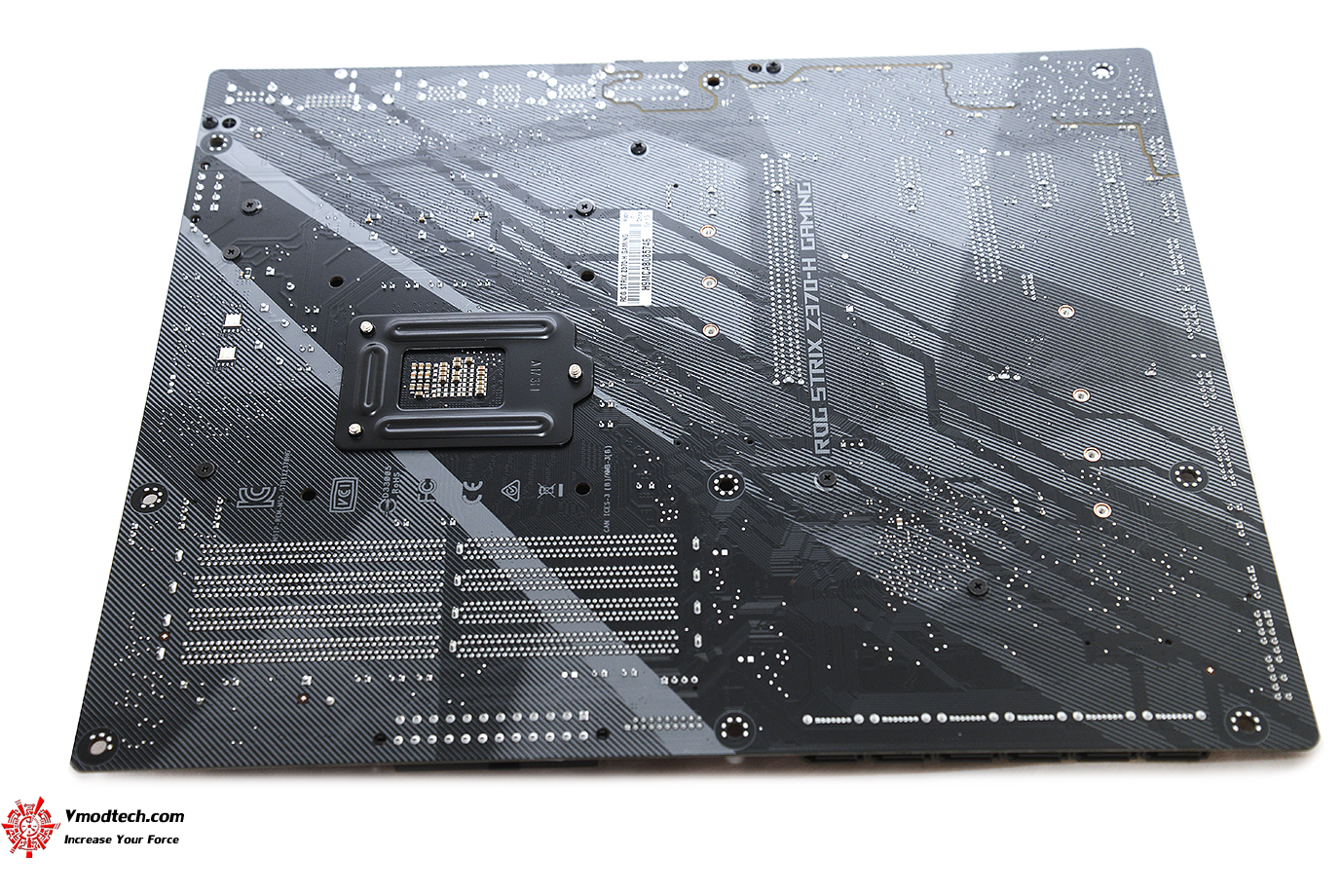

PCB ด้านหลังสีดำสนิทครับ

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

Test Setup

SYSTEMS
.CPU	..Intel Core i7 8700K Retail
.Thermal Grease
.Motherboard	. ASUS ROG STRIX Z370-H GAMING
.Memory	..G.Skill TridentZ 16GB DDR4-3600
.Graphic Card	. GTX 1060
.Harddisk	. Plextor SSD 250GB
.CPU Cooler	..Water Cooling
.Power Supply	..Leadtek Super Flower 1200W Platinium
.Operation System	..Windows 10 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL CORE I7 8700K ตัวใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับกราฟฟิกการ์ดตัวแรงอย่าง GTX 1060 ตัวแรงใช้ในการทดสอบวันนี้ครับ

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 28-30องศาฯ ด้วยระบบน้ำธรรมดา

CPU-Z

ในการทดสอบก็เป็นซีพียู Intel Core i7 8700K รุ่นใหม่ล่าสุดโอเวอร์คล๊อกใช้งานแบบเต็มๆที่ความเร็ว 5.1Ghz ไฟ Vcore 1.31v บัสแรม DDR4 3976Mhz CL 19-20-20-45-480 2T 1.38v ใช้งานได้จริงอย่างมีเสถียรภาพตลอดการทดสอบ ซึ่งก็อัดกันได้แรงๆทะลุบัสแรม DDR4 3976Mhz ได้แบบเต็มๆ ก็เกือบทะลุบัส 4000Mhz ที่ทางเมนบอร์ดได้เคลมกันเอาไว้ครับ กับเมนบอร์ดกลางๆที่เน้นความเป็นเกมส์มิ่งแต่ก็แอบแรงอัดกันได้ไกลๆทั้งซีพียูและแรม แม้เฟสไฟจะแค่เพียง 6เฟสเท่านั้น

GPU-Z

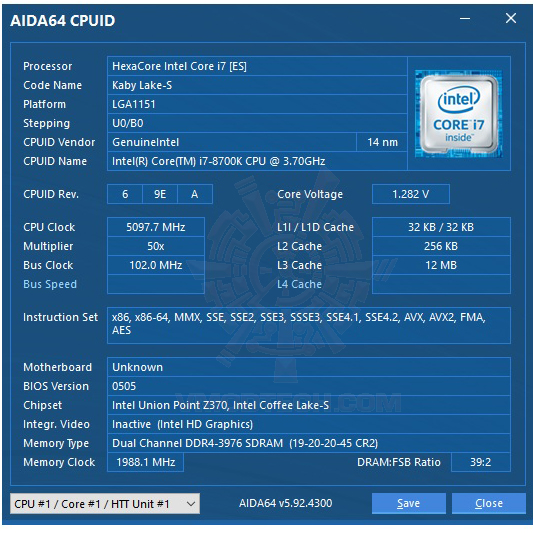

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

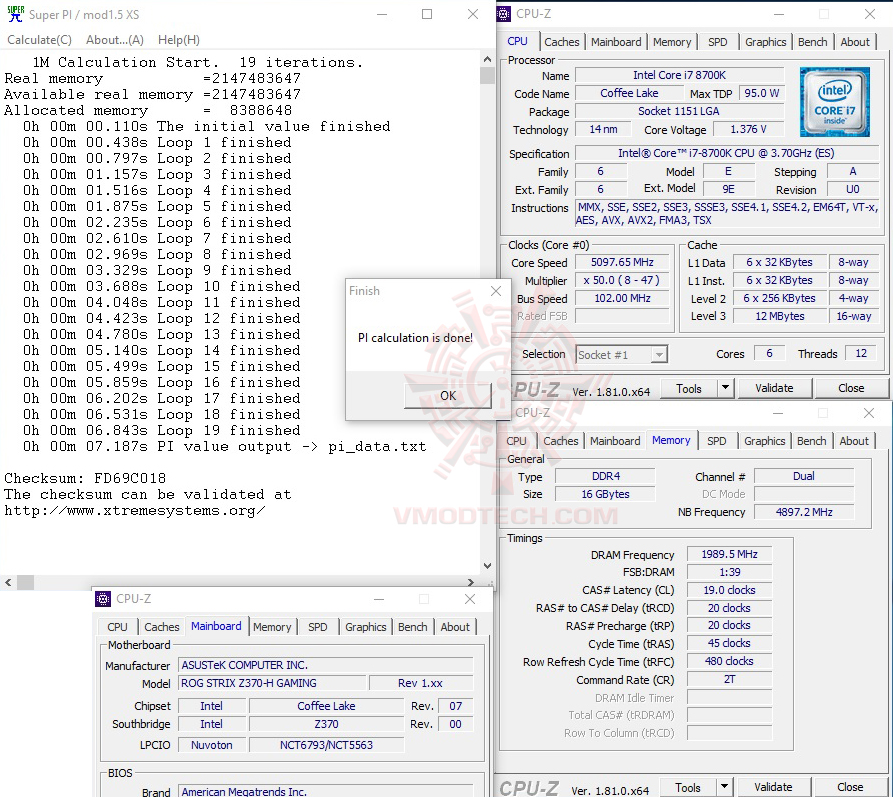

SuperPI 1MB

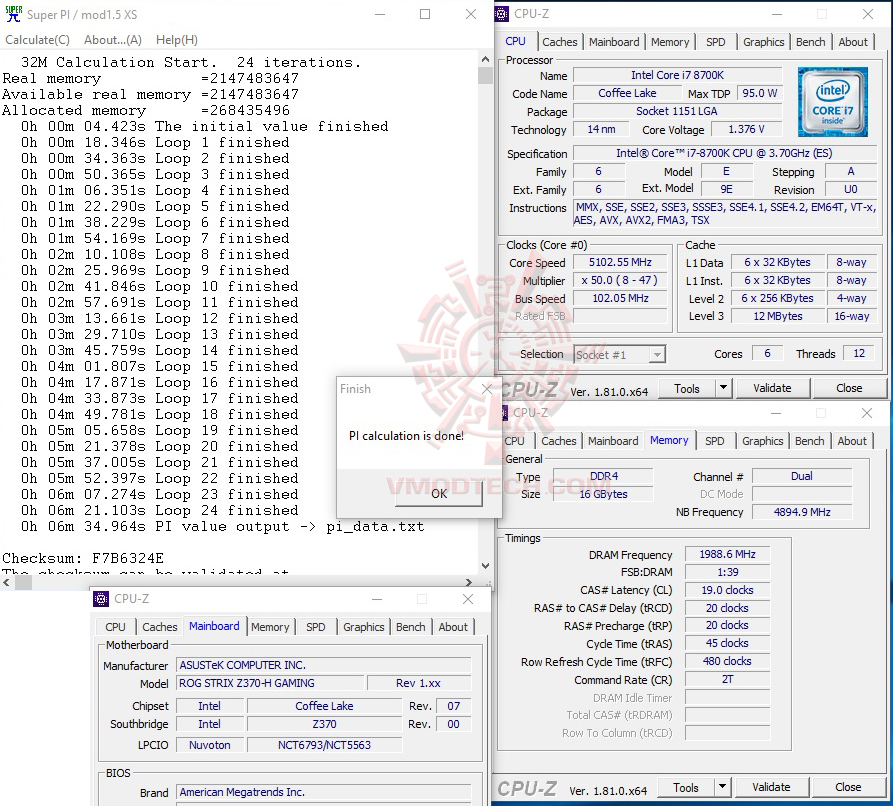

SuperPI 32MB

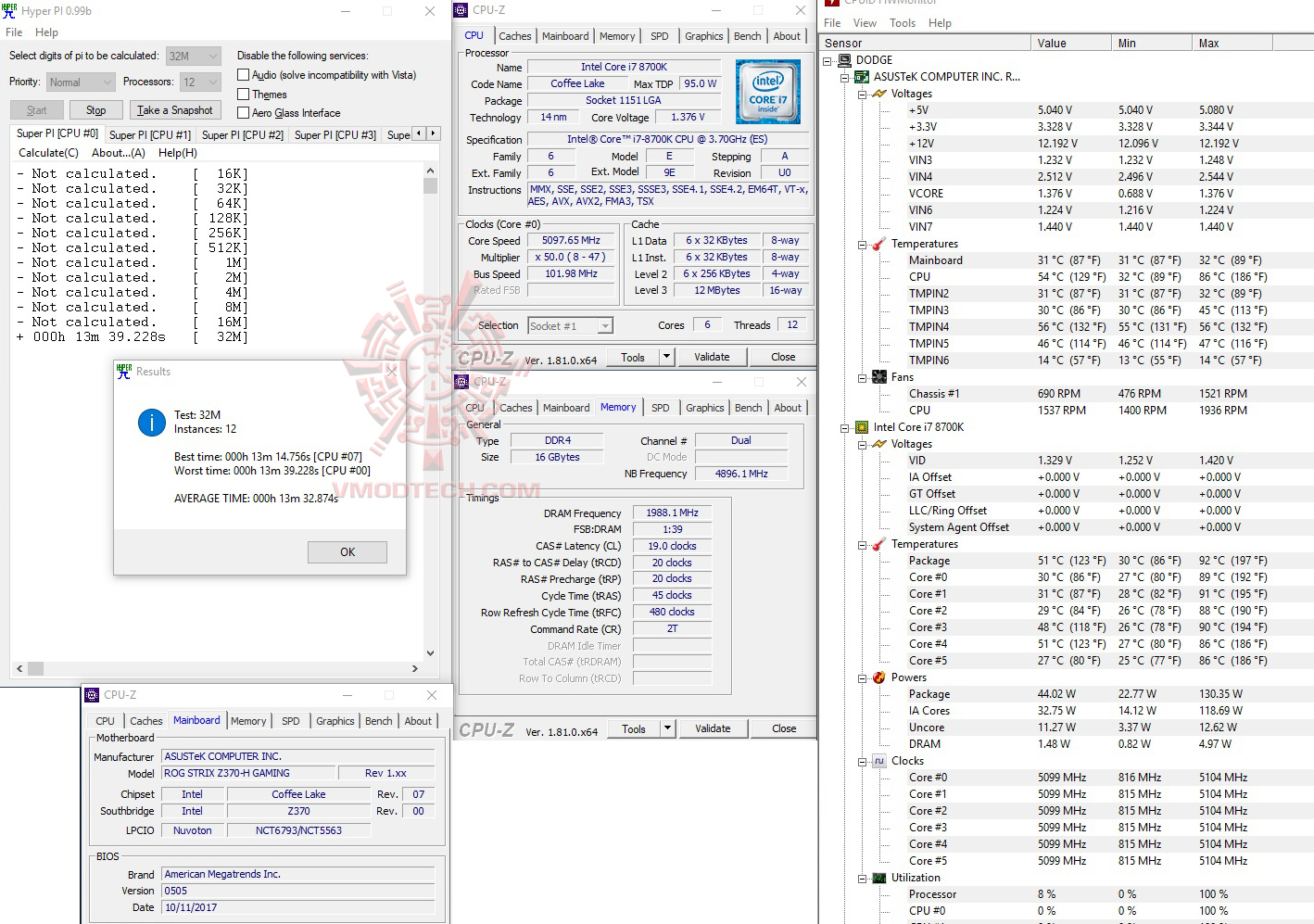

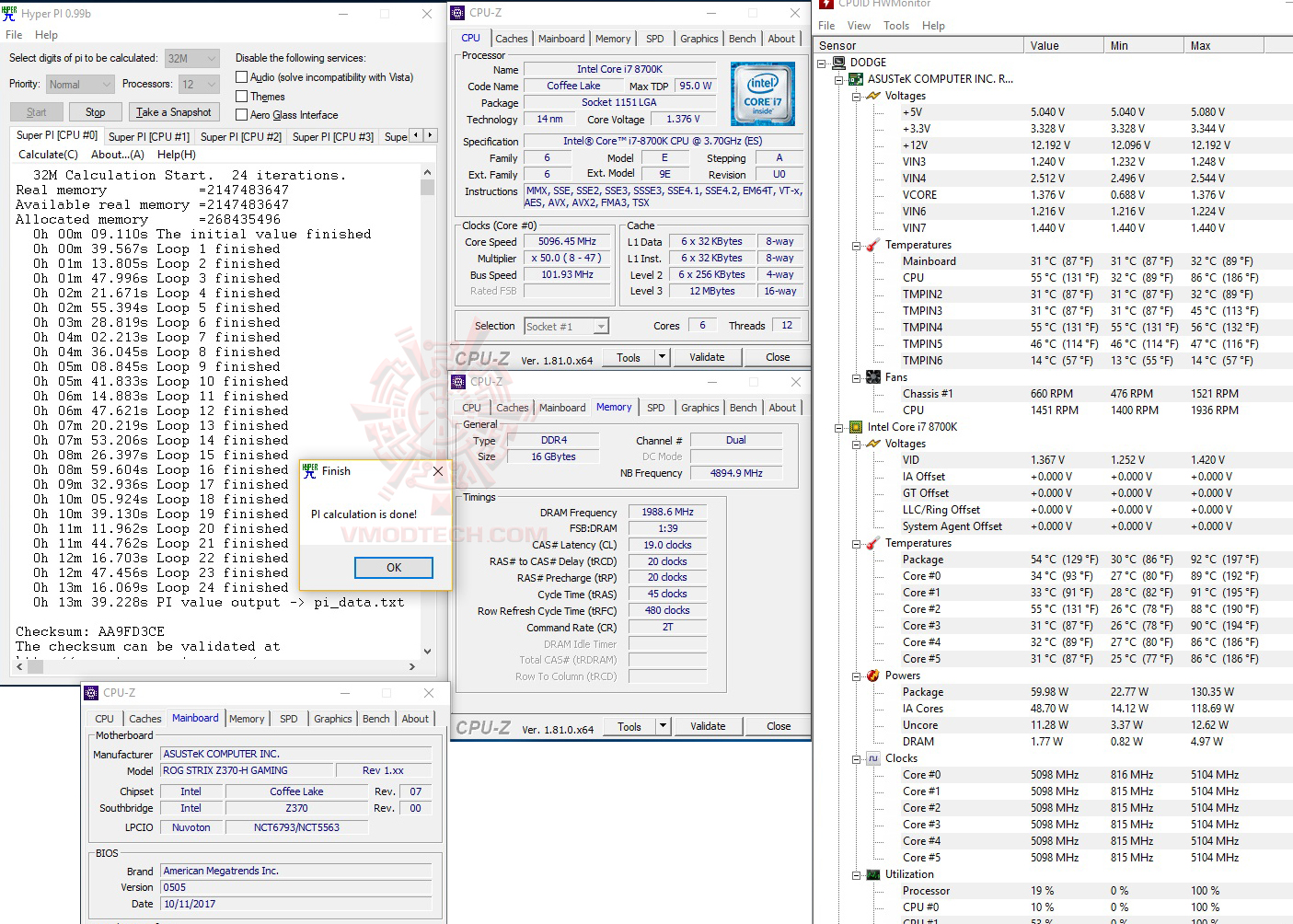

HyperPI 32M 4Thread

สำหรับชุด SuperPi 1MB อยู่ที่เวลา 7.187วินาที SuperPI 32 อยู่ที่เวลา 6นาที 34.964วินาที  HyperPI 32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ เฉลี่ยราวๆ 13 นาที ทั้ง 12เทรด ทำได้ดีเยี่ยมมากๆครับ แรงแบบนิ่งๆเสถียรๆทดสอบกันแบบครบทุกหัว ใช้งานกันได้จริงๆครับ แรงทุกการทดสอบครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

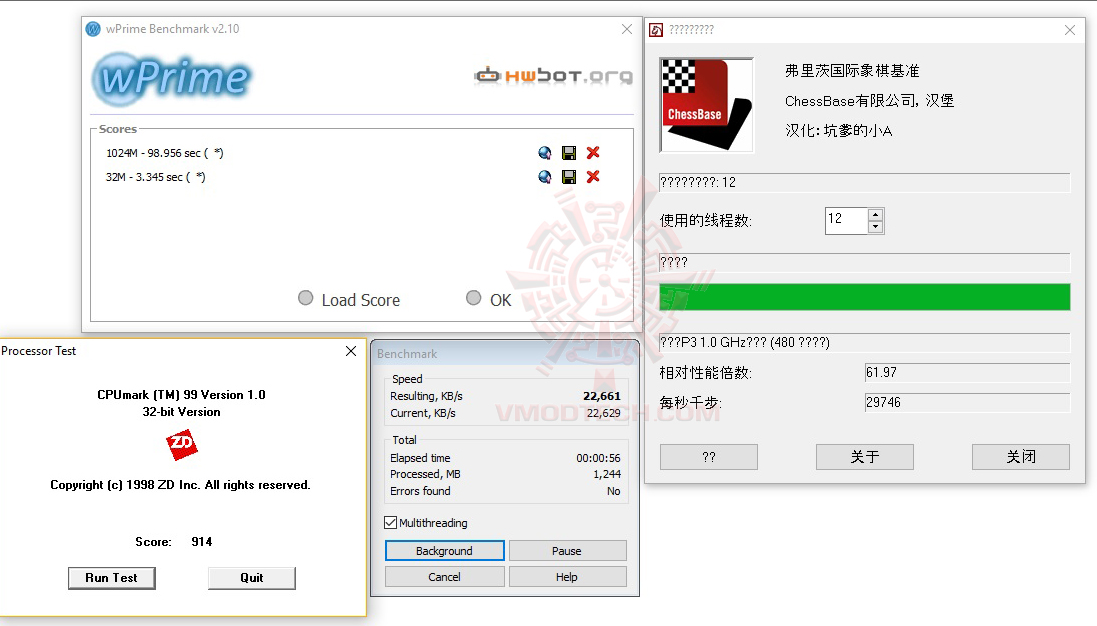

wPrime2.10 , CPUMark99 WINRAR 5.0 & Fritz Chess Benchmark

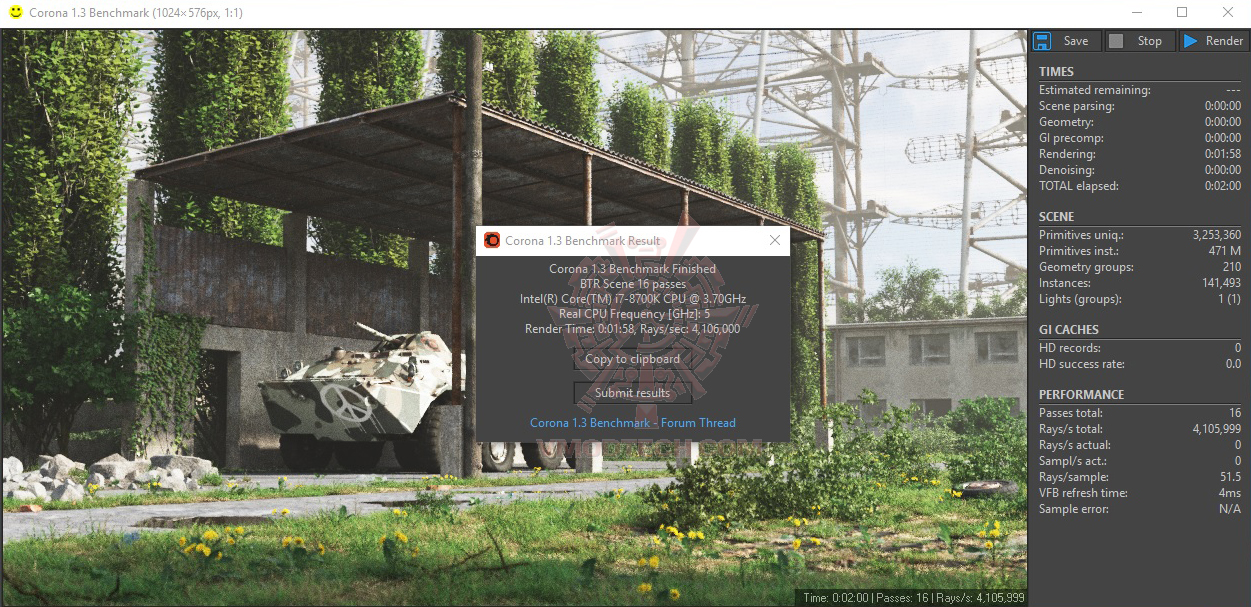

Corona 1.3 Benchmark

Corona เรนเดอร์ทำเวลากันได้เร็วมากๆครับ ทำงานครบทุกเทรดทั้ง 6เทรด ที่เวลา 1.58นาที เรนเดอร์ได้เร็วมากๆครับ

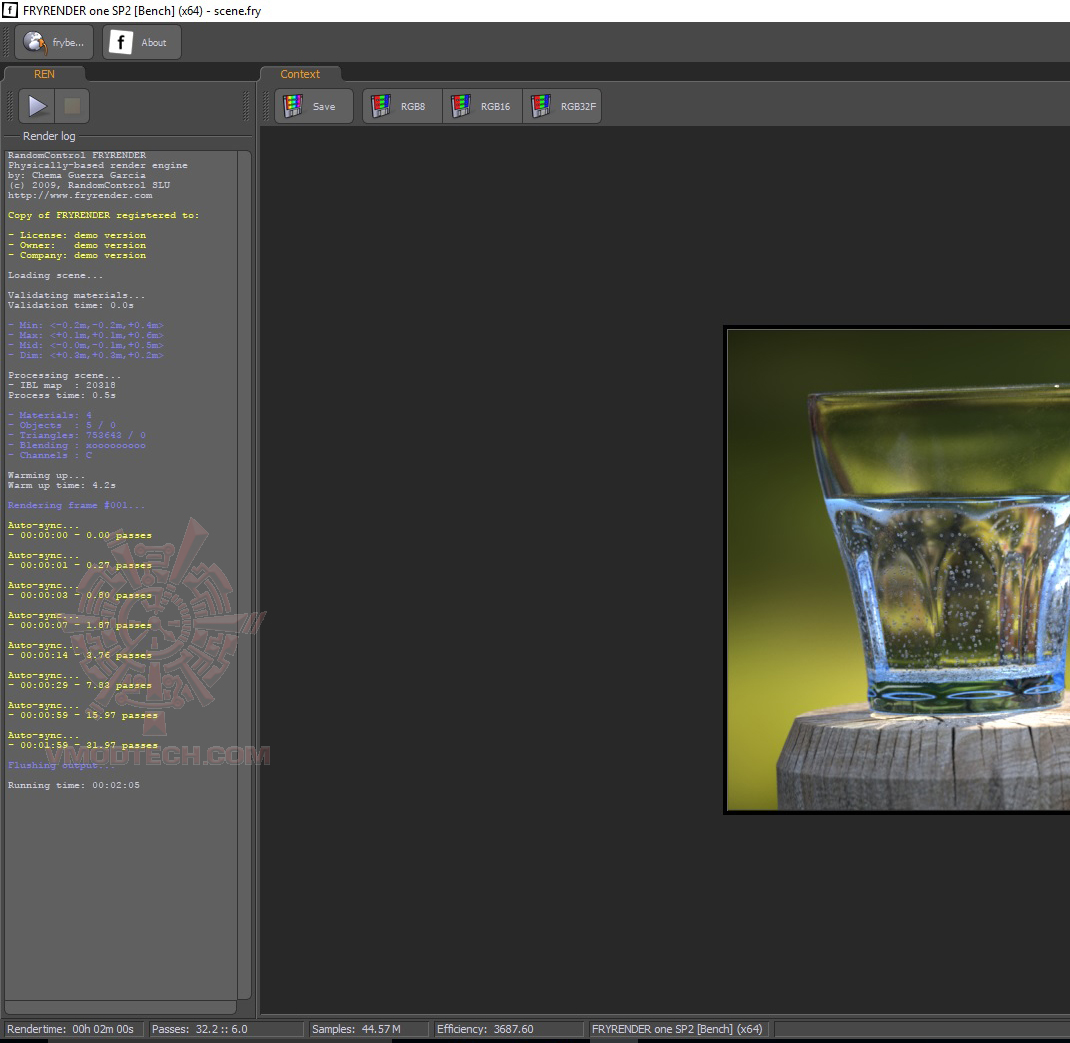

FRYRENDER X64

Fryrender ก็ทำงานได้เต็มประสิทธิภาพครับ เวลาอยู่ที่ 2.05นาทีเท่านั้นเองครับ เร็วมากๆครับ

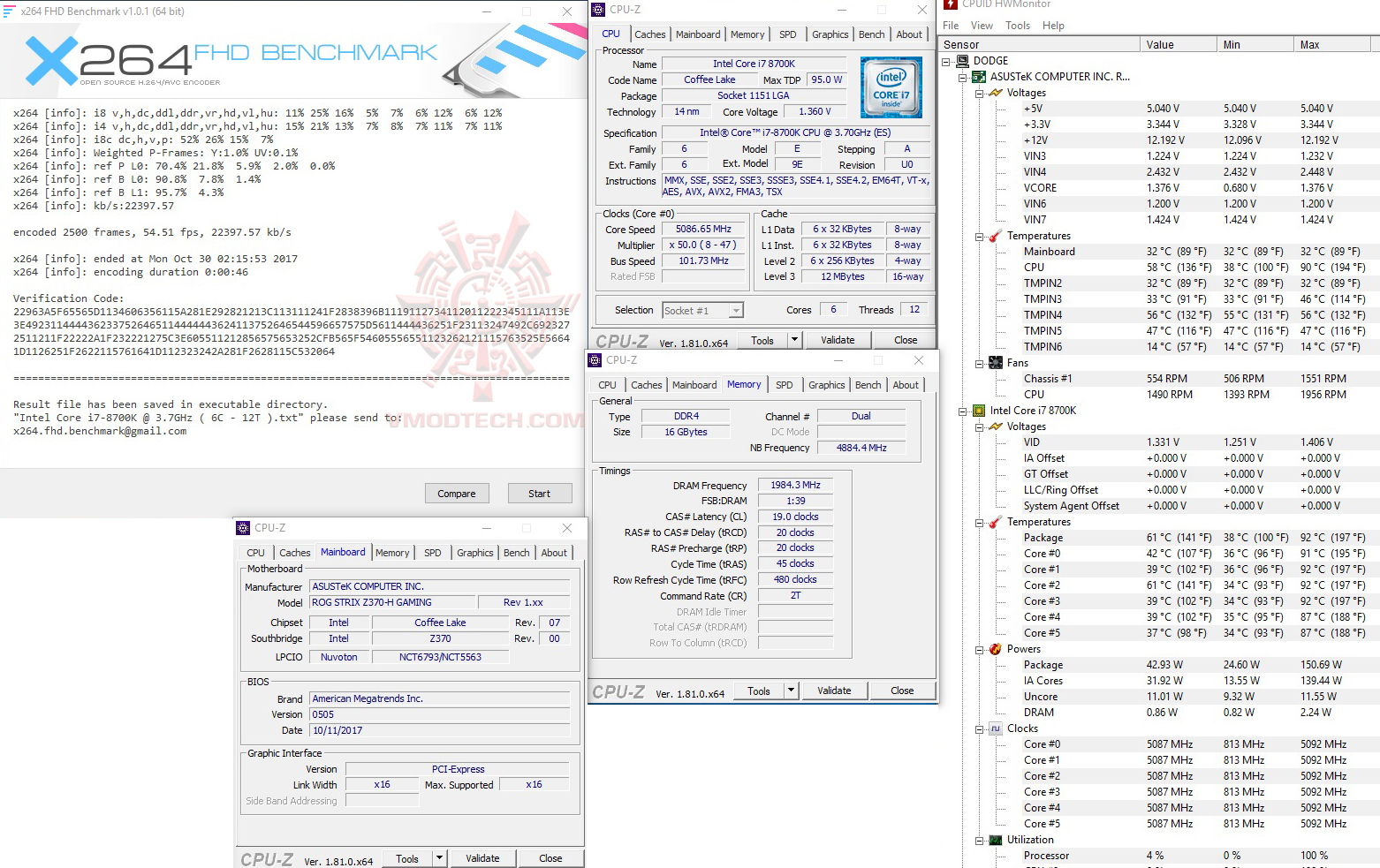

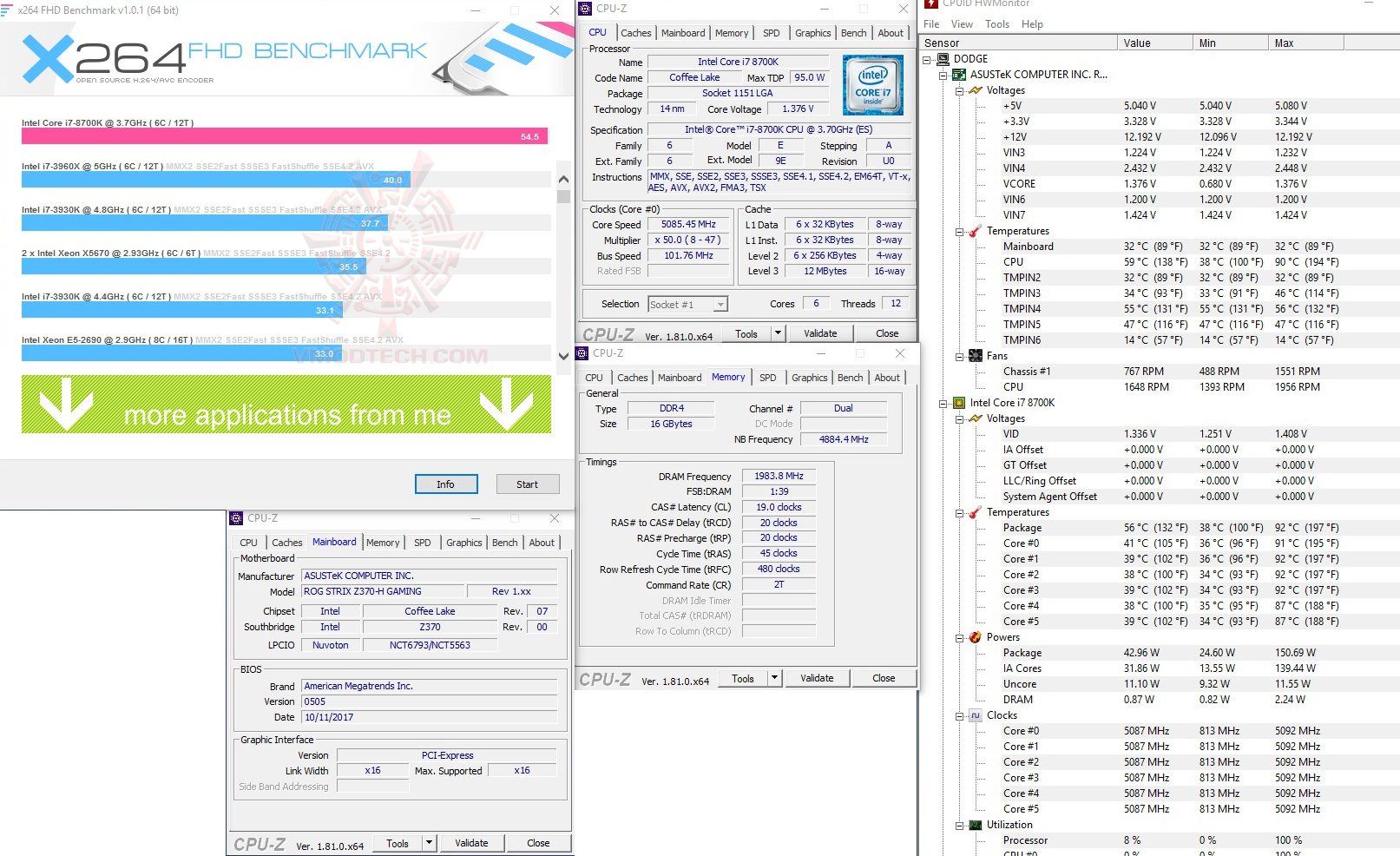

X264 FHD

ผล ทดสอบ โดยรวม X264 กดกันไป 54.51FPS ส่วน Fritz Chess อยู่ที่ 61.97และ Winrar อยู่ที่ 22661KB/s แรงแบบ OC ใช้งานกันได้นิ่งๆทดสอบผ่านทุกการทดสอบกับเมนบอร์ดระดับกลางๆ

AIDA64 Extreme

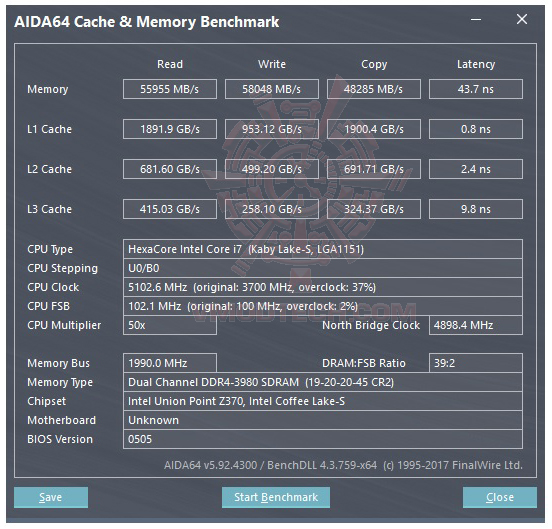

AIDA64 Cache & Memory Benchmark

AIDA64 MEM ค่า Memory Read, Write ก็ทำออกมาได้ดีเยี่ยมเลยครับอยู่ที่ Read 55955MB/s และ Write 58048MB/s แรงดีทั้งอ่าน/เขียนเลยครับ แรงทะลุ 55K/58K ทั้งการอ่านและเขียน

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

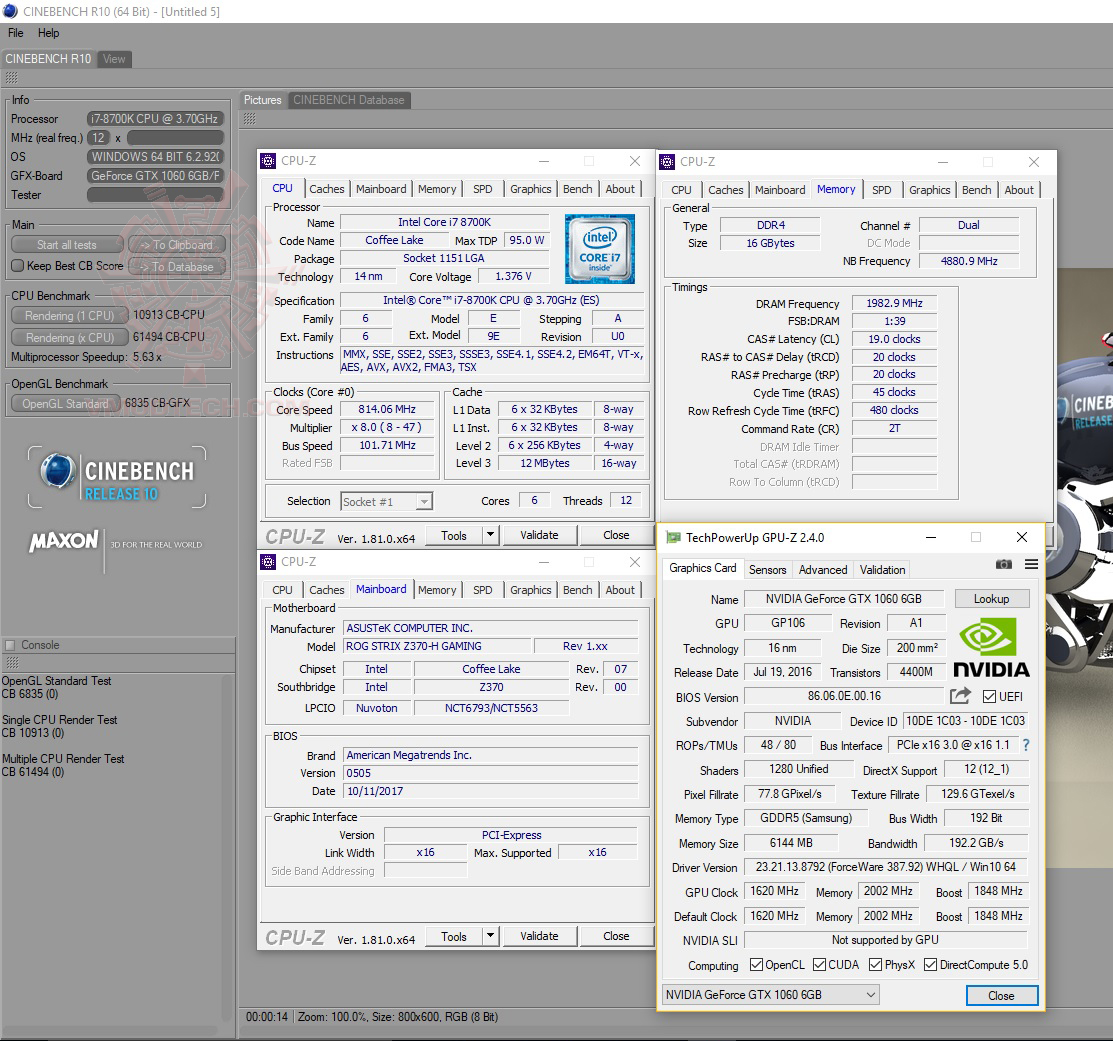

Cinebench 10

Cinebench 11.5

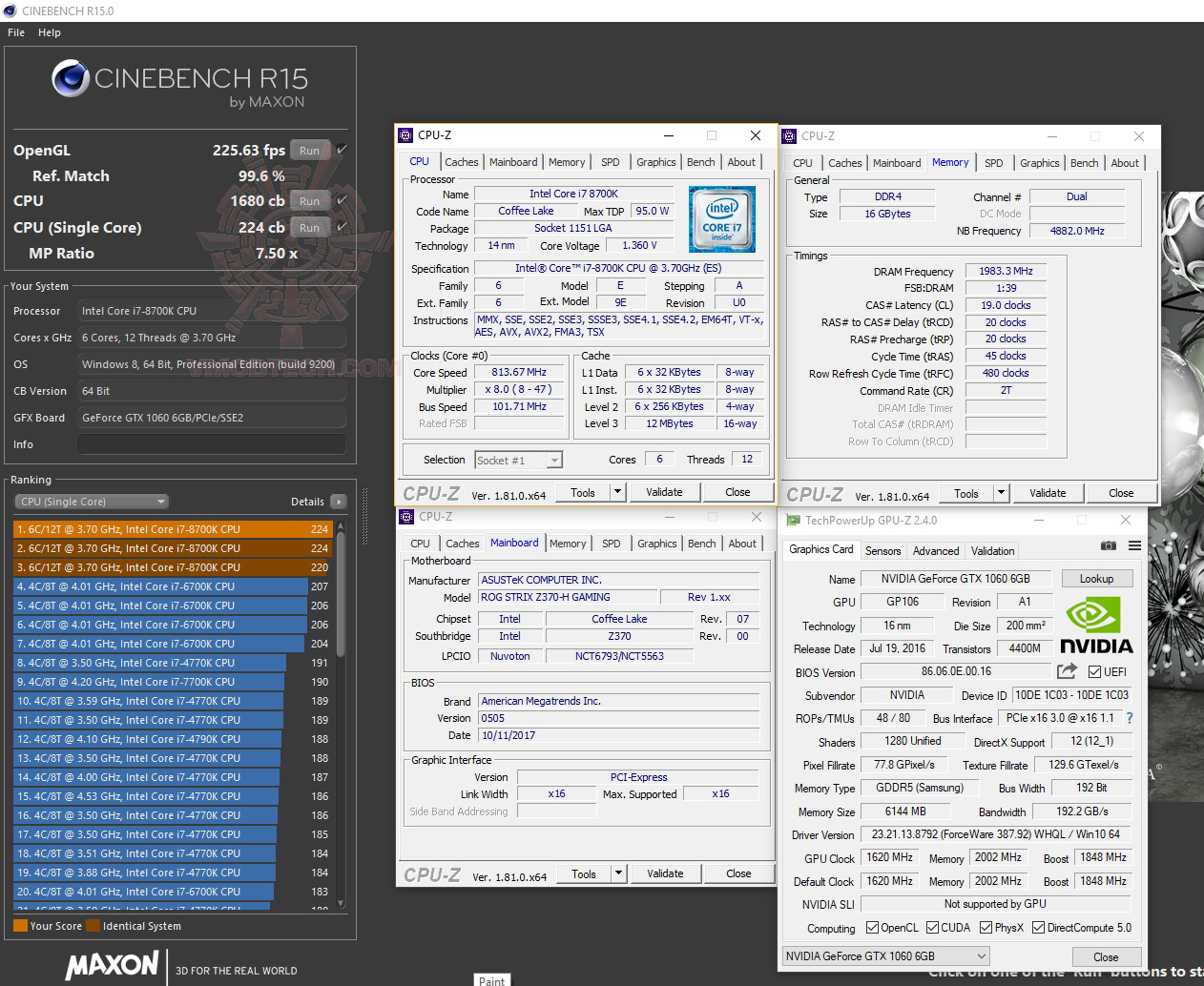

Cinebench 15

Cinebench ก็ทำได้ดีครับกับการเรนเดอร์ซีพียูทั้ง 1หัวและ 8หัว เรนเดอร์กันได้ดีแรงเยี่ยมมากทุกการทดสอบครับคะแนนไม่มีตกครับแรงจัดเต็มเลยครับกับเมนบอร์ดระดับกลางๆ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

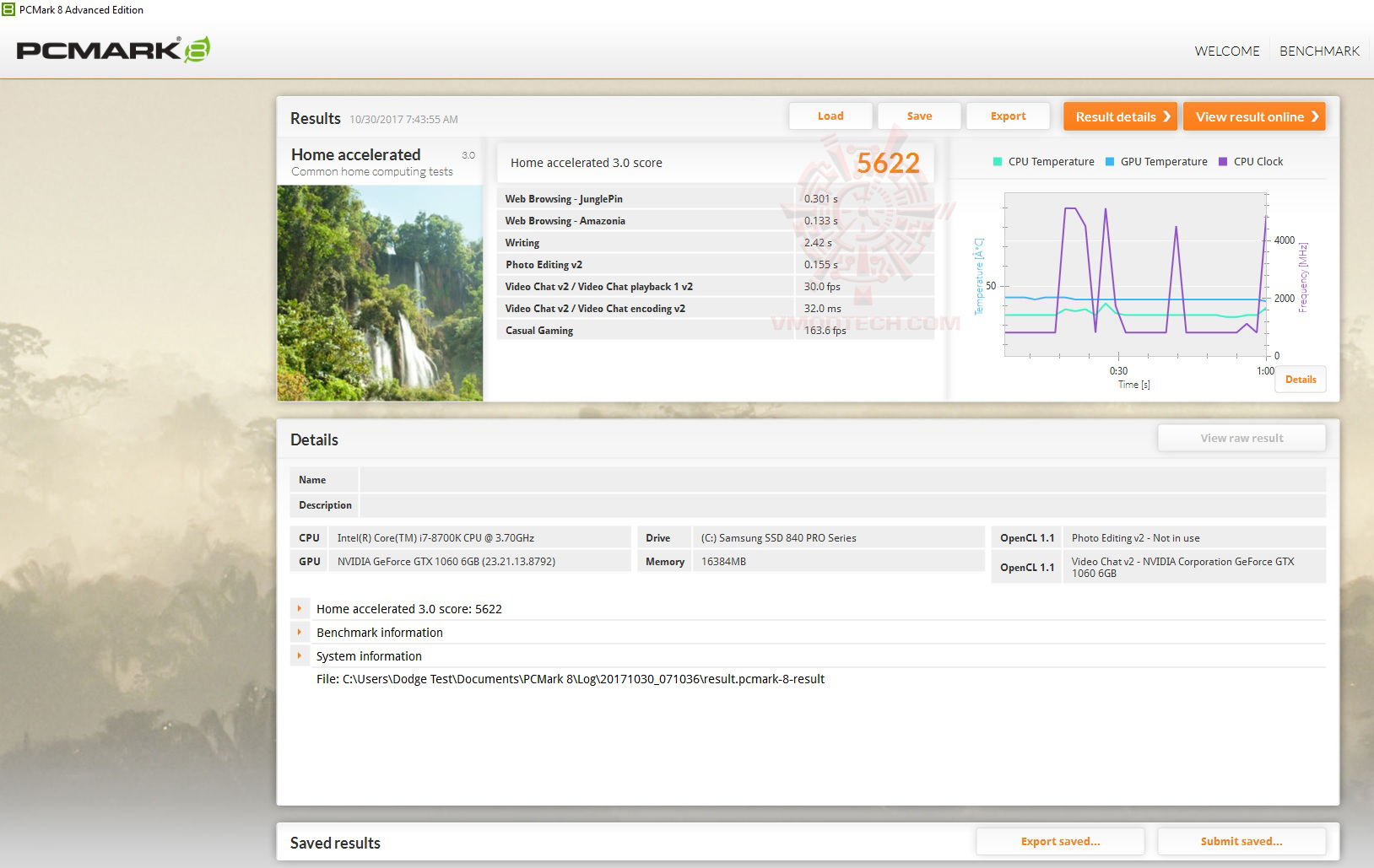

PCMark8

PCMark8 ก็รันได้แรงๆที่ 5622คะแนนครับ ทำได้ดีครับ

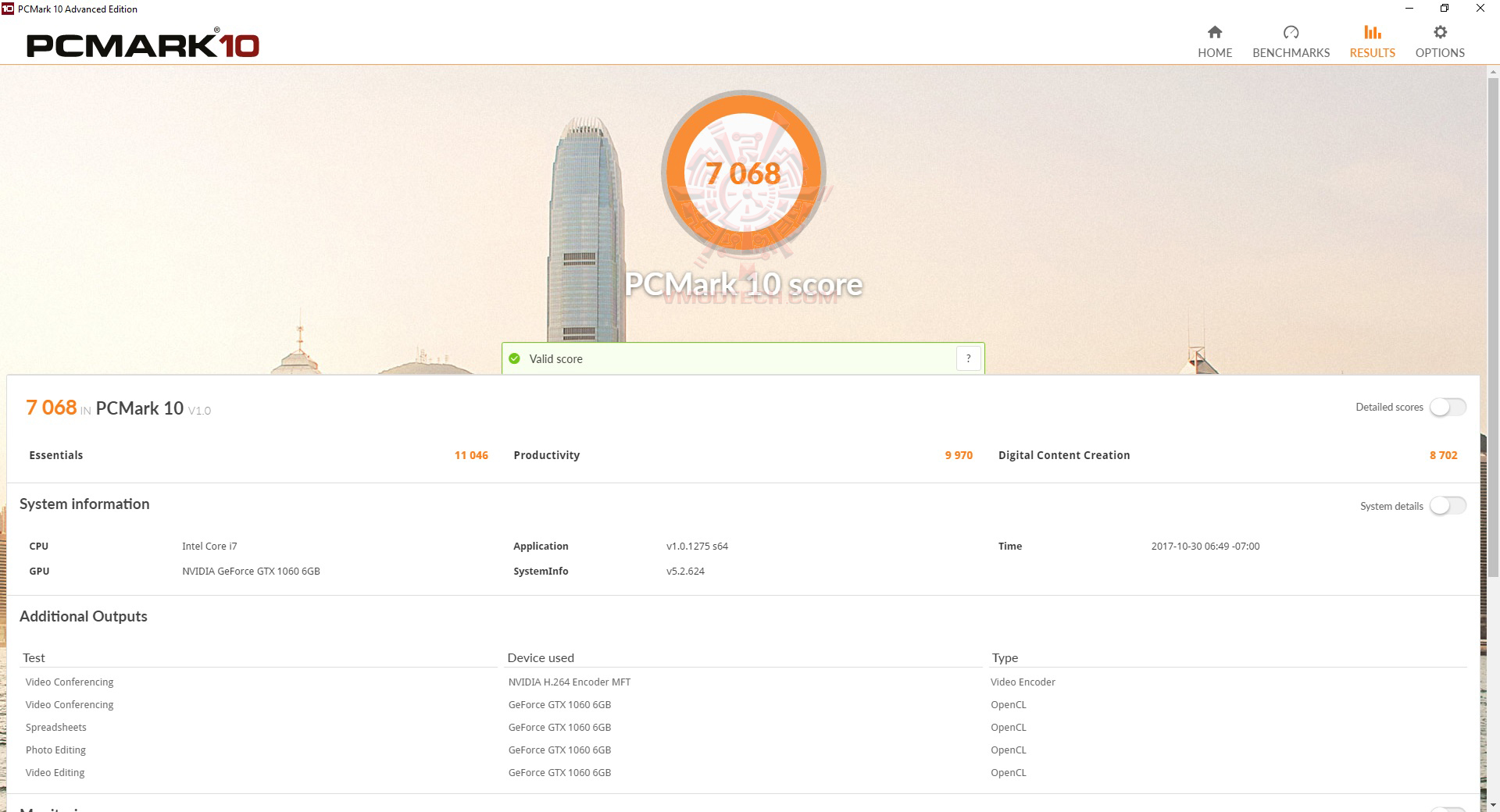

PCMark10

PCMark10 ก็รันได้แรงๆที่ 7068คะแนนครับ แรงครับ

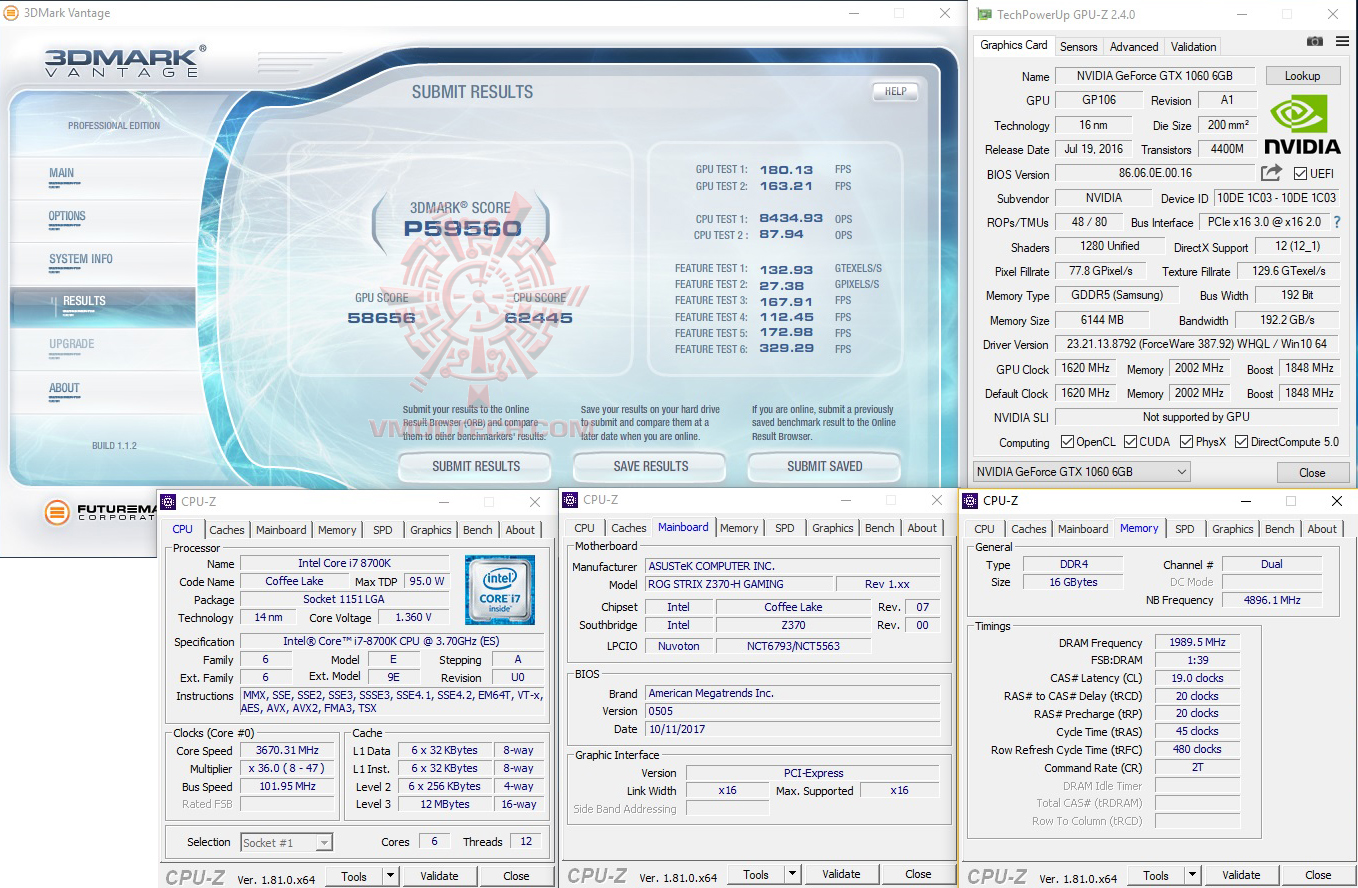

3DMark Vantage

3DMark Vantage คะแนนอยู่ที่ 59560คะแนน แรงมากเลยครับ

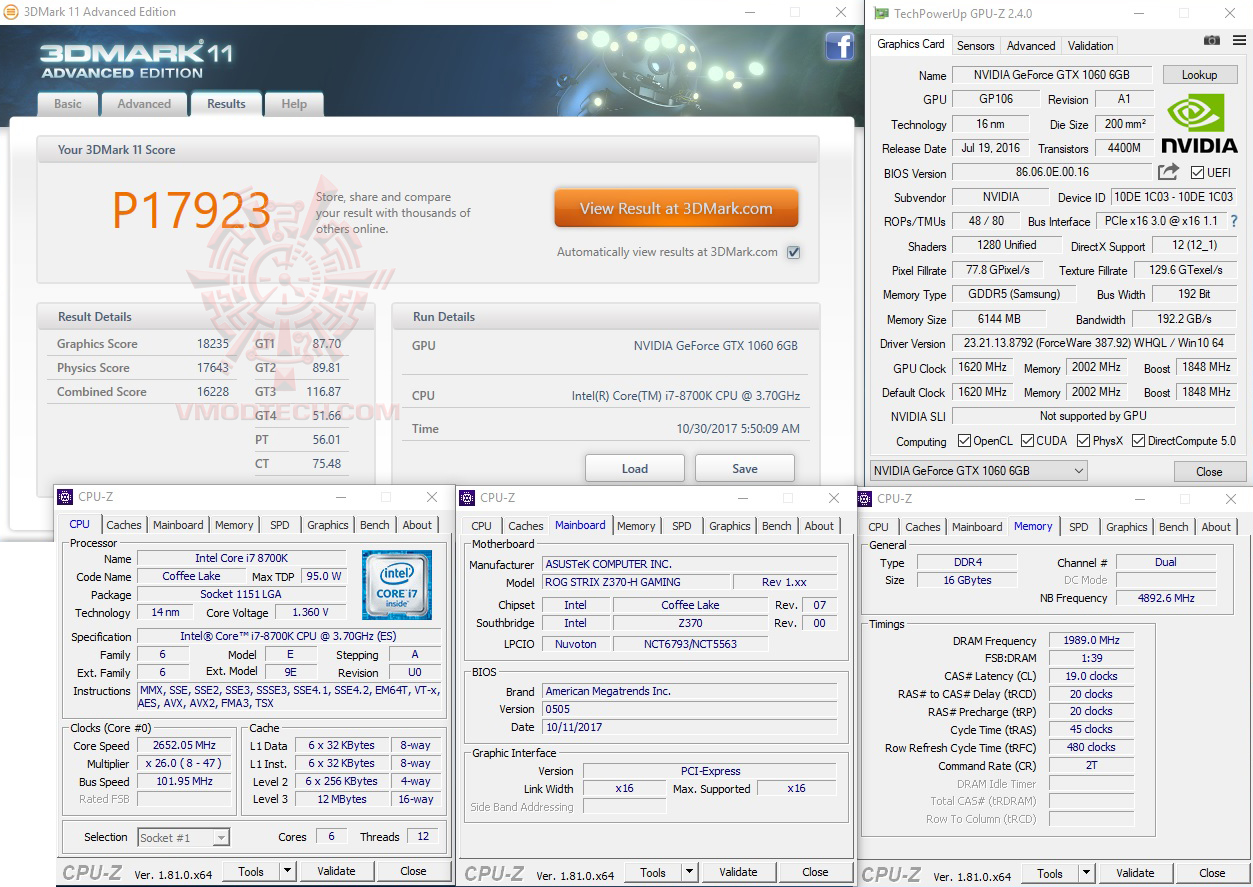

3DMark11

3DMark11 คะแนนอยู่ที่ 17923คะแนน แรงดีมาก

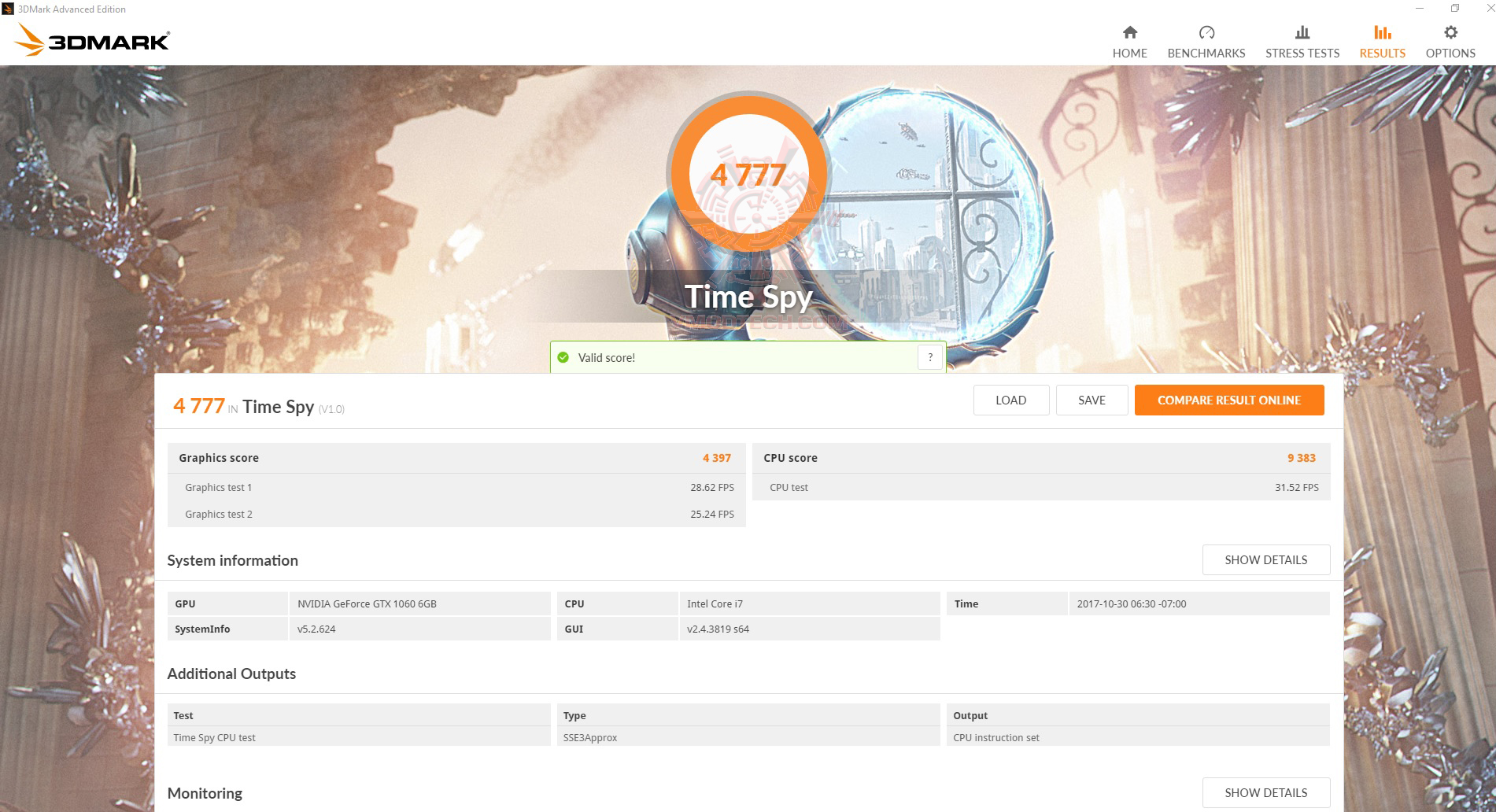

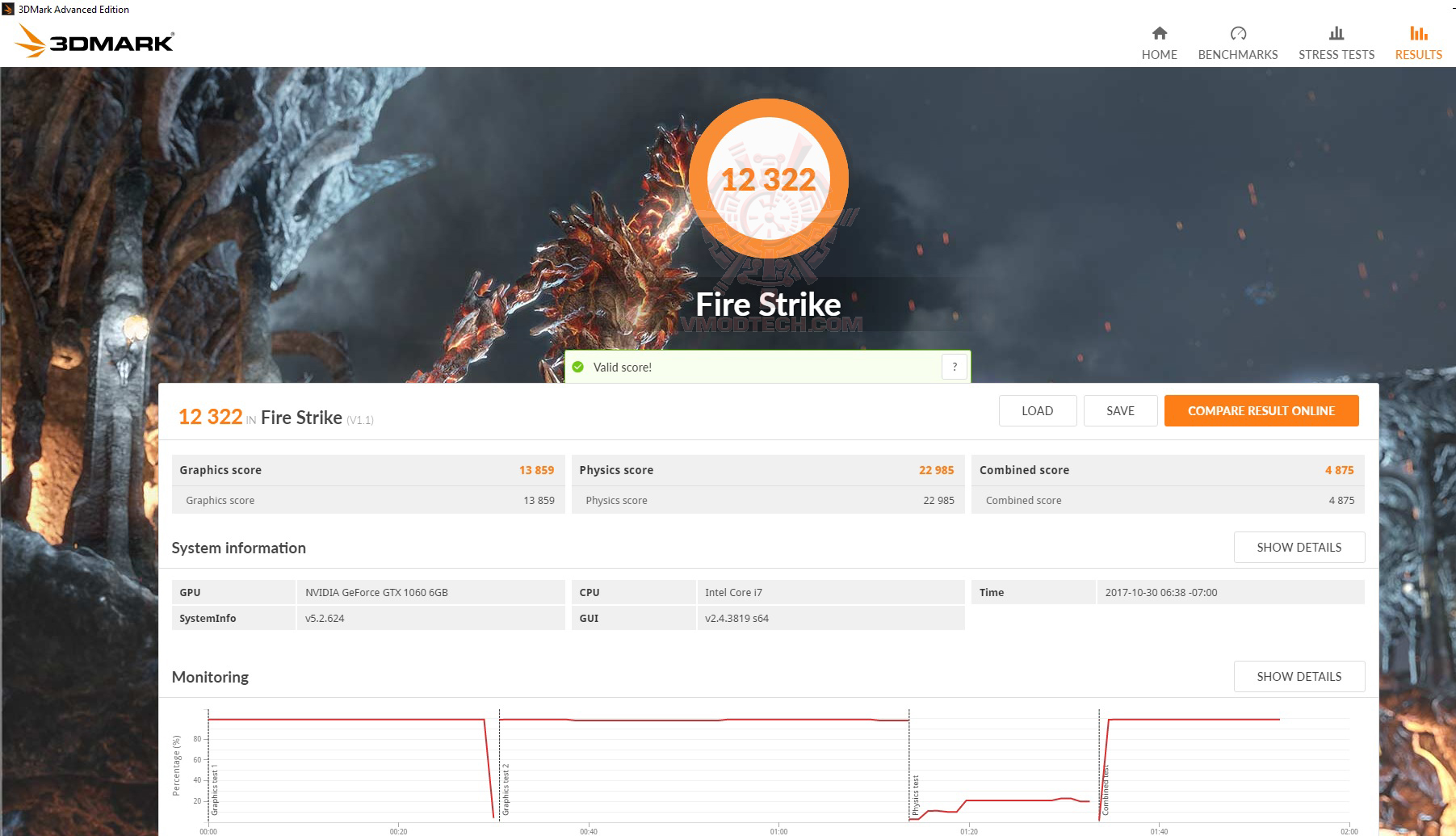

3DMark 2013

3DMark แรงทุกการทดสอบครับ Fir Strike กดไปทะลุ 12322คะแนน Time Spy อยู่ที่ 4777คะแนนครับ คะแนนบรรดา 3D ทำได้ดีทุกการทดสอบทั้ง DX11 และ DX12

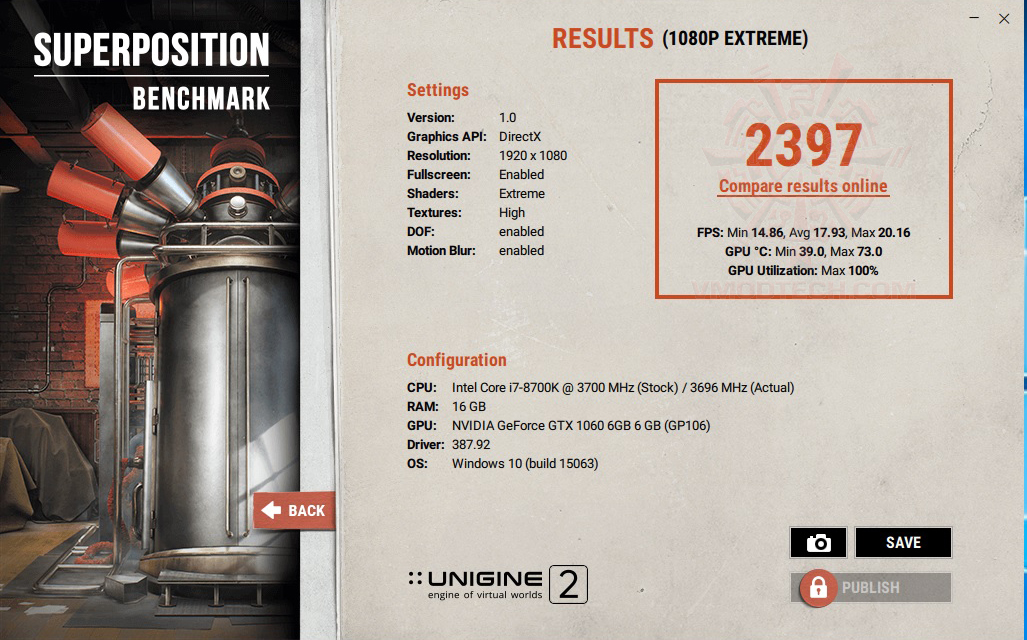

UNIGINE2

Unigine2 คะแนนอยู่ที่ 2397คะแนน แรงเช่นกันครับกับผลเทส DX12

เราไปชมบทสรุปส่งท้ายกันเลยครับ

Conclusion

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS ROG STRIX Z370-H GAMING ที่วันนี้ทำผลงานได้ดีเลยครับ สามารถโอเวอร์คล๊อกซีพียู Intel 8th Gen “Coffee Lake” รุ่นใหม่ล่าสุดในรุ่นท๊อปอย่าง Intel Core i7 8700K ได้ที่ความเร็ว 5.1Ghz บัสแรม DDR4 3976Mhz ได้อย่างมีเสถียรภาพใช้งานได้จริงๆตลอดการทดสอบ ด้วยดีไซน์ที่สวยงามตามแบบฉบับ ROG STRIX ที่เน้นความเป็นเกมส์มิ่งอยู่ในตัวด้วยสีสรรที่ดุดันสวยงาม พร้อมด้วยฟีเจอร์เกมส์มิ่งที่ให้มาใช้งานอย่างครบครันไม่ว่าจะเป็น 5-Way Optimization , Gaming audio: SupremeFX S1220A , Gaming connectivity: Dual M.2 , USB 3.1 Gen 2 Type-A , Gaming networking: Intel Gigabit Ethernet, LANGuard , GameFirst , Gamer’s Guardian: ASUS SafeSlot , premium components และอื่นๆอีกมากมาย แม้จะเป็นเมนบอร์ดในระดับกลางๆค่อนไปหาสูงแต่ประสิทธิภาพการทำงานนั้นก็ไม่ธรรมดาครับสามารถใช้งานกับซีพียุูรุ่นท๊อปอย่าง i7 8700K ได้อย่างสบายๆ ด้วยรายละเอียดของตัวเมนบอร์ดที่มองดูแล้วสวยงามลงตัวเป็นอย่างมากครับดูอลังการไม่แพ้เมนบอร์ดในรุ่นท๊อปๆ ในส่วนของสีสรรก็จะมีไฟ LED สีแดงตรงโลโก้ ROG ชิบเซ็ตทั้งด้านบนและล่างก็สร้างความสวยงามไม่น้อยครับ ถือเป็นเมนบอร์ดในระดับกลางๆที่มีฟีเจอร์และประสิทธิภาพครบครันพร้อมตอบโจทย์คอเกมส์มิ่งได้อย่างลงตัวครับ ด้วยราคาที่ไม่สูงมากนัก โดยราคาวางจำหน่ายอยู่ประมาณประมาณ 6XXX บาทครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

..

…

…
