ASUS ROG STRIX Z690-A GAMING WIFI D4 Appearance

ตัวกล่องมาในแนวสีขาวเทาตามสไตล์ ROG STRIX ซีรี่ย์พร้อมบอกชื่อรุ่น ASUS ROG STRIX Z690-A GAMING WIFI D4 และฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจน

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA และน๊อตยึด M.2 ครับ

Cables

4 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS Wi-Fi moving antennas

1 x Cable ties pack

1 x M.2 Rubber Package(s)

1 x M.2 Q-Latch package(s)

1 x ROG key chain

1 x ROG Strix stickers

1 x ROG Strix thank you card

Installation Media

1 x Support DVD

Documentation

1 x User guide

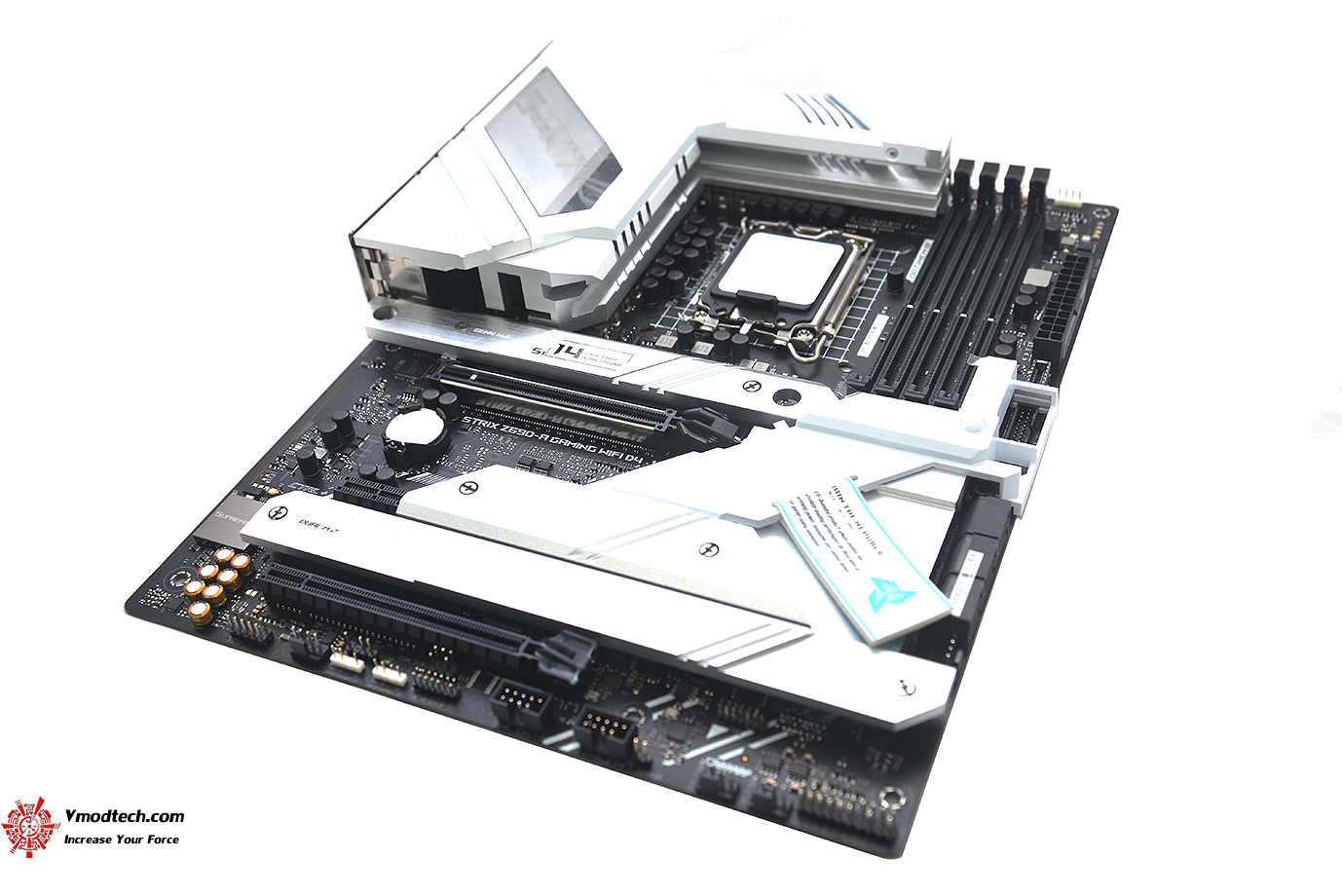

ตัวเมนบอร์ดดีไซน์สวยงามสลับด้วยฮีตซิงค์โทนสีเงินขาว ดูโดดเด่นมากๆ เลยครับตามสไตล์ ROG STRIX

เมนบอร์ดขนาดโดยรวม ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

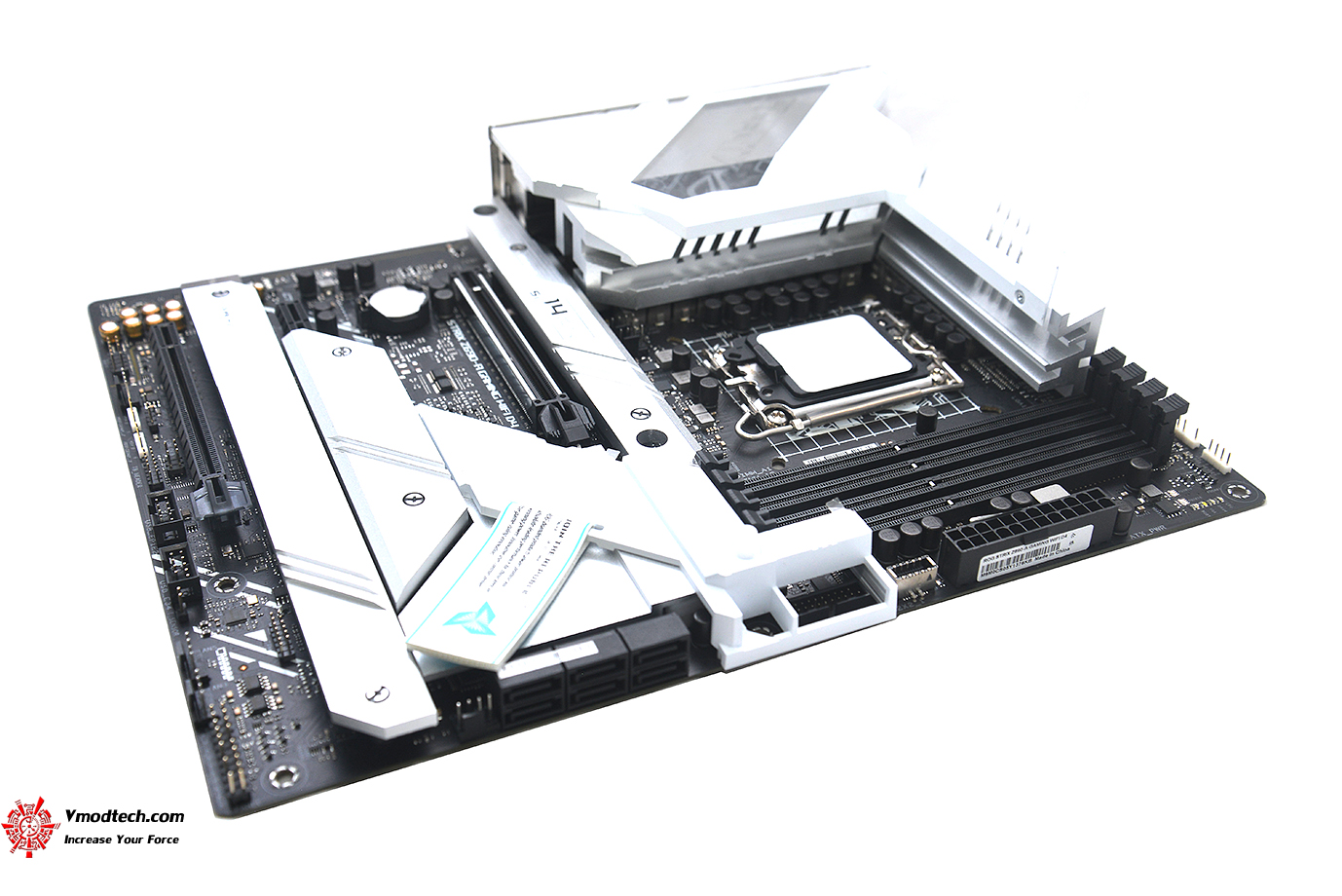

แม้จะเป็นเมนบอร์ดเกมส์มิ่งการจัดวางอุปกรณ์นั้นรองรับการ DIY ต่างๆ ทั้งช่องต่อไฟ RGB ชุดพัดลมต่างๆ ช่อง USB และอื่นๆ มีมาให้มากมายครบครันเหมาะสำหรับบรรดาเกมส์เมอร์และนักม๊อด DIY ใช้งานกันได้เต็มที่ครับ

ตัวเมนบอร์ดดีไซน์ด้วยฮีตซิงค์แบบ VRM heatsinks ที่ใหญ่โตสีขาวสวยงามทั้งสองฝั่งเน้นระบายความร้อนภาคจ่ายไฟอย่างมีประสิทธิภาพครับ มีโลโก้ ROG STRIX พร้อมไฟ RGB ที่สวยงาม ภาคจ่ายไฟแบบ Digi+ VRM กับภาคจ่ายไฟ 16+1 DrMos ProCool II power connector ชุดมอสเฟสคุณภาพเยี่ยมและคาปาซิเตอร์ durable capacitors ประสิทธิภาพสูงเน้นการใช้งานที่ทนทานรองรับการโอเวอร์คล๊อกได้สบายๆ ในมาตรฐาน ROG STRIX กันเลยครับ

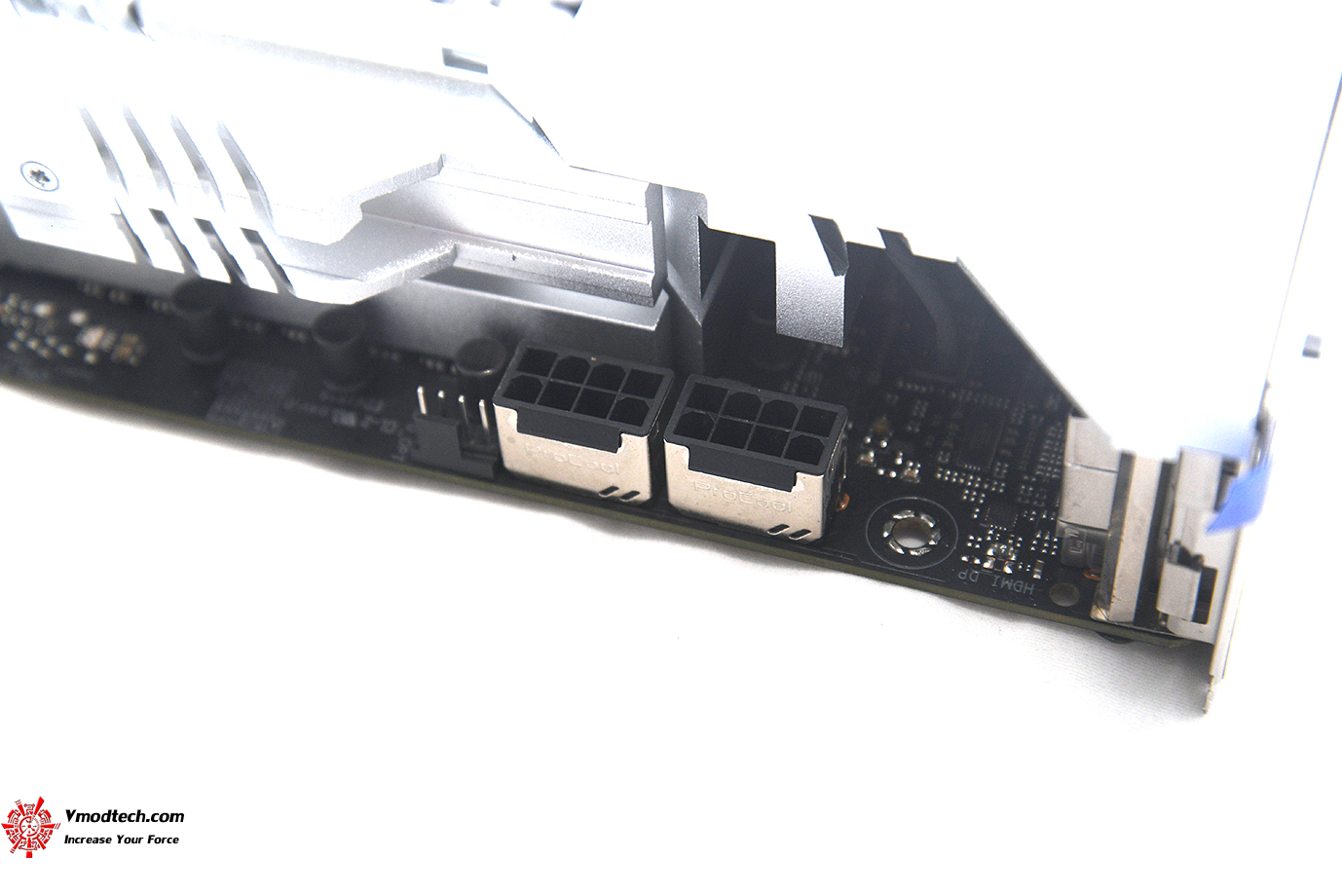

ไฟเลี้ยงซีพียู 8+4 pin ProCool connectors 2ช่องครับ

ซ๊อกเก็ต Intel® LGA 1700 socket: รองรับซีพียู 12th Gen Intel Core™, Pentium® Gold and Celeron® Processors

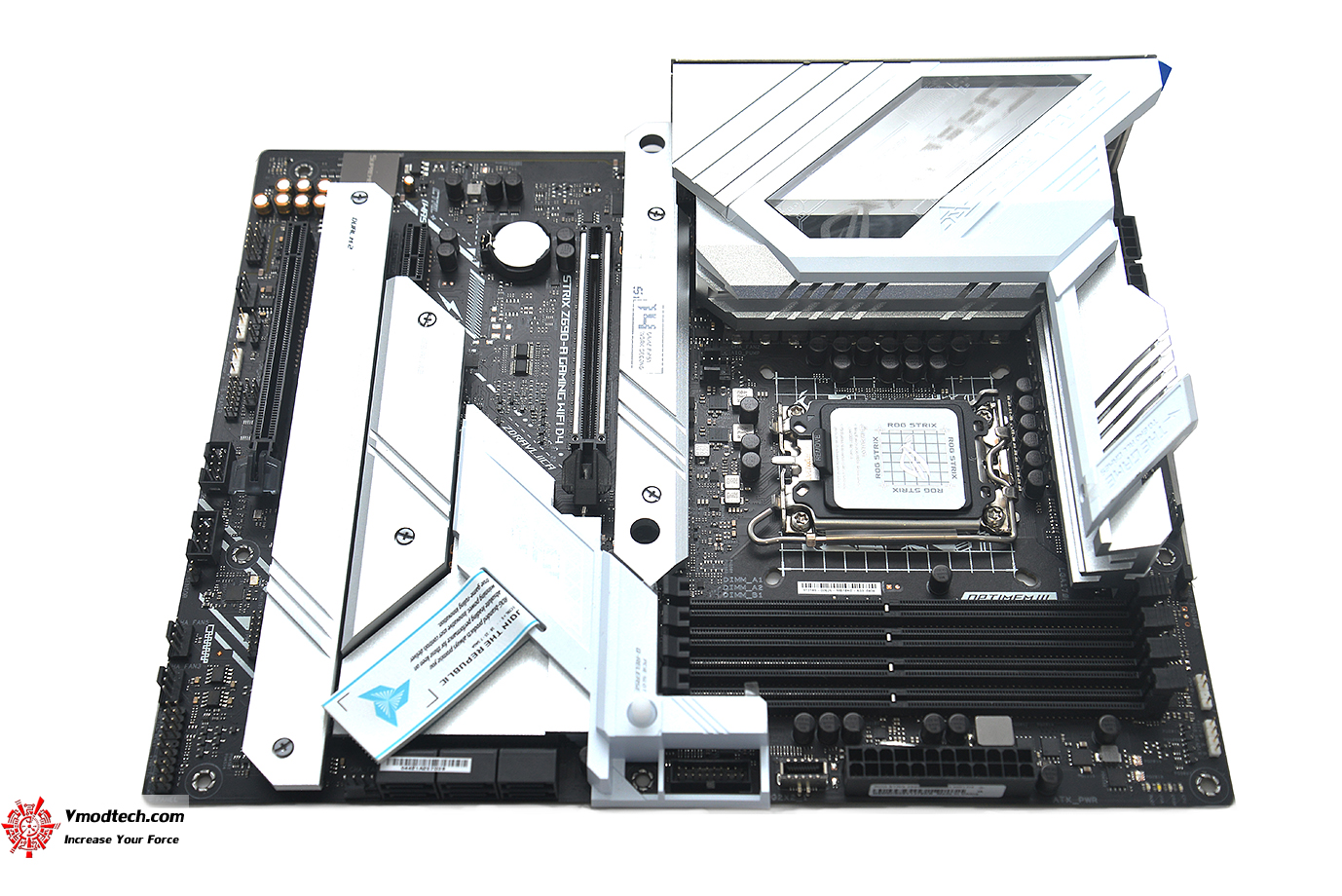

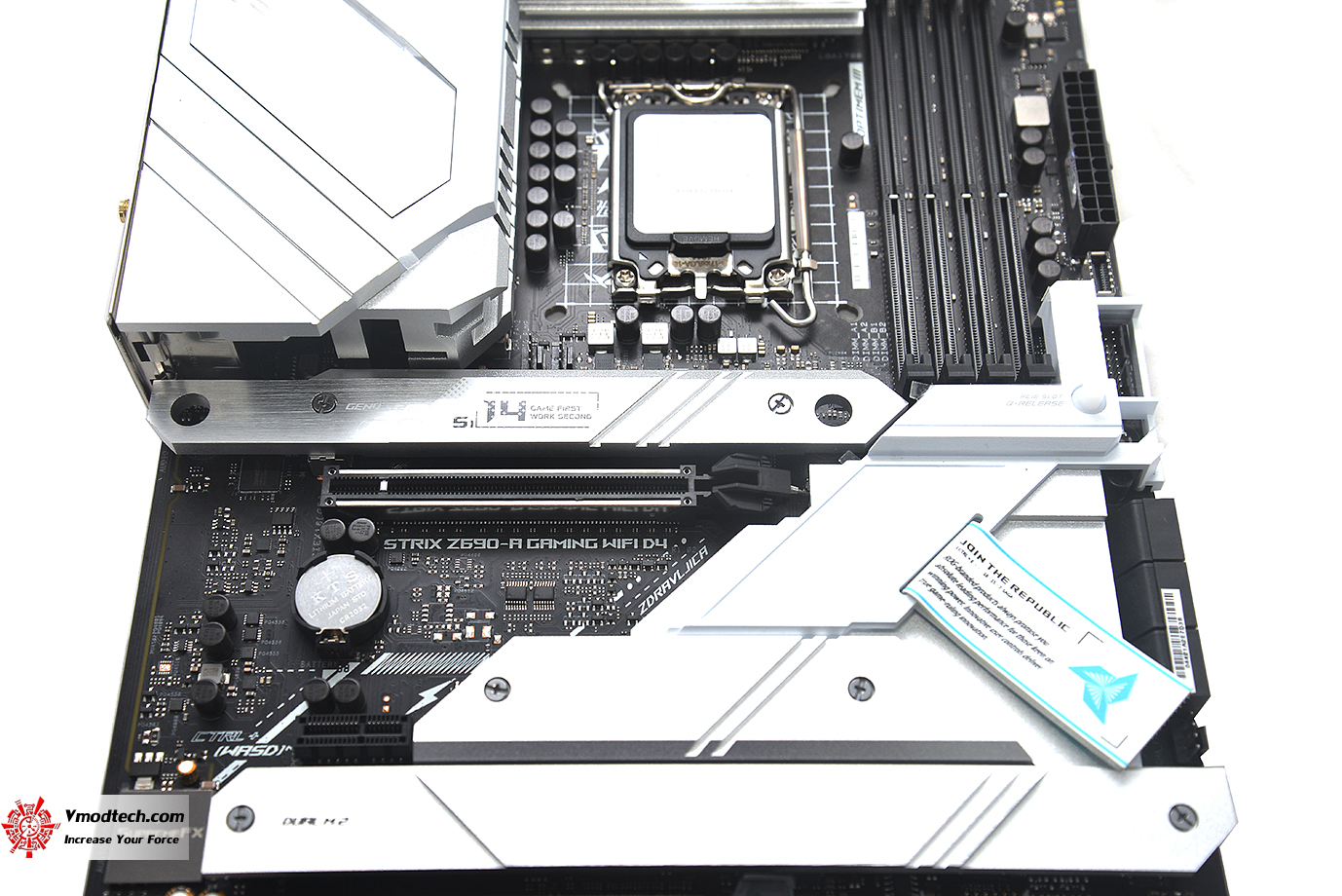

เมนบอร์ดดีไซน์สวยงามกับการจัดวางฮีตซิงค์ที่มีให้ทั่วเมนบอร์ดทั้ง VRM heatsinks , M.2 heatsinks รวมทั้งชิปเซ็ตครับ

ภาคจ่ายไฟแบบ Digi+ VRM กับภาคจ่ายไฟ 14+1 DrMOS,  ช่องเชื่อมต่อไฟเลี้ยงแบบ EATX 8-Pin และ 4-Pin ชุดมอสเฟสคุณภาพเยี่ยมทั้ง TUF Chokes และคาปาซิเตอร์ TUF Capacitors ประสิทธิภาพสูงเน้นการใช้งานที่ทนทานรองรับการโอเวอร์คล๊อกได้สบายๆ ตามแบบฉบับ TUF ซีรี่ย์ในเกรดทหารกันเลยครับ

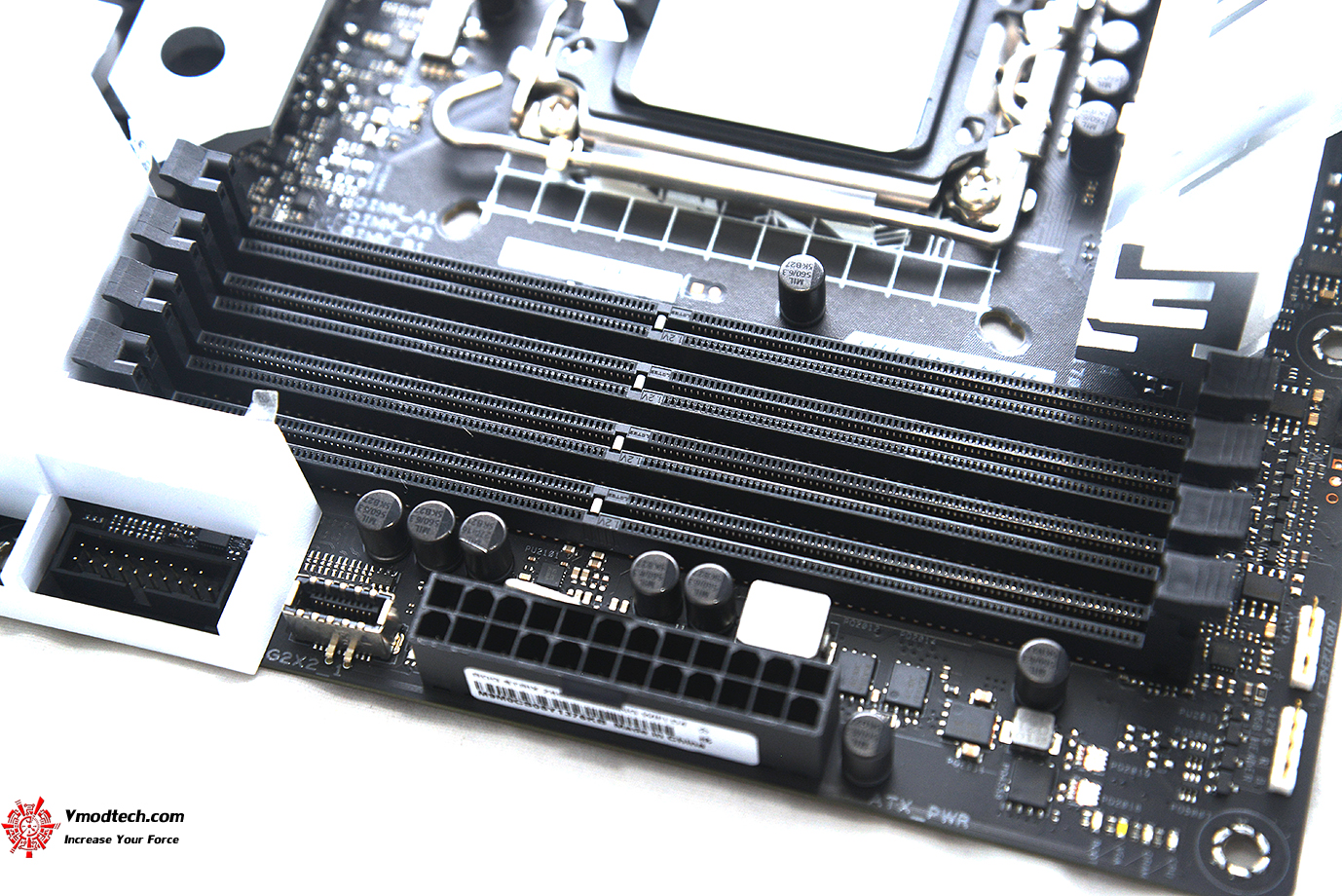

สล็อตแรม DDR4 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered

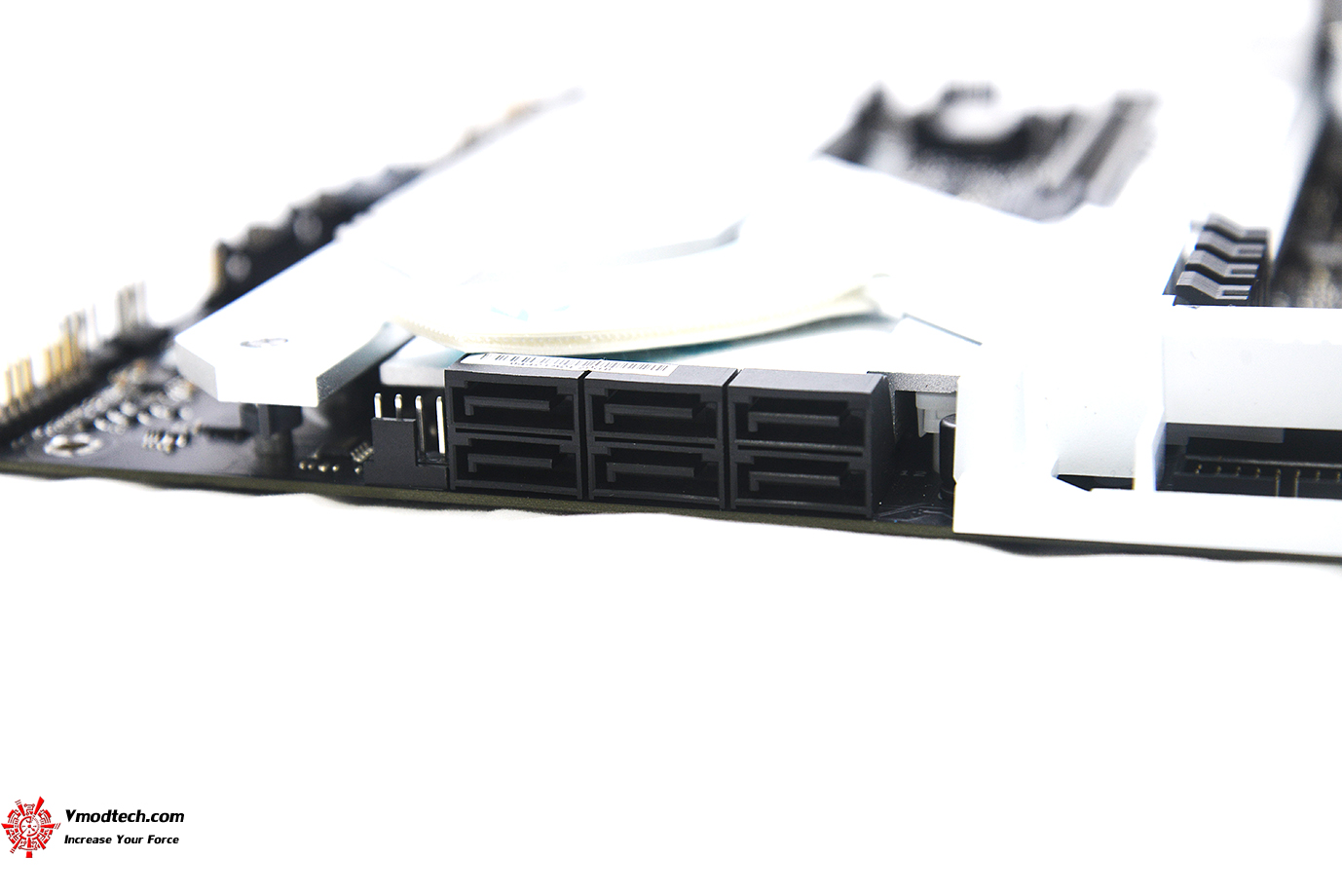

ช่อง SATA มี 4ช่องการทำงานครับ 6x SATA 6Gb/s ports

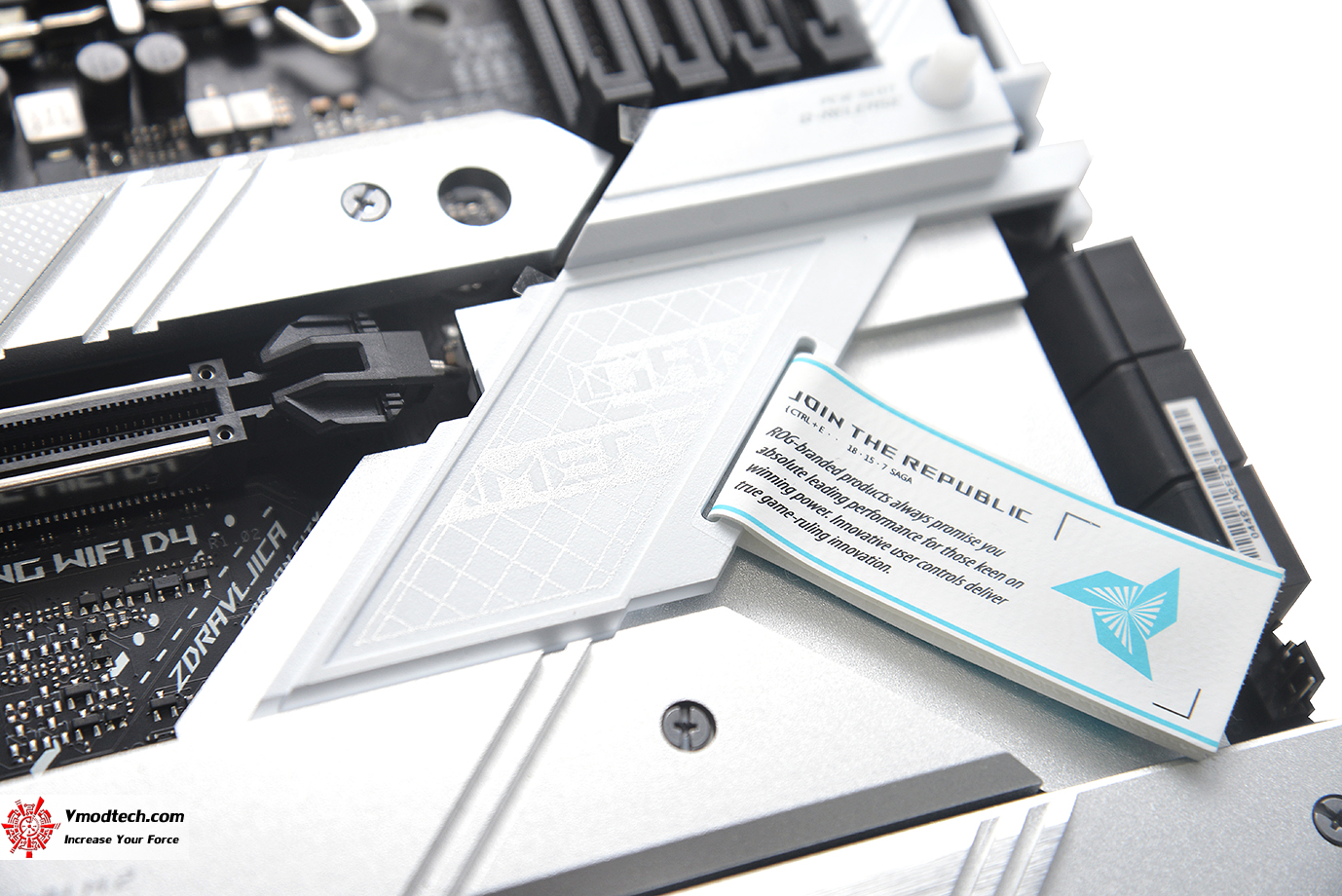

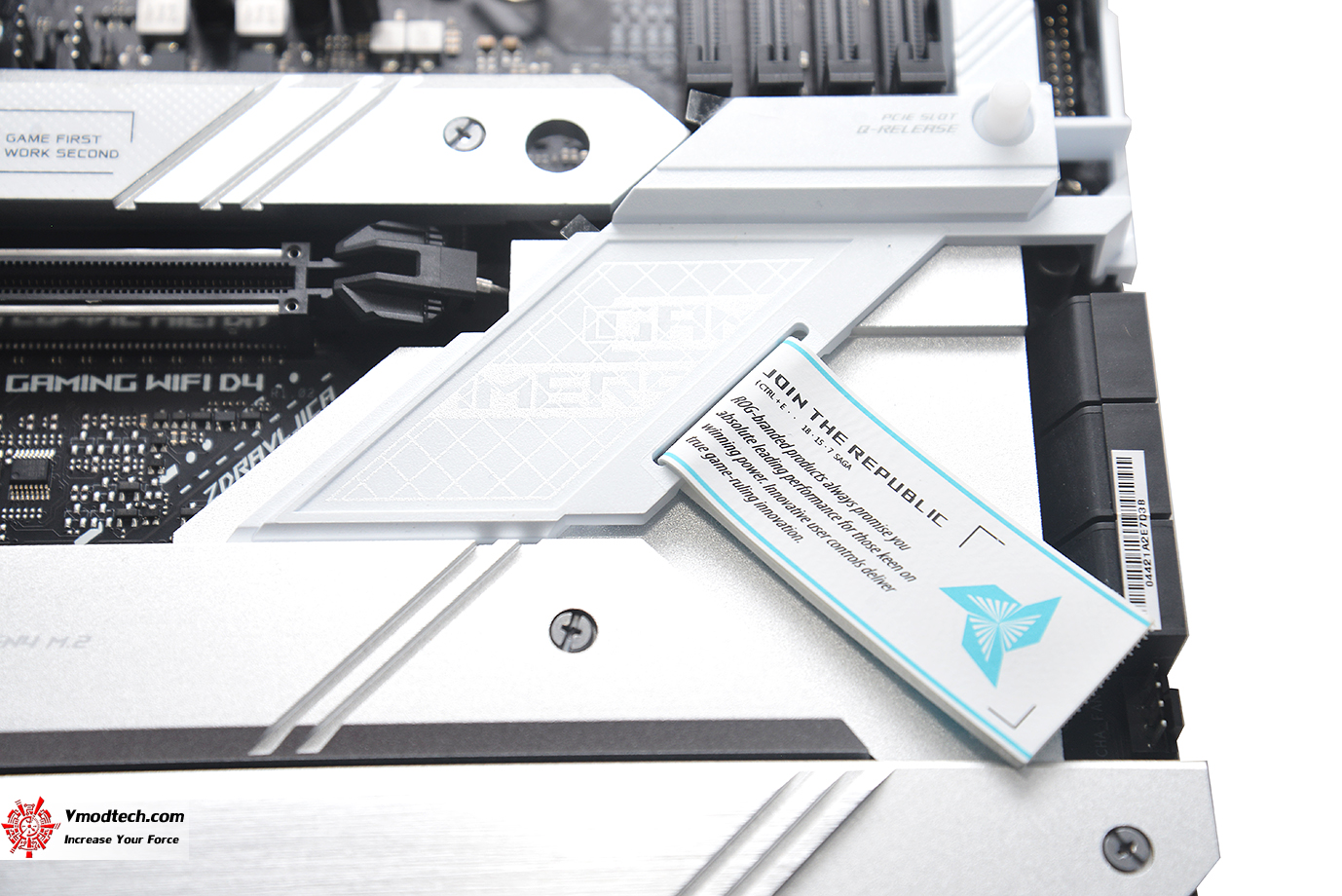

ชิปเซ็ต Z690 รุ่นใหม่ล่าสุด

มีโลโก้ ROG สีเทาสวยงามพร้อมป้าย

สล็อต PCIe 5.0 มี 1 ช่อง เสริมแกร่งด้วย Safe Slot มาให้ใช้งานกันเลยครับ ช่องอื่นๆ ประกอบด้วย

Intel® 12th Gen Processors
1 x PCIe 5.0/4.0/3.0 x16 slot(s)*
Intel® Z690 Chipset**
1 x PCIe 3.0 x16 slot (supports x4 mode)*
1 x PCIe 3.0 x1 slot

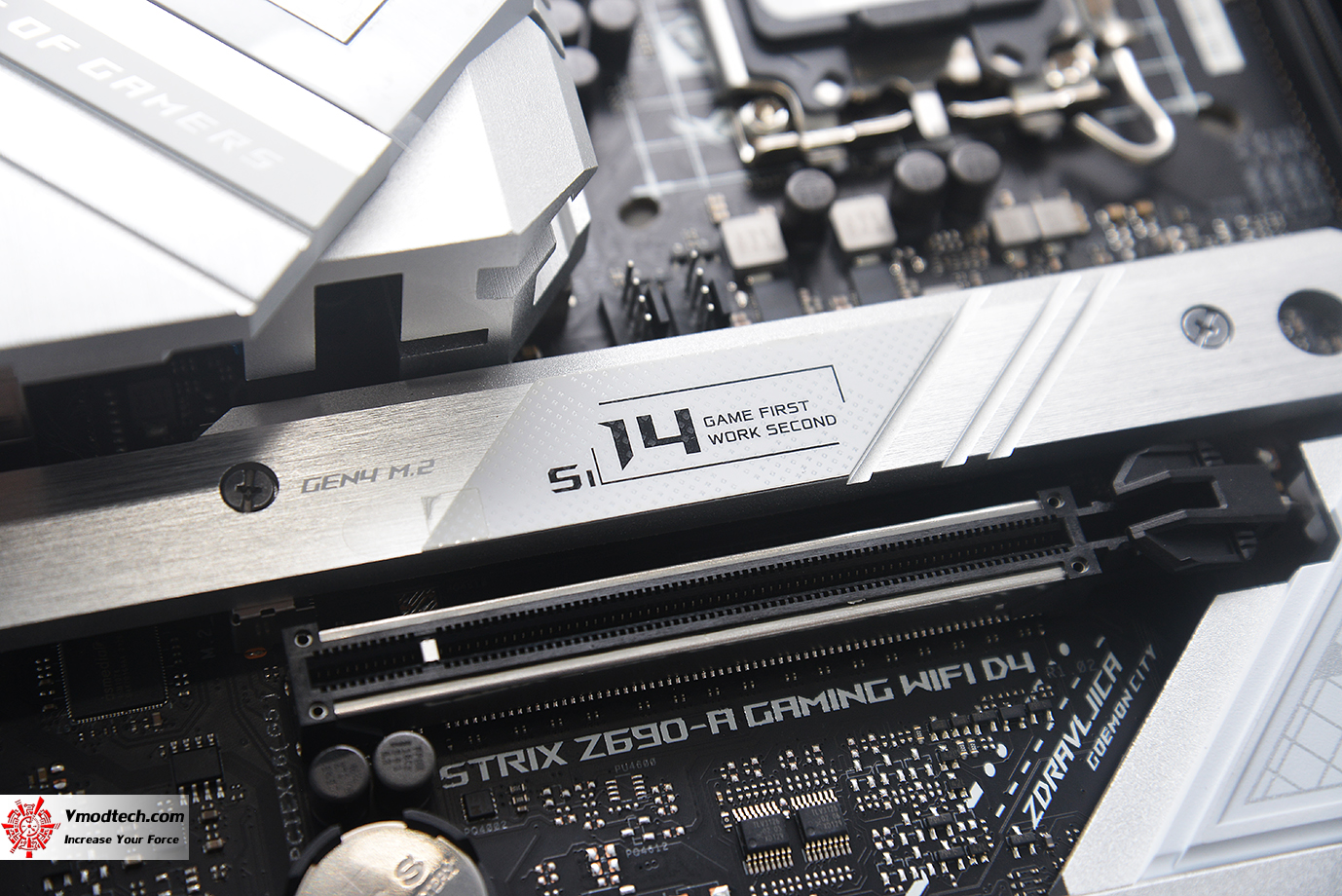

สล๊อต PCIe ช่องแรกเสริมแกร่งด้วย Self Slot

M.2 มีทั้งหมด ช่องการทำงานครับ 4 x M.2 slots โดย 3ช่องมี M.2 heatsink ให้ในการระบายความร้อนให้อีกด้วยครับ เย็นเฉียบจริงๆ

Total supports 4 x M.2 slots and 6 x SATA 6Gb/s ports*
Intel® 12th Gen Processors
M.2_1 slot (Key M), type 2242/2260/2280/22110
- Intel® 12th Gen processors support PCIe 4.0 x4 mode.
Intel® Z690 Chipset
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4)
M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

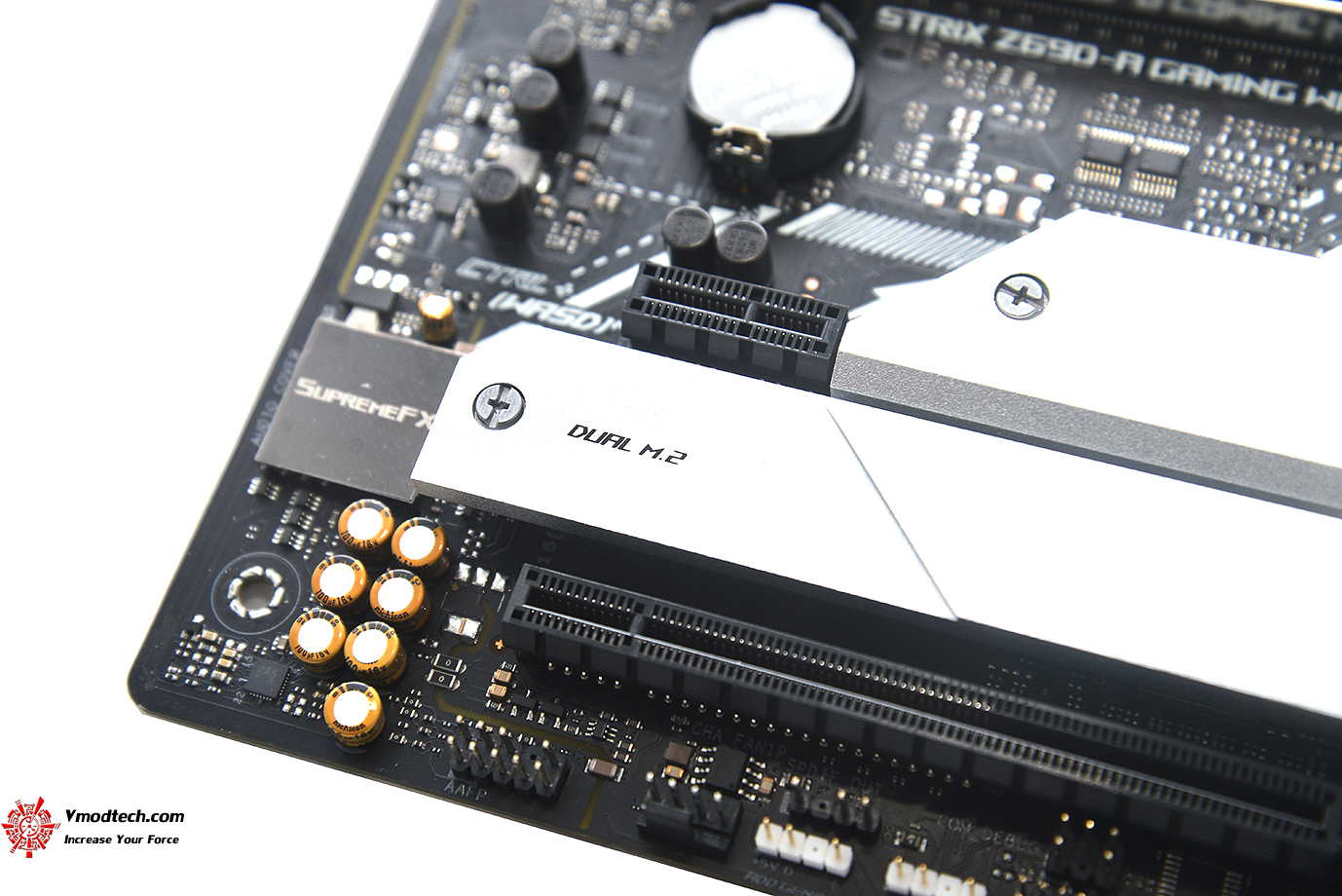

ด้านล่างมี M.2 พร้อมฮีตซิงค์ให้อีกด้วยครับ

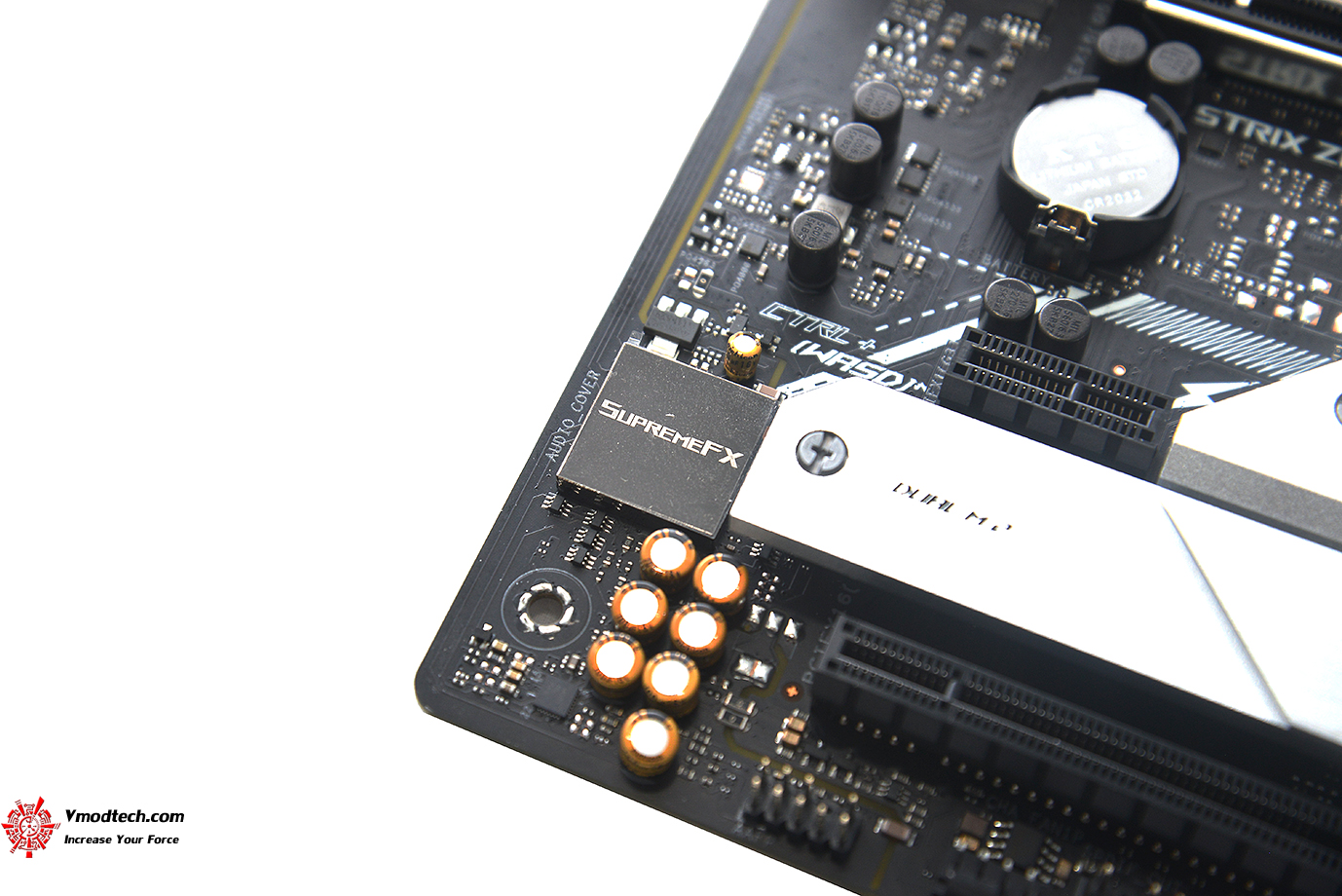

ระบบเสียงจัดเต็มด้วย ROG SupremeFX 7.1 Surround Sound High Definition Audio CODEC ALC4080 เพื่อคอเกมส์มิ่งโดยเฉพาะครับ

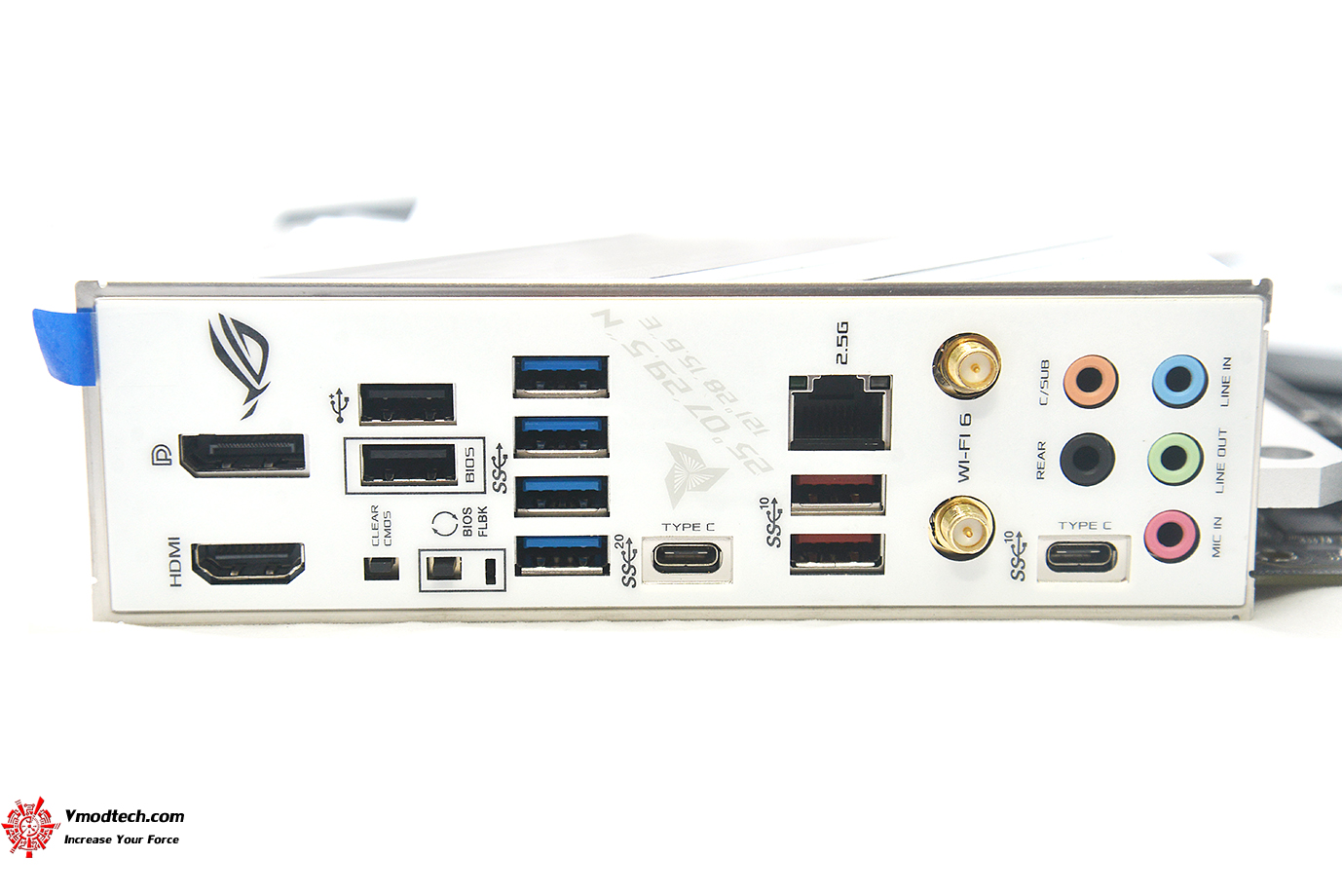

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

1 x USB 3.2 Gen 2×2 port(s) (1 x USB Type-C®)
3 x USB 3.2 Gen 2 port(s) (2 x Type-A, 1 x Audio USB Type-C®)
4 x USB 3.2 Gen 1 port(s) (4 x Type-A)
2 x USB 2.0 port(s) (2 x Type-A)
1 x DisplayPort1 x HDMI® port
1 x Wi-Fi Module1 x Intel® 2.5Gb Ethernet port
5 x Audio jacks
1 x BIOS FlashBack™  button
1 x Clear CMOS button

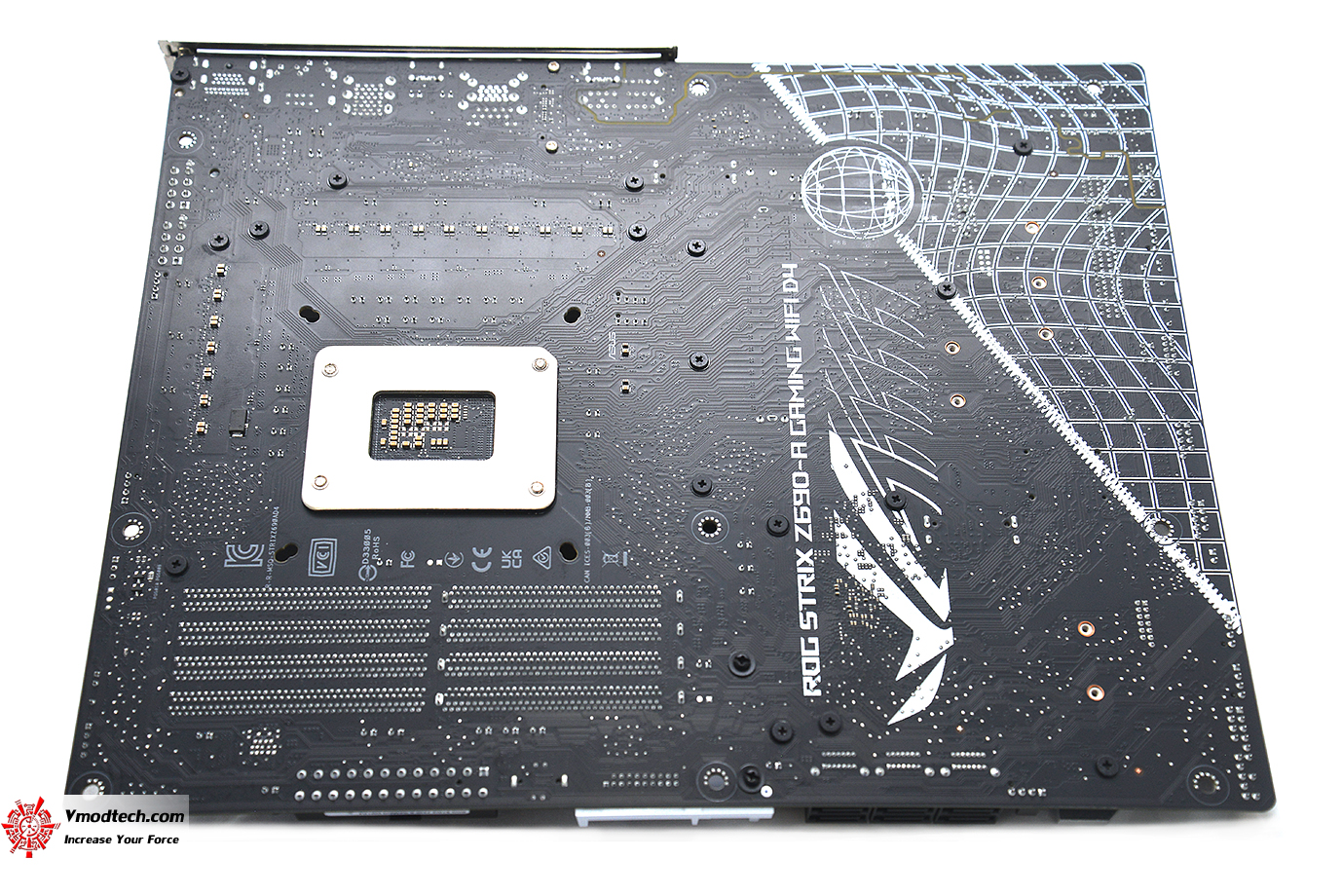

PCB ด้านหลังสีดำสนิทครับ
