ASUS SABERTOOTH Z97 MARK S

/ บทความโดย: Nongkoo OverclockTeam , 12/12/2014 00:01, 9,465 views / view in EnglishEN
«»
Share

.

ASUS SABERTOOTH Z97 MARK S Appearance

dsc 0419 ASUS SABERTOOTH Z97 MARK S


มากันในกล่องสีดำพร้อมบอกชื่อรุ่น ASUS SABERTOOTH Z97 MARK S แน่นอนครับว่าซีรี่ย์นี้ประกันยาวๆ 5ปีเต็ม คุ้มจริงๆ

dsc 0427 ASUS SABERTOOTH Z97 MARK S

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

dsc 0400 ASUS SABERTOOTH Z97 MARK S

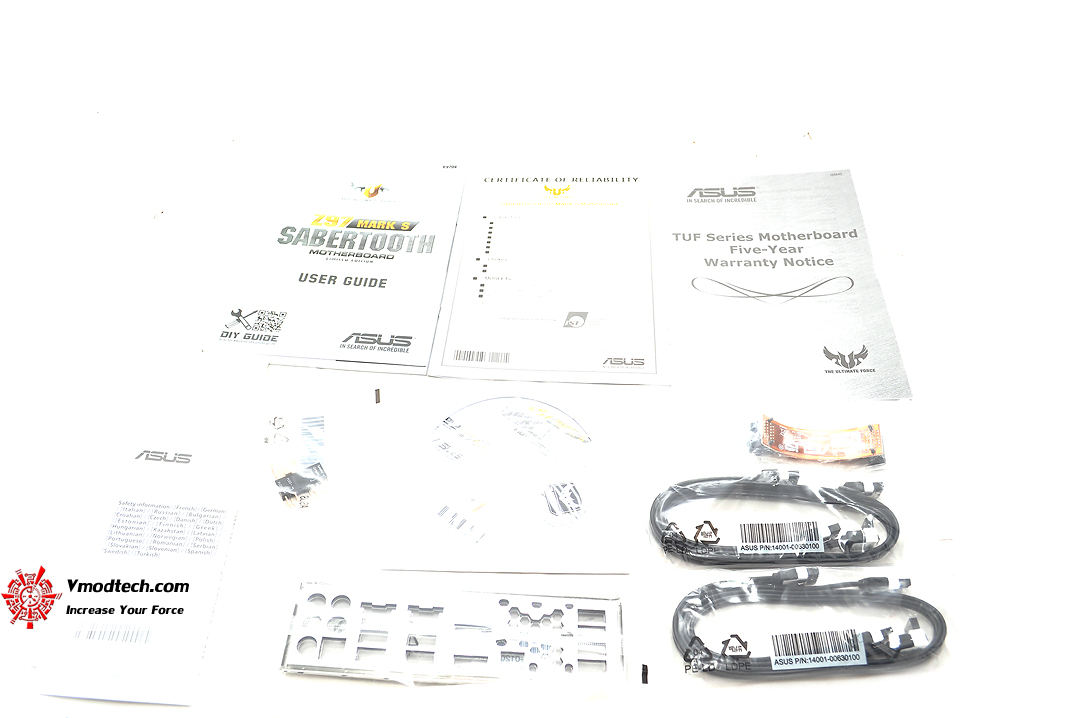

dsc 0403 ASUS SABERTOOTH Z97 MARK S

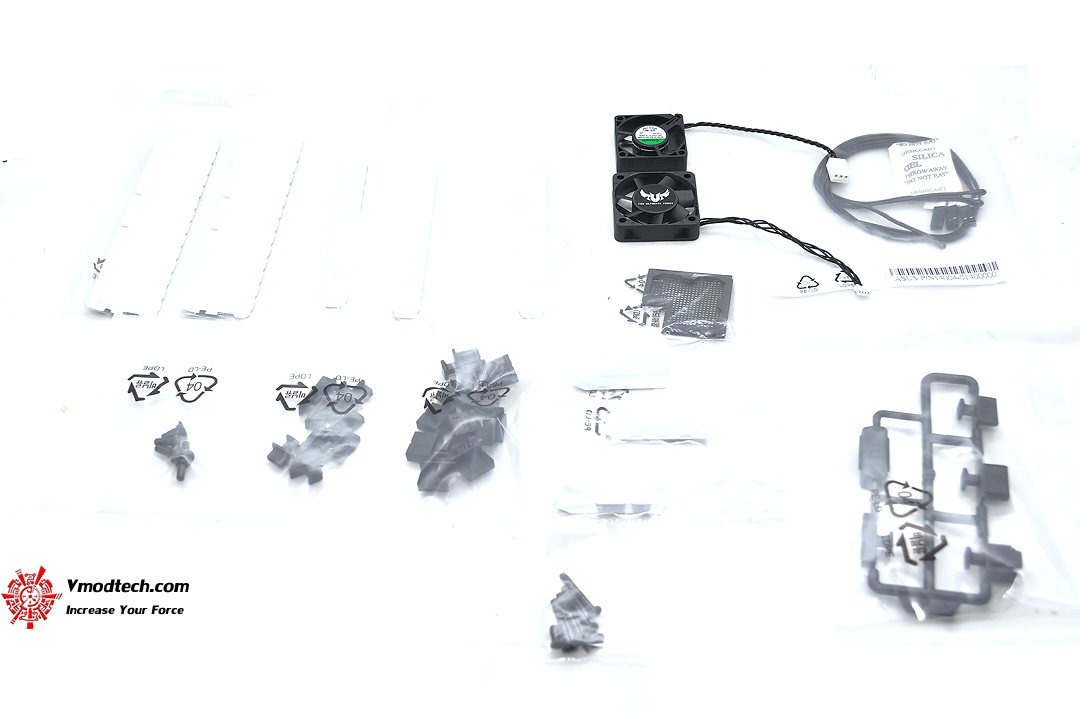

อุปกรณ์ให้มามีคู่มือต่างๆไดร์เวอร์อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 2ชุด สาย SLI  และฝาหลัง ส่วนที่สองจะเป็นบรรดาพัดลมที่เอาไว้ติดตั้งที่ตัวเมนบอร์ดรวมไปถึงชุดตกแต่งต่างๆครับ ให้มาเพียบสำหรับนักโมดิฟายจริงๆ

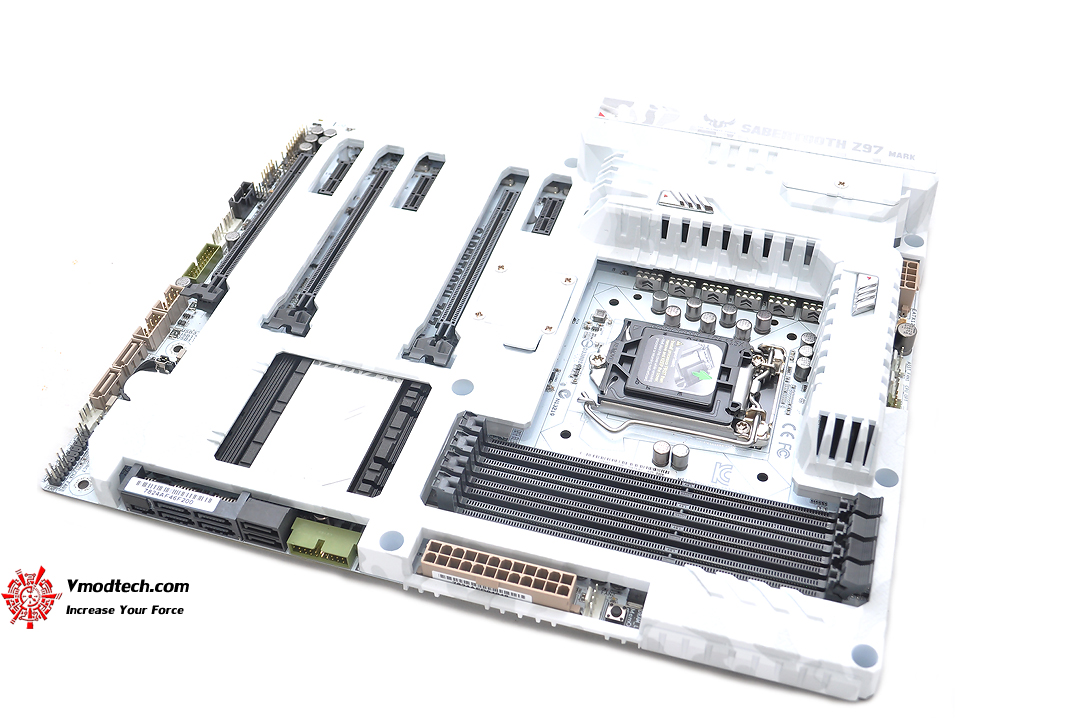

dsc 0281 ASUS SABERTOOTH Z97 MARK S

ตัวเมนบอร์ด PCB สีขาวครับ รวมไปถึงฝาคลอบที่เป็นลายพรางสีเทาสลับขาว สวยงามจริงๆคงจะสื่อกับระบบระบายความร้อนที่ควบคุมด้วย TUF นั่นเองครับแม้ว่าจะมีชุดคลอบเมนบอร์ดแต่เรื่องความเย็นก็เป็นจุดเด่นหนึ่งของ ASUS SABERTOOTH Z97 MARK S ครับ

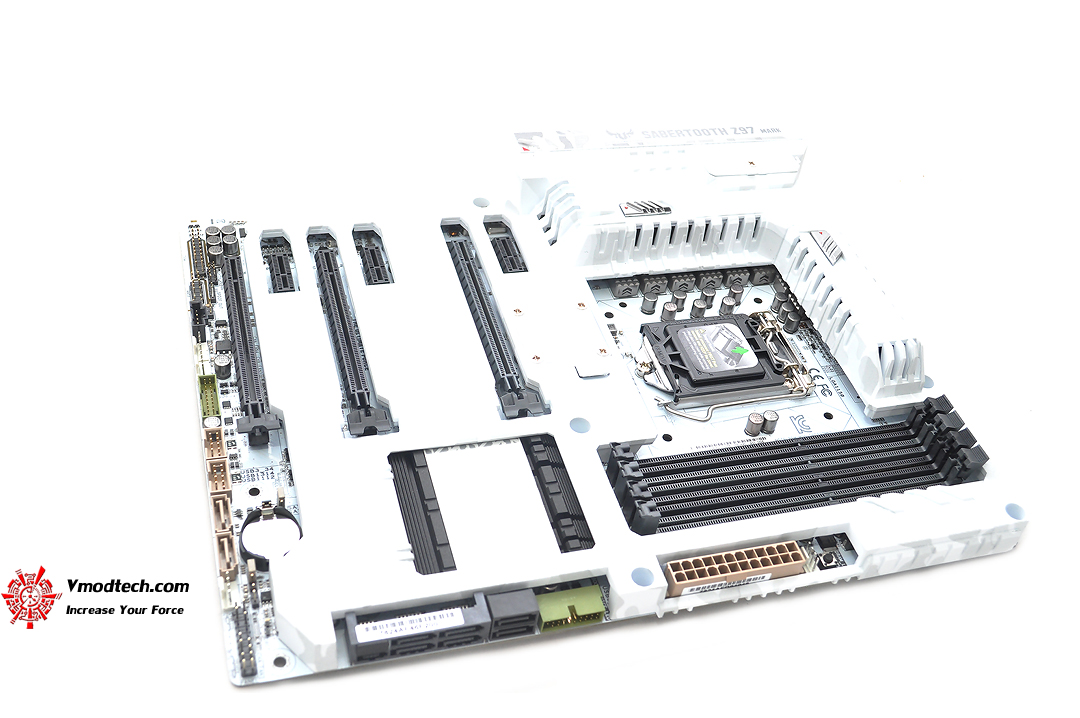

dsc 0287 ASUS SABERTOOTH Z97 MARK S

ตัวเมนบอร์ด นั้นขนาดใหญ่ครับขนาด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ครับใหญ่พร้อมอัดแน่นด้วยฟีเจอร์เพียบ

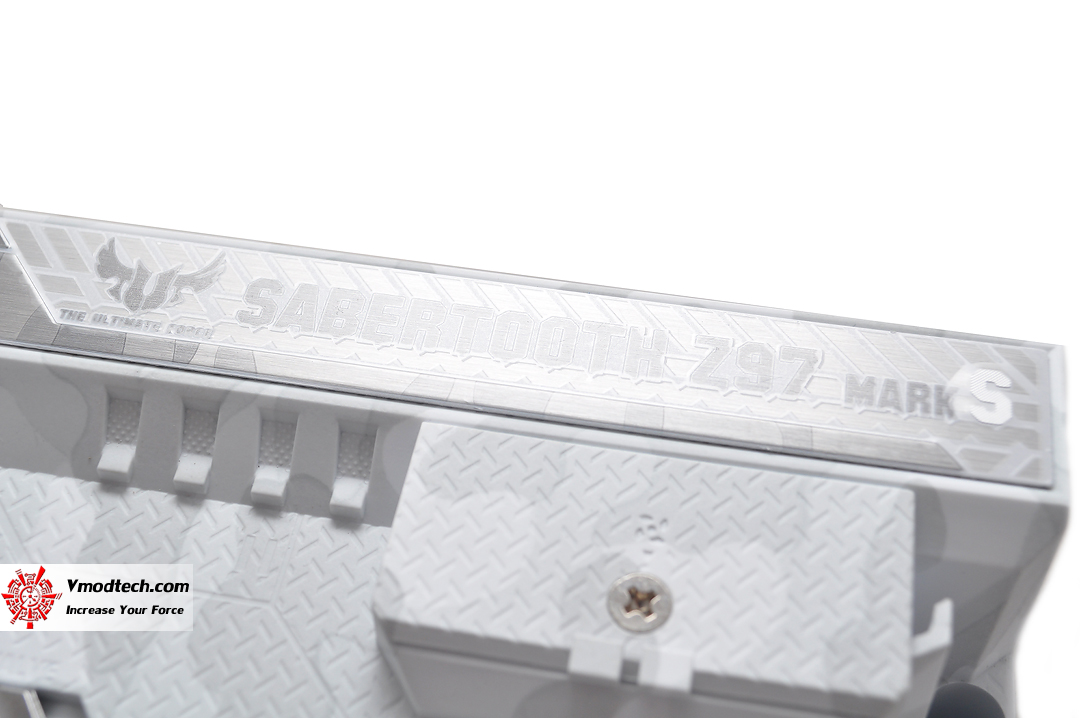

dsc 0387 ASUS SABERTOOTH Z97 MARK S

ตรงด้านบนมีโลโก้  SABERTOOTH Z97 MARK S

dsc 03101 ASUS SABERTOOTH Z97 MARK S

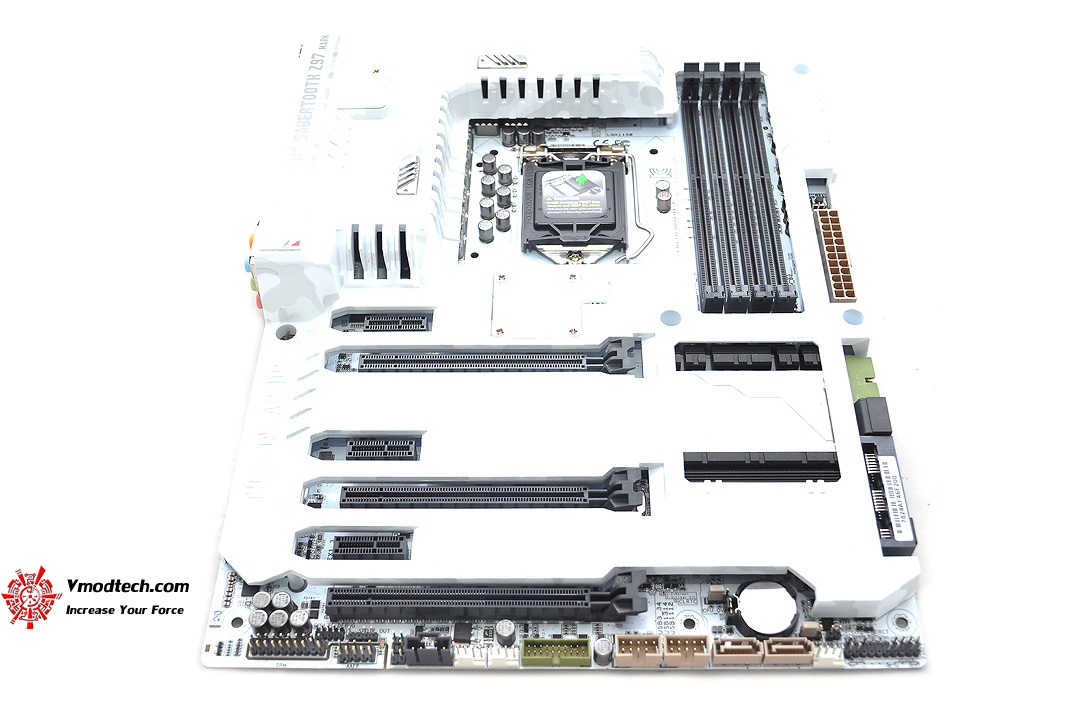

ตัวเมนบอร์ดขนาดใหญ่ระดับ ATX นะครับ สวยงามจัดเต็มจริงๆ

dsc 0290 ASUS SABERTOOTH Z97 MARK S

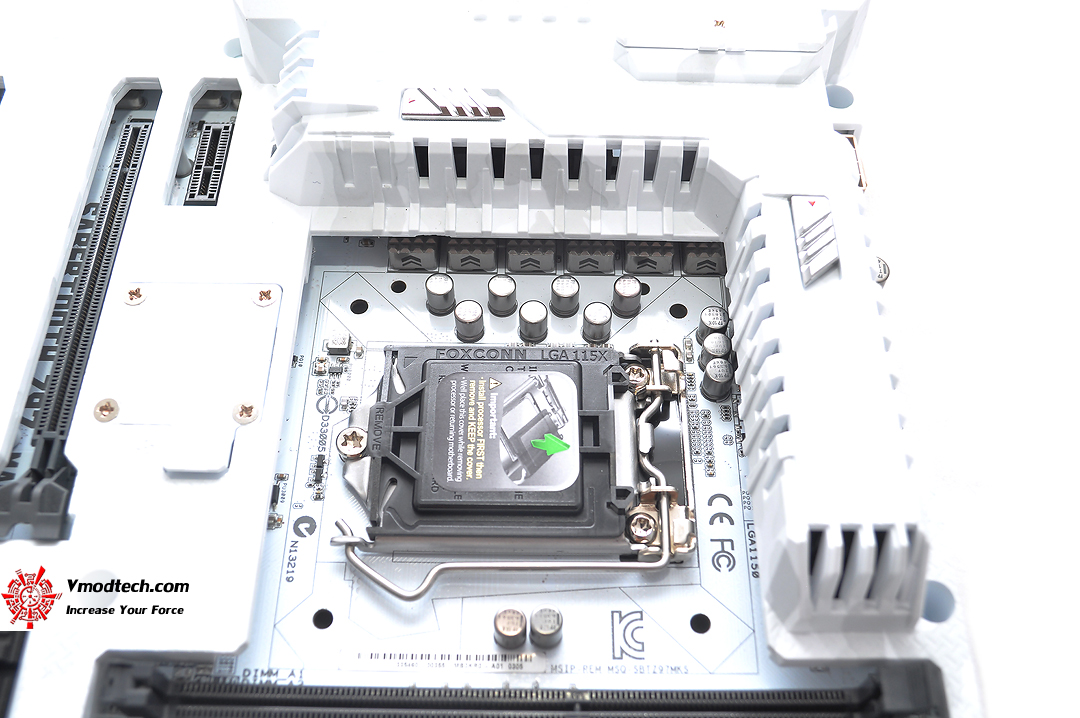

ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU เฟสไฟให้กันมา 8+2ฟส DIGI+ Power Control พร้อมด้วยฮีตซิงค์ตลอบด้านในอีกทีนะครับ

dsc 0295 ASUS SABERTOOTH Z97 MARK S

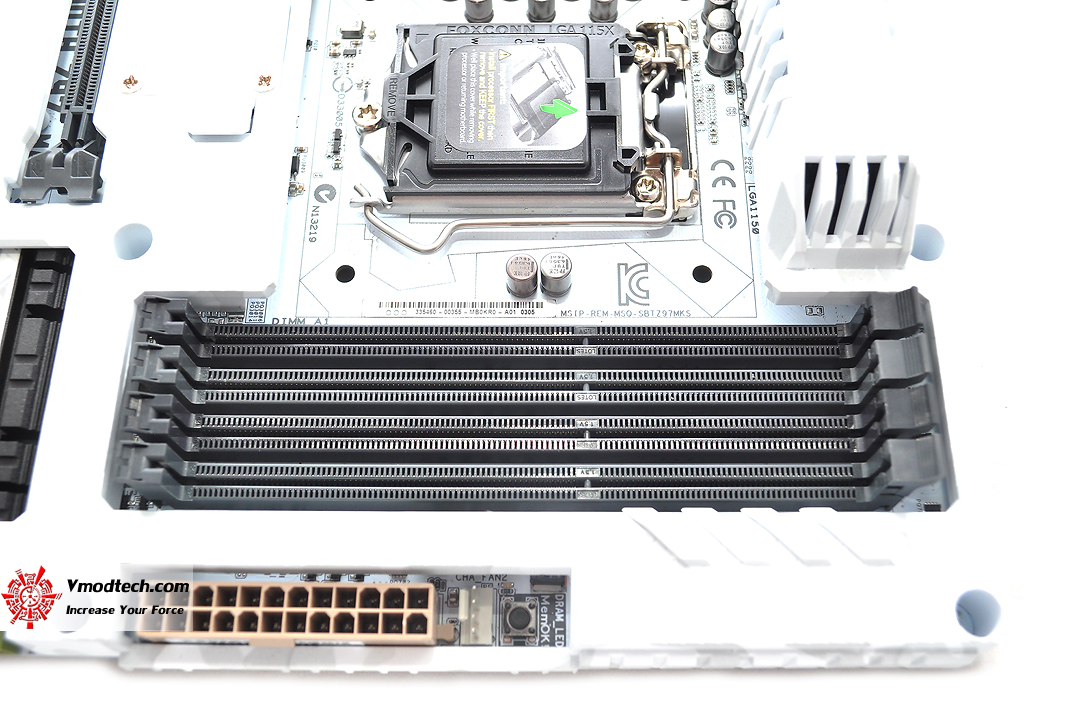

สล๊อตแรม 4ช่องมาตรฐาน 4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz Non-ECC, Un-buffered Memory ความจุสูงสุด 32GB ครับ เหมือนสเปกให้การรองรับมาน้อย แต่ก็ลากได้ไกลทะลุ 3000+Mhz สบายๆครับ

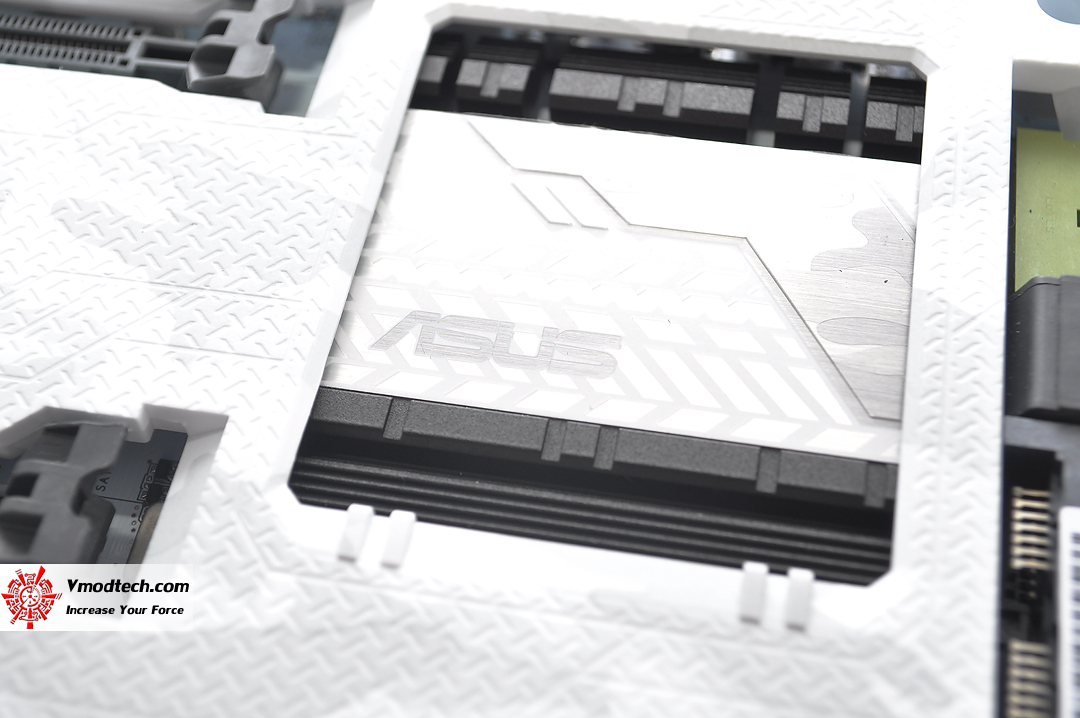

dsc 0322 ASUS SABERTOOTH Z97 MARK S

ชิบเซ็ต Intel® Z97 พร้อมฮีตซิงค์สวยงามโลโก้ ASUS สีขาวสวยงาม

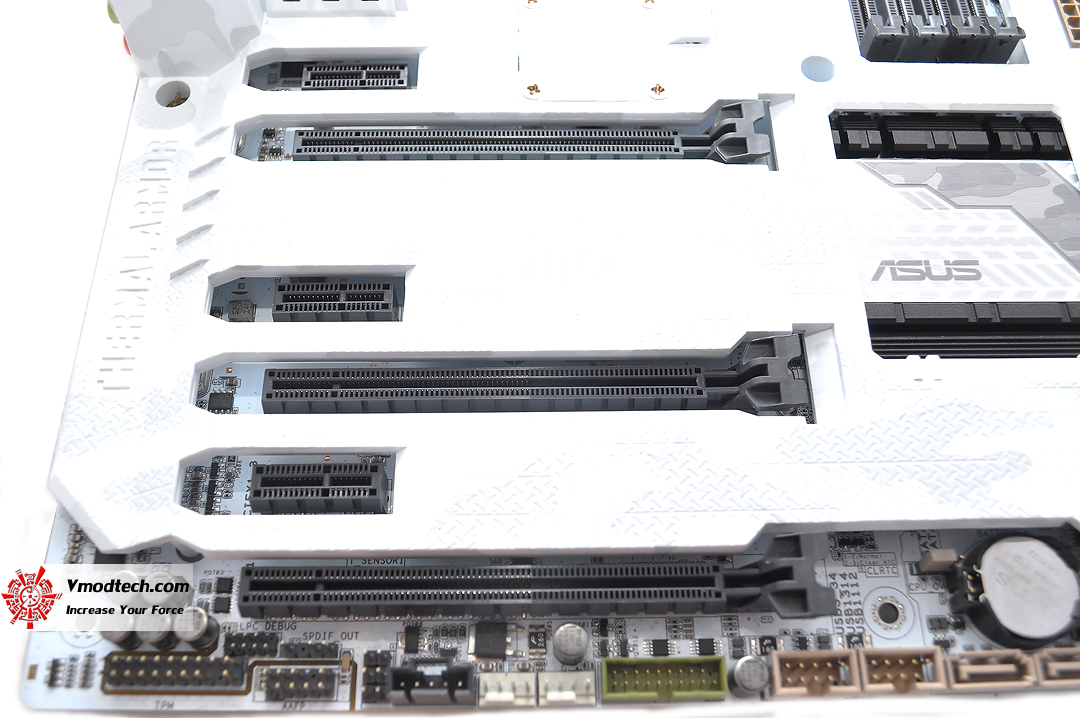

dsc 0328 ASUS SABERTOOTH Z97 MARK S

ช่องเชื่อมต่ออุปกรณ์  2 x PCIe 3.0/2.0 x16 (Single at x16, dual at x8/x8) , 1 x PCIe 2.0 x16 (max at x4 mode, black) , 3 x PCIe x1

dsc 0302 ASUS SABERTOOTH Z97 MARK S

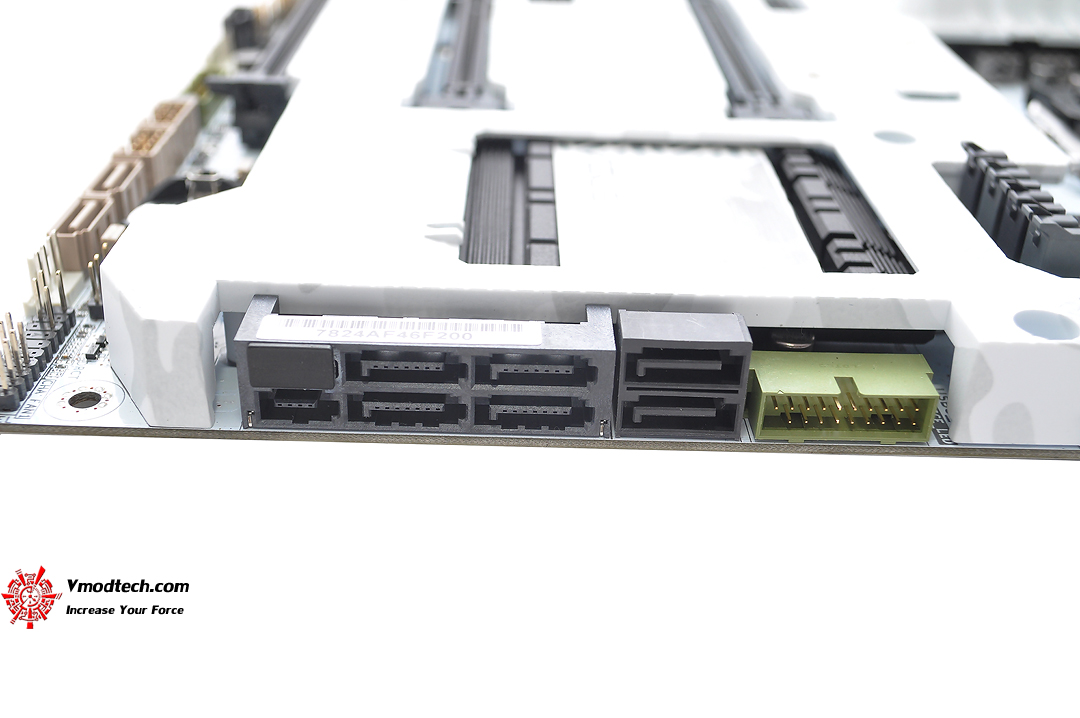

ช่องเสียบ SATA3 ให้กันมา 1 x SATA Express port, blackcompatible with 2 x SATA 6.0 Gb/s ports , 4 x SATA 6Gb/s port(s), black

dsc 0348 ASUS SABERTOOTH Z97 MARK S dsc 0354 ASUS SABERTOOTH Z97 MARK S

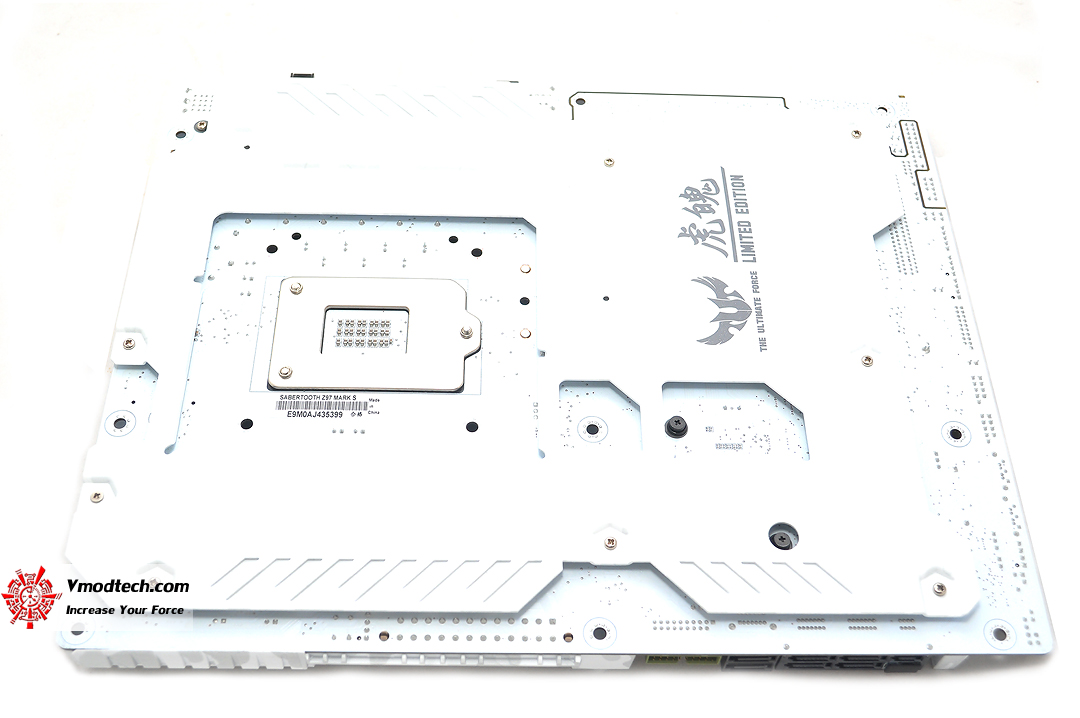

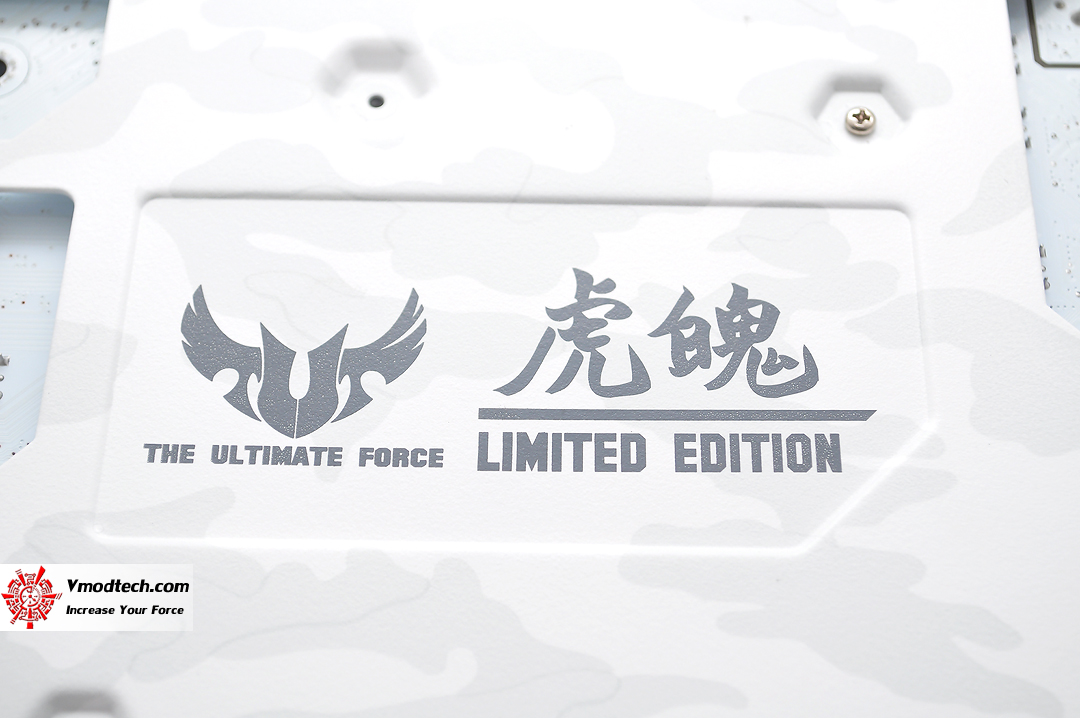

PCB ด้านหลังสีขาวล้วนมีแบล๊คแพลตกันให้อีกชั้น และมีโลโก้ Limited Edition ให้ด้วยครับ

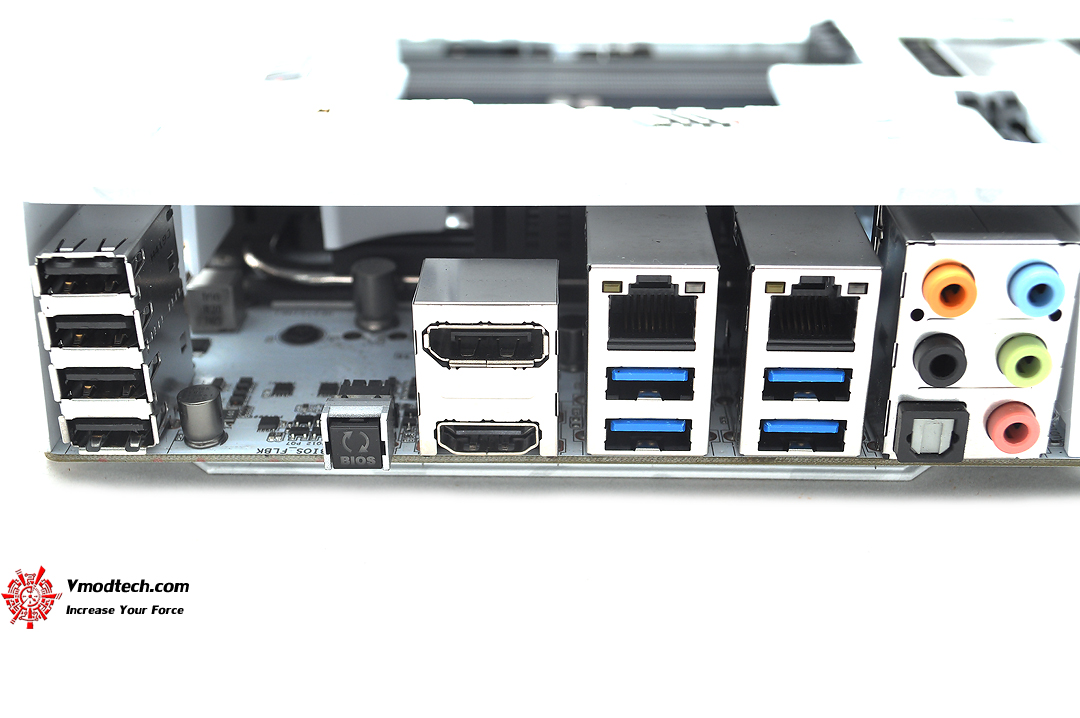

dsc 0355 ASUS SABERTOOTH Z97 MARK S

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x DisplayPort ,1 x HDMI , 2 x LAN (RJ45) port(s) , 4 x USB 3.0 (blue)  , 4 x USB 2.0 (one port can be switched to USB BIOS Flashback)  , 1 x Optical S/PDIF out , 5 x Audio jack(s) , 1 x USB BIOS Flashback Button(s)

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...
