ASUS SABERTOOTH Z97 MARK S

/ บทความโดย: Nongkoo OverclockTeam , 12/12/2014 00:01, 9,465 views / view in EnglishEN
«»
Share

asus sabertooth z97 mark s ASUS SABERTOOTH Z97 MARK S

สวัสดีครับ ทุกๆท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้เรามาชมรีวิวเมนบอร์ดใหม่ล่าสุดของของทาง INTEL กันครับ กับเมนบอร์ดชิบเซ็ต Z97 ซึ่งทำการรีวิวมากันมามากมายโดยตัวนี้เป็นลำดับที่ 35 ครับ เป็นเมนบอร์ดของทางค่าย ASUS อีกหนึ่งแบรนด์คุณภาพเยี่ยมมากันในรุ่น ASUS SABERTOOTH Z97 MARK S ที่ต้องบอกเลยว่าของเค้าทั้งแรงและสวยงามขั้นเทพฯจริงๆกับดีไซน์ที่เน้นโทนสีขาวสลับเทาอ่อนๆเป็นลายพราง โดยจุดเด่นขงรุ่นนี้ก็คงมาในคอนเซป The Ultimate Force ที่เมนบอร์ด ASUS ซีรี่ย์ SABERTOOH คุ้นเคยกันดีครับ รวมทั้งวัสดุอุปกรณ์ต่างๆที่อยู่ในมาตรฐาน TUF ที่ออกแบบมาสำหรับ ASUS SABERTOOTH Z97 MARK S โดยเฉพาะครับไม่ว่าจะเป็น 10K Ti-Caps , TUF New Alloy Chokes , TUF MOSFETs เรียกได้ว่าชุดอุปกรร์ความแรงนี่จัดเต็มสำหรับนักโอเวอร์คล๊อกแน่นอนไม่ใช่สวยงามเพียงอย่างเดียว เดี๋ยวเราไปชมกันครับว่าจะแรงกันขนาดไหนสำหรับ  ASUS SABERTOOTH Z97 MARK S ก่อนอื่นเราไปชมรายละเอียดจากทางเว็บไซต์กันก่อนครับ

INTRODUCTION

spec ASUS SABERTOOTH Z97 MARK S

More Information >>Click<<

เราไปชมรูปร่างหน้าตาของเมนบอร์ดกันต่อเลยครับ

————————————————–

.

ASUS SABERTOOTH Z97 MARK S Appearance

dsc 0419 ASUS SABERTOOTH Z97 MARK S


มากันในกล่องสีดำพร้อมบอกชื่อรุ่น ASUS SABERTOOTH Z97 MARK S แน่นอนครับว่าซีรี่ย์นี้ประกันยาวๆ 5ปีเต็ม คุ้มจริงๆ

dsc 0427 ASUS SABERTOOTH Z97 MARK S

ด้านหลังกล่องบอกฟีเจอร์การทำงานต่างๆ

dsc 0400 ASUS SABERTOOTH Z97 MARK S

dsc 0403 ASUS SABERTOOTH Z97 MARK S

อุปกรณ์ให้มามีคู่มือต่างๆไดร์เวอร์อุปกรณ์ต่างๆประกอบด้วย สาย SATA3 สองชุด 2ชุด สาย SLI  และฝาหลัง ส่วนที่สองจะเป็นบรรดาพัดลมที่เอาไว้ติดตั้งที่ตัวเมนบอร์ดรวมไปถึงชุดตกแต่งต่างๆครับ ให้มาเพียบสำหรับนักโมดิฟายจริงๆ

dsc 0281 ASUS SABERTOOTH Z97 MARK S

ตัวเมนบอร์ด PCB สีขาวครับ รวมไปถึงฝาคลอบที่เป็นลายพรางสีเทาสลับขาว สวยงามจริงๆคงจะสื่อกับระบบระบายความร้อนที่ควบคุมด้วย TUF นั่นเองครับแม้ว่าจะมีชุดคลอบเมนบอร์ดแต่เรื่องความเย็นก็เป็นจุดเด่นหนึ่งของ ASUS SABERTOOTH Z97 MARK S ครับ

dsc 0287 ASUS SABERTOOTH Z97 MARK S

ตัวเมนบอร์ด นั้นขนาดใหญ่ครับขนาด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) ครับใหญ่พร้อมอัดแน่นด้วยฟีเจอร์เพียบ

dsc 0387 ASUS SABERTOOTH Z97 MARK S

ตรงด้านบนมีโลโก้  SABERTOOTH Z97 MARK S

dsc 03101 ASUS SABERTOOTH Z97 MARK S

ตัวเมนบอร์ดขนาดใหญ่ระดับ ATX นะครับ สวยงามจัดเต็มจริงๆ

dsc 0290 ASUS SABERTOOTH Z97 MARK S


ซ๊อกเก็ต LGA1150 รองรับซีพียู Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU เฟสไฟให้กันมา 8+2ฟส DIGI+ Power Control พร้อมด้วยฮีตซิงค์ตลอบด้านในอีกทีนะครับ

dsc 0295 ASUS SABERTOOTH Z97 MARK S

สล๊อตแรม 4ช่องมาตรฐาน 4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz Non-ECC, Un-buffered Memory ความจุสูงสุด 32GB ครับ เหมือนสเปกให้การรองรับมาน้อย แต่ก็ลากได้ไกลทะลุ 3000+Mhz สบายๆครับ

dsc 0322 ASUS SABERTOOTH Z97 MARK S

ชิบเซ็ต Intel® Z97 พร้อมฮีตซิงค์สวยงามโลโก้ ASUS สีขาวสวยงาม

dsc 0328 ASUS SABERTOOTH Z97 MARK S

ช่องเชื่อมต่ออุปกรณ์  2 x PCIe 3.0/2.0 x16 (Single at x16, dual at x8/x8) , 1 x PCIe 2.0 x16 (max at x4 mode, black) , 3 x PCIe x1

dsc 0302 ASUS SABERTOOTH Z97 MARK S

ช่องเสียบ SATA3 ให้กันมา 1 x SATA Express port, blackcompatible with 2 x SATA 6.0 Gb/s ports , 4 x SATA 6Gb/s port(s), black

dsc 0348 ASUS SABERTOOTH Z97 MARK S dsc 0354 ASUS SABERTOOTH Z97 MARK S

PCB ด้านหลังสีขาวล้วนมีแบล๊คแพลตกันให้อีกชั้น และมีโลโก้ Limited Edition ให้ด้วยครับ

dsc 0355 ASUS SABERTOOTH Z97 MARK S

ช่อง เชื่อมต่อ อุปกรณ์ด้านหลังประกอบด้วย 1 x DisplayPort ,1 x HDMI , 2 x LAN (RJ45) port(s) , 4 x USB 3.0 (blue)  , 4 x USB 2.0 (one port can be switched to USB BIOS Flashback)  , 1 x Optical S/PDIF out , 5 x Audio jack(s) , 1 x USB BIOS Flashback Button(s)

ไปชมรายละเอียดในการทดสอบกันต่อเลยครับ

...

————————————————–

Test Setup

SYSTEMS
.CPU
..INTEL Core I7 4790K Retail
.Motherboard . ASUS SABERTOOTH Z97 MARK S
.Memory ..Apacer 2933 8GB
.Graphic Card . GALAXY HOF GTX980
.Harddisk ..Plextor M6PRO 265GB , WD1002FAEX SATA3 64MB Cache 1TB ,
.CPU Cooler ..Water Cooling @ Ambient 34C
.Power Supply ..Seasonic 850W
.Operation System ..Windows 8.1 Pro 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น INTEL Core I7 4790K Retail จากอินเทลครับผม…

dsc 0679 ASUS SABERTOOTH Z97 MARK S

dsc 0672 ASUS SABERTOOTH Z97 MARK S

บรรยากาศ ขณะทดสอบในห้องอุณหภูมิ 30-32 องศาเซลเซียส วันนี้ทดสอบร่วมกับการ์ดจอ GALAXY HOF GTX980 ที่เป็นโทนสีขาวเช่นกัน เหมาะสมและเข้ากันดีมากๆครับทั้งความสวยและความแรง ใครชอบโทนแนวขาวจัดเลยครับสวยหล่อแน่ๆ

CPU-Z

INTEL CORE I7 4790K

cpuid 670x720 ASUS SABERTOOTH Z97 MARK S

วันนี้ทดสอบโอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz ไฟเลี้ยงซีพียู Vcore 1.36V NB Frequency 45740 Mhz บัสแรม 3137Mhz CL12-15-15-35-408 2T 1.85v แบบแรงๆตลอดการทดสอบอย่างมีเสถียรภาพ และทดสอบร่วมกับการ์ดจอ GALAXY HOF GTX980 ตัวแรงที่วันนี้กดไปที่ Core 1400Mhz Memory 1916Mhz ตลอดการทดสอบเน้นความแรงกันไปแบบสุดๆครับ

AIDA64

mb 720x713 ASUS SABERTOOTH Z97 MARK S

รายละเอียดจาก AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

————————————————–

SuperPI 1M 1Thread, 32M 1Thread & 32M 8 Threads

SuperPI 1M 1Thread

superpi 1mb1 ASUS SABERTOOTH Z97 MARK S

SuperPI 32M 1 Thread

superpi321 ASUS SABERTOOTH Z97 MARK S

HyperPI 32M 8 Threads

hyperpi321 ASUS SABERTOOTH Z97 MARK S

สำหรับชุด ทดสอบ SuperPI 1MB อยู่ที่ 7.673วินาที SuperPI 32MB จบไป 6นาที 46.744วินาที แรงในระดับมาตราฐาน 4.7Ghzครับที่บัสแรม 3137Mhz ครับ  , ส่วน HyperPI32MB ก็ผ่านหมดแรงแบบนิ่งๆใช้งานกันได้จริงอย่างมีเสถียรภาพครับ


————————————————–

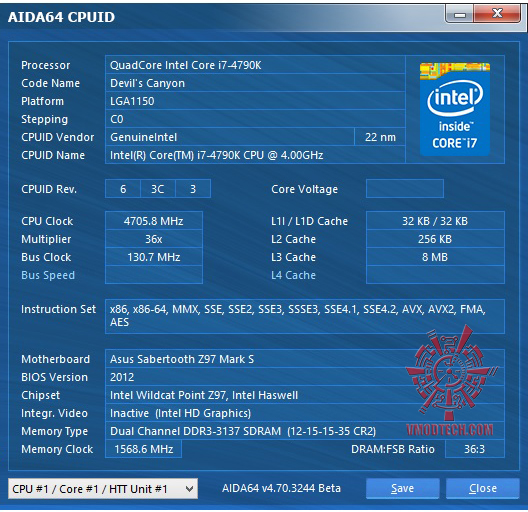

AIDA64 Extreme

AIDA64

cpu ASUS SABERTOOTH Z97 MARK S

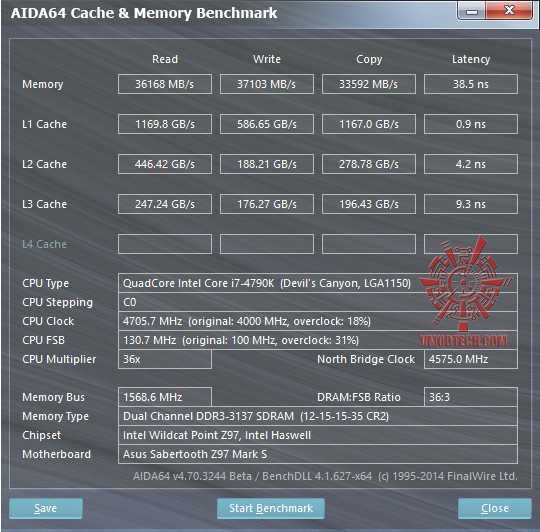

AIDA64 Cache & Memory Benchmark

mem ASUS SABERTOOTH Z97 MARK S

ค่า Memory Read อยู่ที่ 36168MB/s เลยทีเดียวครับส่วนค่า Write อยู่ที่ 37103MB/s แรงกันทั้งอ่านและเขียน

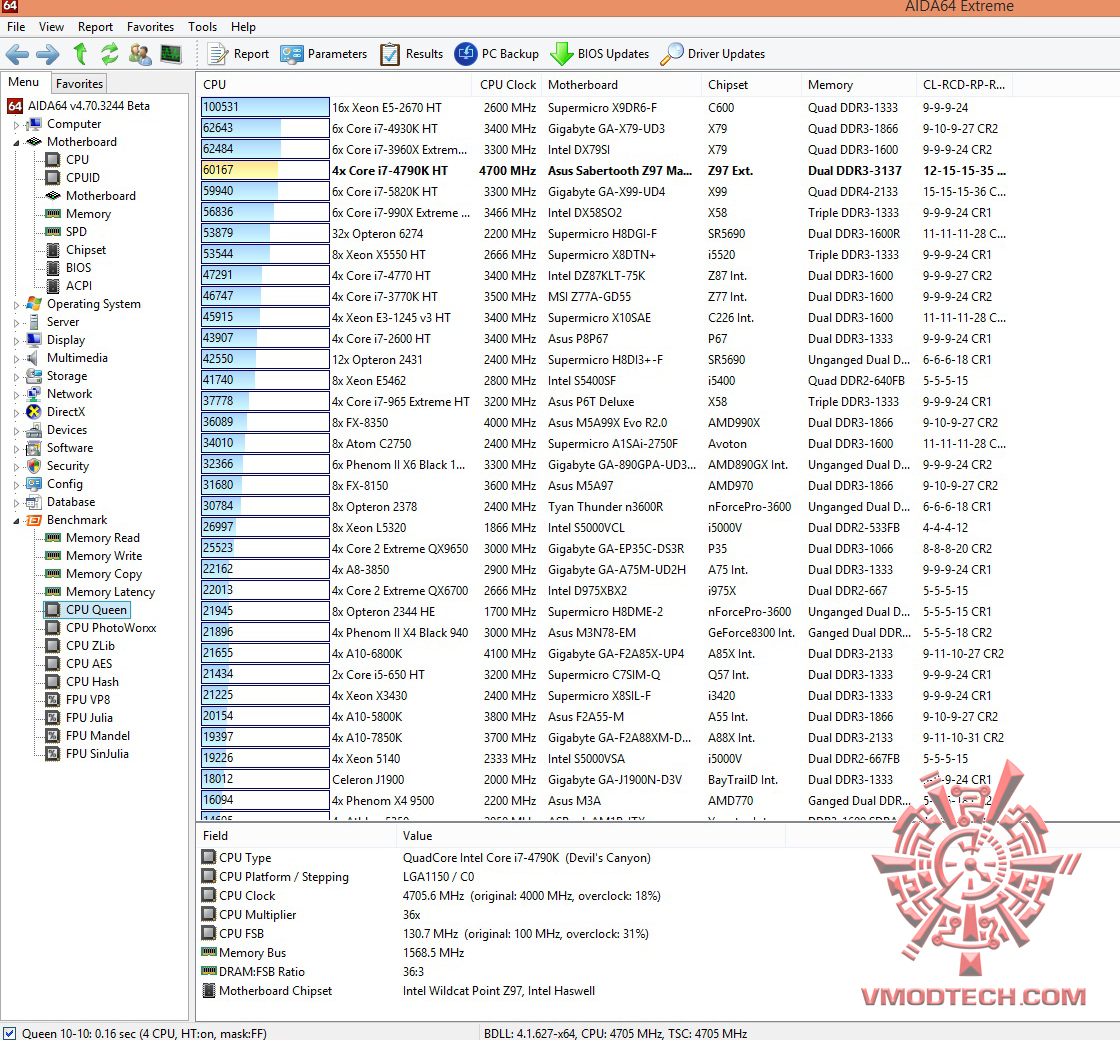

CPU Queen

queen1 ASUS SABERTOOTH Z97 MARK S

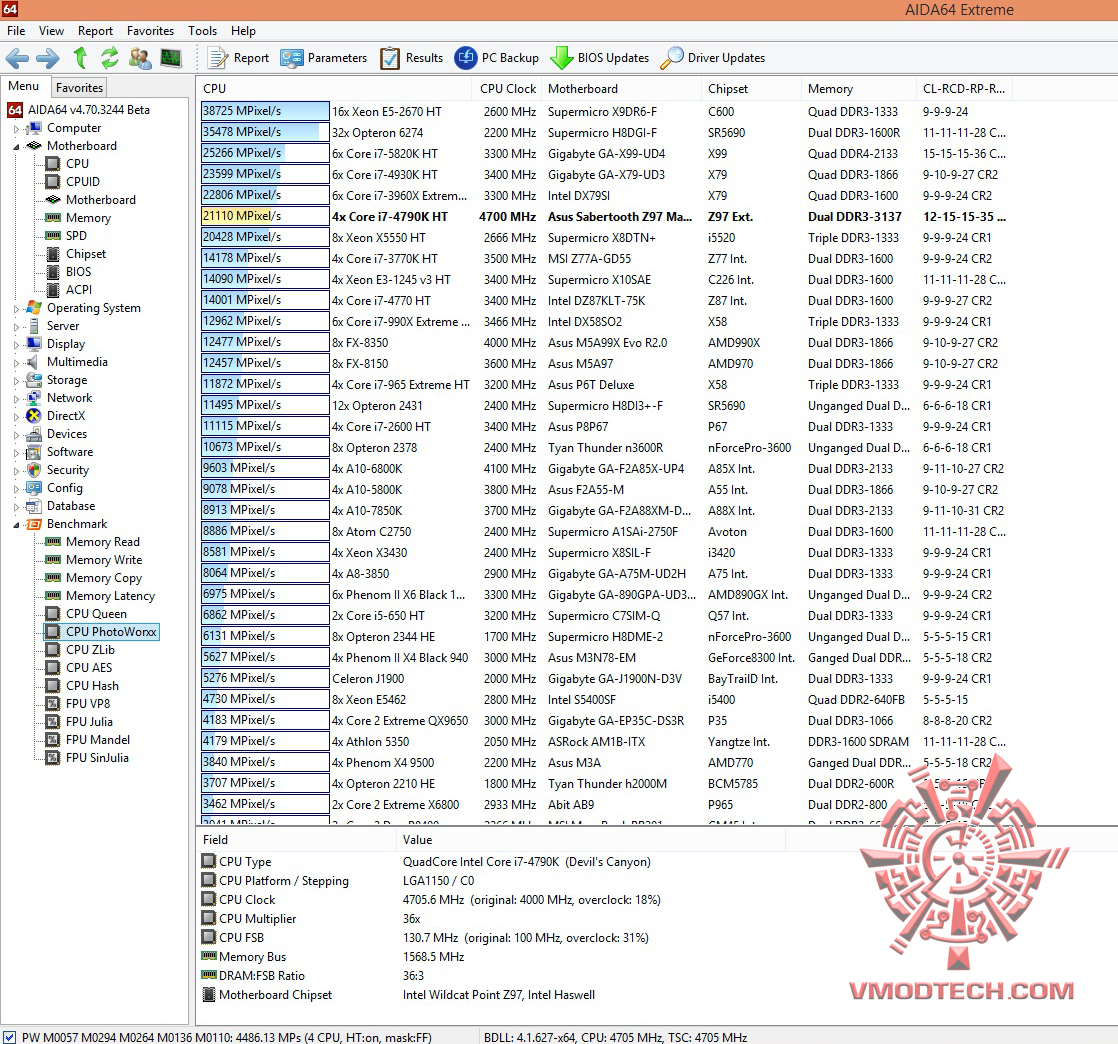

CPU PhotoWorxx

photo1 ASUS SABERTOOTH Z97 MARK S

CPU ZLib

zlib1 ASUS SABERTOOTH Z97 MARK S

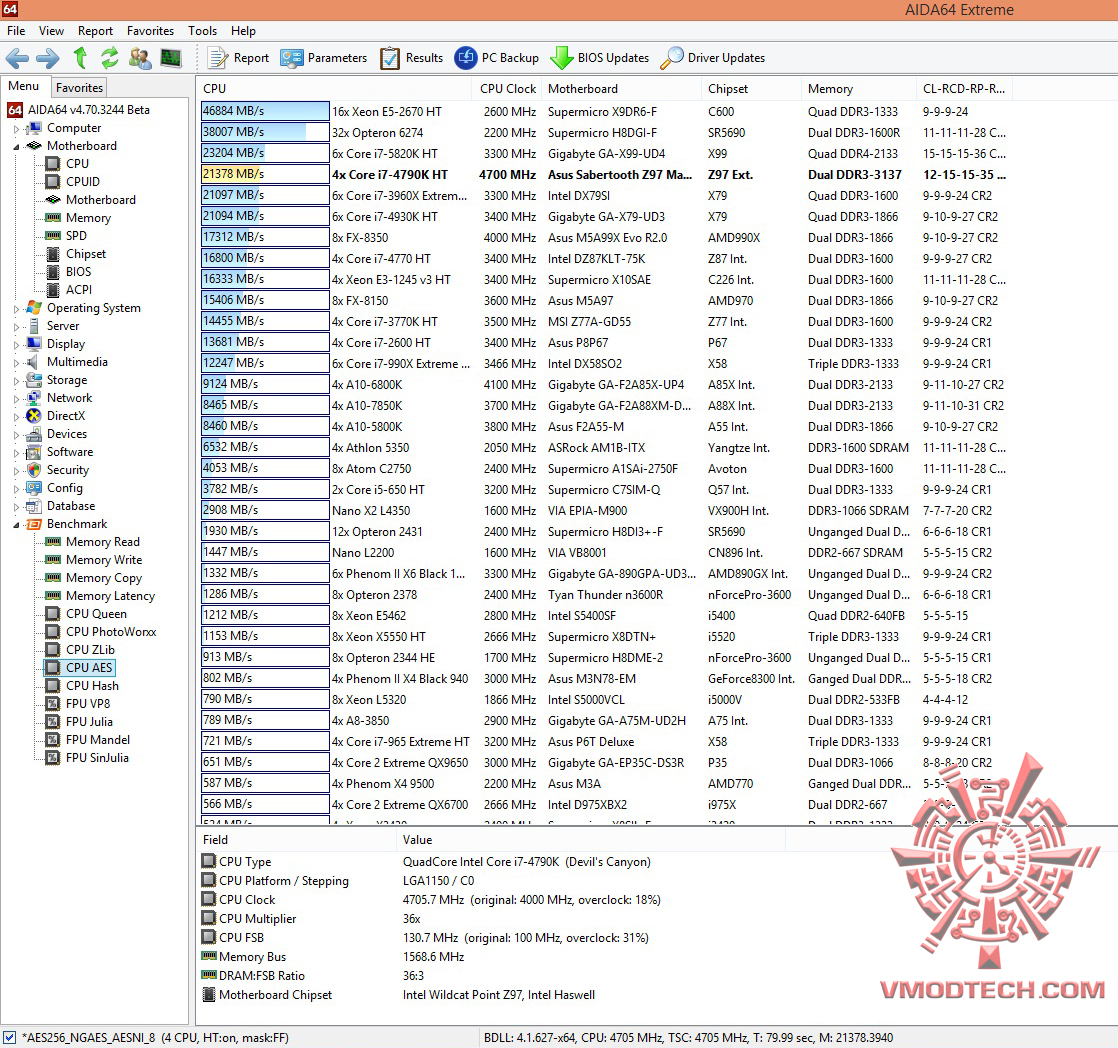

CPU AES

aes1 ASUS SABERTOOTH Z97 MARK S

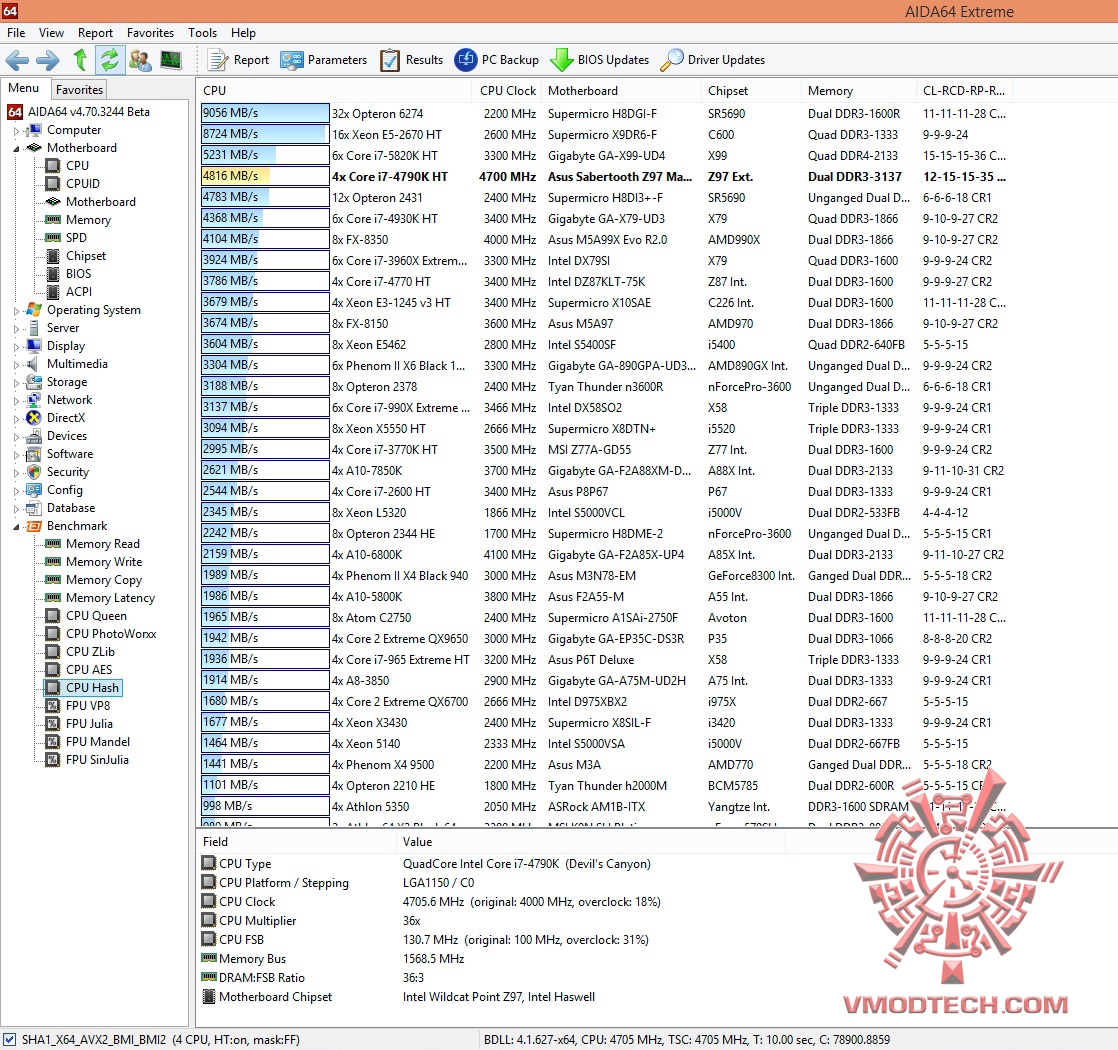

CPU Hash

hash1 ASUS SABERTOOTH Z97 MARK S

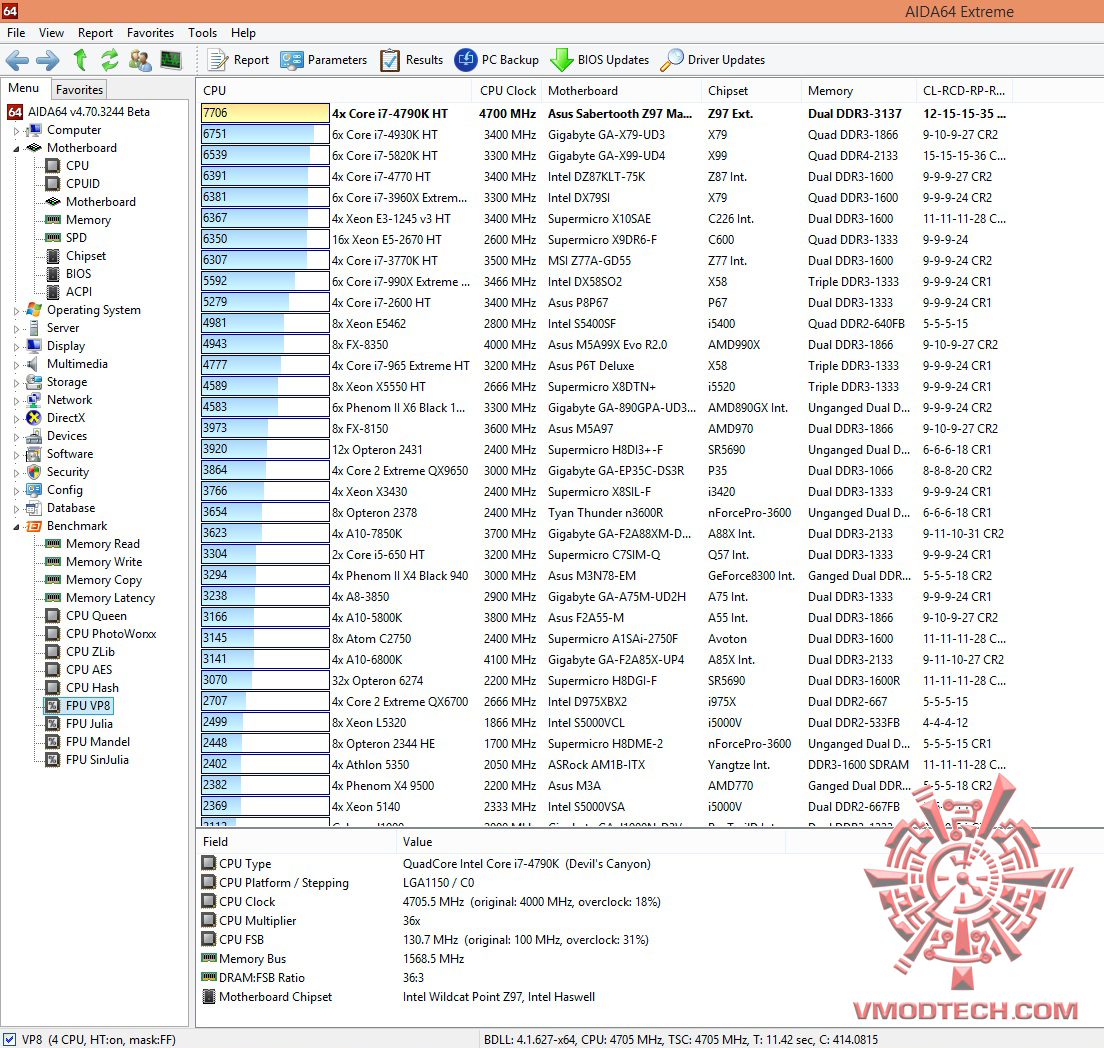

FPU VP8

vp81 ASUS SABERTOOTH Z97 MARK S

FPU Mandel

mandel1 ASUS SABERTOOTH Z97 MARK S

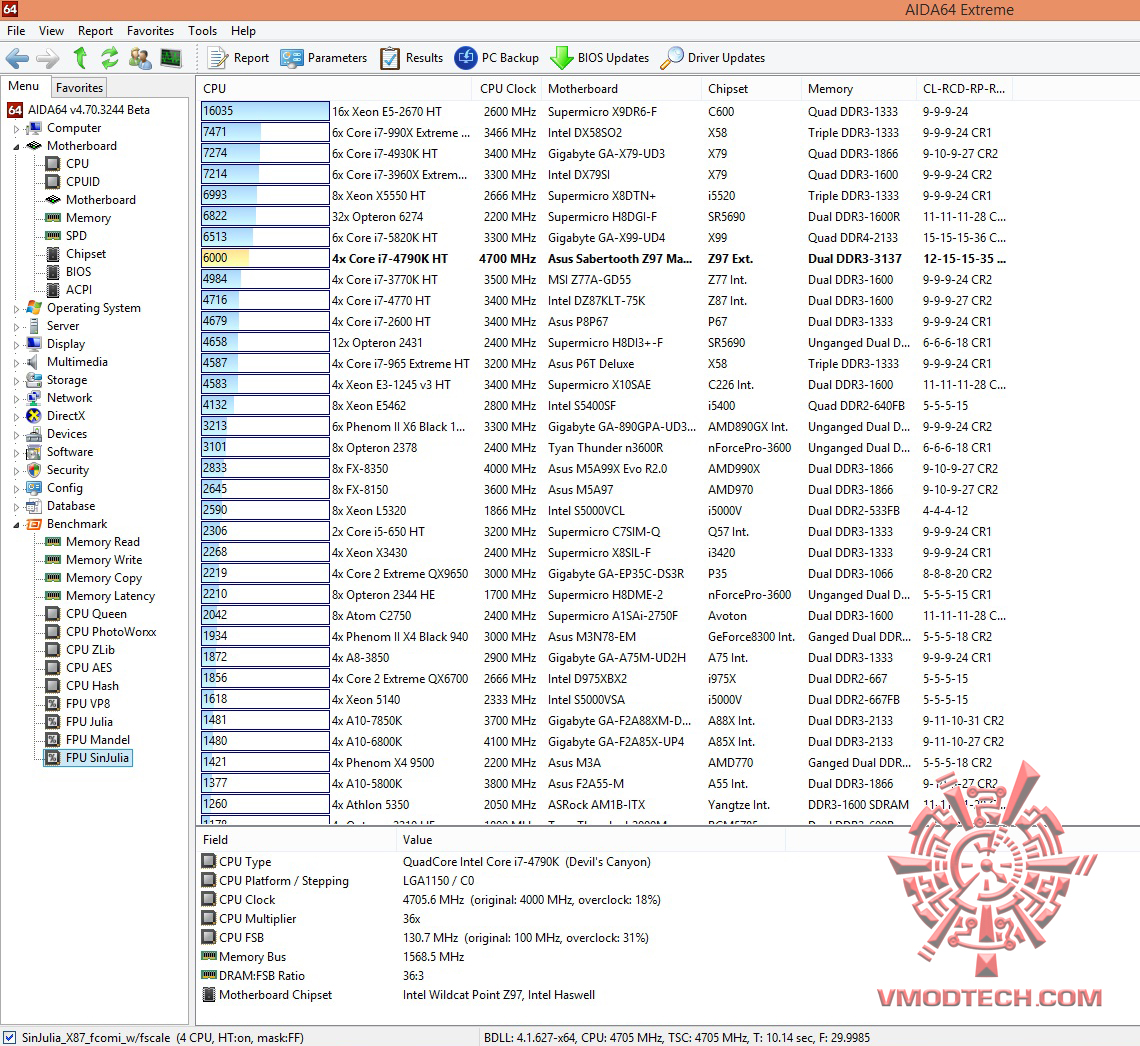

FPU SinJulia

sinjulia1 ASUS SABERTOOTH Z97 MARK S

แรงทุกการทดสอบในระดับหัวแถวครับสำหรับชุดทดสอบ AIDA64 แรงกันสุดยอดจริงๆ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

————————————————–

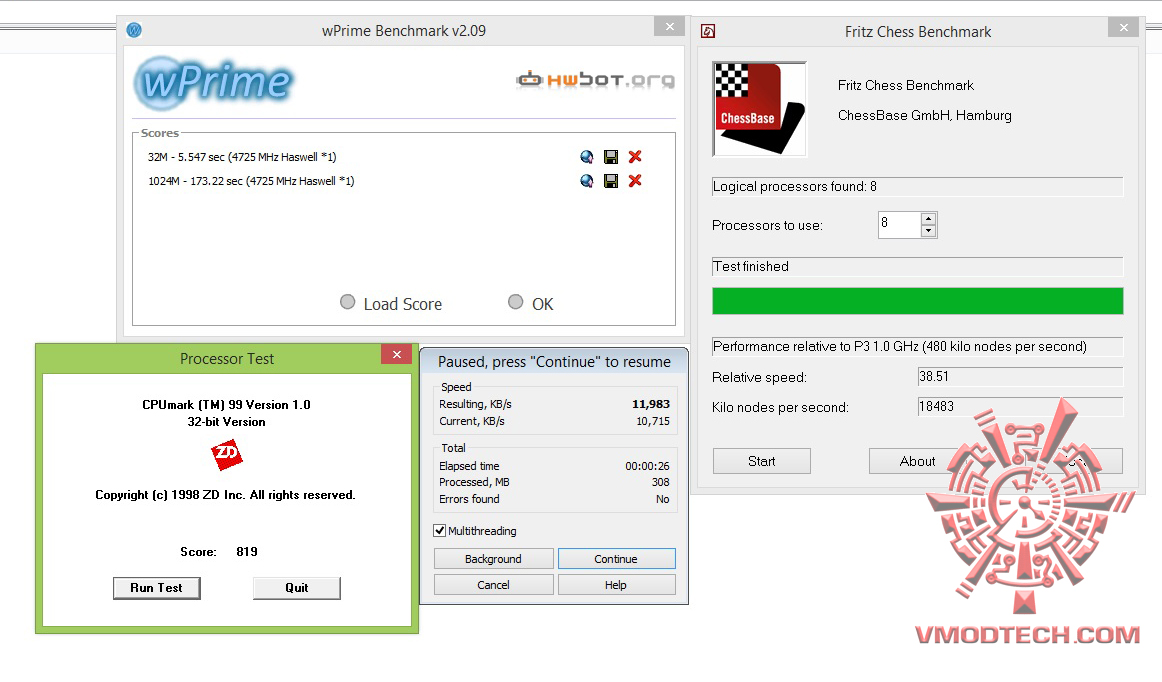

wPrime2.09 , CPUMark99Fritz Chess Benchmark & WINRAR 5.0

all1 ASUS SABERTOOTH Z97 MARK S

X264 FHD

x2641 ASUS SABERTOOTH Z97 MARK S

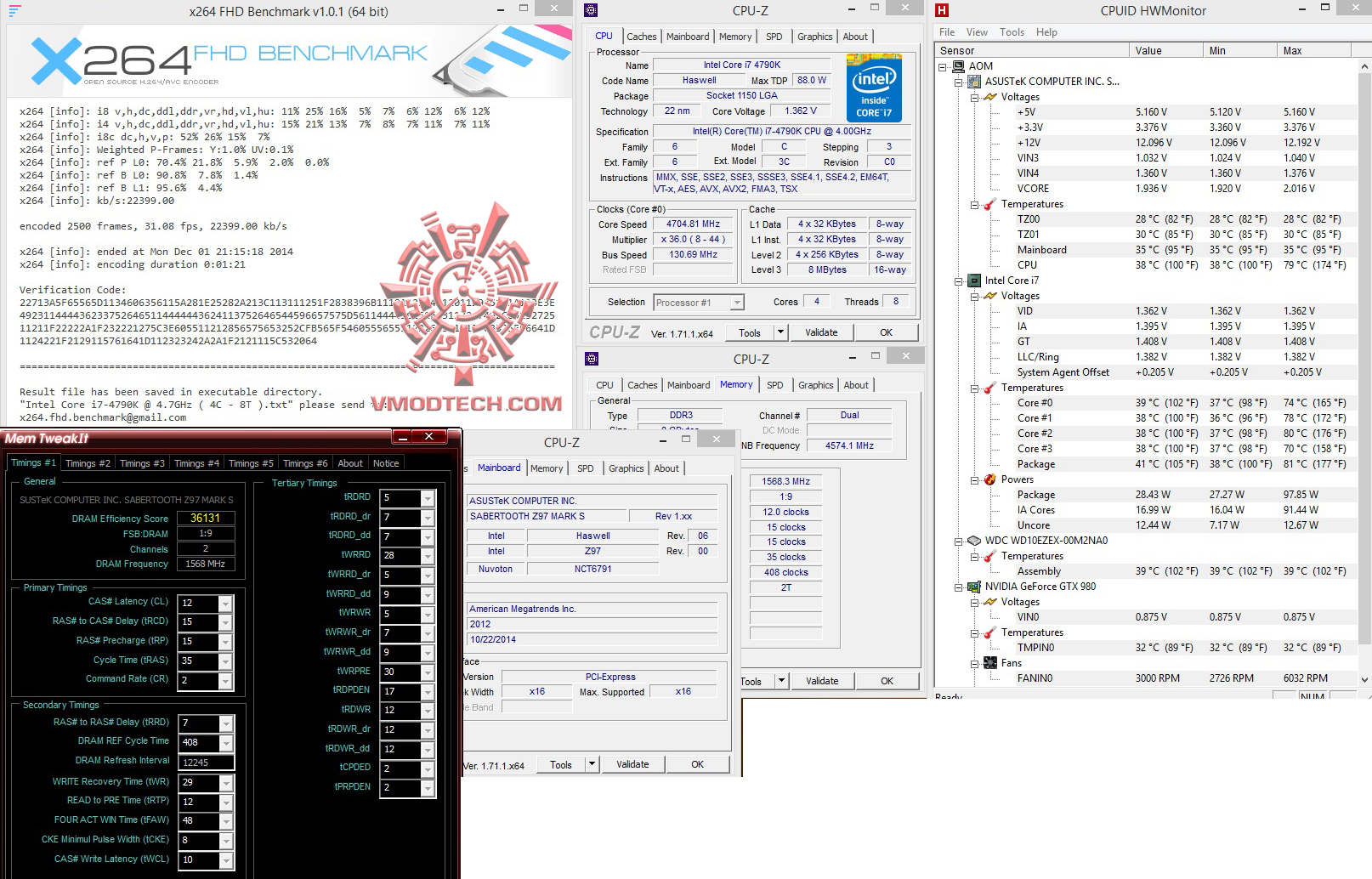

x264 21 ASUS SABERTOOTH Z97 MARK S

แรงกัน ถ้วน หน้าจริงๆ X264 กดกันไป 31.08 FPS  ส่วน Fritz Chess อยู่ที่ 38.51 แรงกันจริงๆและ Winrar กดไป 11983 KB/s แรงดีเลยทีเดียวครับ

————————————————–

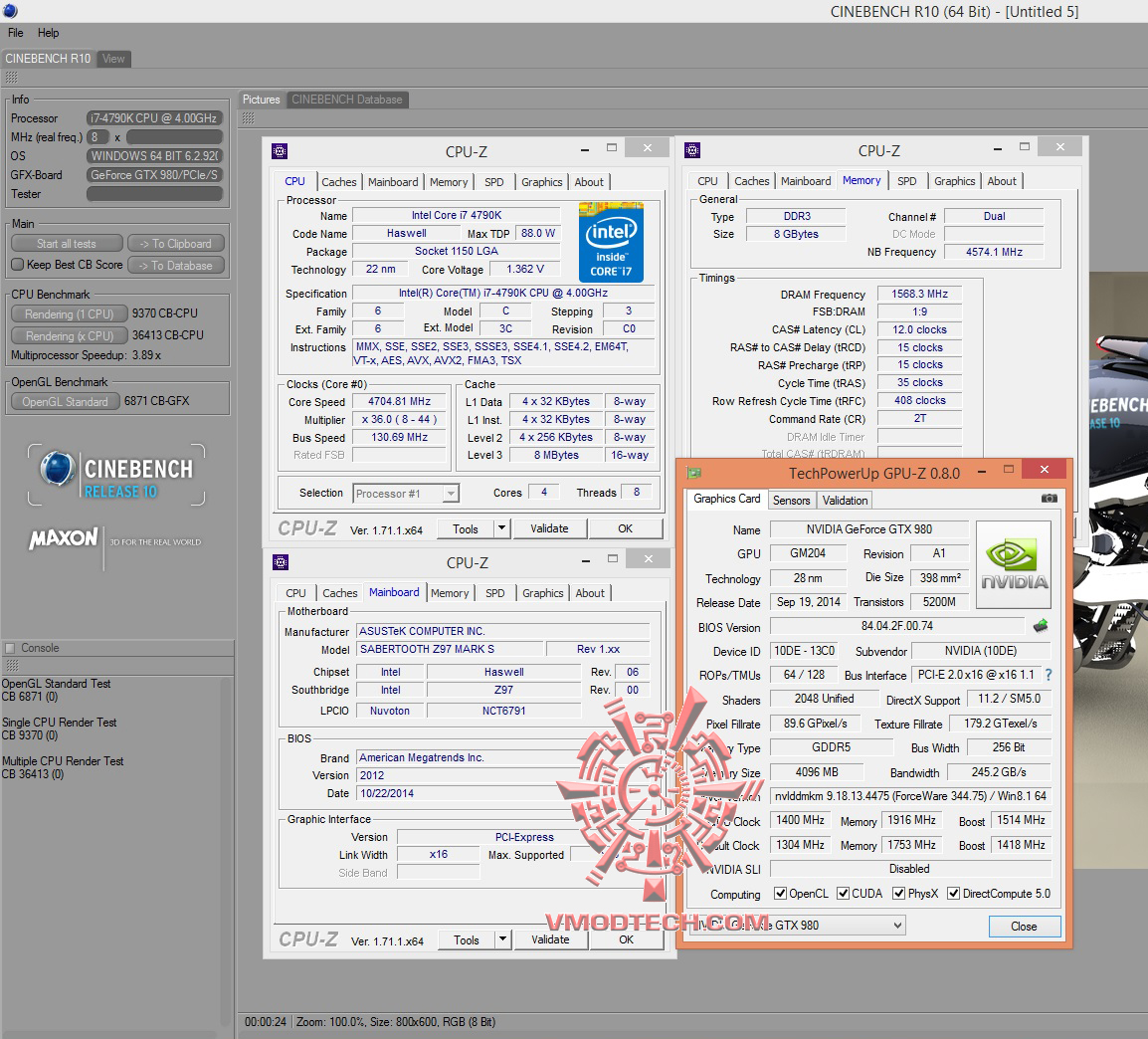

Cinebench 10

cine10 21 ASUS SABERTOOTH Z97 MARK S

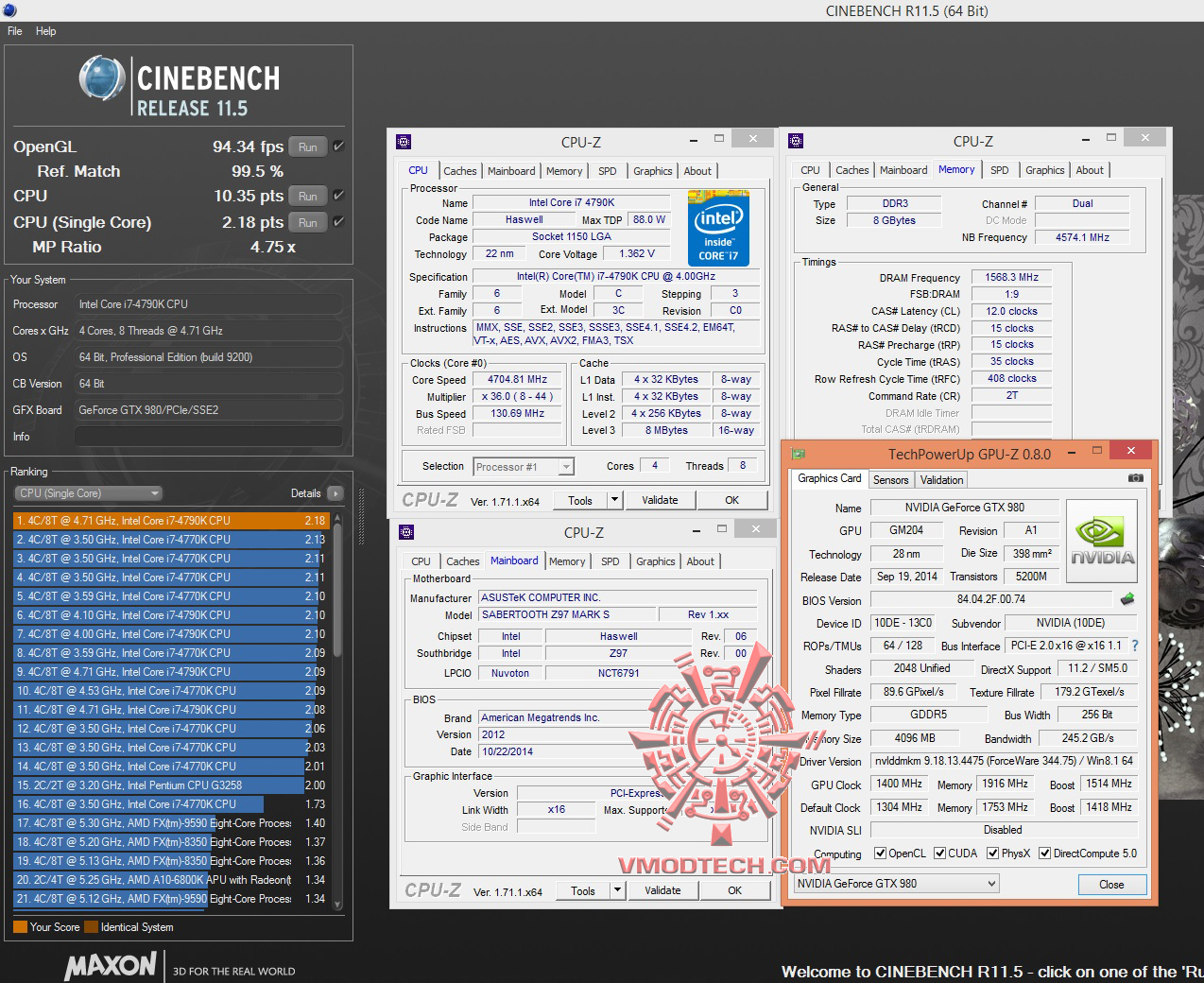

Cinebench 11.5

cine101 ASUS SABERTOOTH Z97 MARK S

Cinebench 15

cine151 ASUS SABERTOOTH Z97 MARK S

Cinebench ก็แรงกันทุกเวอร์ชั่นเรนเดอร์กันได้แรงเยี่ยมจริงๆ

————————————————–

PCMark 7

e0b88de0b88971 ASUS SABERTOOTH Z97 MARK S

PCMark 7 อยู่ที่ 7789ะแนน ตรงตามมาตรฐานความแรงครับ


3DMark Vantage

vt1 ASUS SABERTOOTH Z97 MARK S

3DMark Vantage กดกันไป 49661คะแนน

3DMark11

111 ASUS SABERTOOTH Z97 MARK S

3Dmark11 อยู่ที่ 17626คะแนน

3DMark

ice ASUS SABERTOOTH Z97 MARK S

cloud ASUS SABERTOOTH Z97 MARK S

sky ASUS SABERTOOTH Z97 MARK S

fire ASUS SABERTOOTH Z97 MARK S

3DMark แรงทุกการทดสอบ โดยเฉพาะ Fire Strike กดไปทะลุ 13521คะแนนเลยครับ

————————————————–

Maximum Overclock

มาถึงช่วง สุดท้ายครับกับการทดสอบการโอเวอร์คล๊อกกันแบบเต็มๆ เรามาลองรีดความแรงของ ASUS SABERTOOTH Z97 MARK S ดูครับว่าจะแรงกันมากน้อยขนาดไหนกับชิบเซ็ต Z97 ด้วยระบบระบายความร้อนด้วยน้ำธรรมดาไปชมกัน เลยครับ

Overclock 5Ghz Result

cpuid 5ghz ASUS SABERTOOTH Z97 MARK S

กดความ เร็วซีพียูไปที่ 5Ghz ก็สามารถทำได้สบายๆครับกับคอนฟิกที่บัสแรม 3000Mhz โดย ASUS SABERTOOTH Z97 MARK S ที่ทั้งสวยทั้งแรง น่าจับจองจริงๆ

SuperPI 1MB

superpi1 mb 5ghz ASUS SABERTOOTH Z97 MARK S

SuperPi 1MB อยู่ที่ 7.222วินาที เร็วแรงจริงๆสำหรับ ASUS SABERTOOTH Z97 MARK S  หล่อสวย แรง ฟีเจอร์เยอะสุดยอดครับ

SuperPI 32MB

superpi32 5ghz ASUS SABERTOOTH Z97 MARK S

SuperPi 32MB อยู่ที่ 6นาที 26.454วินาที เร็วแรงจริงๆสำหรับ ASUS SABERTOOTH Z97 MARK S  ที่ทั้งหล่อ แรง ฟีเจอร์แน่นประกันเยี่ยมถึง 5ปีเต็ม

เราไปชมบทสรุปในช่วงสุดท้ายกันต่อเลยครับ

————————————————–

asus sabertooth z97 mark s ASUS SABERTOOTH Z97 MARK S

Concluions

ก็มาถึงบทสรุปครับกับการทดสอบเมนบอร์ด ASUS SABERTOOTH Z97 MARK S ที่วันนี้สามารถใช้งานกับซีพียู Intel Core I7 4790K โอเวอร์คล๊อกกันที่ความเร็ว 4.7Ghz  Uncore 4574Mhz บัสแรม DRAM 3137Mhz กันแบบเต็มๆที่ไฟ Vcore1.36v ตลอดการทดสอบ ด้วยการออกแบบที่สวยงามดูคงทนแข็งแรง แน่นอนครับว่าประสิทธิภาพความแรงในการโอเวอร์คล๊อกทำได้อย่างยอดเยี่ยมด้วยระบบ TUF ที่อัดแน่นด้วยวัสดุอุปกรณ์ชั้นเยี่ยมอาทิ 10K Ti-Caps , TUF New Alloy Chokes , TUF MOSFETs ด้วยระบบจ่ายไฟ 8+2 เฟส  DIGI+ Power Control อีกทั้งยังมีระบบไหลเวียนอากาศ (Arctic Camo Thermal Armor with Flow Valve) ที่ช่วยในเรื่องการระบายความร้อนภายในตัวเมนบอร์ดให้เย็นรวมไปถึงระบบป้องกันฝุ่นภายในตัวอีกด้วยครับ ส่วนระบบป้องกันไฟกระชากก็มีมาให้ครับด้วยระบบ TUF ESD Guards ที่ป้องกันจุดเชื่อมต่อต่างๆเช่น คีย์บอร์ด , USB 2.0/3.0 , Audio connectors และ LAN ทำให้มั่นใจได้เลยครับว่าทนทานแน่นอน กับการผ่านการทดสอบในมาตรฐาน Server-grade Tests ที่ทดสอบทุกจุดซ้ำกันนานถึง 20วันในห้องอุฯหภุมิร้อนถึง 35องศาฯกันเลยทีเดียวครับกับการรับประกันยาวนานถึง 5ปีเต็ม  ถือเป็นเมนบอร์ดสำหรับนักโอเวอร์คล๊อกรวมไปถึงเกมส์เมอร์ที่ชอบความแรงบวกความสวยงามและที่สำคัญความทนทานด้วยการรับประกันยาวนานถึง 5ปีเต็มกันเลยทีเดียวครับ เรียกได้ว่า ASUS SABERTOOTH Z97 MARK S นั้นยังคงคอนเซป The Ultimate Force ของเมนบอร์ด ASUS ซีรี่ย์ SABERTOOH ไว้อย่างเช่นเคยครับ โดยราคาวางจำหน่ายในไทยอยู่ราวๆ 11XXXบาทถึง 12XXXบาท ไทยโดยประมาณครับ เป็นเมนบอร์ดที่ขาโอเวอร์คล๊อกและคอเกมส์เมอร์ไม่ควรพลาดครับ สำหรับในวันนี้ผมก็ขอตัวลาไปก่อน พบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

.

vmod award performance best ASUS SABERTOOTH Z97 MARK S vmod award innovation best ASUS SABERTOOTH Z97 MARK S

.
