ASUS TUF GAMING H470-PRO (WI-FI) Appearance

ตัวกล่องเมนบอร์ด ASUS TUF GAMING H470-PRO (WI-FI) มาในแนวสีดำสนิทตามสไตล์ TUF GAMING ซีรี่ย์ครับและรองรับซีพียู Intel 10th Gen อย่างเต็มรูปแบบครับ

ด้านหลังกล่องบอกฟีเจอร์รายละเอียดต่างๆครบถ้วนครับ

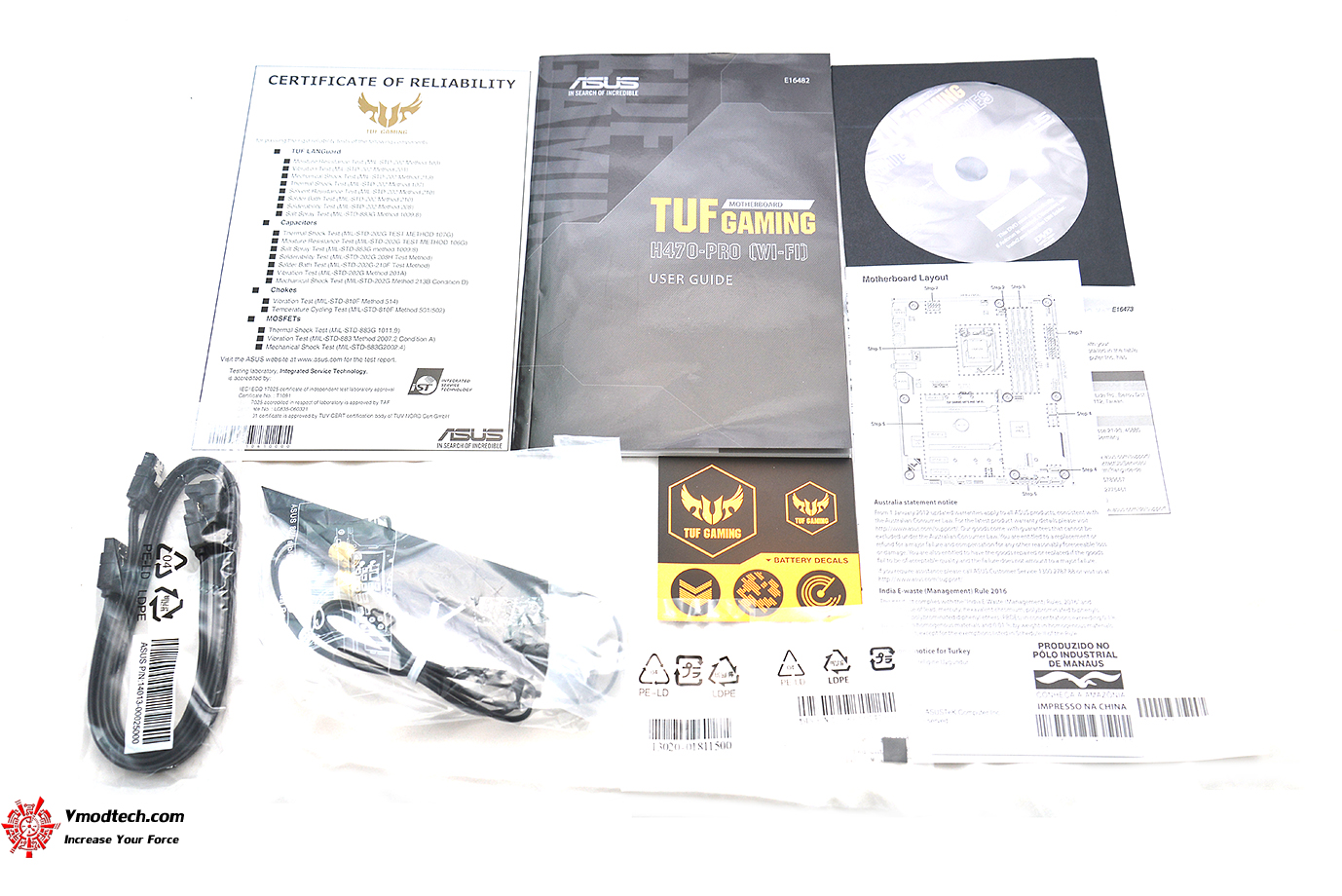

อุปกรณ์เสริมต่างๆ ประกอบด้วย

คู่มือ

2 x SATA 6Gb/s cable(s)
1 x M.2 Screw Package
1 x Supporting DVD
1 x TUF GAMING Sticker
1 x TUF Certification card(s)
1 x Wi-Fi moving antenna

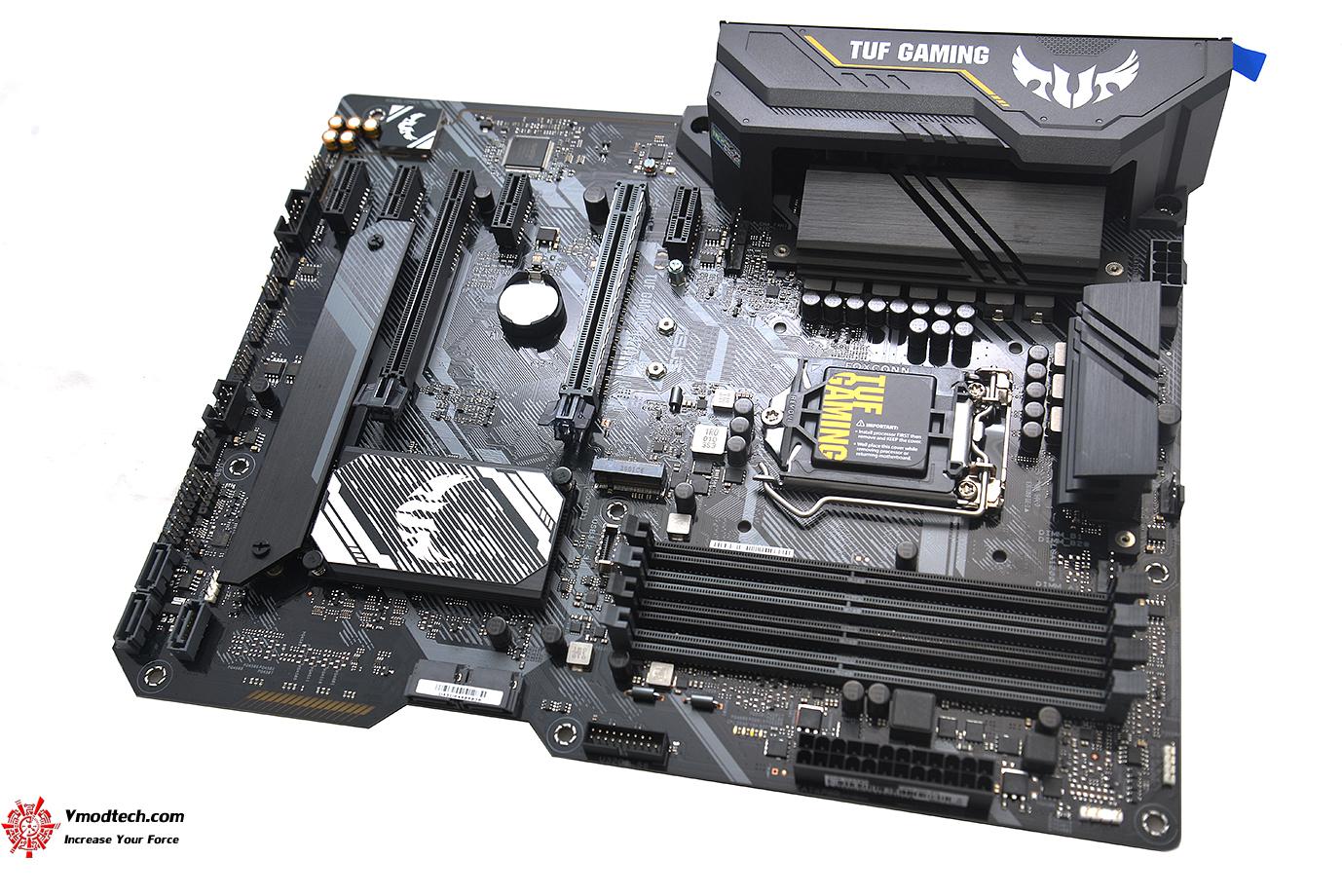

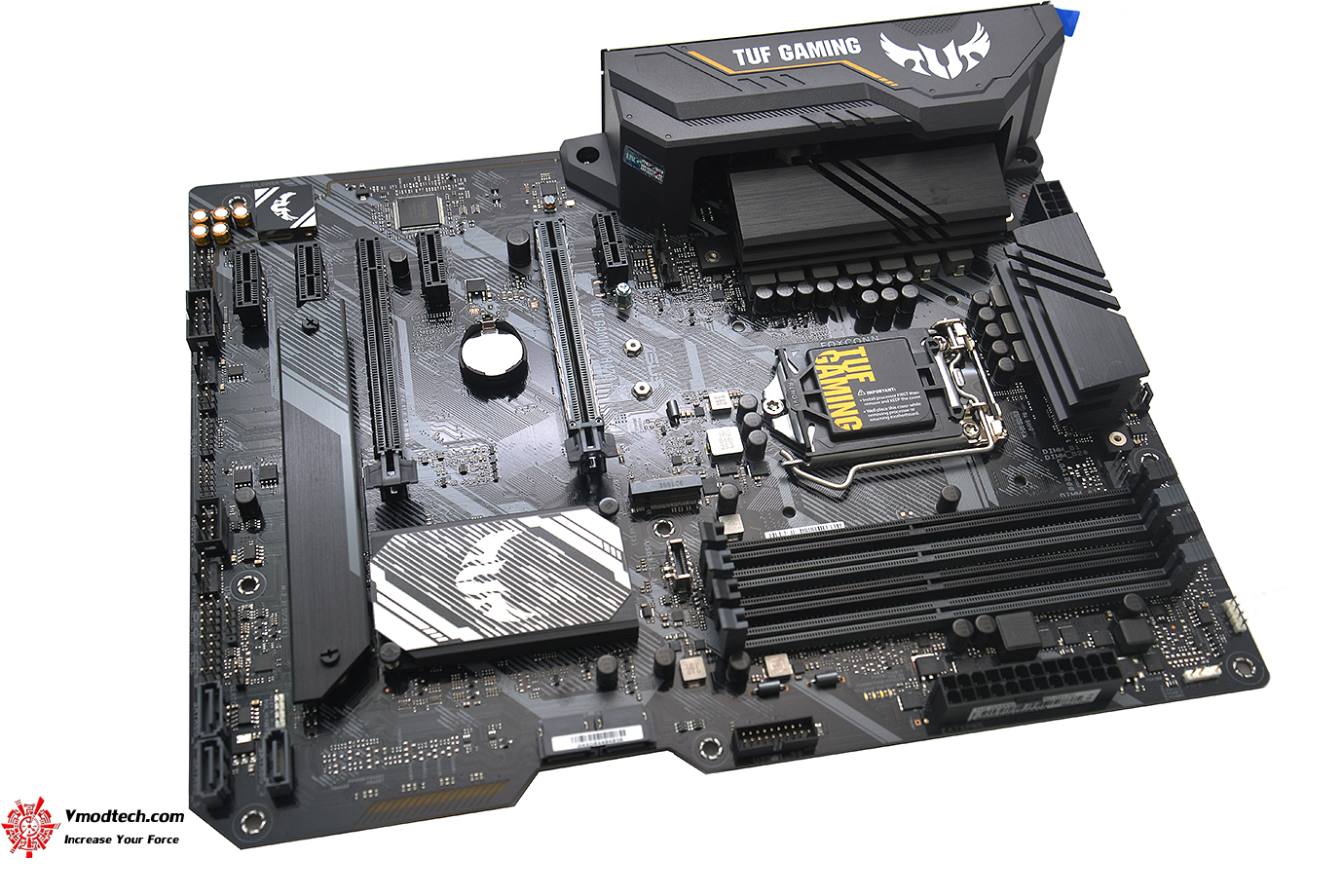

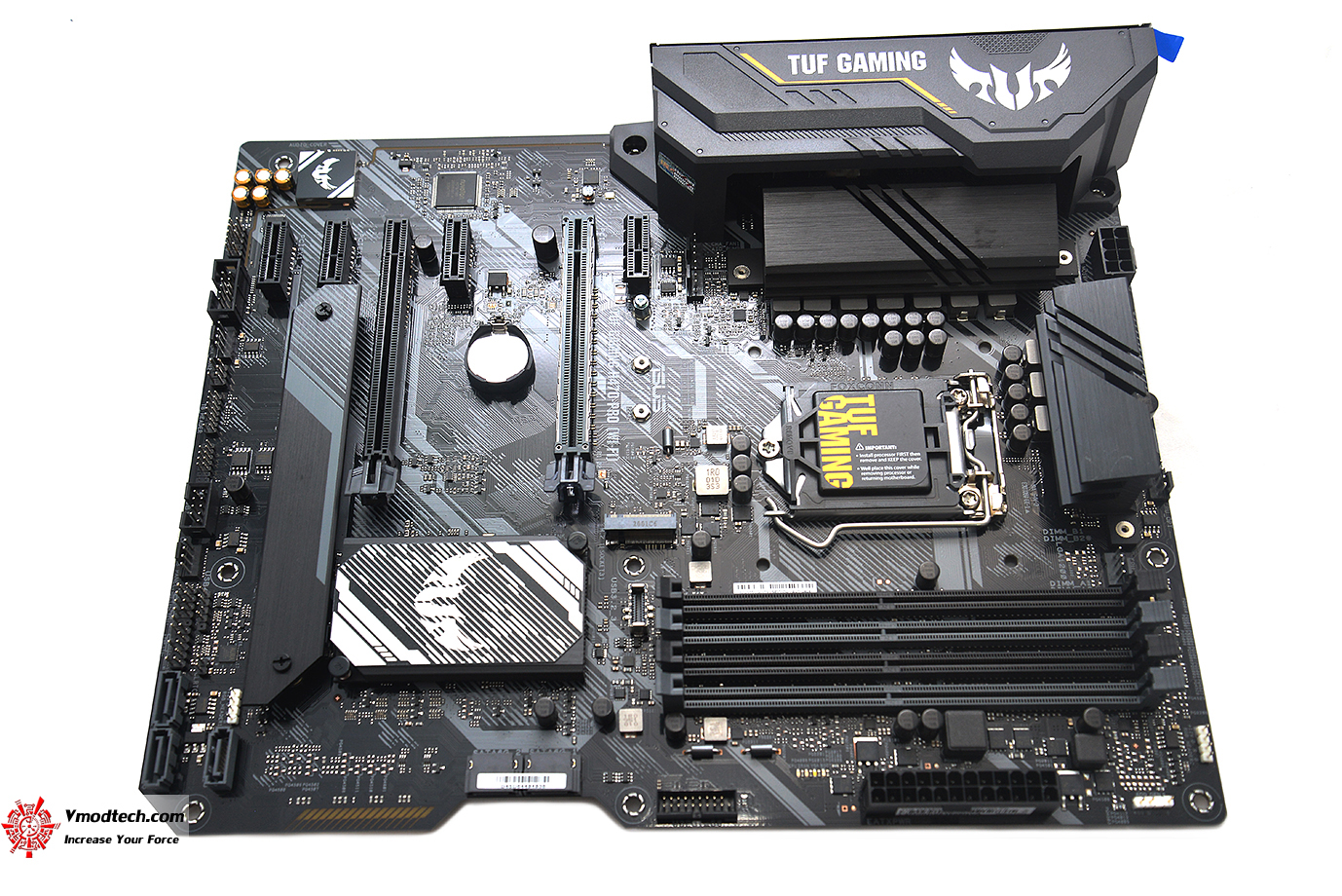

ตัวเมนบอร์ด ASUS TUF GAMING H470-PRO (WI-FI) นั้นดีไซน์เข้มดุดันสวยงามมีกลิ่นอายความเป็น TUF GAMING ซีรี่ย์ที่เน้นความทนทานและความเป็นเกมส์มิ่งในตัวครับ

ดีไซน์เมนบอร์ดก็ดูแปลกตาดีครับ ที่ด้านหน้าก็จะมีช่องเว้นว่างไว้หลบมุมและตรงของด้านซ้ายก็จะเป็นแนวตัดเหลี่ยม ดีไซน์ดูสวยงามแปลกตาดีครับ ตัว PCB นั้นจัดเต็มด้วย Stack Cool 3+ ที่มีทองแดงหนา 2ออนซ์ให้ได้ใช้งานกันเพิ่มความเสถียรลดความร้อนของชั้น PCB ได้เป็นอย่างดีครับ

ขนาดของเมนบอร์ดโดยรวมอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

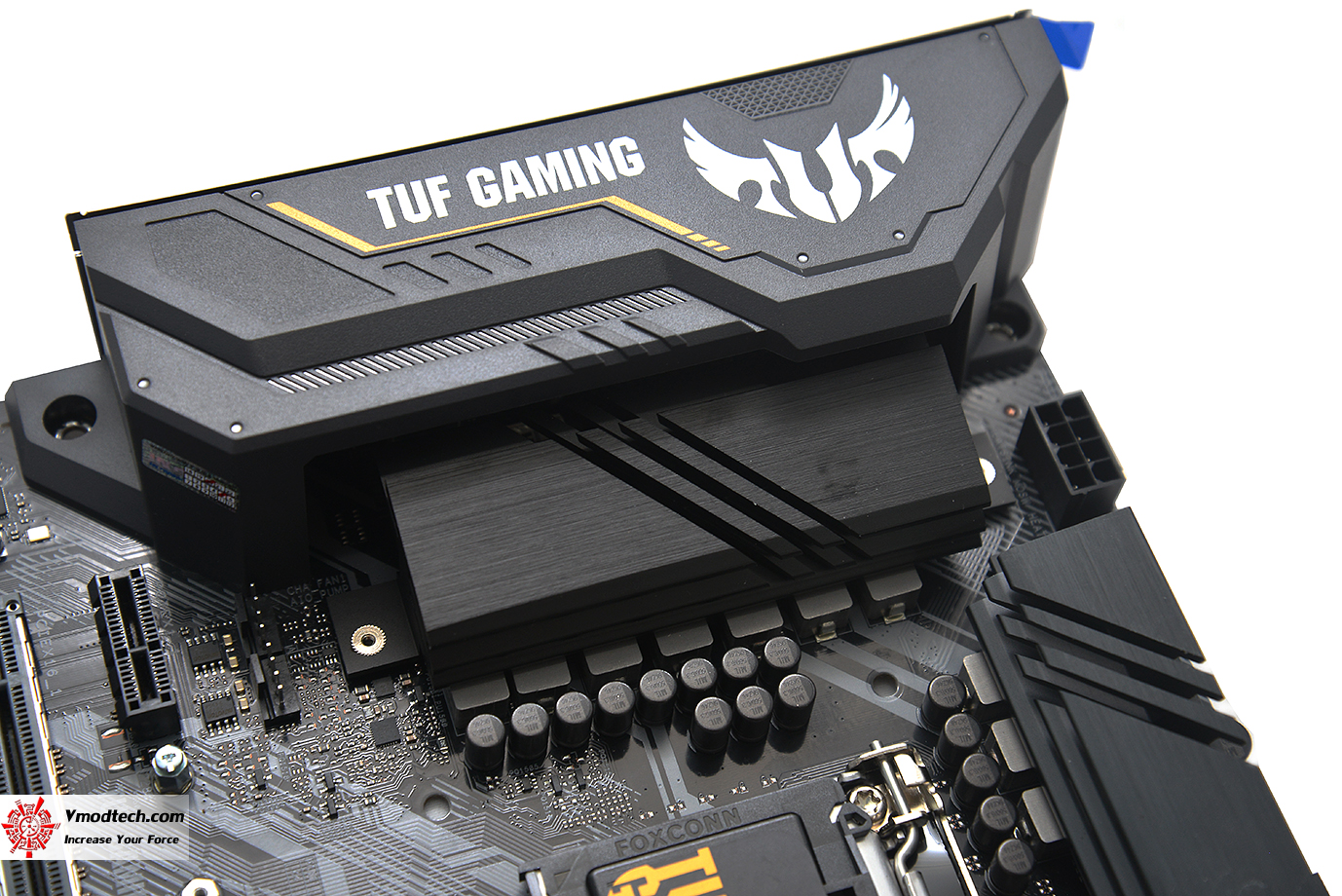

ฮีตซิงค์ระบายความร้อนภาคจ่ายไฟเป็นอลูมิเนียมอย่างดีค่อนข้างใหญ่เลยครับ ด้านบนมีโลโก้ TUF GAMING ดูโดดเด่นสวยงามมากเลยทีเดียว

ใช้ซ๊อกเก็ต LGA 1200 แบบใหม่ล่าสุด

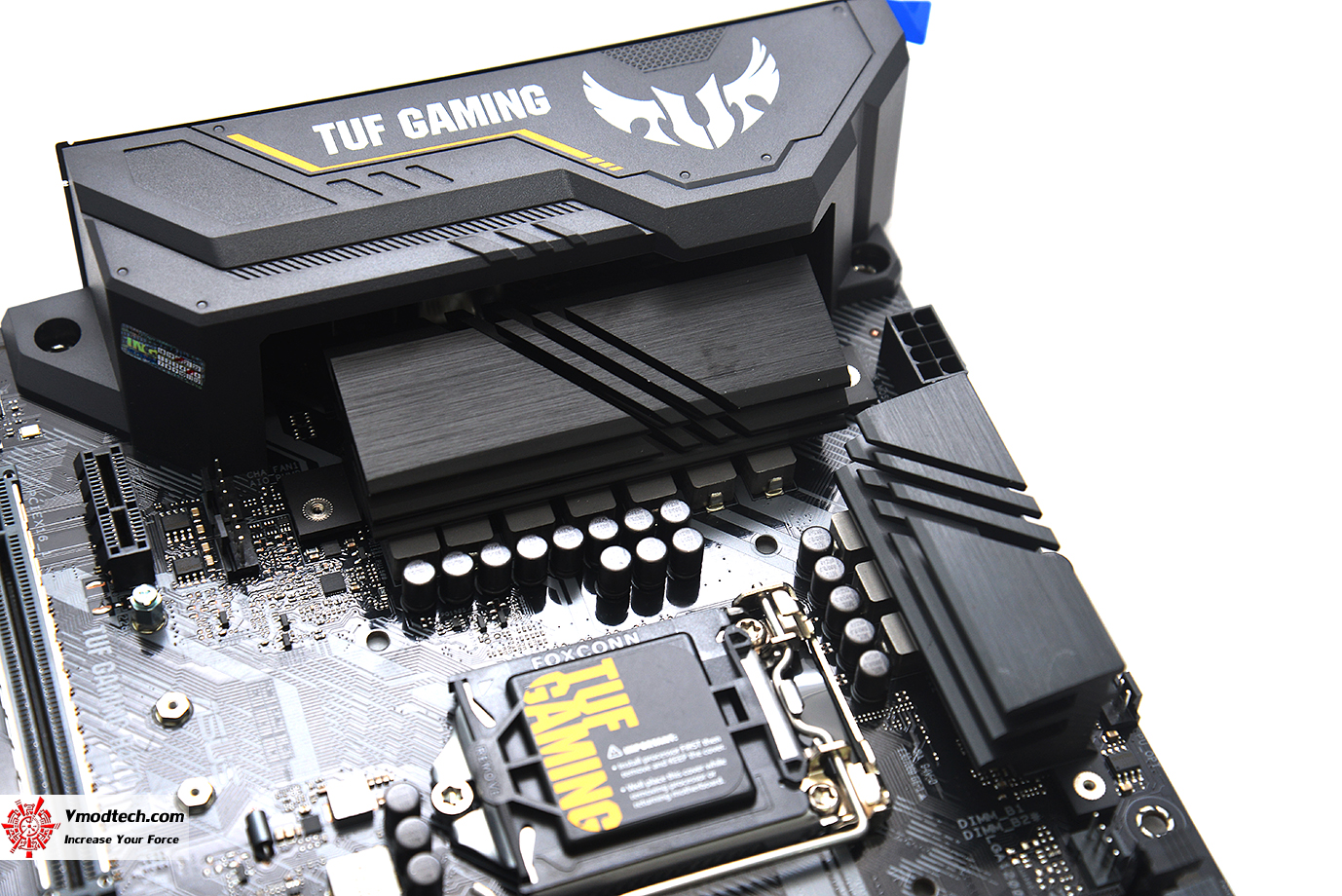

ภาคจ่ายไฟเป็นแบบ 10 power stages , Digi+ VRM ซ๊อกเก็ตเป็นแบบ ProCool sockets ในมาตรฐาน military-grade และ TUF components  เน้นการจ่ายไฟที่นิ่งเยี่ยมและเน้นความทนทานในการใช้งานเป็นหลัก

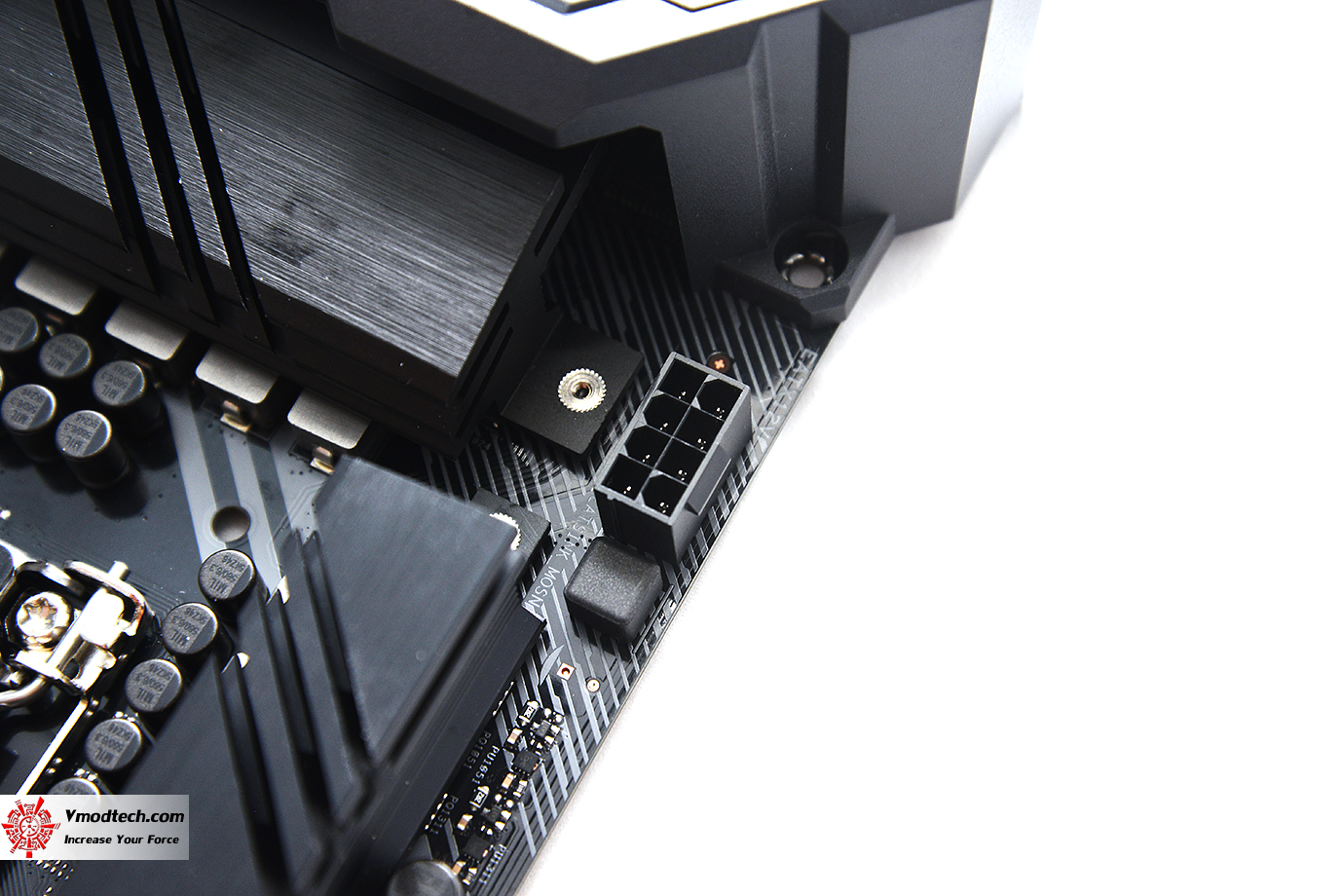

ช่องต่อไฟเลี้ยงซีพียูแบบ 8พิน 1ช่องครับเป็นแบบ PROCOOL POWER CONNECTOR

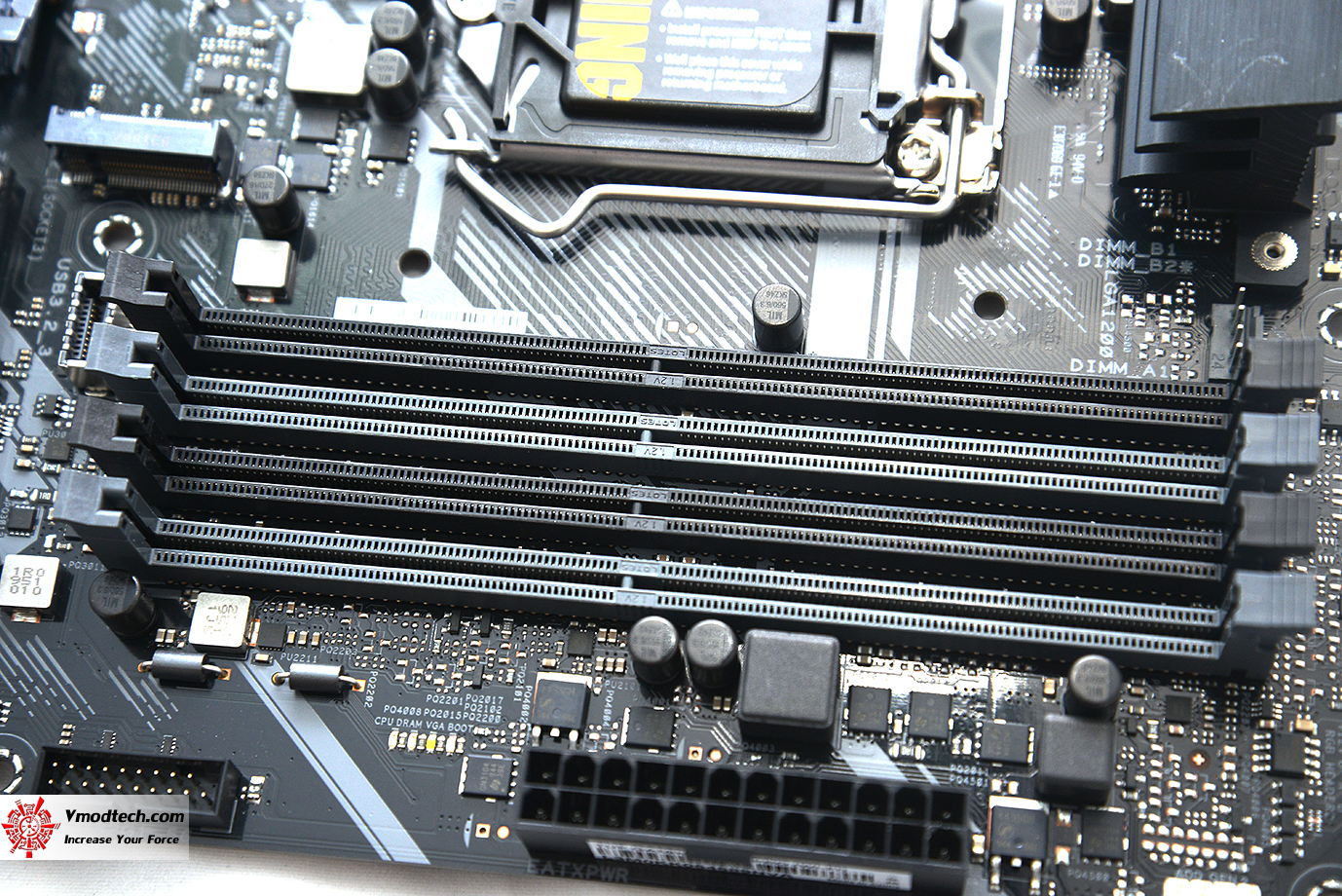

แรมมี 4ช่อง รองรับ DDR4 บัสแรมสูงสุด 4 x DIMM, Max. 128GB, DDR4 2933/2800/2666/2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture  รองรับแรมสูงสุดที่ 2933Mhz ครับ

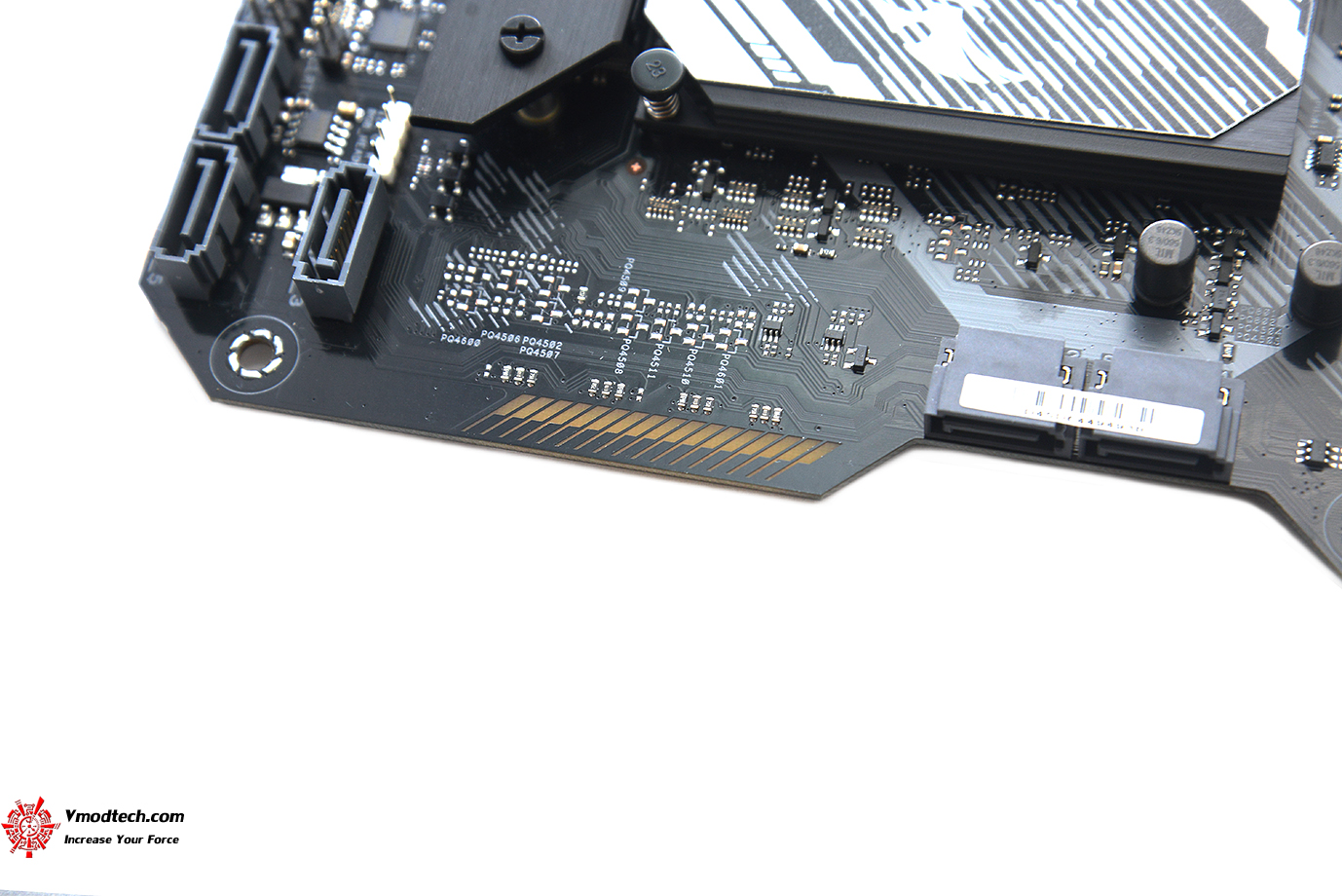

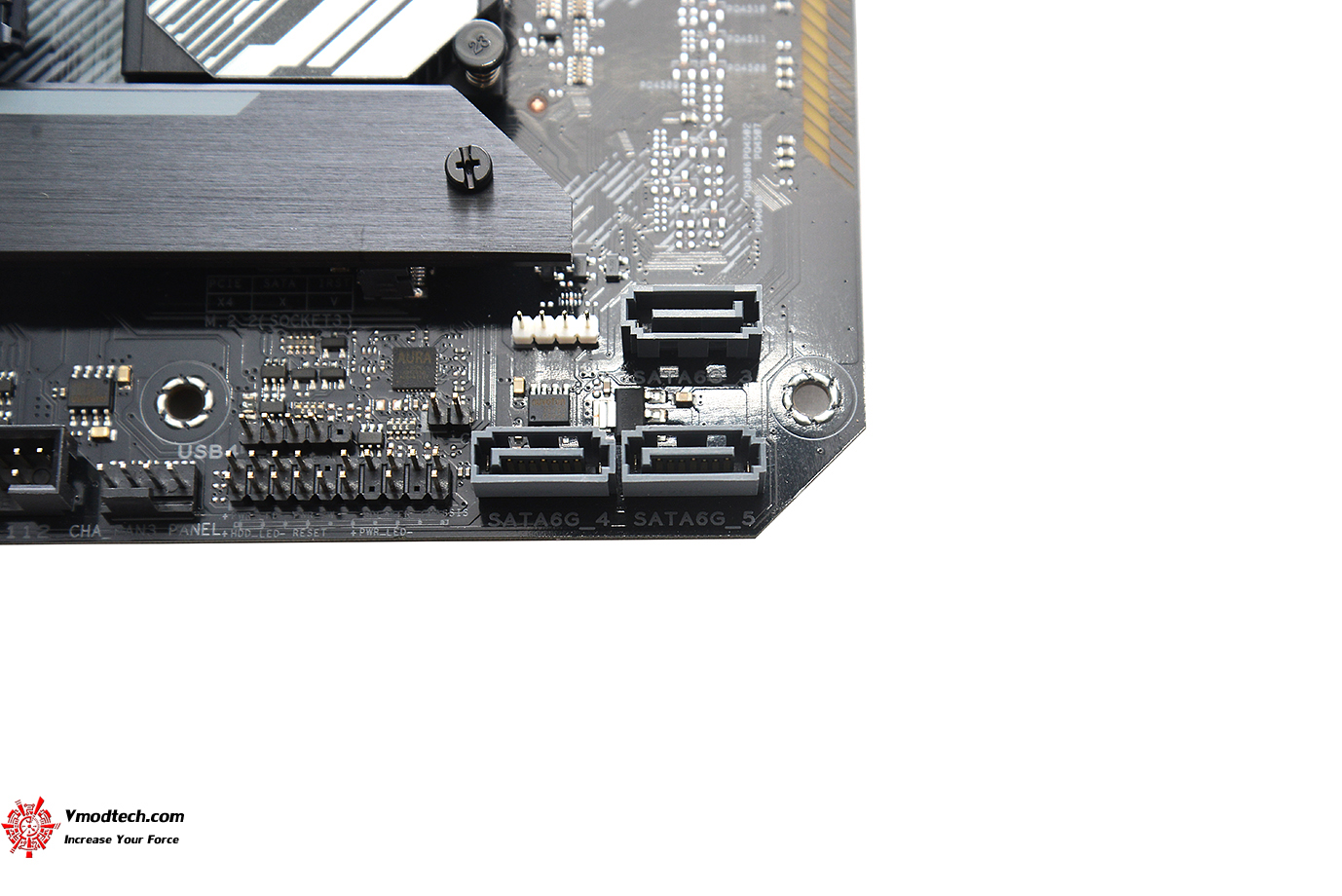

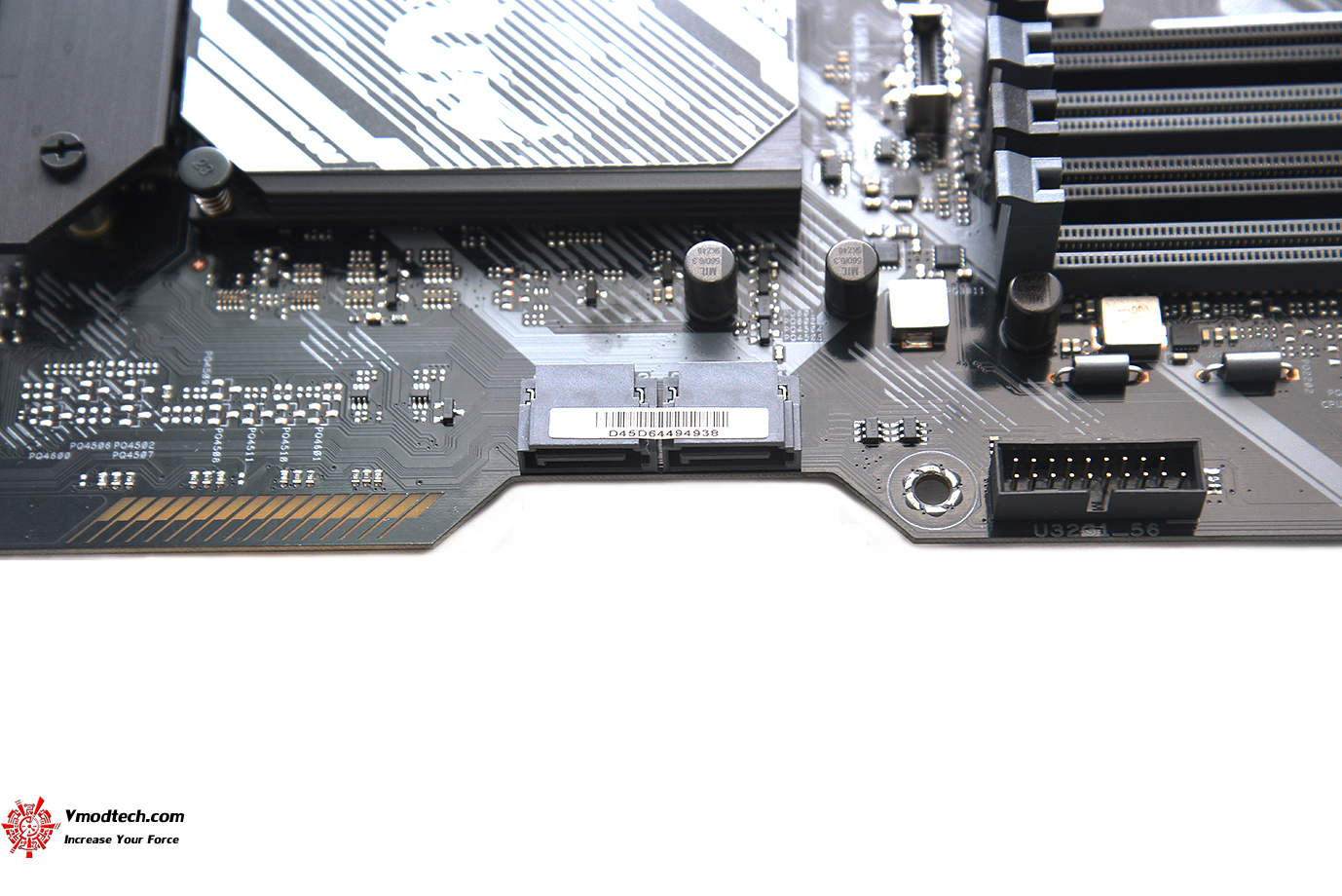

ช่อง SATA มีมาให้ 5ช่อง 5 x SATA 6Gb/s port(s) ด้านหน้า 2จุดและด้านข้างอีก 3จุดครับ

ชิปเซ็ต H470 รุ่นใหม่ล่าสุดครับ  ฮีตซิงค์ระบายความร้อนมีโลโก้ TUF GAMING ให้สวยงาม

ด้านหน้ามีไฟแสดงผล AURA SYNC ให้ 1จุดครับ

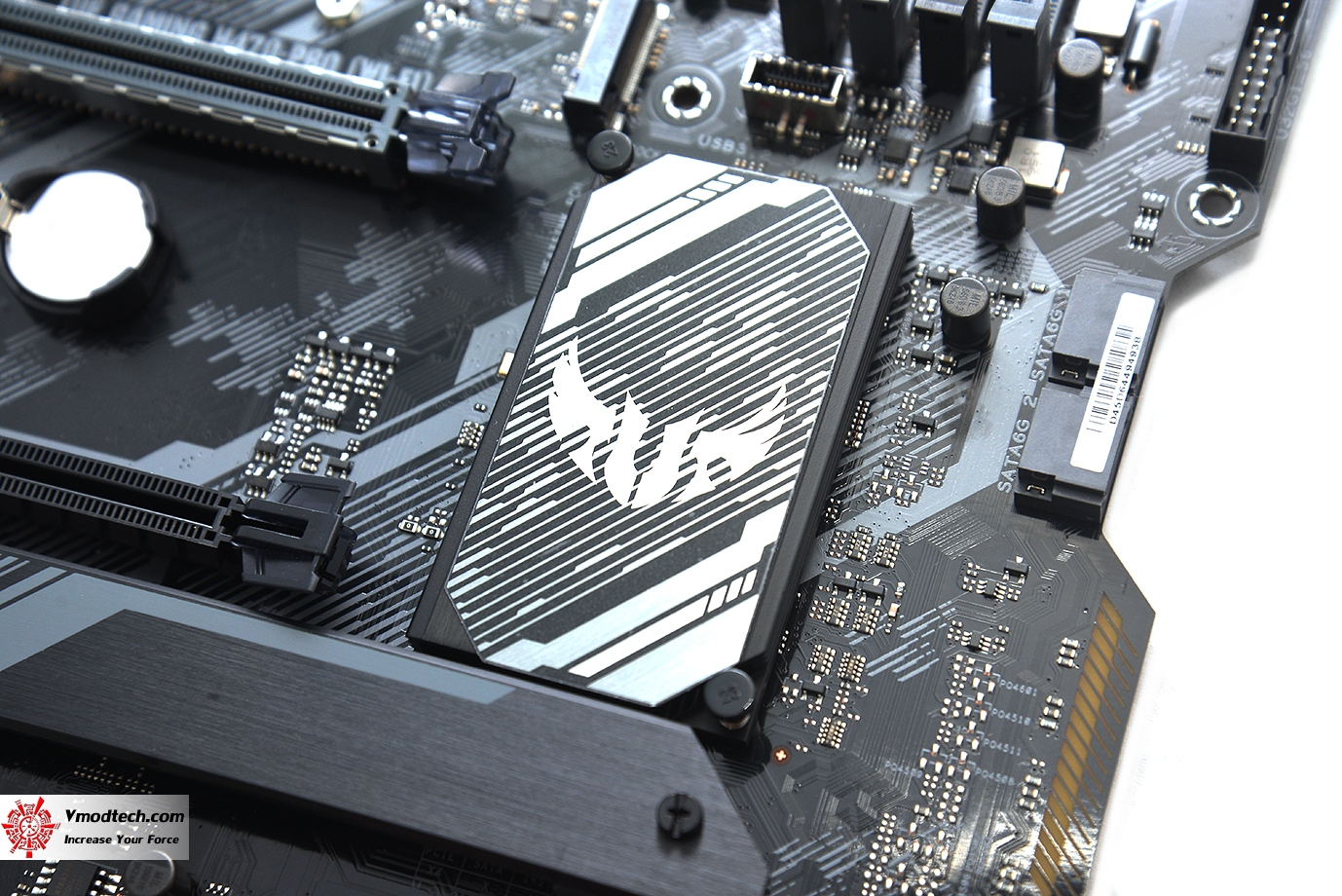

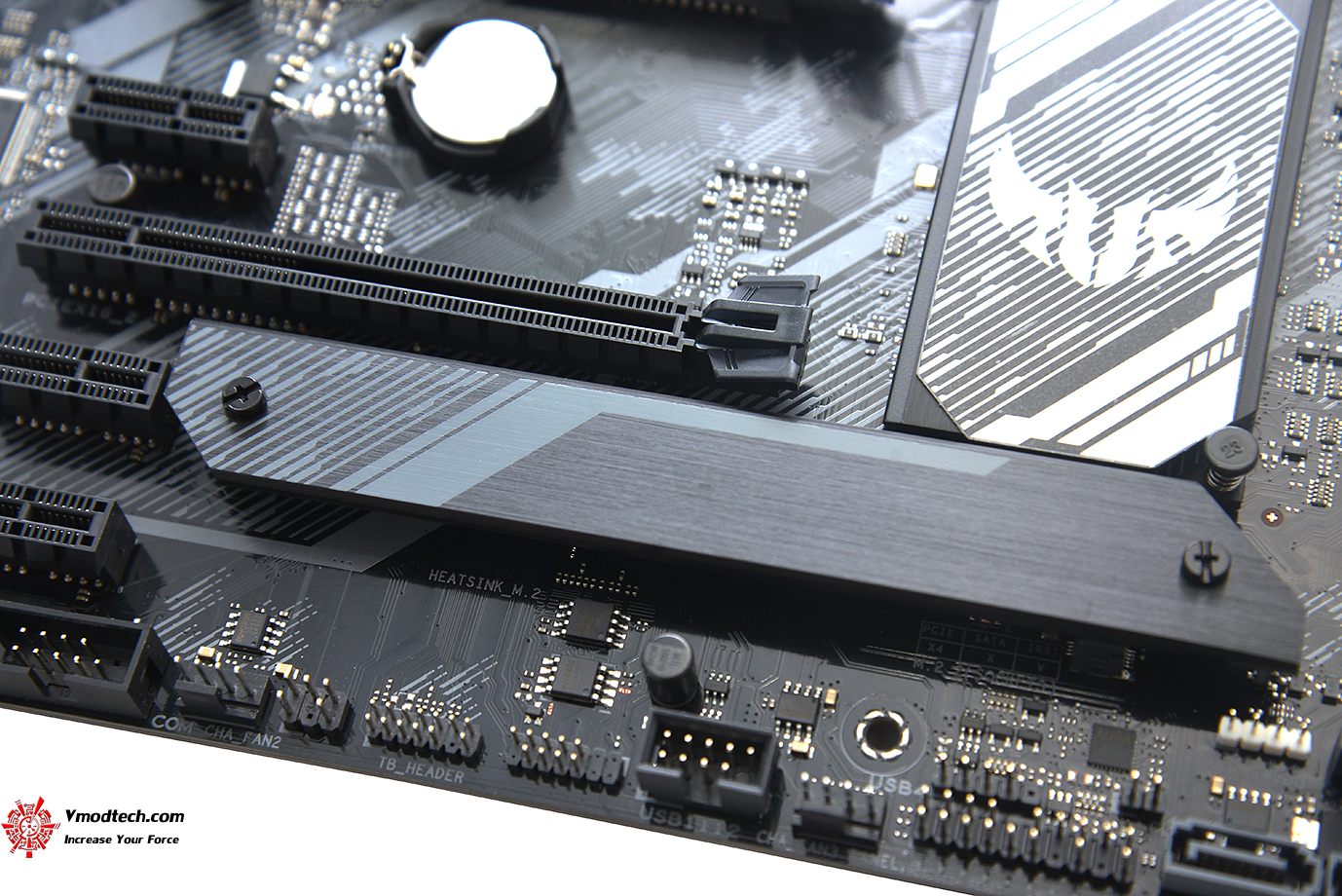

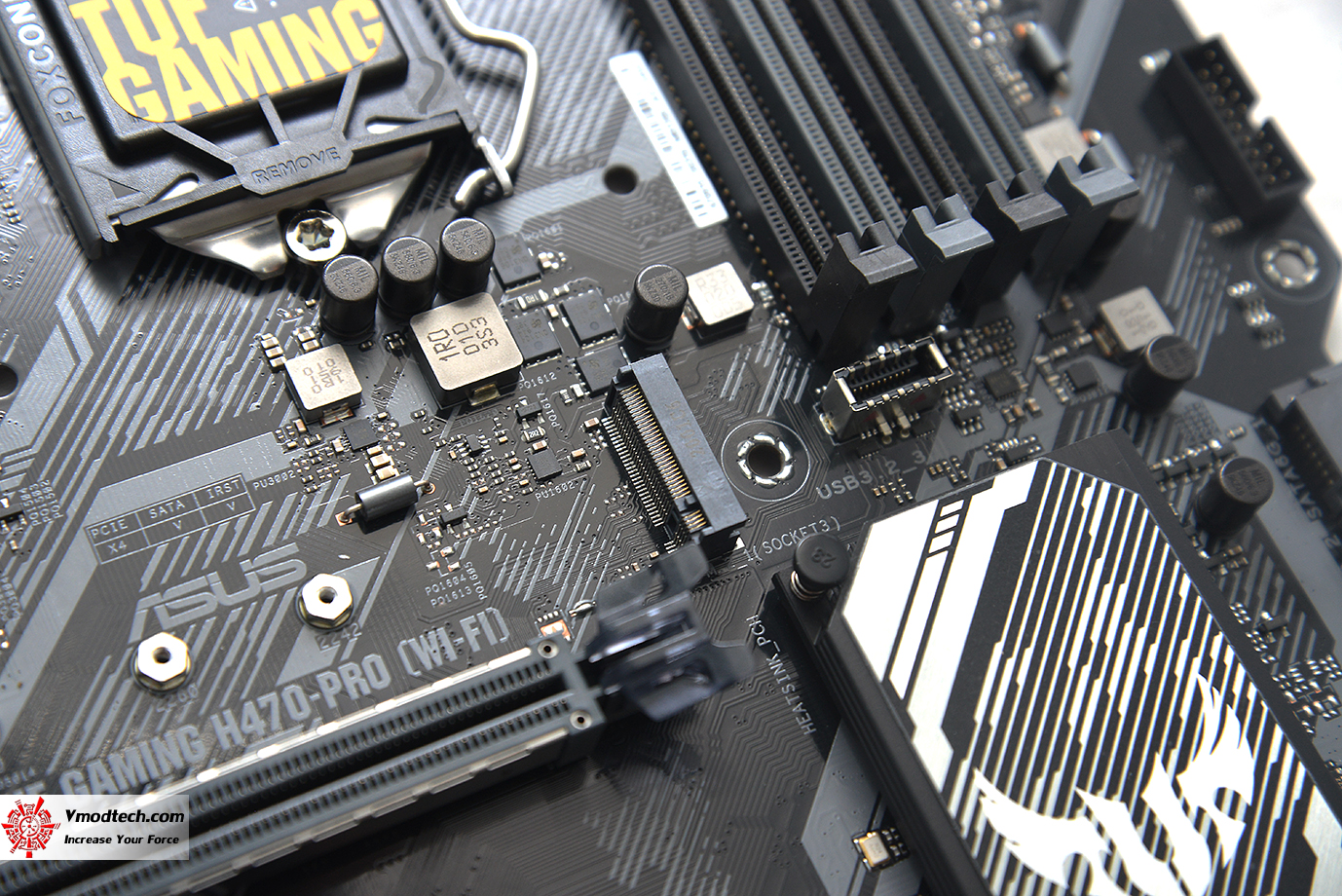

มี M.2 ให้กันมา 2ช่องครับ ในช่องที่สองจะมี M.2 Heatsink ให้ด้วยครับประกอบด้วย 1 x M.2_1 socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode) , 1 x M.2_2 socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)

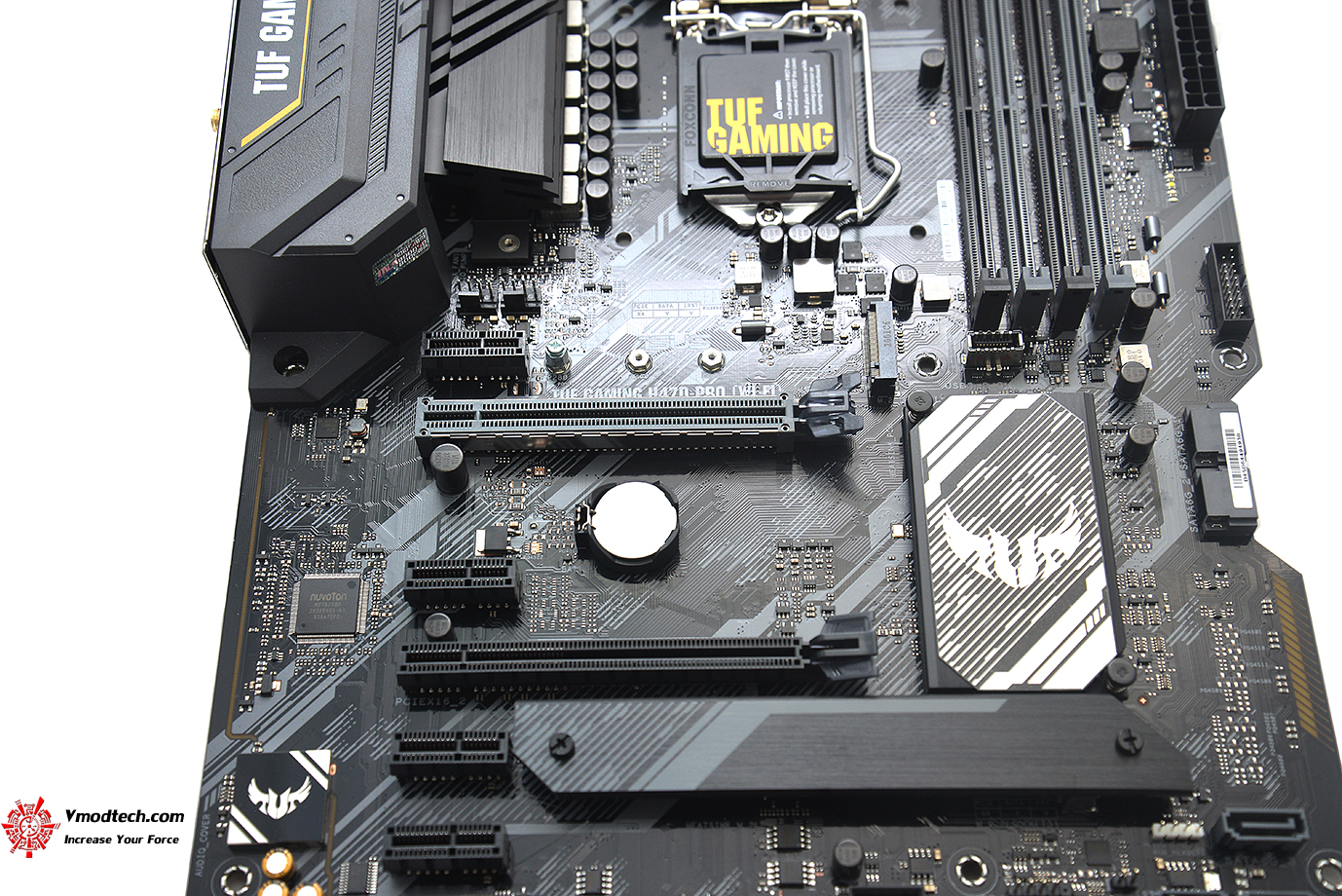

ช่องสล๊อตเชื่อมต่อต่างๆประกอบด้วย 1 x PCIe 3.0 x16 (x4 mode) , 4 x PCIe x1

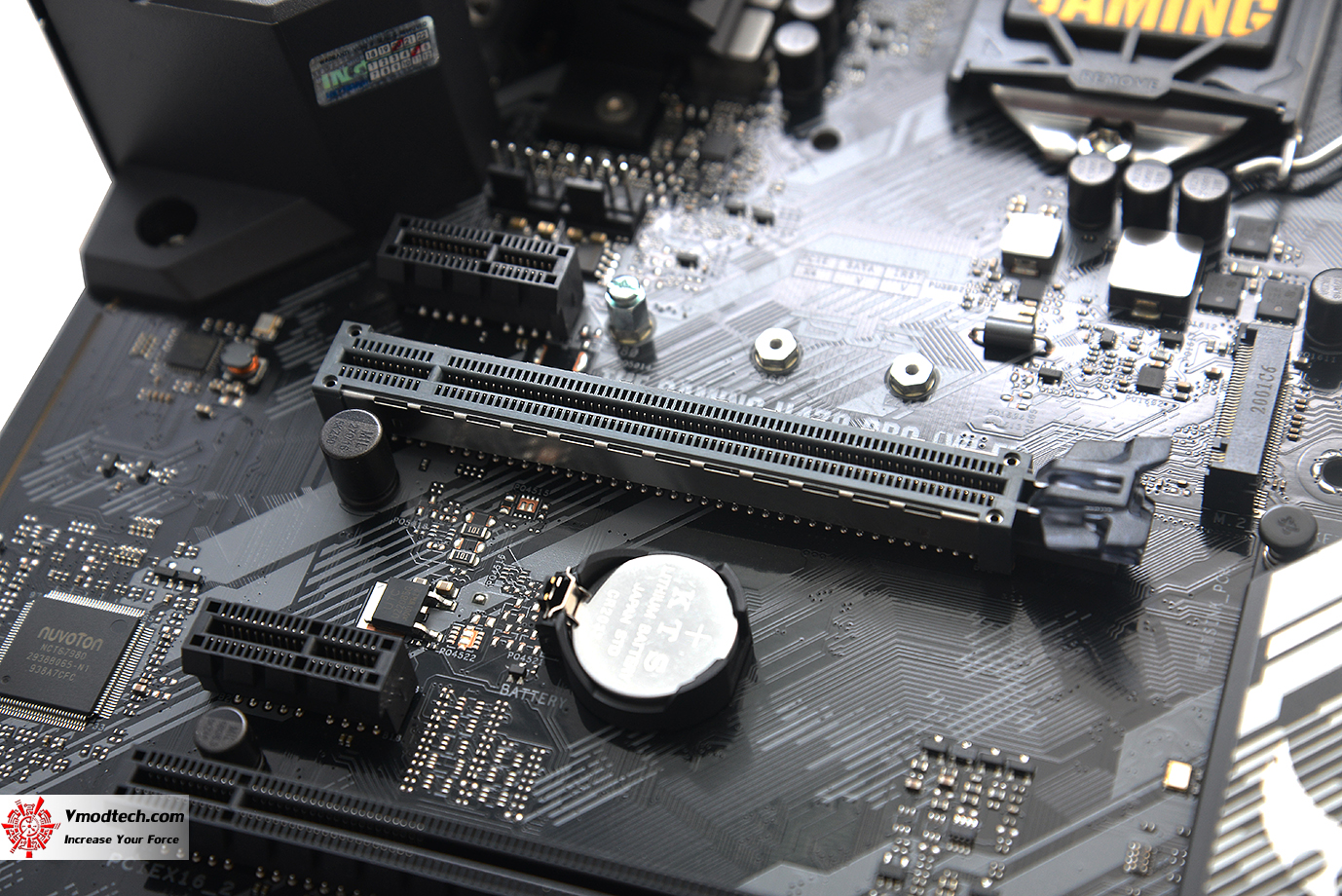

เสริมแกร่งด้วย SAFESLOT ให้ 1ช่อง PCIe 16X ช่องแรกครับ

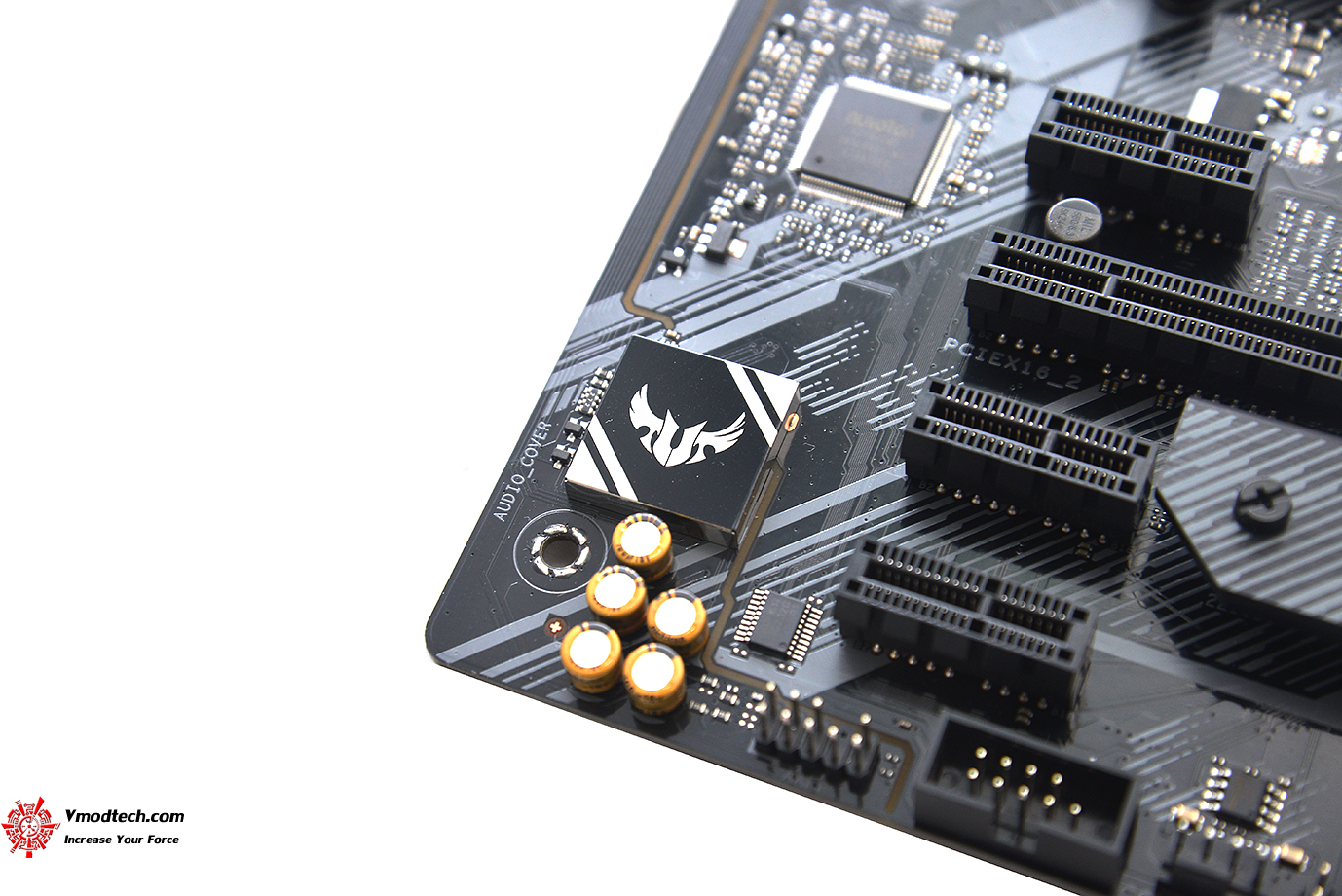

ระบบเสียงเป็น Realtek® ALC S1200A 7.1 Surround Sound High Definition Audio CODEC  จัดเต็มเพื่อคอเกมส์มิ่งโดยเฉพาะครับ

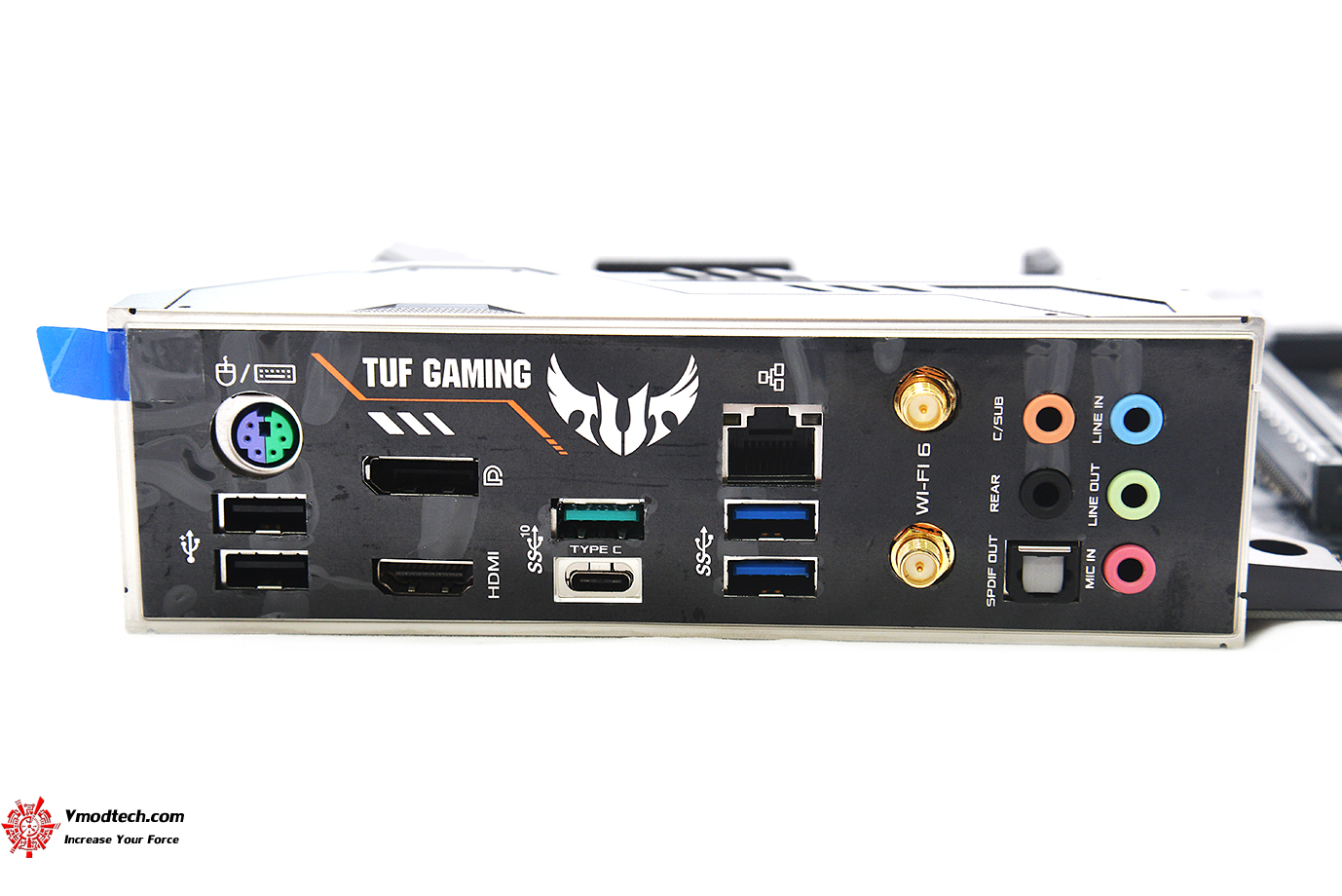

อินเตอร์เฟสด้านหลังประกอบด้วย

1 x PS/2 keyboard/mouse combo port(s)
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port(s)
2 x USB 3.2 Gen 2 (1 x Type-A+1 x USB Type-C®)

2 x USB 3.2 Gen 1 (blue) Type-A
2 x USB 2.0
1 x Optical S/PDIF out
5 x Audio jack(s)

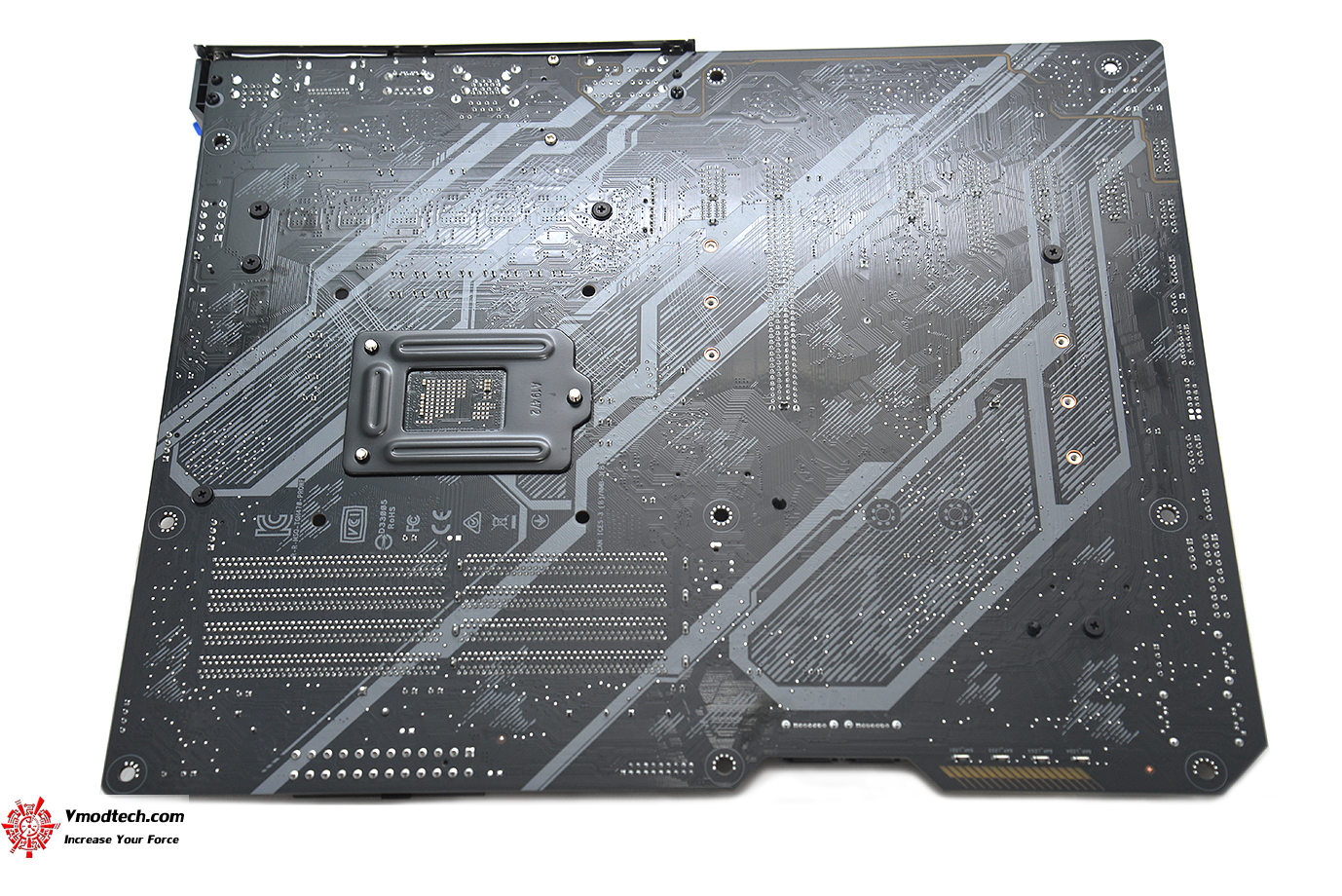

ด้านหลัง PCB สีดำสนิทครับ

เราไปชมหน้าไบออสกันต่อเลยครับ
