ASUS TUF GAMING Z690-PLUS WIFI D4 REVIEW

/ บทความโดย: Nongkoo OverclockTeam , 30/04/2022 15:32, 201,346 views / view in EnglishEN
«»
Share

ASUS TUF GAMING Z690-PLUS WIFI D4 Appearance

dsc 4186 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

ตัวกล่องมาในแนวสีดำดุดันตามสไตล์ TUF GAMING ซีรี่ย์พร้อมบอกชื่อรุ่น ASUS TUF GAMING Z690-PLUS WIFI D4 และฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจน

dsc 4192 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

dsc 4198 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

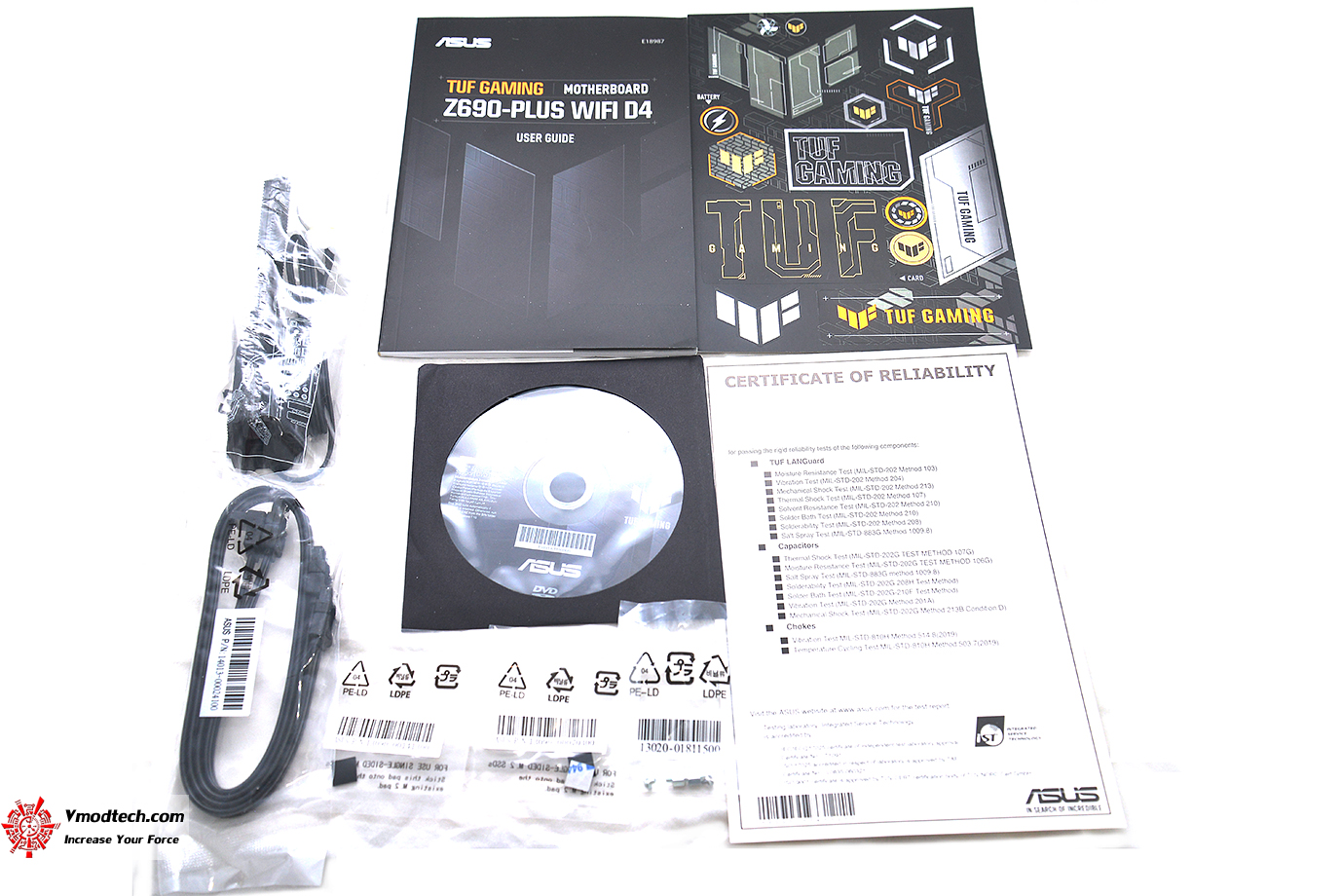

อุปกรณ์ต่างๆ มีคู่มือ สาย SATA และน๊อตยึด M.2 ครับ

Cables

2 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS Wi-Fi moving antenna

2 x M.2 Rubber Packages

1 x M.2 SSD screw package

1 x TUF GAMING sticker

Installation Media

1 x Support DVD

Documentation

1 x TUF Certification card

1 x User guide

dsc 4218 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

ตัวเมนบอร์ดดีไซน์ดำสนิทสลับด้วยฮีตซิงค์สีดำที่ใหญ่โตเน้นระบายความร้อนอย่างดีเยี่ยมทั้งภาคจ่ายไฟ VRM heatsink ชิปเซ็ต PCH heatsink และ M.2 slots with heatsinks

dsc 4226 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

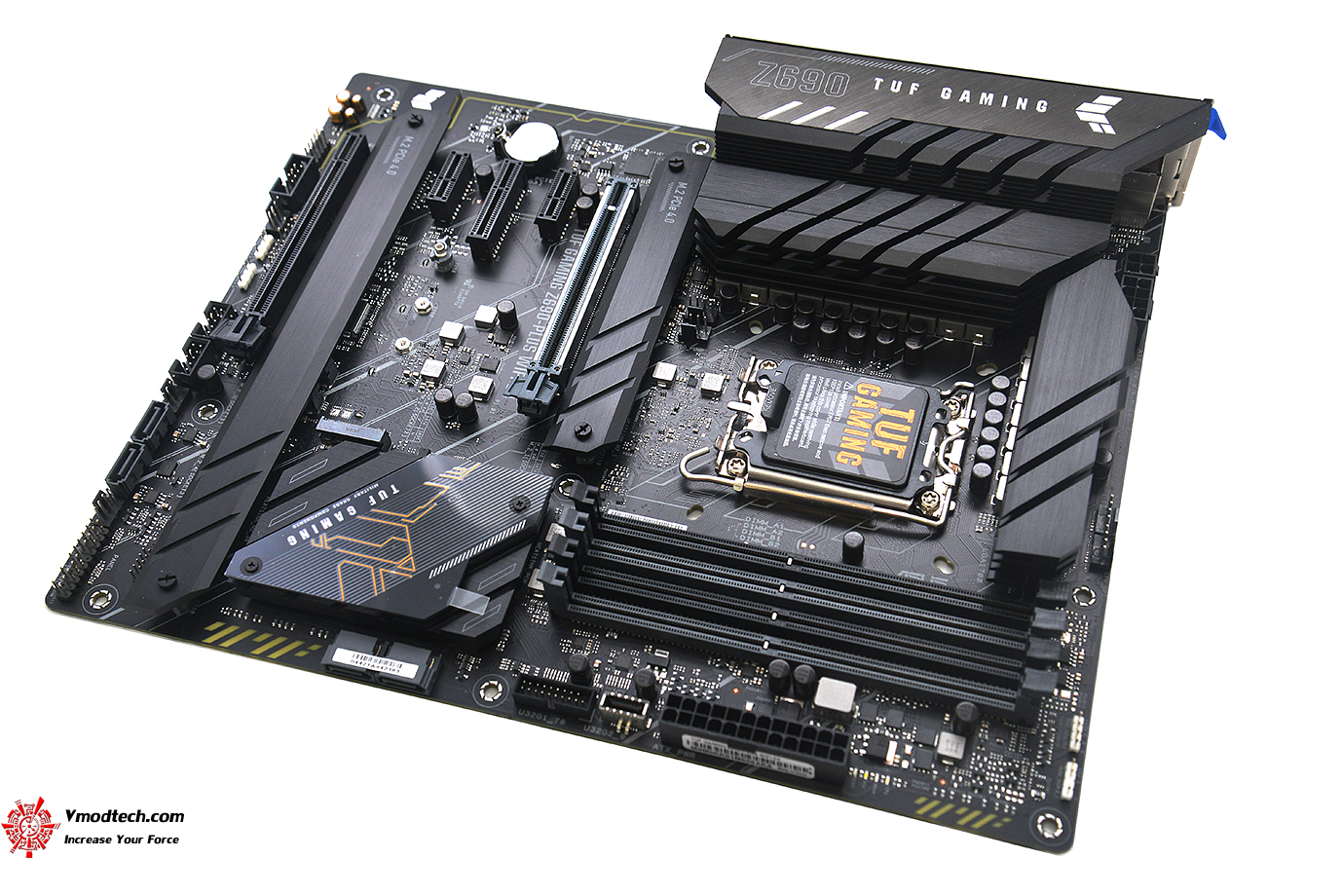

เมนบอร์ดขนาดโดยรวม ATX 30.5cm x 24.4cm

dsc 4240 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

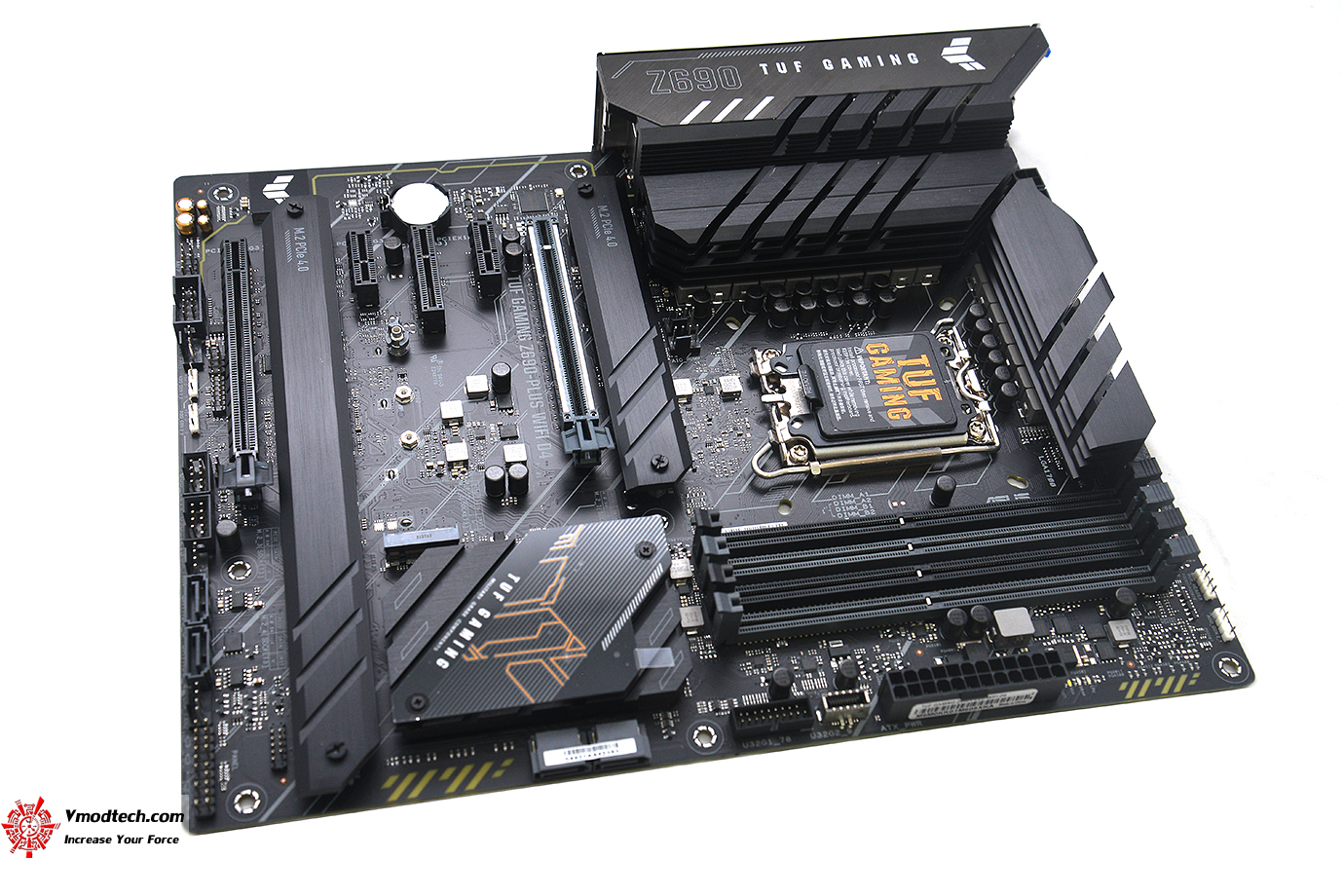

การจัดวางอุปกรณ์นั้นรองรับการ DIY ต่างๆ ทั้งช่องต่อไฟ RGB ชุดพัดลมต่างๆ ช่อง USB และอื่นๆ มีมาให้มากมายครบครันเหมาะสำหรับบรรดาเกมส์เมอร์และนักม๊อด DIY ใช้งานกันได้เต็มที่ครับ

dsc 4369 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

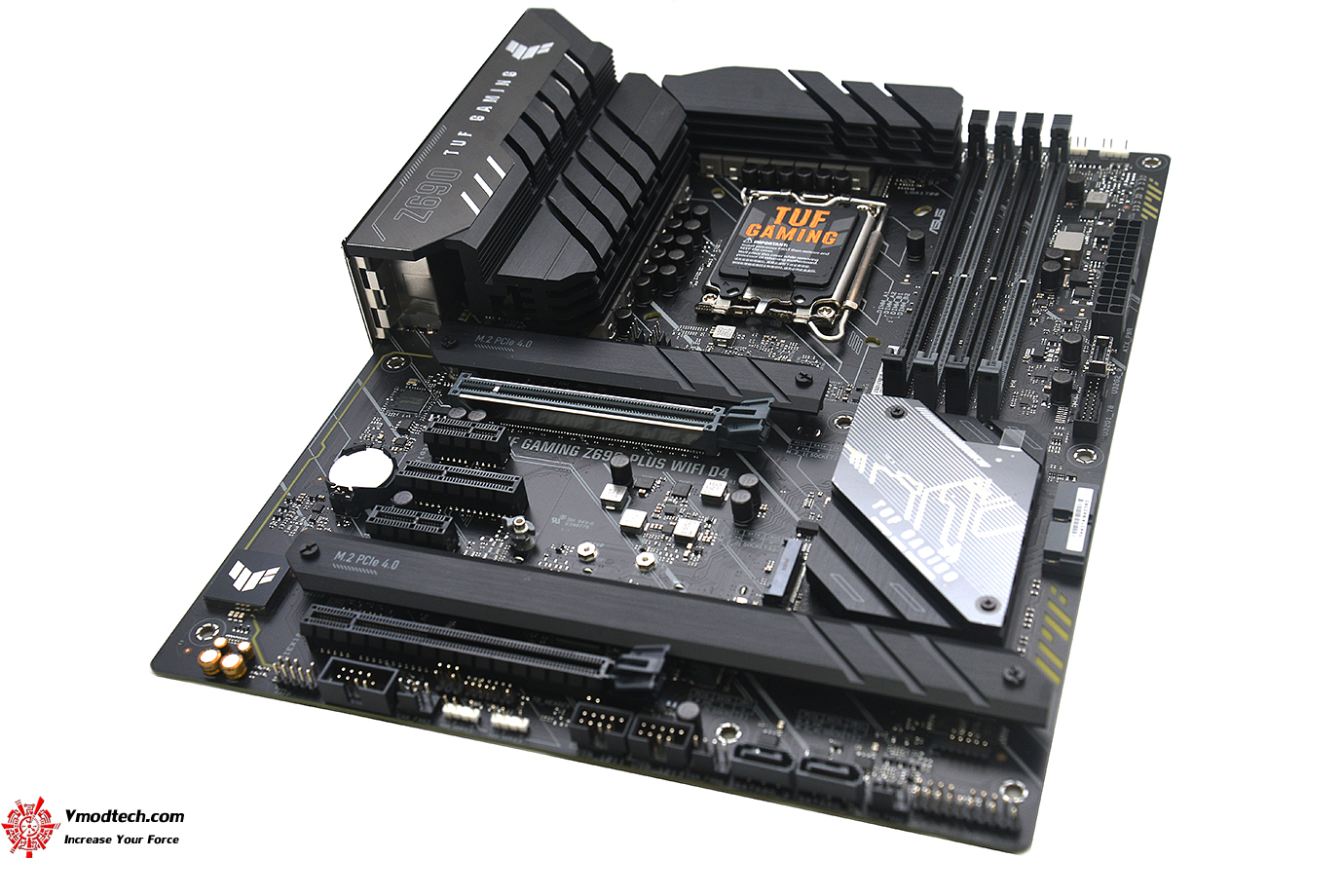

ตัวเมนบอร์ดดีไซน์ด้วยชั้น PCB ที่หนามากถึง 6ชั้นเน้นความทนทานในการใช้งานและมีเสถียรภาพ

dsc 4381 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

ช่องเชื่อมต่อไฟต่างๆ มีอยู่ทั่วเมนบอร์ดทั้ง Fan Controls ช่องต่อปั๊ม AIO และบรรดาช่อง 4-pin PWM/DC fan ทำให้ง่ายต่อการ DIY ครับ

dsc 4392 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

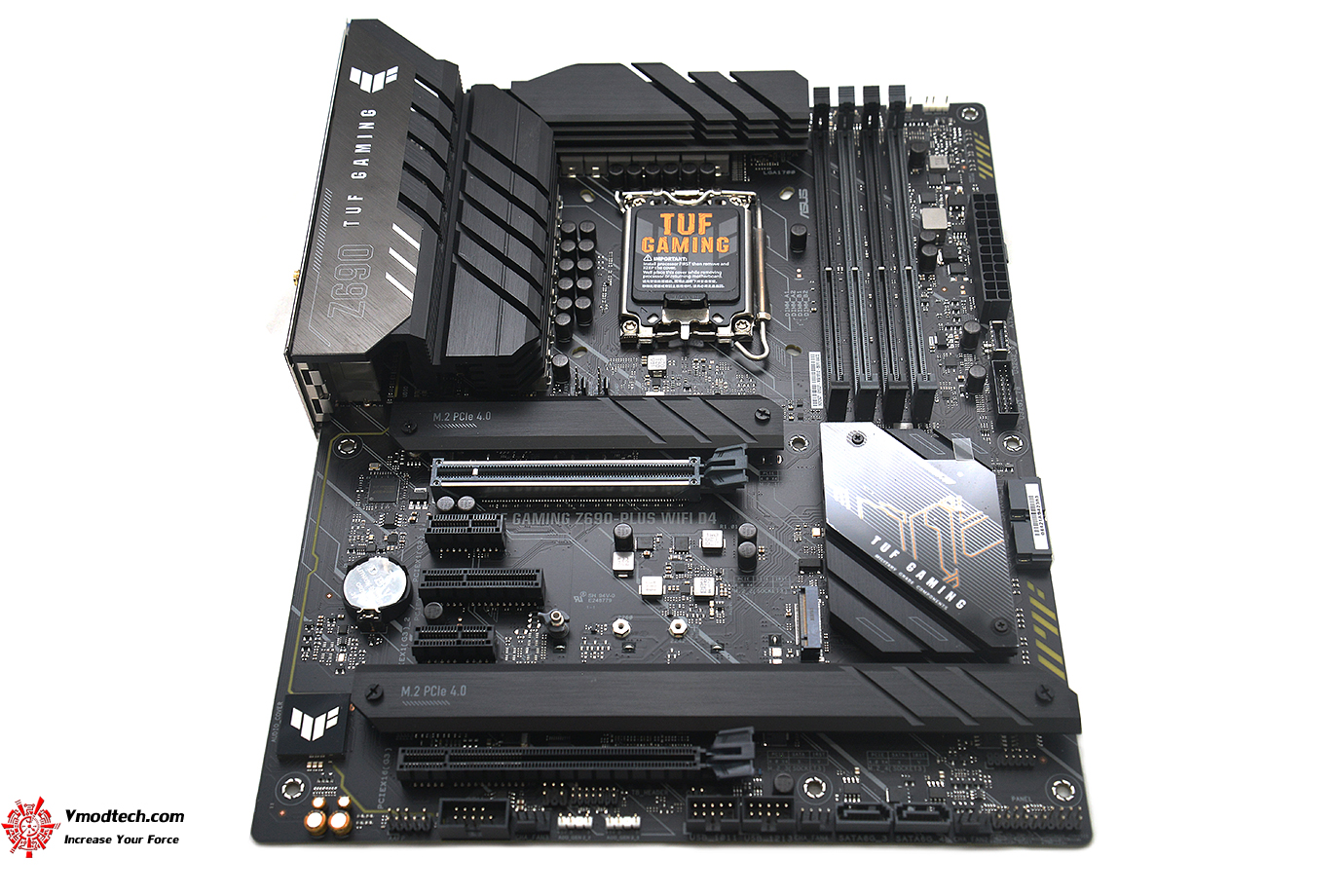

ตัวเมนบอร์ด ASUS TUF GAMING Z690-PLUS WIFI D4 นั้นออกแบบมาให้พร้อมรองรับการตกแต่งติดตั้งได้อย่างสมบรูณ์ทั้ง PC cases, power supplies, CPU coolers, memory kits

dsc 4294 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

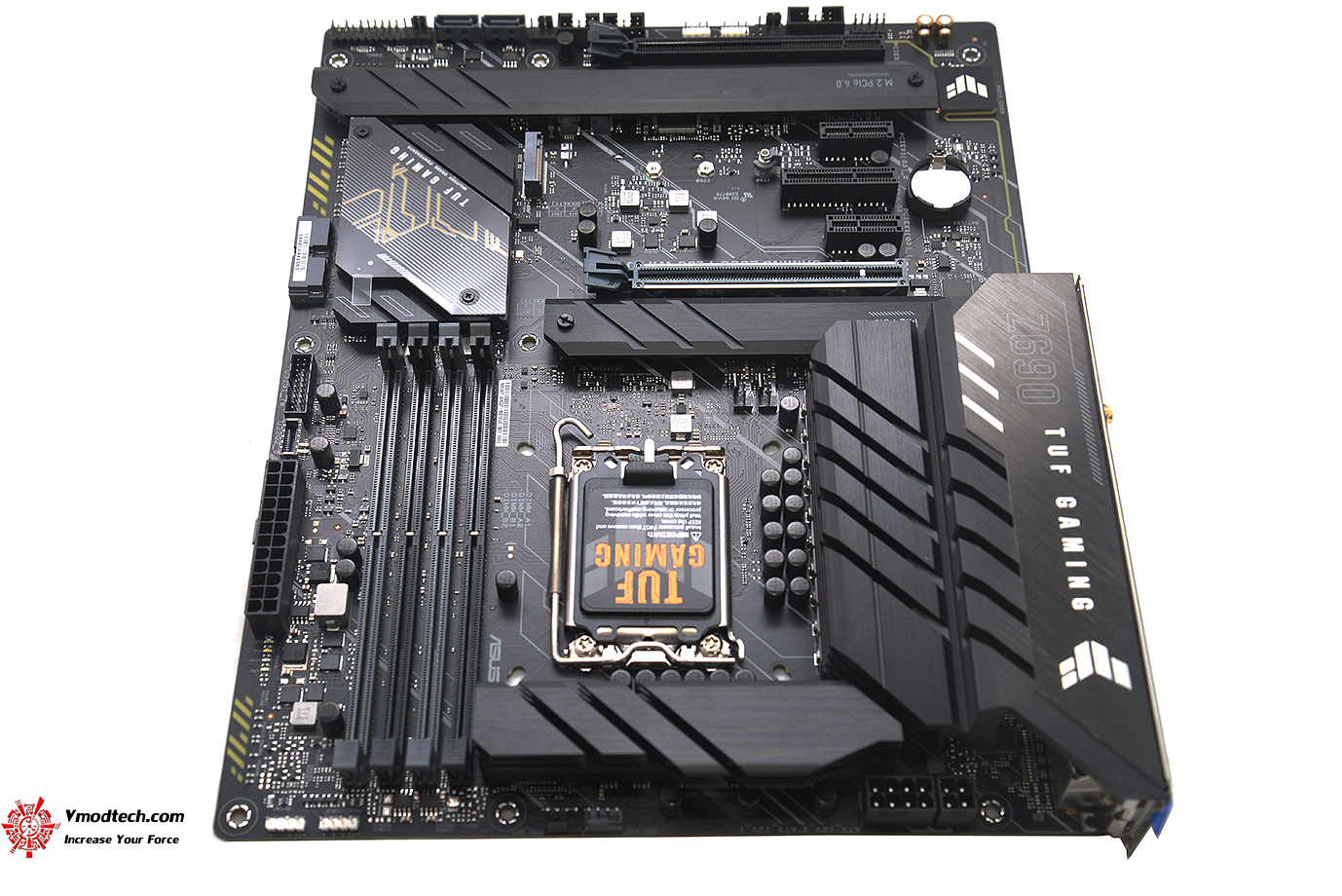

ตัวเมนบอร์ดที่ด้านหน้ามีไฟแสดงสถาณะ ASUS Q-Design muj,umyh’ M.2 Q-Latch , Q-DIMM , Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green]) แสดงผลการทำงาน การจัดวางวัสดุอุปกรณ์เมนบอร์ด ASUS TUF GAMING Z690-PLUS WIFI D4 นั้นทำได้อย่างลงตัวสวยงามเลยครับ

dsc 4243 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

ภาคจ่ายไฟแบบ Digi+ VRM กับภาคจ่ายไฟ 14+1 DrMOS,  ช่องเชื่อมต่อไฟเลี้ยงแบบ EATX 8-Pin และ 4-Pin ชุดมอสเฟสคุณภาพเยี่ยมทั้ง TUF Chokes และคาปาซิเตอร์ TUF Capacitors ประสิทธิภาพสูงเน้นการใช้งานที่ทนทานรองรับการโอเวอร์คล๊อกได้สบายๆ ตามแบบฉบับ TUF ซีรี่ย์ในเกรดทหารกันเลยครับ

dsc 4254 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

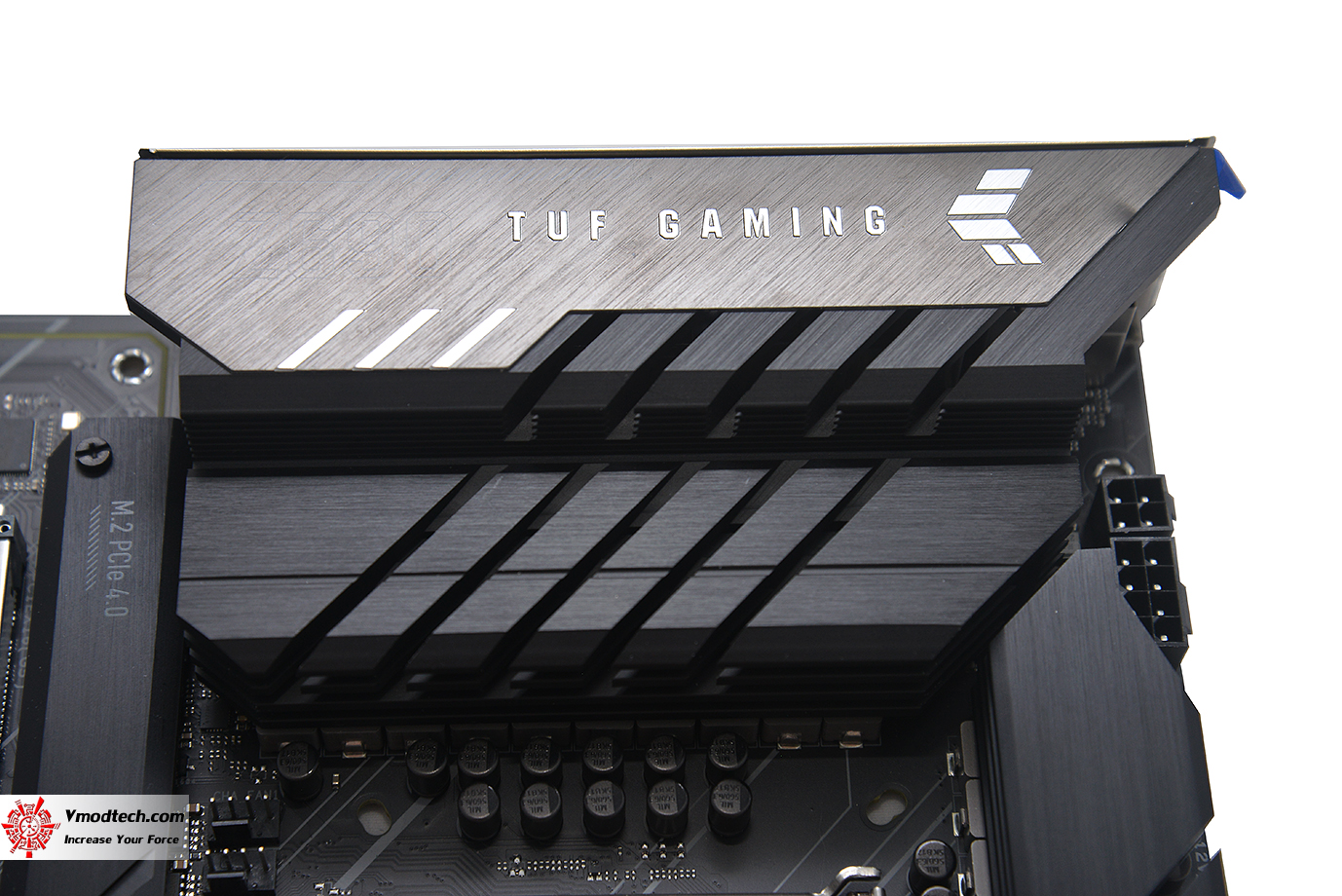

ด้านบนฮีตซงค์ภาคจ่ายไฟมีโลโห้ TUF ตัวฮีตซิงค์ VRM heatsinks  ใหญ่โตทั้งสองฝั่งเน้นระบายความร้อนได้อย่างดีเยี่ยมครับ

dsc 4285 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

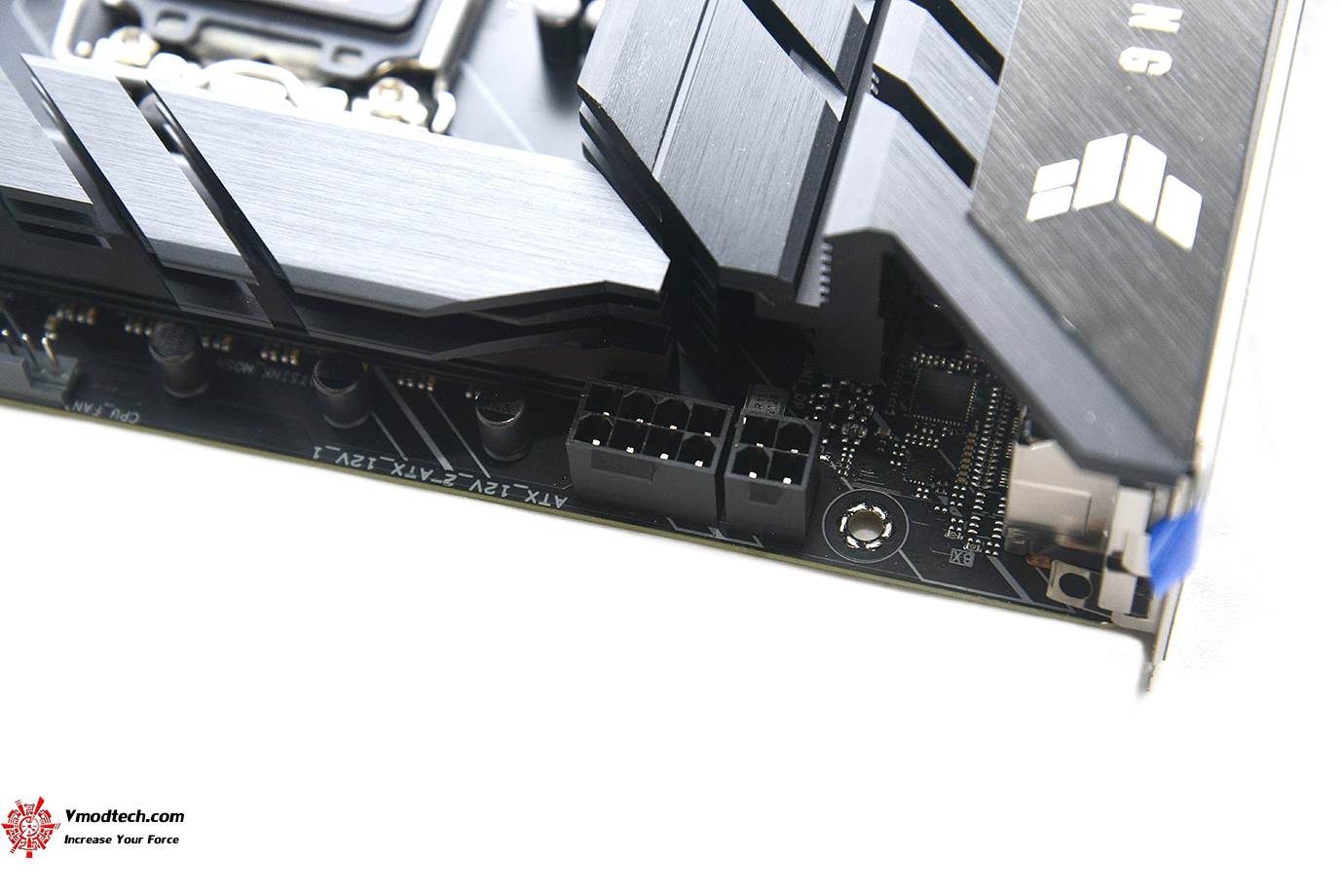

ไฟเลี้ยงซีพียู 8+4 pin ProCool connectors 2ช่องครับ

dsc 4268 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

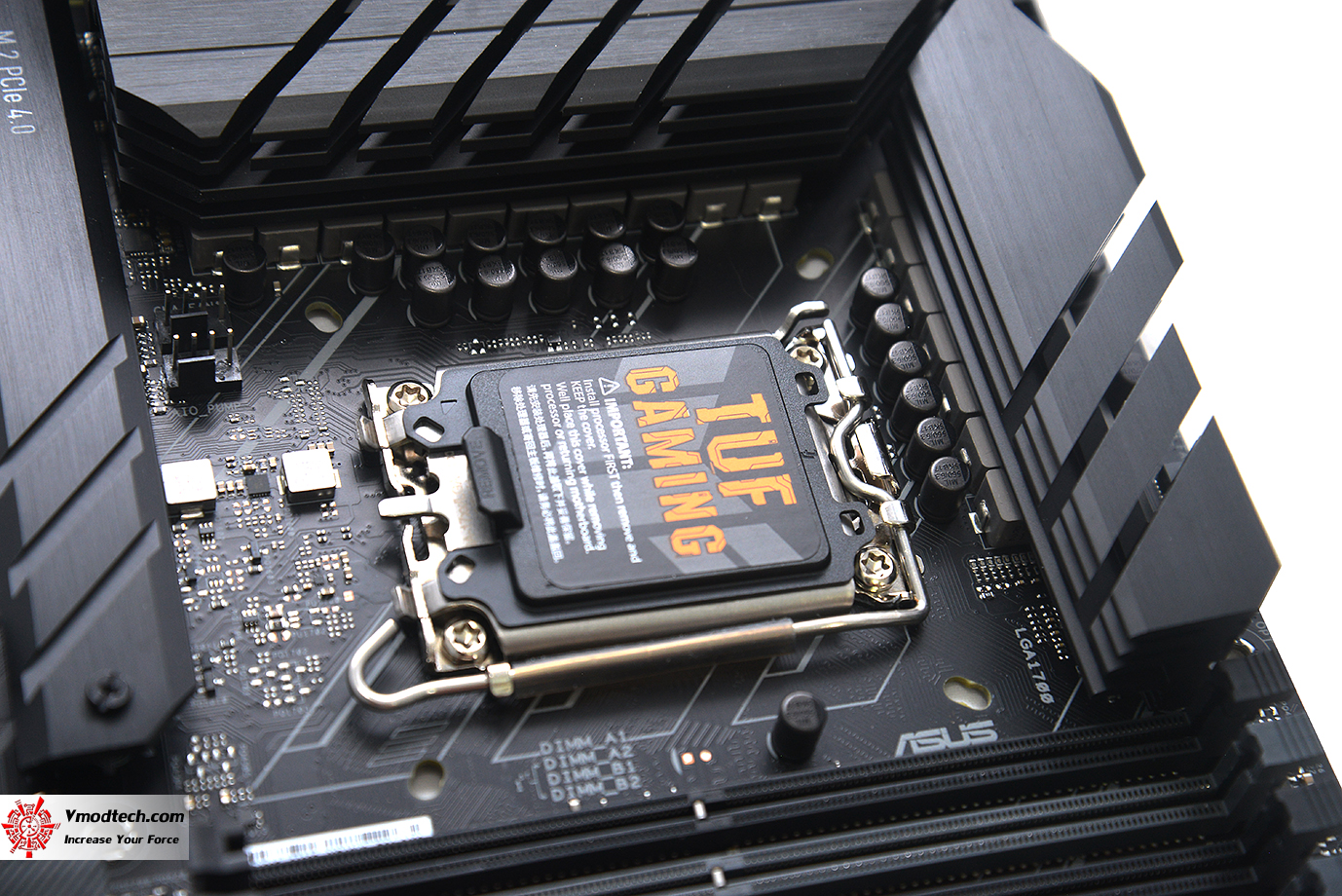

ซ็อกเก็ตใหม่ LGA 1700 ที่รองรับซีพียู Intel 12th Gen ในรหัส Alder Lake จะสังเกตุว่ามีช่องอัพเกรดติดตั้งแบบสองรูติดกันดูแล้วก็จะยังใช้งานร่วมกับ LGA1150 / 1200 ได้อยู่ครับสำหรับเมนบอร์ดในรุ่น ASUS TUF GAMING Z690-PLUS WIFI D4 นี้ท่านที่มีชุดระบายความร้อนในรุ่นเดิมก็อาจจะใช้งานได้ครับผม ซึ่งผมทดสอลใช้งานกับฮีตซิงค์รุ่นเดิมที่รองรับ LGA 115X ก็ยังสามารถใช้งานได้สบายๆ เลยครับ

dsc 4274 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

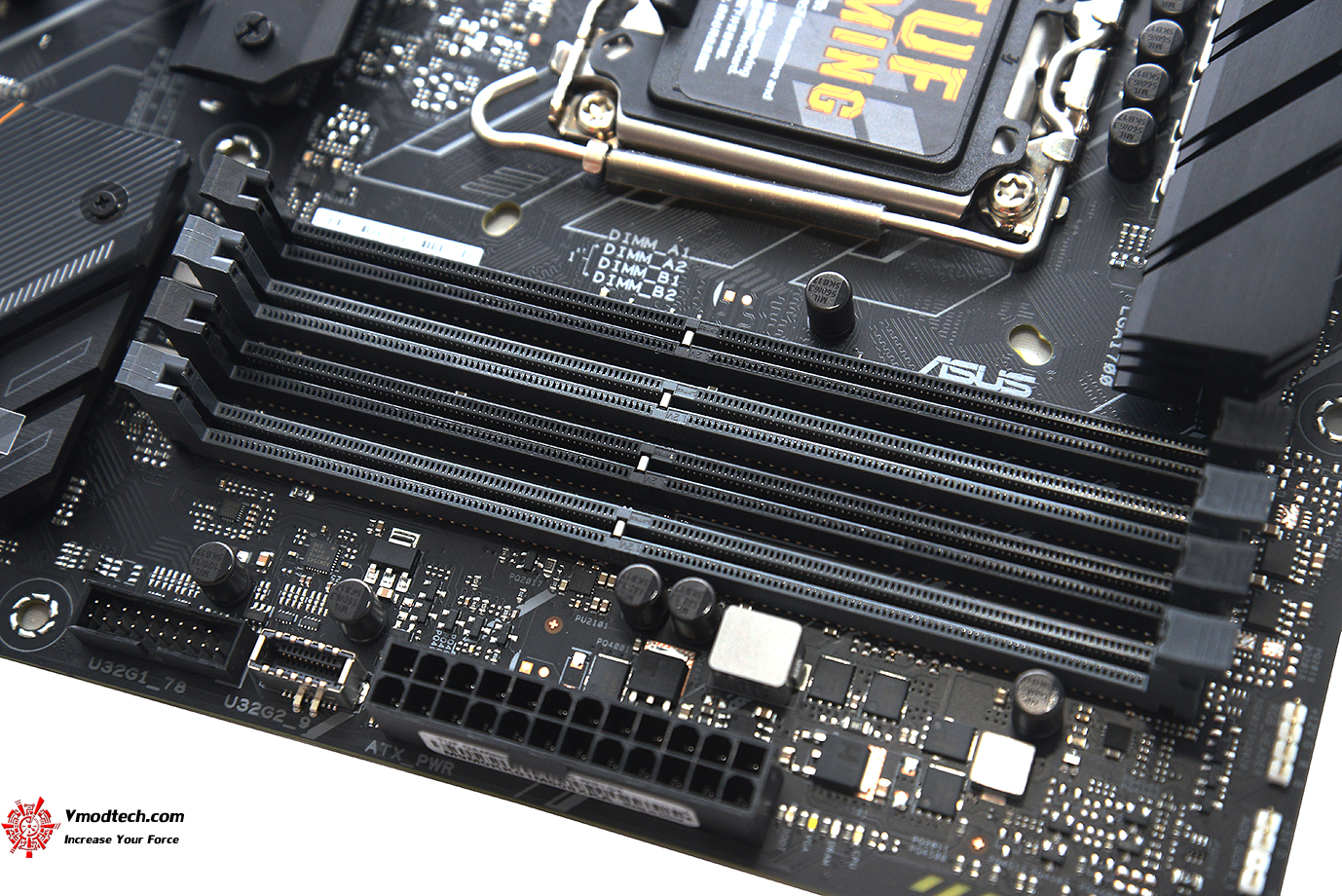

สล็อตแรม DDR4 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered

dsc 4298 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

dsc 4420 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

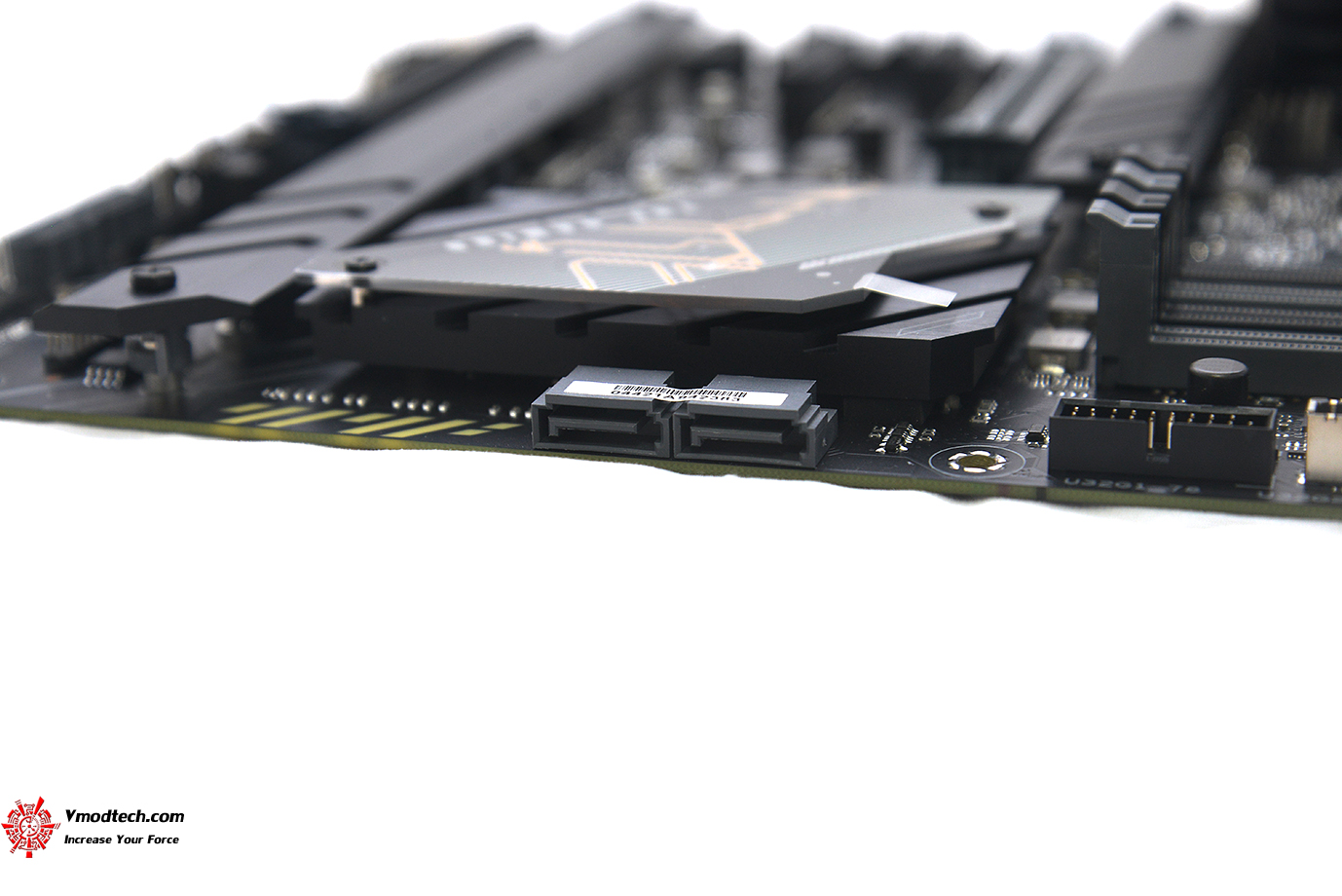

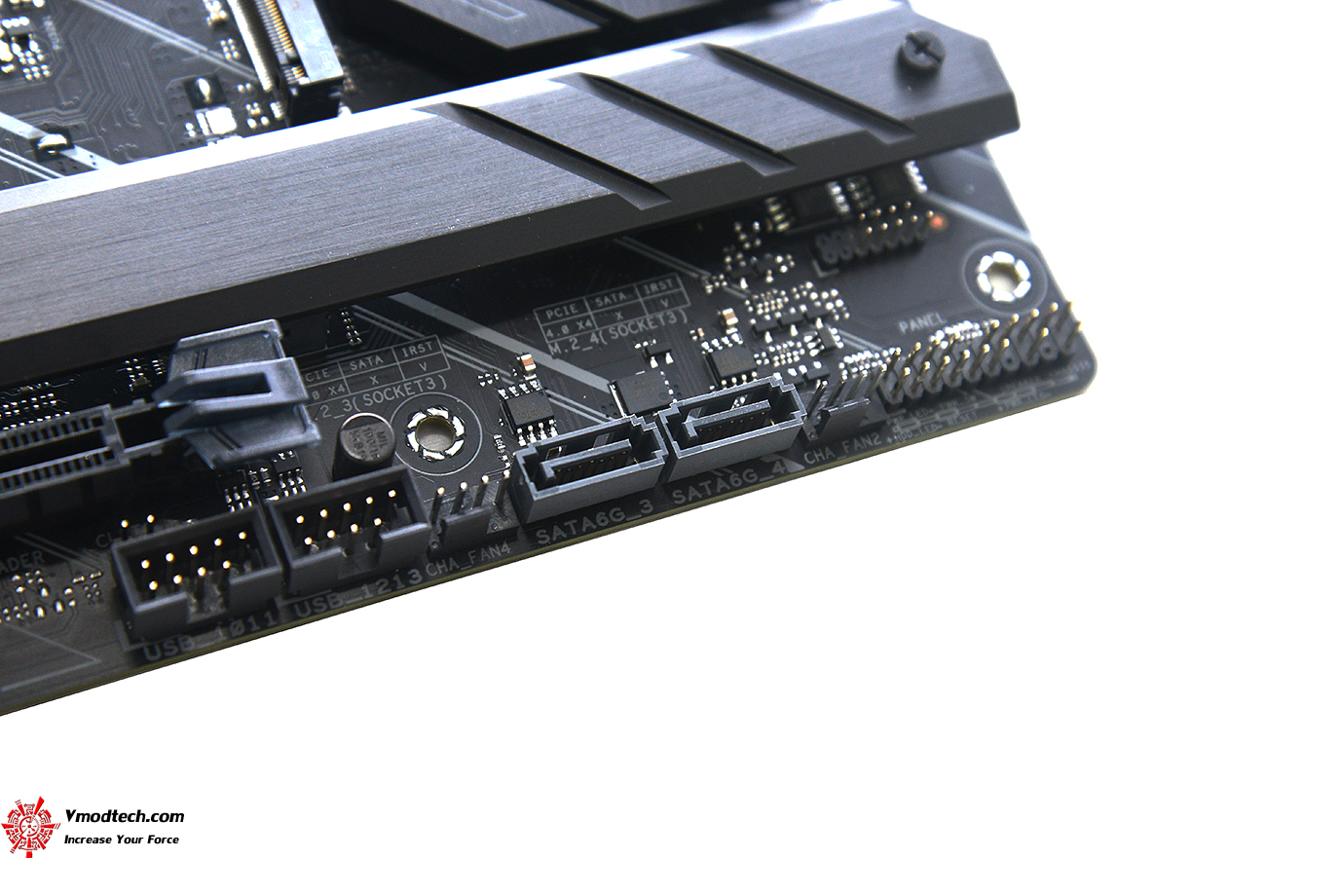

ช่อง SATA มี 4ช่องการทำงานครับ 4 x SATA 6Gb/s ports

dsc 4307 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

ฮีตซิงค์ชิปเซ็ต PCH heatsink เป็นอลูมิเนียมเน้นระบายความร้อนได้เป็นอย่างดีสีดำสวยงามมีโลโก้ TUF GAMING สีเหลืองอยู่ด้านบนสวยงามครับ

dsc 4316 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

ชิปเซ็ต Z690 รุ่นใหม่ล่าสุด

dsc 4344 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

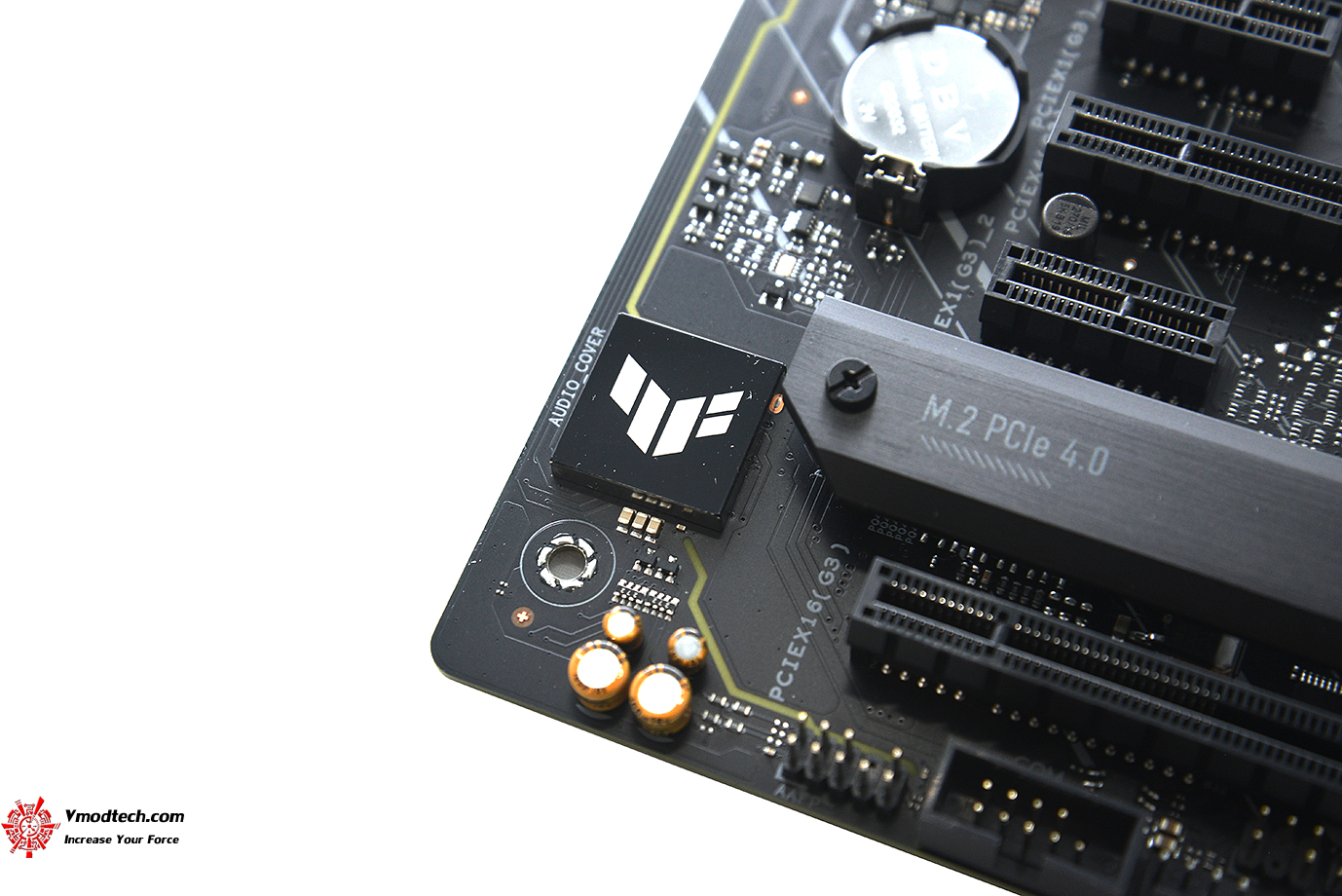

ระบบเสียงที่ยังใช้ Realtek 7.1 Surround Sound / ALC887/897 Realtek 7.1 Surround Sound High Definition Audio CODEC ใช้งานทั่วไปเสียงดีเลยครับ และยังมี Audio shielding เป็นกรอบป้องกันให้อย่างสวยงามอีกด้วยครับ

dsc 4333 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

dsc 4339 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

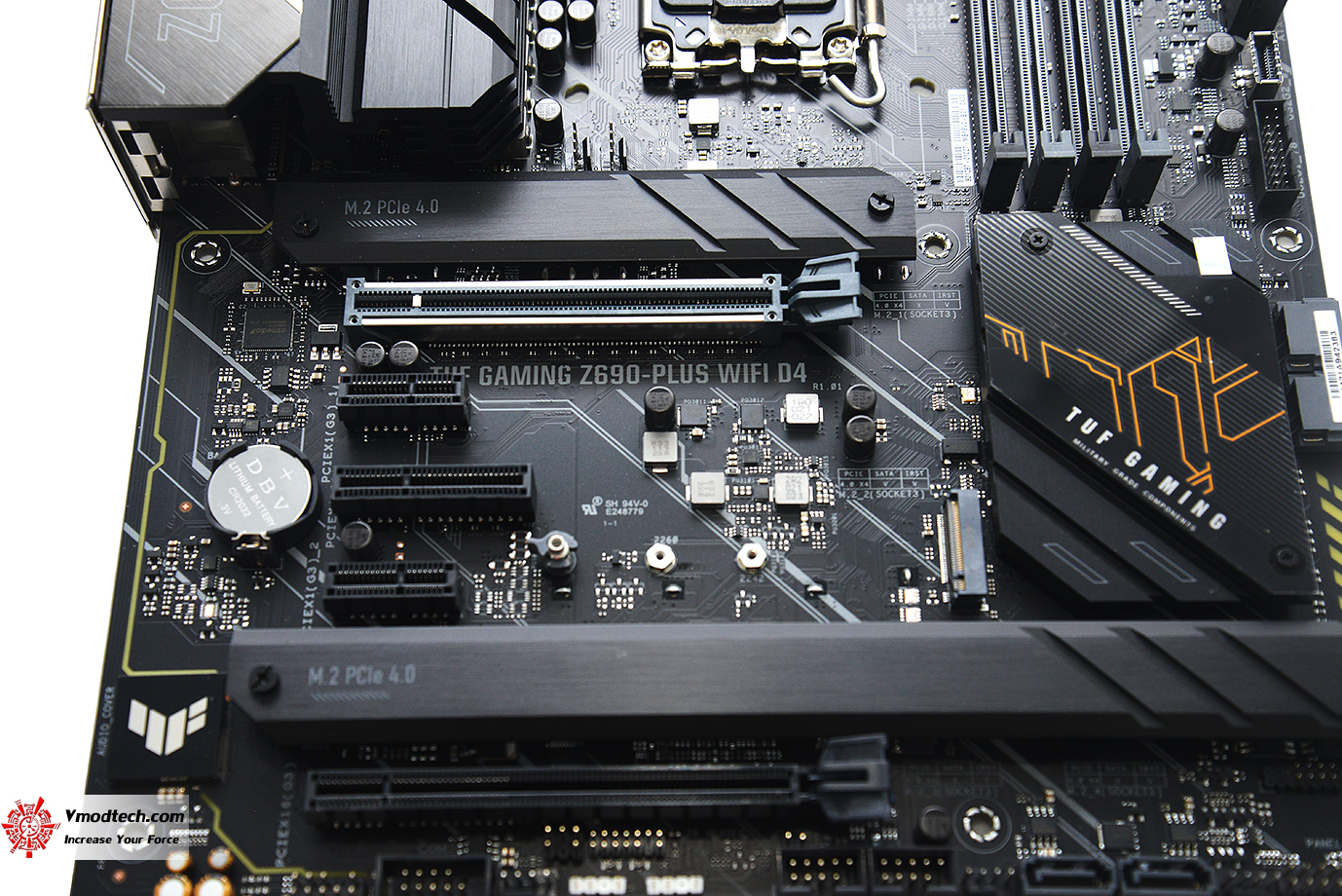

สล็อต PCIe 5.0 มี 1 ช่อง เสริมแกร่งด้วย Safe Slot มาให้ใช้งานกันเลยครับ ช่องอื่นๆ ประกอบด้วย

Intel® 12th Gen Processors

1 x PCIe 5.0 x16 slot

Intel® Z690 Chipset

1 x PCIe 3.0 x16 slot (supports x4 mode)

1 x PCIe 3.0 x4 slot

2 x PCIe 3.0 x1 slots

dsc 4335 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

dsc 4343 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

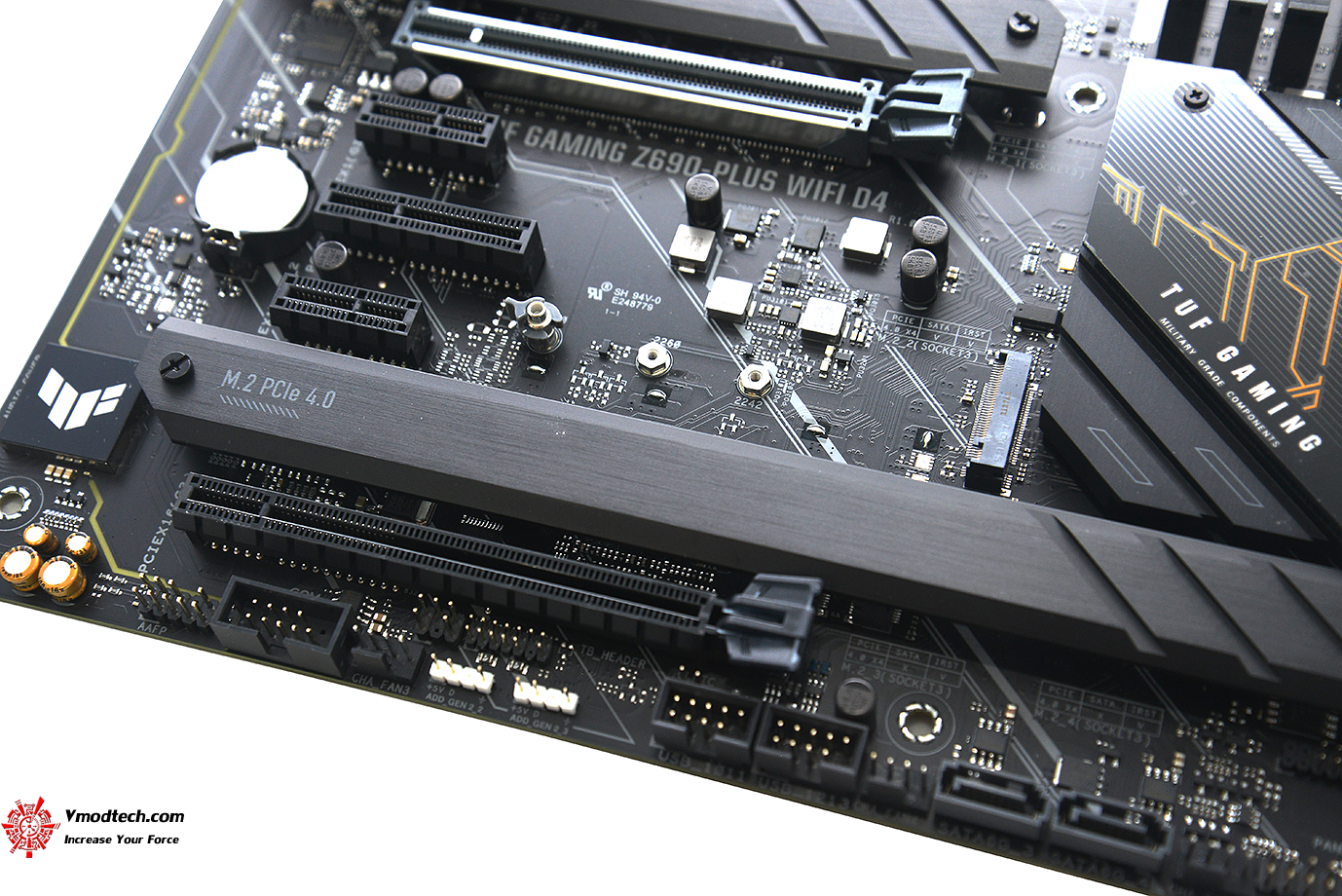

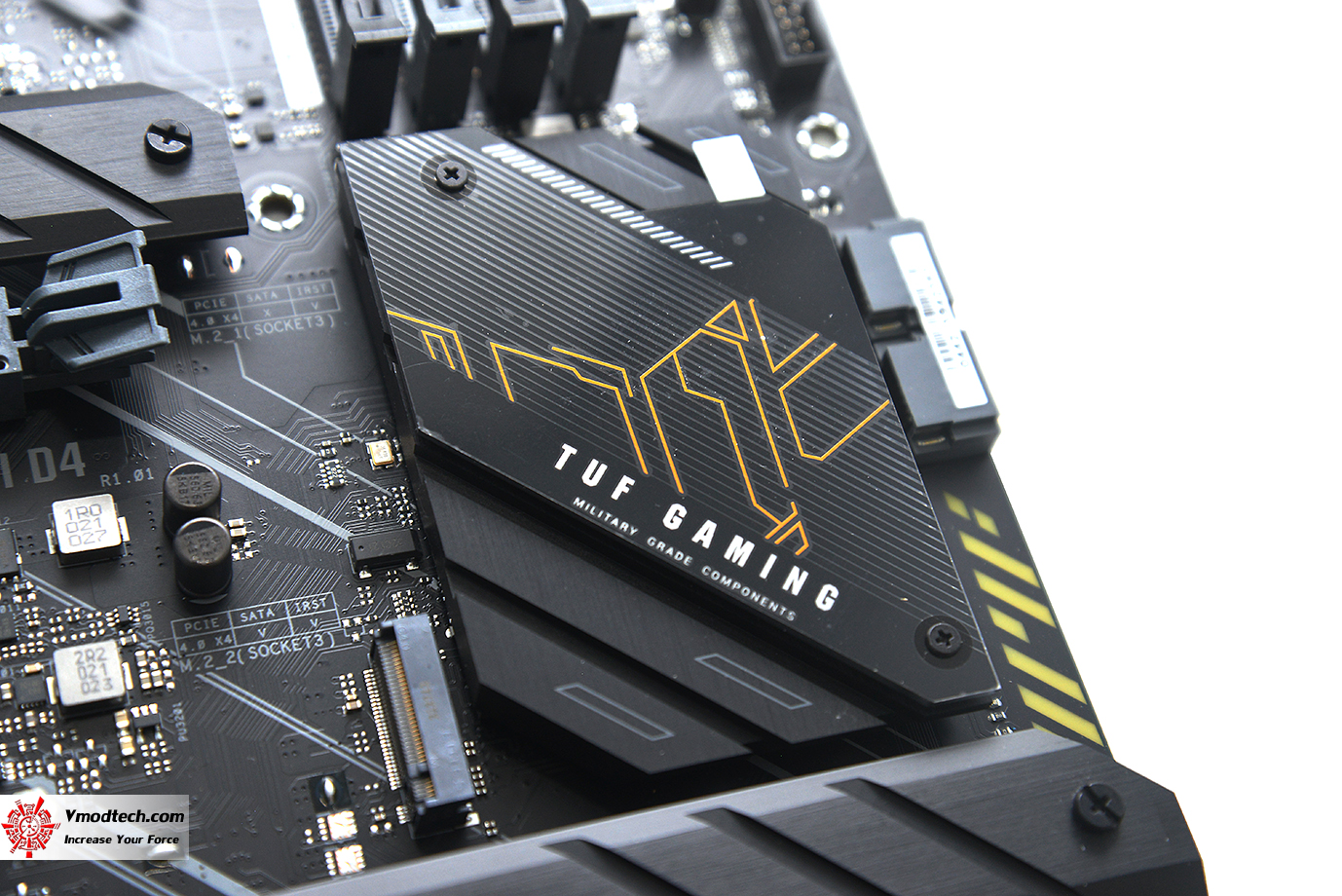

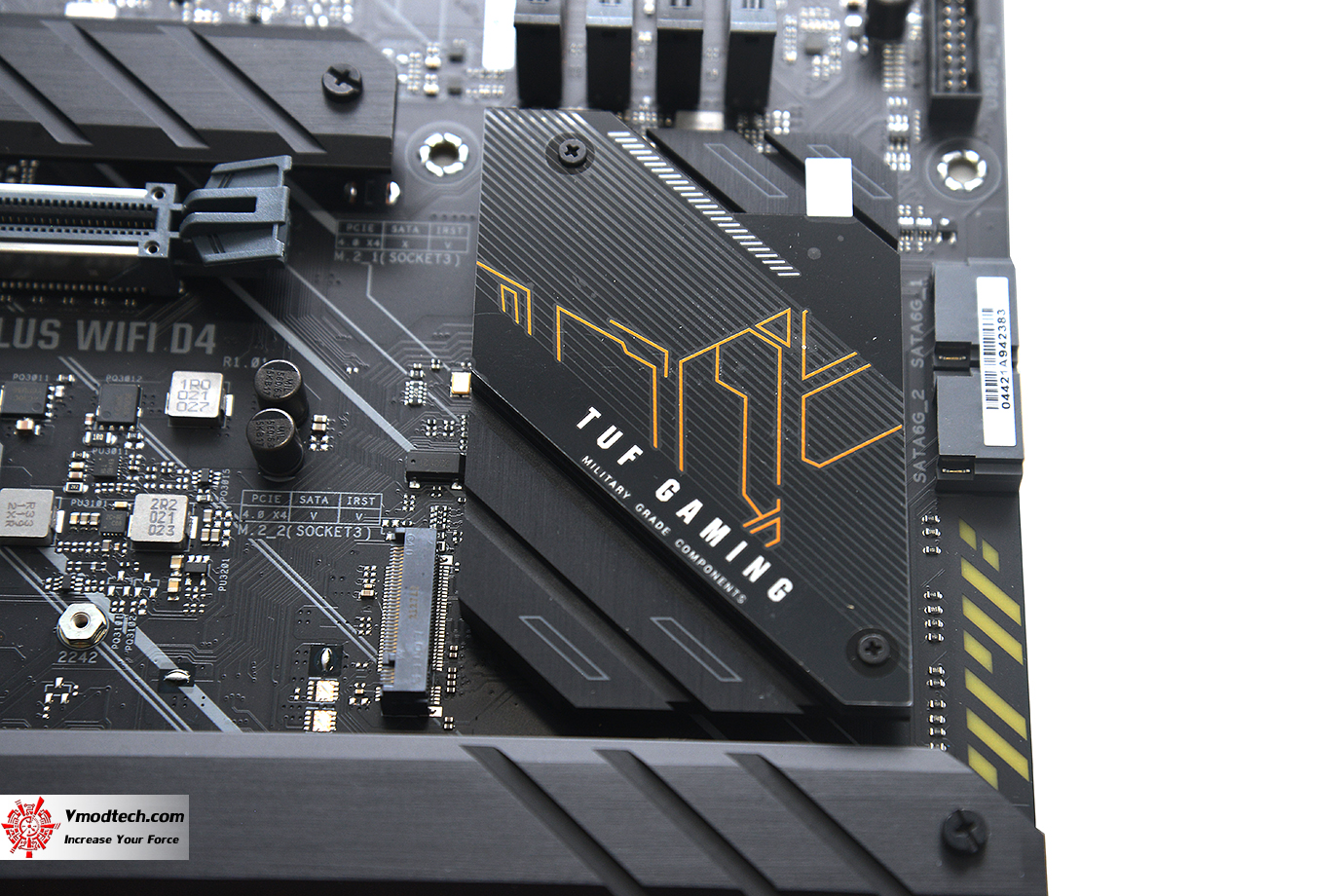

M.2 มีทั้งหมด ช่องการทำงานครับ 4 x M.2 slots โดย 3ช่องมี M.2 heatsink ให้ในการระบายความร้อนให้อีกด้วยครับ เย็นเฉียบจริงๆ

Intel® 12th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280/22110

- Intel® 12th Gen processors support PCIe 4.0 x4 mode

Intel® Z690 Chipset

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)

M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

dsc 4397 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)

2 x USB 3.2 Gen 2 ports (2 x Type-A)

5 x USB 3.2 Gen 1 ports (4 x Type-A + 1 x USB Type-C®)

1 x DisplayPort

1 x HDMI® port

1 x Wi-Fi Module

1 x Intel® 2.5Gb Ethernet port

5 x Audio jacks

1 x Optical S/PDIF out port

dsc 4405 ASUS TUF GAMING Z690 PLUS WIFI D4 REVIEW

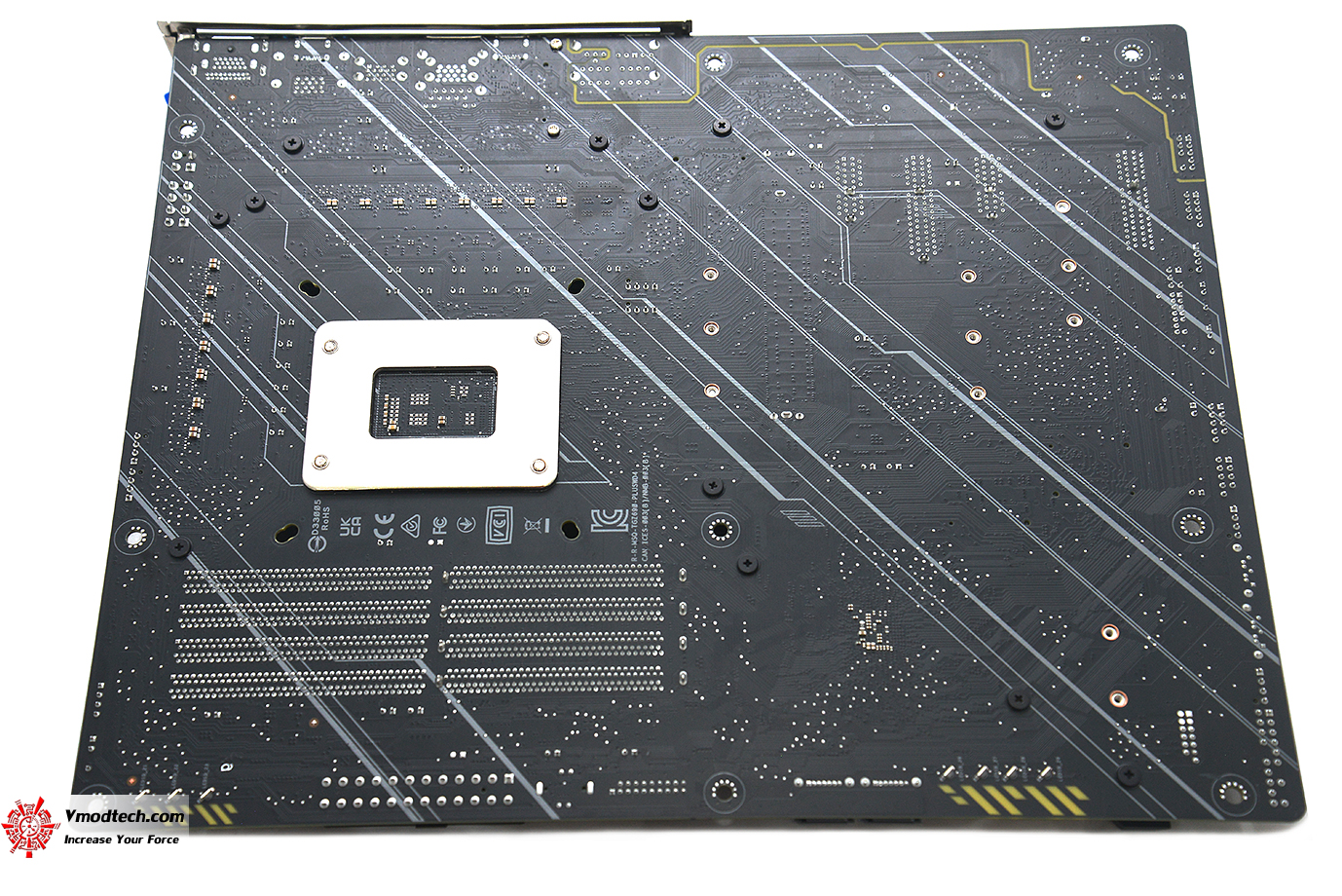

PCB ด้านหลังสีดำสนิทครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
