ASUS TUF GAMING Z790-BTF WIFI Appearance

ตัวกล่องสีขาวบอกชื่อรุ่น TUF BTF ซีรี่ย์ในชื่อรุ่น ASUS TUF GAMING Z790-BTF WIFI เอาไว้ชัดเจนพร้อมฟีเจอร์การทำงานครับ

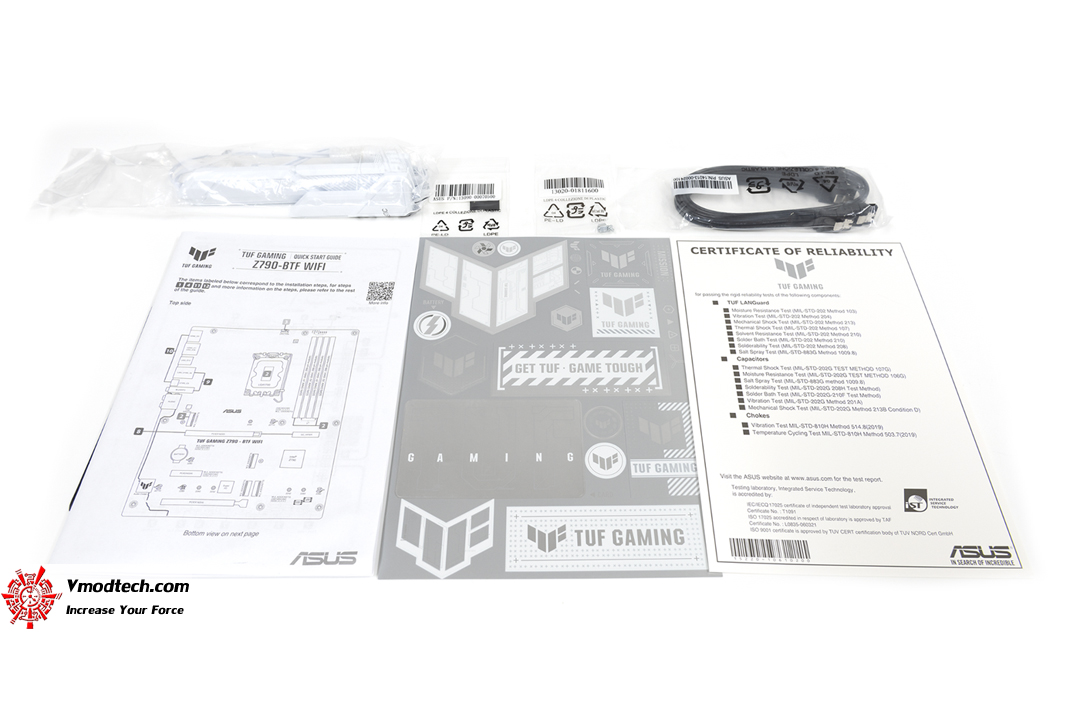

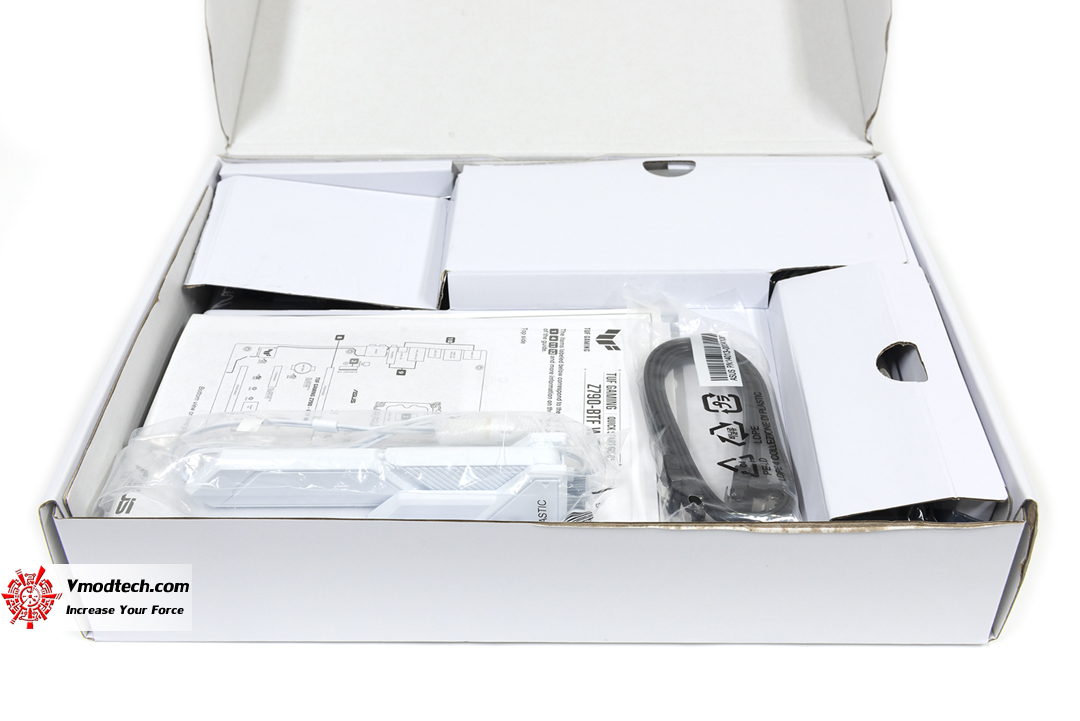

อุปกรณ์ต่างๆ ให้มาเยอะมากครับ

อุปกรณ์ต่างๆ ประกอบด้วย

Cables

2 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS WiFi Q-Antenna

1 x TUF GAMING sticker

2 x M.2 rubber packages

1 x Screw package for M.2 SSD

Documentation

1 x TUF certification card

1 x Quick start guide

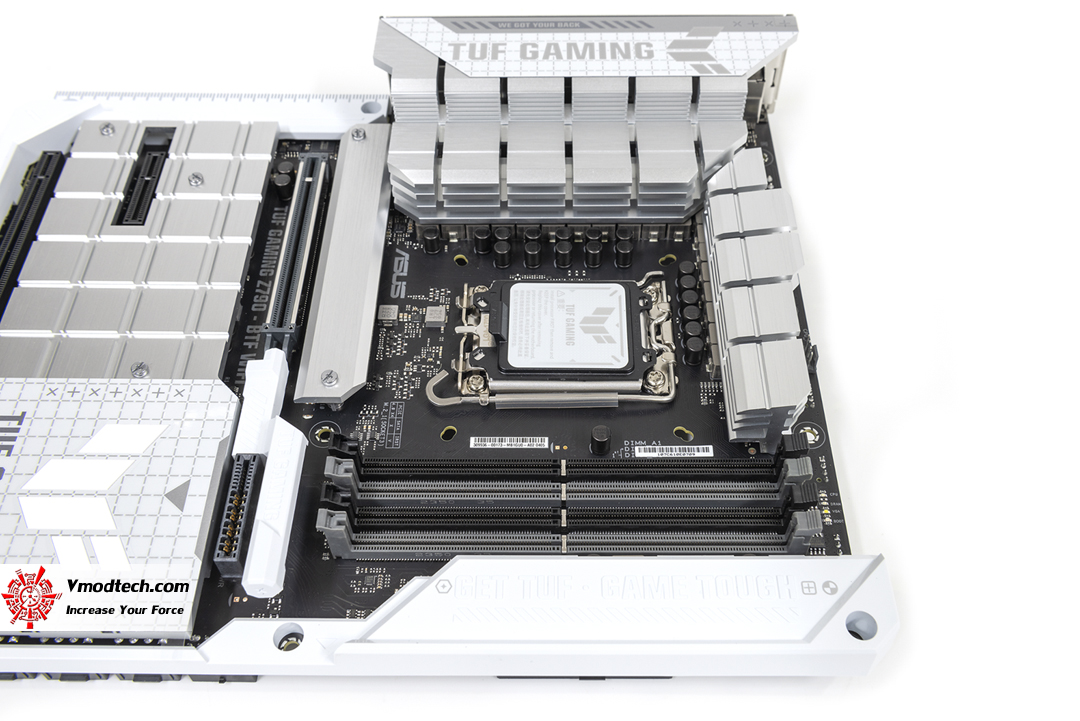

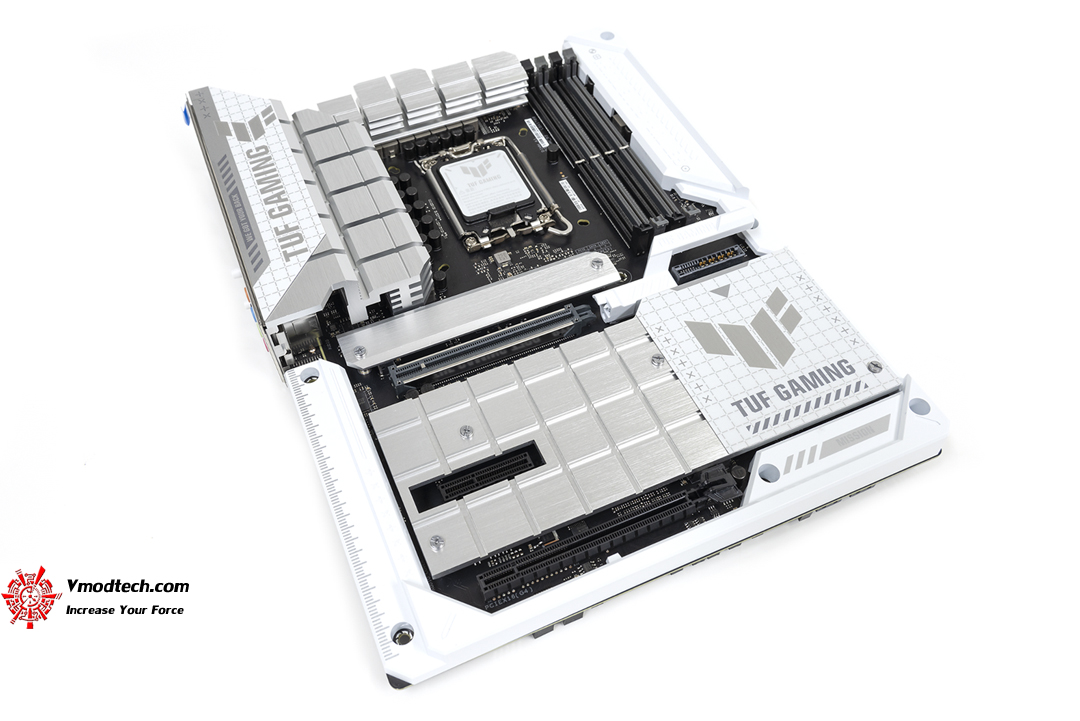

ดีไซน์เมนบอร์ด ASUS TUF GAMING Z790-BTF WIFI เน้นดีไซน์สีขาวสลับสีเงินที่เป็นฮีตซิงค์เน้นระบายความร้อนทั่วทั้งเมนบอร์ด PCB เป็นสีดำสนิทครับ ภาคจ่ายไฟเป็นแบบ Digi+ VRM 16(60A)+1(60A)+1 power stages และ TUF Components มาพร้อมฮีตซิงค์ระบายความร้อนชุดใหญ่ VRM heatsinks ที่เน้นระบายความร้อนอย่างเต็มที่

สล๊อตแรม 4ช่องพร้อมรองรับ 4 x DIMM slots, Max. 192GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

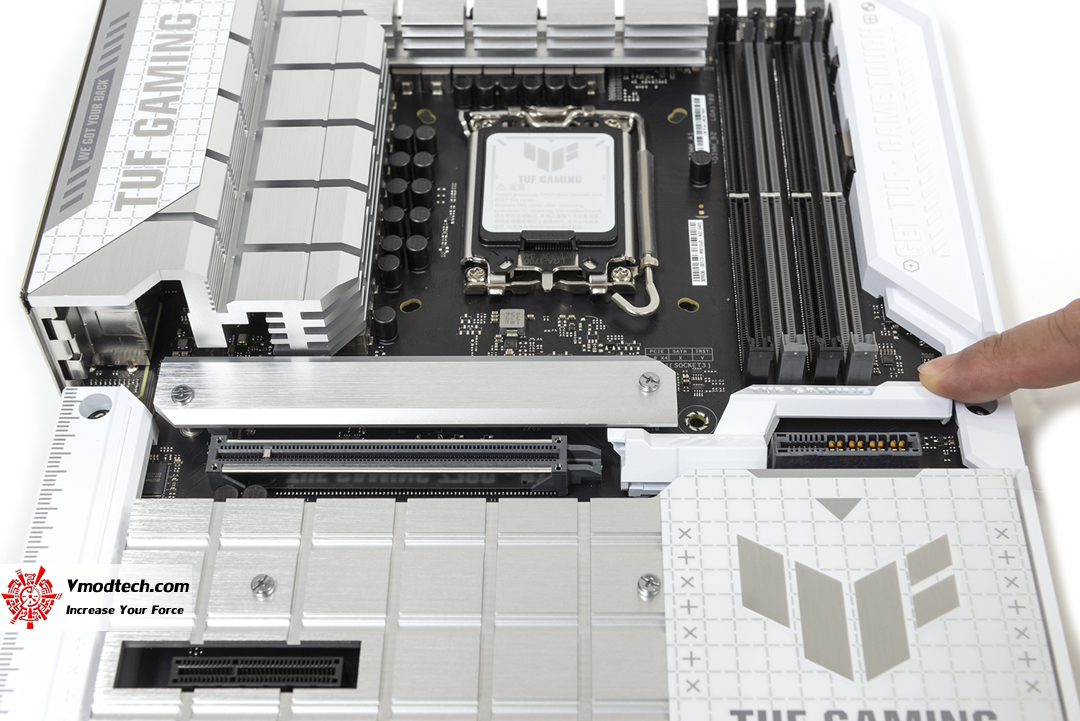

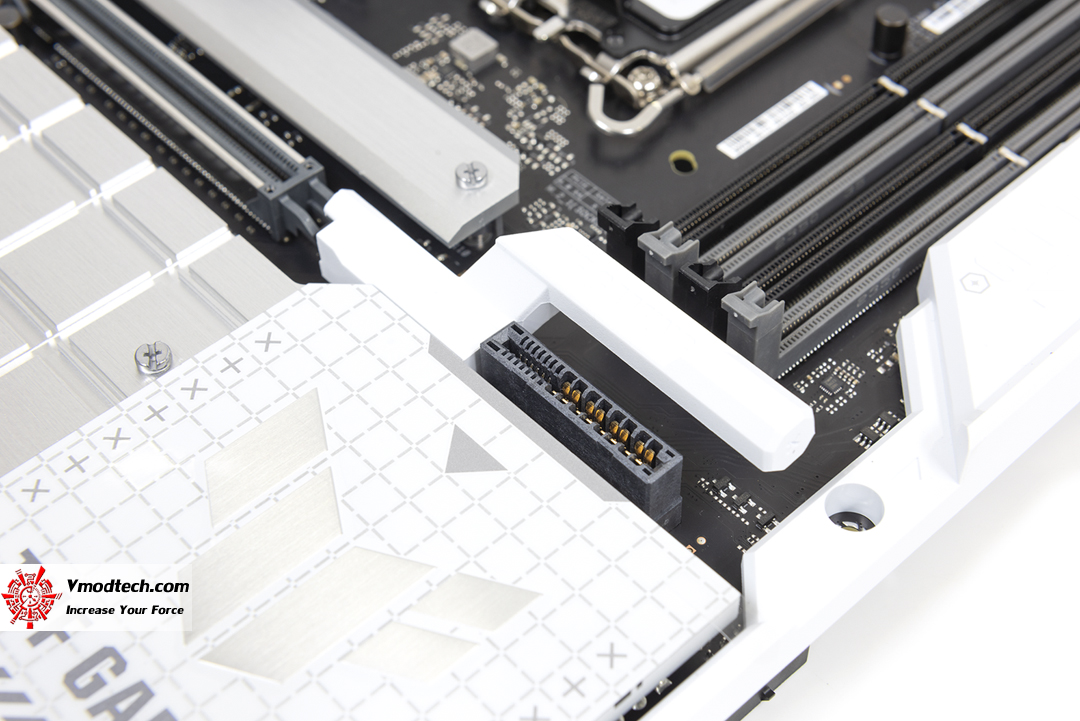

ช่องสล๊อตไฟเลี้ยงที่เชื่อมต่อกับการ์ดจอ BTF ที่ไม่มีช่องต่อไฟเลี้ยงแต่ใช้สล๊อตเชื่อมต่อไฟเลี้ยงโดยตรงจะอยู่ด้านหน้าเมนบอร์ดครับสามารถรองรับการ์ดจอรุ่นใหญ่ระดับ Hi End ที่กินไฟระดับ 600W ได้สบายๆ และมีปุ่ม PCIe Q-Release ที่ถอดการ์ดจอได้ง่ายดาย

ช่องเชื่อมต่อสล๊อตต่างประกอบด้วย

Intel® Core™ Processors (14th & 13th & 12th Gen)*

1 x PCIe 5.0 x16 slot

Intel® Z790 Chipset

1 x PCIe 4.0 x16 slot (supports x4 mode)

1 x PCIe 4.0 x4 slot

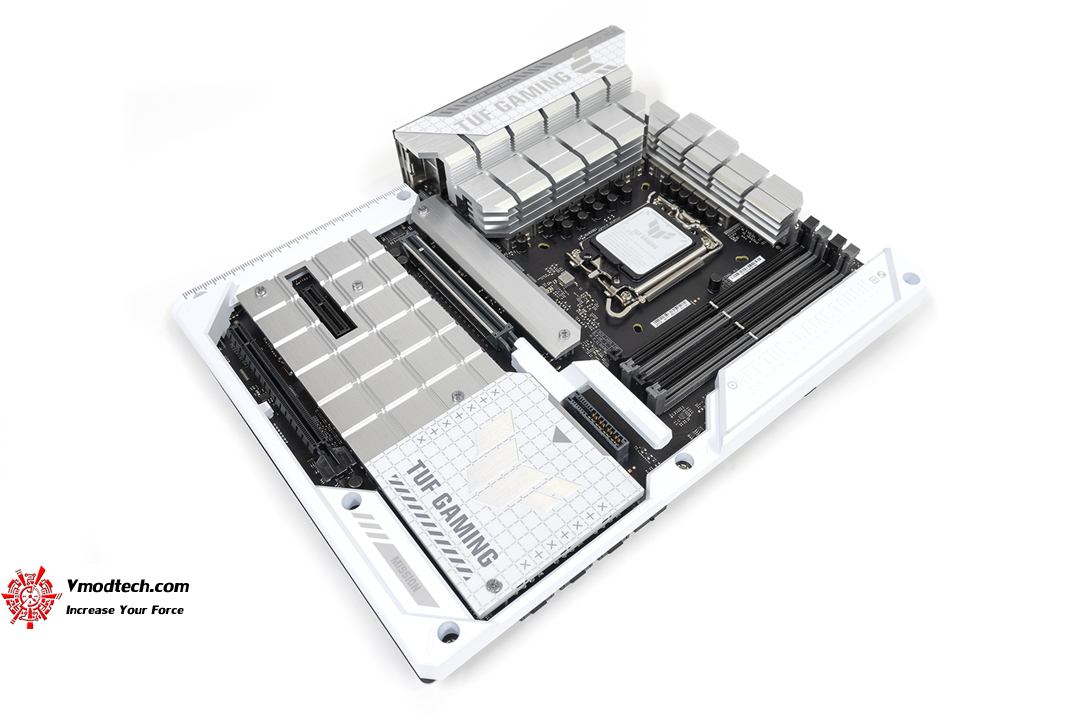

ฮีตซิงค์ภาคจ่ายไฟ VRM Heatsink ใหญ่โตมีให้สองฝั่งเน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

ช่องเชื่อมต่อไฟเลี้ยง USB พัดลม 4พิน ระบบชุดน้ำ AIO ช่อง SATA และช่องต่อไฟเลี้ยงการ์ดจอทั้งแบบ PCIe 8พิน และแบบ 12VHPWR มีมาให้ครบครันตามข้อมูลด้านล่างเลยครับ

Fan and Cooling Related

1 x 4-pin CPU Fan header

1 x 4-pin CPU OPT Fan header

1 x 4-pin AIO Pump header

4 x 4-pin Chassis Fan headers

Power Related

1 x 24-pin Main Power connector

2 x 8-pin +12V Power connectors

1 x Graphics Card High-Power slot

1 x 12V-2X6 Auxiliary Power connector

3 x 8-pin PCIe Power connectors

Storage Related

4 x M.2 slots (Key M)

4 x SATA 6Gb/s ports

USB

1 x USB 10Gbps connector (supports USB Type-C®)

1 x USB 5Gbps header supports 2 additional USB 5Gbps ports

2 x USB 2.0 headers support 4 additional USB 2.0 ports

Miscellaneous

3 x Addressable Gen 2 headers

1 x Aura RGB header

1 x Clear CMOS header

1 x COM Port header

1 x Front Panel Audio header (F_AUDIO)

1 x 20-3 pin System Panel header with chassis intrusion function

1 x Thunderbolt™ (USB4®) header

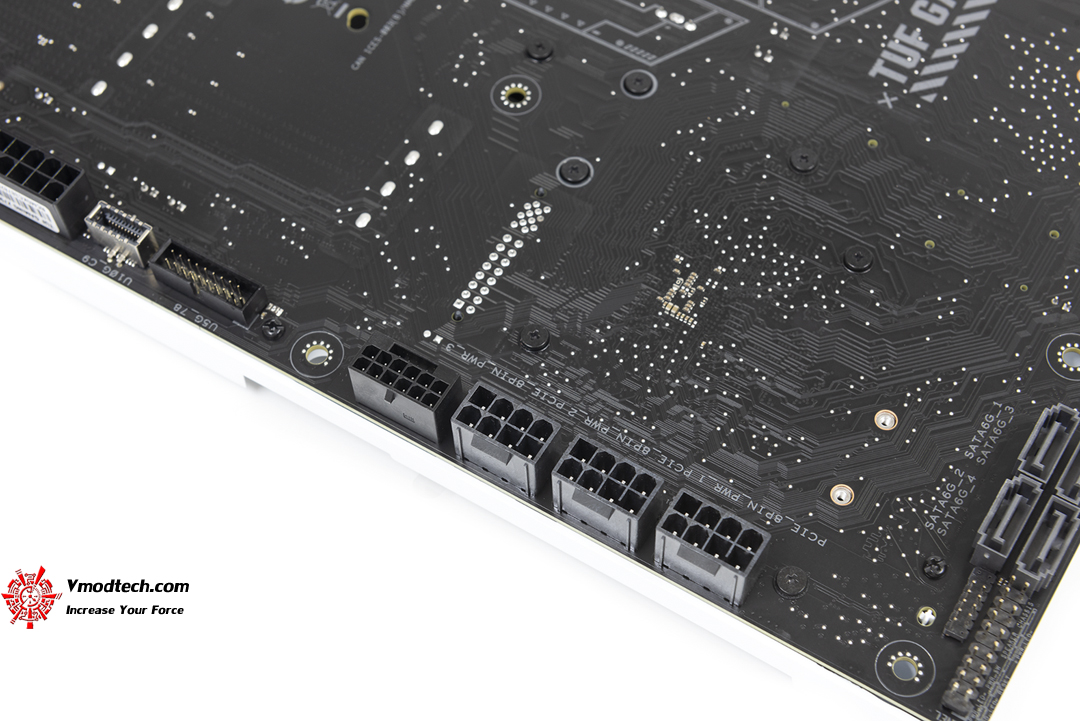

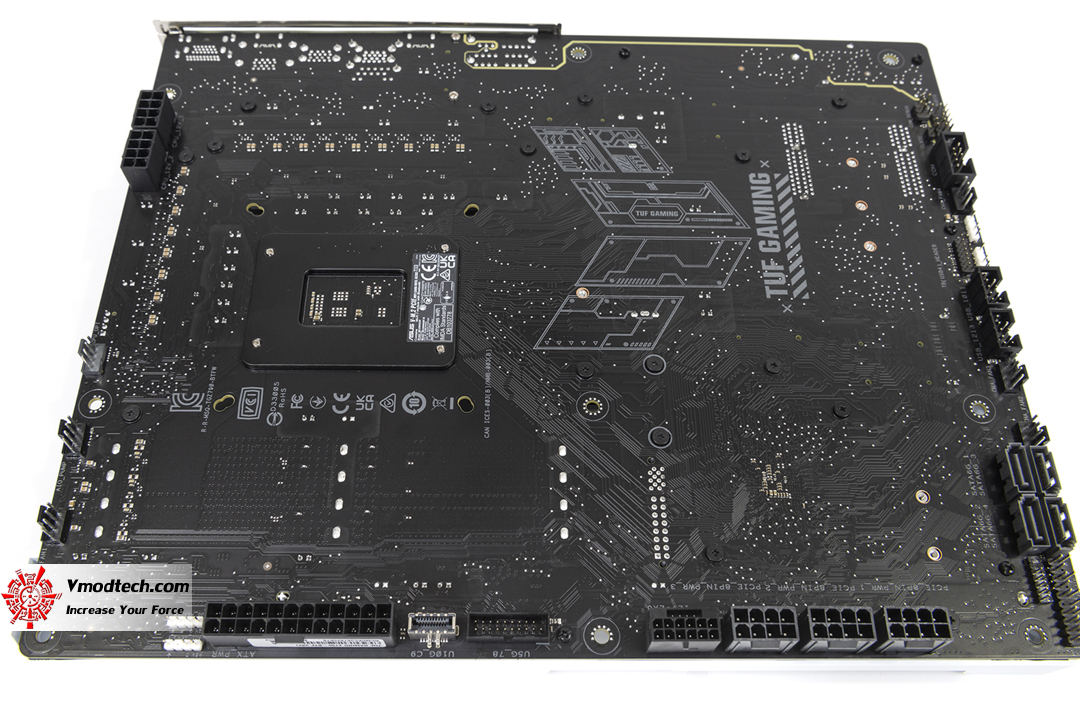

ช่องต่อไฟเลี้ยงระบบการ์ดจอมีมาให้ 4ช่องครับทั้งแบบ 8พิน และ 12VHPWR ที่รองรับ 600W

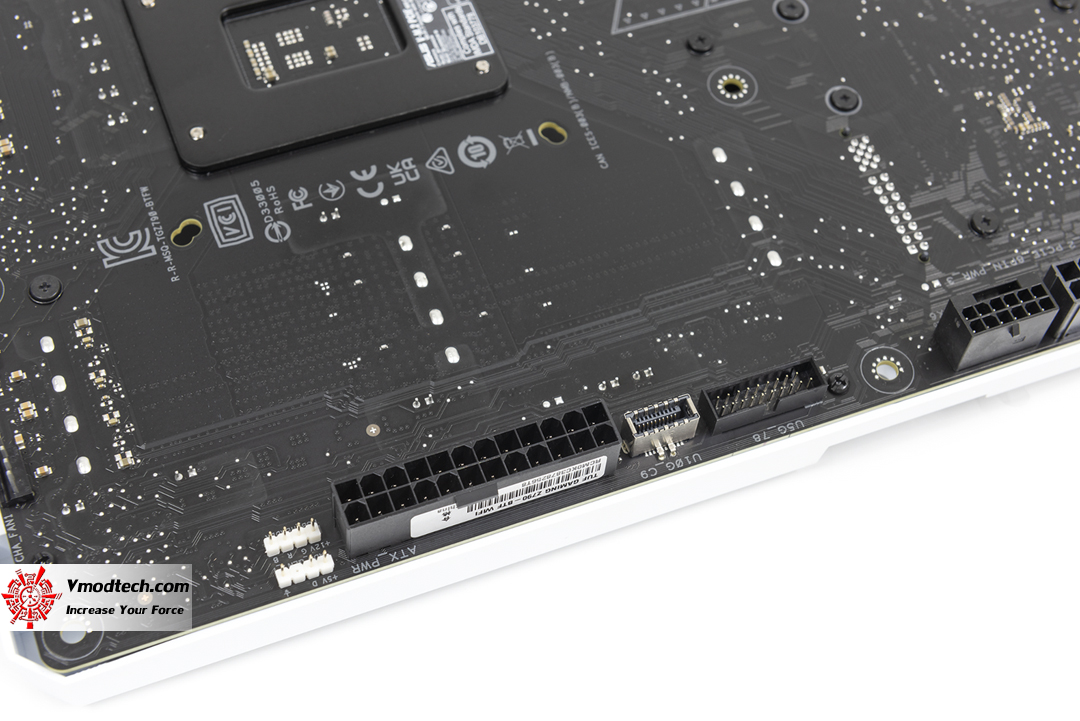

ช่องต่อไฟ 24พินและ ARGB , USB ต่างๆ

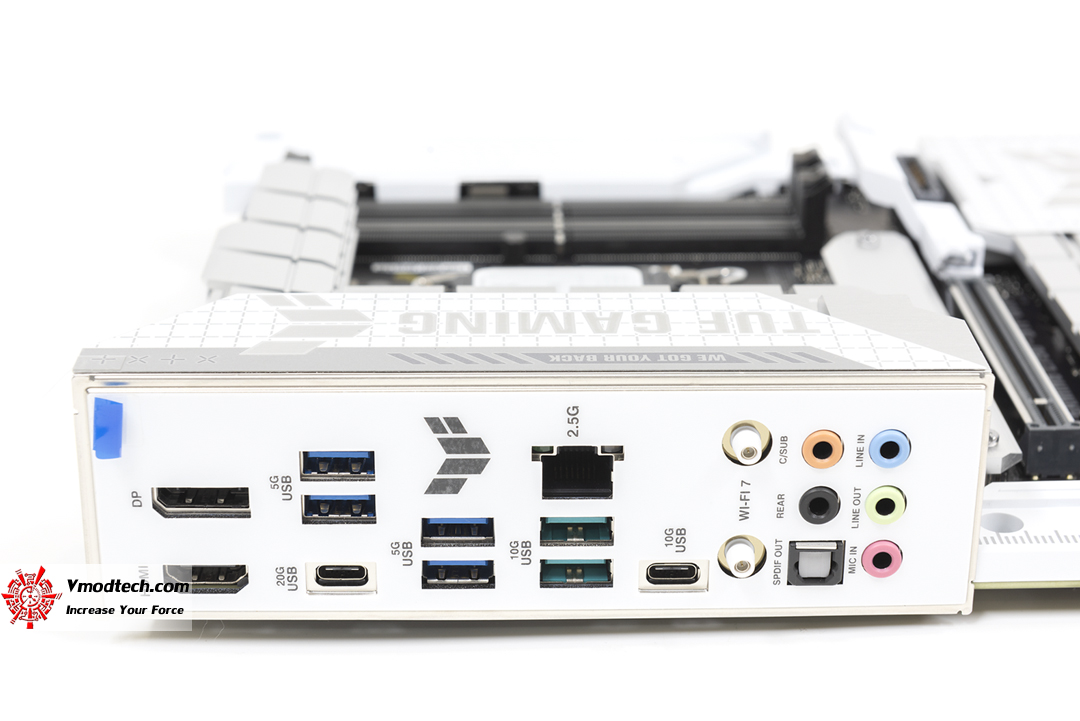

อินเตอร์เฟสด้านหลังประกอบด้วย

1 x USB 20Gbps port (1 x USB Type-C®)

3 x USB 10Gbps ports (2 x Type-A + 1 x USB Type-C®)

4 x USB 5Gbps ports (4 x Type-A)

1 x DisplayPort

1 x HDMI™ port

1 x Wi-Fi module

1 x Intel® 2.5Gb Ethernet port

5 x Audio jacks

1 x Optical S/PDIF out port

การ์ดจอที่ร่วมใช้ทดสอบเป็นรุ่น ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X รุ่นใหม่ล่าสุดที่เป็นรุ่น BTF ที่ไม่มีช่องต่อไฟเลี้ยง

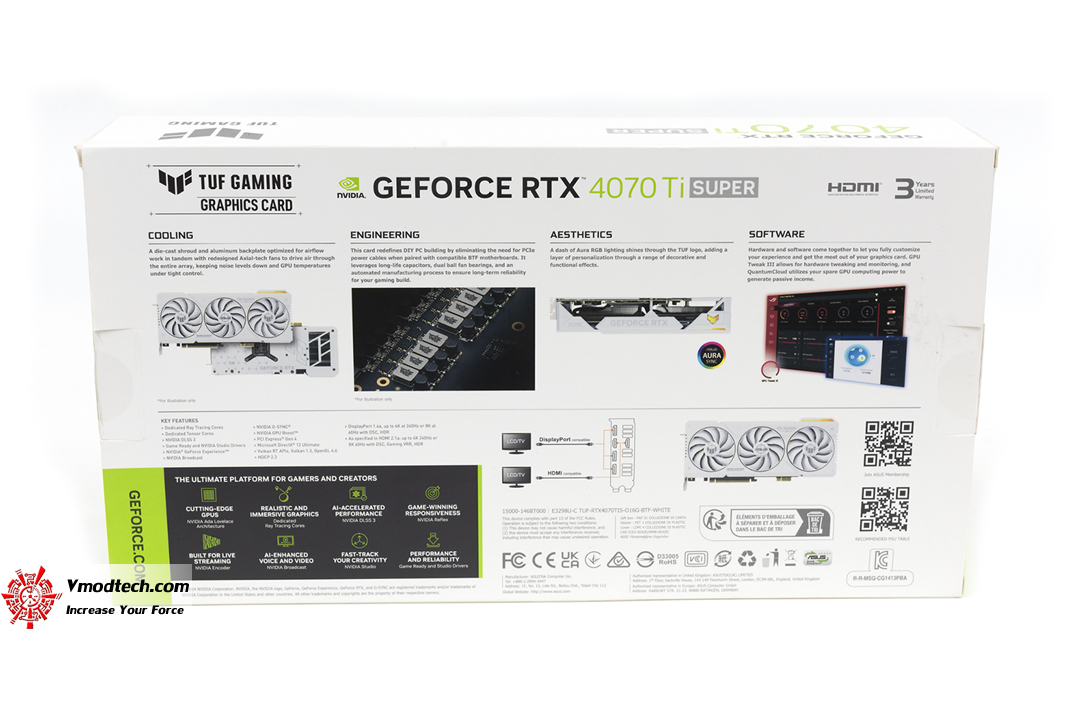

ด้านหลังกล่องบอกฟีเจอร์การทำงานครบถ้วนครับ

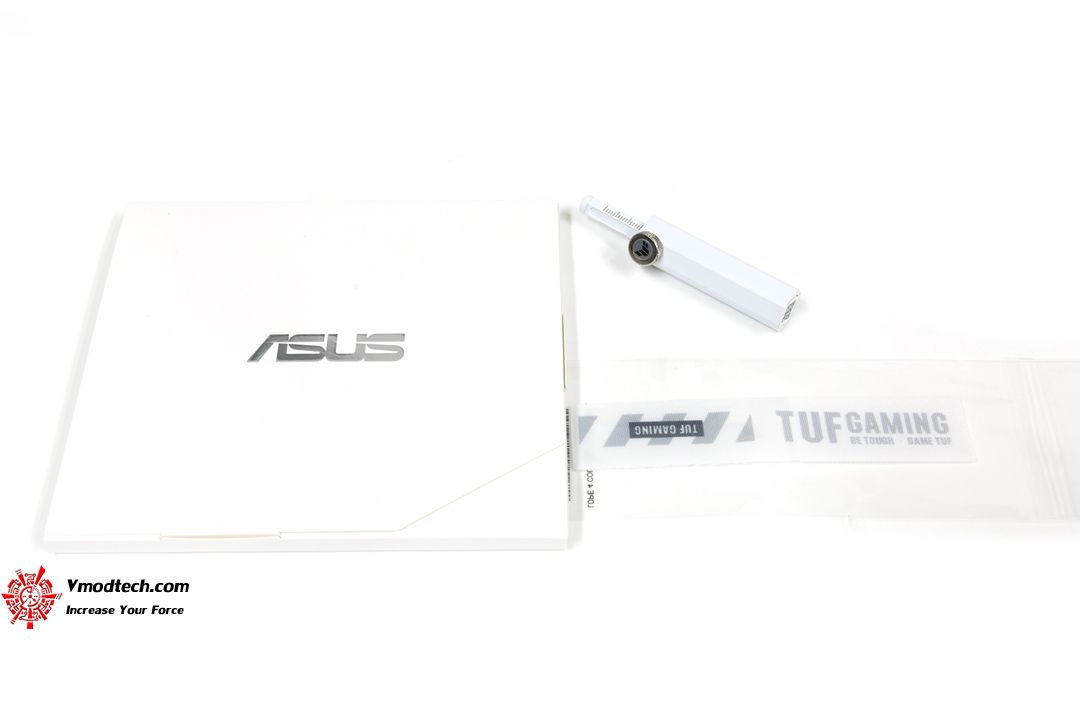

อุปกรณ์ที่ให้มามีคู่มือ สายรัดและชุดตกแต่งค้ำการ์ดจอครับ

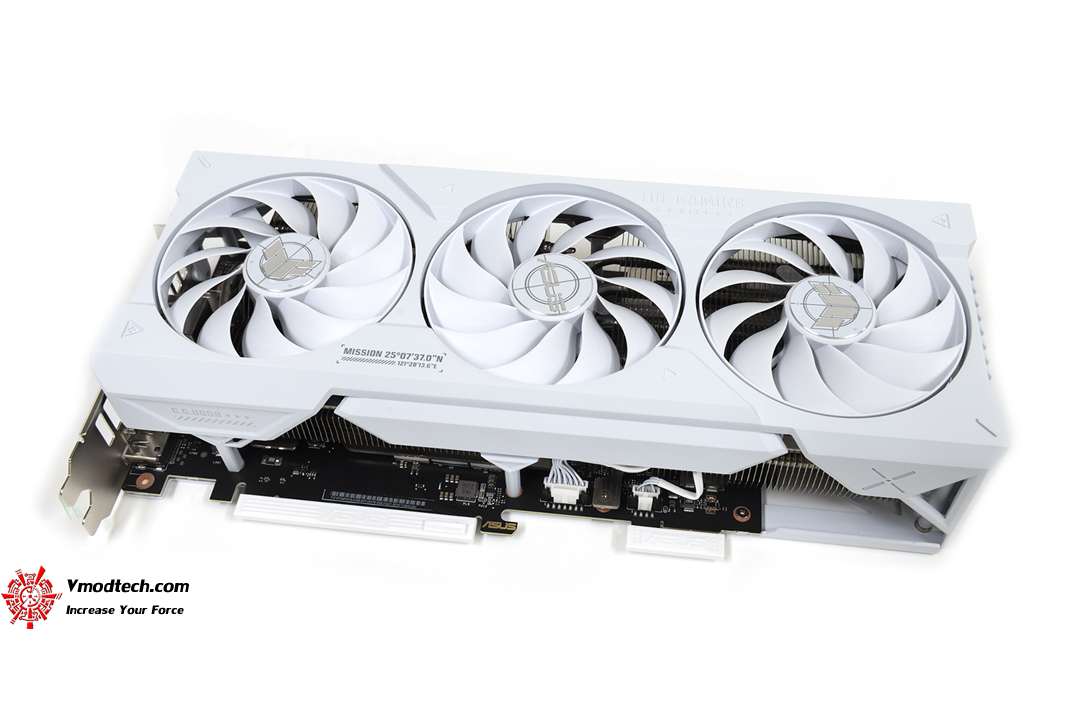

ตัวการ์ดจอ ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X ดีไซน์สีขาวล้วนสวยงามมาพร้อมพัดลม 3ชุดในการระบายความร้อน สเปการทำงาน OC mode : 2670 MHz Default mode : 2640 MHz (boost) แรม 16GB GDDR6X รุ่นนี้โอเวอร์คล๊อกกันมาจากโรงงานเลยครับ

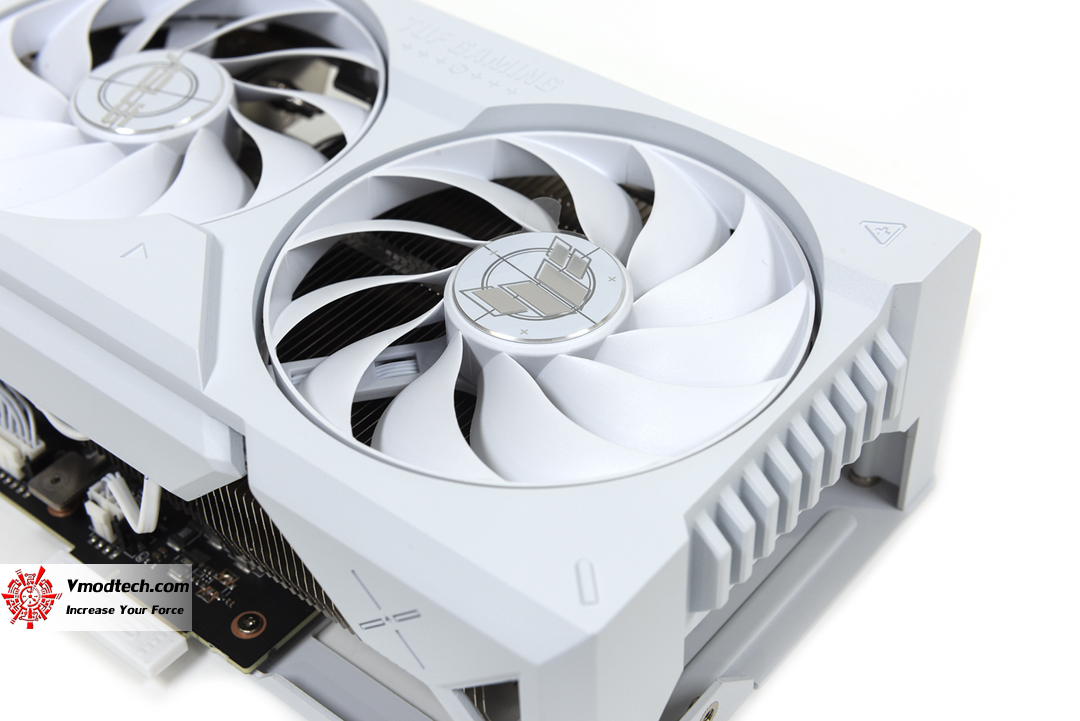

ตัวพัดลม 3ชุดมีโลโก้ TUF สวยงาม

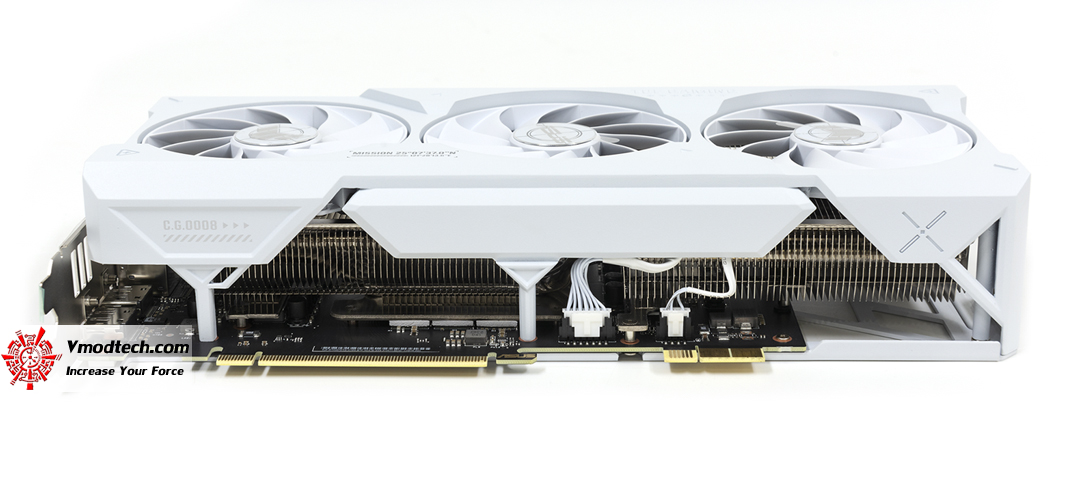

ด้านล่างมีช่องระบายอากาศพร้อมสล๊อตเชื่อมต่อ

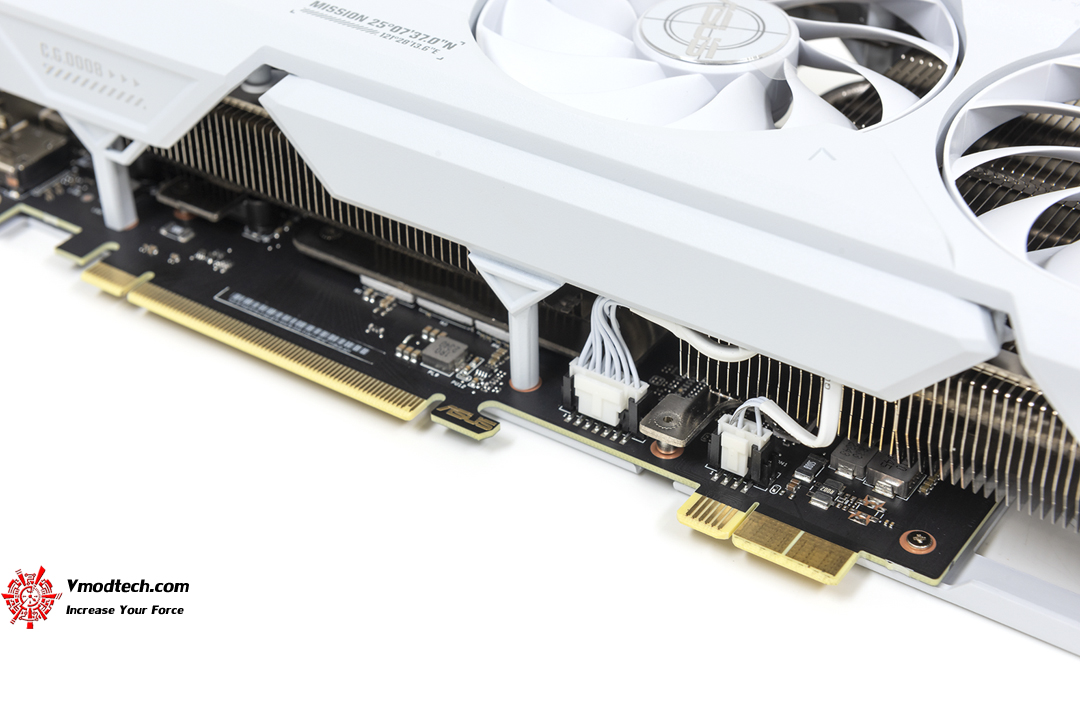

รดีไซน์การออกแบบก็จะมีช่องสล๊อตที่จ่ายไฟให้กับตัวการ์ดจอจากตัวเมนบอรฺ์ดโดยตรงครับ ไม่ต้องจัดสายให้ยุ่งยาก

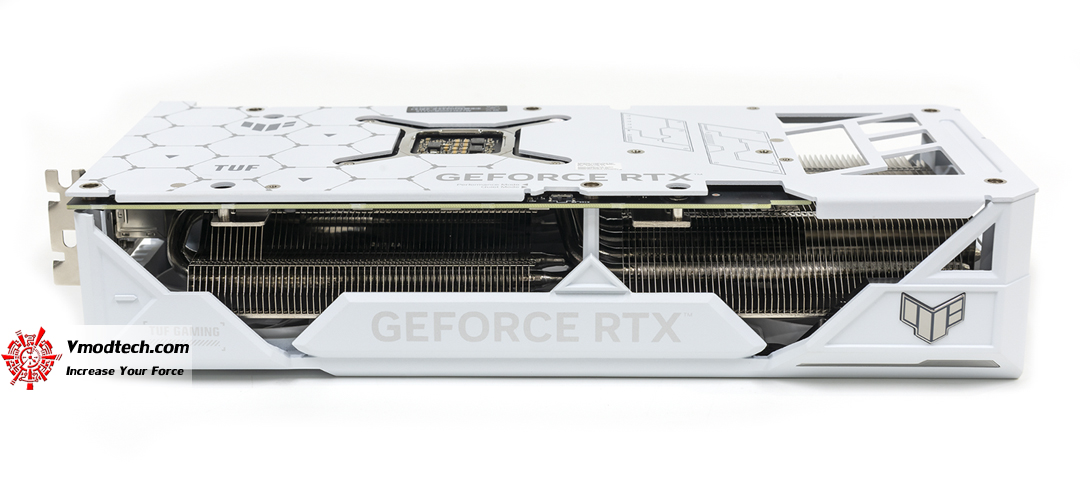

ขนาดตัวการ์ดอยู่ที่ 12 x 5.43 x 2.55 inch / 305 x 138 x 65 mm และด้านบนมีช่องระบายความร้อน

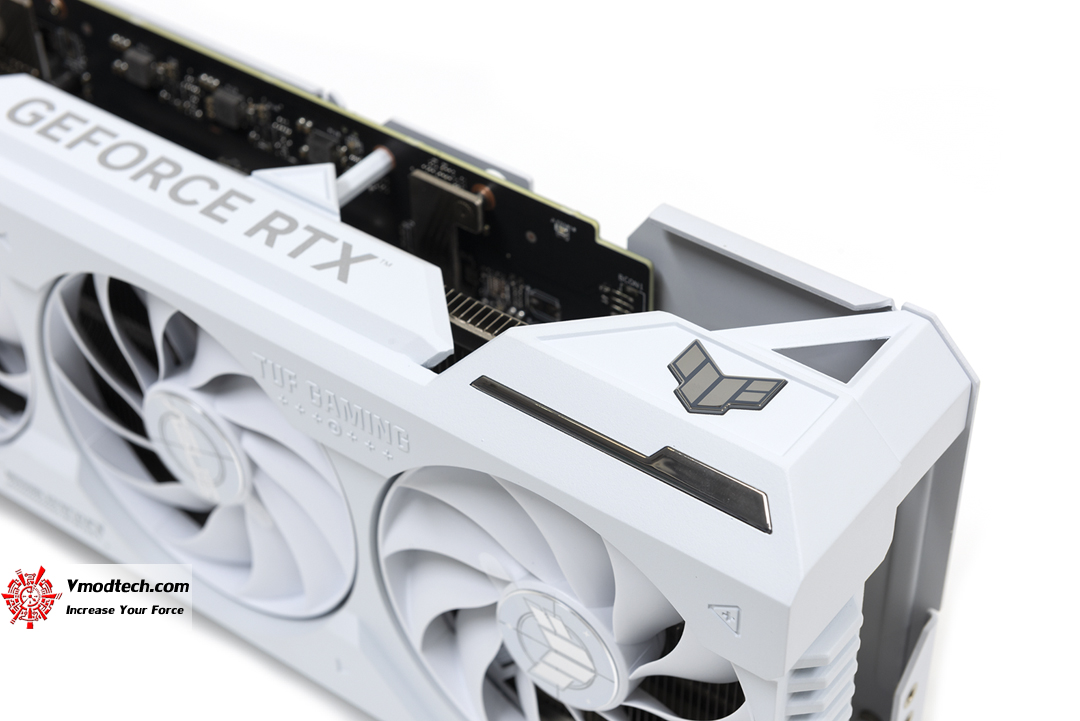

โลโก้ TUF ด้านบนมีไฟ RGB แสดงผลให้อย่างสวยงาม

อินเตอร์เฟสด้านหลังประกอบด้วย

Yes x 2 (Native HDMI 2.1a)

Yes x 3 (Native DisplayPort 1.4a)

HDCP Support Yes (2.3)

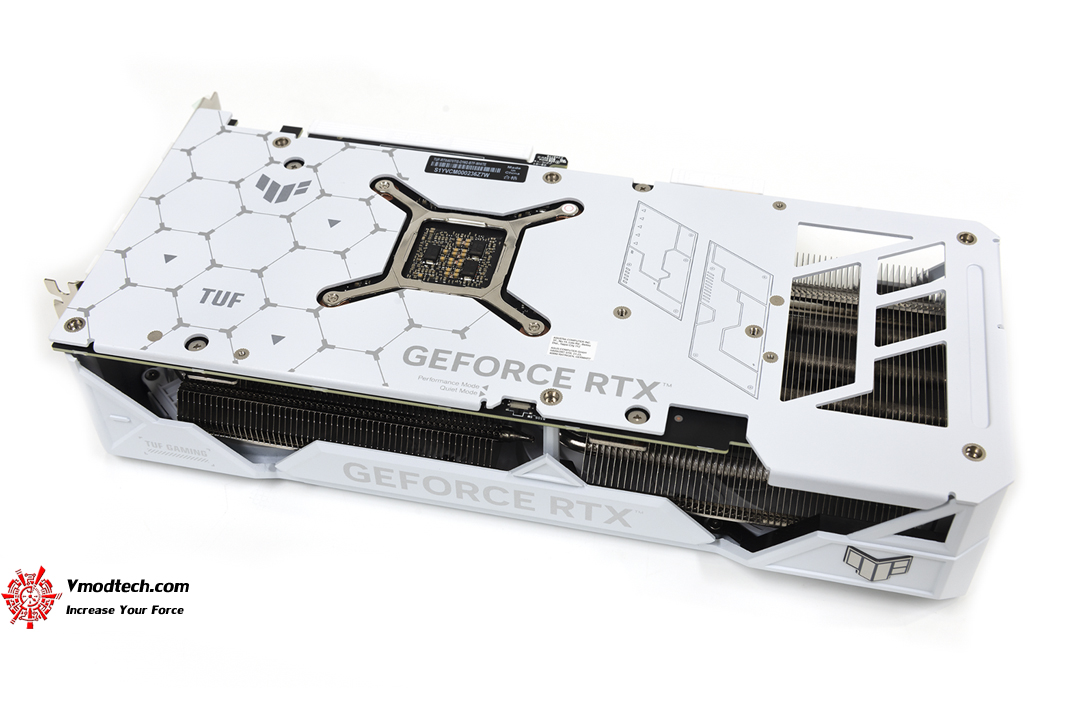

ด้านหลังมีแผ่นเพลตป้องกันอันตรายและระบายความร้อนให้พร้อมครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
