…สวัสดีทุกท่านที่เยี่ยมชมเว็บไซต์ Vmodtech.com ในวันนี้ผมก็มีรีวิวทดสอบเมนบอร์ดรุ่นใหม่ล่าสุดจากแบรนด์ ASUS แบรนด์ดังคุณภาพระดับโลกมารีวิวให้ท่านได้ชมกันอีกครั้งครับกับเมนบอร์ดที่ออกแบบมาสหรับสายม๊อด DIY และบรรดาเกมเมอร์โดยเฉพาะกับเมนบอร์ดในรุ่น ASUS TUF GAMING Z790-BTF WIFI ที่เป็นรุ่นพิเศษ “BTF” หมายถึง “Back To (the) Future” ที่มีพอร์ตเชื่อมต่อต่างๆ อยู่ด้านหลังเมนบอร์ดทั้งหมดไม่ว่าจะเป็นช่องต่อไฟเลี้ยง ช่อง SATA ช่อง USB ช่องเชื่อมต่อชุดพัดลมและชุดน้ำ AIO และช่องต่อไฟเลี้ยงการ์ดจอที่ย้ายมาที่ด้านหลังเพื่อให้ใช้งานกับการ์ดจอในซีรี่ย์ GeForce RTX 40 BTF ที่จ่ายไฟได้สูงสุดถึง 600W รองรับการ์ดจอรุ่นใหญ่ที่ออกแบบมาใช้งานสำหรับเมนบอร์ดรุ่น BTF โดยเฉพาะครับ ดีไซน์ตัวเมนบอร์ดเป็นสีขาวสลับด้วยฮีตซิงค์สีเงินตัว PCB สีดำเน้นการจัดสายที่ง่ายเหมาะกับสาย DIY ในการตกแต่งเคสคอมพิวเตอร์ให้ดูเรียบหรู ในส่วนของฟีเจอร์นั้นเมนบอร์ดรุ่นนี้มีระบบ Wifi 7 มาให้พร้อมใช้งานรวมทั้งฟีเจอร์เด่นๆ อย่างภาคจ่ายไฟ 16(60A)+1(60A)+1 power stages มาพร้อมฮีตซิงค์ระบายความร้อนชุดใหญ่ VRM heatsinks , PCIe® 5.0 , 7200+ MT/s, AEMP II , USB 20Gbps (USB Type-C®) and front USB 10Gbps (USB Type-C®) connector , PCIe Q-Release , WiFi 7 with ASUS WiFi Q-Antenna , Intel®2.5 Gb Ethernet , AI Cooling II , SafeSlot & SafeDIMM , ESD Guards , TUF LANGuard , Stainless Steel Back I/O Panel , Realtek 7.1 Channel Audio , Two-Way AI Noise Cancelation , เรียกได้ให้มาเต็มที่เน้นความทนทานใช้งานได้เต็มประสิทธิภาพตอบโจทย์สายเกมมิ่งและสาย DIY กันเลยครับ โดยการทดสอบในวันนี้จัดเต็มกับซีพียู Intel Core i7 14700K รุ่นใหม่ล่าสุดให้ทุกท่านได้ชมกันแบบเต็มๆ เลยครับจะมีประสิทธิภาพแรงมากขนาดไหน เดี๋ยวเราไปชมกันเลยครับ

.

INTRODUCTION

เราไปชมรูปร่างหน้าตาของ ASUS TUF GAMING Z790-BTF WIFI กันต่อเลยครับ

ASUS TUF GAMING Z790-BTF WIFI Appearance

ตัวกล่องสีขาวบอกชื่อรุ่น TUF BTF ซีรี่ย์ในชื่อรุ่น ASUS TUF GAMING Z790-BTF WIFI เอาไว้ชัดเจนพร้อมฟีเจอร์การทำงานครับ

อุปกรณ์ต่างๆ ให้มาเยอะมากครับ

อุปกรณ์ต่างๆ ประกอบด้วย

Cables

2 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS WiFi Q-Antenna

1 x TUF GAMING sticker

2 x M.2 rubber packages

1 x Screw package for M.2 SSD

Documentation

1 x TUF certification card

1 x Quick start guide

ดีไซน์เมนบอร์ด ASUS TUF GAMING Z790-BTF WIFI เน้นดีไซน์สีขาวสลับสีเงินที่เป็นฮีตซิงค์เน้นระบายความร้อนทั่วทั้งเมนบอร์ด PCB เป็นสีดำสนิทครับ ภาคจ่ายไฟเป็นแบบ Digi+ VRM 16(60A)+1(60A)+1 power stages และ TUF Components มาพร้อมฮีตซิงค์ระบายความร้อนชุดใหญ่ VRM heatsinks ที่เน้นระบายความร้อนอย่างเต็มที่

สล๊อตแรม 4ช่องพร้อมรองรับ 4 x DIMM slots, Max. 192GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Non-ECC, Un-buffered Memory

ขนาดเมนบอร์ดอยู่ที่ ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

ช่องสล๊อตไฟเลี้ยงที่เชื่อมต่อกับการ์ดจอ BTF ที่ไม่มีช่องต่อไฟเลี้ยงแต่ใช้สล๊อตเชื่อมต่อไฟเลี้ยงโดยตรงจะอยู่ด้านหน้าเมนบอร์ดครับสามารถรองรับการ์ดจอรุ่นใหญ่ระดับ Hi End ที่กินไฟระดับ 600W ได้สบายๆ และมีปุ่ม PCIe Q-Release ที่ถอดการ์ดจอได้ง่ายดาย

ช่องเชื่อมต่อสล๊อตต่างประกอบด้วย

Intel® Core™ Processors (14th & 13th & 12th Gen)*

1 x PCIe 5.0 x16 slot

Intel® Z790 Chipset

1 x PCIe 4.0 x16 slot (supports x4 mode)

1 x PCIe 4.0 x4 slot

ฮีตซิงค์ภาคจ่ายไฟ VRM Heatsink ใหญ่โตมีให้สองฝั่งเน้นระบายความร้อนอย่างเต็มประสิทธิภาพ

ช่องเชื่อมต่อไฟเลี้ยง USB พัดลม 4พิน ระบบชุดน้ำ AIO ช่อง SATA และช่องต่อไฟเลี้ยงการ์ดจอทั้งแบบ PCIe 8พิน และแบบ 12VHPWR มีมาให้ครบครันตามข้อมูลด้านล่างเลยครับ

Fan and Cooling Related

1 x 4-pin CPU Fan header

1 x 4-pin CPU OPT Fan header

1 x 4-pin AIO Pump header

4 x 4-pin Chassis Fan headers

Power Related

1 x 24-pin Main Power connector

2 x 8-pin +12V Power connectors

1 x Graphics Card High-Power slot

1 x 12V-2X6 Auxiliary Power connector

3 x 8-pin PCIe Power connectors

Storage Related

4 x M.2 slots (Key M)

4 x SATA 6Gb/s ports

USB

1 x USB 10Gbps connector (supports USB Type-C®)

1 x USB 5Gbps header supports 2 additional USB 5Gbps ports

2 x USB 2.0 headers support 4 additional USB 2.0 ports

Miscellaneous

3 x Addressable Gen 2 headers

1 x Aura RGB header

1 x Clear CMOS header

1 x COM Port header

1 x Front Panel Audio header (F_AUDIO)

1 x 20-3 pin System Panel header with chassis intrusion function

1 x Thunderbolt™ (USB4®) header

ช่องต่อไฟเลี้ยงระบบการ์ดจอมีมาให้ 4ช่องครับทั้งแบบ 8พิน และ 12VHPWR ที่รองรับ 600W

ช่องต่อไฟ 24พินและ ARGB , USB ต่างๆ

อินเตอร์เฟสด้านหลังประกอบด้วย

1 x USB 20Gbps port (1 x USB Type-C®)

3 x USB 10Gbps ports (2 x Type-A + 1 x USB Type-C®)

4 x USB 5Gbps ports (4 x Type-A)

1 x DisplayPort

1 x HDMI™ port

1 x Wi-Fi module

1 x Intel® 2.5Gb Ethernet port

5 x Audio jacks

1 x Optical S/PDIF out port

การ์ดจอที่ร่วมใช้ทดสอบเป็นรุ่น ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X รุ่นใหม่ล่าสุดที่เป็นรุ่น BTF ที่ไม่มีช่องต่อไฟเลี้ยง

ด้านหลังกล่องบอกฟีเจอร์การทำงานครบถ้วนครับ

อุปกรณ์ที่ให้มามีคู่มือ สายรัดและชุดตกแต่งค้ำการ์ดจอครับ

ตัวการ์ดจอ ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X ดีไซน์สีขาวล้วนสวยงามมาพร้อมพัดลม 3ชุดในการระบายความร้อน สเปการทำงาน OC mode : 2670 MHz Default mode : 2640 MHz (boost) แรม 16GB GDDR6X รุ่นนี้โอเวอร์คล๊อกกันมาจากโรงงานเลยครับ

ตัวพัดลม 3ชุดมีโลโก้ TUF สวยงาม

ด้านล่างมีช่องระบายอากาศพร้อมสล๊อตเชื่อมต่อ

รดีไซน์การออกแบบก็จะมีช่องสล๊อตที่จ่ายไฟให้กับตัวการ์ดจอจากตัวเมนบอรฺ์ดโดยตรงครับ ไม่ต้องจัดสายให้ยุ่งยาก

ขนาดตัวการ์ดอยู่ที่ 12 x 5.43 x 2.55 inch / 305 x 138 x 65 mm และด้านบนมีช่องระบายความร้อน

โลโก้ TUF ด้านบนมีไฟ RGB แสดงผลให้อย่างสวยงาม

อินเตอร์เฟสด้านหลังประกอบด้วย

Yes x 2 (Native HDMI 2.1a)

Yes x 3 (Native DisplayPort 1.4a)

HDCP Support Yes (2.3)

ด้านหลังมีแผ่นเพลตป้องกันอันตรายและระบายความร้อนให้พร้อมครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ

Test Setup

SYSTEMS
.CPU	IIntel Core i7 14700K
.Thermal Grease	.Noctua NT-H2 THERMAL PASTE
.Motherboard	.ASUS TUF GAMING Z790-BTF WIFI
.Memory	.Patriot Viper DDR5 7200Mhz
.Graphic Card	.ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X
.Harddisk	. KINGSTON SSD 256GB
.CPU Cooler	..Water Costom Cooling
.Power Supply	..ANTEC 1300W Platinum
.Operation System	..Windows 11 64-bit

รายละเอียดต่างๆของระบบที่ใช้ทดสอบกันในวันนี้ครับ ซีพียูเป็น Intel Core i7 14700K รุ่นใหม่ล่าสุดครับพร้อมจัดเต็มคู่กับเมนบอร์ด ASUS TUF GAMING Z790-BTF WIFI รุ่นใหม่ล่าสุดของทาง ASUS รุ่นใหม่ล่าสุดใน TUF ซีรี่ย์ทดสอบร่วมกับกราฟฟิกการ์ด ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X รุ่นใหม่ล่าสุด

บรรยากาศขณะทดสอบ อุณหภูมิประมาณ 36-38องศาฯ ด้วยระบบระบายความร้อนด้วยชุดระบายความร้อนด้วยน้ำทั่วไป

ตัวเมนบอร์ด ASUS TUF GAMING Z790-BTF WIFI นั้นสามารถใช้งานกับการ์ดจอที่มีช่องต่อไฟเลี้ยงทั่วไปได้นะครับไม่จำเป็นต้องเป็นรุ่น BTF แต่ถ้าการ์ดจอเป็นรุ่น ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X รุ่นใหม่ล่าสุดก็จะดูหล่อสวยงามไม่มีสายไฟมาให้รกตาครับง่ายต่อการ DIY เนียบเรียบหรูครับ

CPU-Z

ในการทดสอบนั้นใช้ซีพียู Intel Core i7 14700K รุ่นใหม่ล่าสุด โอเวอร์คล๊อกใช้งานกันที่ความเร็ว 5.5Ghz แบบ All Core 20C/28T วิ่งเต็มทุกคอร์ ไฟเลี้ยง Vcore 1.35v บัสแรม DDR5 7200Mhz ได้ตรงตามสเปกที่เคลมกันเอาไว้ที่เมนบอร์ดใช้งานกันได้จริงในความเร็วกันสูงๆ แม้จะเป็นเมนบอร์ดสาย DIY แต่ก็สามารถโอเวอร์คล๊อกใช้งานกันได้ที่ความเร็วสูงๆ ได้สบายๆ ครับ

GPU-Z

ส่วนการ์ดจอที่ใช้งานนั้นเป็น ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X รุ่นใหม่ล่าสุดที่ออกแบบมาสำหรับเมนบอร์ดในซีรี่ย์ BTF โดยเฉพาะ

AIDA64

เราไปชมผลทดสอบกันต่อเลยครับ

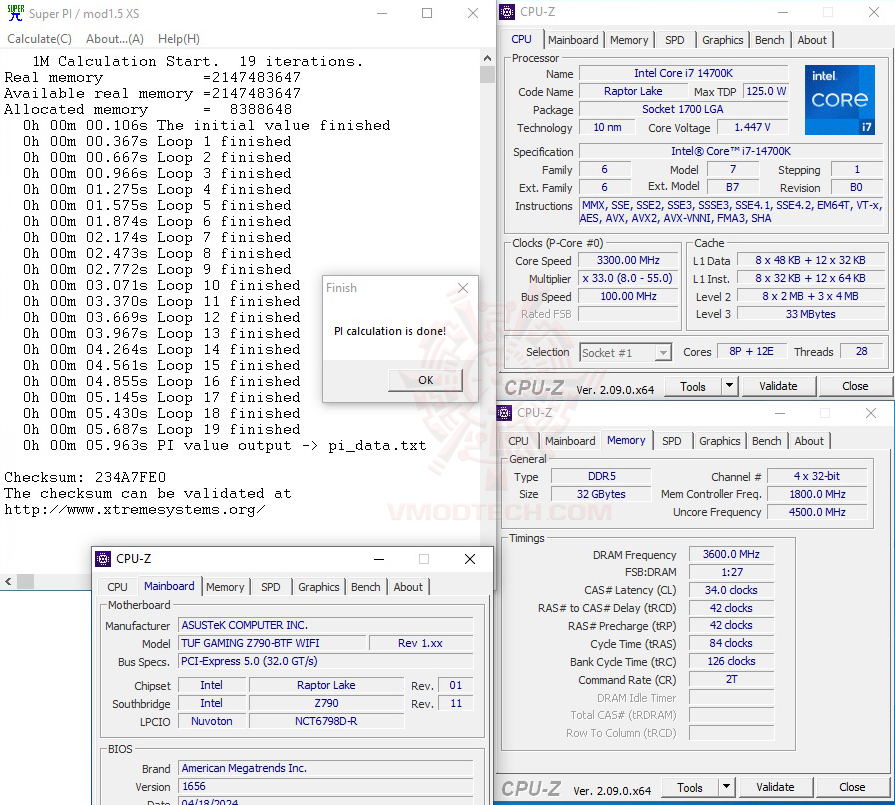

SuperPI 1MB

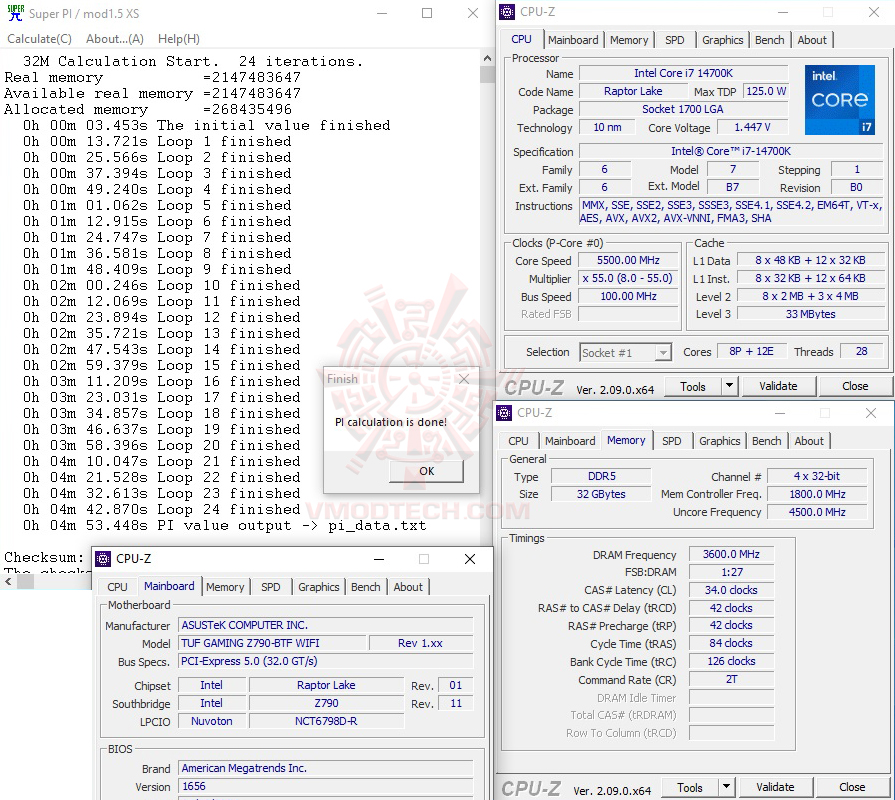

SuperPI 32MB

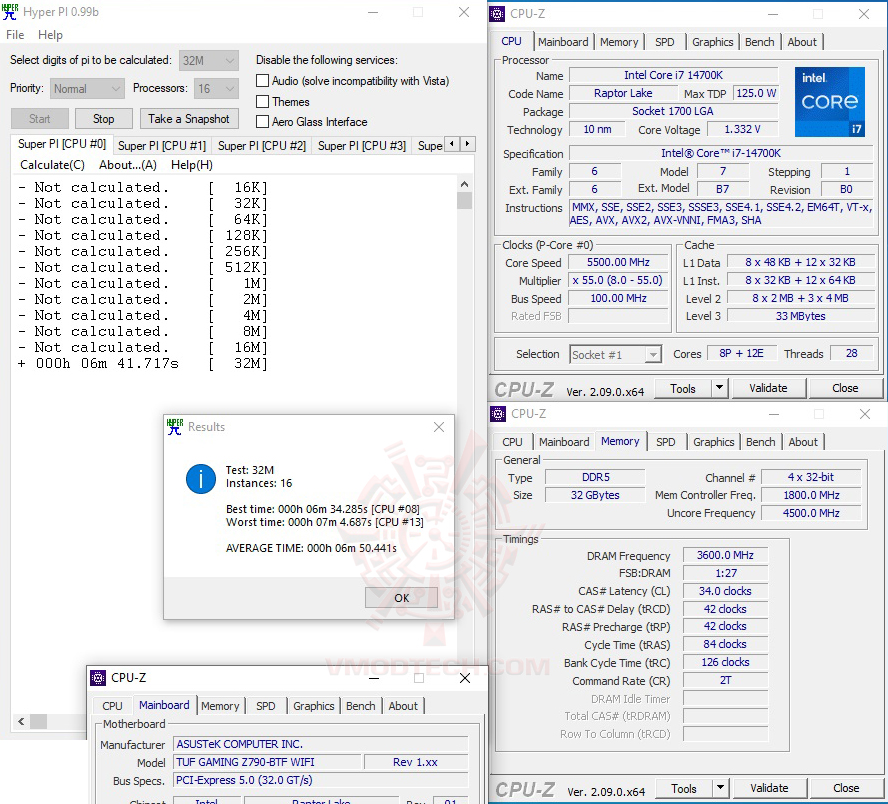

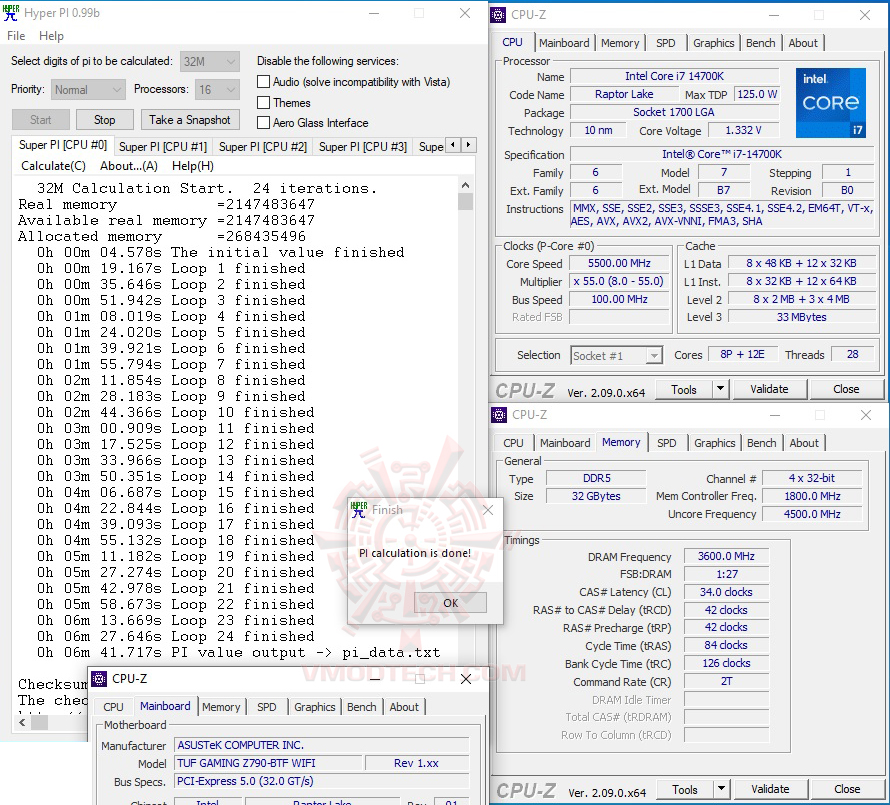

HyperPI 32MB

สำหรับชุด SuperPI 1MB เวลาอยู่ที่ 5.963วินาทีครับ  SuperPI 32MB อยู่ที่เวลา 4นาที 53.488วินาทีครับ HyperPI 32MB ก็แรงเร็วผ่านหมดทุกการทดสอบใช้งานได้อย่างมีเสถียรภาพตลอดการทำงานเลยครับ

ไปดูผลทดสอบด้านอื่นๆกันต่อเลยครับ

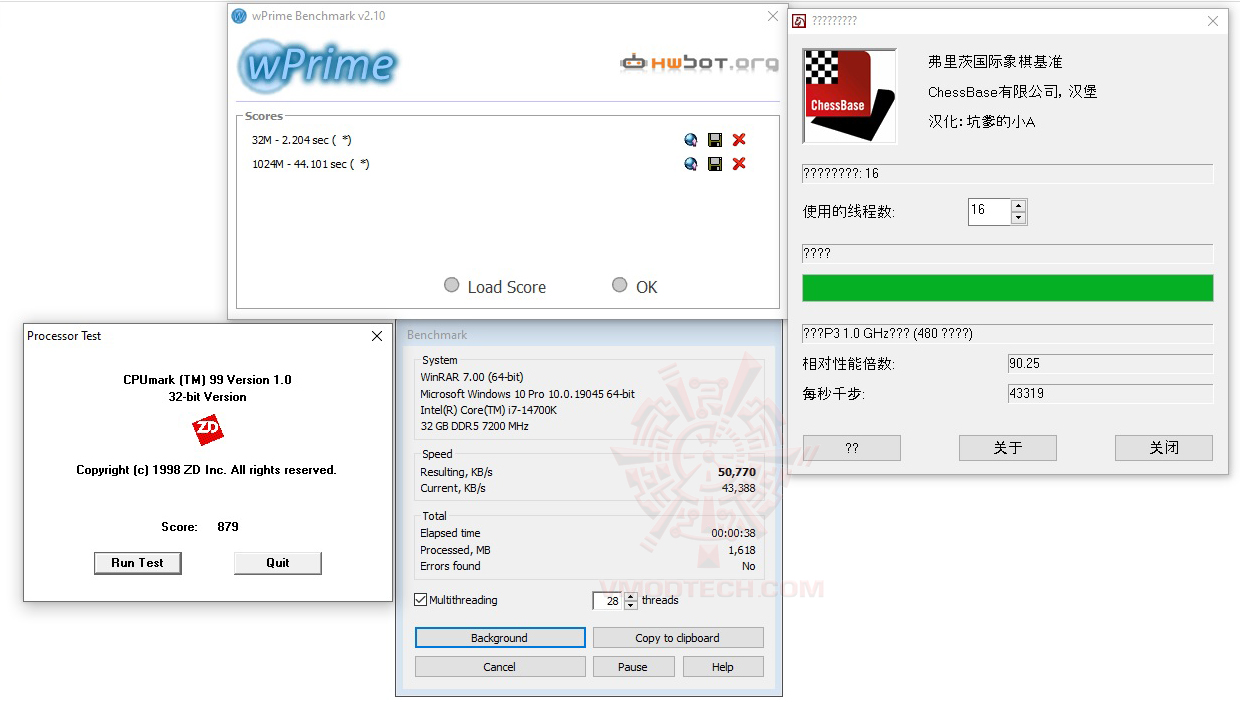

wPrime2.10 , CPUMark99 WINRAR 5.0 Benchmark

ส่วน Winrar นั้นอยู่ที่ 50700KB/s โปรแกรม Fritzchess นั้นอยู่ที่ 90.25คะแนนครับและ wPrime อยู่ที่เวล 44วินาที แรงเยี่ยมทุกการทดสอบเลยครับ

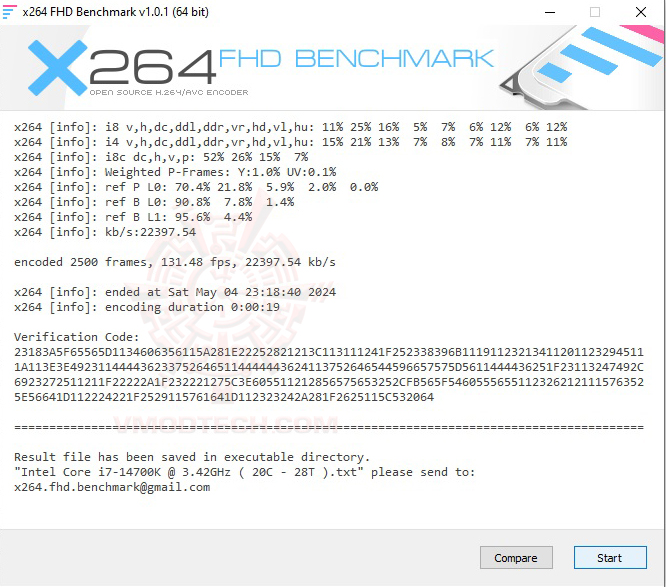

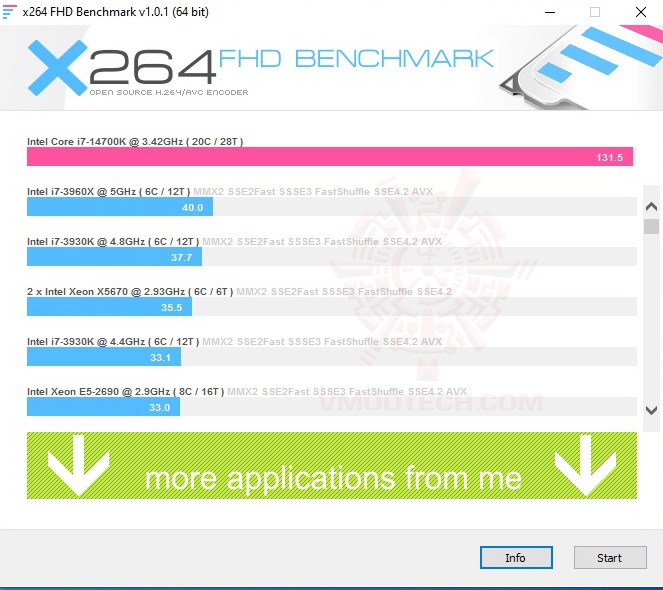

X264 FHD

ผลทดสอบโดยรวม X264 กดกันไป 131FPS แรงเยี่ยมเลยครับกับการถอดรหัสไฟล์ที่ความเร็ว 5.5Ghz

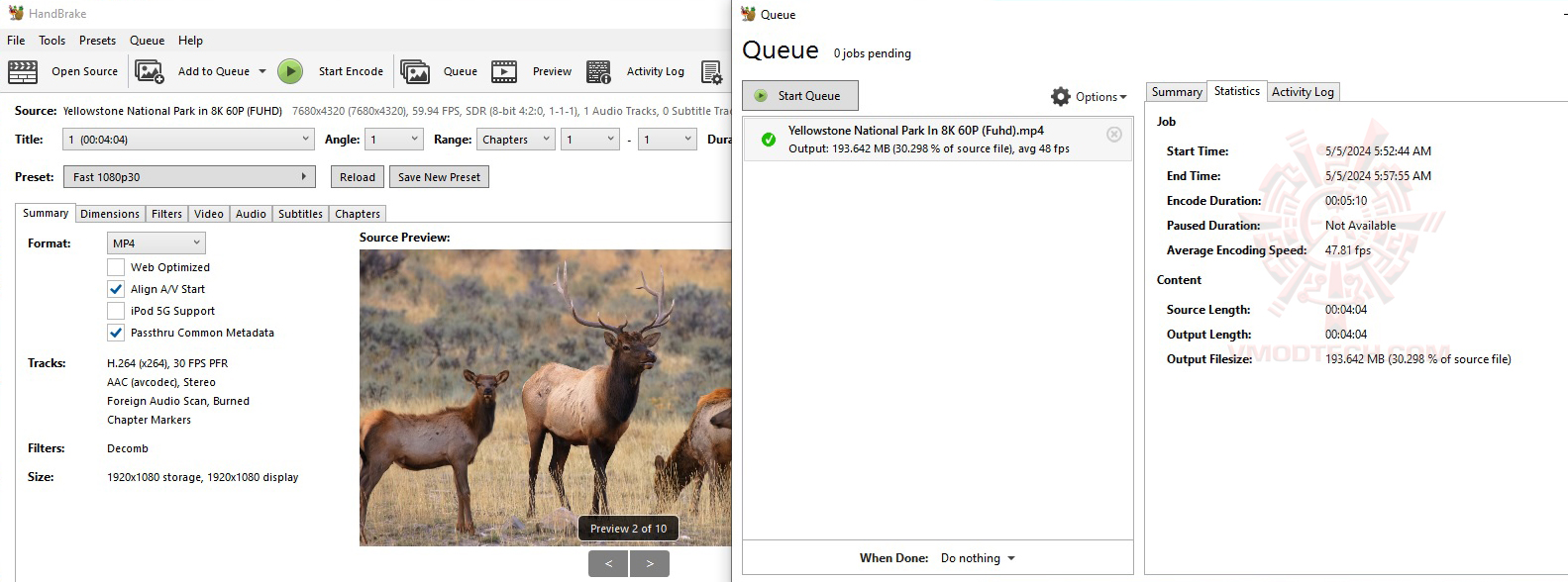

HandBrake

HandBrake แปลงไฟล์วีดีโอขนาด 8K อยู่ที่เวลา 5.10นาทีครับ แรงยอดเยี่ยมเลยทีเดียวครับ

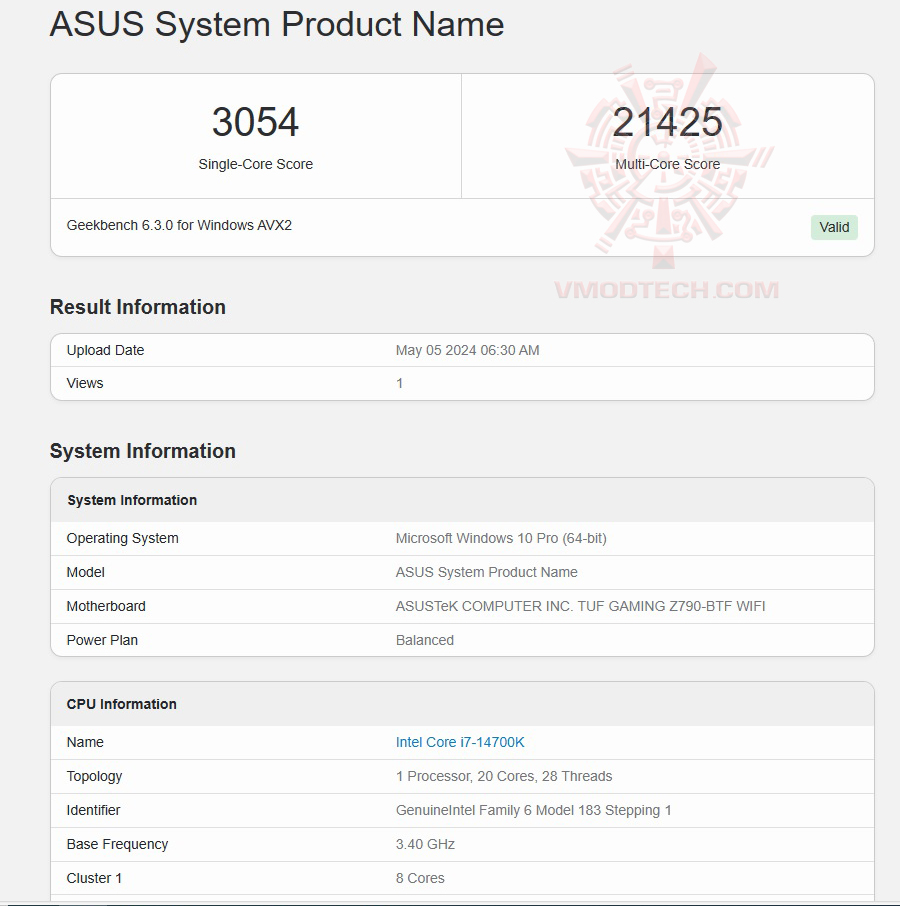

Geekbench 6

Geekbench 6 อยู่ที่ 21425คะแนน แรงเยี่ยมมากครับ

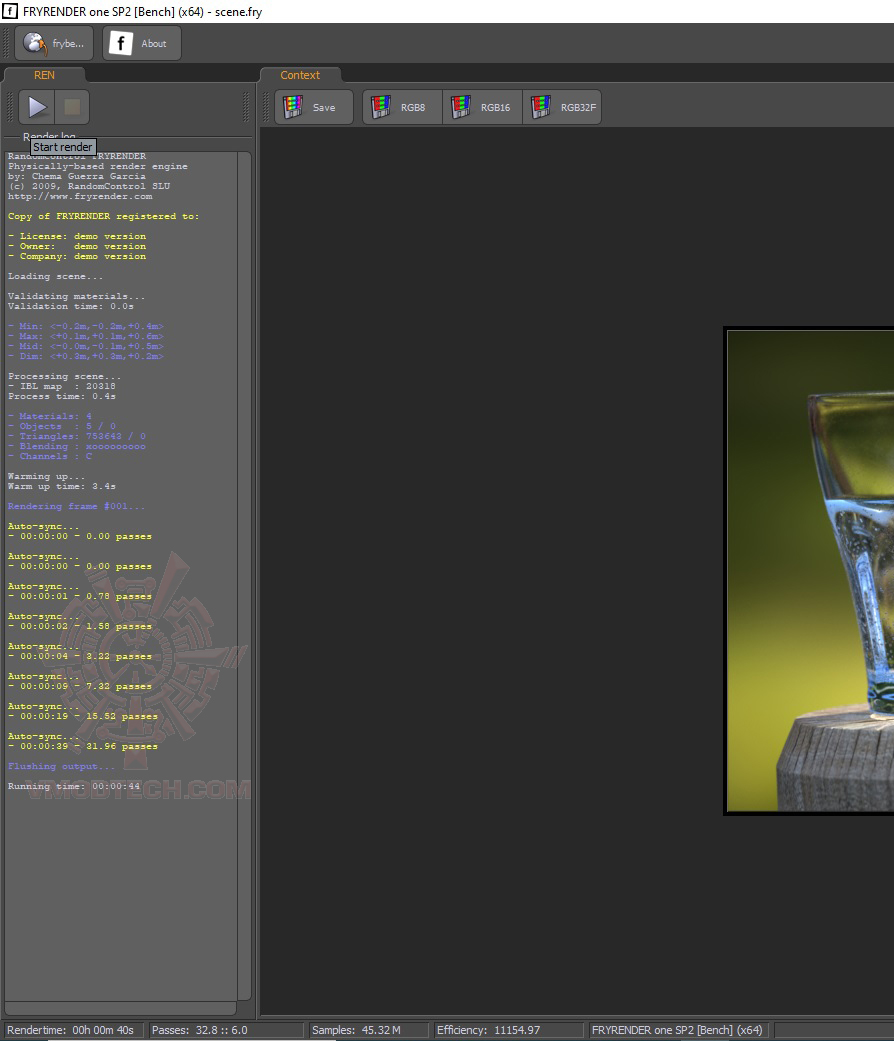

FRYRENDER X64

Fryrender เวลาอยู่ที่ 44วินาที เรนเดอร์ได้แรงเยี่ยมมากครับ

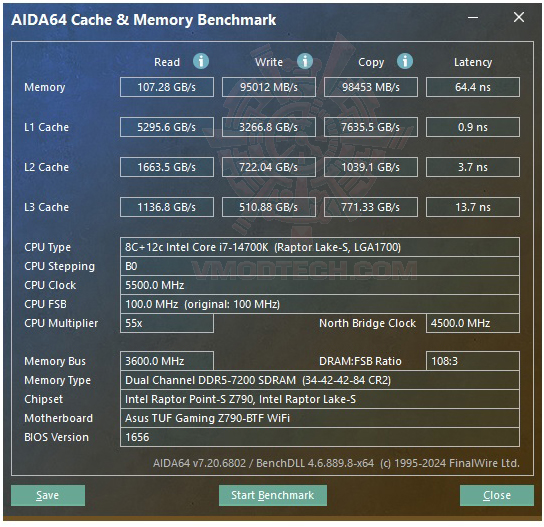

AIDA64 Cache & Memory Benchmark

ผลทดสอบค่า Memory ก็แรงทั้งอ่าน/เขียน/ก๊อปปี้เลยครับ อยู่ที่ 10728MB/s , 95012 , 98453MB/s กับบัสแรม DDR5 7200Mhz ซึ่งประสิทธิภาพอ่าน/เขียนแรงดีทั้งคู่ครับ ทั้งอ่าน/เขียน แรงดีมากเลยครับ

เราไปชมผลเทสอื่นๆกันต่อเลยครับ

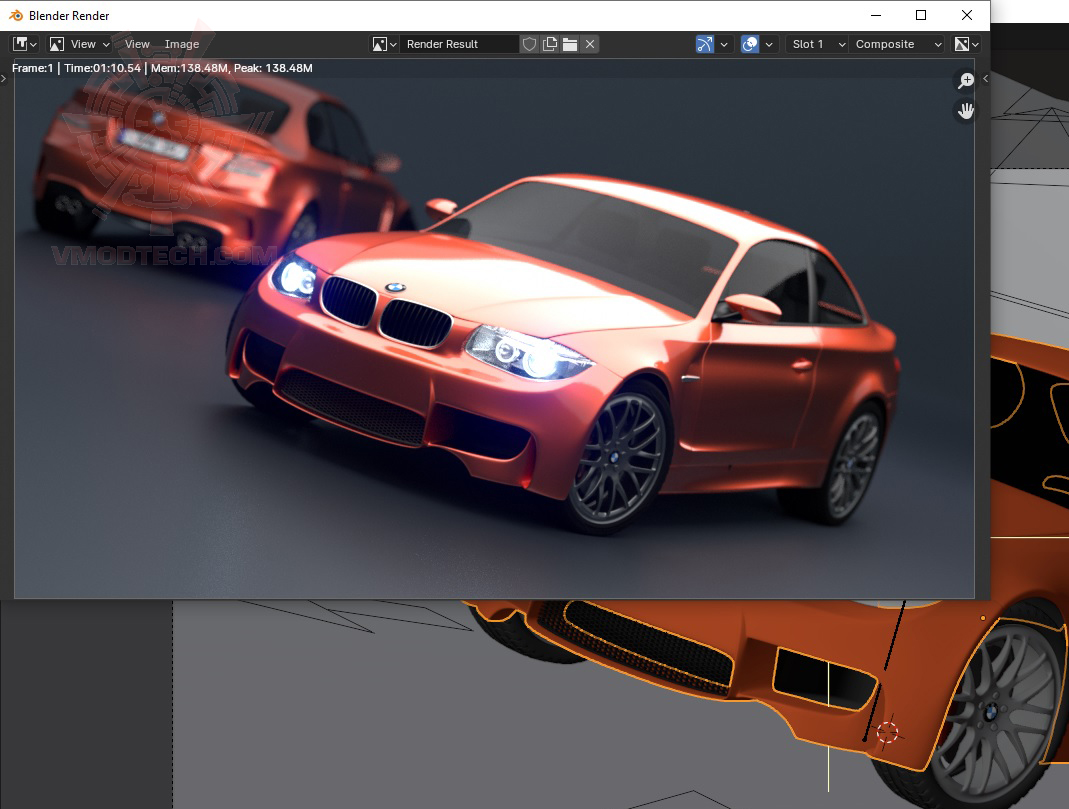

Blender Render Benchmark

Blender เรนเดอร์ที่เวลา 1.10นาทีประสิทธิภาพเรนเดอร์ได้แรงดีเยี่ยมเลยครับ

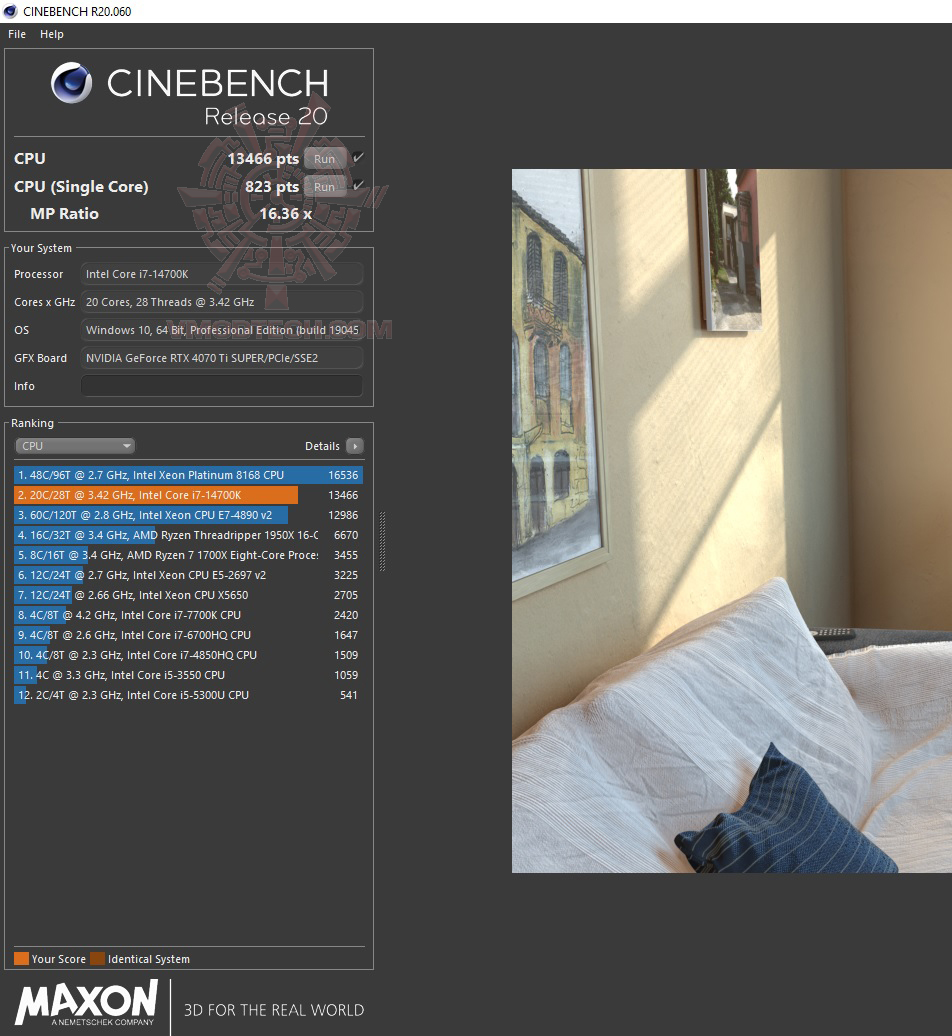

Cinebench 20

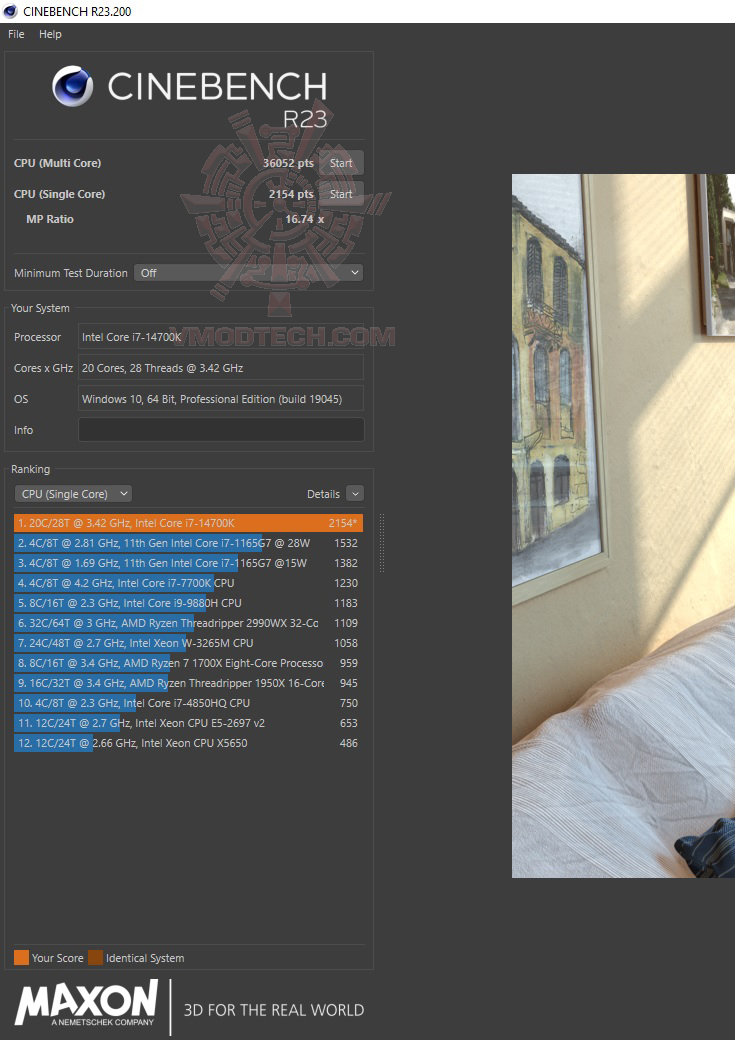

Cinebench 23

โปรแกรม Cinebench ทุกเวอร์ชั่นประสิทธิภาพ Multi Core ผลทดสอบ Cinebench 20 อยู่ที่ 13466คะแนนครับ Cinebench 23 อยู่ที่ 36052คะแนน ประสิทธิภาพงานเรนเดอร์ทำได้ดีเยี่ยมเลยครับรันเต็มทุกหัว 20C/24T

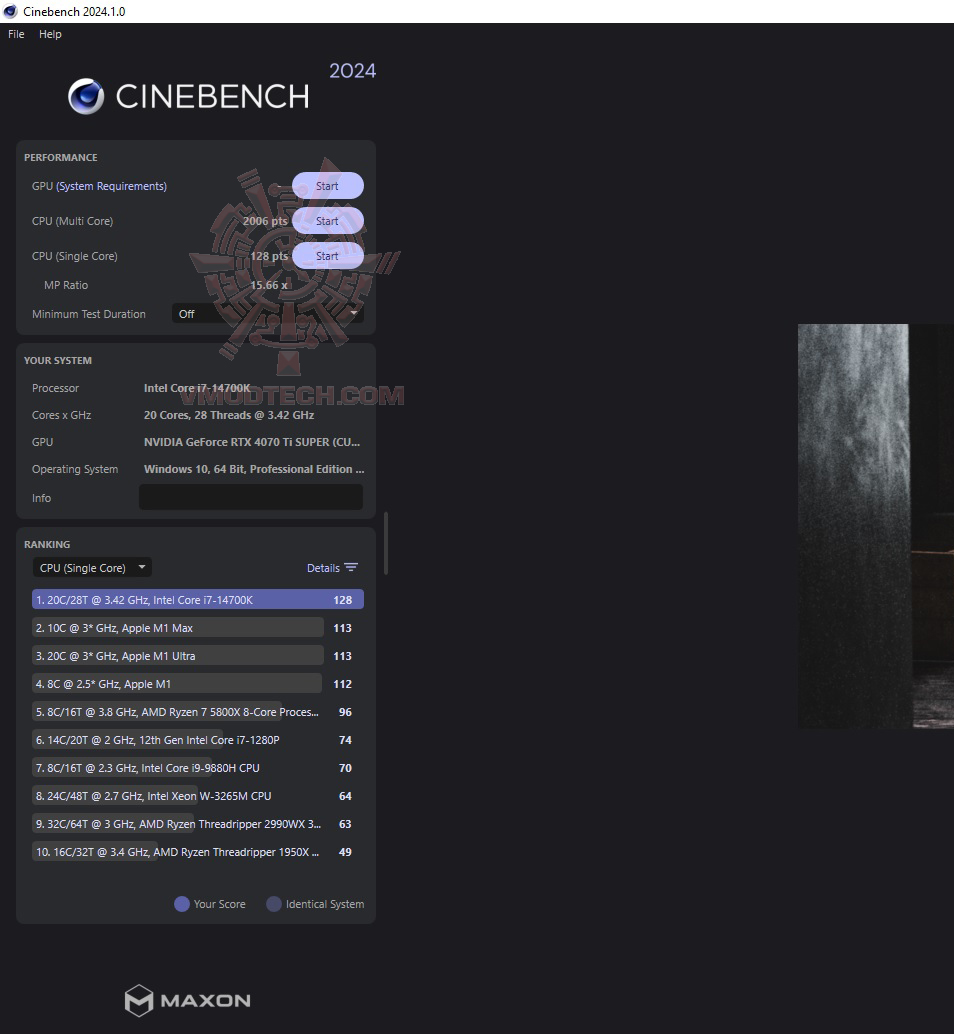

Cinebench 2024

Cinebench 2024 ประสิทธิภาพเรนเดอร์แบบ Multi Core อยู่ที่ 2006คะแนน แรงเยี่ยมเลยครับ

เราไปชมผลด้านกราฟฟิกกันต่อเลยครับ

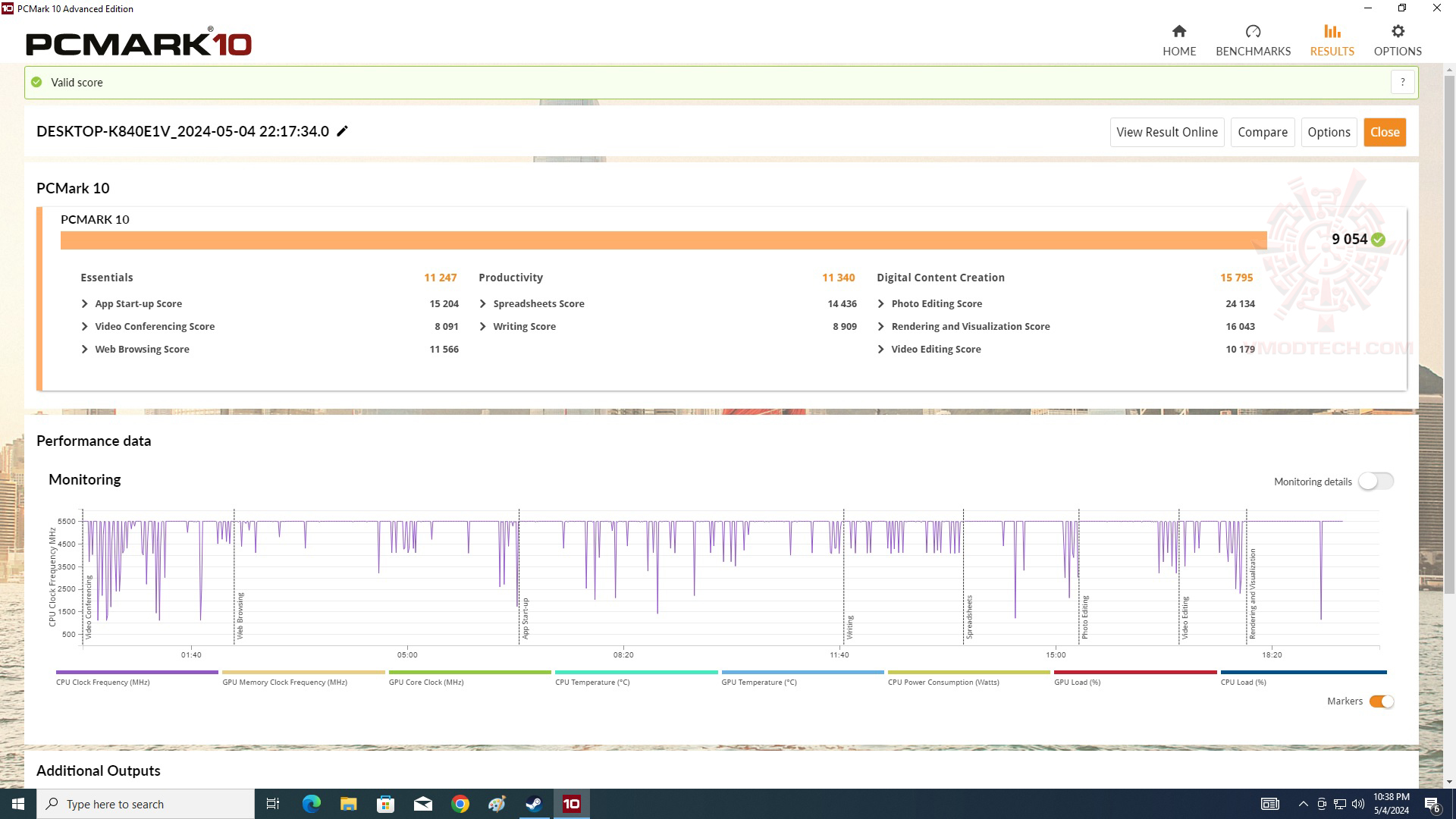

PCMark10

PCMark10 อยู่ที่ 9054คะแนน แรงดีเลยครับกับประสิทธิภาพโดยรวม รวมทั้งกราฟฟิก 3D ทำได้ดีเยี่ยมแรงจัดเลยครับ

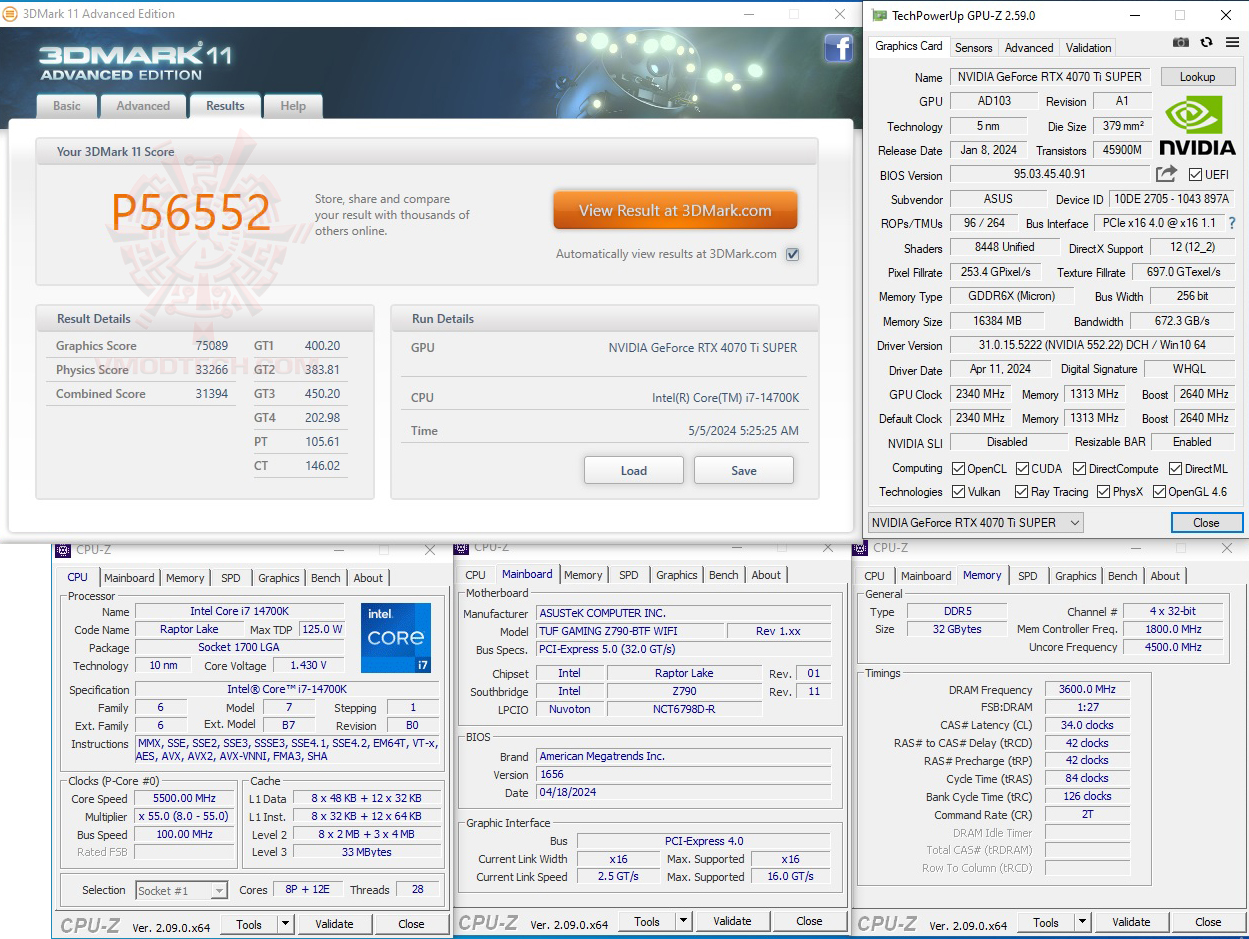

3DMark11

3DMark11 ผลทดสอบอยู่ที่ 56552คะแนน แรงเยี่ยมมากๆ ครับ

3DMark 2013

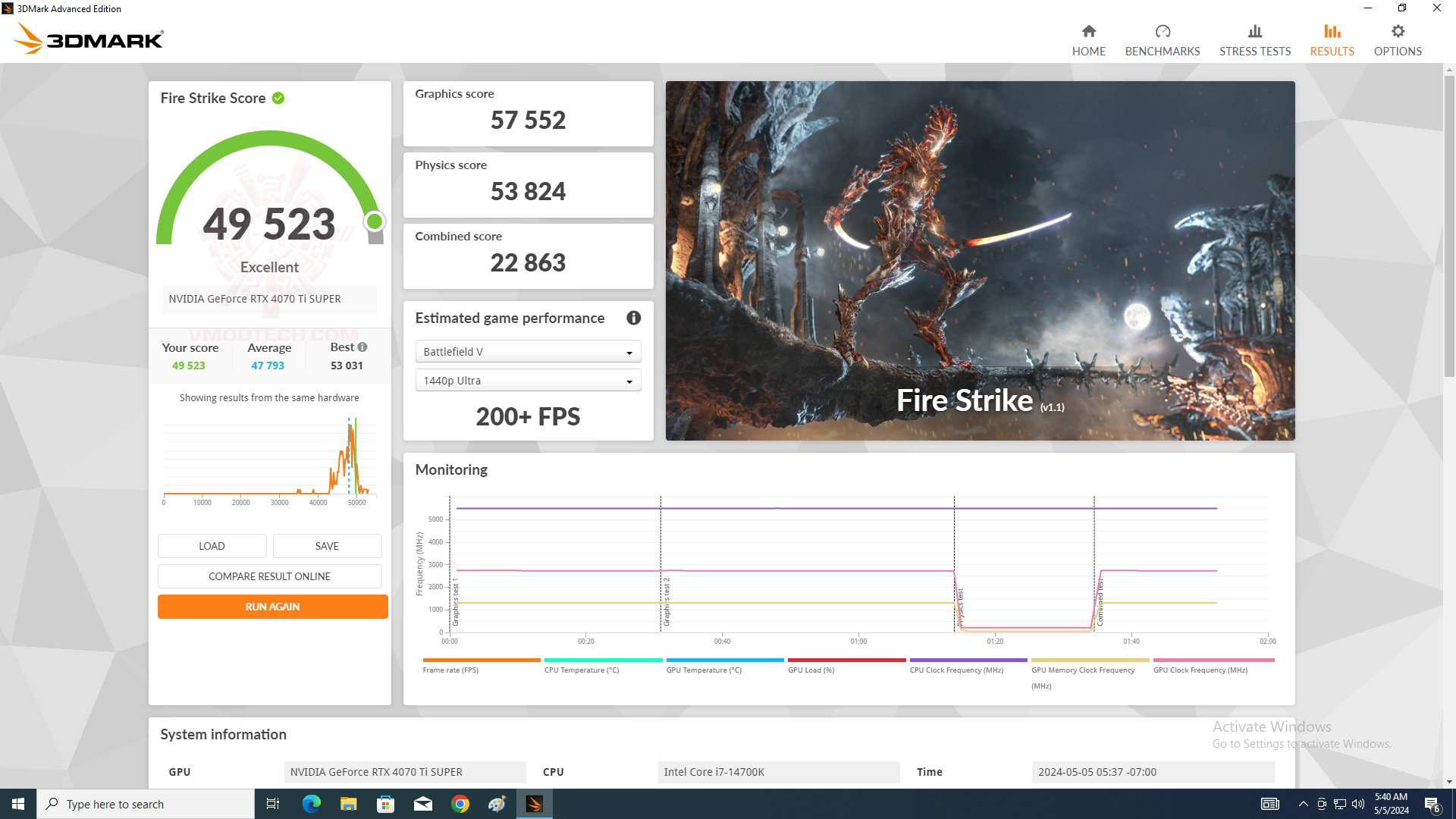

Fire Strike

Fire Strike คะแนนรวมอยู่ที่ 49523คะแนน ประสิทธิภาพกราฟฟิก 3D DX11 แรงดีเยี่ยมครับ

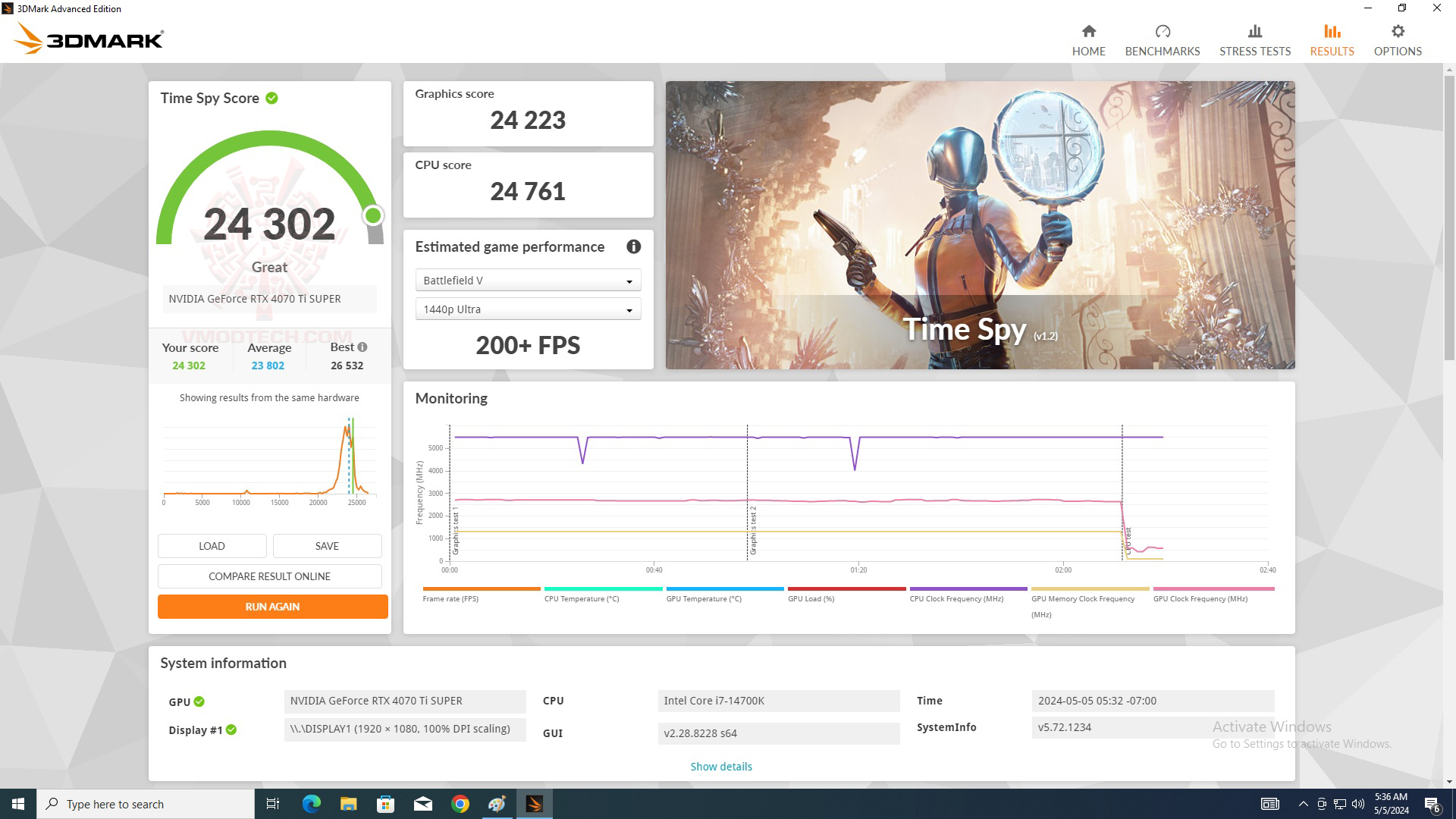

Time Spy

3DMark Time Spy คะแนนรวมอยู่ที่ 24302คะแนน แรงดีเยี่ยมเลยครับด้านกราฟฟิก DX12

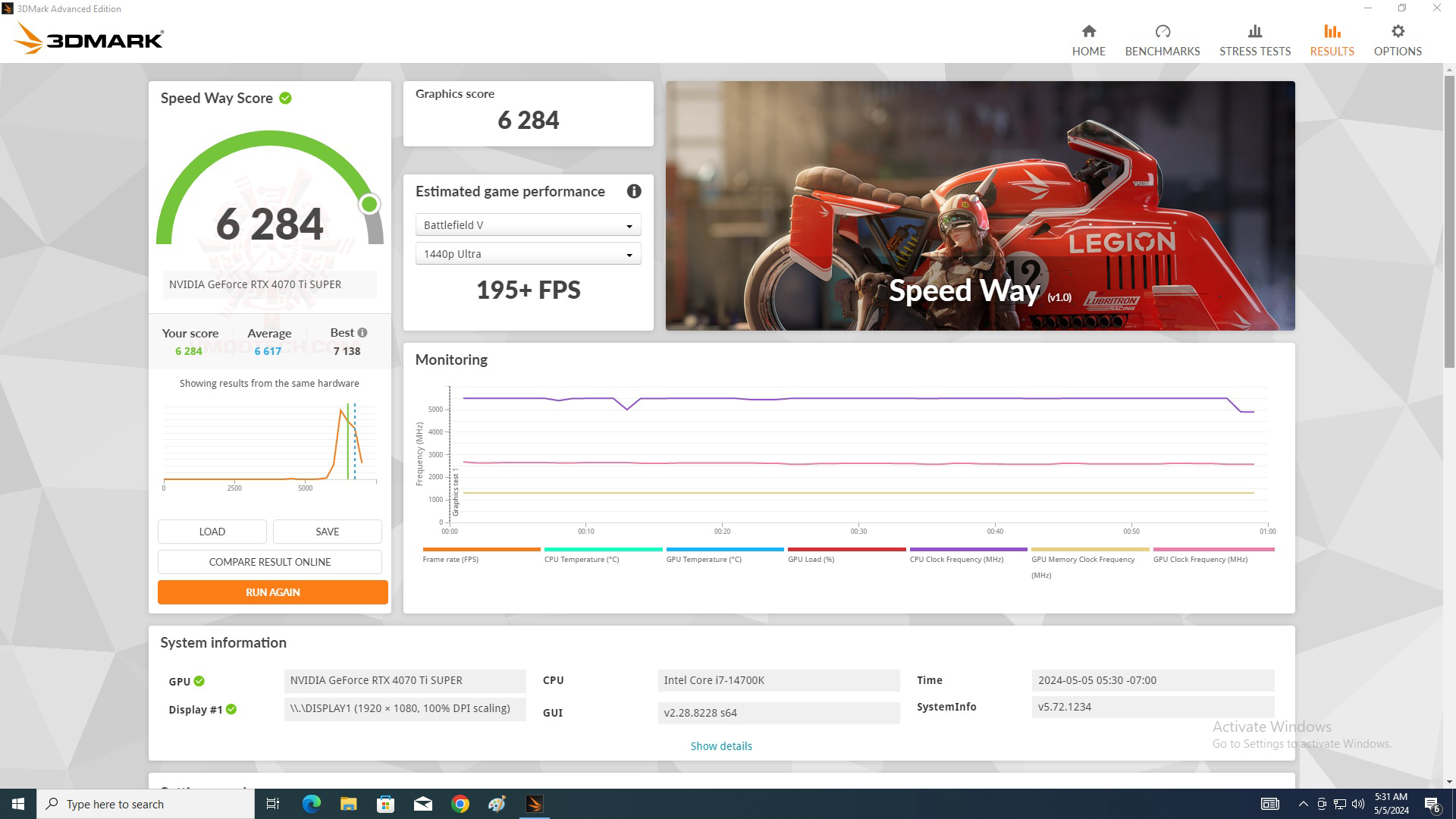

Speed Way

Speed Way ผลทดสอบกราฟฟิกใหม่ของ 3DMark อยู่ที่ 6284คะแนน แรงดีเยี่ยมครับ

เราไปชมผลทดสอบโอเวอร์คล๊อกกันแบบเต็มที่กันต่อเลยครับ

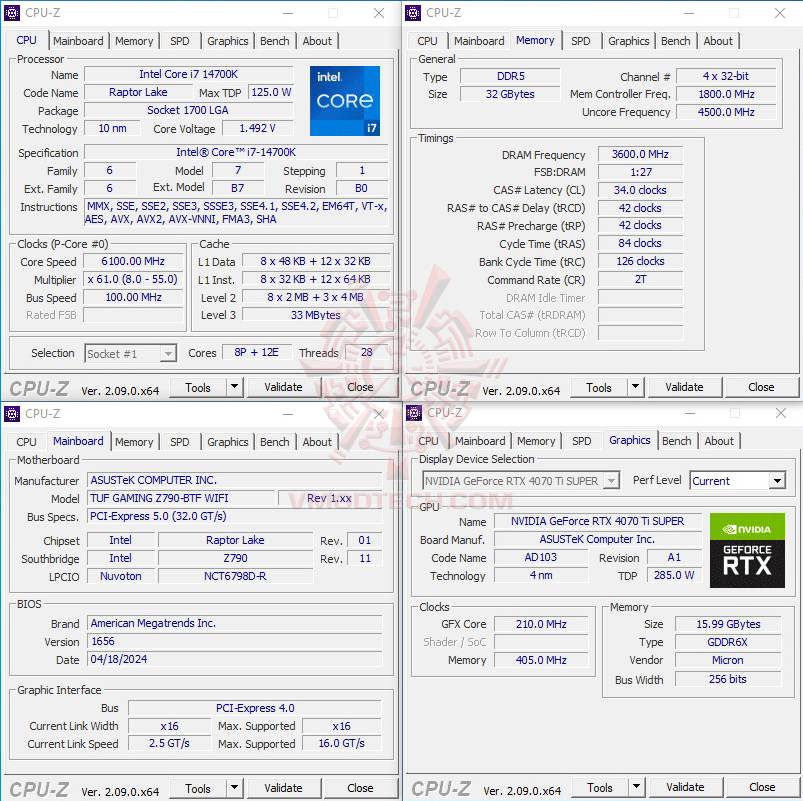

Maximum Overclock

ผลทดสอบโอเวอร์คล๊อกเอาใจสายโอเวอร์คล๊อกกันแบบเต็มๆ ในเมนบอร์ด ASUS TUF GAMING Z790-BTF WIFI รุ่นใหม่ล่าสุดกับเมนบอร์ดระดับกลางในซีรี่ย์ TUF เกมมิ่งในรุ่น BTF ที่ออกแบบมาสำหรับสาย DIY นักม๊อดและเกมเมอร์ที่ประสิทธิภาพความแรงในการโอเวอร์คล๊อกนั้นก็ทำได้ดีไม่แพ้เมนบอร์ดทั่วไปเลยครับโดยสามารถกดกันได้ที่ความเร็ว 6.1Ghz แบบ All Core วิ่งทุกคอร์ไปได้อย่างสบายๆ เซ็ตค่ากันง่ายๆ บูตเข้าวินโดว์กันได้เลยครับ เราไปชมผลทดสอบกันเลยครับ

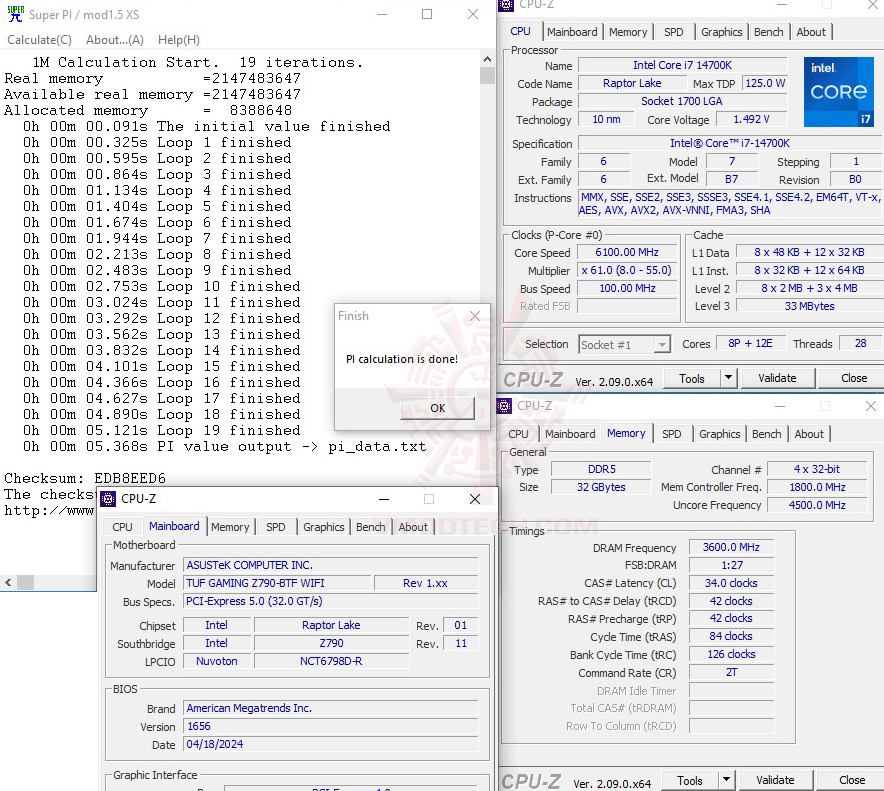

SuperPI 1MB

SuperPi 1MB อยู่ที่ 5.368 วินาทีครับ แรงเยี่ยมสุดยอดเลยครับ

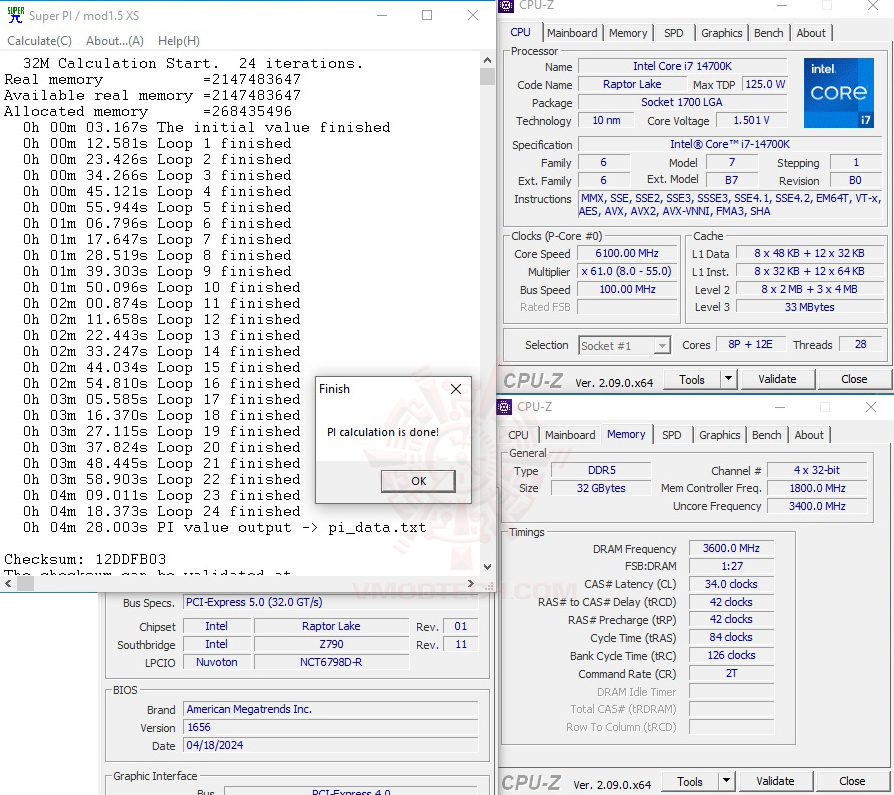

SuperPI 32MB

SuperPi 32MB อยู่ที่ 4นาที 28วินาทีครับ แรงเยี่ยมเช่นกันครับ ถือว่าประสิทธิภาพในการโอเวอร์คล๊อกหรือพลังประสิทธิภาพของเมนบอร์ด ASUS TUF GAMING Z790-BTF WIFI นั้นทำออกมาได้ดีเลยครับไม่ได้แต่สวยงามเอาไว้ตกแต่ง DIY กันอย่างเดียว

เราไปชมบทสรุปในช่วงท้ายกันเลยครับ

Conclusion

…ก็มาถึงบทสรุปครับกับการรีวิว ASUS TUF GAMING Z790-BTF WIFI เมนบอร์ดรุ่นใหม่ในซีรี่ย์ TUF ในรุ่นพิเศษ “BTF” หมายถึง “Back To (the) Future” ที่ดีไซน์มีพอร์ตเชื่อมต่อต่างๆ อยู่ด้านหลังเมนบอร์ดทั้งหมด กับประสิทธิภาพการทำงานที่ต้องบอกว่าแรงจัดเต็มไม่ใช่เพียงแต่ออกแบบมาให้สำหรับตกแต่ง DIY หรือสำหรับนักม๊อดใช้งานกันครับ บรรดาเกมเมอร์หรือสายแอบแรงนักโอเวอร์คล๊อกก็สามารถปรับจูนความแรงกันได้สนุกได้อย่างง่ายดายครับกับผลทดสอบซีพียู Core i7 14700K ที่สามารถใช้งานกันที่ความเร็ว 5.5Ghz บัสแรม 7200Mhz ได้อย่างมีเสถียรภาพตลอดการทดสอบและยังกดกันทะลุความเร็ว 6.1Ghz ได้อย่างสบายๆ อีกด้วยครับ ในเรื่องของความร้อนสะสมไม่เป็นปัญหาแม้จะทดสอบกันในหน้าร้อนจัดเดือนเมษายนในห้องไม่เปิดแอร์กันแบบต่อเนื่องยาวๆ บรรดาฮีตซิงค์ทั้งภาคจ่ายไฟและชิปเซ็ตทำหน้าที่ได้อย่างดีเยี่ยมครับเย็นเฉียบไม่เป็นปัญหา

ในส่วนของการใช้งานร่วมกับการ์ดจอ ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X รุ่นใหม่ที่ออกแบบมาสำหรับเมนบอร์ด BTF ก็สามรถใช้งานได้อย่างลงตัวประสิทธิภาพความแรงก็มาเต็มแม้จะใช้ระบบไฟเลี้ยงผ่านเมนบอร์ดเข้าสล๊อตโดยตรงที่รองรับการ์ดจอระดับ Hi End กินไฟ 600W ได้สบายๆ มาดูส่วนของฟีเจอร์ก็ให้มาครบพร้อมใช้งานครับทั้งหมดก็อยู่ในเกรดเกมมิ่งไฮเอนด์ที่ตอบโจทย์คอเกมเมอร์และตัวเมนบอร์ดนั้นจะเน้นฟีเจอร์ความทนทานเป็นหลักตามรุ่นซีรี่ย์ TUF ถ้าท่านใดเป็นสายม๊อดและอยากจัดเคสสวยๆ เก็บสายไฟแบบเนี๊ยบๆ ไม่ต้องมาดัดหรือจัดให้วุ่นวาย ASUS TUF GAMING Z790-BTF WIFI และ ASUS TUF Gaming GeForce RTX™ 4070 Ti SUPER BTF White OC Edition 16GB GDDR6X คือคำตอบในการจัดเคสให้สวยงามอลังการ DIY กันได้ง่ายสะดวกสบายและมาพร้อมความแรงที่ไม่แพ้เมนบอร์ดซีรี่ย์เดียวกันครับ แต่ถ้าเลือกเมนบอร์ดรุ่นพิเศษ “BTF” หมายถึง “Back To (the) Future” หลายๆท่านอาจจะมีข้อสงสัยจะต้องใช้ร่วมกับการ์ดจอ BTF อย่างเดียวหรือไม่การ์ดจอทั่วไปใช้งานได้หรือไม่ ตอบเลยครับใช้ได้หมดทุกรุ่นนะครับรุ่นที่ต่อไฟเลี้ยงก็ต่อสายไฟเข้าการ์ดจอตามที่ผมได้ถ่ายภาพให้ท่านได้เห็นกันในค่า Set Up นะครับใช้งานได้ทั้งแบบทั่วไปและแบบ BTF ก็ถือเป็นเมนบอร์ดสาย DIY ที่มีความหลากหลายเหมาะกับสาย DIY สายม๊อดหรือเกมเมอร์อีกรุ่นเลยครับใครชอบแนวโทนสีขาวสลับเงิน ASUS TUF GAMING Z790-BTF WIFI รุ่นนี้ตอบโจทย์เลยครับสวยงามแรงโอเวอร์คล๊อกง่ายประสิทธิภาพมาเต็ม โดยราคาวางจำหน่ายอยู่ที่ประมาณ 12,XXXบาทกับเมนบอร์ดเกมมิ่งเน้นความทนทาน TUF ซีรี่ย์ให้ฟีเจอร์ครบโอเวอร์คล๊อกสนุกเน้นตอบโจทย์สายม๊อด DIY กับเทคโนโลยีใหม่ๆ จากทางเอซุสลองพิจารณาเลยครับ แล้วพบกันใหม่กับรีวิวอุปกรณ์ใหม่ๆที่อัพเดทให้ได้รับชมกันทุกวันที่ Vmodtech.com สวัสดีครับ

…

…

…

ราคา 12,XXXบาท

..

…

.

.

…
