ASUS TUF GAMING Z790-PLUS WIFI D4 Appearance

ตัวกล่องมาในสีดำตามสไตล์ TUF พร้อมบอกชื่อรุ่น ASUS TUF GAMING Z790-PLUS WIFI D4 บอกฟีเจอร์การทำงานที่ด้านหน้ากล่องเอาไว้อย่างชัดเจนครับ ดีไซน์ไม่แตกต่างจากรุ่นเดิมเท่าใดนักครับใครจะซื้อรุ่นนี้ก็สังเกตุรหัส 790 กันดีๆ นะครับ

ด้านหลังบอกฟีเจอร์การทำงานต่างๆ เอาไว้ครบถ้วนครับ

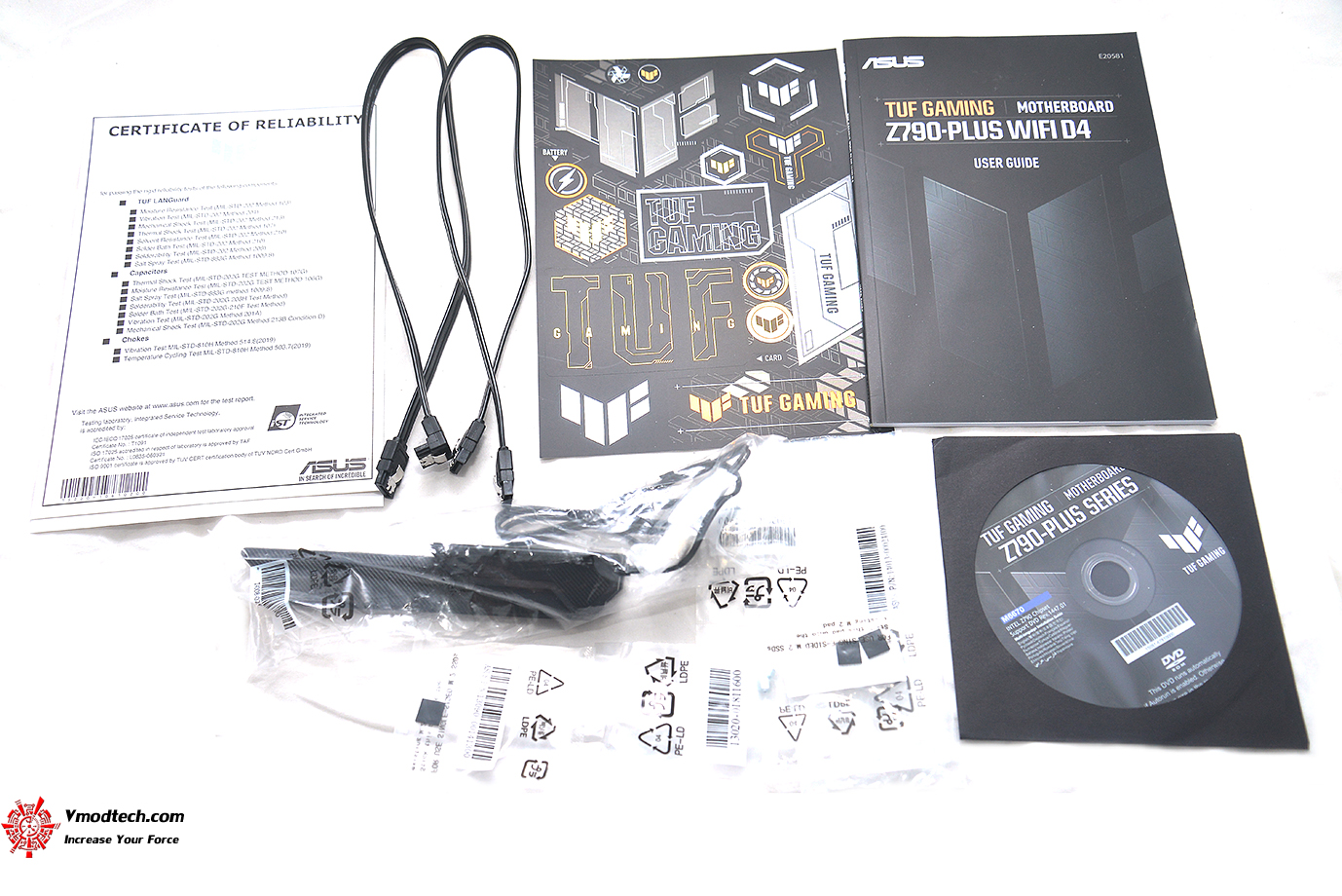

อุปกรณ์ต่างๆ ประกอบด้วย

Cables

2 x SATA 6Gb/s cables

Miscellaneous

1 x ASUS Wi-Fi moving antenna

1 x TUF GAMING sticker

2 x M.2 Rubber Packages

1 x Screw package for M.2 SSD

Documentation

1 x TUF Certification card

1 x User guide

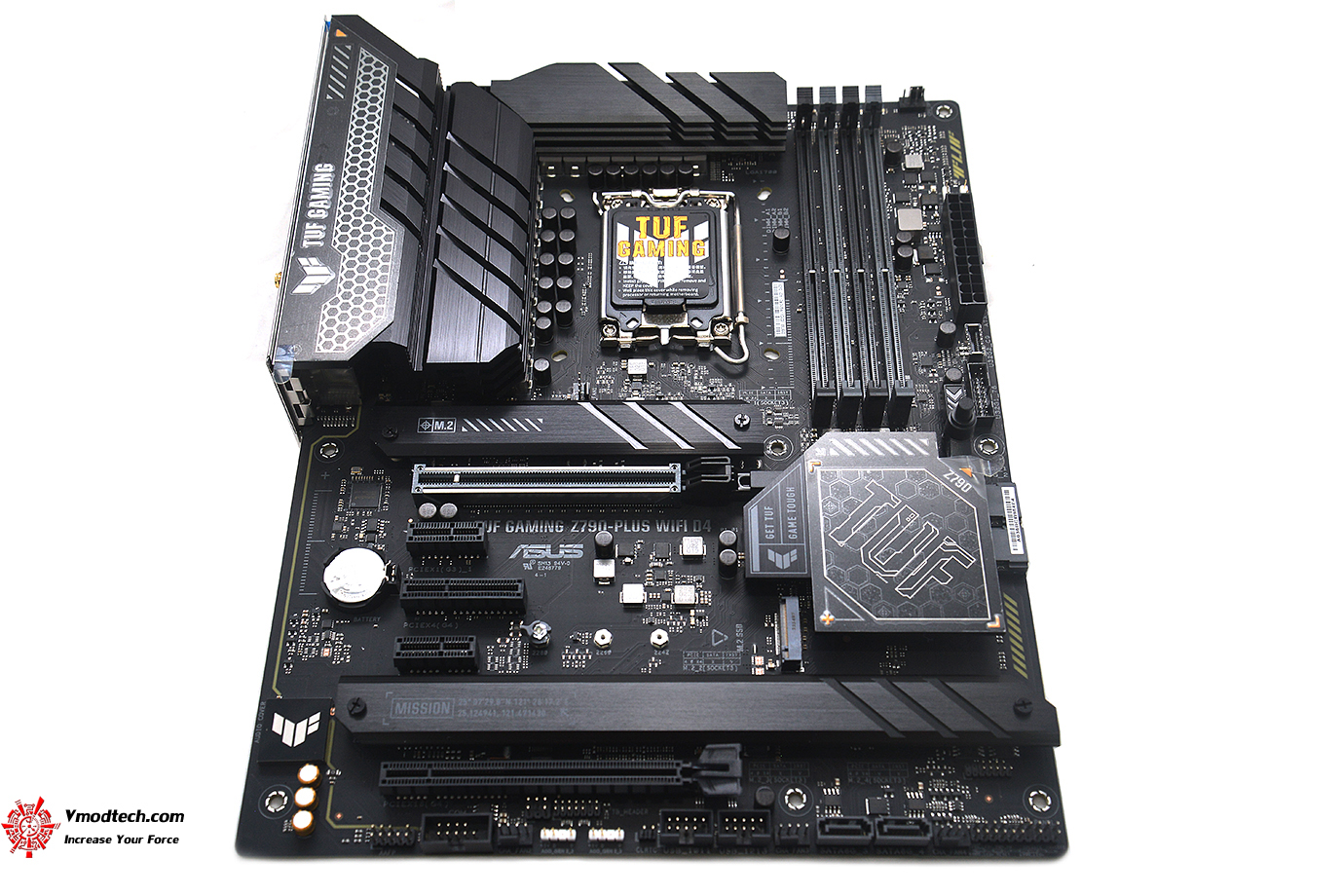

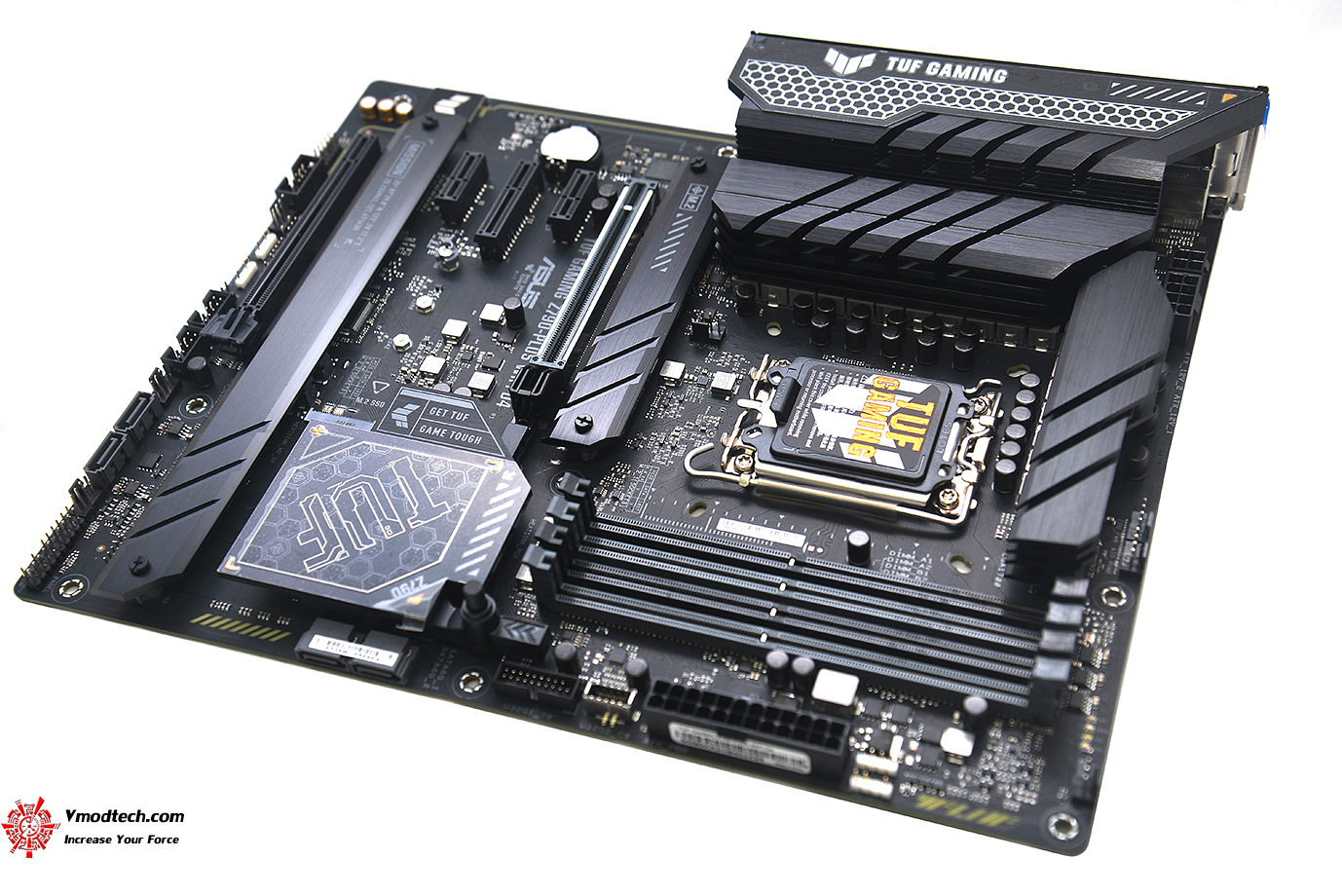

ตัวเมนบอร์ด ASUS TUF GAMING Z790-PLUS WIFI D4 ดีไซน์สีดำสนิทครับ ทั้งตัวฮีตซิงค์ภาคจ่ายไฟและอื่นๆ สีดำสนิทแต่ก็มีลวดลายสีขาวสลับตามแบบสไตล์ TUF ซีรี่ย์ครับ ด้านหน้ามีไฟ RGB แสดงผลให้เป็นเอกลักษณ์เล็กน้อยครับ

ขนาดเมนบอร์ด ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

ตัวเมนบอร์ดนั้นดีไซน์ให้รองรับการ DIY เพิ่มเติมได้ครับ โดยใช้สโลแกนเดิมก็คือ Easy PC DIY ซึ่งจะมีทั้งซอฟแวร์และฟีเจอร์การทำงานมากมายอาทิ Armoury Crate พร้อมระบบปรับแต่งพัดลม Fan Xpert 4, ฟีเจอร์ตัดเสียงรบกวนอย่าง Two-Way AI Noise Cancelation, ระบบไฟ RGB และช่องเชื่อมต่อพินต่างๆ ทั้งชุดน้ำและพัดลมรวมไปถึงไฟ Aura Sync RGB ครับ รวมทั้ง CPU Socket lever protector , ProCool , Pre-mounted I/O shield จัดให้ครบกันเลยทีเดียว

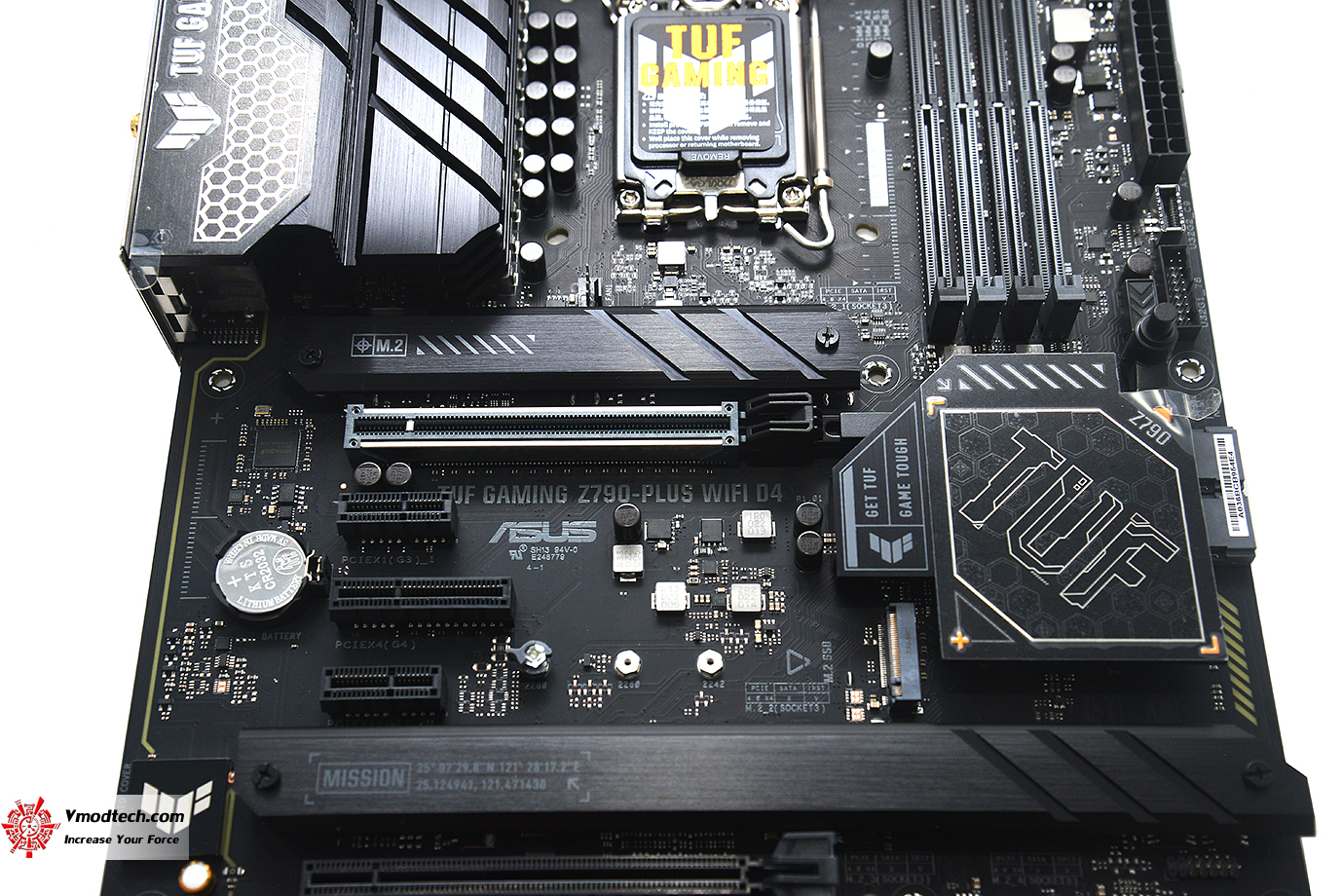

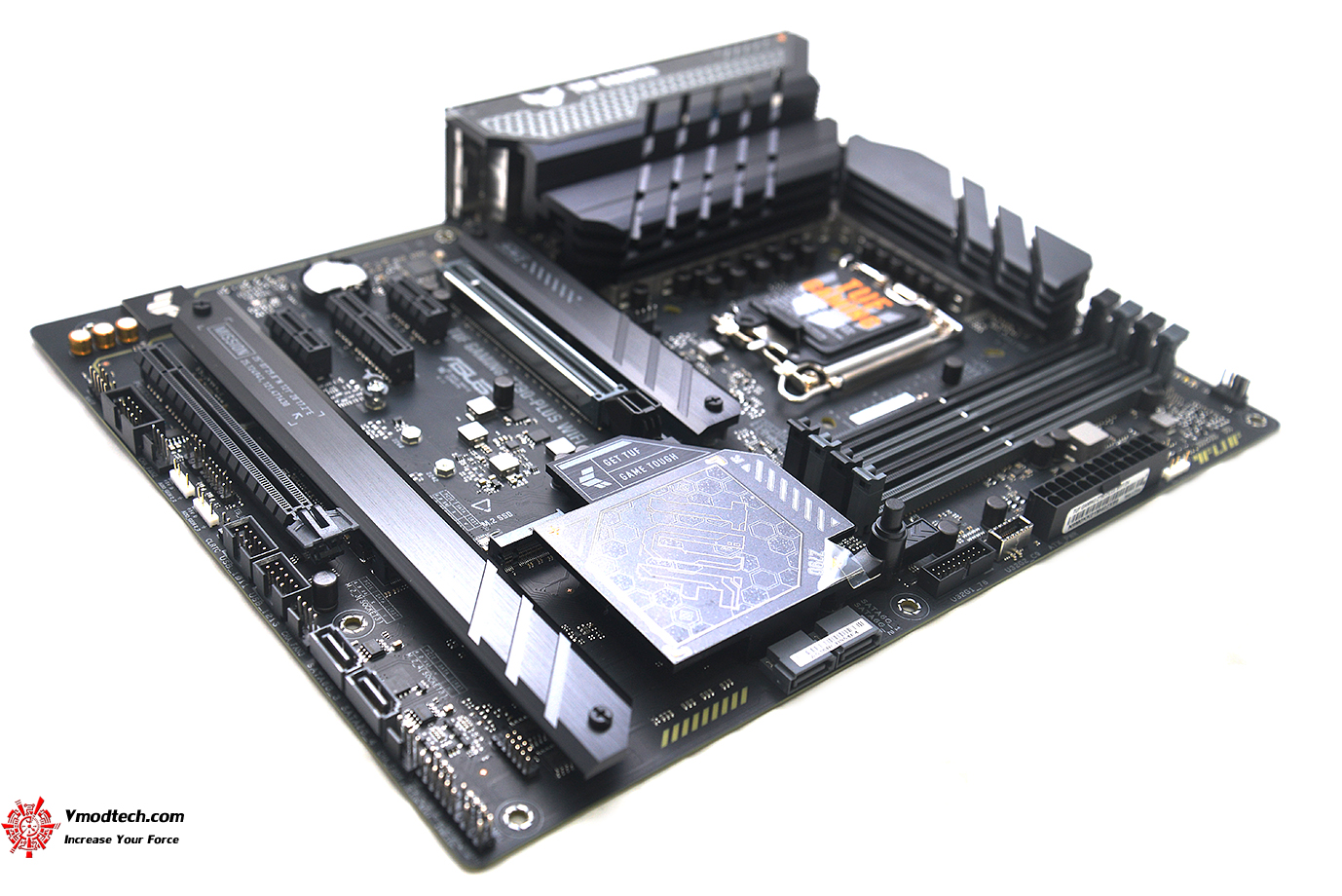

ดีไซน์เมนบอร์ดนั้นดูสวยงามตามสไตล์ TUF ซีรี่ย์ที่ผ่านกันมาหลายรุ่น

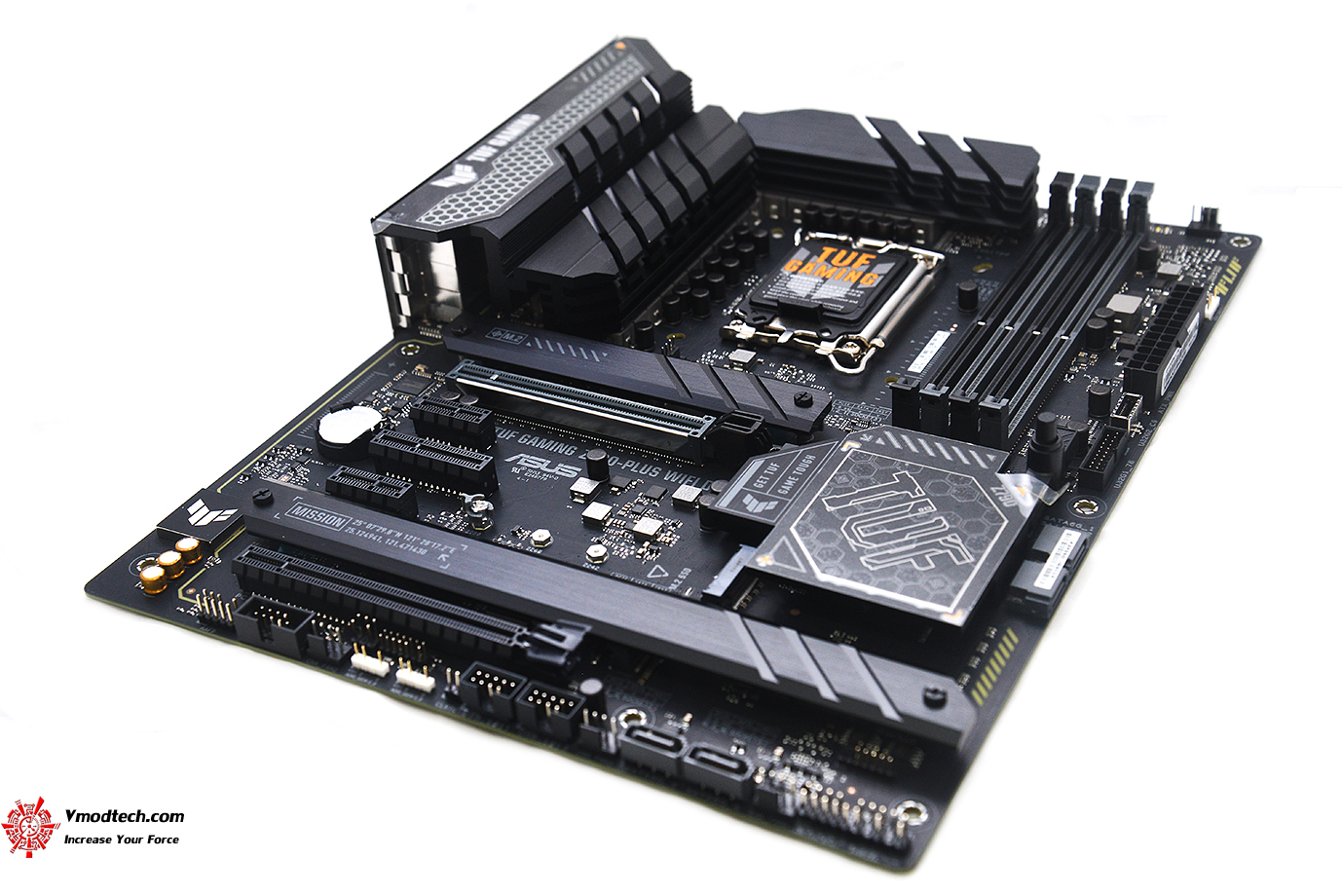

การจัดวางอุปกรณ์ดูเรียบง่ายครับไม่แน่นจนเกินไป

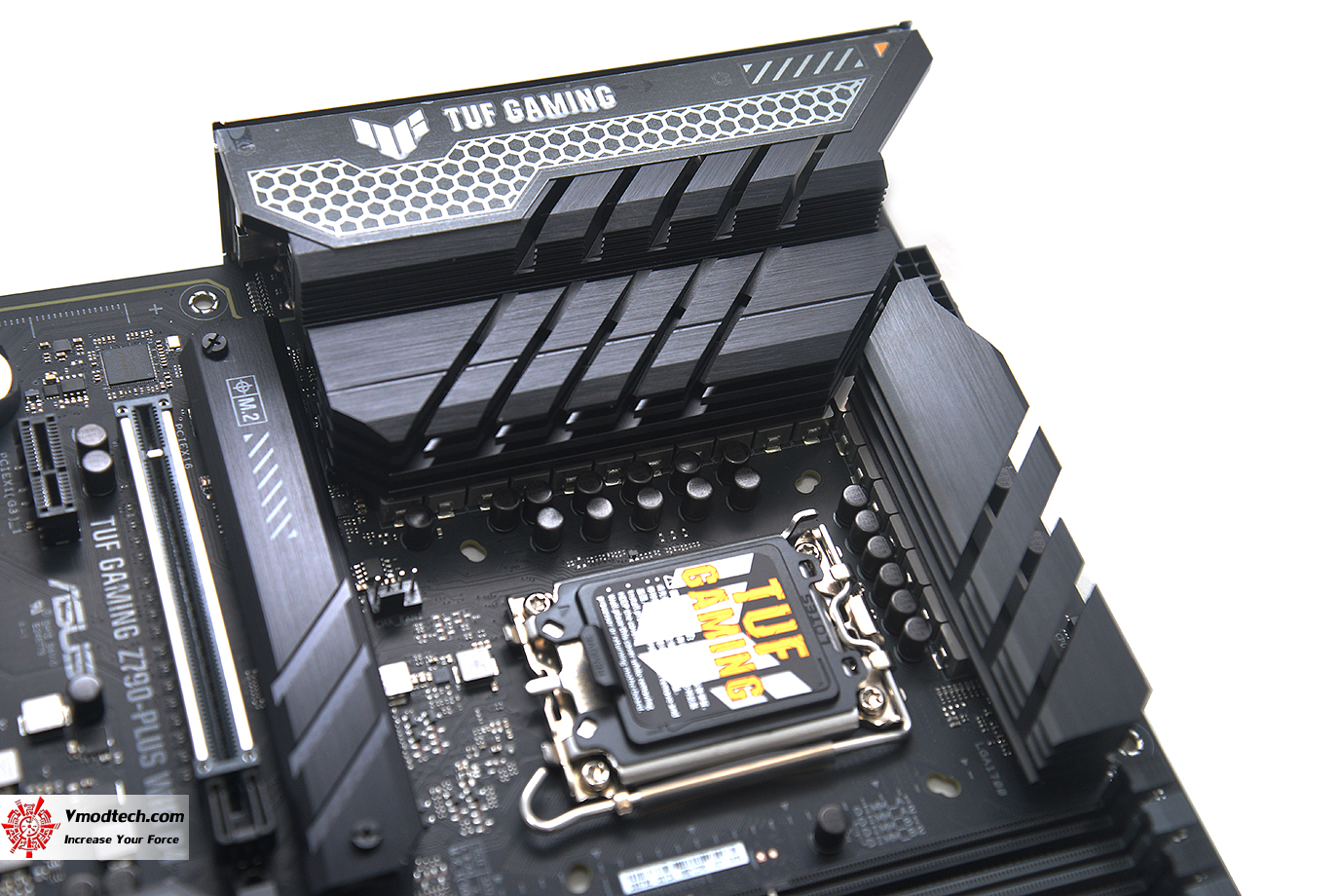

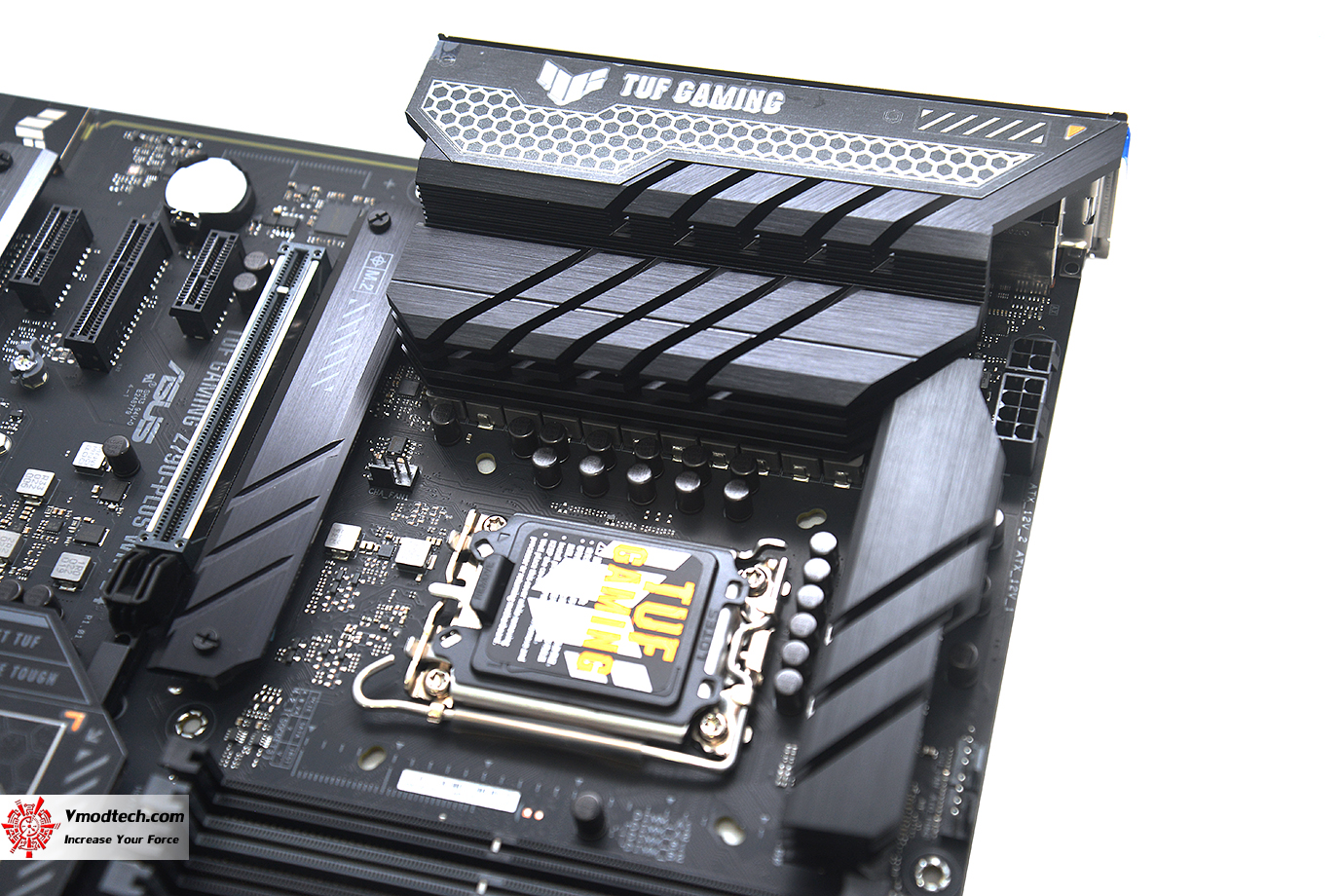

ฮีตซิงค์ด้านบน VRM heatsinks เน้นการระบายความร้อนทั้งสอฃฝั่งภาตจ่ายไฟครับ

ภาคจ่ายไฟแบบ Digi+ VRM / DrMOS Power Stage เฟสไฟ 16+1 DrMOS power stages (rated 60A) ด้วยคาปาซิเตอร์และมอสเฟส  TUF Chokes ,  TUF Capacitors คุณภาพเยี่ยมที่เน้นความทนทานมาตรฐาน TUF ซีรี่ย์ที่เรารู้จักถึงคุณภาพมาตรฐานกันเป็นอย่างดีครับ

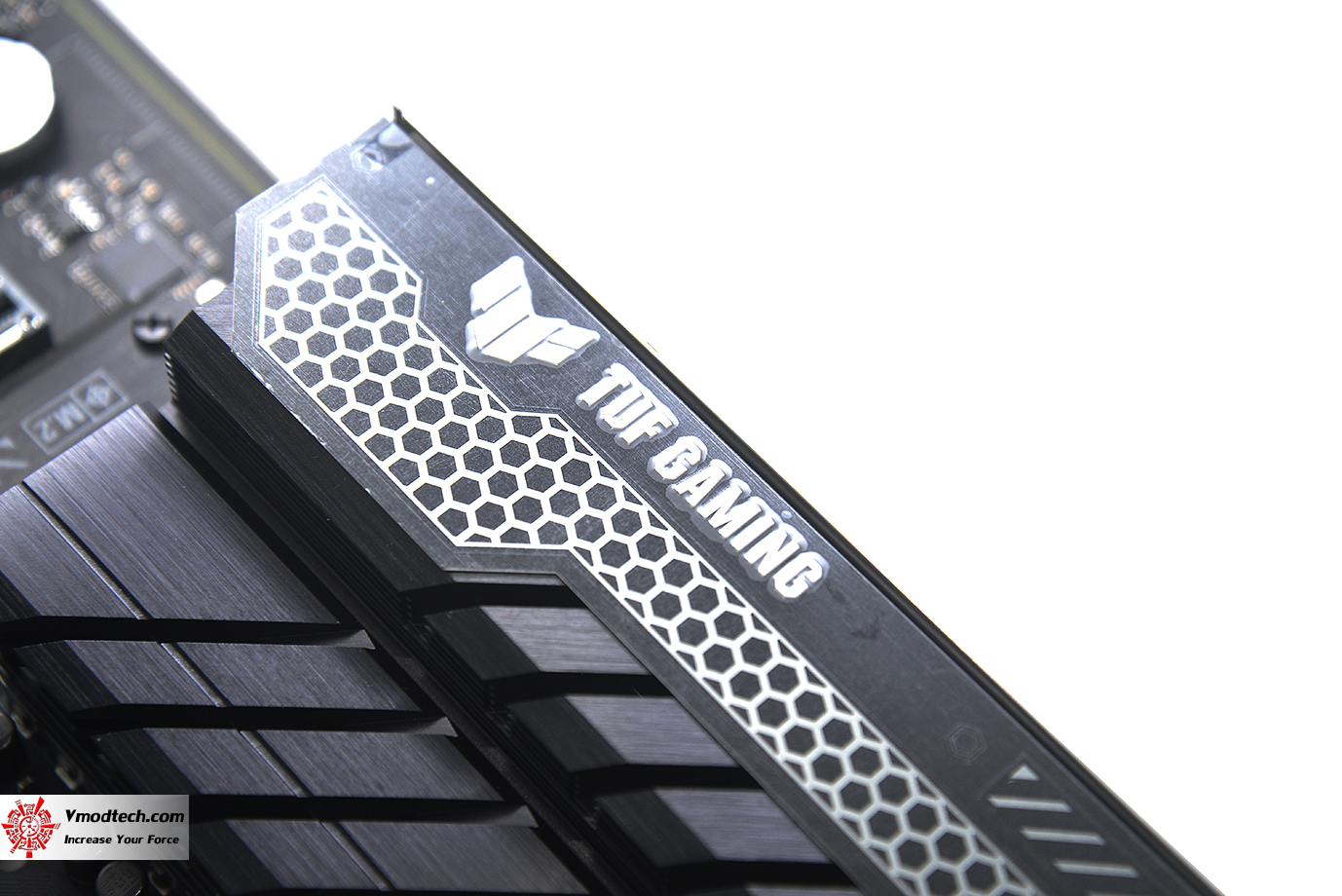

ฮีตซิงค์ด้านบนมีโลโก้ TUF GAMING สวยงามโดดเด่นครับ

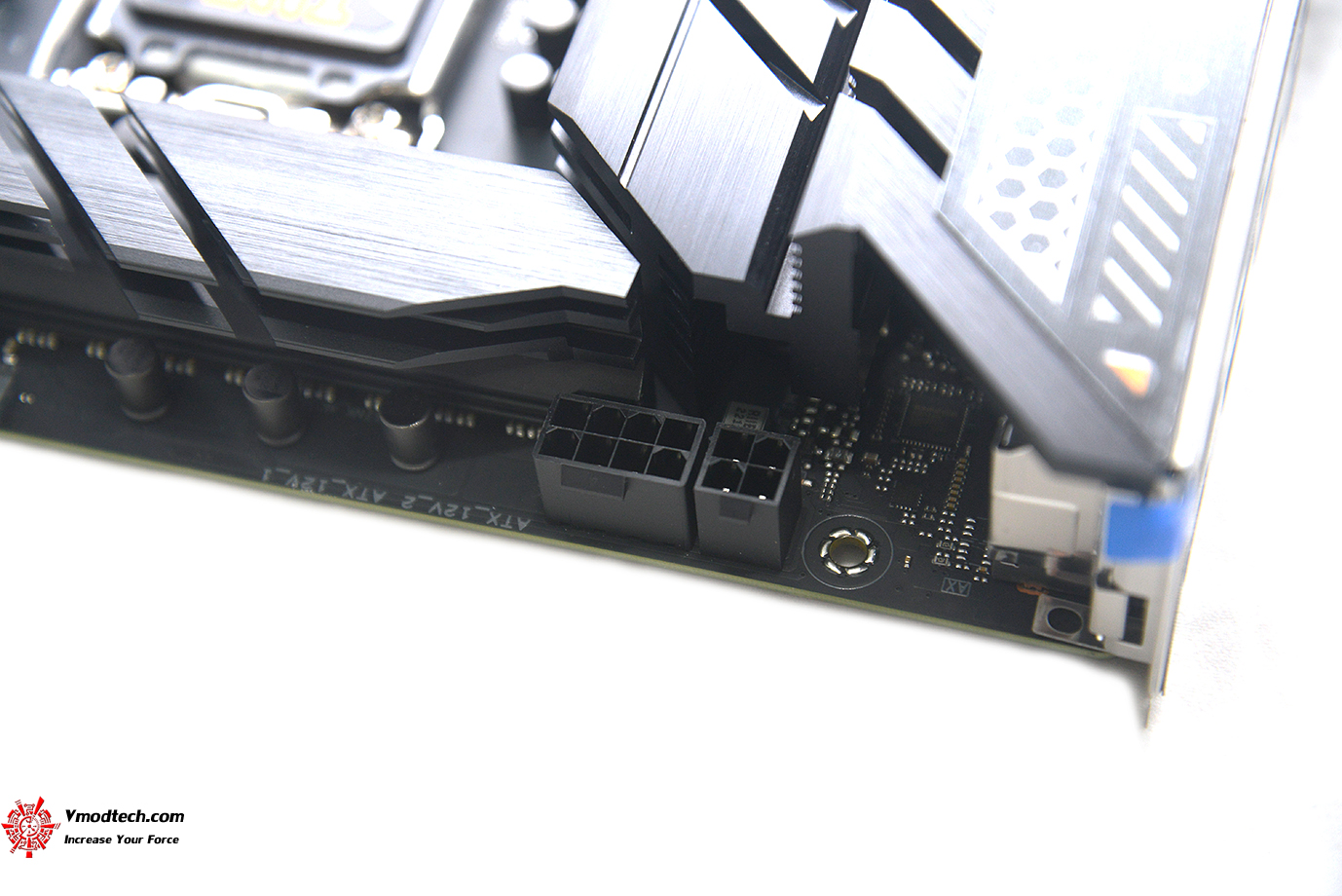

ช่องต่อไฟเลี้ยง 8+4 Pin ProCool Power Connectors ซีพียู 8+4พิน 2ช่องครับ

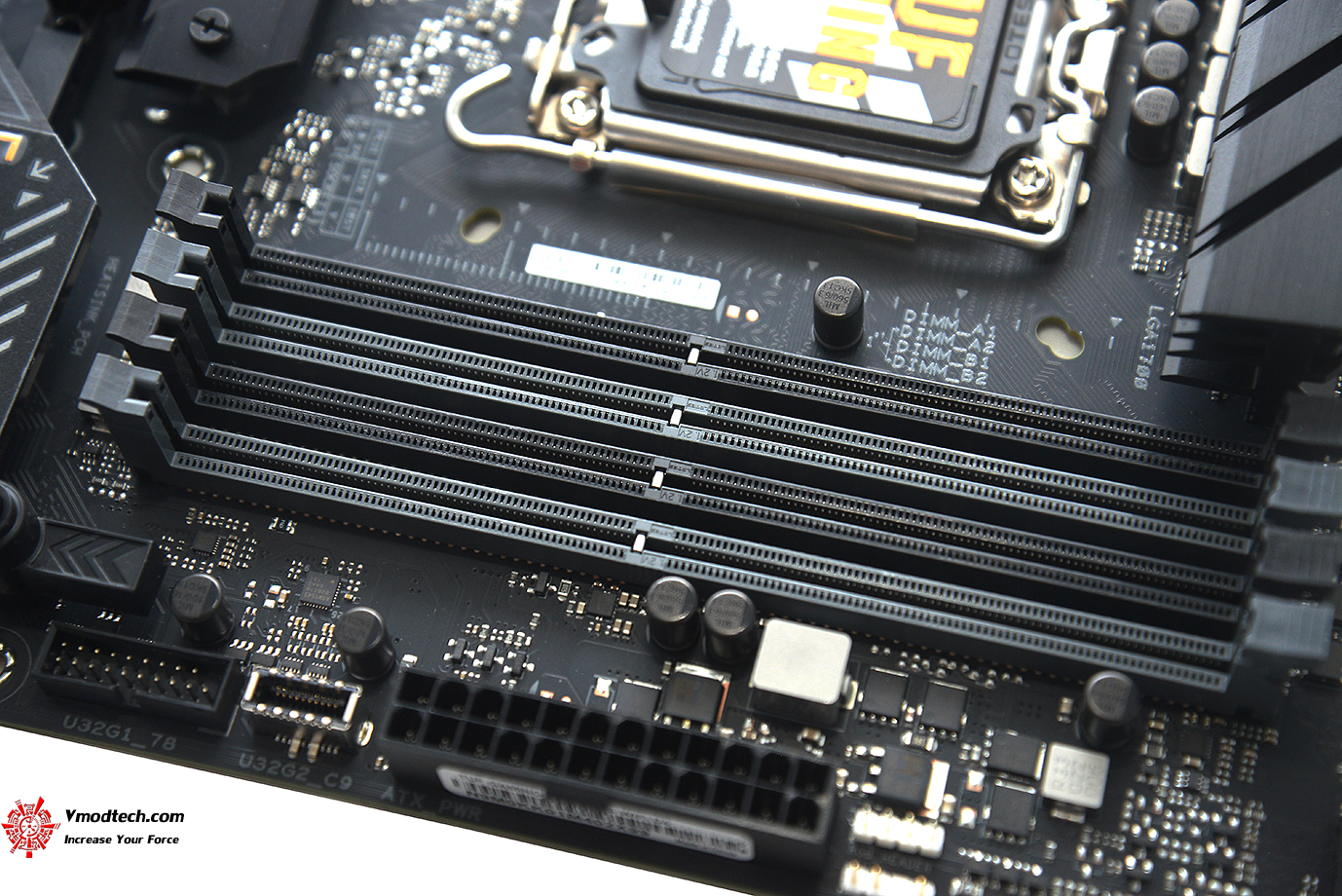

สล็อตแรม DDR4 มีด้วยกัน 4ช่อง รองรับแรม 4 x DIMM, Max. 128GB, DDR4 5333(OC)/5133(OC)/5066(OC)/5000(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)
/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Non-ECC, Un-buffered Memory

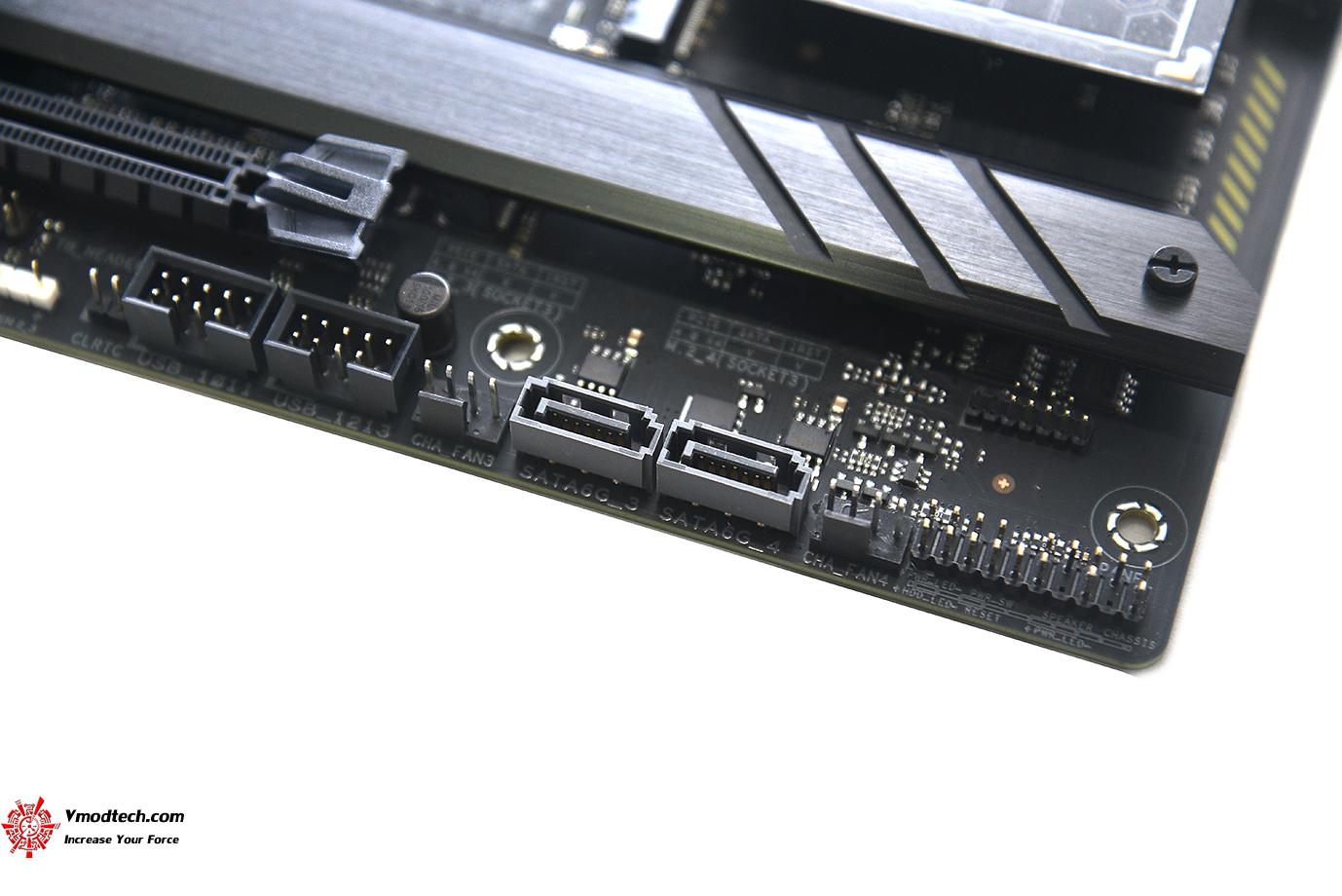

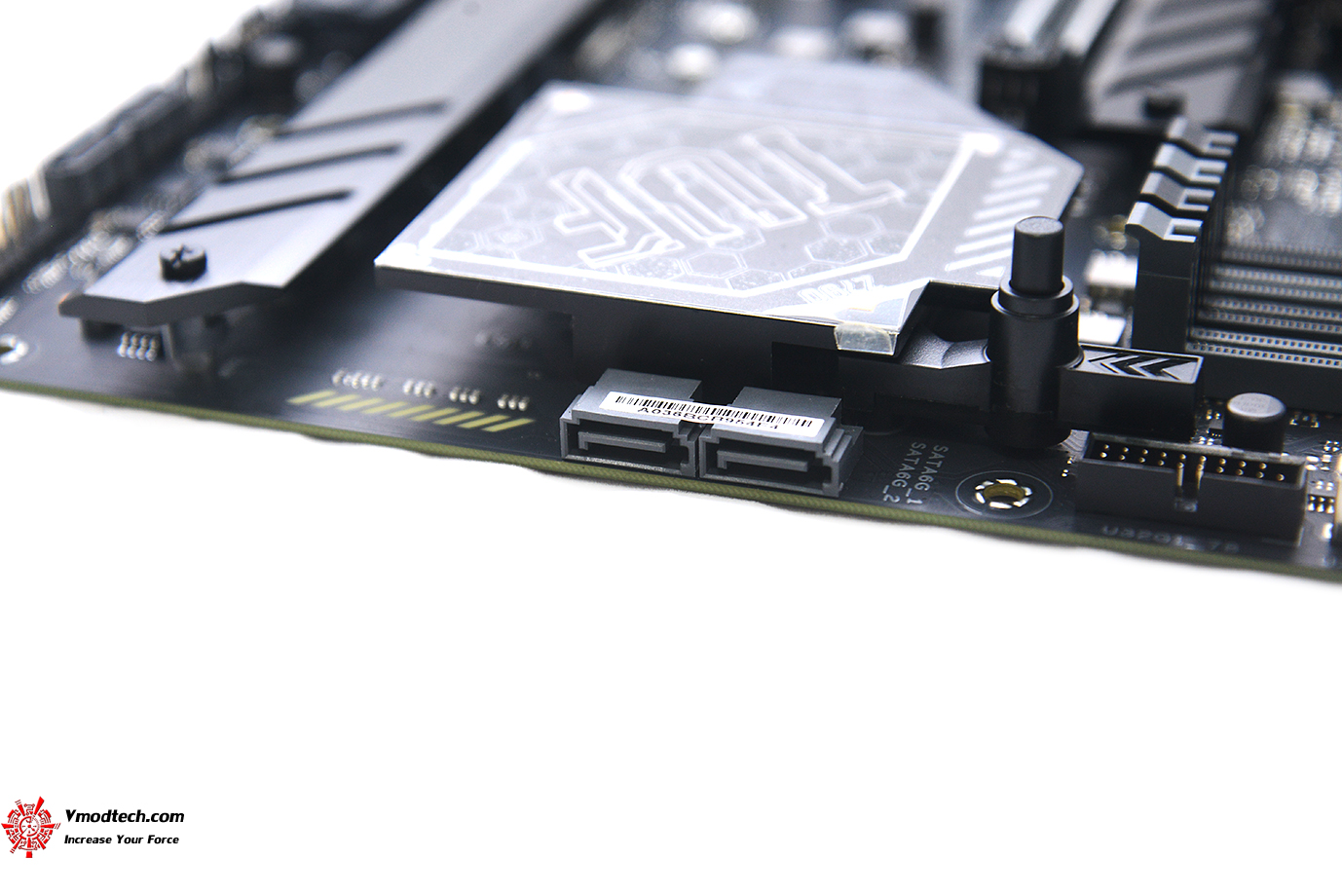

ช่องเชื่อมต่อ SATA มีทั้งหมด 4 x SATA 6Gb/s ports รวม 4ช่อง ด้านหน้า 2 ด้านข้างอีก 2ครับ

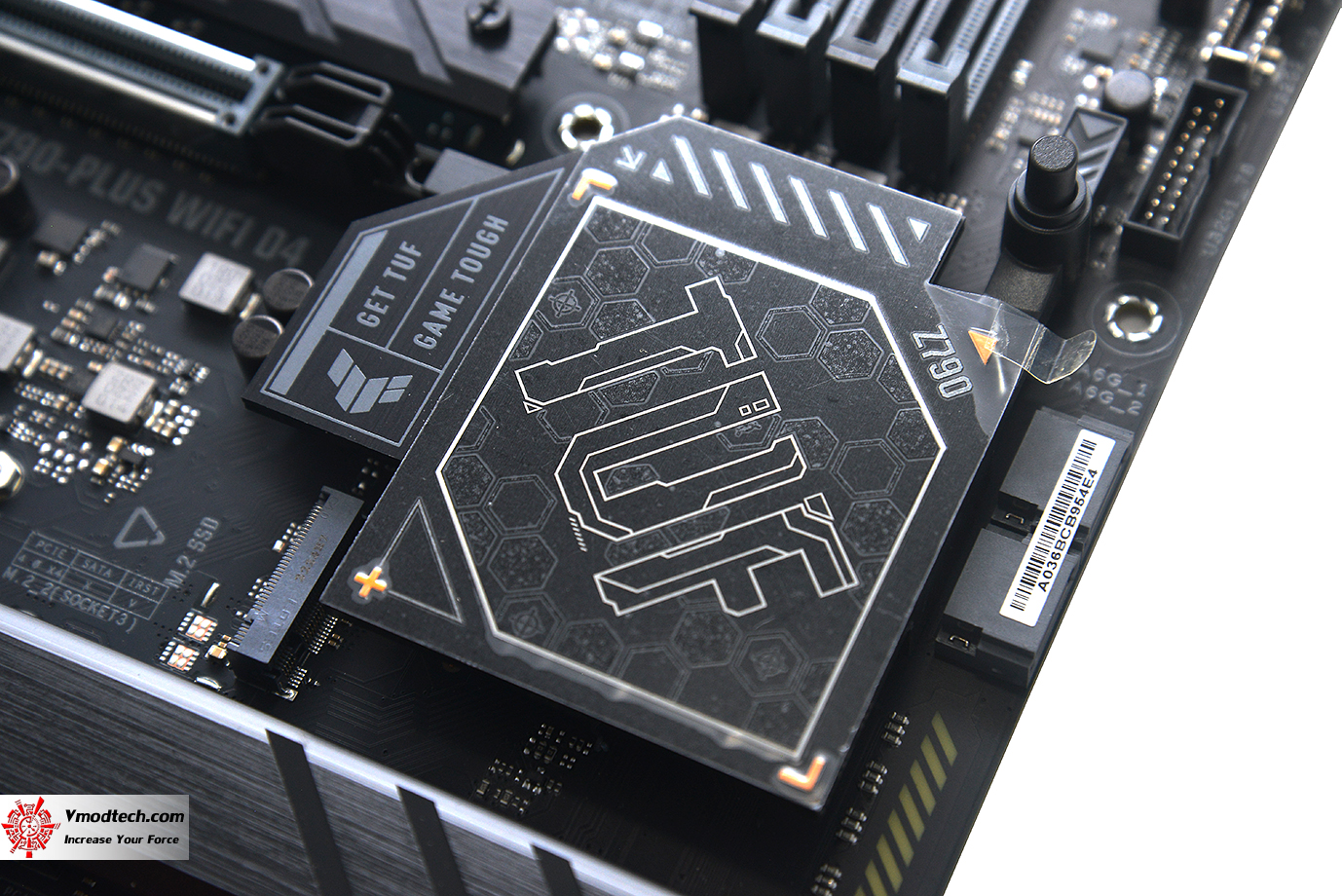

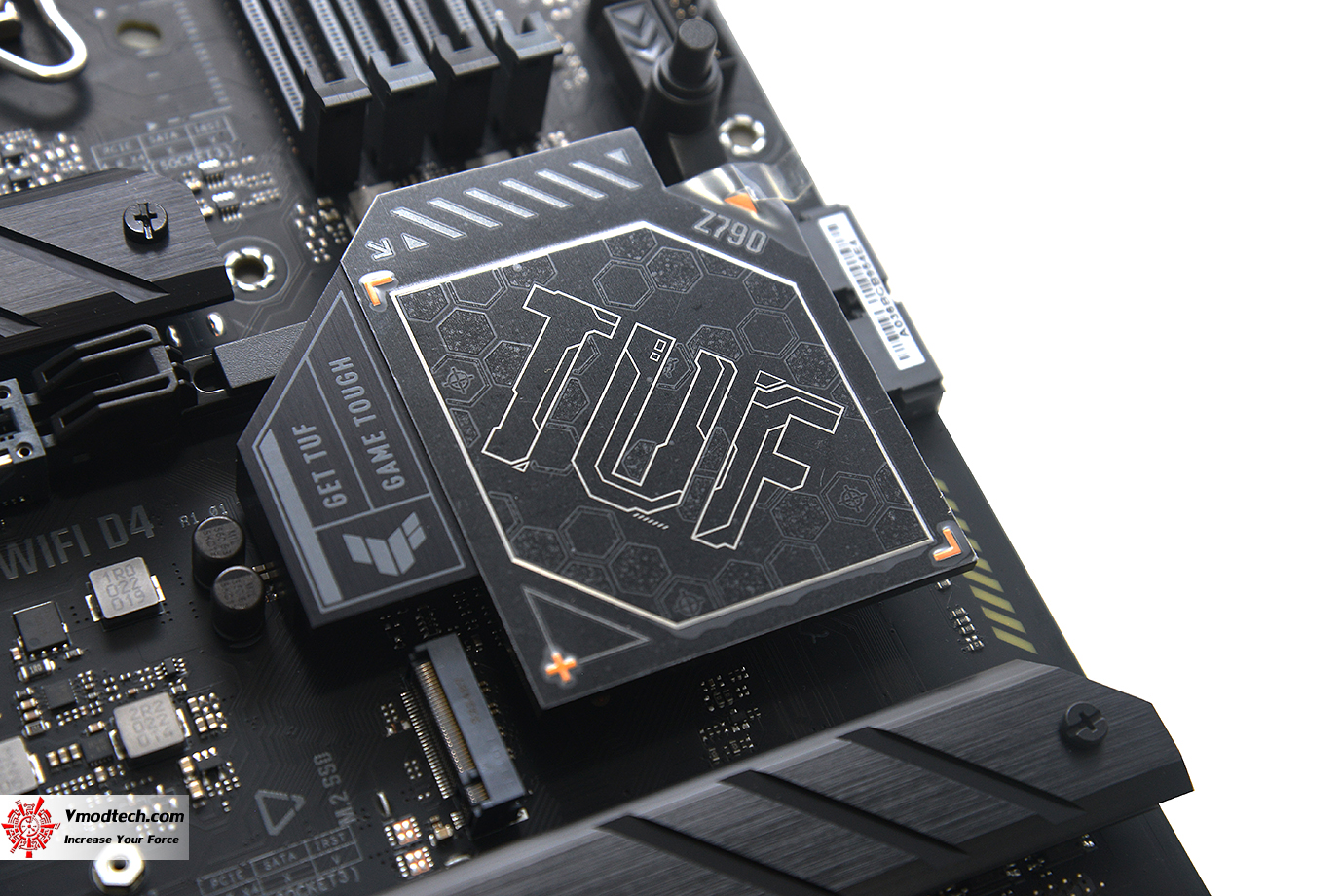

ฮีตซิงค์ชิปเซ็ต Z790 รุ่นใหม่ล่าสุดมาพร้อมโลโก้ TUF ที่สวยงาม

ในจุด Superb PCH Heatsink นั้นเน้นการระบายความร้อนเป็นอย่างดีครับ เพื่อประสิทธิภาพการทำงานอย่างเต็มที่ของเมนบอร์ด

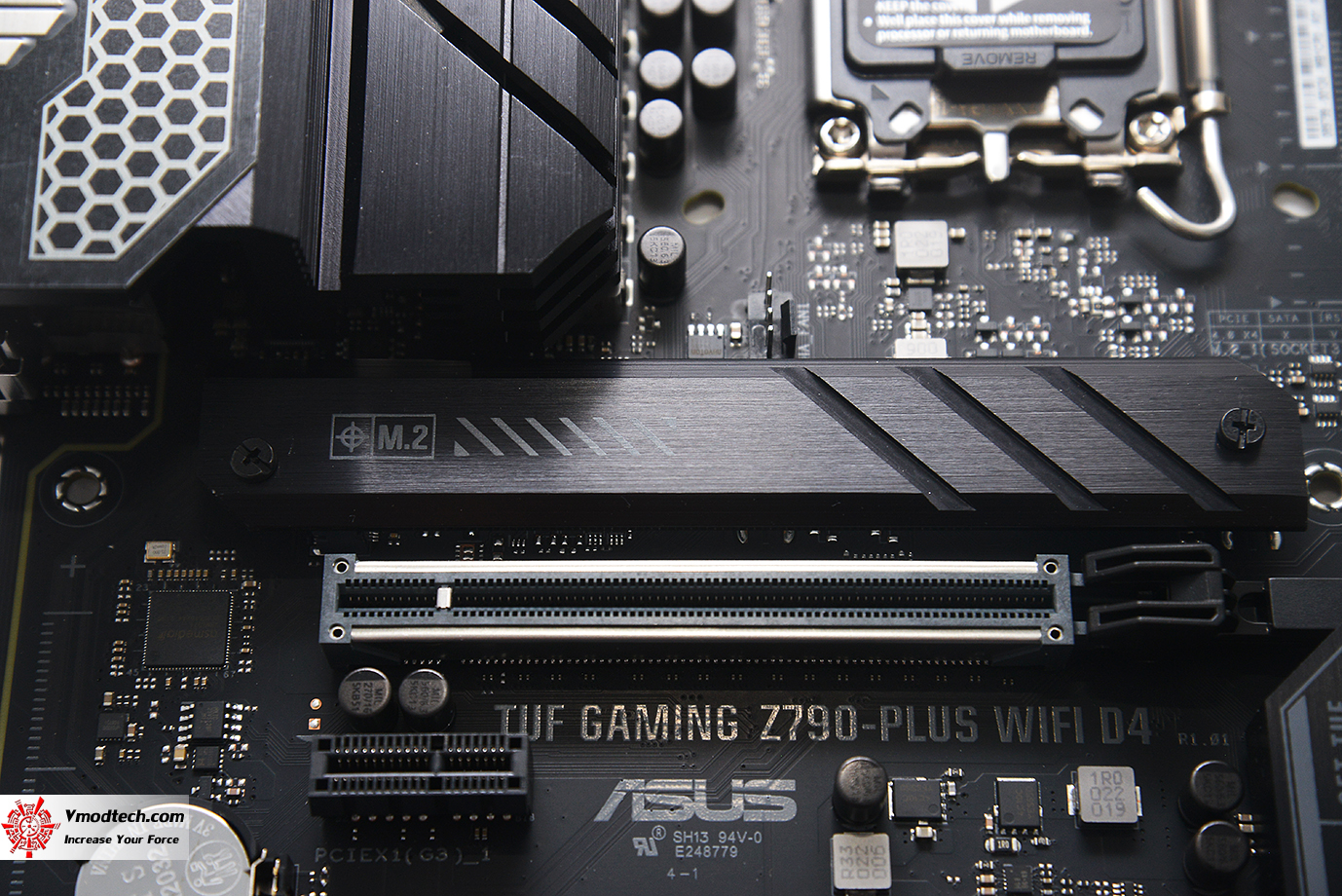

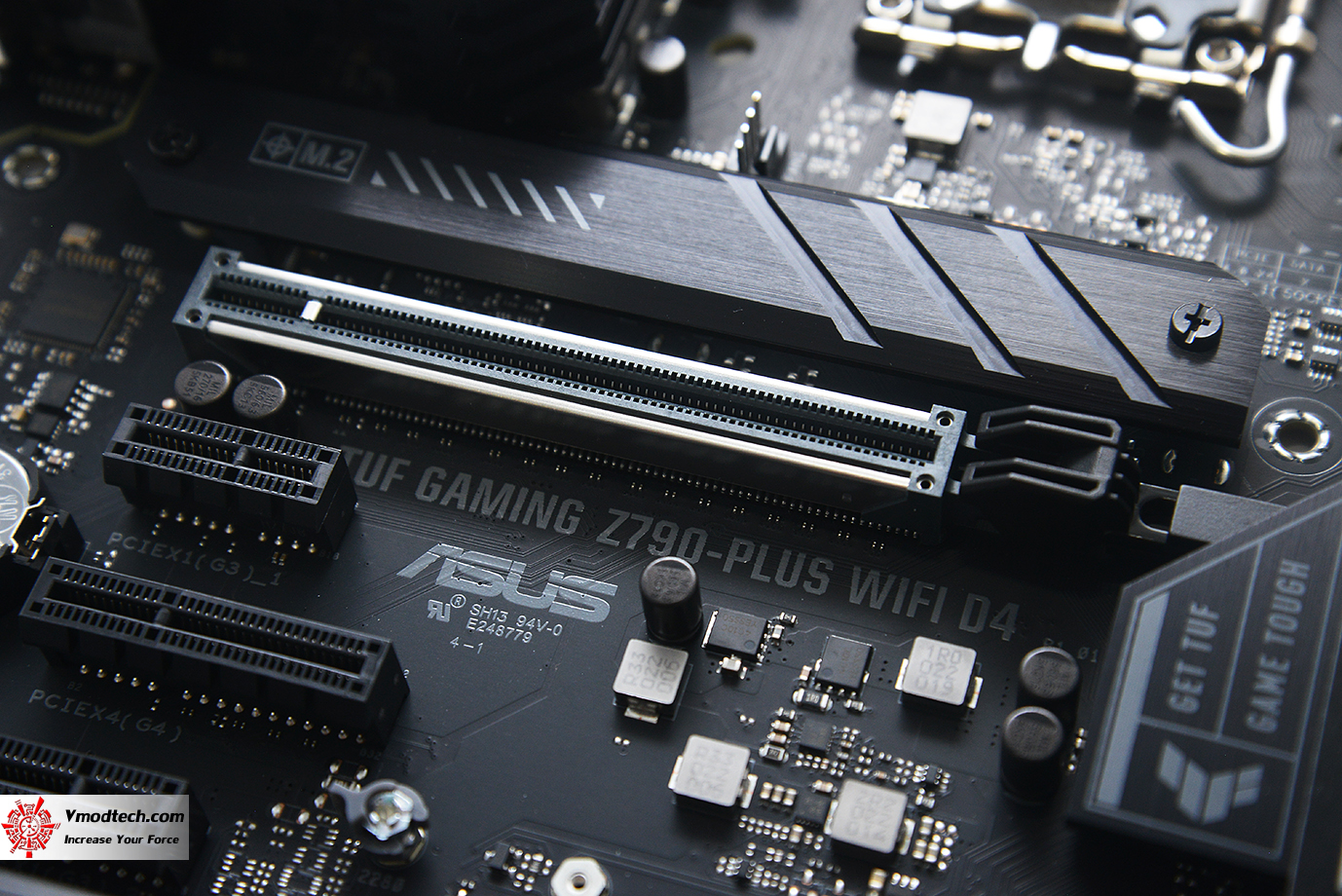

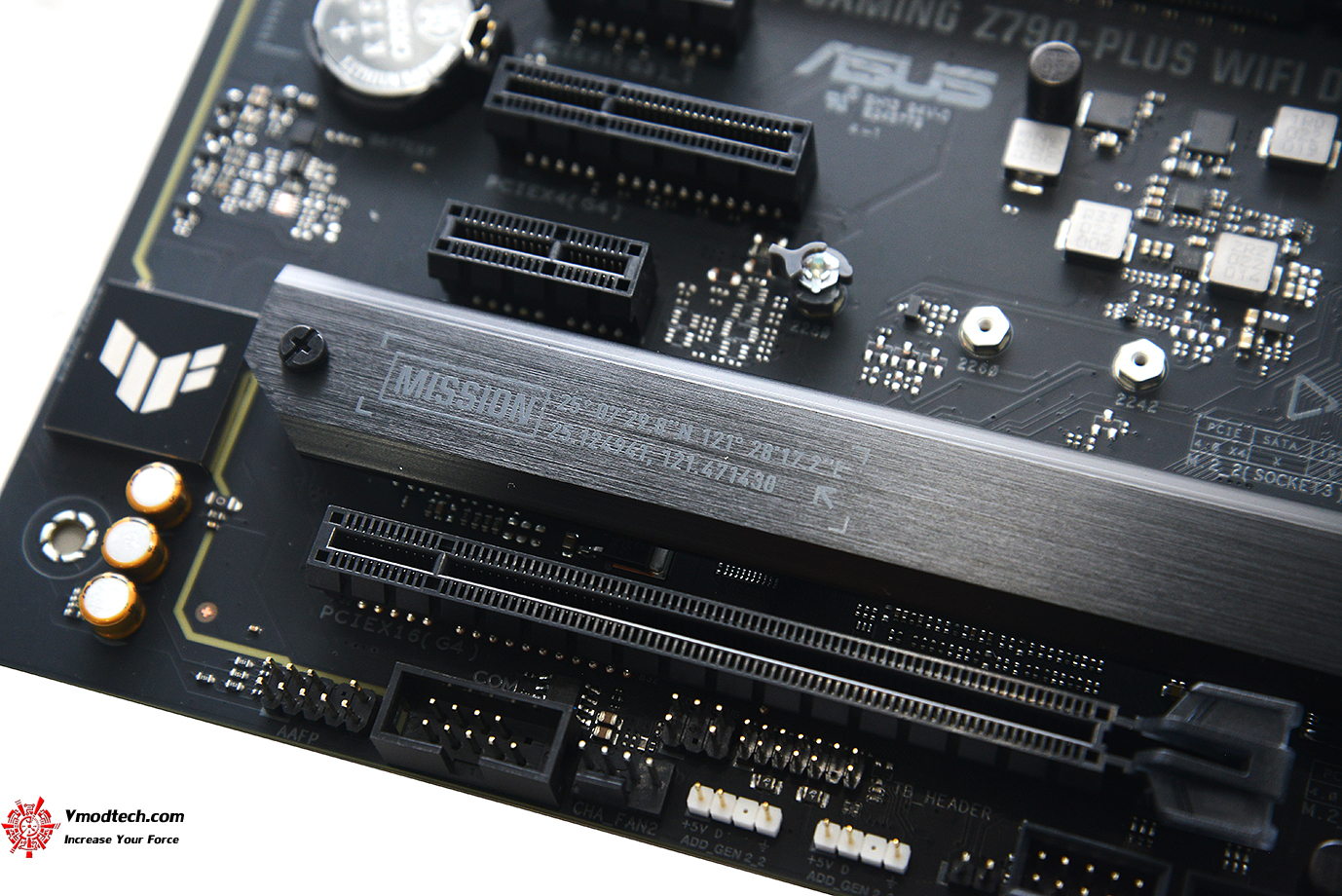

ช่อง PCIe 5.0 ช่องแรกเสริมแกร่งด้วย Safe Slot ให้ครับ

ช่องสล๊อตการทำงานประกอบด้วย

Intel® 13th & 12th Gen Processors*

1 x PCIe 5.0 x16 slot

Intel® Z790 Chipset

1 x PCIe 4.0 x16 slot (supports x4 mode)

1 x PCIe 4.0 x4 slot

2 x PCIe 3.0 x1 slots

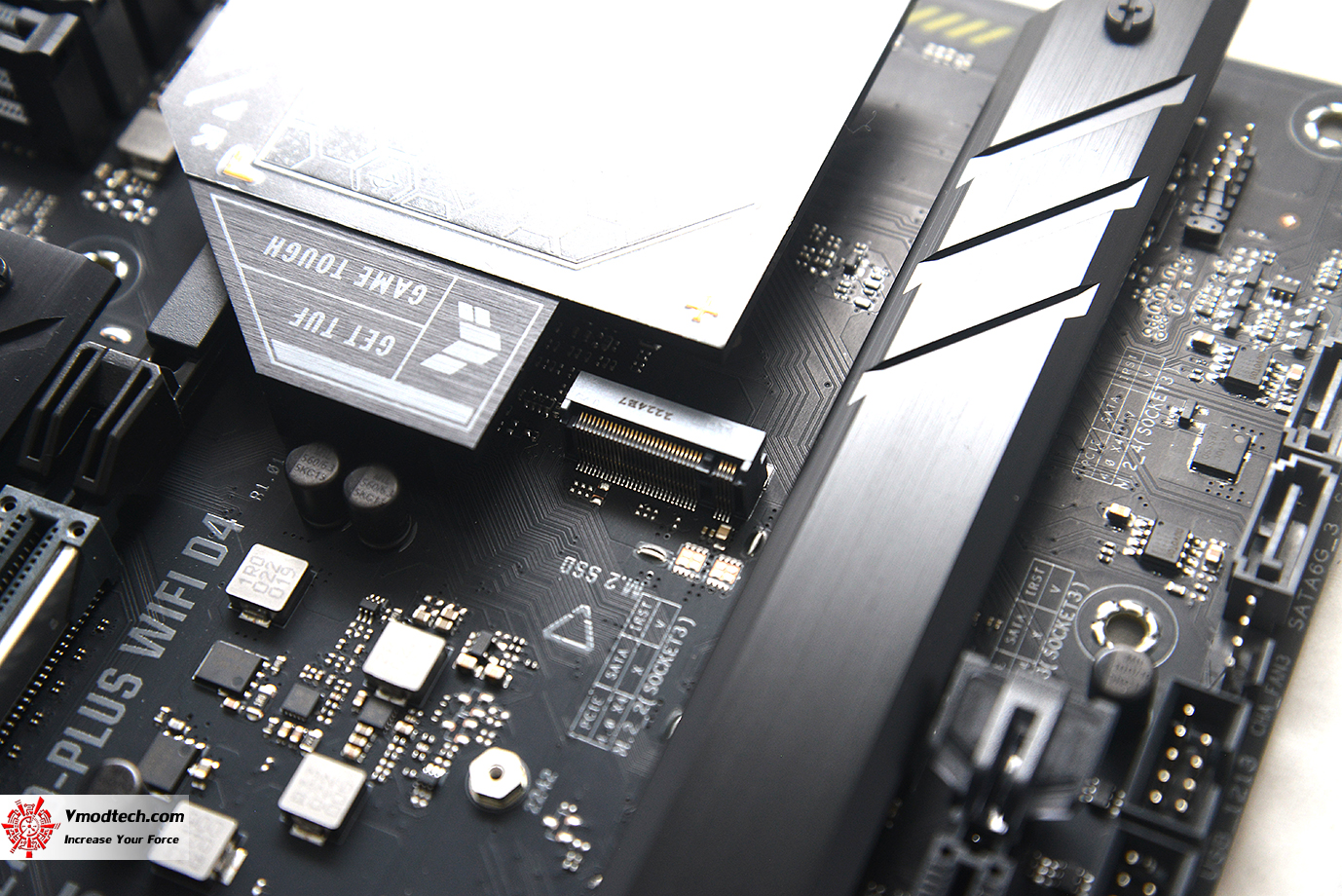

M.2 นั้นจัดเต็มด้วยฮีตซิงค์ระบายความร้อนให้ 2ช่องครับ M.2 heatsink

ช่อง M.2 มีทั้งหมด 4อง 4 x M.2 slots ประกอบด้วย

Intel® 13th & 12th Gen Processors

M.2_1 slot (Key M), type 2242/2260/2280/22110

- Intel® 13th & 12th Gen processors support PCIe 4.0 x4 mode

Intel® Z790 Chipset

M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)

M.2_3 slot (Key M), type 2242/2260/2280/22110  (supports PCIe 4.0 x4 mode)

M.2_4 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 & SATA modes)

ระบบเสียงจัดเต็มด้วย Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC จัดเต็มเพื่อคอเกมส์โดยเฉพาะครับ

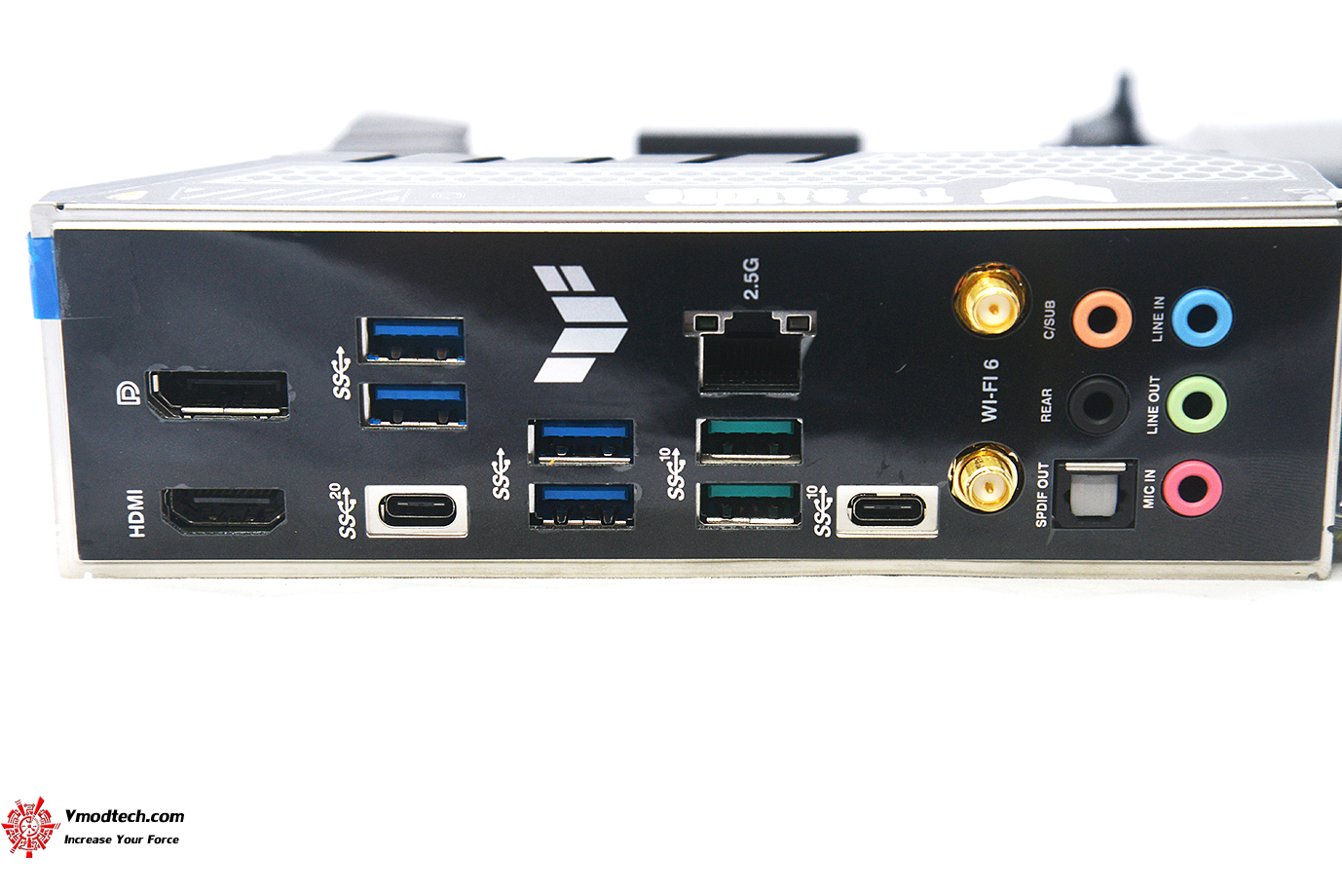

ช่องเชื่อมต่อด้านหลังให้มากันเยอะมากๆ ครับ

1 x USB 3.2 Gen 2×2 port (1 x USB Type-C®)
3 x USB 3.2 Gen 2 ports (2 x Type-A + 1 x USB Type-C®)
4 x USB 3.2 Gen 1 ports (4 x Type-A)
1 x DisplayPort
1 x HDMI® port
1 x Wi-Fi Module
1 x Intel® 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port

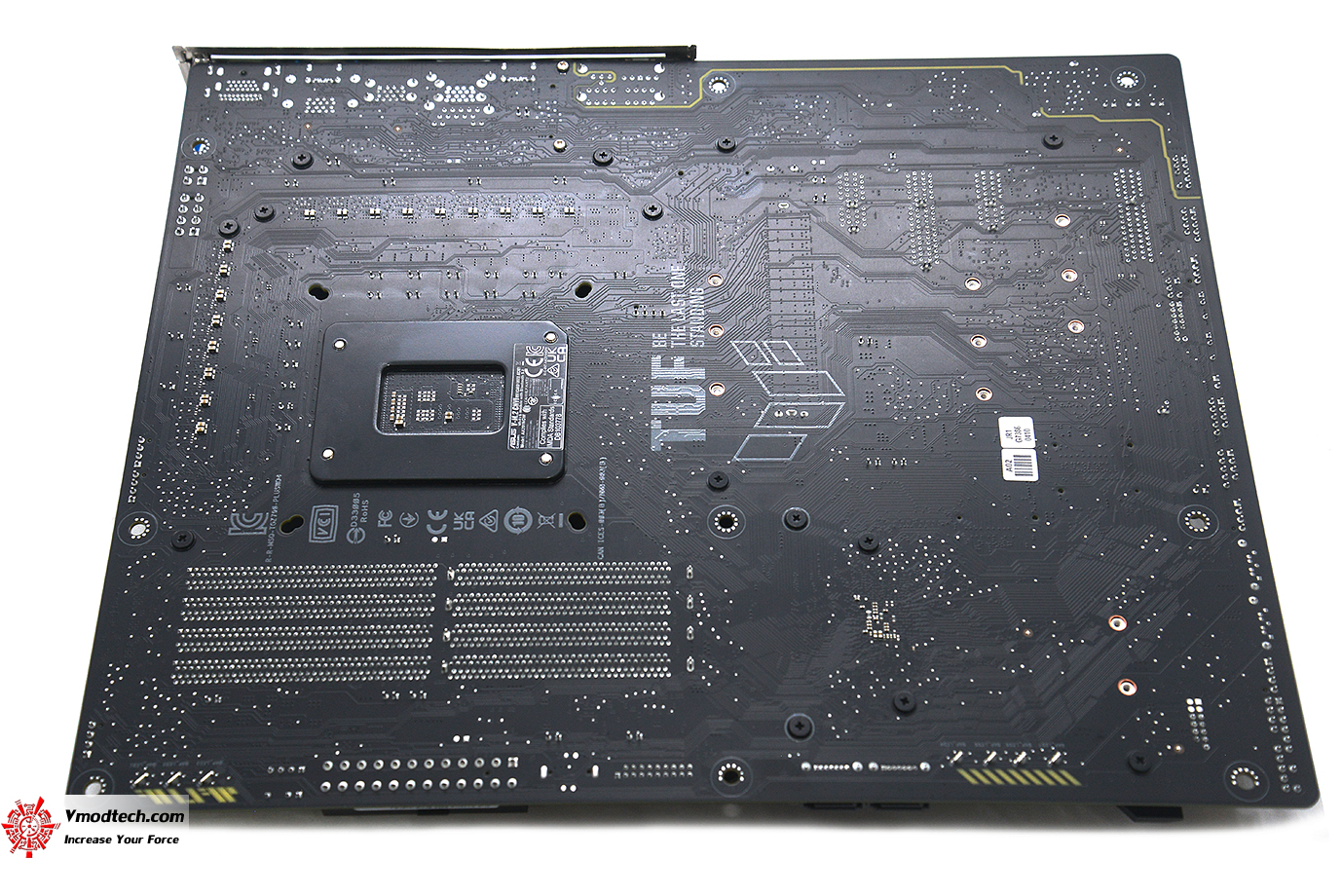

PCB ด้านหลังสีดำสนิทครับ มีชั้น PCB หน้าถึง 6ชั้น Six-Layer PCB Design ป้องกันอันตรายจากกระแสแรงดันไฟเน้นการโอเวอร์คล๊อกและระบายความร้อนให้ตัวเมนบอร์ดครับ

เราไปชมรายละเอียดของชุดอุปกรณ์ที่ใช้งานทดสอบในวันนี้กันครับ
