ASUS TUF GRYPHON Z87 mATX Motherboard Review

/ บทความโดย: Venom-Crusher , 28/06/2013 03:18, 11,194 views / view in EnglishEN
«»
Share

asus tuf gryphon z87 ASUS TUF GRYPHON Z87 mATX Motherboard Review

.สวัสดีครับ สำหรับวันนี้ผมก็ขอพามาพบกับเรื่องราวของมาเธอร์บอร์ด Intel® Z87 Express Chipset กันอีกครั้งนะครับ ซึ่งมาเธอร์บอร์ดตะวนี้ก็เป็นรุ่นที่ 9 ที่ทางเราได้ทำการทดสอบรีวิวให้ได้ชมความแรงกันแบบจัดเต็มแล้วนะครับ โดยในวันนี้เราก็จะมาชมพลังและความสามารถของมาเธอร์บอร์ดรุ่นใหญ่แต่มีขนาดเล็กรุ่นล่าสุด ที่เน้นความทนทานในการใช้งานกันอย่างยาวนาน จนกล้ารับประกันความทนทานกันนานถึง 5 ปี ตระกูลแรกและตระกูลเดียวของโลก พร้อมด้วยพลังในการ Overclock ที่รุนแรงกันแบบจัดหนักเต็มพิกัด จากอีกแบรนด์ชั้นนำแห่งวงการไอทีฮาร์ดแวร์อย่าง ASUS ที่คราวนี้จะมากันในรุ่นที่ชื่อว่า ASUS TUF GRYPHON Z87 มานำเสนอกันนะครับ และก็เช่นเคยก่อนอื่นเราก็ไปชมรายละเอียดต่างๆโดยรวมของมาเธอร์บอร์ดรุ่นนี้กันก่อนนะครับ

Overview

spec1 ASUS TUF GRYPHON Z87 mATX Motherboard Review

Specifications

spec2 ASUS TUF GRYPHON Z87 mATX Motherboard Review

สเป็คจัดเต็มดีจริงๆเลยครับ สำหรับ ASUS TUF GRYPHON Z87

More Information >>Click<<

และเพื่อไม่ให้เป็นการเสียเวลา ไปชมหน้าตามาเธอร์บอร์ดงามๆกันต่อเลยนะครับ

————————————————–

ASUS TUF GRYPHON Z87 Appearance

Package & Bundle

dsc 0001 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ไปชมหน้าตาของกล่องบรรจุภัณฑ์กันก่อนครับ มากันแบบโทนสีเหล็กกันอีกเช่นเคยสำหรับตระกูล TUF

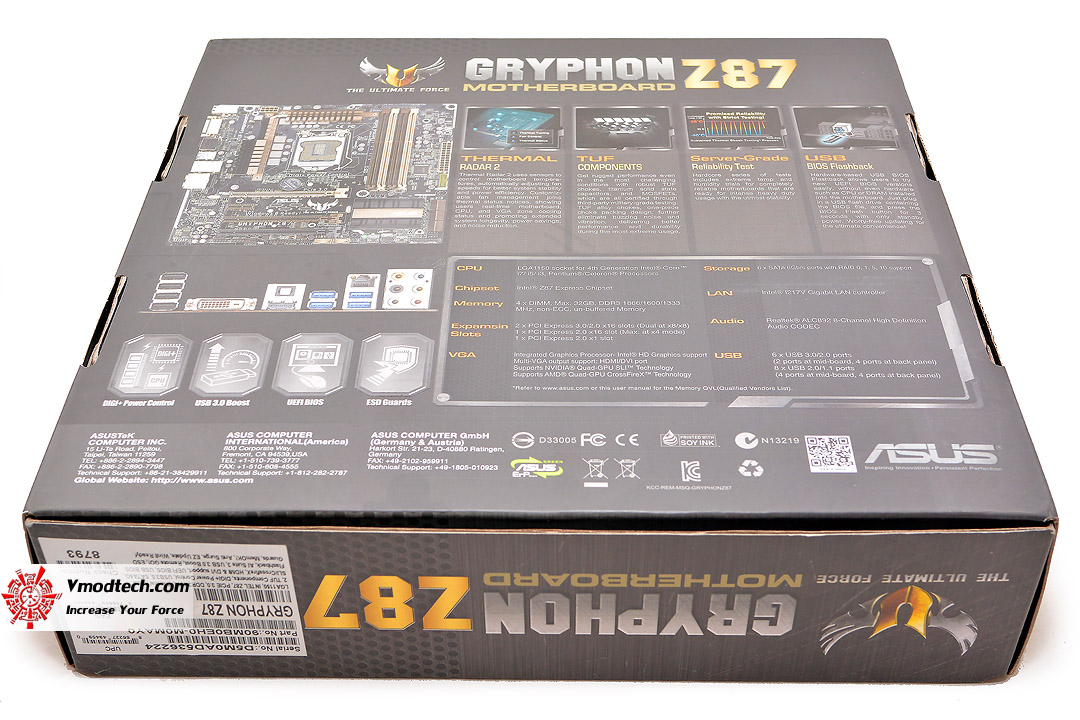

dsc 0002 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ด้านหลังกล่องก็โชว์สเป็คเทพกันอย่างเป็นระเบียบครับ

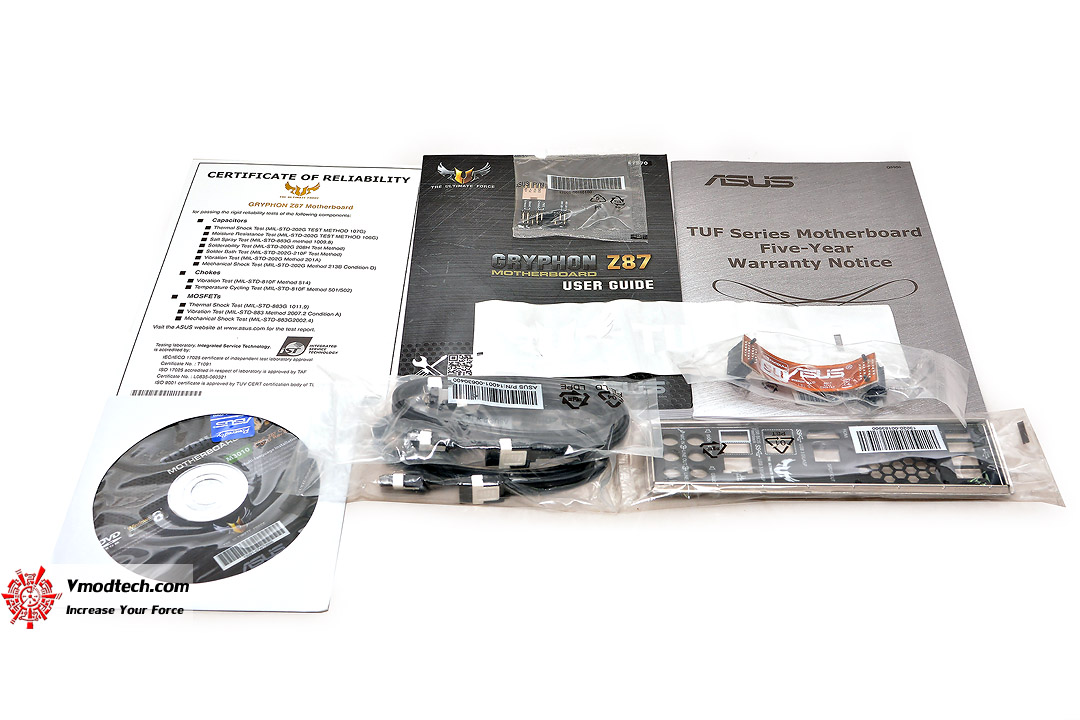

dsc 0003 ASUS TUF GRYPHON Z87 mATX Motherboard Review

หน้าตาของอุปกรณ์ต่างๆ รวมทั้งคู่มือ ที่ Bundle มากับมาเธอร์บอร์ดรุ่นนี้ครับ

Motherboard Appearance

dsc 0004 ASUS TUF GRYPHON Z87 mATX Motherboard Review

หน้าตาของมาเธอร์บอร์ดรุ่นนี้ จะออกแนวเข้มขรึมเอิร์ธโทนดุดัน ตามคอนเซปต์บอร์ดตระกูล TUF ครับ

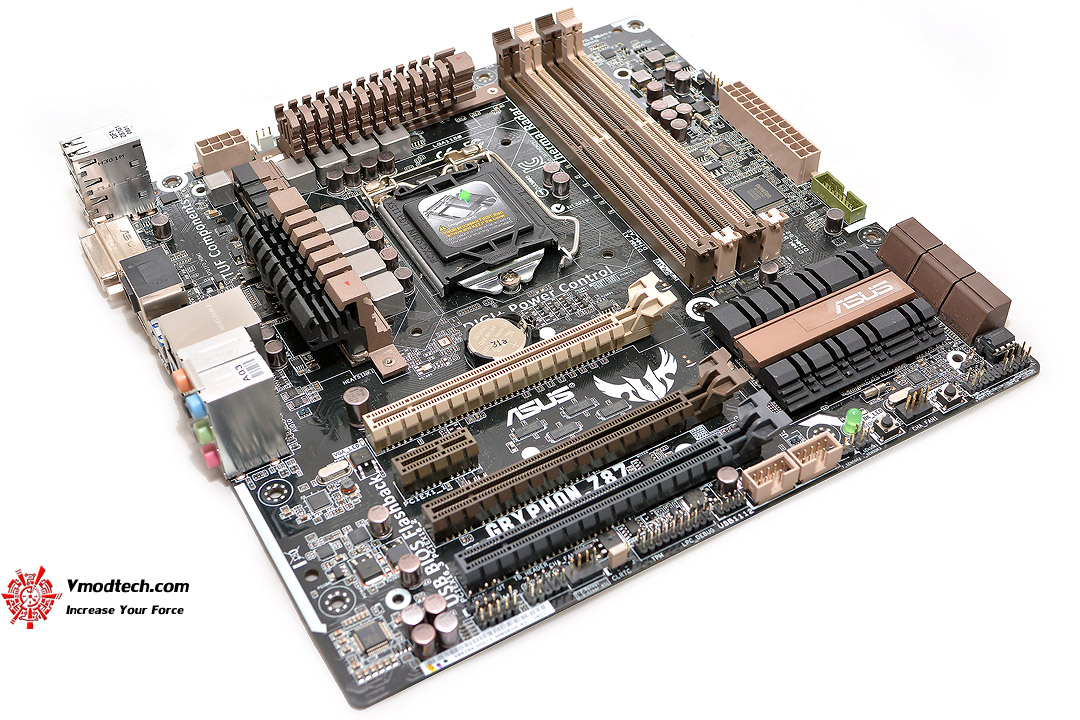

dsc 0005 ASUS TUF GRYPHON Z87 mATX Motherboard Review

งดงามดุดันสวยงามกันทุกมุมมองครับ

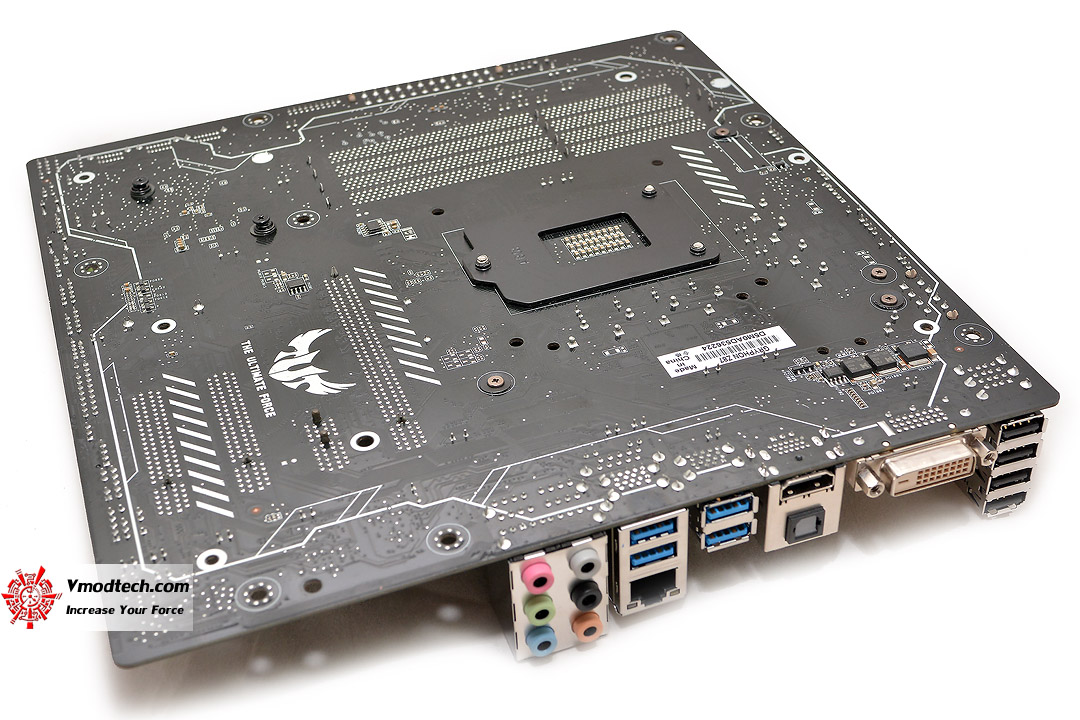

dsc 0006 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ด้านหลังบอร์ดก็ยังคงงดงามด้วยลวดลาย TUF

dsc 0007 ASUS TUF GRYPHON Z87 mATX Motherboard Review

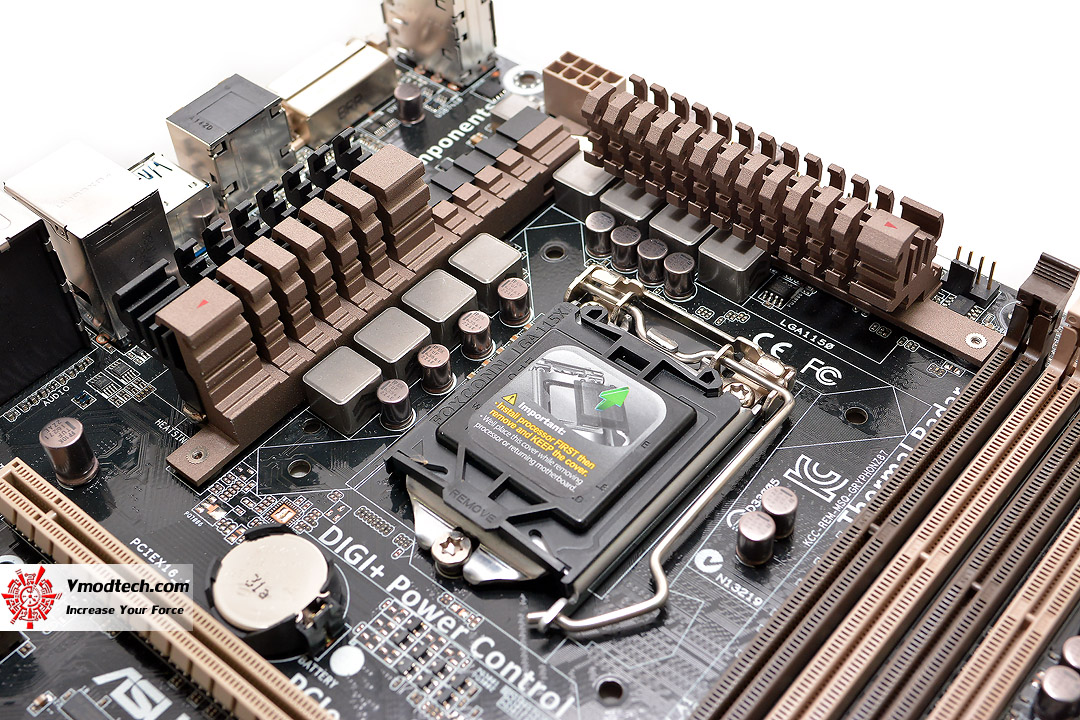

ภาคจ่ายไฟขนาดรวม 8 เฟสครับ สำหรับมาเธอร์บอร์ดรุ่นนี้

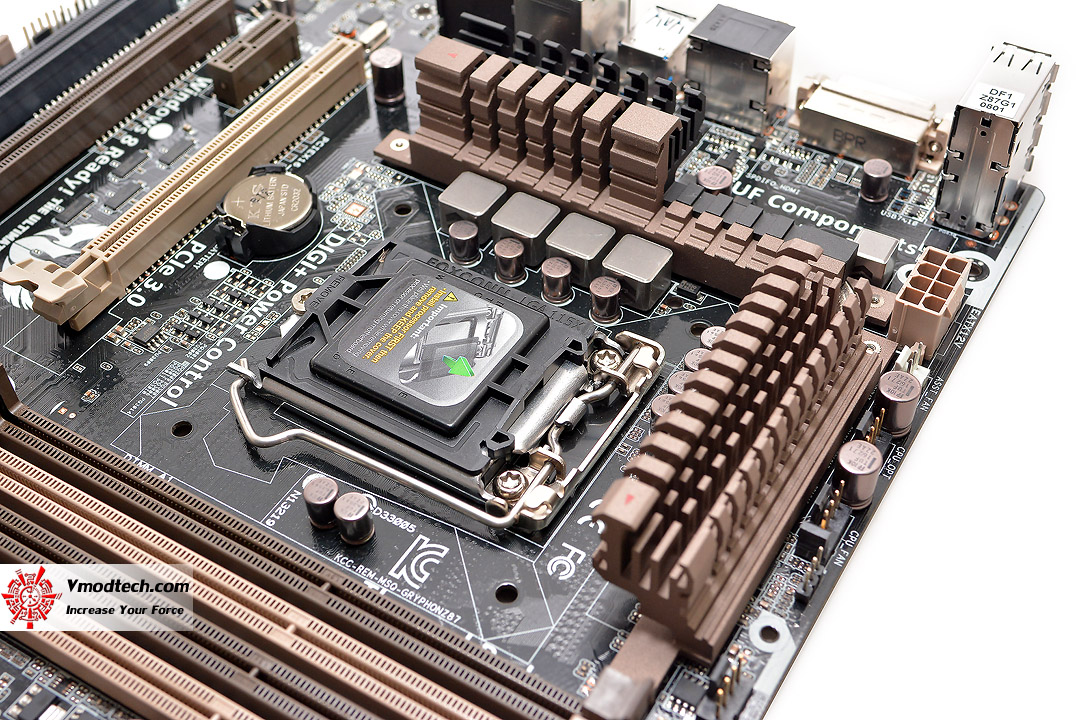

dsc 0008 ASUS TUF GRYPHON Z87 mATX Motherboard Review

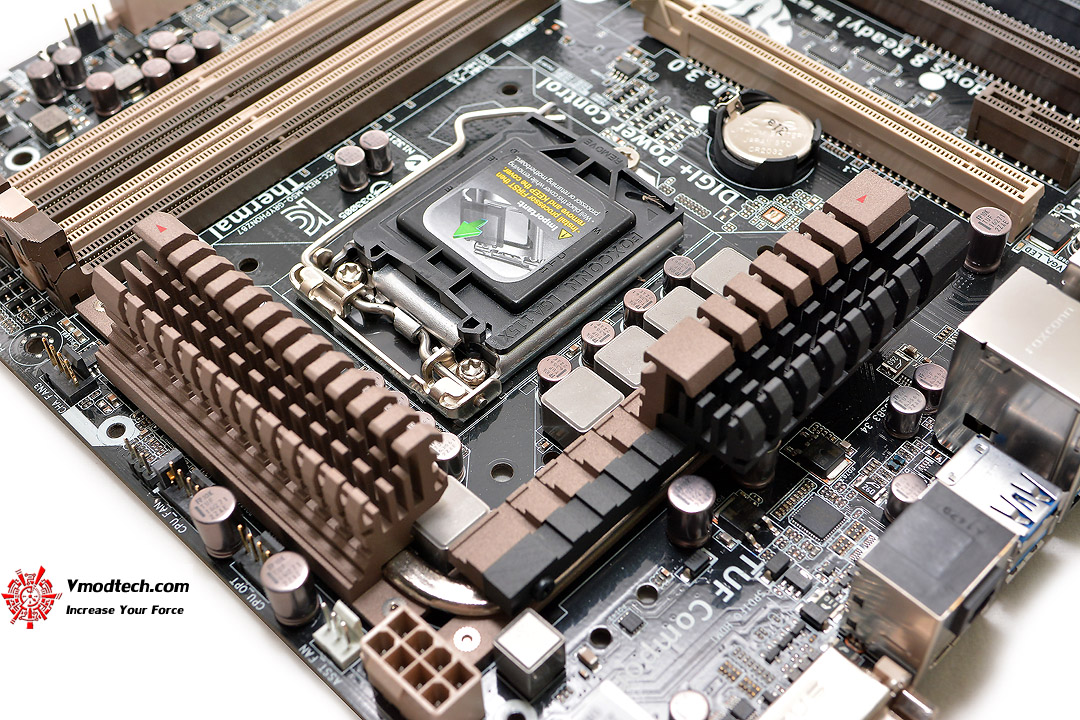

dsc 0009 ASUS TUF GRYPHON Z87 mATX Motherboard Review

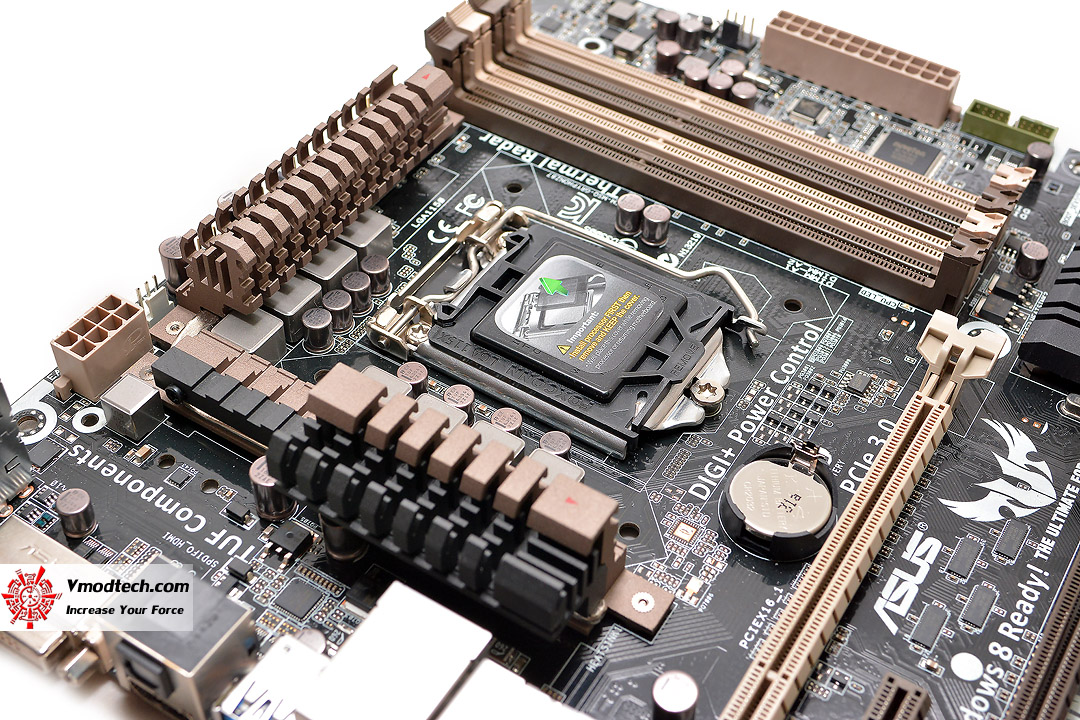

dsc 0010 ASUS TUF GRYPHON Z87 mATX Motherboard Review

สวยงามรถถังทุกมุมมองครับ

dsc 0011 ASUS TUF GRYPHON Z87 mATX Motherboard Review

Memory Slot แบบ Dual Channel ที่มากัน 4 Slots ได้ขนาดความจุรวมทั้งหมดสูงสุดที่ 32GB ครับ

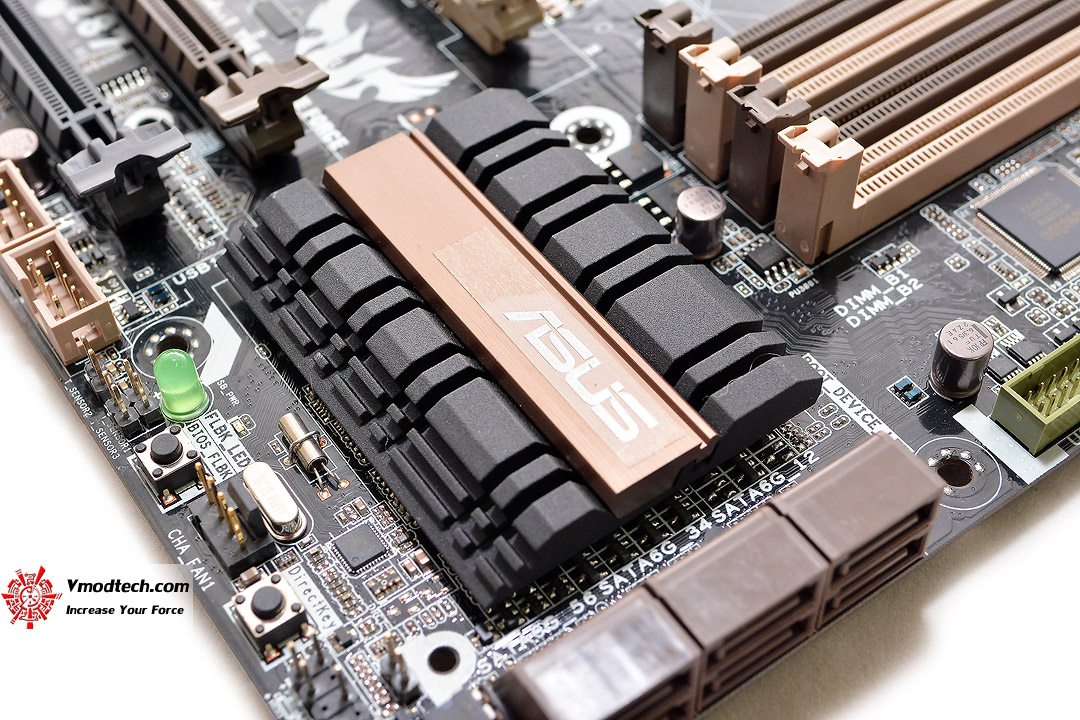

dsc 0012 ASUS TUF GRYPHON Z87 mATX Motherboard Review

หน้าตาชุดระบายความร้อนให้กับตัวชิปเซต Z87 ที่สวยงามกลมกลืนเป็นหนึ่งเดียวกันกับตัวมาเธอร์บอร์ดเป็นอย่างดีครับ

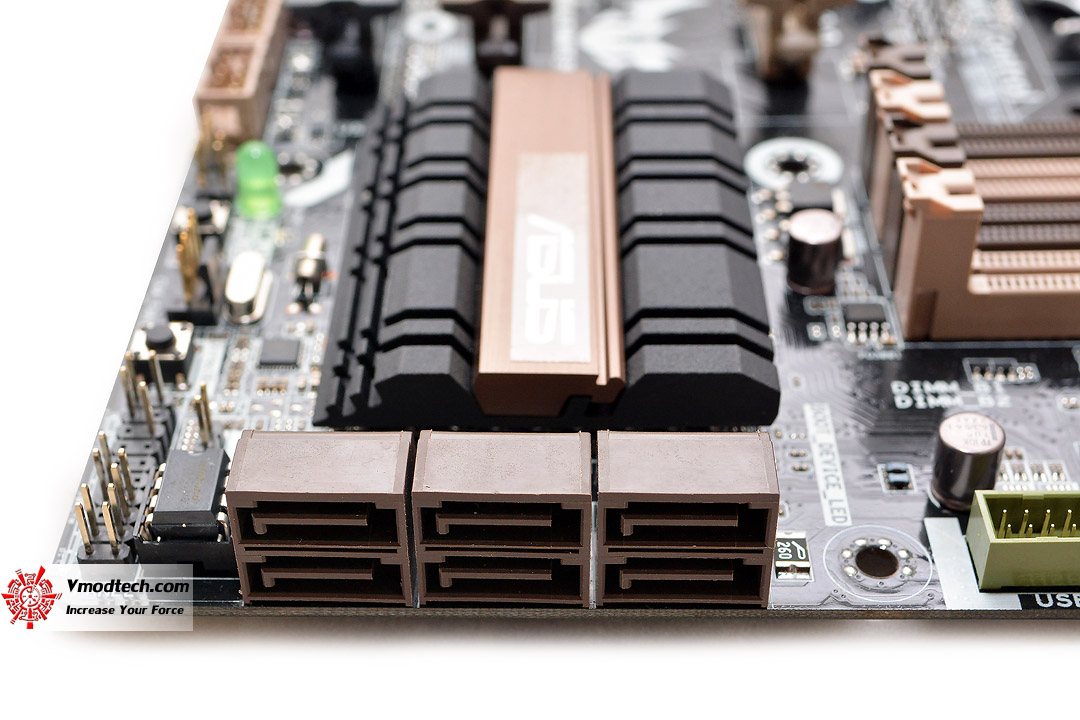

dsc 0013 ASUS TUF GRYPHON Z87 mATX Motherboard Review

SATA3 6.0GB/s 6 ช่องทาง จัดเต็มครับ

dsc 0014 ASUS TUF GRYPHON Z87 mATX Motherboard Review

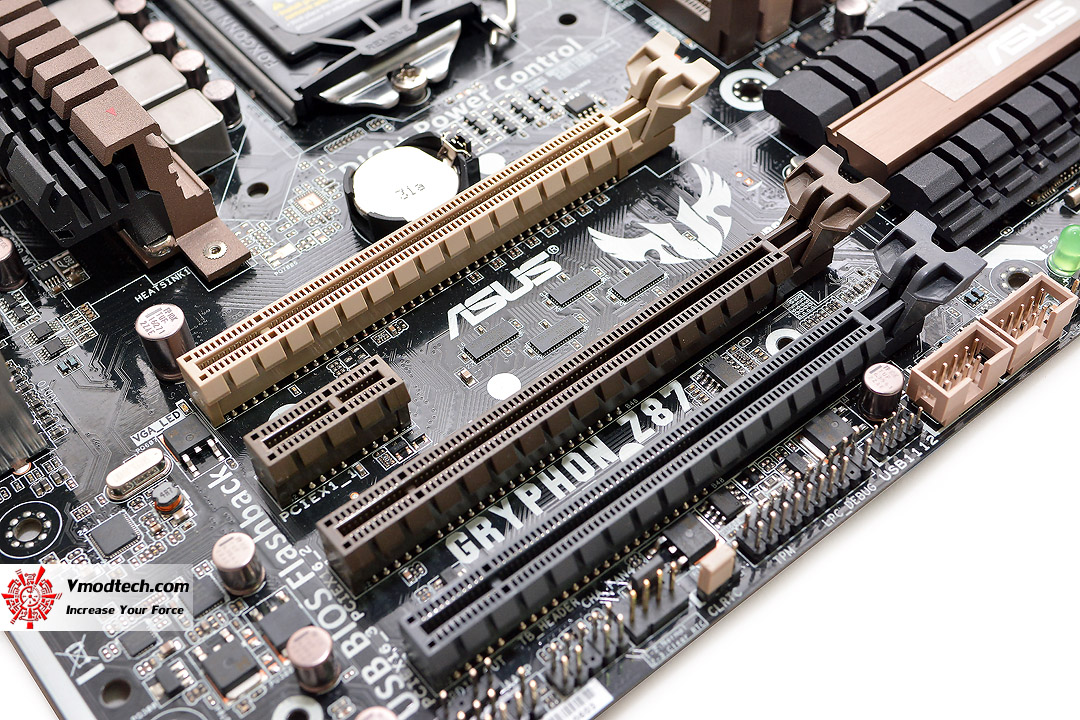

PCI-E 3.0/2.0 X16 Slot ที่มาพร้อมกัน 3 ช่องทาง ที่สนับสนุนการทำงานทั้งในรูปแบบ SLI และ CrossFireX ตามด้วย PCI-E 2.0 X1 Slot อีก 1 ช่องทางครับ

dsc 0015 ASUS TUF GRYPHON Z87 mATX Motherboard Review

แผงเชื่อมต่อ Front Panel ต่างๆก็มากันแบบครบครันแบบไม่มีตกหล่นครับ

dsc 0016 ASUS TUF GRYPHON Z87 mATX Motherboard Review

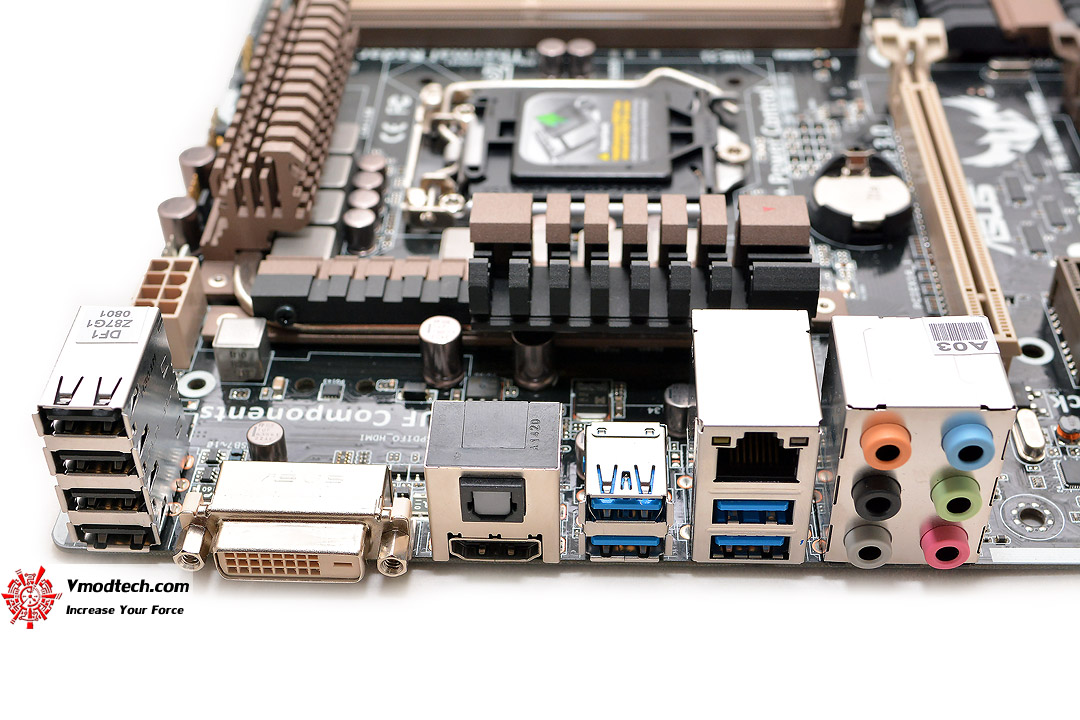

Back Panel ด้านหลังก็มากันแบบครบเครื่อง ไม่มีขาดตกบกพร่องส่วนที่สำคัญใดๆไปครับ

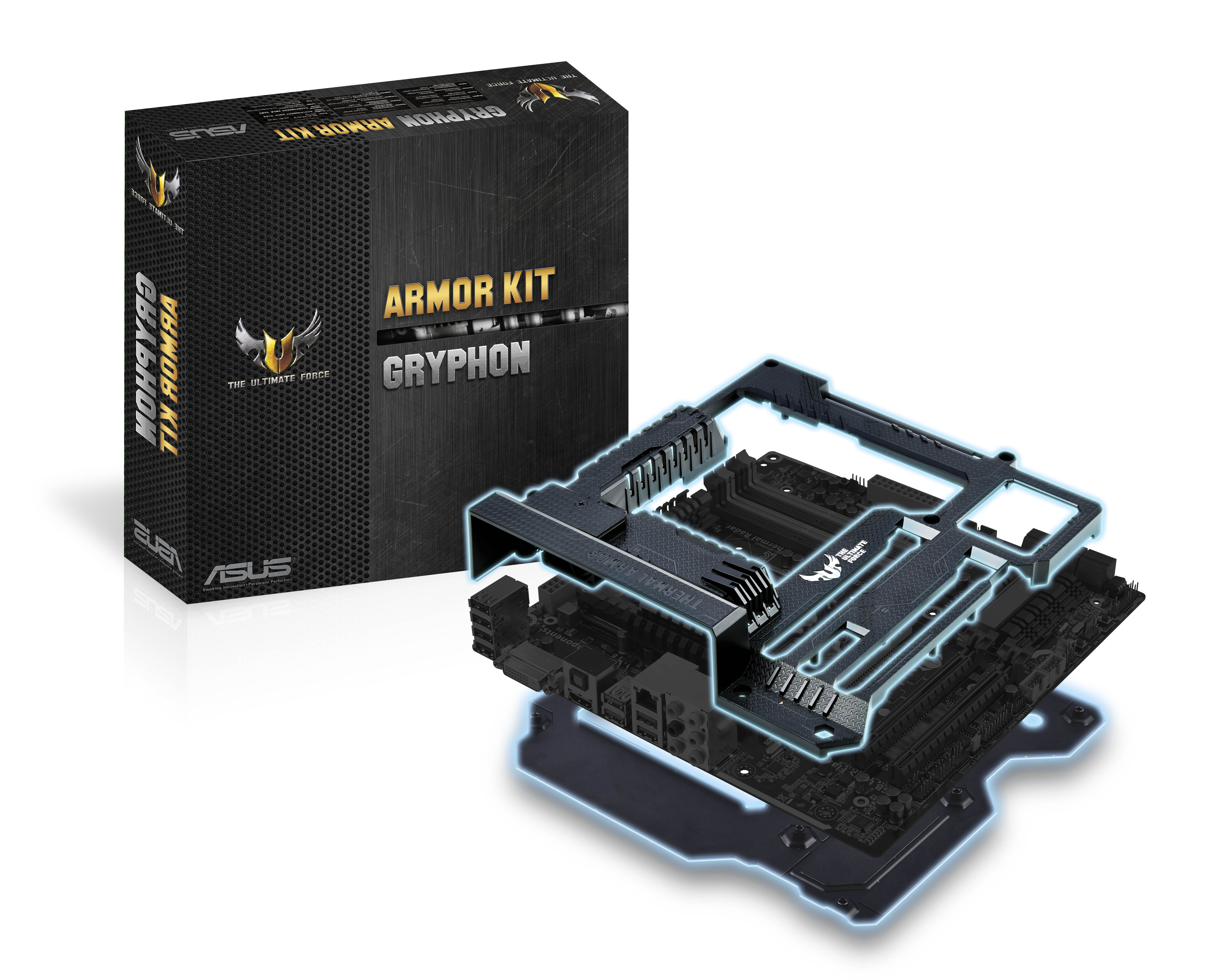

ARMOR KIT GRYPHON

pr asus tuf gryphon armor kit with box ASUS TUF GRYPHON Z87 mATX Motherboard Review

ทาง ASUS ยังได้มีการจัดชุดเกราะสำหรับมาเธอร์บอร์ดรุ่นนี้ ที่มีนามว่า ARMOR KIT GRYPHON สำหรับให้ซื้อหาเพิ่มเติมมาเสริมหล่อให้กับมาเธอร์บอร์ดรุ่นนี้ด้วยนะครับ ไปชมกันต่อครับ ว่าใส่เพิ่มแล้วจะดีอย่างไร

pr asus tuf gryphon z87 with gryphon armor kit installed ASUS TUF GRYPHON Z87 mATX Motherboard Review

ใส่แล้วหล่อสุดๆนั่นเองครับ

dsc 0017 ASUS TUF GRYPHON Z87 mATX Motherboard Review

dsc 0018 ASUS TUF GRYPHON Z87 mATX Motherboard Review

หน้าตาของกล่องชุดคิทรุ่นนี้นะครับ มากันอย่างกับกล่องมาเธอร์บอร์ดเลยครับ

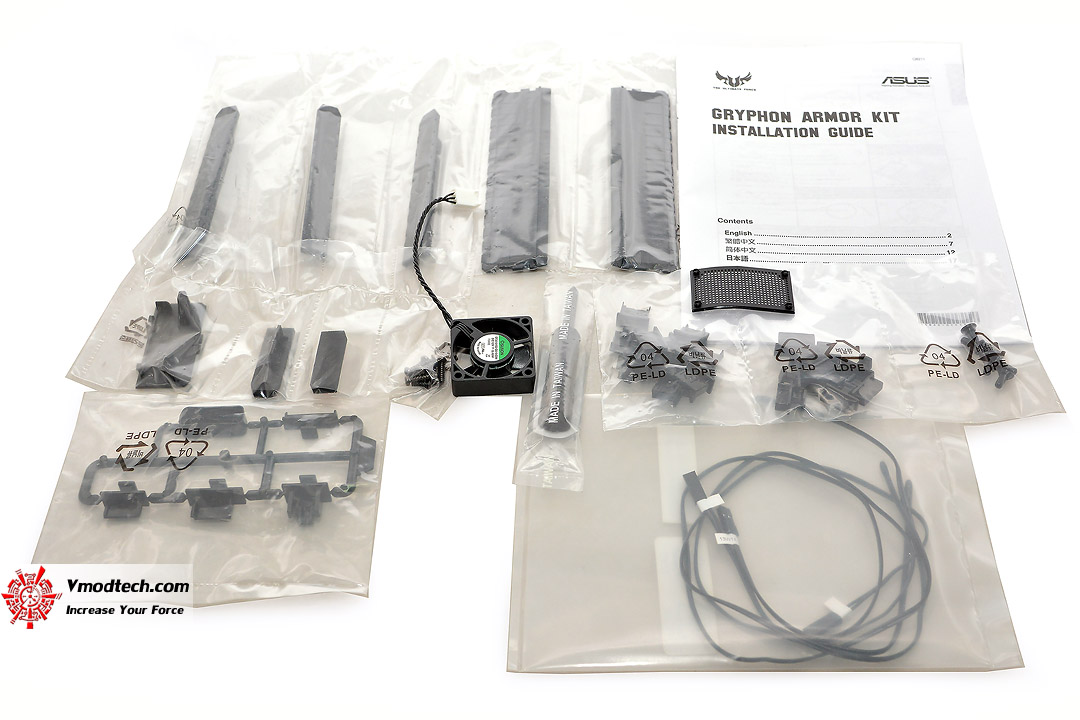

dsc 0019 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ชุดเสริมหล่อต่างๆมากันเพียบในกล่องครับ

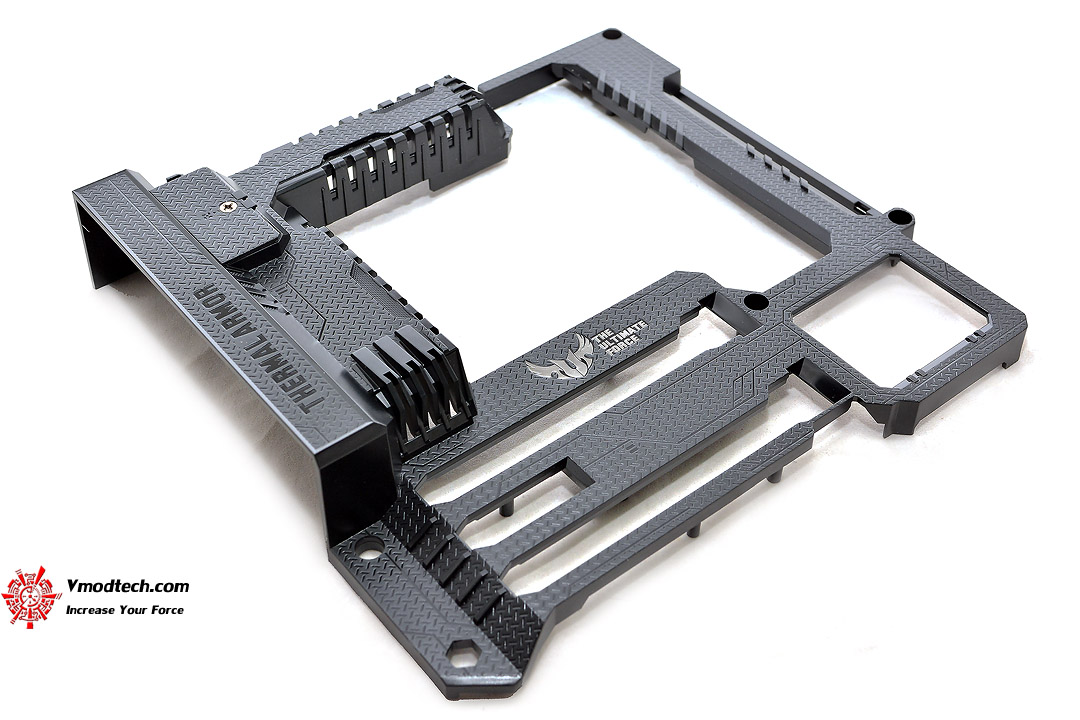

dsc 0020 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ด้านหน้าทำจากพลาสติกอย่างดี สวยงามมากๆครับ

dsc 0021 ASUS TUF GRYPHON Z87 mATX Motherboard Review

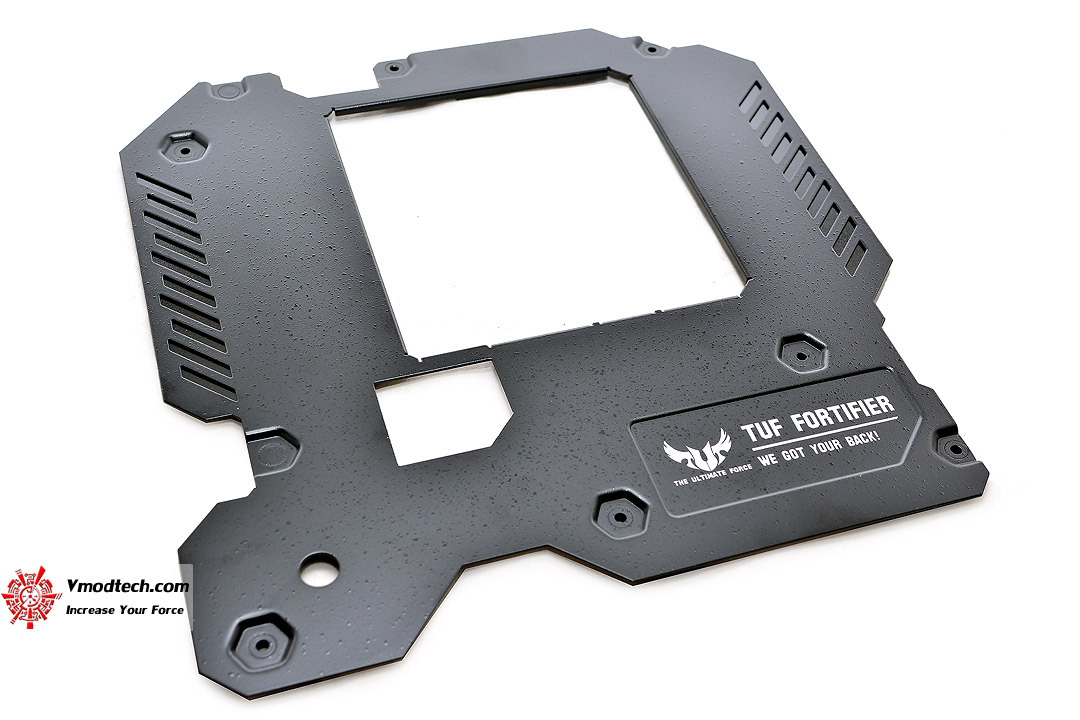

ส่วนเพลทด้านหลังก็จะเป็นแผ่นเหล็กชุบสีดำงดงามกล้าแกร่งครับ

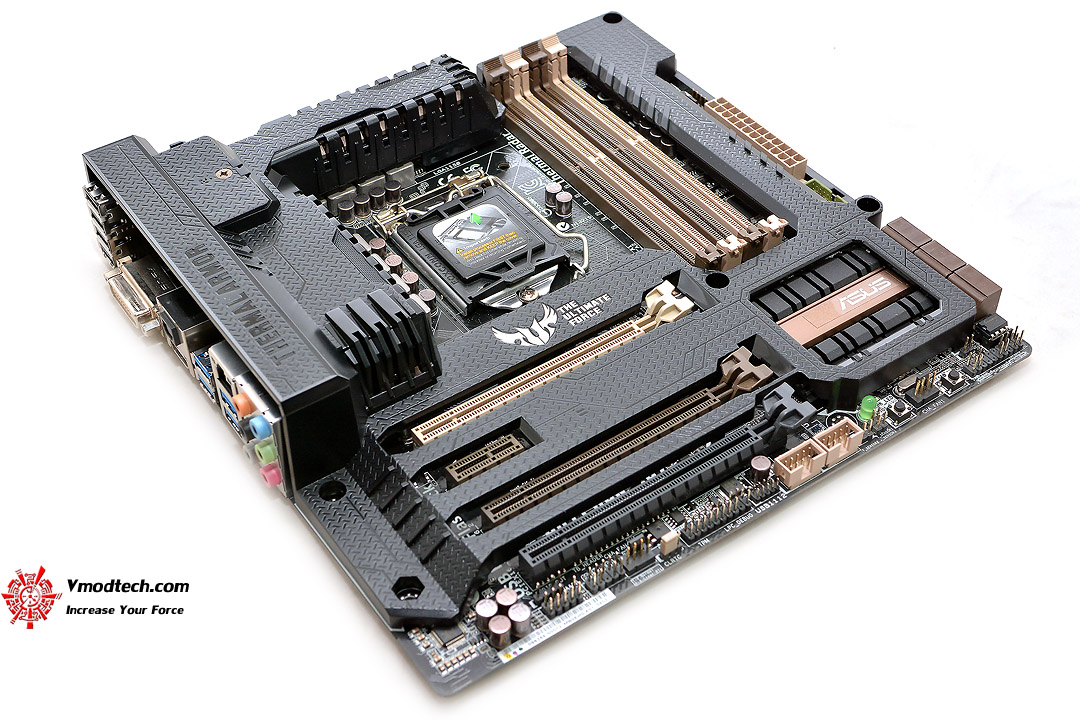

dsc 0022 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ประกอบเข้าไปเสร็จ หล่อกันตามรูปเลยครับ

————————————————–

SYSTEMS
.CPU ..4th Generation Intel® Core™ i7-4770K
.Motherboard ..ASUS TUF GRYPHON Z87
.Memory ..G.SKILL [TridentX] F3-2600C10D-8GTXD DDR3-2600 8 GB kits
.Graphic Card ..Powercolor AMD HD 7990 Devil13 6 GB GDDR5 @ 1,130/6,600MHz
.Harddisk ..SSD OCZ Vertex 4 256GB
.CPU Cooler ..Water Cooling @ Ambient 25C
.Power Supply ..antec 1200w
.Operation System ..Windows 8 Pro 64-bit

รายละเอียดของ systems ที่ใช้ในการทดสอบคราวนี้ครับ

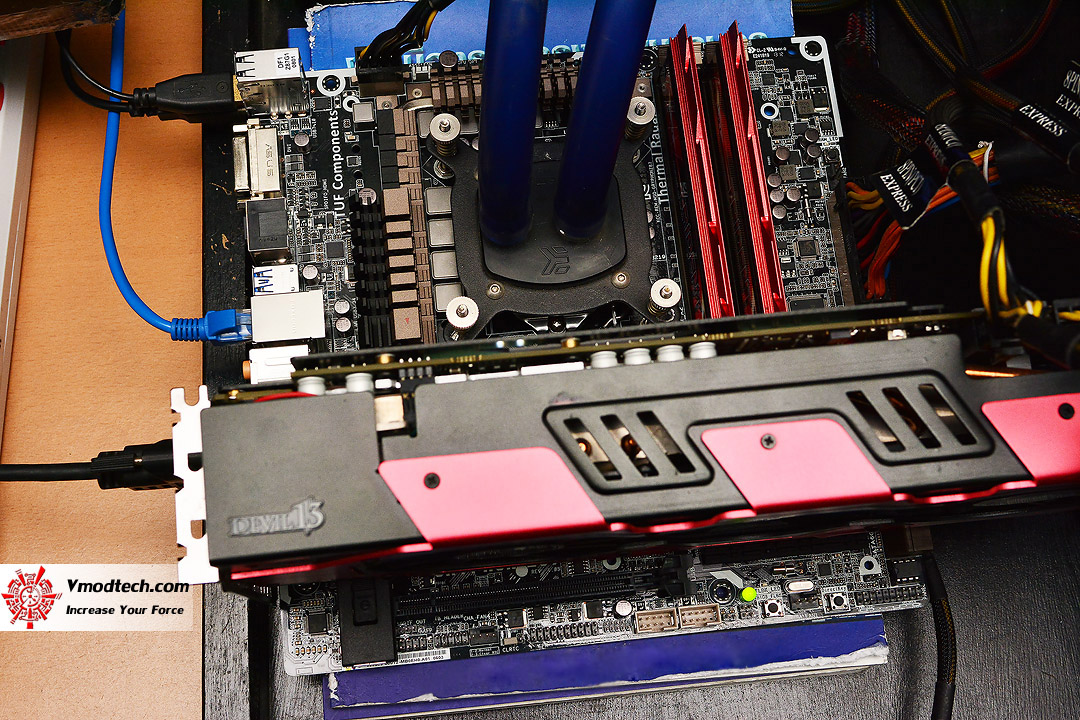

dsc 0023 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ทดสอบกันง่ายๆที่ห้องอุณหภูมิประมาณ 25 องศา บนระบบระบายความร้อนด้วยน้ำธรรมดา

Overclocked Settings

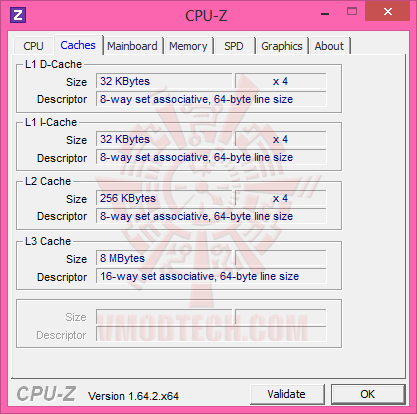

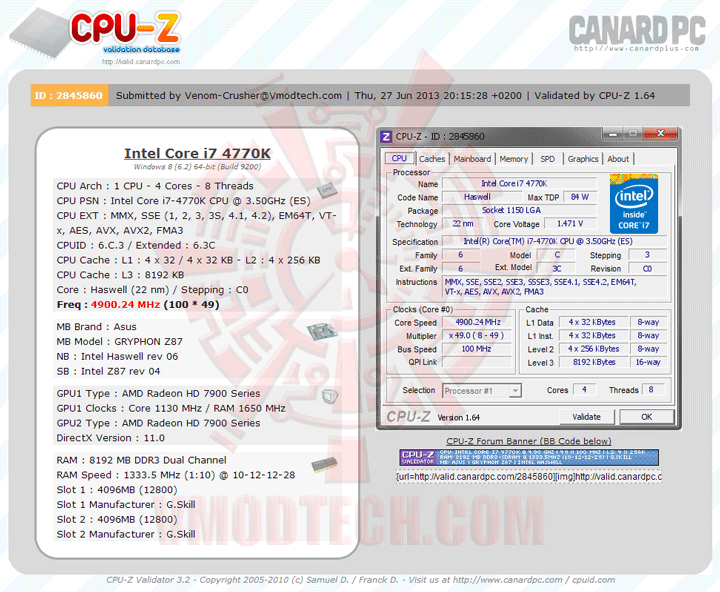

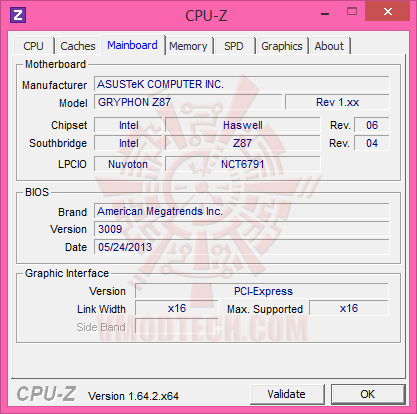

4th Generation Intel® Core™ i7-4770K @ 4,900 MHz

validate ASUS TUF GRYPHON Z87 mATX Motherboard Review

Validation link >>Click<<

c1 ASUS TUF GRYPHON Z87 mATX Motherboard Review

c2 ASUS TUF GRYPHON Z87 mATX Motherboard Review

c3 ASUS TUF GRYPHON Z87 mATX Motherboard Review

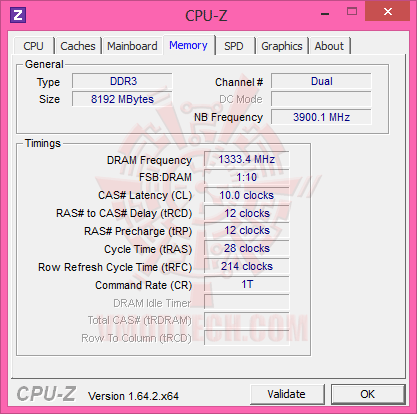

c4 ASUS TUF GRYPHON Z87 mATX Motherboard Review

c5 ASUS TUF GRYPHON Z87 mATX Motherboard Review

c6 ASUS TUF GRYPHON Z87 mATX Motherboard Review

c7 ASUS TUF GRYPHON Z87 mATX Motherboard Review

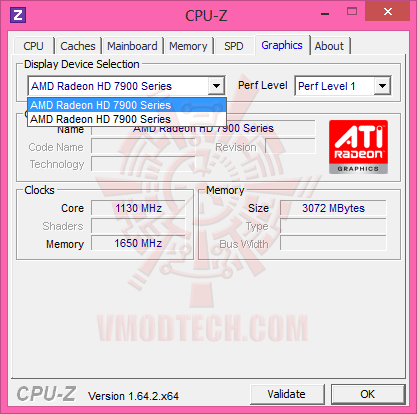

Powercolor AMD HD 7990 Devil13 6 GB GDDR5 @ 1,130/6,600MHz กันบ้างครับงานนี้

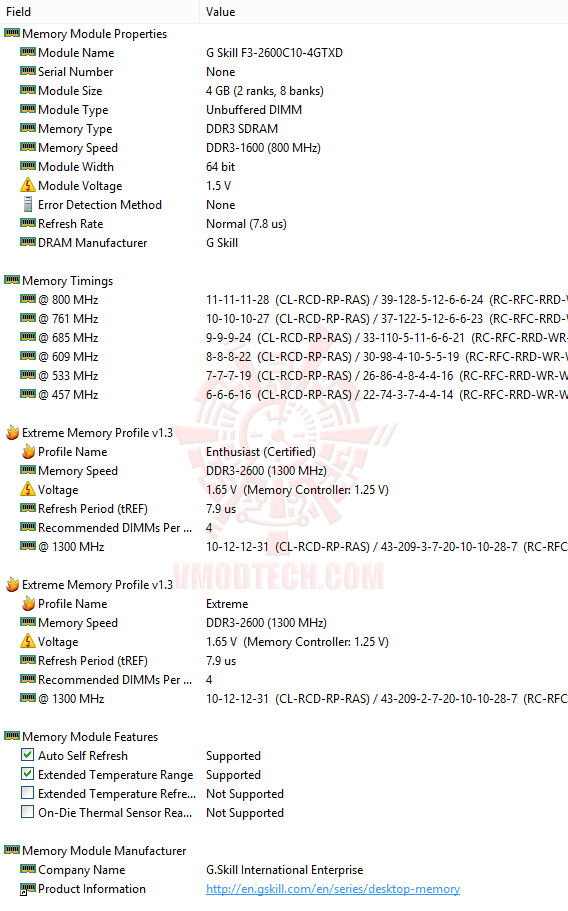

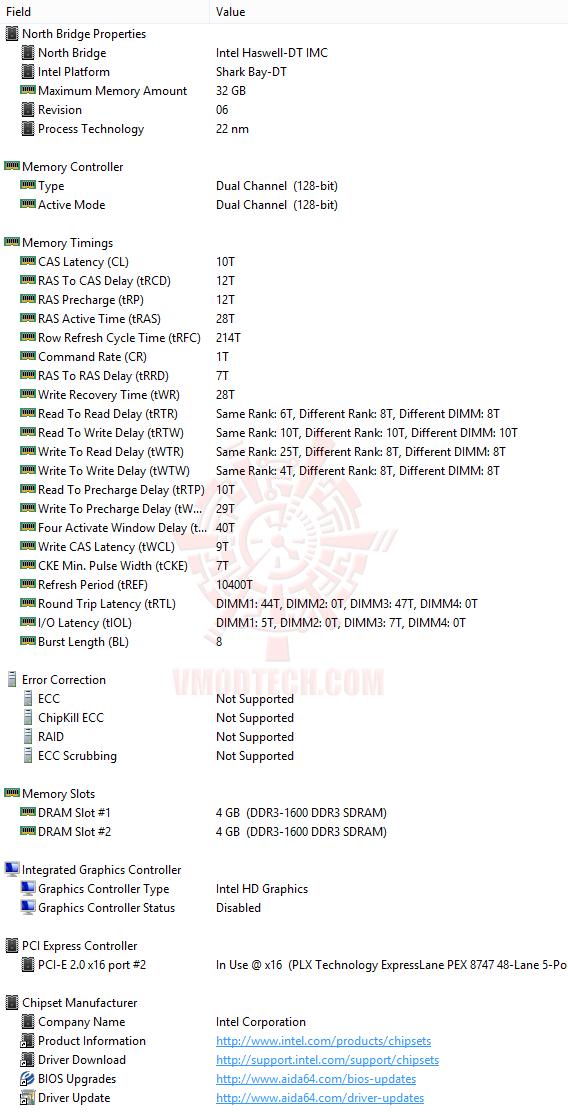

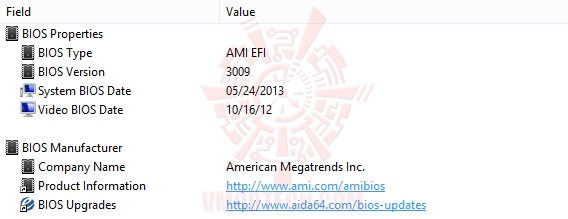

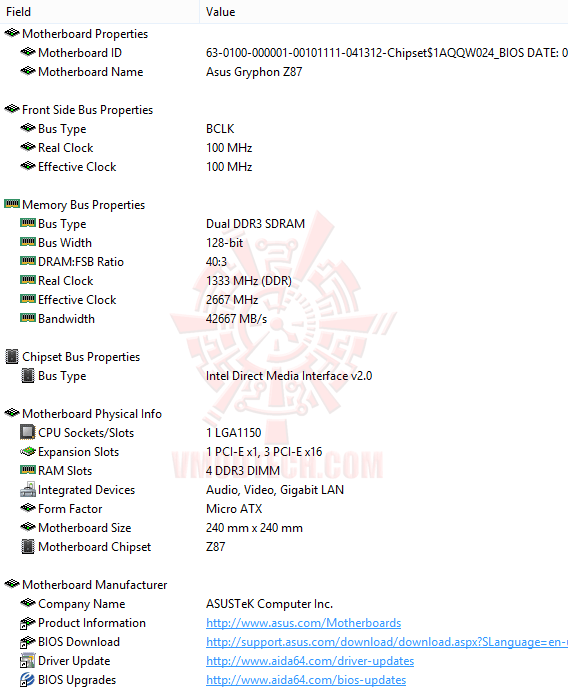

System Properties in AIDA64 Extreme Edition

ed1 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ed2 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ed3 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ed4 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ed5 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ดูรายละเอียดต่างๆกันครบถ้วนแล้ว ก็ไปลุยทดสอบกันต่อยาวๆที่หน้าถัดๆไปเลยครับ

————————————————–

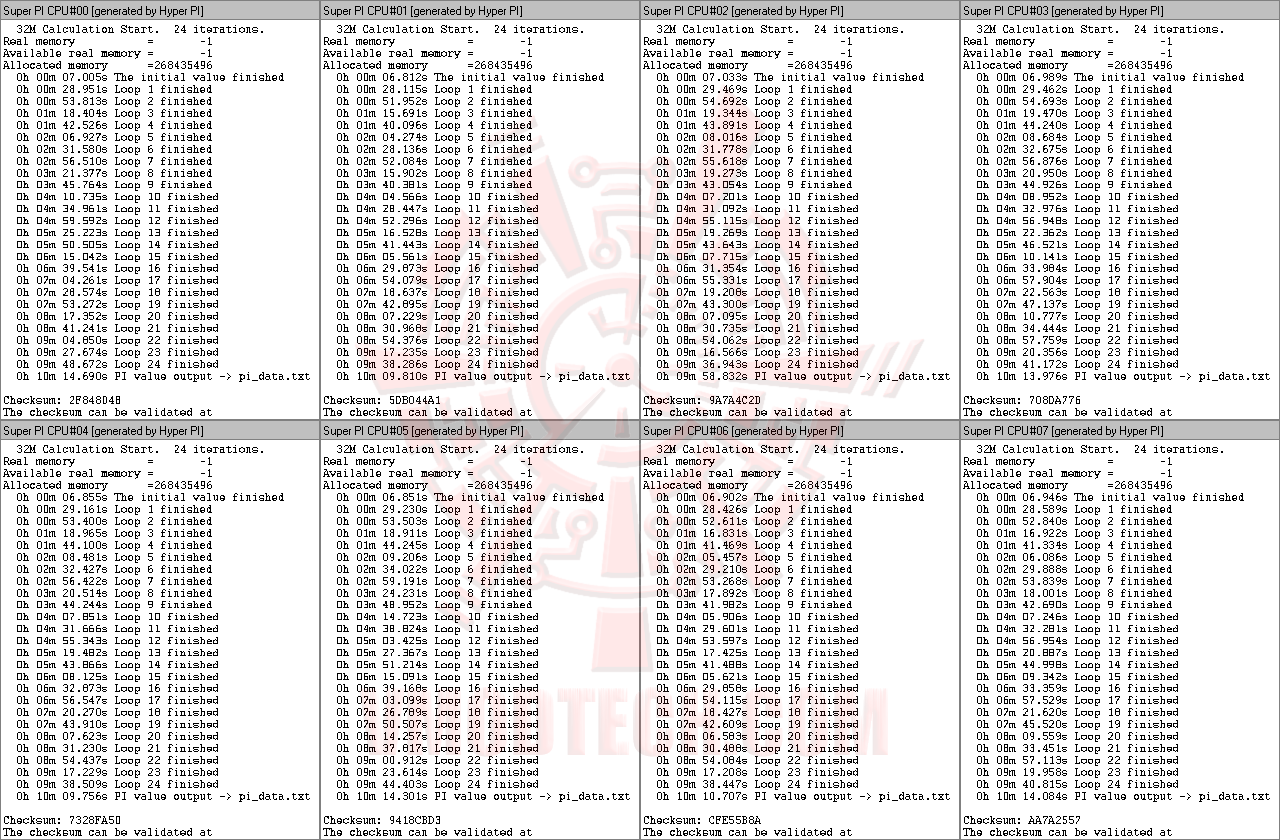

SuperPI 1M 1Thread, 32M 1Thread & 32M 8Threads

hpi 1 ASUS TUF GRYPHON Z87 mATX Motherboard Review

hpi 2 ASUS TUF GRYPHON Z87 mATX Motherboard Review

(Click ScreenShot to Enlarge)

เร็วแรงประสิทธิภาพเยี่ยมยอดจริงๆครับ สำหรับชุดการทดสอบ SuperPI

————————————————–

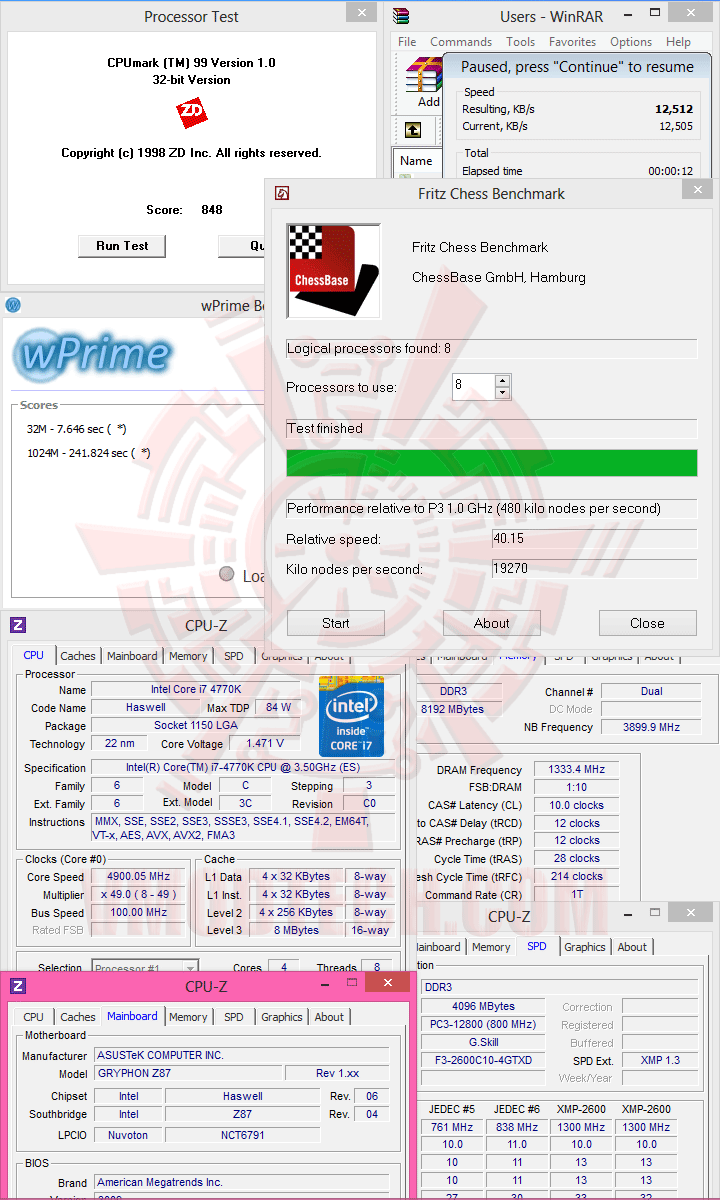

WinRAR4.20 ,wPrime2.09 , CPUMark99 & Fritz Chess Benchmark

v ASUS TUF GRYPHON Z87 mATX Motherboard Review

เร็วแรงเยี่ยมทุกการทดสอบจริงๆครับ

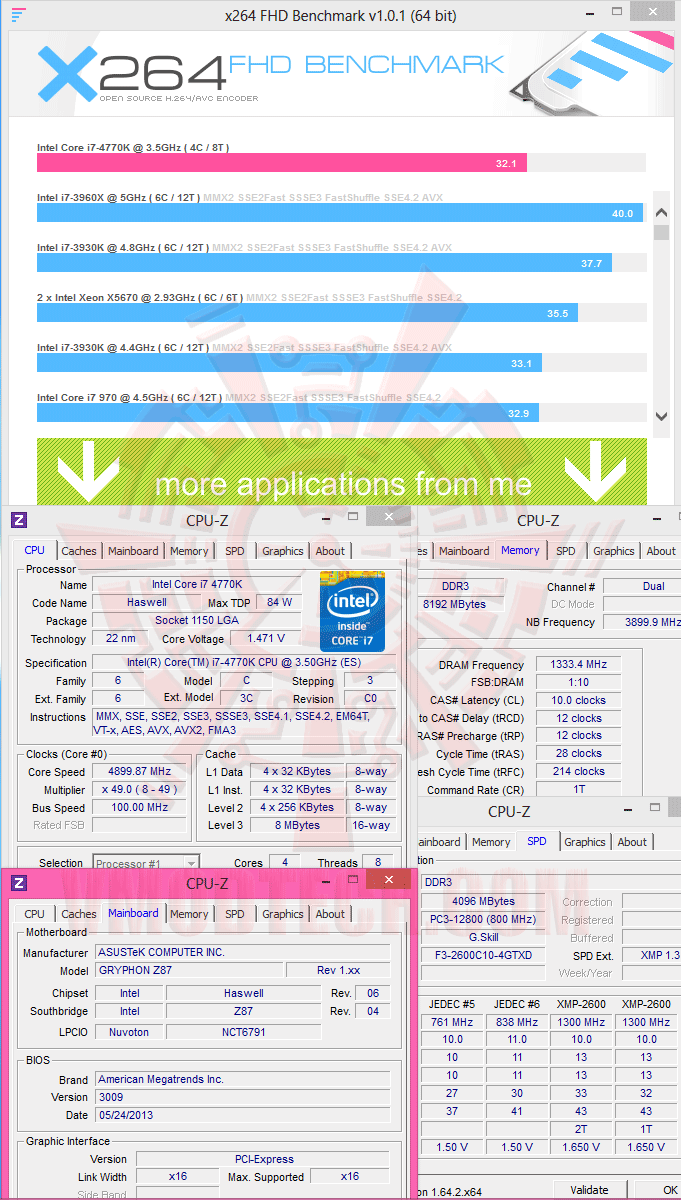

X264 FHD Benchmark

x264 ASUS TUF GRYPHON Z87 mATX Motherboard Review

X264 FHD Benchmark ก็ยังคงเร็วแรงเยี่ยมระดับแนวหน้า 32.1 FPS

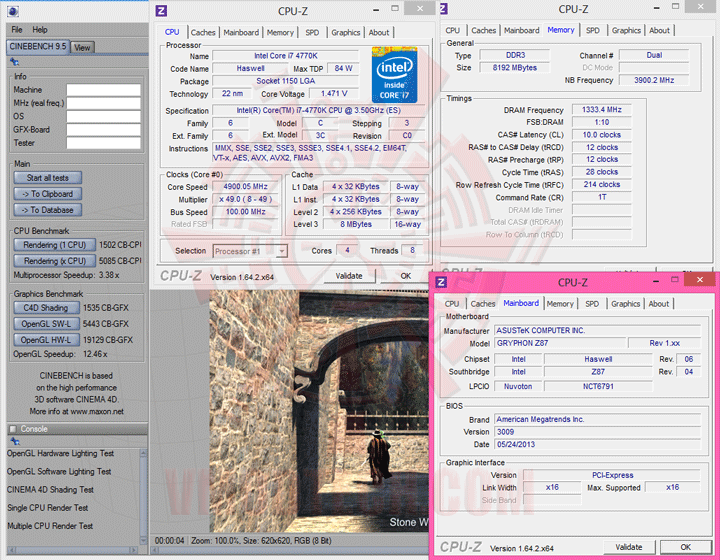

CINEBENCH R9.5

c95 ASUS TUF GRYPHON Z87 mATX Motherboard Review

CINEBENCH R10

c115 ASUS TUF GRYPHON Z87 mATX Motherboard Review

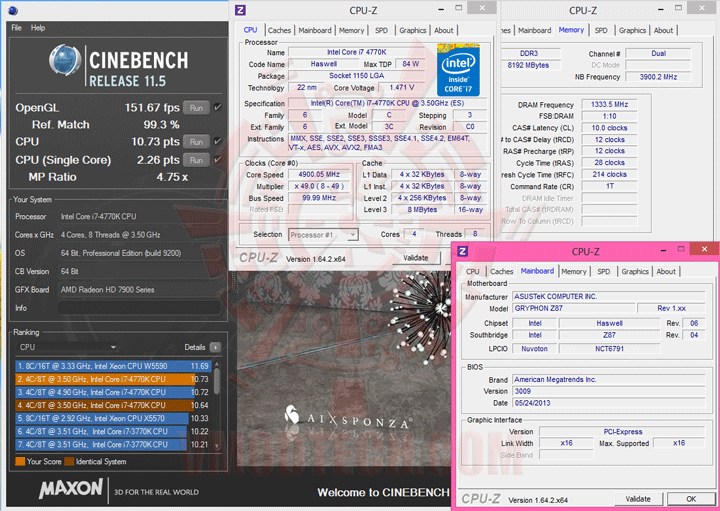

CINEBENCH R11.5

c1151 ASUS TUF GRYPHON Z87 mATX Motherboard Review

Cinebench Series ก็แรงสุดยอดเลยครับ

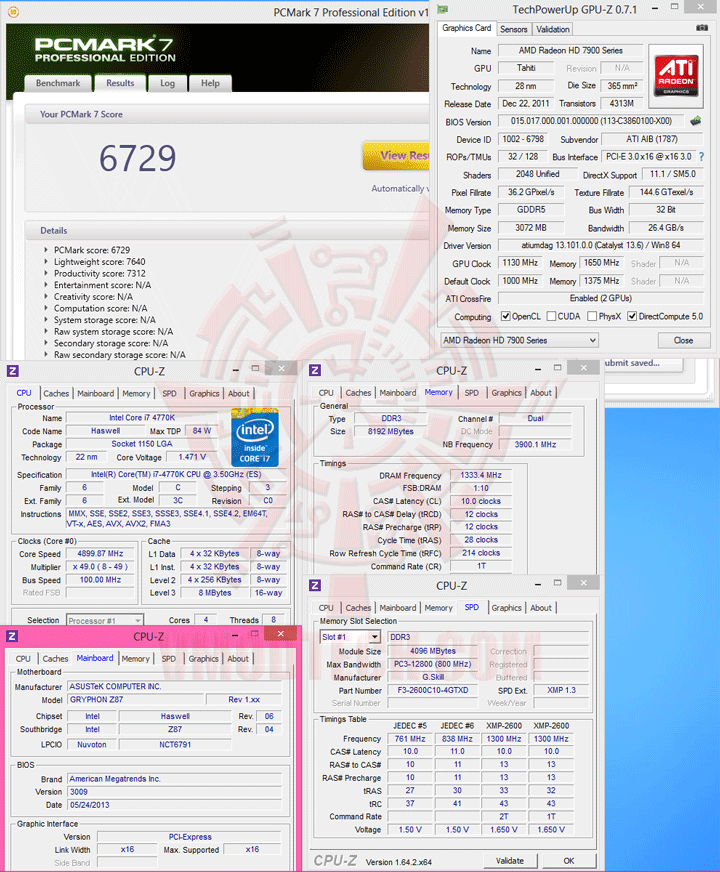

PCMark 7

pcm7 ASUS TUF GRYPHON Z87 mATX Motherboard Review

แรงกันสุดยอดเช่นกันครับ สำหรับ PCMark 7

————————————————–

AIDA64 Extreme Edition

AIDA64 Cache & Memory Benchmark

e1 ASUS TUF GRYPHON Z87 mATX Motherboard Review

CPU Queen

e2 ASUS TUF GRYPHON Z87 mATX Motherboard Review

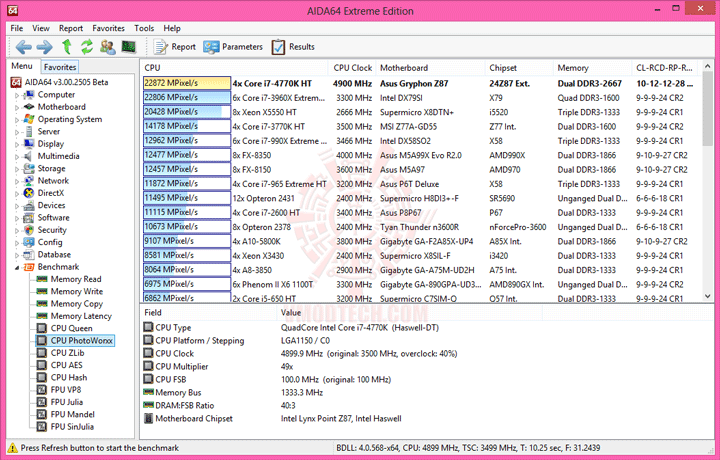

CPU PhotoWorxx

e3 ASUS TUF GRYPHON Z87 mATX Motherboard Review

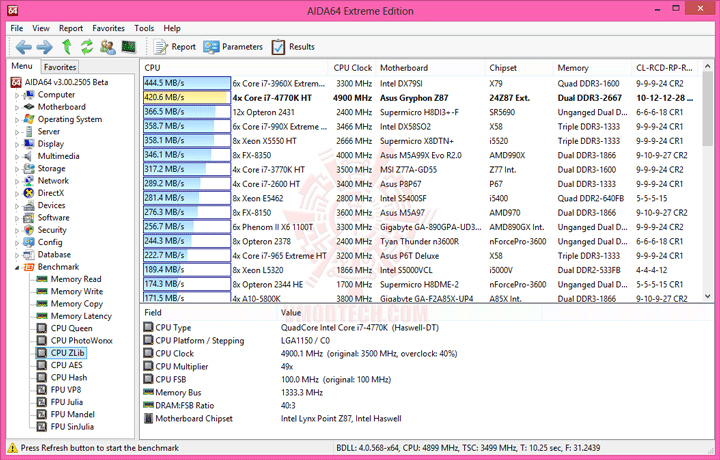

CPU ZLib

e4 ASUS TUF GRYPHON Z87 mATX Motherboard Review

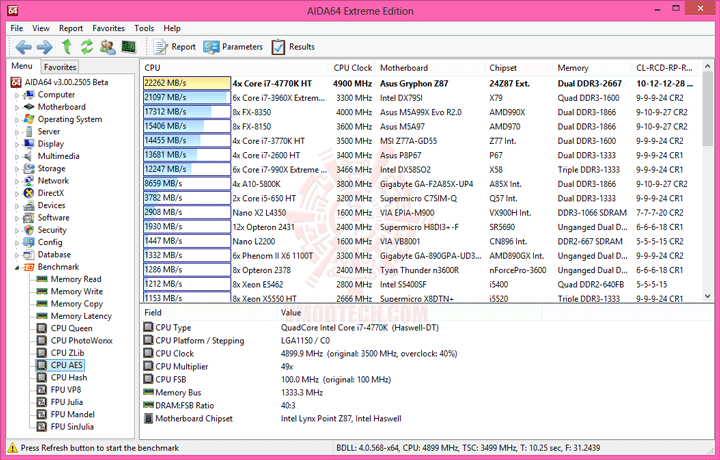

CPU AES

e5 ASUS TUF GRYPHON Z87 mATX Motherboard Review

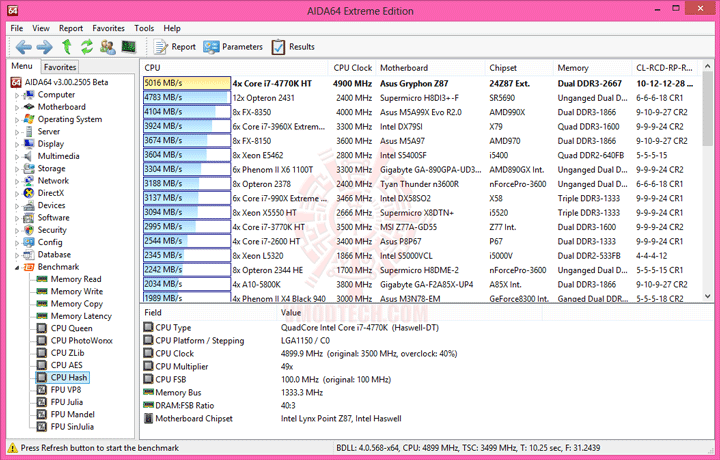

CPU Hash

e6 ASUS TUF GRYPHON Z87 mATX Motherboard Review

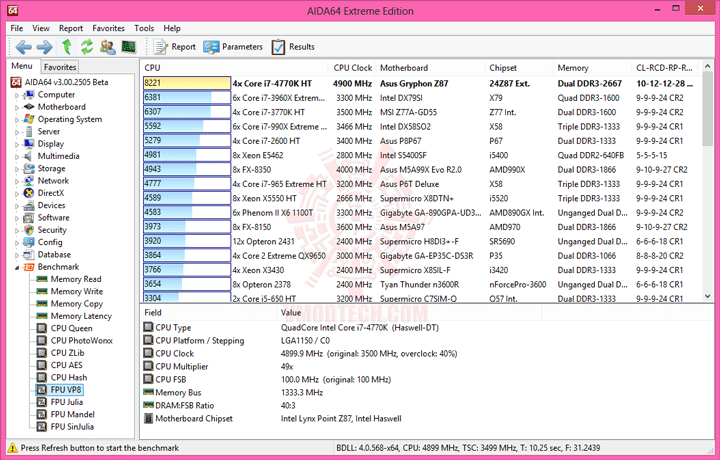

FPU VP8

e7 ASUS TUF GRYPHON Z87 mATX Motherboard Review

FPU Julia

e8 ASUS TUF GRYPHON Z87 mATX Motherboard Review

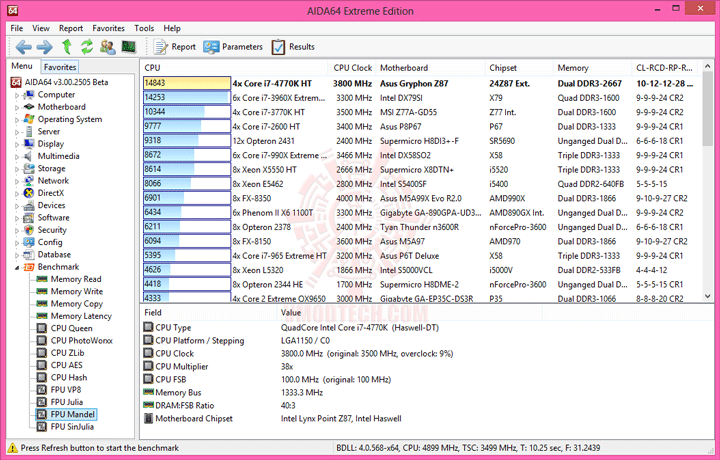

FPU Mandel

e9 ASUS TUF GRYPHON Z87 mATX Motherboard Review

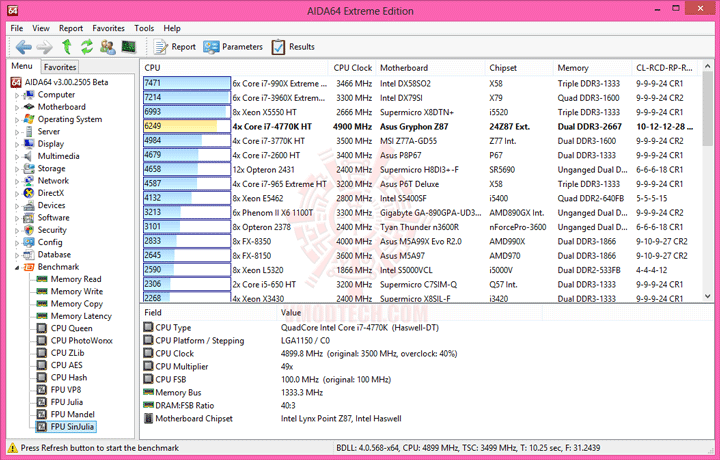

FPU SinJulia

e10 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ประสิทธิภาพก็ยังคงยอดเยี่ยมในระดับหัวแถวอยู่เช่นเดิมครับ

————————————————–

3DMark 03

03 ASUS TUF GRYPHON Z87 mATX Motherboard Review

3DMark 05

05 ASUS TUF GRYPHON Z87 mATX Motherboard Review

3DMark 06

06 ASUS TUF GRYPHON Z87 mATX Motherboard Review

3DMark Vantage

07 ASUS TUF GRYPHON Z87 mATX Motherboard Review

3DMark 11

11 ASUS TUF GRYPHON Z87 mATX Motherboard Review

3DMark

13 1 ASUS TUF GRYPHON Z87 mATX Motherboard Review

13 2 ASUS TUF GRYPHON Z87 mATX Motherboard Review

13 3 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ผลการทดสอบของตระกูล 3DMark ก็แรงกันไปกับพลังของ Powercolor AMD HD 7990 Devil13

Unigine Heaven DX11 Benchmark 4.0

SETTINGS

12 set ASUS TUF GRYPHON Z87 mATX Motherboard Review

เซตกันไปแบบสุดๆเลยครับ

Unigine Heaven DX11 Benchmark 4.0

12 ASUS TUF GRYPHON Z87 mATX Motherboard Review

เปิดสุดหมดที่ 1920 X 1200 ก็ยังแรงกันถึง 69.8 FPS

Crysis 3

crysis3 ss ASUS TUF GRYPHON Z87 mATX Motherboard Review

Settings

crysis3 2013 03 08 10 46 11 74 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ใส่กันสุดๆตามภาพเลยครับที่ 1920 X 1200 ผมทดสอบโดยใช้ Frap จับเฟรม 2 นาที ไปดูผลทดสอบกันครับ

cs3 ASUS TUF GRYPHON Z87 mATX Motherboard Review

แรงงงงงงงง

————————————————–

Conclusion

dsc 0004 ASUS TUF GRYPHON Z87 mATX Motherboard Review

ก็มาถึงบทสรุปของการทดสอบมาเธอร์บอร์ด ASUS TUF GRYPHON Z87 ตัวนี้กันแล้วนะครับ ก็นับว่าเป็นมาเธอร์บอร์ดอีกรุ่นหนึ่งที่น่าสนใจมากๆ สำหรับผู้ที่กำลังมองหามาเธอร์บอร์ดที่ใช้ Intel® Z87 Express Chipset ที่มีขนาดเล็กกระทัดรัด แต่มีความทนทานยาวนานพร้อมกับการรับประกันคุณภาพถึง 5 ปีเต็ม แถมด้วยความรุนแรงในการโอเวอร์คล็อคระดับสุดยอดของแท้ โดยสามารถลากซีพียู 4th Generation Intel® Core™ i7-4770K Processor ไปได้ถึง 4.9 GHz กันอย่างมีเสถียรภาพด้วยระบบระบายความร้อนด้วยน้ำธรรมดา และปิดท้ายทางด้านรูปร่างหน้าตาและเนื้องานก็สวยงามดุดันรถถังประจัญบานกันทุกมุมมอง ใครที่ต้องการความสมบูรณ์แบบที่มากันในราคาประมาณ 6,XXX บาท ก็ไม่ควรพลาดมาเธอร์บอร์ดรุ่นนี้เป็นอันขาดนะครับ และสำหรับวันนี้ผมก็ขอลาไปก่อนแต่เพียงเท่านี้ แล้วพบกันใหม่ในวันพรุ่งนี้ สวัสดีครับ

.

vmod award performance good ASUS TUF GRYPHON Z87 mATX Motherboard Reviewvmod award value good ASUS TUF GRYPHON Z87 mATX Motherboard Reviewvmod award innovation best ASUS TUF GRYPHON Z87 mATX Motherboard Review

.
